Revit教程：revit中弧形幕墙的创建方法

在revit中，我们可以绘制弧形或者圆形的系统墙，但是却无法直接绘制弧形的幕墙，接下来为大家介绍绘制弧形幕墙的方法。幕墙自带功能是自动嵌入，这时我们可以在系统墙的基础上来嵌入弧形幕墙，当然，弧形的幕墙弧度是根据系统墙的弧度来定义的。

首先我们使用任意的墙体，弧形的绘图方式，在任意楼层上绘制设计所需弧度的墙。如图

然后我们选择幕墙，以同样的方式绘制同样弧度的墙体。如图

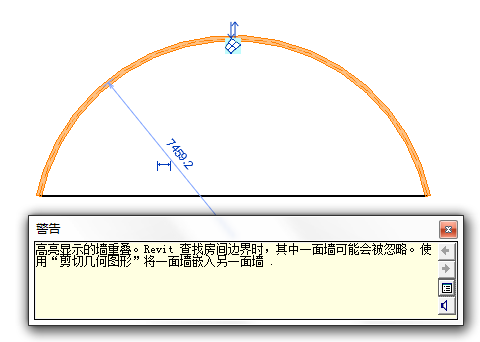

 这时，系统会有一个警告提示，，墙体重复，没关系，确实是两个墙体重复的，如图

绘制完之后，虽然我们是按照弧度来绘制的幕墙，但是在3D效果中看到的依然是一面直的幕墙，如图

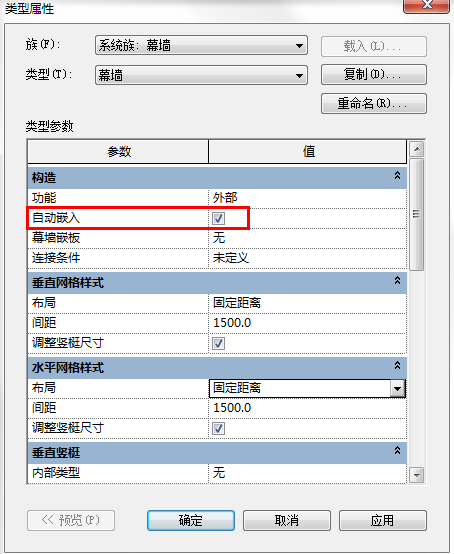

我们需要对幕墙进行相关的设置，如图

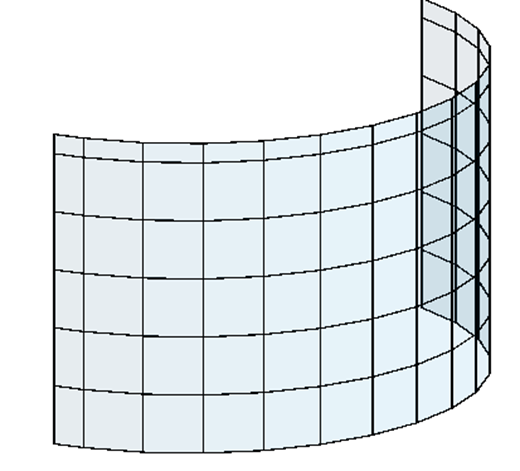

首先进行自动嵌入选项的勾选，以保证幕墙能够自动剪切重复的墙体，其二，也是重要的一点，我们要对幕墙进行网格的划分，这里可以手动添加网格线或者按照垂直和水平网格的划分，这里为了规范，我们进行了固定距离的划分方式。点击确定之后如图。
