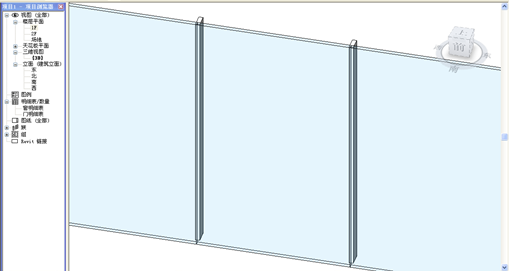

问题：在使用幕墙进行设计时有时会需要用到诸如隐框玻璃等特殊效果如（图-1）所示，我们应该如何实现呢？
图-1
要实现这种隐框玻璃效果必须制作特殊的嵌板族：
(1)在公制嵌板族中在原有参照平面的基础上绘制四条新的参照平面，并沿新参照平面交点绘制实心拉伸与其锁定如（图-2）所示
图-2
(2)在立面上为嵌板添加如（图-3）所示的四个尺寸参数，以便在载入项目后可以调整其延伸出幕墙网格线的距离。
图-3

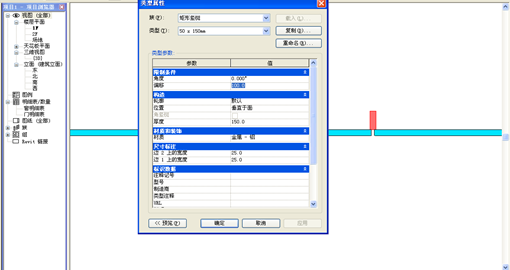

(3)载入项目中在所需幕墙中替换该嵌板，添加竖挺，然后调整竖挺的偏移，使其位于玻璃之后如（图-4）所示：
图-4

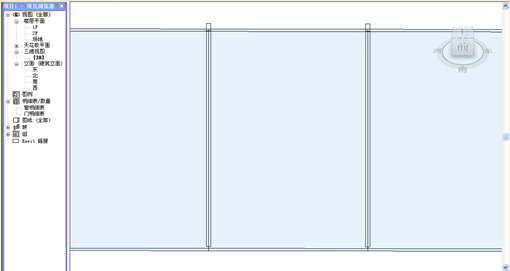

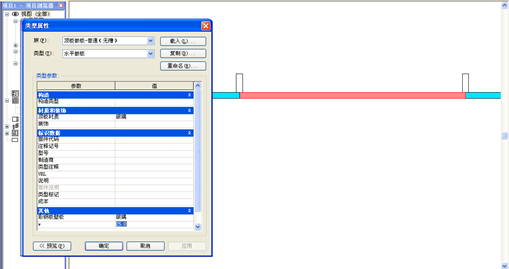

(4)如（图-5）所示：根据已有嵌板间距调整刚才制作的嵌板中的W参数至适当值便可以实现如（图-6）所示的隐框玻璃的最终效果了。
图-5
图-6
