BIM技术的发展使传统建筑业使用的CAD等软件已经不能满足建模的需求，BIM应用软件Revit也就应运而生，今天我们主要探讨BIM应用软件revit中如何运用占位符的相关问题。
在面积较大，管线密集的项目中，在建模的后期，由于模型内容的逐渐增大，软件的运行速度会越来越慢，大大的影响了建模的速度，因此，可以在建模的初期使用“风管占位符”（或管道占位符）进行风管（或管道）的绘制，然后利用“转换占位符”命令，将占位符转换成风管（或管道），这样就可以很好的提高工作效率。
1.打开revit，新建机械样板，在“系统”菜单下的“HVAC”命令栏中点击“风管占位符”，
2. 接下来，绘制一段占位符。如图：
3. 下面是占位符的转换。点击绘制的占位符，在“修改风管占位符”菜单下的编辑选项中点击“转换占位符 ”命令。如图：
4. 这样就把“风管占位符”转换成了风管。如图；
最近有使用Revit的用户遇到，无法直接将Microsoft Word文档导入Revit，这种情况应该如何解决？下面就为大家分析一下。
解决方法
按照以下步骤将文本复制到AutoCAD，然后导入DWG文件
[*]打开MS Word文档，选择您想要导入的文本，将其复制到剪贴板上。
[*]在AutoCAD中的命令行中输入：MTEXT。您可以先粘贴Word文档，然后用AutoCAD的文字工具进行格式调整。
[*]保存DWG文件。
[*]在Revit中打开想要导入文本的视图。
[*]浏览之前保存的DWG文件。选择该文件，并点击“确定”。
按以下步骤将文本从Word复制并粘贴到Revit
[*]将MS Word文档中的文本复制到剪切板。
[*]在Revit的设计栏中的“基本”选项卡上点击“文字”工具。
[*]将光标放置在您想显示文本的位置，然后从剪切板中粘贴文本。
点击【一键识别】，左键选择一根CAD线右键，在窗口左侧勾选构件，点击“添加行”，双击“配管构件名称”中的“…”，在列表中选中构件，然后在属性中设置管径，点击确定即可。
Revit软件一直是BIM软件的主流之一，其强大的功能和易于操作，使许多企业和个人作为了解BIM工具的首选，今天我会为您介绍Revit的功能吗?软件是什么?
一、参数化组件
Revit使用参数组件，允许设计人员将建筑物设计成构成BIM数据库一部分的组件，包括2D标记组件、3D建筑物组件等等。组件有自己的参数，而携带复杂参数的组件比传统的二维CAD存储更多的数据。设计器输入的参数将成为组件更改的数据，例如图表中的列组件。设计者可以直接改变组件的材质和尺寸，生成新的组件，帮助用户快速设计。
二、组件关联性
大多数组件都保存在Revit,和相关的组件将由用户改变改变,不需要手动更改,使得设计师在修改设计更方便。例如，墙壁、地板、柱子和横梁将自动移动到修改后的高度，从而消除了复杂的手工过程。
三、工作共享
REVIT三大专业分类软件具有相同的基础设施和文件兼容，设计人员可以直接将设计文件传递到设计师的下一阶段的后续设计中，而不必担心文件的格式。也可以使用工作分担,由一个中央服务器的设计文件,例如,设计师可以直接使用互联网访问文件,当有一个设计团队发生变化时,服务器将会实时更新所有相关设计文件,确保所有的设计团队。
[ RevIT软件]基本上包括以下软件：
I. version architecture:
建筑是致力于建筑设计，主要集中在建筑外观和室内设计，如室内家具和设备的规划。设计成果可以丰富多彩的方式呈现，为设计师提供更多的视觉表现。
二、Revit Structure：
结构设计对建筑结构特别,您可以使用强化,结构、钢骨和关节的偏见和派生设计结构分析软件的结构分析结果。
三、Revit MEP：
MEP致力于建筑机电及空调设计。它提供各种机电设备和管道部件。其管道连接功能使机电设计人员能够进行更详细的管道设计。
Revit模型如何导入Showcase中。showcase这软件大家听过但是应该很少有人用到过，其实它也是一款游戏漫游软件，和我们的lumion有着类似的用法，渲染效果也差不多，唯一的就是在动画那一块比不上lumion。但是作为欧特克系统内的软件，软件之间的接合就不是lumio能相比的了，将cad，Revit导入到showcase里，它至少不会有材质的丢失，灯光的丢失，一般都是完美的接合，只要我们到showcase里调整灯光材质以及做一些简单的动画就OK了，它比lumion强一点的就是可以直接将渲染成果发布到网上去或者优酷上去。
将Revit模型导入到showcase中里去有如下方法：首先：可以将其导成FBX，再通过showcase直接打开，灯光材质都不会丢失，这也是欧特克产品之间通用的格式，其次：Revit和Showcase有专用的suite工作流传递，也就是Revit模型直接通过该工作流在真实的环境里看我们的模型效果，该工作流有如下几种设置：
其实这几种方式都是基于一个基础上复制出来修改立面设置而来的，前三个是系统默认不能被删除只能被更改，最后一个是可以被删除的，我们来看下他们公有的设置以及区别：
区别就在于默认环境和互动式漫游的勾选，勾选互动式漫游和不勾选的区别在于他们在showcase里浏览的方式是不一样的，大家可以去试试。) showcase是款不错的软件，可以在里面切剖面，隐藏构件等，这方面bilumion强大。
模型文件和数据整合
Autodesk® Navisworks® Manage软件与Autodesk® Navisworks® Simulate软件中包含文件与数据聚合功能。
审核工具包
审核工具包包含一组工具，能够优化整体项目的审核。测量距离、面积和角度。保存、组织和共享设计方案的相机视图，并将其导入图像或报告中。添加截面图和剖面图，以此近距离地检查细节。Navisworks NWF参考文件在查看最新版CAD设计的同时，保存之前的审阅数据。打开当前模型与多个原始设计软件包中的视口。借助广泛的API（应用编辑接口）来实现任务的自动化或扩展软件功能。该审核工具包可在Navisworks Manage和Navisworks Simulate中使用。测量和截面工具也可在Autodesk® Navisworks® Freedom软件中使用。
NWD和DWF发布
为完整项目视图发布整个项目。以单一的可发布NWD或DWF™文件发布并共享整体项目模型。添加或去除对像属性。将原设计文件的大小压缩90%。借助密码加密、超时与只读格式，帮助保护文件安全。在文件中包含所有作者与版权详细信息。将所有评审数据与模型保存在一起。支持通过ActiveX控件在互联网网页或Microsoft® Office文档中查看.NWD模型。使用免费的* Navisworks Freedom浏览器打开任何NWD模型。NWD和DWF 2D以及模型发布功能可在Navisworks Manage和Navisworks Simulate中使用。
协作工具包
将项目设计师和建筑专家的工作成果整合进单一、同步、富含信息的建筑模型。通过来自协作工作包的帮助，传达设计意图，鼓励团队精神。markups借助高级的红线标示工具在视点上添加标记。Comment利用完全可搜索的注释（包括标有日期的审计跟踪）在视点上添加备注。Animated录制漫游动画，以备实时回放或作为.AVI文件导出。从硬盘或互联网中智能传输大型模型或内容，支持在模型加载过程中对整个设计进行导航。该协作工具包可在Navisworks Manage和Navisworks Simulate中使用。
在使用中，几何约束分为重合、垂直、平行、相切、水平、竖直、共线、同心、平滑、对称、相等以及固定等不同的功能。今天小编要给大家介绍的是CAD如何固定约束对象的方法与步骤，感兴趣的小伙伴一起来看看吧。
1.首先打开CAD绘图软件，点击菜单栏中的【参数化】选项卡，在其子菜单中点击固定约束工具，如图所示。
2.接着根据命令行提示选择对象，选择要固定的对象，选中图中的圆形，如图所示。
3.根据命令行提示指定拉伸点，如果修改直线，圆也会变。这里是固定中心点的位置，如图所示。
4.执行操作后，效果完成图如下。
以上就是关于CAD如何固定约束对象的全部内容分享，有需要的小伙伴可以参考以上方法操作练习，希望能够帮到大家。
关于图纸变更，是BIM模型维护不可绕开的话题，人人都不愿反复修改模型，但这些事情不会因为我们的意愿而变化。
关于如何查找图纸哪些部位变更的方法，之前在上一讲《REVIT每周一技36图纸变更对比的两种方法》中给大家提供了两种方法，今天要说的是下一步，知道了变更的地方，如何更新模型。
我们根据变更内容的多少，依次提供如下三种方法
方法一：根据对比前后版本图纸，在CAD中将变更处标注出来，对着CAD修改模型文件。
如果变更内容不是很多，只有局部发生变化，我们就可以对着图纸，直接在模型中修改。
这种方法简单，不需要重新导图，但是不容易精确定位变更后管线位置，除非逐个测量位置。不过对于大部分没有严格精准位置的管线，还是可以的。再有，可能会漏改。
方法二：将变更后的CAD导入模型中，边对比边修改。
这种方法适用变更地方较多，且位置复杂，不容易定位的情况。有一个问题，重新导入图纸后，模型会将图纸盖住（线框模式除外），怎么处理？
1）导入图纸时，勾选“仅当前视图”，选中图纸设置为“前景”这种处理方式可以看见图纸如图1所示；但是往往因为图纸中的一些填充图案等不容易选中模型图元，也不容易区分哪个是变更的图纸，如图2所示。
图1
图2
2）如果采用“背景”，模型与图纸不容易区分，这个时候我们可以将“导入的类别”对应的图纸设置为“半色调”，这样区分的清楚一些，如图3、4所示。
图3
图4
方法三：删除已有模型，重新绘制模型
对于图纸变动量特别大的，面目全非那种，可以直接删除原有模型，重新绘制。当然，这个也要看个人，如果觉得修改比重新建快，可以选择修改。
我们在用revit建模的过程中，有时会需要进行场地布置，现在我们就介绍一些场地布置的小技巧。
1、当我们所需要的场地比较复杂，但是有点文件（就是有txt文件或者csv文件记录高程点信息的文件）时，我们可以通过导入点文件快速建立场地。
a）点击体量与场地命令再点击地形表面如图一所示：
图一
b）再点击通过导入创建，选择指定点文件导入我们已有的点文件再点击对勾完成就可以创建地形了如图二、三所示
图二
图三
2、当我们所需要的场地比较复杂，有cad的立体地形图示，我们可以通过选择导入实例创建地形，首先我们链接CAD图纸到revit中，然后和第一种方式一样，但是第二步我们选择导入实例如图四所示，点击我们导入的CAD图纸，再点击完成地形就创建好了。
图四
3、当我们需要的地形计较简单又没有可以直接借用的文件室我们也可以自己简单的手动创造地形，
a）首先我们点击放置点在四个角放置四个点大致调整他们的高度，点击完成。
b）然后我们点击拆分表面，按导入的CAD等高线我们拾取拆分边线，注意一个只能将一个表面一分为二，多个等高线分多次拆分。
c）然后我们点击我们拆分的表面，点击编辑表面,选择边线上的高程点调整为我们需要的高度，如图五，图六。
图五
图六
d）我们发现两个地形表面连接处有一条裂缝，没有关系，我们选择另一个地形表面将边界处的高程点按第三步的方法调整成同样高度裂缝就消失了如图七所示。用同样的办法处理其他等高线这样一个简单的地形就处理好了。
图七
4、有时候我们需要在地形开洞，或者对地形的边界做出一个我们需要的造型，这个也是可以通过拆分表面处理的，我们将我们需要的形状通过拆表面描绘出来，然后将我们要开洞或者不需要的那部分删除就可以了，如图八。
图八
族文件的大小直接影响到项目文件的大小和软件运行速度，如何将族文件做的最小而且满足项目需求呢？
方法一：清除未使用项
1.族制作完成可以把族文件中未用到的外部载入族或其他多余数据删除，点击“管理”选项卡下的“清除未使用项”命令；
2.在弹出的“清除未使用项”对话框中删除所有不需要的项目。
方法二:删除导入的CAD图纸

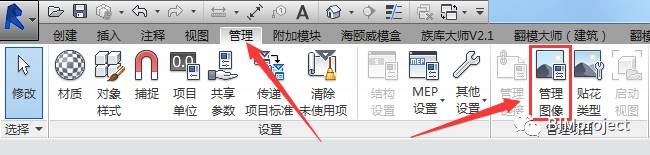

1.若族文件中导入了CAD图纸，或是光栅图像，最好把这些光栅图像和CAD图删除，在“管理”选项卡下找到“管理图像”命令，删除不需要的光栅图像；
点击“视图”选项卡下的“可见性/图形”，找到“导入的类别”删除不需要的CAD图纸；
方法三：用不同的名称保存项目
1.保存族文件时需要注意，用不同的名称保存项目，（如果文件已经设置了保存路径，再次保存时不要直接点击保存，用另存为重新命名文件名称或更换保存路径）这样文件数据库就可以重新被编译。
方法四：创建几何形状时的技巧
1.应尽量减少空心几何形状的绘制，还有尽量不使用阵列和公式。
2.在平面视图中使用符号线和遮罩区域，而不是模型线或其他几何图形。
3.选择合适的族样板进行绘制，族样板本身就有一定的内存，选择不同的样板最后的文件大小也会有差别。
（注：将族的文件类型名称.rfa改为.rft，即可作为自己的族样板文件进行保存）
软件自带的项目样板文件有四个，每次做项目都要在其基础上做修改设置，可能会浪费很多时间，每一个企业、团队都喜欢制作自己的样板，今天小编带大家看看如何来创建一个属于自己团队的项目样板？
1.浏览器组织的设置，将各个专业区分开来，设置成自己方便使用的样式；
2.视图样板设置，调整好各个专业各个视图对应的模型显示状态（VV可见性），视图范围、视图名称、规程等参数，并保存视图样板；
3.设置过滤器，根据项目的需要可能会用到不同的过滤器，这里建议每次做项目的时候都把设置好的过滤器保存下来，因为在开始项目之前谁也不知道具体需要设置什么样的过滤器；当然每次设置的过滤器要统一规范，不要随便命名；
4.设置明细表，可以提前把明细表字段、设置规则、排序方式定义好；
5.图纸设置，制作自己团队或企业的图纸，作为族保存好，以后可以一直使用；
6.DWG导出设置，修改图元线型、线宽、线颜色、字体等导出到CAD的图层设置；
7.载入常用的族，可以适当载入一些常用的族，保存在样本中，如：开关、插座、灯具等；
8.系统族类型设置，提前将项目所需的族类型进行预设，如：管道、墙、柱等；
设置项目样板的目的是为了能减少一些重复的操作，提高项目创建速率，缩短时间，但不是通过一两个项目就能把这个样板做好做完整，需要不断的积累经验，知识再来不断进行更新设置，才能完善项目样板，作出一个属于自己的样板文件。
对于BIM软件而言，目前在国内的应用领域中，百分之七十以上都使用Revit，显然和欧特克公司做的本土化宣传离不开，但是其软件自身的已操作、价格低、方便快捷等优点才是其受到广泛应用的主要原因。而Revit系列中最常用的就是建筑与机电这两个模块了，为什么呢?
Revit Architecture：
1、双向关联性：所有模型信息都储存在单一、整合的数据库内，任何模型信息变更，模型内相关信息都会同步更新。
2、参数式构件：以实际建筑构件信息为基础，提供开放式的图形系统，让使用者细部调整及传达设计理念。
3、明细表：由明细表是图、公式以及筛选选取的设计元素。
4、拆图：提供的详图数据库以及拆图工具自动产生平面、剖面、立面、详图与明细表视图。
5、互通性：将数据信息导入、导入及团队成员合作的软件格式，包括DWG、DXF、DGN与IFC及ODBC数据库。
Revit MEP：
1、风管与水电配管系统模型建立：直觉式的配置工具，自动更新模型视图与图纸，有助于文件和项目保持一致。
2、风管与水电配管尺寸设定/压力计算：工程师可根据业界标准方式与规格执行尺寸设定和压力损耗计算。
3、优异的CAD支持：能模拟机电系统在真实世界中的能效分析，同时掌握材料明细表，将材料数据化与编列预算成本。
4、最佳化的设计协同合作与协调：利用即时碰撞与干涉侦测，减少项目设计团队间的协调错误，降低设计冲突。
文章来源：鲁班BIM
对于较复杂的场地，需要将场地CAD文件导入至项目中来辅助绘制场地，这里讲比较简单的、没有复杂高地起伏的、平整的场地的绘制。
一、绘制地形表面
在REVIT项目浏览器中，打开楼层平面“L1-1”，即我们之前所绘制的-0.150标高平面（其实打开任意平面都可，因为在绘制地形表面的时候计算的是绝对高程）
“体量与场地”选项卡→“场地建模”面板→“地形表面”
“工具”面板→“放置点”
在“高程”栏中，输入“3600”,围绕轴网边缘，点出4个点
单击“完成表面”
得如下结果
下面我们在三维视图中来看一下效果，在项目浏览器中，打开“三维视图”→“3D”
在窗口左下角的状态栏中，找到“模型图形样式”单击，选择“带边框着色”便可以看到地形的彩色显示
二、建筑地坪
我们的建筑是部分下沉的，建筑地坪在地形表面以下，位于“L2-1”标高上，在项目浏览器中，打开平面“L2-1”
“体量与场地”选项卡→“场地建模”面板→“建筑地坪”
“绘制”面板→“直线”
在偏移量中输入“120”，沿着轴网画出建筑地坪轮廓线，结果如下
单击完成建筑地坪，打开三维视图，即可查看做出来的下沉的建筑地坪的效果
三、修改场地材质
默认情况下场地材质为素土夯实，我们可以把它改成草地，渲染的时候有更好的效果。
点选“地形表面”→“图元”面板→“图元属性”→“实例属性”→材料一栏中，单击“?”→选择“植物”→选择“草”→单击“确定”
四、修改建筑地坪材质
基本方法和修改地形表面的材质一样，只是建筑地坪需要修改的是“类型属性”而不是“实例属性”
点选“建筑地坪”→“图元”面板→“图元属性”→“类型属性”→结构一栏中，单击“编辑”→材质一栏中，单击“?”→选择“混凝土”→选择“沙/水泥找平”→单击“确定”→厚度一栏中，输入“150”→单击确定
回到三维显示中即可查看效果
五、视图切换
小技巧：有时我们在平面或者立面视图中做了编辑以后，想到三维视图中去看看效果，这时候我们得在两个视图中来回切换，比较麻烦，这个方法可以去掉这个麻烦
“视图”选项卡→“窗口”面板→平铺
这样三维视图和你所要编辑的视图就会同时出现，在右边做出编辑之后可以立刻在左边看出效果
应用程序菜单
单击左上角“应用程序菜单”按
可以打开应用程序菜单列表，如下图所示：
应用程序菜单按钮类似于传统界面下的“文件”菜单，包括【新建】【保存】【打印】【退出Revit】等均可以在此菜单下执行。在应用程序菜单中，可以单击各菜单右侧的箭头查看每个菜单项的展开选择项，然后再单击列表中各选项执行相应的操作。
单击应用程序菜单右下角的【选项】按钮，可以打开选项对话框。在【用户界面】选项中，用户可根据自己的工作需要自定义出现在功能区域的选项卡命令，并自定义快捷键。如下图所示：
功能区
功能区提供了在创建项目或族时所需要的全部工具。在创建项目文件时，功能区显示如下图所示。功能区主要由选项卡、工具面板和工具组成。
单击工具可以执行相应的命令，进入绘制或编辑状态。如果同一个工具图标中存在其他工具或命令，则会在工具图标下方显示下拉箭头，单击该箭头，可以显示附加的相关工具。
与之类似，如果在工具面板中存在未显示的工具，会在面板名称位置显示下拉箭头。如下图所示，以下为墙工具中包含的附加工具。
Revit根据各工具的性质和用途，分别组织在不同的面板中。如下图所示，如果存在与面板中工具相关的设置选项，则会在面板名称栏中显示斜向箭头设置按钮。单击该箭头，可以打开对应的设置对话框，对工具进行详细的适用设定。
快速访问工具栏
除可以在功能区域内单击工具或命令外，Revit还提供了快速访问工具栏，用于执行最常使用的命令。默认情况下快速访问栏包含下列项目，如下图所示：
1.打开：打开项目、族、注释、建筑构件或IFC文件。
2.保存：用于保存当前的项目、族、注释或样板文件。
3.同步并修改设置：用于将本地文件与中心服务器上的文件进行同步。
4.撤销：用于在摸人情况下取消上次的操作，显示在任务执行期间执行的所有操作的列表。
5.恢复：恢复上次取消的操作，另外还可显示在执行任务期间所执行的所有已恢复操作。
6.文字：用于将注释添加到当前视图中。
7.三维视图：打开或创建视图，包括默认三维视图、相机视图和漫游视图。
8.剖面：用于创建剖面视图。
9.细线：用于按照单一宽度在屏幕显示所有线，无论缩放级别如何。
10.切换窗口：点击下拉箭头，然后点击要显示切换的视图。
11.定义快速访问工具栏：用于自定义快速访问工具栏上显示的项目。
可以根据需要自定义快速访问栏中的工具内容，根据自己的需要重新排列顺序。
例如：要将在快速访问栏中创建墙工具，如下图所示，右键单击功能区【墙】工具，弹出快捷菜单中选择“添加到快速访问工具栏”即可将墙及其附加工具同时添加至快速访问栏中。使用类似的方式，在快速访问栏中右键单击任意工具，选择“从快速访问栏中删除”，可以将工具从快速访问栏中移除。
选项栏
选项栏默认位于功能区下方。用于设置当前正在执行的操作的细节设置。选项栏的内容比较类似于AutoCAD的命令提示行，其内容因当前所执行的工具或所选图元的不同而不同。如下图所示，以下为使用墙工具时，选项栏的设置内容。
项目浏览器
项目浏览器用于组织和管理当前项目中包括的所有信息，包括项目中所有视图、明细表、图纸、族、组、链接的Revit模型等项目资源。
Revit按逻辑层次关系组织这些项目资源，方使用户管理。展开和折叠各分支时，将显示下一层集的内容。如下图所示，以下为项目浏览器中包含的项目内容。项自浏览器中，项目类别前显示【+】表示该类别中还包括其他子类别项目。在Revit中进行项目设计时，最常用的操作就是利用项目浏览器在各视图中切换。
在Revit2016中，可以在项目浏览器对话框任意栏目名称上单击鼠标右键，在弹出右键菜单中选择【搜索】选项，打开在项目浏览器中搜索对话框，可以使用该对话框在项目浏览器中对视图、族及族类型名称进行查找定位。
属性面板
“属性”面板可以查看和修改用来定义Revit中图元实例属性的参数。属性面板各部分的功能如下图所示：
打开revit属性栏的方法：①在绘图区任意位置单击鼠标右键，选择“属性”；②快捷键“ctrl+1”；③在选项卡中，单击“修改”，然后点击“属性”；④快捷键“PP”。
绘图区域
Revit窗口中的绘图区域显示当前项目的楼层平面视图以及图纸和明细表视图。在Revit中每当切换至新视图时，都在绘图区域将创建新的视图窗口，且保留所有已打开的其他视图。
默认情况下，绘图区域的背景颜色为白色。在”选项”对话框“图形”选项卡中，可以设置视图中的绘图区域背景反转为黑色。如下图所示，使用【视图】→【窗口】→【平铺】或【层叠】工具，并可设置所有已打开视图排列方式为平铺、层叠等。
第一步：调取CAD的图案填充文件“acad.pat”
方法一：路径
图1
方法二：在本地硬盘中搜索“.pat”
图2
第二步：将“acad.pat”复制出一份，待用
图3
第三步：
1)打开Revit中要编辑的材质，打开“材质编辑器”如图4打开“填充样式”对话框。
图4
2)点击上一步中的“新建”，打开“新填充图案”对话框。如图5，自定义名称并导入“acad.pat”文件。
图5
3)在导入的文件中找到“GRAVEL”文件，设置“导入比例”，点击确定。如图6
图6
效果如图7
图7
文章来源：
【柏慕联创BIM技术服务，文/胡林】
问题：Revit中的组命令有什么特点与不同么？
用过CAD或者草图大师的朋友们一定知道组这个概念。简而言之组里面的东西就如同把里面所有的构建打成一个包，移动或复制会把这个包里的所有构建一起编辑。
选中我们所需要成组的构建后我们可以点击“修改”选项卡中的“创建”面板下的“创建组”命令如图-1
给这个组起好名字后就能选择这个组进行复制或者移动了。图-2中的组是由复制命令绘制出来的。
选中组后我们可以在“修改”选项卡中看的图示命令
，接下来先讲解下“解组”命令。
首先我们选择位于图-2中标记为A的组，选中后点击解组命令。解组完A后选择门然后删除。我们可以发现图-3中的情况
由此可知解组后删除的对象对原组没有任何影响。
接下来讲解“编辑组”命令
选择位于B处的组，点击“编辑组”命令后随意选择一个窗户然后更改底高度参数后点击完成命令
。效果如图-4
由此可知更改任意组中的构建参数会影响到其他组。
接下来讲解编辑组状态下的删除命令
选中位于B处的组，然后点击“编辑组”命令，点击“删除”命令后点击没有任何构建的那堵墙。此时你会发现出现如图-5的状况
图-5
点击完成后你会发现那堵被删除的强还在项目中，但是它并不在组里面。而我们常规使用的删除是将构建从整个项目中删除。因此命令
可以理解成：从组中剔除。
当然在组里面我们也可以使用我们常用的删除命令，也就是在组中将构建从项目中删除。具体如下，依旧选取位于B处的组点击“编辑组”命令。然后选择组中的结构柱后点击删除。完成后可以发现BCD处的组均没有结构柱了。如图-6
图-6
接下来讲解
命令。首先我们把位于B处的组复制到别处，如图-7
图-7
选中位于D处的组，点击“编辑组”命令后点击“添加”命令。选中D处的那堵没有其他构建的墙，选中后点击“完成”命令。我们可以看到出现如图-8的现象
图-8
这个报错对话框中我们可以看到有2处的墙显示重叠，原因就是你选择“添加”命令后其他位置的组也会添加一个一模一样的图元，即使在原位置存在其他图元它依旧会添加，因此大家在使用这个命令时要万分注意不要出现图元重叠的情况。
在现阶段建模的过程当中，我们一般都会把CAD图纸导入到revit中来进行建模。众所周知，CAD中的图层非常多，我们一般将CAD导入到revit之前会将没用的图层处理掉再进行导入。但是，当我们想把已经导入到revit中的图纸再进行处理怎么办？如下图：
双加快捷键VV（可见性），点击导入的类别，我们从外面导进来的图纸都会到这里，找到你想要处理的图纸，点击图纸名称前面的的小加号，如下图：
的名称，将前面的对号勾掉即可。
处理前：
处理后：
应对不同的项目，不同标准，我们选择一个适合的出图方式，能够高效解决问题。今天我们来看看Revit管综出图的几种方法。 通过 Revit 模型导出 dwg 格式图纸，在 CAD 中进行管线定位 1、首先设置不同的专业平面视图 2、设置图形显示选项，通常选择“中等”和“线框”模式，比例按照需求设置 3、选择“导出–CAD格式–DWG” 4、清理建筑底图，并形成块保存 5、将导出的图纸复制到建筑底图，按专业分别出图，最后再形成综合图 6、并将管线标注、定位尺寸线、管综分别设置图层，以便查阅 7、 对管综进行定位标注 将处理好的建筑底图链接到Revit模型平面中进行定位标注 1、重复第1种方法1、2步骤 2、处理底图，将处理好的建筑底图颜色统一改为8号色 3、将处理好的底图，形成块导入模型平面中 4、对管综进行标注，最后导出DWG格式 利用现有的Revit土建模型进行管综定位 1、重复第1种方法1、2步骤 2、对管综进行定位标注 3、将模型平面导出DWG格式BIM技巧|Revit中如何进行出图？?Revit管综出图方法与技巧
第1种方法
第2种方法
第3种方法
总结
文章来源：Revit自行车
写在前面：
我一直有关注如何使用Revit绘制施工图的相关情况，原因不外乎Revit也是制图软件，且本身工作中使用Revit较为频繁、相比更为熟悉，二来是尝试运用新技术辅助设计工作。但Revit与AutoCAD二者终究是两个软件，所以必然有所不同，那么就有需要相互协调的地方。
一、在Revit中完成结构模型并输出DWG

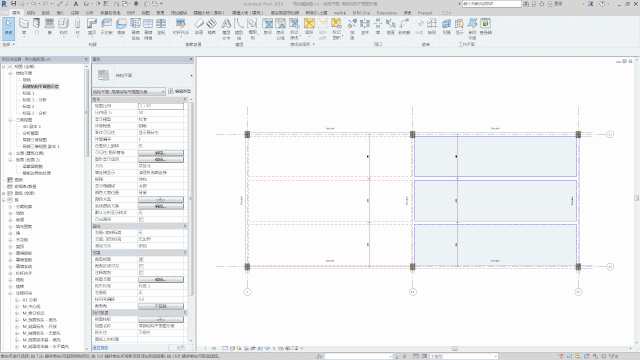

在结构设计前期，我们尝试在Revit完成模板图的绘制，意味着同时也完成结构BIM模型的搭建。然后，再对构件属性、以及尺寸定位标注，然后输出DWG文件，开展后续的工作。

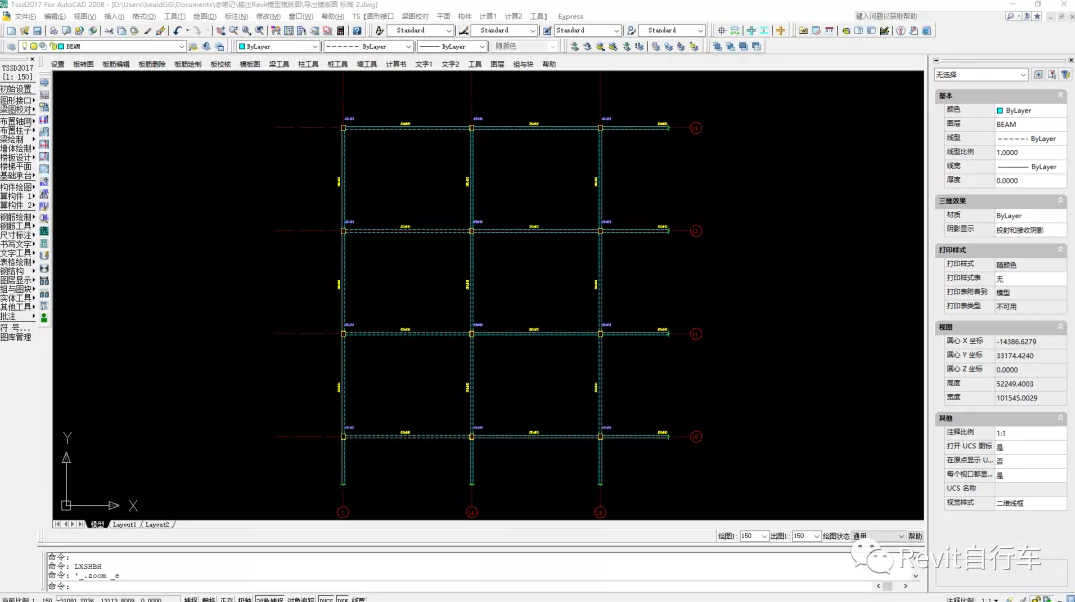

（图一）
二、修改、完善CAD文件
1.通过修改图形和文字样式等，使图纸满足当下CAD的制图标准，有同事也在参编出图相关的文件，有时间去“取取经”。如下是局部的CAD显示效果，包括轴网、构件及其截面尺寸标注。
（图二）

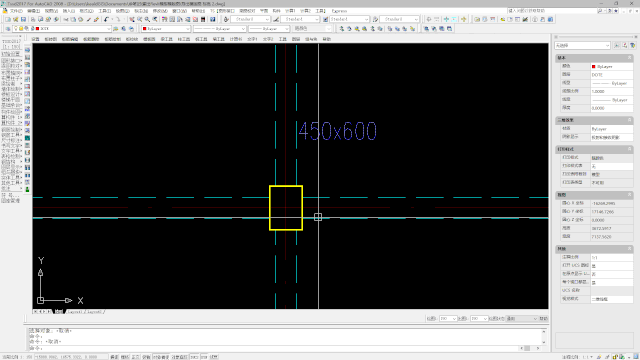

2.本次提及导出后修改如下两处，导出的CAD文件中柱边线为四边直线围成，我们则需要转化为闭合的多段线。
（图三）

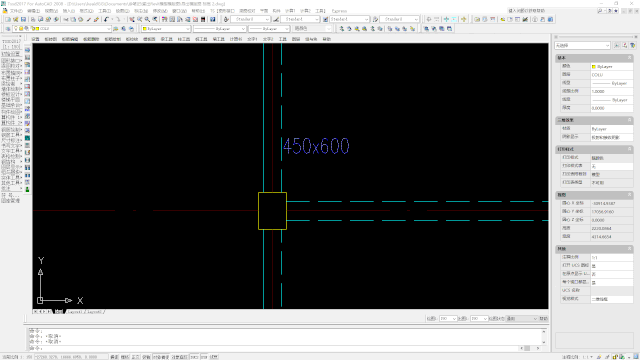

3.探索者绘制的梁是以双线表达。而Revit的梁构件导出则是由四条线构成的四边形图形，即梁柱节点位置会有一条（长度=梁宽）的直线与柱边线重叠，这个可以通过裁剪去除。
（图四）
4.至于板厚度和板面标高的表达，运用标注和填充进行示意。
（图五）
三、建模的规则和表现设置
为了更好地让Revit的表现效果更贴近传统CAD，我们需要对建模做出规定。按照惯例我们还是举个栗子。
1.结构模型主要的构件包括：墙（本案例无），柱、梁、板，体现的信息包括且不限于构件截面尺寸，标高以及定位尺寸。

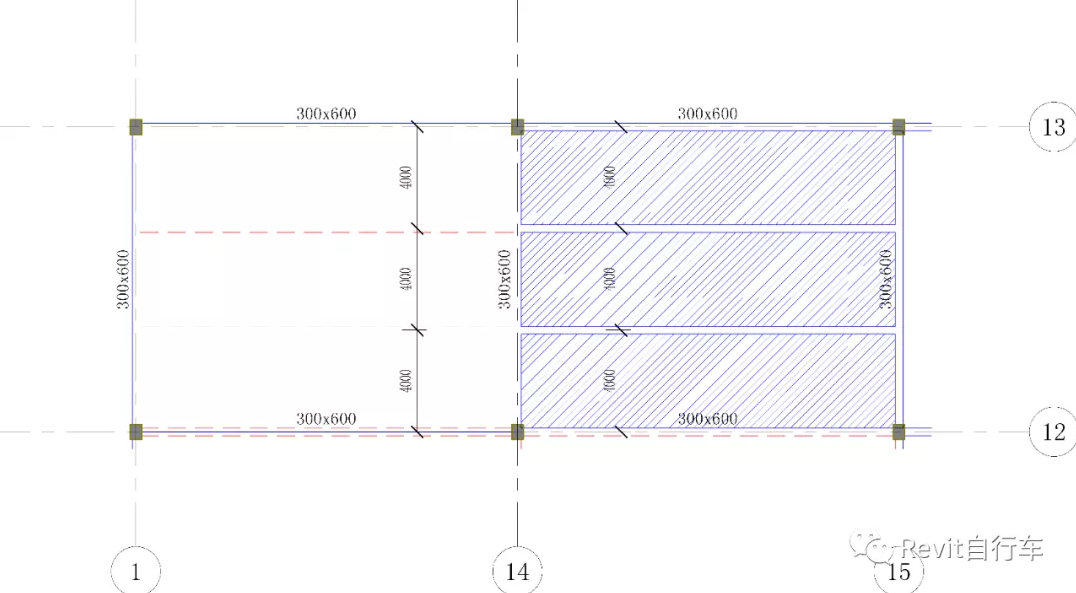

（图六）
2.对于高差板边界的处理，建议将高位的板边界平齐梁外皮边界，如此考虑的是，平面图中，边梁内测将可以以虚线的形式表现，与外侧梁实线区分开。
（图七）
3.如何将梁线调整为虚线，具体设置在『可见性/图形替换』中的“结构框架”/“隐藏线”设置线型和颜色。
（图八）
4.顺便提一下，我们可以在模型中创建剖面，绘制钢筋节点大样。
（图九）
最后总结
综上，不难看出当下Revit和AutoCAD两者有各自的优缺点，而最好的处理方式就是“扬长避短”，充分发挥他们各自的优点从而满足自己在工作上的需求。
问题：
使用acad.pgp文件和/或Expresstools自定义AutoCAD中的命令快捷方式的步骤。
环境：
Windows操作系统
解决方案：
要在AutoCAD中编辑命令别名，请参阅以下链接中的说明：
编辑程序参数(PGP)文件的步骤|AutoCAD(acad.pgp)
自定义快捷键。（使用CUI命令）
可能需要在更改生效之前重新启动AutoCAD，或者可以使用REINT命令重新加载acad.pgp，而无需重新启动AutoCAD。
注意：直接编辑acad.pgp/acadlt.pgp文件时，建议在文件末尾的“用户定义的命令别名”中添加自定义键盘快捷键，而不是编辑现有的快捷键。在此部分中添加的快捷方式将优先于标准快捷方式。
CAD加载插件很简单，如果你有lisp的插件
方法一：打开CAD，在工具栏可以找到“加载应用程序”，也可以直接输入命令appload，简写ap也会跳出加载窗口
然后找到你的插件文件，选择加载就行。
方法二：你也可以直接把你下载的插件拖到CAD里面也会提示你加载。
注意：下载的插件一般都会有命令。设计这个插件的人一般都会用拼音简写来设计命令，例如查询面积就是mj命令，计算总长度命令zcd，这个请大家下载插件的时候自己注意自己下载的插件用什么命令来实现。
CAD是一款常用的绘图软件，在CAD中完成图纸绘制后，我们需要导出PDF格式的文件以便客户打开查看。今天小编要给大家介绍的就是CAD中导出PDF格式的文件的操作方法，有需要的小伙伴可以收藏起来使用！
1.首先，打开，同时打开一个需要导出PDF格式的CAD文件。
2.点击左上角的CAD图标，选择【打印】，调出打印设置页面，选择打印机的名称为Microsoft Print to PDF，然后选择图纸大小为A4，如下图所示。
3.在打印区域中，选择【窗口】方式选取，然后在图纸上框选需要打印的区域。
4.框选完成后选择居中打印、打印比例为布满图纸，按需求选择图形方向。
5.设置完成后，可以点击预览查看效果，没有问题的话可以保存并输出PDF文件。
以上就是CAD中导出PDF格式的操作方法，希望能帮助到大家，感谢您的阅读！
1、Navisworks详细功能
Autodesk Navisworks软件能够将AutoCAD和Revit®系列等应用创建的设计数据，与来自其它设计工具的几何图形和信息相结合，将其作为整体的三维项目，通过多种文件格式进行实时审阅，而无需考虑文件的大小。Navisworks软件产品可以帮助所有相关方将项目作为一个整体来看待，从而优化从设计决策、建筑实施、性能预测和规划直至设施管理和运营等各个环节。
Autodesk Navisworks软件系列包括三款产品，能够帮助您和您的扩展团队加强对项目的控制，使用现有的三维设计数据透彻了解并预测项目的性能，即使在最复杂的项目中也可提高工作效率，保证工程质量。
Autodesk Navisworks Manage软件是设计和施工管理专业人员使用的一款全面审阅解决方案，用于保证项目顺利进行。Navisworks Manage将精确的错误查找和冲突管理功能与动态的四维项目进度仿真和照片级可视化功能完美结合。
Autodesk Navisworks Simulate软件能够精确地再现设计意图，制定准确的四维施工进度表，超前实现施工项目的可视化。在实际动工前，您就可以在真实的环境中体验所设计的项目，更加全面地评估和验证所用材质和纹理是否符合设计意图。
Autodesk Navisworks Freedom软件是免费的* Autodesk Navisworks NWD文件与三维DWF格式文件浏览器。
2、Navisworks功能特色
协作共赢
Autodesk Navisworks软件解决方案支持项目设计与建筑专业人士将各自的成果集成至同一个同步的建筑信息模型中。
功能强大
Autodesk Navisworks Manage
协调、一致、全面
通过将Autodesk Navisworks Review与 Autodesk Navisworks Simulate软件中的功能与强大的冲突检测功能相结合，Autodesk Navisworks Manage为您的施工项目提供了最全面的Navisworks审阅解决方案。Navisworks Manage可以提高施工文档的一致性、协调性、准确性，简化贯穿企业与团队的整个工作流程，帮助减少浪费、提升效率，同时显著减少设计变更。
Navisworks Manage可以实现实时的可视化，支持您漫游并探索复杂的三维模型以及其中包含的所有项目信息，而无需预编程的动画或先进的硬件。
通过对三维项目模型中潜在冲突进行有效的辨别、检查与报告，Navisworks Manage能够帮助您减少错误频出的手动检查。Navisworks Manage支持用户检查时间与空间是否协调，改进场地与工作流程规划。通过对三维设计的高效分析与协调，用户能够进行更好的控制，做到高枕无忧。及早预测和发现错误，则可以避免因误算造成的昂贵代价。该软件可以将多种格式的三维数据，无论文件的大小，合并为一个完整、真实的建筑信息模型，以便查看与分析所有数据信息。
Autodesk Navisworks Manage将精确的错误查找功能与基于硬冲突、软冲突、净空冲突与时间冲突的管理相结合。快速审阅和反复检查由多种三维设计软件创建的几何图元。对项目中发现的所有冲突进行完整记录。检查时间与空间是否协调，在规划阶段消除工作流程中的问题。基于点与线的冲突分析功能则便于工程师将激光扫描的竣工环境与实际模型相协调。
轻松设计
Autodesk Navisworks Simulate
在最终期限前完成设计
Autodesk Navisworks Simulate软件显著增强了Autodesk Navisworks Review的实时可视化功能，可以帮助您更加轻松地创建图像与动画，将三维模型与项目进度表动态链接。该软件能够帮助设计与建筑专业人士共享与整合设计成果，创建清晰、确切的内容，以便说明设计意图，验证决策并检查进度。
在工作流程中，随时都可以利用设计及建筑方案的照片级效果图与四维施工进度来表现整个项目。Navisworks Simulate支持您快速从现有三维模型中读取或向其中输入材质、材料与灯光数据。您也可以将PRC内容应用于现有模型。
Navisworks Simulate支持项目相关人员通过交互式、逼真的渲染图和漫游动画来查看其未来的工作成果。[2]四维仿真与对像动画可以模拟设计意图，表现设计理念，帮助项目相关人员对所有设计方案进行深入研究。此外，该软件支持用户在创建流程中的任何阶段共享设计，顺畅地进行审阅，从而减少错误，提高质量，节约时间与费用。
四维仿真有助于改进规划，尽早发现风险，减少潜在的浪费。通过将三维模型数据与项目进度表相关联，实现四维可视化效果，Navisworks Simulate可以清晰地表现设计意图、施工计划与项目当前的进展状况。
Navisworks Simulate支持您对项目外观与构造进行更加全面的仿真，以便在流程中随时超前体验整个项目，制定更加准确的规划，有效减少臆断。
协同增效
Autodesk NavisworksSimulate
可视化、漫游、体验
Autodesk Navisworks Simulate支持您利用现有的设计数据，在真正完工前对三维项目进行实时的可视化、漫游和体验。可访问的建筑信息模型支持项目相关人员提高工作和协作效率，并在设计与建造完毕后提供有价值的信息。软件中的动态导航漫游功能和直观的项目审阅工具包能够帮助人们加深对项目的理解，即使是最复杂的三维模型也不例外。
Navisworks Simulate可以兼容大多数主流的三维设计和激光扫描格式，因此能够快速将三维文件整合到一个共享的虚拟模型中，以便项目相关方审阅几何图元、对像信息及关联ODBC数据库。冲突检测、重力和第三方视角进一步提高了Navisworks Simulate体验的真实性。该软件能够快创建动画和视点，并以影片或静态图片格式输出。此外，软件中还包含横截面、标记、测量与文本覆盖功能。
自由查看
Autodesk Navisworks Freedom
使用Autodesk Navisworks Freedom — 这款名符其实的浏览器，可以自由查看Navisworks Review、Navisworks Simulate或Navisworks Manage以NWD格式保存的所有仿真内容和工程图。Navisworks Freedom为设计专业人士提供了高效的沟通方式，支持他们便捷、安全、顺畅地审阅NWD格式的项目文件。这款实用的解决方案可以简化大型的CAD模型、NWD文件，而无需进行模型准备、第三方服务器托管、培训，也不会有额外成本。该软件还支持查看3D DWF格式的文件。通过更加轻松地交流设计意图，协同审阅项目相关方的设计方案，共享所有分析结果，便可以在整个项目中实现有效协作。
3、配置需求
Autodesk Navisworks系统需求
系统推荐配置
Microsoft Windows XP,win7或更高版本
AMD 英特尔 奔腾 4 处理器(或同等配置)
4 GB 内存
硬件加速、符合OpenGL 2.0 标准的显卡
4、软件下载
来源丨益埃毕杯2016年全国大学生Revit作品大赛技术支持组
在建模过程中，有时需要达到多种填充效果，而CAD中大量的二维填充图案，便是最直接的资源之一。
在使用填充图案之前
使用填充图案之后
其中要用到主要命令便是对表面填充图案的添加与编辑，简单效果如下：
关于模型填充图案与绘图填充图案的区别：
一言以蔽之：
模型填充图案相对于模型保持固定尺寸，而绘图填充图案相对于图纸保持固定尺寸，相对于主体图层可以具有不同的方向。
而方向可以影响绘图填充图案在主体图元（墙、楼板、屋顶、天花板）中用作截面填充图案时的显示方式（下文中详解）。
注：详图构件和填充区域中使用的绘图填充图案不受此设置的影响。
基本步骤及分析如下
1.在构建创建好之后，对构建进行材质编辑，在表面填充图案命令中，新建一个绘图填充样式
2.使用自定义方式将二维填充图案导入，并对其导入比例进行合适的修改
3.对表面填充图案的颜色与构建的显示方式进行更改
4.单击确定，完成填充图案的添加
关于显示主体层中的方向如下：
“设置为视图方向”，所有图案相对于图纸都共享相同的方向和原点，因此它们在图元过渡上完全对齐。
“保持可读”，此选项模拟文字的行为。图案与主体图元对齐；但是当主体倾斜45、135、225和315度时，图案翻转90度。右对角线图案始终大致保持右对角线，90度角有一个平滑过渡。图案相对于图纸共享相同的原点。
“与图元对齐”，即图案与主体图元（如墙、楼板、屋顶或天花板）对齐并计算适当的原点。
在设计建筑方面，无论是之前还是现在都会用到Revit软件和CAD软件，但是也会出现一些问题，在Revit中导入CAD，拾取的轴网时会出现有很细小的误差，此时该如何解决呢?有时尺寸标注显示是整数的构件往往带有很细小的尾数。在通常情况下这些尾数可以忽略。但是输出在施工图的时候这些尾数往往会影响出图表达，此时该如何解决这个问题。
1、首先点击“管理”选项卡中“设置”面板下的“项目单位”命令。在弹出的对话框中选择“长度”命令。然后设置成如图所示样式，点击确定。

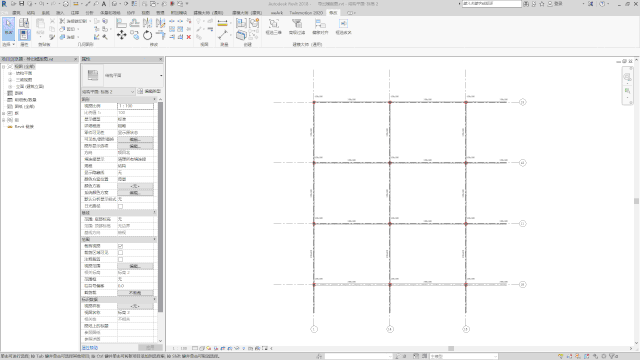

2、绘制轴网,如图所示。
此时修改标注的单位尾数，有两种方法：
第一种：选中尺寸标注，在其类型属性中，将尺寸标注**一个新类型出来，点击“单位格式”，并勾选使用项目设置，如图所示。
第二种：选中尺寸标注，在其类型属性中，将尺寸标注**一个新类型出来，点击“单位格式”，将其舍入改为“3个小数位”，如图所示。
3、设置完成后可以发现临时尺寸标注是带有三位小数，如图所示。
您可以将 Revit MEP 预制构件映射到特定的 Autodesk Fabrication 产品构件。
构件映射就是在 MEP 预制构件（在 Revit 中定义为 Revit 族）与 Autodesk Fabrication 产品（CADmep、ESTmep 和 CAMduct）中定义的一个相似或相应构件之间创建关联的过程。Revit MEP 预制构件基于 Revit 族的名称和类型（.rfa 文件），而在 Autodesk Fabrication 产品中的相同或相似构件则同时基于 .itm 文件和一个按钮代码，该代码用于在使用设计线时标识构件。
.itm 文件是 Autodesk Fabrication 产品（CADmep、ESTmep 和 CAMduct）内容中通常产生的一种文件格式，用于定义预制构件。
例如，如果您的阀族不含预制连接件，则可以将它们映射到 MEP 预制 .ITM 以了解详细的接头方式和精确的管道长度。
要将 Revit MEP 预制构件映射到 Autodesk Fabrication 产品相应的构件 (.itm)：
在 Revit 中，确定需要映射的构件的族名称，包括构件类型（尺寸）。
此示例使用蝶阀构件，其 Revit 族名称为“蝶阀 – 2 -12 英寸”，类型为 6”，如下面的类型选择器中所示。
在 Autodesk Fabrication 产品中，确定所需相应构件的按钮代码。在“服务”选项板中，右键单击该构件，然后单击“按钮属性”。
此时会显示“按钮属性”对话框。在以下示例中，蝶阀构件的按钮代码是 IV-BFV。
接下来，在 Autodesk Fabrication 产品中创建按钮映射。以下步骤介绍了如何执行此操作。
在 Autodesk Fabrication 产品中，使用以下步骤为构件创建按钮映射：
单击“新建条目”。
在“定义按钮映射”对话框中，在“按钮代码”字段中输入要用作标题的文字。例如，输入 —— Revit 映射 ——。
您可能需要调整此对话框大小以输入所需的文字。
将“可使用其他备选项完成”字段留空，然后单击“确定”。
在“按钮映射”选项卡上，清除该条目旁边的复选框，使其不会用作按钮代码。
打开一个作业，其配置中应包含您要映射到的构件。
选择所需的服务，然后单击“编辑服务数据库”。
在“设置服务”对话框中，从下拉列表中选择所需的服务。
单击“按钮映射”选项卡。
（可选）可以在按钮映射表中创建一个标题行来组织 Revit 映射的条目：
再次单击“新建条目”。
此时会显示“定义按钮映射”对话框。
在“按钮代码”字段中，输入您要为其创建映射的 Revit 构件的 Revit 族名称和类型，族名称和类型之间请使用下划线字符连接，如图所示。
此示例使用的 Revit 族名称为“蝶阀 – 2-12 英寸”，类型为 6”。
注： 确保使用下划线作为 Revit 族名称和类型之间的分隔符。此外，您可能需要调整“定义按钮映射”对话框中的大小以输入更长的文字字符串。
在“可以使用其他备选项完成”字段，输入 Autodesk Fabrication 产品中相应构件的“预制按钮代码”。
请注意，在上面的步骤 2 中，此蝶阀示例的按钮代码是 IV-BFV。
单击“定义按钮映射”对话框中的“确定”。
现在，该按钮映射选项卡条目应与下图相似：
单击“确定”关闭“设置服务”对话框。
在 Revit 中，在预制构件浏览器中单击“设置”按钮以打开“预制设置”对话框。
单击“重新载入配置”将服务的更新版本（包含新按钮映射）上载，然后单击“确定”。
还请注意，当使用 Revit 时，您有时可能需要将设计模型与 Revit 图元转换成一个含有 LOD 400 预制构件的预制模型。有关此工作流的详细信息，请参见将常规零件转化为预制零件。
建筑师经常批评Revit制作的丑陋，枯燥和扁平的图画。这是一种合理的批评。样板文件自带的线宽设置很糟糕，并且不容易定制。这篇文章的目的是教你调整项目中所有线宽选项所需要知道的一切，让你有能力创建好的线条层次结构。
1-在“线重量”菜单上调整线条的厚度
单击“管理”选项卡中的“其他设置”。选择线宽。您可以在此处为每个数字指定厚度值。在“模型线”类别中，您可以为不同的比例指定不同的厚度。在某些情况下，最好删除此选项并对所有比例使用相同的厚度（知识点14说明）。
2-厚度值适用于印刷文件
在计算机屏幕上查看Revit模型时，元素的厚度是动态的。这意味着当您放大时，线看起来会更厚，而当您缩小时，线看起来更细。这与印刷文件相反，厚度永远不会改变。这就是为什么将视图的比例从1：100更改为1：200将使所有线在屏幕上看起来更厚。
要减少此效果的混淆，将视图放置在图纸上时请检查视图。标题栏将有助于对线的比例和厚度进行显示。您需要使用正确的比例打印图纸，避免打印屏幕或用“适合页面”打印设置，打印时务必使用缩放100％。
3-设置对象样式中的线权重
设置好要使用的所有线宽厚度值后，请转到管理选项卡中的“对象样式”菜单。
您必须同时设置“投影”和“剖切”值。剖切线通常较粗。
让我们从墙的类别开始吧。如您所见，有一些子类别，例如Cornice，您可以在其中指定不同的厚度值。您也可以使用此菜单指定线条颜色和图案。
在下图中，您可以使用我们刚刚在“对象样式”菜单中应用的设置来查看墙。1和3厚度编号是指“线宽”菜单中指定的厚度值。在测试＃3中，我们将线宽3的厚度值以1：200的比例减小到0.30mm而不是0.35mm。
4-使用可见性图形菜单在特定视图中调整线条厚度
使用对象样式和线宽的组合将影响所有视图中的所有元素。如果要修改特定视图中某类元素的厚度，则必须使用“可见性图形”菜单，使用快捷方式VG。向下滚动到墙类别。单击“剖切”的“替代”按钮。这将使所有墙在应用此覆盖的视图中变厚。
5-调整视线重量
由于透视视图不使用比例，因此可以在“线宽”菜单中自定义厚度。确保在纸张上放置透视图以正确测量厚度。要完全控制透视图中的线条厚度层次结构，请考虑使用“剪影”和“线条”等工具。
6-调整注释线重量
要调整注释元素的厚度（如部分标记，尺寸，通用注释和标记），您必须使用“注释线权重”菜单。如下所示，修改这些值不会影响模型元素或细节线。
7-在对象样式中调整注释元素的厚度值
您刚学会了如何调整所有注释元素的线宽。您还必须在“对象样式”菜单中为每个注记元素类别设置一个数值。单击“注释对象”类别。在下面的示例中，我们调整通用注释类别的线宽，这会影响我们的注释气泡系列。
8-在一个族中为自定义线重量创建子类别
如果“对象样式”菜单的效果对您来说太宽泛怎么办？下面，我们修改一个注释气泡通用注释族。我们在族的对象样式中创建自定义“气泡粗线”并将其指定给音符气泡的遮罩区域。
我们还为使用“BubbleThinLine”子类别的气泡添加了一个小尾巴。然后，我们保存并将该族插入到项目中。
返回项目的“对象样式”菜单。如下图所示，新的自定义“气泡”子类别将添加到项目中。这样，您可以调整气泡通用注释的线宽，而不会影响其他通用注记族的线宽。
9-修改系统族线厚度的类型属性
使用对象样式菜单来正确控制线宽。然而，Revit中包含系统族不能在族中的编辑器进行编辑。这些族包括标高，网格，尺寸和许多其他。在下面的示例中，我们修改维度的类型属性，分配给一个特定的线厚度的数值。
10-材质图案填充线宽度总是1
在材料属性中设置图案时，您无法选择线宽。那是因为所有权重都设置为1并且无法更改。
此规则有一个例外：在填充区域中使用时，可以为线条指定线宽。
11-天花板模型线宽度总是2
几乎所有元素的线宽都可以定制。天花板图案线是个例外。天花板的重量始终为2。这就是天花板图案往往很厚的原因。除使用“线宽”菜单外，无法修改该厚度。
12-调整CAD导入线重量
大多数CAD文件使用颜色系统来指定厚度。在下图中，您可以看到典型的颜色层次结构。问题是默认情况下，Revit将忽略AutoCAD颜色系统并将所有内容设置为基本线宽1。
要解决此问题，请转到“插入”选项卡，然后单击“管理图像”下方的小箭头。
在下面，您可以看到默认设置中的线宽均设置为1.调整值以适合DWG颜色编号。重新导入DWG文件时，线条粗细将与“Revit线宽”设置相匹配。
13-在对象样式中调整CAD线重量
有时候您用的CAD文件，其中厚度直接分配给图层而不是使用颜色代码。当Revit导入此类文件时，它会将CAD线的粗细与RevitLineWeight设置中的最接近值相匹配。例如，厚度为0.30mm的CAD线将分配给线宽3，即0.35mm。
始终可以自定义所有导入的CAD图层的线宽。转到“对象样式”菜单，然后转到“导入的对象”选项卡。如下所示，您可以重新配置所有CAD图层的重量，颜色和图案。这将影响模型中CAD文件的所有实例。
想要更多提示？下载关于线重量的免费季节性小册子PDF。您将学习高级策略，以正确组织模板中的线宽。
14-为所有尺度做出相同的厚度
现在我们已经介绍了如何在Revit中使用线宽，是时候了进行战略建议了。在知识点1中，我们介绍了不同比例下设置不同线宽。虽然它在特定情况下可能有所帮助，但您可以使用相同的比例来简化模板。这样你会知道数值总是指相同的厚度。我们也略微加强厚度差，以获得更好的线条层次。
15-创建与线匹配的线名称
默认情况下，Revit具有称为细线，中线和粗线的线。这很模糊。而是创建使用数值的行名称在LineWeights菜单中设置（见下图）。要创建线条，请转到“线条样式”菜单。它位于“管理”选项卡中。您还可以添加实际厚度值行名称，但这只适合你选用了知识点14的建议，所有比例都用同一种线宽。
16-创建一个包含所有线的图例视图
为了确保所有用户都了解样板中的线宽，我们应该创建一个图例视图，如图所示。
17-高级策略：保持1、2号线为专属线条
在知识点10中，线宽1总是用于图案和线宽2总是用于天花板图案。许多BIM经理建议使用线条1和2专门用于图案和天花板。这意味着3会是所有其他元素线型的最低值。实施这一战略可能是漫长而复杂的。你不得不修改所有族和族样板，以便他们永远不会使用线宽1和2。在下图中，您可以概览如何正确使用
这个系统。我不建议大家都这么做，但是如果你经验丰富并且对线宽有严格的要求，那么，这样吧。
BIM作为现阶段建筑业最火的技术，重要性及必要性自不必多说。Revit作为其中最重要的一款建模软件，学习的人数也是最多的。Revit是用来搭建模型的，这个我们都知道，那么模型搭建完成之后呢？
不管最初的模型是谁做的，我们都需要一个检查的过程，我们把过程分为校对和审核两步。就像一套完整的CAD图，需要设计人，绘图人，校对人，审核人分别签字一样。这个校对是在模型搭建完成后经过的第一道检查程序，需要校对人认真核对模型，用简单的话来说，就是把模型和CAD图一一核对，此过程主要针对当前翻模阶段，如果是用revit设计，则需要校对模型的合理性等。审核则是从整体上检查模型。
今天我们针对Revit模型检查来聊一聊，看看对别人搭建（或者外来的）的模型，我们如何来检查，检查的流程是怎样的，以及有哪些应注意的事项。
校对模型第一步，就是熟悉要校对的模型的图纸。我们首先要知道我们要校对的是哪部分的模型吧。能看懂图纸是最基本的，当然负责校对模型的人也需要熟悉Revit的软件操作，这都是最基础的。
接下来就进入正式校对阶段，首先是校对标高轴网，标高轴网比较简单，但却是重要的，因为这是我们模型的定位，一定要准确。再有就是各专业的模型一定用统一的标高轴网，这样便于我们整合模型的时候定位不 乱。整合过模型的人一定遇到过，大家各自用自己的标高轴网绘图的模型整合到一起，在平面上出现很多标高轴网的情况，那叫一个乱啊，所以这个是基础，虽然简单，但是重要，不允许出错。具体细节不详细叙述。
对完了标高轴网开始对模型，对模型的顺序一般按照CAD图纸的顺序，和我们搭建模型的顺序基本是一致的。这个顺序没有硬性的规定，可随个人而定。推荐按照CAD图纸的顺序来校对模型，以免混乱。原则上校对模型需要将每个构件都要校对，校对各构件的标高、位置、尺寸、规格、型号、材质等各项信息。方法很简单，说起来也不麻烦，做起来真真是个体力活，尤其模型比较大的时候，要知道校对模型和搭建模型是不一样的。搭建模型是从无到有，只要看图正确，具有相应的专业知识，画图还是不成问题的；校对模型是对别人已经搭建好的模型，看着满屏的模型，去里面找错，也是很不容易的。
在这里，我分享几个经验，供校对模型者参考。校对模型的顺序，刚才说过了，就按照CAD图纸的排序就可以。我一般的习惯是在一个屏幕上，把CAD的图纸用看图软件打开，放在屏幕左侧，Revit模型放在右侧，虽然都没有办法全屏，但是好在屏幕不算小，眼睛也不需要在双屏之间来回切换。这个可以根据个人习惯，寻找自己熟悉的方法就可以。
还有就是充分利用Revit的隐藏工具，将不相关的模型隐藏。校对图形的时候先从大面上校对是不是缺少构件，如果是机电模型，则先校对管线路由是否正确。举个例子来说一下啊，比如梁平面图，如果校对一层梁平面图，则留下一层梁模型，其他不相关的模型隐藏，然后左侧是CAD图，右侧是Revit模型，在三维模式下，调整好角度，从整体上，看有没有漏画的；整体看完后，然后在平面视图上，调整视图范围，将梁显示出来，一般也是有底图的，按照从左往右，从上往下的顺序校对，挨个点取梁构件，和左侧CAD图校对。你可能会问，有底图，为什么不和底图直接对？这是因为我们画图的时候就是依据底图画的，在一个页面里，很容易看错，所以我们和CAD图纸校对，在CAD图纸有梁的位置，我们在Revit相应位置点取，看“属性工具栏”梁的位置及尺寸是否正确。
校对模型的时候，剖面框是个很好用的工具，方便我们随时剖切模型，有兴趣的可以试一下。
建筑专业问题相对来说，还少一些，基本和图纸对应，问题就不大。机电专业问题会相对多些，如果完全按照CAD底图搭建模型，与实际施工肯定会出现很多不相符的地方，这里就需要一些专业的知识了。当然校对模型更需要专业知识了。不管我们的软件先进到什么地步，软件都是工具而已，最终的目的是为项目来服务的，不符合实际施工的模型都只是花架子，看着玩的。
把各张图纸都对完了，校对模型也基本完成大半了。
当然校对模型过程中，发现的问题，不管是图纸的问题，还是模型的问题，都需要记录下来，因为我们不能发现一个问题就告诉搭建模型的人一个，人家改一个，所以我们需要记录下来，方便校对完之后，让搭建模型的人修改。在这里，最好是按照上述顺序，让搭建模型的人来修改模型，说的通俗点，就是谁画的图谁改，而不是校对的人来改模型，校对过的人都知道，修改别人的模型比自己画还费劲。记录的格式没有统一的要求，能说明问题即可。
校对完成之后，模型会进入下一个程序，就是审核。审核的目的是从大面上看看模型的合理性及美观性等，会抽查其中主要构件，复核标高、尺寸等，不会把所有构件都审核的。
经过了校对，审核阶段的模型可以做接下来的工作，比如出图、提量、漫游、动画等，当然中间步骤可以随各公司情况具体调整。
Revit是一款在BIM软件市场中使用率极高的专业化建模软件，目前大多数接触Revit的设计师都纷纷给予了好评。Revit的特点与优势主要有：
Revit在设计应用的过程中表现出计算机软件编程中的封装性和面向对象的特点。作为一种在计算机应用中的一个最常见的特点，面向对象性可以使软件更好地服务于被应用的对象，从虚拟的世界中对现实世界更完美的展示，其本质是模拟人的思维。面向对象技术的核心是对象（objected）和类（class）。对象是指现实世界中的实体或现象，是系统构成的单位。在软件中具有相同或相似属性的部分被称作类。Revit的构件是在族的基础上定义的，Revit的族定义与面向对象的机制十分相似，族类似于构件定义的一个模板，而实际的构件则是某个族类型对象，使用者可以通过族参数定义多种族类型，从而实现构件重用的目的。
与CAD中的二维点、线、面等图形不同，Revit软件通过立体的方式对建筑中的梁板、墙面、窗户、楼梯等构件进行3D展示，而且在构件中设计师可以查看具体的参数以及宽高比等等，如果需要对参数进行修改可以直接对构件进行修改，实现对整个建筑结构的参数动态化管理。在传统的CAD系统中设计人员无法对设计模型的内部进行整理，BIM技术的优越性在于可以展现一种能够在模型内部进行运算和协调设计的可视化物体。通过虚拟施工过程中使用建筑构件的过程建立模型，相对于传统的二维方式，使用者与计算机进行交互，使得建造过程更加生动、形象和直观。
BIM技术通过数据库使设计人员间进行信息的交流和数据共享。在对建筑信息模型进行设计时，建筑设计师以三维模型的形式表达设计成果。门、窗、墙、梁柱、楼板等组成元素是三维信息模型的基本建筑构件。建筑信息模型所携带的庞大的信息构成了BIM软件强大的数字化数据库，项目各专业人员可以根据需要提取建筑信息模型中的信息，并对其进行添加和修改。
由于BIM模型中的各个构件和数据是集成在一起的，因此在BIM中显示的是构件本身的定义内容，可以根据不同需求定义构件在不同视图下的呈现方式[19]。根据构件的不同属性我们可以对其进行相应的改造和变动，例如通过平面视图中的开关控制图标调整门的开启方向，同时三维模型中的相应构件也会做出修改。
BIM模型中的建筑构件通过内在联系实现智能联动，在墙和楼板之间建立关联，将墙体设置为“附着至楼板”，当层高改变时，墙体会自动进行调整，当设置门窗与墙体关联时，门窗随着墙体的移动而移动，当墙体被删除时，门窗也随之消失。
BIM软件将建筑、结构及其内部管线呈现出来，建立一个虚拟的建筑环境。为了呈现建筑内外部是否统一、结构、设备管线是否顺畅，BIM模型提供了多角度视图，可分类筛选显示。通过这种分系统、分层次的可视化功能，BIM模型可以快速准确的发现错误，及时修改相关信息，避免了施工阶段的变更。
BIM系列软件在三维数字设计平台中生成的最终成果是模型，而二维图纸是现有的审图工作模式。为了迎合目前这种工作方式，BIM软件具有自动生成建筑方案的平面图、剖面图、立面图等二维图纸，可不再重复使用CAD进行图纸绘制。BIM软件具有漫游动画、信息报表等表现方式。
传统的工作模式下项目周期紧，图纸绘制工作量大，设计方案对比分析工作较为仓促，运用自动生成图纸功能可大幅度缩短绘制图纸的时间，从而使建筑方案的创作和比选的时间更为充裕。应用BIM软件后，一些设计企业表示制图时间大幅减少，在进行设计时，其他专业的设计人员甚至施工人员也可以提前介入，进行专业间的协同工作，提前对设计方案进行完善。
Revit软件中的建筑构件、视图和注释符号构成了一个整体，各部分间联系紧密，所以当一个部件发生变动的时候与之相联系的部件也会随之变动。相比传统的CAD制图，建筑信息模型对构件的合理化变更管理会减少设计间的冲突，减轻设计师负担，在提高整个项目质量的同时，建模工作的的效率也会大大的提高。
设计阶段的信息也为后续阶段的参与方提供依据，过去对建筑的设计规划过程需要由多个设计人员参与，协作过程容易出错。同一个设计方案在多个程序中输入、输出，进行节能设计、结构设计、工程量计算及成本预算等，存在较大的错误风险。模型导入过程中的格式转换、设计方案的版本更新等，模型中的数据易被打乱甚至出现设计失误，使得审图工作任务繁重且进展缓慢。
作为一个可以相互协同的平台，revit使数据源无差异化，在使用revit的不同专业设计成果可以整合到同一个模型中，这样会降低不同设计平台的数据处理错误。利用工作集及链接模型功能构建核心协作平台，实现多地域、多专业设计人员在同一模型中开展工作，在BIM模型的设计完成后，设计人员可以把改好后的模型传至整体模型中，可以与别人分享自己的设计成果。BIM模型共享功能的实现使得设计人员间能够共享最新的改方案，避免了信息滞后性，能及时解决机电设施与土木施工之间的冲突。
信息的传递和共享是BIM技术的核心思想，模型中的构件是虚拟的智能构件，包含了进行各种分析所需的信息。BIM软件提供了开放式的数据接口和方案分析工具，支持工业基础类数据标准（IFC）和扩展标记语言（XML），实现了数据模型的计算、分析和模拟。
Revit软件的功能不仅包括设计创建建筑模型，同时还能提取所建模型的信息。AutodeskRevit软件中的明细表是以表格的形式将建筑项目的有关信息列出来，经过合理的分类、归纳过程，整合成不同项目明细表，比如建筑材料明细、墙体、屋面等构件尺寸明细等其他建筑信息的明细。工程人员可以在AutodeskRevit软件中的明细表功能工具中提取基本的信息数据，也可以在模型创建过程中根据明细表随时检查模型建立的准确性，从而实现对设计的实时、动态控制。
本文来源于公众号“欧模网3D社区”的“小欧”

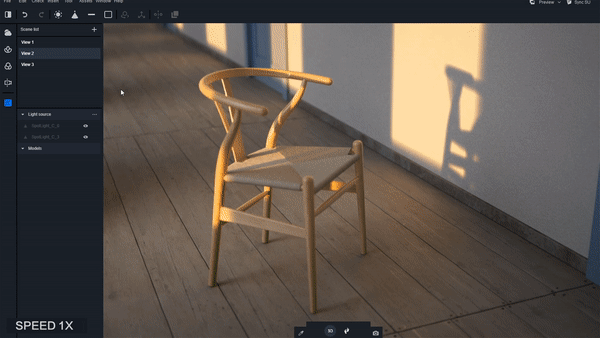

01.实时交互
所见即所得，无需多次尝试或预先制作小样，对于新手非常友好，对于专业人士更能立竿见影提高效率。
02.动画生成10倍速
RTX技术赋予D5渲染器强大的加速性能，更快的计算并缓存全局光照、反射、阴影、环境遮罩等数据，并于数分钟内生成4K画质的动画图像。
03.AI赋能
针对用户编辑交互和最终导出渲染结果的两种不同需求，D5渲染器相应配备了两种不同的AI降噪器，不仅满足实时交互时的高效写实，也满足最终导出时对于毫无噪点精美画质的高要求。
04.工作流
D5支持SketchUp、3DsMax、Blender、Rhino、AchiCAD、Revit等热门软件工作流，帮你最大程度的解决不同建模软件带来的格式兼容问题、材质匹配问题和动画编辑问题等。
05.NVIDIA技术合作
D5基于实时渲染管线、光线追踪算法和RTX最新硬件架构，从零开发混合渲染管线。
06.全球资产创意工作室的助力
D5与全球多家知名素材工作室合作，给用户带来丰富的2D与3D内容资产，高效加速工作流。
D5部分植物素材展示
07.为用户习惯，打破商业常规
D5渲染器开创性的提供社区免费版本，如名所示，由用户社区提供支持和维护。社区版本拥有完整的实时交互性能，可输出高至8K的静帧渲染，满足设计师日常工作需求，最主要的是人家是全中文界面~
以上都是1.7.1版本的更新
最近，有在使用Revit的软件的朋友有在讨论，如何使用Revit来建墙？那么接下来就为大家讲解一下。
1.首先将cad插入revit。
2.在revit中编辑墙体、面层等厚度参数。
3.添加材质、填充样式。
4.在菜单当中编辑墙体高度。
5.拾取、绘制墙体。
6.在revit中自动生成墙体。
7.按需求添加门窗位置，整个项目墙体，包括材料一气呵成。
8.在菜单中可以选取任何需要的图纸。
你好！这里是牛侃BIM。
BIM技术已经广泛的融入到建筑工程当中，与主项专业BIM相比，幕墙专业BIM的市场规模小，专业性强，是一个比较小众的岗位。幕墙的下料、生产及加工与机械制造行业相近，异形幕墙模型的创建又极其依赖参数化，这是一个非常有挑战的岗位。
本文来自牛侃BIM的老朋友“Herman Tsui”通过投稿通道投稿。“Herman Tsui”曾就职于外企幕墙顾问公司，央企施工单位幕墙所，8年的BIM顾问及实施经验。如果你常看牛侃的文章，那你对去年的一篇文章《看了幕墙BIM的12项应用 | 我打消了劝退的念头》一定不陌生，这篇阅读量逾4000的文章，正是出自于他之手。本期他给牛侃的小伙伴带来《误打误撞的进入了幕墙BIM行业》，这篇文章分两部分，第一部分介绍他与幕墙的渊源及如何学习，第二部分他总结了幕墙BIM7大应用以及他的认识。
Herman Tsui说幕墙BIM从业人数很少，自己几乎是自学的，因此深知有人引路的重要性，他愿意敞开心扉与大家沟通，一起学习，并将自己的微信号公布给牛侃的小伙伴，如果大家想了解学习幕墙BIM，或是有问题向他请教，都可以扫描下方二维码。
作为一个建筑学专业的毕业生，毕业后顺理成章进入了一家建筑设计事务所，怎奈其业务调整搬迁异地，致使一时失业，拿着赔偿金，机缘巧合看到了全国仅有的两家BIM培训机构广告，抱着对新技术的好奇，北漂，选择了其中的一家开始了相对系统的BIM培训。
当时不经意的选择，竟成了改变职业方向的重要一笔。两个月后，被推荐进入了上海某大型设计院从事BIM工作，进入设计院后从事土建BIM工作，期间如饥似渴的学习，从网络学习，向同事请教。开始了自我蜕变，从略懂Revit的小白逐渐进阶为一个可以使用Revit、Rhino和catia从事土建BIM工作的专业工程师。
人谁还没点梦想呢？趁着年轻，自在洒脱，为了追求心中的古建筑梦，依然离开了上海前往北京，也许是命运的安排，在满城柳絮飘扬的北京城，一个广东佬第一次感觉到了水土不服，皮肤过敏，不得不狼狈离开了北京回到了广州。在广州求职BIM工作的我，明显感觉到在2015年广州的BIM市场成熟度远落后于上海，在某地产公司做了一段时间BIM，毅然决然的北上回到上海。大量海投简历的情况下，一家外资幕墙顾问公司找到我，从此进入了一个陌生的领域—幕墙BIM。
就是这么误打误撞的进入了BIM行业，你是怎么进入这个行业的，咱们留言区见。
公司领导对幕墙BIM有一定的了解，BIM软件操作是互通的，无非就是专业侧重点不一样而已，通过一段时间的摸索后，渐渐理顺了幕墙顾问公司的BIM应用。幕墙顾问公司的BIM应用主要集中在设计前期和施工图阶段，施工招标图后顾问公司的幕墙BIM工作基本就结束了。
软件技术能力是幕墙BIM工程师的核心竞争力，一个合格的幕墙BIM工程师必然是熟练掌握Revit、Rhino、Grasshopper三款软件。在整个工程行业中，从事幕墙工作的工程师比较少，从事幕墙BIM的工程师就更少了，整个公司主要我一个人从事幕墙BIM工作。我是一个比较自律且自学能力较强的人，在顾问公司的BIM实施过程中，大多靠的是自我摸索，用领导的话来说就是，一个不会游泳的人被丢进了游泳池后，自己学会了游泳。
时常会有一种不学习就会落后的危机感，也为了自己能够胜任工作，给公司创造价值，2016年花费6800元参加了犀牛原厂的Rhino面授课程学习。
幕墙BIM应用中，涉及到大量专业知识，幕墙BIM工程师专业知识要过硬，不仅局限于设计阶段的内容，同时要了解幕墙的施工。在初入公司阶段，我不懂幕墙知识，领导专门找了一个幕墙十字节点模型给我，让我进行拆卸，组装，以了解幕墙的基本构造知识。在工程实践中不断积累专业知识，将BIM实实在在地应用到幕墙顾问工作中。
在项目的实施过程中，会涉及到大量与设计师的沟通，如果不懂幕墙专业知识，对设计师的意图可能理解错误，会造成的错误建模和项目工程量数据的错误提取。
在专业知识的学习上除了加强与设计师的沟通外，就是学习幕墙行业的技术规范。Stay hungry，stay foolish，虚怀若谷，有容乃大。
幕墙BIM的知识总结包含两部分，一是BIM幕墙应用技术总结，二是幕墙专业技术总结。良好的幕墙BIM应用技术和幕墙专业技术总结是一个BIM幕墙工程师走向BIM经理的基本要求。
在顾问公司，BIM工程师要学习专业知识，同时设计师也需要了解BIM是怎么实施的，以便幕墙设计和BIM应用更好的融合，发挥1+1>2的效果。BIM工程师会在项目实施过程中或者项目外对设计师进行简单的BIM介绍及培训，幕墙设计师主要工作侧重于设计，他们只需要会在模型中查看数据、提取数据，测量尺寸等即可。这样一方面可以更加有效的提高BIM和幕墙融合的效率，另一方面减少幕墙BIM不必要的时间浪费，进而可以进行更深入的幕墙BIM应用。
随着对幕墙技术和BIM应用体会越来越深，公司安排我对设计师或是外部人员做培训。培训需要编写PPT，在编写PPT的时候就会想着如何系统的讲解整个幕墙BIM技术路线，幕墙BIM系统，通过思考逐渐形成完善的幕墙BIM学习体系，逐步完善Rhino、Revit、Catia在幕墙BIM应用点和技术汇总，而通过培训讲解过程中会发现自己有没有理解透彻，只有理解透彻了才能用简单明了的话说明BIM应用，让幕墙设计师更容易理解。
顾问公司的幕墙BIM工作主要是辅助设计师，与设计师多个项目沟通下来得到BIM的应用主要是以下几点：
下面简单介绍一下这几大应用点：
➤幕墙划分
幕墙顾问公司在接到设计院图纸后，经常发现设计师没有对幕墙表皮进行分格或者分格尺寸过大，或者分割尺寸不符合常规材料的价格，便需要顾问公司根据幕墙材料和师设计意图在Rhino或者Revit中进行幕墙分格划分。
为了方便跟建筑师对接，常规方正的幕墙表皮，会使用Revit先进行局部分格划分，后多方案分格和配置比对，最后经过建筑师确认后再进行整体的幕墙分格。
分格过程中需要进行不断的调整，此时Revit强大的参数化功能便可以显现出来，通过简单调整参数或者幕墙嵌板族即可进行分格尺寸调整，根据建筑师意图形成最终的幕墙表皮模型，这就是常说的幕墙几何控制表皮系统。
幕墙几何控制表皮系统是个人认为幕墙工程设计、下料、施工建造中非常重要的一环。
但遗憾的是目前从幕墙设计师到工程人员对幕墙几何控制表皮系统没有概念，缺乏认识。由于幕墙构造的原因经常会出现要扩大外表皮控制面的情况，这与建筑师想要的表达出现偏差，从建筑师角度来看这非常不专业，从业主角度来看幕墙表皮往外扩，建筑面积增加，容积率增加，成本也增加了。
幕墙面板划分的合理性很大程度上取决于建筑师对幕墙的理解和顾问公司前期参与到建筑设计的时间，建筑设计师对幕墙构造理解的越深入和顾问公司介入时间越早，预留给幕墙优化的时间就会越充足，这样也许就不会出现幕墙几何控制系统出现必须外扩的问题。
➤面板优化
在进行异形项目幕墙分格分析的过程中，有些面板会涉及到单曲或者双曲面，材料的加工存在可塑性问题，曲率过大或过小，对加工成本都会造成影响，况且有些材料做不到任意曲率。这需要Rhino+grasshopper结合使用，先对面板的曲率进行分析，判断材料在这一曲率下是否可加工，此处曲率是否需要优化，此处材料是否需要更换。这样可以让建筑师和业主更直观了解项目哪些区域可能会影响幕墙建造成本，通过Rhino对面板进行双曲优化单曲、单曲优化平板，从而达到降低幕墙建造成本的效果。
➤系统验证
在幕墙设计师进行幕墙系统节点设计后，BIM工程师通过三维模型建立，对幕墙系统的搭接关系、转角空间关系、与主体结构连接关系等进行推敲验证，确保现场安装操作可行性。
➤三维定位
幕墙项目实施过程中，经常会遇见异形空间上的幕墙面板和预埋件，无法通过传统二维图纸进行精确定位，那该如何来解决这个问题呢？这里有两种方法，第一种是使用Revit+Dynamo相结合的方式来针对板块和埋件进行三维安装定位点的输出
第二是借助Rhino+grasshopper，提取BIM模型中的板块,使用参数化软件自动生成板块安装定位点和埋件安装定位点，然后以表格形式导出三维定位数据，通过三维打点来指导现场形状复杂的板块和预埋件的定位安装。
这两种方式的优缺点对比如下：
用Revit+Dynamo结合的方式，板块和埋件安装定位信息可以通过Dynamo导入到相对应的Revit构件中，在不修改构件位置的情况下后期可以随时查看保留在构件属性上的相关三维空间安装定位信息，极大的方便了施工现场数据使用。
Rhino+grasshopper相结合的方式较难保留相关数据，对不懂grasshopper的人员来说难以直观的看到板块和埋件相关三维安装定位信息，但Rhino+grasshopper相结合方式后期修改来说效率比Revit+Dynamo结合形式高的多，幕墙工程中使用Rhino+grasshopper软件的人员也比较多，互相交流也多，这使Rhino+grasshopper技术在幕墙应用中得到进一步的深入。
➤碰撞检测
碰撞检测分为幕墙系统自身碰撞检测和与其他专业碰撞检测两方面。在成熟设计师作品下，规整的幕墙系统，很少出现幕墙系统自身安装拼装不上的情况。人的空间想象力有限，碰撞情况多出现在异形空间造型上。在做某个展览馆项目时，二维表达图纸并没有看出幕墙系统性问题，但是通过三维建模发现幕墙系统在相交处存在空间错位问题，通过调节系统空间也难易拼接安装，与设计师沟通过后，对空间板块和相交处角度进行分析，根据角度范围分区域进行幕墙系统重新设计，最后重新建模验证实现了可装配拼接安装。通过三维建模可以避免了在后期深化设计发现不能装配安装的失误。
➤可视化展示
为了方便直观对整个幕墙工程进行整体把控，通过对整体和局部幕墙系统的BIM模型创建，幕墙设计师可以直观清晰把握模型整体效果，重难点区域，系统构造装配拼装关系。
➤工程量统计
在幕墙顾问公司工作中，有一项重要工作就是需要进行幕墙初步造价估算，传统做法是通过CAD进行简单计算材料总工程量，再通过材料不同单价来估算处初步的造价，这里存在一些问题就是没法识别出一些收口或局部异形处位置的真实面积，传统方式工程量估算可能会产生比较大的误差造成初步估算造价与后续施工单位的成本估算差异大，影响了业主的幕墙造价把控。而通过BIM模型的创建，一是可以比较精确的反应出真实幕墙面积，二是可以针对幕墙材料、难易程度来分别统计工程量，从而可以得到较为精确的幕墙初步造价估算，这样避免了后续施工存在造价差异大的现象存在。
原文始发于微信公众号（牛侃BIM）：误打误撞地进入了幕墙BIM行业
