提问网友：邢永杰
提问日期：2024-07-19 16:40:31
解答网友：大家广联
钻石专家

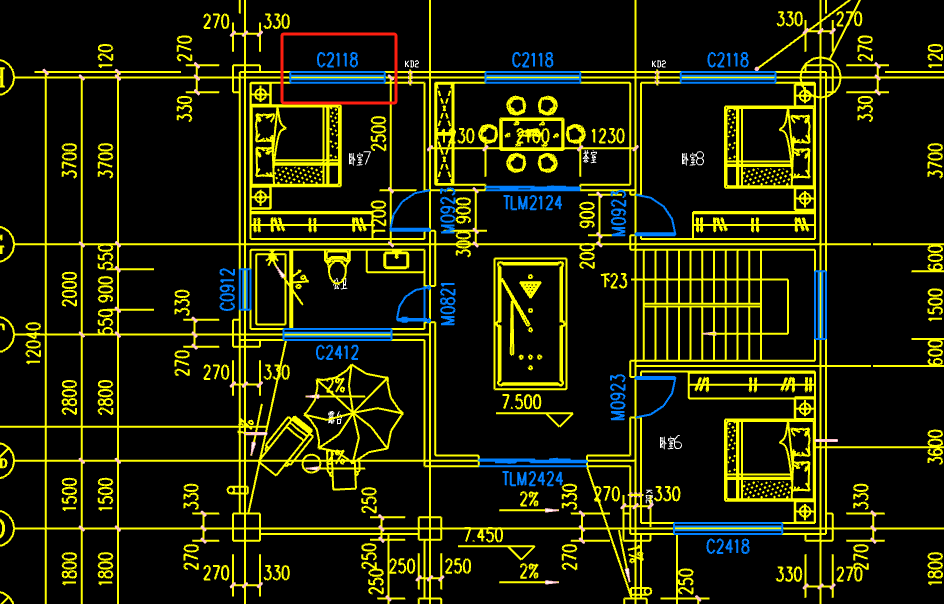

土建计量GTJ软件中没有分解/炸开CAD图纸/CAD块/CAD图层功能，变通方法如下：

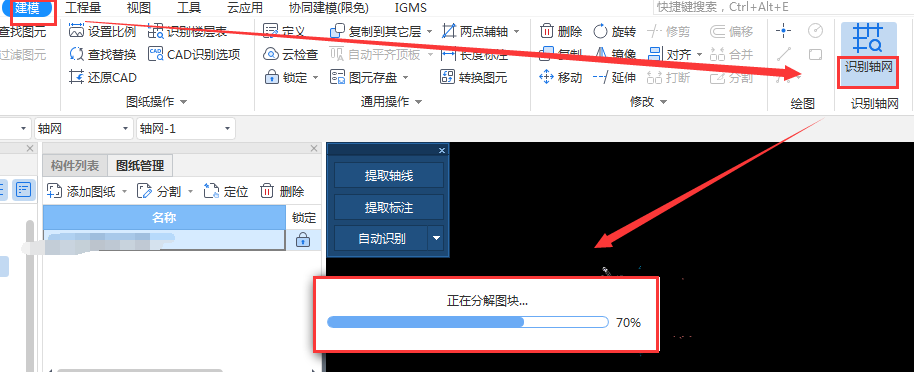

方法一：若图纸是个块/整体，可以将图纸导入后，切换到轴网界面，点击“建模”中的【识别轴网】功能，软件会自动分解图纸。如图：
方法二：若电脑有装安装计量软件，可以在安装计量软件中分解CAD图纸，分解后将图纸保存，再将保存的图纸导入到土建计量GTJ软件即可。
点击蓝色字体获取详细答案
方法三：若电脑有安装天正软件，可以用天正软件打开图纸，在命令栏中输入“X”，可将图纸炸开，然后转T3格式后导入软件即可。
方法四：若电脑有CAD快速看图以及会员账号，用CAD快速看图将图纸打开—点击【CAD编辑助手】—点击【分解】，会提示登录账号—将账号登录上去—鼠标左键框选图纸—鼠标右键—点击【另存为】—将图纸另存即可。如图：
解答网友：略略略
你这是PDF导进去的吧，应该分不了
解答网友：天涯浪子
钻石专家
在CAD里面炸开，快捷键X
评论0
