海南省工程建设地方标准 P

DBJ 46－058－2021

海南省装配式混凝土预制构件 生产和安装技术标准

Precast concrete components technical standards for production and installation in Hainan provice

2021–12–30发布 2022–04–01实施

海南省住房和城乡建设厅 发布

为加强我省预制混凝土构件生产和安装的管理，提升技术水平，保证工程质量，根据海南省住 房与城乡建设厅的要求，标准编制组经广泛的调查，认真总结实践经验，针对我省热带海南岛屿气 候特点，参考有关国家、行业标准，在充分征求意见的基础上，制订本标准。

本标准主要技术内容包括：1.总则、2.术语、3.基本规定、4.材料、5.预制构件制作、6.预制 构件存放与运输、7.预制构件安装、8.验收、9.安全作业与环境保护、10.信息化管理。

目 录

1 总则…………………………………………………………………………………………………………………………1

2 术语…………………………………………………………………………………………………………………………2

3 基本规定………………………………………………………………………………………………………………….3

4 材料…………………………………………………………………………………………………………………………4

4.1 一般规定………………………………………………………………………………………………………..4 4

.2 混凝土、钢筋和钢材………………………………………………………………………………………4

4.3 连接材料………………………………………………………………………………………………………..5

4.4 其他材料………………………………………………………………………………………………………..5

5 预制构件制作…………………………………………………………………………………………………………..7

5.1 一般规定………………………………………………………………………………………………………..7

5.2 生产准备………………………………………………………………………………………………………..8

5.3 模具组装及检验……………………………………………………………………………………………..8

5.4 钢筋网、钢筋骨架、钢筋连接、预埋件和连接件……………………………………………9

5.5 预应力构件…………………………………………………………………………………………………..11

5.6 混凝土浇筑及养护………………………………………………………………………………………..13

5.7 脱模和起吊…………………………………………………………………………………………………..16

5.8 预制构件质量检验………………………………………………………………………………………..17

5.9 标识和使用说明书………………………………………………………………………………………..21

6 预制构件存放与运输………………………………………………………………………………………………23

6.1 一般规定………………………………………………………………………………………………………23

6.2 构件存放………………………………………………………………………………………………………23

6.3 构件运输………………………………………………………………………………………………………24

6.4 生产运输成品保护………………………………………………………………………………………..25

7 预制构件安装…………………………………………………………………………………………………………26

7.1 一般规定………………………………………………………………………………………………………26

7.2 安装准备………………………………………………………………………………………………………26

7.3 安装施工………………………………………………………………………………………………………27
7.4 节点防水………………………………………………………………………………………………………31

7.5 现场安装成品保护……………………………………………………………………………………….32

8 验收……………………………………………………………………………………………………………………….33

8.1 一般规定………………………………………………………………………………………………………33

8.2 混凝土预制构件安装…………………………………………………………………………………….33

8.3 结构实体检验……………………………………………………………………………………………….36

8.4 装配式混凝土结构子分部工程质量验收………………………………………………………..37

8.5 工程资料………………………………………………………………………………………………………39

9 安全作业与环境保护………………………………………………………………………………………………41

9.1 一般规定………………………………………………………………………………………………………41

9.2 构件生产运输安全………………………………………………………………………………………..41

9.3 施工安全………………………………………………………………………………………………………43

9.4 环境保护………………………………………………………………………………………………………43

10 信息化管理…………………………………………………………………………………………………………..45

10.1 一般规定…………………………………………………………………………………………………….45

10.2 材料管理…………………………………………………………………………………………………….45

10.3 生产管理…………………………………………………………………………………………………….45

10.4 成品与发运管理………………………………………………………………………………………….46

10.5 现场施工管理……………………………………………………………………………………………..46

附表 A 预制混凝土构件出厂合格证…………………………………………………………………………..48

附录 B 质量验收记录常用表格………………………………………………………………………………….51

本标准用词用语说明…………………………………………………………………………………………………57

引用标准名录……………………………………………………………………………………………………………58

附：条文说明……………………………………………………………………………………………………………59

1 总则

1.0.1 为加强对海南省装配式混凝土预制构件生产和安装技术管理，保证生产和安装各阶段的质 量控制、检查、验收，使装配式混凝土预制构件的生产和安装处于有序受控状态，促进装配式 建筑的发展，保证工程质量，制定本标准。

1.0.2 本标准适用于海南省装配式建筑混凝土预制构件生产制作、安装施工及质量验收。

1.0.3 装配式混凝土预制构件生产制作、安装施工及质量验收除应执行本标准外，尚应符合现行 国家、行业有关标准的规定。

2 术语

2.0.1 装配整体式混凝土结构 monlithic precast concrete structure

由预制混凝土构件通过可靠的方式进行连接并与现场后浇混凝土、水泥基灌浆料等形成整 体的、力学性能等同于现浇结构的装配式混凝土结构。

2.0.2 预制混凝土构件 precast concrete component

在工厂预先制作的混凝土构件。简称“预制构件”。

2.0.3 混凝土叠合受弯构件 concrete composite flexural

预制混凝土梁、板，顶部在现场后浇混凝土而形成的整体受弯构件，简称“叠合梁”、“叠 合板”。

2.0.4 预制混凝土外墙板 precast concrete facadepanel

由构件加工厂制作而成的成品混凝土外墙板，通过与主体结构的结构连接，成为建筑外墙 的结构或围护体系。

2.0.5 模壳构件 formwork components

在工厂将模壳、钢筋骨架和对拉连接件等进行一体化制作，施工现场安装就位后在空腔内 浇筑混凝土形成的构件。包括一字型模壳墙、L 型模壳墙、T 型模壳墙、模壳柱、模壳梁等类型。

2.0.6 空腔预制墙 cavity precast wall

中间为空腔，且两侧预制混凝土受力墙板由连接钢筋连接而成的预制墙板构件，称为空腔预 制墙。

2.0.7 空腔预制柱 cavity precast column

中间为空腔，由成型钢筋笼与四周预制混凝土受力柱板组成，一体制作而成的中空预制构 件称为空腔预制柱。

这次他想通过修改导入的CAD图纸的颜色，来表示河流。

是的，你没有看错，这个用来表示河流的，不是模型，而是一张dwg格式的CAD图纸。

而且我们看到，他其实已经修改过dwg图纸材质了，在着色模式下，河流颜色已经是青色的了，效果还是很好的。

但是，在真实模式下颜色却没有改过来，显示的仍然是灰色。

这个材质是在哪里修改的呢？真实模式的颜色显示没有改过来，这又是哪里的问题呢？

我们对于dwg图纸，可以先查看一下表示河流的线或填充块是什么图层。单击图纸，然后点击【查询】去选择想查询的图形线条，软件就会弹出“导入实例查询”对话框。从对话框中，我们就可以看到它在CAD中的图层名称。

知道图层之后，我们就可以去修改图纸中的线条、材质颜色了。单击【视图】选项卡 -【可见性/图形】，找到【导入的类别】面板，这边就会显示导入到Revit中的dwg图纸。

但是我们发现，这里仅可以修改图纸的“投影/表面”线颜色，无法修改填充图案。并且，这位小伙伴已经将线颜色修改了，可是对真实模式下河流的颜色并没有影响。很明显，河流的大面积材质不是在这里设置的，所以我们继续单击下方的【对象样式】。

进入“对象样式”对话框，我们就可以看到，这里不仅可以修改导入的dwg图纸的【线宽、线颜色、线型图案】，还可以修改它的【材质】。

我们找到对应的图层，将它的材质修改为我们想要的河流材质。

修改完之后，单击【确定】退出，效果如下图所示。

那回归这个问题的本身，为什么一开始这位同学的河流材质在着色模式和真实模式下会不一样呢？这就跟材质的【着色】和【外观】选项卡分别控制着材质什么情况下的显示样式有关。

资源简介/截图：
备案号：69287—2019

中华人民共和国文物保护行业标准

WW/T 0089—2018

博物馆陈列展览形式设计与施工规范Form design and construction code of exhibition in museum

2019-06-01 实施2019-01-31发布

中华人民共和国国家文物局 发布

引 言

博物馆陈列展览的设计与施工不同于任何一种功能类工程，是集文化诉求、艺术表现、展品陈列、文物保护、科学解读、公众服务等各项特殊功能于一体的综合性工程系统，包含了自然科学、社会科学、语言文字、平面设计、工业设计、人体工程学、造型艺术、声光控制、电子媒体和建筑、环境艺术等诸多学科领域知识技术的综合运用，具有极强的特殊性和专业性。博物馆陈列展览工程需要较高知识结构与较强创造能力的有机配合为基础，并有专业的施工、加工制作实体和高水平艺术创作团队的协作来保证陈展目的的完美实现。博物馆陈列展览工程不能简单理解为一般工程的概念，而应该理解为是一项专业科技文化活动的具体实现过程，需要有切实可行的操作管理规程进行协调统合。

本规范从博物馆陈列展览工程流程、陈列展览施工标准用语定义、主要技术手段的定义和解释、艺术品创作加工、价格认定和参照标准、文物保护应用、观众服务理念、非标准化施工的解决方式和监理验收等方面，为博物馆陈列展览工程提供了一套科学可行的，符合目前博物馆陈列展览工作特征的操作规程。本规范的实施将有利于保障合格的博物馆陈展工程，对博物馆行业趋向科学化、现代化和规范化的健康发展具有积极意义。

1 范围

本规范规定了博物馆陈列展览的形式设计、施工制作、工程监理及工程验收方面的工作规程和相关技术要求。

本标准适用于博物馆（博物馆条例定义）举办的开放性陈展的设计与施工。遗址保护建筑内部和各级保护性（古建、旧址、遗址）建筑的陈展、非国有博物馆陈展的设计和施工可参考使用。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改）适用于本文件。

GB/T5237 铝合金建筑型材GB 6566 建筑材料放射性核素限量GB 8383 锁具名词术语GB 8384 锁具测试方法GB/T18229 CAD工程制图规则GB 18580 室内装饰装修材料人造板及其制品中甲醛释放限量GB 18581 室内装饰装修材料溶剂型木器涂料中有害物质限量GB 18582 室内装饰装修材料内墙涂料中有害物质限量GB 18583 室内装饰装修材料胶粘剂中有害物质限量GB 18584 室内装饰装修材料木家具中有害物质限量GB 18585 室内装饰装修材料壁纸中有害物质限量GB 18586 室内装饰装修材料聚氯乙烯卷材地板中有害物质限量GB 18587 室内装饰装修材料地毯、地毯衬垫及地毯用胶粘剂中有害物质释放限量GB/T23863 博物馆照明设计规范GB/T 30234 博物馆文物展品标牌标准GB/T50104 建筑制图标准GB 50210 建筑装饰装修工程质量验收规范GB50222 建筑内部装修设计防火规范GB 50300 建筑工程施工质量验收统一标准GB 50303 建筑电气工程施工质量验收规范GB 50319 建设工程监理规范GB 50325 民用建筑工程室内环境污染控制规范GB/T 50326 建设工程项目管理规范GB/T50502 建筑施工组织设计规范GB 50870 建筑施工安全技术统一规范JGJ 66 博物馆建筑设计规范JGJ146 建设工程施工现场环境与卫生标准JGJ/T244 房屋建筑室内装饰装修制图标准WW/T 0016 馆藏文物保存环境质量检测技术规范WW/T0069 馆藏文物防震规范

3 护行备业标

下列术语和定义适用于本文件。

3.1华准备博馆华准 collection and supplementary exhibits

用于展览的文博机构收藏的文物类藏品和自然标本类藏品及用于替代其功能的复制品、仿制品和模拟复原等。

3.2博馆华陈 assistant item on display

陈列展览中用于辅助解读和说明陈展内容的各种沙盘、模型、图版、艺术品、装置、电子、媒体等展示手段和项目的总称。注：科技、军事等类的陈列展览中，往往以模型、装置、艺术品等辅助展项代替展品。

3.3华列 exhibition equipment

陈列展览中使用的展柜、展台、展架和其它与展品存放、安置、保护相关用具的总称。

3.4案展 relative elevation

建筑物某一部位相对于基准面（标高的零点）的竖向高度。

3.5览形 primary structure

承载施工的建筑物的主体结构或围护结构。【GB 50210，术语2.0.2】

3.6览式 base course

直接承受施工的面层。【GB 50210，术语2.0.3】

4 设计4.1 与施工规

承载陈列展览工程的场馆应为已竣工的经验收合格的建筑，符合GB 50300和JGJ66的标准和要求。

4.2 范和发布实和国物保家局

博物馆为陈列展览工程的建设单位，应组织专门的陈列展览形式设计与施工管理团队，包括项目主管、藏品管理、文物保护、内容设计、形式设计、开放服务、工程监理、预算审计、土建、安防、电子、信息等方面专业人员。组织招标应注重博物馆陈列展览工程的特殊性和《中国博物馆协会博物馆陈列展览设计施工资质管理办法》的指导意义。

4.3 和国物保发布实物保组织

承接博物馆陈列展览形式设计与施工的单位应具备相匹配的设计与施工资质，按照GB/T50326 和GB/T50502的规定执行，并参考《中国博物馆协会博物馆陈列展览设计施工资质管理办法》。

4.4 中华人民共和国文物保实览本工规

陈列展览形式设计与施工应强制遵守国家关于建筑施工、生产安全；公共场所安全；文物、遗址的安全、保护；及环境保护等方面的法规、标准和规范。

5.1 概述

形式设计包含视觉形象设计和施工设计两方面，是根据已有的内容设计（陈列展览大纲等）、展品和建筑设计图纸，对展览的空间构成·视觉艺术形态，内容的逻辑关系呈现和展品的组织·排列·安置方式，以及承载环境的施工和各种辅助技术手段的实施方法进行总体设计，重点在于对陈列展览大纲的理解·整体表现对策和提出解决方案，充分考虑展品安置·文物保护·陈列展览流线和观众安全舒适等方面的要素，以创造科学·良好的陈列展览效果。形式设计包括概念设计和深化设计两个阶段，均应有设计说明和资金概算/预算，在各阶段完成后特别是深化设计完成后均应有严格的审定程序。图纸的绘制应执行或参考GB/T50104和JGJ/T244的规定。图册装订以A3幅面为宜。

5.2 设计说明

概念设计和深化设计均应包含清晰详尽的设计说明，设计说明应包含设计总述·分项说明及设计要点·施工方式·技术手段·工艺材料·主要技术指标·特殊技术指标·特殊创作人介绍·资金概算等内容。

前言…………………………………………………………………………………………………………Ⅲ

引言…………………………………………………………………………………………………………V

1范围………………………………………………………………………………………………………1

2规范性引用文件…………………………………………………………………………………………1

3术语和定义………………………………………………………………………………………………2

4总则………………………………………………………………………………………………………2

4.1场地要求……………………………………………………………………………………………2

4.2建设单位的设计施工管理…………………………………………………………………………2

4.3设计施工单位的施工组织…………………………………………………………………………2

4.4陈列展览形式设计与施工的基本要求……………………………………………………………2

5形式设计…………………………………………………………………………………………………2

5.1概述…………………………………………………………………………………………………2

5.2设计说明……………………………………………………………………………………………3

5.3概念设计……………………………………………………………………………………………3

5.4深化设计……………………………………………………………………………………………3

5.5形式设计的审定……………………………………………………………………………………8

6施工制作…………………………………………………………………………………………………8

6.1基本要求……………………………………………………………………………………………8

6.2材料…………………………………………………………………………………………………8

6.3展墙施工……………………………………………………………………………………………8

6.4展具加工……………………………………………………………………………………………9

6.5照明灯具…………………………………………………………………………………………10

6.6辅助展品…………………………………………………………………………………………11

6.7辅助展项…………………………………………………………………………………………11

6.8文物保护技术应用…………………………………………………………………………………13

7施工监理………………………………………………………………………………………………13

8施工验收………………………………………………………………………………………………13

8.1概述………………………………………………………………………………………………13

8.2验收组……………………………………………………………………………………………13

8.3报验………………………………………………………………………………………………13

8.4认证………………………………………………………………………………………………13

8.5阶段验收…………………………………………………………………………………………13

8.6最终验收…………………………………………………………………………………………14

8.7验收报告…………………………………………………………………………………………14

参考文献……………………………………………………………………………………………………15

资源简介/截图：
A16 备案号：29558-2010

中华人民共和国文物保护行业标准

WW/T 0024—2010

文物保护工程文件归档整理规范

Specification for archiving document of conservation project of cultural heritage

2010-07-01发布2010-09-01实施

中华人民共和国国家文物局 发布

1 范围

本标准规定了文物保护工程文件归档整理的范围、内容和质量要求，统一文物保护工程文件归档整理的审查标准，界定文物保护工程文件归档整理的基本术语。

本标准适用于文物保护工程文件的归档整理以及工程文件的审查移交。

2 规范性引用文件

下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

GB/T10609.3—2009 技术制图复制图的折叠方法

GB/T11821—2002 照片档案管理规范

GB/T17678—1999 （所有部分）CAD电子文件光盘存储、归档与档案管理要求

GB/T18894—2002 电子文件归档与管理规范

GB/T50328—2001 建设工程文件归档整理规范

3 术语和定义

下列术语和定义适用于本标准。

3.1文物保护工程项目 conservation project of cultural heritage

依法经文物行政主管部门批准，按照保护工程设计文件对核定为文物保护单位的或其他具有文物价值的不可移动文物单独立项实施的保护工程。

3.2项目委托单位 project entrust organization

在某项文物保护工程中，与勘察、设计、施工、监理等单位签署委托合同的法人实体，包括文物古迹的业主单位、管理单位或其他机构。

3.3单位工程 single project

具有单独的文物保护工程设计文件，并能够据以独立组织施工，实施完工后可作为文物保护工程项目组成部分的分项工程。

3.4分部工程 subproject

是单位工程的组成部分，指可以按部位独立组织施工的工程内容，也可按文物保护工程的各工种划分。

3.5文物保护工程文件 conservation project document of cultural heritage

在文物保护工程各阶段实施过程中直接形成的图纸、文字、声像等各类文件，包括工程准备阶段

文件、工程施工阶段文件、竣工图及工程竣工验收阶段文件。

3.6竣工图 as-built drawing

工程竣工后，真实反映文物保护工程项目实施结果的图样。

3.7竣工验收文件 handing over document

文物保护工程项目竣工验收过程中形成的文件。

3.8案卷 file

由互有联系的若干文件组成的档案保管单位。【GB/T50328—2001，术语2.0.11】

3.9立卷 filing

按照一定的原则和方法，将有保存价值的文件分门别类整理成案卷，亦称组卷。【GB/T50328—2001，术语2.0.12】

3.10归档 archiving

文件形成单位完成其工作任务，将形成的文件整理立卷后，按规定提交档案管理机构。【GB/T50328—2001，术语2.0.13】

4 基本规定

4.1 项目委托单位以及勘察、设计、施工、监理等单位应将工程文件的形成和积累纳入工程实施管理的各个环节和有关人员的职责范围。

4.2 在工程文件的归档整理工作中，项目委托单位应履行下列职责：

a）在与勘察、设计、施工、监理等单位签订协议或合同时，对提交项目委托单位的工程文件的名称、内容、套数、质量、提交时间等应提出明确要求；

b）收集和整理工程准备阶段、竣工验收阶段形成的文件，并应进行立卷归档；

c）负责组织、监督和检查勘察、设计、施工、监理等单位的工程文件的形成、积累和立卷归档工作，汇总勘察、设计、施工、监理等单位立卷归档的工程文件；

d）在工程质量竣工验收前，项目委托单位应提请文物管理部门对立卷归档的工程文件进行审查。

4.3 勘察、设计、施工、监理等单位应将本单位形成的工程文件立卷后向项目委托单位提交。

4.4 文物保护工程项目实行施工总承包的，由总承包单位负责收集、汇总各分包单位形成的工程文件，立卷后按合同规定向项目委托单位提交；由若干个单位承接的，各承接单位应负责收集、整理其承接项目的工程文件，立卷后按合同规定向项目委托单位提交。

4.5 在工程质量竣工验收前，文物管理部门应对立卷归档的工程文件进行审查，主要审查工程文件内容的真实性和完整性。

4.6 文物保护工程文件的归档整理除执行本标准外，病虫害防治、消防、防雷、安防、水电等相关专业的单位工程文件的归档整理应按有关规定执行。在文物保护工程中相关的新建建筑、基础设施等建设工程文件的归档整理，若本标准未作规定的则应执行GB/T50328—2001的有关规定。

前言……………………………………………………………………………………………………………………Ⅱ

1范围………………………………………………………………………………………………………………1

2规范性引用文件……………………………………………………………………………………………1

3术语和定义……………………………………………………………………………………………………1

4基本规定………………………………………………………………………………………………………2

5工程文件的归档范围及质量要求……………………………………………………………………………3

5.1工程文件的归档范围………………………………………………………………………………………3

5.2归档文件的质量要求……………………………………………………………………………………3

6工程文件的立卷………………………………………………………………………………………………4

6.1立卷的原则和方法…………………………………………………………………………………………4

6.2卷内文件的排列………………………………………………………………………………………4

6.3案卷的编目…………………………………………………………………………………………………4

6.4案卷装订…………………………………………………………………………………………………6

6.5卷盒、卷夹、案卷脊背……………………………………………………………………………………6

7工程文件的归档与移交…………………………………………………………………………………………7

附录A(规范性附录)文物保护工程文件归档范围和保管期限表………………………………………8

附录B(规范性附录)竣工图纸归档质量要求……………………………………………………………19

附录C(规范性附录)卷内目录式样……………………………………………………………………………21

附录D(规范性附录)卷内备考表式样………………………………………………………………………22

附录E(规范性附录)案卷封面式样……………………………………………………………………………23

附录F(规范性附录)案卷脊背式样……………………………………………………………………………25

这篇将介绍如何利用Dynamo自动生成结构柱类型。

● 思路

拾取链接的CAD线，并按图层拾取线，并转为polycurve。

核心节点：CAD.CurvesFromCADLayers（BimorphNodes节点包）

拾取链接的CAD文字，并按图层拾取文字，并拾取其坐标点。

核心节点：CADTextData.FromCADLayers（BimorphNodes节点包）

根据文字坐标点离其最近的polycurve为正确匹配，将polycurve重新按照坐标点顺序排序。

核心节点：Geometry.DistanceTo

“7”字形结构柱一共为6条边，以此滤出边数为6的polycurve.

核心节点：PolyCurve.NumberOfCurves

按滤出的polycurve所对应的名称新建族类型

核心节点：PolyCurve.NumberOfCurves（Clockwork节点包）

此处无图

分别获取6条边的最长边长度，通过修改族参数节点，将值写入类型参数b。

核心节点：List.MaximumItem、Element.SetParameterByName

此处无图

获取与最长边与之相交的两边

获取两边的最长边

通过修改族参数节点，将值写入类型参数h。

核心节点：List.MaximumItem、Element.SetParameterByName

此处无图

利用同样的方法获取两边最短边，通过修改族参数节点，将值写入类型参数h1。

核心节点：List.MaximumItem、Element.SetParameterByName

此处无图

获取最长线（h）与之相交的两根线中的最短线

核心节点：Geometry.DoesIntersect

通过修改族参数节点，将值写入类型参数b1。

核心节点：List.MaximumItem、Element.SetParameterByName

此处无图

来源：玖辰建筑科技

作者：黎笑尘

    概况

    为了解决幕墙revit出图但又不至于型材和螺栓等零件全部建模的情况，我们使用以下方式来处理revit幕墙模型的出图问题。

    该方法的好处是：

        减少了建模工作量

        极大地减小了模型容量，一般电脑就能带动模型

        能满足各专业配合的模型要求

        能出图

    该方法的弊端是:

        不是真正意义上的LOD400模型

        不是正向设计

    具体操作说明

    幕墙竖梃族分为两个组成部分：”幕墙竖梃”和”公制轮廓-竖梃”，前者是基于后者轮廓的一个实体拉伸，两者的关系类似于实体与草图。轮廓族及门窗族(公制门-幕墙，公制窗-幕墙而非公制门与公制窗)可以嵌套入CAD详图或Revit详图，这里比较推荐revit详图嵌套的方式进行详图的装配。

    1)确定幕墙系统

    a）提取需要制作的幕墙系统标准节点图

    b）分别制作标准节点下各个构件的CAD详图（一般包括螺栓、隔热垫块、型材、胶条、角码，确认图层是否正确）。

    2）建立Revit公制详图（零件级）

    a)新建Revit公制详图项目族

    b)将各个构件的CAD图形完全炸开并保存后导入Revit公制详图。

    c)将导入CAD图形对齐参照平面

    d)将图形完全分解，对象变成Revit线条（此处应根据需要对不同系列的竖梃以及隔热垫块参数化处理）

    e)保存成详图文件，命名参考CAD节点的命名。

    3）建立嵌套Revit公制详图（部件级）

    a)新建族，样板选择”公制详图项目”

    b)载入步骤一做好的Revit详图，根据CAD节点图的实际位置进行拼装和对齐，默认水平参照平面为项目中玻璃外表面（出墙面）

    c)新建参照平面，作为玻璃内表面，关联对应详图构件（图例中应为立杆与依附立杆的胶条）

    d)在水平参照平面（玻璃外表面）与新建参照平面（玻璃内表面）之间建立尺寸标注，并设定添加”玻璃厚度”参数（族类型参数）。

    4)建立Revit竖挺轮廓族

    a）新建族，样板选择”公制轮廓-竖梃”，在楼层平面视图中导入步骤二中拼装和对齐好的Revit详图

    b)视图中水平参照平面关联项目中幕墙的中心平面，垂直参照平面关联的是幕墙网格中心线。将详图中幕墙型材的中心平面与垂直参照平面对齐并锁定，详图中的玻璃外表面与水平参照平面对齐并锁定。

    c）在创建选项卡中选择”直线”，勾勒型材的外表面，形成单个封闭图案。

    d）参考详图流程，创建参照平面并添加”玻璃厚度”参数（族类型参数），将载入的revit详图中的”玻璃厚度”关联到现有的”玻璃厚度”参数（保证型材轮廓与详图能联动）。

    e）保存轮廓族，命名方式：”XX（系统，如：明框、隐框）幕墙OO系列（系列，如120、150）竖（横）梃轮廓”（因为此处我们做了参数化，因此在命名时我们也可以省去系列，可写成XX幕墙竖（横）梃N）。

    5)载入项目环境，建立幕墙系统

    a）将做好的轮廓竖梃族载入到项目环境。

    b）在项目浏览器下找到”族-幕墙竖梃-矩形竖梃”右击矩形竖梃，新建类型，在类型属性中的构造-轮廓选项中选择刚刚载入的竖梃轮廓。

    c）重命名竖挺，矩形竖梃族命名方式：”XX（系统，如：明框、隐框）幕墙OO系列（系列，如120、150）竖（横）梃N”

    d）在项目环境中新建一个幕墙，选择幕墙，在类型属性中的垂直竖梃、水平竖梃选择相应的竖梃类型，即完成竖梃上到幕墙的全过程。

    总结

    此方法适用于项目必须要制作幕墙revit模型，且对出图有一定的要求，但是又不想把模型做到”奔溃”的此类情况。此方法的大前提是我们有完整的深化完成的cad图纸，一切以图纸的变化而变化模型。进而从模型上发现问题再反作用于图纸的修改等。

    对于想从模型直接出具加工图的小伙伴，或者说你是非正向设计不认bim模型的话，此方法不适合你。

    我们一直在思考探索的是如何提高我们的效率（设计，建模，施工等等），如何节约我们的费用（投资或成本）。只要大的方向没有变化，所有的努力只是殊途同归罢了。

    希望此文章能给幕墙revit建模人员带去一点点有用的思考。

  培训网校课程目录

  零基础培训教程

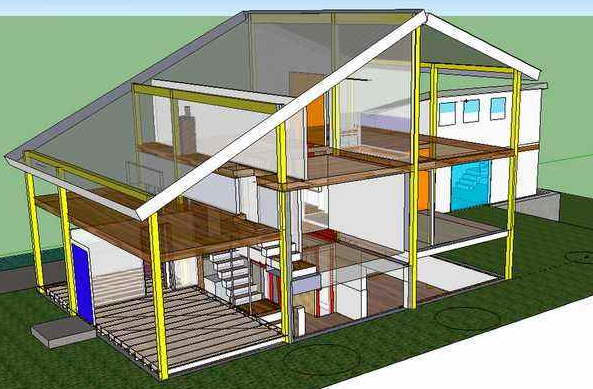

Revit在国内外软件市场中都占有着很大的份额，其功能之强大让许多人都赞不绝口。这里对于其相应的基本功能就不做过多赘述，那么作为主流建模软件，其工作原理如下：

（1）首先用户应创建项目，在创建项目的时候应选择样板文件，可以选择默认样板文件，也根据项目需求自行创建项目样板文件，项目样板主要是对视图分类、注释、各类常用族进行预先准备，当然也可以后期进行相应的添加，基于项目体量的加大，通常是进行分专业或者是分楼层进行基础建模工作，采用了统一的项目样板之后便于后期的整合与检查，便于后期应用。其实项目样板就好比把revit项目当做一张CAD图纸，样板文件就等同与制图规范。如图1所示，revit项目创建。

（2）用户往项目中添加参数化图元,图元是构成revit项目中的基本组成对象，图元分为模型图元、基准图元、视图专有图元。模型图元主要表示的是实际三维几何图形，例如建筑结构构件结构柱、结构梁、结构板、门窗等；基准图元主要是前期项目样板制作中，添加的标高、轴网以及参照平面；视图专业图元是指文字注释、尺寸标注、标记等。如图2所示，Revit图元分类情况。

（3）对项目文件进行保存

综上所述，可见Revit工作原理是很简单的。例如，用Revit完成一栋教学楼的BIM技术应用，首先对项目样板进行制作,在项目样板中添加标高、轴网、结构柱、结构梁、门窗族、材质、管道、风管、桥架、管件、附件、连接方式、系统类型、过滤器、机械设备等，对于revit系统族（如楼板族）可不进行导入，因此工作重点就是参数化族的创建，参数化族的使用不仅方便于后期对相应的尺寸参数进行相应的调整，同时对于其他项目有类似族，可以将族导出到其他项目当中，减少后期工作量，例如门窗样式的多样性，一些revit自带的门窗族根本无法满足项目使用要求，必须选择revit相应的族样板进行相应族的创建，依据现有的图纸进行模型的绘制，后期进行碰撞检查、管综调整与优化、工程量复核等。

在创建项目时，有时为了需要，将Revit中的文件导入CAD中，但是也会出现不显示的问题，那么如何解决呢？

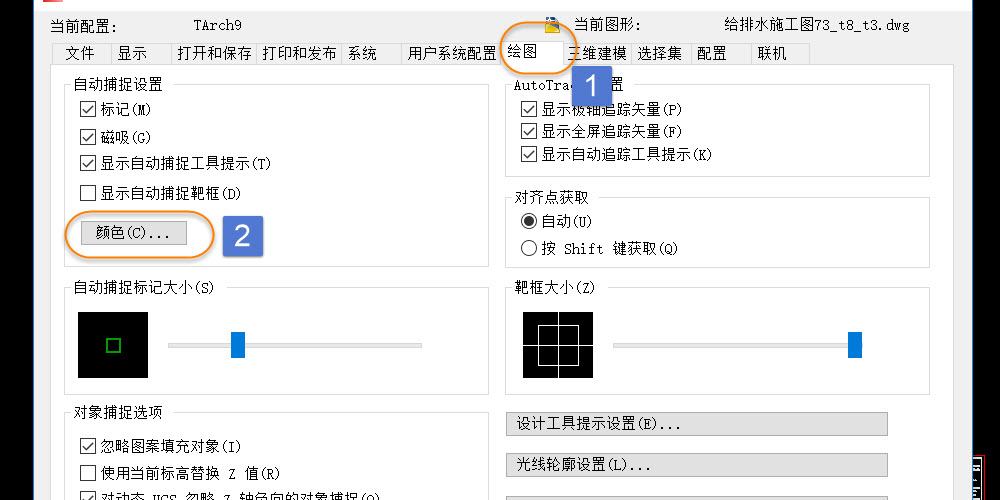

1.如果是显示不全则用天正打开，这时候应该把图纸用天正打开保存为T3格式，再导入到Revit中那么这些一般都可以看见如果打开时有黑块挡住图形，则在CAD上进行分解(X)然后写块导入，如果全都看不见则先使用(ZA)查看全图，看是否离导入地点距离太远而看不见。下图为导入时设置，可参考。

2.到可见性设置中检查一下，是否被勾选，可以通过快捷键VV打开可见性。

Revit是我们经常用于建模工作的一款软件，而对我们而言好的插件同样能够起到好的事半功倍的效果，今天就带大家了解一下工程师推荐的Revit建模插件都有哪些。

建模大师

建模大师是由“上海红瓦科技”研发的一款基于AutodeskRevit的插件产品。族库大师提供免费的Revit族文件。其目标是为Autodesk Revit用户提供设计工作中常用的族文件。快速导入设计项目，辅助工程设计工作。建模大师软件的使用大大提升了模型创建效率，提高了建模质量，节约大量的时间成本，让BIM工程师从繁琐的建模工作中解脱出来，从而为后期模型是的业务应用创作良好的条件。总而言之，建模大师是一款适合一线建模人员使用较多的一款软件。

品茗HiBIM

品茗HiBIM基于Revit平台研发，是一款集快速建模、CAD高效转化、族库、深化设计、出图算量于一体的BIM应用软件。软件采用CAD链接方式，可以在Revit平台上进行快速翻模；还可以对设计原图不合理的地方进行查找并提供修改方案，将结果导出成各种形式的文档。软件结合了国内各地的清单及定额的计算规则，能快速、准确的出各种工程量。

ISBIM模术师

ISBIM模术师是一款强大的Revit建模插件，拥有很多的Revit建模增强功能，包含通用、土建、装饰装修、机电、出图等五大模块，可用于建筑、结构、水电暖通、装饰装修等专业中，极大地提高了用户创建模型的效率，同时提高了建模的精度和标准化。

以上这三款就是我们在日常工作中常用到的建模插件，当然这并不表明其他的插件都不好用。那么关于Revit建模插件的内容就讲到这里，希望对大家有所帮助。

解释：（1）江湖中一般按50mm每层估算一个筏板厚度，其实这只是一个传说。筏板厚度与柱网间距、楼层数量关系最大，其次与地基承载力有关。一般来说柱网越大、楼层数越多，筏板厚度越大。

（2）根据老庄研究，对于20层以上的高层剪力墙结构，6、7度可按50mm每层估算，8 度区可按35mm每层估算；对于框剪结构或框架-核心筒结构，可按50~60mm每层估算。局部竖向构件处冲切不满足规范要求时可采用局部加厚筏板或设置柱墩等措施处理。

解释：关于筏板冲切验算，规范仅规定框架柱和核心筒必须进行验算，对于普通剪力墙冲切是没有规定的，这不是规范的疏忽。在同一工程中，如果框架柱、核心筒及短肢剪力墙的冲切都满足规范要求，那么普通剪力墙肯定是满足规范要求的。如果一定要出普通剪力墙的冲切计算书，可以采用工具箱中筏板冲切进行，按等周长的原则将剪力墙等效成形状类似的矩形柱进行验算即可。

3、筏板沉降如何计算？

解释：筏板基础沉降计算应按勘察报告输入地质资料，并采用单向压缩分层总和法-弹性解修正模型进行计算。需要注意的计算沉降调整系数需要根据工程经验进行合理取值，一般土质较差时可取0.5，土质较好时可取0.2。

解释：一般情况下筏板基础不需要进行裂缝验算。原因是筏板基础类似与独立基础，都属于与地基土紧密接触的板，筏板和独基板都受到地基土摩擦力的有效约束，是属于压弯构件而非纯弯构件。因此筏板基础和独基一样，不必进行裂缝验算，且最小配筋率可以按0.15%取值。

近些年，应用Revit软件的朋友已经是越来越多了，但是除了学Revit建模外，还可以解决哪些实际问题？

第一点，解放“指标表”

在方案阶段，我们总会为各类指标烦恼，每调一下方案，都要重算指标，这样繁琐的工作大家都是视如猛虎，尽量远离。每次方案分配工作，都想着不要落到自己头上。这成了每个设计师的一大痛点。

不过，巧用Revit族和明细表可以顺利解决这一点。

以小区规划为例：小区规划的过程，就是布置各类构建族的过程。各类构建布置完成，相当于各类信息已输入完成。而我们需要的“指标表”，只是用“明细表”功能将自己所需要的信息提取出来而已。这样就做到了无论方案怎么调整，都无需手动计算。

当然，其他各类表格诸如门窗明细表、材料做法表、各类构件统计表等等也是如此。

第二点，解放“对图”

相信很多设计师遇到过各种图纸对不上的问题。CAD绘图方式是纯二维方式表达三维信息且数据源头不唯一，造成很多“对不上”问题，比如平面图与立面图对不上，建筑与结构对不上，土建与幕墙对不上。

这就造成了很多对图的工作量，而且由于设计修改频繁及工期的紧张，对图不可能做到“面面俱到”，这就难免造成错漏碰缺，在后续施工过程中，设计师要出很多变更。

但是Revit强大的三维关联设计，一处修改，处处更新，所有数据源头唯一。让最让设计师头疼的设计修改变得简单，不但大大减少了专业内及专业间对图的时间，也尽量避免了因专业间不一致而造成的变更。做到了“设计一体化”。

省去了平面与立面对图的时间。其他专业间协作原理亦是如此。

第三点，“化繁为简”，提高效率

Revit提供了更加灵活的技术手段，让本专业绘图及专业间的配合更高效。

在工作中我们经常会遇到一些这样的项目：单元对称的住宅楼，左右多称的办公楼等等。在CAD绘图过程中，往往会遇到一些麻烦。

比如想节省时间，只绘制一半，将房间名称、尺寸标注等成块后镜像，但是成块镜像后，字体也镜像了。如下图：

用Revit链接功能结合视图样板功能可以有效的解决这类问题，有效减少了重复工作提高工作效率。

链接的应用有效减少了重复工作。以住宅项目为例：

类似技术手段还有很多，比如一些族的使用，既形象直观又提高了效率。

第四点，解放脑细胞，让沟通变得简单

以往在CAD绘图过程中复杂节点的绘制一般靠想象，而且信息往往掌握在本专业设计人员中，比如遇到复杂点，建筑专业要像每个专业解释一遍相关解决方法。

但是BIM的“可视化”使“外行变成内行，内行成为专家，专家可以回家”。虽然这是句顺口溜，但反映出可视化的作用确实意义非常，能够把抽象的、需要大脑思维分析判断的事物转化为视觉直观地表达。

第五点，让建筑的“颜值”一直在线

二维设计中，这个可能是被说烂了的梗。不过如果有更好的方式能避免这种情况，何乐而不为呢。

BIM的可视化不仅体现在三维模型，而且体现在其前后信息的信息的一致性，即生命周期周期。如果前期方案阶段阶段模型能顺利交接到施工图阶段，并由设计师全程跟踪把控，那方案设计的效果就能被有效的控制。

当然，这种“颜值”的把控不止局限于外立面，对于室内设备的安装也是同样的道理。

我们经常见到这样的车库

但是通过在Revit模型里的“预安装”，通过碰撞检测及管线综合后，车库可以实现这样的效果：

以上这些，只是总结了在工作中体会最深的几个点，还有很多功能的效用不在此一一赘述，我们可以在学习中慢慢实践。当然总结这些也不是说CAD不好，BIM技术无敌，Revit软件毫无缺点。只是在多年的实践中体会到了技术的进步给设计工作带来的效率及利益，觉得值得小伙伴们一试。

文章来源：Revit自行车

    写在前面：在了解Revit的建模流程和思路后，以及之前偶然去听广厦公司关于Revit软件结构应用的讲座，心里有点头绪，关于利用Revit出图，无非也就是利用Revit软件中的属性值，提取并且加以利用。所以，在项目闲暇之余，也研究下如何输出（梁配筋）图纸。

    CAD视图

    Revit视图

    或许有人会问，为什么只有局部截图？

首先需要明白，因为在没有插件等辅助软件配合的前提下，这就相当于十几年前，没有探索者软件，纯CAD结构制图一样，效率明显偏低。

其次，这个不是我负责的项目（项目要求也并没有输出图纸），我也只是探索如何达到梁配筋的表达效果（点到为止），最重要也是近期有点忙，不然也不至于接近一个月没更新新内容。

对于模版图可以参考上期的文章《关于从Revit输出结构模板图的研究|Revit011》，本次项目是一所幼儿园，结构形式为框架结构。所以，涉及的构件就只有柱、梁和板。如果考虑到输出DWG文件，需要设置对应输出的图层（其实后面刷图层也可以）。

    柱：将默认的“S-COLS”改为“S-COLU”

    梁：将梁隐藏线（虚线）改为“S-BEAM-DASH”

    板：边界线默认“A-FOLR”改为“S-BEAM”，即改为梁实线

    轴网：图层改为“A-AXIS-GRID”

    （以上涉及图层均根据院内的图层标准修改）

不可以避免地，我还是没办法不经处理，将Revit输出成标准的CAD图纸，但可以经由处理使用这份导出的成果，而最直接就是当模版图使用。

    针对梁配筋的结果未使用，是由于Revit使用的字体与CAD的字体文件形式不同。如果可以接受Revit字体，自然可以，反之则需根据要求做调整。

    总结

▼▼▼

1.以上的操作仅仅是使用Revit自带的功能命令，利用参数属性和符号标记表达属性值。只有亲身绘制过，才能深刻地感悟到，不是结构工程师不喜欢尝试Revit制图，而是结构专业表达的都是二维平法示意，并不着重于Revit三维表达。另外就是效率着实太低了，从CAD制图到Revit制图需要各方共同配合转型。

2.至于我的想法，可以排除钢筋这一块。先尝试Revit建模、输出模版图，并且通过BIM结构模型与其他专业，在设计前期做一个碰撞、协调和优化。BIM的应用并不是要死磕在Revit这一个软件，而是将新软件、新技术应用起来。

• 规范名称：《GB/T18915.2-2013 镀膜玻璃 第2部分：低辐射镀膜玻璃》
• 实施日期：2011年3月1日
• 被替标准号：GB/T50104-2001

内容简介

本标准修订的主要内容是：
1．调整了线宽组合；
2．增加了需要索引的符号图样；
3．增加或修改了图例。

本标准适用于下列制图方式绘制的图样：
1 手工制图；
2 计算机制图。
本标准适用于建筑专业和室内设计专业的下列工程制图：
1 新建、改建、扩建工程的各阶段设计图、竣工图；
2 原有建筑物、构筑物等的实测图；
3 通用设计图、标准设计图。

规范目录

1 总 则
2 一般规定
2．1 图线
2．2 比例
3 图 例
4 图样画法
4．1 平面图
4．2 立面图
4．3 剖面图
4．4 其他规定
4．5 尺寸标注
本标准用词说明
引用标准名录
附：条文说明

规范获取

相关文章

• CJJ/T125-2021 环境卫生图形符号标准丨PDF版本，可下载
• 200多种压力管道的PID（CAD）图例
• GB/T50104-2010 建筑制图标准丨附条文说明
• GB/T50105-2010 建筑结构制图标准丨附条文说明
• GB50786-2012 建筑电气制图标准
• GB/T50001-2017 房屋建筑制图统一标准丨PDF在线预览，可下载
• GB/T50001-2010 房屋建筑制图统一标准

    文章来源：鲁班BIM

    对于较复杂的场地，需要将场地CAD文件导入至项目中来辅助绘制场地，这里讲比较简单的、没有复杂高地起伏的、平整的场地的绘制。

    一、绘制地形表面

    在REVIT项目浏览器中，打开楼层平面“L1-1”，即我们之前所绘制的-0.150标高平面（其实打开任意平面都可，因为在绘制地形表面的时候计算的是绝对高程）

    “体量与场地”选项卡→“场地建模”面板→“地形表面”

    “工具”面板→“放置点”

    在“高程”栏中，输入“3600”,围绕轴网边缘，点出4个点

    单击“完成表面”

    得如下结果

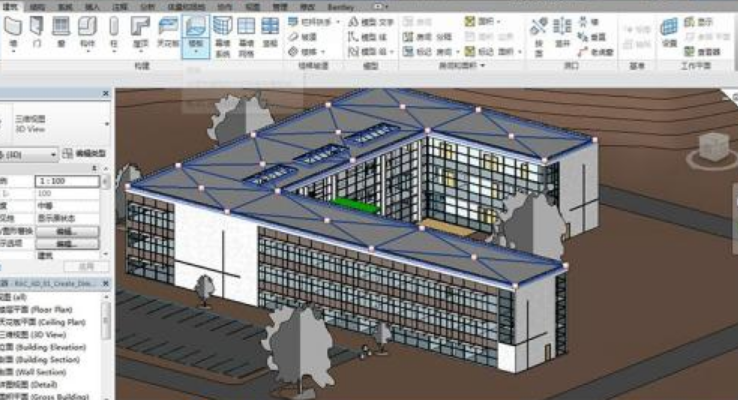

    下面我们在三维视图中来看一下效果，在项目浏览器中，打开“三维视图”→“3D”

    在窗口左下角的状态栏中，找到“模型图形样式”单击，选择“带边框着色”便可以看到地形的彩色显示

    二、建筑地坪

    我们的建筑是部分下沉的，建筑地坪在地形表面以下，位于“L2-1”标高上，在项目浏览器中，打开平面“L2-1”

    “体量与场地”选项卡→“场地建模”面板→“建筑地坪”

    “绘制”面板→“直线”

    在偏移量中输入“120”，沿着轴网画出建筑地坪轮廓线，结果如下

    单击完成建筑地坪，打开三维视图，即可查看做出来的下沉的建筑地坪的效果

    三、修改场地材质

    默认情况下场地材质为素土夯实，我们可以把它改成草地，渲染的时候有更好的效果。

    点选“地形表面”→“图元”面板→“图元属性”→“实例属性”→材料一栏中，单击“?”→选择“植物”→选择“草”→单击“确定”

    四、修改建筑地坪材质

    基本方法和修改地形表面的材质一样，只是建筑地坪需要修改的是“类型属性”而不是“实例属性”

    点选“建筑地坪”→“图元”面板→“图元属性”→“类型属性”→结构一栏中，单击“编辑”→材质一栏中，单击“?”→选择“混凝土”→选择“沙/水泥找平”→单击“确定”→厚度一栏中，输入“150”→单击确定

    回到三维显示中即可查看效果

    五、视图切换

    小技巧：有时我们在平面或者立面视图中做了编辑以后，想到三维视图中去看看效果，这时候我们得在两个视图中来回切换，比较麻烦，这个方法可以去掉这个麻烦

    “视图”选项卡→“窗口”面板→平铺

    这样三维视图和你所要编辑的视图就会同时出现，在右边做出编辑之后可以立刻在左边看出效果

你好！这里是牛侃BIM。

幕墙工程作为建筑工程中的一个重要专项工程，很多BIM从业者是比较陌生的。但是BIM技术在幕墙工程中的应用却是比较早的。幕墙BIM应用到底是不可或缺还是鸡肋应用，本期结合一个个具体案例，做一个全面的分享。传统的幕墙设计工具是CAD，以二维为主，偶尔借助CAD自身三维辅助。引入BIM工具后，幕墙的BIM应用主要围绕在参数化和可视化。

幕墙专业的BIM应用比其他专业要相对难一些，这个难不在专业知识，而是软件使用门槛及参数化学习应用。由于Revit及Dynamo工具的精细度及处理异形幕墙方面天然的欠缺，使得异形幕墙在参数化处理时必须要借助其余的软件，较为常用的是Rhino平台及Grasshopper工具（下文称GH）和Catia平台及Digital Project工具（下文称DP）。Catia是最理想的工具，可以用于幕墙工程各阶段，毕竟是用来造飞机的，处理幕墙是小cass，但是也有一些明显缺陷，最突出的就是价格昂贵和上手难，一套软件一年的使用费就近百万，这对习惯了教育版用户的国内公司来说，是一笔不小的投入，再者是上手难，它的使用和操作方法完全不同于Revit软件；Rhino平台参数化功能强大，易上手，深化和加工下料方便，但是纯几何建模有几何信息无属性信息，不利于信息数据传递；Revit软件对常规的规整模型具有较好的适应性，易上手，市场占有率高，与建筑设计院数据信息对接好，但也深化能力弱，尤其是异形处理能力弱。因此想用BIM工具来解决幕墙实际问题，这三款软件都需要有一定程度的掌握。

针对这三款软件在幕墙行业的应用的优势、劣势及适应阶段，牛侃BIM进行了细致的分析,参见下图。

在幕墙BIM工作的开展中，在每个阶段该用什么样的工具呢？经过众多幕墙项目实践，牛侃BIM给出了如下的技术路线。对于规整建筑的幕墙，设计到施工图阶段可在Revit中进行，深化加工及施工阶段可导入Catia或Rhino中完成。对于异型幕墙，在Rhino中完成曲面造型及分析，后导入到Revit/CAD出施工图，深化加工及施工阶段可使用Rhino建立点、线或曲面数据导入Catia进行深化。

下图是幕墙 BIM模型建模工作流程：

上图比较复杂，简要说就是根据幕墙方案设计把表皮形体搭建出来，后基于幕墙分格设计进行表皮分格并优化，优化后与建筑师确认，然后根据幕墙系统进行幕墙面板和幕墙龙骨BIM模型搭建，面板龙骨模型与现场实际结构合模后，如有碰撞则进行面板龙骨模型调整，最后提取面板龙骨数据并出加工图。

➤异形幕墙方案设计时，常需要多方案比对，传统设计依靠CAD无法参数化操作，更无法快速生成多个方案，有了参数化工具后，通过对参数（或自定义参数）的调整可以快速生成多个方案，并且是可视化的方案。这对幕墙的设计工作是有极大意义的，是名副其实的三维设计，先有模型再有图纸。

如上图，是对一个异形幕墙多方案分格的对比，通过GH参数化设置不同“最大宽度”的数值，可以即时得到多种方案。

➤方案设计阶段，设计师比较关注异形幕墙的不同曲率和翘曲度的分布位置。传统设计比较难快速统计不同翘曲度区间的分布位置，但在Catia或者Rhino中可以快速的对幕墙形体、板块进行翘曲区间分析。

上图中，红色表示翘曲度小于20°的部位，黄色表示在20~50°之间，洋红色表示在50~75°之间，蓝色表示大于75°的部位。利用颜色即可对区域快速区分。

➤方案设计阶段，利用可视化特性，通过局部幕墙大样三维建模对幕墙系统的拼接关系、加工可行性或者施工安装可行性进行论证分析，如下图。

➤异形幕墙面板分割尺寸多非标，利用参数化设计工具可以快速划分非标幕墙面板并优化，还可以快速统计非标面板尺寸及信息。

上图中设计师利用参数化工具，可以快速调整面板角度，上图是异形幕墙方案阶段的表皮曲面分割，设计师将面板角度调整为70°，调整划分后的结果如下图。

➤方案设计阶段利用参数化工具对幕墙面板工程量进行统计，方案阶段的工程量辅助前期的一个成本估算，对准确度的要求没有那么高，因此用Revit来统计工程量即可。

这里需要说明一点幕墙面板工程量的统计与常规主项工程的工程量统计不同，不牵扯过多的算量计价规则，工程量即为实际量，采购就以实际量采购，可以用软件进行实量统计。因此用BIM进行的工程量统计是有意义的。有了工程量，进而可以快速生成物料清单和成本清单，对项目幕墙工程的投资造价进行分析。下图即为通过DP工具生成的物料清单和成本清单。

➤施工图设计阶段借助模型可视化特性进行模型错漏碰缺核查，一方面核查自身幕墙系统，另一方面核查与其他专业的碰撞。

➤传统CAD设计制图，构件图、节点图、详图绘制复杂，平立面单独无关联，修改起来无法实时联动，BIM三维设计可以实现模型数据的实时关联。

平立面图联动生成及修改问题的解决是BIM设计明显优于传统设计的一点。不仅是在幕墙设计制图的痛点，亦是其余各专业设计制图的痛点。平立剖面图的生成是基于同一个模型，在其中一张图纸中做了调整，其余图纸会自动调整。这一点对设计来说在效率上绝对是一个加分项。

➤幕墙设计、加工及施工过程中数据庞大，传统方式对数据的提取及输出都很困难，但利用参数化工具，可以实现一键导出，极大提高数据处理效率。传统统计提取靠人工，效率低且容易出错，往往一个小错误会联带一大片的错误。

深化设计阶段，BIM模型的参数化设置，幕墙面板自适应生成，可以一键导出幕墙系统的面板等相关的加工、定位数据。

在加工阶段，需要导出详细的加工数据，如下图，可以利用Catia中DP工具对复杂面板进行参数化编程，批量生成面板加工展开尺寸数据，指导面板加工。

如果没有参数化工具，这成千上万的幕墙面板都需要人工进行统计，该是一个多么大的工作量啊。

除了幕墙的面板数据一键生成，幕墙型材的加工数据也可以一键生成。

➤幕墙安装极大依赖现场土建的施工条件，如果土建施工存在误差，对幕墙完美安装存在很大的挑战，如果误差较大，按照设计图纸下料安装则会出现问题。传统施工时会对土建的条件进行复核，借助仪器人工对有限范围的某些点进行测量，提取现场信息不全面。随着技术的发展，借助三维扫描仪可以对现场土建条件进行扫描，对扫描数据赋予坐标值，一方面可以提取任意一点的坐标数据，另外也可以将扫描点云模型与幕墙的预下料的深化模型进行匹配，找到偏差，及时修正预下料模型，使下料准确。

这是三维扫描在建筑工程中一项有价值的应用，使现场和模型的贴合度更好。

➤幕墙构造爆炸图可以快速生成，诠释复杂节点安装工艺，不仅可以辅助加工下料，也可以作为可视化交底使用。

➤施工安装阶段利用BIM参数化工具，可以提取模型中龙骨埋件的安装定位点，并可以一键导出，直接用于现场的定位安装。

同理也可以一键输出幕墙面板的安装定位点，指导现场形状复杂的板块定位安装。

➤施工安装过程中，可将每日进场的材料反馈到BIM模型中，实时跟踪幕墙材料的安装管理情况，用颜色加以区分，同时也可以将现场的安装进度录入到模型中，也以颜色区分，这便可以知道施工的进度。在Revit中通过设置过滤器可以快速的用颜色进行区分。（点击查看）

上文从设计施工阶段介绍了幕墙BIM的一系列应用，可见BIM在整个幕墙工程中不可替代，尤其是异形幕墙，有着很深的应用价值。

在BIM概念引入中国时，三维建模软件及参数化已经有了，比如Tekla软件，为钢结构的设计深化及下料而生。随着BIM大概念的提出，进一步完善和强化了各专业的BIM思维及BIM应用，目前国内将Tekla应用于钢结构也称为BIM应用。

文章完……
