“参照平面”和“参照线”是族制作中最常用的工具，我们经常会将模型实体锁定在参照平面上，由“参照平面”来驱动实体进行参变；而“参照线”主要是用来控制角度参变；

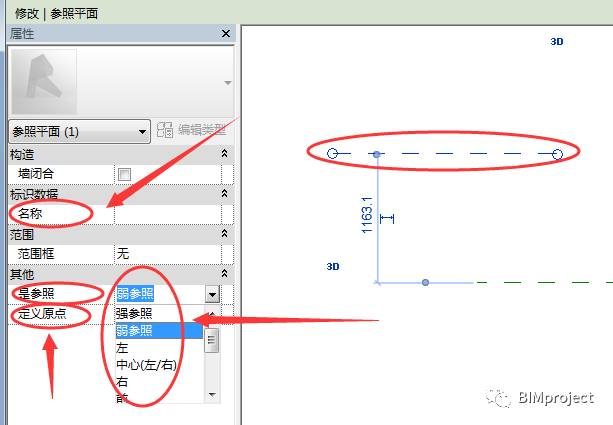

1.打开“公制常规模型”族样板，绘制参照平面，观察其实例属性；

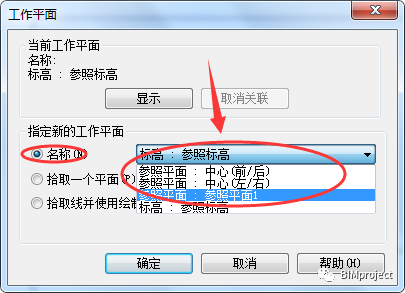

（1.当绘制了很多参照平面时，可以为需要用到的参照平面指定名称，设置工作平面时可直接选择参照平面的名称；

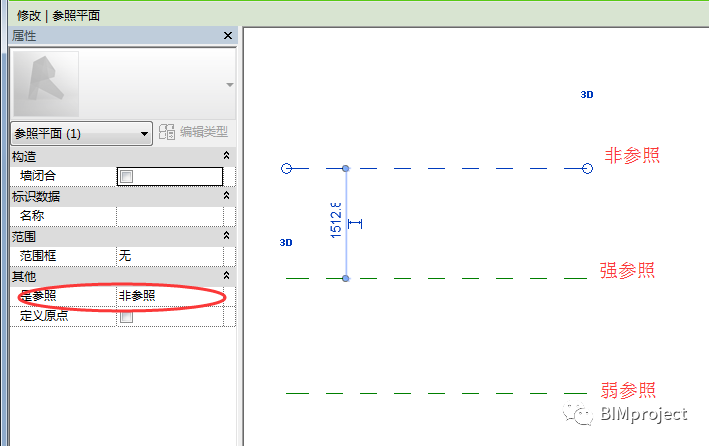

2.参照平面“是参照”是非常重要的属性，将参照平面选择“非参照”时，这个参照平面将无法捕捉，无法进行尺寸标注；当选择“强参照”时，该参照平面的优先级别最高，无论何时都能被捕捉到，就算很多图元重叠在一起，也能第一个被选中；当选择“弱参照”时，要选中该参照平面可能需要用到“Tab”键才能捕捉到；
3.“定义原点”是用来定义族的插入点，软件默认（0，0，0）点作为插入点，一般我们不做修改）

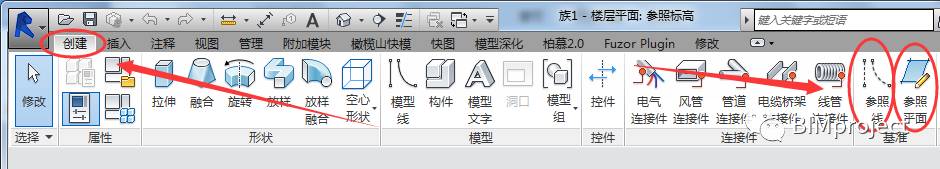

2.参照线比参照平面多了两个端点，和两个工作平面，而且我们可以注意到参照平面是以虚线显示的，参照线是实线，在三维视图中只能看到参照线，看不到参照平面；
3.绘制参照线，将其端点锁定在参照平面上，进行角度注释，便可以利用其对实体的角度参变；
最近有设计Revit模型的朋友遇到一个这样的问题，模型表面显示出不均匀的着色、模糊的图形、三角图形或其他图形。 在进行动态观察或缩放视图时，表面出现闪烁。
例如，在这些楼层重叠的地方，当您放大和缩小视图时，颜色会发生改变。
您可能会在以下情况中遇到这些效果：
当有图案或有色表面发生重叠时
当面的颜色不同时，例如在视觉样式为“着色”、“真实”或“一致的颜色”的视图中
当在视觉样式为“隐藏线”的视图中选择图元时
当两个楼板或两面墙建模在彼此的顶部时
当墙和楼板共享一个面时
模型表面闪烁最有可能出现在动态观察时，或在对视觉样式为“着色”、“真实”或“一致的颜色”的视图进行缩放时。
问题：当同一平面中建模的两个表面(即共面表面)具有不同的颜色或图案时，会发生此问题。 软件无法确定将哪个表面绘制在顶层，因此它会同时绘制两个表面，从而导致生成不需要的图形杂点。
解决方案：尝试下列操作之一：
使用“连接几何图形”工具将几何图形合并为一个图元。
调整楼板草图，使边与墙不共面。
调整墙几何图形，使墙不共面。 例如，如果两个平面发生重叠，就让它们彼此之间偏移一点点。
1.在我们画出两条连接的钢梁的时候，会发现，本应该连接的部位并没有自动粘在一起。
2.这时候就要点击修改栏里的“梁/柱连接”。
3.点击之后，在两根梁的连接处会出现两个小箭头。
4.点击小箭头就可以把两根梁粘在一起了。
在目前建造项目时，往往会利用Revit软件来参考文件，那么具体如何将参考文件与自己创建的项目合并呢，下面为大家介绍一下。 1.新建项目或打开现有项目，文件中已存在现有标高轴网在Revit中应该如何合并参考文件？
曾经，我也对用什么版本的软件纠结过，后来我发现，这并不能帮我提高渲染水平，于是我直接上有汉化的最高版本——VRay4.1。
第一是成熟的室内渲染生态，从模型，材质到贴图，非常齐全，室内及室外效果同样很棒。
第二是渲染可见性的的设置，不仅是摄像机不可见，还有反射可见，大家也许觉得很平常，但是我要实现的效果，其他渲染器做不到，或者能做到的，没有比3DMAX更主流等等。
3D的软件逻辑有点稀奇古怪，以前习惯于灯光，材质，图层放一界面，效果实时预览；接触Autodesk的软件，操作逻辑实在得适应一段时间，好在慢慢下来也熟悉一些常用操作的位置了。
VRay4.1比起之前的版本提升巨大（官方说法），毕竟没提升也不用更新，我对渲染参数研究了一番，得出来一些结论，跟大家分享一下。非室内设计专业。
以前调渲染只需要采样值，偶尔加阴影质量，反射，再多也就五到十个，VRay能搞出5页，也是真的专业。
先声明，这里讨论的是出图时怎么用短的时间得到最好效果的出图参数。
第一页公用，主要是分辨率，预览时根据自己电脑来就行，默认参数+低分辨率。短边480基本是可以了；至于输出最后的效果图，就根据需要来。
第二页V-Ray，首先是全局，切换到专家模式，把二次光线偏移改到0.001。图像采样类型选择块，块图像采样器的最大细分改到8，就已经可以得到比较好的效果。想效果更好可以改到16，原来的数值好像是24，数值太大了，时间变长，效果几乎没提升。噪波阈（yu4）值改到0.005。
这一页最主要的就是这些了，下面的颜色映射类型，白天场景选莱茵哈德即可，如果灯光打不好的，可以勾选自动曝光，我基本是不用的。
第三页GI，全局光照切换到专家模式，首次引擎保持发光贴图，如果效果达不到你的要求那就得选选暴力计算（英文版的是BF）。灯光缓存的细分，我因为做室内，设置1000，室外的效果图500-800足够了。超过1500效果没差，还浪费时间。
第五页Element，强烈给大家安利降噪，具体操作是添加VRayDenoiser，引擎可以选英伟达AI降噪，也可以默认；降噪效果带来提升很大，特别是采样小的时候。
总结一波， 虽然看着很多，其实主要就2点：
块图像采样器的最大细分8-16；
全局照明的灯光缓存细分，室外500-800，室内1000-1200。
最后再重申，一切调整是基于你对默认参数出来的效果图觉得不理想，或者达不到需求时调整的，我这样调必然渲染时间会增加，我做的是告诉大家一个时间画质性价比高的渲染参数。
在做项目的过程中，轴网都是进行翻模或者拾取，而翻模出来的轴网往往都是不堪入目的，为了满足项目需要，做了轴网对齐的功能，废话不多说，直接上干货。
首先做一些准备工作，先建立一个轴网过滤类，接下来会用到，代码如下：
class GridSelectionFilter : ISelectionFilter
{
public bool AllowElement(Element element)
{
int idValue = element.Category.Id.IntegerValue;
if (idValue == (int)BuiltInCategory.OST_Grids)
{
return true;
}
return false;
}
public bool AllowReference(Reference reference, XYZ position)
{
return false;
}
}
接下来就是真正的主题轴网对齐，代码如下：
//新建轴网选择过滤器；
GridSelectionFilter gridSelectionFilter = new GridSelectionFilter();
//框选轴网；
IList<Element> re = sel.PickElementsByRectangle(gridSelectionFilter, "框选轴网");
//选择一点作为轴网的对齐点；
XYZ point = sel.PickPoint("请选择对齐点");
//新建修改轴网事务；
Transaction transaction = new Transaction(doc);
transaction.Start("修改轴网");
if (re.Count > 1)
{
foreach (Element elem in re)
{
Grid grid = elem as Grid;
Line line = grid.Curve as Line;
XYZ start = line.GetEndPoint(0);
XYZ end = line.GetEndPoint(1);
// string grid_Name = grid.Name;
// TaskDialog.Show("revit", "start"+start.ToString() + "end:"+end.ToString());
//判断选择点距离轴网最近的端点
double minDistance = point.DistanceTo(end);
double Maxdistance = point.DistanceTo(start);
if (minDistance < Maxdistance)
{ //终止点距离选择点较近；
XYZ tempPoint = new XYZ(point.X - end.X, point.Y - end.Y, point.Z - end.Z);
double distance = Math.Sqrt(tempPoint.X * tempPoint.X + tempPoint.Y * tempPoint.Y + tempPoint.Z * tempPoint.Z);
//获得轴网方向向量与终止点连接选择点向量的夹角；
double angle = line.Direction.AngleTo(tempPoint);
//新终止点的坐标为起始点加长度乘以单位向量；
XYZ newEnd = start + (line.Length + distance * Math.Cos(angle)) * line.Direction;
//构造新的线段用来生成新的轴网；
Line newLine = Line.CreateBound(start, newEnd);
Grid newgrid = Grid.Create(doc, newLine);
string str = grid.Name;
doc.Delete(grid.Id);
//将原有轴网的名字赋值给新轴网；
newgrid.Name = str;
}
else
{
//起始点距离轴网较近，构件新向量；
XYZ tempPoint = new XYZ(point.X - start.X, point.Y - start.Y, point.Z - start.Z);
double distance = Math.Sqrt(tempPoint.X * tempPoint.X + tempPoint.Y * tempPoint.Y + tempPoint.Z * tempPoint.Z);
//获得轴网方向向量与起始点连接选择点向量的夹角；
double angle = line.Direction.AngleTo(tempPoint);
//新起始点的坐标为终止点减长度乘以单位向量；
XYZ newStart = end - (line.Length - distance * Math.Cos(angle)) * line.Direction;
//构造新的线段用来生成新的轴网；
Line newLine = Line.CreateBound(newStart, end);
Grid newgrid = Grid.Create(doc, newLine);
string str = grid.Name;
doc.Delete(grid.Id);
//将原有轴网的名字赋值给新轴网；
newgrid.Name = str;
}
}
}
transaction.Commit();
以上就是轴网对齐的基本代码，如有错误或者更好的实现方式请留言！
版权归个人所有转载请注明网址：
为工作共享项目创建工作集时，可以参考下面这些建议。
规划工作集
要保留部分项目时，可使用工作集，这样只有已指定的用户可编辑该工作集中的图元。
可以考虑创建工作集的以下这些优点：
便于编辑
将一个项目分为多个工作集便于同时对项目的所有部分进行编辑。
可见性控制
将Revit模型链接到其他Revit项目中时，可在项目中控制整体可见性。例如，链接模型时，关闭“共享标高和轴网”工作集的可见性通常是很方便的。这样，您不必在每个视图中分别关闭标高和轴网。
可以将显示模式指定给工作集，以便可以在模型中直观地标识和区分它们。
检出工作集以防止更改某些图元
在基于文件的工作共享项目中，如果需要防止某些模型图元(例如建筑轴网或链接文件)被意外修改，检出工作集有时可能会很有用。在这种情况下，BIM管理员或团队领导可以将不应随便编辑或重新定位的项目图元所属的工作集检出。
避免重叠
通过创建功能不重叠的工作集来避免工作集相互影响。
项目大小
项目大小可能影响到为组启用工作共享的方式。通常，一起编辑的图元应处于一个工作集中。不需要为建筑的每个楼层都创建一个工作集。
但是，在多层结构中，可能需要为仅在一层显示的一组建筑图元(如锅炉或出租房室内布景)创建一个工作集。
如果项目的楼板太大，以至于不适合放置在图纸上，因此需要将其进行拆分，则可能要考虑为建筑的每侧都创建一个工作集。
工作组成员角色
通常，设计者以工作组形式协同工作，每个人都被指定特定的功能任务。每位团队成员均拥有某个特定的设计部分(例如，室内、室外、场地、HVAC、电气或卫浴)的控制权。项目的工作集结构可反映任务的细分，您可相应对工作集进行命名。
工作集和样板
工作集不能包含在项目样板中。
默认的工作集可见性
如果默认情况下某些工作集不可见，则可提高Revit的性能。此可见性控制可节省绘制项目的其他视图所需的时间。
要确定可见性需求，请确定工作集中的图元在项目中显示的频率。按照此准则，可以默认显示一个外部工作集，而隐藏特定的家具工作集。
在多规程工作流中显示工作集
在创建新工作集时，请选中“在所有视图中默认可见”选项。如果清除此选项，工作集在多规程工作流中将不可见并出现问题，而功能可见性在此类工作流中至关重要。
组和族
组和族拥有一个类型工作集和一个实例工作集，这些工作集可以是不同的工作集。
组内所有图元都在该组实例的工作集之中。要进行组编辑，请将组类型工作集设置为可编辑状态或借用组类型。要修改某个组内的图元，请将组实例工作集设置为可编辑状态。要确定这些图元所在的工作集，请选择图元，然后在“属性”选项板上检查“工作集”属性。如果使用图元借用来检出某个组实例，Revit将自动借用该组中的所有图元。
功能1-多显示器支持和选项卡式视图
通过使用可停靠、平铺和在多个显示器上查看的选项卡式文档组织和排列视图，改善工作空间
功能2-三维视图中显示标高
使用在三维视图中显示标高的选项，了解和操纵项目中的重要基准高度
功能4-未裁剪透视图
使用全屏未裁剪透视图开展工作。使用导航命令（如缩放、平移和动态观察）在视图中自由移动
功能5-双填充图案
在裁剪或曲面中应用前景和背景填充图案来传达设计意图
功能6-自定义钢结构连接
通过使用专用工具创建自己的钢结构连接来进行更为详细的钢结构建模
功能7-钢结构工程文档
为结构钢创建准确的工程文档，包括详细的钢结构连接
功能10-预制大梁楼板自动化
执行分段；根据预定义规则添加钢筋；生成施工图；并运行凸轮表导出
功能11-复杂的管道网络
改进复杂网络的压降分析，支持循环系统的一级/二级分离
功能12-并联泵分析
如果下拉列表显示“主模型”，说明当前没有编辑设计选项。
文章来源：BIM学习资源库
标高和轴网是建模中重要的定位信息，是建模的工作基础与前提条件。
在Revit建模时，应遵循“由整体到局部”的原则，从整体出发，逐步细化。
图文演示
一、创建和编辑标高
1、启用Revit→“新建”→“项目”，样板文件为“项目模板”；
2、单击“管理”选项卡→项目单位→“长度”为mm，面积为㎡；
3、项目浏览器→“立面”视图→绘制标高。
4、移动鼠标指针至标高2位置，单击标高值，进入标高值文本编辑状态。
5、轴网可以用过拾取线命令绘制，可以通过拾取模型线，符号线等。
6、标高名称可以改变,楼层平面名称也随之变。要修改标高头需要使用公制标高头的族样板文。
7、单击
按钮，在菜单中选择“保存”选项，指定保存位置并命名，将项目保存为.rvt格式的文件。
提示：
先标高后轴网，标高在立面绘制，轴网在平面绘制；
使用修改工具前必须切换至“修改”模式；
修改楼层平面名称可以选择同步修改标高名称；
标高由标高头和标高线形成的两个部分组成；
要修改标高的标头需要使用公制标高标头；
Revit将捕捉已有标高端点并显示端点对齐蓝色虚线。
二、创建和编辑轴网
1、新建一个项目文件，切换至标高1结构平面视图；
2、单击“建筑”→“基准”→“轴网”工具，进入轴网绘制状态；
3、移动鼠标指针单击作为轴线起点，并自动为该轴线编号为1。
4、确认Revit处于放置轴网状态。移动鼠标指针到轴线起点右侧任意位置，Revit将自动捕捉轴线的起点，给出对齐捕捉参考线，并显示临时尺寸标注。
5、“注释”→“尺寸标注”→“对齐”命令可以对轴网标注尺寸。
6、尺寸标注可以根据要求对标注进行锁定，当尺寸标注应用了“锁定对象”命令后，尺寸线将无法通过尺寸标注值修改。
7、对修改永久尺寸标注的数值,先选参照然后输入要修改的尺寸,即单击要修改的尺寸界线然后输入要修改的值；
8、尺寸界线的备用标注属性→编辑类型→备用单位；适用于需要标注时对同一对象进行两种单位标注。
提示：
当绘制的轴线沿垂直方向时，Revit会自动捕捉垂直方向;
轴网显示2D是延伸或缩短只对当前层有效，当显示3D时才对整个项目有效。2D状态下轴网端点显示为实心圆，3D状态下状态下轴网端点显示为空心圆;
可以配合键盘选择图元，Alt加选，Shift减选，Tab切换选择。
三、参照平面
1、在Revit中除使用标高、轴网对象进行项目定位外，还提供“参照平面”工具用于局部定位。
2、参照平面的创建方式与标高轴网类似。不同的是，它可以在立面视图/结构视图，以及剖面视图中创建参照平面。
3、当视图中的参照平面数量较多时，可以在参照平面属性面板中通过修改“名称”参数，为参照平面命名，以方便在其他视图中找到指定参照平面。
4、可通过“建筑”选项卡→“工作平面”面板→“设置”来设置所绘制的参照平面作为绘制工作平面。
了解连接中钢图元的优先级，并了解如何更改其顺序。
在钢结构连接中，有一个图元会被视为主图元，次要图元会与其连接。
：主要图元
：次要图元
选择连接时，常规连接符号会将主要图元显示为实心圆。次要图元会显示为带编号的圆。编号指定了连接中的后续顺序。需要此信息以正确生成部分详细连接。
更改连接中的主要图元
选择要查看连接顺序的连接。
将实心圆拖放到所需主要图元上。图元将交换顺序。
修改连接中的次要图元顺序
选择要查看连接顺序的连接。
将图元的编号圆拖放到另一个圆形图元以交换其顺序。
父主题：修改结构连接
相关概念
钢结构连接
关于常规连接
相关任务
放置结构连接
相关信息
关于结构钢框架和柱预制形状
载入一个结构连接
修改结构连接
文章来源：花王股份中维国际
NO.1
因为处于revit1.0时段，所用到的命令不多，主要为建立相应机械模板—链接revit/cad图—传递订制好的视图样板、过滤器、管道类型→画横管、立管→在剖面图上调整管道高度→在平面或剖面图上添加管道附件、阀门、设施设备，并链接各设施设备。其中在画横管时遇到一些小阻力：管道系统主要分为给水和排水。
原因
其实在revit里，这两种管道最大的区别的就是给水是有压水，没有坡度，排水是重力水，横管要考虑坡度。当排水在建筑功能转换时要汇合后一起排出，如图：
但是在作图过程中发现不同的管道是无法通过三通、四通连接的。后来顿悟，管件都是标准横平竖直的标准件，不可能接有坡度的管子。因此，管件周围的管道坡道调为零再接管，并要精确计算不同方向管道的标高，保证都能顺利接上同一管件。
NO.2
其次，设置管道类型模板是作图开始最基本的步骤，并且制定一次以后能在项目之间传递，省了不少功夫。首先要在项目浏览器/族/管道系统中复制不同类别的管道，并按作图习惯改名称并编辑好其颜色，以示区分。
画管道时首先在属性/管道系统中编辑类型，复制修改名称后，编辑其管段尺寸及材质。在作图时选好管道类型和系统类型即可：
Revit软件作为目前的必要应用工具，能够广泛应用于各种绘图设计，那么如何在Revit中绘制多平面钢筋？
使用常用的绘制工具来定义弯曲成两个平面的钢筋形状。绘制多平面钢筋的方式与绘制单平面钢筋一样。单击“结构”选项卡“钢筋”面板(钢筋)。
单击“修改 | 放置钢筋”选项卡“放置方向”(或“放置透视”)面板(绘制钢筋)。
在提示下，选择将设置为钢筋主体的图元。
使用绘制工具绘制钢筋形状。
单击“修改 | 创建钢筋草图”选项卡“钢筋”面板(多平面)。 将复制形状，然后通过钢筋上的一个连接件线段附着到原始的形状。 在三维视图中查看效果最佳。
有三个复选框可供进一步编辑多平面钢筋形状。 将光标悬停在每个复选框可查看是何种工具。
有三个复选框可供进一步编辑多平面钢筋形状线段。 将光标悬停在每个复选框可查看它所表示的是哪个线段工具。 如下所述选择它们以激活。
禁用/启用第一个连接件线段。切换连接件线段的位置。启用时，将使用第一个线段。 禁用时，则使用第二个线段。
禁用/启用第二个连接件线段。切换连接件线段的位置。 启用时，将使用第二个线段。 禁用时，则使用第一个线段。
禁用形状线段的副本。删除复制的形状，但在该位置留下连接件线段。
对源形状草图所做的更改将被镜像至复制的形状，并且可以添加弯钩。 完成绘制后，单击“修改 | 创建钢筋草图”选项卡“模式”面板(完成编辑模式)，以接受草图并放置新形状。使用钢筋造型操纵柄对钢筋的位置和形状进行精细调整。 您可能需要调整钢筋可见性设置才能正确看到它。
Revit软件作为目前主流的BIM软件之一，是学习者和建筑技术人员必须应用的软件，那么当Revit注释标记族没法旋转怎么办
注释标记族默认是水平或垂直放置的，但是根据项目的实际情况可能需要放置成与构件一致的方向，或者其他的一个显示角度，这个角度我们怎么来控制呢?
首先放置好的注释族是没法使用旋转命令进行旋转的，要旋转方向需要按照以下操作进行：
3、如果还是不能修改到合适的位置，那就再次进入到族编辑环境中，直接将标签进行旋转，旋转至合适的角度再载入到项目中来即可。
文章来源：柏慕进业
当项目中插入的窗未被视图剖切平面剖切时，即一般定义为当窗的底高底大于1500时，窗在楼层平面视图上以虚线显示，表示该窗的平面位置。如图1；
图1

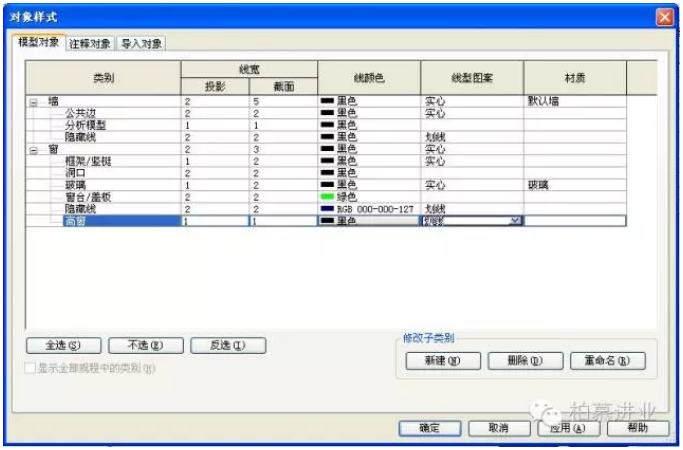

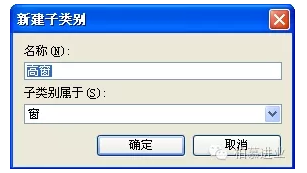

1）在族编辑器中，可以点击菜单“管理—对象样式”，弹出“对象样式”对话框，在“模型对象”选项卡中，可以为窗添加不同的子类别。如图2，点击修改子类别中的“新建”按钮，弹出“新建子类别”对话框，如图3，设置子类别属于窗，输入子类别名称为“高窗”，点击确定按钮，可为窗添加“高窗”子类别。参考图2高窗子类别设置线宽、线型等。
图2
图3
2）点击设计栏符号线工具，类型选择器中选择符号类型为“窗：截面”，绘制窗符号线，绘制完成后，选择绘制的“窗：截面”类型的符号线，点击设计栏“可见性”按钮，弹出“族图元可见性设置”对话框，勾选“仅当实例被剖切时显示”选项，点击确定退出“族图元可见性设置”对话框。继续使用“符号线”工具，在类型选择器中选择线类型为在对象样式对话框中添加的“高窗：投影”，沿“窗：截面”符号线绘制高窗线，如图4。确保其可见性设置中，不勾选“仅当实例被剖切时显示”选项，如图5。即当使用该窗时，如果窗被剖切，则窗将同时显示“窗：截面”符号线与“高窗：投影”符号线，但实线会将虚线重合显示为实线。而当窗不被剖切时，将显示“高窗：投影”符号线。
图4
图5
3）将窗载入至项目中，当窗高台高底大于楼层平面视图设置的视图剖切面时，窗显示为如图6；
图6

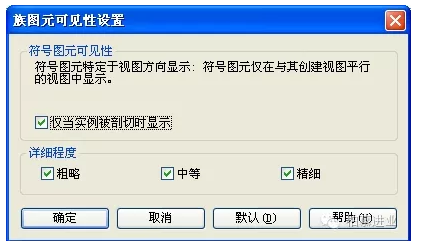

4）通过控制族号线的可见性，可以设置符号线是否当实例被剖切时显示，这在处理类似高窗的问题时，起到非常关键的作用。
也可翻转手机观看：
需要编辑源文件的可联系微信xycost或扫右侧的二维码咨询。
1）在RevitArchitecture中，除可以直接使用详图索引工具根据模型生成索引详图外，还可以在详图中引入已有AutoCAD中绘制的详图大样。
2）在使用详图索引工具时，在类型选择器选择详图索引的类型，设置将要生成详图索引的比例，勾选选项栏中“参照其它视图”，在其后的下拉列表中选择“新绘图视图”选项，如图1在视图中绘制要索引的详图索引范围，RevitArchitecture会生成空白详图索引视图。
【注意】绘制索引轮廓前勾选参照其他视图。
图1
3）切换至详图索引视图，点击菜单“文件—导入/链接—CAD格式”，弹出“导入/链接CAD格式”对话框，如图2，找到需要导入的AutoCAD绘制的DWG大样图纸，设置导入单位及放置位置，点击“确定”按钮，即可将DWG格式导入至详图索引视图中如图3；
图2
图3
4）使用导入DWG格式生成的详图视图，与详图索引视图的模型不再关联，无论如何修改详图索引的位置，导入的DWG文件都不会自动修正，除非重新导入对应的详图索引文件。
关于Revit中使用体量创建异型空间网架的方法
首先新建概念体量，将垂直工作面往左右分别复制一个或多个(根据自己需要创建的模型来定)
通过设置不同的工作平面，然后在三个平面上分别用样条曲线分别绘制出自己想要的一个形状，然后选中三条曲线，创建实心形状，如下
也可以通过‘透视’来再次修改形状，如下
接下来可以来分割网架，可以对网格的形状及距离进行修改
接着绘制嵌板模型，通过绘制嵌板样式来达到一个自己想要的形状;
首先新建一个基于公制幕墙嵌板填充图案，打开后，把底部网格的距离设置成网架分割的距离，如下
接着绘制一个网格嵌板，如下
关于网架嵌板创建步骤如下
第一步，绘制最底部圆柱：在参照线两端中点画两个参照点，再用参照线使其连接(记住设置好工作平面)然后在随意一端参照点绘制一个垂直的圆形模型线，选中圆与参照线，创建实心形状;
第二步，在四个四个自适应点上方绘制同样位置的四个参照点，用参照线使其连接，绘制圆形实心形状，然后在底部参照线的中点绘制一个参照点，用参照线使其与上方四个参照点连接然后同上一样绘制圆模型线，选中，创建实心形状;
(可以自行设置下参数化标签来控制圆柱大小)
第三步，选中最上方四条参照线，创建面状实心形状;
第四步，选中底部中间的参照点，绘制实心圆球形状;
根据需求来更改添加材质，这样完成网架的嵌板的创建;载入到网架体量中，在属性栏中找到嵌板，更改，这样一个异性网架就完成了。
最近，有些朋友咨询问到如何来使Revit链接文件与模型组互转？相信大家都知道在revit中进行多专业模型合并时，我们常常会用到链接文件和模型组功能来实现这类需求，但两种方式有各自的优缺点，幸好revit提供了比较方便的转换方法，让我们来看一下具体的操作方法和需要注意的事项。
1.链接文件转换模型组：
这里的绑定链接其实就是将链接文件转化为模型组的过程。转换过程中软件会询问是否需要导入链接文件中的详图、标高和轴网，这个可以根据我们实际需要选择，一般都不需要导入
点击确定以后，链接文件就非常方便的转换为组文件了
注意：虽然我们还会用到直接将模型文件“作为组载入”的方式合并模型，但需要手动点选对齐模型位置，并且在对应标高的平面视图中创建，否则后期调整非常麻烦，因此我们还是较为推荐新人将链接文件转换为组的方式来做模型合并。
2.模型组转换链接文件：
替换为新的项目文件：把组模型保存为一个新的链接文件
Revit会提示2个选项
替换为现有项目文件：用已经存在的文件替换组模型
如果是第一次转换的话我们选择第一个
如果是其他同事修改了链接模型，我们可以选择第二个来更新替换
保存为对应的revit项目文件即可
其实链接文件和模型组转换的功能本身操作并不复杂，但有时候我们可能会忽略了这些功能的实用价值，在追求性能和可编辑性的平衡之间的利弊时，合理去根据实际情况来灵活转换使用才是最佳选择。
1.在族中绘制一个拉伸构件，其工作平面为1的参照平面。
2.选择构件进行移动，取消勾选”约束”、”分开”,此时构件只能水平移动，不能上下移动。
3.选择构件-取消关联。
4.移动时勾选“分开”，或按住Ctrl键就可以随便移动了。
培训网校课程目录
零基础培训教程
项目实战训练营
创建大多数楼梯时，您可在楼梯部件编辑模式下添加常见和自定义绘制的构件。
在楼梯零件编辑模式下，可以直接在平面视图或三维视图中装配构件。 平铺视图可以为您在进行装配时提供完整的楼梯模型全景。
楼梯可以包括以下内容：
梯段：直梯、螺旋梯段、U 形梯段、L 形梯段、自定义绘制的梯段
平台：在梯段之间自动创建，通过拾取两个梯段，或通过创建自定义绘制的平台
支撑（侧边和中心）：随梯段自动创建，或通过拾取梯段或平台边缘创建
栏杆扶手：在创建期间自动生成，或稍后放置
注： 楼梯无法添加到部件中。
请注意，在下图中，可以创建一个装配的构件重叠在一起的楼梯：
您可以装配通向同一个平台的多个梯段，例如 T 形楼梯：
虽然楼梯部件中的构件都是独立的，但彼此之间也有智能关系，以支持设计意图。 例如，如果从一个梯段中删除台阶，则会向连接的梯段添加台阶，以保持整体楼梯高度。
由于楼梯是由各个零件所构建，所以可以分别控制各个零件；可以对这些零件执行以下操作
调度
标记
添加、删除或替换为不同零件
转换为草图以进行自定义编辑
自定义以进行视觉表示
在某些需要自定义解决方案的情况下，可能需要绘制楼梯而不是通过构件进行装配。请参见绘制楼梯。
1.技术应用背景
利用Revit对室内饰面的铺贴进行预排布的方法很多，零件命令是较为便捷的一种操作方法，将要模拟铺贴的图元构件拆分为单个零件，创建每一个块材图元的材质信息，这样就可以在明细表中精确提取出不同规格、不同材质的材料用量。
创建材质常用的方法是加选命令，逐个选择要创建饰面材质的块材图元，修改零件属性栏中原始材质分类信息。这种方法对于铺贴面积小、饰面材质型号少的模型比较实用，但对于铺贴工程面积大、饰面材质型号较多的大型工程，此种方法的效率较低。为了解决这一问题，本文将以某大厅为例，介绍一种利用Revit明细表的材质提取功能，批量筛选并创建不同类型饰面材质的操作方法。
2.方法介绍
2.1创建模型
Revit中创建大厅的建筑模型，地面饰面层利用建筑楼板创建，墙面饰面层利用叠层墙创建，吊顶下墙面木饰构件利用基于墙的公制常规模型族及内建模型进行创建。
大厅建筑模型
2.2饰面层分割
以墙饰面层分割为例，首先确定墙面饰面层的铺贴方案，将要模拟铺贴的饰面拆分为零件，墙饰面是采用叠层墙创建，利用Tab切换选择要拆分的饰面，然后将拆分为零件的饰面设置为当前工作平面。
按分缝要求对零件进行分割，并按类似的操作，按铺贴方案将大厅墙饰面层和楼板饰面层进行分割。
饰面分割效果局部
大厅饰面分割效果
2.3批量创建饰面块材质型号
利用明细表的材质提取功能将分割后的块材按型号进行筛选，在新建材质提取选项卡下选择组成部分，并在材质提取属性中选择原始族、材质名称、材质面积三个明细表字段，并生成材质类型明细表。
饰面块材材质类型明细表
设置明细表的排序方式设置为“按面积”并进行升序排列，取消勾选逐项列举每个实例，调整后明细表按饰面块材的不同类型显示，选中明细表中某一类型饰面块材则模型中相对应的饰面块材类型同时被选中。
明细表与模型图元对应关联
明细表过滤器中设置块材材质类型相对应的参数，选择要创建材质型号的饰面块材类型。以墙饰面块材的材质创建为例，过滤器条件设置为”原族“等于”基本墙”、“材质面积”大于或等于0.08㎡及“小于或等于”0.09㎡。
过滤器设置
在筛选生成的明细表中，选择需要创建材质的饰面块材类型，在模型的属性栏中取消勾选通过原始分类选项，并在材质选项栏中选择要添加的材质。
修改前的模型与材质明细表
块材的材质赋予
添加好材质后，材质信息自动关联到材料明细统计表中。材质创建完成后的饰面效果及材料明细统计变动情况。
修改后的模型与材质明细表
2.4批量创建饰面块材质型号
新建饰面块材材料用量统计明细表，明细表中选择原始族、材质名称、材质面积、合计等字段。并在明细表排序/成组方式选项栏下，将排序方式选择为材质名称，同时取消勾选逐项列举每个实例，生成明细表。
块材材料用量统计明细表局部
3方法总结
利用明细表的材质提取功能，将分割后的块材型号类型从模型中筛分出来，然后在明细表过滤器中设置不同材质型号的块材所对应的参数，精确选中要创建材质型号的块材类型，这样就可以批量化创建块材材质型号，基于创建块材材质型号后的模型，可以精确统计块材的材料用量明细。相较于常规的手动选择，本操作方法可以批量选取，不易造成遗漏，可以极大的提高模型创建的质量以及材料用量统计的准确程度。
变截面螺旋箍筋是一条空间曲线，在Revit当中，空间曲线可以通过CurveByPoints来建立空间可见的螺旋曲线，也可以通过HermiteSpline在后台来建立空间曲线。
其实通过LookUp，就可以看到，其实CurveByPoints就是HermiteSpline曲线。
所以把这点搞清楚了就简单了，接下来就来建立一条空间变截面螺旋曲线。
这里为了方便，直接用Dynamo来建螺旋箍筋的线。
其中最新的Dynamo版本有变化，一是这里需要用到Dynamo里的Core模块，然后才能用上sin,cos等这些三角函数。另外sin里用的是度数，不是用的pi，所以先把pi定义为180度即可。
然后把族导入项目中，用插件转换成变直径的螺旋箍筋即可。
绘制半个椭圆。
选择可绘制椭圆的工具。
（详图线）。
（拾取线）。
如果您已选择“拾取线”，请在选项栏上为“偏移量”指定一个值（可选）。
单击绘图区域。
半椭圆已启用捕捉，并且显示预览椭圆。
将光标从第一个点移开，以定义长轴的方向和范围。
在显示需要的值时单击，或键入值并按Enter键。
移动光标，以获得所需的半椭圆形状，然后单击，或键入值并按Enter键。
文章来源：欧特克BIM俱乐部
链接模型
可以链接各个模型，以便在处理大型项目时更方便地管理各个部分，或者提高性能。
工作流：明细表中的链接模型
要在明细表中包含链接模型的数据，请执行下列操作：
1.允许链接模型的图元包含在明细表中。
2.指定将在明细表中可见的链接模型。
3.（可选）在明细表中包括链接模型的项目参数或面积方案。
链接模型的可见性
控制主体模型中链接模型和嵌套链接模型的可见性。
可以控制以下选项：
在整个主体模型中是否显示链接模型和嵌套模型
在主体模型的特定视图中是否显示链接模型和嵌套模型
在视图中显示链接模型和嵌套模型时所用的图形
标记链接模型中的图元
当标记主体模型(C)视图中的图元时，还可以标记链接模型(B)和嵌套模型(A)中的图元。
使用标记或全部标记工具可以标记链接图元，同时还可以标记主体模型中的图元。
链接模型实例属性
若要查看链接模型中图元的属性，请将光标移动到链接模型中的图元上，然后按Tab键高亮显示该图元。属性将显示在“属性”选项板中。
链接模型中图元的属性是只读的。
链接模型类型属性
若要查看链接模型中图元的属性，请将光标移动到链接模型中的图元上，然后按Tab键高亮显示该图元。属性将显示在“属性”选项板中。
链接模型中图元的属性是只读的。
管理链接
如果项目中链接的源文件发生了变化，则在打开项目时Revit将自动更新该链接。
若要在不关闭当前项目的情况下更新链接，可以先卸载链接然后再重新载入。
要访问链接管理的工具，请单击“管理”选项卡→“管理项目”面板→（管理链接）。
培训网校课程目录
零基础培训教程
项目实战训练营
Revit是在我国应用最为普遍的BIM软件之一，软件的开发相对比较完善。但建模构成方式与传统设计采用软件的方法和建模思想都有较大差异。Revit模型中没有“图层”和“块”的概念，取而代之的是一个新的概念——“族”，Revit模型由无数不同大小、不同类型的族所组成。
Revit族是某一类别中图元的类，是根据参数（属性）集的共用、使用上的相同和图形表示的相似来对图元进行分组。一个族中不同图元的部分或全部属性可能有不同的值，但属性的设置是相同的。Revit族是一个包含通用属性（称作参数）集和相关图形表示的图元组。属于一个族的不同图元的部分或全部参数可能有不同的值，但是参数（其名称与含义）的集合是相同的。Revit族中的这些变体称作族类型或类型。
“族”在Revit使用中是一个非常关键的概念，方便管理数据和修改建筑参数。族包含了大量建筑信息，这些信息可以根据设计师的意愿被定义为多种类型信息，每种类型信息都记录着建筑的参数变量，如：尺寸、形状、材质等。设计师并不需要学习复杂的编程知识便能在Revit中创建不同种类的族构件。通过创建族文件或编辑族，可在族中增加、修改参数，定义其中的长度、宽度、材质、底高度等信息，可以通过族编辑器创建建筑的门、窗、柱等建筑构件。
BIM模型的搭建过程其实是各种建筑构件的模拟拼装，Revit中的构件都是基于族的，每个族构件都可以被设立为包含不同参数信息的类型定义，定义其内部的长、宽、高、形状、材质等信息，以及参数之间的变量关系。
在Revit中平行管道应如何绘制？
1）绘制最边缘的一根管道。
2）选择“平行管道”命令。
在“修改/放置平行管道”选项卡上我们可以对平行管道的水平数、垂直数以及水平偏移和垂直偏移做定义。
3）通过鼠标拾取已绘制的管道
可以结合键盘“Tab”键来进行整条管道的选择，移动鼠标可以选择向哪一个方向进行平行偏移。
4）单击左键即可创建管道或管道链(包含弯头等管件)。
“有小伙伴私信小编说revit中内建模型只能用一次，其他项目就用不了，感觉巨亏，今天小编为大家整理了一个导出内建模型方法！
大家一起来学习一下吧！！！
接下来我们就一起来操作一下吧！
在我们的日常工作中，绘制模型时经常会使用内建模型进行构件的制作，但是模型完成后我们想在其他项目中继续使用，这就需要我们将内建模型单独保存出来，载入到其他项目中，下边听小编娓娓道来：
1.首先我们打开一个项目文件，找到栏杆的内建模型。然后点击上方的创建组，输入名称：栏杆（我这里有应用内建模型的项目，就不再次创建内建模型了，小伙伴可以自己先创建内建模型哦）。
2.之后，我们导出栏杆模型，点击另存为，选择库，点击组。
3.在输入名称：栏杆(或使用与组名称相同),点击保存。
4.新建项目文件（打开想使用内建模型项目文件），在插入选项卡中点击作为组载入，选择刚才保存的栏杆文件，点击打开。
5.然后，我们在项目浏览器中点击组中模型，选择插入到项目中的组一，鼠标右键创建实例，在平面视图中选择位置，点击解组。
6.打开三维视图，查看栏杆文件，这样我们的内建模型文件就可以在其他项目中使用了。
免费Revit教学视频。
在实际项目中，不同专业建模人员会建立各自的专业模型，但项目基准必须保持统一。通常情况下，机电专业的建模人员会链接土建模型，以土建基准为参照，不需要机电专业建模人员另行创建项目基准，这个时候就可以通过【复制监视】这一功能，将土建专业的项目基准转化为自己所用，同时也确保了两个专业见的项目基准一致。
（1）先以标高为例：
将土建模型链接进来后，双击项目游览器中选任意立面视图，比如东立面，此时状态如图1，然后找到功能区【协作】，然后点击【复制监视】→【选择链接】，选择链接的模型中的标高进行多个复制，点击小图标完成复制，确定后再点击大图标完成协作如图2，完成后状态如图3
图1
图2
图3
（2）轴网复制监视：
标高复制监视完成后，接下来是轴网，与标高操作步骤一致，打开任意平面视图，找到功能区【协作】，然后点击【复制监视】→【选择链接】，选择链接模型中的轴网进行多个复制，点击小图标完成复制，确定后再点击大图标完成协作。如下图4
图4
End
来源丨益埃毕教育
在建模过程中往往会绘制一些预留孔洞，这类孔洞有时是不规则的图形，在一般的平面墙体上可以直接使用修改选项卡中“编辑轮廓”命令完成。如果是曲面墙体的话如何绘制不规则的孔洞呢？下面就一起学习一下。
01、在新建项目中绘制一道半圆的曲面墙体，绘制完成后选择该面墙体，看到编辑轮廓是不可选的，但是墙洞口命令可以使用，而使用这个命令就可以绘制出规则的四边形孔洞了，如图所示。
02、下面来学习一下非矩形孔洞如何绘制，借助内建模型中的常规模型拉伸一个空心模型，如图所示。
03、绘制一个参照平面后拾取工作平面，在工作平面上绘制符合要求的孔洞形状，然后手动拉伸或者设置拉伸的起点和终点，使拉伸的空心模型与墙体相交，如图所示。
04、拉伸完成后一定要用剪切命令使空心模型剪切一下墙体。
05、空心模型剪切后点击完成模型，最终效果如图所示。
意义：在建模过程中，常规构件不能完成的项目可以搭配族构件，尤其是搭配内建族使用，更加简便，更加符合实际，例如在楼板上创建水沟。
通过编辑路径、栏杆扶手结构和栏杆扶手属性修改栏杆扶手。
通过修改栏杆扶手结构，可以更改栏杆扶手的高度、用于每个扶栏的形状（轮廓）以及扶栏数量。 您可以使用草图工具自定义栏杆扶手的路径，然后在需要时向栏杆扶手连接应用替换。 “拆分”工具可在栏杆扶手上使用而无需编辑草图。使用拆分工具时，会自动创建单独的栏杆扶手草图。以多层楼梯为主体的栏杆扶手会进行分组，以匹配多层楼梯中的组。编辑这些栏杆扶手的草图会改变整个组。各个栏杆扶手的栏杆扶手类型都可以更改。按 Tab 键通过组来选择栏杆扶手。 修改栏杆扶手系统类型属性以访问“扶栏结构”和“栏杆位置”对话框，以及自定义顶部扶栏或扶手规格。
视频：修改栏杆扶手草图
修改栏杆扶手草图
选择栏杆扶手，并在“修改”选项卡中，单击
（编辑路径）。
使用“绘制”面板上的工具来修改草图。
单击画布中的“切换草图方向”箭头以更改栏杆扶手的起点和终点。
可选：栏杆扶手草图形成闭合环时，单击画布中的“将起点移动到下一角“控件可重新定位栏杆扶手的起点和终点。 这将影响栏杆扶手如何在楼梯图元上作为主体。
注： 单击功能区中的“预览”可查看在草图更改时栏杆扶手发生的更改。
修改栏杆扶手类型属性
选择栏杆扶手，然后在“属性”选项板上单击
（编辑类型）。
在“类型属性”对话框中，指定扶手和栏杆的属性。
注： 单击“预览”以查看在对话框中应用栏杆扶手时对它们做出的更改。
若要修改顶部扶栏或扶手（连续扶手）的类型属性，请单击“类型”中的“值”字段，然后单击浏览按钮
。
此时已关联的连续扶手类型会打开“类型属性”对话框。
做出任何所需更改，然后单击“应用”，以查看在扶手“类型属性”对话框的“预览”面板里的更改。
请记住，您正在更改连续扶手的类别属性，因此做出的任何更改都会应用到模型中所有此类型的实例上。
修改栏杆扶手实例属性
在绘图区域中选择栏杆扶手。
在“属性”选项板修改属性的值。
更改实例属性后重置栏杆扶手的步骤
在平面视图或三维视图中，选择栏杆扶手。
在“工具”面板上，单击
（重置栏杆扶手）。
实例替换将被删除。 使用此工具不会删除对栏杆扶手类型所做的更改，包括结构更改。
可控制单个扶栏绘制线条的高度和坡度。
例如，对于一组 U 形楼梯，您可能希望为内外栏杆扶手设置不同的高度。 通过坡度调整，可以控制栏杆扶手段与楼梯坡度的关系。对于某些位置，您可能希望扶手段呈水平状，而对于其他位置，您则可能希望扶手段呈倾斜状。
打开栏杆扶手所在的平面视图。
选择栏杆扶手，然后单击“修改 | 栏杆扶手”选项卡
“模式”面板
“编辑路径”。
选择栏杆扶手绘制线。
在选项栏上，请注意“高度校正”设置为“按类型”，这表示高度调整受栏杆扶手类型控制。
选择“自定义”作为“高度校正”。
在旁边的文本框中输入值。
为“坡度”选择下列值之一：
按主体。栏杆扶手段的坡度与其主体（例如楼梯或坡道）相同。
水平。栏杆扶手段呈水平状，即使其主体是倾斜的。对于与下图类似的栏杆扶手，可能需要进行高度校正或编辑栏杆扶手连接，从而在楼梯拐弯处连接栏杆扶手。
倾斜。栏杆扶手段呈倾斜状，以便与相邻栏杆扶手段实现不间断的连接。
来源：建筑工程鲁班联盟
版权归原作者所有
创建大多数楼梯时，我们可以在楼梯部件编辑模式下添加常见和自定义绘制的构件。当我们要在模型中创建跨多个楼层的楼梯时，可使用多层楼梯工具简化工作流。
选择建筑标高，从楼梯创建多层楼梯，标高高度改变时多层楼梯会跟着自动调整。我们可以在创建楼梯时创建多层楼梯，或稍后从现有楼梯生成多层楼梯。
如果处于楼梯创建模式（完成楼梯之前），需要单击“修改|创建楼梯”选项卡?“编辑”面板?（多层楼梯：选择标高）。
在立面/剖面视图中选择楼梯，然后单击“修改|楼梯”选项卡?“多层楼梯”面板?（多层楼梯：选择标高）。
我们可以执行下列操作：
由楼梯（通过直跑梯、斜踏步楼梯和螺旋楼梯等常见梯段创建）生成多层楼梯。
通过中间平台位置或梯段起点对齐每个标高上的楼梯。
在多层楼梯中添加或删除标高楼梯。
确保实际踢面数与所需踢面数匹配。
更改多层楼梯类型和踏板深度。
创建多层楼梯
在创建楼梯时，使用“多层：选择标高”工具可在选定标高上创建多层楼梯。
1.单击“建筑”选项卡?“循环楼梯”面板?（楼梯），然后创建所需的楼梯构件。
2.单击“修改|创建楼梯”选项卡?“编辑”面板?（多层：选择标高）。
3.如果出现提示，请打开立面视图或剖面视图。
4.选择延伸到楼梯的标高。
5.例如，使用选择框，或按住Ctrl键并同时单击标高。按下Shift键并单击标高以取消选择。
6.选定标高高亮显示，但要等到单击“完成”后才能看到楼梯延伸。
7.在“编辑”面板上，为“对齐方式”，选择通过“中间平台”或“梯段起点”对齐楼梯。
8.可选：在“编辑”面板上，单击（编辑楼梯）以继续创建基于构件的楼梯。
9.单击（完成）。
10.在选定标高上创建基于构件的楼梯和多层楼梯。
如果要修改多层楼梯的单个楼梯构件，按Tab键以高亮显示标高楼梯，然后单击将其选中。
从现有楼梯创建多层楼梯
使用“多层：选择标高”工具从模型中现有楼梯创建多层楼梯。
1.从立面视图中选择基于构件的楼梯。
2.单击“修改|楼梯”选项卡?“多层楼梯”面板?（多层：选择标高）。
3.确保功能区的“连接标高”工具处于选中状态。
4.选择延伸到楼梯的标高。例如，使用选择框，或按住Ctrl键并同时单击标高。按下Shift键并单击标高以取消选择。选定标高高亮显示，但要等到单击“完成”后才能看到楼梯延伸。
5.在“编辑”面板上，为“对齐方式”，选择通过“中间平台”或“梯段起点”对齐楼梯。
6.单击（完成）。在选定标高上创建多层楼梯。
如果要修改多层楼梯的单个楼梯构件，按Tab键以高亮显示标高楼梯，然后单击将其选中。
按标高添加或删除楼梯
在多层楼梯的一个或多个标高上添加或删除一个楼梯。
1.在立面视图中，选择多层楼梯。
2.在“多层楼梯”面板上，单击（连接/断开连接标高）。
3.在“模式”面板上单击下列工具之一：
（连接标高）
（取消连接标高）
4.选择要添加或删除的楼梯的相关标高。如果要选择多个标高，需要使用选择框，或按住Ctrl键的同时单击每个标高。值得注意的是，添加楼梯时光标将显示加号(+)，删除楼梯时则显示减号(-)。只能在单击“完成”后才能查看所做的更改。
如果删除在另一个标高楼梯顶部和底部连接的楼梯，则其余楼梯将自动调整以保持多层楼梯。已删除楼梯上方的楼梯会延伸以附着到已删除楼梯下方标高的楼梯。不能删除底部标高楼梯（与多层楼梯参照标高关联的楼梯）。
5.在“模式”面板上，单击（完成）。
6.重复步骤2到步骤5以添加或删除其他楼梯构件。
修改多层楼梯
修改多层楼梯中的楼梯组或个别楼梯构件。
在创建多层楼梯时，楼梯构件会根据标高高度而分入不同组。具有相同标高高度的楼梯被视为一组，可同时编辑。还可更改组的楼梯类型。如果选择的楼梯属于多层楼梯中的组，则组中的所有楼梯构件都会被选中，并会显示锁定图标。
对于需要特殊设计的特定楼层，楼梯可从组中分离，方法是单击锁定图标()以解锁图元；所做更改不会影响其他楼梯。
如有需要，可单击锁定()将楼梯重新添加到组。但是，对楼梯所做的任何更改都将丢失，因为它们将被组规格覆盖。
1.在立面视图中，按Tab键以高亮显示，然后单击以选择楼梯构件。如果楼梯属于多层楼梯中的组，那么组中的所有楼梯图元都将被选中。
2.使用以下任一选项以进行更改：
在“编辑”面板上，单击（编辑楼梯）以更改组中所有楼梯的楼梯构件。
在“属性”选项板上修改楼梯属性，或单击“编辑类型”，然后选择不同的楼梯类型。
从组中解锁楼梯并对个别构件进行更改。
通过将楼梯构件重新锁定到组，以放弃任何更改。
