Revit中向形状中添加轮廓需要哪些步骤？添加轮廓，并使用它直接操纵概念设计中形状的几何图形。

1. 选择一个形状。



2. （透视）。



3. （添加轮廓）。



4. 将光标移动到形状上方，以预览轮廓的位置。 单击以放置轮廓。

   生成的轮廓平行于最初创建形状的几何图元，垂直于拉伸的轨迹中心线。



5. 修改轮廓形状来更改形状。



6. 当完成表格选择后，单击“修改 | 形状图元”选项卡“形状图元”面板（透视）。



    文章来源：柏慕BIM

    每个平面图都具有“视图范围”属性，该属性也称为可见范围。视图范围是可以控制视图中对象的可见性和外观的一组水平平面。水平平面为“顶部平面”、“剖切面”和“底部平面”。顶剪裁平面和底剪裁平面表示视图范围的最顶部和最底部的部分。剖切面是确定视图中某些图元可视剖切高度的平面。这三个平面可以定义视图范围的主要范围如图1；

    图1

    ①代表顶部②代表剖切面③代表底部④代表偏移量⑤代表主要范围⑥视图深度

    1）下面将结合具体例子对每个功能进行详细讲解

    2）首先我们绘制出如图2中的构建，注意我们绘制墙体时选择有截面填充图案的墙体。此时的视图范围如图2；

    图2

    3）绘制完成后在项目北的两根柱之间绘制一根梁，绘制完成后我们会发现看不见我们所绘制的梁。原因是此例中层高为3000，而视图的剖切面只能看到1200高度以下的构建。所以我们需要把剖切面设置成3000（注意，此处我们必须把顶的数据也设置成3000，因为系统规定剖切面必须在顶层平面之下）。完成后如图3；

    图3

    4）我们可以发现一个变化，现在由于剖切面高度为墙体高度所以墙体没有被剖切面剖切，所以现在我们是看不到墙的填充图案的。

    5）现在进入F2视图中绘制二层的构建。如图4我们绘制三面墙，项目西处我们在“属性对话框”中设置“底部限制条件：F2”“底部偏移：2000”“顶部约束：未连接”“无连接高度：3000”。项目东处墙体设置为“底部限制条件：F2”“底部偏移：0”“顶部约束：未连接”“无连接高度：1000”。绘制完成后我们把F2“属性对话框”中的基线设为无。完成后如图4；

    图4

    6）这时候我们把F2中视图深度设置成-600。我们就能看到F1视图中西侧的墙体与梁了如图5；

    图5

在族中，将连接件放置在面或工作平面上。

将连接件放置在面上

1. 在族编辑器的项目浏览器中，双击“视图(全部)”“三维视图”“三维”，然后旋转模型以查看要用来放置连接件的面。

   您放置的特定类型的第一个连接件被指定为主连接件。 以后，您可以修改指定。

2. 单击“创建”选项卡 “连接件”面板，然后单击某种连接件类型，例如“风管连接件”。

3. 将光标放置在 X 轴上面的上方。 边高亮显示后，单击鼠标以放置主连接件。（默认情况下，已被选择）。

   放置了主连接件。



4. 选择该连接件并根据需要指定实例属性。

   指定的大小和方向决定了使用兼容构件建立连接的方式。 可以输入参数值，也可以将这些参数值与构件的族参数关联起来。

将连接件放置在工作平面上

1. 在族编辑器中，打开要在其中放置连接件的平面视图和三维视图。

   您放置的特定类型的第一个连接件被指定为主连接件。以后，您可以修改指定。

2. 单击“创建”选项卡 “连接件”面板，然后单击某种连接件类型（“电气”、“风管”、“管道”、“电缆桥架”或“线管”）。

   例如，单击“电气连接件”，然后单击“修改 | 放置电气连接件”选项卡 “放置”面板 （工作平面）。

3. 在“工作平面”对话框中，选择要放置连接件的工作平面，然后单击“确定”。

   在本示例中，电气连接件被放置在接线盒的顶部工作平面上。



4. 选择该连接件，对其进行移动，并根据需要指定实例属性。

   可以输入参数值，也可以将这些参数值与构件的族参数关联起来。

作为一款国产的算量插件，晨曦BIM算量插件for Revit之所以一直被人所选择自然有它的独到之处，作为一篇评测文章，今天就让我们来了解一下它都有哪些特点吧。

软件概述

晨曦BIM算量基于Revit平台研发，软件内置《建设工程工程量清单计价规范》及全国各地现行定额计算规则、结合国家标准图集及实际施工经验为计算依据，提供自动套用清单定额、智能布置构件、布置钢筋等功能，使土建、钢筋算量数据与设计数据实施联动，快速完成工程土建与钢筋计量工作并可应用于建筑工程的全生命周期数据共享。

软件特点

（1）指导施工：各专业管线的位置、标高、连接方式及施工工艺先后进行三维模拟，按照现场可能发生的工作面和碰撞点进行方案的调整，实现方案的可施工性。

（2）碰撞检查：动态漫游三维模型模拟施工过程，各专业图形进行组合，快速检查碰撞，提升计算准确度。

（3）模拟手工：计算式模拟人脑思维，可脱离软件给审核方按设计图纸查阅，解决安装算量软件难以对账的问题。

（4）视图控制：为解决Revit视图操作复杂的问题，可通过局部三维和区域三维进行显示控制。

（5）报表系统：报表功能多式多样，核、对、出量随心所欲。

实际操作特点

（1）简单操作，一键生成：提取图层，一键生成构件，默认直接分类为算量构件，简易式操作，一分钟掌握。

（2）智能化翻模，效率提升：:短短几分钟就能完成原先一天的工作量，一键智能转化，摆脱复杂建模。

（3）即转即得，实时校对：最直接的翻模效果呈现，实时转化， 实时显示。快速布置，直观校对。

（4）复杂异形一键搞定：支持异形承台、异形柱，自动生成异形族文件，自动布置在图纸对应的位置。

从上述的内容中，我们可以了解到其强大之处，这款插件支持试用，如果你对这款插件感兴趣的话不妨到官网上去进行了解。

今天我们介绍一下在Revit中较为复杂的螺旋坡道做法，这种异形构件在我们的项目中经常会遇到，但Revit的几种基本构件的绘制方法都无法直接创建。

1.创建内建模型：

首先在功能栏构件中找到“内建模型”

选择楼板（或者你想要作为坡道的类别，这里只影响归类）

定义构件名称

2.创建放样融合：

使用“放样融合”功能，创建螺旋坡道的形状

然后开始“绘制路径”

使用“圆形-端点弧”绘制就可以了

我们绘制一个8米内径的1/4弧

接下来依次绘制2个楼板截面的轮廓，注意2个轮廓应绘制在不同标高上面，这样才能达到弧形的效果

在对应视图下打开轮廓

选择矩形绘制

同样的方法，在西侧的视图上创建轮廓2

注意：此时应在标高2上创建

点击完成以后螺旋坡道就创建成功了

3.阵列复制：

创建完坡道以后，我们并不能直接移动或复制到其他标高上

因为放样融合的标高是受约束的

但是可以通过阵列的方式来创建

选择复制的位置，并输入相应的阵列数量即可

拆除命令在Revit里属于不常见的一个命令，主要用于将图元标记为已拆除形态。命令在修改面板下几何图形命令中。

那么，我们如何去使用它呢？

首先我们准备一层墙体的布置。

接着我们点击拆除命令，将鼠标移动至绘图区域，这时光标会变为带大锤的形状。将光标移动至想要拆除的墙体边缘处，进行点击。，墙体会以虚线形式显示，证明我们已经将此墙体拆除。

那有同学会问了，老师，这有啥子用？

哎，这个地方就与我们视图的属性又联系起来了，不知道大家有没有注意过在属性栏中有这样一个命令叫做“阶段过滤器”。

阶段过滤器是一种可以应用于视图的规则，根据图元的阶段状态（新建、现有、已拆除或临时）控制图元的显示。

每个项目都包含下列默认阶段过滤器：

无。不对视图应用阶段过滤器。视图显示所有阶段的全部图元。

全部显示。显示新图元（使用为该类别的图元定义的图形设置）以及现有、已拆除和临时图元（使用通过“管理”选项卡 图片“阶段化”面板 图片“阶段”图片“图形替换”选项卡定义的每个阶段的“图形替换”设置）。

显示全部阶段。显示在当前阶段的拆除工作和新工作完成后所完成的项目。

显示拆除 + 新建。显示已拆除的图元和已添加到建筑模型中的所有新图元。

显示新建。显示已添加到建筑模型中的所有新图元。

显示原有 + 拆除。显示现有的图元和已拆除的图元。

显示原有 + 新建。显示所有未拆除的原始图元（显示原有）和已添加到建筑模型中的所有新图元（+ 新建）。

显示早期阶段。显示早期阶段的所有图元。在项目的第一个阶段，现有图元对于该阶段是新图元，因此应用“显示早期阶段”过滤器会导致不显示任何图元。

那么我们上面所创建的拆除就会在阶段过滤器中进行显示。

当我们将阶段过滤器切换为新建时，显示如下：

当我们将阶段过滤器切换为无时，显示如下：

可以看到，阶段过滤器可以控制我们所设置的拆除图元显示与否。

当然，其中的奥妙还要在实际项目中应用才能更有体会，希望大家能了解到阶段化这样一个概念，在我们后期的实际应用中发挥他的真正功能。

文章来源：优路BIM学术中心

    文章来源：广筑BIM咨询

    我们使用revit进行建模或者进行模型查看、修改过程中，因为某些特殊原因（例如，临时停电）或者软件自动崩溃，使得中心文件损坏或者缺少图元无法打开，令我们之前一段时间的工作成果全部化为乌有。在平时的操作过程中注意保存和操作规范是防止出现问题的保护措施与手段，然而在正真出现上述问题，我们该怎么解决呢？今天小编就帮小伙伴们梳理一下，出现问题的原因，以及补救的措施。

    1.发生不可恢复的错误，程序将被终止。全部数据刚被保存过，所以不需要创建恢复文件。

    解决方案：上述问题一般在revit2014中较为常见，问题的原因是因为软件安装不完整需要“更新版本”“安装版本”去autodesk官网搜索下载就可以了，安装完成后上述问题就得以解决了。

    2.“发生了一个致命错误。应用程序将被终止。”

    解决方案：上述原因是由于“硬件加速Direct3D”没有打开。先打开revit软件，然后在应用菜单命令下“选项”中“图形”命令中勾选“使用硬件加速（Direct3D）”。

    3.中心文件损坏或者中心文件图元缺失。

    解决方案一：

    （1）不能直接双击打开，需要用应用菜单命令-打开方式打开文件。

    （2）在打开界面勾选“核查”，提示操作需要花费很长之间，不用管它，直接勾选“是”，然后等待打开。

    如果上述操作不能解决问题，则需要利用文件恢复的方法，操作方法如下：

    解决方案二：（1）打开revit利用协作命令选项卡下的恢复备份文件命令；

    （2）选择本地文件/中心文件以及备份文件的所在位置，本文中我以XXX地下室文件放置桌面，文件会自动保存Revit_temp,XXX地下室文件_backup等两个文件。此时我们点击后者即XXX地下室文件6_backup文件夹；

    此时显示项目备份版本，显示当前版本，保存者（即文件所用者），保存日期时间。然后点击另存为；

    选择保存位置。即可完成中心文件损坏后的文件夹恢复！

    小伙伴们上述几种补救方式明白了没有，赶紧收藏起来吧！

    Revit在操作过程中有些注意事项可以防止软件崩溃，小伙伴们平时要注意养成良好的作图习惯。

    Revit平时需要注意的事项：

    （1）在打开中心文件的时候要打开中心文件的本地文件，不可以直接打开中心文件原件；

    （2）定期保存或者另存文件；

    （3）定情清理文件，使用“清除未使用的项”（对于项目不熟悉者慎用）；

    （4）设置备份文件的个数为3,默认情况下为1；

    （5）保证硬盘空间只少在5GB以上；

    （6）及时更新驱动，有时候驱动版本的落后也会造成软件的崩溃；

    （7）如若文件较大，软件运行较卡，需要耐心等待，不要胡乱点击鼠标，尤其在卡顿的情况下。

    文章作者：李金贝

    。

添加楼板边缘

可以通过选取楼板的水平边缘来添加楼板边缘。 可以将楼板边缘放置在二维视图（如平面或剖面视图）中，也可以放置在三维视图中。

1. 单击“建筑”选项卡“构建”面板“楼板”下拉列表（楼板：楼板边缘）

2. 高亮显示楼板水平边缘，并单击鼠标以放置楼板边缘。

   观察状态栏以寻找有效参照。 例如，如果将楼板边缘放置在楼板上，“状态栏”可能显示：楼板: 基本楼板: 参照。 也可以单击模型线。

   在剖面中放置楼板边缘时，将光标靠近楼板的角部以高亮显示其参照。

   单击边缘时，Revit 会将其作为一个连续的楼板边缘。 如果楼板边缘的线段在角部相遇，它们会相互斜接。

3. 要完成当前的楼板边缘，请单击“修改 | 放置楼板边缘”选项卡 “放置”面板 （重新放置楼板边缘）。

4. 要开始其他楼板边缘，请将光标移动到新的边缘并单击以放置。

5. 要完成楼板边缘的放置，请单击“修改 | 放置楼板边缘”选项卡 “选择”面板 “修改”。



调整或翻转楼板边缘

在将楼板边缘添加到楼板后，可以更改楼板边缘的大小或方向。

可以调整板的尺寸。 选择板时，其任一端都会出现一个拖曳控制柄。 请参见控制柄和造型操纵柄。

在三维视图中，可以应用视图中出现的翻转控制柄翻转板；而在二维视图（如剖面视图）中，可以在板上单击鼠标右键并选择“围绕水平轴翻转”或“围绕垂直轴翻转”。 请参见控制柄和造型操纵柄。

添加或删除楼板边缘的线段

您可以延续楼层周围现有的楼板边缘，或从现有的楼板边缘删除段。

1. 选择现有的楼板边。

   注： 要选择一个边，您可能需要按 Tab 键一次或多次，直到所需的边高亮显示，然后单击以选择它。 在某些情况下，您可能需要先将楼板边从楼板取消连接，这样在删除线段时就会有一个可选的边。

2. 单击“修改|楼板边缘”选项卡“轮廓”面板“添加/删除线段”。

3. 单击边缘以添加或删除地台边缘的线段。

移动楼板边缘

可以通过楼板边缘的属性或以图形方式移动楼板边缘来改变其水平或垂直偏移。

水平移动

要移动单段楼板边缘，请选择此楼板边缘并水平拖动它。

要移动多段楼板边缘，选择此楼板边缘的造型操纵柄。 将光标放在楼板边缘上，并按 Tab 键高亮显示造型操纵柄。观察状态栏以确保高亮显示的是造型操纵柄。单击以选择该造型操纵柄。向左或向右移动光标以改变水平偏移。 这会影响此楼板边缘所有线段的水平偏移，因为线段是对称的。

移动左边的楼板边缘也会移动右边的楼板边缘

垂直移动

选择楼板边缘并上下拖曳它。 如果楼板边缘是多段的，那么所有段都会上下移动相同的距离。

在剖面中垂直移动楼板边缘

    在Revit中渲染除了需要对渲染的质量、图片输出的设置、照明、及图像曝光率进行设置外，好看的渲染背景，也会影响整张图片的质量。

    1)那么问题来了，Revit中自带的渲染背景只有天空。

    2)怎么办呢，如果我们想渲染一个黄昏效果的图片，是否可行呢？很显然是可以的。单击渲染框中“背景”下“自定义图像”按钮，定位到图像“天空黄昏“位置，并调整比例为高度。这样图片的背景就变成了黄昏背景。

    3)如图所示，为渲染好的一张黄昏图片，该背景即为刚才所添加图像。

    来源丨益埃毕教育

    当我们做一个项目时，有的时候需要对每个零件（族）增加指标参数，包括比如说代号、名称、尺寸、材质、重量等，那么如何生成这种带抬头的明细表呢。

    1.首先我们根据图纸把每个零件先做好，然后新建一个项目，把每个零件再分别载入进来进行组装。我是先把族组装好再做明细表的，这根据个人习惯。

    2.组装好后，在Revit菜单栏中找到视图，在其选项栏里找到明细表，然后在新建明细表窗口中直接点击确定，其他参数保持不变。

    3.根据自己需要添加对应参数，类型选择文字、常规模型。这时会生成一个明细表，但是会发现它不是我们想要的，这时需要我们手动编辑下。

    4.我们先编辑抬头空白处，这种编辑像EXCEL里操作一样，合并、插入单元格，最终编辑达到我们想要的。转到三维视图，这时我们在属性栏中输入对应名称或者其他参数，明细表会一一显示出来。

    5.问题又来了，表格前有一个行空白处，这怎么处理？首先在左侧找到外观单击后面编辑，在窗口里找到数据前的空行把勾取消掉，空行问题就可以解决了。

    6.通过上图还可以发现他的排序不是按照顺序排列的，那么这个问题怎么解决？我们在左侧排序/成组中把排序方式选择序号即可，同时还是最最重要的一点，一定把逐项列举每个实例勾去掉，不然每一个零件他都会自动生成一行明细表。

    7.最终生成如图所示。

    -END-

    对于镂空叠砖的墙面，可用窗的族制作、在墙面上挖洞等方法。但如遇到工程量很大时，想要再修改，那将是非常的不方便，因此为大家提供“幕墙+体量+自适应族”的方法制作做镂空砖，有效的解决上述问题。结果如图所示。

    >1.新建墙体及幕墙，并将幕墙自动嵌入到墙体中。

    >2.创建内建体量，并分割其表面，再选择1/2错缝。

    >3.创建“基于填充图案的公制常规模型”，并对其表面进行更改。

    >4.添加参照点并使用参照线连接。

    >5.添加宽度参数，并生成模型，更改其材质。

    >6.将该族载入到项目中，并对间距进行微调，达到如下图所示结果。

Navisworks是由Autodesk公司收购后进行整合开发的一款可视化仿真分析和支持多种三维格式的软件。软件有三个版本，Manage版本和Simulate版本为收费版本，Freedom版本只能用于查看项目，不能进行更多的操作。但是如果要进行仿真分析、碰撞检测等，必须安装前两个版本，故一般工程中推荐安装Manage版本。

Navisworks软件支持两大类格式类型：原生态格式类型和第三方格式类型。

原生态格式类型中常见的为NWD文档。NWD可以理解为Navisworks主要的一个格式类型。而NWF是比较特殊的一个格式，不包含模型的任何几何信息，但包含其他的文字信息、标记信息等。NWC是一个缓存文件，不是人为产生的，不能另存为一个NWC文档，它可以加快对文件的访问速度，在Revit中导出文件的时候可以导出一个NWC文档。Navisworks打开NWC文档后，可以另存为一个NWD文档。

Navisworks也支持其他第三方格式类型，因为Navisworks是一款非常兼容的软件，这就意味着它可以将很多不同软件所产生的三维模型进行整合。比如Navisworks软件支持包括3dmax、maya、Revit、CAD，以及Catia软件导出的各文件类型。

Navisworks除了支持NWD、NWC、NWF几种原生的数据格式之外，还支持多达60种以上三维软件所创建的数据。这使得Navisworks集成其他各种不同软件所创建的模型在同一场景中成为可能。

当我们用Revit绘制不同高度的管道在平面图同一位置交叉时，下方的管道通常要设置成隐藏线，以表达管道的高低关系。

1.单击“管理”选项卡“设置”面板下，“MEP设置”下拉菜单下的“机械设置”。

2.在弹出的“机械设置”对话框中，选择左侧的“隐藏线”，右侧的“绘制MEP隐藏线”可以控制管道的显示样式。

3.如果视图中的管道是为双线模式，可以通过调整“线样式”、“内部间隙”和“外部间隙”来修改双线管道的显示样式。

4.如果视图中的管道是为单线模式，可以通过调整“单线”来修改单线管道的显示样式。

5.“机械设置”中的隐藏线特指“MEP隐藏线”，不同于视觉样式中的隐藏线。其中，“MEP隐藏线”是针对MEP对象，允许用户设置被隐藏对象的特殊显示效果。MEP隐藏线主要应用于二维视图，不会应用到三维视图中。而视觉样式中的隐藏线则是针对视图中所有的对象，可以设置成“隐藏线样式”或“线框样式”。

当我们在使用Revit的过程中，很多用户都希望在“粗略”、“中等”和“精细”详细程度的视图中改变墙体填充样式。那么应该如何操作呢？

解决方法

在“粗略”详细程度的视图中，可按照以下步骤编辑填充样式：

[*]选择墙体，并单击鼠标右键。点击“图元属性”。

[*]在“图元属性”对话框中，点击“编辑/新建”。

[*]选择“粗略比例填充样式”值域，然后点击右侧的按钮。选择填充样式。

[*]点击“确定”，关闭所有对话框。

在“中等”或“精细”详细程度的视图中，可按照以下步骤编辑填充样式：

[*]选择墙体，并单击鼠标右键。点击“图元属性”。

[*]在“图元属性”对话框中，点击“编辑/新建”。

[*]点击“结构”参数右边的“编辑”按钮。

[*]从“层”对话框下面选择材质，然后单击右侧的按钮。

[*]在“材质”对话框中，单击“截面填充图案”旁边的下拉菜单，选择墙体填充图案，该图案在“中等”或“精细”详细程度的平面视图中显示。

[*]点击“确定”，关闭所有对话框。

一、轴网创建软件操作步骤：

垂直轴网绘制

1、项目浏览器→楼层平面，F1双击打开→绘制第一条垂直轴线，轴号为1→ESC键2次退出。

2、利用“复制”命令创建2-4号轴线。（根据轴网的不同规律，还可使用阵列或镜像等工具，使用方法同CAD）

单击选择1号轴线（轴线变蓝）→点击“复制”，“多个”前打钩→移动光标至1号轴线上单击一点，水平向右移动光标（光标距离1轴稍微远一点）→键盘依次输入间距值，5100+enter，4800+enter，4500+enter，2700+enter→ESC两次退出，这样垂直轴网就绘制好了，水平轴线依此绘制即可。

3、轴网编辑

框选全部轴网→属性，编辑类型→对轴网的颜色，轴号等进行设置

完成后要确保轴网在四个立面符号范围内

二、多段轴网的绘制

1、点击“绘制”面板下的”多段”命令。

2、使用“多段轴网绘制工具”，点击“多段”命令，进入“修改/编辑草图”，在“绘制”面板下有创建多段轴网的所有工具。

3、利用上图的多段轴网绘制工具以及各个工具的组合使用就能完成各种轴网的绘制。

三、修改轴网标头大小

1、在我们出施工图的时候，有些轴网标头大小满足不了我们的要求，如何来修改呢?

2、选择轴网，然后编辑类型，在类型属性对话框里面查看下轴网的符号。

3、在项目浏览器族下拉列表中找到注释符号，然后找到我们的轴网符号。然后右键，编辑族，进入到组编辑界面。

4、然后在族类型里新建一个组的类型，给轴网标头大小一个符合规范的尺寸，见下图

文章来源：建筑科学

作者：高聪聪

    可以使用形状编辑工具，通过定义排水的高点和低点来处理水平（非倾斜）楼板或屋顶的表面。

    通过指定这些点的高程，可以将表面拆分成多个可以独立倾斜的子面域。

    形状编辑示例

    使用形状编辑工具可以设置固定厚度楼板坡度或具有可变厚度层的楼板的顶面坡度，以便进行以下建模：

    由倾斜的非平面框架支撑的固定厚度的楼板或屋顶。

    用于倾斜水平平面表面的可变厚度材质（例如，变厚度板）。

    注：编辑了形状的楼板和屋顶不会报告真实的厚度。形状编辑工具用于形成适当的坡度，在这种情况下，真实厚度变化不重要。但是，随着坡度的增加，此变化也会增加。当坡度与预期厚度的偏离很大时，Revit会发出警告。

    为了启用形状编辑工具，必须满足以下条件：

        楼板必须是平的，并且位于水平平面上。

        屋顶不能附着到另一屋顶，而且不能是幕墙屋顶。只要上述条件有一个不满足，则不能使用板形状编辑按钮。

    注：如果以后由于对图元做了编辑而违反了这些条件，则板形状编辑将产生错误，并发出回调，使用户能重设板形状编辑。

    可以使用“修改楼板”选项卡→“形状编辑”面板上的下列形状编辑工具：

        子图元

        添加点

        添加分割线

        拾取支座

        重设形状

    注：使用这些工具编辑楼板或屋顶的形状不会影响到它的结构分析模型的形状。基于原始顶面的单个分析模型面保持不变。

    注意事项

    自动分割线。为了保持楼板/屋顶几何图形的精度，有时会自动创建分割线。如果分割线的创建条件不再有效，则自动创建的分割线将被删除。例如，如果4个非平面顶点变为平面顶点，或者您手动创建分割线时。使用图元的内部边缘子类别绘制拆分线。

    扭曲的楼板/屋顶。如果某平面的边界是4条非平面边界边缘或用户创建的分割线，则此平面将会变形。为了避免变形，请在相对顶点之间添加一条分割线。

    1、我们在绘图的时候都会遇到一种情况，比如绘制墙的时候，我们把高度定位标高2，在一层绘制一个墙体。

    2、在二层我们接着绘制墙体，定位标高2。但是在2层我们可以看到一层的墙体。

    解决方法：

    第一：我们看视图范围有没有问题，如果没有问题，

    那就是因为基线的问题。我们看到基线点击的是标高1。

    基线的作用：就是可以定位，定位楼上、楼下的位置关系。

    3、然后我们继续绘制。

    4、如果不想显示墙体，我们就可以把基线那得标高改为无，就可以看到二层里面就不会显示1楼的墙体了。

    Revit幕墙再Revit中也是比较重要的一部分，这里我们通过点支式幕墙的幕墙嵌板为例子给大家来示范幕墙嵌板族的制作。

    首先我们我们选择【族】-【新建】-【公制幕墙嵌板】，点击打开。打开后选择项目浏览器的立面视图。

    我们在这里打算把胶缝也做上，所以需要在原来的参照平面里面在新建一圈参照平面【新建参照平面】。

    【创建】-【参照平面】绘制即可。

    接着我们给胶缝添加参数a，a和胶缝的关系是胶缝=2*a，添加参数的办法可以参照Revit给族如何附尺寸参数？

    并且将胶缝=2*a的关系给到参数中

    接着我们创建玻璃，在里圈的参照平面位置创建拉伸实体，边与参照平面锁定，给实体材质为玻璃。

    在平面视图给玻璃给厚度参数

    再按照同样的拉伸命令创建胶缝，给胶缝新建一个纯色材质，新建纯色材质可以参考Revit新建纯色材质

    调整参数，给玻璃一个正常的参数

    因为我们这里说的是点式幕墙嵌板，所以我们应该也把驳接爪加进去，这里我提前做好了一个驳接爪的族，是一个基于面的驳接爪的族，直接放进去就可以了。

    放置好驳接爪并调整好尺寸。

    我们看下整体效果

    在项目中测试一下

    需要更多教程，可以咨询客服获得更多免费

    在机电管线比较密集的区域（图597），如果想重点关注某些管道系统时，例如消防系统，希望突出显示消防系统，其它系统则显示淡一些（图598）。

    图597：机电管线正常显示

    图598：突出消防系统的显示

    可以通过视图可见性的“半色调”来控制，具体方法如下：

    单击视图属性窗口的“可见性/图形替代”右边的“编辑”按钮；

    在“可见性/图形替代”窗口，把需要减弱显示的模型类别的“半色调”勾选上（图599），如果是链接的文件则选择“Revit链接”选项卡，勾选链接文件的“半色调”选项；

    图599：“可见性/图形替代”窗口半色调设置

    点“确定”按钮完成设置，效果见图598。

    免费Revit教学视频。

在Revit中有时候会因为项目需要创建弧形的管道，但是在软件内置的管道族中并没有弧形管道，所以需要自己去创建弧形的管道。

1、新建族文件，选择“公制常规模型”族样板，如图所示。

2、切换至前立面视图，绘制一条参照平面，添加尺寸标注，并添加参数H，如图所示。

3、设置工作平面,选择“拾取一个平面”，拾取绘制好的参照平面，弹出“转到视图”对话框，选择“楼层平面：参照标高”视图，如图所示。

4、创建模型线，选择“起点-终点-半径弧”的绘制方式，绘制一段弧线，然后选择“直线”的绘制方式，捕捉弧的中点，绘制一条切线。选择两条模型线，在属性栏中取消勾选可见性，如图所示。

5、绘制三条参照平面，并且与模型线锁定。注：弧线的端点与模型线锁定，如图所示。

6、添加尺寸标注及参数，如图所示。

7、创建放样，并添加管径参数、弧长参数及曲率半径参数，如图所示。

8、根据族的需求，更改族的插入点及变化方向。

族的插入点：选择垂直或平行原参照平面的两条参照平面，如图所示。

9、变化方向：去掉“EQ”约束，根据需求锁定对应是参照平面即可，如图所示。

意义：可以更好地服务于实际项目，在模型中更加真实的反应出原本项目中应用到弧形管道的地方。

    文章来源：湖南建工BIM中心

更多Revit精彩教程

    随着城市化进程的加快和人民生活质量的改善，我国建筑能耗的总量逐年上升，暖通空调是节能减排和建筑领域的重要专业，目前正处于快速发展期，对节能减排的作用不容低估。我国社会总能耗约30％来源于建筑，暖通空调系统能耗占建筑总能耗约50％，占社会总能耗约15％。

    以非机械电气设备干预手段实现建筑能耗降低的被动节能技术，具体指在建筑规划设计中通过对建筑朝向的合理布置、遮阳的设置、建筑围护结构的保温隔热技术、有利于自然通风的建筑开口设计等实现建筑需要的采暖、空调、通风等能耗的降低。使用BIM相关软件可以在设计阶段帮助用户进行建筑能耗分析并生成负荷报告，对设计相关要素进行有效改良，优化被动式节能，降低能耗损失。

    在浦发银行项目中，为了对设计进行校核，需要进行负荷计算，确定最优方案。我们采用了Revit进行冷热负荷计算与能耗分析。现以Revit软件样板工程为例，总结相关步骤供大家学习参考。

    本文将从地点、气象数据与朝向设置、建筑类型设置、放置空间与分区参数设定、生成分析报告以及与第三方软件交互这几个方面就暖通空调建筑能耗计算进行说明。

    一、地点、气象数据与朝向设置

    首先打开Revit自带项目文件，在“管理-项目信息-能量设置”中对项目的基本信息进行设置。

    在能量设置面板选择位置，指定主要城市。或者拖动房子角标到指定地点。

    勾选“使用最近的气象站”。如果是Autodesk的速博用户，可以采用精度更高的设计数据。

    在场地中的从项目北到正北方向的设定需要使用“旋转项目北”这一选项来完成。

    二、建筑类型设置

    做完以上操作后我们进行建筑/空间类型设置。

    在“管理-MEP设置-建筑/空间类型设备”打开相应面板，为相关类型的空间进行参数设置。

    其中时间可以进行相应调整以符合实际情况。

    其中围护结构设置我们在第四点各分区参数设定中说明。

    以上，我们完成了建筑类型的基本设置。

    三、放置空间与进行分区

    转换到平面视图，在视图可见性中将空间的可见性勾选。

    使用“分析-空间”功能放置空间。

    放置空间完成后我们可以使用颜色填充进行空间能耗区分。

    完成后如下图

    使用“分析-分区”功能将每个空间放置到指定分区。其中分区功能在“视图-用户界面-系统浏览器中打开”。

    四、各分区参数设定

    简单说来分区是各个空间的集合，一般先创建空间，后将空间归类到各个分区。比如房间123，其中房间1与房间2调节的温度设定在24℃，房间三设定在27℃。那么我们就将房间12划分为一个区，指定为24℃，将房间3划分为一个区，指定为27℃。

    完成空间指定分区布置后，再进行各分区参数设置。左键单击每个分区，在属性栏中会出现每个分区的相关信息。

    可以修改制冷信息、加热信息以及新风信息，进行相关参数设定。

    点击平面图中的分区，在能量分析栏的构造类型中可以对构造的热工参数进行编辑，这些参数将参与负荷计算。

    以上我就完成了放置空间与分区工作。

    五、生成分析报告

    接下来在“分析-热负荷和冷负荷”中我们进行分析报告的生成。

    在常规与详细信息选项卡里我们可以进行相关的设置。

    单击各个分区，会进行高亮显示，点击右侧图标可以将分区隔离，检查此分区是否正确。

    单击计算生成负荷报告，负荷报告类型分为标准、简单、详细三种。

    以上就完成了整个项目的冷热负荷计算。

    六、与第三方软件交互

    如果想使用其它类型的分析软件，例如GBS，Ecotect或者国内的鸿业负荷计算，也可以利用Revit建模后导出gbXML文件，导入其它软件中进行计算。

    弹出导出设置窗口，与前面的负荷计算窗口界面基本一致。保存文件到指定路径。

    打开鸿业负荷计算软件，选择绿色建筑扩展性标志语言，打开开始导出的gbXML文件。

    进行相关设置后进行计算，生成负荷计算书。相关过程不再赘述。

    七、总结

    各房间分区的负荷是确定空调系统送风量和空调设备容量的基本依据，建筑的冷、热、湿负荷是确定空调冷、热源的基本前提。我们将数据录入后，各构件、空间、环境等属性信息附加在建筑模型上，建立专业分析模型，计算得到建筑的各类性能指标，可以对设计进行校核验算，优化系统选型、合理选用设备数目以及装机容量，将设备投资以及运行费用减至最少。

    在浦发银行项目中，通过软件模拟得出建筑精准暖通负荷后，我们将此暖通负荷指标与原设计负荷选型进行对比，发现80%以上的房间均有5%到8%的负荷富余量，设备选型整体偏大，可以根据模拟数据优化空调设备选型方案，降低设备投资与建筑整体能耗，节约综合成本。

使用Revit的过程中涉及到连接管线时，如何会出现连接管线时出现“风管/管道已修改为位于导致连接无效的反方向”的提示框，如图所示。

1、出现这种提示，主要是因为要连接的末端与管线之间的距离太近。

2、如图所示，在这种情况下，当末端连接风管时，就会出现错误提示。

3、此时的解决方法是，将末端与风管的距离拉开，尽量使用接口的方式连接，连接成功后，如图所示。

意义：出现“风管/管道已修改为位于导致连接无效的反方向”的提示框时，可以先将管道与管件之间的距离拉大，等连接完成之后，在对管道的位置进行调整，方便管道和管件的连接。

　　最近，有在使用Revit软件的朋友的朋友有问过这样的问题，Revit快捷键怎么恢复默认?确实，我们在建模过程中经常会按自己的习惯去修改软件默认的快捷键，那怎么将它们改回来呢?我们来看看具体的操作过程。

　　首先，我们需要有一份Revit默认的快捷键定义文件。这个文件可以去拷贝其他电脑上有安装Revit的，也可以网上搜索~

　　具体位置在哪呢?单击应用程序按钮 – 单击【选项】打开“选项”对话框。

　　在“选项”对话框中，单击【用户界面】下的【快捷键：自定义】，打开“快捷键”对话框。

　　如下图所示，我们可以看到在对话框的左下角有【导入】和【导出】两个命令，这就是我们要用到的工具。这里，我们单击【导出】。

　　软件自动打开“另存为”对话框，我们指定保存的文件夹，设定好保存位置，单击【保存】。

　　到这里，我们就将快捷键文件从Revit软件上导出了。

　　之后，我们就用同样的方法，将它导入到要恢复的软件中。

　　不同的是，在“快捷键”对话框中，我们要选择的是【导入】。

　　导入的文件选择前面所导出的快捷键文件，单击【打开】即可。

    前言：

    对于revit软件使用经常会碰到很多问题，有时候技巧不熟练可能会走很多弯路，造成了时间的浪费。我们会一直为大家分享一些revit操作方面的小技巧，希望可以帮助到大家。大家有好的建议、想法也可以在下方留言！

    1.在项目参数里添加新的参数，分别命名为“1F、2F、3F……”，具体设置如下图。

    2.打开标高1视图，选择所有家具。在属性面板可以看到新添加的参数“1F、2F、3F……”。

    在标高1视图中，在本层所有家具都被选择的状态下，在属性面板的1F后面写1。

    在标高2视图中，在本层所有家具都被选择的状态下，在属性面板的2F后面写1。

    其余所有标高以此类推。

    3.新建家具明细表，字段、排序、格式等具体设置如下图。

    4.明细表和模型一一对应，实现家具分层统计。

    此方法不仅可以用于分层统计家具的数量，还可以统计门窗等其他图元。

    关于“排序/成组”页脚信息解释如下：

    标题、合计和总数：

    “标题”显示页眉信息。

    “合计”显示组中图元的数量。

    标题和合计左对齐显示在组的下方。

    “总数”在列的下方显示其小计，小计之和即为总计。具有小计的列的范例有“成本”和“合计”。可以在“格式”选项卡上对这些列进行总计。

    标题和总数：显示标题和小计信息。

    合计和总数：显示合计值和小计。

    仅总数：仅显示可求和的列的小计信息。

    逐项列举每个实例：

    选中该选项。则在单独的行中显示图元的所有实例。

    如果没有选择此选项，则多个实例会根据排序参数压缩到同一行中。

    (注意：如果未指定排序参数，则所有实例将压缩到一行中)

    Revit中实用小技巧，总有你不知道的！下文向大家介绍Revit“防火阀”建模的小技巧。

    防火阀

    安装在通风、空调系统的送、回风管路上，平时呈开启状态，火灾时当管道内气体温度达到一定温度时，易熔片熔断，阀门在扭簧力作用下自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。阀门关闭时，输出关闭信号。

    1、第一步

    单击“新建”—“族”，选择“公制常规模型”为族样板文件。

    2、第二步

    （1）进入立面中的左视图，单击“创建”—“拉伸”，绘制矩形线框作为风阀主体；单击“创建”—“基准”—“参照平面”，为每条线框添加参照平面，并用“对齐”命令将其锁定。

    （2）单击“注释”—“对齐尺寸标注”，参照平面进行尺寸标注且用“EQ”功能进行平分。

    （3）选择尺寸标注，分别为其添加标签。

    （实例参数，而非类型参数，见文末注释）

    （4）单击“完成拉伸”，在前视图中将轮廓拉伸至合适的位置，且添加标签“L”。

    3、第三步

    （1）相同步骤完成风阀前端的制作，并将其与风阀主体相连的边对齐锁定。

    （2）添加标签”L1″、”L2″，单击“族类型”为”L1″添加公式”风管宽度/2″。

    4、第四步

    （1）进入左视图，同样利用“拉伸”命令完成法兰的绘制。

    （2）单击“族类型”，为“法兰宽度”添加公式“风管宽度+100”、“法兰高度”添加公式“风管高度+100”，编辑完后单击“确认”。

    （3）在前视图中将法兰轮廓拉至合适的位置，并将法兰边与风管边锁定。

    （4）使用“尺寸标注”对法兰进行标注，并添加标签“法兰厚度”，相同方法完成右侧法兰。

    5、第五步

    （1）进入到三维视图中，单击“创建”—“风管连接件”，选择两侧法兰面。

    （2）选择连接件，在“属性”对话框中将高度与宽度分别关联“风管高度”、“风管宽度”。

    防火阀

    6、第六步

    单击“族类别和族参数”，在“族类别”中选择“风管附件”，“族参数”中“零件类型”选择“阻尼器”，单击“确定”。

    7.制作完成后，载入到项目中进行测试。

    注释

    注：若第2（3）步中选择“类型参数”，则阀门将不会随着风管的实际尺寸而变化，就会出现如图所示的状况。

    来源丨益埃毕教育

    我们在绘制机电专业模型的时候经常会遇到需要去测量两个水管、风管、桥架之间的距离，以下是一点小技巧。

    1.一般情况下，默认的测距为中心到中心，这点可以从“管理”选项卡中的“捕捉”里面看到。

    2.你可以根据实际需求调整捕捉时所拾取的位置。所以，当我们绘制两个水管后，想要测量两个水管中心或两边的间距就会很容易。

    3.风管、桥架也是一样的。

    4.但是，如若我们在剖面测量时，就不是这么轻松了，发现都拾取不到水管的边，只能测量两者中心的距离。

    5.这种情况下，我们可以在剖面视图中使用快捷键“VV”打开“可见性/图形替换”对话框，选择“模型类别”选项卡下，“管道”选项，点击“管道”前的“+”，将“升、降”前面的“√”去掉。

    6.这样就可以标注距离了。在选择边时，最好用Tab键切换选择，来选中边缘。

    7.风管、桥架，也一样可以用这种方法标记。

    8.风管调整后，其中心线就会消失了，这样就可以标注了。

    9..电缆桥架与风管类似，当把“升、降”前的“√”去掉后，截面同样会发生改变。

    -END-

    。

1. 打开要放置电缆桥架 的视图。

2. “电缆桥架”。

3. 从类型选择器中选择电缆桥架类型（带配件或不带配件）。

4. 在选项栏上，指定宽度、高度、偏移量或弯曲半径。

5. 在功能区上，确认已选中“在放置时进行标记”，以自动标记电缆桥架。然后在选项栏上指定下列标记选项：

   目标	操作
   修改标记方向	选择“水平”或“垂直”。
   载入其他标记	单击 标记。
   在标记和电缆桥架之间包含引线	选择“引线”。
   修改引线的默认长度	在“引线”复选框右侧的文本框中输入值。

6. 在功能区上，选择放置选项。

7. 在绘图区域中，单击指定电缆桥架管路的起点，然后移动光标，并单击指定管路上的点。



   需要时，弯头会自动添加到管段中。

   注意绘制带管件的电缆桥架时，管件的连接线会显示出来。




8. 要绘制垂直电缆桥架，请在选项栏上指定偏移值，然后继续绘制管路。

   注意绘制不带管件的电缆桥架时，如果绘制的电缆桥架与同一高程的现有电缆桥架交叉，则要么新电缆桥架会断开（如果二者尺寸相同），要么两个电缆桥架管路中较小的一个会断开。


9. 要完成电缆桥架管路，请单击“修改”。

修改电缆桥架

选择电缆桥架管段或管路，然后执行下列一项或多项操作：

• 在“修改 | 电缆桥架”选项卡中，指定一个命令。

• 在选项栏中，指定电缆桥架选项。

• 拖曳控件，以将电缆桥架管段移动或延伸到新的端点，或与另一个电缆桥架连接。



• 将电缆桥架管段拖曳到新位置。



修改弯曲半径

选择一个电缆桥架弯头，单击半径的尺寸标注，然后输入新值。

电缆桥架的默认弯曲半径设置为电缆桥架的宽度（在两个内部边缘之间测量）。可以在电缆桥架的“类型属性”对话框中指定不同的弯曲半径乘数。

拆分电缆桥架

1. （拆分图元）。

2. 如果要删除选定点之间的电缆桥架的管段，请在选项栏上选择“删除内部线段”。

3. 在电缆桥架上要拆分的位置单击鼠标。

   如果选择了“删除内部线段”，则请单击另一个点来删除一条线段。

绘制带管件的电缆桥架时，可以升级现有管件。例如，您可以将弯头修改为 T 形三通，也可以将 T 形三通修改为四通。

将弯头修改为 T 形三通

1. 选择要升级的弯头。

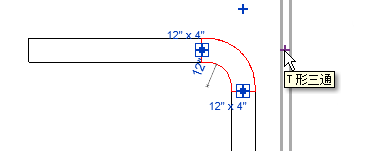

2. 单击该管件旁的加号 (+)。



   该弯头将改为 T 形三通。

3. 要将 T 形三通改回弯头，请单击该管件旁的减号 (-)。



将 T 形三通修改为四通

要将 T 形三通升级为四通，必须先将电缆桥架添加到 T 形三通的一侧。

1. 选择要升级的 T 形三通。

2. 在电缆桥架控制柄上单击鼠标右键，然后单击“绘制电缆桥架”。

3. 绘制一定长度的电缆桥架。

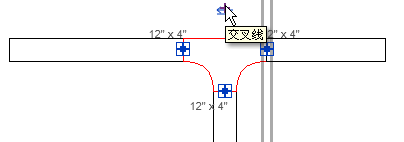

4. 再次选择该 T 形三通。

5. 单击该管件旁的加号 (+)。



该 T 形三通将改为四通。

1. 要将四通改回 T 形三通，请单击该管件旁的减号 (-)。



    本文转载自紫天SketchUp

    昨天紫天发了一段20秒的小河动画，让大家猜是什么软件制作的，很多人在文章留言里做了回复，可惜没有一个人猜对。其实在我刚刚看到这个动画的时候也没有想到，它居然是用Revit+Enscape做出来的。

    这个动画是由EYRC Architects的技术团队创建的一个实验作品，其测试目标有3个：

    1.如何在最短时间创建一个真实野外场景

    2.测试ArchVision的RPC makertool

    3.测试Enscape2.0的渲染能力

    最终这些工具的组合给我们带来了深刻的印象！

    场景创建

    制作团队使用了Revit的地板创建了河床，景观的高程和河床的边坡是通过控制点来控制调整的，这样河床两边的斜坡会侧逐渐趋于平缓，这样更加自然。

    接下来，我们把地板材质赋予草的纹理，并且在材质名称中加入“Grass”关键字，这么做是因为Enscape能够将自动在该材质对象表面生成漂亮的3D草。

    提示：最好使用一种具有不同颜色深浅的草地贴图，并放大纹理，因为在现实生活中的草也有不同的颜色。

    然后，我们使用了一个树的族，放置在河的两边。我们改变了树木的方位和高度，使它们看起来更自然。如果你愿意，还可以编辑族类型中的“高度”参数来对树进行缩放。

    为了创造一个树林的假象，我们又在后排较低的位置处放置了一排树，这样这些树的树冠就遮挡了远处的地平线。

    至于河中的卵石和古老的枯树枝是我们通过Megascan获得的3D模型，并通过ArchVision的RPCMaker转换为RPC族。

    文件转换好之后，我们把岩石和树干随机地放在河床上，并且让它们高低错落，使它们看起来更加自然。

    建模的最后一部分是水体本身，我们把它建模成一个单层楼板，并把楼板放在一些岩石的顶部下面，制造出一些岩石被水淹没的错觉。

    我们将Revit的水材质应用到地板上，Enscape将自动应用水的表面法线贴图。

    在EnscapeVR模式或者动画模式下，这些水的纹理也会产生流动的效果。

    对于动画渲染，我们借鉴了电影的拍摄手法，加长了焦距，同时加强了景深效果。Enscape2.0在景深效果的效果上更加突出了，并且速度更快。我们可以通过静帧图片看到前景和背景内容被虚化得恰到好处。

    我们还使用了一个HDRI照片，通过它来获得更自然天空光线。

    在制作动画的过程中，对于相机路径工具，Enscape可以记录时间、景深、焦距和摄像头的位置，并自动生成中间的过渡转换。这让我们可以通过镜头语言讲述更为有趣的故事，因为我们现在可以通过焦点和焦点之间的关系来引导观众的目光。

    最后是我们在制作动画过程中的一点心得体会，通过Enscape渲染动画，一定要注意以下几点：

    1.取消“运动模糊”选项：虽说运动模糊可以在现场走动时有助于帮助镜头运行更流畅，但是在制作动画时切记要把它关掉，因为模糊效果的动画，可以分散观众的注意力。

    2.取消“自动曝光”选项：自动曝光调整基于框架就是自动曝光。由于相机路径上可能存在的材料色差，这会造成渲染视频的不可预知的曝光闪烁。禁用自动曝光可以防止闪烁的发生。

    3.渲染多余的片段：由于Enscape每次只能渲染一段视频，最终视频需要进入后期非编软件进行剪辑，因此在每段动画的前后尽量多渲染一段，这会让你有更多的镜头间的空间进行交接，更利于转场衔接。

    4.相机速度：虽然说这跟你在Enscape场景里控制相机是一回事，但是一旦你将它们输出为动画则意义完全不同了。你需要更稳更缓慢地控制你的相机，以避免让观众感到头晕。

  培训网校课程目录

  零基础培训教程

  项目实战训练营

1． 项目——新建——建筑样板——确定

2． 新建下面选中“项目”

3． 确定打开后， 如图：

4． 新建一个项目要注意竖向上和平面上的定位。

项目浏览器——视图——立面——南立面

5． 将 标 高 二 处 的 4.000 改 为 8.500

6． 项目浏览器——楼层平面——标高 1， 如图：

7． （1） 建筑选项卡——墙

（ 2 ） 将 墙 的 底 部 限 制 条 件 改 为 标 高 1 ， 顶 部 约 束 改 为 标 高 2 ， 如 图 ：

8． 水平画一段长为 7000mm 的基本墙

9． 选中该段墙体， 将其属性改为幕墙， 如图：

10． 打开三维视图， 如图：

或者双击

11． 在三维视图中： 建筑选项卡——幕墙网格（网格只能添加水平竖直方向）

12． 选中幕墙——编辑轮廓

13． 建筑选项卡—构建—内建模型—窗—拉伸—属性（限制条件： 75、 -75） —绘制出

竖挺形状， 如图：

14． 修改材质， 如图：

15． 添 加 竖 挺 : 矩 形 竖 挺 50X150mm — 复 制 修 改 名 称 （ 60X150 ） — 添 加 竖 挺

如图：

16． 按 住 tab 键 ， 选 中 玻 璃 嵌 板 并 将 其 改 为 双 扇 推 拉 门 ， 如 图 ：

17． 同理， 将两侧玻璃嵌板改为平开窗， 如图：

Revit如何制作一个带连接件且可参变的风机。在建项目的过程中，很多时候需要创建合适项目要求的参数风机，那怎么创建风机并添加连接件呢?下面来进行简单讲解。

　　1.打开Revit，新建公制常规模型。在“楼层平面”中的“参照标高”视图里画参照平面并添加标注，如图所示。

　　2.选中需要添加参数的尺寸标注，点击选项栏中的“标签”命令，弹出“参数属性”对话框，如图所示。

　　3.然后在“前立面”视图中画参照平面并加参数，如图所示。

　　4.接下来用”拉伸”命令制作风机箱主体，拉伸的长方体必须与其对应长*宽*高的参照平面进行锁定，如图所示。

　　5.下面开始风口的制作，继续用拉伸命令绘制风口并进行锁定，如图所示。

　　6.创建完成后，三维模型如图所示。

　　7.然后点击“连接件”面板中的“风管连接件”命令，对此风口添加连接件，如图所示。

　　8.选中添加的“风管连接件”，在“属性”面板中，点击如下图所示按钮，宽度、高度分别将其与已创建的参数“风口宽”、“风口长”关联。

　　这样连接件就可以随着风口的变化而变化。另一个风口的制作方式与这个风口相同。

　　意义：通过学习上述讲解，可以创建类似含有连接件的设备，创建适合自己项目的连接件族，方便建模。

    Revit中项目浏览器是我们非常重要的功能，无论是浏览、建模、优化、计算等等任何与视图相关都离不开项目浏览器。因此项目浏览器的层级划分就变得尤为重要了，revit机电专业模板中默认提供了几个水暖常用的子规程层级，但实际项目上的划分层级远不止那么简单，今天就让我们来了解一下如何添加多个子规程层级。

    1.添加项目参数

    我们以添加二级子规程为例，点击“管理”>“设置”>“项目参数”功能：

    添加一个项目参数（可以看到revit自带的“子规程”也是通过项目参数实现的）。

    创建名为“二级子规程”的项目参数，选择文字类型，勾选视图类别：

    选中需要设置二级子规程的视图；

    手动输入二级子规程名称，例如：消防、喷淋、监控、火灾报警等等；

    下次就可以在下拉列表中快速选择了。

    但此时我们发现，项目浏览器中的树状列表，依然没有显示二级子规程，这是因为我们还需要进行一下浏览器组织的设置。

    2.修改项目浏览器组织

    找到“视图”>“用户界面”>“浏览器组织”功能：

    这里就是我们控制项目浏览器组织结构的核心功能，默认机电模板都是按专业划分的，如果不是的话我们可以勾选切换到按专业划分：

    点击“编辑”按钮，开始对组织层级树进行分级和排序的编辑；

    在“成组和排序”页签下我们可以看到，子规程已经做为了第一组排序方式；

    依样画葫芦我们在第二行设置“二级子规程”就可以了。

    revit一共提供了6级的浏览器组织树，会按由上至下按优先级排序。

    这时我们就可以在项目浏览器中看到二级子规程了，是不是非常方便呢?

    利用同样的方式我们还可以根据项目的复杂度添加更多层级子规程来细分和管理视图；

    合理的进行项目浏览器组织树的管理，对我们工作和协同的效率提高非常有帮助!

    。
