在Revit三维视图中如何显示真实钢筋?

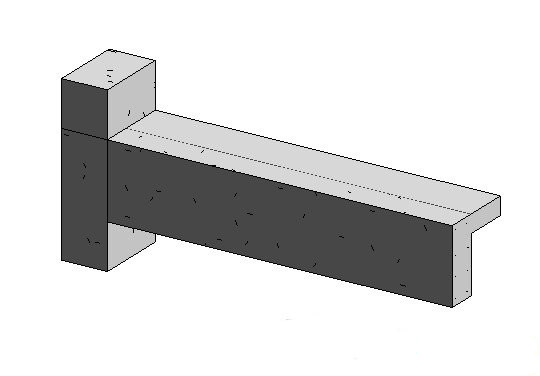

在使用速博插件绘制完钢筋后发现并没有显示钢筋,这是因为在默认情况下,三维实体模型中的钢筋包含在主体结构构件里。那么!如何才能显示钢筋呢?

  一、首先,选择需要显示的钢筋(因为显示实体钢筋需要消耗大量的电脑资源,全部选择将会造成严重的卡顿),选择的方法有两种,一种是一根一根的去选择,另一种是通过过滤器进行选择。

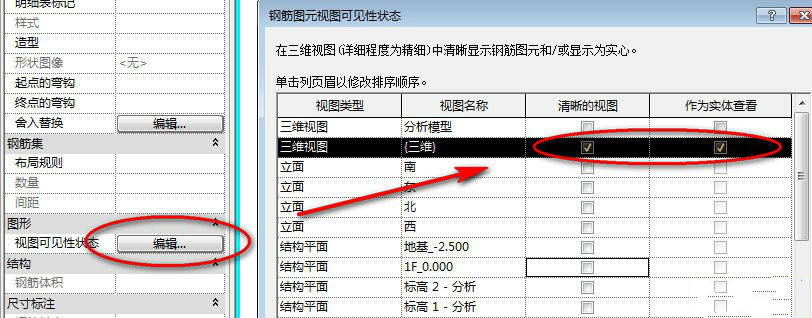

  二、选择完钢筋后,在属性面板中可以看到“视图可见性状态”,点击编辑,在弹出的对话框中勾选要使钢筋可在其中清晰查看的视图。

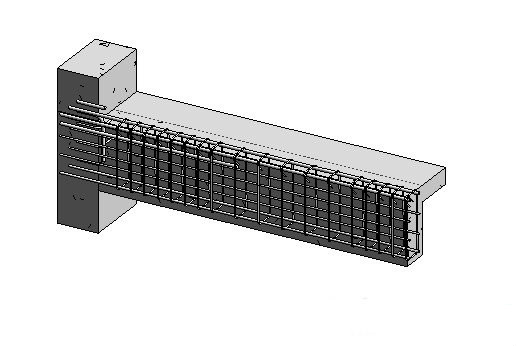

  三、效果图如下!
