电工产品涵盖的范围较广,是指向终端用户提供电源电器控制的设备,包括开关插座、断路器、综合布线、安防系统等,又称建筑电气附件。

狭义的电工产品通常仅指建筑电气附件中的开关、插座。

开关分类:

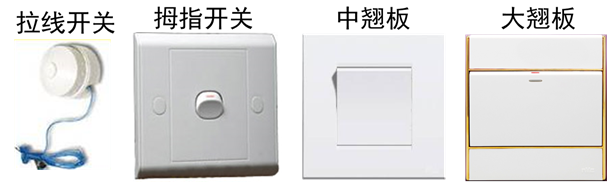

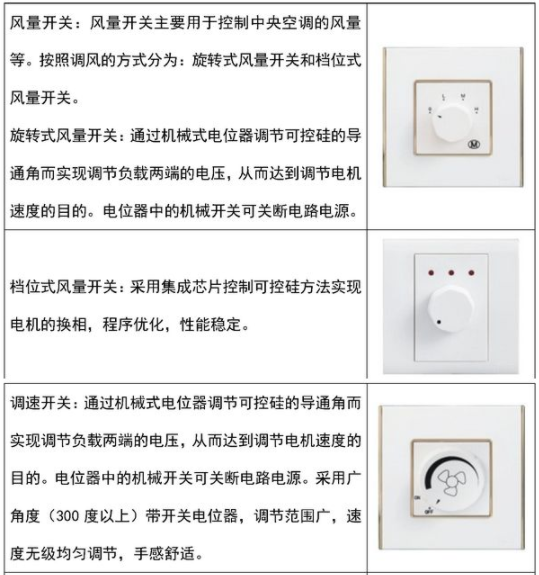

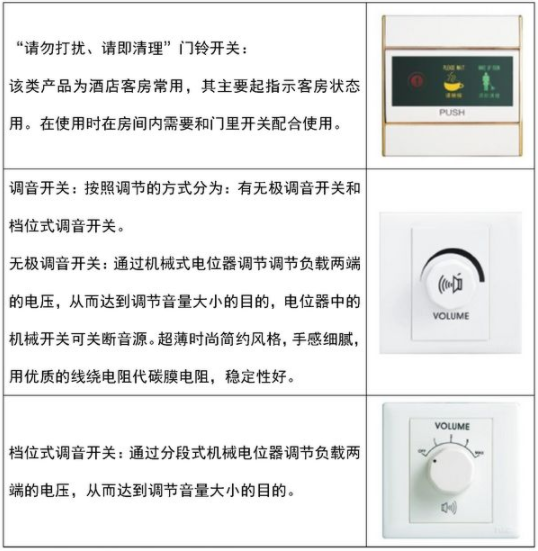

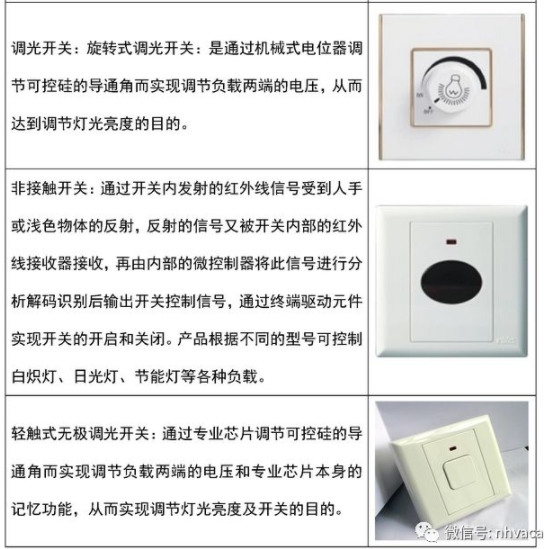

按开关起动方式分为拉线开关、按钮开关、跷板开关、倒扳开关等;按连接方式分为单极开关、双极开关、 三极开关、三极加分合中线的开关、双控开关等;按开关的安装方法分为明装式开关、暗装式开关、半暗装式开关等。

按连接方式分:

单极开关:控制火线的接通与断开。

双控开关:需要两个开关配合使用,可以两点同时控制一盏灯。

双极开关:同时控制火线和零线的接通与断开。

按安装方法分:为明装式开关、暗装式开关、半暗装式开关等。

插座分类:

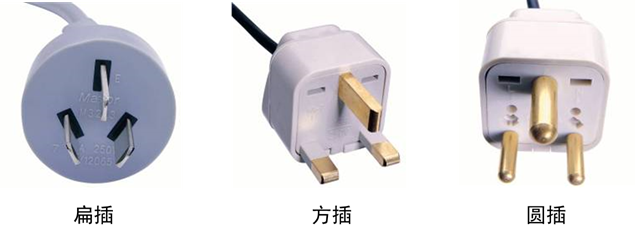

扁插:中国、美国、加拿大、日本等亚洲、北美洲国家。

方插:中国香港、英国、新加坡、澳大利亚、印度等。

圆插:主要在欧洲一些国家。

插座的形状大致有:二极扁圆插、三极扁插、三极方插、五孔等;

按照负载来分大致有:10A二极圆扁插座、16A三极插座、13A带开关方脚插座、16A带开关三极插座等;

强电、弱电的概念:强弱电是以人体的安全电压来区分的,36V以上的电压称为强电,弱电是指36V以下的电压。电话插、电脑插、网络数据插属于弱电类;

安装底盒:明装和暗装,材料有金属和塑料二种。

底盒的深度:一般有35mm、40mm、50mm几种规格。

常用术语:

电路:由金属导线和电气以及电子部件组成的导电回路。

电压:以伏特为单位的两点间的电位或电位差,单位为V(伏)。世界各国的电压使用情况也各不相同,例如日本使用的是110V电压,中国使用的是220V-240V。

电流:带正电的或带负电的粒子(如电子)的运动,并伴有产生热、磁场或化学变化这样一些可观察的效应,单位为A(安培)。电流是单位时间内通过导线某一截面的电荷量,电流的大小和导线截面面积有关,截面面积越大则电流越大。

过流:超过设备额定电流的现象,长时间过流会造成导线、开关插座、排插等电源载体温度升高。

过载:超过设备额定功率的现象,过载加大,伴随着电流的加大,长时间过载会造成导线、开关插座、排插等电源载体温度升高。

短路:电力系统在运行中,相线与相线之间或相线与地线(中性线)之间发生非正常连接(形同无负载或负载值无穷小)时而流过无穷大的电流,其电流值远大于额定电流。

短路瞬间产生高温,极易引起火灾。

在电工实际工作中易产生短路的方式有,错误的接线方式、负载过大电流过大导致导线绝缘胶皮融化导致火线和零线粘在一起形成的短路。短路是过流的一种极端表现。

断路:指电气回路发生断开的故障,如电源线截断。

耗电量:电器在单位时间内所消耗的电功率,等同于电器的功率乘以单位小时的数值,通常是以“千瓦时(kWh)”为单位的,俗称“度”。例如功率为25W的一盏灯,使用40小时耗电一度。

电气间隙:开关的两个接触端子间的最短垂直距离。在开关产品中,正常电气间隙D不小于国家标准3mm。在电气间隙小于国家标准时产品上必须有m的标志。

漏电:漏电是用电器外壳和市电火线间由于某种原因连通后和地之间有一定的电位差产生的。漏电在2-3mA时人体将有强烈感觉,漏电在10mA时将对人体产生生命威胁。

电弧:两电极接近到一定距离时,击穿空气所产生的持续的火花放电现象。电弧一般只是在开和关的瞬间会产生,所有的机械类的开关都会产生电弧,只有通过材料和结构来降低电弧的机率和大小。在开关断开过程中,由于动触头的运动,开关触头间隙便成了电流的通道,触头间隙间介质(空气)被击穿就形成电弧。动、静触头间的接触面积越小,就越易产生电弧。

爬电距离:两导电部分间的空间距离及沿绝缘表面的距离之和。

机械寿命:指电器在不通电流、未经修理、不更换机械零件前所能达到的操作循环次数。

电气寿命:指电器在接通电流带负载、未经修理和更换机械零件所能达到的通断操作的循环次数。

强电、弱电:强弱电是以人体的安全电压来区分的,36V以上的电压称为强电, 36V以下的电压称为弱电。

带电部分:正常使用时要带电的导体或导电部分。

负载:指具体的用电设备,即对电能有消耗的器件。

(1)阻性负载:即和电源相比当负载电流负载电压没有相位差时负载为阻性(如负载为白帜灯、电炉等),通俗一点讲,仅是通过电阻类的元件进行工作的纯阻性负载称为阻性负载。

(2)感性负载:通常情况下,一般把负载带电感参数的负载,即符合和电源相比负载电流和负载电压存在相位差特性的负载称为感性(如负载为电动机、变压器)。通俗地说,即应用电磁感应原理制作的大功率电器产品,如电动机、压缩机、继电器、日光灯等等。这类产品在启动时需要一个比维持正常运转所需电流大得多(大约在5~10倍)的启动电流。

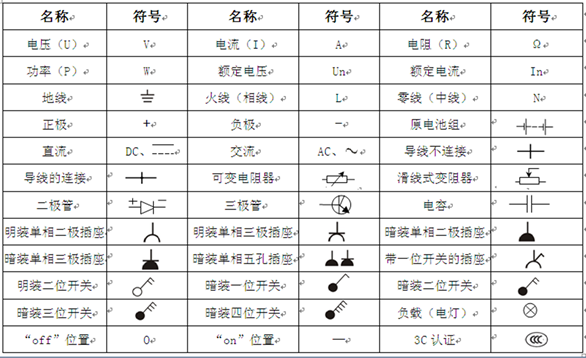

电工产品常用图形符号:

材料介绍:

一、PC料:

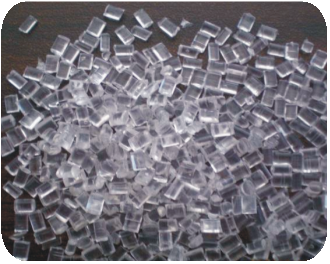

PC料又称防弹胶,学名为聚碳酸酯(Polycarbonate)。

特点:强度高,抗冲击性很好,抗老化的能力强,表面光洁细腻,抗紫外线照射,不容易褪色,耐高温。在100°C的环境下60分钟内不会变形,着火点在850度以上,离开外来的火源30秒内会自动熄灭。

行业中俗称PC料,此材料行业中分为很多等级,各等级中价格有较大差异。

ABS的价格约为胶木粉的4~6倍,PC料的价格约为ABS的2倍左右。

二、ABS料

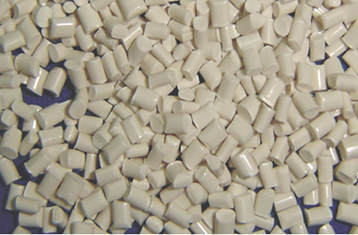

ABS材料是由丙烯腈、丁二烯、苯乙烯共同组成的聚合材料,三种材料的英文为:Acrylonitrile Butadine Styrene。

特点:ABS材料具有染色性好,阻燃性能好,加工工艺比较成熟和价格相对便宜等特点。但是因为其材料特点,ABS材料韧性差、抗冲击能力弱、使用寿命短、长期使用产品表面会出现裂纹。

ABS的价格约为胶木粉的4~6倍,PC料的价格约为ABS的2倍左右。

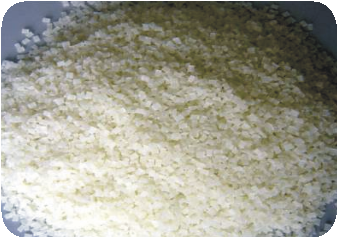

三、尼龙66

尼龙(Polyamide)是指聚酰胺类树脂构成的塑料,大致有尼龙4、尼龙6、尼龙7、尼龙66等几种。

特点:尼龙66又称PA66,是尼龙塑料中机械强度最高,但其材料本身有异味、硬度不足、阻燃性差,只有部分企业将此材料用作后座。

尼龙66的特点是疲劳强度和刚性较高,耐热性较好,摩擦系数低,耐磨性好,但吸湿性大,尺寸稳定性差。可用于温度≤100~120℃、中等载荷、无润滑条件下工作的耐磨受力的传动零件,如轴承、齿轮、齿条、蜗轮、凸轮、辊子、联轴器等。

四、锡磷青铜

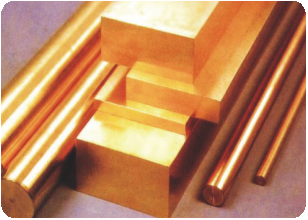

锡磷青铜产品代号是:QSn6.5-0.1。6.5—表示锡含量是6—7%,0.1—表示磷含量是0.1—0.25%,Q-青铜,Sn-锡。

特点:进行了抗氧化处理,载流件表面呈紫红色;具有耐腐蚀、耐磨损、强度高、导电性能好、不易发热、抗疲劳强等特点。

行业中也俗称高精磷铜,也有部分企业采用了没有加磷的高精铜。高精铜的还原性相对较差,价格也相对较低。一般产品的载流件采用的是含黄铜50%以上的材料,黄铜在抗疲劳性和强度方面较差。

一般产品的载流件采用的是含黄铜50%以上的材料,黄铜在抗疲劳性和强度方面较差。

QSn6.5-0.1 :Q青铜,Sn锡, 6.5表示锡含量是6—7%,0.1表示磷含量是0.1—0.25%,有的产品的载流件均采用的是锡磷青铜,载流件表面呈紫红色,是进行了抗氧化处理。

五、银合金触点

银镍合金材料,银镍合金克服了纯银容易氧化、质地软、熔点低、易产生电弧、触点容易因高温而形成针点状等缺陷,又兼顾了纯银良好的导电性能。

纯银触点:纯银有良好的导电性,但是熔点很低,在电路中出现较大电流时,产生的电弧容易灼伤触点的表面和使触点软化,反复使用后触点表面会出现凹凸不平,减少了触点之间的接触面积,使接触电阻加大,留下安全隐患。

银铬合金触点:银铬合金触点具有较优良的导电性能,但是铬金属抗氧化能力不强,且是有毒金属,长期使用,对使用者家人的呼吸道、肝肾有伤害。

镀银触点:镀银触点在表面看来和纯银触点一样,但在使用过程中触点的镀银层在高温下会出现软化脱落现象,使得导电性能大大降低。同时表面的凹凸不平,减少了触点之间的接触面积,使接触电阻加大,留下安全隐患。

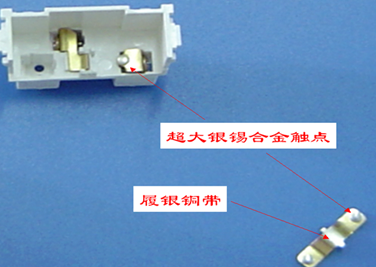

六、银桥

覆银铜带银桥:银桥作为开关通断的关键部件,优质的开关都采用加厚加宽的覆银铜带银桥。覆银铜带银桥是将银与加硬紫铜通过先进设备合制而成。加厚加宽的覆银铜带银桥虽然增加了材料成本,但更大的满足了现代家庭许多大功率灯具对开关更高的要求。

电镀银桥:我们要注意一些企业的银桥只是在铜材上电镀一层银,镀银层非常之薄,用小刀或钥匙都可以刮掉,使用时间不长就会出现严重的磨损、出现严重的氧化现象,造成导电不良。有部分企业采用的是局部镀银。

不覆银铜带:部分企业为了节约成本在开关上直接采用黄铜作为开关跷板,既不覆银,也不镀银。黄铜铜带相对覆银铜带,导电性能更差,极大的影响了银桥的导电和产品使用性能。

七、拨杆

拔杆用特殊加硬的尼龙材料制成,材料具有自润滑特点,在拔动中能自动润滑,材料具备坚硬耐磨、耐高温、良好韧性等特点。

行业俗称为赛钢,此材料行业中分为很多等级,各等级中价格有较大差异。

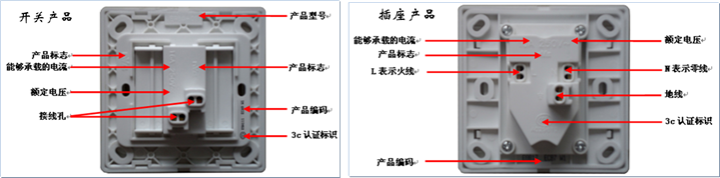

产品标识:

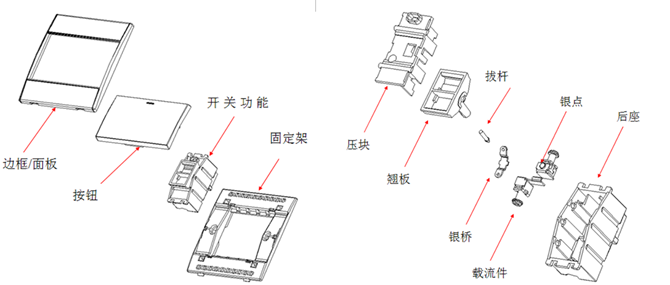

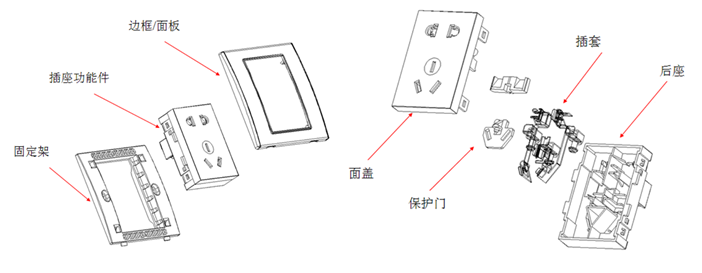

开关分解图:

插座分解图:

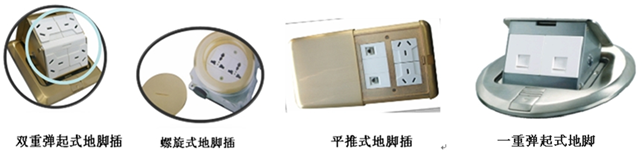

商务插座:

包括地脚插、桌面插。普遍适用于大型商厦、银行、邮电、办公楼、学校电教室、计算机房等。

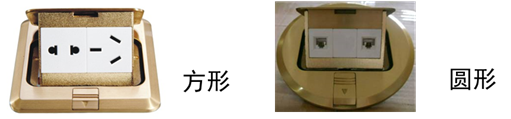

1、地脚插按外型分为圆形、方形。

2、按开启方式分为弹起式、平推式、螺旋式。

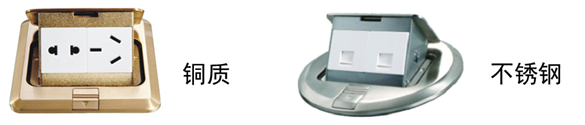

3、按面板材质分为铜质、不锈钢。

电工产品常见问题解答:

1、如何确定电工产品所接导线的承载电流?

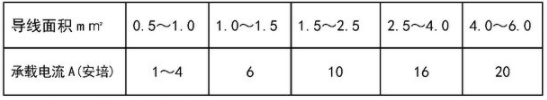

现在导线基本使用都为铜线。其截面积与其承载电流的成正比的关系,即面积越大,承载的电流越大。下表是他们之间的关系。

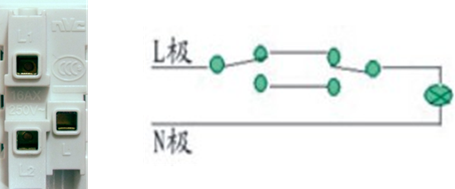

2、什么是双控开关?

双控开关就是在两个不同地方,控制同一盏灯的通断,常用于客厅、楼梯等位置。

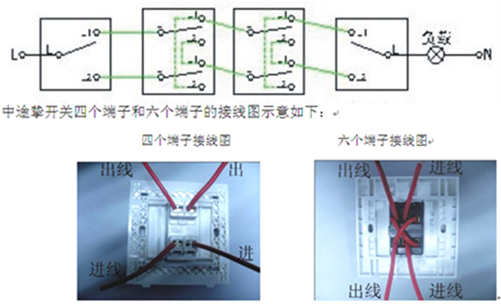

3、多控开关(中途挚开关)控制原理及接线方式?

工作原理:中途挚开关是通过开关之间的并联实现多个开关同时控制一个回路。

接线图:(第一个中途挚是一进二出,中间的中途挚开关全部是二进二出,最后一个开关是二进一出)。

4、调光开关和调速开关能否互换使用?

不能。调光开关用来调速容易损坏电动机,而调速开关用来调光则效果会很差。

5、如何计算电工产品可承受的负载个数?

公式: P(功率) = U(电压)×I(电流)

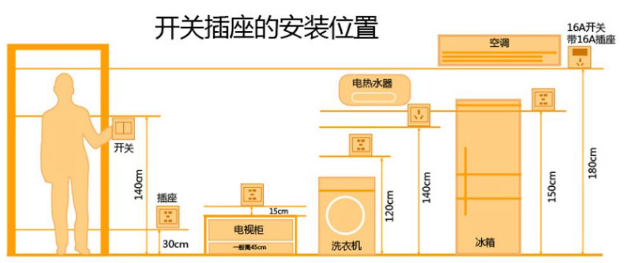

6、电工产品如何安装才算符合规范?

(1)一般住宅开关的安装高度应是距地面1.4米;

(2)明装插座离地面安装高度要求1.3~1.5米;

(3)暗装插座离地面要求0.3~0.4米;

7、照明开关为什么要控制火线来控制灯?

照明开关应装于火线上,用控制火线来控制灯,严禁用零线来控制灯。如果采用零线开关在实际使用时遇到荧光灯负载时开关熄灭后,灯会出现不时闪亮情况。另采用零线开关会出现开关切断后在用电设备上依然存在带电情况,将对人身安全起到威胁。

8、空调适合选用什么样的插座?

(1)1匹-1.5匹单冷空调可以选用10A、16A三扁插座;

(2)1.5匹冷暧型空调必须选用16A三扁插座;

(3)2匹-2.5匹单冷空调必须选用16A三扁插座;

(4)3匹及3匹以上大功率空调必须选用三相四线制插座;

(5)空调插座最好采用带开关的插座,条件允许选择带指示灯、带开关的插座产品。2.5匹及以上空调建议在插座前串接大电流双极开关或MCB(微型断路器)单独进行控制;在空调不工作情况下建议开关处于断开状态;长时间外出不使用时应将插座拔掉,防止雷击损害电器设备及更大的事故。

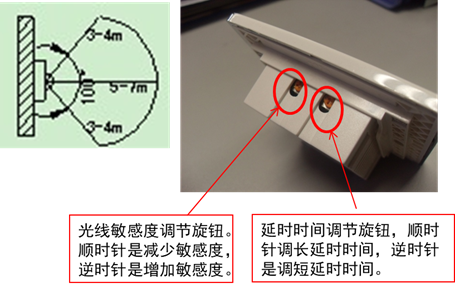

9、红外感应开关的红外感应范围及感应光线强度?各种接线方式?光敏感度是否可调?

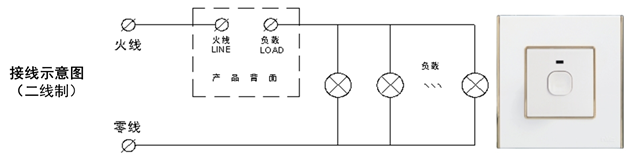

工作原理:通过高性能的光敏与红外感应探头检测信号给控制电路,实现对可控硅或继电器的控制,从而控制负载灯启动、延时熄灭。

广泛适用于阳台、楼梯走廊、车库、地下室等不需要长时间连续照明的环境。

10、声光控接线方式,启动分贝及光感应强度?各类接线方式?声光启动是否可调?

工作原理:通过高性能的光敏与声敏器件提供信号给控制电路,实现对可控硅的控制,从而控制负载灯启动、延时熄灭。

广泛适用于阳台、楼梯走廊、车库、地下室等不需要长时间连续照明的环境。

11、轻触延时开关

工作原理:轻触按键,负载电路接通,通过集成芯片控制而实现延时功能。负载电路接通时指示灯熄灭,在负载电路断开时指示灯发光,以方便晚上指示按键位置。 适用于走廊、消防通道、车库、仓库、地下室等不需要长时间照明的室内环境。

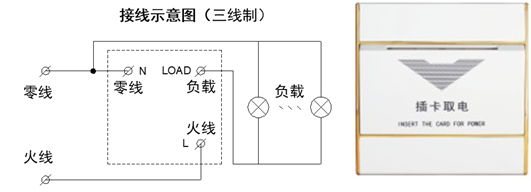

12、插卡取电方式、接线方式?

插卡取电主要使用在酒店的各类客房中,对房间电源的强制性总控作用。

工作原理:

光电耦合式插卡取电开关:通过光耦检测电路及控制电路控制大功率继电器的工作和指示灯的显示状态,对于卡的类型没有要求。

射频式插卡取电开关(磁感应插卡取电开关):由专用IC检测电路控制继电器的工作和指示灯的显示状态,常见为和智能门锁为同一张卡。

机械式取电开关:利用普通拇指型按钮通过插卡来触动拇指型按钮控制线路的通断,目前已经很少厂家使用了。

13、三相四线如何理解?

三相四线制的四线是A、B、C、N,即三相电(也称动力电,380V)的三条相线(A、B、C)加上一条零线N。在使用大功率(指用电设备额定电流大于16A)用电设备时使用,如3匹及3匹以上大功率空调等需使用三相四线插座。

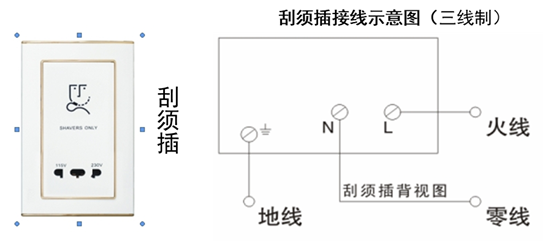

14、刮须插输出电压类型、负载类型?刮须插是否能带其它负载?

刮须插主要使用在酒店的卫生间或外籍客户的别墅中。

额定电压:230V~

输出电压:115V 230V~

国标要求刮须插座必须自身带有过载保护,所以只能接刮须器这一类负载,不能其它接任何电器。但是在国标未规范前大部分厂家的产品可带各类负载。

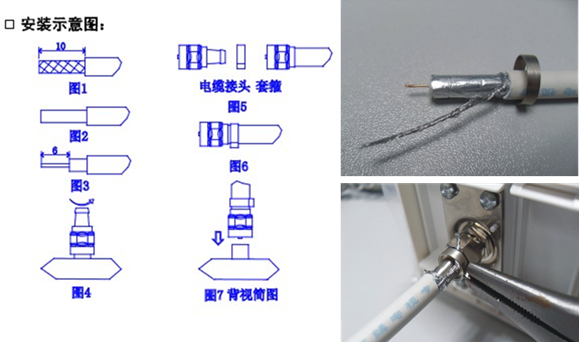

15、电视插座安装步骤

1)由电缆端部起剥开10㎜长的塑料外皮,如图1;

2)将屏蔽网向后翻(包括铝箔层),露出铜芯绝缘套,如图2;

3)剥除6㎜长的铜芯绝缘套,露出铜芯,如图3;

4)按逆时针方向转动,松开产品上的电缆接头,取下套箍,如图4;

5)叉开套箍,把套箍套进电缆,再把电缆接头小端旋进电缆,直到露出的铜芯端部与电缆接头大端平齐,如图5;

6)在电缆接头尾部(已旋进电缆)用钳子把套箍压扁,夹紧电缆,将多余的屏蔽网线剪去,如图6;

7)将接好电缆的电缆接头与网络电视插背面的接口对准,小心旋进连接好,如下图。

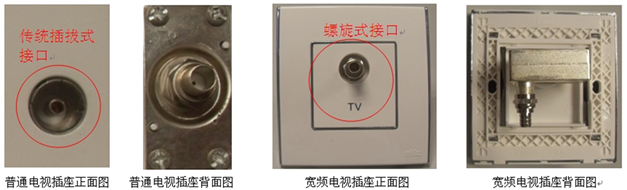

普通电视插和宽频电视插的区别:

普通电视插和宽频电视插的区别是能够稳定传输的频率范围不同,普通插座一般是450M以下,宽频插座则要求到860M。宽频插座传输频率要求高的原因是为了适应双向传输和未来的数字电视传输。从插座的结构来讲,宽频插座要求接触紧密、可靠、屏蔽层更厚实,故一般宽频插座都采用螺旋式接口,而不是传统的插拨式接口。选用宽频插座时,同轴电缆的接头也要用螺旋式。

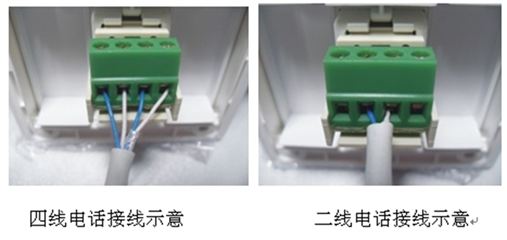

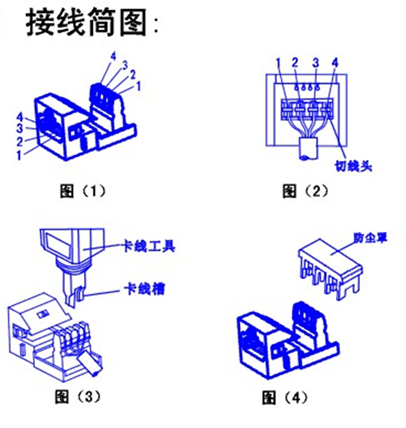

16、电话插接线安装步骤

1)接线座上的接线端子1、2、3、4分别与电话插正面插口的4根连线一一对应(从右到左)。即接线端子1与插口左边的第一根连接线连通,接线端子2与插口左边的第二根连接线连通,依次类推。

2)对于二线电话,两根电话线只需与接线端子2和接线端子3接紧即可。

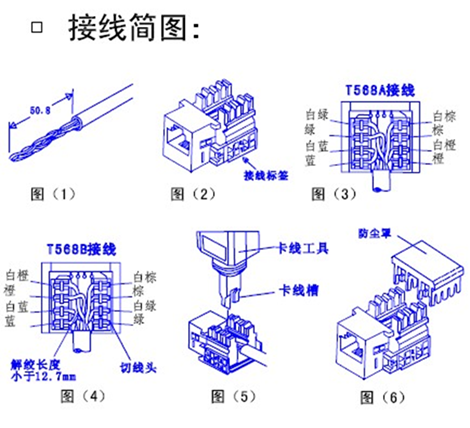

17、电脑插接线安装步骤:

1)双绞线外套剥开裸线50.8㎜,如图1;

2)根据接线方式,将双绞线色标与插座线色标一一对应,如图2、图3、图4;

3)打入线的每根解绞长度必须小于12.7㎜,按规定打入线缆后,多余的线头切与卡脚相平,如图4;

4)采用专门工具将线缆打到底部,如图5;

5)盖上两个防尘罩,如图6;

本文来源于互联网,暖通南社整理编辑。
