0   缘来

去年跟着领导接触了一个复杂的三连体建筑，几经波折，终于快完成最终施工图。超高层连体建筑的受力相对常规超高层结构更加复杂，借此机会参考院里课题《连体结构连接方案的选择与设计》将超高层连体建筑的分类、受力特点、工程案例进行了整理供大家参考，其中主要资料均来自相关文献、院里课题及工程项目。

高层连体结构作为一种新型复杂高层建筑类型，拥有优美的建筑外观，其不仅可以节省建筑所需的土地面积，塔楼之间的连接体位置（如高空连廊）能提供开阔的观光视野和独特的视觉效果，因而其建筑形式得到广泛应用。

1   连体的分类

（1）按塔楼数量分类

按照塔楼数量可以分为双塔连体、三塔连体和多塔连体。

实际工程中，最常见的是双塔连体，如新央视大楼，吉隆坡的双子塔，北京丽泽SOHO，苏州东方之门，大阪梅田大厦等。

三塔连体数量则相对较少，如新加坡的金沙酒店，南京金鹰天地广场，宝安公关文化艺术中心以及温州中心等。

多塔连体，如重庆的来福士广场（4塔），北京当代MOMA（6塔），杭州市民中心（9塔）。

（2）按塔楼的位置分类

按塔楼的位置可以分为对称连体和非对称连体。非对称连体结构的平扭耦联效应明显，受力复杂。如新央视大楼，南京金鹰天地广场，宝安公共文化艺术中心等。大部分连体结构会至少关于一个轴对称，如吉隆坡的双子塔，上海凯旋门大厦等。

（2）按连接强弱分类

按照塔楼与连接体的连接强弱可以分为柔性连接和刚性连接。

柔性连接是指连接体可以通过隔震支座等于塔楼相连，连接体对塔楼的结构动力特性几乎不产生影响。如吉隆坡的双子塔，北京当代MOMA。

刚性连接是指连接体于主塔楼有可靠连接，可以协调塔楼间的变形差异，其中又分为弱连接和强连接。弱连接指连接体刚度相对塔楼较小，使整体结构产生一定的整体弯曲作用，如宝安公共文化艺术中心。

强连接是指连接体刚度相对刚度较大，使塔楼间产生显著的抗弯作用，如新央视大楼，南京金鹰天地广场以及苏州东方之门等。

 2   受力特点

相对于一般超高层单塔于多塔结构，超高层连体结构体型复杂，连体的存在使得各塔楼相互约束，相互影响，结构在竖向和水平荷载作用下的受力性能复杂，影响因素众多，如：

（1）塔楼的数量和结构形式；（2）结构的对称性；（3）连体的数量，刚度，位置；（4）塔楼的间距；（5）塔楼与连体的连接强弱等等。

1.动力特性复杂

下图是东方之门和南京金鹰的几个典型模态。可以看到塔楼相连之后，整体刚度增大，但刚度不同的塔楼被连体协调变形后的模态特性难以预知，振动模态复杂。

2.扭转效应显著

与其他体型的结构相比，超高层连体结构扭转变形大，平扭耦合效应明显，结构平动模态中扭转分量也有明显增加。扭转效应随着塔楼不对称性程度的增加而加剧。

3.连体受力复杂

对于刚性连接的连体来说，连体在重力荷载、风荷载、地震荷载作用下，往往处于拉、压、弯、剪、扭等多种应力状态下，受力复杂。

4.风环境复杂

由于多塔相对位置复杂，如塔楼距离、连体形状、相对角度等，对风荷载影响较大。

5.竖向地震影响明显

由于一般连体跨度加大，荷载较重，对竖向地震较为敏感。

6.施工顺序对结构性能影响大

不同的施工顺序和施工方法对连体结构的受力会产生巨大影响。如连体在何时连接，对结构的内力及变形产生很大影响。从下图可以看到，考虑施工顺序后，Y像位移增大了约14.2%。

3   连体连接强弱的判别

连体作用的强弱，我们可以用筒体轴力形成的整体倾覆力矩与整个结构在水平作用下的倾覆力矩的比值来判断。简化如下所示。

下图是宝安公共文化艺术中心的倾覆弯矩的比值，可以看到连体对结构整体倾覆力矩的贡献很小，只有5%和15%，因此这里的连体为刚性连接中弱连接。

 4   工程案例

新央视大楼

建筑设计：OMA

结构设计：ARUP & ECADI

连体形式：刚性强连接

“我们致力于创造一座富有标志性的建筑，公平的展现当今中国最美的一面。我们希望央视大楼在城市中的作用不仅仅是地标，而更是积极活跃的参与者”。

—雷姆.库哈斯

位于北京东部CBD的央视大楼，由两座向内倾斜的塔楼连接构成，从不同角度看上去造型各异，像一道门，像两个紧挨着的字母“Z”,也像一座被折叠的摩天楼。这样横向的建筑造型被中国网民戏称为“大裤衩”

中央电视台新大楼自从方案公布以来, 引发了中国建筑史上空前的关注与争议在长达10 年多的时间甲谣传! 非议! 直至今日大楼已经完工人们对它或惊喜!或扣忧! 或批评的声音依旧不绝于耳, 它似乎一直没有完全得到中国建筑界及普通大众的理解和认可然而. 大多数关注和争议都止步于其独特的外型，对其实质的设计与实施过程也缺乏全面的了解。

（1）建筑方案演变

央视大楼的三维环状造型来自于对最简单的立方柱体的几何切割。以160mx160mx234m的方柱体为原始几何体， 在其四个侧面向内切除，形成一个侧面向内呈6度 倾斜的对称梯形台，沿着梯形台的一个外角切除一个10mx100mx161m的、与外侧面平行的小梯形台。最后在顶部以一个与水平面呈8度的平面做顶部切除，做减法剩下的几何形体便是央视大楼主楼的最终造型。将这个方柱体的接地轮廓向南、向西各拓展40 m，形成一个200mx200mx6m 的基座，如下图所示。

（2）结构方案演变

央视大楼的主结构分布在建筑形体外层, 是由梁、柱和斜撑共同组成的连续空间网筒结构。大楼特殊的几何造型导致外筒杆件受力不匀, 故设计将斜向交叉的钢构件- 斜交格构- 在受力较大或较小的区域增加或减小密度，如下图所示。

大楼的幕墙支撑结构为菱形板块。该结构与建筑外筒主结构的斜撑体系完全平行标准菱形板块高度跨越4 层楼。随着结构受力的增强或减弱板块尺寸也相应变小或变大最终大楼外表皮呈现出不规则的菱形图案。网格约密，颜色越深，表示受力越大，如下入所示。

（3）结构特点

由于其特殊的倾斜连体造型，其抗震设计及工程施工所面临的难题是前所未有的。

悬臂部分最大长度75m，5万吨重量需要由悬臂结构承担并传递至塔楼。主楼的两个塔楼倾斜而在顶部连接并相互支承，主体结构以带斜撑的巨型外筒提供整体刚度和稳定性。

斜撑立面布置反映力学特征，在高应力的区域，支撑布置比较密，在低应力区域，支撑布置比较稀。

由于中间的连体部分对两个筒体起到连接、相互支撑的作用，因此施工过程对结构内力分布影响非常明显。合理的施工次序和加载顺序可以调整倾斜塔楼以及连体结构的内力分布。新央视大楼最终的施工方案是塔楼、裙楼独立施工，悬臂结构外伸合拢。

丽泽SOHO

建筑设计：扎哈.哈迪德建筑事务所

结构设计：B+G & CABR & BIAD

连体形式：刚性强连接

丽泽SOHO是著名设计师扎哈·哈迪德的收官之作，项目DNA双螺旋结构复杂，幕墙板块有1700多种，200m高的中庭属世界之最。

（1）建筑方案演变

设计灵感源于DNA双螺旋，楼体线条反对称曲面流畅远观如巨龙盘旋，夜晚近看楼体通透晶莹宛若一颗璀璨的“夜空之眼”，让人感觉像置身于科幻大片之中。

网上有很多资料详细解释了建筑形体的由来，在这里小编就不再详细解释了。

（2）结构方案

结构高度191.5m，由两个反对称的单塔建筑组成。可以看出，单塔结构各层呈现螺旋形上升，从底部到顶部旋转了45度，并且在上部存在大悬挑。由于该结构的旋转造型，导致结构在竖向荷载作用下，即产生水平的扭转作用。因此，单塔结构自身难以成立，必须在双塔之间设置桁架以保证双塔共同工作。

在方案阶段，结构工程师针对建筑的形体特征，对比了不同的结构方案。

方案1：圆钢管混凝土框架-钢筋混凝土核心筒结构体系，双塔之间每隔5层设一道一层高的桁架连接，挑空区的幕墙面不设支撑上部结构的立柱或斜撑。

方案2：圆钢管混凝土框架-支撑结构体系，双塔之间每隔5层设一道联系楼板，挑空区的幕墙面按幕墙的龙骨造型设置支撑，支撑刚度较弱。

方案3-1：圆钢管混凝土框架-钢筋混凝土核心筒结构体系，双塔之间每隔5层设一道联系楼板，挑空区的幕墙面设立柱支撑上部结构；

方案3-2：圆钢管混凝土框架-钢筋混凝土核心筒结构体系，在方案3-1的基础上，在两个单塔的周圈斜柱上打一道斜撑，斜撑数量较少，在幕墙内和幕墙外的立面，每一个楼层仅出现一根斜撑；

方案3-3：圆钢管混凝土框架-钢筋混凝土核心筒结构体系，在方案3-1的基础上，将立柱换为斜柱。

方案4-1至4-3为圆钢管混凝土框架-支撑结构体系，将方案3-1至3-3的钢筋混凝土核心筒替换为圆钢管混凝土框架-支撑核心筒。

方案5，在方案4-1的基础上，去掉支撑立柱，加大两单塔之间的连梁，考察立柱对结构反应的影响。各对比方案模型如图5所示。

可以看到，方案2的连接刚度太弱，在竖向荷载下的扭转位移太大，因此是不成立的，结合建筑功能及造型，最终的确定了方案一。

在方案一的基础上，结构工程师还分析了不同部位连桥方案对结构整体性的影响，初步确定了丽泽SOHO的结构体系。

最终的结构主要由筒体-单侧弧形框架的两个单塔与椭圆形腰桁架组成，双塔之间在第13、24、35层每个设备层及顶层处各设置一道连桥及腰桁架。结构的抗侧力体系主要由以下几种构件组成：圆钢管混凝土斜柱、钢筋混凝土核心筒、腰桁架、塔楼之间的连桥等。

从下图中的施工照片更能清楚的看到腰桁架以及双塔之间的连桥结构。

可以发现，丽泽SOHO中的连体结构是一种“强连接”，单个塔体在结构上是不成立的，必须通过连体的作用来保证两个塔体共同工作。

重庆来福士广场

建筑设计：Moshe Safdie

结构设计：ARUP

连体形式：柔性连接

最近，网红建筑重庆来福士广场上250m高300m长的水晶连廊正式向游客开放了。

八座微倾的摩天塔楼犹如江面上强劲的风帆，其中两座更高达350米。长400米的水晶廊桥在250米的高空连接起四座酒店、商场和休闲设施。

（1）建筑方案演变

在重庆来福士的设计中建筑师汲取重庆传统航运文化将渝中半岛想象成为行驶的帆船。

老爷子的另一个代表作便是新加坡的加沙酒店，可见老爷子对这一设计手法是情有独钟。

（2）连桥的结构设计

顶部250m高300m长的水晶连桥是重庆来福士广场的标志性特点。

在250m高空连接4座塔楼，对结构设计来说是一个非常大的考验。

ARUP的工程师在初期，针对连桥的连接方式提出了五种连接方式：

1）整体连接；2）独立连接( 设置防震缝) ；3）动态连接( 单设抗震支座）；4） 动态连接( 抗震支座与阻尼器的组合) ;5）部分塔楼固定连接与部分塔楼动态连接。

最终从位移需求、剪力需求、用钢量以及塔楼和连桥间的相互影响等多方面，确定了动态连接（抗震支座与阻尼器组合）方式作为最终连桥支座方案，是属于典型的柔性连接。

该连接方案可以在一般情况下（如风、温度）将天桥和塔楼固定在一起，而在发生剧烈地震时允许一定的晃动空间，耗散地震产生的巨大能量。而隔震支座和阻尼器一起又可以提供自我复位的能力。

连桥安放于4 个塔楼上，每个塔楼上均安装6个隔震支座。两组阻尼器于左右两侧控制东西和南北方向变形。在塔楼顶部5m，设有转换结构，支座安装在3m 宽、5m 深的转换梁上。

连桥的主桁架为3 组东西向连续桁架并跨越4个塔楼，垂直于主桁架方向大约每4.5m 安装一梯形次桁架连接3 组主桁架。

连桥构件主要于反弯点（塔楼两侧）断开，设置连接点方便施工后期连接中间段。两组从连桥主结构悬挑出的小连桥作为连桥与北塔楼之间的建筑通道，但结构上小连桥与北塔楼之间设置抗震缝。

重庆来福士广场项目体量大且结构复杂，对于结构工程师是一个巨大的挑战，结构设计应不拘泥于传统结构形式，敢于创新，使得结构安全合理，并最大程度体现了建筑效果。

南京金鹰天地广场

建筑设计：法国何斐德建筑设计公司

结构设计：ECADI

连体形式：刚性强连接

金鹰天地广场项目由三栋高度均超过300m 的超高层建筑在高空连体而形成，是目前全世界在建的、高度最高的、连体跨度最大的非对称三塔连体结构。

三栋塔楼均采用框架-核心筒混合结构体系。通过5 层高的连接体将三个塔楼在191.5~232m处将三个塔楼连接在一起 。连接体采用5层高的钢桁架，连接体的钢桁架贯通相互连接的两栋塔楼，将三个塔楼强有力的连接在了一起，并在连接体底部设置了双向交叉桁架，是一个典型的刚性强连接体。

刚性强连接体的连体方案，有效实现了三栋塔楼的共同作用，极大提高了整体结构的抗侧刚度，达到了1+1+1>3效果。因此，在三栋300m以上高度的塔楼，仅设置一道伸臂桁架就能达到结构的刚度需求。

刚性连接体虽然增加了连体结构的整体抗侧刚度，但刚度不同的塔楼被连接体协调变形后，也带来一系列的设计难点。比如强连接体的平扭耦合效应明显，结构易发生整体扭转现象。由于刚性连接体的存在，连接体与相邻楼层容易出现刚度突变等。

宝安公共文化艺术中心

建筑设计：ECADI & CAAU

结构设计：ECADI

连体形式：刚性弱连接

宝安公共文化艺术中心由博物馆、艺术馆、美术馆三个筒体组成，整个建筑是支撑在三个筒体上，而三个筒体在不同高度处通过连体两两相连。

建筑的高度为99.6m，建筑体量不大，但是整个建筑只有三个筒体落地，其他部分均是悬挑或者连体实现的。最大的悬挑长度达到了43.5m。

从结构的剖面图可以更清晰的看到，除了落地的筒体部分，其他大部分均是超大悬挑，设计中采用了斜拉杆+框架、桁架以及空腹桁架几种结构形式。

落地筒体之间在不同的标高处，由低到高按顺时针的方向通过连体两两相连。筒体M与筒体A，在12.6~39.0m的高度通过连体C1相连；

筒体A与筒体G，在12.6~80.0m的高度通过连体C2相连；筒体G与筒体M，在80.7~92.25m的高度通过连体C3相连。

文章开始，我们以宝安为例，分析了倾覆弯矩的比值，宝安的连体为刚性连接中弱连接。

苏州东方之门

建筑设计：RMJM & ECADI

结构设计： ECADI

连体形式：刚性强连接

苏州东方之门，总高度为281.1m，相当于法国凯旋门的6倍，被誉为“世界第一门”，两栋塔楼虽然看上去是对称的，其实是不对称的，分别为66层和60层，双塔在顶部230m高空相连，连体部高度约52m。

（1）造型的由来

东方之门的主要投资与控股人杨休钟爱苏州园林的古朴写意之风，他不拘泥于那些已有的商业开发设计理念，而希望在项目中体现他个人的抱负。

英国RMJM事务所的建筑方案创意在意向上源自中国传统的花瓶门及月洞门，将它们的曲线进行提取和整合，既表达独特的中式神韵，又体现现代的科技语言。正是这一具有中国古典气质的概念打动了业主。

（2）连体设计

“东方之门”两塔楼在约230m 高度处连成一体，连体以上共有9 层，总高约52m。这里的连体的连接与新央视大楼一样，是刚性连接。

连接体部分的结构布置采用沿第4 加强层处纵向( X 向) 设置了5 榀空间桁架，外围4 榀边桁架与该层带状桁架相连，由于连体以上的柱网布置与下部柱网不一致，沿X 向的5 榀桁架同时作为转换桁架用于

承托连体以上结构重量。

温州中心

建筑设计：ECADI

结构设计：ECADI

连体形式：柔性连接+刚性连接

温州中心是由三栋超高层塔楼在128~163.m的高空相连。塔楼A1和塔楼A2之间的连体为一层，其中一端与塔楼A1固定刚接，另一端通过隔震支座搁置在塔楼A2的大屋面上。塔楼A2和塔楼A3之间的连体是三层高，与两座塔楼均是通过固定铰支座相邻。

塔楼A1和A2之间的连体属于典型的柔性连接，塔楼A2和A3之间的连体属于刚性连接。

还有很多有名的超高层连体结构，由于篇幅原因，不再详细介绍每个超高层连体的具体设计。

空中桥梁建在第41和42层，距离地面170米处，长58.4米。用于连接和稳固两栋大楼，开放所有观光客参观。

新加坡金沙酒店，三栋塔楼支撑着一个巨大的空中花园，空中花园的游泳池长150m，是世界上高度最高、面积最大的游泳池。

两栋塔楼建筑高度分别为约 130m 和 100m，并在标高87.250m~95.750m 之间设置连体，连体跨度为59.85m，宽度32m，高度8.5m，连体屋面为屋顶花园。

杭州绿地城市之门是由东西对称的两栋超高层塔楼组成，塔楼底部由约高22m的钢结构拱连桥相连。

上海交银金融大厦属于不对称双塔连体，北塔楼高230.35m，在第13、26、39层分别用一层高、净跨12.4m的两个空间钢桁架将两个塔楼相连。

连体分别在3~6层( 标高11.5～29m，连 接体跨度 48m) 、21~26 层( 标高 97~120m，连接体跨度45m) 、34~38 层( 标高155~175m，连接体跨度47m)。

超高层建筑的纽带—连体结构-微信图片_20200628201704

两栋塔楼高度分别是207.25m和153.85m，在标高93.4m处设空中连廊，连接体共两层，连接体高度13.15m。

超高层建筑的纽带—连体结构-微信图片_20200628201708

主塔高219m，主、副楼在层16～20（共5层）通过钢结构连接为一个整体，连接体跨度为42.5m。

超高层建筑的纽带—连体结构-微信图片_20200628201738

北京新保利大厦是由三栋非对称不等刚度的混凝土剪力墙和两种类型的钢结构连体组成。东北立面连体跨度约为60m，钢结构连体为巨型桁架体系，南立面连体跨度为45m，连体为11层高的空腹桁架。

超高层建筑的纽带—连体结构-微信图片_20200628201742

大阪梅田大厦，高度173m，40层，连体位于39~40层，连体跨度54m，为刚性连接。

杭州市民中心，塔楼高度约102m，6个塔楼通过6个连体相连。6个连体的跨度分为34.05和57.28m两种，高度为两层高，位于23~24层，离地面高度为84m。连体底部四个角点与塔楼采用摩擦摆式支座相连，其中两个支座双向可动，一个支座环向可动，径向固定，一个支座双向固定。连体形式属于典型的柔性连接。

上海证券大厦，高120m，连体位于10~18层，跨度63m，连体为两拼支撑在塔楼筒体上的钢框架。

MOMA包含7个连廊跨度分别长24.8~54.5m，距离地面高35.~58.5m。连廊支撑处使用摩擦摆式支座作隔震处理。

上海凯旋门，高度99.9m，连体支撑体系为位于27层的两根深梁，26层是由27层深梁下的吊柱支撑。

巴黎德方斯大门由两座110m高的办公楼连接而成，连体净跨约为60m，高约20m，连体为3层高预应力混凝土箱型大梁+双井式巨型空腹桁架。

5   小结

对于复杂连体结构，连接体不仅将彼此独立的建筑单体融合起来，成为更有气势的大型连体建筑结构，同时还将各单体的结构性能耦合起来。主要体现在结构的静力、动力性能以及抗震性能发生了明显变化，原来独立工作的单体开始互相作用，相互影响，耦合起来的连体结构在地震作用下呈现复杂的受力现象。

参考资料：

[1] 连体结构连接方案的选择与设计，华东建筑设计研究总院.

[2] 姚东梅. 媒体之城-从“”到“”解读中央电视台新大楼设计.

[3]汪大绥,姜文伟,包联进,张富林,王建,孙战金,童骏,黄永强,刘志斌.CCTV新台址主楼结构设计与思考[J].建筑结构学报,2008(03):1-9.

[4]汪大绥,姜文伟,包联进,王建.CCTV新台址主楼施工模拟分析及应用研究[J].建筑结构学报,2008(03):104-110.

[5]肖从真,杜义欣,康志宏,赵鹏飞,赵爽,孔慧.丽泽SOHO双塔复杂连体超限高层结构体系研究[J].建筑结构学报,2016,37(02):11-18.

[6]赵爽,肖从真,杜义欣,程卫红.丽泽SOHO超限高层结构方案研究[J].工程质量,2015,33(07):52-55.

[7]朱立刚,涂望龙.重庆来福士广场项目结构设计简介[J].重庆建筑,2017,16(11):18-21.

[8]刘志刚,侯悦琪,朱立刚,梁金桐,王隽.重庆来福士广场空中连桥减隔震设计[J].建筑结构,2015,45(24):9-15.

[9]严敏,李立树,芮明倬,汪大绥,黄健,洪小永.苏州东方之门刚性连体超高层结构设计[J].建筑结构,2012,42(05):34-37+18.

[10]刘明国,姜文伟,于琦.南京金鹰天地广场超高层三塔连体结构分析与设计[J].建筑结构,2019,49(07):15-21.

GB50314-2015《智能建筑设计标准》

智能建筑，intelligent building：以建筑物为平台，基于对各类智能化信息的综合应用，集架构、系统、应用、管理及优化组合为一体，具有感知、传输、记忆、推理、判断和决策的综合智慧能力，形成以人、建筑、环境互为协调的整合体，为人们提供安全、高效、便利及可持续发展功能环境的建筑。

建筑设备管理系统，building management system：

对建筑设备监控系统和公共安全系统等实施综合管理的系统。

4.5 建筑设备管理系统一般规定，不同建筑类型有不同特殊要求。

楼宇自动化系统BAS：

BAS通常包括设备控制与管理自动化（BA）、安全自动化（SA）、消防自动化（FA）。但也有时把安全自动化（SA）和消防自动化（FA）和设备控制与管理自动化（BA）并列，形成所谓的“5A”系统。

楼宇自控系统，BA：

广义BA系统：智能建筑“3A”中的BA系统，涵盖了建筑物中所有机电设备和设施的监控内容。

狭义BA系统：仅包括由各设备厂商或系统承包商利用DDC控制器或PLC控制器对其进行监控和管理的电力供应与管理、照明控制管理和环境控制与管理以及电梯运行监控等系统。

若无特别注明，BA系统通常表示为狭义BA系统，也称楼宇自控系统，建筑设备管理系统，设备监控系统等。

BA系统控制对象与系统功能（广义）

BA系统的功能：

设备运行监控：是楼宇自控系统的首要和基本功能。

节能控制与管理：节能降耗是全球环境保护和可持续发展的首要手段。BA系统通过冷热源群控、最优起停、焓值控制、变频控制等手段可以有效节约建筑设备运行能耗 。

设备信息管理：随着数据分析等信息技术的发展，BA系统开始由单纯的自动控制功能，向自动控制、信息管理一体化发展。数据有效存储、分析，为今后建筑设备改造及在线故障诊断提供依据。

集散控制系统：

DCS Distributed Control System：是以多台微处理器为基础的集中分散型控制系统。集散系统在传统的过程控制系统中引入计算机技术，利用软件组成各种功能模块，代替过去常规仪表功能，实现生产过程参数的控制，并用屏幕显示，应用通信联网技术组成系统。

DCS特点是现场由控制站进行分散控制，实时数据通过电缆传输送达控制室的操作站，实现集中监控管理，分散控制，将控制功能、负荷和危险分散化。

集中控制系统的不足：

可靠性：整个系统的控制、管理依赖于中央控制站，一旦中央控制站崩溃，整个系统将陷入瘫痪。

运算负荷：全部控制运算功能由中央站控制主机完成，对控制主机中断优先级、分时多任务操作等控制都提出了极高的要求，同时控制主机的运算处理能力限制了整个控制系统的规模和实时响应能力。

网络负荷：所有现场采集的数据都要通过网络系统传送给控制主机进行处理，然后由控制主机发出命令指挥现场执行机构的动作，信息传输线路长、网络传输数据量大，当系统监控点数较多时实时响应能力差。

集散控制系统的优点：

通过分散控制功能，使得整个系统运算负荷、网络数据通信和故障影响范围均得到分散，同时控制功能直接在现场得以实现，也增强了系统的实时响应性。

集散控制系统的主要特性是集中管理和分散控制，它是利用计算机、网络技术对整个系统进行集中监视、操作、管理和分散控制的技术。

DCS逻辑结构图：

分支型结构，垂直分成3层，每层横向分成若干子集。

从功能分散上看，纵向分散意味着不同层次的设备具有不同的功能，如实时监视、实时控制、过程管理等；横向分散意味着同级设备之间具有类似的功能。

楼宇集散控制系统图：

楼宇自控中的集散控制系统：

集散控制系统是工业生产过程控制需求的产物，首先在工控领域得到成功应用，然后逐渐应用于楼宇控制。

为适应楼宇控制的特点，集散控制系统的许多备份、冗余措施在楼宇控制中都取消了，系统结构及控制器、工作站的功能也有不同程度的简化和削弱，但整体系统的组成和构架相同的。

因此有人称楼宇控制系统为“一种低成本的集散控制系统”。

楼宇自控系统的典型网络结构：

楼宇自控系统采用集散控制系统的网络结构，工程建设中具体采用哪种网络结构应视系统规模的大小以及所采用的产品而定。

楼宇自控系统的网络结构通常采用总线方式，系统结构可以通过总线层次加以区别。

工作站通过相应接口直接与现场控制设备相连：

实际上是一种单层网络结构，现场设备通过现场控制网络相互连接，工作站通过通信适配器直接接入现场控制网络。适用于监控点数较少、且分布比较集中的小型楼宇自控系统。

典型的两层网络构架的楼宇自控系统：

采用典型的集散控制系统两层网络构架，适用于绝大多数楼宇控制系统。上层网络与现场控制总线两层网络满足不同的设备通信需求，两层网络之间通过通信控制器连接。这种网络结构是许多现场总线产品厂商主推的网络构架。

通信控制器作用：

功能简单的只是起到协议转换的作用，在采用这种产品的网络中不同现场控制总线之间设备的通信仍要通过工作站进行中转；

功能复杂的可以实现路由选择、数据存储、程序处理等功能，甚至可以直接控制输入输出模块起到DDC的作用，而成为一个区域控制器，如美国Johnson Controls的网络控制单元（NCU）。

有些公司（如TAC）甚至将Web服务器功能集成到区域控制器，这样用户甚至不用选配工作站，通过任意一台安装有标准网络浏览器（如IE）的PC即可实现所有监控任务。

三层网络结构的楼宇自控系统：

网络结构在以太网等上层网路与现场控制总线之间又增加了一层中间层控制网络，这层网络在通信速率、抗干扰能力等方面的性能都介于以太网等上层网路与底层现场控制总线之间。通过这层网络实现大型通用功能现场控制设备之间的互连。监控点分散，联动功能复杂场合。

现场控制器（DDC）输入输出点数：

产品设计及工程选型时考虑的主要问题。

目前市场上流行的DDC点数从十几点到几百点不同。

在工程中，有些场合监控点比较集中，如冷冻机房的监控，适合采用一些大点数的DDC；

有些场合监控点相对分散，如VAV末端的监控，适合采用一些小点数的DDC。

厂商在设计DDC时，从经济性的角度考虑，所选用的处理器、存储器也会根据此DDC点数的多少有所不同，一般点数较少的DDC功能也相对较弱，点数较多的DDC功能和处理能力也较强。

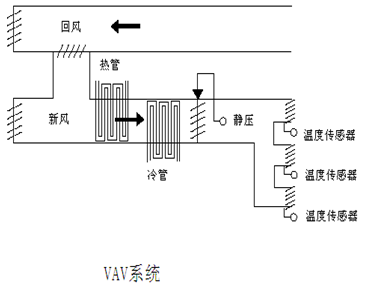

监控点相对分散、联动功能复杂系统解决方案：

在一些诸如VAV末端的控制中，虽然末端设备的基本控制要求较低，但作为整个系统的联动控制，如风管静压控制，单个末端状态的变化都会引起其他各监控状态的变化，这些联动控制相当复杂。在这类末端分布范围较广，而联动控制复杂的系统监控中，无论单独采用小点数DDC还是大点数DDC都存在许多问题，三层网络结构的楼宇自控系统就可以体现出其优势。

以太网为基础的两层网络构架：

以太网在BA系统开始应用于现场控制领域。各大厂商先后推出以太网控制器，这种网络结构利用高速以太网分流现场控制总线的数据通信量，具有结构简单、通信速率快、布线工作量小（上层可直接利用综合布线系统）等特点，是目前楼宇自控系统网络结构的主流发展方向。

楼宇自控系统的现场控制站：

名称：Process Interface Unit（过程接口单元）、基本控制器（Basic Controller）、多功能控制器（Multifunction Controller）、DDC。

功能：现场控制站作为系统的控制级，主要完成各种现场楼宇机电设备运行过程信号的采集、处理及控制，作为控制和操作同时进行。

统称：现场控制节点。

现场控制器组成：

现场控制器结构：

中央处理单元；输入输出通道AI、AO、DI、DO；安装时还要考虑：机柜、电源、安装导轨、线槽、导线、连接器、辅助继电设备等。

现场控制器安装：

机柜：防尘、防电磁干扰、安装电源及辅助输入输出设备，现场控制器和电源等设备要安装在相应的机柜内。

楼宇自控系统对电源的要求不如工业控制环境那么严格，一般要求现场控制站的电源由中央控制室或操作员站单独拉出，这样现场控制站的电源质量基本与中控站或操作员站设备的电源质量相同，且具有UPS保护。

现场控制器主要是DDC和PLC等设备，集成了CPU模块、I/O处理模块、存储模块、通信模块等功能模块。不同现场控制器的CPU处理能力、I/O点数及存储器大小各不相同，按实际控制要求选择。

模拟量输入通道AI：

输入控制过程中各种连续物理量：如温度、压力、应力、流量以及电流、电压等；

毫伏级电压信号：如热电偶、热电阻及应变式传感器的输出；

各种温度、压力、位移或各种电量变送器的输出；

一般采用4~20mA标准，信号传送距离短、损耗小的场合也有采用0~5V或0~10V电压信号传输。

许多厂商提供的现场控制设备支持将模拟量输入接口与数字量接口通用称为通用输入接口（UI）。

DDZ-Ⅲ型变送器两线制结构示意图：

如图：符合组合电动仪表固有特性，采用直流集中供电方式，可将差压变送器、24V直流电源、250Ω电阻串联起来，压差的大小确定所通过的电流大小，并将电阻两端形成的电压，传给下一级仪表，作为下一级仪表的输入。

模拟量输出通道AO：

输出4~20mA电流信号， 0~10mA与1~5V电压。

电动执行机构的行程，调速装置（变频调速器）、阀门的开度等模拟量。

输出通道一般由D/A模板、输出端子板与柜内电缆等构成。

输出接口的输出信号一般都可以在电流型和电压型之间转换。可以直接通过软件设置实现，或通过外电路实现，如在4~20mA标准直流电流信号输出端接入一个500Ω电阻，电阻的两端就是DC 2~10V电压信号。

开关量输入通道DI：

用来输入各种限位（限值）开关、继电器或阀门连动触点的开、关状态，输入信号可以是交流电压信号、直流电压信号或干接点。

由于干接点信号性能稳定，不易受干扰，输入输出方便，目前应用最广。

数字量输入接口接收现场各种状态信号，经电平转换、光电转换及去噪等处理后转换为相应的0或1输入存储单元。

数字量输入接口也可以输入脉冲信号，并利用内部计数器进行计数。

开关量输出通道DO：

用于控制电磁阀门、继电器、指示灯、声光报警器等只具有开、关两种状态的设备。

数字量输出接口一般以干接点形式进行输出，要求输出的0或1对应于干接点的通或断。

辅助输入输出设备：

现场控制设备的模拟量/数字量输入、输出接口一般都可以直接输入或输出信号与现场传感器、变送器、执行机构进行通信，输入各种现场状态、参数，输出控制现场设备。

当使用数字量输出端口控制现场36V以上电压或大电流回路时，需要借助各种继电器、接触器等辅助设备，以保证现场控制设备的端子不窜入高电压或通过大电流。

楼宇自控系统管理与控制站：

包括一台中央监控站管理服务器和若干个操作员站（分管不同设备子系统的，分散在各监控机房的），工程师站为节约成本一般不单独固定设置。

中央监控站功能：

中央监控站提供集中监视、远程操作、系统生成、报表处理及诊断等功能。它集中了中央管理服务器、操作员站和工程师站的全部功能。

楼宇自控系统的中央监控站一般包括一台中央管理服务器和若干个操作员站（这些操作员站从功能上可以是分管不同设备子系统的，也可以是相互冗余的；从地域上，可以是集中设置的，也可以是分散在各监控机房的），工程师站为节约成本一般不单独固定设置，而由操作员站实现其功能或利用工程师的计算机临时接入楼宇自控网络进行系统组建和维护。

典型楼宇自控系统介绍：

霍尼韦尔（Honeywell）公司：

建筑智能系统部产品包括楼宇自控（BA）系统、火灾报警消防控制（FA）系统和安保（SA）系统。

EBI系统是一套基于客户机/服务器结构的控制网络软件，用于完成网络组建、网络数据传送、网络管理和系统集成。EBI平台除了服务器软件、客户机软件、开放系统接口软件以外，还有6个并列的应用软件系统，涉及建筑设备监控、火灾报警、安全防范、视频监控、能源管理等方方面面的系统监控管理，这些系统能够通过以太网实现数据交换、联动控制和信息集成。

楼宇自控产品主要有XL8000系列BACnet控制器，XL5000系列控制器及各类末端设备，包括风阀执行器、电动阀门、电动阀门执行器、电动蝶阀、各类传感器等。

西门子（SIEMENS）楼宇科技公司：

Apogee控制管理系统是用于楼宇设备的集散控制系统，每个DDC控制器均有CPU处理器进行数据处理，独立工作，不受中央或其他控制器故障的影响，从而提高了整个集控管理系统的可靠性。

安装 Windows 2000/XP 计算机工作站为监控平台，可连接楼宇级网络（BLN），每条楼宇级网络可连接DDC控制器，而每个DDC又可通过楼层级网络（FLN）连接扩展点模块或终端设备控制器。

实现建筑物内的暖通空调、变配电、给排水、冷暖源、照明、电梯扶梯及其他各类系统机电设备管理自动化、智能化、安全化、节能化，同时为大楼内的工作人员和其他租户提供最为舒适、便利和高效率的环境。

江森自控（Johnson Controls）公司：

1985年在美国成立，其楼宇自控系统 Metasys采用开放式结构，可以根据用户需求集成不同厂商的软、硬件产品，满足整个楼宇自控系统的优化需求。

Metasys系统采用分布式结构、模块化设计，具有高效、可靠、运行稳定等特点。Metasys集成支持目前楼宇自动化及信息产业中绝大多数的标准，，因此其在系统集成、数据交换、数据库整合等方面也具备了相当的灵活性与互操作性。

Metasys系统的模块化结构由一个或多个现场控制器、网络控制器和操作站组成，系统可以不断满足受控设备扩展的需要，无论是现场控制器或是网络控制器都可以根据项目的需求不断扩展。

Metasys系统组成：

操作员站：主要由带鼠标及彩色显示器的计算机和打印机组成，运行图形ADS系统软件和实时监控操作软件，是管理整个系统及实施操作的主要人－机界面。

网络控制引擎NAE：和操作站共同构成系统的管理层，其功能主要是实现网络匹配和信息传递，具有总线控制，I/O控制功能，操作站以高速通信方式与下一级智能网络控制单元进行信息交换。

现场控制器（DDC）：主要功能是接收安装于各种机电设备内的传感器、检测器的信息，按DDC内部预先设置的参数和执行程序自动实施对相应机电设备的监控。智能网络控制单元与DDC之间可以通过N2总线RS-485方式或LON方式通信。

施耐德电气TAC公司：

TAC（Schneider electric tac）是一家专注于楼宇自控、安全防范产品以及能源解决方案的瑞典公司，具有超过80年行业历史。2003年，TAC加入法国施耐德电气集团，并先后收购了安德沃自控（Andover Control）、英维思楼宇系统（Invensys Building System）、派尔高（Pelco）等多家楼宇自控及安全防范产品公司。目前业务已涵盖了完整的楼宇自控、门禁控制、视频监控、入侵防范及末端产品线。

TAC Vista是施耐德电气TAC旗下的LonWorks楼宇自控解决方案。此系统最大的特点在于其Building IT设计理念。所谓Building IT就是将IT的技术、理念充分应用于楼宇自控，从而实现开放、友好、集成与安全。

传感器与执行器基础：

检测仪表控制系统组成：

检测单元：直接测量：温度、压力、流量、液位、成份；间接测量。

变送单元：测量信号转换与传输；

1~5V DC 、4~20mA DC模拟信号和数字信号。

显示单元：数字、曲线、图像。

调节单元：实现PID（比例、积分、微分）调节。

执行单元：气动、液动、电动。

温度测量：

温度：国际单位制（SI）7个基本物理量之一，重要参数。M，Kg，s，A，mol，cd。

测温原理：通过温度敏感元件与被测对象热交换，测量相关物理量，确定被测对象的温度。

测温方式：

接触式：传热和对流，有热接触，精度高，破坏被测对象热平衡，存在置入误差，对测温元件要求高。

非接触式：接受热辐射，响应快，对被测对象干扰小，可测高温、运动对象，适应强电磁干扰、强腐蚀。

热电阻式传感器：

金属热电阻；半导体热敏电阻；热电阻式传感器的应用。

基于导体或半导体的电阻值随温度而变化的特性。

优点：信号可以远传、灵敏度高、无参比温度。

金属热电阻稳定性好、准确度高，可作为基准仪表。

缺点：电源激励、自热现象，影响精度。

金属热电阻：

热电阻＝电阻体（最主要部分）＋绝缘套管＋接线盒

作为热电阻的材料要求：

电阻温度系数要大，以提高热电阻的灵敏度；

电阻率尽可能大，以便减小电阻体尺寸；

热容量要小，以便提高热电阻的响应速度；

在测量范围内，应具有稳定的物理和化学性能；

电阻与温度的关系最好接近于线性；

应有良好的可加工性，且价格便宜。

使用最广泛的热电阻材料是铂和铜。

常用热电阻：

铂热电阻：主要作为标准电阻温度计，广泛应用于温度基准、标准的传递。

铜热电阻：测量精度要求不高且温度较低的场合，测量范围一般为―50～150℃。

铂热电阻，目前最好材料。

长时间稳定的复现性可达10-4K，是目前测温复现性最好的一种温度计。

铂电阻的精度与铂的提纯程度有关。

百度电阻比，

W（100）越高，表示铂丝纯度越高。

国际实用温标规定，作为基准器的铂电阻，W（100）≥1.3925；目前技术水平已达到W（100）＝1.3930，相当于99.9995%；工业用铂电阻的纯度W（100）为1.387～1.390。

铜热电阻：

应用：测量精度要求不高且温度较低的场合；

测量范围：-50～150℃；

优点：温度范围内线性关系好，灵敏度比铂电阻高，容易提纯、加工，价格便宜，复制性能好。

缺点：易于氧化，一般只用于150℃以下的低温测量和没有水分及无侵蚀性介质的温度测量。与铂相比，铜的电阻率低，所以铜电阻的体积较大。

热电阻的结构：

电阻丝采用无感绕法（两线圈电流流向相反，电感互相抵消）绕在绝缘支架上，图b所示。

半导体热敏电阻：

利用半导体的电阻值随温度显著变化的特性制成；

由金属氧化物和化合物按不同的配方比例烧结。

优点：

热敏电阻的温度系数比金属大（4～9倍）；

电阻率大，体积小，热惯性小，适于测量点温、表面温度及快速变化的温度。

结构简单、机械性能好。

缺点：线性度较差，复现性和互换性较差。

热敏电阻特点与类型：

热敏电阻分类：

PTC热敏电阻－正温度系数

用途： 各种电器设备的过热保护， 发热源的定温控制，限流元件。

CTR热敏电阻－临界温度系数

在某个温度上电阻值急剧变化,具有开关特性。

用途：温度开关。

NTC热敏电阻－很高的负电阻温度系数。

应用：点温、表面温度、温差、温场等测量。

自动控制及电子线路的热补偿线路。

热敏电阻的结构：

构成：热敏探头、引线、壳体；

二端和三端器件：为直热式，即热敏电阻直接由连接的电路获得功率；

四端器件：旁热式；体积达到小型化与超小型化。

热敏电阻的电阻温度系数：

热敏电阻在其本身温度变化1℃时，电阻值的相对变化量：

B和α值是表征热敏电阻材料性能的两个重要参数，热敏电阻的电阻温度系数比金属丝的电阻温度系数高很多，所以它的灵敏度很高。

热敏电阻的线性化：

热敏电阻的电阻-温度特性呈指数关系，有较大非线性，一般处理方法是与温度系数小的电阻进行串并联，使其等效电阻在一定温度范围内是线性的。

金属热电阻传感器：

工业广泛使用，－200～+500℃范围温度测量。在特殊情况下，测量的低温端可达3.4K，甚至更低，1K左右。高温端可测到1000℃。

温度测量的特点：精度高、适于测低温。

传感器的测量电路：经常使用电桥，精度较高的是自动电桥。

为消除由于连接导线电阻随环境温度变化而造成的测量误差，常采用三线制和四线制连接法。

两线制：

三线制：

工业用热电阻一般采用三线制，消除引线电阻影响，提高测量精度。

热电阻测温电桥的三线制接法

四线制接法：

精密测量中，采用四线制接法 ，有效消除线路寄生电势。

几种常见测温元件安装方式：

管道内流体温度的测量

接触式测温：

测点位置：代表性地点，避免温度死角，避免电磁干扰；

插入深度：保证一定插入深度，流速足够大；

避免高温管道测点的热损失误差。

压力检测：

定义：垂直均匀地作用在单位面积上的力，用p表示。

即物理学中定义的压强。

1牛顿力垂直均匀地作用在1平方米面积上所形成的压力为1“帕斯卡”，简称“帕”，符号为Pa。

Pa帕斯卡为压力法定单位，还用有千帕（kPa）、兆帕（MPa）

其他压力单位有工程大气压、标准大气压、毫米水银柱、毫米水柱等，需进行换算。

常用压力检测仪表：

弹性压力计：

原理：弹性元件在弹性限度内受压变形，其变形大小与外力成比例。

弹性压力计：

测压弹性元件，工作原理：感受液体或气体的压力或压力差，输出位移。

1）弹性膜片：外缘固定，圆形片状，中心位移与压力的关系表示，弹性特性具有良好线性关系。

2）波纹管：壁面具有多个同心环状波纹，一端封闭，封闭端的位移和压力在一定范围内呈线性关系。

3）弹簧管：圆弧状，不等轴截面金属管，自由端位移。

弹簧管放大图，被测压力p 增大时，弹簧管撑直，通过齿条带动齿轮转动，从而带动指针角位移。

优点：结构简单，使用方便，价格低；测压范围宽，可测量负压、微压、低压、中压和高压，应用广泛；精确度可达±0.1级。

缺点：只能就地指示，是现场直读式仪表。

弹性测压计信号的远传方式：弹性元件的变形或位移转换为电信号输出，即可实现远距离信号传送。

电位器式：结构简单，线性化好，电位器易磨损，可靠性差。

霍尔元件式：霍尔效应，通电导体在磁场中产生电动势，在不均匀磁场中运动，输出电势对应位移。结构简单，灵敏度高，寿命长，但易受外部磁场干扰。

霍尔元件工作原理：

特点：结构简单、灵敏度高，寿命长。对外部磁场敏感，耐振性差。

压力传感器：

检测压力值并提供远传信号的装置。

常见形式有应变式、压阻式、电容式、压电式、振频式。

应变式压力传感器：

原理：基于“应变效应”，导体和半导体材料发生机械变形时，其电阻值将发生变化。

ε为材料的应变大小，k为材料的电阻应变系数。

金属材料的K值约为 2~6，半导体材料K值 60~180应变元件可做成丝状、片状和体状。

几种应变式测量的结构示意：

各种应变元件与弹性元件配用，组成应变式压力传感器。多应变片起到测量均衡与补偿作用。

荷重传感器原理演示：

荷重传感器上的应变片在重力作用下产生变形。轴向变短，径向变长。

压阻式压力传感器：

固体材料在应力作用下发生形变时，其电阻率发生变化的现象被称为“压阻效应”。

是利用硅的压阻效应和微电子技术制成的，是一种新型传感器。

硅平膜片受压变形：

利用桥式测量电路，桥臂电阻对称布置，电阻变化时，电桥输出电压与膜片所受压力成对应关系。

电容式压力传感器：

利用电容器的原理，将非电量转换成电容量，进而实现非电量到电量的转化的器件或装置。

测量范围大、灵敏度高、结构简单、适应性强、动态响应时间短、易实现非接触测量等。

电容式传感器应用：压力、位移、厚度、加速度、液位、物位、湿度和成分含量等测量。

电容式差压变送器：

两室结构的电容式压力传感器原理：

集成式压力传感器：

采用微机械加工、微电子集成工艺制成集成化传感器，形成各种智能仪表。

可以同时检测差压、静压、温度三个参数。

测压仪表的使用：

测压仪表的选择

类型：测量对象、原理、使用环境、功能；

测量范围：一般在量程的1/3 ~ 2/3；

估算被测压力上下限后，按压力仪表的标准系列选定量程。

测量精度：注意经济性，满足需求，工业测量在0.5级以下。

取压口选择原则示意：

引压管路的敷设：

引压管的内径、长度的选定与被测介质有关；

引压管路水平敷设时，要保持一定的倾斜度，以避免液体（气体）的积存；

当被测介质容易冷凝或冻结时，引压管路需有保温伴热措施；根据被测介质情况，在引压管路上要加装附件，如集液器、集气器等；

在取压口与仪表之间要装切断阀，检修时使用。

引压管路的敷设情况：

测量仪表的安装：

压力计安装地点易于观测和检修，避免振动和高温。

特殊介质测量词用必要的保护措施。

引压管等连接处，根据介质材料密封。

仪表位置与取压点不在同一高度时，要考虑液体介质液柱静压对仪表测量的影响。

未完待续…

本文来源于互联网，暖通南社整理编辑。

    目前利用软件进行三维排砖屡见不鲜，技术也较为成熟。在AutodeskRevit软件中，多利用公制常规模型、体量幕墙嵌板、窗族等方法进行排布。但是这几种方法具有一定的局限性，主要体现在复杂节点建模难，操作量大，族文件创建复杂，成果文件较大，成果汇集不够集中简洁，与项目上成果交互效果不佳等问题。

    本文将介绍的是一种新的方法，主要是利用AutodeskRevit中结合零件和部件的两种构造建模方法进行砌体三维排砖。该方法无需导入大量外部族文件，在项目中利用零件和部件结合的方法，做到成果集中输出，解决复杂节点建模难度大，修改方便，减小文件容量。

    以某项目为例，利用四种方法进行三维排砖，在建模出图、效果展示、成果汇总、操作难度上的分析对比，如图1所示。

    图1

    01.AutodeskRevit零件和部件技术简介

    AutodeskRevit中的零件图元是通过将设计意图模型中的某些图元分成较小的零件来支持构造建模过程。可以利用零件来进行更复杂的AutodeskRevit图元的交付和安装。这些零件及其衍生的任何较小的零件可以单独列入明细表、标记、过滤和导出。

    利用AutodeskRevit图元的部件类别，可以在模型中识别、分类、量化和记录唯一图元组合，以便支持构造工作流。可以将多个建筑图元合并到单个部件中，以便单独列入明细表、标记和过滤，通过放置实例并快速生成部件视图。

    02.模型的创建

    1）建筑结构模型的创建

    （1）根据结构设计图纸确定结构标高和细部节点做法，依据《中天三建施工图深化设计指导手册》进行构造柱，下挂梁，反坎和小墙垛等深化，这里可以利用品茗HIBIM,红瓦建模大师等BIM插件进行快速深化。

    （2）根据设计图纸，结合深化后的结构模型，使用“墙”工具在结构模型中创建建筑墙体。设置外观材质，便于后期渲染灰缝效果，设置截面填充图案，便于标准出图时的需要。

    2）零件的创建

    （1）在三维视口中，选择要通过其创建零件的图元，点击“创建零件”按钮，进入零件编辑状态，如图2所示。

    图2

    （2）在零件编辑状态下，选择分割零件命令，进入修改分区状态，如图3所示。

    图3

    （3）选择设置工作平面命令，定义一个工作平面，如图4所示。即可开始利用草图进行三维排砖，如图5所示。

    图4

    图5

    4）在绘制完草图后即可生成排砖效果，设置反坎，预制混凝土块材质，加以区分。注意：此时不需要设置几何图形的间隙数值，如图6、图7所示。

    图6

    图7

    3）部件的创建

    在利用零件对墙体进行切割后，形成排砖效果，并能集成视图、明细表、材质提取和图纸，如果采用传统的成果汇集，会导致在项目浏览器中成果比较混乱，不够集中。此时利用AutodeskRevit图元的部件类别，将每一堵墙的零件组合成一个部件，可以集中创建视图、明细表、材质提取和图纸。

    （1）选择创建好的零件图元，并与零件相接触的剪力墙、梁、楼板、构造柱、反坎和小墙垛等。如图8所示

    图8

    （2）点击创建部件命令，接下来就可以根据标准出图的需要创建部件视图,设置出图比例，选择图框类型，这里使用的图框是中天三建深化设计标准出图图框，如图9所示。

    图9

    （3）部件视图生成后，在项目浏览器中即可形成命名部件的集成立面视图、三维视图、明细表、图纸等成果，如图10所示。

    图10

    4）三维成果的输出

    （1）根据部件集合成的视图、明细表、材质提取和图纸，依据《中天三建施工图深化设计指导手册》中的出图标准进行出图标注和设置。这里可以利用注释中的区域填充和详图线等综合出图。

    （2）导出图纸和打印成PDF。最终的成果要利用二维平面图纸、PDF和三维模型来配合使用，在AutodeskRevit中可以将成果完全输出，不需要再借助AutodeskCAD修改。

    （3）三维模型和二维码的输出。可以利用二维码和三维模型的结合，辅助现场使用，导出单个墙体模型，制作成带有Logo的二维码，供施工现场方便使用。

    03.与其他排砖方法对比分析

    1）与体量幕墙嵌板排砖对比

    体量幕墙嵌板排砖利用新建体量，通过载入赋予参数的公制幕墙嵌板填充图案来实现排砖的外立面效果和材料量的统计。在实际中“丁字砌”、“十字砌”等交接处与所建模型有差别，在门窗洞口位置不易处理，需要重新搭建模型，而不是在原有模型上深化，只能应用于简单墙体的建模或者是仅要体现外在效果的排砖，如图11所示。

    图11

    零部件结合排砖只需要在项目上直接排砖，无需新建和导入砖块的族文件，且在“丁字砌”、“十字砌”和门窗洞口位置处理较好，模型与现场实际做法一样，如图12所示。

    图12

    2）与公制常规模型排砖对比

    （1）目前使用较为广泛的是利用公制常规模型进行三维排砖，在排砖过程中操作麻烦，族文件制作不方便，需要设置共享参数和各种砖块类型的族，且导入项目中，大量族文件的堆积，容易造成电脑卡顿，对于后续的操作造成困扰。

    （2）利用常规出图方法需要复制视图和隐藏对象较多，这部分的工作量较大，操作不方便。明细表的生成较为麻烦和混乱，容易造成项目浏览器较多文件的堆积，如图13所示。

    图13

    零部件结合排砖能够充分的将成果汇集到项目浏览器中的部件文件夹里，而不是散乱的分布在项目浏览器中，对于出图和交互使用都是极为方便的，如图14所示。

    图14

    3）窗族砌体排砖

    利用窗族进行排砖与利用公制常规模型进行排砖有相同之处，都是需要将建好的族文件导入到项目中，然后将每块砌体砖单独放置在墙体上，在修改与创建都是比较困难的。

    04.归纳总结

    通过和体量幕墙嵌板排砖、窗族排砖、公制常规模型排砖的实际操作比较，可以得出以前几个结论。

    （1）利用AutodeskRevit中的零件、部件进行三维排砖，能切实有效的提高排砖的效率和保证出图成果的完整性。

    （2）由于只是在项目中进行零件的切割和部件的归类，无需导入任何外部族文件，只是占有楼层结构本身的文件大小，可以有效的减少文件的大小，避免因卡顿造成操作失误。

    （3）能够真实的反映模型和现场的关系，解决在复杂节点处的建模困难的问题。

    供稿：中天三建

    文章来源：老刘聊BIM

    现代建筑中主体结构设计成弧形的越来越多，安装专业设计的管道为配合建筑主体外形也要设计成弧形，管道三维模型也就要求为弧形。弧形管道无论是现场施工、三维模型创建都是一个技术难题，老刘今天就来探索一下弧形管道的施工工艺及Revit软件中弧形管道的建模方法。

    图1弧形管道现场图片

    目前弧形管道常规的施工工艺有两种：一种是根据弧形管道的曲率对管材进行煨弯，然后组装，安装完毕后，管线整体为圆弧形，老刘称其为“机械煨弯弧形管道”施工法；另一种是沿弧形管廊用直管段加小曲率管道配件进行拼装施工，老刘称其为“小曲率配件弧形管道”施工法。

    1、“机械煨弯弧形管道”施工法

    ●图纸深化：根据原设计图纸进行管线综合深化，尽量将各专业管线弧度统一，同时确定管道标高及分支管位置，进行管线综合布置，确定弧形管道的弯曲半径，这一步骤可视为弧形管道施工的起始点，为后期各道工序的顺利实施奠定基础，决定着整个弧形管道施工的其它技术数据，因此最为重要，故要求必须确保其精确度和与其它管线的空间合理分配，这样既增加观感效果又方便操作，另外，在图纸深化过程中，将管道按照规格型号进行编号，形成流水生产线，可提高施工质量及进度。

    ●管道定位：在土建结构浇筑完成后，对现场尺寸进行复核，并在CAD图纸上对管道进行精确定位，确定支架的具体坐标位置及样式，作为统筹排料的依据。

    ●统筹排料：根据管道精确的定位位置在CAD图纸上进行精确弧段划分，并将各分段管段进行编号记录其管径、长度、弯曲半径等加工所需参数提供给工人进行下料加工。需要特别说明的是，根据现场实际情况，尽可能将同部位的各专业管线综合为同一曲率半径，确保管线安装完成后的美观度。

    ●管道试弯：首先在弯管机限位处安装标尺，进行管道试弯，计算管道实际偏移量m与标尺显示数据n之差，即可得出管道偏移量的标尺数据M，“管道试弯”是为了确定管道偏移量的标尺数据M，此数据应在弯管机使用过程中多次校验并修正，避免因更换模具及设备磨损等出现累计误差，确定弯管机或自制弯管器的限位。

    ●管道弯制、弧度校验：管道初步试弯后，进行弧度检查，校核各顶弯点是否满足尺寸要求，如不满足，重新调整限位，弯制时将设备中心线与管道中心线对齐，调整限位至相应的标尺数据M，启动设备倒顺开关向前，在管道即将滑出模具前停止，然后将开关调至相反方向，来回2-3遍，即可进行弧度校验。相同弯曲半径或相同规格的管道尽量成批弯制，避免反复调整限位或更换模具，管道弯制完成后必须进行校验，若出现误差须调整限位进行二次弯制，并更新实际偏移量的标尺数据M。

    ●现场组装

    弧形管道现场组装与传统直管段组装类似，不在赘述。

    2、煨弯弧形管道的BIM模型创建

    熟悉Revit@MEP软件的BIMer一定知道软件是无法直接采用系统族来创建“煨弯弧形管道”的模型的，这个主要是因为软件的底层架构问题，不是本文阐述的重点。要创建“煨弯弧形管道”的三维模型，我们只有通过变通的方法，下面逐个介绍。

    方法一：采用“软管替代弧形管道”法

    众所周知，软管几乎是可以随便弯曲的，采用软管替代刚性煨弯弧形管，可以做到与建筑主体弧度完全一致的弧形管道模型，建模过程中主要注意以下几个问题：

    1）软管是无法自动设置三通、四通等管道配件的，当管道有支路管线时，必须一段一段的创建弧形管道，并插入所需要的三通、四通等管道配件，以便支管模型的创建；

    2）软管无法添加阀门等水管附件，遇到阀门位置时，软管也要正常的一小段直管段替代，便于后面管路阀门的添加。

    以某工程一层空调水系统（图2所示）为例，采用软管代替刚性煨弯弧形管道的三维模型如图3所示。

    图2某项目一层空调水局部平面布置图

    图3某工程一层空调水系统局部三维模型

    方法二：“自适应族替代弧形管道”法

    看了方法一，肯定有熟悉Revit软件的BIMer一定会想到用自适应族来做弧形管道。笔者不可否认，采用自适应参数化族来替代弧形管道，建筑的模型外观也很符合要求，但存在以下几个问题：

    1）自适应族来代替弧形管道，同样存在方法一中所存在的所有问题。

    2）自适应的族无法添加管道连接件，不同管段只能是假连接，一个系统模型上可以做到看似一个整体，而本质上是分裂的，整个管路无法形成一个系统。

    方法三：“常规弧形管道族替代弧形管道”法

    了解了方法二，很多BIMer也许会联想到用常规模型族可以解决管道连接件的问题。常规模型是可以添加管道连接件，老刘也做了一个这样的参数化的族，主要步骤如下：

    →新建族文件，选择“公制常规模型”族样板。

    →切换至前立面视图，绘制一条参照平面，添加尺寸标注，并添加参数H。

    图4参照平面

    →设置工作平面,选择“拾取一个平面”，拾取绘制好的参照平面，弹出“转到视图”对话框，选择楼层平面：参照标高视图。

    图5拾取工作平面

    →创建模型线，选择“起点终点半径弧”的绘制方式，绘制一段弧线，然后选择“直线”的绘制方式，捕捉弧的中点，绘制一条切线。选择两条模型线，在属性栏中取消勾选可见性。

    图6创建模型线

    →绘制三条参照平面，并且与模型线锁定。注：弧线的端点与模型线锁定。

    图7锁定端点

    →添加尺寸标注及参数。

    图8添加标准及参数

    →创建放样，并添加管径参数、弧长参数及曲率半径参数。

    图9放样

    →根据族的需求，更改族的插入点及变化方向。

    族的插入点：选择垂直或平行原参照平面的两条参照平面。

    图10锁定族插入点

    变化方向：删除“EQ”约束，根据需求锁定对应是参照平面即可。

    图11锁定参照平面

    实际模型创建时，需要一段一段去计算、调整弧形的长度，工作相当繁琐，老刘认为此方法不可取，试验也以失败告终。

    方法四：采用“Dynamo识别弧形线转化”法

    采用Dynamo进行可视化编程，拾取CAD底图中的管道中心线（弧形），并将每段弧线转化成公制常规模型，程序如图12所示。

    图12Dynamo拾取线转常规模型程序

    然后将公制常规模型两端添加管段连接件，逐段连接，形成管路系统。Dynamo转化后的每段弧形管道公制常规模型族如图13所示。

    图13弧形管段公制常规模型

    最后将每段弧形管道相连接，形成完整的弧形管路系统。

    因为老刘水平问题，目前只想到并尝试了上述四种方法来创建煨弯弧形管道的三维模型，而且认为只有方法一及方法四是比较方便及靠谱的，读者们若有更好的方法，恳请与老刘分享，万分感谢！

    3“小曲率弯头弧形管道”建模法

    这种弧形管道的施工与传统的直管段施工没有太大的差别，唯一的难点是在进行深化设计时如何尽量统一各专业管线的曲率半径，水系统管道主要是小曲率管道配件选择的问题，而风系统、电气桥架等的小曲率配件的制作要根据水系统弯头配件的曲率半径来加工制作，同样不在赘述。

        河道，指河水流经的路线,通常指能通航的水路。
        城市河流最初的形式是城市边上自然的过境河，后来由于防御、运输、用水、防洪等需要，逐渐出现了护城河(壕)、运河、引水河渠和排洪河道等城市河流。到了近代，城市的快速发展导致城市河流出现了诸多问题，如严重污染，洪涝灾害等。与其说河道景观设计，倒不如说是在为城市河道”治病”。

　　1.总体规划布局与定位

　　（1）调研：城市河道景观设计要符合当地的地质特征以及气候特征，并且要对河道水域进行详细地实地考察，包括:河道宽度、水位、断面等。另外，在调研期间还要注意河道周边的环境，记录周边的建筑、生态湿地、植物组团等情况。
（2）定位：在对调研进行分析之后，在保证城市河道的基本功能的前提下，依照城市设计的总体概念进行河道景观设计。由于河道是贯穿于整个城市的，其周边环境以及城市设计都不同，所以要根据流域附近的环境进行设计主题的定位，从而使不同流域的河道具有自己特色的设计方案。
（3）布局：虽然城市形象是河道景观设计的依据，但是在具体的流域设计中，还是要以流域的情况为主，其中对设计有以下要求：
第一、因地制宜，也就是尽可能地保持地形原有形态，切勿统一设计为渠化河道。如果可以，最好能够以周边的历史文化古迹连接起来，将文化理念延伸到河道景观的设计思想上;
第二、突出重点，也就是在一定距离的河道上建立一个主题亮点。主题的选择方向可以是河道特点、历史文化等;
第三、形成特色，河道尽管要具有自然特征。对于景观类型没有固定的要求，只要符合城市和地域的需求即可，但是要注意的是，不要将全部景点都纳入城市中，要区分开各个景点，从而给人们留下深刻鲜明的记忆。

　　2.驳岸设计

　　(1)自然原型护岸：是以保护河道堤岸、还原堤岸原型为主要目的的,通常会在表面土层铺上卵石、细砂，或是种植草皮等。在植被上,多使用水杉、柳树、香蒲、芦苇等。
(2)自然型护岸：在水面上种植植被的情况下,并且选用石材木材等材料提高坡面的抗冲刷能力。在坡脚用木桩、石笼或浆砌石块等建筑土堤，在斜坡上种植乔灌草植被，提高堤岸抗洪能力。
(3)人工自然式护岸：用石材、钢筋混凝土等材料还原堤岸形态，以实地情况为依据，将缓坡式、台阶式及后退式堤岸结合起来。如果没有建筑低台地，可以根据淹没的周期性设计更多的亲水性空间。
(4)人工式护岸：直落式的陆地和水面之间存在很大的落差，没有足够大的空间，水位变化幅度较大，另外其亲水性和形式都存在缺点。如果具有足够的空间，可以选用缓坡式进行分级，分级式的梯级标高依据是水位的变化。但是如果没有足够的空间，就要选用直落式分级。

        3.亲水设施

　　(1)亲水栈桥：亲水栈桥一般为弧线、折形、方格网状等,在不破坏生态的情况下,将游人引入水面之上,以提供水面观景功能。
(2)亲水平台：亲水平台是从岸边延伸到水面上的活动场所，其规模不大，形状多为半圆形、方形、船形、扇形等。在设计的过程中,要注重亲水平台的栏杆设计符合安全标准。
(3)停泊区：一般称为码头，具有交通运输的功能，但是由于现代交通的发展，有一些码头已经不再使用了，但是可以对其进行改造，使其成为亲水平台或是台游艇码头，亦或是作为人们垂钓、观赏水景的场所。
(4)亲水踏步：亲水踏步是延伸到水面的阶梯式踏步,宽度为0.3~1.2m，长度可以根据功能和河道规模而定,也可作为人们垂钓、嬉水的场所。
(5)亲水草坪：亲水草坪是延伸到岸边缓坡草坪软质块面亲水景观，岸线护底可以选用一些石头，既可以达到稳固岸线的效果，又可以为人们提供散步、垂钓和嬉水的场所。
(6)亲水驳岸：亲水驳岸是低临水面的一种非直线的硬质亲水景观，用卵石方、整石进行不规则的布置，尽可能地还原自然状态，以达到与周边环境的和谐。

        4.绿化设计

　　（1）水生植物的选择：要根据河道景观的定位和生态特征,在配置的过程中,不仅要考虑到土壤和水流速度,还要考虑选择的植物植物是否会对周边的生物造成影响。其次,要考虑到游人观景的效果,基本要求是不会造成游人观景的阻碍,特别注意的是河岸种植密度不宜过大。
（2）坡岸植物的选择：要求是耐水湿、扎根能力强,多选用乔灌木植物,种植方式尽可能地自然。为了完善景观,植物之间要搭配适当,不能过于突兀或是不搭,也不要选择单一的植物种类,不然会造成部分季节没有景观性,地被要选择耐水湿、固土能力强的品种。
（3）堤岸植物的选择：要以设计功能为主,比如:护岸造林、集合休闲观赏的公园。传统的硬质河道驳岸护岸多用垂直绿化,并且控制种植密度,还要考虑到景观性。
（4）河道周边的绿化：要做到层次化和空间化,种植密度不宜过大,树木种类要较为丰富些,不同的流域要有不同的景观。通常会以高达的乔木作为背景,将亚乔木、灌木、草花及地被作为组团。水生植物和湿地植物要注重色彩的搭配,要体现出水体的美感。

       5.硬质景观设计

　　(1)滨水广场：可以将滨水广场看作是大面积的硬质亲水景观,集娱乐、休闲、健身以及会面等多功能为一体。在广场上有展望台、活动区域以及庭院等功能区域和公共设施。
(2)景观建筑：亭、廊——是交通流线中的驻留点,供游人休息和娱；商务用房——其是为游人提供消费和购物地方，一般会在滨水广场等公共场所附近，并且设置坐凳供游人短暂休息；管理用房——其主要是用于管理公共配套设施的地方，在设计上要注重功能性和景观性。
(3)道路铺装：道路铺装主要是以铺地材料和图案的不同，形成不同的风格。为了满足设计需求，要结合区域功能进行选材。

      6.景观小品

　　(1)雕塑：雕塑可以传达人与空间环境的情感交流，改善空间视觉和人的体验感受，使环境更加具有文化气息。其中，纪念性雕塑主要用于重大历史事件和任务的表现，更加强调历史文化在滨水地段的表现，有利于营造历史文化的氛围。主题雕塑形象较为生动活泼，尺度也较小，主要是展示地方文化特色。除此之外，还应有装饰性、功能性、陈列性等其他雕塑。
(2)景观柱：景观柱的材料有石材、钢材、钢筋混凝土等，可以拉伸和丰富景观的层次感，也是视觉汇聚的中心。传统的景观柱与历史文化意义有关，或是体现历史事件，现代景观柱主要是体现趣味性和美观性，材料更加丰富，造型也较为新颖。

       7.环境设施

　　(1)休息设施：滨水区是人们娱乐休闲的地方，可以在道路或是节点空间设置适量的座椅，设置方位要保证游人的视觉通透性，最好是可以眺望河面，在座椅周边可以设计一些花架和乔木,用于遮阳。
(2)儿童活动设施：城市河道滨水空间是儿童最为喜欢的活动场所之一，对儿童的成长教育也有一定的影响，所以儿童活动场所设计不仅要考虑到儿童的兴趣，还要对其身体发育有一定的帮助。活动设施要具有趣味性，造型活泼，色彩鲜明，并且要做好安全设计。
(3)照明设施：照明设施不仅是为了方便夜间人们的出行，还要能够丰富夜间景观。

Revit软件作为一款学习或应用的必要工具，是学习BIM软件中的主流，那么Revit软件具有哪些功能?

Revit 建筑信息模型平台是一套设计与文件管理系统，提供建筑项目所需的设计、图面和明细表等。而我国工程界在 BIM 技术应用上，使用 Revit 的比例较高，若要学习 BIM 技术，尝试了解 Revit 组构 BIM 模型组件的原理确有其必要。 Revit 是以「参数化」的概念来架构整个模型，而参数化建模是 BIM 技术的重要基础。其产出成果内容为参数化组件所建构的 3D 模型，同时具有建筑或其他专业的数据，这些数据提供程序或系统充分的运算与处理依据，使这些程序能依据构件的数据，自动计算出所需要的准确信息。

类是定义组件的身份和行为的最高阶类别。品类是用来为建筑设计建立模型或归档的组件群组。从「组件可见性与图形显示」的管控可将品类分为：

1. 模型品类 (Model Categories)：例如墙、梁、柱等。

2. 批注品类 (Annotation Categories)：例如卷标、文字注释等。

3. 解析模型品类 (Analytical Model Categories)：例如量体分析、能源分析等。

4. 汇入的品类 (Imported Categories)：例如由 CAD 汇入的 DWG 平面参考图。

族群是将组件类型做一个逻辑性分类的层级，族群内不同组件的属性可能会有不同的值，但属性集(名称和意义)是相同的。族群有三种类别如下表 2-5：

1. 系统族群 (System families)：用于创建基本的建筑组件，系统设定(会影响项目环境并包含图层、网格、图纸和视埠等类型)也是属于系统族群。

2. 可载入族群 (Loadable families)：可加载族群是指用来建立建筑组件和某些批注组件的族群。

3. 内建族群 (In-place families)：内建族群系在一件工程项目的实作环境下所建立的客制化族群组件。

由于预期内建组件在项目中会做有限的使用，因此每个内建族群大都只包含单一类型。我们可以在一个项目中建立多个内建族群，并且可以在项目中放置同一内建组件的多个复本。有别于系统族群和可加载族群，却无法复制内建族群类型以建置为多种类型。

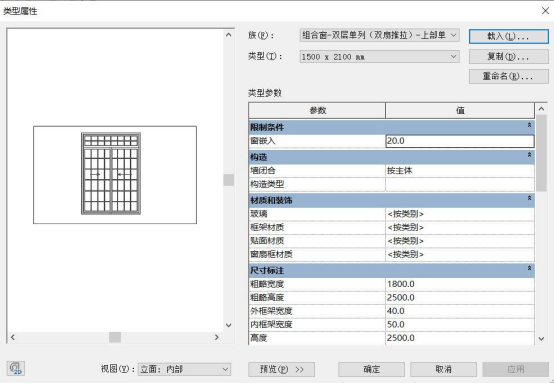

Revit 的「类型」 (Type) 与「实作模型组件」 (Instance) 可说是 BIM 技术展现模型信息 (“I” – Information) 最重要的元素。一件工程项目模型中的所有类型与实作组件，都有唯一的 ID 关键值， Revit 系统靠这些 ID 关键值串联起整个模型各个组件间的关系。当 Revit 模型透过 ODBC 转成数据库档案时，其主要的数据表 (Tables) 也以品类(就是实作模型组件 Instance 的数据表)和类型为主。为使 Revit 的作业顺利需要庞大的数据库做为后盾，以图面制作为例，多样性的家具族群组件及室内构件占最大多数，再来是材料表现与表面、切割样式，图面上的关键注记说明也是建置完整数据库的重点之一。

Revit 参数式设变引擎会自动协调任何在 3D 模型、 2D 图纸、明细表、剖面和平面视图所做的变更。参数化协调的优势，不仅模型参数化，视图及视图与施工图之间的关系也是参数化，其优势为自动管理所有的图面变更及参照、项目中的变更在所有数据上同步实时更正、减少人为错误及缩减施工图及文件管理的时间、设计资源集中在设计本身。

建筑模型空间相关组件信息能智能式互动调整，几何组件所系结的属性数据，背后也都有独立的数据库处理引擎，管理庞杂的模型信息，用户透过参数化的机制于模型中修改组件或组件之间的参数数值或特性会自动变更整个项目模型。

中央空调多联机原理图以及各部件作用

发布时间：2022-07-26

来源：暖通南社

阅读次数：102

多联机俗称“一拖多”，指的是一台室外机通过配管连接两台或两台以上室内机，室外侧采用风冷换热形式、室内侧采用直接蒸发换热形式。多联机系统的中央空调解决了传统中央空调的一开俱开的局面，可以更智能化的控制室内机开启，在便利人们生活的同时也大大的节约了能耗。

多联机优点：

◆  室外机较少，不影响建筑物的外观。

◆  造价较水冷机低，运行费用较低。

◆  控制灵活，个别品牌还可以通过电话和调制解调器实现远程控制。

◆  噪音较低，运转宁静。

◆  安装简单，无须三相电源，工期短。

多联机缺点：

◆  冷媒管长度、室内外机高差有限制，不适用房间纵深较大的房型。

◆  机外静压小，送风距离短。

◆  一套机组的制冷（热）能力有限，不能满足较大房间的空调要求。

◆  一般一台内机需要一套控制线路，接线烦琐，易出故障。

以下图为例，我们对图中各个序号元器件进行功能解读：

以上多联机系统图为例，我们对图中各个序号元器件进行功能解读：

◆  压缩机（1）：制冷系统的心脏，吸进低温低压的气态制冷剂，排除高温高压的气态制冷剂，压缩机是制冷系统的动力。

◆  压缩机加热带（2）：提高压缩机温度，将里面的液态制冷剂挥发为气态，避免对压缩机造成液击。一般是在安装完第一次通电，或者冬季长时间不开时，这个加热带才真正有作用。

◆  压缩机排气感温包（3）：检测压缩机的排气温度，防止压缩机的排气温度超过设定温度，以达到控制和保护压缩机的作用。

◆ 高压开关（4）：当压缩机的排气压力，超过高压开关的动作值时，立刻反馈信号停止整机运行，达到保护压缩机的目的。

◆  油分离器（5）：将制冷压缩机排出的高压蒸汽中的润滑油进行分离，此时靠油分离器，分离系统的制冷剂和油，防止大量冷冻油进入制冷系统以及压缩机缺油。同时通过分离，改善了冷凝器和蒸发器中的传热效果。

◆  均油器（6）：均油器的作用是“使空调系统不同部位之间的油位达到均衡”，以防止部分缺油。

◆  单向阀（7）：制冷系统中防止冷媒反向流动,防止高压气体方向进入压缩机，快速平衡压缩机吸排气的压力。

◆  高压传感器（8）：检测制冷系统的实时高压值，如果高压值超过值，则反馈信号保护压缩机和做其他控制。

◆  四通阀（9）：四通阀由三个部分组成：先导阀、主阀和电磁线圈。通过电磁线圈电流的通断，来启闭左或右阀塞，从而可以用左、右毛细管来控制阀体两侧的压力，使阀体中的滑块在压力差的作用下左右滑动从而转换制冷剂的流向，达到制冷或制热的目的。

◆  冷凝器（10）：冷凝器就是冷却压缩机排出的高温高压的制冷剂蒸汽，高温高压的制冷剂气体在这里冷凝，与空气强制对流换热。

◆  风机（11）：主要的作用就是强化对流换热，增加换热效果、制冷的时候吸热散冷、制热的时候吸冷散热。

◆  化霜感温包（12）：控制化霜的复位温度的，到了感温包的设定温度，就停止除霜了。用于化霜检测控制

◆  电子膨胀阀（13）：电子膨胀阀的作用就是节流，和毛细管热力膨胀阀的主要不同是它是靠控制器来控制开度，可以根据需要调节阀口开度，从而控制流量。使用电子膨胀阀能使得流量调节精度更高，但价格相对贵了很多。

◆  单向阀（14）：制冷系统中防止冷媒反向流动。

◆  过冷器电子膨胀阀（15）：控制系统制冷运行时候，液管冷媒过冷度，降低管路能力损耗，加大制冷系统的制冷量。

◆  过冷器液出感温包（16）：检测液管温度，送入控制板，调节电子膨胀阀的开度。

◆  气分进管感温包（17）：检测气液分离器进管温度，避免压缩机回液运行。

◆  过冷器出感温包（18）：检测过冷器气侧温度，输入控制板，调节膨胀阀的开度。

◆  气分出管感温包（19）：检测气液分离器内部状态，进一步控制压缩机的吸气状态

◆  环境感温包（20）：检测室外机运行的环境温度。

◆  低压传感器（21）：检测制冷系统低压压力，如果低压压低过低则反馈信号，避免运行压力过低运行，而造成压缩机故障。

◆  气液分离器（22）：气液分离器的主要作用是贮存系统内的部分制冷剂,防止压缩机液击和制冷剂过多而稀释压缩机油。

◆  卸荷阀（23）：卸荷阀的主要功能是自动控制卸荷或加载，避免管路死区，导致压力过高。

◆  回油电磁阀（24）：说的通俗点，就是压缩机油少时电磁阀打开,油回来,检测油到位电磁阀关闭，保证润滑油的供给。

◆  压力平衡阀（25）：平衡制冷系统吸排气压力，确保压缩机成功启动。

◆  回油感温包（26）：检测回油温度，防止回油管路堵塞或者泄露。

◆  毛细管（27）：节流降压。将冷凝器来的高压氟利昂制冷剂节流降压成低压氟利昂制冷剂，而后到蒸发器中汽化吸热。

◆  过冷器（28）：用于控制液管过冷度。

◆ 干燥过滤器（29）：吸收系统水分的作用。

◆ 过滤器（30）：干燥过滤器主要是起到杂质过滤和吸收系统水分的作用。

◆  液管截止阀（31）：截止制冷剂，连接室内机。

◆  低压测量阀（32）：用于检测制冷系统运行时的低压值，或者运行充注冷媒使用。

◆  气管截止阀（33）：截止制冷剂，连接室内机。

◆  油检测阀（34）：维修时，检查压缩机冷冻油的油质。



“零渗漏”是每个房产人共同追求的目标，当前建筑业内需要解决的渗漏问题有很多，其中排水立管管道过楼板渗漏一直是我们关注且需要迫切解决的一个重大课题。之前已有许多防水专家给出了原因分析及处理方案。但是，我认为排水管过楼板渗漏不单是做防水能够单方面解决问题的，就象绣花，如底子是个麻布袋，是成不了事的。这个工作还得从基础做起，今天我就排水管道传统施工工艺的弊病进行分析，并提出一种从根本上解决问题的方案供大家探讨。

02室内排水管道穿楼板渗漏分析

传统吊模补洞工艺

1、钢护套筒

费时费工、成本高、工艺复杂（牵涉到二次浇注，震捣，防水，养护等），常造成二次浇注的混凝土空鼓、烧坏及新旧水泥结合不实。一但后期防水施工不严，则极易发生渗漏。

2、积水汇集器

成本更高、工艺更复杂，由于积水汇集器体积庞大，装管后墙角施工间隙小，同样需要二次浇注，震捣，防水，养护等多道工序，施工难度更大，更易造成二次浇注的混凝土空鼓、烧坏及新旧水泥结合不实等现象。一但后期防水施工不严或防水失效，则发生渗漏。所以我们可以归纳总结为二次浇筑的复杂工艺是传统吊模补洞工艺中常发生渗漏的主要原因。

为了解决传统吊模补洞工艺带来的危害，出现了预埋工艺。

当下流行工艺：预埋工艺

1、普通预埋止水节

优点：与楼板同步施工，一体成型，产品上设有止水环，可以解决与混凝土的热胀冷缩问题，止水效果好，成本低，可有效解决渗漏现象。

缺点：当预埋有偏差时，立管无法装正；无法排积水；内部减径，易堵塞；埋偏或损坏后，修复费用高；并且套管内有接口，不符合验收规范

2、可调节预埋积水处理器（排漏宝、排水防漏预埋座）

优点：在保留预埋止水节优点的同时，增加了可排积水，可调预埋偏差，可定距安装等功能 。

缺点：内部减径，使得排水流量减少，以DN110管道为例，仅为标准管道排水量的78%；当调正预埋偏差时，管道与预埋主体中心发生错位，不但改变水流姿态，排水量会降至更低，严重影响应用管道的通水功能；内部有接口，不符合验收规范。更重要的是，相比预埋止水节，预埋积水处理器还有几个更为严重缺陷：

第一个重大缺陷是：此类产品为了满足上述功能，在设计上都无法避免的在内部结构中出现一个小于15度角、近似平坡的台阶，在日常排水中，此处极易堆积各种异物，特别是一旦有条状异物（例如玩具、儿童牙刷、梳子）卡入此台阶上，那么在排水立管中将形成一处阻碍，拦截通过此处的污水杂物，越积越多，造成堵塞。而在阻物台阶、错位和减径的同时影响下，通过此处的水流速度降低，增加异物堆积风险。在管道疏通时，此处的条状异物很难以彻底去除，最后造成反复堵塞的情况。给物业管理带来繁重的工作负担，给地产企业带来不良的负面影响，危及声誉。

在这里，我有一个小建议：已经预埋了此类产品，但还未装管，或准备继续使用此类产品的单位，可在装饰地面以上、离三通最近的位置，加装一个检查口，可极大的便于日后的管道疏通与检修，如下图所示：

第二个重大缺陷是： 更易损坏。常见的损坏有两种情况，一是在脱模时，因预埋产品是用钉子或螺丝定在模板上的，脱模时钉子无法取出，势必会用蛮力脱模，会造成预埋产品的底部缺角损坏，多数情况下都会对预埋主体造成破坏；

二是在预埋后 装管前长达半年的时间内，各种除水电班组以外的单位，会利用预埋产品中心的孔洞进行排水或向下层清理建筑垃圾，当孔洞不通畅时一般都会用钢性物件进行野蛮施工，造成预埋产品的主体损坏。出现了这种情况后，修复费用非常高，（需把产品挖出，重新进行吊模补洞施工）如果不修复或者更换，就会发生严重的渗漏。

据我们统计，这种损坏预埋件的情况少都有3%-5%的比例，多的达到20%，这种情况的发生，无形中又给施工单位增加了工作量及费用。

综上所述，不管是传统的吊模补洞工艺还是当下流行的预埋工艺，都因许多人为的因素或产品的缺陷，影响工程质量，造成渗漏情况的出现。

在这里，我不得不提醒在座的各位，尤其是使用止水节或排漏宝的地产公司，可能会面临的渗漏、堵塞事故， 由此导致业主集体索赔怎么办？怎么赔？需要多大的赔付能力？又需要花费多少人力物力来消除因此带来的负面影响？这些都值得大家深思。。。。

03 解决方案

防堵止漏预埋座

防堵止漏预埋座在可调预埋积水处理器的基础上，增加了一个核心部件：斗型直插件，这个部件的增加，改变了普通可调预埋积水处理器的管道安装步骤及安装方向，从原来的一上一下两次承插装管改为向下承插装管。

十二大优势

优势一：内部不减径，产品的内径保持标准排水立管内径104mm,排水更通畅

优势二：将变径处坡度增大到60度，无阻物台阶，不会堆积异物，最大程度上保证污水杂物顺畅通过，彻底解决堵塞难题。

优势三：在排水立管系统中，斗型直插件才是过水通道而非预埋主体，安装时是完全覆盖住预埋主体的内壁的，也就是说，只要预埋主体未发生严重损坏（预埋主体只要保留较为完整的坡面用于刷胶），便不会对整体结构产生渗漏隐患，简易修复即可，无需对预埋主体进行更换维修。

优势四：斗型直插件从预埋主体内延伸出楼板，预埋主体内无管道接口，完全符合国家验收规范GB50242-2002要求。

除人为因素不可控外，我们对预埋后的主体保护采取了三重措施：

优势五：采用易断脚设计（第一重措施）。脱模时，固定底角可从预埋主体上轻易断开，随模板一同脱落，不会对预埋主体造成损坏。

优势六：除上层保护盖外，在预埋主体内部还增加了一个保护内胆，可极大减少施工过程中的野蛮施工对预埋件内壁的破坏，减少因上层保护盖破损溅入的墙面粉刷泥浆及地面清理工作带来的污染，可确保后期安装时的预埋主体完好及免清洁（第二重措施）。

优势七：对使用铝模或装配式预制钢模的客户设计了爆炸头螺杆，只需在铝模板上开一中心小孔，将螺杆穿过拧紧即可，如图所示（第三重保护）。

当然，对装配式工厂的客户来说，还有一种最简单的方法就是强磁吸附固定 。

优势八：止水环可有效防止热胀冷缩导致的渗漏问题，确保一体结构安全，消除渗漏隐患。

优势九：可排楼板、降板层积水 。

优势十：可调节因预埋时产生的偏差，双偏芯最大调节范围可达4.5cm左右，基本满足安装立管时调位、修正需求。

优势十一：可根据设计要求定距安装，满足各种双立管、多立管间距要求（180、200、220、240、260），自由组合，方便施工。

优势十二：简化固定阻火圈工艺，有需要装阻火圈的部位只需用自攻螺丝固定即可。

以上是本人对室内排水管道穿楼板渗漏分析及技术解决方案分享，希望此技术方案能为您在防渗漏方面有所帮助，可用于主立管与穿楼板支管，适用于现场现浇、装配式工厂预制等 ，包括隔层排水、同层排水、亦或小降板同层排水等。

BIM技术的发展使传统建筑业使用的CAD等软件已经不能满足建模的需求，BIM应用软件Revit也就应运而生，今天我们主要探讨BIM应用软件revit中如何运用占位符的相关问题。

在面积较大，管线密集的项目中，在建模的后期，由于模型内容的逐渐增大，软件的运行速度会越来越慢，大大的影响了建模的速度，因此，可以在建模的初期使用“风管占位符”（或管道占位符）进行风管（或管道）的绘制，然后利用“转换占位符”命令，将占位符转换成风管（或管道），这样就可以很好的提高工作效率。

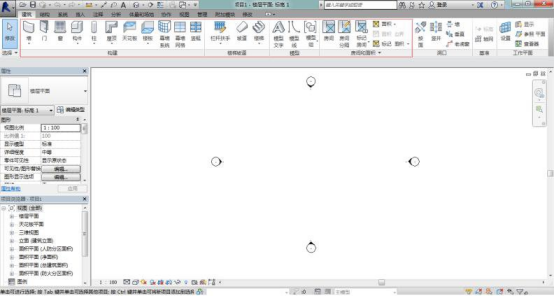

1.打开revit，新建机械样板，在“系统”菜单下的“HVAC”命令栏中点击“风管占位符”，

　　

　　2. 接下来，绘制一段占位符。如图：

3. 下面是占位符的转换。点击绘制的占位符，在“修改风管占位符”菜单下的编辑选项中点击“转换占位符 ”命令。如图：

　　

4. 这样就把“风管占位符”转换成了风管。如图；

房屋的结构施工图是根据房屋建筑中的承重构件进行结构设计后画出的图样。

结构设计时要根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等。结构施工图必须与建筑施工图密切配合，它们之间不能产生矛盾。

结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也是计算工程量、编制预算和施工进度计划的依据。

1 房屋结构的分类

常见的房屋结构按承重构件的材料可分为：

（1）混合结构――墙用砖砌筑，梁、楼板和屋面都是钢筋混凝土构件。

（2）钢筋混凝土结构――基础、柱、梁、楼板和屋面都是钢筋混凝土构件。

（3）砖木结构――墙用砖砌筑，梁、楼板和屋架都用木料制成。

（4）钢结构――承重构件全部为钢材。

（5）木结构――承重构件全部为木料。

在房屋建筑结构中，结构的作用是承受重力和传递荷载，一般情况下，外力作用在楼板上，由楼板将荷载传递给墙或梁，由梁传给柱或墙，再由柱或墙传递给基础，最后由基础传递给地基，如图7.1所示。

2 结构施工图的内容

根据建筑各方面的要求，进行结构造型和构件布置，再通过力学计算，决定房屋各承重构件(如图7.2)的材料、形状、大小以及内部构造等，并将设计结果绘成图样，以指导施工，这种图样称为结构施工图，简称“结施”。

结构施工图通常包括结构设计总说明（对于较小的房屋一般不必单独编写）、基础平面图及基础详图、楼层结构平面图、屋面结构平面图以及结构构件（例如梁、板、柱、楼梯、屋架等）详图。

（1）结构设计说明包括抗震设计与防火要求，地基与基础，地下室，钢筋混凝土各种构件，砖砌体，后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。很多设计单位已将上述内容一一详列在一张“结构说明”图纸上，供设计者选用。

（2）结构平面图

① 基础平面图，工业建筑还包括设备基础布置图。

② 楼层结构平面布置图，工业建筑还包括柱网、吊车梁、柱间支撑、连系梁布置等。

（3）屋面结构平面图包括屋面板、天沟板、屋架、天窗架及支撑布置等。

（4）构件详图

① 梁、板、柱及基础结构详图；

② 楼梯结构详图；

③ 屋架结构详图。

（5）其他详图如支撑详图等。

结构平面图

1 结构平面图的形成与用途

结构平面图是假想沿着楼板面将建筑物水平剖开所作的水平剖面图，表示各层梁、板、柱、墙、过梁和圈梁等的平面布置情况，以及现浇楼板、梁的构造与配筋情况及构件之间的结构关系。

结构平面图为施工中安装梁、板、柱等各种构件提供依据，同时为现浇构件支模板、绑扎钢筋、浇筑混凝土提供依据。

2 结构平面图的内容

2.1.预制楼板的表达方式

对于预制楼板，用粗实线表示楼层平面轮廓，用细实线表示预制板的铺设，习惯上把楼板下不可见墙体的实线改画为虚线。

预制板的布置有以下两种表达形式：

（1）在结构单元范围内，按实际投影分块画出楼板，并注写数量及型号。对于预制板的铺设方式相同的单元，用相同的编号如甲、乙等表示，而不一一画出每个单元楼板的布置（见图7.8）。

（2）在结构单元范围内，画一条对角线，并沿着对角线方向注明预制板数量及型号（见图7.9）。

2.2.现浇楼板的表达方式

对于现浇楼板，用粗实线画出板中的钢筋，每一种钢筋只画一根，同时画出一个重合断面，表示板的形状、厚度和标高（见图7.10）。

楼梯间的结构布置一般不在楼层结构平面图中表示，只用双对角线表示楼梯间。

结构平面图的定位轴线必须与建筑平面图一致。

对于承重构件布置相同的楼层，只画一个结构平面布置图，称为标准层结构平面布置图。图7.11所示为某宿舍楼现浇楼板与屋面板配筋图实例。

3平面整体表示法的制图规则

平面整体表示法简称平法，所谓“平法”的表达方式，是将结构构件的尺寸和配筋按照平面整体表示法的制图规则直接表示在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图。它改变了传统的将构件从结构平面图中索引出来，再逐个绘制配筋详图的繁琐表示方法。

3.1平面整体配筋图的表示方法

梁的平面注写包括集中标注和原位标注。

（1）集中标注

集中标注表示梁的通用数值，可以从梁的任何一跨引出。

集中标注的部分内容有四项必注值和一项选注值，必注值有梁的编号、截面尺寸、梁箍筋及梁上部贯通筋或架立筋根数。梁顶面标高为选注值，当梁顶面与楼层结构标高有高差时应注写。

（2）原位标注

原位标注表示梁的特殊值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时原位标注取值优先。

（3）原位标注的部分规定

① 梁上部纵筋(含贯通筋)多于一排时，用斜线“／”将各排纵筋自上而下分开。

② 梁下部纵筋(含贯通筋)多于一排时，用斜线“／”将各排纵筋自上而下分开。

③ 当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相连，角筋写在前面。

图7.12所示为用传统表达方式画出的一根两跨钢筋混凝土连续梁的配筋图，从该图可以了解该梁的支承情况、跨度、断面尺寸以及各部分钢筋的配置状况。

如采用平面注写方式表达图7.12所示的两跨连续梁，可在该梁的平面布置图上标注，如图7.13所示，梁的平面注写包括集中标注和原位标注两部分。

图7.13中并未标注各类钢筋的长度及伸入支座的长度等尺寸，这些尺寸都由施工单位的技术人员查阅图集03G101－1中的标准构造详图，对照确定。图7.14所示是图集中画出的二级抗震等级楼层框架梁KL纵向钢筋构造图。

3.2楼层梁的结构平面图

图7.15所示是某宿舍楼楼面及屋面梁配筋图（采用平面整体标注法），根据梁的平面布置、类型和每种梁的根数，在一、二层顶梁配筋图中，梁有框架梁KL1、KL2、KL3、KL4和连系梁LL1、LL2六种。每层有KL3、KL4和KL2各一根，2根KL1，5根LL1，6根KL2。

基础图

1 建筑物的基础

通常把建筑物地面（±0.000）以下、承受房屋全部荷载的结构称为基础。基础以下称为地基。基础的作用就是将上部荷载均匀地传递给地基。

下面以条形基础为例，介绍基础的组成（见图7.16）。

（1）地基承受建筑物荷载的天然土壤或经过人工加固的土壤。

（2）垫层把基础传来的荷载均匀地传递给地基的结合层。

（3）大放脚把上部结构传来的荷载分散传给垫层的基础扩大部分，目的是使地基上单位面积的压力减小。

（4）基础墙建筑中把±0.000以下的墙称为基础墙。

（5）防潮层为了防止地下水对墙体的浸蚀，在地面稍低（约-0.060m）处设置一层能防水的建筑材料来隔潮，这一层称为防潮层。

2 基础图的形成及作用

2.1.基础平面图的产生和作用

假想用一水平剖切面沿建筑物底层室内地面把整栋建筑物剖开，移去截面以上的建筑物和基础回填土后作水平投影，就得到基础平面图。

基础平面图主要表示基础的平面布置以及墙、柱与轴线的关系，为施工放线、开挖基槽或基坑和砌筑基础提供依据。

2.2.基础平面的画法

在基础图中，绘图的比例、轴线编号及轴线间的尺寸必须同建筑平面图一样。线型的选用惯例是基础墙用粗实线，基础底宽度用细实线，地沟等用细虚线。

2.3.基础平面图的特点

（1）在基础平面图中，只画出基础墙（或柱）及基础底面的轮廓线，其他细部轮廓线都省略不画。这些细部的形状和尺寸在基础详图中表示。

（2）由于基础平面图实际上是水平剖面图，故剖到的基础墙、柱的边线用粗实线画出；基础边线用细实线画出；在基础内留有孔、洞及管沟位置用细虚线画出。

（3）凡基础截面形状、尺寸不同时，即基础宽度、墙体厚度、大放脚、基底标高及管沟做法等不同，均标有不同编号的断面剖切符号，表示画有不同的基础详图。根据断面剖切符号的编号可以查阅基础详图。

（4）不同类型的基础、柱分别用代号J1、J2、… 和Z1、Z2、… 表示。

2.4.基础平面图的内容

基础平面图主要表示基础墙、柱、留洞及构件布置等平面位置关系。包括以下内容：

（1）图名和比例基础平面图的比例应与建筑平面图相同。常用比例为1∶100、1∶200。

（2）基础平面图应标出与建筑平面图相一致的定位轴线及其编号和轴线之间的尺寸。

（3）基础的平面布置基础平面图应反映基础墙、柱、基础底面的形状、大小及基础与轴线的尺寸关系。

（4）基础梁的布置与代号不同形式的基础梁用代号JL1、JL2、… 表示。

（5）基础的编号、基础断面的剖切位置和编号。

（6）施工说明用文字说明地基承载力及材料强度等级等。

2.5.基础详图的特点与内容

（1）不同构造的基础应分别画出其详图。当基础构造相同，而仅部分尺寸不同时，也可用一个详图表示，但需标出不同部分的尺寸。基础断面图的边线一般用粗实线画出，断面内应画出材料图例；若是钢筋混凝土基础，则只画出配筋情况，不画出材料图例。

（2）图名与比例。

（3）轴线及其编号。

（4）基础的详细尺寸，基础墙的厚度，基础的宽、高，垫层的厚度等。

（5）室内外地面标高及基础底面标高。

（6）基础及垫层的材料、强度等级、配筋规格及布置。

（7）防潮层、圈梁的做法和位置。

（8）施工说明等。

2.6.识图示例

图7.17所示为某宿舍楼的基础平面图和基础配筋图，本实例为钢筋混凝土柱下独立基础。

 观赏草在花园设计中的应用

在传统的园林观念中，园艺学家认为真正的花园中不应该有草，因为草没有美丽的花朵和诱人的香味，不会引起人们的兴趣。然而，1980年英国著名园艺设计师Ressel Page打破了这一传统观念，他在纽约Pepsico公司，总部景观设计中，完全应用各种各样的观穷草组成了清新自然、管理成本低廉的新型花园，产生厂极好的观赏和体闲效果，从此在园林设才史上展开厂新的一页。

观赏草的美学价值

　　观赏草属禾本科，该类植物中有700个属，7000个种，形成了庞大的草类家族，其中有些种类具有很高的观赏价值，引起了园艺学家的关注。

　　植株及叶片形态多种多样　观赏草的植株及叶片形态多种多样，变化无穷。有的高大挺拔，如芦竹；有的短小刚硬，如蓝羊茅，有的则柔软飘逸，如苔草。这些丰富多姿的形状本身产生了深厚的美学价值。

　　叶片色彩变化诱人　观赏草叶片颜色丰富多彩，除了最常见的绿色，还有自然古朴的黄色，尊贵壮观的金色，浪漫多情的红色，清高典雅的蓝色等等。即使在绿色中，也有浅绿、深绿甚至黑绿色。一些珍贵的观赏草品种，其叶片出现了浅色条纹、斑点等花色叶片，大大提高了观赏草的观赏价值。观赏草叶片的颜色随季节而变化，从春季的淡绿到冬季的金黄，这些都极大地丰富了景观色彩，使观赏草魅力无穷。

　　花序形状独特壮观　草类植物虽然不像观花植物具有美丽鲜艳的花朵，但其变幻无穷的花序也能产生出独特的美感。如荻的花序飘逸洒脱，林草的花序轻盈精美，狼尾草的花序美丽俊俏，而高大的蒲苇草的花序则壮观朴实，散发着雕塑般的凝重美。

　　韵律美和动感美　观赏草给花园增添的不仅是观感美，还有独特的韵律美和动感美。每当微风吹过，观赏草的叶片前后摆动，沙沙作响，韵律自然美妙。在秋季，成片种植的观赏草随风起伏，像浪花在花园中翻滚，尽现动感美。

观赏草的生物学特点

　　适应性广　观赏草种类繁多，适合不同的立地条件下栽培，既可在肥水条什优越的沃土中生长，也能在贫瘠干旱的土壤中定植，有的品种甚至在废弃的矿地和建筑渣土上生长，产生很好的覆盖和观赏效果。

　　抗病虫能力强　绝大部分观赏草具有很强的抵抗病虫害的能力，在生长过程中，基本上不喷施农药，这在环保呼声越来越高的现代社会，很受人们的青睐。

　　抗旱性强　观赏草根系发达，耐旱能力强，一般情况下，只在种植初期浇水，以后不用人工灌溉，完全靠自然降水就能正常生长。观赏草的这一特性，满足了人们一直寻求的节水抗旱的需求。笔者于2002年2年4月初在北京昌平种植了几种芒类、荻类和芦竹类的观赏草，只在种植当天浇水一次，以后完全依靠自然降水。现在这些草已经形成了茂密的景观群落。

　　养护成本低　观赏草在周年生长中，几乎不需特别养护。除了在早春平茬一次外，以后不需修剪就能长期保持这种美感，大大减轻了由于修剪所耗费的人力和能源。美国著名同艺学家A．I．acy形容观赏草的养护需求时说：种植观赏草所要做的主要事情是“种完之后，即看着它们生长和变化”。由此可以看出观赏草的养护需求之低。

路面损坏都有一个产生和发展的过程。不同程度的损坏，对于路面使用性能有不同程度的影响。

目前国内高速公路已开始采用灌缝设备和密封胶进行裂缝的处理，以延长沥青路面的使用寿命。

下面就成南高速、遂回高速、遂渝高速公路几年来采用新材料、新技术对沥青路面裂缝灌缝处治的经验、成果等作如下总结：

一、灌缝的目的

灌缝延长了沥青路面的使用寿命。由于温度的差异，引起路面热涨或冷缩，从而产生了道路裂缝；

水通过这些裂缝渗入到基层，直至路基，产生如唧浆等病害，造成结构的材料流失，影响道路结构的整体稳定性。

灌缝是一种预防性的养护措施，旨在防止水进一步侵蚀道路。使用冷热灌缝材料能够阻止渗水、基底结冰和结构破坏；

更重要的是，灌缝能够延长沥青路面的使用寿命，而且施工费用较低，仅为挖补路面费用的1／6。

二、裂缝类型及产生原因

路面裂缝可分为纵裂缝、横裂缝、网裂、块状裂缝等。

(1)纵裂缝。

纵裂缝通常产生在拓宽的新旧路面交界处或路基半填半挖处，由路面不均匀沉陷引起；

或在沥青路面施工的纵向接缝处，由施工接缝不善引起；或软地基处理不彻底引起；

在行车荷载作用下，应力分布不均，形成车辙，车辙的边缘也易形成纵裂缝。

(2)横裂缝。

横裂缝通常是由于温度、湿度的变化、路面层产生收缩和路面应力不能均匀分布而引起的；

半刚性基层的收缩裂缝及其面层的反射裂缝，大多是横向裂缝。

(3)块状裂纹。

块状或方形，它是由于路基或底层铺路材料塌陷或车辆超载造成的。

(4)网裂。

它是由于道路结构己严重破坏，此时道路已经不能再进行灌缝修复，只能通过中修来恢复道路通车能力。

三、施工要求

结合几年来对成南高速、遂回高速、遂渝高速路面灌缝施工的实际情况以及密封胶性能指标、灌缝施工工艺的特点，灌缝施工的外部环境应达到以下要求：

(1)施工温度：施工温度是造成密封胶脱落的原因之一。路面潮湿和温度低于4℃就会降低密封胶的粘结力，容易脱落。

路面整体温度较低，密封胶灌缝后，温度下降较快，密封胶收缩明显，密封胶与槽壁之间温度应力较大，将降低密封胶与路面的粘结力。

(2)裂缝湿度：灌缝时路面应干燥，如潮湿会降低密封胶与路面的粘结力，造成部分密封胶脱落。

(3)保持清洁：灌缝前，用空压机将开过槽后的裂缝中的灰尘杂物及周边松动的物体清除干净，保持裂缝的清洁。

(6)灌缝范围：车辙严重，尤其是形成网裂的路面，不宜用此方法处理裂缝。

四、材料、设备使用情况

1、原材料性能指标及产地

品名：道路专用密封胶

各项检测指标如下：

2、设备技术参数

设备名称：路面灌缝机

不同品牌不同型号的灌缝机，均可使用。

四、具体施工工艺

（1）施工步骤

(1) 准备工作：

检查开槽机与灌缝机，确保其技术状况良好；根据路面裂缝的具体情况，确定补缝设计方案；

启动灌缝机并向密封胶加热罐内添加密封胶，将密封胶加热、搅拌至170-180℃。并根据要求对灌缝作业区域进行封闭。

（2）开槽：

按照设计的开槽尺寸，预先调节好开槽机开槽深度和宽度，成南高速设计开槽宽度为10mm，开槽深度8-12mm，然后进行开槽作业。

作业时，根据裂缝宽度种类情况，及时调节开槽尺寸，满足设计要求。

（3）清缝：

用肩背式吹风机将槽内的碎渣及裂缝两侧至少10cm范围内的灰尘彻底清扫干净。

（4）灌缝：

若在气温低于4℃时补缝，灌缝机须配有预热设备对开槽部位进行预热，若在此温度下不预热就进行补缝，会降低密封胶的粘结力；

如果在气温高于4℃时补缝，可不进行预热。公路养护网微信公众号提醒在密封胶加热温度达到170-180℃时，用灌缝机上带有刮平器的压力喷头将密封胶均匀地灌入槽内，并在裂缝两侧拖成一定宽度与厚度的封层,每边宽出10mm，高出原路面3mm，撒少量玄武岩石屑。



（4）养护：

用密封胶灌缝后，在密封胶充分冷却并把路面上的碎渣清扫干净后，才能开放交通，一般冷却时间为15min左右，具体开放交通时间根据气温情况灵活掌握。

五、经验总结

（1）裂缝修补成本降低

采用传统沥青灌缝封堵法，常规灌缝的沥青材料为AH-90、AH-110、AH-130；

使用的主要机具有：材料灌入工具、材料加热罐（箱）、加热材料主要是煤和液化气；灌缝器皿一般用水壶改成。

虽然施工设备费用投入几乎没有、初期施工造价较低，但1年失效率为90％以上。

对于开槽式修补法，虽然初期施工投入较高、初期施工造价较高，但其使用寿命长，裂缝密封的效果好，有效率大为提高，使用3年后，开槽式修补处理的裂缝有效率达到95％以上。

（2）耐久性明显提高，降低劳动强度

传统修补法其使用寿命最多不超过1年，裂缝密封的效果不好，1年内失效率为90％以上。

开槽式修补法达到一次修补多年受益的效果，大大降低了养护工人的劳动强度，减少了重复上路施工的次数，保障了道路的通行能力。

根据我们实施情况跟踪统计，除个别路段因路基病害加剧引起失效外，其他所修补的裂缝经5年多运营使用，有效率为95％以上。

（刚施工完成灌缝）

（灌缝一年后）

（灌缝三年以上）

（3）美观性大幅提升

传统修补法因受施工工艺和材质影响，容易出现灌缝不到位、缝宽粗细不匀等情况，公路养护网微信公众号提醒尤其是在夏季高温季节容易产生泛油，并经车轮拖带，出现大面积路面污染现象。

开槽式修补法有效解决了灌缝不到位、缝宽粗细不匀等情况，并且冬季低温季节不开裂，夏季高温季节不泛油，路面美观性大幅提升。

（4）社会效益：

通过沥青路面裂缝灌缝新技术推广应用，不仅可减低养护费用，耐久性明显提高。

可降低劳动强度，而且可以缩短施工工期，减少对交通的影响，大大延长了沥青路面使用寿命，推迟了路面大中修养护的时间，取得了良好的经济效益和社会效益。

    一：弹性压杆的稳定的再论述

   文章稳定问题（一）分析了完全弹性时受压杆稳定欧拉临界荷载问题。可以形象的想象一根橡胶杆，即使失稳后被压的杆端着地了，也不会破坏，欧拉临界力就是这样得出来的，见下图：



   文（一）在绘制 草图时，把失稳后画成下降段了，是错误的，应为平直的。如果是完全弹性压杆，即此时的压力不能变小，否则又会弹了起来。我们实际工程中的材料总有材料的屈服问题，所以会存在上图红笔所画的那样的压力下降段，造成我对完全弹性也存在下降段的错误理解。完全弹性的杆可以理解成两个小伙子摔跤，一个摁摔倒一个后，死死摁住丝毫不敢放松，除非那个被压的人自己泄了劲就好像材料发生了塑性时一样。

    弹性材料压杆的临界力和长细比和E有关，见下图：

   很容易理解，当长细比很小的时候，欧拉稳定应力可以无限大，就像我们压一个橡胶垫，橡胶点可以承受巨大的压力。长细比很大的时候，杆的自重就可以使其失稳，比如桌面上一张立着的薄纸的弯曲。

   但砖石、木材、混凝土、钢材等建筑材料没有一种像橡胶那样的材料，所以单纯的研究欧拉临界力没有多大意义，要考虑材料本身的特性即材料的非线性来和稳定压力一块来研究才有价值。

   二：材料几何非线性、材料非线性对稳定压力的影响

    几乎所有的建筑材料都是非线性的，即使弹性阶段，其弹性模量也可能是非线性的，更不要说塑性阶段了，一般是弹塑性相伴而行。还有钢材的残余应力也会使断面提前进入屈服，使其的弹性模量刚度消失。所以实际的工程受压构件的稳定压力一定小于欧拉临界压力。

    实际结构的稳定问题应该包括几何非线性（结构受压稳定问题(二）_6、及加工安装误差）、材料非线性（材料的应力应变曲线和残余应力等）。

    一般而言，这种非线性只能采用强大的计算机数值分析方法。

    过去没有计算机的年代，发展过简化的计算方法比如切线模量法和折算模量法。这些方法根本上还是利用欧拉公式，只是弹性模量E根据材料的非线性进行了折减，很粗略，无法和现在的数值分析相比。

    无需进行数值分析，仅通过概念就可以大概画出考虑材料非线性时的结构受压稳定问题(二）_7曲线。

     如果从研究极限承载力的角度来说，图中的红色的的曲线不能包含所有的情况。有的杆件失稳屈曲后承载力仍可提高，比如稳定分叉失稳和拱屋面的越屈失稳等。但对于实际的工程，一般都会避免任何失稳,除非考虑防倒塌的情况，所以这种复杂的失稳理论本文就略去了，实话说也是我的能力之外。

     综合考虑材料的几何非线性、材料非线性、残余应力等受压杆的稳定压力变化如下图（红色曲线）：

     （1）几何非线性如构件加工安装偏差如上图中的结构受压稳定问题(二）_10、结构受压稳定问题(二）_11，偏差越大，稳定压力越小。

     （2）计算弯矩的影响。本质上和偏差形成的初始弯矩PV是一样的，弯矩（一阶）是计算出来的，不像偏差是加工安装问题。有弯矩的压杆为压弯构件，但注意这里的压弯构件的弯曲变形仍属于小变形的范围，是符合欧拉公式的推导的小变形范畴的，而且以受压为主，建筑结构工程中的框架柱基本都属于压弯构件。假如弯矩成为主导，就不是失稳问题了，成为了垂直杆的受弯问题了，见下图的对比：

   （3）材料的非线性本质是改变了杆件的弹性模量E和断面边缘出现屈服时的I,见下图：

    所以非线弹性的材料的稳定压力的降低就是比较容易理解的了。

   （4）值得说明下，残余应力不会改变不考虑稳定时受压短杆或受拉杆的最大承载力fA，但会减少有弯曲下的受压杆的失稳压力，是因为受弯杆件压区残余应力会提前使材料进入屈服减少了杆件的刚度E造成的。

    三：长细比和受压稳定系数图片

    长细比是我们结构工程师最基本的概念，再简述一下，见下图：

     红色的曲线是实际受压杆最大的稳定压力的关系图。首先最大压力小于等于fA,这是不考虑失稳时的极短柱的最大的承载能力，然后在长细比的增加开始阶段，最大受压承载力缓慢减少，这是短柱时长细比对承载力影响很小。当长细比较大时，承载力下降很快，即所谓长柱时失稳压力迅速变小。

     红色的曲线无法采用欧拉那样的解析解求解，过去也没有计算机，前辈们根据实验和理论分析建立了稳定系数的设计方法。

     稳定系数

    这个结构受压稳定问题(二）_16是综合出来的系数，一定小于欧拉临界力那样算出来的系数。

    这个系数和构件的如下条件有关：长细比、材料非线性本构关系、构件缺陷、残余应力。后三者属于构件自身几何和材料层面的，而长细比的确定就比较复杂了，首先要确定计算长度。计算长度和整体结构、构件约束、所受的一阶弯矩等均有关系，比如构件的计算长度和其两端的约束有关，规范框架结构柱的计算长度表就是根据这个来的，首层因为基础是嵌固，所以相对于标准层计算长度就小。

    钢结构框架相对混凝土的框架柔的多，所以很多需要采用框架-支撑结构。这种结构比纯框架的水平侧移小的多，楼层侧移的大小和柱子的计算长度关系很大，所以钢结构框架柱在确定计算长度的时候要分有侧移框架和无侧移框架。带支撑或剪力墙的是无侧移，纯框架是有侧移。当然设置的支撑太少太弱也不能叫做无侧移，规范有专门判定是否为无侧移的公式，不符合是不能按无侧移来确定计算长度的否则可能不安全。

     计算长度和长细比是钢结构规范的重点内容，仅长细比和计算长度的内容钢结构设计规范就占了几十页的篇幅。

    四：钢结构柱与混凝土结构柱压弯计算的不同

    上文（二）介绍的基本是钢结构受压柱的受力状态，其计算公式如下图：

    可以看做两个部分，一是轴力部分，其稳定系数包含了杆件初始偏差、长细比和材料的影响，二是弯矩部分，和柱两端的弯矩情况、材料非线性有关。

    混凝土柱与钢结构考虑的方法不同，《混规》6.2.3规定当柱子的长细比满足一定条件时，可以不考虑柱挠曲长生的附加弯矩的影响。

但柱子弯矩要增加一个附加偏心距（《混规》6.2.5），按20mm和截面的h/30的大值计算，然后就可以按大、小偏心受压柱去计算了。

    这是因为混凝土柱材料和几何尺寸的特点造成的，大家可以自己思考一下，挺有意思的。

    五：

    当结构受水平力有偏移时，结构楼层（构件的上下端连直线）有位移差（或位移角），这个位移叫大△，因安装偏差造成的结构偏移也叫大△。构件自身受压受弯屈曲或构件加工偏差产生的构件弯曲都叫小结构受压稳定问题(二）_19，见下图：

    六：一阶分析的概念及仅一阶分析设计的前提条件

    为什么叫一阶分析，因为是上述的构件截面计算外荷载效应的过程中，没有计算初始偏差、初始弯矩产生的P△和结构受压稳定问题(二）_21增加及材料非线性的效应。前辈们不是不知道有这个影响，是因为当时只有计算尺，无法算的精细，只好采用考虑长细比下的稳定系数来综合考虑了。比如轴线受压构件，我们只计算轴力N，就可以与考虑稳定的最大轴力做比较了。框架结构的框架柱，我们算出垂直力工况作用下的N 和水平力比如地震和风荷载作用工况组合作用下的M ,用这两个数据就可以计算柱子的承载力是否符合要求了，其构件的计算公式已经包含了结构受压稳定问题(二）_22、较小P△及材料非线性的不利的影响。

    上文已经讲过 P△是不同的，P△是考虑构件自身弯曲和加工缺陷的那个，P△是考虑结构整体侧移和安装偏差的那个△。即使一个完全没有侧移的结构，构件自身也会有缺陷和弯矩形成的弯曲的结构受压稳定问题(二）_26。规范压弯构件的稳定系数主要考虑的是这个小结构受压稳定问题(二）_27的影响，当然也有包含较小的△的影响。新钢标规定当这个较小的P-△弯矩占总弯矩不超过10%时可以采用一阶分析进行计算。混凝土高规5.4.1条规定是刚重比小于下面的规定时才可以用一阶分析计算。

      新钢标5.3.1和5.3.2 （见下图）的规定一阶分析时要用6~8章的进行构件计算，6~8章是几十年来一批又一批的前辈们总结并列入规范的传统的方法。



    换句话说，如果不采用一阶分析，而是采用更加精确的二阶或直接分析，就不必完全用这些规定计算了。是什么意思呢？那如何计算呢？

    新钢标规定当结构的P△超过10%的时候，混高规是不满足5.4.1的要求时，靠构件本身的综合稳定系数及混凝土构件的那个计算就不安全了，所以要计算P△的影响，叫二阶分析。二阶分析可以用有限元的方法，也可以简单一些，直接在一阶分析的M的基础上乘以一个增大系数，都属于二阶分析。还有更精确的叫直接分析，笔者会继续谈的，但不知道能不能说的清楚。

常用的结构体系有框架结构、框架-中心支撑结构和框架-偏心支撑结构几种。纯框架结构的特点是延性好，抗震性能好，但抗侧刚度较差，不宜用于受侧向控制的建筑。

框架-中心支撑结构的特点是抗侧刚度大，适用层数较多的建筑，但由于支撑构件的滞回性能较差，耗散的地震能量有限，抗震性能优于纯框架。框架-偏心支撑结构的特点是可通过偏心连梁的剪切屈服，消耗地震能量，同时又能保证支撑不丧失整体稳定，抗震性能优于框架-中心支撑结构。

如果采用能与钢框架抗侧刚度相当的内藏钢板剪力墙和带竖缝剪力墙代替支撑，就构成钢框架-抗震墙板结构，其抗震性能优于框架-中心支撑结构。当需要建筑刚度更高时，可沿建筑周边设置密柱深梁框架构成钢框筒结构。钢框筒结构抗侧刚度大，并具有更好的抗震性能。

钢结构框架的消能、隔震措施：

传统的防震思路是要求建筑结构具有一定的抗震性能，常常形成两种抗震方式：一是足够刚，提高结构的自身刚度来抵抗地震作用；另一种是足够柔，允许结构有一定的柔性变形，使结构在变形过程中吸收、释放、消耗掉一定的能量。这两种方式是在提高结构总体强度和刚度，是两个有效的抗震途径。
当建筑高度很高，地震烈度很高的时候，前两种方式的抗震能力也很有限。另外一种防震思路出现了：消能减震，隔震。对结构地震反应有重要影响的主要有两个因素：结构物的基本周期和阻尼比。采用消能结构可以在很大程度上延长了建筑物的基本周期，从而避开了地震输入的高能量频段；采用高阻尼减震装置使建筑物具有大变形的能力和强自复位能力。使自由振动衰减的各种摩擦和其他阻碍作用，我们称之为阻尼。而安置在结构系统上的“特殊”构件可以提供运动的阻力，耗减运动能量的装置，我们称为阻尼器。

钢结构抗震对阻尼器的要求：

第一，在小振幅的振动下，呈线性反应，不产生很大的阻尼，但刚度很大，从而限制结构的位移；第二，在强烈振动时，阻尼器的一部分可以失效，从而允许大变位和大阻尼，以达到隔震目的；第三，隔振阻尼装置的竖向刚度远大于其水平刚度。
随着对筑抗震要求的不断提高，如何进一步完善和充实现有钢结构抗震、防震，合理确定建筑的结构安全度、改进钢结构的构造与设计方法、科学经济地保障钢结构建筑的安全性是业内工程师们不断探索的方向。

Revit软件一直是BIM软件的主流之一，其强大的功能和易于操作，使许多企业和个人作为了解BIM工具的首选，今天我会为您介绍Revit的功能吗?软件是什么?

一、参数化组件

Revit使用参数组件，允许设计人员将建筑物设计成构成BIM数据库一部分的组件，包括2D标记组件、3D建筑物组件等等。组件有自己的参数，而携带复杂参数的组件比传统的二维CAD存储更多的数据。设计器输入的参数将成为组件更改的数据，例如图表中的列组件。设计者可以直接改变组件的材质和尺寸，生成新的组件，帮助用户快速设计。

二、组件关联性

大多数组件都保存在Revit,和相关的组件将由用户改变改变,不需要手动更改,使得设计师在修改设计更方便。例如，墙壁、地板、柱子和横梁将自动移动到修改后的高度，从而消除了复杂的手工过程。

三、工作共享

REVIT三大专业分类软件具有相同的基础设施和文件兼容，设计人员可以直接将设计文件传递到设计师的下一阶段的后续设计中，而不必担心文件的格式。也可以使用工作分担,由一个中央服务器的设计文件,例如,设计师可以直接使用互联网访问文件,当有一个设计团队发生变化时,服务器将会实时更新所有相关设计文件,确保所有的设计团队。

[ RevIT软件]基本上包括以下软件：

I. version architecture:

建筑是致力于建筑设计，主要集中在建筑外观和室内设计，如室内家具和设备的规划。设计成果可以丰富多彩的方式呈现，为设计师提供更多的视觉表现。

二、Revit Structure：

结构设计对建筑结构特别,您可以使用强化,结构、钢骨和关节的偏见和派生设计结构分析软件的结构分析结果。

三、Revit MEP：

MEP致力于建筑机电及空调设计。它提供各种机电设备和管道部件。其管道连接功能使机电设计人员能够进行更详细的管道设计。

    利用Navisworks等软件对方案模型做实时漫游，可以在漫游虚拟现实演示系统中自由行走、任意观看，冲击力强，能获得身临其境的真实感受，弥补因缺乏对传统建筑图纸的理解能力而造成和设计师之间的交流鸿沟。

    在Revit软件中将建筑模型导出成nwc格式文件，如图所示。

    利用视点功能，设置人物位置、视角，在建筑模型中进行虚拟漫游，可以身临其境的真实感受建筑内部空间信息，如图所示。

    将BIM模型导入到3Dmax中，通过材质编辑器，导入无缝贴图材质，将材质逐步添加至墙、柱、梁、板等部位，使模型跟真实的建筑一致，如图所示。

    编辑模型并拆分和重组模型，将各部位分类，使模型能够更方便制作动画，如图所示。

    通过建模功能制作场地

    熟练运用切片命令，根据施工进度图的实践节点制作动画后调整时间轴，调整动画整体节奏，如图所示。

    加入摄像机，调整焦距并在时间轴线上制作摄像机的运动轨迹动画，如图所示。

    导入灯光，并分别调整光源的参数，达到真实效果并调整光线位置，灯光的位置一般根据摄像机位置进行调整，如图所示。

    调整所需视频大小的参数及图片格式进行渲染，如图所示。

    把渲染后的JPG图片导入Promiere合成软件进行合成，如图所示。

    导出成AVI格式后生成视频

    总结：

    3dsMax技术设计师建筑相关行业未来的发展趋势，也是建筑设计工作的基本要求。制作电脑效果图是建筑设计人员、室内外装潢设计人员必修掌握的一种技能。电脑效果图，有助于设计方案的完善以及工程方案的竞标，它可以向建筑承建单位、施工单位以大众表达设计者的意图，同时也可以展示预测建筑完成后的实际效果。

    来源丨益埃毕教育

近年来，随着机技术和网络通信技术的发展，我国智能化的步伐不断加快，工程在工程建设中占据着越来越重要的地位，成为建筑工程项目中的一个重要组成部分，如何提高电气工程质量，直接关系着整举止建筑工程项目的质量，影响着建筑整体设备的安全运行和使用效能。但是，困扰我国建筑行业多年的工程问题，在电气管理上更为明显，超估算、超概算、超现象十分突出，严重影响了建设工程的投资管理，影响了工程投资效益和项目控制能力。但电气工程造价控制问题，是一个复杂的渗透到整个工程项目各阶段的系统问题，必须全面把握。

1项目投资决策期造价控制

传统观念认为对工程造价影响最大的是施工阶段，但据不完全统计，在电气工程项目中，项目投资决策时的工作对工程造价的影响最为巨大，在投资决策期间所进行的造价控制工作，直接决定了电气工程各项指标的初始规划，如工程规模、工程标准等，特别是对工程投资的估算，为整个工程的造价控制提供了基础准线。因此，在项目投资决策期，造价控制人员应当特别注意，从整个工程的初始规划入手，全面把握工程建设投资意向，包括建设规模、等，以此获得佳的造价估算数据，为工程造价概算、预算、决算提供一个基本的造价依据，使工程造价控制有一个根本出发点。

2招投标设计造价控制

项目设计是对投资决策阶段的各个意向具体化的阶段，在这一阶段，投资决策期的各个意向将被进一步深化，并进入详尽安排和制定程序。采用招投标的方式，可以有效的引入竞争机制，促进竞标者提高设计思路和设计质量，促进竞标者主动积极的参与造价控制工作，使工程项目有更多的选择空间。在项目设计招投标时，造价控制人员应当对工程设计质量、设计进度、设计深度作出明确要求，并将设计质量与设计单位酬劳直接挂钩。

3项目设计造价控制

采用招投标方式，确定了最优设计单位之后，采用限额设计的办法，是控制工程造价的最重要手段。通过限额设计，以项目投资意向期间制定的投资估算为基础，为项目设计时造价定下一个额度，使项目设计概算和施工图设计时的预算能够得到有效的控制。为了保证项目设计实施时的造价能得到有效控制，在设计委托合同中，应当有条款明确规定限额设计相关内容，从而对设计单位和设计人员起到约束作用。如果设计超出限额，必须严格审查，分析是由于设计单位方面的原因还是由于工程上的客观原因，如果是设计单位方面的原因造成造价超限额，可采取惩罚措施，重新设计或者修改设计，只有这样才能使设计单位和设计人员按设计，减少超标准设计现象，得出经济、适用的设计方案，既满足了使用功能，又节省了工程造价。

但是，在设计时，并不能为了降低造价而降低造价，而应当在保证设计质量的前提下进行，必须要求设计单位保证设计深度，这样才能使工程概算具有可用性。对于电气工程来说，地质勘探、环境分析、材料核算等都极为重要，比如地质勘探深度不够，数据不够准确，在按设计进行施工时就会遇到很多困难，提高工程造价。因此，必须要求设计单位在设计时，对工程项目有全面深入的把握，对相关情况和数据有精确计算。

4项目实施阶段造价控制

电气工程项目在实施阶段的造价控制，虽然所占权重并不大，但依然十分重要，不能忽视。在这一阶段，是将项目投资意向以及项目设计方案具象化的过程。虽然这一阶段受工程估算、工程概算和工程预算的控制，并直接受工程预算的限制，但由于在项目实施阶段工作复杂、涉及面广，还有诸多自然、环境、材料、运输、物价等方面的影响，对工程造价的影响也十分巨大。尤其是整个电气工程项目的费用，大部分都是在这一阶段投入使用，因此在这一阶段对造价的控制必须紧抓，避免工程造价超出设计预算，出现造价失控现象。

在项目实施阶段，为了有效控制造价，依然可以采用招投标的方式，对工程实施阶段的各项工作进行清单计价，明码实价的规范整个电气工程项目的实施，如工程项目实施阶段所使用的每一件材料、每一个人力、机械费用、材料型号等，都应当明确记录，标定价格。并严格按照设计方案进行施工，当有需要变更设计时，必须对变更进行审核。此外，对于不可抗力因素引起的造价变化，如设备、材料、运输等费用的变动，需要及时掌握，并全面监控相关市场情况，选用价廉物美的供应商，在必要情况下，可以采用招投标的方式，以获得更为广泛的选择空间。

5竣工阶段造价控制

竣工阶段的造价控制，是电气工程造价控制的最后环节，在这一阶段，应当对竣工资料详细审核，审核时，应当严格依据施工图、竣工图、施工合同、设计方案、设计变更、现场签证等详细核对。比对相关手续是否齐全，现场签证是否有重复，设计变更是否存在缺漏，项目决算是否同合同条款存在差异，并且还应当对项目竣工现场进行查验，确保与设计方案准确无误，包括材料、设备等都应仔细检验。验收人员还应当熟悉工期、材料、工程量等各方面核算技术，掌握相关费用市场情况，以检验是否存在重复计算，是否存在过多计算的情况，确保竣工决算的质量，控制工程造价。

电气工程项目投资大、工期长，对工程造价有影响的影素极多，对其工程造价进行控制非常复杂。作为造价控制人员，必须对整个工程项目全方位、全过程的监控和管理，采用多种途径，有效的控制工程造价，使投资能最大程度的获得收益，在提高工程质量的同时降低工程造价，避免超估算、超概算、超预算的情况发生，避免工程造价失控给工程项目造成影响。

近年来随着人民物质生活水平的提高，人们对生存环境的要求也越来越高，地产园林化建设稳步发展，园林绿地的面积逐步扩大，其灌溉管理问题也日益突出。园林自动化微喷灌技术以其独特的优越性必将成为园林灌溉的发展方向。

园林绿化自动喷灌的特点

（1）地产园林具有休闲、观赏、美化的特点。灌溉系统要与现有景观相互协调、配合，既要满足草坪、小灌木、树木生长的需要，又要具有观赏性，要具有较好的景观效果。（2）园林绿地通常根据园林设计的特点呈现不规则形状，并为了美化伴有不同的结构层，与高低乔木、高低灌木及草坪，以及增加的小品和景观石。因此给喷灌设计和施工带来一定的难度，其喷灌设计要综合考虑硬景设计和软景设计。 （3）地产园林绿化大部分施工期较短，对于刚种植的绿化苗木的养护用传统的养护方式很难满足要求，反而害之，如浇水过多导致植物根部不能有效的呼吸。喷灌技术是较为理想的灌水方式，而且其雾化效果好、水滴小。特别是夏季对刚种植不久的小灌木和草坪有良好的效果。（4）节约用水，传统人工浇灌用水量大，并不一定有效果。而喷灌喷出来水细小或雾化对植物叶面吸收有很好的效果。

园林设计与园林建造都影响着园林绿化的景观，喷灌系统喷头的选型与布置关系着园林养护与管理。

1、喷头的选型 选择喷头时，除需考虑其本身的性能，如喷头的工作压力、流量、射程、组合喷灌强度、 喷洒扇形角度可否调节之外，还必须同时考虑诸如土壤的允许喷灌强度、地块大小形状、水源条件、用户要求等因素。另外，同一工程或一个工程的同一轮灌组中，最好选用一种型号或性能相似的喷头，以便于灌溉均匀度的控制和整个系统的运行管理。在已建项目中，有的为片面追求水景效果，安装了各种性能截然不同的喷头，致使灌溉均匀度无法保证。选择喷头时需特别注意的是，灌溉系统不是喷泉，其目的是为了弥补植物需水时空上的不足，而不是创作人工水景。因此，只能在首先满足需水的前提下，尽量照顾到景观效果。 此类喷头品种繁多，按射程分，有0.6～5.8米的小射程喷头，4.3～9.1米的中小射程喷头，8.5～15.9米的中等射程喷头，20米以上的大射程喷头；按喷洒类型分，有散射喷头，射线喷头，旋转喷头，射线旋转喷头；按使用场合分，有园林喷头，高尔夫喷头等等。这些喷头均可在加压喷水时自动弹出地面，而灌水停止时又缩入地面，不会影响园林景观上的机械作业。

1.1、小射程喷头 一般为非旋转散射式喷头，这些喷头的弹出高度有50mm、75mm、100mm、150mm和 300mm，可选配喷洒形式繁多或可调角度的喷嘴，喷灌强度较大。不但适用于小块灌溉，也可用于灌木、绿篱的灌水和洗尘。这类喷头的喷嘴大多为“匹配灌溉强度喷嘴”，即无论全圆喷洒，还是半圆或90度及其他角度，其灌溉强度基本相同。这种特性对保证系统的喷洒均匀度极为有利。

1.2、中小射程喷头 多为旋转喷头，射程为4.3～11.3米，弹出高度有100mm、150mm、300mm。这种喷头适用于中型面积绿地和灌木、花卉喷灌。 特别的如MP系列地埋射线旋转喷头，射程3～9米，以其独特的喷洒方式，和由此来的不可比拟的节水特性，尤其适合坡地和新植喷洒。 1.3、中等射程喷头 多为旋转喷头，这些喷头适用于中型面积绿地的灌溉。弹出高度有100mm和300mm两种，适用于较大面积的灌溉。其中I-20喷头配有止溢阀，并且可选不锈钢升降柱，顶部带有独特阀门，可在系统运行时单独将某个喷头关闭，便于维修或更换喷嘴。

1.4、 大射程喷头 射程均在20 米以上。其特点是材料强度高，抗冲击性能好。除用于大面积灌溉外，特别适合于运动场灌溉系统。 在各种射程的喷头中，均可选择“止溢型”喷头。带止溢功能的喷头一般安装在地形起伏较大的喷灌系统中的地形较低的部位，可有效防止当灌水停止时管道中的水从低位喷头溢出，影响喷头周围的正常生长。 土壤的允许喷灌强度是影响喷头选型的主要因素之一。喷灌强度是指单位时间内喷洒在地面上的水深。我们一般考虑的是组合喷灌强度，因为灌溉系统基本上都是由多个喷头组合起来同时工作。对于喷灌强度的要求是，水落到地面后能立即渗入土壤而不出现积水和地面径流，即要求喷头的组合喷灌强度（ρ组合）应小于等于土壤的水入渗率。 另外，土壤的允许喷灌强度随着地形坡度的增加而显着减小。如坡度大于12%时，土壤的允许喷灌强度将降低，50%以上。因此，对于地形起伏的工程，在喷头选型时需格外注意。

2、喷头的布置 喷灌系统中喷头的布置包括喷头的组合形式、喷头沿支管上的间距及支管间距等。喷头布置的合理与否，直接关系到整个系统的灌水质量。 喷头的组合形式主要取决于地块形状以及风的影响，一般为矩形和三角形， 或为其特例正方形和正三角形。矩形或正方形布置，适用于地块规则，边缘成直角的条件。这种形式设计简便，容易做到使各条支管的流量比较均衡；三角形或正三角形布置，适用于不规则地块，或地块边界为开放式，即使喷洒范围超出部分边界也影响不大的情况。这种布置抗风能力较强，喷洒均匀度要高于矩形或正方形，同时所用喷头的数量相对较少，但不易作到使各条支管的流量均衡。有时地块形状十分复杂，或地块当中有障碍物，使喷头的组合形式为不规则形。但在多数喷灌系统中，可尽量采用正方形或正三角形布置。 在喷头布置完毕后，应根据实际布置结果对系统的组合喷灌强度进行校核。特别是在地块的边角区域，因喷头往往是半圆或90度而不是全圆喷洒，若选配的喷嘴与地块中间全圆喷洒的喷头相同，则该区域内的喷灌强度势必大大超过地块中间。所以，为保证系统良好的喷洒均匀度，一般安装在边角的喷头须配置比地块中间的喷头小2-3个级别的喷嘴。

园林草坪自动化微喷灌技术实用美观，控制系统方便灵活，具有很好的景观效果，十分适合地产园林化建设的发展。所述自动喷灌在地产园林中并非全自动，由于地形条件现有技术的复杂程度，尽量满足要求简化设计。有以下建议： ①手动浇灌和自动喷灌相结合，对于乔木和大灌木采用人工浇水，小灌木和地被采用自动喷灌。 ②采用人工手动开启开关，自动喷灌。由于养护时间和场地其他情况不确定，无需采用智能化控制。 ③合理设计各分支线路开关控制，便于后期养护期间维修。

本章内容主要系统全面地剖析了钢筋翻样的原理、计算规则和方法，通过丰富的图形案例详细阐述了钢筋翻样原理，集理论性、学术性、普及性、实践性、多样性于一体，适用于不同层次的阅读需求。具体内容包括钢筋翻样理论和方法，钢筋通用构造，钢筋混凝土结构受力原理和分析平法原理和识图等。下面我们主要了解下分析平法原理和识图内容。

一、关于钢筋平法

平法是”平面整体表示方法”的简称，包括平法的标注形式，是给从事结构设计与施工的专业人员看的一种标注。可以从以下几点详细了解钢筋平法：

1.平法是一种科学、简洁的结构设计方法，是对传统设计方法的一次深刻变革。

2.平法思想来自设计、钢筋翻样和施工的实践。是对实践经验的理论总结并使之系统化、标准化。

3.平法系规范规程的应用细则延伸，是规范的具体化和细化。平法钢筋构造设计依据是混凝土等设计规范，平法处于规范的下游，平法不能脱离和突破规范。

4.平法是一种参考性的方法，设计者可以有所创新，钢筋翻样也不一定要拘泥于平法。日本有许多节点构造由施工单位发明并申请专利，而中国用标准图集束缚人们的创新。

5.平法远没有囊括钢筋工程全部，主要解决普遍性问题，钢筋节点构造贫乏。有许多特殊性问题和技术有待突破。

6.平法并没有神秘感和深奥性，是一种新的设计制图规则和标准钢筋构造节点详图的集合。其节点构造与03G329大同小异。

7.平法的适用性很强。广泛用于设计、监理、施工、翻样和造价。

8.平法是一种动态的技术，在实践中发展和完善。

9.平法不可能把所有构造、特殊构造标准化。

二、平法的基本原理

全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：（1）基础结构 （2）柱墙结构（3）梁结构（4）板结构，各子系统有明确的层次性、关联性、相对完整性。

1、层次性：

基础→柱、墙→梁→板，均为完整的子系统

2、关联性：

柱、墙以基础为支座——柱、墙与基础关联 ；

梁以柱为支座——梁与柱关联；

板以梁为支座梁——板与梁关联。

结构设计原则——强柱弱梁、强剪弱弯、强节点、强锚固、强构造。

3、相对完整性：

基础自成体系，仅有自身的设计内容而无柱或墙的设计内容；柱、墙自成体系，仅有自身的设计内容而无梁的设计内容；梁自成体系，仅有自身的设计内容而无板的设计内容；板自成体系，仅有板自身的设计内容。（如图）

筏板或基础梁是柱、墙的支座，柱是梁的支座，梁是板的支座，特点：支座内箍筋连续通过，基础同理。

三、柱梁相互关联

支座问题其实是力的传递路径问题。（图解分析）

钢筋锚固的原则：

1、梁受拉钢筋在端支座的弯锚，其弯锚直段≥0.4laE，弯钩段为15d并应进入边柱的”竖向锚固带”（或称”主锚区”），且应使钢筋弯钩不与柱纵筋平行接触的原则（边柱的”竖向锚固带”的宽度为：柱中线过5d至柱纵筋内侧之间）；

2、受力纵筋在端支座的锚固不应全走保护层的原则，当水平段走混凝土保护层时，弯钩段应在尽端角筋内侧”扎入”钢筋混凝土内；

3、当抗震框架梁往中柱支座直通锚固时，纵筋应过中线+5d且≥Lae的原则；

4、梁受拉纵筋受力弯钩为15d、柱偏拉纵筋弯钩、钢筋构造弯钩为12d的原则?

5、墙身的第一根竖向钢筋、板的第一根钢筋距离最近构件内的相平行钢筋为墙身竖向钢筋与板筋分布间距1/2的原则（有观点50MM）；

6、当两构件配筋”重叠”时不重复设置且取大者的原则；

7、节点内钢筋锚固不应平行接触的原则。

8、任何情况受拉钢筋锚固长度不小于250MM。

9、锚固长度表中的锚固长度适用于直锚不适用于弯锚。

    一、施工难点及解决方案

    1、施工难点：

    小编在做河南省漯河市XX项目时，完成基坑挖土后，施工进入基础、集水坑、电梯基坑开挖。遇到一个非常不好解决的问题：如何精确放线问题，具体分析如下：

    本项目有集水坑、电梯基坑位于承台中，有连体集水坑和连体电梯基坑，相互之间存在复杂的交界关系，而且坑壁需要放坡，从二维图纸很难想象出实际的样子，挖土放线时无从下手。

    图纸如下：

    平面图

    大样图

    传统二维模式下，施工人员只能根据二维图纸想象或者手绘三维图形辅助理解三者之间的相互关系，放线定位比较困难，精度无法保证。下图所示，施工人员为了便于理解手工绘制三维图形：

    手绘三维集水坑

    下图所示为坑的放线定位，图中红框内为两个坑壁的交界位置，因为坑壁需要放坡，所以交叉位置是一条空间的斜线，不容易精确定位。

    放线定位及挖土（1）

    放线定位及挖土（1）

    此时如果能够方便的给出所有交界位置的精确坐标，放线及开挖岂不是有理有据，不会出现少挖或过挖。下面是基于这个问题总结出来的一套解决方案。

    2、解决方案：

    此问题的关键在于找到合适的建模方法，能够方便的在地基上抠出坑的形状并能做到三者之间相互剪切。如下图所示：

    集水坑挖土三维模型

    集水坑挖土定位及坡度标注

    想要达到上图所示的建模效果你还得费一番功夫学习下面一些建模技巧。

    二、建模方法：

    1、创建筏板（使用Revit系统族“结构基础—基础底板”创建）

    2、创建地基：

    地基土壤不要使用地形创建，可以使用楼板来创建地基。因为后边创建的集水坑、基础、电梯基坑族要创建空心模型，放置这些族的时候可以对地基（用楼板绘制）形成剪切，形成如下图所示的剪切效果：

    3、基础、集水坑、电梯基坑族的创建：

    此步骤重点是让这三个族拥有剪切地基（用楼板绘制）的功能，实现方法是创建与集水坑外轮廓一致的空心模型，通过空心模型实现对地基的剪切。

    族的创建步骤如下：

    A.使用公制常规模型族样板新建族文件，如下图所示：

    B.设置族参数：

    C.创建实体模型：

    使用拉伸、放样等形状命令创建实体模型并关联参数：

    D.创建与实体模型大小一致的空心模型：

    E.取消连接几何图形：

    此步骤的目的在于不要让空心模型剪切集水坑的实体模型，一旦空心模型和实体模型连接，那么在项目文件中集水坑的实体模型则不可见。

    F.勾选“加载时剪切的空心”：

    此步骤的目的是放置族时，族中的空性模型会自动剪切地基。

    G.放置族，将创建好的族载入项目文件，放置在筏板上，族会自动剪切筏板和地基。

    三、出图方法：

    出三维图和平面定位图

    1、三维图可以直观展示坑与坑之间的相对关系以及剪切后的形状。如下图所示：

    2、平面定位图：

    平面定位图中表明所有的定位尺寸、高程点以及坑壁坡度。如下图所示：

    文章来源：广筑BIM













Revit是Autodesk公司研发的一套系列软件，是我国建筑业BIM体系中使用最广泛的软件之一，帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑模型。作为一款主流的BIM软件，其性能优势在于辅助性更强、效能更高，因此在建模领域被广泛应用。

图元分类

图元(Element)是Revit中一个最基本要素类型，本质是各个建筑构件，Revit能够通过不同图元之间相互关系，协调和变更管理功能，在创建项目过程中根据相关的应用要求，进行高效的参数化显示，图元可以依据相应类别、族和类型的差异性而高效分类，具体样式如下所示：

图1Revit操作界面中的各种图元

上图中的红线对应单元为墙、门、窗等构件，这些都是构建类部分图元的要素，相关的图元可具体划分如下：

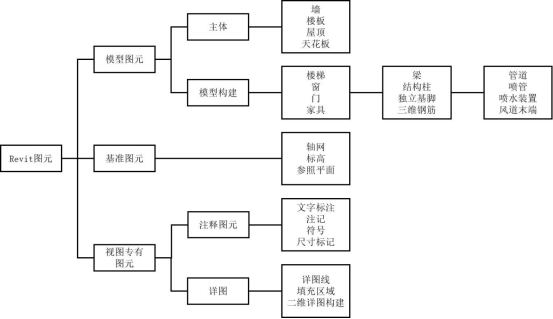

图2图元的分类

图元总体划分为三类：模型图元类、基准图元类、视图专有图元类。以下对图元分类进行描述：

（1）主体图元

主体图元包括墙、屋顶、场地等。主体图元属于预设性质，是Revit中常用的基础部分，用户不能直接设置其外观、参数等信息，只可对系统图元的基础参数进行更改。以基本屋顶部件为例，参数组成如下图所示，在应用过程中只能修改软件自带的材质参数。

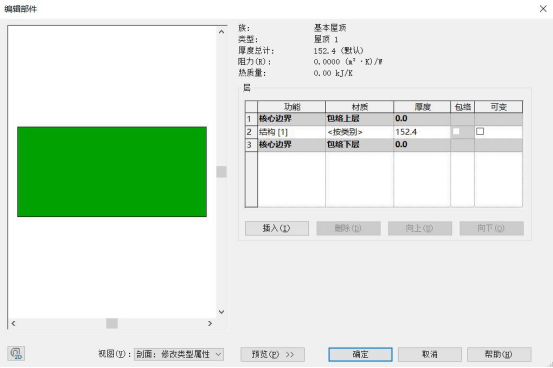

图3主体图元的参数设计

（2）构件图元

构件图元包括管件、风管、电气设备等。构件图元是建筑模型中其他所有类型的图元，相比于主体图元更加灵活，用户能够修改相关参数对它们进行定制，依据建模的应用要求而有效的满足工程师的设计需求。其中窗和门等是建筑中后期添加的构件，门、窗一般情况下必须依附于相应的主体图元例如墙体上。另外这些构件图元如果依附的主体图元被删除，这些构件图元也相应的会被删除，例如对墙体进行删除，则相应墙体上的门窗也会被删除。下图为构件图元窗的类型属性信息，可以修改其材质和尺寸等属性信息。

图4构件图元窗的属性类

（3）基准图元

基准图元包括标高、轴网、参照平面等。Revit属于一种应用比例较高的三维建模软件，其在应用过程中对于工作平面基准的设置十分重要，基准图元就是设计过程中应用到的基准面。如果基准图元缺失，则建立的模型不符合规范，标高轴网限定了三维模型的竖直和水平面，参照平面可以用来绘制定位辅助线。此外在建模过程中为了让模型精度符合测绘要求，也需要参考面和辅助线等进行基准参考。

（4）注释图元

注释图元包括尺寸标注、标记或文字的注释等。Revit注释图元是视图专有的一种二维构件图元，用于归档模型并保持图纸上的比例。注释元素的样式，无论是标记还是符号，都可以由用户自定义，以满足各种本地化设计应用程序的需要。注释图元和模型图元之间是一种特定的动态联系，如果修改主体图元的尺寸或材质参数，则对应图元尺寸标注参数也发生改变。因而总体上看表现出“一动全动”的关联特征，局部变动的情况下关联部分发生变化，该优势让BIM进行建模时的效率大幅提高，这正是BIM软件区别于传统三维建模的特点。

  钢筋抽样

简单的说，就是计算一个工程项目的钢筋总重量，得出的结果一般是多少吨。而钢筋的重量等于钢筋的长度乘以钢筋的比重，因此，钢筋抽样其实也就是计算钢筋的总长度，不同直径的钢筋的总长度乘以相应的比重就是钢筋的总重量。
砼保护层
结构构件中的钢筋骨架被浇筑于砼中，在钢筋骨架的外围四周必须有砼将钢筋包裹住，主筋外皮与砼面(即构件外表面)之间的距离，就是钢筋的砼保护层厚度。不能小于10mm。

钢筋种类
钢筋砼结构配筋按直径大小分钢筋和钢丝两类，直径在6mm以上者称钢筋，5mm以内者称钢丝。
按生产工艺分：热轧钢筋、余热处理钢筋、冷拉钢筋、冷拔钢筋、冷轧钢筋等。
钢筋连接
工厂生产出来的钢筋均按一定规格(如9米和12米)的定长尺寸制作的。而实际工程中使用的钢筋均是有长有短，形状各异，因此需要对钢筋进行处理。
连接的方法有绑扎、焊接(对焊、单面焊、双面焊、电渣压力焊)及机械连接(直螺纹连接、锥螺纹连接、套管冷挤压)等。
钢筋的搭接长度
接头长度：绑扎：Ll; 单面焊：10d；双面焊：5d。
钢筋锚固的重要性
钢筋与混凝土之所以能够可靠地结合，实现共同工作的材料特点，主要一点就是它们之间存在粘结力。很显然，钢筋探入混凝土内的长度愈大，粘结效果越好。
钢筋的锚固长度：指钢筋伸入支座内的长度。其目的是防止钢筋被拔出。
预算长度与下料长度
单根钢筋的预算长度：=钢筋各段长度(包括锚固和搭接长度)+端部弯钩增加值(如果存在弯钩)
单根钢筋的下料长度：=钢筋各段长度(包括锚固和搭接长度)+端部弯钩增加值(如果存在弯钩)-弯折量度差值(或称为弯曲调整值)。
弯曲调整值
钢筋受弯曲后，在弯曲处的内皮缩短而外皮伸长，只在中心线处才保持不变的尺寸。实际上对成型好的钢筋一般是量外皮的。因此，下料长度与要根据图上式样的尺寸加以调整。
在弯曲处，图上画的是直角，但实际操作时做“硬弯”(即成直角)是不可能的，而必须做成“慢弯”(即成弯弧)。

端部弯钩增加值
当弯曲直径为2.5d平直段长度为10d时的弯钩增加值(抗震箍筋):
（1）90度:10.5d
（2）135度:11.9d
（3）180度:13.25d　
影响钢筋计算的因素
抗震等级：一级抗震>=2Hb且>=500mm;二级抗震 >=1.5Hb且>=500mm
决定抗震等级的三个因素：
（1）保护层的厚度
（2）混凝土标号如C30 (如：影响钢筋的锚固长度，搭接长度）
（3）搭接形式(影响柱的箍筋根数及纵向钢筋长度)
现行平法规范图籍：
（1）平法系列图集
平法的表达形式，即是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制钢筋详图的繁琐方法。
（2）平法分类如下
A. 03G101-1(现浇混凝土框架、剪力墙、框架剪力墙、框支剪力墙结构)
B. 03G101-2(平法楼梯构造)
C. 04G101-3(筏形基础及基础梁构造)
D. 04G101-4(现浇楼面与屋面板构造)
E. 11G101-2(现浇混凝土板式楼梯)
F. 11g101-3(独立基础、条形基础、筏形基础及桩基承台)

    应用程序菜单

单击左上角“应用程序菜单”按可以打开应用程序菜单列表，如下图所示：

    应用程序菜单按钮类似于传统界面下的“文件”菜单，包括【新建】【保存】【打印】【退出Revit】等均可以在此菜单下执行。在应用程序菜单中，可以单击各菜单右侧的箭头查看每个菜单项的展开选择项，然后再单击列表中各选项执行相应的操作。

单击应用程序菜单右下角的【选项】按钮，可以打开选项对话框。在【用户界面】选项中，用户可根据自己的工作需要自定义出现在功能区域的选项卡命令，并自定义快捷键。如下图所示：

    功能区

功能区提供了在创建项目或族时所需要的全部工具。在创建项目文件时，功能区显示如下图所示。功能区主要由选项卡、工具面板和工具组成。

    单击工具可以执行相应的命令，进入绘制或编辑状态。如果同一个工具图标中存在其他工具或命令，则会在工具图标下方显示下拉箭头，单击该箭头，可以显示附加的相关工具。

    与之类似，如果在工具面板中存在未显示的工具，会在面板名称位置显示下拉箭头。如下图所示，以下为墙工具中包含的附加工具。

Revit根据各工具的性质和用途，分别组织在不同的面板中。如下图所示，如果存在与面板中工具相关的设置选项，则会在面板名称栏中显示斜向箭头设置按钮。单击该箭头，可以打开对应的设置对话框，对工具进行详细的适用设定。

    快速访问工具栏

除可以在功能区域内单击工具或命令外，Revit还提供了快速访问工具栏，用于执行最常使用的命令。默认情况下快速访问栏包含下列项目，如下图所示：

    1.打开：打开项目、族、注释、建筑构件或IFC文件。

2.保存：用于保存当前的项目、族、注释或样板文件。

3.同步并修改设置：用于将本地文件与中心服务器上的文件进行同步。

4.撤销：用于在摸人情况下取消上次的操作，显示在任务执行期间执行的所有操作的列表。

5.恢复：恢复上次取消的操作，另外还可显示在执行任务期间所执行的所有已恢复操作。

6.文字：用于将注释添加到当前视图中。

7.三维视图：打开或创建视图，包括默认三维视图、相机视图和漫游视图。

8.剖面：用于创建剖面视图。

9.细线：用于按照单一宽度在屏幕显示所有线，无论缩放级别如何。

10.切换窗口：点击下拉箭头，然后点击要显示切换的视图。

11.定义快速访问工具栏：用于自定义快速访问工具栏上显示的项目。

可以根据需要自定义快速访问栏中的工具内容，根据自己的需要重新排列顺序。

例如：要将在快速访问栏中创建墙工具，如下图所示，右键单击功能区【墙】工具，弹出快捷菜单中选择“添加到快速访问工具栏”即可将墙及其附加工具同时添加至快速访问栏中。使用类似的方式，在快速访问栏中右键单击任意工具，选择“从快速访问栏中删除”，可以将工具从快速访问栏中移除。

    选项栏

选项栏默认位于功能区下方。用于设置当前正在执行的操作的细节设置。选项栏的内容比较类似于AutoCAD的命令提示行，其内容因当前所执行的工具或所选图元的不同而不同。如下图所示，以下为使用墙工具时，选项栏的设置内容。

    项目浏览器

项目浏览器用于组织和管理当前项目中包括的所有信息，包括项目中所有视图、明细表、图纸、族、组、链接的Revit模型等项目资源。

Revit按逻辑层次关系组织这些项目资源，方使用户管理。展开和折叠各分支时，将显示下一层集的内容。如下图所示，以下为项目浏览器中包含的项目内容。项自浏览器中，项目类别前显示【+】表示该类别中还包括其他子类别项目。在Revit中进行项目设计时，最常用的操作就是利用项目浏览器在各视图中切换。

在Revit2016中，可以在项目浏览器对话框任意栏目名称上单击鼠标右键，在弹出右键菜单中选择【搜索】选项，打开在项目浏览器中搜索对话框，可以使用该对话框在项目浏览器中对视图、族及族类型名称进行查找定位。

    属性面板

“属性”面板可以查看和修改用来定义Revit中图元实例属性的参数。属性面板各部分的功能如下图所示：

    打开revit属性栏的方法：①在绘图区任意位置单击鼠标右键，选择“属性”；②快捷键“ctrl+1”；③在选项卡中，单击“修改”，然后点击“属性”；④快捷键“PP”。

    绘图区域

Revit窗口中的绘图区域显示当前项目的楼层平面视图以及图纸和明细表视图。在Revit中每当切换至新视图时，都在绘图区域将创建新的视图窗口，且保留所有已打开的其他视图。

默认情况下，绘图区域的背景颜色为白色。在”选项”对话框“图形”选项卡中，可以设置视图中的绘图区域背景反转为黑色。如下图所示，使用【视图】→【窗口】→【平铺】或【层叠】工具，并可设置所有已打开视图排列方式为平铺、层叠等。
