现代居民对供水水质质量有了更高的要求，为了能够满足居民的这种需求，建筑给排水施工时，就需要选择应用性能、质量优良的管材。有机化学的发展，使得我国给排水管材质量性能越来越高，而管道连接技术也随之发展起来，连接技术的发展，为给排水管道连接质量提供了保证。

经济的发展必然带动城市的进步，最近几年我们国家积极的开展建筑工作，其中给排水工作又是建筑工作的一大重点项目。为了保证施工的品质良好，就要积极的分析工艺特征。为了避免不利现象发生，我们要积极的分析图纸，做好原料品质控制工作，强化后续的质管力度，而且要保证工作用到的所有的机械以及管线等的类型符合建设工作的规定，只有这样才可保证项目的品质良好。

1给排水施工中的管道连接施工技术

1.1 粘结连接

在开展给排水建设工作的时候，我们不乏看到PVC管的身影。在运用该管线的时候我们会使用粘结连接技术。具体来说，这种技术指的是在管线以及管材的表层涂上一层胶粘材料，该材料的作用是膨胀连接面，当材料里面的化学成分散发之后，管材以及管件就能够很好的接洽到一起。

1.2 卡箍连接

当处理端口是平顺的管件的时候，将内置橡胶密封套的不锈钢卡箍安装在两相邻管端的外壁上，通过紧固卡箍上的螺栓来箍紧两管端并且挤压橡胶密封套的方法叫卡箍式连接。

1.3 机械柔性连接

它指的是在与直管相连接的带法兰盘的承1：3内置入直管的插口，紧固承口法兰和法兰压盖，挤压两者中间的橡胶密封圈，以达到连接和密封的要求的方法。

1.4 卡压连接

它指的是用带有自动卸压限位锁压且能够保证卡压统一性的卡压工具进行卡压连接，依靠压缩密封圈进行密封的一种连接方式。

1.5 螺纹连接

螺纹连接有以下四种基本类型：螺栓连接，双头螺柱连接，螺钉连接，紧定螺钉连接。其中第一种技术的特征比较显著，比如被处理的工件不是很厚，而且它的结构很单一，最主要的是便于我们后续拆卸。第二种的优点是被处理的工件中有一个很厚，仅需要在上面打出盲孔，并且在该孔上面生成螺纹。第三种的特点是它不用螺母，它的结构比前两种要简单很多。第四种的特点是它用来固定它们的位置。

1.6 沟槽式连接

公称直径DN≥100的镀锌钢管、钢塑复合管、薄壁不锈钢管等通常用沟槽式连接。

2使用技术时要注意的要点

2.1 粘结连接的施工要点

第一，要注意的是该技术不能够被应用到较为潮湿的环境里面，同时它也不能够离火太近。第二，在粘结之前要确保材料承接口里面和插入口的外面都是很洁净的，而且要保证处理面无污染。在涂抹胶凝材料以前，要先用砂纸将其表层打毛，然后用洁净的布料清理好，假如有油渍的话，必须使用丙酮清理。当清理好以后在管道头的地方做好标记。在涂抹涂料的时候，要先处理承口的里层，然后处理插口的外层，要保证涂抹适中，太厚或是太薄都无法获取效果。当处理好以后，先把管材对着承口地方快速的插入到设定好的方位，然后将其竖直旋转，并且要以最快的速率做好管材以及件的连接工作，同时还要把残存的材料清理好，最终让接口静止，一直到固化的时候就可以。

2.2 卡箍连接的施工要点

在安装之前，必须认证真理关键的里层以及外层等处，避免其存在污物。在接口下面的直管处套上卡箍套，并将橡胶密封圈套在该管口端部。下翻转橡胶密封圈上半部，在己翻转的橡胶密封圈内插入直管，调整位置后复位橡胶密封圈。在其外套上卡箍，交替锁紧卡箍螺栓后。

2.3 机械柔性连接的施工要点

在安装以前，要把管件里外清理好，同时还要把承口等地方的脏污去除。在插口的地方套上法兰，然后将橡胶密封圈套入。在承口插入直管，插入的时候，要确保两个管处在一个平面上。校准管件位置，对正法兰压盖与承口法兰螺孔，紧固连接螺栓。

2.4 卡压连接的施工要点

在连接以前的时候，要保证管材的上方是绝对干净的。用切割机将管线断开，在切除以后要保证切口地方没有毛刺。量入插入长度并在管材端部标出标记，管材插入管件时，应保证划线标记距离管件承口端面在2mm以内。在接头本体圆弧凸出部位安置卡压钳凹槽，并垂直于被承接的管材管件，通过恒定的压力使管材和管件的外形微变形以达到所需要的连接强度，同时压缩形变“O”型密封圈，并经六角量规确认以保证密封效果。与内外螺纹转换接头连接时，均需先拧紧螺纹后再做卡压连接。

2.5 螺纹连接的施工要点

螺纹连接一般适用于管径DN≤100mm的镀锌钢管、钢塑复合管。采用螺纹连接方式时，应按相关工艺标准及管径尺寸分次套制丝扣，通常公称直径15～32mm者套二次；70mm以上者，套3～4次为宜。确保加工后的管螺纹端正、完整，不应有超过全螺纹长度的10%的断丝和缺丝。在连接的时候，要把填料放到螺纹的外边，人工拧进大约两扣，然后用设备继续紧固，在处理完以后要保证有3扣螺尾。而且还要往螺纹上面涂抹特殊物质，具体处理时必须结合实际情况来决定材料的种类。当连接好以后，要把掉到螺纹外侧的物质清理好，同时还要防止填料进入到管线里面，这主要是因为一旦进入的话就会导致管线受阻。

2.6 热熔连接的施工要点

PP-R管热熔承插连接时，应该确保连接面没有污物，而且不能太过潮湿。必须在电源的温度达到规定的数值之后才可开展后续工作。在连接的时候，直接将加热套放到管子里面，一直深入到规定好的地方。而且还要将管件放到加热头的地方。当符合加热时间以后，将管线拿下来，将其插入到规定的地方，保证接头地方的接缝很均匀就可以了。对于PE管来讲，在处理以前，要使用夹具处理管材，将两个对接零件校对好。在焊接之前要清理好焊接板，当表面干净之后才可以通电。当指示灯亮了以后，把要处理的管子放到焊接板上面，使它们很好的触碰到一起，当焊接好以后要对其放凉，冷却好以后将管子取下来，这时候工作就做好了。

2.7 沟槽式连接的施工要点

电动机械切割机裁管进行压槽，要保证截面和管线是竖直的，如果管口的尺寸不超过100mm，我们可以允许不超过lmm的误差；假如该数值大于上述的数值的话，此时规定误差不超过1.5mm。同时还要将管材的外侧适当的处理，保证其光滑，禁止有毛刺，因为一旦平整不好存在毛刺的话就会将表层划破。用滚槽机加工沟槽处理被连接的管材端部，严格控制轴心平整度和加工时间，沟槽尺寸要与设计相符。沟槽连接时匹配橡胶密封圈，按正确的方向涂上润滑剂套在管端，对口对接的另一根管子，把胶圈移至连接处。在胶圈外选择适当的卡箍套在上面，将边沿卡嵌入沟槽中，在螺栓孔插入带变形块的螺栓，固紧螺母。

3结语

综上所述，可知对建筑给排水施工中的管道连接施工技术要点进行分析十分重要。一般而言，人们更多的是关心建筑给排水管道的安装问题，管道连接问题却很少涉及，因此很多人在管道连接方面并不是十分熟悉，因此笔者对管道连接的要点技术进行简单的介绍，以便更多的人可以了解这一施工环节。实际上，管道连接方式有很多种，无论哪种连接方式都需要掌握其施工要点。

 水生植物应用暴露诸多问题

随着园林水景市场日趋升温，水生植物迅速成为人们关注的焦点。近日，在采访中记者了解到，水生植物的实际应用存在一些问题，人们对此类植物的认知存在偏差。

从业人员缺乏专业知识

刚从北京房山水景工地赶回来的中科院植物研究所的邹秀文一见到记者就抱怨说：“现在懂水生植物的专业人员太少了。以房山这个工程为例，设计师不了解水生植物的种植条件，设计了一个角度为40多度的斜坡，结果放水后，栽好的植物都被冲下来了。事实上，应设计成梯形缓坡，并按照水生植物生长特性错落栽植。另外，最好在水下修筑大小不等的定植池，防止种类植物交错生长。”

中国风景园林规划设计研究中心副总经理夏成钢告诉记者，水景设计在国内还是个新兴事物，绝大多数的设计师确实对水生植物了解不多。“在使用水生植物时，要根据水景的实际条件，因地制宜选择植物品种，同时还要考虑水面大小、水体深浅等因素，注意栽植比例，种植面积宜占宜占水面的30%至50%，此外，还应注意水生植物的色彩搭配，利用彩叶水生植物营造色彩缤纷的植物背景。”夏成钢说。

宁波莲苑建于1992年，总经理张秋君表示，水生植物反季节施工尚未引起太多人的重视。张秋君说：“夏季是实施水景工程最困难的时期，此时移栽水生植物大多需要带土坨和使用营养钵。而移栽后的水生植物要及时补水，保持湿润。此外，水生植物运到工地后，需要进行遮阳处理，不能直接暴露在烈日下。”

错误夸大净化能力

园林水景之所以大受欢迎，除了因为具有美化环境、净化空气等功能，还有一个重要原因——改善水质。近30年来，我国科研人员通过对巢湖国、滇池、太湖、白洋淀等湖泊的富营养化控制和人工湿地生态恢复的研究发现，水生植物可以吸附水中的营养物质及其他元素，增加水体中的氧气含量，抑制的害藻类大量繁殖，遏制小底泥土营养盐向水中释放，维持水体生态平衡。

尽管如此，水生植物净化污水的能力到底有多大，目前只有水葫芦有明确的科学数据。中国花协荷花分会会长王其超认为，水生植物的确具有净化水质的功能，但不能夸大它的效果。水生植物对生存环境的承受能力也是有限的，在污染严重的河道水生植物仍旧很难成活。在那些水体流动不畅、藻类大量繁殖的地方，可通过撒放硫酸铜，或栽种金鱼藻、狸藻等小草，放养河蚌等方法进行水质净化。

盲目相信新品种

近几年，国内越来越多的生产企业从国外新引进一些水生植物，在这一过程中，一些侵占性强的物种也趁机流入境内，如凤眼莲、墨西哥黄睡莲、大漂等在我国南方危害就较为严重。此外，在不同环境下，品种性状表现也不同，有些吕种无法达到预期效果，结果只能白白浪费资金。

另外，记者在采访中获悉，目前市场上出现以普通美人蕉冒充水生美人蕉的现象。据专家介绍，水生美人蕉经过人工驯化而成的一种植物，市场价格较高。由于美人蕉具有较好的亲水性，于是，有些人就将普通美人蕉进行简单处理后放入水中，以假乱真，欺骗消费者。专家提醒人们在购买水生美人蕉时一定要睁大眼睛，以防上当。

新技术拓宽应用领域

近年来，日三一直在进行人工浮岛技术研究。据中国农业大学李树华教授介绍，浮岛是一种外形酷似筏子的人工浮体，上面可栽培芦苇水生植物。它的主要作用是净化水质、创造生物（鸟类、鱼类）的栖息空间、改善景观、消除水波对驳岸结构的影响。人工浮岛的水质净化功能主要针对富营养化水体，利用生态学原理，降低水中的化学含氧量（COD）以及氮、磷等元素的含量，因此可在湿地和园林水景中推广使用。

---

---

用来支撑管道的结构叫管道支吊架，管道在敷设时都必须对管子进行固定或支承，固定或支承管子的构件是支吊架。在机电工程里，管道支架是分布广、数量大、种类繁多的安装工事，同时管道支吊架的设计和安装对管道及其附件施工质量的好坏取决定性作用。如何采用安全适用、经济合理、整齐美观的管道支吊架是机电安装工程的一个重点。

管道布置

  对管道进行合理的深化和布置是管道支吊架设计的前提条件。欲设计安全使用、经济合理、整洁美观的管道支吊架，首先需对管道进行合理的布置，其布置不得不考虑以下参数：

1. 管道布置设计应符合各种工艺管道及系统流程的要求；

2. 管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；

3. 在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调；

4. 管道宜集中成排布置，成排管道之间的净距（保温管为保温之间净距）不应小于50mm。

5. 输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求，并力求短而直，切勿交叉；

6. 地上的管道宜敷设在管架或管墩上，在管架、管墩上布置管道时，宜使管架或管墩所受的垂直荷载、水平荷载均衡；

7. 管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少；

8. 应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支撑点最近处，但管道外表面距建筑物的最小净距不应小于100mm，同时应尽量考虑利用管道的自然形状达到自行补偿；

9. 管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。不可避免时应根据操作、检修要求设置放空、放净。



管架跨距

管架的跨距的大小直接决定着管架的数量。跨距太小造成管架过密，管架数量增多，费用增高，故需在保证管道安全和正常运行的前提下，尽可能增大管道的跨距，降低工程费用。但是管架跨距又受管道材质、截面刚度、管道其它作用何载和允许挠度等的影响，不可能无限的扩大。所以设计管道的支吊架应先确定管架的最大跨距，管架的最大允许跨距计算应按强度和刚度两个条件分别计算，取其小值作为推荐的最大允许跨距。

01

按强度条件计算的管架最大跨距的计算公式：

Lmax——管架最大允许跨距（m）

q——管道长度计算荷载（N/m）,q=管材重+保温重+附加重

W——管道截面抗弯系数（cm3）

Φ——管道横向焊缝系数，取0.7

[δ]t钢管许用应力——钢管许用应力（N/mm2）

02

按刚度条件计算的管架最大跨距的计算公式：

Lmax——管架最大允许跨距（m）

q——管道长度计算荷载（N/m）,q=管材重+保温重+附加重

Et——刚性弹性模量（N/mm2）

I——管道截面惯性矩（cm4）

i0——管道放水坡度，取0.002



例：采用48K的离心玻璃棉保温，保温厚度为50mm的冷冻水管，其管道规格为φ325×8无缝钢管，其最大允许管道间距为多少？

管道长度荷载：

q=7850×3.14×0.008×(0.325-0.008)+1000×3.14×(0.325-0.008×2)2/4+48×3.14×0.05×(0.325+0.05)=140.29kg/m=1402.90 N/m

查相关资料得：

管道截面抗弯系数W=616 cm3

钢管许用应力[δ]t=112

管道截面惯性矩I=10016 cm4

刚性弹性模量Et=2.1×105 N/mm2

根据以上公式分别计算得强度条件下的Lmax1=13.14m

根据以上公式分别计算得刚度条件下的Lmax2=27.40m

取最小值，故该管道的最大允许管道间距为13.14m



根据相关规范规定的管道支吊架最大间距确定管道最大允许跨度，如《通风与空调工程施工质量验收规范》GB50243-2016

管架分析

01

管道支架介绍

用来支撑管道的结构叫管道支吊架，管道在敷设时都必须对管道进行固定或支撑，固定或支撑管子的构件是支吊架。管道支吊架一般由管座、管架柱或管架吊杆（简称柱或吊杆）、管架梁（简称梁）和支撑节点组成。

02

管架荷载分析

1、垂直荷载

管道支吊架垂直荷载根据性质可分为基本垂直荷载和可变垂直荷载，其中基本垂直荷载指管道支吊架所承受的管道重力、介质重力、保温层等附件的重力等永久性荷载。

可变垂直荷载指管道所承受的活荷载、沉积物重力和发生地震时所应该承受的特殊变化的荷载。因可变垂直荷载是无法精确计算的，为此我们将管道支吊架的基本垂直荷载乘以一个经验系数（一般为1.2~1.4）作为管架垂直方向的计算荷载。

管道支吊架基本垂直荷载计算，可先将复杂的管道支架体系近似的看作简支梁，根据受力分析，管架B所承受的基本垂直荷载为GB‘=(GL1+GL1)/2

因管道支吊架在一个工程里数量种类繁多，不可能一一计算，为此我们只需考虑同类型支架的最不利受力状况即可，根据管道支吊架的最大允许跨度来计算最不利支架，此时就只需计算长度为最大允许跨度L的管道、介质、保温层的重力GB即可。其重力方向的计算荷载为G=αGB （α=1.2~1.4）

2、水平荷载

管道水平方向的荷载是作用在管架上的水平推力，根据支架类型可分为活动管架上的水平推力和固定管架上的水平推力。



a.活动管架水平推力主要来自管道摩擦力，吊杆水平推力可忽略；

水平推力即为管道摩擦力f=μG  （μ为摩擦系数，G为管道垂直荷载）



b.固定支架的水平推力主要来自补偿器的弹性变形力。



采用补偿器补偿的管道，其作用在固定管架上的水平推力为补偿器被压缩或拉伸所产生的反弹力。

水平推力=补偿器反弹力T=ηΔL  （η为补偿器的弹性模量，ΔL为补偿器发生的变形长度）



采用自然补偿的管道，是利用管道的自然弯曲形状所具有的柔性以补偿管道的热胀和冷缩位移，如图所示。

固定支架变形管道长度为L，补偿臂管道长为Lb

管道安装温度按t1℃考虑，管道工作温度为t2℃，故钢管材质的管道会在温度变化下缩短ΔL=α×ΔT×L   (式中α为钢管的线膨胀系数，ΔT 为温差，L为固定支架变形管道长度)。

故作用在管道补偿上的推力为T=3ΔLEI/Lb3 （E为管道的弹性模量，I为管道的惯性矩）

管架受力计算示例

根据以上管架的受力分析，现以上海环球金融中心低区空调水主干管进行分析计算

如下图所示，现有2根DN400冷水管，管材为无缝钢管φ426×9，工作温度为7-14℃；2根DN200热水管，管材为无缝钢管φ219×6，工作温度为50-55℃，1根DN100蒸汽管道，管材为无缝钢管φ108×5，工作温度为108℃，请对该管组的防晃支架进行受力分析。

根据规范，因DN100的管架最大跨距为5m，故该管组设置的共用支架最大跨距为5m，由此根据最不利情况支架间距为5m分析管架的受力。

01

管道垂直荷载计算

(1)DN400单根管道作用在管架上的计算荷载

DN400单根管道垂直方向的基本荷载（支吊架间距为5米）

钢管重量＝7850×(0.426-0.008)×0.008×5×3.14×9.8=4039N

保温重量＝48×(0.426+0.05)×0.05×5×3.14×9.8=176N

介质重量＝1000×(0.426-0.008×2)2×5×3.14×9.8/4=6466N

单根管段计算荷载＝（钢管重量+保温重量+介质重量）×1.35  （考虑35％可变荷载。）

单根DN400冷水管道计算荷载G400＝（4039+176+6466）×1.35＝14420N

(2)DN200单根管道作用在管架上的计算荷载

DN200单根管道垂直方向的基本荷载（支吊架间距为5米）

钢管重量＝7850×(0.219-0.006)×0.006×5×3.14×9.8=1544N

保温重量＝48×(0.219+0.05)×0.05×5×3.14×9.8=100N

介质重量＝1000×(0.219-0.006×2)2×5×3.14×9.8/4=1649N

单根管段计算荷载＝（钢管重量+保温重量+介质重量）×1.35  （考虑35％可变荷载。）

单根DN200热水管道计算荷载G200＝（1544+100+1649）×1.35＝4446N

(3)DN100单根管道作用在管架上的计算荷载

DN100单根管道垂直方向的基本荷载（支吊架间距为5米）

钢管重量＝7850×(0.108-0.005)×0.005×5×3.14×9.8=623N

保温重量＝48×(0.108+0.05)×0.05×5×3.14×9.8=59N

介质重量＝1000×(0.108-0.005×2)2×5×3.14×9.8/4=370N   （考虑蒸汽管道水压试验时管道内介质的重量。）

单根管段计算荷载＝（钢管重量+保温重量+介质重量）×1.35  （考虑35％可变荷载。）

单根DN100蒸汽管道计算荷载G100＝（623+59+370）×1.35＝1421N



02

管道水平荷载计算

由于该管架为活动支架，所以管架水平方向的受力为管道在管架上滑动摩擦力。

DN400管道的水平推力  T400=f400=μG400=0.3×14420=4326N

DN200管道的水平推力  T200=f200=μG200=0.3×4446=1334N

DN400管道的水平推力  T100=0

03

管道受力平面图

管架梁选型

根据管架梁的受力分析，管架梁在管道重力下或在管道推力作用下，有可能出现2种现象，一是管架梁会沿着受力方向被剪断，另一种是管架梁会沿着受力方向发生过大弯曲变形，严重的会发生弯曲折断。所以合理的选择管架梁就是使管架梁能刚好满足梁的抗弯和抗剪要求。

01

管架梁内力计算

将管架假设为刚性结构的简支梁，分别根据管架梁的垂直受力和水平受力情况，按照平面简支梁进行内力分析，并根据静力方程求得管架梁的内力，并绘制梁的剪力图和弯矩图，求出最大剪力和最大弯矩。

根据以上示例管架受力分析得

得到管架梁垂直方向的最大弯矩为17715N·m，最大剪力为24843N

管架梁水平方向的最大弯矩为3155N·m，最大剪力为5521N

(1)管架梁抗弯强度计算

管架梁的最大弯矩计算得出后，根据以下公式对管架梁的材料规格型号进行选择：

式中：rx、ry——截面塑性发展系数，一般型钢取1.05

      Mx、My——所验算梁截面绕X轴和绕Y轴的最大弯矩（N·m）

Wnx、Wny——所验算梁截面对X轴和对Y轴的截面系数（cm3）

σ——钢材的抗拉强度，一般型钢钢材取210MPa

采用验算法将初步估计型钢规格所对应的截面系数代入以上公式进行验算，满足该方程的型钢可作为管架梁的备选材料。现仍将以上示例管架为例，依据管架梁的最大弯矩，对管架梁的材料进行选型：

由管架梁选型计算表得出：

角钢200×18、槽钢280c、工字钢25a、H型钢150×150×7×10或2根角钢160×14背面拼装、2根20a槽钢背面拼装均满足弯矩承重要求，因H型钢150×150×7×10比重最小，从经济方面我们暂定H型钢150×150×7×10作为管架梁。



(2)管架梁抗剪强度校验

根据管架梁的抗弯强度计算所选出的支架，还需检验其是否满足管架梁的剪切要求。参照如下公式对管道所承受的剪力进行校验。

式中：τ——抗剪强度

      Vx、Vy——梁所承受的X轴方向、Y轴方向的最大剪力（N）

S——梁截面面积（m2）

σv——钢材的抗拉强度，一般型钢钢材取160MPa

参照以上示例对所选择的管架梁进行抗剪校验

故改型钢满足抗剪要求，所以管架梁采用H型钢150×150×7×10。

管架柱选型

根据管架梁的受力分析，为满足管架梁所受管道重力和水平推立的平衡，管架柱（或吊杆）给予管架梁一个支反力来维持管架梁及梁上各管道的平衡。我们由此梁的支反力对管架柱（或吊杆）进行选型。根据分析，管架柱的受力有2个，一个是垂直方向的拉力（或压力），另一个是水平方向的推力。



1. 管架柱的横截面计算公式



S=1.5R/(0.85σ)    式中S为管架柱的最小截面积，R为管架柱竖直方向的拉力或压力，σ为钢材的抗拉强度，一般型钢钢材取210MPa

所以以上示例中管架柱的最小横截面积为

S=1.5×21843/(0.85×210)=184mm2



2. 管架柱弯曲计算

式中：r——截面塑性发展系数，一般型钢取1.05

      F——管架梁作用给管架柱的水平支座反力N

      h——管架梁距离支撑点的高度

W——管架柱的最小截面系数（cm3）

σ——钢材的抗拉强度，一般型钢钢材取210MPa

所以以上示例中管架柱的最小截面系数为

W=1.5×5521×1/(0.85×1.05×210)=44 cm3

查型钢规格表，使所选择的型

钢横截面积大于184mm2，同时其截面系数又必须大于44cm3，我们为了管道支架的整体协调，管架柱也和管架梁采用同规格的H型钢150×150×7×10。

图文来源：BIM蓝图，资料右上角下载。

    万神庙位于意大利首都罗马圆形广场的北部，是罗马最古老的建筑之一，也是古罗马建筑的代表作。万神庙采用了穹顶覆盖的集中式形制，它也是罗马穹顶技术的最高代表。万神庙的顶部是一个奇特的结构，它的顶部有一个圆形大洞，这是整个神庙唯一的采光点，这一巧妙的结构使得光线从上而下倾泻，给人以神秘庄严的感觉。而今穹顶的结构应用于许多建筑中，如美国国会大厦、印度泰姬陵等。

    我们通常是使用体量来建模，而穹顶在项目中创建起来是较为复杂的，如果要建立如图的穹顶体量，其中的每一块嵌板无论是尺寸还是面积都略有区别，这就使得工作量大大提升，为了提高建模效率，我们可以使用自适应族来布置。

    打开“自适应公制常规模型”后布置4个参照点，将其修改为自适应点，然后“使用参照线一一通过点的样曲线连接起来”，对自适应点进行注释，注释完成后将其创建为报告参数：S1、S2、S3、S4。将自适应点修改好后，用于确定嵌板的尺寸，报告参数用于控制洞口尺寸参数。

    在弧形穹顶上方有窗洞，始终处于嵌板的中心位置，所以我们需要使用两个参照点来确定两条边。将参照点“测量”设置正确，然后将测量类型调整为线段长度用于控制距离自适应点的距离，并使用“通过点的样曲线”连接起来。

    将两个参照点的“线段长度”分别关联D1、D2实例参数上。打开“族类型”对话框，新建“D”实例参数，并为D1、D2、D3赋予公式。

    在两条参照线上分别放置两个参照点，同样的调整“测量”点以及“测量类型”，将“线段长度”关联到实例参数“H1”上。在两条参照线上分别放置两个参照点，同样的调整“测量”点以及“测量类型”，将“线段长度”关联到实例参数“H1”上。

    然后使用“通过点的样条曲线”将参照点连接起来。

    同样的，想要驱动窗洞的宽度，在两条参照线中分别布置两个参照点，调整“测量”点以及“测量类型”，将“线段长度”关联到实例参数“L1”上。

    接着在“族类型”对话框中新建“窗洞宽度”的实例参数，最后为其赋予公式。

    将嵌板以及窗洞的尺寸都给确定完成之后，选中轮廓分别创建嵌板实体形状以及窗洞空心形状。

    然后分别创建参照平面用于控制嵌板以及窗洞的厚度，使用注释命令进行注释后创建为参数进行控制参变。

    这样，自适应嵌板窗洞族就创建完成了。最后，我们需要将其放置在概念体量的网格表面上，来检测查看一下效果。新建“概念体量”的族文件，进入立面图当中，任意的绘制直线段以及弧线段，然后创建为实体的概念表面。

    使用“分割表面”工具分割穹顶概念表面。

    然后分别选中UV网格表面，调整“表面表示”，勾选“节点”使其显示在绘图区域中。

    将自适应嵌板窗洞族载入到体量环境当中，放置在节点上。调整相关参数。

    使用修改面板中的“重复”命令，在网格节点上自动生成嵌板。

    免费Revit教学视频。

 一、常见浅基础的类型

1.独立基础

概念：是整个或局部结构物下的无筋或配筋的单个基础。

特点：方形，上下分几级，结构简单，造价低，可以根据上部荷载的需要进行尺寸大小的调整。

适用范围：常用于荷载低的轻钢厂房、水塔、多层住宅、机器设备基础等，应用十分普遍。

2.条形基础

概念：是指基础长度远远大于基础宽度的一种基础形式。

特点：条形，结构简单，造价低，也可根据上部荷载调整基础宽度。

适用范围：多应用于断层建筑，沿着墙下分布，地基土质好的情况下最为适用。

3.筏板基础

概念：用钢筋混凝土做成连续整片基础，俗称“满堂红”。

特点：基础面积大，整体沉降均匀，节省构造板，造价高。可根据荷载调整厚度，荷载大时配合着桩基础使用组成桩筏基础。

适用范围：地基不好的多层建筑、带有地下室的多层、高层建筑。

4.箱型基础

概念：由钢筋混凝土底板、顶板和足够数量的纵横交错的内外墙组成的空间结构。

特点：刚度大、沉降均匀，混凝土用量大易出现裂缝，造价高，箱型空间可作为人防，停车场等，目前采用的较少。

适用范围：高层建筑、大型设备基础、地下车站。

二、复合地基

复合地基是在天然地基中设置一定比例的增强体，并由原土和增强体共同承担由基础传的建筑物荷载，这样一种人工地基称为复合地基。增强体是由强度和模量比原土高的材料组成，习惯上将增强体称为桩。根据材料的不同，纵向增强体可分为碎石桩、水泥土桩、 CFG 桩等。根据桩体的强度和模量大小，可分为散体复合地基（如振冲碎石桩复合地基），低粘结强度桩复合地基（如石灰桩、灰土桩），中等粘结强度桩复合地基 ( 如夯实水泥土桩复合地基 ) ，高粘结强度桩复合地基 ( 如 CFG 桩 ) 。

三、CFG定义

水泥粉煤灰碎石桩法（简称 CFG 桩），是由水泥、粉煤灰、碎石、石屑或砂等混合料加水拌和形成高粘结强度桩，并由桩、桩间土和褥垫层一起组成复合地基的地基处理方法。四、特点

四、特点

CFG 桩复合地基一般适用于处理粘性土、粉土、砂土、人工填土和淤泥质土地基；既可用于挤密效果好的土，又可用于挤密效果差的土。当 CFG 桩用于挤密效果好的土时，承载力的提高既有挤密作用又有置换作用；当 CFG 桩用于挤密效果差的土时承载力的提高只与置换作用有关。与其他复合地基的桩型相比， CFG 桩由于桩体材料较轻，置换作用特别明显。就基础形式而言， CFG 桩复合地基既适用于条形基础（有地梁）、独立基础，又适用于筏基、箱型基础。

CFG 桩复合地基处理技术，具有施工速度快、工期短、质量容易控制及工程造价低廉等特点

CFG桩复合地基80年代多用于多层建筑处理，目前大量用于高层和超高层建筑地基的加固。桩身强度等级多在C15-C25之间。

CFG桩复合地基由CFG桩、桩间土和褥垫层一起形成复合地基。需要指出的是，褥垫层是复合地基的重要组成部分，是高粘结强度桩形成复合地基的必要条件。

五、施工方法

CFG 桩复合地基技术采用的有：长螺旋钻孔灌注成桩，长螺旋钻孔、管内泵压混合料灌注成柱，振动沉管灌注成桩等。

六、CFG桩复合地基施工

流程图施工

设备、人员进场→测放桩位、材料采购→试桩施工→桩基顺序施工→清槽至桩顶标高凿桩头→检测→褥垫层施工→退场。

单桩施工工艺流程： 钻机就位→钻孔→终空至设计深度→压灌混凝土→提钻并压灌砼至孔口。

七、施工工艺

1、放线：施工前根据放出的外墙轴线或外墙皮线，四周交点用钢钎打人地下，按照桩位布置图统一进行测放桩位线，桩位中心点用钎子插入地下，并用白灰明示，桩位偏差小于2cm。

2、成孔：长螺旋钻机成孔，应匀速钻进，避免形成螺旋孔,成孔深度在钻杆上应有明确标记，成孔深度误差不超过O.1m，确保桩端进入持力层深度大于200mm：垂直度偏差小于1％。

八、桩长

cfg桩不宜处理过深的软土地基。

首先，单桩承载力不会有较大的提高。 其次，桩体的强度将非常难控制。当桩很长的时候，桩的端部的凝固会非常的缓慢，主要可能因为氧气的含量太少。象cfg、水泥搅拌桩这样的后凝桩会很容易出现这种问题。而且，由于软土层的厚度过厚，对于后期的沉降也非常难以控制。 所以，在一般的后凝桩只用来处理中薄层软土。首先CFG是不配钢筋的，其抗侧向力的能力较小，也就是说当长度较长时，其稳定性较低； 且CFG一般比较细，如果按照桩的合理长径比（含钢筋）在50～60左右，如果直径500的ＣＦＧ理论上只能做到25ｍ左右。

九、检测

检验应在桩身强度满足试验荷载条件时，并宜在施工结束28d（2—4周）后进行。试验数量宜为总桩数的0.5%～1%，且每个单体工程的试验数量不应少于3点。

10%低应变动力检测，桩身完整性。

建筑地基处理技术规范JGJ 79-2002。

十、必要参数

面积置换率m

桩间距

地基承载力特征值 fspk

总荷载

桩间天然土承载力特征值fsk(Kpa)

单桩承载力特征值 Ra

桩间土承载力折减系数β(0.7—0.95)

十一、置换率

《建筑地基处理规范》JGJ79-2002 复合地基中，一根桩和它所承担的桩间土体为一个复合单元。在这一复合体单元中，桩的断面面积和复合土体单元面积之比，成为面积置换率。

置换率m=(fspk-β*fsk)/(Ra/Ap-β*fsk)

式中： fspk；复合地基承载力特征值(Kpa)； β：桩间土承载力折减系数; fsk:桩间天然土承载力特征值(Kpa); Ra:单桩承载力(Kpa); Ap:桩截面面积(m2).

简单通俗的说一下，一个桩与它所从属所控制的面积之比就是置换率。 如一个桩的面积是S，它按AXB的规律来布置，则在AXB面积中，就有一个桩，或称一个桩它所控制的面积就是AXB。置换率=s/(AXB ）

十二、桩间距

桩间距为3—5D

采用正方形布桩

S=√Ap/m

Ap ————桩的面积（m2）；

m————-置换率。

如果满堂布桩，采用正三角形为宜，柱基或条基采用正方形、矩形或等腰三角形为宜。计算时可以根据面积置换率m来求桩间距。m=d2/de2，其中d为桩身平均直径；de为一根桩分担的等效圆直径，对于正三角形布桩而言，de=1.05s，其中s为桩间距。通过以上计算即可求得桩间距。（d2、de2均为平方值）

十三、公式之间关系

m=(fspk-β*fsk)/(Ra/Ap-β*fsk)

m= Ap/S面积

Ap=3.14×r×r

S=各图形面积

十四、地基承载力特征值

地基承载力计算公式的明:

fspk=mRa/Ap+β(1-m)fsk

复合地基承载力特征值 fspk

单桩承载力特征值 Ra

面积置换率 m 桩截面面积(m2)

桩间天然土承载力特征值fsk(Kpa)

根据地勘报告可以估算：建筑物总荷载占地面积

总荷载：层数×占地面积×系数（1.4—1.7） ×1.3（国标规定保险系数为1.3 ）

假设每栋楼按长36米，宽12米计算，那么每层占地面积为 432㎡。一共16层(含一层地下室)的总建筑面积为：

16×432=6912㎡

每平米建筑面积的承载力为15KN，其国标规定保险系数为1.3，因此整栋楼所需要的承载力为：

总荷载：6912×1.5×1.3=134790KN

地基承载力=134790÷432=312KN ㎡

十五、单桩承载力特征值

其中：Ra为单桩承载力特征值；

up为桩周长

qsi为桩周摩阻力特征值；

li为桩长；

qp桩端端阻力特征值；

Ap桩端截面积

十六、计算方法

计算如下：Ra={3.14×0.410×(1.7×65+4.5×60+2.3×55+1.0×65+3.5×80)+3.14×0.2052×1000}/2.0=614KN

取Ra=600KN

假设每栋楼按长36米，宽12米计算，那么每层占地面积为 432㎡。一共16层(含一层地下室)的总建筑面积为：

16×432=6912㎡

每平米建筑面积的承载力为1.5吨，其国标规定保险系数为1.3，因此整栋楼所需要的承载力为：

6912×1.5×1.3=13479吨

PHC管桩(Φ400)*22米它的承载力为1100KN，即110吨。

13479÷110=122.5个桩位

根据实际情况，需要123个桩位，每个桩位长22米，共需要：

123×22=2706米

PHC管桩(Φ400)每米总包价为175元，所以整个工程下来共需要：

2706×175=473550元

以上是PHC管桩(Φ400)的一个整体价格的估算，接下来我们估算一下CFG(Φ400)它的整体价格。

CFG(Φ400)*26米它的承载力为400KN，即40吨。

13479÷40=336.98个桩位

根据实际情况，共需要337个桩位，每个桩位长26米，共需要：

736×26=8762米

CFG(Φ400)*26米它所需要混凝土的总体积（底面积×高）为：

3.14×0.2×0.2×8762=1100m³

CFG(Φ400)混凝土的总包价为每一立方米480元，

所以整个工程下来共需要：1100×480=528000元

因此管桩基础比CFG基础每栋楼大约可以节省：528000-473550=54450元

通过计算，我们不难发现，平均每栋楼管桩基础比CFG基础大约可以节省的造价为5.5万元左右。按照整个工程，管桩基础可节省的造价要在上30万元左右。

节省率在10%–15%

十七、工期分析

使用管桩可以比CFG节省8–21天的工期，并节省做静载的相关费用。

十八、其他费用

通常来说，CFG桩电价在每米价格的基础上加一块钱左右。钻机的功率：两个动力头55+55=110千瓦 大卷扬 35千万 小卷扬和混凝土泵 30千瓦 用大电的情况下每米1-2度电 如果用发电机的话会比用大电情况下每米高5块钱左右（主要考虑发电机的租用及柴油费用） 清桩间土需要小钩机，是按台班计算的，即8小时为一个台班，凿桩头每根不超过5块钱。

十九、管桩承台、防水板与CFG褥垫层、筏板的费用比较

二十、建议

通过以上分析：我们建议本工程采用PHC预应力管桩、PHC管桩因技术先进、质量可靠、总体造价低、工期短，已得到广泛推广和应用。现就管桩生产与施工做一些简单介绍：

1）质量优势：管桩为工程现代化制作，出厂前都经过多道质量检验程序把关，运到现场又经业主（驻地监理）现场检查验收合格后方可使用，桩身质量有保证。其它在现场灌注混凝土桩场地条件及施工人为因素的影响，容易出现缩径、桩身夹泥、承载力不够等质量问题，因此，管桩的桩身质量明显优于在现场灌注混凝土的其它桩型。静压管桩节省工期，施工人员少，用电设备固定，安全易控制，工艺简单直观，便于监理。

2）设计优势：管桩规格多，单桩承载力特征值从600KN到3550KN，既适用于多层建筑，也适用于高层建筑，而且在同一建筑物基础中，还可根据柱荷载的大小采用不同直径的管桩，既容易解决设计布桩问题，也可充分发挥每根桩的最大承载能力，并使桩基沉降均匀。

3）价格优势：使用管桩，价格优势十分明显，总造价可以节省22%左右。

综上所述，本工程采用预应力PHC管桩基础，在质量上、造价和工期上都有相当明显的优势，贵公司采用预应力PHC管桩基础在各个方面的效益都是最好的。为确保本工程管桩桩基图纸顺利通过审查，建议贵公司尽快进行静压管桩试桩的相应工作。

( 一) 施工图的含义及作用

1．施工图预算的含义

施工图预算是以施工图设计文件为依据，按照规定的程序、方法和依据，在工程施工前对工程项目的工程费用进行的预测与。施工图预算的成果文件称作施工图预算书，也简称施工图预算，它是在施工图设计阶段对工程建设所需资金作出较精确计算的设计文件。施工图预算价格既可以是按照政府统一规定的预算单价、取费标准、计价程序计算得到的属于计划或预期性质的施工图预算价格，也可以是通过招标投标法定程序后施工企业根据自身的实力即企业定额、资源市场单价以及市场供求及竞争状况计算得到的反映市场性质的施工图预算价格。

2．施工图预算的作用

施工图预算作为建设工程建设程序中一个重要的技术经济文件，在工程建设实施过程中具有十分重

要的作用，可以归纳为以下几个方面：

(1) 施工图预算对投资方的作用。

1) 施工图预算是设计阶段控制工程的重要环节，是控制施工图设计不突破设计概算的重要措施。

2) 施工图预算是控制造价及资金合理使用的依据。施工图预算确定的预算造价是工程的计划成本，投资方按施工图预算造价筹集建设资金，合理安排建设资金计划，确保建设资金的有效使用，保证项目建设顺利进行。

3) 施工图预算是确定工程招标控制价的依据。在设置招标控制价的情况下，安装工程的招标控制价可按照施工图预算来确定。招标控制价通常是在施工图预算的基础上考虑工程的特殊施工措施、工程质量要求、目标工期、招标工程范围以及自然条件等因素进行编制的。

4) 施工图预算可以作为确定合同价款、拨付工程进度款及办理工程结算的基础。

3.施工图预算对施工企业的作用

1) 施工图预算是企业投标报价的基础。在激烈的建筑市场竞争中，建筑施工企业需要根据施工图预算，结合企业的投标策略，确定投标报价。

2) 施工图预算是建筑工程预算包干的依据和签订施工合同的主要内容。在采用总价合同的情况下，施工单位通过与建设单位协商，可在施工图预算的基础上，考虑设计或施工变更后可能发生的费用与其他风险因素，增加一定系数作为一次性包干价。同样，施工单位与建设单位签订施工合同时，其中工程价款的相关条款也必须以施工图预算为依据。

3) 施工图预算是施工企业安排调配施工力量、组织材料供应的依据。施工企业在施工前，可以根据施工图预算的工、料、机分析，编制资源计划，组织材料、机具、设备和劳动力供应，并编制进度计划，统计完成的工作量，进行经济核算并考核经营成果。

4) 施工图预算是施工企业控制工程成本的依据。根据施工图预算确定的中标价格是施工企业收取工程款的依据，企业只有合理利用各项资源，采取先进技术和管理方法，将成本控制在施工图预算价格以内，才能获得良好的经济效益。

5) 施工图预算是进行“两算”对比的依据。施工企业可以通过施工图预算和施工预算的对比分析，找出差距，采取必要的措施。

4.施工图预算对其他方面的作用

1) 对于工程咨询单位而言，尽可能客观、准确地为委托方做出施工图预算，不仅体现出其水平、素质和信誉，而且强化了投资方对工程造价的控制，有利于节省投资，提高建设项目的投资效益。

2) 对于工程项目管理、监督等中介服务企业而言，客观准确的施工图预算是为业主方提供投资控制的依据。

3) 对于工程造价管理部而言，施工图预算是其监督、检查执行定额标准、合理确定工程造价、测算造价指数以及审定工程招标控制价的重要依据。

4) 如在履行合同的过程中发生经济纠纷，施工图预算还是有关仲裁、管理、司法机关按照法律程序处理、解决问题的依据。

( 二) 施工图预算的编制内容

1．施工图预算文件的组成

施工图预算由建设项目总预算、单项工程综合预算和单位工程预算组成。建设项目总预算由单项工

程综合预算汇总而成，单项工程综合预算由组成本单项工程的各单位工程预算汇总而成，单位工程预算

包括建筑工程预算和设备及安装工程预算。施工图预算根据建设项目实际情况可采用三级预算编制或二

级预算编制形式。当建设项目有多个单项工程时，应采用三级预算编制形式，三级预算编制形式由建设

项目总预算、单项工程综合预算、单位工程预算组成。当建设项目只有一个单项工程时，应采用二级预

算编制形式，二级预算编制形式由建设项目总预算和单位工程预算组成。

采用三级预算编制形式的工程预算文件包括：封面、签署页及目录、编制说明、总预算表、综合预

算表、单位工程预算表、附件等内容。采用二级预算编制形式的工程预算文件包括：封面、签署页及目

录、编制说明、总预算表、单位工程预算表、附件等内容。

2．施工图预算的内容

按照预算文件的不同，施工图预算的内容有所不同。建设项目总预算是反映施工图设计阶段建设项目投资总额的造价文件，是施工图预算文件的主要组成部分。由组成该建设项目的各个单项工程综合预算和相关费用组成。具体包括：建筑安装工程费、设备及工器具购置费、工程建设其他费用、预备费、建设期利息及铺底流动资金。施工图总预算应控制在已批准的设计总概算投资范围以内。单项工程综合预算是反映施工图设计阶段一个单项工程( 设计单元) 造价的文件，是总预算的组成部分，由构成该单项工程的各个单位工程施工图预算组成。其编制的费用项目是各单项工程的建筑安装工程费、设备及工器具购置费和工程建设其他费用总和。单位工程预算是依据单位工程施工图设计文件、现行预算定额以及人工、材料和施工机械台班价格等，按照规定的计价方法编制的工程造价文件。包括单位建筑工程预算和单位设备及安装工程预算。单位建筑工程预算是建筑工程各单位工程施工图预算的总称，按其工程性质分为一般土建工程预算，给排水工程预算，采暖通风工程预算，煤气工程预算，照明工程预算，弱电工程预算，特殊构筑物如烟窗、水塔等工程预算以及工业管道工程预算等。安装工程预算是安装工程各专业单位工程预算的总称，安装工程预算按其工程性质分为机械设备安装工程预算、电气设备安装工程预算、工业管道工程预算和热力设备安装工程预算等。

二、施工图预算的编制

( 一) 施工图预算的编制依据、要求及步骤

1．施工图预算的编制依据

施工图预算的编制必须遵循以下依据：

(1) 国家、行业和地方政府有关工程建设和造价管理的法律、法规和规定。

(2) 经过批准和会审的施工图设计文件，包括设计说明书、标准图、图纸会审纪要、设计变更通知单及经建设主管部门批准的设计概算文件。

(3) 施工现场勘察地质、水文、地貌、交通、环境及标高资料等。

(4) 预算定额( 或单位估价表) 、地区材料市场与预算价格等相关信息以及颁布的材料预算价格、工程造价信息、材料调价通知、取费调整通知等；工程量清单计价。

(5) 当采用新结构、新材料、新工艺、新设备而定额缺项时，按规定编制的补充预算定额，也是编制施工图预算的依据。

(6) 合理的和施工方案等文件。

(7) 工程量清单、招标文件、工程合同或协议书。它明确了施工单位承包的工程范围，应承担的责

任、权利和义务。

(8) 项目有关的设备、材料供应合同、价格及相关说明书。

(9) 项目的技术复杂程度，以及新技术、专利使用情况等。

(10) 项目所在地区有关的气候、水文、地质地貌等的自然条件。

(11) 项目所在地区有关的经济、人文等社会条件。

(12) 预算工作手册、常用的各种数据、计算公式、材料换算表、常用标准及各种必备的书。

2．施工图预算的编制原则

(1) 严格执行国家的建设方针和经济政策的原则。施工图预算要严格按照党和国家的方针、政策办事，坚决执行勤俭节约的方针，严格执行规定的设计和。

(2) 完整、准确地反映设计内容的原则。编制施工图预算时，要认真了解设计意图，根据设计文件、图纸准确计算工程量，避免重复和漏算。

(3) 坚持结合拟建工程的实际，反映工程所在地当时价格水平的原则。编制施工图预算时，要求实事求是地对工程所在地的建设条件、可能影响造价的各种因素进行认真的调查研究。在此基础上，正确使用定额、费率和价格等各项编制依据，按照现行工程造价的构成，根据有关部门发布的价格信息及价格调整指数，考虑建设期的价格变化因素，使施工图概算尽可能地反映设计内容、施工条件和实际价格。

3．施工图预算的编制程序

施工图预算编制的程序主要包括三大内容：单位工程施工图预算编制、单项工程综合预算编制、建设项目总预算编制。单位工程施工图预算是施工图预算的关键。

( 二) 单位工程施工图预算的编制

1．建筑安装工程费计算

单位工程施工图预算包括建筑工程费、安装工程费和设备及工器具购置费。单位工程施工图预算中的建筑安装工程费应根据施工图设计文件、预算定额( 或综合单价) 以及人工、材料及施工机械台班等价格资料进行计算。主要编制方法有单价法和实物量法，其中单价法分为定额单价法和工程量清单单价法，在单价法中，使用较多的还是定额单价法。定额单价法是用事先编制好的分项工程的单位估价表来编制施工图预算的方法。工程量清单单价法是指根据招标人按照国家统一的工程量计算规则提供工程数量，采用综合单价的形式计算工程造价的方法。实物量法是依据施工图纸和预算定额的项目划分及工程量计算规则，先计算出分部分项工程量，然后套用预算定额( 实物量定额) 来编制施工图预算的方法。

(1) 定额单价法

定额单价法又称工料单价法或预算单价法，是指分部分项工程的单价为工料单价，

将分部分项工程量乘以对应分部分项工程单价后的合计作为单位人、材、机费，人、材、机费汇总后，

再根据规定的计算方法计取企业管理费、利润、规费和税金，将上述费用汇总后得到该单位工程的施工

图预算造价。定额单价法中的单价一般采用地区统一单位估价表中的各分项工程工料单价( 定额基价) 。

    BIM在工程建设中的应用日益广泛。在Revit的应用过程中，族是核心元素。设计基于Revit和Web的族库管理系统，可实现共享和协作，为族库的建设和完善奠定良好基础。

    BIM族

    BIM族又称构建族，在建筑信息模型搭建中，族有着举足轻重的地位。

    BIM模型是由各式各样的族所组成。族分为常规构建族和特定构建族。在项目模型中，常规构建族可通过设定现有参数进行控制，从而实现在项目中的独特性与适用性。而项目中无法通过常规族进行搭建的，就必须调用特定族以满足项目所需。

    族库不是万能的，项目需要的族在族库中可能无法找到，就需要自行创建一个符合项目所需的特定族。

    族&族库

    在Revit中，族贯穿所有设计项目。族可简单理解为一批同类建筑工程构件的集合。使用Revit越多，累积的族越多，效率提高得越快。一个族可以无限次的使用在任何需要的地方。

    Revit族库就是把大量Revit族按照特性、参数等属性分类归档而成的数据库。相关企业随着项目的开展和深入，都会积累到一套自己独有的族库。在工作中，可直接调用族库数据。

    Revit族库是一种无形的知识生产力。族库的质量，是相关行业企业核心竞争力的体现。

    目前，BIM族库的建设一般有3种方式：

    （1）企业建立专门的族库团队来建设通用产品族库；

    （2）委托专业的模型建设咨询公司建设或购买通用产品族库；

    （3）要求合作厂商提供各各自产品的族。

    族库系统设计

    族是BIM模型的基础，族库的目的如下：

    提取Revit软件中族的完整信息，无论是否在Revit环境中，都能实现族的浏览和管理。

    通过外部数据库存储Revit族的完备信息，能够在组织内实现族的协作共享，提高组织的工作效率。

    通过多种安全技术提高在协作共享过程中产生的安全性问题，保护族的知识产权。

    族库系统架构如下图。

    系统基于BIM数据库和文件服务器，通过Web服务平台，在Revit系统中和Web浏览器中进行族的相关操作。针对Revit族繁多、管理不便等问题，通过Revit族管理系统实现族的查询、预览、快速创建等，提高族的利用效率，能够方便进行族的查询、检查以及加密/解密安全性管理、族备份等，使建立的族在集团工作中得到有效复用。

    族库管理系统主要功能如下图。

    系统开发中的关键技术包括：

        Revit中族信息的提取

        数据库设计

        三维族的Web显示

        族的安全保护

    族库建设

    通过所开发的族库管理系统，可帮助集团建设适合自身工程需要的族库。族库建设的主要内容包括：

    1）族库的分类标准与存储的目录结构

    族是创建项目的基本单元，Revit族是根据CSIMasterfor.mat2004进行分类，为便于族库的查找、管理、维护，方便企业内外的沟通，形成企业或行业应用标准，族库需要进行结构化的管理。因此需要对族按照行业、项目实施流程及运维管理等原则性需求进行分类，最终的成果是分类标准文档及管理平台中的目录树状结构。

    2）族及项目的命名规则

    为方便对族文件或项目文件的识别、沟通，形成不同团队间及企业的沟通标准，保障项目及族库文件管理系统的有效工作，避免BIM基础数据冗余，要制定出简明扼要、统一的文件命名规范及索引表，并作为项目或企业实施规范的一部分予以制度化的落实。

    3）信息编码字段

    族及项目的分类编码：分类编码是工程算量、运维管理及各种二次开发数据库对接识别的依据，因此族的分类应经过慎重的论证。充分地考虑到轨道交通行业的实施特点，制定统一标准和可衡量的检查制度，提供自动化的检查工具，并进行定期制度化的培训。信息编码是企业统一维护的信息标准，贯彻到项目实施的全生命周期。

    4）共享参数

    族的共享参数是封装基本的管理信息、材料信息、运维信息的技术手段。为保障在实施过程中不会出现不同的标准体系下的共享参数同时出现在管理字段中，创建唯一的共享参数表，用于管理族库中添加的与运维相关的管理信息。对于企业级的共享参数表需要进行制度化的维护和更新。

    5）族样板与项目样板

    族样板及项目样板文件是进行建族及创建项目的开始文件，因此各种技术标准及文档的落实在样板文件中就不需要每次针对各个管理科目进行人工校核。所有的样板文件作为标准的一部分提交到管理平台，开放给所有的建模人员，并设置属性为只读，进行制度化的维护和管理。

    6）族库的升级与维护

    族文件的升级、软件版本更新后，为保证项目实施的可靠性，族库中的族文件应进行相应的升级，以满足最新版本的实施要求及企业与时俱进的管理需要。因此对族文件及项目文件进行制度化的升级管理是为了避免出现大量的沟通障碍、满足最新的管理科目、并和总包、分包企业进行制度化对接的需要。文件升级与维护规程作为标准的一部分进行提交。

    常用族库

    目前，族库厂商非常多，许多网站都可以提供。小编经过搜集整理，给大家列举一些作为参考。

    国外族库网站：BIMObject、Autodeskseek、POLANTIS。这些网站族参数规范，查询、检索也比较方便，且提供Revit客户端插件。但是，这些网站的族基本上是欧美产品族库，参数属性为英文，且网站访问速度较慢。

    国内族库：云族360族库、易族库、鹏宇成族库、型兔、NBimer、八戒族库、族立方、CBIM、族Go等。需要更详细信息的，可以登录这些族库的官网查看。

    族是BIM应用企业知识积累的重要载体。族库系统开发是标准化体系建设的一项重要工作。开发交互方便、信息完备、安全性高的族库，能大大提高工程设计的效率和质量。

一、施工准备

1、钢筋原材进场经过监理验收，有试验合格报告。

2、标高、尺寸经过监理验收。

3、熟悉图纸、图集钢筋下料经过项目工长等人查验。

4、对机械连接的套筒、套丝进行抽检，合格方可使用。

二、钢筋施工工艺流程

钢筋加工→安装钢筋→安装止水钢板→自检→报验

三、基本操作

1、技术要求

1.1、受力钢筋的混凝土保护层厚度：

地下潮湿环境：筏板、承台梁、基础连系梁及防水板：底面50mm、侧面50mm、地下室外墙外侧50mm、地下室外墙内侧25mm。

地上室内正常环境：：现浇梁、柱25mm，现浇板、抗震墙15mm。

地上室内潮湿环境：卫生间现浇板20mm。

地上室外露天环境：雨棚、女儿墙、露天阳台25mm，梁35mm，柱35mm。

1.2、钢筋的接头和锚固

（1）当受力钢筋》16时，应采用机械连接，连接等级均为Ⅰ级；除机械连接以外采用搭接或是焊接；搭接要求满足《混凝土结构施工图平面整体表示方法制图规则和构造详图》16G101图集或是图纸设计要求，焊接连接满足JGJ18-2012要求或图纸设计要求。

（2）、钢筋接头位置要求：

1）底板的下部钢筋接头在跨中1/3跨长范围内，上部钢筋接头在基础梁内或墙下。

2）楼板的上部钢筋接头在跨中1/3跨长范围内，下部钢筋接头在支座内。

3）框架梁、次梁的上部钢筋接头在跨中1/3跨长范围内，下部钢筋在支座内锚固。

4）混凝土挡土墙的外侧竖向钢筋不断，水平钢筋在跨中1/3跨长范围内连接，内侧钢筋在支座处连接。

5）抗震墙的水平及竖向钢筋、抗震墙暗柱的竖向钢筋接头位置，钢筋的搭接及锚固长度参见图集（16G101-1）。

（3）、抗震墙墙体的内水平筋在竖向钢筋外侧放置，抗震墙在连梁或暗梁高度范围内，抗震墙的水平分布钢筋照常设置。

（4）、双向板两个方向的底部钢筋，短跨的板底钢筋在下（图纸中有标记者以标记为准）。

（5）、当主、次梁的梁底标高相同时，次梁底筋在主梁底筋之上，梁中较大直径钢筋靠截面外侧放置。

（6）、在柱节点处及连梁和暗梁顺接处，当两侧梁的主筋相同时应尽量拉通。

（7）、墙拉筋应紧靠纵向钢筋并勾住箍筋。

1.3、钢筋弯折加工要求

（1）、钢筋弯折的弯弧内直径应符合下列规定:

1）、光圆钢筋，不应小于钢筋直径的2.5倍。

2）、335MPa级、400MPa级带肋钢筋，不应小于钢筋直径的4倍。

3）、500MPa级带肋钢筋，当直径为28mm以下时不应小于钢筋直径的6倍，当直径为28mm及以上时不应小于钢筋直径的7倍。

4）、箍筋弯折处尚不应小于纵向受力钢筋的直径。

（2）、箍筋、拉筋的末端按设计要求做弯钩，并应符合下列规定：

1）、对一般结构构件，箍筋弯钩的弯折角度不应小于90°，弯折后平直段长度不应小于箍筋直径的5倍；对有抗震设防要求的，箍筋弯钩的弯折角度不应小于135°，弯折后平直段长度不应小于箍筋直径的10倍。

2）、圆形箍筋的搭接长度不应小于其受拉锚固长度，且两末端弯钩的弯折角度不应小于135°。

3）、梁、柱复合箍筋中的单肢箍筋两端弯钩的弯折角度均不应小于135°及其他要求。

2、钢筋的加工

加工前，由劳务班组进行钢筋翻样。根据施工图纸和16G101图集进行提料，绘出各种形状和规格的单根钢筋图并加以编号，然后分别计算钢筋下料长度和根数，劳务班组填写钢筋配料单，由预算部门审核。计算钢筋下料长度时须特别注意钢筋的锚固长度和箍筋弯钩的平直长度必须符合设计和规范要求。对钢筋较复杂、较密集处实地放样，找到与相邻钢筋的关系后，再确定钢筋加工尺寸，保证加工准确。

钢筋工根据钢筋配料单的要求进行制作，为保证钢筋加工形状、尺寸准确，每加工一种规格的钢筋，都要先仔细量其尺寸，合格后方可批量加工，有偏差应及时调整。加工好的钢筋要挂牌堆放整齐有序。

为保证下料和成型尺寸准确，现场技术负责人要进行钢筋工程专项交底，并由钢筋施工员（工长）对钢筋加工成型质量进行监督和检查。同时对加工好的钢筋，还要再次严选，有效控制下料成型质量。

施工中如需要钢筋代换时，必须先充分了解设计意图和代换材料性能，严格遵守现行钢筋混凝土设计规范的各种规定。凡重要部位的钢筋代换，须征得设计单位同意，并有书面通知时方可代换。

（1）钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净，可结合冷拉工艺除锈。

（2）钢筋的调直

本工程进场盘圆采用钢筋调直机调直，定人定机操作，定期检查模具磨损程度，发现磨损太大或缺损及时更换，以保证调直后钢筋没有明显擦伤，影响强度。

（3）钢筋的切断

钢筋切断加工，将同规格钢筋根据不同长度长短搭配，统筹排料；先断长料，后断短料，减少短头，减少损耗。

钢筋断料时在工作台上标出尺寸刻度线并设置控制断料尺寸的挡板。保证钢筋长度准确。切断过程中，如发现钢筋有严重的弯头、裂纹等必须切除。

钢筋的断口不得有马蹄形或起弯等现象。

（4）钢筋的弯曲成型

应按：划线→试弯→弯曲成型的顺序进行。钢筋弯曲前，应根据钢筋料牌上注明的尺寸，用石笔将各弯曲点位置画出。划线时应根据不同的弯曲角度扣除弯曲调整值，扣法是从相邻两段长度中各扣除一半。钢筋端部带出圆弯钩时，该段长度划线时增加0.5d，划线工作宜从钢筋中线开始向两边进行。弯曲分段钢筋、箍筋时，应在工作台上按各段尺寸要求钉上若干标志，按标志进行操作，以确保钢筋弯曲形状正确。采用不同直径的轴心弯心模具（机械加工）和不同的扳手（手工加工）进行加工质量控制。钢筋成型后，要求其形状正确，平面内没有翘曲不平现象，采用定型的模具检查箍筋的加工质量。弯曲点处不得有裂缝，如有裂缝，应将其剔除，并究其原因（弯心太小还是材质问题）。I级钢筋只能进行一次重新调直和弯曲，其他级别钢筋不宜重新调直和弯曲。

（5）梁的上部纵筋当为二排、三排时，箍筋筋弯钩如下图所示，以保证二排、三排钢筋位置正确。

（6）、成型钢筋应按指定地点用堆放整齐，堆放时注意离地间距，分类进行堆放，如直条钢筋堆放在一起，箍筋堆放在一起，防止钢筋变形、锈蚀、油污。并进行挂牌标识，标识要注明使用部位，规格、数量、尺寸等内容，钢筋标识牌要统一一致，生锈或受污染的钢筋在除锈除污后由现场钢筋施工员（工长）批准后使用。

（7）、钢筋加工允许偏差值，见下表：

3、钢筋的安装

（1）机械连接的安装

现场安装钢筋机械连接时先将套筒安装至已固定的一端钢筋上，然后安装另一根钢筋，用力矩扳手进行上劲，安装完成后保证套筒两端外漏丝扣基本一致，一般要求0~2倍的螺距，同时满足《钢筋机械连接通用技术规程》(JGJ 107-2016)的扭矩要求，如下表：

（2）搭接或是焊接钢筋的安装

电渣压力焊接头连接，应符合下列要求：

1） 四周焊包凸出钢筋表面的高度不得小于4mm ；

2） 钢筋与电极接触处，应无烧伤缺陷；

3） 接头处的弯折角不得大于3°；

4） 接头处的轴线偏移不得大于钢筋直径的0.1 倍，且不得大于2mm 。

且焊接质量等满足JGJ18-2012的相关规定，如：使上下钢筋的焊接部位位于同轴状态；

（3）受力钢筋的安装

受力钢筋应按照图纸或是规范要求的型号、间距、保护层厚度等要求进行安装。

（4）附加筋的安装

1)凡在板上砌墙时，应在墙下板内底部增设加强筋（图纸中另有要求除外），当板跨L≤1500时： 2根12，当板跨1500

2）图纸要求在筏板阳角处需要添加附加筋，如下图：

（2）搭接或是焊接钢筋的安装

电渣压力焊接头连接，应符合下列要求：

1） 四周焊包凸出钢筋表面的高度不得小于4mm ；

2） 钢筋与电极接触处，应无烧伤缺陷；

3） 接头处的弯折角不得大于3°；

4） 接头处的轴线偏移不得大于钢筋直径的0.1 倍，且不得大于2mm 。

且焊接质量等满足JGJ18-2012的相关规定，如：使上下钢筋的焊接部位位于同轴状态；

（3）受力钢筋的安装

受力钢筋应按照图纸或是规范要求的型号、间距、保护层厚度等要求进行安装。

（4）附加筋的安装

1)凡在板上砌墙时，应在墙下板内底部增设加强筋（图纸中另有要求除外），当板跨L≤1500时： 2根12，当板跨1500

2）图纸要求在筏板阳角处需要添加附加筋，如下图：

4、止水钢板的安装

止水钢板要按照图纸设计要求的位置进行安装，止水钢板连接处采用焊接，焊接方式为满焊，焊接时注意调整焊机电流，以免电流过大造成对钢板的损伤，焊接完成后除去焊渣，观察焊接质量，是否存在沙眼等问题，如果存在质量问题应及时修复。

四、钢筋施工质量标准

1、主控项目

1）、钢筋保护层的控制

针对钢筋混凝土结构施工中钢筋位移，钢筋混凝土保护层厚度不均等质量通病，本工程拟在结构施工阶段墙、柱钢筋绑扎时，上口设置钢筋定距框，以控制墙、柱主筋全部到位，保证保护层完全正确。

采用钢筋混凝土保护层专用定位卡子代替传统砂浆垫块，保证钢筋在结构中的位置和混凝土保护层的厚度。墙体、柱插筋除采用箍筋、水平筋加固外、还采用定型水平定位箍筋将墙、柱钢筋固定，确保钢筋的位置。

墙体、柱钢筋根部、上口增设定位钢筋、确保钢筋保护层厚度、面宽度和钢筋位置。顶板下铁保护层采用新型圆柱垫块，该垫块与传统砂浆或“H”型塑料垫块相比具有：强度高、稳定性好（不易移位）且经济、快捷等优点。

2）、钢筋绑扎质量控制

（1）接头位置、搭接和锚固长度控制

1）钢筋接头位置须保证同一截面接头数量要求，对长短不一的接头位置进行调整。

2）钢筋的搭接长度和锚固长度必须满足设计和施工规范的最小长度要求。纵向受力钢筋机械连接接头宜相互错开，钢筋机械连接接头连接区段的长度为 35d（d为纵向受力钢筋的较大直径）且不小于500mm，凡接头中点位于该连接区段长度内的机械连接接头均属于同一连接区段。在受力较大处设置机械连接接头时，位于同一连接区段内的纵向受拉钢筋接头面积百分率应符合设计要求，设计无要求时应符合下列规定：受拉区不宜大于50% ；接头不宜设置在有抗震设防要求的框架柱端、梁端的箍筋加密区内，当无法避开时，对等强度高质量的机械连接接头，不宜大于50% 。

（2）钢筋安装位置的允许偏差和检验方法

钢筋绑扎完毕后严格按照规范施工质量标准的列项进行检查，实行质量三检制。钢筋绑扎允许尺寸偏差和检验方法如下表所示。

纵向受力钢筋电渣压力焊接头的连接方式检查和接头的力学性能检验。接头连接方式应符合设计要求，并应全数检查，检验方法为观察。

2、一般项目

套筒外露出的螺纹丝扣数量，焊接接头的外观质量检查。

3、应注意的质量问题

1）钢筋在加工前，必须对钢筋规格及外观质量进行检查，如发现钢筋端头弯曲，必须先进行调直处理，钢筋端头的附着物必须清除干净，钢筋端面应平整，且与钢筋轴线垂直。

2）钢筋套丝后，应检查螺纹的长度、外径、中径、车型、光洁度等，检查不合格的，应切除后重新套丝。

3）机械连接的安装质量。

4）复杂节点和人防区域的锚固要求。

5）附加钢筋按照图纸要求的型号、间距、长度等要求进行安装。

五、成品保护

1、钢筋套丝加工完毕堆放时，应加塑料帽保护，注意对连接套和已套丝丝扣的保护，不得损坏丝扣，丝扣上不得粘有水泥浆等污物。

2、施工现场的钢筋连接接头应注意保护，安装护帽，以免生锈、磕碰造成丝头损坏。

3、对安装完成的钢筋进行成品保护，如在上面走动时需要铺设跳板等。

六、安全环保措施

1、进入施工现场人员必须正确佩戴安全帽。

2、塔吊吊斗下严禁站人，预防掉落砸伤，塔吊运料时应采用料斗或是采用不少于2根吊绳固定。

3、施工现场严禁吸烟。

4、进入施工现场的所有人员必须严格遵守项目部的各项安全管理制度。

5、在基槽内施工时随时注意边坡的变化，预防坍塌。

6、钢筋安装完成后将现场的剩料和钢筋护帽进行回收、杂物清理。

    各位BIMer在revit作图时一定会遇到做完构件后revit会提示不可见，如下图所示，因为是技术贴，那就闲话少说，直接上干货。

    1.属性栏里楼层平面视图范围的原因，如你在标高1创建一根管道，标高3000，但是视图范围剖切面为1200，只能看到1200以下的构件，所以管道看不到，把顶部，剖切面偏移调整3000以上，就可以看到管道。

    2.视图-可见性图形（快捷键VV）里构件没有打上对勾的原因，如模型类别里的墙没有打上对勾，在平面里创建墙体的时候就会提示构件不显示。

    3.视图-可见性图形（快捷键VV）过滤器里可见性没有打对勾原因，如下图过滤器消火栓管可见性没有打勾，在创建消火栓管道时会提示构件不显示。

    4.管理-阶段化和阶段化过滤器设置的原因。如设置了阶段过滤器，在阶段过滤器选择仅拆除可见的话，仅仅只能显示拆除的构件，不会显示新建和原有的构件。

    5.属性楼层平面里详细程度的原因，如族的构件只有在精细详细程度下才能显示，若详细程度为粗略的话，族就不会显示。

    6.视图-可见性图形（快捷键VV）导入的类别里在族中导入没有打对勾，如在制作族时，导入了CAD图形来充当一些线，在族中导入没有打勾的话，平面里就不会显示族中导入的CAD。比如说消火栓的族，导入CAD充当平面表达，但是在项目里放置该消火栓族时，在族中导入没有打对勾，就不会显示平面表达。

    7.属性楼层平面里规程的原因，如建筑墙不会在结构规程里显示，只会显示结构墙。

    8.创建构件时标高或者工作平面没有选择正确，如绘制结构柱时，选择的深度，因楼层平面的视图范围一般不设置深度，所以绘制结构柱选择深度会不显示。

    9.协作-工作集在所有视图中可见没有打对勾原因。如把建筑B1作为活动工作集，即在此工作集内作图，若对勾没有选中的话，所创建的构件就不会显示。

    10.构件看不到可能因为永久隐藏了，隐藏分为临时隐藏和永久隐藏，临时隐藏取消隐藏就会看到，永久隐藏打开显示的隐藏图元才会看到。

    11.检查一下楼层平面视图样板中是否应用了视图样板，且视图样板中跟图形可见性里一致。如此楼层平面采用了建筑平面样板，且样板中替换模型中构件没有打开就不会显示。

    12.检查是否裁剪视图的原因，如创建构件时在裁剪视图范围外，创建的构件就不会显示。如果在三维中可能就是因为剖面框的原因。

xx年是我公司单位绿色目标的关键一年，也是园林绿化深化改革的年度。我在工作总结范文是总结了应对压力、应对新契机，我位单进一步完善了绿化管理制度，以深化改革为动力，领导的支持帮忙和正确引导下，逐步走上了规范化、制度化、科学化管理的轨道。去年我单位以“抓好养护管理，确保全绿化养护管理更上一步台阶;绿化工程任务，再创一批精品工程”为，努力做好交给我的任务，在xx年年主要作了以下几项工作：

一、在公园行业管理方面去年我们为公园精神礼貌建设和服务上新台阶，以为动力，以“建、创一流”为原则，完善了管理制度，贯彻精神，推行规范化、制度化、科学化的管理方法，“以人为本、文化建园”的方针，着优美环境、优良秩序、优质服务，建立礼貌公园的活动，提高服务质量和管理水平。《公园岗位职业道德及规范》的标准工作质量，以全新的精神面貌，用热情周到的服务接待每一位游人。我XX属公园的窗口服务人员在礼貌用语、礼貌待人、服务周到、热情，受到了游人的称赞。 回顾的，展望园林工作者，感到职责重大，任务艰巨。成绩只代表从前，今后我们的绿化工作仍然任重而道远，在园林绿化和方面，认真总结，再接再厉，科学规范地制订计划，精益求精地工作，绿化和养护等管理的强度和精细管理的实施，改革现有园林绿化、养护管理体制，运用市场经济手段，推广管理人制，起独立的、专业的、高的养护管理队伍，加快绿地等级的步伐，制定改造计划，尽快消灭2、3级的道路绿地，完善奖励机制，定岗，定责。使现代的新技术养护管理科学化，使绿化养护管理工作再上新台阶。在绿化工程，今年是我XX绿化建设突飞猛进向前发展的一年，以后的绿化工程有：南段绿化工程、****绿化工程、等绿化工程等。还有许多绿地改造工程。要抓住机遇，市场经济发展的要求，深化我的机构改革，内部结构及、队关系，我专业技术强和人力资源的优势，全的技术力量，把安排给我们的绿化任务做好。

 二、绿化工程建设工作 13年是我近几年来绿化任务繁重的一年，交给我的绿化任务，我们在年初布置了绿化工程管理工作会，成立了绿化工程质量验收和质量控制领导小组，制定了《绿化工程管理办法》，为绿化工程质量，内部管理，绿化工程任务，强化了对绿化工程的质量控制和验收工作，在安排的绿化工程中，分阶段检查、验收的管理办法。去年的绿化工程时间紧、任务重、图纸大等许多客观因素，但我们各施工专业队伍有专打硬仗的特点，调动了职工的用心性，克服了诸多难以想象的困难，完成了XX交给我的绿化工程，并以精细的施工，做好了的景观规划设计，体现了我们专业队伍技术还是过的硬的。去年我们基本完成了万米绿地、绿地的绿化建设任务，等道路绿化任务。全年共绿化面积万平方米，新增绿化面积万平方米，改造绿化面积万平方米，栽植苗木万余株，绿篱色带XXXX万株，铺草万平方米。的绿化建设工程了优质工程。去年我们还做了花坛和的环境布置工作，共计摆放花坛XX座，布置花街XXX条，共摆花XXXX万余盆。

 三、绿化养护管理工作 我们承担着全余万平方米的主要道路、绿地的养护管理。绿化养护管理是我的一项主要工作，绿地的面貌也直之后我的形象，我的绿化基础薄弱，用养人的机制养树，干的越多赔的越多，把绿化养护当作包袱背着。养护工作在全市一向落在其他单位的后面。从体制和机构改革的新的一年开始，改变我XX绿化养护落后的被动状况。目前，在绿化养护制订了新的政策，在全市率先出台了《绿化养护管理实施办法》，我养护工作的职责、了绿化养护专项经费。

新的管理办法按绿地的面积和等级核拨经费的管理办法，财政对我资金管理机制的改革，我们也改变了对基层按“养人”分配经费的方法，变为按养护面积和等级分配的办法。绿化养护不再是包袱和负担，同时，也引起了各基层的领导的重视。新的养护政策使园林绿化专业人员的观念和园林的资金运作都了巨大转变，激励着基层专业人员思想上有了根本上的转变，这几年全上下养护工作，也把这几年的绿化工作养护上，把绿化养护工作确立为我们的“立之本”，多次在全局(或公司)范围内召开园林绿化养护工作会，为绿化养护工作的打下良好的基础，还成立了“养护管理班组”，由党政分别担任指挥和副指挥，并和基层签定了养护管理职责书，将干部考核与其工作联系起来。相继制定了“抓管理　，促养护，全市评比保七争六”和“保五争三”的奋斗目标。去年，我**单位全体干部职工扛起了“绿化养护管理”的大旗，养护管理承包职责制，抓住以绿化养护等级管理为核心，绿地等级的步伐，我XX园林绿化环境质量的思想，绿化，强化绿地的常态管理，大搞绿化养护管理的精品示范工程，深化和养护等级考核制度，职责，奖优罚劣。根据各自的状况制订措施，职责制，班组、个人承包制，核定了绿地养护的个人指标，制定了奖勤罚懒制度，强化了职责，明确了权利，落实职责制，工程、养护分开管理;养护队伍稳定，技术素质逐渐提高;养护队伍内部管理推行了职责制，任务到地，职责到人，养护考核结果与职工利益挂钩。，激发了职工搞好绿地养护工作的热情(加上再具体些的资料)。

XX内每月的养护评比检查，对各所管辖的道路、绿地等级考核管理，以经济杠杆为动力绿化养护管理和养护等级的，使绿化养护工作走上规范化、科学化管理的轨道，带动养护的。市养护检查专家组对我年专业养护工作了较高的评价，在全市城八绿化养护检查评比中，历史最好成绩。 今后，在领导下，学习中央会议精神科学发展观思想，努力实践市场经济的发展模式，为圆满完成绿化美化任务，全面推进我XX园林绿化事业的发展，为把建成环境优美的礼貌城市做出应有的贡献。

空调水系统包括冷却水系统（冷却水管、泵、冷却塔、冷凝器、阀门等）、冷冻水系统（冷冻水管、泵、末端、阀门、保温、膨胀水箱等）和冷凝水系统。

空调水系统设计主要包括以下内容：水系统方案的总体构思，水系统形式的选择与分区，水系统管网布置及走向，水系统水管的选择与管径的确定，水系统的辅助设备和配件的配置与选择，水系统的防腐、保温和保护，水系统的调节与控制。

系统管制（两管制、三管制、四管制）：

四管制系统初投资高，但若采用利用建筑物内部热源的热泵提供热量时，运行很经济；并且容易满足不同房间的空调要求（如有些房间要求供冷，而有些房间要供热）。

开式与闭式循环：

闭式循环的优点：

1.由于管路不与大气相接触，管道与设备不宜腐蚀。

2.不需为高处设备提供的静水压力，循环水泵的压力低，从而水泵的功率相对较小。

3.由于没有回水箱、不需重力回水、回水不需另设水泵等，因而投资省、系统简单。

闭式循环的缺点：

1.蓄冷能力小，低负荷时，冷冻机也需经常开动。

2.膨胀水箱的补水有时需要另设加压水泵。

开式循环的优点：冷水箱有一定的蓄冷能力，可以减少冷冻机的开启时间，增加能量调节能力，且冷水温度的波动可以小一些。

开式循环的缺点是：

1.冷水与大气接触，循环水中含氧量高，宜腐蚀管路。

2.末端设备（喷水池、表冷器）与冷冻站高差 较大时，水泵则须克服高差造成的静水压力，增加耗电量。

3.如果喷水池较低，不能直接自流回到冷冻站时，则需增加回水池和回水泵。

4.如果采用自流回水，回水的管径较大，会增加投资。

同程式和异程式：

同程式：各并联环路管长相等，阻力大致相同，流量分配较平衡，可减少初次调整的困难，但初投相对较大。

异程式：管路配置简单，管材省，但各并联环路管长不相等，因而阻力不等，流量分配不平衡，增加了初次调整的困难。

定水量和变水量系统：

1）定水量系统

系统中循环水量为定值，或夏季和冬季分别采用不同的定水量，负荷变化时，改变供、回水温度以改变制冷量或制热量的系统。

2）变水量系统

保持供水温度在一定范围内，当负荷变化时，改变供水量的系统。

单式泵和复式泵：

单式泵：冷（热）源侧与负荷侧合用一组循环水泵。

特点：单式泵系统简单，初投资省。但是不能调节系统流量，在低负荷时不能减少系统流量以节约能耗。常用于小型建筑物的空调系统中，不能适应供水半径相差悬殊的大型建筑物的空调系统中。

复式泵：冷（热）源测与负荷侧分别配备循环水泵。

特点：复式泵系统可实现水泵变流量（冷热源侧设置定流量，负荷侧设置二次水泵，可调节流量），节约输送能耗。能过适应空调分区的负荷变化。适用于大型的空调系统。

冷冻水系统的设计：

管道材料：镀锌钢管和无缝钢管。

镀锌钢管分普通管（1MPa）和加厚管（1.6MPa)，用DN表示,最大DN150。

无缝钢管用热扎（外径>57mm)或冷拔法制成，一般电焊接，用外径D×壁厚表示。

管径DN125，无缝钢管。

管件：

（一）螺纹连接配件

用于螺纹连接的管件，按用途可分以下几种：

1、管路延连接用配件：外丝（内接头）等。

2、管路分支连接用配件：三通（丁字管），四通（十字管）。

3、管路转弯用配件：90度弯头，45度弯头。

4、管子变径用配件：补心（内外丝）、异管管箍（大小头）。

5、管子堵口用配件：丝堵、管堵头。

（二）阀类

1、关断阀：闸阀（关断主要）、球形阀（球阀、截止阀），蝶阀（用于DN100以上）。

球形阀（控制流量为主）。

自动放气阀：安装位置；闭式水路最高点或局部最高点。

止回阀：单向阀。安装位置；循环水泵出水段。

阀门：

浮球阀：膨胀水箱和冷却塔。

平衡阀：流量调节和平衡管路阻力。

管道配件：除污器或过滤器

Y型过滤器：一般滤网孔径18目。局部系数2.2。安装位置。

水泵或热交换设备的入口段。

除污器：局部系数4～6。

周边应设置闸阀，为什么？

管道配件：

电子水处理装置：用于处理水质，除去长时间循环的冷水，冷却水的重碳酸盐、细菌、藻类等。

目前用得最多的是高频电子水垢处理仪。传统的是定期向系统中投入一定量的药物清洗剂。

阀门：

关断阀：闸板阀（关断主要）、球形阀（控制流量为主）、蝶阀（用于DN100以上）。

自动放气阀：安装位置。

闭式水路最高点或局部最高点。

浮球阀：膨胀水箱和冷却塔。

止回阀：单向阀。循环水泵出水段。

平衡阀：流量调节和平衡管路阻力。

水系统的分区：

冷、热水系统的分区一般与空调系统的分区、风系统的分区是结合考虑的，一般是一致的。可从负荷特性、使用功能、空调房间的平面布置、建筑层数、空调基数和空调精度方面考虑。

主要内容有以下几点：

a) 水系统形式的选择与分区；

b) 水系统管网布置及走向；

c) 水系统水管的选择与管径的确定；

d) 水系统的辅助设备和配件的配置与选择；

e）水系统的防腐、保温和保护；

空调水系统设计应坚持的原则是：

1）在宾馆等空调工程中多采用双水管系统供水。对舒适性要求很高的建筑物，在有可靠的自控元件的前提下，也可采用四水管系统供水。由于系统规模小，水管路大多采用异程式。

2）空调水管的水流速主要与经济和噪声两因素有关，管内流速按推荐表选用。

3）应对水管进行阻力计算，校核主机所选配的水泵扬程是否满足要求。

4）为避免空气滞留管内，水管的最高处应设自动排气阀。

5）机组与水管连接处应配软管，以减少机体的振动对室内管道的影响。

6）机组与空调水管的连接处，应装设温度计和压力表，以便于日常运转时检查。

7）机组进水口应设Y形水过滤器，以防堵塞机组内的换热器。

8）为便于水流量调节，空调箱和风机盘管的支管切断阀宜选用有一定调节作用的截止阀或球阀。

9）选用的管材、配件要符合规范的要求。

10）便于维修管理，操作、调节方便。

空调冷（热）水系统水管管径的确定：

1）各空调末端装置的供回水支管的管径，宜与设备的进出水接管管径一致，可查产品样本获知。

2）供回管干管的内径di（单位为mm），可根据各管段中水的体积流量qv(L/s)和选定的流速v(m/s)，通过计算确定：

公式中：L-所求管段的水流量；V-所求管段允许的水流速。

公式中：L-所求管段的水流量；V-所求管段允许的水流速。

冷水流量：Q=cpρL∆t

L(m3/h)=0.172Q(KW) ；L(m3/h)=0.605Q(USRT)

冷却水流量： L(m3/h)=0.172Q(KW)×(1.19~1.25)；

L(m3/h)=0.605Q(USRT)×(1.19~1.25)或者看产品手册。

公式中：L-所求管段的水流量；V-所求管段允许的水流速。

冷水流量：Q=cpρL∆t

L(m3/h)=0.172Q(KW) ；L(m3/h)=0.605Q(USRT)

冷却水流量 L(m3/h)=0.172Q(KW)×(1.19~1.25)；

L(m3/h)=0.605Q(USRT)×(1.19~1.25)或者看产品手册。

集水器和分水器：

一段水平安装的大管径无缝钢管。

水的流速大致控制在0.5~0.8m/s，管径应大于最大接管开口直径的2倍。

管长由所需连接的管接头个数、管径及间距确定。

供回水集管底部应设排污管接头，一般选用DN40。

冷水机组的选择：

冷水泵的配置和选择：

1）水泵的主要形式：

2）配置

每台冷水机组应各配置一台冷水泵。考虑维修需要，宜有备用水泵并有一台备用泵。即（n+1)台，n为冷水机组台数。

蒸发器设置在水泵的压出段上，这样有利于安全运行和维护保养。

若蒸发器或热水器承压能力较小，则应设在水泵的吸入段上。冷水泵的吸入段上应设过滤器。

2）选择

结论：空调水系统设计中应考虑到部分负荷运行的特点，管道流速可在允许范围内取较大值。

(2)设备的阻力值应从产品样本获得，切忌凭经验估计。

(3)选择水泵既不能小，也不能过大。

3）经验选择

水泵的流量应为冷水机组额定流量的1.1~1.2倍（单台工作时取1.1，两台并联工作时取1.2）。

水泵的扬程应为它承担的供回水管网最不利环路的总水压降的1.1~1.2倍。

Hmax=Δp1＋Δp2＋0.05L（1+ K）(m)

4）经验值

1.制冷机组蒸发器水阻力：一般为5~7mH2O；（具体值可参看产品样本）

2.末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~7mH2O；（据体值可参看产品样本）

3.回水过滤器阻力，一般为3~5mH2O；

4.分水器、集水器水阻力：一般一个为3mH2O；

5.制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O；

综上所述，冷冻水泵扬程26~35mH2O，一般为32~36mH2O。

注意：扬程的计算要根据制冷系统的具体情况而定，不可照搬经验值！

热水泵的配置与选择：

流量相同或相差不大，不另行设置，只注意能承受60℃热水的温度。

流量相差较大，增设与热水系统相匹配的热水泵。

另外，还有一种方法就是采用双速水泵，夏季高速 OR 低速？冬季高速 OR 低速？

但这种方法受到水泵型号的限制。

系统容量较小或冬季送暖的时间不长，允许使用同一套循环水泵，对系统管路作适当调整。

膨胀水箱的配置与选择：

应在水管路最高点1～2m处设膨胀水箱，且应连接在水泵的吸入侧（尽量靠近）。

视空调系统规模大小，膨胀水箱的容积一般可选0.5～1m3。怎么计算？

通常按系统水容量的0.5%~1%考虑。

注意膨胀水箱应加盖和保温。

采用带有网络线铝箔贴面的玻璃棉保温时，保温层厚度可取25mm。

管道防腐与保温：

供水管还是回水管？

刷红丹防锈漆两道；

贴保温棉；用网络线铝箔贴面。

加保护层（油毡玻璃丝布或涂抹石棉水泥）。

保温管套：

保温管套的功能：良好的隔热保温性能，良好的防潮抗水性能，防火性能。

目前常用的保温材料：聚苯乙烯（自熄型）即PE保温板，玻璃棉、岩棉、发泡橡胶保温材料等。

冷却水系统设计：

冷却水泵和冷却塔的配置：

通常一台冷水机组配置一台冷却水泵，并且应有备用的冷却水泵。

例如两台冷水机组常设三台冷却水泵，其中一台为备用泵，并预先连接在冷却水管路系统中，可切换使用。

为利于安全运行和维护保养，冷水机组的冷凝器宜设置在冷却水泵的压出段上。冷却水泵吸入段应设过滤器。

以便于调节和控制冷水机组运行为原则，冷却塔、冷却水泵和机组可有如下配置形式：

1）冷水机组、水泵、冷却塔分类并联然后连接组成的系统，简称群机群泵对群塔系统。

2）冷水机组与水泵一一对应与并联的冷却塔连接组成的系统，简称一机一泵对群塔系统。

3）冷水机组、水泵、冷却塔一一对应分别连接组成的系统，简称一机一泵一塔系统。

冷却水系统管径的确定：

一台冷水机组配置一台冷却塔和一台冷却水泵时，冷却水系统管路的管径可按冷却塔的进出水接管管径确定。

一座冷却塔与几台冷水机组对应时，各台冷水机组的冷却水进出水管管径与该冷水机组冷凝器冷却水接管管径相同。冷却塔的进出水管管径与冷却塔的进出水接管管径相同。

多座冷却塔并联运行时，应设进水干管和出水干管。进水干管的流量为各冷却塔的流量之和，流速约取0.8m/s，然后可算出进水干管所需内径。

为了使各冷却塔出水量均衡，一是应用连通管(又称均压管或平衡管)将各冷却塔的接水盘连接起来，并使连通管的管径与进水干管的管径相同；二是冷却塔出水干管宜采用比进水干管大两号的集管，并用45°弯管与各冷却塔的出水管连接。

冷却水泵的选择：

1）冷却水泵流量应为冷水机组冷却水量的1.1～1.2倍。

2）冷却水泵的扬程：H=1.1～1.2（Δp1+Z+5+0.05L ）

3）参考冷却水泵的流量和扬程,水泵性能参数表选用冷却水泵。

冷却塔的选择：

1）选择冷却塔的主要依据是冷却循环水量，初选的冷却塔的名义流量应满足冷水机组要求的冷却水量，同时塔的进水、出水温度应分别与冷水机组冷凝器的出水和进水温度相一致。

2）根据冷却塔安装位置的高度和周围环境对噪声的要求，进一步确定是选用普通型、低噪音型还是超低噪音型，以最小限度满足噪声要求为准。

3）若对冷却循环水的水质要求很高，或者冷却塔周围污染较重，含尘浓度较高，则可以考虑封闭型冷却塔。

4）较核冷却塔的结构尺寸、运行重量是否适合现场安装条件。

保温：

室内冷却水管及室外暗装的冷却水管是不需要保温的。在较炎热地区或日照较强的地方，室外明装的冷却塔出水管需要保温。

保温材料一般采用带有网格线铝箔贴面的玻璃棉时，厚度可取25mm。

冷凝水系统的设计：

风机盘管机组、整体式空调器、组合式空调机组等运行过程中产生的冷凝水，必须及时予以排走。

冷凝水管的布置：

若邻近有下水管或地沟时，可用冷凝水管将空调器接水盘所接的凝结水排放至邻近的下水管中或地沟内。

若相邻近的多台空调器距下水管或地沟较远，可用冷凝水干管将各台空调器的冷凝水支管和下水管或地沟连接起来。

冷凝水管管径的确定：

直接和空调器接水盘连接的冷凝水支管的管径应与接水盘接管管径一致（可从产品样本中查得）。

需设冷凝水干管时，某段干管的管径可依据与该管段连接的空调器总冷量(KW)按下表查得：

冷凝水管保温：

所有冷凝水管都应保温，以防冷凝水管温度低于局部空气露点温度时，其表面结露滴水。

采用带有网络线铝箔贴面的玻璃棉保温时，保温层厚度可取25mm。

冷凝水管设计注意事项：

1）沿水流方向，水平管道应保持不小于千分之一的坡度；且不允许有积水部位。

2）当冷凝水盘位于机组负压区段时，凝水盘的出水口处必须设置水封，水封的高度应比凝水盘处的负压（相当于水柱高度）大50％左右。水封的出口，应与大气相通。

3）采用聚氯乙烯塑料管时，一般可以不必进行防结露的保温和隔汽处理。

4）采用镀锌钢管时，通常应设置保温层。

5）冷凝水立管的顶部，应设计通向大气的透气管。

6）设计和布置冷凝水管路时，必须认真考虑定期冲洗的可能性，并应设计安排必要的设施。

本文来源于互联网，暖通南社整理编辑。

钢筋是建筑业用量较大、价值较高的一种原材料，能否合理地利用降低损耗率，已经成为项目能否盈利的关键点，而另一方面降低钢筋损耗率一直是困扰许多公司的难题。问题的原因在于项目部只有绩效目标没有可行性的控制成本的措施；只有成本目标管理，没有把目标分解成月节点、周节点目标进行控制；换言之既是：完全语文管理未进行数学管理（只有口头高调，却不知道如何去执行），量化管理是成本控制的关键！

　　首先做好第一步数学管理工作，钢筋下料单的组合整理。通常项目部在对图纸和下料单对照无误后便以各种规格的钢筋总量进行材料采购，这是一种错误做法；在审核下料单后我们必须进行下一步工作：把所有同强度等级同直径的钢筋依长度由长到短的顺序进行一次组合排列，从中去发现一些规律（相加下料规律、相乘下料规律、混合下料规律等等），然后再决定其他工作。具体如下：

一、钢筋选择进料法
一般来讲，钢筋的进料长度越长越好，这样不仅在下料时少出短料，减少废短头，降低了焊接量，而且在连续接长时能减少接头。但实际工程中，需要的钢筋长度千差万别，要求用较短的整尺钢筋不料后短头最少或者为零，所以应在采购钢筋时，针对下料单组合排列及工地实际情况，必须对钢筋的长度进行选择。
例1：某大型加工楼大梁需用Ф25钢筋，料长9.83m.显然,进10m长钢筋废短头最少。
例2：某大型加工楼基础桩主筋需用Ф12钢筋，料长2.23m×4＝8.92m,2.23×5＝11.15m,显然,应进9m长钢筋。其具体作法是，以每根桩筋为9m/4=2.25m下料,其中1层柱钢筋缩短2cm即可。
例3：某框架楼，2层，柱筋需对焊接长，二层地面已留出应有长度的钢筋接头，2层层高为4.4m。需对焊的柱筋下料，一般长度等同于层高，不需考虑对焊烧蚀余量，此处为4.4m。考虑在9m长整尺钢筋上易截取的4.5m长钢筋经对焊后，只是让3层地面露出的柱头长度比2层地面露出的柱头长度增加1cm，不仿碍2层主梁钢筋的放置，所以应选择9m长钢筋。
例4：基础主次梁的焊接接头不允许超过50%，因此，大梁主筋的起头除进12m钢筋以外，还应进一半9m长的钢筋。
改正只有12m钢筋才是最优采购选择的误区！

二、钢筋长短料组合搭配下料法
在钢筋制作过程中，同一种规格钢筋往往有多种下料尺寸。不应按下料单中的先后顺续下料（通常做法），而应根据组合排列的规律先截长料，再做短料。这是钢筋下料时节省钢筋的一项原则。
例：某框架梁需用以下负弯矩筋，现场有9m长Ф25钢筋。
①号筋 4.2m ②号筋 4.7m
如果按下料单下料的顺序分别下料,在截①号筋时会有600mm短头出现;而如果在截③号筋时,剩余4.3m钢筋,用搭配法下①筋料,只有10cm短头出现.
改正钢筋下料依据钢筋下料单的编号逐一下料的误区。

三、相乘计算钢筋下料法
例：某标准层主梁需用φ8箍筋3000个，单个箍筋料长1.9m。
在调直机普遍使用之前，盘条的调直加工一般是，用绞磨或卷杨机调直后，用大剪子或钢筋切断机随意先断长料然后截取箍筋，这样往往会出现大量的短头。正确的作法是，在盘条调直后，先计算1.9m×5=9.5(m),调直后的钢筋上截取600根9.5m长直条,然后再截取1.9m长箍筋,不会有短头出现。
改正不经过计算直接先截取9m或12m钢筋然后做箍筋的误区！

四、相加计算钢筋下料法
例：某基础大梁需用以下两种长度的Ф25钢筋，其数量相近。现场有12m长钢筋。
①　Ф25 5.7m ②　Ф25 6.2m
5.7m+6.2m=11.9m
显然,在1根12m长钢筋上可截取5.7m和6.2m长钢筋各一根,比分别截取两种钢筋,可减少短钢筋头。

五、混合计算钢筋下料法
例如：某框架楼需要以下两种长度的Ф20负弯距筋，现场有12m的钢筋。
①Ф20 3.8m ②Ф20　 4.2m
3.8×2+4.2m=11.8(m)。
在一根12m长钢筋上截取2根3.8m钢筋和一根4.2m长钢筋为最佳下料方案。
在钢筋下料时，为了减少钢筋短头，需要经常采用相加法和混合法下料。这两种方法尤其适用于有多个下料尺寸的较粗钢筋的下料，是框架结构中经常采用的下料方法。

六、上下层钢筋结合下料法
例：某框架楼层高为4.2m,现需要对焊第二层柱筋。二层地面上已留出650mm长的钢筋柱头，但在常见的9m或12m整尺钢筋上截取4.2m柱筋，均有大量的废短头及焊接头出现。如果把第二层柱与第三层柱结合起来推算，这两根柱筋加起来总长为4.2m+4.2m=8.4m,如果设计第二层柱筋取用4.5m(易从9m长整尺钢筋上取得),第三层柱筋取用4m(易从12m整尺钢筋上取得),则4.5m+4m=8.5m,经对焊后在第三层顶板上露出650mm+100mm-2×30mm=690mm长的钢筋柱头.结果既没有短头出现,也避免了短头钢筋再接长的焊接。

七、箍筋形式换用、不受力钢筋少用或不用的钢筋下料法
例：中山项目部预应力管桩桩心钢筋笼采用Ф8◎200水平箍筋，取得监理同意后采用螺旋箍筋，直径600mm的管桩每10m长桩心可节约大概10m长箍筋
例：中山项目部预应力管桩桩心钢筋笼采用Ф12的三根钢筋焊接桩心受力主筋上，作用为架设在桩顶固定钢筋笼不下沉，考虑完全没有力学作用只把Ф12的三根钢筋插入箍筋定位，待桩心混凝土浇注完毕终凝后取出，四千多根管桩节约4000m钢筋。

八、一步到位钢筋下料法
例：黄某小区的每幢住宅楼外围均设有66根明柱，柱顶端在一层檐子底部标高为2.050m处封顶,且每根明柱配有6Ф16钢筋.现需要在基础工程中下料。
基础工程柱子的主筋下料时，人们往往习惯于把每根柱子的主筋甩出防潮层以上，并错开搭接，在进行一层施工时再另外下料接长。因为住宅楼结构图不像框架楼结构图那样出示柱子的竖向剖面图，所以人们不太注意防潮层以上柱子的情况而按以上习惯性作法下料。如果认真查看柱子防潮层以上的情况就会发现，在防潮层以上甩出的较高柱筋的柱头距柱子顶端只有1.36m。所以考虑柱筋下料从基础直接到顶端，总共只有3.4m长,可以一步到位。这样不仅减少了接头，而且也省去了加密箍筋，预先绑扎柱骨架时应一次把箍筋绑完，不仅节省人工，而且工程质量有保证。
由此可见，柱筋采取一步位法下料，其综合经济效益非常可观。

九、短尺定做钢筋下料法
有的钢筋经销处能进长短不齐但质量合格的钢筋，长度大多在7m以下，可以根据需要截取各种长度的短料，价格也不贵。进这种钢筋短料，不仅无短头，而且也省支了机械切断费用，所以当工程中需要钢筋短料时，可以根据下料单提前呈报、定做。

十、改接头钢筋下料法
住宅楼的圈梁主筋接长常常采用绑扎搭接，如果采用焊接方法接长，既节省了绑扎长度的钢筋，也节省了加密箍筋。综合来看，焊接钢筋需用人工费、电费及电焊条，与绑扎搭接需用的接头费用大致相抵，但可节省箍筋。

十一、废短钢筋头降格使用下料法
例：某框架楼大梁端头需用Ф20负弯矩筋，料长1.88m;现场有直径Ф22、长2m左右的短钢筋头。可以截取长1.88mФ22短钢筋头代替Ф20钢筋使用.考虑这种作法会增大构件配筋率,为避免过量配筋,在具体实施时宜降低一个规格使用.

十二、无短头起头钢筋下料法
例：某住宅楼基础网片为Ф12钢筋绑扎搭接。现场有12m长钢筋。
施工规范规定：绑扎接头在同一截面内的百分率不大于25%。所以网片钢筋起头至少以4根相差1.3倍搭接长度的钢筋为一组，然后平行排列。为避免出现短头，可按以下方法起头。
先截取长度+后余长度=12m
⑴.2m+10m=12m
⑵.3m+9m=12m
⑶.4m+8m=12m
⑷.5m+7m=12m
可任取两组，并成一组，也可以把12m整长钢筋作为每一组的第5根。但制作时并不与每一组起头捆在一起而单在布筋时单独排列。这种起头方法没有短钢筋头。
在框架楼大梁起头时，如果现场只有一种长度的整尺钢筋，可以把整尺钢筋一分为二，与整尺钢筋各50%起头。

楼宇自控BA系统是由中央管理站、各种现场控制器（DDC）及各类传感器、执行机构组成的，能够完成多种控制及管理功能的网络系统。它用于对大厦内的各种机电设施进行自动控制，包括供热、通风、空气调节、给排水、供配电、照明、电梯、消防、保安等。

打开凤凰新闻，查看更多高清图片

楼控系统对空调末端的控制：

楼控系统对空调系统末端的控制是楼控系统实现节约用电的基础，同时也是建筑内部舒适度的保证。

空调系统的末端种类比较多，但是控制原理基本一致。除了上面叙述的末端设备之外,还有变风量等系统设备，对于这类设备，楼控系统有专门针对这些设备的控制设备和控制策略。

同时楼控系统节约用电和建筑的空调系统设计，后期的管理是分不开的。总之，要实现最大限度的实现节约能源，前期设计，智能控制和后期的管理使用是缺一不可的。

楼控系统对制冷主机的控制：

测量冷却水供/回水温度、压差；

测量冷冻水供/回水温度、压力；

测量冷冻水回水流量；控制旁通阀开度；

计算出空调系统的冷负荷；

冷负荷、运行时间累计、季节特性，决定的启停台数，达至最佳的节能状态；

控制相关水泵及碟阀开关；

根据冷却塔运行台数及运行方式控制相关进水碟阀开关；可调整的延迟时间功能。

调节冷却塔风机启停，使冷却水供水温度达到设定要求故障停机；

顺序启停控制也是楼控系统对制冷系统的主要控制功能之一，是冷水机组正常运行的保证。

一般冷水机组都自带单台的独立控制器，能够实现单台根据负载变化进行自身卸载。根据机组的不同，采用的卸载方式也不同。同时由于使用的方式不同，卸载时的效率也不同。

离心机组卸载方式：

1 改变导流叶片角度(卸载效率高)；

2 变频，改变电机转速(卸载效率最高)。

螺杆机组卸载方式：改变滑阀开度(卸载效率一般)。

直燃机组卸载方式：改变蒸汽(燃气)流量(特殊情况使用，能耗高)。

楼控系统对给排水系统的控制：

楼控系统对其他设备的控制：

建筑机电楼控相关原理图请查看南社百科相关课件。

楼控系统工程安装及调试：

楼宇自控系统数字通讯线缆一般建议进行单独布线。

线缆的质量直接影响通讯距离和通讯速度。

下表为RS485总线下，不同线缆的表现性能：

楼宇自控系统中的模拟布线：

在工程设计时，控制器应尽可能靠近被控设备，以减少模拟信号传输距离，降低干扰和布线工作量。

工程中模拟信号传输距离尽量不要超过150米，最远230米。

当模拟信号传输距离较长时，尽可能采用电流信号，以减少损耗。

I/O线缆选型：

数字信号，RVV 2×1.0/2×1.5

模拟信号，RVVP 2×1.0

电源线，BV/BVS 2×1.5

现场传感器的安装：

1.温/湿度传感器：

安装位置（区分风管、水管和室内/外；测平均温度还是单点温度；避免直接日照；宜选择气流、水流平稳区域，避免死角；保证敏感元件与被测介质充分接触；开孔不易太大，保证工艺及美观要求；便于维护调试）与DDC之间的连线（连线的正确性、导线阻抗）。

2.压力/差传感器

安装位置（区分风管、水管和室内/外；宜安装在温湿度传感器上游侧；宜选择气流、水流平稳区域，避免死角；风管安装宜在风管保温层完成后进行，水管宜于工艺管道预制和安装同时进行；安装压差开关时，宜将薄膜处于垂直平面位置；开孔不易太大，保证工艺及美观要求；便于维护调试）

与DDC之间的连线（连线的正确性）。

3.水流开关/流量计

安装位置：宜选择水流平稳区域，避免死角；流量计宜安装在调节阀上游，流量计上游至少10倍管径，下游5倍；宜于工艺管道预制和安装同时进行；尽可能安装在水平管段；对于涡轮流量计流体的流动方向必须与传感器壳体上所示的流向标志一致；避免安装在有较强交直流磁场、热磁场或剧烈振动的场所；流量计、被测介质及工艺管道三者之间应该连成等电位，并合理接地；开孔不易太大，保证工艺及美观要求；便于维护调试。

与DDC之间的连线（连线的正确性）。

4.水阀及水阀执行器

安装要求：

阀体上箭头的指向应与水流方向一致；

阀体口径与管道通径不一致时，应采用渐缩管件，同时阀体口径一般不应低于管道口径二个等级；

执行机构应固定牢固，操作手轮应处于便于操作的位置；

执行机构的机械传动应灵活，无松动或卡涩现象；

有阀位指示装置的电动阀，阀位指示装置应面向便于观察的位置；

如条件许可，阀体在安装前宜进行模拟动作和试压试验；

阀体一般安装在回水管口；

安装于室外的电动阀应加适当防晒、防雨措施；

电动阀应垂直安装于水平管道上，尤其对大口径电动阀不能倾斜。

与DDC之间的连线（连线的正确性）。

5.风门驱动器

安装要求：

风阀控制器上的开闭箭头的指向应与风门开闭方向一致；

风阀控制器与风阀门轴的连接应固定牢固；

风阀的机械机构开闭应灵活，无松动或卡涩现象；

风阀控制器安装后，风阀控制器的开闭指示位应与风阀实际状况一致，风阀控制器宜面向便于观察的位置；

风阀控制器应与风阀门轴垂直安装，垂直偏差小于5°；

风阀控制器在安装前宜进行模拟动作检查；

风阀控制器的输出力矩必须与风阀所需的相配，符合设计要求。

与DDC之间的连线（连线的正确性）。

DDC侧接线示意：

设置DDC地址及通讯速率设置：

一般通过MMI，利用超级终端进行设置；

同一网段上所有控制器的通讯速率必须相同；

同一网段上的DDC地址不得重复。

建立用户帐号：添加多个用户，为不同用户分配权限。

建立网络结构：

定义工程；定义工作站；定义通讯网络；定义DDC；定义其他设备（如打印机等）。

定义监控点：

点的类型：实点，虚点。

点的地址定义；点的换算关系；点的报警定义。

编写控制程序：

高级语言编程，图形化组态编程。

制作图形化界面：

利用专用或通用绘图软件绘制背景图形；

定义信息显示模块；

点关联（变色、动画）；

窗口关联（窗口切换）。

趋势收集及显示：

定义报告：

时间表定义：定义区域或事件，定义时间表。

其他功能设置与调试：

网关调试；远程功能设置；报警管理；日志管理；数据库同步；系统备份与恢复等。

本文素材来源于互联网。暖通南社整理编辑。

    ▼Revit墙

    使用“墙”工具在建筑模型中创建非承重墙或结构墙。

    非承重墙：单击以下位置的(墙：建筑)“建筑”选项卡?“构建”面板?“墙”下拉列表“结构”选项卡?“结构”面板?“墙”下拉列表结构墙：单击以下位置的(墙：结构)“建筑”选项卡?“构建”面板?“墙”下拉列表?“结构”选项卡?“结构”面板?“墙”下拉列表

    Revit建筑模型中的其他基本图元类似，墙也是预定义系统族类型的实例，表示墙功能、组合和厚度的标准变化形式。通过修改墙的类型属性来添加或删除层、将层分割为多个区域，以及修改层的厚度或指定的材质，可以自定义这些特性。

    通过单击“墙”工具，选择所需的墙类型，并将该类型的实例放置在平面视图或三维视图中，可以将墙添加到建筑模型中。

    要放置实例，可以在功能区中选择一个绘制工具，在绘图区域中绘制墙的线性范围，或者通过拾取现有线、边或面来定义墙的线性范围。墙相对于所绘制路径或所选现有图元的位置由墙的某个实例属性的值来确定，即“定位线”。

    在图纸中放置墙后，可以添加墙饰条或分隔缝、编辑墙的轮廓，以及插入主体构件，如门和窗。

    ▼Revit门

    使用“门”工具在墙中放置门。从类型选择器中选择一个门类型。

    “建筑”选项卡?“构建”面板?(门)。

    若要更改它在墙中的方向、请选择门，然后单击其翻转控制柄。

    在Revit建筑模型中，门是基于主体的构件，可以添加到任何类型的墙内。可以平面视图、剖面视图、立面视图或三维视图中添加门。选择要添加的门类型，然后指定门在墙上的位置。Revit将自动剪切洞口并放置门。

    ▼Revit窗

    使用“窗”工具在墙中放置窗或在屋顶上放置天窗。从类型选择器中选择一个窗类型。

    “建筑”选项卡?“构建”面板?(窗)。

    若要更改其方向，请选择该窗，然后单击其翻转控制柄。

    在Revit建筑模型中，窗是基于主体的构件，可以添加到任何类型的墙内(对于天窗，可以添加到内建屋顶)。可以在平面视图、剖面视图、立面视图或三维视图中添加窗。

    选择要添加的窗类型，然后指定窗在主体图元上的位置。Revit将自动剪切洞口并放置窗。

BIM技术在城市轨道交通工程中的应用-中铁十八局集团有限公司.pptx
BIM技术在轨道交通工程中的应用-中铁十八局集团有限公司.mp4
模型等原始素材文件:
1场地布置模型:
一期:
一期场布181018.rvt
二期:
潘墩场地布置二期:
潘墩二期场布模型20190427（加机械）.rvt
潘墩场地布置二期一阶段:
潘墩二期一阶段场布模型.rvt
2基坑模型:
JK-潘墩站场布基坑模型20190527(调整降水井位置）.rvt
3车站模型:
S201482-S-101-WJ-C1-潘墩站围护结构(一期)-FZGD-190515（加附属）.rvt
S201482-S-101-WJ-C1-潘墩站围护结构(二期)-FZGD-190427(加附属）.rvt
潘墩站一期场地漫游.mp4
4复杂节点可视化交底:
一字型地连墙节点.rvt
梁板墙节点.rvt
梁板柱节点.rvt
米字梁节点.rvt

景观架、座椅做法及技术要点

（1）工程中景观架是混凝土结构。

（2）在整好的地面上定点放线。开挖基础槽，每两个基础之间1.8m。基础槽规格为800*700mm，为了利于施工两边加大20cm。基础高度为300mm，基础配筋为Φ6150双向。

（3）C20钢筋混凝土现浇支架，高度为2600mm，构架配筋四角为2Φ16，四边为Φ6200。两支架之间的跨栏为4000mm，同支架的做法一致。（现浇混凝土的做法和喷泉池的做法一致）

（4）景观架的表面喷涂深兰色氟碳漆。

（5）座椅在定点放线的基础上，挖沟立槽。槽规格为600*600mm，沟槽挖好后，槽底部素土夯实。

（6）泼水湿润打基础，基础为M5水泥砂浆砌筑毛石（Mu30）。

（7）主体为M5水泥砂浆，Mu7.0机砖砌筑。表皮用抹子抹25mm厚的1：2.5的防水砂浆。土方回填，回填之后的表层为25mm厚的1：2的水泥砂浆粘接层。上贴25mm厚的芝麻白花岗岩磨光面。高250mm*宽400mm。

（8）在花岗岩石之上安装木条龙骨，使用M8的镀锌螺栓固定，刷栗红色防腐漆，龙骨上安装横栏木条，使用M8的镀锌螺栓固定，刷栗红色防腐漆。

 公路桥梁基础施工要点

1引言

公路桥梁基础是保证桥梁安全性的主要部位，主要有明挖基础，桩基础等，本文就公路桥梁基础施工问题简要探讨一下施工要点；

2明挖扩大基础施工

明挖扩大基础施工的主要内容包括基础的定位放样、基坑开挖、基坑排水、基底处理以及砌筑(浇筑)基础结构物等。

(一)准备工作

基坑底部的尺寸较设计平面尺寸每边各增加0.5～1.Om的富余量，以便于支撑、排水与立模板(如果是坑壁垂直的无水基坑坑底，可不必加宽，直接利用坑壁作基础模板亦可)。

(二)基坑开挖

黏土在半干硬或硬塑状态，基坑顶缘无活荷载，稍松土质基坑深度不超过0．5m，中等密实(锹挖)土质基坑深度不超过1．25m，密实(镐挖)土质基坑深度不超过2．Om时，均可采用垂直坑壁基坑。基坑深度在5m以内，土的湿度正常时，采用斜坡坑壁开挖或按坡度比值挖成阶梯形坑壁，每梯高度为0.5～1.Om为宜，可作为人工运土出坑的台阶。基坑深度大于5m时，坑壁坡度适当放缓，或加做平台。土的湿度影响坑壁的稳定性时，应采用该湿度下土的天然坡度或采取加固坑壁的措施。当基坑的上层土质适合敞口斜坡坑壁条件，下层土质为密实黏土或岩石时，可用垂直坑壁开挖，在坑壁坡度变换处，应保留有至少0．5m的平台。

当基坑壁坡不易稳定并有地下水，或放坡开挖场地受到限制．或基坑较深、放坡开挖工程数量较大，不符合技术经济要求时，可根据具体情况，采取加固坑壁措施，如挡板支撑、钢木结合支撑、混凝土护壁及锚杆支护等。喷射混凝土护壁。根据经验，一般喷护厚度为5～8cm，一次喷护约需1～2h。一次喷护如达不到设计厚度，应等第一次喷层终凝后再补喷，直至达到要求厚度为止。喷护的基坑深度应按地质条件决定，一般不宜超过10m。

(三)基坑排水

桥梁基础施工中常用的基坑排水方法有；1．集水坑排水法。除严重流沙外，一般情况下均可适用。2．井点排水法。当土质较差有严重流沙现象，地下水位较高，挖基较深，坑壁不易稳定，用普通排水方法难以解决时，可采用井点排水法。3．其他排水法。对于土质渗透性较大、挖掘较深的基坑，可采用板桩法或沉井法。此外，视工程特点、工期及现场条件等，还可采用帷幕法，即将基坑周围土层用硅化法、水泥灌浆法、沥青溜浆法及冻结法等处理成封闭的不透水的帐幕。

(四)基底检验

1．基底检验：主要内容应包括：检查基底平面位置、尺寸大小，基底标高；检查基底土质均匀性，地基稳定性及承载力等：检查基底处理和排水情况；检查施工日志及有关试验资料等等。按以下方法进行：(1)小桥涵的地基，一般采用直观或触探方法，必要时进行土质试验。特殊设计的小桥涵对地基沉陷有严格要求，且土质不良时，宜进行荷载试验。对经加固处理后的特殊地基，一般采用触探或作密实度检验等。(2)大、中桥和填土12m以上涵洞的地基，一般由检验人员用直观、触探、挖试坑或钻探(钻深至少4m)试验等方法，确定土质容许承载力是否符合设计要求。

(五)基坑施工过程中注意要点

基坑，挖至坑底时，应保留不小于30cm厚度的底层，在基础浇筑圬工前用人工挖至基底标高。基坑应尽量在少雨季节施工。基坑宜用原土及时回填，对桥台及有河床铺砌的桥墩基坑，则应分层夯实。

(六)边坡失稳的预防及处理措施

1．基坑开挖之前，应先做好地面排水系统，在基坑顶外缘四周应向外设置排水坡或设置防水梁、并在适当距离设截水沟，且应防止水沟渗水，避免影响坑壁稳定。2．坑顶边缘应有一定的距离作护道，堆载距坑缘不小于0.5m，动载(包括机械及机械通道)距坑缘不小于1.0m，垂直坑壁坑缘边的护道还应适当增宽，堆置弃土的高度不得超过1.5m。3，坑自开挖起，应抓紧连续不断施工直至基础完成，施工时间绝不可延续太长。4，尽量安排在少雨季节施工。

若基坑开挖边坡不稳出现坍塌时，要认真分析其原因，及时处理。其处理方法主要是增设抗滑桩或木板支护、钢板桩支护、锚桩式支护、锚锭板支护、喷锚支护等；待边坡稳定后，进行清理或继续施工，并尽快完成基础施工。

3桩基础

(一)沉人桩

(1)沉桩前，应对桩架、桩锤、动力机械等主要设备部件进行检查；(2)沉桩过程中应注意：桩帽与桩周围应有5～lOmm间隙，以便锤击时桩在桩帽内可作微小的自由转动，避免桩身产生超过许可的扭转应力；打桩机的导向杆应予固定，以便施打时稳定桩身；

(二)钻孔灌注桩施工

1．钻孔灌注桩的特点．

2．钻孔灌注桩施工的主要工序

(1)埋设护筒：护筒能稳定孔壁、防止坍孔，还有隔离地表水、保护孔口地面、固定桩孔位置和起到钻头导向作用等。护简要求坚固耐用，不漏水，其内径应比钻孔直径大(旋转钻约大20cm，潜水钻、冲击或冲抓锥约大40cm)，每节长度约2～3m。一般常用钢护筒，在陆上与深水中均能使用，钻孔完成，可取出重复使用。在深水中埋设护筒时，先打人导向架，再用锤击或振动加压沉人护筒。护筒人土深度视土质与流速而定。(2)泥浆制备：钻孔泥浆由水、黏土(膨润土)和添加剂组成，具有浮悬钻渣、冷却钻头、润滑钻具，增大静水压力，并在孔壁形成泥皮，隔断孔内外渗流，防止坍孔的作用(3)钻孔：一般采用螺旋钻头或冲击锥等成孔，或用旋转机具辅以高压水冲成孔，常用的方法是：正循环回转法，反循环回转法，潜水电钻法，冲抓锥法，冲击锥法。

在连续刚构预应力混凝土挂篮悬臂浇筑施工现场，时常存在物体打击、高处坠落、触电、起重伤害、机械伤害、坍塌等安全风险因素，能否及时发现重大安全风险因素并给予有效控制，是实现安全生产的基本前提;点我：领取工程大礼包。目前，由于技术装备水平、安全保障、环境条件、从业人员安全意识等方面局限性，确保安全生产的规章制度及防范措施往往不能得到全面落实，违规违章、违反劳动纪律等现象也时有发生，安全生产形势不容乐观。

一、违规使用吊篮载人

挂篮底横梁拼装等施工过程违规使用汽车吊篮载人，冒险作业，没有预防吊篮意外坠落的措施，存在高空坠落安全隐患。

1、隐患情况：吊篮意外坠落概率很小(偶然)，但坠落后的严重程度很大(人员伤亡)，比如：2012年3月19日下午14时左右至20日凌晨1时左右，洛栾高速公路建设工地接连发生两起高空坠落事故，共造成7名工人死亡，直接原因便是“工人天天高空施工都靠简陋的铁笼子吊来吊去”。

2、整改要求：(1)禁止违规使用汽车吊吊篮载人冒险作业;使用吊篮载人作业，必须采取可靠的防挂篮坠落措施;(2)加强现场作业人员安全培训教育，切实提高安全意识，增强安全技能，杜绝“三违”行为。

二、挂篮后锚装置不可靠

1、隐患情况：挂篮后端锚固不牢，或箱梁锚固体、反压吊杆、锁紧螺母等系统出现意外，将导致挂篮整体倾覆。

2、整改要求：挂篮主桁架后锚应按《特大桥主桥上部结构安全专项施工方案》中挂篮施工的安全措施，采取可靠的锚固措施(或冗余系统)，并有人员负责检查、督促，确保挂篮施工安全。

三、挂篮行走过程未落实防前冲措施

1、隐患情况：由于桥梁纵坡的存在，挂篮行走过程可能出现前冲，如果未按规定设置反压横梁、后端保险倒链(溜绳)、前端限位等防护措施，将可能发生挂篮失稳而整体倾覆。

2、整改要求：严格落实《特大桥主桥上部结构安全专项施工方案》篮施工的安全措施，设置行走反压横梁、后端保险倒链、前端限位等防护措施，确保挂篮行走时的安全。

四、锚固预埋件定位控制不准确

连续刚构桥梁预应力混凝土施工中锚固预埋件定位控制不准确或错位，挂篮行走轨道锚固精轧螺纹钢筋违规焊接搭接，存在重大安全隐患。

1、隐患情况：锚固预埋件定位不准确或错位致使挂篮行走轨道不能正常锚固，锚固精轧螺纹钢筋(或螺母)违规焊接搭接，将可能在轨道段间焊接薄弱面出现焊缝断裂，轨道反扣轮脱轨导致挂篮失稳而整体倾覆。

2、整改要求：(1)连续刚构桥梁预应力混凝土施工时，严格控制锚固预埋件定位精度;(2)电焊工必须持证上岗，禁止采用焊接方法搭接精轧螺纹钢筋及螺母;(3)出现锚固预埋件定位控制不准确或错位时，应采取科学、合理、安全、可靠的修整方法，确保挂篮安全行走。

五、行走道轨段间连接不

挂篮轨道段间电焊连接焊接不规范：虚焊、焊缝不饱满、未搭接焊接、焊缝出现裂缝等，存在焊缝断裂较大安全隐患。

1、隐患情况：挂篮轨道段间焊接连接不可靠，将可能在轨道段间焊接薄弱面出现焊缝断裂，轨道反扣轮脱轨导致挂篮失稳而整体倾覆坠落。

2、整改要求：(1)电焊工持证上岗;(2)按照电焊作业相关技术规范要求对挂篮轨道段间焊接连接处的虚焊、焊缝不饱满、未搭接焊接、焊缝出现裂缝等问题进行整改完善，消除安全隐患。

六、临边防护不符合规定

挂篮底模、侧模等临边部位以及已完成的梁段临边部位防护栏杆不符合《施工高处作业安全技术规范》要求，存在高空坠落安全隐患。常见的隐患：临边防护栏杆下部无挡脚板(或挡脚笆、杆)，部分防护栏杆的防护高度小于1.2米，防护栏杆中间无横杆防护，防护栏杆强度、刚度不符合要求(稳定性、可靠性差)，未按规定外挂密目安全网，防护栏杆不完整或部分损坏后未及时修复。

1、隐患情况：高处坠落事故伤害后果十分严重(人员伤亡)，临边部位防护栏杆不符规范，高处坠落风险必然增大。

2、整改要求：按照《高处作业安全技术规范》要求，设置临边防护栏杆的立杆、横杆、挡脚板(杆)、间距、高度等，确保临边作业人员的安全。

七、临时用电设施不符合规定

临时用电设施不符合《施工现场临时用的安全技术规范》要求，存在漏电、触电、电火灾等安全隐患。

1、配电箱设置不规范

(1)隐患情况：箱架设高度小于0.6米，箱内控制电器不符合规定(未设置漏电保护器、或隔离开关、或载荷等技术参数不匹配)，接线混乱，箱体出入线口设置不正确，箱未按规定锁闭，箱体周围堆放易燃物品等，起不到过载、短路、触电等保护作用，必然导致发生触电、电火灾等事故的风险增大。

(2)整改要求：按照《施工现场临时用的安全技术规范》要求，设置配电箱及其电器开关(配电箱架设高度应不小于0.6米，电器开关技术参数匹配)，箱门锁闭，箱体周围不得堆放易燃物品等杂物，确保用电安全。

2、挂篮电缆线沿桥面作业面摆放不当

(1)隐患情况：由于挂篮悬臂浇筑施工工期较长，挂篮电缆线沿桥面作业面摆放，必然长期承受过往作业人员踩踏，以及钢筋头、钢绞线等杂物的挤压或缠绕磨损，使电缆防护橡胶套意外受损、漏电而发生触电事故。

(2)整改要求：挂篮电缆线应架空摆设，盘放在桥面的电缆线应放置于避开人员踩踏、避免钢筋头和钢绞线等杂物挤压缠绕之处，避免意外受损、漏电，确保临时用电安全。

八、高处作业人员冒险作业

挂篮施工现场普遍存在临边作业人员未按规定系安全带，冒险作业，存在高空坠落安全隐患。

1、隐患情况：高处作业施工人员由常常因作业时间短暂、作业位置不断变化、嫌麻烦，以及自认为能避免高空坠落的风险等原因，未按规定系安全带，冒险作业。

2、整改要求：落实安全例会、安全技术交底、安全教育培训等制度，切实加强现场作业人员安全生产培训教育，提高施工现场人员安全意识、安全技能，采取必要措施，杜绝“三违”行为。

九、高空坠落物伤人风险

主跨挂篮施工现场与其下方钢筋加工现场形成交叉作业，存在高空坠落物伤人的安全隐患。

1、隐患情况：目前，高空抛物的陋习、高空坠物的情况普遍存在，未受隔离防护的交叉作业，发生高空坠落物伤人的风险必然很大;

2、整改要求：将挂篮施工现场下方的钢筋加工现场撤离至安全地带，或在钢筋加工现场设置双层防护棚，避免高空坠落物伤人。

十、直爬梯防护失效

挂篮直爬梯防护圈损坏，不能确保从直爬梯上下人员的安全，存在高处坠落风险

1、隐患情况：挂篮悬臂浇筑施工期间，作业人员经常通过直爬梯上下底模与顶面之间，由于吊装物挤压、交叉干涉、妨碍施工等方面原因，直爬梯防护圈经常遭受损坏而未及时修复，或放任其处于损坏状态。点我：领取工程大礼包。

2、整改要求：禁止随意损坏直爬梯防护圈，及时修复挂篮直爬梯损坏部位，确保通过直爬梯上下的作业人员安全。

除上述安全隐患之外，挂篮悬臂浇筑施工还存在塔吊等特种作业人员未按规定持证上岗，现场作业人员时常在塔吊、吊车、混凝土泵车等大臂下逗留，现场设备、机具未按规定周期检修、保养，施工现场物品、器具放置不牢靠(物的状态不安全)等等安全隐患;这些熟视无睹、看似不会发生什么的问题，在意外诱发因素作用下，同样会导致生产安全事故，甚至是恶性事故。

“所有企业都必须认真履行安全生产主体责任，做到安全投入到位、安全培训到位、基础管理到位、应急救援到位，确保安全生产”，挂篮悬臂浇筑施工现场安全隐患的消除，需要施工单位加强安全生产教育培训，提高从业人员安全意识和安全技能，确保安全生产投入，使安全生产管理做到规范化、标准化、程序化，促进安全生产的现状得到进一步改善。

一、验收条件

1、土建、水电工程全部结束；2、各种、窗、栏杆等安装完毕；3、通正式水、电；4、幕墙、钢结构、中央空调、电梯、消防等工程安装、调试结束；5、雨污水、小区内道路等市政工程结束；6、景观绿化、各类综合管线等配套工程结束。

二、分户验收

1、住宅工程分户验收由建设单位组织，已选定物业公司的，物业公司宜参与验收工作。

2、单位工程质量竣工验收前，建设单位应将包含验收时间、地点及验收组名单的《单位工程质量竣工验收方案》和《单位工程质量竣工验收通知书》连同《住宅工程质量分户验收汇总表》报送该工程的质量监督机构。

（1）室内地面、墙面、顶棚抹灰、门窗工程质量分户验收；

（2）室内空间尺寸、护栏、玻璃质量分户验收；

（3）防水工程、公共部位分户验收；

（4）安装工程分户验收；

（5）住宅工程质量分户验收汇总表；

（6）到市质监站购买成品合格证，建设单位、监理单位、施工单位填写，建设单位盖章后，一份张贴在户内明显处，合格证原件交付时交给业主。

三、单位工程质量竣工验收（竣工预验收）

单位竣工验收由建设单位组织施工（含分包单位）、设计、勘察、监理等单位有关负责人成立验收组进行，并将《单位工程质量竣工验收方案》和《单位工程质量竣工验收通知书》，在工程质量竣工验收日期的3个工作日前报该工程的质量监督机构。

1、现场实物质量验收。

（1）验收组应按《工程施工质量验收统一标准》GB50300-2013要求，对照验收标准审查施工资料质量，抽查安全和使用功能的质量、进行工程观感质量检查。对验收内容做出全面评价，形成工程施工质量竣工验收结论意见，验收组人员签字。如果验收不合格，验收组提出书面整改意见，限期整改，重新组织工程施工质量竣工验收；如果验收合格，填写《单位（子单位）工程施工质量竣工验收记录》，相关单位签字盖章。

（2）项目质量监督机构对单位工程质量竣工验收的条件、组织形式、验收人员资格、验收程序、执行标准等情况进行现场监督，并对工程实物质量和工程资料进行监督抽查；如发现有不满足验收条件及违反建设工程质量管理规定行为和强制性条文的，责令改正或要求整改后重新验收，参建方有严重违反建设工程质量管理规定行为和强制性条文的，列入不良行为记录并在网上公示。当参建各方对工程验收意见不一致时，由项目质量监督机构协调处理，当参建各方对工程验收意见一致且抽查结果达到验收合格要求时，提出明确的验收监督意见并形成《单位工程施工质量竣工验收监督记录》。

2、竣工资料验收

（1）监理资料；

（2）施工资料（土建工程，、给排水、消防、采暖、通风、空调、燃气、建筑智能化、电梯工程）；

（3）竣工图（综合竣工图，室外图）；

（4）其他资料（桩基竣工验收资料，幕墙竣工验收资料，钢结构竣工验收资料，中央空调竣工验收资料，人防工程竣工验收资料，电梯资料等）。

四、竣工验收

建设单位组织竣工验收确定验收日期，并通知各参建单位及各专项部门的有关人员参加，填写《单位工程竣工验收通知书》提前7日通知质监站参加监督。

1、办理雨污水管道接纳手续

（1）领取并填写雨污水管线接纳表，附雨污水管线施工图、建设项目立项批复、建设项目环境影响审批表、建设项目环境影响报告书（表），到项目所在地行政审批中心建设局办理雨污水管道接纳手续。

（2）排水管理处到现场进行闭水试验合格后，方可进行雨污水管道接纳施工。

2、办理竣工验收备案表

（1）建设工程规划验收（委托具有资质的测绘勘察机构进行项目的测绘，根据项目所在地规划局要求的出图比例出具项目竣工地形图；领取并填写建设工程规划、用地竣工验收申请表，附建设用地规划许可证、建设用地批准书、建设工程规划许可证、规划总平面图、二份竣工地形图、综合管线规划图、房屋面积勘测报告等资料到项目所在地规划局规划管理科办理规划验收手续，规划管理科到现场验收合格后出具建设项目竣工规划验收合格证。若房屋面积勘测报告面积超出规划报建面积，在领取建设项目竣工规划验收合格证前需缴纳罚款并补办建设工程规划许可证）。

（2）建设工程绿化验收（根据规划要求的绿化率并按绿化施工图施工完成后，邀请项目所在地市政绿化管理处工作人员查看现场，确认绿化种植满足要求后出具单项专业验收证明）。

（3）建设工程环卫验收（根据规划要求建设垃圾房后，邀请项目所在地市政绿化管理处工作人员查看现场，确认垃圾收集房建设满足要求后出具单项专业验收证明）。

（4）建设工程城管验收（邀请项目所在地城市管理办公室工作人员查看现场建筑垃圾清理情况及户外广告的设置是否符合要求，确认合格后出具单项专业验收证明）。

（5）建设消防验收

①办理建筑消防设施检测报告。到项目所在地具有资质的检测所领取并填写建筑消防设施检测申请表，附建筑工程消防设计审核意见书；各消防系统施工单位从事消防工程施工资格证书、安装许可证、安装合同；各消防系统隐蔽工程检测验收记录（包括系统试压冲洗记录、电气绝缘电阻测试记录、接地电阻测试记录、阀门单体水气压试验记录等）；各消防系统主要产品准销证、许可证、合格证、使用说明书、检验报告；建筑设计水电图；各消防系统竣工图，签订建筑消防设施检测委托书，并缴纳检测费用。配合工程部及检测人员，现场进行建筑消防设施检测。检测合格后出具建筑消防设施检测报告。

②办理建筑工程消防验收意见书。到项目所在地消防部门领取并填写建设工程消防验收申报表，附建筑工程消防设计审核意见书、建筑消防设施检测报告、各消防系统施工单位从事消防工程施工资格证书、安装许可证、安装合同；各消防系统隐蔽工程检测验收记录；各消防系统主要产品准销证、许可证、合格证、使用说明书、检验报告；各消防系统竣工图。邀请相关人员到现场验收合格后，出具建筑工程消防验收意见书。

（6）建设工程环保验收（到项目所在地环保局窗口领取并填写基本建设项目环境保护竣工预验收卡，准备雨污水接纳申请表、建设项目环境影响报告审批意见提供给环保局，邀请相关工作人员到现场查看，验收合格后出具建设项目环境保护竣工预验收卡。）

（7）建设工程文档验收

①办理建设工程竣工档案验收意见书。至项目所在地文档中心领取并填写建设工程档案专项验收申请表，并准备以下资料和施工单位、监理单位提供的资料经文档中心验收合格后，出具建设项目竣工档案验收意见书：

a.工程前期资料：建设项目立项报告及建设项目立项批复；勘探合同；设计合同；工程地质勘探报告；建筑工程施工图设计审查批准书；建设用地批准书；建设用地规划许可证及红线图；国有土地使用权出让合同；围墙放样工程报告、商铺放样测量报告；国有土地使用证（提供复印件，加盖单位公章）；规划总平面图；建设工程规划许可证副本（提供复印件，盖单位公章）；建筑工程消防设计审核意见书；卫生审查申请表、卫生监督意见、项目设计卫生审查认可书；建设项目环境影响申报（登记）表；建设项目环境影响报告书（表）；建设项目环境影响审批表；建设工程中标通知书或直接发包批准书；建设工程施工许可证；建设工程施工合同；工程质量监督通知书；建设工程安全监督通知书；建设工程监理合同；白蚁预防合同；工程项目开工前的审计意见；固定资产投资项目新开工统计登记表；雨、污水管线接纳申请表。

b.工程后期资料：建设单位竣工报告；监理评估报告；勘察设计工程质量检查报告；单位工程质量保修书；商品住宅的《住宅质量保证书》和《住宅使用说明书》；白蚁竣工报告；建设项目竣工规划验收合格证、环保竣工预验收卡；单项专业验收证明（城管）、单项专业验收证明（环卫）；单项专业验收证明（绿化）；单位工程款不拖欠证明；甲、乙双方资料移交证明。

②办理建设工程档案接受证明书：准备竣工验收备案表和规划许可证正本的复印件到项目所在地文档中心办理建设工程档案接受证明书

（8）房屋建筑工程和市政基础设施工程竣工验收备案表

领取并填写工程竣工验收备案表，由勘察单位、设计单位、施工单位、监理单位、建设单位签署意见并盖章，准备工程竣工验收备案表，施工许可证，施工图设计文件审查意见，建设单位项目法人代表的身份证，单位工程竣工质量验收意见：①竣工报告②监理质量评估报告③设计质量检查报告④勘察质量检查报告⑤施工质量竣工验收记录⑥施工质量控制资料检查记录⑦安全和功能检验资料检查及主要功能抽查记录⑧观感质量检查记录⑨竣工验收报告，建设项目竣工规划验收合格证，建筑工程竣工消防验收意见书，建设项目设计卫生审查认可书，环保部门认可批准文件，建设工程档案接收证明书及验收意见书，城管验收单，环卫项目验收单，绿化验收单，单位工程质量保修书，商品房住宅质量保证书和住宅使用说明书到项目所在地工程质量监督机构办理竣工验收备案表。

五、建设工程规划许可证副本换正本

准备建设工程规划许可证副本换正本的申请报告，竣工验收备案表，建设工程规划许可证副本，竣工地形图到项目所在地规划局领取建设工程规划许可证正本。

六、综合验收交接

1、与项目所在地环卫处签订环卫交接协议书。

2、与项目所在地街道签订物业管理用房交接协议书，并进行实地验收。

七、办理住宅区公建配套验收表

到项目所在地领取并填写住宅区公建配套验收表，准备建设项目竣工交付情况简介，建设项目立项批复，规划总平面图，建设工程规划许可证正本，建设工程施工许可证，商品房屋预售许可证，房屋建筑工程竣工验收备案表，建设项目地名命名批复，建设项目公安编号批文，物业管理委托合同，环卫交接协议，街道交接协议，消防验收意见书等资料提供给建设局。邀请建设局、房管局、街道进行综合验收交接，验收合格后建设局在住宅公建配套验收表上签字盖章并返回建设单位一份。

八、办理国有土地分割转让许可证

1、委托项目所在地土地勘测中心进行地籍测绘。

准备用地红线图、国有土地使用权出让合同，授权委托书提供给项目所在地土地勘测中心进行地籍测绘，经土地勘测中心现场测绘后出具土地测绘报告。

2、办理国有土地分割转让许可证。

到项目所在地土地登记中心领取并填写土地登记申请审核情况通知单、土地登记申请审批表，国有土地使用权分割转让合同，并准备办理国有土地使用权分割的申请报告、国有土地使用权出让合同、土地出让金及契税交付凭证、土地测绘报告、房屋建筑工程和市政基础设施工程竣工验收备案表、国有土地使用证原件、企业营业执照及法人身份证明。

九、移交物业

整理并编制非营业性公建房屋和构筑物、消防系统、安防系统、计量表、电梯、其他设备设施、固定资产及竣工图等资料的卷内目录。牵头营销部、成本管理部、工程部、采购管理部等部门与物业公司进行以上资料及相关实物的移交。收集整理设备设施、安防系统的使用说明书、合格证、生产厂家、保修卡等资料移交给物业公司。

门窗是建筑工程里最常见的一项，外门窗的成本一般会占到地上建安成本的4%~10%。绝大多数的住宅项目都会采用铝合金门窗或者塑钢门窗，但是如此平常的工程，真的像清单或者定额规定的那样简单么？

相信一大部分人并不知道剪力墙的Lc是什么意思，这里我讲讲

所谓的剪力墙Lc其实是约束边缘构件才有的，他表示一个尺寸范围，专业名叫做约束边缘构件沿剪力墙肢的长度

什么是约束边缘构件，来跟我一起读YBZ，大家是不是很熟悉了，没错，典型代表就是YBZ暗柱，Y约束、B边缘。构造边缘构件可没有哦(GBZ)

在16G101-1第13、14页中有注明Lc的具体范围（如图）

剪力墙这部分LC由非阴影区和阴影区组成，λv这个符合我就不解释了，对我们造价人来说无用，阴影区就是暗柱，非阴影区就是暗柱以外剪力墙身以内，非阴影区的配筋率和阴影区的配筋率不一样，非阴影区的配筋会比阴影区的少，一般非阴影区就配置拉筋或者箍筋，纵向钢筋一般由剪力墙身的纵筋代替，，相信经常建模的人不陌生，因为很多图纸都是这样的配筋形式（如图）

那么在广联达如何画这部分的内容呢？

一般有几种方法

方法一：土建计量GTJ2021中新增约束边缘非阴影区功能，约束边缘构件可以用暗柱和约束边缘非阴影区组合布置。正常布置暗柱后，新建约束边缘非阴影区，点画布置在暗柱和墙相交位置。

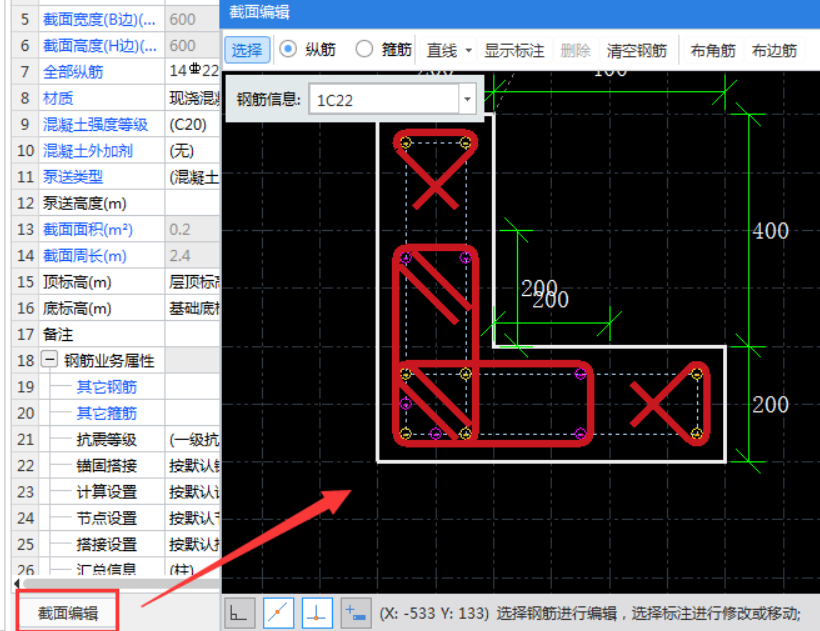

方法二：在软件中通常把非阴影区的部分定义为暗柱，即把它和暗柱本身当做一个暗柱处理，钢筋是在暗柱的截面编辑器中绘制。如图：

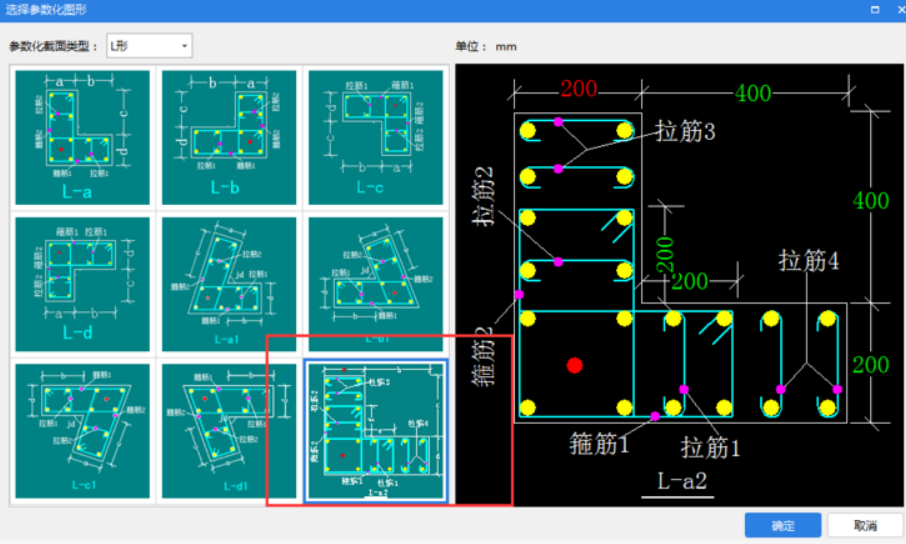

方法三：新建参数化柱，在参数化图形中，选择对应形状中最后一种形式，按照图纸将尺寸对应输入，然后在属性列表中中输入相应的钢筋信息。如图：

注意：

1.若将约束边缘暗柱阴影部分和非阴影部分分别单独用暗柱布置，对暗柱钢筋计算没有影响，影响梁支座的识别。

2.土建计量GTJ中，暗柱需要新建柱后，修改属性中结构类别为暗柱。

扩展阅读：谈谈边缘构件对造价的影响

管道工程师建筑设备的一个主要而且是重要的工程，必须由专业的技术人员来完成，一定要掌握各个环节的技术要点和要求，合理得布置和敷设。那么一些注意点我们不得不提一下。

一、给水管道的布置

1、引入管：从配水平衡和供水可靠考虑，宜从建筑物用水量最大处和不允许断水处引入（用水点分布不均匀时）。

用水点均匀——从建筑中间引入，以缩短管线长度，减小管网水头损失。

条数：一般一条，当不允许断水或消火拴个数大于10个时，2条，且从建筑不同侧引入，同侧引入时，间距大于10m。

防冰防压室外：冰冻线以下0．2m以下，粘土0．7m以上：室内穿基础，基础下。

2、水表节点：北方——承重墙内；南方——水表井

3、室内给水管网：与建筑性质、外形、结构状况、卫生器具布置及采用的给水方式有关：

①力求长度最短，尽可能呈直线走，平行于墙梁柱，照顾美观，考虑施工检修方便。

②干管尽量靠近大用户或不允许间断供水，以保证供水可靠，减少管道转输流量，使大口径管道最短。

③不得敷设在排水间、烟道和风道内，不允许穿过大小便槽、橱窗、壁柜、木装修。

④避开沉降缝，如果必须穿越时，应采取相应的技术措施

⑤车间内给水管道可架空可埋地，架空时，不得妨碍生产操作及交通，不在设备上通过。不允许在遇水会引起爆炸、燃烧或损坏的原料、产品、设备上面布管道。埋地应避开设备基础，避免压坏或震坏。

二、敷设

根据建筑对卫生、美观方面的要求不同，可分为明装和暗装

1、明装：管道在室内沿墙、梁、柱、天花板下、地板旁暴露敷设。

优点：造价低，便于安装维修；

缺点：不美观，凝结水，积灰，妨碍环境卫生。

2、暗装：管道敷设在地下室或吊顶中，或在管井、管槽、管沟中隐蔽敷设。

特点：卫生条件好，美观，造价高，施工维护均不便。

适用：建筑标准高的建筑，如高层、宾馆，要求室内洁净无光的车间，如精密仪器、电子元件等

室内给水管道可以与其它管道一同架设，当应考虑安全、施工、维护等要求。在管道平行或交叉设置时，对管道的相互位置、距离、固定等应按管道综合有关要求统一处理。

3、引入管

①防冰防压

室外部分：管顶标高在冰冻线以下20cm；覆土不小于0.7～1.0m

②离墙：在基础下通过，留洞；穿基础 d＋200

（a）从浅基础下通过（b）穿基础

4、水表节点

北方——为第一道承重墙内

南方——水表井中

气温>2℃以上，便于维修查表，不受污染，不被损坏。

三、管道防腐、防冻、防露、防漏的技术措施

使建筑内部给水系统能在较长年限内正常工作，除应加强维护管理外，在施工中还需采取如下一系列措施。

1、防腐：不论明暗装的管道和设备，除镀锌钢管外军需做防腐

钢管外防腐——刷油法：除锈、防锈漆二道（樟丹）面漆（银粉）。

防腐层：底漆（冷底子油）、沥青玛缔脂、防水卷材、牛皮纸等。

冷底子油、沥青玻璃布二道、热力清三道（二布三油）。

铸铁管——埋地外表一律刷沥青防腐。

明露刷樟丹及银粉

内防腐——输送具有腐蚀性液体时，除用耐腐蚀管道外，也可将钢管或铸铁管内壁涂衬防腐材料，如衬胶、陈玻璃钢。

2、防冻避开易冻房间

保暖——寒冷地区屋顶水箱，冬季不采暖的室内管道，设于门厅、过道处的管道应采取保暖措施，矿渣棉、玻璃棉等。

3、结露采暖卫生间，工作温度高温度较大的房间（洗衣房）管道水温低于室温时，管道及设备外壁结露，久而久之会损坏墙面，引起管道腐蚀，影响环境卫生。

防结露措施——防潮绝缘层，一般与温保法相同

四、水质防护

1、各给水系统（生活给水、直饮水、生活杂用水）应各自独立、自成系统，不得串接。

2、生活用水不得因管道产生回流污染。

3、建筑内二次供水设施的生活饮用水箱应独立设置，其贮量不得超过48h的用水量，并不允许其他用水的溢流水进入。

4、埋地式生活贮水池与化粪池、污水处理构筑物的净距不应小于10m。

5、建筑物内的生活贮水池应采用独立结构形式，不得利用建筑物本体结构作为水池的壁板、底板及顶盖。

6、生活水池（箱）与其他用水水池（箱）并列设置时，应有各自独立的池壁，不得合用同一分隔墙；两池壁之间的缝隙渗水，应自流排出。

7、建筑内得生活水池（箱）应设在专用的房间内，其上方得房间不应设有厕所、卫生间、厨房、污水处理间等。

8、生活水池（箱）得构造和配管应符合下列要求：

（1）水池（箱）的材质、衬砌材料、内壁涂料应采用不污染水质的材料：

（2）水池（箱）必须有盖并密封；人孔应有密封盖并加锁；水池透气管不得进入其他房间。

（3）进出水管布置应在水池的不同侧，以避免水流短路，必要时应设导流装置。

（4）通气管、溢流管应装防虫网罩，严禁通气管与排水系统通气管和风道相连。

（5）溢水管、泄水管不得与排水系统直接相连。0．2m的空气隔断。

包含以下文件：

图纸审查:
星河湾总部大楼-深化优化报告.doc
星河湾集团总部项目地下室图纸模型碰撞问题报告中天建设集团有限公司.pdf 建模: 施工图模型: 地上: 建筑: XHW_AR七层.rvt
XHW_AR_三十一层.rvt
XHW_AR_三十七层.rvt
XHW_AR_三十三层.rvt
XHW_AR_三十九层.rvt
XHW_AR_三十二层.rvt
XHW_AR_三十五层.rvt
XHW_AR_三十八层.rvt
XHW_AR_三十六层.rvt
XHW_AR_三十四层.rvt
XHW_AR_三十层.rvt
XHW_AR_三层.rvt
XHW_AR_九层.rvt
XHW_AR_二十一层.rvt
XHW_AR_二十七层.rvt
XHW_AR_二十三层.rvt
XHW_AR_二十九层.rvt
XHW_AR_二十二层.rvt
XHW_AR_二十五层.rvt
XHW_AR_二十八层.rvt
XHW_AR_二十六层.rvt
XHW_AR_二十四层.rvt
XHW_AR_二十层.rvt
XHW_AR_二层.rvt
XHW_AR_五层.rvt
XHW_AR_八层.rvt
XHW_AR_六层.rvt
XHW_AR_十一层.rvt
XHW_AR_十七层.rvt
XHW_AR_十三层.rvt
XHW_AR_十九夹层.rvt
XHW_AR_十九层.rvt
XHW_AR_十二层.rvt
XHW_AR_十五层.rvt
XHW_AR_十八层.rvt
XHW_AR_十六层.rvt
XHW_AR_十四层.rvt
XHW_AR_十层.rvt
XHW_AR_四层.rvt
XHW_AR_首层.rvt
结构:
XHW_ST_七层.rvt
XHW_ST_三十一层.rvt
XHW_ST_三十七层.rvt
XHW_ST_三十三层.rvt
XHW_ST_三十九夹层.rvt
XHW_ST_三十九层.rvt
XHW_ST_三十二层.rvt
XHW_ST_三十五层.rvt
XHW_ST_三十八层.rvt
XHW_ST_三十六层.rvt
XHW_ST_三十四层.rvt
XHW_ST_三十层.rvt
XHW_ST_三层.rvt
XHW_ST_九层.rvt
XHW_ST_二十一层.rvt
XHW_ST_二十七层.rvt
XHW_ST_二十三层.rvt
XHW_ST_二十九层.rvt
XHW_ST_二十二层.rvt
XHW_ST_二十五层.rvt
XHW_ST_二十八层.rvt
XHW_ST_二十六层.rvt
XHW_ST_二十四层.rvt
XHW_ST_二十层.rvt
XHW_ST_二层.rvt
XHW_ST_五层.rvt
XHW_ST_八层.rvt
XHW_ST_六层.rvt
XHW_ST_十一层.rvt
XHW_ST_十七层.rvt
XHW_ST_十三层.rvt
XHW_ST_十九夹层.rvt
XHW_ST_十九层.rvt
XHW_ST_十二层.rvt
XHW_ST_十五层.rvt
XHW_ST_十八层.rvt
XHW_ST_十六层.rvt
XHW_ST_十四层.rvt
XHW_ST_十层.rvt
XHW_ST_四十一层.rvt
XHW_ST_四十七层.rvt
XHW_ST_四十三层.rvt
XHW_ST_四十二层.rvt
XHW_ST_四十五层.rvt
XHW_ST_四十六夹层.rvt
XHW_ST_四十六层.rvt
XHW_ST_四十四层.rvt
XHW_ST_四十层.rvt
XHW_ST_四层.rvt
XHW_ST_塔楼雨棚.rvt
XHW_ST_裙楼雨棚.rvt
XHW_ST_首层.rvt
地下:
建筑:
XHW_AR_B1.rvt
XHW_AR_B2.rvt
XHW_AR_B3.rvt
结构:
XHW_ST_B1.rvt
XHW_ST_B2.rvt
XHW_ST_B3.rvt
XHW_ST_底板基础.rvt
机电:
XHW_JD_B1.rvt
XHW_JD_B2.rvt
XHW_JD_B3.rvt
技术管理:
安全防护:
安全防护.rvt
钢结构安全防护.rvt
施工方案动画:
星河湾铝模安装动画.avi
爬模安装动画演示.mp4
钢结构安装.avi
投标策划:
28、A3版星河湾集团总部技术标书.docx
星河湾集团总部施工总承包工程演示0.mp4
深化设计:
铝模深化:
星河湾墙楼面配模图.dwg
星河湾首层第一二三次浇筑配模图.dwg
星河湾首层第四次浇筑配模图.dwg
星河湾首层铝膜模型.rvt
综合场布:
场布模型:
星河湾地下室阶段场地布置.rvt
星河湾项目主体阶段场地布置.skp
星河湾项目装饰阶段场地布置.skp
效果图:
进度管理:
项目整体进度模拟:
星河湾施工模拟.avi
陕建创优BIM质量样板:
720云.docx
使用说明:
陕建创优BIM质量样板.pptx
渲染图:
屋面工程-1.1-1-石材天沟 平面示意图.jpg
屋面工程-1.1-3-饰面砖天沟 示意图.jpg
屋面工程-2.1-横式水落口 剖面图.jpg
屋面工程-2.1-横式水落口 平面示意图.jpg
屋面工程-2.2-直式水落口 排版.jpg
屋面工程-3-变形缝和盖板 剖面.jpg
屋面工程-4.1-涂饰面层女儿墙 分隔排版示意图.jpg
屋面工程-4.2-砂浆或涂饰面层压顶 平面示意图.jpg
屋面工程-4.2-砂浆或涂饰面层压顶 剖面图.jpg
结构工程-填充墙与混凝土交界处理 示意图.jpg
结构工程-填充墙顶部处理 剖面.jpg
结构工程-填充墙顶部处理 示意.jpg
结构工程-混凝土过梁中穿电管 2.jpg
结构工程-马牙槎 示意图.jpg
装饰装修工程-1.1-清水砖墙面 示意图.jpg
装饰装修工程-1.2-石材窗楣及窗台 滴水槽示意图.jpg
装饰装修工程-2.1-涂饰墙面分隔缝 分格接头.jpg
装饰装修工程-2.1-涂饰墙面分隔缝 剖面.jpg
装饰装修工程-2.2-滴水槽 总体.jpg
装饰装修工程-块材门套 示意图.jpg
装饰装修工程-多水房间地砖排布 透视图.jpg
装饰装修工程-多水房间地砖排布 顶视图.jpg
装饰装修工程-涂饰阴阳角 塑料阳角.jpg
装饰装修工程-涂饰阴阳角 阴角平剖.jpg
装饰装修工程-石材窗台 剖面图.jpg
装饰装修工程-石材窗台 平面图.jpg
装饰装修工程-纸面石膏板 离墙凹槽做法.jpg
装饰装修工程-阳角接缝 效果图.jpg
装饰装修工程-阳角接缝 示意图.jpg

路基工程

(1)土壤类别

路基土石方的开挖工作，是按工作难易程度，将土壤和岩石分为松土、普通土、硬土、软石、次坚石、坚石六类，而土石方的运输和压实则只分为土方和石方两项，并均以m3为单位。所以，应注意按土石类别或土方和石方分别计算工程量，以便套用定额进行计价。

(2)计量单位：

路基土石方的开挖、装卸、运输是按天然密实体积计算，填方则是按压(夯)实的体积计算。当移挖作填或借土填筑路堤时，应考虑定额中所规定的换算系数。即采用以天然密实方为计量单位的定额乘以规定的换算系数进行计价。

(3)运输距离：

由于施工机具存在经济运距的问题，如推土机推移土石方的经济距离，中型推土机一般为50m～100m，超过经济运距是不经济的，而的运距若小于500M，也难以发挥汽车运输的优势。

所以，为了合理确定路基土石方的运输费用，同时考虑公路路基土石方的施工又是以推土机为主的情况下，在计算土石方的增运数量时，应考虑分别不同机械类型及基经济运距计算数量和运量，进行统计和汇总计算出平均运距，以此作为土石方运输计价的依据。

(4)防护与排水范围：

路基排水及防护工程，概算定额综合了挖基、排水等工程内容，以圬工实体作为计价依据，如石砌挡土墙，不分基础、墙身、片石的块石。

满铺浆砌片石护坡

优点：结构坚固耐久、防护性能好、外表较整齐美观，缺点：砌筑工程量大，费工费料费时

现浇混凝土薄板护坡

优点：整体性能好、防护性能好、外表平整美观;缺点：施工有一定难度、混凝土薄板易开裂

法式嵌锁型混凝土预制块干砌护坡

铺筑速度较快、表面线条顺适;缺点：模板制作难度大、预制块易损坏、防护性能差

日式长方形混凝土预制块干砌护坡

优点：施工速度较快、外表整齐美观;缺点：预制块易损坏、防护性能差

(5)软土地基是否重复记价：

软土地基处理，当采用砂或碎石等材料作为垫层时，要核查设计图表资料是否已扣减相应的路基填方数量，以免重复计价。

(6)洒水数量：

填方数量，要根据实际情况，确定需要洒水的数量。

(7)通道、涵洞所占面积是否扣除：

在计算路基土石方数量时，不扣除涵洞和通道所占路基土石方的体积;而高等级公路应据实际情况，适当扣减路基填方数量。

(8)附属项目数量：

有些项目设计图表中不能反映出来，应考虑在中，清除表土或零星填方地段的基底压实，耕地填前夯实后回填至原地面标高所需的土石方数量，因路基沉陷需增加填筑的土石方数量;为保证路基边缘的压实须加宽填筑时所需的土石方数量。

路面工程

(1)路槽土方：

开挖路槽的废方，在计算路基土石方数量时，是否作了综合平衡调配。原则上不应在某一地段一面进行借土填筑路堤，一面又产生大量废方需远运处理的不合理现象。若路槽废方需远运处理时，应确定弃土场的地点及其平均运距，根据路基横断面和沿线路基土石方成份确定挖路槽的土石方体积，不应以路基土石方的比例作为划分的依据。(从现在的情况来说，一般情况下路基和基层都是一个单位来做，另外一般都做到路基顶，路槽土方普遍不存在，看实际情况具体分析。)

(2)结构层厚度控制：

根据概算定额的规定，各类稳定土基层级配碎石、级配砾石路面的压实厚度在15CM以内，填隙碎石一层的压实厚度在12CM以内，垫层和其他种类的基层压实厚度在20CM以内，面层的压实厚度在15CM以内，拖拉机、平地机和压路机台班按定额数量计算。如超过以上压实厚度进行分层拌和、碾压时的拖拉机、平地机和压路机台班按定额数量加倍，每1000m2增加3.2工日。

(3)在概算定额中

有透层、粘层定额，一般是在完工的基层上洒布透层油，再进行沥青混合料的铺筑工程。旧沥青路面上或水泥混凝土路面上应洒布粘层油，在计算工程量时，不应漏计这些工程内容。

(4)、涵洞、通道、隧道等工程。

如已计列了桥面铺装，是否已扣除了桥梁所占的长度和面积，以免重复计价。

(5)根据施工组织设计或标段的划分

结合现有拌合设备的生产能力，综合考虑临时用地、材料和混合半的运输费用等，合理确定拌合场的地点和面积，需要安拆的拌合设备的型号，并计算出混合料的平均运距。

(拌合场的计算要包括材料堆放面积、拌和设备占用面积、临时设施面积以及必要的车辆周转面积等。)

桥梁工程

桥梁工程中项目较多，计算工作难度也大。

(1)开挖基坑。

桥梁工程中围堰、筑岛根据实际情况详细计算出数量。基坑的开挖工作应按土方、石方、深度、干处或湿处等不同情况分别统计，基础工程有砌石、混凝土、沉井打桩和灌注桩等多种结构形式。

基础砌石和混凝土圬工，为天然地基上的基础。砌石基础应按片石、块石分别进行统计，若设计图表上只有砌体总数时，考虑基础外缘和分层砌筑等因素，可分别按80%的片石、20%块石计算。

(2)钻孔的土质划分为八种

并按不同桩径和钻孔的深度划分为多项定额标准，应按地质钻探资料，以照定额土质种类的规定，分别确定其钻孔的工程量。因钻孔的计量单位是以米计，其钻孔深度，应以地表与设计桩底的深度为准;当在水中采用围堰筑岛填心施工时，就以围堰的顶面与设计桩底的深度为准。

(3)桥梁下部构造工程

有砌石、现浇混凝土和预制安装混凝土构件等不同结构形式。墩台的计价工程量为墩台身及翼墙、墩台帽、拱、盖梁及耳背墙、桥台的锥形护坡以座计。台背及锥坡内的填土夯实综合在定额内，不需要另计。桥台上路面归入路面工程内计算。

(4)桥梁的上部构造工程

划分为行车道系、桥面铺装和人行道系三个部分，有砌石、现浇混凝土、预制安装混凝土构件、钢桁架和钢索吊桥等不同结构形式。

行车道系和桥面铺装都是以m3为计量单位，人行道系则以桥长米作为计量单位。在计算工程量时，应按行车道系、桥面铺装和人行道系的顺序分别计算工程量以免重复和遗漏。

(5)涵洞工程在概算中通常以洞身、洞口和体积计时

而在中要根据施工步骤进行计量，因考虑涵洞所处的地质类型，如软土地基，湿陷性黄土，多年冻土等特殊地质，要进行特殊地基处理。

(6)钢筋工程。

编制概算时，涵洞工程已将钢筋工程的工料消耗综合在定额中，其余的钢筋工程都以混凝土分开计量，单位是T。

钢筋应以其设计长度所计算的理论质量为准，施工焊接和下料等操作损耗，已计入定额内，不计入钢筋的工程量内。

钢绞线和高强钢丝的工程量以锚固长度质量的和，如预应力空心板(标准跨径10m—16m)，一般可按板长增加1.5m计算。

当编制概算，若设计图纸上未提出钢筋数量时;可参考《公路工程概算定额》说明中提供的钢筋含量定其钢筋数量。

其它工程

交叉工程、其它工程及沿线设施、临时工程、便道、便桥、轨道辅设、电力线路、电讯线中等工程应根据实际情况，分别取定。

另一个要谈的材料中自采材料的平均运距因采用的计算方法不同，其结果也不一样，通常运用加权平均运距法计算和算术平均法计算料场的选定与经济分界点确定尤为重要的建议，用加权平均法计算所得运距较为精确。

在材料运杂费的计算上有所统一，应注意在运输环节中，通过公路、铁路、水路等部运输的材料应按国家或地方有关部门规定的运价计算。

有些项目，我们会遇到梁柱混凝土等级不一样，这时候我们浇混凝土，结构设计说明上会有个处理办法。

我们一般是先浇筑柱，在浇筑梁，浇筑柱的时候，柱的混凝土会流进梁里面，我们的方法就是在梁与柱的交接位置采用钢丝网做一个45°的临时分割，这样柱子的混凝土就流不进去了，现场一般是这样处理。

那么对于我们算量，我们该如何处理呢？

​在探索这个问题的时候，我发现广联达GTJ2018、GTJ2021 1.0.29以前的版本都不能处理这种，只能通过自己手算处理。手算方法我就不多说了，上过小学的人都会。

在2021.1.0.29这个版本，我们发现了广联达新增了这个功能。

位置就在在梁界面右上角的梁二次编辑中出现了一个【生成高强节点】，我们点击他就会出现如下图所示的界面，然后我们根据图纸要求在软件中设置图元的生成条件、关联构件、参数设置以及生成方式，最后点击确定即可。

这算是广联达GTJ2021的一次更新把，这次更新不仅新增了这个功能，还新增了坡道功能。

整个广联达GTJ的菜单栏、导航栏等图标界面都焕然一新了，看着更让人舒服一点了。

对于上面说的交界处除了采用钢丝网临时分割，我还发现了另一种新型处理办法，就是隔空气囊

果然是高手都在工地，各种专利发明应有尽有！

XX小区位于XX，面积13.2万m2，共l8个栋号。该小区建筑节能项目比较齐全，采取了包括外墙、窗、屋面、地面、管道等多方面的节能措施。其中外墙内保温是重点研究开发的项目，共3种类型、10余种作法，现介绍如下。

石膏保温复合板施工

石膏保温复合板是在现场拼装的外墙内保温复合技术基础上，为改善石膏龙骨部位保温效果和便于施工安装，将原现场用石膏龙骨填保温层粘结石膏板的作法，发展为工厂预制加工成保温复合板，改为由现场直接粘贴的一道工序，减少了现场施工工序，操作方便，节约劳动力，有利于加快工程进度。

该工程先采用的是聚苯槽形复合板。将纸面石膏板两边扳边成700mm宽槽形板，再将20mm厚自熄性聚苯板与槽形石膏板粘成整块复合板，运至施工现场后，用粘结剂将复合板粘于已冲筋的墙上，并使保温层与墙面保持20mm厚空气层。

这种复合板虽然使用简便，但由于板边是直角边，极易产生裂缝。

为了最大限度地缩小内保温复合墙体的热桥，在小区中的另一栋住宅楼采用了聚苯复合型保温板构造。900mm宽聚苯复合型保温板较槽形复合板具有接缝少，墙体热桥小，消耗石膏板量少等优点。但施工时要求更严格。板与墙面粘结处的冲筋应采用竖筋，以保证粘结后墙面的刚度。存放时必须码放整齐，垫块间距不得大于400mm，且不宜码放太高，以防板面变形。

为合理控制保温复合板的，保证大面积外墙内保温施工的顺利进行，可采用35mm厚、表观密度80~100kg/m3的岩棉板材作保温材料，并于1988年4月在示范小区7号楼进行了岩棉复合板的试验。岩棉板系无机高效保温材料，保温性能很好，货源充足，价格较聚苯板低。通过7号楼安装及后期测试，肯定了岩棉复合板的优点，并在亚运村工程中大面积推广应用。

6号楼采用900mm宽玻璃棉聚苯龙骨型复合板，用聚苯条作龙骨，纵向每隔600mm固定一道聚苯龙骨，聚苯龙骨规格（mm）为50×900×30，或100×2400×30，用玻璃棉作高效保温材料。石膏板与龙骨间用粘接剂粘接，再用钉将30mm厚32kg/m3容重的玻璃棉板固定在石膏板上，安装时将已复合的玻璃棉复合板粘于墙面，并保留20mm厚空气层，这种复合板保留了石膏板的楔边，可用石膏板的传统作法嵌缝，从而减少了现场安装裂缝，使保温材料覆盖率达到100%。

厨房防水复合板施工

由于厨房间湿度较大，故厨房间保温板防水尤其重要。如按以往采用石膏复合板刷有机硅防水的作法，在刮腻子喷浆后，由于厨房湿度大，墙面易开裂起皮，影响使用及美观。为此研制了600mm宽增强水泥砂浆保温板，以增强水泥砂浆作面层，35mm厚岩棉板作保温芯材。

这种复合板可在工厂预制加工，然后运至现场安装。该板安装方便，保温性能好，板缝不易开裂。

节能保温踢脚板施工

内保温丁字墙和转角节点、楼板与外墙丁字接头部分是热工薄弱环节，特别是以普通混凝土作主体结构时更为突出。提高这些节点保温效果的具体作法是，现场拼装时，应将保温复合龙骨紧贴于墙角部位，或把导热系数较大的龙骨向两侧移开，然后加强转角处的保温。采用预制复合板时，可将聚苯复合板紧贴墙角或槽形板边，并加贴12mm厚石膏板条（节点作法见外墙内保温施工工艺）。踢脚部分处理不好，会影响防水保温效果及交叉施工。最初的作法是先做楼面抹灰，养护完毕后再进行内保温复合板施工。这种作法可使复合板直接与地面连接，缺点是楼板与外墙接头部位热桥增大，而且必须先进行地面施工，影响进度。为克服上述缺点，我们采取了新作法，先在保温复合板端部及踢脚抹灰部位刷两遍氯丁胶乳沥青，并撒上干砂，再进行复合板安装，然后做地面。采用这种方法施工，保证了踢脚部位的保温效果，但该部位仍为防水薄弱部位。

为使产品多样化，完善内保温复合外墙的工艺，研制了工厂预制、现场安装的增强水泥砂浆保温踢脚板（长1m，截面为55mm×l20mm）。

这种预制踢脚板以岩棉为保温芯材，以增强水泥砂浆作面层。该板生产工艺简单，安装方便，防水、防火性能好，强度高，保温性能好，因此在该工程中得到了广泛应用。

保温复合板板缝开裂问题的研究

XX小区工程墙面装修采用的是刮腻子喷浆作法。保温复合板施工的质量通病主要为板缝开裂，其原因为复合板安装时粘结剂不饱满，或无粘结剂，刮腻子后开裂。

在6号楼的一个楼层进行了复合板防治裂缝的专题试验，采用了10种嵌缝材料作法，基本掌握了裂缝的规律和防治方法。这10种作法分别是：

l.调制熟石膏腻子：用熟桐油与石膏粉加水调成腻子，直接满嵌板缝。采用此作法l周后发生裂缝。

2.豆包布满粘法：先在板缝上刮一道乳胶腻子，至填平为止，干燥后用1：2乳胶液刷墙面。然后粘贴豆包布，用刮板刮平布面。这种作法效果很好，但费工，且造价较高。

3.l02胶嵌缝法：102胶是一种有机高分子稠状胶，使用时可用两种方法嵌缝。一是在粘板时用l02胶满粘于板缝间，然后刮平。二是先用SG791腻子粘于板缝，用圆角抹子刮出一道0.5mm深的沟，再用102胶填平。这两种作法均未发生板缝开裂现象，效果较好，但费用较高。

4.BP粘结剂嵌缝法：BP粘结剂为石膏基粉状粘结剂，使用时用水调成腻子，直接嵌在聚苯型保温或聚苯龙骨型保温板的板缝里。当时未发生开裂现象，但经过两个冬季追踪调查，发现几处裂缝。

5.饰面石膏嵌缝法：用饰面石膏加水调成腻子嵌缝，刮实，刮平，效果不好。

6.丙烯酸嵌缝法：将膏状丙烯酸嵌缝胶挤满板缝，刮实，刮平。效果较好，但价格高。

7.聚烯烃腻子嵌缝法：用合成聚烯烃乳液与硅灰石粉调成腻子嵌入板缝。效果较好，但成本高。

8.Ⅱ、Ⅲ型胶嵌缝法：施工时将Ⅲ型胶加水调成糊状，Ⅱ型胶加石膏粉调成糊状，直接满刮于板缝。效果好，价格适中。

9.穿孔纸带粘贴法：此法适用于带模边的石膏保温板，如聚苯龙骨型及直接复合型作法，即采用KF80—1常规嵌缝法。

10.聚乙烯醇水溶液与水泥调成腻子嵌缝法：用于增强水泥砂浆复合板，效果较好。

根据对板缝开裂原因的探讨和10种嵌缝作法结果的综合分析，认为避免板缝开裂应从以下几方面着手：

1.研究合理的构造节点作法，完善施工工艺，严格按工艺标准操作，坚持对保温复合板施工的全过程进行检查。

2.嵌缝材料十分重要，从试验结果看，上述10种嵌缝作法中，除有几种效果不好外，其余均可做到基本不裂，其中作法4、6、8、9、10是较好的嵌缝作法。

3.必须坚持合理的施工顺序，土建工种和暖卫、施工的协调工作十分重要，如果工序颠倒，会造成返修和工料损失，成品亦无法保护。

4.必须组织施工队伍。

珍珠岩保温砂浆的应用

在XX小区中，采用了3种不同类型的保温砂浆——水泥型、石膏型及双灰粉型，均以膨胀珍珠岩为骨料，以不同胶结材料及外加剂配制而成，材料来源丰富、经济，并且有操作简便、省时省力等优点。

1.石膏型珍珠岩保温砂浆：这种保温砂浆系由石膏胶结剂与膨胀珍珠岩按一定比例加水拌制而成，用于外墙内表面抹灰，再用饰面石膏罩面。这种材料与墙面粘结牢固，表面平整、光滑、洁白，施工简便，容易掌握。但由于石膏膨胀珍珠岩保温砂浆本身机械强度较低，所以需要罩一层厚度大于4mm的饰面石膏，以确保后续工种施工发生碰撞时不会损坏墙面。由于石膏凝结速度较快，保温砂浆的使用时间不超过1h，饰面石膏不超过40min，故应随用随拌。

2.水泥型珍珠岩保温砂浆：这种砂浆为工厂预制袋装运至现场搅拌使用。这种材料容易上墙，和易性好，材料单一，施工方便，易于掌握。但应严格控制加水量，料浆稠度宜控制为7.5~8.5cm，砂浆不得过稀，否则会影响强度和抹灰质量。严禁将超过使用时间的砂浆加水后继续使用。

3.双灰粉珍珠岩保温砂浆：环卫楼外墙内保温施工中，使用双灰粉珍珠岩保温砂浆，取得了较好的效果。双灰粉保温砂浆是以磨细烟灰和生石灰为胶结料与珍珠岩按一定比例配制而成的。这种材料施工性能较好，工艺简单，容易掌握，价格便宜。

上述3种保温砂浆各有长处，设计和施工部门可根据不同的使用要求选用。但由于保温砂浆的主要材料是膨胀珍珠岩，强度低，颗粒松散，因而在保证保温性能的前提下，应进一步提高砂浆及面层的强度。同时，在施工中应严格按工艺要求操作，确保设计要求的保温砂浆厚度。

内贴充气石膏保温板

该板系由石膏、粉煤灰为基料，经特殊充气处理的墙体保温板。可用粘结石膏直接粘贴在墙体上。板面规格为600×600×50，粘贴时，板与墙体之间留出15mm厚的空气层，外刮SG791石膏腻子，找平后即可喷浆。

充气石膏板材料单一，不需复合，而且可锯、刨，施工方便，造价较低。这种材料如能大批量生产，颇有推广价值。使用这种板要配合使用保温踢脚板，面层应增加一层网格布。

在XX小区中还采用了以下外墙外保温作法：

1.加气混凝土外保温：中学教学楼160mm厚现浇钢筋混凝土外墙采用外侧贴砌150mm厚加气混凝土块的作法。砌筑时，为提高砌体强度，在砂浆中掺加了AM-l外加剂。在外面抹灰时，砂浆掺加了适量的AM-2外加剂，避免了抹灰面的裂缝及空鼓。

2.EC纤维增强聚苯外保温：某传达室外墙采用EC增强聚苯工艺。该作法由240mm厚砖墙；聚苯保温层、纤维增强层和饰面层组成。保温层选用自熄聚苯板，板厚50mm，用EC-2型粘结剂粘于砖墙，再用EC玻璃纤维浸渍剂粘贴一层玻璃丝布，然后抹3~5mm厚EC聚合物砂浆，结硬后形成一层弹性硬壳。由于用玻璃纤维增强了聚合物砂浆，因此硬壳体有很好的延性和整体性，并提高了耐冲击性能。此方法施工较简便，容易操作，可将聚苯板直接粘于外墙外侧，适用于多层建筑及旧房节能改造。

3.钢丝网岩棉夹芯外保温复合墙体：小学传达室西、北墙采用了这种作法。其基本施工方法为：在砖墙上埋入膨胀螺栓，用特制防锈金属连接件将50mm厚岩棉与砖墙固定，然后用镀锌铁丝网加筋，再抹20mm厚底灰，最后做饰面层。采用这种方法施工时需搭设外装修架子，适用于多层建筑及旧房节能改造。尤其是墙表面翻修时，采用这种体系较经济。

喷射加气珍珠岩保温砂浆施工分为两种，一种是人工抹灰，另一种是机械喷射。施工时先在砖墙上埋入膨胀螺栓或钢钉，以备挂钢丝网用。如采用人工抹灰50mm厚的作法，每遍抹10mm厚，抹至40mm厚时挂钢丝网，再抹罩面灰。机械喷射法是用喷枪一次喷40mm厚保温砂浆，然后挂钢丝网，再抹10mm厚保温罩面灰。大面积施工可用喷射法。这种外保温体系施工速度快，工艺简单，容易操作。但机械搅拌时要求比较严格，要掌握好砂浆稠度，既要有好的和易性，又不能过稀，以免喷射时墙面产生流坠现象。

    文章来源：湖南建工BIM中心

    当前，我国的BIM设计还处于初级阶段，目前唯一具有法律效力的设计成果文件还是二维施工图图纸。三维模型的规范性会日益增强，对设计、施工的辅助、指导作用会越来越明显。短期内，二维施工图纸仍然必不可少，两者相结合会起到更好的作用。因此，作为真正的设计人员来讲，BIM设计完成的不仅是三维信息模型，而且必须还得作出更好的二维施工图。

    无规矩不成方圆，标准化的重要性大家不难理解。二维施工图时代，国家有国家标准、制图规范，各设计院、企业也都有自己成熟的制图标准。三维施工图时代，目前缺少统一标准。完善企业的BIM标准，统一企业的项目样板尤为重要。

    传统的二维图元的建筑设计方式，往往面临着时间紧迫和各专业间交流协作缺失等诸多窘境。能够更加快速高质量的完成设计显得十分重要。基于Revit的建筑专业正向设计可以实现更高质量、更加精准的建筑设计。样板的设置作为Revit建筑设计的基础显得尤为重要。

    基于Revit的建筑专业项目样板设置分八步走：

        项目浏览器组织设置

        视图样板设置

        线样式设置

        对象样式设置

        尺寸及标注信息设置

        图框设置

        族文件设置

        模型出图设置

    1、项目浏览器组织设置

    设置内容：设置统一的建模、出图、立面等视图信息，规范项目实施标准。建模过程中一定要按照所属平面进行操作。

    设置建议：平面设置分为建模、出图、立面、三维。

    操作步骤：视图-浏览器组织-规程-各建模平面。

    2、视图样板设置

    设置内容：设置建模视图的显示样式，用以辅助快速建模、规范出图。

    设置建议：建模平面设置以辅助快速建模为主，各构件填充颜色宜有较大区分；出图平面设置应基于自身企业出图标准进行设置。

    操作步骤：视图-视图样板-管理视图样板-替换模型/替换注释/替换过滤器等。

    3、线样式设置

    设置内容：设置模型出图线型、线宽、线图案进行规范设置，以满足设施出图要求。

    设置建议：依据自身企业出图规范进行设置。

    操作步骤：管理-其他设置-线样式。

    4、对象样式设置

    设置内容：设置各构件出图时的平法表达，以满足企业平面出图规范。

    设置建议：依据自身企业规范要求进行设置。

    操作步骤：管理-对象样式-线宽/线颜色/线型图案/材质填充。

    5、尺寸及标注信息设置

    设置内容：对模型出图过程中所做的尺寸标注进行规范设置。

    设置建议：依据自身企业规范要求进行设置。尤其要注意标注方向问题，复制类型过程中宜命名清楚。

    操作步骤：注释-对齐-编辑类型。

    6、图框设置

    设置内容：设置出图图框信息，满足设计出图需求。

    设置建议：会签栏设置应参数化可自由设置，所建图框宜采用1:1的比例进行设置。

    操作步骤：新建族-图框绘制-会签栏设置-载入项目。

    7、族文件设置

    设置要点：构建项目苏旭各类构件，以实现项目快速建模。

    设置建议：所载入族文件宜带有平法表达，以满足设计出图需求。族文件所携带构件信息应完整。

    操作步骤：族-载入项目。

    8、模型出图设置

    设置内容：设置出图过程中的平法表达、图例、图纸命名等信息，以便满足项目出图需求。

    设置要点：各平法表达、图例、图纸命名等应符合出图规范，严格按照企业标准进行设置。

    操作步骤：视图-图纸-编辑类型。

    结语

    项目样板设置是实现Revit建筑专业正向设计的基础，精细的项目样板能够快速辅助建模出图，达到事倍功半的效果。目前，湖南建工BIM中心已针对建筑、结构、机电等专业建成完善的项目样板库，并在BIM设计咨询项目中进行实践应用，更快地推进了项目实施。

    基于Revit的建筑专业项目样板设置，你get到了吗？

    供稿：聂雷

    编辑：沈慧玲

    审核：周子能

  培训网校课程目录

  零基础培训教程

  项目实战训练营

在使用速博插件绘制完钢筋后发现并没有显示钢筋，这是因为在默认情况下，三维实体模型中的钢筋包含在主体结构构件里。那么!如何才能显示钢筋呢?

　　一、首先，选择需要显示的钢筋(因为显示实体钢筋需要消耗大量的电脑资源，全部选择将会造成严重的卡顿)，选择的方法有两种，一种是一根一根的去选择，另一种是通过过滤器进行选择。

　　二、选择完钢筋后，在属性面板中可以看到“视图可见性状态”，点击编辑，在弹出的对话框中勾选要使钢筋可在其中清晰查看的视图。

　　三、效果图如下!

1抗震要求

      地下室如果设计不当，对整体抗震性能会产生较大影响，一般对于半地下室的埋深要求应大于地下室外地面以上的高度，才能不计其层数，总高度才能从室外地面算起。地下室的墙柱与上部结构的墙柱要协调统一。地下室顶板室内外板面标高变化处，当标高变化超过梁高范围时则形成错层，未采取措施不应作为上部结构的嵌固部位，规范明确规定作为上部结构嵌固部位的地下室楼层的顶楼盖应采用梁板结构，地下室顶板为无梁楼盖时不应作为上部结构嵌固部位。结构计算应往下算至满足嵌固端要求的地下室楼层或底板，但剪力墙底部加强区层数应从地面往上算，并应包括地下层。

      存在的常见问题如：半地下室埋深不够，房屋层数包括半地下室层已达8层，层数和总高度超过要求，违反GB50011-2010第7.1.2条。地下室抗震等级为三级，而上部结构为二级，按GB50011-2010第6.1.3条地下室一层也应为二级等问题。

2N荷载取值与组合

      地下室外墙受弯及受剪计算时，土压力引起的效应为永久荷载效应，可变荷载效应控制的组合时，土压力的荷载分项系数取1.2；永久荷载效应控制的组合时，其荷载分项系数取1.35。对于地面活荷载，同样应乘侧压力系数，许多设计中计算不对,水压力若取最高水平，则一般按恒载设计，分项系数的取值可参考地下水池设计规范。地下室底板的强度计算时，根据《建筑结构荷载规范》(GB50009-2012)第3.2.5条板、覆土的自重的荷载分项系数取1.0。抗浮计算时，板、覆土的自重的荷载分项系数应取为0.9[此条可参考新建筑结构荷载规范]。地下室外墙的土压力应为静止土压力，根据土性的不同分别采用不同的计算方法，粘性土采用水土合算，砂性土采用水土分算。

      如果地下室顶部没有房屋，是空旷场地，其荷载是否要考虑平时消防车荷载或大于消防车的可能荷载，实际中比较取起控制作用的荷载作为设计依据。另如某工程设计在-1.55m标高处一层平面是地下室顶板，活载只考虑4.5KN/㎡，未计覆土荷载，消防车荷载。地下车库活载取值6.0KN/㎡，不满足GB50009-2012第4.1.1条，未考虑消防车荷载，或者施工过程中和使用过程中可能出现的载重车荷载,与消防车荷载比较取大值。尚应考虑施工堆载10kN/㎡。

3N外墙计算模型

      地下室外墙配筋计算：有的工程外墙配筋计算中，凡外墙带扶壁柱的，不区别扶壁柱尺寸大小，一律按双向板计算配筋，而扶壁柱按地下室结构整体电算分析结果配筋，又未按外墙双向板传递荷载验算扶壁柱配筋。按外墙与扶壁柱变形协调的原理，其外墙竖向受力筋配筋不足、扶壁柱配筋偏少、外墙的水平分布筋有富余量。建议：除了垂直于外墙方向有钢筋混凝土内隔墙相连的外墙板块或外墙扶壁柱截面尺寸较大(如高层建筑外框架柱之间)外墙板块按双向板计算配筋外，其余的外墙宜按竖向单向板计算配筋为妥。竖向荷载(轴力)较小的外墙扶壁桩，其内外侧主筋也应予以适当加强。外墙的水平分布筋要根据扶壁柱截面尺寸大小，可适当另配外侧附加短水平负筋予以加强，外墙转角处也同此予以适当加强。

       地下室外墙计算时底部为固定支座(即底板作为外墙的嵌固端)，侧壁底部弯矩与相邻的底板弯矩大小一样，底板的抗弯能力不应小于侧壁，其厚度和配筋量应匹配，这方面问题在地下车道中最为典型，车道侧壁为悬臂构件，底板的抗弯能力不应小于侧壁底部。地下室底板标高变化处也经常发现类似问题：标高变化处仅设一梁，梁宽甚至小于底板厚度，梁内仅靠两侧箍筋传递板的支座弯矩难以满足要求。地面层开洞位置(如楼梯间)外墙顶部无楼板支撑，计算模型和配筋构造均应与实际相符。车道紧靠地下室外墙时，车道底板位于外墙中部，应注意外墙承受车道底板传来的水平集中力作用，该荷载经常遗漏。

4顶底板和楼梯

      设计中存在的常见问题如：地下室顶板，板厚选用100mm，不符合GB50011-2010第6.1.14条；底板配筋Φ14@100，不符合JGJ3第12.2.4条；地下室顶板厚度、地下部分柱配筋不符GB50011-2010第6.1.14条。

5N地下水与抗浮

      地下水位及其变幅是地下室抗浮设计重要依据，实际地下室抗浮设计中往往只考虑正常使用极限状态，对施工过程和洪水期重视不足，因而会造成施工过程中由于抗浮不够出现局部破坏。另外，实际中在同一整体大面积地下室上建有多栋高层和低层建筑，而地下室面积大，形状又不规则，加之局部上方没有建筑，此类抗浮问题也相对比较难以处理，须作细致分析处理。

6N裂缝及控制方法

       地下室外墙混凝土易出现收缩，受到结构本身和基坑边壁等的约束，产生较大的拉应力，直至出现收缩裂缝，地下室外墙裂缝宽度控制在0.2mm之内，其配筋量往往由裂缝宽度验算控制。

       工程中许多设计将地下室防水结构构件的计算弯距调幅、有的下端按铰接、有的未考虑荷载分项系数、多层时未按多跨连续计算，地下室外墙在计算中漏掉抗裂性验算(违反GB50108-2008第4.1.6条)，地下室外墙与底板连接构造不合理，建筑物超长未设缝或留置后浇带，后浇带的位置设置不当，外墙施工缝或后浇带详图未交代，室外出入口与主体结构相连处未设沉降缝等，导致违反设计规范，产生渗漏现象。某工程地下室设计成一个大底盘，而该大底盘下的基础形式同时有天然地基、桩基、刚性桩复合地基（违反GB50011-2010第3.3.4条），此类基础即使设置后浇带也仅适合施工阶段。

       地下室整体超长，应采取相应措施，防止裂缝开展，采取的主要措施：①补偿收缩混凝土，即在混凝土中渗入UEA、HEA等微膨胀剂。以混凝土的膨胀值减去混凝土的最终收缩值的差值大于或等于混凝土的极限拉伸即可控制裂缝。②膨胀带，由于混凝土中膨胀剂的膨胀变形不会与混凝土的早期收缩变形完全补偿，为了实现混凝土连续浇注无缝施工而设置的补偿收缩混凝土带，根据一些工程实践，一般超过60m设置膨胀加强带。③后浇带，作为混凝土早期短时期释放约束力的一种技术措施，较长久性变形缝已有很大的改进并广泛任用。④提高钢筋混凝土的抗拉能力，混凝土应考虑增加抗变形钢筋，对于侧壁，增加水平温度筋，在混凝土面层起强化作用。侧壁受底板和顶板的约束，混凝土胀缩不一致，可在墙体中部设一道水平暗梁抵抗拉力。

7保护层和垫层厚度

      《地下工程防水技术规范》(GB50108-2008)对防水混凝土结构规定：结构厚度不应小于250mm；裂缝宽度不得大于0.2mm，并不得贯通；迎水面钢筋保护层厚度不应小于50mm。防水混凝土结构底板混凝土垫层，强度等级不应小于C15，厚度不小于100mm，在软弱土层中不应小于150mm。工程实践表明如果结构厚度或迎水面钢筋保护层厚度小于规范限值常常是引起渗漏水现象的常见原因，因此规范修订以后对限值作了相应的提高，应引起注意。

如今，在BIM技术不断发展的同时，BIM软件也已经成为了软件市场上的主流，但是但其在发展与推广中也出很多问题， Revit在推广与应用常见哪些问题?

一、技术层面：Revit对于习惯使用AutoCAD的设计师来说，从观念到操作很不容易。另外，建筑企业基于时间及成本考虑，会考虑软件效率，而新软件通常是学界率先教导学生基本操作，但在业界因应设计流程有诀窍的方式下，无法将新软件的效率突显出来。

三、重新导入的成本效益：新软件的导入主要跟软硬件有关联。3D软件的价格普遍偏高，加上每年都要花钱去更新，另外在软件转换过程，还要考虑学习时间与业务停摆的可能性，如果成效不如预期，反而浪费时间与成本，导致后续有新技术而望的却步。硬件部分在于大部分企业主持人不懂计算机，会交由计算机公司或职员处理，但计算机公司不了解设计的硬件需求，职员不了解什么硬件对设计软件最适用，造成花费成本在不对的配备上。

四、心态：资深企业主持人对2D转变成3D的技术层级设想过低，把3D设计人员当成2D绘图员一样看待，而无法给予相应的薪资。另外，国内大多数业主对建筑设计还停留在制造业的心态，使得设计费相对于国外偏低，让企业没有多余的成本养3D设计人员。

五、收费：使用【Revit建模的过程】，是将下游厂商的事，提前到企业来作业，最后呈现2D的纸本数据，工作量增多，但时间与收费没有因为多了3D设计有所增加，造成企业会避免制作静态或动画。

为了防止漏项、减少重复，在计算工程量时应该按照一定的顺序，有条不紊地进行计算。下面分别介绍土建工程中工程量计算通常采用的几种顺序。

1 按施工顺序计算

按施工先后顺序依次计算工程量，即按平整场地、挖地槽、基础垫层、砖石基础、回填土、砌墙、窗、钢筋混凝土楼板安装、屋面防水、外墙抹灰、楼地面、内墙抹灰、粉刷、油漆等分项工程进行计算。

2 按定额顺序计算

按当地定额中的分部分项编排顺序计算工程量，即从定额的第一分部第一项开始，对照施工图纸，凡遇定额所列项目，在施工图中有的，就按该分部工程量计算规则算出工程量。凡遇定额所列项目，在施工图中没有，就忽略，继续看下一个项目，若遇到有的项目，其计算数据与其它分部的项目数据有关，则先将项目列出，其工程量待有关项目工程量计算完成后，再进行计算。例如：计算墙体砌筑，该项目在定额的第四分部，而墙体砌筑工程量为：（墙身长度×高度-门窗洞口面积）×墙厚-嵌入墙内混凝土及钢筋混凝土构件所占体积+垛、附墙烟道等体积。这时可先将墙体砌筑项目列出，工程量计算可暂放缓一步，待第五分部混凝土及钢筋混凝土工程及第六分部门窗工程等工程量计算完毕后，再利用该计算数据补算出墙体砌筑工程量。

这种按定额编排计算工程量顺序的方法，对初学者可以有效地防止漏算重算现象。

3 按图纸拟定一个有规律的顺序依次计算

（1）按顺时针方向计算

从平面图左上角开始，按顺时针方向依次计算。

（2）按先横后竖，先上后下，先左后右的顺序计算

以平面图上的横竖方向分别从左到右或从上到下依次计算。此方法适用于内墙、内墙挖地槽、内墙基础和内墙装饰等工程量的计算。

（3）按照图纸上的构、配件编号顺序计算

在图纸上注明记号，按照各类不同的构、配件，如柱、梁、板等编号，顺序地按柱Z1、Z2、Z3、Z4…；梁L1、L2、L3…，板B1、B2、B3…等构件编号依次计算。

（4）根据平面图上的定位轴线编号顺序计算

对于复杂工程，计算墙体、柱子和内外粉刷时，仅按上述顺序计算还可能发生重复或遗漏，这时，可按图纸上的轴线顺序进行计算，并将其部位以轴线号表示出来。如位于A轴线上的外墙，轴线长为①～②，可标记为A:①～②。此方法适用于内外墙挖地槽、内外墙基础、内外墙砌体、内外墙装饰等工程量的计算。

建议按清单编号或定额编号顺序列项，这样可以避免漏项。计算时可先看哪一部分可引用于其他部份，对其他引用最多的优先计算。

工程量计算小经验及自己的工作实际的体会和感受。

图纸是有一定规律的，在做过程中，是以识图的过程为主线进行，也就是识一张图做一张图，做完一张图扔一张图，图扔完也就证明图识完了，预算也就做完了。因此，做预算必须会识图，并要掌握一定的识图的顺序。

首先

识图做预算有几个原则：

1、一次只看一张图，一张图尽量不看第二次

2、控制大量，调小量，预算是控制总量的基础上，随着识图的深入修改调整完成的。

3、先独立，后整体，主要的意思是先算独立的，不相互扣减的，后算有复杂扣减关系的。

4、从识图的顺序上：先地下、后地上；先结构，后；先室内，后室外；先主体，后屋面等等

其次

根据上述原则把图分成五部分：地下、主体结构、主体建筑、屋面和室外零星，对应每一部分确定计算什么，按定额分项和计算规则确定要什么就识什么，识图达到能够准确计算工程量为止。其实不叫识图，而是边看图边计算工程量，工程量计算完后图也就识完了。

最后

根据计算规则要求的扣减关系进行汇总，并把整图全盘进行通读，查看有没有漏计算的，有没有重复计算的，有没有计算错误的等等。安装最好按照系统从大头计算到小头，或者从小口径计算到大口径。同时，将对应相同口径的附属全部列计。

工程量计算小经验：

1、良好的识图能力：

良好的识图能力要求能迅速建立起构件及建筑物的空间印象。能通过多张图纸迅速查找需要的数据，能发现图纸中的矛盾及错误，能在脑海中勾勒出每个细部的构造等等。

结构施工图的表示方法，从传统的分离式到华南地区的梁、柱表，再发展到现在的平法，表示方法多样，且设计院出图也有一些习惯的表示方法。

2、充分掌握定额的工作程序、子目的包括内容

在对各图纸研究过程中，应随时了解设计人员意图及图纸表达内容，对施工前已发生设计变更也应做到心中有数。充分掌握定额的工作程序、子目的包括内容。只有这样，才能准确做出预算编制分项和计算出相应工程量，合理地套用单价，防止出现漏计、重计、错套等错误。

3、统筹安排计算工程量

工程量的计算要有明确的思路，先算哪部分后算哪部分，统筹安排计算工程量，提高计算效率，可节省大量的时间和精力。比如以外墙中心线长度为基数，可计算与之有关的分项工程量。

4、深入理解工程量计算规则

工程量的计算有明确的计算规则，因而必须对计算规则有相当透彻的理解。而在实际各方核对工程量数据的过程中，常发生争议的现象，这大多是因为对计算规则的理解不同所致。

在理解计算规则的过程中，要结合对图纸、建筑工程的特点及对施工过程的了解。对计算规则上的规定需要反复推敲，比如单层建筑物终建筑面积，无论其高度如何，按建筑物外墙勒解以上的结构外围水平面积计算。但当设计中未设计勒角时，其建筑面积，按外墙外围水平面积计算。

5、耐心细致

工程量的计算必须耐心细致，不得半点马虎。而且出现错误以后，修改比较繁琐。比如计算基础垫层时，计算规则规定，基础垫层按实铺体积计算，在计算工方宽度不同时，其外墙中心线和内墙净长线将发生变化，与土方的不同。而有些工作者往往利用土方已算出的外墙中心线和内墙净长线数值来计算垫层工程量，导致基础垫层出现差错。

6、良好的工作习惯

如表达式的习惯表达方式、中间计算数据的表示方法、在图纸上的标注方法等等。因为计算数据需要和相关方进行校对，自己也需要校对和查看历史工程等等。

7、掌握先进的技术

当前，计算机的应用较为普及，计算机在合并汇总计算工作中起了很大的作用，它在减轻预算人员工作量的同时也减少了人为计算的错误。在计算操作过程中，要求我们努力提高对原始数据输入的准确性。比如求和公式范围的输入，倘若不慎漏计一个或几个分项是常有发生的。

先做基础部分的项目：包括土方、基础模板，砼、垫层模板、砼，有时基础部分的柱工程量也计算，接着算板，柱、梁，砌体，装饰、大样，这样每算好一个部位，就可以收起算好部分的图纸，算装饰时基本是结构图收起来了，只剩下建筑图，图纸就跟着少了，桌面也没这么乱了，感觉这份工程就快算完了，心情自然也就不一样。

在使用Revit软件的同时，很多人想对软件和功能想有多一点的了解，下面就为大家介绍一下。

Revit软件组成

Revit软件的全名是Autodesk Revit (目前国内主流BIM软件)。Autodesk Revit软件专为建筑信息模型(BIM)而构建的，可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。AutodeskRevit作为一种应用程序提供，以Revit Architecture 为核心，主要可搭配 Revit Structure及 Revit MEP，进行结构分析及管线设计。

功能概述

在Revit软件模型中，可直接将现实生活中对应的元素(如柱子、墙等)放进模型中。当模型建立完成，产生各种图纸、平面图、立面图、3D图以及明细表等。在Revit模型中，所有图纸、平面图、立面图、3D图以及明细表这些讯息及信息都是出自于同一个建筑模型的数据库。在视图和明细表操作时，Revit将收集模型相关的讯息及信息，并且同步这些讯息及信息。Revit参数化修改引擎可以自动同步这些讯息及信息及修改这些讯息及信息。
