钢筋算量注意事项有哪些?

1.连梁必补腰筋:腰筋按照相邻剪力墙水平筋设置。

2.构柱箍必加密:凡属构造柱的箍筋都要有加密。

3.墙梁交点加柱:梁端在剪力墙处设置暗柱,不一定图纸设计都有这个要求,但要注意容易遗漏。

4.圈梁埋筋搭接:圈梁、窗台板带、腰梁、水平系梁均为二次构件,在框架柱和暗柱处一定要有预埋筋与之搭接。

5.挑梁全长加密:一般间距为10公分,没有文字说明但是画的明白不可忽略。

6.框柱必有加密:假使结构设计图的框架柱没有加密,那是设计师的疏忽一定要补上,因为构造柱都有箍筋加密见329图集,至于暗柱,那就是人家设计师说了算了。

7.洞口必须加强:凡是剪力墙的洞口,一定会有加强筋。

8.墙板必须加筋:隔墙下面的楼板处,一定要有板的加强筋。

9.板角必有斜筋:板角附加筋包括阳角和阴角,还有位于外围的无双层双向的板角处都要有斜向加强筋。

10.窗台必有梁带:窗台圈梁和窗台板带是一定要有的(填充墙)。

11.女墙必有钢筋:凡女儿墙,或者是剪力墙的或者要有构造柱及压顶。

12.电梯必有情况:电梯间常有在半层处再设圈梁,在设备层设置吊钩,在基层还有基坑。

13.人防必有梅花:人防结构,剪力墙人防墙的拉筋设置为梅花,顶板底板还要设置梅花拉勾筋。

14.集坑必有角度:凡是集水坑保证会有角度要求,或45度或60度或90度,角度改变当然要影响钢筋量。

15.大跨必有钢骨:大跨度,往往采用型钢混凝土,其建模绝非常规可以玩好的。

16.跨大必有温筋:房屋开间过大时,楼板就要有温度配筋。

17.普梁必设腰筋:通常的腰筋是在结构说明中标注的或者在文字说明中,很容易被忽视。

18.管线必有筋带:管线筋A6-150,450~500宽范围内布置,一般图纸都有专强调。

19.基础必有插筋:指的竖向构件墙和柱子,提醒是为了预防遗漏。

20.顶层必有屋梁:框架梁到了顶层,就变成了屋面框架梁了,梁端的构造要强化了(梁锚柱)。

21.柱顶必有构造:框架柱封顶时,会有特殊要求(柱锚梁)。

22.墙洞顶设边框:连梁位于顶部上面再无构件,就叫作边框梁,构造要求又与连梁不同。

23.桩基必有接桩:接桩,有时图纸有大样图,有时引到图集中。

24.凡板必有马凳:不用钢筋马凳也得用塑料马凳。

25.梁交箍必加强:凡是梁的交点处,即使没有吊筋,也要有加强箍至少每边3个。

26.保层大有加网:主要是指地下部分的外墙,保护层超过4公分要加设抗裂网。

27.门大必有抱框:楼层较高门洞较大时,如是填充墙,就要设置门窗加强框又叫抱框。

28.门上必有过梁:填充墙的门洞上面当然要设置过梁了,过梁有时也会遗忘。

29.超长会有后浇:建筑物太长了,就要设置后浇带或者沉降缝。

30.砖墙必有拉结:砖墙上的拉结筋谁都知道,所要注意一点,是否植筋。




为什么在Revit中会出现结构连接警告消息?

了解处理结构连接时可能出现的特定警告消息的含义和解决方案。

“框架”面板中使用“显示相关警告”按钮。 如果在计算结构连接后遇到错误,则会显示此按钮。

(结构连接)工具下的“钢”选项卡中,单击“连接”以展开下拉菜单。选择“在视图上显示警告”。

警告消息出现的条件是:

  • 尝试在输入图元上而不是通过新的结构框架族(从 2017 Revit 版本起随附)创建连接。

  • 更改连接输入图元,新情况不符合连接标准。

  • 无法创建连接几何图形。

  • 无法创建连接几何图形,因为在特定于连接的对话框中最后一次输入的参数创建了一个无效的情况。

  • 超全面解说!模板、钢筋、混凝土结构施工详解

     本文从53个角度将混凝土结构工程解剖开来,对于混凝土结构施工来说,堪称史上最全面的解说,大家来看看吧!

    1 模板工程
    1.1 模板选型、制作
    模板选型
    模板的材料选择应依据工程的面积部位,层数等进行合理选择,模板的类型及厚度,应经济合理。非标准层模板设计及加工应为标准层考虑通用,调高周转次数,降低成本
    墙柱木模不宜使用小于15mm多层板

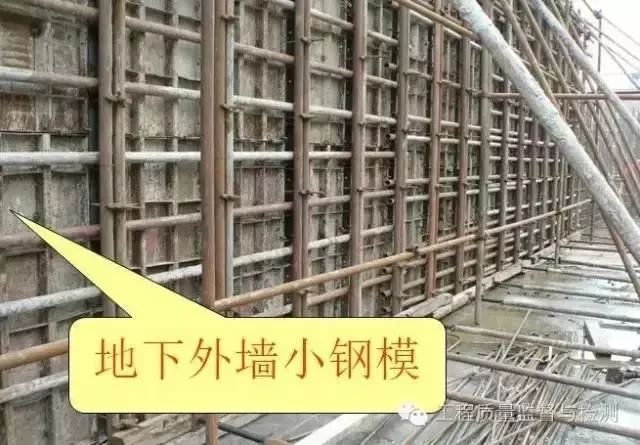

    地下室模板
    地下室墙体一般为非标准层,可考虑选用60系列小钢模,地下核心筒可设计成标准层定型大钢模接高的方法。
    模板表面排板方式、立杆龙骨间距、对穿螺栓间距等按模板方案支设 。

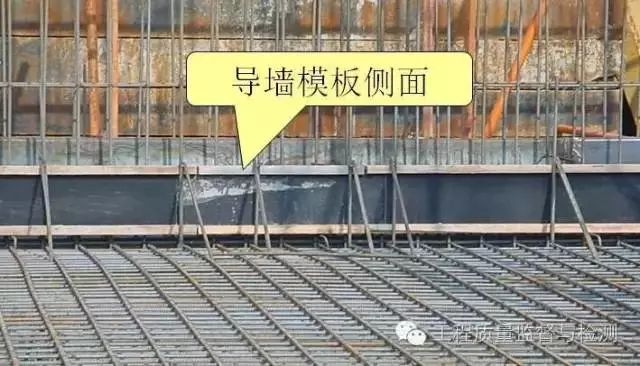

    导墙设置
    地下室外墙应设置300高导墙,导墙上口采用钢筋固定,保证截面尺寸,侧面用钢筋斜撑防止变形。模板下部采用钢筋支撑,保证底板保护层。
    此部位模板应位置准确支撑 牢固避免接高错台。

    门窗洞口模板
    门窗及预留洞口制作成定型木模板墙厚每侧减1mm
    洞口模板外侧应贴海面条防止漏浆

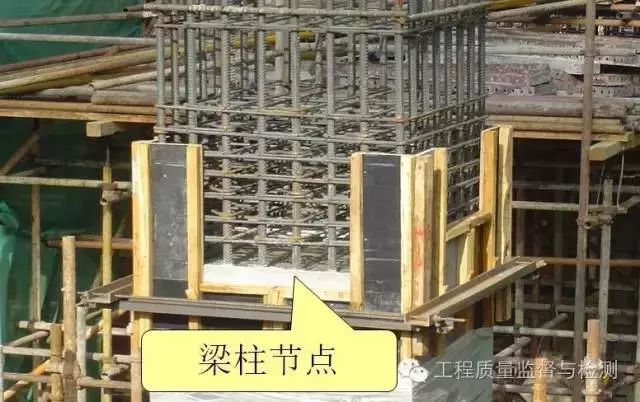

    梁柱节点模板
    梁柱节点,可根据形状做成圆形或方形定型模板,下探400-600一~两道抱箍,以保证不错台,不漏浆。
    梁豁预留准确,无错位、变形。

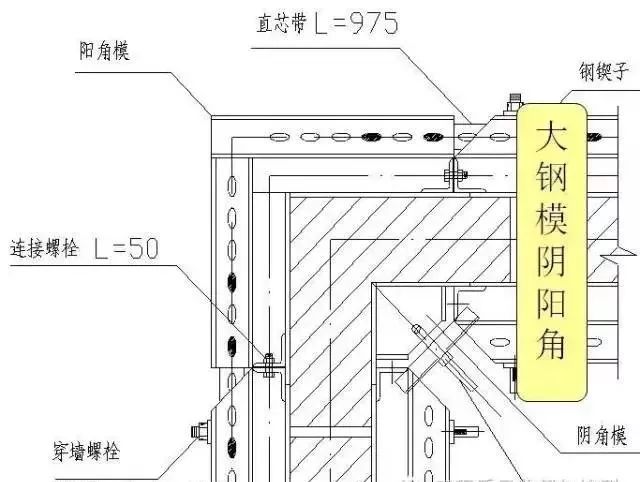

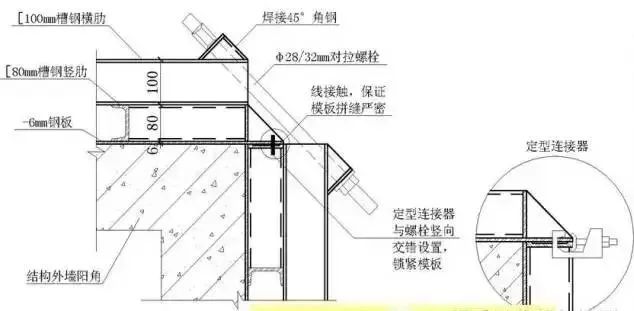

    阴阳角模板
    大钢模阴阳角应采用组合拼装形式,以保证接缝平整,不跑浆,并拆卸方便
    连接紧密,模板阴阳角方正、垂直度达到规范要求。

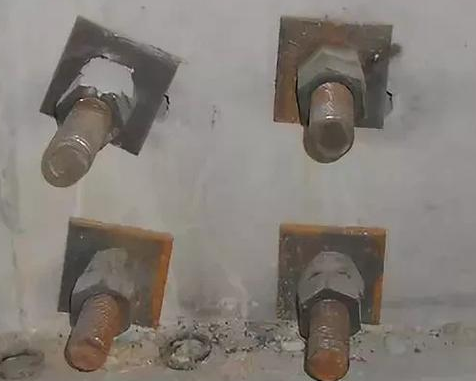

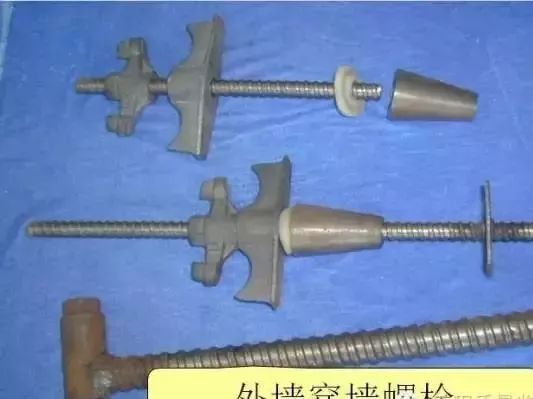

    穿墙螺栓
    地下外墙防水混凝土,墙体穿墙螺栓,及顶模撑应设置止水片,顶模撑墙厚每侧减1mm,并刷防锈漆
    止水片焊接严密、牢固。

    墙体模板
    墙体若采用木模拼装其背愣应加密至150mm,以避免混凝土出现肋状波纹。
    大模板制作拼缝应严密,缝隙硬拼表面平整。

    模板高度
    墙柱等竖向构件模板高度应为结构净高加30mm-50mm,梁部位设置梁窝。
    砼浇筑高度应超过梁底、板底25-30mm

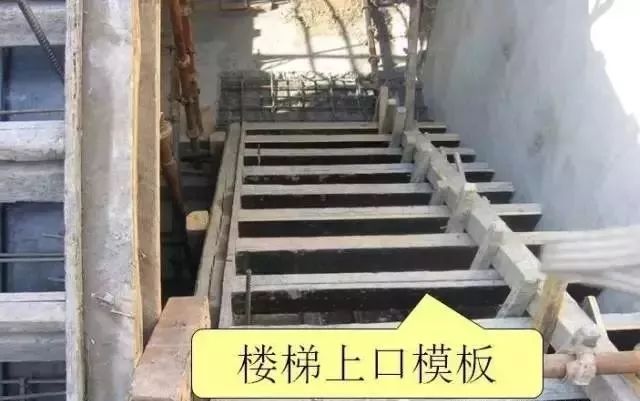

    楼梯模板
    楼梯选用定型钢模或现场拼装木模两跑交接处及最上一步与最下一步,应考虑装修做法厚度。
    上口应固定牢固,禁止踩踏,模板侧面应垂直

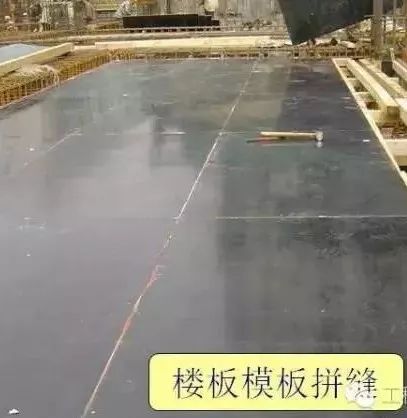

    楼板模板
    楼板模板宜采用多层板,其厚度可根据楼层及周转次数及成本确定,并采用硬拼缝 方法,不得刮腻子或塞海绵条
    与地面支撑牢固间距一致。

    1.2 模板安装  基本要求
    模板基本要求
    模板安装的位置,标高、垂直、平整度应符合长城杯允许偏差,截面尺寸可按长城杯允许偏差中负偏差控制,降低成本。安装时尽量按负偏差考虑

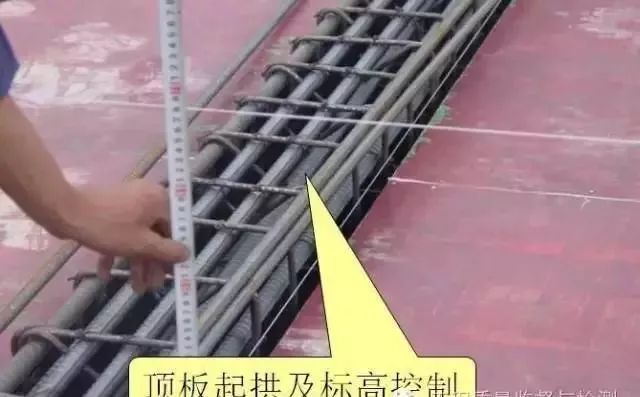

    起拱要求
    跨度大于等于4m的梁板,楼板按设计要求起拱,当设计无要求时,起拱高度为跨度的1/1000~3/1000,起拱线要顺直不得形成折线。
    同跨度应起拱一致

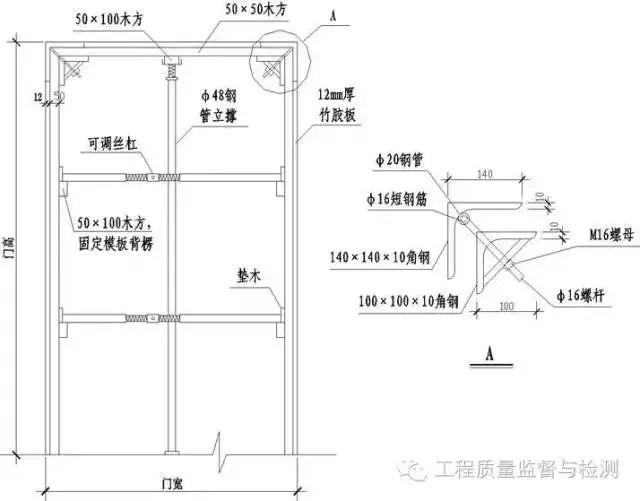

    门窗洞口安装

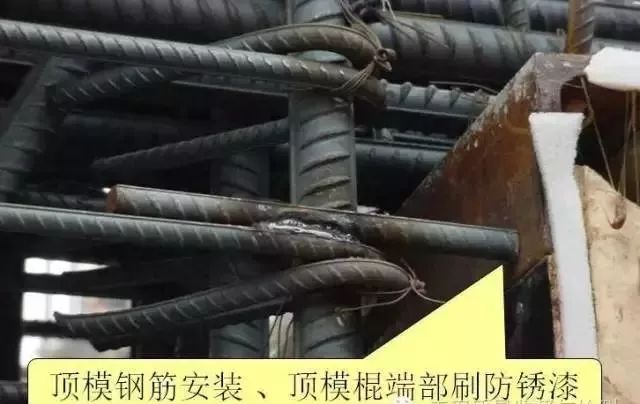

    门窗洞口尺寸正确支撑牢固,可绑扎附加筋,焊顶模棍,以保证洞口不变形不位移。
    不得将顶模钢筋焊接在主筋上

    单侧支模
    地下室外墙单侧支模应有专门施工方案,支撑稳固。以保证不涨模不浮起不变形
    支模前应仔细检查支撑部位是否牢固
    楼梯间墙体
    楼梯间墙体在楼梯位置的两道水平施工缝应重点控制,可预留对穿螺栓孔,以避免错台现象,外墙接茬同样控制
    模板根部应仔细检查,防止漏浆、错台
    土质地基支撑
    支架支撑在土层地基时,基土必须坚实,并设通长跳板
    雨期应有排水及防沉降措施,冬期应有防冻融措施

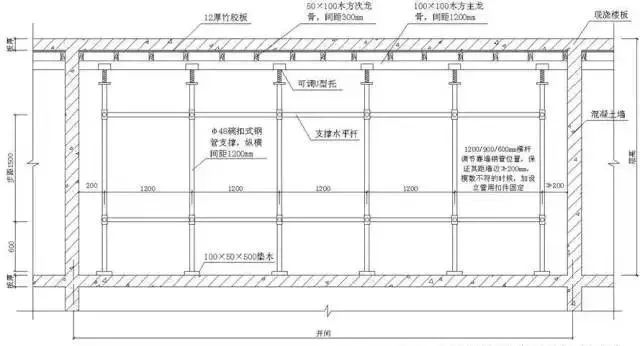

    楼板支撑下口
    支撑下应铺设垫板,可采用5×10cm,10×10废木方,锯成统一长度,一般长度300 ,摆设方向一致,上下支撑应垂直在同一中心线上
    支撑严禁直接支在楼板砼上

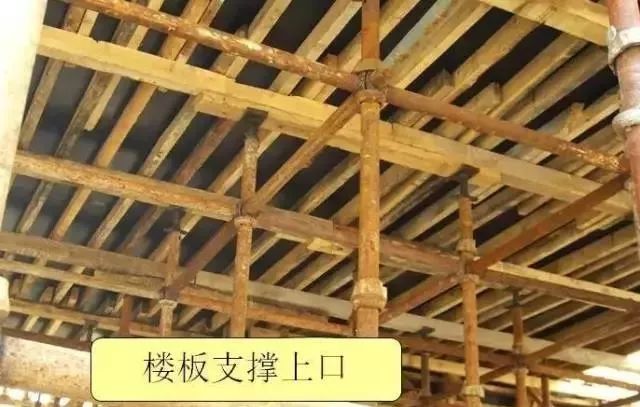

    楼板支撑上口
    支撑上端U托型号应与木方规格相吻合,自由段高度不得过大
    楼板支撑体系严禁与外墙脚手架连接


    墙体小钢模安装
    模板采用组合型小钢模时,其穿墙螺栓的拉结带用10cm的定型钢模或5×10cm木方加工成与钢模同厚的木条,刨平并钻孔用勾头螺栓或插棍与小钢模固定,平整牢固防止此部位,涨模错台
    根部应用砂浆塞实防止漏浆
    预留洞模板

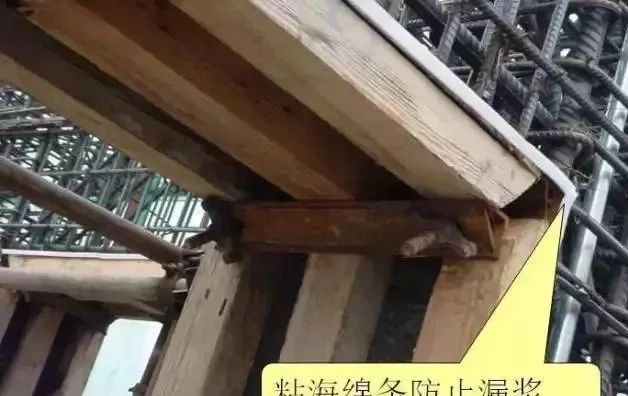

    混凝土墙体门窗预留洞口模板与墙模之间应粘海绵条防止漏浆
    应与墙体钢筋固定牢固,防止洞口模板变形、位移

    丁字墙模板
    丁字墙门洞大模板应尽量贯通,防止此部位错台

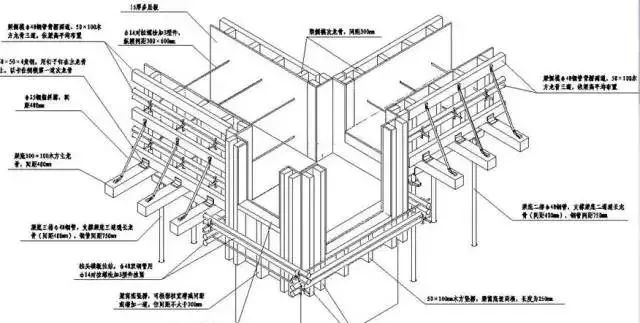

    角模安装
    大模板与角模连接节点,螺栓或卡子应控制间距并全部拧紧上齐,避免漏浆错台
    角模内侧应设顶模钢筋防止角模板位移

    模板清理
    模板内清理,可采用气泵吸尘器相配合避免加渣

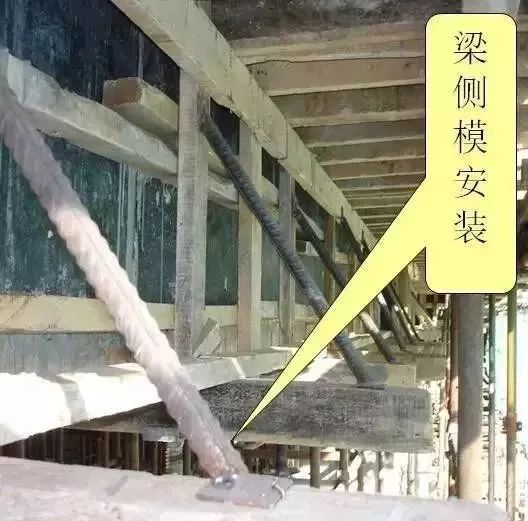

    梁模板安装
    应有统一作法,依据工程实际情况,确定两侧固定方法,避免梁侧涨模及阳角漏浆

    1.3 后浇带施工缝支设 基本要求
    基本要求

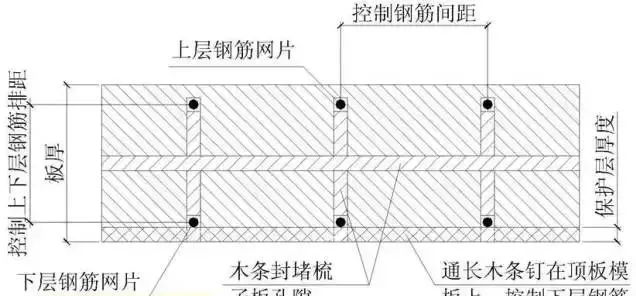

    楼板后浇带截挡,楼板模板验收合格后,在设计要求的后浇带位置弹一条直线,用1.5cm厚×2cm木条固定在模板上(注意一个方向木条厚=保护层,另一个方向为保护层+下铁钢筋直径)作为板下铁保护层,梁底梁侧,同样做法。绑完钢筋后,用多层板锯出凹槽间距 等于钢筋间距多层板高度等于板厚减上下保护层,然后在上铁上面加木条,木条厚等于上铁保护层,此截挡总高度等于混凝土板厚,固定牢固,能够保证混凝土板截面尺寸钢筋间距及钢筋上下保护层的准确,墙体后浇带施工缝截挡与板类似


    后浇带支撑
    后浇带部位的支撑,应设计成独立支撑体系,模板拆除时,此部位不拆除,不应采取先拆模后回顶的方法。
    一般工程施工中由于难度较大均采用后回顶 但应注意随拆随顶,后浇带梁板按悬挑结构考虑,用双支柱支撑,并有相互拉结,保证其稳固性
    支撑下口垫木不得垫在下层后浇带钢筋上
    模板拆除
    模板的拆除、堆放:清理及维修、均应制定相应方案及措施,特别是大钢模的拆模顺序及时间的掌握,以免拆早造成粘模,影响砼外观。
    拆除后应及时码放、清理,以便下次使用

    2 钢筋工程
    2.1 钢筋加工
    钢筋码放
    钢筋下部要垫木方,钢筋距两端1/6长度处用通长100×100木方垫起(雨天用塑料布遮盖),防止锈蚀。设专人负责钢筋堆放和标识工作,堆放应分规格、分类型集中堆放。钢筋堆放要进行挂牌,标明使用的部位、规格、数量及安全质量等注意事项,并标明其所处的状态(如已检、待检)
    一级钢也应将底部垫起,严禁随意堆放
    钢筋调直
    Ⅰ级钢筋调直时冷拉率不大于4%,一般至少要拉到钢筋表面脱落为止。钢筋调直后应平直、无局部弯曲
    调直后应及时使用
    切断
    一般钢筋采用钢筋切断机进行切断加工,定位筋与需套丝的钢筋必须用无齿锯切割。
    相同构件钢筋切断尺寸应一致

    钢筋成型
    成型钢筋加工完成后应进行预检:钢筋长度、宽度、弯折角度等几何尺寸应满足设计及抗震要求:
    细部要求:Ⅰ级钢筋末端需作180°弯钩,其圆弧弯曲直径(D)不应小于钢筋直径(d)的2.5倍,平直部分长度不小于钢筋直径的3倍。当钢筋末端需作135°弯钩时,Ⅱ级、Ⅲ级钢筋的弯曲直径(D)不小于钢筋直径(d)的4倍, 钢筋作不大于90°弯折时,弯折处的弯曲直径(D)不应小于钢筋直径(d)的5倍。
    钢筋成型
    箍筋:箍筋平面无翘曲、扭曲变形,四角在同一平面。末端弯钩应保证135°,其弯钩平直部分长度不小于箍筋直径d的10倍(不宜大于10d+10mm,避免浪费),且两个弯钩平直段相互平行。
    箍筋平直长度、弯转半径不能过长或过大,避免浪费钢筋。

    定位钢筋
    定位钢筋尺寸必须准确,焊接牢固,作为保护层钢筋两端应平齐并刷防锈漆。

    直螺纹加工
    钢筋应采用无齿锯切断,保证端头平直,无马蹄形或翘曲。直螺纹加工完成后应保证牙型饱满,无断牙、秃牙缺陷,牙齿表面光洁端头磨平毛刺,已加工的直螺纹应有保护帽。加工现场放置通规检查工具。直螺纹丝扣加工长度应大于1/2套筒长度,但外露不超过一个完整丝扣。

    样板筋
    加工现场放置箍筋及各种措施筋样板,措施筋及垫块厚度尺寸必须准确,控制在长城杯标准之内,措施筋的放置间距满足创优策划要求。

    2.2 钢筋绑扎
    一般要求
    受力钢筋绑扎接头应相互错开,钢筋净距大于钢筋直径并不小于25mm,搭接长度,应满足设计要求,规范要求及相应图集要求中的最大值。所有钢筋绑扣应朝混凝土内侧。钢筋的间距排距,规格型号尺寸应准确。措施筋及垫块厚度,必须精确,控制在长城杯标准之内,间距满足方案要求。
    钢筋绑扎完毕后应尽量避免踩踏,防止钢筋变形

    直螺纹连接
    墙柱或水平受力钢筋采用直螺纹接头时,按要求错开,并使其端头在同一水平面上,以保证箍筋避开套筒位置,以保证此处保护层厚度。墙柱直螺纹接头安装合格后应用红油漆点标识。
    墙柱直螺纹接头外露丝扣应控制在半扣至一扣之间。
    墙柱起步筋
    柱起步箍筋距楼(地)面50mm,墙面水平筋或暗柱箍筋距楼(地)面30-50mm。墙体连梁箍筋应进一根在暗柱内,距暗柱边50mm,第一道箍筋距暗柱边50mm,墙纵向筋距暗柱、门边50mm。
    板起步筋
    楼板的纵横钢筋距墙边或梁边50mm,梁柱节点箍筋距柱边50mm次梁箍筋距主梁50mm。
    搭接要求
    绑扎接头,搭接接头取设计规范图集要求最大值外,接头位置应相互错开,搭接段内应保证三个绑扣和三根钢筋通过。

    门窗洞口

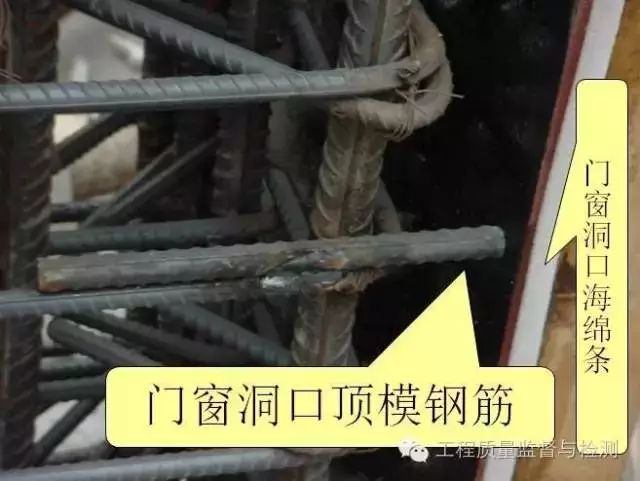

    门窗洞口预留洞固定模板的顶模棍应焊在附加筋上,端头防腐处理

    柱接头位置
    柱筋距离地面第一个接头高度应取柱最大截面,1/6柱净高,并大于等于600mm,第二个接头应满足设计及规范要求35d且不小于500mm并避开受力较大部位。
    墙、柱接头位置应尽量统一
    板接头位置
    板上铁在跨中1/3处接头,下铁过梁轴线,边墙处应至墙外边留一个保护层厚度。
    墙拉筋要求
    绑扎墙体拉钩时,应制作好工具卡好后再弯避免影响排距,弯钩长度应适当加长,保证平直段长度。
    钢筋保护
    主次梁及梁柱节点处防止梁板筋过高而影响楼板表面平整度,浇筑砼前,应对外露钢筋进行包裹防止污染
    砼浇筑完成应及时清理、调整钢筋。

    3 混凝土工程
    商品混凝土
    商品混凝土基本要求
    混凝土搅拌质量应重点控制,砼初凝和终凝时间,坍落度最少水泥用量,外加剂掺量,砂率水灰比,混凝土强度等级,早强要求及抗渗要求等内容,以保证混凝土质量。
    浇筑砼时应有专人对砼进行检查,发现问题立即处理。
    泵管支设
    泵管应有支设方案,并按相关要求在楼层转弯处固定牢固,冬期应注意保温。
    泵管不得与顶板支撑,外脚手外相连

    混凝土浇筑基本要求
    1.严格控制混凝土浇筑及接茬时间避免出现冷缝。
    2.浇筑楼梯混凝土应铺设马道避免踩踏钢筋。
    3.墙、柱施工缝浇筑前应先铺3-5cm厚混凝土减石子砂浆,或1:2水泥砂浆,高度大于2m应用串筒下料。
    4.墙体浇筑时,在门窗洞口两侧下料要均匀,防止洞口变形,分层浇筑厚度控制在400mm左右,采用标示杆控制。
    5.混凝土应振捣密实,严禁漏振或过振,对墙体联梁等钢筋密集的部位应采用30振捣棒等相应措施,以确保混凝土质量。
    6.墙、柱根部应刮平压光,防止烂根现象。
    7.竖向构建与水平构建强度等级相差2个以上应按设计要求在梁柱节点距柱边500mm呈450角进行截挡,并分别浇筑。先浇筑柱混凝土在浇筑梁板混凝土。
    8.楼板混凝土拉线控制标高,刮平后应分三遍搓压,掌握时间不得过早或过晚,避免或减少砼表面裂缝。特殊部位、异型构件浇筑应有专项浇筑方案

    施工缝留置
    1.楼板施工缝宜留在楼板间1/3范围内。
    2.剪力墙竖向施工缝宜留在连梁中间1/3范围内。
    3.柱、墙施工缝应留在梁底或板底以上25-30mm。
    4.框架结构楼梯应留在楼板上1/3范围内。
    5.剪力墙结构楼梯应留在平台1/3部位并留梁窝。
    同一部位施工缝留置位置应统一。

    施工缝处理
    施工缝接茬前应按要求进行处理,剔除软弱层及松散石子,清理干净。
    柱根在楼板部位的施工缝应先在弹模板位置线,在柱内5mm用无齿锯切直,然后将线内砼表面软弱层剔除清理干净。
    所有施工缝均应弹线用锯切直,以保证接茬密实。
    施工缝处理应纵横顺直、棱角清晰

    混凝土养护
    混凝土浇筑完成后视天气情况一般在12小时以后按方案进行养护。顶板应覆盖,柱、墙应进行包裹养护,并浇水养护7-14天。冬季对墙、柱、板应进行覆盖并测温。
    楼板养护时不得集中堆放钢筋网扣架等材料,特殊部位养护应有专项方案

    混凝土保护
    拆模后的混凝土,如踏步,门窗洞口墙柱阳角进行保护防止破损。及时将50线、轴线弹出进行标识。混凝土方案应考虑长墙防裂,以及高等级混凝土内外温差控制措施,防止裂缝出现。
    对因设计、施工原因未能施工的部位(如后浇带、预留洞口)也应进行覆盖保护,防止砼破坏

    混凝土清理原则
    严禁在混凝土表面打磨及擦粉
    清除混凝土表面流坠、毛边
    局部涨模、错台、应弹线剔齐
    不得随意修补混凝土表面 楼板预留孔洞封堵
    其他
    资料齐全正确,及时 标养室符合相应标准要求
    钢筋场地及模板场地分类标识,码放整齐
    确定行走路线 掌握现场基本知识




Revit中建筑楼板和结构楼板的区别?Revit楼板之间有哪些区别

    画出两块楼板,左为建筑楼板,右为结构楼板

    其实区别就是:建筑楼板不能布置钢筋,结构楼板才能布置钢筋




revit如何创建平面视图?Revit如何一键创建平面视图

文章来源:科度BIM  图/文:丹丹

    一键创建平面视图

在Revit建模开始时,先绘制的是项目基准,项目基准包含标高和轴网,一个项目只有一个项目基准,也就是一个项目只有一套标高轴网。

在绘制标高时,我们有多种绘制标高的快捷方式,例如:①直线绘制;②拾取;③复制;④阵列;往往根据项目来选择更方便的绘制方法。

在这多个绘制方法中,并不是所有的绘制方法都可以自主创建平面视图,所以我们绘制完标高后,需要我们自己添加平面视图,那么怎样去添加项目浏览器中没有的平面视图呢?

进入到立面,绘制完我们所需标高,如图1所示:

    图1

    绘制完标高后,我们可以看见,项目浏览器里的平面视图并没有出现相应的平面视图,所以需要我们自己添加平面视图,如图2所示:

    图2

    找到功能区【视图】→【平面视图】,点击下拉箭头,选择楼层平面,如图3所示:

    图3

    点击楼层平面后,弹出新建楼层平面对话框,如图4所示:

    图4

    ①:选择楼层平面类型;

②:选择楼层平面视图中没有的标高;

③:将不复制现有视图打上勾;

这时我们可以看见楼层平面中,已经添加了相应的标高视图,如图5所示:

    图5

    天花板平面,结构平面,添加视图平面时,同以上操作。




Revit教程:如何利用墙体包络的功能实现复合墙开窗

墙体端点处包络的应用

问题:当遇到如(图-1)所示墙体时该如何绘制呢?

图-1

(1)首先想到的方法可能就是墙体中间留空100,四周绘制闭合的200厚的墙体,这种方法在平面表达上是没有问题的,但是考虑到需要在此墙体上开窗,此时就会遇到问题:窗户不能同时开在两道墙体上。

第一个方法被排除,考虑到墙体有一个包络的功能。利用墙体包络来达到表达需要。

(2)复制新建一个墙体类型。设置墙体类型,在包络处勾选包络选项,如(图-2)所示。

【注意】核心层不要设置为“结构”。将视图显示的详细程度调整为“中等”或“精细”。

图-2

(3)在类型属性“在端点处包络”选项处选择外部或者内部,如(图-3)所示。

图-3

(4)完成墙体类型设置,绘制墙体插入窗,如(图-4)所示。

图-4

(5)当绘制如图-5所示类型的墙体时可用相同方法绘制。

图-5




Revit怎么在墙上开洞?BIM老司机教你如何正确使用revit“洞口”工具

    在Revit中使用“洞口”工具可以在墙、楼板、天花板、屋顶、结构梁、支撑和结构柱上剪切洞口。

    在剪切楼板、天花板或屋顶时,可以选择竖直剪切或垂直于表面进行剪切。您还可以使用绘图工具来绘制复杂形状。

    在墙上剪切洞口时,可以在直墙或弧形墙上绘制一个矩形洞口。(对于墙,只能创建矩形洞口。不能创建圆形或多边形形状。)

    创建族时,您可以在族几何图形中绘制洞口。

    屋顶洞口、老虎窗以及贯穿楼板和天花板的楼梯洞口示例

    Revit通过下面的步骤可以在直墙或弯曲墙上剪切矩形洞口。

    建筑示例

    弧形墙上的洞口视图

    结构示例

    墙上洞口的视图

    在墙上剪切矩形洞口

    打开可访问作为洞口主体的墙的立面或剖面视图。

    1、选择将作为洞口主体的墙。

    2、绘制一个矩形洞口。

    3、待指定了洞口的最后一点之后,将显示此洞口。

    4、要修改洞口,请单击“修改”,然后选择洞口。

    可以使用拖曳控制柄修改洞口的尺寸和位置。也可以将洞口拖曳到同一面墙上的新位置,然后为洞口添加尺寸标注。

    Revit在楼板、屋顶和天花板上剪切洞口主要通过下面的步骤可以在屋顶、楼板或天花板上剪切洞口(例如用于安放烟囱)。可以在这些图元的面剪切洞口,也可以选择整个图元进行垂直剪切。

    如果选择了“按面”,则在楼板、天花板或屋顶中选择一个面。如果选择了“垂直”,则选择整个图元。

    Revit将进入草图模式,可以在此模式下创建任意形状的洞口。

    通过绘制线或拾取墙来绘制竖井洞口。

    提示通常,您会希望在主体图元上绘制竖井,例如在平面视图中的楼板上。

    如果需要,可将符号线添加到洞口。

    绘制完竖井后,单击“完成洞口”。

    带符号线的竖井洞口

    要调整洞口剪切的标高,请选择洞口,然后在“属性”选项板上进行下列调整:

    为“墙底定位标高”指定竖井起点的标高。

    为“墙顶定位标高”指定竖井终点的标高。

    单击“应用”。

    竖井将穿过所有中间标高,并且在这些标高上都可见。如果在任意标高上移动竖井,则它将在所有标高上移动。符号线也在所有标高上都可见。

    -THEEND-




钢结构雨篷的设计、选型和安装

钢结构雨棚是可以建造在建筑物的出入口门头上方,建筑通道的出入口等各种建筑类型上,还可以是作为单独的建筑所使用。可以遮阳挡雨,同时还可以防止高空落物砸伤人时间的出现,是一种保护式的建筑。

按照结构类型的可以分为钢结构雨棚,木结构雨棚等建筑类型,按照棚面材料可以分为耐力板钢结构雨棚,阳光板钢结构雨棚,钢结构玻璃雨棚,铝板钢结构雨棚等。不同的建筑建造类型可以根据实际的需求尽心选择,从而提高钢结构雨棚的整体质量效果。

现今很多类型的钢结构雨棚都是采用玻璃结构的形式,玻璃经过特殊的加工性能从而使得安全性和美观性上也有着不同成都的提高。钢结构玻璃雨棚使用钢化玻璃或是夹胶玻璃,这两种玻璃的安全性极高,破碎后不会飞溅伤人,起到安全的作用。由于中间层的胶膜黏着力非常强,受到冲击后不会被贯穿,碎片不会脱落,只是呈辐射状向四周裂开。

钢结构玻璃雨棚的安全性极高,可以保护棚下人的安全,防震,防盗,防弹等都是钢化玻璃、夹胶玻璃的性能,所以在搭配使用钢结构作为雨棚上整体的安全性能也是非常的高。钢结构雨棚的造型也是非常的新颖,美观,可以根据不同的造型要求进行工艺加工,从而提高整体的观赏性。

A、玻璃面板钢结构雨篷设计流程

玻璃面板钢结构雨篷做法可参考图集07J501-1《钢雨篷(一)玻璃面板》,根据雨篷悬挑长度、宽度、风荷载等信息,从图集中选用对应的做法。

对带拉杆的雨棚,若体型较为简单,可以表格或图集中的龙骨选型参考,而复杂体型的雨棚仍需进行有限元结构计算。

B、钢结构雨棚施工流程:

下面就来看看一般钢结构雨棚的详细施工流程。

玻璃雨篷的安装施工方法及质量保证措施

一、原材料质量控制:

(一)、钢构件1、钢构件应符合现行国家标准《钢结构工程质量检验标准》(GB50221)的有关规定。钢构件表面防锈处理应符合现行国家标准《钢结构工程施工质量验收规范》(GB50205)的有关规定。2、钢构件焊接、螺栓连接应符合国家现行标准《钢结构设计规范》及《建筑钢结构焊接规程》的有关规定。

(二)、玻璃构件:1、玻璃加工时要精磨四边,玻璃尺寸L小于或等于2米,公差±1.0mm;L大于2米,小于或等于5米,公差±1.5mm,对角线公差为±2.0mm。玻璃包装前必须清洗干净,上下两侧均有泡沫塑料保护,避免划伤玻璃,产生自爆。2、玻璃底部应用硬度大于90度的聚氯丁橡胶作应急垫块,玻璃底部与垫块距离长期保持10mm,尺寸及数量都要经过计算取值。3、点固定后的玻璃肋主要是受力结构。玻璃的切角、打孔等加工必须在钢化前进行。钻直径时,孔径公差为±1mm;钻坡孔口时,外径为44 mm,允许公差为0.50 mm,内径为35 mm,允许公差为0.50 mm;进深为7 mm,允许偏差为0.20 mm;钻孔底边崩边控制在1.5 mm内,孔位间直线度、垂直度控制在±1.5mm以内。玻璃孔洞间距及孔洞距板边间距大于或等于100mm。

二、安装质量控制:

(一)、工艺流程基准线移交——放线——后置埋件安装——钢结构制作——钢结构安装——安装不锈钢转接件——安装面板——密封——清扫——竣工验收

(二)、各道工序施工工艺

1、测量放线(1)、复查移交的基准线(2)、放标准线:根据已建土建主体结构,引出钢结构玻璃顶标高线和轴线,并进行检查;在安装前,应首先对建筑物外形尺寸进行偏差测量,根据测量结果,确定出安装的基准面。(3)、 以标准线为基准,按照图纸将安装基线放在墙上,并做好标记。

2、钢结构预埋件安装(1)、 按钢结构设计尺寸用经纬仪或其他测量仪器进行定位。(2)、 检查定位无误后,按图纸要求埋设铁件。(3)、 安装埋件时要采取措施控制好埋件表面水平或垂直,严禁歪、斜等。(4)、 检查埋件是否牢固、位置是否准确。埋件的位置误差应按设计要求进行复查。当设计无明确要求时,埋件的标高偏差不应大于10㎜,埋件的位置与设计位置偏差不应大于20㎜。

3、钢结构安装:(1)、钢结构支撑玻璃雨篷是指采用钢结构作为支撑受力体系,在钢结构上伸出钢爪固定玻璃的雨篷。(2)、该雨篷类似于四点支撑板。玻璃四角的爪件承受着风荷载和地震作用并传到后面的钢结构上,最后传到土建结构上。(3)、钢结构施工是时要符合以下要求:①相邻两桁架间距尺寸允许偏差±2.5mm;②桁架垂直度允许偏差1/1000,绝对误差小于或等于5mm;③桁架外表面平面度允许偏差5mm;

4、过渡件的焊接(1)、经检查,埋件安装合格后,可进行过渡件的焊接施工;(2)、焊接时,过渡件的位置一定要与墨线对准;(3)、应先将同水平位置两侧的过渡件点焊,并进行检查;(4)、再将中间的各个过渡件点焊上,检查合格后,进行满焊或段焊。

5、玻璃安装

(1)、安装时一定要平顺直立,侧向用专用夹具保护,与玻璃接触的器具均须有柔软构造,以防止玻璃受额外的应力而破坏。

(2)、全玻璃采光雨篷玻璃裁切允许偏差应符合表3-5的规定。

6、  密封

(1)、密封部位的清扫和干燥,采用甲苯对密封面进行清扫,清扫时应特别注意不要让溶液散发到接缝以外的场所,清扫用纱布脏污后应常更换,以保证清扫效果,最后用干燥清洁。

的纱布将溶剂蒸发后的痕迹拭去,保持密封面干燥。

(2)、贴防护纸胶带:为防止密封材料使用时污染装饰面,同时为使密封胶缝与面材交界线平直,应贴好纸胶带,要注意纸胶带本身的平直。

(3)、注胶:注胶应均匀、密实、饱满,同时要注意施胶方法,避免浪费。

(4)、胶缝修整:注胶后,应将胶缝用小铲沿注胶方向用力施压,将多余的胶刮掉,并将胶缝刮成设计形状,使胶缝光滑、流畅。

(5)、清除纸胶带:胶缝修整好后,应及时去掉保护胶带,并注意撕下的胶带不要污染玻璃面,及时清理粘在施工表面的胶痕。

(6)、全玻璃采光雨篷胶缝应粘接牢固,密封完整,胶缝表面平整光滑,胶缝外无胶污渍。

(7)、全玻璃采光雨篷与主支承结构边接牢固可靠,所有接合部位必须密封完整,不渗漏。

(三)、成品保护

1、加工与安装过程中,应特别注意轻拿轻放,不能碰伤、划伤,加工好的玻璃应贴好标签;存放时底板需使用较平整的三合板。搬运时应两人抬起,不要推拉以免损坏表面。

2、加强半成品、成品的保护工作,保持与总承包单位的联系,防止已安装好的幕墙受划伤。

3、质检员与安全员紧密配合,采取措施搞好半成品、成品的保护工作;

4、于施工完毕后再撕下保护膜,以免作业中途擦伤板面。

5、保养时可用一般中性清洁剂,以软质布轻轻擦拭即可。不要使用刷子、丝瓜布,强酸、强碱清洗,以免损害表层。






从53个角度分析混凝土结构工程

本文从53个角度将混凝土结构工程解剖开来,对于混凝土结构施工来说,堪称史上最全面的解说,大家来看看吧!

一模板工程

1.1 模板选型、制作

模板选型

模板的材料选择应依据工程的面积部位,层数等进行合理选择,模板的类型及厚度,应经济合理。非标准层模板设计及加工应为标准层考虑通用,调高周转次数,降低成本 。

墙柱木模不宜使用小于15mm多层板 。

地下室模板

地下室墙体一般为非标准层,可考虑选用60系列小钢模,地下核心筒可设计成标准层定型大钢模接高的方法。

模板表面排板方式、立杆龙骨间距、对穿螺栓间距等按模板方案支设 。

导墙设置

地下室外墙应设置300高导墙,导墙上口采用钢筋固定,保证截面尺寸,侧面用钢筋斜撑防止变形。模板下部采用钢筋支撑,保证底板保护层。

此部位模板应位置准确支撑 牢固避免接高错台。

门窗洞口模板

门窗及预留洞口制作成定型木模板墙厚每侧减1mm 。

洞口模板外侧应贴海面条防止漏浆 。

梁柱节点模板

梁柱节点,可根据形状做成圆形或方形定型模板,下探400-600一~两道抱箍,以保证不错台,不漏浆。

梁豁预留准确,无错位、变形。

阴阳角模板

大钢模阴阳角应采用组合拼装形式,以保证接缝平整,不跑浆,并拆卸方便 。

连接紧密,模板阴阳角方正、垂直度达到规范要求。

穿墙螺栓

地下外墙防水混凝土,墙体穿墙螺栓,及顶模撑应设置止水片,顶模撑墙厚每侧减1mm,并刷防锈漆 。

止水片焊接严密、牢固。

墙体模板

墙体若采用木模拼装其背愣应加密至150mm,以避免混凝土出现肋状波纹。

大模板制作拼缝应严密,缝隙硬拼表面平整。

模板高度

墙柱等竖向构件模板高度应为结构净高加30mm-50mm,梁部位设置梁窝。

砼浇筑高度应超过梁底、板底25-30mm 。

楼梯模板

楼梯选用定型钢模或现场拼装木模两跑交接处及最上一步与最下一步,应考虑装修做法厚度。

上口应固定牢固,禁止踩踏,模板侧面应垂直 。

楼板模板

楼板模板宜采用多层板,其厚度可根据楼层及周转次数及成本确定,并采用硬拼缝 方法,不得刮腻子或塞海绵条 。

与地面支撑牢固间距一致。

1.2 模板安装:基本要求

模板基本要求

模板安装的位置,标高、垂直、平整度应符合长城杯允许偏差,截面尺寸可按长城杯允许偏差中负偏差控制,降低成本。安装时尽量按负偏差考虑。

起拱要求

跨度大于等于4m的梁板,楼板按设计要求起拱,当设计无要求时,起拱高度为跨度的1/1000~3/1000,起拱线要顺直不得形成折线。

同跨度应起拱一致 。

门窗洞口安装

门窗洞口尺寸正确支撑牢固,可绑扎附加筋,焊顶模棍,以保证洞口不变形不位移。

不得将顶模钢筋焊接在主筋上 。

单侧支模

地下室外墙单侧支模应有专门施工方案,支撑稳固。以保证不涨模不浮起不变形 。

支模前应仔细检查支撑部位是否牢固。

楼梯间墙体

楼梯间墙体在楼梯位置的两道水平施工缝应重点控制,可预留对穿螺栓孔,以避免错台现象,外墙接茬同样控制 。

模板根部应仔细检查,防止漏浆、错台。

土质地基支撑

支架支撑在土层地基时,基土必须坚实,并设通长跳板 。

雨期应有排水及防沉降措施,冬期应有防冻融措施。

楼板支撑下口

支撑下应铺设垫板,可采用5×10cm,10×10废木方,锯成统一长度,一般长度300 ,摆设方向一致,上下支撑应垂直在同一中心线上 。

支撑严禁直接支在楼板砼上。

楼板支撑上口

支撑上端U托型号应与木方规格相吻合,自由段高度不得过大 。

楼板支撑体系严禁与外墙脚手架连接。

墙体小钢模安装

模板采用组合型小钢模时,其穿墙螺栓的拉结带用10cm的定型钢模或5×10cm木方加工成与钢模同厚的木条,刨平并钻孔用勾头螺栓或插棍与小钢模固定,平整牢固防止此部位,涨模错台 。

根部应用砂浆塞实防止漏浆。

预留洞模板

混凝土墙体门窗预留洞口模板与墙模之间应粘海绵条防止漏浆 。

应与墙体钢筋固定牢固,防止洞口模板变形、位移 。

丁字墙模板

丁字墙门洞大模板应尽量贯通,防止此部位错台 。

角模安装

大模板与角模连接节点,螺栓或卡子应控制间距并全部拧紧上齐,避免漏浆错台 。

角模内侧应设顶模钢筋防止角模板位移 。

模板清理

模板内清理,可采用气泵吸尘器相配合避免加渣 。

梁模板安装

应有统一作法,依据工程实际情况,确定两侧固定方法,避免梁侧涨模及阳角漏浆。

1.3 后浇带施工缝支设:基本要求

基本要求

楼板后浇带截挡,楼板模板验收合格后,在设计要求的后浇带位置弹一条直线,用1.5cm厚×2cm木条固定在模板上(注意一个方向木条厚=保护层,另一个方向为保护层+下铁钢筋直径)作为板下铁保护层,梁底梁侧,同样做法。绑完钢筋后,用多层板锯出凹槽间距 等于钢筋间距多层板高度等于板厚减上下保护层,然后在上铁上面加木条,木条厚等于上铁保护层,此截挡总高度等于混凝土板厚,固定牢固,能够保证混凝土板截面尺寸钢筋间距及钢筋上下保护层的准确,墙体后浇带施工缝截挡与板类似。

后浇带支撑

后浇带部位的支撑,应设计成独立支撑体系,模板拆除时,此部位不拆除,不应采取先拆模后回顶的方法。

一般工程施工中由于难度较大均采用后回顶 但应注意随拆随顶,后浇带梁板按悬挑结构考虑,用双支柱支撑,并有相互拉结,保证其稳固性 。

支撑下口垫木不得垫在下层后浇带钢筋上 。

模板拆除

模板的拆除、堆放:清理及维修、均应制定相应方案及措施,特别是大钢模的拆模顺序及时间的掌握,以免拆早造成粘模,影响砼外观。

拆除后应及时码放、清理,以便下次使用。

二钢筋工程

2.1 钢筋加工

钢筋码放

钢筋下部要垫木方,钢筋距两端1/6长度处用通长100×100木方垫起(雨天用塑料布遮盖),防止锈蚀。设专人负责钢筋堆放和标识工作,堆放应分规格、分类型集中堆放。钢筋堆放要进行挂牌,标明使用的部位、规格、数量及安全质量等注意事项,并标明其所处的状态(如已检、待检) 。

一级钢也应将底部垫起,严禁随意堆放。

钢筋调直

Ⅰ级钢筋调直时冷拉率不大于4%,一般至少要拉到钢筋表面脱落为止。钢筋调直后应平直、无局部弯曲 。

调直后应及时使用。

切断

一般钢筋采用钢筋切断机进行切断加工,定位筋与需套丝的钢筋必须用无齿锯切割。

相同构件钢筋切断尺寸应一致。

钢筋成型

成型钢筋加工完成后应进行预检:钢筋长度、宽度、弯折角度等几何尺寸应满足设计及抗震要求:

细部要求:Ⅰ级钢筋末端需作180°弯钩,其圆弧弯曲直径(D)不应小于钢筋直径(d)的2.5倍,平直部分长度不小于钢筋直径的3倍。当钢筋末端需作135°弯钩时,Ⅱ级、Ⅲ级钢筋的弯曲直径(D)不小于钢筋直径(d)的4倍, 钢筋作不大于90°弯折时,弯折处的弯曲直径(D)不应小于钢筋直径(d)的5倍。

钢筋成型

箍筋:箍筋平面无翘曲、扭曲变形,四角在同一平面。末端弯钩应保证135°,其弯钩平直部分长度不小于箍筋直径d的10倍(不宜大于10d+10mm,避免浪费),且两个弯钩平直段相互平行。

箍筋平直长度、弯转半径不能过长或过大,避免浪费钢筋。

定位钢筋

定位钢筋尺寸必须准确,焊接牢固,作为保护层钢筋两端应平齐并刷防锈漆。

直螺纹加工

钢筋应采用无齿锯切断,保证端头平直,无马蹄形或翘曲。直螺纹加工完成后应保证牙型饱满,无断牙、秃牙缺陷,牙齿表面光洁端头磨平毛刺,已加工的直螺纹应有保护帽。加工现场放置通规检查工具。直螺纹丝扣加工长度应大于1/2套筒长度,但外露不超过一个完整丝扣。

样板筋

加工现场放置箍筋及各种措施筋样板,措施筋及垫块厚度尺寸必须准确,控制在长城杯标准之内,措施筋的放置间距满足创优策划要求。

2.2 钢筋绑扎

一般要求

受力钢筋绑扎接头应相互错开,钢筋净距大于钢筋直径并不小于25mm,搭接长度,应满足设计要求,规范要求及相应图集要求中的最大值。所有钢筋绑扣应朝混凝土内侧。钢筋的间距排距,规格型号尺寸应准确。措施筋及垫块厚度,必须精确,控制在长城杯标准之内,间距满足方案要求。

钢筋绑扎完毕后应尽量避免踩踏,防止钢筋变形。

直螺纹连接

墙柱或水平受力钢筋采用直螺纹接头时,按要求错开,并使其端头在同一水平面上,以保证箍筋避开套筒位置,以保证此处保护层厚度。墙柱直螺纹接头安装合格后应用红油漆点标识。

墙柱直螺纹接头外露丝扣应控制在半扣至一扣之间。

墙柱起步筋

柱起步箍筋距楼(地)面50mm,墙面水平筋或暗柱箍筋距楼(地)面30-50mm。墙体连梁箍筋应进一根在暗柱内,距暗柱边50mm,第一道箍筋距暗柱边50mm,墙纵向筋距暗柱、门边50mm。

板起步筋

楼板的纵横钢筋距墙边或梁边50mm,梁柱节点箍筋距柱边50mm次梁箍筋距主梁50mm。

搭接要求

绑扎接头,搭接接头取设计规范图集要求最大值外,接头位置应相互错开,搭接段内应保证三个绑扣和三根钢筋通过。

门窗洞口

门窗洞口预留洞固定模板的顶模棍应焊在附加筋上,端头防腐处理。

柱接头位置

柱筋距离地面第一个接头高度应取柱最大截面,1/6柱净高,并大于等于600mm,第二个接头应满足设计及规范要求35d且不小于500mm并避开受力较大部位。

墙、柱接头位置应尽量统一。

板接头位置

板上铁在跨中1/3处接头,下铁过梁轴线,边墙处应至墙外边留一个保护层厚度。

墙拉筋要求

绑扎墙体拉钩时,应制作好工具卡好后再弯避免影响排距,弯钩长度应适当加长,保证平直段长度。

钢筋保护

主次梁及梁柱节点处防止梁板筋过高而影响楼板表面平整度,浇筑砼前,应对外露钢筋进行包裹防止污染。

砼浇筑完成应及时清理、调整钢筋。

三混凝土工程

商品混凝土

基本要求

混凝土搅拌质量应重点控制,砼初凝和终凝时间,坍落度最少水泥用量,外加剂掺量,砂率水灰比,混凝土强度等级,早强要求及抗渗要求等内容,以保证混凝土质量。

浇筑砼时应有专人对砼进行检查,发现问题立即处理。

泵管支设

泵管应有支设方案,并按相关要求在楼层转弯处固定牢固,冬期应注意保温。

泵管不得与顶板支撑,外脚手外相连。

混凝土浇筑基本要求

1.严格控制混凝土浇筑及接茬时间避免出现冷缝。

2.浇筑楼梯混凝土应铺设马道避免踩踏钢筋。

3.墙、柱施工缝浇筑前应先铺3-5cm厚混凝土减石子砂浆,或1:2水泥砂浆,高度大于2m应用串筒下料。

4.墙体浇筑时,在门窗洞口两侧下料要均匀,防止洞口变形,分层浇筑厚度控制在400mm左右,采用标示杆控制。

5.混凝土应振捣密实,严禁漏振或过振,对墙体联梁等钢筋密集的部位应采用30振捣棒等相应措施,以确保混凝土质量。

6.墙、柱根部应刮平压光,防止烂根现象。

7.竖向构建与水平构建强度等级相差2个以上应按设计要求在梁柱节点距柱边500mm呈450角进行截挡,并分别浇筑。先浇筑柱混凝土在浇筑梁板混凝土。

8.楼板混凝土拉线控制标高,刮平后应分三遍搓压,掌握时间不得过早或过晚,避免或减少砼表面裂缝。特殊部位、异型构件浇筑应有专项浇筑方案  。

施工缝留置

1.楼板施工缝宜留在楼板间1/3范围内。

2.剪力墙竖向施工缝宜留在连梁中间1/3范围内。

3.柱、墙施工缝应留在梁底或板底以上25-30mm。

4.框架结构楼梯应留在楼板上1/3范围内。

5.剪力墙结构楼梯应留在平台1/3部位并留梁窝。

同一部位施工缝留置位置应统一。

施工缝处理

施工缝接茬前应按要求进行处理,剔除软弱层及松散石子,清理干净。

柱根在楼板部位的施工缝应先在弹模板位置线,在柱内5mm用无齿锯切直,然后将线内砼表面软弱层剔除清理干净。

所有施工缝均应弹线用锯切直,以保证接茬密实。

施工缝处理应纵横顺直、棱角清晰

混凝土养护

混凝土浇筑完成后视天气情况一般在12小时以后按方案进行养护。顶板应覆盖,柱、墙应进行包裹养护,并浇水养护7-14天。冬季对墙、柱、板应进行覆盖并测温。

楼板养护时不得集中堆放钢筋网扣架等材料,特殊部位养护应有专项方案 。

混凝土保护

拆模后的混凝土,如踏步,门窗洞口墙柱阳角进行保护防止破损。及时将50线、轴线弹出进行标识。混凝土方案应考虑长墙防裂,以及高等级混凝土内外温差控制措施,防止裂缝出现。

对因设计、施工原因未能施工的部位(如后浇带、预留洞口)也应进行覆盖保护,防止砼破坏。

混凝土清理原则

严禁在混凝土表面打磨及擦粉 ;

清除混凝土表面流坠、毛边 ;

局部涨模、错台、应弹线剔齐 ;

不得随意修补混凝土表面 楼板预留孔洞封堵。

其他

资料齐全正确,及时 标养室符合相应标准要求  ;

钢筋场地及模板场地分类标识,码放整齐 ;

确定行走路线 掌握现场基本知识 。




小区园林绿化设计的三个原则

 1、小区园林绿化设计生态原则

人居环境最根本的要求是生态结构健全,适宜于人类的生存和可持续发展。小区园林绿化设计,应首先着眼于满足生态平衡的要求,为营造良好的小区生态系统服务。

从生态平衡的角度来看,住宅小区景观的主要作用是通过绿景、水景、山景、石景等设施来调节空气质量和丰富视觉感受。当然这绝不是说“绿色住宅”等于“绿化住宅”。现在讲的“绿色住宅”是由“室内环境”和包括绿景、水景等在内的一整套“室外环境”的保护、改善措施来造就的。但对景观而言,主要通过绿景、水景、山景、石景等等设施来改善环境。

2、小区园林绿化设计经济原则

小区景观的经济性,就是既要顾及造园工程近期的建造成本——这关系到售价和开发利润;更要顾及长期的养护成本——这关系到物业管理费用。坚持经济原则是非常重要的。国外住宅小区的绿化设计大都崇尚朴素,经济实惠,很少有不必要的铺张设施。这一点很值得我们借鉴。

鉴于小区用地很珍贵,不能动辄辟地若干亩,搞大广场、大草坪。大而无当,既浪费资源,又增加业主的负担。尤其是那些规模较大的小区,周边的居民对中心花园等公共空间的共享度很差,不如将小区分为若干组团,每个组团分设小型花园和若干个庭院景观,则居民受“均好性”之惠多多。

3、小区园林绿化设计文化艺术原则

小区景观绝非是草树花石、亭台楼阁的简单杂乱堆砌。虽无定式,但有其高超的艺术法则。目前,各地造园水平参差不齐,既涌现了不少精品,也出现了一些不能称为成功的作品。后者大致有两类:第一类是艺术水平较差;第二类是艺术水平虽高,但有些铺张过分了,“过犹不及”,也不能算是成功。而对第一类来说,就迫切需要在提高造园艺术水平上下功夫。




Revit可以做什么?关于Revit三大功能介绍

相信大部分刚刚接触Revit这款软件的同学都会好奇:Revit到底有什么用?相比autocad的知名度,revit这款三维建模软件的知名度比较局限在建筑设计行业里。下面,小编就给大家整理了revit三大功能介绍,让大家可以具体了解一下revit这款软件!

revit

Revit三大功能介绍

Revit是Autodesk公司一套系列软件的名称。Revit系列软件是专为建筑信息模型(BIM)构建的,可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。AutodeskRevit作为一种应用程序提供,它结合了AutodeskRevitArchitecture、AutodeskRevitMEP和AutodeskRevitStructure软件的功能。

Architecture

AutodeskRevit软件可以按照建筑师和设计师的思考方式进行设计,因此,可以提供更高质量、更加精确的建筑设计。

通过使用专为支持建筑信息模型工作流而构建的工具,可以获取并分析概念,并可通过设计、文档和建筑保持您的视野。强大的建筑设计工具可帮助您捕捉和分析概念,以及保持从设计到建筑的各个阶段的一致性。

MEP

AutodeskRevit向暖通、电气和给排水(MEP)工程师提供工具,可以设计最复杂的建筑系统。Revit支持建筑信息建模(BIM),可帮助导出更高效的建筑系统从概念到建筑的精确设计、分析和文档。 MEP工程设计

使用信息丰富的模型在整个建筑生命周期中支持建筑系统。为暖通、电气和给排水(MEP)工程师构建的工具可帮助您设计和分析高效的建筑系统以及为这些系统编档。

Structure

AutodeskRevit软件为结构工程师和设计师提供了工具,可以更加精确地设计和建造高效的建筑结构。

为支持建筑信息建模(BIM)而构建的Revit可帮助您使用智能模型,通过模拟和分析深入了解项目,并在施工前预测性能。使用智能模型中固有的坐标和一致信息,提高文档设计的精确度。专为结构工程师构建的工具可帮助您更加精确地设计和建筑高效的建筑结构。




消防工程定额套用和工程量计算规则

消防工程定额套用和工程量计算规则

定额组成内容

第一章:火灾自动报警系统安装(探测器、按钮、模块、报警控制器、气压罐)

第二章:水灭火系统安装(管道、系统组件、其它组件、消火栓、支架等)

第三章:气体灭火系统(管道、系统组件、二氧化碳称重检©装置等)

第四章:泡沫灭火系统(泡沫发生器安装、泡沫比例混合器安装等)

第五章:消防系统调试(自动报警系统、水灭火系统、气体灭火系统等

第六章:安全防范设备安装

与消防有关的其它定额

1、消防水泵、稳压泵等套用第一册《机械设备安装定额》;

2、与消防有关的电器安装套用第二册《电器安装工程定额》;

3、消防水泵房内的管道安装、阀门安装、法兰安装、以及各种套管的制作安装套用第六册《工业管道工程定额》;

4、在消防设备安装中的消火栓灭火系统中,其中的管道安装、阀门安装、室外给水管道安装、消防水箱的制作安装套用第八册《给排水工程定额》;

5、消防系统中各种仪器仪表安装、带电讯号的阀门、水流指示器、压力开关、驱动装置及泄©报警开关的接线、校线等套用第十册《自动化控制仪表安装工程》相应定额;

6、消防及安全防范设备安装工程中的设备及管道除锈、刷油及绝热工程套用第十一册《刷油、防腐蚀、绝热工程定额》。

使用定额应注意的问题

1、消防工程的消火栓灭火系统中的管道安装工程要按照第八册定额中的一般生活给水管道中的室内管道安装工程的相应定额子目套用,不能套用第七册定额中的管道安装工程定额子目;其工程量划分的界线与第八册定额中室内外的划分界线相同。

2、消防系统中(气体灭火系统中的选择阀除外)的阀门、法兰安装工程,不管是消火栓灭火系统中的阀门、法兰,还是自动喷水灭火系统中的阀门、法兰,均要套用第八册定额中相应的阀门安装与法兰安装定额子目。

消防工程量计算与定额套用

消火栓灭火系统

1、管道安装:管道安装工程量计算时分不同连接方式(螺纹连接、法兰连接)和不同的规格尺寸,以管子中心线长度计算,以“米”为单λ计量,定额计量单λ是“10米”,计算管子长度时不扣除管件、阀门和部件所占长度。价格套用第八册定额中相应的室内(室内消火栓系统)室外(室外管网)管道安装定额子目的价格。计算管长时要区分不同管径规格、不同安装方式分别列项计算。管子长度的计算,垂直方向上的长度用高差计算(在系统图中找相关标高尺寸数量),水平方向上的长度尽量利用轴线尺寸,轴线尺寸无法利用的再采用比例尺计量。用比例尺计量时一定要先搞清楚平面图的比例,然后再做相关计算。

2、室内消火栓安装:工程量计算以“套”为单λ计量,定额区分单出口与双出口消火栓,价格套用第七册定额相应子目。δ计价材料是以“套”为单λ的室内消火栓。

3、室外消火栓安装:地上式室外消火栓按压力等级不同(1.1MPa与1.6MPa)区分,ÿ种压力等级中又分为浅型、深Ⅰ型与深Ⅱ型,以“套”为单λ计量。地下式室外消火栓按压力等级不同(1.0MPa与1.6MPa)区分,ÿ种压力等级中又分为浅100型、深100型与浅150型、深150型,以“套”为单λ计量,室外消火栓安装价格套用第七册定额相应子目。δ计价材料是以“套”为单λ的室外消火栓。

室外消火栓安装时涉及到的土方工程套用土建定额相应子目。

4、消防水泵结合器安装:定额区分地上式、地下式与墙壁式,ÿ一种形式中又分为不同规格以“套”为单λ计量。定额套用第七册定额相应子目。δ计价材料是以“套”为单λ的消防水泵结合器。如果设计要求用短管时,短管本身的价格另行计算,其余不变。

5、其它:

⑴、阀门安装:消火栓灭火系统中的阀门安装以“个”为单λ计量,价格套用第八册定额相应子目。

⑵、消防水箱制作与安装:按第八册定额中相关生活供水水箱的制作安装子目执行。制作区分单个重量等级不同,以“100Kg”为单λ计量,安装区分单个重量等级不同以“个”为单λ计量。

⑶、消防水泵安装:以“台”为单λ计量,执行第一册《机械设备安装工程》定额相应子目。

⑷、消防水池安装:按照土建定额相应子目执行。

⑸、管道支吊架制作安装:以“100Kg”为单λ计量,定额套用第七册定额相应子目。定额子目中己综合支架、吊架及防晃支架的制作安装。在计算支驾的重量时,第一步根据管道的规格找出支架的间距b(如下表所示),第二步根据管道长度L和支架间距b计算支架的个数n(n=L/b),第三步根据单个支架的重量m(查表得出单个重量,或者根据支架的形状尺寸和ÿ个形状λ置上所用型钢的规格尺寸和其比重求得单个重量)计算ÿ种管道上所采用的支架重量的合计数G′=m*n,最后求出所有支架的重量。G=ΣG′=Σm*n

⑹、管道冲洗:按第八册定额相应内容计算。

自动喷水灭火系统

1、管道安装:管道安装工程量计算时分不同连接方式(螺纹连接、法兰连接)和不同的规格尺寸,以管子中心线长度计算,以“米”为单λ计量,定额计量单λ是“10米”,管道长度计算方法与消火栓灭火系统中的管长计算方法相同。计算管子长度时不扣除管件、阀门和各种组件所占长度。价格套用第七册定额水灭火系统中相应管道安装的定额子目,螺纹连接安装的价格中己含管件的安装费用和材料费用。

镀锌钢管法兰连接定额,管件与法兰是按成品考虑的,弯头两端是按短管焊法兰考虑的,定额中包括直管、管件、法兰等全部安装工作内容,但管件、法兰及螺栓的主材数量应按设计规定另行计算,螺栓的主材数量设计无规定时可参考第六册定额附¼:法兰螺栓数量表。如果法兰与管件按现场场制作考虑,则按第六册定额相应制作子目价格套用。

2、报警装置安装:湿式报警阀的安装按公称直径分定额档次,以“组”为单λ计量,套用第七册相应定额子目。计价材料是整套供应的产品“湿式报报警装置”及2片法兰,安装工作内容包括:报警装置部件外部检查、切管、坡口、组对、焊法兰、紧螺栓、临时短管安装与拆除、报警阀渗©试验、整体组装、配管及调试。

干湿两用报警装置、预作用报警装置、电动雨淋报警装置的安装方式与湿式报警装置的安装方式大致相同,其安装工程量的计算与湿式报警装置相同,定额套用湿式报警装置安装子目,定额人工费乘以系数1.2,主材价按实际安装的产品价格计算,其余不变。

3、水流指示器安装:水流指示器本体安装按不同连接方式、不同公称直径区分,以“个”为单λ计量,套用第七册定额相应子目,其信号线连接与校验套用第十册相应定额子目。

4、喷头安装:喷头安装不分产品类型、规格与型号,只区分有吊顶式安装与无吊顶式安装,以“个”为单λ计量,定额计量单λ是“10个”,喷头为δ计价材料。

5、δ端测试装置安装:分不同规格以“组”为单λ计量,套第七册相应定额子目,定额中己包括压力表与压力表气门的安装费与材料费,定额中也己包括2个阀门的安装工作,但阀门的材料价格δ计。

6、阀门、法兰安装:执行第八册相应定额子目。

7、隔膜式气压水罐安装:按不同规格直径分档次,以“台”为单λ计量,定额中地脚螺栓是按气压罐本体自带考虑的,只计安装费用,如果罐体本身δ带则螺栓价格另行计算。罐体出入口处的法兰安装费用及配套的螺栓费用另行计算。罐体安装中包括指导二次灌浆的费用,但二次灌浆的费用按第一册《机械设备安装工程》相应定额。

8、管网冲洗:自动喷水管网的冲洗,区分不同规格以“m”为单λ计量,定额计量单λ是“100m”定额

其它:系统中的消防水泵、阀门、法兰等内容与消火栓灭火系统的内容相同。

气体灭火系统

1管道系统:

⑴、管道安装分无缝钢管螺纹连接、无缝钢管法兰连接、气体驱动装置管道连接及管件连接。管道安装按设计管道中心线长度以“m”为单λ计量,定额计量单λ是“10m”,管道长度计算方法与消火栓灭火系统管长计算办法相同,计算管长时不扣除阀门、管件及各种组件所占的长度,主材数量按定额规定计算。

⑵、气体驱动装置管道连接:管道安装按设计管道中心线长度以“m”为单λ计量,定额计量单λ是“10m”,计算管长时不扣除阀门、管件及各种组件所占的长度,主材数量按定额规定计取。

⑶、钢制管件螺纹连接:均按不同规格以“个”为单λ计量,管件主材按实际规格类型计取。

气体管道预算时注意以下几点:

①、无缝钢管螺纹连接:不包括钢制管件连接内容,其工程量应按设计用量执行地钢制管件连接定额子目;

②、无缝钢管法兰连接:管件与法兰是按成品考虑的,弯头两端是按短管焊法兰考虑的,定额中包括了直管、管件、法兰等安装全部工作内容,但管件、法兰及螺栓的主材数量应按设计规定另行计算,

③、螺纹连接的不锈钢管、铜管及管件安装时,按无缝钢管和钢制管件安装相应定额乘以系数1.2。

④、气动驱动装置管道安装定额包括卡套连接件的安装,其价值按实际用量另行计算。

2、系统组件:

⑴、喷头安装:按不同规格分别以“个”为单λ计量。

⑵、选择阀安装:按不同规格和连接方式分别以“个”为单λ计量。

⑶、贮存装置安装:按贮存容器和驱动气瓶的规格(L)以“套”为单λ计量,ÿ瓶一套。贮存装置安装中包括灭火剂贮存容器和驱动气瓶的安装固定和支架框架、系统组件(含集流管、容器阀、单向阀、高压软管)、安全阀等贮存装置和阀驱动装置的安装及氮气增压。

3、二氧化碳称重检©装置安装:以“套”为单λ计量。定额中包括泄©报警开关、配重及支架的安装。

4、其它:

⑴、气体灭火系统中的管道支架制作安装同消火栓灭火系统支架。

⑵、焊接连接或法兰连接的不锈钢管、铜管及管件执行第六册《工业管道工程》相应定额。

⑶、电磁驱动器与泄©报警开关的电气接执行第十册《自动化控制装置及仪表安装工程》相应子目(10—111)。

⑷、系统调试按试验容器规格不同分别以“个”为单λ计量。

泡沫灭火系统

1、泡沫发生器安装:按不同型号以“台”为单λ计量,安装中包括整体安装、焊法兰、单体调试及配合管道试压时隔离本体所消耗的人工和材料,但不包括支架的制作、安装和二次灌浆的工作内容,地脚螺栓按本体带有考虑,否则另行计价。法兰及螺栓除与设备连接的法兰外,其余按设计规定另行计算。

2、泡沫比例混合器安装:按不同型号以“台”为单λ计量,其余同泡沫发生器安装。

3、泡沫贮液罐设备支架制作安装:执行第五册《静置设备和工艺金属结构制作安装工程》相应项目。

4、泡沫灭火系统中的管道、管件、法兰、阀门、管道支架等的安装及管道系统水冲洗、强度试验、严密性试验等执行第六册《工业管道工程》相应定额。




高空大跨度悬挑连廊施工工法

一、前言

近年来,随着城市建设的发展,建筑师们充分发挥聪明才智,将建筑造型与其使用功能结合在一起,创造出许多造型奇特、结构复杂的建筑。单元式高层住宅室外连廊的设计即是建筑师在充分考虑建筑通行、采光、防盗等使用功能和防火要求的基础上,结合建筑平立面造型创造出的极具视觉冲击力的建筑产品。然而,奇特的造型、复杂的结构带来的不仅是强有力的视觉冲击,也给工程施工带来了极大的挑战。室外高空连廊高度高、跨度大、造型复杂、荷载大,目前,全国类似工程不多,可参考的施工技术措施和资料很少,且稍有失误容易出现支模系统坍塌的重大安全事故和重大质量事故,施工难度可想而知。

为了做到技术先进、经济合理、保证质量、同时确保施工安全,本工法采用自加工型钢三角架及22#工字钢相结合的桁架体系作为高空支模架的承载基体,然后,在此基体上铺设16#工字钢,搭设连廊支模架。通过万科城、金色悦城等一系列工程的不断研究和改进,技术人员利用此工法巧妙地克服了高空大跨度悬挑连廊的施工难题。

二、工法特点

2.1安装、拆卸简单、方便

型钢三角架在现场加工成型,直接吊装、固定,三角架上部节点加工时提前预留安插孔,插入剪力墙后直接以短型钢插销,木锲锲紧。

图1 型钢三角架上部连接节点

图2 型钢三角架上部连接节点

2.2适应性强,布置灵活

悬挑连廊多依外墙轮廓设计,型钢三角架可以适应连廊多变的平面造型,依据外墙和悬挑连廊的要求布置,满足直线型、折线形、转角型等多种形式连廊的施工要求。

2.3适用范围不受连廊跨度限制

本工法型钢三角架可视外墙情况按照3~5m的间距灵活布置,其承担的总体荷载与其间距直接相关,只要型钢三角架布置间距满足承载力要求,本工法的使用不受连廊本身跨度大小的影响。

2.4便于就地取材,成本低

整个桁架基体加工安装所用到的材料只有10#、16#、22#工字钢、高强螺栓以及相适应的抱箍,这些都是施工现场常见的材料,便于就地取材,不需大量购买。且三角架制作过程中仅需焊接加工,工艺简单、技术要求不高,施工现场容易实现。由于采用的结构基体的原材料为钢材,因此,方便回收利用,也可以降低成本。

2.5损耗少,周转次数高

除型钢三角架外,其余材料、构配件均不存在焊接作业,支模架拆除后损耗极低。且近期公司实施大客户战略,万科幸福系所有住宅均设计有室外连廊,三角架可以就近在其他项目上周转使用。

三、适用范围

本工法适用于悬挑长度在5m以内的直线形、折线形、转角形等各种平面形式的高空大跨度悬挑连廊,其使用范围不受连廊本身跨度的限制。

四、工艺原理

本工法主要根据悬挑梁的受力形式设计出对承担上部荷载最有利的桁架来解决高空大跨度悬挑连廊施工承载基体的关键问题。首先,根据悬挑梁上拉下压的受力特点巧妙的设计出与剪力墙连接的上下节点;其次,通过22#工字钢的布置位置,确定中间节点的位置,保证三角桁架所有构件均为二力杆;再次,通过各型钢之间的抱箍将基体组成一个稳定的、满足上部支模架搭设要求的承载平台。同时,上层支模架搭设时,以一步一跨的连墙件布置,使架体与结构主体拉结,保证了整个支模架体系的稳定性。

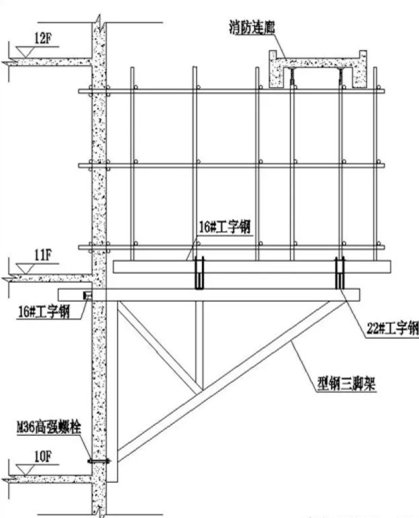

图3 连廊支模架剖面图

五、工艺流程及操作要点

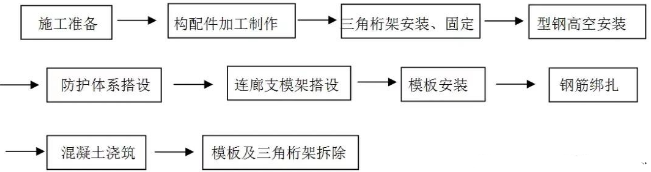

5.1工艺流程

5.2施工操作要点

1.施工准备

(1)技术准备

项目总工组织经理部技术员、施工员等熟悉图纸,认真学习掌握施工图的内容、要求和特点,熟悉各部位截面尺寸、标高,制定模板初步设计方案。

方案编制、审批工作完成后,应对专项施工方案进行系统性、有针对性的技术交底和安全 交底,确保连廊施工按方案进行。

(2)材料要求

采用国标热轧10#、16#、22#工字钢,表面无裂缝、结疤、孔痕;型钢的材质应符合现行国家标准《碳素结构钢》GB/T700或《低合金高强度结构钢》GB/T1591 的规定,三角桁架焊接部位,节点焊缝应至少达到二级焊缝要求。

支模架采用48×3.0的钢管,其质量符合现行国标«碳素结构钢»(GB/T700)中Q235-A级钢的规定;表面应平直光滑,不得有裂缝、结疤、分层、错位、硬弯、毛碴、孔痕和深划痕;钢管外径、壁厚偏差、弯曲度等应符合规范要求。

扣件要求其材质符合现行国标«钢管脚手架扣件»(GB15831)的规定,新扣件应有生产许可证,质量检测单位的测试报告和产品质量合格证。旧扣件使用前进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换。

用于固定型钢悬挑梁的U 型钢筋拉环材质应符合现行国家标准《钢筋混凝土用钢第 1 部分:热轧光圆钢筋》GB1499.1 中HPB235 级钢筋的规定。

螺栓及钢板

采用8.8级活10.9级M36高强螺栓,钢板厚度均不得小于12mm。

(3)施工现场要求

三角桁架与剪力墙固定位置的预留洞,预留孔应提前预留,位置准确,并保证满足规范和安装要求。

三角桁架安装前应提前将保险钢丝绳安装到位,连廊施工区域下部设置防坠挑网,坠落区域内材料堆放、加工场地应提前转移,并做好现场隔离工作。

2.构配件加工制作

按照施工方案中三角桁架、抱箍等的加工图,加工制作连廊施工中承载基体所需的各种构配件,检验构配件加工质量。

由于本工法中连廊跨度较大,为保证施工安全,三角桁架安装前须先按照不小于最不利荷载的1.5倍的总荷载对三角桁架进行现场加载试验,确定桁架满足使用要求,可以安装使用。

3.三角桁架安装、固定

在预定标高处根据牛腿平面位置直接预留16#工字钢洞口(120*200),吊装事先焊接成形的型钢三角架就位并卡牢,剪力墙内部以10#工字钢为销子,牛腿根部通过2~4个M36螺栓与剪力墙锁牢。

对型钢三角架上弦进行调整、超平,保证其上表面位于同一平面内。

4.型钢高空安装

吊装:根据塔吊吊装能力以及现场型钢三角架间距,分段吊装22#工字,分段长度以2~3跨为宜,吊装前,应合理确定起吊点,工字钢两侧设置牵引绳,防止在吊运过程中发生扭转、撞击工程外架。

高空就位及加固:22#工字钢应按照方案要求位置就位,呈双排垂直于牛腿上弦布置,就位后及时调整至准确位置,然后采用抱箍与牛腿的上弦固定。应该注意的是,为保证三角架受力合理,要求22#工字钢必须与在三角架节点位置重合,且与其表面密切接触,保证两者能够按照设计要求正常传力。

5.防护体系搭设

桁架安装前,应先在上层楼梯间剪力墙上沿连廊跨度方向设置安全钢丝绳,施工人员的安全带挂设在安全绳上,以方便固定上层构件。支模架底部须绑扎安全网并满铺竹笆脚手板,做好底部硬隔离,构成保证安全的第一道屏障。连廊外侧搭设外排防护架,保证现场工人的操作安全。

6.连廊支模架搭设

按照方案设计要求搭设连廊支模架,搭设步骤与常规支模架相同。注意连墙件应与支模架同步搭设,其间距和设置位置必须满足方案设计要求。

7.模板安装

与常规施工步骤相同。

8.钢筋绑扎

与常规施工步骤相同。

9.混凝土浇筑

为减小连廊施工荷载,建议混凝土浇筑时尽量降低布料高度,减小混凝土布料时对整个架体的冲击,浇筑过程中应均匀布料,切忌集中堆放。

10.模板、支模架及型钢三角架拆除

模板、支模架必须在满足拆除条件后方可拆除,其拆除步骤与常规施工步骤相同。

待支撑系统的钢管全部拆完之后,提前将塔吊的钢丝绳与22#工字钢进行捆绑,再松开工字钢的抱箍及楼层的固定,从中间向两边拆除16#工字钢。拆除22#工字钢与牛腿的连接杆件,吊装时在拼装好的工字钢两侧设置好牵引绳,防止工字钢在吊运过程中发生扭转、撞击外架。

型钢三角架拆除时,应先将塔吊吊环与三角架固定牢靠,再拆除三角架上下固定节点,以牵引绳协助下使其与结构主体分离,吊离现场。

六、质量控制

型钢三角架承载基体、支模架以及连廊模板应具有足够的承载力,满足刚度、稳定性、混凝土侧压力及施工荷载要求,保证模板不发生超过允许偏差的变形。

上下层型钢、支模架立杆布置以及模板施工均应按照设计图纸及施工方案测量放线,定位准确,交技术人员验收合格后方可使用。

连廊跨度较大,若设计无起拱要求时,建议按照跨度的2‰~3‰起拱,以保证整个连廊浇筑成型的效果。

连廊钢筋绑扎应做到材料使用正确,钢筋位置、间距、保护层厚度等符合设计和规范要求。

使用的模板隔离剂不得影响混凝土的结构性能,不得妨碍装饰工程施工,涂刷隔离剂时,不得沾污钢筋和混凝土接槎处。

模板接缝不应漏浆,可以使用贴胶带纸或封水泥砂浆。在浇筑砼前,应浇水湿润模板,但模板内不应有积水。

浇筑混凝土前,模板内的杂物应清理干净。

安装上层模板及其支架时,下层楼板支架及型钢三角架不得拆除。

以型钢三角架为承载基体的高空大跨度悬挑连廊施工质量应满足下表所示标准。

七、安全措施

高空连廊施工存在较大的安全风险,因此,采用本工法施工时,必须严格遵守以下规定,时刻注意保护自身及他人的生命、财产安全,避免任何安全事故。

7.1一般性安全规定

所有人员进入现场必须按要求正确佩戴安全帽,施工人员应穿防滑鞋,穿高跟鞋、拖鞋或打赤脚者不得进入施工现场,高处作业人员必须佩带安全带。

现场采用全封闭施工,“四口”、“五临边”应做好安全防护措施。

现场安全警示标识齐全,不得随便移动位置或擅自拆除。

现场施工人员不得酒后作业,患有高血压、贫血、恐高症等疾病的人严禁登高作业。

7.2 连廊承载基体及支模架安装

连廊施工前,必须对现场施工人员进行安全技术交底,使作业人员对即将从事工作的特殊性和危险性有全面的认识。

型钢三角架吊装时应设专人指挥,保证吊装位置准确,三角架上部节点未固定前不得解除吊环。雨天或大风天气情况下不得从事吊装作业。

型钢三角架未固定牢靠前,禁止攀爬或其他安装作业。承载基体上16#、22#工字钢安装时,必须提前在作业层以上安装保险钢丝绳,钢丝绳必须与主体结构牢固连接,避免发生意外。

支模架搭设时所有工具均应放置在工具包内,不得随意放在外架上,以避免坠落伤人。

承载基体搭设完成后应尽快将底部封闭隔离,做好防止高空坠物的第一道防线。连廊施工位置设置水平挑网。坠落区域内严禁设置施工通道、材料堆放、加工场地,并做好防护隔离工作。

四周外架应与连廊支模架同步搭设,四周以密目网封闭,并保证架体高度在作业层1.5m以上。

工长及安全员应加强巡视,对存在的安全隐患及潜在的安全因素及时提出,及时整改。混凝土浇筑过程中,相关技术人员还应加强对重要构件挠度、变形等的检测,发现问题及时汇报,尽快解决。

连廊施工中如果需电焊、氧割作业,应征得工长和安全员同意,并办好动火审批手续后方可实施。且火源周边应配备2个以上灭火器,并设专人监控动火作业。

编制连廊施工应急预案,应对高空支模架施工中的突发事件。

7.3 连廊承载基体及支模架拆除

型钢三角架的拆除时间必须满足按照施工方案要求,拆除前向现场技术负责人上报,征得同意后方可进行拆除作业。

拆除前需先进行技术交底。且拆除作业必须在白天进行,风雨、雾霾等极端天气情况下禁止拆除作业。

模板拆除后应堆放整齐,及时清理干净,不得随意堆放在脚手架或承载基体上,以免坠落伤人。对有损伤的应及时更换,消除安全隐患。

型钢三角架拆除前,应先确认所有连接件、螺栓等是否均以拆除。确定后,应统一指挥,拆卸人员、塔吊指挥以及塔吊司机相互配合,避免三角架拆除时与已施工完成的连廊发生碰撞。

脚手架拆除后,连廊应及时做好四周防护或将连廊与主体结构之间的通道封闭、隔离,避免出现坠人、坠物的意外。




Revit符号族没有指北针怎么办?在Revit中如何放置指北针

    建筑图纸中的指北针是用来帮助人们来进行定位的,如何在Revit中放置指北针呢?

    1.首先,进入Revit新建一个项目或者样板,再选择注释选项,如下图所示。

    2.选择符号选项,点击即可。

    3.但此时放置的不是指北针,需要载入族,点击选择对应按钮。

    4.选择注释文件夹,选择符号。

    5.根据需要选择建筑、结构或者是机电打开(本文以建筑为例)。

    6.可以看到指北针有两种显示方式,根据需要选择即可。(放置时候可以选择旋转)




建筑工程报价策略,拿来吧你!(2021精华版)

建筑市场的竞争是全方位的,竞争的手段也是多方面的。从目前形势和建筑市场的自身特点看,对于企业的竞争力来说,质量竞争、服务竞争、诚信竞争、价格竞争最为核心、最为关键。

其中,建筑市场的价格竞争主要反映在工程报价上。建筑工程报价要求的是合理价格。报价高了,没有希望取胜;报价低了,很有可能反映企业没有水平,质量没有保证,也不可能取胜。

怎样报价才能中标?

在确定了投标策略后,报价是一个核心问题,报价的依据是工程标价,也称为工程投标价格。我们通常的投标报价和标底都是以现行国家统一的预算定额为依据而计算出来的,所以投标价和标底价在同一水准上,这就容易对投标产生误解:似乎投标是预算人员的事,希望寄托在他们身上,投标竞争成了预算水平的竞争。要改变这种状况,首先要改革现行的工程标价计算方法,进一步完善投标方法。工程标价是对企业的工程估价、利润及企业内部诸因素的综合反映。

即:工程标价=工程估价+工程利润+企业内部因素+投标信息因素。

工程估价

运用造价工程管理中的估算,根据企业自身的实际,联系所参加投标工程的现状,研究对比预算价格,经技术分析后进行估价。它所反映的内涵应是完成该工程全部工程量所需的费用,所以估价就是保本价。

工程估价=完成该工程量的各类消耗+管理费。



1.各类消耗的定额修正:

估价计算的关键是通过估价把企业的优势集中地反映出来。由于各个企业完成各项工程的材料、机械消耗的水平不同,所以不能用统一的预算定额来进行计算。要对现行的定额进行修正,这就需要收集大量的资料进行经济技术测试和运算。以材料价格为例,材料的采购途径、运输渠道、加工措施、保管等费用等,会因各个企业的经营管理水平的不同而有很大差异,另外各企业实际承担的人工费也不同。



2.管理费:

各个企业由于机构设置、管理层次、工作效率、人员素质的不同,管理费的开支也不相同,所以要根据所投标工程的规模、结构、难易等因素确定自己的管理费。

估价是为决策者提供决策依据的。在工程总价基本不变的情况下,哪些单价定得高,哪些单价定得低,都有一定的技巧。在国际工程投标中,往往采用“不平衡单价法”对能拿到现钱的项目、估计会增加工程量的项目、没有工程量只填报单价的项目以及零星用工,单价可定得高些;反之,单价可定得低一些。

工程利润

工程利润是在工程估价的基础上,由企业所确定的计划利润。每一个投标工程都要留有一定的伸缩性。要综合考虑工程所在地、投标竞争对手、有无后续工程等因素,确定所投标工程获利多少,即所谓的高标、低标。其中低标是承担该项目不求利润,只求保本的最低标价。准确地估价成本和合理地确定利润能将体现一个企业投标报价的水平和经营管理水平,也是争取中标的一种手段。

企业内部因素的投标信息因素

投标企业的制标人员对企业内部因素和投标信息因素要特别注意,因为企业内部因素和投标信息因素都是灵活多变的。只有把握住企业内部因素和投标信息因素,才能最有希望在投标过程中取胜。企业内部对标价有较大影响的因素是多方面的,主要因素有:

1.企业当前的施工任务情况;

2.对所确定的施工技术、工艺掌握的熟练程度;

3.施工现场与住地的距离远近;

4.后备物资的来源、供应情况;

5.施工机械设备的型号、规格和数量。

对标价有较大影响的投标信息也很多,包括:竞争对手的数量、实力、信誉和报价情况;招标单位的主观意向,如,招标单位是强调标价,还是强调工期,或是对质量要求特别高等。

实践技法

1.不平衡报价法



该方法可以在不提高总报价的前提下,达到中标的目的。它通常是在工程项目总报价基本确定后,适当调整总报价内部各个部分的比例。采用这种报价方法时,应根据工程项目不同特点选择报价策略。在以下三方面宜采用不平衡报价的方法:

(1)支付条件良好或能够早日结账的项目,其报价可适当降低。前者如政府项目或银行项目,后者如项目的开办、场地平整及土方开挖等。

(2)预计工程量会不断增加的项目或设计图纸不明确的项目,单价可适当提高,这样在最终结算时可以多获利润。工程内容解说不清楚的项目或预计工程量可能减少的项目,其单价可适当降低,工程结算时损失也会减少。

(3)任意项目,又叫暂定项目或可选择项目,对这类项目要具体分析。因为这类项目要待开工后再由业主研究决定是否实施,以及由哪家承包商实施。如果工程只由一家承包商施工,对其中肯定要做的工程,其单价可高些,不一定做的则应低些。如果工程分标,该暂定项目也可能由其他承包商施工时,应慎重考虑,不宜报高价,以免造成损失。

2.以退为进报价法

当施工单位在招标文件中发现有不明确的内容,并有可能据此索赔时,可以以退为进,通过报低价先争取中标,再寻找机会进行索赔。这样不仅能增加中标的机会,还可以获得合理的利润。

3.多方案报价法

这种方法是指对于一些招标文件,如果发现工程范围不很明确,条款不清楚、不公正,或技术规范要求过于苛刻,则要在充分估计投标风险的基础上,按多方案报价法处理。也就是原招标文件报一个价,然后再提出如果某因素在按某种情况变动的条件下,报价可降低多少,由此可报出一个较低的价。这样可以降低总价,吸引业主。

4.增加建议方案

有时招标文件中规定,可以对原方案提出某些建议。投标者应抓住机会,组织一批有经验的设计和施工人员对原招标文件的设计和施工方案仔细研究,提出更为合理的方案,或者可以降低总造价或是缩短工期,以吸引业主,促成自己方案中标。如通过研究图纸,发现有明显不合理之处,可提出改进设计的建议和能确实降低造价的措施。在按原方案报价的同时,再按建议方案报价。但要注意建议方案不要太深入、太具体,要保留方案的技术关键。同时要强调的是,建议方案一定要比较成熟,有很好的可行性和可操作性。

5.突然降价法

投标报价中各竞争对手往往在报价时采取迷惑对手的方法。即先按一般情况报价或报出较高的价格,以表现出自己对该工程兴趣不大,到投标马上截止时,再突然降价。采用这种方法时,一定要在准备投标报价的过程中考虑降价的幅度,在临近投标截止时,根据情报信息,再作最后决策。

综上所述,工程投标中关键是要抓住报价这一要害。当然,招标投标是一场竞争,是企业综合实力的较量,其中企业的工程质量、社会信誉、经营作风也都起着相当大的作用。只有我们能及时总结招标、投标工作的相关经验,认真地研究其特点和规律,审时度势、开拓思路,就一定能为中标争取到有利的条件。






桥梁支座病害的预防措施有哪些?

桥梁支座的更换是桥梁加固的一部分,对于桥梁整体结构的稳定性至关重要,是车辆行驶过程中安全性和舒适性的保障。桥梁支座更换的施工环境比较复杂,有时需要在已经通车的桥梁施工。

这就要求在施工前有详细的安全措施和应对突发事故的方法,在施工的过程中要有标识警示人们施工的部位,避免对行人和车辆的损伤。

根据桥梁支座病害产生原因,采取有效的预防措施,准确找出支座病害产生的原因,对于保证支座状态的完好,有效采取预防支座病害的方法有着重要意义。桥梁支座病害也是可以进行预防的,通过有效的措施来减少或消灭支座严重病害的发生,从而能提高桥梁设备的安全系数,延长桥梁使用寿命,使桥梁安全运输得到保证。

桥梁支座病害的主要预防措施有:

(一)要保证梁跨与上摆,上摆与下摆,下摆与滚轴,滚轴与底板,底板与支承垫石间都应密贴紧靠,不应有缝隙。

(二)要加强对支座的保养,支座的滚动面必须经常保持清洁,不积水、无尘土,冬季应清除积雪,防止结冰,支座周围应保持排水良好,一般在支座周围做成半圆形排水槽,内高外低,将水排走,支座底板面应略高于墩台面2-3mm,并凿成流水坡,墩台的支承面与底板的接触面,在边缘外也可以略小于底板2-3mm,以防止雨水进入底板内。

(三)为防止支座生锈,上下摆辊轴滚动面应定期进行擦拭,定期涂固体油脂或石墨,为防止异物进入支座活动面,支座还应有良好的防尘设备,这一措施对于大跨度桥梁支座尤为重要。

(四)支座的滚动面不平整或辊轴经过长期的行车磨耗,底板或轴承座容易压成凹槽,辊轴也可能发生变形,这种情况要加强观察,并尽快进行更换或刨平修理,辊轴变形时也可取下用车床车圆,再进行安装,安装时要在支座底摆与支承垫石间垫干硬砂浆或树脂砂浆调整支座的高度。

(五)要经常检查发现支座是否有位移变化,当偏差超过规定值时,应及时对桥跨桥墩进行检查,并及时进行调整,一孔梁的四个支座必须在同一水平面上,如有四点不在同一平面上,例如梁端由三个支座支承,就会造成支座受力不均匀,应及时调整支座。

(六)支座锚栓应经常保持清洁,油脂饱满,锚栓有条件时应用塑料或铁皮制成罩,加以保护,螺栓扭力应达到一定规定值。




在Revit中图元可见性如何替换层次?

BIM是近年来在建筑、土木工程和建筑工程领域发展迅速的一项技术。它很好地利用数字模型的建设、管理和应用的建筑进行工程生命周期的不同阶段的现实模拟操作虚拟数字空间,早些时候,把握项目进度,解决可能发生在项目中的问题。

在结构中放置钢筋,最常见的就是在一个平面上放置钢筋,如下图

但有时,会遇到,需要在多个平面上放置钢筋,达到如下图结果

并且对钢筋位置进行相应的调整,达到下图所示结果

  对于上述问题的处理,可以通过“多平面”命令来实现,对于这个命令的显示,需要选中对应已经在一个平面上绘制好了的钢筋后,对其进行草图的编辑,方可显示出来。

  上述问题的处理步骤以及“多平面”命令的使用与分析如下:

  步骤:

  1.绘制一个结构模型(本例取矩形梁为例),并在其一个面上放置钢筋

  2.将钢筋在三维视图中显示出来(具体步骤请参看每日一练2)

3.选中钢筋,在修改面板中,单击编辑草图命令,并勾选钢筋面板下的多平面命令

4.通过对三个复选框进一步的编辑,修改多平面钢筋的形状

5.确定钢筋形状后,单击完成编辑

6.选中钢筋,使用操纵柄,修改所在的位置,达到开篇所示效果

“多平面””命令分析如下:

该命令在三维视图中查看效果最佳,有三个复选框可供进一步编辑多平面钢筋形状。将光标悬停在每个复选框可查看是何种工具。

禁用/启用第一个连接件线段:切换连接件线段的位置。启用时,将使用第一个线段。禁用时,则使用第二个线段。(步骤四,已经通过图片显示)

禁用形状线段的副本:删除复制的形状,但在该位置留下连接件线段。




路基附属工程常见的质量通病及防治措施

一、侧石、平石安砌的质量通病及防治

1、侧石、平石基础填土不实现象:基础不实和牙背回填废料、虚土不夯实或夯实达不到要求密度,竣工交付使用后即出现变形和下沉,出现曲曲弯弯,高低不平。

2、原因分析:(1)未按设计要求尺寸施工路面基层。(2)未按设计要求和质量标准做好侧石背部砼靠背的浇筑的工作。

3、危害:稍触外力,即东倒西歪和下沉,保持不住平面上的直顺度和纵断面上平整度,造成外观质量上的明显缺陷。

4、治理方法:(1)路牙基础应与路面基层以同样结构摊铺,同步碾压;槽底超挖应夯实。(2)安载侧石要按设计要求施工,砂浆卧底。

二、侧石前倾后仰

现象:侧石安载成活并铺筑路面后,局部或大部有前倾后仰而多数为前倾即向路面倾,且顶面不平。

原因分析:(1)安载时只顾及侧石内侧上角的直顺度,未顾及立面垂直度和顶面水平度。(2)侧石安载后填土夯实时,下半部内外不实,当牙背上半部填土夯实时,受土压力挤压向内倾。侧石外侧不设人行道时,经车轮等外力内侧的挤撞,侧石便向外仰。

危害:侧石的内倾外仰,破坏了侧石整体直顺度,影响路容和道路的外观质量。

治理方法:(1)侧石的安载既要控制内上棱角的直顺度,以要注意立面的垂直度,顶面水平度的检查控制。(2)侧石安载调直后,侧石跟部的砼靠背浇筑不能草率从事;要按设计图纸尺寸施工。

三、“平石”顶面不平不直

现象:“平石”是指平石埋入地面,使其顶面与路面边缘平齐,而许多情况是:(1)平石顶面高于或低于路面边缘。(2)平石向内向外倾斜,牙身压碎或被碾轮推挤出弯。

原因分析:造成水泥混凝土平石不平不直的原因,水泥混凝土平石在碾压面层时一般是不能上碾压的,由于施工时高程控制不准,或因路边缘底层高低不平,造成油路边缘与平石出现高低差。

危害:平石的高高低低,曲曲弯弯。(1)影响道路整体的外观质量和横断面高程。(2)平石的曲弯与倾倒,易使油路边掰裂,是造成路边早期破坏的根源。

治理方法:水泥混凝土平石顶面和路边缘底层都要严格控制高程和平整度。在摊铺沥青混合料时,要按照压实系数,需高出平石顶面,当碾压油面时,要跟人使用热墩锤和热烙铁修整夯实边缘,使油路边与平石接平接实。

四、侧石外露尺寸不一致

现象:(1)侧石顶面与路面边缘相对高差不一致。以设计外露高度15cm为例,在实际工程上有8—9cm的,有18—20cm的。(2)侧石顶面纵向呈波浪状。

原因分析:(1)侧石高程控制较好而忽视路面边缘高程的控制,造成路边波浪。(2)路面边缘高程控制较好,而忽视了侧石高程的控制,造成侧石顶面波浪。(3)两种情况兼而有之,必然都会造成侧石与路面边缘相对高差不一致。

危害:(1)影响道路整体的外观质量。

      (2)顶面波浪将会影响路面横断面高程的合格率,还会造成两雨水口间路边积水。

治理方法:(1)侧石高程与路面中心高程要同时使用一个系列水准标点。严格给予控制,在施工侧石过程中要随时检查校正调和桩的变化,并随时抽查已安载好的侧石高程。不应放一次高程桩便一劳永逸。这样可以检验和复核已放的高程桩是否准确,同时也检验操作者在使用高程桩是否正确。(2)依靠准确的侧石高程,在侧石立面上弹出路面边线高程,依据此线,应事先找补修整的一次路边底层平整度和密实度。摊铺面层时,严格按弹线控制高程。

五、弯道、八字不圆顺

现象:主要表现在:(1)路线大半径弯道,局部不圆顺,有折点,和路口小 半径八字符合圆半径的要求,出现折角,或出现多个弧度。(2)侧石高程与路面边缘相对高差悬殊,出现较切点以外明显高突,多数出现在路口小半径八字和隔离带断口圆头牙。(3)一个路口两侧八字侧石外露一侧高一侧低。

原因分析:(1)路线大半径曲线侧石安载后,宏观弯顺度未调顺,即还土固定。(2)小半径圆弧,未放出圆心,按设计半径控制弧度。(3)隔离带断口未按断口横断高程或设计所给等高线控制侧石高程。对待侧石高程随意性较强。

危害:侧石曲线不圆顺,主要影响外观质量。

治理方法:(1)路线大半径曲线,除严格依照已控制的道路中线量出侧石位置控制安载外,还要做好宏观调顺后,在回填固定。(2)小半径圆曲线要使用圆半径控制圆弧,要按路断口的纵横断面或等高线高程控制侧石高程。(3)过小半径圆弧曲线,为了防治长侧石的折角和短侧石的不稳定及勾缝的困难,应按设计圆半径预制圆弧侧石。

六、平石不平

现象:(1)平石局部有下沉或相邻板差过大。(2)平石顶面纵向有明显波浪。(3)平石材质差,表面不平整,有掉皮、起砂、裂缝等现象。

原因分析:(1)平石基底超挖部分或因高程不够找补部分未进行夯实。(2)板差大与砌筑工艺粗糙和平石(大方砖)本身表面不平或扭曲有关。

(3)平石波浪,主要是纵断面高程失控造成。(4)未按质量标准把住材料进场质量关。

危害:(1)平石纵向波浪,相邻板差、下沉,会造成雨水口之间积水:同时使路面与平石也不易接平,影响路面整体的外观质量。(2)平石多是承担路面排水的偏沟和清洁工人清扫磨耗的部位,如果材质不密实、强度低、有蜂窝、脱皮,会因渗水,冬春冻融风化等原因,造成混凝土平石松散出坑。

预防措施:(1)对平石的 材质应该按其质量标准严格把住进场关。(2)要保证每块平石基底的密实度。对超挖和找补填垫或其它废槽,必须补充夯实。(3)对平石的内侧和外侧高程,应加密点给予控制,在砌筑中应随时用水准仪检查,并最后做好高程验收。(4)对平石的卧底砂浆要注意工作度,不能太干。每块都 有夯实至要求标高。留缝均匀,勾缝密实。

七、侧石、平石材质差

现象:(1)侧石、平石混凝土强度不足,在运输过程中缺棱掉角较多。(2)侧石表面气泡多,侧石、平石有麻面,有掉皮,甚至有的出现局部或整块松散。(3)

侧石薄厚不一,棱角不直,呈两头尖现象;平石表面不平,四角扭曲不在一各水平面上,造成安砌的局部相邻板差。

原因分析:(1)侧石、平石生产厂家,为了赚钱,水泥用量低或使用劣质水泥和不合格骨材(级配差、强度底、含泥量大)致使强度低,易损坏;同时因技术素质低,管理差,缺少应有的质量控制手段,达不到规定的质量指标。(2)施工单位材料采购者,不是选购质量好的,而是光顾选购价格低的。

危害:侧石、平石材质差,强度低,经不起风吹、雨淋、冰冻、车辆撞等自然和人为浸害,尚未竣工交验,即已出现损坏,影响工程外观质量和使用功能,造成返工浪费。竣工交验后,过早损坏,给养护单位增加维修负担。平石损坏造成路边积水,冬春冻融更加剧损坏,也给清洁工人的保洁工作增加了难度。

预防措施:施工单位的材料采购员应与本企业的质量管理人员配合,负责事先选择采购厂家,对其产品的外观质量、强度、几何尺寸要严格反关,不合格的不能进场。




教你编制一份高质量的工程量清单

一、工程量清单编制的关键

工程量清单的列项——保证不漏项;

工程量清单的描述——描述准确;

不产生歧义清单工程量——提高计算的准确度。

二、工程量清单的列项

工程内容——决定了该清单项的工作范围,一般同定额子目的工程内容不太一致,因此,如果不熟悉清单的工程内容,就会很容易造成重复列项或漏项。

清单的合并、拆分——有时根据工程情况,可以选择适当的合并或拆分,以方便结算。充分利用已有的成果——一般工程都是比较相似的,很多清单项差别不大,因此在已经完成工程的清单列表中进行选择、修改会更快速,且不容易漏项。

检查很重要——根据列好的清单项,和图纸进行对应,覆盖的实体就在图纸上挑勾,如果发现遗漏,应立即查阅清单规范来核对,确属遗漏则立即补上。

要有总结——对于清单列项,每次出现遗漏的项目,我们都要及时进行总结,并把遗漏项目放入容易漏项的检查表中,每人桌面贴一份。这种工作方式对于新人特别有益,可大幅度提高工作效率。

三、工程量清单的描述

清单描述的详细或简单,以及描述的方式都有讲究。

1、甲方不明确的情况下,可以将一些相关资料和报告提交并写明在项目特征里。

2、如果参照标准图集,则应清楚写出引用的图集号,并列出图集的详细内容,以方便后期核对及结算。

3、图纸上有相应做法的,需要在清单的特征处把该种做法的图纸出处进行说明。

4、安装专业的给排水清单,这些清单的特点就是:除管径不同外,其余全部一样。建议在最前面列一标题把清单共性描述在一起,后面再分别列项仅标注管径。这样描述的特点就是,看起来非常直观和清晰

四、保证工程量计算准确的做法

两批人算量——这种方式人力要求比较高,但速度快,结果也比较准确。

1、大数覆算:一般工程算量都由若干人分工协作,因此可以在完成算量后进行交叉检查,分别去核对对方算量中主要的工程量,如果差异较多,再进行详细核对。

2、指标检查:工程量之间都会有一定的逻辑关系,存在一定的指数范围,可以利用这些指数范围来核对计算结果是否有偏差,如果超出范围,需要进行仔细核对。

3、重算合同:对于图纸还不到位的项目,我们一般会建议甲方实行暂定工程量的方式,投标时以评比综合单价为主,中标后再重新计算工程量,签订最终的合同。这种方式适合于项目图纸不全,但有过类似项目,清单描述方面基本没有问题的工程。

五、提高工程量清单编制质量

实行工程量清单计价后对工程量清单的质量要求和工程量计算的准确性要求应该更高,因为工程量清单质量低劣、计算不准确,会给招、投标双方带来不必要的风险和纠纷。

1、熟悉《规范》内容,避免重、漏项

在工程量计算过程中,首先应做到不重项、漏项,因为重项、漏项会加大招标人的工程量风险,使工程造价难以控制。

2、准确进行特征描述

特征描述不清楚是目前工程量清单编制中比较典型的问题,应引起清单编制人员的重视,因为特征描述不清容易引起理解上的差异,造成投标企业报价时不必要的失误,影响招标的工作质量。特征描述不清楚除了投标企业报价不准外,还可能埋下争议和索赔的隐患。

3、掌握工程量清单的编制原则

工程量清单应当依据招标文件、施工设计图纸、施工现场条件、各种操作规范、标准和《规范》进行编制,编制过程应当遵循“四统一”原则。

4、正确计算工程量

工程量计算是工程量清单编制工作的主要内容,工程量计算的准确性直接影响到清单的质量,因此,清单编制人员应认真、细致计算工程量。

5、认真校核工程量清单

工程量清单编制完成后,除编制人要反复校核外,还必须有其他人审核。工程量清单校核的内容主要有:清单项目是否重项、漏项,项目特征描述是否清楚,工程量计算是否有误。

6、提高设计文件深度

图纸设计深度是影响工程量清单编制质量的一个重要原因。设计深度不够,会使项目设置不准确和特征描述不清楚,因此,要提高清单编制质量,还应从提高设计文件的质量方面入手,设计文件应能满足工程量清单计价的需要。

六、如何避免编制工程量清单时的漏项、错误?

作为工程量清单的编制主体——甲方和中介咨询单位,需要认真对待,严格要求,提高工程量清单的编制水平。如何保证清单工程量没有重大漏项或出错是甲方、中介咨询单位工程造价专业工作者面临的一项十分重要的任务。

1、工程量计算要准确无误

要想保证编制工程量清单的准确,工程量的计算至关重要。一定要按照《工程量清单计价规范》规定的工程量计算规则计算,计算工程实体工程数量的净值,不考虑各种损耗,并且宁少勿多。

2、项目特征描述要准确、全面,没有歧义

工程量清单的编制项目特征描述特别关键,项目特征描述一定要准确、全面,没有歧义,满足确定综合单价的需要。

3、专业工程划分要明确

不同的专业工程,适用不同的清单项目,相应的造价也不同,这是最容易引发工程量清单编制错误的环节之一。这类项目主要在安装类工程中出现,极易引起混淆。

4、非实体项目不要忘记

非实体项目主要是措施项目,是指为了完成拟建工程项目的施工,必须发生的技术、生活、安全、环境保护等方面的项目。

5、通过与类似工程对比,寻找差异

工程量清单编制人员对所编清单没有完全把握时,可以结合类似工程实例进行对比,通过逐条的对比很容易发现其中的漏项、错项,能够快速的解决问题。这是检查编制工程量清单的最佳途径之一,在实践中运用广泛。

6、全面兼顾、从源头抓起

工程量清单的编制人员要结合项目的目的要求、设计原则、设计标准、质量标准、工程项目内外条件,及相关资料和信息全面兼顾进行,不能仅仅依靠施工图进行编制,还应分析研究施工组织设计、施工方案,只有这样才可以避免由于图纸设计与实际要求不吻合造成的设计变更。

七、提高工程量清单编制准确性的措施

(一)依据《13计价规范》编制项目工程量清单

工程项目的工程量清单应按《13计价规范》附录中的A~F分别编制工程量清单并遵循相应的项目划分及计算规则。

(二)编制工程量清单应遵循客观、公正、公平的原则,保证其科学合理性

编制人员首先应具有执业资格和良好的职业道德,严格依据设计图纸和有关资料、现行计价规范和有关文件及建筑工程技术规程和规范进行编制,避免人为地抬高或压低工程量,以保证清单工程量的客观公正性和科学合理性。

(三)合理安排工程量的计算顺序

1、按施工先后顺序计算。

2、按清单编码顺序计算。

3、按轴线编号顺序计算工程量。

(四)合理划分工程量清单项目子目

合理划分工程量清单项目是为了保证工程实物量的准确性。如果采用全费用单价,则应按形成一个独立的构件归并成一个项目子目,以形成构件的工作内容确定项目子目的工作内容。

(五)认真进行工程量清单复核

1、计算人员集体清图、复核。

2、技术经济指标法。

3、分组计算复核法。

4、与概算比较,进行绝对值复核。

5、利用工程量清单计价软件。

(六)其他影响工程量清单准确性因素的应对措施

1、设计修改与变更的应对措施

工程量清单的编制人员要深入施工现场踏勘,准确的掌握现场情况及周边环境,这都是决定清单项目特征的重要因素,如涉及到余土外运的弃土运距等。同时,也为措施项目清单的编制提供基础数据和资料。

2、合理补充各专业缺项清单项目

工程造价人员应与有关专业设计、施工人员共同研究,确定科学的施工方法及施工工序,合理补充各专业缺项子目,避免因不了解新工艺、新技术、新材料、新结构和不了解具体的施工工序和施工方法而随意补充缺项子目。

八、经验小结

结合工程量清单编制过程中的遇到的实际问题,要想准确、全面的编制好工程量清单,有针对性的总结如下:

1.全面了解项目建设全过程和项目周边环境;

2.注重细节,清单项目特征描述准确、全面;

3.按规则办事,严格按照《工程量清单计价规范》的计算规则计算工程量;

4.专业区分要弄清,防止弄混清单编制的错误;

5.非实体项目,结合项目专业勿忘记;

6.经验对比,快速检查清单的正确性。




详细建筑消防工程现场规范总结

一、建筑物的耐火等级

  1、建筑物的耐火等级分为四级,一二类三四类。

  2、节点缝隙或金属承重构件节点的外露部位,应做防火保护层。

  3、民用建筑的耐火等级、层数、长度和面积,一二级最大防火分区的长度250米。最大允许建筑面积2500平方米。

  4、对于地下房间、无窗房间或有固定窗扇的地上房间,以及超过20m且无自然排烟的疏散走道或有直接自然通风、但长度超过40m的疏散内走道,应设机械排烟设施。

  5、

1)建筑高度超过32米,应设机械排烟设施。

2)内走廊超过20米。并设有自然采光、自然通风设施。应设机械排烟设施。

3)面积超过100平方米,应设机械排烟设施。4)通风和空调系统应设置排烟系统应设机械排烟设施。

  二、建筑的防火分区、防火间距及疏散出口。

  6、建筑物内如设有上下层相连通的走马廊、自动扶梯等开口部位时,应按上、下连通层作为一个防火分区。

  7、地下、半地下建筑内的防火分区间应采用防火墙分隔,每个防火分区的建筑面积不应大于500m2。

  8、当设置自动灭火系统时,每个防火分区的最大允许建筑面积可增加到1000m2。局部设置时,增加面积应按该局部面积的一倍计算。

  9、民用建筑的防火间距:民用建筑之间的防火间距,6-9米。

  10、公共建筑和通廊式居住建筑安全出口的数目不应少于两个。

  11、九层及九层以下,建筑面积不超过500m2的塔式住宅,可设一个楼梯。

  12、高层建筑安全处口或疏散口必须设置两个安全出口。

  13、建筑中的安全出口或疏散出口应分散布置。建筑中相邻2个安全出口或疏散出口最近边缘之间的水平距离不应小于5.0m。

  14、直接通向公共走道的房间门至最近的外部出口或封闭楼梯间的距离:一级二级25米,环形通道22米。设有自动喷水系统的建筑疏散距离可增加25%。

  15、楼梯间的首层应设置直接对外的出口,当层数不超过四层时,可将对外出口设置在离楼梯间不超过15m处。

  16、太平门应为推闩式外开门。

  17、变压器室与配电室之间的隔墙,应设防火墙。锅炉房、变压器室应设置在首层靠外墙的部位,并应在外墙上开门。首层外墙开口部位的上方应设置宽度不小于1.00m的防火挑檐或高度不小于1.50m的窗。

 三、室外消防栓系统

  18、消防车道穿过建筑物的门洞时,其净高和净宽不应小于4m;门垛之间的净宽不应小于3.5m。

  19、建筑物内的管道井、电缆井应每隔2~3层在楼板处用耐火极限不低于0.50h的不燃烧体封隔,其井壁应采用耐火极限不低于1.00h的不燃烧体。井壁上的检查门应采用丙级防火门。

  20、电梯井和电梯机房的墙壁等均应采用耐火极限不低于1h的非燃烧体。高层工业建筑的室内电梯井和电梯机房的墙壁应采用耐火极限不低于2.5h的非燃烧体

  21、疏散楼梯栏杆扶手的高度不应小于1.1m,其他建筑的室外,其倾斜角可不大于600,净宽可不小于80cm。,且每级离扶手25cm处的踏步深度超过22cm时可不受此限。

  22、消防用水可由给水管网、天然水源或消防水池供给。

  23、室外消火栓水枪的充实水柱仍不小于10m;(从地面算起)。

  24、民用建筑室外消防栓的用水量应保证30L/S25、20。按建筑面积计算。

  25、环状管网的输水干管及向环状管网输水的输水管均不应少于两条。

  26、环状管道应用阀门分成若干独立段,每段内消火栓的数量不宜超过5个。室外消防给水管道的最小直径不应小于100mm。

  27、室外消火栓应沿道路设置,道路宽度超过60m时,宜在道路两边设置消火栓,并宜靠近十字路口。

  28、消火栓距路边不应超过2m,距房屋外墙不宜小于5m;

  29、室外消火栓的间距不应超过120m。室外消火栓的保护半径不应超过150m;  30、每个室外消火栓的用水量应按10~15L/s计算;水泵结合器的用水量10L/S-15L/S;

  31、高层建筑的消防栓充实水柱不小于10米-13米;

  32、室外地上式消火栓应有一个直径为150mm或100mm和两个直径为65mm的栓口;

  33、消防水池应满足自动喷水灭火延续时间按1h计算;

  34、消防水池一类18立方米。住宅一类建筑12立方米;

  35、供消防车取水的消防水池,保护半径不应大于150m。供消防车取水的消防水池应设取水口,其取水口与建筑物(水泵房除外)的距离不宜小于15m;

  四、室内消防栓系统

  36、民用建筑用水量室内消火栓一般20L/S,布置不小于4个。室内消防栓用水量:建筑高度大于50米10L/S超高层建筑30L/S;

 37、室内消火栓超过10个且室内消防用水量大于15L/s时,室内消防给水管道至少应有两条进水管与室外环状管网连接,并应将室内管道连成环状或将进水管与室外管道连成环状。当环状管网的一条进水管发生事故时,其余的进水管应仍能供应全部用水量;

  38、高层工业建筑室内消防竖管应成环状,且管道的直径不应小于100mm;

  39、室内消防给水管道应用阀门分成若干独立段;

  40、室内消火栓的布置,应保证有两支水枪的充实水柱同时到达室内任何部位。两个消防水栓的距离不应超过25米,水枪的充实水柱不应小于13m水柱;

  41、室内消火栓栓口处的静水压力应不超过80m水柱,如超过80m水柱时,应采用分区给水系统。消火栓栓口处的出水压力超过50m水柱时,应有减压设施;



  42、消防电梯前室应设室内消火栓,栓口离地面高度为1.1m,其出水方向宜向下或与设置消火栓的墙面成900角;

  43、同层消防栓距离不超过30米。栓口距地面1。1米。栓口为DN65。水龙带不小于25米,水龙口20毫米;

  44、应储存10min的消防用水量。当室内消防用水量不超过25L/s,经计算水箱消防储水量超过12m3时,仍可采用12m3;当室内消防用水量超过25L/s,经计算水箱消防储水量超过18m3,仍可采用18m3;

  五、自动喷水系统消防喷林系统的类型:

湿式喷淋灭火系统(适用于室内温度4-700C)、干式喷林灭火系统(适用于室内温度4-700C)、预作用喷林灭火系统。雨淋喷林系统、水幕系统;

 45、积大于500m2的地下商店应设自动喷水灭火系统;

  46、自动喷林系统的组成:报警阀、控制阀、水力警铃、系统检验装置、压力表、启闭指示装置。并设有水流指示器、压力开关、辅助电动报警装置组成。

  47、报警阀安装距地面1。2米。

  48、每个报警阀控制的喷淋头湿式或预作用喷淋头不超过800个。干式有排气装置的50个,干式无排气装置的250个;

  49、消防支管的管径不小于25。每个消防支管最多能代8个喷淋头

  六、消防水泵

  50、一组消防水泵的吸水管不应少于两条。高层建筑设有防超压措施

  51、消防水泵房应有不少于两条的出水管直接与环状管网连接。

  52、固定消防水泵应设有备用泵,其工作能力不应小于一台主要泵。

  53、消防水泵应保证在火警后5min内开始工作,并在火场断电时仍能正常运转。  七、各机电专业的消防设计;

  54、多层建筑和高层工业建筑各层的每个防火分区,当其通风、空气调节系统均系独立设置时,则被保护防火分区内的送、回风水平风管与总管的交接处可不设防火阀。

  55、火灾事故照明和疏散指示标志可采用蓄电池作备用电源,但连续供电时间不应少于20min。

  56、火灾照明应在下列设置封闭楼梯间、防烟楼梯间及其前室,消防电梯前室。

  57、按规定应设封闭楼梯间或防烟楼梯间建筑的疏散走道;

  58、疏散用的事故照明,其最低照度不应低于0.5lx。消防控制室,消防水泵房,自备发电机房的照明支线,应接在消防配电线路上。

  59、散指示标志宜放在太平门的顶部或疏散走道及其转角处距地面高度1m以下的墙面上,走道上的指示标志间距不宜大于20m。

  八、火灾自动报警及消控室

  60、报警区域按防火区域划分,一个报警区域可以有几个防火分区组成。

  61、火灾自动报警系统的形式有:集中报警系统:区域报警系统;控制报警系统(消控中心),一个区域报警控制器可警戒多个楼层(看产品的功能)安装位置距地面1。3-1。5米,报警电话安装位置1。3-1。5米。

  62、建筑面积大于500m2的地下商店应设火灾自动报警装置。

  63、独立设置的消防控制室,其耐火等级不应低于二级。采用耐火极限分别不低于3h的隔墙和2h的楼板,并与其他部位隔开和设置直通室外的安全出口;

  64、消控室应设置下列功能:接受火灾报警,发出火灾的声、光信号,事故广播和安全疏散指令等:控制消防水泵,固定灭火装置,通风空调系统,电动的防火门、阀门、防火卷帘、防烟排烟设施。显示电源、消防电梯运行情况等;

  65、火灾报警按钮安装在距地面1。5米;

  66、报警线预留100-200毫米长度,绑扎成束、+红—兰线;

  67、报警线敷设不应有接头、纽结,导线接头应在接线盒内用接线端子或焊接连接(每个接线端子接线不超过2根),盒内外加螺母。不同电压、电流、不同回路、不同系统、不同类别的线不能放在同一线槽内。

 68、线槽每隔1。5米设吊架及支架,吊拉杆不小于6MM;

  69、消防电源应为专用电源,不允许插接接头;

  70、消控室门向疏散方向开门,允许有送回风管但应加防火阀。严禁无关电气线路穿越,控制台周围留1米通道和检修通道。

  71、消防控制的功能:控制消防设备的开启、关闭;消防水泵、防烟、排烟风机的开关;关闭防火阀,停止空调送风机;显示火灾、故障报警的位置;疏散通道、出口等;显示保护地图(模拟图、平面图);显示消防电源的状态;配备火灾报警应急广播控制装置。

‍一、建筑物的耐火等级

 1、建筑物的耐火等级分为四级,一二类三四类。  2、节点缝隙或金属承重构件节点的外露部位,应做防火保护层。  3、民用建筑的耐火等级、层数、长度和面积,一二级最大防火分区的长度250米。最大允许建筑面积2500平方米。  4、对于地下房间、无窗房间或有固定窗扇的地上房间,以及超过20m且无自然排烟的疏散走道或有直接自然通风、但长度超过40m的疏散内走道,应设机械排烟设施。  5、1)建筑高度超过32米,应设机械排烟设施。2)内走廊超过20米。并设有自然采光、自然通风设施。应设机械排烟设施。3)面积超过100平方米,应设机械排烟设施。4)通风和空调系统应设置排烟系统应设机械排烟设施。

二、建筑的防火分区、防火间距及疏散出口。

  6、建筑物内如设有上下层相连通的走马廊、自动扶梯等开口部位时,应按上、下连通层作为一个防火分区。  7、地下、半地下建筑内的防火分区间应采用防火墙分隔,每个防火分区的建筑面积不应大于500m2。  8、当设置自动灭火系统时,每个防火分区的最大允许建筑面积可增加到1000m2。局部设置时,增加面积应按该局部面积的一倍计算。  9、民用建筑的防火间距:民用建筑之间的防火间距,6-9米。  10、公共建筑和通廊式居住建筑安全出口的数目不应少于两个。  11、九层及九层以下,建筑面积不超过500m2的塔式住宅,可设一个楼梯。  12、高层建筑安全处口或疏散口必须设置两个安全出口。  13、建筑中的安全出口或疏散出口应分散布置。建筑中相邻2个安全出口或疏散出口最近边缘之间的水平距离不应小于5.0m。  14、直接通向公共走道的房间门至最近的外部出口或封闭楼梯间的距离:一级二级25米,环形通道22米。设有自动喷水系统的建筑疏散距离可增加25%。  15、楼梯间的首层应设置直接对外的出口,当层数不超过四层时,可将对外出口设置在离楼梯间不超过15m处。  16、太平门应为推闩式外开门。  17、变压器室与配电室之间的隔墙,应设防火墙。锅炉房、变压器室应设置在首层靠外墙的部位,并应在外墙上开门。首层外墙开口部位的上方应设置宽度不小于1.00m的防火挑檐或高度不小于1.50m的窗。

 三、室外消防栓系统  18、消防车道穿过建筑物的门洞时,其净高和净宽不应小于4m;门垛之间的净宽不应小于3.5m。  19、建筑物内的管道井、电缆井应每隔2~3层在楼板处用耐火极限不低于0.50h的不燃烧体封隔,其井壁应采用耐火极限不低于1.00h的不燃烧体。井壁上的检查门应采用丙级防火门。  20、电梯井和电梯机房的墙壁等均应采用耐火极限不低于1h的非燃烧体。高层工业建筑的室内电梯井和电梯机房的墙壁应采用耐火极限不低于2.5h的非燃烧体  21、疏散楼梯栏杆扶手的高度不应小于1.1m,其他建筑的室外,其倾斜角可不大于600,净宽可不小于80cm。,且每级离扶手25cm处的踏步深度超过22cm时可不受此限。  22、消防用水可由给水管网、天然水源或消防水池供给。  23、室外消火栓水枪的充实水柱仍不小于10m;(从地面算起)。  24、民用建筑室外消防栓的用水量应保证30L/S25、20。按建筑面积计算。  25、环状管网的输水干管及向环状管网输水的输水管均不应少于两条。  26、环状管道应用阀门分成若干独立段,每段内消火栓的数量不宜超过5个。室外消防给水管道的最小直径不应小于100mm。  27、室外消火栓应沿道路设置,道路宽度超过60m时,宜在道路两边设置消火栓,并宜靠近十字路口。  28、消火栓距路边不应超过2m,距房屋外墙不宜小于5m;  29、室外消火栓的间距不应超过120m。室外消火栓的保护半径不应超过150m;  30、每个室外消火栓的用水量应按10~15L/s计算;水泵结合器的用水量10L/S-15L/S;  31、高层建筑的消防栓充实水柱不小于10米-13米;  32、室外地上式消火栓应有一个直径为150mm或100mm和两个直径为65mm的栓口;  33、消防水池应满足自动喷水灭火延续时间按1h计算;  34、消防水池一类18立方米。住宅一类建筑12立方米;  35、供消防车取水的消防水池,保护半径不应大于150m。供消防车取水的消防水池应设取水口,其取水口与建筑物(水泵房除外)的距离不宜小于15m;

四、室内消防栓系统  36、民用建筑用水量室内消火栓一般20L/S,布置不小于4个。室内消防栓用水量:建筑高度大于50米10L/S超高层建筑30L/S;  37、室内消火栓超过10个且室内消防用水量大于15L/s时,室内消防给水管道至少应有两条进水管与室外环状管网连接,并应将室内管道连成环状或将进水管与室外管道连成环状。当环状管网的一条进水管发生事故时,其余的进水管应仍能供应全部用水量;  38、高层工业建筑室内消防竖管应成环状,且管道的直径不应小于100mm;  39、室内消防给水管道应用阀门分成若干独立段;  40、室内消火栓的布置,应保证有两支水枪的充实水柱同时到达室内任何部位。两个消防水栓的距离不应超过25米,水枪的充实水柱不应小于13m水柱;  41、室内消火栓栓口处的静水压力应不超过80m水柱,如超过80m水柱时,应采用分区给水系统。消火栓栓口处的出水压力超过50m水柱时,应有减压设施;  42、消防电梯前室应设室内消火栓,栓口离地面高度为1.1m,其出水方向宜向下或与设置消火栓的墙面成900角;  43、同层消防栓距离不超过30米。栓口距地面1。1米。栓口为DN65。水龙带不小于25米,水龙口20毫米;  44、应储存10min的消防用水量。当室内消防用水量不超过25L/s,经计算水箱消防储水量超过12m3时,仍可采用12m3;当室内消防用水量超过25L/s,经计算水箱消防储水量超过18m3,仍可采用18m3;

五、自动喷水系统消防喷林系统的类型:湿式喷淋灭火系统(适用于室内温度4-700C)、干式喷林灭火系统(适用于室内温度4-700C)、预作用喷林灭火系统。雨淋喷林系统、水幕系统; 45、积大于500m2的地下商店应设自动喷水灭火系统;  46、自动喷林系统的组成:报警阀、控制阀、水力警铃、系统检验装置、压力表、启闭指示装置。并设有水流指示器、压力开关、辅助电动报警装置组成。  47、报警阀安装距地面1。2米。  48、每个报警阀控制的喷淋头湿式或预作用喷淋头不超过800个。干式有排气装置的50个,干式无排气装置的250个;  49、消防支管的管径不小于25。每个消防支管最多能代8个喷淋头

 六、消防水泵  50、一组消防水泵的吸水管不应少于两条。高层建筑设有防超压措施  51、消防水泵房应有不少于两条的出水管直接与环状管网连接。  52、固定消防水泵应设有备用泵,其工作能力不应小于一台主要泵。  53、消防水泵应保证在火警后5min内开始工作,并在火场断电时仍能正常运转。

七、各机电专业的消防设计;  54、多层建筑和高层工业建筑各层的每个防火分区,当其通风、空气调节系统均系独立设置时,则被保护防火分区内的送、回风水平风管与总管的交接处可不设防火阀。  55、火灾事故照明和疏散指示标志可采用蓄电池作备用电源,但连续供电时间不应少于20min。  56、火灾照明应在下列设置封闭楼梯间、防烟楼梯间及其前室,消防电梯前室。  57、按规定应设封闭楼梯间或防烟楼梯间建筑的疏散走道;  58、疏散用的事故照明,其最低照度不应低于0.5lx。消防控制室,消防水泵房,自备发电机房的照明支线,应接在消防配电线路上。  59、散指示标志宜放在太平门的顶部或疏散走道及其转角处距地面高度1m以下的墙面上,走道上的指示标志间距不宜大于20m。

 八、火灾自动报警及消控室  60、报警区域按防火区域划分,一个报警区域可以有几个防火分区组成。  61、火灾自动报警系统的形式有:集中报警系统:区域报警系统;控制报警系统(消控中心),一个区域报警控制器可警戒多个楼层(看产品的功能)安装位置距地面1。3-1。5米,报警电话安装位置1。3-1。5米。  62、建筑面积大于500m2的地下商店应设火灾自动报警装置。  63、独立设置的消防控制室,其耐火等级不应低于二级。采用耐火极限分别不低于3h的隔墙和2h的楼板,并与其他部位隔开和设置直通室外的安全出口;  64、消控室应设置下列功能:接受火灾报警,发出火灾的声、光信号,事故广播和安全疏散指令等:控制消防水泵,固定灭火装置,通风空调系统,电动的防火门、阀门、防火卷帘、防烟排烟设施。显示电源、消防电梯运行情况等;  65、火灾报警按钮安装在距地面1。5米;  66、报警线预留100-200毫米长度,绑扎成束、+红—兰线;  67、报警线敷设不应有接头、纽结,导线接头应在接线盒内用接线端子或焊接连接(每个接线端子接线不超过2根),盒内外加螺母。不同电压、电流、不同回路、不同系统、不同类别的线不能放在同一线槽内。  68、线槽每隔1。5米设吊架及支架,吊拉杆不小于6MM;  69、消防电源应为专用电源,不允许插接接头;  70、消控室门向疏散方向开门,允许有送回风管但应加防火阀。严禁无关电气线路穿越,控制台周围留1米通道和检修通道。  71、消防控制的功能:控制消防设备的开启、关闭;消防水泵、防烟、排烟风机的开关;关闭防火阀,停止空调送风机;显示火灾、故障报警的位置;疏散通道、出口等;显示保护地图(模拟图、平面图);显示消防电源的状态;配备火灾报警应急广播控制装置。72、消防控制状态的过程:当火灾报警时;火灾报警系统报警;自动灭火系统启动;室内消防栓系统启动(消防水泵启动);电源进行切换(非消防电源停电,应急消防电源启动),并接通报警装置和应急照明装置和疏散指示照明。电梯迫降在首层;,加压送风机启动(风口开启),隔离系统启动(防火卷帘下降);防火门关闭  73、每隔防火分区至少设置一个手动火灾报警装置,两个手动火灾报警装置的距离不超过30米,安装位置1.3-1.5米

 九、防烟、排烟系统  74、一二类建筑(高度超过50米)、建筑高度超过32米的建筑物应设置防烟分区。  75、防烟分区一般不超过500平方米,不大于防火分区;不跨越防火分区,防排烟系统设置一般在走廊、防烟道、排风井道各自独立,耐火等级1小时。  76、高层建筑的防烟、排烟系统。分为机械加压送风防烟系统和自动排烟系统(可开启外窗);自动排烟系统(可开启外窗)分为:机械排烟系统和可开启外窗的自然排烟系统。  77、塔楼建筑应设有两个疏散防烟楼梯;并设有前室,前室设有机械加压送风系统。楼梯间每隔2-3层设置一个加压送风口,前室每层都设加压送风口。  78、防烟楼梯间。合用消防前室设计风量18000-20000。28000-30000M3、H。层数超过32层的分段计算。

 (一)机械加压送风系统  79、机械加压送风系统设置在前室、楼梯间、合用前室、消防电梯间前室;当楼梯间和消防前室加压送风系统必须合用时应设置压差自动调节装置;机械加压送风系统的全压除计算最不力点的的压头损失,其余压应符合规定  80、防烟楼梯间为50PA  81、前室、楼梯间、合用前室、消防电梯间前室、避难间为25PA;  82、楼梯间每隔2-3层设置一个加压送风口,前室每层都设加压送风口。  83、机械加压送风系统和机械排烟系统的风速规定  1)采用金属风管,风速不大于20米/秒  2)混凝土结构管道风速不大于15米/秒  3)送风口的风速不大于7米、秒。排烟口的风速不大于10米、秒  84、排烟系统的设置的:一般设置在楼梯间、前室、消防前室,合用前室。避难层。  85、超过32层的建筑楼梯间的送风量和排风量应分段计算  86、剪力楼楼梯间可供用一个风道其风量按两个楼梯间计算,风口分别设置。  87、避难层的加压送风量按净面积计算不小于30立方米、秒,避难层应设有消防电梯出口、应急照明、广播、消防电话、消防栓、并设有独立的防烟设施,防烟楼梯进行分割  (二)机械排风(防烟)系统  88、排烟系统的设置条件:  1)建筑高度超过32米;  2)内走廊超过20米。并设有自然采光、自然通风设施;  3)面积超过100平方米;  4)通风和空调系统应设置排烟系统;  89、防烟系统的安装位置:  1)担负一个防烟分区净空高度大于6米的房间,每平方米不小于60立方米  2)担负一个防烟分区净空高度大于6米的房间,每平方米不小于120立方米  3)排烟口安装在屋面及顶棚位置;排烟量不小于60立方米/秒  4)防烟口设置水平距离不超过30米防烟阀关闭温度2800C  5)走廊的防排烟系统竖向设置,室内的按防火分区设置  6)机械防排烟系统可以与通风空调系统合用但必须采用可靠的防火措施  7)防火风管为建筑中的安全救生系统:主要应用于火灾时的排烟和正压送风的救生保障系统,一般可分为1h、2h、4h等的不同要求级别  90、通风与空气调节  1)通风系统应设置,横向按防火分区设置,竖向每五层设置(不超过5层),  2)通风空调系统穿越下列情况时安装防火阀700C(穿越防火分区墙、楼板变形缝等)

 十、其他  91、玻璃幕的耐火等级应耐火1小时  92、建筑变形缝等应加防火保护层  93、无框玻璃幕墙及间隔玻璃幕墙应耐火1小时,应有800MM高实体墙。  94、发电机房储油不能超过8小时用量,  95、高层建筑的间距13米、群楼6米  96、消防车道宽度不小于4米,与建筑物距离不小于5米,高度不超过4米  97、建筑物的变形缝及金属结构要加防火保护层。  98、一、二级建筑防火分区最大允许距离150米,面积2500平方米。  十一、防火分区  99、一类建筑:1000平方米;二类建筑:1500平方米;地下室:500平方米  100、高层建筑与裙楼有防火墙及良好的防火措施时最大防火分区不应超过2500平方米  101、高层建筑有自动扶梯、上下层连通、上下开口通道楼梯等,防火分区应按上下连通作分防火分区,面积叠加计算  102、每层防火分区安全通道门不应小于两个,两个安全门的距离不小于5米。一般在24-40米,环形走廊10-20米;安全疏散门距离室内的任何一点不超过40米,室内到室内门不超过15米。  103、首层消防通道走廊宽1100-1200毫米;门900-1300毫米,门往外开。门外1。4米内不应有踏步  104、防火卷帘耐火等级一般为3小时  105、十八层及十八层以下的建筑,面积不超过650平方米,住户不超过八户,应设有防烟楼梯间和消防电梯;  106、消防电梯的配置:小于1500平方米设置一台消防电梯,大于1500小于4500平方米2台,4500平方米3台  107、消防电梯应设置在不同的防火分区内;消防电梯前室不小于6平方米。  108、十层以上的建筑应在单元内的阳台进行连通或凹陷

十二、消防给水及消防灭火设备  109、消防电梯前室设有消火栓  110、消防泵房耐火等级为2级。消防水箱楼板厚15毫米,隔墙耐火2小时,甲级防火门。  111、超过100米的高层建筑均应设有自动喷水灭火设备。  消防验收规范  一、安装  112、安装线管时当管长超过45米时应设有接线盒  113、管道穿越消防水池和剪力墙时应加放水套管,震动管道要加柔性接头,与水箱接口要用焊接,消防水箱要预留1米的通道周围不得小于0。7米,与顶棚高度不小于0。6米。压力表的量程是2。5倍。  114、消防水泵结合器的组成:接口、本体、连接器、止回阀、安全阀、防空阀、控制阀顺序安装,安装高度1。1米  115、小于或等于DN100的管道采用焊接。大于DN100的管道采用卡故连接  116、管道安装与楼板粱、拄、的距离,按管道的管径为递增40-200毫米  117、管道与支架的安装距离,按管道的管径为递增3。5-12毫米。  118、7、管道支架、吊架与喷头的安装距离不宜小于300毫米,与末端喷头的距离不得小于750毫米。  119、管道穿过变形缝的时候,采用柔性接头和短管。短管不得小于墙体长度或出墙体50毫米。  120、管道竖向安装支架距离1。5-1。8米。  121、消防水泵出口应安装止回阀、压力表。  122、消防气压装置安装距棚顶高度不小于1。0米;  123、消防结合器的安装顺序,接口、本体、连接管、止回阀、安全阀、防空阀、止回阀.  124、报警阀组安装距离距地面1。2米,水力警铃与报警阀的连接应采用镀新钢管长度不超过6米

 二、灭火器的配置规范。  125、1、按类型分为A、B、C、类  三、喷林头  126、喷淋头的保护面积8平方米(严重的5。4米)喷淋头的水平距离为2。8米(中危险级3。6米、),喷淋头与柱面、或墙面的距离1。4米(严重的1。1米),侧喷距顶棚距离7。5-15CM  127、侧喷垂直两米,两侧1米内严禁有障碍物。侧喷的最远距离7米。



72、消防控制状态的过程:当火灾报警时;火灾报警系统报警;自动灭火系统启动;室内消防栓系统启动(消防水泵启动);电源进行切换(非消防电源停电,应急消防电源启动),并接通报警装置和应急照明装置和疏散指示照明。电梯迫降在首层;,加压送风机启动(风口开启),隔离系统启动(防火卷帘下降);防火门关闭  73、每隔防火分区至少设置一个手动火灾报警装置,两个手动火灾报警装置的距离不超过30米,安装位置1.3-1.5米




关于套用了外脚手架后里脚手架,墙柱脚手架,梁脚手架的套用问题

 关于套用了外脚手架后还需要套里脚手架,墙柱脚手架,梁脚手架。具体分析如下。

一、一般规定

(一)内、外墙脚手架时,均不扣除窗洞口、空圈洞口等所占的面积。

(二)同筑物高度不同时,应按不同高度分别计算。

(三)总包施工单位承包工程范围不包括外墙装饰工程或外墙装饰不能利用主体施工脚手架施工的工程,可分别套用主体外脚手架或装饰外脚手架项目。

二、外脚手架

(一)物外墙脚手架高度自设计室外地坪算至檐口(或女儿墙顶);工程量按外墙外边线长度(凸出墙面宽度大于240mm的墙垛等,按图示尺寸展开计算,并入外墙长度内),乘以高度以平方米计算。

(二)砌筑高度在15m以下的按单排脚手架计算;高度在15m以上或高度虽小于15m,但外墙门窗及装饰面积超过外墙表面积60%以上(或外墙为现浇混凝土墙、轻质砌块墙)时,按双排脚手架计算;建筑物高度超过30m时,可根据工程情况按型钢挑平台双排脚手架计算。

(三)独立柱(现浇混凝土框架柱)按柱图示结构外围周长另加3.6m,乘以设计柱高以平方米计算,套用单排外脚手架项目。现浇混凝土梁、墙,按设计室外地坪或楼板上表面至楼板底之间的高度,乘以梁、 墙净长以平方米计算,套用双排外脚手架项目。

(四)型钢平台外挑钢管架,按外墙外边线长度乘设计高度以平方米计算。平台外挑宽度定额已综合取定,使用时按定额项目的设置高度分别套用。

三、里脚手架

(一)建筑物内墙脚手架,凡设计室内地坪至顶板下表面(或山墙高度1/2处)的高度在3.6m以下(非轻质砌块墙)时,按单排里脚手架计算;高度超过3.6m小于6m时,按双排里脚手架计算。

(二)里脚手架按墙面垂直投影面积计算,套用里脚手架项目。不能在内墙上留脚手架洞的各种轻质砌块墙等套用双排里脚手架项目。

四、装饰脚手架

(一)高度超过3.6m的内墙面装饰不能利用原砌筑脚手架时,可按里脚手架计算规则计算装饰脚手架。装饰脚手架按双排里脚手架乘以0.3系数计算。

(二)室内天棚装饰面距设计室内地坪在3.6m以上时,可计算满堂脚手架。满堂脚手架按室内净面积计算,其高度在3.61~5.2m之间时,计算基本层。超过5.2m时,每增加1.2m按增加一层计算,不足0.6m的不计。增加层按下式计算:满堂脚手架增加层=[室内净高度-5.2(m)]/1.2(m)

(三)外墙装饰不能利用主体脚手架施工时,可计算外墙装饰脚手架。外墙装饰脚手架按设计外墙装饰面积计算,套用相应定额项目。外墙油漆、涂刷者不计算外墙装饰脚手架。

(四)按规定计算满堂脚手架后,室内墙面装饰工程不再计算脚手架。

五、其他脚手架

(一)围墙脚手架,按室外自然地坪至围墙顶面的砌筑高度乘长度以平方米计算。围墙脚手架套用单排里脚手架相应项目。

(二)石砌墙体,凡砌筑高度在1.0mm以上时,按设计砌筑高度乘长度以平方米计算,套用双排里脚手架项目。

(三)水平防护架,按实际铺板的水平投影面积,以平方米计算。

(四)垂直防护架,按自然地坪至最上一层横杆之间的搭设高度,乘以实际搭设长度以平方米计算。

(五)挑脚手架,按搭设长度和层数,以延长米计算。

(六) 悬空脚手架,按搭设水平投影面积以平方米计算。

(七)烟囱脚手架,区别不同搭设高度以座计算。滑升模板施工的混凝土烟囱、筒仓不另计算脚手架。

(八)电梯井脚手架,按单孔以座计算。

(九)斜道区别不同高度以座计算。

(十)砌筑贮仓脚手架,不分单筒或贮仓组均按单筒外边线周长,乘以设计室外地坪至贮仓上口之间高度,以平方米计算,套用双排外脚手架项目。

(十一)贮水(油)池脚手架,按外壁周长乘以室外地坪至池壁顶面之间高度,以平方米计算。贮水(油)池凡距地坪高度超过1.2m 以上时,套用双排外脚手架项目。

(十二)设备基础脚手架,按其外形周长乘以地坪至外形顶面边线之间高度,以平方米计算,套用双排里脚手架项目。

(十三)建筑物垂直封闭工程量按封闭面的垂直投影面积计算。

(十四)立挂式安全网按架网部分的实际长度乘以实际高度以平方米计算。

(十五)挑出式安全网按挑出的水平投影面积计算。

定 额 解 释

2、   外脚手架的高度,在工程量计算及执行定额时,均自设计室外地坪算至檐口顶。

(1) 先主体、后回填,自然地坪低于设计室外地坪时,外脚手架的高度,自自然地坪算起。

(2) 设计室外地坪标高不同时,有错坪的,按不同标高分别计算;有坡度的,按平均标高计算。

(3) 外墙有女儿墙的,算至女儿墙压顶上坪;无女儿墙的,算至檐板上坪,或檐沟翻檐的上坪。

(4) 坡屋面的山尖部分,其工程量按山尖部分的平均高度计算;但应按山尖顶坪执行定额。

(5) 突出屋面的电梯间、水箱间等,执行定额时不计入建筑物的总高度。

3、   各种现浇混凝土独立柱、框架柱、砖柱、石柱等,均需单独计算脚手架;混凝土构造柱,不单独计算。

4、   现浇混凝土圈梁、过梁,楼梯、雨蓬、阳台、挑檐中的梁和挑梁,均不单独计算脚手架。

5、   各种现浇混凝土板、现浇混凝土楼梯,不单独计算脚手架。

6、   外挑阳台的外脚手架,按其外挑宽度,并入外墙外边线长度内计算。

7、   高低层交界处的高层外脚手架,按低层屋面结构上坪至檐口(或女儿墙顶)的高度计算工程量,按设计室外地坪至檐口(或女儿墙顶)的高度执行定额。高出屋面的电梯间、水箱间,其脚手架按自身高度计算。

8、   设计室内地坪至顶板下坪(或山墙高度1/2处)的高度超过6m时,内墙(非轻质砌块墙)砌筑脚手架,执行单排外脚手架子目;轻质砌块墙砌筑脚手架,执行双排外脚手架子目。

9、   混凝土独立基础高度超过1m,按柱脚手架规则计算工程量(外围周长按最大底面周长),执行单排外脚手架子目。

10、石砌基础高度超过1m,执行双排里脚手架子目;超过3m,执行双排外脚手架子目。边砌边回填时,不得计算脚手架。

11、石砌围墙或厚2砖以上的砖围墙,增加一面双排里脚手架。

12、各种石砌挡土墙的砌筑脚手架,按石砌基础的规定执行。

13、型钢平台外挑双排钢管架子目,一般适用于自然地坪或高层建筑的低层屋面不能承受外脚手架荷载,不能搭设落地脚手架等情况。其工程量计算,执行外脚手架的相应规定。

14、编制标底时,外脚手架高度在110m以内,按相应落地钢管架子目执行;高度超过110m时,按型钢平台外挑双排钢管架子目执行。

15、满堂脚手架按室内净面积计算,不扣除柱、垛所占面积。

16、内装饰脚手架,内墙高度在3.6m以内时按相应脚手架子目30%计取。但计取满堂脚手架后,不再计取内装饰脚手架。

17、依附斜道的高度,系指斜道所爬升的垂直高度,从下至上连成一个整体为1座。

18、斜道的数量,编制标底时,建筑物首层(不含地下室)建筑面积1200m2以内,计1座;超过1200m2,每增加500m2以内,增加1座。

19、平挂式安全网(脚手架与建筑物外墙之间的安全网),按水平挂设的投影面积,以平方米计算,执行定额10-1-46立挂式安全网子目。

20、建筑物垂直封闭采用交替倒用时,工程量按倒用封闭过的垂直投影面积计算;执行定额时,封闭材料乘以下列系数:竹席0.5、竹笆和密目网0.33。

21、建筑物垂直封闭,编制标底时,建筑物层数16层(或檐高50m)以内,按固定封闭计算;16层(或檐高50m)以上,按交替倒用封闭计算。封闭材料采用密目网。

22、高出屋面水箱间、电梯间,不计算垂直封闭。

23、滑升钢模浇筑的钢筋混凝土烟囱、倒锥壳水塔支筒及筒仓,定额按无井架施工编制,不另计脚手架费用。

24、大型现浇混凝土贮水(油)池、框架式设备基础的混凝土壁、柱、顶板梁等混凝土浇筑脚手架,按现浇混凝土墙、柱、梁的相应规定计算。

25、电梯井脚手架的搭设高度,系指电梯井底板上坪至顶板下坪(不包括建筑物顶层电梯机房)之间的高度。

26、主体工程外脚手架和外装饰工程脚手架,其工程量计算执行外脚手架有关规定。

27、外墙面局部玻璃幕墙的外装饰工程脚手架,按幕墙宽度两侧各加1m,乘以幕墙高度,以平方米计算工程量;按设计室外地坪至幕墙上边缘高度执行定额。

综 合 解 释

1、脚手架定额的工作内容中,包括底层脚手架下的平土、挖坑,实际与定额不同时,不得调整。

2、地下室外脚手架的高度,按基础底板上坪至地下室顶板上坪之间的高度计算。

3、现浇混凝土单梁、连续梁的脚手架,按其相应规定计算。但梁下为混凝土墙(同一轴线)、并与墙一起整浇时,不单独计算。

有梁板的板下梁,不计算脚手架。

4、砌筑高度小于15m、但外墙门窗及外墙装饰面积超过外墙表面积60%以上(或外墙为现浇混土墙、轻质砌块墙)时,按双排脚手架计算。

5、外墙装饰不能利用主体脚手架施工时,需要重新搭设外装饰脚手架,应执行外装饰工程脚手架相应子目。




深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)

本资料共52个文件,1.76G

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)
建筑模型

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)

办公楼-1A-建筑模型

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)

购物中心建筑模型

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)
结构模型

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)

办公楼结构模型

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)

购物中心1至屋顶层结构模型

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)
暖通模型

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)

办公楼暖通模型

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)

公寓楼暖通模型

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)
给排水模型

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)

地下室给排水模型

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)
电气模型

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)

办公楼电气模型

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)

地下室电气模型

深圳光明中心BIM模型(建筑、结构、暖通、给排水、电气)




无需浇筑后浇带的“跳仓法”施工!

跳仓法是指在大体积混凝土结构施工中,在早期温度收缩应力较大的阶段,将超大的混凝土块体分为若干小块体间隔施工,经过短期的应力释放,在后期收缩应力较小的阶段再将若干小块体连成整体,依靠混凝土抗拉强度抵抗下一阶段的温度收缩应力的施工方法,这样施工也不用留后浇带了。

文字描述不便理解

从下面这个施工实例动态模拟中

可以清晰看懂这种下跳棋似的浇筑模式




消防工程最全的施工方案流程细节,图文介绍



消防预留预埋施工

3.1、消防预埋

1.预留预埋是给排水专业在主体施工中的工作重点。预留预埋准确与否对整个安装工程至关重要。它将直接影响给排水安装的顺利进行。

2.施工准备期间,专业工长认真熟悉施工图纸,找出所有预埋预留点,并统一编号,并在深化设计的预留预埋图中标注清晰,以便于各专业的预留预埋.同时与其他专业沟通,以避免今后安装有冲突、交叉现象,减少不必要的返工。

3.严格按照标准图集加工制作防水套管、穿墙套管,套管长度按结构施工图尺寸确定,套管管径参照下列标准:

3.2、套管安装

1.刚性套管安装:主体结构钢筋绑扎好后,按照给排水施工图标高几何尺寸找准位置,然后将套管置于钢筋中,焊接在钢筋网中,如果需气割钢筋安装的,安装后必须用加强筋加固,并做好套管的防堵工作。刚性套管安装如图所示:

2.穿墙套管安装:土建专业在砌筑隔墙时,按专业施工图标高,几何尺寸将套管置于隔墙中,用砌块找平后用砂浆固定,然后交给土建队伍继续施工。

3.穿剪力墙钢套管安装:在钢筋绑扎好后,按照专业施工图确定好套管的标高和几何尺寸放置钢套管,找准确切位置后焊牢在周围钢筋上,如果需要气割钢筋安装的,安装好后必须用加强筋加固,并做好防堵工作。

4.穿楼板孔洞预留:预留孔洞根据尺寸做好木盒子或钢套管,确定位置后预埋,待混凝土浇筑后取出即可。

消防管道安装施工

4.1消防管道安装

1.系统流程:

4.11图

2.施工工序:

⑴干管安装,≤DN75的干管采用套丝连接安装,焊接和丝接技术数据与给水管相同,焊接口和埋地部分的管理作防腐处理。

⑵ 消防栓及支管安装,消防栓支管要以栓阀的坐标、标高定位甩口,核定后再固稳消防栓箱,栓箱内配件根据设计要求设定。

⑶ 消防水泵安装根据设计要求定型号、定位置,安装顺序为止回阀;阀门依次与设备紧固,阀门安装手轮方向应便于操作,具体安装技术参照泵房的安装。

3. 消防栓箱的安装

⑴安装前应核对产品型号与设计是否相符,箱内配件、产品合格证、产品说明书是否齐全。箱体安装前应进行外观质量检查,如发现质量问题不得使用。安装过程中应与装修紧密配合,不得损坏装修面,箱体安装高度一致,栓口离地面高度为1.2m,允许偏差20mm。阀门距箱侧面为140mm,距箱后内表面为100mm,允许偏差5mm。明装箱和暗装箱区别使用,注意配合装修面接缝整齐美观。安装后的箱体上下角的水平移位不得超过2mm,以保证箱体平、正直。

电气预留预埋施工

5.1电气配管

1.所有配管工程以设计图纸为依据,暗配管应沿最近的路线敷设。

2.管路超过下列长度,应加装接线盒,其位置应便于穿线,如下表所示:

3.管路垂直敷设时,根据导线截面设置接线盒距离,以方便穿线,如下表所示:

4.暗配电线管路与其它管道最小距离,如下表所示:

5.镀锌钢管的敷设一律采用套丝管箍连接,要求钢管经扫管后进行管头套丝,套丝长度以用管箍连接好后螺纹外露2~3扣为宜,套丝完成后应检查是否光滑、平整,管口作二次打磨处理。

6.钢管进入配电箱时,应使用配电箱的敲落孔,无敲落孔时使用专用开孔器按管径大小开孔,并使用锁紧螺母固定牢靠,连接牢固后管螺纹宜外露2~3扣。

5.2接线盒预埋

1.管进盒、箱连接,盒、箱开孔应整齐并与管径相吻合。管口露出盒、箱应小于5mm。有锁紧螺母者与锁紧螺母平,露出锁紧螺母的丝扣为2~3扣。两根以上管入盒、箱要长短一致,间距均匀,排列整齐,如图所示。

2.在现浇混凝土顶板内安装接线盒时,用油漆在设计规定的位置上画上接线盒位置和进出线方向,按进出线方向将接线盒壁上的对应敲落孔取下,将管口用塑料管堵和胶带封好,将接线盒用锯末填满,然后用塑料宽胶带将盒口包扎严密,并做好接地跨接线。具体施工方法见下图:

消防电气工程

6.1、 配管敷设

1.明配管一般采用吊架敷设,钢管采用螺纹连接,先放线定位安装好吊架,后将管子固定在吊架上,要求横平竖直。

2.管内无毛刺及杂物,管口平整光滑并与箱(盒)连接时,用锁紧螺母固定的管端螺纹宜外露锁紧螺母2~3扣。

3.钢管接头及灯头盒等处均采用2.5mm2的多股铜芯导线和专用接地线卡进行可靠的跨接接地。

4.钢管丝扣连接时在管接头的两端装设专用接地跨接线,如图。

6.2、施工准备

1.材料准备:

所用主材、附材已运至施工现场,规格、型号符合图纸要求,数量满足现场需要。材料要求如下:

(1)主材:钢管具备有效的产品合格证,原材合格证,镀锌管外表层完整、无 剥落现象。

(2)附材:灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口的质量符合要求。

2.主要机具

专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、钢卷尺、线坠、手电钻、开孔器及电工常用工具。

3.作业条件:

⑴各层水平线和墙厚度线弹好,配合土建施工;

⑵现场浇筑楼板内配管,底层钢筋绑扎完毕,上层钢筋未绑扎前;

⑶现浇墙体内配管,土建钢筋已绑扎完毕,按墙体线施工;

⑷砌体内配管随土建施工进行配管;

4.施工工艺

⑴工艺流程

管路预制加工→测定盒箱位置→稳注箱盒→管路连接→接地线连接

5.管子切割

⑴管子切断配管前根据图纸要求的实际尺寸将管线切断。管切割时采用细齿锯切割,切割时要注意使锯条与管子轴线保持垂直,避免切断处出现马蹄口,推锯时,稍加用力,使其发生锯割作用,但用力不要过猛,以免别断锯条;回锯时,不加压力,锯稍抬起,尽量减少锯条磨损;当快要切断时,要减慢锯割速度,使管子平稳地锯断。为防止锯条发热,要时常注意在锯条口上注油。管字切断后,断口处应与管轴线垂直,管口应锉平、刮光、使管口平整光滑。当出现马蹄口后,应重新切段。严禁用电、气焊切割钢管。

6.管子煨弯

⑴管子敷设中需要改变方向时,应预先进行弯曲加工,管子弯曲也可以在管切段以前进行。管的弯曲,应使用专用弯管器煨弯。且不同规格的管应使用与之配套的弯管器,严禁在管路弯曲处采用气焊加热拿褶弯管。弯管时把弯管器套在需要弯曲部位(即起弯点),用脚踩住管子,扳动弯管器手柄,稍加一定的力,使管子略有弯曲,

⑵然后逐点向后移动弯管器,重复前次动作,直至弯曲部位的后端,使管子弯成所需要的弯曲半径和弯曲角度来。弯管的过程中还要注意移动弯管器的距离不能一次过大,用力也不能太猛。当需要在钢导管端部煨管入盒处的90 度弯曲时,煨好后管的端部管口应与管垂直,但应防止管口处受压变形。

7.测定盒箱位置

⑴在配管前应按设计图纸确定好配电设备、各种箱、盒及用电设备位置。在楼板内配管时,在土建摸板支设完毕后,根据设计图纸在摸板上用红油漆标注灯具、插座、探测器、接线盒、配电箱的位置。当室内只有一盏灯时,其灯位盒应设在纵横墙(或梁)净尺寸中心线的交叉处;有两盏灯时,灯位盒应设在短轴线墙(或梁)净尺寸中心线与长轴线墙(或梁)净尺寸1/4 的交叉处,如图1 所示。公共建筑走廊照明灯具,应按其顶部建筑结构不同,来合理地布置灯位盒的位置,当走廊顶部无凸出楼板下部的梁时,除考虑好楼梯对应处的灯位盒外,其他灯位盒宜沿走廊中心线均匀分布,如走廊顶部有凸出楼板下部的梁,确定灯位时,应考虑到灯位与梁的位置关系,灯位盒与梁之间的距离应协调,均匀一致,力求实用美观。

8.管子与盒箱的连接

⑴管与盒(箱)连接时采用专用螺纹接头连接,管口宜高出盒(箱)内壁3~5mm,管与盒(箱)连接固定时,先套上螺纹接头,一管一孔顺直插入与管径 吻合的敲落孔内,伸进长度宜为3~5 mm,然后将螺纹接头的六角爪型螺母在盒(箱)内侧拧上,并旋紧,接着用专用螺丝刀拧紧螺纹接头上的紧定螺钉,直至螺帽脱落。最后在管口套上塑料护口,并用锯末将灯头盒(接线盒)填塞满,盖上盒盖,拧紧螺丝。注意,管路与盒(箱)连接时,应一孔一管,管径与盒(箱)敲落孔应吻合,连接处,应将爪型螺母和螺纹接头锁紧,两根及以上管路与盒(箱)连接时,排列应整齐,间距均匀。

9.管与管的连接

⑴管与管连接采用直管接头连接,连接时先检查两侧连接的管口应平整、光滑、无毛刺、无变形。连接时将两管口分别插入直管接头中间,紧贴凹槽处两端,然后用专用螺丝刀拧紧螺钉,直至螺帽脱落。注意,在连接处应,应将紧定螺钉处于可视部位。

10.管路敷设

⑴管路敷设有下列情况之一时,中间应增设接线盒,其位置应便于穿线:

⑵管路长度每超过30m,无弯曲;

⑶管路长度每超过20m,有一个弯曲;

⑷路长度每超过15m,有两个弯曲弯曲;

⑸管路长度每超过8m,有三个弯曲弯曲;

⑹管暗敷设时,其弯曲半径不应小于管外径的6倍,埋入混凝土内平面敷设时,其弯曲半径不应小于管外径的10 倍。

11.现浇混凝土结构中管路敷设

⑴墙、柱内管路敷设:墙体内的配管应在两层钢筋网中沿最近的路径敷设,并沿钢筋内侧进行绑扎固定,绑扎间距不应大于1m,柱内管线应与柱主筋绑扎牢固。当线管穿过柱时,应适当加筋,以减少暗配管对结构的影响。柱内管路需与墙连接时,伸出柱外的短管不要过长,以免碰断。墙柱内的管线并行时,应注意其管间距不可小于25mm,管间距过小,会造成混凝土填充不饱满,从而影响土建的施工质量。

⑵现浇混凝土楼板内管路的敷设:现浇混凝土楼板内的管路敷设应在模板支好后,根据图纸要求及土建放线进行划线定位,确定好管、盒的位置,待土建底筋绑好,而顶筋未铺时敷设盒、管,并加以固定。直线敷设时,固定间距不大于1 米。土建顶筋绑好后,应再检查管线的固定情况,并对盒进行封堵。在施工中需注意,敷设于现浇混凝土楼板中的管子,其管径应不大于楼板混凝土厚度的1/2。并且管子与混凝土表面净距离不应小于15mm。由于楼板内的管线较多,所以施工时,应根据实际情况,分层、分段进行。先敷设好与已预埋于墙体等部位的管子,再连接与盒相连接的管线,最后连接中间的管线,并应先敷设带弯的管子再连接直管。并行的管子间距不应小于25mm,使管子周围能够充满混凝土,避免出现空洞。在敷设管线时,应注意避开土建所预留的洞。

⑶梁内的管线敷设:管路的敷设应尽量避开梁。如不可避免时,注意以下要求:管线竖向穿梁时,应选择梁内受剪力、应力较小的部位(梁净跨度的1/3 的中跨区域内)穿过,当管线较多时需并挑敷设,且管间的间距同样不应小于25mm,并应与土建协商适当加筋。管线横向穿时,也应选择从梁受剪力、应力较小的部位穿过,管线横向穿梁时,管线距底筋上侧的距离不小于50mm,且 管接头尽量避免放于梁内。灯头盒需设置在梁内时,其管线顺梁敷设时,应沿梁的中部敷设,并可靠固定,管线可煨成90 度的弯从灯头盒顶部的敲落孔进入,也可煨成鸭脖弯从灯头盒的侧面敲落孔进入。

桥架及线槽安装

7.1、电缆桥架安装

1.电缆桥架安装工艺流程:

桥架选择→外观检查→定位支吊架安装→桥架组装→电缆敷设→桥架接地→线路检查→桥架盖板

2.支架安装:安装支架时应结合深化设计,安装确保不仅垂直度满足规范,而且外观成排成线。如图所示:

3.线槽桥架在跨越防火分区及线槽穿楼板的部位做防火封堵处理。封堵板用2mm厚防火板,具体做法如图所示:

4.桥架、线槽应平直整齐,直线段的水平和垂直允许偏差应不超过长度的2%0,全长允许偏差不超过20mm。

5.机房因为设备多,管线及桥架纵横交错,施工时应尽量做好综合布置,成排电机桥架进线示意如图:

6.封闭插接

母线吊装及穿楼板安装图如下:

7.封闭插接母线在穿过墙及防火楼板时,在母线周围填充防火堵料,具体做法见上图。

8.母线通电前,必须认真再次对母线进行严格的绝缘强度测试,对地、相间绝缘电阻不得低于20兆欧,如果低于20兆欧,必须对母线进行干燥处理。母线送电前必须对低压电房及受电柜进行电气检查。

电缆敷设

8.1、电缆敷设安装

1.电缆敷设工艺流程:

⑴设备点验→路线布置→现场测量放样→支架制作安装→安装封闭母线→绝缘测试→试运行验收

⑵电缆敷设前应对电缆进行详细检查,规格、型号、截面、应根据现场实际情况,事先将电缆的排列用表或图的方式画出来,并计算出电缆长度,以防电缆的交叉和混乱

⑶电缆沿支架、托盘、桥架敷设时应根据现场情况决定具体敷设方式,电缆敷设不应交叉,应排列整齐。敷设于电缆桥架内不同系统的线缆中间应加 隔板。

⑷电缆支架的架设地点的选择,以敷设方便为原则,一般应在电缆起止点附近为宜。架设时,应注意电缆轴的转动方向,电缆引出端应在电缆轴的上方。

⑸垂直敷设时,采用由上到下的方法:敷设时利用总包塔吊将电缆盘放置在最高处,将电缆松开并弯直,然后慢慢沿垂直部分放下去。

⑹水平敷设时将电缆放置在的转盘式放线架上,沿水平方向弯直并逐渐拉放出去,电缆方法可用人力或机械牵引。

⑺电缆敷设应及时进行标识,标志牌规格应一致,并有防腐性,挂装应牢固;标志牌上应注明线路编号、电缆型号、规格、电压等级、起止点,电缆始端、终端、拐弯处、交叉处应挂标志牌,直线段每20米设标志牌。

⑻电缆进入建筑物内的保护管必须符合防水要求。

8.2、 管内穿线安装

1.管内穿线流程:

选择导线→扫管→穿带线→放线与断线→导线与带线绑扎→管口带户口→导线连接→线路绝缘测试

2.管内扫管穿带线:管内扫管穿带线其目的是检查管路是否畅通、准确,清扫管内积水和杂物。

3.选择导线:根据设计图纸要求选择导线。为保证相线、零线、地线不致混淆,颜色的导线按照如下规定:A相为黄色,B相为绿色,C相为红色,N线为淡蓝色,PE线为黄绿双色PE线。

4.导线的连接采用缠绕搪锡连接;导线进入插座面板开关,线头应按顺势针方向回弯;导线进入多联面板插座,不能串接(拱头),要制作导线分头;多股导线应搪锡后在进入线孔;6mm2以上的多股导线应压接铜鼻子,在压接在接线孔或接线铜排上。

5.铜导线的焊接采用电炉加热锡焊法,焊接完后必须用布将焊接处的剂及其它污物擦净。

6.线路检查及绝缘检测:管内穿线结束后,应按规范及质量验评标准进行自检互检,不符合规定时应立即纠正并进行绝缘检测。其绝缘电阻值应符合规范和设计规定的要求。

防雷接地

9.1、基础接地施工

1.本工程利用建筑结构基础内主筋作为接地体作为接地体,做引下线的主筋与基础内主筋焊接。接地电阻值应小于1欧姆,作为引下线的柱子,在距室外地坪-0.8米标高处,采用一根φ12镀锌扁钢与该两主筋焊接后引至室外散水坡外1米处,预留作增加人工接地装置使用。主楼副楼基础及层圈梁主筋应采用40*4镀锌扁钢,在抗震缝处作为跨线与之焊接为一体。

9.2、防雷引下线安装

1.本工程在建筑物顶屋面女儿墙上与挑檐上,装设Φ10镀锌圆钢做避雷带 连接条,所有高出屋面的设备及物体,均采用Φ16镀锌圆钢固定在设备及物体的顶端作避雷针,采用Φ10镀锌圆钢,一端与避雷针焊接,另一端与屋面女儿墙上避雷带焊接

2.利用建筑物构造柱内主筋作避雷引下线,做引下线的构造柱,每根柱内主筋大于Φ16mm及以上用两根小于Φ16mm用四根柱内主筋作为避雷引下线。构造柱至基础时,做引下线的主筋与基础内主筋焊接为一体,在距室外地坪0.5米处预埋连接板。作为测量接地电阻值用。

9.3、屋面避雷带安装

1.首先在屋面结构钢筋绑扎时,从避雷引下线柱钢筋引出Φ12mm镀锌圆钢与屋面避雷带连接,其接点做法见图:

9.4、 防雷装置安装类别和方法

1.本工程防雷接地接入基础。防雷装置的安装方法,除设计有特殊要求外,一般要求如下:

⑴避雷针针尖应采用Ф25镀锌圆钢或Ф40镀锌钢管,钢管壁厚不小于3.5mm。

⑵所有防雷装置的各种金属件必须镀锌,锌层要均匀。

⑶防雷装置的防雷线、引下线及杆塔等金属材料,需先经调后安装,引下线支持卡子的间距要均匀,引下线遇弯曲处不应做成死弯,做成圆角。避雷引下线与建筑物的其它金属部分,接近时应互相连接。(透气管、雨水管、金属窗框)。

⑷避雷引下线在地面以上2m长的一段,用竹管或木槽保护,采用2支及以上引下线时,应在距地2.2m处做断接卡子,供测量接地电阻使用。




Revit官方教程丨创建线性幕墙

若要创建线性幕墙,请添加建筑墙并从“类型选择器”中选择一种幕墙类型。

  1. 打开楼层平面视图或三维视图。

  2. 单击 (墙:建筑)。

    • 在哪里?

    • “建筑”选项卡 “构建”面板 “墙”下拉列表 (墙:建筑)

    • “结构”选项卡 “结构”面板 “墙”下拉列表 (墙:建筑)

  3. 从“类型选择器”下拉列表中,选择一种幕墙类型。

  4. 要创建具有自动水平和垂直幕墙网格的墙,请指定墙类型的“垂直布局”和“水平布局”属性。

    有关详细信息,请参见关于类型从动幕墙图元布局。

    注意: 无法在绘制墙之后移动自动幕墙网格,除非使这些网格“不相关”。 要执行此操作,请选择一个幕墙网格,然后在“属性”选项板中的“其他”下,选择“不相关”作为“类型关联”。 此外,也可以选择网格,然后单击显示的锁形标志。 如果自动网格是不相关的,则当您使用幕墙的类型属性调整墙的尺寸或修改网格布局时,其位置保持固定。使用此参数,可以在创建等网格间距之后调整某些网格的位置。 如果已将网格放置在幕墙上,则它将不参加网格布局计算。

  5. 使用以下方法之一创建墙:

    要退出“墙”工具,请按 Ese 键两次。

    • 绘制墙:默认情况下,线是活动的。(如果不是活动的,请单击“修改 | 放置墙”选项卡 “绘制”面板 (线),或者选择其他绘制工具。) 请参见绘制。

      当绘制墙时,可以利用关联尺寸标注功能,通过在键盘上输入值来快速设置其长度。 请参见使用关联尺寸标注。

      如果要围绕定位线翻转墙的方向,请在绘制墙时按空格键。 此操作适用于所有墙体绘制工具,例如矩形、圆和三点弧。

    • 拾取线 ():选择现有的线。线可以是模型线或图元(例如屋顶、幕墙嵌板和其他墙)的边缘。

    • 拾取面 ():选择体量面或常规模型面。 可以将常规模型创建为内建模型或基于族文件的模型。 请参见从体量面创建墙。

      提示: 要高亮显示体量或常规模型上的所有垂直面,请按 Tab 键。 单击以同时在每个高亮显示的面上放置墙。

  6. 要修改嵌板类型,请执行下列操作:

    1. 打开可以看到幕墙嵌板的立面或视图。

    2. 选择一个嵌板。

      将光标移动到嵌板边缘上方,并按 Tab 键,直到选中该嵌板为止。 查看状态栏中的信息,然后单击以选中该信息。

    3. 从类型选择器下拉列表中,选择合适的幕墙类型。

  7. 如果您绘制了不带自动网格的幕墙(关于类型从动幕墙图元布局),则可以手动添加网格。请参见添加幕墙网格。

  8. 根据设计的需要,为网格添加竖梃。

    请参见在幕墙网格上放置竖梃。

完成的幕墙




如何在Revit中平面视图或三维视图中创建坡道?

如何在Revit中平面视图或三维视图中创建坡道?下面就具体分析一下。

在平面视图或三维视图绘制一段坡道或绘制边界线和踢面线来创建坡道。与楼梯类似,可以定义直梯段、L形梯段、U形坡道和螺旋坡道。还可以通过修改草图来更改坡道的外边界。

“建筑”选项卡“楼梯坡道”面板(坡道)。

添加坡道的最简单方法是绘制梯段。但是,“梯段”工具会将坡道设计限制为直梯段、带平台的直梯段和螺旋梯段。若要了解设计坡道时的更多控制,最好使用边界和踢面工具绘制一段坡道。

1. 打开平面视图或三维视图。

2. 单击“建筑”选项卡“楼梯坡道”面板(坡道)。

3.(可选)要选择不同的工作平面,请在“建筑”、“结构”或“系统”选项卡上单击“工作平面”面板“设置”。

4. 单击“修改 | 创建坡道草图”选项卡“绘制”面板,然后选择(线)或(圆心-端点弧)。

5. 将光标放置在绘图区域中,并拖曳光标绘制坡道梯段。

6. 单击(完成编辑模式)。

提示:“顶部标高”和“顶部偏移”属性的默认设置可能会使坡道太长。尝试将“顶部标高”设置为当前标高,并将“顶部偏移”设置为较低的值。

绘制新坡道时,可以指定要使用的栏杆扶手类型。

1. 要开始新的坡道,请单击“建筑”选项卡“楼梯坡道”面板(坡道)。

2. 单击“创建坡道草图”选项卡“工具”面板“栏杆扶手类型”。

3. 在“栏杆扶手类型”对话框中,选择项目中现有栏杆扶手类型之一,或者选择“默认”来添加默认栏杆扶手类型,或者选择“无”来指定不添加任何栏杆扶手。如果选择“默认值”,则 Revit 将使用在激活“栏杆扶手”工具,然后选择“栏杆扶手属性”时显示的栏杆扶手类型。通过在“类型属性”对话框中选择新的类型,可以修改默认的栏杆扶手。注:如果在“栏杆扶手类型”对话框中没有列出所需要的栏杆扶手类型,则可以放弃此“坡道”工具,先创建栏杆扶手类型,然后重新开始创建坡道。也可以创建带有任何栏杆扶手类型的坡道,然后在稍后创建了所需栏杆扶手之后修改这些栏杆扶手。

4. 单击“OK”。




施工中钢筋安装绑扎工程技术交底

 适用范围

适用于现浇或预制钢筋砼结构工程筋骨架的安装绑扎。

施工准备

材料

成型钢筋、20-22号火烧、钢筋马凳(钢筋支架)、固定墙双排筋的间距支撑筋及水泥砂浆垫块、绑扎工具(如钢筋钩、带板口的撬棍)。

作业条件

按施工图中指定位置,把成品钢筋按规格、部位、编号及绑扎顺序分别加垫木堆放好。

核对图纸、料单、料牌与实物的钢号、规格、尺寸、形状、数量上是否一致。

清理好垫层(基础钢筋绑扎时)做好抄平、放线工作、即标明墙、柱、梁、楼梯等部位的水平高和详细尺寸线。

如地下水位较高时、必须要降水、排水措施。

根据弹好的线检查下层预留搭接钢筋的位置、数量、长度,如不符合设计要求规范时及时处理,同时浮在钢筋上水泥砂浆等污垢应清理干净。

准备好扎丝水泥垫块以及常用的绑扎工具和机具。

模板安装好后,应做好自检工作,并清理模内的杂物。

钢筋定位:画出钢筋安装的位置线,如钢筋品种较多应在已按好的模板上标注各种型号的构件的钢筋规格、形状和数量。

绑扎形状复杂结构部件时,应先考虑支模和钢筋绑扎的先后顺序,制定安装方案。

操作工艺

底板钢筋绑扎

工艺流程:

清理模板 模板上划线 绑板下受力钢筋 绑负弯矩钢筋

底板钢筋绑扎时,如有基础梁,可先分段绑扎成型,然后安装就位或根据梁位弹线就地绑扎成型。

弹好底板钢筋分档标志线,并摆放下层钢筋。

绑扎钢筋时,除靠近外围两行钢筋的相交点全部扎牢外,中部部位交叉点间隔交错扎牢,但必须保证受力钢筋不产生位置偏移,双向受力钢筋,必须全部扎牢,相邻绑扎点的扎丝扣要成八字形绑扎。

摆放钢筋马凳或钢筋支架后即可绑上层钢筋的纵横两个方向定位钢筋,并在定位钢筋上画分档标志,然后摆放纵横钢筋,绑扎方法同下层钢筋。

底板上下钢筋有接头时,应按规范要求错开,其位置的搭接长度均应符合设计要求,钢筋搭接处,应在中心和两端按规定用铁丝扎牢。有1800弯钩的钢筋弯钩应向上,不要倒向一边,但双层钢筋网的上层钢筋弯钩应向下。

墙、柱、楼梯主筋插筋伸入基础要符合设计要求,根据弹好的位置线,将预留插筋绑扎固定牢固,必要时可附加钢筋电焊焊牢,以确保位置准确。

钢筋绑扎好后应即时垫好砂浆垫块。

柱子钢筋绑扎

工艺流程:

套柱箍筋 搭接绑扎竖向受力筋 画箍筋间距线 绑箍筋

竖向钢筋弯钩应朝向柱心,角部钢筋的弯钩平面与模板面夹角,对矩型柱应为450,截面小的柱,弯钩与模板的夹角不应小于150。

按图纸要求间距,计算好每根柱箍筋数量,接着将成型箍筋套在下层伸出的搭接筋上(纵向钢筋伸出楼面的高度应符合设计要求),然后接柱子纵向钢筋,柱子纵向钢筋搭接形式分三种:一为绑扎接头(d<25mm,二为焊接接头,三为机械接头。当采用绑扎接头时,在搭接长度内绑扎不得少于三个且绑扎要向里,当采用焊接、机械接头时,也应满足设计、规范要求。

在立好的柱子纵筋上用粉笔划出箍筋间距,然后将已套好箍筋往上移动,由上往下宜采用缠扣绑扎,箍筋与主筋垂直,箍筋转角主筋交点均要绑扎,箍筋平直部分与竖向钢筋交叉点可隔一根互成梅花型扎牢,铁线扣要互成八字型绑扎。箍筋与接头沿柱子竖向交错布置,有抗震要求的,柱箍筋端头应弯成135°,如箍筋采用90°搭接时,应予以焊接,焊接长度10d。

柱基、柱顶、梁柱交接等处,箍筋间距应按设计要求加密。

柱筋保护层垫块应绑在柱子立筋外皮上,以保证保护层厚度。

当截面尺寸变化时,其下层钢筋的露出部分,必须在绑扎梁钢筋之前先行收分准确。

如设计要求,箍筋设拉筋,拉筋应钩住箍筋,拉筋弯钩应呈1350,以确保抗震要求。

框架底层柱、剪力墙加强部位纵向钢筋接头对一、二级抗震等级应采用焊接接头,对三级抗震等级,宜采用焊接接头。

下层柱的竖向钢筋露出楼面部分,宜用工具或柱箍将其收进一个柱筋直径,以利上层柱的钢筋搭接。

墙钢筋绑扎

工艺流程:

立2—4根竖筋 画水平筋间距 绑定位横筋 绑其余竖筋

墙钢筋绑扎顺序是先绑暗柱再绑墙,在墙钢筋绑扎时,应根据弹好的线,调整竖向钢筋保护层、间距,接着先立2-4根竖筋,与下层伸出的搭接筋绑扎,画好水平筋的分格标志,然后于下部绑两根横筋定位,并在横筋上画好标志,再绑其余竖筋,最后再绑其余横筋、竖筋。钢筋有1800弯钩时,弯钩应朝砼内。

墙钢筋应逐点绑扎,双排钢筋网之间应绑间距支撑筋,其纵横间距宜不大于600mm,钢筋外皮应绑好垫块。

墙水筋在两端头、转角、丁字节点、L节点、十字节点、连梁等部位的锚固长度、形状及洞口周边加筋均应符合设计要求。

封模时,应派钢筋工配合木工封模,以调整钢筋的间距、排距及保护层,以保证墙的质量。

梁钢筋绑扎

工艺流程:

模内绑扎:画主次梁箍筋间距 放主次梁箍筋间距

穿主梁底层纵筋及弯起筋 穿次梁底层纵筋并与箍筋固定

穿主梁上层纵向架立筋 按箍筋间距绑扎 穿次梁上层纵向钢筋

按箍筋间距绑扎

模外绑扎:画箍筋间距 在主次梁模板上口铺横杆数根

在横杆上面放箍筋 穿主梁下层纵筋 穿次梁下层钢筋

穿主梁上层钢筋 按箍筋间距绑扎 穿次梁上层纵向钢筋

按箍筋间距绑扎 抽出横杆落骨架与模板内

在梁侧模上画出箍筋间距,摆放箍筋。

先穿主梁的下部纵向受力钢筋及弯起钢筋,将箍筋按已画好的间距逐个分开;穿次梁的下部纵向钢筋及弯起钢筋,并套好箍筋;放主梁的架力筋;隔一定的间距将架力筋与箍筋绑扎牢固;调整箍筋间距使间距符合要求,绑扎架立筋,再绑扎主筋,主次梁同时配合进行。

框架梁上部纵向钢筋应贯穿中间节点,梁下部纵向钢筋伸入中间节点锚固长度及伸入中心线的长度要符合设计要求。框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求。

绑梁上部纵向筋的箍筋,宜用套扣法绑扎。

箍筋在叠合处的弯钩,在梁中应交错绑扎,箍筋弯钩135°,平直长度为10d,如做成封闭式箍时,单面焊缝长度为5d。

梁端第一个箍筋应设置在距离柱节点边缘50mm处。梁端与柱交接处箍筋应加密,其间距与加密区长度均要符合设计要求。

在主、次梁受力筋下均应垫垫块(或塑料卡),保证保护层的厚度。受力筋为双排时,可用短钢筋垫在两层钢筋之间,钢筋排距应符合设计要求。

梁筋的搭接:梁的受力钢筋直径等于或大于22mm时,宜采用焊接接头,小于22mm时,可采用绑扎接头,搭接长度要符合规范的规定。搭接长度末端与钢筋弯折处的距离,不得小于钢筋直径的10倍。接头不宜位于构件最大弯矩处,受拉区域内I级钢筋绑扎接头的末端应做弯钩(Ⅱ级钢筋可不做弯钩),搭接处应在中心和两端扎牢。接头位置应相互错开,当采用绑扎搭接接头时,在规定搭接长度的任一区段内有接头的受力钢筋截面面积占受力钢筋总截面面积百分率,受拉区不大于50%。

板钢筋绑扎

工艺流程:

清理模板 模板上画线 绑板下受力筋 绑负弯矩钢筋

清扫模板上杂物,调整梁钢筋两边的保护层,用粉笔在模板上

标出钢筋的规格、尺寸、间距。

按画好的间距,先摆放受力筋,后放分布筋或受力筋(双层钢筋网),梁或板中分布筋的数量与受力钢筋有关,它的截面面积不应小于受力钢筋截面面积的10%,其间距不应大于300mm,分布筋应设于受力钢筋内侧,并与受力钢筋垂直。

预埋套管、电线管、预埋铁件及时配合安装。

在现浇板中有板带梁时,应先绑板带梁钢筋,再摆放板钢筋。

绑扎板筋时一般用顺口或八字扣,除外围两根筋的相交点外,其余各点可交错绑扎(双向板相交点须全部绑扎)。如板为双层钢筋,两层筋之间须加钢筋马凳,以确保上部钢筋的位置。负弯矩钢筋每个相交点均要绑扎。

在钢筋下面垫好砂浆垫块,间距1.5m,垫块厚度等于保护层厚度。

钢筋的搭接长度与位置要求与梁相同。

板、次梁、主梁交叉处,板钢筋在上,次梁钢筋居中,主梁钢筋在下,当有圈梁或垫梁时主梁钢筋在上。

楼梯绑扎

工艺流程

划位置线 绑主筋 绑分布筋 绑踏步筋

在楼梯段底模上画主筋和分布筋的位置线。

根据图纸设计主筋、分布筋的方向,先绑扎主筋后绑分布筋,每个交点均绑扎,如有楼梯梁时,先绑梁后绑板筋,且板筋要锚固到梁内(楼梯梁为插筋时,梁钢筋应与插筋焊接)。

底板筋绑好后,待踏步模板吊绑支好后再绑扎踏步钢筋,主要的接头数量及位置均要符合施工规范要求。最后垫好砂浆垫块马凳。

保证项目

钢筋的品种和

量力学性能必须符合设计、规范要求。

带有颗粒状或片状老锈钢筋,经除锈后仍有麻点钢筋,严禁按原规格使用,钢筋表面应清洁。

钢筋的规格、形状、尺寸、数量、锚固长度、接头设置必须符合设计要求和施工规范规定。

钢筋对焊接头的机械性能试验结果必须符合钢筋焊接及验收规范。

基本项目

缺扣、松扣的数量不超过绑扣数的10%,且不应集中。

弯钩的朝向应正确,绑扎接头位置,搭接长度应符合施工规范的规定。

箍筋的间距、数量应符合设计要求,有抗震要求时,弯钩角度为135°或90°封闭焊接,平直部分长度为10d

钢筋对焊接头无烧伤或横向裂纹,焊包均匀,对焊接头处弯折不大于4°,对焊接头处钢筋轴线偏移不大于0.1d且不大于2mm。

成品保护

柱子钢筋绑扎之后,不准踩踏撞击钢筋。

楼板钢筋绑好后,不准踩在上面行走,在浇筑前一定要保持原状,并派专人整理,保证复弯矩钢筋的位置准确。

涂隔离剂、脱模剂时不要污染钢筋。

安装电线管、水暖管线或其他设施时不得任意切断和碰动钢筋。

绑扎钢筋严禁碰动预埋件及洞口模板。

应注意的质量问题

柱子和剪力墙钢筋位移:在砼浇筑前应检查钢筋位置是否正确并将水平钢筋、箍筋加以固定,在砼浇筑时也应及时修整钢筋的位置,砼浇筑完后立即修整甩筋位置,防止柱筋、墙筋位移。当钢筋有明显位移时,处理方法应征得设计部门同意,一般可按1:6坡度调整。

梁、柱交接处核心区箍筋间距未加密:绑扎前应先熟悉图纸,绑梁钢筋应先将柱筋套在竖筋上,穿完梁钢筋后再绑扎。

箍筋搭接处未完全弯成135°或封闭箍筋未焊接:现场绑扎应逐个检查,确保135°弯钩及封闭箍筋的焊接。

梁主筋进支座锚固长度不够,弯起钢筋位置不准:绑扎前,先按

图纸要求检查,对照已摆好的钢筋是否正确,然后再调整绑扎。

板钢筋有效截面不够:绑好后禁止人在钢筋上行走,并按要求垫好马凳、垫块,且在浇筑前整修,检查合格后方可浇筑砼。

板钢筋绑扎后不直,位置不准确,负弯矩钢筋端部不在一直线:划线应用直尺并一面开始标出间距,绑扎时即时找正找直,绑负弯矩钢筋时应带线操作。

柱、墙钢筋骨架不垂直,绑竖向受力钢筋时要吊正后再绑扣,凡是搭接部位要绑三个扣(焊接接头时,弯折度不大于4°)层高超过4m的墙,要搭设架子绑扎,并采取固定钢筋的措施,绑好后应用线锤吊正。

在钢筋配料加工时注意,端头有对焊接头时,要避开搭接范围,防止绑扎接头内混入对焊接头。

要安全技术措施

搬运钢筋时要注意前后方向有无碰撞危险或被钩挂料物,特别是避免碰挂周围和上下方向的电线。人工抬运钢筋,上肩卸料要注意安全。

起吊和安装钢筋时,应和附近高压线路或电源保持一定安全距离,在钢筋林立场所,雷雨时不准操作和站人。

在高空安装钢筋应选好位置站稳,系好安全带




Revit二次开发怎么自学?学习Revit二次开发应该准备些什么?

    在BIM领域,尤其是工民建专业内,Revit作为BIM的执行软件,在搭建模型和储存构件数据是最佳的选择软件,而Revit二次开发对于拓展Revit功能具备重要意义。

    在对Revit进行二次开发之前,需要一些准备工作和基础,今天来仔细盘点一下。

    准备一:Revit软件操作

    既然是做对Revit的二次开发,那么对Revit的熟练肯定是必不可少的,这里的熟练主要分为三个层次,对Revit面板的熟练,对软件操作流程的熟练度,对Revit后台结构的熟练。

    (1)对Revit面板的熟练。

    Revit面板就是上面一排的建筑、结构、系统等等,还是需要了解这些面板里面的按钮能够实现什么功能,不要重复开发已有的功能,另外最好是以英文的形式进行熟悉,毕竟美国开发的软件,在API中会不断反复涉及到这些Revit中已有的英文单词或者短语、句子。把Revit软件改成英文版只需要右键打开Revit图标的属性,把CHS后缀改成ENU就行了。

    (2)对软件操作流程的熟练度

    这里简单讲就是会用Revit完成建筑、结构、系统的建模,此类教程网上非常多。

    (3)对对Revit后台结构的熟练

    这里主要指Revit内部架构的熟练度,什么是族,什么是实例族,什么是系统族,BKM?Revit二次开发04—Revit二次开发的简单说明.note,在这里有简单的说明,但是更多的还是需要在学习的过程中去了解和类比。

    数据库对象分类:

    准备二:编程语言

    Revit自身的API推荐了三种编程语言,分别是C#,VC++,VB,后来为了兼容世界上最受欢迎的语言—Python,又加入了Python的编译环境。这里作者强烈安利C#作为Revit二次开发的编程语言,因为这套体系最为成熟,C#学起来也相对比VC++和VB较为简单。




浅谈山区高速公路桥梁设计

        1、山区高速公路的主要特点

  山区高速公路的主要特点是地形地质复杂。地形复杂,表现为地面高差大,变化频繁,横坡陡;地质复杂表现为岩溶、滑坡、不稳定斜坡、崩塌、陡崖、煤气地层等不良地质。受此影响,路线布设时平纵横三个方面都受到约束,一般就是平曲线多,平面半径小,纵坡大,桥梁比例高,横坡陡,半边桥和高挡墙多。山区高速公路桥梁也相应具有上述特点,弯坡桥多,高墩大跨多,墩台形式多,设计中必须协调解决好桥梁各细部构造与地形地质之间的关系。

  2、桥梁与路基的关系

  2.1桥梁跨越方案与高填方路基方案的比较山区高速公路桥梁很多不受水文控制而只受地形控制,因不宜采用路基方案而设置为高架桥,路桥设置界限问题,一直是难以把握的关键问题,也是影响公路造价的问题。路基规范强调,“路基中心填方高度超过20m时,宜和桥梁做方案比选。”,项目实际运作中,往往由于工期紧,或认为桥梁跨越方案安全省事,就直接考虑桥梁方案。实际上,对于地质情况较好,虽然填方中心高度为30m,但收敛较快的v型峡谷,且桥隧相连地段,为消化隧道废方,考虑路基方案可能比桥梁方案更安全更经济,因为这样的地形架桥,场地局促,难度大,横纵坡陡,极易引发边坡不稳;而对于宽而平缓地段,虽然填方高度只是20m左右,但如果需跨标段借方,且运距远,填方基底还需花大量资金处理的路段,反而考虑桥梁方案可能更安全更经济。所以笔者认为,山区高速公路路桥界限,不能一概而论,对于填土高度超过20m的路段,应根据地形、地质、前后构造物、前后路段的废方量、工程造价等进行综合比选后决定是否设置桥梁。不能图快图省事,直接考虑桥梁方案。

  2.2半边桥与挡墙的关系山区高速公路地形横坡陡峭,虽然可以通过设计为左右幅路基不一样高的错台路基来处理,但有时由于左右幅路基横向交通要求,需要设置转向车道,错台式路基方案不易实现,这时就不可避免地会出现半边桥。当最低一侧填土高度15m左右时,应综合地形、地质将加筋挡墙,锚杆挡墙、弃土方案与半边桥做综合比较后决定是否设置桥梁。

  3、结构体系特性

  为了保证行车舒适,结构耐久适用,山区高速公路标准跨径大中桥一般均采用先简支后结构连续或墩梁固结的连续一刚构混合体系。全刚构体系由于一座桥梁墩高相差较大,需通过调整桥墩的线刚度来改善桥墩受力,这样一来,桥墩尺寸种类就比较多,美观性降低,施工相对麻烦一些。全连续结构联长不能太长,舒适性差,墩台水平位移较大,墩柱尺寸需设计的相对大一些,材料较费。根据地形,将中间墩高较高,刚度相差不大的相邻几个桥墩固结起来,利用其柔性适应桥墩所受的水平力,较矮的边墩设置滑板支座或橡胶支座,形成连续梁。这样的刚构一连续体系,高墩、矮墩的受力性能都得到了改善,且适应地形特点。

  山区高速公路桥梁多为弯、坡桥,曲线梁桥在弯扭耦合作用下,具有沿某一不动点变形的趋势,单向行驶的大纵坡长桥在长期反复的汽车制动力作用下,梁体具有沿汽车行驶方向滑移的趋势,如果采用全连续结构,即上下构之间为橡胶支座连接时,这种滑移趋势往往造成梁体受力不平衡,支座脱空甚至破坏,从而导致梁体开裂。因此山区高速公路桥梁宜采用先简支后结构连续或墩梁固结的连续一刚构混合体系,既适应平面线形,又适应桥梁受力特点。

  4、桥梁上部构造设计

  4.1一般设计原则山区高速公路,桥梁所占比重大,但一般来讲,大跨径桥梁方案毕竟是少数,绝大部分还是采用施工方便、造价经济的标准化、预制装配化结构。大跨径桥梁一般是控制因素不同,方案也各不相同,具有较强的个性特征,而标准跨径桥则更多的是具有共性特征,所以本文重点探讨标准化、装配化桥梁的设计。

  山区高速公路桥梁常用标准化、装配化跨径有16、20、25、30、40、50m,横断面形式有空心板、t梁、小箱梁等。对于跨径小于30m的,有空心板、小箱梁、t梁等三种结构可以选择,对于40、50m跨径,根据梁的受力特点,宜采用t梁。30m以下,同一种跨径,究竟应当采用哪一种横断面形式,通过表1,就可以作出选择。

  一孔上部构造主要材料指标表表1梁高跨径横断面形式桥宽(cm)工作面积(㎡)混凝土(m3/㎡)纲绞线(kg/㎡)普通钢筋(kg/㎡)数据来源90c㎡0空心板122400.54712.8484.49(赣粤高速)

  100c㎡0小箱梁122400.3809.08267.85(京珠北)

  120c㎡0t梁122400.3698.11285.24(三福线)

  从表1可以看出,小箱梁是介于空心板和t梁之间的一种横断面形式。20米跨径时,t梁较为经济。30m跨径以下,三种横断面比较,基本也是上述规律。当然,这是山区的情况,平原地区则另当别论。平原地区受净空和桥台填土高度的限制,桥梁上构要求尽可能降低建筑高度,这样可以减小纵坡,降低路基填土高度,减少占地及降低路基处理难度,对土源缺乏,软基较多的平原地区有显著的经济性。20m空心板建筑高度最低,与路基综合起来比较具有优势,平原地区路网发达,分离式立交较多,空心板在美观方面优于另外两种断面,所以平原地区较多采用空心板。山区高速公路桥梁一般净空无严格限制,另外,山区高速公路平面半径较小,超高缓和路段不可避免会出现在桥上,如果选用空心板和小箱梁,架梁时一片梁四个支点不易调平,易造成支座脱空,受力不均匀的情况,所以山区高速公路桥梁标准横断面宜优先采用t梁。对于50m跨径t梁,在小半径平曲线上,由于内外梁梁长差较大,跨中矢高较大,对路线的适应性要差一些。另外山区高速公路,交通运输、场地预制条件均较差,大型机具进入困难,50mt梁单片重150多吨,架设设备要求较高,运输及安装过程中变形不易控制,因此一般情况下不选用50m跨径t梁,所以山区高速公路桥梁,宜采用的常用标准跨径为20、25、30、40m.t梁之间的横向连接有铰结和刚接两种形式,采用铰联结时,铰只传递剪力,车辆荷载作用在铰缝处时,弯矩主要由现浇桥面来承受,这样一来,现浇桥面的厚度就必须加厚,否则,铰缝处桥面板易出现通长的纵向裂缝。现浇桥面板厚度增加,意味着恒载增加,t梁配筋和钢索必须增加,经济性下降,所以t梁横向连接采用刚接较好。《公路钢筋混凝土及预应力混凝土桥涵设计规范》(jtgd62—2004)9.3.16条也有相应规定:“预制t形截面梁的横隔梁连接,宜采用现浇混凝土整体连接”,当然在斜交桥及异形桥中需要横向弱联结时,铰结也是很好的选择形式。

  4.2具体桥梁设计具体到一座桥设计时,上部构造设计要处理好两个关系。

  第一,处理好跨径与墩高的关系。跨径与墩高的关系按桥梁美学原则,一般应选择比值为0.618-1之间,通过经济比较,往往又是经济的,也就是说20m跨径t梁适应的墩高一般为12—20m,30m跨径适应的墩高一般为18-30m,40m跨径适应的墩高一般为24m-40m。山区高速公路地形起伏变化频繁,通常应根据地形选择一种跨径,不宜根据墩高频繁变化跨径,墩柱高度变化很大时,可以采用20m与30m或者30m与40m的组合跨径。当一座桥梁,有几种跨径方案可选择时,应结合上下构做造价分析比较再做选择。

  第二,处理好上部构造(板或梁)与平面曲线半径的关系。桥位处平面曲线半径对桥梁跨径的选择及平面布置影响较大,主要表现为两个方面,第一是内外弧差,第二是中矢高。墩台径向布置时,由于曲率半径的影响,内外梁梁长不等,半径越小,内外梁梁长差越大。解决此问题一般两种途径,一种是根据平面半径变化梁长,另一种是不变梁长通过加大帽梁,加大封锚端或加长现浇连续段处理。第一种方法变化梁长,设计简单,帽梁尺寸较小、规格统一,但一个标段,如果有几座桥处于不同的曲线半径上时,预制梁长度种类就较多,频繁调整模板虽不算很难,但每片梁都需要编号,堆放预制梁需要很大场地,这对“地无百米平”的山区确实是难以解决的问题,因此一般不采用变梁长方案。采用等梁长方案时,如果半径较大,内外梁梁长差不大,可以采用内弧长等于标准跨径布置,如果半径较小,可以采用半幅桥中线弧长等于标准跨径布置,这样连续段长度一端比标准长度增加,一端减小。内外弧差的问题解决后,还有中矢高的问题,一般中矢高10cm以内,可以通过调整护墙内缘使之适应平面线形;半径较小,中矢高大于10cm时,由于护墙一般为50cm宽,护墙调整太大外观不美,护墙功能亦削减。此时亦有两种解决办法,一种是预制梁外缘按实际曲线预制,另一种是预制t梁边梁时,将边梁多预制一段长度,让现浇桥面板和护墙来适应平面线形。边梁按实际曲线预制时,边梁翼缘板由于两侧不等宽,刚度不等,施加预应力时可能出现侧向翘曲,且不同半径外边梁形状不一样,种类多施工较麻烦。第二种办法虽然材料稍有浪费,美观性稍差,仍优于前一种。

  5、桥梁下部构造设计

  5.1桥墩高度较矮的桥墩(h<40m)多采用柱式墩,y型薄壁墩,其中又以柱式墩最常用。柱式墩分圆柱和方柱。圆柱施工中外观质量易控制,且与桩基衔接方便,平原地区用的较多。但从美观上来说,方柱有棱有角,与上构梁体协调,有一定的视线诱导性,较美观。从受力上看,截面积相等的方柱和圆柱,方柱抗弯刚度大于圆柱,受力优于圆柱,当体系为连续刚构时,方柱可以方便地通过调整两个方向的尺寸来调整墩柱的刚度,从而达到调整墩柱受力的目的。圆柱为各向同性,调整起来效果差一些。方柱的缺点是墩柱与桩基之间需通过桩帽连接,增加了工程数量,并且山区桥梁地面横坡都较陡,增加柱帽构造还会增加挖方工程量,引起边坡不稳,设计中应根据地形、上构结构形式、墩高综合考虑选用方柱或是圆柱。

  y型墩薄壁是独柱双支座的一种墩型,美观性较好,但施工稍显复杂。墩高较矮时,其施工既复杂又不美观所以少采用。当墩高较高时y型薄壁墩施工只需一套模板,只需搭一个支架,对于地面横坡较陡,搭支架困难,模板需求量大的山区桥梁,y型薄壁墩具有显著的优势。从预算定额中也可以看出,同高度的柱式墩与y型薄壁墩相比,y型薄壁墩的基价低。另外采用双柱墩时,由于地面横坡较陡,两个墩柱高度经常相差较大,由于线刚度ei/l差距大,导致一个墩两个墩柱受力差异较大,采用y型薄壁墩,只一个墩柱,就避免了上述缺陷。也有人认为,上部的y型承托节约材料并不多,却施工麻烦,宜设计为实体,权衡施工进度和质量、安全和节省材料及美观之间的关系,也未尝不可。不管外形如何,墩高较高时,采用独柱双支座外部形状y型的薄壁墩较为适宜。

  5.2高墩一般矮桥墩的设计由强度控制,但当墩高较高时,就必须得考虑桥墩的稳定问题。《公路钢筋混凝土及预应力混凝土桥涵设计规范》(jtgd62—2004)关于偏心受压柱条文说明5.3.10条指出,“当l0/h>30时,构件已由材料破坏变为失稳破坏。”l0为受压柱的有效长度,在0.5~2倍墩高之间变化,究竟取值多少,与施工状态、上构重量、上构和墩柱的连接方式即墩柱的支承刚度有关。大量的计算实验表明对于先简支后刚构(墩顶与上构为钢板焊接)和先简支后连续(墩顶与上构为橡胶支座连接)的多跨t梁桥来说,墩柱的有效长度l0=1.2~1.43l,l为墩柱高度,当l=40m且采用矩形截面时,h≥1.2~1.43×40/30=1.6~1.907m,h=50m时h≥2~2.383m,当墩厚大于2m时,实心矩形截面经济性降低,所以可以得出一个结论:墩柱为材料破坏时,采用实心矩形截面,其高度不宜超过50m.当墩高大于50m时,宜采用空心薄壁墩截面。采用空心薄壁墩,墩高超过65m左右时顺桥向应考虑放坡,因为采用等宽尺寸时施工虽然方便,但为了保证桥墩的稳定,墩柱和帽梁必将尺寸加大很多,这样材料会浪费较大。

  5.3桥墩与路幅的关系山区高速公路有整体式路基,也有分离式路基。目前路线选线越来越强调减少占地,环保、与景观协调的理念,除了中长隧道等设置分离式路基外,越来越多的采用整体式路基。整体式路基的双幅桥,一般情况下下构按分幅单独设计,即双幅四柱。对于高墩长桥,为了减少开挖,增强边坡稳定性,节约材料,降低造价,整体式下构即双幅两柱不失为一种较好的选择。与双幅四柱相比,在桥墩截面积及横向宽度相当的情况下,整体式下构横向和纵向刚度是分幅设置的两倍以上,除了可以减少开挖,节约材料、施工面少外,还能减少墩顶变位。当然整体式下构帽梁跨度较大,还须考虑车辆双向行驶时扭矩影响,帽梁需设置的强大一些。一座桥究竟是采用整体式下构还是分幅下构,需结合桥位处地形、地质、水文、墩高等多方面因素综合考虑。

  5.4桥台山区高速公路桥梁桥台一般采用重力式u型台、肋板台、桩柱式台。其中以重力式u台最常用,根据《墩台与基础》规定,u台适应的填土范围为4-10m,所以u台的高度最好以10m控制。山区桥梁u台一个显著特征就是横向,纵向横坡陡,为了适应地形,减小开挖,节约圬工方量,u台设计时必须根据地形合理分台阶。桩柱式桥台由于抗推刚度小,当联长较长,台后填土高度较高时不宜使用,一般台后填土高度宜控制在5m以下,联长宜控制在150米以内。埋置式肋板台适应范围广一些,但也不宜太高,不宜超过12m。山区高速公路桥梁纵向地形陡峭,往往不能设置锥坡,这时采用桩柱式或肋板台会受到较大限制。当地质情况较差时,常常会出现u台下设置桩基的情况。

  5.5基础山区高速公路桥梁最常用的基础仍为为扩大基础与桩基础。山区一般地质情况较好,采用扩大基础的情况相对较多,且宜采用分离式扩基础。因为分离式扩基础适应地形横坡,承载力亦能满足要求。斜坡上的扩大基础与桩基础必须考虑基础扩散角和覆盖层厚度以及施工时的相互影响。桩基础多为嵌岩桩和柱桩,地质情况较差地段采用摩擦桩。桩基础不管受力形式如何,施工方法上多是挖孔桩和钻孔桩。挖孔桩造价较节省,但设计中能否采用挖孔桩,应结合地质情况具体分析,当桩长较长;遇到流沙、软弱夹层多,卵石、漂石等容易造成塌孔的地质情况;地下水位较高、地层含有煤气、瓦斯等有害气体时不宜设计为挖孔桩。

  6、结束语

  山区高速公路桥梁设计有很多区别于平原桥梁的地方,也更有很多方面需要探讨,本文只是抛砖引玉,结合设计中遇到的实际问题,提出一些解决方法,不正确之处,敬请同行批评指正。




装配式建筑的造价构成分析

成都市工程造价协会

2021年优秀工程造价学术论文

二等奖

装配式建筑的造价构成分析与探讨

贾宇

(圣弘建设股份有限公司,四川 成都610000)

摘  要:本文将在国内外现有相关理论研究成果的基础上,分析我国的装配式建筑行业的成本构成及其特点,再结合目前装配式建筑在成本控制中存在的问题,通过对案例数据的研究分析,对装配式建筑建造成本的因素、成本控制以及具体解决、实施、改进等进行简单分析研究。

关键词:装配式建筑;成本控制;预制构件

 0 引言
       装配式建筑最早起源于一战后的欧洲。战争过后的欧洲各国经济复苏,大量人口涌向城市,需要在短时间内修建大量的办公楼、工厂、住房等,传统的建设方式远远无法满足当时的需求量。经过工业革命的欧洲为实现建筑的工业化提供了最有利的条件,德国等发达国家一直致力于建筑工业化发展。
       在我国的装配式建筑中,造价管理及控制成为装配式住宅推广与应用的最主要限制因素。2016年《关于进一步加强城市规划建设管理工作的若干建议》中指出:力图10年左右的时间使装配式建筑占新建建筑面积的比例达到30%,这个方针为建筑行业迎来新的时期,同时这对装配式住宅行业来说一场持久战。
       目前,装配式住宅行业面临巨大的挑战和机遇,成本控制则是装配式住宅市场快速发展的关键。因此,本文的研究目的是:分析我国的装配式住宅行业的成本构成及其特点,再结合目前装配式住宅在成本控制中存在的不足,通过对案例数据进行研究分析,以及对装配式住宅建造成本的成本控制以及具体解决、实施、改进等进行简单分析研究,以期实现建筑技术工业化的升级。
       近年来,我国的建筑行业迅猛发展,带动我国经济发展的同时也带来了大量的问题。在传统现浇模式下,建筑带来大量的建筑垃圾、施工噪音、扬尘、污水等造成了严重的城市环保问题;另外现浇式施工造成的资源浪费,如支模架、模板材料、钢筋、劳动力等使得工程在成本浪费上大大高于了装配式施工方式。装配式施工方式为这些问题的解决
       带来了新的希望,如果装配式住宅在我国实现大面积的推广和应用,就能够有效地减缓环境压力,节省建筑材料和能源的耗损,从而提高建筑质量和经济效益,实现建筑工业化的推广与发展。

 1 装配式住宅的成本控制实施
       1.1  传统现浇式住宅简介及特点
       1.1.1 传统现浇式住宅简介
       现浇式住宅即指所有建筑构件采用现场绑扎钢筋、现场支模、浇筑混凝土以及现场养护。传统现浇式住宅在我国的建筑市场上仍然占主导地位。然而,中国每年新增的建筑面积占世界的一半,现浇式住宅所造成的能源消耗、环境污染、资源浪费等问题一直无法从根本上得到解决,因此发展绿色建筑是当今中国建筑市场长远发展的必然趋势。
       1.1.2 传统现浇式住宅的特点
       现浇式住宅具有整体性能良好、抗震冲击性好,能够满足设计的多样性等优势,同时也具有很多一直未攻克的难关。例如,大量使用模板、回收利用性能差、资源浪费严重、且强度不高、易造成包浆现象以及不易受人工控制等;施工的机械化程度低,相对功效低;施工现场环境差,容易造成噪音、污水、灰尘以及其他建筑垃圾等;现场工序复杂,安全隐患大。
       1.2  装配式住宅简介及特点
       1.2.1 装配式住宅简介
       将住宅的全部或者部分构件提前在工厂预制完成,然后搬运到施工现场通过可靠地连接方式组装而成的住宅,称为预制装配式住宅,其在欧美国家又被称作工业化住宅或者产业化住宅。
       装配式住宅可以充分体现成本可控制、节能环保、质量有保证等优势,符合国家绿色发展、循环发展、低碳发展等要求。同时,住宅产业化的目的是用最经济的方法、最先进的技术,提高住宅的质量,实现住宅的可持续发展。
       1.2.2 装配式住宅的特点
     (1)装配式住宅大部分部件有车间生产加工而成,其种类主要有:外墙板、叠合楼板、预制柱、楼梯、阳台、预制梁等;
     (2)现场作业大多为装配作业,现浇工程量大大减少;
     (3)装配式住宅所用的建筑材料大部分课拆卸回收利用或降解,且造价低,属于绿色环保住宅;
     (4)采用工业化生产,施工现场建筑垃圾减少,造成的施工噪音降低;
     (5)由于大量的建筑构件在工厂生产完成,可减少大量的现场施工强度,缩短施工工期;
     (6)减少劳动力成本,降低安全隐患。
       1.3  装配式住宅与传统现浇式住宅的成本控制的差异
       在传统现浇式住宅成本管理中,一个项目成立一个项目部,所有发生的成本都由这个独立的项目部进行控制。而装配式住宅由多个不同的项目部门相互交叉作业,人员关系、各部分工作管理更加复杂,同时产生的成本也更加复杂。
       现浇式住宅几乎所有的工作都在施工现场完成,在项目施工时需要考虑各方面的难以预见的因素,例如天气、温度、材料价格等。而装配式住宅的所有PC构件需在工厂生产完成,运输到施工现场进行拼接组装,所以需要考虑构件的运输、吊装及组合的方便性问题,以防造成成本的大幅度增加。
       因此,两种不同模式在成本控制上存在很多差异,传统的项目成本控制方案已经不再适用于装配式住宅项目,要实现装配式住宅项目最高经济效益的目的,需要制作出一系列完善的、适用于装配式模式的项目成本管理方案。
       1.4  装配式住宅的成本分析与控制
       1.4.1  装配式住宅的成本分析
       无论对于传统现浇式结构还是装配式结构,它们的造价成本构成是一样的,主要包括直接费、间接费、利润、规费、税金等,其中直接费包括人工费、材料费、机械费、措施费等,是构成建造成本的主要部分 ,也对造价变化起着决定性的作用;间接费主要表现为管理费用,规费和税金一般不会随意调动。但是由于它们的施工工艺、技术、生产方式等变化也会引起成本的变化,相应各项成本费用所占的比例也会发生很大的变化。
       除上述成本构成以外,预制装配式住宅成本构成还包括预制构件制作费、运输费、安装费等成本,这些成本对装配式住宅的工程造价也会起到决定性的作用。通过研究者调查表明,其中制作费用包括预制构件知足的模型工具费用、材料费用、规费、税金等;运输费用主要是从生产工厂运输到施工新厂的费用、现场临时储存等;安装费用主要有装配人工成本费、现浇工作人材机成本。
       通过对预制装配式住宅的成本构成的分析可知,两种不同施工方式的成本造价最主要的区别在于直接费用的不同。因此,要想降低装配式住宅项目的成本,控制预制构件的成本组成因素是关键。
       1.4.2  我国装配式住宅成本控制的现状
       随着建筑市场的不断发展,越来越多的管理者意识到工程项目的成本控制问题的重要性,并对这项工作给予了高度的重视。他们深知传统的成本控制方式已经不足以适应市场的需求,因此他们在不断的实践中探索,以寻求适合装配式住宅的成本管理的转变,从而提高工程项目的整体管理水平。装配式住宅构件在建造过程中无论是生产周期还是生产成本占比都很大,但我国的大多装配式企业并没有像传统建筑企业一样有一套较为完善的控制体系。同时,相比一些国外发达国家较为完善的成本控制方法,我国的装配式住宅在成本控制上还存在很多问题。
       1.4.3  装配式住宅的成本控制要点
       从大的方向考虑,装配式住宅项目的成本控制主要从三个方面出发。
       1.4.3.1 优化装配式住宅成本管理体系
       装配式住宅项目要求成本管理精益求精,每个过程都紧密配合,不断完善符合装配式住宅自身特点的计价依据、成本管理制度,重视造价的清单编制工作,严格控制项目的设计阶段、生产阶段、施工阶段、管理阶段的水平与成本。
       1.4.3.2 加强装配式住宅项目建设的全过程的成本控制
       在项目建设的全过程中,建设成本随着项目的推进而增加。因此,对项目进行全过程的成本控制是实现节约项目成本的有效途径,主要包括决策阶段、设计阶段、施工阶段、管理阶段的装配式住宅项目的成本控制。
       1.4.3.3加强对装配式住宅的主要费用的控制
       由上文对装配式住宅的成本构成分析得出项目直接费用是构成建造成本的关键,其中人工费、材料费、机械费是影响项目成本的主要部分。
     (1)人工费:人工费是为完成项目各个部分所需支出的全部人工工资及费用,合理进行人工费用的控制应当提高施工人员的综合素质、合理安排人员分配等方式严格控制人工成本。
     (2)材料费:掌握材料市场价格变动,加强项目成品、半成品及其他材料的保管,杜绝浪费。
     (3)机械费:根据施工实际需要及现场情况,合理选择机械设备,合理安排机械设备的台班,减少机械因闲置造成的成本增加。
       1.5  装配式住宅在成本控制中存在的不足
       装配式住宅在我国正处于起步阶段,也在不断的摸索之中。然而,其建造成本依然居高不下,装配式建筑企业也未能像传统现浇式建筑一样有一套完整的成本管理体系与方法,我国的装配式住宅项目在成本控制中存在很多不足,需要我们不断地探索。
       1.5.1  计价依据不完善
       近年来,我国陆续颁布了很多关于装配式建筑的相关规范、标准、规程及图集等,但是从某些试点省颁布的装配式混凝土结构的消耗量补充定额来看,其中部分的内容过于简单、模糊不清。由于装配式住宅造价中的人工费很大一部分已计入了产品之中,在不同的装配率下人工费和材料费的占比不同。而目前大多省份的管理费、利润和规费的计价基数是人工费、材料费、机械费之和,因此使得装配式住宅的管理费、利润、规费的计价基数和费率不宜再采用现浇式住宅的计价基数和费率。然而,目前全国或各省的工程造价管理部门还没有根据实际情况制定或发布适用于装配式住宅项目的各项费用项目的参考费率,仍然在沿用传统现浇式建筑的费率,使装配式住宅项目的工程造价造成很大的误差,从而阻碍了装配式住宅的成本控制分析及成本管理。
       1.5.2 示范性项目较少
       装配式建筑在我国仍处于摸索阶段,可供成本控制参考的示范性项目太少。由于现阶段我国大多数的装配式住宅项目是由政府出资推动廉租房、保障房等,所以在做项目的同时往往会忽视严格执行成本管理的标准,导致装配式住宅的成本控制中没有可供参考的范本。
       1.5.3 构件的价格缺失或失真
       预制构件的信息价格对项目的概预算、招投标控制价以及竣工的结算价等有着巨大的影响,同时预制构件价格的合理制定是项目成本管理的基础。由于我国的构件信息价的不完整性、差异性以及市场价格的动态性,报价信息没有一套统一的市场标准,导致了预制构件价格的缺失和失真。
       1.5.4 缺少成本考核的管理机制
       装配式住宅项目由于高成本的原因一直无法广泛推广,除了构件的生产成本高之外,缺乏有效的成本考核和成本控制体系也是重要因素之一。在无数企业经营管理的经验中得出,只有通过一套严格有效的成本考核制度才能探究出项目成本的差异以及出现差异的原因。应用到装配式住宅项目中的成本管理中也是一样的,只有严格的成本考核管理机制,才能找到出现的问题的症结所在,并及时纠正错误,避免问题遗留都最后无法挽回的地步。另外,一套完善的奖惩制度对项目的成本管理亚也是至关重要的。

 2  装配式住宅成本控制的措施
       其中主要包括构件设计阶段的控制、构件制作阶段的控制、构件运输以及安装阶段的控制。
       2.1  构件设计阶段
       虽然在设计阶段所消耗的成本占预制构件的总成本比重并不大,但对构件的材料、模具、生产加工以及构件的运输、组装等产生直接的影响。降低构件设计阶段对成本的影响,应当加强相关设计人力资源及基础设施的投入。在此阶段的成本控制能够及时有效地避免人工、设备、厂房等各类生产要素的闲置,同时有助于提高构件的生产效率,减少资源的浪费。
       2.2  构件制作阶段
       构件制作阶段的成本是预制构件成本的主要组成部分,其主要包括制作的模具费、材料费、人工费以及折旧摊销费用。
       模具在生产过程中的消耗量很大,具有一定的使用周期,且不同的项目,因模具规格不同,会产生成本的增加。控制模具加工成本的措施主要有提高构件的设计水平,降低模具的摊销水平;应当尽量避免规模程度小、差异化大的项目;注意模具的日常保养,提升周转使用率。
       对于材料的使用,应当控制好构件制作的环境,减少材料的浪费;部分连接件、辅助安装件等周转性材料应当重点储存及回收利用;另外,提高设计水平可减少材料的使用率。
       构件制作的人工成本主要表现为从施工现场向工厂的生产线的转变,人工费的构成及影响因素也发生了很大的变化,控制构件制作阶段的人工成本的主要措施包括提高员工的综合素质,如识图能力、学习能力、操作水平以及协作能力等;合理人工配置,提高人工使用率;改善工作环境,降低工人的劳动强度。
       对构件制作材料、设备等费用的摊销,其成本控制一般包括合理可控制生产线数量;加强市场的开拓力度以及生产组织的效率。
       2.3 构件运输阶段
       由于生产的构件一般表现为体积大、质量大、装卸移动困难,因此造成的运输成本会增加,运输需要配备专用人员及专用设备,需避免不必要的损伤。
       2.4  构件安装阶段
       构件安装阶段在项目的整个成本控制过程中也是至关重要的一部分,因此在施工中快速精准地安装直接决定项目的安装成本。通过分段流水安装施工的方法可实现多工作的同时施工,并且对其具有针对性的改进和优化,能够有效地提高预制构件的安装效率,降低安装的成本。另外,我国的建筑行业的施工人员大多是习惯于传统建造方式的施工人员,对预制构件的安装流程不熟悉,因此必要的施工人员的培训将能够提高安装的效率,减少施工中因构件损坏造成的成本增加。
       2.5  实施成本控制的预计效果
       通过不断完善装配式住宅项目相关的规范制度,在各个阶段严格做好成本控制,实施有效的成本管理,能够很大程度上降低装配式住宅项目的工程造价,缩小与传统现浇式住宅成本之间的差异,建筑质量也会不断得到提高,工程的按时交付率也会提高,为项目获取盈利的同时还能使装配式住宅得到广泛的推广与应用。

 3 结语
       本文通过对项目成本控制的理论研究,结合预制装配式住宅的特点,对装配式住宅的成本进行了综合性分析,找出了影响其成本的关键因素,并提出了相应的成本控制措施。由于传统施工项目的整个施工过程都是在施工现场进行的,而装配式住宅的很多阶段都是在工厂内完成的,因此本文通过一个案例分析得出装配式住宅的主要成本差异在于预制构件的成本上,再针对预制构件的设计、制作、运输、安装等阶段的成本控制提出了方案。
       装配式住宅在建设过程中也节省了大量的能源、材料,减少了很多建筑垃圾,对响应国家大力发展绿色建筑起了关键作用,在一定程度上也减少了很多传统建设方式无法降低的成本,也就是说控制好装配式住宅生产成本,如此装配式住宅在未来的发展速度将可得到很大程度的提升。




钢筋工程量计算规则你清楚吗?

(一)钢筋工程量计算规则

1、钢筋工程,应区别现浇、预制构件、不同钢种和规格,分别按设计长度乘以单位重量,以吨计算。

2、计算钢筋工程量时,设计已规定钢筋塔接长度的,按规定塔接长度计算;设计未规定塔接长度的,已包括在钢筋的损耗率之内,不另计算塔接长度。钢筋电渣压力焊接、套筒挤压等接头,以个计算。

3、先张法预应力钢筋,按构件外形尺寸计算长度,后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度,并区别不同的锚具类型,分别按下列规定计算:(1)低合金钢筋两端采用螺杆锚具时,预应力的钢筋按预留孔道长度减0.35m,螺杆另行计算。 (2)低合金钢筋一端采用徽头插片,另一端螺杆锚具时,预应力钢筋长度按预留孔道长度计算,螺杆另行计算。(3)低合金钢筋一端采用徽头插片,另一端采用帮条锚具时,预应力钢筋增加0. 15m,两端采用帮条锚具时预应力钢筋共增加0.3m计算。(4)低合金钢筋采用后张硅自锚时,预应力钢筋长度增加0. 35m计算。(5)低合金钢筋或钢绞线采用JM, XM, QM型锚具孔道长度在20m以内时,预应力钢筋长度增加lm;孔道长度20m以上时预应力钢筋长度增加1.8m计算。(6)碳素钢丝采用锥形锚具,孔道长在20m以内时,预应力钢筋长度增加lm;孔道长在20m以上时,预应力钢筋长度增加1.8m.(7)碳素钢丝两端采用镦粗头时,预应力钢丝长度增加0. 35m计算。

(二)各类钢筋计算长度的确定钢筋长度=构件图示尺寸-保护层总厚度+两端弯钩长度+(图纸注明的搭接长度、弯起钢筋斜长的增加值)式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下:

1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度,应符合设计要求,当设计无具体要求时,不应小于受力钢筋直径,并应符合下表的要求。(2)处于室内正常环境由工厂生产的预制构件,当砼强度等级不低于C20且施工质量有可靠保证时,其保护层厚度可按表中规定减少5mm,但预制构件中的预应力钢筋的保护层厚度不应小于15mm;处于露天或室内高湿度环境的预制构件,当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室内正常环境中的构件的保护层厚度数值采用。    (3)钢筋砼受弯构件,钢筋端头的保护层厚度一般为10mm;预制的肋形板,其主肋的保护层厚度可按梁考虑。    (4)板、墙、壳中分布钢筋的保护层厚度不应小于10mm;梁、柱中的箍筋和构造钢筋的保护层厚度不应小于15mm。

2、钢筋的弯钩长度Ⅰ级钢筋末端需要做1800、 1350 、 900、弯钩时,其圆弧弯曲直径D不应小于钢筋直径d的2.5倍,平直部分长度不宜小于钢筋直径d的3倍;HRRB335级、HRB400级钢筋的弯弧内径不应小于钢筋直径d的4倍,弯钩的平直部分长度应符合设计要求。 1800的每个弯钩长度=6.25 d;( d为钢筋直径mm)

3、弯起钢筋的增加长度 弯起钢筋的弯起角度一般有300、450 、600三种,其弯起增加值是指钢筋斜长与水平投影长度之间的差值。

4、箍筋的长度 箍筋的末端应作弯钩,弯钩形式应符合设计要求。当设计无具体要求时,用Ⅰ级钢筋或低碳钢丝制作的箍筋,其弯钩的弯曲直径D不应大于受力钢筋直径,且不小于箍筋直径的2.5倍;弯钩的平直部分长度,一般结构的,不宜小于箍筋直径的5倍;有抗震要求的结构构件箍筋弯钩的平直部分长度不应小于箍筋直径的10倍。

(三)钢筋的锚固长度 钢筋的锚固长度,是指各种构件相互交接处彼此的钢筋应互相锚固的长度。

设计图有明确规定的,钢筋的锚固长度按图计算;当设计无具体要求时,则按《混凝土结构设计规范》的规定计算。 GB50010—2002规范规定:(1)受拉钢筋的锚固长度     受拉钢筋的锚固长度应按下列公式计算:     普通钢筋         La=a(fy / ft)d     预应力钢筋      La=a(fpy / ft)d式中 fy fpy — 普通钢筋 、预应力钢筋的抗拉强度设计值;     ft  —  混凝土轴心抗拉强度设计值,当混凝土强度等级高于C40时,按C40取值;     d —钢筋直径;   a —  钢筋的外形系数(光面钢筋a取0.16,带肋钢筋a取0.14)。注:当符合下列条件时,计算的锚固长度应进行修正:    1、当HRB335、 HRB400及 RRB400级钢筋的直径大于25mm时,其锚固长度应乘以修正系数1.1;    2、当HRB335、 HRB400及 RRB400级的环氧树脂涂层钢筋,其锚固长度应乘以修正系数1.25;    3、当HRB335、 HRB400及 RRB400级钢筋在锚固区的混凝土保护层厚度大于钢筋直径的3倍且配有箍筋时,其锚固长度可应乘以修正系数0.8;    4、经上述修正后的锚固长度不应小于按公式计算锚固长度的0.7倍,且不应小于250mm;    5、纵向受压钢筋的锚固长度不应小于受拉钢筋锚固长度的0.7倍。纵向受拉钢筋的抗震锚固长度LaE应按下列公式计算:一、二级抗震等级: LaE=1.15La三级抗震等级:     LaE=1.05La四级抗震等级:     LaE=La(2)圈梁、构造柱钢筋锚固长度圈梁、构造柱钢筋锚固长度应按《建筑抗震结构详图》GJBT—465,97G329(三)(四)有关规定执行。 (四)钢筋计算其他问题 在计算钢筋用量时,还要注意设计图纸未画出以及未明确表示的钢筋,如楼板中双层钢筋的上部负弯矩钢筋的附加分布筋、满堂基础底板的双层钢筋在施工时支撑所用的马凳及钢筋砼墙施工时所用的拉筋等。这些都应按规范要求计算,并入其钢筋用量中。(五)砼构件钢筋、预埋铁件工程量计算1、现浇构件钢筋制安工程量:抽筋按理论重量计算。钢筋工程量=钢筋分规格长×Kg / m×件数。   (0.00617d2=Kg / m,钢筋直径:d—mm);2、 预制钢筋砼凡是标准图集构件钢筋,可直接查表,其工程量=单件构件钢筋理论重量×件数;而非标准图集构件钢筋计算方法同“1”。3、预埋铁件工程量预埋铁件工程量按图示尺寸以理论重量计算。如图所示计算10根钢筋混凝土预制柱的预埋铁件工程量:解(1)计算-10钢板理论重量   M-1:0.4×0.4×78.5㎏/㎡×10=125.60㎏   M-2:0.3×0.4 ×78.5㎏/㎡×10=92.40㎏   M-3:0.3×0.35 ×78.5㎏/㎡×10=82.40㎏   M-4:2×0.1×0.32 ×2×78.5㎏/㎡×10=100.50㎏   M-5:4×0.1×0.36 ×2×78.5㎏/㎡×10=226.10㎏  (2)计算¢ 12、 Φ18 钢筋理论重量   M-1: ¢ 12  钢筋:2×(0.3+0.36×2+12.5×0.012)× 0.888㎏/m×10=20.80㎏   M-2: ¢ 12  钢筋:2×(0.25+0.36×2+12.5×0.012)× 0.888㎏/m×10=19.90㎏   M-3: ¢ 12  钢筋:2×(0.25+0.36×2+12.5×0.012)× 0.888㎏/m×10=19.90㎏   M-4: Φ18 钢筋:2×3×0.38× 2.00㎏/m×10=45.60㎏   M-5: Φ18 钢筋:4×3×0.38×2.00㎏/m×10=91.20㎏小计:20.80+19.90+19.90+45.60+91.20=197.4 ㎏合计:627+197.4=824.4 ㎏     预埋铁件工程量=0.824 t

4、钢筋工程量计算实例 (1)钢筋混凝土现浇板如图所示计算10块板的钢筋工程量解:① Φ8=(2.7-0.015×2)×[(2.4-0.015×2)÷0.15+1]×0.395 =2.67×13×0.395  =13.71 kg    ② Φ8=2.37×19×0.395=17.79 kg    ③ Φ12=(0.5+0.1×2)×[(2.67+2.3)×2÷0.2+4 ]×0.888=33.56 kg    ④ Φ6.5=(2.67 ×6+2.37 ×6) ×0.26=7.86 kg    小计: Φ10以内:(13.71+17.79+7.86)×10=393.60 kg           Φ10以上:33.56×10=335.60 kg铁马钢筋按经验公式1%计算:Φ10以内:( 393.60 + 335.60 )×0.01=7.29 kg






[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!

10个高品质民宿案例合集

01.

山谷民宿

石门半山酒店地处少华山中段,坐北朝南,群山相夹,山体高悬。主体为三栋三层小楼,品字形排布,之间由阶梯回廊连接。

中厅和西面楼体之间加建SPA中心和汤池、泳池。餐厅独立于三栋主体楼东面,也是三个建筑体,由玻璃回廊相接。总共六栋小建筑依山势西低东高顺次排列。

中厅一楼主入口的墙体全部拆除,加盖出挑廊,形成引导入口和雨廊。

在一层加出的挑廊承托下,二楼也加建出钢结构观景露台,更好地与户外产生接触。

东西两栋建筑面南方向,每层之间有个小退层,利用此结构的可塑性,加宽每层房檐,强化这种错落,使建筑更具舒展性。加出来的这部分面积形成观景房的户外露台,直面山景。

原来狭小局促的东、西面阳台扩建成折角型阳台,将人的视线引导向山景。

入口长廊和阶梯回廊密排的石条,经过球磨水洗,使边缘圆润,亚光,历史感。

密排的木条格栅使用在露台顶面,栏板,建筑外墙。这在建筑立面上能过滤光线,形成薄纱感,产生微妙玄秘的情境,跟石头的厚重产生对比。同时木栏栅遮挡保护室内的私密性。

从室内往室外看时,倾斜的挑檐与木格栅形成取景框的效果,将对面的山景横向框取。视线里的景物显得尤其单纯静谧。

这些石头呈现出不同观感、质感、触感,产生不一样的情绪表白,引导整个建筑本体自然发散出它应该发生的气息。

项目名称:少华山石门半山度假酒店

项目地点:陕西省渭南市华州区少华山景区内

设计单位:西安本末装饰设计有限公司

主持设计:陈海

项目摄影:张晓明

02.

莫干山之家民宿

设计通过30多扇各自不同的“窗”,以及窗内外的风景与生活,建构了一个回归到简单逻辑的方盒子建筑。人与大自然的关系也通过在“窗口”的行为产生了更本质的连接,一所“窗之家”就这么诞生了。

通过长长的山路慢慢接近建筑,两侧的竹子又将建筑藏在了后面。只有当山路尽段,竹林结束的地方,通过两扇竹门,建筑才豁然开朗地展现在人们面前。这也成了为场地设计的第一重“窗户”,称之为竹之窗。

建筑整体呈L型,环抱着基地上挖山过程中挖不掉的大石布置。建筑置于一个基座之上,被稍稍抬高,使得建筑中人的视线,避开纷扰的周边建筑。推拉门正对着远处连绵的山峰,多少也有一些“开门见山”的趣味。

在中间的房间,飘窗形成了精致的取景框,过滤掉周围的杂乱,只留下远山入画。

屋顶露台仿佛是朝向天空的窗子,提供了360度的全景。近处的房子全都看不见了,远山净收眼底。

▼总平面图

▼剖透视图

项目地点:浙江省湖州市德清县莫干山镇
设计周期:2018.5—2018.9
建造周期:2018.9—2019.8
设计单位:普罗建筑
主持设计师:刘敏杰,李汶翰,常可
设计团队:王珂一,王昊,朱孝珺,郭菁儿,朱进文
摄影:吴清山

03.

等风来

项目位于浙江省舟山市嵊山镇,当地民宿类项目有明确的执行手册,对总面积,每层面积,建筑高度均有限制,乃至对建筑风格也有所限制。进而造成建筑造型以及空间打造均极其受限。

▲民宿外观全景

嵊山岛作为中国最东边的有人居住的岛屿,空气潮湿,时有大风乃至台风,建筑选材受限,运输成本以及人力成本均较岛外有大幅上升。业主姐弟希望面积尽量用足,尽量每个客房要有不同的感受,并且每个房间都要有尽量多的看海界面;希望至少能打造成舟山地区排名前列的民宿项目。

▲民宿主入口

在概念设计沟通方案方向阶段,提供了十余概念方案供讨论,业主最终选择了这个几个体块咬合的方案。

▲民宿外观近景,院内路径适当拉长客人入住的行走路线

项目落成,七个房间各有不同。

▲民宿外观局部,一层房间设有私享泳池区

▲民宿外观局部,大片的玻璃确保了室内的景观视野

项目本身其实面积不大,建筑只有四百平方左右,场地相对岛上其它民宿项目,用地会稍微宽松。方案通过拉长上山路径,以及将院内路径弯折,适当拉长客人入住的行走路线,沉淀心境,增加客人对入驻民宿的期许。

▲民宿室外交通流线局部,拉长上山路径,将院内路径弯折

▲室外庭院局部,蓝色的泳池和大海与白色的墙体和地面交相辉映

▲室外庭院局部,部分步道采用木板铺地

▲二层客房局部,设有画框海景

▲二层客房局部,享有山景和海景

▲二层客房局部,享有270度宽画幅海景

▲三层套房客房局部,享有270°全景海面

▲三层客房的卧室空间,具有极好的景观视野

▲ 三层的私人室外露台

项目名称:等风来

设计方:周鑫工作室
项目完成年份:2019建成
主创及设计团队:周鑫工作室
项目地址:浙江舟山
建筑面积:约400㎡
摄影版权:木野

04.

鱼乐山房

鱼乐山房是杭州临安太湖源的一对农民夫妇在自有土地上经营的老牌农家乐。经营十多年来积累了极好的口碑。

但由于淡旺季巨大的接待量差距和较低的客源素质水平二人决定对山房的物理空间进行改造,并为客人创造更好的度假居住体验,让山房完成从农家乐到“高端”民宿的转变。

▲外观局部,从大厅对岸露台回看主体建筑

▲外观局部,3-4层阳台构成的完整板片化体块

改造中,设计师保留了原主入口的位置,将它藏于一道台地与道路之间的新增影壁墙之后。再将原本垂直于台地的台阶改造为平行嵌进台地边缘的折跑阶梯,置入重新整合的现代木构廊架之下。

▲入口阶梯空间,入口折跑台阶溢入的山景

▲入口阶梯到顶后回看,溪对岸的山景从打开的窗扇中铺面而来

▲从廊道转折处一窥内院

▲从酒店大厅看北侧主景观面

大堂前的浅水池构成了静院的主体。它既体现了 “空”——接近无物的禅意,又将山林与天空在咫尺间倒映,让人在压低的檐廊下更多看见的是其在水中与用原建筑屋顶的瓦片铺就的池底相映衬的虚幻倒影,一种太虚幻境的山水意境被宁静的一亩方塘激发出来。

▲大堂前的浅水池构成了静院的主体,静院中的一亩方塘倒映出山林及天空

人在水院东西两侧的视线都被压向水面和对岸,水岸的茶亭、敞廊与山林天空一起倒映在水中,成为画面的主角,水平性的体量遮挡着外部的干扰,配合着平远的山林视野,将外部的山景与内部景观缠绕交织。而四层的主体建筑则因压低的屋檐遮挡而迟迟不能看见全貌。

▲由西侧敞廊看静院,可以看见茶亭,而主体建筑只能看见底层局部

▲台地高处看静院敞廊与茶亭

▲东面茶亭,后方的山景倒映在静院水面

从茶亭中看,这层界面在木柱后方,如织物般将内院的水色天光过滤,在内部地面与屋面上投射出细密的光影,水院景色呈现为一种边界模糊的梦境。

▲水榭朝内一侧的细密木格栅界面

▲单坡水榭(木构廊架)两侧界面

▲水榭朝外一侧为连续可开启窗扇

▲阳台内部看山林溪水,右侧为完全打开的客房立面

▲餐厅及外部山景露台

顶层走廊西端的原前后四间客房合并,设置为拥有三个阳台,三面山景的尽端式超大套间,加上场地内临省道的原辅楼二层内设置的溪景套房。

▲顶层超大套间

▲loft房内部

项目名称:鱼乐山房建筑室内整体改造设计
设计方:久舍营造工作室
主持建筑师:范久江、翟文婷
项目地址:浙江省杭州市临安区太湖源镇
建筑面积:约1100㎡
摄影版权:赵奕龙、赵宏飞、范久江

[055]150套最美民宿+11套民宿CAD施工图案例-文末下载
