浅谈山区高速公路桥梁设计

        1、山区高速公路的主要特点

  山区高速公路的主要特点是地形地质复杂。地形复杂,表现为地面高差大,变化频繁,横坡陡;地质复杂表现为岩溶、滑坡、不稳定斜坡、崩塌、陡崖、煤气地层等不良地质。受此影响,路线布设时平纵横三个方面都受到约束,一般就是平曲线多,平面半径小,纵坡大,桥梁比例高,横坡陡,半边桥和高挡墙多。山区高速公路桥梁也相应具有上述特点,弯坡桥多,高墩大跨多,墩台形式多,设计中必须协调解决好桥梁各细部构造与地形地质之间的关系。

  2、桥梁与路基的关系

  2.1桥梁跨越方案与高填方路基方案的比较山区高速公路桥梁很多不受水文控制而只受地形控制,因不宜采用路基方案而设置为高架桥,路桥设置界限问题,一直是难以把握的关键问题,也是影响公路造价的问题。路基规范强调,“路基中心填方高度超过20m时,宜和桥梁做方案比选。”,项目实际运作中,往往由于工期紧,或认为桥梁跨越方案安全省事,就直接考虑桥梁方案。实际上,对于地质情况较好,虽然填方中心高度为30m,但收敛较快的v型峡谷,且桥隧相连地段,为消化隧道废方,考虑路基方案可能比桥梁方案更安全更经济,因为这样的地形架桥,场地局促,难度大,横纵坡陡,极易引发边坡不稳;而对于宽而平缓地段,虽然填方高度只是20m左右,但如果需跨标段借方,且运距远,填方基底还需花大量资金处理的路段,反而考虑桥梁方案可能更安全更经济。所以笔者认为,山区高速公路路桥界限,不能一概而论,对于填土高度超过20m的路段,应根据地形、地质、前后构造物、前后路段的废方量、工程造价等进行综合比选后决定是否设置桥梁。不能图快图省事,直接考虑桥梁方案。

  2.2半边桥与挡墙的关系山区高速公路地形横坡陡峭,虽然可以通过设计为左右幅路基不一样高的错台路基来处理,但有时由于左右幅路基横向交通要求,需要设置转向车道,错台式路基方案不易实现,这时就不可避免地会出现半边桥。当最低一侧填土高度15m左右时,应综合地形、地质将加筋挡墙,锚杆挡墙、弃土方案与半边桥做综合比较后决定是否设置桥梁。

  3、结构体系特性

  为了保证行车舒适,结构耐久适用,山区高速公路标准跨径大中桥一般均采用先简支后结构连续或墩梁固结的连续一刚构混合体系。全刚构体系由于一座桥梁墩高相差较大,需通过调整桥墩的线刚度来改善桥墩受力,这样一来,桥墩尺寸种类就比较多,美观性降低,施工相对麻烦一些。全连续结构联长不能太长,舒适性差,墩台水平位移较大,墩柱尺寸需设计的相对大一些,材料较费。根据地形,将中间墩高较高,刚度相差不大的相邻几个桥墩固结起来,利用其柔性适应桥墩所受的水平力,较矮的边墩设置滑板支座或橡胶支座,形成连续梁。这样的刚构一连续体系,高墩、矮墩的受力性能都得到了改善,且适应地形特点。

  山区高速公路桥梁多为弯、坡桥,曲线梁桥在弯扭耦合作用下,具有沿某一不动点变形的趋势,单向行驶的大纵坡长桥在长期反复的汽车制动力作用下,梁体具有沿汽车行驶方向滑移的趋势,如果采用全连续结构,即上下构之间为橡胶支座连接时,这种滑移趋势往往造成梁体受力不平衡,支座脱空甚至破坏,从而导致梁体开裂。因此山区高速公路桥梁宜采用先简支后结构连续或墩梁固结的连续一刚构混合体系,既适应平面线形,又适应桥梁受力特点。

  4、桥梁上部构造设计

  4.1一般设计原则山区高速公路,桥梁所占比重大,但一般来讲,大跨径桥梁方案毕竟是少数,绝大部分还是采用施工方便、造价经济的标准化、预制装配化结构。大跨径桥梁一般是控制因素不同,方案也各不相同,具有较强的个性特征,而标准跨径桥则更多的是具有共性特征,所以本文重点探讨标准化、装配化桥梁的设计。

  山区高速公路桥梁常用标准化、装配化跨径有16、20、25、30、40、50m,横断面形式有空心板、t梁、小箱梁等。对于跨径小于30m的,有空心板、小箱梁、t梁等三种结构可以选择,对于40、50m跨径,根据梁的受力特点,宜采用t梁。30m以下,同一种跨径,究竟应当采用哪一种横断面形式,通过表1,就可以作出选择。

  一孔上部构造主要材料指标表表1梁高跨径横断面形式桥宽(cm)工作面积(㎡)混凝土(m3/㎡)纲绞线(kg/㎡)普通钢筋(kg/㎡)数据来源90c㎡0空心板122400.54712.8484.49(赣粤高速)

  100c㎡0小箱梁122400.3809.08267.85(京珠北)

  120c㎡0t梁122400.3698.11285.24(三福线)

  从表1可以看出,小箱梁是介于空心板和t梁之间的一种横断面形式。20米跨径时,t梁较为经济。30m跨径以下,三种横断面比较,基本也是上述规律。当然,这是山区的情况,平原地区则另当别论。平原地区受净空和桥台填土高度的限制,桥梁上构要求尽可能降低建筑高度,这样可以减小纵坡,降低路基填土高度,减少占地及降低路基处理难度,对土源缺乏,软基较多的平原地区有显著的经济性。20m空心板建筑高度最低,与路基综合起来比较具有优势,平原地区路网发达,分离式立交较多,空心板在美观方面优于另外两种断面,所以平原地区较多采用空心板。山区高速公路桥梁一般净空无严格限制,另外,山区高速公路平面半径较小,超高缓和路段不可避免会出现在桥上,如果选用空心板和小箱梁,架梁时一片梁四个支点不易调平,易造成支座脱空,受力不均匀的情况,所以山区高速公路桥梁标准横断面宜优先采用t梁。对于50m跨径t梁,在小半径平曲线上,由于内外梁梁长差较大,跨中矢高较大,对路线的适应性要差一些。另外山区高速公路,交通运输、场地预制条件均较差,大型机具进入困难,50mt梁单片重150多吨,架设设备要求较高,运输及安装过程中变形不易控制,因此一般情况下不选用50m跨径t梁,所以山区高速公路桥梁,宜采用的常用标准跨径为20、25、30、40m.t梁之间的横向连接有铰结和刚接两种形式,采用铰联结时,铰只传递剪力,车辆荷载作用在铰缝处时,弯矩主要由现浇桥面来承受,这样一来,现浇桥面的厚度就必须加厚,否则,铰缝处桥面板易出现通长的纵向裂缝。现浇桥面板厚度增加,意味着恒载增加,t梁配筋和钢索必须增加,经济性下降,所以t梁横向连接采用刚接较好。《公路钢筋混凝土及预应力混凝土桥涵设计规范》(jtgd62—2004)9.3.16条也有相应规定:“预制t形截面梁的横隔梁连接,宜采用现浇混凝土整体连接”,当然在斜交桥及异形桥中需要横向弱联结时,铰结也是很好的选择形式。

  4.2具体桥梁设计具体到一座桥设计时,上部构造设计要处理好两个关系。

  第一,处理好跨径与墩高的关系。跨径与墩高的关系按桥梁美学原则,一般应选择比值为0.618-1之间,通过经济比较,往往又是经济的,也就是说20m跨径t梁适应的墩高一般为12—20m,30m跨径适应的墩高一般为18-30m,40m跨径适应的墩高一般为24m-40m。山区高速公路地形起伏变化频繁,通常应根据地形选择一种跨径,不宜根据墩高频繁变化跨径,墩柱高度变化很大时,可以采用20m与30m或者30m与40m的组合跨径。当一座桥梁,有几种跨径方案可选择时,应结合上下构做造价分析比较再做选择。

  第二,处理好上部构造(板或梁)与平面曲线半径的关系。桥位处平面曲线半径对桥梁跨径的选择及平面布置影响较大,主要表现为两个方面,第一是内外弧差,第二是中矢高。墩台径向布置时,由于曲率半径的影响,内外梁梁长不等,半径越小,内外梁梁长差越大。解决此问题一般两种途径,一种是根据平面半径变化梁长,另一种是不变梁长通过加大帽梁,加大封锚端或加长现浇连续段处理。第一种方法变化梁长,设计简单,帽梁尺寸较小、规格统一,但一个标段,如果有几座桥处于不同的曲线半径上时,预制梁长度种类就较多,频繁调整模板虽不算很难,但每片梁都需要编号,堆放预制梁需要很大场地,这对“地无百米平”的山区确实是难以解决的问题,因此一般不采用变梁长方案。采用等梁长方案时,如果半径较大,内外梁梁长差不大,可以采用内弧长等于标准跨径布置,如果半径较小,可以采用半幅桥中线弧长等于标准跨径布置,这样连续段长度一端比标准长度增加,一端减小。内外弧差的问题解决后,还有中矢高的问题,一般中矢高10cm以内,可以通过调整护墙内缘使之适应平面线形;半径较小,中矢高大于10cm时,由于护墙一般为50cm宽,护墙调整太大外观不美,护墙功能亦削减。此时亦有两种解决办法,一种是预制梁外缘按实际曲线预制,另一种是预制t梁边梁时,将边梁多预制一段长度,让现浇桥面板和护墙来适应平面线形。边梁按实际曲线预制时,边梁翼缘板由于两侧不等宽,刚度不等,施加预应力时可能出现侧向翘曲,且不同半径外边梁形状不一样,种类多施工较麻烦。第二种办法虽然材料稍有浪费,美观性稍差,仍优于前一种。

  5、桥梁下部构造设计

  5.1桥墩高度较矮的桥墩(h<40m)多采用柱式墩,y型薄壁墩,其中又以柱式墩最常用。柱式墩分圆柱和方柱。圆柱施工中外观质量易控制,且与桩基衔接方便,平原地区用的较多。但从美观上来说,方柱有棱有角,与上构梁体协调,有一定的视线诱导性,较美观。从受力上看,截面积相等的方柱和圆柱,方柱抗弯刚度大于圆柱,受力优于圆柱,当体系为连续刚构时,方柱可以方便地通过调整两个方向的尺寸来调整墩柱的刚度,从而达到调整墩柱受力的目的。圆柱为各向同性,调整起来效果差一些。方柱的缺点是墩柱与桩基之间需通过桩帽连接,增加了工程数量,并且山区桥梁地面横坡都较陡,增加柱帽构造还会增加挖方工程量,引起边坡不稳,设计中应根据地形、上构结构形式、墩高综合考虑选用方柱或是圆柱。

  y型墩薄壁是独柱双支座的一种墩型,美观性较好,但施工稍显复杂。墩高较矮时,其施工既复杂又不美观所以少采用。当墩高较高时y型薄壁墩施工只需一套模板,只需搭一个支架,对于地面横坡较陡,搭支架困难,模板需求量大的山区桥梁,y型薄壁墩具有显著的优势。从预算定额中也可以看出,同高度的柱式墩与y型薄壁墩相比,y型薄壁墩的基价低。另外采用双柱墩时,由于地面横坡较陡,两个墩柱高度经常相差较大,由于线刚度ei/l差距大,导致一个墩两个墩柱受力差异较大,采用y型薄壁墩,只一个墩柱,就避免了上述缺陷。也有人认为,上部的y型承托节约材料并不多,却施工麻烦,宜设计为实体,权衡施工进度和质量、安全和节省材料及美观之间的关系,也未尝不可。不管外形如何,墩高较高时,采用独柱双支座外部形状y型的薄壁墩较为适宜。

  5.2高墩一般矮桥墩的设计由强度控制,但当墩高较高时,就必须得考虑桥墩的稳定问题。《公路钢筋混凝土及预应力混凝土桥涵设计规范》(jtgd62—2004)关于偏心受压柱条文说明5.3.10条指出,“当l0/h>30时,构件已由材料破坏变为失稳破坏。”l0为受压柱的有效长度,在0.5~2倍墩高之间变化,究竟取值多少,与施工状态、上构重量、上构和墩柱的连接方式即墩柱的支承刚度有关。大量的计算实验表明对于先简支后刚构(墩顶与上构为钢板焊接)和先简支后连续(墩顶与上构为橡胶支座连接)的多跨t梁桥来说,墩柱的有效长度l0=1.2~1.43l,l为墩柱高度,当l=40m且采用矩形截面时,h≥1.2~1.43×40/30=1.6~1.907m,h=50m时h≥2~2.383m,当墩厚大于2m时,实心矩形截面经济性降低,所以可以得出一个结论:墩柱为材料破坏时,采用实心矩形截面,其高度不宜超过50m.当墩高大于50m时,宜采用空心薄壁墩截面。采用空心薄壁墩,墩高超过65m左右时顺桥向应考虑放坡,因为采用等宽尺寸时施工虽然方便,但为了保证桥墩的稳定,墩柱和帽梁必将尺寸加大很多,这样材料会浪费较大。

  5.3桥墩与路幅的关系山区高速公路有整体式路基,也有分离式路基。目前路线选线越来越强调减少占地,环保、与景观协调的理念,除了中长隧道等设置分离式路基外,越来越多的采用整体式路基。整体式路基的双幅桥,一般情况下下构按分幅单独设计,即双幅四柱。对于高墩长桥,为了减少开挖,增强边坡稳定性,节约材料,降低造价,整体式下构即双幅两柱不失为一种较好的选择。与双幅四柱相比,在桥墩截面积及横向宽度相当的情况下,整体式下构横向和纵向刚度是分幅设置的两倍以上,除了可以减少开挖,节约材料、施工面少外,还能减少墩顶变位。当然整体式下构帽梁跨度较大,还须考虑车辆双向行驶时扭矩影响,帽梁需设置的强大一些。一座桥究竟是采用整体式下构还是分幅下构,需结合桥位处地形、地质、水文、墩高等多方面因素综合考虑。

  5.4桥台山区高速公路桥梁桥台一般采用重力式u型台、肋板台、桩柱式台。其中以重力式u台最常用,根据《墩台与基础》规定,u台适应的填土范围为4-10m,所以u台的高度最好以10m控制。山区桥梁u台一个显著特征就是横向,纵向横坡陡,为了适应地形,减小开挖,节约圬工方量,u台设计时必须根据地形合理分台阶。桩柱式桥台由于抗推刚度小,当联长较长,台后填土高度较高时不宜使用,一般台后填土高度宜控制在5m以下,联长宜控制在150米以内。埋置式肋板台适应范围广一些,但也不宜太高,不宜超过12m。山区高速公路桥梁纵向地形陡峭,往往不能设置锥坡,这时采用桩柱式或肋板台会受到较大限制。当地质情况较差时,常常会出现u台下设置桩基的情况。

  5.5基础山区高速公路桥梁最常用的基础仍为为扩大基础与桩基础。山区一般地质情况较好,采用扩大基础的情况相对较多,且宜采用分离式扩基础。因为分离式扩基础适应地形横坡,承载力亦能满足要求。斜坡上的扩大基础与桩基础必须考虑基础扩散角和覆盖层厚度以及施工时的相互影响。桩基础多为嵌岩桩和柱桩,地质情况较差地段采用摩擦桩。桩基础不管受力形式如何,施工方法上多是挖孔桩和钻孔桩。挖孔桩造价较节省,但设计中能否采用挖孔桩,应结合地质情况具体分析,当桩长较长;遇到流沙、软弱夹层多,卵石、漂石等容易造成塌孔的地质情况;地下水位较高、地层含有煤气、瓦斯等有害气体时不宜设计为挖孔桩。

  6、结束语

  山区高速公路桥梁设计有很多区别于平原桥梁的地方,也更有很多方面需要探讨,本文只是抛砖引玉,结合设计中遇到的实际问题,提出一些解决方法,不正确之处,敬请同行批评指正。




装配式建筑的造价构成分析

成都市工程造价协会

2021年优秀工程造价学术论文

二等奖

装配式建筑的造价构成分析与探讨

贾宇

(圣弘建设股份有限公司,四川 成都610000)

摘  要:本文将在国内外现有相关理论研究成果的基础上,分析我国的装配式建筑行业的成本构成及其特点,再结合目前装配式建筑在成本控制中存在的问题,通过对案例数据的研究分析,对装配式建筑建造成本的因素、成本控制以及具体解决、实施、改进等进行简单分析研究。

关键词:装配式建筑;成本控制;预制构件

 0 引言
       装配式建筑最早起源于一战后的欧洲。战争过后的欧洲各国经济复苏,大量人口涌向城市,需要在短时间内修建大量的办公楼、工厂、住房等,传统的建设方式远远无法满足当时的需求量。经过工业革命的欧洲为实现建筑的工业化提供了最有利的条件,德国等发达国家一直致力于建筑工业化发展。
       在我国的装配式建筑中,造价管理及控制成为装配式住宅推广与应用的最主要限制因素。2016年《关于进一步加强城市规划建设管理工作的若干建议》中指出:力图10年左右的时间使装配式建筑占新建建筑面积的比例达到30%,这个方针为建筑行业迎来新的时期,同时这对装配式住宅行业来说一场持久战。
       目前,装配式住宅行业面临巨大的挑战和机遇,成本控制则是装配式住宅市场快速发展的关键。因此,本文的研究目的是:分析我国的装配式住宅行业的成本构成及其特点,再结合目前装配式住宅在成本控制中存在的不足,通过对案例数据进行研究分析,以及对装配式住宅建造成本的成本控制以及具体解决、实施、改进等进行简单分析研究,以期实现建筑技术工业化的升级。
       近年来,我国的建筑行业迅猛发展,带动我国经济发展的同时也带来了大量的问题。在传统现浇模式下,建筑带来大量的建筑垃圾、施工噪音、扬尘、污水等造成了严重的城市环保问题;另外现浇式施工造成的资源浪费,如支模架、模板材料、钢筋、劳动力等使得工程在成本浪费上大大高于了装配式施工方式。装配式施工方式为这些问题的解决
       带来了新的希望,如果装配式住宅在我国实现大面积的推广和应用,就能够有效地减缓环境压力,节省建筑材料和能源的耗损,从而提高建筑质量和经济效益,实现建筑工业化的推广与发展。

 1 装配式住宅的成本控制实施
       1.1  传统现浇式住宅简介及特点
       1.1.1 传统现浇式住宅简介
       现浇式住宅即指所有建筑构件采用现场绑扎钢筋、现场支模、浇筑混凝土以及现场养护。传统现浇式住宅在我国的建筑市场上仍然占主导地位。然而,中国每年新增的建筑面积占世界的一半,现浇式住宅所造成的能源消耗、环境污染、资源浪费等问题一直无法从根本上得到解决,因此发展绿色建筑是当今中国建筑市场长远发展的必然趋势。
       1.1.2 传统现浇式住宅的特点
       现浇式住宅具有整体性能良好、抗震冲击性好,能够满足设计的多样性等优势,同时也具有很多一直未攻克的难关。例如,大量使用模板、回收利用性能差、资源浪费严重、且强度不高、易造成包浆现象以及不易受人工控制等;施工的机械化程度低,相对功效低;施工现场环境差,容易造成噪音、污水、灰尘以及其他建筑垃圾等;现场工序复杂,安全隐患大。
       1.2  装配式住宅简介及特点
       1.2.1 装配式住宅简介
       将住宅的全部或者部分构件提前在工厂预制完成,然后搬运到施工现场通过可靠地连接方式组装而成的住宅,称为预制装配式住宅,其在欧美国家又被称作工业化住宅或者产业化住宅。
       装配式住宅可以充分体现成本可控制、节能环保、质量有保证等优势,符合国家绿色发展、循环发展、低碳发展等要求。同时,住宅产业化的目的是用最经济的方法、最先进的技术,提高住宅的质量,实现住宅的可持续发展。
       1.2.2 装配式住宅的特点
     (1)装配式住宅大部分部件有车间生产加工而成,其种类主要有:外墙板、叠合楼板、预制柱、楼梯、阳台、预制梁等;
     (2)现场作业大多为装配作业,现浇工程量大大减少;
     (3)装配式住宅所用的建筑材料大部分课拆卸回收利用或降解,且造价低,属于绿色环保住宅;
     (4)采用工业化生产,施工现场建筑垃圾减少,造成的施工噪音降低;
     (5)由于大量的建筑构件在工厂生产完成,可减少大量的现场施工强度,缩短施工工期;
     (6)减少劳动力成本,降低安全隐患。
       1.3  装配式住宅与传统现浇式住宅的成本控制的差异
       在传统现浇式住宅成本管理中,一个项目成立一个项目部,所有发生的成本都由这个独立的项目部进行控制。而装配式住宅由多个不同的项目部门相互交叉作业,人员关系、各部分工作管理更加复杂,同时产生的成本也更加复杂。
       现浇式住宅几乎所有的工作都在施工现场完成,在项目施工时需要考虑各方面的难以预见的因素,例如天气、温度、材料价格等。而装配式住宅的所有PC构件需在工厂生产完成,运输到施工现场进行拼接组装,所以需要考虑构件的运输、吊装及组合的方便性问题,以防造成成本的大幅度增加。
       因此,两种不同模式在成本控制上存在很多差异,传统的项目成本控制方案已经不再适用于装配式住宅项目,要实现装配式住宅项目最高经济效益的目的,需要制作出一系列完善的、适用于装配式模式的项目成本管理方案。
       1.4  装配式住宅的成本分析与控制
       1.4.1  装配式住宅的成本分析
       无论对于传统现浇式结构还是装配式结构,它们的造价成本构成是一样的,主要包括直接费、间接费、利润、规费、税金等,其中直接费包括人工费、材料费、机械费、措施费等,是构成建造成本的主要部分 ,也对造价变化起着决定性的作用;间接费主要表现为管理费用,规费和税金一般不会随意调动。但是由于它们的施工工艺、技术、生产方式等变化也会引起成本的变化,相应各项成本费用所占的比例也会发生很大的变化。
       除上述成本构成以外,预制装配式住宅成本构成还包括预制构件制作费、运输费、安装费等成本,这些成本对装配式住宅的工程造价也会起到决定性的作用。通过研究者调查表明,其中制作费用包括预制构件知足的模型工具费用、材料费用、规费、税金等;运输费用主要是从生产工厂运输到施工新厂的费用、现场临时储存等;安装费用主要有装配人工成本费、现浇工作人材机成本。
       通过对预制装配式住宅的成本构成的分析可知,两种不同施工方式的成本造价最主要的区别在于直接费用的不同。因此,要想降低装配式住宅项目的成本,控制预制构件的成本组成因素是关键。
       1.4.2  我国装配式住宅成本控制的现状
       随着建筑市场的不断发展,越来越多的管理者意识到工程项目的成本控制问题的重要性,并对这项工作给予了高度的重视。他们深知传统的成本控制方式已经不足以适应市场的需求,因此他们在不断的实践中探索,以寻求适合装配式住宅的成本管理的转变,从而提高工程项目的整体管理水平。装配式住宅构件在建造过程中无论是生产周期还是生产成本占比都很大,但我国的大多装配式企业并没有像传统建筑企业一样有一套较为完善的控制体系。同时,相比一些国外发达国家较为完善的成本控制方法,我国的装配式住宅在成本控制上还存在很多问题。
       1.4.3  装配式住宅的成本控制要点
       从大的方向考虑,装配式住宅项目的成本控制主要从三个方面出发。
       1.4.3.1 优化装配式住宅成本管理体系
       装配式住宅项目要求成本管理精益求精,每个过程都紧密配合,不断完善符合装配式住宅自身特点的计价依据、成本管理制度,重视造价的清单编制工作,严格控制项目的设计阶段、生产阶段、施工阶段、管理阶段的水平与成本。
       1.4.3.2 加强装配式住宅项目建设的全过程的成本控制
       在项目建设的全过程中,建设成本随着项目的推进而增加。因此,对项目进行全过程的成本控制是实现节约项目成本的有效途径,主要包括决策阶段、设计阶段、施工阶段、管理阶段的装配式住宅项目的成本控制。
       1.4.3.3加强对装配式住宅的主要费用的控制
       由上文对装配式住宅的成本构成分析得出项目直接费用是构成建造成本的关键,其中人工费、材料费、机械费是影响项目成本的主要部分。
     (1)人工费:人工费是为完成项目各个部分所需支出的全部人工工资及费用,合理进行人工费用的控制应当提高施工人员的综合素质、合理安排人员分配等方式严格控制人工成本。
     (2)材料费:掌握材料市场价格变动,加强项目成品、半成品及其他材料的保管,杜绝浪费。
     (3)机械费:根据施工实际需要及现场情况,合理选择机械设备,合理安排机械设备的台班,减少机械因闲置造成的成本增加。
       1.5  装配式住宅在成本控制中存在的不足
       装配式住宅在我国正处于起步阶段,也在不断的摸索之中。然而,其建造成本依然居高不下,装配式建筑企业也未能像传统现浇式建筑一样有一套完整的成本管理体系与方法,我国的装配式住宅项目在成本控制中存在很多不足,需要我们不断地探索。
       1.5.1  计价依据不完善
       近年来,我国陆续颁布了很多关于装配式建筑的相关规范、标准、规程及图集等,但是从某些试点省颁布的装配式混凝土结构的消耗量补充定额来看,其中部分的内容过于简单、模糊不清。由于装配式住宅造价中的人工费很大一部分已计入了产品之中,在不同的装配率下人工费和材料费的占比不同。而目前大多省份的管理费、利润和规费的计价基数是人工费、材料费、机械费之和,因此使得装配式住宅的管理费、利润、规费的计价基数和费率不宜再采用现浇式住宅的计价基数和费率。然而,目前全国或各省的工程造价管理部门还没有根据实际情况制定或发布适用于装配式住宅项目的各项费用项目的参考费率,仍然在沿用传统现浇式建筑的费率,使装配式住宅项目的工程造价造成很大的误差,从而阻碍了装配式住宅的成本控制分析及成本管理。
       1.5.2 示范性项目较少
       装配式建筑在我国仍处于摸索阶段,可供成本控制参考的示范性项目太少。由于现阶段我国大多数的装配式住宅项目是由政府出资推动廉租房、保障房等,所以在做项目的同时往往会忽视严格执行成本管理的标准,导致装配式住宅的成本控制中没有可供参考的范本。
       1.5.3 构件的价格缺失或失真
       预制构件的信息价格对项目的概预算、招投标控制价以及竣工的结算价等有着巨大的影响,同时预制构件价格的合理制定是项目成本管理的基础。由于我国的构件信息价的不完整性、差异性以及市场价格的动态性,报价信息没有一套统一的市场标准,导致了预制构件价格的缺失和失真。
       1.5.4 缺少成本考核的管理机制
       装配式住宅项目由于高成本的原因一直无法广泛推广,除了构件的生产成本高之外,缺乏有效的成本考核和成本控制体系也是重要因素之一。在无数企业经营管理的经验中得出,只有通过一套严格有效的成本考核制度才能探究出项目成本的差异以及出现差异的原因。应用到装配式住宅项目中的成本管理中也是一样的,只有严格的成本考核管理机制,才能找到出现的问题的症结所在,并及时纠正错误,避免问题遗留都最后无法挽回的地步。另外,一套完善的奖惩制度对项目的成本管理亚也是至关重要的。

 2  装配式住宅成本控制的措施
       其中主要包括构件设计阶段的控制、构件制作阶段的控制、构件运输以及安装阶段的控制。
       2.1  构件设计阶段
       虽然在设计阶段所消耗的成本占预制构件的总成本比重并不大,但对构件的材料、模具、生产加工以及构件的运输、组装等产生直接的影响。降低构件设计阶段对成本的影响,应当加强相关设计人力资源及基础设施的投入。在此阶段的成本控制能够及时有效地避免人工、设备、厂房等各类生产要素的闲置,同时有助于提高构件的生产效率,减少资源的浪费。
       2.2  构件制作阶段
       构件制作阶段的成本是预制构件成本的主要组成部分,其主要包括制作的模具费、材料费、人工费以及折旧摊销费用。
       模具在生产过程中的消耗量很大,具有一定的使用周期,且不同的项目,因模具规格不同,会产生成本的增加。控制模具加工成本的措施主要有提高构件的设计水平,降低模具的摊销水平;应当尽量避免规模程度小、差异化大的项目;注意模具的日常保养,提升周转使用率。
       对于材料的使用,应当控制好构件制作的环境,减少材料的浪费;部分连接件、辅助安装件等周转性材料应当重点储存及回收利用;另外,提高设计水平可减少材料的使用率。
       构件制作的人工成本主要表现为从施工现场向工厂的生产线的转变,人工费的构成及影响因素也发生了很大的变化,控制构件制作阶段的人工成本的主要措施包括提高员工的综合素质,如识图能力、学习能力、操作水平以及协作能力等;合理人工配置,提高人工使用率;改善工作环境,降低工人的劳动强度。
       对构件制作材料、设备等费用的摊销,其成本控制一般包括合理可控制生产线数量;加强市场的开拓力度以及生产组织的效率。
       2.3 构件运输阶段
       由于生产的构件一般表现为体积大、质量大、装卸移动困难,因此造成的运输成本会增加,运输需要配备专用人员及专用设备,需避免不必要的损伤。
       2.4  构件安装阶段
       构件安装阶段在项目的整个成本控制过程中也是至关重要的一部分,因此在施工中快速精准地安装直接决定项目的安装成本。通过分段流水安装施工的方法可实现多工作的同时施工,并且对其具有针对性的改进和优化,能够有效地提高预制构件的安装效率,降低安装的成本。另外,我国的建筑行业的施工人员大多是习惯于传统建造方式的施工人员,对预制构件的安装流程不熟悉,因此必要的施工人员的培训将能够提高安装的效率,减少施工中因构件损坏造成的成本增加。
       2.5  实施成本控制的预计效果
       通过不断完善装配式住宅项目相关的规范制度,在各个阶段严格做好成本控制,实施有效的成本管理,能够很大程度上降低装配式住宅项目的工程造价,缩小与传统现浇式住宅成本之间的差异,建筑质量也会不断得到提高,工程的按时交付率也会提高,为项目获取盈利的同时还能使装配式住宅得到广泛的推广与应用。

 3 结语
       本文通过对项目成本控制的理论研究,结合预制装配式住宅的特点,对装配式住宅的成本进行了综合性分析,找出了影响其成本的关键因素,并提出了相应的成本控制措施。由于传统施工项目的整个施工过程都是在施工现场进行的,而装配式住宅的很多阶段都是在工厂内完成的,因此本文通过一个案例分析得出装配式住宅的主要成本差异在于预制构件的成本上,再针对预制构件的设计、制作、运输、安装等阶段的成本控制提出了方案。
       装配式住宅在建设过程中也节省了大量的能源、材料,减少了很多建筑垃圾,对响应国家大力发展绿色建筑起了关键作用,在一定程度上也减少了很多传统建设方式无法降低的成本,也就是说控制好装配式住宅生产成本,如此装配式住宅在未来的发展速度将可得到很大程度的提升。




钢筋工程量计算规则你清楚吗?

(一)钢筋工程量计算规则

1、钢筋工程,应区别现浇、预制构件、不同钢种和规格,分别按设计长度乘以单位重量,以吨计算。

2、计算钢筋工程量时,设计已规定钢筋塔接长度的,按规定塔接长度计算;设计未规定塔接长度的,已包括在钢筋的损耗率之内,不另计算塔接长度。钢筋电渣压力焊接、套筒挤压等接头,以个计算。

3、先张法预应力钢筋,按构件外形尺寸计算长度,后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度,并区别不同的锚具类型,分别按下列规定计算:(1)低合金钢筋两端采用螺杆锚具时,预应力的钢筋按预留孔道长度减0.35m,螺杆另行计算。 (2)低合金钢筋一端采用徽头插片,另一端螺杆锚具时,预应力钢筋长度按预留孔道长度计算,螺杆另行计算。(3)低合金钢筋一端采用徽头插片,另一端采用帮条锚具时,预应力钢筋增加0. 15m,两端采用帮条锚具时预应力钢筋共增加0.3m计算。(4)低合金钢筋采用后张硅自锚时,预应力钢筋长度增加0. 35m计算。(5)低合金钢筋或钢绞线采用JM, XM, QM型锚具孔道长度在20m以内时,预应力钢筋长度增加lm;孔道长度20m以上时预应力钢筋长度增加1.8m计算。(6)碳素钢丝采用锥形锚具,孔道长在20m以内时,预应力钢筋长度增加lm;孔道长在20m以上时,预应力钢筋长度增加1.8m.(7)碳素钢丝两端采用镦粗头时,预应力钢丝长度增加0. 35m计算。

(二)各类钢筋计算长度的确定钢筋长度=构件图示尺寸-保护层总厚度+两端弯钩长度+(图纸注明的搭接长度、弯起钢筋斜长的增加值)式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下:

1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度,应符合设计要求,当设计无具体要求时,不应小于受力钢筋直径,并应符合下表的要求。(2)处于室内正常环境由工厂生产的预制构件,当砼强度等级不低于C20且施工质量有可靠保证时,其保护层厚度可按表中规定减少5mm,但预制构件中的预应力钢筋的保护层厚度不应小于15mm;处于露天或室内高湿度环境的预制构件,当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室内正常环境中的构件的保护层厚度数值采用。    (3)钢筋砼受弯构件,钢筋端头的保护层厚度一般为10mm;预制的肋形板,其主肋的保护层厚度可按梁考虑。    (4)板、墙、壳中分布钢筋的保护层厚度不应小于10mm;梁、柱中的箍筋和构造钢筋的保护层厚度不应小于15mm。

2、钢筋的弯钩长度Ⅰ级钢筋末端需要做1800、 1350 、 900、弯钩时,其圆弧弯曲直径D不应小于钢筋直径d的2.5倍,平直部分长度不宜小于钢筋直径d的3倍;HRRB335级、HRB400级钢筋的弯弧内径不应小于钢筋直径d的4倍,弯钩的平直部分长度应符合设计要求。 1800的每个弯钩长度=6.25 d;( d为钢筋直径mm)

3、弯起钢筋的增加长度 弯起钢筋的弯起角度一般有300、450 、600三种,其弯起增加值是指钢筋斜长与水平投影长度之间的差值。

4、箍筋的长度 箍筋的末端应作弯钩,弯钩形式应符合设计要求。当设计无具体要求时,用Ⅰ级钢筋或低碳钢丝制作的箍筋,其弯钩的弯曲直径D不应大于受力钢筋直径,且不小于箍筋直径的2.5倍;弯钩的平直部分长度,一般结构的,不宜小于箍筋直径的5倍;有抗震要求的结构构件箍筋弯钩的平直部分长度不应小于箍筋直径的10倍。

(三)钢筋的锚固长度 钢筋的锚固长度,是指各种构件相互交接处彼此的钢筋应互相锚固的长度。

设计图有明确规定的,钢筋的锚固长度按图计算;当设计无具体要求时,则按《混凝土结构设计规范》的规定计算。 GB50010—2002规范规定:(1)受拉钢筋的锚固长度     受拉钢筋的锚固长度应按下列公式计算:     普通钢筋         La=a(fy / ft)d     预应力钢筋      La=a(fpy / ft)d式中 fy fpy — 普通钢筋 、预应力钢筋的抗拉强度设计值;     ft  —  混凝土轴心抗拉强度设计值,当混凝土强度等级高于C40时,按C40取值;     d —钢筋直径;   a —  钢筋的外形系数(光面钢筋a取0.16,带肋钢筋a取0.14)。注:当符合下列条件时,计算的锚固长度应进行修正:    1、当HRB335、 HRB400及 RRB400级钢筋的直径大于25mm时,其锚固长度应乘以修正系数1.1;    2、当HRB335、 HRB400及 RRB400级的环氧树脂涂层钢筋,其锚固长度应乘以修正系数1.25;    3、当HRB335、 HRB400及 RRB400级钢筋在锚固区的混凝土保护层厚度大于钢筋直径的3倍且配有箍筋时,其锚固长度可应乘以修正系数0.8;    4、经上述修正后的锚固长度不应小于按公式计算锚固长度的0.7倍,且不应小于250mm;    5、纵向受压钢筋的锚固长度不应小于受拉钢筋锚固长度的0.7倍。纵向受拉钢筋的抗震锚固长度LaE应按下列公式计算:一、二级抗震等级: LaE=1.15La三级抗震等级:     LaE=1.05La四级抗震等级:     LaE=La(2)圈梁、构造柱钢筋锚固长度圈梁、构造柱钢筋锚固长度应按《建筑抗震结构详图》GJBT—465,97G329(三)(四)有关规定执行。 (四)钢筋计算其他问题 在计算钢筋用量时,还要注意设计图纸未画出以及未明确表示的钢筋,如楼板中双层钢筋的上部负弯矩钢筋的附加分布筋、满堂基础底板的双层钢筋在施工时支撑所用的马凳及钢筋砼墙施工时所用的拉筋等。这些都应按规范要求计算,并入其钢筋用量中。(五)砼构件钢筋、预埋铁件工程量计算1、现浇构件钢筋制安工程量:抽筋按理论重量计算。钢筋工程量=钢筋分规格长×Kg / m×件数。   (0.00617d2=Kg / m,钢筋直径:d—mm);2、 预制钢筋砼凡是标准图集构件钢筋,可直接查表,其工程量=单件构件钢筋理论重量×件数;而非标准图集构件钢筋计算方法同“1”。3、预埋铁件工程量预埋铁件工程量按图示尺寸以理论重量计算。如图所示计算10根钢筋混凝土预制柱的预埋铁件工程量:解(1)计算-10钢板理论重量   M-1:0.4×0.4×78.5㎏/㎡×10=125.60㎏   M-2:0.3×0.4 ×78.5㎏/㎡×10=92.40㎏   M-3:0.3×0.35 ×78.5㎏/㎡×10=82.40㎏   M-4:2×0.1×0.32 ×2×78.5㎏/㎡×10=100.50㎏   M-5:4×0.1×0.36 ×2×78.5㎏/㎡×10=226.10㎏  (2)计算¢ 12、 Φ18 钢筋理论重量   M-1: ¢ 12  钢筋:2×(0.3+0.36×2+12.5×0.012)× 0.888㎏/m×10=20.80㎏   M-2: ¢ 12  钢筋:2×(0.25+0.36×2+12.5×0.012)× 0.888㎏/m×10=19.90㎏   M-3: ¢ 12  钢筋:2×(0.25+0.36×2+12.5×0.012)× 0.888㎏/m×10=19.90㎏   M-4: Φ18 钢筋:2×3×0.38× 2.00㎏/m×10=45.60㎏   M-5: Φ18 钢筋:4×3×0.38×2.00㎏/m×10=91.20㎏小计:20.80+19.90+19.90+45.60+91.20=197.4 ㎏合计:627+197.4=824.4 ㎏     预埋铁件工程量=0.824 t

4、钢筋工程量计算实例 (1)钢筋混凝土现浇板如图所示计算10块板的钢筋工程量解:① Φ8=(2.7-0.015×2)×[(2.4-0.015×2)÷0.15+1]×0.395 =2.67×13×0.395  =13.71 kg    ② Φ8=2.37×19×0.395=17.79 kg    ③ Φ12=(0.5+0.1×2)×[(2.67+2.3)×2÷0.2+4 ]×0.888=33.56 kg    ④ Φ6.5=(2.67 ×6+2.37 ×6) ×0.26=7.86 kg    小计: Φ10以内:(13.71+17.79+7.86)×10=393.60 kg           Φ10以上:33.56×10=335.60 kg铁马钢筋按经验公式1%计算:Φ10以内:( 393.60 + 335.60 )×0.01=7.29 kg






[055]150套最美民宿+11套民宿CAD施工图案例 | 来一组优秀民宿设计案例洗洗眼!

10个高品质民宿案例合集

01.

山谷民宿

石门半山酒店地处少华山中段,坐北朝南,群山相夹,山体高悬。主体为三栋三层小楼,品字形排布,之间由阶梯回廊连接。

中厅和西面楼体之间加建SPA中心和汤池、泳池。餐厅独立于三栋主体楼东面,也是三个建筑体,由玻璃回廊相接。总共六栋小建筑依山势西低东高顺次排列。

中厅一楼主入口的墙体全部拆除,加盖出挑廊,形成引导入口和雨廊。

在一层加出的挑廊承托下,二楼也加建出钢结构观景露台,更好地与户外产生接触。

东西两栋建筑面南方向,每层之间有个小退层,利用此结构的可塑性,加宽每层房檐,强化这种错落,使建筑更具舒展性。加出来的这部分面积形成观景房的户外露台,直面山景。

原来狭小局促的东、西面阳台扩建成折角型阳台,将人的视线引导向山景。

入口长廊和阶梯回廊密排的石条,经过球磨水洗,使边缘圆润,亚光,历史感。

密排的木条格栅使用在露台顶面,栏板,建筑外墙。这在建筑立面上能过滤光线,形成薄纱感,产生微妙玄秘的情境,跟石头的厚重产生对比。同时木栏栅遮挡保护室内的私密性。

从室内往室外看时,倾斜的挑檐与木格栅形成取景框的效果,将对面的山景横向框取。视线里的景物显得尤其单纯静谧。

这些石头呈现出不同观感、质感、触感,产生不一样的情绪表白,引导整个建筑本体自然发散出它应该发生的气息。

项目名称:少华山石门半山度假酒店

项目地点:陕西省渭南市华州区少华山景区内

设计单位:西安本末装饰设计有限公司

主持设计:陈海

项目摄影:张晓明

02.

莫干山之家民宿

设计通过30多扇各自不同的“窗”,以及窗内外的风景与生活,建构了一个回归到简单逻辑的方盒子建筑。人与大自然的关系也通过在“窗口”的行为产生了更本质的连接,一所“窗之家”就这么诞生了。

通过长长的山路慢慢接近建筑,两侧的竹子又将建筑藏在了后面。只有当山路尽段,竹林结束的地方,通过两扇竹门,建筑才豁然开朗地展现在人们面前。这也成了为场地设计的第一重“窗户”,称之为竹之窗。

建筑整体呈L型,环抱着基地上挖山过程中挖不掉的大石布置。建筑置于一个基座之上,被稍稍抬高,使得建筑中人的视线,避开纷扰的周边建筑。推拉门正对着远处连绵的山峰,多少也有一些“开门见山”的趣味。

在中间的房间,飘窗形成了精致的取景框,过滤掉周围的杂乱,只留下远山入画。

屋顶露台仿佛是朝向天空的窗子,提供了360度的全景。近处的房子全都看不见了,远山净收眼底。

▼总平面图

▼剖透视图

项目地点:浙江省湖州市德清县莫干山镇
设计周期:2018.5—2018.9
建造周期:2018.9—2019.8
设计单位:普罗建筑
主持设计师:刘敏杰,李汶翰,常可
设计团队:王珂一,王昊,朱孝珺,郭菁儿,朱进文
摄影:吴清山

03.

等风来

项目位于浙江省舟山市嵊山镇,当地民宿类项目有明确的执行手册,对总面积,每层面积,建筑高度均有限制,乃至对建筑风格也有所限制。进而造成建筑造型以及空间打造均极其受限。

▲民宿外观全景

嵊山岛作为中国最东边的有人居住的岛屿,空气潮湿,时有大风乃至台风,建筑选材受限,运输成本以及人力成本均较岛外有大幅上升。业主姐弟希望面积尽量用足,尽量每个客房要有不同的感受,并且每个房间都要有尽量多的看海界面;希望至少能打造成舟山地区排名前列的民宿项目。

▲民宿主入口

在概念设计沟通方案方向阶段,提供了十余概念方案供讨论,业主最终选择了这个几个体块咬合的方案。

▲民宿外观近景,院内路径适当拉长客人入住的行走路线

项目落成,七个房间各有不同。

▲民宿外观局部,一层房间设有私享泳池区

▲民宿外观局部,大片的玻璃确保了室内的景观视野

项目本身其实面积不大,建筑只有四百平方左右,场地相对岛上其它民宿项目,用地会稍微宽松。方案通过拉长上山路径,以及将院内路径弯折,适当拉长客人入住的行走路线,沉淀心境,增加客人对入驻民宿的期许。

▲民宿室外交通流线局部,拉长上山路径,将院内路径弯折

▲室外庭院局部,蓝色的泳池和大海与白色的墙体和地面交相辉映

▲室外庭院局部,部分步道采用木板铺地

▲二层客房局部,设有画框海景

▲二层客房局部,享有山景和海景

▲二层客房局部,享有270度宽画幅海景

▲三层套房客房局部,享有270°全景海面

▲三层客房的卧室空间,具有极好的景观视野

▲ 三层的私人室外露台

项目名称:等风来

设计方:周鑫工作室
项目完成年份:2019建成
主创及设计团队:周鑫工作室
项目地址:浙江舟山
建筑面积:约400㎡
摄影版权:木野

04.

鱼乐山房

鱼乐山房是杭州临安太湖源的一对农民夫妇在自有土地上经营的老牌农家乐。经营十多年来积累了极好的口碑。

但由于淡旺季巨大的接待量差距和较低的客源素质水平二人决定对山房的物理空间进行改造,并为客人创造更好的度假居住体验,让山房完成从农家乐到“高端”民宿的转变。

▲外观局部,从大厅对岸露台回看主体建筑

▲外观局部,3-4层阳台构成的完整板片化体块

改造中,设计师保留了原主入口的位置,将它藏于一道台地与道路之间的新增影壁墙之后。再将原本垂直于台地的台阶改造为平行嵌进台地边缘的折跑阶梯,置入重新整合的现代木构廊架之下。

▲入口阶梯空间,入口折跑台阶溢入的山景

▲入口阶梯到顶后回看,溪对岸的山景从打开的窗扇中铺面而来

▲从廊道转折处一窥内院

▲从酒店大厅看北侧主景观面

大堂前的浅水池构成了静院的主体。它既体现了 “空”——接近无物的禅意,又将山林与天空在咫尺间倒映,让人在压低的檐廊下更多看见的是其在水中与用原建筑屋顶的瓦片铺就的池底相映衬的虚幻倒影,一种太虚幻境的山水意境被宁静的一亩方塘激发出来。

▲大堂前的浅水池构成了静院的主体,静院中的一亩方塘倒映出山林及天空

人在水院东西两侧的视线都被压向水面和对岸,水岸的茶亭、敞廊与山林天空一起倒映在水中,成为画面的主角,水平性的体量遮挡着外部的干扰,配合着平远的山林视野,将外部的山景与内部景观缠绕交织。而四层的主体建筑则因压低的屋檐遮挡而迟迟不能看见全貌。

▲由西侧敞廊看静院,可以看见茶亭,而主体建筑只能看见底层局部

▲台地高处看静院敞廊与茶亭

▲东面茶亭,后方的山景倒映在静院水面

从茶亭中看,这层界面在木柱后方,如织物般将内院的水色天光过滤,在内部地面与屋面上投射出细密的光影,水院景色呈现为一种边界模糊的梦境。

▲水榭朝内一侧的细密木格栅界面

▲单坡水榭(木构廊架)两侧界面

▲水榭朝外一侧为连续可开启窗扇

▲阳台内部看山林溪水,右侧为完全打开的客房立面

▲餐厅及外部山景露台

顶层走廊西端的原前后四间客房合并,设置为拥有三个阳台,三面山景的尽端式超大套间,加上场地内临省道的原辅楼二层内设置的溪景套房。

▲顶层超大套间

▲loft房内部

项目名称:鱼乐山房建筑室内整体改造设计
设计方:久舍营造工作室
主持建筑师:范久江、翟文婷
项目地址:浙江省杭州市临安区太湖源镇
建筑面积:约1100㎡
摄影版权:赵奕龙、赵宏飞、范久江

[055]150套最美民宿+11套民宿CAD施工图案例-文末下载




道路广场铺装施工方案及技术措施

 道路广场工程主要包括基层和铺装两大部分,铺装工程的好坏直接关系到整个工程的效果。为此,我们要加强施工力量、加强施工质量监督,严格按照施工规范实施,具体如下:

(一)、施工淮备

l、材料准备

铺装工程中,铺装材料准备工作任务较大,为此在确定方案时应根据铺装广场的实际尺寸进行图上放样,确定方案中边角的方案调节问题及广场与园路交接处的过渡方案,然后再确定各种石才的数量及边角料规格、数量。因为在实际施工中,往往会遇到上列问题。

2、场地放样

按照设计图所绘的施工坐标方格网,将所有坐标点测设到场地上并打桩定点。然后以坐标桩点为准,根据广场设计图,在场地地面上放出场地的边线,主要地面设施的范围和挖方区、填方区之间的零点线。

3、地形复核

对照广场竖向设计图,复核场地地形。各坐标点、挖制点的自然地坪标高数据,有缺漏的要在现场测量补上。

(二)、场地平整与找坡

l、挖方与填土施工

填方区的堆填顺序应当先深后浅、先分层填实深处,后填浅处,每填一层入夯实一层,直到设计的标高处。挖方过程中挖出的适宜栽植的肥沃土壤,要临时堆放在广场边,以后再填入种植地中。

2、场地平整与找坡

挖填方工程基本完成后,对挖填出的新地面进行整理。要铲平地面,使地面平整度变化限制在0.05米内。根据各坐标桩标明的该点填挖高度数据和设计的坡度数据,对场地进行找坡,保证场地内各处地面都基本达到设计的坡度。

3、根据场地旁存在建筑、园路、管线等因素,确定边缘地带的竖向连接方式,调整连接点的地面标高,还要确认地面排水口的位置,调整排水沟管底部标高,使广场地面与周边地平的连接更自然,排水、通道等方面的矛盾降到最低。

(三)、地面施工

1、土基施工

根据设计要求,放宽一定尺寸进行开挖,碰到湿软土基,必须换填,压实仔细,按要求整出路拱,分批碾压,先轻后重,先稳后振,先边后中,先高后低,要求轮迹重叠,沿中心线方向进行,压路机压不倒部位,采用小型夯机纵横循环夯实,防止漏夯,碾压后,路拱不符合处及时耙开重新处理,有“弹簧”现象应返挖,晒干后填筑碾压,整形后土基平整度控制2CM 内。

2、下基层施工

本标段基层结构为二灰碎石碾压密实。

其施工程序为:

摊铺碎石→稳压→撤填充料→压实→铺摊嵌缝料→碾压。

(1)、摊铺碎石

可用几块摊铺厚度相同的方木或砖块放在夯实后的素土基础上,用人工摊铺碎石(碎石强度不低于8级,软硬不同的石料不能掺用)。以标定的摊铺厚度,木块或砖块随铺随挪动。摊铺碎石一次上齐,上料应使用铁叉,要求大小颗粒均匀分布,纵横断面符合要求厚度一致。料底尘土要清理出去。

(2)、稳压

先用10~12T 压路机碾压,碾速宜慢,每分钟约为25~30 米,后轮重叠宽1/2,先沿整修过的路肩一起碾压,往返压两边,即开始自路面边缘压至中心。碾压一遍后,用路拱板及小线绳检验路拱及平整度。局部不平处,要去高垫低。去高是将多余的碎石均匀捡出,不得用铁楸集中铲除。垫低是将低洼部分挖松,均匀地铺撒碎石,至符合标高后,洒少量水花,再继续碾压,至碎石初步稳定无明显位移为止。这个阶段一般需压3~4 遍。

(3)、撒填充料

将二灰(粉煤灰和石灰)均匀撒在碎石层上,用扫帚扫入碎石缝里,然后用洒水车或喷壶均匀洒一次水。水流冲出的空隙再以砂或灰土补充,至不再有空隙并露出碎石尖为止。

(4)、压实

用10~12CM 吨压路机继续碾压,碾速稍快,每分钟60~70 米,一般碾4~6 遍(视碎石软硬而定),切忌碾压过多,以免石料过于破碎。

(5)、碾压

嵌缝料扫匀后,立即用10~12T 压路机进行碾压,10~12T 压路机进行碾压,一般需压2~3 遍,碾压至表面平整稳定无明显轮迹为止。 然后进行质量鉴定、签证。

3、面层铺装

①根据设计要求及铺贴方法。准备好各种材料及其辅助材料。块料面层要求规格一致平整方正,不能有缺棱掉角,不开裂,无凸凹扭曲,颜色均匀。铺砖石材应按设计图案要求,事先选好统一编号,以便对号入座。

②面层铺装板的规格应符合设计要求。

③水泥采用42.5 R号普通硅酸盐水泥或矿渣硅酸盐水泥。

④采用洁净的无有机杂质的中粗砂。其含泥量不得超过3%。各种填充材料、粘结剂应按设计要求进行。

(2)、作业条件

根据设计标高,路面宽度定放边桩、中桩、拉好边线。确定砌块路面的砌块列数及其拼装方法。铺砌面砖前应首先弹好各花样品种的分隔线。选料时应按配花、品种挑选,尺寸基本一致,纹理通顺,并分类存放,待铺贴时取用。分块排列布置要求对称,缝子要求贯通。

(3)、操作工艺

①铺贴前对砖的规格、尺寸、外观质量、色泽进行预选。并预先湿润后晾干。

②根据水平线、中心线,按预排铺好两侧标准后,再拉线进行铺贴.

③铺贴前,应先将基层浇水湿润,再刷水泥浆一道(水灰比为0.5左右)水泥浆应随刷随铺,不得有风干现象。

④广场砖缝隙宽度,当紧密铺贴时不宜大于1MM,当虚缝铺贴时一般为5~10㎜。应按设计要求进行。

⑤广场施工时,应采用分段顺序铺贴。按标准进行拉线,并随时做好各工序的检查和复验工作以保证铺贴质量。 ⑥面层铺贴贴24 小时内,应根据各类面层要求分别进行擦缝,勾缝、压缝工作。缝的深度及宽度应均匀,擦缝和勾缝,宜采用同品种、同标号、同颜色水泥,同时应及时清理表面水泥。并做好面层养护工作。

 (4)、质量标准

①各层的坡度、厚度、标高和平整度等应符合设计规定。

②各层的强度和密实度应符合设计要求,上下层结合应牢固。

③变形缝的宽度和位置、块材间缝隙的大小,以及填缝的质量等应符合要求。

④不同类型面层的结合以及图案应正确。

⑤各层表面对水平面或设计坡度的允许偏差,不应大于30MM。供排除液体用的带有坡度的面层应作泼水试验,以能排除液体为合格。

⑥块料面层相差两块料间高差,不应大于允许偏差。

⑦水泥混凝土、水泥砂浆和铺在水泥砂浆上的板块、卵石面层与基层的结合应良好,应用敲击方法检查,不得空鼓。

⑧面层不应有裂纹、脱皮、麻面和起砂等现象。

⑨面层中块料行列(接缝)在5M 长度内直线度的允许偏差不应大于有关规定。

⑩各层厚度对设计厚度的偏差,在个别地方偏差不得大于该层厚度的10%,在铺设时检查。各层的表面平整度,应用2M 长的直尺检查,如为斜面,则应水平尺和样尺检查。各层表面对平面的偏差,不应大于规范规定。

4、石才铺装

(1) 工艺流程:基层清理→弹线→试排→试拚→扫浆铺水泥砂浆结合层→铺板→灌缝→ 擦缝→养护。

(2) 根据墙面水平基准线,在四周墙面上弹出面层标高线和水泥砂浆结合层线。同时按照板材大小尺寸、纹理、图案,缝隙在干净的找平层上弹控制线,由房间中心向进行。

(3)试拼、试排:根据施工大样图拉线较正并排列好。核对板块与墙边,柱边门洞口的相对位置,检查接缝宽度不得大于1mm。有拼花图案的应编号。对于较复杂部位的整块面板,应确定相应尺寸,以便于切割。

(4)砂浆应采用干硬性的,相应的砂浆强度为不低于M15。

 先洒水湿润基层,然后刷水灰比为0.5的水泥素浆一遍,刷铺砂浆结合层,用刮尺压实赶平,再用木抹子搓揉找平,铺完一段结合层即安装一段面板,结合层与板块应分段同时铺砌。

(5)铺板:镶贴面板一般从中间向边缘展开退至门口,当有镶边和大厅独立柱之间的面板则应先铺,必须将预拼、预排、对花和已编号的板材对号入座。铺镶时, 板块应预先用水浸湿,晾干无明水方可铺设。

拉通线将板块跟线平稳铺下,用木锤或橡皮锤垫木块轻击,使砂浆振实,缝隙平整满足要求后,揭开板块,进行找平,再浇一层水灰比为0.45的水泥素浆正式铺贴,轻轻锤击,找直找平。铺好一条及时用靠尺或拉线检查各项实测数据。如不全要求,应揭开重铺。

(6)灌缝、擦缝:板块铺完养护2天后,在缝隙内灌水泥砂浆擦缝,有颜色要求的应用白水泥加颜料调制,灌浆1~2小时后,用棉纱蘸色浆擦缝,粘附在板面上的浆液随手用湿纱头擦试干净。铺上干净湿润的锯末养护。喷水养护不少于7天 (3天内不得上人)。

(7)材料:水泥标号不低32.5号,块材:技术等级、光泽度、外观等质量符合现行国家标准《天然大理石建筑板材》《天然花岗岩建筑板材》等有关规定,并同时应符合块料允许偏差。

5、卵石地面施工

(1)施工前应将地面尘土、杂质彻底清扫于净,检查地面不得有空鼓、开裂及起矽等现象,保持地面干净且具备规范要求的强度,并能清足施工结合层厚度的要求。在正式施工前用少许清水湿润地面。

(2)弹线:在施工前要按要求弹出标高控制线,作出标高控制。清理完毕后,在地面弹出十字线,并根据卵石分格图在地面弹出石材分格线。

(3)预辅:首先应在图纸设计要求的基础上,对卵石的颜色、几何尺寸、表面平整等进行严格的挑选,然后按照图纸要求预铺。对于预铺中可能出现的误差进行谓整、交换,直至达到最佳效果。

(4)铺贴:首先应采用1︰3干硬性砂浆经充分搅拌均匀后进行施工。先在清理好的地面上,刷一造素水泥浆,把己搅拌好的干硬性砂浆铺到地面,用灰扳抽实,应注意砂浆铺设厚度应超过卵石高度2/3以上,砂浆厚度控制在30mm,把卵石按照要求放在干硬性砂浆上,用橡皮锤砸实,根据装饰标高,谓整好干硬性砂浆厚度,从中间往四周铺砧。

(5)匀缝:铺完24小时后进行勾缝。

(6)清理:勾完缝后,等水泥浆凝固后再用棉纱等物对卵石表面进行清理(一般宜在l2h之后)。

(7)石材打蜡:打蜡一般应按所使用蜡的操作工艺进行,原则上烫硬措,擦软蜡,蜡洒布均匀,不侵底色,色泽一致,表面干净。

6、成品保护

地面石材施工完毕,应在饰面上铺设一层塑料布,然后再铺设一层18㎜厚的多层板进行保护。

第6节  树池、花池施工方案及技术措施

本工程树池、花池均为为砖砌。

一、人工挖土

放线后人工小心用镐挖土,避免扰动地基土。

二、基础垫层

基础垫层采用原槽浇灌砼。垫层表面平整,垫层达到一定强度后,方可上人弹线施工页岩砖砌筑。

三、砌筑砂浆要求

1、水泥应经复验合格,并在有效期内使用。

2、采用中砂,并应过筛,不得含有草根等杂物,含泥量不大于5%.

3、拌制的石灰应用网过滤,熟化时间不得少于7天,严禁使用脱水、硬化的石膏。

4、砂浆的配合比由新都区试验室试配后确定。

5、砂浆应随拌随用,水泥砂浆应在3小时内,混合砂浆应在4小时内使用完毕,使用中出现泌水现象应再次拌合。

四、砌筑用砖

1、页岩砖应由试验室进行取样试验,合格后才能使用。

2、砌筑前浇水湿润,含水率>10%。

五、砌筑方法

1、砌筑采取一丁一顺法,在第一层均排丁砖,树池、花池两边对称一致。

2、砌筑时控制灰缝厚度,不得超过皮数杆灰缝高度。

3、砌筑前,应浇水湿润,除大堆浇水湿润外,还应在砌筑前对砌筑面再洒水湿润,其含水率一般不超过15%。

六、花岗石压顶施工

花岗石压顶工艺流程:基层清扫→刷水泥浆→水泥砂浆找平层撒纯水泥并洒适量的清水-→拉线→铺花岗石→清洗地面。

七、面砖施工

面砖施工同地砖施工。基层必须清理干净和平整,灰渣和浮土应扫净,不平之处应铲平,油污应用火碱溶液清洗干净。




如何快速看懂工程造价基础识图?

 现在所适用的结构形式,一般所使用的基础分为以下几类:独立基础、条形基础、承台基础、筏板基础。那么接下来我们来分别看一下这几种基础形式的施工图是什么样子的。

独立基础

首先是平法施工图表示,那么独立基础在平面图上如何显示呢?

独立基础在平面图上显示的是一个一个独立的小个体,在这种独立的小个体之上,有可能通过梁连接,具体要看设计图纸的规定。

独立基础上部支撑的结构形式(结构构件)一般都是柱子(也有剪力墙),即柱下独立基础。独立基础经常在结构形式比较规整的框架结构中进行使用。如图所示框架柱,每根框架柱形式比较规整,因为柱距比较固定,所以是独立基础。



我们知道了独立基础在平面上的表示形式,如何把它所有的立面的结构以立体的形式表示出来呢?

这需要通过独立基础的一些的平法标注形式,比如:原位标注、集中标注等等。就可以看出独立基础表示的是什么形状。

条形基础

顾名思义,条形基础是一条一条的。这是为什么呢?

是因为上面的结构受力构件是一条一条的,所以下面的基础也得是这样。这样才能保证结构构件的受力传递到基础,然后由基础传到地基。而我们的墙都是这种横向或纵向的,因此条状常见的形式就是砌体结构的墙。

条形基础适用于砌体结构的墙体下部,承载力较小。与独立基础不同的是,条形基础仅一条,那怎么表示条形基础呢?也是通过集中标注和原位标注表示了一些平面和截面的形状。

承台基础

承台基础与独立基础在平面图上的平面形状表示上有相似之处:都存在长方形的或正方形的形状,而不同之处在于承台基础在平面图上的表示还有三角形。那什么是承台呢?

如下图所示,承台指的是为承受、分布由墩身传递的荷载,在桩基顶部设置的联结各桩顶的钢筋混凝土平台。因为承台的下面有桩,要通过承台把上面结构的力传到承台上,再由承台传递给下面的桩,再由桩传到受力层上。

具体的打桩和承载力根据地基基础的设计进行确定。平面图上的三角形表示的是三桩平台,桩的位置位于三角形的三个角;

而条形或矩形,桩的位置比较自由,只要是工整排列且满足受力传递的需求,数量从一个到多个都是可以的。

因此,三角形特指的就是三桩承台,也就是承台的特有形式。除了这种独特的形状,其他的标注方法与独立基础是相似的,包括截面形状的表示;又因为承台也是一个一个独立的,和独立基础一样,中间也会通过一些承台梁,把整个基础连接在一起成为整体,使结构受力形式更好。

那怎么区分独立基础和承台基础呢?

看基础下面是否有桩。独立基础下没有桩,承台基础下有桩。

承台基础适用于桩基础的上部,用于将上部柱子或剪力墙传来的集中荷载均匀传递到桩及地基。

那什么时候适合用到桩呢?

一般来说,桩适用于地基的受力层比较薄弱,没办法直接把承台受到的力直接传到地基上;又或者是需要挖的很深很深才能承受受到的力,既不经济也不方便,这个时候便要用到桩。桩有的时候是对地基的加固,有的时候是直接越过薄弱层把力传到持力层上。

因此,由桩和承台共同组成了桩承台基础。这里可能有同学会问,那么桩基础怎么没讲呢?这是因为,桩基础分为预制混凝土桩和现浇桩。预制桩都是预制构件。现浇桩中涉及到钢筋的称作灌注桩,在16G中讲解,其他的则在定额中讲解,这里暂且不展开。

想了解灌注桩和定额的同学可以扫描下方二维码咨询详情。

筏板基础

我们最后了解一下筏板基础。

不同于独立基础、条形基础和承台基础,筏板基础的上部结构大多是灵活多变的剪力墙结构。而这种在空间分割上灵活,能够满足实际生活需要的布局会造成下面基础的布局很乱,如果是布置条形基础的话,交接处会很多。并且很难支撑起很多的墙体。

当上部结构空间分割灵活多变时,底部的基础不进行区分,直接整个一块板作为基础。把所有持力层放在板上,由整块板进行承担。用这种方式,以及局部的加固,可以保证上部结构空间的灵活性,也是现在高层建筑使用比较广泛的基础形式。

相较于独立基础对上部结构工整的要求、条形基础上部必须是墙的要求,灵活多变的上部结构适用范围更加广泛;同时,筏板基础的承载力也更高,对于现在普遍的20多层以上的高层建筑,要想在一定的承载力下修建的更高,只能扩大受力面积,使得整个平板将受到的力分散到地基上以减小压强。

筏板基础适用于上部结构灵活多变的剪力墙结构,可以将结构传来的荷载均匀的传递到地基,适用范围较广,是目前采用比较广泛的一种基础形式。




通风管道制作工艺与安装要求有哪些?

1、划线要据风管的不同尺寸形状和规格分别进行,同时对一段风管要完整进行,防止划线错孔和下料的多少有误。

2、板材剪切依据划线的阶段不同,分别进行,同时必须进行下料的复核,以免有误。按划线形状用机械剪刀进行剪切。

3、剪切时,手严禁伸入机械压板空隙中,上刀架不准放置等物品,调整板料时,脚不能放在踏板机上,使用固定式震动剪两手要扶稳钢板,手离刀口不得小于5cm,用力均匀适当。

4、板材下料后在轧口之前,必须用倒角机或剪刀进行倒角工作。

5、金属薄钢板制作的风管用咬口连接、铆钉连接、焊接等不同方法。

6、咬口宽度和留量要根据板材厚度而定。

7、焊接时必须焊缝均匀,无裂纹及加渣现象,铆钉连接时,铆钉中心先垂直于面板,铆钉头把板材压紧,使板材密合并排列整齐、均匀。板材之间铆接,一般中间不可以加垫料,设计规定时,遵循设计。

8、咬口时手指据滚轮护壳不小于50mm,手不准放在咬口机管道上扶稳板料。

9、咬口后的板料将画好的折方线放在折方机上,置于下模的中心线,操作时,使机械上刀片与下模中心线重合,折成所需的角度。

10、折方时应相互配合并与折方机保持一定距离,以免被翻转的钢板或配件碰伤。

11、制作员风管时,将咬口两端拍成圆弧状放在卷圆机上卷圆。按风管直径规格适当调整上、下辊间距,操作时,手不得直接推送钢板。

12、折方或卷圆后的钢板用合口机或手工进行缝合。操作时,用力均匀,不易过重。单、双口确定咬合,无脏裂或半咬口现象。

镀锌钢板风管是以镀锌钢板为主要原材料,经过咬口,机械加工成型,具有现场制作方便,同时具有可设计性,是传统的通风、空调用管道,同时随着技术的发展,由以前的手工制作改变为现在得全部机械化化生产,具有效率高,加工尺寸精确等特点。

安装要求

一、通风管道制作一般规定:制作风管前,首先要检查使用的材料是否符合质量要求,是否有出厂合格证明或质量鉴定文件,如无上述证明文件应进行外观检查,并应符合下列要求:

1、板材表面应平整,厚度均匀,无凹凸及明显的压伤现象,并不得有裂纹、砂眼、结疤及刺边和锈蚀情况。

2、型钢应该等型,均匀,不应该有裂纹,气泡,窝穴等其他影响质量的缺陷。

3、其他材料不能因具有缺陷导致成品强度的降低或影响其使用效能。

二、风管和配件表面平整,圆弧均匀,纵向接缝应错开;咬口缝应紧密,宽度均匀。焊缝应做外观检查,不应有气孔、砂眼、夹渣、裂缝等缺陷,焊接后钢板的变形应矫正。

三、制作金属风管和管件,外径或外长的允许偏差:小于或等于300mm为-1mm;大于300mm为-2mm。其中制作法兰,圆形法兰内径或矩形法兰内边尺寸允许偏差为+2mm,不平度不应大于2mm。

四、风道系统内所有直角转弯处均安装消声弯头,消声弯头内设镀锌铁板导流片。

五、风道保温层用聚苯乙烯泡沫板制作,泡沫板密度:40kg/立方米,厚度35mm,(表面温度不得低于5度),保温层边部接合部位应采用梯台或或榫槽结构,用树脂粘贴。外表面用铝箔布裹住,用热敏胶带粘贴严密,风道外表面不得有结露现象。

六、风道采用机械咬口,规整严密,接口内表面大玻璃胶。

七、风道与风口接合用带保温层的软管连接。

八、风道安装应平、直,主风道安装不直度小于等于1.5mm/米,不平度小于等于1mm/米。

九、风管加固:矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm,其管段长度在1.2m以上的均应采取加固措施。




桥梁结构施工

桥梁结构施工

  一、桥梁基础施工

   基础工程问题往往不能用理论的数学方法来处理,正象美国的R.B.Peck在国际土协第十一届国际大会(1985年)上引述泰沙基看法所说的那样:“有效地处理基础工程问题的唯一方法,在于首先找出以前有过的类似性质的工程中曾发生的问题,其次查明工程地点的土质类型,最后查清某种施工方法为何导致某种结果。通过系统地知识积累,将经验数据加以仔细的表达和确定,那么基础工程就可发展成为半经验的科学”。数十年来,正是经验的积累和研究的深入和及时地交流经验,促使各国的基础工程技术不断的发展。

   一般来说,桥梁基础工程发展到今天,已经不受水文、地质条件的控制,所重视的是工程结构本身和经济效益。目前国内已经拥有了合乎我国国情的一整套施212212艺及相应的设备,而特大桥梁基础已经向“组合基础”发展。扩大基础、桩基和沉井在各自的发展中又彼此“联合”。这种联合就是根据不同的水文、地质来发挥各类型式的特点而组成的一个整体,故出现了很多基础形式。

   桥梁基础工程由于在地面以下或在水中,涉及水和岩土的问题,从而增加了它的复杂程度,使桥梁基础的施工无法采用统一的模式。但是根据桥梁基础工程的形式大致可以归纳为扩大基础、桩和管柱基础、沉井基础、地下连续墙基础和组合基础几大类。

   二、桥梁上部结构的施工

   桥梁上部结构的施工方法,70年代以后随着预应力混凝土的广泛应用,已经得到了迅速发展,并发生了重大的变革。

   在钢筋混凝土桥梁的时代,可以说主要是现场浇筑的施工方法。由于桥梁类型增加与跨径增大,构件生产的预制化,结构设计方法的进步、机械设备的发展,由此而引起施工方法的进步和发展,形成了多种多样的施工方法。下面将介绍桥梁上部结构的施工方法,并概括各种方法的施工特点。

   (一)就地浇筑法

   就地浇筑法是在桥位处搭设支架,在支架上浇筑桥体混凝土,达到强度后拆除模板、支架。

   就地浇筑施工无需预制场地,而且不需要大型起吊、运输设备,梁体的主筋可不中断,桥梁整体性好。它的缺点主要是工期长,施工质量不容易控制;对预应力混凝士梁由于混凝土的收缩、徐变引起的应力损失比较大;施工中的支架、模板耗用量大,施工费用高;搭设支架影响排洪、通航,施工期间可能受到洪水和漂流物的威胁。

   (二)预制安装法

   在预制工厂或在运输方便的桥址附近设置预制场进行梁的预制工作,然后采用一定的架设方法进行安装。预制安装法施工一般是指钢筋混凝土或预应力混凝土简支梁的预制安装。

   预制构件安装的方法很多,各需不同的安装设备,可根据施工的实际情况合理选择。

   预制安装法施工的主要特点:

   1)由于是工场生产制作,构件质量好,有利于确保构件的质量和尺寸精度,并尽可能多地采用机械化施工

   2)上下部结构可以平行作业,因而可缩短现场工期;

   3)能有效利用劳动力,并由此而降低了工程造价;

   4)由于施工速度快,可适用于紧急施工工程;

   5)将构件预制后由于要存放一段时间,因此在安装时已有一定龄期,可减少混凝土收缩、徐变引起的变形。




基础底板超长混凝土无缝施工工法代替传统后浇带

基础底板大体积超长混凝土结构无缝施工技术施工工法.

1.前言

采用补偿收缩混凝土进行大体积混凝土的浇筑施工,传统工艺一般采用留置后浇带的方法进行施工,海南地区雨量大、地下水压大,采用无缝施工方案,利用设置膨胀加强带连续浇筑施工取代后浇带施工,通过优化混凝土配合比及有效的施工技术控制,可实现大体积超长结构混凝土的防水性能、裂缝控制以及提高结构的耐久性能。“无缝施工”指工程不再设置传统的预留后浇带分缝,施工中可连续操作,也可间歇施工。

2.工法特点

2.1通过掺加专用膨胀剂避免混凝土收缩而产生裂缝,杜绝结构出现有害裂缝,从而提高了结构的整体防水功能,保证混凝土结构自防水能力提高到P16的水平。

2.2通过提高大体积混凝土限制膨胀率降低其综合温差,避免混凝土结构因内外温差过大出现温度裂缝导致发生严重的质量问题。

2.3减少甚至消除混凝土内部微裂纹的产生,从而防止由于微裂纹的扩展,避免混凝土后期裂缝的产生,提高混凝土的耐久性能。

2.4采用膨胀加强带取代后浇带施工,免去了后浇带拆模及清理恢复等工序,施工一次性完成,利于文明施工。

3.适用范围

该工法主要适用于大体积超长、超厚(5m以内)及基坑超深、超大的混凝土结构施工,膨胀加强带可用于代替温度后浇带,实现混凝土结构施工连续进行。

4.工艺原理

通过在混凝土中掺加专用膨胀纤维防水剂提高混凝土的限制膨胀率,减少结构裂缝,从而实现提高大体积混凝土的抗裂能力、防水性能以及耐久性能。专用膨胀剂主要组分为特制硫铝酸盐熟料,参与水化反应放出的水化热较低,因此能更好的控制大体积混凝土的综合温差;同时膨胀剂内掺入聚丙烯纤维,与混凝土拌合后均匀分布在混凝土内部,纤维在混凝土中形成网状体系,增强了混凝土的抗裂性能。

通过合理设置膨胀加强带,在结构中形成微膨胀的“加强网格”,并采用不同膨胀性能的混凝土浇筑施工,进而控制整体结构不会出现温差裂缝,实现大体积超长混凝土结构在不留置后浇带的情况下保质保量一次浇筑成型。

5.施工工艺及操作要点

5.1施工工艺流程

选用膨胀防水剂→确定混凝土配合比及膨胀防水剂掺量→加强带设计及设置→浇筑楼板混凝土→浇筑加强带混凝土→养护

5.2操作要点

5.2.1抗裂防水剂的选用

经过对多家抗裂剂厂家产品的筛选,最终采用JK-QF膨胀纤维防水剂(以下简称JK-QF)配制成补偿收缩混凝土。

JK-QF是以抗裂防水剂为基材,复合多种组份以及高质量的聚丙烯纤维而成,JK-QF每吨含聚丙烯纤维在25kg左右,配置混凝土时,每方混凝土中聚丙烯纤维含量与JK-QF的掺量成正比。

5.2.2膨胀纤维防水剂各部位掺量的确认

补偿收缩混凝土应用于地下室基础底板、地下剪力墙、顶板、梁以及所有加强带内混凝土。膨胀加强带外侧采用小膨胀量混凝土(一般掺JK-QF 8~10%),膨胀加强带采用大膨胀量混凝土(掺JK-QF 10~12%)。JK-QF膨胀剂掺量百分比要由设计单位确定,而实际掺量要根据设计要求的限值膨胀率,通过配合比试验最终确定。

每立方米混凝土中膨胀纤维防水剂JK-QF用量按下式计算:



式中: mao ——每立方米混凝土中膨胀纤维防水剂用量(kg/m3);

mbo ——计算配合比每立方米混凝土中胶凝材料用量(kg/m3);

βa——膨胀纤维防水剂掺量百分比(%)。

JK-QF在地下室各结构部位混凝土中的掺量及实际用量:

由于工程各结构部位混凝土的强度等级、抗渗标号不一,混凝土的收缩情况也不一样,必须对JK-QF选用合适的掺量以对混凝土进行恰到好处的补偿,掺量原则是补偿收缩要求越高,抗渗等级越高的混凝土掺量越高。

5.2.3加强带的设置

根据《补偿收缩混凝土应用技术规程》,结合混凝土的实际抗裂计算分析以及工程实际情况,提出以下加强带设置方案:

1)保留原设计图纸中所有的沉降后浇带不变。

2)膨胀加强带间距不得超过60m,由于原设计图纸中伸缩后浇带设置间距在规程范围内,因此将所有伸缩后浇带原位变更为膨胀加强带,即膨胀加强带的位置均在原设计中所有的伸缩后浇带上,并加宽至2m。

5.2.4加强带的加强措施

加强带带宽均设置为2m,在加强带两侧使用快易收口网把加强带带内与带外分开,带内按设计要求布置一定比例的加强钢筋。快易收口网的固定方法见下图:



5.2.5加强带的浇筑方法

由于本工程面积较大,且结构较厚,一次性浇筑不太现实,根据工程实际情况决定采用间歇式浇筑方法,即先用小膨胀量混凝土浇筑加强带的一侧(不包括加强带),待完成浇筑3-7天后,再浇筑加强带内以及带的另一侧,这样浇筑的好处是后浇膨胀加强带可只设置一条施工缝。



现场钢筋等前置工作若已完成,则可以采用连续式浇筑方法,但一次浇筑不宜超过2段,保证浇筑长度不超过连续浇筑抗裂计算允许的最长距离。两段连续浇筑完成后,间隔至少3天后再浇筑下一段。

结构角部相邻两段混凝土浇筑时,前一段从角部开始浇筑,后一段从远端开始浇筑,保证加强带内混凝土最后浇筑。

5.2.6养护措施

采用二次抹压技术,消除混凝土干缩、沉陷和塑性收缩发生的表面裂缝,增加混凝土的密实度。

板式结构混凝土终凝后立即覆盖塑料布、湿草袋并浇水养护,对混凝土进行保湿养护。

加强对侧墙混凝土的养护:拆模前在侧墙顶部的模板之间布置软水管,软管上每隔20cm 钻出水孔,混凝土硬化后开始蓄水养护;混凝土初凝后,稍微松开木模板螺栓,养护水可以沿模板渗透到侧墙混凝土的内外表面,延迟拆模时间,保证在5天后拆除模板,拆模后用塑料布将墙体整体密封,保温保湿进行养护。

养护时间不少于14天。

施工照片:




revit怎么找梁?Revit如何可快速查找大梁

    来源丨益埃毕教育

    常规项目中,需要查找高支模区域大部分采用的方式是大梁查找,对照CAD图纸进行单个查找,工作量较大且繁琐。那么下面来讲解如何利用过滤器快速的查找大梁。

    1、打开“可见性/图形替换”设置界面,切换至“过滤器”选项卡点击“添加”,如图所示。

    2、点击“添加过滤器”对话框中的“编辑”,修改名称后点击“确定”,此处名称以“大梁查找”为例,如图所示。

    3、选中“大梁查找”,在类别中勾选“结构框架”,并在过滤器规则中修改所需的过滤条件,如图所示。

    4、将“投影/表面”中的颜色自定义修改,填充图案改为实体填充,完后效果如图所示。

    意义:Revit中学会使用过滤器一举多得,可以方便完成很多工作,省去很多不必要的麻烦。很普遍的就是通过过滤器控制构件的显隐,以及上文中通过添加过滤器快速查找需要的构件。

    -END-





    免费Revit教学视频










园林绿化施工的五大注意事项

 一、原有树木的保存

原有树木经确定需要保存,在土建施工以前,应采取措施暂时围起来,以避免由于踏实、焚烧造成损伤。为防止机械损伤树干、树皮,应用草袋保护。特别是行道树,有时由于更换便道板或树穴板,需要做垫层,石灰和水泥都会造成土壤碱化,危害树木正常生长。因此在施工过程中应先将树穴用土护起,做成一定高度的土丘,避免石灰侵入。如果垫层需要浇水养护,应及时将树穴围起,或将水导向别处,禁止向树穴内浇含有石灰、水泥的水。

二、表土的采取和复原

土壤是花草树木生长的基础,土壤中的土粒最好是构成团粒结构。适宜植物生长的团粒大小为1毫米至5毫米,小于0、01毫米的孔隙,根毛不能侵入。一般情况下,表土具有大量养料和有用的土壤团粒结构,而在改造地形时,往往剥去表土,这样不能确保植物有良好的生长条件,因此应保存原有表土,在栽植时予以有效利用。在表土的采取及其复原过程中,为防止重型机械进入现场压实土壤,避免团粒结构遭到破坏,最好使用倒退铲车掘取表土,并按照一个方向进行,表土最好直接平铺在预定栽植的场地,不要临时堆放,防止地表固结。掘取、平铺表土作业不能在雨后进行,施工时的地面状况应该十分干燥,机械不得反复碾压。为避免在复原的地面形成滞水层,平铺时要很好地耕耘。


三、绿化地的整理

绿化地的整理不只是简单的清掉垃圾、拔掉杂草,该作业的重要性在于为植物提供良好的生长条件,保证根部能够充分伸长,维持活力,吸收养分和水分。因此在施工中不得使用重型机械碾压地面。

首先要确保根域层应有利于根系的伸长平衡。一般来说,草坪、地被根域层生存的最小厚度为15厘米,小灌木为30厘米,大灌木为45厘米,浅根性乔木为60厘米,深根性乔木为90厘米;而植物培育的最小厚度在生存最小厚度基础上草坪地被、灌木各增加15厘米,浅根性乔木增加30厘米,深根性乔木增加60厘米。
第二,确保适当的土壤硬度。土壤硬度适当可以保证根系充分伸长和维持良好的通气性和透水性,避免土壤板结。
第三,确保排水性和透水性。所以填方整地时要确保团粒结构良好,必要时可设置暗渠等排水设施。
第四,确保适当的pH值。为了保证花草树木的良好生长,土壤pH值最好控制在5、5至7、0范围内或根据所栽植物对酸碱度的喜好而做调整。
第五,确保养分。适宜植物生长的最佳土壤要求矿物质含量高,含有一定的有机质,土壤蓬松、湿润。


四、非栽植季节树木的栽植

树木的最佳移植时期一般是从休眠期到春天萌芽前。华北地区落叶树为3月下旬至4月上旬;10月下旬至11月下旬。常绿树为3月上旬至4月上旬;10月下旬至11月下旬;雨季也可栽植,应在进入头伏后,阴雨天进行。在实际施工过程中往往由于工期限制或其他特殊要求,非栽植季节植树的情况时有发生。为了保证树木成活,要采取适当的技术措施。落叶树反季节栽植需带土球,土球直径为胸径的6至10倍不等,除带土球外,浇水次数要较正常栽植增多,枝叶视品种进行不同程度的短截。通过喷洒发芽抑制剂和蒸发抑制剂,抑制发芽,减少叶面蒸发水分。灌水时可混入发根促进剂,促进发根,而已过壮年的老树、贵重的大树或生长不太好的树,如果时间允许最好做断根处理。最理想的是第一年春季断根,第二年或第三年春季移植。断根后减少枝叶数量,增加断根处须根数量,促进成活,移植时间在阴天或遮光条件下有利成活。


五、土建与绿化交叉施工容易出现的问题

由于赶工期或其他原因,土建与绿化由不同单位交叉施工时非常容易出现问题,特别是在砌筑路边石、植物护框等细小环节上。路边石一般使用石材或预制混凝土制品,为了保证施工质量,必须按要求在路边石内侧(即绿地内)接缝处用混凝土加固,保持稳定。但混凝土的形状和尺寸在达到稳定的前提下应加以控制,能够使草坪或色块等植物在正常生长后达到郁闭,不出现缺苗现象。路边石还应向栽植地面引导雨水,要注意周围部分的排水坡度和约束能力,提前设置导水假接缝等。植树护框在制作过程中基础不要超过设计标准,以免缩小栽植面积,植树护框内混凝土及碎石在栽植前要及时清除。而有坐凳功能的植树护框,因高度多在地面0、5米左右,影响到植物的栽植深度,必须严格按照先做护框后植树的施工顺序,避免因树木栽植过深造成死亡。已有树木护框或树穴边缘石需要更换时,应结合树木根系的生长情况,确定护框大小和地下深度,不要为了护框美观而砍断侧根,以免发生风雨过后树木倾斜甚至连根拔起的现象。




水泥混凝土路面裂缝产生的原因

 水泥混凝土路面裂缝产生的原因

1.普通水泥砼特性:

     ⑴弹性:砼弹性与面板厚度和车辆行驶速度、质量及砼本身强度有密切关系:面板越厚,抗变形能力越强,强度越高弹性越强。

      ⑵收缩:表现为砼体积的减小变化。①干缩:砼终凝后出现体积减缩,是由于置于未饱和空气中的砼因水分散失引起的面层砼干燥时的体积变化并不等于散失水的体积。影响因素一是集料,集料越多,干缩越小;二是湿差,砼水分逸失发生在表面层,与砼内部的湿度形成湿差,当干燥以不对称发生时,引起翘曲,使砼板断裂。②冷缩:由水泥水化热产生,发生放热反应,升温时砼膨胀,当水化热达到最大峰时产生峰温,导致收缩。冷缩裂缝是贯通结构性裂缝。③塑性收缩:指砼处于塑性状态时产生体积减小的现象,可以导致板表面开裂。主要是蒸发失水或因基层干燥吸湿引起的。如果砼浇筑后采取好的养护措施就可避免。产生的裂缝一般是由于上部均匀沉降受到限制(如大颗粒集料)或当路面面积较大的砼基水平方向的减缩比垂直方向更难时,会形成不规则的深裂缝。典型的裂缝通常相互平行,间距为0.3~1.0m,并具有相当的深度。

2.裂缝产生根本原因分析

     ⑴温度应力与荷载应力超过砼的抗拉强度,砼面板会产生裂缝并发展成板块断裂。有的由于砼早期收缩产生的收缩应力而引起的横向裂缝,有时由于板块尺寸过大所产生的温度翘曲应力超过砼抗弯拉强度而引起的横向裂缝,或由于地基不均匀沉降或地基受浸蚀而使板底出现脱空后,致使应力增加而引起的纵、横向或角隅断裂;由于车辆荷载的重复作用,所产生的重复荷载应力超过砼疲劳强度而引起的纵、横向裂缝。

      ⑵砼自身收缩(干缩或温度收缩)及其与基层间的强大摩阻力,因此减少或改善砼自身收缩及其与基层间的摩阻力,就能有效地防止开裂。

3.设计原因

     ⑴路基设计:路基受到路面传来的荷载,并通过路床和路堤进行传递和扩散,使路面始终处于稳定状态,保证路面面板不被折断。

     ⑵垫层设计:如垫层厚度不足时,就解决不了水稳性不良或防冻问题,选料不当就不能起到透水或均质的作用,使路面被水浸害或出现不均匀沉陷,从而使面板的支承不均匀而被折断。

     ⑶基层设计:基层是支撑面板的结构层,必须具有足够的刚度和稳定性,且断面正确、表面平整,才能防止出现断板。

     ⑷面板设计:面板必须有足够的强度,适宜而又完善的排水系统。①水灰比直接影响砼的强度,水灰比小,水泥含量,强度就高。含砂率高,可提高砼的抗弯强度,但因集料减少,又会导致砼抗压强度降低。②接缝是为了使面板适应由温度变化引起的收缩和膨胀,接缝分纵缝和横缝。一次摊铺宽度大于4.5m时,要增设纵向缩缝,采用假缝,从而防止在温度应力作用下出现纵向无规则裂缝。一次铺筑不超过4.5m时,要设置纵向施工缝,采用平缝,并设拉杆,防止面板产生位移。横缝分为缩缝、胀缝和施工缝。缩缝采用假缝是为在温度应力作用下使面板在假缝处断裂,而不在别处产生无规则板缝;胀缝是真缝,是为让面板在温度应力作用下能自由伸缩不致产生拱起而断板。

4.施工原因

⑴基层施工原因:①基层标高失控,造成路面厚度不一致;②基层不平整,增大与砼界面摩阻力;③基层表面松散,砼拌和物失水变疏松;④基层干燥吸收砼内水分,使面板底部强度降低;⑤路基发生不均匀沉降。

⑵面层施工工艺不当:①砼搅拌不足,振捣不密实,造成砼强度不足;②砼集料温度高、水化热大,温差收缩大,导致开裂;③砼浇注间断,且未做施工缝,新旧砼由于结合不良和收缩不一致形成不规则接缝;④养生不及时或方法不当,表面水分蒸发快,形成干缩裂缝;⑤切缝不及时,造成砼内应力集中,形成不规则的贯穿裂缝;⑥车辆过早通行,产生荷载应力;⑦采用真空吸水工艺时,个别部位漏吸,造成该处强度较低;⑧传力杆安装不当,造成裂缝损坏;⑨昼夜温差大的地区,要注意覆盖养生,防止收缩过大。

5.材料原因

   ⑴原材料不合格:①水泥安全性差,强度不足;②集料含泥量及有机质含量超标,水泥石与集料粘结不良。

   ⑵砼配合比不当:①单位水泥用量偏大,导致较大收缩;②水灰比偏大,增大了水泥水化初期集料表面的水膜厚度,影响砼强度;③施工计量不准,尤其是含水量不准,影响早期强度;④集料过干,,影响水灰比准确性,影响砼强度。

6.其它原因

⑴边界原因:基层、路缘带已开裂,造成新摊铺部位开裂。

⑵初期微裂缝的扩展:初期砼收缩形成未反映到表面的微小裂缝,受行车荷载及温度应力双重作用,部分裂缝变宽、变深,以至造成面板断裂。

⑶排水不良:①路基、基层长期受水浸泡,造成失稳或强度不足,路面产生不规则裂缝;②冬季冻胀使路央产生纵、横裂缝。

⑷桥涵面铺装损坏:由于厚度不足或与盖板、涵台结合部处理不当,在行车作用和盖板胀缩下,产生搓动和面板断裂。

⑸超重车影响。




Revit 2016 族库和样板没有怎么办?Revit 2016 族库及项目样板索引教程

Revit 族库、项目样板缺失的产生原因:

1、断网或者网络不稳定环境下安装Revit

2、Revit配置安装界面中取消勾选“Autodesk Revit Content Librabries”

3、下载了没有自带族库的软件安装包

解决方法:

1、下载Revit对应版本的离线项目样板、族样板、族库压缩包

2、设置项目样板和族库的文件索引

安装教程

(1)下载 Revit 2016离线包到电脑

(2)分别打开两个自解压包RVT2016_CHS_FamTemplates_Templates和RVT2016_CHS_Libraries

(3)默认的自解压路径为C:ProgramDataAutodeskRVT 2016,默认路径不要改变直接点击“Extract”进行加载

(4)如果有出现是否替换的提示直接选择“Yes to all”,没出现请略过此步骤。

(5)RVT2016_CHS_FamTemplates_Templates为项目样板文件,RVT2016_CHS_Libraries为族库文件,两个都要解压

(6)两个自解压包都解压加载完成后,打开Revit软件

(7)点击左上角的“文件”→点击“选项”

(8)选择“文件位置”

(9)点击每个样板路径后面的“…”,为每个默认样板设置对于的索引。

因为我们之前已经按默认路径加载了族库和项目样板,所以索引的时候只需要找到默认路径即可,样板文件夹的默认路径为C:ProgramDataAutodeskRVT 2016TemplatesChina

  文件夹中项目样板对应如下如下:

Construction-DefaultCHSCHS(构造样板)

DefaultCHSCHS(建筑样板)

Structural Analysis-DefaultCHSCHS(结构样板)

Mechanical-DefaultCHSCHS(机械样板)

Systems-DefaultCHSCHS(系统样板)

Plumbing-DefaultCHSCHS(管道样板)

Electrical-DefaultCHSCHS(电气样板)

(10)以建筑样板为例

①点击建筑样板路径后的“…”

②找到路径C:ProgramDataAutodeskRVT 2016TemplatesChina这个文件夹(注意C:ProgramData一般为隐藏文件夹,找不到的话先去C盘设置一下显示隐藏文件夹)

③双击选择DefaultCHSCHS(建筑样板)这个文件,完成建筑样板的样板文件索引

(11)设置好项目样板索引之后我们设置族库索引,点击“放置”按钮

(12)点击每个索引后面的“…”,族库样板的默认路径为C:ProgramDataAutodeskRVT 2016LibrariesChina

(13)打开到China文件夹后就不要再选择子文件夹了,直接点击“打开”

(14)索引完成、点击“确定”

再点击“确定”

(15)检核设置

①在软件初始界面,点击新建建筑样板

②建筑样板下,视图的小眼睛应该为圆形

③点击“插入”选项卡下的,“载入族”选项

④打开应该是这样的

【点击下载:Revit2016 族库、项目样板离线包】

【本文转自微信公众号“BIMer自学站”】




园林图中的TS、RD、FL、TW是什么意思?

景观施工图中的标高符号

“FL”表示的是完成面的标高

“WL”是水面的标高;

“BF”是水底标高;

“TW”墙顶标高;

“BW”墙底;

“TK”路牙顶;

“BK”路牙底;

“BL”池底标高;

“SL”土面标高;

“PA”种植区;

“FF”室内楼地面标高;

“FG”室外软景完成面标高;

“BC”路沿底标高;

“BS”踏步底标高;

“BR”栏杆扶手底标高;

“TR”栏杆扶手顶标高;

“SL”结构板顶标高;

“FF”室内楼地面标高;

景观常用标高规范:

WL      Water Level    水平面标高

BW      Bottom of Wall  墙体底部标高

BP      Bottom of Pool  池底标高

BC      Bottom of Curb  路芽底部标高

TW      Top of Wall    墙体顶部标高

TS      Top of Space    区域标高(非铺装标高,如草坪等)

TC      Top of Curb    路芽顶部标高

FL      Floor Level    铺装标高

RL      Road Level      主干道标高

HP      Hight Point    地形最高点

PA      Planted Area    种植区域

TP      Top of Planter  种植池顶部标高

TG      Top of Grate    积水井标高

WF      Water Fountain  喷泉




桥梁支座的病害症状及原因分析

    桥梁支座是连接桥梁上部结构和下部结构的重要构件,可谓一座桥梁的咽喉所在,关系重大,一旦出现病害,将影响到上下部结构的使用寿命和交通安全。目前,新建的公路桥梁几乎全部选用橡胶支座。特别是高速公路桥梁,橡胶支座的用量大,病害多,事故频繁发生,支座病害处治及更换刻不容缓。

   桥梁支座的病害症状及原因分析

 1.支座脱空:支座垫石和梁底钢板不水平。

 2.支座异常变形:大多因为落梁时不够平稳,支座存在较大的初始剪切变形。

 3.支座不能正常滑动:墩顶落有大量的混凝土垃圾,不锈钢板锈蚀,摩阻力变大。

 4.支座开裂:施工因素、支座质量问题、超载车辆的影响、支座垫石的影响以及其他因素。

   桥梁顶升加固施工之施工顺序

 1、表面处理:根据设计图纸的要求并结合现场测量定位,在需要粘贴加固混凝土表面放出钢板位置大样,凿出需粘贴混凝土表面6-8mm厚的表层砂浆,使坚实的混凝土外漏,并形成平整的粗糙面。

  2、钻孔植埋螺栓:依照设计图纸的要求,放出需孔的位置,钻孔间距一般为40cm左右,用钢筋混凝土保护层   测试仪查明预应力钢筋或普通钢筋位置,然后钻孔埋植膨胀螺栓,以免伤及结构的受力钢筋。

  3、钢板下料。内侧除锈打磨并依据现场埋植的螺杆对钢板进行配套打孔;钢板就位、固定、安装。

  4、钢板封边。

  5、分段灌注钢板粘结胶。采用专用钢板粘结胶,厚度约5mm。




BIM在40m简支梁桥研制中的作用

我国西部山区和东部沿海地区的高速铁路建设逐年增多,而跨越河流、沟谷的高墩以及软基沉陷地区的深基础桥梁占比较大,墩台基础较高。当桥梁跨度大于32m时,多采用现浇桥梁(包括简支梁、连续梁、连续刚构等),其经济性下降,且质量控制难度较大。为此,我国多个单位合作成功研制了40m预制简支箱梁。

2018年底中国高铁运营里程超过2.9万公里,占全球高铁运营里程的三分之二以上,超过其他国家总和。为保证列车运行的安全与舒适、节约土地和保护线路周边环境,在跨越河谷及平原高架区段,高速铁路主要以桥梁跨越的形式通过。目前我国高速铁路桥梁长度占线路总长的50%以上,主要为标准跨度预应力混凝土简支梁桥。

高铁40m简支梁在规划伊始便提出了设计-建造-运维全生命周期的应用设想,确定了基于技术的智能设计、制运架一体化和智能运维的实施内容。

本文介绍BIM技术在40m简支梁设计中的研究和应用工作,涉及结构分解、精细化BIM模型构建和BIM设计交底系统研发3个方面,以期为全生命周期BIM模型使用和信息流转奠定基础。

面向装配化的模型结构分解

高速铁路40m简支梁具有跨度大、技术含量高等特点,反映到BIM模型上则表现出模型体量大、构成单元多、层级结构复杂的特性,因此制定一套完整、的模型结构至关重要。借鉴制造业产品生产管理方式,采用基于BOM(Bill of Material)的模式对40m简支梁进行模型结构分解,一方面依据设计固有表达方式,体现详细的构造细节,准确反映设计意图; 另一方面考虑简支梁制造、运输、架设乃至运营一体化管理和模型精细度的对应要求,实现设计、制造环节数据传递和信息集成的渠道贯通,并为后期运营提供数据信息接口,统筹全生命周期的应用需求。

为此,将40m简支梁视为装配化的综合平台,实现不同构件层级的装配化: 充分考虑简支梁制造需求,提供如预应力自动张拉、管道智能压浆等施工数据匹配的对象实体,将简支梁主体结构合理拆分,形成面向装配化的主梁结构; 考虑铁路不同结构形式的常用跨度简支梁应用模式,搭载附属设施( 包括线路结构) 产品库,对简支梁主体结构与附属设施进行一体化BIM设计,实现两者的标准化设计和模块化的灵活组装。

模型结构分解的具体原则如下:

涵盖40m简支梁综合平台的所有组成单元,并赋予唯一编码标识;

清晰地划分层级结构和逻辑关系,为不同业务子系统数据共享、集成和追溯提供实体;

作为制造阶段计划编制、物料领用、成本核算等过程管控对象的最小划分粒度,为精细化管理提供条件。

按照上述原则,将40m简支梁分为主梁、支座和附属设施三大类。根据具体工程项目采用不同的通用图灵活组合装配,输出40m简支梁不同结构形式的整体BIM设计模型。

40m简支梁主梁信息模型结构分解

属性信息的定义和赋加是设计阶段BIM应用的重要环节,直接关系到后续信息流转和应用效率。基于确定的模型结构划分,梳理简支梁构成单元的设计信息,如下表所示。

40m简支梁典型构成单元设计信息示例

表中将设计信息划分为基本信息、技术参数和工程数量3类,通过BOM表内的唯一ID标识,采用二次开发插件批量赋予对象实体,实现结构树-模型-数据的互关联。进一步研究不同构成单元基本信息与工程数量的逻辑关系,可实现设计工程量的自动统计。

IFD编码是构成单元的基本信息之一,在分类、统计中发挥重要作用。桥梁构件模型结构分解一般基于《铁路工程信息模型分类和编码标准》( 1. 0 版) 中的53表,按照功能特征对构件进行分类,但对单独的箱梁梁体不完全适用。考虑到梁体结构由多种铁路工程产品构成,结合53表及扩展补充58表的分类,编制完成每一类构成单元的编码。

BIM 模型构建

受BIM技术成熟度和管理交付模式所限,BIM正向设计还处于探索阶段,目前仍以翻模为主。40m简支梁BIM模型构建也是采取此种模式。本文基于CATIA进行建模,涉及模型精度和衍生的产品库,具体要求为: 按照LOD3. 5模型精度对混凝土梁体、普通钢筋、预应力筋、轻质桥面、近轨矮屏障、无砟轨道等构成单元进行精细化建模,建模过程中开展信息集成、碰撞检查、方案优化、工程量统计等辅助设计工作; 立足装配化思想,对标准化产品开展参数化建模,逐渐积累铁路简支梁的配套产品库。

基于BIM 的设计优化

通过图纸审核和模型碰撞实现基于BIM的设计优化。首先根据设计图纸进行BIM建模,基本原则是保持与二维设计图纸的一致性,建模过程完成图纸的校核; 然后通过BIM技术进行碰撞检测,输出分析报告,反馈至设计人员,由其确定修改方案,进而更新BIM模型,优化二维设计图纸。重复上述过程,直至二维设计图纸差错漏碰问题基本解决,误差在允许范围内; 最后进行设计钢筋大样图输出及分类工程量统计,形成交付成果。

基于BIM的40m简支梁辅助优化设计流程

基于BIM的设计优化包括以下工作重点:

图纸审核

模型创建过程中对图纸的数量、标注、空间关系等内容进行校核,实质是二维设计成果的过程审查。

碰撞检查

在二维设计图纸中,预应力筋与梁体配筋是分开布置的,对于空间出现的碰撞问题无法避免,只能通过施工人员自行调整,这不仅给施工过程带来困扰,也给设计质量带来一定的不确定性。

为了避免施工过程中的无序修改,借助BIM技术进行几何体的碰撞检查,可深度分析基于二维设计成果中钢筋、预应力筋与其他零件的空间关系。直观反馈其中的不合理之处,实现问题前置化,进而提前调整相应单元的空间布置,减少变更及现场返工。

碰撞检查内容主要包括普通钢筋与预应力筋管道的碰撞、普通钢筋与梁体的碰撞、预埋件与预应力筋管道的碰撞。

普通钢筋与预应力筋管道的碰撞

信息精准输出

40m简支梁BIM模型承载了混凝土数量、预应力筋长度、管道压浆体积等详细工程信息,可精准分类、输出工程量信息,辅助二维设计成果的完善。以钢筋为例,结合规范规定的弯钩长度要求对带肋钢筋进行准确放样,自动输出二维钢筋大样图,可直接指导现场应用。

钢筋大样输出图( 单位: mm)

参数化建模及产品库

参数化是BIM技术的显著特点之一,考虑40m简支梁具有不同的结构类型以及配套的附属设施,可通过控制多类型参数调整模型中数据关系,实现模型属性信息对应改变,提高建模效率。

梁体及钢筋

将梁体各项指标( 包括长、宽、高等各种几何尺寸,共计53个) 设置为参数,通过BIM建模软件以.xls导出各项指标,基于.xls 格式改变参数输入量值,基于参数驱动实现不同跨度梁体模型的快速调整。

根据钢筋弯折角度( 135°,90°) 绘制模板,将几何信息( 如长度、直径等) 进行参数化设置,实现模型批量实例化。针对长度随梁体造型变化的部分钢筋,根据其渐变规律在CATIA中自动弯折点后进行钢筋实例化。

铁路标准产品库

铁路简支梁设计中应用了多种产品,如锚垫板、锚具、支座、防落梁装置等,这些产品标准化程度高、重复使用率高。因此,可根据标准产品的几何尺寸、属性信息,搭建简支梁常用配套标准产品库,方便在不同类型简支梁设计中调用,从而提高设计效率,实现标准产品的累积和继承。

通过获取并存储相关产品的设计参数,建立铁路常用跨度简支梁所配套的产品模型,借助目录编辑器模块逐渐形成标准产品库。

标准产品库的建立流程

BIM设计交底系统研究

BIM技术不仅在设计优化中发挥了重要价值,而且为设计交底提供了丰富的展现方式。考虑简支梁设计交底内容形式的通用性,泛化了设计交底系统定位: 不局限于40m梁,而是立足不同铁路等级( 高速铁路、城际铁路、客货共线铁路以及重载铁路) 、结构形式、设计时速、跨度、线路类型形成的标准简支梁和常用跨度连续梁,支持不同BIM设计软件的三维模型导入、多方式的设计交底与信息传递。目的是实现铁路常用跨度混凝土梁模型可视化,设计信息综合展示和一致性传递,拓展设计方与建设、施工及监理方的交流手段,提升设计单位的服务水平。

基于40m简支梁全生命周期BIM技术应用规划及模型成果,确定了BIM设计交底系统架构,包括展示层、应用层和数据层。

系统架构

为丰富设计交底内容和形式,设计了梁体模型、附属设施模型、图纸查看、三维设计交底、资料管理、模型装配、模型上传等功能模块。

简支梁BIM模型包含单元种类多,关系错综复杂,通过整体BIM模型很难查看特定元素之间的相互关系。为此,对梁体模型和附属设施模型模块的展示内容进行开放式设计,通过灵活定义不同单元的组装,实现简支梁不同装配单元的对应、查看和对比,满足不同人员对设计模型的使用需求。

以梁体模型装配为例,通过模型上传完成梁体混凝土、普通钢筋、预埋钢筋、加强钢筋、预应力钢筋、锚垫板、支座预埋钢板等单元轻量化格式的分类存储,根据不同需求形成了桥面布置、翼缘板构造、接触网加强构造、综合接地、电缆上桥等多个固定组合单元。还可以选择不同装配模型结构树中的子类,实现具体元素组合,其组合内容包括空间相对关系及参数信息。

系统架构

构建面向全生命周期的40m简支梁设计BIM模型时,通过图纸审核和碰撞检查辅助二维设计图纸优化,对梁体、普通钢筋进行了参数化建模,实现钢筋大样图输出,构建了锚垫板、支座等简支梁标准产品库。

秉承装配化管理理念,开展了BIM设计交底系统原型设计及研发,通过对不同装配单元的自由组合,实现模型的灵活查看及相对空间位置的准确展示,丰富了设计交底表达方式。




BIM里怎么画墙体?Revit墙体的绘制教程

    ?在功能区选择【建筑】,在【墙】的下拉菜单中(左键单击“墙”选项卡下的小三角即可打开下拉菜单,后续如果还需打开下拉菜单,都同此操作,不再赘述)选择【墙:建筑】,见图3-34。?在打开的墙的“属性对话框”中选择“编辑类型”,进入类型属性对话框。选择“复制”,在弹出的对话框中将名称修改为墙体240,单击确定退出,见图3-35。

    下面将墙体厚度修改为240mm。在“类型属性”对话框上单击“编辑”,弹出“编辑部件”对话框,将厚度改为240。见图3-36。

    ?下面将墙体的外装修改为红色。在“编辑部件”对话框上单击“插入”,此操作将会在“编辑部件”对话框上增加一行厚度为0的“结构1”。选中该行,单击“向上”,将其移动到最上部,同时将厚度改为5,见图3-37。

    ?单击该行的“材质”处,右上角会出现,点击该按钮,会弹出“材质浏览器”对话框。搜索“涂料”,在找到的“涂料—黄色”上单击鼠标右键,选择“复制”,将复制出的涂料名字右键“重命名”为“涂料—红色”,见图3-38。

    ?在“材质浏览器”上选中“涂料—红色”,单击“外观”选项卡,选中颜色,将其改为红色,单击确定退出。见图3-39。

    ?在“材质浏览器”上单击“图形”选项卡,选中“使用渲染外观”,单击“确定”回到“编辑部件”对话框,单击“确定”退回“类型属性”对话框,单击“确定”退出。见图3-40。

    ?下面开始绘制外墙,在墙体的“属性对话框”上将“定位线”改为“核心层中心线”,“顶部约束”改为“直到标高:标高2”。见图3-41。

    ?在功能区选择【修改∣放置墙】>【直线】命令,移动光标单击鼠标左键捕捉A轴和1轴交点为绘制外墙起点,然后顺时针单击捕捉D轴和1轴交点、D轴和2轴交点、H轴和2轴交点、H轴和4轴交点、K轴和4轴交点、K轴和6轴交点、J轴和6轴交点、J轴和7轴交点、C轴和7轴交点、C轴和6轴交点、B轴和6交点、B轴和3轴交点、A轴和3轴交点、A轴和1轴交点,然后连按两次ESC取消绘制命令,绘制小别墅的外墙。单击“快速启动栏”上“默认三维视图”按钮,可以观察画好的外墙的三维模型,见图3-42。

    ?下面我们来绘制小别墅一层的内墙。?双击“项目浏览器”上“楼层平面”的“标高1”,回到小别墅一层的楼层平面视图。?在功能区选择【建筑】,在【墙】的下拉菜单中选择【墙:建筑】。在墙体的“属性对话框”上选择“编辑类型”,弹出“类型属性”对话框,将“类型”修改为“常规-300”,选择“复制”,将“名称”修改为“内墙240”,单击“确定”退出。见图3-43。

    ?在“类型属性”对话框上选择“编辑”,弹出“编辑部件”对话框,将“结构1”的厚度修改为“240”,点击两次“确定”退出,见图3-44。

    ?下面开始绘制内墙,在墙体的“属性对话框”上将“定位线”改为“核心层中心线”,“顶部约束”改为“直到标高:标高2”。

    在功能区选择【修改∣放置墙】>【直线】命令,移动光标按附录中“一层平面图”所示内墙位置捕捉轴线交点,绘制小别墅一层的全部内墙,见图3-45。单击“快速启动栏”上“默认三维视图”按钮,可以观察画好的内墙三维模型。

    ?注意:在墙体的绘制过程中,用户可以随时点选已绘墙体,使用尺寸驱动、鼠标拖动控制点等方式修改墙体位置、长度等信息,见图3-46。激活“修改∣墙”选项卡,以及“属性”对话框,可修改墙的其他参数,包括设置墙体定位线、高度、结构用途等,用户可以在使用的过程中灵活掌握。




高层建筑给水排水管道安装

 高层建筑给水排水管道安装

 由于高层建筑层数多,建筑结构复杂.高楼供水管道内静水压力大,要求管材及配件强度高,而且对防噪声、防震等性能要求高,因此对管道支架、管材接口等要求十分严格。

 (一)管井内管道安装

  高层建筑中的给水排水管道数量多,有生活给水管、消防给水管、污水排水管、通气管、热水管、回水管和中水管道等。这些管道的立管.多采用管井内敷设,多依靠托架、支架、管卡等竖向固定在管井内,并且每层与支管或横管相接。

  管井内管道安装,一般按从下而上的顺序进行,立管上分支管(甩口)的标高、方向应准确,以保证支管的连接。各种管道的安装按先粗后细,小口径让大口径,压力管让重力管的顺序进行。

  高层建筑层数多,管道安装工作量大,为加快施工进度,可采用预制加工、现场装配形式进行。管道预制加工前,必须现场实测实际安装尺寸,绘制管道加工图.再进行预制加工。通常可在标准层先安装一个样板间,并以此作为配管预制、安装施工的标准。

  (二)给水系统安装

  高层建筑通常需要设置水池、水泵、气压罐等设备。

    高层建筑给水用管材一般干管、立管管径DN≤100mm时采用镀锌钢管螺纹连接;DN>1OOmm,可采用无缝钢管法兰连接。支管可采用给水塑料管或铜管。

  安装立管时.每层均应设管道支架。安装牢固可靠,防止因管道下沉而脱位漏水。

(三)排水系统安装

  高层建筑排水立管长.水流速度快.因此要求管道安装牢固,防止因管道位移和下沉造成漏水等事故。

  1.排水铸铁管安装。排水立管设在管井内,应设置牢固的支架、托架.使压力容器上部管道的重量通过支架、托架传给墙体。立管与出户管连接底部应设混凝土支墩,防止立管下沉。

  排水管道接口应按设计要求选用.对于超尚层建筑或地震设防在八度以上的地仪.排水立管高度超过50m时,应选月J柔性抗震排水铸铁管接口.其形式可查有关安装图集。

  2.硬聚氯乙烯排水管安装。硬聚氯乙烯塑料管用于高层建筑排水系统.应解决以下技术问题:

  (1)管道支架。由于立管高度大,每层应设一个牢固的固定支架和两个滑动支架。

  (2)立管消能。由于塑料劳内壁光滑.水流速度快。为减少立管内水流冲击力,保护卫生器具的水封,应采用消能装置。

  (3)管件的选用。一般硬聚氯乙烯管件耐压能力低于管材,所以在高层建筑排水系统中,以采用玻璃钢管增强复合管件为宜。




钢结构房屋抗震设计怎么计算?

完整的建筑结构抗震设计包括三个方面的内容与要求:

1.概念设计
在总体上把握抗震设计的主要原则,弥补由于地震作用及结构地震反应的复杂性而造成抗震计算不准确的不足

2.抗震计算
为建筑抗震设计提供定量保证

3.构造措施
为保证抗震概念与抗震计算的有效提供保障

上述三个方面的内容是一个不可割裂的整体,忽略任何一部分,都可能使抗震设计失效

一、计算模型

确定多高层钢结构抗震计算模型时,应注意:
1. 进行多高层钢结构地震作用下的内力与位移分析时,一般可假定楼板在自身平面内为绝对刚性。对整体性较差、开孔面积大、有较长的外伸段的楼板,宜采用楼板平面内的实际刚度进行计算
2. 进行多高层钢结构多遇地震作用下的反应分析时,可考虑现浇混凝土楼板与钢梁的共同作用。在设计中应保证楼板与钢梁间有可靠的连接措施,此时楼板可作为梁翼缘的一部分计算梁的弹性截面特性。进行多高层钢结构罕遇地震反应分析时,考虑到此时楼板与梁的连接可能遭到破坏,则不应考虑楼板与梁的共同工作
3. 多高层钢结构的抗震计算可采用:平面抗侧力结构的空间协同计算模型
结构布置规则、质量及刚度沿高度分布均匀、不计扭转效应可采用平面结构计算模型
结构平面或立面不规则、体型复杂,无法划分平面抗侧力单元的结构以及筒体结构应采用空间结构计算模型
4. 多高层钢结构在地震作用下的内力与位移计算,应考虑梁柱的弯曲变形和剪切变形,尚应考虑柱的轴向变形
一般可不考虑梁的轴向变形,但当梁同时作为腰桁架或桁架的弦杆时,则应考虑轴力的影响
5. 柱间支撑两端应为刚性连接,但可按两端铰接计算。偏心支撑中的耗能梁段应取为单独单元

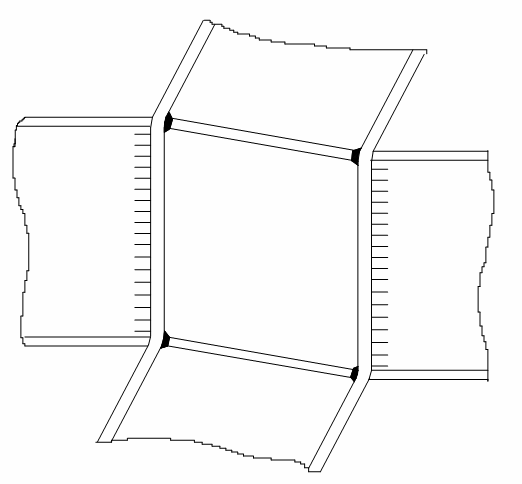

6. 应计入梁柱节点域剪切变形(如图)对多高层建筑钢结构位移的影响。



可将梁柱节点域当作一个单独的单元进行结构分析,也可按下列规定作近似计算:
1)箱形截面柱框架
可将节点域当作刚域,刚域的尺寸取节点域尺寸的一半
2)工字形截面柱框架
可不考虑节点域,梁柱长度按轴线间距离确定

二、阻尼比取值

多高层钢结构的阻尼比较小,按反应谱法计算时的取值:
1.多遇地震下的地震作用
高层钢结构的阻尼比可取为0.02;多层(不超过12层)钢结构的阻尼比可取为0.035
2.罕遇地震下的地震作用
考虑结构进入弹塑性,多高层钢结构的阻尼比均可取为0.05

三、计算有关要求

进行多高层钢结构抗震计算时,应注意满足下列设计要求:
1、进行多遇地震下抗震设计时,框架-支撑(剪力墙板)结构体系中总框架任意楼层所承担的地震剪力,不得小于结构底部总剪力的25%

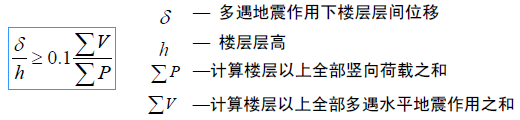

2、在水平地震作用下,如果楼层侧移满足下式,则应考虑P–△效应



此时该楼层的位移和所有构件的内力均应乘以下式放大系数α



3. 验算在多遇地震作用下整体基础(筏形基础或箱形基础)对地基的作用时,可采用底部剪力法计算作用于地基的倾覆力矩,但宜取0.8的折减系数
4. 当在多遇地震作用下进行构件承载力验算时,托柱梁及承托钢筋混凝土抗震墙的钢框架柱的内力应乘以不小于1.5的增大系数。




详解框架剪力墙结构的变形协调

框架——剪力墙结构是最为普遍的高层建筑模式之一。
由于刚度较小,框架结构在侧向力作用下体现出的是剪切变形模式——底层相对变形大,顶层相对变形小。
剪力墙在侧向力作用下体现的是弯曲变形模式——顶层相对变形大,底层相对变形小。



框架与剪力墙的变形协调使得结构受力变得十分复杂:由于剪力墙的刚度较大,使得框架底部实际承担的剪力很小,与在框架结构中,框架底部剪力较大形成对比;而在框架剪力墙结构的顶部,由于剪力墙侧向变形较大,对于框架会形成侧向推力,因此框架顶部相对剪力却较大,这与框架结构中框架顶部剪力相对较小形成对比。框架的中下层,层间位移较大,其最大值剪力发生相应的层间。



因此,框架结构附加剪力墙后,框架自身与原有的框架结构相比,受力会有较大的出入,必须重新核算。那种认为“任何框架在附加了剪力墙之后会更加稳固”的理念是错误的,认为“框架剪力墙结构,是框架承担垂直作用,剪力墙承担水平作用”的简单组合也是错误的。




这篇文章让你明白连梁、框架梁、次梁及基础拉梁的区别!

有些设计人对连梁、框架梁、次梁和基础拉梁(承台或独立柱基间的联系梁)的构造和使用范围不清楚,从而导致使用不当。现结合规范、标准图集和构造手册对这个问题加以说明。

1.连梁和框架梁

连梁是指两端与剪力墙相连且跨高比小于5的梁(具体条文详见“高规”第7.1.8条)。连梁是两个墙中间有洞口或断开,但受力要求又要连在一起而增加的受力构件。在连梁下面一般是有洞口的。

框架梁是指两端与框架柱相连的梁,或者两端与剪力墙相连但跨高比不小于5的梁。

连梁JL

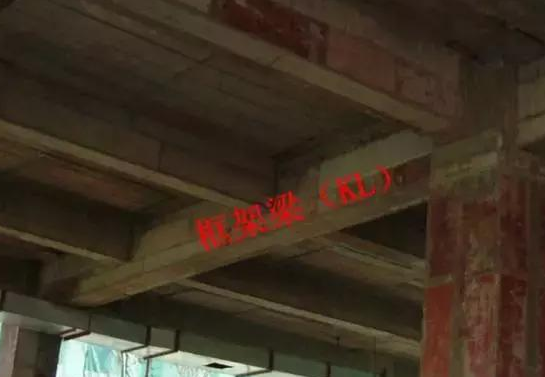

框架梁KL

两者相同之处

一方面从概念设计的角度来说,在抗震时都希望首先在框架梁或连梁上出现塑性铰而不是在框架柱或剪力墙上,即所谓“强柱弱梁”或“强墙弱连梁”。

另一方面从构造的角度来说,两者都必须满足抗震的构造要求,具体说来框架梁和连梁的纵向钢筋(包括梁底和梁顶的钢筋)在锚入支座时都必须满足抗震的锚固长度的要求,对应于相同的抗震等级框架梁和连梁箍筋的直径和加密区间距的要求是一样的。

两者不相同之处

在抗震设计时,允许连梁的刚度有大幅度的降低,在某些情况下甚至可以让其退出工作,但是框架梁的刚度只允许有限度的降低,且不允许其退出工作,所以规范规定次梁是不宜搭在连梁上的,但是次梁是可以搭在框架梁上的。

一般说来连梁的跨高比较小(小于5),以传递剪力为主,所以规范对连梁在构造上作了一些与框架梁不同的规定:

一是要求连梁的箍筋是全长加密而框架梁可以分为加密区和非加密区,二是对连梁的腰筋作了明确的规定即“墙体水平分布钢筋应作为连梁的腰筋在连梁范围内拉通连续配置。

当连梁截面高度大于700mm时,其两侧面沿梁高范围设置的纵向构造钢筋(腰筋)的直径不应小于10mm,间距不应大于200mm。

对跨高比不大于2.5的连梁,梁两侧的纵向构造钢筋(腰筋)的面积配筋率不应小于0.3%”且将其纳入了强条的规定,而框架梁的腰筋只要满足“当梁的腹板高度hw≥450mm时,在梁的两个侧面应沿高度配置纵向构造钢筋,每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的截面面积不应小于腹板截面面积bhw的0.1%,且其间距不宜大于200mm。” 且不是强条的规定。

在施工图审查的过程中发现设计人常犯的错误

1)把两端与剪力墙相连且跨高比小于5的梁编成了框架梁,而且箍筋有加密区和非加密区,或把跨高比不小于5的梁编成了连梁。

2)在连梁的配筋表中不区分连梁的高度和跨高比而笼统的在说明中交待一句“连梁腰筋同剪力墙的水平钢筋”,这时如果连梁中有梁高大于700mm或跨高比不大于2.5而剪力墙墙身配筋率小于0.3%或水平分布筋的直径不大于8mm时,容易违反“高规”第7.2.26条的规定,而且该条还是强条,这应引起设计人经的注意。

2.框架梁和次梁

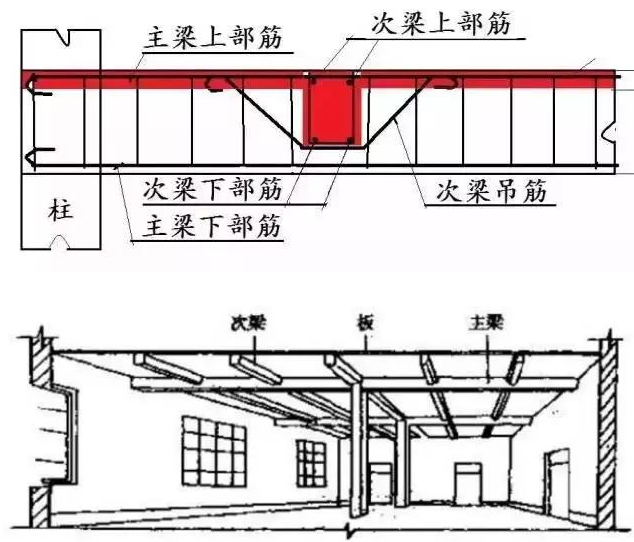

次梁

一般情况下,次梁是指两端搭在框架梁上的梁。这类梁是没有抗震要求的,因此在构造上它与框架梁有以下不同,现以国标图集”03G101-1”为例加以说明:

1) 次梁梁顶钢筋在支座的锚固长度为受拉锚固长度la,而框架梁的梁顶钢筋在支座的锚固长度为抗震锚固长度laE。

2) 次梁梁底钢筋在支座的锚固长度一般情况下为12d,而框架梁的梁底钢筋在支座的锚固长度为抗震锚固长度laE。

3) 次梁的箍筋没有最小直径的要求、没有加密区和非加密区的要求,只需满足计算要求即可。而框架梁根据不同的抗震等级对箍筋的直径和间距有不同的要求,不但要满足计算要求,还要满足构造要求。

4) 在平面表示法中,框架梁的编号为KL,次梁的编号为L。

在实际的施工图中,设计人员容易犯的错误

1)在次梁的平法表示中,对箍筋按加密区和非加密区来表示,如φ8@100/200等。

2)当次梁为单跨简支梁时,支座的负筋数量往往不满足“混凝土规范”第10.2.6条的规定(第10.2.6条 当梁端实际受到部分约束但按简支计算时,应在支座区上部设置纵向构造钢筋,其截面面积不应小于梁跨中下部纵向受力钢筋计算所需截面面积的四分之一,且不应少于两根)。

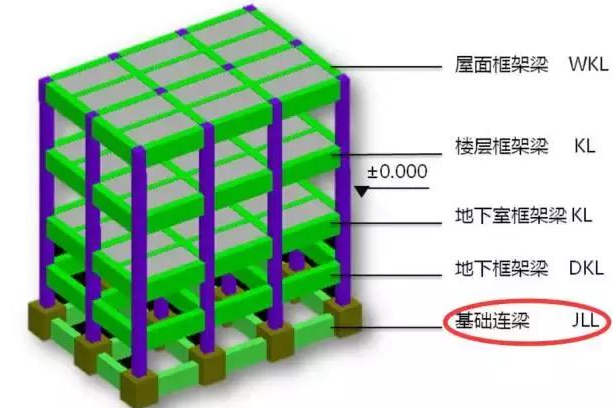

3.基础拉梁与次梁

基础拉梁是指两端与承台或独立柱基相连的梁,与次梁相同之处在于基础拉梁也是没有抗震要求的、基础拉梁的梁顶钢筋在支座的锚固长度也为受拉锚固长度la、基础拉梁的箍筋也没有加密区和非加密区的要求。

单柱基础拉梁

与次梁不同之处

基础拉梁的梁底钢筋也必须满足受拉锚固长度la的要求、基础拉梁的宽度不应小于250mm、基础拉梁除按计算要求确定外梁内上下纵向钢筋直径不应小于12mm且不应少于2根(详见“地基规范”第8.5.20条)、箍筋不少于Φ6@200(详见《全国民用建筑工程设计技术措施—结构篇》第3.12.1-9条)

在实际的施工图中,设计人员容易犯的错误

将基础拉梁简单套用框架梁的平法表示,编号为JKL,对箍筋按加密区和非加密区来表示,如φ8@100/200等。

而现有的国标平法图集中并没有专门针对基础拉梁的构造,如果设计人员想借用平法图集的话,将基础拉梁编号为JL较为合适,同时应在说明中注明JL的配筋构造应按“03G101-1”中次梁(非框架梁)的配筋构造执行,同时梁底钢筋锚入支座的长度必须满足受拉锚固长度la的要求。




10种主体结构施工常见质量通病及防治措施

 钢筋工程

表现形式:

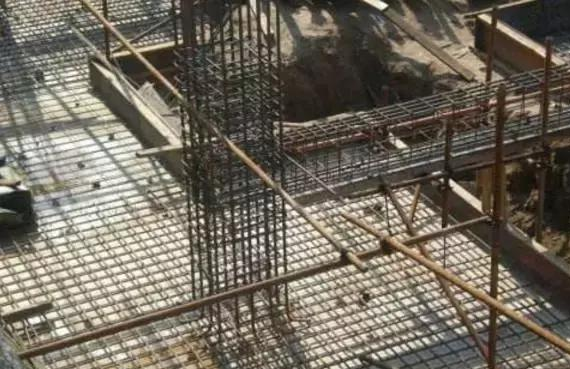

楼板小直径钢筋间距、位置难以保证;负弯矩钢筋位置位移;梁、柱角部主筋保护层厚度偏小;模板拆除后箍筋外漏。

楼板钢筋防治措施:

设计阶段,在满足结构安全和经济的前提下,应优先选用小直径三级钢筋。因为三级钢筋强度大于一级钢筋,在施工中不易踩踏。施工阶段,浇筑砼时应采取措施,在模板上垫上马凳,铺上架木板,施工人员在板上操作,不要直接踩踏钢筋。

楼板负弯矩钢筋

负弯矩钢筋防治措施

施工阶段:钢筋绑扎时,应在负弯矩钢筋下面增设足够强度的马凳支撑,在混凝土浇筑完毕,抹面时用专用随时将钢筋上提至准确位置,混凝土终凝前,严禁上人踩踏;

梁、柱主筋保护层防治措施

制作梁、柱箍筋时,应严格按照设计的截面尺寸加工制作。尤其在箍筋的弯折部位,有效折弯半径在允许的条件下,应通过现场试验确定弯折半径,防止弯折过小,导致主筋绑扎时不能紧靠箍筋,而使保护层过大(减小构件截面尺寸)。

主筋保护层厚度指的是最小厚度,但并不是越大越好。

防止柱墙主筋移位的措施见下图:

模板通病及防治

表现形式:拼缝不严,造成砼振捣时出现漏浆,砼表面不平整,出现蜂窝麻面等缺陷。

治理措施:模板在拼装完成后,由于现在大部分工程均采用木模板,在接缝处粘贴一道透明胶带是解决漏浆的较好方法,但往往在钢筋绑扎时,由于钢筋的拖动,将粘贴的胶带破坏,反而对混凝土造成不利。

而有效解决此类漏浆问题的最好材料还是在模板拼缝之间采用双面胶棉,粘贴在板边,这样基本会杜绝混凝土浇筑漏浆的通病。

模板拼缝不严现象严重



前提是在混凝土施工前对施工单位提出此类要求,而且严格执行,最好是在合同条款中约定,否则很难得到贯彻。

混凝土通病

表现形式:混凝土振捣不密实或漏振,模板拆除后出现孔洞、漏筋、表面疏松、裂缝等

治理措施:加强管理人员的旁站意识,混凝土浇筑时,监理、甲方必须现场全程监管,尤其是一些关键部位,象高层的基础、转换层等部位。这些部位一旦出现问题,将会给结构安全或使用功能造成巨大危害!

某工程漏筋照片

某工程图片(梯板底部漏筋)



某工程混凝土质量

非承重墙裂缝

表现形式:

填充墙与混凝土结构的柱、墙、梁之间出现裂缝;砌块墙体抹灰本身的裂缝。

治理措施:

材料选择:砌筑时,蒸压加气混凝土砌块、轻骨料混凝土小型砌块的龄期不得少于28d;优先选用专用的砌筑砂浆。

组砌方法:非承重砌体应分次砌筑,每次砌筑高度不应超过1.5 m。应待前次砌筑砂浆终凝后,再继续砌筑;日砌筑高度不宜大于2.8m。非承重砌体顶部应预留空隙,再将其补砌顶紧。

墙高小于3m时,应待砌体砌筑完毕至少间隔7d后补砌。非承重墙体与混凝土交接处灰缝砂浆要饱满密实,钢筋网片设置要到位。加强墙体抹灰前“甩浆”的养护工作。

抹灰层开裂控制措施:加气砼砌块表面灰尘要清理干净;在表面均匀涂刷或喷涂界面处理剂;加气砼墙体抹灰分基层处理、过渡层抹灰和面层抹灰,特别过渡层分层施工是确保抹灰层不空鼓开裂的关键环节之一。每层抹灰厚度不大于1CM。第二层抹灰须在前一层抹灰终凝后方可进行,切忌连续作业和一次抹灰成型。

现浇砼楼板裂缝

表现形式:楼板板顶裂缝、板底的贯通裂缝以及阳角和转角处裂缝

治理措施:

设计阶段:楼板的厚度不宜小于120mm,厨房、厕浴间不宜小于90mm;楼板配筋宜选用小直径、小间距配筋方式。受力钢筋间距不宜大于150mm,板角处上部受力钢筋间距不宜大于100mm,分布筋间距不宜大于200mm。屋面及楼层阳角处设置双层双向钢筋,钢筋间距不宜大于100mm,钢筋直径不宜小于Ф8,大跨度楼层板钢筋宜采用双层双向。



在现浇板每个阳角和转角处增加5-7根Ф10的放射筋,长度不小于1500mm,圈梁转角处,增加2Ф12转角筋。

施工阶段。

楼板内敷设电线管宜避免交叉,必须交叉时宜采用接线盒形式。严禁三层及三层以上管线交错叠放。必要时宜在管线处增设钢丝网等加强措施。线管直径大于20mm时宜采用金属

严格控制骨料含泥量和砂的粒径,不得采用细砂、特细砂和含泥量超标的骨料拌制混凝土。

施工单位应根据工程结构形式和有关规定合理确定混凝土浇筑方案,保证混凝土密实,不得随意留置施工缝。在按规定留置施工缝处,要加强振捣,保证混凝土密集结合。振捣混凝土应避免过振,混凝土初凝前宜用木抹子搓平2-3遍。

楼(屋)面板混凝土浇筑后,应及时采取有效的养护措施,保证混凝土处于潮湿和相对密闭状态。模板及其支架必须具备足够的承载力、刚度和稳定性。混凝土强度达到1.2N/mm2前,不得在其上踩踏、堆载或安装模板及支架。

施工中应采取措施,避免堆放材料超过模板设计荷载和施工荷载对楼面板产生较大的撞击作用。应避免过早拆除模板,拆模时间一定按照规范规定。

窗下墙、窗角“八字缝”

表现形式:在窗角出现“八字形”的斜裂缝,常见于砖混结构和框架结构的填充墙窗台部位,窗口的上部也时有发现。

原因:由于地基反压力和砖砌体的温度收缩应力共同作用所产生裂缝;砌筑砂浆标号太低,墙体整体性不好,温度变化使墙体胀缩产生裂缝。窗上口过梁模板拆除过早,过梁变形引起窗角裂缝。

治理措施:为了增强墙体的整体性,砖墙体1-2层采用M10混合砂浆砌筑,砌筑时确保砂浆的饱满度,竖缝也必须饱满。在1-2层砖墙内每3皮砖放1层Ф4@60钢筋网片,网片钢筋接头采用点焊,钢筋要伸入两边构柱内200mm,砌筑时先铺好一层砂浆刮平放上网片在刮一层砂浆,保证网片上下砂浆达到4mm。

每个窗台都现浇60mm厚的现浇钢筋砼板带,采用C20以上砼钢筋用3Ф10,分布筋Ф6@200,钢筋伸入两侧的构造柱内,钢筋接头应点焊增加强度。

建议顶层用高标号砂浆砌筑,增强顶层整体的强度,避免砌体与砼屋面由于温差的变化伸缩不同产生裂缝。

窗过梁拆模时,砼强度应达到80%,避免用锤猛击模板拆模。

阳台现浇拦板竖向裂缝

表现形式:阳台栏板拆除后,在栏板表面产生竖向贯穿性裂缝。

产生原因:栏板钢筋设计不合理,受力钢筋直径小,网眼过大;砼厚度不够,振捣砼时,钢筋位置产生偏移;砼坍落度过大;拆模过早受到外力的撞击。

治理措施:现浇栏板的厚度应为80-100mm厚,受力钢筋不小于Ф8,其间距不大于150mm,分布钢筋Ф6的间距不大于150mm,压顶钢筋不少于2Ф10通长设置;钢筋绑扎好后,在钢筋网片两侧挂保护层垫块防止钢筋振捣时位移;浇筑拦板用C20砼,石子粒径为5-31.5mm砂为中砂。

砼严格按照配合比,最大坍落度为50mm,砼振捣时,用插入式振动棒,分层振实;下料应分层厚度不大于250mm厚,应一次性浇筑完成,不留施工缝;

为了防止烂根,浇筑时应用水冲洗接缝处,铺5cm厚砂浆再浇灌砼;砼浇筑完成12小时后覆盖或浇水养护不少于7天;砼浇完后达到一定的强度(建议50%以上)才能拆模,扩模时应尽量避免用铁锤猛击或撬棍猛撬。

砼施工缝不符合规定

表现形式:施工缝留设位置不正确,未按规范规定留在剪力最小部位;施工缝处接槎处理不当,时下常用的钢丝网对新浇混凝土有一定的隔离作用,削弱了新旧混凝土的结合力。

治理措施:一般规定,混凝土的施工缝应留在剪力较小且便于施工的部位,柱应留水平缝,梁、板、墙应留垂直缝。

和板连成整体的大断面梁,施工缝留置在板底面以下20-30mm处。

有主次梁的楼板,宜顺着次梁方向浇筑,施工缝应留置在次梁跨中的三分之一范围内。

板式楼梯的施工缝应留在梯段板的1/3处,通常留置在上三步或下三步的范围。

柱子的施工缝应留在梁下50mm;梁留在跨度中间的1/3范围内。

单向板的施工缝可以留置在平行于板的短边的任何位置。

墙的施工缝宜设在洞过梁跨中的1/3区段。当采用大模板时宜留在纵横墙的交界处,应留垂直缝。

在浇筑新鲜混凝土之前必须对原施工缝处混凝土的表面进行凿毛处理,露出石子,并冲洗干净表面的浮尘。



灌注桩施工不符合要求

表现形式:灌注桩未达持力层(或入岩深度不足);桩混凝土不连续,有断层;护壁坍塌,桩身缩径。

治理措施:泥浆护壁钻孔桩当钻孔深度未达到设计要求的持力层时,应对桩端持力层的石渣进行分析确认,且保证有足够的入岩深度。

当钻孔深度虽达到设计要求,但桩底沉渣较厚或桩端混凝土离析时,应在灌注混凝土前,二次清孔,测定泥浆的含砂量,调整泥浆比重。

防止上拔导管泥浆进入管内形成断桩时,应控制拔管的速度,保证混凝土灌注的连续性;在灌注前,检查导管的密封性,防止导管连接处密封不好,漏水形成断桩 。

当土层中有强透水层或泥浆的比重和浓度不足而使护壁坍塌导致桩身缩径时,应调整适宜的泥浆比重。当孔深较浅且泥浆比重较大时,桩上部混凝土产生局部夹泥现象,应用吊车等设备增加混凝土灌注的高度。

人工挖孔灌注桩当有地下水渗流严重的土层或流砂层时,应减少每节护壁的高度,将附近无流砂的桩孔挖深,使其起集水井作用,同时在护壁混凝土中掺入早强剂,或采用钢护筒、预制混凝土沉井等作为护壁。

室内净高、层高、房间尺寸超过规范允许的偏差

表现形式:净高不足,房间开间或进深尺寸偏差超过规范,出现大小头。

治理措施:六层及以上建筑,主体施工阶段,每隔三层应从底层控制点通过预留孔向上投测出楼面控制点,主体结构垂直度,控制点的最大间距不得大于30m,控制点连成的矩形应闭合。

每层楼面应弹出轴线,测一次水平,并据此进行上层楼面施工,严格控制上层混凝土楼面的标高。

砌体施工时,必须设皮数杆控制标高,砌筑前每层楼面应测一次水平,存在高差,应用砂桨或细石混凝土找平。

严格按照设计墙、柱轴线位置及几何尺寸立模,墙、柱模板的立模应优先采用焊接钢件的方法限位,即在伸出楼面的墙、柱纵筋外侧,按弹线位置,点焊钢筋头,以控制墙、柱立模的几何尺寸。

装饰阶段应严格按所弹出的标高和轴线控制线施工,做好灰饼、标筋和护角,抹灰层厚度应符合设计要求。

及时按检验批进行建筑物室内标高、轴线、垂直度等的测量,对检查的问题及时整改。






杭州南站站房项目全套BIM资料下载(含PPT视频模型)

本资料约1.5G容量,包含全部模型及视频内容及PPT,其中钢屋盖桁架施工组织模拟比较有特色。在钢结构制造及幕墙及屋面板等部分采用CATIA平台与工厂制造对接。其他部分采用REVIT建模,管理平台为广联达BIM5D。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

一、项目简介

1
项目概况

杭州南站位于杭州市萧山区,是杭州铁路枢纽的南端,和杭州站、杭州东站 共同构成三位一体模式的杭州铁路枢纽,同时它也是联结“甬台温”和“广沙”铁路的重要节点。杭州南站建筑总规模78923㎡,其中站房面积46973㎡,站台雨棚31950㎡。建成后站房设计高峰平均每小时客流量为3564人,最高聚集人数2000人。建筑-10.5m为地下出站通廊,-5m为设备夹层,-2.65m为轨道层、0m为站台层、4.0m为设备夹层、9m为高架候车层、15m为高架商业夹层;主体结构由站房钢-混凝土组合结构工程、灰空间幕墙工程、站房金属屋面工程及站台雨棚工程等组成。站场规模为7台21线,四个车场。

2
采用BIM的原因

高要求:建筑造型新颖,构件加工、安装、装饰装修要求高。站房设计采用工业风、结构通透的建筑手法,追求结构及建筑的写实风格,构思独特。特别是钢结构的设计,突出体现了结构美学与建筑美学相结合的和谐、美观的独特的创意设计思想。但是,这种设计方案的实施,从钢结构加工、拼装、滑移到后期装饰装修对裸露的钢结构构件和钢结构整体的表面整修,除要求实施过程中的精益求精、专注细节外,更需要有全过程的高精度施作保障。采用BIM技术,可以有效达到指导和事先管控的目的,从而实现建造精品工程的目标。

难度大:站房整个工程中钢结构的工程量大,也最为复杂。整体屋盖施工时杭甬高铁、杭长高铁和沪昆等正线运营,施工难度大、安全要求高。进站灰空间是杭州南站设计的亮点,也是重要的风险把控点,此部位施工时下面正线均已开通,施工难度大、技术复杂。BIM技术的应用,可对结构关键部位施工风险实现可视化预想,确保施作中质量安全得到有效把控。
高水平管理:站房建设涉及专业众多。由于杭州南站站房设计方案的特点,管线综合与结构的关系、建筑美观与精细化施作的关系,均可通过BIM技术的深度应用,实现各相关方之间的信息沟通及协同设计,提升施工图和深化设计质量,解决复杂结点构造加工和安装难题,提高装修施工精度,减少后期施工变更带来的浪费和工期的延误。从而达到全面提高成品质量,提高施工效率,节约建设成本,提升建设质量的目的,实现精品化的初衷。

二、BIM应用具体内容

1
建模阶段
杭州南站BIM模型,包括建筑模型和结构模型两部分,建筑模型主要包含项目主要站房及站台雨棚两部分的建筑安装做法等,结构模型包含站房主体和站台雨棚的基础和主体结构。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

土建结构BIM模型:包含站房范围内的结构梁、板、柱、结构楼梯、地下结构和站台雨棚、桩基、承台等。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

站房机电BIM模型:包含站房范围内的通风系统、中央空调系统、给排水系统、消防系统、喷淋系统、水炮系统、强电系统、弱电智能化系统。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

钢结构模型:包含屋盖支撑钢立柱、钢结构桁架屋盖、灰空间幕墙钢结构龙骨。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

沙盘:采用BIM软件建立整体模型,通过3D打印技术,按照1:180的比例,制作杭州南站工程整体沙盘模型,立体展示杭州南站各个功能区块,便于项目管理者合理组织施工安排,也便于外部人员更直观了解杭州南站的工程建设。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

2
深化设计

钢结构屋盖桁架深化设计:由于钢桁架屋盖杆件繁多,支座节点复杂,工厂加工和现场安装精度要求高,设计院给的蓝图 无法满足构件加工和现场安装尺寸与精度要求,所以通过Catia参数化精确建模,针对现场实际情况设计规范要求,对构件加工断开位置和现场安装对接位置标定明确,深化导出二维图纸,从而满足工厂精确加工和现场构件精确安装。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

CATIA软件有着强大的深化设计功能和灵活操作性,结合使用参数化和自由形状建模工具集,为复杂节点直接建模助力现场施工提供了可靠依据。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

钢结构十字柱深化设计:“十字”型屋架支撑钢柱共有32根,均为箱型截面小柱,组合成“十字”截面大柱,结构复杂,且钢柱为外露结构,外观质量要求高,加工及安装难度大。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

“十字”型屋架支撑钢柱共有32根,均为箱型截面小柱组合成“十字”截面大柱,结构复杂,且钢柱为外露结构,外观质量要求高,加工及安装难度大。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

灰空间幕墙及站房屋面深化设计:杭州南站灰空间垂直幕墙包括 外立面铝板、内立面铝圆管和铝板间聚碳酸酯板三部分内容。通过深化设计,在模型中很直观的表达 幕墙元件的尺寸和安装位置,指导幕墙元件精确加工和现场安装。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

碰撞检查是指在施工前预先发现安装工程中不同部分、不同专业之间的冲突和干扰。利用Navisworks软件对各个专业管线进行碰撞检测,根据碰撞检测情况,不断调整管线空间布局,以达到最合理的综合排布效果。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

我们可以通过导出的碰撞报告得出碰撞点的ID,便于在Revit快速找到对应点,并进行修改方案的定制,方便与设计单位沟通。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

如果按图施工,必然导致一系列施工变更,而利用三维可视化修改不必要出现的碰撞点,可以减少返工,加快施工进度,保证施工质量。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

优化排布后的综合管线模型,解决了因管线冲突引起的设计变更和材料浪费,可以三维环境下观察管线之间的排布关系,并可以任意生成所需要位置的坡切图,通过量测,获得管线准确的安装位置,生成的BIM深化施工图,可成为施工单位现场安装的有效参考依据。此外,依据管线模型规划各区域各系统管线的安装时间和顺序,使各施工部门有序组织,按计划实施,保障工期,提升整个机电系统的安装质量。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

吊支架深化设计:按照支吊架设计要求和相关规范标准,结合现场实际条件合理放置吊支架。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

吊支架放置时有时候只考虑到了一路管线,利用三维可视化,避开其他管线。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

通过控制支架参数可以调整支架。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

往下翻会降低净高,风管上方还有空间,建议上翻。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

地下通廊装修设计:材料种类众多,且装修要求高,墙、顶、地三者结合,从二维图纸很难立体的联想起三者的相互关系,通过BIM技术,建立三维模型,把墙、顶、地三者有效结合,直观有效的展示,精确指导施工。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

三、施工管理应用

1
工艺模拟
杭州南站站房屋盖滑移施工,涉及八条铁路营业线,施工安全风险高,为有效组织施工,降低既有线施工安全风险,根据需求制作高仿真、高清晰滑移施工工艺模拟,为屋盖施工把脉,也作为各方了解本项目屋盖滑移施工的一个窗口。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

2
可视化交底

灰空间垂直幕墙施工难度大、安装精度要求高,构建灰空间幕墙及吊顶的精细模型,并制定安装方案,统筹安排龙骨、铝板、铝圆管、等各工种的施工工序,合理组织工种之间的有效衔接。利用模型对作业人员进行施工组织和施工工艺三维交底。做到施工有准备,质量有保证,安全有保障。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

十字钢立柱构造设计复杂,而且均为结构外露,不作装修隐蔽,这对施工质量控制提出了高标准、高要求。十字柱从工厂加工到现场安装焊接,均是施工难点,通过BIM建模,生成构件加工工艺流程模拟,和现场安装焊接控制工艺模拟,进行三维可视化交底,可减少工厂加工和现场安装返工量,保证工程质量和美观效果。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

十字柱与钢筋混凝土连接节点设计复杂,钢筋布设数量大,工序繁多,容易发生钢筋连接错误、连接不到位等施工缺陷。采用BIM技术组构建节点模型,并生成节点施工工艺流程模拟,进行三维可视化施工交底,能更好的指导现场人员正确施工,减少反复工作量,保证工程质量,达到设计要求。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

3
施工进度模拟

机电工程施工模拟,预先展现施工过程,防范风险,提高可预见性。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

4
质量管理

钢结构焊缝信息虚拟盒管理:建立现场焊接的钢结构节点焊缝信息虚拟盒,虚拟盒包含焊接日期、操作人员、检查日期、检查人员、检查结果、检测日期、检测结果、检测单位等信息,根据施工进度,实时录入相关信息,施工单位和业主可在施工期间、运营阶段随时调取查询相关信息,做到追溯有据可查,责任到人。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

二维码半成品构件信息化管理:用BIM系统平台,在BIM模型中对对应管线生成二维码,利用打印机打印出二维码标签,贴于现场相应构件上,利用移动设备扫描,即可身在现场实时查询构件排布信息、材质信息等。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

5
安全管理

高空坠物对防护棚冲击的影响模拟分析:站房屋面和灰空间施工时都会对既有线路造成安全风险,钢结构临时防护棚只是个临时结构,设计时的冲击荷载是80KN/m2,然而施工过程中影响因素很多,控制的难度也很大,对防护棚的冲击荷载进行模拟分析能更好的了解防护棚的性能,以便制定安全措施进行安全防护。通过模拟分析,可知在防护棚上方20m位置80kg的物体自由落体,可对防护棚压型钢板造成破坏,影响既有线运营安全。这对防护棚上方高空作业,采取有针对性的安全防护提供了可靠依据。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

站房钢屋盖桁架滑移施工方案风险分析:杭州南站站房屋盖施工,因场地条件限制,根据现场情况,最理想的施工方法为滑移施工,即屋盖单元通过特定的轨道,借助顶推设备,从拼装位置滑移至安装位置。根据现场滑移条件,可采用累积滑移和分段滑移两种滑移方式。

累积滑移优点:

  • 可减少既有线上空焊接、拼装工作量;

  • 屋盖桁架的焊接在拼装平台上完成可以有效控制屋盖桁架构件的拼装焊接质量;

  • 屋盖单元合拢焊接工作量少,利于屋盖整体质量控制。

分段滑移的优点:

  • 屋盖滑移同步性高切可控;

  • 屋盖滑移过程中发生侧向受力时,可有效调控;

  • 施工安全性更高,尤其在既有线上方可避免类似滑移轨道侧弯等不可逆转的安全风险。

通过BIM三维模型及虚拟施工,最后综合评定,为避免累积滑移施工,可能发生的滑移不同步和因累积滑移荷载较大,对滑移轨道及支撑立柱产生不利影响和后果,杭州南站站房钢屋盖桁架采用分段分单元滑移施工,把滑移施工对既有线的安全风险控制在可接受范围,且通过采取相应的质量、安全措施,保证施工质量合规和保障既有线施工安全有效。

站房灰空间幕墙安装施工方案风险分析:站房灰空间垂直幕墙施工,因部分作业在铁路既有线正上方进行,既有线上方涉及施工内容包括,幕墙外立面铝板及附属配套构件、内立面铝圆管及附属配套构件,且各涉及施工面积均为920㎡。如果该部分内容都在铁路天窗(即晚间铁路运营线封锁停电)内进行,则仅幕墙施工就需42个天窗,其中普速场天窗28个(每个天窗2h,实际施工时间1.5h),高速场天窗14个(每个天窗4h,实际施工时间3.5h)。这样的施工方式既无工效保障,也无质量保证,极大的影响施工的正常开展。

基于此种不利情况,我单位在上海铁路局方案评审时,利用三维BIM模型,把相关厉害关系通过模型展示,获得路局业主方高度认可,最终把在天窗内施工的内容控制在12个天窗内完成(普速场8个,高速场4个),在确保既有线施工安全的前提下,为保证工期和施工质量创造了有利条件。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

6
商务应用

精确算量:利用BIM建模可提供项目计划工程预算数据,同时可以利用BIM模型快速提供支撑项目各条线管理所需的数据信息。由于本项目BIM模型包含工程数据,所以项目部出现两份数据,如不做到精确核对,那么将在接下来的施工过程中及后期工作带来阻碍,所以,必须利用BIM模型当中的数据,对内部成本进行核对与控制,通过这样的模式,可以大大降低预算部门错算、漏算等问题,同时也为BIM模型数据接下来的实施提供保障,使其双方的问题都能通过提前核对得到保障,并能够相互协调统一施工过程当中的数据应用。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

物资需求:通过以上工作,项目前期将得到准确的数据支持,为项目各条线施工人员提供强大数据支撑,同时项目各岗位人员可以根据自身需要,利用BIM系统灵活调取相关数据用于编制项目材料采购计划。BIM系统中集成了精确并且及时更新的工程量数据,结合项目的施工进度安排,在每次施工前利用系统提取每个施工过程所需要的精确的材料计划,并且施工完成之后把实际用量和图纸标准用量进行对比,确定材料的使用损耗率,并且找出问题根源所在,避免类似问题继续发生。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

7
运维管理

BIM综合管理平台:在结构数据模型基础上进行使用功能二次开发的功能集成平台。利用“杭州南站BIM综合管理平台”对设计深化、工期管理、现场质量管理、构件制造、工法创新、数据的查询、统计与校核进行了深入的应用实践,实现了工期可控、质量精品、成本效益达标的建设目标。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

四、BIM技术应用创新实践

1
工期四维管理

工期四维(x、y、z、t)管理功能,主要用于对工程进度管理的决策。在工程建设期间,召开例会时,坚持应用工期四维管理功能讨论各类问题,通过直观的BIM数据构建的四维工程形象,有效地提高了各方对工期进度、工序的安排、结构施工形象的预想与实际情况比对的沟通效率和准确性,并有针对性地分析解决现场存在问题,确保现场施工有序推进。

此功能依据指导性施组,既可连续查询也可独立查询某段时间或单个时间点预想的工程四维形象进度,也可通过现场定时摄录的视频或照片与预想的定时形象进度进行比对,确认现场的工程实际进度与指导性施组的吻合情况,进而提出相关的决策意见。

2
模型轻量化

轻量化模型,主要用于对工程实施过程中的现场实时管控。建设、施工、监理、设计管理人员采用平板(如ipad)和BIM的轻量化模型,可在施工现场进行实时查询、复核施工精度和装饰装修效果,保障施工结果与设计相吻合,达到现场实时、清晰、直观、全面掌握工程质量的要求,实现现场实时把握质量控制要点,提高设计的实现度,降低质量管理隐患概率,从而有效规避质量管理风险。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

3
管线综合设计应用

综合管线设计应用BIM技术,可以三维环境下观察管线之间的排布关系,并可以任意生成所需要位置的剖切图,通过量测获得管线准确的安装位置。在杭州南站项目中,专业工程师利用BIM技术对综合管线实行虚拟碰撞检测4次。从检测结果可以看出,从最初的5299条碰撞问题减少到最后的2条,充分体现了BIM技术在综合管线布置中的应用优势。优化排布后的综合管线模型,解决了因管线冲突引起的设计变更和材料浪费,预留了管线维修空间,同时更加有效地避免了在施工时出现碰撞再采取滞后措施的现象。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

五、BIM应用成果

1、提高组织决策效率

通过构建BIM模型,利用模型三维可视化的特点,为不同层级、不同管理人员提供直观的工程管理工具,提高项目各方对设计意图的理解,工程难易程度的认知,施工方案的交流和审核,促进项目各方共识的顺利达成。

2、提高深化设计效率

通过BIM技术,利用CATIA软件进行屋盖钢结构三维建模深化,提高了项目施工方与设计方沟通和意见反馈效率,达到准确建模,精确指导构件加工和安装施工。

3、提高工程管理可控性

通过BIM模型5D应用,提高项目决策人员对工程项目的质量、进度管理可控认知,科学合理有效进行施工组织管理。

4、提高施工安全管理效率

通过BIM模型三维可视化应用和BIM仿真模拟应用,更直观的认知施工安全风险源和风险高低程度,加强了项目管理人员对施工风险的判识能力,提高了项目管理人员对现场作业人员安全交底的效率和准确性。

5、提高项目施工技术管理能力

项目管理人员通过BIM模型三维可视化技术交底和“二维码”扫描技术应用,提高了项目技术人员与作业人员之间的沟通效率和现场技术管理。

6、提高项目成本控制管控能力

通过BIM技术精细建模,准确提量,为项目在材料方面直接带来的效益比传统方式节约2%左右,另外通过工艺模拟交底,减少返工率,确保施工顺利,质量有保证。


原文始发于微信公众号(海南省BIM中心):杭州南站站房项目全套BIM资料下载(含PPT视频模型)




Revit叠层墙怎么设置?Revit如何设置叠层墙

    BIM软件小技巧:Revit如何设置叠层墙

    叠层墙是revitarchitecture的一种特殊墙体类型。当一面墙上下有不同的厚度,材质,构造层时,可以用叠层墙来创建。

    创建步骤如下:

    1.单击功能区“常用”选项卡“构件”面板中“墙”—“建筑墙”

    2.从“属性”面板的类型选择器选择“叠层墙”下“砌块勒脚砖墙”

    3.单击“编辑类型”对话框打开“类型属性”对话框,复制新的叠层墙。

    4.打开“结构”编辑对话框。

    5.单击“插入”增加一行,用“向上”命令移动到第一行,单击“可变”从“名称”列表选择“带粉刷砖与砌体复合墙”

    6.设置第二,三行墙体高度为1500,900,其他参数默认。

    7.在对话框顶部的“偏移”下拉列表中选择墙体在垂直方向的对齐方式,单击“确定”完成设置,关闭对话框即可创建叠层墙体。

    8.叠层墙的分解:

    选择创建的的叠层墙,鼠标右键,选择“断开”即可分解叠层墙。可单独编辑每一段墙体。(特别提醒:叠层墙分解后不能重新组合,请谨慎操作,按Ctrl+Z可取消操作。)




框架钢结构安装要点全总结

一、钢柱安装

1钢柱安装顺序:
①基础放线→②绑扎→③吊装→④校正→⑤最后固定。

2钢柱安装方法:
(1) 放线:
a.标高控制:
本工程中根据混凝土杯口深度,钢柱底标高,混凝土基础施工时在杯口底正中预埋标高控制铁件及“中筋”(φ30钢筋),“中筋”顶面标高依据钢柱底标高,铁件的标高误差控制在±1mm内。
为保证钢柱准确、牢固地放在基础中的预埋φ30“中筋”上,在H型钢柱底部焊接增加一块厚度20的钢板,如下图。

钢柱安装时,先将基础杯口清理干净,并检查基础中预埋的标高控制“中筋”(φ30钢筋)的实际高度,由于基础施工时预埋的标高控制“中筋”的标高已经进行了精确控制,不需要再加垫铁。用此方法使钢柱脚处理做到了简便、快捷、高效。施工快,受力合理,柱子吊装时可在标高不变的情况下,几个方向自由调整。
b.安装前,用木工墨斗在杯口顶放好基础平面的纵、横轴向基准线作为钢柱安装定位线。

(2) 柱子绑扎吊装
a 钢柱进场后按照吊装平面图的位置将钢柱摆好,并检查型号、编号是否正确。钢柱进场后平面位置见下图。

b 柱子起吊前,应从柱底向上2300mm处,用红油漆划一水平线,以便安装固定前后作复查平面标高基准用。

c柱子安装属于竖向垂直吊装,为使吊起的柱保持下垂,便于就位,确定绑扎点在牛腿下部。为防止柱边缘的锐利棱角,在吊装时损伤吊绳,用旧车橡胶带隔开,套在棱角吊绳处。注意绑扎牢固,并易拆除。

d钢柱上要绑扎好临时钢梯、高强螺栓安装工作平台的卡具。

e为避免吊起的柱子自由摆动,应在柱底上部用麻绳绑好,作为牵制溜绳,调整方向。

f 根据场地情况吊装采用旋转法:

吊装前的准备工作就绪后,首先进行试吊,钢柱起吊离地高度为200mm时应停吊,检查索具是否牢固、吊车是否稳定。确认无问题后,方可指挥吊车缓慢起升、旋转到杯口顶,然后缓缓下降,当柱底距离设计位置40~100mm时,调整柱身与基础两基准线达到准确位置,指挥吊车下降就位,并用钢楔块(或者木楔块)、揽风绳将柱子临时固定,达到安全方可摘除吊钩。

·旋转法要点: 起重机边起钩边回转使柱子绕柱脚旋转而吊起柱子的方法叫旋转法,如下图甲所示。用旋转法吊装柱子时,为提高吊装效率,在钢柱进场时,应使柱子的绑扎点、柱脚中心和杯形基础中心三点,在以起重机停点为圆心,停点至绑扎点的距离(即吊柱子的回转半径)为半径的圆弧上(简称三点一圆弧),如下图乙所示。



钢柱吊装如下图所示:



(3)柱子初步校正: 柱子校正应先校正偏差大的一面,后校正偏差小的一面。

a.柱子的校正工作一般包括平面位置、标高及垂直度这三个内容。

b.钢柱吊装就位时,属一次对位,一般不需平面再校正。对于柱子的标高,由于吊装前已经用φ30预埋“中筋”准确控制标高,一般只需要检查,不需要再校正。因此钢柱校正主要是校正垂直度和复查标高。

c.柱子校正工作需用测量工具同时进行,本工程中采用观测柱子垂直度,用两台经纬仪测量校正。

·首先,将经纬仪放在柱子一侧,使纵中丝对准柱子座的基线,然后固定水平盘的各螺丝。

·测柱子的中心线,由下而上观测。若纵中心线对准,即是柱子垂直,不对准则需调整柱子,直到对准经纬仪纵中丝为止。

·以同样方法测横线,使柱子另一面中心线垂直于基线横轴。柱子准确定位后,即可对柱子进行固定工作。

·钢柱垂直度校正:采用调距丝杆和钢楔,由于柱子长边接触面小,施工中设置垫板,详图如下。



钢楔制作尺寸如下图



4) 钢柱最后校正和固定:

钢柱吊装就位后,柱子校正工作主要是对标高进行调整和垂直度进行校正;校正方法可选用揽风绳、千斤顶、撬杠和钢楔块(或者木楔块)等工具,对钢柱施加拉、顶、撑、撬的垂直力和侧向力。

调整柱子垂直度、定位轴线、标高。在确定无误后,钢柱与基础杯口间的空隙,应用C40细石混凝土浇筑密实。优先采用膨胀高强灌浆料。

现场构件的防护

1)构件卸车应小心,防止损坏,构件之间防止互相碰撞挤压。

2)构件应在指定的场地堆放整齐,钢梁堆放的层数不能超过3层,以防止构件互相挤压变形。

3)吊装前应将构件表面上的油污、泥沙和灰尘等清理干净。

构件的摆放和对场地的要求

1)构件卸车时,直接将构件卸在其所安装位置附近,并且处在吊车的回转半径之内。将编号用明显的色笔标识清楚,以利于吊装。

2)构件在场地内摆放整齐,相邻构件之间预留出一定的间隙,便于绑扎。

3)场地要求坚实、平整,不能因为雨雪而污染构件,并且能够行走30吨级汽车。

钢结构安装

钢柱吊装前准备

钢柱吊装前,先在柱身拴好缆风绳,吊点选择在牛腿位置,采用双钢丝绳上下位置设置,卡环等检查合格后方可进入下步工作。钢柱吊装前,必须对钢柱的定位轴线,基础轴线和标高,杯口尺寸及杯底标高等进行检查和办理交接验收,并对钢柱的编号、外形尺寸、螺孔位置及直径等等,进行全面复核。确认符合设计图纸要求后,划出钢柱上下两端的安装中心线和柱下端标高线。

钢柱吊装

⑴钢柱安装方法

钢柱起吊前在柱脚部位掂好木板,防止损伤柱脚和其他结构。

钢柱绑扎采用专用吊装钢丝绳,绑扎需要垫木方或者胶皮以防止对钢柱造成损伤。

钢柱安装使用25吨汽车吊进行吊装,钢柱起吊时,吊车应边起钩,边转臂,使钢柱垂直离地。

⑵就位调整及临时固定

当钢柱吊至距其基础杯口位置上方200mm时使其稳定,对准基础杯口缓慢下落,下落过程中避免磕碰基础杯口混凝土边缘。落实后使用专用角尺检查,调整钢柱使其定位线与基础定位轴线重合。调整时需三人操作,一人移动钢柱,一人协助稳定,另一人进行检测。就位误差控制在2mm以内。



⑶钢柱标高调整时,在杯口基础底部放置垫铁,使用水准仪超平找准钢柱底板标高作为垫铁的顶面标高,使钢柱就位后标高满足设计标高要求,在柱身标定标高基准点,然后以水准仪测定其安装就位后的安装标高。

⑷钢柱垂直度校正采用水平尺对钢柱垂直度进行初步调整。然后用两台经纬仪从柱的两个侧面同时观测,依靠缆风绳进行调整。如下图:



钢柱垂直度调整示意图

⑸调整完毕后,将钢柱底部四周与杯口基础空隙处使用八个铁楔子进行定位,然后点焊在柱身上使其稳固。

钢梁安装

钢梁在现场必须码放整齐,每层钢梁中间必须垫放枕木,钢梁吊装两个吊点选择在钢梁的重心两侧,两个吊点位置应距离支座及跨中800mm以外,并根据钢梁的长短适当的增加两个吊点之间的距离。

确保安全,防止钢梁锐边割断钢丝绳,要对钢丝绳进行防护,吊索角度不小于450,钢梁使用钢丝绳直接绑轧或采用专用夹具进行吊运。

钢梁吊装前在钢梁上装上安全绳,起吊时在钢梁的两端分别挂两根溜绳,两个人分别拉住两根溜绳,钢梁开始起吊速度一定要慢。为了保证安全,人员不能站在梁的正下方。在钢梁的两端带上专用放置高强度螺栓的布袋,待钢梁吊至就位位置以上时,开始就位钢梁,钢梁下落速度控制在3米/分钟,在钢柱的柱头两端各安排两名安装工,准备安装钢梁。钢梁接近就位位置时,两名安装工人要分别用手扶住钢梁的上翼缘,将钢梁拖至就位位置,准备安装高强螺栓。

围护结构及支撑隅撑安装

1)屋面檩条安装:当主结构形成一个框架区间后,将屋面檩条用吊车吊至屋顶主梁上,人工散开安装,也可人工用白综绳将檩条拉上屋面进行安装,檩条安装完毕及时进行檩条支撑安装。

2)墙面檩条安装:当主结构形成一个框架区间后,施工人员站在脚手架平台上,用白综绳将墙面檩条拉至安装位置就位。

3)隅撑安装:主体焊接完成后,进行隅撑连接。

钢柱测量校正

1)钢柱垂直度校正

钢柱安装校正时,在互为90度平移1米的控制线上架设两台经纬仪并后视同一方向,经纬仪操作人员观测柱顶的小钢尺,测出钢柱偏差并指挥校正。

A作好各个首吊节间钢柱的垂直度控制。

B钢柱校正分四步进行:初拧时初校;终拧前复校;焊接过程中跟踪监测;焊接后的最终结果测量。

初拧前可先用长水平尺粗略控制垂直度,待形成框架后进行精确校正。焊接后应进行复测,并与终拧时的测量成果相比较,以此作为下一步施工的依据。

C钢柱垂直度测量方法

初校正:采用水平尺对钢柱垂直度进行初步调整。

钢柱垂直度精确校正:主体框架吊装以一个柱网为一个安装节间,待连续的三个完整节间吊装完

毕形成整体后即可插入测量校正。用两台经纬仪从柱的两个侧面同时观测,使用揽风绳进行校正调整。

二、钢结构测量



2)钢柱标高控制

以钢柱所在平面层高程基准点为依据,用水准仪测出钢柱水平标高偏差值,并指挥校正。

3)钢梁测量:

钢柱吊装校正完后,根据现场水准点向每根钢柱引测+1.00m控制点作为标高的竖向传递和梁安装标高的依据;在钢梁表面弹出钢梁的中心线。

将控制轴线投测到柱身来控制梁位置的偏移;根据柱身标高控制点来控制梁标高的准确。在楼层平台上架设经纬仪,后视十字转角至相应梁的轴线,用经纬仪瞄准梁上表面中心线至另一端,看数字与梁轴线是否重合。

测量放样数据的计算

在本工程中,测量放样数据的计算采用计算机自动查询的方法。具体步骤如下:

1)数据模型的建立

首先根据设计图纸中各建筑物的设计坐标及相互间尺寸关系,在AutoCAD中依比例绘制出各建筑物、建筑物轴线、需放样控制线等,建立数据模型。

2)测量放样数据的查询

测量放样数据模型绘制完成后,利用AutoCAD的Dist等命令查询出已知依据(轴线控制桩、已放样轴线等)与需放样控制线的角度、距离等测量放样数据。

3)计算机自动查询的优点

采用计算机自动查询的方法来获取需要的测量定位数据,不但计算方便,而且精度高,可根据实际情况将距离精度设置到0.1mm、0.01mm,角度精度设置到0.0"、0.00"或更高精度。

三、高强螺栓施工

1.安装前的准备

1)高强螺栓的试验与检验

抗滑移系数试验

本工程采用10.9级大六角高强螺栓,高强螺栓抗滑移系数试验应取工程中最有代表性厚度的板材进行试验,做3组。

试件板尺寸如下图:

轴力试验

在施工现场待安装的螺栓批中随机抽取,每批抽取8套螺栓副进行复验。

2)高强螺栓运输与储存

运输

高强度螺栓连接副由制造厂按批配套制作供货、有出厂合格证、高强度螺栓连接副的形式、尺寸及技术条件,均应符合国家标准GB1228-1231-84和GB3632-3633-83的规定。钢结构用大六角高强度螺栓

连接副由一个螺栓、一个螺母和两个垫圈组成。使用组合应符合国家标准规定,高强度螺栓连接副在 同批内要配套储运供应。

高强度螺栓连接副在装车、卸车和运输及保管过程中要轻装、轻放,防止包装箱损坏、损伤螺栓。

高强螺栓仓库保管

1.高强度螺栓连接副按包装箱注名的规格、批号、编号,供货日期进行清理,分类保管,存放在室内仓库中、堆积不要高于3层以上,室内防潮,长期保持干燥、防止生锈和被脏物沾污、防止扭矩系数发生变化。其底层应距地面高度≥300mm以上。

2.工地安装时,应按当天需要高强度螺栓的数量发放。剩余的,要妥善保管。不得乱放,损伤螺纹,被脏物沾污。

3.经长期存放的高强度螺栓连接副使用前,还要再次作全面的质量检验,开箱后发现有异常现象时也应进行检验,检验标准按国家标准GB1228~1231-84及GB3632~3633-83的有关规定进行。经鉴定合格再进行使用。

3)高强度螺栓施工管理

1.施工管理者

在进行本高强度螺栓施工时,先确定高强度螺栓管理者,使其担当工程管理、质量管理及指导施工人员。

2.天气管理(气候条件)

降雨、降雪时原则上不进行作业,若在作业中发生降雨、降雪时,应加快速度把没有拧紧完的锁紧完

3.摩擦面管理

在拧紧作业前,首先进行摩擦面的检查,如果有浮锈、油、涂料、残渣等降低摩擦面承载力的附着物时,采用金属刷、砂纸、氧气-乙炔火焰进行去除。

4)高强度螺栓施工

1.临时螺栓的终拧

在插入高强度螺栓前,为了使连接紧密先用临时螺栓栓紧,连接部位的材料如有弯曲、翘曲的需修正。

孔的差异在2mm以内时,可以用绞刀进行修正。

如果孔的差异超过2mm,与管理人员协商的基础上,采取换拼板等合理的处理方法进行处理,不允许气割扩孔。

2.高强度螺栓插入

高强度螺栓的螺帽及垫片要注意安装方向,按下图进行安装。

插入螺栓时,注意不要在螺栓上附着锈、尘埃、油等。另外施工时不要强行打入螺栓孔内,以免损伤螺纹。

3.初拧

把临时固定螺栓锁紧后,确认构件的密实程度。

初拧完后,通过螺栓螺帽、垫片及构件用白色记号笔进行标记



使用检测扳手时,虽然能够通过接触声音来确认扭矩值,但是机构上继续加力的话容易拧过劲,要注意。



4)终拧

初拧完后,使用专用紧固扳手进行锁紧,直至颈缩处断裂。

当天插入的螺栓原则上当日终拧完。

终拧原则上是从接头部位的中央到端部。

5)高强螺栓施工流程






60亿项目造价负责人的30条经验之谈

1、造价不是一门技术活,它是一门管理学,是一种思想,在工作中扮演着协调的角色,是承上启下的关键点,造价得出的金额,对下一个节点、下一个项目都有很大的影响,包括对下一个项目的设计。

2、造价是一门较为复杂的管理学,你可能要懂很多专业,比如施工工艺、法律法规、经济学、建筑学、结构学等等,还得能看得懂图纸,社交能力也不能太差,对心理要求也比较高,抗压能力得比较强。

3、造价得出的结论,不是一个绝对值,是一个相对值。一个项目的预算,你找十个造价师来测算,他们得出的结果肯定不一样,也就是造价是允许有误差的,不同的条件下这个允许的误差值也不一样,正常情况下1%-5%都有可能。

4、不要带着财务的思维来做造价,特别是在工程审计过程中,很多时候最让业主和施工单位都能够接受的结果,就是正确的结果,如果过于执着审减额,你的工作会很难开展,会引起很多不必要的麻烦。

5、站在业主方的角度来看待造价,施工方的造价人员,贵在“精”,精确的精,每天在现场,几年时间就面对着这一个项目,熟悉这个房子每一个构件的构成,可能这个房子的每一根钢筋、每一个柱子你都亲手去计算过,那你对这个房子的理解可以算是非常深的。

而业主方的造价人员,贵在“广”,广阔的广,虽然甲方的造价人员不需要去现场熟悉每一个构件,但是甲方人员要跳出建安成本的角度,从更广的范围来考虑,而且甲方很多造价人员是同时管控好几个项目,不一定有时间去熟悉每一个项目的详细图纸,一般的计算都是请第三方咨询公司来计算,但每个项目的含量指标、造价指标却都了然于胸了。

6、现在的工程,套路是很深,毕竟中国是一个儒家伦理思想根深蒂固的社会,儒家讲究什么,修身、齐家、治国平天下,家就是指家族,这个衍生出了中国几千年来的裙带关系思想,当然,这个不是绝对啊,一般情况下,建设单位很少会把一个项目的总包、分包全都委托给一家单位,一般会把主体委托给一家总包单位,因为主体其实利润不高,其他比较有利润的分包工程、比如园林景观、装修工程,建设方各级领导的亲朋好友来分一分。

这个不是我危言耸听,行业潜规则而已,大家心知肚明。那总包单位当然不干了,赚钱的活都给你们干了,我们还要协调配合,还得管理你们这些分包单位,你们交叉施工产生了矛盾扯皮我还得来调节,比如你们外墙单位还得使用总包的脚手架,其他单位的材料运输还得使用施工电梯等等,所以建设方为了安抚总包单位,你需要付给他一笔总包服务费,一般费率1%-5%不等,视情况而定,就是建设方看需要总包方配合、服务多少内容。

7、“施工图预算”这个比较重要,基本就算是行业内对我们工作的了解,也是造价咨询单位接触得最多的工作,入门级的工作。施工图预算是指根据施工图、预算定额、各项取费标准、建设地区的自然及技术经济条件等资料编制的建筑安装工程预算造价文件。

建设方如果有自己的造价人员,比如业内著名的地产商谋大,就有自己的招标部,来编制清单,业内另一家著名地产某科就刚好相反,一般是委托第三方咨询公司来编制。一般的施工单位都是由自己的商务合约部或者成本部来编制。施工图预算的意义就比较重要了,首先他是投标的一个重要文件,评标很大程度上是按照施工图预算得出的金额,也就是投标文件的组成部分之一经济标来决定谁中标。

8、工程造价属于工程大行业,工程行业依旧有其巨大的潜力,因为我国目前还是一个发展中国家,国家的城市化建设,不论是地级市、县城的开发、还是一二线城市的棚改远远没有结束,足够再开发20年以上,再加上未来各城市的地铁、道路、改造、装饰装修、智能化家居,工程行业肯定是能稳健发展的。所以对造价行业的前景,在我个人看来,相比其他行业,还是良好的。

9、造价岗位的核心竞争力暂时无法被取代,外行一直在唱衰工程造价,说BIM普及以后会取代并淘汰大量的造价人员,在目前看来,这还是痴人说梦,BIM如果推广之后,确实从设计院、业主方、施工方使用的是同一个建筑模型,到时是不需要再进行重复计量,但BIM取代的只能是底层造价人员,就是那些只会算量的底层造价人员,何况BIM目前在行业内还只是雏形,大部分的BIM都停留在理论与形式阶段,远远不能应用于实际项目,而且项目过程中的计价、成本控制、合约管理、数据分析、商务谈判、成本优化,以及项目后期的竣工结算、变更签证计算,目前BIM还都无法解决。

换位思考一下,大家觉得计算机要进化到何种程度才能取代人类?工业革命发展从18世纪发展到现在,中国为什么在10多年前的大部分地区的农业还是采用人工播种、收割,财务行业从多年以前就已经开始了智能电算时代,为何今天会计师依然是不可替代的,金融行业还是一片人才紧缺,因为机械、电脑永远只能取代体力劳动者,所以大家不要被外界的信息所迷惑,特别是网络、微信朋友圈的消息,大家目前要做得,就是安心的打好基础,学好专业,为成为行业的精英而努力。

10、在工地上,在建筑行业七大员当中,造价员算是门槛最高、地位最高的一个岗位。因为我们造价师代表着直接成本,会计师代表着间接成本,我见过很多项目,抓施工、抓质量、抓进度,但到了结算阶段,因为造价师的水平不够,随便一张签证单就能让单位亏损几十万、上百万,过程中其他员工的付出和心血,都在扫尾阶段付之东流。

造价人员,是所有项目中最重要的一环,一个项目做得好不好,能不能盈利,最后还是要靠造价师的专业水平,这就是我们造价人员不会被其他专业所取代的核心竞争力。

11、一般具有5年以上工作经验的成熟造价人员,基本工资原则上不会低于8000元,大部分为1万元以上,年限更长一点的,平均年薪在18-20万左右较为正常,大家记住一点,造价行业一般后期都是谈年薪的,然后再补充一句月薪不低于某金额,千万不要一上来就和别人谈多少钱一个月,这样会显得你不懂这个行业的套路。

12、造价行业的地域性不强,所以人员流动较大,一般一个员工在同一个岗位干两三年都算是老员工了,这就意味着如果一个地区如果人员工资较低,那么可能会招聘不到合适的员工。

13、造价不像互联网行业一样,基本的大型公司都在北上广深,要像找到符合自己身价的公司,必须背井离乡去大城市发展。造价行业就不一定了,有人的地方就有工程,不发达地区也需要电力、水利、也需要修路。

14、我们造价人员,就像是气宗,前期进展缓慢,后期进步神速,一般和施工人员差距拉开的时间点,就在毕业后3-5年的样子,一般造价人员毕业之后的平均工资是多少呢?1000以内,大家别不相信,主要是咨询公司拖了后腿,大部分公司,尤其是咨询公司,很多实习生工资是为0的,也就是你自己自费过来学习,帮公司做事,公司仁慈一点,管你一顿午饭,直到你学会,能独立完成一个项目为止,公司才会给你提成,可能还要安排另外一个前辈来带你,提成也只分你很少一部分。这也从另一方面导致了工程造价这个专业的学生,毕业之后能从事本行业的不足30%,大部分都放弃了,为什么,因为他们找不到实习或者需要应届毕业生的单位,是的,这是一个残酷的社会,残酷到就算我们不需要工资,往往也换不来一个机会,一份可以入门的机会。

这个不是我危言耸听,但是你一旦入了门,工资就会增长越来越快,一般在工作3年左右,就几乎能独立胜任本职工作,这个时期可能你工资会有5000-8000,已经开始超过同期的施工员了,在工作5-8年的时候,是有很大可能性突破1万的门槛,越往后面,4、50岁的造价师的待遇,是远远超过同龄的施工人员的。

15、我们如果将造价人员的专业技能等级进行划分,大概可以分为六个阶段:第一阶段,最入门的级别,能基本看懂图纸,只是基本能看懂,很多细部构件一知半解,完全不知道图纸上的设计做法意义,能基本使用算量软件,对自己算出的工程量,无法检查对错,并且头脑中完全没有指标的概念,很多小构件容易被漏算,只会机械式的计算,套价几乎一窍不通,那么这个阶段你的价值为月薪3000元。

然后是第二阶段,能看得懂图纸,算量已经较为娴熟,对自己计算的工程量已经较为有信心,并且不会漏算,已经开始了解一般建筑的含量指标,能进行基本的套价、组价,但在计价过程中,对定额理解还不够深刻,只能借鉴其他前辈的套价文件,自己套价容易漏项,对现场工艺已基本了解,但并未将现场与理论结合起来,总体来说对工程造价已经有了较为初步的认识,这个阶段你的价值为5000元。

第三阶段,算量、套价基本已经大致掌握,在看图过程中开始反思图纸的设计思路,图纸对成本的影响,对建筑的含量、造价指标已经能够基本的掌握,已经能够学会对项目成本进行拆分再重组。能配合领导开始进行成本分析、测算,对内进行劳务结算办理已经能游刃有余,已经开始具备带新人的能力。唯一欠缺的就是大局观,这个阶段你的价值为8000元。

第四阶段,已经能够独立编制项目的目标成本,在项目前期对各种设计方案也能提出自己的一定见解,能负责施工过程中的动态成本控制,对项目的实际成本和期望利润已经能够基本测算出,能够独立开展招投标工作和后期的商务谈判。已经开始能跳出眼前的成本,用宏观的眼光来看待一个项目,这个阶段你的价值为10000元。

第五阶段,再往上面走,你就能独立管控一个项目的成本,能就项目的平面布置、设计方案、户型比选、结构、材料、新工艺、景观园林等作出最合理的成本优化,到了这个阶段,你已经不能算一个造价工程师了,已经到了项目管理人员的范畴了,这个阶段,在甲方应该已经到了大型项目的成本经理。施工单位的话这个阶段最不济也应该已经是项目的商务经理。能在投标阶段就及时预测项目的利润点,通过对内的成本分析,对有可能变更的地方作出预测,对后期过程中如何创造利润已经心中有数,对过程中进度、成本、分包价格的管控、与甲方成本对接的把控都能游刃有余。这个阶段你的年薪应该在20-50万元中间。

再往上走第六阶段,基本就已经脱离了项目管理的范畴,正式进入了经济管理的范畴,可能已经是建设方或施工方的区域成本总监,到了这个阶段,基本就已经不需要亲自去处理项目的有关事宜,大部分工作是对下面的各项目进行宏观调控,从数据分析中来发现、并解决问题,为公司对各项目成本的第一负责人。这个阶段的年薪,我也不敢妄加评价,可能你手里的资源,就已经远远超过了你工资的价值,或许到了这个阶段,你就可以开始考虑在北京购买房产了。

16、关于考试,我本人是不建议大家挂靠的,毕竟现在社保查的很严,基本都要求人证合一,我是建议大家在本单位上班的过程,同时考取资格证书,很多单位对于通过了考试的员工,直接调薪调级别,另外,当你考过之后,在行业你的社会地位会提高不少,别人对你也会更加的尊重,一般的施工单位需要建造师、造价师,咨询单位需要造价师、咨询工程师,大家工作之余有时间,一定要努力尝试一下。

17、对于私活方面,大家如果有能力、时间允许也是可以尝试一下,业内收费,目前预算大概千分之一,结算大概千分之三,私活最麻烦的地方就是回款麻烦,很多私人老板找你做完之后,付款拖拖拉拉,对你计算的结果诸多怨言,所以有关私活大家,一定谨慎,一定约定好付款时间。

18、造价人员就业的话尽量不要去那种小分包单位,比如装修公司、钢结构公司、园林公司这种,在分包单位,你能学到的东西非常有限,而且也没有人带你,基本上就是你一个人自己摸索,而且人也容易荒废,有条件的尽量选择一级、特级这种大型企业,因为里面的管理、晋升可能更加完善,你能接触到的知识面也更广,当然你求职的时候竞争也会更加大,比如现在中建校招基本就都是要求985、211院校。

19、大家切记,刚入职场的新人一定要主动,主动才能发现机会,主动才能给别人留下好印象,从你刚毕业进入公司的第一天,记得提前和公司领导多沟通,了解自己要去哪个项目,提前了解项目的类型、结构形式等等,然后预习这方面的知识和内容。

20、来到工地后你要做的第一件事情,就是熟悉项目的合同,包括你们的总承包合同,以及下面各材料供应商的采购合同、各劳务分包单位的劳务合同,机械等租赁合同,然后建立自己的合同台帐,将各类材料的采购价格、现场各类劳务的分包价格统计,为以后的工作做准备。然后要把当时中标合同的清单打印一份出来,每天都要看,一直到看熟为止,记住价格,还有后面人材机表中的材料价格,每个清单项目特征和下面的定额子目,都得去现场看一遍是如何施工的。

还要多观察和理解,理论做法与现场实际做法有何不同,哪些地方是现场实际不会做的,就是所谓的偷工减料部分,比如抹灰的厚度、保温的厚度,钢筋的间距等等。

21、工地上的图纸,部门一般有一份蓝图,就是最终版的施工图,一定要将图纸看懂,刚进入工程行业的新人,对图纸的领悟能力一定不够,一定要将图纸上的每一个构件,甚至每一根钢筋的意思看懂,及时向其他前辈请教,可以下载一份到手机里面,去现场的时候对照着看,在头脑里面建立系统的三维立体,以后慢慢的,自己就能从各种平面图,剖面图自己脑补出这个构件的立体。

22、各种商务谈判会议一定要想方设法去参加,前辈们办理的变更、签证,要尽量去理解他们的思路,比如这里为什么会变更,为什么要这样签证,签证的语言描述能力直接关系到后期能否结到钱,我们在审计过程中经常有很多签证单,资料、手续都齐全,但是根据合同条款就是不能计价,就是语言描述的问题。

23、要尽可能的去参与项目的劳务结算和劳务班组收方,也就是每个月办理分包单位结算的时候,去现场核实,这个你能学到很多东西,因为施工班组不懂软件这些,全部是手算的计算式,实打实算出来的,你如果能和他们对几个月的账,那么一般的手工算量肯定没问题的。你如果在大型施工单位的话,有机会一定要积极参与各类市场调研、新工艺、新材料的考察,不要拉不下脸,要厚着脸皮跟着商务经理、工程经理一起去。

24、咨询单位,就是我们俗称的造价事务所,事务所的特点是,工作数量多,成长快,但是学的东西杂而不精。在收入方面来说,咨询单位的工资前几年可能不如施工单位,因为不能独立完成任务,一旦摸索出来以后,工作又特别努力的话,提成方面的收入可能会特别可观,如果做的是大型公路、园林、市政项目这些,可能一个项目只需要几天,就会有上万的提成。

25、咨询单位,你从进入公司,一般稍大点的公司会给你安排一个项目经理或者资深人士当师傅,来带你学习,可能前期你就会在他手底下学一学算量,他帮你在建模方面把关,一般的项目的审计,可能会要求你负责一下签证、变更的计算。当你算量合格之后,然后会安排学习计价,大型事务所往往不会等你完全学会,就直接给你安排工作。切记新人一定下班之后,多在公司学习,看看公司的过往项目案例。

能独立完成中小项目后,你就从实习造价员成为了普通的造价师,年限上来之后就会担任项目经理,也就是以后很多大型项目会由你来负责协调、并且直接和业主方、施工方对接,自己手底下也会开始带自己的团队,再往上面就是部门负责人、公司的合伙人,也有一些公司你能成为公司的技术总工,就是专门负责大项目的把控,以及一些指标、数据的分析整理。

很多中小型事务所,喜欢每年招聘一批廉价的劳动力,实习一年基本不出什么工资,等到了第二年就会以各种理由辞退掉,如此周而复始,大家找工作的时候,一定要先打听清楚。

26、近几年很多地方兴起了由业主方直接聘请咨询公司进行项目的全过程造价咨询服务,也就是由咨询公司的造价师去项目上,听从业主方的调派,充当军师,来充分发挥自己专业能力帮助业主控制成本,这也是一个很有前景的行业,特别是很多大型地产公司,都开始在使用这种模式。

27、业主单位一般不推荐刚入造价行业的同学们去,因为业主单位,表面上看,不容易学东西,在业主单位你们容易荒废,甲方的工作是偏管理,是大量的数据积累、数据分析,这些需要你有基础,才能开展自己的工作,如果你根基不牢固,可能一步都走不下去,编制目标成本可比编制一份施工图预算要难上几倍,如果刚毕业就进入甲方的话,可能你背景不牢固、专业也跟不上,慢慢的就会觉得自己后继乏力,难以进步。

28、政府部门、包括财评、审计局,一般这些岗位招人也会要求要工作经验最少5-8年,太年轻的就别去这个龙潭虎穴了,这个圈子的人,都是老江湖,处理不好可能缠上经济官司,等你们能力足够强以后,再去考虑。

29、其实行业内,大部分人是这样理解造价的:我如果在施工单位,就要将造价弄高一点,让自己的企业获得更多的利润,在业主方,就要将造价控制下去。没错,确实资深造价人员,是有能力操控一个项目的造价,因为造价不是一个绝对值,很多定额子目、材料价格,都是可左可右的,一平方瓷砖,你50也买到,150也能买到。

至于怎么去把控一个项目的真实造价,还是得讲究公平、公正,不让施工单位赚太多钱,也必须要保证他们合理的利润,毕竟,别人一个企业,也需要养活几百上千号员工,当你完全能靠客观意识来从事造价行业,而且还能不被他人所影响的时候,你可能就已经是这个行业受人尊敬的专家了!

30、关于灰色收入,一般施工单位灰色收入很少,在项目上你也不可能有时间去接私活的,因为本单位的事情都够你忙的,逢年过节,也是你们领导去给监理、甲方打点,当然,如果你负责管分包的劳务结算,多多少少,分包单位会给你一点点小恩小惠。

对于在咨询单位的同学来说,如果你负责的是工程审计,那么你手里的权利会非常大,遇到大型项目一定要认清自己的内心,不要随波逐流,迷失自己,对于刚进入这个行业的新人来说,尽量少动这些脑筋,能拒绝就拒绝,踏踏实实,学好专业知识,靠自己的专业能力才是长远之计。

其实在各行各业,要获得成功,首先离不开的是努力,然后是背景、贵人、运气,很多人在自己平凡的岗位上奋斗了一辈子,却也没获得成功,强求不得。大家切记,学在自己,用由天命,学成而人不知,不得其用,天命也,君子何愠之有。




Revit与Navisworks的区别是什么?

目前,在BIM的学习当中,软件作为需要的工具是必不可少的,这其中包括了Revit与Navisworks,两款软件都来自AutoDesk公司,并且两者都有建模的功能,但是功能并非相同,下面就谈谈Revit与Navisworks的根本区别是什么?

Revit是专门针对建筑信息化模型(BIM)设计的,它提供支持建筑设计和文件管理的软件。其基础技术包括建筑信息化模型以及参数化变更引擎在经过设计和优化后,可以支持整个建筑生命周期的信息建立和管理。建筑信息模型是一种先进的数据库基础结构,可以满足建筑设计和相关团队的信息需求。Revit也将此信息基础结构的功能,扩大到整个建筑项目的结构、构造和敷地设计中。Revit是目前市面上常見的BIM软件的一,除了可进行基本的模型绘制外,亦能针对组件进行输入信息的动作,软件中的设备分类本身便包含了Omniclass编码,并且可外挂COBie Extension工具,使绘制完成的模型档案的信息输出成COBie标准电子表格。

在此列出几项Revit软件优点:

1. 系统画面与操作上非常的容易。

2. 明细表的功能。

3. 多元的物件数据库。

4. 提供详细的2D剖面详图。

5. 档案输出及输入的格式多元。

Autodesk Revit具有丰富的在线组件扩充数据库资源,除非项目有特别的对象需额外绘制外,大多数单纯的组件模型都可以解决,并且可自行设定參数,增加使用者所需的參数性质,对使用者来說是较为贴切的设计。而且本身具有明细表输出的功能,其内容更可依照使用者需求来进行编辑以达使用者的需求。

Navisworks是Autodesk公司旗下一套项目检视软件,它支持建筑或基础设施的建筑信息模型,提供建筑物建造的相关建筑、工程和营造专业人员一个审查建筑、结构、机电模型等综合模型的平台。它能帮助建物建造的各相关人员整合、协调、分析建筑物的相关数据,并在项目开始前了解或解决一些建造上的问题。

Autodesk Navisworks的项目审阅功能,可以进行整体项目分析与设计模拟。而Autodesk 【Navisworks】版本有三种,分别为Navisworks Freedom 、Navisworks Manage及Navisworks Simulate,三种版本的简单介绍如下:

Navisworks Freedom它是Navisworks唯一释出的免费软件版本,它可以进行基本的模型观看,其实时可视化让整个项目审核更加轻松,也强化相关人员从概念至操作的沟通和合作协调,但是,它能支持观看的文件格式较少,仅提供检视优化NWD数据格式。

Navisworks Manage它支持三维模型设计,具备制作明细表、可视化、模型动画和协同合作的工具,及进阶的冲突检测功能。它将主要的三维模型数据在系统中储存为单一项目模式,便于冲突侦测和干涉管理。它提供支持硬冲突和余隙侦测的强大搜寻、浏览和显示工具,也提供全方位的监控和工作流程工具,在解决的前持续报告和追踪发现的问题。而Navisworks Simulate所提供的功能,Navisworks Manage也包含在内。

Navisworks Simulate跟Navisworks Manage的功能相仿,但是具备进阶的明细表制作和可视化功能,能进行4D或5D的施工时间排程,提供全方位的标记、审核和注释工具,支持所有设计領域的协同合作,提供全方位的 API和数据整合工具,有助于提供可视化的入口网站,以轻松直觉的方式存取所有项目数据。




超高层塔吊拆除的三种方法,保你看完就会!

 超高层高空塔吊拆除难点

超高层建筑高空塔吊拆除难度大:塔吊拆除场地狭窄,且拆除解体和垂直运输都在高空中进行作业,受外装饰影响,需要远距离吊装运输。超高层建筑高空塔吊拆除安全隐患多:超高层施工中,塔吊起重臂悬在百米,甚至几百米的高空,设置安全设施较困难,在此种条件下进行起重臂的拆卸,具有一定的危险性。超高层建筑高空塔吊拆除拆除成本大:如何在保证安全性的前提下,降低塔吊拆除成本,是制定塔吊拆除施工方案的重点。

超高层高空塔吊拆除方法

超高层建筑普遍采用内爬式塔吊进行钢结构高层建筑吊装施工。内爬式塔式起重机充分利用了建筑物自身的高度,覆盖面积效率高,高层建筑施工使用较安全,不占用施工场地,适合于场地狭窄的工程,使用中无需多道附着装置和大量的塔身标准节的投入,有比较显著的综合经济效益,特别是对于特高层建筑物的施工,几乎是不可取代的起重机。

内爬式塔式起重机在施工完成后,其处于高层、超高层建筑物的顶部,拆卸困难,尤其是其中的起重臂,由于吊装功能的需要,起重臂的相当一部分超出了建筑物的顶部平面,悬在数十米,百多米、甚至几百米的高空,即使在建筑物垂直平面之内的部分,因建筑功能和外形装饰设计等原因,超高层结构复杂,给内爬式塔式起重机的高空拆除、转运作业造成一定困难,是一项技术复杂、施工难度大的工作。

现有技术中,拆卸内爬式塔式起重机的起重臂主要有三种方法。

第一种方法:在建筑物顶部专安装一台塔式起重机进行拆卸法

1、拆卸工艺原理

在建筑物顶安装小塔式起重机,拆卸大塔式起重机,再安装更小的塔式起重机,拆卸前面专门安装的小塔式起重机,最后用非标准起重机(如桅杆起重机)拆卸更小的塔式起重机。

2、工艺特点及缺陷

该方法尽管相对较安全,但成本高,工期长,同时由于建筑物顶部的情况较复杂,有时不具备安装小塔式起重机的条件,使该方法的使用受到限制。

3、案例

A、工程概况

金茂大厦高420.5m,结构吊装采用两台M440D(起重力矩为600t·m、抬臂、内爬式)塔吊,该塔吊经24层爬升后,已到达360m高空。M440D塔吊为目前国内最大的内爬式塔吊,要将此庞然大物在高空中拆除,比较可行的办法是采用逐层置换法,即在360m的高空安排1台中型吊机,将M440D拆除,再由中型吊机安装1台小型吊机将其置换,最后人工拆除小型吊机。

B、拆除施工思路

本工程现有WMD210重力矩为210t·m,不能满足施工需要,但是若向国外租借塔吊,则需花费租金15万美元,成本太高。更换卷扬机:M440D塔吊最重部件是回转平台,重15.7t,加上起重钢丝绳及吊钩重量达到18.4t,而WMD210屋面吊受5t起重卷扬机走三限制,最大起重量仅为15t,再者,被拆塔吊是在360m高空,起重钢丝绳至少需要1000多m钢丝绳,而5t卷扬机的容绳量最多只有600m,显然,WMDZ10屋面吊的起重能力和卷扬筒的容绳量都不够。经研究,发现WMDZ10屋面吊还有潜力可挖,屋面吊是由75t履带吊改制而成,在强度和起重力矩方面没有问题,半径在9.lm时,起重能力为18.56t,正好满足要求,经,只要将原来l台5t卷扬机更换成两台10t卷扬机(双出头),在操作时保持同步便可解决问题。

将屋面吊布置呈悬托状:由于金茂大厦外形似宝塔,核芯筒外钢结构随着楼层的升高而逐步向核芯筒靠拢,即越向上楼层有效空间越少,而WMD210屋面吊在吊重18.4t的情况下,其半径只能>1m。所以,WMDZ10屋面吊位置的布设,亦成了一大难题。受半径限制,WMDZ10屋面吊只能布置在以M440D塔吊为圆心的大圆(半径为9.lm)与小圆(半径为7.6m)之间,何况逐层收缩后的屋面有效空间相当少,均远离建筑外框,但是,为了使18.4t重的回转平台在吊至地面的过程中,离已安装好的玻璃幕墙尽可能远一些,WMD210屋面吊必须布置在距建筑外框较近的位置上。显然,按照常规的思路将WMD210屋面吊安放到结构内已行不通,而违背常规将其布置呈悬托状态,就成了特定条件下非常理想的位置。

导向滑索将重物引至地面:WMD210屋面吊间转平台投影面积为6.8m×3.23m,控制重量为6t。QW6屋面吊在吊重6t时,最大半径为5.3m,QW6屋面吊回转中心至玻璃幕墙距离为1.3m,在最理想状态下,WMD210屋面吊回转平台与玻璃幕墙距离为2.385m,如果受到高空风荷载影响,吊物由360m高空降至地面,回绳根本无法控制。针对这一问题,提出使用“导向滑索”将吊物安全引至地面。其主要组成有悬挑在设备1层外的1副挑支架、2只1t卷扬机、2根11.0m×500m钢丝绳和2只3t导向,这样一来,吊物就会顺着“导向滑索”安全到达地面,既不会转动,也不会碰着幕墙玻璃

C、拆除步骤

第二种方法:搭设脚手架或钢塔辅助拆除塔吊

1、工艺原理

该方法是在屋面安转脚手架或钢塔,利用拔杆将塔吊拆卸到屋面解体后再转运到地面。

2、工艺特点及缺陷

该方法需要大量的钢管在拆卸前运上建筑物顶部,拆卸完成后运下,成本较高、工期长;有时建筑物顶部的标高差较大,脚手架须搭设的高度较高,且无附着,同时,其搭设位置往往在建筑物顶部平面的边缘,存在较大危险性;对脚手架和钢塔的搭设要求较高。

3、案例

A、工程概况

广州市大都会广场是48层的高层建筑,主楼屋顶采用“金字塔”式造型。结构由三个拾级而上的屋面层及四条R.C斜梁构成,复盖金色玻璃光棚装饰。最下的屋面层平面同塔楼尺寸,标高为177m;中间屋面层的平面尺寸26.2m×26.2m,标高为182.80m;上面的屋面层15.2m×15.2m,标高186.80m。从177.00m开始至198.60m由四根斜梁正交成四棱锥体的尖顶。结构施工时,在E轴以北1.7m与④~⑤之间安装有一台F023/B(沈阳)内爬塔吊,此塔吊吊臂长50m,塔尖最高处标高约为2llm。主体结构完成以后,塔吊的使用率不高,施工安排先行将塔吊拆除。

由于塔吊的下降高度受到结构的限制,只能在屋面上采用土法吊装进行拆卸。拆卸方法是在186.80m屋面上安装一座吊装钢塔,利用拔杆将塔吊拆卸到屋面解体后再转运到地面。而本工程屋面构造复杂,每个屋面层面积不大,加上斜梁的影响,处于高空作业,场地狭窄,作业困难。这种困难环境下的拆卸作业前所未有。机械布置挤迫;风缆角度差;塔吊拆卸的部件,特别是50m长的吊臂堆放位置不足等,这些都需要在制订拆卸方案中考虑的。

B、塔吊拆除施工工艺

① 安装吊装钢塔

吊装机具的布置:拆卸用的吊装钢塔,中心位于:④一⑤轴之间与距C轴以北2m的交线上(见图)。

钢塔安装15节,高27.75m,全部塔身安装∠125的加强节,使用两条26m长拔杆在钢塔的南、北面,均座在底部。北面的为1﹟杆,负责拆卸塔身、平衡臂;南面的为2﹟杆,负责拆卸吊臂、平衡重块及塔吊料转运至地面。现场需预先在楼面位置预埋铁环,以锁紧钢塔脚和缆风绳。此吊装钢塔使用卷扬机台数为:1t双筒机3台、5t机3台、0.5t机1台。由于楼面场地狭窄,卷扬机位置只能在楼面东北、西北角,离钢塔只有11m。按规定,卷扬机至钢塔地脚滑轮的距离要等于卷扬机卷筒的20倍,约17m,卷筒上的钢丝绳在转动时才能按顺序整齐排列。为解决卷扬机位置短促问题,在绑扎从卷扬机引出钢丝绳经过的第一个滑轮时,采取在锚固体与滑轮之间留有约30cm的距离,以便卷扬时滑轮可随钢丝绳的排列而摆动,使钢丝绳能整齐排列。

钢塔的缆风绳:按一般做法,钢塔的缆风绳不少于12条,直径不小于15.5mm,配以f15.5mm的钢丝绳夹,其锚固点视现场实际情况而定,因天面平面尺寸较小,缆风绳固定在天面一层四周的边柱或梁上,南面缆风绳的夹角都在70°~74°之间(一般要求不大于60°),考虑到拆除塔吊的旋转机构、平衡臂及吊臂时,南面和东面的缆风绳为主受力,经过复核,将钢塔南面的缆风绳由3条增加到4条;东面东北方向也多加了1条缆风绳。使用l#拔杆吊装拆卸时,还采取将2#拔杆的吊钩放下,与1#拔杆相反方向向钩住建筑物的拉锚用来加强措施。

吊装拔杆的技术数据:26m长的拔杆安全使用范围在仰角45°~75°之间,吊幅为6.73m~18.38m;起吊高度18.38m~25.11m。当拔杆仰角45°,最大起重量约15t。拆卸塔尖时,1#拔杆至塔身的距离9m,仰角70°,起吊高度24m(楼面计起,下同)而此时塔尖的最高处约15.5m左右,此拔杆能满足要;拆卸吊臂时,拔杆到吊臂重心距离约17m,此时仰角49°,起吊高度19.62m。吊臂重约7.3t(吊臂为塔吊最重部件)。所以1#拔杆可以满足塔吊拆卸要求。

② 塔吊的拆卸步骤

A、拆卸塔吊前,必须首先把塔吊下降,使塔尖相对高度约15.5m。

B、按照说明书要求的顺序拆卸塔吊,其中吊臂需放在天面用钢管搭设的平台上解体。

③ 拆卸吊装钢塔

塔吊拆卸完毕后,安装一条12m小拔杆,将26m拔杆在楼面解体后,吊到地面,其它塔料和小拔杆用施工电梯运到地面。

注意事项:

A、在182.80m处安装的吊装钢塔,自重加上吊重共约13t,需加支顶卸荷。

B、吊臂解体位置在②~③之间,由于屋顶斜梁的影响,需预先用钢管搭设平台C。

C、拆卸过程中,必须设专人在现场监控。操作人员必须严格执行高空作业和设备安装拆卸的有关规定。

第三种方法:采用非标准起重机(如桅杆起重机等)拆卸法

1、工艺原理

该方法是在塔式起重机起重臂端部后一标准节上安装一台小的人字桅杆起重机,用于拆卸起重臂的端部(外侧)标准节,然后逐次后移人字桅杆起重机进行起重臂的拆卸。

2、工艺特点及缺陷

该方法成本较低,但由于起重臂的相当一部分超出了建筑物顶部平面,悬在数十米,甚至几百米的高空,设置安全设施较困难,在此种条件下进行起重臂的拆卸和吊装施工,具有一定的危险性;随着拆卸过程,安装在起重臂上的小人字桅杆起重机需要后移,不仅施工人员可能摔下,人字桅杆有下落的危险,有造成重大安全事故的隐患。

3、案例

A、工程概况

广东省邮电通信枢纽综合楼位于广州市中山二路,该工程地下室6层,地面以上至塔楼机房顶64层,高度249.8m,建筑面积约14.5万m2。塔楼结构施工时,使用一台波坦MC300K12内爬塔吊。结构封顶后,需要将该塔吊安全顺利地拆卸下来。其拆卸高度和单体重量在广州地区均排在前列。

拆卸平面布置图

经研究有关设计图纸、塔吊机型和现场实地考察,决定采用15m×20m纤缆式桅杆起重机(简称把杆)来拆卸塔吊,在机房顶楼面(249.8m)拆卸,解体后用20m×25m把杆吊卸部件放置在地面,在地面再由30t式吊机吊走

 ① 施工机具

吊装用的主要机具把杆由立杆和动杆组成。动杆截面600mm×500mm,每节5m;立杆截面500mm×500mm,每节5m。可以组合成15m×20m或20m×25m,每节由20支M18的高强螺栓连接。升降系统采用2台5t慢动卷扬机,变幅系统采用1台3t慢动卷扬机,旋转系统采用2台1t卷扬机。主把杆分别由8条缆风绳固定,每条缆风绳由两个8t双滑轮组分上下,由中13.5钢丝绳连接(4绳装置)。当拔杆动杆20m时,起吊角度为450,起重能力12t;拔杆动杆25m时,起吊角度为450.使用双绳吊卸,起重能力12t(包括吊钩及吊绳重量)。

② 施工准备

拔杆设在十字梁交汇处,此处以下加设两层钢管支顶以分散荷载;由于拆卸部件需放置在机房楼面,机房楼面以下亦加设两层支顶。在十字梁交汇处、拔杆座lm×lm对开lm周边处,在楼面梁的两边开口,用钢丝绳穿过梁固定拔杆座。使用小20钢丝绳穿过拔杆座固定耳孔与楼面孔绕过楼面板底梁底三圈固定,每个方向固定点最大拉力15t。

③ 试吊

拔杆在1#位试吊14t,吊幅13.5m,将配重逐件吊卸到59层楼面的相应位置。首先试吊1件F配重3.23t,然后试吊2件F配重6.46t,再试吊2件F配重、l件E配重1.87t和l件B配重2.5t共10.83t,最后试吊3件F配重、1件E配重和2件B配重共重14.06t。

拔杆在2#位试吊8.33t,吊幅16m,动杆与水平夹角490,将配重逐件吊卸到地面的预定位置。首先试吊l件F配重3.23t,然后试吊2件F配重646t,最后试吊2件F配重和l件E配重l.87t共8.33t。

④ 拆卸施工

A、利用现有塔吊组装拔杆,各卷扬机就位,固定、组装好拔杆,检查各部位是否可靠、牢固、完好。

B 、塔吊旋转至前臂向南,吊重物平衡后自降。从臂底266m降至臂底253m,此时臂底至楼面高度是3.2m。

C 、利用拔杆动杆将平衡臂向西北方向吊卸平衡重,并放置楼面,按40m臂长留一件平衡重。

D 、将前臂向东北方向用拔杆吊卸到楼面解体。

E 、安装双绳导索,导索采用12.5钢丝绳,长度300m,从59层北面女儿墙引至地面,下端滑轮连接在地锚或3t重物上。吊物与导索之间用一条连接绳连接,可沿导索上下滑移,防止吊物与塔楼碰撞。

F 、拔杆在l#位置完成拆卸解体后,将部件最重的转盘、平衡臂由东向北方向吊下到59层楼面放置后,拔杆重新组合为20m×25m,位置移到2#位,固封好拔杆座后,把楼面的塔吊部件吊卸到地面。

G 、将整台塔吊拆卸、放置地面的工作完成后,拆除大拔杆重新组装小拔杆。将大拔杆的材料吊至地面。然后拆除小拔杆,利用高速电梯将小拔杆放回地面运走,整个拆卸工作完成。




revit材质贴图如何创建?Revit材质库的创建和编辑

    文章来源:BISDC饭堂

    先来快速了解几个你会常用到的材质技巧!

    一、将SU里的材质贴图赋予到Revit来

    材质不想满天找,可快速利用SU里现有的材质贴图赋予到Revit中来?

    01.首先,在SU材质编辑器中获得材质贴图

    通常在SU中我们通过油漆桶来赋材质,贴图也可以在材料的编辑面板中快速找到。

    点击纹理图像路径的右边第二个图标【在外部编辑器中编辑纹理图像】会弹出贴图图片格式的预览窗口。此时我们将这个材质贴图另存到跟随Revit项目的文件夹中待用。

    02.其次,在Revit中创建材质

    在Revit的材质浏览器中创建或复制材质,在【外观】选项卡下的【图像】,默认路径栏显示为“(未选定图像)”,鼠标停留在这行字上方字体变为高亮,点击则可弹出替换图像的选框,找到刚才步骤01备好的SU中提取出来的贴图,则加载好了贴图。

    加载好后,你还可以双击图像栏弹出【纹理编辑器】,可以和在SU中一样调整纹理贴图的位置、比例和重复方式等等。

    如果你还不太熟悉材质浏览器的用法

    别担心,

    后文我们会详细介绍!

    二、将CAD中的填充图案载入到Revit中来

    Revit中翻找不到心水的填充图案,我只想直接用CAD图里的图案!

    CAD的立面图上经常要表达到不同材质的填充示意和图例。当我们希望在Revit里的立面图也用到相同的填充样式,这里有个技巧可以分享给大家。

    01.首先,提取CAD的填充图案

    在CAD顶部【文件】下拉选择“打印样式管理器”。(这步只是为了让大家快速进入CAD的安装程序路径啦,方法大家可以自由发挥)。向上级菜单找到安装路径根目录下的“support”文件夹,在文件夹的搜索框搜索“.pat”,则可找到【acad.pat】文件,拷贝到跟随Revit项目的路径来备用。

    如果你看上的图案是中文命名的,则很有可能是天正的图案填充,则需要进入天正的安装路径下去搜索找到【acad.pat】文件,拷贝备用。

    02.在Revit中加载填充图案

    从【管理】选项卡去修改或新建填充图案:

    从材质中去修改填充图案:打开材质编辑器,在想要修改的材质类别中,【图形】选项卡下的【表面填充图案】的【前景】行,单击“图案”进入“填充样式”窗口。

    点击页面底部的“新建填充样式”→类型选择“自定义”,单击“浏览”,选择刚才从CAD(或天正)安装路径拷贝备用的【acad.pat】文件。找到你心水的填充图案,如果看不到预览可试下调整“导入比例”就可以了!

    三、Revit中快速更换墙体材质的方法

    墙属性编辑材质太麻烦,我需要频繁更换材质,甚至一面墙上有不同材质!

    对于方案的小伙伴来说,前期建模深度要求不需要太高的时候,会觉得墙体属性编辑内去更换材质不方便。

    01.方法一:最简单快速的墙体填色方法

    其实Revit里也可以像SU那样

    Click一下油漆桶就快速赋上材质!

    Step1、【修改】→“几何图形”面板中找到填色,快捷键是PT

    Step2、弹出材质框点选,或搜索框输入关键字快速找到材质

    Step3、点击选中要修改的墙面

    材质就自动更换了!立面填充也是可以看到的!

    反悔了?

    想要回最初的材质,点击填色下拉的删除填色

    请留意哦,

    此方法只是在墙面表现效果,不能更改墙类型的实际属性。

    如果确定了要使用的材质,

    记得要去改好类型属性哦!

    02.方法二:一面墙体有几种不同材质的方法

    不甘于乏味的我们有时候希望一片墙体上可以同时出现几种不同的材质,形成丰富的变化。这在revit里也是可以实现的。

    Step1、添加一个饰面层

    选中想要编辑的墙体,打开“结构”参数的“编辑部件”对话框,插入一个饰面层。

    Step2、创建零件

    选择墙体,点击上方面板的【创建零件】

    Step3、分割零件

    选择其中的一个面层,点击上方面板的【分割零件】,如右图所示

    Step4、编辑草图

    点击【编辑草图】选项,弹出“修改|分区>编辑草图”选项卡

    Step5、设置工作平面

    弹出的对话框中选项选择“拾取一个平面”,点击确定后,选择想要编辑的墙的立面

    Step6、请开始你的创作!

    在墙的立面上开始绘制草图,点击“√”完成

    Final!、换皮肤吧!

    选中饰面层,把属性框中“通过原始分类的材质”取消勾选,然后再给每个饰面做不同的材质填充!
















Revit暖通建模怎么做?Revit在暖通建模中遇到的难事!看你遇到过没

    相信各位BIMer肯定接触过Revit软件,不管你是在哪个平台下的工作,Revit还是耳熟能详的,这是一个入门门槛适当,市场占有率极高的BIM建模软件,但是一个软件不可能是完美的,不管是它的工作模式还是成果表达,肯定都会有缺陷,Revit也是如此的,经过公众号平台的数据分析,我发现目前主要有两个出现频率比较高的暖通建模问题时常困扰大家。一个是冷媒管系统的创建,另外一个是地暖盘管的创建,还有一个经常出现的问题就是喷淋系统太卡电脑。

    01、第一个冷媒管道系统

    首先大家应该先了解冷媒管系统的组成,一般是气管、液管和分歧管组成,这三者的材质一般都是铜,扮演的角色和“水系统”空调系统中的供回水管和三通是一样的。但是,由于铜管的延展性比较好,在施工过程中通常会把气管、液管、加保温套管后固定。

    那么问题来了,我们建模是为了什么?主要还是两个需求,一个是看设备安装的合理性,还有就是算量的需要。在入户后,由于铜管的灵活性比较好,所以这里首先需要考虑多联机室内机的安装位置合理性,如果室内机安装的没有问题,那么铜管一般不会有问题,只要不是硬碰撞和脑残布局,一般都能安装。接下来说算量,由于多联机不同厂家对冷量和配管的参数可能不一致,算量建议大家使用其他软件来算量,比如天正暖通、鸿业等,与其花一天时间建模算量,不如花半天时间来用专业的软件来算。

    02、地暖盘管

    地暖盘管的问题基本和前面冷媒管系统的是一样的,第一,地暖盘管建模真的没有意义,第二,算量用CAD,只需要轻轻一点,量也就出来了,无非长度!当然了,也有一种地暖盘管需要建模的情况,那就是甲方爸爸给了很多很多钱~~~~~~~~~~。不要觉得有模型才高端,适合工作、适合应用的才是大家需要的!

    03、第三个,喷淋系统

    喷淋系统是我们在机电建模中经常会设计的一个系统,但是会有一个情况——喷淋系统建模完成后通常会很卡。其实喷淋系统在主管道部分模型的量也不是很大,但是在支管喷头的部分,模型的量会成倍增长。很多人都会抱怨电脑配置不好,这里给大家提个醒,不管你电脑是多好的配置,总有模型能让你卡。所以我们这里必须做取舍,这里建议大家在做喷淋系统的时候只绘制管径在50以上的管道,这个管径在我们做管综的时候已经完全够用了,小的管道也可以随着建筑结构灵活布置,解决了大问题,小问题就可以用其他办法解决了。
















园林基础地形与地下施工的要点有哪些?

 一、地形的作用与要素

这里谈的地形,是指园林绿地中地表面各种起伏形状的地貌。在规则式园林中,一般表现为不同标高的地坪、层次;在自然式园林中,往往因为地形的起伏,形成平原、丘陵、山峰、盆地等地貌。

那么,园林地形可以起到什么作用呢?简单说有4点:

改善植物种植条件;提供干、湿,以至水中;阴、阳、缓陡等多样性环境。

利用地形自然排水,所形成水面提供多种园林用途,同时具灌溉、抗旱、防灾作用。

创造园林活动项目;建筑所需各种地形环境。

组织园林空间,形成优美园林景观。

如何才能将地形与整个景观融入到一起呢?下面小葛将与您共同探讨地形整理的方法。

二、地形整理的方法

地形整理一般采用机械和人工结合的方法,对场地内的土方进行填、挖、堆筑等,整造出一个能适应各种项目建设需要的地形。

地形整理要求

1、在园林土方造型施工中,地形整理表层土的图层厚度及质量必须达到《城市绿化工程施工及验收规范》中对栽植土的要求。

2、地形整理的施工既要满足园林景观的造景要求,更要考虑土方造型施土中的安全因素,应严格按照设计要求,并结合考虑土质条件、填筑高度、地下水位、施工方法、工期因素等。

3、土壤的种类、土壤的特性与土方造型施工亲密相关,填方土料应符合设计要求,保证填方的强度和稳定性,无设计要求时,应符合下列规定:

碎石类土,沙石和爆破石渣可用于离设计地形顶面标高2M以下的填土。

含水量符合压实要求的粘性土,可作各层填料。

淤泥和淤泥质土,一般不能用作填料,但在软土或沼泽地区,经过处理,含水量符合压实要求,可用于填方中的次要部位。

4、填土应严格控制含水量,施工前应检验。当土的含水量大于最优含水量范围时,应采用翻松、晾晒、风干法降低含水量,或采用换土回填、均匀掺入干土或其他吸水材料等措施来降低土的含水量。若由于含水量过大夯实时产生橡皮土,应翻松晾干至最佳含水量时再填筑。如含水量偏低,可采用预先洒水润湿。土的含水量的建议鉴别方法是:土握在手中成团,落地开花,即为土的最优含水量。通常控制在18%~22%左右。

5、填方宜尽量采用同类土填筑。如果采用两种透水性不同的土填筑时,应将透水性较大的涂层置于透水性小的土层之下,边坡不得用透水性较小的的土封闭,以免填方形成水囊,

6、挖方的边坡,应根据土的物理学性质确定。人工湖开挖的边坡坡度应按设计要求放坡,边坡台阶开挖,应随时做成坡势,以利泄水。

地形整理前的准备工作

1、技术准备

熟悉施工图纸,熟悉施工地块内的土层的土质情况。

了解地形整理地块的土质及周边的地质情况等情况

测量放样,在具体的测量放样时,可以根据施工图的要求,作好控制桩并做好保护。

编制施工方案,提出土方造型的操作方法,提出需用施工机具、劳动力等。

2、人员准备

组织并配备土方工程施工所需各专业技术人员、管理人员和技术工人;

组织安排作业班次;制定较完善的技术岗位责任制和技术、质量、安全、管理网络;

建立技术责任制和质量保证体系,对拟采用的土方工程新机具,组织力量进行研制和试验。

3、设备准备

做好设备调配,对进场挖土、推土、造型、运输车辆及各种辅助设备进行维修检查,试运转,并运至使用地点就位。

4、施工现场准备

土方施工条件复杂,施工时受地质、水文、气候和施工周围环境的影响较大,因此应充分掌握施工区域内、地下障碍物等各种资料数据,对施工现场内的地下障碍物进行核查,确认可能影响施工质量的管线、地下基础及其他障碍物,用于指导施工。并充分估计施工中可能产生的不良因素,制定各种相应的预防措施和应急手段。并在开工前做好必要的临时设施。包括临时水、点、照明和排水系统,以及施工便道的铺设等。

在原有建筑物附近挖土和堆筑作业时,应先考虑到对原建筑物是否有外力的作用因而引起危害,做好有效的加固准备及安全措施。

在预定挖土和堆筑土方的场地上,应将地表层的杂草、树墩、混凝土地坪预先加以清除、破碎并运出场地,对需要清除的地下隐蔽物体,由测量人员根据建设单位提供的准确位置图,进行方位测定,挖出表层,暴露出隐蔽物体后,予以清除。然后进行基层处理,由施工单位自检、建设或监理单位验收。在整个施工现场范围,必须先排除积水。并开掘明沟使之相互贯通,同时开掘若干集水井,防治雨天积水,确保挖掘和堆筑的质量,以符合最佳含水标准。

开挖和堆筑在按图放样定位、设置准确的定位标准及水准标高后,方可进行作业。

地形整理工程施工开工前,必须办妥各种进出土方申报手续和各种许可证。

5、地形整理的土方工程量计算

在整个地形整理的施工过程中,土方工程量的计算式一个非常重要的环节,在进行编制地形整理的施工方案或编制施工预算书时,或进行土方的平衡调配及检查验收土方工程时,都要进行工程量的计算,土方工程量计算的实质是计算出挖方或填方的土的体积,即土的立方体量。

土方量计算的常用方法是方格网法。其计算步骤如下:

  划分方格网

根据已有地形图将欲计算场地划分为若干个方格网。将自然地面标高与设计地面标高的差值,即各角点的施工高度,写在方格网的左上角,挖方为“+”,填方为“-”。

  计算零点位置

在一个方格网内,那个是有填方或挖方时,应先算出方格网边上的零点的位置,并标注于方格网上,连接零点即得填方区或挖方区的分界线。

  计算土方的工程量

按方格网底面积图形和体积计算公式计算出的每个方格内的挖方或填方量。

  计算土方总量

将挖方或填方区所有土方计算量汇总。既得该场地挖方和填方的总土方量。

6、土方的平衡与调配

计算出土方的施工标高、挖填区面积、挖填区土方量,并考虑各种变化因素,考虑土方的折算系数进行调整后,应对土方进行综合平衡与调配。土方平衡与调配工作是土方施工的一项重要内容,其目的在于取弃土量最少,土方运输量或土方运输成本为最低的条件,确定填、挖方区土方的调配方向和数量,从而达到缩短工期和提高经济效益的目的。

进行土方平衡与调配,必须综合考虑工程和现场情况、进度要求和土方施工方法以及分期分批施工工程的土方堆放和调运问题,经过全面研究,确定平衡调配的原则之后,才可着手进行土方平衡与调配工作,如划分调配区,计算土方的平均运距、单位土方的运价,确定土方的最优调配方案。

土方的平衡与调配原则

1)与填方基本平衡,减少重复倒运。

2)填方量与运距的乘积之和尽可能为最小,即总土方运输量或运输费用最小。

3)土应该用在回填密实度要求较高的地区,以避免出现质量问题。

4)土或弃土尽量不要或者少占用农田,弃土尽可能有计划的造田。

5)区调配应该与全场调配相协调,避免只顾局部平衡,任意挖填而破坏全局平衡。

6)选择恰当的调配方向、运输路线、施工顺序,避免土方运输出现对流和乱流现象,同时便于机械调配、机械化施工。

 土方平衡与调配的步骤和方法

土方平衡与调配需要编制相应的土方调配图,其步骤如下:

1)划分调配区。在平面图上先划出挖填区的分界线,并在挖方区和填方区适当划出若干的调配区,确定调配区的大小和位置。划分时应注意以下几点:

a.划分应和房屋及构筑物的平面位置相协调,并考虑开工顺序、分期施工顺序;

b.调配区的大小应能满足土方施工用主导机械的行驶操作尺寸要求;

c.调配区的范围应满足和土方工程量计算用的方格网相协调。一般可分为若干个方格组成一个调配区;

d.当土方运距较大或场地内土方调配不能达到平衡时,可考虑就近借土或弃土,此时一个借土区和一个弃土区可以作为一个独立的调配区;

2)计算各个调配区的土方量并标注在图上。

3)计算各挖方、填方之间的平均运距,即挖方区土方的重心和填方区土方重心的距离,可用作图法近似的求出形心位置O以代替重心坐标。重心求出后,标于图上,用比例尺量出每对调配区的平均运距。

4)定土方最用调配方案,使总土方运输量为最小值,即为最优调配方案。

综合上述的地形整理的土方工程量计算和土方调配与平衡,其实是采用计算提及的方法,计算出挖方和天方的体积,然后采用最短运距,把高处设计的土方填至低于设计高程的地方。

地形整理的方法

人工湖的开挖是地形整理的一项工作内容,在园林工程中是典型的挖方工作。

1、人工湖的开挖

人工湖的开挖程序一般是:测量放线——降排水——按等深线分层开挖(修坡)——湖岸(修坡)——人工修整。人工湖底有深浅时,应遵循先深后浅或同步进行的施工顺序。挖土应自上而下水平分段分层进行,每层0.3m左右,边挖边检查人工湖的宽度及坡度,及时修整,至设计标高,再统一进行一次修坡清底,检查宽度和标高,要求坑底凹凸不超过0.2m。

  开挖前,应先进行测量定位,抄平放线,按放线分层挖土。根据土质和水文情况并且根据设计要求,按照设计等深线位置放线,先挖取人工湖中心部位,再按照等深线向四周逐步扩大范围,施工中由测量人员及时跟踪监测,随时进行休整,避免超挖。

  河、湖道开挖过程会有大量的地下水渗出。每间隔一定距离开掘一个集水坑,积水用泥浆泵排出,以保证后道工序能够正常施工。地面也应做好排水措施,防防止地表水流入坑内冲刷边坡,造成塌方和破坏基土。

  在休整河、湖坡时,为保证土坡的稳定,挖掘机必须选择斗容量在1立方以下的机械作业,不得将挖土机械履带与所挖河湖边线平行作业、行驶、停放。运土汽车应距开挖边线平行3m以外行驶。

  对河湖有石砌驳岸的边线,应结合驳岸的施工,做到及时挖后立即进行驳岸施工,防止开挖结束后造成土方的自然坍塌,同时应预留驳岸作业施工空间。

2、土山体堆筑

随着国民经济的进一步发展,人们对自然对生态的渴望越来越高,特别是城市的人们置于钢筋水泥森林的包围中,非常渴望在身边能看到形似自然界的丘陵、山谷、湖泊、小溪,近几年堆筑山体高差超过5M的也越拉越多,因此土山体的堆筑亦成为地形整理的重要部分。

 土山体的堆筑、填料应符合设计要求,保证堆筑土山体土料的密实度和稳定性。当在有地下构筑物的顶面堆筑较高的土山体时,可考虑在土山体的中间放置轻型填充材料,如EPE板等,以减轻整个山体的重量。

 土方堆筑时,要求对持力层地质情况作详细了解。并计算出山体重量是否符合该地块地基最大承载力,如大于地基承载力则可采取地基加固措施。地基加固的方法有:打桩、设置钢筋混凝土结构的筏形基础、箱型基础等,还可以采用灰土垫层、碎石垫层、三合土垫层等,并且进行强夯处理,以达到符合山体堆筑的承载要求。

土山体的堆筑,应采用机械堆筑的方法,采用推土机填土时,填土应由下而上分层堆筑,每层虚铺厚度不大于50cm。

 土山体的压实

1)土山体的压实应采用机械进行压实

用推土机来回行驶进行碾压,履带应重叠1/2,填土可利用汽车行驶作部分压实工作,行车路线须均匀分布于填土层上,汽车不能在虚土上行驶,卸土推平和压实工作须采用分段交叉进行。

2)为保证填土亚视的均匀性及密实度,避免碾轮下陷,提高碾压效率,在碾压机械碾压之前,宜先用轻型推土机、拖拉机推平,低速预压4~5遍,使表面平时。

3)压实机械压实填方时,应控制行驶速度,一般平碾、振动碾不超过2km/h;并要控制压实遍数。当堆筑接近地基承载力时,未作地基处理的山体堆筑,应放慢堆筑速率,严密监测山体沉降及位移变化。

4)已填好的土如遭水浸,应把稀泥铲除后,方可进行下一道工序。填土区应保持一定横坡,或中间稍高两边稍低,以利于排水。当天填土,应当当天压实。

土山体密实度的检验。土山体在堆筑过程中,每层堆筑的土体均应达到设计的密实度标准,若设计未定标准则应达到88%以上,并且进行密实度检验,一般采用环刀法,才能填筑上层。

 土山体的等高线。山体的等高线按平面设计及竖向设计施工图进行施工,在山坡的变化处,做到坡度的流畅,每堆筑1m高度对山体坡面边线按图示等高线进行一次修整。采用人工进行作业,以符合山形要求。整个山体堆筑完成后,在根据施工图平面等高线尺寸形状和竖向设计的要求自上而下对整个山体的山形变化点精细地修整一次。要求做到山体地形不积水,山脊、山坡曲线顺畅柔和。

 土山体的种植土。土山体表层种植土要求按照《城市绿化工程施工及验收规范》中相关条文执行。

 土山体的边坡。土山体的边坡应按设计的规定要求。如无设计规定,对于山体部分大于23.5度自然安息角的造型,应该增加碾压次数和碾压层。条件允许的情况下,要分台阶碾压,以达到最佳密实度,防治出现施工中的自然滑坡。

3、“挖湖堆山”需要注意点

 安全

过高、过陡的山,超过各种土壤的不同休止角和地面承载力,就易冲刷、坍塌;自身不稳定的同时,游人攀登也不安全。尤其是假山石料的倾斜翻滚,极易造成事故,早有先例,要切切注意。一般山坡在1/3以内,山峰陡而山麓缓,愈远愈平。是比较合适的做法。

 功能地形除了有排水、灌溉、改善种植条件的要求,还可以塑造小气侯的环境。

群山环抱,气势雄伟,放在西北面,可以遮挡冬天的风;而舒坦的向阳面,增加了种植地面。左边流水潺潺,右边盘旋大道,前面荷塘清池。这是中国风俗里风水:”左有流水谓之青龙,右有长道谓之白虎,前有清池谓之朱雀,后有丘陵渭之玄武,为最贵地”。摘录供参考。

 形态

地形要符合自然规律,方能体现自然山水之趣。因此要深入研究自然山水形成规律,在限定的空间内,让地形在各个不同方向以各种不同坡度延伸,产生各种不同体态、层次、分汇水线,形成人工山林趣味。正如苏轼写庐山:”横看成岭侧成峰,远近高低各不同,不识庐山真面目,只缘身在此山中”,是对山形最好的描述。”青龙要高大,。白虎不抬头”,和画家”众山拱伏,主山始尊,群峰瓦盘,祖峰乃厚”,是一般人心目中的群山格式。可供参考。

经济

1)因地制宜。《园冶》曰:”高阜可培,低方宜挖”。充分利用原地形现状,严密计算挖填数量运距,减少工程量和运输量。

2)尽量做到土方平衡,减少外运内送土方量。挖湖与堆山,本身就是相互满足又省运距的措施;南缓北陡的坡度,也是符合推填的施工顺序。

3)充分利用原地表熟土。必要时应在设计中注明保存熟土的施工顺序要求,对原河塘腐泥,也应清塘利用,计算在土方工作量上。设计地形表面土层,要对深度、质量和机施程度有所要求,这对地形表面土层渗透排水,尤其对绿化种植的成活率,大有影响。凡使用重型机械反复推辗过的山坡,土壤结构破坏,即使种植穴加深放大,也难排水,切切注意。

4)准确选定水位。水位上下对土方量影响极大,一公顷土地,只要增加10厘米高度,就须1000土方。因此设计前要取得当地高、低、常水位和沟管标高、土质等资料。

密切山与水、建筑、道路、绿化的关系

1)绿化种植时要烘托山形。山上种植高大乔木,山下要控制树木生长高度,或者留部分疏林、草坡,景观比例上就会有很大变化。因为乔木的生长高度和山高有时相差无几,如果再种色树,就有满山红遍的景色。

2)山水关系。利用港汉、溪涧、瀑布引水入山,使水有源,利用石矾、汀步、小岛、洞壑引山入水,使山水缠绕。同时注意边岸要曲折近水,且使山环水抱。对于水口要”源宜朝抱有情,不宜直射关淆,去口宜关闭紧密,最怕直去无收”(《地理大书·山法全书))。即水口有两种,一为水流入之处,要开敞;一为水流出之所,要封闭。

3)道路要在整个地形之中,峰回而路转,跟着地形、地貌上下曲折盘桓;而不是地形在道路两旁,互不关联。曲折蜿蜒的道路、入口,在自然山水中符合人们的审美趣味,延长了游览长度,也符合山区避风、安全防御的习惯心理。切勿以捷径为目的,追求节约。在新设计的地形,道路的路面材料要考虑沉降和左右曲折的问题,也有先做路基的。注意山路如坡度太大时(6%以上),应顺等高线方向作盘山路上升,坡度再大时(10%以上),则应做台阶。

4)建筑。建筑要依山傍水,在绿丛之中,勿喧宾夺主,勿破坏山形。因为建筑,即使是小型亭廊,在其高度要占到人工山形1/3以上时,产生一个比例问题:人和建筑是真实比例,山形却要求是自然山川的缩影。因此山峰是否安亭,往往是争论最多的焦点,而焦点的关键,是否把绿丛考虑进去。建筑要借物抒情,指点江山使山色情景交融。同时要留出风景透视线,或隐或现,组成轴线,团结全园。

地形整理的验收

地形整理的验收,应由设计、建设和施工等有关部门共同进行验收。

1、人工湖验收

  检查人工湖的平面形状,湖岸边坡及湖底的标高是否符合设计要求,湖底的土质原状结构是否发生较大的扰动。检查人工湖的湖底处理是否符合要求。

  若人工湖采取防水措施则需要检查人工湖的防水材料的蛾铺设记录及产品合格证书和检验报告,并进行渗水试验。试水时,应将水灌至设计水位标高,连续观察7~10天,做好水面升降记录,水面无明显降落则人工湖检验合格。

2、土山体的验收

  通过土工试验,土山体密实度及最佳含水量应达到设计标准。检验报告齐全。

  土山体的平面位置和标高均应符合设计要求,立体造型应体现设计意图。外观质量评定通常按积水点、土体杂物、山形特征表现等几方面评定。

  雨后,土山体的山凹、山谷不积水,土山体四周排水通畅。

  土山体的表层土符合《城市绿化工程施工及验收规范》中的相关条文要求。

三、地形塑造在园林中的应用

地形即地表外观三维空间的起伏变化,是地貌和地物的统称。生活中常见的地形主要有高山、谷地、丘陵、平原、水面、沟壑等。 在现代园林设计中,对原有地形重新塑造,可增强局部地区的景观效果,提高绿化规模,改善园林小气候,增大地表面积,控制游人视线等。

下面简单介绍几种地形塑造中的常见类型:

平面式

这是园林设计中运用最多的一种。即把现有地形,进行填沟削岗、平整土地,塑造成平坦宽阔的地形。该地形便于园林绿化设计与施工、园林植物的浇水灌溉以及草坪的整形修剪。所有园林植物或附属园林设施的基点都处于同一个水平面上,在视觉上给人以强烈的连续性和统一性。

斜坡式

此种地形常结合立地条件需要而设置,如河道护坡、立交桥护坡等。在该地形上种植花纹图案立体感强,便于观赏,但不利于浇水管理。

土丘式

这种地形在高速公路两侧、高尔夫球场、庭院绿化中常常出现。土丘一般高为2至3米,坡面倾斜度在8%至12%之间。土丘的塑造要符合自然规律,做到师法自然,同时还要符合科学性要求,依据土壤特性和植物的生态规律,考虑到土丘高度与坡面的关系,以免造成土丘崩塌、滑坡、渗漏等。

沟壑式

这种地形较土丘式坡地起伏较大,形似假山,山顶高6米至10米,沟壑一般深达地平面,坡度在13%至30%之间。 5.沉床式 在与城市干道四面相接的大型公共绿地设计中,可考虑采用降低用地高程,以沉床地形处理绿化景观。

四、常见绿地地形整理

不同的绿地有不同的地形处理技巧。下面简介公共绿地和居住区绿地地形处理技巧。

1、公共绿地

 路堤

路堤是联系水与绿地的媒介,是现代城市中滨水绿地景观的常见园林地形要素。把路堤处理成微倾斜状、采用沙滩或草地模式使路堤缓缓延伸到水面,打破绿地与水的界面;或把路堤做成台阶式,并把台阶直接延伸到水中以提供人们戏水的可能,可以使人亲临水体,享受大自然的乐趣。

 人工水系

园林绿地的人工水系一般分为规则式、自然式、混合式。

规则式水体如喷泉等,其轮廓可处理成几何式,水岸整齐;驳岸常采用条石或瓷砖砌成规则式,垂直于池底,此形式多见于喷泉水景中。

自然式水体讲究“疏水之去由,察源之来历”,需要设计者对天然水体观察提炼,求得“神似”而非“形似”,以人工水面创造出近似于自然水系的效果。为避免水出无源,通常将水的轮廓处理成自然曲折、时隐时露、水岸为自然曲折的倾斜坡地。如设计成人工沙滩或草地缓缓倾斜延伸入水体中,驳岸主要用鹅卵石或石矶等天然材料修砌。宽阔的水体还可创造洲、渚、滩等景观;狭窄的水体可形成瀑布、跌水,地泉等水体景观,使水具自然河流之秀色,潺潺山溪之灵性。

混合式水系的处理要因地制宜或根据造景需要,如在建筑附近,可用条石砌成直线或折线驳岸,而稍偏远的地方可处理成自然式以增加野趣,提高水体的欣赏性和艺术性。

 广场绿地

广场是城市空间环境中最具公共性、最富艺术魅力、最能反映城市文化特征的开放空间,故有城市“起居室”和“客厅”的美誉。

在广场绿地设计中,往往对地形进行抬升和下降处理,以体现或表现不同景观。对纪念性园林,如纪念碑、塔、雕塑或主题标志性建筑的地形常作抬升处理,以体现崇高、雄伟和肃穆感,使观者油然而生一种崇拜之情。水景可高可低,喷泉池宜高或平,旱地喷泉则宜下沉,以仰视体现高大和壮观,以平视体现其平和而亲近,以俯视体现其生动活泼。对无主景的公共休闲广场常做成下降地形,如建造下沉式广场以交汇视线景观来营造群众文化表演和休闲乘坐的景点设施。

 街道绿地

街道绿化是街道景观的要素,要使相对狭长、单调、封闭的道路上具有上乘的景观效果,立面空间至关重要。除了植物的高矮搭配,适当的地形处理也非常重要。整地时把地表做成“龟背状”或楔状,不仅可以增强道路的连续性、方向性,满足排水、地下管线、管沟的布置需要,丰富立面上的景观层次;又有利于阻止尾气、粉尘、噪音等污染物的扩散,产生良好的生态效益。

2、居住区绿化的地形处理

由于居住区地域有限,且各种暴露的地面建筑设施较多,常使绿地显得小而零碎。一幢长42m、宽12m,总占地面积为1527.5m2的楼房,其建筑占地504m2,它的建筑散水为88.96m2,水电气检查井为9.04m2,化粪池18m2,后三项地面附属建筑合计占地7.52%。合理绿化这7.52%的面积是一项非常有益的工作。解决这7.52%的面积绿化问题既可解决国家园林城市30%绿地标准中的25%。由此可见居住区环境的地形处理是挖潜力,找绿源的一项有效措施,对居住区的环境治理也极有意义。

 窨井、化粪池、建筑散水的处理

生硬的窨井、化类池盖板和建筑散水常被认为是园中的一大败景,因为无论从色彩上还是造型上都与周围景观格格不入。通过地形处理可能有效改善景观效果。

园林绿化中常采用花卉或绿篱、藤蔓植物、花坛的植物景观进行遮盖处理窨井、化粪池盖板和建筑散水。如果通过在窨井、化粪池盖板和建筑散水上置石或架空成微地形处理手法,则可使其与周围景致更加协调。

 园路

在居住区、动态交通、游路设计中常见。园路的地形处理上,可造成适当的地形起伏,或形成步道台阶以缓冲平坦路面,调节游人的步伐、缓解疲劳。园路两侧的地势呈起伏状,既满足了排水,又使道路具有流动性和方向性。采用不同材料点化路面,如用卵石或用卵石拼成不同图案铺地,可从色彩、造型上丰富园林景观,且有利于健身;如用碎瓷砖铺地,既可充分利用材料又可增加园林景观色彩。

 楼梯下部

楼梯下部空间一般比较狭小、阴暗潮湿,常常形成卫生死角,常被称为被遗忘的角落。经过适当的地形处理则可使这个角落形成一定的视觉景观。可采用日本枯山水园林的手法,在楼梯下用石英砂、鹅卵石、块石等营造类似溪水的形象景观,配以彩色灯光照明,颇具写意韵味。也可使楼梯下的地形呈自然起伏,配置耐荫植物、园林设施,形成精巧的微型园林景观。

 中庭、天井

中庭、天井一般是视线比较集中的地方。在这个狭小的空间内,要使景观丰富而又不显得拥挤,可依不同的景观设计作地形处理。结合建筑户型,在中庭、天井开挖规则式或自然式水池,营建喷泉、跌水、地泉、小溪流、水石等水体景观,引水入户,使人更加贴近自然。如将地面处理成自然起伏,配上植物,可呈现自然风貌,充满野趣。

 楼宇之间

楼宇之间空间有限,通过适当的地形处理形成小土包,可代表自然界的山峰;也可形成主峰与副峰遥相呼应,两峰之间的低矮地段自然而然地形成山谷,峰谷相间形成自然山野的微缩景观。把自然搬进家门可做到足不出户便可享受自然之趣,使人居环境与大自然有机地融为一体。

 绿地边沿

一般做法是使绿地边沿形成缓坡逐渐延伸至路面,不仅利于排水,而且在道路与绿地之间形成一个缓冲区。也可随意以自然石嵌边或采用短木埋桩,不仅能形成野趣景观而使整块绿地清新而不落俗套,使道路与绿地融为一体,使软质景观与硬质景观相得益障。




给排水工程设计的主要问题

 一、施工图说明有误

1、施工图说明中引用的规范或标准图不是现行有效的版本。产生错误的原因是,设计人员为了节省时间,COPY标准化说明而没有变动,时间一长,当规范或标准图修订而未及时相应变动,导致引用了废止的版本。

2、有的设计说明缺乏针对性,对标准化说明基本不作变动。图纸与说明间相互矛盾,设计说明作为设计文件重要的组成部分,应有足够的重视,在审图时及时提出。

3、材料设备表对于规格参数没有充分体现,有通用型号的材料不写通用型号,写出的型号为厂家专属型号,这种情况在审图时及时提出并要求设计人员修订。

二、施工图深度不够

1、有的工程为了赶进度,把详图(如卫生间、电缆井等井道大样等)省略了,这样往往造成施工中的扯皮现象,容易造成施工方认为图纸不明确索要变更签证。

2、管线综合图设计单位一般都未画出管道埋设剖面大样(因为具体做法施工规范和图集04S520有规定),造成管道挖土填土填沙的工程量预算的扯皮,今后类似这种在《建筑工程设计文件编制深度规定》没有很明确规定的,我们宜考虑将其作为企业标准在设计任务书中单独明确。

3、水施图没有雨水管道图,雨水仅在建筑专业图中体现,而雨水管道系统是由安装专业施工,这给施工管理、技术管理带来极大不便。

4、喷淋管道没有画出梁系图。

三、关于厨房和卫生间的设计

1、厨房、卫生间的布置

厨房、卫生间的布置一般由建筑专业完成,有的主卧带卫生间的房型通常有卧室的梁在卫生间板下,如果建筑与给排水专业没有配合好,导致DN100的污水横支管走在梁下太低,占去过多有效净高,对于要求污废分流的工程(如上海地区),洁具的平面布置不合理又经常会造成污水横支管和废水横支管在下一层卫生间顶部交叉,也影响到下层空间的净高。建筑专业在布置脸盆﹑马桶﹑浴缸等卫生洁具同时,由给排水专业同步考虑排水立管及排水横支管的合理位置及连接。

还有独栋或联排多层别墅或情景洋房,建筑专业为了考虑到平面功能的分配和空间的丰富性,经常把卫生间设在了起居厅、餐厅甚至卧室厨房的上部,排水管走在下层客厅或房间上方,影响别墅品质。

厨、卫的布置是各专业共同的事情,必须做到提前介入,主动协调。从给排水专业设计角度来讲,住宅厨、卫布置主要考虑两个方面的问题:

①应特别强调以人为中心,在设备选择与空间布置上应尽量满足人体工程学的基本要求;

②给排水主管位置是否合适,支管走向设计是否简捷、顺畅、合理,要注意协调好给排水主管位置与卫生器具布置之间的相互关系。

2、燃气热水器

对于较普遍使用燃气热水器的区域,需特别注意燃煤气热水器进出水管的预留口与连接燃气表具的燃气支管预留口的相对位置的合理性,燃气热水器同燃气表具保持一定的距离,避免燃气热水器的排气管贴近燃气表具。虽然按规定施工前燃气公司应该对设计图纸进行审核,但这个问题容易疏忽,待煤气公司最终验收时再提出这个问题,就会造成大量返工。所以给排水专业设计同动力专业设计在细小问题上的专业协调也不容忽视。

四、给排水管道的敷设设计

1、雨水排水管道与外立面的协调性:某些项目外墙颜色较深,与白色的外墙雨水立管颜色反差大,产生视觉的不协调性,影响外观。

今后可供借鉴的的解决办法:

①与建筑专业统协调,雨水立管及空调冷凝水管尽可能设于凹面或置于空调室外机百叶内隐蔽处;

②雨水立管定制成外墙同颜色(厦门五缘湾一号项目可借鉴)

③尽可能避免将屋面雨水排水立管设于阳台影响阳台的使用,阳台设一根阳台排水管接阳台地漏排入污水系统;

④减小明露的空调冷凝排水立管管径,如将DN50改设为DN40或用DN25给水管。

2、洗衣机进水管预留口与排水地漏以及与洗衣机插座的位置要注意协调的问题:洗衣机与排水地漏的相对位置不合理,或是洗衣机与排水管地漏距离太远,或是洗衣机插座与给排水不在同一侧,去年年底的质量大检查中某项目存在此问题,此问题应在施工图图审前消除。

3、有的户型厨房面积较小,设计人员在布置给排水立管时容易忽视塑料管道应与灶台边缘保持不小于0.4m的距离,与燃气热水器保持不小于0.2m的距离的规定。容易忽视的问题还有在厨房和卫生间的外墙预留孔洞时,有时燃气热水器的排气孔对着外墙的塑料雨落管,空调的外墙预留洞正对着外墙雨落管,导致住户在安装空调时只能重新开洞。

4、在布置排水立管时,当排水立管贴近剪力墙布置时,对于有些在底部设有层高较大的商店或是设有地下室的高层住宅,要考虑到剪力墙至建筑底部或是地下室外墙一般会加厚,排水立管的布置应与结构专业协调,避免冲突,优化管道的合理占位空间。类似的情况在一些楼层较高的住宅中较常见。

五、消火栓系统的设置

1、室内消火栓目前开发项目中,小高层占比较高,为减少公摊面积,解决公共部位面积不宽裕的矛盾,消火栓箱的布设应特别注意与建筑协调美观,并且减少对住户的影响,给排水专业必须提早介入。

2、消防系统室外管道问题室内消火栓系统集中设置泵房的项目,泵房出来连接到个各个楼栋的消防管道的材质选择,设计院往往疏于考虑,仅按室内敷设条件选取管材,室外埋地部分均同室内采用镀锌钢管沟槽连接,忽略了有些管材或连接方式不适合室外埋地敷设,上海自来水公司有当地规定,超过一定面积的消防泵房要分设就是基于这方面的考量。

六、给排水设计、安装的其他问题

1、水泵房噪音问题高层住宅的增压泵站一般都在地下室,限于条件泵房上部就是住宅,所以水泵运转时产生的噪音,尤其低频振动从混凝土结构传导,传到距离较远的室内部位(如某项目,地下泵房低频振动影响到上方第三层住户室内),应选择低噪音水泵,在施工中应特别注意水泵基础隔振环节质量控制,还有管道避振措施不能漏做。另外,应注意设计选用合适的减压控制进入水池的压力不超过0.15MPa或采用低噪音的液位控制阀等措施起到较好的消音作用。

2、给水压力的控制问题住宅给水系统的最大水压可以通过减压分区供水来控制,使系统供给的最大压力不超过用水设备的承压能力,设计时往往卡规范的限值,会造成分区中低层用户水压偏高,使用中出现卫生器具易损坏且浪费水的现象。高层住宅入户管接管处宜控制水压不超过0.3MPa。

3、卫生间臭气问题高层(大于20层)住宅排水立管最低楼层住户入住后卫生间臭气问题反映强烈。此楼层往往出现在第二层,因为第一层住宅的卫生间排水单独接出室外,第二层处在立管的最低层,易受排水管道内局部正压的影响,使得立管的臭气串入室内,应特别注意该楼层在接地漏、面盆、洗浴的排水口以下设S型,存水弯水封深度不得小于50mm,审图时注意核查避免立管在最低楼层下转弯造成排水压力波动。

4、景观、智能化、综合管网的协调问题备受大家关注的老问题,非常繁琐。某项目在这方面有诸多教训和经验。

总之,应从几个方面把握:

①要注意各设计单位的衔接;

②避免景观与管道冲突,让景观设计同步,综合管网图初稿后叠加到景观图上再做调整,智能化也结合景观图做外管;

③单体与总平的衔接;

④组团与组团之间的衔接,经常不同组团经办人不同,市政配套单位分期申请,虽有总体方案设计,但往往疏忽结合建筑平面布局设具体的衔接点,给后一期工程造成遗憾。

⑤应特别注意校核给排水管道标高与建筑图的竖向标高衔接。
