DY是Dynamo的简称，Dynamo for Revit，是一款基于Revit的可视参数化插件，类似于Grasshopper，分享几张DY图片：
有自己做的，也有AU工程师做的，总之不逊色于GH，大家get一下~
接下来，RY是Case发布的Rynamo，是Rhino与Dynamo数据互换的插件，基于Dynamo，可将RH模型导入DY，也可将DY返写入RH。
Dynamo for Revit
是一款基于Revit的可视参数化插件，适合喜欢钻研的技术宅学习。附上最新的DY0.7.0下载地址. 一起学习才有乐趣~你们说呢……
百度云盘下载地址：
****
Revit的一个比较不爽的事情是：需要在族环境中建族，然后导入到项目中。有没有什么方法不用导入族，直接在项目环境中建好族，并放到相应的位置处?好吧，这个必须有。
要实现这个过程，需要通过代码做两步工作。
1)打开相应的族，然后在族环境中建好族；
2)将族导入进项目环境中，然后放到相应的位置处。
首先第一步：需要用到IFamilyLoadOptions这个接口
具体的类：
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using Autodesk.Revit.UI;
using Autodesk.Revit.DB;
using Autodesk.Revit.UI.Selection;
using Autodesk.Revit.ApplicationServices;
namespace 道路基础插件
{
public class ProjiectFamLoadOption : IFamilyLoadOptions
{
bool IFamilyLoadOptions.OnFamilyFound(bool familyInUse, out bool overwriteParameterValues)
{
overwriteParameterValues = true;
return true;
}
bool IFamilyLoadOptions.OnSharedFamilyFound(Family sharedFamily, bool familyInUse, out FamilySource source, out bool overwriteParameterValues)
{
source = FamilySource.Project;
overwriteParameterValues = true;
return true;
}
}
}
在项目中，首先是打开族文件，然后加载族文件，并覆盖原有参数
Document familyDoc = revitApp.NewFamilyDocument(@"C:ProgramDataAutodeskRVT 2016Family TemplatesChinese自适应公制常规模型.rft");
Family loadedFamily = familyDoc.LoadFamily(revitDoc, new ProjiectFamLoadOption());最后一步，需要在项目中实例化族。
实现的结果：见http://v.youku.com/v_show/id_XMjgwMjcwMjY3Ng==.html?spm=a2hzp.8244740.0.0
在Revit建模过程中，需要在模型中放置设备，例如风机，可以分为吊装式和落地式的，两者的区别在在于有无底座，这时就可以通过控制族中部分构件的显示情况来满足要求。
1、找到需要修改的族，双击进入族编辑，如图所示。

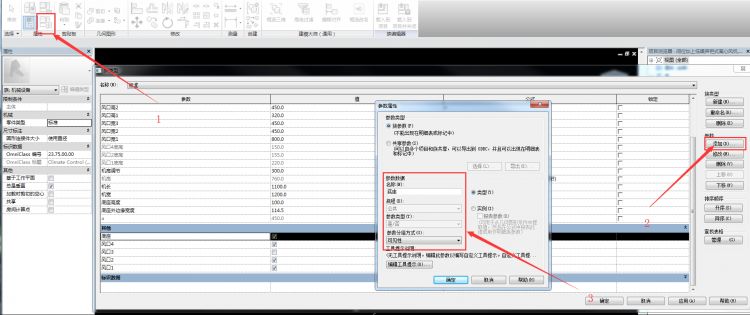

2、点击“族类型”，通过命名不同来区分构件添件的可见性参数，如图所示。

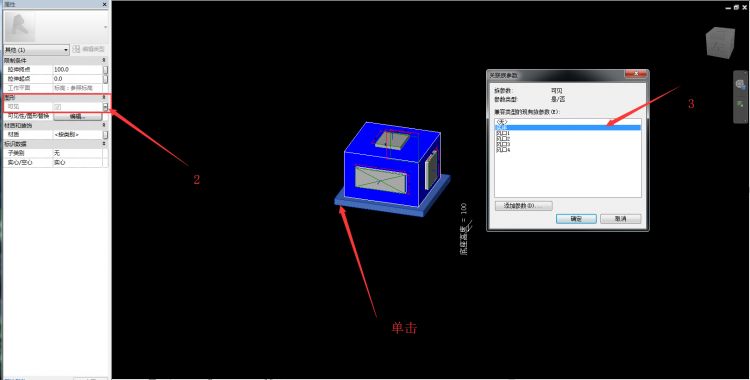

3、点击“确定”，选择需要控制显隐性的构件，在图形的可见中关联添加对应的可见性参数，如图所示。
4、载入到项目中，即可在族的编辑类型中找到相应的构件名称取消勾选，即可隐藏相应构件。
技巧的意义：
通过控制构件的显示，来控制相近构件的部件显示，从而达成不同功能的构件使用，省去族构件的反复查找这一步骤。
使用“檐沟”工具将檐沟添加到屋顶、檐底板、模型线和封檐带。
（屋顶: 檐沟）。
高亮显示屋顶、层檐底板、封檐带或模型线的水平边缘，并单击以放置檐沟。 观察状态栏了解有关有效参照的信息。
（重新放置檐沟）完成当前檐沟，并放置不同的檐沟。
将光标移到新边缘并单击放置。
要完成放置檐沟的操作，请单击视图中的空白区域。

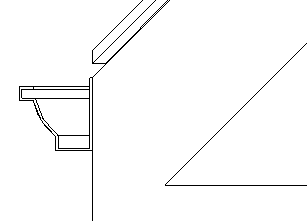

剖面中示的檐沟
在BIM软件Revit中添加墙体时，我们可以用以下技巧来成功建模并提高工作效率。对多楼层建筑创建外墙时，使用从最底层向最高层扩展的墙。使用多个墙或叠层墙以用于材质更改或墙构造更改。
要使墙的方向在外墙和内墙之间翻转，请选择墙并单击显示在它旁边的蓝色翻转控件。翻转控件总是显示在 Revit 理解为外墙的那一侧。
墙体不会自动附着到其他建模构件上，例如屋顶和天花板。必须使用“附着”工具和“分离”工具来明确地附着墙体。请参见将墙附着到其他图元。
当绘制墙时，可以通过为选项栏上的“偏移”指定值来设置其与光标的偏移距离。可以指定测量偏移时基于的定位线。
可从项目浏览器访问墙类型属性。在项目浏览器中，依次展开“族”、“墙”以及一个墙族，然后在墙类型上单击鼠标右键。单击“属性”可访问“类型属性”对话框，可在其中修改墙属性。
如果重命名或创建一种墙类型，请在名称中指示墙功能，并在“类型属性”对话框中指定“功能类型”属性(内墙、外墙、基础墙、挡土墙、檐底板或核心竖井)。
默认情况下，内分隔墙的墙顶定位标高设置为上方标高。
可以在两面墙之间拖曳附属件，如门和窗。
将附属件放置在厚度不同的主体之间时，可以相对于其主体调整附属件的厚度。选择附属件并单击“拾取主要主体”。选择希望该附属件调整厚度以匹配的主体。附属件厚度将根据选定主体的厚度进行调整。如果稍后删除了主体，附属件也会随之删除。

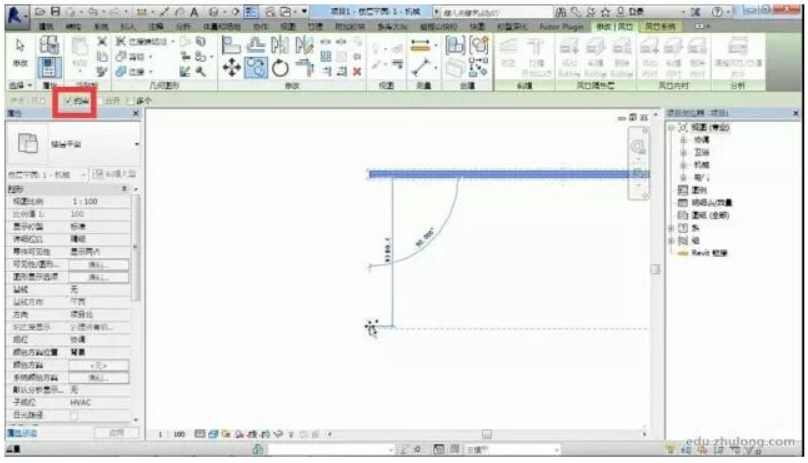

如果在选项栏上选择“半径”，然后将两面直墙的端点相连接，则会以指定半径在这两面墙之间创建一个圆角。
若要提高性能，请执行以下操作 ：
避免对建筑模型(和墙)进行过度建模或过度约束，以减小项目尺寸、降低复杂性。
在视图中显示墙层信息时要谨慎。尽可能最大程度地降低详细程度。
好了，以上就是BIM公司的小编为大家带来的Revit中绘制墙体的小技巧了，希望对大家有所帮助。
文章来源：BIM装配式情报站
大家好，瓜妹又来将更简单的操作方式分享给大家，也欢迎大家与我多交流，看完记得关注呦。
在revit建模过程中，经常会遇到因为构件高度不一致导致的部分构件在平面图中无法显示。那我们通过什么方法可以让所有构件都显示呢？一起来看一下吧。
Step1.我们先绘制一面墙体，并且在不同的高度放置三面窗。
Step2.但是由于视图范围的控制，我们在平面中只能看到与剖切面相交的一扇窗，这时我们就要选择平面区域功能。
Step3.在放置窗的位置上创建平面区域，并调节视图范围，使剖切面与放置的窗相交。
Step4.确定以后就可以在平面中看到相应高度的构件，点击绘制好的平面区域，可以进行边界及视图范围的重新设定。平面区域也可重复创建，但不能重叠。
Step5.可以使用快捷键”EH”，对平面区域进行隐藏，需要调节时可以使用显示隐藏图元命令，选择平面区域，使用快捷键”EU”命令取消隐藏。
本节内容大家学会了吗？
培训网校课程目录
零基础培训教程
项目实战训练营
窗的绘制，首先选择基于墙的公制常规模型将族类别设置为“窗”，窗一般分平面窗和凸窗。绘制平面窗时有以下要点：根据平面图与立面图确定窗的尺寸；使用拉伸进行创建；注意选择子类别并且添加材质。窗的放置有以下要点：定位时，根据平面图确定位置，根据立面图确定高度；放置完后进行调整时，根据柱的位置调整水平位置，根据梁和墙饰条的位置调整高度。
以北立面上的平面窗为例，首先打开CAD图，使用快捷键测量出其宽度为900，高度为2500。打开Revit，点击文件，新建一个族，选择基于墙的公制模型进行创建，。接着修改族类别为窗，然后打开放置边。先要在墙上开一个窗洞，点击“创建”的“洞口”，已知窗的尺寸，利用拾取线开始进行绘制，将宽度偏移量设置为450（窗宽度的一半），高度拾取2500和0，接着使用快捷键“TR”进行修改。勾选“完成编辑”，打开三维图调整到“真实”模式查看，洞口即开好了。
接着继续打开放置边，使用“创建”选项卡中的“拉伸”，选择“矩形”来创建窗框，由于没有给出窗框的厚度，故设置为50，即设置偏移量为50，再绘制一个矩形，利用空格键，将之移动到内侧。由CAD图中可看出还有两条内窗框的线，测量其尺寸后利用偏移绘制，切记要进行连接修改。在子类别中选择窗框，在材质一栏内添加关联族参数，设置为窗框。接着打开平面图查看厚度是否有问题，若有问题则进行修改，这里将厚度设为100，即正负各50。
接着打开放置边，对窗框内的玻璃进行绘制。同样使用矩形进行绘制，切记要一块一块创建，子类别勾选为玻璃，厚度设为10，即正负各5。打开三维视图查看。将绘制好的窗保存为族，命名为“3C_固定窗_900*2500（窗的尺寸）”。
Revit是由Autodesk公司出品的一款建筑三维模型产品软件，软件包括Autodesk Revit Architecture、Autodesk RevitMEP和Autodesk Revit Structure三种功能，包括Autodesk Revit，Autodesk Revit Content Libraries及Autodesk Material Library共享组件。
该软件主要用于三维建筑信息建模，设计人员可在其中自由建立模型，进行建筑设计、管道设计、结构工程设计和MEP工程设计等，从而帮助建筑设计参与人员（建筑、结构、暖通空调、电气和管道设计等人员）协同设计，实现信息共享，进行协同设计，最大程度避免“信息孤岛”现象，规避风险及错误，避免资源浪费。除此之外，Revit还具有建筑能耗分析、建筑施工模拟、建筑运营模拟等功能，可以帮助设计师工程师更好更优的选择节能环保低耗能的建设方案，促进可持续设计，从而建造和维护质量更好、更节能的建筑。Revit因其强大的功能，简单友好的界面，现在已经成为BIM技术中一个必不可少的软件。
Revit软件中Architecture功能主要是建筑的三维建模，为建筑结构设计师利用交互式设计方法，充分考虑设计师的设计习惯进行建筑物三维建模。在其中还供各种各样族文件，充分节省设计师时间；提供日照分析、立面分析等多种分析方式，辅助设计师合理设计建筑物。
Revit软件中的MEP功能，是机械、电气、管道三个专业的简称，MEP功能为Revit专门为这三个专业开设的设计版块。在其中，可在建筑物模型基础上进行电气及管道设计和铺设，有利于以后防止碰撞和建筑资源节省。
Revit软件中的Structure功能，主要服务对象是结构设计师，与Architecture功能不同的是，此功能中主要为梁、板、柱等各种结构构件的模型建立。Revit也为此建立了庞大的族库和碰撞检查等功能，帮助设计师进行结构设计。此功能还可以对结构进行分析，施工方式模拟等，极大的避免了后续建筑资源浪费。
在Revit中如何使用墙提高工作效率？下面就来一起分析一下。
在添加墙时，请遵循以下最佳做法以成功建模并提高工作效率。对多楼层建筑创建外墙时，使用从最底层向最高层扩展的墙。使用多个墙或叠层墙以用于材质更改或墙构造更改(墙类型)。
要使墙的方向在外墙和内墙之间翻转，请选择墙并单击显示在它旁边的蓝色翻转控件。 翻转控件总是显示在 Revit 理解为外墙的那一侧。
墙体不会自动附着到其他建模构件上，例如屋顶和天花板。 必须使用“附着”工具和“分离”工具来明确地附着墙体。 请参见将墙附着到其他图元。
当绘制墙时，可以通过为选项栏上的“偏移”指定值来设置其与光标的偏移距离。 可以指定测量偏移时基于的定位线。
可从项目浏览器访问墙类型属性。 在项目浏览器中，依次展开“族”、“墙”以及一个墙族，然后在墙类型上单击鼠标右键。 单击“属性”可访问“类型属性”对话框，可在其中修改墙属性。
如果重命名或创建一种墙类型，请在名称中指示墙功能，并在“类型属性”对话框中指定“功能类型”属性(内墙、外墙、基础墙、挡土墙、檐底板或核心竖井)。
默认情况下，内分隔墙的墙顶定位标高设置为上方标高。
可以在两面墙之间拖曳附属件，如门和窗。
放置在两面墙连接处的窗
将附属件放置在厚度不同的主体之间时(如上所示)，可以相对于其主体调整附属件的厚度。选择附属件并单击“拾取主要主体”。选择希望该附属件调整厚度以匹配的主体。附属件厚度将根据选定主体的厚度进行调整。 如果稍后删除了主体，附属件也会随之删除。
如果在选项栏上选择“半径”，然后将两面直墙的端点相连接，则会以指定半径在这两面墙之间创建一个圆角。
若要提高性能，请执行以下操作 ：
避免对建筑模型(和墙)进行过度建模或过度约束，以减小项目尺寸、降低复杂性。
在视图中显示墙层信息时要谨慎。 尽可能最大程度地降低详细程度。
文章来源：
柏慕联创【文/WAY1936】
报告参数属于实例参数的一种特殊类型，可用于从集合图形条件中提取值，然后在公式中报告此值或用作明细表参数。简单来说，报告参数就是一个实时测量工具，它能提取测量点之间的距离值，然后被运用到公式或明细表。
下面对报告参数的使用进行讲解，以帮助初学自适应的学者更好的理解和运用报告参数。
1、首先，新建一个【基于公制幕墙嵌板填充图案】，用样板中原有的正方形生成实体，标注底部一边的自适应点之间的距离a（报告参数），和生成长方体的高度b（实例参数），如下图所示；
2、然后打开族类型属性，在输入b=a*2，即长方体的高度等于底边两点距离的两倍。
3、新建概念体量，分隔表面，替换填充图案，如下图:
由于网格表面分隔的每边大小不等而又有一定渐变，所以生成的长方体的高度也会随之改变，于是就出现了渐变的效果。
免费Revit教学视频。
Revit中有个等分标注很实用，我一般用来做幕墙分割。相比于CAD，Revit的标注与所标注的图元相关联（约束），并可以通过标注来调整图元。等分标注可以通过一些选项来修改所显示的值，以Revit2020的样例项目作为例子：
我们选择三段来进行标注，默认情况下，等分标注显示为EQ：
选择此段标注，我们可以通过Properties-Other看到等分标注有三个选项，默认情况下为EqualityText：
1、EqualityText
我们可以通过该标注的Type里修改显示，即图中2位置。可以修改成任何想要显示的字段。
2、Value
顾名思义，Value即显示该标注的值，而非以EQ或者别的什么代替。如图中等分标注改为Value后，显示具体数值。需注意即使只显示数值，此时这四条轴线仍有等分的约束。
3、EqualityFormula
字面上为等分公式，但默认情况下，此时是标注整段长度：
我们同样可以通过EditType来调整想要显示的内容：
可看到默认为总长度TotalLength，但同样可以选择每段长度、等分段数以及尺寸界限的条数（这个貌似没什么用？）。以我们想要显示的3×3000=9000为例：
需要加入的参数为等分段数（NumberofSegments=3），每段长度（LengthofSegments=3000）和总长度（TotalLength=9000）。并相应调整上下顺序。
可以看到结果并非如我们所愿。（不知为啥突然就觉得Revit很傻，尽管其实这是我自定义的，Revit怎么可能知道中间要加数学符号。。。）所以我们需要回去，在参数那边进行前缀及后缀符号的添加。
这样显示就是我们想要的了。这里面因为我们要用到等分，所以这种显示设置其实比较复杂。如果不进行等分的调整，可以只标注首末端，双击标注值并在对话框中修改ReplaceWithText即可。
可以看到这个对话框也有上方/下方、前缀/后缀的选项，可自定义自己想要的显示值，以满足图纸需求。
利用Navisworks等软件对方案模型做实时漫游，可以在漫游虚拟现实演示系统中自由行走、任意观看，冲击力强，能获得身临其境的真实感受，弥补因缺乏对传统建筑图纸的理解能力而造成和设计师之间的交流鸿沟。
在Revit软件中将建筑模型导出成nwc格式文件，如图所示。
利用视点功能，设置人物位置、视角，在建筑模型中进行虚拟漫游，可以身临其境的真实感受建筑内部空间信息，如图所示。
将BIM模型导入到3Dmax中，通过材质编辑器，导入无缝贴图材质，将材质逐步添加至墙、柱、梁、板等部位，使模型跟真实的建筑一致，如图所示。
编辑模型并拆分和重组模型，将各部位分类，使模型能够更方便制作动画，如图所示。
通过建模功能制作场地
熟练运用切片命令，根据施工进度图的实践节点制作动画后调整时间轴，调整动画整体节奏，如图所示。
加入摄像机，调整焦距并在时间轴线上制作摄像机的运动轨迹动画，如图所示。
导入灯光，并分别调整光源的参数，达到真实效果并调整光线位置，灯光的位置一般根据摄像机位置进行调整，如图所示。
调整所需视频大小的参数及图片格式进行渲染，如图所示。
把渲染后的JPG图片导入Promiere合成软件进行合成，如图所示。
导出成AVI格式后生成视频
总结：
3dsMax技术设计师建筑相关行业未来的发展趋势，也是建筑设计工作的基本要求。制作电脑效果图是建筑设计人员、室内外装潢设计人员必修掌握的一种技能。电脑效果图，有助于设计方案的完善以及工程方案的竞标，它可以向建筑承建单位、施工单位以大众表达设计者的意图，同时也可以展示预测建筑完成后的实际效果。
在做项目的过程中，往往会有不满足净空标高的地方，就会做一个分析报告与业主或设计院对接来解决问题。本练习以某项目的机电管线为例，最低净空标高要求满足2200。在Revit中先把此区域的净高分析图做出来；再截取此区域的三维模型图，最后整合根据项目需要生成所需的文档，本练习生成PPT文档，做分析报告。步骤如下：

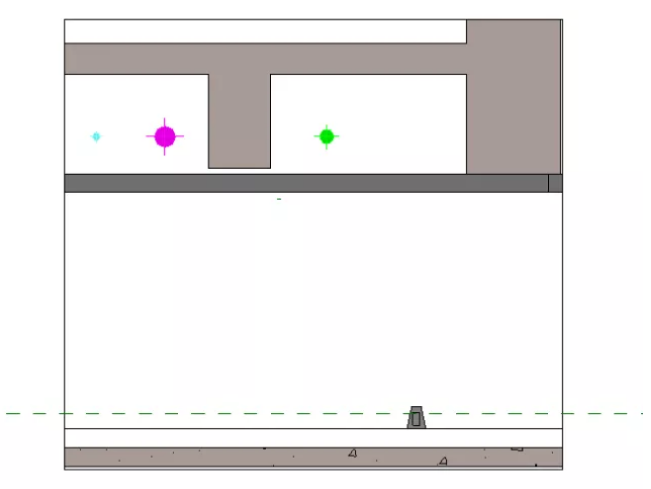

1.在不满足的净空标高的区域做一个剖面，如下图所示：

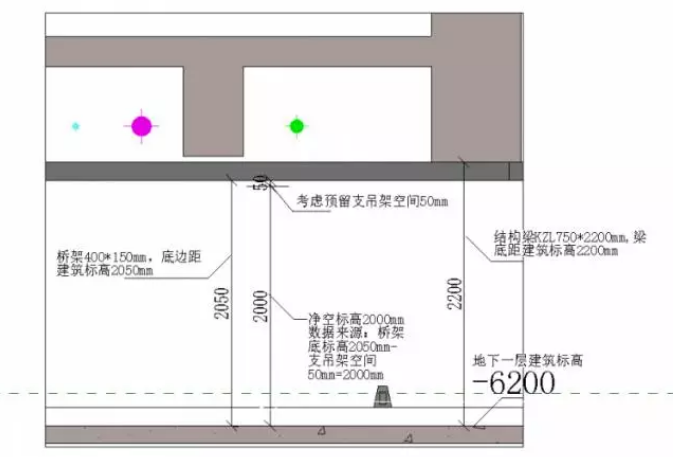

2.以上图第三张为基础，进行添加参数分析此区域的净空标高。在注释菜单栏中会用以下命令（对齐、高程点、详图线、文字）进行编辑分析图。如下图所示：

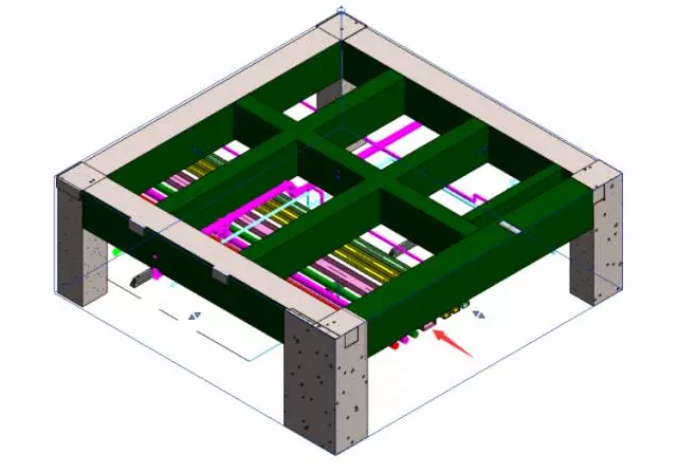

3.做好净高分析图之后，截取Revit三维模型图以表示此区域，最后进行整合，生成PPT格式报告，以便于问题交接。截取的Revit三维模型图，如下图所示：

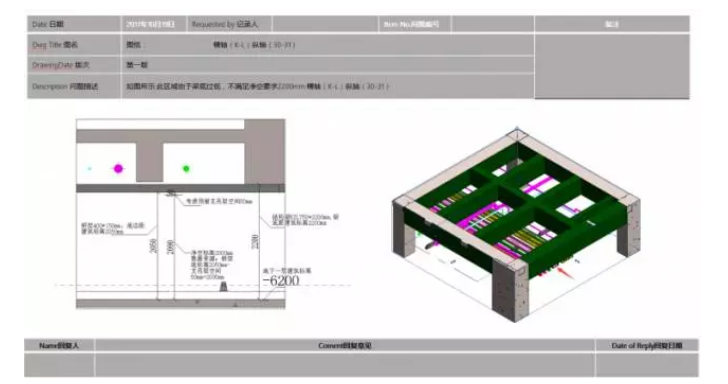

4.最后整合生成的PPT文档，如下图所示：
来源：欧特克BIM俱乐部】
它们可应用于设计中的对象，使对象具有真实的外观和行为。
Autodesk 提供的库被锁定时，会用锁定图标表示。锁定的库中的材质不能被覆盖或删除。我们可以将材质从一个锁定的库复制到用户创建的未锁定的库，在这里材质可以被覆盖或删除。在下图中，“AB 项目材质”库是用户创建的未锁定库。
通过添加类别并将材质移动到类别中可以对库进行细分。Autodesk 提供的库中包含许多按类型排列的材质类别，例如“混凝土”、“金属”和“玻璃”。由我们用户自己创建的库和类别可以反映不同的组织方法，如项目名称或用途。在图中，“AB 项目材质”库包含“构造”类别。
要使用库，单击“管理”选项卡
上图不同区域的功能说明如下：
1. 项目材质过滤器
2. 项目材质列表：显示当前项目中的材质，无论它们是否应用于项目。在列表中的材质上单击鼠标右键可访问常规任务菜单，例如“重命名”、“复制”和“添加到库中”。
3. “材质库”工具栏：提供的控件可用于管理库、新建或复制现有材质，或者打开和关闭“资源浏览器”。“显示/隐藏库树”
4. 库列表：显示打开的库和库内的类别（类）。
5. 库材质列表：显示库中的材质或在库列表中选中的类别（类）。
6. 材质浏览器工具栏：提供的控件用于管理库、新建或复制现有材质，或者打开和关闭“资源浏览器”。
7. 在库列表中（左窗格）选择某个材质时，右窗格中会显示与此材质相关联的选项卡（资源）。单击这些选项卡（例如“标识”或“外观”）可以查看该材质的特性和资源。查看库中的材质时，属性为只读。
若要将材质添加到当前项目，首先在现有库中找到材质，然后使用以下方法之一：
双击库列表中的材质。
将材质从库列表拖放到项目材质列表。
在材质上单击鼠标右键
选择库列表中的材质，然后单击位于材质右侧的“添加”按钮
若要将材质复制到库中，请使用以下方法之一：
将材质拖放到库中。
在材质上单击鼠标右键
如果将材质复制到库中，并且此库存在具有相同名称的其他材质，系统会提示覆盖目标位置的版本或保留二者。如果保留二者，那么正在复制的材质其材质名称将附加一个编号；例如：瓷器，象牙白 (2)。
创建库、将材质和资源添加到该库，然后将库导入项目中。下面这段视频演示了管理材质库的过程：
1. 创建用户库并对其进行填充。
2. 在新库中添加材质，然后编辑材质属性。
3. 将更新的材质复制回到用户库。
4. 锁定用户库。
5. 将命名类别添加到用户库。
材质库是材质和资源的集合。Revit 提供了适用于 Autodesk 材质和 AEC 材质的标准库。这些库已锁定，如锁定图标所示，表示无法覆盖或删除这些库中的材质。我们可以创建自己的用户库，以便轻松访问最常使用或用于特定类型项目的材质集。
在选择“创建新库”选项后，导航到要保存库的网络位置，并为其输入名称。若要填充新的未解锁用户库，可以从 Autodesk 提供的一个库、或从其他用户库、或从项目材质列表中拖动材质。
在本示例中，需要从“AEC 材质库”中将亚麻、瓷器材质添加到新的“Revit 项目”用户库中。
现在，假设我们希望瓷器材质具有粗面装饰。首先，对材质进行重命名，然后将其添加到当前项目，以便我们可以编辑它。既然此材质已添加到项目中，则可以在“外观”选项卡中编辑“装饰”属性，然后将值由“缎光”更改为“粗面”。
由于在项目中进行处理，因此必须将材质复制回用户库，以便将我们的更改保存到库中存储的材质的版本。
Autodesk 锁定库中的材质和资源将保持不变。请注意，如果我们对材质进行更改，并且要使这些更改可用于其他材质，则必须在“库”面板中将更新的材质复制回用户库中。默认情况下，用户库不会锁定。但通过将用户库的 ADSKLIB 文件设置为只读，则可以在 Windows 资源管理器中锁定用户库。
还可将命名类别添加到用户库，以适应我们偏好的组织方案。例如，将 AEC 材质库中的材质组织为诸如陶瓷、混凝土和钢筋网之类的类别。
在此示例中，我们为 Revit 项目用户库创建一个“洗手间装饰”类别，然后将相关材质拖动到其中。
若要支持使用一致的材质，可以与我们项目团队或其他项目团队上的其他 Revit 用户共享用户库。也可以使用 Autodesk Inventor 和 Autodesk AutoCAD 共享 Revit 用户库。如果要访问其他库中的材质，需要先在 Revit 中载入该库，然后将材质添加到我们的项目中。
在如今的工程制图当中，我们需要经常给构件以及相应的族进行标注或注释来帮助其他人快速进行理解，下面就让我们一起来看看在Revit中要如何给构件做标注：
1、将模型转至三维视图，点击左下角视图锁定命令，将三维视图进行锁定。
2、锁定完成后，点击注释面板下标记命令即可对构件进行标记。
免费Revit教学视频。
来源丨益埃毕教育
在做管线优化的时候，除了处理管线之间的硬碰撞、检修空间等因素，还有管道的保温层也要注意。水管和风管都有可能有保温层，下面就以如何添加水管保温层为例。
1、绘制一根管道，如下图
2、选中需要添加保温层的管道，点击修改中的添加隔热层，如下图
3、弹出添加窗口，之后选择保温层类型，如果没有遇到合适的点击编辑类型，进行新建材质，最后调整保温层厚度，添加完成，如下图
发现：管道变粗，添加成功，如下图
4、再次选中之后可以进行管道保温层编辑、删除等动作。
-END-
免费Revit教学视频。
在使用Revit绘图时，双击构件便会进入族编辑界面。但有时并不需要对构件进行编辑，我们可以通过设置来对图元进行双击操作的修改。
1.点击左上角R图标，点击选项，进入选项界面。
2.点击用户界面，找到双击选项，点击自定义。
3.进入自定义界面，找到需要修改的图元类型对双击操作进行修改即可。
在revit中进行多专业模型合并时，我们常常会用到链接文件和模型组功能来实现这类需求，但两种方式有各自的优缺点，幸好revit提供了比较方便的转换方法，让我们来看一下具体的操作方法和需要注意的事项。
我们先选中链接文件，然后点击“修改”>“链接”>“绑定链接”功能
这里的绑定链接其实就是将链接文件转化为模型组的过程
转换过程中软件会询问是否需要导入链接文件中的详图、标高和轴网，这个可以根据我们实际需要选择，一般都不需要导入
点击确定以后，链接文件就非常方便的转换为组文件了
已经转换的模型组，可以在项目浏览器中，右键创建实例来重新布置
选中模型组文件，然后点击“修改”>“成组”>“链接”功能
注意：虽然我们还会用到直接将模型文件“作为组载入”的方式合并模型，但需要手动点选对齐模型位置，并且在对应标高的平面视图中创建，否则后期调整非常麻烦，因此我们还是较为推荐新人将链接文件转换为组的方式来做模型合并。
替换为新的项目文件：把组模型保存为一个新的链接文件
Revit会提示2个选项
替换为现有项目文件：用已经存在的文件替换组模型
如果是第一次转换的话我们选择第一个
如果是其他同事修改了链接模型，我们可以选择第二个来更新替换
保存为对应的revit项目文件即可
其实链接文件和模型组转换的功能本身操作并不复杂，但有时候我们可能会忽略了这些功能的实用价值，在追求性能和可编辑性的平衡之间的利弊时，合理去根据实际情况来灵活转换使用才是最佳选择。
文章来源：Revit MEP
随着BIM技术应用的逐渐深入，Revit插件使用频率越来越高，这个过程中不可避免的出现了以下常见问题：
1）插件占用界面大，影响revit正常使用；
2）部分开发团队代码不严谨，插件相互冲突无法打开；
3）部分插件暴力占领用户桌面，无法完整卸载!
今天我们就来分享一个小方法：
如何查看revit安装了哪些插件，如何手动管理需要加载的插件。
1.Revit插件启动文件位置
首先我们先要找到revit插件的启动文件的位置，通常为：C:ProgramDataAutodeskRevitAddins
安装有多个版本的话，会有对应版本年份的文件夹。
注：windows系统中ProgramData文件夹在是隐藏的，我们需要设置C盘显示隐藏文件夹，然后再进行访问；同时也需要显示一下文件扩张名，方便后面修改加载文件：
2.隐藏不使用的插件
打开对应revit版本的文件夹，我们可以看到有很多.addin后缀格式的文件，这些就是插件的启动文件，他们决定了revit启动时会加载哪些插件。
以管综易为例，如果想隐藏插件的话，可以新建一个文件夹命名为“临时隐藏”，把#NaiveMEP.addin的文件移动进去就可以了。
3.常用插件的启动文件
1）管综易
2）橄榄山
3）Hibim
4）建模大师
5）MagiCAD
6）构件坞
一些在自学Revit教程的网友在观看教程中的时候，都会频繁听到Revit视图样板这一词语，那么，Revit视图样板是什么？有哪些作用？如果您还没有完全认识Revit视图样板的概念的话，就来看看今天的Revit教程，我们将给大家带来Revit视图样板的详细介绍！
Revit视图样板介绍：
Revit视图样板是一系列视图属性，例如，视图比例、规程、详细程度以及可见性设置。使用视图样板可以为视图应用标准设置。使用视图样板可以帮助确保遵守公司标准，并实现施工图文档集的一致性。
在创建视图样板之前，请首先考虑如何使用视图。对于每种类型的视图（楼层平面、立面、剖面、三维视图等等），要使用哪些样式？例如，设计师可以使用许多样式的楼板平面视图，如电力和信号、分区、拆除、家具，然后进行放大。
您可以为每种样式创建视图样板来控制以下设置：类别的可见性/图形替代、视图比例、详细程度、图形显示选项等等。
样例
以下示例显示了构造楼层平面和展示楼层平面。可以使用预定义的可见性和图形设置为每个样式创建视图样板。
Revit视图样板样例
Revit视图样板样例
可以通过以下方法使用视图样板来控制视图：
将视图样板中的属性应用于某个视图。以后对视图样板所做的修改不会影响该视图。
将视图样板指定给某个视图，从而在样板和视图之间建立链接。以后对视图样板所做的修改会自动应用于任何链接的视图。
可以将视图样板从一个项目传递到另一个项目。
来源丨益埃毕教育
Revit中绘制地下室汽车坡道，柱顶和梁顶标高的调整需要根据楼板标高一一调整比较费时，那么如何快速的完成这一目标呢？下面来进行简单讲解。
1、应用楼板命令修改子图元绘制坡道,保证坡道各处标高无误，在对应位置绘制柱、梁等构件，如图所示。
2、将梁实例参数中“结构”分组下“起点附着类型”与“终点附着类型”调整为“距离”，如图所示。
3、需要注意梁和柱需要处于连接状态，如图所示。
4、将柱顶附着于板，梁的标高自动相应进行了调整，如图所示。
意义：在做项目过程中，有坡度的地方，绘制梁等构件，需要计算每个点的高程坐标，来进行模型的绘制，相对来说比较复杂。通过学习上述文章，使用Revit中的附着命令，可以快速、方便的修改修梁的坡度，使其附着于楼板，或者坡道，需要注意的是，使用附着命令的过程中，坡道需要利用楼板来代替，并使用修改子图元的命令来赋予其坡度，合理运用。
-END-
让你的Revit更好用，这个插件你得会！
Structural Connections forRevit是Autodesk发布的一款插件，主要功能是钢结构构件连接节点设计，设计的结果可供深化设计单位、钢结构加工单位借鉴，在此基础上高效的进行全方位的深化设计。
Revit2018中插件定义的连接类型分为以下主要类别：所有连接(AllConnections)、梁拼接(Beamendtoend)、柱-梁连接(Column-Beam)、常规支撑节点(Generalbracings)、梁上的板(Platesatbeams)、管连接(Tubeconnections)等，合计约130多种节点链接样式，基本涵盖了钢结构设计中常用到的节点。
产品开发的思路是设计师在Revit模型中完成结构构件布置及节点设计工作。在BIM工作流程中，当设计分享模型给下游的钢结构深化设计单位时，设计师可以将Revit模型（包含SteelConnectionsforRevit插件生成节点）导出到AdvanceSteel，深化单位可以在AdvanceSteel里面复用设计师完成的节点，生成钢结构加工图。
现有工作流程的问题：设计师在Autocad里面出设计图，深化单位在Autocad里面绘制深化设计图，比较先进的深化设计单位或者比较复杂的项目可能用详图设计软件重建3D模型。新的工作流程避免了以往不连续配合中的问题：详图工程师未正确理解设计意图导致节点深化错误；构件截面，长度，材质等搞错；结构设计图纸遗漏了建筑及机电设计师的开洞（例如下图）；当然最棒的是大家在同一个模型上进行配合，详图工程师不必再另起炉灶，花费很大精力重建一个3D钢结构模型，只需集中精力完善设计中未明确部分。
2018版本中梁柱支撑可以识别用户自定义的钢结构截面。插件2017.1版本只包含了美国，加拿大及欧洲四国的型钢库，从2017.2版本开始增加了中国及日本型钢库，现在还包含了ANZ，南非，印度及更多的欧洲国家型钢库。中国型钢库可以在下述文件位置找到：
C:ProgramDataAutodeskRVT2018LibrariesChina结构柱钢
C:ProgramDataAutodeskRVT2018LibrariesChina结构框架钢
安装SteelConnectionsforRevit插件步骤如下：
1.你需要利用自己的Subscription帐号登录http://Accounts.autodesk.com，然后在Manage里面找到Revit2018，再在Addin下搜索SteelConnectionsforRevit的插件。注意：现在此插件当前没有汉语版，只有英法德及波兰语版本。
2.安装步骤：
登陆你的Autotodesk帐户，在Manage底下找到Revit，然后选择下图红框圈出选项。在里面查找SteelConnectionsforRevit的插件并下载。
关闭Revit，开始安装，选择英文版本。
安装完毕后打开Revit，在Revit结构按照视频演示顺序点开侧下方箭头，就可以找到并使用插件自带的130个节点了。
如何应用SteelConnectionsforRevit插件设计钢结构关键节点呢？
钢结构梁柱连接节点设计，支撑连接节点设计及修改节点链接的主次顺序
2018版还有一个改进就是更易于识别连接里的主次构件。选择一个连接节点的时候，主构件的通用连接标示符号为一个实心圆，次要构件标示符号为带数字的圆，这些数字表明了次要构件的优先级。你也可以选择这些数字，把它指定给不同的构件，从而修改其优先级，节点也会随之自动修改。
SteelConnectionsforRevit插件的缺点在于：所有的节点及其对话框都是基于RevitAPI二次开发，所以2017版升级到2018版以后，可供选择的节点种类从22个增大到130个，但是仍然无法覆盖所有的节点样式。而在实际的钢结构节点样式千变万化，如何让工程师自己订制满足要求的钢结构节点连接库，将是这个插件未来发展的挑战！
无论在AutoCAD还是在Revit中，选择操作似乎是最常见、也是最简单的，但对于复杂项目，要快速选中满足我们需要的构件，就需要有些技巧性。
单选即点击，多选可框选。如下图，我们可以将一部分图形框选选中。但是不足之处在于，选择的目的性不明确，选择的范围也不精准。其实我们可以通过其他的命令实现精准点控。
（图一）
第一种
使用Revit的过滤器命令，可实现不同类别的构件筛选区分。全选整体模型，并打开过滤器，则显示有不同类别供选择。此处可按类别区分，但缺点显而易见，精度就只到类别这一层，无法进一步细分（如砌体墙和混凝土墙）。
（图二）
如下，则是将主体结构按照“竖向结构+框架梁+楼板”拆分显示。
（图三）
第二种
为了解决上述问题，我们可以利用到明细表。明细表在提取构件属性信息的同时，也与模型构件存在着关联性。这意味着，明细表的数据对应着就是模型当中的构件。如下，点击明细表的信息，对应即选中模型构件。
（图四）
如下，我们点击明细表对应行：自标高的高度偏移值=0，楼板厚度=120，标记=科研楼。相应在模型中即选中满足条件的楼板构件。
（图五）
另外，我们添加“标高”字段，就可以选取标高基于七层，不降板、板厚度120mm的科研楼楼板。以此类推，设置对应的明细表字段，相当于设置不同规则的条件，以达到筛选的目的。
（图六）
第三种
随便一提『建模大师』的过滤功能（免费），从选项板中，我们可以选择对应标高和对应构件类别，以及具体到不同的类型名称。这就比Revit原本的命令多一层逻辑，起码就能从类型名称上区分混凝土墙和砌体墙。
（图七）
培训网校课程目录
零基础培训教程
项目实战训练营
在使用Revit软件建模过程中，我们会经常要给轴网添加标注。在这个过程中我们会遇到这样一个问题：如果每一个楼层平面视图的轴网都相同的话，那么我们在添加尺寸标注时，通常采用的方法是点击注释选项卡→对齐→点击轴网进行标注，或者是在快速访问工具栏中选择对齐标注的工具→再选择轴网进行标注。如果每一个视图都按照上述两种办法进行标注，那么工作量会特别大。下面，我们来学习如何快速的创建出相同楼层轴网的尺寸标注。以下图为例：
一、首先选中轴网的标注，任意一个标注即可。然后点击右键找到选择全部实例，选择在视图中可见，这样该层平面视图内的轴网标注我们就已经全部选中了。
二、然后在功能区中找到“复制到剪贴板”工具，选择从剪贴板粘贴，选择与选定的视图对齐。
三、选择相对应的视图点击确定即可
使用Revit还不会在明细表中添加窗面积？本教程就讲解了Revit在明细表中添加窗面积的操作内容，需要学习的朋友们可以跟着小编一起去看一看下文，希望能够帮助到大家。
2.在“新建明细表”对话框中的“类别”下，选择“窗”，并点击“确定”。
3.在“明细表属性”对话框的“字段”选项卡上，选择“高度”，并点击“添加”，择“宽度”，并点击“添加”。
4.点击“计算值”。在“计算值”对话框中的“名称”栏中，输入“窗面积”。请确认已选定“公式”选项。从“类型”下拉列表中选择“面积”。在“公式”对话框中，输入“高度*宽度”。点击“确定”即可。
上面就是为大家带来的Revit在明细表中添加窗面积的操作教程，一起来学习学习吧。相信是可以帮助到一些新用户的。
我们在使用revit复制功能的时候没有约束功能，下面就给大家讲一下怎么用shift键快速完成约束功能的复制。

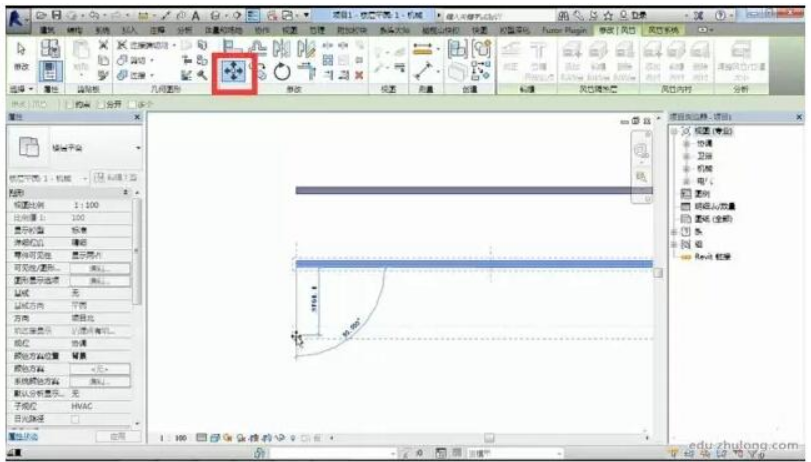

1、绘制一根风管(示例)在修改选项卡中选择所需要的命令，例如复制(CO)
2、在复制过程中可以勾选约束键或者按住键盘SHIFT，快速生成正交模式。
3、除了复制可以使用约束功能，移动过程中也可以使用。
培训网校课程目录
零基础培训教程
项目实战训练营
尝试启动Autodesk Revit时出现以下错误：
许可系统错误6 （授权系统错误6）
CLM文件夹中缺少LGS.data文件
受信任的存储文件已损坏
LMU.exe无法启动
用户没有对文件夹C： ProgramData Autodesk 的读/写权限
一个清理卸载 ，删除所有 Autodesk软件和所有下面的文件/文件夹应解决问题：
C:Program FilesAutodesk
C:Program FilesCommon FilesAutodesk Shared
C:Program Files (x86)Autodesk
C:Program Files (x86)Common FilesAutodesk Shared
C:ProgramDataAutodesk
删除以C： ProgramData FLEXnet中的adskflex开头的3个文件
C：用户
C：用户
注意 。可以隐藏相同的文件/文件夹。
在Revit族的运用中，除了Revit结构族、Revit系统族之外，还有Revit可载入族。Revit可载入族也可以叫做：Revit自定义的族。Revit可载入族是什么 Revit自定义族怎么用？下面，我们就来具体了解一下Revit可载入族！
Revit可载入族详细介绍：
Revit可载入族是Revit中应用最广泛而且可以自定义的族。可以创建自己的自定义族，不过族库中和Web上已准备了许多族，可供使用。
在开始项目之前，使用下面的工作流确定是否可以使用现有族，还是需要创建您的自定义族。
1.确定项目需要的族。
2.搜索现有的可载入族，并确定是否可以在库、Web、Revit样板或Office样板中找到所需的族。
3.如果能找到相应的族，但该族不是您需要的特定类型，则需要创建新的类型。
4.如果可以找到与您需要的族相似的族，则根据需要修改现有族可以节省设计时间。
5.如果找不到您需要的构件族，也无法通过修改类似族来满足您的需要，请创建您自己的构件族。
Revit可载入族是用于创建下列构件的族：
1.通常购买、提供并安装在建筑内和建筑周围的建筑构件，例如窗、门、橱柜、装置、家具和植物
2.通常购买、提供并安装在建筑内和建筑周围的系统构件，例如锅炉、热水器、空气处理设备和卫浴装置
3.常规自定义的一些注释图元，例如符号和标题栏，由于它们具有高度可自定义的特征，因此可载入的族是您在Revit中最经常创建和修改的族。与系统族不同，可载入族是在外部RFA文件中创建的，并可导入（载入）到项目中。对于包含许多类型的族，可以创建和使用类型目录，以便您仅载入项目所需的类型。
创建可载入族时，首先使用软件中提供的样板，该样板要包含所要创建的族的相关信息。先绘制族的几何图形，使用参数建立族构件之间的关系，创建其包含的变体或族类型，确定其在不同视图中的可见性和详细程度。完成族后，先在示例项目中对其进行测试，然后使用它在您的项目中创建图元。
Revit中包含一个内容库，可以用来访问软件提供的可载入族，也可以在其中保存您创建的族。也可以从网上的各种资源获得可载入族。
嵌套和共享族
可以将族的实例载入其他族中，来创建新的族。通过将现有族嵌套在其他族中，可以节省建模时间。
根据将这些族的实例添加到项目中时希望这些族的实例起作用的方式（作为单一图元或作为单独图元），您可以指定是共享嵌套的族，还是不共享嵌套的族。
在Revit中如何表达错层平面或夹层平面？下面就来具体分析一下。
有时候平面会有局部的错层或者夹层，如果按照统-的视图范围设置，可能平面表达不能满足设计意图的要求，如图74示例，大空间上部有一一个设备管廊穿过，如果按照统一的视图范围设置，剖切高度在管廊上方，平面显示如图75所示，不满足表达要求。
当然，一般情况下平面图里不希望看到这个平面区域的边界线，只需在视图的可见性设置里，将注释栏里的“平面区域”关掉，如图77所示。
平面区域经常还用来表达低窗的显示。当视图剖切高度高于窗顶时，平面上就不会显示这个窗。如果希望把窗表示出来，即可以按上述操作设定一个局部的平面区域，把低窗显示出来。需要注意的是，在一个视图里可以添加多个平面区域，这些平面区域可以共用边界，但不能交叉。
大家在BIM实操的过程中总会遇到一些问题，今天小编针对这些问题给大家汇总出了解决方法，快来一起学习吧。
1、设置Revit项目备份数量
绘制好Revit项目后需要进行保存，但同时也会遇到一个问题，就是备份数量。我们每点击一次保存就会多一个备份模型，默认的有20备份文件，每次去删除都很麻烦，那怎么设置下备份数量呢？
1.首先我们保存一个项目，在弹出的保存位置对话框中找到文件类型后的“选项”按钮。
2.点击选项按钮，在弹出的文件保存选项对话框中将最大备份数改为合适的值。
建议大家将最大备份数改成3个，避免画错需要重新开始绘制。
2、修改标头类型
和小伙伴一起画图时可能会遇到这样的问题，同样的软件在打开绘制标高时，别人的标高符号是三角形的，而自己的标高符号是圆形的，怎么办？其实很简单，操作步骤如下：
1.首先我们进入到立面，选中一个标高。
2.点击编辑类型命令，在符号参数后，将“标高标头-圆：标头可见性”改为“上标高标头”，然后点击确定。
3.这样就将圆形标头换成了三角形标头
3、在幕墙上添加门窗
我们在Revit中绘制好幕墙网格和竖梃后，门窗还怎么添加呢？
1.首先绘制好幕墙
2.载入门窗嵌板族
3.选中要添加门的嵌板。点击属性栏中的下拉菜单，选中刚载入的门嵌板或窗嵌板。即可将该位置的嵌板换成门或窗。
内容来源于：网络
免费Revit教学视频。
1、首先打开Revit软件，打开之后单击左上角的应用程序菜单按钮，如图所示。
2、点击应用程序菜单按钮中的“选项”按钮进入选项界面，如图所示。
3.切换至“用户界面”选项卡下，选择“快捷键”，如图所示。
5. 重复前三步骤之后单击“导入”选择已导出的快捷键文件并打开文件为导入步骤。
意义：在建模型过程中，可以把自己惯用的一套快捷键以文件的形式导出便于在不同的电脑中导入使用，提高工作效率。
1. 技术应用背景
利用Revit对室内饰面的铺贴进行预排布的方法很多，零件命令是较为便捷的一种操作方法，将要模拟铺贴的图元构件拆分为单个零件，创建每一个块材图元的材质信息，这样就可以在明细表中精确提取出不同规格、不同材质的材料用量。
创建材质常用的方法是加选命令，逐个选择要创建饰面材质的块材图元，修改零件属性栏中原始材质分类信息。这种方法对于铺贴面积小、饰面材质型号少的模型比较实用，但对于铺贴工程面积大、饰面材质型号较多的大型工程，此种方法的效率较低。为了解决这一问题，本文将以某大厅为例，介绍一种利用Revit明细表的材质提取功能，批量筛选并创建不同类型饰面材质的操作方法。
2.方法介绍
2.1 创建模型
Revit中创建大厅的建筑模型，地面饰面层利用建筑楼板创建，墙面饰面层利用叠层墙创建，吊顶下墙面木饰构件利用基于墙的公制常规模型族及内建模型进行创建。
大厅建筑模型
2.2 饰面层分割
以墙饰面层分割为例，首先确定墙面饰面层的铺贴方案，将要模拟铺贴的饰面拆分为零件，墙饰面是采用叠层墙创建，利用Tab切换选择要拆分的饰面，然后将拆分为零件的饰面设置为当前工作平面。
按分缝要求对零件进行分割，并按类似的操作，按铺贴方案将大厅墙饰面层和楼板饰面层进行分割。
饰面分割效果局部
大厅饰面分割效果
2.3 批量创建饰面块材质型号
利用明细表的材质提取功能将分割后的块材按型号进行筛选，在新建材质提取选项卡下选择组成部分，并在材质提取属性中选择原始族、材质名称、材质面积三个明细表字段，并生成材质类型明细表。
饰面块材材质类型明细表
设置明细表的排序方式设置为“按面积”并进行升序排列，取消勾选逐项列举每个实例，调整后明细表按饰面块材的不同类型显示，选中明细表中某一类型饰面块材则模型中相对应的饰面块材类型同时被选中。
明细表与模型图元对应关联
明细表过滤器中设置块材材质类型相对应的参数，选择要创建材质型号的饰面块材类型。以墙饰面块材的材质创建为例，过滤器条件设置为”原族“等于”基本墙”、“材质面积”大于或等于0.08㎡及“小于或等于”0.09㎡。
过滤器设置
在筛选生成的明细表中，选择需要创建材质的饰面块材类型，在模型的属性栏中取消勾选通过原始分类选项，并在材质选项栏中选择要添加的材质。
修改前的模型与材质明细表
块材的材质赋予
添加好材质后，材质信息自动关联到材料明细统计表中。材质创建完成后的饰面效果及材料明细统计变动情况。
修改后的模型与材质明细表
2.4 批量创建饰面块材质型号
新建饰面块材材料用量统计明细表，明细表中选择原始族、材质名称、材质面积、合计等字段。并在明细表排序/成组方式选项栏下，将排序方式选择为材质名称，同时取消勾选逐项列举每个实例，生成明细表。
块材材料用量统计明细表局部
3 方法总结
利用明细表的材质提取功能，将分割后的块材型号类型从模型中筛分出来，然后在明细表过滤器中设置不同材质型号的块材所对应的参数，精确选中要创建材质型号的块材类型，这样就可以批量化创建块材材质型号，基于创建块材材质型号后的模型，可以精确统计块材的材料用量明细。相较于常规的手动选择，本操作方法可以批量选取，不易造成遗漏，可以极大的提高模型创建的质量以及材料用量统计的准确程度。
