刚入手操作Revit的朋友可能还不会创建嵌套族，而今天笔者就介绍Revit创建嵌套族的操作步骤，相信大家通过学习，在以后的操作中一定会得心应手。

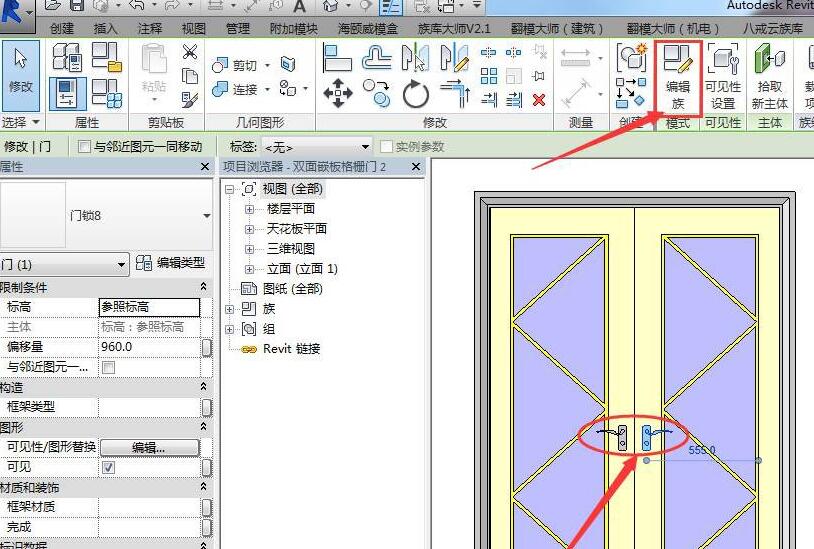

1.打开Revit，找到一个带门把手的建筑门族;当点选把手时，选项卡中出现“编辑族”命令，说明该构件是作为嵌套族被载入到门族中来的;

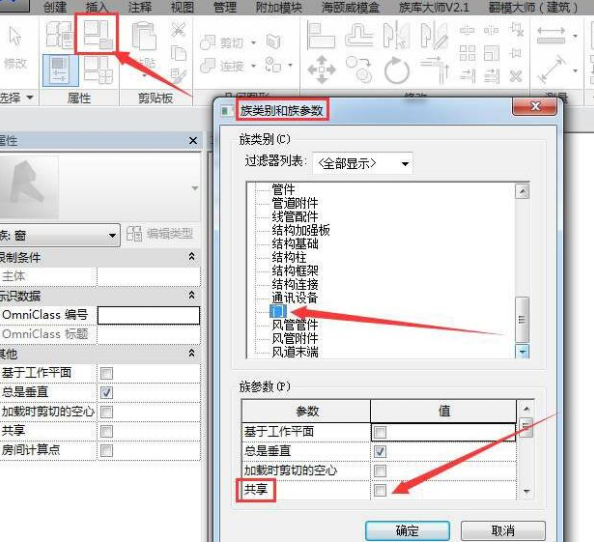

2.单击“编辑族”进入到把手的编辑环境中，点击选项卡下的“族类型和族参数”，在弹出的对话框找到“共享”;
(注：1.这里“共享”是没有勾选的，此时该族作为嵌套族随着主体族载入到项目中是属于主体族的部分，不能被单独调用的，只能跟随主体族被使用;若是勾选了“共享”则载入到项目中后也是主体族的一部分，但它同时也能被单独调用，可以脱离主体族。
3.嵌套族最好使用和主体族相同的族类型，否则载入到项目中后嵌套族构件会归属到它自己的主类型，就没办法指定其子类别，也无法准确控制其可见性设置。)
4.切换至门族编辑环境，点选“把手”，此时在左侧实例属性中并不能为把手指定子类别，切换回把手的编辑环境;
全部选中把手构件，在属性栏找到“标识数据”点击“子类别”末端的下拉箭头，将整个构件指定子类别为“把手”，此时便可以在门族环境中正确指定把手子类别;
5.不少用户会发现即使为嵌套族给定了材质，但载入到主体族中还是要重新定义材质，这里就需要我们逐步对构件材质参数进行关联;
首先为嵌套族定义材质参数(只添加材质参数，先不要指定材质，若指定材质载入到其他族就失效了，又要重新定义);
将嵌套族载入到主体族中，选中该嵌套族点击实例属性栏的“编辑类型”，再次为嵌套族材质关联材质参数;
此时，便能在项目中对各个部件材质进行控制。
(注：嵌套族可以多次嵌套，其材质参数必须跟随其主体族逐步关联起来，才能在项目中被控制;子类别也是同样的步骤，必须逐步进行指定，最后在项目中才能被控制)。
