    1、用内建空心模型剪切内建模型

如果要对内建模型进行剪切，在完成实心模型的绘制后不点击完成模型，直接绘制需要的空心模型

    再点击完成模型，系统会自动完成剪切。

    对已经建好的内建模型进行剪切，首先点选需要剪切的内建模型图元，点击然后直接绘制一个空心模型完成后点击完成模型

系统直接完成剪切。

    2、使用内建空心模型剪切非内建模型

如果要对墙楼板等非内建模型使用内建空心模型进行剪切

    直接新建一个内建空心模型不点击完成模型在在位编辑状态下点击剪切命令，点选要剪切的图元跟空心体量完成剪切点击完成模型。

Revit如何应用体量创建面模型?当我们要绘制一些造型怪异的墙、幕墙、楼板、屋顶的时候我们可以使用体量进行造型的创建，然后使用面模型将它们进行转化。

首先，使用体量先进行造型的创建

文章来源：深圳BIM工作室

做了这么久的BIM了，经常有学员经过培训之后，自己进行实际项目操作，往往在链接/导入cad这一步就出现了很大的问题，cad图纸链接/导入到项目或者族，往往是学员问到的最多的问题之一，接下来我详细的给大家演示一下完整的操作步骤及遇到问题解决思路。

导入/链接cad步骤：在族中导入cad

在族中设置工作平面，将视图切换到参照标高楼层平面

    在创建选项卡里，单击设置

    进入到工作平面对话框，拾取一个工作平面，拾取中心线如图所示

    进入到转到视图对话框，一般选择进入左立面

    进入左立面之后我们就可以进行导入cad了，单击插入——导入cad

按照截图操作进行设置如下图

    注意：一定要勾选仅当前视图，不然其它视图也会出现。操作一定要严谨

载入cad之后，如果绘图区域没有显示cad图纸，不要着急，在空白处单击鼠标右键，选择缩放匹配，cad图纸就会出现了，如图所示：

    怎么发现发现导入cad图纸比例不对？

找到cad图纸，用对齐尺寸标注，标在原cad图纸标注的地方，如图

我们可以发现，cad原标注上的数值是180，而revit标注的数值是18，那么问题来了，当导入的cad图纸比例不对的时候，我们怎么解决这个问题呢？

    其实有2种方法：

第一种，选中导入cad图纸，在属性栏单击类型属性

    将比例系数由1改为10。

    完成之后如下图，然后将cad移动到指定的位置锁定即可，记住一定要严谨，严谨，严谨！（如果更改比例之后，cad图纸不见了，那么继续右键使用缩放匹配）

个人认为这种方法最简单粗暴，操作简单，是cad比例错误的首选。

    第二种方法，将错误比例的cad从族中删除，再一次导入cad的时候，选择cm为单位。将cad图纸载入到项目中进行检验（对齐尺寸标注）即可。

    到了这一步，我们已经知道2种解决cad比例错误的方法了，我简单总结一下，第二种方法载入revit，只能选择mm，cm，dm，m等单位格式，如果不满足这些比例条件，那么这种方法不适用了，所以我们要使用第一种方法，只需要找出比例系数（对齐尺寸标注），然后更改比例系数即可，非常好用，欢迎大家尝试！

文章来源：科度BIM

    Revit梁连接的设置

在绘制梁的时候，多梁连接处通常会有需要处理梁的连接，而Revit会自动连接，但连接效果不理想，那么我们应如何设置梁按我们的要求进行的连接。

    图1

    使用【修改】选项卡【几何图形】面板，找到【梁/柱连接】按钮，点击之后，在对应的连接位置出现小箭头【→】，点击小箭头，将各梁进行连接，如图2、3所示

    图2

    图3

    注意：在斜接的情况下，共享该连接的其他任何梁都将从斜接处缩进。或者，单击“斜接锁定”可将几何图形锁定在“中等”/“精细”详细程度。

关于梁之间的缝隙问题，是因为在属性里面，默认设置是有连接缩进的，修改为0之后，便没有缝隙了，如图4、5

    图4

    图5

    End

在使用Revit软件进行正向设计过程中，完成管道的布置，并且了解相关数据之后，怎么快速对管道大小做出调整呢？

选中需要调整大小的管道，在功能区域会出现“调整风管/管道大小”命令，如图所示。

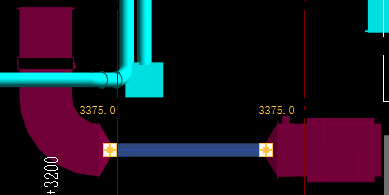

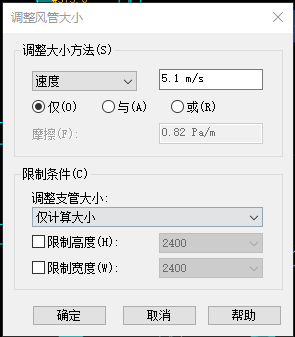

点击“调整风管/管道大小”命令，弹出“调整风管大小”对话框，可以设置相关参数，设置完后，点击“确定”，自动计算，如图所示。

调整大小方法：

可以选择调整管道大小的相关源参数，可以选择摩擦、速度、相等摩擦、静态恢复，然后输入相关值。同样可以选择“与”和“或”两种方式，选择后，下方摩擦变亮显，可输入相关值，与上方设置参数搭配使用。

限制条件：

可选择调整支管大小的内容为仅计算大小、匹配连接件大小、连接件与计算值之间的较大者三个选项，并可以许安则限制高度和限制宽度选项，勾选后可输入数值。

通过软件默认的计算公式，计算完成后，效果如图所示。

意义：通过使用“管道计算大小”命令可以快速调整管道大小，减少手动调整管道的大量繁琐操作，管道同样也可以使用此命令来进行快速调整。

    来源丨益埃毕教育

    利用Navisworks等软件对方案模型做实时漫游，可以在漫游虚拟现实演示系统中自由行走、任意观看，冲击力强，能获得身临其境的真实感受，弥补因缺乏对传统建筑图纸的理解能力而造成和设计师之间的交流鸿沟。

    在Revit软件中将建筑模型导出成nwc格式文件，如图所示。

    利用视点功能，设置人物位置、视角，在建筑模型中进行虚拟漫游，可以身临其境的真实感受建筑内部空间信息，如图所示。

    将BIM模型导入到3Dmax中，通过材质编辑器，导入无缝贴图材质，将材质逐步添加至墙、柱、梁、板等部位，使模型跟真实的建筑一致，如图所示。

    编辑模型并拆分和重组模型，将各部位分类，使模型能够更方便制作动画，如图所示。

    通过建模功能制作场地

    熟练运用切片命令，根据施工进度图的实践节点制作动画后调整时间轴，调整动画整体节奏，如图所示。

    加入摄像机，调整焦距并在时间轴线上制作摄像机的运动轨迹动画，如图所示。

    导入灯光，并分别调整光源的参数，达到真实效果并调整光线位置，灯光的位置一般根据摄像机位置进行调整，如图所示。

    调整所需视频大小的参数及图片格式进行渲染，如图所示。

    把渲染后的JPG图片导入Promiere合成软件进行合成，如图所示。

    导出成AVI格式后生成视频

    总结：

    3dsMax技术设计师建筑相关行业未来的发展趋势，也是建筑设计工作的基本要求。制作电脑效果图是建筑设计人员、室内外装潢设计人员必修掌握的一种技能。电脑效果图，有助于设计方案的完善以及工程方案的竞标，它可以向建筑承建单位、施工单位以大众表达设计者的意图，同时也可以展示预测建筑完成后的实际效果。

    近日，有一款名为BIM-FILM的BIM虚拟施工软件，也可以进行动画漫游以及模拟，还是免费下载，想要体验这个漫游功能的，可以去尝尝鲜。

有很多朋友使用Revit会遇到一些问题，比如给管件添加保温层明细表统计显示未计算，怎么办呢？下面小编就分享Revit给管件添加保温层明细表统计显示未计算的处理教程，来下文看一看吧。

2、经分析，T型三通表面积的计算公式：2π*R*长度，给面积参数添加公式“2 * 3.14 * 管件外半径 * 3 * 中心到端点标签”即可。

　　面积公式参考：

　　弯头的面积：2 * 3.14 * 管件外半径 * 1/4 * (2*3.14*中心半径)

　　四通的面积：2 * 3.14 * 管件外半径 * 4 * 中心到端点标签

　　快来学习学习Revit给管件添加保温层明细表统计显示未计算的处理教程吧，一定会帮到大家的。

    文章来源：BIMBANK

    导言：算量是工程的一个重要步骤，我们从最开始的用比例尺在蓝图上测量，到使用CAD软件测量每一条多段线，我们需要大量的时间去手动测量，并且需要一定的预估量，既费时间，数值又不是很准确。但是现在不同了，随着BIM技术的普及，我们可以通过REVIT软件直接导出模型中你需要的数据。下面我就来分享下REVIT软件导出工程量明细表的操作。

    1.首先打开你需要导出工程量的模型，点击“分析”→“明细表／数量”

    或者在项目浏览器中右键点击“明细表／数量”→“新建明细表／数量…”

    2.导出管道、风管、桥架工程量（以管道为例）：

    首先选择“系统类型”（区分不同管道的系统，方便不同的机电分包统计自己施工范围内的工程量），

    然后选择“材质”（区分不同管道的材质。如果模型管道没有附加材质，那可以根据不同的系统类型和管径人工区分材质）

    然后是“尺寸”（统计不同管道的管径）

    然后是“长度”（统计各个管道的长度）

    点击“排序/成组”

    这样就会把每一段管子的长度排列出来，如果还想要统计不同管径的管道总长度，可以点击“格式”→“长度”→“计算总数”，这样就可以统计同一系统相同管径的长度总数了。

    3.导出管件、电缆桥架配件、风管管件工程量（以管件为例）：

    首先选择“系统类型”（区分不同管件的系统，方便不同的机电分包统计自己施工范围内的工程量），

    然后选择“族与类型”（区分不同管件的类型。如果模型中没有设置各个管件的类型，那可以根据不同的系统类型和管径人工区分管件类型）

    然后是“尺寸”（统计不同种类的管件）

    然后是“合计”（统计相同类型尺寸管件的总数）

    点击“排序/成组”，按下图设置。这样就把不同系统，不同类型，不同尺寸的管件统计好了。

    4.导出管路附件、风管附件、喷头、机械设备、火警设备、照明设备等各种设备的数量（以管路附件为例）：

    首先选择“族与类型”（区分不同的管路附件或设备。）

    然后是“尺寸”（区分不同种类的管路附件，如果统计设备可以不选择此项）

    然后是“合计”（统计相同类型管路附件的总数）

    点击“排序/成组”，按下图设置。这样就把不同系统，不同类型，不同尺寸的管件统计好了。

    5.明细表的导出。

    现在我们已经在REVIT中做好了不同的明细表，可以在REVIT模型中直接查看，但有时并不方便，这时我们可以把模型中的明细表导出成EXCLE表格，方便后续的使用。

    点击“菜单”→“导出”→“报告”→“明细表”→“保存”→“确定”

    找到我们刚才保存的文件（如已显示扩展名，下面步骤可以跳过）

    发现刚才保存的是一个TXT格式的文件，使用起来并不方便，这时我们需要打开“我的电脑”，点击“组织”→“文件夹和搜索选项”→“查看”→“隐藏已知文件类型的扩展名”（以WIN7系统为例）

    这时再找到我们刚才保存的文件，点击“重命名”，把“管道明细表.txt”改为“管道明细表.csv”或者“管道明细表.xls”，这样就成为可用EXCLE打开的文件了。

    Revit族制作三维显示如何将粗线转化成细线?更改线性只能在当前视图显示细线，下一次打开文件还是粗线显示，而且导出的缩略图也是粗线显示的，下面的四种方法可以将粗线永久的转化成细线模式。

    方法1：调整视图比例

    1.调整视图控制栏的视图比例使其以1:1的比例显示;

    方法2：对象样式中调整线宽

    1.“VV可见性”点击对象样式，选择模型对象将对应的线宽调至最小;

    方法3：调整了以上两种方法都没用的时候看看粗线的部分是不是添加了隔热层(只针对于管道相关族而言)，把隔热层删除即可。

    方法4：如果还是不能调成细线模式，就新建一个适合的比例

    1.在管理选项下点击其他设置，在下拉菜单中选择线宽;

    2.添加1:1比例的线宽并把线宽调到合适的大小，这样在视图中细线的显示已经没问题了。

    注：出图时线条的粗细在(“VV”可见性中，截面线样式)定义线性宽度。

    来源:BIMproject

在我们平时做机电BIM项目时，很多人往往会忽略对管道尺寸和材质的设置，特别对于一些新手来说Revit这块的设置也比较复杂，不太容易理解如何合理设置和使用。其实这一部分对我们的建模、流体力学计算、乃至后期的现场施工都是有影响的，特别是对于塑料管和金属管道的差异较大，很多时候不注意的话会闹大笑话。

实际设置起来也并不是很麻烦，而且可以保存在项目模板里反复使用，接下来我们就以默认模板中缺失的PP-R管为例，了解一下如何添加并应用管道材质表。

1.新建管道类型：

首先复制一个管道类型，命名为PP-R给水管

点击布管系统配置，并进行编辑

在布管系统中第一行就是“管段”的设置，我们可以在下拉列表中看到Revit默认的管道材质规格，常用的PVC-U、PE、不锈钢、铜管类型都含有了，但缺少的类型还是非常多的。

注意：我们若不愿新建材质表的话，也可以选择一个材质和尺寸接近的管道替代（至少应该保证金属管道和塑料管道选用的正确性），毕竟两者相差的尺寸较大，以免带来后续施工困难的问题。

另外对于管材随管径的变化，以及连接方式的变化，也应在此设置

例如：消防管≤50的采用螺纹，>50的采用卡箍连接

注意：Revit中管段选择的优先级并不是根据小于等于这类的包含逻辑，而是根据界面中的排序来决定的，也就说是同样有50的管段排序较前的有效（如下图螺纹），可以使用左侧的按钮调整其排序

2.新建PP-R管材表：

我们可以从布管系统配置右上角的“管段和尺寸”按钮，或从“管理”>“MEP设置”>“机械设置”中新建管材

点击右上角的新建管段按钮

接下来这一步可能是各位最迷茫的地方了，3个选项完全不明白是什么意思

主要是下面还有3列内容比较有迷惑性，其实第3列是尺寸表我们先不用管，而管段必须是由“材质”+“规格”2个组合而成的

例如：我们同时新建材质和规格，新建材质为“镀锌钢管”，新建规格为“螺纹连接”，选择尺寸较为接近的碳钢。

下次创建“卡箍”连接的类型时，就不用重复新建材质了

我们按同样的方式创新建“PP-R”的材质和“热熔”连接类型，选择尺寸较为接近的PE尺寸表

然后修改对应的尺寸就可以了

我们可以从GB／T50349-2005《建筑给水聚丙烯管道工程技术规范》中找到对应的尺寸表

注意：Revit中没有DE和DN的区别，也没有公称内径和公称外径的区别，用到的同类管件、阀件、套管等族的尺寸都应该与管段的表达表保持一致，统一使用DN或DE，以免造成错误

    打开Revit软件，可以从“新建项目”的“建筑样板”开始，“墙体”和“门窗”都是第一步。

    一、视角控制：

        移动视图：按住滚轮+移动

        旋转视图：Shift+按住滚轮移动

        改变旋转轴：先选中物体，然后再旋转，即以选中物体为旋转轴进行旋转

        放大缩小视图：滚轮滚动、Ctrl+按住滚轮移动

    二、简单的建模顺序：

        1、新建项目：

        2、创建标高：（在立面中绘制）

        3、创建轴网（在平面中绘制）

        4、创建墙体、门窗

        （1）载入族

        （2）族类型的设置

        5、创建楼板（在平面中绘制）

        选择楼板的方法：TAB键

    三、Revit样板

        建筑样板：

        结构样板：钢筋、受力模型

        机械样板：设备

        构造样板：通用样板（施工样板）

    四、墙的创建

    一块砖的大小：240*115*53mm

    墙体编辑：

    五、门的创建

    三维看效果

    六、族的载入

    七、门窗大小的修改

在要进行布线或对正调整的部分中，至少选择两个风管管段

单击“选择多个”选项卡 “布局”选项卡 (布线解决方案)，以激活用于调整管网布线的工具。

“布线解决方案”面板上将激活下列布线工具：

控制点：(添加控制点)/(删除控制点) 使用加号和减号按钮可在风管管段上添加或删除顶点控制点。单击加号可添加点，然后单击风管上的一点可放置控制点。拖曳该点可调整风管布线的形状。为了维持连接，Revit软件会自动添加过渡件和管件。 要删除顶点，请单击减号按钮，并选择要删除的顶点。

解决方案：1(共 n 个) 可以使用箭头按钮循环显示建议的解决方案。

选择一个解决方案。

根据需要，调整布线、添加、删除和拖曳控制点。

单击“完成”

Revit选项(Options)是很多人会忽略掉的设置。因为一般都是直接新建项目，选择相应专业模板，然后就开始建模了，这都是针对某个具体项目的设置。而RevitOptions则是影响到Revit这个软件本身，也就是针对所有项目都适用。以Revit样板文件为例，今天简单介绍下几个个人必设置的选项。

    1、DefaultViewDiscipline

为了使项目浏览器更有逻辑，一般需要设置一个浏览器组织，比如设置最终视图一组，工作视图一组，以及按比例分组，或者按功能分组等等等等。

    设置项目浏览器组织

    设置好浏览器组织后，可以在View-UserInterface-BrowserOrganization选择相应的设置，也可以在项目浏览器上方点击，通过属性的下拉箭头选择相应设置。

之所以提到这个，是因为当我们新建视图的时候，新建的视图是默认带Discipline的。当我们按Discipline作为浏览器组织分类时（而且大部分时候是这样），就会出现视图不在我们想要的Discipline下的情况。

比如我是做建筑方案的，默认需要将Discipline放在Architectural下（如前所述，也可以为工作视图或者其它专业视图等），而Revit默认是新建视图Discipline为Coordination：

    新建视图默认Discipline为Coordination

    这个我们就可以在RevitOptions（File-Options)里面进行设置，选择相应Discipline即可：

    2、TemporaryDimensionTextAppearance

在Options-Graphic里面有个TemporaryDimensionTextAppearance，顾名思义，这个的作用在于修改临时标注的字大小。默认为8，一直觉得略小，所以倾向于改成12。

    临时标注即当你选择某个图元时，会显示该图元与相邻图元/轴线等的距离，这个距离就是临时标注。

    3、Double-ClickBehaviors

这里面个人主要设置一个双击对于编辑族的影响。正常项目工作时，会点击某族看下什么属性之类的，这很容易导致双击，而默认情况下双击是会进编辑族的模式，这就影响到工作效率及心情。我希望编辑族这个是我刻意去点Modify-EditFamily，所以Family这里的设置倾向于选DoNothing。

    RevitOption里还有不少可设置的内容，比如设置标签界面，ViewCube之类等，但上面讲到的三个设置是目前工作中用的最舒爽的~

    来源丨益埃毕教育

    在Revit中进行管道建模的时候，如若管道在开放状态时，需要找到开放端口并为其添加管帽，如图所示。那么接下来讲解如何快速找到开放端口，并添加管帽。

    1、首先需要在众多管道中找到处于开放状态的管道，先框选本楼层平面的所有管道，选择分析选项卡中的显示隔离开关。弹出对话框，选择需要检查的管道类型，如“管道”，确定之后将会在开放的管道末端显示警告标志，如图所示。

    2、接下来为管道末端添加管帽。选择管道，在属性面板中查看管道的类型名称，然后在项目浏览器中，找到管帽相关族，将其中一个管帽族的类型进行复制并将类型名称改为与管道类型名称对应，如图所示。

    3、选择管道，在属性面板中的编辑类型里的布管系统配置进行编辑，将管帽类型选择为上面创建的类型，如图所示。

    4、最后框选需要添加管帽的管道，在修改选项卡中点击“管帽开放断点”命令，对管道末端批量添加管帽，如图所示。

    意义：通过学习上述文章，可以使用“显示隔离开关”命令，快速找到管道开放端口，并配合管帽命令为其添加管帽，简便而快捷。

    Revit做不规则墙体（厚度不均匀）的方式，简单说是“内建模型”属于“墙类”的构件。

    下面直接上步骤：

    1、创建内建模型；

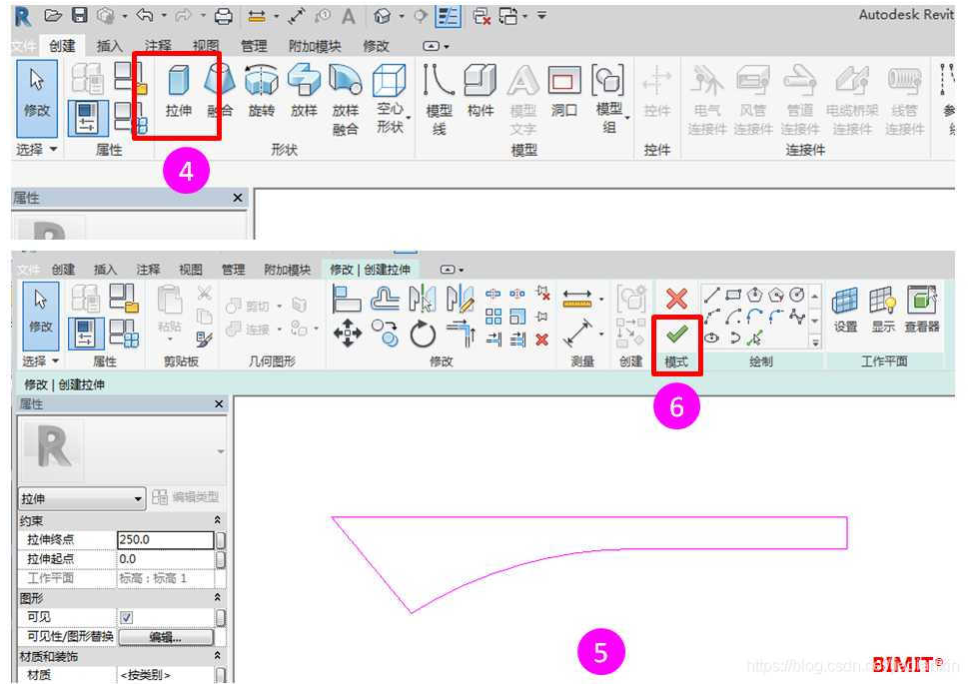

    2、创建实体，这里用的是拉伸体的方式；

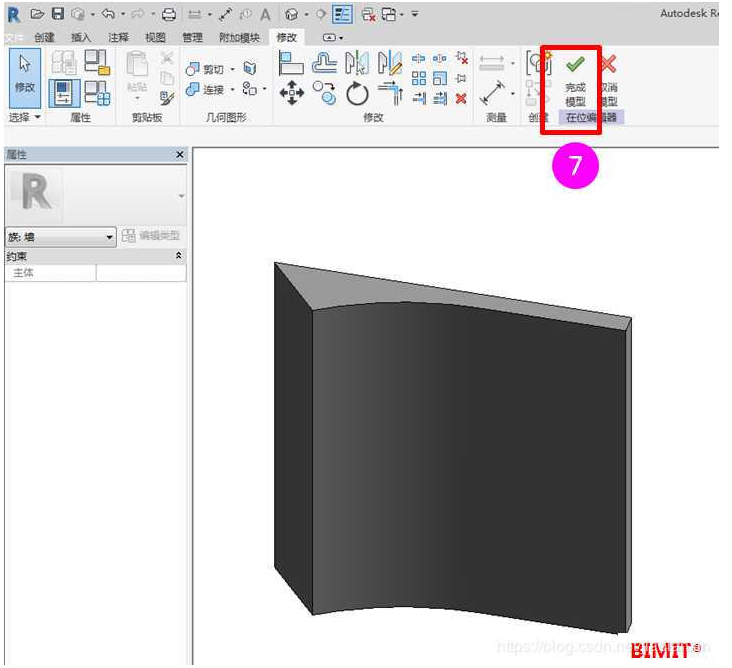

    3、完成这个内建模型的创建；

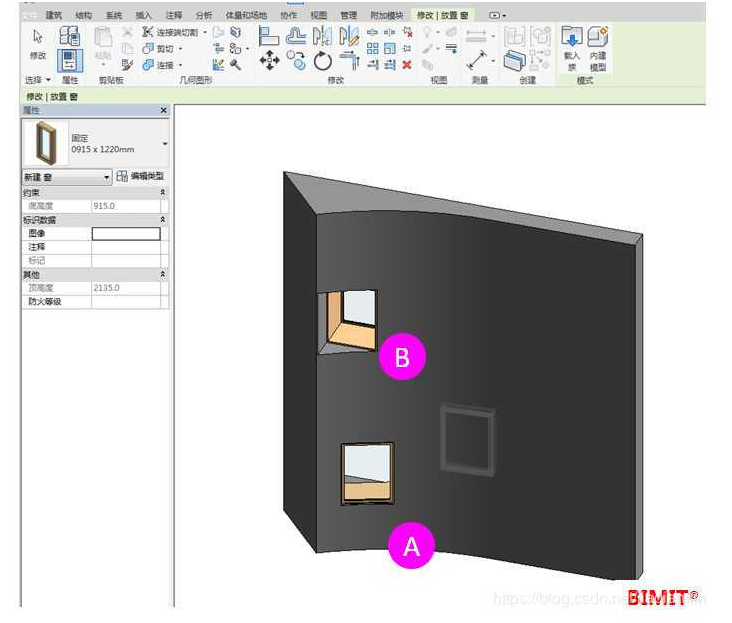

    4、直接插入窗户就可以了。这里要注意的是，从墙的哪一面插入窗户，会导致窗户的适应结果不同（见A窗和B窗）

    图文/BIM设计师斑马

    Revit中在柱子的涂层

    在做柱大样详图时，需显示柱的外侧涂层，那柱外侧的涂层是如何做到的呢？

    >1.可以在制作柱族时，为族加入“涂层”模型。使用“公制结构柱.rft”族样板文件建立结构柱族，点击菜单“设置-对象样式”（快捷键VV），弹出“对象样式”对话框，在该对话框中为结构柱新建子类别，并命名为“涂层”，设置“涂层”子类别的特性。

    >2.使用拉伸功能建立柱模型后，再次使用拉伸建模工具，在柱外侧建立涂层模型，其拉伸草图。

    >3.在拉伸图元属性对话框中，设置拉伸所属的自类别为“涂层”。

    >4.选择涂层拉伸，点击选项栏中“可见性”按钮，弹出“族图元可见性设置”对话框，在“详细程度”中，仅勾选“精细”（即该图元仅在视图详细程度为“精细”时才可见），点击完成可见性设置。

    >5.在项目中应用该结构柱时，当视图详细程度为精细时，该结构柱截面才能显示外涂层。

MEP中为风管分别提供了三种水平和垂直对齐方式。

    采用这三种对齐方式的效果，不仅和该处选择的对齐方式有关，还与风管的绘制方向有关。下图所示为将水平对正设定为左时的两种不同效果。上风管为左到右方向绘制，下风管为右到左绘制。

    一种较为简单的对齐方式为假设你正对着绘制方向，左对齐就是用你左手边那条边线对齐，右对齐就是以你右手边那条边线对齐。上图中，两段风管都是在左手边。

1.点击导出–选项–导出设置DWG/DXF，进入导出设置界面。

    2.在常规设置栏取消勾选“隐藏未参照的视图标记”。

    3.再次导出CAD图纸即可。

    想要系统性掌握BIM技能，不能只停留在理论知识上，实操也是关键一步。

    拒绝纸上谈兵，提升操作技巧，从点滴开始积累。今天我们来学习Revit实操小技巧之结构柱中异形柱的创建。

    Ｒｅｖｉｔ提供两种柱，即结构柱和建筑柱。建筑柱适用于墙垛、装饰柱等，非承重构件。在框架结构模型中，结构柱是用来支撑上部结构并将荷载传至基础的竖向构件。

    在本案例中用到的结构柱为异形柱，并非常见的矩形柱、圆形柱等。所以需要先创建对应的异形柱族，然后放置这些结构柱。

    异形柱族的创建

    １)此处以内建族方法创建异形族构件，如图1及图2所示，点击“结构→构件→内建模型”，在弹出的“族类别与族参数”对话框中选择“结构柱”，单击“确定”按钮，为族指定为“结构柱”的族类别。

    （1）内建族命令

    （2）内建族指定族类别

    ２)输入此内建族的名称“ＧＢＺ１３”，单击“确定”按钮，如图３所示。

    （3）命名族名称

    ３)使用拉伸命令，绘制此结构柱的轮廓形成闭合图形，因“６Ｆ”(六层)与“７Ｆ”(七层)标高差异为“２８００”，所以将此内建族的拉伸终点设为“２８００”，如图4及图5所示

    （4）设定拉伸起终点高度

    （5）拉伸命令创建模型

    ４)为此结构柱赋予材质:如图6所示，点击属性栏“材质”右侧“按类别”，在弹出的“材质浏览器”对话框中选择“混凝土，现场浇注－Ｃ５０”，单击“确定”按钮。然后单击顶部绿色按钮?→“完成编辑模式”，如图7所示，最后点击“在位编辑器→完成模型”，即完成内建族结构柱的模型创建。

    （6）赋予构件材质

    （7）完成内建族编辑模式

    按步骤(１)所述方法将本层结构异形柱全部创建完毕

    本层结构异形柱创建完毕

    Revit教程|Revit中如何控制屋顶的标高

作者：BIM设计师斑马

在下图中左边的坡屋顶顶高度为3m，如果想调整右边的屋顶高度为同样的值，如何对屋顶进行准确的定位呢？

    一、首先选用“注释”-“高程点”，对屋顶最高点进行标注。

    三、然后选中屋顶，修改标注的数字，改为想要定位的高度，屋面高度就相应调整了。

    四、高度调整好后，可以对交叉的屋顶进行连接操作，修改选项卡“连接/取消连接屋顶”，先选择要连接的屋顶，再选择要对齐屋面，可以完成屋面的修剪。

    五、最后将墙顶附着到屋顶，就可以完成了。

    剪刀式楼梯，是一种每层有两个出入口实现可上又可下的消防楼梯属特种楼梯，其好处是输出量倍增，保证意外逃生输出量。

    它是将一个楼梯间从中隔开，一分为二，里面各设置一组没有拐弯的跑直楼梯，即一个梯段就直接从本层通到了上一层。而这两组梯子的倾斜方向又正好相反，一组向右侧，一组向左侧，从侧面看，叠合在一起就如剪刀一样，故名剪刀楼梯，也有称其为叠合楼梯或是套梯。

    剪刀式楼梯就是两个梯段如两片剪子似的以中轴一上一下而成x形两梯段互不相干的布置形式。用来解决大量人流的疏散，而上下互不相干。它与双连对折式楼梯的相同处，是在二、三层的楼梯各自有独立的出入口；也是在同一位置作跃层布置，充分利用空间。而它的不同处是采用直上式单线上、下。不能像双连对折式可利用合用休息平台交叉上下。实际上若双连对折式楼梯的布置不是对称的话，即左上行段转180。布置，在右边时成双连对折交叉式。在平台中间沿楼梯段方向用隔断隔开，就变成直上二段剪刀式楼梯(带平台的剪刀式楼梯)，但所占的面积就比直上式剪刀楼梯要多。

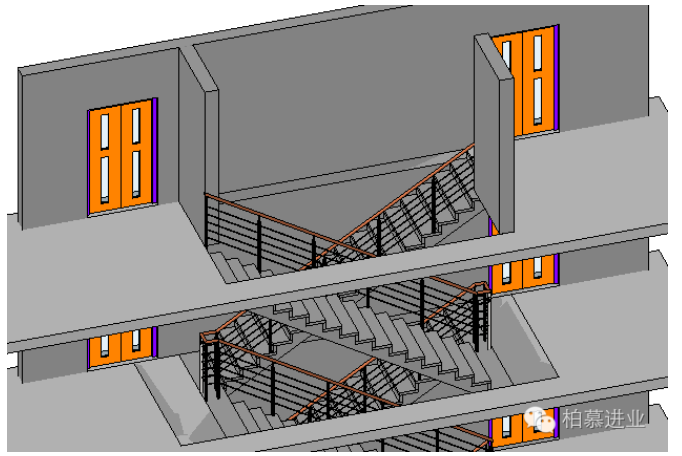

    1）想要绘制如图1这种楼梯首先把标高建起来,我做的以11层为例,进入平面一层,画一个整体式楼梯,设置如图2；

    图1

    图2

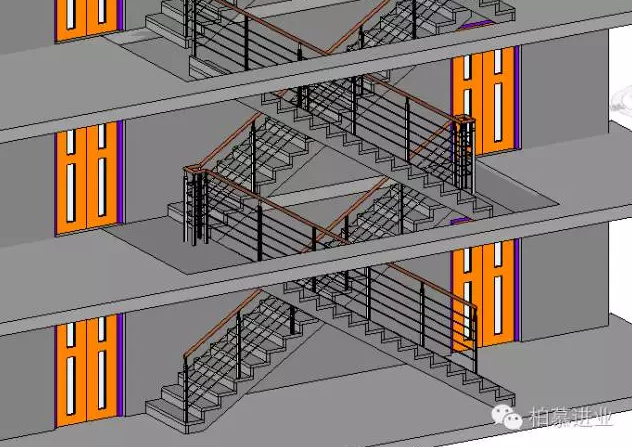

    2）完成后把画好的楼梯相对楼梯垂直中心线镜像,再把垂直镜像相对水平中心线镜像,把垂直镜像删掉,把外扶手删掉,因为靠墙的一边我们不需要扶手.把内扶手修整一下如图3；

    图3

    3）再给第一次添加楼板,墙,门和竖井.切记在最上面一层要加两堵小墙,防止人掉下去，如图4。

    图4

  培训网校课程目录

  零基础培训教程

  项目实战训练营

共享参数被定义在Revit之外的一个共享参数文件（.txt）中，删掉这个文件，共享参数就会丢失。因此，在模板文件设置中，共享参数定义的最终结果就是产生一个.txt文件，作为模板文件的一个部分供后期项目文件及族文件重复使用。共享参数可以被标记，也可以添加到项目表中。一个项目应该有且只有一个共享参数文件，否则会导致项目文件和族文件的参数显示异常。

项目参数与共享参数的主要区别在于：前者特定于单一项目文件，不能与其他项目共享，后者则可同时用于多个项目和族文件中；前者存储在项目中，而后者存储在不同文件中（不是项目或族中，而是一个独立的.txt文件）。使用方面，与可导入族相关的参数设置需要引入共享参数概念；而只与项目有关的参数设置则可以使用共享参数也可以使用项目参数，因为将共享参数定义添加到族或项目后，本来就可以用作族参数或项目参数。基本上，共享参数的使用范围及功能远大于项目参数，所有项目参数可以实现的功能共享参数都能实现，而共享参数可以实现的注解及引入族参数功能则是项目参数无法做到的。

使用时需要考虑两点：首先，需要在族文件还是项目文件中使用该参数。如果是要定义新的族参数，并需要在项目文件中标注及建立明细表，就只能使用共享参数；如果该参数可以在项目文件中建立，则需要考虑该参数需要出现在多个项目中还是单一项目中，如果只在单一项目中使用则可选用项目参数，而如果该设定具有更高的普适性，需要推广到所有项目中，则可使用共享参数。

内容出处：《BIM设计软件与制图——基于Revit的制图实践》李一叶 著

仅供学习交流 版权归原作者及出版社所有 如有侵权请联系删除

    文章来源：广筑BIM咨询

    一.revit创建地形

    1.通过放置点来创建地形表面

    步骤：

    1.点击“体量和场地”选项卡“地形建模”面板下的“地形表面”命令。

    2.点击通过放置点来创建地形表面（默认情况下，功能区上的“放置点”工具处于活动状态。）在绘图区域创建地形的形状，创建完成后按2次键盘上的“esc”退出形状的编辑；

    在属性栏下修改地形的材质。

    在绘图区域选择地形中的一个高程点,软件将自动切换到“边界点”，在属性栏中输入准备的高程值（建议在创建地形前将软件的单位设置为米）

    2.导入等高线数据以创建地形表面

    步骤：

    1.点击“通过导入创建”中的“指定点文件”。

    2.选择地形数据的文档（revit支持.csv与.txt两种格式）

    3.选择单位（一般为米），点击确定即可。

    最后点击“”完成即可。

    3.导入竖向平面图纸创建地形表面

    步骤：

    1.先将需要的CAD竖向图纸链接到模型中(注意不要勾选“仅当前视图”)。

    2.点击“通过导入创建”中的“选择导入实例”。

    3.点击选择链接的图纸，选择高程点以及等高线所在的图层即可。

    4.依据前面步骤中定义地形的材质，修改地形的高程即可。

    二.其他方法创建地形

    1.SkethUp快速处理地形

    2.Lumion快速处理地形

    3.基于GoogleEarth在revit中创建地形

    4.使用SiteDesigner创建地形

    5.Civil3D中创建地形

利用revit出图，不仅可以减少问题，从而提高出图质量，而且还可以把模型按照透视图的视角进行布置，revit提供了一个切换透视图三维视图的方法，在三维视图模式下，VIEWCUBE导航工具上单击右键选择切换到透视三维视图。

如果发现是灰选状态是就需要到实例属性中勾选裁剪区域可见

这样有利于出图以及出图时较好的标注

文章来源：翔哥BIM大讲堂

当我们拾取轴线命令绘制轴线的时候，我们用单轴头标号拾取轴线，会发现虽然轴头标号都设置“1”的位置，但拾取的轴线有的轴头标号在“1”位置，有的轴头标号在“2”位置；都是同样的设置，为什么用“拾取轴线”命令绘制的轴线，轴头标号的位置不同呢？

今天翔哥就跟大家说下造成这种情况的原因：

一、先在Revit中绘制两条模型线：（1）上面的是1号线：绘制顺序是从左向右绘制；（2）下面的是2号线：绘制的顺序是从右向左绘制；如下图所示

二、然后我们先将revit中轴头标号的位置都设置为“1”,轴线的颜色设置为红色（为了便于跟黑色的模型线区分）

三、我们用拾取轴线的命令：拾取第一步中绘制好的两条模型线，结果如下图所示：

我们会发现，在轴线标号都设置是“1”的情况下，用“拾取轴线”命令，轴线的标号一左一右

总结：

细心的小伙伴就会发现，出现这种情况的原因：其实就是因为我们所拾取线的绘制顺序所造成的，第一步中“1号线”为从左往右绘制；“2号线”为从右往左绘制；而revit中轴线“端点1”就代表着你绘制模型线或者轴线的“起始点”，“端点2”就代表着你绘制轴线的“终点”，所以当我们用“拾取轴线”命令出现这种情况的时候，就是因为这条线的绘制顺序是错的；

应用：

当我们知道了这个原因我们怎么去解决去应用这个点呢？在Revit中轴线轴头标号就两个点：一个是“端点1”，另一个是“端点2”，我们完全可以在项目样板文件中事先做好“端点1”轴头标号的设置存起来，再做“端点2”轴头标号的设置存起来；这样当用“拾取轴线”命令绘制轴网出现这个问题，我们将事先做好的两个端点轴线切换即可调整过来；

    今天我们聊一聊怎样用Revit场地功能实现基坑放坡开挖，然后计算土方开挖方量及回填方量。

    1、首先打开Revit软件，新建项目，用参照平面做出基坑顶边线及底边线参照轮廓，以放坡系数m=0.625，基坑深H=2.400M进行放坡，用尺寸标注基坑顶与底相关尺寸。

    2、使用体量和场地菜单下地形表面建立原始地形，注：原始地形可以通过导入实际地形高程点CSV、TXT或DWG格式，这里的高程点为平整场地过后的地形高程，怎样使用方格网计算土方平整量，如何在Revit进行实现，今天先不聊。

    为了方便演示，假设场地平整高程全为-0.6m（实际工程是不可能的）。

    3、原始地貌完成建立。

    4、使用拆分表面功能对原始地形沿着基坑顶边线进行拆分，打勾完成。

    5、再使用拆分表面功能对上一步拆分后的地形再次拆分，沿着基坑底边线拆分，打勾完成。

    6、进入三维，选中中间拆分后环形带，删除环形带上所有高程点，只保留角点高程，同时修改基坑底边线角点高程为-3m（-3m为基坑底高程），打勾完成。

    7、完成效果如下。

    8、同理，选中中间拆分区域，删除多余点，只保留角点高程，修改角点高程为-3m。

    9、完成如下。

    10、使用体量计算开挖方量，使用内建体量，完成体量建模,体量上表面对齐基坑顶，下表面对齐基坑底，得出挖方量V=662.250，也可使用内建模型计算。

    回填方量：

    一：如果能用明细表精确计算基础各部分体积V1，那么就用V-V1，得出回填量。

    二：采用体量V1建基础模型，用大基坑体量V进行剪切，剪切后的体量体积V-V1,自动得出回填量。

    三：采用内建模型V1建基础模型，用大基坑内建模型V进行剪切，剪切后的内建模型体积V-V1,自动得出回填量。

    四：方法不仅限以上，如果谁还有更好的方法，后台留言给小编，一起学习探讨。

    11、不断使用地形拆分、合并、修改高程点实现土方运输马道创建。

    总结：创建土方放坡模型不仅限以上方法，下期小编再用另一种方法创建，再对比两种方法挖方量是否一致。如果谁还有更好的方法，后台留言给小编，一起学习探讨。

①建模过程可视化：Revit2014版把建筑、结构和水暖电等专业集合至同一款软件中，将它们的属性表达在同一模型中，不同专业之间数据的连接也十分协调，并且能够与传统的CAD等软件文件格式相互转换。

目前Revit中对于结构构件的默认的连接顺序是楼板会把柱和梁给剪切掉，但是这并不符合实际要求，而且还会影响工程量的统计。那么我们就要改变这种剪切方式。如下图：

先建立一些梁板柱，把他们搭接在一起，然后我们会看到板自动把柱和梁给切掉了。如下图：

此时，我们会看到属性栏里有一个楼板体积的参数为83.214㎡。如下图：

现在，我们选择修改选项卡里面的连接命令，点击最后一个选项：切换连接顺序。

选择完以后，先点选楼板，再按住Ctrl键框选柱子和梁，如下图：

此时松开鼠标，我们会看到柱和梁把楼板给剪切掉了，如下图：

此时，我们再去看楼板的体积，如下图：

这样，就符合我们实际结构构件的扣减关系了。

我们在用revit建模的过程中，有时会需要进行场地布置，现在我们就介绍一些场地布置的小技巧。

1、当我们所需要的场地比较复杂，但是有点文件（就是有txt文件或者csv文件记录高程点信息的文件）时，我们可以通过导入点文件快速建立场地。

a）点击体量与场地命令再点击地形表面如图一所示：

    图一

    b）再点击通过导入创建，选择指定点文件导入我们已有的点文件再点击对勾完成就可以创建地形了如图二、三所示

    图二

    图三

    2、当我们所需要的场地比较复杂，有cad的立体地形图示，我们可以通过选择导入实例创建地形，首先我们链接CAD图纸到revit中，然后和第一种方式一样，但是第二步我们选择导入实例如图四所示，点击我们导入的CAD图纸，再点击完成地形就创建好了。

    图四

    3、当我们需要的地形计较简单又没有可以直接借用的文件室我们也可以自己简单的手动创造地形，

a）首先我们点击放置点在四个角放置四个点大致调整他们的高度，点击完成。

b）然后我们点击拆分表面，按导入的CAD等高线我们拾取拆分边线，注意一个只能将一个表面一分为二，多个等高线分多次拆分。

c）然后我们点击我们拆分的表面，点击编辑表面,选择边线上的高程点调整为我们需要的高度，如图五，图六。

    图五

    图六

    d）我们发现两个地形表面连接处有一条裂缝，没有关系，我们选择另一个地形表面将边界处的高程点按第三步的方法调整成同样高度裂缝就消失了如图七所示。用同样的办法处理其他等高线这样一个简单的地形就处理好了。

    图七

    4、有时候我们需要在地形开洞，或者对地形的边界做出一个我们需要的造型，这个也是可以通过拆分表面处理的，我们将我们需要的形状通过拆表面描绘出来，然后将我们要开洞或者不需要的那部分删除就可以了，如图八。

    图八

    文章来源：深圳BIM联盟

    怎样在Revit中修改基本墙的垂直结构，并创建复杂的墙？可通过编辑剖面细节并对墙体的构建条件进行建模，修改墙区域和剖面。通过拆分、移动墙层的区域，并可将不同的材质指定给它们。还也可以合并区域以允许相邻区域合并，使用墙饰条将轮廓形状添加到墙。以下是操作的详细步骤。

    01、编辑剖面墙体

    1）首先，先选择你所要编辑的基本墙，然后点击属性栏中的编辑类型，点击左下角的预览，会展出一个视图，接着点击视图，选择剖面预览视图。

    2）点击编辑，在右上角有一个样本高度，这个高度是视图框中剖面墙体的高度，可以修改为3000mm，这样可以放大一些视图的细节部位。

    02、拆分合并墙体

    1）看到左下角有一栏修改垂直结构，点击拆分区域选项，可以拆分所要拆分的墙体。

    2）点击指定层，点击插入一个新的材质，再点击指定层，之后去点选你拆分出来的墙体部分，选择材质，这里选的就是一个涂料-黄色的材质。

    3）点击合并区域，再点选你要合并的两个墙体，就完成了合并区域的效果。

    03、选择轮廓样式

    1）点击指定层，再点击墙饰条，选择添加，在轮廓那一栏点击选择一个轮廓样式

    2）点击选择了一个木踢脚的轮廓样式。

    3）选好了再点击确定，就可以看到剖面视图上的墙饰条的轮廓样式。

    04、其他轮廓样式

    1）还可以尝试选择一下其他的墙饰条的轮廓样式，还是和之前一样，轮廓那栏换成选择槽钢，点击确定。

    2）点击分隔条，选择添加，再选择载入轮廓，然后选择轮廓中的常规轮廓，接着选择装饰线条中的璧脚板，然后选择木踢脚，点击确定。

    3）点击轮廓栏把默认替换成我们刚刚载入进去的轮廓样式木踢脚，然后确定就可以看到分隔条的轮廓样式。

    以上是Revit基本墙的垂直结构设置，你学会了吗？关注我们，学习更多BIM知识。

Revit的4种基本文件格式分别是RTE格式、RVT格式、RFT格式以及RFA格式，下面来简单认识一下：

1.RTE格式：Revit的项目样板文件格式，包含项目单位、标注样式、文字样式、线型、线宽、线样式、导入/导出设置等内容。为规范设计和避免重复设置，对Revit自带的项目样板文件根据用户自身的需求、内部标准先行设置，并保存成项目样板文件，便于用户新建项目文件时选用。

Revit支持的其他文件格式
