    Revit中如何在模型中实现开门效果

    想要在Revit模型中实现开门的效果,实际上是通过进入【门的编辑模式】并且利用【旋转门板】来实现的,再对墙进行【编辑轮廓】,从而在模型中实现开门的效果。

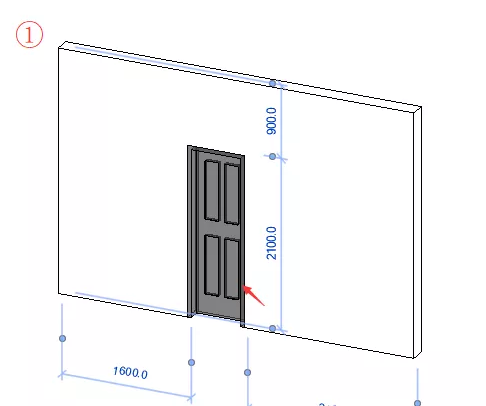

    01、首先进入三维视图,在模型中选中要编辑的门,双击进入门的编辑页面,如图所示。

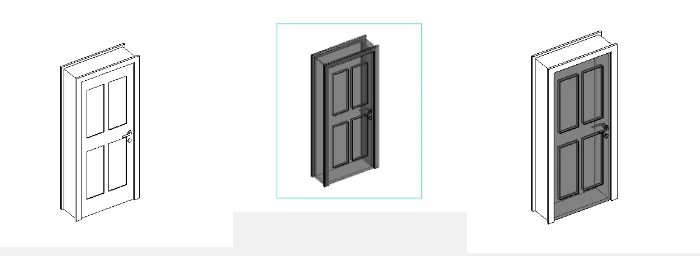

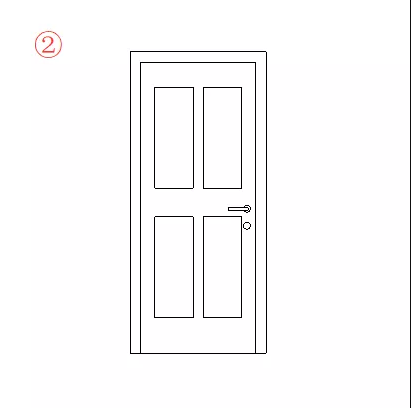

    1.调整合适的视角2.用鼠标左键框选门(全选),按住shift键,点击去掉门的框架结构,只留门板。

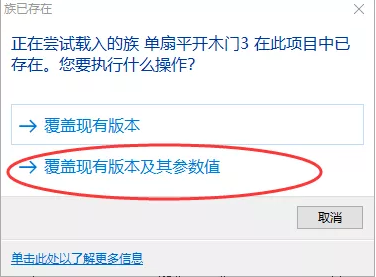

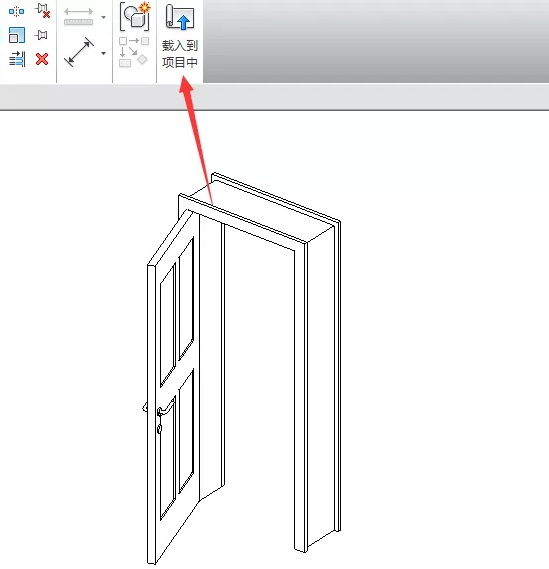

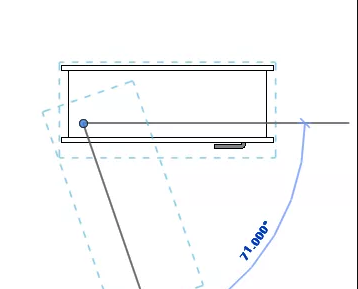

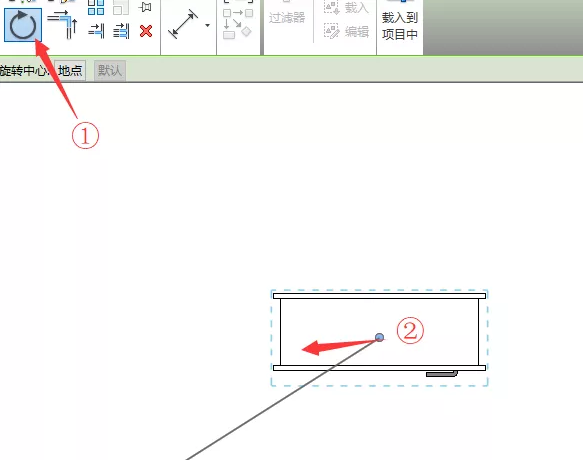

    转到三维视图的上视图,点击旋转。鼠标左键单击旋转中心摁住不放,移到门轴处,旋转。效果如图所示,然后把编辑好的门加载到项目中。

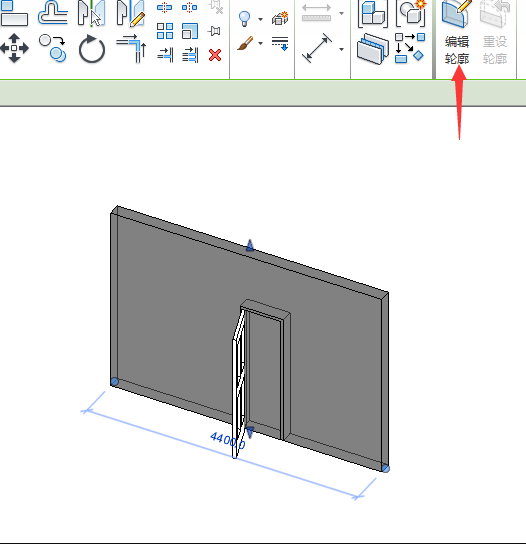

    01,单击选中门所在的墙,选择编辑轮廓

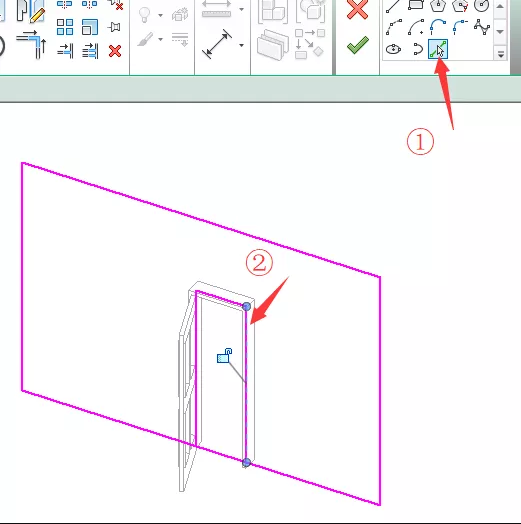

    02,进入墙的编辑页面以后,点击拾取线,把门框线拾取出来

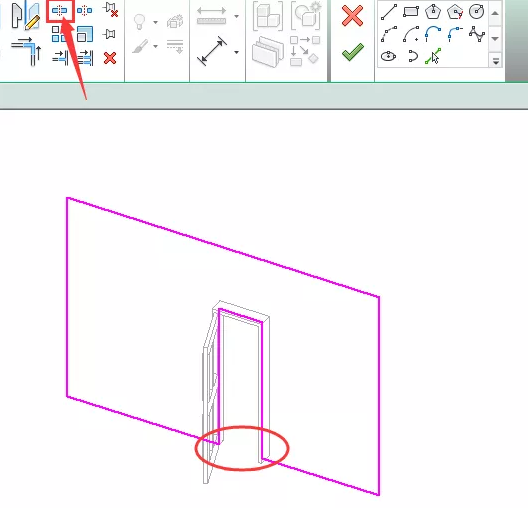

    03,点击拆分图元,把多余的墙线拆分出来,并删掉

    最终的效果

    这样就可以在Revit里“开门”啦!

    你学会了吗?
