来源丨益埃毕教育

    在使用Revit软件进行正向设计过程中，完成管道的布置，并且了解相关数据之后，怎么快速对管道大小做出调整呢？

    1、选中需要调整大小的管道，在功能区域会出现“调整风管/管道大小”命令，如图所示。

    2、点击“调整风管/管道大小”命令，弹出“调整风管大小”对话框，可以设置相关参数，设置完后，点击“确定”，自动计算，如图所示。

    3、调整大小方法：

    可以选择调整管道大小的相关源参数，可以选择摩擦、速度、相等摩擦、静态恢复，然后输入相关值。同样可以选择“与”和“或”两种方式，选择后，下方摩擦变亮显，可输入相关值，与上方设置参数搭配使用。

    限制条件：

    可选择调整支管大小的内容为仅计算大小、匹配连接件大小、连接件与计算值之间的较大者三个选项，并可以许安则限制高度和限制宽度选项，勾选后可输入数值。

    4、通过软件默认的计算公式，计算完成后，效果如图所示。

    意义：通过使用“管道计算大小”命令可以快速调整管道大小，减少手动调整管道的大量繁琐操作，管道同样也可以使用此命令来进行快速调整。

Revit软件中分为内建模型和可载入族，内建模型是不可以直接保存为族文件，下面讲解一种将内建模型保存为族文件的方法。

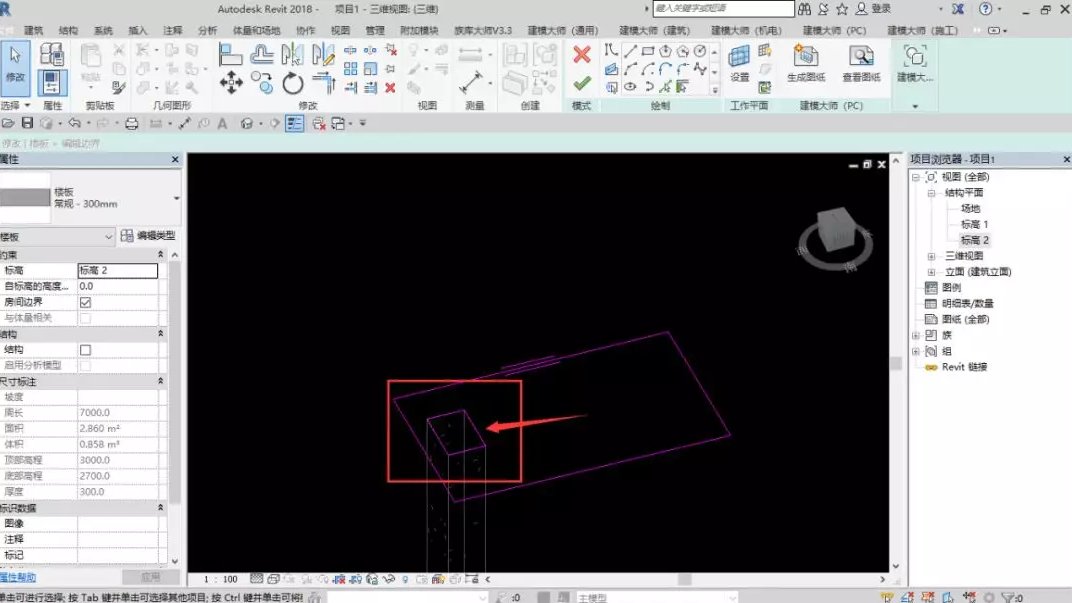

1、首先选择项目中需改为族文件的内建模型，如图所示。

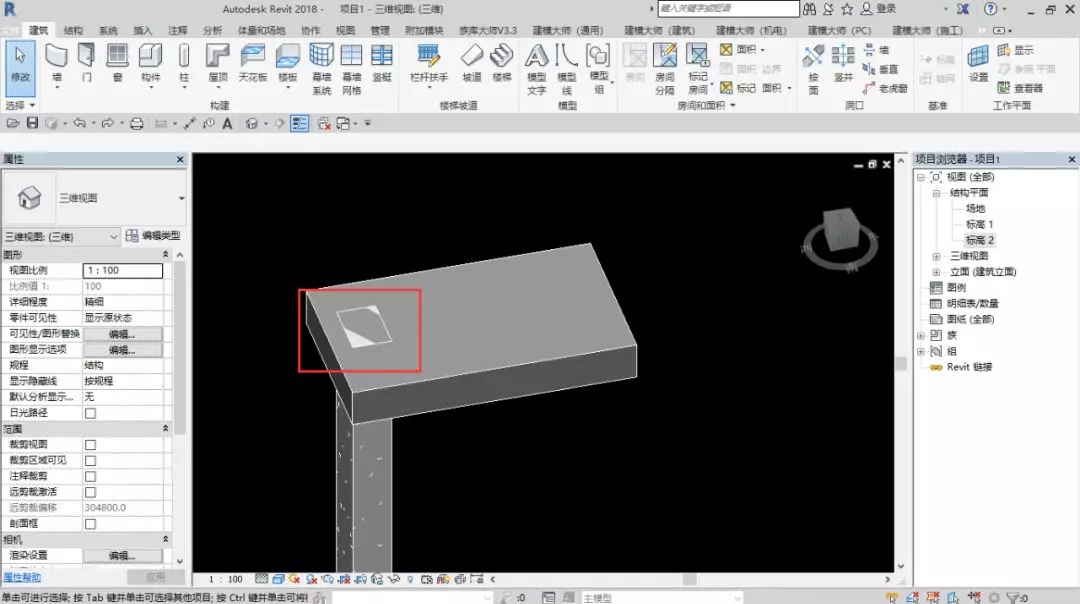

2、选择内建模型后，点击在位编辑选项，让内建模型保持在可编辑状态，如图所示。

3、新建一个“公制常规模型”族样板文件，如图所示。

4、可以使用平铺窗口命令，方便操作，如图所示。

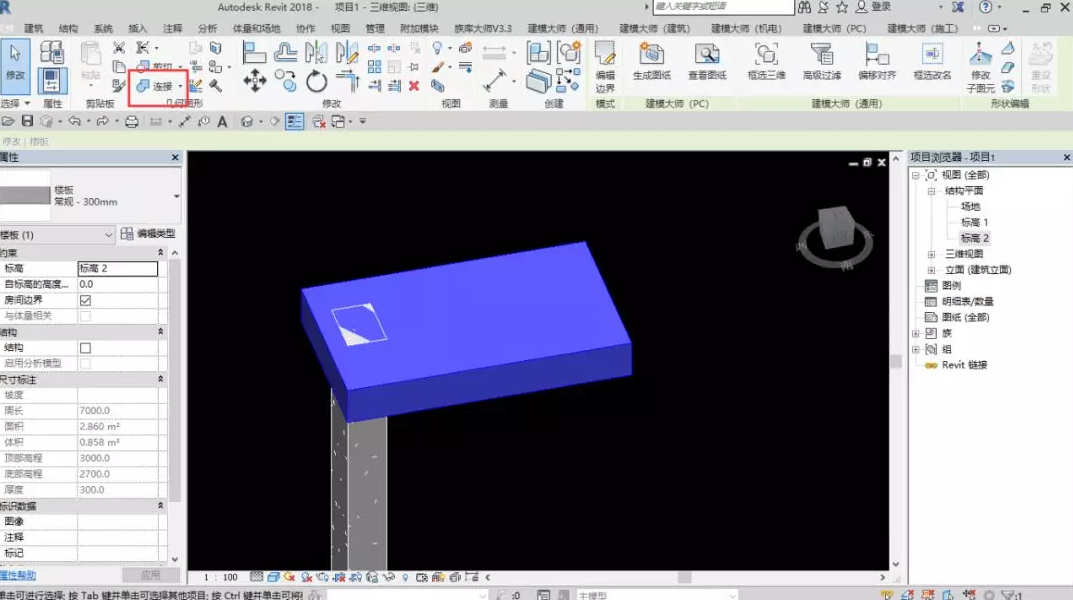

5、点击项目文件选中内建模型，点击“剪贴板”命令剪贴模型，再切换至族中点击“粘贴”下拉按钮中的“从剪贴板中粘贴”命令进行粘贴，这样内建模型就切换成族文件了，如图所示。

Revit项目内建模型与Rfa族文件切换的意义：通过学习上述文章，可以将内建模型保存为单独的族文件，以便于多次利用。

Revit建模软件是Autodesk公司特意为BIM的应用开发的，这款软件可以应用于建筑设计、施工、使用及后期维护阶段，在国内市场占有特别大的份额。并且由于Revit简单的操作性、平台的易用性及Autodesk公司免费应用的营销策略，特别多的施工单位和设计单位对这款软件赞不绝口。

另一方面，由于AutodeskCAD、RobotStructuralAnalysis等建筑行业常用的软件均属于Autodesk公司，因此Autodesk公司在最初设计Revit时就考虑了与以前常用软件的结合，使得很多软件与Revit进行数据传递变得可能，这样既有利于保持原有的市场份额，又可以实现对技术的更新，并实现各专业之间进行协同办公。不仅如此，Revit对外提供了大量的API接口，保持着高度的开放性，支持不同行业对其进行扩展，充分发挥了市场的催化能力，不断促进软件的完善。Revit的特点包括：可以对构件进行局部的碰撞检测，自动识别有问题的构件，实时显示给设计人员；支持Sketchup类型文件；基于CAD底图，操作简单，价格低廉；目前国内研究BIM的资料最为丰富的一款软件，方便获取资料，学习也较为简单。

Revit提供了很多工具，其中建筑设计、MEP工程设计和结构工程为其主打的工具。

（1）Architecture工具

Revit软件的应用过程中，完全可以按照建筑师和设计师的想法进行操作，操作简单，可以提供高质量的建筑设计。借助RevitArchitecture，可以自由设计建筑，设计师可以在任何想要操作的视图中自由切换，还可以在各个设计阶段快速的对设计元素做出更改，并且在更改过程中不需要担心平面图、明细表和施工图纸的协调性，因为这个工具可以帮助设计师自动的进行协调，从而保持建筑项目各个阶段的一致性。

（2）MEP

这个工具是Revit单独为暖通、电气和给排水专业开发的工具，可以利用它设计特别复杂的建筑附属系统。拥有这个工具后，Revit可以最大限度的避免各专业进行设计时出现的协调错误。

（3）Structure

这个工具是专门为结构工程师提供的，使用这个工具可以精确高效的建立建筑结构。并且Revit可以使用智能模型，采用模型本身的坐标和一致信息，提高设计的精度。

在BIM软件Revit中绘制图纸时，我们时常会遇到一些小问题，今天就让我们一起来了解一下Revit中通过体量创建弹簧的方法吧。

新建“公制常规模型”的族文件，点击“创建”选项卡→“形状”面板中→“放样融合”命令，点击“绘制路径”命令，点击“圆心—端点弧”命令。绘制一个半径400mm，角度180°的弧长。点击“√”完成路径绘制。

点击“选择轮廓1”命令，接着点击“编辑轮廓”，点击“打开视图”按钮。在轮廓1的截面处，绘制一个半径50mm的圆，点击“√”完成轮廓1的绘制，点击“选择轮廓2”，接着点击“编辑轮廓”命令。在轮廓2的截面处，绘制一个圆心距截面中心高100mm的半径50mm的圆。点击“√”完成轮廓2的绘制。

点击“√”完成绘制，点击项目浏览器下的楼层平面的“参照标高”，进入平面视图，点击刚刚创建的模型，点击“修改”面板中→“旋转”命令，勾选“复制”命令，点击“地点”命令，将地点改为两个参照平面的交点也就是中心，在角度一栏输入“180”并按回车键。

点击项目浏览器下的立面，双击“前”，进入前立面视图，点击刚刚复制的模型，点击“修改”面板中→“移动”命令。将模型和向上移动。

重复上述的(3)、(4)、步骤，也就是复制移动就能得到一个完整的弹簧。

好了，以上就是BIM公司的小编为大家带来的Revit如何通过体量创建弹簧 了，希望对大家有所帮助。

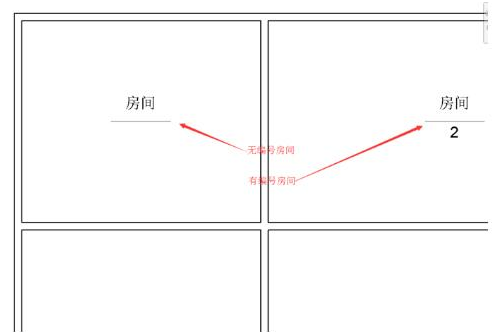

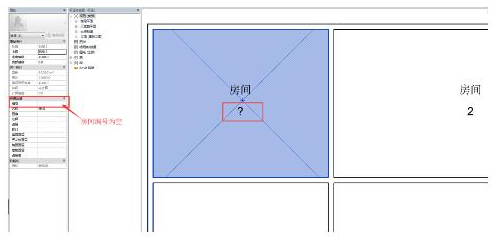

    在Revit中进行标记时，常常会有一些标记中定制了多个标签来显示多种参数。但是如果构件的参数没有添加相应的参数值，标记中将会以问号来代替此参数的值。

    那么，如何才能让参数为空时进行自动隐藏而不显示问号呢?

    有以下两种办法：

    一、将空白参数与其他参数填入一个标签，而非单独参数单独标签。

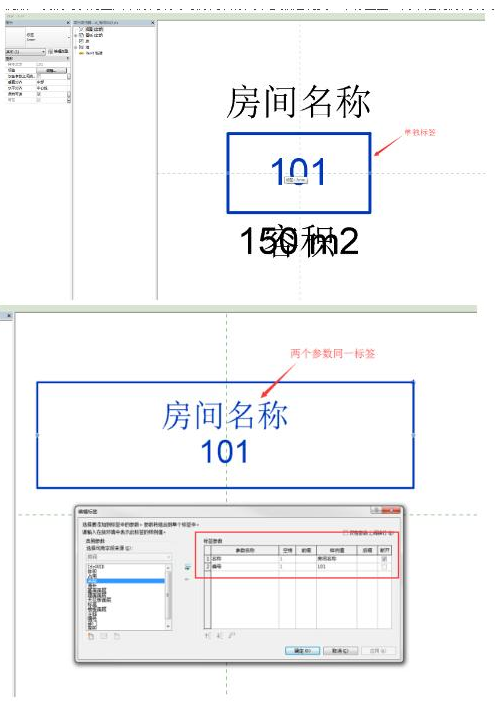

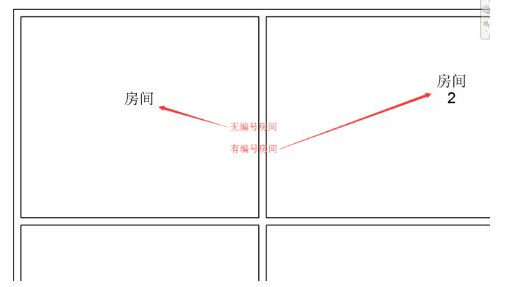

    例如，我们可以将上图中房间编号与房间名称两个参数定制到一个标签里，而不是将房间编号单独设置标签。

    这样，当一个标签中的多个参数其中之一有值时，其他空白参数的问号就可以自动隐藏掉了。

    二、在标记族中添加线条。

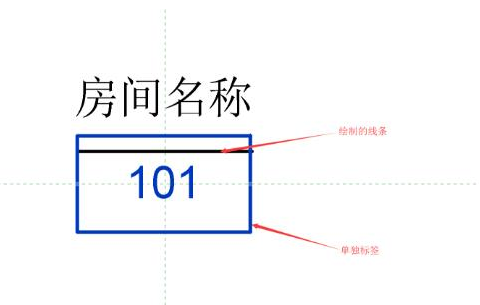

    只要标记族中有绘制的线条类对象，那么单独参数的标签即便参数值为空，也将会自动隐藏问号。

    载入项目后可见有此线条的话，问号会自动隐藏。

在平时调整结构梁的模型时，有时会需要调整其对应的参照标高。但一般情况，我们选中此梁时，会发现梁的参照标高和工作平面都是灰的，无法调整。

    这里，给大家提供三种修改方法。第一种方法，选择梁后，把其属性中的起点和终点偏移设置一个数，比如说1，这样，我们就会发现，其参照标高就可以选择其它楼层标高了，调整完成后，把偏移值归零。如下图：

    第二种方法，选择梁后，直接在修改命令中的“编辑工作平面”功能中调整其对应的定位，如下图：

    第三种方法，那就是选中要修改的梁，剪切掉，再粘贴回需要楼层即可。

    文章来源：科度BIM 图/文：Jesse

    学会Revit中水泵选型

    掌握水泵设置及安装技巧

    是否还在为Revit中水泵族的选择感到困扰？

水泵连接问题及风机尺寸参数的修改、放置技巧问题？

    1.水泵族选择

水泵属于“可载入族”,水泵从类型上分为：离心泵、轴流泵、混流泵等等，平时使用选择风机族时应该关注水泵外观形式及连接的管道管径、安装方式。

软件自带族库中水泵族可以使用，如不满足需求可以自己定制水泵族或者外面购买合适的水泵族载入项目中使用，软件自带族如图1所示。

    （图1）

    2.水泵尺寸修改

混流水泵(管道泵)，修改水泵族参数中的水泵管道半径或者直径，如图2所示。

    （图2）

    离心式水泵（立式或者卧式），修改水泵族参数中的水泵管道半径或者直径，如图3所示。

    （图3）

    3.水泵放置后绘制管道技巧

①【系统】→【机械设备】→【属性】，选择设置的水泵族完成相关信息参数设置，确定水泵安装高度放置到项目中，如图4所示。

    （图4）

    ②绘制水泵时管道时需提前注意选择管道类型及管道系统，点击绘制管道开始绘制，如图5所示。

    （图5）

    4.管道绘制完成安装风机技巧

鼠标点击水泵拖拽到管道中心，水泵会跟着管道颜色变化，如图6所示。

    （图6）

Revit 族库、项目样板缺失的产生原因：

1、断网或者网络不稳定环境下安装Revit

2、Revit配置安装界面中取消勾选“Autodesk Revit Content Librabries”

3、下载了没有自带族库的软件安装包

解决方法：

1、下载Revit对应版本的离线项目样板、族样板、族库压缩包

2、设置项目样板和族库的文件索引

安装教程

（1）下载 Revit 2018 离线包到电脑

（2）分别打开两个自解压包RVT2018_CHS_FamTemplates_Templates和RVT2018_CHS_Libraries

（3）默认的自解压路径为C:ProgramDataAutodeskRVT 2018，默认路径不要改变直接点击“Extract”进行加载

（4）如果有出现是否替换的提示直接选择“Yes to all”，没出现请略过此步骤。

（5）RVT2018_CHS_FamTemplates_Templates为项目样板文件，RVT2018_CHS_Libraries为族库文件，两个都要解压

（6）两个自解压包都解压加载完成后，打开Revit软件

（7）点击左上角的“文件”→点击“选项”

（8）选择“文件位置”

（9）点击每个样板路径后面的“…”，为每个默认样板设置对于的索引。

因为我们之前已经按默认路径加载了族库和项目样板，所以索引的时候只需要找到默认路径即可，样板文件夹的默认路径为C:ProgramDataAutodeskRVT 2018TemplatesChina

文件夹中项目样板对应如下如下：

Construction-DefaultCHSCHS（构造样板）

DefaultCHSCHS（建筑样板）

Structural Analysis-DefaultCHSCHS（结构样板）

Mechanical-DefaultCHSCHS（机械样板）

Systems-DefaultCHSCHS（系统样板）

Plumbing-DefaultCHSCHS（管道样板）

Electrical-DefaultCHSCHS（电气样板）

（10）以建筑样板为例

①点击建筑样板路径后的“…”

②找到路径C:ProgramDataAutodeskRVT 2018TemplatesChina这个文件夹（注意C:ProgramData一般为隐藏文件夹，找不到的话先去C盘设置一下显示隐藏文件夹）

③双击选择DefaultCHSCHS（建筑样板）这个文件，完成建筑样板的样板文件索引

（11）设置好项目样板索引之后我们设置族库索引，点击“放置”按钮

（12）点击每个索引后面的“…”，族库样板的默认路径为C:ProgramDataAutodeskRVT 2018LibrariesChina

（13）打开到China文件夹后就不要再选择子文件夹了，直接点击“打开”

（14）索引完成、点击“确定”

再点击“确定”

（15）检核设置

①在软件初始界面，点击新建建筑样板

②建筑样板下，视图的小眼睛应该为圆形

③点击“插入”选项卡下的，“载入族”选项

④打开应该是这样的

具体离线包下载地址：

【本文转自微信公众号“BIMer自学站”】

包含以下文件：

1 项目模型:
3Dmax模型:
主梁吊装施工.max
拱肋吊装-南岸HC1、北岸横撑HC2节段吊装.max
拱肋吊装-平台微调、上游D1吊装.max
拱肋吊装下游D1节段吊装.max
Fuzor模型:
钢箱梁-漫游文件.che
revit模型:
revit模型.rar
Rhino模型:
SO模型.3dm
SO模型.3dmbak
拱肋预拼装.3dm
Tekla 模型:
拱肋建模-D1节段:
assert.log
ComponentCatalog.txt
db.idrm
environment.db
masterCatalog.xml
ModelBasicsComponents.txt
nonworkingdays.nwd
options.ini
options_drawings.db
options_model.db
profdb.bin
SavedOrder
save_history.log
TeklaStructuresModel.xml
WorkTypeProperties.xml
Worktypes.xml
xsdb.xs
xslib.db1
xslib.db1.bak
xslib.db2
xslib.db2.bak
xslib.idrm
xs_user.123456
拱肋建模-D1节段.db1
Analysis:
attributes:
Assembly Drawings.dproc.master
ComponentCatalogTreeView.txt
drawings:
snapshots:
有限元Midas Civil分析模型:
算支座反力D1（辅助力矩平衡法计算节段重心）.mcb
算支座反力D2（辅助力矩平衡法计算节段重心）.mcb
（支架稳定验算模型）四管基础-X约束 -平台-顶部桁架 -单风缆 – 底部平台调整 – 顶部标准件 – 9米一阶转换层.mcb
2 详情PPT:
BIM技术在揭阳市进贤门景观大桥项目施工中的研究与应用（详情PPT）.pptx
5 项目介绍:
项目介绍.docx

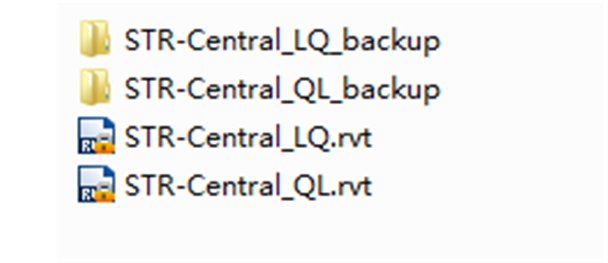

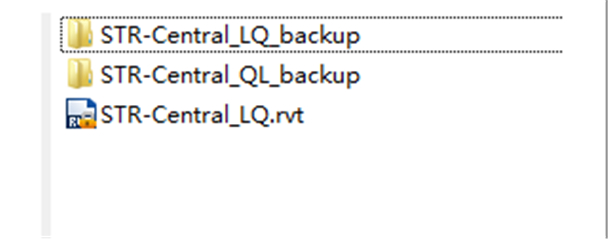

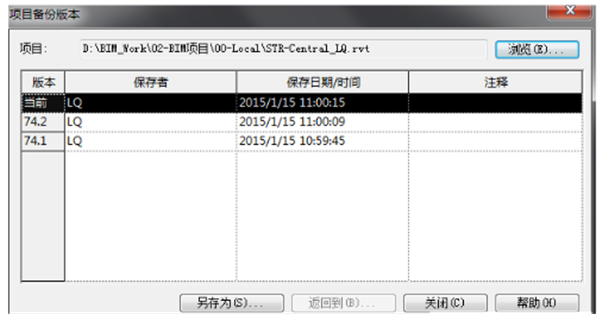

Revit本身自带了一个模型文件版本管理功能，以便使用之前备份项目的新修改。当你保存文件时，Revit会自动把上次保存在硬盘上的文件名后增加“xxxx”4位数的保存次数数字例如，第1次保存的项目文件名为：“项目1.rvt”，但你再次保存文件，上次保存的文件名就改为：“项目1.0001.rvt”，再保存就会再增加一个“项目1.0002.rvt”，如此递增直至达到设定的多的备份数量，达到量多备份数量后，revit·开始删除早期的备份。

控制Revit保存时自动产生的备份数量的方法：

(1) 依次点击“开始”-“另存为”-“项目”

(2)在“另存为”对话框中，点击“选项”按钮。

(3)在“文件保有选项”窗口，设置“备份款”的数字，就可以控制保存时自动产生备份文件的数量。

Revit与3dsMax有什么区别?最近有学习BIM软件的朋友，经常会来探讨这个问题，那么下面就来谈谈两者的区别。

Revit

Revit为Autodesk的建筑信息模型软件，由Autodesk所开发，于2000年初始发行，用户可在软件上了解建筑的规划、成本、建物的特性，在软件中能够呈现完整逼真的建筑模型，Revit提供不同的文件类型使用户在不同程序中可以使用，并且可由使用者使用C#开发API以外部工具方式汇入Revit以增强或新增功能，能够弥补许多Revit系统的不足，Autodesk也提供Autodesk app store，让使用者可以将自制的模型及设计分享给其它使用者下载。

3dsMax

在1990年最初的3D Studio产品是由Yost Group针对DOS平台所制作，并且由Autodesk发行，第二版之后由Autodesk进行收购对内部核心进行开发，3dsMax对于PC系统要求配置低，属于3D计算机动画软件，主要运用于动画、建模、仿真，可在软件中安装外挂(plugins)以提供原本所没有的功能并且增强原本的功能，支持Maxscript内建脚本控制语言，让用户可以自定义工具。3dsMax也支持多种格式导入及导出，并且有Creative Market 3D 内容商店提供使用者一个开放的平台能够下载来自其它人所开发的资源。

区别我们看完了，再说说Revit与3dsMax哪个好：

其实这问题就是一个假命题，因为从功能上就可以看出来两者的擅长方向不一样，虽然说都可以运用到BIM项目之中，但却是完全不一样的阶段。一个应用设计、施工等阶段，一个应用于后期效果展示和模型渲染，完全不在一个频道上。当然有的小伙伴会说，Revit也可以渲染啊，的确但是Revit的渲染无论是从效果和数据真实的反映都是服务于设计和施工的，3dsMax更多的是视觉上的，不是一个目的，所以大家以后还不要这么比较。

项目初期建设过程中常常会用PVC围挡将工地围起来，那么如何绘制PVC围挡呢，其实在Revit中的栏杆扶手这个命令就可以完成想要的效果了。

1.首先看一下围挡的各部分在栏杆里面的那些构件，如图所示。

2.根据公制轮廓-扶栏、公制栏杆-支柱、公制栏杆-嵌板族样板分别创建围挡的扶栏轮廓、立柱和栏杆嵌板族，并设置要相关材质，如图所示。

3. 将建好的族载入到项目中去，使用建筑选项卡中的栏杆扶手，点击下拉菜单选择绘制路径，然后再属性选项框中新建PVC围挡栏杆扶手，点击编辑类型，设置如图所示。

扶栏结构（非连续）设置如图所示。

栏杆位置设置如图所示。

4.设置完成后绘制路径，成果如图所示。

5.再切换到平面视图中，选中模型点击绘制路径，使用拆分图元命令将栏杆拆分为多段，方便在想要的地方添加立柱，最终PVC围挡就绘制完成如图所示。

意义：通过学习上述文章，学会利用栏杆扶手绘制迹线生成栏杆扶手的机动性，来绘制围挡，加快建模速度。

来源丨益埃毕教育

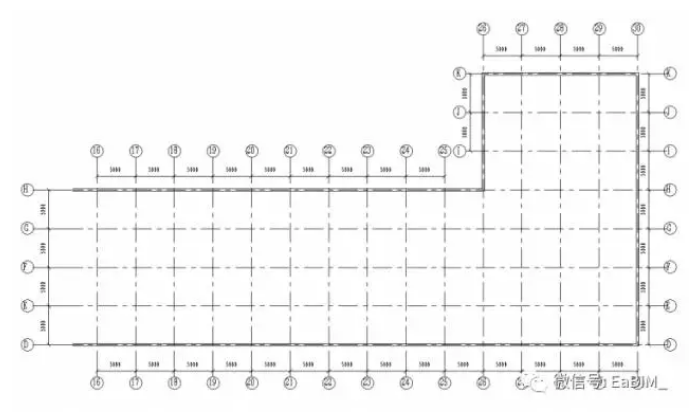

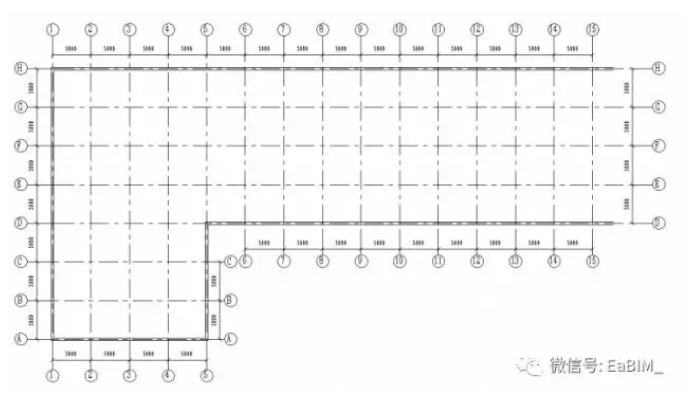

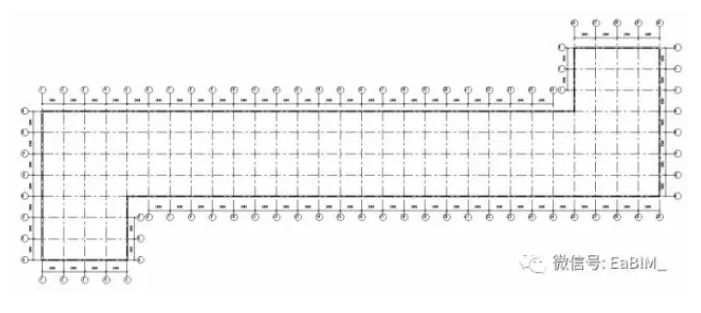

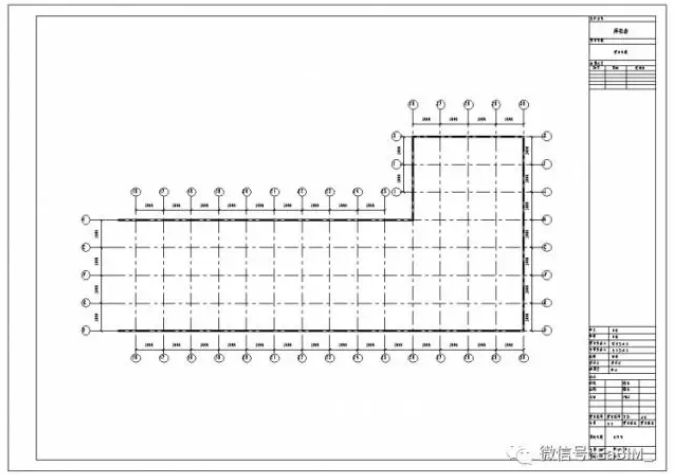

当我们遇到特别大的项目，一张图纸放不下的情况时，为了将项目完整地体现在图纸当中，我们需要将图纸进行拆分，分别放到多张图纸里，在Revit中我们可以使用拼接平面图的方式进行处理。

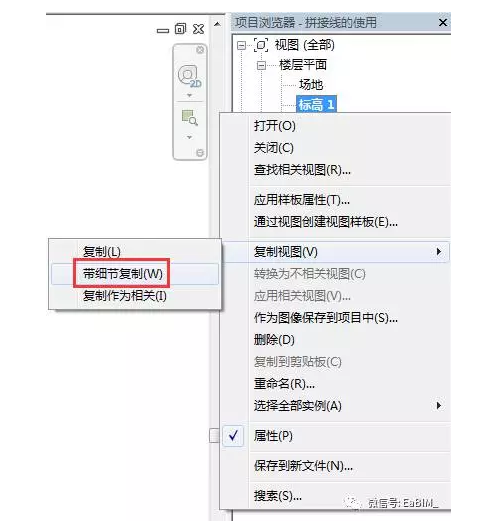

    1.在项目浏览器里选中我们想要创建拼接平面图的“父”视图，鼠标右键>复制视图>带细节复制。

    2.打开刚复制出来的“子”视图，勾选属性栏“范围”分组下的“裁剪视图”和“裁剪区域可见”。

    3.选中裁剪框，单击“上下文关联选项卡”“模式”面板下的“编辑裁剪”，剪裁框将会进入草图编辑模式。

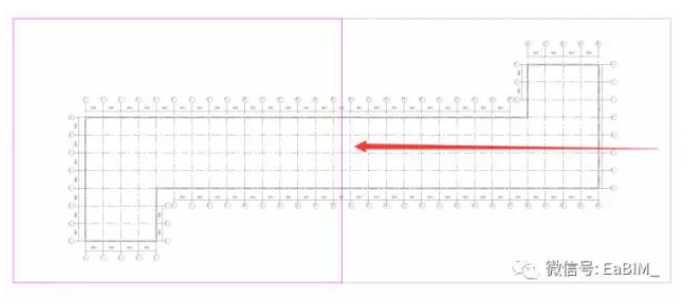

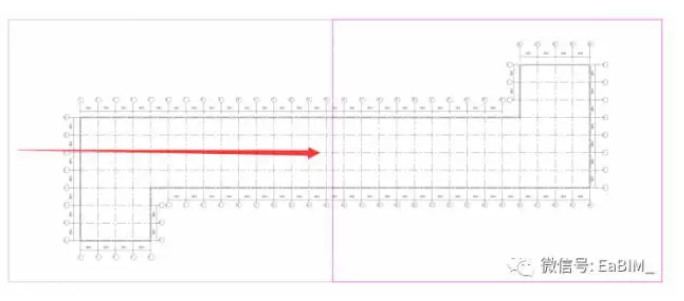

    4.将裁剪框的草图线移动至视图中间处。

    5.完成编辑模式，调整尺寸标注的位置，取消勾选“裁剪区域可见”。

    6.再次使用“按细节复制”的方式，选中我们想要创建拼接平面图的“父”视图，再次复制出来一个“子”视图。编辑裁剪框，将另一侧的草图线移至视图中间位置。

    7.完成编辑模式，调整尺寸标注的位置，取消勾选“裁剪区域可见”。

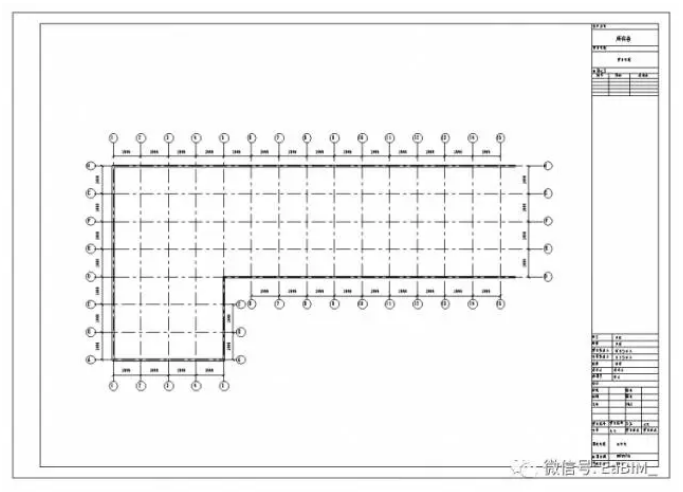

    8.将处理之后的两个视图分别放入图纸中即可。

用Revit有一个很大的好处就是，在设计完成以后就可以用漫游功能先看看这个建筑的观感。看看还有哪些地方不那么合心意的，可以提前修改，避免完成后不合适，只能勉强接受，今天一起来看看，如何设置漫游动画，并将其导出为单独的视频文件。

    第一步

1.打开一个.rvt项目文件。

    第二步

2.点击软件上方的图标（旁边的小三角符号）或在菜单栏选择视图选项卡中的三维视图（旁边的小三角符号）。

    第三步

3.点击漫游，在想要设置的路径的地方设置关键帧，如对漫游有高度要求，在每一个关键帧处改动偏移量，如图示：完成后按Esc退出。

    第四步

4.此时在项目浏览器菜单栏会出现已创建的漫游。

    第五步

5.当漫游部分的路径全部确定之后点击编辑漫游。之后对每一关键帧进行详细的视角拖动调整，直至全部关键帧全部调整完成。【注意】如果已退出漫游路径的显示状态，路径在视图中不可见，可通过在‘项目浏览器菜单栏’中选择对应的漫游名称，右击菜单栏选择显示相机的方法快速显示路径。

    第六步

6.为了更明显直观的检查制作效果，可同时打开平、立面及漫游视频，查看相机效果。

    第七步

7.如果对漫游的速度或帧数不满意，单机属性菜单栏中的漫游帧选项卡，设置漫游帧。

    第八步

8.将制作好的漫游视频从revit中导出。点击顶部菜单栏中的文件选项卡，选择导出中的图像及动画，选择漫游弹出对话框。最后根据输出长度及格式将视频压缩导出即可。【注意】在导出漫游视频时，需提前将漫游视频打开才可导出。

1、首先先明确一下族类别的概念。Revit中的构件可以根据以下四个层级进行分类，族类别、族、族类型、族实例。

1.1 族类别是最高级别，例如结构柱、门、窗、风管等。

1.2 族是某一类别中图元的分类，是一个包含通用属性（称作参数）集和相关图形表示的图元组。

1.3 族类型是某一种族中的细分。属于一个族的不同图元的部分或全部参数可能有不同的值，但是参数（其名称与含义）的集合是相同的。

1.4 族实例是模型中的某一个实例，是模型结构中最小的单元。

1.5 图中是四个层级的例子，编号1、2、3、4分别是族类别、族、族类型、族实例。

2、因此，在特定的窗口载入族文件的时候，就需要确定被载入族的族类别是否正确。例如，图中在结构柱的窗口中载入族，如果选择族类别为结构框架的族，就会提示该族的类别不正确。

3、为了解决这个问题，可以打开我们需要载入的族，然后在族编辑器左上角找到族类别和族参数按钮，点开之后，修改族类别。

4、如果在载入族的时候，选择的是插入选项卡中的载入族命令，那么就不需要考虑族类别的问题。

Revit保存过程文件怎么设定所有保存的文件都是同一个视图?当我们在创建培训所用到的文件时，需要将所有的模型RVT都是同一个视图。

1、比如现在创建所有一层的内容之后需要进行保存，那就设置保存选项如下图;

2、按照上图设置之后，在往后另存的过程就可以统一在(指定的缩略图“来源视图”进行保存了)

3、上图是另存的视图，然后往下看，这就是所直接另存之后显示的内容(只需要设置一次即可所有另保存)

    文章来源：BIM国际庭院

    Revit中如何在模型中实现开门效果

    想要在Revit模型中实现开门的效果，实际上是通过进入【门的编辑模式】并且利用【旋转门板】来实现的，再对墙进行【编辑轮廓】，从而在模型中实现开门的效果。

    01、首先进入三维视图，在模型中选中要编辑的门，双击进入门的编辑页面，如图所示。

    1.调整合适的视角2.用鼠标左键框选门（全选），按住shift键，点击去掉门的框架结构，只留门板。

    转到三维视图的上视图，点击旋转。鼠标左键单击旋转中心摁住不放，移到门轴处，旋转。效果如图所示，然后把编辑好的门加载到项目中。

    01，单击选中门所在的墙，选择编辑轮廓

    02，进入墙的编辑页面以后，点击拾取线，把门框线拾取出来

    03，点击拆分图元，把多余的墙线拆分出来，并删掉

    最终的效果

    这样就可以在Revit里“开门”啦！

    你学会了吗？

外部参照模式的原理类似于CAD二维协同，只是引用的对象换成Revit三维模型。该模式则适用于综合性大体量建筑群，各子项单体规模均较大，功能业态也不相同，但界线清晰的情况。

不同于中心文件所有数据均在同一个模型中，外部参照最大的优点即模型文件被分成了若干个，大大降低对硬件的负荷，在资源有限的情况下，对项目的顺利推进意义重大。但也由于文件拆分原因，参照文件的标准较难统一，虽然在项目初始可加载相同的样板文件，但是在设计过程中需人为管理，很难保证不出现疏漏。这方面中心文件可实现即时共享数据，便捷性远高于外部参照。

图1 Revit外部参照重新载入命令界面

在该模式下，数据仅可单向传输（Revit命令：重新载入），母文件中可查看子文件，但无法直接修改子文件，需将其卸载后，取消关联，另外打开子文件才能修改。缺少了周围模型的参考，无法确定空间位置，步骤也较繁琐，修改很不方便。

外部链接模式还可用于分专业参照，即单专业所有模型作为一个外部参照。这在后施工图阶段管线碰撞检查中应用较多，CAD图纸已相对稳定，不会产生重大变化，各专业在相同的标高和轴网条件下，按照参考把模型构建出来即可。

俞侃 仅供学习交流 版权归原作者所有

    摘要：今天给大家带来怎样快速提取主流地形图上高程点建立场地地形模型，以GlobalMapper软件为例，小编在以前也讲过另外一种方法，详情请参考：怎样快速提取地形图坐标到Revit建立场地模型？

    1、准备软件

    GlobalMapper

    GlobalMapper软件界面

    openstreeMap网页

    1、访问openStreeMap，搜索所需要区域地形图（这里以四川马尔康市局部区域为例），再导出，记录下图所示框中的经纬度

    2、打开GlobalMapper软件（百度自行下载汉化破解版）

    选择onlineSources，在按下面图片箭头操作

    3、创建等高线

    4、设置等高线

    5、生成带等高线的地形

    6、导出DWG

    7、选择DWG版本，设置导出选项，导出DWG

    8、打开Revit软件，插入DWG（全部按默认设置）

    9、体量场地（通过导入创建-选择导入实例）

    10、生成地形3D模型

    11、对比原始地形高程及导入revit中地形高程（完全正确）

    完结

文章来源：Revit MEP

    我们都知道：做BIM综合管线调整时，各个专业和系统的净高控制尤为重要！但要靠人工逐一在大量错综复杂的管线里找出问题所在，又谈何容易？！

那么，如何在不使用任何插件的情况下，让所有MEP管线的净高范围一览无余？小易说，这跟“把大象放冰箱里”一样一样的

    1.复制视图

在“项目浏览器”中找到需要检查的平面视图，

为了不影响原来的视图，先复制一个视图并打开：

    2.放置风管图例

在功能选项卡中找到“分析”>“颜色填充”>“风管图例”：

    在视图中放置风管图例，先选择一个颜色方案：

    放置完图例后，我们发现风管的颜色都改变了！

但这还不是我们希望的按不同净高区分的颜色……

别着急，接下来可以在配色方案中进行调整。

    3.编辑配色方案

选中刚才放置的风管图例，

在功能选项卡中找到“修改”>“方案”>“编辑方案”：

    在编辑颜色方案窗口按流程设置配色方案：

1）复制一个配色方案，修改成你想要的名字；

2）在“颜色”的下拉列表中选择“底部高程”；

3）选择“按范围”；

4）设置希望区分的净高值范围，选择对应的颜色。

    点击确定以后，大功告成！！！

    当然管道的净高检查也可以用“管道图例”的方法来实现，只是没有办法按底部高程来，至于电缆桥架Revit就没有支持了。

好了，大象已关进冰箱里，怎么把大象放出来，自己去动手试试吧！

最后，奉上各类建筑净高的要求，拿走不谢！

    1.楼梯净高要求

1.1楼梯平台上部及下部过道处的净高不应小于2m，梯段净高不宜小于2.2m；

1.2楼梯净高为自踏步边缘（包括最低和最高一级踏步边缘线以外0.3m范围内）量至上方突出下缘间的垂直高度。

    2.车库净高要求

    净高指楼地面表面至顶棚或其他构件地面的距离，未计入设备及管道所需空间。

    3.办公建筑净高要求

3.1根据办公建筑分类，办公室的净高应满足：

一类办公建筑不应低于2.7m；

二类办公建筑不应低于2.6m；

三类办公建筑不应低于2.5m；

3.2办公建筑的走道净高不应低于2.2m，储藏间净高不低于2.00m；

3.3办公建筑的门应符合下列要求：

门洞口宽度不应小于1.00m，高度不应小于2.10m。

    4.住宅净高要求

4.1卧室、起居室（厅）的室内净高不应低于2.40m，局部净高不应低于2.10m，局部净高的面积不应大雨室内使用面积的1/3.利用坡屋顶内空间做卧室、起居室（厅）时，其1/2使用面积的室内净高不应低于2.10m；

4.2室外窗台距楼面、地面的净高低于0.90m时，应有防护措施。六层及六层以下住宅的阳台栏杆净高不应低于1.05m；七层及七层以上住宅的阳台栏杆净高不应低于1.10m；阳台栏杆应有防护措施，防护栏的垂直栏杆间净距不应大于0.11m。

当你看到一个非常好看的建筑或景观时，你就可以试着在REVIT中建模，在建模的过程中你将会发现原来REVIT的功能细节是如此之强大，正所谓“万物皆可建模”。

很多同学在REVIT材质编辑器中，想复制出自己项目需要的材质，结果发现修改后的材质竟然也影响到了原来的材质，比如想要两种不同颜色的地毯，结果怎么修改都是一种颜色。下面以英文版的REVIT为例，通常的步骤如下：

一、如果您在模型中复制材料，Appearance外观资产将与新材料以及从中复制材料相关联！例如，在下图中，我们将右键单击Carpet（1）并将其复制。在我们复制它之前，请注意未共享名为“RED”的外观资产。

    ▲不正确的步骤

    出现上面不正确的材质的原因在于“复制材料后，这两种地毯材料现在指示它们都共享相同的外观资产”，改变一个会影响另一个。“

二、正确的步骤如下：复制后需要点击右上角的“复制此资产”图标（下图中的③）。

    ▲正确的复制材质步骤

    最后，复制外观资产后（下一个），您可以展开信息部分并重命名资产。现在，您可以在不影响其他材料的情况下对此材料进行更改。这适用于物料中的所有资产。

下面是一点提示（关于材质与材料的区别与联系）：

    “材质编辑器”中，除了“复制”外，还有其他选择会有所帮助；重复的物料和资产。可能会出现一个中间对话框，以提示（带有复选框）要复制的资产（外观，物理，热）。通常，我们复制材料，然后必须立即手动复制外观资产，以免原始材料混乱。

    如何在Revit中绘制多层楼梯？

    1.点选：

    用光标点击要选择的对象。按住Ctrl键逐个点击要选择的对象，可以选择多个；按住Shift键点击已选择的对象，可以取消选择；将光标移到被选择的对象旁，当对象高亮显示时，可按Tab键在相邻的对象中作选择切换。

    2.框选：

    按住鼠标左键，从左到右拖拽光标，可选择矩形框内的所有对象；从右向左拖拽光标，则矩形框内的和与矩形框相交的对象都被选择。同样，按Ctrl键可作多个选择，按Shift键可删除其中某个对象。

    3.过滤器

    框选选择多种模型后，单击“修改|选择多个”→“过滤器”命令，在打开的“过滤器”对话框中，在其列表中钩选需要选择的类别即可。

    4.选择全部实例

    选择一个对象，点击鼠标右键，从右键菜单中选择“选择全部实例”，则所有与被选择对象相同类型的实例都被选中。后面的下拉选项是可以让选中的对象在视图中可见，或是在项目所有视图中都可见。

在revit软件中，进行管线调整时经常会因为空间不足，导致不能在竖直方向上以垂直三通相连接，这时可以考虑将三通进行旋转，再与水平管段连接以降低对竖直方向上距离的要求。

具体操作如下：

1、在原有的连接方式上将竖直管段删除，保留水平管段及三通。如下图所示：

2.、从三维视图转化到平面视图，以垂直于三通所在的水平管道做一个剖面（快捷键pm）。

3、右击选中剖面，在弹出的窗口中单击“转到视图”。

转到视图后若只能看见线条，修改最下面一栏中的“详细程度”，选择“精细”。再将“视图样式”改为“着色”即可。

5、在剖面视图中选中三通，在注释选项卡“修改”一栏中，单击“旋转”命令。

以竖直方向为起点，单击确定，向需要连接的水平管段方向滑动鼠标，输入旋转的角度，这里旋转45度为例。

6、 仍然在剖面视图中，单击选中三通，在三通上“+”标志处右键，选择绘制管道。

7.、将绘制出的斜管段与水平管段相连接即可（快捷键“tr”）。转到三维视图即实现斜三通的绘制。

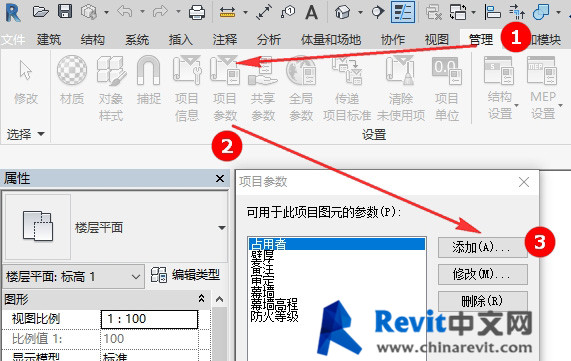

如何用Dynamo给Reivt创建项目参数，比如把楼板构件的ID号参数加到楼板的实例属性里面去，该如何实现呢？下面做详细介绍。

我们在Reivt界面先打开Dynamo，新建一个文件。

在节点库中找到“Parameter.ProjectParameter”（在“Parameter.ProjectParameter”，如图：

当然，也可以在搜索框内输入“Parameter.ProjectParameter”即可：

“Parameter.ProjectParameter”节点细节如下：

1端口为“参数名称”，也就是共享参数组内“参数属性”界面里的名称，如图：

2端口为“共享参数的参数组”，也就是“编辑共享参数”界面的参数组，如图：

3端口为“参数类型”，为“参数属性”界面内的长度、面积、体积、文字等；

4端口默认为实例参数，也可设置为类型参数；

5端口是“族类别”，也就是你所创建的参数也应用于哪个族类别；

设置好节点后进行连接：

点击运行，我们可以发现，运行前楼板实例属性面板下，标识数据栏内是没有“ID号”参数的，运行完成后便出现了此参数：

在Revit中，默认状态下可以在当前视图显示当前视图中有的颜色填充图例，但是无法显示全部颜色填充图例。其实Revit并非是无法实现，可以通过修改参数来实现。

01

1.打开Revit，新建项目文件，分别在标高1、标高2视图中创建不同房间,并依次命名房间1-房间5,如图所示。

02

2.单击“建筑”选项卡“房间和面积”面板“颜色方案”命令创建颜色方案，方案类别为“房间”，方案定义中设置颜色分类为“名称”,如图所示。

03

3.单击“注释”选项卡“颜色填充”面板中“颜色填充图例”命令，选择空间类型和颜色方案，生成颜色填充图例放置在视图中,如图所示。

04

4.选择颜色填充图例，单击“属性”面板“编辑类型”命令，在弹出的“类型属性”对话框中，将显示的值中的参数由“按视图”改为“全部”,如图所示。

05

5.这样就可以在当前视图中显示全部颜色填充图例,如图所示。

颜色方案小知识：本文以最普遍的房间颜色方案进行讲解颜色方案，在使用Revit软件过程中，设计不同空间、分区、管道或风管的过程中，也需要用到颜色方案。使用颜色方案的好处在于可以区分不同类型、不用功能的图元，合理运用。

首先，我们在三维正交视图中是可以直接进行各种尺寸标注、高程点标注以及文字的添加的

    那么在这样的三维视图中，按类别标记和注释记号等内容是不能直接添加的

    上传这里我们可以看到，虽然不可以直接添加，但软件已经提示我们可以先锁定三维视图了。那么这个锁定在哪里呢?实际上是在绘图区域左下角的快捷按键部分。见下图

    点击此命令将三维视图锁定，并重新命名保存后，即可进行标记了

    标记完成后如图

    文章来源：必易BIM

    项目中有些屋顶要求添加悬挑，或者顶部带折角的屋顶。如何在Revit中创建两种不同造型的屋顶，操作如图所示！

    顶部带折角的屋顶

    1、点击“建筑”选项卡下“构建”面板中的“屋顶”命令，并用“迹线屋顶”命令，绘制如图所示屋顶迹线，选择需要带折角的边界，例如左右边界，在其实例属性中，将“与屋顶基准的偏移”添加合适值，如图所示。

    2、编辑完成之后，点击“完成编辑模式”，形成如图所示带折角的屋顶。

    注：此处编辑屋顶迹线时，不可将坡度定义取消。

    顶部带悬挑的屋顶

    带悬挑的屋顶，可以通过绘制迹线的时候特意为之；还可以通过拾取墙命令，添加悬挑值。下面来详细讲如何通过拾取墙命令，添加悬挑值来画带悬挑的屋顶。

    1、简单绘制墙体为例进行讲解，点击“屋顶”命令，选择“拾取墙”绘制方式，拾取墙边线，如图所示。

    2、选择需要添加悬挑的屋顶迹线，在属性面板中可以添加悬挑值500，如图所示。

    注：使用“拾取墙”命令绘制屋顶迹线才会有“悬挑”参数可以设置。

    3、设置合适的悬挑值，点击“完成编辑模式”，完成屋顶的绘制，并使用“附着顶部/底部”命令将墙体附着到屋顶，完成后如图所示。

Revit在协同模式下，即以中心文件的方式进行协同设计和建模时，如果本地文件或中心文件被删除，如何能快速恢复相关的Revit文件呢？

从中心文件创建一个本地副本文件的时候，会和本地文件保存加一个“_backup”后缀的文件夹，如图所示。

如果只是Revit文件本身被删除，backup文件夹还在，那么Revit文件还可以恢复回来。

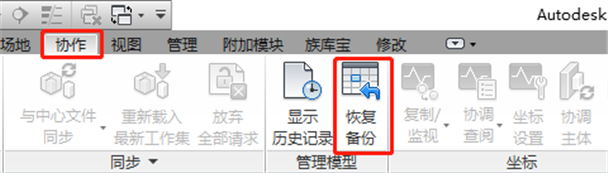

1、直接打开Revit软件，在不用打开任何项目的情况下，直接点击“协作”选项卡，在“管理模型”上选择“恢复备份”，如图所示。

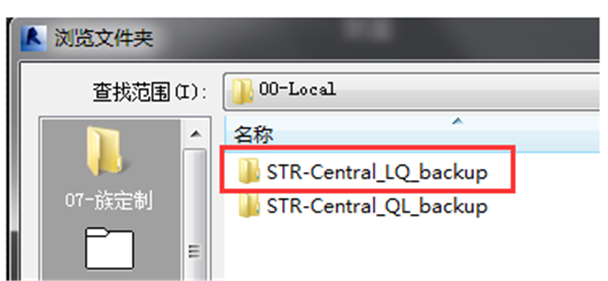

2、选择需要恢复的文件的backup文件夹的路径，如图所示。

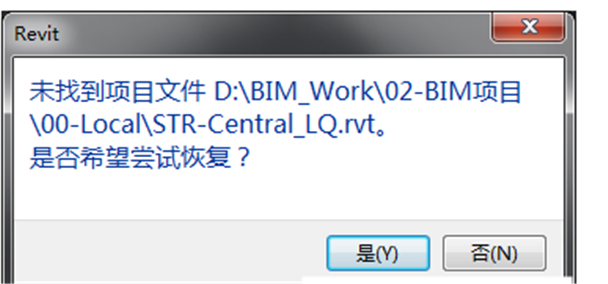

3、会提示，未找到项目文件是否恢复等信息，点击“是”，之后出弹出，曾经保存过的历史记录，可以选择需要的时间段的文件，点击恢复，如图所示。

这样就能在相同位置恢复此Revit文件了，如图所示。

    文章来源：学天BIM学院

    步骤图文详解

    在Revit中，我们绘制完的柱和板之间默认的连接方式是重叠，也就是说他们相互没有剪切。而在实际施工中，对板的施工要求是柱剪切板，那这在Revit中该如何处理呢？

    今天就来教教大家在Revit中如何操作柱和板剪切顺序！

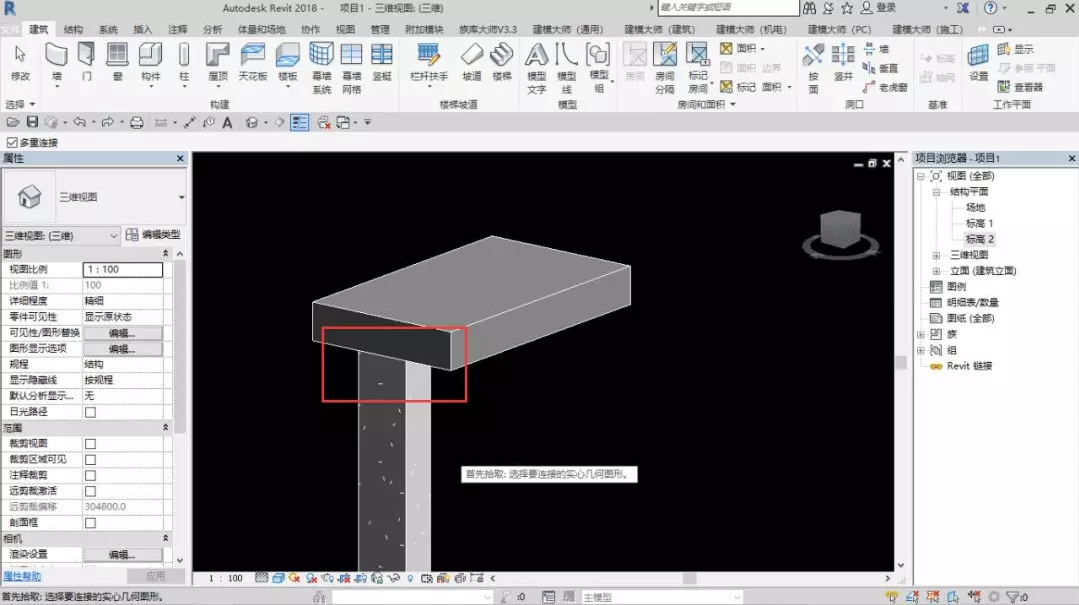

    1、首先，点击板或柱，然后在修改选项卡里找到连接命令。

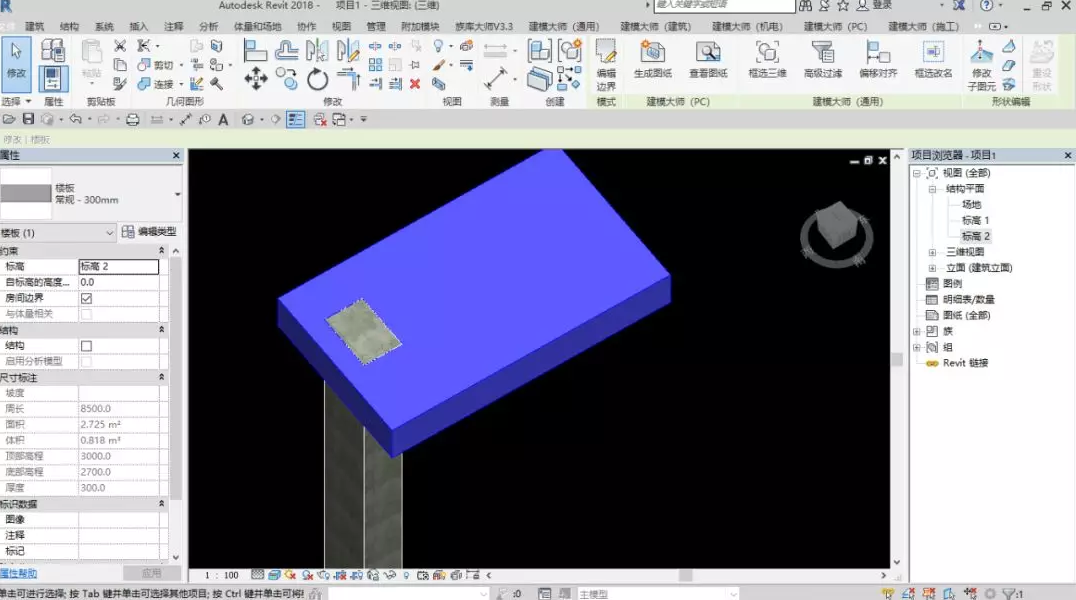

    2、点击板以及柱，这时板会将柱剪切掉。

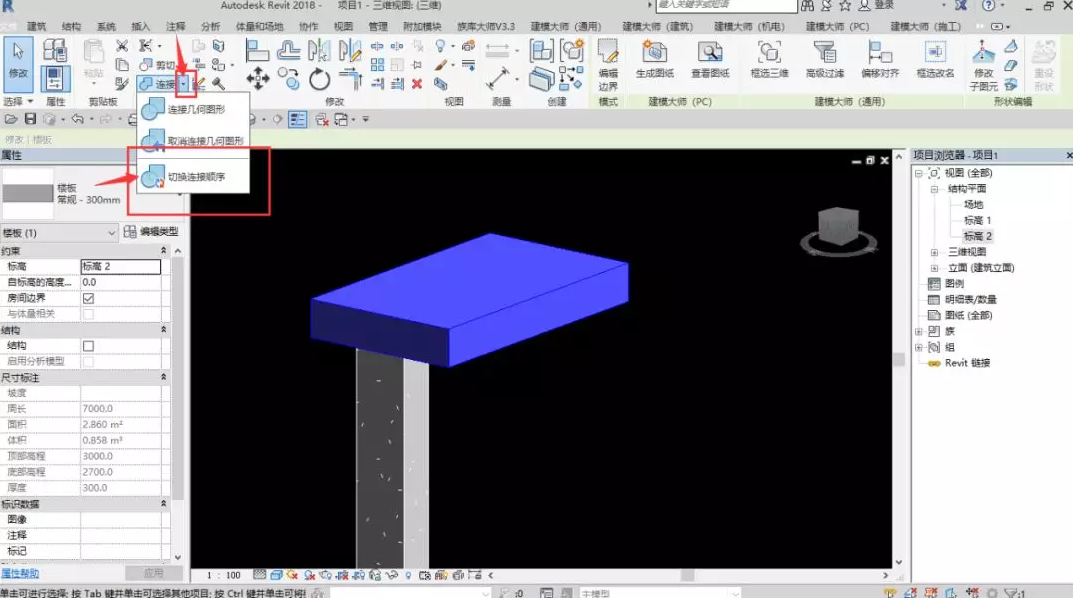

    3、在修改选项卡里点击连接命令旁下拉小三角，找到切换连接顺序，再点击板和柱。这时就是柱剪切板了。

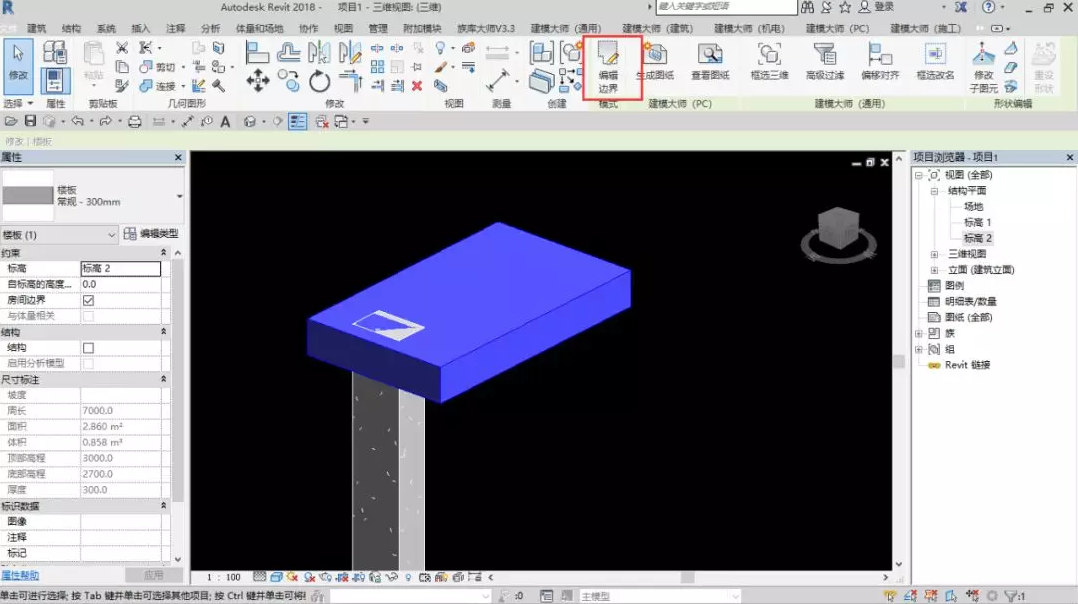

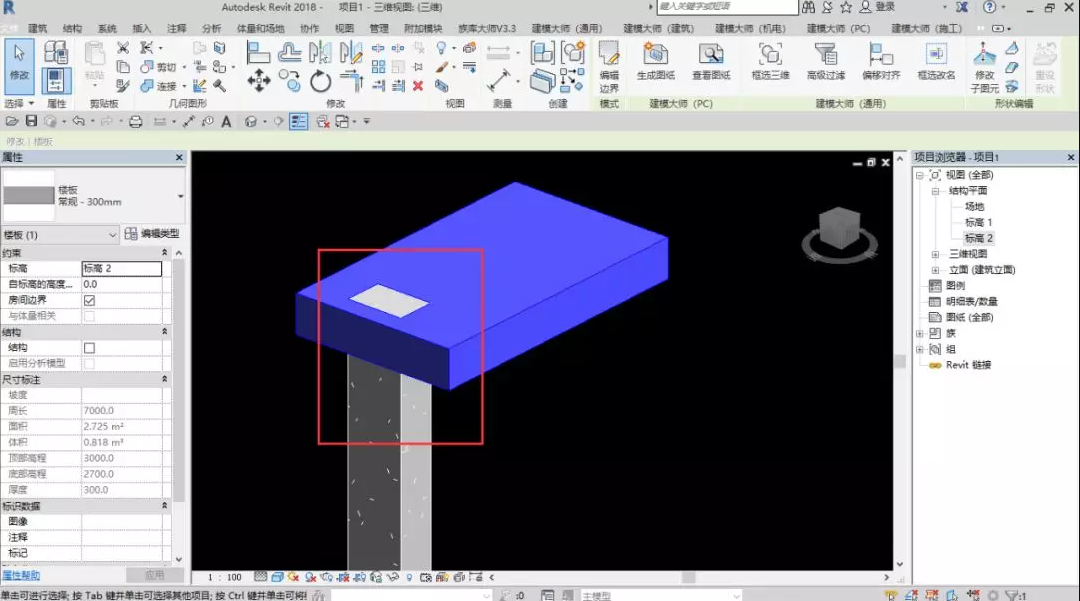

    4、还有另一种方法，点击板，然后在修改选项卡里找到编辑边界，之后将柱的位置抠出来，这样也能达到相同的效果。

    这样我们的柱和板的剪切就完成啦！

    如何给材质进行贴图

    打开案例模型，可以看到我们之前绘制的地形，在这里发现地形是白色的，如图1。

    接下来我们点击地形选择材质（草）这一属性，接下来会弹出对话窗口材质浏览器如图2

    之后我们选择外观选项，我们可以看到常规类型里有图像子选项，单击选项，系统会弹出窗口纹理编辑器，我们发现这里显示缺少文件，如图3。

    点击源会弹出让我们选择文件，这里选择我们提前在电脑中保存好的图片，如图4

    点击完成即可完成材质贴图，如图5.

    就完成了在revit中给材质进行贴图。

文章来源：亦说雅影

根据以下二维图纸，完成其中红色圈出的两间房的建模：

以下是门窗的式样图：

平面图中两个房间中的卫生间是通的，考虑到使用中可能不方便，因此将其分开。

用Revit建模的效果如下：

绘制中的注意事项：

1.绘图的时候要在四个立面索引符之间进行绘图，不然在对应的立面图里会无法显示你绘制的图。

2.标高要先设置出来，标高是后期设置约束条件的依据之一。

3.门窗，要注意离地高度，顶部高度约束条件的设置，避免绘制的门窗不在当前楼层显示。

4.墙体新建的时候要注意底部约束以及顶部约束的设置，避免绘制出的墙体超出了当前楼层层高的限制，或者把墙体绘制到了其他楼层。

5.栏杆扶手的高度设置不得超过本层层高。

绘制步骤：

1.新建项目

2.设置标高

3.绘制轴网（载入CAD图纸链接）

4.新建墙体（绘制墙体）

5.新建门窗（布置门窗）

6.栏杆绘制

7.楼板绘制

01新建项目

新建→样板选择→新建方向选择

02标高设置

双击进入一个立面图→双击修改标高

03绘制轴网

建筑→轴网→编辑类型→修改末端长度→绘制

不同末端长度的设置，显示效果如下：

04绘制墙体

编辑类型→复制→修改名称→修改尺寸→布置

以下分别是约束条件设置错误以及正确之后出现的情况：

①设置错误：

②设置正确：

05绘制门窗

插入族→选择类型→编辑类型→复制修改名称→修改尺寸→布置门窗

①插入族

②选择类型

③编辑类型，重命名，修改尺寸

④约束条件的设置

错误的设置：

正确的设置：

整个门窗布置完成：

07绘制栏杆扶手

建筑→栏杆扶手→绘制路线→编辑类型→设置高度→直线绘制→勾选完成绘制

编辑类型

设置高度过高：

设置高度合适：

直线绘制路线：

勾选完成绘制：

出图：

08绘制楼板

建筑→楼板→边界线（绘制工具）绘制→勾选完成绘制

绘制：

上下楼板绘制完成：

目前，Revit软件作为目前在建造业最为必要的工具，在Revit项目信息中文字添加是系统自带的，如何手动添加需要的文字并备注信息上去呢?操作步骤：

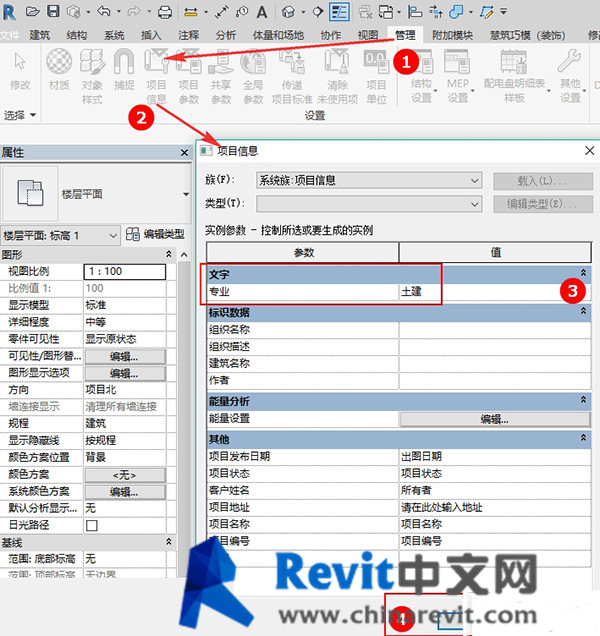

1点击“添加”。

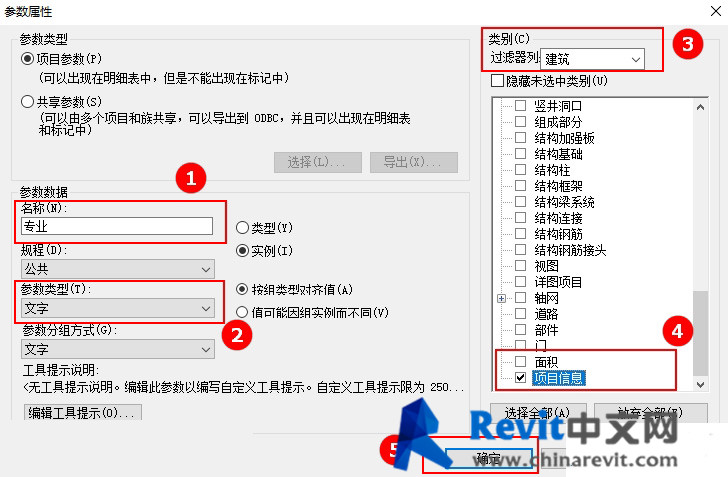

2名称输入“专业”(文字自定哟)，参数类型更改为文字，并在类别选择建筑拖动至最下方找到项目信息(记得√选哟)，最后点击确定。

3

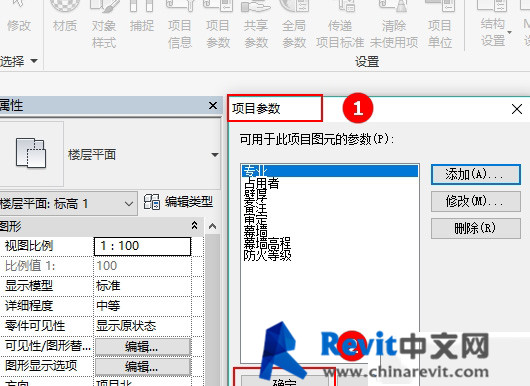

4“项目信息”我们可以明确观看到项目信息面板中已经显示刚才输入的专业文字，只需要输入备注的文字即可哟。
