我们在做机电样板或者机电项目时，避免不了的事就是对布管系统进行设置，在Revit默认的样板中会缺少部分管道类型，这时该怎么办呢？一起了解下如何设置布管系统。
步骤一：
1、选择管道
2、编辑类型

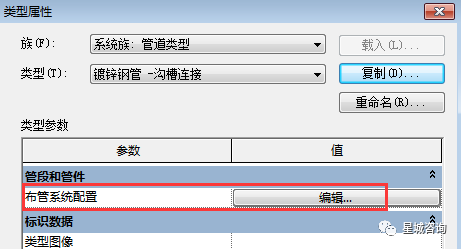

图1 编辑管道类型
步骤二：
1、复制管道类型
2、命名新的管道类型，确定
3、点击“布管系统配置”，编辑选项

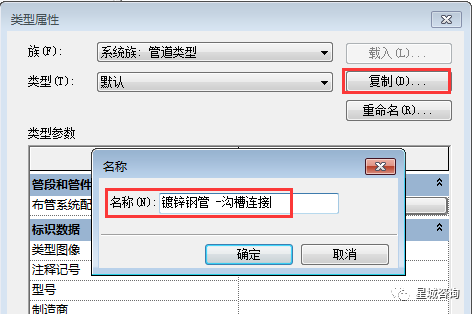

图2 新建管道类型

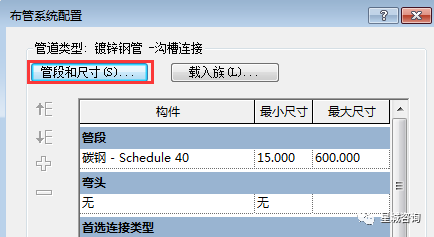

图3 布管系统配置
步骤三：
1、点击“管道和尺寸”
2、选择“管道和尺寸”选项
3、点击右上角的“新建”按钮
图4 选择“管段和尺寸”

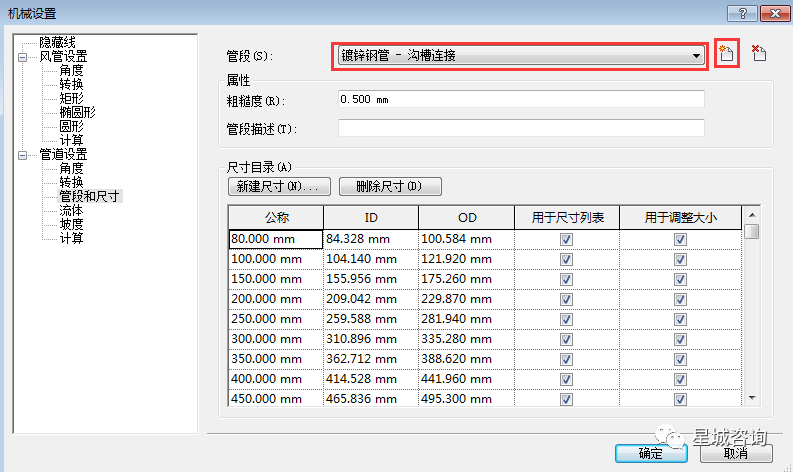

图5 新建“管段和尺寸”
步骤四：
新建管段中“新建”部分有三个选项，分别为“材质（M）”、“规格/类型（S）”和“材质和规格/类型（A）”，下面接着前面的步骤分别介绍三个选项的作用。

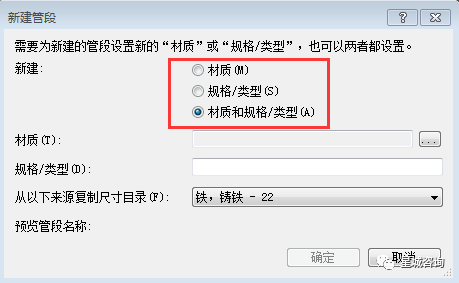

图6 “新建”的三个选项
1、“材质和规格/类型（A）”：可以进行材质以及规格类型的新建
（1）点击“材质（T）”选项按钮；
（2）新建材质，确定；
（3）在“规格/类型(D)”选项中输入管道的连接类型；
（4）尺寸目录选项里，选择与新建管道较为接近的尺寸；
（5）点击确定；
图7 新建“材质和规格/类型（A）”

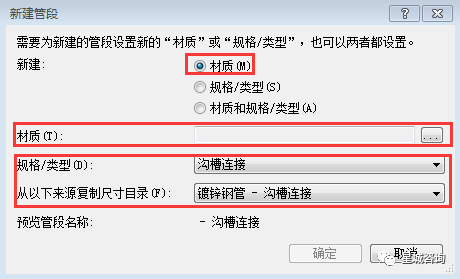

图8 新建材质
图9 输入规格类型、选择尺寸
（6）在机械设置里面就能找到设置的管道。

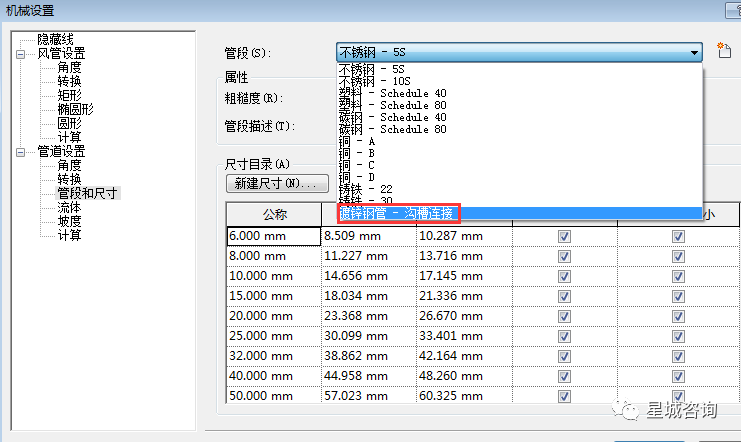

图10 选择新建管道
2、“材质(M)”：可以进行管道材质的修改
（1）在机械设置里面，在管段下拉按钮中选择管道类型，点击新建；
（2）选择好规格类型及尺寸，就可以进行管道材质的修改。
图11 选择管道类型
图12 修改“材质”
3、“规格/类型(S)”：可以进行管道规格类型的修改
（1）在机械设置里面，在管段下拉按钮中选择管道类型，点击新建；
（2）选择好材质及尺寸，就可以进行管道类型的修改。
图13 选择管道类型

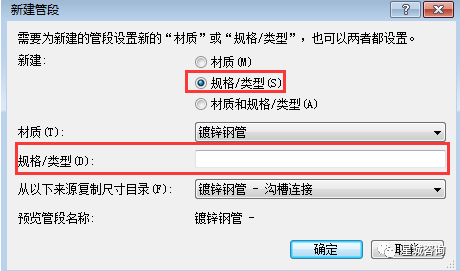

图14 修改“规格类型/类型（S）”
