BIM技术在深圳宝安医院智慧建设中的应用 附汇报PPT+管综模型+土建模型

├── 5项目介绍
│ ├── 项目介绍.docx
├── 1项目模型
│ ├── 2项目轻量化模型
│ │ ├── 附属模型
│ │ │ ├── THZG-BMZX-210603_深圳宝安医院预消毒池.nwc
│ │ │ ├── THZG-BMZX-210603_深圳宝安医院衰变池.nwc
│ │ │ ├── THZG-BMZX-210603_深圳宝安医院直线加速器.nwc
│ │ │ ├── THZG-BMZX-200701_深圳宝安医院污水池.nwc
│ │ ├── THZG-BMZX-210727_深圳宝安医院-3F-G.nwc
│ │ ├── THZG-BMZX-210727_深圳宝安医院管综模型-3F-G.nwc
│ │ ├── THZG-BMZX-210708_深圳宝安医院-3F-G.nwc
│ ├── 1项目各专业模型
│ │ ├── 02_机电模型
│ │ │ ├── 深圳宝安医院地下二层管综模型.rvt
│ │ │ ├── 深圳宝安医院G层管综模型.rvt
│ │ │ ├── 深圳宝安医院地下一层管综模型.rvt
│ │ │ ├── 深圳宝安医院地下三层管综模型A栋.rvt
│ │ │ ├── 深圳宝安医院地下三层管综模型B栋.rvt
│ │ │ ├── 会员.jpg
│ │ ├── 01_土建模型
│ │ │ ├── 建筑
│ │ │ │ ├── THZG-BMZX-210727_深圳宝安医院-2F.rvt
│ │ │ │ ├── THZG-BMZX-210727_深圳宝安医院-3F.rvt
│ │ │ │ ├── THZG-BMZX-210727_深圳宝安医院-1F.rvt
│ │ │ │ ├── THZG-BMZX-210727_深圳宝安医院建_GF.rvt │ │ │ ├── 结构 │ │ │ │ ├── THZG-BMZX-210708深圳宝安医院楼梯.rvt
│ │ │ │ ├── THZG-BMZX-210708_深圳宝安医院-1层.rvt
│ │ │ │ ├── THZG-BMZX-210708_深圳宝安医院-3层.rvt
│ │ │ │ ├── THZG-BMZX-210708_深圳宝安医院-2层.rvt
│ │ │ │ ├── THZG-BMZX-210708_深圳宝安医院_结_G层.rvt
├── 2详情PPT
│ ├── 详情PPT.pptx




某国际设计学院 EPC项目基于BIM的数字化应用与实践 土建模型+机电模型+场布模型+精装模型+室外管网+基坑支护模型等

├── 岩层及基坑支护模型
│ ├── 教学区基坑支护.rvt │ ├── 宿舍区岩层地形模型.rvt │ ├── 教学区岩层地形模型.rvt │ ├── 宿舍区基坑支护.rvt
├── 场地模型
│ ├── HGD-JXL-AR+ST-6F.rvt
│ ├── HGD-SSL-MEP-场地管网.rvt
│ ├── HGD-JXL-MEP-场地管网.rvt
│ ├── HGD-AR&ST-总平.rvt
├── 机电模型-宿舍楼
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F04+2#F01.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F19+2#F16.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F28+2#F25.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F25+2#F22.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F26+2#F23.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F03+2#B01.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#WF+2#F26.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F08+2#F05.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F14+2#F11.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F06+2#F03.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F02+2#B02.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F10+2#F07.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F01+2#B03.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F27+2#F24.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F22+2#F19.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F07+2#F04.0001.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F13+2#F10.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F07+2#F04.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F16+2#F13.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F21+2#F18.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F18+2#F15.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F11+2#F08.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F17+2#F14.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F20+2#F17.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F23+2#F20.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F24+2#F21.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F12+2#F09.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F09+2#F06.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F15+2#F12.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#F05+2#F02.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_MEP_1#RF+2#F28.rvt
├── 精装修内装模型
│ ├── 教学楼4F小大型教室(内装布置).rvt
│ ├── 食堂-4F-食堂用餐区.rvt
│ ├── 教学楼5F小会议室(内装布置).rvt
│ ├── 食堂-4F-小包厢.rvt
│ ├── 教学楼-1F多功能厅(内装布置).rvt
│ ├── 食堂-4F-包厢.rvt
│ ├── 教学楼2F小型教室(内装布置).rvt
│ ├── 教学楼1F实验室(内装布置).rvt
│ ├── 教学楼4F教授办公室(内装布置).rvt
│ ├── 教学楼1F评图空间(内装布置).rvt
│ ├── 食堂-4F-洗手间、备餐间.rvt
├── 土建模型-宿舍楼
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#WF+2#F26_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F17+2#F14_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_2#WF_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F28+2#F25_V1.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F16+2#F13_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F03+2#B01_V1.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F21+2#F18_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F04+2#F01_V1.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F02+2#B02_V2.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F24+2#F21_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F08+2#F05_V1.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#RF+2#F27_V1.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F23+2#F20_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F10+2#F07_V1.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F19+2#F16_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F01+2#B03_V2_汇总.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_2#RF_0000.0001.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F26+2#F23_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F12+2#F09_V3.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F06+2#F03_V2.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F13+2#F10_V1.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F22+2#F19_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F20+2#F17_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F07+2#F04_V1.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F05+2#F02_V2.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F27+2#F24_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_2#F28_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F18+2#F15_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F11+2#F08_V2.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F14+2#F11_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F09+2#F06_V1.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_2#RF_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F25+2#F22_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_SSL_DD_AR+ST_1#F15+2#F12_0000.rvt
├── 土建模型-教学楼
│ ├── Z12015JY0061-01_XM20170279_JXL_CS_AR+ST_F3_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_JXL_CS_AR+ST_RF_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_JXL_CS_AR+ST_B01_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_JXL_CS_AR+ST_B02_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_JXL_CS_AR+ST_F5_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_JXL_CS_AR+ST_RF_0000.0001.rvt
│ ├── Z12015JY0061-01_XM20170279_JXL_CS_AR+ST_F2_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_JXL_CS_AR+ST_F1_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_JXL_CS_AR+ST_F4_0000.rvt
│ ├── Z12015JY0061-01_XM20170279_JXL_CS_AR+ST_F6_0000.rvt
├── 轻量化模型
│ ├── 幕墙
│ │ ├── HGD-JXL-MQ-6F.nwd
│ │ ├── HGD-JXL-MQ-RF.nwd
│ │ ├── HGD-JXL-MQ-5F.nwd
│ │ ├── HGD-JXL-MQ-4F.nwd
│ │ ├── HGD-JXL-MQ-TG.nwd
│ │ ├── HGD-JXL-MQ-3F.nwd
│ │ ├── HGD-JXL-MQ-2F.nwd
│ ├── 宿舍机电.nwd
│ ├── 教学楼机电.nwd
│ ├── 教学楼土建.nwd
│ ├── 宿舍土建.nwd
│ ├── 基坑支护模型.nwc
├── 机电模型-教学楼
│ ├── Z12015JY0061-01_XM20210617_JXL_DD_MEP_B2.rvt
│ ├── Z12015JY0061-01_XM20170279_JXL_DD_MEP_F4.rvt
│ ├── Z12015JY0061-01_XM20170279_JXL_DD_MEP_F2.rvt
│ ├── Z12015JY0061-01_XM20170279_JXL_DD_MEP_F3.rvt
│ ├── Z12015JY0061-01_XM20210907_JXL_DD_MEP_F1.rvt
│ ├── Z12015JY0061-01_XM20170279_JXL_DD_MEP_F6.rvt
│ ├── Z12015JY0061-01_XM20170279_JXL_DD_MEP_B1.rvt
│ ├── Z12015JY0061-01_XM20170279_JXL_DD_MEP_F5.rvt
│ ├── Z12015JY0061-01_XM20170279_JXL_DD_MEP_RF.rvt




海南海口新海港项目施工BIM技术全面应用BIM汇报PPT+全部专业深化模型

├── 02 详情PPT
│ ├── 基于工业建造技术的海口新海港码头BIM施工管理应用.pptx
├── 01 新海港码头项目模型
│ ├── 海口新海港码头BIM施工
│ │ ├── 土建模型.rvt
│ │ ├── 机电模型.rvt
│ ├── 原模型.rar
├── 03 视频
│ ├── SG080-基于工业建造技术的海口新海港码头BIM施工管理应用.mp4




太子湾泓玺大厦超高层项目BIM技术施工综合应用 技术汇报PPT+BIM模型(建筑、结构、钢构)

├── 2详情PPT
│ ├── BIM技术在太子湾泓玺大厦超高层项目的综合应用.pptx
├── 1项目模型
│ ├── 模型
│ │ ├── 钢结构模型
│ │ │ ├── 机电模型
│ │ │ │ ├── P190617-地下室-MEP-B4-深化(居海路已完善).rvt
│ │ │ │ ├── P190617-地下室-MEP-B1(居海路已完善).rvt
│ │ │ │ ├── P190617-地下室-MEP-B2(10.11)(居海路已完善).rvt
│ │ │ │ ├── P190617-地下室-MEP-B3-深化(居海路已完善).rvt
│ │ │ ├── matdb.bin
│ │ │ ├── screwdb.db
│ │ │ ├── profdb.bin
│ │ │ ├── 太子湾泓玺、望海大厦2022.2.15.db1
│ │ │ ├── screwdb.lis
│ │ ├── 土建模型
│ │ │ ├── 太子湾BIM模型(结构).rvt
│ │ │ ├── 太子湾BIM模型(建筑).rvt
│ │ │ ├── 土建合模.rvt
│ │ ├── 机电模型
│ │ │ ├── P190617-地下室-MEP-B1(居海路已完善).rvt
│ │ │ ├── P190617-地下室-MEP-B2(10.11)(居海路已完善).rvt
│ │ │ ├── P190617-地下室-MEP-B3-深化(居海路已完善).rvt
│ │ │ ├── P190617-地下室-MEP-B4-深化(居海路已完善).rvt




某超高层劲性钢混+装配式施工阶段BIM技术应用(必看)BIM技术汇报+BIM模型(建筑、结构、钢结构、幕墙)含深化模型LOD500

包含以下文件:

├── 1 项目模型
│ ├── 1、项目各专业模型
│ │ ├── 4、幕墙模型
│ │ │ ├── 营销中心
│ │ │ │ ├── 会员平台.png
│ │ │ │ ├── SG-营销中心-MQ.rvt
│ │ │ ├── 3栋D座
│ │ │ │ ├── SG-3栋D座-MQ.rvt
│ │ │ ├── 1栋B座
│ │ │ │ ├── SG-1栋B座F18-MQ.rvt
│ │ │ │ ├── SG-1栋B座F13-MQ.rvt
│ │ │ │ ├── SG-1栋B座F11-MQ.rvt
│ │ │ │ ├── SG-1栋B座RF-MQ.rvt
│ │ │ │ ├── SG-1栋B座F9-MQ.rvt
│ │ │ │ ├── SG-1栋B座F14-MQ.rvt
│ │ │ │ ├── SG-1栋B座F16-MQ.rvt
│ │ │ │ ├── SG-1栋B座F4-MQ.rvt
│ │ │ │ ├── SG-1栋B座F27-MQ.rvt
│ │ │ │ ├── SG-1栋B座F22-MQ.rvt
│ │ │ │ ├── SG-1栋B座F25-MQ.rvt
│ │ │ │ ├── SG-1栋B座F12-MQ.rvt
│ │ │ │ ├── SG-1栋B座F8-MQ.rvt
│ │ │ │ ├── SG-1栋B座F17-MQ.rvt
│ │ │ │ ├── SG-1栋B座F28-MQ.rvt
│ │ │ │ ├── SG-1栋B座F10-MQ.rvt
│ │ │ │ ├── SG-1栋B座F20-MQ.rvt
│ │ │ │ ├── SG-1栋B座F23-MQ.rvt
│ │ │ │ ├── SG-1栋B座F24-MQ.rvt
│ │ │ │ ├── SG-1栋B座F19-MQ.rvt
│ │ │ │ ├── 会员平台.png
│ │ │ │ ├── SG-1栋B座F15-MQ.rvt
│ │ │ │ ├── SG-1栋B座F26-MQ.rvt
│ │ │ │ ├── SG-1栋B座F21-MQ.rvt
│ │ │ │ ├── SG-1栋B座F6-MQ.rvt
│ │ │ │ ├── SG-1栋B座F5-MQ.rvt
│ │ │ │ ├── SG-1栋B座F7-MQ.rvt
│ │ │ ├── 3栋AB座
│ │ │ │ ├── 会员平台.png
│ │ │ │ ├── SG-3栋AB座-MQ.rvt
│ │ │ ├── 2栋AB座
│ │ │ │ ├── SG-2栋AB座F26-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F18-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F28-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F3-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F27-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F37-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F38-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F39-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F32-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F35-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F10-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F7-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F25-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F5-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F29-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F41-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F19-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F31-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F8-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F9-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F13-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F33-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F20-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F11-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F30-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F14-MQ.rvt
│ │ │ │ ├── SG-2栋AB座RF-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F22-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F36-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F4-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F40-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F21-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F15-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F34-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F6-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F23-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F17-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F12-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F24-MQ.rvt
│ │ │ │ ├── SG-2栋AB座F16-MQ.rvt
│ │ │ ├── 1栋A座
│ │ │ │ ├── 会员平台.png
│ │ │ │ ├── SG-1栋A座-MQ.rvt
│ │ │ ├── 3栋C座
│ │ │ │ ├── SG-3栋C座-MQ.rvt
│ │ │ ├── 1栋裙房
│ │ │ │ ├── SG-1栋裙房-MQ.rvt
│ │ │ ├── 3栋裙房
│ │ │ │ ├── SG-3栋裙房-MQ.rvt
│ │ │ ├── 2栋裙房
│ │ │ │ ├── SG-2栋裙房-MQ.rvt
│ │ │ │ ├── 会员平台.png
│ │ ├── 1、土建模型
│ │ │ ├── 建筑模型
│ │ │ │ ├── SG-3栋AB座.F65层-ARC.rvt
│ │ │ │ ├── SG-B1-ARC.rvt
│ │ │ │ ├── SG-3栋AB座.F69层-ARC.rvt
│ │ │ │ ├── SG-1栋A座.F29~F42层-ARC.rvt
│ │ │ │ ├── SG-3栋AB座.F28层至F40层-ARC.rvt
│ │ │ │ ├── SG-1栋B座.RF层-ARC.rvt
│ │ │ │ ├── SG-3栋AB座.F3层至F12层-ARC.rvt
│ │ │ │ ├── SG-2栋一、二单元.F40层-ARC.rvt
│ │ │ │ ├── SG-3栋C座.F15层至F26层-ARC.rvt
│ │ │ │ ├── SG-2栋一、二单元.F1层-ARC.rvt
│ │ │ │ ├── SG-3栋C座.F27层避难层-ARC.rvt
│ │ │ │ ├── SG-3栋裙房.F1层-ARC.rvt
│ │ │ │ ├── SG-3栋AB座.F54层避难层-ARC.rvt
│ │ │ │ ├── SG-1栋A座.F13层避难层-ARC.rvt
│ │ │ │ ├── SG-2栋一、二单元.F28层避难层-ARC.rvt
│ │ │ │ ├── SG-2栋一、二单元.F15~F27层-ARC.rvt
│ │ │ │ ├── SG-3栋D座.F3~F4层-ARC.rvt
│ │ │ │ ├── SG-3栋C座.F28层至F39层-ARC.rvt
│ │ │ │ ├── SG-2栋一、二单元.F14层避难层-ARC.rvt
│ │ │ │ ├── SG-3栋C座.RF层-ARC.rvt
│ │ │ │ ├── SG-3栋C座.F3层至F13层-ARC.rvt
│ │ │ │ ├── SG-2栋一、二单元.F41层-ARC.rvt
│ │ │ │ ├── SG-2栋一、二单元.F30~F39层-ARC.rvt
│ │ │ │ ├── SG-1栋B座.F28层-ARC.rvt
│ │ │ │ ├── SG-1栋A座.F21~F24层-ARC.rvt
│ │ │ │ ├── SG-3栋AB座.F14层至F26层-ARC.rvt
│ │ │ │ ├── SG-1栋裙房.F1层-ARC.rvt
│ │ │ │ ├── SG-1栋裙房.F2层-ARC.rvt
│ │ │ │ ├── SG-3栋D座.F3层-ARC.rvt
│ │ │ │ ├── SG-1栋裙房.F4层-ARC.rvt
│ │ │ │ ├── SG-3栋C座.F41层至F50层-ARC.rvt
│ │ │ │ ├── SG-3栋C座.F40层避难层-ARC.rvt
│ │ │ │ ├── SG-1栋A座.F5~F12层-ARC.rvt
│ │ │ │ ├── SG-营销中心、样板房、连桥.F1层-ARC.rvt
│ │ │ │ ├── SG-SB1-ARC.rvt
│ │ │ │ ├── SG-1栋A座.F28层避难层-ARC.rvt
│ │ │ │ ├── SG-1栋A座.屋顶层-ARC.rvt
│ │ │ │ ├── SG-3栋裙房.F2层-ARC.rvt
│ │ │ │ ├── SG-3栋AB座.F66层-ARC.rvt
│ │ │ │ ├── SG-B2-ARC.rvt
│ │ │ │ ├── SG-3栋AB座.F56~F64偶-ARC.rvt
│ │ │ │ ├── SG-B3-ARC.rvt
│ │ │ │ ├── SG-3栋AB座.F27层避难层-ARC.rvt
│ │ │ │ ├── SG-1栋裙房.F3层-ARC.rvt
│ │ │ │ ├── SG-1栋A座.F25~F27层-ARC.rvt
│ │ │ │ ├── SG-2栋一、二单元.F3层-ARC.rvt
│ │ │ │ ├── SG-3栋AB座.F41层避难层-ARC.rvt
│ │ │ │ ├── SG-2栋一、二单元.F4~F13层-ARC.rvt
│ │ │ │ ├── 会员平台.png
│ │ │ │ ├── SG-3栋D座.RF层-ARC.rvt
│ │ │ │ ├── SG-3栋AB座.F42层至F53层-ARC.rvt
│ │ │ │ ├── SG-2栋一、二单元.F29层-ARC.rvt
│ │ │ │ ├── SG-3栋D座.F4层-ARC.rvt
│ │ │ │ ├── SG-3栋C座.F14层避难层-ARC.rvt
│ │ │ │ ├── SG-2栋一、二单元.F2层-ARC.rvt
│ │ │ │ ├── SG-场地-ARC.rvt
│ │ │ │ ├── SG-3栋AB座.F55~F63奇-ARC.rvt
│ │ │ │ ├── SG-1栋A座.F14~F20层-ARC.rvt
│ │ │ │ ├── SG-1栋B座.F5~F27层-ARC.rvt
│ │ │ │ ├── SG-营销中心、样板房.F2层-ARC.rvt
│ │ │ │ ├── SG-3栋AB座.F68层-ARC.rvt
│ │ │ │ ├── SG-3栋AB座.F13层避难层-ARC.rvt
│ │ │ │ ├── SG-3栋AB座.F67层-ARC.rvt
│ │ │ ├── 结构模型
│ │ │ │ ├── SG-2栋一、二单元.F29层-STR.rvt
│ │ │ │ ├── SG-1栋B座.F28层-STR.rvt
│ │ │ │ ├── SG-1栋裙房.F4层-STR.rvt
│ │ │ │ ├── SG-B1-STR.rvt
│ │ │ │ ├── SG-3栋C座.F40层避难层-STR.rvt
│ │ │ │ ├── SG-1栋A座.F14~F20层-STR.rvt
│ │ │ │ ├── SG-2栋一、二单元.F3层-STR.rvt
│ │ │ │ ├── SG-2栋一、二单元.F15~F27层-STR.rvt
│ │ │ │ ├── SG-2栋一、二单元.F1层-STR.rvt
│ │ │ │ ├── SG-2栋一、二单元.F28层避难层-STR.rvt
│ │ │ │ ├── SG-3栋AB座.F54层避难层-STR.rvt
│ │ │ │ ├── SG-B3-STR.rvt
│ │ │ │ ├── SG-3栋C座.F15层至F26层-STR.rvt
│ │ │ │ ├── SG-1栋A座.F5~F12层-STR.rvt
│ │ │ │ ├── SG-3栋C座.RF层-STR.rvt
│ │ │ │ ├── SG-3栋AB座.F13层避难层-STR.rvt
│ │ │ │ ├── SG-3栋AB座.F65层-STR.rvt
│ │ │ │ ├── SG-3栋D座.F4层-STR.rvt
│ │ │ │ ├── 会员平台.png
│ │ │ │ ├── SG-3栋AB座.F27层避难层-STR.rvt
│ │ │ │ ├── SG-2栋一、二单元.F2层-STR.rvt
│ │ │ │ ├── SG-3栋C座.F27层避难层-STR.rvt
│ │ │ │ ├── SG-2栋一、二单元.F40层-STR.rvt
│ │ │ │ ├── SG-3栋AB座.F67层-STR.rvt
│ │ │ │ ├── SG-3栋裙房.F2层-STR.rvt
│ │ │ │ ├── SG-3栋AB座.F68层-STR.rvt
│ │ │ │ ├── SG-SB1-STR.rvt
│ │ │ │ ├── SG-1栋裙房.F3层-STR.rvt
│ │ │ │ ├── SG-3栋AB座.F41层避难层-STR.rvt
│ │ │ │ ├── SG-1栋A座.F13层避难层-STR.rvt
│ │ │ │ ├── SG-2栋一、二单元.F4~F13层-STR.rvt
│ │ │ │ ├── SG-3栋AB座.F56~F64偶-STR.rvt
│ │ │ │ ├── SG-3栋C座.F41层至F50层-STR.rvt
│ │ │ │ ├── SG-3栋AB座.F3层至F12层-STR.rvt
│ │ │ │ ├── SG-1栋A座.屋顶层-STR.rvt
│ │ │ │ ├── SG-B2-STR.rvt
│ │ │ │ ├── SG-3栋D座.RF层-STR.rvt
│ │ │ │ ├── SG-1栋B座.RF层-STR.rvt
│ │ │ │ ├── SG-1栋裙房.F1层-STR.rvt
│ │ │ │ ├── SG-营销中心、样板房.F2层-STR.rvt
│ │ │ │ ├── SG-3栋C座.F14层避难层-STR.rvt
│ │ │ │ ├── SG-3栋AB座.F28层至F40层-STR.rvt
│ │ │ │ ├── SG-3栋C座.F28层至F39层-STR.rvt
│ │ │ │ ├── SG-3栋AB座.F55~F63奇-STR.rvt
│ │ │ │ ├── SG-3栋AB座.F66层-STR.rvt
│ │ │ │ ├── SG-2栋一、二单元.F30~F39层-STR.rvt
│ │ │ │ ├── SG-3栋AB座.F42层至F53层-STR.rvt
│ │ │ │ ├── SG-3栋D座.F3层-STR.rvt
│ │ │ │ ├── SG-1栋A座.F28层避难层-STR.rvt
│ │ │ │ ├── SG-1栋A座.F21~F27层-STR.rvt
│ │ │ │ ├── SG-3栋C座.F3层至F13层-STR.rvt
│ │ │ │ ├── SG-3栋裙房.F1层-STR.rvt
│ │ │ │ ├── SG-1栋B座.F5~F27层-STR.rvt
│ │ │ │ ├── SG-2栋一、二单元.F14层避难层-STR.rvt
│ │ │ │ ├── SG-1栋裙房.F2层-STR.rvt
│ │ │ │ ├── SG-3栋AB座.F69层-STR.rvt
│ │ │ │ ├── SG-3栋AB座.F14层至F26层-STR.rvt
│ │ │ │ ├── SG-2栋一、二单元.F41层-STR.rvt
│ │ │ │ ├── SG-营销中心、样板房、连桥.F1层-STR.rvt
│ │ ├── 2、机电模型
│ │ │ ├── SG-B3-MEP.rvt
│ │ │ ├── SG-3栋C座.F4层(F3-F13,F15-F26,F28-F39,F41-F50层)-MEP.rvt
│ │ │ ├── SG-3栋AB座.F3层(F3-F12,F14-F26,F28-F40,F42-F53)-MEP.rvt
│ │ │ ├── SG-3栋AB座(F55~F64奇数层)-MEP.rvt
│ │ │ ├── SG-1栋B座.F5(F5-F28)-MEP.rvt
│ │ │ ├── SG-2栋一、二单元.F2-MEP.rvt
│ │ │ ├── SG-3栋裙房.F2层-MEP.rvt
│ │ │ ├── SG-3栋AB座(F55~F64偶数层)-MEP.rvt
│ │ │ ├── SG-1栋裙房.F3-MEP.rvt
│ │ │ ├── SG-3栋AB座.F54层避难层-MEP.rvt
│ │ │ ├── SG-SB1-MEP.rvt
│ │ │ ├── SG-3栋AB座.F13层避难层-MEP.rvt
│ │ │ ├── SG-3栋C座.F27层避难层-MEP.rvt
│ │ │ ├── SG-2栋一、二单元.F1-MEP.rvt
│ │ │ ├── SG-1栋裙房.F4-MEP.rvt
│ │ │ ├── SG-1栋A座.(F29-F42)-MEP.rvt
│ │ │ ├── SG-B1.C区-MEP.rvt
│ │ │ ├── SG-3栋裙房.F3~RF层-MEP.rvt
│ │ │ ├── SG-3栋AB座.F69层-MEP.rvt
│ │ │ ├── SG-3栋AB座.F27层避难层-MEP.rvt
│ │ │ ├── SG-1栋裙房.F1-MEP.rvt
│ │ │ ├── SG-1栋A座.F25(25-27)-MEP.rvt
│ │ │ ├── SG-1栋裙房.F2-MEP.rvt
│ │ │ ├── SG-3栋AB座.F41层避难层-MEP.rvt
│ │ │ ├── SG-2栋一、二单元.F28层避难层-MEP.rvt
│ │ │ ├── SG-1栋A座.F28层避难层-MEP.rvt
│ │ │ ├── SG-3栋AB座.F68-MEP.rvt
│ │ │ ├── SG-3栋C座.F1层-MEP.rvt
│ │ │ ├── SG-2栋一、二单元.F40层标准层-MEP.rvt
│ │ │ ├── SG-1栋B座.屋面、屋顶层-MEP.rvt
│ │ │ ├── SG-3栋C座.F2层-MEP.rvt
│ │ │ ├── SG-3栋AB座.F2层-MEP.rvt
│ │ │ ├── SG-3栋AB座.RF-MEP.rvt
│ │ │ ├── SG-3栋C座.RF层-MEP.rvt
│ │ │ ├── SG-3栋AB座.F65~F67层-MEP.rvt
│ │ │ ├── SG-3栋裙房.F1层-MEP.rvt
│ │ │ ├── SG-3栋C座.F40层避难层-MEP.rvt
│ │ │ ├── SG-3栋C座.F14层避难层-MEP.rvt
│ │ │ ├── SG-3栋D座.RF层-MEP.rvt
│ │ │ ├── SG-B1.AB区-MEP.rvt
│ │ │ ├── SG-B2-MEP.rvt
│ │ │ ├── SG-3栋D座.F2-F4层-MEP.rvt
│ │ │ ├── SG-2栋一、二单元.F39层-MEP.rvt
│ │ │ ├── SG-1栋A座.RF-MEP.rvt
│ │ │ ├── SG-2栋一、二单元.F4标准层-MEP.rvt
│ │ │ ├── 会员平台.png
│ │ │ ├── SG-1栋A座.F13层避难层-MEP.rvt
│ │ │ ├── SG-2栋一、二单元.F14层避难层-MEP.rvt
│ │ │ ├── SG-3栋AB座.F1层-MEP.rvt
│ │ │ ├── SG-1栋A座.F5(F5-F12,F14-F24)-MEP.rvt
│ │ ├── 3、钢结构模型
│ │ │ ├── SG-钢结构.rvt
│ │ │ ├── 会员平台.png
├── 2 详情PPT
│ ├── 项目奖-施工组-SG190深业世纪山谷花园超高层装配式住宅施工阶段BIM应用——详情PPT.pptx
├── 88、深业世纪山谷花园超高层装配式住宅施工阶段BIM应用文件目录_20241227144325.txt ├── 88、深业世纪山谷花园超高层装配式住宅施工阶段BIM应用文件目录.txt




约克螺杆压缩机维修手册(A5N,B5N,C5N)

DXS系列压缩机是一种半封闭喷油双螺杆压缩机。

约克DXS系列压缩机是为满足制冷和空调要求而设计的,使用R-22或R-407C冷媒的工业用螺杆式压缩机。不同螺杆转子直径的压缩机制冷量不同。

DXS系列压缩机采用了专利技术的新型转子型线,保证了压缩机在不同的工况条件下都具有高效率。半封闭式的电机直接安装在阳转子轴上,这种结构紧凑可靠。

DXS压缩机采用了连续的容量控制方式:压缩机在最小位置启动,受微处理器控制的容量调节阀通过一连续作用的滑阀在100%~20%的范围内实现无级调节。并且,停机时容量调节弹簧能自动复位到最小负荷位置,以确保压缩机电机在最小负荷下启动。

压缩机排气座内安装有油过滤器,润滑油进入压缩机后,经过滤器过滤进入各润滑点及转子腔。

在压缩机的排气口设置有内置的消声器及止回钮。消声器能有效地降低压缩机排气口的噪声源,同时优化气流,以获得最佳性能。止回钮能够防止停机时气流反冲使转子倒转。

当冷媒为R-22时,压缩机使用约克L润滑油。当冷媒为R407C时,建议使用约克E油或POE合成润滑油。

压缩机内各接合处采用O形圈,具有极好的密封性,保证压缩机达到3.1MPa的设计工作压力。

压缩机型号:

每台DXS螺杆压缩机在排气盖的一侧有一黑色铭牌(图11序29),通过铭牌上的标识可识别压缩机。联系工厂定购或更换零件时请提供铭牌上的型号、系列号和零件号。

打开凤凰新闻,查看更多高清图片

物理参数:

表1 DXS压缩机物理参数表

名义制冷量是指在如下的工况条件下的制冷量:吸气饱和温度5℃,过热度5.5 ℃,排气饱和温度40℃,过冷度8.3℃。

电气参数:

表2 A5N,B5N压缩机电机参数

表3 C5N压缩机电机参数

上紧螺栓的扭矩和顺序:

在安装压缩机或压缩机零件时,要使用扭矩扳手将所有的螺母和螺栓上紧到合适的扭矩。表4列出了压缩机的推荐用扭矩。除使用密封胶外所有的螺母和螺栓均应少量涂油。拧上螺栓并稍微加紧,然后使用扭矩扳手把每一个都上紧到合适的扭矩。

表4 扭矩表

当拧紧吸排气盖及转子座与排气座螺栓时,应按照正确的顺序,以避免泄漏并防止对零件或垫圈的损坏。图2列出了推荐的上紧顺序。

在启动压缩机前建议复测所有外部螺栓的扭矩。

图2 螺栓上紧秩序

拆下的零件:

DXS压缩机中采用了O形圈来进行密封。在安装O形圈之前应保证O形圈槽,压紧面及O形圈的清洁度,并在O形圈的表面涂上少量Parker油。

在对压缩机进行维修时,被拆过的O形圈不应继续使用,需更换新的同型号的O形圈。

DXS压缩机的吸排气阀采用垫圈进行密封,当吸排气阀拆下后,相应的垫圈也需要进行更换。

压缩机阴阳转子、电机定子和转子以及轴承拆下后应避免碰伤或摩擦,妥善保存,并应涂上油放置于安全之处。

在重新安装任一压缩机零件以前,均应使其彻底清洁。可以使用合适的清洗剂对零件进行清洗,然后对零件进行认真检查以确保其没有裂纹、缺陷、撞伤、毛刺和变形。再涂上油以防止零件生锈和氧化。安装前,零件的磨擦面应涂上一层干净的润滑油。

压缩机吊装:

当从机组或工作台位上移走压缩机时,必须采用正确的起吊方法以防止损坏设备或对人员造成伤害。为防止在起吊压缩机时发生翻倒和打滑,起重机必须具有足够的能力并被恰当放置和锁定。应使用经过核准的完好无损的吊索。为安全起吊压缩机应确保吊索有足够的强度。压缩机起吊螺钉位置如图3所示。不要从其他位置起吊压缩机。压缩机重量见表1。

图3 起吊螺钉

压缩机油路系统:

1.DXS压缩机油路系统有如下作用:

a) 润滑所有轴承。

b) 向转子腔内喷油。

c) 提供润滑油压对压缩机容量进行调节。

2. 润滑油流程如下:

润滑油从排气座上的接口进入压缩机,经过油过滤器后,经单向阀分为三路。一路进入排气座的轴承孔润滑轴承;另一路进入转子座,对吸气端轴承进行润滑,并喷入转子腔;最后一路经过电磁阀后进入容量控制活塞孔,控制容量控制活塞的位置,实现压缩机在部分负荷下的卸载运行。

图4 排气座油路系统图

转子座油路:润滑油从排气座上的通道进入转子座,在转子座内的通道中,一部分油喷入转子腔,另一部分经节流孔塞喷入吸气端轴承孔,对轴承进行润滑。

排气座油路:润滑油经过油过滤器后,经过油路单向阀。此阀通过排气压力来控制其通断,压缩机起动后,单向阀打开,润滑油进入各喷油点。在排气座上,从单向阀出来的润滑油,一路经节流孔塞后进入排气轴承座对轴承进行润滑。另一路进入转子座。

容量控制油路:DXS压缩机采用连续的容量调节方式。从单向阀出来的润滑油,经电磁阀后进入容量控制活塞孔,推动滑阀动作。

注意:在安装转子座与排气座轴承喷油口闷塞之前,一定要先确认已安装节流孔塞。

容量控制系统:

在DXS压缩机中,容量控制是通过润滑油的压力控制容量控制活塞的位置来实现的。容量控制活塞的位置决定了从转子腔通往吸气端径向小孔打开的数量。打开的小孔越多,从转子腔回到吸气口的制冷剂气体越多,压缩机的输气量越低,制冷量也越低。容量控制活塞的位置是由通往容量控制活塞孔的油压力来确定,润滑油经过电磁阀,进入容量控制活塞孔。

电磁阀由线圈和阀体组成。线圈接受电压的变化,并带动阀杆内阀芯动作。阀体起到三通道反比例阀的作用,阀芯的动作可以调节两个出口的流量,流量的变化使出口的油压发生变化。

压缩机起动或空载时,电磁阀线圈电压为0V,容量控制活塞处没有油压,在弹簧力的作用下活塞处于卸载位置。

压缩机满载状态时,电磁阀线圈电压为12V,容量控制活塞处油压达到最大值,推动活塞达到最大位置。所有转子腔卸载小孔被完全堵塞,压缩机满负荷运行。

当线圈电压在0~12V之间时,活塞位置处于最大和最小之间。电压的连续变化使压缩机输气量连续变化。

压缩机拆卸和重装:

图5 DXS压缩机总布置图

压缩机的安装维护人员应是认可的专业人员,经过压缩机设备安装与维护的技能培训,备有专用工具并能熟练操作。

在检修压缩机前,应仔细检查如下地方以对故障进行定位和清除。

1.确定机组运行故障是由压缩机故障引起,而非机组其它设备故障,应检查机组的安全保护系统以确保其处于正常状态。

2.压缩机电机的电压必须在铭牌电压值的范围内(额定电压值的±10%范围内)。

3.检查电机绕组是否烧毁。这可根据压缩机油是否变色和有无烧焦异味来初步判定。更进一步的检查可利用欧姆表或高阻计,检查绕组是否接地或检查电机接线端电路是否断开。这些都是压缩机烧毁的表现。

4.只对部分必要的压缩机部件进行拆检。

5.禁止在真空状态下打开封闭压缩机的任何零件。确定压缩机内有一定压力。如果在真空时打开压缩机,湿空气就会进入系统并快速侵蚀和氧化压缩机的内部机加工零件。制冷剂本身就是一种很好的清洗剂,它可除去钢铁金属表面的任何自然保护层。

6.压缩机的机加工零件如阴阳转子、轴承、轴承套、排气消声器、止回钮等在拆离压缩机后必须立即加以保护。

7.当安装压缩机或压缩机零件时,把所有的螺母和螺栓按适当的顺序上紧。可参考螺栓上紧扭矩和顺序。

处理:维修压缩机时为了方便可能需要移动压缩机,请参考吊装压缩机。

断开电源:在进行压缩机的维修操作时,必须断开所有的开关,并加上标签以防止伤人事故发生和电击。

维修压缩机前回收制冷剂:为了进行维修打开压缩机前,必须回收制冷剂。关闭吸、排气截止阀,根据相关的环保要求回收制冷剂。

维修后抽真空:应对压缩机进行彻底的检漏。

如果压缩机仅被拆开几个小时,应使用合格的真空泵将其抽真空至100Pa的压力。

如果压缩机要被拆开24小时以上,压缩机应完全除湿再抽真空至100Pa。禁止压缩机长时间敞开在大气中。

容量控制电磁阀:电磁阀失效时,压缩机不能够正常上载,此现象应作为判定电磁阀是否故障的一个重要依据。

电磁阀位于压缩机排气座上。电磁阀发生故障,按如下过程进行更换。

1.拆下电磁阀线圈接线插座。

2.拆除阀上线圈螺母,移走线圈。

3.将阀体从排气座上拆下。

4.安装新的阀体及线圈,装上阀顶螺母,接上接线插座。

注意:电磁阀阀体上紧力矩:10磅英尺;电磁阀线圈螺母上紧力矩:3磅英尺;必需严格遵守此力矩规定。

容量控制活塞与容量控制弹簧:

拆检容量控制活塞与容量控制弹簧前,需先将压缩机排气座与转子座拆开。拆检时将容量控制活塞从转子座的卸载孔中拿出,然后拆下容量控制弹簧。

图6 容量控制弹簧及容量控制活塞

安装弹簧及活塞时,先将弹簧装入转子座上的卸载活塞孔中,在活塞的表面涂上少量干净润滑油,轻轻旋入活塞孔中,注意不要使活塞表面与孔口碰伤。

图7 容量控制弾簧及活塞安装示意

油加热器:压缩机的油加热器位于机体的下部,置于吸气端支撑上的一个孔内。油加热器并不与制冷剂和油直接接触。更换加热器时,应先从接线盒上拆除电线,将加热器从压缩机上拆下。

安装新加热器时应给它涂上一层导热油。

油过滤器:压缩机上有内置的油过滤器,安装于排气座的上部,因此可以方便地进行更换。

在拆除和更换油过滤器时必须先回收制冷剂,释放压缩机内的压力并放掉润滑油。拆除排气端的油滤盖板,取出油过滤器。在将油过滤腔进行清洁后,装上新的油过滤器及密封O形圈,装上油滤盖板,并按规定的力矩及顺序上紧盖板螺栓。

拆卸进气过滤器:压缩机进气过滤器位于吸气阀之后,吸气盖板的开孔内。

清洗和更换进气过滤器时应遵照如下过程:

1.拆掉进气阀与吸气盖板连接的四个螺栓,拿掉吸气阀。

2.把进气过滤器从机体中取出,并用经过核准的安全溶剂清洗,如有需要,可重新安装新的过滤器。

3.更换新的吸气阀垫圈。

4.上紧进气阀到位,确保其位置正确。

转子座与排气座:

拆开转子座与排气座之前应先拆下电机及排气盖,然后按以下的次序对转子座与排气座进行分解。

1.拆去转子座与排气座之间的联接螺栓。

2.装上导向螺栓。

3.将排气座与转子一起从转子腔吊出。起吊时方向应竖直向上,起吊的过程应小心缓慢,避免转子与转子腔碰伤。

4.拆开后对转子腔内表面、转子表面、排气座表面涂上少量润滑油,妥善进行保存。

安装转子座与排气座时过程如下:

1.按要求装上容量控制弹簧及活塞。

2.在转子座排气端面装上新的O形圈。

3.装上导向螺栓。

4.将转子及排气座小心地吊起放入转子腔中。

5.按规定的力矩及秩序上紧转子座与排气座之间的螺栓。

螺杆转子:

图8 螺杆转子

阴阳螺杆转子位于转子座转子腔中,是压缩机的主要运动部件。对转子进行拆装或运输保存时应特别小心,避免转子表面的任何损伤。

将螺杆转子从压缩机拆下时应按照如下过程:

1.拆去排气座上的排气端盖,按2.13节的内容拆下排气端轴承。

2.拆掉转子座与排气座之间的螺栓。

3.装上导向杆,拆去排气座。

暖通南社整理编辑。




revit线宽设置怎么做?关于Revit中如何在出图时修改机电管线线宽

    来源丨EaBIM

    在专业出图时,通常所有管线都不是同一种线宽,需要在Revit中将导出管线的线宽进行设置,以至于符合规范要求。

    1.先在Revit中对自带线宽的选项进行一个设置,选项上面的管理选项卡下的其他设置里面的线宽。可以使用默认,也可以进行编辑。

    2.将需要导出机电的管线平面图的其他相关设置好,在进行一个线宽设置,这里我们在项目浏览器机电管线系统出进行设置,这里包括的管道系统和风管系统。

    3.这里用管道系统进行举例,选中管道系统,选中需要设置的管道系统,进行双击。双击之后出现下图所示。

    4.选择图形替换,点击编辑出现图所示。在图片中出现宽度、颜色、填充图案三个选项。这里可以对导出管线线宽进行设置选项就是线宽,可以进行线宽的设置,选择合适的线宽,来进行相关的设置。这里设置好就可以进行导出图纸。

    -END-
















Revit过滤器如何设置?Revit机电项目过滤器的设置

    文章来源:BIM情报局

    过滤器的妙用:

    1.帮助我们更好的隐藏区分不同的管道类别。

    2.帮助我们区分水、暖、电、消防、人防等系统,以下从风管,水管,桥架进行介绍。

    3.可见性/图形替换(快捷键:vv)

    1.首先我们打开revit2018,进入软件后,我们新建一个项目,选择系统样板(机电的基础样板)确定,进入软件后,任意绘制风管,水管,桥架

    2.首先修改下桥架类型名称为强电,修改水管系统类型为:家用冷水,修改风管系统类型为:送风(如图)(过滤器的过滤条件)

    3.修改完成后,我们使用快捷键vv,弹出选项框后,点击:过滤器

    4.在过滤器底部点击编辑/新建,新建或复制过滤器(送风)具体步骤:新建过滤器送风,勾选风管的类别,修改过滤条件为系统类型等于送风(如图所示)

    5.之后编辑加用冷水的过滤器:具体步骤:新建过滤器家用冷水,勾选管道的类别,修改过滤条件为系统类型等于家用冷水(如图所示)

    6.在编辑强电桥架的过滤器,具体步骤:新建过滤器强电桥架,勾选桥架的类别,修改过滤条件为类型名称包含强电(如图所示),设置好各个系统的过滤器后,然后确定

    7.我们在过滤器底部点击添加,选择设置好的过滤器,之后确定,添加到过滤器中

    8.然后设置过滤器的填充图案(选择任意颜色,填充图案为:实体填充,确定)及线(选择统一颜色,填充图案为:实线),同样设置另外两个过滤器后确定查看

    9.我们在三维可以看到,里面的3个构件已经按照过滤器设置的颜色在显示,这样,我们的过滤器就设置完成了

    10.小技巧:vv打开可见性/图形替换后点击过滤器在可见性中取消√,然后点应用确定后,相应构件就会隐藏(在设置视图样板时可以隐藏其他系统的构件)
















万达集团首批BIM总发包管理模式项目,全套模型及部分模拟施工视频及大量虚拟质量安全样板文件

宜宾万达广场BIM项目应用!施工报审模型,文末可领取!

建筑面积14.4万平方米,共 1个单体,是集影院、超市、购物、娱乐等使用功能于一体的大型城市综合体。项目为BIM总发包合同模式,为业主方BIM总发包10大试运行项目之一。同时也是宜宾市首个应用BIM技术的工程建设项目。

一、项目概况:

项目名称:宜宾万达广场项目

总建筑面积:143700㎡

总占地面积:54700㎡

建设地点:四川省宜宾市

宜宾万达广场购物中心的面积将是万达在川内的第二大,仅次于位于郫都区的蜀都万达广场,在川内二级城市当中最大。主建筑分为地上五层及屋面(1F、2F、3F、4F、5F、RF),地下室二层(B01、B02)。

二、项目目标

根据《万达BIM标准》的要求,采用统一的建模方法、操作流程、技术措施,达到万达6D管控要求的模型标准、数据信息要求,支撑万达项目信息平台的应用。

三、BIM应用点

1、BIM模型的建立:按照《建模规范》的要求,应完成符合万达标准深度要求的建筑、结构、暖通、给排水、电气、景观、内装、弱电、幕墙、采光顶、导识、夜景照明十二个专业,10组模型的搭建。
       2、基于BIM模型深化设计:运用BIM可视化模型搭建提前暴露设计缺陷,减少“错、漏、碰、缺”现象,提高设计质量。

3、基于BIM模型的机电管线综合:运用BIM可视化技术优化管线排布,提高净空,实现管线多而不乱、排布错落有序、层次分明、走向合理、安装美观的要求。

4、标准构件库:统一构件命名和制作方式;统一模型创建最小单元,固化所有设计参数;实现全专业构件分类统一管理;提高模型设计效率,降低模型搭建成本;将设计、成本、质监、计划等管理信息存储于构件中,实现BIM模型的信息关联。

5、构件挂接与一键算量:模型构件通过平台检测并成功挂接,对于三维软件的一键算量至关重要。

6、基于BIM的总发包管理平台:多专业模型的集成浏览和碰撞检查,提升规划设计的效率;将进度计划于BIM模型挂接,实现可视化的进度管理;将工程量和成本数据与BIM模型挂接,实现成本的有效控制;在BIM模型中预置检查点,方便质量管理人员进行质量管理。

BIM成果展示

包含全套模型及部分模拟施工视频及大量虚拟质量安全样板文件,值得下载。




revit打剖面如何在任意图纸上做?REVIT倾斜图纸如何打剖面

我们经常会遇到某些走廊不是垂直的,这种情况下绘制剖面时经常会剖斜,下面给大家分享一种简单准确的方法。

第一步在走廊位置绘制一条详图线并使用角度尺寸标注调整为与走廊垂直,如图1所示。

    图1

    然后创建剖面,绘制时平行于详图线就能得到准确的垂直于走廊的剖面,如图2所示。

    图2

    编辑:邓承婷

审核:邓承婷

    技术创新中心BIM中心




非常全的建设工程消防验收规范!

验收依据

《中华人民共和国消防法》;

《建设工程消防验收评定标准》 ;

《建设工程消防监督管理规定》等消防法规

各机电专业的消防设计

1、多层建筑和高层工业建筑各层的每个防火分区,当其通风、空气调节系统均系独立设置时,则被保护防火分区内的送、回风水平风管与总管的交接处可不设防火阀;

2、火灾事故照明和疏散指示标志可采用蓄电池作备用电源,但连续供电时间不应少于20min;

3、火灾照明应在下列设置封闭楼梯间、防烟楼梯间及其前室,消防电梯前室;

4、按规定应设封闭楼梯间或防烟楼梯间建筑的疏散走道;

5、疏散用的事故照明,其最低照度不应低于0.5lx。消防控制室,消防水泵房,自备发电机房的照明支线,应接在消防配电线路上;

6、散指示标志宜放在太平门的顶部或疏散走道及其转角处距地面高度1m以下的墙面上,走道上的指示标志间距不宜大于20m。

火灾自动报警及消控室

1、报警区域按防火区域划分,一个报警区域可以有几个防火分区组成;

2、火灾自动报警系统的形式有:集中报警系统:区域报警系统;控制报警系统(消控中心),一个区域报警控制器可警戒多个楼层(看产品的功能)安装位置距地面1.3-1.5米,报警电话安装位置1.3-1.5米;

3、建筑面积大于500m的地下商店应设火灾自动报警装置;

4、独立设置的消防控制室,其耐火等级不应低于二级。采用耐火极限分别不低于3h的隔墙和2h的楼板,并与其他部位隔开和设置直通室外的安全出口;

5、消控室应设置下列功能:接受火灾报警,发出火灾的声、光信号,事故广播和安全疏散指令等:控制消防水泵,固定灭火装置,通风空调系统,电动的防火门、阀门、防火卷帘、防烟排烟设施。显示电源、消防电梯运行情况等;

6、火灾报警按钮安装在距地面1.5米;

7、报警线预留100-200毫米长度,绑扎成束、+红—兰线

8、报警线敷设不应有接头、纽结,导线接头应在接线盒内用接线端子或焊接连接(每个接线端子接线不超过2根),盒内外加螺母。不同电压、电流、不同回路、不同系统、不同类别的线不能放在同一线槽内;

9、线槽每隔1.5米设吊架及支架,吊拉杆不小于6mm;

10、消防电源应为专用电源,不允许插接接头;

11、消控室门向疏散方向开门,允许有送回风管但应加防火阀。严禁无关电气线路穿越,控制台周围留1米通道和检修通道;

12、消防控制的功能:控制消防设备的开启、关闭;消防水泵、防烟、排烟风机的开关;关闭防火阀,停止空调送风机;显示火灾、故障报警的位置;疏散通道、出口等;显示保护地图(模拟图、平面图);显示消防电源的状态;配备火灾报警应急广播控制装置;

13、消防控制状态的过程:当火灾报警时;火灾报警系统报警;自动灭火系统启动;室内消防栓系统启动(消防水泵启动);电源进行切换(非消防电源停电,应急消防电源启动),并接通报警装置和应急照明装置和疏散指示照明。电梯迫降在首层;,加压送风机启动(风口开启),隔离系统启动(防火卷帘下降);防火门关闭;

14、每隔防火分区至少设置一个手动火灾报警装置,两个手动火灾报警装置的距离不超过30米,安装位置1.3-1.5米。

防烟、排烟系统

1、一二类建筑(高度超过50米)、建筑高度超过32米的建筑物应设置防烟分区;

2、防烟分区一般不超过500平方米,不大于防火分区;不跨越防火分区,防排烟系统设置一般在走廊、防烟道、排风井道各自独立,耐火等级1小时;

3、高层建筑的防烟、排烟系统。分为机械加压送风防烟系统和自动排烟系统(可开启外窗);自动排烟系统(可开启外窗)分为:机械排烟系统和可开启外窗的自然排烟系统;

4、塔楼建筑应设有两个疏散防烟楼梯;并设有前室,前室设有机械加压送风系统。楼梯间每隔2-3层设置一个加压送风口,前室每层都设加压送风口;

5、防烟楼梯间。合用消防前室设计风量18000-20000.28000-30000M3、H。层数超过32层的分段计算。

机械加压送风系统

1、机械加压送风系统设置在前室、楼梯间、合用前室、消防电梯间前室;当楼梯间和消防前室加压送风系统必须合用时应设置压差自动调节装置;机械加压送风系统的全压除计算最不力点的的压头损失,其余压应符合下列规定:

2、防烟楼梯间为50PA;

3、前室、楼梯间、合用前室、消防电梯间前室、避难间为25PA;

4、楼梯间每隔2-3层设置一个加压送风口,前室每层都设加压送风口。

5、机械加压送风系统和机械排烟系统的风速规定

(1)采用金属风管,风速不大于20米/秒

(2)混凝土结构管道风速不大于15米/秒

(3)送风口的风速不大于7米/秒;排烟口的风速不大于10米/秒;

6、排烟系统的设置的:一般设置在楼梯间、前室、消防前室,合用前室。避难层。

7、超过32层的建筑楼梯间的送风量和排风量应分段计算

8、剪力楼楼梯间可供用一个风道其风量按两个楼梯间计算,风口分别设置。

9、避难层的加压送风量按净面积计算不小于30立方米/秒,避难层应设有消防电梯出口、应急照明、广播、消防电话、消防栓、并设有独立的防烟设施,防烟楼梯进行分割。

机械排风(防烟)系统

1、排烟系统的设置条件:

(1)建筑高度超过32米,

(2)内走廊超过20米。并设有自然采光、自然通风设施

(3)面积超过100平方米

(4)通风和空调系统应设置排烟系统

2、防烟系统的安装位置:

(1)担负一个防烟分区净空高度大于6米的房间,每平方米不小于60立方米

(2)担负一个防烟分区净空高度大于6米的房间,每平方米不小于120立方米

(3)排烟口安装在屋面及顶棚位置;排烟量不小于60立方米/秒;

(4)防烟口设置水平距离不超过30米防烟阀关闭温度280℃

(5)走廊的防排烟系统竖向设置,室内的按防火分区设置

(6)机械防排烟系统可以与通风空调系统合用但必须采用可靠的防火措施

(7)防火风管为建筑中的安全救生系统:主要应用于火灾时的排烟和正压送风的救生保障系统,一般可分为1h、2h、4h等的不同要求级别。

3、通风与空气调节

(1)通风系统应设置,横向按防火分区设置,竖向每五层设置(不超过5层);

(2)通风空调系统穿越下列情况时安装防火阀700C(穿越防火分区墙、楼板变形缝等)。

防火分区

1、一类建筑:1000平方米;二类建筑:1500平方米;地下室:500平方米;

2、高层建筑与裙楼有防火墙及良好的防火措施时最大防火分区不应超过2500平方米;

3、高层建筑有自动扶梯、上下层连通、上下开口通道楼梯等,防火分区应按上下连通作分防火分区,面积叠加计算

4、每层防火分区安全通道门不应小于两个,两个安全门的距离不小于5米。一般在24-40米,环形走廊10-20米;安全疏散门距离室内的任何一点不超过40米,室内到室内门不超过15米。

5、首层消防通道走廊宽1100-1200毫米;门900-1300毫米,门往外开。门外1。4米内不应有踏步104、防火卷帘耐火等级一般为3小时;

6、十八层及十八层以下的建筑,面积不超过650平方米,住户不超过八户,应设有防烟楼梯间和消防电梯;

7、消防电梯的配置:小于1500平方米设置一台消防电梯,大于1500小于4500平方米2台,4500平方米3台;

8、消防电梯应设置在不同的防火分区内;消防电梯前室不小于6平方米;

9、十层以上的建筑应在单元内的阳台进行连通或凹陷。

消防给水及消防灭火设备

1、消防电梯前室设有消火栓;

2、消防泵房耐火等级为2级。消防水箱楼板厚15毫米,隔墙耐火2小时,甲级防火门;

3、超过100米的高层建筑均应设有自动喷水灭火设备。

其他

1、玻璃幕的耐火等级应耐火1小时;

2、建筑变形缝等应加防火保护层;

3、无框玻璃幕墙及间隔玻璃幕墙应耐火1小时,应有800mm高实体墙;

4、发电机房储油不能超过8小时用量;

5、高层建筑的间距13米、群楼6米;

6、消防车道宽度不小于4米,与建筑物距离不小于5米,高度不超过4米;

7、建筑物的变形缝及金属结构要加防火保护层;

8、一、二级建筑防火分区最大允许距离150米,面积2500平方米。电缆井、管道井、排风井、防烟井应每层进行分隔。




revit平面区域怎么显示?Revit中如何在平面中同时显示

前几天有个学员在画完模型出图的时候遇到这样的问题:一个楼层平面内不同的构件会出现不同高度,门和窗无法在一个平面图中显示!

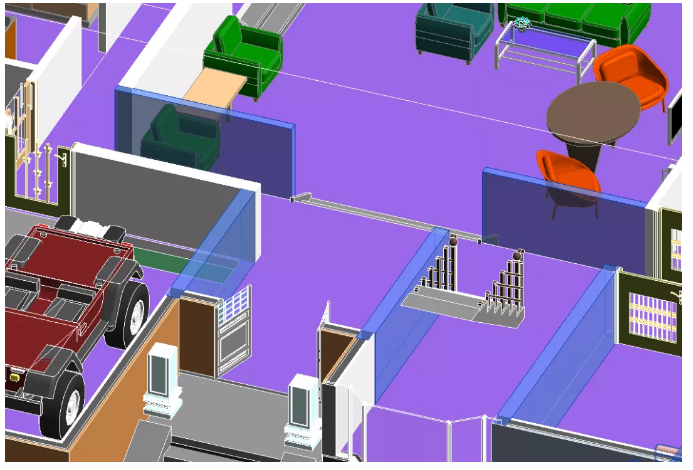

    问题状况如下图所示:

    像这种情况即使修改楼层平面的视图范围,这个门和窗在楼层平面上无法同时显示。

    那应如何解决呢?

今天就教大家一个简单的办法

    步骤图文详解

1、点击视图选项卡下平面视图按钮旁下拉小三角,然后选择平面区域命令。

    2、选择矩形绘图命令,将窗户的位置框出来,然后点击√确定。

    3、先点击绘制完成的平面区域,在属性栏里点击视图范围旁边的编辑。然后修改成合适的视图范围,点击确定。

    4、右键平面区域,选择在视图中隐藏中的图元,将平面区域的线条隐藏起来,这样就不会影响后续出图了。

    现在可以看到,能同时显示了!




REVIT中的mep是什么样板?revit如何换样板?

Revit族是按族类别进行分类,族类别不应随意选择,因为Revit的所有对象都是有特定的工程属性,明细表的统计也是按类别进行的,如果族类别选错了,将意味着这个族的工程属性就是错误的,这个族可能就无法与MEP的相关设备、管线等连接,明细表统计也将是错误的。

族类别是软件固定的,用户只能按实际需要选择,不同的族类别具有不同的族参数。Revit默认自带了一些典型的族样板,这些样板预设了族类别。在创建自定义的MEP族时,首先要考虑你的MEP族是什么族类别,有了这个前提就知道应该选择什么族样板了。表格1是MEP族类别的分类表以及创建该族建议选用的族样板文件:

    表格1:MEP族类别

    上述涉及基于常规模型族样板创建族时,进入族编辑器首先要选择相应的族类别,具体方法如下:

选择功能区:“创建>族类别和族参数”;

在“族类别和族参数”窗口(见图601),默认族类别是“常规模型”,选择相应的族类别;

    图601:族类别和族参数窗口

    点击“确定”按钮完成设置。

只有选择正确的族类别,才能创建正确的族。关于族的具体创建由于涉及的内容较多,不在本问展开叙述。




Revit如何制作圆形风管的变径弯头族

Revit的自带的管件和配件数量相比我们项目上实际用到的类型极为有限,我们经常会在网上找一些现成的族来套用,但往往会有些问题和偏差,又或是不理解里面的参数意义,无法充分发挥其作用。

接下来就让我们来深入了解一下各类弯头族的制作方法和原理。

1.新建弯头族:

首先新建一个族文件,样板选择“公制风管弯头”

样板楼层平面中,已创建了4条参照平面,其中两条为定义原点和中心所用

注意:自己创建的参照平面,默认都应该定义为“非参照”,经常我们自己建族或修改他人族模型的时候问题就出在这里

对比完成后的族平面我们可以看到,原点通常不是内径也不是外径位置,而是管中心的延长线

接下来我们还应该确保族类别参数设置正确,确保是风管弯头,使用的是直径还是半径

2.修改族类型参数:

接下来我们开始设置族的类型参数,其实建族的过程也是一种管件设计的过程,所以做法并不是唯一的,例如采用用直径或半径都是两种做法

们推荐提前先考虑好整个族的建模思路,先设置完参数再创建实体,当我们对建族程度足够熟练时这样更为方便

1)将“长度1”改为“延长线半长”,“中心半径”改为“弯曲半径”

样板族中的“弯曲半径”是固定值,我们改为:if(直径1 > 直径2, 直径1 * 1.5, 直径2 * 1.5)

附表《GB50738-2011 通风与空调工程施工规范》风管弯曲半径

2)添加新长度实例参数“延长线长度”=“延长线半长”*2

在算量时弯头计入延长线中的长度应是两侧至延长线交点的长度

该尺寸可以用于后期统计管长,方法参见我们的往期教程——《Revit机电明细表技巧(2)统计管件长度》

注:教程中统计用的参数名称为“管件长度”,替换为“延长线长度”统计即可

3)添加风管尺寸实例参数“直径1”和“直径2”,设置不同的默认大小便于观察区别

3.创建放样融合:

由于是变径弯头,我们使用“放样融合”形状来创建模型

拾取模板中的弧形参照线作为路径(当然我们还可以手动绘制曲线作为路径,但要做好和参照面对应的约束),勾选完成

开始编辑轮廓之前,先将默认角度改为90°

选择轮廓1,编辑轮廓

选择左立面视图(若出现前、后立面视图时,我们先编辑轮廓2)

在红色高亮的中心点上绘制圆形

添加直径标注,标注关联参数“直径1”,勾选完成

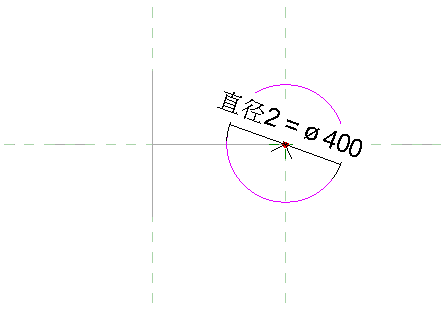

同样的方式创建圆形,并关联参数“直径2”,勾选完成

勾选完成编辑融合放样,基本的模型已经有了

然后设置放样融合的可见性

将族的默认角度改回45°

再创建一条与放样路径重叠的模型线,作为粗略时的单线显示

设置中心可标记可见,仅在粗略下显示

使用AL命令将圆心与相交的两个参照平面对齐并锁定

使用AL命令将圆弧端点与各自相交的一个参照平面对齐并锁定,注意按Tab显示出小圆点并确保对齐的是弧线的端点,可以通过修改弯头角度来测试正确性

3.添加连接件:

最后我们来添加风管连接件,这也是管件族创建的关键所在,问题往往就容易在这个环节出错

首先我们选择风管连接件

在弯头两侧的面上分别添加一个连接件

注意:必须捕捉在融合放样体的轮廓面上,可以按Tab键切换捕捉,否则会出错

选中连接件,将造型设为“圆形”,系统分类设为“管件”

点击数值后的控件关联参数

轮廓1上的连接件直径关联“直径1”,角度关联“角度”

轮廓2上的连接件直径关联“直径2”,角度关联“角度”

最后将两个连接件链接起来,大功告成

载入到项目中,并且设置好布管系统配置

这样一个自适应度非常高的变径风管弯头就完成了

如果我们希望做成尺寸固定的预制弯头,在参数后写入固定数值即可

若为等径弯头,仅保留直径1,且轮廓2放样时的尺寸标注取直径1,连接件的直径无需调整




revit如何插窗?Revit如何等距插入窗构件

1、插入自己所需数量的窗,位置可以随意放置。

    2、点击命令面板中的【注释】–【对齐】。

    3、选中【轴网】及【窗中心线】进行标注。

    4、标注完成后,点击标注数字上方的【EQ】,窗会自动形成等分分布。

    5、完成。




冷库日常运行与维护

根据贮存物品的温、湿度要求、加工方式和使用性质不同,冷库大致可分为以下几种:菜品保鲜库、冻结物冷藏库、冷却库、冻结库、冰库、工艺冷库等。

冷却保鲜库:

使用温度:0~4℃;主要用于水果、蔬菜、肉类、海鲜、鲜蛋、奶品、茶叶等食品的保鲜贮藏,啤酒、饮料的冷藏等。

冻结物冷藏库:

使用温度:-22~-18℃;主要用于肉类、海鲜等冻结物的冷藏。

工艺冷库:根据使用的用途、工艺特点确定使用温度。

冷库的组成:围护结构;压缩制冷机组;电磁阀、视液镜;膨胀阀;蒸发器(冷风机);系统连接管道;电气控制系统(全自动电脑控制柜);制冷附属设备(如冷却塔、压力罐、水泵等)。

围护结构:

冷库按结构形式分为:土建式和装配式。

土建式冷库:主要由围护结构和承重结构组成,其外部围护结构除能承受外界风雨侵袭外,还必须具有隔热、防潮功能。因此土建冷库在施工过程中施工程序较多,任务量大,工期长。

应用:因其保温效果好,相对受外界影响较小,在一些大的蔬菜水果生产、批发基地及一些肉禽类加工厂使用较多。

装配式冷库:冷库库体主要有隔热板组成,冷库的隔热板均为夹层板料。夹层板的内、外面多为玻璃钢板、彩钢板,亦有铝合金板或其它塑料板。夹心隔热材料多为硬质聚氨酯或聚苯乙烯泡沫塑料。

应用:装配式冷库以结构简单、安装方便,施工期短, 轻质高强度及造型美观等特点,现被商业上越来越广泛的采用,特别是在宾馆、饭店、菜场及商业食品流通领域。

压缩制冷机组:

根据冷凝器冷却方式的不同分为:风冷机组;水冷机组。

压缩制冷机组的组成:压缩机,冷凝器,贮液器,干燥过滤器,压力控制器,高低压压力表,连接管道。

压缩机,制冷系统的心脏。

不断地抽出蒸发器内完成了吸热过程而汽化的制冷剂蒸气,维持其蒸发器内的低温低压。

不断地将低温低压的制冷剂气体压缩成高温高压的制冷气体,为制冷循环提供动力,从而实现压缩—冷凝—膨胀—蒸发(吸热)—压缩的制冷循环。

类型:半封闭、全封闭、开启式;转子、涡旋、活塞、螺杆。

半封闭活塞压缩机:

注意:塑料帽不能丢失,出现油压报警故障,故障排除后应对油压按扭进行复位。

全封闭涡旋压缩机:

冷凝器:

冷凝器作用—换热设备。

将来自压缩机的高温高压的制冷剂蒸气的热量传递给周围介质-水或空气,冷却为低温高压的液体。是向系统外输出热量的必须设备。

冷凝器类型:

空气冷却式(简称空冷式或风冷式),水冷却式(简称水冷式),蒸发式。

贮液器:

贮存和供应高压液体制冷剂的容器,贮存来自冷凝器的液体制冷剂,并且为适应工况变动而调节和稳定制冷剂的循环量.

通常安装在冷凝器后面(风冷机组),水冷机组带有贮液功能一般不加装贮液器。

干燥过滤器:

清除系统中的水分和污物,防止系统产生冰塞或脏堵。制冷系统的净化设备。

压力控制器:

控制高低压压力,当排气压力过高或吸气压力过低时,控制器立即动作切断压控控制线路,使压缩机停车。

注意:出现高压过高时,需将故障排除后,并开机前经技术人员同意后,再将手动复位按钮复位。

压力表:

压力表:显示高压压力和低压压力值。

高、低压力表区别:高压表范围(-0.1~3.8);低压表范围(-0.1~1.8)。

压力表读数的单位:MPa、kgf/cm2、Psi;1MPa≈10 kgf/cm2=145Psi;设备管理人应能正确读出其压力值。

电磁阀和视液镜:

电磁阀作用:控制制冷剂的流量,以切断或开启对系统的供液。

视液镜作用:液体管路的制冷剂的状况及制冷剂的含水量。

热力膨胀阀:

作用:

1、制冷装置的节流阀,将高压常温的制冷剂液体经膨胀阀节流降压,变为低温低压制冷剂液体过入蒸发器吸热制冷。

2、制冷剂的流量调节阀,对蒸发器的供液量进行控制,使其保持适量的液体,换热面积全面发挥作用。

制冷系统的咽喉。

存放货物时严禁触碰膨胀阀的感温包和毛细管。

冷风机:

制冷剂在低温下吸热的热交换器。在蒸发器中,从膨胀阀过来的制冷剂液体在较低的温度下沸腾,转变为气体,并吸收被冷却物体或介质的热量,达到降温制冷的目的。

根据空气对流方式分为:冷风机,盘管。

电控柜:

采用全自动电脑温度控制,全自动的控制制冷与化霜,使设备安全运行,出现故障时及时保护停机。其质量可靠、性能高、故障低、性能稳定。

温度控制器:

先进的微电脑控制系统,精确的温度控制。

电气元件—控制继电器:

空气开关:总制冷设备开关,控制系统的开停且系统电流过大时瞬间内跳闸保护。

交流接触器:控制压缩机、风机的开停和风机内部加热丝的化霜。

热过载继电器:电流过大保护元件。

注意:库温探头的位置,不能使货物压住库温探头。

冷库应用相关制冷原理:

制冷系统原理图:

制冷流程:

1.启动制冷设备后,压缩机工作,排出高温高压的制冷剂气体;(排气管的温度可高达120度)

2.通过风冷冷凝器(或水冷冷凝器)被空气(或水)带走制冷剂在蒸发器内吸收的热量,冷却冷凝为常温高压的过冷液体;

3.流过贮液器,过滤器,视液镜,电磁阀;

4.经过热力膨胀阀的节流降压变成低压低温的制冷剂液体后流入蒸发器(冷风机或盘管);

5.制冷剂在蒸发器内蒸发吸收货物的热量,从而达到使室内冷却的目的;

6.蒸发吸热后的制冷剂又成为低温低压的气体返回压缩机再次压缩后排出,如此周而复始,最终使库内温度在规定的时间内降到规定的温度。

冷库的操作指导:

温度控制器:

︽键:调节数据时,向上调节键,长按可快速向上调节;︾键:调节数据时,向下调节键,长按可快速向下调节;数据调节到希望值后,同时按两键后松开,则屏幕闪烁一下,并有一声“嘟”音,表示修改成功。再同时按两键则进入下一菜单或返回。

制冷指示灯闪时表示系统处于延时状态,常亮表示正在制冷;

化霜指示灯亮表示系统处于化霜状态;

冷风机灯亮表示冷风机正在工作。

温控器温度设定:

平常状态是指仪表不进行任何操作只显示实测温度的状态,FXX菜单禁止设置为F00,否则不能进入化霜功能。

制冷过程描述:

仪表通电后,延时灯闪,表示处于延时状态,经过3分钟后,若实测温度大于H–(1.0度)时,压缩机工作,经过3秒后,供液阀启动,再经过3秒后,风机启动,完成启动过程。随着温度降低,当温度低于L–(-1.0度)时,供液阀关闭,经过15秒后,压缩机关闭,再经过5秒后风机关闭。完成一个制冷工作循环。

化霜过程描述:

温控器具有自动记忆累计化霜周期时间的功能,期间即使断电,也不会影响化霜开始的时间。通常选择压缩机工作累计时化霜,则压缩机累计(每累计工作到1小时,系统自动记忆一次)工作FXX时间(出厂设置24小时)后,将自动化霜一次,不断循环。

退出化霜说明:根据用户设置的最大化霜时间(EXX)和设置的化霜结束温度双重控制,满足其中任何一个条件时,便自动退出化霜。若不使用化霜传感器,则系统默认最大化霜时间为EXX(出厂设置为15分钟)。

温控器按键操作:

未化霜时,按两下︽键后,马上按︾键一下,则显示FXX,即化霜周期剩余值。再按一下︽键则显示t–后,显示化霜传感器的实测温度值(若FXX设置为F00或选择温差化霜模式时,无法观察化霜周期剩余值)。

正在化霜时,按两下︽键后,马上按︾键一下,则显示EXX,即化霜加热时间剩余值。再按一下︽键则显示t–后,显示化霜传感器的实测温度值。

压机工作时,按︾键两下后,马上按︽键一下,则显示AXX,再按︽键一下,则显示bXX、CXX即压机的三相实测电流值。压机未工作时,则显示A00、b00、C00。

按住︽键仪表再通电,显示LOA,再按︽键3秒,则屏幕闪烁一下,即恢复出厂设置。请谨慎使用此功能(部分设置参数将失效)。

按住︾键仪表再通电,显示闪烁的实测温度值,即进入温度校准,校准范围±10℃,出厂时已校准。

平常状态下按︽键3秒,则屏幕显示dEF且与实测温度交替显示。30秒后,进入化霜工作状态。若再按︽键3秒后,则退出化霜模式。

任何状态下,按︾键6秒,则进入关闭模式,屏幕显示OFF且与实测温度交替显示。所有控制模式将失效。再按︾键6秒或重新通电后可解除此模式恢复正常。

通电后若三分钟内无任何操作,则自动锁键盘。此时只能观察数据不能修改,防止人为错误操作。若想修改数据,需重新上电。

制冷设备运转操作:

制冷机组操作:接通电源,打开全自动电脑控制柜的门,合上空气开关。打开电源开关,系统将自动的启动、运行,直到库内温度降到设定温度(温控的下限)时,压缩机将自动停机。

开机过程现象:温度控制器显示库内温度,温控器风机指示灯亮,冷风机运行,压机指示灯闪烁,3分钟延时后,压机指示灯亮,压机运行,温度开始降低。

注:开机过程现象与温控设定值有关。

冷风机化霜操作:

自动化霜操作:将温控器设定自动化霜程序,将化霜周期和化霜时间及化霜终止温度设定一定的数值,当压缩机运行到设定的周期后,压机停机,风机开始自动化霜,化霜后并有3分钟的自动延时滴水时间。

备注:在冷库内,由于风机盘管翅片温度低于0℃,冷库内的湿空气会在风机盘管内、翅片上结霜和冰,影响蒸发器吸收冷库内的热量,使制冷的效率降低,因此冷风机制冷系统应设定化霜程序。

注意:

1.冷库内存放的货物不同,库内的湿度就不同,冷风机上所结霜多少也不同,因此应根据所放货物不同设定不同的化霜数值。

工程设备调试人员在调试时所设定的化霜周期和化霜时间为常规设定值。

2.冷库管理人员应经常观察冷风机的结霜及化霜情况,并根据冷风机的化霜情况另行调整化霜周期和化霜时间,使其达到化霜能够完全化净,又不至使库温升高过多,以达到节电的目的。

3.设备进入自动化霜程序后,此时电源不能关闭,否则化霜程序将不能进行。

4.定时检查化霜水管的畅通情况,保证将化霜水及时的转移出去。

5.如果风机盘管内结霜过多,可进行强制化霜,为了除霜可以实行手动强制化霜。

冷库的安全注意事项:

供电运转前注意事项:

1.长期停机后的设备再次启动应提前24小时通上电源对机组进行预热。

2.运转部件(风机扇叶等)上绝不能有障碍物,否则易造成设备故障。

3.油位:压缩机油位应处于油位中间或偏上(即油镜限位线以内),缺油将导致设备部件故障。

4.机组各部位阀门处于正常状态,系统无泄漏,无异常状态。

5.总电源电压应控制在:单相 220V±10%;三相 380±10%,电压不平衡值必须在3%以内。

6.供电2小时后方可打开电控柜电源开关使机组运转。

7.压机启动次数不得超过每小时6次,较高启动次数会降低压缩机电机绕组的使用寿命。

供电运转时注意事项:

1.运转部件(电机扇叶风罩等)上不能有任何障碍物。

2.观察:压机运转声音正常;油位在油镜限位线以内;高压、低压压力值在运行范围内;视液镜内制冷剂流动;温度是否降低。

3.不要用手触摸运转部件(电机、风扇等)。

4.高温部位(高压管、缸头)比较烫,请勿触摸,以免造成人身伤害。

5.冷风机不运转时或水冷机组水泵不供水时,禁止强行使压缩机运转。

6.电源缺相或不符合使用条件时,禁止强行多次开机。

7.设备保护性停机后,一定要查明原因后再开机。压缩机启动次数不得超过每小时6次,频繁启动会降低压缩机的使用寿命。

机组设备注意事项:

1.设备应采取措施防止日光直射,潮湿、雨淋或外物碰撞;

2.请勿置可燃物于机组附近,并经常清扫设备场所;

3.机组设备所处场所及机房严禁无关人员进出;

4.设备附近禁止堆放杂物和占用检查维护通道,保证良好的通风条件;

5.特别是风冷机组要保证后部吸风和前方排风通道正常,使气流畅通,散热良好。

库内入货注意事项:

1.准备使用冷库时,应提前一天开机对冷库进行降温后再入库。

2.冷藏库每次进货量不得超出30%,入库总量不得超过总容积的65%。

3.放货时要留出一定的气流通道,保证气流顺畅,注意尽量减少死区。

4.放货时货垛与货垛之间应留出10~20厘米的缝隙,以利于货物间的通风循环。

5.货垛与墙之间应留出10cm的通风空间。

6.货垛的高度不能超过冷风机的底部,距库顶应留出半米的通风空间。

7.底板应尽量做木质条架或使用托盘,利于通风及保护库板。

8.货物堆放应遵循先进先出的原则,保证货物的品质。

用电安全注意事项:

1.通常机组电源进线为三相五线制,并有独立的配电系统,勿与其它设备共用。

2.请配备容量相匹配的漏电保护器。

3.不得私自从设备用电系统接出任何与本系统无关的用电支路。

4.请勿触摸内部电气动作部件及配线处,检查电气零件时,请关闭总电源开关。

5.各电器部位设备应避免放于潮湿、雨淋、日光直射的场所。

6.使用前、使用中注意检查电源引线连接是否过松或带有伤痕,此种情况下易发生烧伤、触电及火灾,应及时排除。

非管理人员请勿操作或触摸电气装置。

冷库的日常维护:

冷库设备定期维护:

冷库设备定期检查:

冷库的常见故障分析及处理:

1.排气压力过高:

危害:压缩机过热,磨损加剧,润滑油变质,制冷量下降,功耗增加 。

原因分析:

1)抽真空时系统内留有空气等不凝性气体;

2)环境温度太高(夏季易发生)或通风不良;

3)冷却水水量不足或水温太高(水冷机组);

4)水冷冷凝器积垢太厚;风冷冷凝器积灰太多;

5)冷凝器电机或扇叶坏。

2.吸气压力过低

危害:压缩机过热,磨损加剧,制冷量下降,功耗增加。

原因分析:

1)冷风机霜层太厚;

2)冷风机电机或扇叶坏;

3)制冷剂泄漏。

3.排气温度过高

危害:润滑油变质,压缩机内部机械组件磨损。

产生原因:

1)高压过高;

2)低压过低;

3)冷库负荷过大。

注:排气管温度最高不超过135℃。

4.制冷剂回液

制冷剂回液:过多制冷剂液体进入压缩机曲轴箱。

危害:制冷剂液体稀释润滑油 滑动面磨损。

产生原因:

1)空气流动通道受阻;

2)风扇电机损坏或风扇扇叶太脏;

3)蒸发器翅片或盘管大量结霜;

4)空气循环送风或回风位置不准确;

5)负荷突然变化(热融霜或冷凝器)。

5.压机带液启动

现象:开机时可以从视油镜观察到有大量的气泡产生(油沫)。

危害:产生液击。

产生原因:

1)长期停机,制冷剂液体进入曲轴箱;

2)压缩机环境温度过低;

3)曲轴箱加热器未通电工作;

4)制冷剂充注过多。

6.压机缺油:

危害:压缩机内部所有滑动件表面磨损或划伤损坏。

产生原因:

1)管路回油设计安装不当;

2)压缩机开停机次数过频;

3)负荷过低或结霜过多;

4)制冷剂泄漏。

7.降温困难:

产生原因:

1)进货量太多或进货温度过高。

2)冷库门关不严或开门次数过多。

3)冷库或管道隔热层受潮或损坏,漏冷严重(结露)。

4)蒸发器有油污或霜层,换热效率下降。

5)制冷剂泄漏或充注量过大。

6)压缩机吸排气阀片损坏,导致制冷量下降。

7)热力膨胀阀调节失灵,或系统有堵塞。

本文来源于互联网,作者:汪松林。暖通南社整理编辑。




revit如何将项目浏览器变成树状?快速掌握Revit视图逻辑树!

文章来源:BIMWELL  夏筱年

    1、今天我们要讲的视图逻辑树的制作。也就是下图所示的这种效果,大家可以根据项目需求以及业主需求进行不同的设置。

    2、对相应需要操作的视图选中,右击选中<带细节复制>,得到一个新的视图,进行重命名,这里的命名也是根据项目需求进行自己设置的,我以给排水为例。

    3、接下来,打开这个视图,现在需要在我们设置的参数上进行逻辑树的编辑,这边需要注意的情况是这里的内容是直接输入生成的,而且不许删除,所以大家要特别注意哦。

    4、接下来我们回到<项目浏览器>,发现啥也没有,不要着急,还有一个关键的设置需要进行,同样选中<视图>,右击进入<组织浏览器>,选中我们自己视图进行编辑。在<成组和排序>进行如下设置。其他的大家可以尝试看看有什么不同。

    5、设置完成后,我们会发现我们的<项目浏览器>变成了这样。(大家根据自己的逻辑结构重复2、3步骤)。




revit怎么做传统建筑?从零开始,大神手把手教你如何用BIM做宫灯

    文章来源:学天BIM学院

    看了上面的图片,是不是觉得这些灯笼非常漂亮,这些就是咱们中国的宫灯,又称宫廷花灯,是中国彩灯中最富有特色的传统手工艺品之一。宫灯始于东汉,盛于隋唐,具有浓厚的地方特色,宫灯顾名思义是皇宫中用的灯,主要是些以细木为骨架镶以绢纱和玻璃,并在外绘以各种图案的彩绘灯,它以雍容华贵、充满宫廷气派而闻名于世。那今天咱们就来用BIM来建立一个属于自己的宫灯。宫灯的制作需要用到做族的相关知识,那么什么是族?族又有什么用呢?

    首先明确,AutodeskRevit中的所有图元都是基于族的。建模的过程实际上就是把不同的族拼装在一起,族像是零件,而制作族就是制作一个新的零件,可以用在模型中。

    建模时的异形结构,装配式高度定制的构件,机电项目中的各种型号的设备,都是需要制作或者对已有的族进行编辑才能得到的,

    多练习族的制作,才能让你在之后的项目中提高模型精度和建模速度。

    PS:偷偷告诉你们,有些高端族可以直接满足机械加工精度要求哦,设备厂家采购这种族价格很高,所以也有一些人专门做族或靠卖族赚钱,收入也是相当可观呢。

    咱们先来看下用BIM做出的宫灯的整体样式

    宫灯模型制作步骤

    咱们先来看下尺寸

    1、打开软件–点击新建族–选择公制常规模型;

    2、点击创建–选择拉伸–开始创建轮廓;现在开始创建出一个你想要的宫灯轮廓,本阶段在绘制时都是在平面图中进行的。将宫灯轮廓的材质设置为自己想要的;

    3、点击创建–还是选择拉伸–创建宫灯上的玻璃,咱们在平面上创建时,可以使用拾取轴,设定好偏移之后可以快速地绘制完轮廓。将创建出的图元的材质设为玻璃。

    4、点击创建–使用拉伸和旋转–创建宫灯的穗部,创建完成一个之后将材质设为自己想要的颜色,然后可以将这个穗成组,然后进行阵列,分别布置到宫灯的角上。

    5、对模型进行美化,利用拉伸等命令,画出蜡烛、把手等部位。

    教程结束啦

    跟着大神一步步操作

    是不是特别很简单呢

    大家可以多发挥才智

    创造出更多更好看的东西哟







  培训网校课程目录

  零基础培训教程

  项目实战训练营




一位水暖工程师十年施工的收获

 自从97年给排水专业毕业后,我一直从事水暖安装管理工作,十多年的工作经验,并未给我带来傲视其他专业的资本,反而更加理解熟悉其他专业知识,尤其是建筑结构专业知识对做好本职工作的重要性。原因很简单,知其然,不知其所以然,有时所犯的错误是相当愚蠢的,甚至是致命的。现在例举以下我接触的实际案例,阐明建筑结构专业知识对水暖施工技术员的重要性。

【案例一】人防工程密闭性要求高,杜绝过路管不必要的穿越。

2008年,在北京马坡一个高档别墅项目,小区会所地下室为人防工程,由于设计人员的粗心大意,将首层卫生间的排水下返弯的位置画错轴线,造成多数排水管穿越人防顶板后再穿出人防外墙排放,如此明显的错误,并未被现场水暖工程师发现,产生如此低级错误的原因很简单,现场水暖工程师未有人防施工经验,施工工人只会按图施工,我去项目指导工作时,外墙套管已经全部预留完成,及时防范了错误的进一步扩大,取消了人防顶板的预留预埋工作,但前期的错误,造成后期不得不封堵多预留的套管。如果对人防工程的规范有所了解,即使未有人防工程的施工经验,也不会审图发现不了上述问题。在实际施工时,我接触的人防工程,过程监督十分的不严谨。记得在珠江一个项目就有消防管道穿越人防工程,中间管道距离之短,不足以加下阀门。还有人防密闭套管的做法不规范,缺少后期焊接预留的密闭翼板。

【案例二】应紧邻消防电梯基坑设计集水坑,关注建筑专业的详图是否设计连通管。

2003年,在天津的一个高层住宅项目二期工程,消防电梯基坑排水的集水坑设计的位置离消防电梯基坑约4米远,在专业设计上,连通管都体现在建筑图上,但是预留预埋一般由机电安装施工队伍负责,如果工程师不知道消防电梯集水坑是给消防电梯消防期间排水用的,他就不可能安排工人来做这项工作,更不可能发现建筑图是否漏画了连通管。这个项目前期是我在负责,在基础垫层还未完工之际,由于工作调动我离开这个项目,接任的工程师后期问我是否预留这个连通管,我才知道没有工程师安排工人做这项工作,造成消防电梯用集水坑不能顺利将消防电梯基坑内的积水排除,由于设计的集水坑位置离消防电梯基坑有四米远,补救措施花费很大成本,这一教训很深刻的。以后工作中,我也遇到消防电梯所用的集水坑的连通管未预埋的现象,所幸的是集水坑紧邻消防电梯的基坑,可以开洞弥补,如果集水坑远离消防电梯基坑,一定要重点关注连通管的预埋问题,杜绝此类事件的再次发生。

【案例三】核实穿越楼梯间的管道设计标高,是否与楼梯休息平台或踏步板冲突。

也是在案例二的项目中,一期工程住宅楼工程,发生在首层套内有下沉楼梯的户型,重力排水管道从地一层排出室外,有的排水管道穿越户内首层去地下室的楼梯,按排水管道设计标高施工后,排水出户管正位于休息平台上30公分左右,完全影响楼梯通行,后期现场确定路由,改造代价很大。管道施工时,产生通行高度不足和影响使用的地方多发生两个部位,一是管道密集区域,二是,有楼梯和错层的部位。管道密集的部位,现已通过管道综合平衡布置技术得到妥善的解决,而楼梯部位和错层部位确实需要水暖施工员对楼梯构造和结构标高有立体感观认识,才能杜绝管道与楼梯打架的现象发生。

【案例四】核实门洞和消火栓箱预留洞是否与楼梯踏步板冲突。

同样在案例二的项目中,一期工程住宅楼工程,每个单元的水暖管井设计在楼梯两侧墙后,暗装消火栓箱也就近消防立管,位于楼梯踏步板墙面上,未意识到楼梯间的管井门和消火栓箱位置是否与楼梯踏步斜板有冲突,在土建预留管井门洞和暗装消火栓箱洞口,才发现楼梯踏步斜板吃掉洞口一角,造成后期剔凿来扩大洞口,进行偏移。

【案例五】暗装消火栓位于防火墙上,造成墙体洞穿,达不到防火要求。

2006年,富力公建项目,暗装消火栓箱位于消防楼梯的防火墙上,造成防火墙厚度不足,达不到防火要求。水暖工程师对防火分区和防火墙的认识普遍不足,设计不足,施工未能解决,后期验收不得不局部加厚防火墙。

【案例六】关注结构转换层,防止出现排水立管离柱过远。

同是富力公建项目,商场结构部分由三层的钢筋混凝土框架结构转换为四层的钢梁和钢柱结构,由于承重要求,三层混凝土柱子为800*800mm,四层的钢柱为Φ600,由于三层为了承重,加大了柱子和梁,立管的预留洞到四层出现离钢柱300mm远的情况,如果做灯叉弯,不仅影响美观更影响商铺的后期使用。后期安装时,重新开洞,将立管改为沿外墙布置,解决立管离墙过远的问题。

【案例七】关注结构形式,防止出现空中飞管和拔葱立管。

富力公建局部钢结构,有两棵立柱,为悬空柱子,而设计人员对结构形式也不很了解,在此柱子边布置雨水立管,造成立管犹如旱地拔葱一般,不禁影响大空间的美观,给装修带来困难,后期进行移位处理。

【案例八】关注消火栓布置的位置,防止影响车位的使用。

尤其地下车库的消火栓布置,如果沿柱子布置的,考虑柱子尺寸,如果柱子侧面宽度不足800mm的,挂式消火栓箱安装后,消火栓箱宽650mm,消火栓支管为下进入箱,会影响车位的使用。遇到此种情况,一般把消火栓箱旋转90度布置,使消火栓箱侧面挨近柱子侧面,顺车位布置在两个车位空挡间。

【案例九】关注特殊部位的卫生间布置,关注洁具布置位置是否有排水管道穿梁。

由于公建的卫生间上下各层多不布置在同一位置,关注局部有通风竖井和挑空的部位,在此部位布置卫生间,注意降板的合理区域。富力广场商业二层C段区域,就有男卫生间布置在风井(地下室厨房用的泄爆口)之上,由于降板区域设计不合理,造成部分排水管布置在风道井内,现场后期改为后出水洁具,来实现同层排水,减少排水管穿越楼板,减少后开洞并且维修困难。同时部分卫生洁具为后出水,造成部分下水管道穿梁,后期进行座便器和蹲便器换位,暂时解决的部分问题。

天津一项目,首层设有去地下车库的汽车坡道,汽车坡道上方的结构梁加宽,二层的住宅的卫生间和厨房的管井正好骑到梁上,造成管井无法布置立管,后期拐弯,影响美观和洁具、厨具的布局。

【案例十】跃层和错层住宅,关注地板采暖管道的路由。

同是天津住宅项目,3#楼的住宅为跃层和其他楼部分为错层,供暖系统为地板采暖,这时一定要关注不同楼层的地板采暖管道的路由,因为,集(分)水器一般与主干管分支同层布置,不同楼层的分支的路由,因结构标高差异,会出现埋地管爬高现象,而埋地管一般不允许有接头,弯曲半径很大,所以一定要考虑转弯半径和路由,尤其跃层,不能穿越其他住户的房间,否则,影响检修和使用。而大部分地板采暖设计都是设计院只出集分水器位置,标明由专业施工队伍深化设计,这也给前期预留预埋带来一定的影响,产生后期剔凿现象。

同时关注施工中埋地管道的布置规范,绘制单元埋地管道布置图,做到施工统一标注。珠江峰景住宅工程一期就由于控制不到位,施工布管随意,就将采暖埋地管道布置到外阳台上,后期安装连门窗时,地面连接件打射钉时,将埋地管道打坏,只能用专用接头连接,影响埋地管使用寿命。

【案例十一】关注位于屋面风道附近的防水套管的预埋位置,考虑烟气道墙体厚度。

本人多年施工中,多次遇到布置在排烟(气)风道附近的排水伸顶透气管道吃掉烟气道墙体现象,主要原因是在预埋伸顶透气管用的防水套管时,未能充分考虑风道风帽的尺寸(因防雨要求,设有挑檐)和烟(气)道结构墙体厚度,按照标注层的排水立管定位伸顶透气管,防水套管未作适当偏位预埋,造成两者位置冲突。后期有的伸顶透气出屋面进行拐弯,避让烟道风帽,但透气管根部的防水施工施工困难和烟气风道装修来局部做造型,不仅存在漏水隐患,并且影响美观。从根本上解决这一问题,必须在预埋屋顶防水套管时,进行适当偏移,考虑在顶层吊顶内拐弯与排水立管连接。

【案例十二】关注防火卷帘门的高度和安装空间尺寸,是否有穿越卷帘门的管道,核查标高是否满足要求。

2006年至2008年间,我施工的富力公建项目,由于甲方订货之后和防火卷帘门安装厂家进场较晚,造成后期防火卷帘门的安装空间不足,水暖装业前期按图纸施工完毕的管道不得不做局部拆除,以便防火卷帘门的电机和导轨安装,教训十分惨痛,所以水暖工程师不光要熟悉建筑结构,更要了解防火卷帘等建筑设备的安装尺寸,这样才能更好的配合防火卷帘施工,为整体竣工打下坚实的基础。尤其整体式防火卷帘门,其所需要的空间更是苛刻。

【案例十三】关注人防的高度和安装空间尺寸,附近是否存在喷淋管道,核查标高是否影响人防密闭门的关闭和开启。

也是富力公建项目,人防工程的喷淋管道安装时,未注意人防门的高度,当时人防门还未安装,不知人防门要大于人防门洞口,按图纸标高进行管道安装后,造成人防门安装后,与管道标高冲突,人防门不能正常关闭。

【案例十四】关注使用燃气设备的排烟管安装路由。

由于商业综合体的结构形式复杂多样,造成水暖工程布管困难,作为水暖工程师,是在完工后的结构和二次砌筑后进行管道和设备安装,如果施工时再发现结构标高不足或空间制约管道和设备的安装,不得不对结构进行改造,到时候的产生的损失是巨大的。如何主动预防安装标高和空间不足的问题,已经不能仅仅停留在后期深化设计阶段来解决此类问题,也不能将责任完全推给设计单位内部协调,因为现在工程管理项目的可变性越来越大,作为水暖施工员,首先能做到是,预防以上枚举的配合问题,常规错误,其次从深化图纸入手,应该能大部分避免此类问题的多次发生,为工程的整体效益做出本专业应有的贡献吧。




Revit怎样创建阶段?Revit项目阶段的设置和应用

    文章来源:川工立诚BIM服务

    许多项目(例如改造项目)是分阶段进行的,每个阶段都代表项目周期中的不同时间段。Revit的阶段化的运用就是根据项目的阶段进行制定。可以避免模型显示杂乱,单独显示某个阶段的视图,还可以按阶段生成明细表,减少了很多分类上的麻烦,从而能快速的提取相对应的数据。下面小编就介绍一下项目阶段的设置和应用。

    一、阶段化的设置

    通过下拉菜单【管理】—【阶段】来打开【阶段化】的设置对话框。对话框分三个设置栏标签:工程阶段、阶段过滤器、图形替换。

    (1)工程阶段

    用来规划阶段的结构,按照项目要求可对项目阶段进行定义。“名称”为阶段类别的名称,可通过右侧的”插入”及合并对象”功能进行内容定义。

    (2)阶段过滤器

    用来设置视图中各个阶段不同的显示状态,和我们的图面表达效果有直接联系,其显示状态分为”按类别”显示(按对象样式中得设置显示)“不显示”、”已替代”(按照第三栏:【图形替换】中得设置来替换样式)阶段过滤器的配置是可以根据自己的要求新建或者编辑的。

    (3)图形替换

    设置栏用来设置不同阶段对象的替换样式来替换其原有的对象样式(包括线型、填充图案等),配合图形过滤器设置中的”已替代”选项进行应用。

    二、阶段化的应用

    1.创建阶段

    分析确定项目工作阶段,为每个工作阶段创建一个相应阶段;在管理选项卡中,选择“工程阶段”→“插入”,按工程特点创建对应阶段,如阶段1、阶段2,最后点击“确定”。

    附:常见项目模型阶段的分类

    (1)设计模型的阶段分类(按设计流程):

    a)方案模型

    b)设计变更修改

    c)施工图模型。

    (2)施工土建模型的阶段分类(按工程施工流程):

    a)假设工程

    b)结构体工程

    c)外装饰工程

    d)内装饰工程。

    [注]:根据项目要求可以对单个子工程项目进行细分。

    (3)按工程性质(改造工程):

    a)现有的构造阶段

    b)拆除构建阶段

    c)改建构建阶段

    (4)整合模型的阶段分类(按专业区分):

    a)结构工程

    b)建筑工程

    c)机电工程

    2.选择相应的浏览器架构

    为了将项目浏览器中的视图排列的更有序和直观,可以把视图按阶段进行排列。在【视图】选项卡的【窗口】面板中单击【用户界面】下拉按钮,在弹出的列表中选择【浏览器组织】,打开【浏览器组织】对话框,勾选【阶段】选项便可。

    3.为每个阶段的视图创建副本,命名成”视图+阶段”

    对于视图,可以进行视图复制,在其命名中加入相应阶段,便于使用者

    查找相应视图,例如标高1—阶段一,标高2—阶段二等。切记保证视图的阶段和所

    命名的阶段一致,否则会导致模型阶段紊乱。

    4.为图元指定“阶段”属性。

    在选择图元时,可以从属性栏看到阶段化有这两项:【创建的阶段】和【拆除的阶段】。

    (1)创建的阶段

    该阶段主要用于标识新添加图元的阶段,一般默认为当前视图的阶段,可对其进行修改;

    (2)拆除阶段

    该阶段主要用于标识拆除图元的阶段,一般默认为”无”。当点图元选择拆除阶段时,拆除图元的阶段更新为当前视图的阶段。

    例如,您在标高1-阶段1楼层平面中创建了墙,默认情况下,将墙指定给阶段1。如果需要,可以更改图元的“阶段”属性。

    5.为项目创建阶段特定的明细表。

    例如,可以创建一个“阶段1”窗明细表(其中列出所有要删除或拆除的门)和一个“阶段2”窗明细表(其中列出所有要购买并安装的新窗)。这样工程在各阶段部分的统计就不会有所缺漏。像这类的应用还很多,例如旧房改造,大型工厂扩建等等,明细表阶段化应用可以准确的得出相应构件在不同阶段的明细。




蒸压砂加气块砌筑及抹灰工艺详解

蒸压砂加气块采用水泥、石灰作为钙质材料,石英作为硅质材料,加入铝粉作为引气剂,预养切割,再经高温蒸汽养护而成。高精度、轻质高强,耐久抗渗,防火性能优越,可钉、可锯、可刨,具有一定抗震能力,施工便捷,是传统蒸压加气块的升级换代产品。

一、砂加气块砌筑工艺

1墙面编号、排块

应根据施工图纸,对所有墙面位置进行、编号、通过或建模排块。确定轻砌块规格大小及用量,进行合理切割,减少施工产生的边角料数量。批量非标准块应用大圆锯或带锯切割,禁止砍剁。

2加气块薄层砌筑

第一皮轻砌块,应先用水润湿基面,然后用1:3水泥砂浆铺砌10~30mm;第二皮轻砌块的砌筑,须待第一皮轻砌块水平灰缝的砂浆初凝后方可进行。黏合剂应采用专用批灰刮勺铺浆,灰缝控制3mm以内,并以水平尺、橡胶手锤校正轻砌块的水平和垂直度。轻砌块就位时用双手抱住,底面对准位置后缓慢放下。



3垂直平整度的控

用橡胶手锤轻击,使轻砌块符合准线要求为止。每层应从转角或定位轻砌块处开始砌筑,砌一块,校正一块,控制砌体标高和表面平整度。砌块高低不平时采用磨砂板磨平,砌筑时应清理浮灰。



4构造柱、墙体拉结做法

构造柱可不砌马牙槎,可改为平接槎,可利用U形砖设置按埋式构造柱或普通支模方式施工。

墙体与柱拉结方式:采用2Φ6mm拉结钢筋,灰缝下皮的轻砌块上应刻槽,在槽内埋入拉结钢筋。也可采用燕尾形抗震连接铁件,只须在铁件孔中向轻砌块上钉入3枚50mm长钢钉即可。沿高度方向间距600mm设置。



墙体砌至接近梁板底时,应留10~20mm缝隙为宜,可直接采用PU发泡剂进行填充。墙体与剪力墙、柱竖向构件之间可预留10~15mm缝隙,采用黏结剂填充。沿竖向不大于600mm设置“L”形铁件。



5洞口部位做法

过梁可采用砂加气专用过梁、普通钢筋混凝土预制过梁;小型洞口或圈梁可采用U形块施工,即利用U形块替代常规的模板,混凝土达到拆模条件,拆除下部支撑体系。

预制块:洞口两侧每隔一皮砖设置加气混凝土加强块,高度同加气块高度,宽度200mm。



6机电线槽施工方法

先弹线然后沿线电动切割机切槽,开槽深度不得大于1/3墙厚。线槽应用聚合物砂浆分2次补平,第一次填实至距表面5~8mm处,有个公众号叫工地艺哥说,很不错,推荐关注一下。待干后再用聚合物水泥砂浆填补,宜比墙面微凹2mm,再用黏合剂补平,沿槽长外贴宽度不小于100mm的耐碱玻纤网格布。



砌筑工艺标准



墙面垂直度、平整度实施中能达到3~4mm误差,满足薄层抹灰施工条件。

砌筑施工效果



二、薄抹灰施工工艺

薄层砂浆抹灰主要用于平整度高的墙体抹灰,厚度一般在3~5mm。对基层平整度要求高,抹灰采用专用罩面黏结剂施工,每平方米轻质砖施工面积的砂浆施工用量约为3~4kg 。



1基层处理
清除墙面上灰尘、污垢及残留的砂浆。

2规方、挂网
房间弹线规方、不同材质交接部位增铺200mm宽的耐碱纤维网格布粘贴牢固。

3窗收口
收口采用1:2.5水泥砂浆或加气块薄片粘贴施工。窗口铺设耐碱网格布,防止角部开裂。

4底披施工
采用干法施工,即抹面施工前精确砌块表面不洒水湿润,直接涂抹专用砂浆找平。

5面披施工
将专用砂浆先薄抹一层后用力压实,使砂浆挤入细小缝隙内,压实抹平。



薄抹灰工艺标准



薄抹灰厚度3~5mm,成活面墙面垂直度、平整度、阴阳角方正均能到到2~3mm误差。

薄抹灰施工效果


“砂加气+薄抹灰”工艺有助于节能减排和资源综合利用,有助于提升工程质量,提高施工效率,在降低施工现场噪声和扬尘污染等方面都有着积极的意义。




Revit点错如何恢复?Revit多选构件时点错如何恢复

在使用Revit绘图时,有时需要选中多个构件进行修改,当已经选中多个构件后不小心选错导致选择失败时常常需要重新进行选择,小编告诉大家一招一键复原选择。

1、当出现选择错误并导致取消选择时,我们只需点击鼠标右键选择上次选择命令即可。

    2、可以看到上次构件被自动选择。






REVIT怎么设置项目原点?Revit软件中如何更改项目原点

    导读

    如果我们已经开始项目设计了,各个专业的模型已经连接并搭建了部分或者全部的模型,这种情况下肿么更改原点的位置并使各专业文件统一原点呢?下面我们就来了解一下具体的操作步骤。

    在项目设计进行了一段时间我们链接了建筑的模型,并绘制了机电专业的风管、管道,放置了设备,这是我们发现原点居然不在我们想要设置的1轴与A轴交叉点处。此时我们可以看到Revit中项目原点所在的位置;

    这时,利用Revit自带的项目原点,我们可以快速的重定位项目原点的位置;

    首先,我们选中项目原点的圆形图标,可以看见当前项目原点的设置;

    单击图中的别针图标,将项目原点与模型的相对位置取消锁定。此时别针上会出现一个斜线来表示锁定解除;

    然后,我们就可以放心的将此圆形项目基点移动到1轴与A轴交叉的位置;

    此时,我们可以看到项目基点的坐标居然变成了-XXXXX,-XXXXX;

    接下来,我们单击别针图标,将项目基点与模型之间的相对位置锁定,并将其北/南坐标、东/西坐标均修改为0;.

    特别提示,这里一定要先点击别针进行锁定,然后再改坐标;

    完成操作后可见下图样式;

    这时,我们已经把项目的原点修改到我们的1轴与A轴交叉处了;

    那么其他专业的坐标还没变,怎么办呢?

    当然,我们可以通知其他的专业同样完成以上步骤来进行坐标的统一,并重新使用“原点到原点”的方法链接文件;

    其实,我们还可以利用软件的坐标发布功能,方便的修改链接进来的其他专业模型的原点;

    选择“管理”面板上的“发布坐标”命令;

    拾取想要统一坐标的链接文件,在弹出的“位置、场地和气候”对话框中选中(当前)位置,确定后即可将我们修改好的坐标发布给其他专业的模型了;

    保存或者关闭我们的模型时,会弹出位置定位更改的对话框,提示我们保存其他专业的链接模型文件的位置。选择“保存”即可将新坐标保存到其他专业的模型文件当中(当然,你要首先保证对于链接的模型文件具有“写”的权限;

    同方法可以将此坐标共享给所有专业,达到坐标统一的效果。

    作者:BWHY-ZP




revit剖切面如何设置?在三维视图中,如何调整模型对象的剖切面颜色?

    Q:在三维视图中,如何调整模型对象的剖切面颜色?

有时为了在三维视图中更好地展现剖切的模型显示效果,让剖切面可以高亮显示,可以通过视图属性的对象可见性进行设置,具体步骤如下:

1)在视图属性窗口,点击可见性“编辑”,打开“可见性/图形替换”窗口;

2)在“模型类别”选项卡中,选择要高亮剖切显示的对象类别,单击“截面”下的“填充图案”如图60;

    3)在“填充样式图形”框中选择“颜色”和“填充图案”如图61,点“确定”;

    4)在“可见性/图形替换”对话框中,点“确定”,完成如图62。




建筑行业哪些证书可以同时收益?

对于很多想通过考证获得更多收入的人们怎样才能将证书利益最大化是小伙伴们最关心的问题。

例如一级证书前景非常好,但消防证书也不差,今年考过了,那消防证书和一建证书是否可以同时收益呢?一建证书又可以和哪些证书同时收益呢?接下来就带大家了解下哪些证书可以同时注册?



建造师与工程师可以同时收益

理由:

1、一级建造师和造价师可以同时收益的,但是必须在同一个公司,不可分别注册在两个公司,原因是这两个证书都属于建设部的。

2、一级建造师和造价师只能在同一个单位进行注册,因为都是属于建委颁发的,具体给多少钱看每个公司的需求,假如公司只需要一个证,只会给一个证的钱,但是如果两个证都需要的话,也不一定能给到两个证的钱,可向所在单位申请。



一级建造师和一级注册消防工程师可以同时收益

理由:

跨部委的两个互相不影响的,消防工程师由人力资源部和应急管理部共同颁发管理,能够从事的工作有消防检测、维保等。

建造师由住建部颁发管理,能够从事的工作有项目施工、监理等。二者注册登记的单位不一样,因此不会冲突。



一级注册消防工程师可以和造价工程师同时收益

理由:

跨部委的两个互相不影响的,消防工程师由人力资源部和应急管理部共同颁发管理,能够从事的工作有消防检测、维保等。

造价师由住建部颁发管理,能够从事的工作有建设工程设计、研究投资估算与审核等。二者注册登记的单位不一样。



证书同时注册情况分析

1)所有的证书跨部委的可以同时注册;

如:建造师是在住建部注册,安全师是在国家安全生产监督管理总局注册,因为部委之间不联网,因此能够同时注册。甚至可以以不同单位的名义注册。

2)同一部委的,工作不在同一单位,不能够同时注册;

如:建造师和造价师都是在住建部注册,因此必须在同一单位。

3)同一部委的,工作在同一单位的,但岗位相互制衡的不能够同时注册,只能选择其中一个注册。

如:比如建造师和监理师岗位之间相互制衡,所以不能同时注册。可以先注册一个,另一个暂时保留。

4)一级建造师与二级建造师能否同时收益依情况而定

如果你的一建证书和二建证书是同一个的话那么只能用一个。如果你已经注册了二级的,再想注册一级的话,那么就需要把二级的注销掉然后再注册一级的。举例说明,我现在有一级建造师机电工程证书和二级建造师机电工程证书,如果你的二级建造师机电工程已经注册你又想注册一级的话,那么只能把二级的注销掉。

另外一种情况就是,如果二建跟一建是不同专业,那把二级跟一级的注册在一家单位就可以了。这种情况,这俩证书就只能在本省内使用了,因为二级只能在本省使用。




超高层钢结构设计要点:伸臂桁架、腰桁架

在外框柱与核心筒之间设置伸臂桁架的主要目的是减小结构侧移,它的机理是提高水平荷载作用下的外框架柱的轴力,从而增加框架承担的倾覆力矩,同时减小了内核心筒的倾覆力矩。它对结构形成的反弯作用可以有效的增大结构的抗侧刚度,减小结构侧移动,一般情况下也会减小外框架的剪力分担比。对于框架核心筒结构,设置伸臂桁架后减小侧移显著,而对于筒中筒结构而言,减小侧移的效果很小。

在结构周围设置腰桁架的作用作用是使各框架柱承受的轴力均匀变化,因此也可以达到提高外框架抗倾覆力矩的能力以及减小侧移的目的,但是不如伸臂有效。在框架核心筒结构中,视外框柱的数量和布置方式,可以设置腰桁架,也可以不设置;由于腰桁架可以减小框筒结构的剪力滞后,因而在筒中筒结构中,腰桁架可以加大结构的整体刚度并减小其侧移。

结构可以根据具体情况,仅设置一种或者同时设置以上两种构件,设置了伸臂桁架、腰桁架的楼层可统称为加强层。

设置加强层后,造成结构沿高度方向刚度不均匀,刚度突变带来内力突变,因此在加强层及上下相邻层构件的内力会出现较大的改变,设置是方向性的改变,加强层的刚度越大,内力突变的程度也越大,这种突变会产生薄弱层效应。

因此,在结构抗风设计中,采用伸臂桁架、腰桁架的效果很好,它可以采用刚度大的加强层,以形成较大的抗侧刚度。

而在抗震设计的结构中,应尽可能的减小出现薄弱层形成的不利效应,因此可以不设置加强层时,就不必设置加强层,需要设置加强层时,也不宜采用刚度过大的伸臂和腰桁架,以避免加强层范围出现过大的刚度突变。

沿高度可以布置一个楼层(一道)或多个楼层(多道)的伸臂桁架和腰桁架。研究表明,多道伸臂桁架减小侧移的效果优于一道伸臂桁架,但是伸臂结构数量与减小侧移并不成正比,当设置四道以上的伸臂桁架时,减小侧移的效果就不再明显。

伸臂设置的位置不同,其减小侧移的效果也不相同,研究表明,当沿高度仅设置一道伸臂桁架时,可以设置在结构的2/3H处减小侧移效果最好,而要减小内筒倾覆弯矩则越靠下越好;设置两道伸臂桁架时,其中一道可设置在0.7H高度处,另一道大约设置在0.5H处。一般的高层结构设计中,伸臂桁架设置位置需要做敏感性分析,以研究其最有效和最适合具体结构的位置。

筒中筒结构中腰桁架的设置则要视减小剪力滞后的效果而定。

由于具体结构的类型和建筑布置的不同,结构的加强层一般宜与高层建筑的设备层和避难层统一,但是应强调建筑机电和结构的合作优化,包括加强层的位置,数量等。

从具体的技术层面上讲,伸臂桁架和腰桁架的刚度不宜太大,如果采用整层楼高的钢筋混凝土实腹大梁,不仅刚度突变过大,而且与它相连的上下层框架柱将非常不利,这些柱子容易出现塑性铰及裂缝,甚至破坏,呈“强梁弱柱”的不利抗震概念。因此,伸臂桁架、腰桁架均宜采用桁架结构,其中钢结构施工方便,优于钢骨混凝土桁架。

由于抗震结构中设置加强层,具有不利的效应,加强层的刚度远大于其他楼层,并出现内力突变,因此应提高加强层以及与加强层相邻的竖向构件的抗震性能。

一般情况下,加强层及上下相邻层中混凝土构件的抗震构造措施应提高一级采用,特一级时可不再提高。

伸臂桁架的上下弦是桁架的重要构件,必然有拉伸和压缩变形,有时又楼板刚好处于同一标高,因此若按照楼板无限刚的假定进行计算,则应将伸臂桁架单独开来,以便释放上下弦的拉伸和压缩变形,或者计算的时候楼板采用弹性膜假定,实际设计中一般在加强层均需要根据具体情况提出不同的构造措施和计算假定。

当伸臂桁架或腰桁架兼做转换层构件时,不仅需要验算其竖向变形和承载力,而且对于这种构件的抗震性能应提出特殊的严格要求。

在高烈度设防区,当在较高的或者特别不规则的高层建筑中设置加强层时,还宜采取进一步的性能设计要求和措施。为了保证它在中震或大震作用下的安全性,可以要求其杆件和相邻杆件在中震或大震下不屈服,甚至更高的性能要求。根据结构高度及其重要性,宜采用静力弹塑性分析或时程分析检验结构在中震及大震下的表现,以评估其达到设计抗震性能目标的能力。

伸臂桁架和腰桁架、外框架及核心筒相连,除了必须按照提高一级的抗震等级设计外,在实际设计中还需要注意以下各项措施。

伸臂桁架和核心筒之间的连接应采用刚接,伸臂桁架对核心筒的作用力(弯矩、剪力和轴力)很大,因此宜将其贯穿核心筒,并与另一边的伸臂相连,或伸臂深入墙中应有足够的锚固长度,且有可靠的锚固措施以均匀传递伸臂的集中力。

与伸臂桁架相连部位的混凝土墙内应设置竖向钢骨;如果原来结构中已经设置钢骨,则应利用此钢骨与伸臂桁架构件相连,如果未设置钢骨,则可以在相邻楼层设置局部钢骨。

但是在结构施工阶段,应对伸臂桁架结构与核心筒之间连接采用措施,使二者之间可以竖向滑动,以避免由于施工阶段内外结构构件的竖向变形差在伸臂结构中产生过大的初始应力。待结构的竖向变形差基本消除后,再进行连接。

伸臂桁架与外框柱的连接虽然可以采用铰接,但是为了保证连接的可靠性,柱中宜有钢骨(或局部钢骨)与其上先弦连接。

加强层及其上下各一层的外框钢骨混凝土柱,应沿柱全高加密箍筋;钢柱的板件宽厚比限值应按照设防烈度提高一度的要求确定。

由于加强层上下产生的内力突变,加强层上下层楼板会传递很大的剪力,因此应适当增强楼板的刚度,楼板厚度不宜小于150mm,且不宜开较大的洞口,楼板的混凝土强度等级不宜小于C30,且应设置双向双排钢筋。有必要时,尚应控制楼板在指定侧向力下的应力水平。




Revit管道立管怎么画?如何快速搞定BIM管道绘制设置

文章来源:科度BIM 图/文:丹丹

    如何快速搞定管道绘制设置

    您知道Revit开始绘制管道前的准备工作需要做什么吗?

您还在建模时毫无目的的创建管道吗?

快来跟着分享一步一步学习如何在绘制前设置管道,完成相应的准备工作,为后期建模打好基础。

    1、管道属性

打开【项目浏览器】→【族】→【管道】,可以看到在软件中预设已有管道,属于系统族不能自行创建,如图1所示。

    (1)

    2、管道类型

启动【系统】→【管道】,进入绘制命令,找到【属性】对话框,点击【编辑类型】→【复制】,通过类型名称命名来区分,一般情况我们使用材质统一命名,如图2所示:

    (2)

    3、管道管件

【项目浏览器】→【族】→【管道管件】,管道管件分弯头、三通、四通、接头、堵头及带变径的管件等形式,项目样板中带有常用的管件类型,我们通过复制创建命名来管理不同管件,使用的命名方式与管道的名称相统一,如外观形式不满足需求可通过载入族的方式添加不同形式的管件,并通过相同的管道的材质名称来匹配相对应的管道管件,如图3所示。

    (3)

    4、管道系统

【项目浏览器】→【族】→【管道系统】,软件中分为家用冷水、家用热水、干式消防系统、湿式消防系统等11大系统,通过复制创建增加同属性系统类型,完成管道系统的创建;如给水、排水、污水、雨水、消火栓、自喷淋等等;给水包含一般给水、加压给水、热水;排水包含厨房排水、生活废水;污水包含厕所污水等等,创建时注意区分系统归属,如图4所示。

    (4)




Revit使用有哪些技巧?少学一个都遗憾!

同样是使用Revit,你有没有想过为什么别人的效率都比你高呢?其实大概率是因为别人掌握了一些实用技巧而你没有。今天笔者就将能提升效率的一些小技巧分享给大家!

Revit保存组

Revit协同方式有两种:

①文件链接方式

②工作集—方式

(即中心文件模式)

如在实际项目中,需要整合多栋别墅,但每栋别墅又不是完全一样,只是某一层是一样的,整合起来如果使用链接RVT模型,则需要我们先整理好链接的RVT模型。





但如果你知道Revit中有“保存组”的功能。那我们就不需要处理原模型,直接在原模型上对某些图元进行成组。



在右键点击组,可以看到“保存组”的选项,选择它之后,另存在合适的位置。然后打开新项目样板,点击“作为组载入”,就可以实现项目中相同部分模型的复用。



Revit匹配类属

在Revit建模过程中,难免会出现同样的操作需要重复多次。其实Revit中有一个叫“匹配类型属性”的命令,这个命令类似于格式刷匹配属性。这个应用非常广泛,不仅在机电专业中,也用在土建专业中,但也有局限性,只可以修改构件的尺寸信息。其标高信息无法随之修改。

Revit中剖面折弯应用

“剖面”是Revit中非常重要且实用的一个命令,但有时候也捉襟见肘,例如想做出一个剖切线是折线的剖面,或者说想做出转折剖切,该如何去做呢?按照常规操作步骤,用“剖面”命令只能拉出一条直剖切线,做不到转折剖切。



如果知道且会使用剖面命令下的“拆分线段”工具就相对容易解决了。



选中已绘制的剖面,激活“拆分线段”命令,任意在剖切线位置进行拆分,拆分之后可以上下移动拆分后的剖切线到合适的位置,此时就可以实现转折剖切了。




revit视图范围的理解有哪些内容?揭开”平面视图范围”的秘密

    Revit中的视图范围功能想必我们不会陌生,控制平面视图的顶底和剖面经常都会用到,但还有很多“秘密”可能用了那么多年Revit的我们也不一定很理解,类似上一篇提到的关于”管件异常透明”的问题,遇到时可能会不知所措;今天我们延续分享一下相关的知识,并掌握底图本身在项目中的应用价值。

    1.视图范围的概念

    显示出revit视图范围中的示意图,我们应该就不难理解其概念了,内容重点我们放在下面比较复杂的地方:

    视图范围:顶部、剖切面、底部、偏移(从底部)、主要范围和视图深度。

    2.剖切面的影响

    注意:剖切面对MEP机电安装专业是无效的。

    而对于如墙类别构件的实际显示的效果,表面和截面设置还是不同的:

    看一下实际情况中的区别:

    位于高处的墙:高于剖切面,不可见;

    位于中间的墙:被剖切,“截面”前景和背景填充均显示;

    位于低处的墙:低于剖切面,“投影/表面”前景填充显示,背景不显示;

    因此我们一般看到的都是剖切到的墙体,主要设置的是“截面”前景。

    位于高处的墙体其实也可以通过调节“底图”范围来显示,后续有很多相关的知识点,我们再做深入介绍。

    高于剖切面仍显示的特例情况,包括:窗、橱柜或常规模型,3种类别

    与剖面相交不被剖切的特例情况:

    1)高度小于2米的墙不会被剖切,并且顶部约束为“未连接”时,如果选择了其他标高作为顶部约束,就会被正常剖切。

    2)某些默认不可剖切的族,可以通过视图可见性中是否禁用设置区别出来。

    3.视图深度的影响

    通过视图深度的设置,我们可以看到当前层范围以外的图元:

    例如:下一层的排水管道、裙房边界等等。

    注意:使用底图也是很有效的做法,下一节我们会另做详细介绍。

    另外“截剪裁”会明显影响到“变截面”图元是否能正确显示:

    剖切面、视图深度、低于标高3的墙被剪裁的平面视图和低于标高3的墙可见的平面视图:

    4.视图深度内的图元样式设置

    视图深度内的图元使用<超出>线样式绘制,与图元类别无关。

    我们可以在“管理”>“其他设置”>“线样式”中进行设置:

    展开分类,找到<超出>的线型进行设置:

    建议此类设置为灰色或非实线来与正常范围内的图元做区分,后续会为大家继续再介绍实际应用的场景。
















revit如何修改管道连接件?Revit如何隐藏管道连接件

Revit族编辑器里可以通过“属性-可见性”来控制实体的显示,但是实体隐藏后,附着之上的连接件还会显示,效果如下图

    隐藏连接件的原理

将表示管口的实体阵列,用参数控制阵列的数量(2或3)和距离(0mm),将连接件放置在第三个实体上。当阵列数量设置为2时,第三个实体不存在,连接件也就一起消失。阵列数量改为3,连接件重新出现。

    操作步骤

新建族,创建管口实体样式和参数,保存族

将管口族载入到主体族

阵列管口族,数量为3,新建参数与阵列数量和距离关联

将连接件放置在第三个实体上

载入到项目中编辑参数,阵列距离设为0mm,阵列数量按需设为2或3

注1:连接件所在的管口实体需单独建族,再作为嵌套族载入主族;

注2:族编辑器里,阵列的数量必须为3,到项目中再修改为2;

注3:阵列数量只有两种情况:2/3,为了使参数直观,可通过可见性参数来控制阵列数量参数和管口族的可见性




Revit 2018利用公制幕墙嵌板制作空间网架

如何高效的创建空间网架结构是BIM在钢结构建模中的一个重要应用点,在Revit2018中可以利用“基于公制幕墙嵌板填充图案”创建独立网架结构,通过添加参数使得网架结构具有参数可变性,方便后期进行参数控制。再利用公制体量创建空间分割结构,将做好的网架导入体量,自动填充,从而实现该目标。

Step 1:利用公制幕墙嵌板制作空间网架 注意:圆形杆件参数的添加方法

Step 2:利用公制体量模型制作一个空间网格

Step 3:将嵌板填充至分割表面形成空间网架






revit如何卸载cad链接?在Revit链接文件管理中,“卸载”和“删除”有什么区别?

Revit中“管理链接”是专门用于管理链接文件的工具,可对当前项目中链接进来的文件进行“卸载”或者“删除”操作,如图137所示。

    图137管理链接窗口

    当链接文件被卸载后,状态一栏将变为“未载入”(如图138),但该链接文件仍然会在列表中,其保存路径和链接信息仍被保存,并可通过“重新载入”或“重新载入来自…”功能将该链接文件重新载入,通常可用于临时去除链接文件。

当链接文件的路径有变化时,在打开主体文件时,会提示找不到链接文件,这时如果打开管理链接,会发现链接文件也处在”未载入”状态下。

    图138链接文件的未载入状态

    而链接文件删除,则该链接文件将在列表中消失,包括路径、链接信息等都将从该项目中删除,且不能通过撤销/恢复命令返回,通常用于永久去除链接文件。

需要注意的是,管理链接中的操作是针对项目的,也就是所有视图的。如果只想在某个视图中看不到链接文件,可以到视图“可见性/图形替换”对话框中控制链接文件的可见性。
