Revit样板转化项目教程:基于Revit的建筑专业项目样板设置

    文章来源:湖南建工BIM中心

    当前,我国的BIM设计还处于初级阶段,目前唯一具有法律效力的设计成果文件还是二维施工图图纸。三维模型的规范性会日益增强,对设计、施工的辅助、指导作用会越来越明显。短期内,二维施工图纸仍然必不可少,两者相结合会起到更好的作用。因此,作为真正的设计人员来讲,BIM设计完成的不仅是三维信息模型,而且必须还得作出更好的二维施工图。

    无规矩不成方圆,标准化的重要性大家不难理解。二维施工图时代,国家有国家标准、制图规范,各设计院、企业也都有自己成熟的制图标准。三维施工图时代,目前缺少统一标准。完善企业的BIM标准,统一企业的项目样板尤为重要。

    传统的二维图元的建筑设计方式,往往面临着时间紧迫和各专业间交流协作缺失等诸多窘境。能够更加快速高质量的完成设计显得十分重要。基于Revit的建筑专业正向设计可以实现更高质量、更加精准的建筑设计。样板的设置作为Revit建筑设计的基础显得尤为重要。

    基于Revit的建筑专业项目样板设置分八步走:

        项目浏览器组织设置

        视图样板设置

        线样式设置

        对象样式设置

        尺寸及标注信息设置

        图框设置

        族文件设置

        模型出图设置

    1、项目浏览器组织设置

    设置内容:设置统一的建模、出图、立面等视图信息,规范项目实施标准。建模过程中一定要按照所属平面进行操作。

    设置建议:平面设置分为建模、出图、立面、三维。

    操作步骤:视图-浏览器组织-规程-各建模平面。

    2、视图样板设置

    设置内容:设置建模视图的显示样式,用以辅助快速建模、规范出图。

    设置建议:建模平面设置以辅助快速建模为主,各构件填充颜色宜有较大区分;出图平面设置应基于自身企业出图标准进行设置。

    操作步骤:视图-视图样板-管理视图样板-替换模型/替换注释/替换过滤器等。

    3、线样式设置

    设置内容:设置模型出图线型、线宽、线图案进行规范设置,以满足设施出图要求。

    设置建议:依据自身企业出图规范进行设置。

    操作步骤:管理-其他设置-线样式。

    4、对象样式设置

    设置内容:设置各构件出图时的平法表达,以满足企业平面出图规范。

    设置建议:依据自身企业规范要求进行设置。

    操作步骤:管理-对象样式-线宽/线颜色/线型图案/材质填充。

    5、尺寸及标注信息设置

    设置内容:对模型出图过程中所做的尺寸标注进行规范设置。

    设置建议:依据自身企业规范要求进行设置。尤其要注意标注方向问题,复制类型过程中宜命名清楚。

    操作步骤:注释-对齐-编辑类型。

    6、图框设置

    设置内容:设置出图图框信息,满足设计出图需求。

    设置建议:会签栏设置应参数化可自由设置,所建图框宜采用1:1的比例进行设置。

    操作步骤:新建族-图框绘制-会签栏设置-载入项目。

    7、族文件设置

    设置要点:构建项目苏旭各类构件,以实现项目快速建模。

    设置建议:所载入族文件宜带有平法表达,以满足设计出图需求。族文件所携带构件信息应完整。

    操作步骤:族-载入项目。

    8、模型出图设置

    设置内容:设置出图过程中的平法表达、图例、图纸命名等信息,以便满足项目出图需求。

    设置要点:各平法表达、图例、图纸命名等应符合出图规范,严格按照企业标准进行设置。

    操作步骤:视图-图纸-编辑类型。

    结语

    项目样板设置是实现Revit建筑专业正向设计的基础,精细的项目样板能够快速辅助建模出图,达到事倍功半的效果。目前,湖南建工BIM中心已针对建筑、结构、机电等专业建成完善的项目样板库,并在BIM设计咨询项目中进行实践应用,更快地推进了项目实施。

    基于Revit的建筑专业项目样板设置,你get到了吗?

    供稿:聂雷

    编辑:沈慧玲

    审核:周子能





  培训网校课程目录

  零基础培训教程

  项目实战训练营




Revit钢筋族制作教程:如何用Revit制作参变更优化的拉筋族

    拉筋的制作需要跟随不同规范的要求变换各种形状,包括角度、半径、长度、材质等。一般情况下常规画图思路是使用Revit中的“放样”功能,但是在实际的制作过程中却遇到下列问题:

    首先,对钢筋的放样路径进行绘制,并定义了角度参数,如下图所示。可是一旦驱动角度参数就会发现无法与圆弧部分保持绝对的相切关系:

    放样路径参数定义

    驱动角度参数

    解决方案:

    为此,得变换思路,使用“旋转+拉伸”来代替“放样”。

    先制作两个旋转,然后把属性栏内的旋转结束角度定义一个参数,并调整到135°,然后在三维中作图,拾取下图所示4个截面作为拉伸的工作平面创建拉伸,并与对应截面形成锁定关系。然后再根据需要添加相应的几何以及非几何参数,这样就完成了拉筋的简单制作。

    执行拉伸工作平面

    完成效果

    意义:通过学习上述文章,了解到有原本的“放样”命令不能达成目的,但通过“旋转+拉伸”相互搭配使用,并将其锁定,达到了想要的效果。由此可得,在使用revit软件做项目的过程中,如果使用原本的命令不能达到目的,可以换个命令代替,例如常见的进入地下停车场带弯道的坡道,可能使用坡道命令很难达成目的,可以通过使用楼板,添加点,控制点的高程,来代替坡道,各有优缺点,根据实际工程进行选择。

    THE END

    来源丨益埃毕教育







  培训网校课程目录

  零基础培训教程

  项目实战训练营




土建工程量八大计算宝典

土建工程量的是工程审计的重点,掌握工程量的计算对于入大有裨益。

工程量重点分为墙体、门窗、过梁、阳台、挑檐、雨蓬、柱子、梁等八个方面,详细整理了这八个方面的计算范围、公式、难点及注意事项,希望对初学造价者有所帮助!

墙体计算方法

1、墙体工程量

砖基础与墙身的划分,以首层设计室内地坪为界,设计室内地坪以下为基础,以上为墙身;如墙身与基础为两种不同材质时,按材质不同处为分界线。

(1)墙体体积:砼墙;砖墙

(2)砼墙模板

(3)砼墙高度超过3.6m增价

(4)内外脚手架

2、墙体工程量计算方法

(1)墙体体积=长×宽×高—门窗洞口体积—墙内过梁—墙内柱—墙内梁等。

①实心砖墙、空心砖墙及石墙均按设计图示尺寸以体积计算。

扣除门窗洞口、过人洞、空圈、嵌入墙内的钢筋混凝土柱、梁、圈梁、挑梁、过梁及凹进墙内的壁龛、管槽、暖气槽、消火栓箱所占体积。

不扣除梁头、板头、檩头、垫木、木楞头、沿缘木、木砖、门窗走头、砖墙内加固钢筋、木筋、铁件、钢管及单个面积0.3㎡以内的孔洞所占体积。

凸出墙面的腰线、挑檐、压顶、窗台线、虎头砖、门窗套的体积亦不增加,凸出墙面的砖垛并入墙体积内。a墙长度:外墙按中心线,内墙按净长计算。

b墙高度:

i外墙:斜(坡)屋面无檐口天棚者算至屋面板底;有屋架且室外均有天棚者算至屋架下弦底另加200mm;无天棚者算至屋架下弦底另加300mm,出檐宽度超过600mm时按实砌高度计算;平屋面算至钢筋混凝土板底。

ii内墙:位于屋架下弦者,算至屋架下弦底;无屋架者算至天棚底另加100mm;有钢筋混凝土楼板隔层者算至楼板顶;有框架梁时算至梁底。

iii女儿墙:从屋面板上表面算至女儿墙顶面(如有混凝土压顶时算至压顶下表面)。

iv内、外山墙:按其平均高度计算。

v围墙:高度算至压顶下表面(如有混凝土压顶时算至压顶下表面)围墙柱并入围墙体积内。

②现浇混凝土墙按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积,扣除门窗洞口及单个面积0.3㎡以外的孔洞所占体积,墙垛及突出墙面部分并入墙体体积计算内。

•钢筋混凝土墙应扣除门窗洞口所占的体积。

•墙的高度按下层板上皮至上一层板下皮的高度计算。

•混凝土墙与柱连在一起时,如混凝土柱不突出墙外,混凝土柱的体积并入墙体内计算;

•混凝土墙与梁连在一起时,如混凝土梁不突出墙外且梁下没有门窗(或洞口),混凝土梁的体积并入墙体内计算;如混凝土梁突出墙外或梁下有门窗(或洞口),混凝土墙与梁应分别计算。

(2)砼墙体的模板=墙体的外露面积+洞口侧壁面积

天津2004计算规则:混凝土、及支架按照设计施工图示混凝土体积计算。

(3)砼墙高度超过3.6m增价=砼墙高度超过3.6m的墙体体积总和。

(4)内外脚手架按墙面垂直投影面积计算。外墙脚手架长度按外墙外边线计算,内墙脚手架长度按内墙净长计算。高度按自然地坪至墙顶的总高计算。

3、墙体工程量计算的难点

(1)在计算墙体之前,必须计算出相应的扣减量。比如,柱或梁宽度比墙大的情况,在计算柱或梁时,必须考虑柱或梁嵌入墙内的体积。

(2)模板类似。

(3)砼墙计算时要分别计算门窗(或洞口)上墙和非门窗(或洞口)墙。

4、分层墙的计算

(1)分层墙墙厚以及偏心不一样时要分别计算墙体计算中心线;

(2)分层墙扣减时要分层扣减。

(3)女儿墙:从屋面板上表面算至女儿墙顶面(如有混凝土压顶时算至压顶下表面)

门窗计算方法

1、门窗工程量

(1)门窗面积:洞口面积;框外围面积。

(2)门窗个数

(3)窗玻璃:框外围面积。

(4)窗台板体积

(5)窗台板模板

2、门窗工程量的方法

(1)门窗面积:洞口面积=洞口宽度*洞口高度

框外围面积=(洞口宽度-框扣尺寸)*(洞口高度-框扣尺寸)

(2)门窗个数

(3)窗玻璃面积=框外围面积。

(4)窗台板体积=窗台板截面积*窗台板长度

(5)窗台板模板=窗台板的底模+窗台板的侧模

①窗台板的侧模=窗台板侧面长度×窗台板底部外露宽度

②窗台板侧模=窗台板侧面长度之和×窗台板高度

3、门窗工程量计算难点

计算门窗本身工程量并没有难点,实际工程中门窗的难点在于其尺寸不同导致其他构件工程量的变化,主要体现在:

(1)过梁工程量

(2)墙体工程量

(3)内外装修洞口侧壁工程量

(4)窗台板工程量等。

过梁计算方法

1、过梁工程量

(1)过梁体积:砖过梁;砼过梁。

(2)砼过梁模板。

(3)挑出部分装修。

2、过梁计算

(1)过梁的体积

过梁的体积=过梁截面面积×过梁的长度(门家宽度+500mm)

(2)过梁的模板

过梁模板面积=过梁的底模+过梁的侧模

①过梁的侧模=洞口净长度×过梁宽度

②过梁侧模=过梁侧面长度之和×过梁高度

(3)挑出部分装修=过梁侧面长度*过梁外露宽度

3、过梁工程量计算难点

(1)矩形、异形过梁计算时必须考虑过梁与墙相交的情况,计算嵌墙体积;

(2)矩形、异形过梁计算时必须注意过梁的标高和圈梁的标高考虑过梁与圈相交的扣减。

阳台计算方法

1、阳台工程量

(1)现浇阳台板体积。

(2)现浇阳台板模板。

(3)现浇阳台板装修:上装修,下装修。

(4)栏板体积:现浇栏板;预制栏板。

(5)现浇栏板模板。

(6)现浇栏板装修:内装修,外装修。

(7)阳台扶手:长度或体积,装修。

(8)隔户板:体积;装修。

(9)阳台窗面积。

(10)阳台贴墙装修。

2、阳台工程量计算方法

(1)现浇阳台板体积:阳台板按设计图示尺寸以墙外部分体积计算

现浇阳台板体积=板面积*板厚

如果阳台完全由墙围成,则板面积按墙所围成的净面积计算;

如果阳台有墙与栏板共同围成,则板面积计算:贴墙边扣除墙所占面积,栏板边计算至栏板外边线。

(2)现浇阳台板模板:

阳台板模板面积=阳台板的底模+阳台板的侧模。

(3)现浇阳台板装修:

上装修=板面积

下装修=按墙和栏板围成的净空面积计算

(4)栏板体积:

栏板体积体积=栏板截面面积*中心线长度

注:中心线长度是指栏板与栏板之间的中心线,与墙相交计算至墙外侧

(5)现浇栏板模板

现浇栏板模板面积=现浇栏板侧面模板+现浇栏板端面模板之和

(6)现浇栏板装修

内装修=栏板内侧净长度*装修高度

外装修=栏板外边线长度*装修高度

(7)阳台扶手:扶手、栏杆、栏板装饰按设计图示尺寸以扶手中心线长度(包括弯头长度)计算。

阳台扶手体积=阳台扶手截面面积*阳台扶手中心线长度

阳台扶手装修=阳台扶手中心线长度*装修长度。

(8)隔户板:

隔户板体积=隔户板厚度*高度*隔户板中心线长度

隔户板装修=隔户板中心线长度*装修高度*2

(9)阳台窗面积

(10)阳台贴墙装修:需扣减门、窗、门联窗、洞等。

3、阳台工程量计算的难点

(1)阳台工程量较多,碎、乱,容易漏项。

(2)体积以及装修计算要考虑中心线,内外净长线;比较麻烦。

挑檐计算方法

1、挑檐工程量

(1)挑檐平板体积;

(2)挑檐平板上表面防水;

(3)挑檐平板下表面装修;

(4)挑檐立板体积;

(5)挑檐立板内装修;

(6)挑檐立板外装修;

(7)挑檐斜板体积;

(8)挑檐斜板外装修;

(9)挑檐斜板内装修。

2、挑檐工程量的计算方法

(1)挑檐平板体积

挑檐平板体积=挑檐平板中心线长度*平板截面面积

(2)挑檐平板上表面防水

挑檐平板上表面防水=挑檐平板中心线长度*平板宽度+挑檐立板内边线长度*上翻高度-挑檐立板中心线*挑檐立板宽度

(3)挑檐平板下表面装修

挑檐平板上表面防水=挑檐平板中心线长度*平板宽度

(4)挑檐立板体积

挑檐立板体积=挑檐立板中心线*挑檐立板截面面积

(5)挑檐立板内装修

挑檐立板内装修=挑檐立板内边线长度*立板高度

(6)挑檐立板外装修

挑檐立板外装修=挑檐立板外边线长度*立板高度+挑檐立板长度*平板厚度

(7)挑檐斜板体积

挑檐斜板体积=挑檐斜板中心线*挑檐斜板截面面积

(8)挑檐斜板外装修

挑檐斜板体积=挑檐斜板中心线*斜板宽度

(9)挑檐斜板内装修

挑檐斜板体积=挑檐斜板中心线*斜板宽度

3、挑檐工程量计算难点

①计算底板、立板、斜板要找中心线长度,比较麻烦

②内外装修要用中心线加减立板厚度一半,比较麻烦

雨蓬计算方法

1、雨蓬工程量

(1)雨蓬面积;

(2)雨蓬体积;

(3)雨蓬立板体积

(4)雨蓬立板外装修

(5)雨蓬立板内装修;

(6)雨蓬上装修;

(7)雨蓬下装修。

2、雨蓬工程量计算方法

(1)雨蓬面积

雨篷均按伸出墙外的水平投影面积计算,嵌入墙内的梁应按相应子目另列项目计算。

(2)雨蓬体积

雨篷按设计图示尺寸以墙外部分体积计算。包括伸出墙外的牛腿和雨篷反挑檐的体积。嵌入墙内的梁应按相应子目另列项目计算。凡墙外有梁的雨篷,执行有梁板基价。

(3)雨蓬立板体积

雨篷四周垂直混凝土檐总高度超过40cm者,整个垂直混凝土檐按延长m计算,执行栏板基价。

(4)雨蓬立板外装修

雨蓬立板外装修=雨蓬立板外边线长度*立板高度+雨蓬立板长度*底板厚度

(5)雨蓬立板内装修

雨蓬立板内装修=雨蓬立板内边线长度*立板高度

(6)雨蓬上装修

雨蓬上装修=雨蓬长度*雨蓬宽度-雨蓬立板中心线*雨蓬立板宽度

(7)雨蓬下装修

雨蓬下装修=雨蓬长度*雨蓬宽度

3、雨蓬工程量计算难点

①计算雨蓬立板中心线长度,比较麻烦

②雨蓬立板内外装修要用中心线加减立板厚度一半,比较麻烦。

柱子计算方法

1、柱子工程量

(1)柱子体积:砖柱;砼柱。

(2)砼柱模板。

(3)砼柱高度超过3.6m增价;

(4)独立柱装修

(5)柱侧装修

2、柱子工程量计算方法

(1)构造柱工程量计算

①构造柱体积=构造柱体积+马牙差体积

其中马牙槎体积=马牙槎与墙相交宽度*马牙槎嵌入墙内的长度(0.03)*构造柱高度

②构造柱模板=构造柱模板+马牙差模板

马牙槎模板面积=马牙槎嵌入墙内的长度(0.03)*构造柱高度

(2)构造柱工程量计算的难点

①构造柱的马牙差算起来很麻烦,必须考虑柱子与几个墙面相交。

②模板计算难点同体积。

(3)框架柱

①现浇混凝土柱按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积。

框架柱体积=框架柱截面积*框架柱柱高

其中柱高:

a有梁板的柱高,应自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算。

b无梁板的柱高,应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。

c框架柱的柱高,应自柱基上表面至柱顶高度计算。

②框架柱的模板=框架柱周长*框架柱支模高度

计算规则:混凝土、钢筋混凝土模板及支架按照设计施工图示混凝土体积计算。

③预制混凝土柱按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积,柱上的钢牛腿按铁件计算.

(4)砼柱高度超过3.6m增价=砼柱高度超过3.6m的墙体体积总和

(5)独立柱装修=框架柱周长*装修高度

(6)柱侧装修=柱外露长度*装修高度

梁计算方法

1、梁工程量

(1)梁体积。

(2)梁模板。

(3)梁高度超过3.6m增价;

(4)梁侧装修

2、梁工程量计算方法

(1)梁的体积=梁的截面面积*梁的长度

现浇混凝土梁按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积,伸入墙内的梁头、梁垫并入梁体积内。

①梁与柱连接时,梁长算至柱侧面,主梁与次梁连接时,次梁长算至主梁侧面。

②圈梁与梁连接时,圈梁体积应扣除伸入圈梁内的梁的体积。

③在圈梁部位挑出的混凝土檐,其挑出部分在12cm以内时,并入圈梁体积内计算;挑出部分在12cm以外时,以圈梁外皮为界限,挑出部分为挑檐天沟。

④预制混凝土梁按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积。

(2)梁的模板面积=(梁侧面高之和+梁底)*梁的长度

(3)砼梁高度超过3.6m增价=砼梁高度超过3.6m的墙体体积总和

(4)梁侧装修=梁外露长度*装修长度

3、梁工程量计算的难点

(1)梁的体积计算,要考虑与柱子、砼墙、梁相交时的扣减情况。

(2)梁的模板不好计算,要考虑净长度。






revit怎么加散水?如何在Revit模型中添加墙脚散水

    1、新建——族——公制轮廓

    2、画一个坡度轮廓。散水用以排除雨水,保护墙基免受雨水侵蚀宽度一般为600mm~1000mm,散水的坡度为3%~5%左右,散水外缘高出室外地坪30mm~50mm。(可用此方法制作墙饰条,把三角形改成正方形)

    3、保存:命名并保存族文件

    4、载入到项目:选中想要载入到的项目

    5、选择墙体(通常选择1F的外墙)——编辑类型——编辑——预览、剖面:修改类型属性——墙饰条

    6、添加——轮廓:选择已经做好的族文件——选择材质:通常是混凝土、水泥砂浆、卵石、块石等——应用——确定。(制作墙饰条时,将底改成顶)

    最终成果

    最后散水就完成了,

    你学会了吗?
















revit中如何修改钢筋编号?Revit关于钢筋编号和分区,这些知识可以有!

    文章来源:欧特克俱乐部

    钢筋图元在放置时需进行编号。编号允许相同的钢筋图元对于明细表和标记匹配。

    在指定的分区中,钢筋、钢筋网和钢筋接头编号与具有相同类型、尺寸、材质和形状的钢筋匹配。以下剖面视图中的标记显示了此编号匹配关系。

    钢筋图元的编号可能显示在“属性”选项板的“标识数据”下。请注意,钢筋、钢筋网片和钢筋接头将在项目中保持单独的编号序列。

    您可以计划、计数和标记钢筋数。

    注:您可以从项目中删除钢筋图元,钢筋编号将被保留,除非使用“钢筋编号”对话框中的“删除间隙”工具明确更改。

    关于钢筋分区

    钢筋标识的分区根据建筑的设计方式或构建方式具有较多组织目的。

    钢筋现场的设计、排序、制造和最终放置位置都对承包商的分区需求产生影响。这些因素包括但不限于:

        构造序列和阶段化

        主体图元类型(例如混凝土柱、梁或楼板)

        预制制造需求

        在主体中的位置(如在楼板的顶部和底部,或在墙的内部和外部)

        模型中的位置

    下图展示了基本模型中9个分区的视觉演示,每个层中都有3个特定的分区。指定为特定分区的钢筋会显示相似的颜色。钢筋可以分区,因此可根据需要的时间和地点进行分组。

    模型中的任何钢筋、钢筋集或钢筋网片实例只能指定给一个分区。这样就能使分区中的编号序列和编号与明细表和标记匹配。

    如何将分区指定到钢筋图元

    指定钢筋实例的分区实例属性。

    1.选择一个或多个要与分区关联的钢筋图元。

    2.在“属性”选项板的“构造”下,输入隔墙名称或从“隔墙”下拉列表中选择之前定义的名称。请注意,如果分区尚未创建或指定给项目,那么该字段将为空。

    钢筋或钢筋网片将指定给分区。

    3.如果需要,调整编号来排序“钢筋编号”对话框。
















Autodesk Revit中批量创建饰面材质的方法

    文章来源:中天施工技术

    1.技术应用背景

    利用Revit对室内饰面的铺贴进行预排布的方法很多,零件命令是较为便捷的一种操作方法,将要模拟铺贴的图元构件拆分为单个零件,创建每一个块材图元的材质信息,这样就可以在明细表中精确提取出不同规格、不同材质的材料用量。

    创建材质常用的方法是加选命令,逐个选择要创建饰面材质的块材图元,修改零件属性栏中原始材质分类信息。这种方法对于铺贴面积小、饰面材质型号少的模型比较实用,但对于铺贴工程面积大、饰面材质型号较多的大型工程,此种方法的效率较低。为了解决这一问题,本文将以某大厅为例,介绍一种利用Revit明细表的材质提取功能,批量筛选并创建不同类型饰面材质的操作方法。

    2.方法介绍

    2.1创建模型

    Revit中创建大厅的建筑模型,地面饰面层利用建筑楼板创建,墙面饰面层利用叠层墙创建,吊顶下墙面木饰构件利用基于墙的公制常规模型族及内建模型进行创建。

    ▲大厅建筑模型

    2.2饰面层分割

    以墙饰面层分割为例,首先确定墙面饰面层的铺贴方案,将要模拟铺贴的饰面拆分为零件,墙饰面是采用叠层墙创建,利用Tab切换选择要拆分的饰面,然后将拆分为零件的饰面设置为当前工作平面。

    按分缝要求对零件进行分割,并按类似的操作,按铺贴方案将大厅墙饰面层和楼板饰面层进行分割。

    ▲饰面分割效果局部

    ▲大厅饰面分割效果

    2.3批量创建饰面块材质型号

    利用明细表的材质提取功能将分割后的块材按型号进行筛选,在新建材质提取选项卡下选择组成部分,并在材质提取属性中选择原始族、材质名称、材质面积三个明细表字段,并生成材质类型明细表。

    ▲饰面块材材质类型明细表

    设置明细表的排序方式设置为“按面积”并进行升序排列,取消勾选逐项列举每个实例,调整后明细表按饰面块材的不同类型显示,选中明细表中某一类型饰面块材则模型中相对应的饰面块材类型同时被选中。

    ▲明细表与模型图元对应关联

    明细表过滤器中设置块材材质类型相对应的参数,选择要创建材质型号的饰面块材类型。以墙饰面块材的材质创建为例,过滤器条件设置为”原族“等于”基本墙”、“材质面积”大于或等于0.08㎡及“小于或等于”0.09㎡。

    ▲过滤器设置

    在筛选生成的明细表中,选择需要创建材质的饰面块材类型,在模型的属性栏中取消勾选通过原始分类选项,并在材质选项栏中选择要添加的材质。

    ▲修改前的模型与材质明细表

    ▲块材的材质赋予

    添加好材质后,材质信息自动关联到材料明细统计表中。材质创建完成后的饰面效果及材料明细统计变动情况。

    ▲修改后的模型与材质明细表

    2.4批量创建饰面块材质型号

    新建饰面块材材料用量统计明细表,明细表中选择原始族、材质名称、材质面积、合计等字段。并在明细表排序/成组方式选项栏下,将排序方式选择为材质名称,同时取消勾选逐项列举每个实例,生成明细表。

    ▲块材材料用量统计明细表局部

    3方法总结

    利用明细表的材质提取功能,将分割后的块材型号类型从模型中筛分出来,然后在明细表过滤器中设置不同材质型号的块材所对应的参数,精确选中要创建材质型号的块材类型,这样就可以批量化创建块材材质型号,基于创建块材材质型号后的模型,可以精确统计块材的材料用量明细。相较于常规的手动选择,本操作方法可以批量选取,不易造成遗漏,可以极大的提高模型创建的质量以及材料用量统计的准确程度。




高空大跨度悬挑连廊施工工法

一、前言

近年来,随着城市建设的发展,建筑师们充分发挥聪明才智,将建筑造型与其使用功能结合在一起,创造出许多造型奇特、结构复杂的建筑。单元式高层住宅室外连廊的设计即是建筑师在充分考虑建筑通行、采光、防盗等使用功能和防火要求的基础上,结合建筑平立面造型创造出的极具视觉冲击力的建筑产品。然而,奇特的造型、复杂的结构带来的不仅是强有力的视觉冲击,也给工程施工带来了极大的挑战。室外高空连廊高度高、跨度大、造型复杂、荷载大,目前,全国类似工程不多,可参考的施工技术措施和资料很少,且稍有失误容易出现支模系统坍塌的重大安全事故和重大质量事故,施工难度可想而知。

为了做到技术先进、经济合理、保证质量、同时确保施工安全,本工法采用自加工型钢三角架及22#工字钢相结合的桁架体系作为高空支模架的承载基体,然后,在此基体上铺设16#工字钢,搭设连廊支模架。通过万科城、金色悦城等一系列工程的不断研究和改进,技术人员利用此工法巧妙地克服了高空大跨度悬挑连廊的施工难题。

二、工法特点

2.1安装、拆卸简单、方便

型钢三角架在现场加工成型,直接吊装、固定,三角架上部节点加工时提前预留安插孔,插入剪力墙后直接以短型钢插销,木锲锲紧。

图1 型钢三角架上部连接节点

图2 型钢三角架上部连接节点

2.2适应性强,布置灵活

悬挑连廊多依外墙轮廓设计,型钢三角架可以适应连廊多变的平面造型,依据外墙和悬挑连廊的要求布置,满足直线型、折线形、转角型等多种形式连廊的施工要求。

2.3适用范围不受连廊跨度限制

本工法型钢三角架可视外墙情况按照3~5m的间距灵活布置,其承担的总体荷载与其间距直接相关,只要型钢三角架布置间距满足承载力要求,本工法的使用不受连廊本身跨度大小的影响。

2.4便于就地取材,成本低

整个桁架基体加工安装所用到的材料只有10#、16#、22#工字钢、高强螺栓以及相适应的抱箍,这些都是施工现场常见的材料,便于就地取材,不需大量购买。且三角架制作过程中仅需焊接加工,工艺简单、技术要求不高,施工现场容易实现。由于采用的结构基体的原材料为钢材,因此,方便回收利用,也可以降低成本。

2.5损耗少,周转次数高

除型钢三角架外,其余材料、构配件均不存在焊接作业,支模架拆除后损耗极低。且近期公司实施大客户战略,万科幸福系所有住宅均设计有室外连廊,三角架可以就近在其他项目上周转使用。

三、适用范围

本工法适用于悬挑长度在5m以内的直线形、折线形、转角形等各种平面形式的高空大跨度悬挑连廊,其使用范围不受连廊本身跨度的限制。

四、工艺原理

本工法主要根据悬挑梁的受力形式设计出对承担上部荷载最有利的桁架来解决高空大跨度悬挑连廊施工承载基体的关键问题。首先,根据悬挑梁上拉下压的受力特点巧妙的设计出与剪力墙连接的上下节点;其次,通过22#工字钢的布置位置,确定中间节点的位置,保证三角桁架所有构件均为二力杆;再次,通过各型钢之间的抱箍将基体组成一个稳定的、满足上部支模架搭设要求的承载平台。同时,上层支模架搭设时,以一步一跨的连墙件布置,使架体与结构主体拉结,保证了整个支模架体系的稳定性。

图3 连廊支模架剖面图

五、工艺流程及操作要点

5.1工艺流程

5.2施工操作要点

1.施工准备

(1)技术准备

项目总工组织经理部技术员、施工员等熟悉图纸,认真学习掌握施工图的内容、要求和特点,熟悉各部位截面尺寸、标高,制定模板初步设计方案。

方案编制、审批工作完成后,应对专项施工方案进行系统性、有针对性的技术交底和安全 交底,确保连廊施工按方案进行。

(2)材料要求

采用国标热轧10#、16#、22#工字钢,表面无裂缝、结疤、孔痕;型钢的材质应符合现行国家标准《碳素结构钢》GB/T700或《低合金高强度结构钢》GB/T1591 的规定,三角桁架焊接部位,节点焊缝应至少达到二级焊缝要求。

支模架采用48×3.0的钢管,其质量符合现行国标«碳素结构钢»(GB/T700)中Q235-A级钢的规定;表面应平直光滑,不得有裂缝、结疤、分层、错位、硬弯、毛碴、孔痕和深划痕;钢管外径、壁厚偏差、弯曲度等应符合规范要求。

扣件要求其材质符合现行国标«钢管脚手架扣件»(GB15831)的规定,新扣件应有生产许可证,质量检测单位的测试报告和产品质量合格证。旧扣件使用前进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换。

用于固定型钢悬挑梁的U 型钢筋拉环材质应符合现行国家标准《钢筋混凝土用钢第 1 部分:热轧光圆钢筋》GB1499.1 中HPB235 级钢筋的规定。

螺栓及钢板

采用8.8级活10.9级M36高强螺栓,钢板厚度均不得小于12mm。

(3)施工现场要求

三角桁架与剪力墙固定位置的预留洞,预留孔应提前预留,位置准确,并保证满足规范和安装要求。

三角桁架安装前应提前将保险钢丝绳安装到位,连廊施工区域下部设置防坠挑网,坠落区域内材料堆放、加工场地应提前转移,并做好现场隔离工作。

2.构配件加工制作

按照施工方案中三角桁架、抱箍等的加工图,加工制作连廊施工中承载基体所需的各种构配件,检验构配件加工质量。

由于本工法中连廊跨度较大,为保证施工安全,三角桁架安装前须先按照不小于最不利荷载的1.5倍的总荷载对三角桁架进行现场加载试验,确定桁架满足使用要求,可以安装使用。

3.三角桁架安装、固定

在预定标高处根据牛腿平面位置直接预留16#工字钢洞口(120*200),吊装事先焊接成形的型钢三角架就位并卡牢,剪力墙内部以10#工字钢为销子,牛腿根部通过2~4个M36螺栓与剪力墙锁牢。

对型钢三角架上弦进行调整、超平,保证其上表面位于同一平面内。

4.型钢高空安装

吊装:根据塔吊吊装能力以及现场型钢三角架间距,分段吊装22#工字,分段长度以2~3跨为宜,吊装前,应合理确定起吊点,工字钢两侧设置牵引绳,防止在吊运过程中发生扭转、撞击工程外架。

高空就位及加固:22#工字钢应按照方案要求位置就位,呈双排垂直于牛腿上弦布置,就位后及时调整至准确位置,然后采用抱箍与牛腿的上弦固定。应该注意的是,为保证三角架受力合理,要求22#工字钢必须与在三角架节点位置重合,且与其表面密切接触,保证两者能够按照设计要求正常传力。

5.防护体系搭设

桁架安装前,应先在上层楼梯间剪力墙上沿连廊跨度方向设置安全钢丝绳,施工人员的安全带挂设在安全绳上,以方便固定上层构件。支模架底部须绑扎安全网并满铺竹笆脚手板,做好底部硬隔离,构成保证安全的第一道屏障。连廊外侧搭设外排防护架,保证现场工人的操作安全。

6.连廊支模架搭设

按照方案设计要求搭设连廊支模架,搭设步骤与常规支模架相同。注意连墙件应与支模架同步搭设,其间距和设置位置必须满足方案设计要求。

7.模板安装

与常规施工步骤相同。

8.钢筋绑扎

与常规施工步骤相同。

9.混凝土浇筑

为减小连廊施工荷载,建议混凝土浇筑时尽量降低布料高度,减小混凝土布料时对整个架体的冲击,浇筑过程中应均匀布料,切忌集中堆放。

10.模板、支模架及型钢三角架拆除

模板、支模架必须在满足拆除条件后方可拆除,其拆除步骤与常规施工步骤相同。

待支撑系统的钢管全部拆完之后,提前将塔吊的钢丝绳与22#工字钢进行捆绑,再松开工字钢的抱箍及楼层的固定,从中间向两边拆除16#工字钢。拆除22#工字钢与牛腿的连接杆件,吊装时在拼装好的工字钢两侧设置好牵引绳,防止工字钢在吊运过程中发生扭转、撞击外架。

型钢三角架拆除时,应先将塔吊吊环与三角架固定牢靠,再拆除三角架上下固定节点,以牵引绳协助下使其与结构主体分离,吊离现场。

六、质量控制

型钢三角架承载基体、支模架以及连廊模板应具有足够的承载力,满足刚度、稳定性、混凝土侧压力及施工荷载要求,保证模板不发生超过允许偏差的变形。

上下层型钢、支模架立杆布置以及模板施工均应按照设计图纸及施工方案测量放线,定位准确,交技术人员验收合格后方可使用。

连廊跨度较大,若设计无起拱要求时,建议按照跨度的2‰~3‰起拱,以保证整个连廊浇筑成型的效果。

连廊钢筋绑扎应做到材料使用正确,钢筋位置、间距、保护层厚度等符合设计和规范要求。

使用的模板隔离剂不得影响混凝土的结构性能,不得妨碍装饰工程施工,涂刷隔离剂时,不得沾污钢筋和混凝土接槎处。

模板接缝不应漏浆,可以使用贴胶带纸或封水泥砂浆。在浇筑砼前,应浇水湿润模板,但模板内不应有积水。

浇筑混凝土前,模板内的杂物应清理干净。

安装上层模板及其支架时,下层楼板支架及型钢三角架不得拆除。

以型钢三角架为承载基体的高空大跨度悬挑连廊施工质量应满足下表所示标准。

七、安全措施

高空连廊施工存在较大的安全风险,因此,采用本工法施工时,必须严格遵守以下规定,时刻注意保护自身及他人的生命、财产安全,避免任何安全事故。

7.1一般性安全规定

所有人员进入现场必须按要求正确佩戴安全帽,施工人员应穿防滑鞋,穿高跟鞋、拖鞋或打赤脚者不得进入施工现场,高处作业人员必须佩带安全带。

现场采用全封闭施工,“四口”、“五临边”应做好安全防护措施。

现场安全警示标识齐全,不得随便移动位置或擅自拆除。

现场施工人员不得酒后作业,患有高血压、贫血、恐高症等疾病的人严禁登高作业。

7.2 连廊承载基体及支模架安装

连廊施工前,必须对现场施工人员进行安全技术交底,使作业人员对即将从事工作的特殊性和危险性有全面的认识。

型钢三角架吊装时应设专人指挥,保证吊装位置准确,三角架上部节点未固定前不得解除吊环。雨天或大风天气情况下不得从事吊装作业。

型钢三角架未固定牢靠前,禁止攀爬或其他安装作业。承载基体上16#、22#工字钢安装时,必须提前在作业层以上安装保险钢丝绳,钢丝绳必须与主体结构牢固连接,避免发生意外。

支模架搭设时所有工具均应放置在工具包内,不得随意放在外架上,以避免坠落伤人。

承载基体搭设完成后应尽快将底部封闭隔离,做好防止高空坠物的第一道防线。连廊施工位置设置水平挑网。坠落区域内严禁设置施工通道、材料堆放、加工场地,并做好防护隔离工作。

四周外架应与连廊支模架同步搭设,四周以密目网封闭,并保证架体高度在作业层1.5m以上。

工长及安全员应加强巡视,对存在的安全隐患及潜在的安全因素及时提出,及时整改。混凝土浇筑过程中,相关技术人员还应加强对重要构件挠度、变形等的检测,发现问题及时汇报,尽快解决。

连廊施工中如果需电焊、氧割作业,应征得工长和安全员同意,并办好动火审批手续后方可实施。且火源周边应配备2个以上灭火器,并设专人监控动火作业。

编制连廊施工应急预案,应对高空支模架施工中的突发事件。

7.3 连廊承载基体及支模架拆除

型钢三角架的拆除时间必须满足按照施工方案要求,拆除前向现场技术负责人上报,征得同意后方可进行拆除作业。

拆除前需先进行技术交底。且拆除作业必须在白天进行,风雨、雾霾等极端天气情况下禁止拆除作业。

模板拆除后应堆放整齐,及时清理干净,不得随意堆放在脚手架或承载基体上,以免坠落伤人。对有损伤的应及时更换,消除安全隐患。

型钢三角架拆除前,应先确认所有连接件、螺栓等是否均以拆除。确定后,应统一指挥,拆卸人员、塔吊指挥以及塔吊司机相互配合,避免三角架拆除时与已施工完成的连廊发生碰撞。

脚手架拆除后,连廊应及时做好四周防护或将连廊与主体结构之间的通道封闭、隔离,避免出现坠人、坠物的意外。




Revit贴图教程:Revit模型整张贴图技巧

    文章来源:Revit教程

    Revit模型整张贴图技巧

    这里我们将两种平时遇到的Revit贴图方法,一种是整张贴图,一种是无缝贴图。由于Revit中的材质贴图功能不想其他三维软件中的那么灵活,这就导致刚入门的人比较苦恼了。

    这节我们来讲整张贴图,整张贴图一版会在展板或者画作这样的场景中用到,方法如下:

    确定要贴图表面的尺寸

    修改图片的尺寸

    需要将贴图图片的尺寸和当前尺寸保持一致,以免图片压缩变形,这个办法就有很多种了,这里我们用常见的photoshop来处理图片的尺寸即可。

    材质设置

    我们新建一个材质,名称按照自己的情况定就可以了,

    在外观中选择图像

    选择我们刚创建好的图像

    下面是重点,设置大小为我们之前测量Revit贴图区域的大小

    并且将图像x反方向偏移一半高度,向y反方向偏移一半长度

    贴图测试







  培训网校课程目录

  零基础培训教程

  项目实战训练营




路基附属工程常见的质量通病及防治措施

一、侧石、平石安砌的质量通病及防治

1、侧石、平石基础填土不实现象:基础不实和牙背回填废料、虚土不夯实或夯实达不到要求密度,竣工交付使用后即出现变形和下沉,出现曲曲弯弯,高低不平。

2、原因分析:(1)未按设计要求尺寸施工路面基层。(2)未按设计要求和质量标准做好侧石背部砼靠背的浇筑的工作。

3、危害:稍触外力,即东倒西歪和下沉,保持不住平面上的直顺度和纵断面上平整度,造成外观质量上的明显缺陷。

4、治理方法:(1)路牙基础应与路面基层以同样结构摊铺,同步碾压;槽底超挖应夯实。(2)安载侧石要按设计要求施工,砂浆卧底。

二、侧石前倾后仰

现象:侧石安载成活并铺筑路面后,局部或大部有前倾后仰而多数为前倾即向路面倾,且顶面不平。

原因分析:(1)安载时只顾及侧石内侧上角的直顺度,未顾及立面垂直度和顶面水平度。(2)侧石安载后填土夯实时,下半部内外不实,当牙背上半部填土夯实时,受土压力挤压向内倾。侧石外侧不设人行道时,经车轮等外力内侧的挤撞,侧石便向外仰。

危害:侧石的内倾外仰,破坏了侧石整体直顺度,影响路容和道路的外观质量。

治理方法:(1)侧石的安载既要控制内上棱角的直顺度,以要注意立面的垂直度,顶面水平度的检查控制。(2)侧石安载调直后,侧石跟部的砼靠背浇筑不能草率从事;要按设计图纸尺寸施工。

三、“平石”顶面不平不直

现象:“平石”是指平石埋入地面,使其顶面与路面边缘平齐,而许多情况是:(1)平石顶面高于或低于路面边缘。(2)平石向内向外倾斜,牙身压碎或被碾轮推挤出弯。

原因分析:造成水泥混凝土平石不平不直的原因,水泥混凝土平石在碾压面层时一般是不能上碾压的,由于施工时高程控制不准,或因路边缘底层高低不平,造成油路边缘与平石出现高低差。

危害:平石的高高低低,曲曲弯弯。(1)影响道路整体的外观质量和横断面高程。(2)平石的曲弯与倾倒,易使油路边掰裂,是造成路边早期破坏的根源。

治理方法:水泥混凝土平石顶面和路边缘底层都要严格控制高程和平整度。在摊铺沥青混合料时,要按照压实系数,需高出平石顶面,当碾压油面时,要跟人使用热墩锤和热烙铁修整夯实边缘,使油路边与平石接平接实。

四、侧石外露尺寸不一致

现象:(1)侧石顶面与路面边缘相对高差不一致。以设计外露高度15cm为例,在实际工程上有8—9cm的,有18—20cm的。(2)侧石顶面纵向呈波浪状。

原因分析:(1)侧石高程控制较好而忽视路面边缘高程的控制,造成路边波浪。(2)路面边缘高程控制较好,而忽视了侧石高程的控制,造成侧石顶面波浪。(3)两种情况兼而有之,必然都会造成侧石与路面边缘相对高差不一致。

危害:(1)影响道路整体的外观质量。

      (2)顶面波浪将会影响路面横断面高程的合格率,还会造成两雨水口间路边积水。

治理方法:(1)侧石高程与路面中心高程要同时使用一个系列水准标点。严格给予控制,在施工侧石过程中要随时检查校正调和桩的变化,并随时抽查已安载好的侧石高程。不应放一次高程桩便一劳永逸。这样可以检验和复核已放的高程桩是否准确,同时也检验操作者在使用高程桩是否正确。(2)依靠准确的侧石高程,在侧石立面上弹出路面边线高程,依据此线,应事先找补修整的一次路边底层平整度和密实度。摊铺面层时,严格按弹线控制高程。

五、弯道、八字不圆顺

现象:主要表现在:(1)路线大半径弯道,局部不圆顺,有折点,和路口小 半径八字符合圆半径的要求,出现折角,或出现多个弧度。(2)侧石高程与路面边缘相对高差悬殊,出现较切点以外明显高突,多数出现在路口小半径八字和隔离带断口圆头牙。(3)一个路口两侧八字侧石外露一侧高一侧低。

原因分析:(1)路线大半径曲线侧石安载后,宏观弯顺度未调顺,即还土固定。(2)小半径圆弧,未放出圆心,按设计半径控制弧度。(3)隔离带断口未按断口横断高程或设计所给等高线控制侧石高程。对待侧石高程随意性较强。

危害:侧石曲线不圆顺,主要影响外观质量。

治理方法:(1)路线大半径曲线,除严格依照已控制的道路中线量出侧石位置控制安载外,还要做好宏观调顺后,在回填固定。(2)小半径圆曲线要使用圆半径控制圆弧,要按路断口的纵横断面或等高线高程控制侧石高程。(3)过小半径圆弧曲线,为了防治长侧石的折角和短侧石的不稳定及勾缝的困难,应按设计圆半径预制圆弧侧石。

六、平石不平

现象:(1)平石局部有下沉或相邻板差过大。(2)平石顶面纵向有明显波浪。(3)平石材质差,表面不平整,有掉皮、起砂、裂缝等现象。

原因分析:(1)平石基底超挖部分或因高程不够找补部分未进行夯实。(2)板差大与砌筑工艺粗糙和平石(大方砖)本身表面不平或扭曲有关。

(3)平石波浪,主要是纵断面高程失控造成。(4)未按质量标准把住材料进场质量关。

危害:(1)平石纵向波浪,相邻板差、下沉,会造成雨水口之间积水:同时使路面与平石也不易接平,影响路面整体的外观质量。(2)平石多是承担路面排水的偏沟和清洁工人清扫磨耗的部位,如果材质不密实、强度低、有蜂窝、脱皮,会因渗水,冬春冻融风化等原因,造成混凝土平石松散出坑。

预防措施:(1)对平石的 材质应该按其质量标准严格把住进场关。(2)要保证每块平石基底的密实度。对超挖和找补填垫或其它废槽,必须补充夯实。(3)对平石的内侧和外侧高程,应加密点给予控制,在砌筑中应随时用水准仪检查,并最后做好高程验收。(4)对平石的卧底砂浆要注意工作度,不能太干。每块都 有夯实至要求标高。留缝均匀,勾缝密实。

七、侧石、平石材质差

现象:(1)侧石、平石混凝土强度不足,在运输过程中缺棱掉角较多。(2)侧石表面气泡多,侧石、平石有麻面,有掉皮,甚至有的出现局部或整块松散。(3)

侧石薄厚不一,棱角不直,呈两头尖现象;平石表面不平,四角扭曲不在一各水平面上,造成安砌的局部相邻板差。

原因分析:(1)侧石、平石生产厂家,为了赚钱,水泥用量低或使用劣质水泥和不合格骨材(级配差、强度底、含泥量大)致使强度低,易损坏;同时因技术素质低,管理差,缺少应有的质量控制手段,达不到规定的质量指标。(2)施工单位材料采购者,不是选购质量好的,而是光顾选购价格低的。

危害:侧石、平石材质差,强度低,经不起风吹、雨淋、冰冻、车辆撞等自然和人为浸害,尚未竣工交验,即已出现损坏,影响工程外观质量和使用功能,造成返工浪费。竣工交验后,过早损坏,给养护单位增加维修负担。平石损坏造成路边积水,冬春冻融更加剧损坏,也给清洁工人的保洁工作增加了难度。

预防措施:施工单位的材料采购员应与本企业的质量管理人员配合,负责事先选择采购厂家,对其产品的外观质量、强度、几何尺寸要严格反关,不合格的不能进场。




脚手架搭设施工工艺及注意事项

1、施工工艺

摆放扫地杆→逐根树立立杆并与扫地杆扣紧→装横向扫地杆并与立杆和扫地杆扣紧→装第一步纵向水平杆并与各立杆扣紧→安第一步横向水平杆→安第二步纵向水平杆→安第三、四步纵向水平杆和横向水平杆→安连接杆→接立杆→加设临时斜撑→安装上面横杆→安装连接件→加剪刀撑→铺脚手板

2、脚手架的搭设

脚手架的搭设除了按顺序搭设外,还得注意下列事项:

2.1、按照规定的构造方案和尺寸进行搭设;

2.2、确保搭设过程的安全;

2.3、拧紧扣件(拧紧程度要适当);

2.4、有变形的杆件和不合格的扣件(有长度、扣接不紧等)不能使用;

2.5、搭设工人必须佩挂安全带;

2.6、随时校正杆件的垂直和偏差避免偏差过大;

2.7、没有完成的脚手架,在每日收工时,一定要确保架子稳定,不发生意外。

3、安全网

脚手架的外侧要满挂安全立网,立网的下口与立杆或建筑物要牢固的扎结,固定点的间距应不大于500mm,下边沿设挡脚板,上下两网之间的拼接要严密,立网平网与施工作业面边沿的最大间缝不得100mm。

4、搭设的一般规定

4.1、架子工应熟悉图纸,熟悉现场具体情况,了解技术交底意图和施工操作方法,并将符合要求的钢管、扣件等材料运至现场,分类存放,搭设前清除障碍物。

4.2、架子工作业时,必须佩带好安全帽、系好安全带,严禁穿高跟鞋、拖鞋或硬底带钉易滑鞋作业,工具及零件应放在工具包内,服从指挥,集中思想、相互配合,拆除下来的材料不乱抛、乱扔。脚手架作业下方不准站人,架子工不准在脚手架上打闹、嬉笑。

4.3、在靠近电源处拆除脚手架时,必须将电源先切断或严密防护,必要时变更位置后方可进行作业,不允许将电源线拉在脚手架上,以防止漏电伤人。

5、搭设要求

5.1、搭设双排脚手架,先立里排立杆,后立外排立杆,立杆的垂直偏差不得大于1/200架高,相邻两根立杆接头错开500mm,并不在同一步距内。

5.2、纵向水平杆架设在立杆内侧,同一水平面的内外纵向水平杆接头错开一跨距,纵向水平杆水平偏差控制在50mm内。

5.3、横向水平杆垂直置于纵向水平杆之上,用扣件与立杆紧固连接,横向水平杆伸出纵向水平杆之外,不应小于100mm,靠近一面,距离100~150mm,纵向水平杆应水平、不得内高外低。

5.4、剪刀撑的位置从脚手架两端开始竖向全高连续设置,剪刀撑的斜杆设在立杆外侧,与纵向水平杆成45~ 60°夹角。

5.5、为保证架子的稳定性,搭设剪刀撑时,将斜杆间隔的扣在立杆上和横向水平杆的伸出部分上。

5.6、用对接扣件连接纵向水平杆时,扣件的开口应朝向架子的内侧,螺栓朝上、以防雨水进入。用十字扣件时,开口不得朝下,以确保安全,在安装扣件时,必须将扣件放端正后再拧紧螺栓,拧紧螺栓时,用力要适当,一般控制在40~50N.m。

5.7、脚手架钢脚手板在操作层上应满铺、铺稳,两边用12#铁丝绑扎在纵向水平杆上,防止滑动,严禁在护身栏杆外侧设站人脚手板。

5.8 、操作层脚手架设置栏杆与挡脚板,栏杆高度不低于1.2m,挡脚板用七夹板制成,高度不低于200mm。

5.9、搭设脚手架必须严格按照规范要求选用材料,对于压扁、弯曲、锈蚀和有裂缝的钢管及不合格的构件,严禁使用,扣件螺栓应满足正常状态下的扭力矩要求40~50N.m。

5.10、检查验收,安装完毕后,要进行全面综合的检查验收、签证,对所有节点还要进行复拧收紧,扣件螺栓扭力矩不得小于40N.m,并不大于65N.m,及时用彩笔做出标记,确保一个不漏。

检查验收的内容,主要有以下项目:

5.10.1、脚手架的基础;

5.10.2、脚手架的步高;

5.10.3、立杆的纵横间距,立杆的接头位置、立杆的竖直度;

5.10.4、立杆的纵横杆的标高、水平度、横向水平杆的交叉位置;

5.10.5、脚手板的固定;

5.10.6、安全栏杆的高度与道数;

5.10.7、剪刀撑的位置、距离、角度和搭接;

5.10.8、隔离设施、外包安全网;

5.10.9、扣件的紧固程度;

5.10.10、脚手架所用的钢管、扣件、型钢及其他材料的材质证明和抽检记录;

5.10.11、必须验收检查合格后办妥脚手架验收手续,在醒目处挂上验收合格牌后,方可投入使用。

在检查验收过程中,要特别注意扣件的紧固程度,扣件并不是拧得越紧越好。对于拧紧力矩大于65N.m的扣件,要认真检查有无裂缝、变形,如果发现有上述弊病应立即调换,调换的扣件的螺栓应紧固在40~65N.m。




Revit怎样建异形墙? Revit异形墙柱梁板的创建——异形墙篇

    文章来源:广筑BIM咨询 胡斌

    只会创建普通的墙柱梁板真的是会使用revit了吗?还在打开revit后只能画个“盒子”然后在上面加上窗户和门吗?不要再这么尴尬的去使用revit了。

    想实现下面的效果吗?就和小编一起来学习吧~

    异形墙柱梁板的创建——异形墙篇

    01、选择构件中的内建模型

    02、选择其中的常规模型

    03、利用融合分别创建墙的底部和顶部

    首先,对于融合来稍稍解释一下,可以将其想象为,创建一个杯子的杯底和杯盖,而中间的杯身则会由系统自动生成,无需我们来操心啦~

    最后,一定要注意!

    ①无论是创建底部还是顶部,都一定要先选择一个参照平面,这样绘制的底部或顶部才能放置在想要的面上。

    ②创建的轮廓线一定要是闭合且连贯的一条线,否则墙身会出现“断裂”,影响美观。

    底部的创建:

    顶部的创建:

    点击“对勾”生成下图中的倾斜弧形模型

    04、创建完成后通过建筑选项卡下的面墙进行添加面墙,直接点击刚刚创建的常规模型即可。

    05、删掉常规模型,倾斜弧形砌体墙便创建完成

    番外篇:异形幕墙的创建

    基本墙与幕墙之间都是相通的,下面就给大家介绍下幕墙创建的方法;

    ①在上文第三步常规模型创建完毕后,点击幕墙系统,为常规模型创建幕墙系统。

    ②在幕墙系统中,可以调整幕墙网格间距,并在调整完毕后添加竖梃。

    ③继续第四步,添加面墙后,将墙的材质更改为玻璃,并将墙的名字修改为幕墙即可。




Revit万能窗族怎么创建?最简单的Revit窗族绘制教程

    一、万能窗制作流程

    1、创建窗框

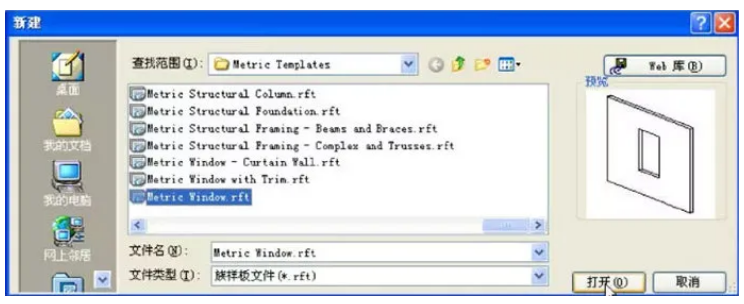

    (1)新建族文件,选择“Metricwindow(公制窗).rft”为样板(必须根据各种相应的族样板创建新的构件族,如窗族可以使用窗或基于墙的族样板)

    (2)用拉伸创建窗框,拾取墙中心线为工作平面,沿洞口边线绘制矩形并锁定其位置,将矩形向内偏移60。请注意工作平面的设定和锁定的应用。

    (3)设置拉伸起点、终点为正、负30,设定其子类为框架/竖梃,完成绘制。设定其子类别为框架/竖梃:

    (4)添加“窗框材质”参数,在材质库中添加“塑钢窗框”的材质

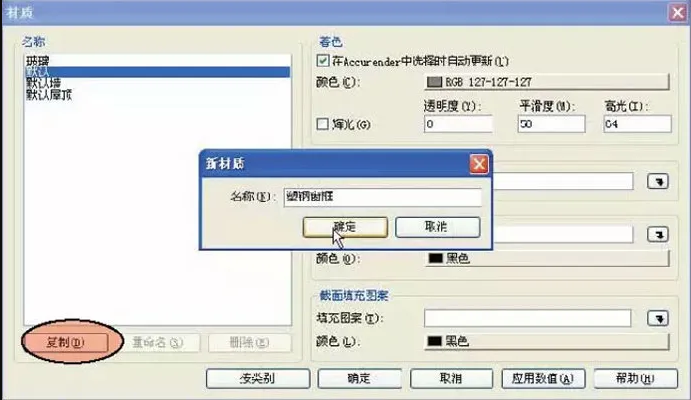

    在材质库中创建新的材质,先复制,再重命名。

    给窗框指定材质参数

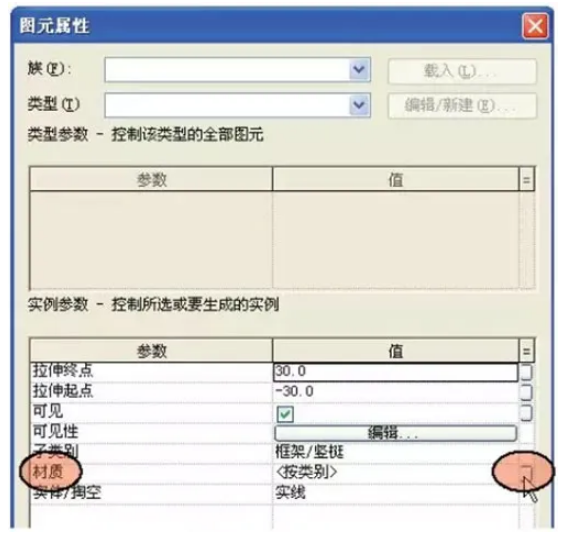

    先点选窗框,再点选“图片属性”,出现下列对话框:

    (5)设置窗框可见性为三维和前/后视图

    先点选窗框,再点选“可见性…”,出现下列对话框:

    可以控制物体在不同视图的可见性,还可以控制物体在同一视图中不同详细程度时的可见性。

    2、创建横梃

    (1)绘制三条横梃位置参照平面,标注尺寸,使其相等,删除标注;

    (2)标注第一根横梃位置尺寸;

    (3)用拉伸创建横梃,拾取墙中心线为工作平面,绘制矩形并锁定其左、右位置

    (4)调整其上、下宽度,设置拉伸起点、终点,子类别及材质参数,完成绘制;

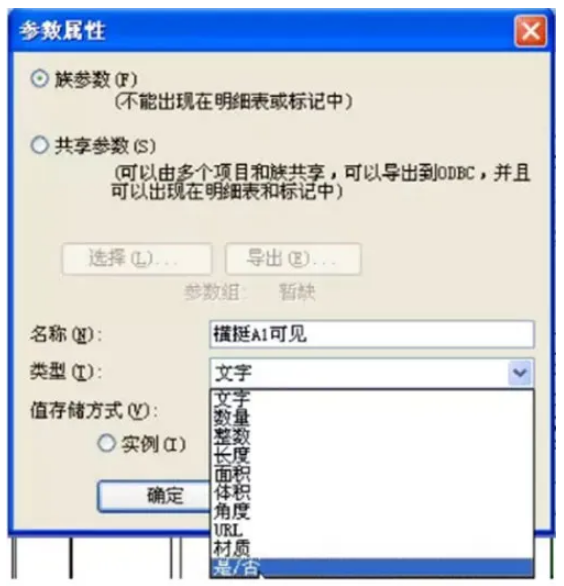

    (5)添加“横梃AI间距”参数,添加“横梃AI可见”参数

    (6)将尺寸标注指定“横梃AI间距”长度参数标签

    点选尺寸标注,再点选。

    给横梃指定“横梃可见”参数(构件的可见性参数要在族载入到项目中才能生效)

    (7)先点选横梃,再点选“图片属性”,出现下列对话框:

    (8)设置横梃可见性为三维和前/后视图

    3、创建其他横梃和竖梃

    (1)用同样方式创建并设置其余横竖和竖梃

    (2)可以用“连接几何实体”命令将所有横梃和竖梃连接在一起,但是此操作将会影响到窗梃的可见性的控制。

    4、创建玻璃

    (1)用拉伸创建玻璃,拾取墙中心线为工作平面,沿窗框内边线绘制矩形并锁定其位置

    (2)设置拉伸起点、终点为正、负3,其子类别为玻璃,完成绘制

    (3)填加“玻璃材质”参数,给玻璃指定“玻璃材质”参数

    (4)设置玻璃可见性为三维和前/后视图

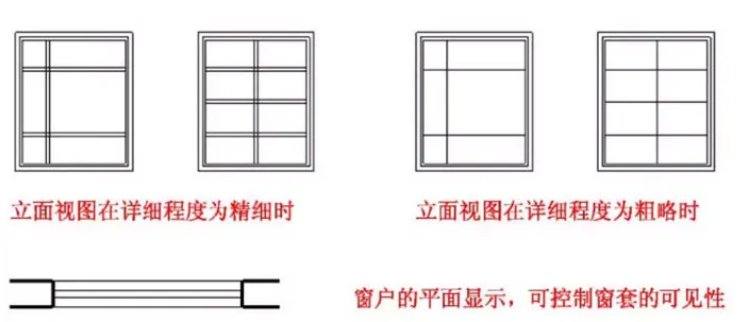

    5、绘制窗户、立面、剖面显示线(因为我们将窗框,窗梃,玻璃等的可见性都设为三维和前/后视图在详细程度为精细时可见。为什么?请体会)

    (1)用“符号线”绘制窗户的平面显示线,并锁定其位置;

    (2)打开右视图,绘制窗户的剖面显示线,并锁定其位置;

    6、创建窗套

    (1)用扫掠创建窗套,拾取外墙面为工作平面;

    (2)绘制二维路径,沿洞口边线绘制矩形并锁定其位置,完成路径;

    (3)绘制轮廓,打开右视图,按实际尺寸绘制轮廓并锁定起位置;

    (4)标注尺寸、锁定尺寸,完成轮廓,完成扫掠;

    (5)标注窗套宽度尺寸,标注窗套厚度尺寸;

    (6)添加“窗套厚度”参数,添加“窗套可见”参数;

    (7)给窗套指定窗套材质和窗套可见参数,复制“白色涂层窗套”材质;

    (8)设置窗套可见性为三维和前/后、左/右视图;

    7、新建窗类型

    (1)新建C1620窗类型,修改高度值为2000,竖梃间距为400、800、1200,横梃间距为500、1000、1500,宽度为1600;

    (2)保存族文件

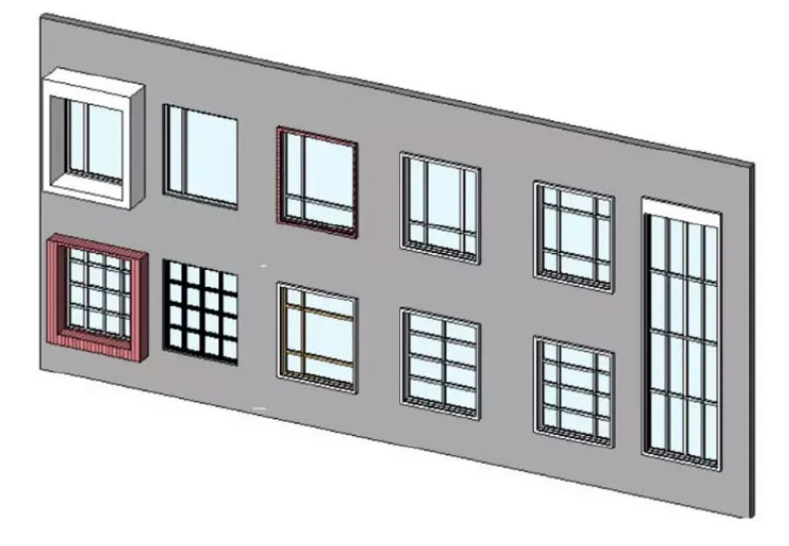

    样板文件中“万能窗”族通过修改参数所生成的几种窗类型举例:

    二、万能窗-阵列制作流程

    1、创建竖梃

    (1)新建族文件,选择“MetricGenericModel(公制常规模型).rft”为样板

    (2)绘制参照平面,其相对位置为960和2280

    (3)用拉伸创建竖梃,设置工作平面,绘制立面矩形,调整其左、右宽度为30

    (4)设置拉伸起点,终点为正、负30,完成绘制;

    (5)标注高度尺寸,添加“竖梃材质”参数,添加“竖梃高度”参数;

    (6)将尺寸标注转成“竖梃高度”参数标签;

    (7)设置竖梃可见性为三维和前/后视图;

    (8)保存文件名为“万能窗-竖梃.rfa”

    2、创建横梃

    用同样的方法创建“万能窗-横梃.rfa”族文件

    3、“从库中载入”竖梃、横梃族文件,设置参数

    (1)选择“Metricwindow(公制窗).rft”为样板,添加窗玻璃后,另存为“万能窗-阵列.rfa”。

    (2)添加“横梃竖”、“竖梃数”、(参数类型为整数)“横梃间距”、“竖梃高度”参数

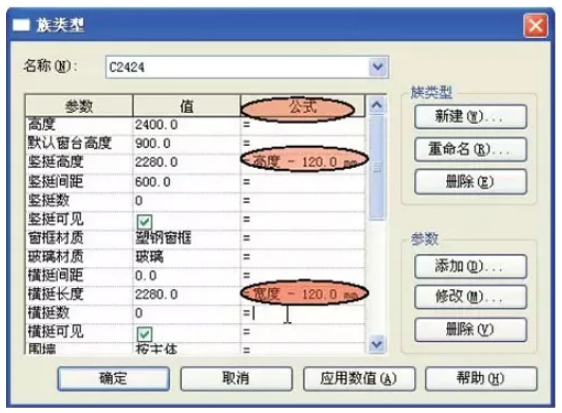

    (3)设置“横梃长度”、“竖梃高度”参数的计算公式

    (4)绘制竖梃位置参数平面,标注尺寸,并将其转成“竖梃间距”参数标签

    (5)“从库中载入”“万能窗-竖梃.rfa”和“万能窗-横梃.rfa”族文件

    (6)用“构件”命令放置竖梃,在立面上将竖梃和参照平面对齐并锁定

    (7)给竖梃指定竖梃高度和竖梃材质参数,将嵌套族中的参数和现有族参数相关联。

    (8)先点选窗框,再点选“图元属性”,出现下列对话框

    4、阵列竖梃

    (1)阵列竖梃,项目数为3个,拾取阵列起点和终点,确认选中成组并关联

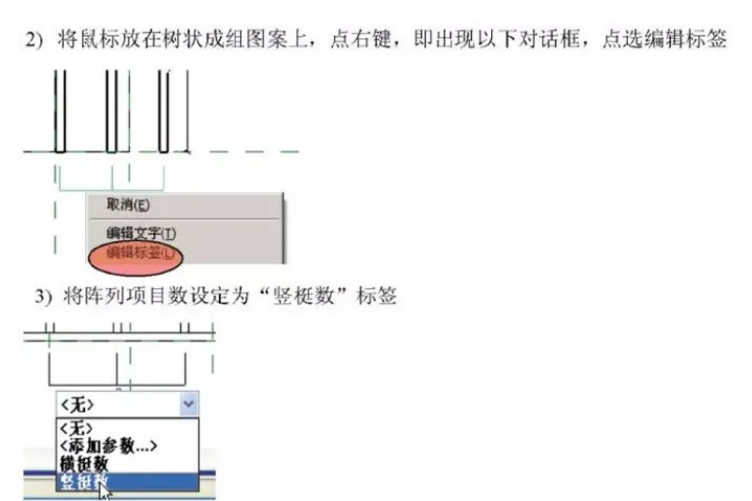

    (2)将项目数转成“竖梃数”标签,将第3根竖梃和参照平面对齐并锁定

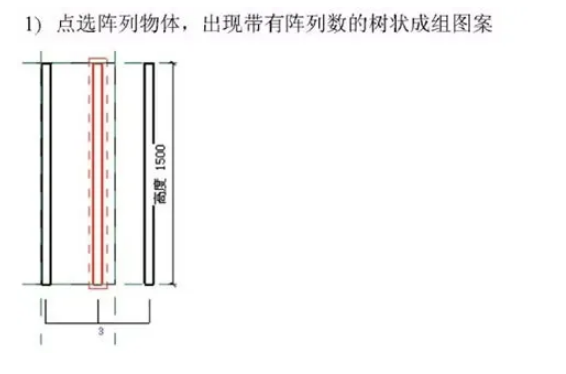

    点选阵列物体,出现带有阵列数的树壮成组图案

    (3)标注第1根和第3根竖梃底部和窗框位置尺寸并锁定,请体会

    (4)设置“竖梃数”参数值为3

    5、阵列横梃

    用同样的方法放置并阵列横梃

    6、绘制窗户平面、剖面显示线

    (1)用“符号线”绘制窗户的平面显示线条并锁定其位置

    (2)打开右视图,绘制窗户的剖面显示条并锁定其位置

    7、新建窗类型

    (1)新建C3030窗类型,修改高度值为3000,竖梃数和横梃数为4,宽度为3000

    (2)保存族文件
















Revit如何在族构件曲面上贴图

 对于刚下载Revit软件的用户而言,也许有些问题还不是很清楚该如何解决,例如,如何在族构件曲面上如何贴图?下面就为大家带来了Revit在族构件曲面上贴图的方法步骤,希望大家喜欢。

打开材质浏览器,找到对应的材质名称,在外观窗口中的“常规”菜单中点击“图像”后面的矩形框,选择需要添加的图像;

      单击图像矩形框右侧下来小三角展开,选择“编辑图像”命令,进入“纹理编辑器”对话框,对图像进行编辑修改。

      看了上面的Revit在族构件曲面上贴图的方法步骤后,是不是觉得操作起来更得心应手了呢?




Revit渲染功能当前处于禁用状态应该如何解决?

如何解决Revit渲染功能当前处于禁用状态?在安装该软件并尝试启动后,可能会遇到此错误消息。

注: 此问题不适用于 Revit LT。

消息:

Rendering features are currently disabled.

You must install the Rendering library to use rendering features.

问题:此错误通常表示 Autodesk 材质库未随 Revit 软件一起安装。

解决方案:要解决此问题,请安装 Autodesk 材质库,步骤如下:

在“共享组件”下,选择Autodesk 材质库的复选框。

单击“安装”。

安装完成后,重新启动 Revit 软件。 渲染库错误将不再显示。




revit中管道材质怎么改?Revit管道材质的设置以及管道的绘制教程

    本期,小编将会为大家介绍在Revit中管道材质的设置以及管道的绘制,主要以消防管为例。

    一、管道材质的设置:

    1、在系统选项卡下,点击管道,绘制消防管道。

    2、设置管道,点击编辑类型。首先复制一个管道,命名为消防管-XL。点击编辑类型,

    3.设置管道材质。首先点击管段和尺寸,选择新建管段,编辑新管道类型。选择材质和规格,材质点解右边三个点,选择新建。

    4.新建管道材质,点击球形按钮,复制材质并重新命名消防管-XL,更改外观颜色,选择颜色为红色,点击确定。

    5、更改规格类型为:标准,点击确定,完成管道设置。

    二:管道的绘制:

    6、绘制管道,绘制一个立管。先输入管道直径,后调整偏移量,点击应用,即可绘制成功。
















庭院景观创意设计也要遵循五要点

庭院设计包括四种基本的要素:土地、水体、植物、建筑。但是同样庭院设计需要更好的创意来丰富思考,当然创意设计始终遵循:

一、立意。

根据功能需求、艺术要求、环境条件等因素综合考虑所产生出来的总的设计意图。立意既关系到设计目的,又是在设计过程中采用各种构图手法的根据。正所谓“意在笔先”。虽然是指书法、绘画,但对于设计也是同样的道理。在设计过程中,,整个设计方案的形成应该是有章可循的,找到其中包含的规律,有助于迅速寻找设计思路,完成设计任务。所谓规律是指某类设计项目的共有规律,即某类设计项目可以采用的绿化形式以及植物种类,在设计过程中列出可采用的形式及种类,作为设计的依据,即作品的共性;所谓主题是指依据规律所选择的具体的绿化形式,以及植物种类,即作品的个性。由于主体建筑物的功能需求是供人们休闲娱乐的场所,艺术要求是偏向于欧式,色彩清淡,环境条件是范围不大但是有山有水,并呈现不规则形状。综上所述,在开始构思的时候我就意图把整个空间设计为宁静安详但又不失时代感的氛围。因为带有这种意图所以开始构思的时候就放进了柔软的植物,并运用草地和喷泉的组合代替了雕塑。也由此也确定了我的设计感性多于理性。

二、布局。

是设计方法和技巧的中心问题,有了好的立意和环境条件,但是如果布局凌乱、不合章法,同样是不可能成为好的作品的。布局内容十分广泛,从总体规划到布局建筑的处理都会涉及。我的设计类似于庭院,在视觉上具有内聚的倾向,不是为了突出主体建筑物,而是借助建筑物和山水花草的配合来突出整个空间的意境。在我的设计中布局其实很简单,植被即是主景也是配景。围绕植物的种植把空间分割开来,有疏有密,有主有次,点线结合。但是最主要的一点,这些构图都是为了主体建筑物服务的。

三、尺度与比例。

尺度是指空间内各个组成部分与具有一定自然尺度的物体的比较,是设计时不可忽视的一个重要因素。功能、审美和环境特点是决定建筑尺度的依据,正确的尺度因该和功能、审美的要求相一致,并和环境相协调。该空间是提供人们休憩、游乐、赏景的所在,空间环境的各项组景内容,一般应该具有轻松活泼、富于情趣和使人不尽回味的艺术气氛,所以尺度必须亲切宜人。房屋建筑的尺度可以从从门、窗、栏杆、踏步等的尺寸和它们在整体上的相互关系,如果符合人体尺度和人们习惯了的尺寸就可以给人以亲切感。但是,在景观设计中除了建筑物外,还有山石、花草树木、池塘、雕塑、桥梁等,它们并不是随便摆摆上去就可以的。因此在做任何设计的同时都要考虑到这些景色是否与主体建筑物想协调,是否喧宾夺主了,是否容易让人们轻易接受它们的存在感。在方案里我运用了各种尺寸和不同形状的但是却很简洁大方的女贞植物来烘托主体建筑物,并采用细长单一却又不单调的棕榈来衬托矮小的女贞。在设计中雕塑、亭子和桥等各景观小品的比例也很重要,就比如说亭子吧,若是太小了就会显得小家子气,容易让人给忽略掉,相反的若是太大了就会给人很笨重的感觉,那样就会产生很碍眼的反效果了。其它的小品也是同个道理,只有尺度和比例正确了才能给人亲切舒适的感觉,才能使环境生动活泼起来,这样才能真正的达到设计的效果。

四、色彩与质感。

色彩与质感的处理与空间的艺术感染力有密切的关系。无论建筑物还是山石、池水、花木等主要都是以其形、色动人。色彩和质感问题除了涉及主体建筑物的各种材质性质外,还包括山石、水、树、雕塑、亭子、桥等景物。色彩有冷暖、浓淡的差别,色的感情和联想及其象征的作用可予以人们以各种不同的感受。质感表现在景物外形的纹理和质地两方面。质感虽然不如色彩能给人多种感情上的联想、象征,但是质感可以加强某些情调上的气氛。由于主体建筑物上有粉黄色和白色构成的,所以在处理植被的色彩时大胆的运用了对比与微差的手法,就女贞而言把红、绿、黄结合在了一起,既是和主体建筑物的呼应也是对主体建筑物的衬托。而使用蔷薇、茶花、迎春花和杜鹃花这些色彩鲜艳的花与整体取得对比来烘托美好的气氛。椅子、亭子和桥都是木质的进一步强调了亲切、宁静、雅致和朴素的艺术氛围。地面铺装也有冷暖对比,大块面积的使用暖色系的广场砖,而在个别地方使用了冷色系的鹅卵石路面和石板路面,当然我也采用了混合路面来进行协调。

五、细节设计。

对于细节的处理也是很重要的,在整体空间里光有山水、花草、雕塑等并不足够,因为在这个空间里人们要活动,所以需要把很多的小细节处理好,这样才是一个完整的设计。这些细节主要包括各种灯光、椅子、驳岸、花钵、花架、大门造型等等,甚至有的还包括垃圾桶、水龙头等等。因此,对于这些细节都要做很好的设计。




BIM里怎么画墙体?Revit墙体的绘制教程

    ?在功能区选择【建筑】,在【墙】的下拉菜单中(左键单击“墙”选项卡下的小三角即可打开下拉菜单,后续如果还需打开下拉菜单,都同此操作,不再赘述)选择【墙:建筑】,见图3-34。?在打开的墙的“属性对话框”中选择“编辑类型”,进入类型属性对话框。选择“复制”,在弹出的对话框中将名称修改为墙体240,单击确定退出,见图3-35。

    下面将墙体厚度修改为240mm。在“类型属性”对话框上单击“编辑”,弹出“编辑部件”对话框,将厚度改为240。见图3-36。

    ?下面将墙体的外装修改为红色。在“编辑部件”对话框上单击“插入”,此操作将会在“编辑部件”对话框上增加一行厚度为0的“结构1”。选中该行,单击“向上”,将其移动到最上部,同时将厚度改为5,见图3-37。

    ?单击该行的“材质”处,右上角会出现,点击该按钮,会弹出“材质浏览器”对话框。搜索“涂料”,在找到的“涂料—黄色”上单击鼠标右键,选择“复制”,将复制出的涂料名字右键“重命名”为“涂料—红色”,见图3-38。

    ?在“材质浏览器”上选中“涂料—红色”,单击“外观”选项卡,选中颜色,将其改为红色,单击确定退出。见图3-39。

    ?在“材质浏览器”上单击“图形”选项卡,选中“使用渲染外观”,单击“确定”回到“编辑部件”对话框,单击“确定”退回“类型属性”对话框,单击“确定”退出。见图3-40。

    ?下面开始绘制外墙,在墙体的“属性对话框”上将“定位线”改为“核心层中心线”,“顶部约束”改为“直到标高:标高2”。见图3-41。

    ?在功能区选择【修改∣放置墙】>【直线】命令,移动光标单击鼠标左键捕捉A轴和1轴交点为绘制外墙起点,然后顺时针单击捕捉D轴和1轴交点、D轴和2轴交点、H轴和2轴交点、H轴和4轴交点、K轴和4轴交点、K轴和6轴交点、J轴和6轴交点、J轴和7轴交点、C轴和7轴交点、C轴和6轴交点、B轴和6交点、B轴和3轴交点、A轴和3轴交点、A轴和1轴交点,然后连按两次ESC取消绘制命令,绘制小别墅的外墙。单击“快速启动栏”上“默认三维视图”按钮,可以观察画好的外墙的三维模型,见图3-42。

    ?下面我们来绘制小别墅一层的内墙。?双击“项目浏览器”上“楼层平面”的“标高1”,回到小别墅一层的楼层平面视图。?在功能区选择【建筑】,在【墙】的下拉菜单中选择【墙:建筑】。在墙体的“属性对话框”上选择“编辑类型”,弹出“类型属性”对话框,将“类型”修改为“常规-300”,选择“复制”,将“名称”修改为“内墙240”,单击“确定”退出。见图3-43。

    ?在“类型属性”对话框上选择“编辑”,弹出“编辑部件”对话框,将“结构1”的厚度修改为“240”,点击两次“确定”退出,见图3-44。

    ?下面开始绘制内墙,在墙体的“属性对话框”上将“定位线”改为“核心层中心线”,“顶部约束”改为“直到标高:标高2”。

    在功能区选择【修改∣放置墙】>【直线】命令,移动光标按附录中“一层平面图”所示内墙位置捕捉轴线交点,绘制小别墅一层的全部内墙,见图3-45。单击“快速启动栏”上“默认三维视图”按钮,可以观察画好的内墙三维模型。

    ?注意:在墙体的绘制过程中,用户可以随时点选已绘墙体,使用尺寸驱动、鼠标拖动控制点等方式修改墙体位置、长度等信息,见图3-46。激活“修改∣墙”选项卡,以及“属性”对话框,可修改墙的其他参数,包括设置墙体定位线、高度、结构用途等,用户可以在使用的过程中灵活掌握。




杭州南站站房项目全套BIM资料下载(含PPT视频模型)

本资料约1.5G容量,包含全部模型及视频内容及PPT,其中钢屋盖桁架施工组织模拟比较有特色。在钢结构制造及幕墙及屋面板等部分采用CATIA平台与工厂制造对接。其他部分采用REVIT建模,管理平台为广联达BIM5D。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

一、项目简介

1
项目概况

杭州南站位于杭州市萧山区,是杭州铁路枢纽的南端,和杭州站、杭州东站 共同构成三位一体模式的杭州铁路枢纽,同时它也是联结“甬台温”和“广沙”铁路的重要节点。杭州南站建筑总规模78923㎡,其中站房面积46973㎡,站台雨棚31950㎡。建成后站房设计高峰平均每小时客流量为3564人,最高聚集人数2000人。建筑-10.5m为地下出站通廊,-5m为设备夹层,-2.65m为轨道层、0m为站台层、4.0m为设备夹层、9m为高架候车层、15m为高架商业夹层;主体结构由站房钢-混凝土组合结构工程、灰空间幕墙工程、站房金属屋面工程及站台雨棚工程等组成。站场规模为7台21线,四个车场。

2
采用BIM的原因

高要求:建筑造型新颖,构件加工、安装、装饰装修要求高。站房设计采用工业风、结构通透的建筑手法,追求结构及建筑的写实风格,构思独特。特别是钢结构的设计,突出体现了结构美学与建筑美学相结合的和谐、美观的独特的创意设计思想。但是,这种设计方案的实施,从钢结构加工、拼装、滑移到后期装饰装修对裸露的钢结构构件和钢结构整体的表面整修,除要求实施过程中的精益求精、专注细节外,更需要有全过程的高精度施作保障。采用BIM技术,可以有效达到指导和事先管控的目的,从而实现建造精品工程的目标。

难度大:站房整个工程中钢结构的工程量大,也最为复杂。整体屋盖施工时杭甬高铁、杭长高铁和沪昆等正线运营,施工难度大、安全要求高。进站灰空间是杭州南站设计的亮点,也是重要的风险把控点,此部位施工时下面正线均已开通,施工难度大、技术复杂。BIM技术的应用,可对结构关键部位施工风险实现可视化预想,确保施作中质量安全得到有效把控。
高水平管理:站房建设涉及专业众多。由于杭州南站站房设计方案的特点,管线综合与结构的关系、建筑美观与精细化施作的关系,均可通过BIM技术的深度应用,实现各相关方之间的信息沟通及协同设计,提升施工图和深化设计质量,解决复杂结点构造加工和安装难题,提高装修施工精度,减少后期施工变更带来的浪费和工期的延误。从而达到全面提高成品质量,提高施工效率,节约建设成本,提升建设质量的目的,实现精品化的初衷。

二、BIM应用具体内容

1
建模阶段
杭州南站BIM模型,包括建筑模型和结构模型两部分,建筑模型主要包含项目主要站房及站台雨棚两部分的建筑安装做法等,结构模型包含站房主体和站台雨棚的基础和主体结构。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

土建结构BIM模型:包含站房范围内的结构梁、板、柱、结构楼梯、地下结构和站台雨棚、桩基、承台等。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

站房机电BIM模型:包含站房范围内的通风系统、中央空调系统、给排水系统、消防系统、喷淋系统、水炮系统、强电系统、弱电智能化系统。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

钢结构模型:包含屋盖支撑钢立柱、钢结构桁架屋盖、灰空间幕墙钢结构龙骨。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

沙盘:采用BIM软件建立整体模型,通过3D打印技术,按照1:180的比例,制作杭州南站工程整体沙盘模型,立体展示杭州南站各个功能区块,便于项目管理者合理组织施工安排,也便于外部人员更直观了解杭州南站的工程建设。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

2
深化设计

钢结构屋盖桁架深化设计:由于钢桁架屋盖杆件繁多,支座节点复杂,工厂加工和现场安装精度要求高,设计院给的蓝图 无法满足构件加工和现场安装尺寸与精度要求,所以通过Catia参数化精确建模,针对现场实际情况设计规范要求,对构件加工断开位置和现场安装对接位置标定明确,深化导出二维图纸,从而满足工厂精确加工和现场构件精确安装。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

CATIA软件有着强大的深化设计功能和灵活操作性,结合使用参数化和自由形状建模工具集,为复杂节点直接建模助力现场施工提供了可靠依据。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

钢结构十字柱深化设计:“十字”型屋架支撑钢柱共有32根,均为箱型截面小柱,组合成“十字”截面大柱,结构复杂,且钢柱为外露结构,外观质量要求高,加工及安装难度大。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

“十字”型屋架支撑钢柱共有32根,均为箱型截面小柱组合成“十字”截面大柱,结构复杂,且钢柱为外露结构,外观质量要求高,加工及安装难度大。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

灰空间幕墙及站房屋面深化设计:杭州南站灰空间垂直幕墙包括 外立面铝板、内立面铝圆管和铝板间聚碳酸酯板三部分内容。通过深化设计,在模型中很直观的表达 幕墙元件的尺寸和安装位置,指导幕墙元件精确加工和现场安装。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

碰撞检查是指在施工前预先发现安装工程中不同部分、不同专业之间的冲突和干扰。利用Navisworks软件对各个专业管线进行碰撞检测,根据碰撞检测情况,不断调整管线空间布局,以达到最合理的综合排布效果。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

我们可以通过导出的碰撞报告得出碰撞点的ID,便于在Revit快速找到对应点,并进行修改方案的定制,方便与设计单位沟通。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

如果按图施工,必然导致一系列施工变更,而利用三维可视化修改不必要出现的碰撞点,可以减少返工,加快施工进度,保证施工质量。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

优化排布后的综合管线模型,解决了因管线冲突引起的设计变更和材料浪费,可以三维环境下观察管线之间的排布关系,并可以任意生成所需要位置的坡切图,通过量测,获得管线准确的安装位置,生成的BIM深化施工图,可成为施工单位现场安装的有效参考依据。此外,依据管线模型规划各区域各系统管线的安装时间和顺序,使各施工部门有序组织,按计划实施,保障工期,提升整个机电系统的安装质量。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

吊支架深化设计:按照支吊架设计要求和相关规范标准,结合现场实际条件合理放置吊支架。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

吊支架放置时有时候只考虑到了一路管线,利用三维可视化,避开其他管线。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

通过控制支架参数可以调整支架。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

往下翻会降低净高,风管上方还有空间,建议上翻。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

地下通廊装修设计:材料种类众多,且装修要求高,墙、顶、地三者结合,从二维图纸很难立体的联想起三者的相互关系,通过BIM技术,建立三维模型,把墙、顶、地三者有效结合,直观有效的展示,精确指导施工。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

三、施工管理应用

1
工艺模拟
杭州南站站房屋盖滑移施工,涉及八条铁路营业线,施工安全风险高,为有效组织施工,降低既有线施工安全风险,根据需求制作高仿真、高清晰滑移施工工艺模拟,为屋盖施工把脉,也作为各方了解本项目屋盖滑移施工的一个窗口。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

2
可视化交底

灰空间垂直幕墙施工难度大、安装精度要求高,构建灰空间幕墙及吊顶的精细模型,并制定安装方案,统筹安排龙骨、铝板、铝圆管、等各工种的施工工序,合理组织工种之间的有效衔接。利用模型对作业人员进行施工组织和施工工艺三维交底。做到施工有准备,质量有保证,安全有保障。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

十字钢立柱构造设计复杂,而且均为结构外露,不作装修隐蔽,这对施工质量控制提出了高标准、高要求。十字柱从工厂加工到现场安装焊接,均是施工难点,通过BIM建模,生成构件加工工艺流程模拟,和现场安装焊接控制工艺模拟,进行三维可视化交底,可减少工厂加工和现场安装返工量,保证工程质量和美观效果。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

十字柱与钢筋混凝土连接节点设计复杂,钢筋布设数量大,工序繁多,容易发生钢筋连接错误、连接不到位等施工缺陷。采用BIM技术组构建节点模型,并生成节点施工工艺流程模拟,进行三维可视化施工交底,能更好的指导现场人员正确施工,减少反复工作量,保证工程质量,达到设计要求。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

3
施工进度模拟

机电工程施工模拟,预先展现施工过程,防范风险,提高可预见性。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

4
质量管理

钢结构焊缝信息虚拟盒管理:建立现场焊接的钢结构节点焊缝信息虚拟盒,虚拟盒包含焊接日期、操作人员、检查日期、检查人员、检查结果、检测日期、检测结果、检测单位等信息,根据施工进度,实时录入相关信息,施工单位和业主可在施工期间、运营阶段随时调取查询相关信息,做到追溯有据可查,责任到人。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

二维码半成品构件信息化管理:用BIM系统平台,在BIM模型中对对应管线生成二维码,利用打印机打印出二维码标签,贴于现场相应构件上,利用移动设备扫描,即可身在现场实时查询构件排布信息、材质信息等。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

5
安全管理

高空坠物对防护棚冲击的影响模拟分析:站房屋面和灰空间施工时都会对既有线路造成安全风险,钢结构临时防护棚只是个临时结构,设计时的冲击荷载是80KN/m2,然而施工过程中影响因素很多,控制的难度也很大,对防护棚的冲击荷载进行模拟分析能更好的了解防护棚的性能,以便制定安全措施进行安全防护。通过模拟分析,可知在防护棚上方20m位置80kg的物体自由落体,可对防护棚压型钢板造成破坏,影响既有线运营安全。这对防护棚上方高空作业,采取有针对性的安全防护提供了可靠依据。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

站房钢屋盖桁架滑移施工方案风险分析:杭州南站站房屋盖施工,因场地条件限制,根据现场情况,最理想的施工方法为滑移施工,即屋盖单元通过特定的轨道,借助顶推设备,从拼装位置滑移至安装位置。根据现场滑移条件,可采用累积滑移和分段滑移两种滑移方式。

累积滑移优点:

  • 可减少既有线上空焊接、拼装工作量;

  • 屋盖桁架的焊接在拼装平台上完成可以有效控制屋盖桁架构件的拼装焊接质量;

  • 屋盖单元合拢焊接工作量少,利于屋盖整体质量控制。

分段滑移的优点:

  • 屋盖滑移同步性高切可控;

  • 屋盖滑移过程中发生侧向受力时,可有效调控;

  • 施工安全性更高,尤其在既有线上方可避免类似滑移轨道侧弯等不可逆转的安全风险。

通过BIM三维模型及虚拟施工,最后综合评定,为避免累积滑移施工,可能发生的滑移不同步和因累积滑移荷载较大,对滑移轨道及支撑立柱产生不利影响和后果,杭州南站站房钢屋盖桁架采用分段分单元滑移施工,把滑移施工对既有线的安全风险控制在可接受范围,且通过采取相应的质量、安全措施,保证施工质量合规和保障既有线施工安全有效。

站房灰空间幕墙安装施工方案风险分析:站房灰空间垂直幕墙施工,因部分作业在铁路既有线正上方进行,既有线上方涉及施工内容包括,幕墙外立面铝板及附属配套构件、内立面铝圆管及附属配套构件,且各涉及施工面积均为920㎡。如果该部分内容都在铁路天窗(即晚间铁路运营线封锁停电)内进行,则仅幕墙施工就需42个天窗,其中普速场天窗28个(每个天窗2h,实际施工时间1.5h),高速场天窗14个(每个天窗4h,实际施工时间3.5h)。这样的施工方式既无工效保障,也无质量保证,极大的影响施工的正常开展。

基于此种不利情况,我单位在上海铁路局方案评审时,利用三维BIM模型,把相关厉害关系通过模型展示,获得路局业主方高度认可,最终把在天窗内施工的内容控制在12个天窗内完成(普速场8个,高速场4个),在确保既有线施工安全的前提下,为保证工期和施工质量创造了有利条件。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

6
商务应用

精确算量:利用BIM建模可提供项目计划工程预算数据,同时可以利用BIM模型快速提供支撑项目各条线管理所需的数据信息。由于本项目BIM模型包含工程数据,所以项目部出现两份数据,如不做到精确核对,那么将在接下来的施工过程中及后期工作带来阻碍,所以,必须利用BIM模型当中的数据,对内部成本进行核对与控制,通过这样的模式,可以大大降低预算部门错算、漏算等问题,同时也为BIM模型数据接下来的实施提供保障,使其双方的问题都能通过提前核对得到保障,并能够相互协调统一施工过程当中的数据应用。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

物资需求:通过以上工作,项目前期将得到准确的数据支持,为项目各条线施工人员提供强大数据支撑,同时项目各岗位人员可以根据自身需要,利用BIM系统灵活调取相关数据用于编制项目材料采购计划。BIM系统中集成了精确并且及时更新的工程量数据,结合项目的施工进度安排,在每次施工前利用系统提取每个施工过程所需要的精确的材料计划,并且施工完成之后把实际用量和图纸标准用量进行对比,确定材料的使用损耗率,并且找出问题根源所在,避免类似问题继续发生。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

7
运维管理

BIM综合管理平台:在结构数据模型基础上进行使用功能二次开发的功能集成平台。利用“杭州南站BIM综合管理平台”对设计深化、工期管理、现场质量管理、构件制造、工法创新、数据的查询、统计与校核进行了深入的应用实践,实现了工期可控、质量精品、成本效益达标的建设目标。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

四、BIM技术应用创新实践

1
工期四维管理

工期四维(x、y、z、t)管理功能,主要用于对工程进度管理的决策。在工程建设期间,召开例会时,坚持应用工期四维管理功能讨论各类问题,通过直观的BIM数据构建的四维工程形象,有效地提高了各方对工期进度、工序的安排、结构施工形象的预想与实际情况比对的沟通效率和准确性,并有针对性地分析解决现场存在问题,确保现场施工有序推进。

此功能依据指导性施组,既可连续查询也可独立查询某段时间或单个时间点预想的工程四维形象进度,也可通过现场定时摄录的视频或照片与预想的定时形象进度进行比对,确认现场的工程实际进度与指导性施组的吻合情况,进而提出相关的决策意见。

2
模型轻量化

轻量化模型,主要用于对工程实施过程中的现场实时管控。建设、施工、监理、设计管理人员采用平板(如ipad)和BIM的轻量化模型,可在施工现场进行实时查询、复核施工精度和装饰装修效果,保障施工结果与设计相吻合,达到现场实时、清晰、直观、全面掌握工程质量的要求,实现现场实时把握质量控制要点,提高设计的实现度,降低质量管理隐患概率,从而有效规避质量管理风险。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

3
管线综合设计应用

综合管线设计应用BIM技术,可以三维环境下观察管线之间的排布关系,并可以任意生成所需要位置的剖切图,通过量测获得管线准确的安装位置。在杭州南站项目中,专业工程师利用BIM技术对综合管线实行虚拟碰撞检测4次。从检测结果可以看出,从最初的5299条碰撞问题减少到最后的2条,充分体现了BIM技术在综合管线布置中的应用优势。优化排布后的综合管线模型,解决了因管线冲突引起的设计变更和材料浪费,预留了管线维修空间,同时更加有效地避免了在施工时出现碰撞再采取滞后措施的现象。

杭州南站站房项目全套BIM资料下载(含PPT视频模型)

五、BIM应用成果

1、提高组织决策效率

通过构建BIM模型,利用模型三维可视化的特点,为不同层级、不同管理人员提供直观的工程管理工具,提高项目各方对设计意图的理解,工程难易程度的认知,施工方案的交流和审核,促进项目各方共识的顺利达成。

2、提高深化设计效率

通过BIM技术,利用CATIA软件进行屋盖钢结构三维建模深化,提高了项目施工方与设计方沟通和意见反馈效率,达到准确建模,精确指导构件加工和安装施工。

3、提高工程管理可控性

通过BIM模型5D应用,提高项目决策人员对工程项目的质量、进度管理可控认知,科学合理有效进行施工组织管理。

4、提高施工安全管理效率

通过BIM模型三维可视化应用和BIM仿真模拟应用,更直观的认知施工安全风险源和风险高低程度,加强了项目管理人员对施工风险的判识能力,提高了项目管理人员对现场作业人员安全交底的效率和准确性。

5、提高项目施工技术管理能力

项目管理人员通过BIM模型三维可视化技术交底和“二维码”扫描技术应用,提高了项目技术人员与作业人员之间的沟通效率和现场技术管理。

6、提高项目成本控制管控能力

通过BIM技术精细建模,准确提量,为项目在材料方面直接带来的效益比传统方式节约2%左右,另外通过工艺模拟交底,减少返工率,确保施工顺利,质量有保证。


原文始发于微信公众号(海南省BIM中心):杭州南站站房项目全套BIM资料下载(含PPT视频模型)




Revit叠层墙怎么设置?Revit如何设置叠层墙

    BIM软件小技巧:Revit如何设置叠层墙

    叠层墙是revitarchitecture的一种特殊墙体类型。当一面墙上下有不同的厚度,材质,构造层时,可以用叠层墙来创建。

    创建步骤如下:

    1.单击功能区“常用”选项卡“构件”面板中“墙”—“建筑墙”

    2.从“属性”面板的类型选择器选择“叠层墙”下“砌块勒脚砖墙”

    3.单击“编辑类型”对话框打开“类型属性”对话框,复制新的叠层墙。

    4.打开“结构”编辑对话框。

    5.单击“插入”增加一行,用“向上”命令移动到第一行,单击“可变”从“名称”列表选择“带粉刷砖与砌体复合墙”

    6.设置第二,三行墙体高度为1500,900,其他参数默认。

    7.在对话框顶部的“偏移”下拉列表中选择墙体在垂直方向的对齐方式,单击“确定”完成设置,关闭对话框即可创建叠层墙体。

    8.叠层墙的分解:

    选择创建的的叠层墙,鼠标右键,选择“断开”即可分解叠层墙。可单独编辑每一段墙体。(特别提醒:叠层墙分解后不能重新组合,请谨慎操作,按Ctrl+Z可取消操作。)




歪果超精细软装族大放送第七弹,让你做出媲美3DMAX的效果图

相信有很多室内设计师或BIMer对REVIT还是有些困惑的,为什么REVIT就不能做出媲美3DMAX等软件的效果图呢?关键在于REVIT建模出来的族在曲面较多的物品上很难达到BLENDER或C4D等软件细腻的效果的。比如某族库大师给出的下面的默认软装族,是不是不堪入目呀!!!

歪果超精细软装族大放送第五弹,让你做出媲美3DMAX的效果图
歪果超精细软装族大放送第五弹,让你做出媲美3DMAX的效果图

现在来看看国外超精细软装族(标明有价格,是美刀的哟),是不是秋香与石榴姐的差异哟。这差异也太大了点。

歪果超精细软装族大放送第五弹,让你做出媲美3DMAX的效果图
歪果超精细软装族大放送第五弹,让你做出媲美3DMAX的效果图
歪果超精细软装族大放送第五弹,让你做出媲美3DMAX的效果图

海南省BIM中心从国外高价购入超精细软装族(可编辑材质),请使用REVIT2019。今天回馈给大家,具体如下:




revit材质贴图如何创建?Revit材质库的创建和编辑

    文章来源:BISDC饭堂

    先来快速了解几个你会常用到的材质技巧!

    一、将SU里的材质贴图赋予到Revit来

    材质不想满天找,可快速利用SU里现有的材质贴图赋予到Revit中来?

    01.首先,在SU材质编辑器中获得材质贴图

    通常在SU中我们通过油漆桶来赋材质,贴图也可以在材料的编辑面板中快速找到。

    点击纹理图像路径的右边第二个图标【在外部编辑器中编辑纹理图像】会弹出贴图图片格式的预览窗口。此时我们将这个材质贴图另存到跟随Revit项目的文件夹中待用。

    02.其次,在Revit中创建材质

    在Revit的材质浏览器中创建或复制材质,在【外观】选项卡下的【图像】,默认路径栏显示为“(未选定图像)”,鼠标停留在这行字上方字体变为高亮,点击则可弹出替换图像的选框,找到刚才步骤01备好的SU中提取出来的贴图,则加载好了贴图。

    加载好后,你还可以双击图像栏弹出【纹理编辑器】,可以和在SU中一样调整纹理贴图的位置、比例和重复方式等等。

    如果你还不太熟悉材质浏览器的用法

    别担心,

    后文我们会详细介绍!

    二、将CAD中的填充图案载入到Revit中来

    Revit中翻找不到心水的填充图案,我只想直接用CAD图里的图案!

    CAD的立面图上经常要表达到不同材质的填充示意和图例。当我们希望在Revit里的立面图也用到相同的填充样式,这里有个技巧可以分享给大家。

    01.首先,提取CAD的填充图案

    在CAD顶部【文件】下拉选择“打印样式管理器”。(这步只是为了让大家快速进入CAD的安装程序路径啦,方法大家可以自由发挥)。向上级菜单找到安装路径根目录下的“support”文件夹,在文件夹的搜索框搜索“.pat”,则可找到【acad.pat】文件,拷贝到跟随Revit项目的路径来备用。

    如果你看上的图案是中文命名的,则很有可能是天正的图案填充,则需要进入天正的安装路径下去搜索找到【acad.pat】文件,拷贝备用。

    02.在Revit中加载填充图案

    从【管理】选项卡去修改或新建填充图案:

    从材质中去修改填充图案:打开材质编辑器,在想要修改的材质类别中,【图形】选项卡下的【表面填充图案】的【前景】行,单击“图案”进入“填充样式”窗口。

    点击页面底部的“新建填充样式”→类型选择“自定义”,单击“浏览”,选择刚才从CAD(或天正)安装路径拷贝备用的【acad.pat】文件。找到你心水的填充图案,如果看不到预览可试下调整“导入比例”就可以了!

    三、Revit中快速更换墙体材质的方法

    墙属性编辑材质太麻烦,我需要频繁更换材质,甚至一面墙上有不同材质!

    对于方案的小伙伴来说,前期建模深度要求不需要太高的时候,会觉得墙体属性编辑内去更换材质不方便。

    01.方法一:最简单快速的墙体填色方法

    其实Revit里也可以像SU那样

    Click一下油漆桶就快速赋上材质!

    Step1、【修改】→“几何图形”面板中找到填色,快捷键是PT

    Step2、弹出材质框点选,或搜索框输入关键字快速找到材质

    Step3、点击选中要修改的墙面

    材质就自动更换了!立面填充也是可以看到的!

    反悔了?

    想要回最初的材质,点击填色下拉的删除填色

    请留意哦,

    此方法只是在墙面表现效果,不能更改墙类型的实际属性。

    如果确定了要使用的材质,

    记得要去改好类型属性哦!

    02.方法二:一面墙体有几种不同材质的方法

    不甘于乏味的我们有时候希望一片墙体上可以同时出现几种不同的材质,形成丰富的变化。这在revit里也是可以实现的。

    Step1、添加一个饰面层

    选中想要编辑的墙体,打开“结构”参数的“编辑部件”对话框,插入一个饰面层。

    Step2、创建零件

    选择墙体,点击上方面板的【创建零件】

    Step3、分割零件

    选择其中的一个面层,点击上方面板的【分割零件】,如右图所示

    Step4、编辑草图

    点击【编辑草图】选项,弹出“修改|分区>编辑草图”选项卡

    Step5、设置工作平面

    弹出的对话框中选项选择“拾取一个平面”,点击确定后,选择想要编辑的墙的立面

    Step6、请开始你的创作!

    在墙的立面上开始绘制草图,点击“√”完成

    Final!、换皮肤吧!

    选中饰面层,把属性框中“通过原始分类的材质”取消勾选,然后再给每个饰面做不同的材质填充!
















Revit暖通建模怎么做?Revit在暖通建模中遇到的难事!看你遇到过没

    相信各位BIMer肯定接触过Revit软件,不管你是在哪个平台下的工作,Revit还是耳熟能详的,这是一个入门门槛适当,市场占有率极高的BIM建模软件,但是一个软件不可能是完美的,不管是它的工作模式还是成果表达,肯定都会有缺陷,Revit也是如此的,经过公众号平台的数据分析,我发现目前主要有两个出现频率比较高的暖通建模问题时常困扰大家。一个是冷媒管系统的创建,另外一个是地暖盘管的创建,还有一个经常出现的问题就是喷淋系统太卡电脑。

    01、第一个冷媒管道系统

    首先大家应该先了解冷媒管系统的组成,一般是气管、液管和分歧管组成,这三者的材质一般都是铜,扮演的角色和“水系统”空调系统中的供回水管和三通是一样的。但是,由于铜管的延展性比较好,在施工过程中通常会把气管、液管、加保温套管后固定。

    那么问题来了,我们建模是为了什么?主要还是两个需求,一个是看设备安装的合理性,还有就是算量的需要。在入户后,由于铜管的灵活性比较好,所以这里首先需要考虑多联机室内机的安装位置合理性,如果室内机安装的没有问题,那么铜管一般不会有问题,只要不是硬碰撞和脑残布局,一般都能安装。接下来说算量,由于多联机不同厂家对冷量和配管的参数可能不一致,算量建议大家使用其他软件来算量,比如天正暖通、鸿业等,与其花一天时间建模算量,不如花半天时间来用专业的软件来算。

    02、地暖盘管

    地暖盘管的问题基本和前面冷媒管系统的是一样的,第一,地暖盘管建模真的没有意义,第二,算量用CAD,只需要轻轻一点,量也就出来了,无非长度!当然了,也有一种地暖盘管需要建模的情况,那就是甲方爸爸给了很多很多钱~~~~~~~~~~。不要觉得有模型才高端,适合工作、适合应用的才是大家需要的!

    03、第三个,喷淋系统

    喷淋系统是我们在机电建模中经常会设计的一个系统,但是会有一个情况——喷淋系统建模完成后通常会很卡。其实喷淋系统在主管道部分模型的量也不是很大,但是在支管喷头的部分,模型的量会成倍增长。很多人都会抱怨电脑配置不好,这里给大家提个醒,不管你电脑是多好的配置,总有模型能让你卡。所以我们这里必须做取舍,这里建议大家在做喷淋系统的时候只绘制管径在50以上的管道,这个管径在我们做管综的时候已经完全够用了,小的管道也可以随着建筑结构灵活布置,解决了大问题,小问题就可以用其他办法解决了。
















给排水工程设计的主要问题

 一、施工图说明有误

1、施工图说明中引用的规范或标准图不是现行有效的版本。产生错误的原因是,设计人员为了节省时间,COPY标准化说明而没有变动,时间一长,当规范或标准图修订而未及时相应变动,导致引用了废止的版本。

2、有的设计说明缺乏针对性,对标准化说明基本不作变动。图纸与说明间相互矛盾,设计说明作为设计文件重要的组成部分,应有足够的重视,在审图时及时提出。

3、材料设备表对于规格参数没有充分体现,有通用型号的材料不写通用型号,写出的型号为厂家专属型号,这种情况在审图时及时提出并要求设计人员修订。

二、施工图深度不够

1、有的工程为了赶进度,把详图(如卫生间、电缆井等井道大样等)省略了,这样往往造成施工中的扯皮现象,容易造成施工方认为图纸不明确索要变更签证。

2、管线综合图设计单位一般都未画出管道埋设剖面大样(因为具体做法施工规范和图集04S520有规定),造成管道挖土填土填沙的工程量预算的扯皮,今后类似这种在《建筑工程设计文件编制深度规定》没有很明确规定的,我们宜考虑将其作为企业标准在设计任务书中单独明确。

3、水施图没有雨水管道图,雨水仅在建筑专业图中体现,而雨水管道系统是由安装专业施工,这给施工管理、技术管理带来极大不便。

4、喷淋管道没有画出梁系图。

三、关于厨房和卫生间的设计

1、厨房、卫生间的布置

厨房、卫生间的布置一般由建筑专业完成,有的主卧带卫生间的房型通常有卧室的梁在卫生间板下,如果建筑与给排水专业没有配合好,导致DN100的污水横支管走在梁下太低,占去过多有效净高,对于要求污废分流的工程(如上海地区),洁具的平面布置不合理又经常会造成污水横支管和废水横支管在下一层卫生间顶部交叉,也影响到下层空间的净高。建筑专业在布置脸盆﹑马桶﹑浴缸等卫生洁具同时,由给排水专业同步考虑排水立管及排水横支管的合理位置及连接。

还有独栋或联排多层别墅或情景洋房,建筑专业为了考虑到平面功能的分配和空间的丰富性,经常把卫生间设在了起居厅、餐厅甚至卧室厨房的上部,排水管走在下层客厅或房间上方,影响别墅品质。

厨、卫的布置是各专业共同的事情,必须做到提前介入,主动协调。从给排水专业设计角度来讲,住宅厨、卫布置主要考虑两个方面的问题:

①应特别强调以人为中心,在设备选择与空间布置上应尽量满足人体工程学的基本要求;

②给排水主管位置是否合适,支管走向设计是否简捷、顺畅、合理,要注意协调好给排水主管位置与卫生器具布置之间的相互关系。

2、燃气热水器

对于较普遍使用燃气热水器的区域,需特别注意燃煤气热水器进出水管的预留口与连接燃气表具的燃气支管预留口的相对位置的合理性,燃气热水器同燃气表具保持一定的距离,避免燃气热水器的排气管贴近燃气表具。虽然按规定施工前燃气公司应该对设计图纸进行审核,但这个问题容易疏忽,待煤气公司最终验收时再提出这个问题,就会造成大量返工。所以给排水专业设计同动力专业设计在细小问题上的专业协调也不容忽视。

四、给排水管道的敷设设计

1、雨水排水管道与外立面的协调性:某些项目外墙颜色较深,与白色的外墙雨水立管颜色反差大,产生视觉的不协调性,影响外观。

今后可供借鉴的的解决办法:

①与建筑专业统协调,雨水立管及空调冷凝水管尽可能设于凹面或置于空调室外机百叶内隐蔽处;

②雨水立管定制成外墙同颜色(厦门五缘湾一号项目可借鉴)

③尽可能避免将屋面雨水排水立管设于阳台影响阳台的使用,阳台设一根阳台排水管接阳台地漏排入污水系统;

④减小明露的空调冷凝排水立管管径,如将DN50改设为DN40或用DN25给水管。

2、洗衣机进水管预留口与排水地漏以及与洗衣机插座的位置要注意协调的问题:洗衣机与排水地漏的相对位置不合理,或是洗衣机与排水管地漏距离太远,或是洗衣机插座与给排水不在同一侧,去年年底的质量大检查中某项目存在此问题,此问题应在施工图图审前消除。

3、有的户型厨房面积较小,设计人员在布置给排水立管时容易忽视塑料管道应与灶台边缘保持不小于0.4m的距离,与燃气热水器保持不小于0.2m的距离的规定。容易忽视的问题还有在厨房和卫生间的外墙预留孔洞时,有时燃气热水器的排气孔对着外墙的塑料雨落管,空调的外墙预留洞正对着外墙雨落管,导致住户在安装空调时只能重新开洞。

4、在布置排水立管时,当排水立管贴近剪力墙布置时,对于有些在底部设有层高较大的商店或是设有地下室的高层住宅,要考虑到剪力墙至建筑底部或是地下室外墙一般会加厚,排水立管的布置应与结构专业协调,避免冲突,优化管道的合理占位空间。类似的情况在一些楼层较高的住宅中较常见。

五、消火栓系统的设置

1、室内消火栓目前开发项目中,小高层占比较高,为减少公摊面积,解决公共部位面积不宽裕的矛盾,消火栓箱的布设应特别注意与建筑协调美观,并且减少对住户的影响,给排水专业必须提早介入。

2、消防系统室外管道问题室内消火栓系统集中设置泵房的项目,泵房出来连接到个各个楼栋的消防管道的材质选择,设计院往往疏于考虑,仅按室内敷设条件选取管材,室外埋地部分均同室内采用镀锌钢管沟槽连接,忽略了有些管材或连接方式不适合室外埋地敷设,上海自来水公司有当地规定,超过一定面积的消防泵房要分设就是基于这方面的考量。

六、给排水设计、安装的其他问题

1、水泵房噪音问题高层住宅的增压泵站一般都在地下室,限于条件泵房上部就是住宅,所以水泵运转时产生的噪音,尤其低频振动从混凝土结构传导,传到距离较远的室内部位(如某项目,地下泵房低频振动影响到上方第三层住户室内),应选择低噪音水泵,在施工中应特别注意水泵基础隔振环节质量控制,还有管道避振措施不能漏做。另外,应注意设计选用合适的减压控制进入水池的压力不超过0.15MPa或采用低噪音的液位控制阀等措施起到较好的消音作用。

2、给水压力的控制问题住宅给水系统的最大水压可以通过减压分区供水来控制,使系统供给的最大压力不超过用水设备的承压能力,设计时往往卡规范的限值,会造成分区中低层用户水压偏高,使用中出现卫生器具易损坏且浪费水的现象。高层住宅入户管接管处宜控制水压不超过0.3MPa。

3、卫生间臭气问题高层(大于20层)住宅排水立管最低楼层住户入住后卫生间臭气问题反映强烈。此楼层往往出现在第二层,因为第一层住宅的卫生间排水单独接出室外,第二层处在立管的最低层,易受排水管道内局部正压的影响,使得立管的臭气串入室内,应特别注意该楼层在接地漏、面盆、洗浴的排水口以下设S型,存水弯水封深度不得小于50mm,审图时注意核查避免立管在最低楼层下转弯造成排水压力波动。

4、景观、智能化、综合管网的协调问题备受大家关注的老问题,非常繁琐。某项目在这方面有诸多教训和经验。

总之,应从几个方面把握:

①要注意各设计单位的衔接;

②避免景观与管道冲突,让景观设计同步,综合管网图初稿后叠加到景观图上再做调整,智能化也结合景观图做外管;

③单体与总平的衔接;

④组团与组团之间的衔接,经常不同组团经办人不同,市政配套单位分期申请,虽有总体方案设计,但往往疏忽结合建筑平面布局设具体的衔接点,给后一期工程造成遗憾。

⑤应特别注意校核给排水管道标高与建筑图的竖向标高衔接。




Revit如何给栏杆加材质?Revit中栏杆立柱材质的添加

    在Revit中,栏杆扶栏材质可以在编辑类型的“扶栏结构”中直接修改,而立杆在编辑类型中无法直接修改,今天带大家学习如何修改栏杆立杆材质。

    1、在修改之前,我们需要先确认立杆的类型及尺寸,选择栏杆,点击“编辑类型”,在弹出的对话框中点击“栏杆位置”后的“编辑”。

    2、在弹出的对话框中确认“主样式”及“支柱”栏杆类型及尺寸(如“栏杆-圆形:25mm”)。

    3、在“项目浏览器”点击“族”中的“栏杆扶手”,找到“栏杆-圆形”下的“25mm”,双击。

    4、在弹出的对话框中即可修改“栏杆材质”。

    5、例如修改材质为“涂料-黄色”并确定。

    6、修改完成的效果如图所示。





    免费Revit教学视频










Revit中如何创建特殊的楼梯?关于特殊楼梯的创建

在建模过程中我们有时候需要建一些特殊的楼梯,如图所示就是一般的钢梯形状,但是我们发现Revit中并没有这种形式的梯子,那么我们可以设置组合楼梯一些参数来达到这个效果。

1.首先我们新建一个公制轮廓族,那我们需要的踏板截面轮廓给描绘出来如图所示,并将其保存为合适的名字。

2.接着我们再建一个轮廓族将梯边梁的轮廓给描绘出来如图所示,并将其保存为合适的名字。

3.在需要楼梯项目文件中我们将刚才建的轮廓族载入进来,新建一个组合楼梯,打开编辑类型我们复制一个类型命名为我们易识别的名字,然后打开梯段类型,如图所示。

4.我们接着编辑梯段类型属性,将踏板材质,厚度等赋予相应的值,踏板轮廓选择我们刚才新建和载入的轮廓族如图所示。梯面的勾我们去掉。踏板的勾我们保留,然后点击确定。

5.我们再用鼠标点击支撑位置,选择梯边梁,然后选择右侧支撑类型,如图所示,进入梯边梁类型属性编辑。

6.截面轮廓我们选择刚才建立和载入的梯边梁轮廓族,平台结构深度我们等下根据实际楼梯位置要进行调节。用同样的方式这只左侧支撑,点击两次确定我们就可以画楼梯了。

画完楼梯我们会发现梯梁和踏板可能位置不是十分匹配,这样我们可以调整踏板和平台的深度,以及轮廓族的轮廓位置来使得梯梁和踏板比较好的匹配。




排水管道新技术及在工程中的应用!

 随着新型管材的不断出现,尤其是非金属管道的出现,大中口径金属管道有逐步被取代的趋势。目前 DN800mm 以上的中低压输配水管已普遍采用预应力砼管(PCP)和预应力钢筒砼管(PCCP)。而以塑料为材质的新型管道日益得到重视,在越来越多的市政给排水管道工程中得到推广应用。

1. 预应力钢筒砼管道(PCCP)的技术

适用范围:PCCP管最适合于制作大口径压力管,能够满足城市引水工程、供水系统、大型排污管道工程以及大型火电厂和核电厂的循环水管道的要求,已有预应力钢筒混凝土管国家标准(GB/T19685-2005)。

优点:

①兼有钢管(SP)和砼管优点的优质新型管材

②成本比钢管低,耗钢量比钢管要省 70%

③内壁光滑、水力性能好、施工方便

④使用寿命比钢管高一倍以上

2. 玻璃钢夹砂管道(RMPM)技术

适用范围:特别是作为大中口径给水和排水管材以及在腐蚀性土壤中用作给水与排水管道时,具有广阔的前景。

优点:玻璃钢夹砂管作为一种新型复合管材,与其它管材相比,具有安全性、耐久性、经济性、综合效益好的特点,赢得了人们的重视。

市政工程中的给排水施工是个比较复杂的工程,它能有效防止城市地下水污染及阻止洪涝灾害等,关系着城市居民的生存问题,因此,其意义是非常重大的。

可给排水施工中会遇到很多困难及问题,为了确保给排水工程的施工质量,加强给排水施工技术要点的了解掌握是很有必要的。




Revit楼梯绘制技巧:如何在Revit中创建Y型楼梯

【本文来源:bimrech】

本楼梯为学院图书馆西北角一层的步行楼梯(部分),平面尺寸如下图所示。材质不做要求,踢面高度均为150mm,踏步深度均为300mm,平台厚度为200mm,扶手栏杆为默认即可。

1、新建一个项目(建筑样板),修改标高2为”4.2m”,如下图1所示;

2、返回“标高1”视图,绘制如下图所示的参照平面(RP);

3、进入“建筑”选项卡,单击“楼梯(按构件)”命令,进入“编辑类型”后,选择“系统族:现场浇筑楼梯”,再将平台类型修改为“200厚”,然后单击“确定”,如下图所示;

4、将所需踏板深度修改为“300”,所需踢面数修改为“28”,实际梯段宽度修改为“2350”,关闭“自动平台”,定位线修改为“梯段:右”,如下图所示;

5、依次绘制如下图所示的三个梯段(注意:各梯段宽度不一致);

6、调整下图红色圈内的梯段标高;

7、通过移动梯段,手工绘制平台,修改平台高度等操作完成梯段和平台的组装,具体过程可参考下方动图;

8、简单给个材质,看看效果先

再来个动图转呀转。。。




安装造价计算最容易忽略的要点总结,收藏!

给排水规则

1、室内外界线:阀或外墙皮 1.5m。

2、各类给排水管道分材质、管径,按施工图所示中心线长度以“10m”为计量单位,不扣除阀门、管件、器具组成和井类所占长度(化粪池需扣除)。

3、室内管道安装(室内铸铁给水管及 DN≥200 的排水管道除外)定额内已包括 了管卡(座)、托钩、支吊架制安及除锈刷漆,以及碳钢管、铸铁排水管除锈刷 底漆内容,不再另行计算。

4、室内给水铝塑复合管、塑料管等,若设计要求嵌墙或楼(地)面暗敷时,定额人工乘以系数 0.80,同时按实调整管件及管卡、扣座、支架等材料用量。

5、设置于管道间、管廊、已封闭的地沟、吊顶内的管道系统(含阀门、法兰、 支架、刷油、绝热等全部工程),定额人工乘以系数 1.3。

6、卫生器具与给排水管道的界线划分(要考虑卫生器具是否用户自理)。

7、各种阀门安装均以“个”为计量单位。 注:与法兰阀门相配套的法兰盘、螺栓和垫片,在消耗量定额中已经包含,不能另行计算;当阀门安装如仅为一侧法兰连接时,定额所列法兰、带帽螺栓及垫圈 数量减半,其余不变。 各法兰以“副”为单位计量,配套用螺栓已综合包含。螺纹水表安装包括表前闸 阀;给排水系统不计系统调整费,计取脚手架搭拆费。

通风空调造价计算规则

1、风管制作安装以施工图示风管规格按展开面积计算,不扣除检查孔、测定孔、 送风口、吸风口等所占面积,以”10m2″为计量单位。

2、 风管长度一律以施工图示中心线长度为准 (主管与支管以其中心线交点划分) , 包括弯头、三通、变径管、天圆地方等管件的长度,但不得包括部件所占长度。

直径和周长以图示尺寸为准(变径管、天圆地方均按大头口径尺寸计算),咬口重叠部分已包括在定额内,不得另行增加。

3、软管(帆布接口)制作安装,按图示尺寸以”m2″为计量单位。

4、风机盘管连接管仅适用于风机盘管的送吸风连接管,即风机盘管接至送、回 风口的管段,其他部位的风管可按本章相应定额项目执行。

造价计算规则

1、控制设备及低压电器安装均以“台”或“个”为计量单位。

2、控制设备安装未包括二次喷漆及喷字,电器及设备干燥,焊、压接线端子, 端子板外部(二次)接线。

3、焊(压)接线端子以“10 个”为单位计量,端子板外部接线按设备盘、箱、 柜、台的外部接线图计算,以”10 个”为计量单位。

4、各种配管应区别不同敷设方式、敷设位置、管材材质、规格,以“延长米” 为计量单位,不扣除管路中间的接线箱(盒)、灯头盒、开关盒所占长度。

5、配管工程均未包括接线箱、盒及支架制作安装、如发生按相应项目另计。

6、接线箱安装工程量,应区别安装形式(明装,暗装)、接线箱半周长,以及 接线盒类型,以”10 个”为计量单位计算。

7、管内穿线的工程量,应区别线路性质、导线材质、导线截面,以单线”延长米”为计量单位计算。

8、管内穿线长度=(配管长度+导线预留长度)X 同截面导线根数。

9、灯具安装的工程量,应区别灯具的种类、型号、规格以”10 套”为计量单位计 算。 开关、按钮安装的工程量,应区别开关、按钮安装形式,开关、按钮种类,开关 极数以及单控与双控,以”10 套”为计量单位计算。

10、插座安装的工程量,应区别电源相数、额定电流、插座安装形式、插座插孔 个数,以”10 套”为计量单位计算。




Revit怎么修改族类型?Revit如何在同一个模型文件内创建多种族类型

    通过“族类型”工具,可以为族创建多个类型(尺寸),要执行此操作,尺寸标注必须添加标签,创建多种类型需要修改参数值。

    1、打开Revit软件,单击“公制常规模型”样板文件,如图所示。

    2、通过“创建”选项卡的“拉伸”工具,创建一个YBd预装式变电站族,并添加相应参数,族命名为“YBd预装式变电站外形及布置”,如图所示。

    3、点击“创建”选项卡的“属性”面板选择“族类型”,按要求在同一个模型文件内创建4种族类型,打开“族类型”对话框新建类型,类型名称(Y)为:YBd预装式变电站外形一,如图所示。

    4、在“族类型”对话框中,为“YBd预装式变电站外形一”类型名称输入相对应的额定容量和质量,如图所示。

    5、重复2和3步骤,依次创建其它种族类型,类型名称分别命名为“YBd预装式变电站外形二”、“YBd预装式变电站外形三”和“YBd预装式变电站外形四”等,如图所示。

    意义:通过学习上述文章,可以在Revit里同一个模型文件创建多种族类型,每个族类型里面都有一组属性(参数),其中包括带标签的尺寸标注及其值,也可以为族的标准参数(例如材质、模型、质量及其制造商等)来添加参数值。




Revit官方教程丨修改已创建的栏杆扶手(1)

修改栏杆扶手结构

修改栏杆扶手类型的扶栏高度、偏移、轮廓、材质和数量。

  1. 在“属性”选项板上,单击 “编辑类型”。

  2. 在“类型属性”对话框中,单击与“扶栏结构(非连续)”对应的“编辑”。

    注: 对类型属性所做的修改会影响项目中同一类型的所有栏杆扶手。 可以单击“复制”以创建新的栏杆扶手类型。

  3. 在“编辑扶栏”对话框中,为每个扶栏指定下列属性:

    • 高度和偏移。

    • 扶栏轮廓。 若要创建自己的扶栏轮廓,请参见“创建轮廓族”。

    • 材质。 要创建自己的扶栏材质,请参见材质。

  4. 要另外创建扶栏,请单击“插入”。 输入扶栏的名称,以及高度、偏移、轮廓和材质属性。

  5. 单击“向上”或“向下”以调整栏杆扶手位置。

  6. 单击“应用”,预览模型中的更改。

  7. 完成后,单击“确定”。

修改栏杆扶手连接

逐个替换每个栏杆扶手连接

  1. 打开栏杆扶手所在的平面视图或三维视图。

  2. 选择栏杆扶手,然后单击“修改 | 栏杆扶手”选项卡“模式”面板(编辑路径)。

  3. 单击“修改 | 栏杆扶手”>“编辑路径”选项卡“工具”面板“编辑连接”。

  4. (可选)要在三维视图中预览所做的更改,请在“选项”面板中,选择“预览”。

  5. 沿栏杆扶手的路径移动光标。

    当您将光标沿路径移动到连接上时,此连接的周围将出现一个框。

  6. 单击以选择此连接。 选择此连接后,此连接上会显示 X。

  7. 在选项栏上,为“扶栏连接”选择一个连接方法。

    连接方法由栏杆扶手类型的“斜接”和“切线连接”参数设定。 有关这些参数和连接方法的详细信息,请参见栏杆扶手系统类型属性。

  8. 单击 (完成编辑模式)。




如何用revit画风管?Revit风管系统的应用详解与未命名修复

    1.打开Revit,选择新建——族。在弹出的面板中选择公制常规模型。

    2.利用创建面板中的【拉伸】命令,首先绘制宫灯的大致轮廓,常见的宫灯形状为六边形。

    3.利用拉伸面板中的六边形工具,初步绘制宫灯轮廓,用复制、旋转的命令可提高工作效率。

    4.绘制出一个表面后,利用复制命令,复制成功后切换三维视图,调偏移量。

    5.要注意的是,首图中拉伸终点、起点差值须相距250毫米,第二张图形可大于150毫米,若之间没有预留出相应数值,则无法进行拉伸。

    6.绘制成功后更改材质以及赋予颜色。

    7.剩余的结构,可重复以上步骤,运用拉伸命令,调整拉伸起点、终点完成。

    最终结果,如图所示:
















Revit零件功能怎么用?关于Revit零件功能设计地板

    来源丨益埃毕教育

    1.在CAD中设计好地板砖造型,注意这里只需要CAD中的线,具体尺寸记住,在CAD中不需要尺寸标注等多余的东西。

    2.根据CAD中的图纸尺寸,在revit中绘制一个有面层的相同大小的楼板,复制一个新的类型,命名为地砖造型。WT平铺两个视图(平面视图和三维视图),使用创建零件命令。

    3.选择图元单击创建零件按钮,使用分割零件命令,进入“修改/分区”草图模式。

    4.单击“编辑草图”进入后,设置工作平面,拾取楼板的表面。将准备好的CAD文件进行导入。注意:导入CAD是在编辑草图时进行导入。

    5.到平面视图中将草图进行移动对齐,然后完成。注意:因为平面视图中零件可见性显示的是原状态,所以平面视图中没有显示零件。

    6.在三维视图中选中需要修改的零件,将通过原始分类的材质取消勾选,进行材质的添加。

    7.进行复制。注意:零件可见性显示零件的是不能进行复制的,需要将零件可见性改为原状态在进行复制即可。
