钢结构作为一种承重结构体系 ,由于具有自重轻、强度高、塑性韧性好、抗震性能优越、工业装配化程度高、施工工期短、综合经济效益显著、结构体系灵活、造型美观等诸多优点 ,因而被越来越广泛地应用于工业厂房、城市轨道 (地铁 ) 车辆段库房、大型商场超市等大跨度或超大跨度的各类建筑中。与其施工工艺相对应 ,需要为这些建筑建造大型钢筋混凝土基础或设备基础 ,埋设钢结构 (柱 )与钢筋混凝土基础联结的结构螺栓。由于钢结构基础大 (上部多呈四棱台形 ) ,螺栓悬空设置不易固定 ,钢结构安装质量要求高 ,因此联结螺栓的埋设精度成为钢结构安装施工的关键技术。

01  工艺原理

利用独立的支架系统和定型模具为预埋螺栓定位 ,经使用经纬仪或全站仪精确调整、校对后 ,一次性完成混凝土承台浇注 ,从而达到预埋位置的准确无误。该工艺流程的特点是 :

( 1 )由于采用定型模具钢板固定预埋螺栓 , 使螺栓组内的螺栓相对位置保持准确。

( 2 ) 利用独立的支架系统和定型模具预埋螺栓 ,螺栓具有微调性 ,施工操作精度高 ,整体偏差小。

( 3 )充分利用搭设脚手架常用的 Φ 48 mm 钢管脚手杆和扣件周转材料 ,通用性强 ,费用低 ,可大量节省工程投入。

( 4 )施工工艺简便快捷 ,操作人员容易掌握。

钢结构预埋螺栓的工艺流程图如图 1 所示。

02  施工操作要点

2.1 施工准备

2. 1. 1 地脚螺栓的加工地脚螺栓应按设计要求加工定制和进场验收, 必须具备相应的材质证明和检验报告。

2. 1. 2 定型模具的设计加工

( 1 )根据预埋地脚螺栓与混凝土基础轴线的相对位置 ,并考虑模具的组装要求 ,确定模具钢板的平面尺寸 ,刻出模具钢板的纵横轴线十字线 ,然后按模具轴线确定预埋螺栓的相对位置 ,钻孔。模具的钻孔位置、孔径要与钢结构柱的螺栓孔位、孔径完全吻合 ,钢板厚度宜≮4 mm。

( 2 )模具钢板加工好以后可以在现场组装 , 轿杆采用长度 2. 0 m 的短脚手杆 ,立筋采用 Φ 18 mm 螺纹钢或 Φ 20 mm 钢管 ,立筋高度应高出预埋螺栓5～10 cm ,以方便使用钢尺校对轴线。

( 3 )如果混凝土基础顶部为短柱形 , 可以考虑在钢板中心挖孔 ,以方便混凝土浇注。

2. 1. 3 测量精度的控制

根据工程设计定位坐标及高程 ,加密测设轴线和高程控制网 ,方便对不同部位的精确测量。

2.2 施工顺序

根据钢结构柱的平面布置 ,先从角柱或边柱开始 ,沿纵轴方向固定预埋螺栓。如果为多跨度钢结构 ,应以中间跨纵轴向两侧纵轴流水施工 ,以减小测量和施工误差 ,提高整体安装精度。

2.3 独立支架系统的安装

钢结构混凝土基础的设计尺寸较大 ,最大宽度为 3. 8 m ,上部常设计为四棱台形状 ,支模高度远低于地脚螺栓的预埋高度 ,再者钢模或木模都具有一定的柔性 ,达不到预埋螺栓的精度要求 ,因此 ,工程采用一套独立的支架系统。支架的安装要点如下 :

( 1 )沿纵轴在基础轴线两侧 0. 75 m 左右 (应保证在地梁外侧 ) 拉线 , 沿拉线在基础承台垫层两侧和基础承台之间设置立杆 ,间距 2. 0～2. 5 m。

( 2 )立杆应打入地基土 30～50 cm (根据土质软硬程度而定 ) ,高度高出纵向水平杆约 20 mm。纵向水平杆必须保证水平设置 ,高度应保证预埋螺栓顶

符合设计高度并留有上下调整移动的空间。

( 3 )一般的基础承台施工宽度均大于 2. 0 m ,可将基础两侧立杆和上部水平杆用斜拉杆连接 ,形成门字形架;斜拉杆与水平杆的节点间距 1. 5 m 左右 , 保证水平杆不产生挠度变形。

( 4 )在斜拉杆与水平杆节点处向两侧架设斜支撑 (支撑打入地基土深度约 30 cm ) ,然后在支撑附近安装横向拉杆 ,并在基础上部由水平杆和横向拉杆组成井字架 ,形成一空间几何不变体 ,确保架体的刚度和稳定(见图 2 ) 。

2.4 定型模具的就位调整

( 1 )用经纬仪或全站仪在支架系统的井字架上测设纵横向轴线点 ,拉线形成十字轴线 ,然后把定型模具轿杆架于井字架水平杆上 ,使模具钢板上的十字刻线与井字架轴线拉线对正 ,用脚手扣件将轿杆与水平杆联接(暂不用扣紧 ,以备调整 ) 。

( 2 )定型模具就位后 ,拧松轿杆上扣件 ,用小线 坠从井字架的轴线拉线往模具钢板上投点 ,轻轻敲 击轿杆 ,让定型模具前后左右微小移动 ,利用井字架 上的轴线拉线对其进行精确调整 ,使投点与模具刻 痕重合 ,然后拧紧扣件。

2..5 预埋螺栓的安装调整

( 1 ) 把预埋螺栓从模具钢板钻孔下穿入 ,按设 计要求预留外露螺纹长度 ,并用两个螺母将其固定 ; 用水准仪检测螺栓顶部标高 ,通过上下螺母微调至符合标高要求 ,拧紧螺母 (暂不要拧死 ) 。

( 2 )用水平尺逐根检测预埋螺栓螺杆立面两个 方向的垂直度 ,可轻微掰动螺杆进行调整 ,直至两个 方向的垂直度达到要求 ,彻底紧固螺母。

( 3 )当一个螺栓组的每一根螺栓的标高和垂直度都调整合格后 ,用短钢筋将螺栓根部相互点焊交 圈连接 ,使一个螺栓组拉结成整体。如预埋螺栓较 长 ,可增加一至二道焊筋 ,确保定位的准确与稳定。

( 4 )为了确保预埋螺栓不发生整体沉降和整体倾斜 ,还要用短钢筋将其与基础钢筋网架斜拉点焊 ,并在预埋螺栓底部对角点焊两根短钢筋 ,支撑于基 础垫层。

( 5 )当基础钢筋网架内部空间足够大、不影响 预埋螺栓的整体安装时 ,可以在安装模具前先安装 预埋螺栓。

2.6  预埋螺栓的复核

( 1 )当各基础承台预埋螺栓安装完成后 , 用全 站仪在模具钢板上测设轴线交点 ,检查钢板刻痕交 点是否与测设轴线交点重合 ,如果存在误差 ,通过松 动扣件轻击轿杆微调模具 ,直至使之完全重合 。如果偏差过大 ,应松开轿杆扣件及与基础钢筋网架的 加固连接 ,重新进行调整。

( 2 )用钢尺检查各基础承台螺栓组之间的距离 是否符合设计要求 ,拉通线检查各基础螺栓组同一 排预埋螺栓是否直线排列 ,如有误差 ,重复前述的方 法进行纠正 。

( 3 )对纵向轴线较长的钢结构 , 由于视觉和仪 器的局限 ,可采取分段预埋及加密控制网的方法 ,并 加强与已预埋螺栓的复核测量 ,确保控制精度符合要求。



钎焊是采用比焊件金属（母材）熔点低的金属作钎料（填充材料），将焊件和钎料加热到高于钎料、低于焊件熔化温度，利用液态钎料润湿焊件金属，填充接头间隙并与母材金属相互扩散实现连接焊件的一种方法。

钎焊变形小，接头光滑美观，适合于焊接精密、复杂和由不同材料组成的构件，如蜂窝结构板、透平叶片、硬质合金刀具和印刷电路板等。钎焊前对工件必须进行细致加工和严格清洗，除去油污和过厚的氧化膜，保证接口装配间隙。间隙一般要求在 0.01～0.1毫米之间。
较之熔焊，钎焊时母材不熔化，仅钎料熔化；
较之压焊，钎焊时不对焊件施加压力。
钎焊形成的焊缝称为钎缝。
钎焊所用的填充金属称为钎料。
钎焊过程：表面清洗好的工件以搭接型式装配在一起，把钎料放在接头间隙附近或接头间隙之间。当工件与钎料被加热到稍高于钎料熔点温度后，钎料熔化（工件未熔化），并借助毛细作用被吸入和充满固态工件间隙之间，液态钎料与工件金属相互扩散溶解，冷凝后即形成钎焊接头。
焊接时钎料熔化温度在450℃以下的称为软钎焊；
焊接时钎料熔化温度在450℃以上的称为硬钎焊。暖通南社
钎焊分类：
按其所用的热源不同，钎焊可分为：（如下图所示）火焰钎焊、感应钎焊、烙铁钎焊、电阻钎焊及炉中钎焊等。

钎焊原理：
钎焊是利用液态钎料填满钎焊金属结合面的间隙而形成牢固接头的焊接方法。其工艺过程必须具备两个基本条件。
a)液态钎料能润湿钎焊金属并能致密的填满全部间隙；
b)液态钎料与钎焊金属进行必要的物理、化学反应达到良好的金属间结合。
1.液态钎料的填缝原理
钎焊时，液态钎料是靠毛细作用在钎缝间流动的，这种液态钎料对母材金属的浸润和附着的能力称之为润湿性。暖通南社
液态钎料对钎焊金属的润湿性越好，则毛细作用越强，因此填缝会更充分。钎料永远是往温度高的地方流动，而不是往下流动；
2.钎料与焊件金属的相互作用
钎料与焊件金属的相互作用包括两部分：
a)焊件金属溶解于液态钎料中；
b)液态钎料向焊件金属中的扩散。
在钎料往母材表面扩散过程中，钎料的扩散很容易受到外界因素的影响，如：加热温度不够、加热不均匀，表面有氧化物等，都会造成钎料不往母材表面扩散，如下图。

钎焊主要设备结构、安全操作及维护保养：
焊炬（焊枪）：
1、什么是焊炬？
使可燃气体与氧按需要的比例在焊炬中混合均匀，并由一定孔径的焊嘴喷出，进行燃烧以形成一定能率和性质的稳定的焊接火焰。
2、焊炬分类：
按可燃气体进入混合室的方式不同，可分为射吸式和等压式两种。最常用的射吸式焊炬（冰箱焊接使用），如下图所示。

射吸式焊炬构造图
1-焊咀；2-焊咀接头；3-混合气管；4-射吸管；5-射吸管螺母；6-喷咀；7-氧气针阀；8-中部主体；9-密封螺母；10-氧气调节手轮；11-氧气调节手轮螺母；12-软管接头；13-氧气、乙炔气管；14-手柄；15-手柄螺钉(母)；16-乙炔手轮；17-乙炔阀杆
等压式焊炬的原理如下图所示，它是由压力相近的氧、乙炔气同时进入混合室，自然混合后，从喷嘴喷出，点燃形成火焰。由于乙炔压力和氧气压力相近，故混合均匀，火焰稳定，不受焊炬温度影响，而且由于乙炔压力较高，回火可能性比射吸式焊炬小。但它须使用中压乙炔，故又称中压式焊炬。

3、焊炬代号含义：

4、射吸式焊炬的工作原理：
通过打开氧气调节阀之后氧气从喷咀口快速射出，并在喷咀外围造成吸力，在打开乙炔调节阀乙炔气积聚在氧气喷咀的周围，由于氧气射流吸力，积聚在喷咀外围的乙炔气很快被氧气吸出，并按一定的比例与氧气混合，经过射吸管混合气管从焊咀喷出。
射吸式焊炬的优点是：由于可燃气体是靠氧气的射吸作用进入焊炬的，所以，不论使用低压可燃气体还是中压可燃气体均可正常工作。缺点是：在焊接过程中焊炬温度升高，使混合管内的混合气体的温度和压力也升高，引起喷嘴周围的真空度降低，使可燃气体流人量减少，造成氧—可燃气体的混合比增加，火焰变为氧化焰，使焊接质量降低。因而这处焊炬工作一段时间后，需要重新调节火焰，或是将焊嘴和混合管浸人水中，使其冷却才行。
回火防止器（简称：回火阀）：
回火防止器简称回火阀，主要作用是防止焊炬在回火时火焰倒袭造成管道爆炸，其结构如下图所示：

回火阀主要是起到单向流通的作用，如果在安装时将其接反将会导致乙炔气不流通。乙炔气内杂志附着在火焰熄灭器阀内，从而将止火管上的小孔堵塞，造成乙炔气气流量变小，因此为保证回火截止阀的有效性，必须定期进行清理，且按照使用标准必须半年更换一次。
回火阀的清洗方法，采用水温在约70℃的热水内进行浸泡、吹干，在重新组装时各螺纹连接口上必须缠上生料带进行密封紧固，否则有可能会造成漏气。
焊咀：

乙炔、氧气瓶、减压阀、辅助工具：
1、乙炔瓶：
乙炔瓶的外表面刷成白色，瓶子表面写“乙炔”、“火不可近”红字；乙炔瓶子一般容量为40L；
2、氧气瓶：
氧气瓶的外表面刷成天蓝色，瓶子表面写“氧气”黑字；瓶子一氧气般容量为40L；

3、减压阀：
减压阀是将减压高压气体降为低压气体的调节装置，减压阀的作用：一是减压，二是稳压减压作用：由于气瓶内的气体压力较高，而气焊时所需要的工作压力却较小。如氧气的工作压力一般要为0.1-0.4Mpa，乙炔的压力则更低，最高为0.15Mpa，因此需要用减压器把贮存在气瓶内的高压气体降为低压气体，才能输送到焊炬内使用。暖通南社
稳压作用：随着气体的消耗，气瓶内气体的压力是逐渐下降的，即在气焊工作中气瓶内的气体压力是时刻变化的，这种变化会影响气焊过程的顺利进行。因此就需要使用减压器保持输出气体的压力和流量都不受气瓶内气体压力下降的影响，使工作压力自始至终保持稳定。

4、辅助工具：
胶管：根据GB/T9448-1999标准规定，氧气胶管为黑色，内径为8mm，乙炔胶管为红色，内径为10mm，这两种胶管不能互换，更不可能用其他胶管代替。
护目镜：主要起保护焊工眼睛不受火焰亮光的刺伤的作用，其次用来观察焊料的流动情况。
活动扳手、通针、砂纸、锉刀主要用来清理焊咀。
5、节气阀
主要作用：节约氧气、乙炔；安装时注意气体流向，避免接错进、出口接头（如下图）在工间休息时间内，应关闭长明灯和焊枪；线体上两台冰箱间距达到3 米以上焊工就应将焊枪熄灭，待冰箱到达焊接工位时，用长明灯重新点燃焊枪进行焊接。

安全操作及维护保养：
1、焊炬的使用安全：
(1)在使用前还应检查焊嘴和各气阀处有无泄漏现象。方法是：关紧各气阀，将焊炬插入水中，然后分别通人氧气和乙炔，如水中不出现气泡，就证明气密性良好。
(2)焊炬的各气体通道都不得沾染油脂，以防止氧气遇油脂燃烧和爆炸。同时焊嘴的配合面不得碰伤，防止漏气而影响使用。
(3)经检查合格后，才能点火。点火时先开乙炔手轮，点燃乙炔立即开启氧气调节阀手轮调节火焰。
(4)停止使用时，先关乙炔手轮，后关氧气手轮，以防止火焰回烧和产生黑烟。焊工在操作中如发现乙炔和氧气压力或流量发生变化，不能满足工作要求需作调整时，必须停焊，熄灭火焰，待处理后重新点火。禁止带火焰进行调整处理，防止因发生器压力和流量的波动引起回火。
(5)停止使用后，焊炬应挂在适当的地方，或拆下胶管并将焊炬存放在工具箱内，禁止为工作方便而不卸下胶管，将焊炬、胶管和气源作永久性连接。
2、射吸式焊炬常出现问题：
焊炬最常见的主要故障是堵塞，堵塞原因主要是由于氧气、乙炔中的水份、微粒物和主管道内壁长时间使用造成的铁锈等微粒物，在经过氧气、乙炔的流经后将其带进焊炬内，加上氧气、乙炔调节阀都为针阀，内孔很小，从而造成射吸能力下降，甚至造成堵塞。暖通南社
3、射吸式焊炬的射吸能力检查方法：
将焊炬上的氧气接头与氧气软管连接起来（焊炬上的乙炔接头不连接），然后将氧气阀门、乙炔阀门都完全开启，用手指放在乙炔接头处，如感觉有一股很强的吸力则表明焊炬可正常工作，如吸力很小则证明焊炬内壁有沉淀物存在；
4、检测出焊炬射吸力较差时可通过用水温在约 70℃的水中侵泡或冲烫，然后在用高压压缩空气进行吹扫（吹扫时也必须将焊炬内的水充分的清除干净），从而将焊炬内微粒物彻底的清除掉，恢复焊炬的射吸能力。
5、橡皮管的长度一般不应小于5M，若操作地点离气源较远时，可根据实际情况将两橡皮管用管接头连接起来使用，但必须绑扎牢固。发现皮管冻结时，应用温水解冻，禁止用明火烤；
6、在使用过程中若发生回火，应迅速关闭乙炔调节阀，同时关闭氧气调节阀，等回火熄灭后，再打开氧气调节阀，吹除残留在焊炬及连接管路内的余焰与烟灰，并将焊炬的手柄前部放在水中冷却。另在使用过程中，如发现漏气现象应立即停止使用，在消除漏气后才能使用。
7、不得将燃烧的焊枪卧放在工件或地面上；交接班或停止焊接时，应关闭氧气和乙炔阀门；离开岗位时，禁止把点燃的焊枪放在操作台上；
8、发生乙炔回火，应立即关闭乙炔阀门和氧气阀门，查找回火原因，回火后，要对管路进行检查，更换回火防止器，避免回火器失效。
安全防护器具：
1、焊接的温度会发出有害的光线，长时间裸眼作业，会对眼睛造成伤害，所以有必要带防护眼镜。
2、要穿清洁的的工作服、戴手套，为防止烫伤。

钎焊前的准备：
管路管端加工形式及插管装配工艺要求：
一、管路管端加工形式简介：

二、插管装配工艺要求：
钎焊的接头形式有对接、搭接、T 型接、卷边拉及套接等方式，冰箱制冷系统所采用的均为套接方式。钎焊接头的安装须保证合适均匀的钎缝间隙，单边在0.05mm~0.15mm 之间。
间隙过大会破坏毛细作用而影响钎料在钎缝中的均匀铺展，在受压或振动下引起焊缝破裂和出现半堵或全堵现象；
间隙过小会妨碍液态钎料的流入，使钎料不能充满整个钎缝使接头强度下降；
钎缝间隙不均匀，会妨碍液态钎料在钎缝中的均匀铺展，从而影响钎焊质量。暖通南社
对于套接形式的钎焊接头，选择合适的套接长度是相重要的，一般铜管的套接长度在5mm-15mm，毛细管的套接长度在10mm-15mm，若套接管长度过短易使接头强度（主要指疲劳特性和低温性能）不够，更重要的是易出现焊堵现象。
管路接头安装完毕后，应检查钎焊接头是否有变形、破损及套接长度是否合适（如下图所示），
若出现不良接头应拆除重新安装后方可焊接。


焊前管路整形：
1、焊前管路整形的意义
在焊接之前，将蒸发器、冷凝器、压缩机、干燥过滤器、毛细管和连接管等制冷管路按照冷媒流动顺序连接起来，为焊前管路整形。
由于焊前整形操作直接关系到各管路之间的装配间隙、插入深度和各管路整形后是否变形管折等要素，因此，焊前整形对焊接质量起着至关重要的作用。
2、焊前管路整形方法
在焊前管路整形中操作中，各管路一定按照正确的冷媒流动方向连接在一起。具体操作顺序为：拔制冷件橡胶堵头（图1.1）→冷凝器弯曲整形（图1.2）→蒸发器弯曲整形（图1.3）→干燥过滤器安装(图1.4) 充氮保护。

3、焊前管路整形的影响因素
影响焊前管路整形质量的好坏因素众多，在整形之前必须对各影响因素进行检查，保证后道焊接的质量操作和效率。影响焊前管路整形的因素大致有以下几类：制冷件型号正确对应、制冷件管路的气密性、制冷件表面清洁程度、管路材质柔韧性、整形手法和系统敞开时间。
制冷件型号正确对应：焊前整形操作之前，核对图纸与管路实物，防止混淆外形相近的物料、焊接方向和位置等。操作者必须检查制冷件的使用是否正确，在保证压缩机型号、两器型号、干燥过滤器正确后，制冷系统才有效，焊前整形操作才能往下进行。若出现型号错误，必须更换正确的物料；若现场不能更换，产品必须下线维修或进行相关处理。
管路气密性：整形之前，操作者检查制冷件各管路的外表状态和气密性，各管路无破损和管折，拔出管口堵头应听到氮气从管口冲出的声音，若制冷件有破损、管折或无氮气保压，要将此物料放入不合格物料定制区域不予使用，无气密性的管路的系统不能正常运行；在制冷件管路合格后，操作者才能进行正常的整形操作。暖通南社
制冷件表面清洁：在操作开始前必须仔细检查以保证制冷配件表面清洁，表面的氧化物及油污等杂质会阻碍钎料与零件金属的接触，使液态钎料聚成球状而很难铺展；若有必须在清除之后才能允许使用。清除焊件表面及接合处的油污、氧化物、毛刺及其它杂物的方法：表面的油污可用丙酮、酒精、汽油等环保有机溶液清洗，此外热的碱溶液除油污也可以得到很好的效果，对于小型复杂或大批零件可用超声波清洗，清洗后需干燥处理。注意：不能使用含有氯元素的化学物质进行制冷配件的清洗（如盐酸）。
管路材质柔韧性：操作者在进行管路整形操作时，管路材质的柔韧性直接影响到整形效果和操作效率。在管路材质的柔韧程度合适的条件下，操作者可以较为便捷的按照质量要求完成焊前整形操作，操作难度也不会太大；若管路材质的柔韧性超出要求范围，会带来操作难度大、管路损伤等不良后果。比如：管路材质过硬，在整形时，操作者很难将管路弯曲成型，用力过大容易造成管路损坏、管折，同时操作效率相比下会降低。因此，外检对管路材质的柔韧性检验更显重要，在生产时在出现管路材质硬、整形困难时，要及时对管路材质的柔韧性进行判定。
整形手法：在焊前整形操作后，产品产生的管路管折、破损等缺陷多数跟整形手法有关，因此，焊前整形的手法的合理性尤为重要。焊前整形操作关键在于管路弯曲切角不能小于90度，管路扭曲角度不能超过15度，保证管路无变形和管折。
系统敞开时间：焊前整形要将各管路的堵头全部拔出，由于各管路在堵头被拔出之后，空气中氧气、水份、杂质会迅速进入压缩机和制冷管路，氧气会氧化管路特别是在焊接时，水份和杂质进入系统后，会影响冷媒正常流动，造成脏堵、冰堵等制冷缺陷。因此在整形完成之后，多长时间之内进行焊接直接影响到整个制冷系统的运行。目前我司制冷系统在敞开后在5min内完成焊接。若由特殊原因造成的操作停滞，所有未封闭系统产品必须在完成焊接或封闭后再停止操作。
氧气、乙炔、氮气使用压力要求：

边充氮边焊接时，氮气压力保持在0.02Mpa～0.03Mpa之间最为合理。预充氮方式在焊接前道岗位操作，因此要考虑到在充氮之后氮气流失的因素，预充氮压力要求要比边充氮边焊接方式要高，目前焊前充氮压力要求为0.3Mpa～0.5Mpa，充氮时间保证3～5s。
钎料、钎剂分类、牌号含义及主要用途：
一、钎料分类：
钎料熔化温度在450℃以下的称为软钎料钎料熔化温度在450℃以上的称为硬钎料。
在系统钎焊及管路组件钎焊过程中主要使用硬钎料，由于硬钎料其组成成份的不同，在钎料选用时也要遵循三个基本的规则：钎料的物理特性、钎料的熔化特性、钎料的形状。根据铜的熔点及钎焊的基本定律分析得出：在钎焊紫铜管及邦笛管时必须选用熔点在600℃-850℃的钎料进行钎焊，硬钎料中主要分为两种：铜基钎料、银基钎料，由于冰箱制冷系统各种管材焊点都有，因此使用种类也比较多，目前主要主要使用以下四种：

二、钎料牌号含义及主要作用：

银基钎料：主要以银铜和银铜锌合金为基，还可加入、锡、锰、镍、锂等元素以满足不同的钎焊工艺要求，是应用最广的一种硬钎料。由于熔化温度不很高，能润湿很多金属，并且有良好的强度、延性、导热性和抗腐蚀性，广泛用于钎焊低碳钢、不锈钢、铜及铜合金、可伐合金、难熔金属
等。
P（磷）降低钎料熔点的主要元素，增强焊点硬度，提高结晶温度，并能改善润湿能力和铺展能力，增强流动性。
三、铜管、邦笛管与钎料熔化温度：

四、钎剂的种类、牌号含义及主要作用：

钎剂的主要作用是清除钎料和母材金属表面的氧化物，并保护焊件和液态钎料在钎焊过程中免于氧化，改善液态钎料对焊件的润湿性。

    文章来源：建筑科学

    对于Revit初学者来说，钢筋绘制可能一直是一个盲区，今天，小编就跟大家介绍一下，在Revit中如何绘制框架梁钢筋。

    如下图所示框架梁，长6000mm，截面宽度200mm，高度600mm,梁顶部钢筋2根14，下部钢筋2根18,箍筋加密区为100mm,非加密区为200mm：

    首先打开Revit软件，新建一个项目，选择样板文件为结构样板：

    在结构菜单中，绘制一根矩形梁：

    在梁属性菜单中，选择任意一根矩形梁，在属性栏中选择编辑类型，对矩形梁进行编辑：

    根据梁截面宽度跟高度编辑梁，并在平面图中绘制6000mm的矩形梁：

    绘制完成矩形梁后，在属性栏中，给矩形梁赋予相应的材质：

    Revit中绘制钢筋得在剖面图纸进行绘制，接下来我们创建一个剖面，选中视图，在视图菜单中选择剖面，我们新建如下图所示剖面1：

    选择项目浏览器中的剖面，进入1-1剖面截面：

    选择结构选项中的钢筋选项;

    我们首先绘制箍筋：选择钢筋类别

    选择放置形式为平行于工作平面，我们放置一根钢筋：

    选择所绘制的钢筋，在属性菜单栏中视图可见性状态，点击编辑：

    将所要显示的钢筋视图勾选上：

    切换到平面视图，选择钢筋，右上方布局中，我们选择间距数量

    在非加密区，我们填写要求的200mm：

    同样的操作，我们绘制加密区的箍筋：

    接下来，我们开始绘制纵筋：还是切换到剖面1，选择结构菜单下的钢筋选项：

    选择钢筋型号跟类别，放置方式选择垂直于保护层,放置2根14的纵向钢筋：

    选中2根14，在视图可见性中勾选所要显示的视图：

    在三维视图中可以直观的看一下，所绘制的钢筋：

    同样的操作，我们完成下部2根18的操作，到此为止，我们的矩形梁钢筋就绘制完成：





    免费Revit教学视频。







BIM给制造业带来了什么？——BIM技术在钢桥自动化制造中的应用

BIM技术是一种应用于工程设计、建造、管理的数据化工具。按照BIM的正确打开方式，就是在开始动工前，业主作为发起人，召集设计方、施工方、材料供应商、监理方等各单位一起，做出一个BIM模型，大家会根据这个模型进行实际建设，如果建设过程中进行了变更，再对模型进行修改，到最后项目建好，模型也随之修改好。参建各方通过对参数模型的运用，整合各种相关信息，在项目策划、运行和维护的全生命周期过程中，进行共享和传递，使工程技术人员对各种建筑信息作出正确理解和高效应对，为设计团队以及包括建筑运营单位在内的各方建设主体提供协同工作的基础，在提高生产效率、节约成本和缩短工期方面发挥重要作用。

由模型标准化向数据集成化转变

作为一家有着126年历史的中国最早的钢桥制造企业，中铁山桥在近几年参建的虎门二桥、沪通长江大桥、重庆新白沙沱桥、官厅水库桥、浙江舟岱大桥长白互通钢箱梁、深中通道等项目中，不断探索和实践BIM技术在钢桥自动化制造中的应用。

通过近10年的了解与实践，对BIM技术有了更深刻的认识。BIM技术的应用，已经越来越成为工程建设过程中的必选项。

BIM技术的起源首先从手工设计制图说起。之前是手工绘图和计算，设计过程的计算量非常大，且效率低。设计行业引入计算机，最早是在90年代，当时是286时代。引入计算机后，极大地提高了效率。当时用286算一榀框架需要一天时间，后来随着apple2的出现，大幅度提高了计算速度。发展到586时代，这个阶段大概是从1985年～1995年。国内引入计算机，设计院比科研单位晚，当然进入制造行业更晚。制造企业大概是90年代末开始引入计算机，也尝试了很多国内的CAD软件，最后用auto CAD代替手工画图，并进行三维放样及立体建模，也可以说是BIM技术应用的萌芽阶段。

而现在，我们研究应用BIM技术不再局限于存储结构尺寸信息，不再是传统手工制图到CAD的一种工具的改变，而是集成了信息化、互联网及大数据云计算一体的第二次桥梁建造技术革命。如果把BIM技术在桥梁制造中的应用分为四个阶段的话，我们目前正在实现由第三阶段向第四阶段的跨越，即由模型标准化向数据集成化转变。

BIM技术应用是以建设方为主导，设计方为源头，各参建方在共同的BIM信息平台上完成各项工作，留存各类施工制造信息，最后交给运营方用于项目的运营维护。所以说，施工制造方是整个项目BIM技术应用中承上启下的关键环节。

信息是死的，信息化是活的，信息只有传递起来才是有意义的，所以BIM技术的成功应用必须依托于一个好的应用系统。那么，众多系统已经建立,为什么还是没有提高制造过程中的效率呢？这期间最重要的是3D模型信息的不够完善,达不到制造详图的标准。在这个背景下,我们开始了艰难的探索。而我们基于BIM技术的桥梁钢结构智能制造，建立了一套协同智能制造的生态系统。满足项目、企业和产业体验需求和期望，筑就“品质工程”。我们建立了基于“互联网+BIM技术应用的PLM云服务平台(我们称之为iBIM系统)” 。

这是真正的BIM技术落地过程。其中，前期使用TEKLA,REVIT建模,发现在曲线结构中表现不够理想，信息化过程参数化不完善，所以我们又使用CATIA建模平台，并在浙江舟岱大桥长白互通匝道桥3D建模过程中能够得到良好的应用。

自主研发推动制造升级

首先，我们应用自主研发的参数化建模技术，快速地建立标准模块化制造模型，完整承继设计数据，专业协同审查，规范编码，通过一物一码，关联各类制造信息，使管理像素缩小到零件级。应用BIM模型生成施工图纸，导入PLM系统，自动抽取完整的电子数据，生成BOM清单，并关联预设工艺库，快速编制工艺规程。

然后，利用BIM模型进行制造工艺仿真模拟，通过三维可视化交底，指导实际操作，直观有效，特别是结构复杂的项目更具指导意义。

应用自主研发的 iBIM 云服务管理平台，协同ERP、PLM系统，读取生产计划和工艺数据，实现车间自动化排产。通过自动排版套料系统，可自动生成钢板材料采购清单，并输出数控加工代码。将3D模型数据交付到车间数控生产设备，减少人工环节导致的错误漏失。完成零件信息从模型到加工设备的无缝对接，包括材质、厚度、尺寸信息。通过自动套料系统，实现模型与加工数字信息一体化。

利用自主开发的模型轻量化技术，可实现移动端查看模型和图纸、工艺信息、检验规程等文件，及时准确指导作业。应用手持终端扫码，报工报验，采集生产数据，及时放映板件的进度，规范处理问题，质量检查高效协同，质量记录与模型同时关联，完成对信息的追溯和管理。我们通过模型浏览轻量化、图纸工艺无纸化、进度管理透明化、质量管理可追溯、安全管理流程化、物流管理可视化，以及丰富的移动端数据采集功能：如图纸信息、技术通知、三维浏览、日志管理、安全管理、质量管理、进度管理等，最终将现场资料、工程资料档案数据信息集成到BIM模型中并完成交付。

我们着手开发了焊缝地图管理系统，实现焊缝施焊和检验信息的全面集成。应用 iWeld 智能焊接管理系统和新一代数字化焊机，可实现实时监测焊接数据，控制焊接过程稳定。通过iWeld 智能焊接管理系统与焊缝地图管理系统对接，实现对焊缝的信息化管理，真正实现焊接过程的可监控、可追溯、可查询。

在BIM模型中建立涂装信息，应用新研发的涂装系统，可实现大型钢箱梁桥涂装作业的自动化。

应用ERP系统，实施仓储管理，通过生产物资的扫码入库出库管理，实时掌握材料采购动态。钢板实施单件管理，实现库存定位和追踪。利用IBIM管理平台追踪零部件转序过程，采用二维码转序技术，对产品发运清单，进行自动化核对，提高物流功效。

面临挑战

BIM技术给钢桥建设模式带来了革命性的变化，其优势是显而易见的。但在国内的具体实施过程仍然存在巨大挑战。如项目前期的BIM技术应用没有规划，建设各阶段、各部门各自为战，应用过程中设计模型达不到制造精度要求。由于各个项目要求不一，平台选择也不一样，每个平台数据格式不统一，造成使用IFC传递时数据信息丢失情况，给制造企业造成很大了困扰和挑战。软件企业对制造应用解决方案少，每种软件都需要定制开发，加大了企业的负担和难度，这个也是在制造过程中所遇到的最大的难题。希望以后各个平台统一标准，开发更加实用的模块解决。传统习惯也是困扰的一大难题，解决这个难题也需要开发更贴近实际需要，做到简便实用，在继承的基础上做开发，当然也需要传统行业的观念转变。

那么，我们要如何应对这些挑战呢？

BIM是工程项目物理和功能特性的数字化表达，是工程项目信息可以分享的知识资源，为其全生命期的各种决策构成可靠的基础。基础是3D。核心价值是数字的信息快速处理和便于理解，最大特点是大数据和可视化，大数据需要大空间。

BIM对软硬件依赖程度高，大回报需要大投入。

BIM应用是一项系统工程，通过协同平台整合信息化管理是必经路径，广泛应用数字化、自动化、智能化设备可以更好地发挥作用，体现其价值，实现卓越绩效。大计算需要大平台。

BIM技术是一项技术变革，不能一蹴而就。需要统一规划、统一标准，需要各方协同。大格局需要大智慧。



防水工程及工程量计算规则

一、说明

(一)本章包括：找平层及保护层，地下室基础防水、厨房、卫生间楼地面防水，屋面防水，止水带5节共151个子目。

(二)定额中卷材防水是按单层编制的，设计双层卷材时分别执行相应定额子目。

(三)墙体防水不分内外，均执行立面防水的相应定额子目。

(四)涂料防水不分涂刷遍数，均以厚度为准。

(五)防水子目中的找平层与保护层分别执行相应定额子目。

(六)聚酯布、玻璃布、化纤布定额是按单层编制，设计为双层时，工程量乘以2。

(七)屋面隔汽层执行防水层相应定额子目。

二、工程量计算规则

(一)水泥砂浆找平层按图示尺寸以平方米计算。

(二)楼地面及地下室平面防水防潮按图示尺寸的水平投影面积以平方米计算，扣除0.3m2以上孔洞及凸出地面的构筑物、设备基础等所占面积，不扣除柱、垛、间壁墙所占面积；地面与墙面连接部分，墙面有防水时，卷起

部分不再计算，墙面无防水时卷起部分按图示面积并入平面工程量内，图纸未标注时，卷起高度按250mm计算；地下室底板下凸出部分，按展开面积并入平面工程量内。

(三)墙体防水按其图示长度乘以高度以平方米计算，柱及墙垛的侧面面积并入墙体工程量内；扣除0.3m2以上孔洞所占的面积。

(四)屋面防水按图示尺寸以平方米计算，扣除0.3m2以上孔洞所占面积；女儿墙、伸缩缝、天窗等处的卷起部分，按图示面积并入屋面工程量内，图纸未标注时，卷起高度按250mm计算。

(五)防水布按设计图示尺寸以平方米计算。

(六)豆石混凝土保护层按图示水平投影面积以平方米计算；水泥聚苯板、水泥砂浆、聚苯乙烯泡沫塑料均按图示尺寸以平方米计算。

(七)止水带分材质按图示长度以米计算。

(八)挑檐、雨罩按图示尺寸以平方米计算。

(九)蓄水池、游泳池等构筑物按图示尺寸以平方米计算

 一、钢结构的特点

1、钢结构自重较轻
2、钢结构工作的可靠性较高
3、钢材的抗振（震）性、抗冲击性好
4、钢结构制造的工业化程度较高
5、钢结构可以准确快速地装配
6、容易做成密封结构
7、钢结构易腐蚀
8、钢结构耐火性差

二、常用钢结构用钢的牌号及性能

1、炭素结构钢：Q195、Q215、Q235、Q255、Q275等
2、低合金高强度结构钢
3、优质碳素结构钢及合金结构钢
4、专门用途钢

三、钢结构的材料选用原则

钢结构的材料选用原则是保证承重结构的承载能力和防止在一定条件下出现脆性破坏，根据结构的重要性、荷载特征、结构形式、应力状态、连接方法、钢材厚度和工作环境等因素综合考虑的。
《钢结构设计规范》GB50017-2003提出的四种钢材型号是“宜”使用的型号，是在条件许可时的首先选择，并不禁止其它型号的使用，只要使用的钢材满足规范的要求即可。

四、主要钢结构技术内容

（1）高层钢结构技术。根据建筑高度和设计要求分别采用框架、框架支撑、筒体和巨型框架结构，其构件可采用钢、劲性钢筋混凝土或钢管混凝土。钢构件质轻延性好，可采用焊接型钢或轧制型钢，适用于超高建层建筑；劲性钢筋混凝土构件刚度大，防火性能好，适用于中高层建筑或底部结构；钢管混凝土施工简便，仅用于柱结构。
（2）空间钢结构技术。空间钢结构自重轻、刚度大、造型美观，施工速度快。以钢管为杆件的球节点平板网架、多层变截面网架及网壳等是我国空间钢结构用量最大的结构型式。具有空间刚度大，用钢量低的优点，在设计、施工和检验规程，并可提供完备的CAD。除网架结构外，空间结构尚有大跨悬索结构、索膜结构等。
（3）轻钢结构技术。伴随着轻型彩色钢板制成墙体和屋面围护结构组成的新结构形式。由5mm以上钢板焊接或轧制的大断面薄壁H型钢墙梁和屋面檩条，圆钢制成柔性支持系统和高强螺栓连接构成的轻钢结构体系，柱距可从6m到9m，跨度可达30m或更大，高度可达十几米，并可设轻型吊四。用钢量20～30kg/m2。现已有标准化的设计程序和专业化生产企业，产品质量好，安装速度快，重量轻，投资少，施工不受季节限制，适用于各种轻型工业厂房。
（4）钢混凝土组合结构技术。以型钢或钢管理与混凝土构件组成的梁、柱承重结构为钢混组合结构，近年来应用范围日益扩大。组合结构兼有钢与混凝土两者的优点，整体强度大、刚性好、抗震性能良好，当采用外包混凝土构造时，更具有良好的耐火和耐腐蚀性能。组合结构构件一般可降低用钢量15～20％。组合楼盖及钢管混凝土构件，还具有少支模或不支模、施工方便快速的优点，推广潜力较大。适用于随较大荷载的多层或高层建筑的框架梁、柱及楼盖，工业建筑柱和楼盖等。
（5）高强度螺栓连接与焊接技术。高强螺栓是通过磨擦力来传递应力，由螺栓、螺母和垫圈三部分组成。高强螺栓连接施工简便、拆除灵活、承载力高、抗疲劳性能和自锁性好、安全性高等优点，工程中已取代了铆接和部分焊接，成为钢结构制作及安装中的主要连接手段。在车间内制作的钢构件，厚板应采用自动多丝弧埋焊，箱形柱隔板应采用熔咀电渣焊等技术。现场安装施工中，应采用半自动焊技术和气体保护焊药芯焊丝及自保护药芯焊丝技术。
（6）钢结构防护技术。钢结构防护包括防火、防腐、防锈，一般是采用在防火涂料处理后无需再作防锈处理，但在有腐蚀气体的建筑中尚需作防腐处理。国内防火涂料种类较多，如TN系列、MC-10等，其中MC-10防火涂料有醇酸磁漆、氯化橡胶漆、氟橡胶涂料及氯磺化涂料等。在施工中应根据钢结构型式、耐火等级要求及环境要求选用合适的涂料及涂层厚度。

五、钢结构的目标与措施

钢结构工程涉及面广，技术难度大，在推广应用中必须遵循国家及行业标准规范。各地建设行政主管部门应重视钢结构工程专业化阶段的建设，组织好质检队伍培训工作，并及时总结工作实践和新技术应用。大专院校、设计部门和施工企业应加速钢结构工程技术人员培养，推广技术成熟的钢结构CAD。群众学术团体应配合钢结构技术的发展，广泛开展国内外学术交流和培训活动，积极把钢结构的设计、制作与施工安装技术的总体水平，在近期内能有奖励的提高。

六、钢结构的连接方法

钢结构的连接方法有焊缝连接、螺栓连接和铆钉连接三种。
（一）、焊缝连接
焊缝连接是通过电弧产生的热量使焊条和焊件局部熔化，经冷却凝结成焊缝，从而将焊件连接成为一体。
优点：不削弱构件截面，节约钢材，构造简单，制造方便，连接刚度大，密封性能好，在一定条件下易于采用自动化作业，生产效率高。
缺点：焊缝附近钢材因焊接高温作用形成的热影响区可能是某些部位材质变脆；焊接过程中钢材受到分布不均匀的高温和冷却，使结构产生焊接残余应力和残余变形，对结构的承载力、刚度和使用性能有一定影响；焊接结构由于刚度大，局部裂纹一经发生很容易扩展到整体，尤其是在低温下易发生脆断；焊缝连接的塑性和韧性较差，施焊时可能产生缺陷，使疲劳强度降低。
（二）、螺栓连接
螺栓连接是通过螺栓这种紧固件把连接件连接成为一体。螺栓连接分普通螺栓连接和高强度螺栓连接两种。
优点：施工工艺简单、安装方便，特别适用于工地安装连接，也便于拆卸，适用于需要装拆结构和临时性连接。
缺点：需要在板件上开孔和拼装时对孔，增加制造工作量，且对制造的精度要求较高；螺栓孔还使构件截面削弱，且被连接件常需相互搭接或增设辅助连接板（或角钢），因而构造较繁且多费钢材。
（三）、 铆钉连接
铆钉连接是将一端带有半圆形预制钉头的铆钉，将钉杆烧红后迅速插入连接件的钉孔中，然后用铆钉枪将另一端也打铆成钉头，以使连接达到紧固。
优点：铆接传力可靠，塑性、韧性均较好，质量易于检查和保证，可用于重型和直接承受动力荷载的结构。
缺点：铆接工艺复杂、制造费工费料，且劳动强度高，故已基本被焊接和高强度螺栓连接所取代。

七、焊接连接

（一）焊接方法
钢结构常用的焊接方法是电弧焊，包括手工电弧焊、自动或半自动电弧焊以及气体保护焊等。
手工电弧焊是钢结构中最常用的焊接方法，其设备简单，操作灵活方便。但劳动条件差，生产效率比自动或半自动焊低，焊缝质量的变异性大，在一定程度上取决于焊工的技术水平。
自动焊的焊缝质量稳定，焊缝内部缺陷较少，塑性好，冲击韧性好，适合于焊接较长的直接焊缝。半自动焊因人工操作，适用于焊曲线或任意形状的焊缝。自动和半自动焊应采用与主体金属相适应的焊丝和焊剂，焊丝应符合国家标准的规定，焊剂应根据焊接工艺要求确定。
气体保护焊是用惰性气体（或CO2）气体作为电弧的保护介质，使熔化金属与空气隔绝，以保持焊接过程稳定。气体保护焊电弧加热集中，焊接速度快，熔深大，故焊缝强度比手工焊的高。且塑性和抗腐蚀性好，适合于厚钢板的焊接。
（二）、焊缝形式
焊缝连接形式根据被连接构件间的相互位置可分为对接、搭接、T形连接和角接等四种形式。这些连接所用的焊缝有对接焊缝和角焊缝两种基本形式。在具体应用时，应根据连接的受力情况，结合制造、安装和焊接条件进行选择。
（三）焊缝构造
1、对接焊缝
对接焊缝传力直接、平顺、没有显著的应力集中现象，因而受力性能良好，对于承受静、动荷载的构件连接都适用。但由于对接焊缝的质量要求较高，焊件之间施焊间隙要求较严，一般多用于工厂制造的连接中。
2、角焊缝
角焊缝的形式：角焊缝按其长度方向和外力作用方向的不同，可分为平行于力作用方向的侧面角焊缝、垂直于力作用方向的正面角焊缝与力作用方向斜交的斜向角焊缝以及围焊缝。
角焊缝截面形式又分为普通式、平坡式和深熔式。普通式截面焊脚边比例为1：1，近似于等腰直角三角形，其传力线弯折较剧烈，故应力集中严重。对直接承受动力荷载的结构，为使传力平顺，正面角焊缝宜采用两焊角边尺寸比例1：1.5的平坡式（长边顺内力方向），侧面角焊缝宜采用比例为1：1的深熔式。

八、螺栓连接

（一）普通螺栓连接的构造
1、普通螺栓的形式和规格
钢结构采用的普通形式为大六角头型，其代号用字母M与公称和直径（mm）表示。工程中常用M18，M20，M22，M24。按国际标准，螺栓统一用螺栓的性能等级来表示，如“4.6级”、“8.8级”等。小数点前数字表示螺栓材料的最低抗拉强度，如“4”表示400N/mm2，“8”表示800N/mm2。小数点后的数字（0.6、0.8）表示螺栓材料的屈强比，即屈服点与最低抗拉强度的比值。
根据螺栓的加工精度，普通螺栓又分为A、B、C三级。
A、B级螺栓（精制螺栓）采用8.8级钢材制作，经机床车削加工而成，表面光滑，尺寸准确，且配用Ⅰ类孔（即螺栓孔在装配好的构件上钻成或扩钻成，孔壁光滑，对孔准确）。由于其加工精度高，与孔壁接触紧密，其连接变形小，受力性能好，可用于承受较大剪力和拉力的连接。但制造和安装较费工，成本高，故在钢结构中较少采用。
C级螺栓（粗制螺栓）用4.6或4.8级钢制作，加工粗糙，尺寸不够准确，只要求Ⅱ类孔（即螺栓孔在单个零件上一次冲成或不用钻模钻成。一般孔径比螺栓杆径大1~2mm）。在传递剪力时，连接变形大，但传递拉力的性能尚好，操作无需特殊设备，成本低。常用于承受拉力的螺栓连接和承受静力荷载或间接承受动力荷载结构中的次要受剪连接。
2、普通螺栓连接的排列
螺栓的排列应简单、统一而紧凑，满足受力要求，构造合理又便于安装。排列方式有并列和错列两种排列。并列较简单，错列较紧凑。
（二）普通螺栓连接的受力特点
1、受剪螺栓连接
2、受拉螺栓连接
3、拉剪螺栓连接
（三）高强度螺栓的受力特点
高强度螺栓连接按设计和受力要求可分为摩擦型和承压型两种。摩擦型连接在承受剪切时，以外剪力达到板件间可能发生的最大摩阻力为极限状态；当超过时板件间发生相对滑移，即认为连接已失效而破坏。承压型连接在受剪时，则允许摩擦力被克服并发生板件间相对滑移，然后外力可以继续增加，并以此后发生的螺杆剪切或孔壁承压的最终破坏为极限状态。

    文章来源：启程造价学社

    Revit软件中明细表的使用

    明细表的功能：明细表的最大功能就是统计和计算功能，如门窗，楼梯，设备，管道，柱子，材质的计算。就拿计算来说，知道某个设备长、宽、高，如果想知道这个设备的体积，但没有添加参数，那如何通过更快捷的方式得到想要的数据呢？在这样的情况下，可以通过明细表，把整个模型建成后需要的数值进行统计。

    明细表的一个特性：项目的任何阶段都可以创建明细表，对于项目的修改会影响明细表统计的量，也就是说明细表会根据实际的量进行调整，然后明细表也会自动更新反应做出修改。

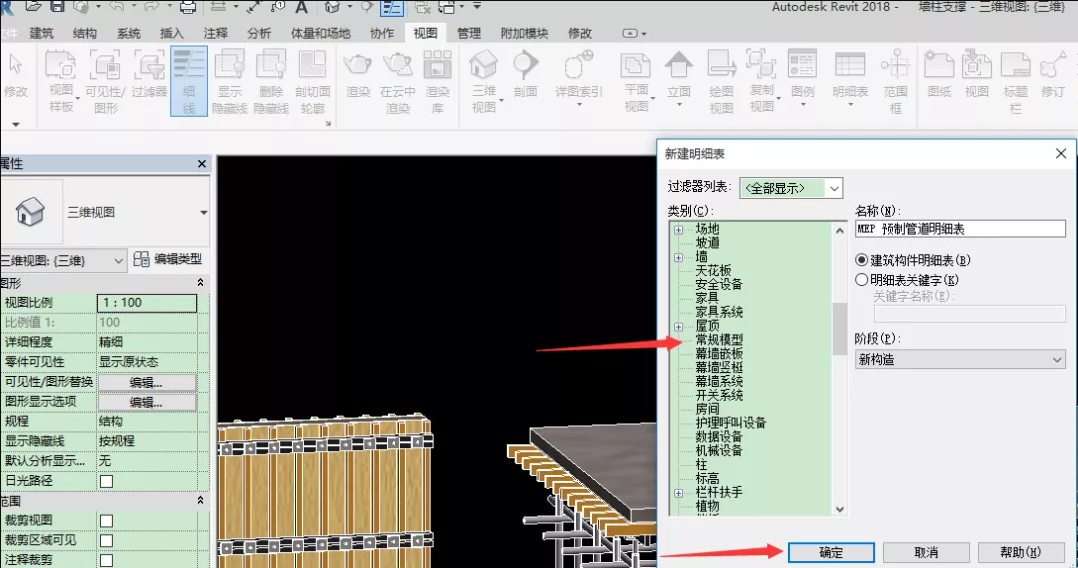

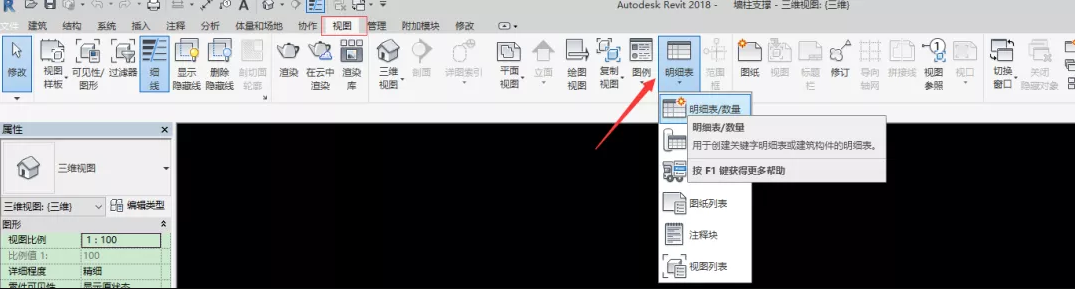

    1.选择新建明细表：选择“视图”命令—“明细表”—选择“明细表/数量”

    2.本次我们使用常规模型创建，所以选择“常规模型”，点击“确定”

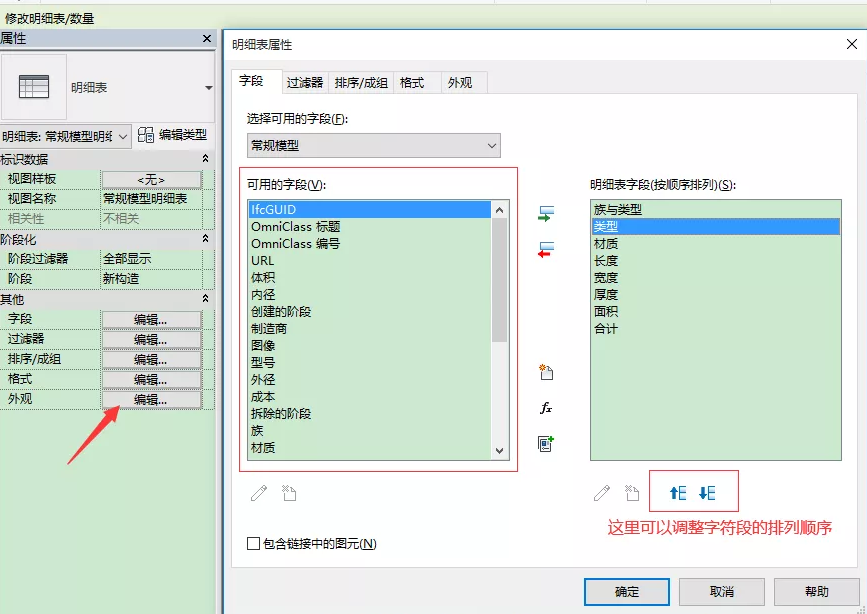

    3.选择要统计的字符段

    点击“编辑”，在左侧列表中选择要统计的字符段，双击，将字符段导入到右侧列表，点击确定。

    4.在“排列/成组”选项卡中，勾选“总计”，选择“标题、合计和总数”，点击确定。

    5.导出报表

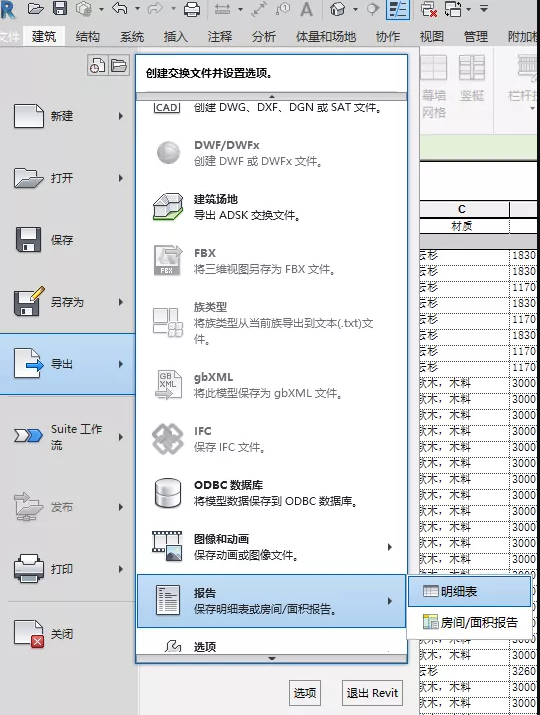

    点击“文件”—“导出”—“报告”—“明细表”

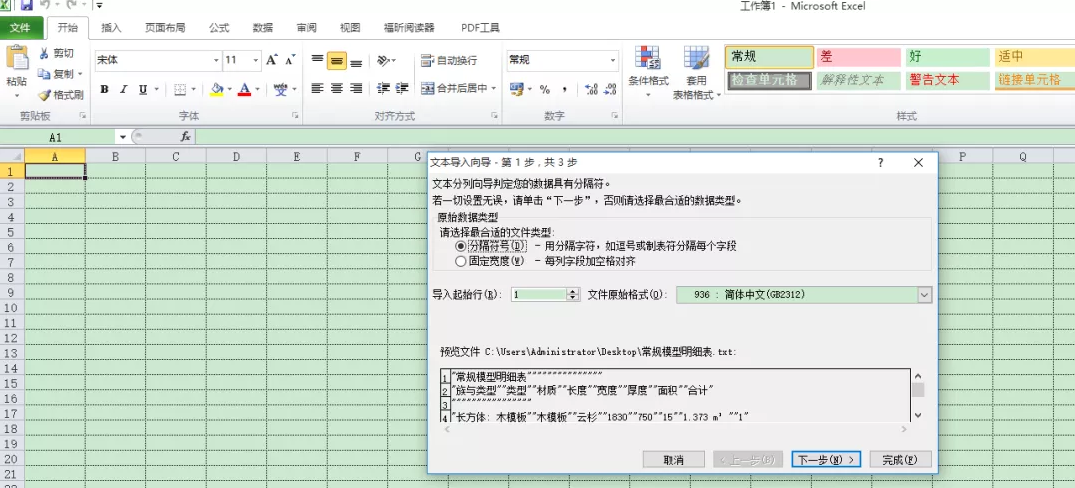

    6.这里导出的明细表是文本格式（.TXT）格式。要转换成Excel表格，要使用Excel打开文本格式，打开Excel表格，选择打开导出的文本文件

    点击下一步。

    选择分隔符号“Tab”，注意下方的数据浏览，点击下一步。

    第三步直接点击完成。

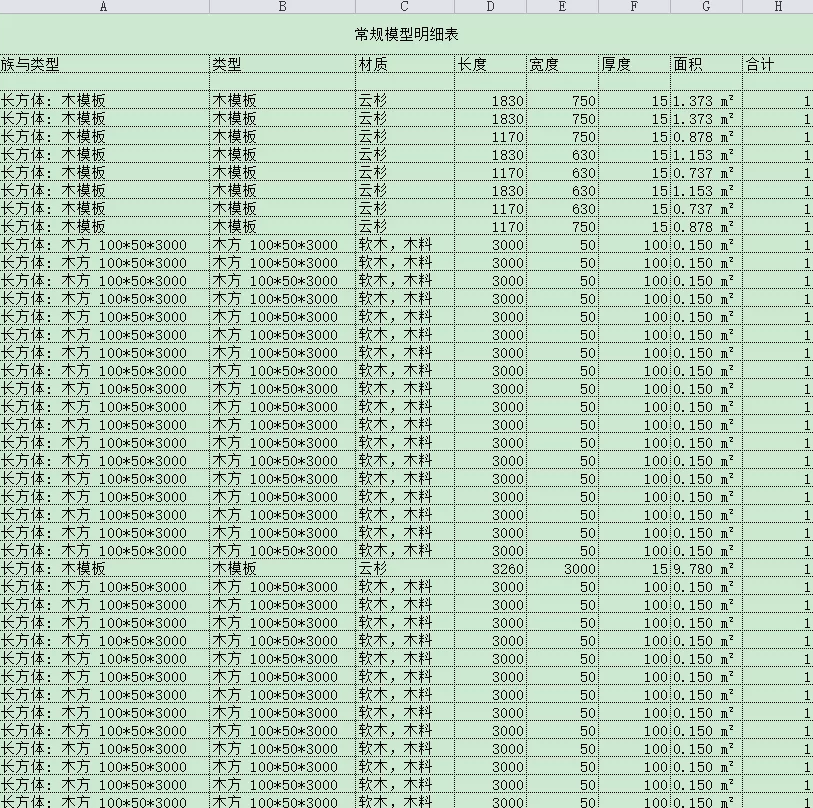

    7.最终导出表格

施工一线项目部常用的变更及现场经济签证大体有如下几条：

1、室外实际自然地坪标高

一般用于土方开挖及土方回填工程量的计算、外脚手架增加或减少费用的计算、安全网增加或减少费用的计算、首层模板支模超高费用的计算、垂直运输机械及建筑物超高费用的计算等；

若建设单位自行分包进行土方大开挖时，室外实际自然地坪标高及设计基底标高也是用来衡量建设单位土方是否超挖的依据。

此条一般以现场经济签证的形式办理。

2、土方开挖及土方回填平面图、剖面图

2.1 因工程结算需要,需现场实际测量,采用CAD画出土方大开挖的平面图、剖面图并注明土方大开挖的长度、宽度、深度、放坡坡度及土方开挖完毕后的坑底标高。

2.2 土方开挖平面图中需注明什么范围是机械大开挖，什么范围为人工开挖，如无明确要求时，一般机械开挖占土方开挖总量的90%，人工开挖一般占土方开挖总量的10%；同时土方开挖平面图中还需注明采用什么机械进行土方开挖，采用什么机械进行土方运输,土方运距是多少，同时一定要注意土方开挖是否为桩间挖土、坡上挖土、是否在垫板上作业等因素，注明土是什么土质(向技术部门申领地质勘探报告)。

2.3 若无土方开挖及土方回填平面图、剖面图时，工程技术部门的土方大开挖方案也是工程结算的重要依据(必须是原件)。

2.4 若建设单位先期已将土方全部开挖完毕，要对开挖完毕后的坑底标高进行全面核定，划方格网标高图，测算土方是否超挖、是否少挖、是否符合我司施工要求，是否超过平整场地高度范围或人工清槽范围，向项目经理汇报如上问题并提出切实可行的处理方案，想办法向建设单位提出合理的索赔或签证要求。

2.5 土方回填要分清室外回填及室内回填的界线，要分清采用什么方式回填，是人工回填还是机械回填，开挖出的虚土是否满足室外、室内土方回填需要,是否要进行外购土,当需外购土时，首先要向业主签认购土单价方能进行土方的回填。如上要素切记。

此条应先向建设单位及监理单位确定土方开挖方案、测定室外自然地坪标高，然后用现场经济签证的形式确认开挖尺寸、深度、宽度及放坡坡度等基本要素，以便进行土方工程量的结算。

3、地下室钢板止水带及橡胶止水带：

①钢板止水带：在有地下室及其它特殊设计要求时，如图纸设计没有钢板止水带，若施工技术方案明确在钢筋砼墙(含砼电梯井壁)、砼满堂基础底板及砼施工缝处等位置增设钢板止水带时，需及时办理钢板止水带的图纸会审或设计变更；办理钢板止水带图纸会审或设计变更时，标明需放置钢板止水带的具体位置，画钢板止水带布置图时需注明钢板的规格、厚度、宽度等基本要素，此条一般以铁件套项。

②橡胶止水带的分布位置、长度，标明止水带的材料规格及名称，这里主要涉及橡胶止水带的材料价格问题。

此条一般以图纸会审、设计变更或技术核定单的形式确定。

4、防水需注意的问题:

若有地下室时，地下室砼外墙外侧需做防水时，注明防水材质及防水上翻高度，高出室外实际自然地坪标高多少；基础以下基础梁钢模板改为砖胎模时，需注明砖模的做法(特别注意砖模表面是否做防水砂浆抹面保护层)，砼地下室外墙外侧做砖侧模时，需注明侧模的详细做法。

屋面、卫生间及盥洗间的防水主要注意防水上翻高度，同时注意材质的变化。

此条一般以图纸会审、设计变更或技术核定单的形式确定。

5、塔吊、物料提升机、砼搅拌站基础图

塔吊、物料提升机、砼搅拌站基础图[含土方、模板(一般为砖胎模)、砼、钢筋、地脚螺栓、塔吊附着件的预埋费用]，主要是用于给业主办理签证、进行总包结算及分包结算之用。若执行定额,对比一下其费用是否在定额费用之内或超出定额费用，超出定额费用怎么找业主办理签证。特别是群体工程，如上大型机械使用量较大，一台无所谓，台数多了，费用也就有了。

此条一般以现场经济签证的形式确定。

6、柱纵筋电渣压力焊接头或直螺纹套筒接头(含剪力墙中的暗柱、端柱、小墙肢及梁受力筋纵向连接筋的连接等);

大多数结构设计图纸对于此条的说明较为模糊，需加以明确，以利工程结算，此条一般以图纸会审、设计变更或技术核定单的形式确定。

7、马凳筋:

因马凳筋使用量较大，且结构设计图纸中均不设计此类钢筋，一般在施工组织设计中体现，故需办理马凳筋签证，在马凳筋的现场经济签证中需注明钢筋的直径、间距、八角支撑的角度、是否延分布筋方向通长布置等基本要素；马凳筋离开梁边200㎜开始设置，马凳高度为板厚—板筋保护层厚度。

此条最好以图纸会审、设计变更或技术核定单的形式确定，实在不行，则以现场经济签证的形式确定。

8、钢筋定尺长度签证:

为何要签钢筋定尺长度的签证，主要是计算钢筋搭接、焊接或机械连接接头的个数(非柱纵筋连接,指其它部位钢筋的连接情况)及其所占用的钢筋工程量；

此条一般以现场经济签证的形式确定。

9、Φ6钢筋均为Φ6.5钢筋:

现在国内市场上没有Φ6的钢筋，Φ6钢筋均为Φ6.5钢筋，而图纸设计中又都是按Φ6钢筋进行设计的，这给我们带来一定的潜在风险，故需以图纸会审、设计变更的形式加以确定，以利工程结算需要。

同样的图纸，钢筋设计长度是死的，主要是钢筋理论重量发生变化，如100000mΦ6的钢筋理论重量是22.2t，若按Φ6.5的钢筋计算，则为26t，差额为3.8t，按4000元/t计算的话，相差1.52万元；

10、梁二排筋:

我司施工的大多数框架结构(不一定专指框架结构，含其它非砖混结构)，设计图纸中均设计有二排筋的情况，为了浇筑砼需要，梁二排筋之间要加设垫筋，故需办理垫筋签证，在梁二排筋经济签证中需注明垫筋的直径、长度、间距等基本要素，如Φ25@1000，L=梁宽-2个钢筋保护层厚度；

此条一般以现场经济签证的形式确定。

11、构造柱插筋:

大家都知道，构造柱一般在施工二次结构时才进行施工，在前期施工砼主体结构时，需在砼板上预埋构造柱的底部插筋，以便在施工二次结构时与砼构造柱的主筋绑扎连接，故需办理构造柱插筋签证，办理砼构造柱插筋签证时，需注明插筋锚入砼板内(或梁内)的锚固长度、埋入板内(或梁内)的箍筋根数，根据结构设计施工图画构造柱插筋分布图，让建设单位及监理单位确认；

注意：砼构造柱插筋分布图不但是进行砼构造柱插筋工程量计算的依据，也是进行构造柱砼、模板工程量计算的重要依据。

此条一般以现场经济签证的形式确定。

12、铁件及植筋

在结构设计施工图纸中对砼构造柱、圈梁、过梁、砼压顶与主体砼框架柱、梁、板、墙的连接方式说明的很模糊，即使说明了也无法满足施工工艺要求，需对其进行变更，我司通常的做法是铁件连接或植筋连接，因此项费用及造价较高，故需及时办理图纸会审、设计变更或技术核定单；

以微山项目为例：我司植筋费用仅花了19万元，图纸会审是按铁件要求施工的，按铁件结算回造价为87万元，差额为68万元。

此条一般以图纸会审、设计变更或技术核定单的形式确定。

13、门、窗洞口预制砼块

现在门窗的安装大部分为后塞安装法，在二次结构施工时，需在门窗洞口预埋砼预制块，以便门窗的安装，因砼预制块的费用较之砖、砌块的费用高，故需办理此签证，在砼预制块的签证中需注明砼预制块的强度等级、尺寸、运输距离，运输方式等基本要素，以便进行模板、砼、运输、安装等费用的计算；

此条一般以现场经济签证的形式确定。

14、钢板网或铁丝网

为了防止抹灰开裂，在不同材质接缝处均需设置钢板网或铁丝网。

一般情况下，加设钢板网或铁丝网的位置有：砼柱(含构造柱)与砌块墙、砼墙与砌块墙、砼梁(含圈梁、过梁及压顶)与砌块墙、砼板与砌块墙、空心板板缝底部、砼施工缝处。

办理钢板网或铁丝网图纸会审或设计变更时，一定要注明加设钢板网或铁丝网的宽度。

以微山为例，我司实际使用钢丝网仅为支出费用1.0万元，实际结算量为50万元。

此条最好以图纸会审、设计变更的形式确定。

15、材料价格确认

材料价格的确认在每个工程中都存在，也非常普遍，办理材料价格确认单时要特别慎重，我个人认为材料单价的确认在备注中仅说明一句话即可“备注：此材料单价仅为材料价格”，当然存在运费时，也要将运费备注上，无需说的太多。

为何仅备注这么一句话“备注：此材料单价仅为材料价格”即可呢？因为这么做可以给我们在工程结算时带来一定的结算空间，可以向业主计算采保费、规费、税金。

当砼仅注明此一句话时，可以向业主计算砼的运输费、泵送费、泵管安拆费、泵送材料增加费、固定泵或汽车泵进出场费等费用。

16、水泥砂浆找平层(20㎜)

一般情况下,图纸设计中结构标高均比建筑标高高50mm,而图集设计做法又无法满足工程施工需要,需将砂浆厚度加厚才能满足设计要求,故需办理水泥砂浆找平层设计变更单。

此条最好以图纸会审、设计变更的形式确定。

17、墙、顶棚面刮腻子

一般情况下,墙面及顶棚面刮腻子必须刮两遍才能满足工程施工及质量要求,如图纸设计是按两遍腻子进行设计的,这时就要查阅标书投标时是否按刮腻子两遍计取,如未按两遍计取,想办法办理增计一遍腻子的费用会审或设计变更单;

18、边坡支护

我司施工的工程大部分都会遇到边坡支护的问题,而边坡支护在工程施工图纸中大多无有设计,属于技术措施费项目,工程结算时主要依据监理单位审批的支护方案进行结算。

在边坡支护方案中,一般情况下要注明护坡细石砼的厚度、砼强度等级、护网钢筋直径、钢筋间距、锚钉直径、主筋直径及间距以及边坡支护的放坡坡度等基本要素;

边坡支护方案要及时得到建设单位及监理单位的认可,否则,在工程结算时,会给我方带来一些不必要的经济损失。

19、基坑排水

办理此签证时,一定要注明是井点降水、大口径井点降水还是其它方式的排水,同时注明打井深度及个数、降水时间及台班单价、井点分布图、打井费用等情况。

20、桩基(以人工挖孔桩为例)

在设计有桩基的工程中,一般情况下,结构设计施工图纸中均设计有桩基分布图、挖深、做法、砼强度等级、钢筋笼中主筋及箍筋直径、间距等基本要素,这里主要注意桩护壁施工深度、桩直径是否变化、桩头剔凿长度要素;

桩基子目均不包括测桩内容,测桩费用另行计取,各个工程所在地定额规定情况不一样,对于桩基视情况而定。

21、需办理现场经济签证的其它情况:

21.1门、窗洞口砌筑加气砼块时,因模数问题,需对加气砼块进行切割,造成此部位加气砼块的损耗率较大,超过定额规定的损耗率,故需办理加气砼砌块的切割人工费及损耗率签证;

21.2、屋面排气孔签证;

21.3、消防箱预制过梁签证(含模板、钢筋、砼);

21.4、室外台阶(楼梯)、坡道镶贴图纸签证(一般情况下实际施工尺寸均比图纸设计尺寸都大);

21.5、镶贴材料损耗率签证(定额一般规定损耗率为4%,当房间是异型的情况时,其镶贴材料的损耗率都非常大,都能超过12%以上);

21.6、临建现场道路(50m以外的需计取或办理签证;50m以内的不需办理签证;给排水管道铺设及电缆线铺设的办理方法同临建道路);

21.7、砼墙面及加气砼砌块墙界面剂签证(本条主要查阅图集,看图集是否有设计);

21.8、砼复合外加剂、泵送剂、防冻剂、防水剂等外加剂签证,看有无特殊要求的砼,主要是依据砼配合比,向建设单位签认如上外加剂的材料单价;

21.9、临边防护签证(含楼梯洞口);

21.10、电梯基坑详图及做法;竣工清理;电损。

22、其它需注意的问题

22.1、安全费、社会保障费等费用定额中需规定的应计取的相关费用;

22.2、模板制作费用、人工工日单价调整、人工工日取费差(此条主要取决于政策性文件规定);

22.3、当实际发生与合同约定不符时,需及时收集相关资料并办理相关规避风险的手续、费用定额有无新的变化、补充定额的颁布时间及适用时间等政策性文件调整带来的费用变化。

22.4若施工房地产项目时,要非常注意贵我双方来往函件的回复,注意其来往函件的时效性。查找依据或法律、法规,尽量将责任推向房地产商。

22.5、仔细做好装修阶段的策划工作,前提是工程量必须全部核对完毕。尽量对不合理的装饰做法进行变更,变更为对我司有利的做法,装饰做法若变更成功,可将清单价推翻,进行重新组价。

22.6、若建设单位供应相关材料时,要特别注意其质量及材料的交接问题,找出对我方有利之处。例如:当业主供应的砖的质量不合格时,会造成我司抹灰厚度增加。当这种情况出现时,要学会沾边赖三分,对业主不要讲什么君子之道。

22.7、业主专业分包或直接发包的专业分包商总包服务管理费问题(一般按5%收取)、脚手架提供期限及费用收取问题、水电费收取问题等。

22.8、在合同约定按定额计价且建设厅(或定额站)发布了不同版本的价目表的情况下,在工程结算时一定要按价目表高的进行套项,因工程取费按直接费(装饰按人工费)进行取费,按价目表高的进行套项,出来的直接费也高,相应的出来的造价也就高,相反,则低。

    施工图文档是与客户、工程师和施工专业人员共享以交流设计的记录。例如，客户需要看到设计的楼层平面、立面和三维图形以进行审批。来自其他规程的工程师将希望看到那些图形以及更加详图，以帮助他们了解建筑模型以及建筑模型如何影响他们的工作。施工专业人员需要所有这些图形以及明细表和材质提取，以建立设计。

    我们可以在Revit生成的图纸上包含项目外部的信息，可以在图纸上使用外部文字、电子表格和图像。

        ①来自外部源的图像

        ②存储在外部文件中的文字

        ③外部电子表格中的信息

    将某个文件的文字添加到图纸

    从文件导入文字材料，这样就无需从头开始创建。

    1.在此项目中，打开图纸。

    2.单击“注释”选项卡→“文字”面板→（文字）。

    3.单击“修改|放置文字”选项卡→“格式”面板→（无引线）。

    4.在绘图区域中单击以放置文字插入点。

    5.在Windows桌面上，打开文本文档，并将其内容复制到剪贴板上。

    6.在Revit中，按Ctrl+V键或单击“修改|放置文字”选项卡→“剪贴板”面板→“粘贴”下拉列表→（从剪贴板中粘贴）。

    文本框会展开，以包含复制的文字。可以在图纸上移动文本框，并直接编辑其内容。（编辑文本框的内容不会修改从其复制内容的原始文档。）

    将电子表格添加到图纸中

    我们可以导入电子表格数据块图像以增强图纸效果。

    1.在电子表格应用程序中，打开电子表格。当我们希望在Revit图纸上显示数据时将其显示。

    2.使用屏幕捕捉工具拍摄电子表格的屏幕快照。

    例如，可以使用屏幕捕捉工具，如TechSmithCorporation开发的SnagIt或Etrusoft,Inc.开发的!QuickScreenCapture。

    使用以下文件类型之一保存图像：BMP（位图）、JPEG、JPG、PNG（便携网络图形）和TIFF。

    3.在图纸中添加电子表格图像。

    将图像添加到图纸中

    我们还可以通过导入图像（如公司徽标），增强图纸的外观。

    1.准备图像文件。

    2.在Revit项目中，打开图纸。

    3.单击“插入”选项卡→“导入”面板→（图像）。如果用CAD格式（如DWG）来存储原有详图，需要单击“插入”选项卡“导入”面板（导入CAD）。

    4.在“导入图像”对话框中，定位到该图像文件的位置。

    5.选择图像文件，然后单击“打开”。

    6.在绘图区域中单击，以将图像放置到图纸上。

    要重新定位该图像，需要将其拖曳到图纸上所需的位置。要调整图像大小，需要选择它并拖曳蓝色角点，或者在“属性”选项板上输入所需的高度和宽度。













    1、新建一个族文件打开公制幕墙嵌板，切换至外部立面，创建拉伸。

    2、根据实际的情况设置合适的拉伸终点，并添加材质参数。

    3、创建空心放样对拉伸四周进行剪切。

    4、添加合适的材质，并载入到项目中。

    5、绘制幕墙并划分网格。(注：根据实际情况设置幕墙的约束条件及网格的划分)

    6、选择幕墙嵌板，替换为新建的族即可。







  培训网校课程目录

  零基础培训教程

  项目实战训练营

介绍

如果仅将SketchUp用于建模3D对象并将其渲染为动画，则可能无法充分利用其全部潜力。

到目前为止，渲染，可视化以实现技术图纸的过程通常必须并行地组合许多软件。该过程可以是使用3dsMax，SketchUp，使用AutoCAD进行2D部署或使用Revit，ArchiCAD，使用Lumion，Twinmotion …进行渲染的3D渲染和2D部署以及每个过程的3D渲染和渲染。有其自身的优点和缺点。良好的流程，低成本，高效的操作……当然可以减少工作中的错误，增加生产和业务的利润。

SketchUp以其易用性而闻名，在表达建筑构想方面非常强大，但最初并不是专门为渲染技术图纸而开发的。但是，到目前为止，通过将简单的工具与插件结合使用，即可渲染，可视化3D创意并仅使用SketchUp之类的1种软件来实现技术图纸。绝对可能。

为了将SketchUp变成有效的技术绘图工具，Le Viet Truong先生与社区中的许多其他兄弟一起指导开发，创建了一个称为VBO（越南BIM对象）的工作流程。工作流程。 VBO小组：https：//www.facebook.com/groups/VBOsolutions/。

我已经使用不同的软件经历了许多技术图纸实施过程，但是当我使用SketchUp和VBO Workflow时，我发现有很多优点：效率，简单性，低成本，计算高度灵活，适用于在建筑和室内装饰领域工作的个人，团体，公司…。因此，我想以以下教程的形式在SketchUp社区中与您分享这些知识。

注意：您应该在计算机上看到此文档，以便可以清楚地看到随附的图片。

第1课：样式表达-“逐层颜色”样式
款式

菜单窗口>默认纸盘>样式

样式是一种表达样式，由“边”，“面”，“背景”和建模的显示设置组合而成。您可以创建，保存或自定义现有样式。

对于具有基础知识的SketchUp用户而言，样式非常简单，学习起来也不难。您通常使用默认的样式，对象的表面显示您分配给材质的颜色或纹理（按材质显示颜色）。许多人认为，仅凭这样简单的工具，SketchUp很难在黑白纸上显示技术图纸的样式，因此需要在表达上保持连贯的清晰度。

因为您可能永远都不知道SketchUp中提供的功能：“按图层颜色”-按图层颜色？

逐层颜色

通过结合使用“按​​图层划分颜色”和一些小技巧，如下所示，您将学习如何在SketchUp中创建“黑白/黑白”样式，并将其应用于渲染渲染。技能。

提示：分配单独的图层时，该面将具有2种不同的显示方式，具体取决于样式的“按图层颜色”设置。

第2课：场景场景-场景
场景

菜单窗口>默认纸盘>场景

Scene几乎就像将Camera放在其他3D软件中一样，但不仅如此。 不只是摄像机的视角，每个场景都会保留自己的设置，与其他场景无关，包括：

-样式/样式
-切换层/可见层
-视角位置/相机位置
-隐藏的物体/隐藏的几何
雾/雾
-激活剖面/活动剖面
阴影设置/阴影设置
-轴位置/轴位置

注意：要创建新场景，请转到菜单视图>动画>添加场景。 当上述设置发生更改时，请右键单击场景>更新选项卡以保存。

场景和风格

下载SketchUp文件，例如：https://www.dropbox.com/s/hy6hj5fk5p1h35u/vbo_02.skp?dl=0

在示例文件中，您将看到有两种样式“黑白”和“ ColorByMaterial”（设置样式），分别分别用于两个场景“ FP-2D”和“ FP-3D”。 除此之外，切换这两个场景的“图层”（设置为“可见图层”）也不同。

您应该练习更改相机透视图，更改样式，打开和关闭“剖面”部分，然后保存它，以习惯于创建和更新对场景的更改。 您还应该系统地注意“场景”的名称，以便以后进行管理。

最后，您可能还会注意到门，窗户，冰箱等类似的对象，其中包含带有“ 2d_graphic”，“ 3d_object”和“ m_sign”等层的对象。 。 想知道它们是干什么的？

我们将在“第3课：2D图形和3D对象”中一起学习该问题

第3课：2D图形和3D对象

无论使用哪种软件，使用3D对象渲染2D工程图都会带来许多问题。专业软件将有一组程序员自动处理这些问题，那么诸如SketchUp之类的“简单”软件又如何呢？

使用SketchUp，您将首先完全使用现有库中的3D对象（3D对象）进行构建，或者自行构建。在开发技术图纸以传达有关其三维结构和形状的信息时，必须表示包含要表示的对象的平面图，垂直视图和横截面的图纸。然后，您将面临问题，例如：

-如何显示门的打开方向？
-如何证明它是地板上的开口？
-如何尽可能在同一视图中显示信息？在3D空间中设置视角可能导致视角重叠，次要被摄对象遮盖主要被摄对象…
-如何以符号的形式表示，确定对象的大致位置和形状但不愿赘述（细节级别-LOD的概念将在后面提及）
-等等…

为了解决上述问题，VBO Workflow的解决方案是每个对象将使用包含嵌套的Sign（符号），2D Graphic（二维图形）和3D Object（3D对象）的图层。

层数

下载SketchUp文件，例如：https://www.dropbox.com/s/kde4w009z6e27w8/vbo_03.skp?dl=0

在示例文件中，您将注意到三个名为“ 2d_graphic”，“ 3d_object”和“ m_sign”的层。 它们的用法如下：

-m_sign：仅分配给边缘/面的层以创建符号
-2d_graphic：仅分配给包含对象的组/组件的层，该对象/对象分配了代表层“ m_sign”的层，以表示平面图上的符号。
-3d_model：图层仅分配给3D组/组件
-“ Layer0”将分配给包含对象的组/组件，该对象分配了“ m_sign”层以表示垂直图像上的符号。

您还将看到“场景”选项卡具有4个场景：3D，3D FULL，PLAN，ELEVATION与使用不同的样式和图层切换相对应。

通常，什么对象使用此方法？
它可能只是您想要同步的全部，但是为了灵活性，它是对象的高度超过地面上裁切标记的位置，或者想要显示隐藏的对象，例如：

-门，窗
-楼梯，坡道
-卫生设备
-衣柜
-冰箱

• 厨柜
  -…

因此，解决使用3D对象表示2D视图问题的核心解决方案是使用SketchUp的内置Layer系统，将它们分配给嵌套多层的组/组件，然后控制工作。启用/禁用层。

奖金

请提供您自己使用SketchUp的可用功能动态组件（DC）创建的一组门和窗户。这是一组门，已经包含上述3层，可以自动调整大小，适合在技术图纸级别显示。完全免费，希望您知道，然后与他人共享以免费使用。 （但是不要再卖了，这很奇怪：D）

在下面的YouTube视频说明中，下载链接和用户指南。https://youtu.be/0IODwc_Js3Y

第4课：部分-部分
部分设置

在SketchUp中，要创建截面，请转到菜单工具>设置平面，然后将切割平面放置在所需位置。

利用SketchUp 2018和更高版本的可用功能，您可以为创建的剖面自定义一些设置，例如剖面填充，剖面线，剖面线宽度。

当剖切面切开对象时，需要使用技术图纸来区分切开的对象的材料。 但是，SketchUp的“剖面”工具仅创建一个平面，与对象无关。 这就是为什么我们需要使用插件，以减少手动完成“大手笔”的现象。

部分插件

首先，向您介绍一个免费的Curic（Vo Quoc Hai）插件，称为“ Curic SectionPlane Tool”。

该工具将帮助您为切入的对象创建单独的部分。 加上使用UNIT 1中提到的2种技术（样式为“按图层着色”）并在表面上指定图层，您将根据技术图纸标准获得截面。

下载SketchUp文件，例如：https://www.dropbox.com/s/pmulgxt1ohksu4h/vbo_04.skp?dl=0

通过添加尺寸和注释，您已经准备好一些场景来呈现您的图纸。 在下一篇文章中，您将在“第5课：基本布局”中了解页面布局。

如您所见，即使使用插件，也仍然要为对象分配层。 通过不同材料（例如混凝土，砖块，木材…）切割的厚度尚未区分。 这可以用于小规模的工作，但是对于大规模的更密集的工作将无效。 这就是为什么会有一篇文章介绍一些支持在SketchUp中创建部分的专业插件的原因。

第5课：基本布局

LayOut是并行安装的软件，可与SketchUp链接，执行布局布局，在图纸空间比例上创建图纸。 LayOut可帮助使用SketchUp始终一致地展示技术图纸的过程。

LayOut简单易用，您可以在短时间内学会掌握。 像任何其他布局软件一样，LayOut具有绘制和编辑2D矢量图形以及注释，大小和文本的工具。 除SketchUp文件格式外，LayOut还可以插入AutoCad，Excel和其他常用图像格式的文件。

https://youtu.be/mBG_HkSdPYQ

有关LayOut命令的完整指南，请参见此处：https://help.sketchup.com/en/layout/introducing-layout-interface。

本文的目的不是教您如何使用LayOut，而是将帮助您解决实践中可能遇到的问题。

下载SketchUp文件，例如：https://www.dropbox.com/s/8oniu6r9iptmp81/vbo_05.skp?dl=0

在此文件中，我们有4种样式：

-ColorByMaterial NoCut：根据材料的颜色，关闭部分
-ColorByMaterial Cut：根据材料的颜色，打开该部分
-ColorByLayer NoCut：逐层着色，关闭部分
-ColorByLayer Cut：逐层着色，打开该部分

将依次用于分配给4个场景：

-3D：3D色彩透视
-FP-3D：平面图-3D：3D平面图
-FP-2D：平面图-2D：黑白2D平面图
-FP-FF：平面图-精加工地板：地板精加工

注意：“场景”和“样式”名称由您设置，因此它们是系统的且易于理解的。

这是一篇很长的文章，没有附带视频，但是有很多注释可以帮助您自己处理可能的问题，请耐心等待。

首先，打开LayOut软件并依次执行以下操作：

5.1。布局显示-布局
1.从“ A3横向”模板中选择模板（A3横向尺寸）

2.菜单文件>插入…>选择文件“ vbo_05.skp”。
3.选择带有绿色轮廓的视图（视图）>右键单击菜单>场景>选择FP-3D

4.在屏幕右侧，找到页面>选择“ Dulicate selected page”按钮以复制当前的“ Page 1”页面。
5.在新创建的“页面2”中，选择视图>右键菜单>场景>选择FP-2D
6.从工具栏中，选择位于页面上任意位置的“文本工具”>，以自动文本格式输入内容“ ”。
7.从页面>重命名（重命名）“页面1”到“背景计划”。 “页面2”变为“材料面”
8.从工具栏中，选择“矩形”工具>绘制一个矩形作为画布，必要时编辑“形状样式”。
9.选择矩形和新创建的文本>右键单击菜单>选择移到图层>每页上。您可以观察到对象的轮廓从绿色变为棕褐色。
10.返回第1页，也出现矩形框和类似第2页的文本。

刚才，您已经创建了2页纸，每页都显示了SketchUp 2个不同场景中的图纸。在其上，有框架名称和表示图形名称的文本，然后将一个名为“在每个页面上”的“特殊”层分配给要在每个页面上显示的对象。

这是我们需要暂停片刻，以了解有关页面，图层和自动文本的更多信息的时候。

页数

页面是页面，除了从头开始根据模板选择纸张尺寸外，您还可以随时在菜单文件>文档设置…>纸张中进行调整。

注意：正确设置“显示分辨率”和“输出分辨率”可以帮助您加快工作速度并获得清晰的图形输出。

层数

LayOut具有列表上方各层的优先级显示机制（顶层将覆盖底层）。此外，就像其他具有按层系统进行对象管理的软件一样，LayOut也可以为每个单独的层创建/删除，启用/禁用，锁定/解锁。

LayOut中有两种类型的图层：一种是“普通”层，另一种是“所有页面共享”层。

当您在LayOut中选择一个对象时，如果该对象位于常规''层上，则该对象的区域将显示为蓝色;如果位于交叉共享”层上，则该对象的区域将为棕褐色。同时，在图层名称旁边会出现一个红色小圆点，让您知道该对象属于该图层。

LayOut允许您随时通过单击图层名称末尾的图标（带有单独的符号）将任何“常规”图层转换为“跨页面共享”图层类型。

默认情况下，有一个名为“默认”的“普通”层和一个名为“每一页一个”的“跨页面共享”层。

自动文本

自动文本表示自动文本。格式以“ <”开头，以“>”结尾。每个自动文本都可以在“文件”>“文档设置…”>“自动文本”菜单中进行设置。

5.2。框架视图-草图视图
11.转到第2页：“应用的面”，选择视图> SketchUp模型>选项卡视图>选择场景“ FP-2D”，设置长宽比和显示样式，如下所示：

SketchUp模型

在此处，您可以从与LayOut相关联的SketchUp中编辑对象集，以2个标签的视图和样式表示，您可以进行一些操作，但请记住以下几点注意事项：

-从SketchUp插入（插入）文件后，该文件中的所有场景和样式都会显示在LayOut中，并随着每次更改而更新。
-如果SketchUp文件没有预制的场景，您仍然可以从标准视图（标准视图）中选择视图，例如：顶，底，前，后，左，右，等距。另外，如果使用菜单中的工具双击视图>右键单击>，则可以根据需要旋转相机以创建新的透视图。
-尽管在SketchUp中，场景已附加了样式，但是使用LayOut时，您始终可以自定义阴影，雾/雾，背景/背景，或从SketchUp模型>选项卡样式中选择其他样式
-要更新SketchUp中保存的更改，请选择任意视图>右键单击菜单>选择更新模型参考

栅格和矢量
在LayOut中创建视图时，SketchUp会通过以下两种格式将3D块从摄影机角度展平（展平）来创建2D图像：光栅（像素集）或矢量（集数学公式创建的点的组合）。然后将它们导入LayOut，以减轻呈现布局时计算机上的处理负担。这就是为什么每次在LayOut中创建/更改视图时都需要等待程序计算以渲染图像。模型越复杂，等待时间越长。

默认情况下，每个视图将显示为栅格。如果发现由于像素太大而难以捕获要注意尺寸的对象时，请切换到Vector，这样便可以解决容易捕获的问题。

杂项
尽管栅格可以显示许多不同的颜色并且放大被破坏，但矢量相反，不能显示颜色，但是在缩放时不会失去清晰度。 这就是为什么使用混合-混合解决方案，将栅格和矢量结合在一起的原因。 这是计算机的资源消耗解决方案，当遇到此警告时，请根据使用情况考虑使用。

混合动画虽然可以表达复杂的样式，但是比矢量或栅格要花费更多的时间。

5.3。 尺寸-尺寸

12.在“材料表面”页面上，从工具栏中选择“尺寸工具”，然后开始进行尺寸标注过程。
尺寸样式

提示：在完成第一个调光后，立即双击下一个点以更快地调光

在许多其他软件中，不同类型的每种对象都有自己的项目可编辑，您不能同时选择文本和大小（尺寸）来调整属性。 LayOut除了具有保留项目的特定类型外，还按属性分为多个部分，以管理所有对象，例如

-颜色：颜色
-形状样式：形状
-图案填充：覆盖
-文字样式：文字

使用此管理，您可以轻松地同时更改和编辑许多不同的对象。例如：选择字体样式，颜色作为字体大小和文字…

截面尺寸样式用于调整尺寸，但不够。因此，要校正尺寸，您需要在以上项目中进行进一步的调整。

5.4。注意-注释

13.从工具栏中选择“标签”工具，记下视口中的所有小部件。如果注释箭头指向SketchUp对象，例如边缘/面/组/组件，则可以自动获取有关对象的长度，面积，名称…的信息。
14.页面>选择按钮“精挑细选的页面”以复制页面“材料”
15.将新页面重命名为“ FLOOR FLOOR PLAN”
16.选择视图>右键菜单>场景>选择FP-FF
17.重新校准到相关尺寸。

5.5细节-细节消除
19.在页面>下，选择按钮“ Dulicate selected page”以复制页面“ FACE USEFUL”
20.将新页面重命名为“ CLEANING FACES”
21.为当前视图选择1:25的长宽比，缩放视图，并删除与清洁无关的所有尺寸。
22.从工具栏中选择“矩形工具”>在马桶区域周围绘制一个矩形。
23.选择“偏移”工具>单击新创建的矩形，然后从键盘输入“ 2”以创建新的轮廓，该轮廓均匀分布2mm。
24.选择视口+按住Shift键以选择新创建的轮廓>右键单击菜单>选择创建剪贴蒙版。
25.如有必要，编辑轮廓样式。记录笔记和尺寸。
26.调整大小后，将视图转换回Raster格式。

27.从“文件”菜单>选择“另存为剪贴簿…>名称”，将创建的文件另存为模板

5.6剪贴簿

剪贴簿可以说是LayOut的一项非常强大的功能，您可以直接拖放它，也可以使用工具栏中的“样式”工具从剪贴簿中复制对象的属性。根据需要编辑大小，注释，文本…的样式后，只需将它们另存为剪贴簿即可在下图中重复使用。

因此，您可以通过链接SketchUp中的模型来完成LayOut的基本布局。尝试从LayOut打开SketchUp文件，进行一些更改，例如重定位，重命名，然后进行更新以查看这两个软件如何交互。

提示：收到LayOut文件时，这意味着SketchUp文件已“嵌入”其中。要打开链接的SketchUp文件：选择任何视图>右键菜单>选择使用SketchUp打开。

下载LayOut文件，例如：https://www.dropbox.com/s/jolt0xken4nxxtw/vbo_05.layout?dl=0

在上面的LayOut文件随附的SketchUp文件中，您会注意到图形“ FLOOR FLOOR”的场景“ FP-FF”未显示对象，清洁设备……这是由于该设置。 关闭相关图层。

如第3课所述，为了能够出于多种目的控制投影显示以及进行音量控制统计，VBO Workflow创建了一个具有逻辑原理的Layer系统。 作为核心。 从那里，可以对其进行灵活的定制，以满足建筑，建筑和室内工业的许多不同需求。

“第6课：标签/图层系统-VBO系统”将对此进行详细介绍。

第6课：标记/图层系统-VBO系统

SketchUp中的图层用于管理对象的拆分图层。图层可以调整颜色，笔触，并保存每个场景的可见性。此外，如第一篇文章所述，使用“按层划分颜色”还可以帮助以黑白样式表示技术图纸。

从SketchUp 2020版本开始，图层已重命名为Tag，但仅重命名后，其他所有内容均保持不变。

1.为什么必须使用标签？

想象一下，一个建筑物，位于一块土地上，由3层组成，每层都有自己的天花板，门窗，设备以及每层的设备。每个门，窗户都是由玻璃板，木板，铝条……组装而成。如果以分支树的形式解释，则可以看到以下内容：

围栏
景观
作品	1楼
		列
			-混凝土柱 -建筑用砖
		梁	-混凝土梁 -钢梁
		地板	-混凝土地面 -钢地面
	2楼（类似于1楼）
	3楼（1楼相同）

-围栏
-查看
-建筑
-1楼（类似于3楼）
-2楼（类似于3楼）
-3楼
-专栏
-混凝土柱
-建筑砖柱
-梁
-浸泡水泥
-地板版
-混凝土楼板
-墙
-实心砖墙
-空心砖墙
-唐
-混凝土梯子
-砌砖步骤
-石材/木质台阶面
-成品墙
– 砖墙
-木墙
-成品地板
-地基砂浆
– 瓷砖地面
-镶木地板
-完成的Tran
-石膏天花板
-木制天花板
-铝框
-门窗
-铝框
– 玻璃面板
-项目
-椅子
– 木框
-布床垫
-桌子
-木制桌面
– 木腿
-卫生设备
-水槽
-瓷罐
-金属软管
-厕所
-身体瓷盆
-纽扣材质不明

如果您创建从外部到内部进行类似集成的组，则在SketchUp中如上所述模拟建筑物的结构是完全可行的。 “大纲视图”（Windows菜单>“默认纸盘”>“大纲视图”）将向您显示。但是，假设您想知道建筑物砖的总体积，或者您如何知道每层有多少扇门，或者如何轻松地区分入口管道和返回管道？

这就是为什么必须使用Tag的原因，因为如果使用Tag，则可以利用以下功能：

-按标记名称排序：可以根据过滤器按标记名称对标记标记的对象进行分类，并支持统计信息
-打开/关闭显示：通过打开/关闭标签可以隐藏/显示带标签的对象的控件
-分配颜色：标记的对象可以在“按标签/图层的颜色”模式下显示其自己的颜色，而不会影响分配给用于渲染的外部材质的颜色。
-分配笔触：带标签的对象可以以更多种样式显示：实线，虚线，虚线…

2. VBO的组织标签/层系统的原理

如上例所示，对象的最内层是构成该对象的基本材料，这些材料结合在一起构成了建筑物的组件。
VBO流程还使用类似的分支树结构，根据层次标记系统遵循以下原则，从内到外（父子）嵌套组/组件（G / C）：

0级：小学
-这是使用SketchUp的基本绘图工具（如边线/面，
-这些原始图像“基本上”将被标记为“未标记”。
级别1：基本材料级别

注意：这不是可视化材料，这是包含材料名称的标签级别

-对原始图像进行分组，创建G / C并标记相应的“材料”
-横截面创建与“材料”标签相对应的“舱口盖”。
按物料统计（BOM）将使用基于标签“物料”的过滤器
级别2：级别结构和结构
-将G / C组（指定的材料标签）组合在一起以创建1种类型的结构，分别创建一个新的G / C和标签“ Components”。
统计信息（BOQ）使用基于标签“组件”的过滤器来获取数据
-基于“组件”标签的打开/关闭，为各种图形显示目的创建场景
第三层：大楼楼层
-将具有相同楼层的组件分组，创建一个新的G / C并标记相应的“ Floor”
统计信息（BOQ）使用基于“ Floor”标签的过滤器来获取数据
-创建场景以基于“ Floor”标签显示不同的楼层平面图

级别4：站点级别
-将楼层与同一栋建筑物组合在一起，创建新的G / C，并标记相应的“作品”
-对组成景观的元素进行分组，创建新的G / C并标记“景观”
-组成围栏，创建新G / C并标记“围栏”的一组结构
-…
级别5：项目级别

5级 项目 项目	第4级 网站 网站	3级 建筑物 楼层	第2级 建筑元素 结构，结构，设备，材料	1级 物料 物料	级别0
	建筑物 建筑物	地下室地板 地下室	空间元素 空间结构	m_brick 砖材料	Layer0 未标记
	风景 风景	一楼 空间 空间	m_concrete 混凝土
	场地边界 项目边界	1楼 1楼	地板 地板	m_earth 土壤材料
	构造边界 构造边界	2楼 2楼	墙 墙	m_fabric 面料
	建筑网格 网格结构	3楼 3楼	屋顶 屋顶	m_fill 添加材料
		4楼 4楼	楼梯 楼梯	m_flooring 地板
		……	舷梯 舷梯	m_frame 框架材料
		夹层楼 夹层	结构元素 结构结构	m_glass 玻璃材料
		技术楼层 技术楼层	桩 桩	m_石膏 石膏材料
		阁楼地板 立足 基金会	m_insulation 绝缘材料
		屋顶地板 列 列	m_metal 金属材料
			梁 梁	m_others 其他材料
			楼板 地板	m_plastic 塑料材料
			装修	完整施工	m_ceramic 陶瓷材料
			幕墙 外墙幕墙系统	m_rhs 空心钢材料
			门 门	m_roofing 屋顶材料
			窗口 窗口	m_sand 砂料

3.速写和IFC类中的标签系统

为了在SketchUp的“标签/图层”面板中对级别进行排序，VBO使用前缀字符，以便可以按从上到下的表顺序对它们进行排序，以便于过滤和搜索，如下所示：

系统的灵活性

根据作业的需要，您可以添加或删除，或仅使用几个级别的G / C集成来实现作业目标。

-例如，对于室内，您只需使用3、4、5级
-例如，对于具有多个施工阶段的项目，您可以创建其他标签来细分施工阶段：阶段A，阶段B …
关于标签“材料”的说明和更多建议

名称标签的标签名称	说明 说明
m_brick＃1	砖建筑材料：砖管
m_brick＃2	砖的材质：实心砖
m_concrete＃1	钢筋混凝土材料：钢筋混凝土1×2石材，…
m_concrete＃2	混凝土材料：石混凝土，劣质混凝土
m_earth	天然土壤材料
m_fabric	面料：地毯，床垫，枕头，毯子，毛巾，……
m_fill	路堤材料：碎砖，4×6石材，…
m_flooring	通常不需要定义地板饰面材料
m_frame	框架材料：门框，…
m_glass	玻璃材料：门，窗，镜子，…
m_石膏	石膏材料：天花板石膏，墙壁石膏，…
m_insulation	绝缘材料：隔音，隔热，防潮，…
m_metal	一般金属材料：铁，钢，铝，铜，银，金，…
m_others	其他材料：无定义的材料
m_plastic	塑料材料：复合材料，泡沫，…
m_ceramic	瓷器材料：瓷器，陶瓷，…
m_rhs	空心钢材质箱
m_roofing	一般不需要定义屋顶饰面材料
m_sand	砂料：用于植树的砂，压实的土壤，…
m_screed	水泥砂浆材料
m_sign	专用于标志的材料：楼梯箭头，门的打开方向，…
m_stone	石材：大理石，花岗岩，…
m_water	水质：游泳池水，河水，…
m_wood	木材：天然木材，工业木材，…

在REVIT中楼梯的绘制是由两种方法的，分别是【构件】和【草图】两种，两种绘制方式各有所长，‘草图’的绘制方式对于常规的楼梯来说有点麻烦，通常我们会采用‘构件’的方式来绘制楼梯。在【构件】的绘制方式里有两种旋转楼梯，今天小编就带大家来学习一下这两种方式的不同之处，快来看看那种方式更适合你！！！

接下来我们就一起来学习一下吧！

首先，第一种就是【全踏步旋转楼梯】，这种方式就是通过我们通过指定起点和半径的方式来进行绘制，操作起来也比较简单，这种方式绘制可以用于创建≥360的旋转楼梯的，对于有这方面需求的小伙伴这下就‘有福了’！接下来我们来看看具体的操作吧！第一步先在【建筑】选项卡下的【楼梯坡道】面板下找到【楼梯】命令，接下来我们可以看到这里有多种梯段的绘制方式，我们选择【全踏步旋转楼梯】进行绘制；在属性栏对楼梯的基本参数（踏步/材质等）进行设置，首先选择一个合适的中心点，接下来鼠标选择一个起始边，加下来输入一个半径值即可完成绘制。

注意：这中方法绘制比较简单，只需要点击两次鼠标即可完成旋转楼梯的绘制。

第二种就是【圆心-端点螺旋楼梯】，这种方法是通过指定圆心-起点-端点进行绘制的，它只适合用于创建＜360°的螺旋楼梯，操作起来也很方便。第一步先在【建筑】选项卡下的【楼梯坡道】面板下找到【楼梯】命令，接下来我们可以看到这里有多种梯段的绘制方式，我们选择【圆心-端点螺旋楼梯】进行绘制；在属性栏对楼梯的基本参数（踏步/材质等）进行设置，首先点击一个合适的中心点，鼠标移动至合适的地方作为起始边，然后输入半径，接下来拖动鼠标移至梯段的末端位置（顺/逆时针方向均可），最后点击鼠标左键就完成了旋转楼梯的绘制。

这两种旋转楼梯的的绘制方式各有各的好处，也有各自的局限性，在针对不同的项目选择不同的绘制方式能大大的减少我们的工作量，更多新功能只能各位小伙伴在工作中慢慢体会了。

很多设备为了符合安装规范要求，必须考虑净空问题，以便安装和检修，如何快速的在Revit中表达净空这一概念呢？

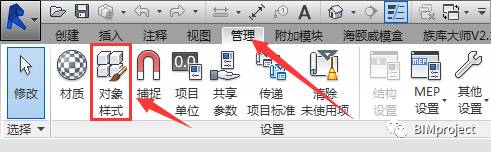

1.如下图，首先添加用于控制净空对象显示方式的对象样式子类别。在“管理”选项卡下点击“对象样式”命令；

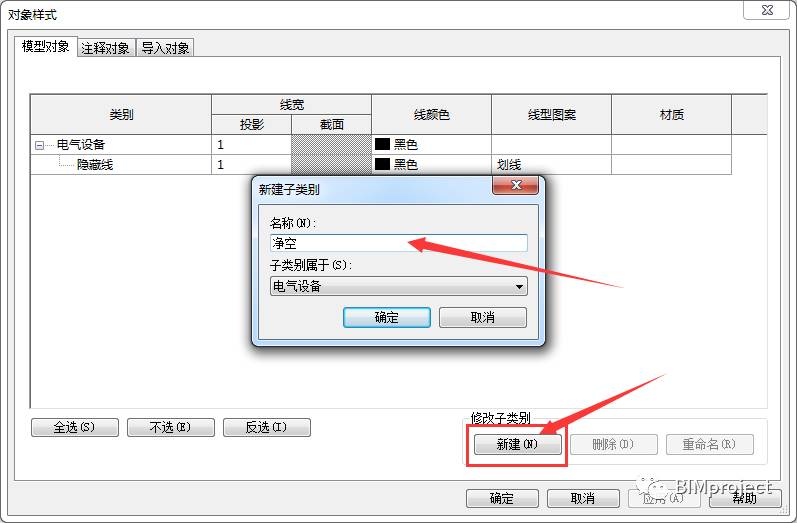

2.在弹出的对象样式对话框点击“修改子类别”下的“新建”命令，输入“净空”作为子类别名称；

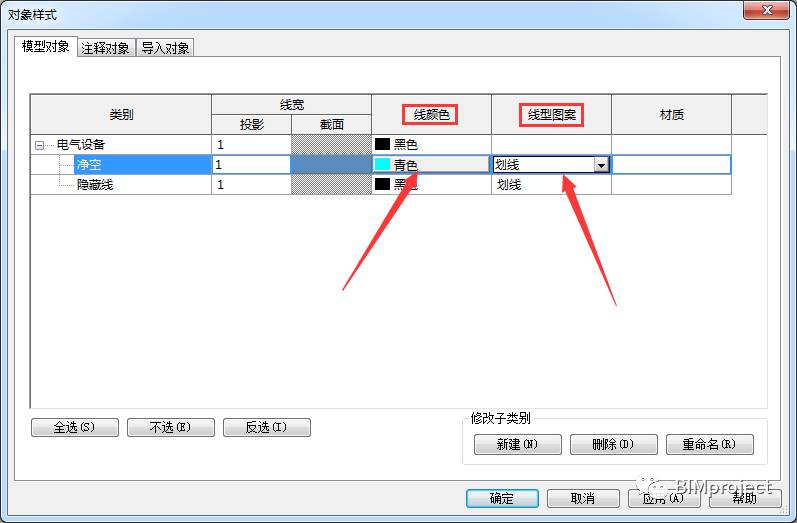

在“对象样式”中设置净空的相关参数（线颜色、线型图案、材质）；

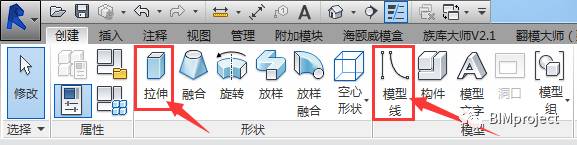

3.打开楼层平面视图，点击创建选项卡下的“拉伸”命令创建一个净空实体，（也可以创建“模型线”来表示净空平面范围的线）；

4.选择该实体，在其实例参数中，将“子类别”选择为“净空”；（可以将净空的材质设置为玻璃或其他透明材质，使之不影响设备的正常显示，；不能将净空设为空心拉伸，否则将会把设备进行空心剪切掉）；

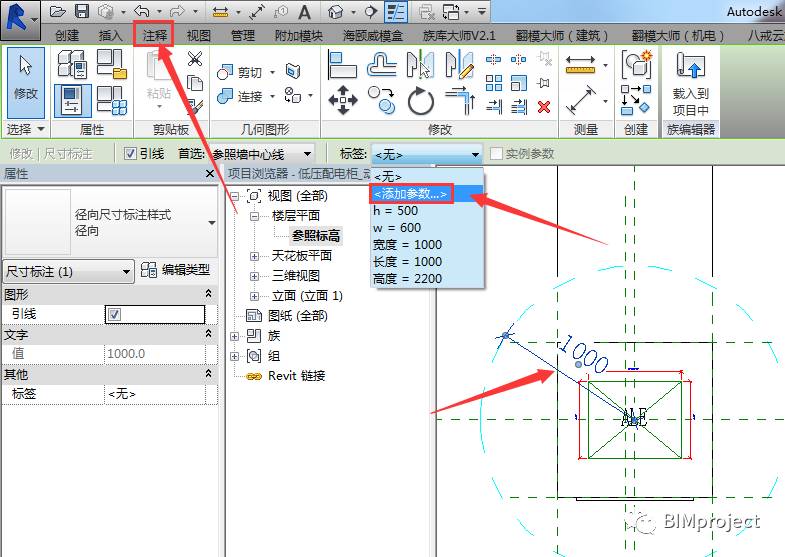

5.在注释选项卡下选择“径向”命令，对净空大小进行尺寸标注，并为该尺寸添加参数；

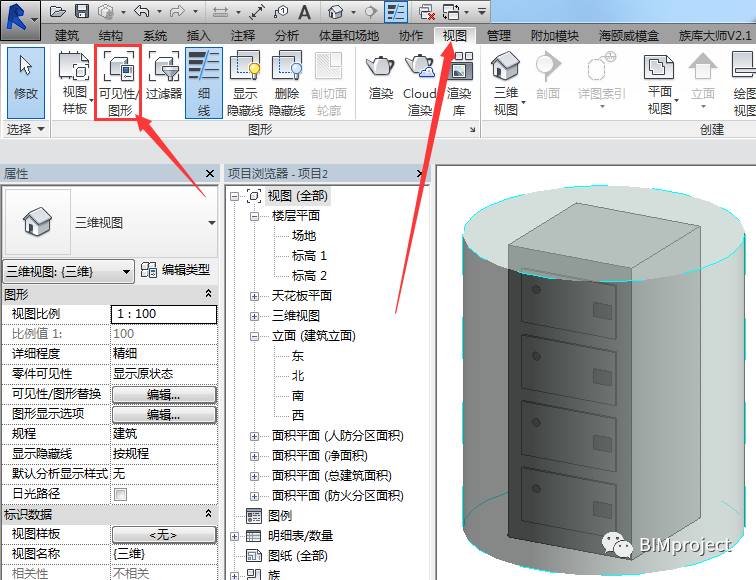

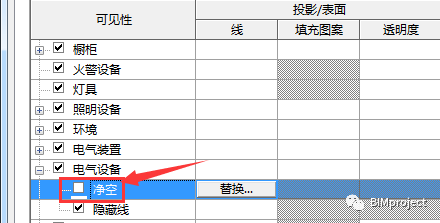

6.将设备族载入到项目中，用户便可以看到净空的几何实体，如果不想看到净空实体，只需要进入到视图选项卡中的可见性/图形（或使用快捷键“VV”）取消勾选净空对应的子类别即可。

（注：即使取消净空的显示，运行碰撞检查依然能完成）

    1、绘制一面墙体，设置成如下饰面层（可按自己的需求设置）。

    2、到三维中，选中墙体–创建零件–零件：分割零件。

    3、绘制形状：编辑草图（按自己的需求绘制）。

    4、选中绘制的形状：比如，圆形–赋予图形新的材质。

    通过上面的操作可以实现一面墙体有多种材质。

    End













    我们在很多汇报工作中都会有模型展示，一般都会录视频或者PPT展示，之前给大家写过一个把Revit模型放到PPT中，这次给大家分享一下如何把Revit模型放置在PDF文件中。

    先看效果：

    首先我们需要准备的软件有：

        Revit

        Inventor

        AdobeAcrobat

    我们保存好自己需要导入到pdf中的项目文件，这里我们以一个小铲车为例。

    在Inventor软件中打开，选择打开项为Revit项目文件。

    找到我们的小铲车，打开。选择导入为多实体零件。

    我们可以看到文件以及导入进来了。

    但是发现模型的材质丢了，我们可以给物体赋予Inventor的材质，这里就不演示了。

    材质赋好之后，选择【文件】-【导出】-【三维PDF】

    特性中的所有都不勾选。

    导出即可





    。







管道直径De、DN、d、ф各自的含义

De、DN、d、ф的各自表示范围

De– PPR、PE管、聚丙烯管 外径

DN– 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径

d — 混凝土管公称直径

ф– 无缝钢管公称直径，其规格为,如ф100:108 X 4

管径DE与DN区别

1、DN是指管道的公称直径——这既不是外径也不是内径（应该与管道工程发展初期与英制单位有关，通常用来描述镀锌钢管）　它与英制单位的对应关系如下：

4分管：4/8英寸：DN15；

6分管：6/8英寸：DN20；

1寸管：1英寸：DN25；

寸二管：1又1/4英寸：DN32；

寸半管：1又1/2英寸：DN40；

两寸管：2英寸：DN50；

三寸管：3英寸：DN80（很多地方也标为DN75）；

四寸管：4英寸：DN100；

2、De主要是指管道外径（一般采用De标注的，均需要标注成外径X壁厚的形式）

主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：

DN20 De25X2.5mm

DN25 De32X3mm

DN32 De40X4mm

DN40 De50X4mm

我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；

但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN。

别外据在现场的实践经验：

a、两种管道材料的连接方式不外乎：丝扣连接及法兰连接。

b、镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

c、如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。

DN 、De、Dg的区别

DN Nominal diameter

De external diameter

Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了

a、各种管子的不同标注方法：

1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；

2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；

3 、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；

4、 塑料管材，管径宜按产品标准的方法表示；

5、 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

b、DN 、De、Dg的关系：

De量的是管道外壁的直径

DN是De减一半管壁的厚度得的数

Dg一般没人用

1管径应以mm为单位。

2管径的表达方式应符合下列规定：

1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；

2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；

3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；

4 塑料管材，管径宜按产品标准的方法表示；

5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表.

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）。

给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）

塑料管在工程图上的标示　

公制标示 ( metric dimension size )

以DN表示

一般称为“公称尺寸”，它不是管外径、也不是管内径。是外径与内径的平均值，我们称平均内径。

例如：外径63mm的塑料管之公制标示 ( mm dimension size ) 　DN50

ISO公制标示 ( ISO metric dimension size )

以Da表示 PVC管，ABS管之管外径

以De表示 PP管，PE管之管外径

例如：外径63mm的塑料管之公制标示 ( mm dimension size )

Da63 对PVC管，ABS管而言

    文章来源：河北BIM交流群

    很多学员问过revit中建筑和结构的区别，其实revit中建筑和结构的差别并不多，这篇文章就把revit中建筑和结构的个别区别讲解一下.建筑墙、结构墙的区别。

    在revit里面建筑、结构选项卡里面都会有墙体的选项，那我们在绘制墙体的时候该用哪种墙体呢？

    现在分别绘制建筑结构墙体，查看它们的属性：

    上图为建筑墙体属性，明天的可以看到结构选项中的复选框没有选中。上图为结构墙体，其中的结构相关的复选框都是被选中的。这个建筑结构墙体的主要区别，那么这个结构复选框到底有什么作用呢？

    1、在结构、建筑规程下查看到的构件是有区别的。在结构规程下只有结构墙体可以显示出来，但是在建筑规程里面建筑结构墙体都是可以显示出来的。所以软件区分结构墙体和建筑墙体并不是以我们给墙体的命名还有材质决定的，而是我们选用的墙体的类型。

    2、添加钢筋的方式，在建筑墙体里面是不可以添加钢筋构件的，只能在结构墙体里面添加。

    注：在可见性视图里面并没有结构墙和建筑墙的区分，如果在一个模型中既有建筑墙体，又有结构墙体只能通过过滤器或者是规程控制可见性。

    建筑样板和结构样板的区别

    这个区别在我的课程里面已经详细讲过了，总之不要用结构样板就行了。

    建筑柱、结构柱的区别

    这个区别还是挺大的，我的课程里面也讲过了，除了钢筋的问题，还有就是材质传递的问题，建筑柱会吸附穿过建筑柱墙体的材质，但是结构柱就不会。

 钢结构厂房的主要构件

主构件：
1、钢柱；
2、钢梁，也称为屋架梁；
3、抗风柱；
4、屋面檩条、墙面檩条（也称为墙梁）；
5、钢板天沟；
6、吊车梁
次构件：
1、水平支撑；
2、柱间支撑；
3、拉条；
4、系杆；
5、屋面板、墙面板；
6、预埋锚栓及连接用的螺栓
7、隅撑



钢结构的拼装

1、钢屋架（钢天窗架）拼装
①.钢构件出厂前，先验收钢构件，尽量做到把安装问题消灭在加工厂内。
②.现场拼装地基坚硬，并做相应的拼装台；必要时加约束处理找平。
③.检查拼装节点处的角钢或钢管是否变形；如有变形，用机械矫正或火焰矫正，达到标准后，再按照设计图纸进行拼装。

2、钢柱拼装
应用于需要多节柱的拼装在一起安装过程
①.为便于保证钢柱拼接质量，减少高空作业，在地面卧拼，起重机起重能力能满足一次起吊。
②.根据钢柱断面不同，采取相应的钢平台及胎具。
③.每个拼装节点最容易出现翼缘错口问题。如发现翼缘板制作构件时发生变形，采用方便的机械矫正或火工矫正，达到允许误差继续拼接。拼接一般用倒链且焊耳板的方法校正对接。
④.接头一面焊接冷却后，将柱翻身。在焊另一面前，接着进行找平、继续通线、找标高、点焊、焊好、约束板、焊接、冷却、割掉约束板和耳板、复核尺寸。

3.钢梁拼装
钢梁拼装用于较大跨度桁架、轻型钢结构，端面工、H、 □型居多，连接方法有高强度螺栓、栓焊组合和焊接三种形式。
①.变截面斜梁、多截面梁、实腹焊接工字形截面或 H形截面梁，根据运输条件划分为若干个单元，单元之间可通过端板以高强度螺栓连接拼装。
②.拼装方法，根据不同结构形式和杆件连接方法，采取不同方法。如起重设备能满足吊装要求，先考虑卧拼，卧拼的程序同屋架；其次，才考虑采用立拼。

钢结构的安装

1.一般要求
①.钢结构的安装程序,必须确保结构的稳定和不导致永久性的变形。
②.安装前,应按照构件明细表核对进场的构件,查验质量证明书和设计更改文件;工厂预装的大型构件在现场组装时,应根据预组装的合格记录进行。
③.构件在工地制孔、组装和焊接以及涂层等的质量要求均应符合有关规定。
④.构件在运输和安装过程中,被破坏的涂层以及安装连接处,应按照有关规定补涂。涂面层应在结构安装完成并固定后进行。
⑤.构件安装和校正时,如检测空间的距离和跨度超过10M以上,应用夹具和拉力计数器配合卷尺使用,其拉力值应根据温差换算标定读数。
⑥.钢结构的试验方法,应按设计要求和专的的规定进行。
⑦.严禁在吊车梁的下翼缘和腹板上焊接悬挂物和卡具。

2.基础
①.构件安装前,必须取得基础验收的合格资料(行—列线和标高等) 。基础施工单位可分批或一次交给,但每批所交给的合格资料,应是一个安装单元的全部柱基基础。
②.安装前,应根据基础验收资料复核各项数据,并标注在基础表面上。支承面,支座和地脚螺栓的位置、标高等的偏差应符合表19－36的规定。



③.复核定位应使用轴线控制点和测量标高的基准点。
④.钢柱脚下面的支承构造,应符合设计要求,需要填垫垫铁时,每迭不得多于三块。
⑤.钢柱脚底板面与基础间的空隙,应用细石混凝土浇筑填实。

3.运输和堆存
①.装卸、运输和堆存均不得损坏构件并防止变形。堆放物应放置在垫木上。已变形的构件应予矫正,并重新检验。
②.刚结构运送到安装地点的顺序应符合安装程序,并应成套供应。
堆存时,应考虑扩大拼装和安装程序的要求。

4.安装和校正
①.构件安装宜采用扩大拼装综合安装的方法施工。
②.扩大拼装时,对容易变形的构件应做强度和稳定性验算。需要时,应采取加固措施。
③.采用综合安装方法时,其结构必须能划分成若干独立单元或体系,每一体系(单元)的全部构件安装完后,均应具有足够的空间刚度和可靠的稳定性。
④.需要利用已安装好的结构吊装其他构件和设备时,应征得设计单位的同意,同时应采取措施防止损坏结构。
⑤.确定几何位置的主要构件(柱、刚架等)应吊装在设计位置上,在松开吊钩前应作初步校正并牢固。
⑥.多层框架结构的安装,每完成一个层间的柱后,应进行校正,继续安装上一个层间时,应考虑下一个层间安装的偏差值。
⑦.已安装的结构单元,在检测调整时,应考虑外界环境影响(如风力、温差和日照)出现的自然变形。吊车梁和轨道的调整应在主要构件牢定后进行。
⑧.设计要求顶紧的节点,相接触的两个平面必须保证有70％紧贴,用0.3mm的塞尺检查,插入深度的面积不得大于总面积的30％,边缘最大间隙不得大于0.8mm。

5. 钢结构的连接
钢结构的基本构件由钢板、型钢等连接而成，如梁、柱、桁架等，运到工地后通过安装连接成整体结构，如厂房、等。因此在钢结构中，连接占有很重要的地位，设计任何钢结构都会遇到连接问题。
钢结构的连接通常有焊接，铆接和螺栓连接。

■钢结构常用的焊接方法有电弧焊，电阻焊和气焊。

■对接焊缝的形式有直边缝、单边V形缝，双边V形缝、U形缝、K 形缝、X 形缝等。

■焊接连接与铆钉、螺栓连接比较有下列优点：
⑴不需要在钢材上打孔钻眼，既省工省时，又不使材料的截面积受到减损，使材料得到充分利用；
⑵任何形状的构件都可直接连接，一般不需要辅助零件，使连接构造简单，传力路线短，适应面广；
⑶焊接连接的气密性和水密性都较好，结构刚性也较大，结构的整体性较好。
■但是，焊缝连接也存在下列问题：
⑴焊缝中可能存在裂纹、气孔、烧穿、夹渣、未焊透、咬边、焊瘤等缺陷。
⑵由于高温作用在焊缝附近形成热影响区，钢材的金相组织和机械性能发生变化，材质变脆；
⑶焊接的残余应力会使结构发生脆性破坏和降低压杆稳定的临界荷载，同时残余变形还会使构件尺寸和形状发生变化；
⑷焊接结构具有连续性，局部裂缝一经发生便容易扩展到整体。
由于以上原因，焊接结构的低温冷脆问题就比较突出。设计焊接结构时，应经常考虑焊接连接的上述特点，要扬长避短。遇到重要的焊接结构，结构设计与焊接工艺要密切配合，取得一个完满的设计和施工方案。
②.钢结构螺栓连接
■螺栓连接的排列和构造要求
螺栓在构件上的排列可以是并列或错列（图3-11），排列时应考虑下列要求:

　 受力要求：对于受拉构件，螺栓的栓距和线距不应过小，否则对钢板截面削弱太多，构件有可能沿直线或折线发生净截面破坏。对于受压构件，沿作用力方向螺栓间距不应过大，否则被连接的板件间容易发生凸曲现象。因此，从受力角度应规定螺栓的最大和最小容许间距。
构造要求：若栓距和线距过大，则构件接触面不够紧密，潮气易于侵入缝隙而产生腐蚀，所以，构造上要规定螺栓的最大容许间距。
施工要求：为便于转动螺栓扳手，就要保证一定的作业空间。所以，施工上要规定螺栓的最小容许间距。

■螺栓的受力分类
栓根据作用不同，按螺栓受力可以分为：受剪、受拉及剪拉共同作用。

■螺栓连接的特点
⑴优点：安装方便，特别适用工地安装连接，也便于拆卸。
    ⑵缺点：在板件上开孔和拼装时对孔，增加制造工作量，螺栓孔使截面削减，同时还浪费钢材。
■螺栓连接要求
⑴永久普通螺栓紧固应牢固、可靠、外露丝扣不应少于2扣。
⑵自攻螺栓与连接钢板应紧固密贴，外观排列整齐。
⑶高强度螺栓连接副拧后，螺栓丝扣外露应为2-3扣，其中允许有10%的螺栓丝扣外露1扣或4扣 。
⑷高强度螺栓的安装顺序应从刚度大的部位向不受约束的自由端进行，即从中间向两边或四周进行。
注:高强度螺栓终拧1h时，螺栓预拉力的损失已大部分完成，在随后一两天内，损失趋于平稳，当超过一个月后，损失就会停止，但在外界环境影响下，螺栓扭矩系数将会发生变化，影响检查结果的准确性。为了统一和便于操作，检查一定要在1h后48h之内完成。
③.钢结构铆接连接
铆钉：在铆接中，利用自身形变或过盈连接被铆接件的零件。
铆接：使用铆钉对连接件实行的一种刚性连接，是不可拆卸的。小型铆钉可以冷铆，大型铆钉就是在红热状态下热铆。对经常受动力荷载作用，荷载较大和跨度较大的结构，有时仍然采用铆接结构。
优点：塑性、韧性和整体性好，连接变形小，传力可靠，承受动力荷载时的 疲劳性好，质量也便于检查。
  缺点：构造复杂用钢量大，施工麻烦，劳动条件差。

土建工程耗用的工作量，约占全部编制工作量的60%以上。工程量计算的快慢，直接影响和决定工程预算书的编制速度。

所以，工程量的快速计算是重点。

怎么样才能快读计算呢？无非是两点：

即少看(减少翻图、看图和翻阅其他预算资料的时间)

少算(避免重复计算)，以达到工程量的快速计算

工程计算方法

1   识图——识图程序

(1)熟悉拟建工程的功能：图纸到手后，首先了解本工程的功能是什么，再联想一些基本尺寸和装修，最后识读说明，熟悉工程装修情况。

(2)熟悉、审查工程平面尺寸：建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

(3)熟悉、审查工程立面尺寸：建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息;建施平面图、结施平面图上，般也标有本层标高;梁表中，一般有梁表面标高;基础大样图、其它细部大样图，也有标高注明。

(4)检查施工图中容易出错的地方有无出错：熟悉建筑工程尺寸后，再检查施工图中容易出错的地方有无出错。

(5)审查原施工图有无可改进的地方：主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个方面对原施工图提出改进意见。

2   识图——识图技巧

(1)修正图纸：首先按图纸会审纪录的内容和设计变更通知单的内容修改、订正全套施工图。施工图的修正走在前头，可避免事后改变图纸，而改变已计算工程量计算数据等大量的重复劳动。

(2)粗略看图：这种看图方法亦可称“浏览”整套施工图，要达到以下目的：

a.了解工程的基本概况;

b.一般了解工程的材料和做法;

c.了解图中有没有钢筋表、混凝土构件表、窗表;

d.了解施工图表示方法。

(3)重点看图：所看图纸的范围，主要是建筑“三大图”和“设计说明”：

a.房屋室内外高差，以便在计算基础和室内挖、填方工程量时利用这个数据;

b.建筑物层高，墙体、楼地面面层、门窗等相应工程内容是否因楼层或段落不同而有所变化。

工程计算技巧

1   土建工程量的计算依据和准备

在计算工程量之前，看到图纸先不要急于计算，首先将施工图分类，把建筑图和结构图分成两部分，认真详细地读懂读透施工图纸，认为有必要的东西应先用笔记下来。

2   门窗洞口先统计出来

把门窗洞的材质、规格、所在的位置统计清楚，经可用表格的形式把每樘的面积和所在部位的面积都先计算出来，这样就为以后的工作打下了良好的基础。可以说，门窗部分的工程量也已经出来了，在计算砌体和粉刷时，如需要扣门窗洞口，就可以在门窗表中查到，就不会再分别查找了，减少了麻烦，从而提高计算速度。

3   统计工程项目中的混凝土构件

各种梁、板、柱的数量，规格，砼标号，所在层数，是否埋入墙体等，这样做的目的一是减少翻阅图纸的次数，二是便于以后的查找和核对，如果是埋入墙体的砼构件，还应把埋入位置标注清楚，在计算墙体时就可以直接扣除。

4   钢筋计算窍门

在计算某一混凝土构件或有钢筋的混凝土部位时，在计算工程量的同时，把该部分的钢筋也计算出来，但工程量和钢筋必须是分开的，应该是两本计算草底，一本是钢筋计算草底，一本是工程量草底，并把钢筋所在的构件号、构件的数量、钢筋的型号、箍筋的间距都标注清楚。

5   利用各种基数计算工程量的技巧

在计算工程量时，首先应该计算出几个基础基数，如果基数计算准确，便于以后计算工程量时应用，还可以提高计算工程量的速度。基数主要有“三线两面”。

“两面”

一是每个单位工程的建筑面积，包括建筑物地勤郐以上建筑面积和贴建筑面积；

另一个是墙体的水平面积，包括内墙和外墙。

它们的计算主要是依据施工图纸和建筑工程预算定额的计算规则进行计算。此数据在计算楼地面、天棚粉刷等都能用到它。

“三线”

三线即为外墙的外边线、外墙的中心线、外墙的内边线。

在计算三线时依照施工图必须计算准确，否则以后计算出的工程量也是不正确的。外墙外边线的是计算外墙装饰、外墙架子的基数。外墙中心线是计算外墙砌筑及基础的基数.外墙内边线是计算室内粉刷的基数。

1.内墙净长线

主要是计算内墙砌筑，内墙粉刷、内墙架子等的基数。其主要有基础以上内墙净长线，基础净长线等，应该分别计算。

2.阳台外边线

阳台的外边线可以根据施工图纸，按规格不同分别计算，将来可以用它计算栏板的砌筑、粉刷、阳台扶手等工程量。

3.层高计算

依据施工图纸将层高分别算出，不同层高的都应列出，如首层，标准层，顶层等。另外，还要算出室内外高差，基础埋深等。

合理安排计算顺序

合理安排工程量计算顺序是快速准确计算工程量的关键之一。计算工程量时，有些项目是相互联系的，如果计算顺序安排不当，就会使有些数据重复计算，增大计算工程量、降低计算速度。

安排工程量计算顺序的原则是尽量少翻阅图纸、资料，以求快速、方便。对于一般工程，分部工程量计算顺序应为先地下后地上，先主体后装饰，先内部后外部。在计算建筑和装饰部分时也要对计算顺序进行合理安排。

1   计算建筑部分

计算建筑部分应按基础工程、土石方工程、混凝土工程、木门窗工程、砌筑工程这样一个顺序，而不能按定额的章节顺序来计算，否则会对某些项目反复计算，从而浪费大量的时间。

例如，我们先算出了混凝土工程中的梁、柱的体积和门窗面积，那么，在计算砌筑工程需要扣除墙体内混凝土构件体积和门窗部分在墙体内所占体积时，可以利用前面计算的梁、柱的体积和门窗部分所占的体积。

利用这些数字时，要注意这样两个问题

一是要看梁、柱等混凝土构件是否在所计算的墙体内，如在墙体内，则扣除，否则，不扣除

二是当梁、柱宽不同于墙厚时，即梁、柱不完全在墙体内时，只能部分扣除，而不能扣除整个混凝土构件的体积。同样，在计算回填土方和土方运输时，砖基础的体积也可以为后面的计算所利用。

当然，在计算各分部的各项目工程量时，也有一定的顺序技巧。如计算混凝土工程部分时，一般应采用由下向上，先混凝土、模板后钢筋，分层计算按层统计，最后汇总的顺序。砌筑工程可从整体上分层计算，每层的量可采取“整算零扣”的方法。

2   计算装饰部分

计算装饰部分时，要先地面、天棚，后墙面。

先算地面工程量的好处是可以利用地面的面积，计算出平面天棚和斜天棚的面积。计算墙面扣除门窗及洞口面积时，可利用先前算出的面积。当以房间为单元计算抹灰工程量时，有一点值得注意的是，同一门窗要扣两次面积。

3   计算预制混凝土构件

计算预制混凝土构件时，要按预制构件的施工顺序计算。

根据工程量计算规则，预制混凝土构件的制作、运输、安装都要计算损耗量。因此，我们在计算预制混凝土构件时，首先根据施工图计算预算量，再依次根据定额规定的损耗率计算制作工程量、运输工程量、安装工程量，最后计算预制构件灌缝工程量。利用这个顺序计算，除了计算的快速和准确外，还能保证预制构件计算项目的科学性，不会漏项。

    文章来源：广筑BIM咨询

    用revit创建中空夹胶玻璃幕墙嵌板族

    中空玻璃、夹胶玻璃、中空夹胶玻璃对于建筑设计师和幕墙专业人员、门窗安装人员并不陌生，而非专业人员经常会混淆这几种玻璃的概念。我们在使用Revit绘制玻璃幕墙时往往会忽略幕墙所使用的何种玻璃这个概念，通常会直接按照整块实体玻璃进行绘制。为了遵循设计，我们可以创建幕墙嵌板族来满足建模的需求。

    今天在这里介绍一下如何用revit创建中空夹胶玻璃幕墙嵌板族。

    知己知彼，方可百战不怠，那么我们先来了解一下这几种玻璃的构造。

    中空玻璃是由两片或两片以上的玻璃组合，玻璃与玻璃之间保持一定的间隔，间隔中是干燥的空气，周边用密封材料包裹，由此加工成中空玻璃。

    夹胶玻璃是由二层或多层平直玻璃（或热弯玻璃）之间夹以PVB薄膜，经过高压制成的高级安全玻璃。

    中空夹胶玻璃是中空玻璃的一种，是中空玻璃和夹胶玻璃的组合体。该玻璃在图纸中通常会这样表示，例

        TP8+1.52PVB+TP8+12A+TP10双银LOW-E超白中空夹胶钢化玻璃

        它代表的含义是：8毫米钢化玻璃+1.52PVB+8毫米钢化玻璃+12AIR（中空空气层厚度）+10毫米LOW-E钢化玻璃

        即两片8mm玻璃合成夹层玻璃,中间层为1.52mmPVB胶片,然后再与10mm钢化玻璃（TP,Tempered,钢化）合成中空玻璃,中间间隔12mm（A,Alternation,间隔）

        该玻璃公称厚度就是39.52mm。

    创建步骤如下

    1、新建族——选择公制幕墙嵌板

    2、选择几何图形的创建方式

    （创建方式主要有：拉伸、融合、旋转、放样、放样融合、空心形状）

    由于该几何图形不存在弯曲、变截面等情况，因此只需要运用拉伸命令就可完成创建。

    利用拉伸，先创建里中外三层玻璃（注意必须锁定）

    3、同理利用拉伸创建空气层及夹胶层

    4、添加相关参数

    为了实现对厚度的参数化控制，在这里我们要添加一个长度参数。

    材质的添加过程与尺寸的添加类似，软件为我门提供了Autodesk材质库，基本上满足了我们对材质的需求。但如果材质的某些参数不符合我们的需求，也可以对其进行修改。为了不影响原有的材质，需要我们将其复制一个并重命名。

    这样族的参数化就完成了，很简单吧~

    5、在族里测试族参数驱动

    一般而言，刚做好族都存在各个方面的问题，需要对其进行各种测试来观察是否能实现搭建模型的要求。

    单击族类型，修改相关参数，测试族是否会发生相应变化。

    6、最终效果

    7、载入项目

    （1）绘制幕墙

    在revit中，绘制幕墙的方法和绘制常规墙体的方法是一致的。

    （2）修改幕墙网格

    实际项目中，等分的幕墙网格很少，很多时候我们需要手动修改幕墙网格的距离，或者手动添加幕墙网格和竖梃：选择幕墙网格（可点击Tab键切换选择），点开锁标记，即可修改网格临时尺寸（此时不能再次锁定幕墙网格，否则会变回之前设置的等分间距）。

    （3）替换嵌板

    将鼠标放在要替换的幕墙嵌板边沿，使用Tab键切换选择幕墙中的嵌板（高亮时为选中，同时注意屏幕下方的状态栏），选中幕墙嵌板后，点击属性框下拉菜单选择要替换的嵌板。

    经过这几步，一面简单的中空夹胶玻璃幕墙就制作好了。

安装里，从电缆电线的区分到分别，从桥架到爬墙走线，从防雷接地到弱电智能化，每个环节都是比较复杂且难以弄懂的，今天，就和各位一起学习如何计算电气工程量及方法。

01、10kV高压架空进户装置

10 kV以下悬式绝缘子XP，以“串”计量；

10 kV以下户外高压熔断器WR，以“组”计量；

钢穿通板，以“块”计量；

10 kV以下穿墙导管CLB，以“个”计量；

10 kV以下避雷器FS，以“组”计量；

10 kV以下户内、外支持绝缘子ZA，以“个”计量；

支架、金具，以“kg”计算。

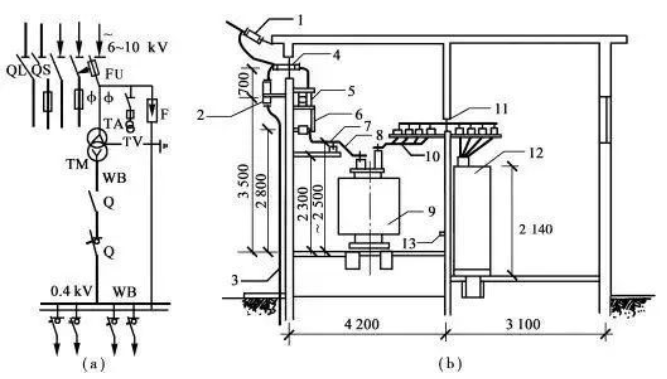

02、变配电装置及设备

从进户装置起依序计算

03、变 压 器 安 装

计算规则：按不同电压等级、不同容量和不同类型分别以“台”计量。

TM安装：不包括变压器油耐压试验及变压器系统调试。

TM分类：冷却方式有油浸式、干式；相数分单相与三相；线圈材质分铜、铝线圈；铁芯分热轧与冷轧硅钢片等。

04、配电装置安装

断路器（QF）、负荷开关（QL）、隔离开关（QS），断、通正常负荷电路，保护和控制高压电器设备。安装包括所配备的电磁式、弹簧储能式、手动式等操作机构。

电流互感器（TA）、电压互感器（TV）作为电压、电流、电能及继电保护之用。

计算规则：上述装置均以“台”计量。

05、母 线 安 装

母线：有变配电装置高压母线和车间配电低压母线，注意区别。

常用硬母线：铜（TMY）、铝（LMY） 。

计算规则：单片“延长米”计算。

L母＝ （母线设计单片延长米长度+母线预留长度）×（1+2.3%）

制作安装损耗：2.3％。

06、高压控制设备

高压控制台、柜、屏，用于发电厂、工矿企业变配电站（所），接受电力和大型高压交流电动机启动、保护的主要设备。

目前，国产有固定、手车及活动式三种。型号有GG、GFC、GBC等型。

计算规则：分别按控制屏、继电屏、模拟屏、电源屏、直流屏、控制台及箱式配电室等以“台”计量。

07、低压控制配电设备

计算规则：成套型动力、照明控制及配电用柜、箱、屏等，不分型号、规格及安装方式，均以“台”计量。

进出柜、箱、屏的导线需焊（压）接线端子时，以“个”计量。

高压、低压设备基座、支架：槽（角）钢基座、支架制安按“kg”、“m”计算。

08、电力及控制电缆

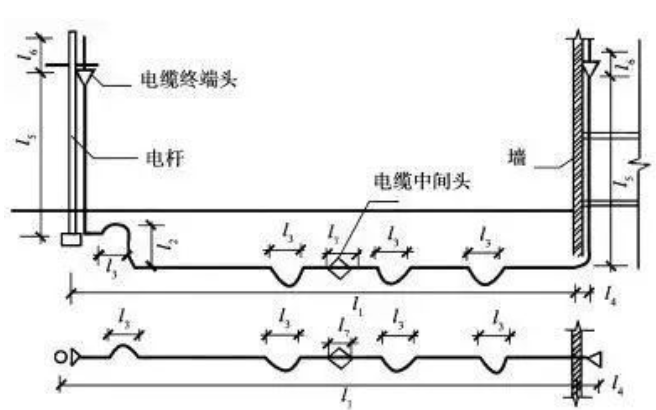

▲ 电缆埋地或地沟进户示意 ▲

L＝（l1+l2+l3+l4+l5+l6+l7）×（1+2.5%）

09、电力及控制电缆安装

计算规则：10 kV以下电力及控制电缆；无论敷设方式用部位，分别以“m”计算。

电缆长度以敷设方式和部位的表达式：

电缆长度＝（2×端头长＋引上下长＋直埋地长＋电缆沟长＋保护管长＋钢索长＋沿墙长＋竖井道长＋桥架长＋槽架长十梯架长＋线道长等＋电缆预留量）×（1＋2.5％）

电缆端头：制作安装以“个”计量。

10、电缆直埋敷设

电缆沟土石方，以“m&p3; ”计算：

V＝S L，两根电缆每1m沟长，V＝0.45m 每增加一根电缆，每1m沟增加0.153m³。

电缆沟铺砂盖砖：以沟长度“m”计算。

11、电缆沟内敷设

电缆沟：进人、不进人沟。

沟体砌筑：土石方量“m³”；沟底、壁砌砖 或浇筑“m³”；沟壁、底抹水泥砂浆“土建；沟盖板制作“m³”；采购时价值及运费。（参考《工程定额》）

揭、盖电缆沟盖板：“m”计算；

沟内支架制安：钢“kg” 、砼“m³ ”计算。

12、电缆桥架安装

桥架：分为梯式、托盘式（有孔托盘、无孔托盘），一般由直线段、弯通、三通等附件及支、吊架等构成。

计算规则：无论钢质、不锈钢、铝合金、玻璃钢、塑料质桥架，均按“m”计算。包括桥架每段间用5.5~16m㎡的电气连通跨接线及接地线和接地端子的安装。

13、配管工程量

规则：配管以管材质、规格和敷设方式不同（明暗），按“延长米”分别计算，不扣除接线盒（箱）、灯头盒、开关盒所占长度。

要领：从配电箱起逐回路进行计算。

方法：水平管，借建筑物平面图墙、柱轴线尺寸进行计算。只能斜向敷设的管，当图纸比例正确时，可用比例尺量算。

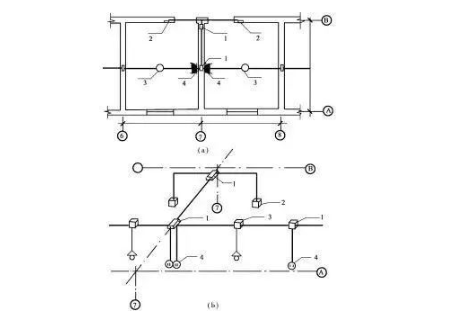

14、配管配线的明暗盒



接线（分线）、插座、开关、灯头等盒按“个”计量。

15、电气配线

规则：照明和动力线路不分品种、规格、型号、敷设方式均按“单线延长米”计算。

管穿线长＝（配管长度+导线预留长度）× 同截面导线根数

常用导线：单芯、多芯；铝芯、铜芯；塑料、橡胶绝缘。

 现代居民对供水水质质量有了更高的要求，为了能够满足居民的这种需求，建筑给排水施工时，就需要选择应用性能、质量优良的管材。有机化学的发展，使得我国给排水管材质量性能越来越高，而管道连接技术也随之发展起来，连接技术的发展，为给排水管道连接质量提供了保证。

经济的发展必然带动城市的进步，最近几年我们国家积极的开展建筑工作，其中给排水工作又是建筑工作的一大重点项目。为了保证施工的品质良好，就要积极的分析工艺特征。为了避免不利现象发生，我们要积极的分析图纸，做好原料品质控制工作，强化后续的质管力度，而且要保证工作用到的所有的机械以及管线等的类型符合建设工作的规定，只有这样才可保证项目的品质良好。

1给排水施工中的管道连接施工技术

1.1 粘结连接

在开展给排水建设工作的时候，我们不乏看到PVC管的身影。在运用该管线的时候我们会使用粘结连接技术。具体来说，这种技术指的是在管线以及管材的表层涂上一层胶粘材料，该材料的作用是膨胀连接面，当材料里面的化学成分散发之后，管材以及管件就能够很好的接洽到一起。

1.2 卡箍连接

当处理端口是平顺的管件的时候，将内置橡胶密封套的不锈钢卡箍安装在两相邻管端的外壁上，通过紧固卡箍上的螺栓来箍紧两管端并且挤压橡胶密封套的方法叫卡箍式连接。

1.3 机械柔性连接

它指的是在与直管相连接的带法兰盘的承1：3内置入直管的插口，紧固承口法兰和法兰压盖，挤压两者中间的橡胶密封圈，以达到连接和密封的要求的方法。

1.4 卡压连接

它指的是用带有自动卸压限位锁压且能够保证卡压统一性的卡压工具进行卡压连接，依靠压缩密封圈进行密封的一种连接方式。

1.5 螺纹连接

螺纹连接有以下四种基本类型：螺栓连接，双头螺柱连接，螺钉连接，紧定螺钉连接。其中第一种技术的特征比较显著，比如被处理的工件不是很厚，而且它的结构很单一，最主要的是便于我们后续拆卸。第二种的优点是被处理的工件中有一个很厚，仅需要在上面打出盲孔，并且在该孔上面生成螺纹。第三种的特点是它不用螺母，它的结构比前两种要简单很多。第四种的特点是它用来固定它们的位置。

1.6 沟槽式连接

公称直径DN≥100的镀锌钢管、钢塑复合管、薄壁不锈钢管等通常用沟槽式连接。

2使用技术时要注意的要点

2.1 粘结连接的施工要点

第一，要注意的是该技术不能够被应用到较为潮湿的环境里面，同时它也不能够离火太近。第二，在粘结之前要确保材料承接口里面和插入口的外面都是很洁净的，而且要保证处理面无污染。在涂抹胶凝材料以前，要先用砂纸将其表层打毛，然后用洁净的布料清理好，假如有油渍的话，必须使用丙酮清理。当清理好以后在管道头的地方做好标记。在涂抹涂料的时候，要先处理承口的里层，然后处理插口的外层，要保证涂抹适中，太厚或是太薄都无法获取效果。当处理好以后，先把管材对着承口地方快速的插入到设定好的方位，然后将其竖直旋转，并且要以最快的速率做好管材以及件的连接工作，同时还要把残存的材料清理好，最终让接口静止，一直到固化的时候就可以。

2.2 卡箍连接的施工要点

在安装之前，必须认证真理关键的里层以及外层等处，避免其存在污物。在接口下面的直管处套上卡箍套，并将橡胶密封圈套在该管口端部。下翻转橡胶密封圈上半部，在己翻转的橡胶密封圈内插入直管，调整位置后复位橡胶密封圈。在其外套上卡箍，交替锁紧卡箍螺栓后。

2.3 机械柔性连接的施工要点

在安装以前，要把管件里外清理好，同时还要把承口等地方的脏污去除。在插口的地方套上法兰，然后将橡胶密封圈套入。在承口插入直管，插入的时候，要确保两个管处在一个平面上。校准管件位置，对正法兰压盖与承口法兰螺孔，紧固连接螺栓。

2.4 卡压连接的施工要点

在连接以前的时候，要保证管材的上方是绝对干净的。用切割机将管线断开，在切除以后要保证切口地方没有毛刺。量入插入长度并在管材端部标出标记，管材插入管件时，应保证划线标记距离管件承口端面在2mm以内。在接头本体圆弧凸出部位安置卡压钳凹槽，并垂直于被承接的管材管件，通过恒定的压力使管材和管件的外形微变形以达到所需要的连接强度，同时压缩形变“O”型密封圈，并经六角量规确认以保证密封效果。与内外螺纹转换接头连接时，均需先拧紧螺纹后再做卡压连接。

2.5 螺纹连接的施工要点

螺纹连接一般适用于管径DN≤100mm的镀锌钢管、钢塑复合管。采用螺纹连接方式时，应按相关工艺标准及管径尺寸分次套制丝扣，通常公称直径15～32mm者套二次；70mm以上者，套3～4次为宜。确保加工后的管螺纹端正、完整，不应有超过全螺纹长度的10%的断丝和缺丝。在连接的时候，要把填料放到螺纹的外边，人工拧进大约两扣，然后用设备继续紧固，在处理完以后要保证有3扣螺尾。而且还要往螺纹上面涂抹特殊物质，具体处理时必须结合实际情况来决定材料的种类。当连接好以后，要把掉到螺纹外侧的物质清理好，同时还要防止填料进入到管线里面，这主要是因为一旦进入的话就会导致管线受阻。

2.6 热熔连接的施工要点

PP-R管热熔承插连接时，应该确保连接面没有污物，而且不能太过潮湿。必须在电源的温度达到规定的数值之后才可开展后续工作。在连接的时候，直接将加热套放到管子里面，一直深入到规定好的地方。而且还要将管件放到加热头的地方。当符合加热时间以后，将管线拿下来，将其插入到规定的地方，保证接头地方的接缝很均匀就可以了。对于PE管来讲，在处理以前，要使用夹具处理管材，将两个对接零件校对好。在焊接之前要清理好焊接板，当表面干净之后才可以通电。当指示灯亮了以后，把要处理的管子放到焊接板上面，使它们很好的触碰到一起，当焊接好以后要对其放凉，冷却好以后将管子取下来，这时候工作就做好了。

2.7 沟槽式连接的施工要点

电动机械切割机裁管进行压槽，要保证截面和管线是竖直的，如果管口的尺寸不超过100mm，我们可以允许不超过lmm的误差；假如该数值大于上述的数值的话，此时规定误差不超过1.5mm。同时还要将管材的外侧适当的处理，保证其光滑，禁止有毛刺，因为一旦平整不好存在毛刺的话就会将表层划破。用滚槽机加工沟槽处理被连接的管材端部，严格控制轴心平整度和加工时间，沟槽尺寸要与设计相符。沟槽连接时匹配橡胶密封圈，按正确的方向涂上润滑剂套在管端，对口对接的另一根管子，把胶圈移至连接处。在胶圈外选择适当的卡箍套在上面，将边沿卡嵌入沟槽中，在螺栓孔插入带变形块的螺栓，固紧螺母。

3结语

综上所述，可知对建筑给排水施工中的管道连接施工技术要点进行分析十分重要。一般而言，人们更多的是关心建筑给排水管道的安装问题，管道连接问题却很少涉及，因此很多人在管道连接方面并不是十分熟悉，因此笔者对管道连接的要点技术进行简单的介绍，以便更多的人可以了解这一施工环节。实际上，管道连接方式有很多种，无论哪种连接方式都需要掌握其施工要点。



    1、点击绘制的墙体，在“属性”选项卡中点击“编辑类型”命令，点击“编辑”，修改材质，单击表面填充图案，选择“模型”，选择所需图案。

    2、按下“Tab”键，选择所要修改的填充图案中的线，点击“移动”命令或者“对齐”命令进行修改。。

    3、修改完成后按“Esc”退出绘制即可。





    免费Revit教学视频。







图文来源：BIM蓝图，资料右上角下载。

一、施工准备

1、钢筋原材进场经过监理验收，有试验合格报告。

2、标高、尺寸经过监理验收。

3、熟悉图纸、图集钢筋下料经过项目工长等人查验。

4、对机械连接的套筒、套丝进行抽检，合格方可使用。

二、钢筋施工工艺流程

钢筋加工→安装钢筋→安装止水钢板→自检→报验

三、基本操作

1、技术要求

1.1、受力钢筋的混凝土保护层厚度：

地下潮湿环境：筏板、承台梁、基础连系梁及防水板：底面50mm、侧面50mm、地下室外墙外侧50mm、地下室外墙内侧25mm。

地上室内正常环境：：现浇梁、柱25mm，现浇板、抗震墙15mm。

地上室内潮湿环境：卫生间现浇板20mm。

地上室外露天环境：雨棚、女儿墙、露天阳台25mm，梁35mm，柱35mm。

1.2、钢筋的接头和锚固

（1）当受力钢筋》16时，应采用机械连接，连接等级均为Ⅰ级；除机械连接以外采用搭接或是焊接；搭接要求满足《混凝土结构施工图平面整体表示方法制图规则和构造详图》16G101图集或是图纸设计要求，焊接连接满足JGJ18-2012要求或图纸设计要求。

（2）、钢筋接头位置要求：

1）底板的下部钢筋接头在跨中1/3跨长范围内，上部钢筋接头在基础梁内或墙下。

2）楼板的上部钢筋接头在跨中1/3跨长范围内，下部钢筋接头在支座内。

3）框架梁、次梁的上部钢筋接头在跨中1/3跨长范围内，下部钢筋在支座内锚固。

4）混凝土挡土墙的外侧竖向钢筋不断，水平钢筋在跨中1/3跨长范围内连接，内侧钢筋在支座处连接。

5）抗震墙的水平及竖向钢筋、抗震墙暗柱的竖向钢筋接头位置，钢筋的搭接及锚固长度参见图集（16G101-1）。

（3）、抗震墙墙体的内水平筋在竖向钢筋外侧放置，抗震墙在连梁或暗梁高度范围内，抗震墙的水平分布钢筋照常设置。

（4）、双向板两个方向的底部钢筋，短跨的板底钢筋在下（图纸中有标记者以标记为准）。

（5）、当主、次梁的梁底标高相同时，次梁底筋在主梁底筋之上，梁中较大直径钢筋靠截面外侧放置。

（6）、在柱节点处及连梁和暗梁顺接处，当两侧梁的主筋相同时应尽量拉通。

（7）、墙拉筋应紧靠纵向钢筋并勾住箍筋。

1.3、钢筋弯折加工要求

（1）、钢筋弯折的弯弧内直径应符合下列规定:

1）、光圆钢筋，不应小于钢筋直径的2.5倍。

2）、335MPa级、400MPa级带肋钢筋，不应小于钢筋直径的4倍。

3）、500MPa级带肋钢筋，当直径为28mm以下时不应小于钢筋直径的6倍，当直径为28mm及以上时不应小于钢筋直径的7倍。

4）、箍筋弯折处尚不应小于纵向受力钢筋的直径。

（2）、箍筋、拉筋的末端按设计要求做弯钩，并应符合下列规定：

1）、对一般结构构件，箍筋弯钩的弯折角度不应小于90°，弯折后平直段长度不应小于箍筋直径的5倍；对有抗震设防要求的，箍筋弯钩的弯折角度不应小于135°，弯折后平直段长度不应小于箍筋直径的10倍。

2）、圆形箍筋的搭接长度不应小于其受拉锚固长度，且两末端弯钩的弯折角度不应小于135°。

3）、梁、柱复合箍筋中的单肢箍筋两端弯钩的弯折角度均不应小于135°及其他要求。

2、钢筋的加工

加工前，由劳务班组进行钢筋翻样。根据施工图纸和16G101图集进行提料，绘出各种形状和规格的单根钢筋图并加以编号，然后分别计算钢筋下料长度和根数，劳务班组填写钢筋配料单，由预算部门审核。计算钢筋下料长度时须特别注意钢筋的锚固长度和箍筋弯钩的平直长度必须符合设计和规范要求。对钢筋较复杂、较密集处实地放样，找到与相邻钢筋的关系后，再确定钢筋加工尺寸，保证加工准确。

钢筋工根据钢筋配料单的要求进行制作，为保证钢筋加工形状、尺寸准确，每加工一种规格的钢筋，都要先仔细量其尺寸，合格后方可批量加工，有偏差应及时调整。加工好的钢筋要挂牌堆放整齐有序。

为保证下料和成型尺寸准确，现场技术负责人要进行钢筋工程专项交底，并由钢筋施工员（工长）对钢筋加工成型质量进行监督和检查。同时对加工好的钢筋，还要再次严选，有效控制下料成型质量。

施工中如需要钢筋代换时，必须先充分了解设计意图和代换材料性能，严格遵守现行钢筋混凝土设计规范的各种规定。凡重要部位的钢筋代换，须征得设计单位同意，并有书面通知时方可代换。

（1）钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净，可结合冷拉工艺除锈。

（2）钢筋的调直

本工程进场盘圆采用钢筋调直机调直，定人定机操作，定期检查模具磨损程度，发现磨损太大或缺损及时更换，以保证调直后钢筋没有明显擦伤，影响强度。

（3）钢筋的切断

钢筋切断加工，将同规格钢筋根据不同长度长短搭配，统筹排料；先断长料，后断短料，减少短头，减少损耗。

钢筋断料时在工作台上标出尺寸刻度线并设置控制断料尺寸的挡板。保证钢筋长度准确。切断过程中，如发现钢筋有严重的弯头、裂纹等必须切除。

钢筋的断口不得有马蹄形或起弯等现象。

（4）钢筋的弯曲成型

应按：划线→试弯→弯曲成型的顺序进行。钢筋弯曲前，应根据钢筋料牌上注明的尺寸，用石笔将各弯曲点位置画出。划线时应根据不同的弯曲角度扣除弯曲调整值，扣法是从相邻两段长度中各扣除一半。钢筋端部带出圆弯钩时，该段长度划线时增加0.5d，划线工作宜从钢筋中线开始向两边进行。弯曲分段钢筋、箍筋时，应在工作台上按各段尺寸要求钉上若干标志，按标志进行操作，以确保钢筋弯曲形状正确。采用不同直径的轴心弯心模具（机械加工）和不同的扳手（手工加工）进行加工质量控制。钢筋成型后，要求其形状正确，平面内没有翘曲不平现象，采用定型的模具检查箍筋的加工质量。弯曲点处不得有裂缝，如有裂缝，应将其剔除，并究其原因（弯心太小还是材质问题）。I级钢筋只能进行一次重新调直和弯曲，其他级别钢筋不宜重新调直和弯曲。

（5）梁的上部纵筋当为二排、三排时，箍筋筋弯钩如下图所示，以保证二排、三排钢筋位置正确。

（6）、成型钢筋应按指定地点用堆放整齐，堆放时注意离地间距，分类进行堆放，如直条钢筋堆放在一起，箍筋堆放在一起，防止钢筋变形、锈蚀、油污。并进行挂牌标识，标识要注明使用部位，规格、数量、尺寸等内容，钢筋标识牌要统一一致，生锈或受污染的钢筋在除锈除污后由现场钢筋施工员（工长）批准后使用。

（7）、钢筋加工允许偏差值，见下表：

3、钢筋的安装

（1）机械连接的安装

现场安装钢筋机械连接时先将套筒安装至已固定的一端钢筋上，然后安装另一根钢筋，用力矩扳手进行上劲，安装完成后保证套筒两端外漏丝扣基本一致，一般要求0~2倍的螺距，同时满足《钢筋机械连接通用技术规程》(JGJ 107-2016)的扭矩要求，如下表：

（2）搭接或是焊接钢筋的安装

电渣压力焊接头连接，应符合下列要求：

1） 四周焊包凸出钢筋表面的高度不得小于4mm ；

2） 钢筋与电极接触处，应无烧伤缺陷；

3） 接头处的弯折角不得大于3°；

4） 接头处的轴线偏移不得大于钢筋直径的0.1 倍，且不得大于2mm 。

且焊接质量等满足JGJ18-2012的相关规定，如：使上下钢筋的焊接部位位于同轴状态；

（3）受力钢筋的安装

受力钢筋应按照图纸或是规范要求的型号、间距、保护层厚度等要求进行安装。

（4）附加筋的安装

1)凡在板上砌墙时，应在墙下板内底部增设加强筋（图纸中另有要求除外），当板跨L≤1500时： 2根12，当板跨1500

2）图纸要求在筏板阳角处需要添加附加筋，如下图：

（2）搭接或是焊接钢筋的安装

电渣压力焊接头连接，应符合下列要求：

1） 四周焊包凸出钢筋表面的高度不得小于4mm ；

2） 钢筋与电极接触处，应无烧伤缺陷；

3） 接头处的弯折角不得大于3°；

4） 接头处的轴线偏移不得大于钢筋直径的0.1 倍，且不得大于2mm 。

且焊接质量等满足JGJ18-2012的相关规定，如：使上下钢筋的焊接部位位于同轴状态；

（3）受力钢筋的安装

受力钢筋应按照图纸或是规范要求的型号、间距、保护层厚度等要求进行安装。

（4）附加筋的安装

1)凡在板上砌墙时，应在墙下板内底部增设加强筋（图纸中另有要求除外），当板跨L≤1500时： 2根12，当板跨1500

2）图纸要求在筏板阳角处需要添加附加筋，如下图：

4、止水钢板的安装

止水钢板要按照图纸设计要求的位置进行安装，止水钢板连接处采用焊接，焊接方式为满焊，焊接时注意调整焊机电流，以免电流过大造成对钢板的损伤，焊接完成后除去焊渣，观察焊接质量，是否存在沙眼等问题，如果存在质量问题应及时修复。

四、钢筋施工质量标准

1、主控项目

1）、钢筋保护层的控制

针对钢筋混凝土结构施工中钢筋位移，钢筋混凝土保护层厚度不均等质量通病，本工程拟在结构施工阶段墙、柱钢筋绑扎时，上口设置钢筋定距框，以控制墙、柱主筋全部到位，保证保护层完全正确。

采用钢筋混凝土保护层专用定位卡子代替传统砂浆垫块，保证钢筋在结构中的位置和混凝土保护层的厚度。墙体、柱插筋除采用箍筋、水平筋加固外、还采用定型水平定位箍筋将墙、柱钢筋固定，确保钢筋的位置。

墙体、柱钢筋根部、上口增设定位钢筋、确保钢筋保护层厚度、面宽度和钢筋位置。顶板下铁保护层采用新型圆柱垫块，该垫块与传统砂浆或“H”型塑料垫块相比具有：强度高、稳定性好（不易移位）且经济、快捷等优点。

2）、钢筋绑扎质量控制

（1）接头位置、搭接和锚固长度控制

1）钢筋接头位置须保证同一截面接头数量要求，对长短不一的接头位置进行调整。

2）钢筋的搭接长度和锚固长度必须满足设计和施工规范的最小长度要求。纵向受力钢筋机械连接接头宜相互错开，钢筋机械连接接头连接区段的长度为 35d（d为纵向受力钢筋的较大直径）且不小于500mm，凡接头中点位于该连接区段长度内的机械连接接头均属于同一连接区段。在受力较大处设置机械连接接头时，位于同一连接区段内的纵向受拉钢筋接头面积百分率应符合设计要求，设计无要求时应符合下列规定：受拉区不宜大于50% ；接头不宜设置在有抗震设防要求的框架柱端、梁端的箍筋加密区内，当无法避开时，对等强度高质量的机械连接接头，不宜大于50% 。

（2）钢筋安装位置的允许偏差和检验方法

钢筋绑扎完毕后严格按照规范施工质量标准的列项进行检查，实行质量三检制。钢筋绑扎允许尺寸偏差和检验方法如下表所示。

纵向受力钢筋电渣压力焊接头的连接方式检查和接头的力学性能检验。接头连接方式应符合设计要求，并应全数检查，检验方法为观察。

2、一般项目

套筒外露出的螺纹丝扣数量，焊接接头的外观质量检查。

3、应注意的质量问题

1）钢筋在加工前，必须对钢筋规格及外观质量进行检查，如发现钢筋端头弯曲，必须先进行调直处理，钢筋端头的附着物必须清除干净，钢筋端面应平整，且与钢筋轴线垂直。

2）钢筋套丝后，应检查螺纹的长度、外径、中径、车型、光洁度等，检查不合格的，应切除后重新套丝。

3）机械连接的安装质量。

4）复杂节点和人防区域的锚固要求。

5）附加钢筋按照图纸要求的型号、间距、长度等要求进行安装。

五、成品保护

1、钢筋套丝加工完毕堆放时，应加塑料帽保护，注意对连接套和已套丝丝扣的保护，不得损坏丝扣，丝扣上不得粘有水泥浆等污物。

2、施工现场的钢筋连接接头应注意保护，安装护帽，以免生锈、磕碰造成丝头损坏。

3、对安装完成的钢筋进行成品保护，如在上面走动时需要铺设跳板等。

六、安全环保措施

1、进入施工现场人员必须正确佩戴安全帽。

2、塔吊吊斗下严禁站人，预防掉落砸伤，塔吊运料时应采用料斗或是采用不少于2根吊绳固定。

3、施工现场严禁吸烟。

4、进入施工现场的所有人员必须严格遵守项目部的各项安全管理制度。

5、在基槽内施工时随时注意边坡的变化，预防坍塌。

6、钢筋安装完成后将现场的剩料和钢筋护帽进行回收、杂物清理。

    场地在Revit三维视图中看到的都是以面的形式存在，但在剖面和立面视图时却可以显示地表厚度，并可以控制剖面显示样式。

    以优比服务的合肥规划展览馆项目（如图216）为例，当我们用功能区“视图>剖面”命令创建一个剖面，可得到图217所示视图。

    图216优比服务项目-合肥规划展览馆

图217剖面视图

    但在该视图中并未显示出施工图常用的室外场地的填充，这时，可以点击功能区“体量和场地”下的“场地建模”面板旁的小箭头，在弹出的如图218所示的对话框中，设置想要的剖面填充样式。注意此处的剖面填充样式也就是所选材质的“截面填充图案”。

    图218场地设置窗口

    设置好后，如图219所示，剖面视图上就可以显示出室外场地的填充了。

    图219显示场地填充

    而且在着色模式下，填充图案仍可显示出来（如图220）。

    图220着色模式下的场地填充





    免费Revit教学视频。







    Revit中的所有图元都是基于族的。“族”是Revit中使用的一个功能强大的概念，有助于您更轻松地管理数据和进行修改。每个族图元能够在其内定义多种类型，根据族创建者的设计，每种类型可以具有不同的尺寸、形状、材质设置或其他参数变量。使用AutodeskRevit的一个优点是不必学习复杂的编程语言，便能够创建自己的构件族。使用族编辑器，整个族创建过程在预定义的样板中执行，可以根据用户的需要在族中加入各种参数，如，距离，材质，可见性等等。可以使用族编辑器创建现实生活中的建筑构件和图形/注释构件。

    一、AutodeskRevit有三种族类型：

    *系统族：系统族是在AutodeskRevit中预定义的族，包含基本建筑构件，例如墙、窗和门。例如，基本墙系统族包含定义内墙、外墙、基础墙、常规墙和隔断墙样式的墙类型。可以复制和修改现有系统族，但不能创建新系统族。可以通过指定新参数定义新的族类型。

    *标准构件族：在默认情况下，在项目样板中载入标准构件族，但更多标准构件族存储在构件库中。使用族编辑器创建和修改构件，可以复制和修改现有构件族，也可以根据各种族样板创建新的构件族。族样板可以是基于主体的样板，也可以是独立的样板。基于主体的族包括需要主体的构件。例如，以墙族为主体的门族。独立族包括柱、树和家具。族样板有助于创建和操作构件族。标准构件族可以位于项目环境外，且具有.rfa扩展名。可以将它们载入项目，从一个项目传递到另一个项目，而且如果需要还可以从项目文件保存到您的库中。

    *内建族：

    内建族可以是特定项目中的模型构件，也可以是注释构件。只能在当前项目中创建内建族，因此它们仅可用于该项目特定的对象，例如，自定义墙的处理。创建内建族时，可以选择类别，且您使用的类别将决定构件在项目中的外观和显示控制。

    二、将族添加到项目中

    1.打开或开始创建一个项目。

    2.直接将族拖拽到文档窗口或在“文件”菜单上，单击“从库中载入”-“载入族”。

    一旦族载入到项目中，载入的族会与项目一起保存。所有族将在项目浏览器中各自的构件类别下列出。执行项目时无需原始族文件。可以将原始族保存到常用的文件夹中。但是，如果修改了原始族，则需要将该族重新载入项目以查看更新后的族。

    3.定位到族库或族的位置。

    4.选择族文件名，然后单击“打开”。

    三、创建标准构件族的常规步骤

    1.选择适当的族样板。

    2.定义有助于控制对象可见性的族的子类别。

    3.布局有助于绘制构件几何图形的参照平面。

    4.添加尺寸标注以指定参数化构件几何图形。

    5.全部标注尺寸以创建类型或实例参数。

    6.调整新模型以验证构件行为是否正确。

    7.用子类别和实体可见性设置指定二维和三维几何图形的显示特征。

    8.通过指定不同的参数定义族类型的变化。

    9.保存新定义的族，然后将其载入新项目然后观察它如何运行。

    四、什么是参照平面、是参照、定义原点？

    在学习制作构件族之前，我们应当先了解几个基本的概念：

    1.参照平面：设定参照平面后才可以对该族进行尺寸标注或对齐该族。点选参照平面，再点选属性按钮

    2.是参照：“是参照”属性指定在族的创建期间绘制的参照平面是否为项目的一个参照。所以可以对该族进行尺寸标注或对齐该族。几何图形参照可设置为强参照或弱参照。强参照的尺寸标注和捕捉的优先级最高。弱参照的尺寸标注优先级最低。因为强参照首先预高亮显示，将族放置到项目中并对其进行尺寸标注时，可能需要按TAB键选择弱参照。

    3.定义原点：“定义原点”属性指定正在放置的对象上的光标位置。例如，放置矩形柱时，光标放置于该柱造型的中心线。“定义原点”可以只指定一个参照平面，例如“公制窗.rft”的样板。只要是墙就能插入窗户，不需要定义交点。





    。







    ▼Revit墙

    使用“墙”工具在建筑模型中创建非承重墙或结构墙。

    非承重墙：单击以下位置的(墙：建筑)“建筑”选项卡?“构建”面板?“墙”下拉列表“结构”选项卡?“结构”面板?“墙”下拉列表结构墙：单击以下位置的(墙：结构)“建筑”选项卡?“构建”面板?“墙”下拉列表?“结构”选项卡?“结构”面板?“墙”下拉列表

    Revit建筑模型中的其他基本图元类似，墙也是预定义系统族类型的实例，表示墙功能、组合和厚度的标准变化形式。通过修改墙的类型属性来添加或删除层、将层分割为多个区域，以及修改层的厚度或指定的材质，可以自定义这些特性。

    通过单击“墙”工具，选择所需的墙类型，并将该类型的实例放置在平面视图或三维视图中，可以将墙添加到建筑模型中。

    要放置实例，可以在功能区中选择一个绘制工具，在绘图区域中绘制墙的线性范围，或者通过拾取现有线、边或面来定义墙的线性范围。墙相对于所绘制路径或所选现有图元的位置由墙的某个实例属性的值来确定，即“定位线”。

    在图纸中放置墙后，可以添加墙饰条或分隔缝、编辑墙的轮廓，以及插入主体构件，如门和窗。

    ▼Revit门

    使用“门”工具在墙中放置门。从类型选择器中选择一个门类型。

    “建筑”选项卡?“构建”面板?(门)。

    若要更改它在墙中的方向、请选择门，然后单击其翻转控制柄。

    在Revit建筑模型中，门是基于主体的构件，可以添加到任何类型的墙内。可以平面视图、剖面视图、立面视图或三维视图中添加门。选择要添加的门类型，然后指定门在墙上的位置。Revit将自动剪切洞口并放置门。

    ▼Revit窗

    使用“窗”工具在墙中放置窗或在屋顶上放置天窗。从类型选择器中选择一个窗类型。

    “建筑”选项卡?“构建”面板?(窗)。

    若要更改其方向，请选择该窗，然后单击其翻转控制柄。

    在Revit建筑模型中，窗是基于主体的构件，可以添加到任何类型的墙内(对于天窗，可以添加到内建屋顶)。可以在平面视图、剖面视图、立面视图或三维视图中添加窗。

    选择要添加的窗类型，然后指定窗在主体图元上的位置。Revit将自动剪切洞口并放置窗。

    在安装工程中管道和线管的尺寸相对来说要复杂一些，一般都需要根据对应材质表的公称直径来加工，这点在Revit中也是相同的。

    今天，我们就在前篇风管族的基础上分享一下：管道标准管径的变径弯头如何制作？

    1.修改类别和类型参数

    打开制作的风管弯头族，将类别改为“管件”，保证零件类型为弯头，使用直径：

    由于风管用的风管尺寸，无法修改改为管道尺寸，因此需要全部删除并重建：

    注意：如果尺寸设置为公共的长度，管件的单位则会受项目单位中公共规程中的长度单位设置的影响了。

    接下来我们依次设置类型参数，原理请参照前篇的内容：

    1）添加7个管道尺寸实例参数，公称直径1、公称直接2、外径1、外径2、延长线半长、延长线长度和弯曲半径；

    2）公称直径1和公称直径2设置两个不同大小的默认参数；

    3）延长线半长公式设置为：弯曲半径*tan(角度/2)；

    4）延长线长度公式设置为：延长线半长*2；

    2.查表设置

    接下来就到了管道管件和风管管件区别最大的地方，查表环节了。

    导入和管道对应材质的弯头尺寸表：

    我们可以新建一个Revit中文的机械样板项目，打开其中的弯头族，然后将Elbow–Generic（Generic即公制）的CSV表格导出，再导入到我们的族中使用。

    表格中各列的意义如下：

    Revit安装时已经自带了很多管道和线管的尺寸表，路径如下：C:ProgramDataAutodeskRVT2019LookupTablesPipe

    注意：将RVT2019改成对应的Revit版本号。

    所有带Elbow的尺寸表都是弯头，但大多为英制的不能使用。

    新建文字类型参数“弯头尺寸表”：

    将值设为刚才我们导入的表格名称，如：Elbow-Generic：

    外径1公式设为：

    size_lookup(弯头尺寸表,”FOD”,公称直径1+10.4mm,公称直径1)；

    外径2公式设为：

    size_lookup(弯头尺寸表,”FOD”,公称直径2+10.4mm,公称直径2)；

    弯曲半径公式设为：

    if(外径1>外径2,size_lookup(弯头尺寸表,”CtE”,外径1*1.1,公称直径1),size_lookup(弯头尺寸表,”CtE”,外径2*1.1,公称直径2))。

    3.参数关联

    1）首先将之前丢失的“弯曲半径”和“延长线半长”参数与参照平面的标注关联：

    2）再双击放样融合模型，依次将“外径1”和“外径2”与“轮廓1”和“轮廓2”的直径标注关联：

    3)删除原来的风管连接件，在两侧添加管道连接件，并将连接件系统分类改为管件。

    轮廓1上的连接件直径关联“公称直径1”，角度关联“角度”；

    轮廓2上的连接件直径关联“公称直径2”，角度关联“角度”；

    4）最后再将两个连接件链接起来就完成了。













门窗是建筑工程里最常见的一项，外门窗的成本一般会占到地上建安成本的4%~10%。绝大多数的住宅项目都会采用铝合金门窗或者塑钢门窗，但是如此平常的工程，真的像清单或者定额规定的那样简单么？

一般来说，外立面门窗有三大类：塑钢门窗，铝合金门窗，系统门窗。

塑钢门窗是最常见的一种门窗，一般用于保障房或者城市的低端项目，单价一般从400-600元/㎡左右；铝合金门窗现在被大多数项目所采用，但是因为保温、节能以及密闭等方面表现较好，铝合金门窗的价格也从550-700元/㎡不等；系统门窗一般用于高端或者豪宅项目，一般情况下从800-2000元/㎡不等。

每种材质的门窗都有各自不同的分列，例如铝合金门窗有推拉铝合金门、推拉铝合金窗、平开铝合金门、平开铝合金窗及铝合金地弹簧门五种，每一种门窗分为基本门窗和组合门窗。每种门窗按门窗框厚度构造尺寸分为若干系列，例如门框厚度构造尺寸为90 mm的推拉铝合金门，则称为90系列推拉铝合金门，当然还有其他的系列，例如70系列、60系列、50系列等等。

无论是哪种材质哪种系列的门窗，其基本构件组成是相似的，计算规则也是相似的。在2013国标清单中，门窗计量是以洞口尺寸得出的面积或者设计个数来确定。

注：铝合金门五金包括：地弹簧、门锁、拉手、门插、门饺、螺丝等。其他金属门五金包括L型执手插锁（双舌）、执手锁（单舌）、门轨头、地锁、防盗门机、门眼（猫眼）、门碰珠、电子锁（磁卡锁）、闭门器、装饰拉手等。

江苏省2014定额规定：购入构件成品安装门窗单价中，除地弹簧、门夹、管子、拉手等特殊五金外，玻璃及一般五金已包括在相应的成品单价中，一般五金的安装人工已包括在定额内，特殊五金和安装人工应按“门、窗配件安装”的相应子目执行。购入成品的各种铝合金门窗安装，按门窗洞口面积以平方米计算；现场铝合金门窗扇制作、安装按门窗洞口面积以平方米计算；

湖北2018定额规定：  铝合金门窗(飘窗、阳台封闭窗除外)、塑钢门窗、塑料节能门窗均按设计图示门、窗洞口面积计算。门连窗按设计图示洞口面积分别计算门、窗面积，其中窗的宽度算至门框的外边线。钢质防火门、防盗门按设计图示门洞口面积计算。钢质防火窗按设计图示窗洞口面积计算。

广东2018定额规定：铝合金门窗、铝塑共挤门窗安装，按设计图示框外围面积以“㎡”计算；但折形、弧形等的铝合金门窗，则按设计图示展开面积以“㎡”计算。如设计只标洞口尺寸，门窗按洞口尺寸每边减去15mm计算。

浙江2018定额规定：铝合金门窗塑钢门窗均按设计图示门、窗洞口面积计算（飘窗除外）。钢质防火门、防盗门按设计图示门洞口面积计算。

综上所述，定额规则中，门窗按照洞口尺寸得出面积，套用相应定额，综合计算“人材机管利”得出综合单价即可，但是实际真的是这样么？

门窗是由不同构件拼接组合而成的系统构件，一般由型材、玻璃、五金件、附框以及通用辅材等构件组成，有其他要求的门窗通过在型材内部添加钢衬（铝塑门窗为满足强度需求，在型材腔体内添加穿钢钢芯）、在型材表面涂刷涂料等方式来提高产品品质。不同定位的产品所用的五金配件也不尽相同。在门窗安装过程中或安装完成后，有许多细节也要计算在综合单价中，如淋水实验费、水泥砂浆塞缝、防水砂浆塞缝等。如果项目有防火窗的话，则还需单独添加防火窗安装增加费。所以，门窗的计量计价并没有数个数算面积那么简单。

所以，根据国标清单的规定和门窗本身的特点，门窗计量计价分成两种方式，一种是“粗枝大叶”，另一种是“事无巨细”，以下我们均以DTM1802为例。

“粗枝大叶”类方式根据国标清单和各省定额规则计算，一般这样约定：工程量按土建精粉刷后预留洞口面积计算。此洞口今后精粉刷完成尺寸：单扇门（或窗）的精粉洞口面积按结构洞口（设计洞口）尺寸宽两边各扣除15mm考虑，高度扣除20mm考虑，门或（窗）个数按樘（或平方米）计算，门窗加工所需材料的损耗综合考虑在投标报价中。

注：扣除尺寸根据不同项目略有不同，此处仅用于举例。

即：

假设施工单位按535元/㎡综合单价报价，则DTM1820的总价为1874.96元。

但实际上这样的门窗报价不能十分准确反应门窗市场的真实水平，因为门窗是一个复杂的由多构件组成的系统工程，它的特性决定了不能单单的依靠面积来确定价格，于是通过“事无巨细”类方式来计算门窗，才能有效避免想当然的报价。

“事无巨细”类计算方式一般这样约定：

型材计算用量=型材净用量*（1+型材供货损耗率+门窗加工损耗率）。型材净用量为实际加工长度，即须按照设计洞口尺寸扣减加工时的缩尺及钢附框的尺寸，但45度组角焊角窗形不扣减交界材料；

外框型材净用量：以外框外侧边为计算起始尺寸，按加工缩尺进行扣减，装有钢附框的，还需扣除钢附框的厚度；

内扇型材净用量：以内扇外侧边为计算起始尺寸，按加工缩尺进行扣减；

压条型材净用量：以压线外侧边为计算起始尺寸，按加工缩尺进行扣减。

铝型材组角、拼框角码：需单独计算，根据框扇梃料内腔尺寸大小单独计取。

玻璃净用量以玻璃安装槽底边作为计算起始尺寸，按实计算，不扣减玻璃垫块的尺寸。但如安装通风器，则按实扣减通风器所占面积。

五金件单价以套为单位按实计算。

钢附框净用量为实际使用的钢附框的中心线长度，单价包含了角码、膨胀螺栓等辅助材料费用。

附框净用量为实际使用的附框的中心线长度，单价包含了角码、膨胀螺栓等辅助材料费用。

门窗通用辅材包括胶条、发泡剂、毛条、玻璃密封胶、内外墙密封胶、连接贴片、平整钢片、膨胀螺栓等物品。

由于“事无巨细”类门窗的计算方式复杂，仅仅依靠建筑平面图和门窗表是远远不能满足计算条件的，所以我们还需要对门窗进行深化设计。如下图所示。

DTM1820节点平面图

DTM1820剖面节点1（上部）

DTM1820剖面节点1（下部）

通过以上三张节点图可以清楚看到门窗的一个具体构造，也就是“事无巨细”类计算方式要计算的该地弹门所有构件，即门边框、横梁、门竖扇、大横扇、小横扇、PVC扣板、封堵、压线、压线，这些构件名称在不同的地产公司或者设计公司可能有其他的称呼。

在上述计算规则中提到，门窗型材净用量计算要加工缩尺进行扣减，什么是加工缩尺呢？门窗缩尺是指在制作门窗框和门窗时，根据门窗洞口的尺寸或装饰要求，将设计图纸缩小尺寸。“事无巨细”类计算方式广泛用于地产建设项目，每家地产公司的计算口径略有不同，再此不过多解释如何计算。

由于每个构件要计算净用量，也就要随之确定相应扣减构件的尺寸。例如，计算玻璃面积时，要扣减镀锌铁皮、附框、门边框和门竖扇的尺寸。

构件单边扣减尺寸见下表。

门窗系列	材料名称	单边扣减尺寸（mm）
地弹门	门边框	47.0
	横梁	50.0
	门中横	45.0
	门竖扇	57.0
	大横扇	78.0
	小横扇	55.0
	地弹门–镀锌铁片位置	15.0
	节能附框	5.0

门窗计量，型材、玻璃、五金（简称“三大材” ）是影响门窗价格的主要因素，相应的成本比重一般是型材（约30-40%）、玻璃（约15-20%）、五金（约8-10%）。

计算门窗型材重量有一个最重要的参数–型材的线密度。注意的是，门窗工程一般由专业门窗深化单位或门窗分包单位来深化设计，建设单位不会过多进行干涉，这也就导致设计单位提供的门窗线密度可能是“图不对数”，即通过型材断面尺寸计算得到的线密度与设计单位（或分包单位）提供的线密度不一致，型材线密度每增加10%，会导致门窗单方指标增加约20元/㎡左右。在实际计算时，预算人员一定要注意复核。

门窗类型	型材名称	线密度（Kg/m）
铝合金地弹门	门边框	2.133
	横梁	2.135
	门中横（中柱）	2.219
	门竖扇	2.063
	大横扇	2.067
	小横扇	1.821
	PVC扣板2	0.059
	PVC扣板1	0.086
	压线	0.144
	封堵	0.053

DTM1820型材线密度

以下为DTM1820型材计算公式：

材料名称		计算式	净用量（m）
型材（m）	门边框	=(2000-镀锌铁片*2)/1000*2	3.94
	横梁	=(1800-镀锌铁片*2)/1000	1.77
	门竖扇	=(2000-镀锌铁片*2-横梁)/1000*4	7.68
	大横扇	=(1800-镀锌铁片*2-门边框*2)/1000	1.68
	小横扇	=大横扇	1.68
	PVC扣板2	=门竖扇	7.68
	PVC扣板1	=横梁	1.77
	封堵	=门竖扇	7.68
	压线	=(1800-节能附框*2-门边框*2-门竖扇*4)/1000*4+ (2000-节能附框*2-横梁-大横扇-小横扇)/1000*8	20.33
材料名称		计算式	净面积（m2）
玻璃	高透钢化玻璃	=(1800-镀锌铁片*2-门边框*2-门竖扇*4)*(2000-镀锌铁片*2-横梁-大横扇-小横扇)/1000000	2.59

型材和玻璃加工时有切割损耗，在计算加工用量时要乘以相应的损耗系数，损耗程度因不同加工单位而有所不同，净用量乘以损耗系数即是计算用量。一般型材的加工损耗在10%-20%之间，玻璃的加工损耗在2%-5%之间。

门窗型材主要是用铝加工而成，铝锭价格不可控，一般情况下铝锭价以一个基准日（发标日、回标日或下订单日）中国铝型材网或上海有色金属网铝锭现货价格为准，建设单位与施工单位约定铝锭涨幅范围以供调价，若建设项目周期较短，铝锭价格也可不调。

五金件按套来计算，辅材根据不同地产项目有不同的要求，按要求计算即可。五金在整个铝门窗中的成本与品牌、门窗开启方式等因素有关。主要五金包括4种：执手、传动器、锁座、摩擦铰链。消费者对于五金件的敏感度已相对较高，在成本配置时需要考虑五金档次与产品档次之间的匹配关系，以及考虑质量、耐久性等技术要求对客户认同感的影响。

综上

门窗合价	一、材料费合计	型材+玻璃+五金+辅助
	二、人工费	X
	三、管理费及利润：	（材料费合计+人工费）×投标费率
	四、单樘合计：	（材料费合计+人工费+管理费及利润）

门窗专业一般情况下由建设单位单独发包，也有少部分项目由总包单位施工。如果由总包施工，则不会产生界面划分或者出现施工矛盾。如果由专业门窗单位来分工，则一定要注意门窗单位与其他单位之间的界面问题。各方的界面问题可能有成品保护、副框供货安装、主框与副框间和副框与墙体间的塞缝，涉及到总包单位、外保温单位、涂料单位三者之间的门窗内外收口，毛坯与精装房交付时门窗内外打胶等问题。这些问题看起来小，实际上真的能拖上好几天的工期，甚至导致参建各方相互扯皮致使工程进度严重滞后。界面问题需要参建各方重点关注各自的清单描述和总承包服务费相关条文，如果没有相关条文，参建各方要及时暴露问题及时解决。

门窗项目总体来说是一个小项，合同额千万级别已经是体量很大的门窗项目，门窗施工单位或者咨询单位都要熟练运用“粗枝大叶”和“事无巨细”这两种计算方式，无论哪种方式，只要运用得当，都可以高效完成门窗的计量计价工作。

本文作者：刘庆镛

介绍：曾经的文科生，现在的造价男

如有侵权，请联系删除

管道工程师建筑设备的一个主要而且是重要的工程，必须由专业的技术人员来完成，一定要掌握各个环节的技术要点和要求，合理得布置和敷设。那么一些注意点我们不得不提一下。

一、给水管道的布置

1、引入管：从配水平衡和供水可靠考虑，宜从建筑物用水量最大处和不允许断水处引入（用水点分布不均匀时）。

用水点均匀——从建筑中间引入，以缩短管线长度，减小管网水头损失。

条数：一般一条，当不允许断水或消火拴个数大于10个时，2条，且从建筑不同侧引入，同侧引入时，间距大于10m。

防冰防压室外：冰冻线以下0．2m以下，粘土0．7m以上：室内穿基础，基础下。

2、水表节点：北方——承重墙内；南方——水表井

3、室内给水管网：与建筑性质、外形、结构状况、卫生器具布置及采用的给水方式有关：

①力求长度最短，尽可能呈直线走，平行于墙梁柱，照顾美观，考虑施工检修方便。

②干管尽量靠近大用户或不允许间断供水，以保证供水可靠，减少管道转输流量，使大口径管道最短。

③不得敷设在排水间、烟道和风道内，不允许穿过大小便槽、橱窗、壁柜、木装修。

④避开沉降缝，如果必须穿越时，应采取相应的技术措施

⑤车间内给水管道可架空可埋地，架空时，不得妨碍生产操作及交通，不在设备上通过。不允许在遇水会引起爆炸、燃烧或损坏的原料、产品、设备上面布管道。埋地应避开设备基础，避免压坏或震坏。

二、敷设

根据建筑对卫生、美观方面的要求不同，可分为明装和暗装

1、明装：管道在室内沿墙、梁、柱、天花板下、地板旁暴露敷设。

优点：造价低，便于安装维修；

缺点：不美观，凝结水，积灰，妨碍环境卫生。

2、暗装：管道敷设在地下室或吊顶中，或在管井、管槽、管沟中隐蔽敷设。

特点：卫生条件好，美观，造价高，施工维护均不便。

适用：建筑标准高的建筑，如高层、宾馆，要求室内洁净无光的车间，如精密仪器、电子元件等

室内给水管道可以与其它管道一同架设，当应考虑安全、施工、维护等要求。在管道平行或交叉设置时，对管道的相互位置、距离、固定等应按管道综合有关要求统一处理。

3、引入管

①防冰防压

室外部分：管顶标高在冰冻线以下20cm；覆土不小于0.7～1.0m

②离墙：在基础下通过，留洞；穿基础 d＋200

（a）从浅基础下通过（b）穿基础

4、水表节点

北方——为第一道承重墙内

南方——水表井中

气温>2℃以上，便于维修查表，不受污染，不被损坏。

三、管道防腐、防冻、防露、防漏的技术措施

使建筑内部给水系统能在较长年限内正常工作，除应加强维护管理外，在施工中还需采取如下一系列措施。

1、防腐：不论明暗装的管道和设备，除镀锌钢管外军需做防腐

钢管外防腐——刷油法：除锈、防锈漆二道（樟丹）面漆（银粉）。

防腐层：底漆（冷底子油）、沥青玛缔脂、防水卷材、牛皮纸等。

冷底子油、沥青玻璃布二道、热力清三道（二布三油）。

铸铁管——埋地外表一律刷沥青防腐。

明露刷樟丹及银粉

内防腐——输送具有腐蚀性液体时，除用耐腐蚀管道外，也可将钢管或铸铁管内壁涂衬防腐材料，如衬胶、陈玻璃钢。

2、防冻避开易冻房间

保暖——寒冷地区屋顶水箱，冬季不采暖的室内管道，设于门厅、过道处的管道应采取保暖措施，矿渣棉、玻璃棉等。

3、结露采暖卫生间，工作温度高温度较大的房间（洗衣房）管道水温低于室温时，管道及设备外壁结露，久而久之会损坏墙面，引起管道腐蚀，影响环境卫生。

防结露措施——防潮绝缘层，一般与温保法相同

四、水质防护

1、各给水系统（生活给水、直饮水、生活杂用水）应各自独立、自成系统，不得串接。

2、生活用水不得因管道产生回流污染。

3、建筑内二次供水设施的生活饮用水箱应独立设置，其贮量不得超过48h的用水量，并不允许其他用水的溢流水进入。

4、埋地式生活贮水池与化粪池、污水处理构筑物的净距不应小于10m。

5、建筑物内的生活贮水池应采用独立结构形式，不得利用建筑物本体结构作为水池的壁板、底板及顶盖。

6、生活水池（箱）与其他用水水池（箱）并列设置时，应有各自独立的池壁，不得合用同一分隔墙；两池壁之间的缝隙渗水，应自流排出。

7、建筑内得生活水池（箱）应设在专用的房间内，其上方得房间不应设有厕所、卫生间、厨房、污水处理间等。

8、生活水池（箱）得构造和配管应符合下列要求：

（1）水池（箱）的材质、衬砌材料、内壁涂料应采用不污染水质的材料：

（2）水池（箱）必须有盖并密封；人孔应有密封盖并加锁；水池透气管不得进入其他房间。

（3）进出水管布置应在水池的不同侧，以避免水流短路，必要时应设导流装置。

（4）通气管、溢流管应装防虫网罩，严禁通气管与排水系统通气管和风道相连。

（5）溢水管、泄水管不得与排水系统直接相连。0．2m的空气隔断。



一般在做项目的时候，我们经常会通过传递项目标准将一个项目中的材质、系统族、过滤器、明细表等传递到新的项目中，那么对于明细表如何传递呢?下面小编以窗明细表为例：

　　首先新建一个项目并绘制墙体以及放置门窗。

　　墙体跟门窗绘制完成之后，紧接着我们就可以创建窗的明细表了。

窗的明细表创建完成之后，我们紧接着保存项目，假设保存项目名称为项目1。保存完项目之后，新建一个项目并在这个项目中创建墙体和门窗。

创建完墙体跟门窗之后，紧接着传递项目明细表，那么该如何传呢?下面小编来演示下：

补充：传递项目明细表过来如以下所示，至于为什么会是这样呢，是因为新建项目里面没有门窗的构件，只有在项目中创建门窗的构件，明细表这边才会出现相应的数据。
