目前，随着建筑行业的发展不断复杂化，使传统建筑业使用的CAD等软件已经不能满足建模的需求，BIM应用软件Revit也就应运而生，那么在Revit中梁、柱自动剪切的问题该如何解决？

当梁彼此相交时，会出现某些不能自动剪切的情况。

在经过修改后可达到如下图所示结果

测试情况及知识补充如下：

载入矩形梁

载入预制-矩形梁、预制-矩形柱后进行放置，发现柱与梁之间并没有进行自动剪切并未

原因：选用的“用于模型行为的材质”必须为“混凝土”，而跟实体采用的材质无关。

编辑柱族，将其尺寸调小后

更改柱、梁族的“用于模型行为的材质”均为“混凝土”

再次载入到项目中

知识补充：关于载入时以族中的空心进行剪切

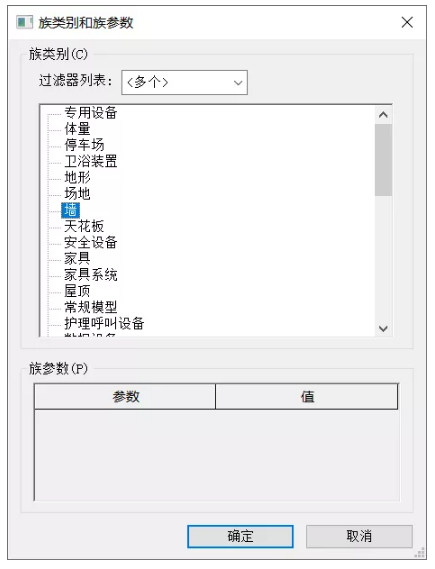

1.在“族类别和族参数”对话框中，选择“加载时剪切的空心”并单击“确定”。

2.单击“修改”选项卡 下“几何图形”面板 中“剪切”的下拉列表 (剪切几何图形)。

注意： 如果实例有多个未附着的空心，所有这些空心都将参与到剪切中。

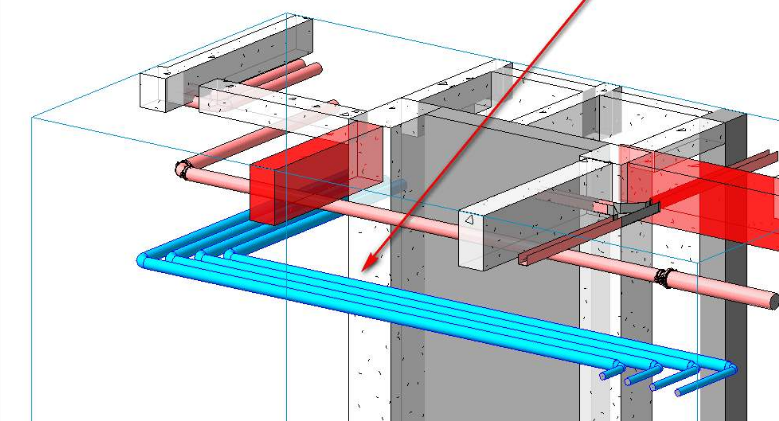

在BIM软件Revit中，机电的过滤器是一个很重要的存在，通过过滤器我们可以快速的对MEP进行查看与管理，设置一个合适的过滤器能够提高我们的工作效率。那么我们要如何根据材质颜色设置机电过滤器呢？

1、首先我们要创建几个新的系统类型(根据项目来创建)。

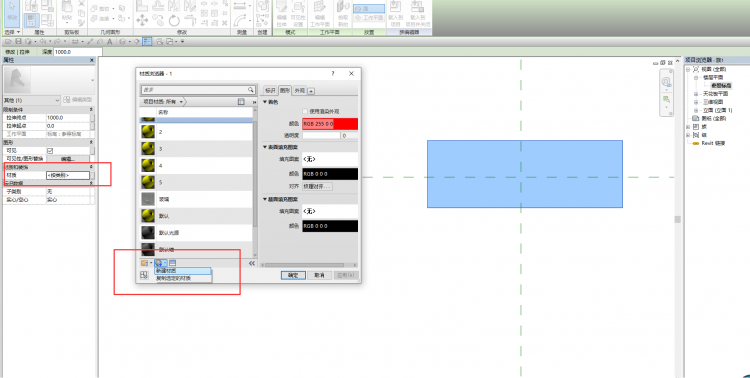

2、接下来添加相应的材质，在管理选项卡下选择“材质”，进入材质浏览器中，新建材质，材质名称可以根据系统类型进行命名。

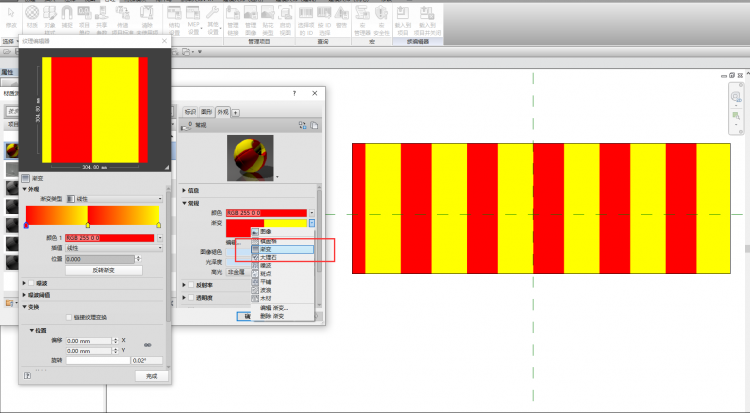

3、材质可以随便添加一个，添加完材质之后记得要修改颜色!颜色可以在“外观”里输入RGB值。

4、需要注意的是，每一个材质都要新建，而不是通过复制的方式去创建另一个材质。

5、材质添加完之后就可以进行下一步操作了，在项目浏览器中找到“管道系统”，选择一个系统类型，右键进入类型属性面板。

6、添加刚才创建的材质。

7、这里要注意的是，需要编辑“图形替换”，将线宽颜色改成和材质相同的颜色，不然的话当你缩小模型时会发现所有管道都会显示为绿色的。

8、最后设置好过滤条件，全部的工作就完成了。

好了，以上就是BIM公司的小编为大家带来的设置机电过滤器的方法了，希望对大家有所帮助。

 1. 基本规定

抹灰工程所用砂浆采用商品砂浆或自拌砂浆。本篇介绍的一般抹灰施工工艺， 适用于石灰砂浆、水泥砂浆、水泥混合砂浆、聚合物水泥砂浆等一般抹灰工程。

1.1 一般规定

1.1.1 抹灰采用中砂，含泥量、水泥安定性等必须符合要求，砂浆搅拌均匀。

1.1.2 自拌砂浆必须按设计要求的配合比进行搅拌。

1.1.3 严禁抹灰砂浆超过 2 小时仍然使用或使用过期作废和受潮结块水泥。

【说明】对进场材料进行验收严格把关，检查水泥品种是否符合要求，是否已过保质期，并要观察检查水泥外包装是否已破裂，受潮结块，如有此类状况不得使用。严格按照设计砂浆配合比进行搅拌，不得随意调整。

1.1.4 抹灰超厚的不同厚度补强措施。

【说明】抹灰厚度超过 35mm 时，必须采取分层挂网抹灰；对于物外墙超过 60mm以上者需钻孔植筋并绑扎网片浇灌细石混凝土的补强措施。

1.1.5 施工前现场必须先做抹灰施工样板，经验收合格后方可大面实施。

【说明】做好前期策划并详细对工人进行技术交底，要按要求进行分层分遍进行抹灰，待底层灰至七成干时方可抹第二遍灰，底层灰如太干则要进行浇水湿润处理再进行抹灰；如果抹灰层超厚则需加设钢丝网或钢筋头再进行粉刷。做好样板策划并挂牌标识上墙.

1.2 施工注意事项1.2.1 分层分遍抹灰，避免因底层灰太干、未经处理就继续抹中层灰，底层灰将中层灰砂浆中的水分吸干，造成与底层灰粘结不牢，产生空鼓现象。

【说明】做好前期策划，对工人进行详细技术交底，按规范要求进行分层分遍进行抹灰，待底层灰至七成干时方可抹第二遍灰，底层灰如太干则要进行浇水湿润处理再进行抹灰；如果抹灰层超厚则需加设钢丝网或钢筋头再进行粉刷。

1.2.2 墙体不同材料交接处采取抗裂措施（挂钢丝网或玻纤网格布）。

【说明】墙体不同材料交界处必须挂网，钢丝网或玻纤网格布材料必须合格，挂设时固定牢固。基层清理到位，甩浆拉毛需形成毛刺，粘结力及覆盖率达到要求,养护湿润充分。外墙抹灰前应在全墙面加设￠2 镀锌钢网，网孔为 20mm×20mm，用粘钉固定，钉距≤500mm；内墙在墙体与框洞口边框处，砌体与梁、墙柱结合处也挂同样的防裂网，网带宽≥300mm，且用短切纤维防裂砂浆抹灰。

1.2.3 抹灰砂浆不得超过规定使用时间、直接加水施工。

【说明】砂浆按规定配合比搅拌，原材料品牌对应合格，搅拌时间满足要求，拌制砂浆在规定时间内用完，杜绝使用加水砂浆和过期砂浆。一般不超过 2 小时。

1.2.4 外墙抹灰留设施工缝。

【说明】外墙抹灰设置分割缝以控制温度引起的裂缝。

1.2.5 线槽安装时不得随意打凿墙体引起墙体松动，线槽安装修补到位后挂网。【说明】对墙体开槽装管部位进行控制，必须切割不得直接打凿；线槽安装后必须进行砂浆补抹平整后挂网达到抗裂效果；成束集中排列的线管需要采用细石混凝土封闭并挂网。

1.2.6 通风管井在砌筑时，井道内壁要随砌随抹、压光。水电管穿墙、穿楼板安装吊洞按照标准要求事先封闭到位。

【说明】填充墙体上预留设备洞，建筑图中均未表示，应配合其他图纸进行，设备用房需设备安装完毕后再做填充隔墙。通风井道随砌随抹。要求水电安装分流水交叉进行并完成各工序界面交接。

1.2.7 抹灰前后进行浇水养护，及时提供砂浆中水泥水化热所需水分，避免砂浆干缩过快，产生空鼓、开裂。

【说明】 每道工序逐层逐面进行检查，合格后方能进入下道工序的施工；对每处抹灰面进行空鼓与开裂部位的认真整改返修。

2.材料2.1 抹灰用砂不应过细或含泥量过大，水泥一定要按照当地质量检测中心的规定分批送检，砂浆搅拌要均匀。

2.2 抹灰砂浆材料比例按设计材料比例进行搅拌。并且现场正确计量挂牌标识。

2.3 砌块破损、出厂龄期未满 28 天、砌块过于干燥或含水量过大，容易导致抹灰层开裂，墙面抹灰前需提前做好浇水湿润。

2.4 拉毛和甩浆胶水质量满足粘结力要求，最好选择现场自行熬制的合格胶水。同时拉毛毛刺粗糙面突出和覆盖率达到 90%以上。

2.5 砖砌体与混凝土等不同材质接合处挂网的网眼规格、网丝质量满足要求。

2.6 严禁抹灰砂浆超过 2 小时仍然使用,或者使用过期作废和受潮结块水泥。

3.抹灰施工工艺流程

3.1 施工工艺流程 基层清理→ 找平找规贴灰饼→ 分层批灰→ 过程中空鼓检查→ 门窗洞口收口 →外围线条细部构造处理→ 检查验收

【说明】防开裂渗漏重点在：外墙结构施工的密实度和预留孔眼孔洞封闭检查，对于砌体灰缝勾实，门窗洞口收口，外围门窗洞上口与线条的细部滴水槽线和鹰嘴的正确作法；防空鼓重点在：基层清理与拉毛处理、挂网、原材料配合比与砂浆材料拌合物的正常使用、超厚处置和分层批灰与压实。

3.2 施工要点

3.2.1 基层清理 （1）基层浮灰、松散砂浆或砼块、紧贴在结构面上拉脱的模板表皮清理干净， 否则造成抹灰砂浆无法与基层粘结牢固而出现空鼓。

（2）基层如过于干燥，抹灰砂浆中的水份被基层吸收，致使砂浆粘结力及强 度降低,故在拉毛甩浆前一天洒水湿润。

【说明】为防止砌体自身收缩和沉降导致抹灰层开裂，抹灰工程应安排在砌体完成不少于 28 天后开始施工。抹灰前还必须对基层油渍、粉尘、泥浆等影响砂浆粘结强度的污渍清除干净，墙面灰缝、孔洞、凿槽填补密实、平整、清除浮灰，螺杆眼已封堵、涨模处已凿除。拉毛和抹灰前均需淋水湿润和清洗表层粉尘。并分别及时养护，待浆面凝结达到一定强度（≥1MPa）后进行抹灰。

（3）结构本身产生的裂缝事先进行正确修复处理；水电预留预埋线槽或线盒细部处置空鼓检查到位并正确挂网。

【说明】开槽前需弹线规划，采用专用切割开槽，槽深不宜大于墙厚的 1/4，开槽后采用细石混凝土封堵后挂网处理，若有脚手架洞眼等，采取同样补洞措施处理。

（4）基层光滑、未进行甩浆拉毛处理、拉毛毛刺要求突出、毛刺覆盖率满足90%以上要求和有油性物质要清除干净并加强养护。

【说明】将基层浮灰、松散砂浆等杂质清除干净、螺杆孔眼和外架连墙孔修补；进行甩浆拉毛处理：拉毛前对基层进行浇水清洗晾干净，拉毛甩浆要求胶水粘结力强，最好是现场自行熬制，且毛刺要求坚韧和露出不少于 5mm，覆盖率不少于90%以上；混凝土与砖砌体结合部位挂网，网丝质量和规格满足要求；基层偏差过大，抹灰厚层超过 30m 加铺钢丝网进行拉结，并且分多次抹灰；超过 50mm 部位植钢筋头或对基层进行修整以满足抹灰层对基层的要求；

砖砌体工程按照要求设置构造柱、腰梁、窗台压顶梁、门窗过梁、圈梁，防止结构裂缝产生。

毛刺长度、粘结力、覆盖率不够和外架连墙杆孔修补不严密

正确的拉毛效果和窗台压顶、构造腰梁设置

3.2.2 找平找规和灰饼或冲筋

灰饼距墙体顶底部及两端距离控制在 200-400mm，灰饼大面不少于三排，间距 ≤1500mm。

3.2.3 挂网

不同材质交接处采用挂网处理，采用粘钉固定，网的每侧搭接宽度不小于100mm，粘钉间距 200mm；钢丝网应尽量设在抹灰层中间，外墙钢丝网宜采取满

挂。

3.2.4 线管处理

线管开槽用砂浆封堵，砂浆要饱满密实，并沿槽挂铁丝网，插座、线盒安装 高度要一致，紧贴墙面。

3.2.5 分层抹灰

抹灰时应分层，每层约 8mm 厚，每层间隔时间约 24 小时；外墙抹灰层应设置 分格缝，分格缝间距不宜大于 3m；门窗洞口的混凝土抱框、压顶、边框施工时，周边钢筋应与墙体中预留的水平拉结钢筋相搭接。

3.3 外墙控制要点

3.3.1 窗边塞缝 为保证窗框安装固定质量，减轻门窗角裂缝和窗台渗漏的可能性，门窗框四 周做成砼结构，窗框周边用防水砂浆二次塞缝，保证窗框和墙体之间塞砂浆密实，并且内外门窗框砂浆覆盖至少 10mm 起到抗渗防漏作用。

3.3.2 连墙杆堵洞拆除外架之前，连墙杆拆除后，须专人负责采用膨胀水泥砂浆分内外两层对连墙杆的洞口进行堵漏，确保连墙杆洞口密实。

3.3.3 对拉螺杆堵洞在进行外墙抹灰以前，须专人负责采用膨胀水泥砂浆分内外两层对对拉螺杆的洞口先进行堵漏，确保洞口密实。

3.3.4 外窗飘板的排水坡度 工程应严格控制好外窗飘板的排水坡度≥20％，做好设计，做到统一美观，排 水通畅，同时设置好外窗台上口滴水线（成品线槽、鹰嘴、饰面砖等）。内外窗台高差至少保证有20mm，外窗台周边与框连接处全长需留5mm～8mm宽，深至少 10mm 的位置填塞结构胶防渗漏。

3.3.5 外墙线条、滴水线槽和阳台与女儿墙压顶等等细部作法（1）滴水线或槽这个是细部作法，应确保顺直和坡度一致。有成品和贴面砖 等等作法。

（2）外墙线条要求统一宽窄或者分色填缝圆滑平顺，转角棱角分明。

（3）阳台、女儿墙压顶要求统一宽窄，转角棱角分明顺直。

3.3.5 外墙抹灰的抗裂 针对外墙抹灰的抗裂层采用锚栓固定钢丝网，钢丝网满挂。

3.4 养护 抹灰面前、后，未在规定时间内进行浇水养护，未能及时提供砂浆中水泥水 化热所需水分，砂浆干缩过快，产生空鼓、开裂。

【说明】抹灰面前、后进行浇水养护，及时防治砂浆中水泥水化热引起的干缩而产生空鼓、开裂；每道工序逐层逐面进行检查，合格后方能进入下道工序的施工；对每处抹灰面进行空鼓与开裂部位的认真整改返修。抹灰完成后淋水养护 7 天。

3.5 检查与验收墙体抹灰施工完成后报请监理等相关单位进行分项工程验收，并及时整理好验收资料。

抹灰工程质量应符合《建筑验收统一标准》GB/T 50300-2013 和《建筑装饰装修工程施工》GB 50210-20101 等的有关规定。

一般普通抹灰工程质量的允许偏差项次 项目 允许偏差(mm) 检验方法

第三章 常见施工工艺存在的问题1.1 一次抹灰层过厚、未分层分遍进行，砂浆较重产生侧倾力，致使抹灰层与基层粘结不牢或砂浆干缩过大，产生空鼓、开裂。

1.2 分层分遍抹灰时，因底层灰太干未经处理就继续抹中层灰，底层灰将中层灰砂浆中的水分吸干，造成与底层灰粘结不牢，产生空鼓现象。

1.3 墙体超过规范要求（5 米）未设置构造柱。

【说明】墙体超过规范要求（5 米）设置构造柱，其他要求设置构造柱和圈梁的部位按要求设置，确保墙体的稳定。

1.4 墙体不同材料交接处未采取抗裂措施（未挂钢丝网）。

【说明】墙体不同材料交界处必须挂网，钢丝网或玻纤网格布材料必须合格，挂设时固定牢固。基层清理到位，甩浆拉毛毛刺和粘结力及覆盖率不够,养护湿润不充分。外墙抹灰前应在全墙面加设￠2 镀锌钢网，网孔为 20mm×20mm，用射钉固定，钉距≤500mm；内墙在墙体与门框洞口边框处，砌体与梁、墙柱结合处也挂同样的防裂网，网带宽≥300mm，且用短切纤维防裂砂浆抹灰。

1.5墙体日砌筑高度过高，顶砖在砌筑过程中未按要求进行间歇7天以上再行砌筑，且顶砖砌筑时灰缝不饱满导致抹灰后开裂。

【说明】墙体日砌筑高度按规范要求进行控制，日砌筑高度不得超过 1.5 米，顶砖预留适当的高度，间歇 7 天后再进行顶砌，顶砖的灰缝一定要饱满，内外进行勾缝。

1.6 所用砂浆超过规定使用时间，直接加水施工。【说明】砂浆配合比按规定配比搅拌，原材料品牌对应合格，搅拌时间满足要求，拌制砂浆在规定时间内用完，杜绝使用加水砂浆和过期砂浆。一般建议不得超过 2小时

1.7 外墙抹灰未设施工缝。【说明】外墙抹灰设置分割缝以控制温度引起的裂缝。

1.8 线槽安装时随意打凿墙体，线槽安装后修补不到位、未挂网。【说明】对墙体开槽装管部位进行控制，必须切割不得直接打凿；线槽安装后必须进行砂浆补抹平整后挂网达到抗裂效果。

第四章 成品保护

1.1 墙体拉结筋、抗震构造柱钢筋及各种预埋件，暖卫、管线等，均应注意保护，不得任意拆改或损坏。

1.2 砂浆稠度应适宜，砌墙时应防止砂浆溅脏墙面。1.3 安装有关管线改造时，要求用切割机切槽埋入，禁止擅自打凿。1.4 管线或线盒安装如有变更或遗漏，必须在墙上切割甚至打凿，必须经过我土建方同意并予以签证认可。

第五章 环境保护及

1.1 进入施工现场必须佩戴好安全帽。1.2 砌筑施工用脚手架要求搭设规范和合理，不得阻碍相互作业。

【说明】依据楼层层高，砌筑至距地 2m 高位置时须搭设双排钢管脚手架，搭设要求满足：立杆横距 1.2m，立杆纵距 1.5m，内立杆距墙皮的距离 0.35m，步距 1.8m，如果墙体长度较长，应在两端和中部分别设置三道支撑在楼面或柱面的抛撑，脚手架操作层铺设并排三块竹跳板，并用 16 号铁丝扎紧捆牢，并且设计防护栏杆。砌筑用外脚手架的搭设在施工外脚手架搭设方案中已经一并考虑。

1.3 脚手架上堆料量不得超过规定荷载，堆砖高度不得超过 3 皮侧砖，同一块脚手板上的操作人员不应超过二人。

1.4 在楼层施工时，堆放机具、砖块等物品不得超过使用荷载。

1.5 不准站在墙顶上做划线、刮缝及清扫墙面或检查大面垂直等工作。不准用不稳固的工具或物体在脚手板面垫高操作，更不准在未经过加固情况下，在一层脚手架上随意再叠加一层。

1.6 砍砖时必须面向室内敲打，严禁砍砖朝外，以免碎砖从穿透外架网跌落伤人甚至更为严重的安全事故。不准勉强在超过胸部以上的墙体上进行砌筑，以免将墙体碰撞倒塌或上砖时失手掉下造成安全事故。

1.7 用于垂直运输的吊笼、滑车、绳索、刹车等，必须满足负荷要求，牢固无损，吊运时不得超载，并经常检查，发现问题及时修理。1.8 在同一垂直面内上下交叉作业时，必须设置安全隔板。人工垂直往上或往下转递砌块时，要搭递砖架子，架子的站人板宽度应不小于 60cm 1.9 在砌块砌体上，不得作为其他施工临时设施的支撑支承点。1.10 做到工完料尽场地清。每施工完一层后，对落地的砂浆、碎砖等应及时清理回收使用或运送至指定地点。



    在下图中，自发光的作用不仅限于霓虹灯。建筑项目中有许多物体被照亮，但不一定是灯光。出口照明，白炽灯，楼梯上的紧急通道照明，甚至电灯开关-都具有照明功能。但是在Revit中它们不一定是“灯”。这些类型的元素不需要安排为灯光族类型。

    即使这些元素不是灯光，但它们仍然需要发光。为了照亮。普通的灯光族根本不会这样做。您需要更微妙的体验。这就是Revit自我照明及Enscape可视化自发光材料的了不起的工作。

    霓虹灯是用来说明自我照明的最好样例。也许是轻型家用灯，也许是特种设备-这实际上取决于您希望如何安排。无论如何，常规的Revit灯光对象将无法工作。您确实要创建发光的几何体。因此，让我们开始吧！

    首先，我获得了一个霓虹灯的漂亮图像（下图），并将其放置在“族编辑器”（“公制常规模型”类别）中。请注意，参考平面的使用有助于从其他视图引导几何图形的创建。

    接下来，让我们开始创建标牌的主体。在进行此操作时，让我们开始创建材质参数作为族参数。将标牌加载到项目中后，我们将创建并分配材料（如下所示）。

    再次考虑，让我们为主体的上部和下部分别创建和分配“材质参数”，而与主体（下方）分开。

    从上图可以看到，我们开始将一些霓虹灯管建模为平面视图中的放样（Sweep）。让我们为此几何图形创建另一个“材质参数”（如下）。

    在正面视图中，文本的上部和下部已创建为一系列扫描。材料参数“霓虹灯-红色（Neon-Red）”已分配给几何图形（如下）。再一次，我认为在“族编辑器”中实际创建材料并将它们分配给这些值并不重要。我宁愿等到几何图形在项目中再分配材质。

    先前的字母集使用线和切线曲线建模为放样（sweep)。但是，以下拼写为“24”的字母集被创建为放样融合（BlendedSweeps）。这将使字母具有更有机的外观，这在霓虹灯标牌中很常见。我们还创建了“霓虹灯-黄色（Neon-Yellow）”材料参数并将其分配给字母。

    现在，让我们将霓虹灯广告系列加载到Revit项目中。选择标志并开始创建要分配给标志族中“类型参数”的材料。注意“自发光”的选择和值。这是通用材料。

    继续前进，并将材料创建/分配给其他“材料参数”值。这是结果（如下）。

    目前还不是很令人印象深刻-只是一天当中的天空中漂浮着的迹象。一点砖墙可以帮助标牌族更接地气（下图）。那更好！

    有趣的来了！是时候关灯了！无需再等待耗时且成本高昂的云渲染额度或Vray追踪渲染！没有人有时间这样做！这是Enscape的真正优点之一：即时反馈！

    最后一击。实时性如何？从头到尾-创建标牌系列，项目和图像用了不到一个小时的时间。

    下一步是什么？我想我会回过头来，将标有霓虹灯管的小端子连接器添加到标牌上。小细节很重要！但这是快速，优雅，自然的第一步。更新：添加了端子连接器和氖管导线支架（下图）。













Revit填充图案可以有哪些小技巧？相信在应用Revit的过程中，填充图案有时是一个必要的步骤，通常都会要求我们对梁、板、墙、柱进行填充，但是填充，在进行填充的时候，我们需要注意以下两个问题：

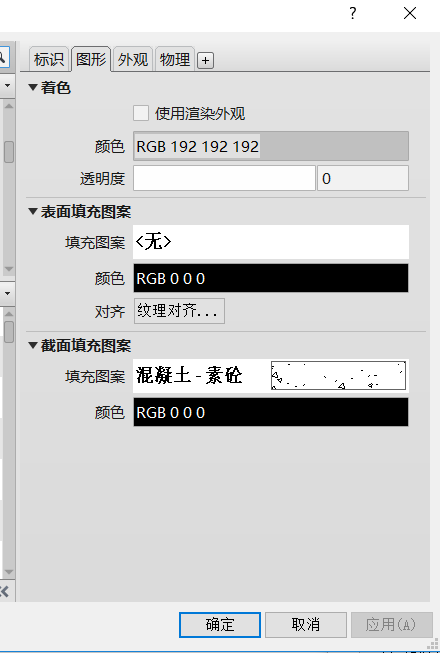

（1）柱、梁的截面填充图案的设置由材质来控制，具体如图1所示：

图1

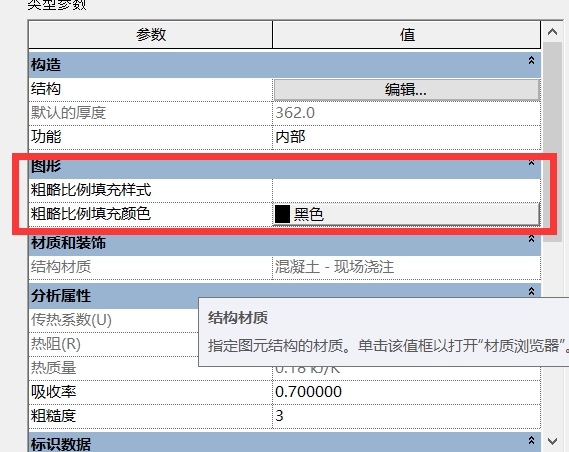

（2）板、墙的截面填充图案与模型的精细程度有关，类型属性里有粗略填充样式的选项



图2

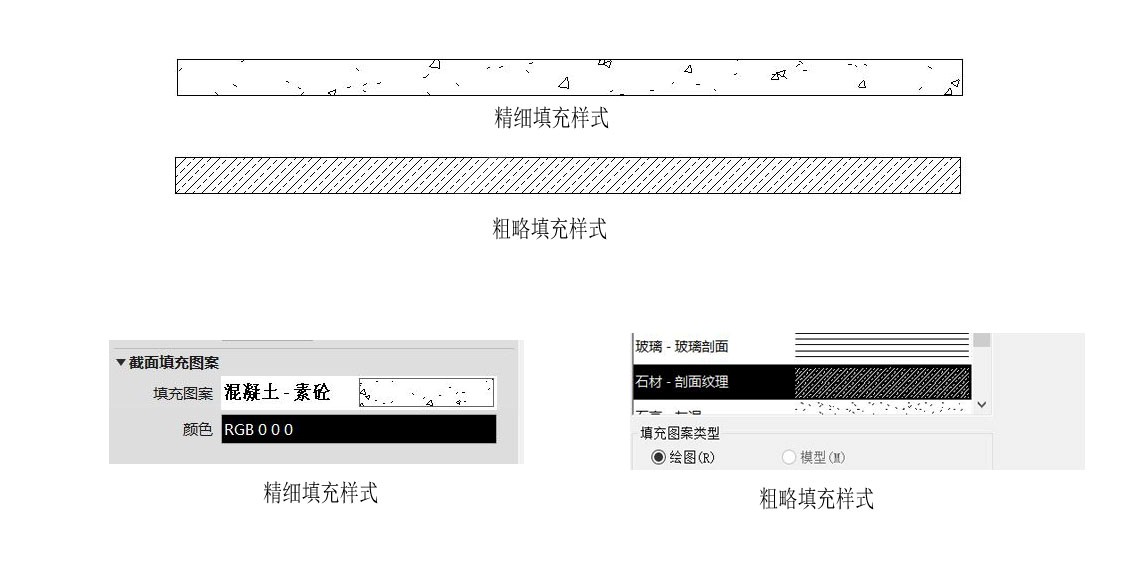

当模型精细程度为粗略时，截面填充样式由粗略比例填充样式决定，材质中的截面填充图案不起作用；反之，当模型的精细程度为中等或者精细时，截面的填充图案由材质中的填充图案决定，而粗略比例填充样式失效。如图3：

图3

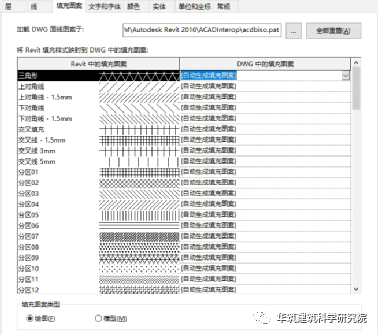

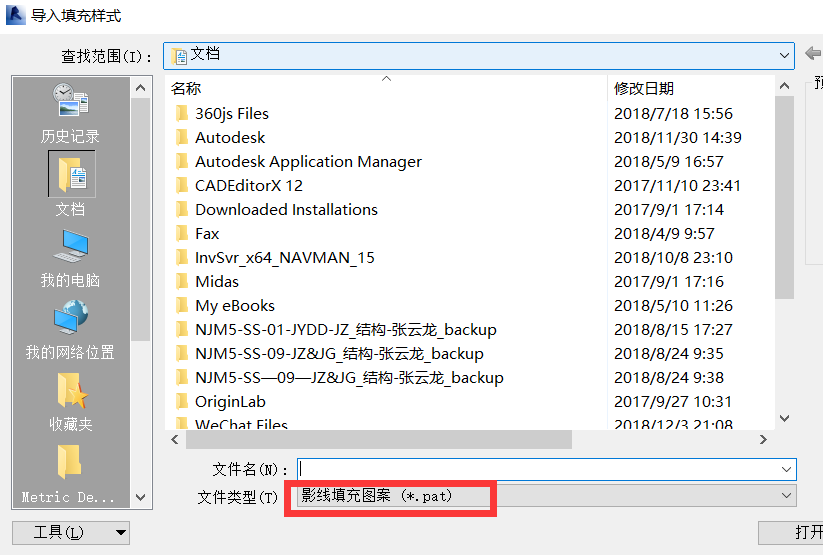

另外，不知道大家注意到没有，revit的填充图案的格式和CAD的是一样的（毕竟是一个公司），因此，CAD中那些自定义的pat文件就可以直接导入到revit中直接应用啦，如图4

 室外给排水

管材、检查井、井盖；室外排水管径大于500的采用钢筋砼排水管，小于等于500的采用UPVC管双壁波纹管，室外给排水井盖雨水口采用复合井盖，井盖承重标准：绿化带轻型、人行道普通型、消防通道重型。涉及商业主要人行道区井盖采用装饰井盖，给水系统室外园建用水点配洒水复合井埋地处理，采用专门的园林绿化龙头，管道采用PPR或PE给水管道，分期开发的工地，每期的室外给水主管需采用阀门隔断便于检修，排水系统：检查井、雨水口采用砂砖砌用。禁止使用红砖，工程施工中，检查井必须采用现浇的砼临时井盖封堵，阀门井排水设施，应该放空管或井底需采用井底大于200厚的中粗砂石垫层，不允许采用砼垫层。

室内给排水

室内给排水

给水管选择:室内暗装:采用PPR给水管,冷水管采用1.6MPa,热水管采用2.0MPa,热熔连接。外墙铺设或管道井明装:钢塑给水管；毛坯房预留的给水管接口,必须凸出抹灰面10mm;并每户预装1个普通水龙头。住宅预留的公共清洁取水龙头设置于水表井内,每二层至少设一个。入户冷热给水管埋楼板铺设时:给水管离墙的垂直距离宜为200mm,不允许小于100mm;毛坯房交楼时,必须采用蓝色、红色线条分别标明冷热水暗埋管线在地面、墙面的走向,并沿线注明“热水管”、”冷水管“等字样标记,便业主装修时注意;装修房交楼时,要求采用粘贴塑料线形标记等类似方式标注隐蔽管线位。

排水系统

室内排水管道和外墙排水管道选用普通U-PVC排水管。沉箱式厨卫间应紧贴结构板加设侧排地漏(不可实施情况下方可考虑直排地漏),填充层面层上同时预留直排地漏。非降板设计的隔层排水系统,管件要求选用带检查口管件。安装于下层厨卫顶板下的排水横管,其最低点标高应达到H+2.40,严禁低于H+2.25。卫生间地漏、洗衣机地漏、浴缸排水管、柱盆排水管、洗菜盆排水管:配S型存水弯;阳台排水地漏配P型存水弯。首层私家花园、公共水表井应配套排水设施。

器具安装

台面盆、柱盆、洗菜盆龙头均采用角阀、软管连接的冷热水龙头,毛坯房台面盆、柱盆预留冷热水口。安装高度:燃气热水器的给水管口标高为H+1.15;电热水器的给水管口标高为H+1.15;公共卫生间淋浴龙头标高为H+0.80;浴缸龙头标高为H+0.65;洗衣机龙头标高为H+1.15;花洒供水龙头标高为H+1.15;其固定支座标高为H+1.65;台面盆、柱盆、洗菜盆预留冷热水口标高(即角阀标高)为H+0.45;坐便器进水角阀标高为H+0.15,角阀中心离坐便器中心水平间距宜为140mm。

冷热水管:管口的水平间距为150mm;安装高度:冷水横管距完成地面0.25米、热水横管距距完成地面0.40米。

预留预埋:楼板内预埋或预留给水管槽要求:于浇筑混凝土前采用合适PVC管(内灌满沙)绑扎于结构面筋上约10mm位置,采用铁丝固定,每1米一个点,不得日后凿槽埋设,预留的管槽要求统一、平直,不得敷设在建筑结构层内。

墙体内给水管槽施工要求

位于砖墙内:应在墙体砌筑时预留合适深度的凹槽;位于加气块墙体内:先于墙体面放线,后采用机械开槽方式开凿。楼板洞口预留:采用合适口径的镀锌钢套管(配拉手),要求套管2端封闭后,采用铁丝和铁钉等固定于模板上,待砼初凝后立即取出。热水器排烟洞套管:采用DN150的薄壁钢管预留,管中心标高为H+2.40。

空调套管:在钢筋砼墙、梁上预留:采用DN80的PVC管预留;在砌体上预留:采用DN80的U-PVC管预制的砼套管;安装高度:分体空调套管顶标高为距顶板420MM,柜式空调套管中心标高为H+0.15。

卫生间排气扇套管:在钢筋砼墙、梁上预留:采用DN100的PVC管预留;在砌体上预留:采用DN100的U-PVC管预制的砼套管安装高度:套管中心标高为H+2.40。抽油烟机排烟洞套管:采用DN150的PVC管预留,管中心标高为H+2.50。洁具预留板洞中心离完成墙面(指瓷片表面)间距如下(按市场主流品牌洁具尺寸):浴缸350x40mm(侧面、靠龙头面)、坐便器305mm、柱盆205mm、台盆150mm、地漏(厨房和淋浴间地漏除外)150mm、淋浴间地漏150x150mm,厨房地漏650mm。

其他

上人和非上人屋面、种植屋面侧排地漏施工要求，其底面结构面10mm；卫生间，厨房，阳台和过道楼面直埋地漏施工要求：其面紧贴结构楼板层。屋顶管道支架固定：在单独的砼墩（尺寸：300mm*200mm*150mm）上预埋角铁支架，后采用镀锌管卡固定，禁止用膨胀螺栓直接固定在屋面结构层或防水层，施工临时给排水：给水管道大于等于50的管道采用钢管，小于50管道UPVC给水管道，排水路口洗车专用的沉沙石池有效的容积大于2㎡，过路排水管道采用钢筋砼排水，排水明沟必须采用砖砌，内尺寸（宽*深）250mm*200mm每50米应设一个大于0.5m³的沉砂池，否则禁止排入正式的排水管道。

辅材

室外阀门连接:螺栓:采用镀锌材质;垫片:采用耐腐蚀的塑胶垫片或石棉垫;钢法兰:采用国标系列,安装前必须刷涂二道防锈漆。管道固定:管卡:属成品,镀锌材质;角钢:采用国标系列,加工前必须刷涂一道防锈漆。室内热浸镀锌消防钢管防腐做法:(按施工顺序)；底漆:刷涂一道环氧漆(灰色),干膜厚度30 um;面漆:刷涂一道醇酸磁漆(红色),干膜厚度 35 um;面漆:刷涂一道醇酸磁漆(红色),干膜厚度 35 um。成品保护:埋设于楼板预留管槽的给水管道管顶必须有不少于15mm厚的水泥砂浆保护层。给排水立管:安装完成后必须采用普通塑料薄膜保护,不允许砂浆及油漆等污染,以完好交付。设备、阀门、消防箱:保护措施必须抗打击和污染。

    Revit软件

    在Revit中，楼梯栏杆转角扶手的过渡始终是软件的一个缺陷

    下图为层高4000，踢面数为24，踏面深度280，踢面高度（4000/24），顶部扶栏为直径50mm圆管。

    今天通过“栏杆支柱”来进行二次编辑。当然此教程绝不仅仅是为了解决一个楼梯扶手转角构件的问题，而是Revit族功能的创建思路以及项目中栏杆扶手的创建思路，请举一反三！

    1.首先需要新建一个公制栏杆-支柱族。在视图中转到参照标高，做一条参照平面，并添加一个梯井宽度参数。

    2.转到左立面视图中，创建如下几条参照平面，添加参数，并对斜段垂直高度添加一个公式：(斜段水平加长+踏步深度)*踏步高度/踏步深度。

    3.使用空心拉伸命令，设置工作平面为参照平面：中心（左/右），绘制如下图的路径并对齐锁定。

    4.转到参照标高视图中，将空心拉伸与梯井宽度对齐锁定。完成后将文件保存命名为楼梯转角构件。

    5.新建一个公制轮廓族。创建一个半径为25的圆形，将族保存命名为栏杆扶手轮廓，并载入到楼梯转角族中。

    6.在楼梯转角族中切换到三维视图中，使用放样命令，并采用拾取路径的命令，路径如下图。

    如果发现放置的位置不对，可以在上方选项栏修改Y轴值，输入-50，点击确定，就完成了第一步的放样。

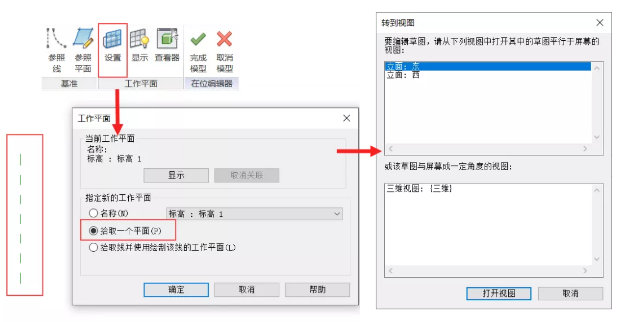

    7.接着转到左立面视图，使用放样命令，拾取最上不水平参照平面作为工作平面。

    接着转到参照标高视图，绘制路径，并将路径两端锁定到参照平面，同样的使用刚才创建的栏杆扶手轮廓。

    左上角族类型属性中添加参数“材质”，选择这两个放样对象在实例属性中添加关联材质参数。

    8.将楼梯转角族载入到项目中，并把原来的楼梯栏杆删除，在创建选项卡中选择栏杆扶手→放置在主体上，复制一个栏杆族，命名为900mm圆管-内侧，并放置在楼梯上。将楼梯外侧栏杆删除，编辑内侧栏杆路径，将箭头所指方向的两条路径删除。

    9.编辑栏杆，将终点支柱的族替换为上面创建好的楼梯转角构件族，并对位置进行修改：空间修改为0，偏移修改为25。

    10.在项目浏览器中找到楼梯转角构件族，双击，添加一个材质。修改踏步深度及踏步高度参数。

    11.同第8步，选择栏杆扶手→放置在主体上，点击同一段楼梯，同样的将外侧的栏杆删除，并编辑内侧栏杆转角及对侧路径。

    12.选择栏杆扶手→放置在主体上，这是选择900mm圆管，放置在楼梯上，并将内侧重叠的栏杆删除。完成后效果图如下：













学习清单计价我们先要明确三个目标：

1.了解清单的详细施工工艺；

2.根据清单施工工艺，套取合适的定额；

3.正确的出清单和定额的工程量

下面我们以土石方工程中的几个分部分项工程来讲解工程量清单计价。

平整场地

平整场地指的是室外设计地坪与自然地坪平均厚度在正负30公分以内的就地开挖、回填和找平，如果深度超过30公分，那么就得按照挖土方来计算。平整场地有人工平整和机械平整。

项目特征：

包括土壤类别、弃土运距、取土运距，一般根据现场实际情况来进行填写，平整场地都是直接按照平方来计算，这些项目特征对平方的单价影响不大，一般在土方部分，才会考虑土壤类别、外弃和取土这些问题。

清单计算规则：按设计图示尺寸以物首层建筑面积计算，这里一般建议大家直接在上面，框一下建筑物的外墙面积就可以了，既然是首层的建筑面积，那么散水、暗沟、台阶这些，就不需要计算。

定额的计算规则：平整场地工程量按建筑物外墙外边线每边各加2m，以平方米计算，这样算起来就比较麻烦，手算的话就很困难，一般用可以自动出量。由于清单和定额的计算规则不一致，所以工程量也会不一致，定额的量比清单的要多一些，所以会导致清单价格高于定额价。机械平整场地这个子目一般还用于，土方回填后的推平、碾压。

一般现在人工平整大概5块一平方，机械平整大约1块每平方。这里涉及一个争议点，很多地方不允许计算平整场地，因为如果你要求计算平整场地，审计要从你方挖土方工程量中，按面积乘以30公分来扣除。这个每个地区的说法都不同，可以协商解决。

挖土方

挖一般土方、挖沟槽土方、挖基坑土方。这里我们要先了解一个知识，挖土方、挖沟槽、挖基坑他们三者的区别，在下面的备注里面，底宽≤7m，底长＞3 倍底宽的为沟槽；底长≤3 倍底宽、底面积小于等于150m2 为基坑；超出上述范围则按挖土方计算。另外，这个基坑、沟槽的定义，可能每个省的消耗量标准不同，这个大家了解一下当地的消耗量即可。

一般的挖土方有人工开挖和机械开挖两种。

项目特征：土壤的类别、挖土深度。

土壤类别，我们看一下下面的表格，后面的石方也是一样，以前的是将土分为八类土，分别是松软土、普通土、坚土、砂砾坚土、软石、次坚石、坚石、特坚石。一二类一般就是普通的粉土、砂土、黏土等等，三四类就是粘土、碎石土已经开始含部分石头了，再往上面就进入了石方的范畴了，随着土方中石方的含量逐渐增大，开挖难度也越来越大，要使用爆破来开挖，也会越来越高。

土方的计量单位是立方。

土壤的分类一般按照这个表格确定，如土壤类别不能准确划分时，就是很多项目的地下情况较为复杂，可能出现了分层，或者几种类型的土质都有，招标人也可注明为综合，由投标人根据地勘报告决定报价，反正你施工单位看自身情况来进行报价，以后不论下面是什么土壤，价格都不做调整。

还有一个影响造价的就是深度，因为随着深度的增加，开挖难度也会逐渐增加，还需要考虑槽坑边的堆土难度。

挖土方的工作内容，包括排地表水、土方开挖、围护（挡土板）、支撑、基底钎探、运输，首先，很多地下因为地下水过高，就需要降水处理，降水一般采用明排水法、轻型井点降水。

土方开挖之前，要经过计算，计算出回填的土方之后，这部分堆在旁边，其余的土方要外弃。

余土外运体积＝挖土总体积－回填土总体积

土方的计算规则，清单计算规则是按设计图示尺寸以基础垫层底面积乘以挖土深度计算，就是按垫层宽度，乘以从垫层底到室外地面高度。

但是定额计算规则就不一样了，还需要考虑放坡，和工作面。

一般建筑的土方量，无非就是基坑、基槽土方，一般我们都是直接在广联达里面，用自动生成，只需要定义好各种独立基础、条形基础，或者地下室各种构件以后，用土方自动生成，记得输入正确的室外地坪标高、放坡系数、工作面等等，然后广联达就能自动生成需开挖的土方量、然后回填的工程量，十分的快捷。

在进行土方子目组价的时候，切记独立基础、条基、管沟土方工程量，每个地区人工和机械的配合比例都不一样，比如湖南地区在300m&p3;以内的，执行人工挖槽坑土子目；工程量在300m³以上的按槽坑小挖机挖土占70%人工挖占30%计算。

下面我们看一下常用的综合单价，一般人工挖土方大概28块每立方，挖沟槽大概37块每立方，机械就非常便宜了，机械挖土方4元每立方，基坑基槽6元每立方。差距是相当大的。另外，大家记得，土石方的取费，和建筑的取费是不同的，如果工程量大于一定的标准，比如大型开挖，就必需要将取费调整为土石方取费，一般的房建项目的基坑、基槽，我们还是采用建筑的取费。

回填方

一般有地基填土、基坑、基槽或管沟回填、室内地坪回填等。

项目特征：

有密实度要求、填方材料品质、填方粒径要求、填方来源、运距等。土方回填以后，土是松散的，就需要夯实，不同的项目对夯实的密实度有要求，90%-98%都有可能。然后是回填的材质，可以填土方的，要求更高的就是回填砂卵石、再任性一点的，或者在特殊地质，比如江河等水源旁边，有时要回填混凝土。填方粒径和来源了解一下就好了，一般不会在清单里详细描述。不过来源，确实从很大程度上会影响造价，如果是附近刚好有工地要弃土，你们项目需要土，那价格就会低很多。一般情况下，运距也是一个影响造价的重要因素，一般的大城市，都需要从城郊来运土。



    现在的建筑，为了美观都会有一些墙饰条造型，那么今天就来看一下墙饰条绘制的两种方法：

    第一种：

    1.首先我们绘制一面墙，然后在“建筑”选项卡下找到“墙”→“墙饰条”（这里需要注意的是，我们需要在“立面”或者“三维”视图下选择，要不然“墙饰条”是灰显的，不能选择）；

    2.然后我们会看到系统自带的两种墙饰条；

    3.当然太过于简单，这里我提前载入一个自己做的轮廓，这里点击“墙饰条”，然后点击“编辑类型”，复制一个名称为例如“自建墙饰条”，然后在“轮廓”选项点击就会出现自己做的轮廓族，然后选择，确定；

    4.然后点击墙面，选择位置进行放置；

    5.通过翻转符号可以进行翻转，通过临时尺寸标注可以更改位置，拖拽两端的端点可以拉伸长度位置；

    此种方法绘制的墙、与墙饰条是单独的两个个体，可分别选择墙与墙饰条。

    第二种：

    1.选择墙，点击“编辑类型”，“结构”选项点“编辑”，点击“预览”；

    2.点击‘预览“后，注意”视图“选择剖面视图，因为右边的选项仅限在剖面视图中，选择其他视图就会灰显；

    3.点击“墙饰条”，点击“添加”，选择载入的墙饰条轮廓；

    4.我这里先随便选择一种材质，输入距离，注意后面是自“底部”还是“顶部”，我这里以底部为例，然后点击应用，在左侧预览查看（后边的自“内边，、”外边“偏移，”翻转等可自行调试应用查看，我就不再一一列举）；

    5.一路确定，然后回到三维视图查看；

    注意此种方法绘制的墙、墙饰条是一个整体，无论点击墙饰条还是墙，都会整体被选中，但此时的墙饰条还是可以单独拖拽的：

    注：

    1.注意两种方法做出的墙饰条，一个是可以分开选择，一个是一个整体；

    2.两种方法没有好坏之分，根据需要，选择适合我们项目的方法才是最好的；

    3.中间穿插到“轮廓”族的绘制，这个很简单，新建“公制轮廓族”就可以绘制任意你想要的形状，然后载入到项目中，如有不懂、错误或者更好方法的朋友可以在群内交流。













    在BIM加护大力推广及广泛应用的阶段，你是否也想入行，又或者已经入行，Revie作为最基础的应用软件，也是不得不会，这里小编分享了关于”Revit中曲面幕墙的绘制“的方法。

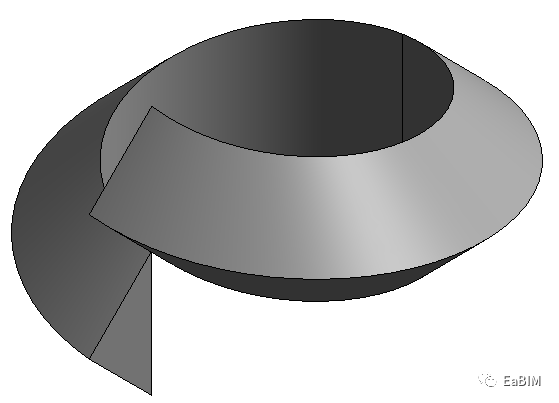

    1、用公制概念体量，绘制曲面幕墙。如图所示;

    生成实体后点击分格表面调整UV网格，如图

    2、新建一个基于公制幕墙嵌板填充图案，创建实体形状，如图所示：

    3、创建完成参数后，把图元移到点位上。会显示绿色线闭合路线。如图所示：

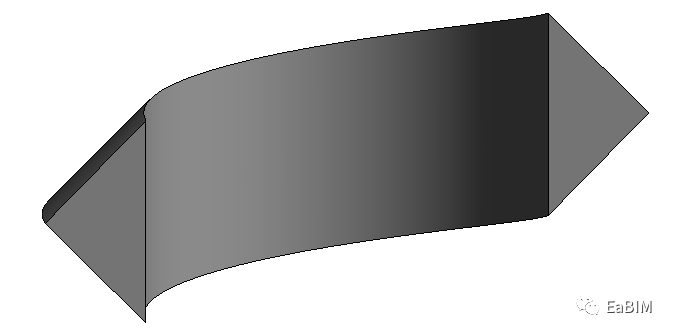

    4、点击创建形状拉伸，完成自己所需高度。如图所示：

    5、然后，进行材质添加，在三维中查看具体效果。在之后的项目中如若需要曲面幕墙族，我们可直接将其载入。如图所示：













在REVIT中，楼梯栏杆转角扶手是存在一些问题的，并不是处理的那么完美，如下图所示，这时候就需要我们用一些手段来处理这些问题，虽然这些方法并不能解决所有问题，但是希望能提供给你们一种解决问题的思路。

1、首先需要新建一个公制栏杆-支柱族。在视图中转到参照标高，做一条参照平面，并添加一个梯井宽度参数。

2、转到左立面视图中，创建如下几条参照平面，添加参数，并对斜段垂直高度添加一个公式：(斜段水平加长+踏步深度)*踏步高度/踏步深度。

3、使用空心拉伸命令，设置工作平面为参照平面：中心（左/右），绘制如下图的路径并对齐锁定。

转到参照标高视图中，将空心拉伸与梯井宽度对齐锁定。

完成后将文件保存命名为楼梯转角。

4、新建一个公制轮廓族。创建一个半径为25的圆形，将族保存命名为圆形扶手轮廓-50mm，并载入到楼梯转角族中。

5、在楼梯转角族中切换到三维视图中，使用放样命令，并采用拾取路径的命令，路径如下图：

点击确定，在选择轮廓里找到刚刚载入的圆形扶手轮廓-50mm。

如果发现放置的位置不对，可以单击轮廓，在上方修改角度，输入-90

点击确定，就完成了第一步的放样，接着转到左立面视图，使用放样命令，拾取箭头所指的参照平面作为工作平面。

接着转到参照标高视图，绘制路径，并将路径两端锁定到参照平面，同样的使用刚才创建的圆形扶手轮廓-50mm。

点击确认，对这两个放样添加材质参数并添加材质。这样楼梯转角族就完成了。

6、将楼梯转角族载入到项目中，并把原来的楼梯栏杆删除，在创建选项卡中选择栏杆扶手→放置在主体上，复制一个栏杆族，命名为900mm圆管-内侧，并放置在楼梯上。将楼梯外侧栏杆删除，编辑内侧栏杆路径，将箭头所指方向的两条路径删除。

编辑栏杆，将终点支柱的族替换为楼梯转角族，并对位置进行修改。

在项目浏览器中找到楼梯转角族，右键点击类型属性，添加一个材质。

1、小区室外消防内容要点

1.1 小区室外消防内容

●　室外消火栓、消防水鹤；

●　高压消防管网（供室内消防）；

●   消防水池、消防取水口；

●　室外消房泵房；

●　消防水泵结合器。

1.2 室外消防管网

1.2.1 低压消防管网

●　用于室外消火栓供水,或低压喷淋供水。

●　当市政自来水压不低于0.1MPa时，可以与自来水管网合用。

●　当无市政自来水或水压低于0.1MPa时，采用消防水泵加压供水。

●　必须设环状管网。

●　距建筑物基础3 m以外。

●　材质：给水铸铁管、内外镀锌钢管、加强防腐的焊接管。

消防水泵吸水管有两条，消火栓泵出水管与消防管网有两条连接管。

喷淋泵出水管在报警阀前有两条供水管。

管道敷设

●　连接：承叉、卡箍、焊接。

●　埋深：冰冻线以下150mm。

●　敷设：原土层上，细土回填，分部夯实。

●　如遇湿陷性黄土应做砂石垫层和砼垫层。

●　水压试验，冲洗。

1.2.2 高压消防管网

●　用于高层建筑室内上部消火栓或喷淋系统供水。下部与上部合用时，下部设备要减压，栓口压力不高于50mH2O。

●　设环形管网。

●　当无市政自来水或水压低于0.1MPa时，室外消火栓可以与室内合用高压管网，要采取减压措施，栓口压力不高于50mH2O。

●　消火栓与喷淋系统一般分设两套管网。

消防水泵吸水管有两条，消火栓泵出水管与消防管网有两条连接管。

喷淋泵出水管在报警阀前有两条供水管。

距建筑物不小于3米，湿陷性黄土区补小于4米。

管道埋深在冰冻线以下150mm。

管材及安装要求同低压管网。

1.3 室外消防设备及构筑物

1.3.1 室外消火栓、消防水鹤

●　地下式消火栓，2个一组，SN100+SN65。

●　间距≦120m，服务半径最大150m。

●　消防水鹤，按地方要求，无统一规定。

●　保温井盖，井盖有明显标志。

●　距离建筑物5米以外，15米以内。

1.3.2 消防水池

●　容纳消防用水：消火栓2小时（有的3小时），喷淋1小时。

●　室内消防和室外消防用水总量。

●　可以扣除灭火期间流入的水量，但接入的进水管需要两条。

●　设人孔和取水口，取水口在距建筑物15米以外。

●　可以设在室内，但取水口设在室外（15米）

●　应有通气管2根和检修孔，在进水口处。

●　水泵轴心低于水池正常水位，吸水口低于最低水位。

●　应有防冻措施和防雨水倒灌措施。

1.3.3 消防水泵房

●　 消防泵和喷淋泵各台，一备一用（符合条件的可以合用）。

●　 水池吸水管两条。

●　 消火栓管网供水管有两条；自动喷水报警阀前供水管有两条。

●　水泵进出口设阀门、压力表，出口设单流阀。

水泵进水口低于消防水池正常水位，吸水口在最低水位之下。

水泵扬程、流量符合要求。

与消防控制室联动，消火栓泵、喷淋泵能自动起动，能远程手动直接启动。

1.3. 4 室外消防外观检查主要项目：

●　 消火栓数量、间距和位置；

●　 环形消防管道材质、埋深；

●　 消防水泵结合器。

●　 消防水池位置、取水口位置；

●　 消防水泵房位置、设施配置参数；

●　 消防给水系统试运行。

2、室内消防

2.1 住宅室内消防

2.1.1 住宅室内消防内容

消防给水　

●　室内消火栓系统；

●　自动喷水灭火系统；

●   消防水箱；

●　减压装置；

●　消防水泵结合器；

●　灭火器和气体灭火设备；

●　防排烟　

●　防烟措施

●　排烟措施

2.1.2 住宅室内消火栓系统

●　多层住宅（高27米以内，约7层以下），可不设消火栓；

●　高度27~33米的高层住宅，设两股水柱消火栓，可以设单立管双栓消火栓；

●　高度超过33米的高层住宅，设两根立管、两股水柱消火栓，消防电梯前室必

●　须设消火栓，数量计入总数。

●　当消火栓超过10个，且室外消防水量超过15L/S时，要有消防水泵结合器。

●　对于楼梯间不采暖的住宅，可采用干式消火栓系统。设快速开启阀门和自动排气装置。

●　消火栓垂直立管和水平干管要形成环状。

●　系统要有两个入口与室外环状管网连接，入口设阀门、逆止阀。

●　消火栓口最高动水压不高于0.5MPa（50m水柱），超过的要使用稳压减压消火栓。

●　 消火栓系统入口最高动水压、静水压均不得超过0.8MPa，超过的要减压或分区设系统。

●　住宅地下室设消火栓，每一点至少有两股水柱到达。

●　消火栓带启动按钮，通过消防控制中心直接启动。没有火灾报警系统的直接控制水泵。

●　消防水箱出水管接管位置：水箱只用于本建筑的接入本建筑消防干管；用于小区多栋建筑的接入室外高压消防管网。

●　对于湿陷性黄土区，室内和建筑物外4米以内埋地管道要做砂石垫层、基础或防漏沟。

商业服务网点：

●　在住宅1~2层，单层面积不大于300平米的商业用途房间。

●　商业网点每户至少每层设一台消火栓。

●　其他位置按住宅处理.

底商住宅：

●　住宅下部商业面积大于300平米或超过三层.

●　下部按商业建筑处理，上部按住宅对待。

●　当消火栓超过10个，且室外消防水量超过15L/S时，要有消防水泵结合器。

2.1.3 自动喷水灭火系统

●　超高层住宅（超过100米）要求楼梯间、户内主要房间设自动喷水系统。

高层、超高层住宅地下室设自动喷水系统。

底商住宅商业部分单层超过1500平米或总面积超过3000平米要设自动喷水系统。

●　自动喷水一般采用湿式系统闭式喷头。

●　报警阀常因没有合适位置，设在消防泵房内。

●　报警阀前管道环状布置。

●　有吊顶时用下垂式喷头，不吊顶时用直立式喷头。无吊顶时一般按梁区格布置喷头。

●　当消火栓超过10个，且室外消防水量超过15L/S时，要有消防水泵结合器。

2.1.4 住宅灭火器和气体灭火设备

●　住宅要布置灭火器，一般使用手提式干粉灭火器。

●　每单元每层最少2具，最小灭火级别2A。有消火栓的1A服务26平米，无消火栓的1A服务20平米。

●　服务半径不大于20米。

●　可以在消火栓箱内，也可以单独布置，设灭火器箱。

●　专门变配电室设专用灭火器和气体灭火系统。

2.1.5 住宅防排烟　

（1）防烟系统

●　高度超过33米的住宅设防烟楼梯间和消防电其前室，防烟楼梯间和防烟楼梯间前室、消防电前室或合用前室要设防烟设施。

●　高度50米以下可采用自然排烟形式防烟，50米以上必须正压送风。

●　正压送风一般设竖井，楼梯间正压送风口没2~3层一个，常开；前室或合用前室每层一个，常闭。火灾时只打开火灾本层、上面一层或上下各一层。能远控也能手动控制。

●　一般正压送风机设在屋顶。注意风机的方向。

●　地下室部分楼梯间与上部有防火门分隔开，上部楼梯间采用自然排烟方式时，下部也要有排烟竖井或设机械送风。消防电梯前室也要考虑此问题。

●　送风口在下部。

(2) 排烟措施

●　住宅地下室总面积大于200平米或有大房间或有较长内走廊时需要排烟设施。

●　尽量采用自然排烟（窗井）。自然排烟窗口面积不小于地面面积的2%。可以部分自然排烟，部分机械排烟。

●　除能自然排烟的部分房间外，但个房间大于50平米，或总面积大于200平米要设机械排烟系统。大于50平米的房间排烟口设在房间内。

●　内走廊大于20米要设机械排烟。

●　排烟口距最远点不超过30m.

●　如果划分了防烟分区，排烟口应能够按防烟分区选择开闭控制。

●　要有补风措施，补风量不小于排烟量的50%。

2.1.6 住宅防消防外观检查主要项目

●　消火栓数量、间距、环形消防管道；

●　自动喷水喷头种类、间距、喷水方向、报警阀、水流指示器、试水装置；

●    消防水泵结合器；

●　灭火器数量、间距；

●　正压送风口位置、送风机方向；

●　排烟口位置、控制方式、排烟风机方向；

●　气体灭火设施。

●　防排烟系统、消防给水、气体灭火系统试运行。

2.2 公共建筑室内消防

公共建筑：物业、商业、写字楼、车库、社区办公等。

2.2.1 公共建筑消防内容

消防给水　

●　室内消火栓系统；

●　自动喷水灭火系统；

●   消防水箱；

●　减压装置；

●　消防水泵结合器。

●　灭火器布置；

●　防排烟　

防烟措施

排烟措施

2.2.2 公共建筑室内消火栓系统

●　体积超过10000立方米或超过四层的公共建筑(包括底商)设消火栓系统，其他可不设消火栓；

●　每一地点有两股消防水柱到达；

●　消火栓垂直立管和和水平干管要形成环状。

●　系统要有两个入口与室外环状管网连接，入口设阀门、逆止阀。

●　室内消防水箱进水由生活给水系统接入，独栋建筑使用时出水管接入室内消火栓系统，如果多栋建筑使用同一水箱，出水管要接入室外临时高压消防管网。

●　消火栓口最高动水压不高于0.5MPa（50m水柱），超过的要使用稳压减压消火栓。

●　消火栓系统入口最高动水压、静水压均不得超过0.8MPa，超过的要减压。

地下室设消火栓，每一点至少有两股水柱到达。

●　当消火栓超过10个，且室外消防水量超过15L/S时，要有消防水泵结合器。

2.2.3 公建自动喷水灭火系统

●　单层建筑面积大于1500平米或总面积超过3000平米要设自动喷水系统。

自动喷水一般采用湿式系统闭式喷头。

●　系统组成：报警阀、水流指示器、喷头、试水装置，报警阀可以设在消防泵房内。

●　报警阀前管道环状布置。

●　有吊顶时用下垂式喷头，不吊顶时用直立式喷头。无吊顶时一般按梁区格布置喷头。

●　要有消防水泵结合器。

2.2.4 公建灭火器和气体灭火设备

●　一般使用手提式干粉灭火器。

●　每处最少2具，最小灭火级别2A。有消火栓的1A服务26平米，无消火栓的1A服务20平米。

●　服务半径不大于20米。

●　可以在消火栓箱内，也可以单独布置，设灭火器箱。

●　专门变配电室设专用灭火器和气体灭火系统。

2.2.5 防排烟　

（1）防烟

不是高层一般不设防烟设施，但封闭楼梯间如果没有自然排烟条件应设正压送风。

（2）排烟

●　排烟设施包括自然排烟机械排烟，尽量采用自然排烟（窗井）。自然排烟窗口面积不小于地面面积的2%。可以部分自然排烟，部分机械排烟。

●　地下室部分封闭楼梯间与上部有防火门分隔开，上部楼梯间采用自然排烟方式时，下部也要有排烟竖井或设机械送风。

地下室，有可燃物且单一房间使用面积超过50平米，要设机械排烟设施，排烟口设在该房间内。

地下室，有可燃物但没有不大于50平米的房间，当除去自然排烟房间外总面积大于200平米时，要设机械排烟设施，排烟口设在走廊里。

●　地上房间，经常 有人活动且大于100平米的房间和有可燃物大于300平米的房间应有排烟设施，优先采用自然排烟。

●　内走廊超过20米要设机械排烟。

排烟口距最远点不超过30m.

如果划分了防烟分区，排烟口应能够选择开闭控制。

要有补风措施，补风量不小于排烟量的50%。

2.2.6 公建防消防外观检查主要项目

●　消火栓数量、间距、环形消防管道；

●　自动喷水喷头种类、间距、喷水方向、报警阀、水流指示器、试水装置；

●　消防水泵结合器；

●　灭火器数量、间距；

●　正压送风口位置、送风机方向；

●　排烟口位置、控制方式、排烟风机方向；

●　气体灭火设施；

●　防排烟系统、消防给水、气体灭火系统试运行。

2.3 地下车库消防

2.3.1 地下车库消防内容

消防给水　

●　消火栓系统；

●　自动喷水灭火系统；

●　减压装置；

●　消防水泵结合器；

灭火器布置；

排烟措施；

专用配电室、发电机房设气体灭或系统。

2.3.2 车库消火栓系统

●　I、II、III类地上车库和停车位超过5辆的地下车库要设消火栓系统；

●　如果在寒冷地区不采暖，可采用干式消火栓系统。

●　每一地点有两股水柱到达；

●　超过10个消火栓的系统干管要形成环状，且要有两个入口与室外环状管网连接，入口设阀门、逆止阀。

●　消火栓口最高动水压不高于0.5MPa（50m水柱），超过的要使用稳压减压消火栓。

●　当消火栓超过10个，且室外消防水量超过15L/S时，要有消防水泵结合器。

2.3.3 车库自动喷水灭火系统

●　I、II、III类地上车库和停车位超过10辆的地下车库要设自动喷水灭火系统。

●　自动喷水一般采用湿式系统闭式喷头，如果在寒冷地区不采暖，可采用干式自动喷水系统。

●　系统组成：报警阀、水流指示器、喷头、施水装置，报警阀可以消防泵房内。

报警阀前管道环状布置。

●　要有消防水泵结合器。

2.3.4 灭火器

●　一般使用手提式干粉灭火器。

●　每处最少2具，最小灭火级别2A。有消火栓的1A服务26平米，无消火栓的1A服务20平米。

●　服务半径不大于20米。

●　可以在消火栓箱内，也可以单独布置，设灭火器箱。

●　地下变配电室设专用灭火器和气体灭火系统。

2.3.5 汽车库排烟　

●　面积超过2000平米的地下车库应采用机械排烟，其他可采用自然排烟（窗井）；

●　防烟分区不大于2000平米；

●　尽量通风系统与机械排烟合用，排风机、排烟口和排风口要有良好的转换措施。

●　要有补风措施，补风量不小于排烟量的50%。

●　排烟口距最远点不超过30m；

●　排烟风机采用离心风机或专用排烟轴流风机，管道采用不然材料。

2.3.6 汽车库消防外观检查主要项目

●　消火栓数量、间距、环形消防管道；

●　自动喷水喷头间距（上喷）、报警阀、水流指示器、试水装置；

●　消防水泵结合器；

●　灭火器数量、间距；

●　排烟口位置、控制方式、排烟风机方向；

●　防排烟系统、消防给水、气体灭火系统试运行。

2.4 人防地下室消防

●　人防地下室内容和要求与一般地下建筑相同.

●　人防地下室一般兼做平时汽车库,此时消防按车库设计.

●　包括消火栓、自动喷水、灭火器排烟系统。

●　外观检查主要项目：消火栓数量、间距、消防管道；自动喷水喷头间距（上喷）、报警阀、水流指示器、试水装置；灭火器数量、间距；

●　送风口和排烟口位置、控制方式、排烟风机。

●　消防水泵结合器。

●　穿越防护墙、临空墙的防护阀门（1.0MPa）。

• 规范/图集名称：《GB50217-2018 电力工程电缆设计标准》
• 实施日期：2018年9月1日
• 被替标准号：GB50217-2007

本站相关规范、图集及软件均存于百度网盘，如下载链接失效，可于本文留言或方发 邮件 至admin@xycost.net 联系博主，谢谢！！

内容简介

本标准适用于发电、输变电、配用电等新建、扩建、改建的电力工程中500kV及以下电力电缆和控制电缆的选择与敷设设计。
本标准不适用于下列环境:矿井井下;制造、适用或贮存火药、炸药和起爆药、引信及火工品生产等的环境;水、陆、空交通运输工具;核电厂核岛部分。
本标准共分7章和8个附录，主要技术内容是:总则、术语、电缆型式与截面选择、电缆附件及附属设备的选择与配置、电缆敷设、电缆的支持与固定、电缆防火与阻止延燃等。
本标准修订的主要技术内容是
(1)修改了本标准的适用范围;
(2)增加了核电厂常规岛及与生产有关的附属设施电缆敷设的有关规定;
(3)修改了铜导体电缆、铝导体电缆的选用范围，增加了铝合金导体电缆的选用范围;
(4)修改了交联聚乙烯绝缘电缆采用内、外半导电屏蔽层与绝缘层三层共挤工艺适用范围;
(5)增加了1kV及以下电源中性点直接接地系统中,未配出中性导体或回路不需要中性导体引至受电设备时电缆芯数选择的规定;
(6)增加了移动式电气设备电缆芯数的选择要求;
(7)修改了10kV及以下的电力电缆经济电流截面选择计算公式，给出了部分绝缘类型电缆经济电流曲线;
(8)增加了熔断器回路电缆最小热稳定截面校验的规定;
(9)增加了计算电力电缆最大短路电流的短路点选择的规定;
(10)修改了电力电缆金属屏蔽层以有效藏面计算用的最高温度取值;
(11)修改了护层电压限制器工频感应过电压耐受时间。

强制性条文
5.1.9　在隧道、沟、浅槽、竖井、夹层等封闭式电缆通道中，不得布置热力管道，严禁有可燃气体或可燃液体的管道穿越。

规范目录

1　总则
2　术 语
3　电缆型式与截面选择
3.1　电力电缆导体材质
3.2　电力电缆绝缘水平
3.3　电力电缆绝缘类型
3.4 电力电缆护层类型
3.5 电力电缆芯数
3.6 电力电缆导体截面
3.7　控制电缆及其金属屏蔽
4　电缆附件及附属设备的选择与配置
4.1　一般规定
4.2　自容式充油电缆的供油系统
5　电缆敷设
5.1　一般规定
5.2 敷设方式选择
5.3 电缆直埋敷设
5.4 电缆保护管敷设
5.5　电缆沟敷设
5.6　电缆隧道敷设
5.7 电缆夹层敷设
5.8　电缆竖井敷设
5.9 其他公用设施中敷设
5.10　水下敷设
6　电缆的支持与固定
6.1 一般规定
6.2　电缆支架和桥架
7 电缆防火与阻止延燃
附录A 常用电力电缆导体的最高允许温度
附录B　10kV及以下电力电缆经济电流截面选用方法和经济电流密度曲线
附录C　10kV及以下常用电力电缆100%持续允许载流量
附录D　敷设条件不同时电缆持续允许载流量的校正系数
附录E　按短路热稳定条件计算电缆导体允许最小截面的方法
附录F　交流系统单芯电缆金属套的正常感应电势计算方法
附录G　35kV及以下电缆敷设度量时的附加长度
附录H 电缆穿管敷设时允许最大管长的计算方法
本标准用词说明
引用标准名录
附:条文说明

    文章来源：BIM酷族

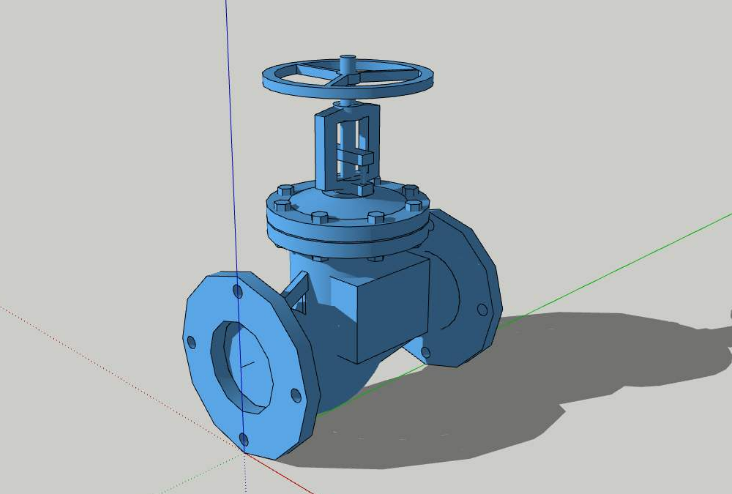

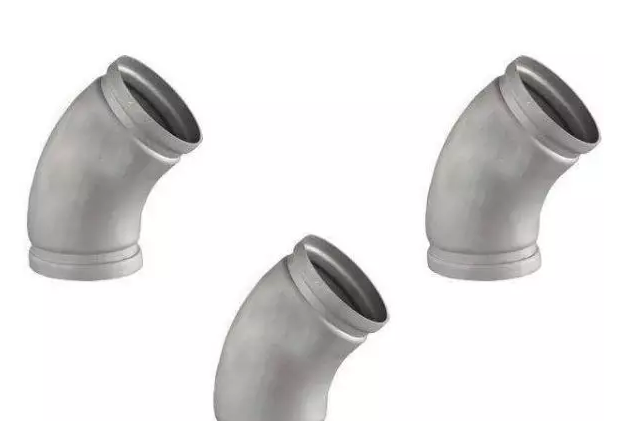

    水系统管路附件

    主要包括阀门、仪表、软接、过滤器等，管路附件主要统计的信息有类型、尺寸、工作环境、介质等参数。

    1、技术难点

    （1）管路附件种类样式繁多，产品族库较少

    （2）管路附件族自身尺寸大小和实际产品不相符，影响接管空间

    2、解决方案

    （1）产品族库可以网上搜集，同时也可以自己制作。可以提供族文件下载主要有族库大师、易族库、鸿业云族360等。当然也可以自己创建族，创建族最好是做成尺寸可驱动的参数化族，方便后期的重复使用。

    （2）网上下载的族有时自身尺寸和实际产品偏差较大，这样会影响接管空间，同时也会影响管道量的统计。需要对管路附件族进行修改，管路附件族具体尺寸大小可以参考标准图集，也可以收集产品手册，根据图集和手册创建管路附件，使族尽量接近实际情况。

    3、注意事项

    （1）建模人员大部分时间用于建模，较少时间建族，应加强建族方法的交流学习，提高族文件的修改和使用能力，同时也提高自己建族能力，增加能力的同时也可以增加工作乐趣。

    （2）物资采购部门人员应主动向材料供应商索要产品资料（手册），同时及时提供给BIM小组，为建BIM标准化构件族提供可靠的依据，同时加强规范图集的学习，学习阀门安装要求，提高建模的准确性。

    （3）项目部材料统计的样表中，会有阀门的型号参数，不知道这些阀门型号参数是依据什么资料(图集、产品手册、设计手册)选取的。

    为更多的分享相关经验，本推文继续分享Revit明细表统计风系统材料的相关应用

    风管材料统计

    风管管材主要有镀锌钢板、玻璃钢风管、玻镁风管、酚醛复合板等，风管材料主要统计的信息有材质、规格、面积、工程部位等信息。

    1、技术难点

    （1）工程统计风管管材面积时，将制作风管管件的管材用量折算到直风管段面积中，但软件无法自动计算风管管件的面积；

    （2）在采用钢板作为管材时，不同尺寸、用途风管采用钢板厚度不同

    2、解决方案

    （1）与项目人员沟通，学习管件面积的统计方法，然后在管件族中添加公式，粗略计算风管管件面积。或者统计出风管管件的数量，让相关工程量数据使用人员根据工程实际情况，估算风管管件的面积；

    （2）风管板材厚度根据风管尺寸和风压选择不同的板材厚度，可以在明细表中添加一个计算值，编辑公式，使公式的返回值随着风管宽度变化而变化。

    公式参考如下：if(宽度<320mm,0.5,if(宽度<630mm,0.6,if(宽度<1000mm,0.75,if(宽度<2000mm,1,1))))

    该公式根据中、低压风管系统编制，运用该公式，建模时注意风管的宽度大于高度，这样才能精确计算风管的板厚。

    3、注意事项

    排烟一般采用镀锌钢板，板材厚度根据高压系统选取，因此不能用上述公式计算板材厚度。

    风口末端

    风口形式多种多样，有单层百叶、双层百叶、多叶排烟口、多叶送风口、喷口、旋流风口等，风口样式选择应根据设计要求选取。风口统计的信息有风口类型、尺寸、系统名称、工程部位等信息。

    1、技术难点

    风口形式多种多样，需根据实际情况创建多种的风口类型，软件自带风

    口族文件有限，根据实际需要添加风口族文件。

    2、解决方案

    （1）风口类型不仅要区分出风口样式，也要区分系统，风口的系统分类和风管系统分类保持一致。如单层百叶风口即可用在加压送风管，也可用在排风管，因此要分为单层百叶-送风、单层百叶-回风两个族文件。

    （2）为满足不同风口的平面表达效果，需制作不同的风口图例存在问题

    风口材料统计基本不存在问题，风口图面表达样式基本满足要求，主要是是风口的外形尺寸和实物也会相差较大，在模型中不能准确反映风口与其他构件的相对关系。

    风阀附件

    风阀分两大类，调节类和防烟防火类。调节类用于调节风系统的风量，常见有蝶阀、插板阀、对开多叶调节阀，其中又分为电动手动。防烟防火类用于火灾报警和防止火灾蔓延，根据功能要求形式也多种多样，具体功能作用参考国家标准。

    风阀统计信息包括，风阀类型、风阀尺寸、风阀长度、系统名称、工程部位。

    1、技术难点

    风阀统计问题和风口基本类似，风阀样式多样，平面表达多样，需为每一种风阀添加一种类型。建模过程中需理解设计图纸表达意图，然后选取相应合适的风阀类型。

    2、解决方案

    风阀与风口的很大不同之处是，风阀不需要区分系统，风阀族文件在软件中可自动适应系统类型。为解决风阀多样的问题，也是需要制作多种风阀图例，满足风阀的平面表达样式。

    文章来源：川工立诚BIM服务

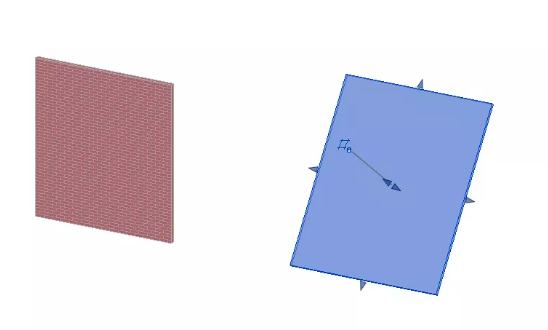

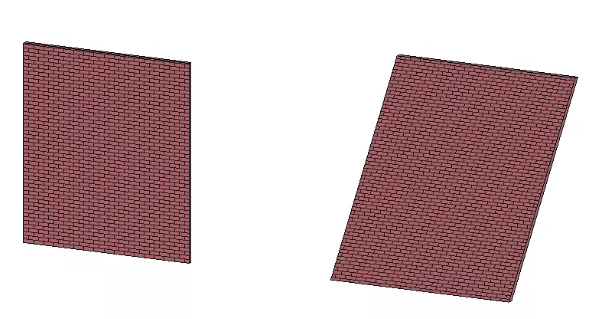

    在Revit里，斜墙的绘制一直比较麻烦，今天我们为大家介绍两种绘制斜墙的方法。

    第一种:使用内建模型来创建。

    1.新建内建模型，将族类型和类别定义为墙。

    2.在平面上，绘制一条参照线，并将其设置为工作平面，转到相应的视图。

    3.选择拉伸命令的直线命令，绘制任意的长方形。

    4.完成模型后，选择斜墙的材质，斜墙就完成了。

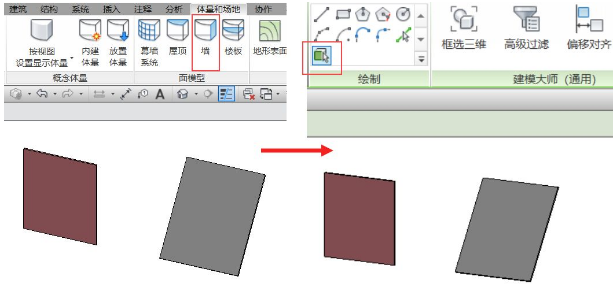

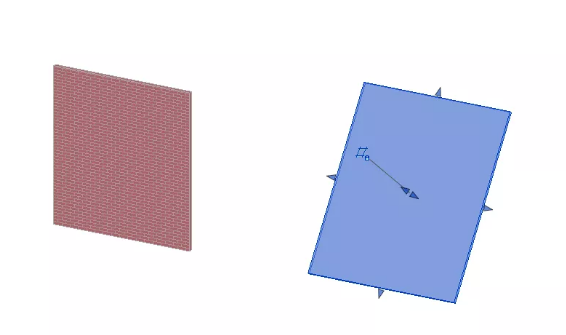

    第二种:使用“体量和场地”中的“面墙”命令来创建。

    注意：使用“面墙”工具，通过拾取面从体量实例创建墙。此工具将墙放置在体量实例或常规模型的非水平面上。因此也可创建其他特殊造型的墙体。

    1.使用内建模型（或是内建体量），新建一个常规斜面模型。

    2.参照第一种方法，创建一个拉伸的斜面模型。

    3.使用“体量和场地”中的“面墙”命令，选择用拾取面的方法来为刚绘制的斜面模型添加墙面。

    4.将常规模型删除，斜面就完成了。

本文源自微信公众号：华筑建筑科学研究院 作者：天天

想必各位BIMer在接触BIM的时候都会学到BIM的特点这个内容，BIM包括可视化性、协调性、模拟性、优化性、可出图性这五个特点。在我身边大多数BIMer掌握前四点都有了一定的成果，但是对于可出图性，由于国内出图标准的限制以及相关软件应用的水平，很多企业并不能达到直接从Revit输出美观实用的CAD图，所以今天小编来带各位梳理一下使用Revit出图的一些设置。

注：为保证本文章的适用性，我们选择了目前版本相对较低的Revit作为示例，高版本的Revit大同小异，各位BIMer可以自行探索。

一、图层设置

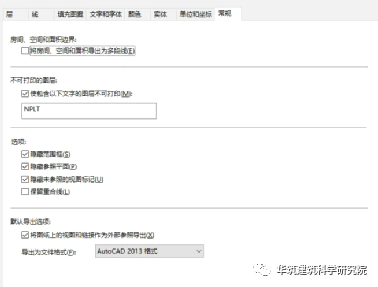

导出CAD的大部分设置都包含在文件-导出-CAD的修改导出设置里

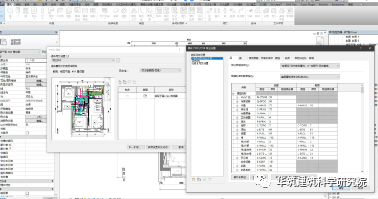

图1-1 CAD导出设置界面

Revit导出其实完全是靠导出设置的表格进行设置的，表格中包含了不同族在CAD中的表现形式，比如图层、颜色以及特殊表现形式，顺带一提，本次文章不对图层修改器进行详解，在工作当中，可以不用到这项功能。

1.1图层

是CAD标准化中必要的一个部分，Revit由于不再沿用CAD的图层设置，所以我们只能在导出时进行一次转换，比如风管族，我们可以在表格中填入墙族所在图层的名称，那么在输出CAD中，也会按照填入的名称进行图层归类，确保CAD的二次编辑以及使用。

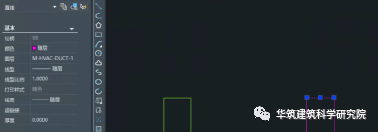

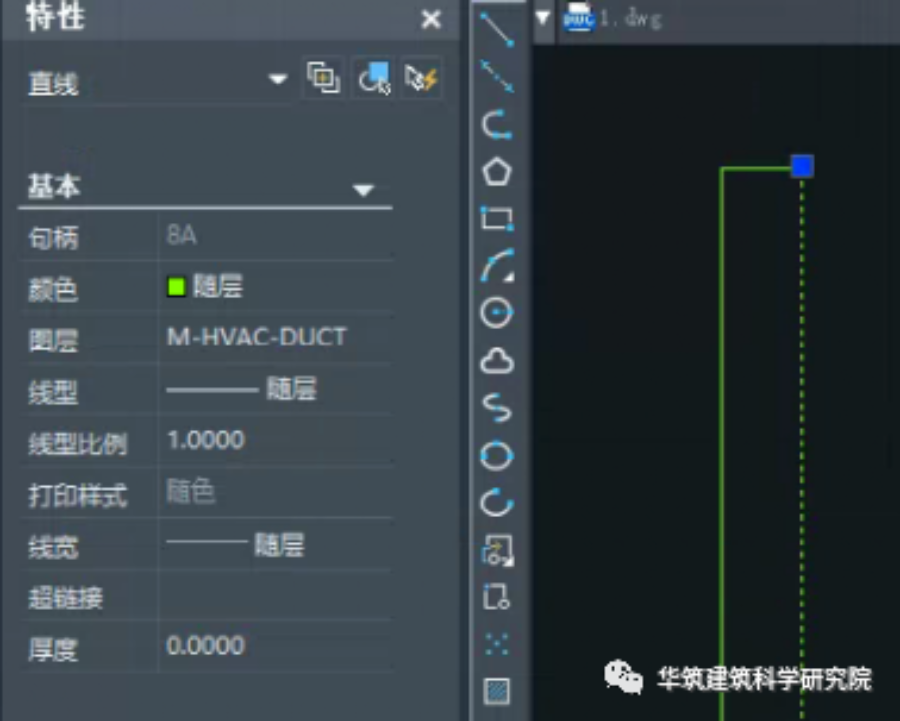

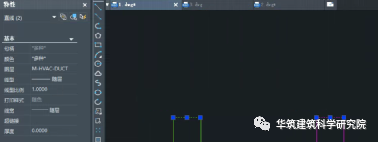

图1-2 Revit导出CAD在中望CAD中的参数

1.2颜色

Revit设置中，图层颜色是随着图层设置的，例如风管图层希望能绿色，那我们只需要在CAD导出的表格中填入找到对应图层，填入CAD的颜色索引，即可完成相关设置，对于同一种族不同颜色的设置，将在下文的图层导出设置选项中说明。

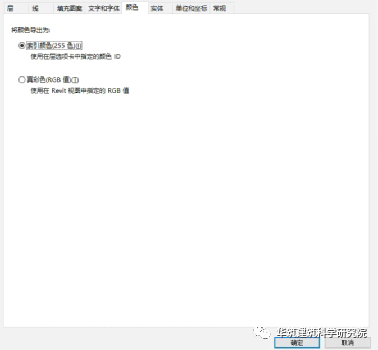

图1-3 上为CAD中图层设置，下为Revit导出设置

1.3导出图层选项

Revit图层中常用导出设置有三种方式，这三种方式主要是决定了图层输出设置与图形替换之间的关系。

图1-4 图层导出设置选项

首先要了解，什么是图形替换，对于Revit老手来说，其实已经很熟悉了，就是我们视图中常用的过滤器、图形替换、填充替换等，这一部分请区别材质显示，而是单纯的颜色替换。

1.3.1“按图层”导出类别属性，并“按图元”导出替换

用选项1导出，图元按照图层设置输出，但是涉及图形替换的图元单独改了颜色设置，所以同类族还是在一个图层里，只是有的颜色不一样。

图1-5 用第一个选项导出，同样是风管，图层一致，被替换成紫色的图元只是修改了颜色

1.3.2“按图层”导出所有属性，但不导出替换

用选项2导出，那么就相当于不应用替换的设置，完全按照设置表格中的内容，一般情况情况下，根据国家出图标准，这种图是不符合使用习惯的，所以很少有人用。

1.3.3“按图层”导出所有属性，并创建新的图层用于替换

选项3将未应用替换的图元，根据图层表格设置导出，应用替换的图元单独建立一个图层进行导出。

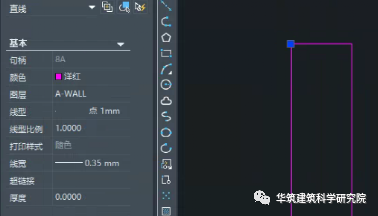

图1-6 与之前一致的图形，被替换的风管图层后缀加了-1，与原图形进行了区分

二、线型设置

Revit的线型设置为最复杂的部分，且与现有传统出图方式不太一致，本次文章只简单介绍大概流程。

2.1线型

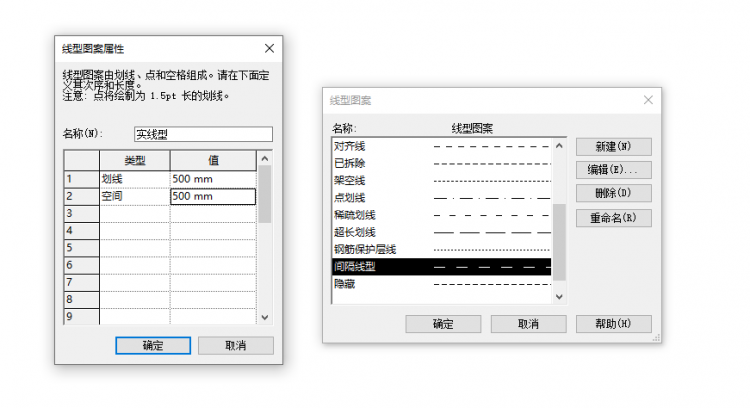

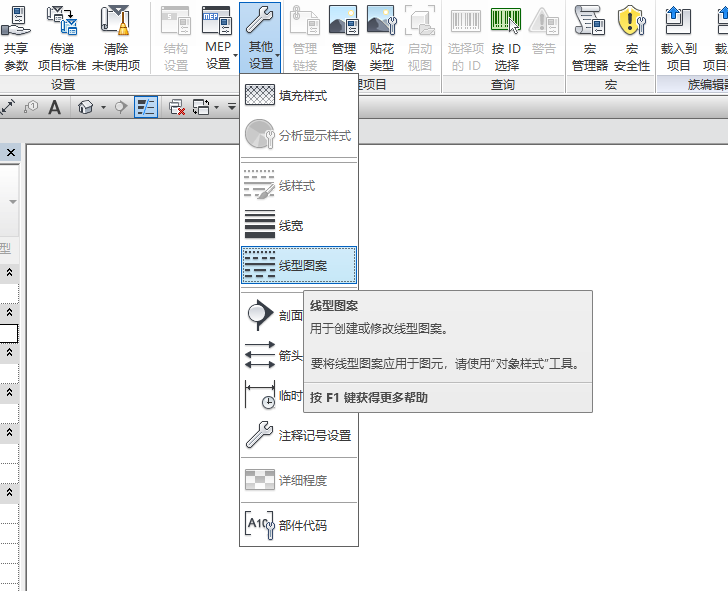

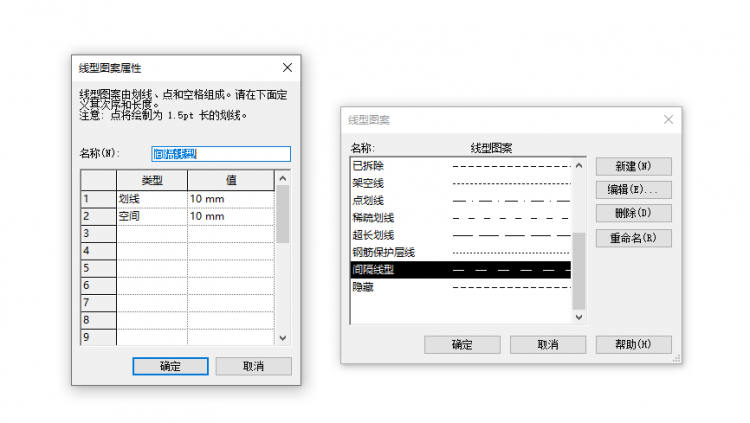

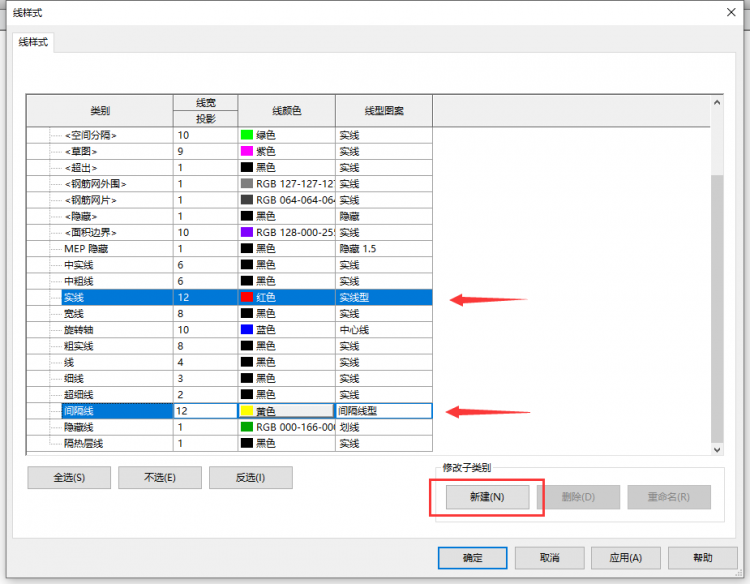

Revit中线型的设置在管理标签-其他设置-线型图案，这部分只能够控制在Revit中的显示方式，如果导出CAD有些人会发现有所不同，原因是因为在导出CAD的时候，Revit会进行一次转换，我们需要在导出设置的线表格中进行对应，才能达到最好的效果。

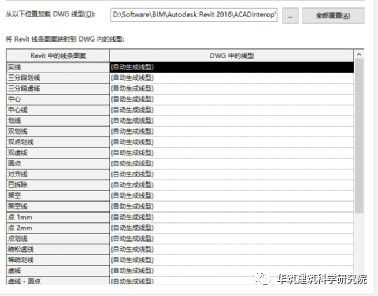

图2-1 Revit导出CAD的线型设置界面

Revit导出默认是自动生成线型，这样的设置可以满足大部分导出要求，如果需要特殊样式，可以加载DWG的线型文件进行单独设置。

在导出时，我们可以看到三个选项，比例线型定义指我们导出的比例与我们在视图看到的是一致的，一般常用这种，后两种一个是Revit中线型比例对应导出CAD后的模型空间，一个是对应导出CAD后的图纸空间。

图2-2 Revit导出CAD的设置线型比例选项

2.2线宽

Revit中线宽的设置相对使用频率较少，相关设置在管理标签-其他设置-线宽，软件可以允许16中线宽设置，这16可以理解为编号，对应着后续图层设置、替换图形中的线宽编号，在不同的视图比例下，都可以进行详细的设定。

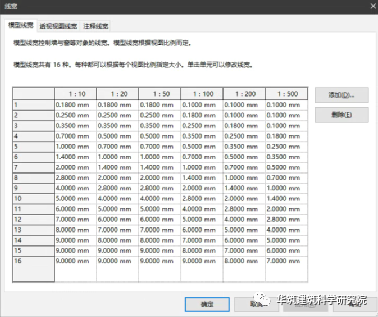

图2-3 Revit线宽设置界面

但值得一提的是，在Revit中设置的线宽，并非以多段线的方式导出，而是直线的线宽属性，这部分与国内出图相悖。所以个人建议线宽的问题还是在CAD改比较好。

图2-4 Revit线宽导出CAD中的参数

三、填充设置

填充设置相对比较简单了，填充设置与线型设置大同小异，也是默认自动生成填充图案，加载相关DWG填充图案样式文件，并且Revit中修改也是在管理标签-其他设置中，值得一提的是在进行视图设置时，尽量统一使用绘图填充图案或者模型填充图案，方便后续操作。

图3-1 Revit填充图案导出设置界面

四、出图的其他设置

出图的其他设置主要包含了一些出图习惯问题。

首先对于颜色的设置，可以使用CAD的颜色索引，其中只包含255种颜色，也是目前出图使用的方式，也可以使用RGB颜色，颜色选择更多，不过对于图纸质量区别不是很大。

图4-1 Revit导出颜色设置

以及一些导出是否隐藏图层，哪些图元可以直接勾选取消，是否要将链接模型作为CAD的参照导出等内容，基本保持默认即可满足出图要求，这部分对于图纸质量影响较小，如果制作企业标准出图样板的话，需要进行详细设定。

图4-2 Revit导出的其他设置

结构的施工质量直接影响建筑的安全，不同的建筑结构，在施工时需要注意的事项也不一样。

钢结构

柱基地板的螺栓安装
控制高程，将柱基底板下的固定螺母调平固定。钢结构的柱子安装后，将上方的固定螺母与预埋螺栓焊接，还应将下方的螺母点焊。将柱基底板下的预留缝隙填塞膨胀混凝土，柱脚在地面以下的部分用混凝土包裹（保护层厚度不小于5cm），并使包裹的混凝土高出地面至少15cm。

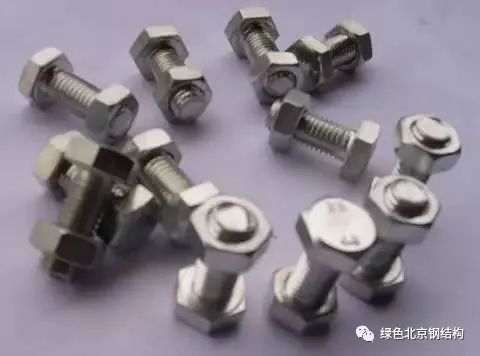

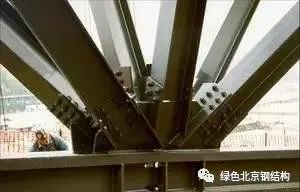

高强螺栓接触面
（1）主梁与柱、主梁与次梁的连接板和主次梁端部的连接孔制作易产生下述4种安装缺陷。
◆ 高强螺栓孔比高强螺栓的直径略大1~2mm，当安装孔无法使用时，可采用和母材相匹配的低氢型焊条补孔、修磨平整后重新钻孔，而不能用气割扩孔或气焊钻孔。
◆第一排孔距柱边和主梁腹板边 位置，应以5cm为准，而非在主梁翼缘板的中间或翼缘板边缘5cm以外处，且制作时打孔必须准确，安装才能顺利进行。
◆ 钢柱与主梁的连接板处，应在梁连接孔上下的翼缘板位置设置柱的水平加劲板，还可采用栓焊组合节点，即翼缘板采用单V形坡口加衬垫的方法，全熔透焊接连接，而非在端头缝隙内填塞与钢梁不等强的钢筋头焊接代替。
◆ 主梁与次梁相交节点处，次梁未进入主梁翼缘内，螺栓孔距离主梁腹板过远，主梁与柱、主梁与次梁间的连接缝隙均应以1cm为准。
（2）主梁、次梁端部的焊点应及时打磨、除锈。高强螺栓接触的摩擦面必须整洁，不得有飞边、毛刺、焊疤和污垢等。该部位应按喷砂，涂刷无机富锌底漆等工序施工，起到抗滑移的效果，而非涂刷防锈漆等涂料。
（3）高强螺栓螺母紧固时应采用专用手动扭矩扳手从中心到边缘按对称顺序依次拧紧，并分初拧和终拧两次进行，禁止一次完成。达到设计的扭力后，螺栓端部应用粉笔进行标注，以防漏拧。工地普遍要求初拧扭矩为220N•m，终拧扭矩为374~510N•m，一般取试验值为440N•m；高强螺栓还必须进行摩擦面的抗滑移系数测试试验并进行高强螺栓预应力的实测复验。

焊接要点
焊接前应做好准备工作，焊缝成型要求焊缝应均匀、整齐、高低齐平且与母材圆滑过渡。焊缝宽度要求每道焊缝的深宽比是1∶1；焊缝高度一般是宽度的2倍；焊缝每边覆盖宽度为2~4mm。90°焊接的焊缝应成45°。焊缝表面不得有裂纹、未焊满、根部收缩、咬边、接头不良、表面气孔、夹渣、焊瘤、弧坑、烧穿和电弧擦伤等对动载有影响的质量缺陷。焊缝焊脚尺寸应注意允许偏差，未焊满偏差深度不大于1mm以上的每10cm长度内不大于2.5cm，一般全焊透的角接与对接组合焊缝不大于10mm。

其他
（1）构件运输堆放时地面必须垫平，垫点应合理，上下垫木应在一条垂线上，以避免垫点受力不均而产生变形。
（2）应采用合理焊接顺序及焊接工艺或采用夹具、胎具将构件固定，然后再进行焊接，以防止焊接后翘曲变形。
（3）钢构件制作、吊装、检查时应用统一精度的钢尺，并严格检查构件制作尺寸，不允许超过允许偏差。
（4）严格按要求进行焊接施工，尽量减少焊接缺陷产生。
（5）安装时，不得任意扩孔或改为焊接，应与设计单位协商后按规范或洽商要求进行处理。
（6）焊工须有上岗证，并应编号，焊接部位按编号做检查记录，全部焊缝经外观检查凡达不到要求时，补焊后应复验。
（7）安装时，必须按规范要求先使用安装螺栓临时固定，调整紧固后再安装高强螺栓并替换。

框架结构

避免框架柱主筋位移
框架结构施工中，应注意固定柱筋生根牢靠，控制柱筋间距和保护层厚度符合要求，避免造成位移。应注意布置基础部分插筋时确保位置正确，按规定加设箍筋；柱筋底端如固定较不方便，须采取焊接固定；控制主筋保护层厚度，完成后须分段加设预制垫块或设置钢筋支撑。
确保结构配筋率合格
框架结构应重视构件配筋率，应满足施工要求，避免追求高配筋率。粱端纵向受拉钢筋配筋率不可超过2.5％，柱筋总配筋率不可超过5％，并做到对称布置；对于易产生小偏心受拉部位（如角柱、边柱等），可适当提高配筋率，换用更大截面纵筋或增加配筋根数。
注意控制柱截面变形
施工中浇筑混凝土时，应严格控制模板或支架的刚度，否则会影响混凝土成型效果。在设置柱外模箍梁夹具时，应根据柱截面大小、模板材质等制订间距方案，一般取500~800mm。若柱截面尺寸大于500mm时，须进行验算，判断是否需要设置对穿紧固螺栓以确保结构整体稳定性，浇筑避免振动棒触碰模板，并在柱模上下端进行固定，适当加设外模箍件。
避免箍筋外漏
箍筋绑扎、安装时工序不合理，若箍筋在模板外整体就位时应将各类筋绑扎后放入模板内，再安装核心区箍筋，最后安装主次梁负筋。为避免因节点钢筋数量过多导致难以复位，应考虑受力状态使其向上或向下移位。
填充墙砌筑
砌筑前施工员必须按施工方案向操作工人作技术交底，同时，按相关规范向操作工人提出具体要求，如砂浆灰缝应控制在8~12mm，砂浆饱满度不少于80%等。需要特别强调指出的是：填充墙与框架柱、剪力墙交接处必须按规定间距在框架柱、剪力墙上打入膨胀螺栓，然后焊接符合规范要求直径和长度的拉结钢筋并埋设在砌体灰缝中；砌至距框架梁或现浇板板底约200mm处时，应静置至少一周，然后用粘土砖或砌块斜砌至梁（或板）底。

砌体结构

墙体抗震
填充墙的抗震构造一砌体与柱或混凝土墙的拉结筋设置。由于拉结筋的位置与砌块模数不相符，拉结筋的长度及弯钩等方面存在问题，为确保抗震性能，施工中常采用植筋的方法，但应检测主筋位置。
对于砌筑中常用的预埋方式，应避免预埋位置偏移以及与砌体灰缝不对应等问题。钢筋预埋应通过砌体与柱之间局部设置混凝土块现浇方法，拉结筋在混凝土内通过一定斜度压入灰缝内。
（1）填充墙设置构造柱时，柱筋在顶部应与梁有可靠连接（下部采取插筋插入梁内），不应将筋断开。正确的做法是通过在梁底放置埋件与柱筋后焊接。有些在施工中将梁底混凝土保护层剔除后将柱筋与梁底主筋进行焊接，此种做法不可采取，会对梁造成了一定的破坏。
（2）对一些空心砌砖，如设计有芯柱的，特别是在抗震设防地区，宜改为混凝土构造柱，一般芯柱混凝土浇筑不易振密实，浇筑的混凝土质量难以检查处理。
（3）对一些工程中使用过薄的填充墙砌筑材料应加以限制。如果工程设计使用100mm厚蒸压加气块作为填充墙体砌筑材料时。该部位墙体高度4.0m，墙长有些也大于5m。
时间控制
填充墙体一般是不承受来自上部构件荷载的压力，仅作为围护或隔墙的作用。但在施工现场经常可看到一些填充墙体，在没有浇筑上部混凝土构件时就已经砌筑，然后混凝土直接浇筑于砌体顶部，危害较大，尤其是一些砖混结构阳台挑梁下部砌体及一些120mm厚墙砌体易出现以上问题。对前者，挑梁混凝土直接浇筑在下部填充墙体上，挑梁的结构受力因此被改变；对后者，120mm厚墙体较薄弱，也不适宜承重。同时，如按此方法施工，在上部构件的荷载作用下，均可能引起填充墙体竖向裂缝或者抹灰层开裂等质量问题。现场施工及监理人员应对填充墙体的砌筑时间进行控制，坚持做到后砌，不应出现以上错误的施工方法延续下去。

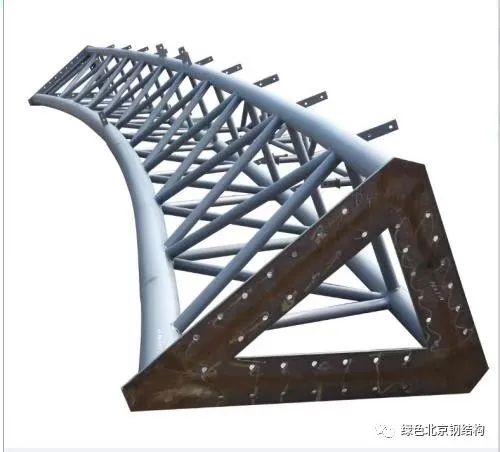

网架结构

高空散装
（1）为确保拼装精度，减少积累误差，当采用小拼单元或杆件直接可在高空拼装。网架在拼装过程中应随时检查基准轴线位置、标高及偏差，并应及时纠正。
（2）搭设拼装支架时，支架上支撑点的位置应设在下弦节点处。支架应验算其承载力和稳定性，必要时可进行试压，以确保安全可靠。支架支柱下应采取措施，防止支座下沉。　　
（3）在拆除支架过程中应防止个别支撑点集中受力，应根据各支撑点的结构自重挠度值，采用分区分阶段按比例下降或用每步不大于10mm的等步下降法拆除支撑点。

整体提升
（1）网架整体提升可在结构上安装提升设备提升网架，也可在进行柱滑模施工的同时提升网架，此时网架可作为提升平台。
（2）提升设备的使用负荷能力，应将额定负荷能力乘以折减系数，穿心式液压千斤顶可取0.5~0.6；电动螺杆升板机可取0.7~0.8；其他设备通过试验确定。
（3）网架提升时应保证做到同步。相邻两提升点和最高与最低两个点的提升允许升差应通过验算确定。
（4）提升设备的合力点应对准吊点，允许偏移值应为10mm。整体提升法的下部支承柱应进行稳定性验算。

膜结构

（1）膜结构安装时，应严格控制施工条件：膜结构的安装宜在风力不大于4级的情况下进行；安装过程中，应充分注意风速和风向，避免发生颤动现象，同时应根据降雨的程度决定工程的中止和继续，安装过程中不应发生雨水积存现象。
（2）张拉时应确定分批张拉顺序、量值，控制张拉的速度，并根据材料的特性确定超张拉量值。当下道工序或相邻工程开始施工时，对膜结构已完成部分必须采取保护措施，防止损坏。
（3）膜面支承结构之间必须设隔离层， 不得直接接触。膜面展开前应首先安装紧固的夹板，夹板的间距不应大于2m，根据膜结构的跨度大小，调整夹板中心的间距，夹板的螺栓、螺母必须拧紧到位。
（4）膜结构脊索、谷索的安装应按要求进行。在膜结构安装过程中在脊索、谷索安装之前宜采用临时脊、谷压绳。以防止未完工膜结构在风载下产生过大晃动。膜结构的脊索、谷索其锚头的组装必须严格按工艺标准执行，脊索、谷索应张拉到位。对有控制要求的张力值应作施工记录，对无控制要求的应作张拉行程记录。
（5）质量控制时，应对加工机械与设备进行全面检查、检验。按照要求，认真做好膜材热合强度试验。强化技术交底过程，加工班长对参与膜材加工的人员进行严格的培训与技术交底。
（6）下料员须核对膜材品种、型号、颜色，并熟悉每一片膜材尺寸，准确下料，做好标记，并按顺序整齐叠放好裁剪的膜材，在按顺序缝合前再次与找形裁剪图进行校对。加工时严格按照该种膜材规定的热合温度与热合时间进行操作。对加工好的膜材进行编号与打包，交物流组发往项目所在工地。
在各种结构的施工过程中，应尽量减少交叉作业。必须交叉时，应注意以下几方面。
（1）施工负责人应事先组织交叉作业各方，商定各方的施工范围及安全注意事项；各工序应密切配合，施工场地尽量错开，以减少干扰；无法错开的垂直交叉作业，层间必须搭设严密、牢固的防护隔离设施。
（2）交叉作业场所的通道应保持畅通；有危险的出入口处应设围栏或悬挂警告牌。
（3）隔离层、孔洞盖板、栏杆、安全网等安全防护设施严禁任意拆除；必须拆除时，应征得原搭设单位的同意，在工作完毕后立即恢复原状并经原搭设单位验收；严禁乱动非工作范围内的设备、机具及安全设施。
（4）交叉施工时，、材料、边角余料等严禁上下投掷，应用工具袋、箩筐或吊笼等吊运。严禁在吊物下方接料或逗留。
（5）支模、粉刷、砌墙等各工种进行上下立柱交叉作业时，不得在同一垂直方向上操作。下层作业的位置，必须处于依上层高度确定的可能坠落范围半径之外。不符合以上条件时，应设置安全防护层。
（6）钢模板、脚手架等拆除时，下方不得有其他操作人员。
（7）钢模板部件拆除后，临时堆放处离楼层边沿不应小于1m，堆放高度不得超过1m，楼层边口、通道口、脚手架边缘等处，严禁堆放任何拆下物件。
（8）结构施工自2层起，凡人员进出的通道口(包括井架、施工用电梯的进出通道口)，均应搭设安全防护棚。高度超过24cm的层次上的交叉作业，应设双层防护。
（9）由于上方施工可能坠落物件或处于起重机吊臂回转范围之内的通道，在其受影响的范围内，必须搭

其他注意事项

楼层浇筑混凝土凹凸不平、收面观感差，要求劳务引的标高控制点在各开间内均能拉通线控制，浇筑混凝土过程中切实拉线浇筑混凝土高度，相关栋号长及技术人员应对标高进行复核，值班人员落实值班责任，收面过程中应全程跟踪控制。
墙、柱内平面毛面收平，根部应保持平整，避免下次支模时不平整造成漏浆、烂根、错台，待混凝土终凝前后再进行凿毛处理。
吊模部位采用成型方钢吊模支设，吊模务必加固牢靠，不浮动、不下沉，不偏移，吊模支设时要控制好标高，拆模时要做好成品保护。
楼梯踏步做为主楼观摩时的主要通道，要保证踏步尺寸统一及收面观感，楼梯踏步做法建议参照天顺劳务的工艺做法，踏步加固中不出现铁丝、步步紧，楼梯板筋垫块铺设到位。
构造柱、飘窗、空调板、风井等小构件，抓好细部做法，保证结构尺寸及收面到位，上下楼层无明显尺寸偏差，落地架拆除后难以修复，外墙窗洞口在支模及验收中应做为重点，上下顺直照应。
外墙、电梯井外侧模上口应拉通线校直，杜绝出现扭曲现象。
细部收面应到位，水电管根、直埋件、放线孔等细部及各阴角无法用磨光机收面部位，应用抹子人工压实抹光。
钢筋位移，对于钢筋位移较多的劳务，从放线定位、支模、浇筑各道工序中加强控制，混凝土工浇筑混凝土时撬钢筋后应及时复位，或要求劳务使用废旧钢筋制做梯子筋加强钢筋位移控制。
模板支设时，模板拼缝应小于1mm，否则粘贴双面胶，阴阳角必须粘贴双面胶，支模时禁止出现使用铁丝拉拽模板现象。
模板边楞及坠落混凝土应及时清理使用，避免造成混凝土污染及浪费。设顶部能防止穿透的双层防护廊。

在Revit的“修改DWG/DXF导出设置”对话框中，关于【颜色】的设置，如下图所示有三个选项：

注：Revit 2016版本仅有两个选项，18及以上版本有三个选项。

那这些选项都表示什么意思呢？

为了帮助理解，大家可以在Revit中绘制一块楼板，将它的表面设置填充图案，如下图所示：

1 索引颜色（255 色）。按此种方法导出的CAD图纸中，楼板的颜色是由Revit中 “修改 DWG/DXF 导出设置”对话框的“层”选项卡指定的索引颜色。（如果没有按类别设置颜色且该替换在导出中被保留，则 Revit 将使用 255 种索引颜色中最接近的匹配色，因此对于 RGB 和 Pantone颜色，可能不提供精确匹配色。）按这个选导出的CAD图纸中，楼板显示的颜色如下图所示：

这个颜色是由Revit导出设置中【层】里指定的：

2 对象样式中指定的颜色（真彩色-RGB 值）。使用的是 Revit 的 RGB 值，而不是“修改 DWG/DXF 导出设置”对话框的“图层”选项卡中的索引颜色。按此种方法导出的CAD图纸中，楼板（含表面填充图案）的颜色不再根据【层】中指定的颜色。

这个颜色是由Revit中的对象样式所决定的。

使用对象表面填充图案所指定材质颜色的 RGB 值。按此种方法导出的CAD图纸中，楼板的表面填充图案颜色则不再是Revit对象样式中指定的楼板颜色（RGB128，128，128）,而是我们一开始画楼板的时候，给楼板的表面填充图案所指定的颜色（RGB120，120，120）。
