砌体工程在一些类施工中，仍然具有较为广泛的应用，为确保砌体工程质量，必须严把质量关，确保砌体施工万无一失。

材料要求

（1）砌筑砂浆应采用中、粗砂，细砂及混合粉无法满足砌筑要求。

（2）砂浆的配合比应根据设计要求进行适配，考虑种类、强度等级及材质情况。

（3）砂浆机械拌合时间不应少于1.5min，确保砂浆强度等级与和易性满足施工要求。

（4）蒸压加气混凝土砌块与轻骨料混凝土空心砌块不应与其他块材混砌。

（5）砌块含水率应符合以下要求：灰砂砖8%~12%；轻骨料混凝土空心砌块5%~8%；加气混凝土砌块不大于15%。

拌制砂浆

（1）砂浆配合比应采用重量比，并由实验室确定，水泥计量精度为±2%，砂掺合料为±5%。

（2）砂浆应随拌随用，水泥砂浆须在搅成后3h和4h内使用完，隔夜勿用。

（3）宜用机械搅拌，投料顺序为砂、水泥、掺合料、水。

砌筑

（1）砖基础砌筑前，基础垫层表面应清扫干净，洒水湿润。先盘墙角，每次盘角高度不应超过5层砖，随盘随靠平、吊直。

（2）基础标高不一致或有局部加深部位，应从最低处往上砌筑，应经常拉线检查，以保持砌体通顺、平直，防止砌成“螺丝”墙。

（3）各种预留洞、埋件、拉结筋按设计要求留置，避免后剔凿，影响砌体质量。

（4）变形缝的墙角应按直角要求砌筑，先砌的墙要把舌头灰刮尽；后砌的墙可采用缩口灰，掉入缝内的杂物随时清理。防潮层抹防潮层将墙顶活动砖重新砌好，清扫干净，浇水湿润，随即抹防水砂浆，厚度为20mm，防水粉掺量为水泥重量的3%~5%。

主体砖墙砌筑

（1）砖浇水粘土砖必须在砌筑前一天浇水湿润，一般以水侵入砖四边1.5cm为宜，含水率为10%~15%,常温施工不得用干砖上墙；雨季不得使用含水率达饱和状态的砖砌墙。

（2）砂浆搅拌砂浆配合比应采用重量比，计量精度水泥为±2%，砂、灰膏控制在±5%以内，宜用机械搅拌，搅拌时间不少于1.5min。

钢筋混凝土圈梁

（1）工艺流程：制作胎膜→基层清理→钢筋绑扎、插筋→模板支设→混凝土浇筑→拆模。

（2）砖砌体结构房屋，檐口标高为5~8m时，应在檐口标高处设置一道圈梁；当檐口标高大于8m时，应增加设置数量。

（3）砌块及料石砌体房屋，檐口标高为4~5m时；应设置一道圈梁；当檐口标高大于5m时，应增加设置数量。

（4）对有起重机或较大振动设备的单层工业房屋，除在檐口或窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

（5）住宅、办公楼等多层砌体结构民用房屋，且层数为3~4层时，应在檐口标高处设置一道圈梁；当层数超过4层时，除应在底层和檐口标高处各设置一道圈梁外，至少应在所有纵、横墙上隔层设置。多层砌体工业房屋，应每层设置现浇混凝土圈梁；设置墙梁的多层砌体结构房屋，应在托梁、墙梁顶面和檐口标高处设置现浇钢筋混凝土圈梁。

（6）圈梁宜连续地设在同水平面上，沿纵横墙方向应形成封闭状。

（7）圈梁在纵横墙交接处应有可靠的连接，尤其是在房屋转角及丁字交叉处。刚弹性和弹性方案房屋，圈梁应保证与屋架、大梁等构件的可靠连接。

（8）钢筋混凝土圈梁的宽度宜与墙厚相同。

（9）圈梁兼作过梁时，过梁部分的钢筋应按用量另行增配。

（10）采用现浇楼（屋）盖的多层砌体结构房屋，当层数超过5层，在按相关标准隔层设置现浇钢筋混凝土圈梁时应将梁板和圈梁一起现浇。未设置圈梁的楼面板嵌入墙内的长度不应小于120mm，其厚度宜根据所采用的块体模数而确定，并沿墙长配置不少于2根直径为10mm的纵向钢筋。

一、 总则

（一）目的：

根据住房和城乡建设部《农村危房改造抗震安全基本要求》，为加强农村危房改造工程质量，提高改造后农房的抗震能力，指导农村危房改造工程建设，提高农村危改房序的抗震能力，有效减轻地震灾害，减少人员伤亡及经济损头，根据某县列入改造计划的危房实际情况。为指导危房加固改造项目施工，制定本导则。

（二）基本规定：

1、基本抗震设防目标

当遭受低于木地区抗震设防烈度的多遇地震影响时，一般不需修理或经简单修理可继续使用；当遭受相当于本地区抗震没防烈度的地震影响时，主体结构不致严重破坏，围护结构不发生大面积倒塌。

2、适用范同

农村危改房是指列入农村危房改造建设计划并得到政府建房补助的农户的主要居住用房，同时也适用政府未补助，但需加固维修的住房，按《农村危险房屋鉴定技术导则(试行》》 评定为整体危房(C级)的房屋被列为本导则加固改造的对象，房屋整体现状具体情况为：

（1）地基基础：地基基础尚保持稳定，基础出现少量破坏；

（2）墙体：承重的墙休多数轻微烈缝或部分非承重墙墙休明显开裂，部分承重墙体明显位移和歪闪；非承重墙普遍明显裂缝；部分山墙转角处和纵、橫墙交界处有明显松动、脱闪对象；

（3）梁、柱：梁、柱出现裂缝，但未达到承载能力极限状态；个别梁柱节点破损和开裂明显；

（4）屋盖：屋盖显著开裂；屋盖板与墙、.梁搭接处有松动和明显裂縫，个别屋山板塌落。

（三）编制依据

1、 实地勘察资料

2、 《民用建筑修缮工程物察与设计规范》JG117-98；

3、《衣村危险房屋鉴定技术导则》；

4、《农村住房加固技术规范》(试行)；

5、《农村危房改造抗震安全基本要求(试行)的通知》；

6、 《农村危房改造抗抗震安全基本要求(试行)》；

7、《危险房屋鉴定标准》JGJ125-99(2004)；

8、《村镇建筑抗震技术规程》。

二、加固改造原有结构形式

（一）结构形式分类

本导则主要针对县农村危房的两种结构形式进行加固改造，具体结构形式如下：

1、生土木结构：而生土墙(土坏墙或夯土墙)、木柱作为主要竖向承重构件、屋盖采用木构件的房屋结构；

2、砖土木结构：由砖柱、生土墙(土坯墙或夯土墙)作为主要坚向承重构件、屋盖采用木构件的房屋结构。

（二）结构形式图例

本导则主要涉及某县十个乡镇危旧房，对应具体现状如下图所示：

（三）房屋建筑概况

本导则以尺寸14000mm x 3100mm的房屋为标准进行加调改造设计和造价指标的测定，如实际情况与加固改造标准房量尺寸不符，请根据实际情况结合本导则进行调整。

门：1500mmX 2400mm； 窗： 1200mmX 1500mm；

墙：正立面墙高2900mm，背立面墙高3500mm；墙厚：400mm。

三、加固方法

（一）墙体加固

1、墙体结构裂缝

检查土墙墙体是否有裂缝，如有裂缝。采用下列处用方式：

（1）墙：应采用水玻璃胶黏剂，以压力注入结构裂缝腔内。

（2）砖墙：墙体出现宽度小于10mm的裂缝采用环氧树胎胶液灌封，宽度大于10mm的裂缝采用砂浆填赛。

2、墙体加固改造

2.1外墙面加固改造

方案一：

（1）将原有粉刷层铲除；

（2）10mm新型复合泥浆打底(刮槽)；

（3）沿墙面敷设Φ8钢筋网，纵横向问距1m；

（4）钢筋纵横交叉节点处打Φ10穿墙孔，穿Φ8钢筋(长度=墙厚+40mm)，对拉焊接；

（5）在钢筋网上挂铁丝网片，规格Φ1.2@50的方格网，采用20号扎丝间距200双股绑孔；

（6）墙面喷湿后，分层涂抹20mm+20mm厚新型复合泥浆(配合比详见后面新型复合泥浆)表面压光；

（7）外墙刷封闭底漆；

（8）石英砂喷涂；

（9）刷外墙乳胶涤。

方案二：

（1）将原有粉刷层铲除；

（2）10mm新型复合泥浆打底(刮槽)；

（3）沿墙面敷设Φ8钢筋网，纵横向间距1m；

（4）钢筋纵横交叉节点处打Φ10穿墙孔，穿Φ8钢筋(长度=墙厚+40mm)，对拉焊接；

（5）在钢筋网上挂铁丝网片，规格Φ1.2@50的方格网，采用20号扎丝间距200双股绑孔；

（6）墙面喷湿后，层涂抹20mm+20mm厚新型复合泥浆(配合比详见后面新型复合泥浆)表面压光；

（7）石灰浆找平。

2.2内墙面加固改造

（1）采用切割机沿墙面纵横向开槽中心线囘距1000mmx 1000mm，开槽宽度20mm、深度20mm；

（2）在槽内敷设Φ8钢筋；

（3）钢筋纵横交叉节点处打Φ10穿墻孔，穿Φ8钢筋(长度=墙厚+40mm)，对拉焊接；

（4）石膏嵌缝，并粘贴抗裂绷带；

（5）墙面刮腻子；

（6）刷普通建筑涂料。

（二）散水

原土夯实后，沿外墙做C20细石混凝土散水，与墙体留15mm施工缝，沥青灌浆。散水宽800mm ，厚度80～120mm找坡。

（三）勒脚

1、土墻基勒脚

（1）将原有土墙离地高500mm（具体高度根据实际情况进行调整）、深度50mm范围内泥皮铲除；

（2）做“梯形”C20细石混凝土勒脚，上宽80mm，下宽200mm，高600mm；

（3）“梯形”勒脚上端至墙体采用M5水泥砂浆抹“八”字角，便于排水。

2、毛石墙基勒脚

（1）剔除毛石墙基缝隙素土；

（2）采用M5水泥砂浆将毛石墙基缝隙填塞密实；

（3）在原毛石墙基高度范围内（具体高度根据实际情况测量），采用M5水泥砂浆抹面，抹面厚度20 – 30mm。

（四）地面

（1）原地面为水泥砂浆地面，则本次加固改造不做处理；

（2）原地面为原土地面，处理方式如下：原土夯实后，铺20mm细砂掺加20%有灰找平，平铺黏土砖，细砂灌缝。

（五）窗

1、铝合金窗

（1）木结构窗窗框保持原貌，木结构装饰分隔条剔除；

（2）安装铝合金窗(如下图)。

2、木窗

（1）木结构窗及窗框拆除；

（2）安装成品木窗(木窗花格图案可白行选定)。

（六）屋盖

1、整体更换

木椽腐朽开裂，木梁局部开裂，木梁局部与墙、梁搭接处有松动时，为保证房屋整体稳定性，提高农村危改房屋的抗震能力，具体方案如下：

a.拆除屋盖上方泥皮面层结构；

b.根据需要加固房屋的实际情况更换破损木椽、木梁；

c.铺设竹帘；

d.80mm厚草泥浆均匀覆盖屋面；

e.20mm厚青胶泥均匀覆盖屋面；

f.豆粒石铺面压实。

2、局部更换

木椽局部腐朽、影响房屋正常使用时，则局部更换木椽，具体方案如下:

a.局部拆除屋盖上方泥皮面层结构；

b.根据需要加固房房的实际情况更换破损木椽；

c.铺设竹帘；

d.采用草泥浆均匀覆盖屋面，厚度高于原有屋而5mm。

四、加固改造材料

（一）基本要求

为加强质最控制，节约施工成本，改造加固所需大宗主要材料，如：钢筋、水泥等应由县建设局牵头统一采购，其他辅材由施工方自行采购。

（二）加固改造材料及要求

1、钢筋

钢筋：本导则中所需的钢筋为Φ8 HPB300圆钢，钢筋进场时均需提供合格证、检(试)验报告，并符合国家和行业标准；

材料堆放：钢筋堆放时距地而要有一定高度，并应防止与酸、盐及油料等物品存放一处，以免污染腐蚀钢筋；

钢筋加工：钢筋应由乡(镇)政府负责统一加工后，再配送至各村进行安装。墙体拉结钢筋均采用Φ8平直钢筋，长度为原墙厚 +40mm，两端焊接；

钢筋安装：所有钢筋接头均采用单面搭接燥、焊接长度不小于10d （d为钢筋直径）。

2、铁丝网

材料：选用Φ1.2@50铁丝网；

安装：铁丝网沿墙长方向布置，搭按宽度不小于100mm。

3、新型复合泥浆

材料：

（1）土料应选用杂质少的粉土和亚粘土，土 中不应含有大于20mm的硬土块，其含水率宜控制在12%～18%；

（2）水泥应为32.5普通硅酸盐水泥；

（3）麦草采用麦草经碾压后扎成长度30～50mm；

本配合比按重最比拌和，具体数值如下：

4、M5水泥砂浆

本配合比按重量拌和，水泥应为32.5普通硅酸盐水泥（本配合比可根据当地实际情况进行调整），具体配合比参考值如下：

5、C20细石混凝土

本配合比按重量拌和，水泥应为32.5普通硅酸盐水泥（本配合比可根据当地实际情况进行调整），具体配合比参考值如下：

6、涂料材料

（1）内墙涂料采用普通建筑涂料按比例掺入108建筑胶；

（2）外墙涂料：外墙封闭底漆选用知名厂家的合格材料，具有合格证和检测报告。

外墙喷涂配合比按重量拌和，具体配合比参考值如下：

7、窗

a.住户可自行选定木窗花格图案、铝合金材质等。

b.由乡(镇)政府负责统一統计窗尺小、加工后，再配送至各村进行安装。

8、木椽

a.住户根据自家实际情况，选定屋面加固方案。

b.山乡(镇)政府负责统计木椽数量及尺寸，集中配送至各村。

五、施工队伍

（一）管理

为正确选择、评价和管理施工队伍，降低施工成本，确保工程质量和进度满足要求。采用分级管理、责任到人的方法进行施公，由县建设局统一组织对施工队伍的资格、信誉及履约能力进行评价，以乡为单位进行责任区域划分，乡政府统一组织对施共队伍责任人的管理，施工责任人对所属施工人负进行管理。

（二）培训

对各乡(镇) 确定的施工队伍负责人、工匠，建设局应统一组织，并进行技术培训，并颁发培训合格证，方可上岗作业。

六、 施工质量安全管理

（一）施工质量要求

1、墙体

（1）钢筋安装

a.墙面钢筋施工时，应严格按照施工图标识的品种、数量、规格、尺寸、级别及位置进行敷设；

钢筋安装允许偏差和检验方法

（2）抹灰

抹灰工程质量关键是，粘接牢固。无开裂、空鼓合脱落，施工过程应社意：

a.抹灰基体表面应彻底清理干净，对于表面光滑的基休应进行毛化处理；

b.抹灰前应将基体充分浇水均匀湿透，防止基体胶水不透造成抹灰中水分被基体吸收造成质量问题；

c.严格各层抹灰厚度，防止一次抹灰过厚，造成干缩率增大，造成空鼓、开裂等质量问题；

d.抹灰砂浆中使用材料应充分水化；

e.具体垂直度、平整度等应符合下表要求:

一般抹灰的允许偏差和检验方法

f.抹灰结束后应浇水养护，避免暴晒防止开裂。

2、散水

a.散水施工前应将散水下原土夯实，并清理干净。

b.散水应分块进行浇筑，每块长度不大于6m，分隔缝不小于15mm，混凝土养护期满后，分格缝内清理干净，用1： 2沥肯砂浆填塞(宜加适量滑石粉以便操作)。

3、地面

a.将原土夯实，地面彻底清理。

b.干铺地砖表面平整度不应大5mm，相邻两块砖的高差≤2mm。

（二）安全环保措施

1、施工用电

a.照明用电应采用36V交全电压；

b.其他施工机械用电应有专人负责接线管理；

c.施工用电操作人员均应有特种作业操作证，并做到专人与管。

2、施工机械

a. 手持式电动工具的外壳、手柄、插头、开关，负荷线等必须完好无损，使用前必须做绝缘检查和空载检查，在绝缘合格、空载运转正常后方可使用；

b.搅拌机搭设防雨操作棚，机体安装坚实稳固，排水畅通，各类离合器、制动器灵敏有效，钢丝绳、防护罩安全有效，料斗的保险挂钩齐全有效，操作杆必须有保险装置，停止作业时挂上保险勾，有接地或接零保护，装设漏电保护器，定人、定机，操作人员持证上岗，经常对机械进行维护、保养，保持机身清洁；

c.电焊机配线不得乱拉乱搭，焊把、把线绝綠良好。有防雨挡施。乙炔瓶距明火距离不小丁10米，与氧气瓶不小丁5m，有回火防止器，有保险链、防爆膜，保险装置灵敏，使用合理，气瓶应有明显色标和防震圈，严禁在露天曝晒，皮管头子用轧箍扎牢，严禁使用浮动式等旧式乙炔发生器；

d.手持电动工具应具有防护罩壳齐全，橡皮线不得有破损，必须要有接地或接零保护，并单独配置灵敏有效的漏电保护器。

3、脚手架

a.本上程施工脚手架均采用门式钢管脚手架，脚手架搭设应符合《建筑施工门式钢管脚于架安全技术规范》(JGJ128－2010） 要求；

b.门架及其配件的规格、性能及质量应符合现行行业标准规定，并应有出厂合格证明书及产品标志；

c.脚手架安装拆卸操作人员均应有特种作业操作证；

d.脚手架上施工人员应经过培训佩戴安全带。

4、环保措施

a.施工垃圾要集中堆放，严禁垃圾随意堆放和抛撒，应由施工单位统一清运；

b.施工现场必须工完场清，设专人洒水，打扫避免扬尘；

c.有噪声的电动工具应在规定的作业时间内施工，防止噪声污染、扰民。

七、施工图

（一）生土木结构、砖土木结构

（二）混合结构

由于设计者经验、习惯及爱好的不同，对规范的认识差异，所设计出来的隧道建筑限界研究不足，个别指标与参数的设置不尽合理；隧道支护参数设计差异较大，即使在同类地区、同类围岩段，因是不同的设计单位，其参数也是不相同的；隧道内轮廓也就各式各样，有的马上就要施工了还在搞断面优化，不仅造成了设计返工，而且工程数量也不易控制……

本文为大院针对隧道设计总结，对设计师及施工技术人员非常有帮助，推荐学习参考。

当前隧道质量问题

一、隧道漏水、渗水

（1）是地质原因；

（2）是施工原因：超挖部分没有回填或回填不实，衬砌背后空洞发育，从而在隧道拱部形成了地下水的储存区。在衬砌背后排水系统不畅的情况下致使作用在二衬上的荷载增大，加上温度应力、围岩应力和衬砌不均匀沉降的共同作用，使得二次衬砌开裂，引发渗漏水问题；

混凝土振捣不密实，浇注不连续，部分强度偏低；变形缝、施工缝未认真安装止水带，两边的混凝土浇注不实．使得衬砌在施工缝处产生裂缝并渗漏水；施工工程中导致排水管堵塞、防水板破损；工程材料质量存在问题。

（3）是设计原因

工程防水标准确定不合理；结构细部防水设计不详细或未做防水设计。设计时应做到明确提出防排水材料的性能指标；在设计中提出施工工艺和质量检测的相关要求；精细化设计，考虑运营期间能方便防排水系统的疏通、维修养护。

二、衬砌开裂

（1）是设计断面形式不合理，如对有膨胀性或遇水易软化的围岩，边墙采用直墙形式，边墙很可能出现开裂现象，遇水易软化的围岩有可能造成边墙基底承载力不足，产生不均匀沉降，出现裂纹（裂缝）或错台；

（2）是初期支护能力不足，造成坍塌、变形过大使二次衬砌承受较大围岩压力；

（3）是二次衬砌安全储备不足，如有些隧道施工中出现了比较大的坍方，二次衬砌仍采用素混凝土，造成运营后素混凝土出现裂缝。

三、洞口边仰坡坍塌

部分隧道洞口边仰坡雨季出现局部坍塌现象。设计中应贯彻“早进晚出”原则，洞口不宜设在不良地质、排水困难的沟谷低洼或不稳定悬崖陡壁下。同时应根据洞口地质条件选用合理的边坡坡率，同时要加强边仰坡的防护，尽量使用植草绿化防护，与环境相协调。

隧道设计与施工中存在问题及对策

一、隧道设计存在问题及对策

（1）采用复合式衬砌结构，其初期支护是保证施工安全的关键，应重视一次支护的设计，要有足够的刚度和强度，承受二衬砌施作前施工期间的围岩压力（不计水压力）。有条件尽量采用格栅钢架。在二衬及防水板铺设前应进行初期支护，背后充填灌浆，确保二衬在无水下施工。大变形、大地应力地段采用近圆形轮廓或加深仰拱。

（2）选择适宜施工方法，大跨施工应选择变大跨为小跨的施工方法，如CD 法、双CD 法、CRD 法、双侧壁法等。当隧道施工会降低了地下水位而影响人居和农田时，必须采用“以堵为主，限排为辅”的防水设计原则，二次衬砌应按折减后的水压力进行设计。在岩溶、石灰岩地区的隧道更应重视这个问题。

（3）洞口段一般在30m～50m 处设一条抗震变形缝，洞内仅在断层破碎带及软硬围岩交界面处设置。

（4）锚杆长度与施工空间不匹配，导致施工过程中实施难度大。如侧壁导坑开挖、人工（在台架上）打钻施工拱部锚杆。有条件时使用锚杆钻机。在围岩无自稳能力、非常破碎、不宜成孔的情况下，建议采用中空自进式砂浆锚杆取代常规的φ22 早强砂浆锚杆。锁脚锚杆的设置，在土质地层及软岩地层中应设置锁脚锚杆管），但有的省份是单独设置，有的是包括在系统锚杆中，应统一做法，防止以后施工单位索赔。

（5）结合隧址区环境条件进行全寿命设计，满足衬砌结构耐久性要求。

当隧道自稳性差、可能发生塌方等安全事故时应辅以必辅助施工措施以确保围岩稳定性与施工安全。

（6）隧道防排水设计重点：对防水卷材、止水条（带）材料、检查及施工工艺提出详细要求。隧道顶有农田、村落时，应采用“以堵为主，限量排放”的原则。隧道边沟应尽量采用预制盖板的型式。体现可维修性，设置纵向排水管检查井、排水沟检查井等。排水沟检查井间距不能过大，一般不超过200m。

（7）隧道内污水排放与围岩渗水排放分离。污水排放不应对环境、生活用水造成影响。洞口外宜设置油水分离池。对开口式明沟开口尺寸一般比较小，运营阶段容易造成运营垃圾堵塞，不利于边水沟的排水，应适当加大开口尺寸，并上下一致，设置排水沟检查井。

（8）隧道内装饰时边墙、拱部均不做装饰；边墙瓷砖或涂料，拱部不作装饰；边墙瓷砖+拱部外墙涂料装饰；洞内拱墙喷涂防水涂料，洞口段边墙镶贴瓷砖。采用涂料有厚型防火涂料（因国标中要求防火涂料厚度不小于2cm），也有采用防水涂料。

（9）设计变更：前期设计阶段很难把隧道穿越地层的地质情况搞清楚，因此在施工期间进行设计变更是不可避免的。在设计变更过程中应注意以下问题：

①隧道设计变更应避免走入“围岩级别只能往差的调，工程量、工程费用只增不减”的怪圈，应是“有增有减”。

②业主、设计、监理、监控量测、地质预报及施工单位的隧道与地质专业技术人员应经常到施工现场，真正做到信息化施工。

③不能以“注重安全”为借口，把施工安全寄托于“增强支护，弱化施工工艺与施工工序控制”的基础上，以过强的支护来弥补可能出现的安全问题，从而导致工程费用的增加。

④围岩级别应与开挖进尺、开挖方式相匹配，即看采用的施工步序与开挖断面大小是否与将变的围岩级别经验数值对应，如一次开挖3m 多、没有留核心土的断面调整为V 级是不合适的。

⑤应避免变更前把问题夸大化，变更后施工简单化。

⑥按变更程序进行变更，不能因工程变更手续导致灾害扩大化。

二、隧道施工存在问题及对策

（1）对于硬岩，主要是减少开挖对围岩的扰动范围，保护围岩，控制对围岩的损伤。对于软弱围岩施工应遵循“管超前、严注浆、短开挖、强支护、速封闭、勤量测”的原则，主要是控制围岩的松驰，提高围岩自支护能力。

（2）目前设计要求多采用湿喷，但现场施工多采用干喷。应明确对原材料及外加剂的要求；明确采用湿喷工艺；制定初支背后空洞处治预案；明确在喷射结束后备4h 内不得进行下一循环爆破作业；开挖后地下水丰富时应先治水再喷射，确保喷射混凝土与围岩的粘结力。

三、钢筋网：

施工中不进行初喷铺挂钢筋网后再喷射混凝土或将上下双层钢筋网先行铺挂后再喷射混凝土。钢筋网片没有形成整体网，一循环一铺挂，没有形成纵向连接。台阶法开挖没有形成环向搭接。

设计中钢筋网片推荐工厂化施工。给出钢筋网片纵向与环向搭接大样图。明确施工工序要求，不能为加快进度而随意减少工序，严格按要求铺设。

四、系统锚杆与超前支护

施工问题：

长度不足，锚杆端部不设垫板；根数不足，间距加大、设置范围缩小，不能形成群锚作用或形成加固圈；

不注浆或浆液充填不饱满。或仅对端部进行封堵，或仅将小导管顶入，长管棚注浆量不足或少数几根注浆，不注浆钢管或锚杆孔成为了集中渗水通道。

将大直径改为小直径，中空注浆锚杆、注浆钢管管壁厚减薄。超前支护钢管接头不合要求，未按要求设置钢筋笼。

钻孔角度比较随意，向上超高过多或向下侵入到开挖断面内。锁脚锚杆打设方向为水平向。

长管棚打设方向偏差大，与后续小导管重叠加固方式没有形成。

设计与施工对策：

设计中明确使用材料材质、规格、型号、技术指标等要求。

给出锚杆、管棚接头、端部阀门、锁脚锚杆（管）应与钢拱架连接等大样图，方便按图施工。

设计文件给出注浆施工控制标准，可按以下三个条件进行控制：按注浆总量控制，按耗浆量降低率控制，按注浆压力控制。动态调整注浆参数。

明确锚杆检评标准，明确药卷式锚杆应将锚杆进行旋转，确保浆液将锚杆包裹均匀充满。

五、钢拱架

施工问题：

①钢架间距过大；

②钢架不与喷砼面密贴，不设置垫块；

③钢架安装不直立，钢架接头不规范，尤其采用双侧壁或单侧壁开挖方法时，因施工控制不好出现扭曲；

④钢架脚下有虚渣、悬空；

⑤利用小型号代替大型号，钢架加工尺寸偏差；

⑥钢架接头不规范，接头钢板厚度减薄或上下钢板不能密贴，随意加焊钢筋，不用螺栓连接，采用点焊连接；连接螺栓直径减小或不是高强螺栓。不用螺栓连接或未拧紧；

⑦钢架、钢筋与连接钢板、角钢焊接质量差；型钢钢架有接头未作补强处理；

⑧钢架之间连接钢筋严重不足，焊接不牢固；

⑨锁脚锚杆（管）与钢架连接不牢固。

钢架接头扭曲

设计与施工对策：

①加强结构计算，合理确定钢架型号、类型、间距。

②设计中给出钢架连接以及锁脚锚杆与钢架相接、托梁大样图，对于临时侧壁与主洞拱架应采用螺栓连接。

③明确钢架焊接焊缝技术要求。

④结合监控反馈分析，动态调整钢架间距。

六、防排水施工

施工问题：

1）防水板破损

①开挖面或初护面凸凹不平，防不板背面有空洞空隙。

②开挖面或初支护面有突起棱角刺破防水板。

③由于防水卷材自重拉断挂绳，拉裂接头。

④后道工序钢筋拱架施工时，防水板被钢筋刺破，被电焊烧破。

⑤二衬安装端头模板及端模加固件时，防水板被拉裂。

⑥防水板厚度不足，防水板材质不过关，使用再生橡胶

⑦接头搭接长度不足，焊缝粘结质量问题

⑧出现漏检（防水板铺设均在简易的脚手台架上进行，承包人自检、监理复检都得攀杆爬高）

2）环纵向排水管

①环、纵向排水管材质不过关

②环、纵、横向排水管未进行保护，喷混凝土或施工中损坏、堵塞。

③台阶法开挖拱脚接头处断开，未连接。

④环向排水管与纵向排水管未连接，或未使用三通。

⑤纵向排水管坡度不规范，未采用防水板包裹，与横向排水管连接未使用三通。

⑥模筑混凝土浆液灌入纵、横向排水管内。

3）排水边沟或中心排水管

①施工中砂浆或混凝土灌入，没有进行清理，回填碎石含泥量大，造成中心水沟堵塞或淤塞等。

②纵向坡度不符合设计要求，横向排水管与排水沟未连接，水未引导主排水沟内。

③排水沟（预制）接缝处或施工缝（现浇）处漏水。

④矩形水沟盖板损坏。

4）止水带（条）

①止水带未居中设置，接头未作处理，不连续。背贴式止水带未于防水板粘结。

②止水带、止水条材质不过关。

③止水条未嵌槽埋设，接头未作处理，不连续，止水条未固定在混凝土上。

④止水条尺寸变小，止水带厚度不足。

设计与施工对策：

①查明隧址区水文地质条件，明确地下水腐蚀性，防排水设计应有针对性。

②设计文件中明确防水板、止水条、止水带、环纵横向排水管等材料技术指标，明确防水板悬挂松弛度（喷混凝土平整度、固定点密度）、接缝（接缝宽度、检测指标）技术要求。

③ 对集中出水地段，初期支护前应进行堵水、排水处治。在悬挂排水板前应加密布设排水盲管。

④对地下水矿物质含量较大的隧道，应考虑矿物质结晶对排水管堵塞得影响，加大排水管径。

⑤ 给出纵环横向排水管须连接以及上台阶与下台阶拱脚处环向排水管连接大样图，并严格按图施工。

⑥给出止水条搭接大样图，止水带应一次铺设，不设接头。

⑦设置排水沟、衬砌背后纵向排水管检查井。

⑧设计中要求初支背后空洞必须处理，防止形成水囊。

⑨全部施工缝、伸缩缝必须按设止水带（条），二次衬砌施工时止水带的安设应规范确保埋设深度和埋设长度（埋设至拱脚） 。止水条应留槽固定。

⑩富水地段宜增加背贴式止水带，实现分区防水。

八、二次衬砌

施工问题：

①混凝土开裂；②混凝土强度不够；③衬砌厚度不足；④钢筋锈蚀或施工中钢筋间距加大、保护层过大使内外两层钢筋基本重叠；⑤衬砌表面渗漏水；⑥局部侵限。⑦衬砌背后充填不密实，存在空洞。

设计与施工对策：

①加强结构计算，保证二次衬砌厚度、钢筋配置的合理性。

②设计文件给出二次衬砌施作时间的建议，一般情况下要求二次衬砌应在围岩及初期支护稳定后施作，浅埋段、塌方段、土层围岩及软弱围岩段等，除加强初期支护外，应提前施作二次衬砌，二次衬砌应加强；

③设计中对二次衬砌以及二次衬砌仰拱距掌子面距离提出要求，并严格把控。

④规定二次衬砌一次浇筑长度，宜为6～9m，过长会因砼温度收缩、干燥收缩产生裂纹。

⑤ 全断台钢模台车应具有足够强度和刚度承受浇筑混凝土时的压力，且表面光滑，接缝严密。要预留通风管路空间；模板基脚置于水沟盖板底面标高为宜。

⑥设计文件中规定拆模时间，不得不过早拆模造成的抢工期现象。拆模时，二次衬砌混凝土强度不得低于5MPa，提前施作二次衬砌的地段，混凝土强度不得低于设计强度的70%。

⑦二衬混凝土浇筑应连续进行。二次衬砌拱墙应一次浇筑成型。

⑧小净距隧道、连拱隧道爆破施工应提出爆破振动速度监测控制值

⑨衬施工前应采用断面仪进行初期支护内轮廓测量，对欠挖部分应凿除。

⑩结合环境条件采用合适的水泥及配合比，并对二衬混凝土进行养护，以减少混凝土浇筑质量引起的裂缝。

九、工序控制与过程管理

①施工方法选择应与地质匹配

不同地质条件应采用不同施工方法，并灵活掌握，不能一味施工方便，一些坍方事故就是没有适时变化施工方法造成的。结合施工标准化，对长大隧道在设计阶段提出施工机械配套建议。有条件时采用钻臂台车、锚杆台车。对于喷射混凝土现主要是人工喷射，有条件时采用喷射手。

②开挖与支护工序应衔接紧凑

隧道的支护强调及时性和尽早形成封闭环，对软弱围岩还宜及时施作二次衬砌。如，仰拱施作离掌子面距离过长，V 级围岩段采用拱部弧形开挖预留核心土是最常用的施工方法，若不及时将仰拱跟进形成封闭环，就容易导致初期支护下沉变形过大甚至突沉的施工事故。二次衬砌滞后掌子面过长，为使二衬施工能连续进行或因模板台车周转使用，二衬的施工常常严重滞后掌子面，一些特长隧道甚至有大于1-2km 的长度未施工二衬，从而导致前述的二衬质量问题。

③加强地质超前预报及质量监测，防止坍方、支护侵限动态施工就是隧道施工必须根据地质条件和围岩力学动态的变化，适时采取相应措施适应这种动态变化的施工管理过程。它包括动态变化信息的收集分析、反馈设计和指导施工三方面内容。

设计与施工不当，造成病害

一、设计不完善导致的病害

① 设计的地质条件与实际揭示的地质条件偏差较大

隧道穿越的地质条件和环境条件复杂，在缺少可信的地质资料情况下确定隧道的位置，有的隧道穿越古错落体、滑动带、岩溶区暗河中等构造复杂或不良地段，有些病害在施工中就出现了，有些病害运营后逐渐暴露。

② 结构型式和断面型式不合理

原来公路隧道相对较好的围岩一般采用直墙断面、不设仰拱，若有膨胀性夹层或遇水易软化的围岩，尤其是这些不利岩层处于边墙部位时，若仍采用直墙，隧道边墙上部容易倾倒，边墙间距离缩小，边墙水平开裂、错动。遇水易软化的围岩有可能造成边墙基底承载力不足，产生不均匀沉降，边墙出现裂缝或错台。

③ 支护结构强度不足

初期支护能力不足，造成坍塌、变形过大或使二次衬砌承受较大围岩压力；二次衬砌安全储备不足。如有些隧道施工中出现了比较大的坍方，二次衬砌仍按原设计，易造成运营后衬砌结构出现裂缝。

④无仰拱

施工时没有设置仰拱，但施工后由于某种原因土压力增大，会造成无仰拱地段的病害。主要病害有：路面高低不平，边墙下部挤出，水沟开裂，有土砂流入，地层下沉。

⑤ 防排水体系不完善

如果防排水体系设计不合理，排水不良且无隔热层，边墙下部容易挤出，水沟开裂，土砂流入，地层下沉。对于具有膨胀性、遇水软化围岩，隧道基底会存在基底积水、排水不畅等问题，容易出现翻浆冒泥病害。

二、施工不当引起的病害

施工中存在的问题主要有：开挖和支护方法不合理、欠挖未进行处理、超挖未进行回填、隧道基底未清理干净、衬砌结构未按要求配筋、混凝土灌注、拆摸、养护不合规定、衬砌厚度不够、混凝土强度不足、蜂窝麻面现象严重、防排水体系不健全或发生堵塞。对应产生的病害如下：

① 回填不密实或存在空洞，拱部或拱腰出现局部脱空而形成积水空间，隧道易出现渗漏水，或使隧道与围岩不能形成一个有机整体，不能很好发挥围岩的弹性抗力作用。衬砌背后的空洞，还会导致围岩松弛，土压增加，造成边墙、起拱线附近的拱肩开裂、错缝错台，拱顶压溃，隧道净空缩小。

②施工中偷工减料，如锚杆数量和质量不符合设计要求，使得初期支护不足或支护安全储备减弱，易导致塌方。而对塌方处理不彻底，易造成预留不密实、脱空等缺陷。

③欠挖易造成二次衬砌厚度不足。实际衬砌厚度小于设计衬砌厚度时，在预计土压的作用下会在拱顶发生水平和不定形状的开裂、剥离等病害。

④刹肩不足易造成刹肩部错动、漏水、土砂流入；还会造成边墙倾倒、隧道宽度缩小。

⑤防水材料不合格（不合理）或防水板的铺设存有缺陷，易造成隧道渗漏水。

⑥所选水泥不合格或混凝土配比不合理，造成二衬混凝土强度不能满足设计要求。

⑦混凝土骨料不合格，造成强度不足或不能满足设计的特殊要求。

⑧在遇水软化的围岩中，隧底浮碴未清理干净就浇注仰拱或铺垫层，易造成隧底翻浆冒泥。

Revit的傻瓜式渲染，图像细腻，操作简单，重点在于材质和光线的调节，一直受到不少设计师的喜爱。Revit中自带了两个渲染引擎，再加上云渲染以及不同的渲染插件、工作流，已为用户提供了多种可供选择的渲染手段。而不同的渲染方式在时间和效果上大有差异，接下来就给大家介绍一下Revit的几种渲染方式，它们各有各的特点！

1、Revit自带mentalray渲染引擎

优点：傻瓜式操作、简单易学、设置简单。

缺点：难以渲染出高质量的效果图，需要模型对材质的深度配合，调节光线各个材质的关系，渲染高逼格的作品有点麻烦。

2、导入3Dmax中利用Vray进行渲染

优点：设置的参数比较多，渲染效果比较好。

缺点：材质有可能会丢失，需要重新附材质、渲染参数。

3、Autodesk Cloud渲染

优点：操作起来简单方便快速，而且不占用本机资源。

缺点：只能渲染小图，大图要进行收费并且尺寸也有限制，自定义材质贴图上传会丢失。

4、导入Autodesk Navisworks进行渲染

优点：傻瓜式操作、设置简单、易学易用，材质不会丢失。

缺点：RPC材质需要重新给，由于设置简单也难以渲染出高质量效果图。

5、导入lumion（Fuzor、Twinmotion）等虚拟现实软件进行渲染

优点：操作简单，保留材质，重新附材质简单、光线调节简单。

缺点：对电脑显卡要求比较高，渲染效果不写实后期操作比较麻烦。

接下来BIM哥带大家一起来看看利用Revit渲染器如何进行渲染？

使用Revit渲染器渲染三维视图的过程如下所示：

1.首先要创建建筑模型的三维视图；

2.指定材质的渲染外观，并将材质应用到模型图元当中；

3.为建筑模型定义照明；

（如果渲染图像使用人造灯光，将它们添加到建筑模型；如果渲染图像使用自然灯光，定义日光和阴影设置）

4.将以下内容添加到建筑模型中（植物、人物、汽车和其他环境、贴花）；

5.定义渲染设置；

6.渲染图像。

可以创建实时渲染以使用“真实”视觉样式显示模型，也可以渲染模型以创建照片级真实感的图像。下图展示了这些渲染类型。

使用“真实”视觉样式

渲染图像

那么Revit如何渲染出高质量的效果图呢？

Revit的优势是构建的细节足够多，为画面添加了必要的细节。BIM哥强烈推荐：Revit导出到SU内，在使用VFS进行渲染。这样渲染出的效果图绝对是高质量的，可以看下效果图。

在我们绘制完楼梯后，我们会对楼梯的扶栏、栏杆、支柱、扶手、等构件样式进行修改以方便我们的需求，但是有时候我们也需要在楼梯靠墙处创建扶手(例如医院的楼梯以及一些公共建筑的楼梯)，而扶手当然也是需要支撑的，我们今天来讲讲如何创建扶手支撑族。

楼梯支撑族样式

打开Revit族样板，点击“公制扶手支撑”样板，先修改文件名为“扶手木支撑”，更改最大备份数为1，样板中有“把手间距”参照平面，添加一些参照平面，标注尺寸并给定参数“固定盘厚度”，“固定盘直径”，通过拉伸命令，设置拾取参照平面，并转到立面视图中

在-前立面-视图中为拉伸的圆添加参数，给定为“连接杆半径”并将创建好的拉伸切换至平面视图中将连接杆锁定在参照平面上。

通过创建“旋转”命令,在参照标高中绘制“边界线”并拾取轴线，将创建的拉伸锁定在参照平面上。

将创建好的扶手支撑族载入到项目中，选中需要更改的扶栏，通过Tab键选择“扶手类型”，更改支座族类型，并添加材质。

精装，就是我们俗称的精装修，买房子的人买的毛坯房、清水房就要找装修公司做精装，当然也可以买精装房。

我们做造价的，一般都是做一些公区精装的算量，何谓公区，就是楼梯间、入户大堂、电梯厅这类公共区域，简称公区，合在一起就是公共区域的精装修，当然还有一些开发商开发精装房的，我们也会参与这类算量，相比于公区稍微难一点了，这类我们弄称呼为成品房精装，除了这些精装还有各类业态的精装，除了精装还有软装，反正是五花八门，眼花缭乱。

对于精装算量，也是从图纸开始学起，图纸很少，但里面内容多，分的很细致，铺装图、索引图、大样图应有尽有。

刚开始接触精装算量的你们一定要认真识图，并且认真查看设计说明和物料表（材料表），计算式的话其实和零星计算式差不多，反正是一些加减乘除的小学数学方法。

主要是列项这块需要学习一下，我在这里通过几个例子来介绍一下如何列项。

地面：

对于地面，一般的做法就是贴砖或者石材，算量就是对着图纸圈一个面积就行了，但是你列项的时候，需要把地砖的规格尺寸名称列出来，比如CT-102 600*600灰色地砖，可不能简单的写一个地砖，我以前第一次算精装就是写的一个地砖，后面改死我了。除了名称还要注意地砖的铺贴方式，斜贴、正贴、弧形、异形这类价格都不一样的。具体看你们当地要不要区分这类。其次就是美缝勾缝这块是否单独列项。

还有石材也是一样，石材比地砖多的一项就是石材结晶，地砖就不用，这一项也可以单独列出来。其他我就不多讲了

墙面：

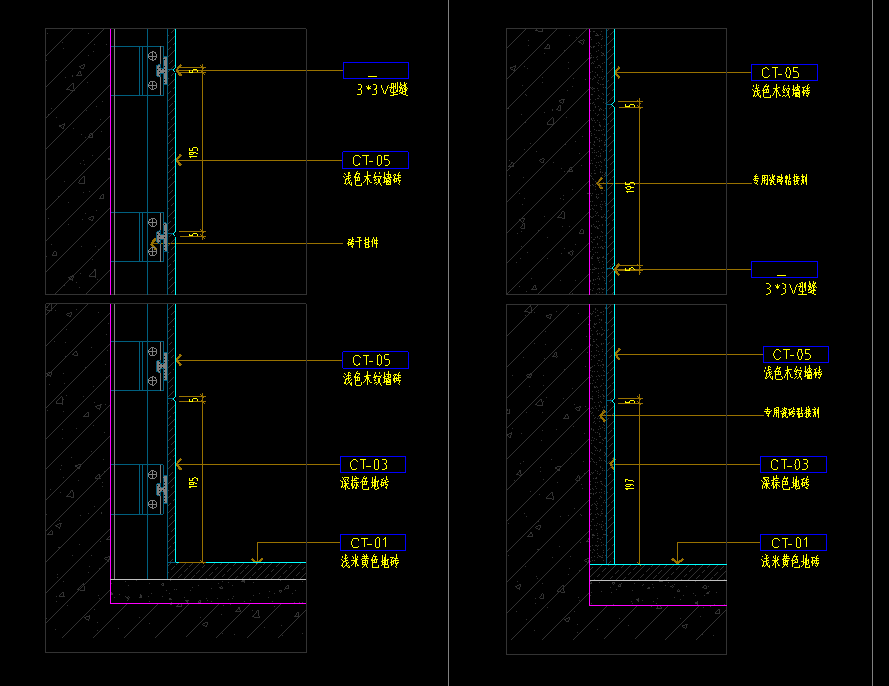

墙面就比地砖复杂了，有贴砖的，贴砖还得分干挂还是湿贴，也和地砖一样分正贴还是斜贴等，也有直接石膏板隔墙的、也有直接贴复合板的，反正算量都是一样，直接算个面积，只是材质规格名称和地砖一样，也要列出来，还要注意他的基层做法

比如石膏板隔墙的基层有阻燃板、木龙骨、轻钢龙骨等，具体看立面图剖的大样。

除了贴砖，还有踢脚线，门套、门套线等，反正得仔细识图，对症下药。

墙面这块也是在平面图，不过有个平面图的索引对应每一个地方的立面图，精装的索引图和建筑的索引图不一样，

天棚：

天棚的话，也是圈个面积，和地面的唯一区别就是，他得分原顶还是吊顶，原顶就是不做吊顶，直接钢筋混凝土板上涂料，吊顶的话就是挂纸面石膏板这类，当然还有其他比如铝扣板吊顶等，吊顶要注意的是要分平级还是跌级，平级就是平的，跌级就是有没有造型，比如下面这种图就是平级，图中的CH-2400就是吊顶的高度，平平无奇没有特色。

然后下面这张图就是跌级吊顶，还得看跌几级，跌一级吊顶、跌二级吊顶，具体看大样和你们当地如何分类的，一般跌级吊顶就是跌一级做个灯带。

吊顶还有个需要注意的就是他的转换层，有规定超过某个高度之后要设置反支撑，我们直接理解成太高了，要加强就行，反正是用角钢之类的做个加强

上面这种图那个斜撑就是反支撑，让他更加固定。

墙地天介绍完之后就是一些杂七杂八的，比如门窗、隔断、银镜、洗手台、柜子、包管，拆除，反正精装的所有都包含，你可以想象家里面的精装你就能知道多复杂了。

算量搞定之后，就是套价了，精装套价比较复杂，因为材料太多，并且价材网很多都没有，只能去自己打电话去询价，真是折磨死人，如果遇到进口的，还可能找不到，所以我说精装工程，量不大，一个项目的公区精装也就几百万，但是很复杂，算的很细，但是能锻炼人。

大家如果遇到精装工程不要怕，一回生二回熟，只要胆子大，啥都不怕。

在Revit当中创建一个项目的基础是使用项目样板，不同的项目样板对项目的初始化状态有很大影响，直接影响模型搭建的效率和精确程度，好的项目样板能起到事半功倍的效果，因此首先要选择符合我国建筑规范且较为完备的项目样板，可减少后期建模过程中的设置和调整，大大提高设计速度。在样板文件中进行设计，布设各种构件并为构件添加各种参数信息以构成模型，来完成项目模型的搭建，样板文件的后缀名为“.rte”的文件，项目文件的后缀名为“.rvt”。Revit软件会内置一些项目所需的样板文件，设计者也可以自行创建适合项目的样板文件，其中设置了如项目默认的度量单位、标高制式、轴网格式、所需族的导入、材质浏览器设置等初始参数。创建建筑模型需熟练掌握建模工具。软件中最常用的几种工具如下所述：

1）选项卡工具

Revit2013及以后的版本已经将建筑、结构、机电三个专业的软件的建模工具集成到一款软件之中，即在一个软件中就可以完成建筑、结构、水暖电三个专业的设计。各专业的建模工具基本都在选项卡界面内。选项卡在Revit界面中占据较大的面积，分为建筑选项卡、结构选项卡、系统选项卡、插入选项卡、视图选项卡、修改选项卡等，不同选项卡下对应不同的操作工具，图1中所示的是建筑选项卡下所包含的建模工具，不同选项卡间可以单击左键切换，操作快捷且容易学习上手。

图1Revit建筑选项卡

Revit中还有一个比较特殊的选项卡，就是修改选项卡，在建立模型的过程中难免要对一些图元构件进行编辑和修改，以满足设计要求。当不选择任何构件时，单击修改选项卡成亮灰色，与其他选项卡无差异，但当选定某构件时，其会变为浅绿色，因此此选项卡又称为关联选项卡。该选项卡面板中包含了移动、复制、修剪、镜像、旋转、拆分等各种编辑命令，以完成对图元的修改与编辑，如图2所示。

图2Revit修改选项卡

2）属性与项目浏览器控制面板

安装里，从电缆电线的区分到分别，从桥架到爬墙走线，从防雷接地到弱电智能化，每个环节都是比较复杂且难以弄懂的，今天，就和各位一起学习如何计算电气工程量及方法。

01、10kV高压架空进户装置

10 kV以下悬式绝缘子XP，以“串”计量；

10 kV以下户外高压熔断器WR，以“组”计量；

钢穿通板，以“块”计量；

10 kV以下穿墙导管CLB，以“个”计量；

10 kV以下避雷器FS，以“组”计量；

10 kV以下户内、外支持绝缘子ZA，以“个”计量；

支架、金具，以“kg”计算。

02、变配电装置及设备

从进户装置起依序计算

03、变 压 器 安 装

计算规则：按不同电压等级、不同容量和不同类型分别以“台”计量。

TM安装：不包括变压器油耐压试验及变压器系统调试。

TM分类：冷却方式有油浸式、干式；相数分单相与三相；线圈材质分铜、铝线圈；铁芯分热轧与冷轧硅钢片等。

04、配电装置安装

断路器（QF）、负荷开关（QL）、隔离开关（QS），断、通正常负荷电路，保护和控制高压电器设备。安装包括所配备的电磁式、弹簧储能式、手动式等操作机构。

电流互感器（TA）、电压互感器（TV）作为电压、电流、电能及继电保护之用。

计算规则：上述装置均以“台”计量。

05、母 线 安 装

母线：有变配电装置高压母线和车间配电低压母线，注意区别。

常用硬母线：铜（TMY）、铝（LMY） 。

计算规则：单片“延长米”计算。

L母＝ （母线设计单片延长米长度+母线预留长度）×（1+2.3%）

制作安装损耗：2.3％。

06、高压控制设备

高压控制台、柜、屏，用于发电厂、工矿企业变配电站（所），接受电力和大型高压交流电动机启动、保护的主要设备。

目前，国产有固定、手车及活动式三种。型号有GG、GFC、GBC等型。

计算规则：分别按控制屏、继电屏、模拟屏、电源屏、直流屏、控制台及箱式配电室等以“台”计量。

07、低压控制配电设备

计算规则：成套型动力、照明控制及配电用柜、箱、屏等，不分型号、规格及安装方式，均以“台”计量。

进出柜、箱、屏的导线需焊（压）接线端子时，以“个”计量。

高压、低压设备基座、支架：槽（角）钢基座、支架制安按“kg”、“m”计算。

08、电力及控制电缆

▲ 电缆埋地或地沟进户示意 ▲

L＝（l1+l2+l3+l4+l5+l6+l7）×（1+2.5%）

09、电力及控制电缆安装

计算规则：10 kV以下电力及控制电缆；无论敷设方式用部位，分别以“m”计算。

电缆长度以敷设方式和部位的表达式：

电缆长度＝（2×端头长＋引上下长＋直埋地长＋电缆沟长＋保护管长＋钢索长＋沿墙长＋竖井道长＋桥架长＋槽架长十梯架长＋线道长等＋电缆预留量）×（1＋2.5％）

电缆端头：制作安装以“个”计量。

10、电缆直埋敷设

电缆沟土石方，以“m&p3; ”计算：

V＝S L，两根电缆每1m沟长，V＝0.45m 每增加一根电缆，每1m沟增加0.153m³。

电缆沟铺砂盖砖：以沟长度“m”计算。

11、电缆沟内敷设

电缆沟：进人、不进人沟。

沟体砌筑：土石方量“m³”；沟底、壁砌砖 或浇筑“m³”；沟壁、底抹水泥砂浆“土建；沟盖板制作“m³”；采购时价值及运费。（参考《工程定额》）

揭、盖电缆沟盖板：“m”计算；

沟内支架制安：钢“kg” 、砼“m³ ”计算。

12、电缆桥架安装

桥架：分为梯式、托盘式（有孔托盘、无孔托盘），一般由直线段、弯通、三通等附件及支、吊架等构成。

计算规则：无论钢质、不锈钢、铝合金、玻璃钢、塑料质桥架，均按“m”计算。包括桥架每段间用5.5~16m㎡的电气连通跨接线及接地线和接地端子的安装。

13、配管工程量

规则：配管以管材质、规格和敷设方式不同（明暗），按“延长米”分别计算，不扣除接线盒（箱）、灯头盒、开关盒所占长度。

要领：从配电箱起逐回路进行计算。

方法：水平管，借建筑物平面图墙、柱轴线尺寸进行计算。只能斜向敷设的管，当图纸比例正确时，可用比例尺量算。

14、配管配线的明暗盒

接线（分线）、插座、开关、灯头等盒按“个”计量。

15、电气配线

规则：照明和动力线路不分品种、规格、型号、敷设方式均按“单线延长米”计算。

管穿线长＝（配管长度+导线预留长度）× 同截面导线根数

常用导线：单芯、多芯；铝芯、铜芯；塑料、橡胶绝缘。

▲ 导线预留长度 ▲

电气安装工程量计算表格

空调施工过程中，安装材料的选择、施工规范的执行情况以及各项施工工艺的水平都决定了最终的施工质量，决定了用户对空调感受。因此对于一个成功的工程来说，三分产品，七分安装，这是得到业界广泛认同！

施工基本流程：

施工基本流程如上图所示，施工过程中可以根据不同的情况合理调整顺序。

施工规范和要求：

1.施工前准备工作：

图纸审核：施工开始之前必须对施工图纸进行审核（只有设计方案图纸是不行的），审核的内容包括：

①室内外机的位置；

②设计负荷；

③管路的管径及长度；

④保温设计、排水设计；

⑤风道设计审核。

2.施工工具：

工程施工必须有专用的施工工具，中央空调施工常见工具见下表：

注意！R410A的工具与R22的工具不能混用！由于两种冷媒的工作压力相差近一倍，所以工具混用不仅无法保证工程质量，而且会给施工者带来危险！

R410A专用双头压力表，最大量程：5.4MPa。

R410A专用充注软管，最大承受压力：5.18MPa；并且附带防止泄露的截止阀。

为防止真空泵中的机油回流，必须加装电子止回阀；

真空度：绝对压力12Pa，真空泵应采用4L的泵。

水平尺，力矩扳手，活动扳手，内六角扳手，螺丝刀，斜口钳，尖嘴钳，卷尺，刀，扩口工具，弯管工具等。

3.施工现场物料管理

现场物料管理主要针对两个方面：

① 施工用料的管理；例如：铜管、水管、保温等；

② 已经进场的内外机的管理。

铜管的管理：

① 铜管要存放在干燥、通风的环境里，并以先进先出为原则，防止氧化、生锈；用端盖或胶带封住冷媒管两端的管口，防止灰尘、水等杂质进入；

② 盘管必须横放、用支架设施使铜管高于地面，盘管铜管如果以竖向的方式堆放，盘管受自重的影响，铜管容易被挤压变形，因此铜管必须横制摆放。

③ 铜管直管必须统一存放，铜管需要用支架或者储物架进行存放，不能使铜管的管口处接地，不能使铜管接触大量的灰尘和水；

下图为不良案例，大家在施工时要避免！

施工前准备工作：

内外机管理：

开工培训：

1）安全培训：进场前一定要做到安全教育三级培训。例如对于脚梯的正确使用等。产品技术培训。

2）明确施工方式：对于工程中的安装方式要点进行强调，对施工中的主要工序、施工方法、时间配合和空间布置等进行合理安排。

3）施工前需要将项目所用设备的技术特点和安装要点进行培训。

室内机安装规范要求：

① 安装步骤：

确定安装位置→划线标位→打膨胀螺栓→吊装室内机；

注意：室内机必须单独固定，不得与其它设备、管线共用支吊架、不得扭弯歪斜。

内机吊装时，必须使用脚手架等设施，位置较高时，不要使用人字梯。

② 吊装时应使用四根吊杆，吊杆直径不得小于φ10mm圆钢。吊杆长度超过1.5m时，必须在对角线处加两条斜撑以防止晃动。

③ 吊爪下侧要用两个螺母固定室内机。为防止松动，将吊杆和螺母部分涂螺纹锁固剂。否则，会产生噪音或室内机可能掉下。

④ 当吊杆较高或对震动需求较高时，需要对吊爪处采取避震处理，采用避震吊爪。具体的安装方式见下图。

嵌入机注意事项：

① 嵌入机的天花开孔尺寸应根据内机尺寸来确定；

② 要求室内机水平或者允许排水管一侧稍低1～5mm；

③ 装饰面板安装时，面板与室内机之间无缝隙；

④ 室内机顶部到楼板之间的最小距离为10mm，必须进行水平确认。

风管机安装形式：

①低静压风管机（10Pa；30Pa；50Pa）；

②高静压风管机（80Pa；120Pa）；

不同的风管机静压有不同的进出风形式和风管设计，在安装时不能混淆。

低静压风管机安装形式：

低静压风管机有两种常见气流组织形式：

① 下出风

注意：采用下出风、下回风的安装方式时，出风口和回风口的距离不能太近，两者的必须在1.5M以上，以免造成气流短路。

下出下回不良安装案例：

② 侧出风

由于目前绝大部分家装采用局部吊顶的装修方式，为配合装修，低静压风管机的安装方式大多采用侧吹的安装方式，细分的话，又可分为侧吹侧回、侧吹下回的安装方式。市场上大多用侧吹下回的安装方式。

低静压风管机安装形式：

风管制作：

静压风管机安装不良案例：

若用户在内机出风口处装有灯槽或延长装饰板等，必须对其长度有限制，灯槽或延长装饰板延伸长度不能大于风口下边沿至吊顶底部的距离，若超过此数值，必须向甲方或用户阐明其影响。

高静压风管机：

① 高静压风管机在安装之前，必须对风道的静压值进行准确计算，需要按照规范要求安装静压箱、回风箱，在风道很短的情况下，无法满足最低静压要求时，需要安装风量调节阀，以控制风量。

② 严禁采用低静压风管机的安装形式安装高静压风管机，否则会产生较高的噪音和出风温度不良的情况发生。

③ 高静压风管机禁止家装，噪音、风量等参数均不适用于家装市场，在选型时必须注意！

风道的施工流程：

风道施工一般按照以下步骤进行：

①技术复核

②组装风管并与机组连接

③自检和调整

从第四步开始属于隐蔽工程验收阶段

④漏光试验并封闭漏风

⑤风管保温

⑥风口安装（内装工程阶段）

风管选材：

风口选材：

假定速度法设计原则：

① 首先，要选定系统最不利环路，一般指最长的分支管路；

② 其次，根据风量和所选定的风速，计算各管段（指该环路）的断面尺寸，并根据该尺寸求出个管段阻力和系统总阻力。

③ 最后，按系统阻力平衡的原则，确定其余分支管路的管径，要求各环路间的总阻力差别不大于15%，无法达到要求时，加设风管阀门。

高静压风管机安装不良案例：

风道连接不紧密：

高静压风管机不允许使用圆形软管风道：

安装过程中还应注意以下几点：

① 任何形式的内机在吊装完毕后，严禁拆除所有的包装，必须保留内机的塑料包装袋，直到风管安装完毕。

② 必须使用两根以上的吊装带进行吊装，内机需要在平稳的状态下匀速上升，在易损坏的地方需要用垫板或者包裹物进行保护。

冷媒配管施工规范：

空调冷媒配管作业主要包含以下三个方面：

① 冷媒配管的固定作业

② 冷媒配管的焊接作业

③ 冷媒配管其他处理（弯管、胀管等）

固定作业：

横管支撑：支撑目的：减少管路热胀冷缩而造成的应力负荷。

①铜管外径6.35mm~9.52mm，支撑件间距不大于1.0M。

②铜管外径在12.7mm以上时，支撑件间距不大于1.5M。

吊杆固定：

管箍：（由于与墙体有摩擦，建议少用）

卡箍：

注意：为了防止发生结露，对隔热材料进行配管支撑(固定除外)。利用维修胶带进行加强，以防止隔热材料发生变形。

立管支撑：

①铜管外径在6.35mm~9.52mm时，支撑件间距不大于1.5M。

②铜管外径在12.7mm以上时，支撑件间距不大于2M。

较好案例：

不良案例：

局部固定：

注意：配管在拐弯、有分歧管等地方需要有卡箍单独固定。

配管焊接作业：

材质要求：

冷媒管的材质为脱磷无缝紫铜管，采用挤压工艺。

铜管的内外表面应无针孔、裂纹、起皮、起泡、夹杂、铜粉、积碳层、绿锈、脏污和严重氧化膜，并不允许存在明显的划伤、凹坑、斑点等缺陷。

注意：R22铜管与R410A铜管不能混用！

铜管施工三原则：

冷媒管施工要遵守三原则：干燥性、清洁性、气密性。

清洁性：制冷剂系统中使用的是精密仪器和部件，杂质进入的话，会影响运行。施工中，切屑、焊料、助焊剂、棉纱碎屑、氧化膜等杂质容易进入管内，施工中必须及时清理。

气密性：配管必须保证冷媒无泄漏，制冷剂配管充填的是高压气体，必须气密性好。

钎焊施工顺序：

①清洗钎焊的位置，主要包括去污和去油两方面，若有污物或油脂，不仅影响焊接效果，还会产生危险。

②确认管与接头的间隙是否合适，以插入管道，即使管向下，依靠相互之间的摩擦也不会脱落为最佳。

③用惰性气体吹（氮气置换焊），氮气压力为＞0.02 ～ 0.05MPa，焊接前充入氮气，焊接完成后，待铜管完全管冷却后再断开氮气；

④接头位置预热：需要对焊接部位的进行均匀预热。

⑤钎焊：焊接时请使用不需要焊料添加剂的焊材、焊料添加剂会腐蚀铜管也会损坏冷冻机油，推荐使用：

磷铜焊材，钎焊温度735-840℃；

银铜焊材，钎焊温度700-845℃。

更多内容，请查暖通南社公众号。

    熟悉Revit的童鞋都知道，在建筑模型中，墙是一个很重要的部分，今天我们主要聊一聊墙的定位线。

    与建筑模型中的其他基本图元类似，墙也是预定义系统族类型的实例，表示墙功能、组合和厚度的标准变化形式。

    墙的“定位线”属性指定使用墙的哪一个垂直平面相对于所绘制的路径或在绘图区域中指定的路径来定位墙。

    布置连接的复合墙时，可以根据重要的特定材质层（如混凝土砌块）来精确放置它们。

    不管是哪种墙类型，均可以在“选项栏”（放置墙之前）或在“属性”选项板（放置墙之前或之后）上选择下列平面中的任何一个：

        墙中心线（默认）

        核心层中心线

        面层面：外部

        面层面：内部

        核心面：外部

        核心面：内部

    注：在Revit术语中，墙的核心是指其主结构层。在简单的砖墙中，“墙中心线”和“核心层中心线”平面将会重合，然而它们在复合墙中可能会不同。从左到右绘制墙时，其外部面（面层面：外部）默认情况下位于顶部。

    在以下示例中，“定位线”值指定为“面层面：外部”，光标位于虚参照线处，并且墙是从左到右绘制的。

    如果将“定位线”值修改为“面层面：内部”并沿着参照线按照同一方向绘制另一分段，则新的分段将位于参照线上方。

    选择单个墙分段时，蓝色圆点（“拖曳墙端点”控制柄）将指示其定位线。

    放置墙后，其定位线便永久存在，即使您修改其类型的结构或修改为其他类型也是如此。修改现有墙的“定位线”属性的值不会改变墙的位置。但是，使用空格键或屏幕上的翻转控制柄来切换墙的内部/外部方向时，定位线为墙翻转所围绕的轴。因此，如果修改“定位线”值，然后修改方向，则可能还会改变墙位置。

    请注意，取消选择，而后又重新选择墙之后，蓝色圆点的位置才会发生改变。

    以上是有关墙的定位线的使用。

• 规范/图集名称：《GB50005-2017 木结构设计标准》
• 实施日期：2018年8月1日
• 被替标准号：GB50005-2003

内容简介

本标准适用于建筑工程中方木原木结构、胶合木结构和轻型木结构的设计。

本标准的主要技术内容是：1 总则；2 术语与符号；3 材料；4 基本规定；5 构件计算；6 连接设计；7 方木原木结构；8 胶合木结构；9 轻型木结构；10 防火设计；11 木结构防护。
本标准修订的主要内容是：
1 完善了木材材质分级及强度等级的规定，扩大了国产树种和进口木材树种的利用范围；
2 对进口木材及木材产品的强度设计值进行了可靠度分析研究，确定了在本标准中的强度设计指标；
3 补充了方木原木结构和组合木结构的相关设计规定；
4 协周完善了胶合木结构、轻型木结构的设计规定；
5 完善了木结构构件稳定计算和连接设计的规定；
6 补充完善了抗震设计、防火设计和耐久性设计的规定；

规范目录

1 总则
2 术语和符号
2．1 术语
2．2 符号
3 材料
3．1 木材
3．2 钢材与金属连接件
4 基本规定
4．1 设计原则
4．2 抗震设计规定
4．3 强度设计指标和变形值
5 构件计算
5．l 轴心受拉和轴心受压构件
5．2 受弯构件
5．3 拉弯和压弯构件
6 连接设计
6．1 齿连接
6．2 销连接
6．3 齿板连接
7 方木原木结构
7．1 一般规定
7．2 梁和柱
7．3 墙体
7．4 楼盖及屋盖
7．5 桁架
7．6 天窗
7．7 支撑
8 胶合木结构
9 轻型木结构
9．1 一般规定
9．2 楼盖、屋盖
9．3 墙体
9．4 轻型木桁架
9．5 组合建筑中轻型木结构
9．6 构造要求
10 防火设计
10．1 一般规定
10．2 防火构造
11 木结构防护
11．1 一般规定
11．2 防水防潮
11．3 防生物危害
11．4 防腐
附录A 承重结构木材材质标准
附录B 轻型木结构的有关要求
附录C 木结构检查与维护要求
附录D 进口的结构用材强度设计值和弹性模量
附录E 承重结构用材的强度标准值和弹性模量标准值
附录F 工厂生产的结构材强度指标确定方法
附录G 正交胶合木强度设计指标和计算要求
附录H 本标准采用的木材名称及常用树种木材主要特性
附录J 主要进口木材识别要点及其基本特性和主要加工性能
附录K 构件中紧固数量的确定与常用紧固件群栓组合系数
附录L 常用树种木材的全干相对密度
附录M 齿板强度设计值的确定
附录N 木基结构板的剪力墙抗剪强度设计值
附录P 木基结构板的楼盖、屋盖抗剪强度设计值
附录Q 楼盖搁栅振动控制的计算方法
附录R 木结构构件燃烧性能和耐火极限
本标准用词说明
引用标准名录
附：条文说明

强制性条文

3.1.3　方木原木结构的构件设计时，应根据构件的主要用途选用相应的材质等级。当采用目测分级木材时，不应低于表3.1.3-1的要求；当采用工厂加工的方木用于梁柱构件时，不应低于表3.1.3-2的要求。

表3.1.3-1 方木原木构件的材质等级要求

表3.1.3-2 方木原木构件的材质等级要求

3.1.12　制作构件时，木材含水率应符合下列规定：
1  板材、规格材和工厂加工的方木不应大于19%。
2  方木、原木受拉构件的连接板不应大于18%。
3  作为连接件，不应大于15%。
4  胶合木层板和正交胶合木层板应为8%~15%，且同一构件各层木板间的含水率差别不应大于5%。
5  井干式木结构构件采用原木制作时不应大于25%；采用方木制作时不应大于20%；采用胶合原木木材制作时不应大于18%。

4.1.6　当确定承重结构用材的强度设计值时，应计入荷载持续作用时间对木材强度的影响。

4.1.14　承重结构用胶必须满足结合部位的强度和耐久性的要求，应保证其胶合强度不低于木材顺纹抗剪和横纹抗拉的强度，并应符合环境保护的要求。

4.3.1　方木、原木、普通层板胶合木和胶合原木等木材的设计指标应按下列规定确定：
1  木材的强度等级应根据选用的树种按表4.3.1-1和表4.3.1-2的规定采用；

表4.3.1-1 针叶树种木材适用的强度等级

表4.3.1-2 阔叶树种木材适用的强度等级

2  木材的强度设计值及弹性模量应按表4.3.1-3的规定采用。

表4.3.1-3 方木、原木等木材的强度设计值和弹性模量（N/mm²）

        注：计算木构件端部的拉力螺栓垫板时，木材横纹承压强度设计值应按“局部表面和齿面”一栏的数值采用。

4.3.4　已经确定的国产树种目测分级规格材的强度设计值和弹性模量应按表4.3.4的规定取值。

表4.3.4 国产树种目测分级规格材强度设计值和弹性模量

4.3.6　采用目测分级和机械弹性模量分级层板制作的胶合木的强度设计指标值应按下列规定采用：
1  胶合木应分为异等组合与同等组合二类，异等组合应分为对称异等组合与非对称异等组合。
2  胶合木强度设计值及弹性模量应按表4.3.6-1、表4.3.6-2和表4.3.6-3的规定取值。

表4.3.6-1 对称异等组合胶合木的强度设计值和弹性模量（N/mm²）

注：当荷载的作用方向与层板窄边垂直时，抗弯强度设计值fm应乘以0.7的系数，弹性模量E应乘以0.9的系数。

表4.3.6-2 非对称异等组合胶合木的强度设计值和弹性模量（N/mm²）

注：当荷载的作用方向与层板窄边垂直时，抗弯强度设计值fm应采用正向弯曲强度设计值，并乘以0.7系数，弹性模量E应乘以0.9的系数。

表4.3.6-3 同等组合胶合木的强度设计值和弹性模量（N/mm²）

    3  胶合木构件顺纹抗剪强度设计值应按表4.3.6-4的规定取值。

表4.3.6-4 胶合木构件顺纹抗剪强度设计值（N/mm²）

4  胶合木构件横纹承压强度设计值应按表4.3.6-5的规定取值。

7.4.11　抗震设防烈度为8度和9度地区屋面木基层抗震设计，应符合下列规定：
1  采用斜放檩条应设置木基结构板或密铺屋面板，檐口瓦应固定在挂瓦条上；
2  檩条应与屋架连接牢固，双脊檩应相互拉结，上弦节点处的檩条应与屋架上弦用螺栓连接；
3  支承在砌体山墙上的檩条，其搁置长度不应小于120mm，节点处檩条应与山墙卧梁用螺栓锚固。

7.7.1　在施工和使用期间，应设置保证结构空间稳定的支撑，并应设置防止桁架侧倾、保证受压弦杆侧向稳定和能够传递纵向水平力的支撑构件、以及应采取保证支撑系统正常工作的锚固措施。

11.2.9　木结构的防水防潮措施应按下列规定设置：
1  当桁架和大梁支承在砌体或混凝土上时，桁架和大梁的支座下应设置防潮层；
2  桁架、大梁的支座节点或其他承重木构件不应封闭在墙体或保温层内；
3  支承在砌体或混凝土上的木柱底部应设置垫板，严禁将木柱直接砌入砌体中，或浇筑在混凝土中；
4  在木结构隐蔽部位应设置通风孔洞；
5  无地下室的底层木楼盖应架空，并应采取通风防潮措施。

    叠层墙的创建原理：

    通过创建多个基本墙，利用叠层墙的结构编辑，把已创建的基本墙拼装在一起，实现一面墙体达到拥有不同材质不同厚度的效果。

    Revit中创建叠层墙

    1.点击建筑下的墙按钮，创建一个基本墙。

    2.点击编辑类型，在类型属性窗口下点击复制，并命名为叠层一，点击确定。

    3.点击构造下的编辑按钮，在弹出的编辑部件窗口下利用插入添加两个结构外的面层，并设置好结构层和面层的材质和厚度，点击确定。

    4.用同样的方法，点击创建好的基本墙叠层1。点击编辑类型，复制并修改名称为叠层2，别忘了修改叠层2的材质和厚度。

    5.再用同样的方法创建新的基本墙叠层3，修改与叠层1和叠层2不同的材质和厚度，过程请参考步骤3、4。

    6.点击建筑下的墙按钮，找到叠层墙，点击选择。

    7.选择属性下的编辑类型，在弹出窗口中点击复制并修改名称为叠层墙，点击确定。

    8.在属性类型窗口下点击编辑按钮，修改各类型属性如图点击确定。

    9.画一面叠层墙。

    最终效果

    你学会了吗？

工程工程量是建筑工程活动中的一项重要内容。

首先，它是编制施工图的重要因素，工程量是否准确，直接关系到工程的准确性。

其次，工程量是施工企业编制施工作业计划、合理地安排施工进度，组织和安排材料和构件、物资供应的重要数据。

另外，它还是基本建设财务管理和会计核算的重要依据。

一、利用各种基数计算工程量的技巧

在工程量计算中有一些反复使用的基数。对于这些基数，我们应在计算各分部分项工程量以前先计算出来，以节约时间，提高计算的速度和准确性。这些基数主要为“三线一面”，即“外墙外边线”、“外墙中心线”、“内墙净长线”和“建筑面积”。对于“三线”的长度，如遇墙厚不一或各层平面布局不同时，应按墙厚、层分别统计。另外“室内净面积”“首层建筑面积”和“内墙面净长线”也是经常利用的基数。

1.建筑面积(S建筑面积)和首层建筑面积(S首层建筑面积)。

建筑面积本身也是一些分部分项的计算指标，如脚手架项目、垂直运输项目等，在一般情况下，它们的工程量都为S建筑面积。S首层建筑面积可以作为平整场地、地面垫层、找平层、面层、防水层等项目工程量的基数，如北京市建筑工程预算定额中，曾经把平整场地的工程量按S=1.4S首层建筑面积计算。

2.室内净面积(S室内净面积)。

室内净面积可以作为室内回填土方、地面找平层、垫层、面层和天棚抹灰等的基数。利用这个基数有两点要注意：一是，如果地面是做块料面层时，地面面层的工程量S应在S室内净面积的基础上，加口处的块料面积;二是，天棚若为斜天棚，则应在室内净面积的基础上乘坡度系数。

3.外墙外边线的长(L外墙外边线)。

外墙外边线是计算散水、外墙面(裙)装饰、外脚手架等项目的基数。

(1)散水的计算。按国家预算定额规定的工程量计算规则，散水是按实际面积计算，如果建筑物的外形是一种非四边形的多边线，而我们仍按逐块累加的方法计算的话，则很难计算。在实际工程中，我们可以这样计算，如散水宽度为B，则散水面积工程量S散水=L外墙外边线×B+4B2，这个公式不但适用于矩形的建筑外形，还适用于非矩形的建筑外形。

(2)外墙面(裙)装饰面积计算。如建筑物外墙面(裙)高度为H，则外墙面(裙)装饰面积S=L外墙外边线×H。

(3)外脚手架的工程量计算。外脚手架的工程量S=L外墙外边线×H，H为檐高。

4.外墙中心线(L外墙中心线)。

外墙中心线是外墙基础沟槽土方、外墙基础体积、外墙基础防潮层等项目工程量的计算基数。

(1)外墙基础沟槽土方，V=L外墙中心线×S沟槽横断面积。

(2)外墙基础体积，V=L外墙中心线×S沟槽横断面积。

(3)外墙体积，V=L外墙中心线×H×δ，H为墙高，δ为墙厚。

(4)外墙基础防潮层面积，S=L外墙中心线×δ，δ为外墙基础厚。

5.内墙净长线(L内墙净长线)。

内墙净长线的作用主要表现在计算内墙体积上，内墙体积V=L外墙中心线×H×δ，H为墙高，δ为墙厚。值得注意的是，我们不能像利用外墙中心线一样，把内墙净长线用在计算内墙沟槽土方体积和内墙基础体积上，原因是内墙净长线不等于内墙基础净长线，前者在数值上较后者大。

6.内墙面净长线(L内墙面净长线)。

内墙面净长线不同于内墙净长线，外墙的内面也称为内墙面。用内墙面净长线来计算踢脚线和内墙面抹灰工程量很方便。

(1)踢脚线L的计算。根据国家定额规定，踢脚线的工程量为室内净空周长，即房间内墙面的长度，即L=L内墙面净长线。不过，防腐耐酸章节的踢脚线，则不能按此方法计算。

(2)内墙面抹灰面积S。如前所述，内墙面不同于内墙墙面，如果仅仅用内墙净长线计算，则会出现工程量漏算的情况。利用内墙面净长线计算内墙面抹灰，则S=L内墙面净长线×H，H为内墙面净高。

当然，我们在计算时，亦可几种基数交叉和配合使用。如我们计算出内墙面净长线，则可根据矩形面积计算公式，算出室内净面积S室内净面积，利用外墙外边线计算出首层建筑面积等。

二、合理安排计算顺序也是快速计算工程量的技巧

合理安排工程量计算顺序是快速准确计算工程量的关键之一。计算工程量时，有些项目是相互联系的，如果计算顺序安排不当，就会使有些数据重复计算，增大计算工程量、降低计算速度。安排工程量计算顺序的原则是尽量少翻阅图纸、资料，以求快速、方便。对于一般工程，分部工程量计算顺序应为先地下后地上，先主体后装饰，先内部后外部。在计算建筑和装饰部分时也要对计算顺序进行合理安排。

1.计算建筑部分时，应按基础工程、土石方工程、混凝土工程、木门窗工程、砌筑工程这样一个顺序，而不能按定额的章节顺序来计算，否则会对某些项目反复计算，从而浪费大量的时间。例如，我们先算出了混凝土工程中的梁、柱的体积和门窗面积，那么，在计算砌筑工程需要扣除墙体内混凝土构件体积和门窗部分在墙体内所占体积时，可以利用前面计算的梁、柱的体积和门窗部分所占的体积。利用这些数字时，要注意这样两个问题，一是要看梁、柱等混凝土构件是否在所计算的墙体内，如在墙体内，则扣除，否则，不扣除;二是当梁、柱宽不同于墙厚时，即梁、柱不完全在墙体内时，只能部分扣除，而不能扣除整个混凝土构件的体积。同样，在计算回填土方和土方运输时，砖基础的体积也可以为后面的计算所利用。

当然，在计算各分部的各项目工程量时，也有一定的顺序技巧。如计算混凝土工程部分时，一般应采用由下向上，先混凝土、模板后钢筋，分层计算按层统计，最后汇总的顺序。砌筑工程可从整体上分层计算，每层的量可采取“整算零扣”的方法。

2.计算装饰部分时，要先地面、天棚，后墙面。先算地面工程量的好处是可以利用地面的面积，计算出平面天棚和斜天棚的面积。计算墙面扣除门窗及洞口面积时，可利用先前算出的面积。当以房间为单元计算抹灰工程量时，有一点值得注意的是，同一门窗要扣两次面积。

3.计算预制混凝土构件时，要按预制构件的施工顺序计算。根据工程量计算规则，预制混凝土构件的制作、运输、安装都要计算损耗量。因此，我们在计算预制混凝土构件时，首先根据施工图计算预算量，再依次根据定额规定的损耗率计算制作工程量、运输工程量、安装工程量，最后计算预制构件灌缝工程量。利用这个顺序计算，除了计算的快速和准确外，还能保证预制构件计算项目的科学性，不会漏项。

三、利用“两表”(预制混凝土构件表、门窗表)计算的技巧

1.预制混凝土构件表。该表主要用于统计和计算预制混凝土构件混凝土工程量以及钢筋、模板用量。计算时应按结构施工图顺序每图单独列表，以防漏算。在计算结构工程量时，宜一次算出并填入相应表内，并注意标出对应位置，以便在计算相应墙体工程量时扣除。其中，相同型号的预制构件只计算一次，另统计出该构件的各层数量和总数。(预制混凝土构件表表式略)

2.门窗表。该表应在计算主体工程前先行完成。根据设计图特点，列表统计各种门窗的数量、单个面积、总面积、型号、材质、作法，以供列项用，并分别列出各层以及不同墙厚位置的数量与面积，供计算内外墙砌筑工程量和抹灰工程量。(门窗表表式略)

四、利用预算手册和各种标准计算的技巧

为了提高计算速度，各地都编有预算手册，利用预算手册可使一些烦琐、零星的计算变成查表计算，从而简化计算过程，以节约时间。例如，在计算砖基础工程量时，某一砖基础高1.2m，基础墙宽度为240mm，长10m，大放脚为等高六层，如果直接计算则很麻烦，特别是大放脚部分。计算时我们利用公式“基础断面积=基础墙宽度×基础高度+大放脚增加断面积”得到：

S=1.2×0.24+42×0.0625×0.126=0.619(㎡)

如果我们利用预算手册中“等高、不等高砖基础大放脚折加高度和大放脚增加断面积表”，查到折加高度和增加面积分别为1.378m和0.3308㎡

S=0.24×(1.2+1.378)=0.619(㎡)或S=1.2×0.24+0.3308=0.619(㎡)

从以上计算可以看出，利用预算手册可以使有些本来很复杂的计算变得简便。

对于采用的人孔板、洗涤池、小便池、晒衣架等，这些部分经常碰到，每个部分需计算的项目很多，计算时又很烦琐，因此，我们平时可以把相应的单位工程量计算出来，写在图集上，需要用时直接使用。

总之，建筑工程预算的工程量计算是一项复杂、烦琐的工作，要做好这项工作，不仅要认真、细致，更要懂得如何利用各种技巧去简化计算，以减少劳动强度，节约时间和保证计算的准确性。只有这样，我们才能适应新形势下建筑工程预算工作对我们的要求。

 01  DN是指管道的公称直径

通常用来描述：镀锌钢管

公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管。它与英制单位的对应关系如下：

公称通径(nominal diameter)，又称平均外径(meanoutside diameter)。这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

DN是公称通径，公称通径(或叫公称直径)，就是各种管子与管路附件的通用口径。公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。同一公称直径的管子与管路附件均能相互连接，具有互换性。它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等。

例如：焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

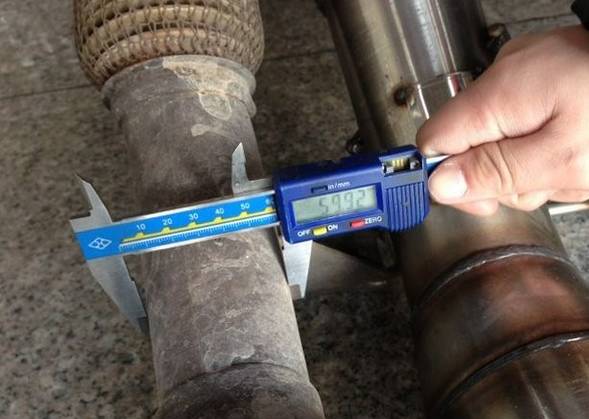

 02   De主要是指管道外径

主要用于描述：无缝钢管、PVC等塑料管道、和其它需要明确壁厚的管材

一般采用De标注的，均需要标注成外径X壁厚的形式。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：

DN20 De25X2.5mm

DN25 De32X3mm

DN32 De40X4mm

DN40 De50X4mm

我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN。

另外据在现场的实践经验：

a、两种管道材料的连接方式不外乎：丝扣连接及法兰连接。

b、镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

ps：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。

Φ还能表示管材的外径，但是此时应该在其后面乘以壁厚。

 03   Φ表示普通圆的直径

当然了，Φ还能表示管材的外径，但是此时应该在其后面乘以壁厚。如：Φ25×3，表示外径为25mm，壁厚为3mm的管材。

对无缝钢管或者有色金属管道，应标注“外径×壁厚”。如：Φ107×4，其中Φ可省略。

中国、ISO和日本的部分钢管标注采用壁厚尺寸表示钢管壁厚系列。对于这类钢管，表示方法为管外径×壁厚。如：Φ60.5×3.8

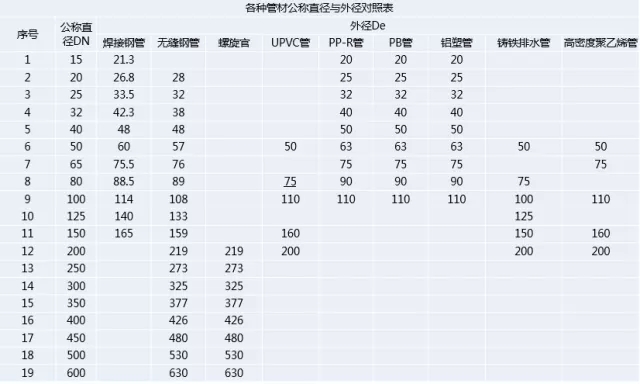

各管材公称直径和外径对照表

DN 、De、Dg、Φ 的区别▼

DN Nominal diameter

De external diameter

Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg 是国产货， 有中国特色的国产货，现在都不用了。

  DN 、De、Dg 、Φ的关系

De 量的是管道外壁的直径

DN 是 De 减一半管壁的厚度得的数

Dg 一般没人用

Φ表示普通圆的直径

管径应以 mm 为单位，管径的表达方式应符合下列规定：

水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材，管径宜以公称直 径DN表示；

无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材，管径宜以外径×壁厚Φ表示；

钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材， 管径宜以内径 d 表示；

塑料管材，管径宜按产品标准的方法表示；

当设计均用公称直径 DN 表示管径时，应有公称直径 DN 与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用 de(公称外径)×e(公称壁厚)表示(GB 5836.1-92)，给水用聚丙烯(PP)管材规格用 de×e 表示(公称外径×壁厚) 塑料管在工程图上的标示。

公制标示 ( metric dimension size )

以DN表示 一般称为“公称尺寸”，它不是管外径、也不是管内径。是外径与内径的平均值，我们称平均内径。

例如：外径 63mm 的塑料管之公制标示 ( mm dimension size ) DN50

ISO 公制标示 ( ISO metric dimension size )

以 Da 表示 PVC 管，ABS 管之管外径

以 De 表示 PP 管，PE 管之管外径

例如：外径 63mm 的塑料管之公制标示 ( mm dimension size )
Da63 对 PVC 管，ABS 管而言。

De– PPR、PE管、聚丙烯管 外径

DN– 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径

d — 混凝土管公称直径

ф– 无缝钢管或者有色金属管道应标注“外径×壁厚

• 规范/图集名称：《GB50208-2011 地下防水工程质量验收规范》
• 实施日期：2016-08-01
• 被替标准号：GB50303-2002

内容简介

本规范适用于电压等级为35KV及以下建筑电气安装工程的施工质量验收。

本规范共分25章和8个附录，主要内容包括总则，术语和代号，基本规定，变压器、箱式变电所安装，成套配电柜、控制柜(台、箱)和配电箱(盘)安装，电动机、电加热器及电动执行机构检查接线，柴油发电机组安装，UPS及EPS安装，电气设备试验和试运行，母线槽安装，梯架、托盘和槽盒安装，导管敷设，电缆敷设，导管内穿线和槽盒内敷线，塑料护套线直敷布线，钢索配线，电缆头制作、导线连接和线路绝缘测试，普通灯具安装，专用灯具安装，开关、插座、风扇安装，建筑物照明通电试运行，接地装置安装，变配电室及电气竖井内接地干线敷设，防雷引下线及接闪器安装，建筑物等电位联结等。

本规范修订的主要技术内容是：1．将规范适用范围从电压等级10kV及以下修改为35kV及以下；2．取消了架空线路及杆上电气设备安装和槽板配线章节，裸母线安装，配电(控制)屏、盘安装及部分属于设计规范的内容；3．增加了塑料护套线直敷布线章节；4．补充了低压和特低电压配电线路的安装技术要求；5．补充了剩余电流动作保护器和接地故障回路阻抗等测试要求；6．补充了高压设备、电缆的安装技术要求；7．补充了电涌保护器(SPD)的检查内容；8．补充了材料进场验收、工程过程验收的检查方法和检查数量；9．明确了钢导管连接处保护联结导体的材质、规格;10.将原规范的第28章“分部(子分部)工程验收”与第3章“基本规定”合并为第3章“基本规定”中的第4节“分部(子分部)工程划分及验收”，并结合规范要求增加了相关质量控制资料;11．将原规范的第25章“避雷引下线和变配电室接地干线敷设”拆分为两个章节，将避雷引下线的安装纳入接闪器安装内容中，为第24章“防雷引下线及接闪器安装”，变配电室接地干线敷设内容中增加了电气竖井内的接地干线敷设要求，修改后为第23章“变配电室及电气竖井内接地干线敷设”；12．对原规范部分条文进行了补充、完善和调整。

规范目录

1 总 则
2 术语和代号
2．1 术语
2．2 代号
3 基本规定
3．1 一般规定
3．2 主要设备、材料、成品和半成品进场验收
3．3 工序交接确认
3．4 分部(子分部)工程划分及验收
4 变压器、箱式变电所安装
4．1 主控项目
4．2 一般项目
5 成套配电柜、控制柜(台、箱)和配电箱(盘)安装
5．1 主控项目
5．2 一般项目
G 电动机、电加热器及电动执行机构检查接线
6．1 主控项目
6．2 一般项目
7 柴油发电机组安装
7．1 主控项目
7．2 一般项目
8 UPS及EPS安装
8．1 主控项目
8．2 一般项目
9 电气设备试验和试运行
9．1 主控项目
9．2 一般项目
10 母线槽安装
10．1 主控项目
10．2 一般项目
11 梯架、托盘和槽盒安装
11．1 主控项目
11．2 一般项目
12 导管敷设
12．1 主控项目
12．2 一般项目
13 电缆敷设
13．1 主控项目
13．2 一般项目
14 导管内穿线和槽盒内敷线
14．1 主控项目
14．2 一般项目
15 塑料护套线直敷布线
15．1 主控项目
15．2 一般项目
16 钢索配线
16．1 主控项目
16．2 一般项目
17 电缆头制作、导线连接和线路绝缘测试
17．1 主控项目
17．2 一般项目
18 普通灯具安装
18．1 主控项目
18．2 一般项目
19 专用灯具安装
19．1 主控项目
19,2 一般项目
20 开关、插座、风扇安装
20．1 主控项目
20．2 一般项目
21 建筑物照明通电试运行
21．1 主控项目
22 接地装置安装
22．1 主控项目
22．2 一般项目
23 变配电室及电气竖井内接地干线敷设
23．1 主控项目
23．2 一般项目
24 防雷引下线及接闪器安装
24．1 主控项目
24．2 一般项目
25 建筑物等电位联结
25．1 主控项目
25．2 一般项目
附录A 各子分部工程所含的分项工程和检验批
附录B 发电机交接试验
附录C 低压电器交接试验
附录D 母线螺栓搭接尺寸
附录E 母线搭接螺栓的拧紧力矩
附录F 母线槽及电缆梯架、托盘和槽盒与管道的最小净距
附录G 导管或配线槽盒与热水管、蒸汽管间的最小距离
附录H 螺纹型接线端子的拧紧力矩
本规范用词说明
引用标准名录
附：条文说明

 给排水规则

1、室内外界线：阀或外墙皮 1.5m；

2、各类给排水管道分材质、管径，按施工图所示中心线长度以“10m”为计量单位，不扣除阀门、管件、器具组成和井类所占长度（化粪池需扣除）。

3、室内管道安装（室内铸铁给水管及 DN≥200 的排水管道除外）定额内已包括 了管卡（座）、托钩、支吊架制安及除锈刷漆，以及碳钢管、铸铁排水管除锈刷 底漆内容，不再另行计算。

4、室内给水铝塑复合管、塑料管等，若设计要求嵌墙或楼(地)面暗敷时，定额人工乘以系数 0.80，同时按实调整管件及管卡、扣座、支架等材料用量；

5、设置于管道间、管廊、已封闭的地沟、吊顶内的管道系统（含阀门、法兰、 支架、刷油、绝热等全部工程），定额人工乘以系数 1.3。

6、卫生器具与给排水管道的界线划分（要考虑卫生器具是否用户自理）

7、各种阀门安装均以“个”为计量单位。 注：与法兰阀门相配套的法兰盘、螺栓和垫片，在消耗量定额中已经包含，不能另行计算；当阀门安装如仅为一侧法兰连接时，定额所列法兰、带帽螺栓及垫圈 数量减半，其余不变。 各法兰以“副”为单位计量，配套用螺栓已综合包含。螺纹水表安装包括表前闸 阀；给排水系统不计系统调整费，计取脚手架搭拆费。

给排水需要掌握知识点

通风空调造价计算规则

1、风管制作安装以施工图示风管规格按展开面积计算，不扣除检查孔、测定孔、 送风口、吸风口等所占面积，以”10m2″为计量单位。

2、 风管长度一律以施工图示中心线长度为准 （主管与支管以其中心线交点划分） ， 包括弯头、三通、变径管、天圆地方等管件的长度，但不得包括部件所占长度。

直径和周长以图示尺寸为准（变径管、天圆地方均按大头口径尺寸计算），咬口重叠部分已包括在定额内，不得另行增加。

3、软管（帆布接口）制作安装，按图示尺寸以”m2″为计量单位。

4、风机盘管连接管仅适用于风机盘管的送吸风连接管，即风机盘管接至送、回 风口的管段，其他部位的风管可按本章相应定额项目执行。

造价计算规则

1、控制设备及低压电器安装均以“台”或“个”为计量单位。

2、控制设备安装未包括二次喷漆及喷字，电器及设备干燥，焊、压接线端子， 端子板外部（二次）接线。

3、焊（压）接线端子以“10 个”为单位计量，端子板外部接线按设备盘、箱、 柜、台的外部接线图计算，以”10 个”为计量单位。

4、各种配管应区别不同敷设方式、敷设位置、管材材质、规格，以“延长米” 为计量单位，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。

5、配管工程均未包括接线箱、盒及支架制作安装、如发生按相应项目另计。

6、接线箱安装工程量，应区别安装形式（明装，暗装）、接线箱半周长，以及 接线盒类型，以”10 个”为计量单位计算。

7、管内穿线的工程量，应区别线路性质、导线材质、导线截面，以单线”延长米”为计量单位计算。

8、管内穿线长度=（配管长度+导线预留长度）X 同截面导线根数

9、灯具安装的工程量，应区别灯具的种类、型号、规格以”10 套”为计量单位计 算。 开关、按钮安装的工程量，应区别开关、按钮安装形式，开关、按钮种类，开关 极数以及单控与双控，以”10 套”为计量单位计算。

10、插座安装的工程量，应区别电源相数、额定电流、插座安装形式、插座插孔 个数，以”10 套”为计量单位计算。

工程工程量是工程活动中的一项重要内容。首先，它是编制施工图的重要因素，工程量是否准确，直接关系到工程的准确性。其次，工程量是施工企业编制施工作业计划、合理地安排施工进度，组织和安排材料和构件、物资供应的重要数据。另外，它还是基本建设财务管理和会计核算的重要依据。

对大部分工程而言，工程量耗用的时间占全部施工图预算编制工作的60%-70%以上，如果用套项，则所占的比例更大，为90%以上。针对这种情况，利用各种技巧，快速、准确地计算工程量是工程预算从业者面临的一个重要问题。工程量图形算量的出现对减轻造价工作者劳动强度起到了重要作用，但鉴于算量软件还不普及的情况下，手工算量的技巧还有深入研究的必要，下面是笔者谈谈在工程实践中积累的一些手工算量的经验和技巧，以供相关人员参考。

·一、利用各种基数计算工程量的技巧

在工程量计算中有一些反复使用的基数。对于这些基数，我们应在计算各分部分项工程量以前先计算出来，供在后面计算时直接利用，而不必每次都计算，以节约时间，提高计算的速度和准确性。这些基数主要为“三线一面”，即“外墙外边线”、“外墙中心线”、“内墙净长线”和“建筑面积”。对于“三线”的长度，如遇墙厚不一或各层平面布局不同时，应按墙厚、层分别统计。另外“室内净面积”“首层建筑面积”和“内墙面净长线”也是经常利用的基数。

1．建筑面积（S建筑面积）和首层建筑面积（S首层建筑面积）。

建筑面积本身也是一些分部分项的计算指标，如脚手架项目、垂直运输项目等，在一般情况下，它们的工程量都为S建筑面积。S首层建筑面积可以作为平整场地、地面垫层、找平层、面层、防水层等项目工程量的基数，如北京市建筑工程预算定额中，曾经把平整场地的工程量按S=1.4S首层建筑面积计算。

2．室内净面积（S室内净面积）。

室内净面积可以作为室内回填土方、地面找平层、垫层、面层和天棚抹灰等的基数。利用这个基数有两点要注意：一是，如果地面是做块料面层时，地面面层的工程量S应在S室内净面积的基础上，加口处的块料面积；二是，天棚若为斜天棚，则应在室内净面积的基础上乘坡度系数。

3．外墙外边线的长（L外墙外边线）。

外墙外边线是计算散水、外墙面（裙）装饰、外脚手架等项目的基数。

（1）散水的计算。按国家预算定额规定的工程量计算规则，散水是按实际面积计算，如果建筑物的外形是一种非四边形的多边线，而我们仍按逐块累加的方法计算的话，则很难计算。在实际工程中，我们可以这样计算，如散水宽度为B，则散水面积工程量S散水=L外墙外边线×B+4B2，这个公式不但适用于矩形的建筑外形，还适用于非矩形的建筑外形。

（2）外墙面（裙）装饰面积计算。如建筑物外墙面（裙）高度为H，则外墙面（裙）装饰面积S=L外墙外边线×H.

（3）外脚手架的工程量计算。外脚手架的工程量S=L外墙外边线×H，H为檐高。

4．外墙中心线（L外墙中心线）。

外墙中心线是外墙基础沟槽土方、外墙基础体积、外墙基础防潮层等项目工程量的计算基数。

（1）外墙基础沟槽土方，V=L外墙中心线×S沟槽横断面积。

（2）外墙基础体积，V=L外墙中心线×S沟槽横断面积。中 华 考 试 网

（3）外墙体积，V=L外墙中心线×H×δ，H为墙高，δ为墙厚。

（4）外墙基础防潮层面积，S=L外墙中心线×δ，δ为外墙基础厚。

5．内墙净长线（L内墙净长线）。

内墙净长线的作用主要表现在计算内墙体积上，内墙体积V=L外墙中心线×H×δ，H为墙高，δ为墙厚。值得注意的是，我们不能像利用外墙中心线一样，把内墙净长线用在计算内墙沟槽土方体积和内墙基础体积上，原因是内墙净长线不等于内墙基础净长线，前者在数值上较后者大。

6．内墙面净长线（L内墙面净长线）。

内墙面净长线不同于内墙净长线，外墙的内面也称为内墙面。用内墙面净长线来计算踢脚线和内墙面抹灰工程量很方便。

（1）踢脚线L的计算。根据国家定额规定，踢脚线的工程量为室内净空周长，即房间内墙面的长度，即L=L内墙面净长线。不过，防腐耐酸章节的踢脚线，则不能按此方法计算。

（2）内墙面抹灰面积S.如前所述，内墙面不同于内墙墙面，如果仅仅用内墙净长线计算，则会出现工程量漏算的情况。利用内墙面净长线计算内墙面抹灰，则S=L内墙面净长线×H，H为内墙面净高。当然，我们在计算时，亦可几种基数交叉和配合使用。如我们计算出内墙面净长线，则可根据矩形面积计算公式，算出室内净面积S室内净面积，利用外墙外边线计算出首层建筑面积等。

·二、合理安排计算顺序也是快速计算工程量的技巧

合理安排工程量计算顺序是快速准确计算工程量的关键之一。计算工程量时，有些项目是相互联系的，如果计算顺序安排不当，就会使有些数据重复计算，增大计算工程量、降低计算速度。安排工程量计算顺序的原则是尽量少翻阅图纸、资料，以求快速、方便。对于一般工程，分部工程量计算顺序应为先地下后地上，先主体后装饰，先内部后外部。在计算建筑和装饰部分时也要对计算顺序进行合理安排。

1．计算建筑部分时，应按基础工程、土石方工程、混凝土工程、木窗工程、砌筑工程这样一个顺序，而不能按定额的章节顺序来计算，否则会对某些项目反复计算，从而浪费大量的时间。例如，我们先算出了混凝土工程中的梁、柱的体积和门窗面积，那么，在计算砌筑工程需要扣除墙体内混凝土构件体积和门窗部分在墙体内所占体积时，可以利用前面计算的梁、柱的体积和门窗部分所占的体积。利用这些数字时，要注意这样两个问题，一是要看梁、柱等混凝土构件是否在所计算的墙体内，如在墙体内，则扣除，否则，不扣除；二是当梁、柱宽不同于墙厚时，即梁、柱不完全在墙体内时，只能部分扣除，而不能扣除整个混凝土构件的体积。同样，在计算回填土方和土方运输时，砖基础的体积也可以为后面的计算所利用。

当然，在计算各分部的各项目工程量时，也有一定的顺序技巧。如计算混凝土工程部分时，一般应采用由下向上，先混凝土、模板后钢筋，分层计算按层统计，最后汇总的顺序。砌筑工程可从整体上分层计算，每层的量可采取“整算零扣”的方法。

2．计算装饰部分时，要先地面、天棚，后墙面。先算地面工程量的好处是可以利用地面的面积，计算出平面天棚和斜天棚的面积。计算墙面扣除门窗及洞口面积时，可利用先前算出的面积。当以房间为单元计算抹灰工程量时，有一点值得注意的是，同一门窗要扣两次面积。

3．计算预制混凝土构件时，要按预制构件的施工顺序计算。根据工程量计算规则，预制混凝土构件的制作、运输、安装都要计算损耗量。因此，我们在计算预制混凝土构件时，首先根据施工图计算预算量，再依次根据定额规定的损耗率计算制作工程量、运输工程量、安装工程量，最后计算预制构件灌缝工程量。利用这个顺序计算，除了计算的快速和准确外，还能保证预制构件计算项目的科学性，不会漏项。

·三、利用“两表”（预制混凝土构件表、门窗表）计算的技巧

1．预制混凝土构件表。该表主要用于统计和计算预制混凝土构件混凝土工程量以及钢筋、模板用量。计算时应按结构施工图顺序每图单独列表，以防漏算。在计算结构工程量时，宜一次算出并填入相应表内，并注意标出对应位置，以便在计算相应墙体工程量时扣除。其中，相同型号的预制构件只计算一次，另统计出该构件的各层数量和总数。（预制混凝土构件表表式略）

2．门窗表。该表应在计算主体工程前先行完成。根据设计图特点，列表统计各种门窗的数量、单个面积、总面积、型号、材质、作法，以供列项用，并分别列出各层以及不同墙厚位置的数量与面积，供计算内外墙砌筑工程量和抹灰工程量。（门窗表表式略）

·四、利用预算手册和各种标准计算的技巧

为了提高计算速度，各地都编有预算手册，利用预算手册可使一些烦琐、零星的计算变成查表计算，从而简化计算过程，以节约时间。例如，在计算砖基础工程量时，某一砖基础高1.2m，基础墙宽度为240mm，长10m，大放脚为等高六层，如果直接计算则很麻烦，特别是大放脚部分。计算时我们利用公式“基础断面积=基础墙宽度×基础高度+大放脚增加断面积”得到：

S=1.2×0.24+42×0.0625×0.126=0.619（㎡）

如果我们利用预算手册中“等高、不等高砖基础大放脚折加高度和大放脚增加断面积表”，查到折加高度和增加面积分别为1.378m和0.3308㎡，则：

S=0.24×（1.2+1.378）=0.619（㎡）或S=1.2×0.24+0.3308=0.619（㎡）

从以上计算可以看出，利用预算手册可以使有些本来很复杂的计算变得简便。

对于采用的人孔板、洗涤池、小便池、晒衣架等，这些部分经常碰到，每个部分需计算的项目很多，计算时又很烦琐，因此，我们平时可以把相应的单位工程量计算出来，写在上，需要用时直接使用。

总之，建筑工程预算的工程量计算是一项复杂、烦琐的工作，要做好这项工作，不仅要认真、细致，更要懂得如何利用各种技巧去简化计算，以减少劳动强度，节约时间和保证计算的准确性。只有这样，我们才能适应新形势下建筑工程预算工作对我们的要求。

1、耐用为先
在庭院的各种材料都要经历风吹日晒，所以在选材上一定要耐用，在家具上现在也已经有了很多的选择，从编藤到铸铝到实木，有很多的范围可选，当然如果想自己设计家具，首先推荐大家使用的是实木，在选择上要选择油分比较大的材质，如杉木、松木、柚木等，而且一定要做防腐处理，但对于这样的家具一定要好做好变形和褪色的准备。

2、注意加固
对于自制的庭院家具，在连接件的选择上，必须细心一些，因为它关系到户外家具的坚固，总不能风一吹就散架了，要和地面连接牢固，通过绳索、或者埋载的方式固定。在户外家具部件的连接上，通常采用榫接或者金属件连接，工艺好的榫接家具也更具有田园的自然和结构的美感。

3、在庭院建设一个儿童乐园
在这个庭院中，孩子们被安排在了不远处的草坪上，草坪有着微小的起伏，秋千上摆放着可爱的小熊，秋千下方有一块野餐垫，孩子们在这里自由自在地奔跑、嬉戏、追逐，丝毫不用担心他们的安全，这大概是很多客户脑海中经常浮现的美好景象。

4、木艺的使用
木质景观有着自然朴实、生态健康和高品位的特性，庭院木艺景观的原料以选择坚硬耐用、耐腐蚀的材料为好，以便其本身的自然美能更好地发挥，为庭院小品增色。

5、石景
园林造景离不开山石，石景是庭院景观的一个重要组成部分，在设计过程之中也应重视选用匹配石景的植物，营造充满自然野趣的生态景观。

6、在自家庭院做一片“枯山水”
日本式庭院吸收中国庭园风格后自成一个系统，对自然高度概括和精练，成为写意的“枯山水”，庭院之中合适的植物、石头、水、灯光、沙砾是必不可少的。庭院地面除了植被外，就是各种卵石和碎石。沙砾在日式庭院中主要模仿海面波纹和水纹来铺设，能给人以大海的冥想。

7、用软装小品营造风格
软装的小品在定义一个风格上有至关重要的作用，譬如在地中海装修风格上，可以选择蓝色的物件进行点缀。

8、利用植物进行空间分隔
在庭院空间内往往利用中层植物及灌木作为庭院景观空间分隔的基本因素，若在这个基础上再加上更多的中高层乔木的围合，就会产生半敞开甚至相对封闭的景观空间，进而利用植物配置的变化来有效地对庭院空间进行有效分隔。

9、不要小看花盆
在别墅庭园中，要想吸引大众的目光，选择与植物匹配的花盆也是比较重要的，另外还需要考虑制作花盆的材料以及花盆摆放排列的风格。

10、庭院中的大地艺术
利用零散的石料做出的弧形纹样给空间增加了很多神秘感和趣味性，在石块排列的部分，可以只堆放石子，还可以散铺玻璃球、贝壳、糖果等让人意想不到的装饰物，让庭院更加艺术生动起来。

11、铺装与草坪评贴图案
铺装与草坪形成图底转换关系，构成的花朵图案为庭院空间增添了活泼的氛围，铺装也被草坪切割出一些独立的空间，满足不同的用途。

12、照明最重要的几个原则
首先，景观照明设计应体现“以人为本”的原则，应创造安静、幽雅、舒适的生活环境和意境。第二，灯光不能照入室内给居住者造成光污染，也必须保证设备的安全可靠性。第三，应以庭院内雕塑、小品、绿地、花坛等为照明设计重点。

使用Revit还不会在族构件曲面上贴图？本节就重点介绍了Revit在族构件曲面上贴图的操作流程，还不了解的朋友就跟着小编学习一下吧，希望对你们有所帮助。

　　单击图像矩形框右侧下来小三角展开，选择“编辑图像”命令，进入“纹理编辑器”对话框，对图像进行编辑修改。

　　上面就是小编为大家讲解的Revit在族构件曲面上贴图的操作流程，一起来学习学习吧。相信是可以帮助到一些新用户的。

    在做项目过程中，会经常使用到CAD图纸。那么有一些CAD图纸有外部参照，并对其修改不了，今天介绍一个方法。

    在着色模式下，管道附件一旦与管道相连接，会变成一致的颜色。项目实施的过程中，某些时刻要求需要用不同颜色将管道与管道附件区分开，这时候需要用到过滤器。

    一般情况下赋予管道颜色有两种方式：第一种，通过在管道系统中对材质进行编辑；第二种，通过过滤器过滤。以下方机房为例，如图所示为过滤前场景。

    01、如果是第一种情况：

    单击属性栏中的“可见性图形替换”，如图所示，或者单击视图面板下的过滤器。

    02、在弹出的对话框中选择“过滤器”，单击编辑/新建，创建过滤器，过滤对象选择管道附件，过滤条件无，如图所示。

    03、创建完成后添加管道附件过滤器并修改颜色，如图所示。

    04、返回三维界面可以看到管道附件颜色已经更改，如图所示。

    05、如果是第二种情况，管道颜色通过过滤器赋予，也存在两种情况。第一种，在创建过滤器时未勾选管道附件，如图所示。在此种情况下可按上述方法达到目的，管道附件与管道颜色并无关联，如果二者颜色一致，可更改其中一个。

    06、另外一种情况，创建管道过滤器的同时勾选管道附件，如图所示。解决方法仍然是创建管道附件过滤器，但是需要将管道附件过滤器放到管道过滤器之前，如图所示，这样也可以达到目的，如图所示。

    区分管道附件与管道颜色的意义：

    在创建管道系统的时候，往往不会特意将管道与管道附件区分开，但在后期可能会有区分的需要，这时候用过滤器区分二者颜色简单方便。

    来源丨益埃毕教育

    在做装修模型的时候，使用拆分面加填色可以更符合实际情况。

    1.首先点击修改选项卡几何图形面板上的拆分面命令，如图示位置。

    2.然后鼠标放置在墙一侧，左键单击一次，选择要拆分的墙面，选择“修改|拆分面>创建边界”上下文选项卡中，绘制面板内，选择拾取线命令。鼠标点击天花板（中间板）上面，如图示位置，则拾取绘制出一条分割线。

    注：如拾取的线过长，则需要将线端点截止在墙面线范围内。鼠标拖拽或修剪皆可。

    3.选择在修改选项卡几何图形面板上的填色面命令，如图所示位置。

    4.在弹出的材质浏览器中选择想要的材质，如图示。

    5.再点击下部分墙面，给它添加材质。

    Revit中颜色间隔显示的设置！在Revit中，有时需要绘制带有颜色间隔的图案，那么在Revit中如何创建呢?下面以Revit2016进行实际操作。

    方法一：利用拆分命令绘制颜色间隔

    1、绘制一个任意图元，选中，点击“拆分面”命令，将图元表面拆分成条形(注意边缘不能画线)，如图所示。

    2、使用“填色”命令为表面添加条纹颜色，如图所示。

    方法二：利用材质外观渐变色绘制

    1、绘制一个常规模型，选中，添加材质。

    2、选择材质“外观”下“常规”选项，将图像改为“渐变”，在纹理编辑器中改变节点颜色。

    方法三：利用线样式创建颜色间隔条纹

    1、点击“管理”选项卡下“其他设置”菜单，选择“线型图案”命令，分别新建一个间隔线型和实线型。

    2、在“其他设置”中调整线宽，完成后选择“线样式”，修改子类别下新建“实线”和“间隔线”，修改线宽和线型图案，分别设置颜色。

    3、有颜色的条纹绘制完成。

    意义：现实生活中有很多的带有间隔条纹图案的物品，比如斑马线、脚手架等等，掌握这类条纹的设置方法，对建模大有益处。

文章来源：科度BIM 图/文：丹丹

巧换外观颜色—材质

在Revit中建模，我们通常会用颜色区分类别及图元，可以更直观去区分各个构件，一般情况下我们会用到这几种方法：①材质；②模型类别；③过滤器；④替换图元。

    1、今天讲第一种，材质区分，以系统墙为例。

启动功能区【建筑】→【墙】命令，绘制两道墙，如图1所示：

    图1

    选中任意一道墙，在属性栏中，点击编辑类型进入墙的编辑对话框，如图2所示：

    图2

    在构造下方，“结构”里点击编辑，进入“编辑部件”对话框，如图3所示：

    图3

    点击“结构”后按类别，进入材质浏览器对话框，图4所示：

    图4

    ①新建材质；

②选择相应材质，更改颜色；

③点击外观，选择“颜色”，可在此更改外观颜色。

根据项目设置完成后，点击确定，如图5所示：

    图5

    文章来源：华筑建筑科学研究院

    本文为华筑—比目鱼独家技术贴，作者华筑—陆明燚。

    一、命令概述

    一种分隔承重构件。楼板层中的承重部分，它将房屋垂直方向分隔为若干层，并把人和家具等竖向荷载及楼板自重通过墙体、梁或柱传给基础。楼板是基于标高，通过拾取墙或者使用“线”工具绘制楼板边界而创建的。

    二、使用技巧

    1、楼板的构造设置

    （1）位置：“建筑”选项卡→“构建”面板→“楼板”命令

    （2）选择楼板的类型：

    ▲图一

    （3）建筑楼板构造设置：在楼板属性对话框中单击编辑类型，打开“编辑部件”对话框，系统默认的楼板已有功能只有结构一部分，在此基础上可插入其他的功能结构层，以完善其结构构造。

    ▲图2

    （4）插入新的层级：单击功能区前段的序号，这时该行出于全部被选择的状态，再次单击下边的“插入”按钮，这时选择上方会出现新的添加行。

    ▲图3

    （5）新层级功能类型选择：单击功能块下的“结构[1]”单击后面的下拉按钮，在弹出的功能类型中选择功能类型。

    ▲图4

    （6）新层级材质添加：在功能添加完成后，需要对每一项功能赋予相应的材质。单击材质后面的按钮，在弹出的“材质浏览器”中选择所需的材质。

    ▲图5

    材质添加完成后在每一项功能后面的厚度框中输入相应的数据即可，所有厚度值都输入完成后，在“墙体信息厚度总计”一项就会显示当前墙体的总厚度值。单击“确定”完成楼板构造设置。

    2、楼板的创建

    （1）设置绘制平面：楼板是基于某标高而绘制的，在项目浏览器楼层平面目录下双击楼层标高，进入到对应的楼层平面。

    （2）设置楼板参数：楼板的参数设置也包括类型属性和实例属性的设置，其中主要的参数有楼板的材质、厚度、功能以及自然标高偏移值等。

    ▲图6

    （3）绘制边界：在绘制面板上选取绘制的工具和命令，在绘图区域绘制楼板的边界线，需要注意的是楼板的边界必须是闭合环。

    ▲图7

    （4）设置坡度箭头:当楼板存在一定坡度时，可绘制坡度箭头。选择坡度箭头，在其实例属性中设置相应的参数。需要注意的是一块楼板只能有一个坡度箭头。

    ▲图8

    （5）设置楼板跨方向：通过使用该楼板跨方向可更改钢面板的方向。只需点击跨方向然后再在草图中点选你要设置跨方向的线即可。

    ▲图9

    所有参数设置完成后单击上面的对勾即可。

    三、案例应用

    下图为一带有坡度的楼板，请根据下图绘制楼板并设置参数

    ▲图10

    来源丨益埃毕教育

    在Revit中，当传递Revit文件，在新电脑Revit软件中打开文件后，所有自定义添加的图像都将丢失。

    1、在新的电脑打开Revit软件，单击“文件”菜单中“选项”命令。

    2、在弹出的“选项”对话框的“渲染”分组下，将材质所在位置添加进来。

    3、打开项目，已经丢失的贴图已经重新显示在构件上了。

    意义：由于项目中添加的图像为本地文件，所以在项目传递的过程中，会出现渲染的图像丢失的现象。通过学习上述文章，将图像的文件夹在“选项”对话框“渲染”分组下重新添加，可以大批量的恢复材质中添加的图像，达到项目想要的渲染效果。

土建工程量的是工程审计的重点，掌握工程量的计算对于入大有裨益。

工程量重点分为墙体、门窗、过梁、阳台、挑檐、雨蓬、柱子、梁等八个方面，土木君详细整理了这八个方面的计算范围、公式、难点及注意事项，希望对初学造价者有所帮助！

01 墙体计算方法

1、墙体工程量

砖基础与墙身的划分,以首层设计室内地坪为界，设计室内地坪以下为基础，以上为墙身;如墙身与基础为两种不同材质时，按材质不同处为分界线。　　

（1）墙体体积：砼墙；砖墙

（2）砼墙模板

（3）砼墙高度超过3.6m增价

（4）内外脚手架　　

2、墙体工程量计算方法

（1）墙体体积＝长×宽×高—门窗洞口体积—墙内过梁—墙内柱—墙内梁等。　　

①实心砖墙、空心砖墙及石墙均按设计图示尺寸以体积计算。

扣除门窗洞口、过人洞、空圈、嵌入墙内的钢筋混凝土柱、梁、圈梁、挑梁、过梁及凹进墙内的壁龛、管槽、暖气槽、消火栓箱所占体积。

不扣除梁头、板头、檩头、垫木、木楞头、沿缘木、木砖、门窗走头、砖墙内加固钢筋、木筋、铁件、钢管及单个面积0.3㎡以内的孔洞所占体积。

凸出墙面的腰线、挑檐、压顶、窗台线、虎头砖、门窗套的体积亦不增加，凸出墙面的砖垛并入墙体积内。　　

a墙长度：外墙按中心线，内墙按净长计算。　

b墙高度：　　

i外墙：斜(坡)屋面无檐口天棚者算至屋面板底；有屋架且室外均有天棚者算至屋架下弦底另加200mm；无天棚者算至屋架下弦底另加300mm，出檐宽度超过600mm时按实砌高度计算；平屋面算至钢筋混凝土板底。　　

ii内墙：位于屋架下弦者，算至屋架下弦底；无屋架者算至天棚底另加100mm；有钢筋混凝土楼板隔层者算至楼板顶；有框架梁时算至梁底。　　

iii女儿墙：从屋面板上表面算至女儿墙顶面(如有混凝土压顶时算至压顶下表面)。　　

iv内、外山墙：按其平均高度计算。　　

v围墙：高度算至压顶下表面(如有混凝土压顶时算至压顶下表面)围墙柱并入围墙体积内。　

②现浇混凝土墙按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积，扣除门窗洞口及单个面积0.3㎡以外的孔洞所占体积，墙垛及突出墙面部分并入墙体体积计算内。　

•钢筋混凝土墙应扣除门窗洞口所占的体积。

•墙的高度按下层板上皮至上一层板下皮的高度计算。

•混凝土墙与柱连在一起时，如混凝土柱不突出墙外，混凝土柱的体积并入墙体内计算；

•混凝土墙与梁连在一起时，如混凝土梁不突出墙外且梁下没有门窗（或洞口），混凝土梁的体积并入墙体内计算；如混凝土梁突出墙外或梁下有门窗（或洞口），混凝土墙与梁应分别计算。　

（2）砼墙体的模板＝墙体的外露面积＋洞口侧壁面积　　XX2004计算规则：混凝土、及支架按照设计施工图示混凝土体积计算。　　

（3）砼墙高度超过3.6m增价=砼墙高度超过3.6m的墙体体积总和。　　

（4）内外脚手架按墙面垂直投影面积计算。外墙脚手架长度按外墙外边线计算，内墙脚手架长度按内墙净长计算。高度按自然地坪至墙顶的总高计算。　　

3、墙体工程量计算的难点

（1）在计算墙体之前，必须计算出相应的扣减量。比如，柱或梁宽度比墙大的情况，在计算柱或梁时，必须考虑柱或梁嵌入墙内的体积。

（2）模板类似。

（3）砼墙计算时要分别计算门窗（或洞口）上墙和非门窗（或洞口）墙。

4、分层墙的计算

（1）分层墙墙厚以及偏心不一样时要分别计算墙体计算中心线；

（2）分层墙扣减时要分层扣减。

（3）女儿墙：从屋面板上表面算至女儿墙顶面(如有混凝土压顶时算至压顶下表面)

02 门窗计算方法

1、门窗工程量

（1）门窗面积:洞口面积；框外围面积。　　

（2）门窗个数　　

（3）窗玻璃：框外围面积。　　

（4）窗台板体积　　

（5）窗台板模板　　

2、门窗工程量的方法

（1）门窗面积:洞口面积=洞口宽度*洞口高度　　

框外围面积=（洞口宽度-框扣尺寸）*（洞口高度-框扣尺寸）

（2）门窗个数　　

（3）窗玻璃面积=框外围面积。　　

（4）窗台板体积=窗台板截面积*窗台板长度　　

（5）窗台板模板=窗台板的底模＋窗台板的侧模　　

①窗台板的侧模＝窗台板侧面长度×窗台板底部外露宽度　　

②窗台板侧模＝窗台板侧面长度之和×窗台板高度　

3、门窗工程量计算难点

计算门窗本身工程量并没有难点，实际工程中门窗的难点在于其尺寸不同导致其他构件工程量的变化，主要体现在：

（1）过梁工程量　　

（2）墙体工程量　　

（3）内外装修洞口侧壁工程量　　

（4）窗台板工程量等。　

03 过梁计算方法

1、过梁工程量　

（1）过梁体积：砖过梁；砼过梁。

（2）砼过梁模板。

（3）挑出部分装修。　　

2、过梁计算

（1）过梁的体积　　过梁的体积＝过梁截面面积×过梁的长度(门家宽度+500mm)　　

（2）过梁的模板　　过梁模板面积＝过梁的底模＋过梁的侧模　　

①过梁的侧模＝洞口净长度×过梁宽度　　

②过梁侧模＝过梁侧面长度之和×过梁高度　

（3）挑出部分装修=过梁侧面长度*过梁外露宽度　　

3、过梁工程量计算难点

（1）矩形、异形过梁计算时必须考虑过梁与墙相交的情况，计算嵌墙体积；　　

（2）矩形、异形过梁计算时必须注意过梁的标高和圈梁的标高考虑过梁与圈相交的扣减。

04 阳台计算方法

1、阳台工程量

（1）现浇阳台板体积。

（2）现浇阳台板模板。

（3）现浇阳台板装修：上装修，下装修。

（4）栏板体积：现浇栏板；预制栏板。

（5）现浇栏板模板。

（6）现浇栏板装修：内装修，外装修。

（7）阳台扶手：长度或体积，装修。

（8）隔户板：体积；装修。

（9）阳台窗面积。

（10）阳台贴墙装修。　　

2、阳台工程量计算方法

（1）现浇阳台板体积：阳台板按设计图示尺寸以墙外部分体积计算　　

现浇阳台板体积=板面积*板厚　　

如果阳台完全由墙围成，则板面积按墙所围成的净面积计算；

如果阳台有墙与栏板共同围成，则板面积计算：贴墙边扣除墙所占面积，栏板边计算至栏板外边线。　

（2）现浇阳台板模板：阳台板模板面积＝阳台板的底模＋阳台板的侧模。　

（3）现浇阳台板装修：上装修=板面积；下装修=按墙和栏板围成的净空面积计算　　

（4）栏板体积：栏板体积体积=栏板截面面积*中心线长度　　

注：中心线长度是指栏板与栏板之间的中心线，与墙相交计算至墙外侧　

（5）现浇栏板模板：现浇栏板模板面积=现浇栏板侧面模板+现浇栏板端面模板之和　

（6）现浇栏板装修：内装修=栏板内侧净长度*装修高度；外装修=栏板外边线长度*装修高度　

（7）阳台扶手：扶手、栏杆、栏板装饰按设计图示尺寸以扶手中心线长度(包括弯头长度)计算。　　

阳台扶手体积=阳台扶手截面面积*阳台扶手中心线长度　　

阳台扶手装修=阳台扶手中心线长度*装修长度。　

（8）隔户板：隔户板体积=隔户板厚度*高度*隔户板中心线长度　　

隔户板装修=隔户板中心线长度*装修高度*2　　

（9）阳台窗面积　　

（10）阳台贴墙装修：需扣减门、窗、门联窗、洞等。　

3、阳台工程量计算的难点

（1）阳台工程量较多，碎、乱，容易漏项。

（2）体积以及装修计算要考虑中心线，内外净长线；比较麻烦。　

05 挑檐计算方法

1、挑檐工程量

（1）挑檐平板体积；

（2）挑檐平板上表面防水；

（3）挑檐平板下表面装修；

（4）挑檐立板体积；

（5）挑檐立板内装修；

（6）挑檐立板外装修；

（7）挑檐斜板体积；

（8）挑檐斜板外装修；

（9）挑檐斜板内装修。　

2、挑檐工程量的计算方法

（1）挑檐平板体积：挑檐平板体积=挑檐平板中心线长度*平板截面面积　

（2）挑檐平板上表面防水：挑檐平板上表面防水=挑檐平板中心线长度*平板宽度+挑檐立板内边线长度*上翻高度-挑檐立板中心线*挑檐立板宽度　

（3）挑檐平板下表面装修：挑檐平板上表面防水=挑檐平板中心线长度*平板宽度　

（4）挑檐立板体积：挑檐立板体积=挑檐立板中心线*挑檐立板截面面积　

（5）挑檐立板内装修：挑檐立板内装修=挑檐立板内边线长度*立板高度　

（6）挑檐立板外装修：挑檐立板外装修=挑檐立板外边线长度*立板高度+挑檐立板长度*平板厚度　

（7）挑檐斜板体积：挑檐斜板体积=挑檐斜板中心线*挑檐斜板截面面积　

（8）挑檐斜板外装修：挑檐斜板体积=挑檐斜板中心线*斜板宽度　

（9）挑檐斜板内装修：挑檐斜板体积=挑檐斜板中心线*斜板宽度　　

3、挑檐工程量计算难点　

①计算底板、立板、斜板要找中心线长度，比较麻烦。　

②内外装修要用中心线加减立板厚度一半，比较麻烦。　

06 雨蓬计算方法

1、雨蓬工程量

（1）雨蓬面积；

（2）雨蓬体积；

（3）雨蓬立板体积

（4）雨蓬立板外装修

（5）雨蓬立板内装修；

（6）雨蓬上装修；

（7）雨蓬下装修。　

2、雨蓬工程量计算方法

（1）雨蓬面积：雨篷均按伸出墙外的水平投影面积计算，嵌入墙内的梁应按相应子目另列项目计算。

（2）雨蓬体积：雨篷按设计图示尺寸以墙外部分体积计算；包括伸出墙外的牛腿和雨篷反挑檐的体积；嵌入墙内的梁应按相应子目另列项目计算。凡墙外有梁的雨篷，执行有梁板基价。

（3）雨蓬立板体积：雨篷四周垂直混凝土檐总高度超过40cm者，整个垂直混凝土檐按延长m计算，执行栏板基价。

（4）雨蓬立板外装修：雨蓬立板外装修=雨蓬立板外边线长度*立板高度+雨蓬立板长度*底板厚度　

（5）雨蓬立板内装修：雨蓬立板内装修=雨蓬立板内边线长度*立板高度　

（6）雨蓬上装修：雨蓬上装修=雨蓬长度*雨蓬宽度-雨蓬立板中心线*雨蓬立板宽度　

（7）雨蓬下装修：雨蓬下装修=雨蓬长度*雨蓬宽度　　

3、雨蓬工程量计算难点

①计算雨蓬立板中心线长度，比较麻烦。

②雨蓬立板内外装修要用中心线加减立板厚度一半，比较麻烦。

07 柱子计算方法

1、柱子工程量

（1）柱子体积：砖柱；砼柱。

（2）砼柱模板。

（3）砼柱高度超过3.6m增价；

（4）独立柱装修

（5）柱侧装修　

2、柱子工程量计算方法

（1）构造柱工程量计算　　

①构造柱体积＝构造柱体积+马牙差体积　　

其中马牙槎体积＝马牙槎与墙相交宽度*马牙槎嵌入墙内的长度（0.03）*构造柱高度　

②构造柱模板＝构造柱模板+马牙差模板　　

马牙槎模板面积＝马牙槎嵌入墙内的长度（0.03）*构造柱高度　　

（2）构造柱工程量计算的难点　

①构造柱的马牙差算起来很麻烦，必须考虑柱子与几个墙面相交。　

②模板计算难点同体积。　　

（3）框架柱　

①现浇混凝土柱按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积。　　

框架柱体积＝框架柱截面积*框架柱柱高，其中柱高：　　

a有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算。　

b无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。　　

c框架柱的柱高，应自柱基上表面至柱顶高度计算。　

②框架柱的模板＝框架柱周长*框架柱支模高度　　

计算规则：混凝土、钢筋混凝土模板及支架按照设计施工图示混凝土体积计算。　

③预制混凝土柱按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积，柱上的钢牛腿按铁件计算。

（4）砼柱高度超过3.6m增价=砼柱高度超过3.6m的墙体体积总和　

（5）独立柱装修=框架柱周长*装修高度　

（6）柱侧装修=柱外露长度*装修高度

08 梁计算方法

1、梁工程量

（1）梁体积。

（2）梁模板。

（3）梁高度超过3.6m增价；

（4）梁侧装修　

2、梁工程量计算方法

（1）梁的体积＝梁的截面面积*梁的长度　　

现浇混凝土梁按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积，伸入墙内的梁头、梁垫并入梁体积内。　

①梁与柱连接时，梁长算至柱侧面，主梁与次梁连接时，次梁长算至主梁侧面。　

②圈梁与梁连接时，圈梁体积应扣除伸入圈梁内的梁的体积。

③在圈梁部位挑出的混凝土檐，其挑出部分在12cm以内时，并入圈梁体积内计算；挑出部分在12cm以外时，以圈梁外皮为界限，挑出部分为挑檐天沟。

④预制混凝土梁按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积。　

（2）梁的模板面积＝（梁侧面高之和＋梁底）*梁的长度

（3）砼梁高度超过3.6m增价=砼梁高度超过3.6m的墙体体积总和　

（4）梁侧装修=梁外露长度*装修长度　　

3、梁工程量计算的难点

（1）梁的体积计算，要考虑与柱子、砼墙、梁相交时的扣减情况。　

（2）梁的模板不好计算，要考虑净长度。

在Revt软件中，楼梯部位由楼梯板和扶手两部分构成，与其他构件类似，在使用楼梯前应先定义好楼梯类型属性中各类楼梯参数。一般来说，在Revit中建立楼梯需要分解为以下几步进行楼梯定位一建立楼梯构件一布置楼梯一完善楼梯设置。

楼梯创建操作说明

1、注意新建楼梯构件时，一定要理清思路，结合楼梯详图，分析楼梯定位信息、剖面标高、踏步尺寸、踏步级数、梯段宽度、梯板厚度等信息，进入对应的楼层平面视图，根据“楼梯”创建楼梯构件，根据图纸信息定义楼梯构件，包括踏步尺寸、梯板厚度、材质、踏步数量、定位标高等信息，利用“梯段”绘制方式中中“直梯”、“草图”等方式进行楼梯梯段或边线的绘制，注意定义完成楼梯构件后，会自动进入“修改|创建楼梯”上下文选项卡，必须要绘制完成才可以保留楼梯构件，如不绘制直接点击关闭退出后，定义的楼梯构件将不再保留；

2、学会灵活使用“参照平面”功能，可以在绘制楼梯等复杂构件时，起到良好的定位取点作用，使建模更加精确；

3、可以使用“复制”命令快速放置同层相同楼梯，使用“粘贴”中“与选定的标高对齐”可以快速放置不同层相同楼梯构件；

4、在绘制楼梯过程中，可以同时设置栏杆扶手的构件参数，会跟随楼梯梯段一同进行绘制，可以设置放置位置为踏板或梯边梁；

5、当定义完成楼梯构件参数后，在绘制梯段之前，一定要先在“属性”选项板中检查或设置对应的“底部标高”、“顶部标高”、“底部偏移”和“顶部偏移”等约束信息，以及“所需踢面数”、“实际踏步深度”、“踏板/踢面起始编号”等尺寸信息，检查无误或准确设置完成后，再进行梯段的绘制，保证绘制楼梯梯段构件的属性参数符合图纸信息；

6、如果在绘制楼梯之前已经绘制了休息平台板及楼层平台板构件，在绘制楼梯时只需要绘制梯段即可，取消勾选选项栏中“自动平台”命令，创建梯段时则不会自动创建休息平台，操作方法同前讲解。

 脚手架行业经过多年发展，已经出现了新的趋势。当前，脚手架的材质趋向于轻质高强结构、标准化、装配化和多功能方向发展，主体材料由木、竹逐渐发展为金属制品。

在结构方面，脚手架结构经历了从传统架子管、碗扣式手架两个阶段的发展之后，当前主要以盘扣式脚手架和轮扣式脚手架为主。

未来，脚手架产品的安全性和便捷性，将是行业的发展趋势。

盘扣式脚手架-设计上更加安全可靠

为了提升安全性，新型盘扣式脚手架采用独立楔子穿插自锁机构，承载能力大，整体刚度大，整体稳定性强，每根立杆承载可达3-4吨，更加安全可靠。

盘扣式脚手架-搭设时更加便捷高效

盘扣式脚手架特殊设计的插盘及锁紧结构。接头设计时考虑到自重力的作用，使接头具有可靠的双向自锁能力，避免了螺母作业，且搭建配件少，整架拼拆速度比常规快3～5倍，拼拆快速省力，工人用一把铁锤即可完成全部作业。

盘扣式脚手架-地方政策大力推广使用

近年来，多地发布文件大力推广应用承插型盘扣式钢管脚手架，更加证明了盘扣式脚手架在安全性、便捷性方面的独特优势。

上海：全市工程项目应采用承插型盘扣式钢管脚手架。

重庆：全市建设工程禁止使用扣件式钢管悬挑脚手架，原因为整体性差，存在安全隐患。

温州：属于超危大工程和超危大工程的模板支撑架工程，不得采用扣件式钢管支撑体系，必须选用、承插盘扣式等定型化式支撑体系。2021年1月1日起推广到所有的模板支撑架工程。

苏州：7月14日，苏州市住建局发布《关于加强施工现场模板支架和脚手架工程安全管理的通知》。

一、2020年9月1日起，政府投资的新开工房屋建筑及市政基础设施工程必须使用承插型盘扣式钢管支架。

二、2021年1月1日起，所有新开工的房屋建筑及市政基础设施工程应使用承插型盘扣式钢管支架。

若要放置构件，请选择一项服务和一个组。

使用“MEP 预制构件”选项板（也称构件浏览器）选择一项服务和一个组，然后选择要放置在绘图区域中的预制构件。 如果选项板没有列出构件，请单击“设置”以打开“预制设置”对话框，然后将内容载入到“MEP 预制构件”选项板中。

1. 显示“MEP 预制零件”选项板。 默认情况下，在 Revit 中创建新模型时，会显示 MEP 预制构件选项板。 使用以下任意方法来切换其显示状态：

   注： 如果提示指定预制部件，请使用“预制设置”对话框指定预制部件和载入服务。

• 依次单击“系统”选项卡 “预制”面板 （预制构件）

• 在绘图区域中单击鼠标右键，然后依次单击“浏览器”“MEP 预制构件”

• 依次单击“视图”选项卡 “窗口”面板 “用户界面”下拉列表 “MEP 预制构件”

• 键入键盘快捷键 PB

2. 在“MEP 预制构件”选项板中，从下拉列表选择一项服务和一个组。

3. 单击构件按钮。

• 某些构件按钮带有箭头，可以让您从列表中选择可用的构件。每个构件的工具提示显示构件使用的条件。



  如果单击箭头，下拉列表将显示基于尺寸的其他构件。 此下拉列表由服务定义中的条件控制，类似于布管系统配置。 例如，弯头可使用达到特定尺寸的压制弯头和超过此尺寸的分段弯头。将光标放置在列表中的构件上时，工具提示将显示基于此构件条件的尺寸范围。

• 在“MEP Fabrication 构件”选项板中某些构件按钮显示为灰色。



  这表示预制构件当前在项目内容 (ITM)（位于 Revit 中）内不受支持。当前，软风管、结构杆件、风口和机械设备的预制构件不受支持。可以使用该类别的标准放置工具，用基于 Revit 族 (RFA) 的构件代替这些构件。

• 为指定一个尺寸，某些构件（例如购买的风管和管道管件）在“属性”选项板中具有“产品条目”字段。 “产品条目”列表是选定构件的可用尺寸目录。 放置产品列表构件时，在“属性”选项板的“限制条件”下，为“产品条目”选择尺寸。 使用“编辑构件”按钮修改通用构件或模板构件的尺寸标注。放置常规构件时，在“属性”选项板的“主端点”下，为“干管主宽度”和“干管主深度”输入尺寸。 在“尺寸标注”下，指定“长度选项”和“长度”。 各目录构件均具有一个固定尺寸。

• 其他预制构件（如矩形管网）具有灵活的参数。 最常用参数显示在“属性”选项板上。

  注： 放置常规风管时，必须指定构件材质。 在“属性”选项板的“机械”下，指定构件材质。

4. （可选）若要添加隔热层或内衬至风管或管道，请在“属性”选项板的“机械”下单击下拉列表设定隔热层规格。

5. 将光标放置在绘图区域中以确定构件的位置，然后单击以放置该构件。



   放置常规构件时，每个构件会根据其连接的构件自动调整大小。

   提示： 若要创建踢面，请按住 Ctrl 键并按空格键。创建踢面时，必须将构件本身放置在可用空间中。

6. 继续从“MEP 预制构件”选项板选择并放置构件。

   提示： 使用“显示服务”工具，以便在放置其他构件时快速选择服务和组。

7. （可选）为当前未连接的连接件显示断开标记。 单击“分析”选项卡“检查系统”面板（显示断开），然后选择以下一项或多项内容：

• 风管

• 管道

• 电缆桥架和线管

• 电气

• 预制支架

在RevitArchitecture中，虽说绝大部分用来标识对象的术语都是行业通用的标准术语。但是，一些针对族的术语对Revit Architecture来讲有其特定意义，了解下列术语对于了解族非常重要。

（1）项目。在Revit Architecture中，项目是单个设计信息数据库模型。项目文件包含了建筑的所有设计信息（从几何图形到构造数据）。这些信息包括用于设计模型的构件、项目视图和设计图纸。通过使用单个项目文件，用户可以轻松地修改设计，还可以使修改反映在所有关联区域（如平面视图、立面视图、剖面视图、明细表等）中，仅需跟踪一个文件，方便了项目管理。

（2）族。族是组成项目的构件，同时是参数信息的载体。族根据参数（属性）集的共用、使用上的相同和图形表示的相似来对图元进行分组。一个族中不同图元的部分或全部属性可能有不同的值，但是属性的设置（其名称与含义）是相同的。例如，“餐桌”作为一个族可以有不同的尺寸和材质。

Revit包含可载入族，系统族的内建族三种族。

①可载入族：使用族样板在项目外创建的RFA文件，可以载入到项目中，具有高度可自定义的特征，因此可载入族是用户最经常创建和修改的族。本书主要介绍与“可载入族”相关的基本知识。

卸料平台作为施工中的重要临时平台，主要起周转材料的作用，由于其特殊性质，必须要出具专项施工方案，对其安全性、可行性做一个非常全面的做法和设计，此次就为其施工方案中的一篇，认为可行的拿走吧！

施工部署

一、技术准备

1) 项目技术部根据现场及图纸编制卸料平台施工方案。

2) 施工前，要对操作人员进行书面安全技术交底及班前喊话。

3) 施工过程中，要进行现场指导及复核等工作。

二、 人员计划

根据现场进度及卸料平台搭设的工程量，每个卸料搭设劳动力计划安排如下表：

劳动力计划安排表

三、 材料要求

3.1. 钢管

（1） 钢管截面尺寸外径为 48mm，壁厚 3.5mm。用于卸料平台的维护栏杆。

（2） 钢管质量要求：

a.钢管表面应无裂纹，两端面平整，严禁打孔；

b.钢管外观质量按下表进行：

3.2 扣件

（1） 应使用与钢管管径相配合的可锻铸铁制作的扣件，其材质应符合国家现行标准《钢管脚手架扣件》（GB15831）的规定；

（2） 扣件与钢管的贴合面应严密整合，应保证与钢管扣紧时接触良好；

（3） 扣件活动部位应能灵活转动，开口处的最小距离应小于 5mm；

（4） 在螺栓拧紧力矩达到 65N▪m 时，扣件不得发生破坏。

3.3. 工字钢

悬挑式卸料平台中的钢梁均采用 16#工字钢，其质量应符合《碳素结构钢》（GB/T700）中 Q235-A 级钢的规定，并有产品出厂合格证。

3.4. 钢丝绳

钢丝绳选用 6×19，钢芯 18.5mm，钢丝绳抗拉强度 2000N/mm2。

四、 卸料平台搭设工艺

4.1. 悬挑式卸料平台的构造

为解决楼层周转架料及其它物料的垂直运输问题，在每栋高分别设置 4 个悬挑卸料平台，低层建筑只需设置落地式卸料平台。

卸料平台宽度为 2.20m，悬挑工字钢均为 6m 长 16#工字钢，悬挑端布置两道直径为 18.5mm 的 6×19 钢丝绳卸荷。外侧钢丝绳距离主梁外侧端部200mm，内侧钢丝绳距外侧钢丝绳距离 1600mm。卸料平台搭设立面图如下：

卸料平台侧立面图

卸料平台搭设要求：

①次梁为 14#工字钢，间距 800mm。在卸料平台底面满铺 5cm 厚木板（或者先在次梁上铺设木枋，间距 150mm，再满铺 18 厚模板）。

②卸料平台搭设时，主次梁要避开外脚手架立杆，外脚手架立杆钢管直接穿过卸料平台，外脚手架水平杆避开卸料平台，在相邻位置补充加密水平杆。严格禁止卸料平台和外脚手架架体连在一起。

③在卸料平台工字钢锚固端，要用木楔将 U 形螺栓与工字钢卡紧，防止工字钢在钢丝绳的斜拉作用下往回缩。

④钢丝绳端头采用至少三个 U 形专用卡口螺栓紧固，螺栓的 U 口方向应两正一反。安装时对钢丝绳预加适当应力，保持钢丝绳处于绷直状态。

⑤卸料平台应设置 200 高踢脚板，防止扣件等物体坠落而造成伤害。

⑥卸料平台三侧边需做 1200 高防护栏杆，采用 48×3.0 钢管＠1000 作立柱、Ф14 圆钢＠400 制作防护栏，防护栏满挂安全网。

⑦卸料平台上需挂设限载公示牌，堆放材料总重不得超过额定限制荷载。按本交底制作出的卸料平台额定限制荷载为 600Kg。

⑧卸料平台制作完毕后，必须由生产部门组织，技术、质量、安全等部门相关人员参加，对平台进行验收，合格后方可投入使用。

卸料平台平面结构图

卸料平台护栏平面图

吊环及钢丝绳夹做法示意图

工字钢上吊环大样

4.2. 卸料平台的搭设、验收和使用

4.2.1. 卸料平台的搭设

1) 在搭设之前，必须对进场的杆配件进行严格的检查，禁止使用规格和质量不合格的杆配件。

2) 卸料平台的搭设作业，必须在统一指挥下，严格按照以下规定程序进行：

a.按施工设计定位预埋梁上拉环；

b.按施工设计放线、设置卸料平台位置；

c.定型卸料平台采用塔吊整体吊装；

d.按设计方案进行钢丝绳的拉接，紧固花篮螺纹；

e.设置防护栏杆，工字钢与预埋钢筋用预埋钢筋之间另用 U 形钢筋焊接固定。

3) 卸料平台的布置应考虑搭设方便、塔吊吊运半径和额定载重，与施工电梯等设备的相互位置关系等因素。

4) 装设钢丝绳时，应注意掌握撑拉的松紧程度，避免引起杆件的显著变形。

不得随意改变构架的设计、减少配件设置和对型钢纵横距放大。确实有实际情况，需对构架作调整和改变时，应提交技术总工解决。

4.2.2. 卸料平台的验收和检查

根据现行国家标准《建筑施工安全检查标准》（JGJ59-2011）、专项方案对卸料平台进行检查、验收。

1) 结构符合前述的规定和设计要求，个别部位的尺寸变化应在允许的调整范围之内；

2) 钢丝绳连接可靠；

3) 钢丝绳的直径在允许偏差范围内；

4) 卸料平台铺设花纹钢板、安全防护措施应符合上述要求；

5) 卸料平台下列阶段进行检查和验收，检查合格后，方允许投入使用或持续使用

a.施加荷载前后；

b.在遭受台风、大雨等强力因素作用之后；

c.在使用过程中，发现工字钢和钢丝绳有显著的变形以及安全隐患的情况时。

4.2.3. 卸料平台的使用规定

卸料平台的使用应遵守以下规定：

1) 卸料平台上料时，须轻放堆载物，并应使堆载物均匀放置在平台上，以保证其受力均衡。

2) 卸料平台允许堆载为 0.6t，不得随意超荷载使用。卸料平台应挂上明显的限载牌，人员和物料总重量严禁超过设计荷载，配专人监督。

3) 卸料平台搭设好后，进行全封闭使用，外侧围护立面满挂密目安全立网。

4) 卸料平台在使用过程中，要经常检查，确保安全可靠。六级及六级以上

的大风和雨天应停止卸料平台作业，雨天之后作业时，应把平台上的积水清除掉，仔细检查确认安全后，方可上人操作。

5) 施工人员应严格执行《建筑安装工人 安全技术操作规程》。

6) 卸料平台使用期间，严禁拆除钢丝绳的紧固件、工字钢与预埋钢筋的 U 形焊接钢筋、周围的防护栏杆。

7) 工人在平台上作业中，应注意自我安全防护和他人的安全，避免发生碰撞、闪失和落物。严禁在平台上戏闹和坐在栏杆等不安全处休息。

8) 每班工人上平台作业时，应先行检查有无影响安全作业的问题存在，在排除和解决后方可开始作业。在作业中发现有不安全的情况和迹象时 ，应立即停止作业进行检查，解决以后才能恢复正常作业。

9) 平台上作业时应注意随时清理落到平台上的材料，不得超载堆放物料，不得让物料在平台上放置停留超过 2 小时。

五、应急预案

5.1. 应急机制小组

1） 应急机制小组本工程应急机制小组分二级，第一级直接对接现场，由项目经理部领导成员组成，这也是事件发生第一反应小组，也是事件的控制中心。第二级间接对接现场，由公司总部高层领导成员组成，它支持、服务于第一级应急小组工作，为第一级应急小组提供财政支持，社会关系求助，对第一应急小组工作提供建议和决策参考。

2） 应急救援队伍

根据事件发生对象，组成事件相应救援队伍。一级救援队伍来源于项目经理部各主要部门，有项目的安全部、工程部、机电部、技术部、行政部、医务室等；二级救援队伍来源于公司总部各主要部门，有总部的质量安全保证部、企卫公司、项目管理部、机电部、资金部、财务部、公司医院等；两级之间相互配合、相互支持，由一级救援队伍处理事件的发生初始阶段；由二级救援队伍解决事件的调节、安抚、后期调查、上报政府部门、补偿等工作。

3）应急机制小组激活时间

事故发生后 1 小时内，启动应急机制，同时上报市政府有关部门。全天24 小时进入应急状态。事后处理报告提交公司总部、业主、政府部门 48 小时后，应急状态解除。

5.2. 物体打击应急预案

1）发生物体打击事故后，要立即停止施工，并及时报告，迅速抢救伤员。

2） 要即使将伤员脱离危险区域，转移到安全区域，防止事故的扩大，同时在现场采取必要的紧急救护措施，若受外伤，可用温水洗伤，在用干净绷带或布类包扎。如伤口出血，责应立即设法止血。

3） 要迅速备车或求援救护车将伤员送医院或急救中心，抢救时根据伤员受伤情况及部位，尽可能送往转科医院。

4）发生事故后，要迅速保护现场，事故现场范围内设警戒，派专人看守，或用绳索白灰将事故地点围起来，由于抢救伤员而需移动相关物件时要记录，拍照或记录。

5）在事故原因未明，未经事故调查组审查审批，严禁恢复生产。

5.3. 触电事故应急预案

发生触电事故后，要立即先切断电源，及时报告，采取救护措施。

1） 假如触电者伤势不重，神志清醒，未失去知觉，但有些内心惊慌，全身无力，或触电者在触电过程中曾一度昏迷，但已清醒过来时，则应将触电者置于清新空气流畅处，并要注意保暖，使触电者安静休息，不要走动，同时派人守护，严密观察。

2） 假如触电者伤势较重，已失去知觉，但心脏跳动和呼吸还存在，应将触电者舒适、安静的平卧，周围不围人以保持空气流通，解开触电者的衣服以利呼吸，如天气寒冷，要注意保暖，并迅速送往医院做进一步诊治。

3） 假如触电者伤势较重，呼吸停止或心脏跳动停止，或二者都已停止，应立即实行人工呼吸或胸外挤压，并迅速送往医院，但应注意急救，要尽快的进行，不能等医生的到来，在送往医院的途中，也不能终止急救，在急救中实行人工呼吸时，应迅速将触电者身上妨碍呼吸的衣领、上衣、裤带等解开，使胸部能自由扩张，并迅速取出触电者口腔内呼吸的事食物，以免堵塞呼吸道，同时使触电者仰卧，并使其头部充分后仰，鼻孔朝上，作胸外心脏挤压时，应使触电者仰卧在比较坚实的地方，在触电者胸骨中段叩击 1～2 次，如反应在进行胸外心脏挤压，直到病人清醒为止，不要轻易放弃抢救。

4） 假如触电者受外伤，可先用温水或无菌生理盐水洗伤，在用干净绷带布类包扎。若伤口出血，则应设法止血，将出血肢体高高举起，用干净纱布扎紧止血，同时立即送往医院进行进一步处理。

5）立事故调查组，查明事故原因，制定防范措施，经事故调查组同意后方可重新施工。

5.4. 高处坠落事故应急预案

1）发生高处坠落事故后，要立即停止施工生产，封闭作业区域，及时报告。

2） 要立即抢救伤员，及时将伤员脱离危险区，防止事故扩大，同时有必要在现场采取紧急救护方案，若受外伤，可用温开水洗伤，在用干净绷带或布类包扎。入伤口出血，则应设法止血。

3）迅速备车或求援救护车将伤员送医院或急救中心，抢救时根据伤员受伤情况及部位，尽可能送往专科医院。

4） 要迅速保护现场，在事故调查人员赶到施工现场前，要保护现场的原始状态，防止受自然条件或人为有意或无意的破坏，事故现场周围应设警戒，派专人看守，或用绳索撒白灰等方法标示出警戒区，采取抢险急救措施时要做好现场变动记录和拍照、录像。

5） 在事故原因未查明，未采取有效防护措施之前，严禁继续施工，必须经事故调查组同意后方可恢复生产。

5.5. 机械伤害事故应急预案

1）发生伤害事故后，要立即停止施工，切断电源，并及时报告迅速抢救伤员。

2）如果伤员伤势不重，要立即送到工地医务室，由卫生防护部门进行消毒，包扎伤口，并给予消炎药物。

3） 如果伤员伤势严重，要迅速备车，或求援救护车，将伤员送医院或急救中心，抢救时根据伤员受伤情况及部位尽可能送往专科医院诊治。

4） 迅速保护现场，在事故调查人员赶到施工现场前，要保护现场的原始状态，防止受自然条件或人为有意或无意的破坏，事故现场范围应设警戒，派专人看守，或用绳索撒白灰等方法标示出警戒区，禁止无关人员进入保护范围，更不允许其它部门人员擅自进入现场勘察，采取抢险，急救措施时要做好现场变动记录和拍照、录像。事故原因未查明，未采取有效防范措施之前，严禁继续施工，必须经事故调查组同意后方可恢复生产。

    1、新建–族–公制体量。

    2、在标高1绘制一条直线，并生成实心形状。

    3、到三维–选中图形–表面分割–属性–V网格:固定距离：3048、网格旋转：45°–U网格：固定距离：3048、网格旋转：45°。

    4、南立面绘制一条直线，并在直线上放置一个点，选中这个点，属性：规格化曲线参数–添加参数a1。

    5、新建–族–基于公制幕墙嵌板填充图案。

    6、在平面放置4个点，并用参照线一次性连接，选中这4个点，属性：规格化曲线参数–添加参数：12（重复此次操作，最后添加参数：13）。

    7、分别选中图形，给予它们实心形状，并赋予材质。

    8、载入项目中，选中网格，属性：族2。

    9、效果图。
