答疑：为什么广联达选中构件点不了
提问网友：好好学习
提问日期：2025-04-22 16:24:58
在建模的截面 选中了新建的构件名称 为啥选不中图元呢 是怎么回事啊？
解答网友：xz0799
黄金专家
没画
答疑：请问图中的黄色线条是什么 其他构件要怎么布置
提问网友：skl
提问日期：2025-04-22 16:16:18
解答网友：可遇难求
钻石专家
檩条。
解答网友：天使让我陪你
答疑：请问这种两边不相同的条基怎么画？麻烦详细解答下，还有面筋怎么输入
提问网友：H、
提问日期：2025-04-22 15:53:13
解答网友：将军峰
铂金专家
如果找不到更好的方法 就用任意截面的圈梁构件定义并绘制吧，钢筋需要自行编辑一下 ，，
解答网友：星辰大海
铂金专家
解答网友：石姐
铂金专家
借用筏板基础
设置不同的边坡
解答网友：nh
钻石专家
用筏板设置，斜位用设置边坡设置
解答网友：时光、背面
铂金专家
用筏板基础画，设置边坡（多边）

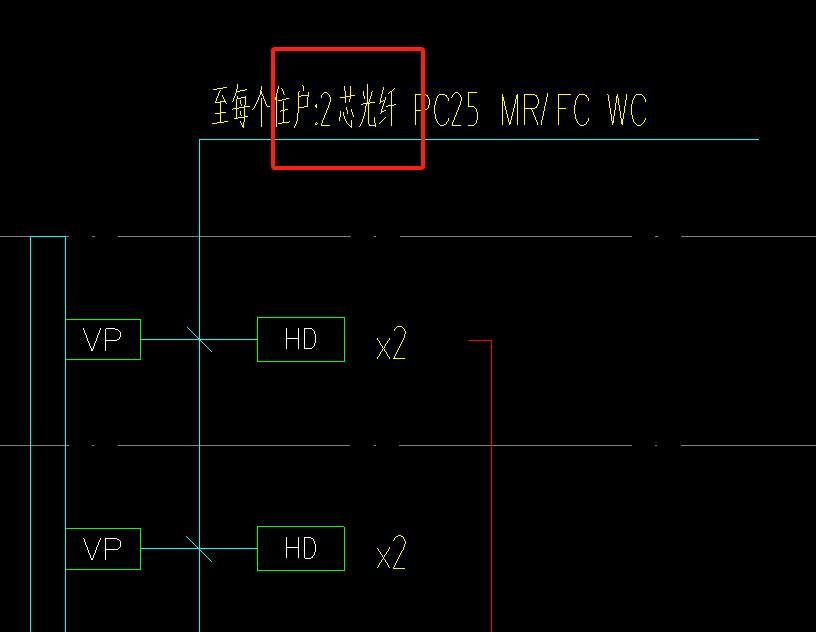

答疑：这个光纤用电线构件还是电缆构件计算？
提问网友：张
提问日期：2025-04-22 15:17:32
解答网友：可遇难求
钻石专家
是电缆构件计算
答疑：这种用什么构件定义，在钢结构，这种叫什么
提问网友：逃离深渊
提问日期：2025-04-22 15:01:25
解答网友：天山雪豹
黄金专家
预埋铁件。表格中输入
解答网友：心里有光
预埋件
解答网友：石姐
铂金专家

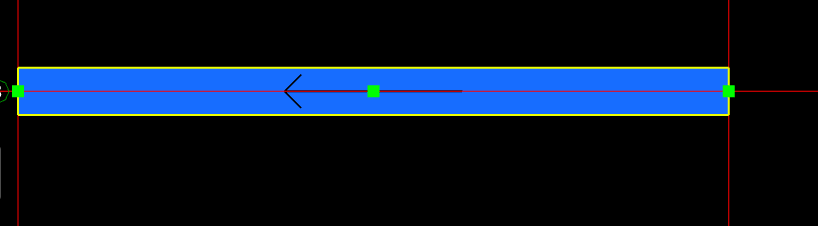

答疑：剪力墙
提问网友：纯白
提问日期：2025-04-22 14:29:28
这个是有什么用
2025-04-22 14:29:45 补充
箭头方向
2025-04-22 14:33:44 补充
那怎么判断画的方向是否正确
解答网友：星星
白银专家
剪力墙的绘制方向
解答网友：趁年轻去努力
白银专家
内外侧钢筋保护层厚度不同时，左侧和右侧保护层的区分。右键-调整方向
解答网友：阿古木力
黄金专家
区分左右用的，区分哪个面是左面右面，所有构件如此

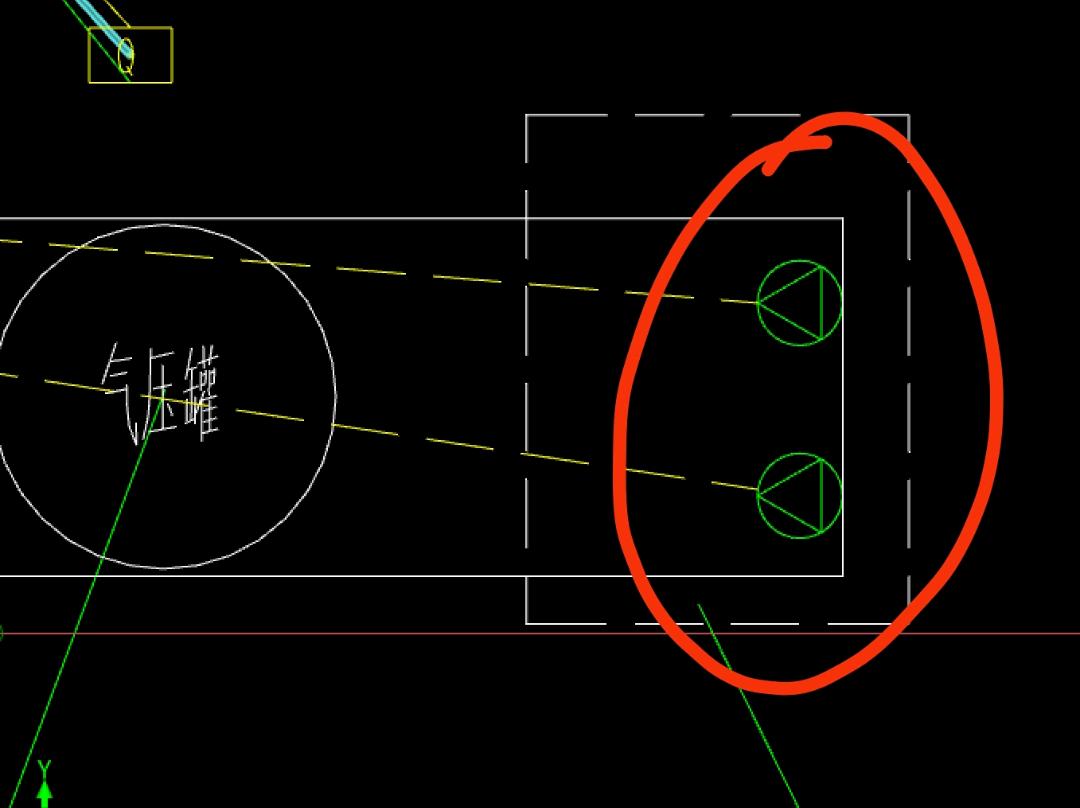

答疑：请问电气中这是属于什么构件，如何建立
提问网友：Freedom
提问日期：2025-04-22 13:48:45
解答网友：再见理想丶
黄金专家
水泵 预留线缆就可以
答疑：装饰算量软件两种墙面瓷砖如何设置不同颜色图案
提问网友：笑傲江湖
提问日期：2025-04-22 13:36:44
解答网友：星辰大海
铂金专家
建两个瓷砖构件，分别选择图案
答疑：贵州市政，混凝土排水沟，沟壁模板应该套哪条定额？
提问网友：用户
提问日期：2025-04-22 12:44:26
解答网友：米老鼠
铂金专家
小型构件或墙、基础等模板的子目去套用
答疑：这个构件叫什么？是门楣吗？还是什么
提问网友：回答就给赞
提问日期：2025-04-22 11:38:02
解答网友：luck
白银专家
这应该是阑额吧

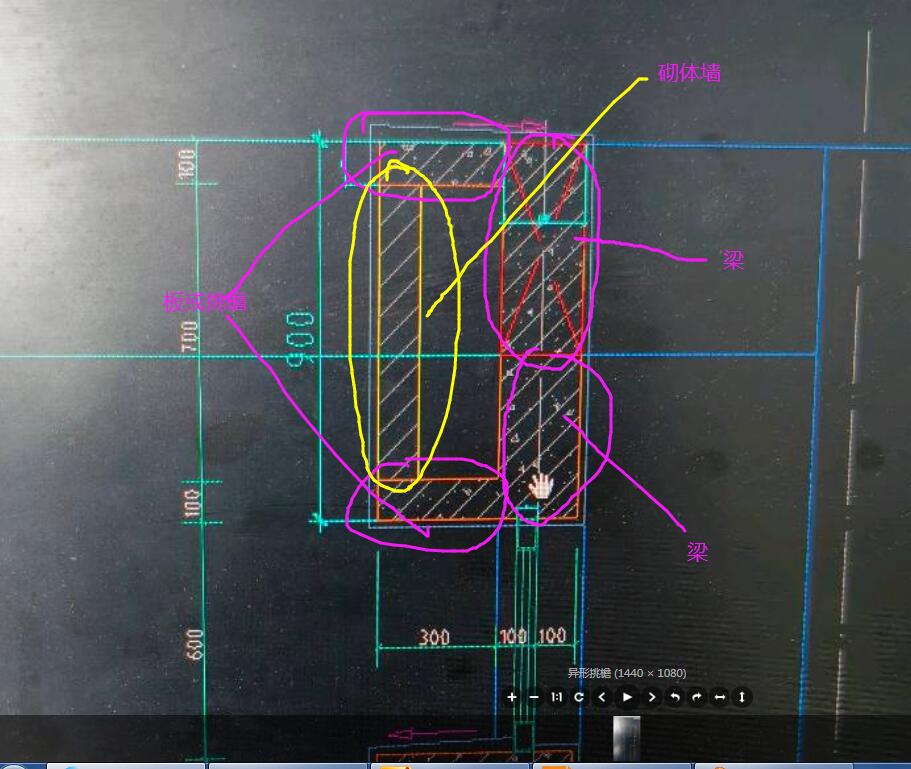

答疑：这种不同跨错开的梁，支座怎么设置，单构件原位老是识别错误
提问网友：崔工
提问日期：2025-04-22 11:21:40
解答网友：雪莲
铂金专家
以柱子为支座
解答网友：石姐
铂金专家
都在柱子上
就是柱子是支座的
解答网友：冯福连
铂金专家
你断开布置梁好了
解答网友：时光、背面
铂金专家
设置 柱 为支座

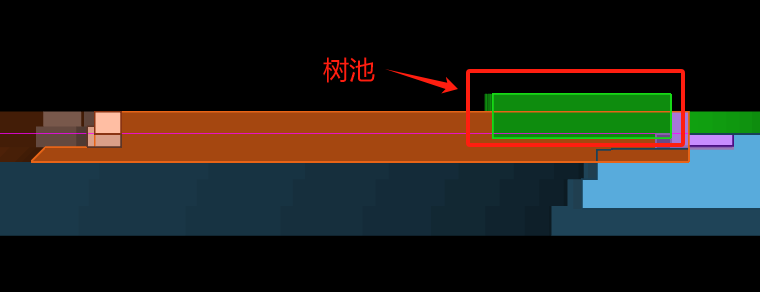

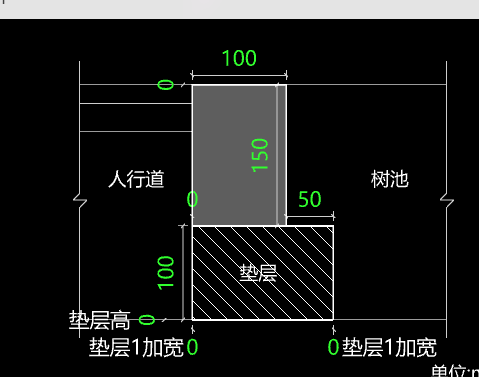

答疑：市政建模疑问，树池为什么会高于人行道，明明设置的是与人行道齐平啊
提问网友：新手上路
提问日期：2025-04-22 11:08:59
解答网友：天涯浪子
铂金专家
看看你的构件标高
答疑：楼梯
提问网友：七游凯过
提问日期：2025-04-22 11:10:37
请问 这个地方怎么处理呢
解答网友：雪花飘 飘
铂金专家
剪力墙定义
解答网友：冯福连
铂金专家
用栏板构件画，自动计算插筋的锚固

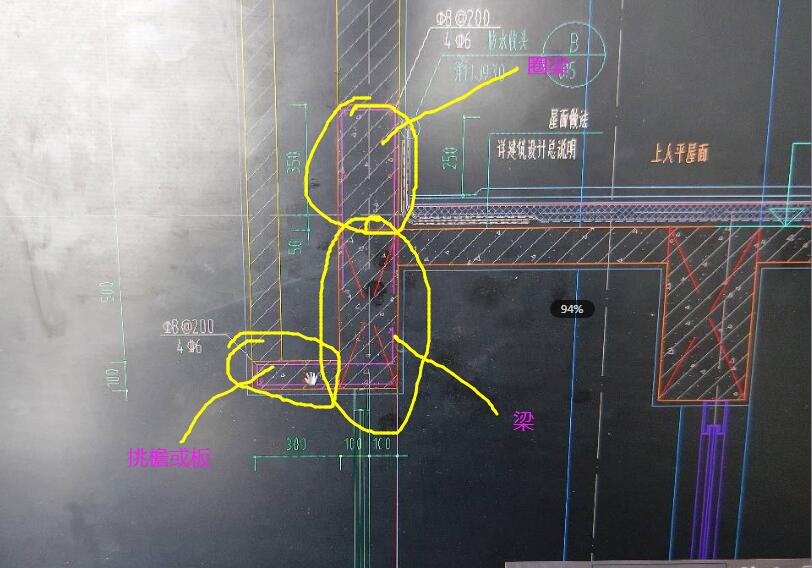

答疑：这一块用板还是挑檐
提问网友：辣条
提问日期：2025-04-22 10:42:05
已采纳
解答网友：nh
钻石专家
解答网友：烁楠科技
钻石专家
挑檐
解答网友：alen
咋样都行，只要你能算出来
解答网友：时光、背面
铂金专家
挑檐
解答网友：星辰大海
铂金专家
用哪个构件方便就用哪个绘制，汇总信息自己修改

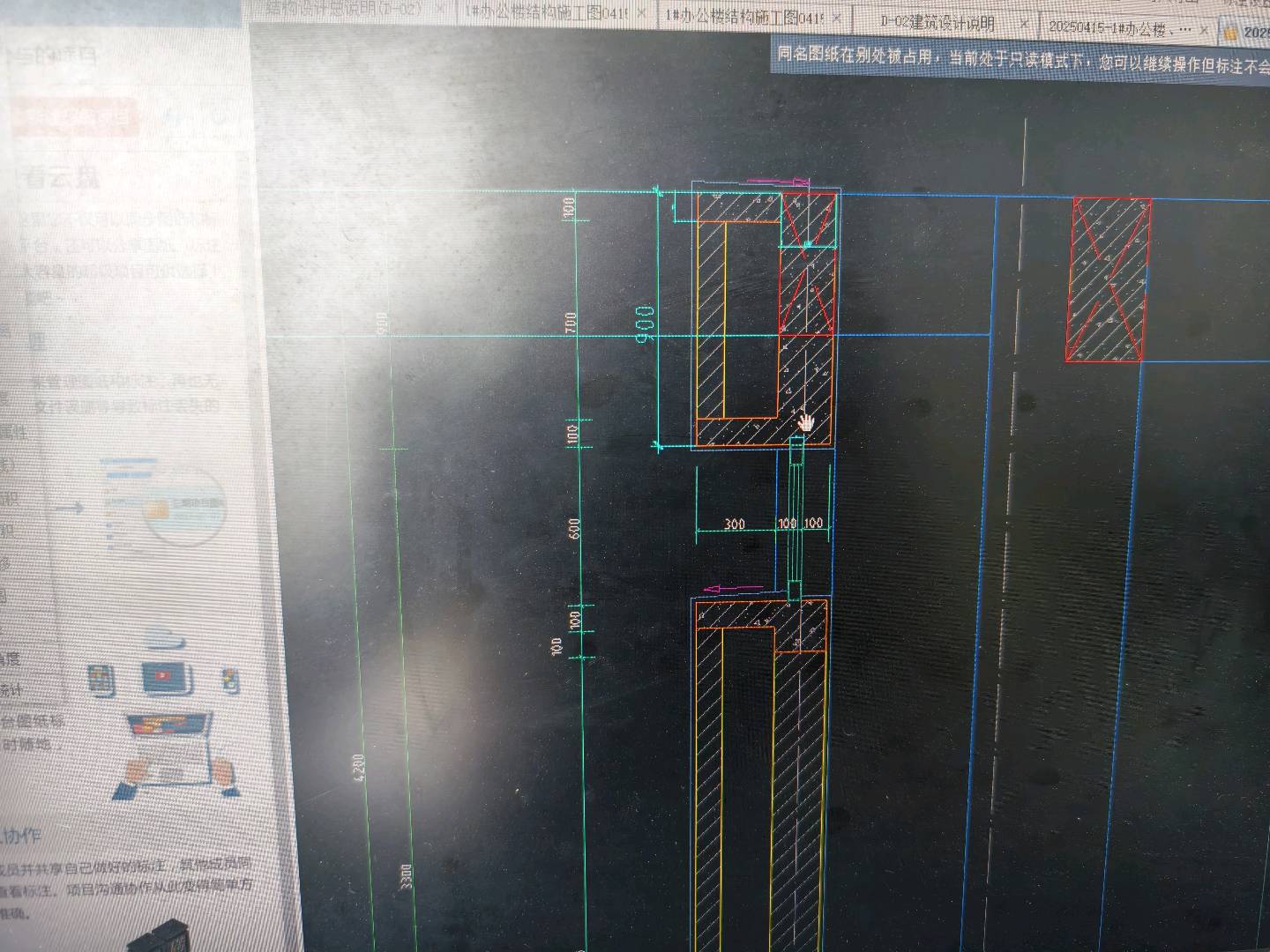

答疑：这窗上面这一块用异形挑檐嘛
提问网友：辣条
提问日期：2025-04-22 10:27:07
解答网友：星星
白银专家
是的
解答网友：nh
钻石专家
解答网友：GXZ
钻石专家
具体的根据设计钢筋要求，选择合适的构件进行定义布置。一般来讲，悬挑板用板定义布置；梁下挂板用剪力墙或栏板定义布置，U型钢筋在属性其他钢筋里编辑

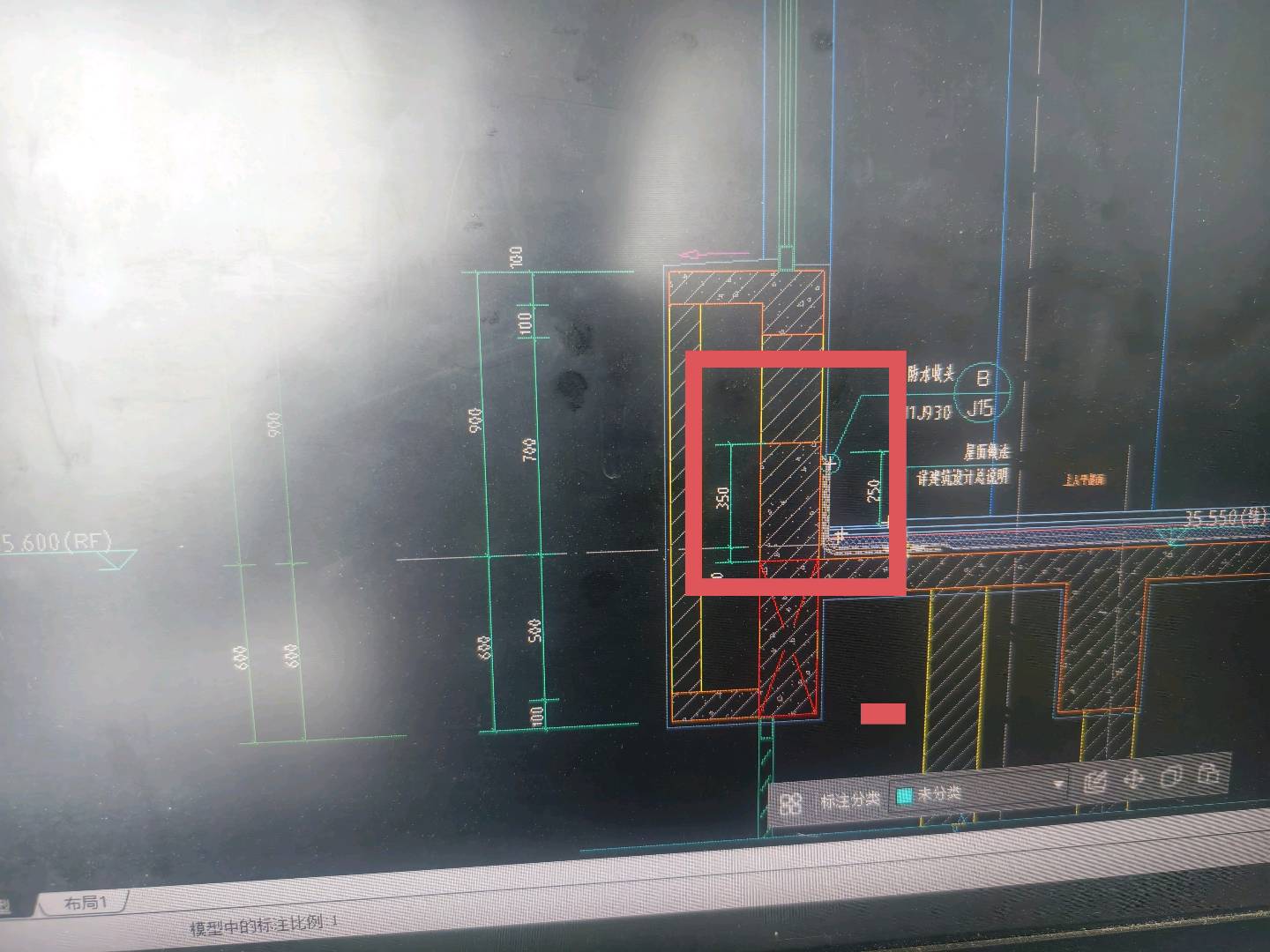

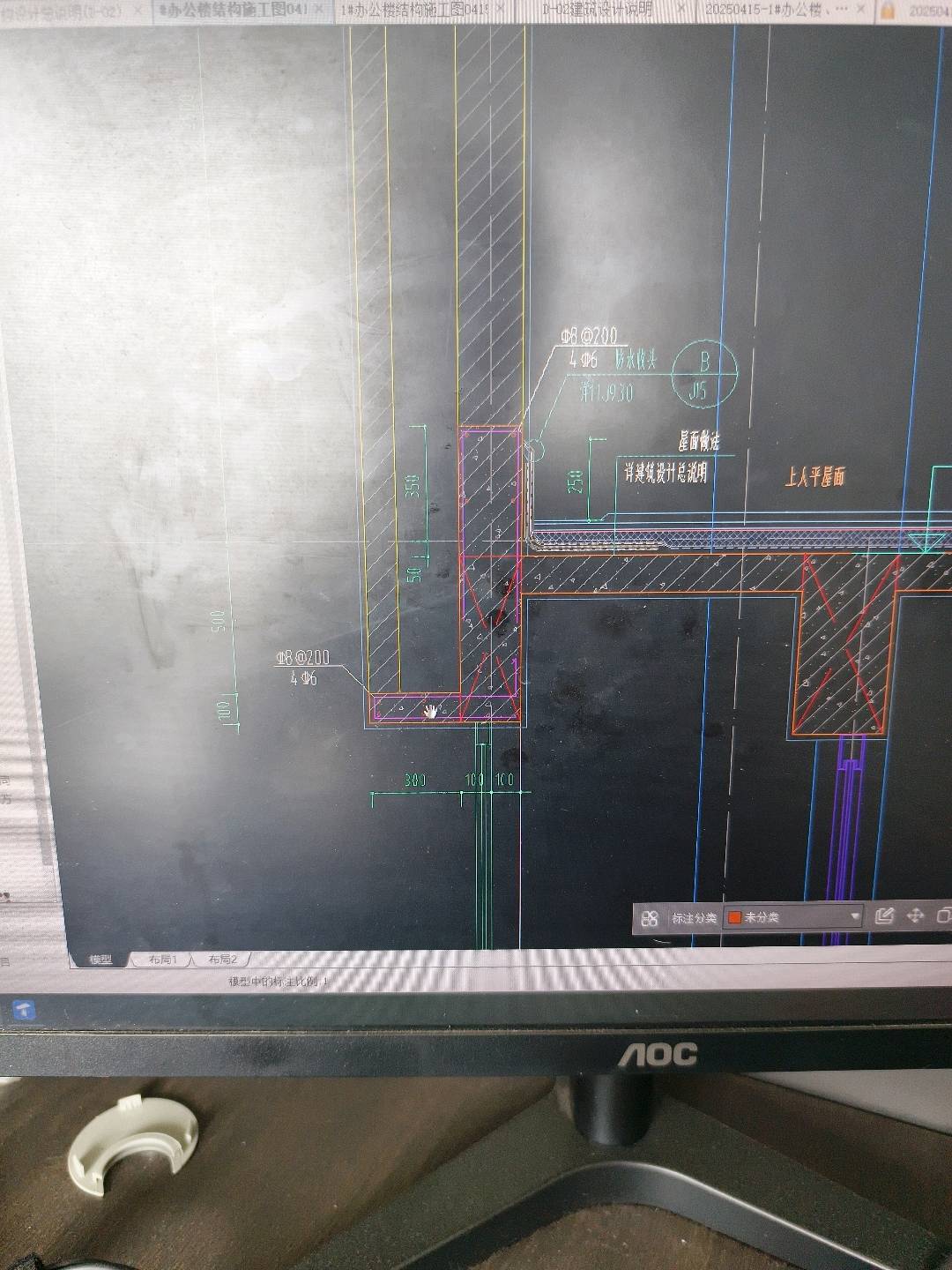

答疑：这一小块和屋面相接的是用什么话合适，挑檐还是栏板
提问网友：辣条
提问日期：2025-04-22 10:02:35
解答网友：王文学
黄金专家
圈梁
解答网友：xagcc
钻石专家
这是屋面防水上翻卷边，合并到屋面防水的工程量中计算。
解答网友：冯福连
铂金专家
你应该上传构件图的，栏板或圈梁
答疑：云计价是一个项套一个定额吗，还是可以一个项套多个定额
提问网友：飞鸟
提问日期：2025-04-22 10:03:17
比方说一个项为现浇构件钢筋
第一项定额是现浇构件圆钢筋hpb300，直径18mm以内；第二项定额是现浇构件圆钢筋hpb300，直径10mm以内
还是说需要分开套
解答网友：王文学
黄金专家
要根据项目特征描述套用定额，可以是一个子目，也可以是多个子目
答疑：大型桩台、筏基采用水平分层(段)浇筑时,应在分次(段)浇筑的接口处水平施工缝..
提问网友：只有一个煤老板
提问日期：2025-04-22 09:33:46
图纸说明中，有关[大型桩台、筏基采用水平分层(段)浇筑时,应在分次(段)浇筑的接口处水平施工缝下设一道不小于C12@200的水平向钢筋网,另预埋≥C12@500×500的竖向插筋,锚固长度和伸出段均为35d.局部体积较大,厚度较厚的混凝土,应及时采取有效保温措施,防止混凝土内外温差引起裂缝。]
这个需要怎么设置？手算的话应该怎么理解？
解答网友：陈工
钻石专家
钢筋是附加，手工计算（单构件输入法），防止裂缝是施工措施费，在施工方案中给出和实施的。
答疑：广联达中标高依据是建筑标高的构件有哪些，楼梯与相应梯梁梯柱算不算
提问网友：嚯哈哈
提问日期：2025-04-21 18:28:04
因为图纸里没有结构层高表所以我选择先整体在建筑标高+-0.00基础上做各种构件，然后在装修之前修改楼层设置减去装饰层50mm。现在修改完后我想知道哪些构件需要按建筑标高再进行+-0.05的改动。
我现在已经知道的内容，那些与层底、层顶紧密相关的结构如墙、柱、梁、板基本不用管，主要修改门、窗。然后我拿不定主意的首先就有楼梯与相应梯梁梯柱、不贴梁底而是距底多少m的墙洞、本来就做了升降而不挨着装饰层的板这些构件要不要改。并且希望各位大佬能做一些构件补充和我错误理解内容指正
2025-04-21 18:44:37 补充
楼板按结构标高的话，如果楼梯上升0.05m改成建筑标高会不会有高度差呢
解答网友：陈工
钻石专家
框架结构时，用结构标高，装修时，用建筑标高。结构标高与建筑标高，任意转换的。不会产生楼房断开分离的。

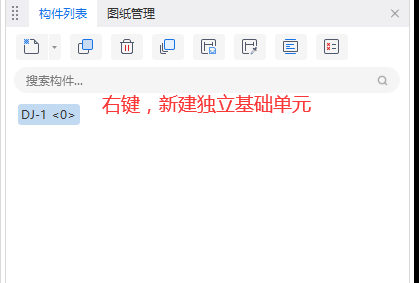

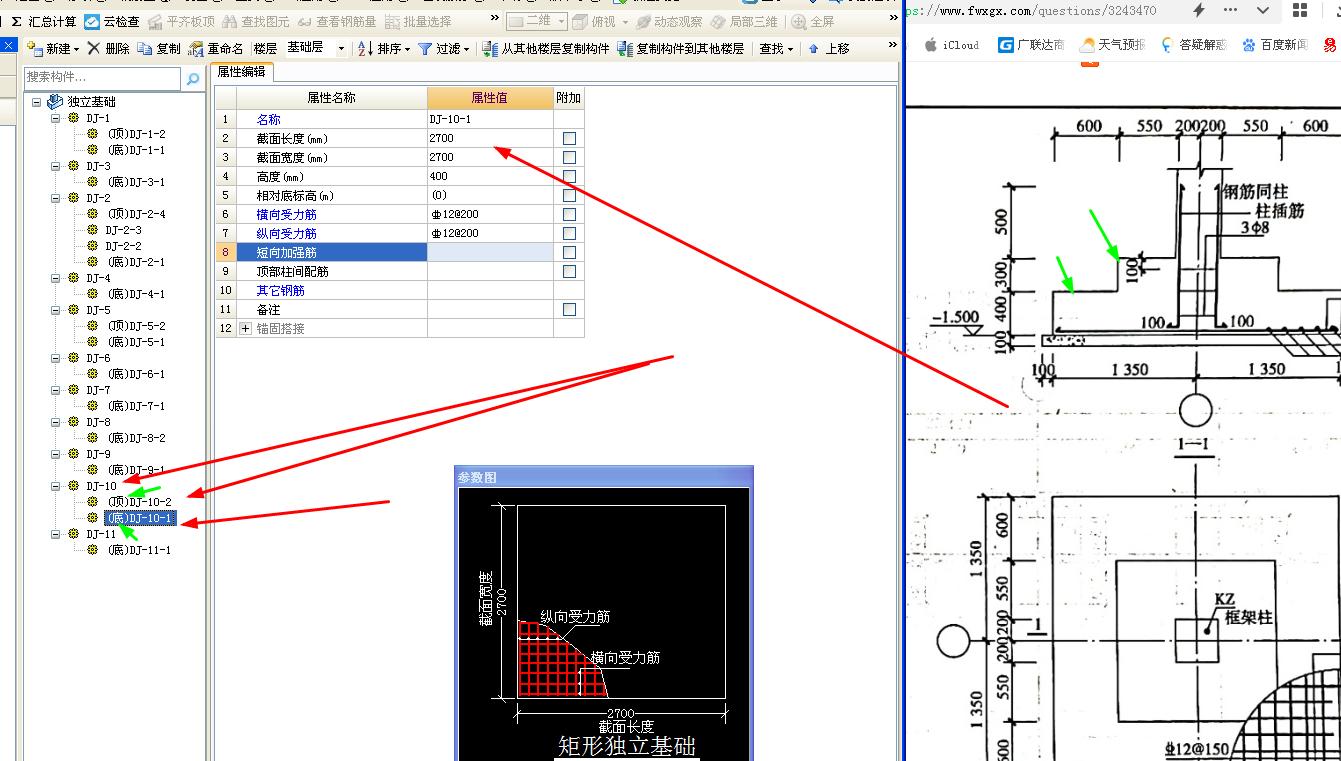

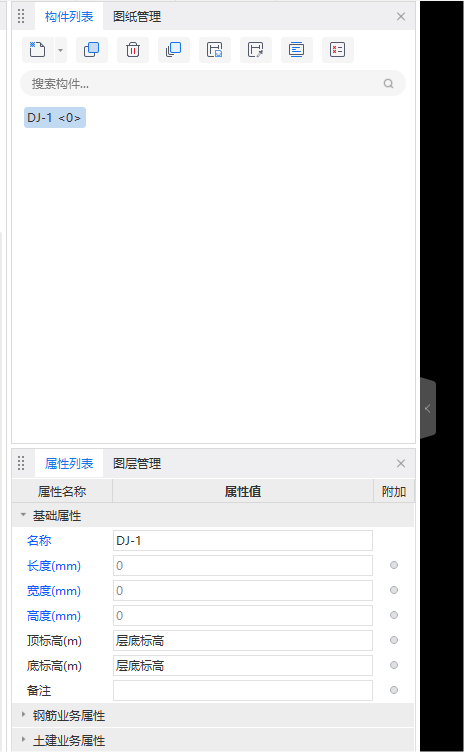

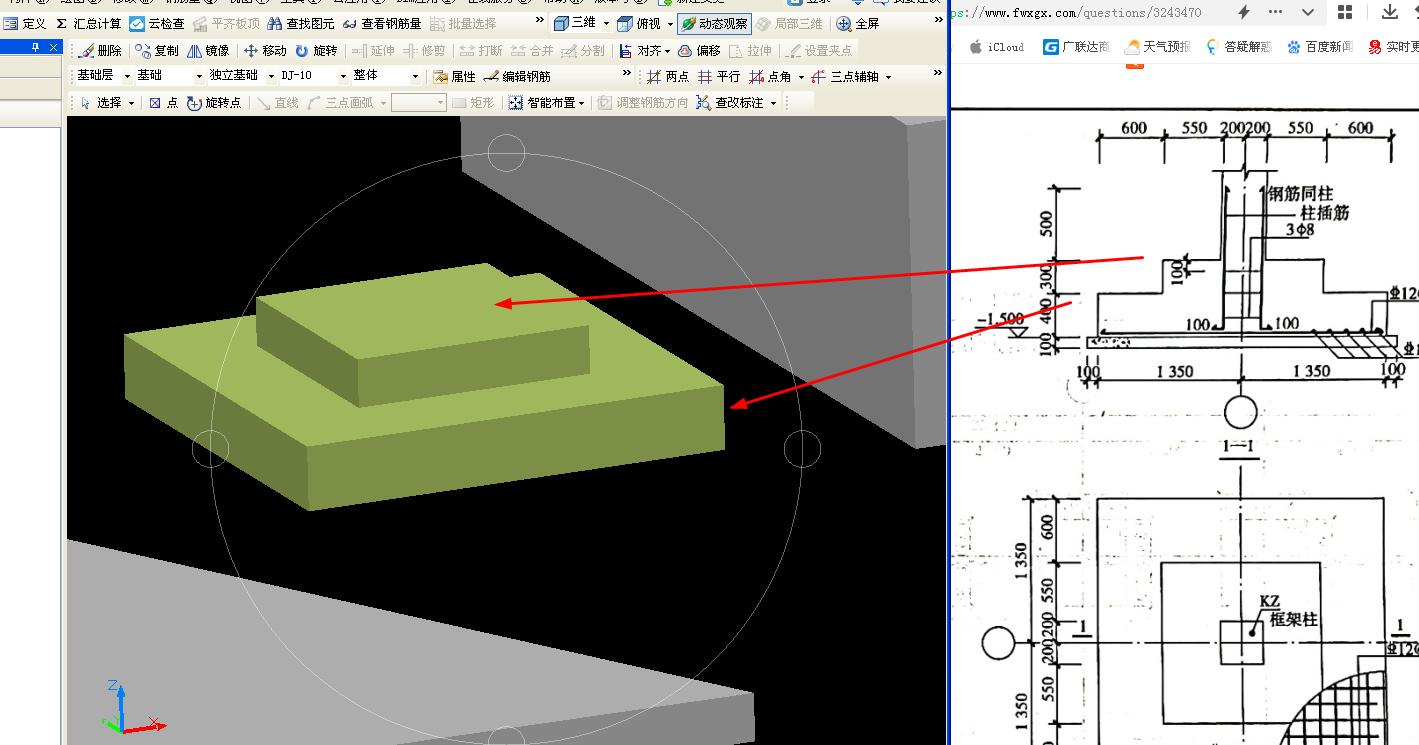

答疑：独基设置
提问网友：玖玖
提问日期：2025-04-21 18:00:49
为什么新建独立基础基础信息设置不了
解答网友：星辰大海
铂金专家
解答网友：雪花飘 飘
铂金专家
新建独基单元
解答网友：陈工
钻石专家
是组合构件的，先建独立基础，，，，然后在独立基础下部，新建独立基础单元的。

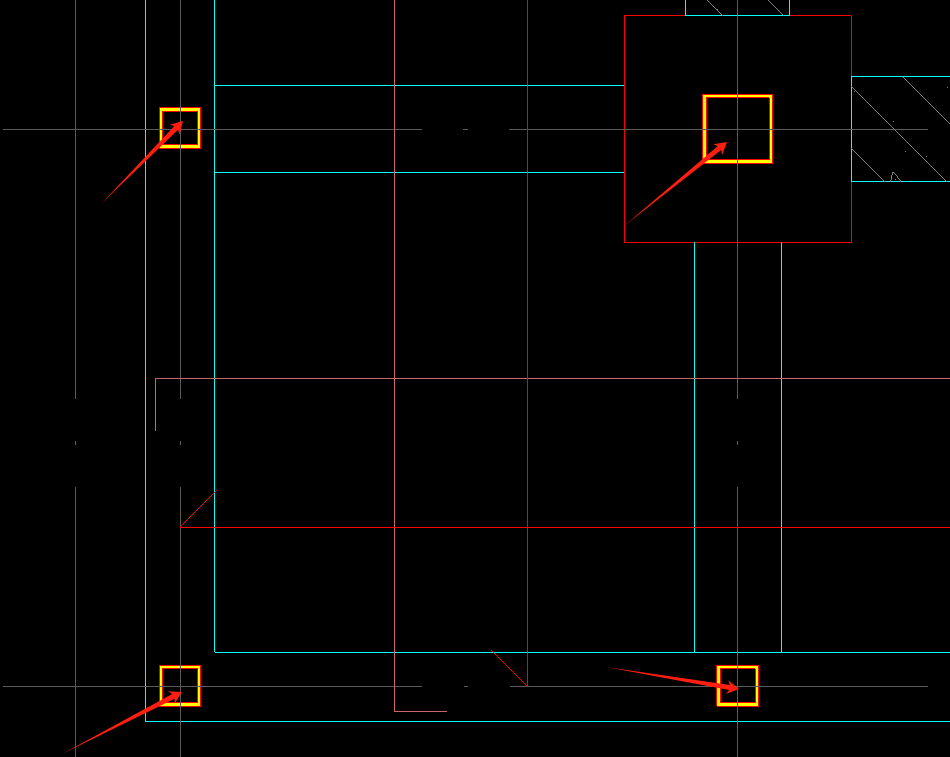

答疑：请问各位大神 左侧红框和右侧红框中分别是什么构件？谢谢！
提问网友：wsybw
提问日期：2025-04-21 17:58:06
解答网友：星辰大海
铂金专家
加劲肋
解答网友：陈工
钻石专家
是加劲肋板接头位置的。

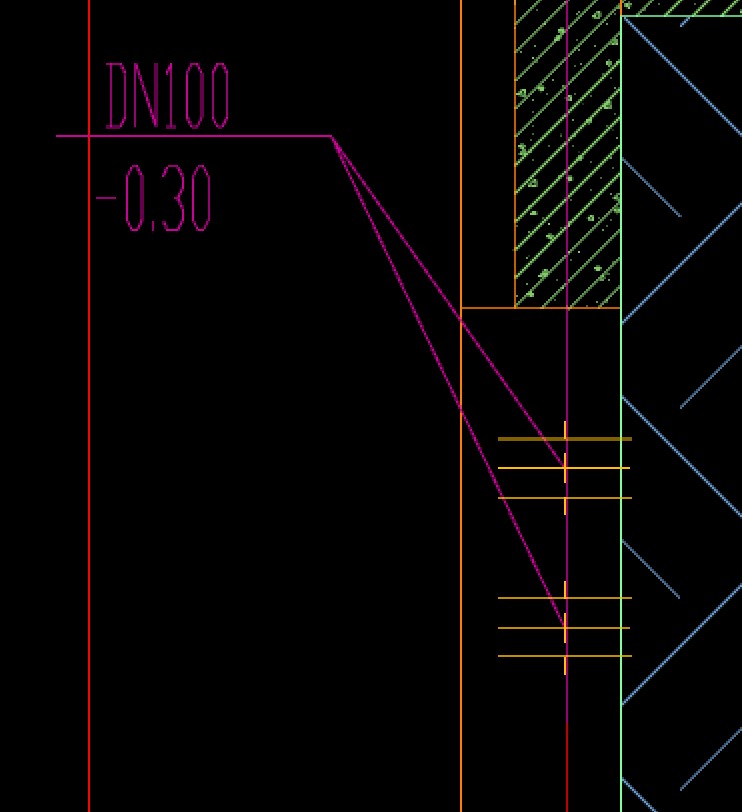

答疑：请问这个DN100指的是什么构件
提问网友：XiaoQin Su
提问日期：2025-04-21 17:33:41
解答网友：雪莲
铂金专家
套管的大小
解答网友：身边
白银专家
这是止水钢套管
通过这里的钢管直径是100，管子大两个规格是150，标高是管中心标高
解答网友：可遇难求
钻石专家
刚性防水套管。
答疑：结构图和建筑图的对应关系，是不是二层结构图对应着二层平面图（建筑）呀？
提问网友：未来式
提问日期：2025-04-21 17:26:20
二层结构图表示的是一层的顶，而二层平面图（建筑）对应的是二层的底，所以两图的构件应该是对应上的，这样理解对吗🙏
2025-04-21 17:27:24 补充
但二层结构图中构件在一层绘制，二层平面图（建筑）的构件在二层绘制，对吗？
解答网友：雪莲
铂金专家
对
答疑：广联达操作中请问下图这个结构是什么，应该怎么做呢？
提问网友：嚯哈哈
提问日期：2025-04-21 16:36:56
bim里倒是可以直接放样处理，可广联达里只能具体研究找对应构件了。突出一截又内缩一截这是檐边的意思吗？而且墙也是一段位于楼顶不上人屋面的矮墙，①处1800mm高，②处1600mm高，③处1400mm高。
解答网友：米老鼠
铂金专家
整体应该是女儿墙，女儿墙顶凸出的是压顶
这个到结构图、节点详图里去看看具体是什么什么材质做的
刷涂料可以按当地的计算规则是按零星、线条还墙面的去计算的

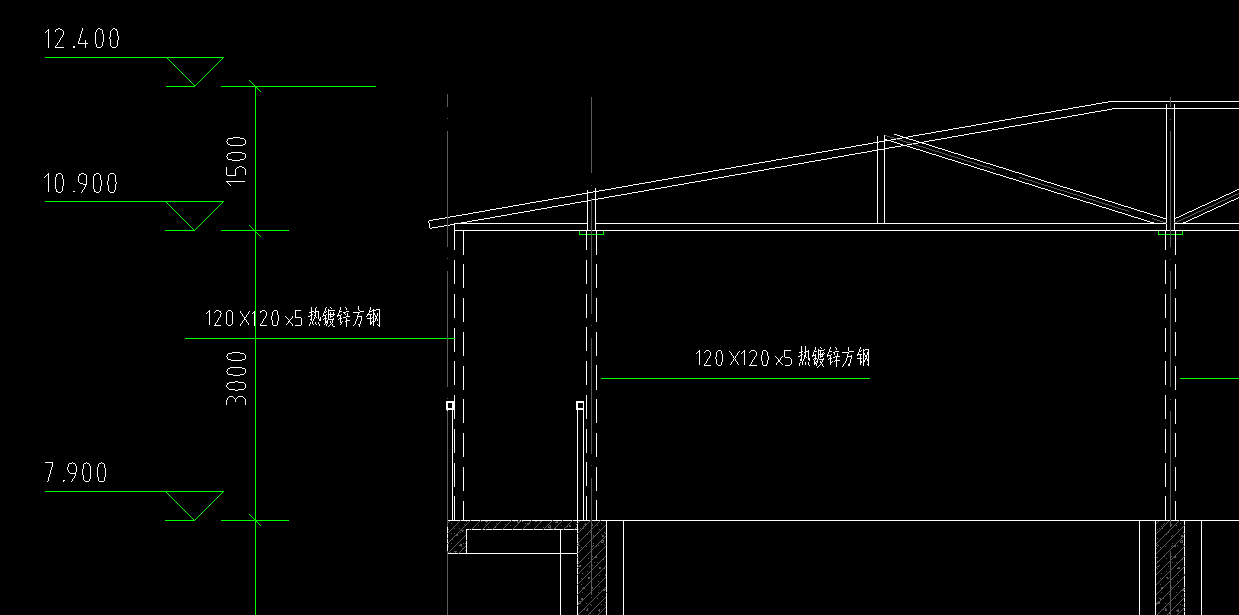

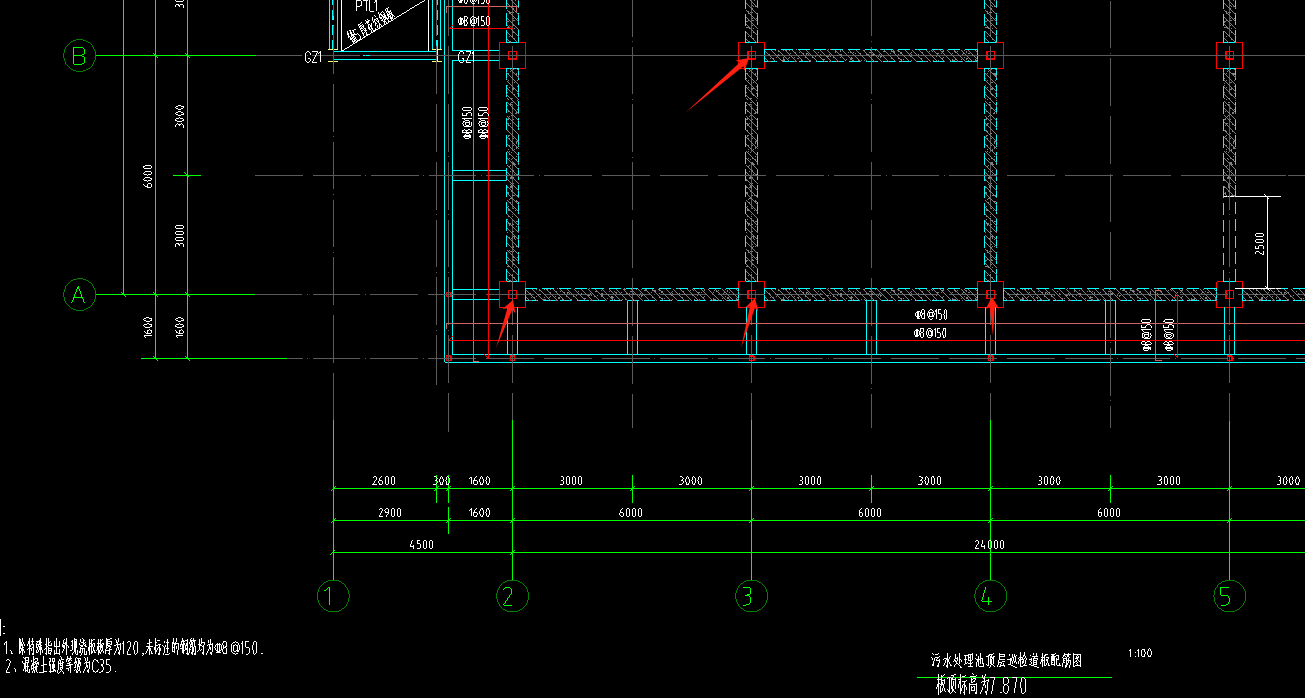

答疑：请问图一的方钢对应的是图二指示的吗 用什么构件绘制
提问网友：skl
提问日期：2025-04-21 16:25:21
解答网友：luck
白银专家
应该是的，一个平面，一个立面；
用钢结构的钢柱等构件绘制
答疑：排洪渠顶板
提问网友：街角的风铃,赤色的约束
提问日期：2025-04-21 16:29:45
排洪渠顶板破除部分，按面积还是体积
解答网友：luck
白银专家
砼的构件，一般按体积吧，分有无钢筋。

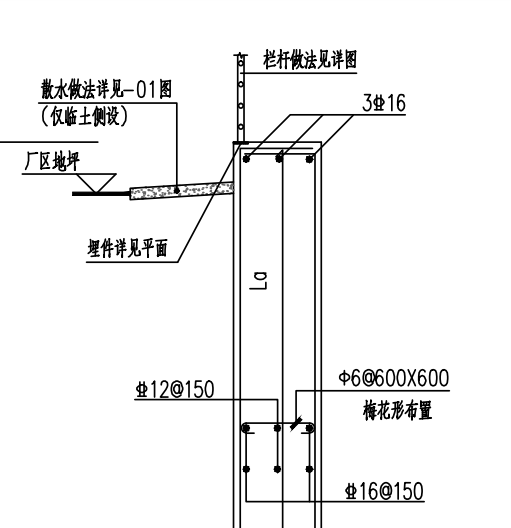

答疑：请问 剪力墙纵筋上部的锚固如何修改，上边的3根钢筋如何布置
提问网友：夏天
提问日期：2025-04-21 16:10:00
解答网友：雪花飘 飘
铂金专家
上边的3根钢筋如何布置—压墙筋输入
解答网友：河畔晨光
黄金专家
设置插筋修改为纵筋锚固；
上边的3根钢筋在压墙筋中设置
解答网友：可遇难求
钻石专家
纵筋上部的锚固汇总计算后修改，然后锁定构件，上边的3根钢筋按墙压筋布置。

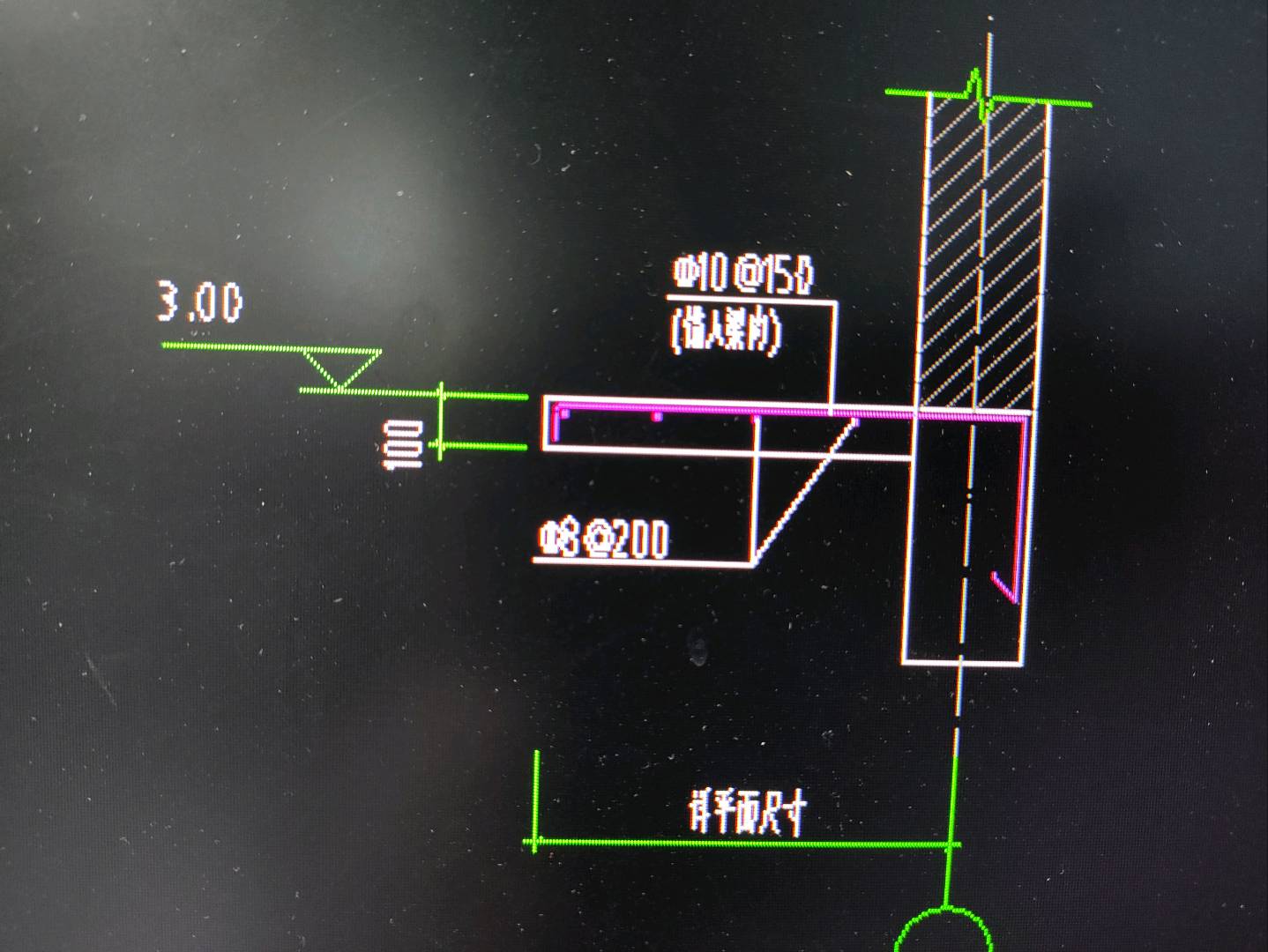

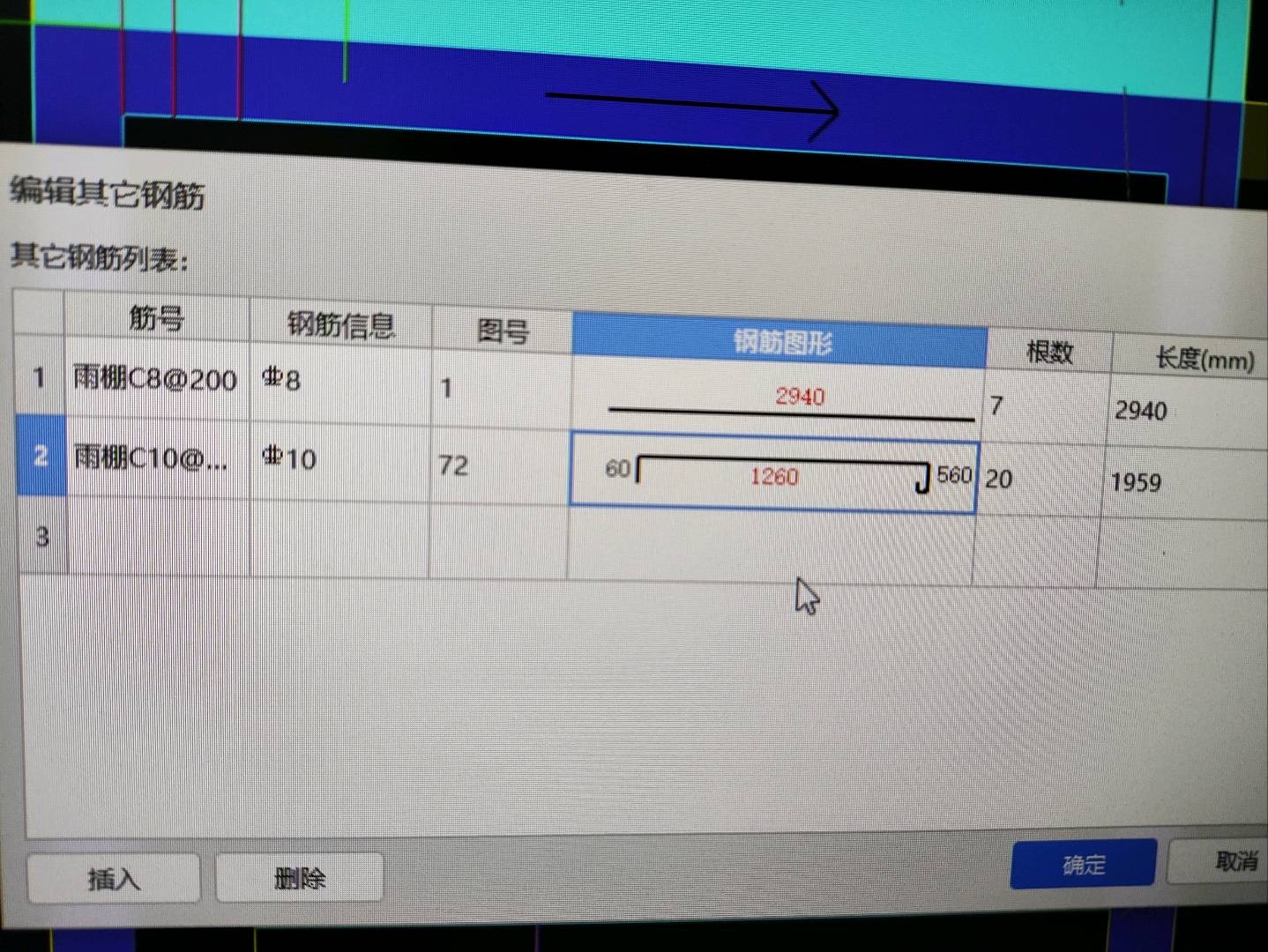

答疑：请问雨棚这个钢筋在广联达上是这样做吗
提问网友：随遇而安
提问日期：2025-04-21 16:04:37
雨棚长3m，宽1.1m，厚0.1m，梁高500mm，梁宽200mm
解答网友：冯福连
铂金专家
你用板构件画，布置钢筋，软件自动计算了

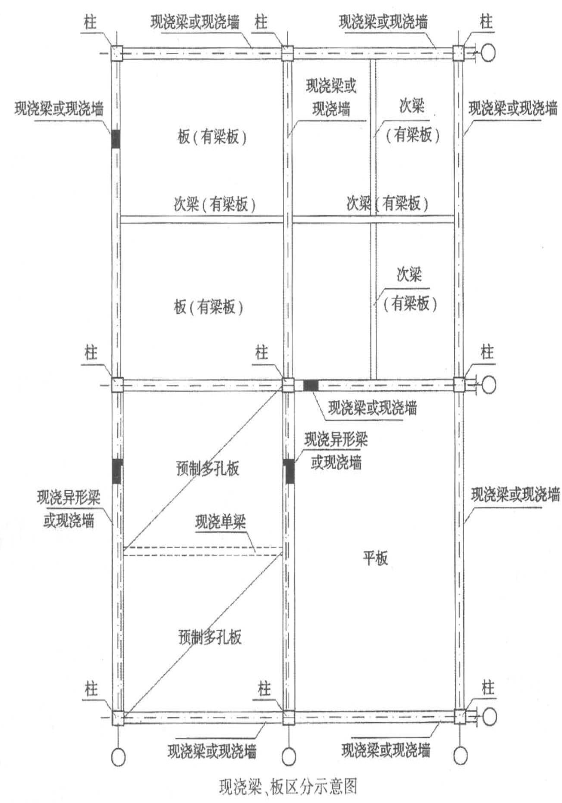

答疑：板
提问网友：纯白
提问日期：2025-04-21 15:08:29
有梁板、无梁板、平板怎么判断
解答网友：雪花飘 飘
铂金专家
解答网友：雪莲
铂金专家
有梁板是指在模板、钢筋安装完毕后，将板与梁同时浇筑成一个整体的结构件；无梁板是将板直接支承在墙和柱上，不设置梁的板；平板是指既无柱支承，又非现浇梁板结构，而周边直接由墙来支承的现浇钢砼板
解答网友：天涯浪子
铂金专家
按当地定额规则
答疑：算量建模中，遇到一根线表示多种规格的线缆和多种规格的线管，如何建模
提问网友：魏国明
提问日期：2025-04-21 12:54:26
解答网友：阿杰
如果是共管敷设，可以用综合管线建构件，如果不是的话那就分开建构件
答疑：凸窗这个节点用什么构件布置比较合适
提问网友：99文
提问日期：2025-04-21 11:50:30
解答网友：GXZ
钻石专家
悬挑板用板定义布置及布置板的钢筋；板面返起用剪力墙或栏板定义布置，U型钢筋在属性其他钢筋里编辑
解答网友：时光、背面
铂金专家
这是上下两层的飘窗板，下层的飘窗顶板和上层的飘窗底板；用参数化飘窗（矩形）做就行，竖向的用剪力墙画

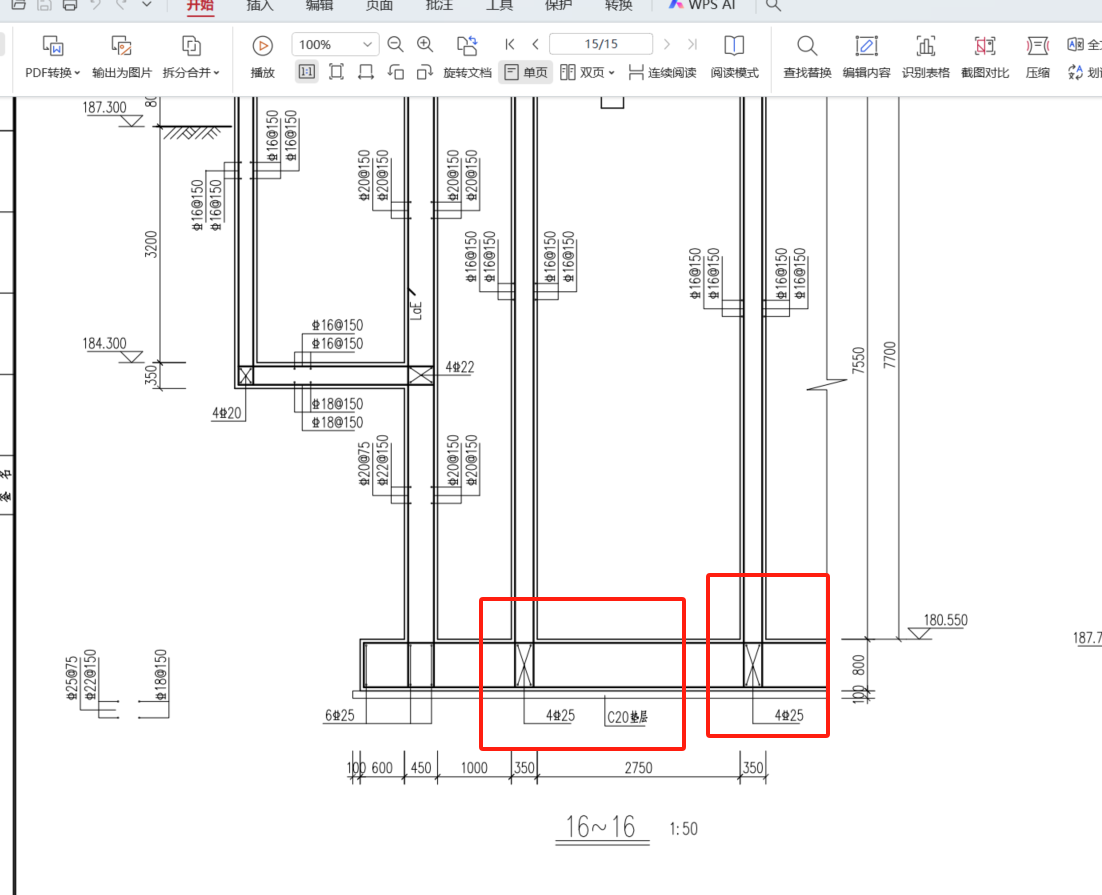

答疑：请问这个地方的钢筋是什么，在筏板里面应该怎么输进去
提问网友：漫野云
提问日期：2025-04-21 11:39:45
解答网友：ddxd
白银专家
输不进去， 用暗梁。
解答网友：星辰大海
铂金专家
建暗梁构件，不输入箍筋
解答网友：GXZ
钻石专家
可以用暗梁定义布置，暗梁属性中不要输入箍筋信息，高度是筏板基础的厚度
解答网友：Y
可以使用暗梁绘制，或者从表格算量中输入
