提问网友：Rain
提问日期：2025-05-07 17:16:21

解答网友：zhangy

铂金专家

有其他构件影响。

提问网友：shachangchang
提问日期：2025-05-07 17:10:17

问题1、签证里既有工日，又有混凝土方量，在上报时是不是都要算上。

问题2、计日工应该怎么组价？是不是也是在分部分项那里还是在其他费用那？

解答网友：可遇难求

钻石专家

问题1、签证里既有工日，又有混凝土方量，在上报时按混凝土构件套价即可。

问题2、计日工应该在计日工里计算。

解答网友：胡老师

白银专家

一般计日工不算进实物量里，签了混凝土方量就可以了。

提问网友：边雪阳
提问日期：2025-05-07 16:59:18

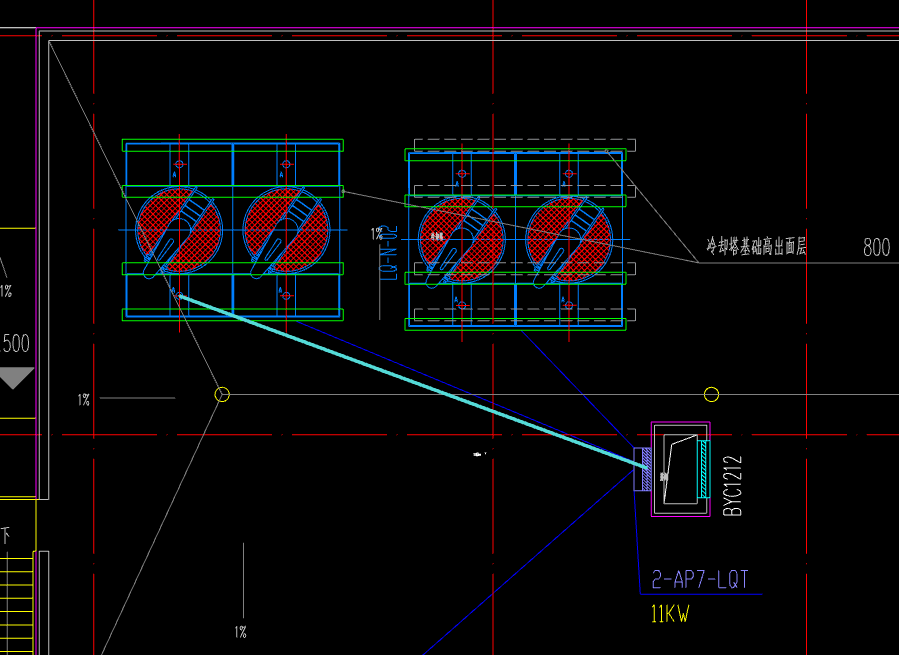

屋顶的冷却塔该新建那种构件，尺寸高度大概多少

解答网友：明天过后……

五米左右

提问网友：。。
提问日期：2025-05-07 16:51:33

解答网友：ddxd

白银专家

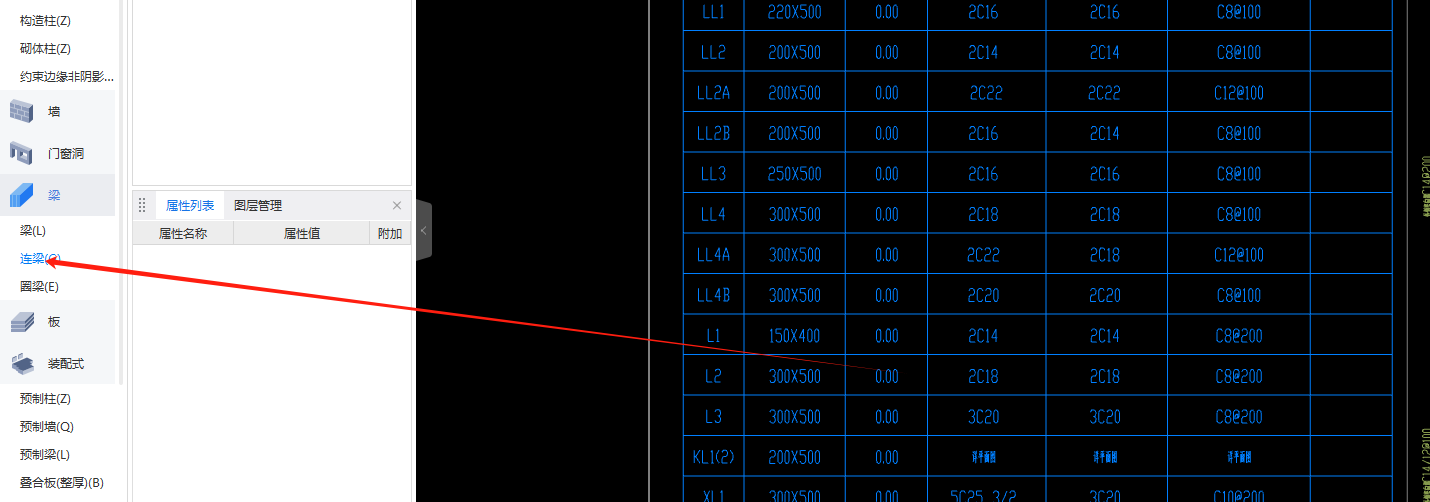

LL是连梁，混凝土等级同剪力墙，L和KL是梁，混凝土等级同框架梁。

解答网友：钢筋撑起半边天

钻石专家

是非框架梁  不是连梁  在梁里定义

解答网友：野墨

这个不是连梁 连梁一定是和剪力墙关联的 你这个是非框架梁 在梁里面选择 如果形式对应错了 就会在构造  节点方面发生错误 这个要多看钢筋101图集 理解就透彻了

解答网友：放我一条狗命

白银专家

不对，应该用梁构件，类别为非框架梁，不应该使用连梁，连梁代号为LLXXX

提问网友：天
提问日期：2025-05-07 16:12:20

解答网友：xagcc

钻石专家

做签证，补充子目计算

解答网友：nh

钻石专家

通过签证计算

解答网友：陈工

钻石专家

办理签证的方法处理。

解答网友：可遇难求

钻石专家

套修缮拆除金属零星构件。

提问网友：『从此々擦肩而过』
提问日期：2025-05-07 15:59:43
根据辽宁省17清单计价规则，实际套项时有梁板构件，是分别按梁和板套取相应的清单项，还是借用《现浇混凝土 平板》清单项，然后把名称改成有梁板？

解答网友：可遇难求

钻石专家

是分别按梁和板套取相应的清单项

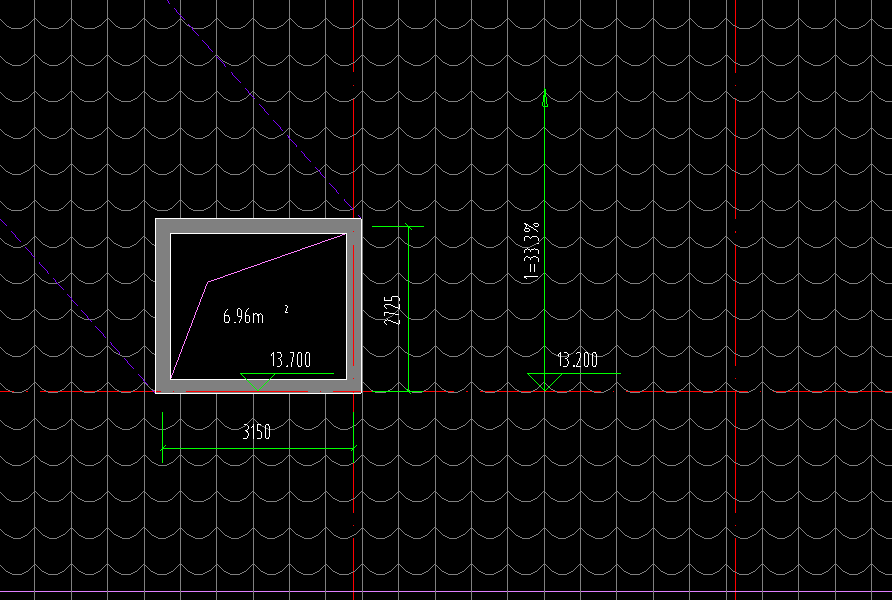

提问网友：苏
提问日期：2025-05-07 15:31:46

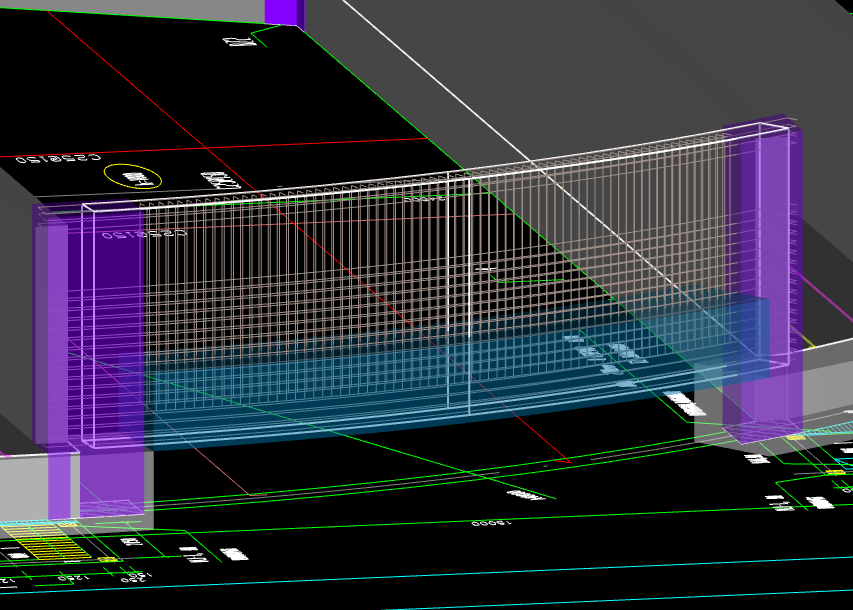

斜屋面上的构筑物应该随屋面顶标高布置，但咱这个模型布置出来后这么不自然呢，应该是那种菱形，X轴平齐底板应该是斜的，但是图上看都是直上直下的这种呢，以下是建筑图与结构图。

建筑图如下：

结构图如下：

解答网友：陈工

钻石专家

设置底标高，设置顶标高的方法处理斜的构件。

解答网友：河畔晨光

黄金专家

布置到中心线相交即可，只是三维显示的问题，不影响算量

提问网友：111

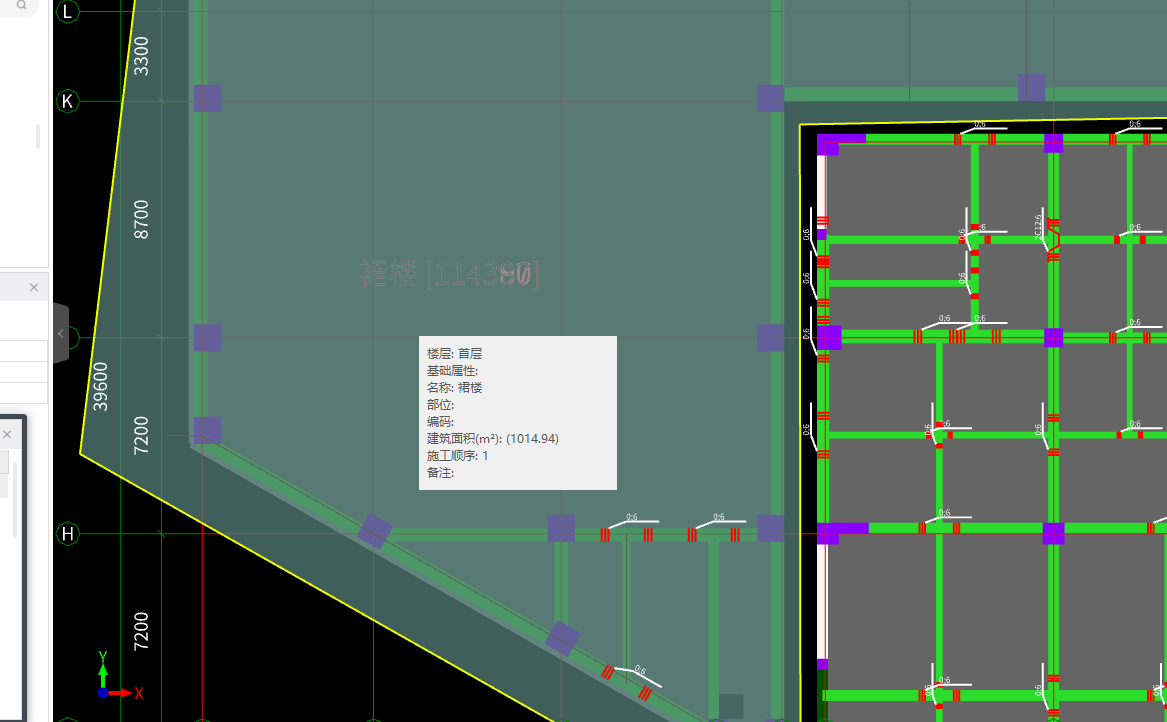

提问日期：2025-05-07 15:13:23

解答网友：雪花飘 飘

铂金专家

施工段

解答网友：天山雪豹

黄金专家

应该是施工段设置

解答网友：陈工

钻石专家

是某一区域，某一施工段的。要施工段中查找它。

提问网友：c8e2ebc56e69c437
提问日期：2025-05-07 14:49:55

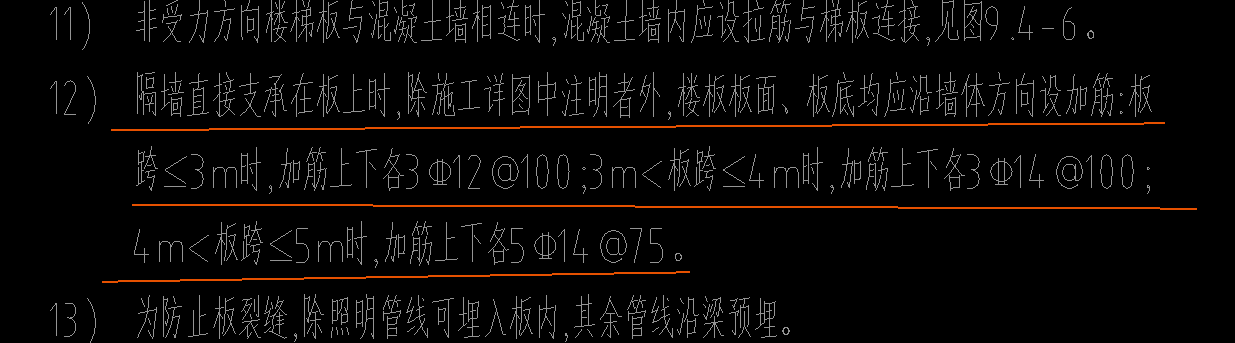

如图横线所示钢筋，用什么构件建模？钢筋长度怎么确定？

解答网友：时光、背面

铂金专家

可以用 跨中板带画，宽度同墙厚，厚度同板厚，长度按板跨度通长，锚入两端支座

解答网友：ddxd

白银专家

暗梁或者自定义钢筋。我以三层墙体为例，切换到三层平面，底图按三层梁图，砌体墙下没有梁的，用暗梁布置，不用确定长度。

提问网友：iiiiiiiiiiiiiii

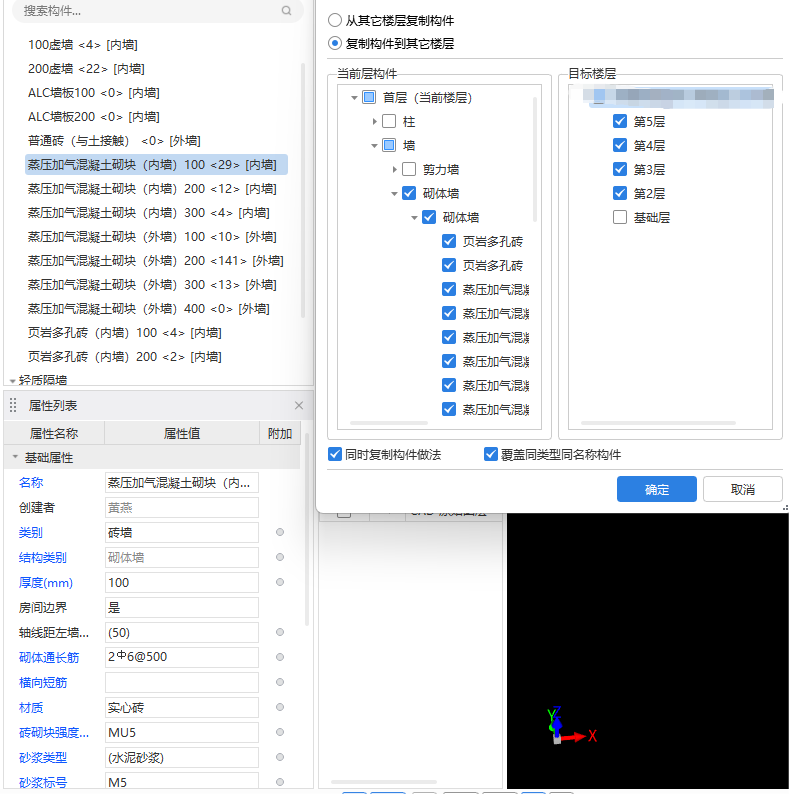

提问日期：2025-05-07 14:41:39

已采纳
解答网友：时光、背面

铂金专家

只是覆盖构件属性

解答网友：啊哈

会覆盖

解答网友：雪花飘 飘

铂金专家

可以

提问网友：罗闯
提问日期：2025-05-07 14:39:35

图纸说明中提到“当构件表面涂有防火涂料时，面漆可取消，中间漆加厚至130um”，但是按照定额组项只有中间漆正常套项，广东省定额中针对中间漆加厚是否有专门的定额解释，调整的含量如何计算

解答网友：海外仙山

黄金专家

就正常套子目就行，少套面漆

子目油漆含量足够

提问网友：许晓洁
提问日期：2025-05-07 14:34:32

怎么更改构件图元类别

解答网友：雪花飘 飘

铂金专家

构件转换

解答网友：时光、背面

铂金专家

属性里–结构类别

解答网友：啊哈

构件转换

提问网友：海棠果
提问日期：2025-05-07 14:25:10

空调室内机开关预留线管，预算时候只考虑预埋线管的量，不穿电线，后期由VRV厂家穿线完成。请问怎么只画线管，不穿线？

解答网友：筑梦苍穹

专家

新建配管构件的时候，把电线型号删除，就只计算电管。

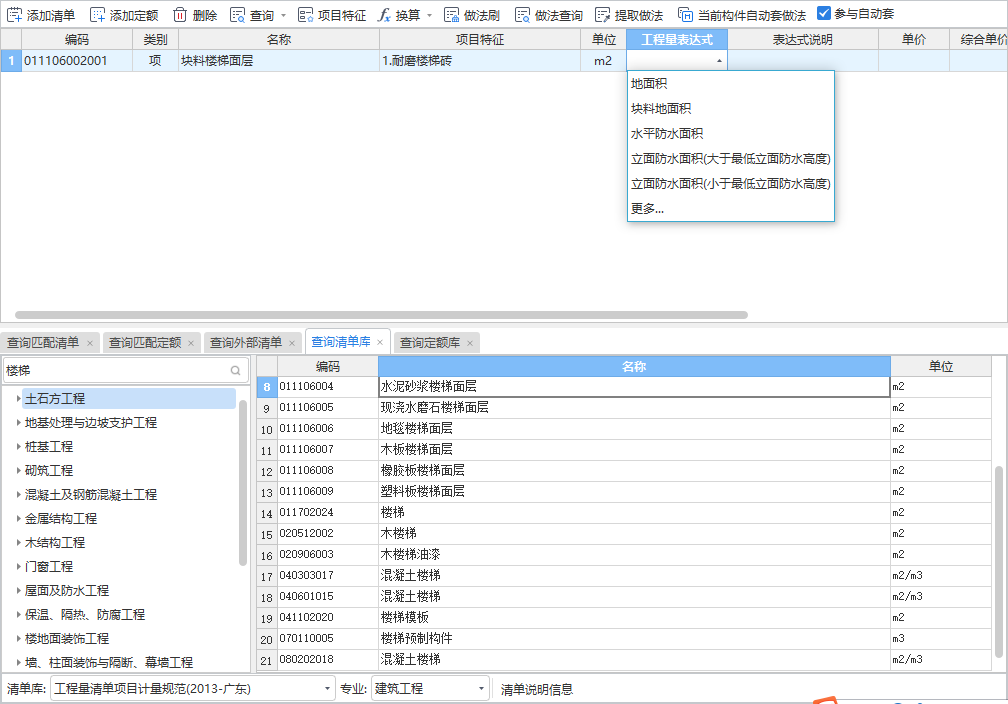

提问网友：李灿辉
提问日期：2025-05-07 11:44:11

已采纳
解答网友：清风拂面

黄金专家

在楼梯构件中添加清单，里面有水平投影面积

如果休息平台是用板布置的话，可以在板构件中用底面模板面积或用地面构件中用块料地面积

解答网友：可遇难求

钻石专家

用块料地面面积。

提问网友：35459113
提问日期：2025-05-07 11:34:04

谢谢

解答网友：可遇难求

钻石专家

套混凝土零星构件。

解答网友：xz0799

黄金专家

补充定额

解答网友：时光、背面

铂金专家

清单套 混凝土其他构件，  定额套零星混凝土，或者小型构件

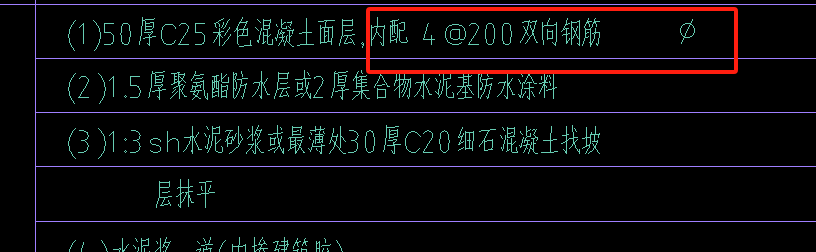

提问网友：咖啡咖啡
提问日期：2025-05-07 11:08:37

解答网友：GXZ

钻石专家

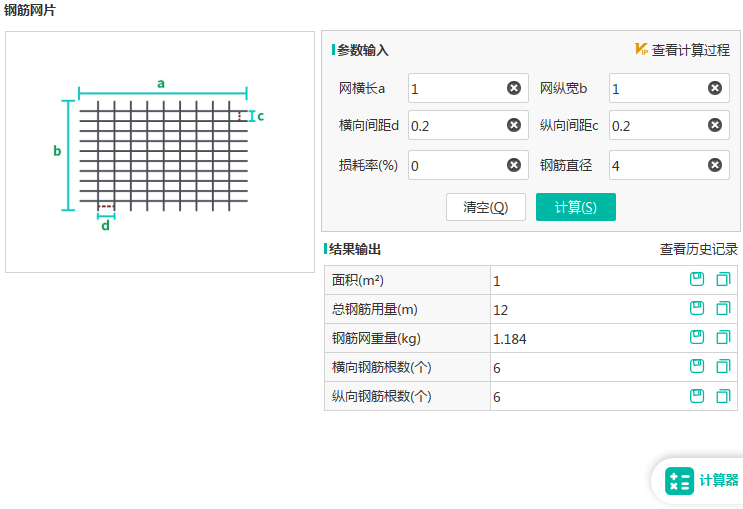

总面积÷（0.2×0.2）×0.2×2边×钢筋比重

解答网友：nh

钻石专家

用板构件按图纸形状尺寸等画，并布置配筋，汇总后查看量

解答网友：星辰大海

铂金专家

解答网友：追梦

黄金专家

房间长度/200等于横向的根数；   根数*长度*理重

房间宽度/200等于宽度方向的根数；  根数*宽度*理重

（望采纳，点赞）

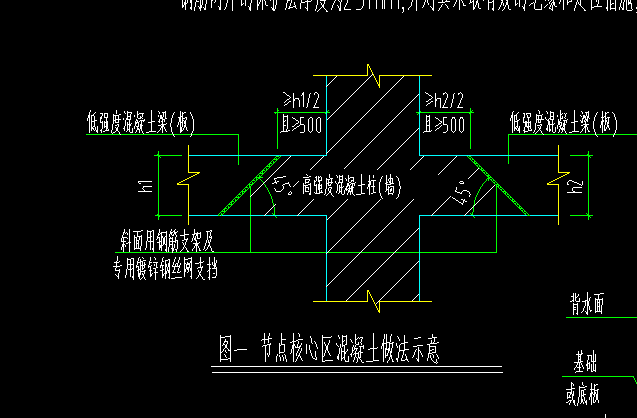

提问网友：1234
提问日期：2025-05-07 10:19:07

已采纳
解答网友：ddxd

白银专家

这就是梁的高强节点，可以在梁构件右上角生成高强节点搞定。

解答网友：钢筋混凝土

白银专家

施工措施，不需要区分计算

解答网友：时光、背面

铂金专家

设置高强节点

解答网友：天涯浪子

铂金专家

可以啊，生成高强节点

提问网友：新手小黄
提问日期：2025-05-07 08:31:42

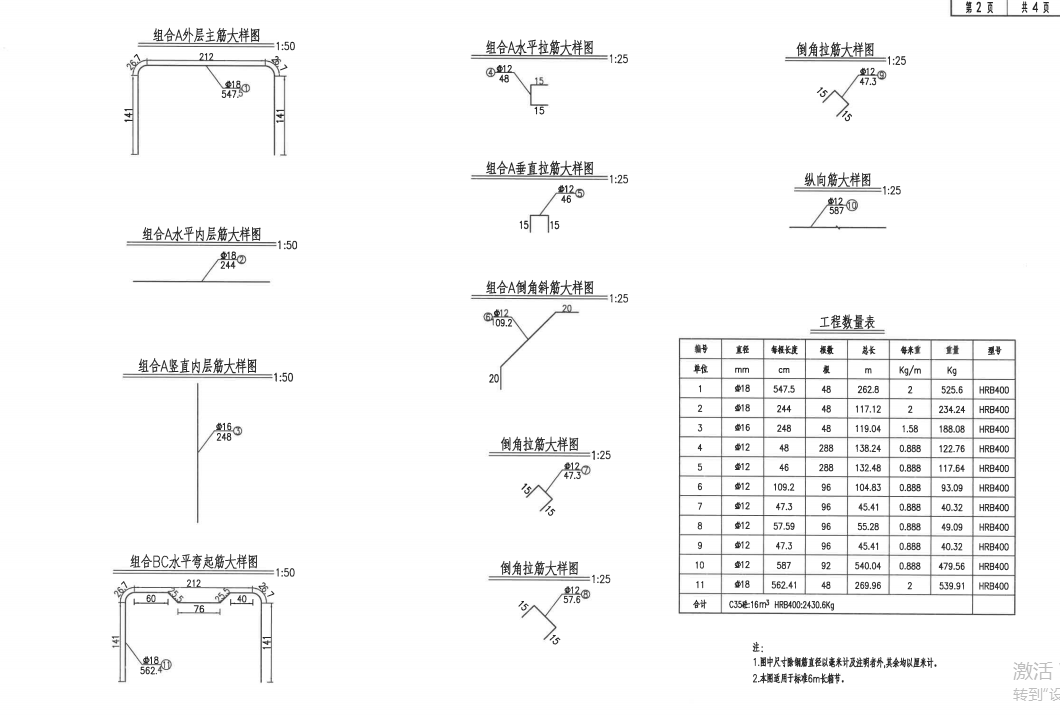

请问这些钢筋的根数怎么算出来的？

已采纳
解答网友：GXZ

钻石专家

构件尺寸÷间距（四舍五入）+1

解答网友：xagcc

钻石专家

直接使用图上的工程量表数据吧。

解答网友：陈工

钻石专家

按长度/间距计算根数的。设计员已计算好了，在表中已给出。按表中钢筋根数做预结算就可以了。

提问网友：柠檬酸
提问日期：2025-05-07 01:54:49

还有请问我的土建汇总清单为什么是空白的，但是有钢筋算量清单

解答网友：大家广联

钻石专家

安装GCCP6.0计价软件，GTJ中就有了

解答网友：清风拂面

黄金专家

构件没套清单和定额，需要自己套或自动套，不过不建议这样操作，太费时间，不如用报表提量

钢筋清单是软件内置的，钢筋组价简单

提问网友：孙庆德
提问日期：2025-05-06 23:22:47

安装算量不能识别蝶阀怎么办

解答网友：星辰大海

铂金专家

建蝶阀构件，绘制

解答网友：芋头

铂金专家

表格算量或者 图元分解

解答网友：大海

钻石专家

建“蝶阀”构件，画上去。

解答网友：将军峰

铂金专家

安装算量不能识别蝶阀 手动补画上去就可以了呀 ，

提问网友：潘依宁
提问日期：2025-05-06 23:09:48

已采纳
解答网友：天山雪豹

黄金专家

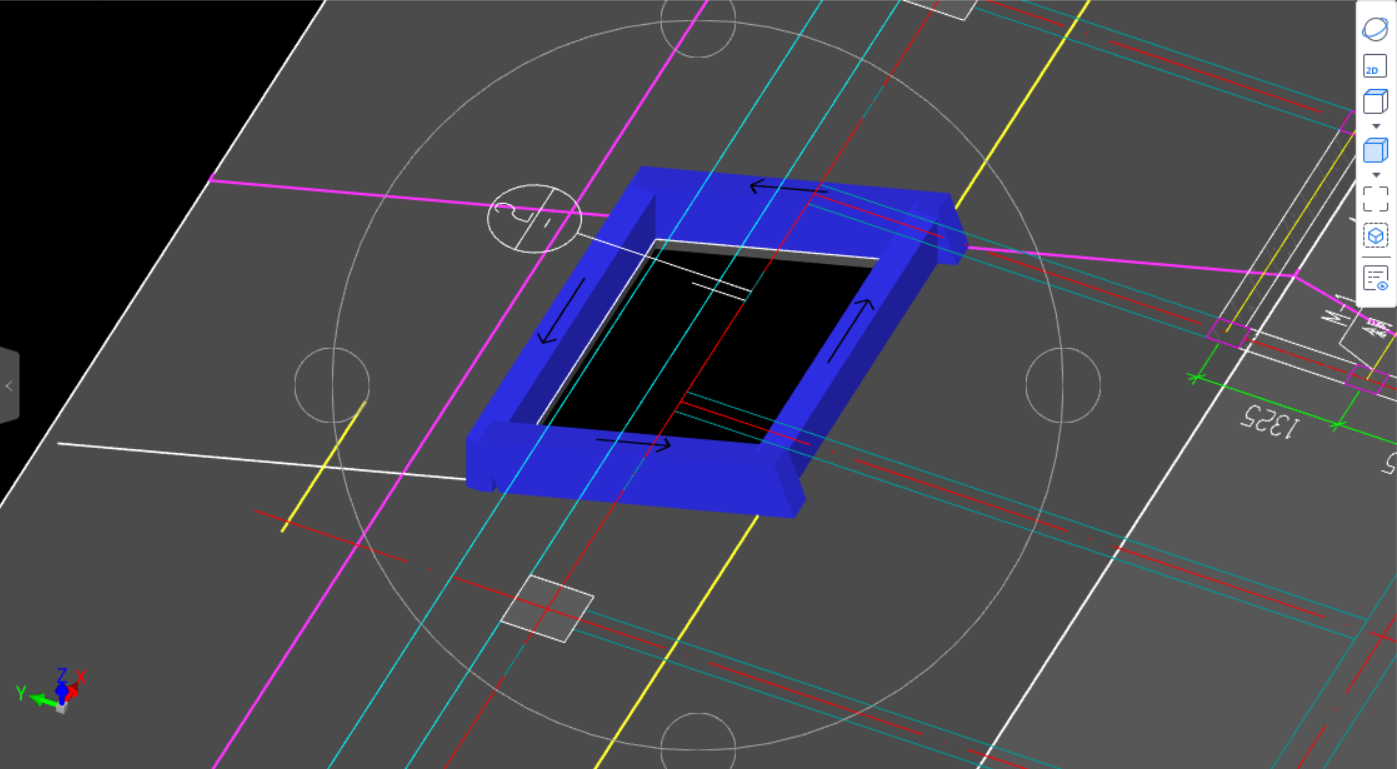

止水台，用OL处理

解答网友：Nhjj

是什么结构，如果是混凝土结构你就用异形栏板画，如果是墙就有异形墙画，不过不用这么细扣，当你真正工作的时候这个多一点无所谓的。

给水排水专业图集简明目录 图集号 图集名称 图集号 图集名称 图集号 图集名称 12S101矩形给水箱 02S403钢制管件 S4（二） 给水排水标准图集室内给水排水管道及附件安装（二） 14S104二次供水消毒设备选用及安装 02S404防水套管 (2012年合订本） 12S108-1倒流防止器选用及安装 11S405-1 ~ 4 建筑给水塑料管道安装 S5（一） 给水排水标准图集室外给水排水管道工程及附属设施（一） 16S110数字集成全变频叠压供水设备选用与安装 19S406建筑排水管道安装一 塑料管道 (2011年合订本） 16Slll变频调速供水设备选用与安装 09S407-1 建筑给水铜管道安装 S5（二） 给水排水标准图集室外给水排水管道工程及附属设施（二） 20S121生活热水加热机组（热水机组选用与安装） 13S409建筑生活排水柔性接口铸铁管道与钢塑复合管道安装 (2012年合订本） 16S122水加热器选用及安装 15S412屋面雨水排水管道安装 09FS01防空地下室给排水设计示例 15Sl28太阳能集中热水系统选用与安装 S501一1~2单层、双层井盖及踏步(2015年合订本） 07FS02防空地下室给排水设施安装 13S201室外消火栓及消防水鹤安装 05S502室外给水管道附属构筑物 07MS101 市政给水管道工程及附属设施 15S202室内消火栓安装 10S505柔性接口给水管道支墩 06MS201 市政排水管道工程及附属设施 99S203消防水泵接合器安装 10S507建筑小区埋地塑料给水管道施工 最新出版图集 19S204-1消防专用水泵选用及安装（一） 20S515 钢筋混凝土及砖砌排水检查井 24S106循环冷却水系统设计与安装（修编替代02S106) 20S206自动喷水灭火设施安装 16S518 雨水口 25S127热泵热水系统选用与安装（修编替代06SS127) 07S207气体消防系统选用、安装与建筑灭火器配置 04S520埋地塑料排水管道施工 24S129生活热水系统附件及小型设备选用与安装 08S208室内固定消防炮选用及安装 12S522混凝土模块式排水检查井 251908-12、 25D202-7、 25S130建筑用太阳能构件一体化设计与安装 12SS209细水雾灭火系统选用与安装 08SS523建筑小区塑料排水检查井 22S212自动跟踪定位射流灭火系统选用与安装 16S211高位消防贮水箱选用及安装 16S524塑料排水检查井一 井筒直径中700～~1000 25S402室内管道支架及吊架（修编替代03S402) 04S301建筑排水设备附件选用安装 17S526圆形沉井式雨水泵站 22S407-2 建筑给水薄壁不锈钢管道安装（修编替代10S407-2) 09S302雨水斗选用及安装 17S705海绵型建筑与小区雨水控制及利用 24S410建筑特殊单立管排水系统安装（修编替代10SS410) 09S303医疗卫生设备安装 14SS706玻璃钢化粪池选用与埋设 23S411建筑给水复合金属管道安装（修编替代10S411) 09S304卫生设各安装 19S707小型生活排水处理成套设各选用与安装 23S516混凝土排水管道基础及接口（修编替代04S516) 08S305小型潜水排污泵选用及安装 20S805一1 雨水调蓄设施一钢筋混凝土雨水调蓄池 22S521预制装配式混凝土检查井 19S306居住建筑卫生间同层排水系统安装 15S909 《消防给水及消火栓系统技术规范》图示 24S605游泳池给水排水设计及附件安装（修编替代10S605) 14S307住宅厨、卫给水排水管道安装 19S910自动喷水灭火系统设计 22S702室外排水设施设计与施工－~ 钢筋混凝土化粪池（修编替代03S702) 19S308污水提升装置选用与安装 S3 给水排水标准图集排水设各及卫生器具安装(2010年合订本） 24S913建筑给水排水常用设各及系统监测与控制 16S401管道和设各保温、防结露及电伴热 S1（一） 给水排水标准图集给水设备安装（一）（2014年合订本） 22HM001-1海绵城市建设设计示例（一） 详细内容请参见 2025年国标图集目录或查询国家建筑标准设计网站 (www.chinabui lding. com. en) 国标图集热线电话： 010-68799100 联系电话： 010-88426737

结构专业图集简明目录 图集号 图集名称 图集号 图集名称 图集号 图集名称 GlOl系列混晟土结构施工图平面整体表示方法制图规则和构造详图G310-1 ~ 2 装配式混凝土结构连接节点构造(2015年合订本） G901系列混凝土结构施工钢筋排布规则与构造详图 22G101-1现浇混疑土框架、剪力墙、梁、板 20G310-3装配式混凝土结构连接节点构造（框架） 18G901-1现浇混凝土框架、剪力墙、梁、板 22G101-2现浇混凝土板式楼梯 13G311一1 混凝土结构加固构造 18G901-2 现浇混凝土板式楼梯 22G101-3独立基础、条形基础、筏形基础、桩基础 14SG313老虎窗、采光井、地下车库（坡道式）出入口 18G901一3 独立基础、条形基础、筏形基础、桩基础 12G101-4剪力墙边缘构件 G322-1 ~ 4 钢筋混凝土过梁(2013年合订本） G903系列混凝土结构常用施工详图 G329系列建筑物抗震构造详图 G323一1~2钢筋混凝土吊车梁(2015年合订本） 13SG903-1现浇混凝土板、非框架梁配筋构造 20G329-1多层和高层钢筋混凝土房屋 17G325吊车轨道联结及车挡（适用于混凝土结构） 14SG903-2现浇混凝土框架柱、梁、剪力墙配筋构造 11G329-2多层砌体房屋和底部框架砌体房屋 14G330系列混凝土结构剪力墙边缘构件和框架柱构造钢筋选用 12SG904-1型钢混凝土结构施工钢筋排布规则与构造详图 23G329-3单层工业厂房 20G331-1混凝土异形柱结构构造 19G905-3房屋建筑工程施工工艺图解一组拼式铝合金模板系列施工 15G107-1装配式混凝土结构表示方法及示例（剪力墙结构） 161110-2、 16G333预制混凝土外墙挂板（一） 工艺图格 13SG108-1建筑结构设计规范应用图示（地基基础） 17G345钢筋错固板应用构造 16G906装配式混凝土剪力墙结构住宅施工工艺图解 20G108-3 《钢结构设计标准》图示 20G361预制混凝土方桩 15G907-1建筑施工常用数据（一） 19G108-5结构设计规范应用图示（抗震鉴定） 16G362钢筋混凝土结构预埋件 20G908-l 建筑工程施工质量常见问题预防措施（混凝土结构工程） 15Gl08-6 《门式刚架轻型房屋钢结构技术规范》图示 15G365-1预制和晟土剪力墙外墙板 16G908-3建筑工程施工质量常见问题预防措施（装饰装修工程） 16G108-7 《高层民用建筑钢结构技术规程》图示 15G366-1招架钢筋混凝土叠合板(60皿厚底板） 15G909-l钢结构连接施工图示（焊接连接） SGlll-1-2 建筑结构加固施工图设计表示方法建筑结构 15G367-1预制钢筋混凝土板式楼梯 14G910高强锅筋应用技术图示 加固施工图设计深度图样(2008年合订本） 20G367-2预制钢筋混凝土楼梯（公共建筑） 17G911钢结构施工安全防护 12G112-1建筑结构设计常用数据（钢筋混凝土结构、砌体 15G368-1预制钢筋混凝土阳台板、空调板及女儿墙 最新出版图集 结构、地基基础） 19G518-3门式刚架轻型房屋钢结构（有吊车） 23G101-11 GlOl系列图集常见问题钮图解（修编替代17G101-11) 20G112-2廷筑结构设计常用数据（钢结构和组合结构） 16G519多、高层民用建筑钢结构节点构造详图 23G409先张法预应力混凝土管桩（修编替代1OG409) 16G116-1装配式混凝土结构预制构件选用目录（一） G520-1 ~ 2 钢吊车梁(6m~ 9m) (2020年合订本） 22G522-1钢筋析架混凝土楼板 12SG121-1施工图结构设计总说明（混凝土结构） 17G536钢结构停车楼（坡道式） 23G523-1型钢混凝土组合结构构造（修编替代04SG523) 13SG121-2施工图结构设计总说明（多层砌体房屋和底部框 15G611砖混结构加固与修复 22G614-1砌体填充墙结构构造（修编替代12G614-l) 架砌体房屋） 19J102-1、 19G613混凝土小型空心砌块墙体建筑与结构构造 22J943一1、 22G621一1 盯建筑扭设计与施工（既有住宅增设电梯） 20G122锅板剪力墙结构设计 10SG614-2砌体填充墙构造详图（二）（与主体结构柔性连接） 22G813钢筋混凝土灌注桩（修编替代10SG813) 14G308混凝土后错固连接 12SG620砌体结构设计与构造 22G815建筑结构抗浮错杆 17G309钢筋焊接网混凝土结构构造详图 11SG814建筑基坑支护结构构造

 2适用范围
2.1本图集适用于采用挤压成型技术生产的预应力混凝土空
心板，统称EBC预应力空心板。
注:挤压成型技术系指专用自动化设备在长线模台上行走。
主机内的相邻螺杆反相运动以在溺凝土中产生剪切力。
同套简一起将干硬性混凝土接压密实成型的空心板生产
技术。
2.2本图集适用于抗震设防烈度不大于8度的地区。
2.3本图集包括三个部分:
2.3.1 总说明，连接构造示意图;
2.3.2 HHC预应力空心板(板庭预应力筋中心位置35mm，
45mm，简称ERC板)截面参散，允许荷载表，截面尺寸与钢较
线定位图;
注:板底预应力筋中心位置系指板底衰应力筋中心距板底的
距离，下同，
2.1.3ENC预应力空心板叠合板(板底预应力筋中心位置
35mm、45mm，简称EHCD板，底板仍称HC板)截面参数、底板
技术参数表、允许荷载表、截而尺寸与钢绞线定位围。
注:EBCD板系指在对ENC板板顶经过处理形成凹凸不小于4m
的框糙面后与观浇温凝土叠合层粘結成整体，共测受力
的板,

提问网友：噗哒弟弟
提问日期：2025-05-04 17:34:03

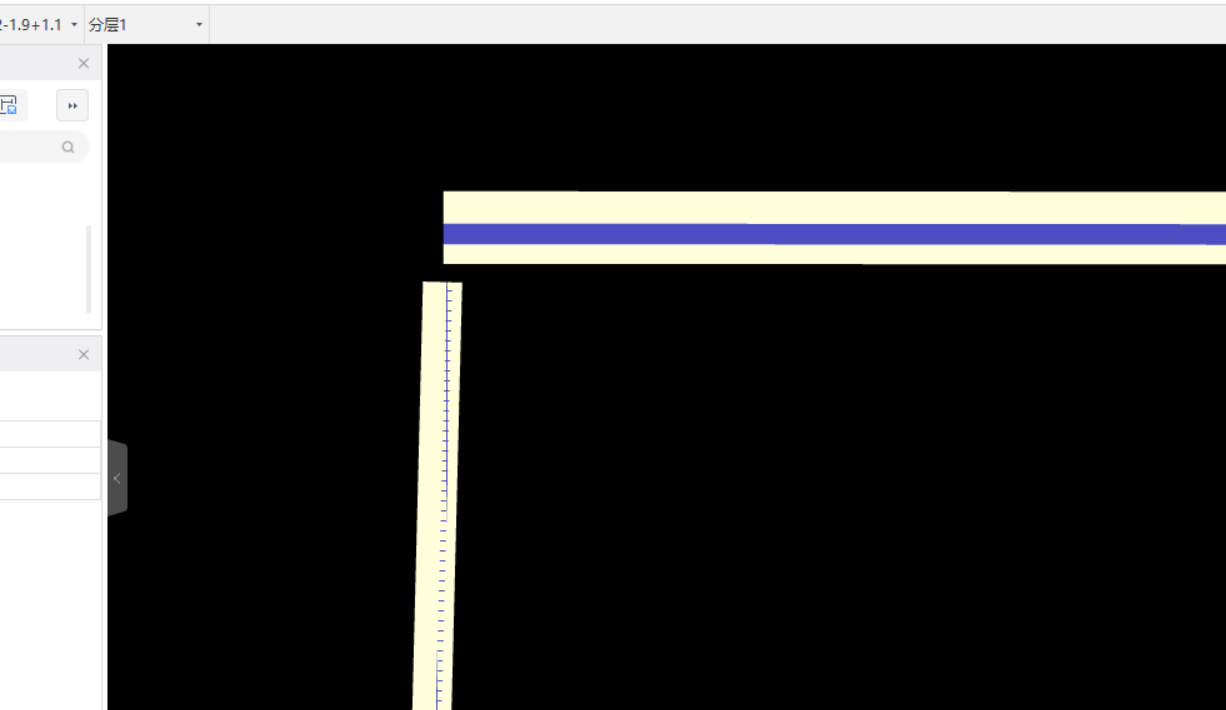

上部没有设置任何的梁构件和其他构件，也没有洞口，为什么会空一块呢？

已采纳
解答网友：欢乐心中飞雪

钻石专家

三维查看一下，显示相邻楼层，看是否有其它楼层的梁板类构件标高绘制到本层了

解答网友：zhangy

铂金专家

可以有梁构件。

解答网友：放我一条狗命

白银专家

你这块是不是有梁啊

提问网友：努力入行的实习生
提问日期：2025-05-04 17:29:19

解答网友：雪花飘 飘

铂金专家

用什么构件定义？

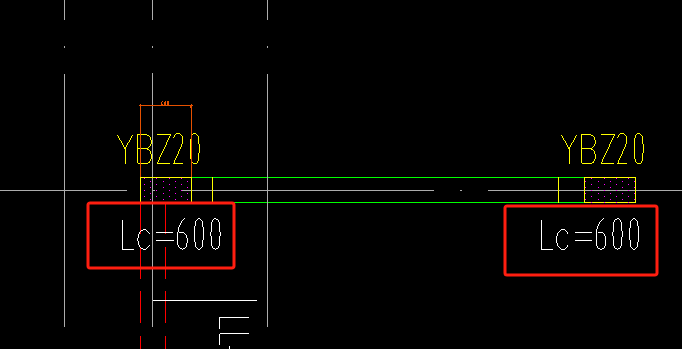

提问网友：沙子

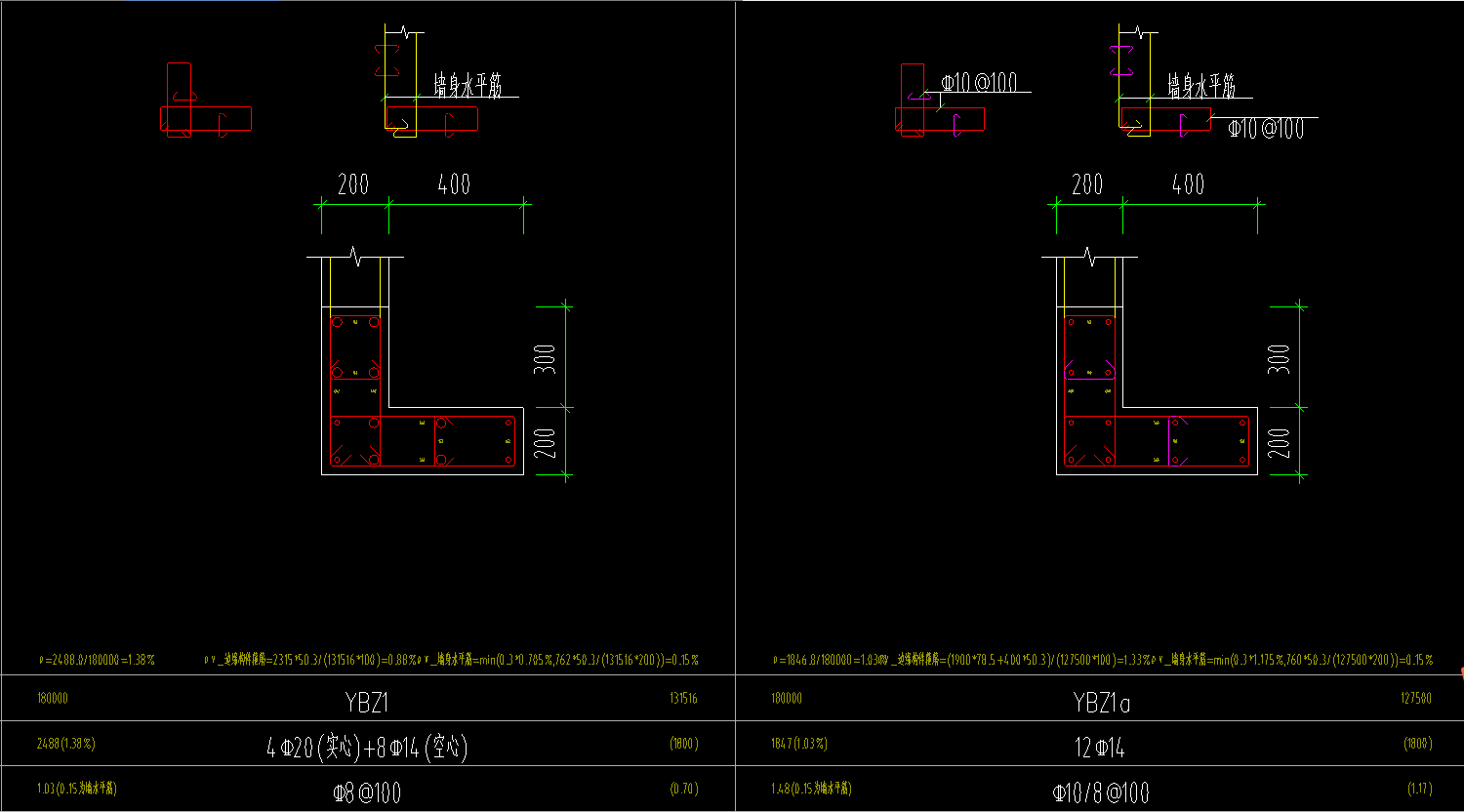

提问日期：2025-05-04 17:09:15

解答网友：大家广联

钻石专家

影响的，600-400=200  用约束边缘构件画

切换到约束边缘非阴影区界面—新建约束边缘非阴影区构件—选择需要的类型—修改对应的参数—点击确定—在【属性列表】修改属性信息—使用【点】功能布置即可。如图：

备注：纵筋和拉筋/箍筋默认取的是取墙纵筋和取柱箍筋，也可以直接输入具体信息进行输入。

提问网友：海棠果
提问日期：2025-05-04 10:32:54

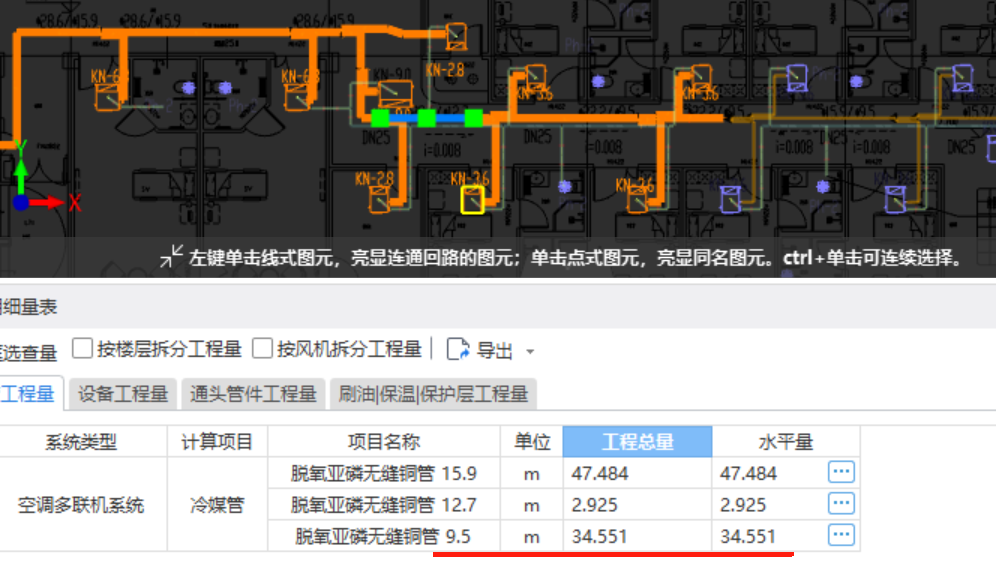

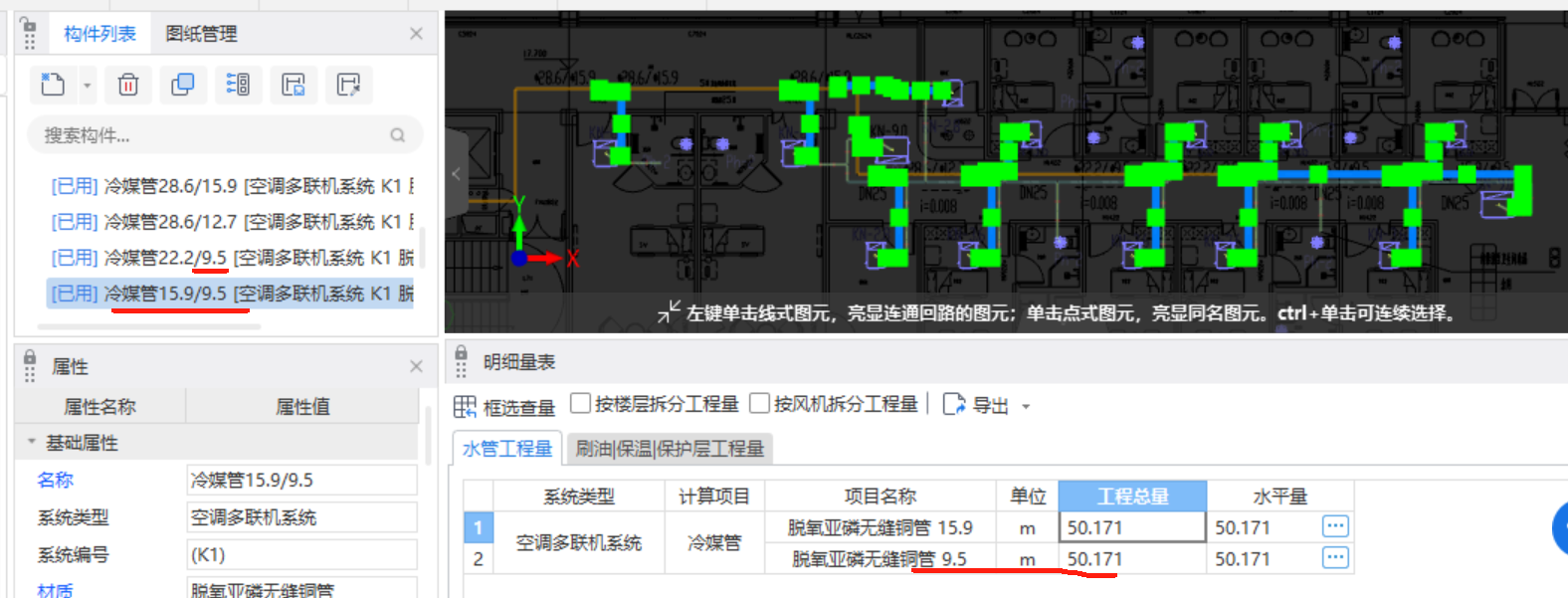

右键明细工程量显示的 9.5的管是34.551；而构件中点击9.5的管 全显示出来，再累计是57.3，两者不一致，为什么？

解答网友：放我一条狗命

白银专家

显示的是你点击的图元的全部工程量

提问网友：川
提问日期：2025-05-04 10:14:12

已采纳
解答网友：GXZ

钻石专家

这是设计对现场钢筋安装的要求，也就是箍筋与水平钢筋要间隔布置，不允许有重叠在一起的现象

解答网友：雪花飘 飘

铂金专家

隔一布一，

剪力墙水平钢筋计入边缘构件

提问网友：好好学习
提问日期：2025-05-04 09:20:07

在二层梁板结构图中 矩形洞预留插筋 基础周围A12@150 的插筋 板底附加4C12锚入两侧框架梁 该如何设置呢  求大佬解答 谢谢

解答网友：陈工

钻石专家

在表格中输入预留插筋的。

解答网友：大家广联

钻石专家

板底附加筋  用线式自定义钢筋布置

在左侧导航栏中，切换到自定义钢筋界面—在【构件列表】中新建自定义钢筋—选择新建线式自定义钢筋/新建面式自定义钢筋—左键选择需要布置自定义钢筋的图元工作面；若是线式自定义钢筋，用“直线”布置；若是面式自定义钢筋，用“水平/垂直”方向布置钢筋。如图：

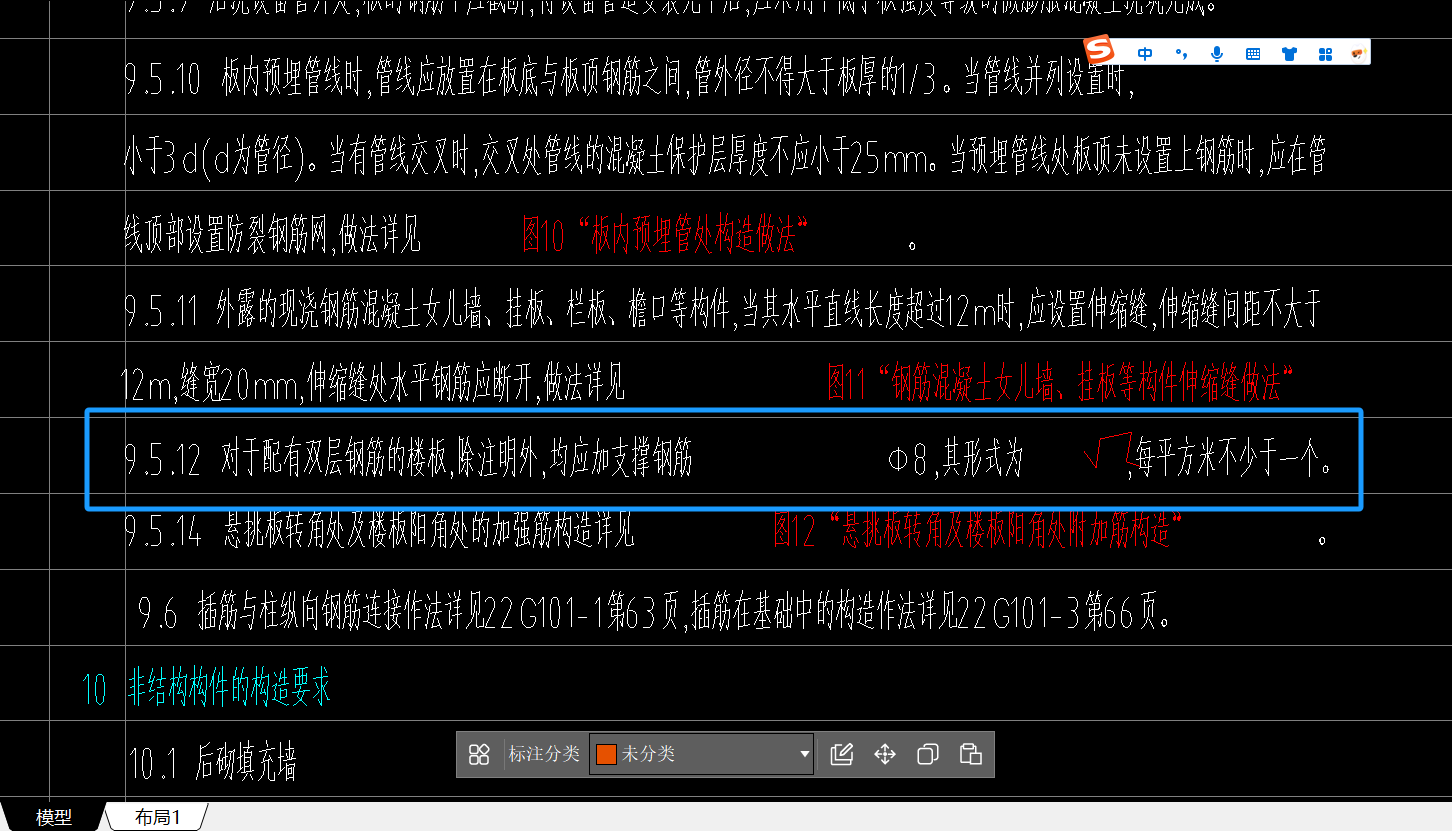

提问网友：王许
提问日期：2025-05-04 08:14:55

解答网友：大家广联

钻石专家

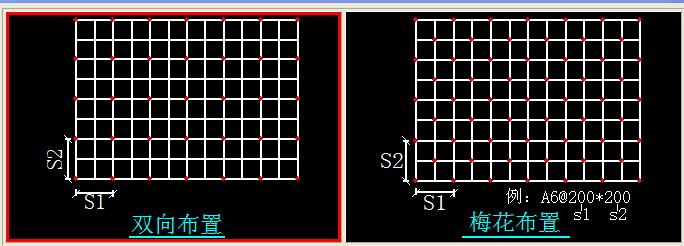

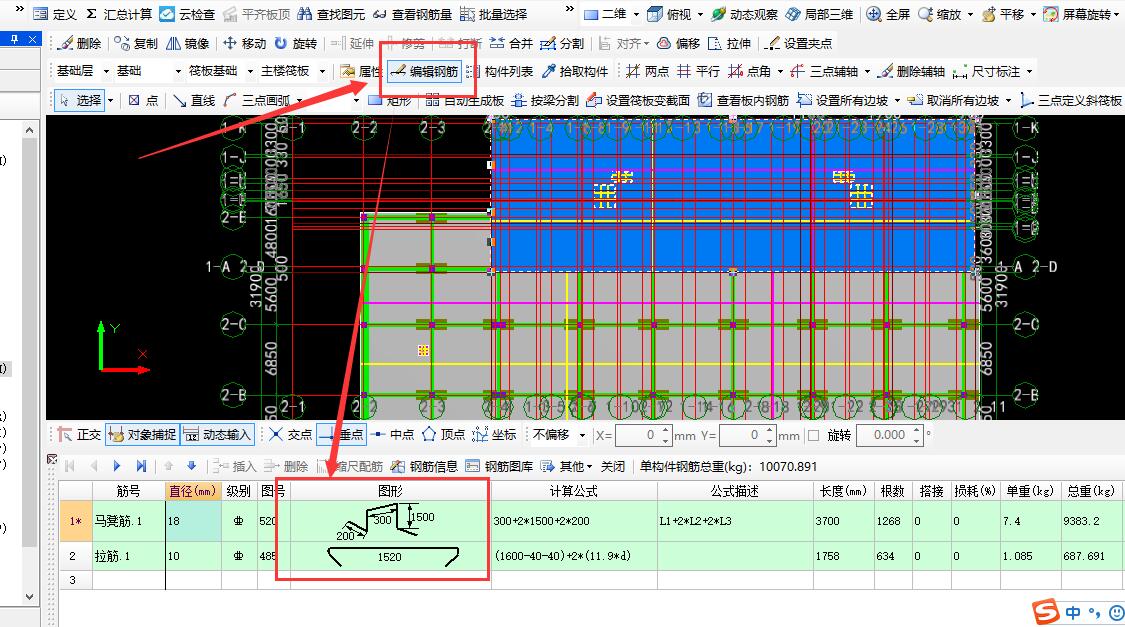

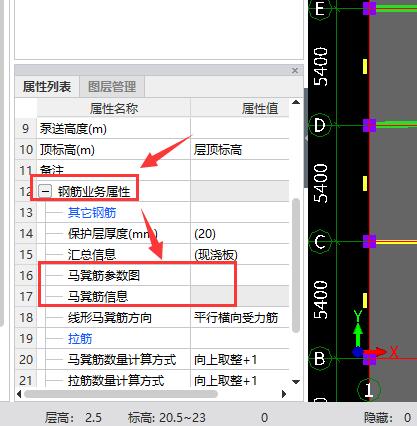

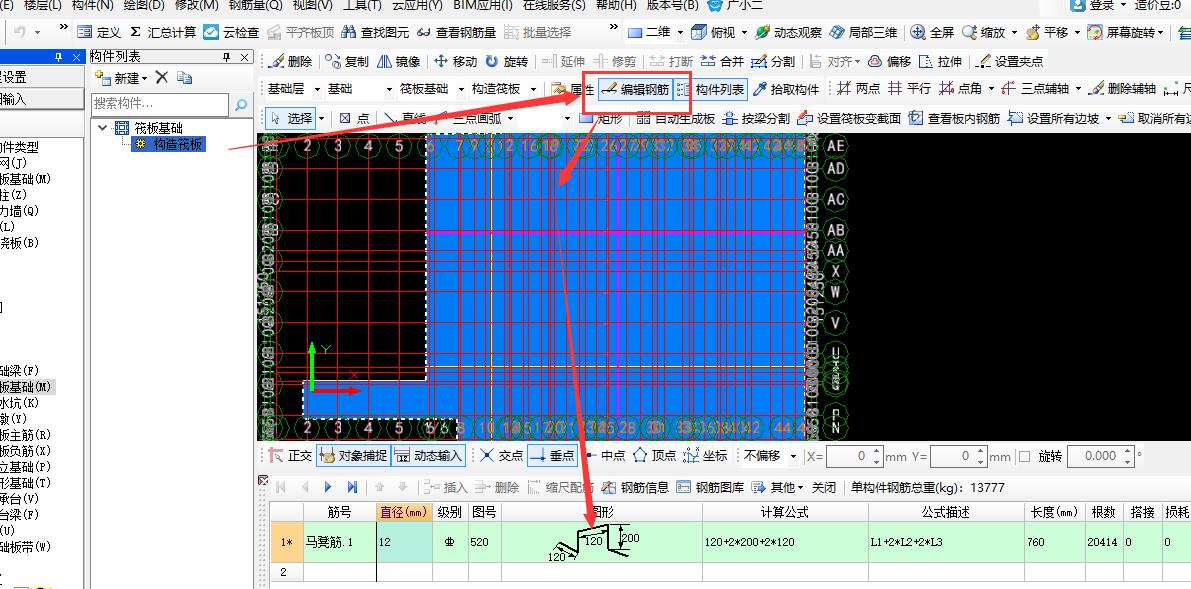

若板/筏板已绘制，则需选中已绘制的板/筏板图元；若没有绘制，直接在【构件列表】中切换到对应的构件上—再点击【属性列表】—钢筋业务属性—点击“马凳筋参数图”后面的属性值，即可显示三个小点—点击三个小点—选择马凳筋图形—输入马凳筋钢筋信息及尺寸信息—点击确定即可。如图：

备注：1.若马凳筋图形中没有需要的形状，建议布置并计算后在【编辑钢筋】中手动修改长度，再【锁定】处理。

2.软件目前只有板和筏板可以设置马凳筋，其它构件无法设置马凳筋；若需要设置，建议用板/筏板代替，或在【其它钢筋】/【表格算量/表格输入】中设置。

点击蓝色字体获取详细答案

解答网友：xagcc

钻石专家

这就是马凳筋。

提问网友：。
提问日期：2025-05-03 19:58:53

已采纳
解答网友：欢乐心中飞雪

钻石专家

是的

解答网友：陈工

钻石专家

是梁和板体积之和的。

解答网友：将军峰

铂金专家

是梁构件和板构件工程量之和 ，

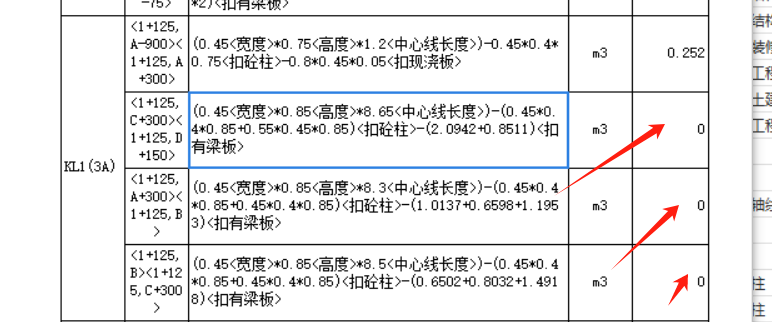

提问网友：。
提问日期：2025-05-03 19:12:45

解答网友：轻舟淡月

铂金专家

这是算是梁的工程量，并入有梁板了，梁这里就是0了

解答网友：陈工

钻石专家

梁的工程量，并入了有梁板中，梁的工程量，就出现0了。

解答网友：将军峰

铂金专家

梁构件的工程量 计算到板构件中了 梁构件本身工程量就显示0了 ，
