学习Revit需要注意什么问题?

Revit作为目前建筑行业中最重要的设计软件之一,占据了百分之七十的软件市场,因此不少人已经开始迈入了学习该软件的大门了,那么学习Revit需要注意什么问题?

1、概念问题

这个问题一直是困扰着许多学员的,为什么这么说?因为之前大家对于传统CAD设计工具的习惯,绘图的想法还是停留在点、线、面、弧等概念上,而Revit系列是基于BIM概念而开发,所以更重助于3D模型的建立。但是注意这里的3D模型不是之重表象,而忽略内部信息。Revit是参数化建模,一切都是靠数据说话,各种参数之间有联动关系,也就说当你修改其中任意参数的时候,其他与之相关的都会随之而变,这点是CAD所达不到的。

另外,Revit所建立的是3D可视化模型,可以把传统CAD所建立的平面、立面、透视、立体及详图等全部纳入其中,并且可以分别展示,这样大大方面了设计人员对于设计上的缺陷或问题进行谈论,决定最佳解决方案。

2、学习方法

目前Revit的学习方法分为自学和培训。先说自学,这种方法需要有一定的时间和个人能力,Revit虽然与CAD同出一门,但是两者的根源却不相同,所以说不要认为都是一个公司的,所以操作上差别不大,这是自学人员最容易犯的大忌。奉劝各位自学的朋友,一定要耐下心来,最好买本相关资料或视频,然后依照顺序来学习,不要掉以轻心。

再说培训的朋友。这类朋友一般是结构BIM培训机构的培训来学习Revit,你们该注意的是培训机构的选择以及价格和口碑。一定要做好多方调查,选择正确的、口碑好的、价格适中的。俗话说便宜没好货好货不便宜,当然也不排除漫天要价的机构,所以这里奉劝各位一定要把眼睛擦得雪亮,辨识培训机构的真伪与能力。

3、专业的选择

我们知道Revit系列分为建筑、结构、MEP三大模块,一般来说这也跟项目中各个专业相对应,那是不是就意味着在学习的时候只能或者只是根据自身的专业学习就好了,其他的专业不用理睬呢。以笔者的经验来看,未必。因为BIM概念是可以贯穿建筑全生命周期的,而其相关软件也是具体同样的特性,尤其是Revit系列软件可以把建筑项目中各阶段的作业基本都包括,而且大家应用Revit之后都是基于BIM模型来工作,所以说对于该软件各个专业的了解也是相当必要,这样可以降低专业之间的沟通障碍,便于协同操作。




BIM图文全解!10分钟了解BIM(附100套模型)

一、什么是BIM?

BIM是源自于“Building Information Modeling”的缩写,中文译为“建筑信息模型”。是以建筑工程项目的各项相关信息数据为基础而建立的建筑模型,通过数字信息仿真,模拟建筑物所具有的真实信息。它是以从设计、施工到运营协调、项目信息为基础而构建的集成流程。建筑公司通过使用BIM,可以在整个流程中将统一的信息创新、设计和绘制出项目,还可以通过真实性模拟和建筑可视化来更好地沟通,以便让项目各方了解工期、现场实时情况、成本和环境影响等项目基本信息。建筑信息模型(BIM)应用的精髓在于这些数据能贯穿项目的整个寿命期,对项目的建造及后期的运营管理持续发挥作用。

BIM图文全解!10分钟了解BIM(附100套模型)

二、BIM为什么这么火?

1、BIM五大特性

BIM图文全解!10分钟了解BIM(附100套模型)

2、BIM的威力

BIM在日本、美国、澳大利亚等发达国家都已经普及,在国内,BIM也迅速发展起来,北京城市副中心行政办公区、北京大兴国际机场、中国尊、国家会展中心、望京SOHO等响当当的大型项目都在不同程度应用了BIM技术。

BIM到底有何威力,来看一组数据,美国斯坦福大学整合设施工程中心(CIFE)对BIM项目进行了充分调研,结果显示使用建筑信息模型更具优势,具体如下:

(1)消除40%预算外变更;

(2)造价估算耗费时间缩短80%;

(3)通过发现和解决冲突,合同价格降低10%;

(4)项目工期缩短7%,及早实现投资回报。

BIM图文全解!10分钟了解BIM(附100套模型)

达到了提高效率、节省资源、降低成本、可持续发展的效果。

3、BIM技术更加直观和全面

工程师打开BIM模型,犹如置身建筑之中,管线、门窗、钢筋、阀门触手可及,不用再对着立面图、剖面图等等一堆图扒个没完没了。各种管线、结构之间的碰撞冲突即时可见,在模型中就能够发现并解决问题,在“中国尊”工程中,通过模型协调的专业间矛盾多达900多处。这是直观。

在BIM模型中,从早期立项到竣工验收的全链条信息都包含在内。随着工程的进展,工程量、进度、费用、变更记录、工序、材料等全部信息不断录入,一项大型工程全套BIM模型数据量可以达到TB级别,建一个模就是建一栋楼,这已经远超“图”的概念,完全颠覆CAD模式。这是全面。

BIM图文全解!10分钟了解BIM(附100套模型)

三、BIM在施工管理中的应用

1、冲突检测

在施工现场进行合理的场地布置,定位、放线、现场控制网测量、施工道路、管线、临时用水用电设施建设,施工材料的进场及调度安排等都可以一目了然,以保证施工的有序进行。现场管理人员可以用BIM为相关人员展示和介绍场地布置、场地规划调整情况、使用情况,从而实现更好的沟通。

BIM图文全解!10分钟了解BIM(附100套模型)

2、进度管理

传统的进度控制方法是基于二维CAD,存在着设计项目形象性差、网络计划抽象、施工进度计划编制不合理、参与者沟通和衔接不畅等问题,往往导致工程项目施工进度在实际管理过程中与进度计划出现很大偏差。

BIM3D虚拟可视化技术对建设项目的施工过程进行仿真建模,建立4D信息模型的施工冲突分析与管理系统,实时管控施工人员、材料、机械等各项资源的进场时间,避免出现返工、拖延进度现象。

通过建筑模型,直观展现建设项目的进度计划并与实际完成情况对比分析,了解实际施工与进度计划的偏差,合理纠偏并调整进度计划。BIM4D模型使管理者对变更方案带来的工程量及进度影响一目了然,是进度调整的有力工具。

BIM图文全解!10分钟了解BIM(附100套模型)

3、成本管理

传统的工程造价管理是造价员基于二维图纸手工计算工程量,过程存在很多问题:无法与其他岗位进行协同办公;工程量计算复杂费时;设计变更、签证索赔、材料价格波动等等造价数据时刻变化难以控制;多次性计价很难做到;造价控制环节脱节;各专业之间冲突,项目各方之间缺乏行之有效的沟通协调。

这些问题导致采购和施工阶段工程变更大量增加,从而引起高成本返工、工期的延误和索赔等,直接造成了工程造价大幅上升。BIM技术在建设项目成本管理信息化方面有着传统技术不可比拟的优势,可**提高工程量计算工作的效率和准确性,利用BIM5D模型结合施工进度可以实现成本管理的精细化和规范化。

还可以合理安排资金、人员、材料和机械台班等各项资源使用计划,做好实施过程成本控制,并可有效控制设计变更,将变更导致的造价变化结果直接呈现,有利于确定最佳方案。

BIM图文全解!10分钟了解BIM(附100套模型)

此外, 应用BIM技术可以通过分析建筑物的结构配筋率来减少钢筋的浪费,与RFID(Radio Frequency Identification,无线射频识别)技术结合来加强建筑废物管理,回收建筑现场的可回收材料,减少成本。

4、质量管理

传统的工作方式下,以平、立、剖三视图的方式表达和展现建筑,容易造成信息割裂。由于缺乏统一的数据模型,易导致大量的有用信息在传递过程中丢失,也会产生数据冗余、无法共享等问题,从而使各单位人员之间难以相互协作。

BIM具有信息集成整合,可视化和参数化设计的能力,可以减少重复工作和接口的复杂性。

BIM技术建立单一工程数据源,工程项目各参与方使用的是单一信息源,有效地实现各个专业之间的集成化协工作,充分地提高信息的共享与复用,每一个环节产生的信息能够直接作为下一个环节的工作基础,确保信息的准确性和一致性,为沟通和协作提供底层支撑,实现项目各参与方之间的信息交流和共享。

利用软件服务和云计算技术,构建基于云计算的BIM模型,不仅可以提供可视化的BIM3D模型,也可通过WEB直接操控模型。使模型不受时间和空间的限制,有效解决不同站点、不同参与方之间通信障碍,以及信息的及时更新和发布等问题。

BIM图文全解!10分钟了解BIM(附100套模型)

5、变更和索赔管理

工程变更对合同价格和合同工期具有很大破坏性,成功的工程变更管理有助于项目工期和投资目标的实现。BIM技术通过模型碰撞检查工具尽可能完善设计施工,从源头上减少变更的产生。

将设计变更内容导入建筑信息模型中,模型支持构建几何运算和空间拓扑关系,快速汇总工程变更所引起的相关的工程量变化、造价变化及进度影响就会自动反映出来。

项目管理人员以这些信息为依据及时调整人员、材料、机械设备的分配,有效控制变更所导致的进度、成本变化。最后,BIM技术可以完善索赔管理,相应的费用补偿或者工期拖延可以一目了然。

BIM图文全解!10分钟了解BIM(附100套模型)

6、安全管理

许多安全问题在项目的早期设计阶段就已经存在,最有效的处理方法是通过从设计源头预防和消除。基于该理念,Kamardeen提出一个通过设计防止安全事件的方法——PtD(Prevention through Design),该方法通过BIM模型构件元素的危害分析,给出安全设计的建议,对于那些不能通过设计修改的危险源进行施工现场的安全控制。

应用BIM技术对施工现场布局和安全规划进行可视化模拟,可以有效地规避运动中的机具设备与人员的工作空间冲突。

应用BIM技术还可以对施工过程自动安全检查,评估各施工区域坠落的风险,在开工前就可以制定安全施工计划,何时、何地、采取何种方式来防止建筑安全事故,还可以对建筑物的消防安全疏散进行模拟。

当建筑发生火灾等紧急情况时,将BIM与RFID、无限局域网络、UWBRTLS(Ultra- Wideband Real Time Location Systems,超宽带实时定位系统)等技术结合构建室内紧急导航系统,为救援人员提供复杂建筑中最迅速的救援路线。

BIM图文全解!10分钟了解BIM(附100套模型)

7、供应链管理

BIM模型中包含建筑物整个施工、运营过程中需要的所有建筑构件、设备的详细信息,以及项目参与各方在信息共享方面的内在优势,在设计阶段就可以提前开展采购工作,结合GIS、RFID等技术有效地实现采购过程的良好供应链管理。

基于BIM的建筑供应链信息流模型具有在信息共享方面的优势,有效解决建筑供应链参与各方的不同数据接口间的信息交换问题,电子商务与BIM的结合有利于建筑产业化的实现。

BIM图文全解!10分钟了解BIM(附100套模型)

8、运营维护管理

BIM技术在建筑物使用寿命期间可以有效地进行运营维护管理,BIM技术具有空间定位和记录数据的能力,将其应用于运营维护管理系统,可以快速准确定位建筑设备组件。对材料进行可接入性分析,选择可持续性材料,进行预防性维护,制定行之有效的维护计划。

BIM与RFID技术结合,将建筑信息导入资产管理系统,可以有效地进行建筑物的资产管理。BIM还可进行空间管理,合理高效使用建筑物空间。

BIM图文全解!10分钟了解BIM(附100套模型)

四、BIM成为人社部认证的新职业

近日,国家人力资源与社会保障部发布新公告,将BIM工程师纳入新职业范畴,这就意味着BIM正式成为一个国家承认且有市场需求的新的职业发展方向。

BIM图文全解!10分钟了解BIM(附100套模型)

五、BIM发展前景

学好BIM,将有三种职业通发展空间:

1、BIM建模(包括模型维护)

BIM的应用终究要从创建模型开始。所以无论是设计院,还是业主或者施工单位。无论是请外部的咨询公司,还是培养自己的BIM团队,模型的维护是必不可少的。这类人才在市场是最多的,简单的进行几个月的培训,就可以按照图纸和要求进行建模。但此类人才未来可能会随着BIM技术的普及沦为技术劳务,门槛很低收入不高。

BIM图文全解!10分钟了解BIM(附100套模型)



2、BIM的实施

如同我们平常说的信息化实施人才。如果把BIM看做是一个信息化系统,那么需要实施人员去针对项目作出实施计划,代表甲方与外部的合作单位进行沟通,组织协调相关专题会议,对实施计划进行有效的把控,确保基于项目的BIM实施计划达到预期成果,同时还能总结出相应的实施经验和思路。这类人才除了要掌握BIM相关的专业知识外,还要懂业务,同时具备管理的组织实施能力。通俗讲,就是要学会在BIM技术与企业管理之间架起桥梁,学会用BIM技术去实施项目管理。目前看,这类人才是最奇缺的。

BIM图文全解!10分钟了解BIM(附100套模型)

3、BIM战略规划

随着BIM的协同应用价值发挥,站在企业信息化战略高度,运用BIM系统能够对企业的组织形态、岗位职责、工作流程进行再造和优化,属于企业BIM战略总监的级别。我在前面文章中说过施工企业推进BIM的策略,里面提到BIM推行的三步:功能性应用、项目级应用、企业级应用。实和上面三类人才进行对应,企业级应用层面就是我说的最后一类人才,从单纯的生产力提升到最后生产关系的改造。

BIM图文全解!10分钟了解BIM(附100套模型)

· END ·

免责声明:以上图片及资料内容部分来源于网络,由我方再整理,版权归原作者所有;若此图库侵犯到您的权益,请与我们联系删除;本文章版权归本公众号所有,未经同意不得随意转载。



BIM图文全解!10分钟了解BIM(附100套模型)

BIM图文全解!10分钟了解BIM(附100套模型)




revit施工图教程:Revit能否胜任施工图

    从新编的制图标准的总则中,我们可以看出,新编的制图规范也有意向地往建筑信息化发展方面进行靠拢。但是,制图标准依然讲的是基于CAD的,所以,短期内,对于施工图要实现纯三维交付实代还是比较困难的。因此,我们很有必要研究一下Revit下如何绘制施工图。

    现在民用建筑中,用得最多的依然是钢筋混凝土结构与钢结构。而对于这两种结构在施工图方面,钢筋混凝土结构用得最多的就是平法标注而钢结构除了有钢结构平面图还有许许多多的节点详图。

    一、Revit中的钢筋混凝土结构

    在钢筋混凝土中,大家十分关心的是钢筋的问题。笔者认为,短期内,要找出一款能够将钢筋绘制在模型中还是比较困难的,尽管“速博”插件做了一款关于钢筋的自动绘制插件,但对于稍复杂的钢筋排布及锚固方式,锚固长度等问题没法得到解决。所以,真正要用于项目中是非常困难的。

    因此,短期内,对revit进行钢筋混凝土进行出图还是只能从平法标注方面入手,对于Revit将利用共享参数做成平法标准的方法网上有详细地介绍,在这将不展开介绍。

    二、Revit中钢结构施工图

    前面的文章中,我们介绍了钢结构施工图的复杂性。

    Revit中图线定义

    钢结构平面施工图有两种表达方式:单线图与双线图。对于Revit软件单线图可通过修改族中详细程度的可见性来控制,而对于双线图,因为构件自身投影即可实现。当然,这只是基本的显示样式,还无法达到制图标准的要求。想满足出图标准,您可以通过过滤器,将不同构件过滤出来,分别对其设置线宽、颜色、线型。

    专业化的符号

    上面解决了图线的问题,但在施工图绘制过程中,依然有着非常多的符号。比如剖面符号,详图索引符号,标高符号,当然你别忘了,钢结构还有非常多的焊缝符号。

    Revit既然作为一款出色的工程软件,当然,不会忽视符号这一问题。只是,它难以适应不同的国家不同的标准。而在制图标准中,对于符号又有着详细的规定。如果你要自己手动一个一个去做族来解决,那恐怕你还得再研究一遍制图标准。

    连接节点详图

    在钢结构中,二维节点详图,本身就是一件较为繁琐的事。如果换到Revit中,碰上节点,一个一个地去做族,那所耗费的时间将是巨大的。当然,短期内如果你还是通过CAD去绘制依然是一种临时性的解决办法。

    看着这没有节点的BIM模型,是不是觉得缺少点灵魂。如果你是将tekla深化好后的模型链接进来,那只能说你还没领会真正BIM设计的流程。
















Revit二次开发——读取链接cad文件的地址

链接cad文件的地址没法用Lookup来查找,所以常规方法读取不了这个地址。

这个时候需要用如下方法来读取这个地址:

Reference reference = uiDoc.Selection.PickObject(ObjectType.Element, "选择链接cad文件");
 Element elem = uiDoc.Document.GetElement(reference);
 CADLinkType type = uiDoc.Document.GetElement(elem.GetTypeId()) as CADLinkType;
 string filePath = ModelPathUtils.ConvertModelPathToUserVisiblePath(type.GetExternalFileReference().GetAbsolutePath());




Revit凸窗怎么设置?关于Revit凸窗的绘制

窗的绘制,首先选择基于墙的公制常规模型将族类别设置为“窗”,窗一般分平面窗和凸窗。绘制凸窗时有以下要点:根据平面图、立面图、剖面图确定窗的尺寸;使用拉伸和放样进行创建;注意选择子类别并添加材质。窗的放置有以下要点:定位时,根据平面图确定位置,根据立面图确定高度;放置完后进行调整时,根据柱的位置调整水平位置,根据梁和墙饰条的位置调整高度。

打开CAD图,测量凸窗的总高度和宽度分别为2500和900。打开Revit新建一个族,选择基于墙的公制常规模型,修改族类别为窗。接着打开立面图的放置边,使用拾取线绘制洞口,再使用快捷键“TR”进行修剪,打开三维图查看。

首先进行平面窗框的绘制,回到放置边,打开“创建”选项的“拉伸”,使用矩形,接着将它偏移50,使用空格键。接着打开CAD图,利用快捷键测量窗框距离边框的长度为300、400和500。接着使用拾取线绘制出这三个距离的框线位置,再偏移50绘制,使用快捷键“SL”将需要打断的部分进行打断,再使用“TR”进行修改。将拉伸终点和起点设置为50和-50,材质关联族参数设置为窗框,子类别修改为框架,平面窗框即绘制完成。对照CAD图可发现窗框方向画反了,选择窗框使用快捷键“RO”旋转180°,便无误了。

接着进行凸窗窗框的绘制,同样线测量外侧与外墙的距离,再使用放样进行绘制。先绘制放样路径,从最外围开始向内绘制。绘制好其中一个窗框后,调整其位置,再进行复制,这样两侧窗框就绘制好了,再对窗框进行连接,确保图中没有接口,窗框即绘制好了。玻璃的绘制同平面窗。




Revit如何导入CAD文件的图层?关于Revit导入CAD文件的图层设置

1、首先需要理解Revit中导入DWG文件时图层方面有哪些设置方式。在Revit中导入DWG文件时,可以选择3种方式设置导入的图层:全部、可见和指定,如图所示。

2、如果选择的是“全部”的图层设置方式,Revit会将DWG文件中的所有可用图层全部导入到项目之中,而在原DWG文件中,无论某图层是被设置了“关闭”还是设置成了“冻结”,在Revit中都会在视图可见性中将此图层前的勾选去掉(即在Revit中被隐藏)。例如,DWG文件全部显示,如图所示。

3、在CAD中将蓝色线条所在的“黄色”关闭或冻结,“图层/标高”选择“全部”的情况下,在导入CAD中之后其可见性如下:图层3被隐藏了,那么需要的时候可以直接在Revit中将其勾选来显示的。

4、如果“图层/标高”选择的是“可见”的图层设置方式,Revit会只将DWG文件中的可见图层导入到项目之中,而在原DWG文件中,无论某图层是被设置了“关闭”还是设置成了“冻结”,此图层都不会被导入到Revit中。还是上边的例子,如果“图层/标高”是选择“可见”的方式导入,可以看到,图层3根本不在可见性的列表之中。这时,如果还想看到黄色图层,只能删 除导入的DWG文件后再行导入了。

5、至于第三种“指定”,在导入时就可以自己来定义哪些图层需要导入。意义:在将图纸导入至Revit中进行建模的过程中,为避免增加计算机的负担,需要选择将有用的图层导入,那么在导入之前就需要根据实际情况,在“图层/标高”中选择相应的方式进行导入,各有优劣。选择“全部”的情况下,可以通过可见性来控制图层的可见与否,但有可能会导致软件运行卡顿;如果选择“可见”或者“指定”的情况下,减少占用软件运行内存,但如果遇到需要的图层未完全导入,则需要重新导入图纸来进行更新,合理选择。




Revit缩放工具怎么用?关于Revit缩放工具的使用步骤

Revit里的缩放工具怎么使用?可能很多人都知道CAD里有“缩放”的修改命令,那Revit里也有“缩放”命令,你知道吗?建模时,需要绘制一个楼层轮廓,要求是首层轮廓的0.9倍,图纸给了首层轮廓的形状尺寸。所以,我们首先根据图纸,先把首层轮廓绘制出来,并把其它楼层标高创建好。

接下来,我们先将首层轮廓复制到其他楼层。然后,我们就要开始用“缩放”工具了!单击选择要缩放的轮廓,单击“缩放”。

软件提供了两种方式,一种是以图形方式缩放图元,另一种是以数值方式缩放图元。如果是以图形方式缩放图元,需要使用“比例”工具并单击三次:次单击是确定原点,后两次单击是定义比例矢量。我们这边选择第二种,以数值方式缩放图元。在比例框中输入缩放比例“0.8”。

到图形轮廓中,单击确定缩放原点。

这时轮廓就缩放为指定比例“0.8”了。




Revit怎么切换到立面?Revit生成立面展开图技巧

    立面展开图是将方向不同的两个以上的二维立面表现在一张二维图上,在施工图中,通常使用立面展开图的方式来表达建筑不同立面上各构件之间的关系。

    比如,转角窗有三个方向的窗户,但是为了清楚的反映它们之间的关系,需要把它们连续画在同一个立面图上,这就是转角窗的展开立面图。

    对于一些形状不规则的建筑,比如局部是倾斜的建筑,立面图应按正投影法绘制立面展开图。但是Revit无法直接生成立面展开图,也无法像CAD一样快速地拼出一个立面展开图,所以需要在Revit中进行一些特殊处理。接下来以某建筑为例,介绍一下如何使用Revit生成立面展开图:

    1)首先,在平面图里绘制一条与建筑倾斜部分平行的参照平面,并对该参照平面进行命名。

    2)选择视图选项卡下创建面板里的框架立面命令,拾取刚刚绘制的参照平面a,生成立面1-a。(如果之前未对参照平面a进行命名,则框架立面无法对其进行拾取。)

    3)然后在水平墙体和倾斜墙体的交点处绘制一条与参照平面a垂直的参照平面b,用来之后在立面图里控制展开立面的边界。

    4)拖拽拖动柄调整立面深度。

    5)进入刚刚生成的立面1-a,使用编辑裁剪命令编辑裁剪框的轮廓。

    6)使用对齐命令将裁剪框轮廓线对齐到绘制的参照平面b上,单击完成。

    7)整理生成的立面图的标高轴网,隐藏参照平面和裁剪框。

    立面图1-a

    8)使用同样的方法生成中间部分的立面图2-a和右半部分的立面图3-a。

    立面图2-a

    立面图3-a

    9)将三个立面图放到同一张图纸里,就生成了最终的立面展开图。(立面图2-a的标高要全部隐藏,立面图3-a的标高只显示左边的标头。)

    立面展开图

    -THEEND-




草图大师SU 室内建模零基础教程(附配色教程)

参数设置

一、首先打开草图大师,进入的画面如下,右击上面空白处调整工具栏

二、调整其单位尺寸统一化,点击【窗口】—【模型信息】中的单位设置,绘图一般用毫米单位制,当然你开机的时候也可以选择如图位置的“模板”按钮,选择毫米单位

三、导入图片,然后将参考图片移动到原点,一定要将参考图片移动到原点,否则后面即使你将图片的尺寸调整了,但是也调整的不会很精准噢,如果有CAD 文件同样的直接导入

四、点击尺寸测量工具测量,找一处位置测量,我们会发现图片的标注尺寸是3700,但是我们测量出来的尺寸是7433,这会我们可以直接输入3700回车,我们画的尺寸和图纸尺寸就没有什么误差了

五、设置图层,在不同的图层绘制

窗建模

六、点击量角器,拉出辅助线,运用直线工具依照图纸画出精准的平面图进行建模

七、点击【推拉】工具,选中墙体推拉,输入值为3000,后面的墙体就不用输入数值了,直接双击会自动生成同样高度

八、开始制作门窗部分,在窗位置运用【卷尺】工具量出离地的高度以及窗的高度,再用【矩形】画出窗的边框,也可以独立的处理,制作完后组成一个组再放入模型中

九、用【偏移】工具将窗边框偏移50或者100,数值自定义, 然后把中间这块面推拉成墙体的厚度,再删除

十、墙体内外是一样的,直接把外部的复制进来就行了

十一、窗的边框完成,接下来我们开始制作玻璃,在窗的中间画一个矩形,它会自动捕捉到中心,再把它拆分成两段,中间用直线连接在一起,再用【偏移】工具,偏移拆分的矩形面,数值50

十二、窗的样子基本成型,再用【推拉】工具两个面前后推拉出一个玻璃厚度,完成之后把多余的线删除,把整个窗组成一个组,方便之后处理,所有的窗都是这样做,同样尺寸的可以直接复制过去

· END ·



Revit标注怎么设置?如何快速标注?

如何在Revit中快速建立带标注轴网,管综呢我们快速建立我们的管线的标注,平常我们都一般用插件进行拾取轴网,然后在检查轴网是否正确,那么我们如何快速的让我们的图纸轴网生成带标注的呢,绘制墙体的时间看的眼花缭乱,如何快速过滤让图纸更清晰呢?废话不多说看教程吧。

1. 首先打开CAD图纸,查看我们的线型

2. 进入revit 插入- 这里选择导入CAD 而不是链接CAD,点击删除图层,删除不需要的图层,然后选择分解或者删除我们不需要的图层。

3. 这样完美解决了管综的标注问题和轴网的建立问题了




revit如何建玻璃顶?用Rvit创建阳光走廊

    现如今很多建筑物在走廊设计方面有各式各样的类型,阳光走廊是众多走廊里最受欢迎的类型之一。我们使用Revit中的概念体量来创建阳光走廊,下面跟着一起学习吧!



    1.打开Revit,新建概念体量,选择”标高一”为工作平面,在工作平面上选择通过点的样条曲线来绘制一条曲线。在绘制完成后,选择点,拖动点来调整曲线,在实际过程中,可以导入CAD图纸进行绘制,更加精确。

    2.通过”模型线”作为参照线,将绘制的曲线通过”镜像”得到另外一条曲线。新建标高,标高的高度可根据曲线来设置,选择合适的高度,复制两条曲线到”标高二”。

    3.得到四个参照平面之后,继续绘制曲线,以中轴线为参照平面绘制顶部的轮廓线,也可以单击点来调整,尽量使顶部轮廓与周围轮廓更融洽。

    4.创建五条轮廓线之后,新建自适应常规模型族,直接在工作平面上放置六个点,将六个点框选起来”使自适应”,通过点的样条曲线将二至六依此链接起来。

    5.把第一点放在中轴线上,依次拾取五条曲线,查看一下,双击自适应曲线,选中二至六号点,在属性栏中点击”点”改成”造型操纵柄点”,受约束栏改成XY平面,载入到项目中。

    6.选择自适应线条沿中间模型线进行复制(也可以选择自适应线条,按住Ctrl直接拖动复制)。选择中间条模型线为工作平面,对模型线上的点依次”注释”,点击”EQ”等分。

    7.选择全部自适应线条,创建实体模型,得到阳光走廊的外表皮,选择绘制的所有样条线,在属性栏中将其改成参照线。

    8.点击图形表面,选中”分割表面”调整UV网格,U为11,V为20。选择填充图案,选择”三角形扁平图案”。

    9.新建”基于公制幕墙嵌板填充图案”族,进入到族编辑界面,点击矩形界面,改成三角形填充。在其中一条轮廓线上放置一个点,设置点为参照平面,在此平面上绘制半径为100mm的圆。选择圆圈,再选择参照线点击”创建形状”,就得到了”钢网架”。

    10.框选整个图源,使用过滤器,只留下参照线,创建实心形状,将实心形状厚度改成12mm,”材质”改成”玻璃”,载入到项目中。

    11.选择填充图案,选择刚才创建的族。

    12.载入到项目中进行简单渲染,成果图如下。





    免费Revit教学视频










CAD文件修复要怎么做?如何修复损坏的 AutoCAD 文件

    问题:

    如何修复损坏的AutoCAD图形(.dwg)文件。图形可能具有以下一个或多个症状:

        图形文件无法打开。

        图形文件打开时出错。

        文件导致AutoCAD挂起或崩溃。

        编辑文件时性能下降。

        处理文件时出现错误消息。

        命令不起作用或延迟。

        文件大小增加,但原因不明。

        显示或重生成问题。

        缺少图形元素或图形元素显示不正确。

    原因:

        第三方软件正在AutoCAD中运行。

        非Autodesk或非RealDWG产品创建或保存了文件。

        AutoCAD在保存图形文件时终止,例如在电涌或断电期间。

        旧图形在很长一段时间内反复使用。

        发生了网络异常(例如传输错误、文件锁定和潜在的数据写入)。

        存储介质已降级(例如硬盘驱动器上的坏扇区)。

        系统RAM出现故障或有缺陷。

        存在操作系统问题。

    解决方案:

        逐一尝试下面列出的解决方案:

        1.如果图形文件会打开,优化AutoCAD图形文件:清理、核查和恢复。

        2.如果文件无法打开,请恢复无法在AutoCAD中打开的图形文件。

        3.执行优化AutoCAD图形文件:Windows剪贴板复制和粘贴中的复制/粘贴操作。

        4.使用WBLOCK命令输出文件

        5.使用OVERKILL命令删除图形中的重复或重叠对象

        6.使用DELCONSTRAINT命令删除图形中的过多约束

        7.使用BREP命令(在AutoCADLT中不可用)解决选择或修改三维实体和曲面的问题

        8.使用SCALELISTEDIT命令从图形中删除多余的注释比例

        9.使用FILTERS命令删除多余的图层过滤器
















Revit安装失败如何解决?Revit安装错误1625解决方法

    在安装AutodeskCAD/3DMAX/Maya/Revit/Inventor等的时候,出现“安装错误1625:系统策略禁止这个安装,请与系统管理员联系。”,或是Error1625,同时还会提示“安装未完成,某些产品无法安装”。最终,导致安装AutodeskCAD/3DMAX/Maya/Revit/Inventor失败。而ps、pr、cdr等非autodesk软件的安装就非常顺利没有任何问题,唯独autodesk的软件(3dmax、cad、maya等)全部提示错误1625。

    楼主发现这是autodeskCAD/3DMAX/Maya/Revit/Inventor等所有软件都可能出现的问题,那么应该如何解决“安装错误1625:系统策略禁止这个安装,请与系统管理员联系。”的问题呢?下面我们以AutodeskCAD为例说明如何解决“安装错误1625:系统策略禁止这个安装,请与系统管理员联系。”的问题,其他的Autodesk软件像3DMAX/Maya/Revit/Inventor等都是一样的操作。

    以CAD为例,说明如何解决“安装错误1625:系统策略禁止这个安装,请与系统管理员联系。”:

    1.首先使用卸载修复工具完全卸载掉CAD,具体操作如下图所示(如果出现C++问题还要同时勾选住C++)

    2.在文本框中输入正确的安装程序Setup.exe的路径,然后回车,并继续完成安装。

    3.顺利完成安装,可以愉快的使用了。




Dynamo | 桥梁建模利器之Bridge节点包(上)

【标题:Dynamo | 桥梁建模利器之Bridge节点包(上) 来源:驿道BIM 原创: LWH】

今天我们为大家介绍一个Dynamo桥梁建模的利器——Bridge节点包,西方国家有一句谚语:“不要重复发明轮子”,意思是企业中任何一项工作实际上都有人做过,我们所需要做的就是找到做过这件事情的人,把成果直接拿来用即可,而不要重新制造。这个“轮子”在程序员那里可能是一个类库或者框架,在设计师那里可能是一个CAD模板或者CAD块,总之,这样的“轮子”可以极大的提高我们完成项目的效率,对于道路工程的BIM工程师来说,Bridge节点包就是这样一个性能极佳的“轮子”。

当然,考虑到技术的自主可控性,了解你使用的“轮子”的原理也是非常必要的。所幸dynamo的节点包并不是打不开的黑盒子,而是一个完全开放的工具,在Dynamo中双击节点即可看到这个功能的底层实现,或者是由dynamo的基础节点构成,或者是由python代码创建,在下面的介绍中我们也会看到Bridge节点包这个盒子中到底装了些什么。

如下为Bridge节点包的所有节点名称

接下来我们看一下每一个节点的功能和使用方法:

01_SplineFromExcel节点(从Excel表格数据生成路线)这个节点可以读取Excel表格中的三维点坐标,并将这些点拟合为三维路线

Excel表格如下如所示,这个路线点坐标的表格可以在Civil3d中做好路线后导出得到,如果只有传统设计方式下的路线成果(如直曲表竖曲表)的话,也可以通过一些其他软件或者小程序直接生成三维路线,这里就不再展开介绍了。

此外,我们前面提到过可以查看节点的底层实现,这里以01_SplineFromExcel节点为例,我们在Dynamo中双击节点便可打开该节点。如下图所示,我们会发现,原来01_SplineFromExcel这个节点也都是由Dynamo自带的基础节点所构成的,只是为了代码的整洁将其封装了起来,正如函数的封装一样。当我们了解了它的原理后,也可以按照我们自身的习惯将其修改后封装成自己的节点,小编自己在工作中就对这个节点进行了修改。

02_TangentAndCoordinateSystem(获取切线坐标系)这个节点可以获取一系列以路线切线方向为轴的坐标系,新生成的坐标系的z轴指向路线的切线方向。

输入端Spline通常连接前面生成的三维路线

输入端Point on Spline通常连接三维路线上的桩号点

输出端CoordinateSystem为生成的坐标系列表

03_Loft(放置多个轮廓族并放样生成实体)这个节点可用于放置revit中创建的族轮廓,并将多个轮廓放样为实体,该节点可用于桥梁中主梁、桥面板和护栏等结构的创建。

输入端CoordinateSystem通常连接由02_TangentAndCoordinateSystem节点生成的坐标系

输入端Point on Spline通常连接三维路线上的桩号点

输入端LIB Family Types通常连接revit创建的轮廓族

输出端Geometry为生成的几何实体

03_sweep节点(放置轮廓族并给定路径扫略生成实体)这个节点功能与03_Loft节点类似,只是该节点通过扫略生成实体。

输入端Curve通常连接扫略路径

输入端Point on Spline通常连接三维路线上的桩号点

输入端LIB Family Types通常连接revit创建的轮廓族

输入端CoordinateSystem通常连接由02_TangentAndCoordinateSystem节点生成的坐标系

输出端Geometry为生成的几何实体

04_Loft1Parameters(放置多个参数化的轮廓族并放样生成实体)这个节点可以看做是03_Loft节点的加强版,我们知道revit的族是参数化的族,通过参数的调整可以驱动几何形体的变化。04_Loft1Parameters节点提供了调节revit轮廓族参数的接口,我们可以

在dynamo中直接调整revit族参数并驱动实体的变化。

输入端CoordinateSystem通常连接由02_TangentAndCoordinateSystem节点生成的坐标系

输入端Point on Spline通常连接三维路线上的桩号点

输入端Values from Excel通常连接revit族参数的值

输入端PAR1通常连接参数名

输入端LIB Family Types通常连接revit创建的轮廓族

输出端Geometry为生成的几何实体

如上图所示,我们可以将revit轮廓族的宽度由10米调整为20米,相应的几何形体也会自动变化。

05_Loft2Parameters、06_Loft3Parameters、07_Loft4Parameters、08_Loft5Parameters节点这些节点与04_Loft1Parameters节点功能类似,只是04_Loft1Parameters节点只能调整一个族参数,这几个节点分别可以调整2、3、4、5个族参数。

其实我们了解了这个节点的底层工作流程之后,就可以自己动手改造这个节点了,无论调整多少个族参数都可以。

09_StationPlane节点(按桩号获取垂直于路线的平面)这个节点可以按照给定的桩号,获取对应桩号点处垂直于路线的平面。这个节点通常用于获取路线平面线上对应桩号的平面,再用这些平面与三维路线进行求交运算,就可以获取到三维路线上对应桩号处的点。

输入端Spline通常连接路线平面线

输入端CB Station通常连接桩号值

输入端CBAngle通常连接平面旋转角度

输出端plane为生成的垂直于路线的平面

输出端spline为路线平面线

【相关阅读】




Revit安装失败怎么办?Revit安装错误1918、1919解决办法(投稿/文/武宇龙)

感觉Windows10与Autodesk这俩就是一对,成天的互相伤害。Windows10一更新,Autodesk旗下的软件总会或多或少的出现点问题,

要么是CAD丢东西,得从别的电脑上拷贝一下

又或者是Revit干脆打不开了“未响应”三个字就如同魔咒一般刻在电脑桌面上。

但是,在断网安装了半小时后,一个弹窗着实令我崩溃

更令人崩溃的是紧接着又一个弹窗蹦了出来

再多次反复重新安装后,依然无法解决该问题,最后请教了一位计算机方面的朋友后得出的结论是C++的某个文件被损坏了,读不出来,因此需要重新安装微软的运行库,

安装之前要先卸载,在电脑的控制面板里将所有的C++运行库卸载

好在人家是计算机专业的,这种运行库人家还是有下载好的备份,下载地址:http://down.tuituisoft.com/soft/rj/MSVBCRT微软运行库.zip

双击打开,

单击下一步:

继续下一步:

等待几分钟,安装成功,点击完成

接着,重新安装Revit,就可以了

至此大功告成,渡劫成功!




Navisworks在欧美的应用案例分享二

Breijn B.V.公司:完美搭档

Breijn公司利用欧特克BIM解决方案进行铁路桥梁重建项目中的设计和施工模拟工作

灵厄河(Linge river)桥梁水位渲染图。图片由 Breijn B.V.公司提供。

对现有状况建模Breijn公司使用AutoCAD® Civil 3D®软件,充分利用软件提供的现有地理信息系统、铁路路线和勘测数据。设计人员导入这些数据,创建现有土木工事和铁路路线模型。Otter说,““我们利用地理数据准确确定地下水位,能够更好地分析和计算建造桥墩所需水下混凝土的数量。”

下一步是将现有地形数据导入Autodesk® Revit® Structure软件,实现现有桥梁和桥基的精确建模,进而创建一个基础设施现状模型。Molenbroek说,“现有桥梁在拆除前将维持现状,我们必须围绕现有桥梁进行施工。因此,我们的设计要反映现有结构件和铁轨的精确位置,这一点很关键。”


设计协调Breijn参考基础设施模型开始设计新的桥梁。设计团队利用Revit Structure设计新的桥基和结构件,并用Civil 3D软件模拟新路线和坡度。Otter说,“BIM在这个综合设计项目中至关重要。由于我们能在无缝环境中整合和可视化桥梁、铁路、土木工程,我们在早期就能检查设计的可行性和可施工性。”

Breijn还利用Autodesk® Navisworks® Manage软件整合现存模型和未来设计模型,进行碰撞检查。Otter说,“我们在整个设计过程中利用Autodesk® Navisworks® Manage软件来帮助发现和解决设计冲突。这对检查新桥墩顶部与现有桥面底部之间的间隙尤为重要。”

施工模拟桥梁建造最后阶段,铁路服务将中断90个小时,在此期间将拆除现有桥面,在桥梁立柱上放置新的混凝土桥面。设计团队利用Navisworks Manage软件将施工进度计划集成到模型中,用以计划和模拟现有结构件拆除及新构件施工的情况。“例如,我们在运行90小时关键时段的四维模拟时,发现仍有一些旧的桥梁部件挂在桥上,有些拆除工作我们忘记安排在计划中了。幸好我们及时发现并解决了此类问题,没有因此影响施工。”Molenbroek回忆道。


成效Breijn公司的创新桥梁立柱设计给ProRail公司留下了深刻印象,他们随即与Heijmans公司签订了价值870万美元的设计和施工合同。目前桥梁正在建造之中,设计团队正满怀信心期待着最后90个小时的到来。Molenbroek说,“设计是我们的核心业务。欧特克BIM解决方案帮助我们创造高质量、可执行性强的设计。BIM解决方案与我们组成完美搭档。”




怎么把Revit中隐藏的图元显示出来?教你识破Revit图元的“隐身术”

    文章来源:Revit自行车

    Revit一开始接触的时候,经常遇到绘制图形提示不可见,又或者三维模型中存在的构件,在对应标高的平面视图找不到。这次,我们就一次性把这些“小妖怪”一网打尽。

    01、平面视图中视图范围设置不正确

    建筑结构模型常见的视图平面有两种,建筑平面图和结构平面图,前者基于底部向上剖切,后者基于顶部向下剖切,视图范围可以共有四个参数,根据具体情况微调。(以下顶部①,剖切面②,底部③,视图深度④)

    图片来源软件F1,侵删

    建筑平面图、墙柱平面图推荐设置

    结构梁、板平面图推荐设置

    02、临时隐藏图

    在浏览模型时,遇到复杂区域,可以暂时性地隐藏部分图形,便于浏览、观察模型。

    临时隐藏图形(快捷键HH),重设临时隐藏/隔离(快捷键HR)

    注

    若是临时隐藏,视图界面左上角会有“临时隐藏/隔离”的红色字样,且重新打开模型,会恢复显示。

    03、隐藏和恢复隐藏

    不同于第二点的“临时性”,隐藏图形,即使重新打开软件也是隐藏状态。但值得注意的是,隐藏效果只针对当前视图,不同视图之间并不影响。(如:在建筑平面图中隐藏门窗,在三维视图门窗可见)

    隐藏(快捷键EH),显示隐藏的图元(快捷键RH),(选中)取消隐藏(快捷键EU)

    04、剖面框和裁剪框

    这个可以这么理解,在这个范围内的图形可见,在范围外的图形不可见。

    05、规程影响可见

    这一点似乎只针对墙构件,Revit区分了建筑墙和结构墙,图形上二者没有什么区别,但是使用结构墙布置,属性栏默认勾选“结构”属性。那么没有勾选“结构”的墙体在规程=“结构”的情况下不可见。

    Revit区分建筑墙和结构墙

    结构墙则默认勾选

    规程为结构

    补

    布置当前层墙体、或者是结构柱时候,默认是按“深度”放置,建议注意,并改成“高度”。

    06、可见性/图形替换

    Revit对每一类构件做好归类,相当于AutoCAD内的layer图层系统。这是墙柱定位图的“可见性/图形替换”菜单,勾选“墙”和“结构柱”,那么对应的视图不会显示除此之外的构件,比如梁构件(结构框架)和楼板结构。

    07、设计选项

    关于设计选项我也在想这个点放在这里合不合适,经过琢磨之后,确实这个功能也会影响图形的可见性。简单举个例子,屋面想做一个遮雨棚架,有不同选择方案,我可以在“设计选项”中建模,然后对比。这个功能更多用于方案推敲,如外立面造型方案,对于大型项目的外立面选型,也能够起到一个很好的作用效果。

    屋面棚架方案对比,玻璃顶VS膜屋顶




Revit剪力墙怎么画?Revit中剪力墙快速创建的正确姿势

    在进行建筑专业的翻模操作时,很多小伙伴都有过这样的经历,建筑图纸中通常都会表达剪力墙,并且不同的图纸中表达的方式并不相同。

    有一些图纸中的普通建筑墙与剪力墙共用图层

    有一些图纸中剪力墙是以块的形式进行表达

    还有一些图纸中剪力墙与建筑墙是分开图层,但图层线重叠

    不同的表达方式都会带来一些不一样的问题,例如,当普通墙体与剪力墙共用图层时,由于存在很多普通墙线与剪力墙线共线或者重合的情况,导致翻出来的墙体中很多重合或者错误墙体;当剪力墙以块的形式进行表达时,需要先将图块进行炸开在拾取,这样也会导致部分墙体缺失(根据炸开后的图层情况而定)。那么我们该如何将正确的表达图纸中的剪力墙呢,小编的建议是建筑专业翻建筑构件,结构专业翻结构构件,也就是说在结构专业(利用结构图纸)中进行剪力墙的翻模,这样不仅能避免因为图层问题导致的模型重叠或者缺失问题,同时还能将剪力墙中的信息表达完整(暗柱,结构墙),下面我们来看下具体的操作。

    下图是某项目的剪力墙施工图

    下面利用结构专业的提取工具为当前图纸进行操作。

    在Revit中进行自动建模

    适当放大查看

    由于CAD中墙线与柱线重合

    导致柱子与墙体重合

    这里继续使用【一键扣减】工具来扣减掉重叠部分

    使用【万能刷】工具批量为异形柱(转角柱)赋予材质

    (这里需要提前为任意一个异形柱赋予材质)

    切换到三维视图查看一下

    查看构件信息

    这样我们就完成了对剪力墙的绘制

    其余建筑墙体可以直接在建筑图中进行翻模

    (由于建筑图纸中的墙线一定是与剪力墙重叠的,所以会导致翻出的建筑墙与结构墙重叠,橄榄山将在新版本的【一键扣减】工具中加入“结构墙扣减建筑墙”,保证建筑墙体与结构墙体之间的正确表达,这样就可以完美的绘制各种墙体了)




BIM技巧|CAD怎么删除图层?无法在 AutoCAD 中删除图层要怎么办?

问题:

尝试在AutoCAD中删除图形中的图层时,显示以下消息且图层未删除:

未删除选定的图层。

无法删除以下图层:

图层0和Defpoints

当前图层

包含对象的图层

与外部参照相关的图层

解决方案:

如果图层上有对象或者对象正在参照图层,则无法删除该图层。

如果没有此类对象,请使用LAYDEL命令删除图层:

1.在命令行上输入LAYDEL。

2.单击“名称”或输入N。

3.选择图层并单击“确定”将其删除。

尝试重命名图层,在重命名后,尝试删除图层。

将无法删除的图层合并到其他图层:

1.在图层管理器中,选择无法删除的图层,然后单击鼠标右键。

2.选择“将选定图层合并到…”,然后选择要将无法删除的图层合并到的图层。

注意:块也可以阻止删除图层。即使将块从模型或图纸空间删除,其定义仍然存在于图形中。块或定义处于打开状态的图层将继续“使用”,直到所有块及其定义被删除和清除为止。




Revit怎么弄真实?Revit也能创建真实地形?三步教你搞定!

    文章来源:广筑BIM咨询

    创建地形模型可以展示项目真实的地形,达到地形仿真效果,同时为园区管网的优化提供依据。今天给大家带来一种利用园区竖向设计图中的高程信息创建地形的方式。

    园区的景观竖向设计平面图中一般情况下会给定高程点和等高线两种地形信息,需结合两种信息进行地形的创建。高程点一般可直接提取图纸中的点数据来应用。对于等高线,平面图纸中的登高线一般没有标高属性,要利用等高线在revit中生成地形,需在CAD中将等高线添加标高属性。

    1.提取高程点数据

    在项目基点处画两段交叉的线段做记号,删除多余内容,只保留高程点和所做的记号(如右图),选择全部图元,移动对齐项目基点使其坐标为(0,0,0)。

    选中一个高程点,在属性栏里可以看到,一般情况下高程点是以块参照的方式绘制的,标高信息是一个属性,而不是Z轴坐标。所以,我们需要提取的是这些图块的X、Y轴坐标和具有标高信息的属性值。

    用数据提取工具(DATAEXTRACTION),选择所有高程点提取坐标值。

    导出的数据如图,其中第一列为以米为单位的标高,检查此列,有些点标注有相对标高信息,用查找替换的方式将其括号内容删除。

    将第一列移动至第三列,换算成毫米单位并转换成相对标高,删除名称行,如右图。

    2.提取等高线数据

    将景观竖向设计平面图复制一份,删除多余内容,只保留等高线,移动对齐基点。检查图层,将所有等高线放在一个图层,清理其他图层。

    逐条选择等高线,在属性栏为其添加标高值,所有等高线标高信息添加成后保存为“地形等高线”。

    3.创建地形

    先用四个点创建一个包含整个园区的矩形地形,先不要完成地形。

    在该地形的编辑模式下以指定点文件的方式,用提取的高程点数据创建地形高程点,完成地形。

    将“地形等高线”图纸链接到项目中,注意取消“仅当前视图选项”。

    选择刚才创建的地形,编辑表面,选择导入的实例

    选择链接的图纸,并选择等高线图层,确定,完成地形创建。







  培训网校课程目录

  零基础培训教程

  项目实战训练营




拉萨香格里拉酒店丨效果图+概念方案+深化方案PPT+施工图+景观方案+标识图纸+地毯方案+高清摄影+实景

拉萨香格里拉酒店丨效果图+概念方案+深化方案PPT+施工图+景观方案+标识图纸+地毯方案+高清摄影+实景




revit绝对标高在哪?在revit中,绝对标高与相对标高之间的转化

    1)在MEP中有时CAD图中管道给定的是绝对标高,而我们画图时需要的是相对标高。如图1导入进来的CAD图上有一管标高为14.25米,这是绝对标高,我们可通过立面图算出来对应楼层的相对标高,但这样未必有点麻烦。

    图1

    2)可以直接在第四层中画参照标高为1F,偏移量为14250mm的管道,如图2所设,确定后再把参照标高改成第四层,则偏移量会自动算出对应的值来,如图3所示算出为-950mm。这样就实现了绝对标高和相对标高的转换。

    图2

    图3
















revit捕捉怎么开?Revit捕捉设置小技巧!

    在绘制SymbolicLine时,有时会发生无法准确捕捉到期望捕捉的点的情况。

    如图,这是一扇窗的立面,因为几何形体、参照平面都比较多且密,造成SymbolicLine的端点无法准确捕捉到期望的点(如同红框所示的点)。

    此时有两种办法可以去调整捕捉设置。

    首先在Manage面板打开捕捉Tab

    如图所示,红色框1号是切换捕捉功能是否打开。

    红色框2号里是一些预设的尺寸间距值和角度间距值。

    因为在使用中常希望参照平面、参照线、SymbolicLine等等对于相对整数或者一些常用尺寸、角度更为敏感,形成自动捕捉定位的效果,所以Revit预设了这些间距值。可以通过修改间距值来调整捕捉的精度或客制一些常用的间距值。

    红色框3号和AutoCAD调整捕捉功能的选项很类似,就是可以通过勾选,选择捕捉端点、中点、垂足、圆心等等几何形体的特殊点。一般默认会把这些选项全选。

    在实际操作过程中,如果都要回到捕捉Tab去调整,实在不够便捷,于是Revit把重定义捕捉设计在了右键功能菜单中。例如在绘制任何线段(包括模型线、参照线、参照平面、SymbolicLine等等)时,在绘制中单击右键,选择SnapOverrides,就可以选择当前你需要捕捉的特殊点的类型了。这种Override的模式仅限于当前操作,不会修改掉SnapTab的默认设置。在本例中,只要选择交点或端点,就可以实现准确的捕捉啦!

    END

    内容来源:BIM补给站
















Autodesk网络许可不可用是为什么?启动 Autodesk 软件时出现错误:“网络许可不可用 – 错误 [0.0.0]”

    问题:

    启动Autodesk产品时,显示以下错误消息:

        许可错误

        网络许可不可用

        常见原因:所有许可都正在使用中、服务器已关闭,或者许可已过期。请联系您的系统管理员或支持人员。

        错误[0。0。0]

    原因:

    此问题有多种可能的原因:

        许可服务器未设置或未运行。

        正在连接到无效的服务器或未托管Autodesk产品许可的服务器。

        选择的许可类型无效。

        网络许可文件无效。

        NLM版本过时。

        CascadeInfo。cas文件损坏。

        基本端口被Windows防火墙阻止。

        选项文件的INCLUDE命令中未列出客户端工作站。

        licpath。lic文件不正确。

        NLM端口已在使用中。

        许可检索超时。

        许可文件已过期。

        许可文件中尚未包含更高版本的许可。

        在LM工具的“配置服务”选项卡中,lmgrd。exe文件的路径指向LM工具先前版本的旧版lmgrd。exe。

        许可服务器上的日期/时间不正确。

    解决方案:

    在执行以下操作之前,首先通过ping命令检查是否可以访问服务器:

        1.在Windows搜索栏中键入cmd。

        2.键入ping服务器名称。

            如果返回回复,则继续执行以下解决方案。

            如果显示请求超时,请联系IT加以解决。

    选择的许可类型无效

        在AutodeskAccount中验证是否使用了正确的许可。如果软件以“多(人)用户”形式意外启动,则软件将显示上述错误,因为它查找的许可服务器实际上并不存在。

        在这种情况下,请更改许可类型(请参见:如何更改或重置Autodesk软件的许可),然后重新启动软件,并在“快速入门”屏幕上选择“单(人)用户”或“登录”。

    许可文件无效

        确认许可文件有效。如果许可文件已损坏或许可组合不正确,则可能会发生错误。

        使用许可文件分析器确认许可包含相应的产品和特征码-网络管理员,并且不显示错误。如果不存在,请从AutodeskAccount生成新的许可文件。

        如果将更多许可文件合并到唯一许可文件中,另请参见合并多个Autodesk产品的许可文件-网络管理员。

    NetworkLicenseManager(NLM)版本过时

    确认正在运行最新版本的NetworkLicenseManager(NLM):

        1.下载NetworkLicenseManager-网络管理员。

        2.打开LMTOOLS。(不要依赖于“帮助”>“关于”。)

        3.转到“服务器状态”选项卡并选择“执行状态查询”。

        4.如果NLM服务关闭,则从“启动/停止/重新读取”选项卡启动。

        5.确认所显示的NLM版本与步骤1中找到的版本相匹配。NLM版本在下面的示例中亮显:

        如果没有运行最新版本,请停止服务,卸载NLM,下载正确的版本并进行安装:在Windows上安装NetworkLicenseManager。

        如果安装了最新版本的LMTOOLS,但仍然出现问题,请使用以下手册:尽管LMTOOLS已更新到最新版本,仍然出现错误:“网络许可不可用-错误[0.0.0]”

    CascadeInfo.cas文件损坏

    删除CascadeInfo.cas文件。产品打开时将自动创建一个新文件。CascadeInfo.cas文件位于以下位置:

    C:ProgramDataAutodeskAdlmCascadeInfo.cas

    基本端口被Windows防火墙阻止,或使用的端口不正确

        1.启用用于网络许可的端口2080和27000-27009,如下所述:

        如何在Windows防火墙中为NetworkLicenseManager设置例外

        2. 确认服务器和工作站使用相同的端口:

            服务器:打开许可文件并查看前3行。如果SERVER末尾没有列出端口,则默认端口为27000。

            SERVERMaster0100d0b757050C0USE_SERVERVENDORadsklflexport=2080

            如果要更改端口,它将类似于以下示例:

            SERVERMaster0100d0b757050C027005USE_SERVERVENDORadsklflexport=2085(这很少改变)

        3.检查环境变量adskflex_license_file和licpath.lic,以查看正在使用的端口。如果未列出端口,则使用的默认端口为27000。

    选项文件的INCLUDE命令中未列出客户端工作站

    如果将选项文件与INCLUDE命令结合使用来限制许可使用,则应在选项文件INCLUDE命令中列出客户端工作站。如果是这种情况,请执行以下步骤:

        1.在服务器上,打开与网络许可文件位于同一目录的adskflex.opt文件。

        2.确保客户端主机名包含在特定许可的INCLUDE命令中。

        3.例如,客户端主机名是paul。软件是AutoCAD。OPTIONS文件将如下所示:

            INCLUDE64300ACD_T_FUSERpaul

        4.重新启动服务器以重新读取OPTIONS文件。

        5.最后,在客户端计算机上打开软件-软件现在将检查许可并打开。



    licpath.lic文件或ADSKFLEX_LICENSE_FILE环境变量不正确

    要验证LICPATH.lic文件(客户端许可文件)中的内容,请使用以下过程:

        1.确认licpath.lic文件位于相应的LGS文件夹中。

            注意:对于Autodesk2016及更早版本产品,LICPATH.lic文件可能位于程序安装文件夹中。

            对于2017和2018版本的Autodesk产品,LICPATH.lic文件的路径采用以下格式:

            C:ProgramDataAutodeskCLMLGS<产品密钥>_<版本>.0.0.F

            例如,AutoCAD2018的路径是:C:ProgramDataAutodeskCLMLGS01J1_2018.0.0.F

            AutoCAD2017的路径是:C:ProgramDataAutodeskCLMLGS01I1_2017.0.0.F

            对于2020及更高版本,路径是:C:ProgramDataAutodeskAdskLicensingService<产品密钥>_<版本>.0.0.F

            例如,AutoCAD2020的路径是:

            C:ProgramDataAutodeskAdskLicensingService01L1_2020.0.0.Flicpath.lic

            提示:Autodesk软件查找许可服务器信息(licpath.lic文件夹路径,或者服务器名称或IP)的位置可以在[HKEY_CURRENT_USERSoftwareFLEXlmLicenseManagerADSKFLEX_LICENSE_FILE]注册表项中找到。

        2.确认内容采用以下格式:

            SERVER<服务器名称><000000000000>USE_SERVER

            以下是正确格式的LICPATH.lic文件示例:

            SERVERLICENSE-SERVER-NAME1000000000000USE_SERVER

            注意:LICENSE-SERVER-NAME1是实际许可服务器名称或其IP地址的占位符。

            如果使用ADSKFLEX_LICENSE_FILE环境变量,请验证其值:如何使用ADSKFLEX_LICENSE_FILE环境变量指定许可服务器

    NLM端口已在使用中

    NetworkLicenseManager使用的端口

    确认其他程序未使用与NLM相同的端口。否则,在27000至27009之间标识一个开放的TCP端口,并将其添加到网络许可文件中:

        1.在服务器上打开网络许可文件。

        2.在顶行的MAC地址后输入一个空格,然后输入新的开放端口。

        3.保存文件。

        4.停止服务。

        5.启动服务。

        例如,如果选择27004作为NLM的新开放端口,则licpath.lic文件可能包含以下行:

        SERVERserverName0011223344556627004USE_SERVERVENDORadskflexport=2080…remaininglicenseinformation

        注意:第一行中的数字00112233445566表示服务器MAC地址。

    许可检索超时

    当前许可检索超时值(以毫秒为单位)可能太短。如果通过VPN访问网络许可,则会出现此情况。可以增加此值,以留出更多时间来检索许可:如何创建FLEXLM_TIMEOUT环境变量。

    再次运行产品。如果错误仍然存在,请进一步增加超时值。继续逐渐增加该值,直到产品成功运行或达到超时限值10000000。

    许可服务器上的日期/时间不正确

    要解决此错误,请更正许可服务器上的日期/时间,然后在LMTOOLS中重新启动许可服务。
















revit如何画柱子?Revit绘制柱子的方法与过程

    1、导入柱子结构平面图

    选择“插入”选项卡下的“导入CAD”→选择已有的“柱子结构平面图”DWG格式,导入单位选择“毫米”,如下图所示

    导入CAD后,不会显示导入的CAD,这时需双击鼠标滚轮,则会出现如下图所示的界面

    (双击鼠标滚轮:会同时显示所有的图)

    需将CAD图纸解锁→选择“移动”选项卡→点击1轴和A轴的交点→移动到所画轴网的1轴和A轴的交点→上锁(不上锁的话,图纸容易发生移动)

    2、编辑柱子类型

    选择“结构”选项卡下的“柱子”→选择“高度”→选择柱子类型为“现浇混凝土矩形柱C30”→点击“编辑类型”→根据实际柱子尺寸,然后复制出相应的柱子尺寸,填写b和h→更换柱子材质

    3、绘制柱子

    编辑好柱子类型后,可以开始绘制柱子,按照CAD图纸给好的小方框安置柱子即可

    柱子全部画完后,选中全部柱子,根据已有的CAD图纸中的建筑标高和结构标高,来确定柱子的沉降,(本次例题是沉降100)

    沉降时底部标高和顶部标高需同时改成“-100”

    4、绘制三层柱子

    柱子全部画完后,选中全部柱子→点击“复制到剪切板”选项卡→再选择“从剪切板粘贴”→选择“与选定的标高对齐”→选中“3F”,点击确定,如下图所示

    如碰到复制后,底部偏移和顶部偏移不是-100,选中柱子修改即可,柱子绘制完成,如下图所示





    免费Revit教学视频










现代滨水景观整套方案 滨水公园广场景观 生态湿地公园

文件包含:效果图+CAD+PSD+SU模型+Lumion文件+设计说明SU模型




Revit教程:怎样将Revit明细表导出到CAD文件中

问题:有时需要将Revit中生成的各种明细表导入到CAD中使用,但是在明细表视图中并没有导出成DWG格式的选项如(图-1)所示,应该如何操作才能导出成CAD可识别文件呢?

图-1

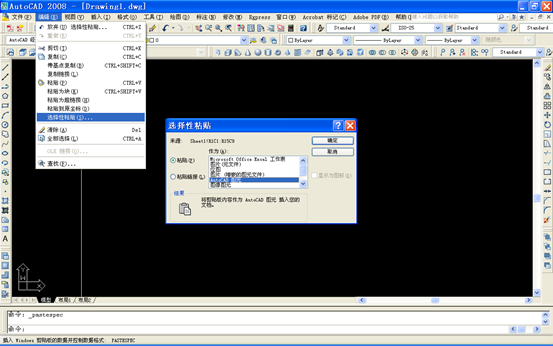

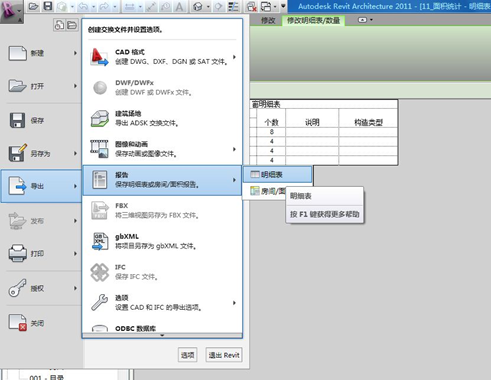

(1)方法一:将明细表通过导出为报表选项导出成纯文本文件如(图-2)所示,将其复制到EXCEL中,然后复制EXCEL中的数据,通过在CAD中进行选择性粘贴并选择粘贴为AutoCAD图元如(图-3)所示,通过以上步骤即可生成如(图-4)所示的在CAD中可以编辑的明细表了。

图-2

图-3

图-4

(2)方法二:将明细表拖进图纸中,将图纸导出为DWG格式文件,此时可进入CAD的图纸空间中找到已经导出的明细表,如果希望将其放至模型空间可以在04或以下的CAD版本中用EXPRESS工具条的改变空间CHSPACE命令,或高版本CAD中的修改——更改空间命令来将图纸空间中的图形导入模型空间中。




Revit导出cad图层设置图解:Revit出CAD图时如何设置图层?

    在Revit出图时,通常需要设置图层,以方便施工方查看。例如施工方通过图纸统计构件数量过程中,可以将其它系统隐藏,进行单一系统构件数量。那么在导出图纸过程中,怎么设置分图层导出呢?下面进行讲解。

    1、首先点击左上角Revit图标,选择以DWG格式导出CAD图纸,如图所示。

    2、在弹出的页面中点击导出设置后面的“…”按钮,如图所示。

    3、此处以风管图纸导出设置为例。在页面中找到风管,点击图层修改器中的“添加/编辑”按钮,如图所示。

    4、选中系统类型并添加到右侧,如图所示。

    5、在右侧风管一栏分隔符位置添加分隔符“-”然后点击确定即可完成风管以系统类型区分图层的导出设置,如图所示。

    意义:实际工程中CAD图纸可以按着不同系统进行分图层,方便查看,那么其他的电气、管道同样也可以使用上述方法进行图层的设置。




BIM技巧|revit许可证管理不起作用是为什么?Autodesk产品显示未能正确安装

问题:

成功安装Autodesk产品后,启动程序时显示以下错误:

LicenseManager不起作用或未正确安装。AutoCAD现在将关闭。“

许可证错误:“许可证管理器无法正常运行或未正确安装。AutoCADLT将立即关闭。”

许可证管理器无法正常运行或安装不正确。

环境:

安装了LogMeIn的Windows系统。

原因:

第三方程序阻止出现“让我们开始”屏幕。已知安装在计算机上的LogMeIn显示适配器或Windows系统托盘中运行的RoboForm编辑器会发生这种情况。

解决方案:

禁用LogMeIn显示适配器:

1.按Windows+X打开菜单,然后选择“设备管理器”。

2.双击“显示适配器”以展开该部分。

3.如果存在与LogMeIn相关的适配器,请单击鼠标右键并禁用它。

结束LogMeIn相关任务:

1.按Windows+X打开菜单,然后选择“任务管理器”。

2.在“进程”选项卡上,查找引用LogMeIn的任何任务(可能有多个)。

3.右键单击任务,然后选择“结束任务”。

右键单击Windows系统托盘中的RoboForm编辑器项,然后选择退出或退出。

禁用这些项目后,运行Autodesk产品并激活。激活后,重新启动将启用第三方应用程序的计算机。Autodesk产品和第三方应用程序应该都可以正常运行。

清理卸载重新安装应用程序:

尝试修理,如果这没有帮助,

请尝试一下干净卸载-重新安装。




revit如何进行缩放?Revit中图框族的缩放问题

    文章来源:

    【柏慕联创BIM技术服务,文/胡林】

    问题:我们把CAD图框载入到Revit中时,它可能会变的很大,这时候我们需要把它缩放跟实例中的大小一致,怎么办呢?

    我们把处理好的CAD图框载入Revit中;如下图

    这时候CAD图框会变大,需要缩放小点。如下图;

    选中图框—编辑类型—比例系数改为0.01.如下图;

    然后图框跟CAD对齐就可以了。





    免费Revit教学视频










学习Revit建模外,能解决哪些实际问题?

最近有些学习Reit软件的朋友问到一个这样的问题,“学习Revit建模外,能解决哪些实际问题?”下面就为大家好好分析一下。

第一点,解放“指标表”

在方案阶段,我们总会为各类指标烦恼,每调一下方案,都要重算指标,这样繁琐的工作大家都是视如猛虎,尽量远离。每次方案分配工作,都想着不要落到自己头上。这成了每个设计师的一大痛点。

不过,巧用Revit族和明细表可以顺利解决这一点。

以小区规划为例:小区规划的过程,就是布置各类构建族的过程。各类构建布置完成,相当于各类信息已输入完成。而我们需要的“指标表”,只是用“明细表”功能将自己所需要的信息提取出来而已。这样就做到了无论方案怎么调整,都无需手动计算。

当然,其他各类表格诸如门窗明细表、材料做法表、各类构件统计表等等也是如此。

第二点,解放“对图”

相信很多设计师遇到过各种图纸对不上的问题。CAD绘图方式是纯二维方式表达三维信息且数据源头不唯一,造成很多“对不上”问题,比如平面图与立面图对不上,建筑与结构对不上,土建与幕墙对不上。

这就造成了很多对图的工作量,而且由于设计修改频繁及工期的紧张,对图不可能做到“面面俱到”,这就难免造成错漏碰缺,在后续施工过程中,设计师要出很多变更。

但是Revit强大的三维关联设计,一处修改,处处更新,所有数据源头唯一。让最让设计师头疼的设计修改变得简单,不但大大减少了专业内及专业间对图的时间,也尽量避免了因专业间不一致而造成的变更。做到了“设计一体化”。

省去了平面与立面对图的时间。其他专业间协作原理亦是如此。

第三点,“化繁为简”,提高效率

Revit提供了更加灵活的技术手段,让本专业绘图及专业间的配合更高效。

在工作中我们经常会遇到一些这样的项目:单元对称的住宅楼,左右多称的办公楼等等。在CAD绘图过程中,往往会遇到一些麻烦。

比如想节省时间,只绘制一半,将房间名称、尺寸标注等成块后镜像,但是成块镜像后,字体也镜像了。如下图:

用Revit链接功能结合视图样板功能可以有效的解决这类问题,有效减少了重复工作提高工作效率。

链接的应用有效减少了重复工作。以住宅项目为例:

类似技术手段还有很多,比如一些族的使用,既形象直观又提高了效率。

第四点,解放脑细胞,让沟通变得简单

以往在CAD绘图过程中复杂节点的绘制一般靠想象,而且信息往往掌握在本专业设计人员中,比如遇到复杂点,建筑专业要像每个专业解释一遍相关解决方法。

但是BIM的“可视化”使“外行变成内行,内行成为专家,专家可以回家”。虽然这是句顺口溜,但反映出可视化的作用确实意义非常,能够把抽象的、需要大脑思维分析判断的事物转化为视觉直观地表达。

第五点,让建筑的“颜值”一直在线

二维设计中,这个可能是被说烂了的梗。不过如果有更好的方式能避免这种情况,何乐而不为呢。

BIM的可视化不仅体现在三维模型,而且体现在其前后信息的信息的一致性,即生命周期周期。如果前期方案阶段阶段模型能顺利交接到施工图阶段,并由设计师全程跟踪把控,那方案设计的效果就能被有效的控制。

当然,这种“颜值”的把控不止局限于外立面,对于室内设备的安装也是同样的道理。

我们经常见到这样的车库

但是通过在Revit模型里的“预安装”,通过碰撞检测及管线综合后,车库可以实现这样的效果:

以上这些,只是总结了在工作中体会最深的几个点,还有很多功能的效用不在此一一赘述,我们可以在学习中慢慢实践。当然总结这些也不是说CAD不好,BIM技术无敌,Revit软件毫无缺点。只是在多年的实践中体会到了技术的进步给设计工作带来的效率及利益,觉得值得小伙伴们一试。




Revit是什么软件?Revit和CAD三维建模有哪些区别?

众所周知, Revit 是为实现 BIM 而设计的三维建模软件,因其强大的功能已经得到广大工程设计师的认可。利用Revit可以快速搭建BIM三维模型,参数化构件和项目文件都可以重复调用,从而提高设计效率,减少错误和设计繁复程度。而AutoCAD是目前普遍使用的绘图工具软件,除二维绘图、详细绘制和设计文档外还可以进行三维设计。 AutoCAD 在平面二维方面有着不可比拟的优势,但它的三维模型功能也是有一定的信息模型在里头,由于使用习惯和Revit尚未完全普及,在不少设计院仍有很多设计师使用AutoCAD来创建3D实体及表面模型,Revit作为专门的三维建模工具取而代之仍需时日。那么Revit三维和CAD三维有没有区别呢?

1.内涵差异方面

AutoCAD是从二维出发兼顾三维形象的,而Revit是从三维出发必然包含二维模型。例如CAD MEP就是在CAD基础上集成一个插件,Revit MEP则是一个很强大的独立软件。

2.整体布置方面

Revit可以从平、立、剖及三维视图进行多视图三维设备布置,同时有多重尺寸进行精确定位,从而生成正确无误的整体模型。而AutoCAD只能在单一视图进行构件定位,然后才能生成三维模型。

3.关联修改方面

Revit有强大的联动功能,所以才能在BIM过程中提供协调一致的数据信息流程。体现在修改模型时候,其他相关视图都会自动进行更新,同时设备修改时候出现自动尺寸提示,可以方便进行模型重新定位。这个功能特点能帮助设计师大大减少工作量,降低建模难度,提高工作效率,最重要的更在于保持建模过程中参数的一致性。

AutoCAD三维修改时候必须在平面视图进行更新,然后要手动进行立面、剖面的更新,无法直接从三维模型进行其他视图的自动更新。

4.断面视图方面

Revit可以方便的进行断面视图的生成,而且生成的断面视图是活动的,既可以根据要求进行隐藏或者添加新的设备,同时其他视图会自动进行更新。

AutoCAD中的断面视图是整体块的形式,无法单独编辑,只能查看。

5.参数设计方面

Revit族就是参数化构件,通过参数设计三维设备可以由多个属性参数进行定位,能够根据项目的要求进行模型外观样式大小的复杂变化,只需修改相应项目文件的参数就可以得到理想的模型文件,并且方便设计师在建模过程中文件的调用和存储。AutoCAD三维设备只能依据特性进行简单大小变化。

6.设备制作方面

Revit有丰富的设备样板及实用的三维造型能力,可以快速方便的制作出符合项目要求的设备。AutoCAD中的设备都是前期程序定制好的,如果新设备是无法自动进行设计制作的。
