REVIT对于一些建模出图的人员来说，是一又爱又恨的东西，它能带给设计人员发现问题的技能优势，但是软件自带体系是不适应绝大部分设计人员的绘图习惯，表现出来的一点就是图面表达杂乱无章，不清晰，那么有没有一种方法可以固化我们的出图样式，避免反复处理图面呢，答案是有的。接下来，我介绍一下如何设置机电视图样板，进行高效建模。

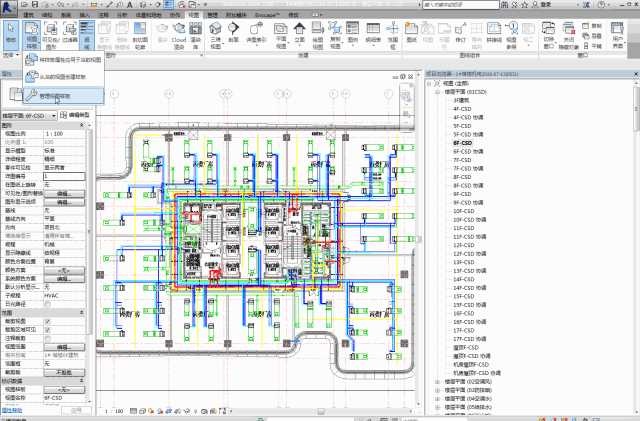

首先，我们点击菜单栏视图-视图样板-管理视图样板选项栏，进入视图样板对话框。
然后，我们按下图点击“复制”，通过一定的命名方式，创建我们自己的样板文件各视图名称。

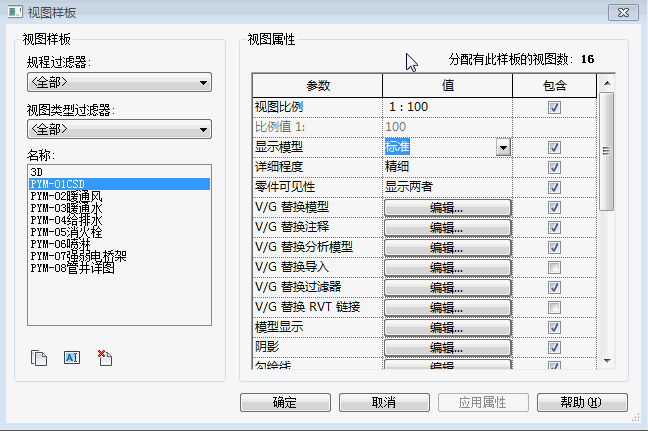

接下来，我们要重点讲一下不同的专业视图所对应的视图属性如何设置。我们如下图展开视图属性，会看到视图比例、规程、详细程度以及可见性设置等。
为了方便建模人员操作，我先定义一个操作方法：“上2中6下3”设置方法。
上2：视图比例、详细程度；
中6：V/G替换模型、替换注释、替换分析模型、替换导入、替换过滤器、替换RVT链接；
下3：模型显示、视图范围、规程。
其中，
视图比例，一般遵循于原设计视图比例大小。
详细程度，设置为“精细”。
V/G替换模型，根据专业需要，将不需要显示的构件前的可见性勾选去掉。
其中，
风系统，将水管道系统、电气系统等不在风系统出图范围的构件勾选去掉。
水系统，将风系统、电气系统等不在水系统出图范围的构件勾选去掉。
电系统，将风系统、水管道系统等不在电系统出图范围的构件勾选去掉。
这里特别强调一下，在“可见性替换模型”已经很好的将风系统和电系统平面进行区分，但是，水系统管道种类较多，包含暖通水、给排水、消防水、动力管道等，这些专业的图纸需要在“V/G替换过滤器”进行设置，深度区分。
V/G替换注释，一般我们将剖面、参照平面、立面等不需要的注释可见性勾选去掉。
V/G替换分析模型，不需要动。
V/G替换导入，这里特别强调一下，因为我们各专业平面图纸中一般会导入一些原设计的CAD链接，各专业导入的链接不一样。具体的操作为：这里的导入的类别勾选不动，但需将视图属性中的包含勾选去掉，这样我们将样板应用到各专业视图时，各视图可见性下的导入的类别对话框是可编辑的，调整单个视图，其他视图不受影响。
V/G替换过滤器，这里强调一下，我们事先要做好过滤器的种类，这里列举一下水电风各专业的设置方法，如图所示：

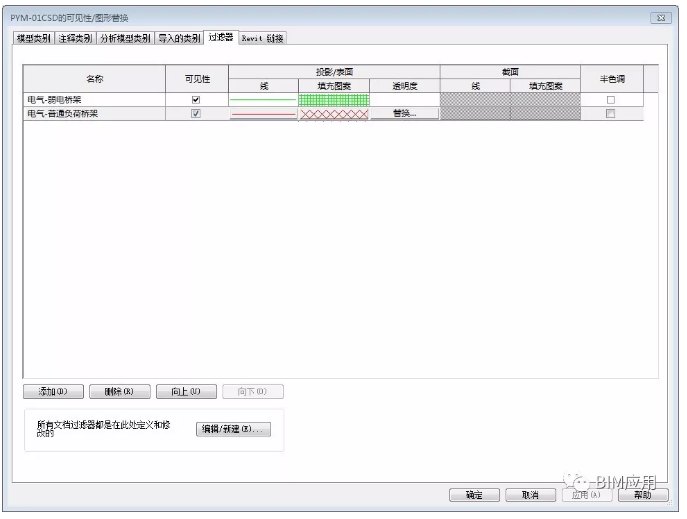

CSD管综过滤器设置

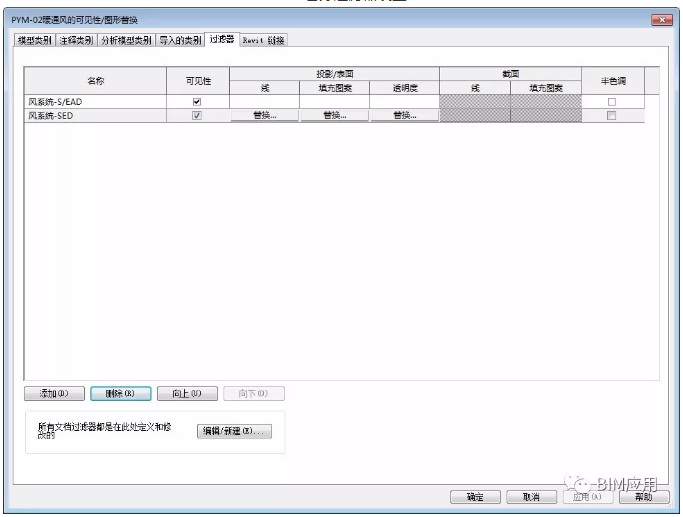

暖通风过滤器设置

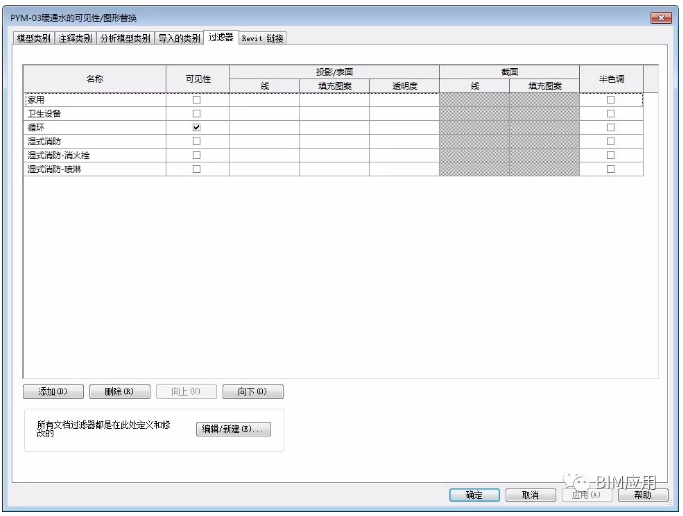

暖通水过滤器设置

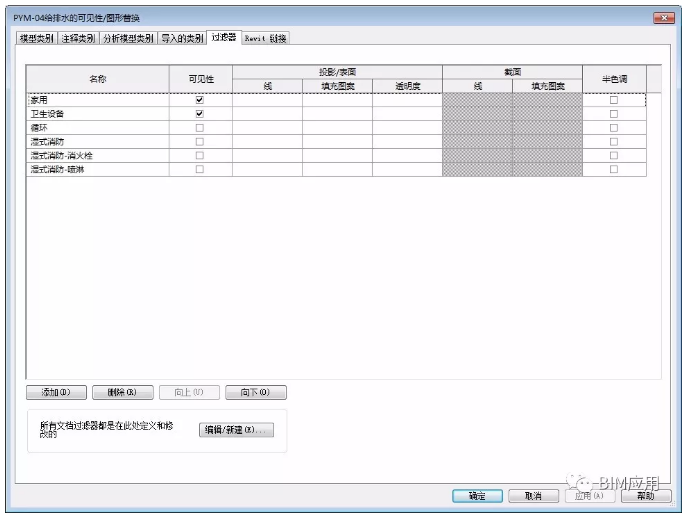

给排水过滤器设置
消火栓水系统过滤器设置
喷淋水系统过滤器设置

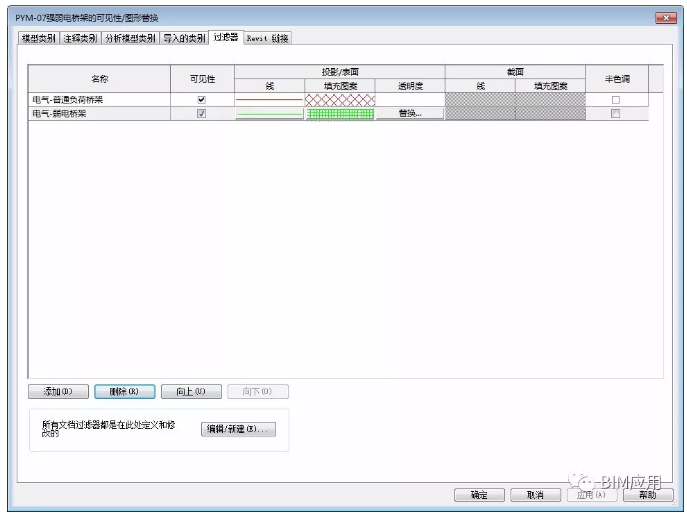

强弱电过滤器设置
V/G替换RVT链接，这里特别强调一下，因为我们机电各平面图纸中要对应链接土建模型的各楼层的平面视图，各专业链接的底图不一样。具体的操作为：这里的导入的类别勾选不动，但需将视图属性中的包含勾选去掉，这样我们将样板应用到各专业视图时，各视图可见性下的“Revit链接”对话框是可编辑的，调整单个视图，其他视图不受影响。

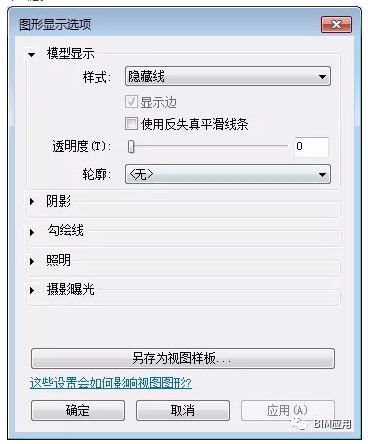

模型显示，样式设置为隐藏线

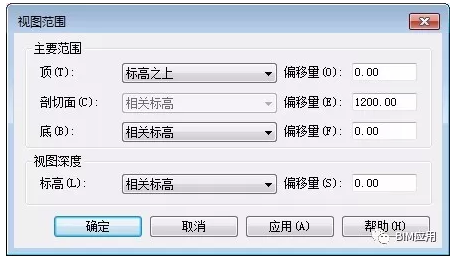

视图范围，其中的“顶”设置为标高之上，偏移量为0.00。如图：
规程，设置为机械。
以上设置好之后，我们将设置好的样板应用到项目各楼层各专业视图中。如下图：
这样我们的样板文件就做好了，运用样板的优势在于出图流程化、标准化，使用视图样板可以确保建模人员遵循公司标准，实现施工图的一致性，高效率建模。
当我们新建或者打开另一项目文件时，可将我们做好的样板文件进行传递，这样我们的模型出图标准就统一了，具体操作为，打开菜单栏管理-设置-传递项目标准，然后勾选放弃全部。下拉选择视图样板。点击确定。
