广联达安装计量中,识别后的桥架规格和图纸上标注的桥架尺寸不一致,如何处理?

image_print阅读模式

原因一:桥架的标识与桥架边线的宽度不一致。

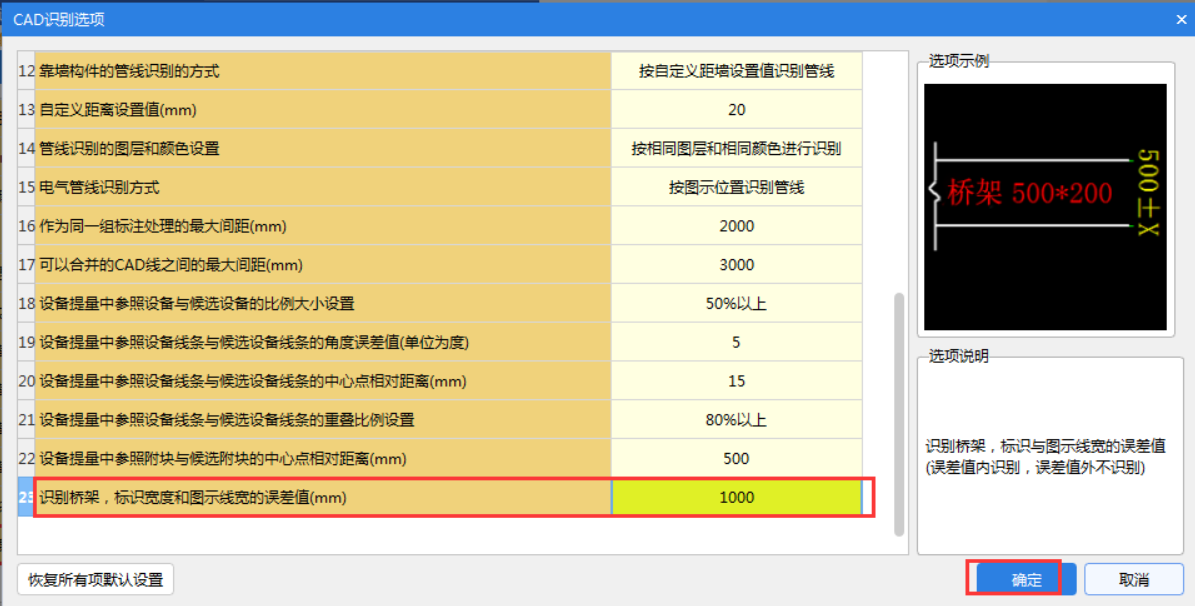

方法:在【CAD识别选项】中将“标识宽度和图示线宽的误差值”修改大一些即可,如图:

原因二:桥架的标识和桥架边线的距离太远。

方法:点击【c移动】功能将桥架标识移动在桥架边上,然后在识别桥架或选中桥架图元在属性中修改桥架规格即可。

原因三:桥架标识不规范,软件默认是200*200(数字*数字的形式,不可以有字母/汉字),

方法:点击【修改cad标注】功能将标识修改规范然后在识别即可。
