介绍

如果仅将SketchUp用于建模3D对象并将其渲染为动画，则可能无法充分利用其全部潜力。

到目前为止，渲染，可视化以实现技术图纸的过程通常必须并行地组合许多软件。该过程可以是使用3dsMax，SketchUp，使用AutoCAD进行2D部署或使用Revit，ArchiCAD，使用Lumion，Twinmotion …进行渲染的3D渲染和2D部署以及每个过程的3D渲染和渲染。有其自身的优点和缺点。良好的流程，低成本，高效的操作……当然可以减少工作中的错误，增加生产和业务的利润。

SketchUp以其易用性而闻名，在表达建筑构想方面非常强大，但最初并不是专门为渲染技术图纸而开发的。但是，到目前为止，通过将简单的工具与插件结合使用，即可渲染，可视化3D创意并仅使用SketchUp之类的1种软件来实现技术图纸。绝对可能。

为了将SketchUp变成有效的技术绘图工具，Le Viet Truong先生与社区中的许多其他兄弟一起指导开发，创建了一个称为VBO（越南BIM对象）的工作流程。工作流程。 VBO小组：https：//www.facebook.com/groups/VBOsolutions/。

我已经使用不同的软件经历了许多技术图纸实施过程，但是当我使用SketchUp和VBO Workflow时，我发现有很多优点：效率，简单性，低成本，计算高度灵活，适用于在建筑和室内装饰领域工作的个人，团体，公司…。因此，我想以以下教程的形式在SketchUp社区中与您分享这些知识。

注意：您应该在计算机上看到此文档，以便可以清楚地看到随附的图片。

第1课：样式表达-“逐层颜色”样式
款式

菜单窗口>默认纸盘>样式

样式是一种表达样式，由“边”，“面”，“背景”和建模的显示设置组合而成。您可以创建，保存或自定义现有样式。

对于具有基础知识的SketchUp用户而言，样式非常简单，学习起来也不难。您通常使用默认的样式，对象的表面显示您分配给材质的颜色或纹理（按材质显示颜色）。许多人认为，仅凭这样简单的工具，SketchUp很难在黑白纸上显示技术图纸的样式，因此需要在表达上保持连贯的清晰度。

因为您可能永远都不知道SketchUp中提供的功能：“按图层颜色”-按图层颜色？

逐层颜色

通过结合使用“按​​图层划分颜色”和一些小技巧，如下所示，您将学习如何在SketchUp中创建“黑白/黑白”样式，并将其应用于渲染渲染。技能。

提示：分配单独的图层时，该面将具有2种不同的显示方式，具体取决于样式的“按图层颜色”设置。

第2课：场景场景-场景
场景

菜单窗口>默认纸盘>场景

Scene几乎就像将Camera放在其他3D软件中一样，但不仅如此。 不只是摄像机的视角，每个场景都会保留自己的设置，与其他场景无关，包括：

-样式/样式
-切换层/可见层
-视角位置/相机位置
-隐藏的物体/隐藏的几何
雾/雾
-激活剖面/活动剖面
阴影设置/阴影设置
-轴位置/轴位置

注意：要创建新场景，请转到菜单视图>动画>添加场景。 当上述设置发生更改时，请右键单击场景>更新选项卡以保存。

场景和风格

下载SketchUp文件，例如：https://www.dropbox.com/s/hy6hj5fk5p1h35u/vbo_02.skp?dl=0

在示例文件中，您将看到有两种样式“黑白”和“ ColorByMaterial”（设置样式），分别分别用于两个场景“ FP-2D”和“ FP-3D”。 除此之外，切换这两个场景的“图层”（设置为“可见图层”）也不同。

您应该练习更改相机透视图，更改样式，打开和关闭“剖面”部分，然后保存它，以习惯于创建和更新对场景的更改。 您还应该系统地注意“场景”的名称，以便以后进行管理。

最后，您可能还会注意到门，窗户，冰箱等类似的对象，其中包含带有“ 2d_graphic”，“ 3d_object”和“ m_sign”等层的对象。 。 想知道它们是干什么的？

我们将在“第3课：2D图形和3D对象”中一起学习该问题

第3课：2D图形和3D对象

无论使用哪种软件，使用3D对象渲染2D工程图都会带来许多问题。专业软件将有一组程序员自动处理这些问题，那么诸如SketchUp之类的“简单”软件又如何呢？

使用SketchUp，您将首先完全使用现有库中的3D对象（3D对象）进行构建，或者自行构建。在开发技术图纸以传达有关其三维结构和形状的信息时，必须表示包含要表示的对象的平面图，垂直视图和横截面的图纸。然后，您将面临问题，例如：

-如何显示门的打开方向？
-如何证明它是地板上的开口？
-如何尽可能在同一视图中显示信息？在3D空间中设置视角可能导致视角重叠，次要被摄对象遮盖主要被摄对象…
-如何以符号的形式表示，确定对象的大致位置和形状但不愿赘述（细节级别-LOD的概念将在后面提及）
-等等…

为了解决上述问题，VBO Workflow的解决方案是每个对象将使用包含嵌套的Sign（符号），2D Graphic（二维图形）和3D Object（3D对象）的图层。

层数

下载SketchUp文件，例如：https://www.dropbox.com/s/kde4w009z6e27w8/vbo_03.skp?dl=0

在示例文件中，您将注意到三个名为“ 2d_graphic”，“ 3d_object”和“ m_sign”的层。 它们的用法如下：

-m_sign：仅分配给边缘/面的层以创建符号
-2d_graphic：仅分配给包含对象的组/组件的层，该对象/对象分配了代表层“ m_sign”的层，以表示平面图上的符号。
-3d_model：图层仅分配给3D组/组件
-“ Layer0”将分配给包含对象的组/组件，该对象分配了“ m_sign”层以表示垂直图像上的符号。

您还将看到“场景”选项卡具有4个场景：3D，3D FULL，PLAN，ELEVATION与使用不同的样式和图层切换相对应。

通常，什么对象使用此方法？
它可能只是您想要同步的全部，但是为了灵活性，它是对象的高度超过地面上裁切标记的位置，或者想要显示隐藏的对象，例如：

-门，窗
-楼梯，坡道
-卫生设备
-衣柜
-冰箱

• 厨柜
  -…

因此，解决使用3D对象表示2D视图问题的核心解决方案是使用SketchUp的内置Layer系统，将它们分配给嵌套多层的组/组件，然后控制工作。启用/禁用层。

奖金

请提供您自己使用SketchUp的可用功能动态组件（DC）创建的一组门和窗户。这是一组门，已经包含上述3层，可以自动调整大小，适合在技术图纸级别显示。完全免费，希望您知道，然后与他人共享以免费使用。 （但是不要再卖了，这很奇怪：D）

在下面的YouTube视频说明中，下载链接和用户指南。https://youtu.be/0IODwc_Js3Y

第4课：部分-部分
部分设置

在SketchUp中，要创建截面，请转到菜单工具>设置平面，然后将切割平面放置在所需位置。

利用SketchUp 2018和更高版本的可用功能，您可以为创建的剖面自定义一些设置，例如剖面填充，剖面线，剖面线宽度。

当剖切面切开对象时，需要使用技术图纸来区分切开的对象的材料。 但是，SketchUp的“剖面”工具仅创建一个平面，与对象无关。 这就是为什么我们需要使用插件，以减少手动完成“大手笔”的现象。

部分插件

首先，向您介绍一个免费的Curic（Vo Quoc Hai）插件，称为“ Curic SectionPlane Tool”。

该工具将帮助您为切入的对象创建单独的部分。 加上使用UNIT 1中提到的2种技术（样式为“按图层着色”）并在表面上指定图层，您将根据技术图纸标准获得截面。

下载SketchUp文件，例如：https://www.dropbox.com/s/pmulgxt1ohksu4h/vbo_04.skp?dl=0

通过添加尺寸和注释，您已经准备好一些场景来呈现您的图纸。 在下一篇文章中，您将在“第5课：基本布局”中了解页面布局。

如您所见，即使使用插件，也仍然要为对象分配层。 通过不同材料（例如混凝土，砖块，木材…）切割的厚度尚未区分。 这可以用于小规模的工作，但是对于大规模的更密集的工作将无效。 这就是为什么会有一篇文章介绍一些支持在SketchUp中创建部分的专业插件的原因。

第5课：基本布局

LayOut是并行安装的软件，可与SketchUp链接，执行布局布局，在图纸空间比例上创建图纸。 LayOut可帮助使用SketchUp始终一致地展示技术图纸的过程。

LayOut简单易用，您可以在短时间内学会掌握。 像任何其他布局软件一样，LayOut具有绘制和编辑2D矢量图形以及注释，大小和文本的工具。 除SketchUp文件格式外，LayOut还可以插入AutoCad，Excel和其他常用图像格式的文件。

https://youtu.be/mBG_HkSdPYQ

有关LayOut命令的完整指南，请参见此处：https://help.sketchup.com/en/layout/introducing-layout-interface。

本文的目的不是教您如何使用LayOut，而是将帮助您解决实践中可能遇到的问题。

下载SketchUp文件，例如：https://www.dropbox.com/s/8oniu6r9iptmp81/vbo_05.skp?dl=0

在此文件中，我们有4种样式：

-ColorByMaterial NoCut：根据材料的颜色，关闭部分
-ColorByMaterial Cut：根据材料的颜色，打开该部分
-ColorByLayer NoCut：逐层着色，关闭部分
-ColorByLayer Cut：逐层着色，打开该部分

将依次用于分配给4个场景：

-3D：3D色彩透视
-FP-3D：平面图-3D：3D平面图
-FP-2D：平面图-2D：黑白2D平面图
-FP-FF：平面图-精加工地板：地板精加工

注意：“场景”和“样式”名称由您设置，因此它们是系统的且易于理解的。

这是一篇很长的文章，没有附带视频，但是有很多注释可以帮助您自己处理可能的问题，请耐心等待。

首先，打开LayOut软件并依次执行以下操作：

5.1。布局显示-布局
1.从“ A3横向”模板中选择模板（A3横向尺寸）

2.菜单文件>插入…>选择文件“ vbo_05.skp”。
3.选择带有绿色轮廓的视图（视图）>右键单击菜单>场景>选择FP-3D

4.在屏幕右侧，找到页面>选择“ Dulicate selected page”按钮以复制当前的“ Page 1”页面。
5.在新创建的“页面2”中，选择视图>右键菜单>场景>选择FP-2D
6.从工具栏中，选择位于页面上任意位置的“文本工具”>，以自动文本格式输入内容“ ”。
7.从页面>重命名（重命名）“页面1”到“背景计划”。 “页面2”变为“材料面”
8.从工具栏中，选择“矩形”工具>绘制一个矩形作为画布，必要时编辑“形状样式”。
9.选择矩形和新创建的文本>右键单击菜单>选择移到图层>每页上。您可以观察到对象的轮廓从绿色变为棕褐色。
10.返回第1页，也出现矩形框和类似第2页的文本。

刚才，您已经创建了2页纸，每页都显示了SketchUp 2个不同场景中的图纸。在其上，有框架名称和表示图形名称的文本，然后将一个名为“在每个页面上”的“特殊”层分配给要在每个页面上显示的对象。

这是我们需要暂停片刻，以了解有关页面，图层和自动文本的更多信息的时候。

页数

页面是页面，除了从头开始根据模板选择纸张尺寸外，您还可以随时在菜单文件>文档设置…>纸张中进行调整。

注意：正确设置“显示分辨率”和“输出分辨率”可以帮助您加快工作速度并获得清晰的图形输出。

层数

LayOut具有列表上方各层的优先级显示机制（顶层将覆盖底层）。此外，就像其他具有按层系统进行对象管理的软件一样，LayOut也可以为每个单独的层创建/删除，启用/禁用，锁定/解锁。

LayOut中有两种类型的图层：一种是“普通”层，另一种是“所有页面共享”层。

当您在LayOut中选择一个对象时，如果该对象位于常规''层上，则该对象的区域将显示为蓝色;如果位于交叉共享”层上，则该对象的区域将为棕褐色。同时，在图层名称旁边会出现一个红色小圆点，让您知道该对象属于该图层。

LayOut允许您随时通过单击图层名称末尾的图标（带有单独的符号）将任何“常规”图层转换为“跨页面共享”图层类型。

默认情况下，有一个名为“默认”的“普通”层和一个名为“每一页一个”的“跨页面共享”层。

自动文本

自动文本表示自动文本。格式以“ <”开头，以“>”结尾。每个自动文本都可以在“文件”>“文档设置…”>“自动文本”菜单中进行设置。

5.2。框架视图-草图视图
11.转到第2页：“应用的面”，选择视图> SketchUp模型>选项卡视图>选择场景“ FP-2D”，设置长宽比和显示样式，如下所示：

SketchUp模型

在此处，您可以从与LayOut相关联的SketchUp中编辑对象集，以2个标签的视图和样式表示，您可以进行一些操作，但请记住以下几点注意事项：

-从SketchUp插入（插入）文件后，该文件中的所有场景和样式都会显示在LayOut中，并随着每次更改而更新。
-如果SketchUp文件没有预制的场景，您仍然可以从标准视图（标准视图）中选择视图，例如：顶，底，前，后，左，右，等距。另外，如果使用菜单中的工具双击视图>右键单击>，则可以根据需要旋转相机以创建新的透视图。
-尽管在SketchUp中，场景已附加了样式，但是使用LayOut时，您始终可以自定义阴影，雾/雾，背景/背景，或从SketchUp模型>选项卡样式中选择其他样式
-要更新SketchUp中保存的更改，请选择任意视图>右键单击菜单>选择更新模型参考

栅格和矢量
在LayOut中创建视图时，SketchUp会通过以下两种格式将3D块从摄影机角度展平（展平）来创建2D图像：光栅（像素集）或矢量（集数学公式创建的点的组合）。然后将它们导入LayOut，以减轻呈现布局时计算机上的处理负担。这就是为什么每次在LayOut中创建/更改视图时都需要等待程序计算以渲染图像。模型越复杂，等待时间越长。

默认情况下，每个视图将显示为栅格。如果发现由于像素太大而难以捕获要注意尺寸的对象时，请切换到Vector，这样便可以解决容易捕获的问题。

杂项
尽管栅格可以显示许多不同的颜色并且放大被破坏，但矢量相反，不能显示颜色，但是在缩放时不会失去清晰度。 这就是为什么使用混合-混合解决方案，将栅格和矢量结合在一起的原因。 这是计算机的资源消耗解决方案，当遇到此警告时，请根据使用情况考虑使用。

混合动画虽然可以表达复杂的样式，但是比矢量或栅格要花费更多的时间。

5.3。 尺寸-尺寸

12.在“材料表面”页面上，从工具栏中选择“尺寸工具”，然后开始进行尺寸标注过程。
尺寸样式

提示：在完成第一个调光后，立即双击下一个点以更快地调光

在许多其他软件中，不同类型的每种对象都有自己的项目可编辑，您不能同时选择文本和大小（尺寸）来调整属性。 LayOut除了具有保留项目的特定类型外，还按属性分为多个部分，以管理所有对象，例如

-颜色：颜色
-形状样式：形状
-图案填充：覆盖
-文字样式：文字

使用此管理，您可以轻松地同时更改和编辑许多不同的对象。例如：选择字体样式，颜色作为字体大小和文字…

截面尺寸样式用于调整尺寸，但不够。因此，要校正尺寸，您需要在以上项目中进行进一步的调整。

5.4。注意-注释

13.从工具栏中选择“标签”工具，记下视口中的所有小部件。如果注释箭头指向SketchUp对象，例如边缘/面/组/组件，则可以自动获取有关对象的长度，面积，名称…的信息。
14.页面>选择按钮“精挑细选的页面”以复制页面“材料”
15.将新页面重命名为“ FLOOR FLOOR PLAN”
16.选择视图>右键菜单>场景>选择FP-FF
17.重新校准到相关尺寸。

5.5细节-细节消除
19.在页面>下，选择按钮“ Dulicate selected page”以复制页面“ FACE USEFUL”
20.将新页面重命名为“ CLEANING FACES”
21.为当前视图选择1:25的长宽比，缩放视图，并删除与清洁无关的所有尺寸。
22.从工具栏中选择“矩形工具”>在马桶区域周围绘制一个矩形。
23.选择“偏移”工具>单击新创建的矩形，然后从键盘输入“ 2”以创建新的轮廓，该轮廓均匀分布2mm。
24.选择视口+按住Shift键以选择新创建的轮廓>右键单击菜单>选择创建剪贴蒙版。
25.如有必要，编辑轮廓样式。记录笔记和尺寸。
26.调整大小后，将视图转换回Raster格式。

27.从“文件”菜单>选择“另存为剪贴簿…>名称”，将创建的文件另存为模板

5.6剪贴簿

剪贴簿可以说是LayOut的一项非常强大的功能，您可以直接拖放它，也可以使用工具栏中的“样式”工具从剪贴簿中复制对象的属性。根据需要编辑大小，注释，文本…的样式后，只需将它们另存为剪贴簿即可在下图中重复使用。

因此，您可以通过链接SketchUp中的模型来完成LayOut的基本布局。尝试从LayOut打开SketchUp文件，进行一些更改，例如重定位，重命名，然后进行更新以查看这两个软件如何交互。

提示：收到LayOut文件时，这意味着SketchUp文件已“嵌入”其中。要打开链接的SketchUp文件：选择任何视图>右键菜单>选择使用SketchUp打开。

下载LayOut文件，例如：https://www.dropbox.com/s/jolt0xken4nxxtw/vbo_05.layout?dl=0

在上面的LayOut文件随附的SketchUp文件中，您会注意到图形“ FLOOR FLOOR”的场景“ FP-FF”未显示对象，清洁设备……这是由于该设置。 关闭相关图层。

如第3课所述，为了能够出于多种目的控制投影显示以及进行音量控制统计，VBO Workflow创建了一个具有逻辑原理的Layer系统。 作为核心。 从那里，可以对其进行灵活的定制，以满足建筑，建筑和室内工业的许多不同需求。

“第6课：标签/图层系统-VBO系统”将对此进行详细介绍。

第6课：标记/图层系统-VBO系统

SketchUp中的图层用于管理对象的拆分图层。图层可以调整颜色，笔触，并保存每个场景的可见性。此外，如第一篇文章所述，使用“按层划分颜色”还可以帮助以黑白样式表示技术图纸。

从SketchUp 2020版本开始，图层已重命名为Tag，但仅重命名后，其他所有内容均保持不变。

1.为什么必须使用标签？

想象一下，一个建筑物，位于一块土地上，由3层组成，每层都有自己的天花板，门窗，设备以及每层的设备。每个门，窗户都是由玻璃板，木板，铝条……组装而成。如果以分支树的形式解释，则可以看到以下内容：

围栏
景观
作品	1楼
		列
			-混凝土柱 -建筑用砖
		梁	-混凝土梁 -钢梁
		地板	-混凝土地面 -钢地面
	2楼（类似于1楼）
	3楼（1楼相同）

-围栏
-查看
-建筑
-1楼（类似于3楼）
-2楼（类似于3楼）
-3楼
-专栏
-混凝土柱
-建筑砖柱
-梁
-浸泡水泥
-地板版
-混凝土楼板
-墙
-实心砖墙
-空心砖墙
-唐
-混凝土梯子
-砌砖步骤
-石材/木质台阶面
-成品墙
– 砖墙
-木墙
-成品地板
-地基砂浆
– 瓷砖地面
-镶木地板
-完成的Tran
-石膏天花板
-木制天花板
-铝框
-门窗
-铝框
– 玻璃面板
-项目
-椅子
– 木框
-布床垫
-桌子
-木制桌面
– 木腿
-卫生设备
-水槽
-瓷罐
-金属软管
-厕所
-身体瓷盆
-纽扣材质不明

如果您创建从外部到内部进行类似集成的组，则在SketchUp中如上所述模拟建筑物的结构是完全可行的。 “大纲视图”（Windows菜单>“默认纸盘”>“大纲视图”）将向您显示。但是，假设您想知道建筑物砖的总体积，或者您如何知道每层有多少扇门，或者如何轻松地区分入口管道和返回管道？

这就是为什么必须使用Tag的原因，因为如果使用Tag，则可以利用以下功能：

-按标记名称排序：可以根据过滤器按标记名称对标记标记的对象进行分类，并支持统计信息
-打开/关闭显示：通过打开/关闭标签可以隐藏/显示带标签的对象的控件
-分配颜色：标记的对象可以在“按标签/图层的颜色”模式下显示其自己的颜色，而不会影响分配给用于渲染的外部材质的颜色。
-分配笔触：带标签的对象可以以更多种样式显示：实线，虚线，虚线…

2. VBO的组织标签/层系统的原理

如上例所示，对象的最内层是构成该对象的基本材料，这些材料结合在一起构成了建筑物的组件。
VBO流程还使用类似的分支树结构，根据层次标记系统遵循以下原则，从内到外（父子）嵌套组/组件（G / C）：

0级：小学
-这是使用SketchUp的基本绘图工具（如边线/面，
-这些原始图像“基本上”将被标记为“未标记”。
级别1：基本材料级别

注意：这不是可视化材料，这是包含材料名称的标签级别

-对原始图像进行分组，创建G / C并标记相应的“材料”
-横截面创建与“材料”标签相对应的“舱口盖”。
按物料统计（BOM）将使用基于标签“物料”的过滤器
级别2：级别结构和结构
-将G / C组（指定的材料标签）组合在一起以创建1种类型的结构，分别创建一个新的G / C和标签“ Components”。
统计信息（BOQ）使用基于标签“组件”的过滤器来获取数据
-基于“组件”标签的打开/关闭，为各种图形显示目的创建场景
第三层：大楼楼层
-将具有相同楼层的组件分组，创建一个新的G / C并标记相应的“ Floor”
统计信息（BOQ）使用基于“ Floor”标签的过滤器来获取数据
-创建场景以基于“ Floor”标签显示不同的楼层平面图

级别4：站点级别
-将楼层与同一栋建筑物组合在一起，创建新的G / C，并标记相应的“作品”
-对组成景观的元素进行分组，创建新的G / C并标记“景观”
-组成围栏，创建新G / C并标记“围栏”的一组结构
-…
级别5：项目级别

5级 项目 项目	第4级 网站 网站	3级 建筑物 楼层	第2级 建筑元素 结构，结构，设备，材料	1级 物料 物料	级别0
	建筑物 建筑物	地下室地板 地下室	空间元素 空间结构	m_brick 砖材料	Layer0 未标记
	风景 风景	一楼 空间 空间	m_concrete 混凝土
	场地边界 项目边界	1楼 1楼	地板 地板	m_earth 土壤材料
	构造边界 构造边界	2楼 2楼	墙 墙	m_fabric 面料
	建筑网格 网格结构	3楼 3楼	屋顶 屋顶	m_fill 添加材料
		4楼 4楼	楼梯 楼梯	m_flooring 地板
		……	舷梯 舷梯	m_frame 框架材料
		夹层楼 夹层	结构元素 结构结构	m_glass 玻璃材料
		技术楼层 技术楼层	桩 桩	m_石膏 石膏材料
		阁楼地板 立足 基金会	m_insulation 绝缘材料
		屋顶地板 列 列	m_metal 金属材料
			梁 梁	m_others 其他材料
			楼板 地板	m_plastic 塑料材料
			装修	完整施工	m_ceramic 陶瓷材料
			幕墙 外墙幕墙系统	m_rhs 空心钢材料
			门 门	m_roofing 屋顶材料
			窗口 窗口	m_sand 砂料

3.速写和IFC类中的标签系统

为了在SketchUp的“标签/图层”面板中对级别进行排序，VBO使用前缀字符，以便可以按从上到下的表顺序对它们进行排序，以便于过滤和搜索，如下所示：

系统的灵活性

根据作业的需要，您可以添加或删除，或仅使用几个级别的G / C集成来实现作业目标。

-例如，对于室内，您只需使用3、4、5级
-例如，对于具有多个施工阶段的项目，您可以创建其他标签来细分施工阶段：阶段A，阶段B …
关于标签“材料”的说明和更多建议

名称标签的标签名称	说明 说明
m_brick＃1	砖建筑材料：砖管
m_brick＃2	砖的材质：实心砖
m_concrete＃1	钢筋混凝土材料：钢筋混凝土1×2石材，…
m_concrete＃2	混凝土材料：石混凝土，劣质混凝土
m_earth	天然土壤材料
m_fabric	面料：地毯，床垫，枕头，毯子，毛巾，……
m_fill	路堤材料：碎砖，4×6石材，…
m_flooring	通常不需要定义地板饰面材料
m_frame	框架材料：门框，…
m_glass	玻璃材料：门，窗，镜子，…
m_石膏	石膏材料：天花板石膏，墙壁石膏，…
m_insulation	绝缘材料：隔音，隔热，防潮，…
m_metal	一般金属材料：铁，钢，铝，铜，银，金，…
m_others	其他材料：无定义的材料
m_plastic	塑料材料：复合材料，泡沫，…
m_ceramic	瓷器材料：瓷器，陶瓷，…
m_rhs	空心钢材质箱
m_roofing	一般不需要定义屋顶饰面材料
m_sand	砂料：用于植树的砂，压实的土壤，…
m_screed	水泥砂浆材料
m_sign	专用于标志的材料：楼梯箭头，门的打开方向，…
m_stone	石材：大理石，花岗岩，…
m_water	水质：游泳池水，河水，…
m_wood	木材：天然木材，工业木材，…

钢筋桁架叠合板是装配式项目中最常见的预制构件，也是目前通过三维软件最能提高设计效率的构件，如何最快速的完成叠合板设计也成为了很多工程师关注的问题。本文将介绍PKPM-PC软件中最“短小精悍”的叠合板设计出图流程，“流程一走，钱钱到手”。

结合PKPM-PC V2.3推出识图建板功能，可满足用户在不建立柱、梁、墙等支座的情况下，快速生成预制板，后续配合识别洞口、线盒功能，以及楼板配筋和附件设计，高效的完成预制板深化全流程。本文将介绍无需进行其他构件建模，预制板从生成到深化、出图的全过程。

01 识图生成叠合板

结合PKPM-PC V2.3版本推出的【识别预制板】功能，工程师可以在无模型的情况下直接根据结构模板图或板拆分图生成板的三维模型用于后续设计。可以在最小化建模投入的前提下，让工程师们尽享三维设计带来的便利。

考虑到实际项目的复杂性，该功能可自动分辨整体式接缝和分离式接缝、精确识别板拆分图内的复杂轮廓（异形板、切角等）。辅以简单直观的设计参数，用户可以在最大化利用图纸资源的情况下快速完成板拆分方案，快捷生成用户期望的叠合板三维外形。

通过CAD拆分方案直接得到预制板拆分模型后，用户便可按照深化设计流程继续进行预制板的配筋和埋件设计。

02 智能化配筋设计

在PKPM-PC中，用户可使用【楼板配筋设计】功能直观灵活的设置叠合板的底筋、桁架、加强筋参数，并基于程序内置的智能化规则快速完成配筋设计。例如，工程师可以：

· 灵活选择底筋排布方案

      对称排布/等间距排布

      有/无板边加强筋等

      是/否采用最省钢筋的方案等

       ……

· 直观控制桁架排布方案

      有/无桁架长度模数

      固定边距/灵活边距

      是/否下弦筋替代底筋等

      ……

· 自由设置各类补强钢筋

      板洞补强筋

      切角补强筋

      隔墙加强筋

      ……

除此之外，工程师也可以通过【深化编辑】功能对叠合板内单根或成组钢筋的位置、长度、弯折形式等细节进行自由调整以满足各类复杂设计情况，“随你所想”。

03 智能化埋件设计

钢筋设计完成后，用户可通过【楼板埋件设计】功能完成板上吊件的设计。程序除支持桁架加强筋/吊钩的吊件样式选择和手动布置外，还可以根据短暂工况验算要求自动排布吊点，确保吊装/运输安全。

04 识图预留预埋

在实际项目中，叠合板上遍布机电点位，而点位的对位预留让本就细碎的深化设计变得更加繁琐。但是，结合PKPM-PC V2.2版本中的【识别洞口/线盒】功能，工程师只需要拿到机电点位图纸并导入模型中，剩下的点位对位、预留预埋、钢筋处理都可以统统交给PKPM-PC。

通过识别CAD图纸中的线条、图层和图块等信息，图纸内的二维符号可在数秒内变成三维模型并吸附到预制板。轻点几下鼠标，喝一口茶，预留预埋设计便轻松完成，深化设计从未“如此简单”。

05 批量生成构件详图

以上四步完成后，工程师手中的叠合板深化模型已“大功告成”。PKPM-PC V2.3版本已经开放一整套的图纸配置功能，用户可以自定义叠合板详图的图幅比例、视图布局、标注样式、图层颜色等。再次轻点几下鼠标，喝几口茶，一张张清晰完整的构件详图便依次生成。

“流程到头，钱钱到手”。

    【柏慕进业成都分部，文/胡林】

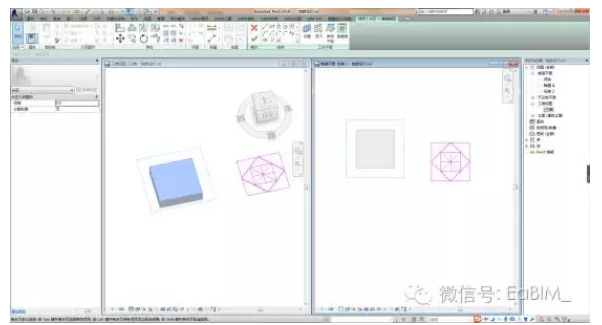

    问题：有时通过拾取导入Revit中的CAD图纸绘制用拾取命令来绘制建筑的轴网时，会弹出如图-1所示的警告信息，是什么原因呢？不仅拾取会弹出该对话框，使用对齐命令时也会出现该问题。

    通过当基于线的图元没有与水平方向或垂直方向或距水平/垂直方向45度的线对齐（差距为1x(10^-9)到0.2度）时，会出现该警告信息。

    在关闭了角度捕捉的情况下绘制（如图-2所示）或旋转图元，或者是执行以下操作时会出现上述问题：

    通过拾取稍微偏离轴的面或线来创建图元。

    以稍微偏离轴的方向为参照对齐图元。

    对包含稍微偏离轴方向的线的AutoCAD导入进行分解。

    在具有稍微偏离轴方向的几何图形的体量上创建楼层面积面。

    将定义线端点捕捉到稍微偏离轴的参照上（例如，没有完全对齐的导入的图纸等）。

    将定义线端点捕捉到在各自上下文中位置正确，但其间的线稍微偏离轴的参照上（例如，捕捉到两个不同的天花板网格中）。

    偏离轴的问题需要解决，因为Revit无法在不完全平行的线之间创建尺寸标注，如图-3所示，也无法在面有些不平行或由于偏离轴的图元而有轻微间隙的情况下连接或剪切几何图形。

    根据产生问题的原因的不同，可以执行以下操作：

    将偏离轴的图元的端点拖曳一小段距离直到该端点捕捉到轴。

    在角度捕捉打开的情况下重复旋转操作。

    如果不精确问题的出现是由于先前存在的图元，则对这些图元进行更正，并重复操作。

    如果该问题是由于导入的数据引起的，则应考虑在原来的软件中更正数据并将它重新导入到Revit中。





    免费Revit教学视频。







在使用Revit的建模过程中，有些人会与到这样的问题，CAD图纸节点无法拾取怎么办？经常会链接CAD图纸然后拾取CAD图纸的线条或是交叉点来建模，但是经常会发现有的交点或线条拾取不到，那该怎么解决呢?

1、用天正或者AutoCAD打开要编辑的图纸。点击在CAD中无法拾取的节点连接的两条线一般会发现两条线的图层是一样的，如图所示。

2、将其中一条线的图层换另一个图层，如图所示。

　　保存之后再重新链接到Revit中，这样就可以拾取到这个节点了，如果是线，也可以用同样的方法，将不能拾取的线的图层换成拾取图层的线 。

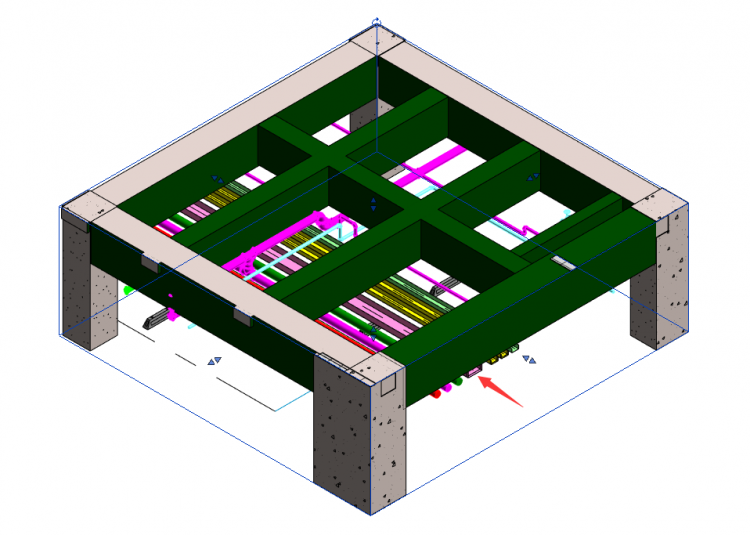

    各位BIMer在revit作图时一定会遇到做完构件后revit会提示不可见，如下图所示，因为是技术贴，那就闲话少说，直接上干货。

    1.属性栏里楼层平面视图范围的原因，如你在标高1创建一根管道，标高3000，但是视图范围剖切面为1200，只能看到1200以下的构件，所以管道看不到，把顶部，剖切面偏移调整3000以上，就可以看到管道。

    2.视图-可见性图形（快捷键VV）里构件没有打上对勾的原因，如模型类别里的墙没有打上对勾，在平面里创建墙体的时候就会提示构件不显示。

    3.视图-可见性图形（快捷键VV）过滤器里可见性没有打对勾原因，如下图过滤器消火栓管可见性没有打勾，在创建消火栓管道时会提示构件不显示。

    4.管理-阶段化和阶段化过滤器设置的原因。如设置了阶段过滤器，在阶段过滤器选择仅拆除可见的话，仅仅只能显示拆除的构件，不会显示新建和原有的构件。

    5.属性楼层平面里详细程度的原因，如族的构件只有在精细详细程度下才能显示，若详细程度为粗略的话，族就不会显示。

    6.视图-可见性图形（快捷键VV）导入的类别里在族中导入没有打对勾，如在制作族时，导入了CAD图形来充当一些线，在族中导入没有打勾的话，平面里就不会显示族中导入的CAD。比如说消火栓的族，导入CAD充当平面表达，但是在项目里放置该消火栓族时，在族中导入没有打对勾，就不会显示平面表达。

    7.属性楼层平面里规程的原因，如建筑墙不会在结构规程里显示，只会显示结构墙。

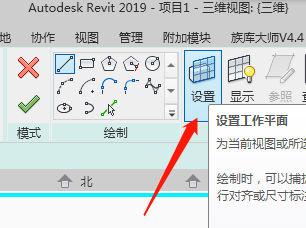

    8.创建构件时标高或者工作平面没有选择正确，如绘制结构柱时，选择的深度，因楼层平面的视图范围一般不设置深度，所以绘制结构柱选择深度会不显示。

    9.协作-工作集在所有视图中可见没有打对勾原因。如把建筑B1作为活动工作集，即在此工作集内作图，若对勾没有选中的话，所创建的构件就不会显示。

    10.构件看不到可能因为永久隐藏了，隐藏分为临时隐藏和永久隐藏，临时隐藏取消隐藏就会看到，永久隐藏打开显示的隐藏图元才会看到。

    11.检查一下楼层平面视图样板中是否应用了视图样板，且视图样板中跟图形可见性里一致。如此楼层平面采用了建筑平面样板，且样板中替换模型中构件没有打开就不会显示。

    12.检查是否裁剪视图的原因，如创建构件时在裁剪视图范围外，创建的构件就不会显示。如果在三维中可能就是因为剖面框的原因。

Revit如何在立面视图链接CAD？这是最近有使用Revit的用户问到的问题。

根据不同的项目需求，需要在立面中链接CAD图，但是如果一些细节的设置没注意，将无法在revit的立面视图中链接CAD。下面讲解一下如何在立面中链接CAD。

1. 通过“项目浏览器”切换到需要插入CAD的立面视图。例如东立面图。

2. 点击“插入”选项卡下的“链接CAD”命令。

3. 弹出“链接CAD格式”对话框，选中需要连接的CAD图纸，将“定位”切换到“自动 – 原点到原点”，此设置可将CAD图纸链接进入Revit中时，CAD图纸的零点位置对齐至Revit的项目基点位置。将“导入单位”设置为“毫米”，因为Revit默认单位为毫米，所以链接的CAD图纸比例为1：100时也设置为毫米。其他选项不变，单击“打开”按钮，完成图纸链接。

如今，在BIM技术不断发展的同时，BIM软件也已经成为了软件市场上的主流，但是但其在发展与推广中也出很多问题， Revit在推广与应用常见哪些问题?

一、技术层面：Revit对于习惯使用AutoCAD的设计师来说，从观念到操作很不容易。另外，建筑企业基于时间及成本考虑，会考虑软件效率，而新软件通常是学界率先教导学生基本操作，但在业界因应设计流程有诀窍的方式下，无法将新软件的效率突显出来。

三、重新导入的成本效益：新软件的导入主要跟软硬件有关联。3D软件的价格普遍偏高，加上每年都要花钱去更新，另外在软件转换过程，还要考虑学习时间与业务停摆的可能性，如果成效不如预期，反而浪费时间与成本，导致后续有新技术而望的却步。硬件部分在于大部分企业主持人不懂计算机，会交由计算机公司或职员处理，但计算机公司不了解设计的硬件需求，职员不了解什么硬件对设计软件最适用，造成花费成本在不对的配备上。

四、心态：资深企业主持人对2D转变成3D的技术层级设想过低，把3D设计人员当成2D绘图员一样看待，而无法给予相应的薪资。另外，国内大多数业主对建筑设计还停留在制造业的心态，使得设计费相对于国外偏低，让企业没有多余的成本养3D设计人员。

五、收费：使用【Revit建模的过程】，是将下游厂商的事，提前到企业来作业，最后呈现2D的纸本数据，工作量增多，但时间与收费没有因为多了3D设计有所增加，造成企业会避免制作静态或动画。

    文章来源：BIM學習營

    许多初入职场的BIM工程师在没有掌握正确的Revit建模方法之前，可能感觉建模就是一项苦力活而不是一项技术活，建模时间往往只占70%，30%的时间用在模型应用处理上，加班熬夜是常有的事。

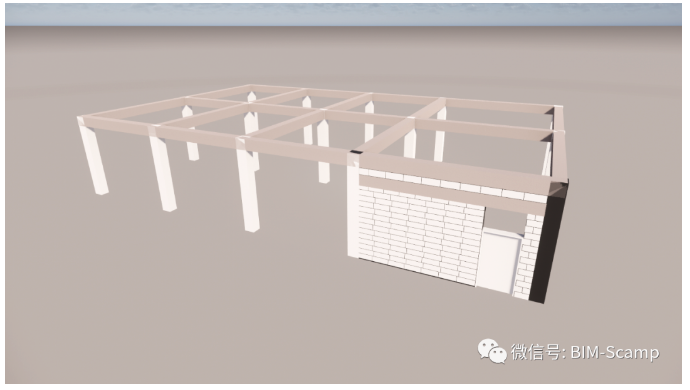

    尤其是当前主体建模不再是什么难题的时候，尤其是二次结构砌筑的时候越来越普遍利用Revit排砖，那么接下来我们分享一种常见的基于公制窗的排砖教程。

    传统砌体深化排砖是绘图者使用CAD软件通过二维想象进行排布，在墙面转角、两面或多面墙相互咬砌的位置，门窗洞口过梁的位置，构造柱等位置由于二维图形的局限性很难观察出排布是否合理。然而复杂区域砌体排布若出错又往往会连带边缘其他作业墙体，一旦问题出现再来修改势必会对实际施工周期造成影响，甚至会出现返工情况。

    利用Revit进行三维模拟建模，可将传统CAD砌体深化排布图进行检查优化，避免现场砌体出现的相关问题，同时排砖完成后即时出量，规避了传统统计计算错误、节约了统计上花费的时间。

    基本步骤：

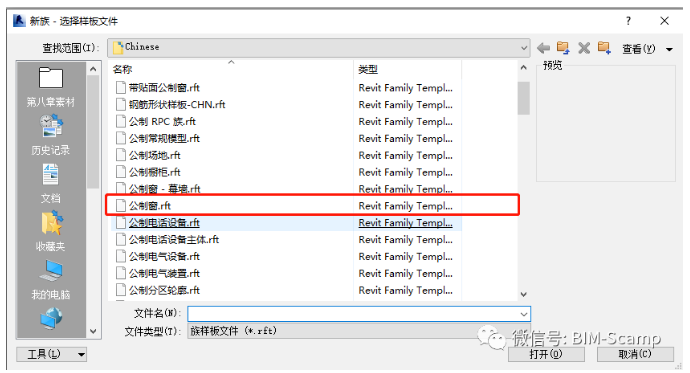

    步骤1、新建公制窗族，创建所需各种砖块尺寸的窗族。

    步骤2、在建筑→墙选项卡下，绘制墙体。

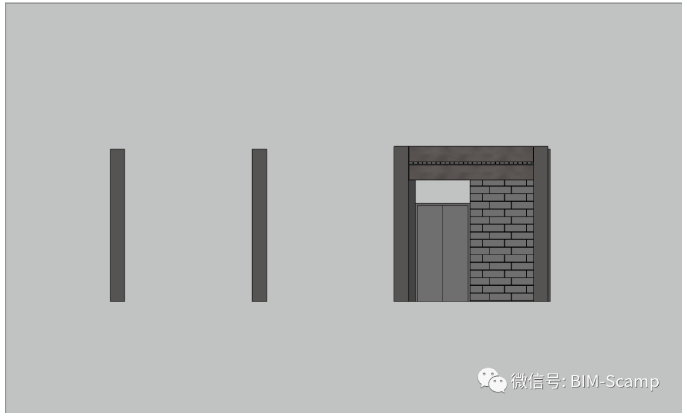

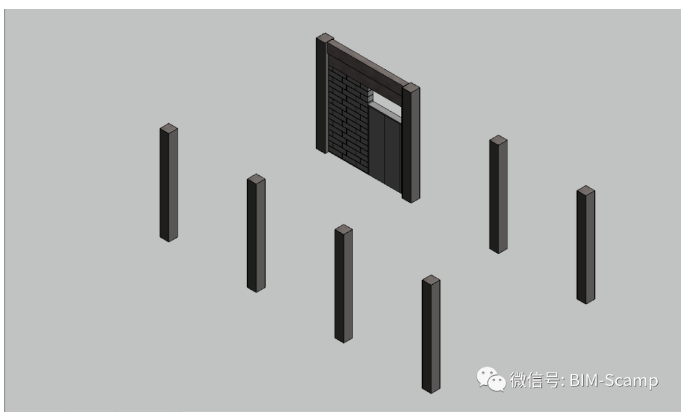

    步骤3、在墙体上用创建好加气块窗族进行放置，控制族与族之间的间距，利用墙体本身颜色当作灰缝。

    步骤4、修改加气块窗族宽度，放置不同尺寸的加气块；利用不同的剖面，可以对丁字墙等交接部位进行放置。

    步骤5、出明细表（可以对窗族进行注释标记对应墙体如：Q1，方便统计、筛选）。

    优缺点分析：

    优点：利用软件自带的“公制窗”样板参数设置及进明细表较为简单；在丁字砌和十字砌交界处，效果较好，与实际情况一致；门窗洞口可按实际情况进行创建。

    缺点：控制砖块间的间距来达到灰缝的效果，操作量较大；特殊部位修改，需手动对应砖块进行一对一修改。

    需要更多教程，可以咨询客服获得更多免费

cad保存图纸时有时会出现这样的问题，复制图中内容，弹出对话框“警告：保存时出错。建议您对图形运行RECOVER。”

下面介绍解决这种问题的方法。

1、新建一个空白文件【Ctrl+N】后，菜单栏插入按钮，选择“块（B）”。

2、将出现“错误提示”的CAD文件插入到“空白文件”中，保存为一个新文件即可，此错误提示就“永久消失”。

3、接着你就可以在新建的文件中，进行自己的操作了



相信大部分刚刚接触Revit这款软件的同学都会好奇：Revit到底有什么用？相比autocad的知名度，revit这款三维建模软件的知名度比较局限在建筑设计行业里。下面，小编就给大家整理了revit三大功能介绍，让大家可以具体了解一下revit这款软件！

revit

Revit三大功能介绍

Revit是Autodesk公司一套系列软件的名称。Revit系列软件是专为建筑信息模型（BIM）构建的，可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。AutodeskRevit作为一种应用程序提供，它结合了AutodeskRevitArchitecture、AutodeskRevitMEP和AutodeskRevitStructure软件的功能。

Architecture

AutodeskRevit软件可以按照建筑师和设计师的思考方式进行设计，因此，可以提供更高质量、更加精确的建筑设计。

通过使用专为支持建筑信息模型工作流而构建的工具，可以获取并分析概念，并可通过设计、文档和建筑保持您的视野。强大的建筑设计工具可帮助您捕捉和分析概念，以及保持从设计到建筑的各个阶段的一致性。

MEP

AutodeskRevit向暖通、电气和给排水（MEP）工程师提供工具，可以设计最复杂的建筑系统。Revit支持建筑信息建模（BIM），可帮助导出更高效的建筑系统从概念到建筑的精确设计、分析和文档。 MEP工程设计

使用信息丰富的模型在整个建筑生命周期中支持建筑系统。为暖通、电气和给排水（MEP）工程师构建的工具可帮助您设计和分析高效的建筑系统以及为这些系统编档。

Structure

AutodeskRevit软件为结构工程师和设计师提供了工具，可以更加精确地设计和建造高效的建筑结构。

为支持建筑信息建模（BIM）而构建的Revit可帮助您使用智能模型，通过模拟和分析深入了解项目，并在施工前预测性能。使用智能模型中固有的坐标和一致信息，提高文档设计的精确度。专为结构工程师构建的工具可帮助您更加精确地设计和建筑高效的建筑结构。

Revit如何自定义标准文件？

在“设置”菜单的“对象样式”里面，可以设置平面显示和剖面显示时对象的线宽、线型和颜色，以符合我们CAD绘图时的显示习惯。

另：线宽的1-16个数字，代表不同比例下的线宽，具体的数值，我们可以在“设置”菜单的“线宽”里面设置：

例如：当我们平面图的比例为1：100时，2号线表示0.18mm宽

这些设置，我们可以保存在样板文件中，一劳永逸

Revit软件建模窗口默认的背景色为白色，在用惯了CAD的新用户转到Revit软件的时候，会对Revit白色的背景不太适应，跟AutoCAD一样，Revit提供自定义工作区背景颜色的功能——其实，你只能选择黑色或者白色。打开Revit点击左上角菜单然后选择弹窗右下角“选项”按钮，打开“选项“对话框。

Revit的很多设置都要在该对话框中进行，定位到”图形“选项卡，然后看到颜色对话框，勾选“反转背景色”，即可将Revit工作窗口修改为黑色。

在这个窗口我们也可以定义构件被选中时候的颜色，构件亮显颜色，和报警颜色等，完成后的效果如下。


如何在Revit中快速绘制斜屋顶？下面就为大家重点分析一下。

Revit中有的屋面是斜屋顶，有的图纸中会标明斜屋顶的坡度如30°，这种屋面的做法比较简单，我们打开项目就可以直接编辑他们的迹线，如下图所示，可以选择自定义坡度，按要求填写坡度即可。

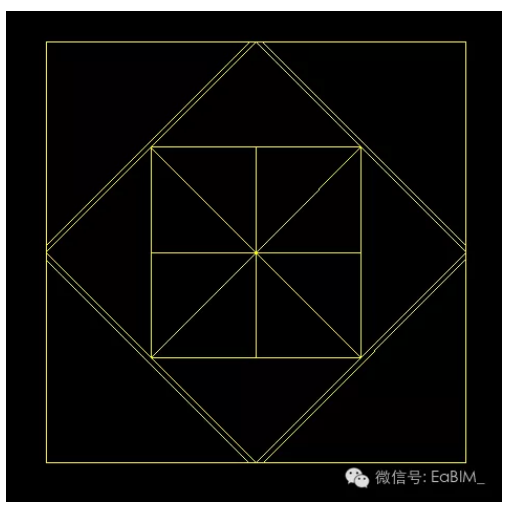

更多的情况是CAD图纸中只有标高信息，没有坡度信息。如下图所示，那我们怎么建坡度屋顶呢？要计算坡度吗？不用的，而且计算的坡度和要求的可能不一样。我们采用编辑子图元的办法来画这样的斜屋顶。

以上图为例，首先我们沿着外边线确定其标高为屋顶最高的标高画一个平屋顶（不勾选自定义坡度），然后点击添加分割线（在添加分割线之前我们先按变坡点位置做好参照平面沿着参照平面添加即可），如下图所示

添加完分割线后我们转到三维视图，再点击修改子图元，选择我们要修改标高的子图元（图中的点，这个要选择点，不能选择线，要不会影响其他子图元标高），如果选择不到该点时我们旋转一下模型就可以选择到。将偏移量修改成我们需要的值，如下图所示。

所有子图元修改后我们的屋顶就能达到我们想要的效果，如下图：

这个只要我们找到屋顶的变坡线然后将添加分割线，将对应的点调节到我们需要的高度，大多数斜屋面是可以直接做出来的。

    来源丨益埃毕教育

    在实际施工过程中，在拿到图纸的时候，会发现图纸中包含很多不必要的图元，很多情况下都是回到CAD中进行修改，那么今天讲一下，怎么在Revit中进行修改？

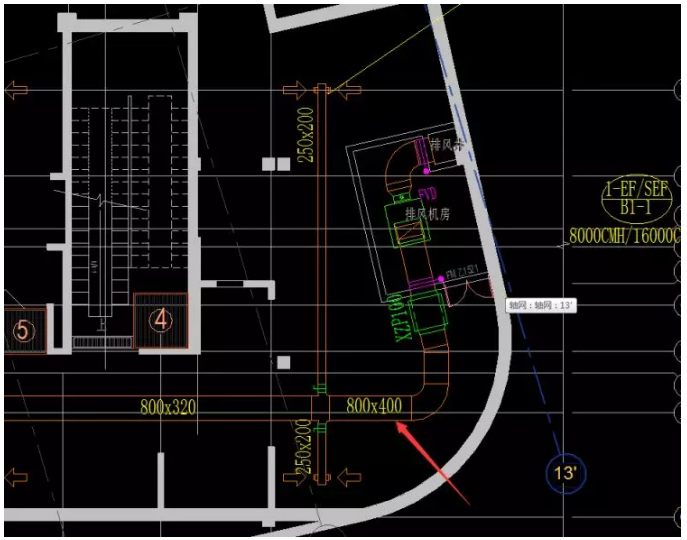

    1、打开模型，导入暖通CAD图纸，如图所示。

    2、单击属性菜单列表中可见性/图形替换右边“编辑”按钮，如图所示。

    3、在弹出的对话框中单击上面“导入的类别”按钮，如图所示。

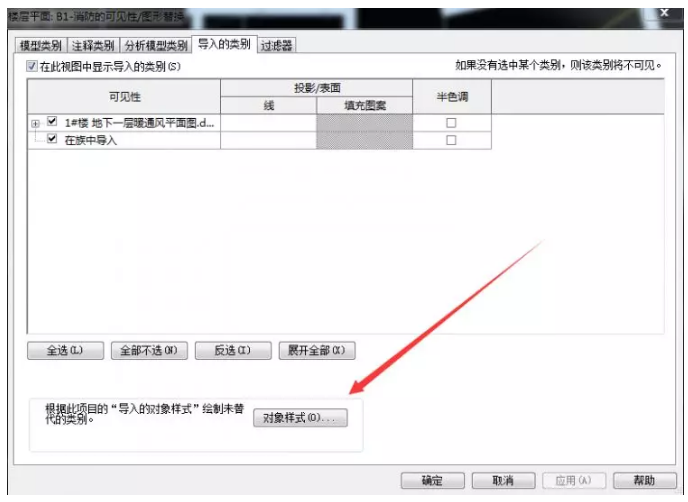

    4、然后单击“对象样式”命令，如图所示。

    5、在弹出的对话框中，选中任意CAD图纸，单击左边“+”按钮，如图所示。

    6、在弹出的下拉菜单中找到“M-消防-排烟管”图层，如图所示。

    7、在单击“M-消防-排烟管”该图层，则右下角“删除”命令不是成灰选状态后，单击右下角“删除”命令，如图所示。

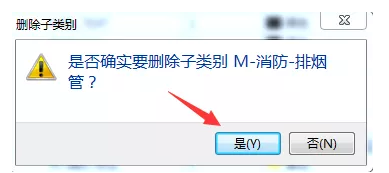

    8、在弹出“删除子类别”对话框中，单击“是”按钮，如图所示。

    9、然后每个对话框都单击“确定”按钮后，风管颜色变成灰色，如图所示。

    意义：通过学习上述文章，可以了解到在绘图过程中，如遇到图纸杂乱无章，可以直接通过在Revit删除子类别的方式，对他进行修改，省去在CAD中修改这一步骤，方便快捷。

10个高品质民宿案例合集

01.

山谷民宿

石门半山酒店地处少华山中段，坐北朝南，群山相夹，山体高悬。主体为三栋三层小楼，品字形排布，之间由阶梯回廊连接。

中厅和西面楼体之间加建SPA中心和汤池、泳池。餐厅独立于三栋主体楼东面，也是三个建筑体，由玻璃回廊相接。总共六栋小建筑依山势西低东高顺次排列。

中厅一楼主入口的墙体全部拆除，加盖出挑廊，形成引导入口和雨廊。

在一层加出的挑廊承托下，二楼也加建出钢结构观景露台，更好地与户外产生接触。

东西两栋建筑面南方向，每层之间有个小退层，利用此结构的可塑性，加宽每层房檐，强化这种错落，使建筑更具舒展性。加出来的这部分面积形成观景房的户外露台，直面山景。

原来狭小局促的东、西面阳台扩建成折角型阳台，将人的视线引导向山景。

入口长廊和阶梯回廊密排的石条，经过球磨水洗，使边缘圆润，亚光，历史感。

密排的木条格栅使用在露台顶面，栏板，建筑外墙。这在建筑立面上能过滤光线，形成薄纱感，产生微妙玄秘的情境，跟石头的厚重产生对比。同时木栏栅遮挡保护室内的私密性。

从室内往室外看时，倾斜的挑檐与木格栅形成取景框的效果，将对面的山景横向框取。视线里的景物显得尤其单纯静谧。

这些石头呈现出不同观感、质感、触感，产生不一样的情绪表白，引导整个建筑本体自然发散出它应该发生的气息。

项目名称：少华山石门半山度假酒店

项目地点：陕西省渭南市华州区少华山景区内

设计单位：西安本末装饰设计有限公司

主持设计：陈海

项目摄影：张晓明

02.

莫干山窗之家民宿

设计通过30多扇各自不同的“窗”，以及窗内外的风景与生活，建构了一个回归到简单逻辑的方盒子建筑。人与大自然的关系也通过在“窗口”的行为产生了更本质的连接，一所“窗之家”就这么诞生了。

通过长长的山路慢慢接近建筑，两侧的竹子又将建筑藏在了后面。只有当山路尽段，竹林结束的地方，通过两扇竹门，建筑才豁然开朗地展现在人们面前。这也成了为场地设计的第一重“窗户”，称之为竹之窗。

建筑整体呈L型，环抱着基地上挖山过程中挖不掉的大石布置。建筑置于一个基座之上，被稍稍抬高，使得建筑中人的视线，避开纷扰的周边建筑。推拉门正对着远处连绵的山峰，多少也有一些“开门见山”的趣味。

在中间的房间，飘窗形成了精致的取景框，过滤掉周围的杂乱，只留下远山入画。

屋顶露台仿佛是朝向天空的窗子，提供了360度的全景。近处的房子全都看不见了，远山净收眼底。

▼总平面图

▼剖透视图

项目地点：浙江省湖州市德清县莫干山镇
设计周期：2018.5—2018.9
建造周期：2018.9—2019.8
设计单位：普罗建筑
主持设计师：刘敏杰，李汶翰，常可
设计团队：王珂一，王昊，朱孝珺，郭菁儿，朱进文
摄影：吴清山

03.

等风来

项目位于浙江省舟山市嵊山镇，当地民宿类项目有明确的执行手册，对总面积，每层面积，建筑高度均有限制，乃至对建筑风格也有所限制。进而造成建筑造型以及空间打造均极其受限。

▲民宿外观全景

嵊山岛作为中国最东边的有人居住的岛屿，空气潮湿，时有大风乃至台风，建筑选材受限，运输成本以及人力成本均较岛外有大幅上升。业主姐弟希望面积尽量用足，尽量每个客房要有不同的感受，并且每个房间都要有尽量多的看海界面；希望至少能打造成舟山地区排名前列的民宿项目。

▲民宿主入口

在概念设计沟通方案方向阶段，提供了十余概念方案供讨论，业主最终选择了这个几个体块咬合的方案。

▲民宿外观近景，院内路径适当拉长客人入住的行走路线

项目落成，七个房间各有不同。

▲民宿外观局部，一层房间设有私享泳池区

▲民宿外观局部，大片的玻璃确保了室内的景观视野

项目本身其实面积不大，建筑只有四百平方左右，场地相对岛上其它民宿项目，用地会稍微宽松。方案通过拉长上山路径，以及将院内路径弯折，适当拉长客人入住的行走路线，沉淀心境，增加客人对入驻民宿的期许。

▲民宿室外交通流线局部，拉长上山路径，将院内路径弯折

▲室外庭院局部，蓝色的泳池和大海与白色的墙体和地面交相辉映

▲室外庭院局部，部分步道采用木板铺地

▲二层客房局部，设有画框海景

▲二层客房局部，享有山景和海景

▲二层客房局部，享有270度宽画幅海景

▲三层套房客房局部，享有270°全景海面

▲三层客房的卧室空间，具有极好的景观视野

▲ 三层的私人室外露台

项目名称：等风来

设计方：周鑫工作室
项目完成年份：2019建成
主创及设计团队：周鑫工作室
项目地址：浙江舟山
建筑面积：约400㎡
摄影版权：木野

04.

鱼乐山房

鱼乐山房是杭州临安太湖源的一对农民夫妇在自有土地上经营的老牌农家乐。经营十多年来积累了极好的口碑。

但由于淡旺季巨大的接待量差距和较低的客源素质水平二人决定对山房的物理空间进行改造，并为客人创造更好的度假居住体验，让山房完成从农家乐到“高端”民宿的转变。

▲外观局部，从大厅对岸露台回看主体建筑

▲外观局部，3-4层阳台构成的完整板片化体块

改造中，设计师保留了原主入口的位置，将它藏于一道台地与道路之间的新增影壁墙之后。再将原本垂直于台地的台阶改造为平行嵌进台地边缘的折跑阶梯，置入重新整合的现代木构廊架之下。

▲入口阶梯空间，入口折跑台阶溢入的山景

▲入口阶梯到顶后回看，溪对岸的山景从打开的窗扇中铺面而来

▲从廊道转折处一窥内院

▲从酒店大厅看北侧主景观面

大堂前的浅水池构成了静院的主体。它既体现了 “空”——接近无物的禅意，又将山林与天空在咫尺间倒映，让人在压低的檐廊下更多看见的是其在水中与用原建筑屋顶的瓦片铺就的池底相映衬的虚幻倒影，一种太虚幻境的山水意境被宁静的一亩方塘激发出来。

▲大堂前的浅水池构成了静院的主体，静院中的一亩方塘倒映出山林及天空

人在水院东西两侧的视线都被压向水面和对岸，水岸的茶亭、敞廊与山林天空一起倒映在水中，成为画面的主角，水平性的体量遮挡着外部的干扰，配合着平远的山林视野，将外部的山景与内部景观缠绕交织。而四层的主体建筑则因压低的屋檐遮挡而迟迟不能看见全貌。

▲由西侧敞廊看静院，可以看见茶亭，而主体建筑只能看见底层局部

▲台地高处看静院敞廊与茶亭

▲东面茶亭，后方的山景倒映在静院水面

从茶亭中看，这层界面在木柱后方，如织物般将内院的水色天光过滤，在内部地面与屋面上投射出细密的光影，水院景色呈现为一种边界模糊的梦境。

▲水榭朝内一侧的细密木格栅界面

▲单坡水榭（木构廊架）两侧界面

▲水榭朝外一侧为连续可开启窗扇

▲阳台内部看山林溪水，右侧为完全打开的客房立面

▲餐厅及外部山景露台

顶层走廊西端的原前后四间客房合并，设置为拥有三个阳台，三面山景的尽端式超大套间，加上场地内临省道的原辅楼二层内设置的溪景套房。

▲顶层超大套间

▲loft房内部

项目名称：鱼乐山房建筑室内整体改造设计
设计方：久舍营造工作室
主持建筑师：范久江、翟文婷
项目地址：浙江省杭州市临安区太湖源镇
建筑面积：约1100㎡
摄影版权：赵奕龙、赵宏飞、范久江

[055]150套最美民宿+11套民宿CAD施工图案例-文末下载

相信大家项目上遇到过很多数个数的工程，特别是园林或者安装的某些项是统计个数的，如果打开CAD不可能数一个圈一个吧，如果有快速看图的话，还可以筛选有文字的，如果是单纯的图例又该怎么办呢？这里教大家一个方法，用CAD来筛选，这个方法我经常用，并且特好使。

我们随便用一个工程举例

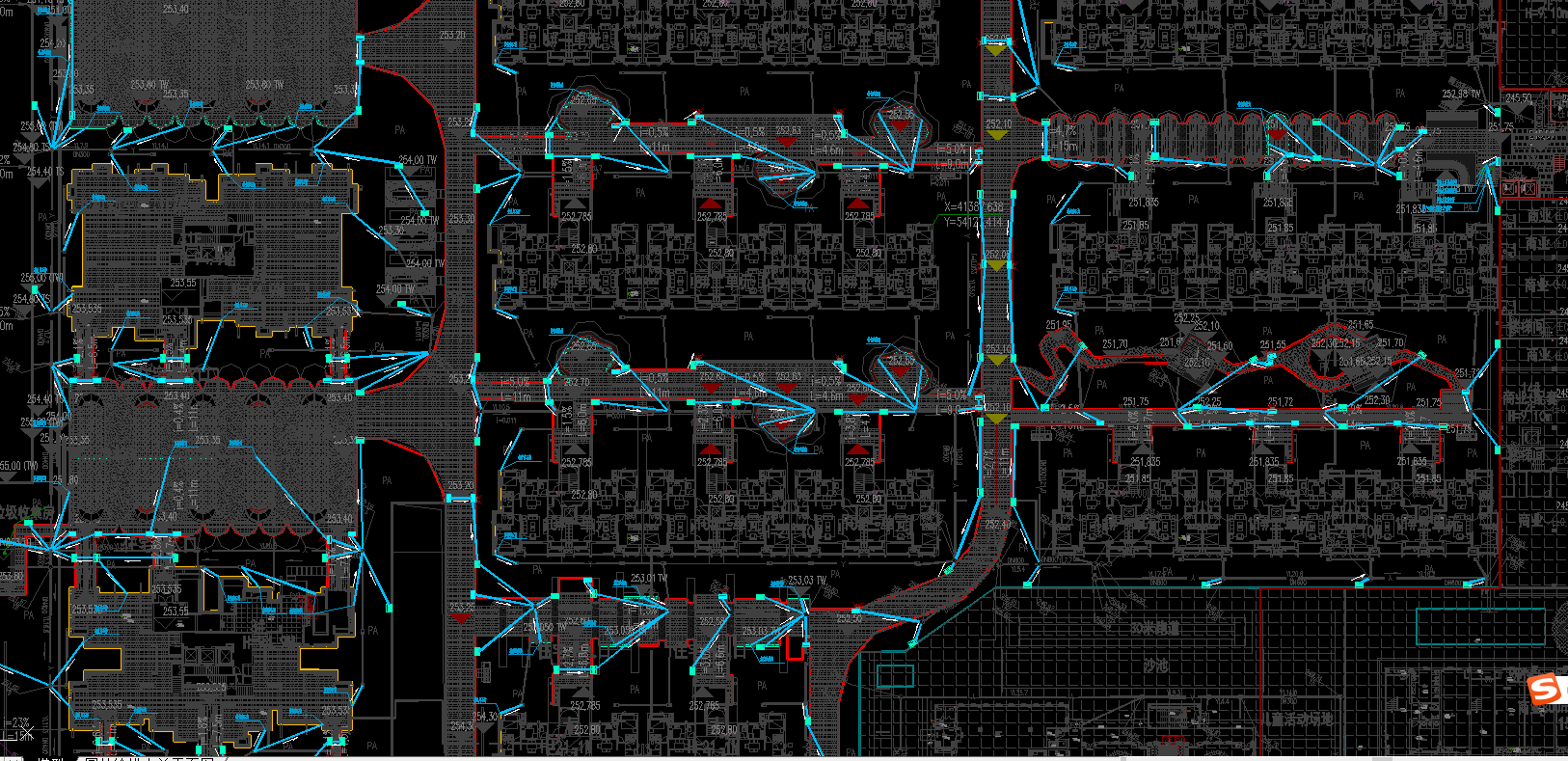

首先用CAD打开图纸，图中有很多图例表示的构件，如果我们想知道这个图例在这个图纸的数量该怎么办呢？（如下图）

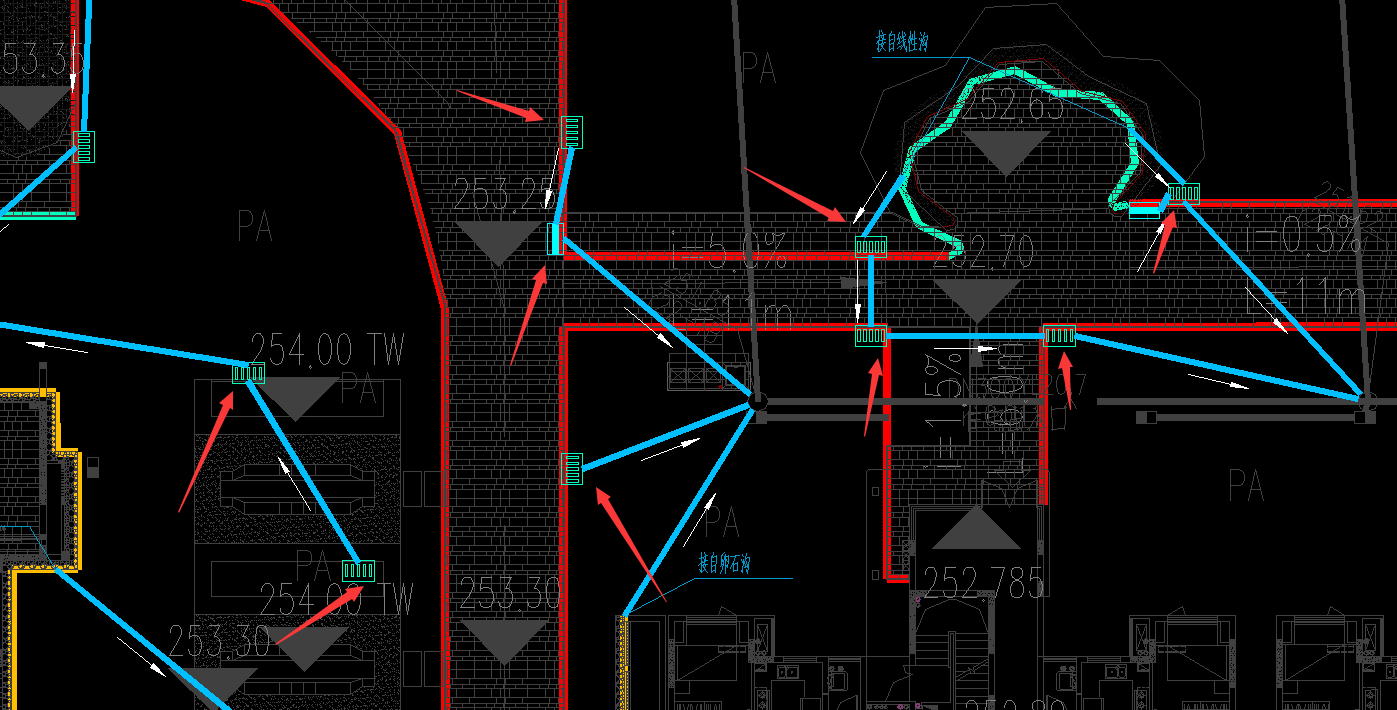

我上图箭头处的这种图例表示排水沟盖板，如果我想知道这个总图有多少盖板改怎么办呢？

方法很简单，只需要用到fi筛选命令就行。

首先要保证图纸是分解的状态，如何是块的话需要先炸开哈。

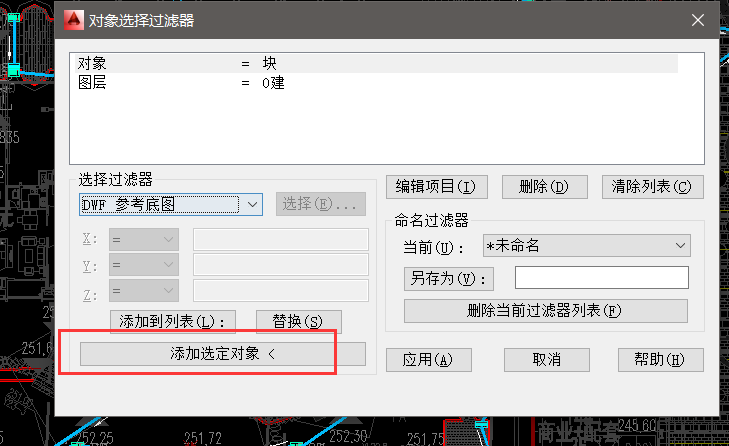

输入FI选择对象，我们就选择这个排水沟的图例

选中之后我们需要删除过滤掉一些和其他图层共有的属性，例如该图例的坐标，线型、随层的图层、块位置等，一定要保留对象和图层和块名和颜色哦，因为这些都是你这个图例最显著的特征

然后我们选择应用，然后就会让你框选，我们就框选整个总图，你就会发现全都选中了，这里看你自己怎么操作，我一般是co复制出来在看数量，你也可以直接CTRL+1或者mo命令把特性调出来看数量。

下图是我CO复制的我们筛选的排水沟盖板

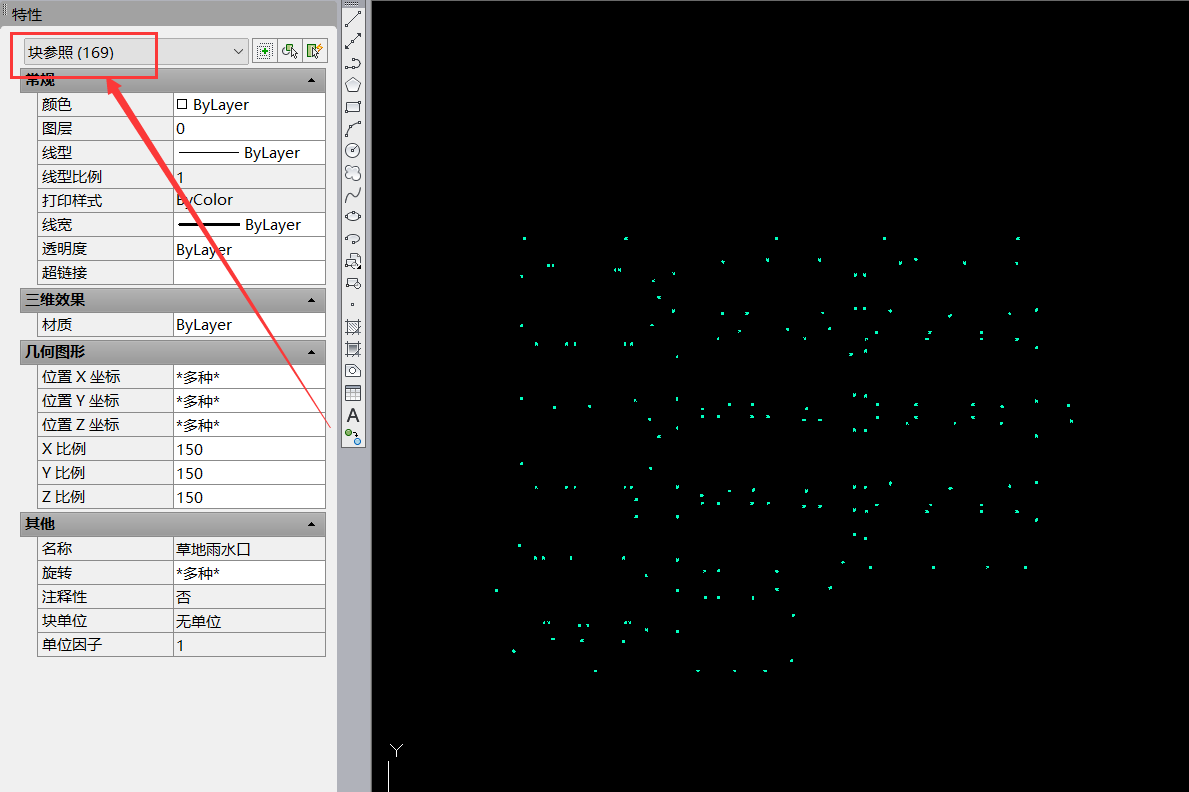

然后我们全选他，调出特性窗口，快捷键是CTRL+1，或者输入命令mo，就会出现数量

我们就得到了排水沟盖板总共有169个，如果不信你可以自己慢慢数，这个方法很实用，例如空心盖板模盒、园林的苗木这些都可以用这个命令来实现。

Revit的4种基本文件格式分别是RTE格式、RVT格式、RFT格式以及RFA格式，下面来简单认识一下：

1.RTE格式：Revit的项目样板文件格式，包含项目单位、标注样式、文字样式、线型、线宽、线样式、导入/导出设置等内容。为规范设计和避免重复设置，对Revit自带的项目样板文件根据用户自身的需求、内部标准先行设置，并保存成项目样板文件，便于用户新建项目文件时选用。

2.RVT格式：Revit生成的项目文件格式。包含项目所有的建筑模型、注释、视图、图纸等项目内容。通常基于项目样板文件（RTE文件）创建项目文件，编辑完成后保存为RVT文件，作为设计所用的项目文件。

3.RFT格式：创建Revit可载入族的样板文件格式。创建不同类别的族要选择不同的族样板文件。

4.RFA格式：Revit可载入族的文件格式。用户可以根据项目需要创建自己的常用族文件，以便随时在项目中调用。

Revit支持的其他文件格式

在项目设计、管理时，用户经常会使用多种设计、管理工具来实现自己的意图，为了实现多软件环境的协同工作，Revit提供了“导入”、“链接”、“导出”工具，可以支持CAD、FBX、DWF、IFC、gbXML等多种文件格式。用户可以依据需要进行有选择地导入和导出。

    来源丨益埃毕教育

    常规项目中，需要查找高支模区域大部分采用的方式是大梁查找，对照CAD图纸进行单个查找，工作量较大且繁琐。那么下面来讲解如何利用过滤器快速的查找大梁。

    1、打开“可见性/图形替换”设置界面，切换至“过滤器”选项卡点击“添加”，如图所示。

    2、点击“添加过滤器”对话框中的“编辑”，修改名称后点击“确定”，此处名称以“大梁查找”为例，如图所示。

    3、选中“大梁查找”，在类别中勾选“结构框架”，并在过滤器规则中修改所需的过滤条件，如图所示。

    4、将“投影/表面”中的颜色自定义修改，填充图案改为实体填充，完后效果如图所示。

    意义：Revit中学会使用过滤器一举多得，可以方便完成很多工作，省去很多不必要的麻烦。很普遍的就是通过过滤器控制构件的显隐，以及上文中通过添加过滤器快速查找需要的构件。

    -END-





    免费Revit教学视频。







【快速访问工具栏】

除可以在功能区域内单击工具或命令外，Revit还提供了快速访 问工具栏，用于执行最常使用的命令。默认情况下快速访问栏包含下 列项目，如下图所示：

1.打开：打开项目、族、注释、建筑构件或IFC文件。

2.保存：用于保存当前的项目、族、注释或样板文件。

3.同步并修改设置：用于将本地文件与中心服务器上的文件进行同步。

4.撤销：用于在摸人情况下取消上次的操作，显示在任务执行期间执行的所有操作的列表。

5.恢复：恢复上次取消的操作，另外还可显示在执行任务期间所执行的所有已恢复操作。

6.文字：用于将注释添加到当前视图中。

7.三维视图：打开或创建视图，包括默认三维视图、相机视图和漫游视图。

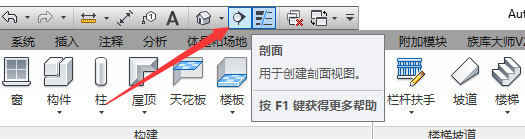

8.剖面：用于创建剖面视图。

9.细线：用于按照单一宽度在屏幕显示所有线，无论缩放级别如何。

10.切换窗口：点击下拉箭头，然后点击要显示切换的视图。

11.定义快速访问工具栏：用于自定义快速访问工具栏上显示的项目。

可以根据需要自定义快速访问栏中的工具内容，根据自己的需要重新排列顺序。

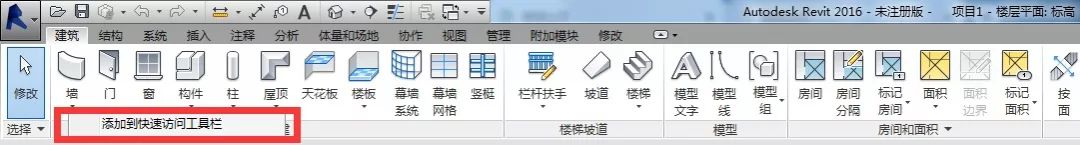

例如：要将在快速访问栏中创建墙工具，如下图所示，右键单击功能区【墙】工具，弹出快捷菜单中选择 “添加到快速访问工具栏 ” 即可将墙及其附加工具同时添加至快速访问栏中。使用类似的方式，在快速访问栏中右键单击任意工具，选择 “从快速访问栏中删除”，可以将工具从快速访问栏中移除。

【选项栏】

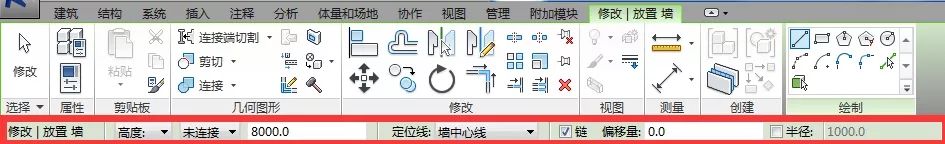

选项栏默认位于功能区下方。用于设置当前正在执行的操作的细节设 置 。选项栏的内容比较类似于 AutoCAD 的命令提示行 ，其内容因当前所执行的工具或所选图元的不同而不同。如下图所示 ，以下为使用墙工具时 ，选项栏的设置内容。

问题提出：如下图所示的带有八角形突出的屋顶应如何生成呢？

(1)首先我们绘制其它屋顶的轮廓线用迹线屋顶：

点击常用工具栏屋顶边的三角下拉按钮——迹线屋顶。如下图：

然后选择进入我们需要绘制的相应的标高平面，用拾取墙来创建屋顶迹线。根据CAD原图设置他的定义坡度和悬挑值。如下图：

根据上面所说的绘制完成屋顶轮廓，  因为我们还要绘制八角屋顶所以我们可以把坡屋顶左下方稍微绘制长一些。如下图：

绘制完以后我们点击完成屋顶，如下图：

(2)我们开始绘制八角屋顶。

同样按照上面所说选择迹线屋顶来绘制。选择用【多边形】来绘制，因为我们绘制的是八角屋顶所以更改下面的边数为8。如下图：

按照CAD原文件绘制出八角屋顶如下图：

点击完成屋顶，因为我们上面把坡屋顶画长了一些所以我们可以对他进行开洞，点击修改面板下洞口下拉三角按钮选择垂直洞口。如图：



点击坡屋顶进入绘图模式。用拾取线命令如图-1依次选择两边所需要开洞的线如图-2绘制一个闭合区域点击删除按钮，这样就删除了我们在绘制坡屋顶时拉长的地方。

图-1

图-2

然后在点击完成洞口。如图：

这样我们就完成了八角屋顶和坡屋顶的绘制连接。

一、钢柱安装

1钢柱安装顺序：
①基础放线→②绑扎→③吊装→④校正→⑤最后固定。

2钢柱安装方法：
(1) 放线:
a.标高控制:
本工程中根据混凝土杯口深度，钢柱底标高,混凝土基础施工时在杯口底正中预埋标高控制铁件及“中筋”（φ30钢筋），“中筋”顶面标高依据钢柱底标高,铁件的标高误差控制在±1mm内。
为保证钢柱准确、牢固地放在基础中的预埋φ30“中筋”上，在H型钢柱底部焊接增加一块厚度20的钢板，如下图。

钢柱安装时，先将基础杯口清理干净，并检查基础中预埋的标高控制“中筋”（φ30钢筋）的实际高度，由于基础施工时预埋的标高控制“中筋”的标高已经进行了精确控制,不需要再加垫铁。用此方法使钢柱脚处理做到了简便、快捷、高效。施工快，受力合理，柱子吊装时可在标高不变的情况下，几个方向自由调整。
b.安装前，用木工墨斗在杯口顶放好基础平面的纵、横轴向基准线作为钢柱安装定位线。

(2) 柱子绑扎吊装
a 钢柱进场后按照吊装平面图的位置将钢柱摆好,并检查型号、编号是否正确。钢柱进场后平面位置见下图。

b 柱子起吊前，应从柱底向上2300mm处，用红油漆划一水平线，以便安装固定前后作复查平面标高基准用。

c柱子安装属于竖向垂直吊装，为使吊起的柱保持下垂，便于就位，确定绑扎点在牛腿下部。为防止柱边缘的锐利棱角，在吊装时损伤吊绳，用旧车橡胶带隔开，套在棱角吊绳处。注意绑扎牢固，并易拆除。

d钢柱上要绑扎好临时钢梯、高强螺栓安装工作平台的卡具。

e为避免吊起的柱子自由摆动，应在柱底上部用麻绳绑好，作为牵制溜绳,调整方向。

f 根据场地情况吊装采用旋转法：

吊装前的准备工作就绪后，首先进行试吊，钢柱起吊离地高度为200mm时应停吊，检查索具是否牢固、吊车是否稳定。确认无问题后,方可指挥吊车缓慢起升、旋转到杯口顶,然后缓缓下降，当柱底距离设计位置40～100mm时，调整柱身与基础两基准线达到准确位置，指挥吊车下降就位，并用钢楔块(或者木楔块)、揽风绳将柱子临时固定，达到安全方可摘除吊钩。

·旋转法要点： 起重机边起钩边回转使柱子绕柱脚旋转而吊起柱子的方法叫旋转法，如下图甲所示。用旋转法吊装柱子时，为提高吊装效率，在钢柱进场时，应使柱子的绑扎点、柱脚中心和杯形基础中心三点，在以起重机停点为圆心，停点至绑扎点的距离（即吊柱子的回转半径）为半径的圆弧上（简称三点一圆弧），如下图乙所示。



钢柱吊装如下图所示:



(3)柱子初步校正: 柱子校正应先校正偏差大的一面，后校正偏差小的一面。

a.柱子的校正工作一般包括平面位置、标高及垂直度这三个内容。

b.钢柱吊装就位时，属一次对位，一般不需平面再校正。对于柱子的标高，由于吊装前已经用φ30预埋“中筋”准确控制标高，一般只需要检查,不需要再校正。因此钢柱校正主要是校正垂直度和复查标高。

c.柱子校正工作需用测量工具同时进行，本工程中采用观测柱子垂直度,用两台经纬仪测量校正。

·首先，将经纬仪放在柱子一侧，使纵中丝对准柱子座的基线，然后固定水平盘的各螺丝。

·测柱子的中心线，由下而上观测。若纵中心线对准，即是柱子垂直，不对准则需调整柱子，直到对准经纬仪纵中丝为止。

·以同样方法测横线，使柱子另一面中心线垂直于基线横轴。柱子准确定位后，即可对柱子进行固定工作。

·钢柱垂直度校正：采用调距丝杆和钢楔，由于柱子长边接触面小，施工中设置垫板，详图如下。



钢楔制作尺寸如下图



4) 钢柱最后校正和固定：

钢柱吊装就位后，柱子校正工作主要是对标高进行调整和垂直度进行校正；校正方法可选用揽风绳、千斤顶、撬杠和钢楔块(或者木楔块)等工具，对钢柱施加拉、顶、撑、撬的垂直力和侧向力。

调整柱子垂直度、定位轴线、标高。在确定无误后,钢柱与基础杯口间的空隙，应用C40细石混凝土浇筑密实。优先采用膨胀高强灌浆料。

现场构件的防护

1）构件卸车应小心，防止损坏，构件之间防止互相碰撞挤压。

2）构件应在指定的场地堆放整齐，钢梁堆放的层数不能超过3层，以防止构件互相挤压变形。

3）吊装前应将构件表面上的油污、泥沙和灰尘等清理干净。

构件的摆放和对场地的要求

1）构件卸车时，直接将构件卸在其所安装位置附近，并且处在吊车的回转半径之内。将编号用明显的色笔标识清楚，以利于吊装。

2）构件在场地内摆放整齐，相邻构件之间预留出一定的间隙，便于绑扎。

3）场地要求坚实、平整，不能因为雨雪而污染构件，并且能够行走30吨级汽车。

钢结构安装

钢柱吊装前准备

钢柱吊装前，先在柱身拴好缆风绳，吊点选择在牛腿位置，采用双钢丝绳上下位置设置，卡环等检查合格后方可进入下步工作。钢柱吊装前，必须对钢柱的定位轴线，基础轴线和标高，杯口尺寸及杯底标高等进行检查和办理交接验收，并对钢柱的编号、外形尺寸、螺孔位置及直径等等，进行全面复核。确认符合设计图纸要求后，划出钢柱上下两端的安装中心线和柱下端标高线。

钢柱吊装

⑴钢柱安装方法

钢柱起吊前在柱脚部位掂好木板，防止损伤柱脚和其他结构。

钢柱绑扎采用专用吊装钢丝绳，绑扎需要垫木方或者胶皮以防止对钢柱造成损伤。

钢柱安装使用25吨汽车吊进行吊装，钢柱起吊时，吊车应边起钩，边转臂，使钢柱垂直离地。

⑵就位调整及临时固定

当钢柱吊至距其基础杯口位置上方200mm时使其稳定，对准基础杯口缓慢下落，下落过程中避免磕碰基础杯口混凝土边缘。落实后使用专用角尺检查,调整钢柱使其定位线与基础定位轴线重合。调整时需三人操作,一人移动钢柱,一人协助稳定,另一人进行检测。就位误差控制在2mm以内。



⑶钢柱标高调整时，在杯口基础底部放置垫铁，使用水准仪超平找准钢柱底板标高作为垫铁的顶面标高，使钢柱就位后标高满足设计标高要求，在柱身标定标高基准点，然后以水准仪测定其安装就位后的安装标高。

⑷钢柱垂直度校正采用水平尺对钢柱垂直度进行初步调整。然后用两台经纬仪从柱的两个侧面同时观测，依靠缆风绳进行调整。如下图：



钢柱垂直度调整示意图

⑸调整完毕后，将钢柱底部四周与杯口基础空隙处使用八个铁楔子进行定位，然后点焊在柱身上使其稳固。

钢梁安装

钢梁在现场必须码放整齐，每层钢梁中间必须垫放枕木，钢梁吊装两个吊点选择在钢梁的重心两侧，两个吊点位置应距离支座及跨中800mm以外，并根据钢梁的长短适当的增加两个吊点之间的距离。

确保安全，防止钢梁锐边割断钢丝绳，要对钢丝绳进行防护，吊索角度不小于450，钢梁使用钢丝绳直接绑轧或采用专用夹具进行吊运。

钢梁吊装前在钢梁上装上安全绳，起吊时在钢梁的两端分别挂两根溜绳，两个人分别拉住两根溜绳，钢梁开始起吊速度一定要慢。为了保证安全，人员不能站在梁的正下方。在钢梁的两端带上专用放置高强度螺栓的布袋，待钢梁吊至就位位置以上时，开始就位钢梁，钢梁下落速度控制在3米/分钟，在钢柱的柱头两端各安排两名安装工，准备安装钢梁。钢梁接近就位位置时，两名安装工人要分别用手扶住钢梁的上翼缘，将钢梁拖至就位位置，准备安装高强螺栓。

围护结构及支撑隅撑安装

1）屋面檩条安装：当主结构形成一个框架区间后，将屋面檩条用吊车吊至屋顶主梁上，人工散开安装，也可人工用白综绳将檩条拉上屋面进行安装，檩条安装完毕及时进行檩条支撑安装。

2）墙面檩条安装：当主结构形成一个框架区间后，施工人员站在脚手架平台上，用白综绳将墙面檩条拉至安装位置就位。

3）隅撑安装：主体焊接完成后，进行隅撑连接。

钢柱测量校正

1）钢柱垂直度校正

钢柱安装校正时，在互为90度平移1米的控制线上架设两台经纬仪并后视同一方向，经纬仪操作人员观测柱顶的小钢尺，测出钢柱偏差并指挥校正。

A作好各个首吊节间钢柱的垂直度控制。

B钢柱校正分四步进行：初拧时初校；终拧前复校；焊接过程中跟踪监测；焊接后的最终结果测量。

初拧前可先用长水平尺粗略控制垂直度，待形成框架后进行精确校正。焊接后应进行复测，并与终拧时的测量成果相比较，以此作为下一步施工的依据。

C钢柱垂直度测量方法

初校正：采用水平尺对钢柱垂直度进行初步调整。

钢柱垂直度精确校正：主体框架吊装以一个柱网为一个安装节间，待连续的三个完整节间吊装完

毕形成整体后即可插入测量校正。用两台经纬仪从柱的两个侧面同时观测，使用揽风绳进行校正调整。

二、钢结构测量



2）钢柱标高控制

以钢柱所在平面层高程基准点为依据，用水准仪测出钢柱水平标高偏差值，并指挥校正。

3）钢梁测量：

钢柱吊装校正完后，根据现场水准点向每根钢柱引测+1.00m控制点作为标高的竖向传递和梁安装标高的依据；在钢梁表面弹出钢梁的中心线。

将控制轴线投测到柱身来控制梁位置的偏移；根据柱身标高控制点来控制梁标高的准确。在楼层平台上架设经纬仪，后视十字转角至相应梁的轴线，用经纬仪瞄准梁上表面中心线至另一端，看数字与梁轴线是否重合。

测量放样数据的计算

在本工程中，测量放样数据的计算采用计算机自动查询的方法。具体步骤如下：

1）数据模型的建立

首先根据设计图纸中各建筑物的设计坐标及相互间尺寸关系，在AutoCAD中依比例绘制出各建筑物、建筑物轴线、需放样控制线等，建立数据模型。

2）测量放样数据的查询

测量放样数据模型绘制完成后，利用AutoCAD的Dist等命令查询出已知依据（轴线控制桩、已放样轴线等）与需放样控制线的角度、距离等测量放样数据。

3）计算机自动查询的优点

采用计算机自动查询的方法来获取需要的测量定位数据，不但计算方便，而且精度高，可根据实际情况将距离精度设置到0.1mm、0.01mm，角度精度设置到0.0＂、0.00＂或更高精度。

三、高强螺栓施工

1.安装前的准备

1）高强螺栓的试验与检验

抗滑移系数试验

本工程采用10.9级大六角高强螺栓，高强螺栓抗滑移系数试验应取工程中最有代表性厚度的板材进行试验，做3组。

试件板尺寸如下图：

轴力试验

在施工现场待安装的螺栓批中随机抽取，每批抽取8套螺栓副进行复验。

2）高强螺栓运输与储存

运输

高强度螺栓连接副由制造厂按批配套制作供货、有出厂合格证、高强度螺栓连接副的形式、尺寸及技术条件，均应符合国家标准GB1228-1231-84和GB3632-3633-83的规定。钢结构用大六角高强度螺栓

连接副由一个螺栓、一个螺母和两个垫圈组成。使用组合应符合国家标准规定，高强度螺栓连接副在 同批内要配套储运供应。

高强度螺栓连接副在装车、卸车和运输及保管过程中要轻装、轻放，防止包装箱损坏、损伤螺栓。

高强螺栓仓库保管

1.高强度螺栓连接副按包装箱注名的规格、批号、编号，供货日期进行清理，分类保管，存放在室内仓库中、堆积不要高于3层以上，室内防潮，长期保持干燥、防止生锈和被脏物沾污、防止扭矩系数发生变化。其底层应距地面高度≥300mm以上。

2.工地安装时，应按当天需要高强度螺栓的数量发放。剩余的，要妥善保管。不得乱放，损伤螺纹，被脏物沾污。

3.经长期存放的高强度螺栓连接副使用前，还要再次作全面的质量检验，开箱后发现有异常现象时也应进行检验，检验标准按国家标准GB1228~1231-84及GB3632~3633-83的有关规定进行。经鉴定合格再进行使用。

3）高强度螺栓施工管理

1.施工管理者

在进行本高强度螺栓施工时，先确定高强度螺栓管理者，使其担当工程管理、质量管理及指导施工人员。

2.天气管理（气候条件）

降雨、降雪时原则上不进行作业，若在作业中发生降雨、降雪时，应加快速度把没有拧紧完的锁紧完

3.摩擦面管理

在拧紧作业前，首先进行摩擦面的检查，如果有浮锈、油、涂料、残渣等降低摩擦面承载力的附着物时，采用金属刷、砂纸、氧气-乙炔火焰进行去除。

4）高强度螺栓施工

1.临时螺栓的终拧

在插入高强度螺栓前，为了使连接紧密先用临时螺栓栓紧，连接部位的材料如有弯曲、翘曲的需修正。

孔的差异在2mm以内时，可以用绞刀进行修正。

如果孔的差异超过2mm，与管理人员协商的基础上，采取换拼板等合理的处理方法进行处理，不允许气割扩孔。

2.高强度螺栓插入

高强度螺栓的螺帽及垫片要注意安装方向，按下图进行安装。

插入螺栓时，注意不要在螺栓上附着锈、尘埃、油等。另外施工时不要强行打入螺栓孔内，以免损伤螺纹。

3.初拧

把临时固定螺栓锁紧后，确认构件的密实程度。

初拧完后，通过螺栓螺帽、垫片及构件用白色记号笔进行标记



使用检测扳手时，虽然能够通过接触声音来确认扭矩值，但是机构上继续加力的话容易拧过劲，要注意。



4）终拧

初拧完后，使用专用紧固扳手进行锁紧，直至颈缩处断裂。

当天插入的螺栓原则上当日终拧完。

终拧原则上是从接头部位的中央到端部。

5）高强螺栓施工流程



    我们在Revit中导入cad的时候经常使用的是原点到原点的方式，

    但是因为Revit的项目基点跟cad的原点经常不统一导致cad导入之后需要移动，这个时候我们经常发现导入的这个cad图纸无法选择，只是因为Revit中导入cad如果选择原点到原点，那么导入进来的cad是处于锁定状态的，如何选择锁定状态的图元呢？

    很简单，Revit右下角有一个选择锁定图元的开关，如果你的锁定的图元不能移动，肯定是这个开关处于关闭状态，如图



    这个时候单击一下开关，变为打开状态，即可对锁定的图元进行选择，然后再解锁移动等其他操作。

    文章来源：BISDC饭堂

    先来快速了解几个你会常用到的材质技巧！

    一、将SU里的材质贴图赋予到Revit来

    材质不想满天找，可快速利用SU里现有的材质贴图赋予到Revit中来？

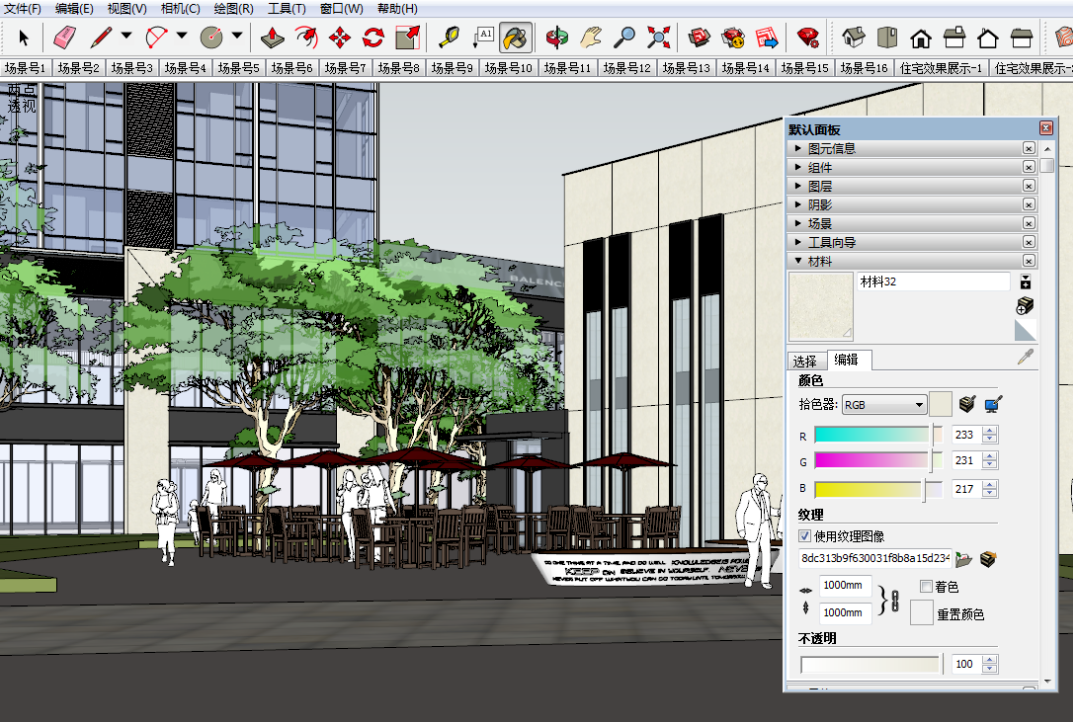

    01.首先，在SU材质编辑器中获得材质贴图

    通常在SU中我们通过油漆桶来赋材质，贴图也可以在材料的编辑面板中快速找到。

    点击纹理图像路径的右边第二个图标【在外部编辑器中编辑纹理图像】会弹出贴图图片格式的预览窗口。此时我们将这个材质贴图另存到跟随Revit项目的文件夹中待用。

    02.其次，在Revit中创建材质

    在Revit的材质浏览器中创建或复制材质，在【外观】选项卡下的【图像】，默认路径栏显示为“（未选定图像）”，鼠标停留在这行字上方字体变为高亮，点击则可弹出替换图像的选框，找到刚才步骤01备好的SU中提取出来的贴图，则加载好了贴图。

    加载好后，你还可以双击图像栏弹出【纹理编辑器】，可以和在SU中一样调整纹理贴图的位置、比例和重复方式等等。

    如果你还不太熟悉材质浏览器的用法

    别担心，

    后文我们会详细介绍！

    二、将CAD中的填充图案载入到Revit中来

    Revit中翻找不到心水的填充图案，我只想直接用CAD图里的图案！

    CAD的立面图上经常要表达到不同材质的填充示意和图例。当我们希望在Revit里的立面图也用到相同的填充样式，这里有个技巧可以分享给大家。

    01.首先，提取CAD的填充图案

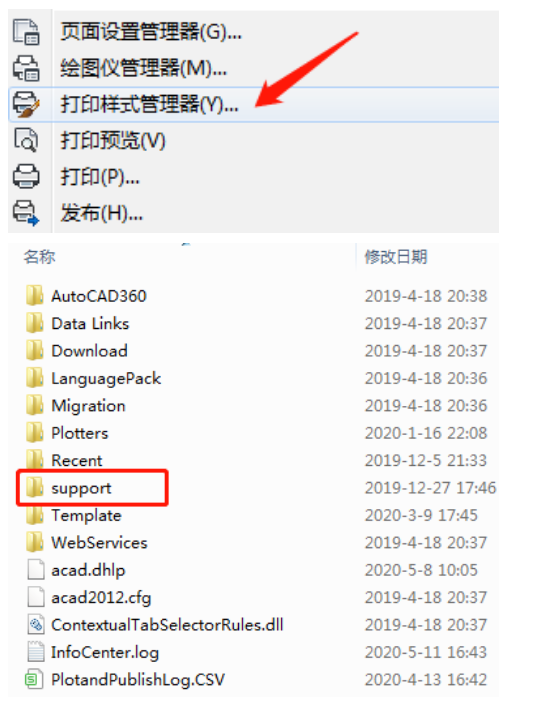

    在CAD顶部【文件】下拉选择“打印样式管理器”。（这步只是为了让大家快速进入CAD的安装程序路径啦，方法大家可以自由发挥）。向上级菜单找到安装路径根目录下的“support”文件夹，在文件夹的搜索框搜索“.pat”，则可找到【acad.pat】文件，拷贝到跟随Revit项目的路径来备用。

    如果你看上的图案是中文命名的，则很有可能是天正的图案填充，则需要进入天正的安装路径下去搜索找到【acad.pat】文件，拷贝备用。

    02.在Revit中加载填充图案

    从【管理】选项卡去修改或新建填充图案：

    从材质中去修改填充图案：打开材质编辑器，在想要修改的材质类别中，【图形】选项卡下的【表面填充图案】的【前景】行，单击“图案”进入“填充样式”窗口。

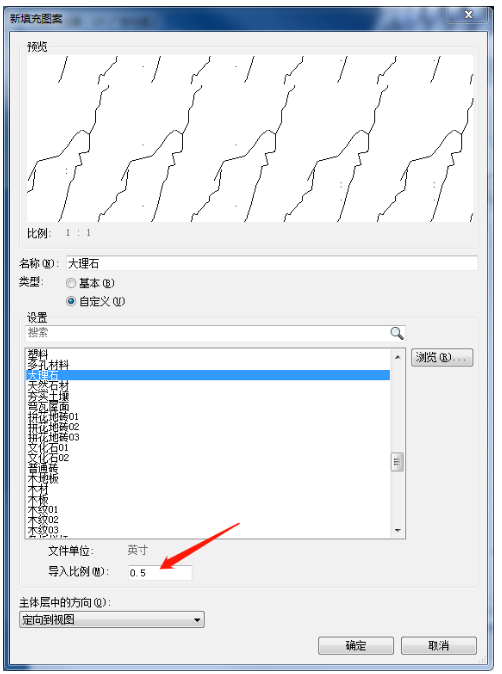

    点击页面底部的“新建填充样式”→类型选择“自定义”，单击“浏览”，选择刚才从CAD（或天正）安装路径拷贝备用的【acad.pat】文件。找到你心水的填充图案，如果看不到预览可试下调整“导入比例”就可以了！

    三、Revit中快速更换墙体材质的方法

    墙属性编辑材质太麻烦，我需要频繁更换材质，甚至一面墙上有不同材质！

    对于方案的小伙伴来说，前期建模深度要求不需要太高的时候，会觉得墙体属性编辑内去更换材质不方便。

    01.方法一：最简单快速的墙体填色方法

    其实Revit里也可以像SU那样

    Click一下油漆桶就快速赋上材质！

    Step1、【修改】→“几何图形”面板中找到填色，快捷键是PT

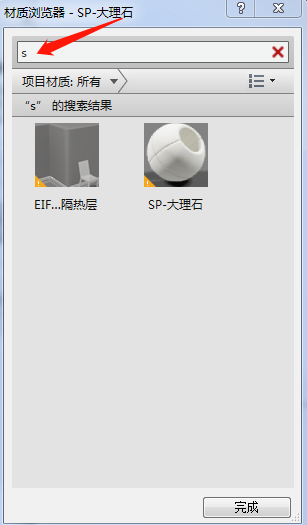

    Step2、弹出材质框点选，或搜索框输入关键字快速找到材质

    Step3、点击选中要修改的墙面

    材质就自动更换了！立面填充也是可以看到的！

    反悔了？

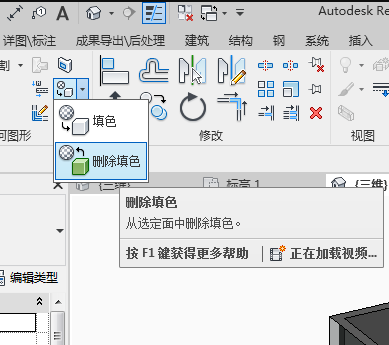

    想要回最初的材质，点击填色下拉的删除填色

    请留意哦，

    此方法只是在墙面表现效果，不能更改墙类型的实际属性。

    如果确定了要使用的材质，

    记得要去改好类型属性哦！

    02.方法二：一面墙体有几种不同材质的方法

    不甘于乏味的我们有时候希望一片墙体上可以同时出现几种不同的材质，形成丰富的变化。这在revit里也是可以实现的。

    Step1、添加一个饰面层

    选中想要编辑的墙体，打开“结构”参数的“编辑部件”对话框，插入一个饰面层。

    Step2、创建零件

    选择墙体，点击上方面板的【创建零件】

    Step3、分割零件

    选择其中的一个面层，点击上方面板的【分割零件】，如右图所示

    Step4、编辑草图

    点击【编辑草图】选项，弹出“修改|分区>编辑草图”选项卡

    Step5、设置工作平面

    弹出的对话框中选项选择“拾取一个平面”，点击确定后，选择想要编辑的墙的立面

    Step6、请开始你的创作！

    在墙的立面上开始绘制草图，点击“√”完成

    Final!、换皮肤吧！

    选中饰面层，把属性框中“通过原始分类的材质”取消勾选，然后再给每个饰面做不同的材质填充！





    。

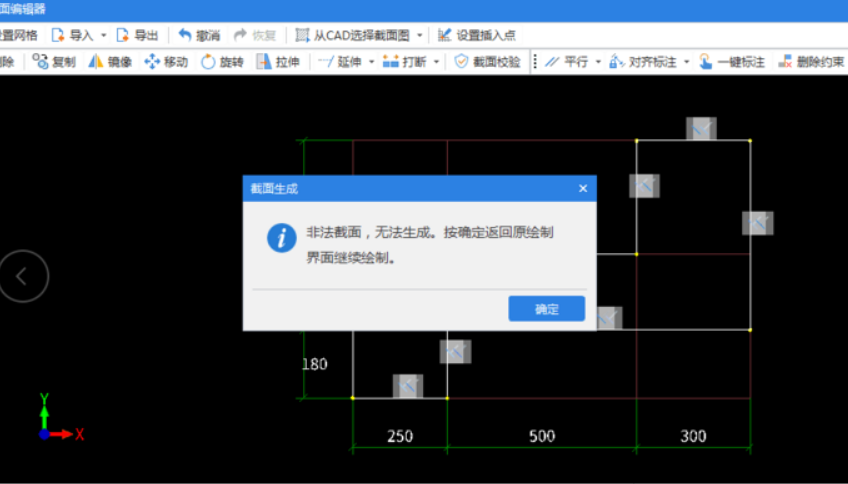

有时候，我们在用构件绘制异形截面的时候，会出现如下图示

非法截面，无法生成。

这句话是什么意思呢？

其实就是你绘制的时候，截面形成回字形或者为其他的形状，没有准确闭合（类似于CAD中的闭合），广联达就会提示你没闭合，需要重新绘制，解决办法也很简单，你重新绘制一个封闭的图形就行了。

    相信各位BIMer肯定接触过Revit软件，不管你是在哪个平台下的工作，Revit还是耳熟能详的，这是一个入门门槛适当，市场占有率极高的BIM建模软件，但是一个软件不可能是完美的，不管是它的工作模式还是成果表达，肯定都会有缺陷，Revit也是如此的，经过公众号平台的数据分析，我发现目前主要有两个出现频率比较高的暖通建模问题时常困扰大家。一个是冷媒管系统的创建，另外一个是地暖盘管的创建，还有一个经常出现的问题就是喷淋系统太卡电脑。

    01、第一个冷媒管道系统

    首先大家应该先了解冷媒管系统的组成，一般是气管、液管和分歧管组成，这三者的材质一般都是铜，扮演的角色和“水系统”空调系统中的供回水管和三通是一样的。但是，由于铜管的延展性比较好，在施工过程中通常会把气管、液管、加保温套管后固定。

    那么问题来了，我们建模是为了什么？主要还是两个需求，一个是看设备安装的合理性，还有就是算量的需要。在入户后，由于铜管的灵活性比较好，所以这里首先需要考虑多联机室内机的安装位置合理性，如果室内机安装的没有问题，那么铜管一般不会有问题，只要不是硬碰撞和脑残布局，一般都能安装。接下来说算量，由于多联机不同厂家对冷量和配管的参数可能不一致，算量建议大家使用其他软件来算量，比如天正暖通、鸿业等，与其花一天时间建模算量，不如花半天时间来用专业的软件来算。

    02、地暖盘管

    地暖盘管的问题基本和前面冷媒管系统的是一样的，第一，地暖盘管建模真的没有意义，第二，算量用CAD，只需要轻轻一点，量也就出来了，无非长度！当然了，也有一种地暖盘管需要建模的情况，那就是甲方爸爸给了很多很多钱~~~~~~~~~~。不要觉得有模型才高端，适合工作、适合应用的才是大家需要的！

    03、第三个，喷淋系统

    喷淋系统是我们在机电建模中经常会设计的一个系统，但是会有一个情况——喷淋系统建模完成后通常会很卡。其实喷淋系统在主管道部分模型的量也不是很大，但是在支管喷头的部分，模型的量会成倍增长。很多人都会抱怨电脑配置不好，这里给大家提个醒，不管你电脑是多好的配置，总有模型能让你卡。所以我们这里必须做取舍，这里建议大家在做喷淋系统的时候只绘制管径在50以上的管道，这个管径在我们做管综的时候已经完全够用了，小的管道也可以随着建筑结构灵活布置，解决了大问题，小问题就可以用其他办法解决了。













在调整完整个区域的管综之后可能因为业主对于机电安装的净高有严格的要求，我们需要整理项目中的所有管线的高程。但是由于过滤器没有办法以机电部分的高度设置过滤器，所以我们在这里需要特别设置来达到筛选出不同高程的目的。

1. 打开需要做净高分析的Revit文件。

2. 点击属性面板中的范围标签下的视图范围编辑。

3.设置视图范围，最好从调节管综时的最低点开始设置视图范围（注：顶一定要设置为与地相同的相关标高），最好设置顶的偏移量比底的偏移量多100，也可以根据具体精度的不同设置不同的偏移量差值，剖切面设在中间数值。

4.单击确定后在平面图中能显现出来的就是在顶和底标高范围内存在的管道，再点击左上角Revit图标——导出——CAD格式——dwg。

5.点击下一步。

6.保存在自己的工作文件中，文件名最好命名为顶和底的偏移量，文件类型存为低版本的AutoCAD文件，不要勾选【将图纸上的视图和链接作为外部参照导出（X）】。

7.导出成CAD格式后将文件用CAD打开，用多段线将图上有的部分围起来，填充颜色，这样就形成的某一标高下的图纸，重复上述步骤，最后将图纸整合起来，就能形成净高分析图。

净高分析的意义：

在向业主汇报工作的时候，我们需要形成一张通过不同颜色表示不同高程区域的直观图纸。能一目了然的知道什么地方满足净高要求，什么地方不能满足，在什么地方，对于用户体验有没有影响，等等。

Revit软件为目前国内主流BIM软件之一，Revit可以面向建筑师、工程师、承包商、设计师乃至后期运维管理都可以应用，其在项目应用范围以及深度已经远远超越了CAD，而且Revit可以摆脱2D平面的束缚创建包含真实信息的统一模型，建立更符合项目的真实模型，并进行冲突检测，联动变更，大大提高了工作效率，改善工作环境。

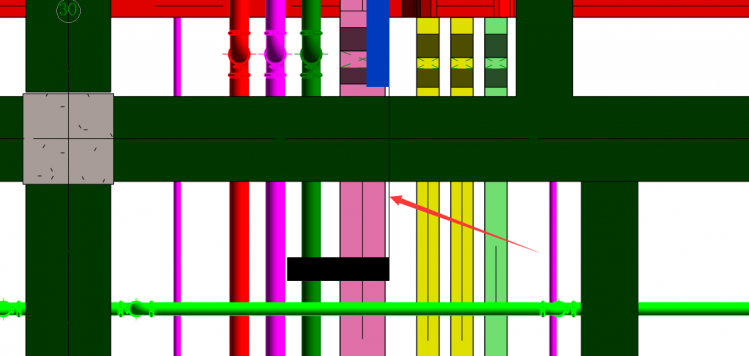

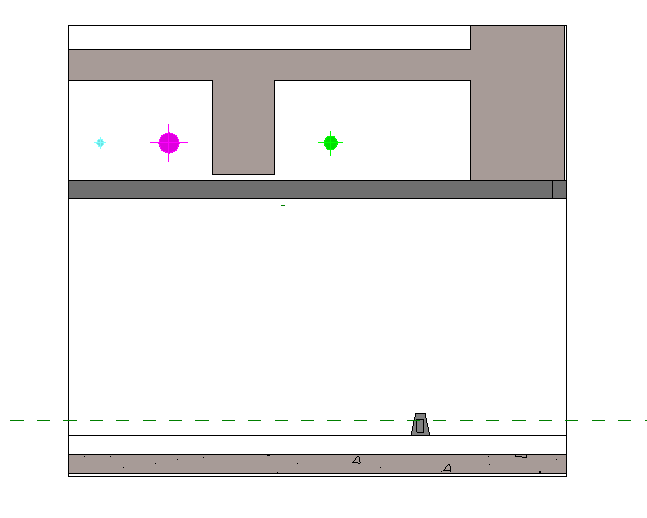

1、在不满足的净空标高的区域做一个剖面，如下图所示：

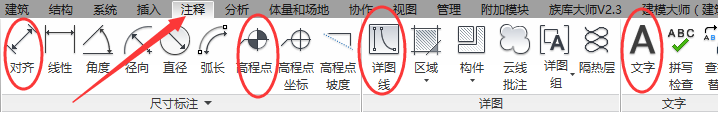

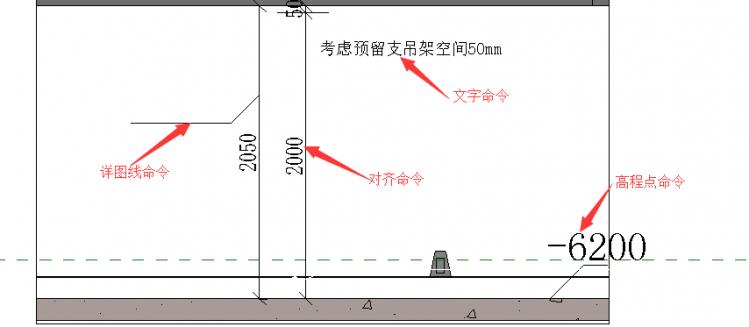

2、 以上图第三张为基础，进行添加参数分析此区域的净空标高。在注释菜单栏中会用以下命令(对齐、高程点、详图线、文字)进行编辑分析图。如下图所示：

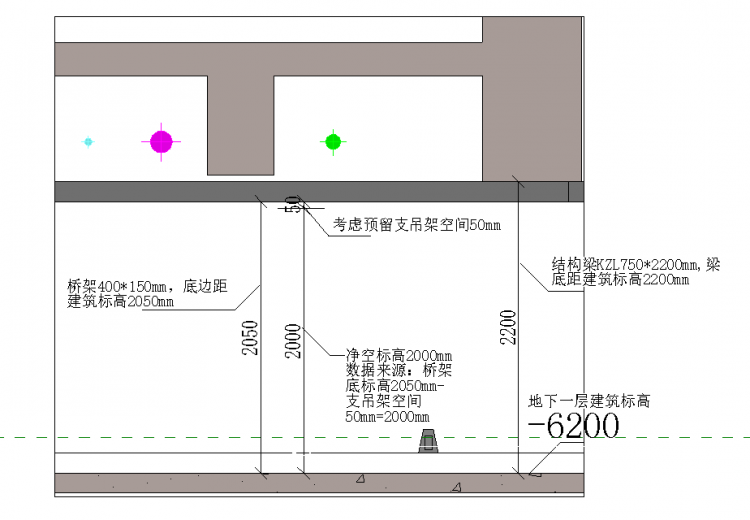

3、最终的净高分析图。如下图所示。

3、 做好净高分析图之后，截取Revit三维模型图以表示此区域，最后进行整和，生成PPT格式报告，以便于问题交接。

　　截取的Revit三维模型图，如下图所示：

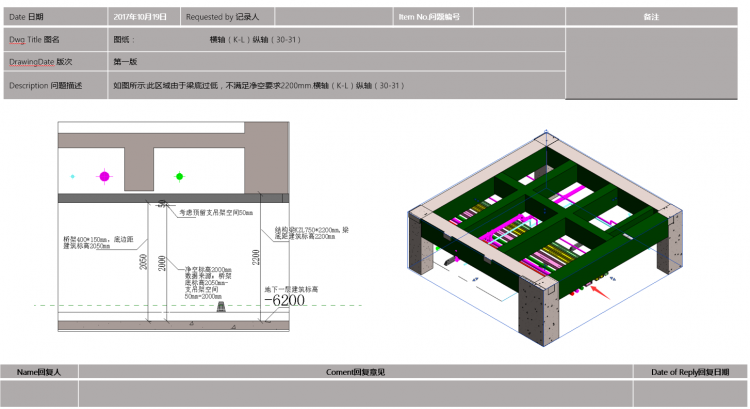

4、 最后整合生成的PPT文档，如下图所示：

    来源丨益埃毕教育

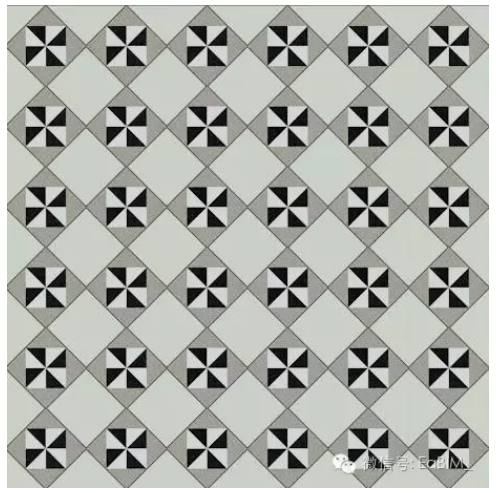

    1.在CAD中设计好地板砖造型，注意这里只需要CAD中的线，具体尺寸记住，在CAD中不需要尺寸标注等多余的东西。

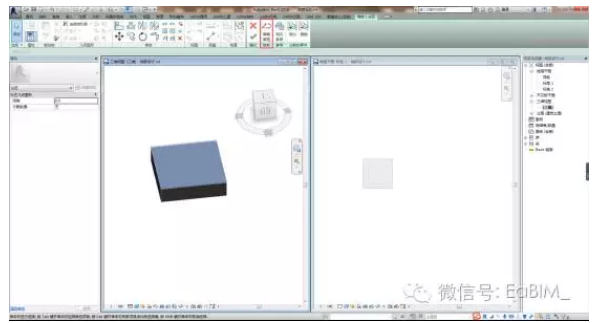

    2.根据CAD中的图纸尺寸，在revit中绘制一个有面层的相同大小的楼板，复制一个新的类型，命名为地砖造型。WT平铺两个视图（平面视图和三维视图），使用创建零件命令。

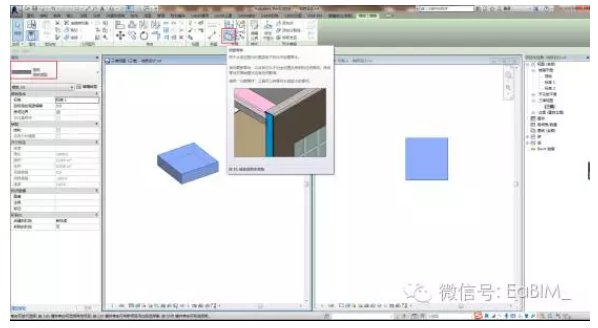

    3.选择图元单击创建零件按钮，使用分割零件命令，进入“修改/分区”草图模式。

    4.单击“编辑草图”进入后，设置工作平面，拾取楼板的表面。将准备好的CAD文件进行导入。注意：导入CAD是在编辑草图时进行导入。

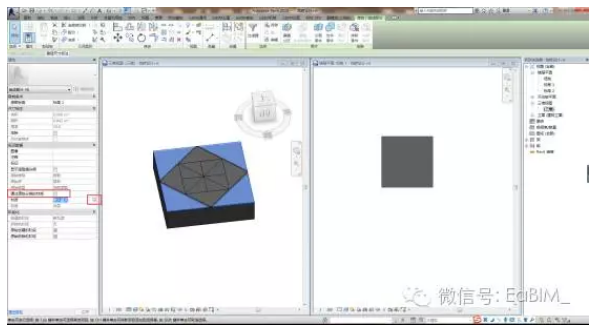

    5.到平面视图中将草图进行移动对齐，然后完成。注意：因为平面视图中零件可见性显示的是原状态，所以平面视图中没有显示零件。

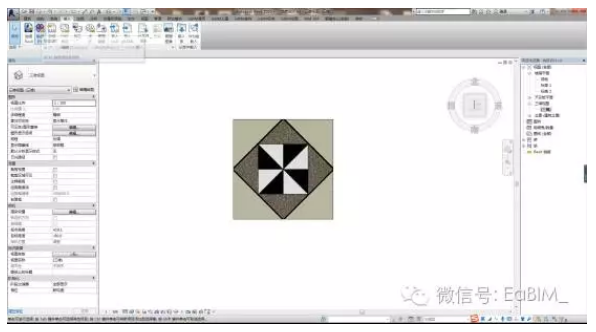

    6.在三维视图中选中需要修改的零件，将通过原始分类的材质取消勾选，进行材质的添加。

    7.进行复制。注意：零件可见性显示零件的是不能进行复制的，需要将零件可见性改为原状态在进行复制即可。













本文源自微信公众号：宏建智慧建造

当我们做一些模型时，客户要求除了常规的视图外，还要出一张某个节点的爆炸模型图，爆炸的程度为可分辨出单独的零件。

如何在Revit中实现这一目标呢？

01制作模型

首先我们根据对方要求以及CAD图纸在Revit中把这个节点先做出来，下面小编将以框架柱工艺为例说明一下。

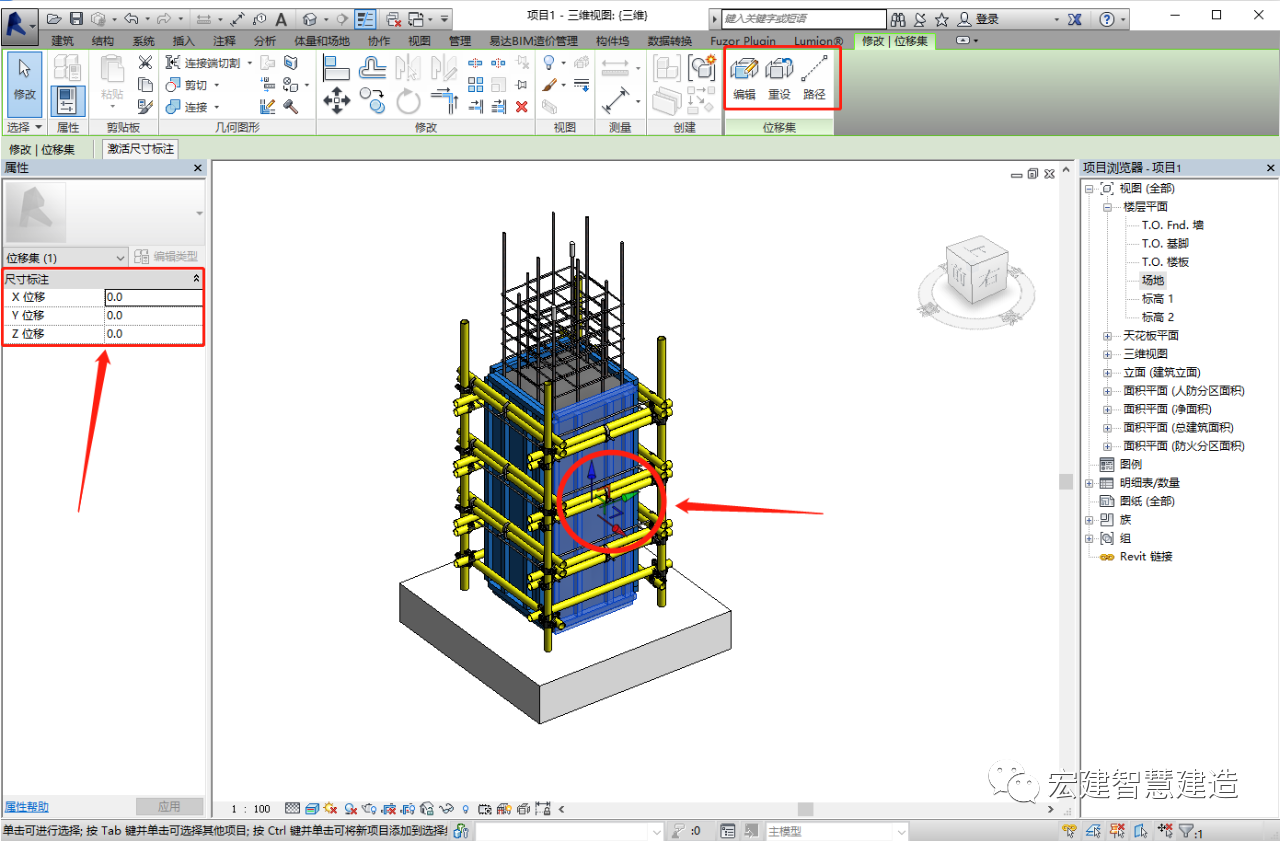

02置换图元

选择要炸开的构件，该构件如果是单独的则可以在菜单栏里修改选项卡下找到置换图元，点击它，这时在构件上会出现一个直角坐标系，可以根据需要来移动到合适的位置，也可以在左侧直接输入数值来控制移动，或者是给该构件添加先对应的移动路径。

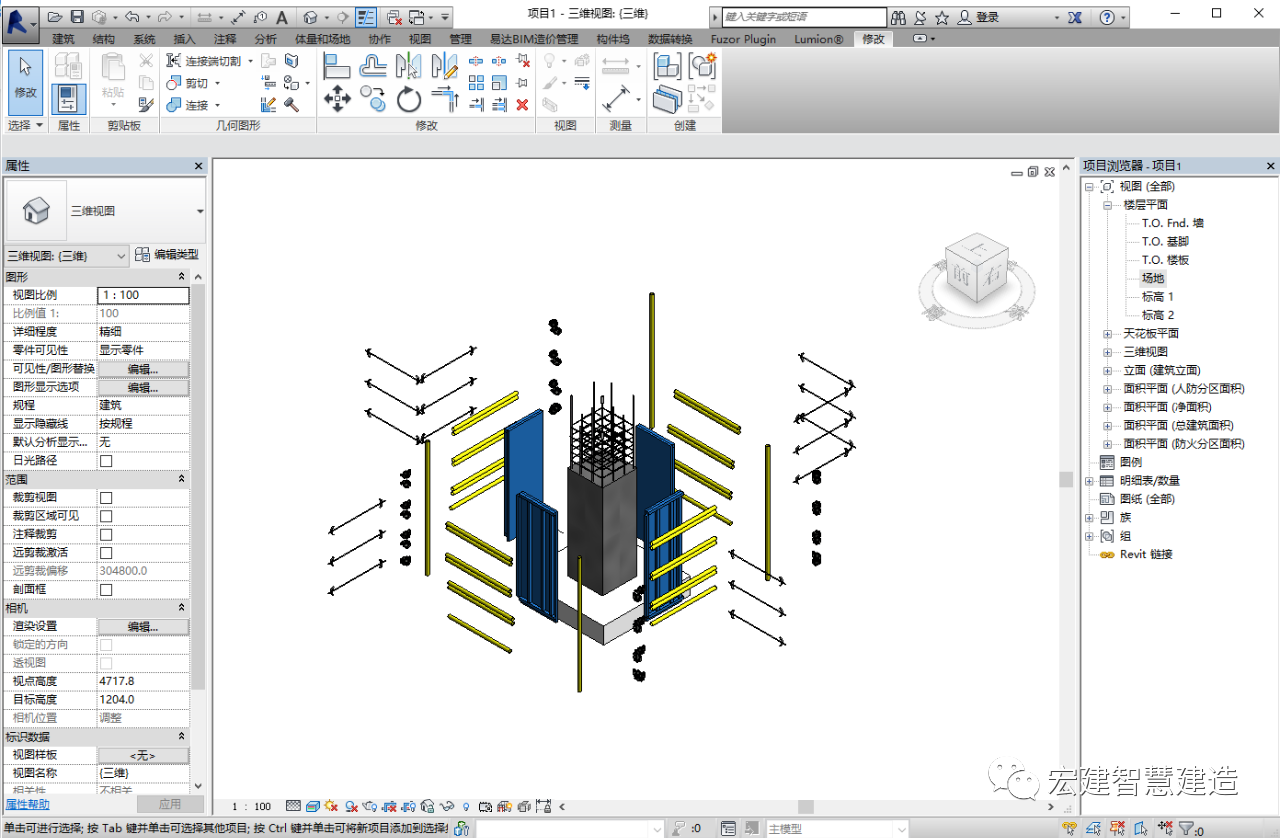

03炸开模型

如果需要制作爆炸分析模型的构件是一个整体的族，则需要先把它创建成零件，相当于把模型解组，然后先选择单个零件再点击置换图元。把其他的构件重复操作，并移动开来，这样，一个爆炸分析模型就完成了，可以很直观的观察它的结构，位置关系等。

04渲染效果图

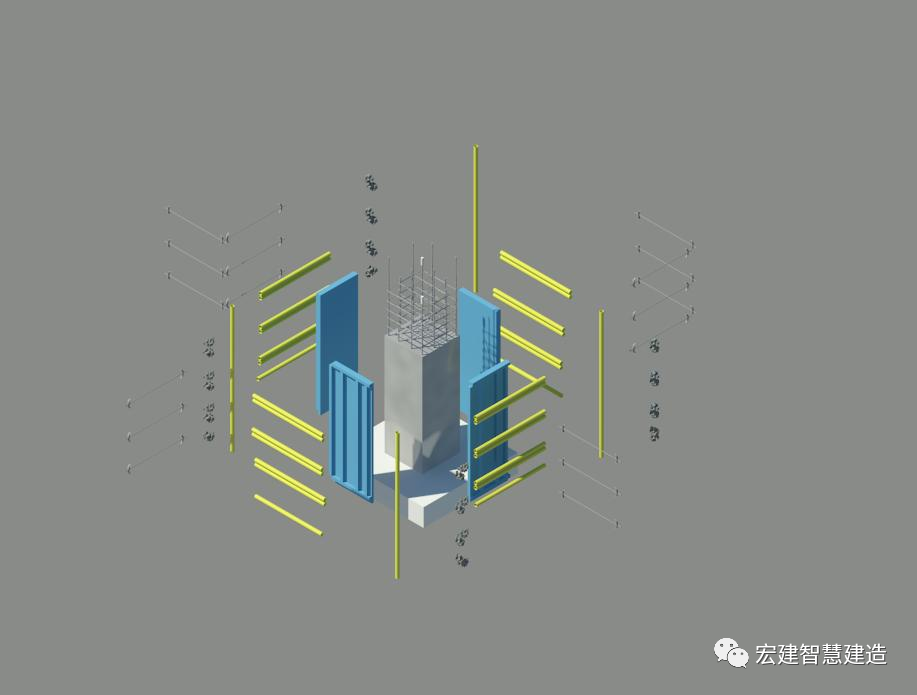

最后根据客户需求，调整所需的角度，渲染出爆炸模型图。

【修改】选项卡下的【对齐】（AL）命令相信大家都很熟悉了，点击【对齐】命令之后，要先点击基准线（也就是对齐后的线），再点击对齐线（也就是需要移动的线），这样就能实现对齐了。

【对齐】命令还有几个妙用，我们来看看。

1、柱的布置图

我们建完轴网，想要绘制柱的时候会发现，很多柱（边柱）并非是居中在轴网相交的地方（如下图），去输入偏移量又比较麻烦

这时候，我们可以先将柱子按照图纸的尺寸在轴网相交居中处布置好，然后可以导入【柱结构图】的CAD图纸，通过对齐命令来将柱的位置确定。

2、刻族时的某个类型参数尺寸（对齐+锁定）

例如我们创建一个门族，定义了门框厚度，希望通过修改参数，绘制出来的门框轮廓能根据修改的参数而变，这时，我们就需要用到【对齐】+【锁定】命令，具体操作如下动图所示。

3、固定点位（点与线对齐）

对齐命令不仅限于线与线之间的对齐，点线之间也可以对齐。例如我们想把门族的符号线一端固定在门框上，这时，就可以用【对齐】+【锁定】命令，将此端点锁定在门框边上，具体操作如下动图所示。（选不中点时按【Tab】键）

    这里，除了BIM，就是建筑相关干货、工具、教程分享，小鱼当的建筑BIM日志。

    Revit的三种视图复制方式有什么异同？

    第一个【复制】

    只是普通复制，把当前视图中的所有模型几何图元（包含隐藏的），复制到新的视图中，但新视图中不包含原视图中注释、导入/链接的CAD图

    但不同步修改，原图或复制新图修改了都互不影响

    第二个【带细节复制】

    完整复制，把原视图中的所有图元、注释、导入的图形都复制出来，一模一样

    也不同步修改，虽然一模一样，但各自修改仍互补影响

    第三个【复制作为相关】

    额外展开一层，完整复制，“子”视图会显示裁剪区域和注释裁剪，用来控制显示范围的，且视图之间都会同步修改

    总结一下：

    解释完了是什么，那么，到底要怎么用呢？

    复制

    1.多专业协同工作时，不同专业间可视化设置的冲突问题

    比如，给排水专业不想看电气专业的图形图元，装饰专业不想看暖通专业的

    2.分区域/类型、分开注释出图

    有时候你既要在同一组图元上添加尺寸标注，又要在上面添加材质标记、文字的注释，添加多了就很乱，有时候还要分开出图，那就要复制出新的空视图再进行新注释了

    带细节的复制

    想保留之前的注释，而再加一些新注释，也可以进行阶段性的注释备份

    复制作为相关

    用注释裁剪将尺寸、跨度较大的分区展示

    对于一些比较大或比较长的视图，在一张平面图或者视图上很难现实完全/同时显示，可以通过视图的从属关系将需要展示的细节、注释在出图的时候可以全部展示出来

    出图的时候基本会用到
