答疑：cad快速看图
提问网友：F
提问日期：2025-03-16 15:41:44
求一个cad快速看图 pj版
1198316800@qq.com
谢谢大佬
解答网友：钢筋撑起半边天
钻石专家
查收
解答网友：大家广联
钻石专家
发你
答疑：哪位老师有下列资料，麻烦发一份，优盘坏了，资料全部没了，感谢
提问网友：张杰
提问日期：2025-03-11 13:28:49
23G101-11图集
22G101-1\\2\\3图集PDF，顺带有CAD版本的也可以发一份
2013建筑面积计算规则和辅导教材
账号710197030@qq.com
解答网友：詠哥
钻石专家
已发
答疑：为什么市政软件打开以后只能看到图纸看不到图元
提问网友：未尽。
提问日期：2025-03-11 09:39:52
解答网友：Dakar
可能原图纸使用了块参照
解答网友：nh
钻石专家
先在CAD内转换成T3及低版本，保存后再导入看看

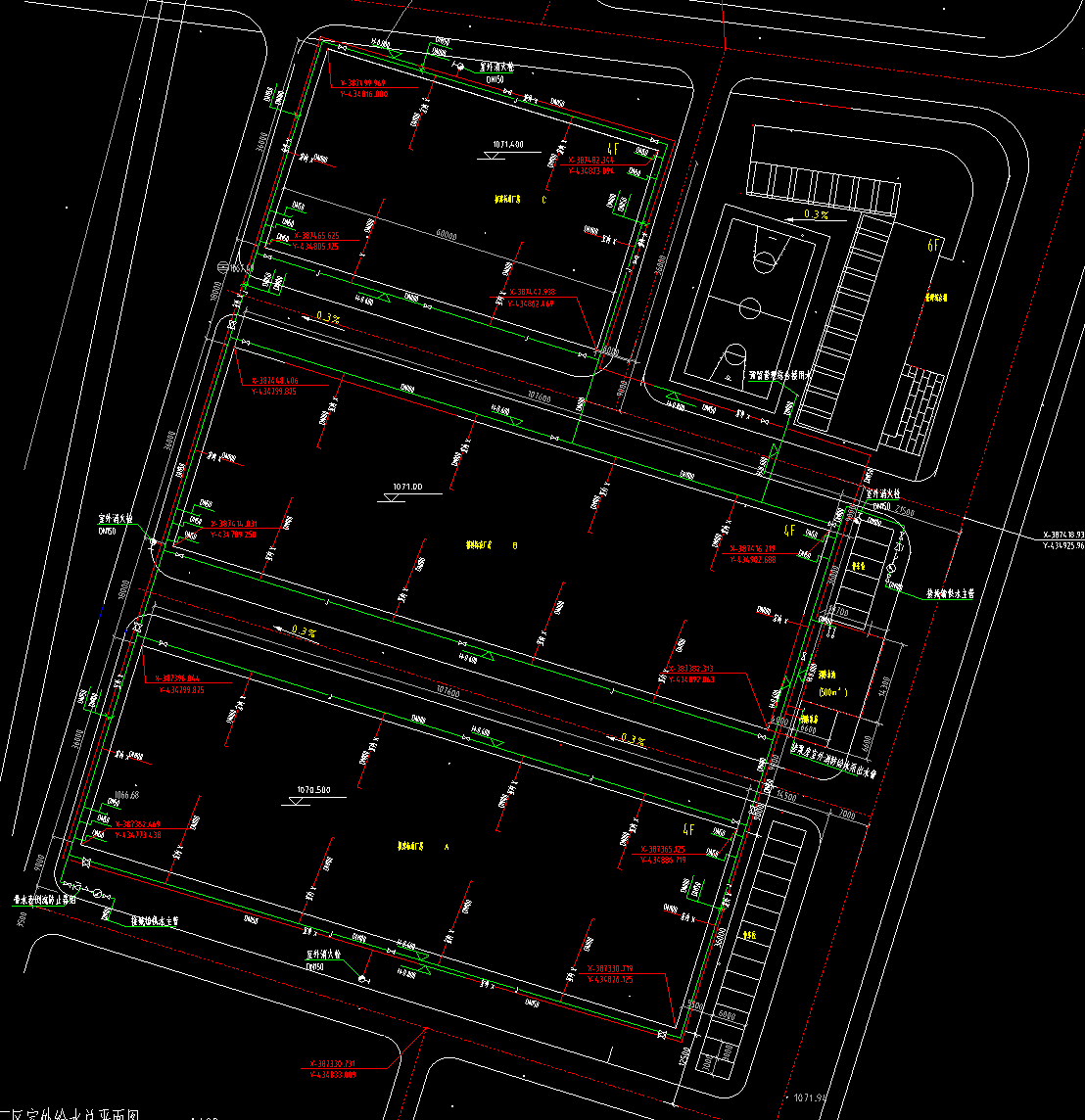

答疑：请教一下老师
提问网友：ZheYi
提问日期：2025-03-11 09:08:00
请教一下老师，我导入图纸后，图纸和轴网不一致，定位不准确，这样怎么处理呀，谢谢老师！！！！！！！
2025-03-11 09:13:20 补充
模型里轴网是正的，图纸轴网是斜的，定位后不能重合！！！！！！！
解答网友：星星
白银专家
定位图纸，那可以解锁图纸，然后旋转图纸再定位
解答网友：杨华
黄金专家
重新定位，按住鼠标左键拖过去；
解答网友：陈工
钻石专家
延伸轴线，相交于原点，CAD图，定位在原点之中。
答疑：这个筏板阳角与阴角怎么画
提问网友：1991125478
提问日期：2025-03-10 15:55:39
解答网友：xagcc
钻石专家
表格输入计算吧
解答网友：雪莲
铂金专家
表格算量里面手工输入
解答网友：陈工
钻石专家
在CAD图中，测出长度，在表格中输入。
答疑：CAD快速看图
提问网友：A
提问日期：2025-03-10 12:17:48
求一份cad快速看图“免费”
1500313427@qq.com
已采纳
解答网友：大家广联
钻石专家
发有的

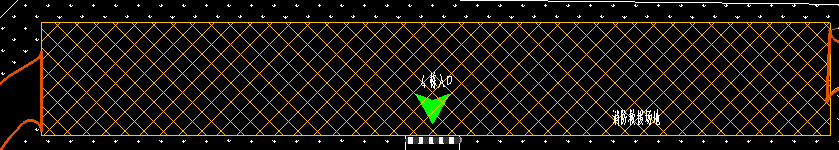

答疑：问个计算的问题
提问网友：小李爱刷题
提问日期：2025-03-10 10:57:45
老师们图中这个消防线的长度怎么计算
解答网友：李凯
白银专家
结合系统图
解答网友：海外仙山
黄金专家
消防救援场地计算什么线？
图中标画面黄色漆线？那就让出详细图，如果就按图中长度，就用CAD测量功能
解答网友：老牛
白银专家
网格线？复核图纸是否与设计相同，相同则量测；不同进行按要求绘制后量测
答疑：cad导图分割后的图纸如何合并到一张图上
提问网友：沙砾
提问日期：2025-03-08 12:11:43
筏板基础详图在另外一张图上，分割是单独分割的，如何合并到基础平面图上去
解答网友：djyy
黄金专家
只能重新分割了
解答网友：戒
只能重新组合了
解答网友：星辰大海
黄金专家
插入图纸
解答网友：xagcc
钻石专家
重新添加没有经过分割的图纸就行了。
解答网友：钢筋撑起半边天
钻石专家
在CAD图里先合并好后，再导入软件里。这样才可以处理好
PKPM建筑工程基础设计软件++JCCAD工程应用与实例分析+林柏等著+2016年版
… PJEAD 建设工程软件培训教材 PKPM建筑工程基础设计软件 JCCAD工程应用与实例分析 林柏主编 微信号:7698356 公众号:资料小筑 扫码查看更多内容… 建设工程软件培训教材 PKPM建筑工程基础设计软件 JCCAD工程应用与实例分析 林柏主编 中国建筑工业出版社 微信号:7698356 公众号:资料小筑 扫码查看更多内容… 图书在版编目(CIP)数据 PKPM建筑工程基础设计软件JCCAD工程应用与实例 分析/林柏主编，一北京:中国建筑工业出版社，2016.4 建设工程软件培训教材 ISBN 978-7-112-19235-9 I.①P– ①林· .①建筑结构-计算机辅助 设计-应用软件-教材 V.①TU311.41 中国版本图书馆CIP数据核字(2016)第050072号 本书以可靠、长期的工程实测沉降数据为计算依据，对JCCAD软件的沉降 计算原理进行分析，并对目前应用较广的盈建科软件进行分析，这些资料可供 同行们自行判别各种基础计算软件计算结果的合理性。 希望本书能为结构设计人员与设计审查人员提供一些参考意见与资料。 责任编辑:李阳李明李慧 责任设计，董建平 责任校对:陈晶晶姜小莲 建设工程软件培训教材 PKPM建筑工程基础设计软件 JCCAD工程应用与实例分析 林柏主编 中国建筑工业出版社出版、发行(北京西郊百万庄) 各地新华书店、建筑书店经销 唐山龙达图文制作有限公司制版 北京建筑工业印刷厂印刷 • 开本:787×1092毫米 1/16 印张:21% 字数:526千字 2016年6月第一版 2016年6月第一次印刷 定价:58.00元 ISBN 978-7-112-19235-9 (28506) 版权所有翻印必究 如有印装质量问题，可寄本社退换 是我 微信号:7698356 公众号:资料小筑 扫码查看更多内容… 本书编著者名单 主编:林柏 副主编:章华 张正浩 参编人员 徐和财 桂岩平 王青松 方成 李达欣 傅宏兵 丁文香 甘晶 阮晓青 杨振兴 屠双鎏 何潇琦 王磊 徐泽晨 张健晖 顾士星 吴昀 高源 张蕾 李小华 付晓玥 朱芸岚宗磊 吴春飞 杨石宇 何龙 查路遥 吴春玲 徐尉杰 许红霞 参编单位: 浙江省工业设计研究院 杭州风格建筑设计有限公司 浙江瑞联建筑设计有限公司 微信号:7698356 公众号:资料小筑 扫码查看更多内容
答疑：人防墙和人防门框墙
提问网友：赤海游龙
提问日期：2025-03-06 15:47:26
LKQ01是300厚，这个MKB6处的墙我应该画多厚，是直接把LKQ01拉通吗？
解答网友：陈工
钻石专家
要CAD图中，测出宽度的方法确定的。LKQ0.1拉通布置。

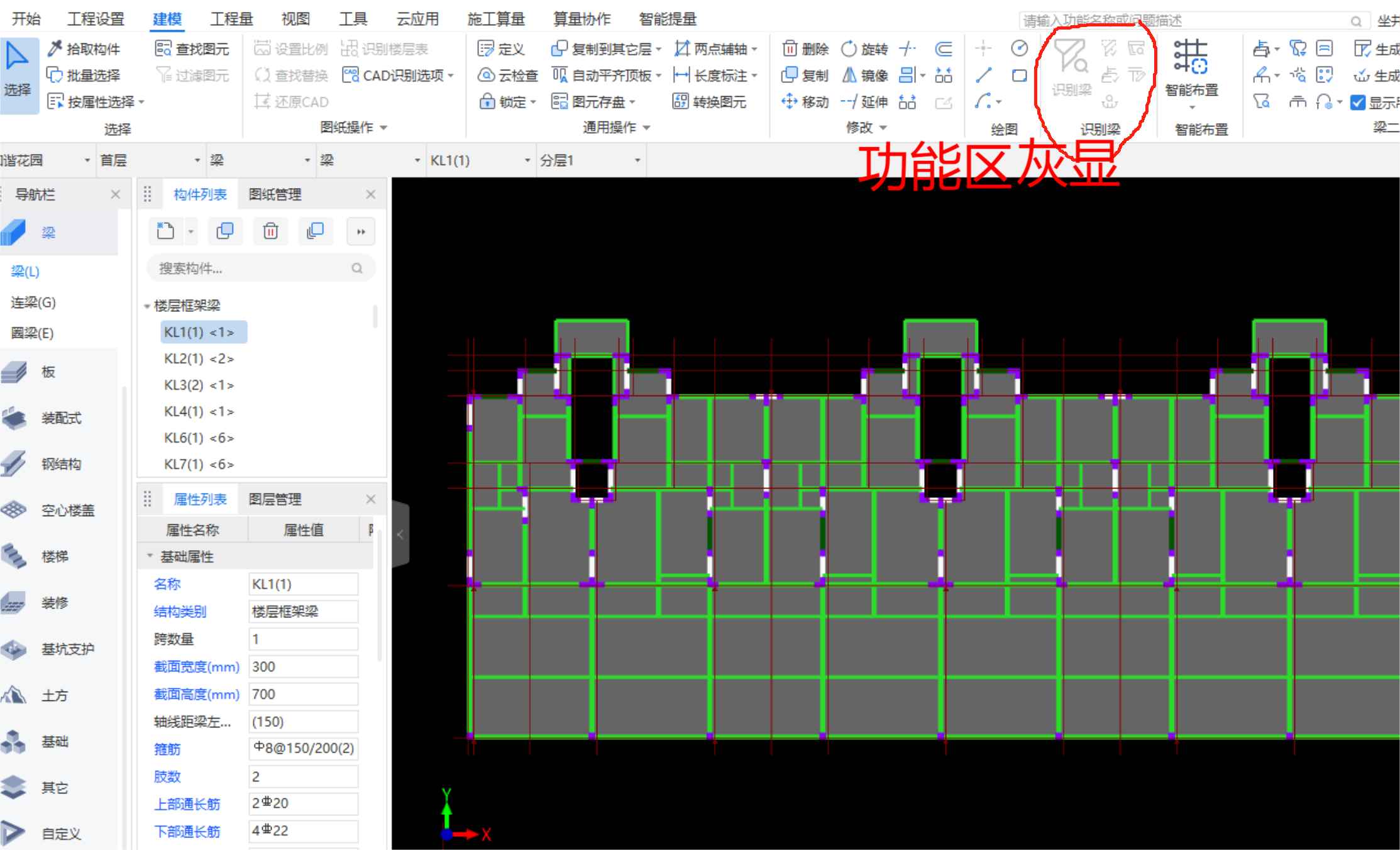

答疑：梁的原位标注未提取成功，怎么不用"还原CAD",补提取梁的原位标注？
提问网友：坐井观天
提问日期：2025-03-06 12:58:52
已采纳
解答网友：GXZ
铂金专家
可以点图层管埋进入选择勾选
解答网友：雪花飘 飘
铂金专家
还原图纸，重新识别
答疑：古建筑的封檐板和刀口板的区别
提问网友：逃离光年外
提问日期：2025-03-06 08:56:28
古建筑里的封檐板和刀口板的区别 在CAD上分别是怎么显示的
解答网友：老牛
白银专家
封沿板在屋面沿口端部，与屋架方向垂直；刀口板与屋架方向平行，为出挑与封沿板相交的板
有帮助请采纳；
答疑：手算和电算的区别
提问网友：张
提问日期：2025-03-05 17:12:27
公司没有软件锁，目前是用浩辰CAD看图量的，有什么软件是用来手算的吗
解答网友：L XS
黄金专家
软件就不叫手算了，手算可以自己在EXCEL里面设置好公式再计算
解答网友：GXZ
铂金专家
手算和电算对工程量计算来讲是没有任何的区别，原则都是根据设计及定额规则进行计算，不排除个别内容软件无法设置计算时，就要用表格输入
答疑：图形算量可导入PDF图纸吗
提问网友：和小其
提问日期：2025-03-05 16:58:14
解答网友：搬砖中
专家
可以
解答网友：大家广联
钻石专家
能
解答网友：雪莲
铂金专家
不能
解答网友：清风拂面
黄金专家
可以，但不如CAD好用，不能识别只能在它的基础上画
解答网友：星辰大海
黄金专家
图形算量可导入PDF图纸
解答网友：杨华
黄金专家
GTJ可以，GQI不行；
答疑：请问一下各位老师，这个涂料可以给施工单位吗，报的是清单漏项，如图
提问网友：有才华的蓝鲸
提问日期：2025-03-05 16:22:49
解答网友：一个人的天空
CAD图纸中没有明确该涂料饰面是你下面图片中的信息啊

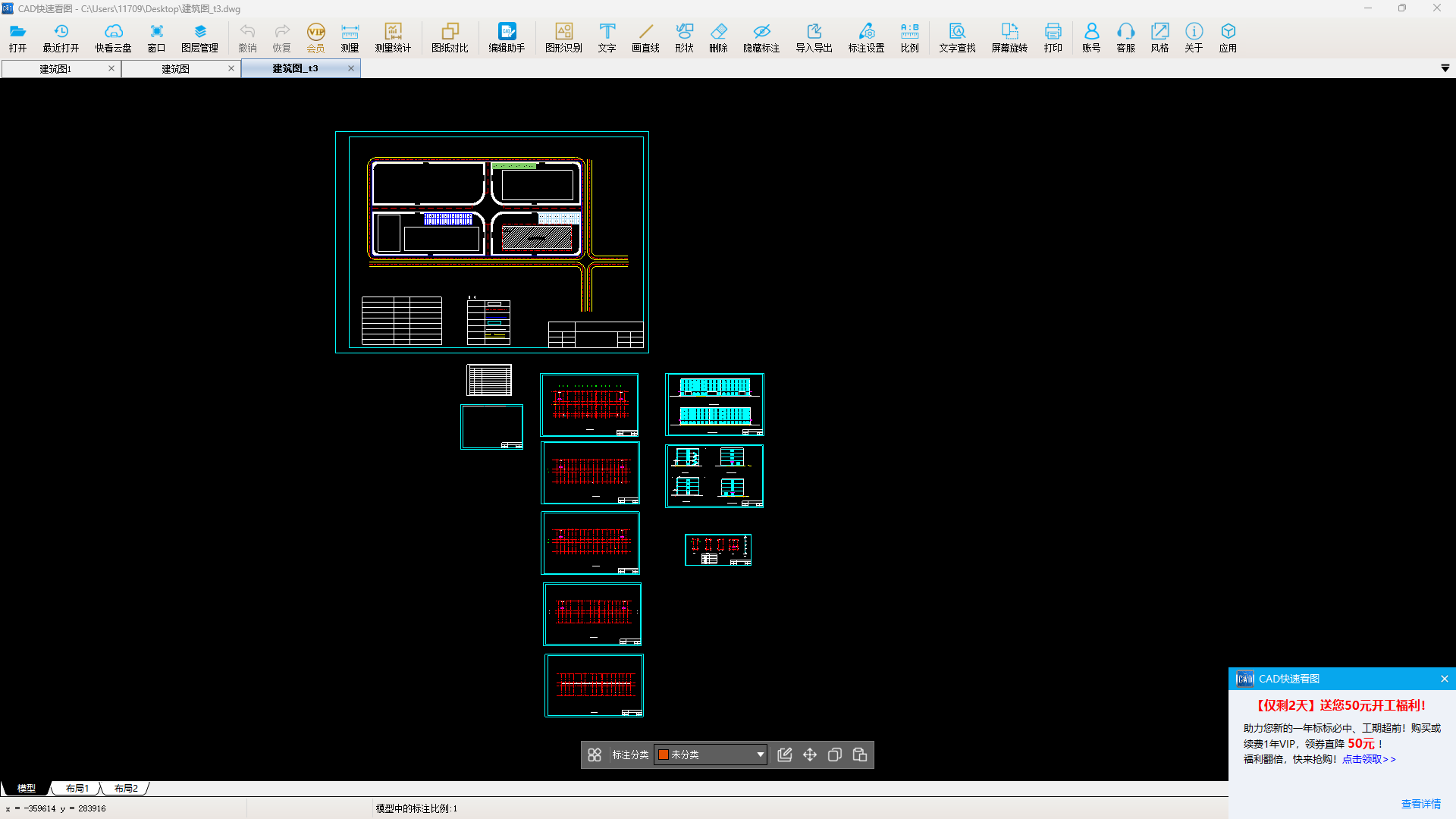

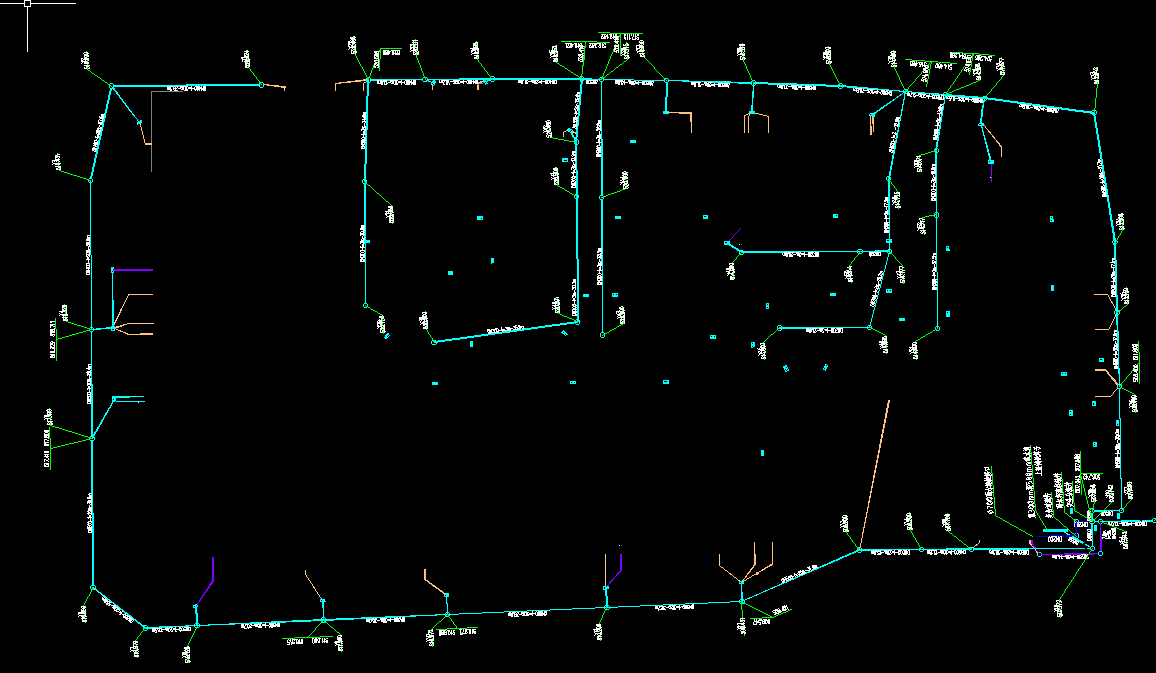

答疑：图纸打开变成这样，但是在快速看图里又是正常的？请问怎么处理？
提问网友：Eeeerr
提问日期：2025-03-05 09:09:17
解答网友：雪莲
铂金专家
把CAD图转换成T3格式试试
答疑：autCAD安装包
提问网友：强颜欢笑
提问日期：2025-03-04 17:25:47
求autCAD安装包，最好是2014年往上的
邮箱：577905367@qq.com
已采纳
解答网友：果果
专家
发你
解答网友：大家广联
钻石专家
发你

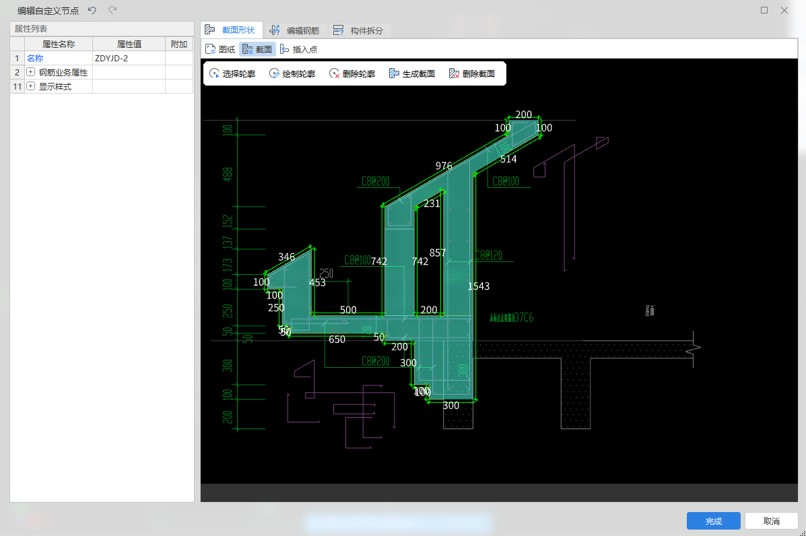

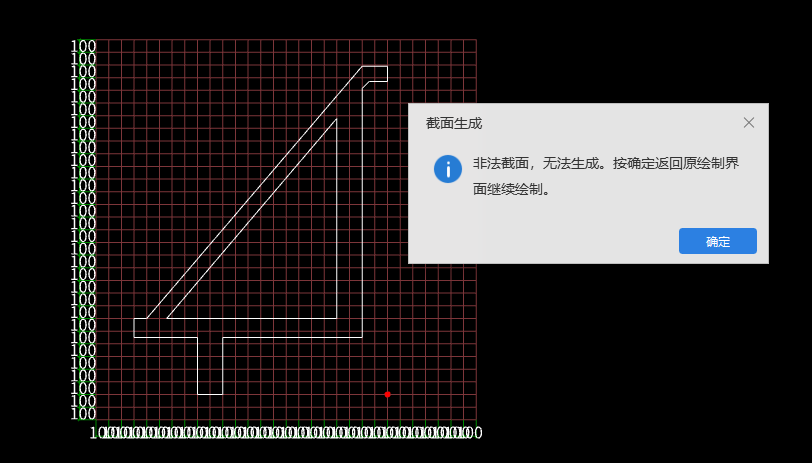

答疑：为什么生成不了啊
提问网友：小A
提问日期：2025-03-03 21:33:31
解答网友：GXZ
铂金专家
目前软件还无法生成中空的形状
解答网友：星辰大海
黄金专家
识别cad图

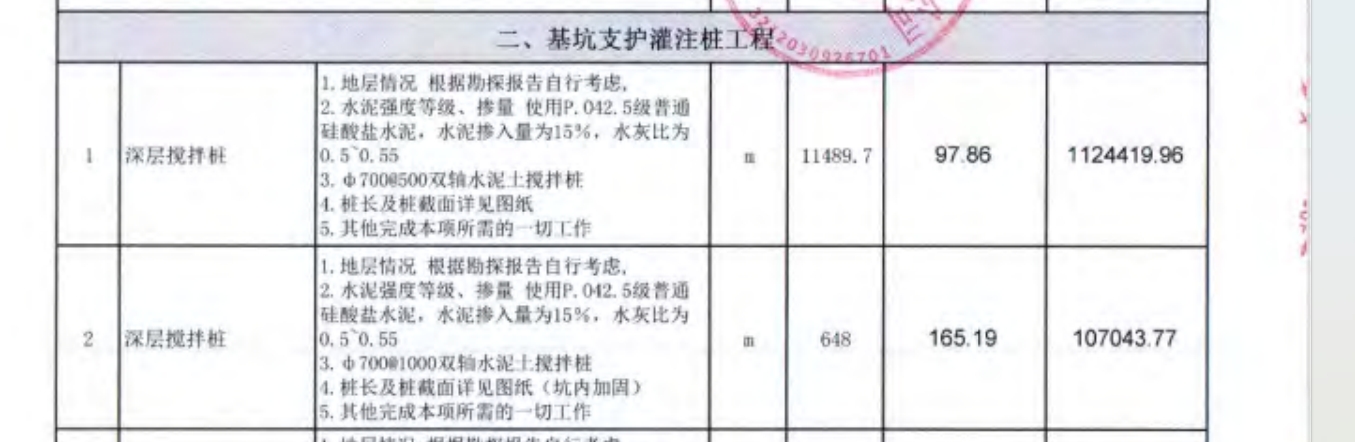

答疑：老师您好，同样是直径700双轴搅拌桩，中心间距分别是@500和@1000
提问网友：翔者归来
提问日期：2025-03-04 08:44:57
老师您好，同样是直径700双轴搅拌桩，中心间距分别是@500和@1000，我在CAD上画的截面积分别是0.76,0.71，截面积比值为1.1:1，但是为啥综合单价确实比值确是1.7:1，难道间距1000的搅拌桩人工机械要贵这么多吗？请老师答疑
解答网友：清风拂面
黄金专家
间距500的两根桩重合大部分，间距1000的两根桩没有重合，单从材料上应该后者费用高。
答疑：数维软件导入图纸后怎么关闭？
提问网友：牛满
提问日期：2025-03-03 13:14:27
就是想要暂时不显示此图纸，重新导入其他图纸。等下次用这张图纸时可以再打开，不用每次都清除再重新导入。
解答网友：将军峰
黄金专家
软件导入的 cad图 每次使用都需要重新导入的，不能够保留在软件中 ，，
BIM教程 | BIM Revit室内设计零基础入门视频课程
本课程专为零基础学员设计，旨在全面介绍室内设计的基本知识与技能，包括但不限于地材平面、立面图、地面大样图和天花大样图的制作。课程内容由浅入深，共分为四章，涵盖基础操作至高级设计的各个方面。学员将学习使用Revit软件进行平面方案设计，掌握解决图库问题和载入组的操作技巧。此外，还将深入探讨硬装模型设计的重点技巧，如装饰元素绘制及管道布局。课程不仅关注设计阶段，还特别强调施工图设计的关键环节，包括标准设置和视图样板的应用，以提高工作效率。同时，课程也包含了3Dmax模型的导入、编辑技巧训练，以及Levit软件的操作培训，确保学员能高效完成室内设计方案。通过定期作业、在线点评和课后交流群等形式，促进学员的学习与实践应用。
大家好，欢迎来到BIM Revit室内设计零基础入门课程。首先在课程开始之前，让我们来花几分钟了解一下本套课程。好，下面有几张图纸大家看一下。这个是一个地材平面，这个比较常规。下面是一个立面，可以看到它下面是一种彩屏的形式，上面那部分就是常规的一个室内立面图。这个是一张地面大样图，它下面也是一个这种三维透视的一个形式。然后上面也是一个常规的一个剖面节点图，这个是一个天花大样图。左边的话是一个三维的一个透视视角，右边的话是一个常规的一个节点剖面。
看完这些图纸之后，你是会疑问这些图纸是怎么做出来呢?好，这个没有关系。当你学完本套课程之后，你就会明白这种东西，这种图纸它是怎么做出来的。
首先让我们看一下这个课程的面向人群。首先第一个就是一个零基础。不管你是否有接触过Revit或者是CAD也好，或者是完全没有接触过，都没有关系。我们这套课程的话它是从零基础入门的。如果你是零基础，或者是没有接触过，或者接触过一点点都没有关系。就是设计师，这是我们的一个课程的一个面向人群。
下一个的话就是我们课程的主要内容。我们这套课程的话主要分为了四个四个章节。第一个就是基础教学，就是平面方案，硬装模型设计以及施工图设计。在基础教学这里你将学习到了有一些基本操作，比如打开、保存、关闭，以及基本的一些视图操作。比如平移、旋转、缩放等等这些。然后还有一个就是一个主体建模，比如标高，标高就是层高、墙体、门窗、楼板、梁、柱这些主体主体的这些建模的一些方法的基础教学。
然后平面方案的话你将会学习到如何布置家具，如何去创建各种家具组。可能大家都是从事CAD设计的，对于在绘制施工图，绘制平面方案的时候，各类的这些图库可能是比较齐全的。但是用Revit去做一个平面方案设计，你如何解决这个图库问题呢?我们在这里也会有详细的一个解决办法。然后还有就是载入组的一些操作。接下来就是创建图，包括创建材质，创建外观等等。
下面一个就是一个硬装模型的设计，硬装模型设计的话非常重要，它直接影响了你出图的效率。如果你模型建的不好的话，可能你后面出着要反复过来不断的去改模型，这样就比较麻烦了。所以的话这个环节是非常重要的。
在这个阶段你将学习到比如装饰墙面的绘制、地面的绘制、天花的绘制，以及开关插座登记空调，这是电气专业的，还有水专业的管道，管道如何布置等等。这些你还会去创建一些标记组以及视图分类。这些标记组的话就是为后面的施工图设计是做准备的，然后包括视图分类也是一样的。
再下面一个就是施工图设计，也是最后一个。在这里你将学习如何绘制平面图、立面图、大样图，包括如何去创建图框、图例等等这些。然后还有一些标准化的工作，比如图纸导出如何设置线型，如何设置线宽去怎么设置，还有线形颜色等等这些。
还有一个就是视图样板和项目样板，这两个也是非常重要的。视图样板的话怎么说，它是一个提高你效率工作的东西。例如你要出一个平面图，在平面图里面的很多这种设置，其实都是一样的。你把这些设置做成一个样板，然后套用到其他的视图里面去的话，那么无疑无形之中你这个出土效率就提高了。这是一个视图样板，然后还有一个项目样板。这个项目样板的话其实就是一个模板，一个好的模板能为整个设计工作起到一个事半功倍的一个效果。好，这是一个课程的一个内容。好，本次课程学习完之后，你将会掌握闭幕室内设计标准化的全套工作流程。
从方案开始，从方案阶段到效果图到当然效果图我们不会细讲，但是我会会告诉大家如何将B5模型导入到3d max里面去进行一个效果图的一个制作。大家不用怀疑这个做出来的效果没有那个原生3D建模的好啊。我可以告诉大家是一样的，它它能做到和3d max原生建模一样的效果。这个效果这一块大家可以不用去担心。一直到最后的施工图，全套标准化的这个工作流程，就是高效的实施方案。这个怎么理解呢?就是一个提高效率的过程。如何在工作过程中，怎么去规划整个工作最快的最快速的方法去完成这项工作，这个就是一个高效的实施方法。
当然还有一个就是熟练掌握Revit的一些操作及技巧。因为我们这套课程的话，他是从零基础开始，可能有些人对这个Revit不太熟悉，都没有关系。当你学习完本套课程之后，你将熟练掌握left的一些操作，好，下面一个就是一些课程服务。
为了帮助大家学习的话，我们也会定期进行作业的一个布置。这个时间的话可能是两天，可能也可能是一周，但不会太长。这个作业布置，然后你们交上来的作业的话，我们都会进行点评。点评的方式可能是直播连线，也有可能是录播。对你的作业进行一个录播讲解，然后再发送给你然后在课后我们会有交流群，会有交流群。如果有什么问题的话，你可以发到群里去。我们的答疑老师也不止一位，有好几位有问题就发到群里去就然后上课过程中的一些随堂的文件，我们也会发送给大家，供大家去练习。当然大家也可以拿自己的文件去尝试去练习一下。
最后一个就是课后交流了。如果大家学习完本套课程之后，在实际工作中要是碰到什么问题，有什么不明白的，我们都可以在那个群里进行交流。假如你拿到一个项目，你不知道怎么去做，或者没有思路的时候，也可以跟我们交流。我们也可以为大家提供这个方法办法、思路这些。好，本次课程就介绍到这里，谢谢大家。
建筑面积计算，依据2022年最新规范
规范依据：GB55031-2022 民用建筑通用规范 第3.1 建筑面积
写在前面：《GB/T50353-2013 建筑工程建筑面积计算规范》没有这本规范废止的信息，说明其仍在执行。
3.1.1 建筑面积应按建筑每个自然层楼(地)面处外围护结构外表面所围空间的水平投影面积计算。
3.1.2 总建筑面积应按地上和地下建筑面积之和计算,地上和地下建筑面积应分别计算。
3.1.3 室外设计地坪以上的建筑空间,其建筑面积应计入地上建筑面积;室外设计地坪以下的建筑空间，其建筑面积应计入地下建筑面积。
3.1.4 永久性结构的建筑空间,有永久性顶盖、结构层高或斜面结构板顶高在2.20m及以上的，应按下列规定计算建筑面积:
1 有围护结构、封闭围合的建筑空间,应按其外围护结构外表面所围空间的水平投影面积计算;
2 无围护结构、以柱围合,或部分围护结构与柱共同围合,不封闭的建筑空间，应按其柱或外围护结构外表面所围空间的水平投影面积计算;
3 无围护结构、单排柱或独立柱、不封闭的建筑空间，应按其顶盖水平投影面积的1/2计算;
4 无围护结构、有围护设施、无柱、附属在建筑外围护结构、不封闭的建筑空间，应按其围护设施外表面所围空间水平投影面积的1/2计算。
3.1.5 阳台建筑面积应按围护设施外表面所围空间水平投影面积的1/2计算;当阳台封闭时，应按其外围护结构外表面所围空间的水平投影面积计算。
3.1.6 下列空间与部位不应计算建筑面积:
1 结构层高或斜面结构板顶高度小于2.20m的建筑空间;
2 无顶盖的建筑空间;
3 附属在建筑外围护结构上的构(配)件;
4 建筑出挑部分的下部空间;
5 建筑物中用作城市街巷通行的公共交通空间;
6 独立于建筑物之外的各类构筑物。
3.1.7 功能空间使用面积应按功能空间墙体内表面所围合空间的水平投影面积计算。
3.1.8 功能单元使用面积应按功能单元内各功能空间使用面积之和计算。
3.1.9 功能单元建筑面积应按功能单元使用面积、功能单元墙体水平投影面积、功能单元内阳台面积之和计算。
-
与建筑物内不相连通的建筑部件； -
骑楼、过街楼底层的开放公共空间和建筑物通道； -
舞台及后台悬挂幕布和布景的天桥、挑台等； -
露台、露天游泳池、花架、屋顶的水箱及装饰性结构构件； -
建筑物内的操作平台、上料平台、安装箱和罐体的平台； -
勒脚、附墙柱、垛、台阶、墙面抹灰、装饰面、镶贴块料面层、装饰性幕墙，主体结构外的空调室外机搁板（箱）、构件、配件，挑出宽度在2.10米以下的无柱雨篷和顶盖高度达到或超过两个楼层的无柱雨篷； -
窗台与室内地面高差在0.45米以下且结构净高在2.10米以下的凸（飘）窗，窗台与室内地面高差在0.45米及以上的凸（飘）窗； -
室外爬梯、室外专用消防钢楼梯； -
无围护结构的观光电梯； - 建筑物以外的地下人防通道，独立的烟囱、烟道、地沟、油（水）罐、气柜、水塔、贮油（水）池、贮仓、栈桥等构筑物
- GB55031-2022：
按每个自然层楼（地）面处 外围护结构外表面所围空间 的水平投影面积计算（3.1.1）。
强调 外围护结构外表面，包含所有永久性结构空间。 - GB/T 50353-2013：
按自然层 外墙结构外围水平面积 之和计算（3.0.1），区分层高是否≥2.20m，决定全算或半算。
- GB55031-2022：
统一按 围护设施外表面水平投影面积的1/2 计算；封闭阳台则按外围护结构全面积（3.1.5）。 - GB/T 50353-2013：
区分主体结构内外的阳台：结构内全算，结构外按底板投影面积1/2（3.0.21）。
-
- GB55031-2022：
- 无围护结构但有柱时，按顶盖水平投影面积的 1/2 计算（3.1.4-3）。
- 无围护但有围护设施时，按围护设施外表面投影面积的 1/2 计算（3.1.4-4）。
- GB/T 50353-2013：
如架空走廊（3.0.9）或场馆看台（3.0.4），无围护结构时按底板投影面积的 1/2 计算，未明确围护设施的影响。
- GB55031-2022：
仅要求结构层高或斜面顶高≥2.20m时计算面积，未细分净高区间（3.1.4）。 - GB/T 50353-2013：
对坡屋顶、看台等部位，按结构净高分段计算（如≥2.10m全算，1.20-2.10m半算）（3.0.3、3.0.4）。
- GB55031-2022：
简化为：层高＜2.20m、无顶盖、附属构配件、出挑下部空间、交通空间、独立构筑物等（3.1.6）。 - GB/T 50353-2013：
列举更详细，如装饰性幕墙、飘窗高差≥0.45m、室外消防梯等（3.0.27）。
-
- 立体仓库/车库：
- 旧规范（3.0.10）区分有无围护结构，按层计算。
- 新规范未单独列出，可能纳入一般规则。
-
- 幕墙：
- 旧规范（3.0.23）明确按幕墙外边线计算。
- 新规范未单独说明，但外围护结构定义应是包含幕墙。（3.1.1条）
- GB55031-2022：
未明确提及，可能合并至外围护结构规则。 - GB/T 50353-2013：
外墙保温层需计入面积（3.0.24），变形缝按自然层合并（3.0.25）。
- 计算基准：新规范以“外围护结构外表面”为核心，旧规范以“外墙结构外围”为基础。
- 简化规则：新规范减少细分场景（如坡屋顶净高分段），统一以层高≥2.20m为门槛。
- 阳台标准：新规范取消“主体结构内外”区分，统一按围护设施情况计算。
- 项目整合：新规范将旧规范中分散条款（如架空走廊、幕墙）整合至通用规则。
- CECAGC4-2009 建设项目全过程造价咨询规程
- GB/T50353-2013 建筑工程建筑面积计算规范丨没说废止，但GB55031-2022有最新规定
- GB/T50500-2024 建设工程工程量清单计价标准
- GB/T50854-2024 房屋建筑与装饰工程工程量计算标准
- GB/T50855-2024 仿古建筑工程工程量计算标准
- GB/T50856-2024 通用安装工程工程量计算标准
- GB/T50857-2024 市政工程工程量计算标准
- GB/T50858-2024 园林绿化工程工程量计算标准
- GB/T50859-2024 矿山工程工程量计算标准
- GB/T50860-2024 构筑物工程工程量计算标准
- GB/T50861-2024 城市轨道交通工程工程量计算标准
- GB/T50862-2024 爆破工程工程量计算标准
- GB/T51262-2017 建设工程造价鉴定规范
- GB50500-2013 建设工程工程量清单计价规范丨2025年9月1日废止
- GB50501-2007 水利工程工程量清单计价规范
- JGJ/T393-2017 房屋建筑和市政工程项目电子招标投标系统技术标准
- ZYA3-12-2024 城市轨道交通工程投资估算指标
- TY01-31-2015 房屋建筑与装饰工程消耗量定额

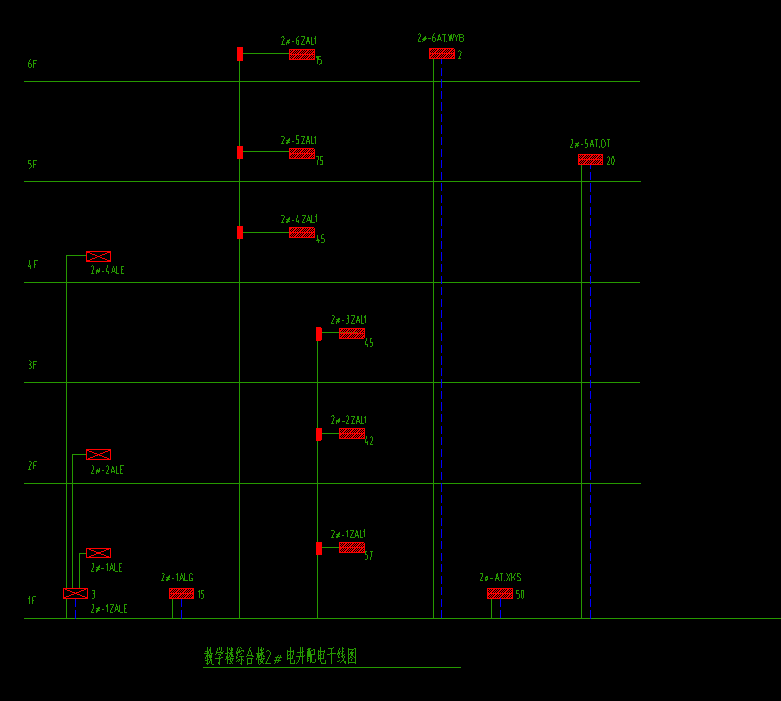

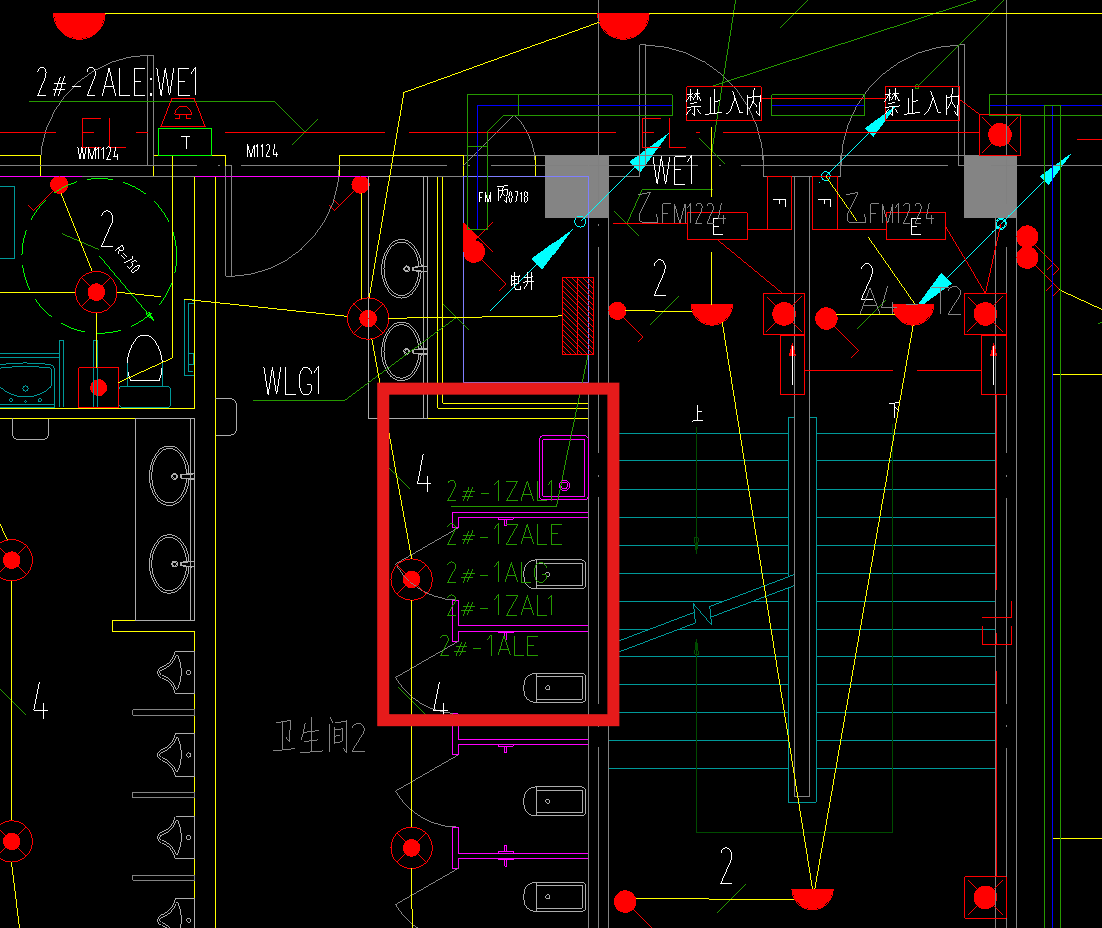

答疑：请问这个配电箱怎么看呀？现在是1F的，请问识别哪个编号呀？
提问网友：小陈
提问日期：2025-03-01 17:09:27

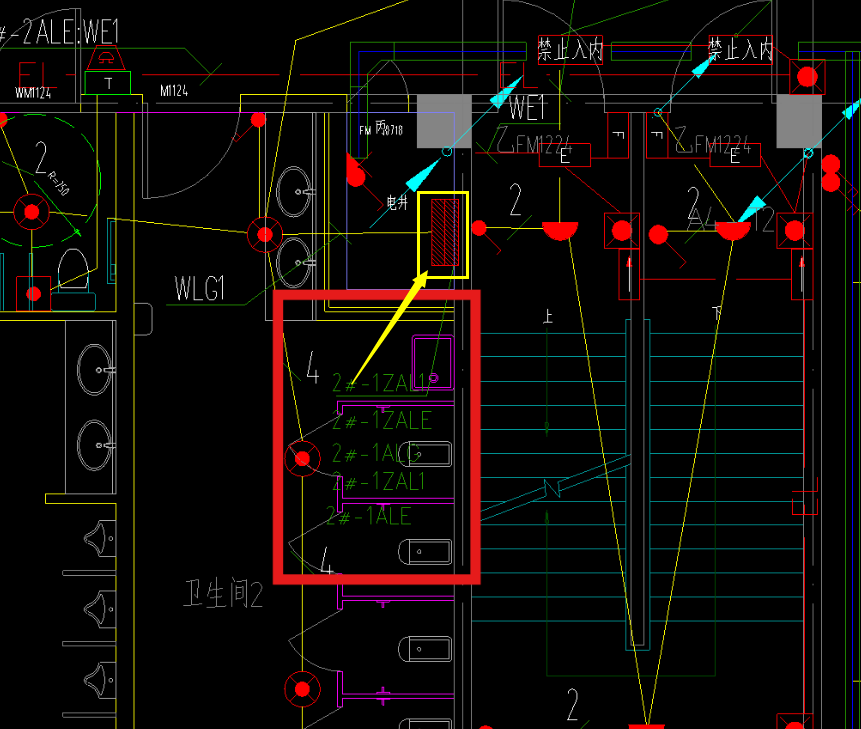

解答网友：星辰大海
黄金专家
解答网友：赵恺威
专家
一层配电箱的 2#后面的编号
解答网友：小野猫
铂金专家
看回路编号是1ALG的
解答网友：舒
黄金专家
这里面是五个配电箱，他画不下了，只好画一个代表五个，你自己用CAD画上四个识别吧，或者点上去也行。
回答正确请采纳并点赞，因为每一个专家都是免费服务
解答网友：L XS
黄金专家
有5个箱子，如2#-1ZAL1就代表1个，2#表示栋号2#楼，1表示1楼，ZAL1表示1号ZAL类型的配电箱

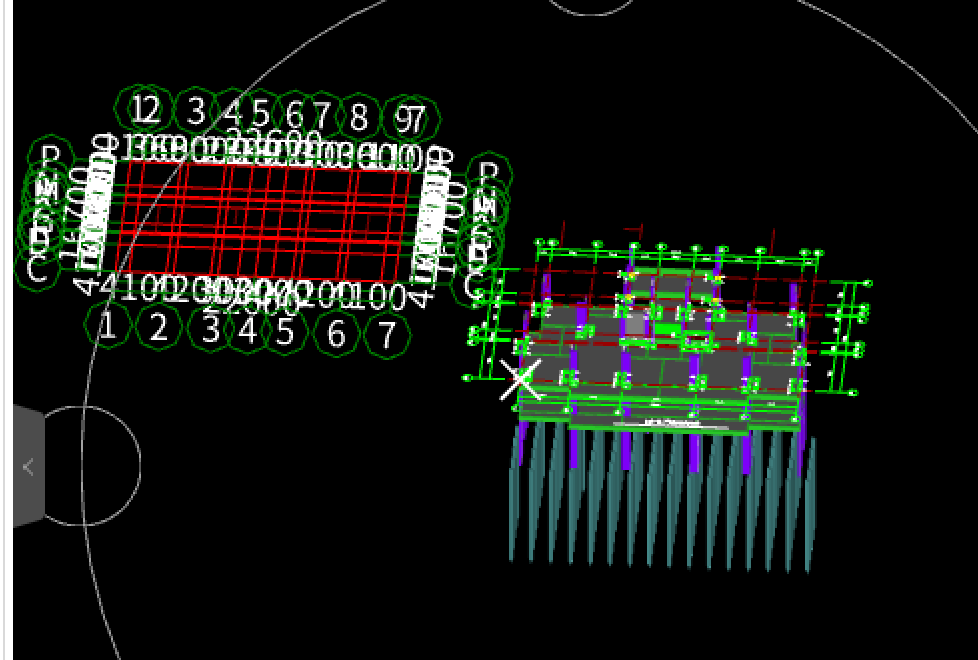

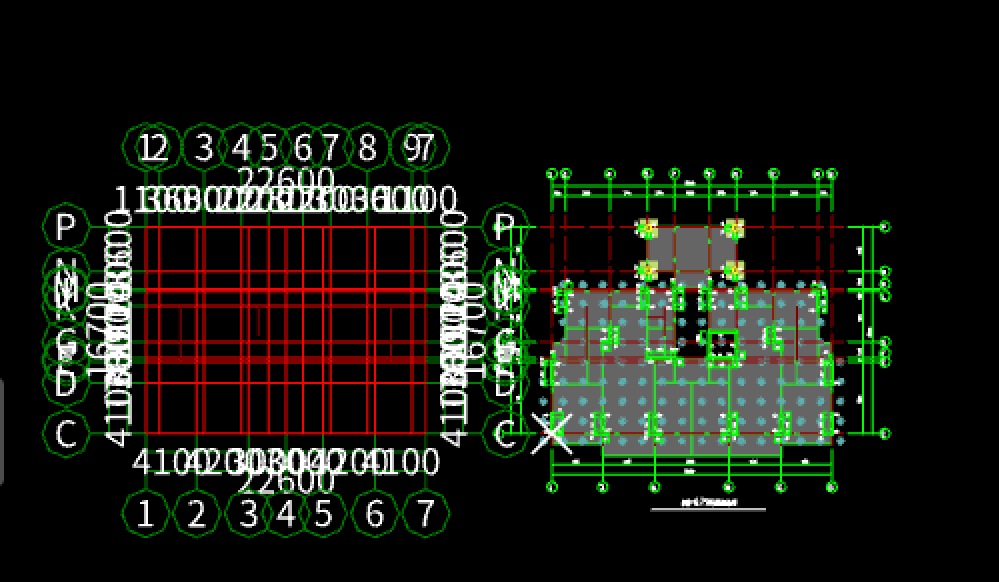

答疑：土建 图元构件都建到右边了 那么左边的轴网还要移动到右边吗 要移动的话怎么移动？
提问网友：helar
提问日期：2025-03-01 22:52:53
解答网友：GXZ
铂金专家
需要移动完全根据你的需要，如果右边建立的模型有轴网时就没有必要啦，要移动进入轴网界面点选相应的交点就可以移动到对应的交点，它们之间才能重合
解答网友：欢乐心中飞雪
铂金专家
如果你在其他楼层建模是在正常的轴网上面，那么就批量选择你在该层建立的构件移动到正确的轴网上面
如果其他楼层没有建模，可以移动轴网，也可以移动构件
注意以后建模的时候都要先检查差点图纸是否在轴网上面、如果哈没有就先定位CAD图纸
解答网友：希望
黄金专家
在右边建模,右边有轴网,把左边的删除即可.

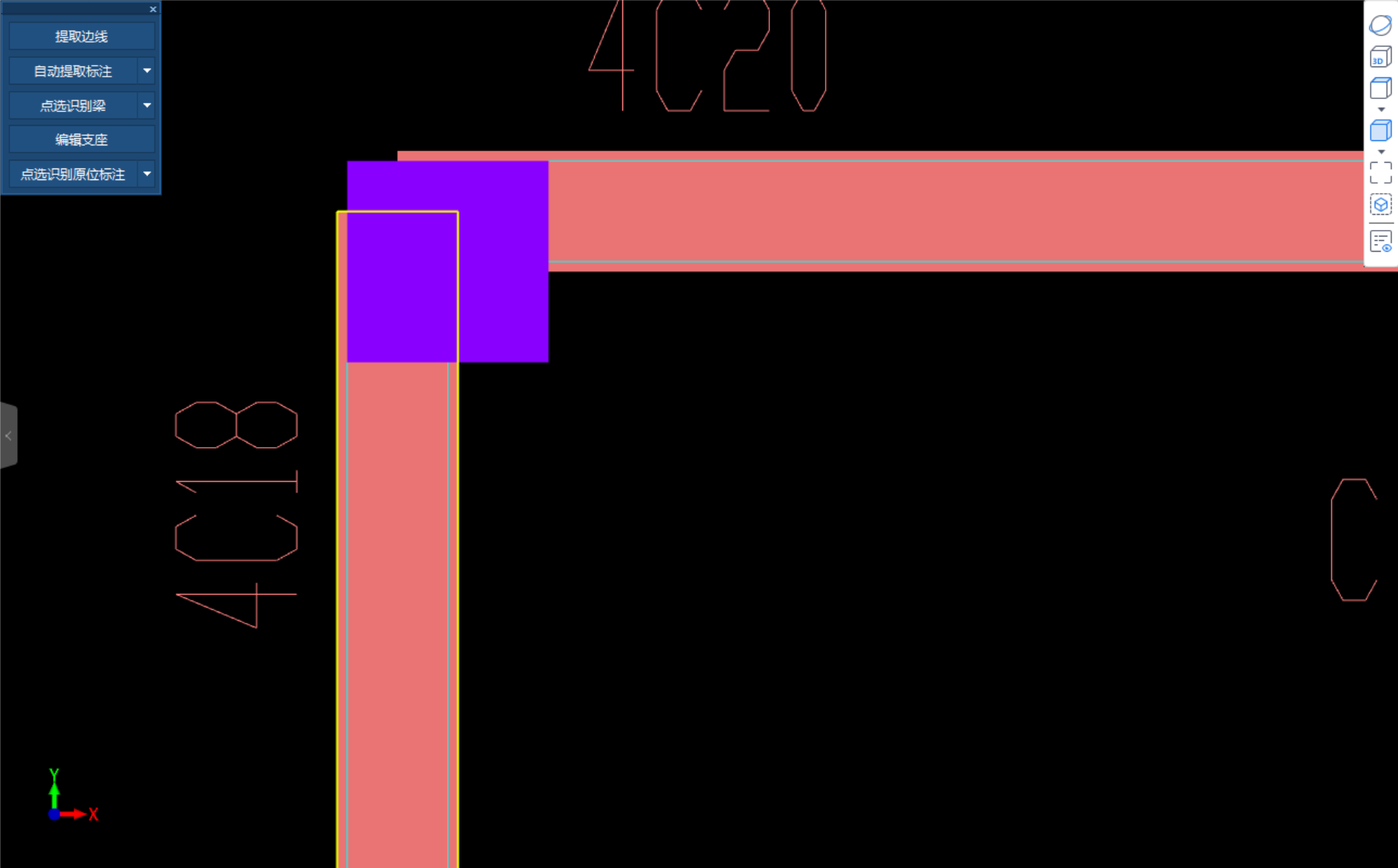

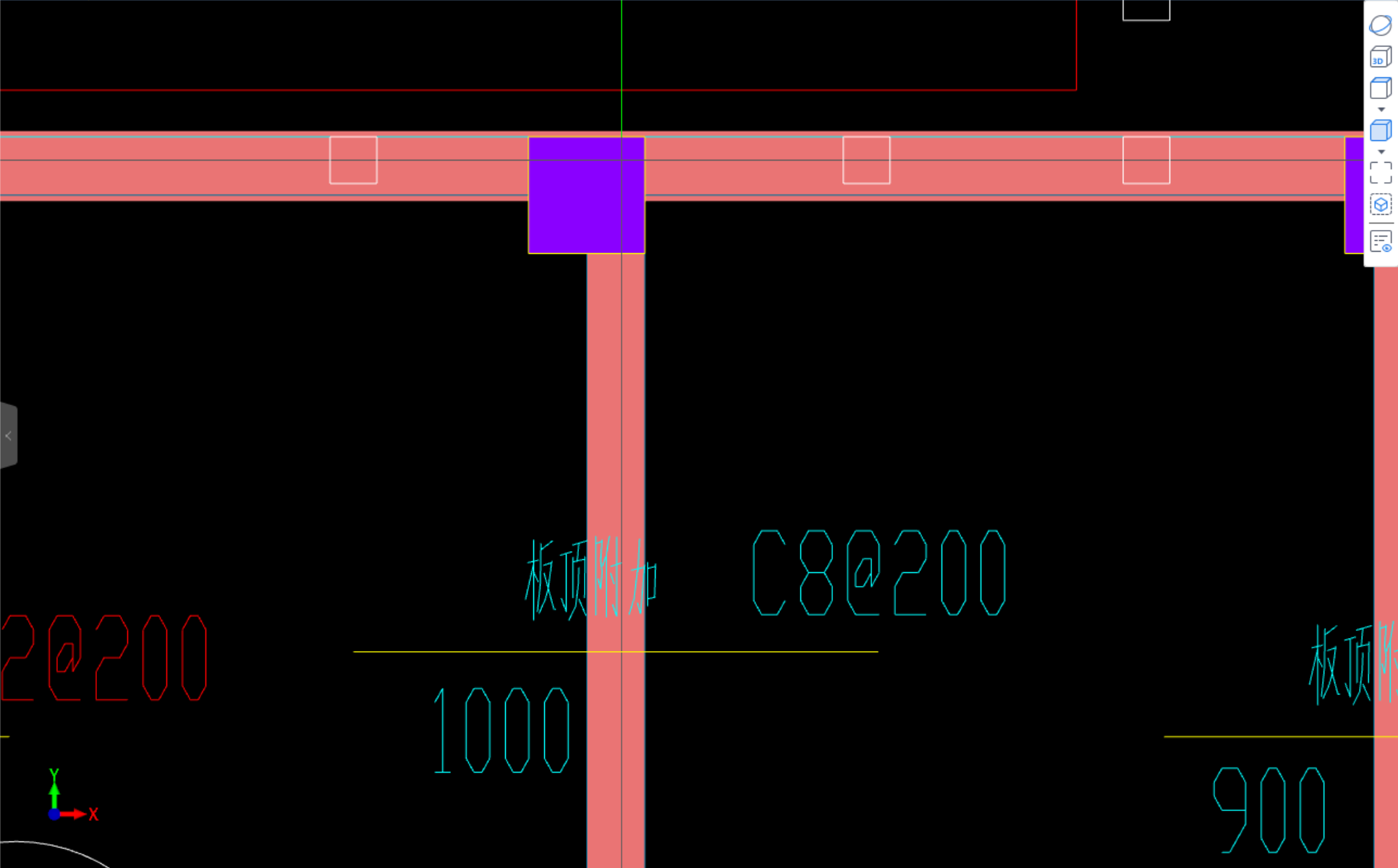

答疑：BIMMAKE里的CAD识图
提问网友：胖胖
提问日期：2025-03-01 10:58:08
BIMMAKE里的CAD识图，识别的梁总是比图纸边缘多出一部分，是为什么？怎么在CAD识图里手动更改梁尺寸？
2025-03-01 11:19:52 补充
有的地方是对的，应该不是比例问题吧
解答网友：星辰大海
黄金专家
核对图纸比例
解答网友：薛子庆
黄金专家
识别完梁原位标注在查看
答疑：数量统计时，图纸中有不是块，因此少了，这个怎么处理呀？要把他先转换成块吗？
提问网友：坐井观天
提问日期：2025-02-28 17:14:38
解答网友：甜瓜
黄金专家
先用分解CAD把块打散
CAD版 光伏储能一体化电站项目设计图打包(2025)
CAD版 光伏储能一体化电站项目设计图打包(2025)
答疑：图纸问题
提问网友：罗宇豪
提问日期：2025-02-25 22:26:02
图纸在广联达和cad以及cad快速看图中显示不全，t3转旧和用cad快速看图降版本也不行，请问老师们还有什么办法吗
解答网友：luck
白银专家
试试CAD看图王
解答网友：GXZ
铂金专家
T3转旧时，要对图层被锁定的解开，退出保存后，再导入到图形软件，如果还是无法正确识别，就要与客服沟通
答疑：图纸问题
提问网友：罗宇豪
提问日期：2025-02-25 22:17:36
图纸在广联达和cad以及cad快速看图中显示不全，t3转旧也不行，请问老师们还有什么办法吗
解答网友：星辰大海
黄金专家
降低CAD文件版本

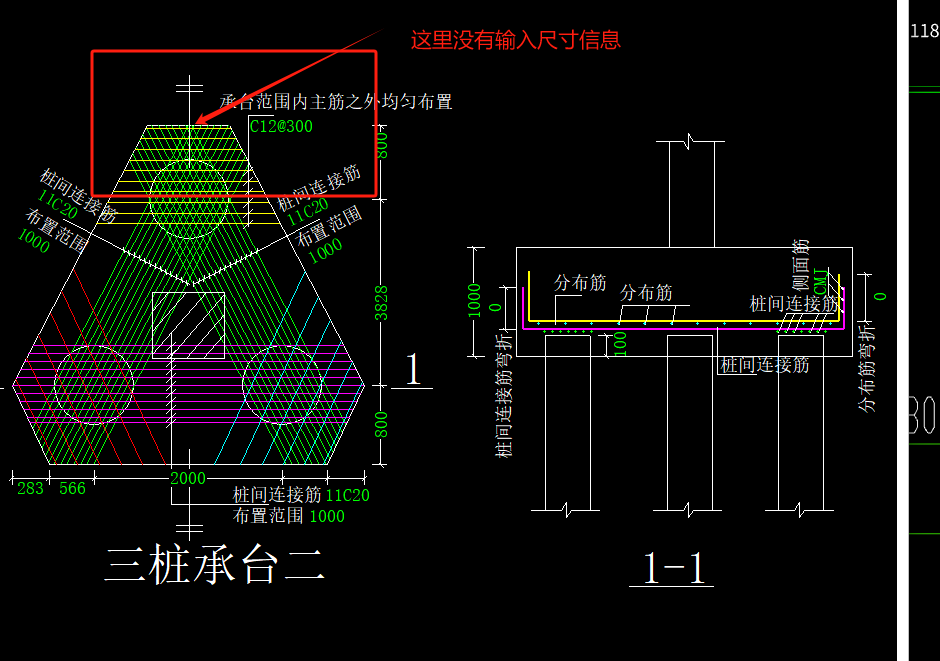

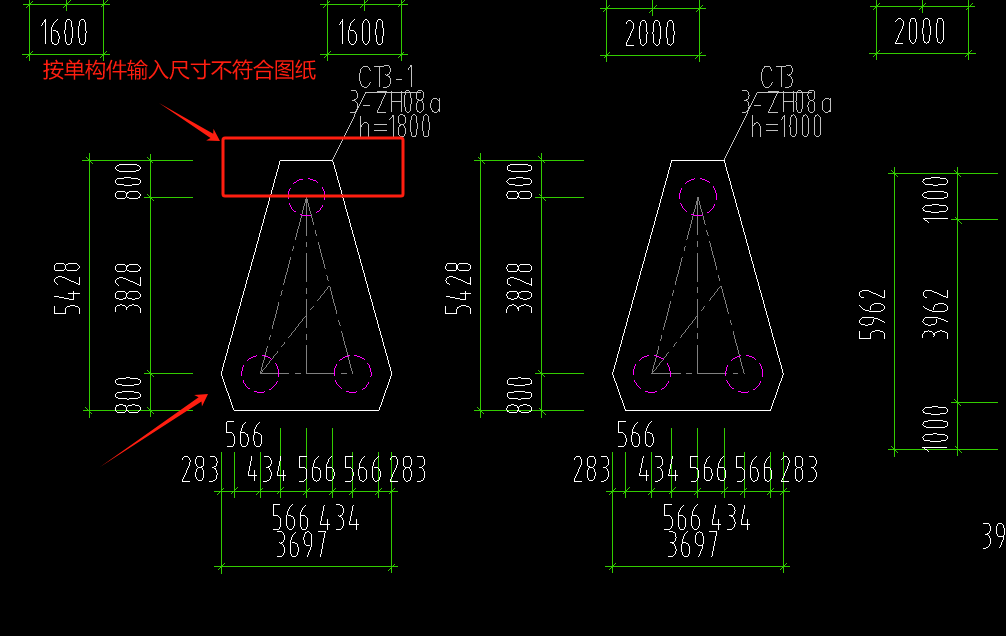

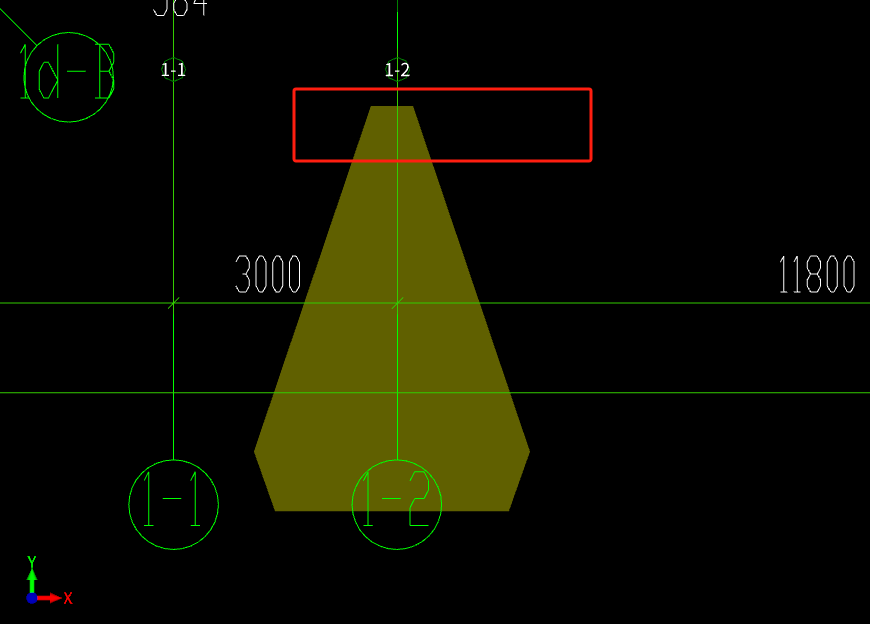

答疑：各位老师 桩承台在单构件输入信息，为什么会尺寸不符合啊
提问网友：17873479751
提问日期：2025-02-25 10:44:25
解答网友：欢乐心中飞雪
铂金专家
这样不是标准的三桩承台的
识别CAD计算吧
答疑：广联达账户在CAD快速看图有没有VIP权限
提问网友：冷枫
提问日期：2025-02-25 10:16:48
我是广联达客户 有广联达账号 可是用CAD快速看图是不能用VIP功能
解答网友：欢乐心中飞雪
铂金专家
CAD快速看图的VIP是要单独购买的
解答网友：抽筋放大样
不能，pdd几块钱一个
答疑：测量
提问网友：满满子
提问日期：2025-02-25 09:05:28
cad中这样斜着的咋拉尺寸啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊
还有这个是啥啊啊啊
解答网友：大家广联
钻石专家
把正交关闭，用 对齐 标注
解答网友：啊哟
黄金专家
取水口
