答疑：这个是筏板负筋嘛，用哪个钢筋绘制，范围怎选

提问网友：维尼熊
提问日期：2025-05-15 17:05:56

---

已采纳
解答网友：一杯红酒

黄金专家

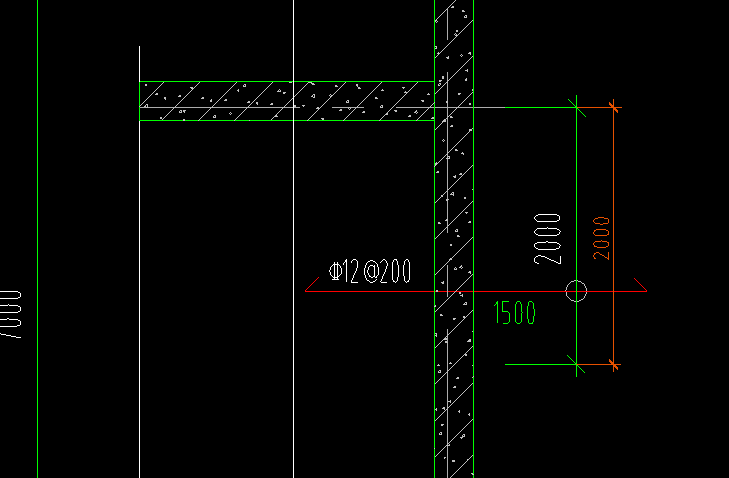

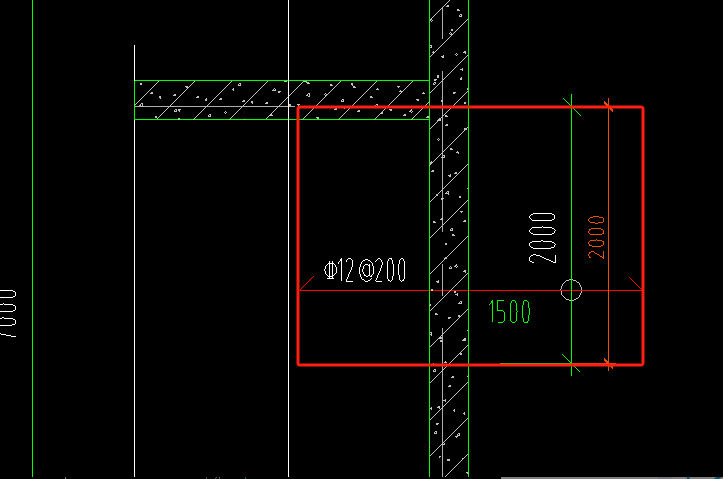

用筏板受力筋布置，自定义范围布置，范围见下图

解答网友：xagcc

钻石专家

是的

解答网友：天山雪豹

黄金专家

用筏板负筋定义绘制

解答网友：lunming

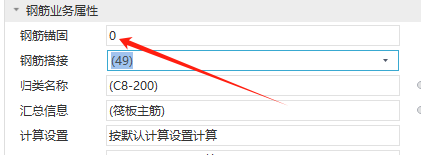

用筏板受力筋自定义范围布置时，锚固改为0，

解答网友：大圣

1. 定义筏板负筋c12-200

2. CAD测量左右长度  在属性框中输入相应的数据

3. 采用划线绘制 线的起点为2000标注的上方，终点为2000的下方
