请问设计图纸这样说明，清单工程量是否计算吊顶上200mm高抹灰面积？

解答网友：xagcc

钻石专家

按设计说明修改设置吧，默认的是计算吊顶上100mm

解答网友：J

用cad打开看一下空缺部分的文字，设计图纸这样说明，可以计算上，图纸上的信息也可以作为依据

提问网友：初学者
提问日期：2025-04-17 09:44:18

解答网友：石姐

铂金专家

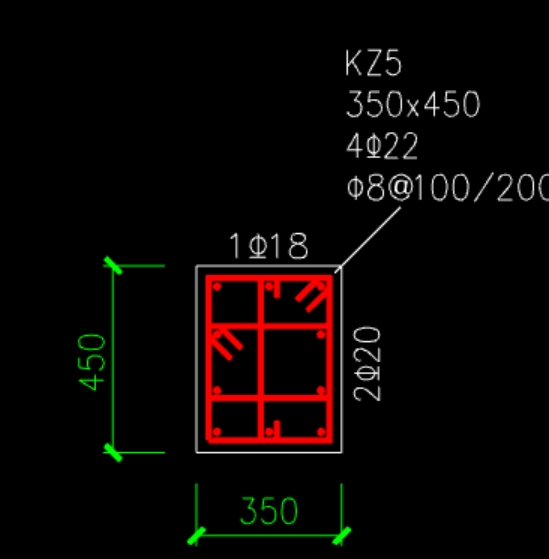

异形柱

截面编辑

自己画

可以截取CAD图

提问网友：l
提问日期：2025-04-17 09:08:38

解答网友：老牛

白银专家

CAD计算更快

解答网友：奔跑吧！建筑人！

黄金专家

把门窗按照相同尺寸分类，然后计算滴水线

提问网友：李成林
提问日期：2025-04-16 20:42:40

请问一下，各位大神，pdf版本的电气图纸导入后，在管线提取的时候，不知道为何有些管线可以识别提取，有些管线无法识别，鼠标光标不变形，怎么回事啊？

解答网友：将军峰

铂金专家

应该是电子图和软件 不匹配，先转换一份 较低版本的电子图 再试试呢 ，

解答网友：欢乐心中飞雪

钻石专家

PDF版本的图纸只有一个图层，所以软件不能提取识别的

即便是转为CAD版本也是一样不能识别

只能是和设计索要原CAD设计图纸才可以识别

提问网友：ㅤ
提问日期：2025-04-16 16:42:38

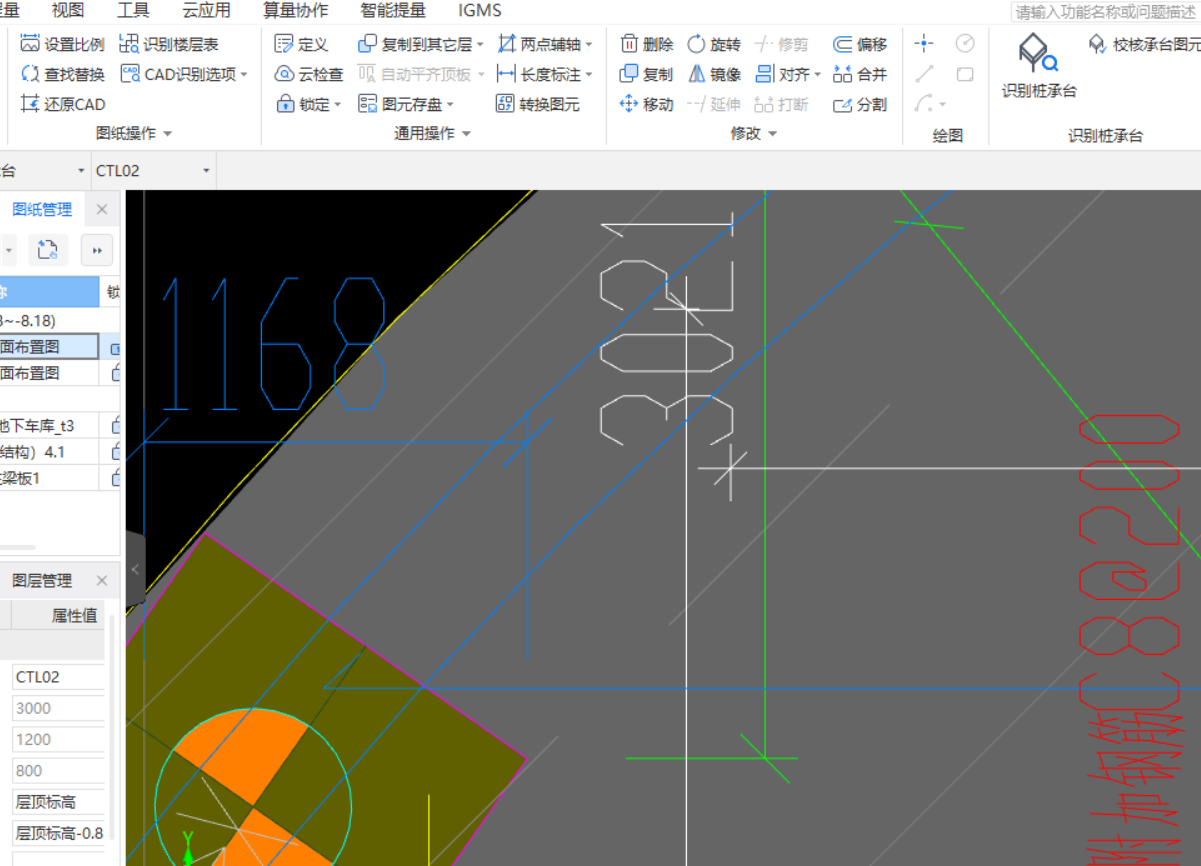

解答网友：钢筋撑起半边天

钻石专家

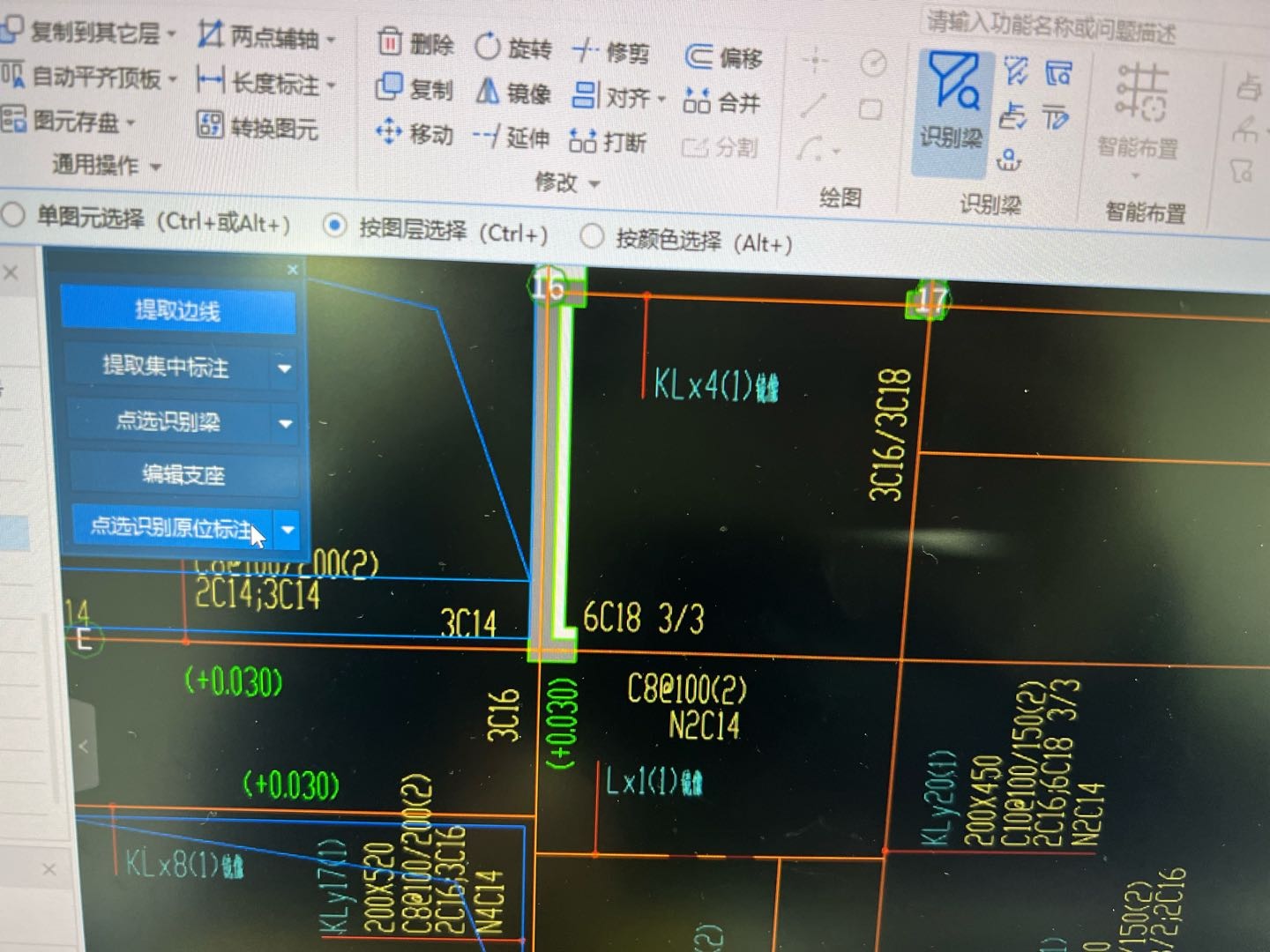

原位标注里去调整距左边的距离

解答网友：陈工

钻石专家

如果是CAD图中没有轴线。可CAD图中加轴线的。如果广联达中没有轴线，可以自己添加轴线的。

提问网友：嗯哼
提问日期：2025-04-16 10:28:45

解答网友：烁楠科技

钻石专家

可以设置好比例了直接用CAD拉一下

解答网友：七月

白银专家

建议找下管的信息，壁厚

提问网友：王唯唯
提问日期：2025-04-16 10:14:40

解答网友：老牛

白银专家

在CAD里打开看一下，试下替换一下文字；或用天正转换一下版本试下

之前看过这种显示还是因为CAD导出其它非DWG文件格式所致的

解答网友：Ruin

白银专家

转T3格式，不行转完T3分解图块在试试

提问网友：淡定情绪
提问日期：2025-04-16 09:57:44

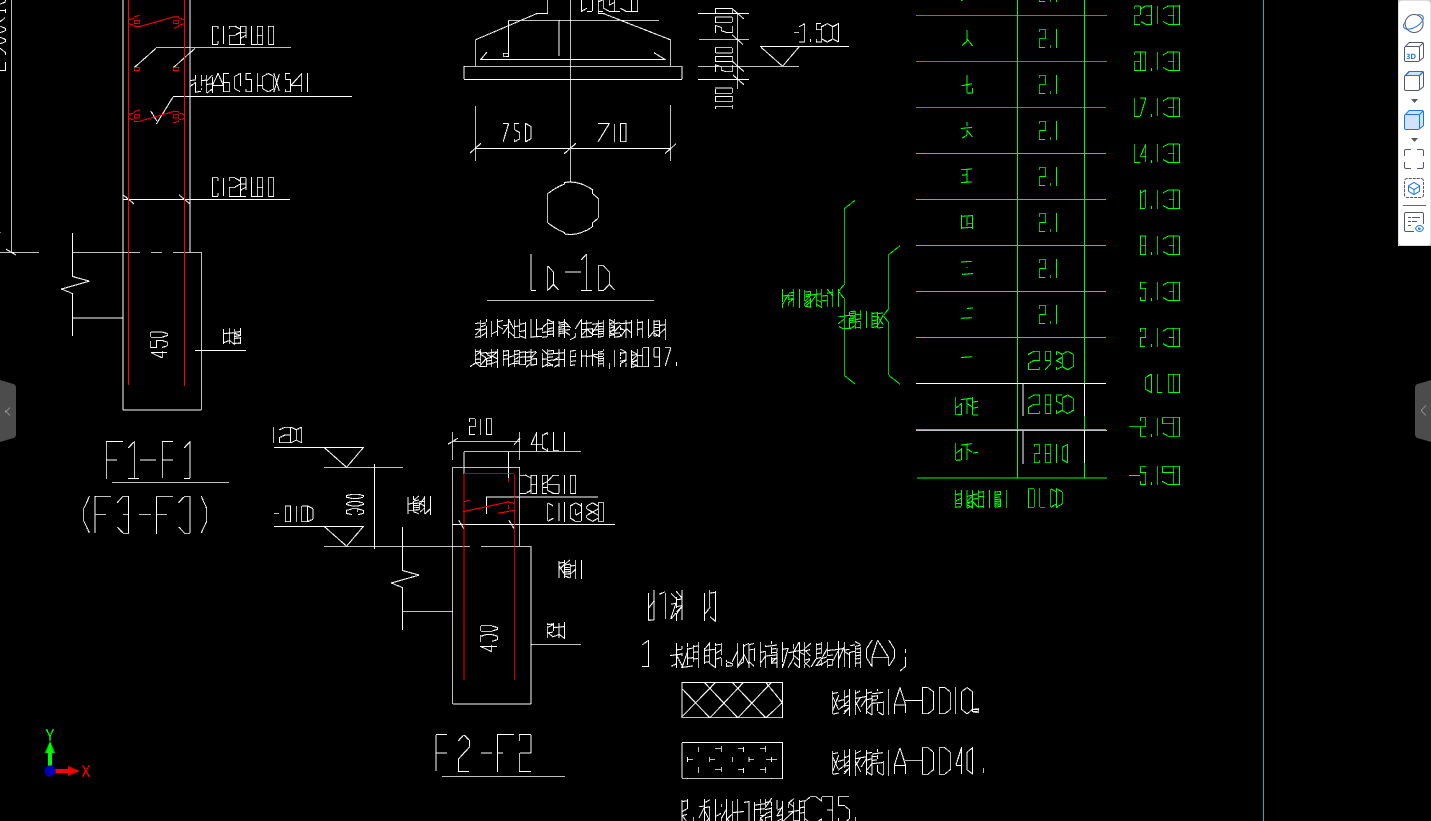

这个l是什么钢筋

解答网友：alen

用Autocad打开看看，CAD快速看图可能没有这个字体

解答网友：nh

钻石专家

提问网友：李李
提问日期：2025-04-16 09:39:36

解答网友：00

解答网友：老牛

白银专家

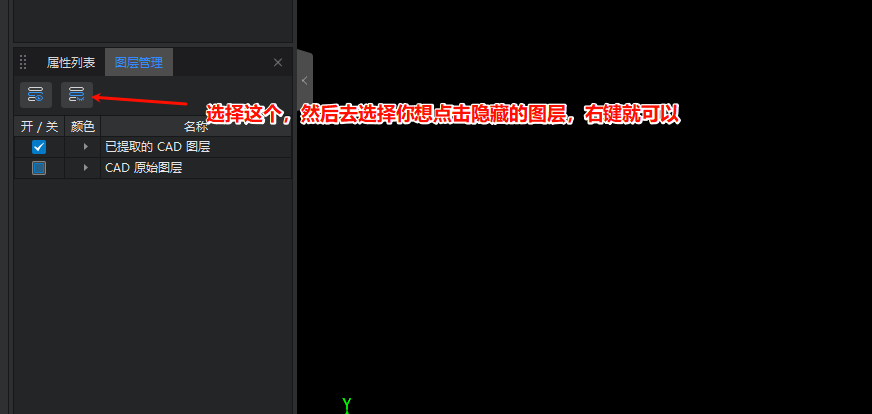

CAD中关闭相应图层，再导入广联达

如整体关闭如上

解答网友：alen

提问网友：广联达
提问日期：2025-04-16 09:27:49

2025-04-16 09:29:22 补充

这个咋看不清

解答网友：星辰大海

铂金专家

导出PDF格式

解答网友：老牛

白银专家

导出PDF

解答网友：xz0799

黄金专家

你是想导入PDF的图？

提问网友：晨曦2357
提问日期：2025-04-16 00:45:12

这部分是坡屋面部分，这个部分是用可以异型挑檐绘制的吧？上面那个梁是要单独拿出来画的吧？异型挑檐钢筋部分如何绘制呢？我用截面编辑绘制钢筋直线绘制感觉绘制不到位，在其他钢筋那编辑钢筋计算出来也不确定它是否在其位置上（如图），只有个计算结果而已，看不到计算式，也求大神赐教

解答网友：星辰大海

铂金专家

自定义节点，

01 自定义节点生成截面软件操作详解

一、框选图纸

1、首先需要将CAD图纸导入到GTJ中。

2、新建自定义节点构件，使用框选图纸功能。

3、框选图纸后可以设置图纸比例、移动图纸、旋转图纸、删除图纸。

二、识别轮廓

软件提供了四种方式识别自定义节点轮廓，分别为单图元选择、按图层选择、按颜色选择、智能识别。如果选择了智能识别，选择轮廓边线后，软件会通过智能算法推荐可识别到的最优封闭区域。

三、绘制轮廓

1、可以按照正交、XY或转角的方式绘制轮廓线。可连续选择点确定轮廓边线，右键结束，过程中会对即将生成的封闭区域进行预渲染。

2、识别或绘制完轮廓后可删除轮廓。

四、生成截面

点击生成截面按照当前轮廓线生成截面，不允许截面间有重叠，因此新增封闭区域会自动和已有截面进行合并。当发现截面不正确时，点击删除截面，删除已生成截面，如果是单连通的，则直接删除，如果是多连通的，选择截面后，左键按下即删除。

02 自定义节点绘制钢筋软件操作详解

一、识别钢筋

在有图纸的前提下，帮助用户快速完成钢筋的创建。可按照多种方式识别点筋、线筋以及标注和引线。若没有图纸或识别后需要修改可直接进入绘制钢筋。

识别钢筋流程：

第一步，左键点击选择CAD图纸中的点筋和线筋，右键确认。

第二步，左键点击选择CAD图纸中的钢筋标注（引线也一起选中效果更佳），右键确认。

识别完成后会弹出识别结果检查窗体，方便用户查改识别结果，双击识别结果可将对应钢筋高亮并居中显示。

提问网友：627828396@qq.com
提问日期：2025-04-15 16:10:37

谁有2013/2014CAD版本安装包，麻烦发到我邮箱 627828396@qq.com

解答网友：大家广联

钻石专家

查收

提问网友：627828396@qq.com
提问日期：2025-04-15 15:56:46

谁有2013CAD以上版本安装包，麻烦发我邮箱，谢谢   627828396@qq.com

解答网友：星辰大海

铂金专家

查收

解答网友：大家广联

钻石专家

查收

提问网友：十一
提问日期：2025-04-15 08:27:24

解答网友：暮晨

淘宝上有按天卖的  可以去看看

解答网友：老牛

白银专家

CAD插件大部分可以实现

提问网友：玖玖
提问日期：2025-04-15 12:19:56

安装算量为什么手动分割没有反应，自动分割显示失败，建议手动

解答网友：星辰大海

铂金专家

复杂图纸，手动分割，设置定位

解答网友：阿杰

用分解CAD先分解，手动分割的时候注意看是否显示全部勾选了

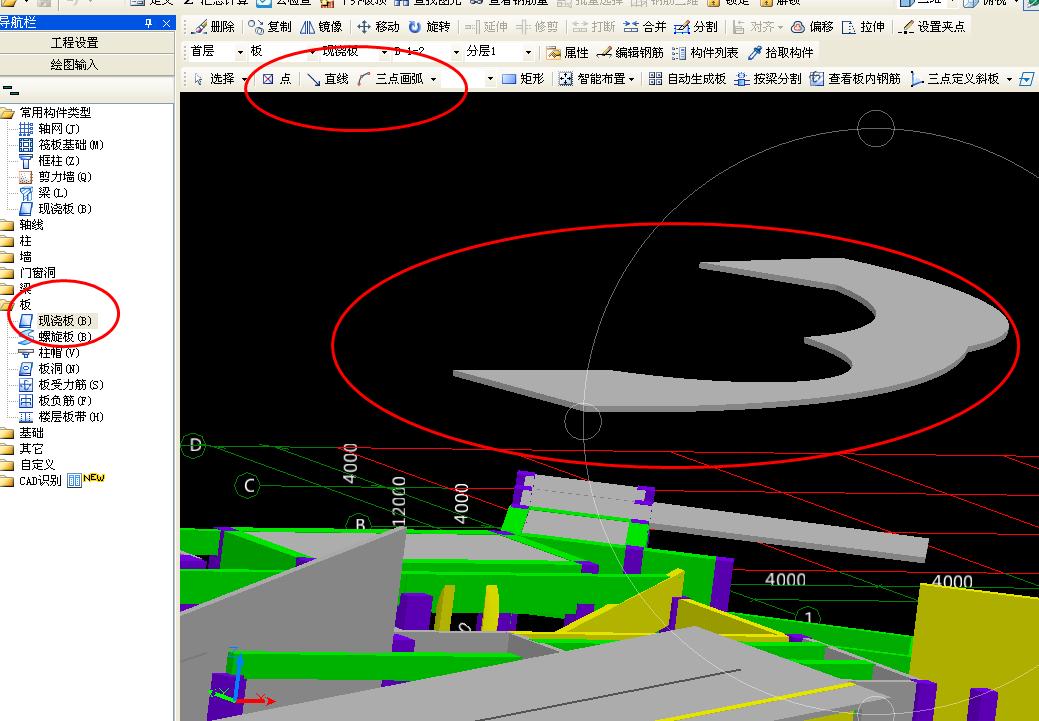

提问网友：Wsiqi
提问日期：2025-04-12 09:06:48

2025-04-12 09:11:22 补充

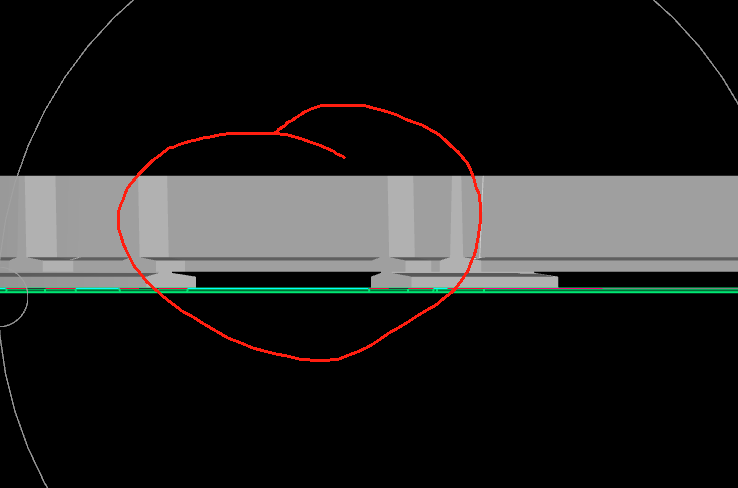

这是一个侧面图

解答网友：GXZ

钻石专家

表格中去编辑

解答网友：李凯

白银专家

用地面或者自定义面

解答网友：陈工

钻石专家

CAD软件，测面积。

光伏发电站场内及并网安全技术白皮书,pdf
光伏支架设计计算内容与建模技巧详,pdf
光伏支架设计通用规范、荷载规范、钢标解读,pdf
光伏支架设计 钢标、冷弯规范解读.pdf
光伏支架荷载类型与计算方法,pdf
单立柱固定支架设计与计算分析,pdf
CAD版 光伏支架标准节点图汇总图.rar
支架结构方案设计原则,pdf

电网侧典型故障
高比例新能源渗透率下，高比例电力电子设备控制和对电网支撑能力不足，不仅影响电力系统的稳定性，同样带来很多电气设备损坏和电气安全问题;多地曾经出现过逆变器硬件设计能力不足、逆变器高低穿或谐波控制不足，导致设备故障或引发上层系统保护等问题。
电网高电压穿越故障引发设备安全问题
当电网发生高电压穿越故障时，电网电压的升高会导致逆变器交流侧电压的抬升，一般最高会到1.3倍的额定电压对于直流转交流的一级电路，在没有第二级直流转直流的稳压电路作用时，当电网交流电压升高，直流侧电压也会随之升高，从而偏离组件的最大功率点，使得输出功率下降，影响稳定运行;直流侧电压若不抬升，则会出现交流电压高于直流电压，可能会产生反灌等风险。
电网低电压穿越故障引发设备安全问题
2020年东北地区某电站，就出现过弱电网下部分逆变器低电压穿越失败，导致设备损坏的事故。事故起源于电网发生的相间短路故障，导致 AB相电压发生畸变，场站内的逆变器低电压故障穿越失败发生停机，同时因其自身的控制原因,发生逆功率导致设备发生损坏。电站40个子阵中约35个子阵发生类似问题,导致了为期两周的停机事故损失发电量约 3%。
电网正常
电站运行正常
旧问短路引起
低电压穿越
学变器故障穿越
失败停机
外网短路故門

低电压穿越故障波形
低 SCR 下谐波控制差引发的设备安全问题
国内出现多例谐波大导致线路跳闸/设备损坏等故障问题，特别是分布式电站项目，由于本地负载多，谐波问题更加突出;

提问网友：chengchenfang
提问日期：2025-04-10 21:09:42

需要PDF图纸转CAD图纸的软件，感谢

邮箱：329593709@qq.com  谢谢

解答网友：欢乐心中飞雪

钻石专家

查收

CAD快速看图和WPS软件的会员都有这个功能的

提问网友：胖肖卢克肖
提问日期：2025-04-10 10:10:55

老师 这个CAD看图王比例是多少

解答网友：ㅤㅤ

默认是mm级别

解答网友：这不会那不会反正不会

专家

这个看不出来    你自己选一个图示尺寸 然后点击右上角设置比例

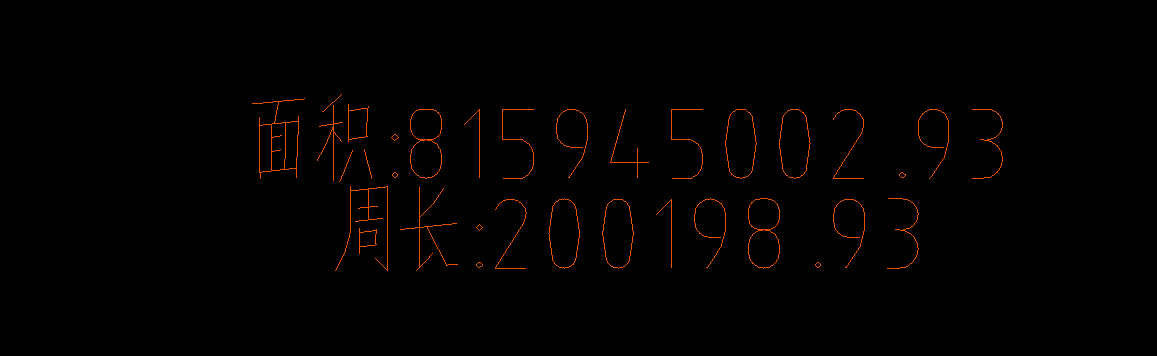

图示 面积为815.945平米  周长 200.198m

解答网友：星辰大海

铂金专家

单位：mm，比例1:1

解答网友：anz

黄金专家

这是什么？

提问网友：李李
提问日期：2025-04-10 09:23:40

解答网友：陈工

钻石专家

关闭CAD图层。

提问网友：GRO001
提问日期：2025-04-10 09:09:31

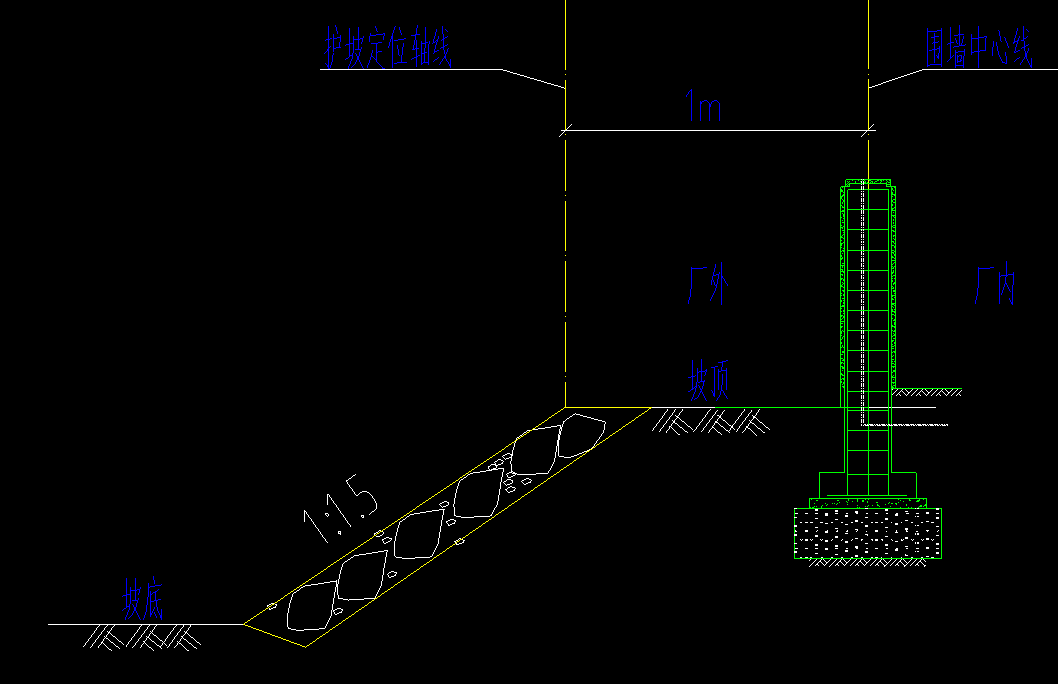

这个虚线是不是防水涂料

解答网友：追梦

黄金专家

如果是CAD图的话，查看下图层归属的名称；

解答网友：星辰大海

铂金专家

不是

解答网友：老牛

白银专家

可能是外部抹灰；其实看这个意义不太大，具体结合作法表

解答网友：竹风

黄金专家

防水涂料不绘制

解答网友：七月

白银专家

不见得，建议问设计

解答网友：大家广联

钻石专家

是的，腻子涂料之类面层

解答网友：nh

钻石专家

这样看不出的，查看做法说明看看

解答网友：xagcc

钻石专家

这是啥构件呢，描述一下

解答网友：这不会那不会反正不会

专家

主题要看做法表

提问网友：哦耶
提问日期：2025-04-09 09:22:15

解答网友：一杯红酒

黄金专家

CAD图纸是在楼层的层底标高处

提问网友：fattygirlwannafattyfoodworkmoremorem
提问日期：2025-04-07 19:48:54

求助各位大神大佬帅哥美女女神男神:

         广联达性能分析平台的cad建模建好导出，老是显示“楼层边界线数据错误，请检查是否有缺失房间”，可是我每次生成房间的时候每个房间都有，三维也都显示，导出就是不行，求助求助！！！

已采纳
解答网友：陈工

钻石专家

重新安装一次软件，看一看。

提问网友：.
提问日期：2025-04-06 10:13:57

已采纳

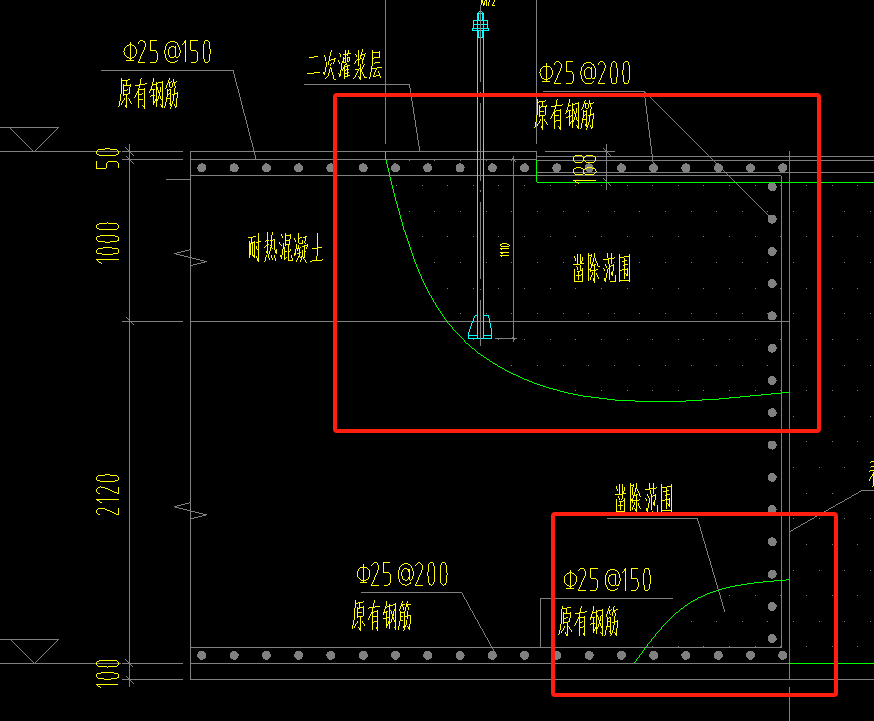

解答网友：轻舟淡月

铂金专家

你在CAD上圈出这个断面面积，然后乘总长度就可以了

提问网友：豆粉9
提问日期：2025-04-05 11:15:41

导出的cad排布图为什么钢筋显示？号

解答网友：雪莲

铂金专家

可以转换钢筋符号

提问网友：玛卡巴卡
提问日期：2025-04-03 10:51:50

解答网友：蓝天

黄金专家

钢筋符号显示异常。

解答网友：程楷

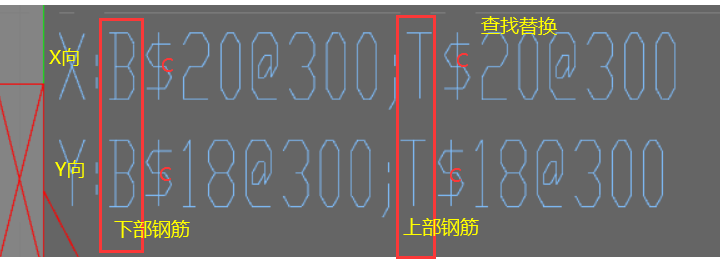

1、双层双向的钢筋

B代表下，T代表上，然后对照X Y向布置即可

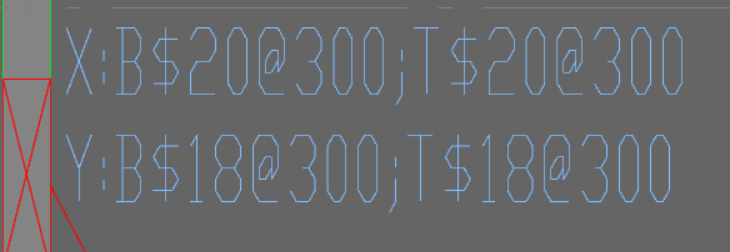

2、美元符号是识别错误，可根据总说明确定钢筋等级，然后再软件中选择“查找替换”，不然不好识别

希望能帮到你

解答网友：Ruin

白银专家

显示问题，没有这种型号的，需要去CAD里面看下

解答网友：星辰大海

铂金专家

乱码，一般三级钢，c18

解答网友：TANG2GE

双层双向的钢筋

B代表下，T代表上，然后对照X Y向布置即可

钢筋符号错误  ，看一下说明  统一替换

提问网友：未来式
提问日期：2025-04-03 09:01:20

已采纳
解答网友：Dracarys

专家

还原cad

提问网友：朱先生
提问日期：2025-04-03 07:37:34

有没有CAD安装包，直接安装的，不用序列号的2632961597@qq.com

解答网友：大家广联

钻石专家

都得用，不用安不上

提问网友：周雯
提问日期：2025-04-03 01:33:39

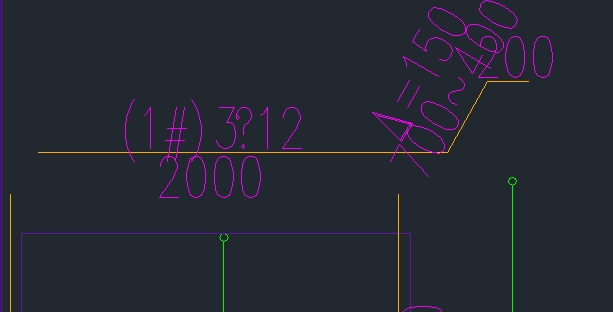

1AL1这串文字无法选中，调整了CAD识别的距离也还是没有办法识别

解答网友：大家广联

钻石专家

打4000166166让他们远程下或新建一个画上

解答网友：将军峰

铂金专家

GQI配电箱标注识别不了 就直接手动绘制吧 ，，

解答网友：独行者

铂金专家

标注太远了，输入名称。

提问网友：执金吾
提问日期：2025-04-02 19:48:01

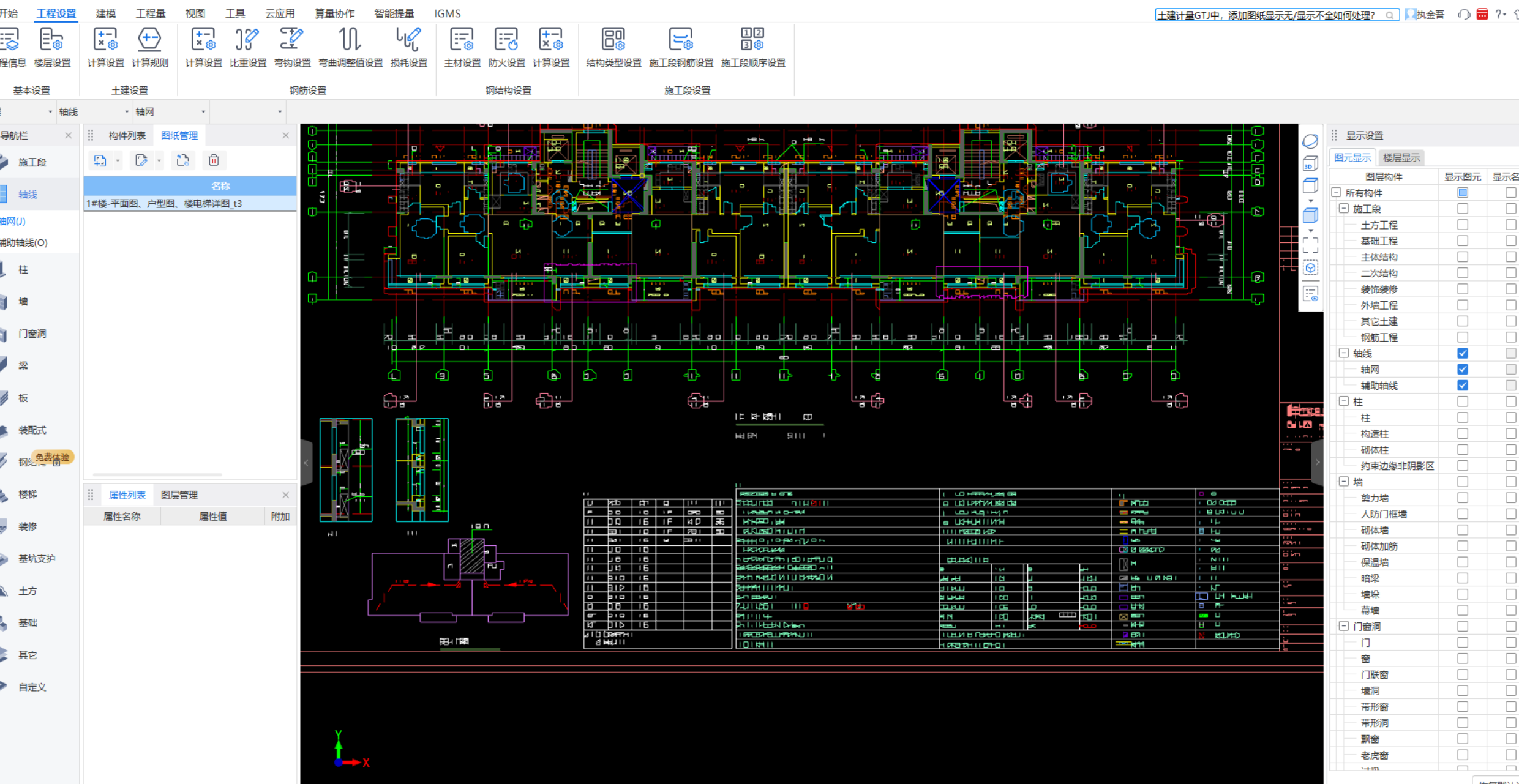

2025-04-02 19:49:11 补充

图纸原来好像就是T3版本

解答网友：大家广联

钻石专家

得让设计导出最低版

解答网友：陈工

钻石专家

是CAD图，不兼容，造成显示出错的。

提问网友：老硬币
提问日期：2025-04-02 13:31:45

已采纳
解答网友：陈

白银专家

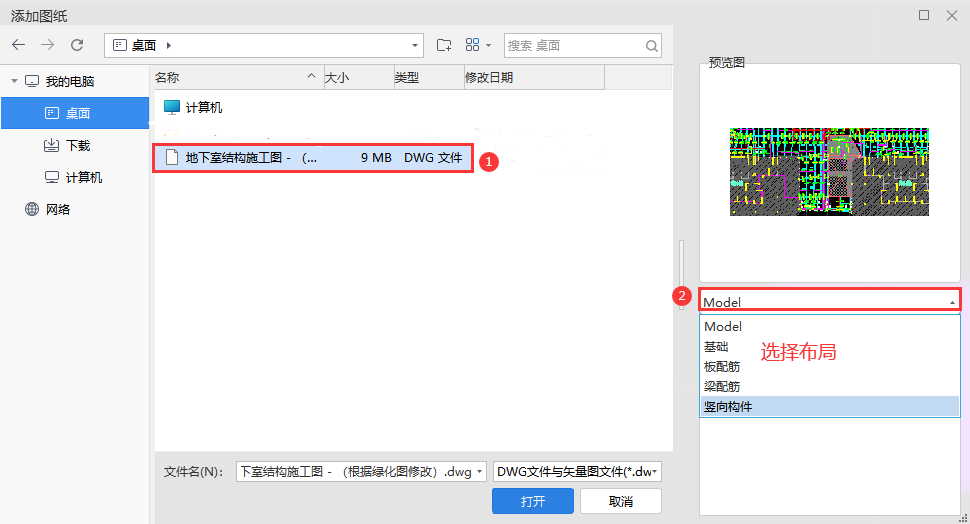

导入的时候选择

解答网友：星辰大海

铂金专家

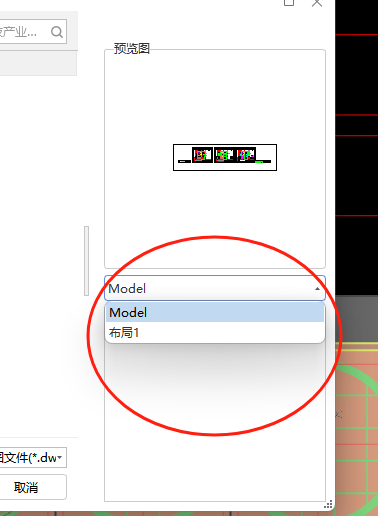

导入图纸，选择布局

提问网友：纯白
提问日期：2025-04-02 12:16:40

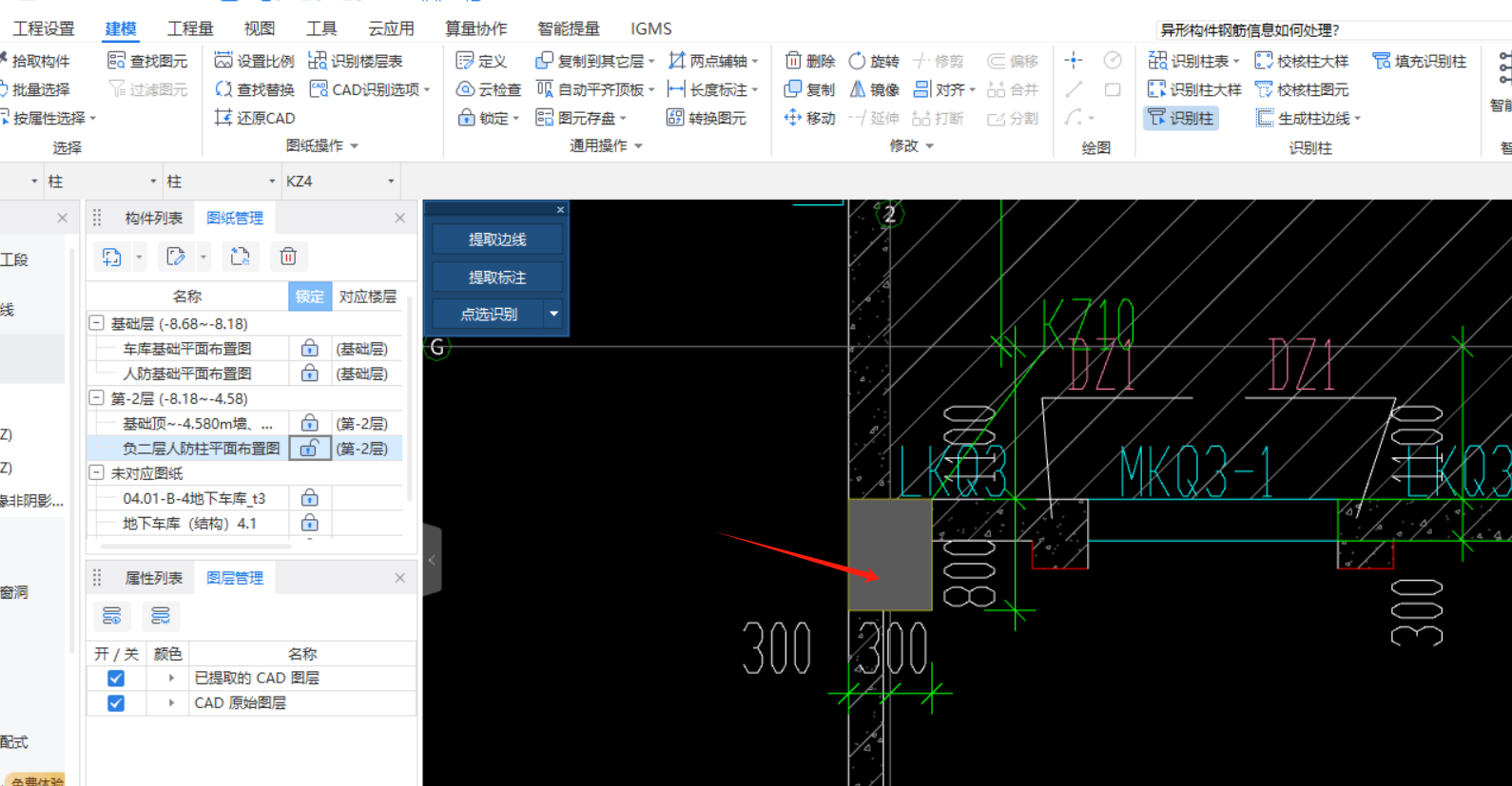

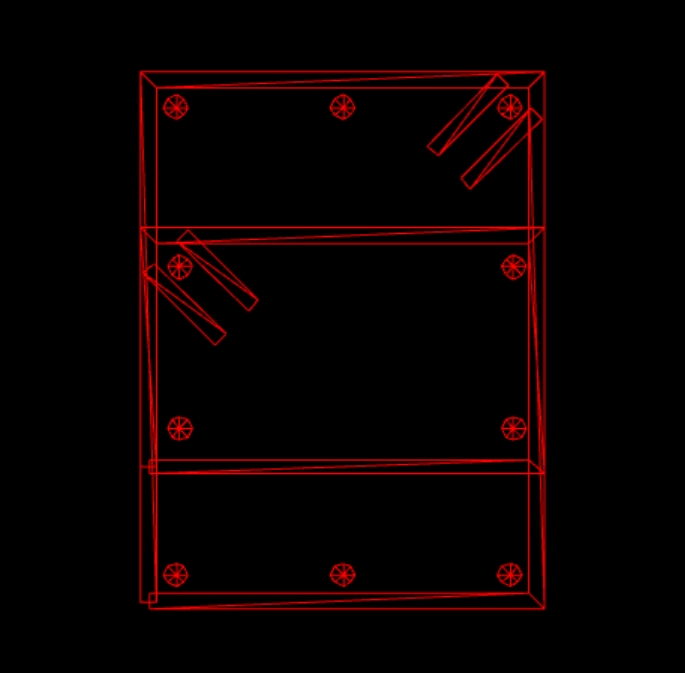

没有标注的是在软件中使用还原cad功能后显示的，这样能不能使用识别柱大样。
