提问网友：wuyi
提问日期：2025-02-11 22:48:33

已采纳
解答网友：GXZ

铂金专家

是被CAD草图的灰色填充色覆盖了

提问网友：CAD会员好贵
提问日期：2025-02-07 20:10:22

2025-02-07 20:24:23 补充

用什么去加这个钢筋呢

已采纳
解答网友：GXZ

铂金专家

用板受力筋定义，在属性的类型中下拉选择温度筋布置

提问网友：CAD会员好贵
提问日期：2025-02-07 17:03:34

已采纳
解答网友：清风拂面

黄金专家

41单边是负筋总长度，40中间支座改为是

提问网友：CAD会员好贵
提问日期：2025-02-07 15:28:16

请问如果有电梯门，剪力墙需要布置墙洞吗

已采纳
解答网友：将军峰

黄金专家

需要布置 ，

解答网友：大家广联

钻石专家

门洞处没有剪力墙

解答网友：闲人736963875

一般电梯门洞处剪力墙只到门洞边，门洞口处上方连梁，连梁下方是砌块墙，然后布置门洞口尺寸就可以了

提问网友：CAD会员好贵
提问日期：2025-02-07 11:35:12

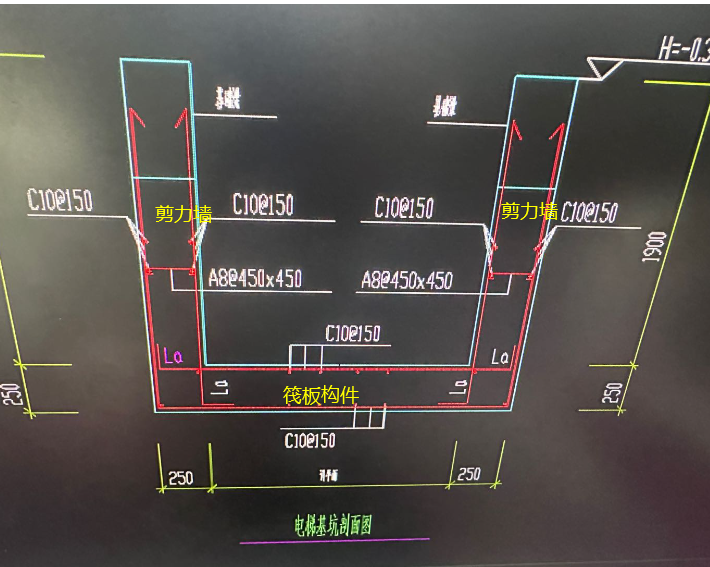

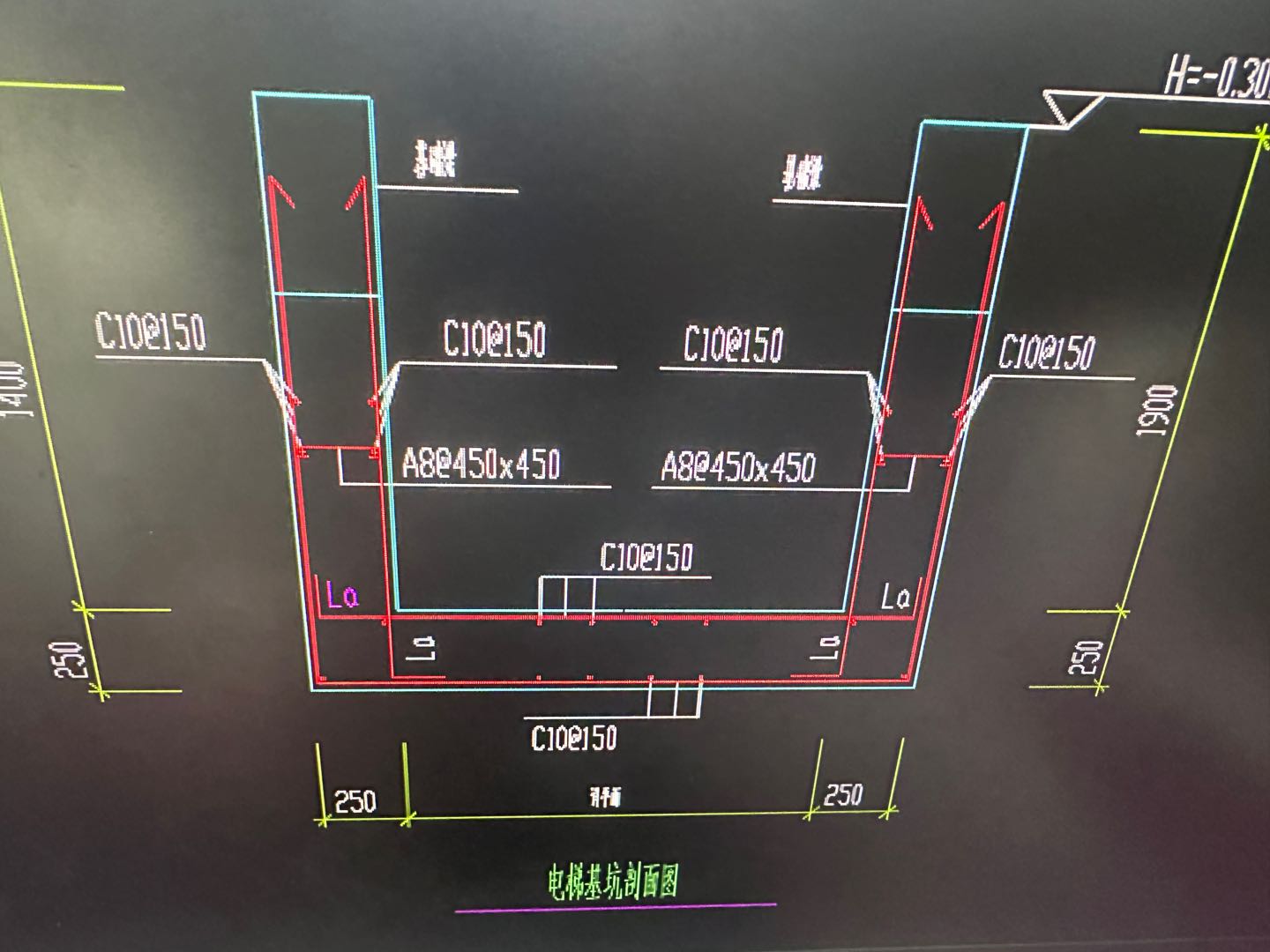

底板用什么绘制合适；或者用自定义节点整体绘制是否合理

已采纳
解答网友：星辰大海

黄金专家

解答网友：希望

黄金专家

电梯基坑的底板用筏板定义，侧壁用剪力墙定义并画图。

解答网友：泡泡

专家

感觉自定义节点画设置有点麻烦，不如用底板和剪力墙分别绘制省事

提问网友：NBB丿
提问日期：2025-02-07 09:08:47

CAD快速看图 免费版 472263827@QQ.COM  谢谢老师

解答网友：大家广联

钻石专家

查收有的

提问网友：15045069067
提问日期：2025-02-06 22:03:17

为啥在CAD快速看图里是有轴线的，导进广联达的安装算量软件就没有轴线了

解答网友：星辰大海

黄金专家

转T3格式，导入安装算量软件

解答网友：大家广联

钻石专家

用天正软件把CAD图转换成T3图纸，再导入软件

解答网友：将军峰

黄金专家

需要先把cad图 转旧之后 再导入软件 试试 ，，

提问网友：继
提问日期：2025-02-06 21:42:14

解答网友：大家广联

钻石专家

选中要分解的CAD图，点击分解

解答网友：将军峰

黄金专家

软件中 有 分解cad 的按钮 点一下 试试，，

提问网友：继
提问日期：2025-02-06 21:50:19

解答网友：星辰大海

黄金专家

解答网友：将军峰

黄金专家

软件中 有 分解cad 的按钮 点一下 ，，

提问网友：浮生
提问日期：2025-02-06 20:24:30

解答网友：星辰大海

黄金专家

单回路识别

解答网友：舒

黄金专家

用CAD再画两根线

解答网友：将军峰

黄金专家

这里只有一条线路，但是有三条回路需要 补画两条线 ，

提问网友：一点点
提问日期：2025-02-05 22:22:00

解答网友：欢乐心中飞雪

铂金专家

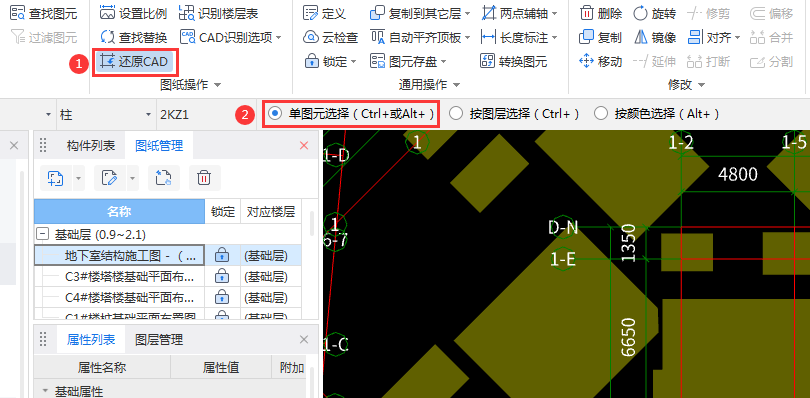

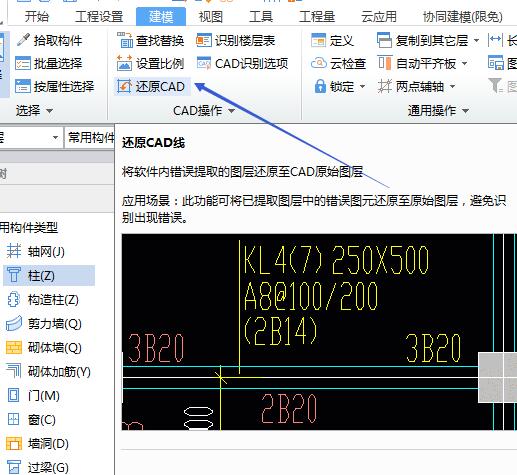

可以还原CAD图元处理一下

解答网友：星辰大海

黄金专家

解答网友：zhangy

钻石专家

大样中识别的图元删除。

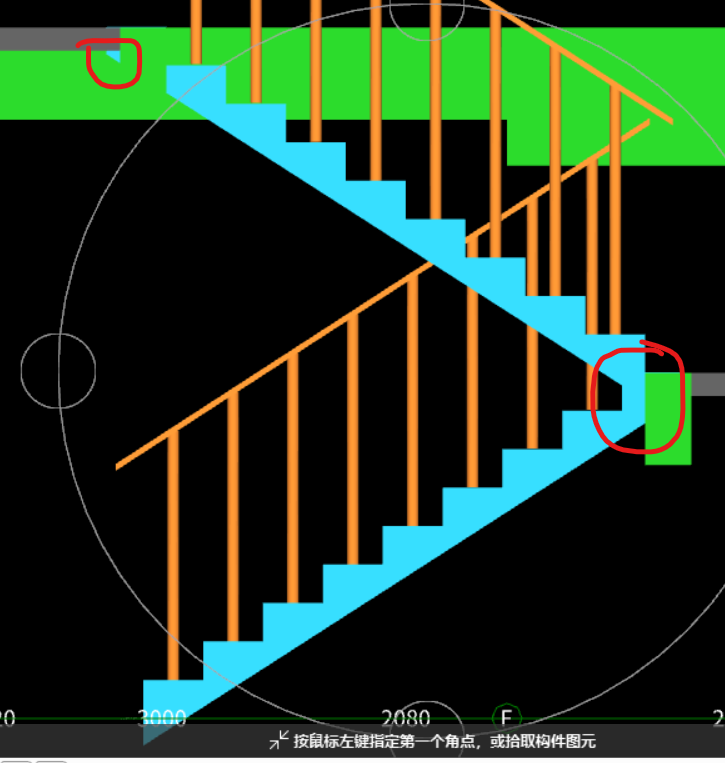

提问网友：赵肖彤

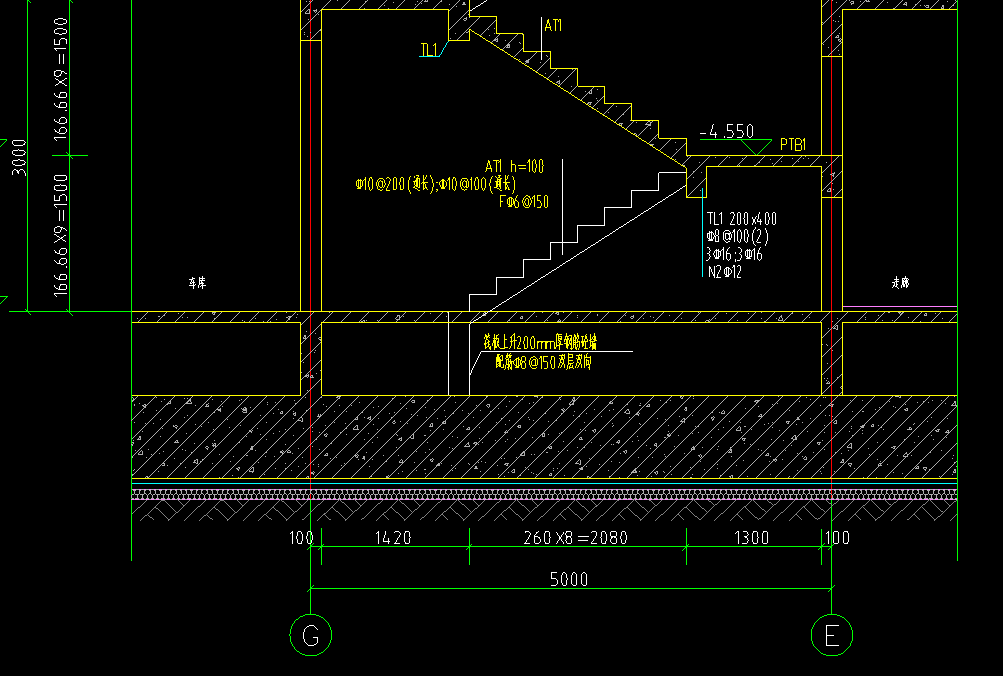

提问日期：2025-01-27 12:54:50

解答网友：GXZ

铂金专家

这是目前软件存在的小瑕疵

解答网友：大家广联

钻石专家

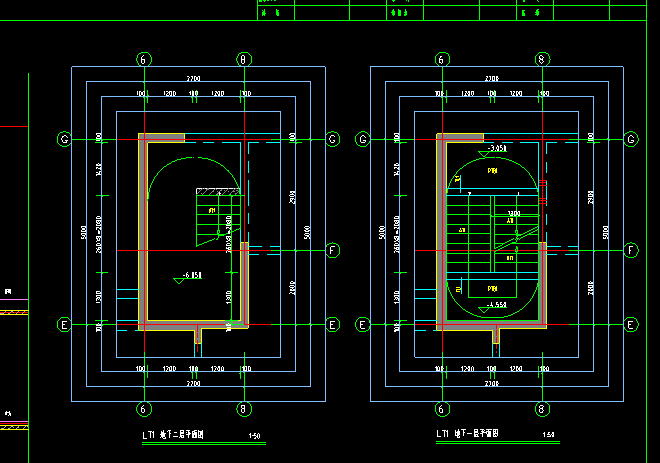

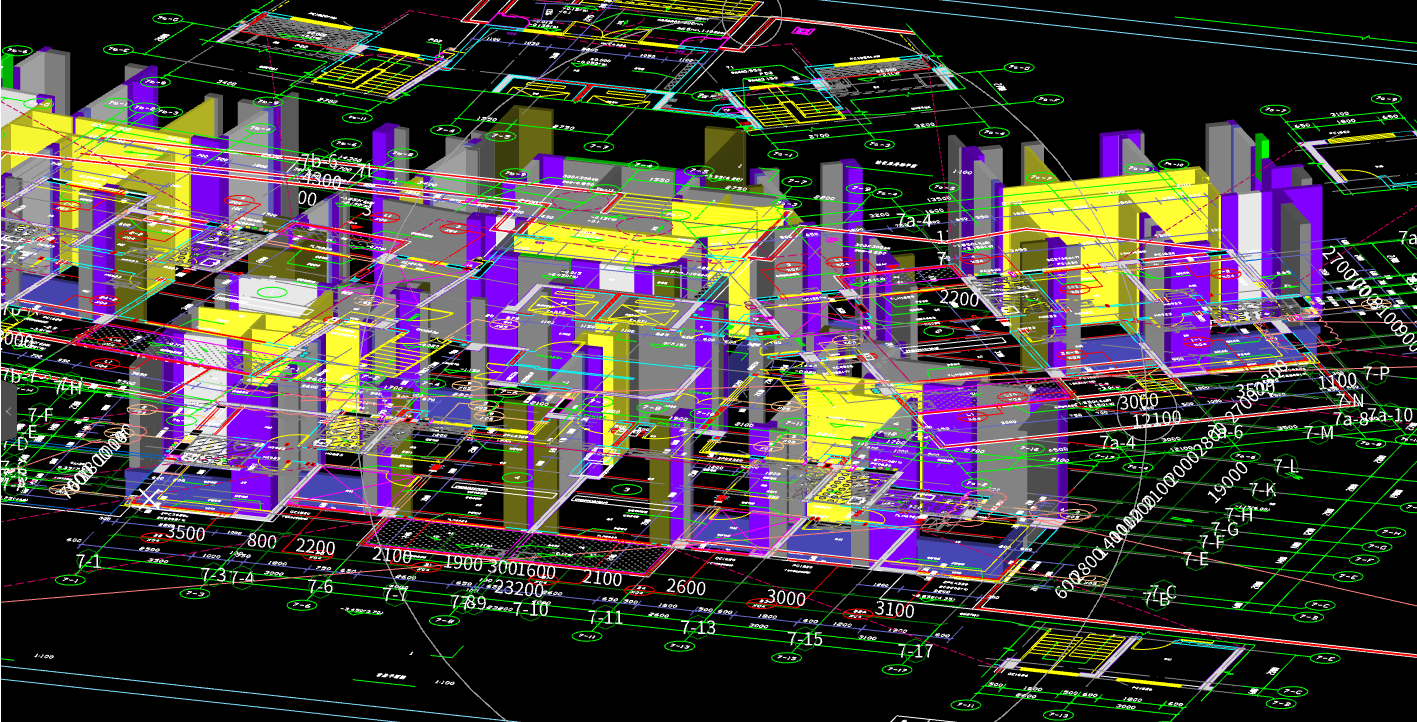

左跑与右跑视觉上重叠部分，与cad图不一样，与踏步宽与高有差异，影响不大

解答网友：欢乐心中飞雪

铂金专家

应该是你楼梯位置绘制有误造成的，就比如中间的部位，图纸设计是上下踏步是平齐，竖向是一条线，但你绘制不是

解答网友：zhangy

钻石专家

踏步的宽度或数量有差异吧。

解答网友：nh

钻石专家

标高，位置，尺寸等对应图纸可以，这样不影响量的

解答网友：将军峰

黄金专家

不用理会他好了 ，，

提问网友：ricky
提问日期：2025-01-27 00:06:19

已采纳
解答网友：轻舟淡月

铂金专家

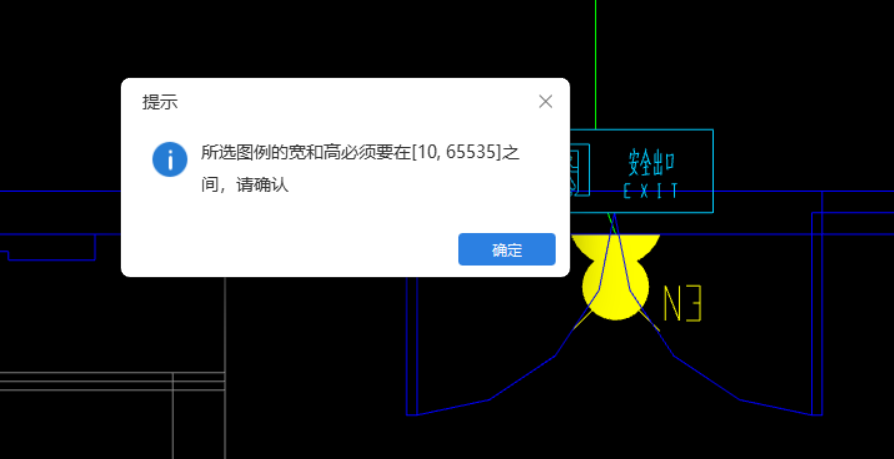

原因一：图例和其他CAD线是整块。

方法：点击【分解cad】功能—左键点选图例—鼠标右键—将图纸分解后，再识别图例即可。

点击蓝色字体获取详细答案

原因二：图纸比例错误。

方法：用【设置比例】功能，将比例设置正确（注：换算为毫米单位）后再识别图例即可。

原因三：图纸不规范，当前识别的设备图例绘制的太大，测量一下，长度超过了20米，与实际不符。

方法：点击设置比例，只选中当前图例设备，将图例缩小，重新识别即可。

原因四：图例是一段CAD线。

方法：点击【c旋转】将CAD线随便旋转一个角度（不要是横平竖直），然后在识别图例即可。

原因五：图例太复杂，或有碎小图元。

方法：将图例【分解CAD】后，识别图例时只选择图例中几根CAD线进行识别即可。

备注：若以上方法无法解决，建议联系人工客服处理。

提问网友：固执
提问日期：2025-01-26 19:07:15

解答网友：《理想之城》

黄金专家

查剖面图

解答网友：陈工

钻石专家

方法一，查看平面图图的标注，或CAD软件测出尺寸的方法。

方法二：问一问设计员。

解答网友：欢乐心中飞雪

铂金专家

柱外边线尺寸+100

概念

AOT是Ahead-of-Time的缩写，AOT是将C#程序提前编译为机器代码（通常为平台特定的二进制文件），在应用程序启动之前完成编译过程。

微软官方文档是这样说的

将应用程序发布为本机 AOT 会生成一个自包含的应用程序，并且已提前 （AOT） 编译为本机代码。原生 AOT 应用程序具有更快的启动时间和更小的内存占用。这些应用可以在未安装 .NET 运行时的计算机上运行。

原生 AOT 的优势对于具有大量已部署实例的工作负载（例如云基础设施和超大规模服务）最为明显。.NET 8 添加了对本机 AOT 的 ASP.NET Core 支持。

本机 AOT 部署模型使用预先编译器在发布时将 IL 编译为本机代码。本机 AOT 应用程序在应用程序运行时不使用实时 （JIT） 编译器。本机 AOT 应用程序可以在不允许 JIT 的受限环境中运行。本机 AOT 应用程序以特定的运行时环境为目标，例如 Linux x64 或 Windows x64，就像发布自包含应用程序一样。

C# AOT部署和JIT部署两种不同的编译和部署方式对比

AOT（Ahead-of-Time）部署：

AOT是将C#程序提前编译为机器代码（通常为平台特定的二进制文件），在应用程序启动之前完成编译过程。

优点：

1. 启动速度快：由于已经提前编译成机器代码，应用程序可以直接执行，减少了启动时的编译延迟。

2. 内存占用低：不需要在运行时为JIT编译分配额外内存，避免了JIT编译过程中可能的内存开销。

3. 跨平台支持：AOT编译后，可以生成特定平台的本地代码，能够更好地支持跨平台部署。

4. 安全性：由于所有的代码已经提前编译为机器代码，JIT编译的潜在安全风险（如代码注入等）较少。

5. 性能稳定：AOT编译会优化代码，尤其适用于性能要求严格的场景，能够提供更稳定的执行性能。

缺点：

1. 编译时间长：AOT需要在部署前进行编译，可能导致部署的时间较长。

2. 平台依赖：AOT编译会生成特定平台的机器码，因此跨平台部署需要针对每个平台生成不同版本的代码。

3. 灵活性较低：JIT可以根据运行时的环境和数据进行动态优化，而AOT在编译时就决定了优化策略，缺乏运行时调整的灵活性。

JIT（Just-in-Time）部署：

JIT是在应用程序运行时将中间语言（IL）编译为机器代码，编译过程是动态发生的。

优点：

1. 快速开发：JIT编译能够即时将中间语言编译为本地代码，因此可以更灵活地进行开发和调试。

2. 跨平台支持：通过运行时环境（如.NET Core或Mono），JIT可以支持多平台的代码编译，而不需要为每个平台单独编译。

3. 运行时优化：JIT可以根据应用程序的运行环境和具体数据动态生成优化的机器代码，可能会实现更高的性能，尤其是在具有不同负载的应用场景下。

4. 更高的灵活性：JIT可以在运行时处理平台和硬件特性，为应用程序生成最合适的代码。

缺点：

1. 启动时间慢：JIT编译需要在运行时将代码编译为机器代码，因此启动速度较慢，特别是在初次运行时。

2. 额外内存开销：JIT编译需要在内存中保存编译生成的机器代码，这可能导致内存占用较高。

3. 性能波动：由于JIT编译是在运行时进行的，可能导致执行过程中存在性能波动，尤其是在复杂的代码路径上。

总结：

• AOT部署适用于需要快速启动、内存占用较低、性能要求稳定的场景，例如嵌入式设备或资源受限的应用。它的主要缺点是编译时间较长以及缺乏运行时优化的灵活性。

• JIT部署适用于需要较高灵活性、支持多平台和快速开发的场景，它能动态优化性能，但启动时间较长，并可能带来额外的内存开销。

选择AOT还是JIT部署，需要根据具体的应用场景、性能需求、开发周期和平台要求来权衡。

实操

创建一个解决方案，创建两个控制台项目，一个启用AOT，一个不启用

未启用AOT的csproj文件内容

<Project Sdk="Microsoft.NET.Sdk">

<PropertyGroup>
<OutputType>Exe</OutputType>
<TargetFramework>net9.0</TargetFramework>
<ImplicitUsings>enable</ImplicitUsings>
<Nullable>enable</Nullable>
</PropertyGroup>

</Project>

启用AOT的csproj文件内容

<Project Sdk="Microsoft.NET.Sdk">

<PropertyGroup>
<OutputType>Exe</OutputType>
<TargetFramework>net9.0</TargetFramework>
<ImplicitUsings>enable</ImplicitUsings>
<Nullable>enable</Nullable>
<PublishAot>true</PublishAot>
<InvariantGlobalization>true</InvariantGlobalization>
</PropertyGroup>

</Project>

通过对比可以发现就这个配置 <PublishAot>true</PublishAot>启用AOT

参考官方文档:

https://learn.microsoft.com/zh-cn/dotnet/core/deploying/native-aot/?tabs=windows%2Cnet8

AOT部署一般要在csproj增加如下配置

<PublishAot>true</PublishAot>
<IsAotCompatible>true</IsAotCompatible>
<StripSymbols>false</StripSymbols>
<PlatformTarget>x64</PlatformTarget>

• <PublishAot>true</PublishAot> 此属性在发布期间启用本机 AOT 编译
• <IsAotCompatible>true</IsAotCompatible> 该属性用于指示库是否与本机 AOT 兼容
• <StripSymbols>false</StripSymbols> 调试文件对于在调试器下运行应用程序或检查故障转储是必需的。在类 Unix 平台上，将该属性设置为在本机二进制文件中包含调试信息。包含调试信息会使本机二进制文件更大
• <PlatformTarget>x64</PlatformTarget> 目标平台内容是AnyCPU、x86、x64、ARM32、ARM64，一般选择x64/AnyCPU即可，其它平台看场景

发布到Win系统的AOT

发布命令参考：

https://learn.microsoft.com/zh-cn/dotnet/core/deploying/ready-to-run

https://learn.microsoft.com/zh-cn/dotnet/core/tools/dotnet-publish

1.直接使用VS进行发布

2.使用dotnet命令

使用cmd进入到在csproj文件夹目录，执行dotnet命令

dotnet publish -c Release -r win-x64 -p:PublishReadyToRun=true

发布到Liunx系统的AOT

如果直接在VS 2022上发布到Liunx的AOT部署会报下面错误
Cross-OS native compilation is not supported.

1、在 os-linux-ubuntu-2204 上安装 .NET SDK 或 .NET 运行时

使用包管理器安装

参考文档：

https://learn.microsoft.com/zh-cn/dotnet/core/install/linux-ubuntu-install?tabs=dotnet9&pivots=os-linux-ubuntu-2204

添加存储库

sudo add-apt-repository ppa:dotnet/backports

安装SDK

sudo apt-get update &&
  sudo apt-get install -y dotnet-sdk-9.0

安装运行时

#ASP.NET Core 运行时
sudo apt-get update &&
  sudo apt-get install -y aspnetcore-runtime-9.0

#.NET 运行时
sudo apt-get install -y dotnet-runtime-9.0

使用脚本安装

参考文档
https://learn.microsoft.com/zh-cn/dotnet/core/install/linux-scripted-manual#scripted-install

# 通过 wget 下载脚本
wget https://dot.net/v1/dotnet-install.sh -O dotnet-install.sh

#可执行文件运行的权限
chmod +x ./dotnet-install.sh

此脚本默认安装最新的长期支持 (LTS) SDK 版本，即 .NET 8。若要安装最新版本（可能不是 (LTS) 版本），请使用 –version latest 参数。

./dotnet-install.sh --version latest
# 若要安装 .NET 运行时而非 SDK，请使用 --runtime 参数。
./dotnet-install.sh --version latest --runtime aspnetcore
# 可以通过 --channel 参数更改特定主要版本来指示特定版本。以下命令安装 .NET 9.0 SDK。
./dotnet-install.sh --channel 9.0

手动安装

参考文档：
https://blog.csdn.net/qq_36437991/article/details/120389823

下载SDK/runtime地址：https://dotnet.microsoft.com/zh-cn/download/dotnet/9.0

这里下载的是dotnet-sdk-9.0.102-linux-x64.tar.gz

# 创建文件夹
sudo mkdir -p /usr/dotnet/9.0.102
# 解压文件
sudo tar xzf dotnet-sdk-9.0.102-linux-x64.tar.gz -C /usr/dotnet/9.0.102/
# 使用vim修改/etc/profile文件/或者使用SSH更改文件
sudo vim /etc/profile

# 在/etc/profile文件下增加下面内容
export DOTNET_HOME=/usr/dotnet/9.0.102
export PATH=${DOTNET_HOME}:$PATH
# 重新加载系统级别的环境配置文件
source /etc/profile

2、检查安装.NET的版本

参考文档：
https://learn.microsoft.com/zh-cn/dotnet/core/install/how-to-detect-installed-versions?pivots=os-linux

# 查看版本
dotnet --version
# 检查 SDK 版本
dotnet --list-sdks
# 检查运行时版本
dotnet --list-runtimes

3、 安装C++编译工具

参考文档：

https://blog.darkthread.net/blog/publish-native-aot-on-linux/
https://learn.microsoft.com/zh-cn/dotnet/core/deploying/native-aot/?tabs=linux-ubuntu%2Cnet9plus

sudo apt-get install clang zlib1g-dev

4、把解决方案代码上传到Linux系统某个文件夹上并转到要发布的项目csproj文件所在目录上

5、执行dotnet命令发布

dotnet publish -c Release -r linux-x64 --self-contained /p:PublishAot=true

文章来源：博客园

文章作者：青春似雨后霓虹

提问网友：momo
提问日期：2025-01-24 11:10:55

解答网友：如一

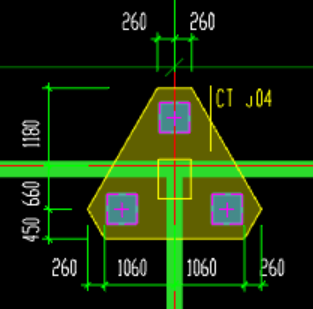

体积=底面积*高，cad拉个底面积*0.9

解答网友：GXZ

铂金专家

手工计算分两个矩形平面就可以了，及（（0.52+2.64）÷2×1.84+（2.64+2.12）÷2×0.45）x0.9

解答网友：q

底面积分成两个梯形，v=（（0.26*2+0.26*2+1.06*2）*（1.18+0.66）/2+（1.06*2+1.06*2+0.26*2）*0.45/2）*0.9

提问网友：L
提问日期：2025-01-23 15:35:00

解答网友：欢乐心中飞雪

铂金专家

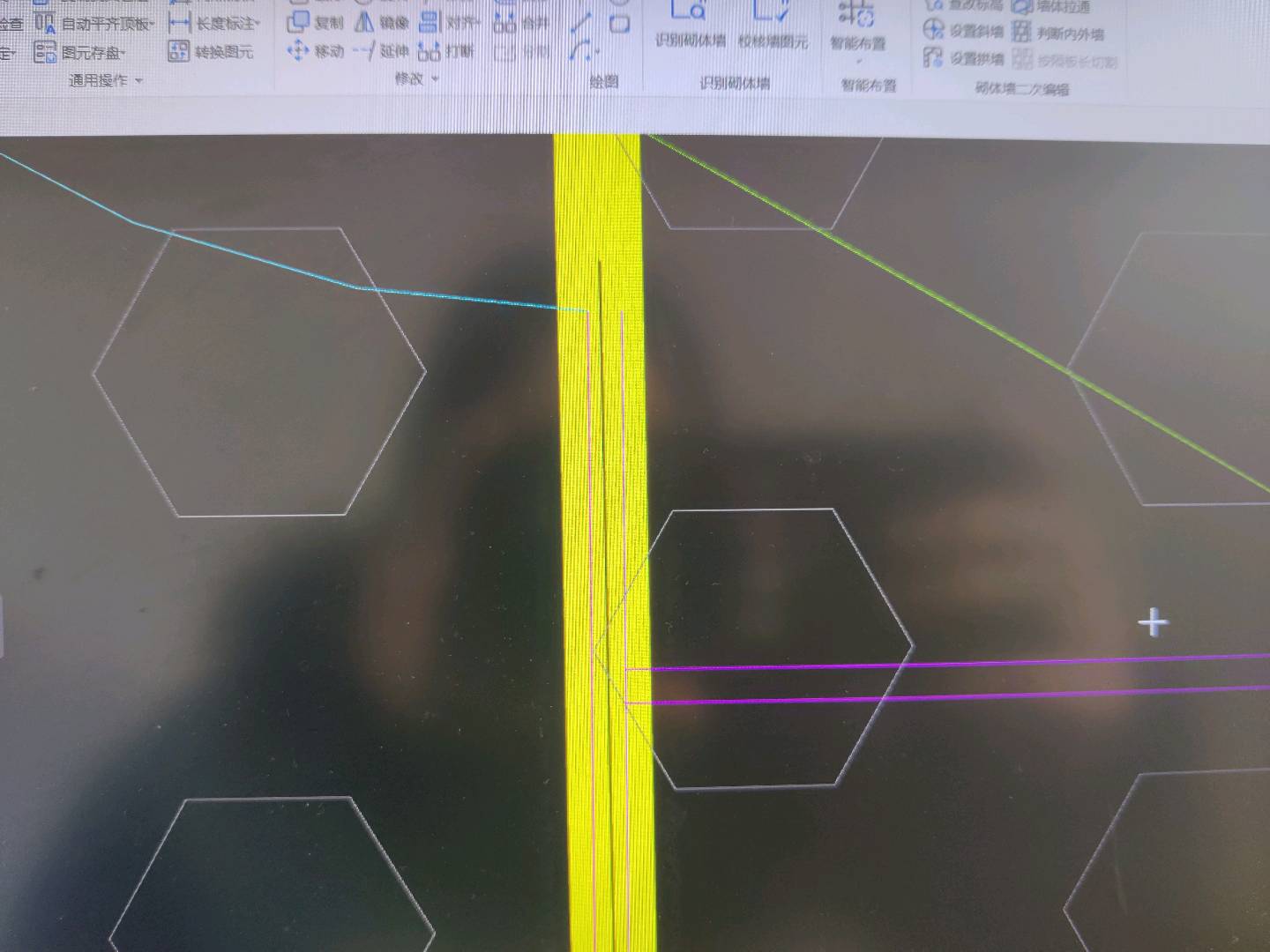

隐藏CAD图元就可以的

解答网友：陈工

钻石专家

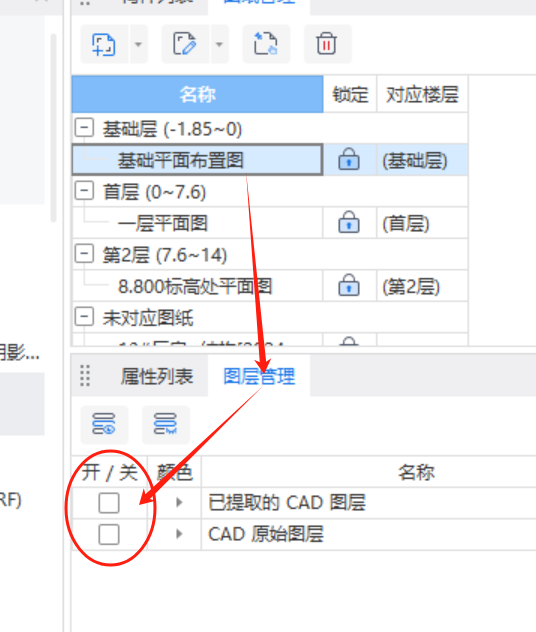

打勾关闭CAD草图。

提问网友：54dongmin
提问日期：2025-01-23 12:22:11

我CAD图纸导好，分割好以后，显示不了CAD图纸

解答网友：果果

专家

打广联达的400电话，让他们远程协助一下。

提问网友：伍
提问日期：2025-01-22 20:54:03

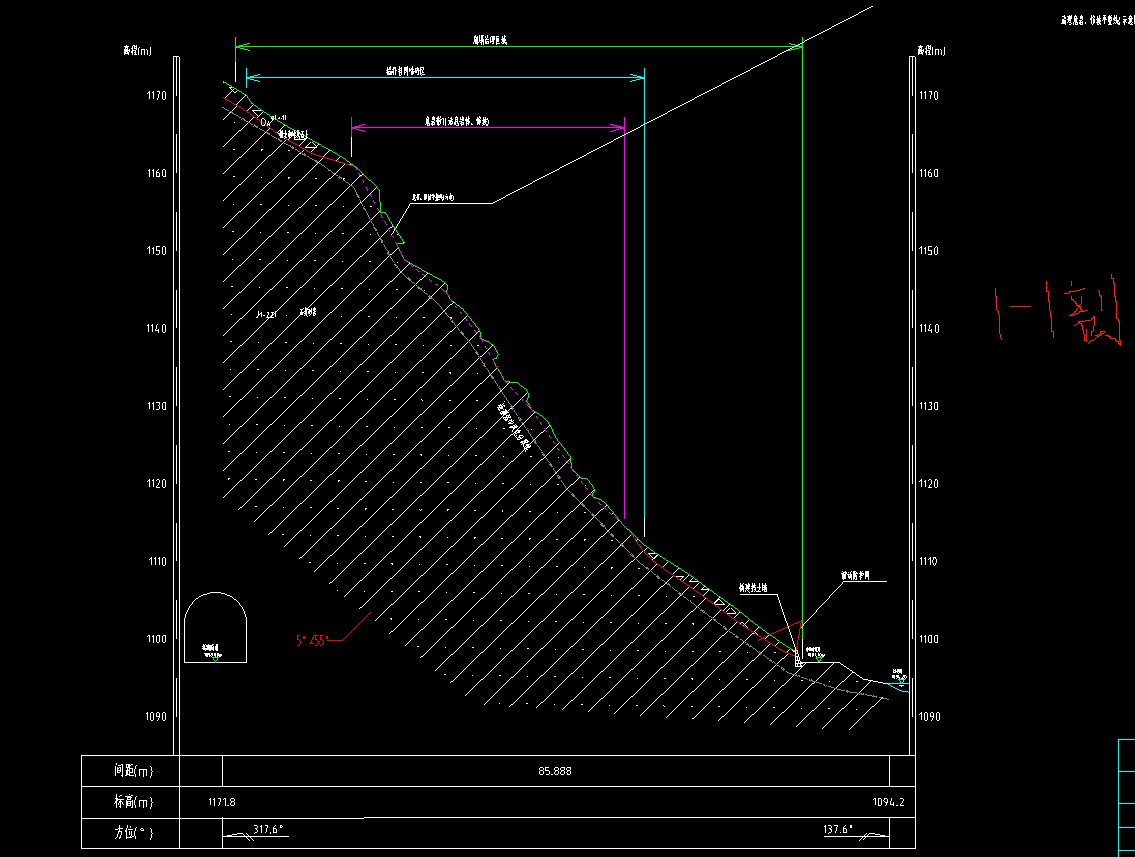

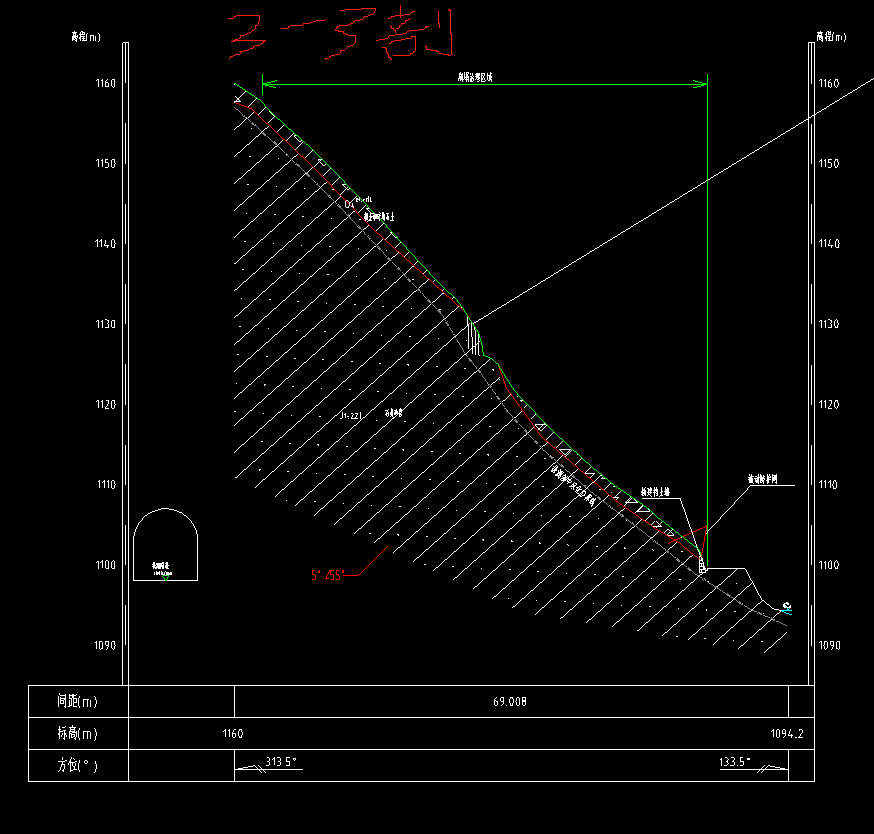

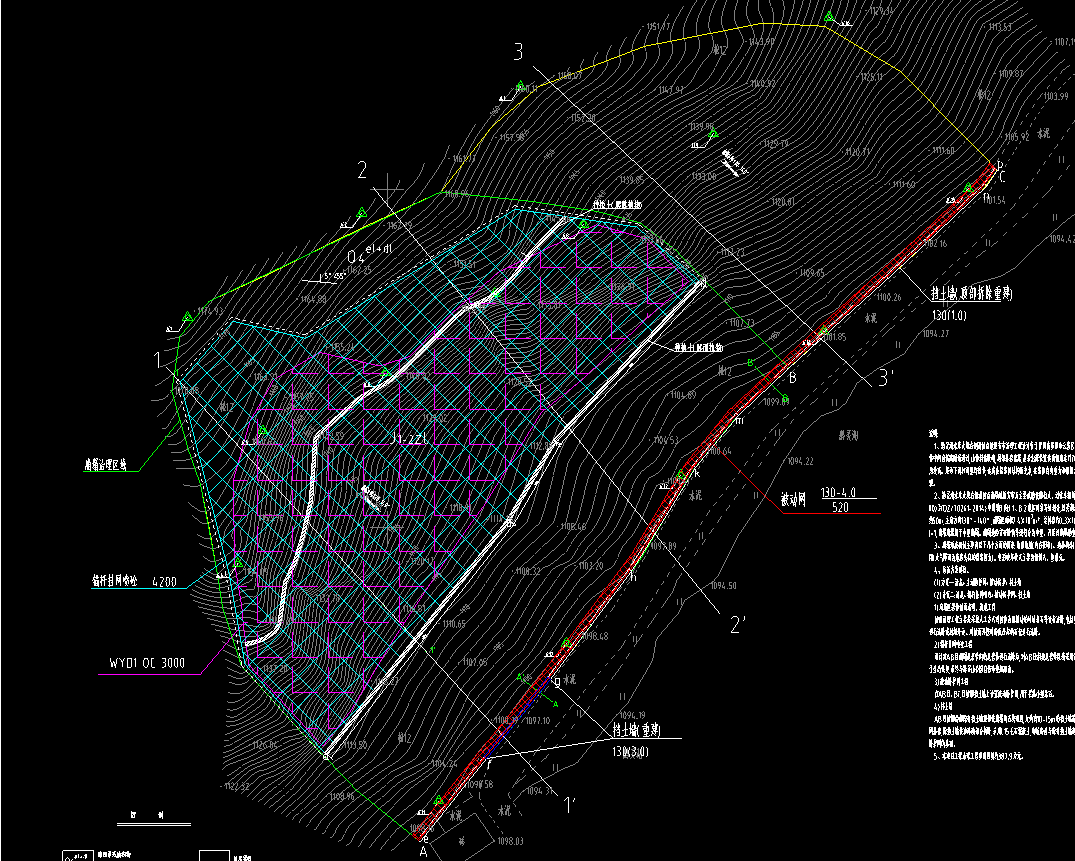

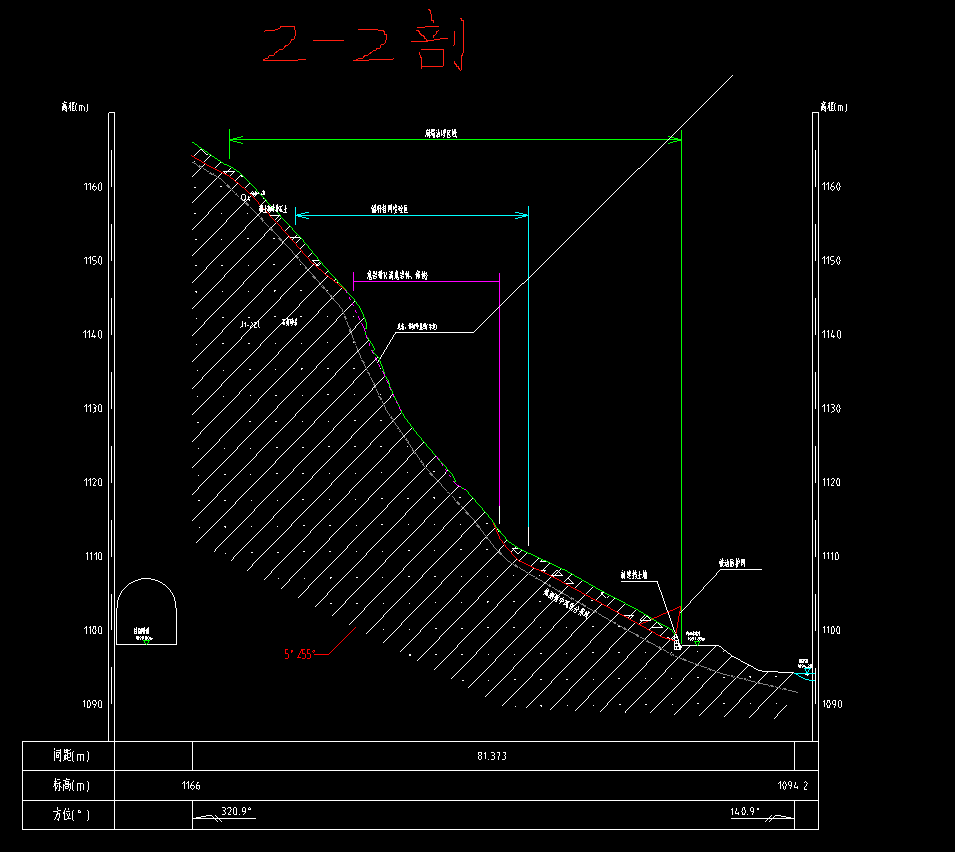

请问边坡平面图中紫色线和蓝色线以及绿线和黄线框起来的面积分别怎么算？后面3张是对应的剖面图

解答网友：陈工

钻石专家

CAD软件，选择填充的图案，，，，，，属性中，查看面积。

解答网友：希望

黄金专家

对这种不规则的面积计算,可以在CAD图中用工具栏中的测量面积工具来沿黄线绿线圈起来部分边缘进行测量.

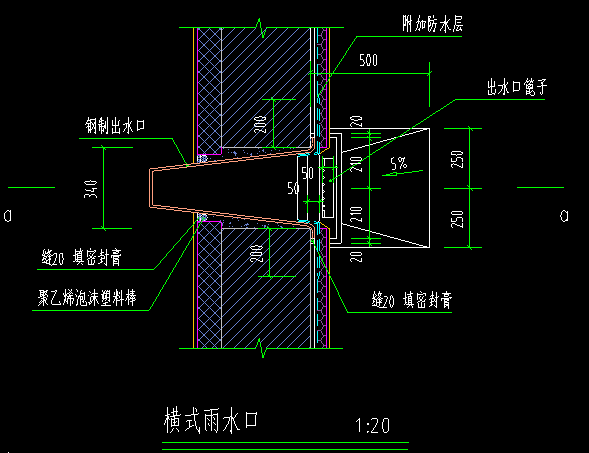

提问网友：syj462852131
提问日期：2025-01-22 16:35:01

2025-01-22 16:36:22 补充

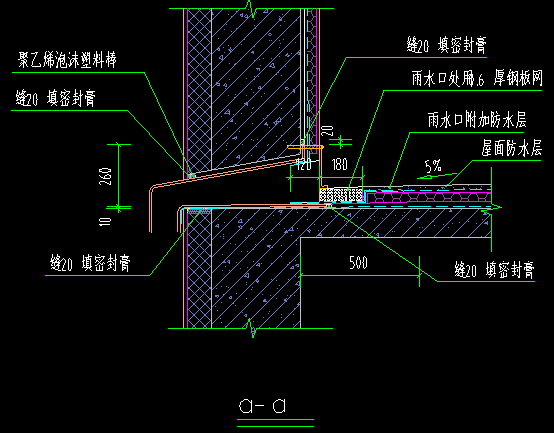

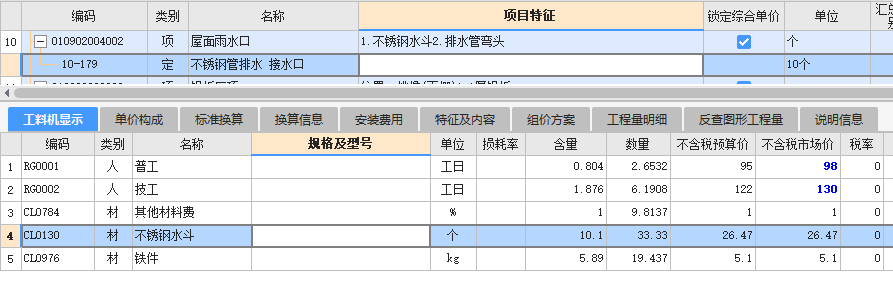

请问cad截图的雨水口和下边截图的清单项说的是同一个事吗？是同一个事的话，出水口篦子是清单楼项，应该套什么定额呀

2025-01-22 16:48:34 补充

清单描述写的是水斗和弯头，和cad截图说的是一个事吗

解答网友：云中雨

专家

是

解答网友：欢乐心中飞雪

铂金专家

出水口篦子不应该单独套项的，应该是计入在雨水口的材料单价中的

就是这个雨水口和篦子是一个材料

提问网友：造价菜鸟
提问日期：2025-01-22 12:17:03

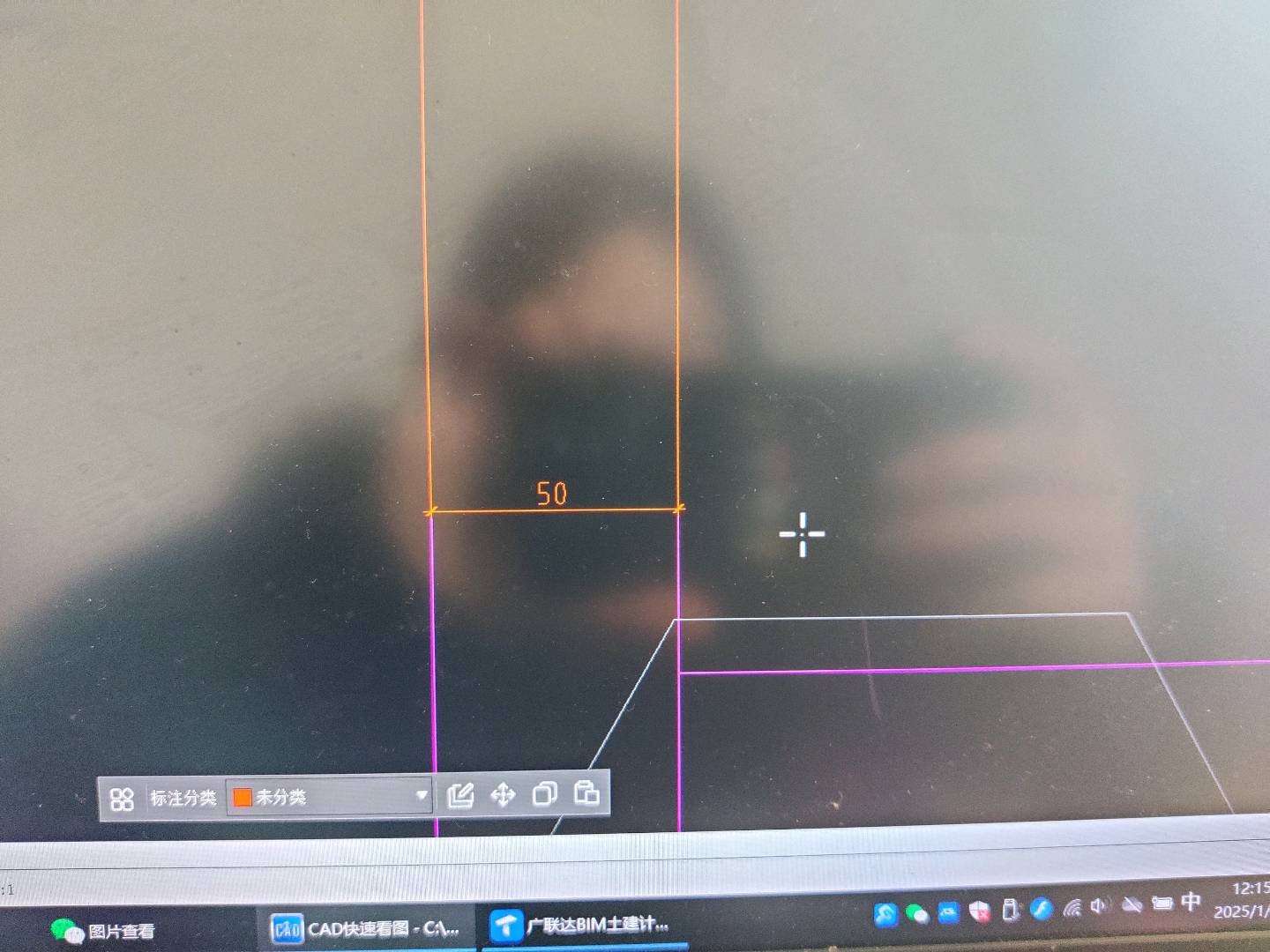

请问老师们 看了设计总说明里面 没有提到关于卫生间砖墙厚度 在CAD快速看图软件里面量了是50 但是在广联达用50画太厚了 25刚刚好 那我是用哪个厚度画啊？

解答网友：大家广联

钻石专家

卫生间隔断吧(装饰板隔断，成品蹲位隔断)

解答网友：欢乐心中飞雪

铂金专家

这样是卫生间隔断，不是墙

解答网友：红梅傲雪

铂金专家

是隔断不是墙体吧

提问网友：L
提问日期：2025-01-21 08:52:09

解答网友：陈工

钻石专家

要在其它钢筋中输入的：CAD图中，按比例，测出钢筋长度，然后在其它钢筋中输入。

解答网友：云中雨

自定义钢筋

提问网友：Ss
提问日期：2025-01-20 12:03:20

有老师能发我CAD的安装包和天正的安装包吗？邮箱380138553@qq.com。谢谢！！！！

已采纳
解答网友：星辰大海

黄金专家

查收

提问网友：一机在手
提问日期：2025-01-18 15:24:17

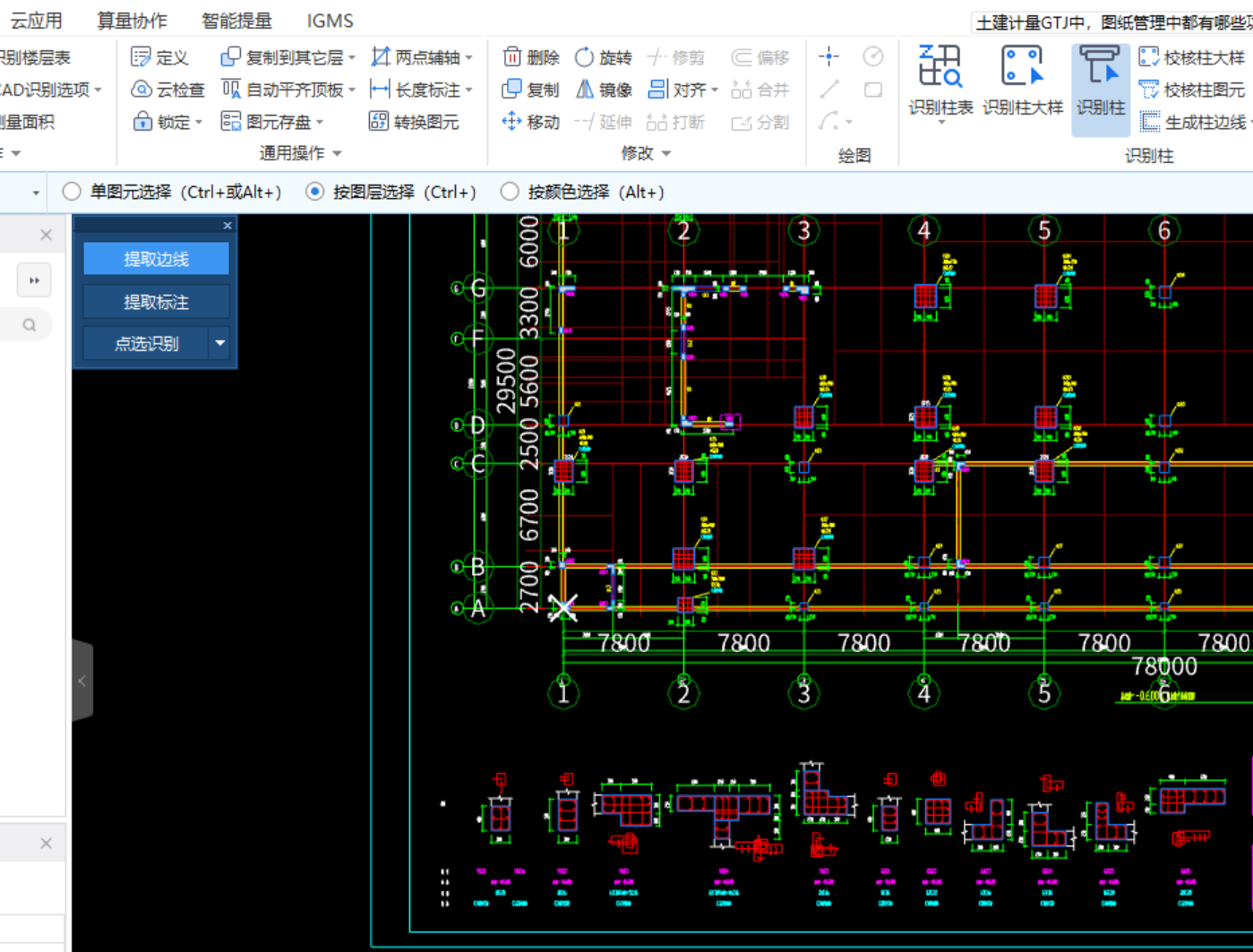

请教各位大佬，土建算量GTJ2025在识别轴网后发现识别轴网的尺寸和实际尺寸不符，原因是二层及以上的梁构件原味标注不好画（设计院可能是因为这个原因将伸缩缝位置放大了）。

一、如果按照放大后的尺寸识别，基础部分和正负零以下的柱子构件钢筋连接有问题？

二、如果将cad里的尺寸重新改好需要花费大量的手动操作，并且识别梁的原味标注时也需要花费大量的时间（伸缩缝位置的梁原位标注需要修改），有没有比较好的办法？

解答网友：大家广联

钻石专家

按630  下图是柱放大图，太小看不清单

解答网友：陈工

钻石专家

6~7轴，按630计算，1630是错的。

解答网友：雪花飘 飘

铂金专家

柱，按标注1630，识别绘制，再把伸缩缝附近的柱，偏移到按630标注正确位置

提问网友：鲸落
提问日期：2025-01-18 14:20:36

解答网友：果果

专家

用快速看图转换成T3格式试试

解答网友：xagcc

钻石专家

导入时需要勾选全部的

解答网友：陈工

钻石专家

用天正软件打开，批量转旧版，T3。然后输入广联达中。

解答网友：nh

钻石专家

先在CAD内转换成T3及低版本，保存后再导入看看

解答网友：芋头

黄金专家

图纸转T3试试

提问网友：金生水起
提问日期：2025-01-18 09:41:49

谁有HTCAD V9.0   不要试用版 谢谢 发 602464472@qq.com

解答网友：星辰大海

黄金专家

查收

提问网友：我有个问题要问你66
提问日期：2025-01-16 08:48:17

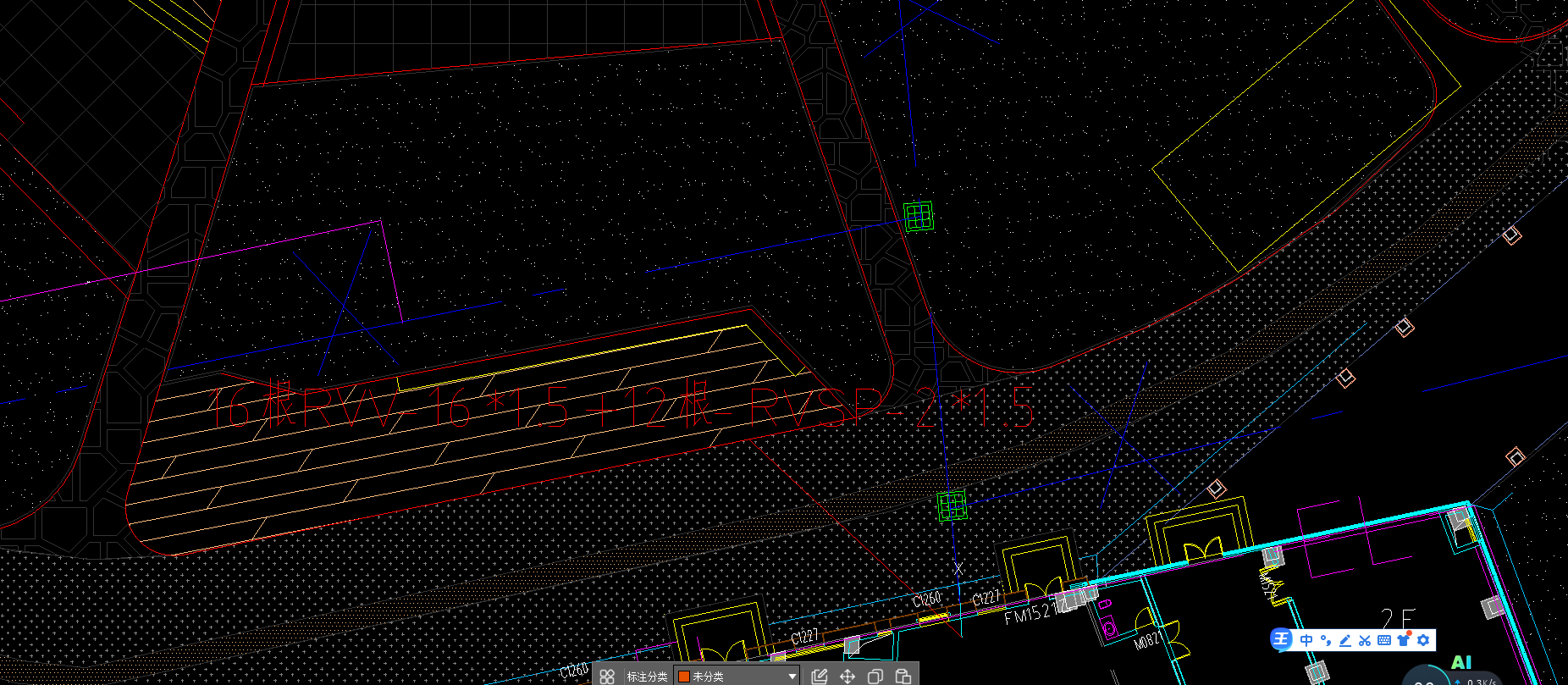

室外消防电缆广联达算量是用消防还是电气？埋深没有标，地下0.8米？这种要怎么算量，CAD中直接连续测量也可以吧？绿色的小方块是电井吗？要算吗？

解答网友：大家广联

钻石专家

消防就用消防的

解答网友：worker張

铂金专家

用消防电算；直埋比例没问题的话，直接用直线画。绿色的应该是井

解答网友：来时的路

黄金专家

1. 用消防的

2. 看下总说明有没有埋深规定或者直埋断面图，没有就参考安装定额—第二册电气工程—电缆章节—章节说明关于直埋电缆沟量的要求，直埋土方每米0.45m3

3. 直接连续测量，按延长米计算，延长米*0.45（m3）

4. 绿色小方块是电井，需要计算，看说明一般会有详见某图集或者直接给做法详图，没有就题设计答疑

提问网友：ricky
提问日期：2025-01-15 22:13:03

已采纳
解答网友：薛子庆

黄金专家

是的

解答网友：轻舟淡月

铂金专家

你这把画好的图和CAD底图放在一起，也看不出原始图纸的配筋要求了啊

解答网友：小老百姓

铂金专家

这个截图看不出来

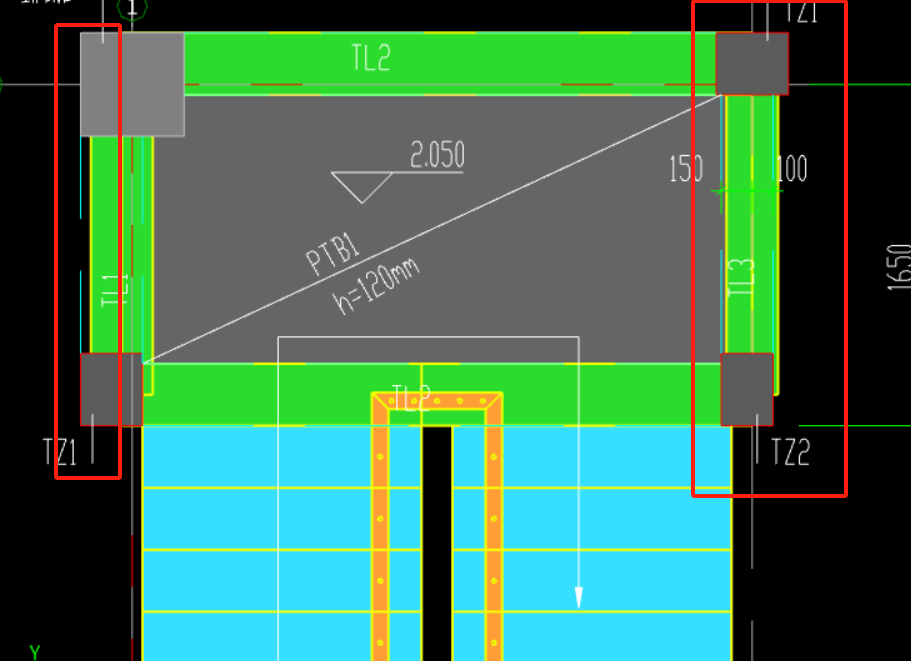

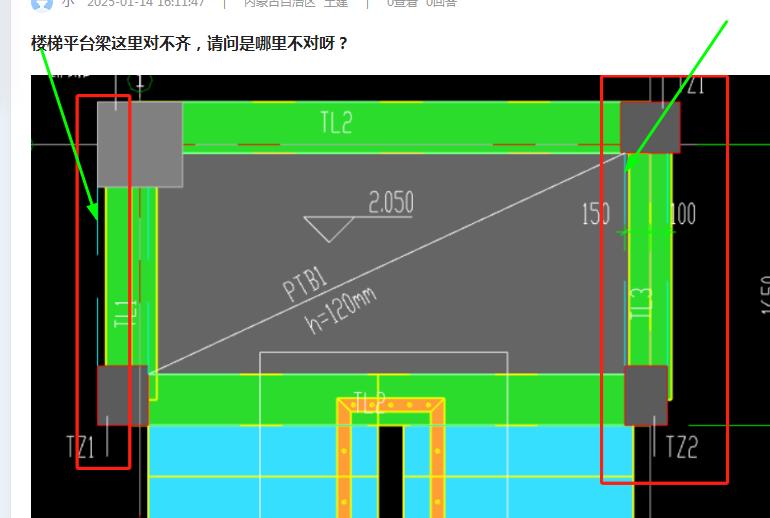

提问网友：小
提问日期：2025-01-14 16:11:47

解答网友：时光、背面

铂金专家

修改一下 搁置长度

解答网友：zhangy

钻石专家

楼梯伸入支座的长度没有设置。

解答网友：云中雨

楼梯参数里面调整板或者梁挑出长度

解答网友：陈工

钻石专家

布置梁时，没有把梁边线对准CAD的蓝虚线。

新能源光储充一体化充电站CAD设计图纸(配电+光伏+充电站部分)

CAD版！国家电网电动充电桩典型设计图第二版打包！

提问网友：暗忧伤
提问日期：2025-01-13 08:58:19

项目要求用2013版，添加建筑图纸，不显示

已采纳
解答网友：星辰大海

黄金专家

cad图纸转换为低版本

解答网友：钢筋混凝土

白银专家

图纸转T3

解答网友：红梅傲雪

铂金专家

恢复默认试试

解答网友：陈工

钻石专家

添加成功后，在软件的CAD图界面查看的。
