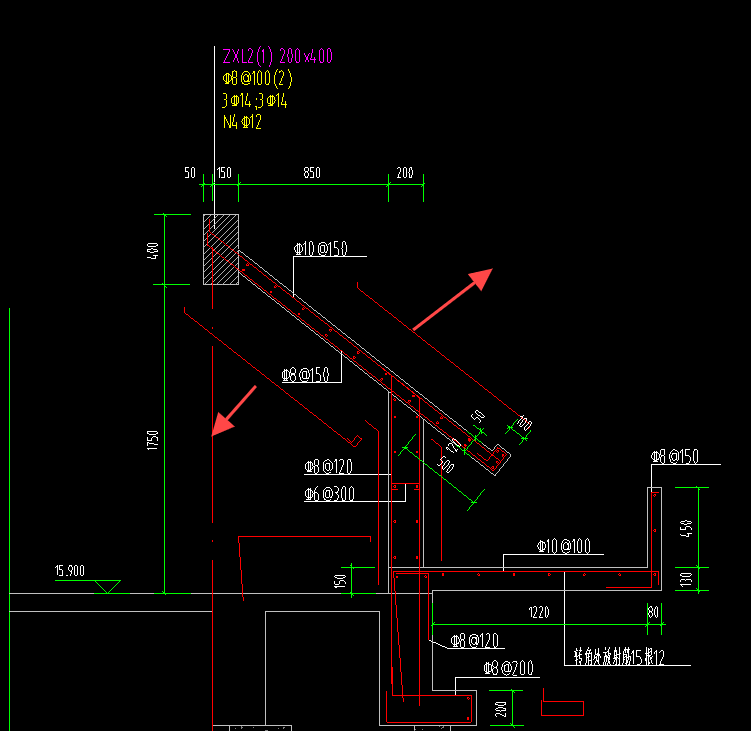

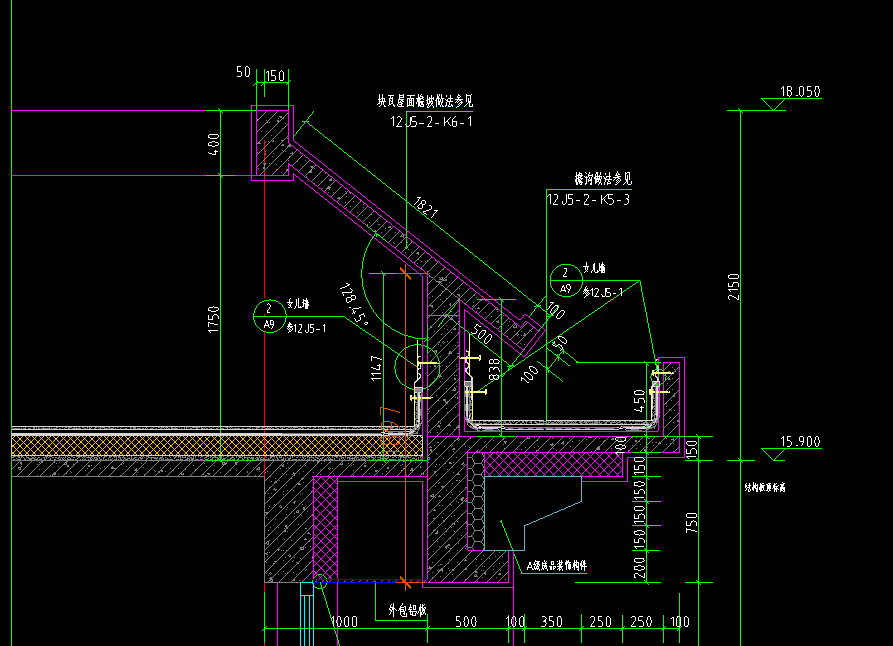

这部分是坡屋面部分，这个部分是用可以异型挑檐绘制的吧？上面那个梁是要单独拿出来画的吧？异型挑檐钢筋部分如何绘制呢？我用截面编辑绘制钢筋直线绘制感觉绘制不到位，在其他钢筋那编辑钢筋计算出来也不确定它是否在其位置上（如图），只有个计算结果而已，看不到计算式，也求大神赐教
解答网友：星辰大海
铂金专家
自定义节点，
01 自定义节点生成截面软件操作详解

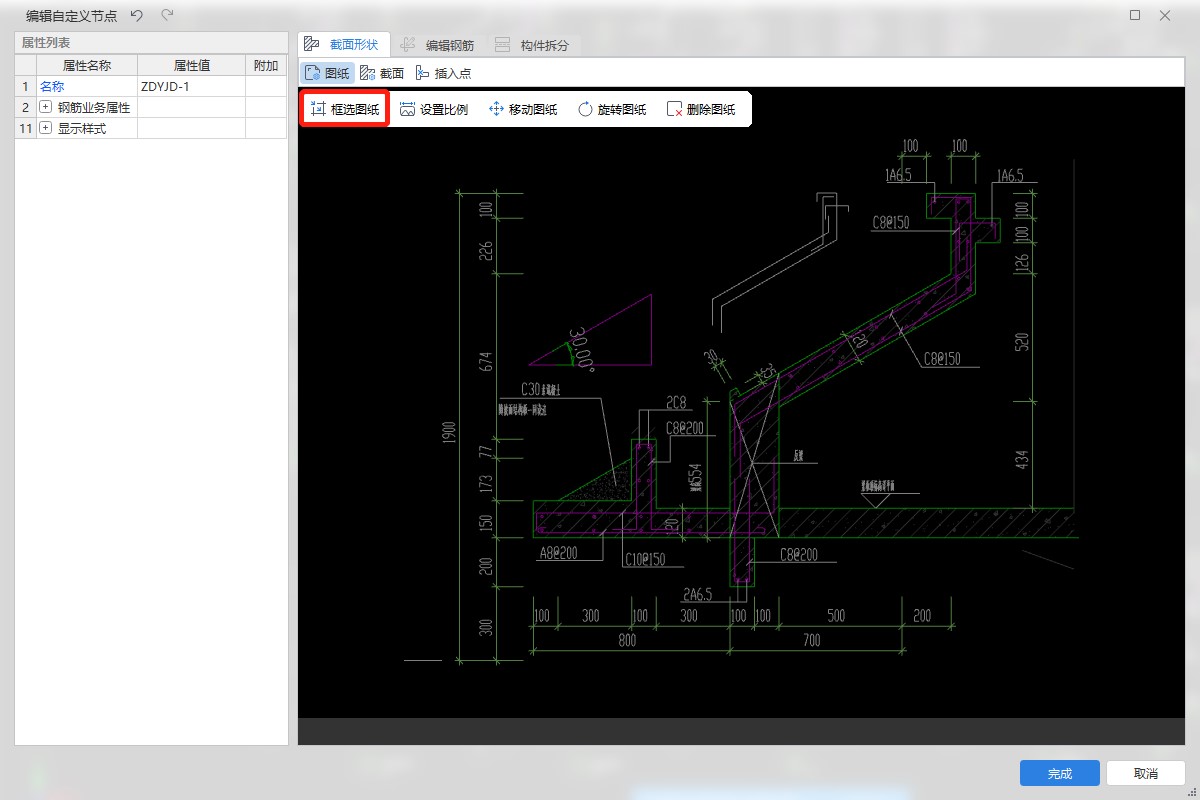

一、框选图纸
1、首先需要将CAD图纸导入到GTJ中。
2、新建自定义节点构件，使用框选图纸功能。
3、框选图纸后可以设置图纸比例、移动图纸、旋转图纸、删除图纸。
二、识别轮廓

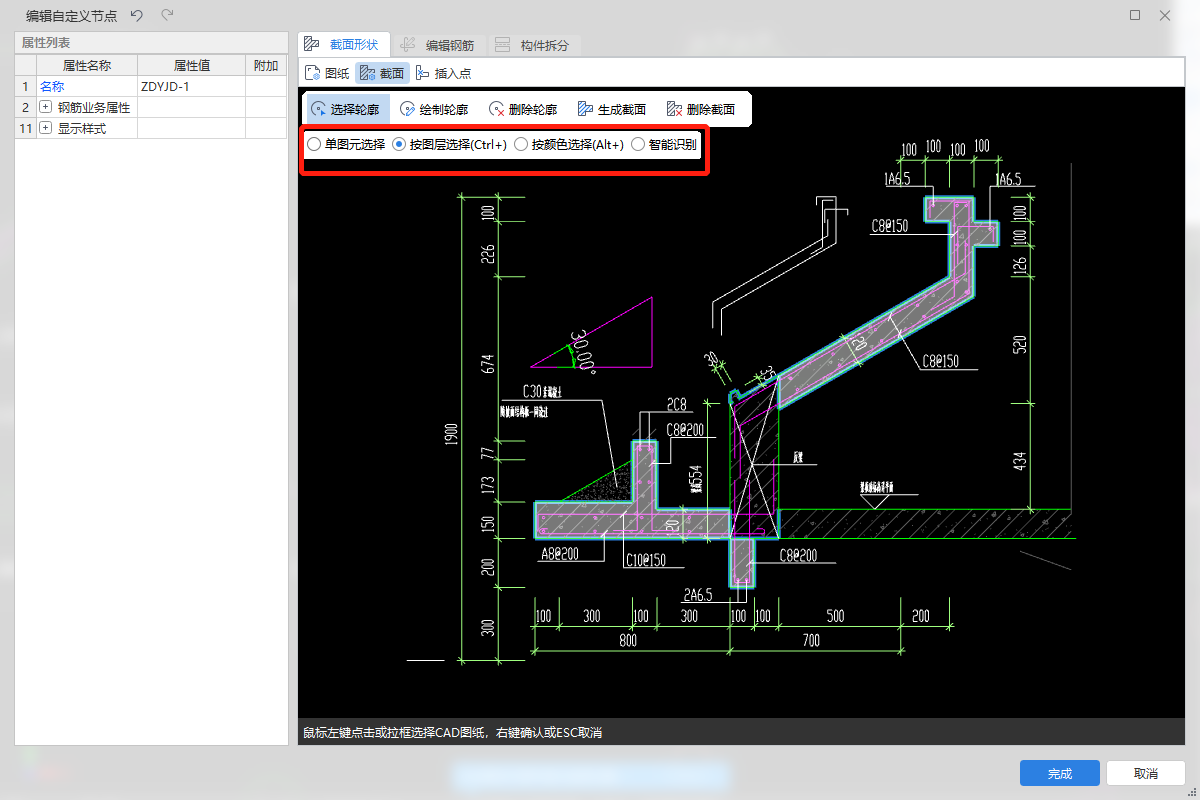

软件提供了四种方式识别自定义节点轮廓，分别为单图元选择、按图层选择、按颜色选择、智能识别。如果选择了智能识别，选择轮廓边线后，软件会通过智能算法推荐可识别到的最优封闭区域。
三、绘制轮廓
1、可以按照正交、XY或转角的方式绘制轮廓线。可连续选择点确定轮廓边线，右键结束，过程中会对即将生成的封闭区域进行预渲染。
2、识别或绘制完轮廓后可删除轮廓。

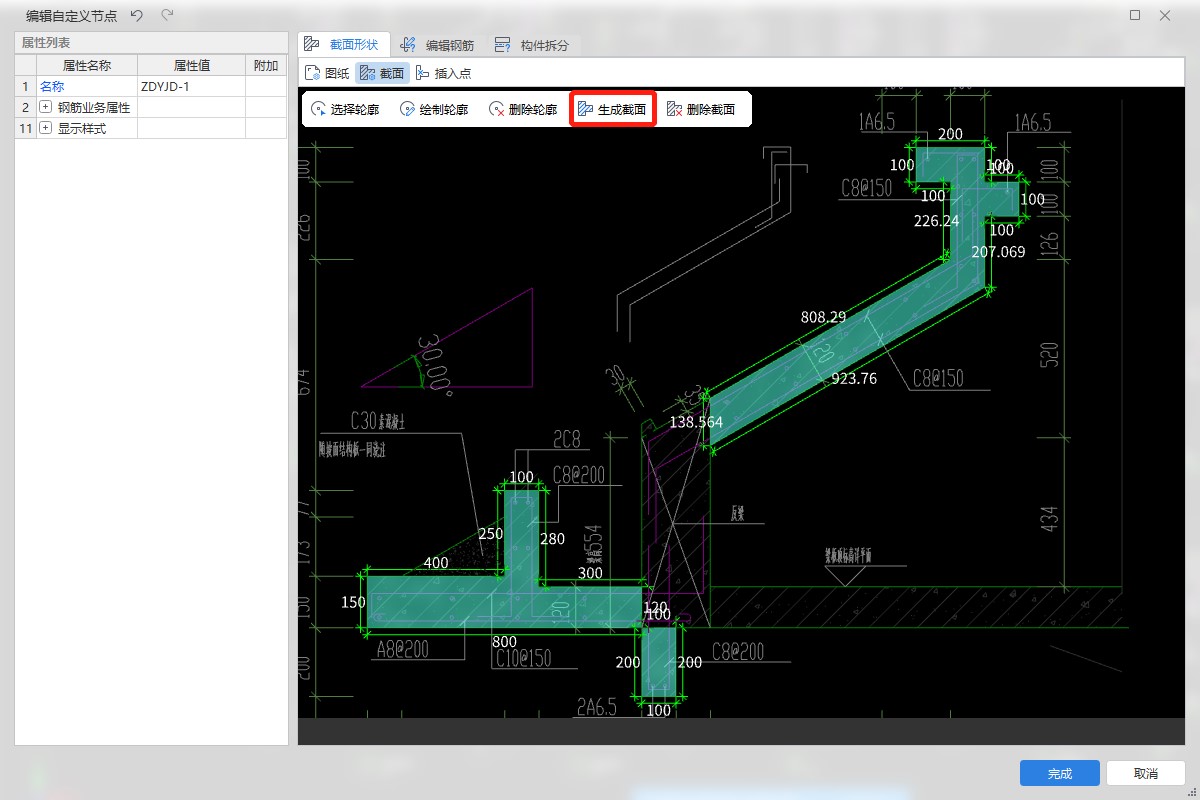

四、生成截面
点击生成截面按照当前轮廓线生成截面，不允许截面间有重叠，因此新增封闭区域会自动和已有截面进行合并。当发现截面不正确时，点击删除截面，删除已生成截面，如果是单连通的，则直接删除，如果是多连通的，选择截面后，左键按下即删除。
02 自定义节点绘制钢筋软件操作详解
一、识别钢筋

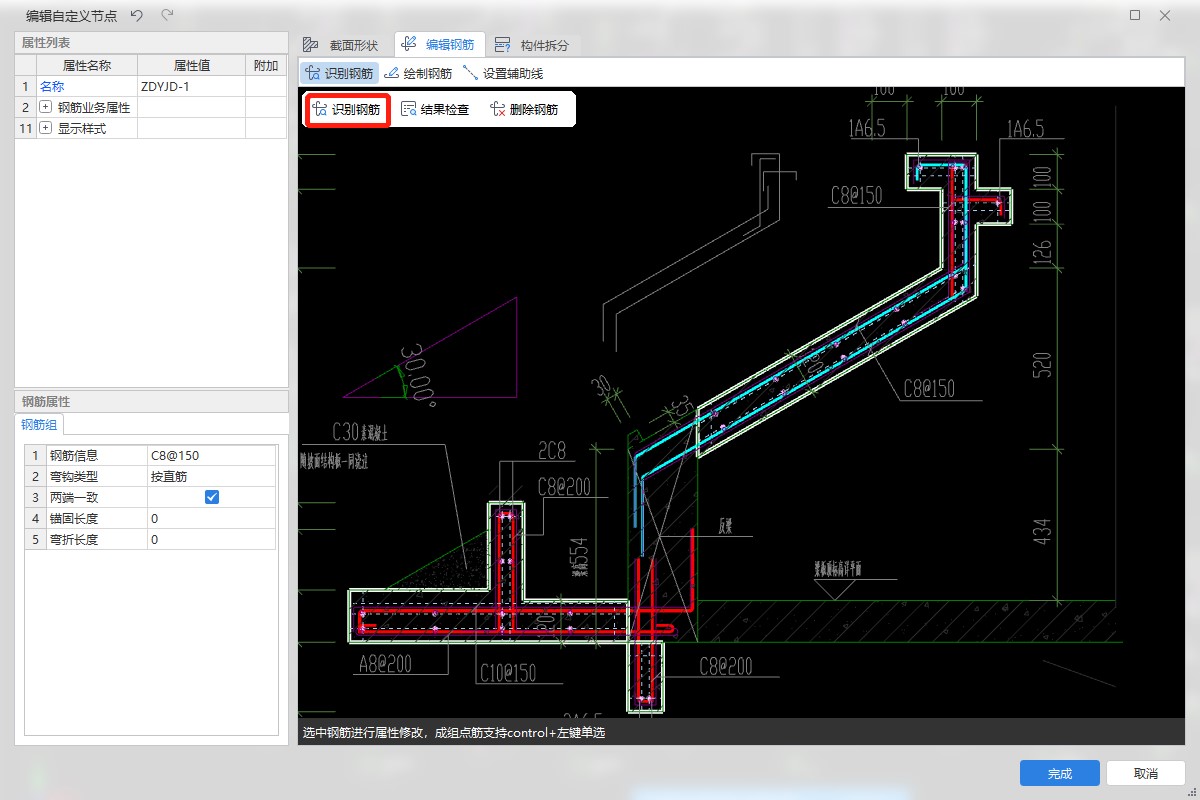

在有图纸的前提下，帮助用户快速完成钢筋的创建。可按照多种方式识别点筋、线筋以及标注和引线。若没有图纸或识别后需要修改可直接进入绘制钢筋。
识别钢筋流程：
第一步，左键点击选择CAD图纸中的点筋和线筋，右键确认。
第二步，左键点击选择CAD图纸中的钢筋标注（引线也一起选中效果更佳），右键确认。

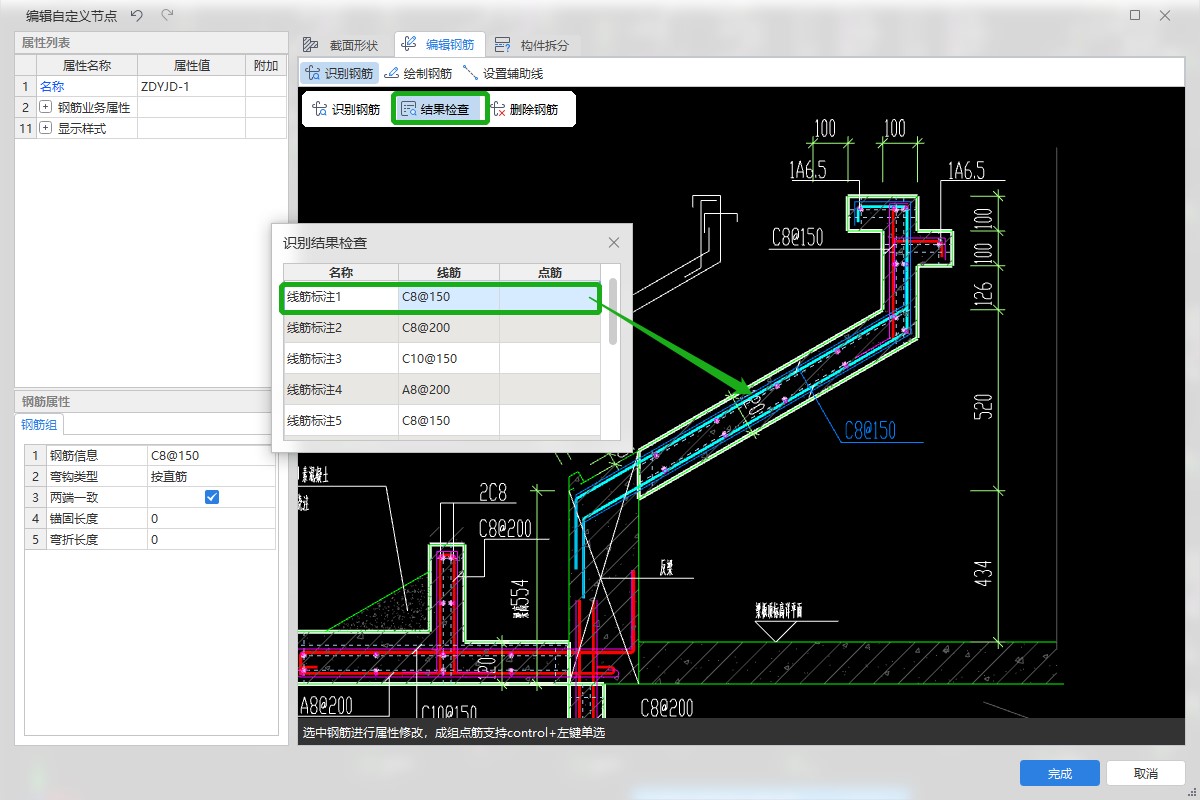

识别完成后会弹出识别结果检查窗体，方便用户查改识别结果，双击识别结果可将对应钢筋高亮并居中显示。
