空调风口的形式对空调房间内气流及温度、湿度等空气参数的分布情况有很大影响。

送风口型式及其紊流系数的大小,对射流的发展及流型的形成都有直接的影响。因此,在设计气流组织时,根据空调精度、气流型式、送风口安装位置以及建筑装修的艺术配合等方面的要求选择不同的送风口。

排(回)风口的气流流动近似于流体力学中所述的汇流。汇流规律性是在距汇点不同距离的各等速球面上流量相等,因而随着离开汇点距离的增大,流速呈二次方衰减,或者说在汇流作用范围内,任意两点间的流速与距汇点的距离平方成反比。

按送出气流型式可分为四种类型:

1、辐射型:送出气流呈辐射状向四周扩散,如散流器。

2、轴向送风口:气流沿送风口轴线方向送出。

3、线形送风口:气流从狭长的线状风口送出。

4、面形送风口:气流从大面积的平面上均匀送出。按风口形式分类:百叶风口、散流器、喷口、条缝风口、旋流风口、孔板风口和专用风口(如椅子风口、灯具风口等)。

全面了解空调风口的形式和特点对选用合适的送回风口十分重要。

打开凤凰新闻,查看更多高清图片

风口型号表示法,分类代号表:

本表引自10K121《风口选用与安装》。

规格代号用风口基本规格数值的1/10表示。

型号示例:

FJS-3225,表示矩形散流器,规格为320×250(mm);

FQP-16,表示球形喷口,规格为160(mm);

FYS-25,表示圆形散流器,规格为250(mm)。

基本要求:

风口产品应符合本标准的要求,并按规定程序批准的图样和技术文件制造。

尺寸偏差的允许值如下:

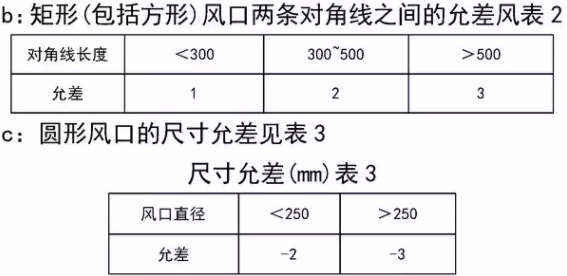

a:矩形(包括方形)风口的尺寸允差风表1。

尺寸允差(mm)表1

风口装饰平面应平整光滑,其平面度应符合表4的规定值。平面度表4:

风口装饰面上接口拼缝的缝隙,铝型材应不超过0.15mm,其它材料应不超过0.2mm。

风口的叶片应符合下列要求:

a:叶片间距的尺寸偏差不大于±1mm;

b:叶片弯曲度3/1000mm;

c:叶片平行度4/1000mm;

外观要求:

风口装饰面应无明显的划伤和压痕。

风口装饰面的颜色应一致,无花斑现象。

焊点应光滑牢固。

性能要求:

1.机械性能

a:风口的活动零件,要求动作自如,阻尼均匀,无卡死和松动。

b:导流片可调或可拆卸的产品,要求调节器拆卸文便和可靠,定位后无松动现象。

2.空气动力性能

a:风口应确定标准试验工况下额定的风量和射程值。标准试验工况条件下:在标准状态空气下,射流的末端速度为0.5m/s,空气全压为10Pa。

b:风口在颈部速度6m/s时,全压损失应不超过100Pa。

c:空气动力性能取值应符GB8170数值修约规则。

风量一律取整数,尾数为零,射程(可扩散半径)和压力损失取一位小数,局部阻力系数取二位小数。

材料要求:

风口应选用防腐性能好,易成型的材料制造。

a:采用铝型材时,应符合GB5237的规定。

b:用用钢材时,应符合GB11253的规定。

c:根据使用要求,亦可采用其它有关材料标准的规定。

百叶风口:

空调工程中使用最多的风口。外形主要为方形和矩形。

作为送风口使用时,其百叶通常为活动可调的,既能调送风方向,又能调送风量大小。

既可安装于空调房间墙壁或暴露风管侧面作为侧送风口使用,也可以安装在空调房间的顶棚或暴露风管的底部作为下送风口使用。

常用的类型:单层活动百叶风口,双层活动百叶风口。

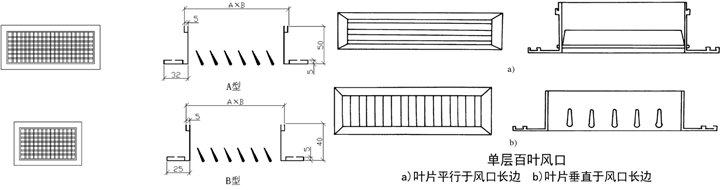

(1) DB单层百叶风口

是单层活动百叶风口的简称。有叶片为横向的和竖向的两种形式。

DB型风口一般用于回风口,当作回风口时常与过滤网配套使用,也可装多叶对开调节阀用以控制风量,百叶角度可以在0~90°任意调节。它可分为a、b两种型号,区别在于外框和叶片尺寸不同,a型为宽边框,宽叶片,其余完全相同。活芯单层百叶风口为活芯式,方便清洗过滤网,也可当作检修门,外表美观,检修方便。

(2) SB双层百叶风口

是双层活动百叶风口的简称。

SB型风口一般用于送风口,可直接与风机盘管配套使用。此风口叶片角度可在0~90°范围内任意调节,不同角度,可得到不同的送风距离和不同扩散角,并可配对开多叶调节阀用以控制风量。它可分为a、b两种型号,区别在于外框和叶片尺寸不同,a型为宽边框,宽叶片,其余完全相同。

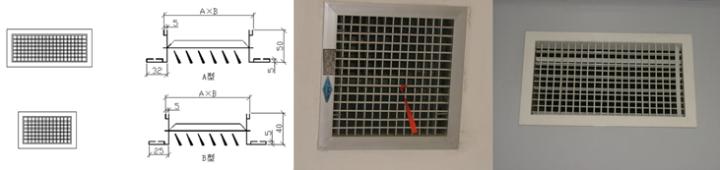

百叶式风口结构形式分以下两种:前排叶片垂直于长边(A型)与前排叶片平行于长边(B型)。

风口选型原则:

1.选型原则:

1.1 应充分了解风口的类型、功能、适用范围、结构型式,根据工程特点、所需气流组织类型、调节性能和送风方式等,选择相应的风口型式。

1.2 根据需要的风量(送风、回风或排风),在风口颈部(或风口进出口断面处)允许的风速范围内,确定所需风口的型号尺寸。暖通

1.3 校核所选风口的主要技术性能,如气流射程、全压损失、噪声指标以及送至工作区域内气流的风速与区域温差。

1.4确定所选风口的布置安装方式和与风道的连接方式。南社

2 选型要点:

2.1 风口布置需要综合考虑室内气流组织、噪声、建筑装修美观要求、安装维修以及经济性等方面的因素。在选型时,应确定风口风速,计算风口风量、有效面积、射程。特别要注意建筑梁或柱子等对气流的影响.对一些技术要求特殊的空调区域和风量较大的场合,风口的选择宜辅以计算机模拟(CFD)方法确定。

2.2 上部送风时,一般房间宜采用百叶风口或条缝风口等侧送,侧送气流宜贴附;有吊顶时,应根据空调区高度与使用场所对气流的要求,分别采用圆形、方形散流器;空间较大的公共建筑或室温允许波动范围大于或等于1.0℃的高大厂房,宜采用喷口;或旋流风口送风。

2.3 侧装式置换送风口的安装,距地高度宜小于0.8m; 出口风速民用建筑不宜大于0.2m/s,工业建筑不宜大于0.5m/s。

2.4 对于室内散热量大的场所(如计算机房)或高大空间(如影剧院),应优先选用气流特性稳定的下部送风风口。如建筑结构限制,应优先选用诱导性能好的风口。冬季送热风时,应注意室内空气热分层现象,宜选用有冬夏季调节功能的送风口。

对于送风口安装高度大于铀的场所,宜使用射流方向可调的风口,以适应负荷的变化。

2.5 送风口的出口风速应根据送风方式、送风口类型、安装高度、室内允许风速和噪声等因素确定。消声要求较高时,百叶风口、散流器、条缝风口送风等宜采用2-5m/s风速,喷口送风可采用4-10m/s。

2.6 回风口附近风速衰减很快,对室内气流组织影响较小。回风口的面风速确定应考虑三个因素:一是避免靠近回风口处的风速过大,防止对回风口附近经常停留的人员造成不适感;二是不要因风速过大而扬起灰尘及增加噪声;三是尽可能减小风口截面,以节约初投资。

2.7回风口的面风速一般按下表中推荐的风速选取,当房间内对噪声要求较高时,回风口的风速可适当降低。

2.8风口的风速应按实际有效面积计算。

散流器:

是一种通常装在空调房间的顶棚或暴露风管的底部作为下送风口使用的风口。

其造型美观,易与房间装饰要求配合,是使用最广泛的送风口之一。

按外形分:圆形、方形和矩形;

按气流扩散方向分:单向的(一面送风)和多向的(两面、三面和四面送风);

按送风气流流型分:下送型和平送型;

按叶片结构分:流线形、直(斜)片式和圆环式。

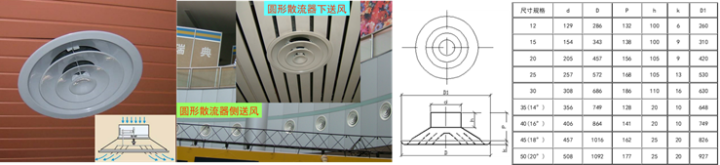

YS圆形散流器:

有多层同心的平行导向叶片(也称为扩散圈),该叶片一般为流线型,叶片下部有一小翻边,因此又称为流线形散流器。送风气流为下送流型。

FS方形和JS矩形散流器:

叶片是平板型,且有一定倾斜角度,因此又称为直线式或斜片式散流器。

空气从这种散流器送出后是贴附于顶棚流动,属于平送流型,可控制的范围较大。

一般作为下送风口使用,也可以作为回风口使用。

方形和矩形散流器:a)方形散流器外形;b)矩形散流器外形;c)方形和矩形散流器构造。

方形和矩形散流器的叶片组与外框通常采用分离式结构,这样既有利于安装,又有利于在需要时能方便地卸下叶片组、调整风口的阀门开度或清洁管道。

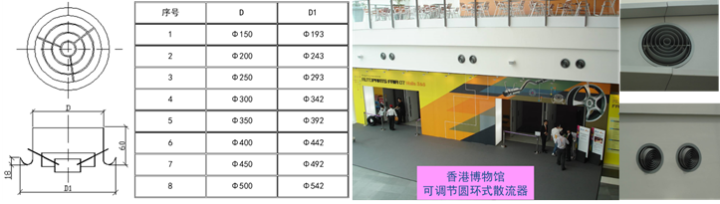

YHS圆环形散流器:

叶片为圆环形,圆环形叶片组既可以是固定的形式,也可以是能整体偏离风口中轴线一定角度的可调节形式,即可在一定范围内调整送风方向的形式。

送风气流流型与喷口相类似,较小的尺寸即可提供较大的风量且风阻力较低。

比较适合于要求射程较长的大空间,既可以在水平面上安装,也可以在垂直面上安装,分别作为下送风口和侧送风口使用。

PS圆盘散流器:

简称盘形散流器。

其内芯为倒蘑菇形的圆盘,圆盘可上下调节,圆盘在上部位置时送风气流为下送流型,圆盘在下部位置时送风气流为平送贴附流型。此风口能以较小的风量供应较大的地面面积,后面可配合圆形对开调节阀,以任意调节风量大小。

散流器选用说明:

1 型式和特征:

1.1 方、矩形散流器按送风方向分为单面、两面、三面和四面送风等多种型式,常用四面送风.气流为平送贴附流型,可与对开多叶调节阀配合使用,调节风量。暖通

1.2 圆形散流器的扩散圈由多层锥面组成,平送流型,在颈部可装单开或双开板式调节阀,调节风量。

1.3 圆盘型散流器的圆盘呈倒蘑菇形,并伸出吊顶表面,拆装方便。可与单开或双开板式调节阀配套使用,调节风量。圆盘挂在上面一档时,呈下送流型,挂在下面一档时呈平送贴附流型。南社

1.4自力式温控变流型散流器是将热动元件安装在圃形或方形散流器内,通过感受空调系统送风温度的高低来调节叶片角度,改变送风气流的流型。

夏季送风温度小于等于17℃时,调节叶片角度为水平送风;冬季送风温度大于等于27℃时,调节叶片角度为垂直送风。

1.5 地面散流器材质有铝制和塑料两种,其主要部件为面板、风向调节盘、卡圈、紧固环、集尘斗、静压箱。面板上的径向肋片用以产生旋转气流,风向调节盘用以改变风向,可以产生垂直气流。

2 适用范围

2.1自力式温控变流型散流器适用于高大空间顶部送风。

2.2 地面散流器适合安装在夹层地板内,用于高舒适标准的工作环境及计算机房等局部热源较多的场合。

2.3 其它种类散流器适用于公共建筑舒适性空调。

3 选用说明

3.1圆形或方形散流器相应送风面积的长宽比不宜太于1:1.5。

3.2 散流器宜对称布置或梅花形布置,散流器中心线与侧墙距离不宜小于1.Om。

3.3 地面散流器不应直接安装在座位下,安装位置距离座位不宜小于400mm。

3.4 并非所有地面散流器均需设集尘斗,且集尘斗安装与否并不影响地面散流器的气流流型。

3.5 散流器的颈部最大允许风速(m/s)如下表:

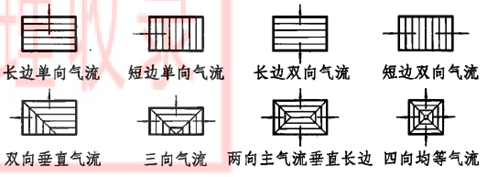

3.6方、矩形散流器能形成1-4个方向的送风气流,见下图:

喷口:

是喷射式送风口的简称。用于远距离送风的风口。

其主要形式有圆形和球形两种。

图所示为圆形喷口,该喷口有较小的收缩角度,并且无叶片遮挡,因此喷口的噪声低、紊流系数小。

图所示的球形喷口又称为球形旋转式喷口。

该风口的球形壳体上带有圆形可调送风量的短喷嘴,转动风口的球形壳体,可使喷嘴位置在一定范围内上下左右变动,从而很方便地改变气流送出方向;

改变喷嘴处的阀片位置,还可调节送风量的大小。

该风口既能调节送风方向又能调节送风量大小,大大提高了喷口的使用灵活性。

图为带长喷嘴的球形喷口,由于喷嘴长度较长(180-350㎜),使得该风口的射程比球形喷口更远。

喷口通常作为侧送风口使用。

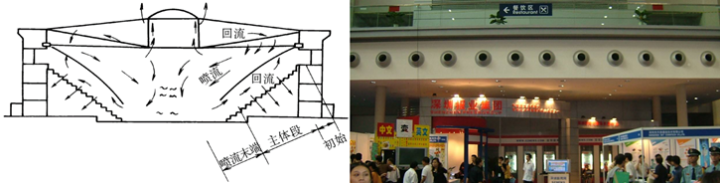

喷口送风是将空气以较高的速度、较大的风量集中由少数几个风口送出,沿途诱引大量室内空气,致使射流流量增至送风量的3-5倍,并带动室内空气进行强烈的混合,可保证大面积工作区中温度场和速度场的均匀性。

喷口送风的优点:射程远、送风口数量需要少、系统简单、投资较小。

常用场合:空间较大的公共建筑(如体育馆、影剧院、候机厅、展览馆等)和室温允许波动范围要求不太严格的高大厂房。

喷口选用原则:

1 型式和特征

1.1 球形可调喷口。手动调节球形喷口由沿轴向逐渐缩小的圆弧形喷口和装饰圈、球形壳体三部分组成,电动或气动调节球形喷口由喷口、装饰圈、球形壳体和执行器四部分组成,送风喷口和装饰圈多为铝材质。

为保证非等温射流工况下,气流总能满足工作区对流场的要求,球形喷口多设计为可调节型,其送风方向可现场手动调节,也可通过执行器自动调节,喷口可在上下±30°范围内调节,以改变送风气流方向。

1.2 筒形喷口。筒形喷口由喷筒和装饰板两部分组成,可独立或成组安装,常安装于风管或静压箱侧壁。

筒形喷口的喷筒可在上下±30°范围内任意调节,喷筒安装圈能360°任意旋转,可形成不同角度射流,喷口材质为钢板。

2 适用范围

2.1 球形可调喷口。多用于大空间公共场所、高大厂房及空调送风口与人员活动范围有较大距离的环境里。

2.2 1.筒形喷口。筒形喷口属于射流风口,适用于高大空间的远距离送风。

3 选用说明

3.1球形可调喷口选型时除应考虑其空气动力学参数外,还应考虑其声学(噪声)数据,球形喷口的送风射程为5-30m。

3.2单喷嘴型筒形喷口的最大送风量约为3000m3/h,最大射流长度约为37m;多喷嘴型筒形喷口的最大送风量约为6000时/h,最大射流长度约为32m 。

3.3 喷口送风的射程和速度、喷口直径及数量、喷口的安装高度,应根据空调区高度和回流区的分布位置等因素确定。

3.4 喷口出口风速直取4-8m/s,当空调区域内噪声要求不高时,最大值可取10m/s。

3.5 喷口侧向送风应使人员处于射流的回流区。

3.6 喷口兼作热风供暖时,为防止热射流上浮,喷口的倾角应能调节,以改变射流出口角度。

3.7 每个喷口的送风风速要均匀,因此安装喷口的风管应设计成变截面的风管或起静压箱作用的等截面风管。

3.8用于分层空调的侧送喷口安装高度直距地6-10m,当空调区跨度大于24m 时,直采用双侧送风。

3.9 当采用双侧喷口送风时,多股平行射流应相互搭接,其射程可按两侧喷口中点距离的90%计算。

3.10喷口的选型应依据产品样本提供的数据及图表进行。

条缝风口:

或称条缝型风口。按风口的条缝数分有单条缝、双条缝和多条缝等形式。

基本特征是风口平面的长宽比值很大,使出风口形成“条缝”状,送风气流为扁平射流。

一般是单独地水平或垂直。或称条缝型风口。按风口的条缝数分有单条缝、双条缝和多条缝等形式。

基本特征是风口平面的长宽比值很大,使出风口形成“条缝”状,送风气流为扁平射流。

一般是单独地水平或垂直安装,作为侧送风口使用。

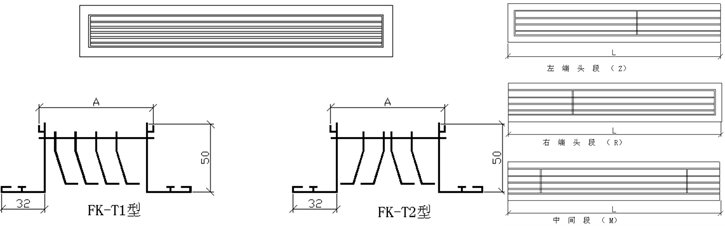

多条缝的风口则通常称为线形风口,又称为线形散流器或条形散流器,可单独使用(图a),也可将中间段(图b)和端头段(图c)组合起来使用;既可用作送风口,也可用作回风口,特别适于作连续长条形布置的送回风口。

ZTF条形风口,常用于集中空调系统送风,可安装在侧墙上或天花板上,T1型为叶片单向倾斜,T2型为叶片双向倾斜。风口宽度和长度尺寸可根据客户需要制作,可制成中间段、端头段(段形类别及规格见下图)。

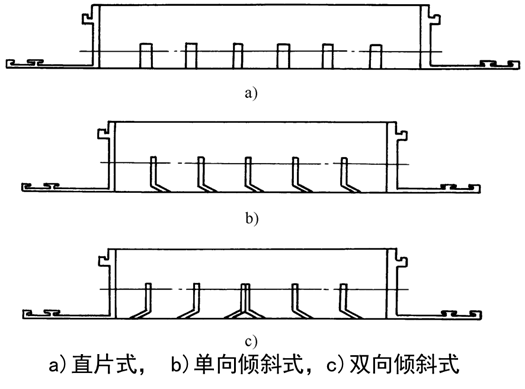

舒适性空调常用的线形风口的叶片是固定的,其形状有三种,分别为直片式、单向倾斜式和双向倾斜式。

条缝风口选用说明:

1 型式和特征

1.1 直片条缝风口。风口由固定叶片组成,叶片沿平行于长边排列,每节最大连续长度可做成3m,也可把两节或多节拼起来使用,拼缝处采用插接板连接。

该风口气流流型属平面射流,可用于室内送、回风口。送风时,风口上方需设静压箱,以确保垂直下送气流分布均匀。

该风口通常安装在吊顶上,可平行于侧墙连续布置或成环状布置,其长度方向尺寸及各种段形即独立段、中间段、端头段、角形段与活叶条缝风口(FC-HTF型)完全相同,除表中列出的规格尺寸外,其它尺寸可根据需要制作。

1.2 双槽条缝风口。风口为双条缝型,条缝长宽比大于20,其制作长度为480-2400mm,安装时需配合静压箱。该风口气流流型属平面射流,可用于室内送风口。

1.3 活叶条缝风口。风口在每个线槽内有两个可调的弧形叶片来控制气流方向,有独立段、中间段、端头段、角形段等各种段形,其中角形段制成固定长度。

风口气流流型既可调成平面流型,又可调成垂直向下流型。

用于送风口送风时,气流可调成左出风、右出风、左右出风或垂直向下出风。

该风口有单组型和多组型,与静压箱配合使用,安装在天花板、侧墙或其他位置。

2 适用范围

2.1 本风口适用于公共建筑的舒适性空调和工业建筑(纺织厂) 的工作区送风。

2.2 风口送风的特点是气流轴心速度衰减较快,用于空调区允许风速为0.25-O.50m/s,温度波动范围为:±1-2℃的场所。

3 选用说明

3.1 风口的最大送风风速为2- 4m/s ,当风口安装位置高或人员活动区允许有较大风速时,直取上限值。

3.2 采用条缝风口送风时,在静压箱入口处的风管上应配置风量调节间,以保证送风均匀。静压箱与支风管的连接,直采用软风管,以便于施工安装。

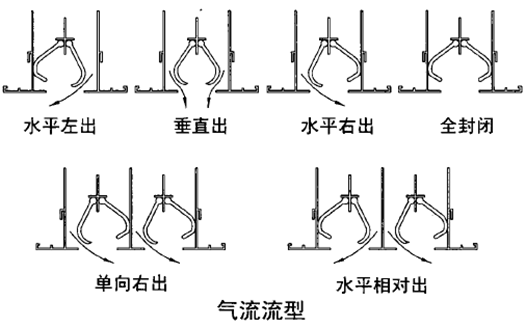

3.3 活叶条缝风口气流流型见下图,可根据不同的使用场所调节出风方向。

旋流风口:

依靠起旋器或旋流叶片等部件,使轴向气流起旋形成旋转射流。

由于旋转射流的中心处于负压区,它能诱导周围大量空气与之混合,然后送至工作区。

有下送式和上送式两种。

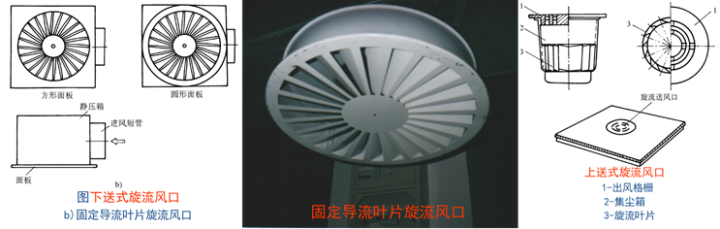

图a所示的无芯管下送式旋流风口由起旋器和圆壳体组成;主要用于高大空调房间(如体育馆、展览馆等)的下送风;由于其单个送风量大,因此与散流器相比,可减少送风口数量30%-50%,相应地可简化送风系统,降低系统造价

图b为适用于层高在2.6-4.0m范围内的固定导流叶片旋流风口;该风口由静压箱、固定式径向排列的导流片面板和进风短管组成;一般与室内吊顶平齐安装,面板颜色可以多种多样,能够起到很好的装饰作用。

上送式旋流风口又称为地面旋流风口。

工作原理:来自地板下面送风管的空调送风经旋流叶片切向进入集尘箱,形成旋转气流后由出风格栅送出,诱导卷吸室内下部空气,迅速与之混合,使送风速度得到衰减。

送风气流与室内空气混合好,速度衰减快,格栅和集尘箱可以随时取出清扫。

适用场合:室内下部空调负荷大的场合(如计算机房),以及只需要控制室内下部空气环境的高大房间(如展览馆)。

旋流风口选用说明:

1 型式和特征

1.1可调叶片旋流风口由固定叶片、可调叶片、散流圈组成,叶片在不同的位置可送出横向、斜向或垂直方向的气流。由于叶片可调,在送风温差-10℃-15℃范围内可获得理想的气流状态,其调节原理为根据送风温差调节出风角度,叶片可通过手动、电动或气动装置动作。

1.2 阶梯旋流风口由钢板制成,出面板、支架、中心螺丝等几部分组成,面板分圆形和方形两种形式。

为了能产生旋转气流,出风面板有四个出风断面,每个出风叶片互成90°角。

2 适用范围

2.1 可调叶片旋流风口适用于高大空间、风口安装高度应大于等于铀的空调场所。

2.2 阶梯旋流风口适用于高大空间如影剧院、体育馆等下送风空调系统,最大送风温差为±6℃。

3 选用说明

3.1 可调叶片旋流风口风量一般在1000-6000m3/h范围内,可送出横向、斜向或垂直方向的提转气流,出风口有效风速小于等于12m/s。

3.2 旋流风口的规格以其接管直径的整数表示,出风有效面积为其接管过流面积的30%-50%。

3.3 旋流风口常通过法兰与静压箱连接,静压箱可采取侧面或顶部进风方式。

3.3 阶梯旋流风口的出风量为30-50m3/h,送风时气流由导流片向四周旋转而出,诱导比大,风速衰减快,常在阶梯垂直面上和地面上安装。

3.4 选型步骤:

3.4.1 旋流风口选型时应确定风口的风量、供热条件下的射程及送风温差。

3.4.2 根据3.4.1 的数据初选风口规格。

3.4.3 针对已选定的风口规格,根据公式、图表验算供热条件下的实际射程及噪声值,若不满足设计要求,应重新选型。

3.4.4 根据最终选型的风口计算压力损失。

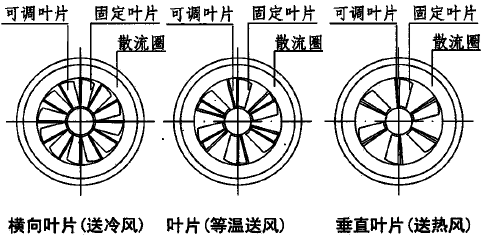

3.5 送冷风、等温送风、送热风时旋流风口的可调叶片角度如下图所示:

孔板风口:

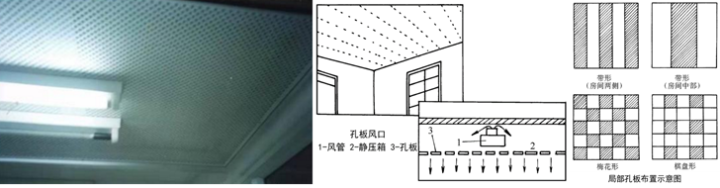

实际上是一块开有大量小孔(孔径一般为6-8mm)的平板,材料为镀锌钢板、硬质塑料板、铝板、铝合金板或不锈钢板,通常与空调房间的顶棚合为一体,既是送风口,又是顶棚。

经过处理的空气由风管送入楼板与开孔顶棚之间的空间(通常称为稳压层或静压箱),在静压的作用下,再通过大面积分布的众多小孔进入室内。

根据孔板在顶棚上的布置形式不同,孔板风口可分为全面孔板和局部孔板两种形式。

局部孔板:在顶棚的一个局部位置或多个局部位置,成带形、梅花形、棋盘形或其他形式布置的孔板。

孔板风口的应用:在工艺性空调中(如恒温室、洁净室及某些实验环境等)应用较多,在某些层高较低或净空较小的公共建筑中也有应用。

孔板送风的特点:

送风均匀,噪声小;射流的速度和温度都衰减很快;

在直接控制的区域内,能够形成比较均匀的速度场和温度场;区域温差小,可达到±0.1℃的要求。

孔板送风的气流流型:

(1)全面孔板直流流型

当全面孔板的孔口送风速度V0>3m/s,送风温差(送冷风)△t0≥3℃、单位面积送风量>60m3/(m2·h)时,一般会在孔板下方形成直流。

主要优点:可以防止灰尘的飞扬,主要用于有较高净化要求的空调房间。

(2)全面孔板不稳定流型

在全面孔板的孔口送风速度V0和送风温差△t0均较小时,孔板下方将会形成不稳定流,即速度场中各点处的气流流向不稳定。

由于不稳定流能使送风气流与室内气流充分混合,造成工作区内区域温差很小,因此适用于空调精度要求较高、工作区风速要求较小的空调房间。

(3)局部孔板不稳定流型

局部孔板的下方一般为不稳定流,而其两旁则形成回旋气流。这种流型适用于工艺布置分布在部分区域内或有局部热源的空调房间,以及仅在局部区域要求较高空调精度和较小气流速度的空调房间。

孔板送风需设置吊顶或技术夹层形成稳压层。

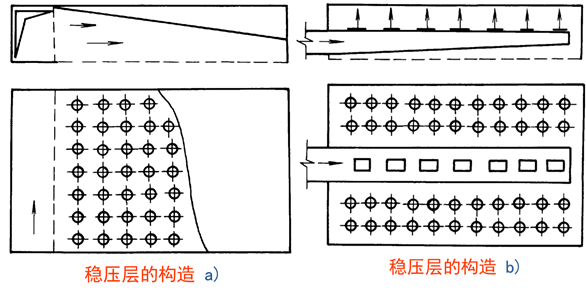

稳压层的作用:

使孔板上部保持稳定且较高的静压。

当房间面积不大时,稳压层内可不设空气分布风管,但为保持稳压层内的静压恒定,可沿气流流动方向逐渐降低稳压层的高度。

当房间面积较大,且室温允许波动范围要求较严时,应在稳压层内设图b所示的空气分布风管,此时气流从风管顶部向上送出,可避免气流直接吹向孔板。

专用风口:

又称为特种风口。

通常只能与某些物件配套使用而成为独特的风口,例如:座椅送风口、台式送风口和灯具送风口等。

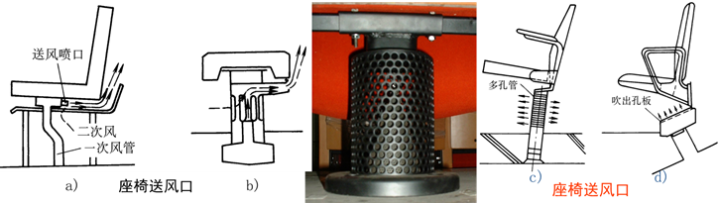

(1)座椅送风口

一般设在座椅下面,多用于影剧院或会堂的座椅,由于属于上送风,且直接、就近地对人送风,因此能取得较好的节能效果。

下图a、b所示喷嘴形式的送风口,能起到类似于诱导器的作用。

当由地下送风管道提供的空气(一次风)从喷嘴喷出时,马上会与诱导的室内空气(二次风)充分混合,使送风温度接近于室温,保证人不会有吹风的感觉。

c、d所示的孔口型送风口,也是为了降低送风速度,不使人有吹风感。

(2)台式送风口

也称为桌面送风口。

由地下送风管道提供的空气从风口送出,使受风人可直接、就近地吸入来自射流核心,未与室内污染空气相混合的清洁、新鲜、温湿度适宜的空气,能有效地保证人体周围及呼吸区的空气质量,改善办公环境条件,提高工作质量和效率,更有利于人的健康。

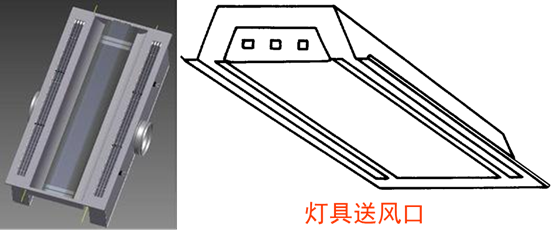

(3)灯具送风口

该风口是将条缝送风口与照明器具组合在一起的一种送风口。

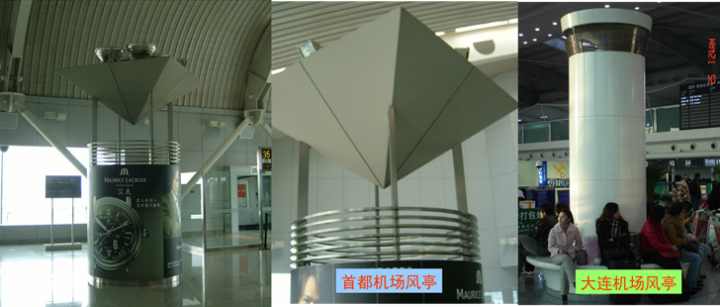

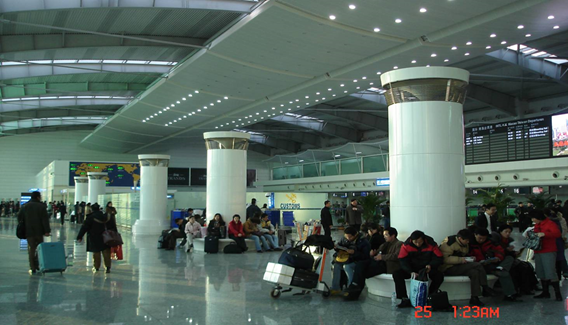

(4)风亭

又称为送风塔、送风柱、风柱。高数米,上部为送风口。送风口可以是直筒圆口,通过倒锥形的顶来使其向四周送风;也可以是在风亭四面侧装的百叶、喷口等风口。

专用风口选用说明:

1 自垂百叶式风口

本风口适用于具有正压的空调房间排气及楼梯间加压送风。通常情况下风口的百叶靠自重自然下垂,隔绝两侧空气流动。

该风口具有止回作用,当室内气压大于外界气压时,由室内向外排气;当室内气压小于外界气压时,气流不能反向流入室内。

2 遮光百叶风口

本风口适用于暗室通风,是为暗室通风且避光等特殊要求设计的风口。

3 防雨百叶风口

本风口适用于外墙的进风、排风,具有防止雨水浸入的功能,可直接和风管绑接,也可固定在墙洞的木框上。

4 门技式回风口

4.1 本风口适用于对空气洁净有一定要求的开敞空间的回风。

4.2 根据使用条件、材质和结构的不同,本风口分为铝制宽叶片、铝制细叶片、钢制和不锈钢制四类。

4.3 本风口的叶芯与外框用门铁连接,风口安装后,可任意打开内芯组件,更换风口过滤器。

5 风机盘管加新风风口

本组合风口采用铝合金型材焊接,按双层百叶风口制作。

6 置换送风送口

6.1 本风口由表面带斜开口的外壳构成,内设蜂窝状内衬,内衬起均流作用,风口的外壳、面板和接口材质为镀辛辛钢板,内衬材质为聚丙烯塑料,密封圈材质为橡胶。

6.2 本风口用于对空调舒适性要求较高的场所,如高档办公楼等。当采用置换送风方式时,该风口通过墙面固定条或地板固定器安装在墙面或地板上,回风口安装在上部。

6.3 本风口送风温度比室内设计温度低1- 6℃,送出的气流风速低、紊流度小,其诱导室内空气的能力较低,从而形成置换送风的流型。

7 定凤向可调风量回风口

本风口可调节风量,并使其调节风量后不改变气流的方向。该风口阻力低,可降低回风口引起的房间噪声。

8 高效过滤器送风口

本风口由静压箱、高效空气过滤器和扩散板等组成,适用于非单向流洁净室的送风管道末端。

9 网式回风口

9.1 本风口可在风管上、风管末端或在墙上安装。

9.2 性能表中的风速为网孔速度。

10 活动算板式回风口

本风口可作回风口和排风口,可用调节螺栓改变风量。

11 单、双面送排风口

本风口可作送风口和排风口,排风口不装设隔板。

回风口:

回风口外的气流速度衰减很快,因此回风对室内气流组织影响不大。

回风口的安装位置通常比较隐蔽,对回风功能要求很低,外观对室内环境美化作用影响不大的特点决定了其形式很少,构造也简单。

常用的回风口:百叶式回风口,活动箅板式回风口,蘑菇形回风口。

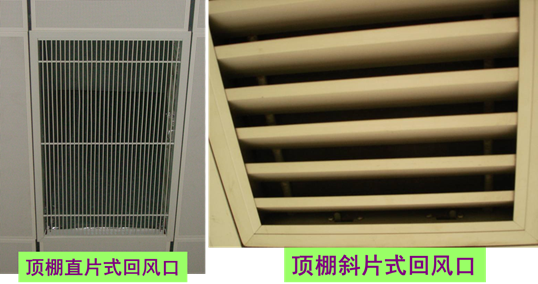

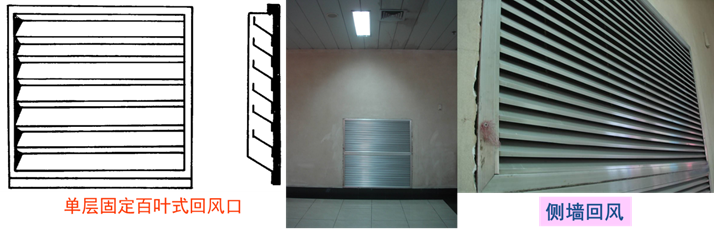

百叶式回风口:

用做回风口的百叶风口,其叶片通常固定为某一角度。

这种风口既可在空调房间的侧墙或风管的侧面垂直安装,也可在空调房间的顶棚或风管的底面水平安装。

当回风量有调节要求时,也可采用活动叶片的百叶风口。

对于直接接风管且需要设过滤器的百叶风口,为了能方便地清洁过滤器,通常采用门铰式百叶风口(又称为可开式百叶风口)。

该风口比固定百叶风口多一个边框,使百叶部分成为可脱离边框的“活门”,在“活门”后面加装能抽插的过滤器,即实现了过滤器随便取出、清洁或更换的目的。

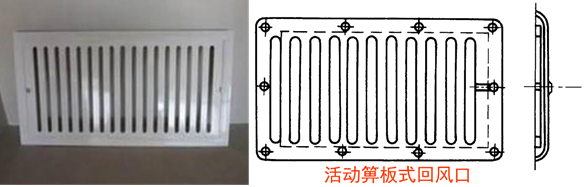

活动箅板式回风口:

由两层箅板叠合而成,两块箅板均开有相同的长条形孔洞,移动调节螺栓可使内层箅板左右移动,从而改变开口面积,达到调节回风量的目的。

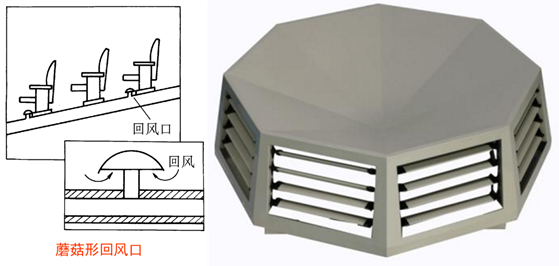

蘑菇形回风口

是一种安装在地面上的回风口。

主要用于影剧院,通常布置在座椅下,直接插入地面的预留洞与地下回风管相接。

蘑菇形的外罩起防止杂物直接进入回风口的作用,其离地面的高度一般可以通过支撑螺杆调节,使回风口的空气吸入面积发生改变,从而达到调节回风量的目的。

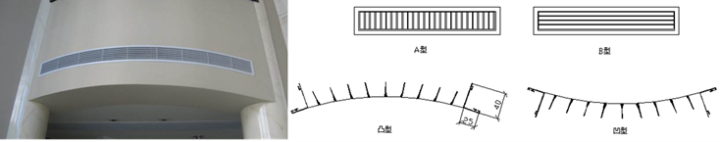

弧形风口:

主要满足建筑的弧形设计,配合弧形顶棚、灯池或弧形墙壁的需要,体现整体的美感。风口弧度及弧长按客户要求定做,百叶形式由客户选用,可分为垂直于长边的A型和平行于长边的B型两种形式;按弧形可分为凸型与凹型两种。

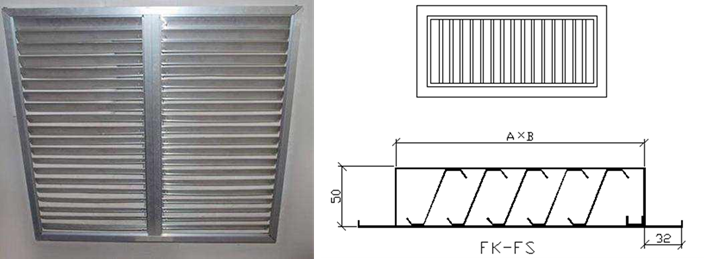

防水风口:

叶片为特殊叶片,具有防水溅入的功能,一般多用于外墙新风口。

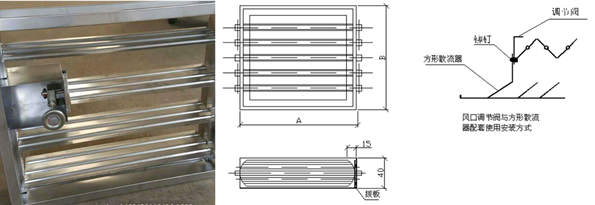

调节阀:

风口调节阀,常与回风口配套,用来调节整个空调系统气流分布,从而达到理想效果,它的结构是各个叶片之间采用连动,只要拔动插板,所有叶片均可动作,使风口的颈部通风面积变大或变小。

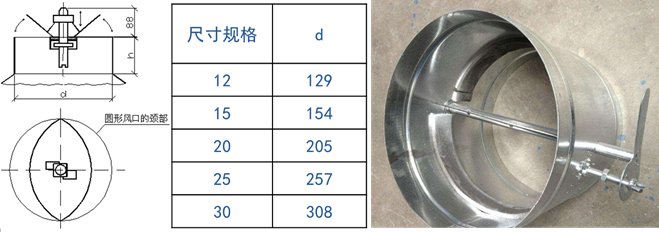

圆形对开调节阀:

圆形对开调节阀是与回风口配套使用,与风口的接管铆钉连接。调节方法是摘下风口的中心叶片或圆盘,调节中心焊杆,两个半圆活门就可从关闭状态调节到开启的任意位置,从而实现对风口流量的调节,以得到理想的空调效果。

气流组织:

按照送、回风口布置位置和型式的不同:侧送侧回、上送下回、中送上下回、下送上回、上送上回。

侧送侧回:

侧送风口布置在房间的侧墙上部,空气横向送出,气流基本吹到对面墙上后转折下落,以较低速度流过工作区,再由布置在侧墙下部的回风口排出。根据房间跨度大小,可以布置成单侧送、单侧回,和双侧送、双侧回。

优点:

①速度场和温度场都趋于均匀和稳定,因此能保证工作区气流速度和温度的均匀性。

②工作区处于回流区,故而排风温度等于室内工作区温度。

③由于侧送侧回的射流射程比较长,射流来得及充分衰减,故可加大送风温差。

0
