Revit结构标高与建筑标高的转换方法:Revit如何根据“建筑标高”生成“结构标高”

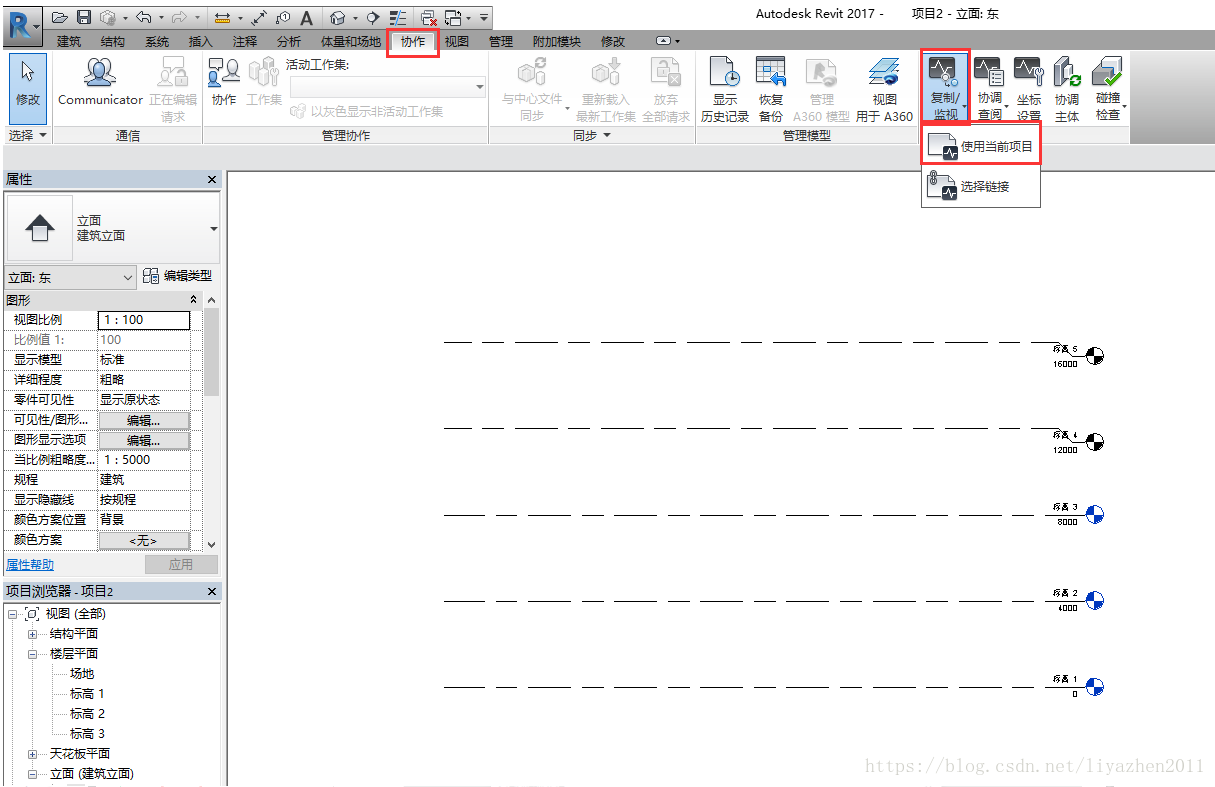

    1.协作-复制/监视-使用当前项目

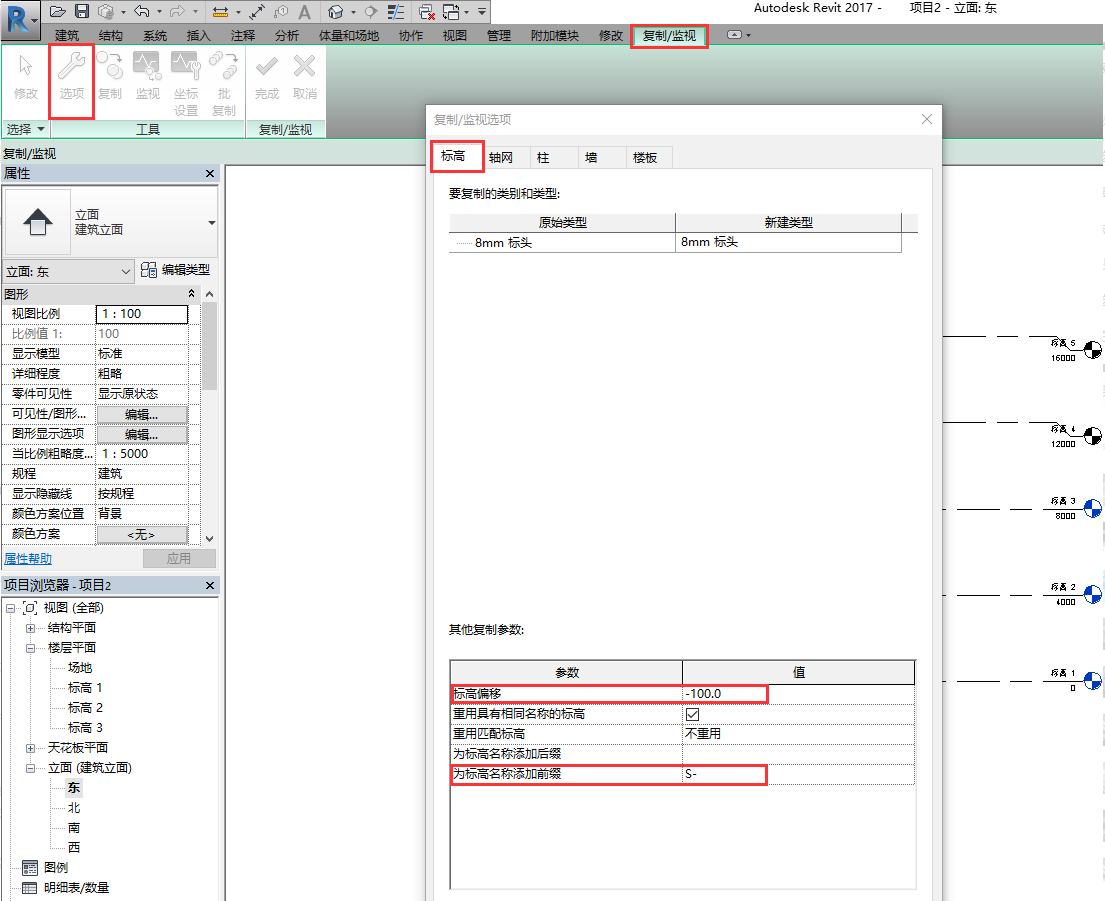

    2.选项-标高-标高偏移设为-100,为标高名称添加前缀设为S-

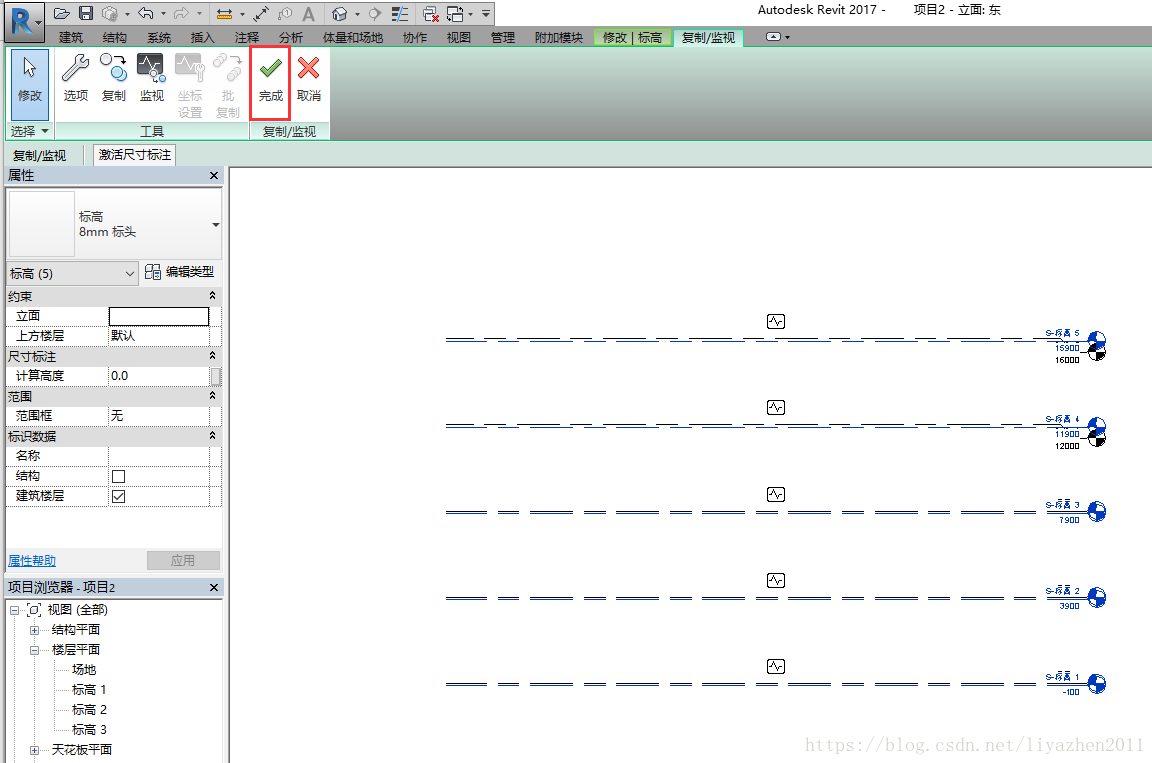

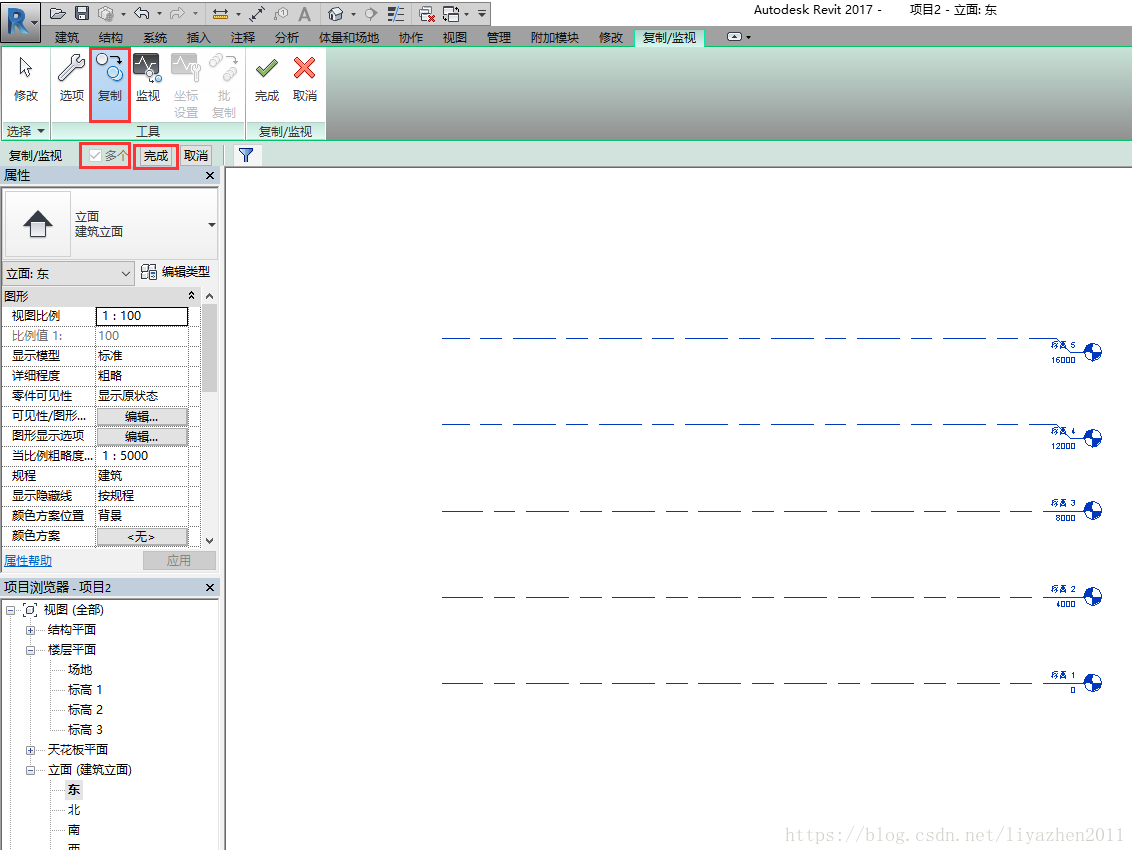

    3.复制-点选”多个”-选择需要复制的标高-点击“完成”

    4.点击“完成”,生成结果标高如下。

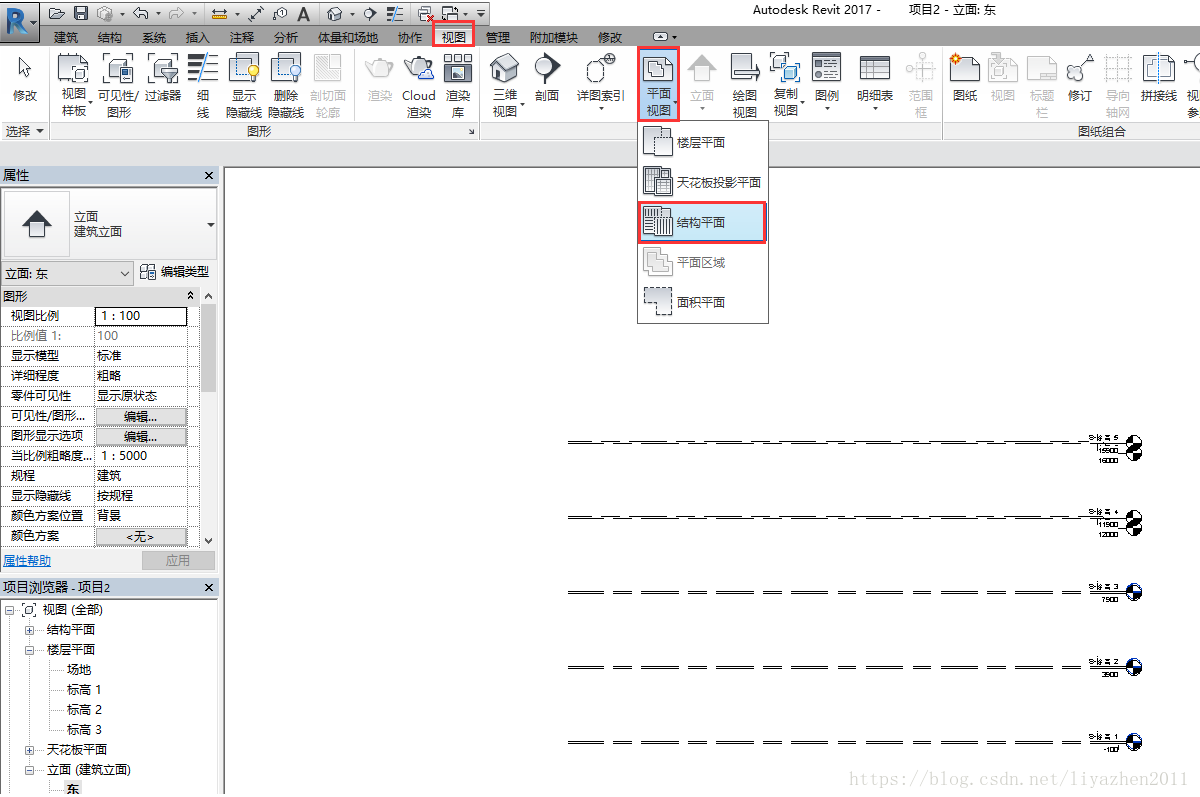

    5.视图-平面视图-结构平面

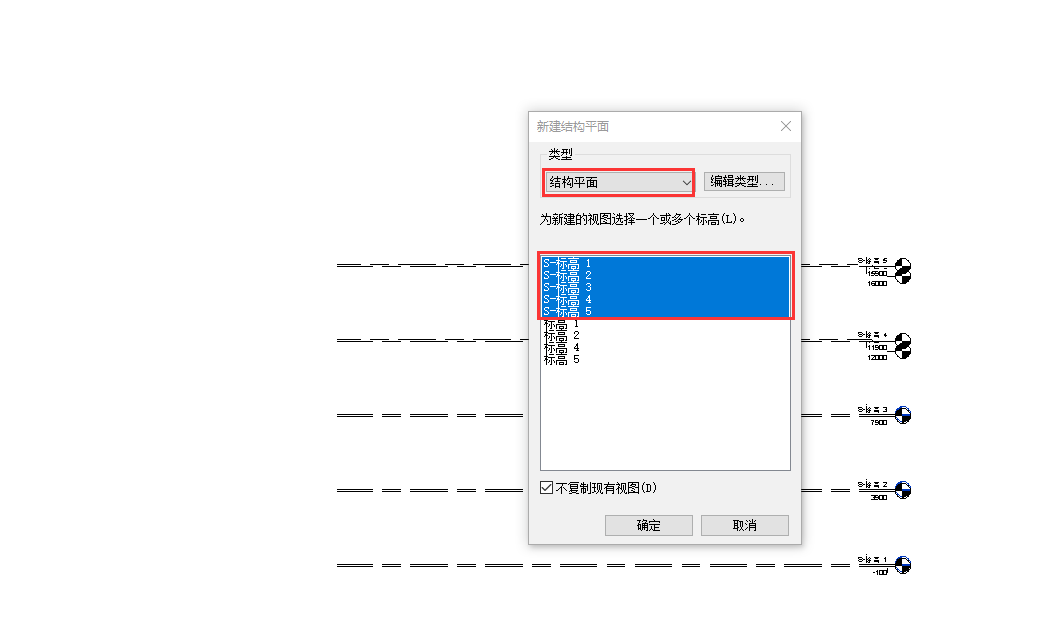

    6.选中生成的结构标高-点击“确定”

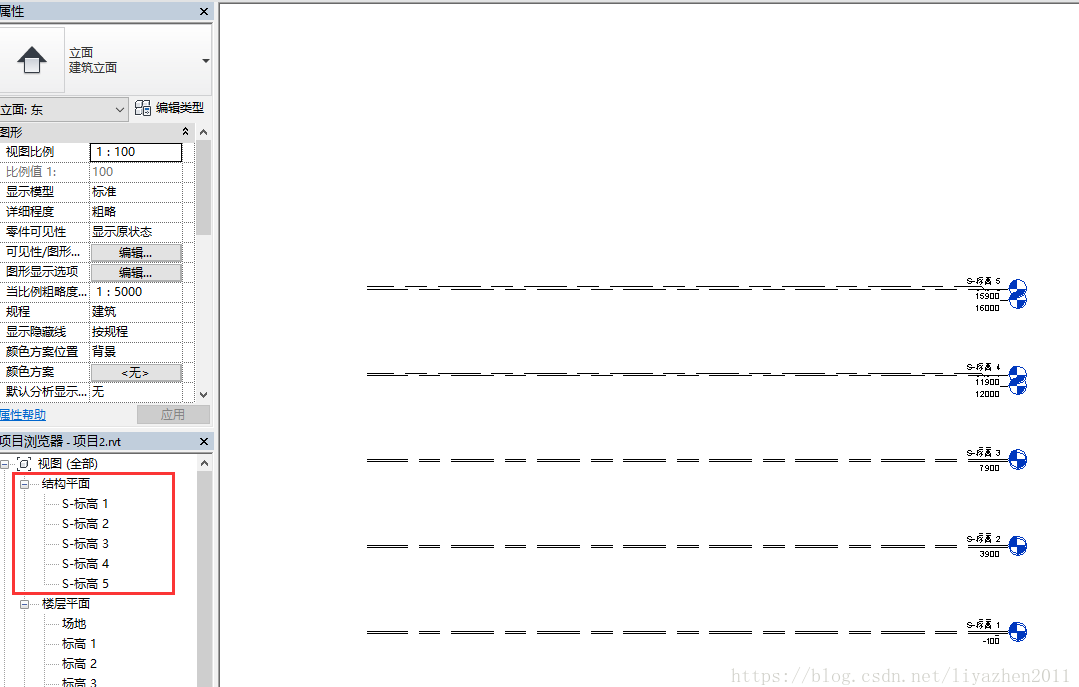

    7.在项目浏览器中就可以看到结构平面了。
