在添加支撑图元后，可以修改支撑属性以控制支撑沿梁的方向保持位置的方式。通过指定“距离”或与梁端点的长度比率，可以保持每个支撑端点与梁的位置。如果修改了所附着的梁的位置或长度，则支撑会根据所选支撑设置随修改进行调整。请注意，您可以修改支撑几何图形，这与结构梁非常相似。 这包括相对于定位线的偏移、缩进和定位。

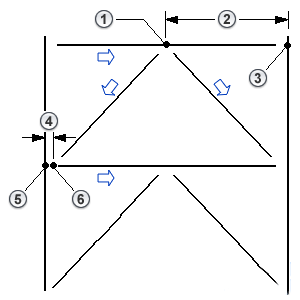

支撑附着属性
支撑终点节点的位置
起点附着距离或比率
参照图元的附着起点(终点)
终点附着距离或比率
参照图元的附着终点(起点)
支撑起点节点的位置
修改支撑属性
选择一个支撑。
在“属性”选项板的“结构”下，选择“起点附着类型”。
距离：如果支撑起点位于梁上，则该值指定的是特定“参照图元的附着起点”属性与该支撑起点之间的距离。
比率：如果支撑起点位于梁上，则该值指定的是该起点位置相对于梁的百分比。 例如，值 0.5 会将起点放置在附着梁的两个端点之间的正中位置。
选择相应选项后，输入“起点附着比率”或“起点附着距离”的值。如果支撑起点位于柱上，则该选项不适用于该支撑端点。
为“参照图元的附着起点”属性选择一个值。该值将指定从哪个参照图元(梁)的终点测量起点附着距离或比率。
注： 如果支撑起点的节点附着在柱或墙上，可以设置标高和偏移以指定该点的高度。
在“属性”选项板的“结构”下，选择“终点附着类型”。
距离：如果支撑终点位于梁上，则该值指定的是特定“参照图元的附着终点”属性与该支撑终点之间的距离。
比率：如果支撑终点位于梁上，则该值指定的是该终点位置相对于梁的百分比。 例如，值 0.5 会将终点放置在附着梁的两个端点之间的正中位置。
选择相应选项后，输入“终点附着比率”或“终点附着距离”的值。如果支撑终点位于柱上，则该选项不适用于该支撑终点。
为“参照图元的附着终点”属性选择一个值。该值将指定从哪个参照图元(梁)的终点测量终点附着距离或比率。
注： 如果支撑终点的节点附着在柱或墙上，可以设置标高和偏移以指定该点的高度。
