Revit如何做净高分析？这里有现成的案例！

在BIM咨询项目中，管综深化完成后经常需要做净高分析，净高分析报告往往也是BIM咨询项目的重要成果之一。现如今我们的项目动辄几万、几十万平米，在这种情况下我们该怎么快捷、高效地完成净高分析呢？

今天就以金融中心为例给大家简单介绍一下如何利用Revit自带的分析功能完成机电模型的净高分析。

第一步：复制视图、删除过滤器

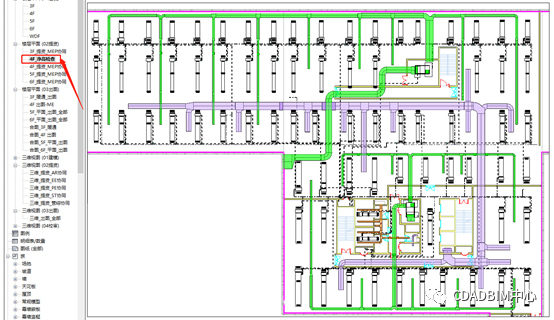

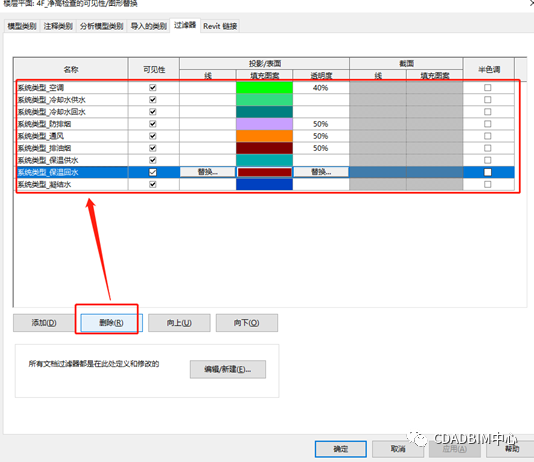

我们以４F为例，将提资视图复制出来，修改名称为４F净高检查，同时将过滤器全部删除，这时我们会得到一个没有填充的平面视图。

第二步：添加风管图例

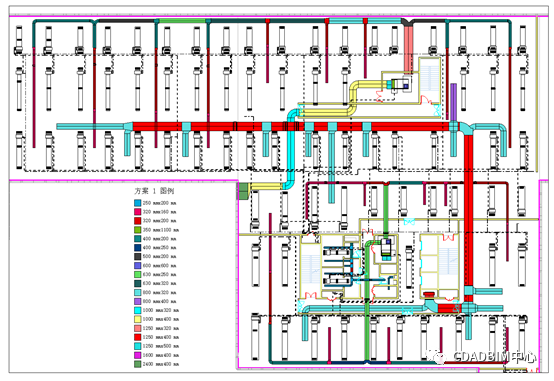

在功能选项卡中找到“分析”>“颜色填充”>“风管图例“，在视图中任意放置一个颜色方案，放置完成后，我们就会发现风管颜色填充变得花花绿绿的了，但很明显这不是我们需要的，接下来我们就要对颜色方案进行修改。

第三步：净高检查方案设置

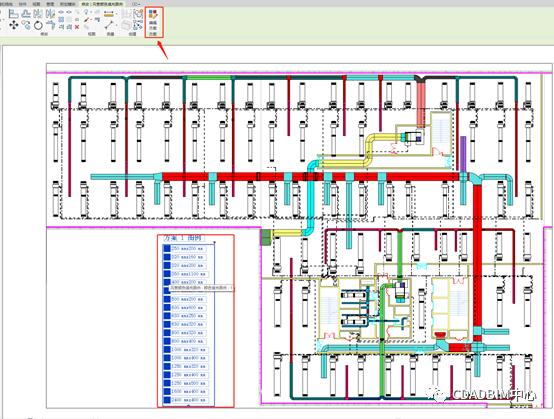

选中平面图中放置的方案１图例，然后在功能选项卡中找到编辑方案。

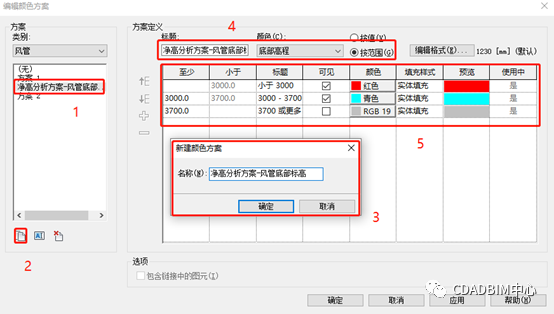

视图中弹出编辑颜色方案面板后按下列步骤完成方案的创建。

１、复制一个方案并命名为净高分析方案－风管底部

２、方案定义：修改标题、将颜色选项卡下拉选择底部高程、勾选按范围。

３、按照项目实际净高要求设置参数，例：风管底部不得小于3000ｍｍ，小于3000ｍｍ时，风管显示红色，大于3000ｍｍ显示蓝色。

４、设置完成后，点击确定即可。

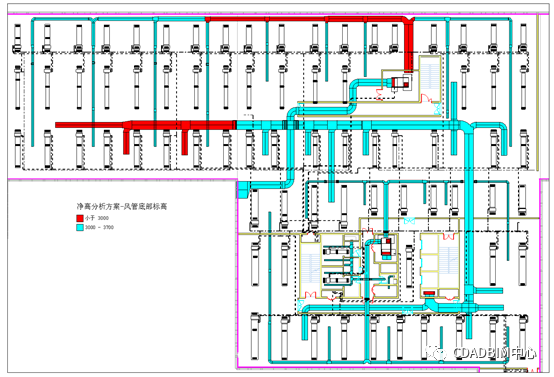

通过系统颜色方案可以迅速找到不满足净高的风管，我们可以将不满足净高要求的区域圈出，体现在净高分析报告中。（暖通水和给排水参照上述方法可同样实现管道的净高检查）

此外。颜色方案功能还能应用于其他场景，如制作暖通提资视图。在颜色方案中我们将大于1200ｍｍ的风管用颜色填充，将视图复制为提资－喷淋／施工，设计或施工人员拿到图纸后可快速识别出哪些位置需要增设喷头。

方案传递

完成各楼层净高分析方案的设置后，可将方案传递至样板文件中，以后做其他项目时，基于样板文件创建项目文件后，可直接利用已设置好的颜色方案。

以上就是利用Revit自带功能做净高分析的具体内容，你学会了吗！
