Revit窗族的绘制方法:用Revit创建六边形窗洞结构

image_print阅读模式

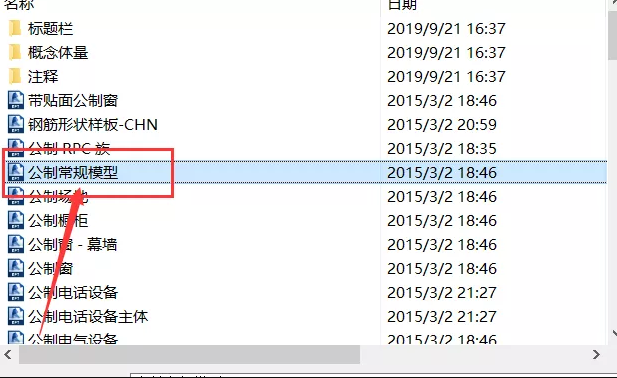

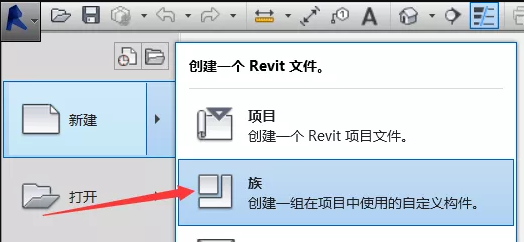

    1、首先在revit中先新建一个族,选择【公制常规模型】

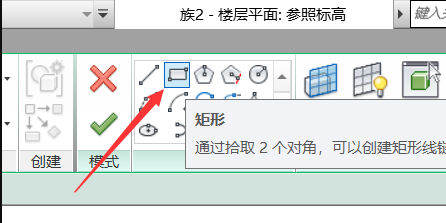

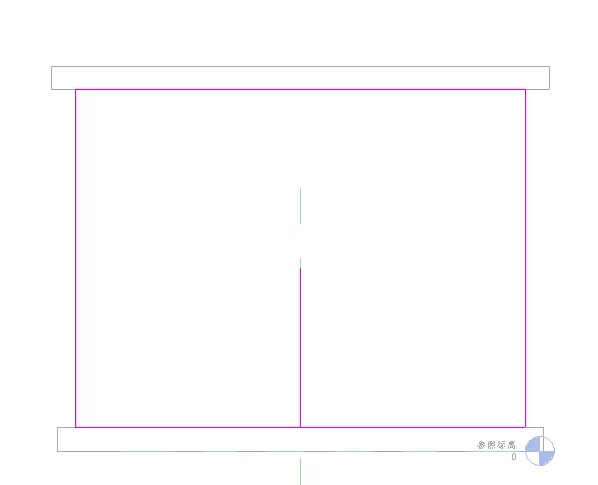

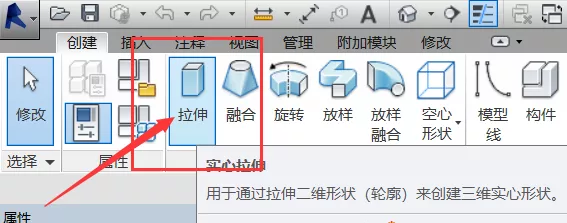

    2、之后进入主界面后用【拉伸】命令先绘制出两个外轮廓。

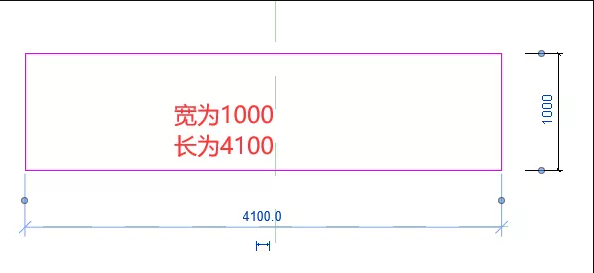

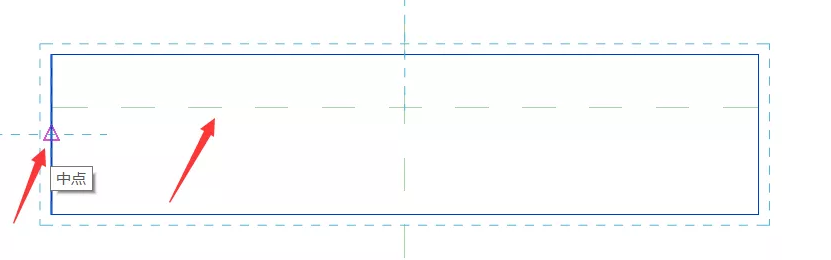

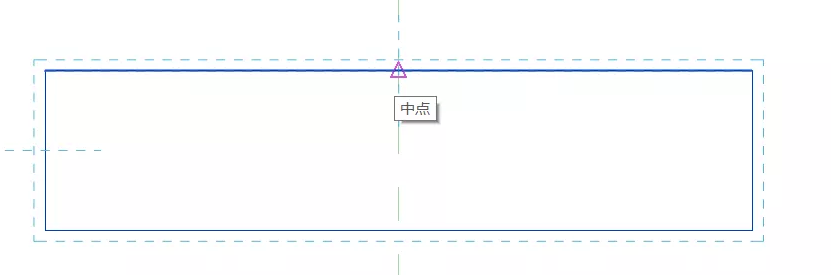

    3、在绘制两个矩形时,使用移动命令要把中点对准基准线。向上偏移,距离可取任意值。

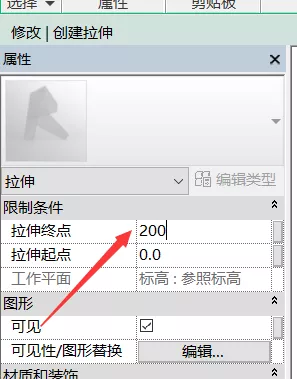

    4、切换到立面-东,更改更改厚度,即把拉伸终点为200。再切换至立面-前,把最外面的矩形框向上偏移,距离可任意确定,注意点击分开命令。

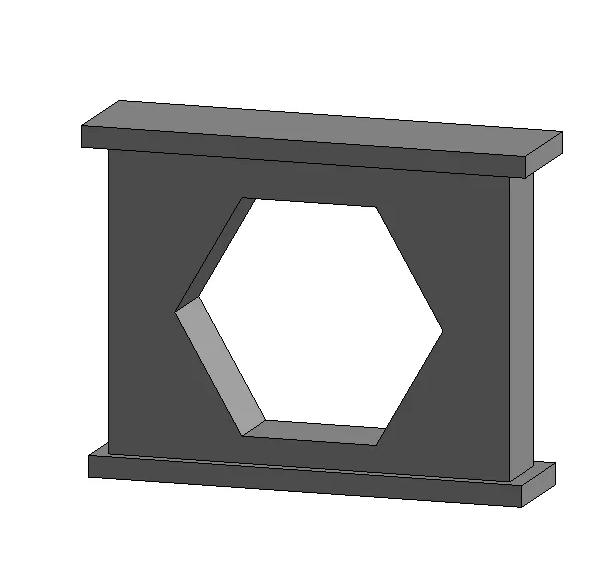

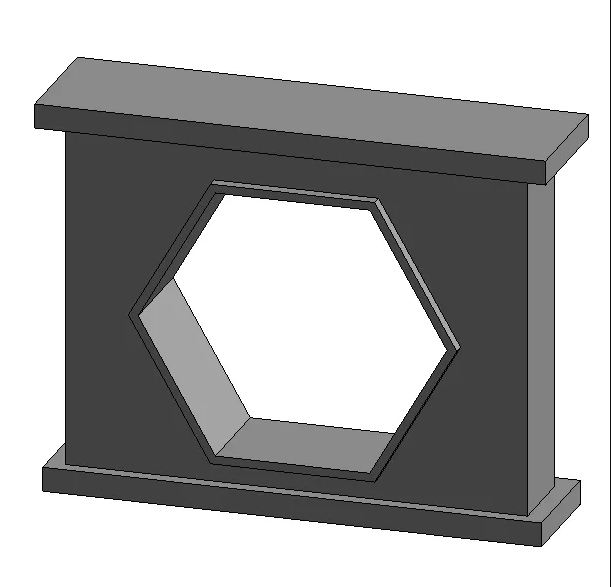

    5、之后开始创建中间部分,在两个矩形中间,绘制正方体,之后运用六边形图案在中间挖洞,最后再点击连接,即可创建出一个六边形窗洞结构
