CAD导入Revit怎么调大小？导入Revit的CAD图纸太小怎么修改

来源丨益埃毕教育

导入Revit的CAD图纸常常因忽略图纸比例的问题，让图纸在视图中显示的很小，再返回CAD软件上调整图纸缩放比例，比较浪费时间。想要在Revit中作出调整，该如何做呢？

1、用CAD软件中打开图纸，先检查一下单位设置是否正确，输入快捷键“UN”打开图形单位面板，根据实际情况选择应对单位，一般情况以毫米为单位，如图所示。

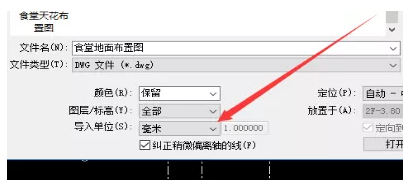

    2、点击“插入”选项卡下“导入CAD”命令（或者链接CAD）选择刚才保存CAD图纸，并将导入单位改成与CAD图纸中单位一致，如图所示。

    3、在导入CAD图纸发现很小，是因为图纸比例没有调整，如图所示。

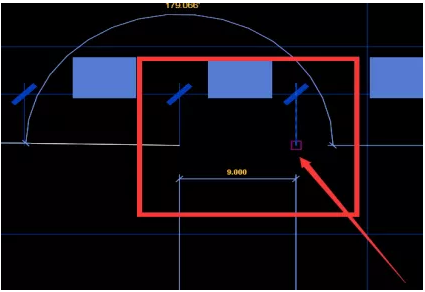

    4、选中图纸，点击修改选项卡下中缩放命令，点击任意位置作为原点，再点击第二个点作为拖拽点，最后通过拖拽或者输入比例数值的方式放大图纸，完成实际尺寸缩放，如图所示。

    意义：通过学习此文章，不仅学会了在Revit中快速调整图纸比例，还学会了修改选项卡下缩放命令的使用，方便快速建模。
