在Revit中如何快速为不同尺寸管道设置保温厚度?

在Revit中如何快速为不同尺寸管道设置保温厚度?下面就来分析一下。

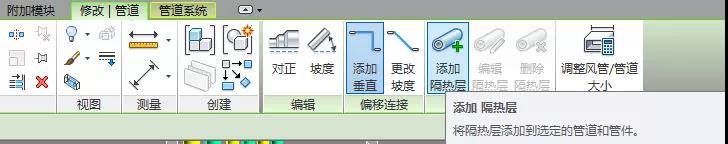

01  首先忽略管径对保温层的影响,选中所有要加保温层管道、管件及附件,在“修改-管道”利用“添加隔热层”代替保温层,并添加一致厚度的保温层,如图所示,统一设置保温层厚度为28mm。

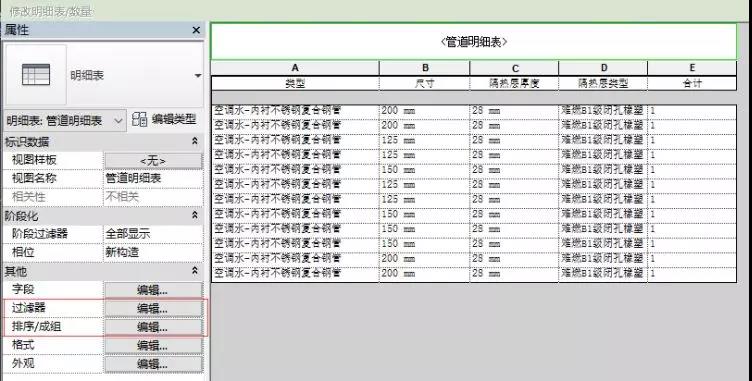

02  创建管道明细表,使用“过滤器”筛选出有保温层的管道,如图所示。

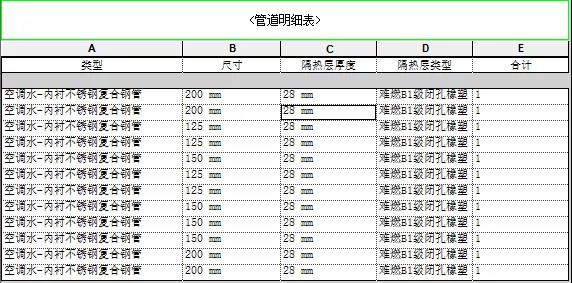

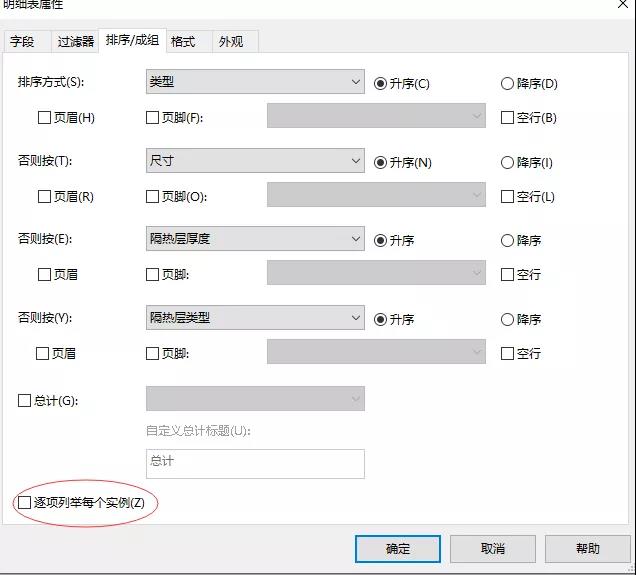

03  利用“排序/成组”对明细表进行统计归类,如图所示。

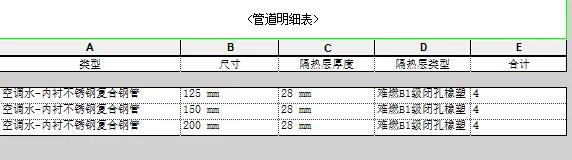

04  根据筛选的优先级对管道进行筛选,取消勾选“逐项列举每个实例”,完成后明细表如图所示。

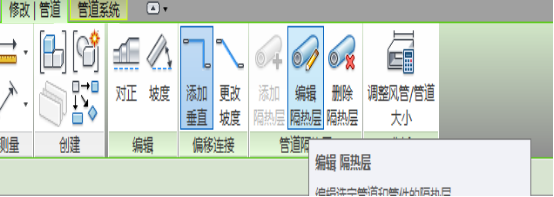

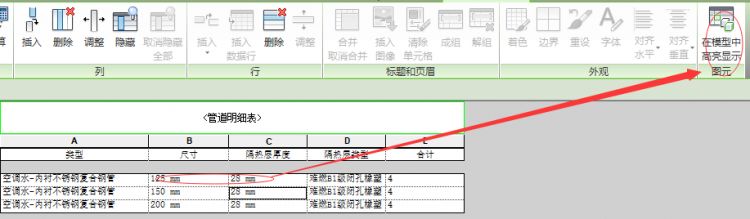

05  通过明细表选择任意一个尺寸的管道,并在模型中显示,然后在编辑保温层厚度,即可对不同管径管道快速设置保温层。
