如何在Revit项目中过滤不想要的模型?

image_print阅读模式

如何在Revit项目中过滤不想要的模型?下面就具体分析一下。

1.打开一个项目,点击“管理”选项卡下“选择”面板下“编辑”命令,如图所示。

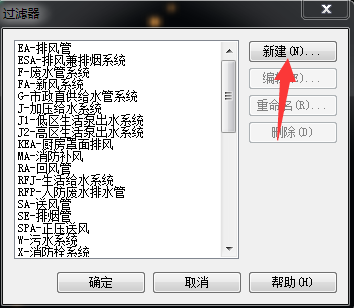

2.在弹出的过滤器对话框中点击“新建”命令,如图所示。

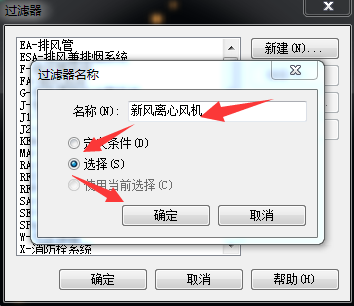

3.在弹出的“过滤器名称”对话框中,名称改为“新风离心风机”,再勾选“选择”,后点击“确定”,如图所示。

4.鼠标旁有两个+号,点击“新风离心风机”族,族将变成灰选,选择所有新风离心风机(可以选择你所需要过滤掉的任意模型),如图所示。

5.选择完之后,点击“编辑选择集”中的“完成选择”,如图所示。

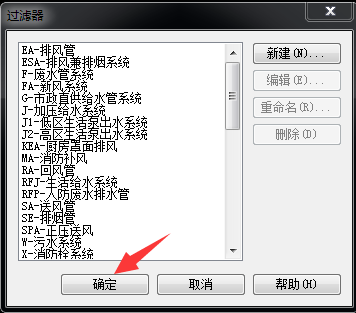

6.在弹出的“过滤器”对话框中单击“确定”命令,如图所示。

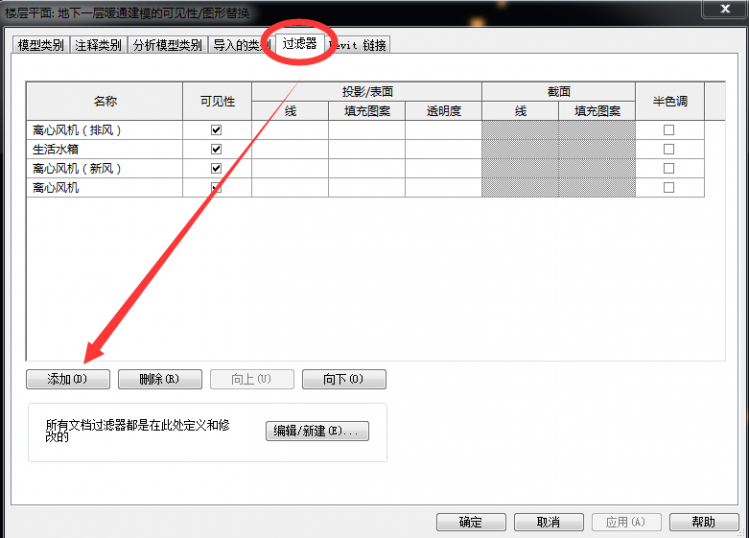

7.过滤器建成了,单击可见性/图形替换上“编辑”按钮,在弹出的“可见性/图形替换”对话框中点击“过滤器”按钮,点击“添加”,如图所示。

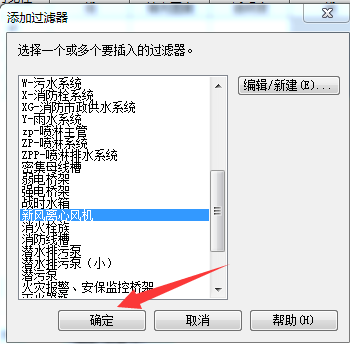

8.在弹出的“添加过滤器”对话框中选择刚刚新建的“新风离心风机”过滤器,点击“确定”,如图所示。

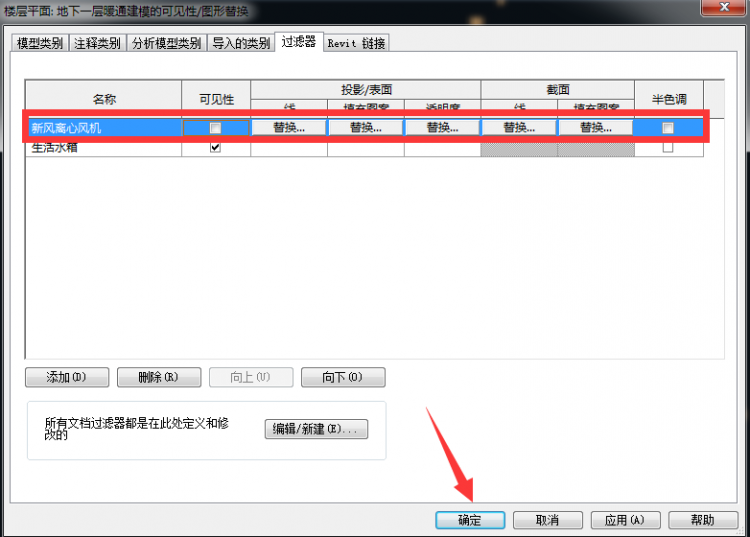

9.在弹出的“可见性/图形替换”对话框中将“新风离心风机”的可见性取消勾选,后单击“确定”,如图所示。

10.模型中的新风离心风机就过滤掉了,(也可以过滤掉你所不需要的任意模型)。
