如何在Revit中制作螺旋呢?分为哪些步骤

目前，Revit已经成为了在设计建造中的一项重要软件，因此，Revit是实现BIM理念的工具之一，那么如何在Revit中制作螺旋呢?下面我们一起来了解下吧。

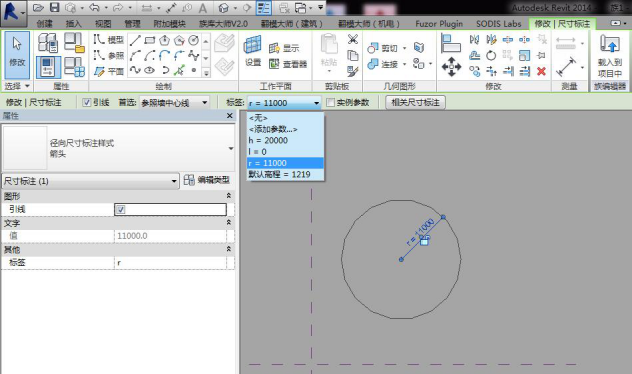

1. 新建“概念体量”，使用模型下面的“圆”，绘制圆形，并添加参数r。

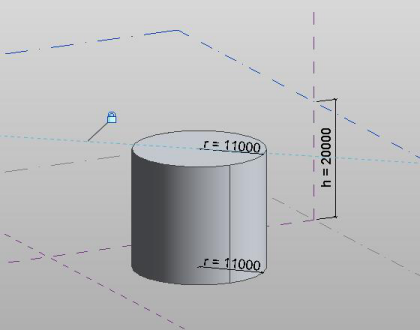

2.创建标高2，将标高2与标高1之间的距离添加参数为h,选中圆将其复制到标高2并继续添加参数r，选中两个圆并创建实心形状，并使用对齐命令将圆柱体的上表面锁定到标高2.

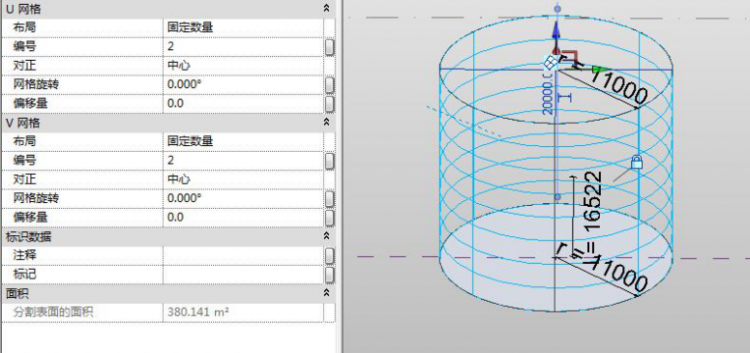

3.选中圆柱体，将表面进行分割，将U.V网格的编号分别改为8，4.

4.同理，将上表面的网格化分为2，2.

5.新建“自适应公制常规模型”。

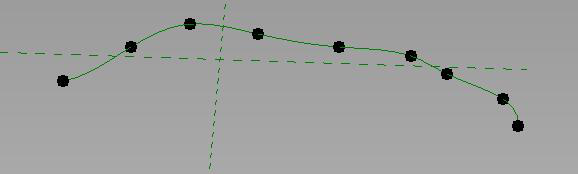

6.放置九个参照点，并用参照线下的样条曲线将参照点进行连接。

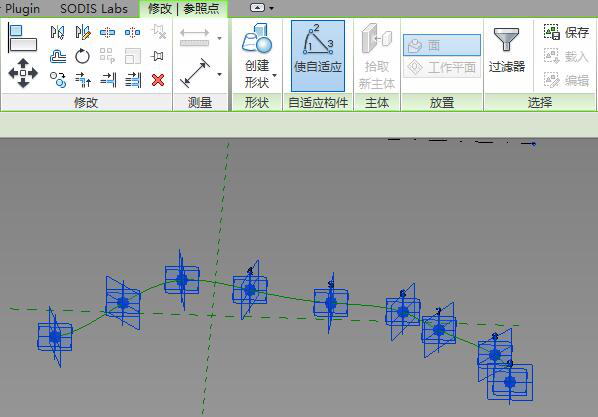

7.选中参照点，在修改参照点上下问选项卡选择“使自适应”。

8.选择任意自适应点设置工作平面，并在该工作平面上使用模型线绘制圆形，并将该圆形的半径添加参数为R。

9.选中圆形和参照线创建实心形状。

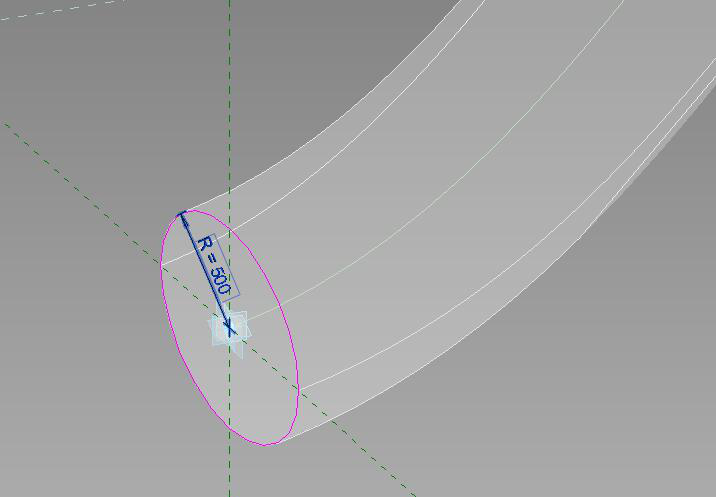

10.选中生成的形状，编辑轮廓，分别将两端的轮廓圆，添加半径参数R。

11.将自适应族载入到体量中，将体量上的节点打开，将自适应族放置在体量上。打开族类型对话框，可以更改体量的高度和半径。

关于基于参照点生成线的步骤：

这些参照点可以是自由点、基于主体的点或者驱动点，并且可以是现有样条曲线、边或表面的一部分。 这些点将保持其参照类型(基于主体或驱动)，移动这些点时，它们将修改线。 自由点将成为线的驱动点。

步骤如下：

1.在概念设计环境中，单击“创建”选项卡下“选择”面板中的“修改”命令。

2.选择将组成样条曲线的点。

3.单击“修改 | 参照点”选项卡下“绘制”面板中的“通过点的样条曲线”，便可将两个或更多现有的点创建成线。
