如何在Revit2019修改工作平面网格？

阅读模式

使用工作平面时，可以更改工作平面网格的间距、调整网格大小和旋转网格。

修改工作平面网格

1. 如有必要，请单击 （显示）以显示工作平面。

• “建筑”选项卡 “工作平面”面板 （显示）

• “结构”选项卡 “工作平面”面板 （显示）

• “系统”选项卡 “工作平面”面板 （显示）

• 族编辑器：“创建”选项卡 “工作平面”面板 （显示）

2. 选择该工作平面。

   注： 单击工作平面的边界，以便将其选中。

3. 执行下列步骤之一：

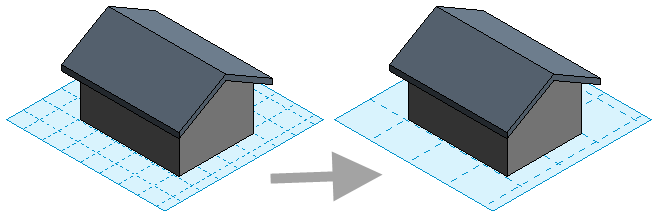

• 修改网格间距：在选项栏上为“间距”输入一个值，以指定网格线之间的所需距离。

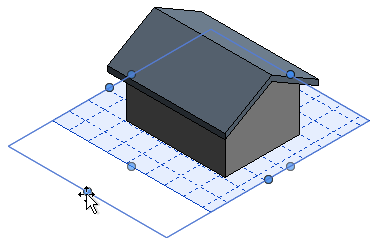

• 调整大小并移动网格：要移动网格，请拖动网格的一个边。 要调整网格大小，请拖动夹点。

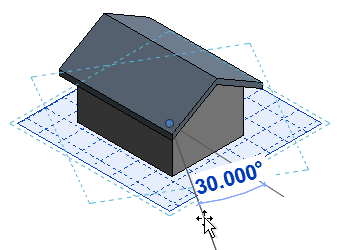

• 旋转网格：单击“修改 | 工作平面网格”选项卡 “修改”面板 （旋转），然后旋转网格。



关于旋转网格

旋转工作平面网格时，新方向将影响构件的放置，并影响墙和线的矩形绘制选项。 例如，如果旋转工作平面网格，然后放置构件，那么构件会与工作平面网格处于相同角度的方向。 如果使用矩形选项创建墙链，则只能在工作平面网格方向上创建它们。
