设备安装工程是建设工程中的一种常见的、重要的设备安装工程。电气设备安装工程计价涉及到许多电气工程知识，整理如下，希望能帮助到你。

电气设备安装工程的组成

一般的电气设备安装工程是以接受电能，经变换、分配电能，到使用电能或从接受电能经过分配到用电设备所形成的工程系统。按其主要功能不同分为电气照明系统、动力系统、变配电系统等，这种以电能的传输、分配和使用为主的工程系统常称为强电工程。

1.电气照明系统

将电能转换为光能的电气装置构成照明工程。它包括工矿企业生产用照明和民用照明等。

照明系统可分一般照明系统、局部照明系统和混合照明系统。

电气照明系统的范围一般包括：电源引入－控制设备（配电箱）―配电线路―照明灯（器）具。

2.防雷及接地系统

(1)防雷装置

防雷装置是为了保护建筑物、构筑物以及设备免遭雷击破坏的一种保护装置，通常由三部分组成：接闪器（避雷针、避雷网）或避雷器、连接线（引下线）、接地装置。

(2)接地装置

接地装置由接地体和接地线(接地母线)组成.

电气设备接地按其作用通常有工作接地、保护接地、保护接零、重复接地和防雷接地之分。

3.动力系统

动力系统是将电能作用于电动机来拖动各种工作设备或以电能为能源用于生产的电气装置，如高、低压或交、直流电机，起重电气装置，自动化拖动装置等。

动力工程通常以一个车间或一栋厂房为一个单位工程，它的范围为：电源引入―各种控制设备―配电线路（包括二次线路）―电机或用电设备接线―接地、调试等。

4.变配电系统

变配电系统是用于变换和分配电能的电气装置总称，由变电设备和配电设备两大部分组成。

变配电系统作为一个单位工程时，它的范围一般从电力网接入电源点起，到分配电能的输出点的整个工程内容，同时也包括该系统内的照明、接地、防雷装置等。

常用电气材料和设备

1.材料

常配电系统是用于变换和分配电能的电气装置总称,由变电设备和配电设备两大部分组成。

变配电系统作为一个单位工程时，它的范围一般从电力网接入电源点起，到分配电能的输出点的整个工程内容，同时也包括该系统内的照明、接地、防雷装置等。

2.设备

常用电气设备包括：成套高压开关柜和低压配电屏、箱、盘，随设备带来的母线支持瓷瓶，组合型成套箱式变电站，电力变压器，高压隔离开关，高压断路器，高压熔断器，互感器，电力电容器，蓄电池等。

电气施工图

1.电气施工图的组成

电气设备安装工程施工图一般包括变配电工程图、动力工程图、照明工程图、外电工程图、防雷接地工程图等。电气施工图一般由基本图和详图两部分组成。

（1）基本图

电气施工图中的基本图包括图纸目录、施工图说明、系统图、平面图、立（剖）面图、控制原理图等，设备材料表也属于基本图的范围。

①施工图说明

在电气施工图中，施工说明一般注明的是供电方式、电压等级、主要线路敷设形式及在图中未明确的各种电气设备安装高度、工程主要技术数据、施工和验收要求及有关事项等。

②主要设备材料表

设备材料表列出该项工程所需的各种主要设备、管材、导线等器材的名称、型号、规格、数量，是提供订购主要设备、材料的依据。

③电气系统图

电气系统图是依据电气工程的组成和配电方式画出的，它是概括地把整个工程的供配电线路用单线连结形式表示的线路图，它不表示电气设备、电气线路的具体空间位置关系。

④电气平面图

电气平面图一般包括变配电工程平面图、动力平面图、照明平面图、弱电（电话、广播）平面图、室外电气工程平面图，在高层建筑中有标准层平面图，干线布置图等。

⑤控制原理图

用于对用电设备的控制和保护的电器设备，一般统称为控制电器。

控制原理图是根据控制电器的工作原理，用规定的图形和文字符号画成的电路展开图。它一般不表示电器元件的具体安装空间位置。

（2）详图

①大样图

电气工程详图多为配电盘（箱、板）、控制盘盘面布置及某些安装部件的大样图。

②标准图

标准图是一种具有通用性质的详图，它表示一组设备或部件的具体图形和详细尺寸，便于制作安装。

2.电气施工图的特点

电气施工图不同于机械工程图，一般的电气平面图是在简化的土建平面图上绘制的，另外还有一些电气系统图、原理图和接线图。电气施工图的特点是：

(1)简图是电气施工图的主要形式，即它是用图形符号、带注释的围框或简化外形表示系统或设备之间相互关系的图。

(2)图形符号、文字符号和项目代号是构成电气施工图的基本要素。

(3)电气装置和电气系统主要是由电气元件和电气连接线构成，所以电气元件和电气连接线是电气施工图描述的主要内容。

(4)位置布局法和功能布局法是电气施工图中两种最基本的布局方法。

(5)电气设备和线路在平面图中并不按比例画出它们的形状和外形尺寸，通常采用图例来表示的。

使用定额应注意的问题

（1）定额未计价材料的

电气设备安装工程定额中的未计价材料，大部分都是主要材料。定额中用括弧表示的材料为未计价材料，其价值编制预算时应另行计算；定额中未列消耗量的主材，编制预算时应按施工图用量，按规定的损耗费增加损耗量。

（2）脚手架搭拆费

电气设备安装工程(10kV以下架空线路除外)脚手架搭拆费，计取标准是按

工程人工费的4%计算，其中人工工资占搭拆费的25%，即

脚手架搭拆费＝工程人工费×4%

其中人工费＝脚手架搭拆费×25%

计算基数为各分项工程人工费、超高增加费和高层建筑增加费中的人工费

（3）工程超高增加费

除章、节说明某些分项定额已考虑高空作业因素外，凡操作物安装高度超过楼地面5m以上、20m以下的电气安装工程，其工程超高增加费按超高部分人工费的33%计算，即

工程超高增加费＝超高分项工程人工费×33%

（4）高层建筑增加费

电气设备安装工程高层建筑增加费按表2.2的规定计算。该费用全部为人工工资。

定额的套用与工程量计算

电气设备安装工程涉及的范围广，分项工程项目又多，预算定额章节也较多。在编制电气设备安装工程计价时，为了不使工程项目套错定额和工程量漏算，应对整个电气工程分系统划分分项工程，分系统计算工程量。

电气照明系统

1.照明控制设备

电气照明工程的控制设备主要指照明配电箱、板以及箱内组装的各种控制开关、熔断器、计量仪表、盘柜配线等。照明工程控制设备安装，分成套型控制设备和单体控制设备安装。

2.配管、配线

配管、配线是指电气设备安装工程中配电线路和配电线路保护管的敷设。

(1)配管

配管的工作内容包括：测位、划线、打眼、埋螺栓、锯管、套丝、煨弯、配管、刨沟、抹砂浆保护层、接地，刷漆。

水平方向敷设的线管应以施工平面图的管线走向、敷设部位和设备安装位置的中心点为依据，并借用平面图上所标墙、柱轴线尺寸进行线管长度的计算，若没有轴线尺寸可利用时，则应运用比例尺或直尺直接在平面图上量取线管长度.

垂直方向敷设的线管（沿墙、柱引上或引下），其配管长度一般应根据楼层高度和箱、柜、盘、板、开关、插座等的安装高度进行计算.

设图中配电箱安装高度底边距地1.5米，插座距地0.3米；配电箱至插座配管为沿墙、地面暗敷设，设埋地深度0.1米；则整个配管长度为：1.5米（箱底垂直至地面）＋0.1米（垂直入地深）＋L1（配电箱与中间墙左插座水平距离，可用比例尺在图上量出）＋0.1米（垂直出地面）＋0.3米（垂直入插座）＋0.4米（垂直出插座入地）＋L2（中间墙两插座水平距离，可用比例尺在图上量出）＋0.4米（垂直出地入插座）＋0.4米（垂直出插座入地）＋L3（至右墙插座水平距离，可用比例尺在图上量出）＋0.4米（垂直出地面入插座）

（2）配线

配线工程定额按不同的配线形式编有管内穿线，瓷夹板配线，塑料夹板配线，鼓形绝缘子配线，针式绝缘子配线，蝶式绝缘子配线，木槽板配线，塑料槽板配线，塑料护套明敷配线，以及线槽配线等。

①管内穿线

定额分照明线路、动力线路和多芯软导线，并按导体材料、导线截面积及芯数划分项目。

照明线路管内穿线，套用定额2－1169～1173，当导线截面积大于或等于6平方毫米时，应执行动力线路相应项目。动力线路管内穿线，套用定额2－1174～1211。多芯软导线管内穿线，套用定额2－1212～1226。

工程量计量单位：100m、100m／束，工程量按施工图图示单线（束）延长米计算。

计算管内穿线工程量可与计算配管工程量同时进行，计算式如下：

管内穿线工程量＝管内穿线单线长度（m）÷100

②塑料护套线明敷配线

定额项目按建筑物结构、护套线芯数(二芯、三芯)和单根线芯截面积大小等因素划分，使用时分别套用定额2－1313～1336。如塑料护套线BVV－2×2.5在木结构上明敷设，套用定额2－1313，而在砖混结构上明敷时，则套用2－1319。

工程量计量单位：100m，工程量按施工图图示分二芯、三芯线路延长米计算，包括水平及绕梁、柱和上下走向的垂直长度加规定的预留线长度。

(3)接线箱、盒安装

在配管配线工程中，无论是明配还是暗配均存在线路接线盒（分线盒）、接线箱、开关盒、灯头盒以及插座盒的安装。

接线箱定额按明装、暗装及接线箱的不同规格（半周长）划分项目，使用时套用2－1373～1376；接线盒按接线盒、开关盒、普通接线盒、防爆接线盒、钢索上接线盒及明装、暗装划分子目，使用时套用2－1377～1381。如，暗装开关盒套用2－1378，而暗装灯头盒则套用2－1377。

工程量计量单位：10个；工程量按施工图图示数量计算，或按施工工艺及要求计算。

线路接线盒（分线盒）产生在管线的分支处或管线的转弯处。暗装的开关、插座应有开关接线盒和插座接线盒，暗配管线到灯位处应有灯头接线盒。钢管配钢质接线盒，塑料管配塑料接线盒.

下面以定制化项目浏览器及工字型钢梁尺寸明细表的建立方法为例，来进一步阐述共享参数的使用方法以及与其他类型参数的异同。

1）场景一：定制化项目浏览器

通过设置项目或共享参数定制化项目浏览器，是参数应用中较为普遍的实践之一，用来管理组织项目浏览器中大量的视图、图纸等。此场景中可使用项目参数也可使用共享参数设置，决定因素是该参数是否需要在不同项目中重复使用。这里以项目参数形式进行设置。进行参数设置的目的是对项目浏览器进行合理的组织管理，以提高工作效率及方便文件管理。因此，需要设置什么样的项目参数、需要几个参数，应该通过分析项目浏览器的组织方式来确定。项目浏览器的组织方式会因项目需求而异，灵活调整。这里假设需要将其分为两个层级，“规程”和“子规程”，以此说明项目参数的设置及使用方法，具体应用会在下节详述。

项目参数设置在项目文件中管理面板下的设置选项中实现。选中项目参数命令，分别增加参数“规程”和“子规程”，确保在参数编辑器中勾选类别“视图”(Views)及“图集”(Sheets)，这一设置可确保该参数会出现在相应的类别对象的属性栏中。

图 3. 8 定制化项目浏览器——定义项目参数

完成设置后，打开任意视图，可发现其属性栏中出现“规程”及“子规程”选项，选中任意图集文件亦然。选择各视图及图集，在属性栏中定义其“规程”及“子规程”属性（见图3.9）。

图 3. 9 定制化项目浏览器——编辑属性栏

不过检查视图浏览器后会发现浏览器依旧呈现初始的默认设置状态，意即Revit并没有以这两个新加入的参数为标准对浏览器内容进行规整，原因是虽然这两个参数已存在于系统中，但Revit并未知用户希望用这两个参数来对浏览器内容分类组织。在视图选项卡的用户界面控制面板中选择浏览器组织(BrowserOrganiztion)，新建类别“浏览器二级分组”，然后该类别的编辑器会自动弹出，在“成组和排序”(GroupingandSorting)中以先“规程”后“子规程”的排序方式定义分组条件。再次检查视图浏览器，就会发现视图及图集都根据输入的“规程”和“子规程”属性重新进行了排列。

图 3. 10 定制化项目浏览器——浏览器组织属性

2）场景二：制作工字型钢梁的宽度和高度明细表

族文件中包含大量族参数，但如表3.2所述，族参数只存在于族文件或项目文件的类型编辑器中，用来驱动族各种属性的变化，并不能用于明细表和标记注释，简而言之，族参数的信息无法统计输出。只有Revit系统默认的内置参数可以直接用于明细表统计和模型标识，这种设置的合理性在于，作为软件开发商，无法面面俱到、巨细靡遗地预测所有项目中需要输出的参数，便只对最具普遍意义的参数进行了内置化。但是在实际应用中，因为项目本身的不同需求，各种信息的输出、分析、标识是必须的，而且这也是业界对Revit推崇备至的原因之一。针对这个问题，解决方法是使用项目参数定义一个以项目需求为核心的新的参数集，也即是一个不同于Revit内置参数集，完全定制化的新的参数集。这个参数集中的参数起到一个桥梁的作用，用来读取族参数中的内容并使其显示在明细表和模型标识中。下面以实例进行说明。

在工字型钢梁的族文件里添加共享参数，第一次新建共享参数系统会要求提供一个文件路径，然后对参数进行添加并分组。共享参数的设置可以非常复杂，关系项目的方方面面；也可很简单，只需满足客户的特定要求。如图3.11所示，新建一个“BIM制图_共享参数”文档，并添加一个结构参数集，两个参数分别是宽度和高度。

图 3. 11 建立共享参数 txt 文件

打开钢梁族类型编辑器，选择添加共享参数，输入文件路径检索到“BIM制图_共享参数”txt文档后，可从中选择宽度和高度两个项目参数并添加到钢梁族中，之后若需接着添加其他项目参数，Revit会自动通过同一文件路径检索到这个txt文档（见图3.12）。接着使用公式使添加的项目参数可以读取族文件中族参数值，即宽度（共享参数）=b（族参数），高度（共享参数）=d（族参数）。b和d是钢梁族文件建立时新建的族参数，并不存在于项目文件中，因此b和d在项目文件的明细表和模型标记中是无法直接显示的，在这里是利用共享参数读取族参数信息，在族文件与项目文件间搭起了一座桥梁。

图 3. 12 在族文件中引入共享参数

将包含项目参数的族导入项目文件中，就可以建立钢梁明细报表（见图3.13）。

图 3. 13 利用共享参数在项目文件中建立明细表

一、土建工程

1.1后浇带做法

⑴地下室侧墙后浇带采用竖向（—400×3）伸入底板内，与水平施工缝止水钢板封闭焊接，专项隐蔽验收。

⑵地下室底板后浇带为了保证施工质量以及预防砼侧面凿毛后碎渣无法清理影响底板结构有效厚度，应将后浇带处底板局部加深，见下图（图审中提出）：

1.2首层户内半地下室（储藏室）防水做法

⑴半地下室墙体由地基梁顶标高至地下室外围空间室外地坪标高范围内的墙体统一改为砼浇筑，砼强度等级及抗渗等级按C30S6,，配筋按φ6@150双排双向布置，墙体厚度不变；地下室外围空间地坪标高以上墙体材料不变；

⑵半地下室墙体迎水面需做一层柔性防水，柔性防水做法采用1.5mm厚柔性卷材（如“贴必定”）做法，外加20mm苯板或120mm厚砖墙保护层。分隔两侧不同标高的墙体柔性防水层高度做至于标高较高一侧的地面结构层下30mm处，在结构层砼垫层内收口；

⑶半地下墙体必须形成封闭的防水体系。施工中应根据以上原则对设计作相应调整，务必使半地下室墙体防水体系封闭。

1.3首层楼梯休息平台下空间利用

多层住宅首层楼梯间首层休息平台下部空间可利用来摆放电表箱，小高层住宅首层楼梯间首层休息平台下部空间可作为配电室。其中多层住宅首层楼梯间休息平台下电表箱室做法为：首层休息平台下部结构板面标高局部下降，其四周墙体改为砼与底板砼整体浇注，墙体外围设柔性防水层。为便于室内空气流通，配电室可选用防火百叶门或加设排气扇洞，如下图：其中涉及梯井要求封闭，正面砌墙装钢防火（百叶）门，起步台阶设2－3cm挡水坎（防止物业冲洗楼梯）。

1.4首层结构周边围护做法

如首层结构板与室外地面高差大于首层周边梁高时，为使首层结构板下回填土不滑落，应沿首层结构板周边形成封闭。可根据具体情况及费用确定采用周边梁下挂砼板或在基础梁上砌墙封闭（在首层架空和回填夯实两方面选择后者）。

1.5首层入户大堂台阶做法

在主体施工阶段，环境设计尚未明确时，可在连接台阶的柱上预留梁插筋以便今后浇注结构板，进而在结构板上作砼或砖砌台阶。因室外环境标高不明确，梁插筋预留位置可适当放低（按土建室外标高下400mm）。室外环境标高确定后，在预留梁插筋的高度位置浇注结构平板并相应调整台阶的级数。

1.6卫生间管洞预留预埋：

为保证卫生间梁上安装污水管及排气扇需要，同时为避免卫生间露坎，现决定采取如下措施（注意非标准层）：

⑴某些部位卫生间边梁为反梁时，排气扇需安装在卫生间窗上，采取窗玻璃上开洞方法，顶层卫生间屋面梁上不预留洞；否则卫生间排气扇安装吸顶式，采取卫生间梁上预埋钢套管(100~150)方法，洞口大小按原设计，洞口居窗中，洞底在梁底上100；

⑵各层卫生间污水管穿梁采用预埋钢套管方法，洞口大小按原设计，洞底在梁底上100；

⑶对于以上1、2条凡留设有排气扇洞或污水管洞的卫生间梁，如梁高如小于550，则将梁高加大到550，配筋不变。

1.7卫生间降梁

为避免住宅楼卫生间降板周边有梁在砌筑完成后形成反坎（砌筑墙体厚度与梁宽尺寸不一致），可降低梁标高5cm处理，注意降低梁标高时梁截面不变（如因降梁导致入户门高度变化应及时与我司联系）。降梁处理如下图所示：

1.8电梯土建图（指示盒、按钮盒定位及牛腿尺寸，以广州日立为例）

⑴电梯土建图纸应与电梯厅装修标高结合起来，确定按钮盒高度（由于按钮盒洞口已加筋，位置应确定准确）。

⑵电梯门下砼牛腿结构图如下图所示：

⑶电梯井底部缓冲基础布置图以及消防电梯集水坑布置图应在电梯土建图中确定。

1.9阳台做法

阳台采用我司统一做法。客厅阳台按梁式，主卧室阳台按板式。但应注意首层一般都带有私家花园，首层出私家花园阳台一般不应带有反沿（可先预留反沿钢筋，环境设计出图后根据需要取舍）阳台找坡并坡向私家花园。

1.10售楼样板房做法：

⑴售楼样板房顶棚楼板面原浆压光并满做911防水涂膜，再做保护层；

⑵砌筑墙体一般采用实心粘土砖材料，墙面抹灰和腻子之间需要做一层“海吉布”防裂。

⑶样板房外墙尽量采用涂料面层代替面砖和石材（由于上部结构未完成，无法吊线做灰饼，施工样板房外墙面今后拆掉）。

⑷外部防护棚下面铁皮或薄钢板喷漆顶棚。

1.11烟道做法：

⑴楼层烟道安装完成后，楼板预留洞需要采用细石砼封堵，并要求在下坎处做防水涂料，具体做法见下图所示；烟道外露部分需要包钢丝网再与厨房墙面一道抹灰。

⑵毛坯房烟道开洞中心位置确定在厨房砼顶棚下150，一般靠墙抹灰完成面150～200左右（橱吊柜厚350时）。

⑶烟道出屋面做法：如下图，靠女儿墙侧面由于细石砼封堵困难，防水应卷到女儿墙顶，风帽高度距屋面2米以上（一般高于女儿墙）。

1.12屋面变形缝做法：

⑴水平变形缝做法：采用国标88J5中F节点大样做法（[型预制钢筋砼盖板），其中油毡卷材防水层改成PVC卷材防水，预制盖板间改性沥青油膏嵌缝（或整浇预制盖板）。

⑵竖向变形缝做法：3mm粉末静电喷涂铝板（阿克苏诺贝尔、阿克苏9016粉末），铝板颜色应与外墙装饰面层颜色一致，内部采用PVC防水卷材加聚苯泡沫，铝板固定部分应加钢丝网便于抹灰，铝板水平搭接100cm，竖向对接缝3mm打胶（道康宁791），如下图：

⑶变形缝水平PVC卷材和竖向PVC卷材应连接成一个整体防水体系。

1.13屋面栏杆（或栏板）及女儿墙

因尽量避免栏杆或栏板下形成反坎而易于攀爬，使得有效防护高度不足。比如屋顶栏板防水收口可按下图修改。

1.14防火门门框、电缆井门门框等节点做法

不得按图一施工，需按图二施工。

1.15防渗漏措施

⑴由于屋面露台地面一般有防水及保温做法，如果室内外结构标高无明显高差，完成后的屋面露台标高通常比室内高。为有效预防渗漏，对凡室内外无明显高差的外墙（如顶层出屋面或楼层出楼面的外墙、内天井外墙等），如设计为砖砌体时，都要求墙根500mm高范围的墙体改为C20墙体，内配φ6@200，墙体厚度不变；同样道理，对卫生间及管井要求墙根做150高C15素砼，对无反梁的户内花园要求分户墙墙根做300高C15素砼、其它墙体墙根素砼反坎做至花园相临客厅建筑标高；斜屋面天沟侧壁加高防止斜屋面保温层防水层加厚以后平行或高出天沟侧壁，一般高于底瓦250～300mm。

⑵楼层内的花池高度范围内的墙体要求用C20砼浇筑并加做防水，严禁采用空心砖砌筑；消火栓处墙体应采用实心砖砌筑，箱体后应保证至少60厚墙体，箱体后60厚墙体背面应挂钢丝网抹灰，箱体内应做好防水处理；

⑶为使屋面有效抵抗温度应力，达到防裂防漏的效果，屋面板（包括屋顶、各层露台、门厅入口顶板、骑楼或走道顶板）配筋需按双层双向布置，且应按设计做好屋面防水；

⑷屋面、外门窗、外墙、卫生间及阳台、地下室及其他部位等防水做法按我司设计部防水设计，需特别注意屋顶花池、外墙空调位，外墙门窗及螺杆洞等都应该做好相应的防排水措施。

⑸未封闭的漏空室内花园、电梯厅、通廊墙体砌筑材料及抹灰按内墙；但墙体及顶棚需采用外墙腻子及外墙涂料，顶棚石膏板应采用防水石膏板（——对于狭长的电梯厅和通廊等可根据实际情况取端头一段范围采取以上防雨水做法）。狭长的电梯厅或通廊应设置不于0.5%的坡度坡向地漏或室外。

1.16细石混凝土运用部位

用于卫生间墙底部砼坎、强弱电井及电梯井道砌体墙底部砼坎、高层电梯厅花池侧墙底部砼坎、出屋面外墙体下部砼坎、砌筑窗台压顶、门洞两侧空心砌体填灌、配电箱线管周边、预埋线管切割槽内、预制过梁和现浇构造柱等。

1.17住宅外墙墙根散水

住宅外墙墙根取消散水做法，同时为保证首层住户的墙体防渗要求，住宅首层外墙防水层应延伸至室外地坪下500；如外墙未设计防水层，可加作JS防水做法（详节点大样④）。外墙装饰面层延伸至室外地面下100mm。

1.18毛坯房做法

⑴电梯厅及门厅大堂二次装修，按我司设计部设计；

⑵小高层楼梯间地面采用防滑地砖；

⑶高层楼梯间平台地面、踏步踢面、踏步踏面、踢脚均采用水泥砂浆，踏步踏面加转角陶瓷防滑条；墙面、顶棚为国产乳胶漆；剪刀型楼梯间单侧沿墙设不锈钢扶手。

⑷入户门采用高级防火防盗实木门，配国产豪华门锁。

⑸室内部分（毛胚房交楼标准）：

⑹地下车库墙面及天棚为砼结构层上刮腻子；地面为混凝土随浇随磨光。

1.19标高控制

⑴客厅、餐厅、卧室、储藏室等室内地坪按楼层控制线（楼层建筑标高上1m）下1.03m控制；

⑵厨房室内地坪按楼层控制线（楼层建筑标高上1m）下1.08m控制，卫生间防水做法中取消水泥沙浆保护层，防水层直接做在原浆收光后的结构板面上；

⑶阳台和户内花园按楼层控制线下1.13m控制并按要求找坡，如交楼时卫生间地面防水层上需作完找平层时，卫生间入口标高按楼层控制线下1.05m控制；

⑷电梯厅地面装修完成面按楼层控制线下1.02m控制，楼梯间装修完成面按1.03～1.04m控制；电梯厅装修二次装修完成，墙面是否抹光或拉毛需根据装饰设计确定，顶棚结构面明露，地面找平及找坡由二次装修完成。

⑸电梯门出电梯厅处应设高差15mm倒坡坡向前室。

二、栏杆部分常用做法

2.1因首层住宅可能利用室外作私家花园，因而首层住宅阳台是否需设栏杆需结合园建设计确定；

2.2因尽量避免栏杆或栏板下形成反坎而易于攀爬，使得有效防护高度不足。比如屋顶栏板防水收口可按下图修改。如建筑设计中确有要求时，栏杆防护高度时应考虑这一因素；

2.3多层住宅栏杆有效防护高度不得低于1.05m，（小）高层住宅栏杆有效防护高度不得低于1.10m。栏杆垂直净距不大于11cm，距地0.1m高度内不应留空。栏杆不应设置易攀爬的形式；

2.4、进出位:进出位的控制在满足建筑设计要求的前提下设置时应避免底部形成反坎同时应保证固定点应与结构可靠连接。

三、门窗工程

3.1铝合金门窗

⑴铝合金门窗加工尺寸与结构洞口预留20～30mm（便于干硬性水泥砂浆塞缝密实）。门窗安装需结合外墙排砖实际情况调整。

⑵进出位：非凸窗进出位应尽量居中（防水要求），并考虑外墙排整砖，凸窗进出位为完成面退8cm（涂料面且无外部栏杆防护），铝合金百叶窗进出位5～8cm。

⑶非凸外窗高度应高于900mm，如确因设计需要低于900时考虑采用防措施。

⑷所有门扇和落地窗玻璃应要求钢化。

3.2塑钢门窗

⑴塑钢门窗加工尺寸与结构洞口预留15～20mm塞缝，门窗三面采用“威固”发泡胶，底面塞缝采用干硬性水泥砂浆（防水需要）；

⑵进出位控制、钢化要求、门窗通用强制要求等同铝合金门窗要求；

⑶毛坯房塑钢推拉门推拉扇与地面应有35mm以上留隙便于地面二次装修，如下图所示；

⑷推拉门安装节点（以维卡系列为例）：

四、大堂电梯厅装修工程

4.1门厅大堂墙面装修设计与外墙分色设计分界线根据现场实际确定；

4.2门厅大堂玻璃门以外部分及未封闭的漏空电梯厅、通廊墙体及顶棚需采用外墙腻子及外墙涂料，顶棚石膏板应采用防水石膏板（——对于狭长的电梯厅和通廊等可根据实际情况取端头一段范围采取以上防雨水做法）。狭长的电梯厅或通廊应设置不于0.5%的坡度坡向地漏或室外；

4.3标高控制

⑴电梯厅地面装修完成面按楼层控制线下1.02m控制，楼梯间装修完成面按1.03～1.04m控制；电梯厅装修二次装修完成，墙面是否抹光或拉毛需根据装饰设计确定，顶棚结构面明露，地面找平及找坡由二次装修完成；

⑵电梯门出电梯厅处应设高差15mm倒坡坡向前室。

4.4防火门门框、电缆井门门框等节点做法

不得按图一施工，需按图二施工。

4.5幼儿园专项设计

幼儿园设计需满足《托儿所、幼儿园建筑设计》。

⑴疏散通道中不应使用转门、弹簧门和推拉门，门宽应为1200，幼儿经常出入的地方不应设置门槛；

⑵在距地0.60～1.20m高度内，不应装易碎玻璃；窗台距地小于1200时，需在窗扇处加设儿童防护网，对于推拉窗，可固定部分窗扇，仅对开启扇加设儿童防护网；

⑶幼儿经常接触的1.30m以下的室外墙面不应粗糙，室内墙角、窗台、窗口竖边等阳角部位必须做成小圆角；

⑷阳台、屋顶平台的护栏净高不应小于1.20m，内侧不应设有支撑，如有困难时应对支撑或反沿做相应处理；

⑸楼梯栏杆垂直线饰线间的净距不应大于0.11m。当楼梯井净宽度大于0.20m时，必须采取安全措施。

五、人防工程

⑴人防地下室的防护密闭隔墙和密闭隔墙支模时需用止水螺杆，不允许用PVC套管；

⑵人防墙体、顶板、底板应设置间距不大于500×500的φ6以上的拉结筋；

⑶人防门洞四角及穿墙套管的四周内外侧，应配置2Φ16的斜向加强钢筋，其长度不小于1000mm；

⑷由于人防门门扇比门洞要大100～200mm，因而绑扎门洞钢筋时，除车道大门、活门槛及临战封堵的洞口底应平该位置的建筑标高外，其它人防门应在建筑标高以上对单扇门留150mm、对双扇门留180mm高的门槛，以利门扇能自由开启。门洞钢筋预留尺寸：门宽＋50mm，门高＋50mm；

⑸人防地下室顶板不应抹灰。密闭通道、防毒通道、洗消间、滤毒室、扩散室以及战时易染毒的通道和房间的墙面、地面、顶棚均应平整光洁易于清洗；

⑹所有管道穿越防护密闭墙时，必须预埋带有密闭翼环和防护抗力片的刚性防水密闭套管。密闭套管用壁厚大于3mm的钢板卷制或定型钢管制作，密闭翼环应采用厚度大于3mm的钢板制作，其翼高宜为50mm。密闭翼环与密闭穿墙管的结合部位应两面满焊，确保严密不漏气；

⑺电缆穿墙时必须一根电缆穿一个套管，在管口两端应采用密封材料充填，填料应捣实、均匀，然后在朝向核爆冲击波端加装防护抗力片，抗力片上开一个宽度与所穿电缆线外径相同的槽口，两块抗力片的槽口必须对插；

⑻与战时无关的所有排水管道一律不得进入人防地下室范围，给水管道如消防栓管和自动喷淋管需进入时穿顶板直径不得大于75mm，穿侧墙管道不得大于150mm。凡进入人防地下室的管道必须在防护密闭墙或顶板的内侧设置防爆波闸阀，穿越防护单元之间的隔墙必须在两侧加装防爆波闸阀，且其抗力不应小于1.0Mpa。该法门应设置在便于操作处，尽量靠近墙或顶板，并应有明显的启闭标志。

⑼人防单元内砌体墙应采用大于200厚实心砌体材料砌筑。​

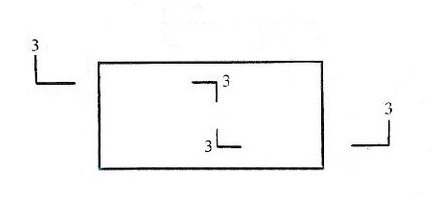

在建筑图中，我们常常需要添加剖面图来更好地表达建筑的内部构造，而当一个剖切平面没办法将形体上需要表达的内部结构都切到的时候，我们可以用两个或两个以上相互平行的剖切平面剖开物体，这就是我们常说的阶梯剖面，也叫转折剖面。像下图这样的。

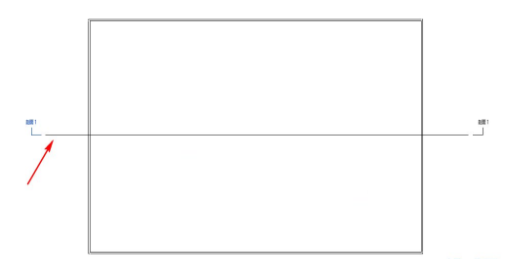

那在【Revit】中，要如何创建这样的阶梯剖面呢?首先，我们在平面图中，先绘制一个剖面。

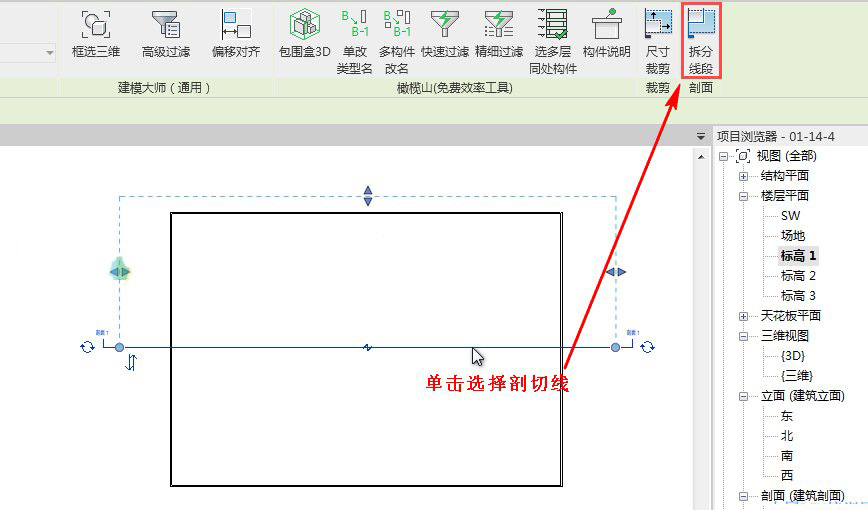

然后，我们单击选择这条剖切线，单击【修改|视图】面板中的【拆分线段】。这时候，鼠标变成一把小刀形状，单击剖切线上合适的位置，剖切线就会拆分成两段，单击鼠标将其中一段拖动到要剖切的位置。

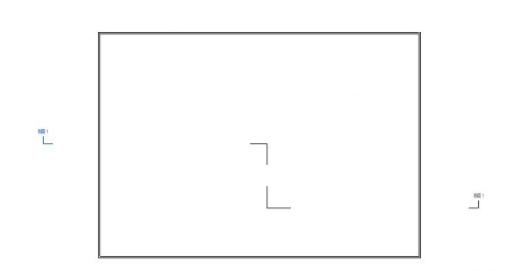

　　拖动到大致位置后，如下图所示。

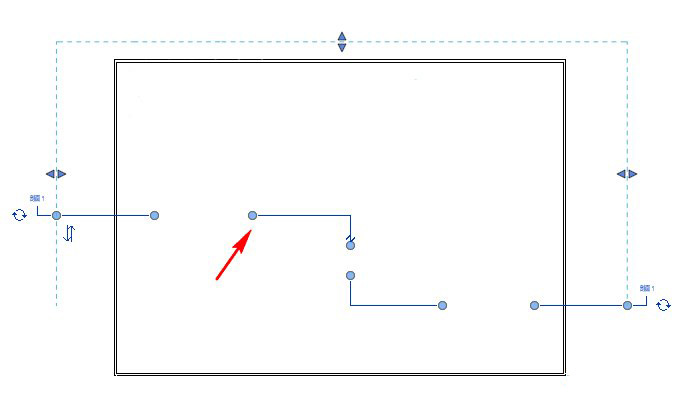

　　我们发现，这样的显示方式还不太满足我们的要求，我们要对它进行修改一下。单击下图所示的折断线(线段间隙)：

　　这时，剖切线会变成如下图所示的多段线，并且每条线的端点都有一个蓝色的圆点。我们就是通过拖拽这些圆点来调整线段的长度。

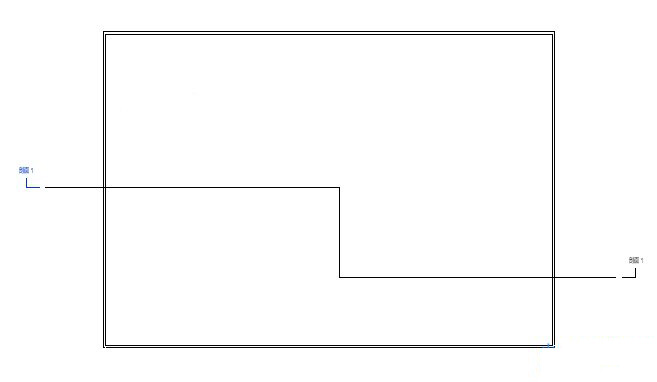

　　调整之后，如下图，阶梯剖面就创建完成啦~

    文章来源：DCIC研究所

    如今的建筑材料各式各样，其中钢材在建筑材料中也占据了一席之地。在生活中我们也不难看见曲型衔架钢结构的存在。655例如厂房的顶棚等等，那么这种类似的曲型衔架钢结构怎么才能在Revit中得到具体的表现呢？下面跟随我们一起来学习吧！

    1、打开Revit，新建一个概念体量，选择“东立面”作为工作平面，在选择平面和模型绘制出两条弧形曲线。再依次选择它们并给它们创建实体形状。

    2、依次选中它们分割表面并显示节点。

    3、新建一个自适应的公制常规模型的族，在三维视图里绘制出和你钢架节点相同属点图元。

    4、然后在画出曲线并在线上画上一个点图元，选中这个点图元后以它为圆心绘制钢结构大小的圆。再同时选中所绘制出的圆和曲线创建实体形状。然后将它的材质改为钢材。并保存。

    5、再依据弧形钢结构画法新建一个族来画出曲型衔架中的细钢并保存。

    6、再新建一个自适应公制常规模型，选定一个工作平面，载入刚刚你保存的那个钢结构族，然后利用点图元依次画出钢架节点（一定要依次画出点图元）。然后利用刚刚载入的族来画出弧形钢架路径。

    7、选中这些点然后点击自适应，然后画上刚刚插入的族。

    8、依据上一个步骤插入曲型衔架中的细钢。

    9、载入到项目然后依次把族的点匹配点到网格上的点。

    10、插入曲型衔架后选取它，然后阵列。完成整体的曲型衔架。

    免费Revit教学视频。

 放样精度对土木工程质量和施工进度都起着十分重要的作用，放样的成果，必须做到准确无误。本文分析了在土木工程定位放样过程中如何减少测量的误差，供大家参考。

1 前言

土木工程施工测量贯穿于整个土木施工的全过程，放样方法和精度对土木工程质量和工程进度都起着十分重要的作用，建立合适的控制网，选择合适的放样方法，使测量快速准确，同时可以确保测量放样成果准确无误，因为放线一旦有误，必然导致工程基础开挖、打桩等与设计要求不符，造成返工从而产生经济损失，本文主要从土木工程测绘放线工作的共性中，找出测量放样精度误差控制的规律，以求减少土木工程施工测量误差的发生。

2 土木工程放样精度特点与要求

第一道工序：地基(土、石方)的开挖。无论何种土木工程的设计，都是要求主体工程建设在稳定的土(岩)基础上的，而在未建设前长期暴露在大气中的大地表层，都会是风化柔软的，必须予以清除。如公(铁)路的路基，楼房(厂房)的基础，大坝、大堤、桥墩位的基础等；有的则为开辟通道，如大坝、隧道、地铁、导流洞等，所有这些工程都是一开工就要进行开挖土方，对测量放样的精度要求不是很高。

第二道工序：混凝土浇注。在所有的土木工程施工中，混凝土在总的工程中所占的份额总是比较大的，属工程的主体，建成后的工程形象均反映在混凝土建筑物上(有些楼群及工程厂房采用砖砌结构，也属这道工序之列)，因此在测量放样的度上应予以关注。

第三道工序：机电设备与金属结构的安装。第一道工序是土建占很大一部分施工量，有时会进行预埋件施工，这道工序往往与第二道工序交叉进行，即浇注第一期的混凝土后即安装部分机体，而后再浇注二期(或三期)混凝土。机电设备与金属结构物在相关厂家加工制成品时，结构是严密的，因此在安装时要求测量放样的精度是很高的，应特别予以重视。

3 土木工程总定位放样的方法介绍

1、直线段定位放线：直线段定位放线在公路线型中应该说是最简单、最好放的。在地形平坦地段用经纬仪定向，钢尺量距。起伏较大地段在直缓点或缓直点设站定向，用测距仪量距完成。

2、曲线定位放样：圆曲线与其它线型主要连接形式有：直线与圆曲线、回旋曲线与圆曲线、圆曲线和圆曲线。一般设计院提供逐桩坐标包括：ZY、YZ、GQ、QZ和20m整桩号坐标，一般情况下可以满足中线控制要求，有些情况下为了更好地控制填、挖方路基或构筑物，施工时需要加密中线坐标。因此，在放线中应用圆曲线公式坐标。

4 放样中的校核条件

施工放样的成果通常是即刻(或数小时后)交付使用，往往不能等待再去检查成果的正确性。这就要求放样测绘工作中处处要有自我校核条件，以便及时发现错误，及时纠正。现把校核条件归纳如下：

1、主要轴线点的放样：应用单三角形法(有三角和的检查)、三点前方交会法(两组坐标校核)、三边测距交会法等，严禁用二点测角交会法测定轴线点位。

2、工程轮廓点的放样：用测角前方交会定点。必须用三个方向，第三方向作为校核；用测角后方交会定点，必须观测四个已知方向。由四组坐标作为校核条件；不论采用什么方法放样建筑物轮廓点。都应在放样定点后,在现场丈量相邻轮廓点的间距，并与理论值比较，以便发现粗差；采用光电测距极坐标法放样定点时，如现场只需放样一个点时，亦应设计另一点的放样数据，在现场同时测放第二点，以便丈量两点间的设计间距以作校核；如果是规则图形的精密放样点，应该在施工现场检查放样点相互之间的几何关系，当采用光电测距仪放样三角高程时，必须进行往返观测，用水准仪放样高程时也应如此。

3、用方向法(包括极坐标法)放样：仪器在测站定向时,必须后视两个已知方向,以观察方位角的符合情况。在比较简单、精度要求不高的放样中。一般应做到：水平角观测一测回。在需要高程或作倾斜改正时，天顶距应至少观测一测回，杜绝在放样中只作半测回无校核条件的做法。

5 在放样工作中如何进行现场平差

一般工程放样的平差工作都是在现场进行的，因此，常将这类在现场消除测量误差的方法统称为现场平差。如在测放一个方向线时，采用正、倒镜定点．而后在现场取两方向线的中点作为最后方向值等方法。在所有土木工程领域中，对测量放样的精度要求具有严密性和松散性两个方面的特性。严密性指建筑物必须保持其构件严密的相互关系，即在放样中具有较大误差时，则会有损于工程质量。松散性指松散的建筑部位，彼此间联系松驰，这类工程部位，虽在设计图纸上有三维尺寸的规定，但在施工时可予以不同程度的伸缩，因其放样后果对工程建设的影响远比严密性的部位要宽松得多。

以上特性为现场平差提供了有效方法：在放样工作中采取适当的措施．使严密区段保证严密性。以满足土木工程的图纸设计标准要求，而将由于控制测量所带来的误差平摊于工程部位松散的区段中，使它对工程质量不产生任何影响，从而达到现场平差的目的。

它和一般平差任务不同之处是：误差并未消除，不过是将其挤放于一个对工程质量不产生影响的区段，而将其“吸收”罢了。可采用以下平差手段达到这一目的。

1、对严密部位：一般采用本身主轴线为基本控制去进行放样。即不论控制网布设的精度如何，一旦利用其测设主轴线后，该工程部位就以该轴线为基础了．这样就保证了建筑物的相对严密性；所有轴线的测设，应在主轴线的基准上进行，以避免再由控制网测设,而将控制网本身的测设误差带人严密区段；在施工过程中，所有轴线的测设定位，应具有一次性，切忌反复变更造成轴系的混乱。这样做的结果是：严密区段保持了其相对严

密关系,而控制网的测设误差就被挤到松散区段了。

6 在放样后做好复测工作

测量复测是保证土木工程质量必不可少的一项工作。复测的目的是检查建筑物平面位置和高程数据是否符合设计要求。以往发生的施工测量事故，大都是忽视复测工作所造成的。复测的内容主要包括以下几个方面：

1、设计图纸的复核：施工测量人员要对设计图纸上的尺寸进行全面的校核。校对总平面上的建筑物坐标和相关数据，检查平面图和基础图的轴线位置、标高尺寸和符号等是否相符，分段长度是否等于各段长度的总和。矩形建筑物的两对边尺寸是否一致。局部尺寸变更后，是否给其他尺寸带来影响。

2、建筑物定位的复测：建筑物定位后．要根据定位控制桩或龙桩，复测建筑物角点坐标、平面几何尺寸、标高与设计图纸上的数据是否吻合，是否满足工程精度要求。建筑物的方向是否正确．有无颠倒现象，有没有因现场运输车辆将桩碰动，造成位置偏移等现象。发现问题要及时纠正。

3、水准点高程的复测：施工现场引进水准点后．要进行复测并应往返观测两次。测设水准点时，一定要校核好图纸上每个数据。防止用错高程而造成整栋建筑物高程降低或升高的严重后果。

7 结束语

测量放样是一项富有技术性的工作，而放样工作的相对性，则贯穿于整个土木工程的放样过程中所有检查验收的规程中，对某些物体要求的高精度，大量是针对在相对附近轴线而言的，因此，只要掌握好各种轴线(中心线)的放样精度，就会比较容易地达到相关的精度要求。

1 当前建筑给排水施工的主要问题

    随着社会经济的发展，人们对于居住环境和房屋的装修效果很重视。但是，房屋完善的基本功能才是最重要的。建筑行业新技术的推广与应用，使我国城乡居民的生活质量有了很大的提高。居住环境改善了，而对于住宅给排水施工的工作环境，工作状态还不完善，在施工过程中，仍存在着诸多亟待解决问题。

1.1环境问题

 在住宅建筑安装工程中，给排水分部工程虽然从工程量和投资角度上看是较少的，但是在建筑产品的质量投诉中，却占有较大的比例。虽然这些质量问题没有直接发生在建筑主体施工阶段，可是许多问题的产生与建筑主体施工阶段密不可分，以至于工程验收后，用户使用过程中出现如管道漏水、暖气不热、阀门开启不灵活等等问题。而出现问题的原因，一方面是施工人员素质不高、施工管理不规范所致，另一方面也与承包商不重视给排水工程有着必然的联系。

1.2 技术问题

  给排水施工中的质量管理问题，首先在于施工阶段的技术质量管理。施工组织设计、施工方案、各项技术质量交底目前通过检查仍然是工程质量的薄弱环节，主要问题是与“单位工程施工组织设计”脱节，与实际现场施工项目脱节，起不到真正指导施工作用。原因主要是“质保体系”不健全，管理人员缺少实际管理工作经验，有的施工项目甚至没有真正的专业管理人员，所以不能真正起到严格把关、规范控制的作用。另一方面是施工企业缺少施工工艺标准，或者该工艺标准已编制多年，有相当部分内容已不适用；尤其目前推广应用的一些新技术、新材料方面，老的工艺标准没有这些内容。信息不灵，没有紧跟行业资料更新的进度，甚至不能及时贯彻和执行政府部门的相关文件，导致施工过程中验收不合格，增加拆改工作量，费工费时。

1.3 施工工艺问题

 在主体结构施工阶段，给排水工程的施工量较小，这时候的主要工作就是预留、预埋，但承包方的项目管理人员对此普遍不够重视，甚至有些承包商在此阶段连基本的给排水专业人员也不配备。由此出现大量的预留洞位置不准、预留套管位置不准，甚至漏留洞口、漏埋套管，给工程留下了质量缺陷和事故隐患。这些问题出现后，在管道及设备安装之前，没有及时妥善解决上述问题，就在留有隐患的楼板、剪力墙上凿洞，造成建筑主体结构千疮百孔，面目全非，不仅浪费了大量的人力、物力，还降低了楼板、剪力墙等结构的承载能力。有些施工队伍因预留错误，在不能剔凿梁柱时不得不使用原来的预留洞，勉强安装，致使建筑外观留下永久的遗憾，甚至还留下漏水的隐患。因此，若要确保工程质量，避免施工中出现上述问题，还需要细心、精心、细心的工作态度和科学管理的有效措施。

2 建筑给排水施工的重点和必须遵循的法则

2.1 认真编写、详细审核施工组织设计

在施工准备阶段，建筑承包方要依据工程的实际情况认真编写施工组织设计。目前，建筑市场的施工承包队伍良莠不齐，组织内部缺乏科学管理的理念，项目管理人员存在素质不高、管理水平差、对质量方面重视程度不够的缺陷，编写施工组织设计时随便从过去的资料模板或网上找一些相关的文件复制粘贴、草草了事。根本不能全面详细地反映工程的全貌及特点，使本应成为指导施工的施工组织设计成为废纸一张。所以要把编写施工组织设计当做施工准备阶段的重点来抓，提交专业监理工程师审查前，总承包方应重点审查施工组织设计的内容是否与本工程相符，是否符合现行规章规范；分包工程是否与单位工程相衔接，进度计划有否冲突，了解施工单位的管理水平和技术水平，以便有针对性地完善；加强预控力度，及时向项目监理部提交工程技术文件报审和分包单位资质报审，积极组织对施工图进行有效的会审与交底，让监理工程师、业主进一步了解项目的具体情况。

2.2 认真审图积极查找图纸问题

   施工图会审是施工管理工作中施工准备阶段的一项重要技术工作，是工程建设的基本要求。目的是减少施工图的差错，确保工程质量和施工同步顺利进行，降低建设资金。所以，为确保各系统的运行功能达到预定质量目标，坚持质量第一的原则，首先要认真熟悉图纸，将设计图中的不足，完善和处理在施工之前，在施工质量控制中，坚决执行各有关的规程、规范中的相关条款，以质量预控为重点，注重过程控制，在审核图纸时，应尽量找出、提出图纸中的问题，以便设计人员对问题做出修改和补充，弄清给排水专业与其它专业设计相互之间的关系。并认真完成下列工作。

2.2.1根据需要及时召开专业协调会

  用以解决本专业施工过程中遇到的技术和需协调的问题。审查各用电设备的位置与供水(电)及控制位置、容量是否匹配，零配件及控制设备能否满足要求。

2.2.2电子版套图

  各安装分包单位对每一区域的管道布线在施工前，必须与其他专业的管道布线进行电子版套图，以求尽早发现图纸尚存的“错、漏、碰、缺”，尽可能将问题消化在图纸阶段，充分做到事前控制，减少拆改量。明晰水管道与电气线路、通风、空调的敷设位置和走向相互有无干扰，埋地管道或管道沟与电缆沟之间有无矛盾。

2.2.3明确管道路由

查清水、电、气、风管道或线路在安装施工中的衔接部位和施工顺序是否明确，管道井的内部布置是否合理等等。

这些问题解决之后，就要一丝不苟地按照施工组织设计、施工方案、各项技术质量交底执行。

　  给排水工程质量要达到“质”的提高必须从质量问题的源头抓起，当然这不是一朝一夕能完成的，也不是只能由施工单位一家来解决的。但只要有关单位（包括行政管理部门）能认真从点滴做起，齐抓共管，这些存在问题是不难解决的，只有这样，给排水专业质量水平提高，用户才能达到真正的满意。

3 严格把关加强质量控制

  建设工程的质量控制，是企业生存的根本，“百年大计，质量第一”。严格控制质量，可以避免返工，进度则会加快；反之则会因返工，造成工期延后，施工成本增加。施工阶段的质量控制，是工程建设项目质量控制的重点，也是施工阶段要合理完成的重要因素。所以工程建设必须依据国家和政府颁布的相关标准、规范以及工程建设的有关合同文件进行施工，并贯穿于项目建设的全过程。

具体到给排水专业，第一，必须严格执行《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002的相关条文，按规范、设计图纸及地方法规施工。第二，认真履行见证取样送检制度对送货商报送的产品进行复测检查，对于进场的原材料上报监理工程师按规定比例和频率进行抽检 （有见证取样送检），确定符合质量要求后才允许使用。合格材料在场内应分类堆放，不合格材料要清退出场。第三，督促施工队伍坚持实行工序施工，落实施工前的操作技术交底制度，向所有参与者明确施工质量要求；由全员自觉维护工程质量，提高质量水平。要求专业管理人员每天坚持现场巡检，发现和纠正施工人员的错误做法，对使用不当材质、使用有缺陷的机械，要责令及时纠正，以免殃及工程质量。第四，积极在工人中开展QC①小组活动，实行全面质量管理，建立对工序的见证、确认制度；一道工序完成后未经监理工程师确认而自行进行下一道工序的，将拒绝计量支付并追究质量责任。第五，由于环境也对质量产生影响，管理人员要加强对安全生产、文明施工的管理力度；对变更要求和技术核定，都要认真地进行审核，并经业主、监理工程师和设计单位同意后办理。

4 按规程编写资料积极组织各方验收

   施工完成后，积极办理分项 （部）、单位、单项工程质量检查及验收工作，按系统和工序进行工程预检及工程隐蔽验收。

建筑给排水系统除根据外观检查、水压试验、通水试验和灌水试验的结果进行验收外，还须对工程质量进行检查。对管道工程质量检查的主要内容，包括管道的平面位置、标高、坡向、管径管材是否符合设计要求管道支架卫生器具位置是否正确，安装是否牢固；阀件、水表、水泵、等安装有无漏水现象，卫生器具排水是否通畅，以及管道防腐、油漆和保温是否符合设计要求等等。

为严格执行规范操作和杜绝管道漏水给用户带来的痛苦，给排水设置系统安装的阶段，安装必须严格按规范施工，管道经过建筑物的结构伸缩缝、抗震缝及沉降缝时要求设置补偿装置；安装U-PVC塑料排水立管时必须按设计、图纸要求的位置设置伸缩节②，如无设计要求，伸缩节间距不得大于4m。在立管安装前，要求施工单位先打通该立管各楼层预留的孔洞，自上至下吊线，并弹出立管安装的垂直中心线，作为立管安装的基准线。立管安装后，均应检查其是否位于立管安装的垂直线上，在该立管垂直度及与墙之间的距离符合要求后，用管卡固定好。

首层埋地管，地下室底板、电梯坑排水管，直接安装在楼板内的排水管，沉箱内排水管，吊顶内排水管，直接安装在墙体内的空调冷凝水管等排水管道在隐蔽前需做灌水试验，其灌水高度应不低于底层地面高度，满水15分后，再灌满延续5分，液面不下降为合格。

给排水工程应按《 建筑工程资料管理规程》认真编写资料报表，施工完成之后按规范报请监理工程师进行检验批、分项、分部或单位工程验收，按国家有关规范和标准进行验收和质量评定。验收通过后，认真组织和安排好后期维保。

1 线荷载是面荷载乘以长度面荷载是容重乘以厚度点荷载应该是集中荷载，是线荷载乘以作用的长度。

可以按以下方式理解：
容重是按立方计算，比如单位是kN/m3，乘以厚度或长度（单位米），约掉分母中的一个m变成kN/m2这是面荷载；再乘以面荷载作用的长度，约掉分母中的一个m变成kN/m这是线荷载；再乘以线荷载作用的长度，约掉分母中的一个m变成kN这是集中荷载。

2 例如结构自身的自重，风力作用下的风荷载，屋面积雪造成的雪荷载，楼板上摆放家具、人员活动造成的活荷载，地震作用下的地震荷。

（1) 按照荷载的时间特性可以分为：永久荷载（或者叫恒荷载），可变荷载（或者叫活荷载）、偶然荷载。按照荷载的结构反应类型可以分为：静荷载（如结构自重）、动荷载（如地震作用）按照荷载的分布形式可以分为：均布荷载（如楼面铺贴的大理石地板）、线荷载（如墙体）、集中荷载（如机器设备的支撑点）。

(2) 按荷载作用的方向可分为：
垂直荷载和水平荷载建筑结构荷载计算，就是根据建筑结构的实际受力情况计算上述各种作用力的大小、方向、作用类型、作用时间等等，作为结构分析和计算的主要依据之一。只有准确计算出结构荷载，才能设计出合理的结构形式和构件尺寸，达到既安全又经济的目的。

建筑称重为能力的一个衡量物理量。

荷载的分类

(一)按随时间的变异分类
1．永久作用(永久荷载或恒载)：在设计基准期内，其值不随时间变化；或其变化可以忽略不计。如结构自重、土压力、预加应力、混凝土收缩、基础沉降、焊接变形等。
2．可变作用(可变荷载或活荷载)：在设计基准期内，其值随时间变化。如安装荷载、屋面与楼面活荷载、雪荷载、风荷载、吊车荷载、积灰荷载等。
3．偶然作用(偶然荷载、特殊荷载)：在设计基准期内可能出现，也可能不出现，而一旦出现其值很大，且持续时间较短。例如爆炸力、撞击力、雪崩、严重腐蚀、地震、台风等。

(二)按结构的反应分类
1．静态作用或静力作用：不使结构或结构构件产生加速度或所产生的加速度可以忽略不计，如结构自重、住宅与办公楼的楼面活荷载、雪荷载等。
2．动态作用或动力作用：使结构或结构构件产生不可忽略的加速度，例如地震作用、吊车设备振动、高空坠物冲击作用等。

(三)按荷载作用面大小分类
l．均布面荷载Q
建筑物楼面或墙面上分布的荷载，如铺设的木地板、地砖、花岗石、大理石面层等重量引起的荷载。
2．线荷载
建筑物原有的楼面或层面上的各种面荷载传到梁上或条形基础上时可简化为单位长度上的分布荷载称为线荷载q。
3．集中荷载
当在建筑物原有的楼面或屋面承受一定重量的柱子，放置或悬挂较重物品(如洗衣机、冰箱、空调机、吊灯等)时，其作用面积很小，可简化为作用于某一点的集中荷载。

(四)按荷载作用方向分类
1．垂直荷载：如结构自重、雪荷载等；
2．水平荷载：如风荷载、水平地震作用等。


园林工程概是确定园林建设工程的依据，是建设单位与施工单位进行工程投标的依据，是施工企业组织生产、编制计划、统计工作量以及考核工程成本的依据，也是设计单位对设计方案进行技术经济分析比较的依据。重要性不容忽视。

1、围堰：是指在水利工程建设中，为建造永久性水利设施，修建的临时性围护结构。其作用是防止水和土进入物的修建位置，以便在围堰内排水，开挖基坑，修筑建筑物。一般主要用于水工建筑中，除作为正式建筑物的一部分外，围堰一般在用完后拆除。

2、窗台虎头砖：是指窗台下面挑出墙面约60mm的一皮砖。

3腰线：是指墙面装饰时墙裙上沿的一道装饰性线条。如瓷砖墙面可以在0.9～1.2m左右的位置设置一道特别样式的60mm宽的线条。

4、三合土：是用泥土、熟石灰、沙三种材料按一定比例混合而成的建筑材料，经过夯实以后可以形成较为结实的地基、土墙等等，在没有水泥的年代是十分重要的建筑材料，现在仍然广泛用于建筑、道路工程的地基处理上。

5、女儿墙：指的是建筑物屋顶外围的矮墙,主要作用除维护安全外,亦会在底处施作防水压砖收头,以避免防水层渗水、或是屋顶雨水漫流。依建筑技术规则规定,女儿墙被视作栏杆的作用,如建筑物在10层楼以上、高度不得小于1.2公尺,而为避免业者刻意加高女儿墙,方便以后搭盖违建,亦规定高度最高不得超过1.5公尺。

上人的女儿墙的作用是保护人员的安全，并对建筑立面起装饰作用。不上人的女儿墙的作用除立面装饰作用外，还固定油毡。

女儿墙的高度取决于是否上人，不上人高度应不小于800mm，上人高度应不小于1300mm。

有混凝土压顶时，按楼板顶面算至压顶底面为准；无混凝土压顶时，按楼板顶面算至女儿墙顶面为准。

6、空斗墙：用砖立砌(即侧砌)或平、立交替砌筑而成的空心墙。可节省砖料和减轻自重。是我国长江流域及西南地区民间建筑的传统做法。用砖平砌部分称“眠”，立砌部分称“斗”，一般有无眠空斗墙和有眠空斗墙。

空斗墙一般适合用于地基土质较坚硬，窗洞口尺寸较小场合。

7、勒脚：建筑物的外墙与室外地面或散水接触部位墙体的加厚部分。

勒脚的作用是防止地面水、屋檐滴下的雨水的侵蚀，从而保护墙面，保证室内干燥，提高建筑物的耐久性。勒脚的高度不低于700mm。勒脚部位外抹水泥砂浆或外贴石材等防水耐久的材料，应与散水、墙身水平防潮层形成闭合的防潮系统。

8、地坪：地坪有广义和狭义之分，广义上的地坪是指各种地面的统称，狭义地坪则是指通过一些及材料使地面呈现出良好的装饰效果。

地坪适用于一些对于卫生条件要求比较高的场所比如说医院地面、食品厂车间地面、制药厂车间地面、实验楼地面、机房地面等；和要求抗冲压抗腐蚀耐磨的地面比如说地下停车场、工厂库房（过叉车）等。

建筑行业：地坪是建筑低层房间与下部图层接触的部分，它承担着低层房间的地面荷载，要具有好的耐磨、防潮、防水、保温性能。

9、天沟：屋面排水分有组织排水和无组织排水（自由排水），有组织排水一般是把雨水集到天沟内再由雨水管排下，集聚雨水的沟就被称为天沟，天沟分内天沟和外天沟，内天沟是指在外墙以内的天沟，一般有女儿墙；外天沟是挑出外墙的天沟，一般没女儿墙。天沟多用白铁皮或石棉水泥制成。

10、檐口：是指结构外墙体和屋面结构板交界处的屋面结构板顶，檐口高度就是檐口标高处，到室外设计地坪标高的距离。檐口高度就是檐口标高处，到室外设计地坪标高的距离。檐口”又被误叫作“沿口”一般说的屋面的檐口是指大屋面的最外边缘处的屋檐的上边缘，即“上口”，不是突出大屋面的电梯机房、楼梯间的小屋面的檐口。

檐口到地面的高度对于消防来说有重要的意义，消防登高云梯的高度超过了檐口的高度，消防人员就可以直接上屋面去救火、救人。

“檐口”、“女儿墙”均是房屋外立面处的最高点。

11、虎头砖：虎头砖–突出墙体，一般用于砖石结构造型（如腰线、窗套、外窗台等）；

过去用的最多的是窗台虎头砖：建筑物的外窗台用粘土砖侧砌120mm高，伸出外墙面约60mm，表面抹水泥砂浆，该部位的此种施工方法用砖就叫窗台虎头砖。起装饰和遮雨作用，因为不耐雨水冲蚀和抗冻性差，现在已经很少用。

12、压顶线：指屋面和山墙砌平，或挑出一二皮砖，用水泥砂浆抹压出的线条。

13、基础大放脚：基础大放脚多见于砌体墙下条形基础，为了满足地基承载力的要求，把基础底面做的比墙身宽，呈阶梯形逐级加宽，但同时也必须防止基础的冲切破坏，应满足高宽比的要求。因基础底面比墙身宽，而得名“基础大放脚”。

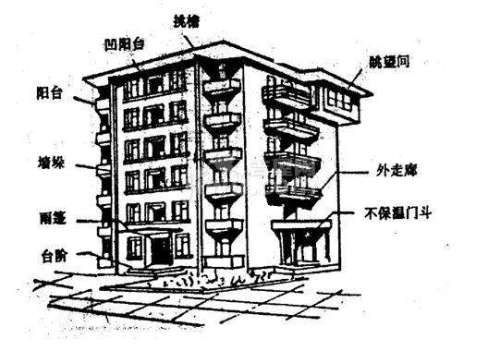

14、挑檐：楼顶平面凸出墙体的部分，主要是为了方便做屋面排水。

其次挑檐起到美观得作用，部分坡屋顶、瓦屋顶不做挑檐，少许无组织排水的平屋顶也不做挑檐。

15、墙垛：墙垛是指在平面中凸出墙面的柱状构造，主要起加强墙体稳定性的作用，同时也可作局部承重构件，如门洞侧边的门垛构造。

16、泛水：泛水是建筑上的一种防水工艺，通俗的说其实就是在墙与屋面，也就是在所有的需要防水处理的平立面相交处进行的防水处理，说白了就是用防水材料把墙角包住。和散水不同，其构造要点及做法为：

（1）将屋面的卷材继续铺至垂直墙面上，形成卷材防水，泛水高度不小于250mm。

（2）在屋面与垂直女儿墙面的交接缝处，砂浆找平层应抹成圆弧形或45度斜面，上刷卷材胶粘剂，使卷材胶粘密实，避免卷材架空或折断，并加铺一层卷材。

（3）做好泛水上口的卷材收头固定，防止卷材在垂直墙面上下滑。一般做法是：在垂直墙中凿出通长的凹槽，降卷材收头压入凹槽内，用防水压条钉压后再用密封材料嵌填封严，外抹水泥砂浆保护。凹槽上部的墙体亦应做防水处理。

通俗解释：泛水是指屋面女儿墙、挑檐或高低屋面墙体的防水做法，其主要作用就是保证女儿墙、挑檐、高低屋面墙不受雨水冲刷，以及保护屋面其余地方的防水层（不至于进水）。

17、檐沟：屋檐下面横向的槽形排水沟，用于承接屋面的雨水，然后由竖管引到地面。

18、砖碹：指的就是用砖做材料制作成的碹。

19、砖平碹：是门窗洞口上的横梁，也就是砖砌平拱过梁，是砖墙中的一种传统作法。

它的作用是支承洞口以上的砌体自重和梁、板传来的荷载，并把这些荷载传给门窗间墙。

砖平碹一般是由普通砖侧砌而成，砖应为单数并对称于中心向两边倾斜。灰缝呈楔形上宽下窄。灰缝的宽度，在过梁底面不应小于5mm，在过梁顶面不应大于15mm。平碹的底面，中心要较两端提高跨度的1/100，称起拱。起拱的目的是拱受力下沉后使底面平齐。

砖砌平拱过梁的跨度不大于1.8m，常用于1.5m以下的洞口。砖平碹的高度不小于240mm（即一块标砖的长度）。由于拱在传力过程中对支座产生推力，除了连续过梁外，在洞口两旁均应有一定宽度的砌体，用以承受水平推力。

砖平碹不能用于有较大振动荷载或可能产生不均匀沉降的房屋。门窗过梁还有钢筋砖过梁、钢筋混凝土过梁，砖平碹已较少采用，常用的是钢筋混凝土过梁。

20、压顶：露天的墙顶上用砖、瓦、石料、混凝土、钢筋混凝土、镀锌铁皮等筑成的覆盖层。

21、砚窝石踏道（台阶）最下一级与室外地面取平或略高处所铺砌的条石。埋在台阶底下，用以抵抗台阶推力。

22、砖墁地房屋的室内和廊内多墁尺二、尺四、尺七方砖面，或尺七、二尺金砖地面。简单小房用斧刃砖和陡板砖墁地。有粗墁和细墁两种做法。粗墁地面用普通砖铺墁；细墁地面(磨砖对缝)须用五面加工的方砖，油灰挂缝，坐浆铺墁,然后水磨平整,再上生桐油润透。

里一般多在纵横轴线方向上墁方砖甬路；沿房屋周围铺墁向外微坡的“散水”,以免雨水浸泡房基。北京紫禁城宫殿太和门前面的御道用砖石混合铺墁，两侧侧砌绉砖为边线，称为柳叶砖地面。御道上墁出八字形砖趟,称为斜柳叶地面。御道两侧大面积的墁砖地面,称为海墁。

23、礓嚓：(汉语拼音：jiangca均为第一声)为增加坡道、斜道的磨擦力，指在坡道、斜道上用砖石露挂侧砌筑或用混凝土浇筑成锯齿形的面层，可以防滑。一般用于室外，例如车库出入口的坡道面层。

24、垂带墙：是指台阶两侧的夹墙，并介于台阶和相邻斜坡之间。夹墙不仅看起来是台阶的镶边，而且是台阶与斜坡之间的挡土墙。垂带墙和扶手栏杆的应用是台阶设计和安全的内容之一。

25、踏跺：即台阶，一般用砖或石条砌造。

26、普通台基：用素上或灰土或碎砖三合土夯筑而成，约高一尺，常用于小式建筑。

27、较高级台基：较普通台基高，常在台基上边建汉白玉栏杆，用于大式建筑或宫殿建筑中的次要建筑。

28、更高级台基：即须弥座，又名金刚座。“须弥”是古印度神话中的山名，相传位于世界中心，系宇宙间最高的山，日月星辰出没其间，三界诸天也依傍它层层建立。须弥座用作佛像或神龛的台基，用以显示佛的崇高伟大。中国古建筑采用须弥座表示建筑的级别。一般用砖或石砌成，上有凹凸线脚和纹饰，台上建有汉白玉栏杆，常用于宫殿和著名寺院中的主要殿堂建筑。

29、过梁：当墙体上开设门窗洞口时，为了支撑洞口上部砌体所传来的各种荷载，并将这些荷载传给窗间墙，常在门窗洞口上设置横梁，该梁称为过梁。

30、圈梁：砌体结构房屋中，在砌体内沿水平方向设置封闭的钢筋砼梁，以提高房屋空间刚度、增加建筑物的整体性、提高砖石砌体的抗剪、抗拉强度，防止由于地基不均匀沉降、地震或其他较大振动荷载对房屋的破坏。在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁，也叫地圈梁（DQL)；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。因为圈梁是连续围合的梁所以叫做。

31、挑梁：土木工程中,指从主体结构延伸出来、一端主体端部没有支承的水平受力构件。

32、牛腿梁：是指用钢筋混凝土制的挑梁。

33、梁头：各种梁在檐下外露的端头。大式有斗拱建筑的梁头需根据所施用斗拱不同进行雕凿，明、清建筑中，与昂翘斗拱相结合的梁头要做成挑尖头，与麻叶斗拱相结合的梁头要雕成麻叶头，其他还有带翘拱梁头及普通梁头。

34、板头：建筑工程上墙体砌筑工程量时，嵌入墙体那部分的板。

35、山墙：沿建筑物短轴方向布置的墙叫横墙，建筑物两端的横向外墙一般称为山墙。古代建筑一般都有山墙，它的作用主要是与邻居的住宅隔开和防火。所有的山墙都是承重墙。

36、桁条：（机身纵向或机翼展向承受轴向务的杆状构件）。古民宅用来挑起椽子，做成屋顶的横木。

37、梓桁：梁上或门框、窗框等上的横木。

38、吊筋：（元宝形钢筋）在连续梁中，次梁与主梁相交处，次梁在负弯矩作用下，截面上部牌受拉区，使混凝土出现裂缝，故可以用附加钢筋或吊筋。

39、鸭筋：也是在连续梁上配的筋，其主要是要将力传到混凝土受压区去。（由上向下弯），吊筋设置于集中荷载处，以增强局部抗弯能力。

40、老戗（老角梁）：房屋转角处设角梁置于廊桁与步桁之上者。

41、嫩戗：指子角梁将屋脚翘起，此做法可使屋角翘起的高。多用于攒尖顶亭子戗，就是戗脊。

42、椽望板：在古典建筑中飞沿部位，并连有飞椽和出沿椽重叠之板称之为椽望板。

43、戗翼板：古建筑中在翅角部位，并连有摔网椽的翼角板称之为戗翼板。

44、枋子：方柱形木材。

45、压顶：　一、在重力式驳岸顶上或浆砌块石防汛墙顶上现浇一块条形（钢筋）砼为压顶，其作用是增强结构整体性。

二、压顶：露天的墙顶上用砖、瓦、石料、混凝土、钢筋混凝土、镀锌铁皮等筑成的覆盖层,最典型的为女儿墙压顶。一般压顶高度设置为200mm，宽度同墙厚

46、吴王靠：坐槛外缘设短栏，以双摘钩系于柱，栏成半圆形，高约一市尺许，花纹流空，称吴王靠。

幕墙是一种外墙，附着到建筑结构，而且不承担建筑的楼板或屋顶荷载。

在一般应用中，幕墙常常定义为薄的、通常带铝框的墙，包含填充的玻璃、金属嵌板或薄石。绘制幕墙时，单个嵌板可延伸墙的长度。如果所创建的幕墙具有自动幕墙网格，则该墙将被再分为几个嵌板。

在幕墙中，网格线定义放置竖梃的位置。 竖梃是分割相邻窗单元的结构图元。 可通过选择幕墙并单击鼠标右键访问关联菜单，来修改该幕墙。 在关联菜单上有几个用于操作幕墙的选项，例如选择嵌板和竖梃。

幕墙类型：“幕墙 1”、“外部玻璃”、“店面”

幕墙样例

幕墙网格样例

轻型钢结构对设计人员、加工人员和安装人员素质要求较高，若粗心大意、考虑不周或经验不足都可能会引发质量事故，甚至整体倒塌，造成严重责任事故。钢结构工程质量事故按其时间阶段可分为设计原因事故、加工原因事故、施工原因事故和使用原因事故。按造成事故的因素可分为单一因素、多种因素和复杂因素。

今天我们就来谈一谈轻型钢结构网架常见质量问题。

工程常见质量事故

1

 网架工程

（1）杆件弯曲变形或局部断裂；

（2）杆件封板或锥头焊缝连接破坏；

（3）节点变形或断裂；

（4）焊缝不饱满或有气泡、夹渣、微裂缝超过规定标准；

（5）高强螺栓断裂或从球节点中拔出；

（6）杆件在节点相碰，上弦支撑时支座腹杆与支承结构相碰；

（7）支座节点位移

（8）网架挠度过大，超过了设计规定相应设计值的1.15倍。

2

2.门式刚架工程

（1）主要构件变形、扭曲；

（2）预埋件不符合图纸、规范要求，高差超标，间距超标；

（3）钢架整体垂直度和整体平面弯曲超差，梁柱端板孔位不对应，大小错位；

（4）主要受力节点焊缝不饱满或有气泡、夹渣、微裂缝超过规定标准等；

（5）附属稳定结构如支撑、系杆、隅撑等位置设计不合理、或加工错误；

（6）次要构件不符合质量要求。

主要原因设计原因

（1）结构形式选择不合理，杆件截面匹配不合理，忽视构件初弯曲、初偏心和次应的影响，设计时荷载低算和漏算或荷载组合不当；　　

（2）材料选择不合理；　　

（3）计算方法选择、假设条件、电算程序有误未能发现；　　

（4）结构设计计算后，不经复核就进行材料代换，导致超设计值强度构件出现；　　

（5）图纸错误或不全。如尺寸标注混乱，设计说明不清，对材料、工艺要求、施工程序及特殊要求部位有遗漏；　

（6）节点构造有误，细部考虑不全面。

加工原因

（1）管理混乱，不同规格、钢号、材质材料混杂使用；　　

（2）构件下料尺寸有误，构件长细比不符设计要求；　　

（3）网架杆件剖口未打、对接时焊缝不加衬管或不按设计要求焊接；　

（4）连接高强螺栓不合格；　　

（5）构件加工有缺陷，螺栓球孔角度偏差大；　　

（6）焊缝质量差，焊角尺寸未达到设计要求

网架安装原因

（1）地面拼装时支撑点不均匀，受力不合理，拼装时误差积累，个别杆件错误，导致受力改变，造成网架或个别杆件变形；　　

（2）焊接工艺、焊接顺序有误，产生焊接应力，导致变形；　　

（3）整体吊装时，吊点选择不合理，没有对吊点进行反力验算、杆件超应力验算、挠度验算、对超应力处进行必要加固措施；　　

（4）整体吊装时，各吊点起升速度不同，位移、高差超过允许范围，导致变形、破坏；　　

（5）施工方案选择错误，没有根据网架结构形式、现场施工条件合理选择方案，安装时不能形成几何不变体系，导致变形、破坏；　　

（6）网架支座预埋件、预埋螺栓或柱顶偏移较大，就位困难，强迫就位，导致改变支座受力条件，杆件变形；　　

（7）安装人员粗心大意，杆件位置、球角度有误；　　

（8）上弦支撑时，误差积累过大，导致支座位移，腹杆与支撑面相碰。

门式刚架安装原因

（1）较长构件运输、堆放时垫放不平整，长时间放置，导致变形、扭曲；　　

（2）预埋螺栓位置不正，安装时没有复测、没有校正，导致柱、梁变形、扭曲，钢架整体垂直度、平面弯曲超差；　　

（3）梁柱端板孔位不对应、错位，安装时端板没有对正，螺栓紧固时没有按顺序紧固；　　

（4）现场焊接时没有按焊接规程操作或焊工技术问题，导致焊缝不饱满或有气泡、夹渣、微裂缝；　　

（5）安装时没有详细、认真领会图纸，导致个别构件位置错误；　　

（6）安装前没有按工程实际情况制定详细施工方案、进行技术交底，导致工序颠倒等现像；　　

（7）施工不按顺序进行，钢架没有形成稳定结构就进行下道工序施工，导致整体失稳；　　

（8）钢柱刚接插入式柱基时，混凝土达不到强度或柱脚固定不牢，进行上部构件安装，导致结构失稳。

使用及其他原因

（1）使用荷载超过设计荷载；　　

（2）使用环境变化；　　

（3）基础发生不均匀沉降；　　

（4）自然灾害。

    文章来源：知乎  小筑BIM黄世斌老师

    在生活中，我们可能会遇到某一面墙的下面，距离地面一定的距离是单独的面层装修，那在revit中，如何对一面墙进行，单独距离地面一定高度的位置指定该面层单独的材质信息呢，可以根据下方指导学习完成。

    (1)绘制一面墙，点击墙的“类型编辑”，编辑这面墙的类型属性，然后点击“结构”右侧的编辑，进入墙的结构构造编辑。

    (2)新建一个面层，设置相应的面层厚度，并设置一个材质信息。

    (3)设置材质后，查看预览，切换到剖面预览下。然后新创建一个新的面层备用。

    (4)点击下面的拆分区域，对左侧的面层拆分。之后点击备用的面层，然后点击指定层，再点击刚才拆分的部分，最后点击修改，完成指定，最后点击确定。

    (5)在三维视图查看，完成模型效果。

    墙体构造指定部分面层材质

    免费Revit教学视频。

在工作中，屡次碰到结构专家、业主单位的结构工程师提到“结构错层的不利性”，建议在超限报告中对结构错层进行分析。但在超限报告中，却很少看到结构错层的专项分析，至少深圳地区是这样。这种“阳奉阴违”的事情，我觉得挺好奇。偶尔想起来，“阳奉阴违”的原因无非两点，一线的结构工程师不知道怎么分析，或者认为没必要分析。
这次，我们自己做一个复杂项目的超限报告。结构错层比较严重，终于有机会，仔细思考“结构错层”究竟该怎么分析。

错层给结构带来的不利性，个人认为主要有三点：

1）错层削弱楼盖整体性，降低结构受力的协同性，并使传力路径出现薄弱环节，引起应力集中现象；

2）在楼板错层位置，会形成短柱，短柱延性较差，对抗震不利；

3）错层位置楼板布置不均匀，不对称，质心和刚心严重偏置，在水平地震或风载作用下会产生较大的扭转效应，对错层位置的梁，也会产生不利影响。

针对第1点，首先要补充楼板应力分析，尤其要搞清楚错层附近的楼板应力。如果水平推力较大，为了保证水平力的传递，可以梁侧水平加腋。加腋之后，梁的刚度变大，在梁柱节点位置，梁会将更多的弯矩传递给柱，此时就要复核柱的承载力是否足够。有些单位，加腋作为一项构造措施，并未在计算模型中反映，也未手算复核，在梁柱节点位置，可能违背了“强柱弱梁”的设计原则。这点应引起注意。

针对第2点，结构错层，短柱是客观存在的。在计算中，短柱的问题是容易抗剪超。我们的办法是，确保短柱在小震及中震作用下，均保持抗剪弹性。其中，抗剪截面验算，要预留足够的富裕度。抗剪计算中，有一个重要参数，剪跨比，需要谨慎确定。根据《高规》10.4节，抗震设计时，错层处框架柱箍筋应全柱段加密配置，抗震等级应提高一级。

针对第3点，楼板采用弹性板计算，评估水平力对梁的影响。根据影响程度，可采用配置一定量抗扭纵筋和箍筋的方式提高梁的抗扭能力。

另外，如果结构错层非常严重（大范围错层），还应在整体概念上进行把控。主要可采用以下思路：1）结构水平位移、扭转位移应该从严控制。原因在于，错层处的楼板水平位移差与结构整体水平位移基本呈正比，控制结构整体水平位移，相当于间接控制了楼板水平位移差；相比常规结构，结构扭转对错层结构影响更加不利，容易出现楼板翘曲及应力集中，因此，结构扭转位移需要偏严控制。2）设法降低短柱的轴力，提高短柱延性；降低短柱剪力，提高短柱抗剪承载力富裕度，具体办法可在结构布置上着手。

在全国的超限审查技术要点中，错层只是一个很小的超限项，隶属“楼板不连续”。但它明显比普通的楼板不连续要更复杂，值得大家关注。这篇文章，可为大家提供一些思路。下次，如果再有专家、业主提出对“结构错层”的分析要求，我们可以照此做点工作，积极相应专家号召，积极听取业主意见。

    内容来源：欧特克BIM俱乐部

    版权归原作者所有

    加速并成功实现能量优化的关键之一，在于直接从建筑模型自动创建完整且精确的能量模型。

    这个方法意味着分析时无需编写特殊模型。它适用于多种建模样式和详细程度。若要使用这个方法，我们需要了解建模样式和做法的支持范围、Revit将建筑模型图元转化为能量模型图元的方法，以及使能量模型几何图形精确可靠的方法。

    尽管建筑建模的方法非常广泛，但是Revit仍然提供了3种从建筑模型自动生成能量模型的方法。

    体量。这个方法是使用Revit为建筑设计优化能源的最简单但却最有效的方法。建议在设计的最初阶段或刚起步阶段采用这个方法。但是，这个方法并不局限于概念设计。当时间有限时，它也可作为详图设计和现有建筑工作的有效方法。

    混合设计。理想情况下，EnergyOptimizationforRevit应尽早并且经常使用：从设计的最初阶段到示意图设计到设计开发，即决定窗、幕墙、着色和空间等的设计和布置的阶段。在此过程中，您可以持续促进并提高能量性能。此方法可以组合使用体量图元和建筑的详图图元。它可识别Revit中实际建筑建模的各类性质，并可帮助完整了解自动能量模型创建的原理。

    详细建筑模型。如果需要，您可以使用细化的建筑模型启动EnergyOptimizationforRevit。对于此方法，请遵循以下简单步骤，以确保能量模型尽量完整和精确。由于大多数详细模型会随时间变化，您会发现它对理解“混合设计”方法中的许多概念非常有用。

    若要从Revit建筑模型中自动生成能量模型，请使用以下工具。

    “分析”选项卡?“能量优化”面板?（创建能量模型）。

    但能量模型不会随建筑模型而重新生成。在Revit项目中创建能量模型之后，这个图标将更改为“删除能量模型”，我们可以使用它来删除现有能量模型。当我们再次选择“创建能量模型”时，将创建新的能量模型。

    创建能量模型

    体量

    在执行体量的能量优化之前，从表示建筑模型和周围结构的体量创建能量模型。

    1.创建一个或多个体量来表示整个建筑外壳以及将要遮住该建筑的周围建筑。

    2.对于所有表示建筑外壳的体量，可以根据需要创建体量楼层。

    3.对于所有表示周围建筑的体量，需要确保“体量楼层”未启用。例如，在上图中，灰色矩形体量表示可能遮住该建筑的附近结构。它的体量楼层未启用。

    4.单击“分析”选项卡?“能量优化”面板?（能量设置）。

    5.在“能量设置”对话框中，检查以下设置：

    a)“地平面”设置为您的地平面标高。

    b)指定体量的项目阶段设置为“项目阶段”。

    c)“周边分区深度”设置为15’或4572毫米。

    d)“周边分区划分”已启用。

    6.单击“分析”选项卡?“能量优化”面板?（创建能量模型）。此时会显示一条消息，指出创建能量模型可能会花费相当长的时间，在这个过程中，Revit将不可用。

    7.在对话框中，选择“创建能量模型”。能量模型准备就绪后，将在“三维能量模型”视图中显示。体量的某些零件可能会在视图中遮挡能量模型的部分零件。

    8.如果要在三维能量模型视图隐藏体量，可以单击“体量和场地”选项卡?“概念体量”面板?（按视图设置显示体量）。

    9.当能量模型符合我们的要求后，就需要转至下一步骤：生成能量分析。

    创建能量模型

    混合设计

    在为包含体量或详图图元（或两者均包含）的建筑模型执行能量优化之前，需要先创建尽量完整和精确的能量模型。

    从概念设计到示意图设计再到设计开发，通过在项目生命周期的每一阶段执行能量优化，我们可以持续促进并提高能量性能。

    1.为能量优化使用体量，可以创建能量模型：体量。

    2.为包含体量和详图图元的建筑模型执行能量优化时，可以从建筑图元创建能量模型。

    3.从详细建筑模型创建完整且准确的能量模型，可以创建能量模型：详细建筑模型。

    4.混合使用这些方法，以从可能包含体量和详图图元的建筑模型生成能量模型。

    5.当能量模型符合您的要求后，就需要转至下一步骤：生成能量分析。

    创建能量模型

    详细建筑模型

    在为详细建筑模型执行能量优化之前，同样需要先准备模型以确保生成的能量模型尽量完整和精确。然后，按照所列顺序执行以下步骤。

    步骤一：隔离将用于创建能量模型的图元

    步骤二：聚焦模型以减少处理时间

    步骤三：找出并解决问题，如图元明显缺失和存在较大间隙

    步骤四：创建能量模型并评估结果

    步骤五：根据需要逐渐降低分辨率

    步骤一：隔离图元

    当它们被设置为“房间边界”，Revit将使用下列图元创建能量模型：

        天花板

        柱

        幕墙嵌板

        幕墙系统

        幕墙竖梃

        门

        楼板

        质量

        屋顶：公用边、隐藏线、内部边、屋檐底板

        竖井洞口

        场地：建筑地坪

        结构柱

        墙：公用边、隐藏线

        窗

    若要隔离图元

    1.创建新的模型三维视图。

    2.在视图中，设置“可见性/图形”替换以仅显示以上列出的图元，包括指定的子类别。

    步骤二：聚焦模型

    通过调整建筑模型，将能量模型的精度调至最高并将处理时间降至最低。

    1.在三维视图中，找出任何位于建筑之外且不影响建筑能量的图元。例如，您可能在模型的道路、路径或墙上使用楼板作为布景。

    2.选择这些图元，并禁用“房间边界”属性。这个步骤会在能量模型创建过程中忽略这些图元。

    3.如果要在视图中隐藏这些图元，需要在其上单击鼠标右键，然后选择“在视图中隐藏”。这个步骤可将创建能量模型的所需时间降至最低。

    步骤三：找出并解决问题

    若要从建筑模型中创建能量模型，建筑图元必须适当闭合。这个模型无需密闭。小的间隙和重叠属于实际建筑模型中的自然部分。创建能量模型时已将它们考虑在内并允许它们存在。

    但是，如果空间上缺少整个屋顶，或墙丢失，或存在大间隙（比“分析空间分辨率”的设置大一到两倍），则应解决这个问题。

    1.动态观察三维视图，并在整体建筑外围查找明显缺失的图元或存在的较大间隙。

    2.仔细检查模型的四周和上下。并非所有间隙都容易识别。这个步骤可能无法帮助我们将它们全部找出。仅检查任何明显存在的问题。

    3.解决任何明显存在的遗漏或间隙。

    当我们认为模型已经基本闭合，就可以转到步骤四：创建能量模型并评估结果。

    步骤四：创建能量模型并评估其质量

    1.单击“分析”选项卡?“能量优化”面板?（创建能量模型）。此时会显示一条消息，指出创建能量模型可能会花费相当长的时间，在这个过程中，Revit将不可用。

    2.在对话框中，选择“创建能量模型”。能量模型准备就绪后，将在“三维能量模型”视图中显示。

    3.打开“可见性/图形”对话框。

    4.在“分析模型类别”选项卡上，执行下列操作：

    a)清除“分析空间”。

    b)对于“分析表面”，仅选择“着色”。清除“分析表面”的所有其他子类别。

    当任何Revit建筑图元（或部分建筑图元）出现在建筑热传导的主路径之外（如墙体的女儿墙或屋顶的悬挑），就会出现着色表面。所有着色表面都仅应存在于其能发挥作用的地方。

    5.检查视图中，查找出现在错误位置的着色表面。

    6.找到位于错误位置的着色表面之后，请转至建筑模型中的此区域，以便更仔细地检查它，查找存在的间隙或缺失的图元。一定要重点注意“房间边界”属性处于禁用状态的图元。由于这些图元在能量模型创建时未被考虑，因此它们可能会造成错误着色。

    7.解决任何已找出的问题。

    8.如果要查看更改是否提高了能量模型性能，执行以下步骤：

    a)单击“分析”选项卡“能量优化”面板（删除能量模型）。

    b)重复步骤1到7以再次检查位置错误的着色表面。

    9.当能量模型符合您的要求后，请转至步骤五：根据需要逐渐降低分辨率。

    步骤五：根据需要逐渐降低分辨率

    在确保能量模型已包含所有所需分析空间却所有分析表面均位于正确位置之后，需要检查能量模型中图元之间的间隙。

    能量模型图元之间的小间隙均符合预期，且不会对分析造成不利影响。但是，如果这些间隙很大，或尚未完全捕获建筑的合理坡面，就必须提高“分析空间分辨率”和“分析表面分辨率”设置。这样更改会增加处理时间。它还可帮助在建筑模型中发现更多间隙或遗漏。

    1.在能量模型三维视图中，打开“可见性/图形”对话框。

    2.在“分析模型类别”选项卡上，执行下列操作：

    a)选择“分析空间”。

    b)对于“分析表面”，选择所有子类别。

    3.动态观察能量模型，以查找图元之间意外出现的较大间隙。

    4.如果找到较大间隙，就执行以下操作：

    a)单击“分析”选项卡?“能量优化”面板?（能量设置）。

    b)在“能量设置”对话框中，将“分析空间分辨率”更改为1’或457.2毫米，然后将“分析表面分辨率”更改为6″或152.4毫米。

    将这些参数大致按照2:1的比率保存。最小值为6″和3″（152.4和76.2毫米）。对最详细的建筑模型来说，分辨率设置为8″和4″（203.2和101.6mm）通常较为有效。

    5.创建能量模型并重新访问结果，反复调整“分析空间分辨率”和“分析表面分辨率”设置，直到我们满意此能量模型为止。例如，在下面的图像中，#1显示的是初始能量模型，#2显示的是解决所发现问题后的改进版能量模型。

    6.转至下一步骤：生成能量分析。

一、原因分析、采取措施

钢筋工程是结构施工阶段重点控制项目，是影响施工质量的主要因素，但其保护层控制不到位是施工的通病，由于是隐蔽工程，易被人忽视，故质量控制不容乐观，目前建筑施工中较普遍的存在混凝土保护层质量问题。

钢筋被誉为钢筋混凝土工程中的筋骨，对结构的安全起着至关重要的作用，其钢筋保护层的控制是直接影响到结构安全的重要因素，他对构件的受力的有效高度、钢筋与混凝土的粘结、锚固、钢筋的耐久性都有着直接影响，否则会降低结构的耐久性，关系到建筑物的安全和使用寿命。

现浇混凝土楼板负弯矩钢筋易被其他工种施工过程被踩踏下陷破坏，特别是混凝土浇筑过程中扰动较大，造成其混凝土保护层厚度很难控制，从而大大的影响了混凝土保护层厚度。

1、现状分析

为了更好的了解影响楼板钢筋保护层厚度的因素，也为了能提出有效控制方法，我们做了如下研究：

2、原因分析

其中主要原因如下：

1、管理人员责任不明

检查频率较低、导致不能及时改进不良点。

2、板面中负弯矩筋纵横重叠

负弯矩筋多层重叠导致钢筋骨架高度增大。

3、成品保护意识不强

本工种施工班组及其他施工班组对成品保护意识不到位，踩踏等情况时有发生。

4、钢筋马镫下陷

踩踏下陷，翘头，变形。

5、马镫错位、移动

马镫未与板筋绑扎或绑扎不牢。

6、工人责任心不到位

经检查发现，有些部位工人未处理好，责任心不到位。

3、实施对策

1、增加检查频次，及时改进不良点。

2、对进场的冷拔丝钢筋马镫的质量、规格进行检查，不合格的一律不得使用，现场实验其强度是否满足要求，否则不得使用。

3、对现场的冷拔丝马镫，采用绑丝至少四点固定，负弯矩处马镫使用电焊固定，并减小马镫间距，增加马镫数量，间距为800mm。

实施效果：马镫固定牢靠，马镫无踩下陷现象。

4、用钢管搭设尺寸为3000（长）×2000（宽）×300（高）施工操作平台，防止踩踏钢筋。

实施效果：很多解决了，操作人员吃力操作的问题，减少了对钢筋的扰动。

通过改进施工方法，对管理、操作人员进行技术交底，提高了工程施工质量。

二、钢筋保护层检验方法及有关规定

1、检验的结构部位及数量

检验的结构部位和构件数量，应符合以下要求：

①检验的结构部位应由监理（建设）、施工等各方根据结构构件的重要性共同选定；

②对梁类、板类构件，应各抽取构件数量的2%且不少于5个构件进行检验；

当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。

③对非悬挑梁板类构件，应各抽取构件数量的2%且不少于5个构件进行检验；

④对悬挑梁，应抽取构件数量的5%且不少于10个构件进行检验；当悬挑梁少于10个时，应全数检验；

⑤对悬挑板，应抽取构件数量的10%且不少于20个构件进行检验；当悬挑板数量少于20个时，应全数检验。

2、选定构件的检验部位及数量

①对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；

②对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验；

对于单向板，应沿两受力边检测负弯矩钢筋；

对于常见的双向板，应沿两长边检测负弯矩钢筋；

检测位置尽量靠近钢筋根部，并且在两长边中间1/2范围检测。

③对每根钢筋，应在有代表性的不同部位测量3点取平均值。

3、检验方法

可采用非破损或局部破损的方法，也可采用非破损方法并用局部破损的方法进行校准。

检验误差：不得大于1mm（±1mm）。

①检测面要求：选择适当的检测面，检测面应平整、清洁，并应避开金属预埋件。

对于具有装饰面层的结构及构件，应清除装饰面层后在混凝土面上进行检测。

②钻孔、剔凿时，不得损坏钢筋，实测应采用游标卡尺，量测精度应为0.1mm。

4、检验技术（钢筋探测仪）

检测前准备：

①检测前，应对钢筋探测仪进行预热和调零，调零时探头应远离金属物体。在检测过程中，应核查钢筋探测仪的零点状态。

②宜结合设计资料了解钢筋布置情况，检测时应避开钢筋接头和绑丝；更重要的是要设定好被检测钢筋的直径，否则偏差很大。

检测步骤：

①钢筋位置确定：

探头在检测面上移动，直到钢筋探测仪保护层厚度示值最小，此时探头中心线与钢筋轴线应重合，在相应位置做好标记。按上述步骤将相邻的其他钢筋位置逐一标出。

②保护层厚度检测：

首先设定好被检测钢筋的直径，沿被测钢筋轴线选择相邻钢筋影响较小的位置，并应避开钢筋接头和绑丝，读取第1次检测的混凝土保护层厚度检测值。在被测钢筋的同一位置重复检测1次，读取第2次检测的混凝土保护层厚度检测值。

当同一处读取的2个混凝土保护层厚度检测值相差大于1mm时，该组检测数据无效，并查明原因，在该处应重新进行检测。仍不满足要求时，应更换钢筋探测仪或采用钻孔、剔凿的方法进行验证。

③特殊情况1：

当实际混凝土保护层厚度小于钢筋探测仪最小示值时，应采用在探头下附加垫块的方法进行检测。垫块对钢筋探测仪检测结果不应产生干扰，表面应光滑、平整，其各方向厚度偏差值不应大于0.1mm。所加垫块厚度在计算时应予扣除。

④特殊情况2：

遇到下列情况之一时，应选取不少于30%的已测钢筋，且不少于6处（实际检测数量不足6处时应全部选取），采用剔凿、钻孔等方法验证。

a、认为相邻钢筋对检测结果有影响；

b、钢筋公称直径未知或有异议；

c、钢筋实际根数、位置与设计有较大偏差；

d、钢筋及混凝土材质与校准试件有显著差异。

5、检测数据处理

钢筋的混凝土保护层厚度平均检测值应按下式计算：

6、检测结论

A.纵向受力钢筋的允许误差：

梁类构件：+10mm，-7mm

板类构件：+8mm， -5mm

B.对梁类、板类构件应分别进行验收，合格标准如下：

①当全部钢筋的保护层厚度检验的合格率为90%及以上时，钢筋的保护层厚度检验结果应判定为合格。

②当全部钢筋的保护层厚度检验的合格率小于90%但不小于80%时，可抽取相同数量的构件进行检验；当按两次抽样总和计算的合格率为90%及以上时，钢筋的保护层厚度检验结果仍判定为合格。

③每次抽样检测结果中不合格点的最大偏差均不应大于允许偏差的1.5倍。

7、检测依据

①《混凝土结构施工质量验收规范》（GB50204-2015）

②《混凝土中钢筋检测技术规程》（JGJ/T152-2008）

③原设计图纸

趣读丨这个监理没水平，验筋就是保护层，钢筋保护层所有问题一文搞定

三、钢筋保护层超厚或不够时，如何处理？

1、钢筋保护层超厚

钢筋保护层超厚的原因

楼层混凝土浇筑、振捣过程中，施工作业人员将楼板面筋踩踏下去，没有将其拉正恢复，导致楼板面钢筋（负弯矩钢筋）保护层偏大超过规范允许偏差值。

处理方法

1、首先在楼板底部搭设好脚手支撑架顶紧，然后再进行楼板面剔凿除施工，采用人工剔凿楼板面混凝土。剔凿时为避免扰动原有钢筋与混凝土，应使用小锤子、錾子进行剔凿施工，不可用大锤猛击。

2、剔凿除板面混凝土时，剔凿施工安排两人凿除，剔凿深度为≤30mm，不能多剔凿，先沿墙边、梁中间向两边剔凿，保证结构的安全，减少施工中对周边结构的影响。

3、剔除混凝土板面部分的原配筋不扰动，在上面重新植筋绑扎布置，配筋同设计板面的负弯矩筋配置。

4、上层新绑扎钢筋与下层钢筋混凝土拉结采用φ6 @600拉结筋拉结(植筋)。

5、剔凿后应保证原板面钢筋完整，如有弯曲应理直。

6、剔凿除的混凝土清理干净后，通过监理检查符合要求后进行下道工序施工。

7、清理剔除混凝土后，用墨斗在板面上弹好拟植筋位置及间距线，有墙、柱的位置植筋规格间距同原楼面板设计的负弯矩配筋，无墙、柱的位置面筋（负弯矩筋）锚固按规范长度锚入绑扎；面上层钢筋绑扎时由一侧梁、墙边开始，从梁、墙边50mm处开始依次植筋和绑扎。

8、按弹好的间距线，先植板面长向钢筋（在下层负弯矩筋），再植板面短向钢筋（在上层负弯矩筋），待植筋胶固化后开始绑扎钢筋。

质量要求

1、主控项目：

（1）钢筋的规格、形状、尺寸、数量及锚固长度、接头要求必须符合设计要求和施工规范规定。

（2）使用的钢筋必须具有合格证及复试报告，且复试合格。

2、一般项目：

（1）钢筋绑扎要求满扎，不得留缺扣。

（2）弯钩的朝向正确。绑扎接头应符合施工规范的规定，搭接长度不应小于设计要求和规范规定。

混凝土浇筑施工方法

1、基层处理：老基面凿毛→清污→冲洗→湿润→刷水泥浆一遍。

2、浇筑混凝土：采用同标号的细石混凝土（掺微膨胀剂），从一个方向开始浇筑，混凝土摊铺后高出相邻板面同一标高1-2cm，严禁用振捣棒铺摊混凝土，塌落度控制在80-100mm。

3、振捣：用手提小平板振捣器振捣密实。

4、混凝土板面施工：混凝土浇筑振捣完毕，按墙上的弹的水平线拉线进行标高控制，拉线必须拉紧，由建筑500mm控制线控制混凝土面，用卷尺控制顶面标高。然后大面积板面用2m刮杠按拉线标高控制找平，柱四周用3m靠尺检查平整度，发现不平整处用刮杠刮出或增补刮平。

5、抹面压光：找平后在初凝前用木抹子搓压三遍。第一遍在混凝土找平后用木抹子将混凝土表面拍实搓平，将灰浆的水分拍出来；第二遍在混凝土初凝前进行，也就是在表面踩出的脚印可以保持时抹压；第三遍在第二遍抹压后进行，压实挫平。

最后在混凝土终凝前用铁抹子压光，使表面密实平整，闭合收水，以提高混凝土的密实度，避免因密实度不同而产生应力集中，出现裂

缝。墙、梁内根部用木抹子压实搓平。

6、拉毛：压光后紧接着进行拉毛施工。用塑料扫帚沿横向在板面扫出细麻面。拉毛施工时用刮杠按毛刷宽度靠线，保证一行压一行且相互平行。

养护

覆一层塑料布，浇水保湿，养护时间不得少于14d。

2、钢筋保护层厚度不够

露筋原因分析

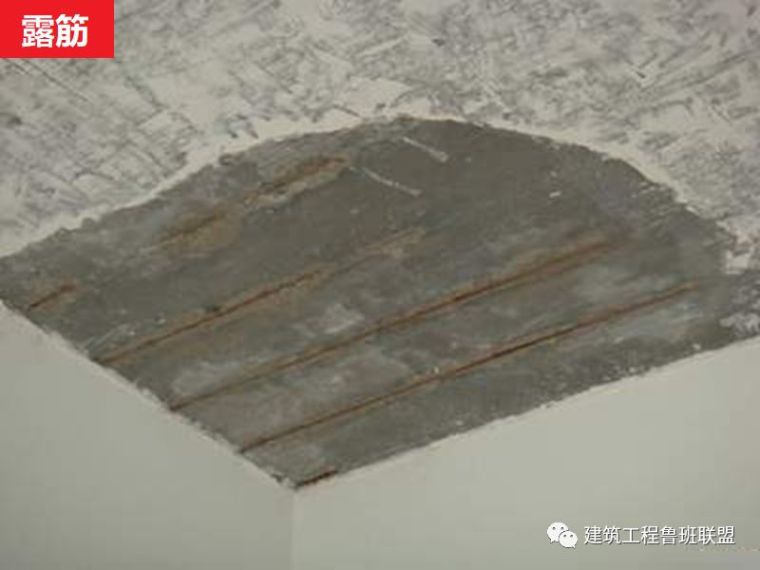

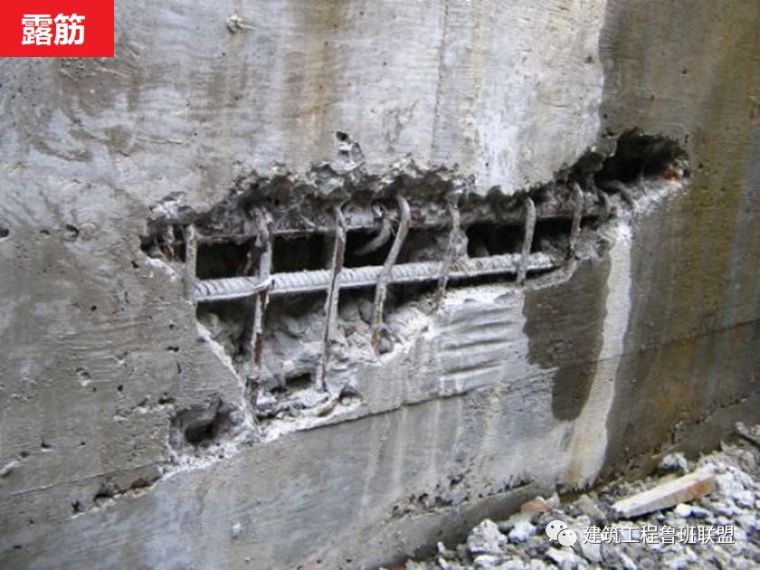

露筋现象指混凝土内部主筋、副筋或箍筋局部裸露在结构构件表面。产生的原因如下：

1、灌筑混凝土时，钢筋保护层垫块位移或垫块太少或漏放，致使钢筋紧贴模板外露;

2、结构构件截面小，钢筋过密，石子卡在钢筋上，使水泥砂浆不能充满钢筋周围，造成露筋;

3、混凝土配合比不当，产生离析，靠模板部位缺浆或模板漏浆；

4、混凝土保护层太小或保护层处混凝土振或振捣不实；或振捣棒撞击钢筋或踩踏钢筋，使钢筋位移，造成露筋；

5、木模板未浇水湿润，吸水粘结或脱模过早，拆模时缺棱、掉角，导致漏筋。

露筋现象的防治与处理措施

1、浇灌混凝土，应保证钢筋位置和保护层厚度正确,并加强检验查。

钢筋密集时，应选用适当粒径的石子，保证混凝土配合比准确和良好的和易性；浇灌高度超过2m，应用串筒、或溜槽进行下料，以防止离析；模板应充分湿润并认真堵好缝隙；混凝土振捣严禁撞击钢筋，操作时，避免踩踏钢筋，如有踩弯或脱扣等及时调整直正；保护层混凝土要振捣密实；正确掌握脱模时间，防止过早拆模，碰坏棱角。

2、处理方法

表面漏筋，应先刷洗干净后，再在表面抹1：2或1：2.5水泥砂浆，将表面漏筋部位抹平；漏筋较深的凿去薄弱混凝土和突出颗粒，洗刷干净后，用比原来高一级的细石混凝土填塞压实。

钢筋保护层厚度不够的处理方法

如果钢筋保护层厚度不足，一般均采用抹水泥砂浆来处理，如抹灰层厚度较大，最好先挂钢丝网，抹灰前应先刷一遍结构胶，再抹灰。这样可避免抹灰层空鼓和开裂。

具体施工方法如下：

1、对此部位混凝土进行凿毛；

2、挂钢丝网，网丝直径0.5～2mm、网格尺寸5～25mm，网格形状为正方形或矩形；

3、抹灰前刷一道结构胶，避免抹灰层空鼓和开裂；

4、用高一标号水泥砂浆进行抹灰处理。

如何应用Revit实现BIM协同方案？下面就大家讲解一下。

1.中心文件的建立

1.1、首先用户A新建项目，建立标高及轴网，设置好项目基点

1.2、打开协作选项卡点击工作集，选择创建一个工作集，并将其命名为结构。之后在此工作集中进行结构绘制

1.3、将创建好的文件保存为中心文件，并上传至文件中转站。

2.各专业协作

revit协作功能提高工作效率的作用：

1)多人同时在一个文件操作，工作中每个人都可以获得最新设计信息

2)充分利用局域网资源，避免复制替换的低效率工作方式

3)可见性控制模型的加载内容，减少对本地计算机的硬件需求

4)同享模型的族，各工作集中的族可以更好的利用，减少重复族的建立，也减少模型体积

操作方法：

2.1、用户A将中心文件从中转站下载到本机并打开，进行结构绘制并时时同步至中心文件

2.2、用户B将中心文件下载至本机并打开。同样在协作选项卡下建立一个新的工作集命名为：建筑。创建后同步至中心文件，之后开始进行建筑的绘制。这里需要注意，在绘制好后需要退出文件时，视情况选择是否对所创建图元及工作集进行保留，放弃后他人可任意更改你创建的构件，一般选择保留

2.3、由于各工作集对在其下创建的构件拥有所有权，其他人无法轻易更改。当一个用户需要对另一个用户所拥有构件进行修改或者删除时，需要向对方发出请求

2.4、需删改构件的所有者将会收到来自请求方的请求，此时构件也会高亮显示，所有者视情况批准或者拒绝。若批准，则该构件的删改权就转移到请求者手中，请求者得到批准能够进行删改。

 园林景观工程施工图审图应注意什么?

1、有没有真正理解方案的理念、功能空间布局?

2、有没有按照扩初设计的体量、结构、样式，材料等进行设计。

3、方案或扩初不合理的地方有没有进行优化。

4、有没有缺项、漏项。

5、图纸的索引能和详图能否对的上?

6、结构是否合理?

7、图纸平、立、剖，以及大样详图是否能对的上?

8、每张图表达的内容是否完整，正确，符合规范要求?(尤其是要用节点详图和大样图来表达)

9、材料、苗木是否是本土就有的，如没有造价是否合理?以及植物能否成活?

10、水量、电量是否计算正确，系统是否正确?

以上是审图最基本的一些内容，如果再细，就要看是否按照公司的制图规范进行制图?

11、布局是否合理，施工图也是讲究美观的，一套布局合理的施工图会多少让读图的人在心里上感到愉悦的;

12、文本格式是否正确一般文本出现较多的地方多为设计说明，虽然施工图的设计说明不能像写散文一样行云流水，但是书写的格式却要像写文章一样段落合理，条理清晰;

13、图中必须元素是否缺少无论是总图中或者是详图中，总会有人在一些元素细节上出现问题，如：指北针、比例尺、详图图名等等;

14、标题栏与图纸内容是否一致标题栏里工程名称、图纸名称等一定要和图纸的内容相符。有些人习惯用与本设计相同(似)的老图或者别人的图纸进行修改后作为自己该设计工程中的图纸，往往在尺寸及做法等细节上进行修改后而忽略了对标题栏的修改，尤其是拿自己以前做过的图纸。

15、字高是否统一一般来说，同一种图纸中自高要求是统一的，即：标注文字、说明文字、图名文字等每一种文字的高度应该保持统一。

局部一般包括：

1、尺寸是否正确：尺寸包括数值是否无误，单位是否统一;

2、标注是否整齐，合理针对不同的尺寸、位置、图纸元素等采用相应的标注方式是否合理，能否说明图纸中设计元素的体量问题，能否指导施工放线的正确进行;

3、填充样式是否一致图纸中要求每一种填充图案只代表一种物质或材料，不能  出现几种图案都代表一种物质或一种图案代表多种物质的情况(在同一张图纸中尤为重要);

4、文本内容文本叙述是否正确、合理;语言是否简练清晰;层次是否分明;对图纸中内容表达是否准确，无遗漏;是否有错别字及标点错误等问题;

5、施工做法对于施工图里所阐述的施工工艺是否适合该工程，所选材料是否为该工程实施地域内普遍材料，材料规格是否为常规规格。图纸中涉及到的标准术语、参照图集是否真确，对材料规格及样式的称谓是否统一;错别字这里不做叙述，总之是施工图设计师不应该犯的错误;

7、工程量重中之重，有的图纸中要求给出相关工程量，如：苗木表，水电材料表等。在进行复核、审核时需慎之又慎。

审图顺序一般审图必须按照图纸中编辑好的顺序进行，包括封面、目录、说明等逐一进行，并要注意同一套图纸中前后内容的一致性(前面图纸涉及到得内柔与后面图纸中的保持一致)。

总之，无论是复核或是审核(建议公司正规化，推行图纸三核五审制度)都是一件要求认真、严谨的工作，每一位工作人员都应在日常的工作当中，总结一套自己熟练掌握的方式。另外提出一点：图纸由多人绘制时，须由项目负责人在前期提供必要的资料，提出统一的绘制标准、施工工艺、文本格式、表发方式等。

总之：施工图设计是否按照方案、扩初的设计意图进行设计?施工图设计是否接地气，能否落地?

铁路工程概是一项复杂繁琐量大的工作，编制概预算需要遵循预算法规、定额以及市场价格。工程概预算是后续工作投资控制的依据，当设计标准、方案范围和定额、市场价格等出现波动，则概预算也应该做出相应的调整，而概预算，直接关系到后续投资量的调整。一份依法合规，详尽合理的工程概预算，决定了铁路工程能否快速高质量的完工，决定了能否正确的利用国家资源，保质保量完成基础建设。

1 编制铁路工程概预算概况

在进行铁路建设时，要注意基础建设和地方经济之间的联系，找寻突破点，达到互惠互利的结果。要达到这种效果，就必须在施工建设前期制定完善的建设方案，在这其中，工程概预算是重中之重。在国家带领下，我国铁路建设已经达到了很高的水平，但是在工程建设编制概预算方面仍然存在着问题。

比如目前铁路建设各个部之间联系性不强，缺乏沟通。就目前来看，细化有助于提高单个工作环节的水平和效率。但是铁路建设是一个整体性强的工程，而铁路工程概况的工作性质决定了工程经济工作人员必须对铁路建设的各个环节都非常了解，才能获得第一手的信息。如果设计人员对工程数量和定额的理解不够深入，或者工程经济人员对设计环节不够了解，也会导致抄袭等问题使工程数量不匹配。而如果设计人员和经济工作人员之间缺乏沟通，工程经济人员完成施工设计之后不能及时反馈给设计人员，设计人员就不能相应的对方案进行优化调整，产生设计缺陷，导致工程数量不准确和概预算偏差。

单纯就概预算编制本身来说，也存在很多不足。概预算工作前期需要巨大的基础资料调查。信息的收集是整个概预算工作的基础。在调查过程中一定要把各种信息收集齐全，同时保证信息的准确性和实时更新。当价格发生变动，要及时对概预算进行调整。

施工设计不完善也是影响概预算准确度的原因之一。由于实际情况存在突发状况，实际施工情况和计划方案很可能不符。比如供给设计阶段的时间不够，致使设计过程不完善，设计内容不够具体，影响编制概预算的准确性。或者设计方案不合理，造成浪费资金和时间，这些都不利于铁路建设。

由于铁路建设的长期性，导致材料价格在施工期间内的波动。铁路建设材料需求量大，多数采用就地采收的方式，这种方式的弊端在于铁路修建会打破当地材料的供求平衡，往往随着施工的进行，材料越来越高，这是进行概预算编制时要考虑的问题。

2 依法合规编制铁路工程概预算的具体措施

提出的几个问题，可以分别采取措施逐个解决。开展相关知识，学习规定文件，提高工作人员的知识水平和综合素质，并以此来加强对信息收集和整合的能力，同时加快工作效率，加强和设计部门之间的联系，能够快速的对设计部门方案的调整做出响应。要求工程经济预算人员不仅仅只会套用成型的概预算方案，而且要对工程设计的相关知识拥有一个系统的学习，同时加深对概预算编制方法和规定的了解，掌握定额。在进行时，要求合理的工期安排和资源分配，不断深入学习《铁路基本建设工程设计概（预）算编制办法》、《铁路基本建设工程投资预估算估算设计概预算费税取值规定》等相关规定，在进行概预算的编制时要做到有法可依、有章可循。

在资料调查方面需要做的工作有工程所在地环境条件调查。包括自然条件、施工条件、材料价格、运输造价、占用耕地情况、拆迁情况、电力破坏、供水供电水平、临时工程量等。除此之外，工程的资金来源、使用状况、大中桥水位和冬期时长等等都应该有一个详尽的点差，并且尽快做出报告。

信息资料的收集是概预算工作开展的基础。在基础资料收集完成之后，需要进行材料价格的选取。遵照编制办法，计算单价。在我国市场经济不成熟、材料供应不完善的情况下，确定材料单价很困难，概预算编制人员要进行多方问价，分析调查结果，了解材料价格起伏的趋势，选取最合理的价格，做到根据价格第一时间调整方案。用电方面，电价是自发电和来自电网两种方式决定的，确定电价时要考虑到燃油的价格。

进行工程量的查对，要对设计图纸有一个基本的了解，熟悉布置图和清单，具有独立完成工程量计算的能力，遇到不懂的问题要敢于询问，及时寻求设计人员的帮助。随着铁路技术的革新，新技术的应用，图纸会越来越复杂，概预算编制时要努力做到核对完整不漏项。

套用定额要掌握施工工艺工序，在说明定额时要详细描述工程量的计算规则，确定定额项目的适用范围，避免重复和遗漏，注意单位，把允许调整的项目调整到最佳。

为了验证概预算质量是否达标，造价分析是必要的。造价分析可以分析出项目本身各个环节之间是否合理，也可以横向对比，和其他项目之间相互比对寻找不足。计算结构部位需要的经济指标，同其他不同结构指标对比，或者和其他项目的统一结构经济指标作对比。

积累实例对于工程造价工作很重要。相关工作人员在完成概预算工作之后应该注意留案底，运用统计学方法把工程按照不同的情况归纳起来，研究工程造价规律，为相似性的工程提供参考，避免弯路。

3 编制铁路工程概预算难点探讨

铁路工程概预算需要巨大的运算量，依赖人力效率高且不准确。采用计算机辅助运算的方式可以加快速度，避免错误，节省脑力。Vial FoxPro是可视化强的编程语言，工作效率高。同时，它自带小型关系型数据库，进行程序编制和数据库操作是不再依赖其他数据库，编程速度快成本低，所以可以选择Visual FoxPro作为编制《》的编程。

铁路土石方工程量的预算是铁路工程预算中很重要的部分。在设计方案时，一般设计方提供的是断面方，但是在编制概预时计算数量要以施工方为单位。具体换算的方式是，当填方大于挖方时施工方等于填方，当挖方大于填方时，施工方等于挖方。然而当土石方作业是移挖做填时，考虑到土的压缩等变化，一般当挖运、填压都存在压缩时，填方断面增加10%到20%。如果原土的密度达不到填埋时的密度要求，则需要进行压缩率的换算，或者挖方密度大于填方时，要进行弃方。

在编制概预算时一定要考虑材料差价。通过采用国内常用的价差系数法，可以解决之前在进行材料差价结算时候出现的随意性、同期内材料价格不同意、低的结算效率和长的运算周期、经办人员主观性等问题。

铁路工程线性强，多野外施工，绵延几公里，建设条件复杂，加大了编制概预算的难度。编制概预算需要丰富的知识面和对知识综合运用的能力，同时还要有不断学习提高自己的意识，来适应新领域、新知识和新规定。

    文章来源：BIMTECH

    本幕墙位于建筑工程学院办公楼主入口，该幕墙特点是弧线型，设置有双开门和推拉窗，结构较为简单，建模难度一般，如图1所示。现将模型的创建过程整理如下：

    图1实际幕墙照片

    （1）以“建筑样板”新建项目；

    （2）先创建实体墙

    实体墙属性：面层(25mm)+核心层(结构200mm)+面层(25mm)；A=12000mm，B=500mm，直线墙段尺寸自拟，面层颜色均为白色，实体墙平面图如图2所示。

    图2平面图

    （3）创建幕墙

    打开幕墙属性中的“自动嵌入”，并通过类型属性中的“网格布局”给出合适的网格，然后删除多余的网格线，如图3所示；

    图3网格示意图

    （4）布置竖梃

    在类型属性中，将垂直竖梃和水平竖梃均布置为“矩形竖梃:50x150mm”；

    （5）置入门窗

    鼠标放在网格附近，利用TAB键选择玻璃嵌板，然后载入对应的门或窗嵌板，即可得到图4所示的最终模型。

    图4最终模型图

    补充：也可以通过构建面板中的“幕墙网格”和“竖梃”功能，手动创建网格和竖梃，如图5所示。

    图5“幕墙网格”和“竖梃”图标

    （作者：郎?）

    免费Revit教学视频。

预留孔洞和预埋套管施工的质量控制

建筑工程中给排水管道有很多要穿越楼板或墙面，一般情况下从施工到结构封顶都不能进行管道施工，如果管道安装和其他工种作业交叉进行，容易损坏管道或因砂浆等杂物进入而堵塞管道，产生质量问题。

因此，在土建施工阶段，要积极做好预留孔洞和预埋套管的施工。这一阶段的施工质量控制要注意以下要点：

①做好施工技术交底。在技术交底时要明确预留孔洞和预埋套管的准确位置，不能存在麻痹大意思想，认为预留多少或位置稍有偏差关系不大。在施工实践中，常常出现因预留孔洞和预埋套管的不合理而造成专业位置发生冲突，最终只能采取较大范围调整的办法，从而造成浪费。

②套管制作符合施工规范和施工图集要求。预埋套管和构件的制作方法直接影响着后期的施工质量，施工单位应严把质量关，施工必须符合设计图纸、施工规范和施工图集的要求。

③和土建施工密切配合，保证预埋及时。管道穿越基础预留洞、管道穿越楼板预留洞、支架预埋钢构件应在土建时或提前做好，不可在主体完成后再开凿孔洞以满足管道安装的要求，严禁乱砸孔洞、甚至割断楼板主筋、避免造成相互破坏成品及结构强度。

④加强混凝土浇筑现场的指导。在混凝土浇筑时，要安排专人在现场负责预留孔洞和预埋套管监督，发现问题及时处理。

按m

1、楼地面：扶手、栏杆、栏板装饰；

2、窗：窗帘盒、窗帘轨；窗台板；

3、油漆、涂料、裱糊：木扶手及其他板线条油漆、抹灰线条油漆、线条刷涂料；

4、现浇砼：电缆沟、地沟；扶手、压顶；

5、厂库房、特种门、要结构工程：其他木构件以体积或长度计算；

6、面及防水工程：屋面排水管，变形缝；

7、砌筑工程：小便槽、地垄墙，砖地沟、明沟。

  按㎡计算

1、楼地面工程：整体面层、块料面层、橡塑面层(竹木、地毯等)、踢脚线、楼梯(台阶)装饰(以楼梯或台阶水平投影面积计算)、零星装饰项目；

2、墙柱抹灰、块材，隔断、幕墙；

3、天棚抹灰、吊顶(水平投影)，灯带(按设计图示尺寸框外围面积计算)；

4、门窗套(展开)、玻璃、百叶面积；

5、油漆、：木材面、木地板及烫蜡面、抹灰面、刷喷涂料、空花格、栏杆涂料、裱糊。

6、砌筑工程：砖砌台阶，砖散水、地坪；

7、现浇砼：楼梯，散水、坡道，台阶；

8、厂库房、特种门、要结构工程：木楼梯；

9、金属结构：压型钢板楼板、墙板、金属网；

10、屋面及防水工程：瓦屋面、型材屋面，膜结构，屋面卷材、涂膜、刚性防水，屋面天沟、檐沟，墙地面卷材防水；

11、防腐、隔热、保温：面层。

12、土石方工程：平整场地。

13、桩与地基处理：锚杆支护、土钉支护(支护面积)。

  按m&p3;计算

1、防腐、隔热、保温：砌筑沥青浸渍砖。

2、砼：预制砼柱、板、楼梯、烟道垃圾道通风道，砼构筑物，现浇砼基础、柱、梁、墙、板，天沟挑YAN、雨篷、阳台板，其他构件、后浇带。

3、砌筑工程：砖石基础、砖石砌体、空斗墙、空花墙、填充墙、实心砖柱、零星砌砖(蹲台、花台、花池、楼梯栏板、阳台栏板)、砖烟囱、砖水塔、空心砖墙、砌块墙、围墙、空心砖柱、砌块柱、烟道垃圾道通风道；

4、土石方工程：挖土方、基础土方、管沟土方、石方开挖、土石方回填；

5、桩与地基处理：地下连续墙、振冲灌注碎石。

6、厂库房、特种门、要结构工程：木柱、木梁。

  按质量计算

1、墙柱面工程：干挂石材钢骨架；

2、油漆：金属面油漆；

3、钢屋架、钢网架、钢托架、钢桁架，钢柱，钢梁、钢吊车梁，钢构件，钢漏斗(按重量)

  按数量计算

1、天棚：送风口、回风口；

2、门窗：木门、金属门、金属卷帘门、木窗、金属窗及其他门窗；

3、门窗油漆；

4、厂库房主、特种门如要板大门、钢木大门、围墙铁丝门、厂库房大门、特种门等。

5、木屋架、钢木屋架。

  不计算面积

1、物通道(骑楼、过街楼的底层)；

2、建筑物内的设备管道夹层。(不区分层高)

3、建筑物内分隔的单层房间，舞台及后台挂幕布、布景的天桥上、挑台等。

4、屋顶水箱、花架、凉棚、露台、露天游泳池。

5、建筑物内的操作平台、上料平台、安装箱和罐体的平台。

6、勒脚、附墙柱、垛、台阶、墙面抹灰、装饰面、镶帖块料面层、装饰性幕墙、空调机外机搁板(箱)、飘窗、构件、宽度在52.5px及以内的雨篷以及与建筑物内不相连通的装饰性阳台、挑廊。

7、无永久性顶盖的架空走廊、室外楼梯和用于检修、消防等的室外钢楼梯、爬梯。

8、自动扶梯、自动人行道。

9、独立烟囱、烟道、地沟、油罐、气柜、水塔、贮油(水)池、贮仓、钱桥、地下人防通道、地铁隧道。

10、多层建筑物屋顶内和场馆看台下，当设计不利用或室内净高不足1.2m时不应计算面积。

11、利用坡屋顶内空间时的净高不足1.2m时不应计算面积。

  层高或高度不足2.2m者应计算½面积

1、设计不加以利用深基础架空层、坡地吊脚架空层、多层建筑屋坡屋顶内、场馆看台下的空间。

2、单层建筑物。

3、利用坡屋顶内空间时的净高在1.2m-2.1m的部位。

4、单层建筑物内设有局部楼层者，局部楼层的二层及以上楼层(否则按其围护结构外围水平面积计算)。

5、多层建筑物二层及以上楼层(否则按其外结构外围水平面积计算)。

6、多层建筑物屋顶内和场馆看台下，净高在1.2m-2.1m的部位。

7、地下室、半地下室(车间、商店、车站、车库、仓库等)，包括有永久性顶盖的出入口(否则按其外墙上口外边线所围水平面积计算—不包括采光井、外墙防潮层及其保护墙)。

8、坡地的建筑物吊脚架空层、深基础架空层，设计加以利用并有围护结构的；设计加以利用无围护结构的建筑物吊脚架空层，应按其利用部位水平面积的1/2计算。

9、建筑物的门厅、大厅。

10、建筑物间有围护结构的架空走廊(否则按其围护结构外围水平面积计算)。有永久性顶盖无围护结构的应按其结构底板水平面积的1/2计算。

11、有围护结构的舞台灯光控制室。

12、建筑物外有围　护结构的落地橱窗、门斗、挑廊、檐廊(否则按其围护结构外围水平面积计算)。有永久性顶盖无围护结构的应按其结构底板水平面积的1/2计算。

13、建筑物有围护结构的楼梯间、水箱间、电梯机房等。

14、设有围护结构不垂直于水平面而超出底板外沿的建筑物((否则按其底板面的外围水平面积)。

  按水平投影面积的½计算

1、雨篷结构的外边线至外墙结构外边线的宽度超过52.5px者，应按雨篷结构板的水平投影面积的1/2计算。

2、有永久性顶盖的室外楼梯，应按建筑物自然层的水平投影面积的1/2计算，若最上层楼梯无永久性顶盖，或不能安全遮盖楼梯的雨篷，上层楼梯不计算面积。上层楼梯可视为下层楼梯无永久性顶盖，下层楼梯应计算面积。

3、建筑物的阳台。

4、有永久性顶盖无围护结构的车棚、货棚、站台、加油站、收费站等，应按顶盖水平投影面积的1/2计算。

 现浇混凝土结构外观质量缺陷，轻则影响观感，重则影响到使用功能、结构性能及工程的使用寿命，因此必须进行有效防治。本文是总结现浇混凝土结构常见的8个外观质量缺陷，分析原因并给出预防及处理措施，可供参考！

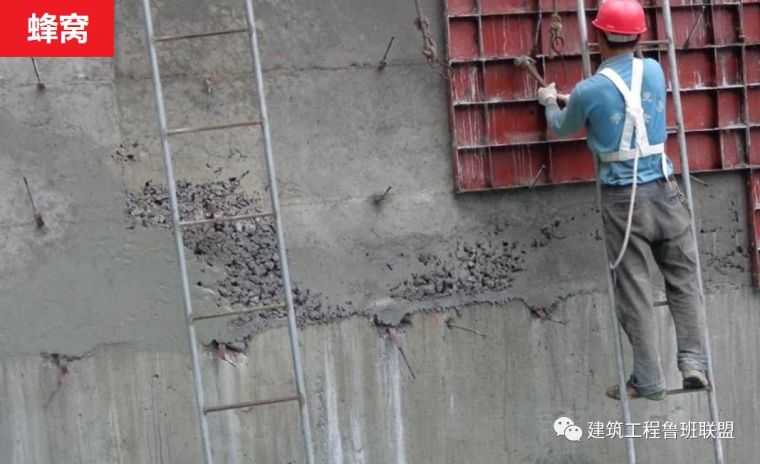

 1 蜂窝

蜂窝主要表现是混凝土局部疏松，砂浆少，碎石多，碎石之间出现空隙，形成蜂窝状的孔洞。

成因分析

• 混凝土坍落度偏小，配合比不当或是原材料计量不准，造成砂浆少，石子多以及振捣时间不够或漏振捣。

• 混凝土搅拌不充分，匀质性差。

• 自由倾落高度超过规定，混凝土离析、石子赶堆。

• 模板漏浆或是振捣过度。

• 振捣时间不充分，气泡未排除。

预防措施

• 严格控制配合比，严格计量，经常检查。

• 混凝土搅拌要充分、均匀。

• 下料高度超过2m要用串筒或溜槽。

• 分层下料、分层捣固、防止漏振。

• 堵严模板缝隙，浇筑中随时检查纠正漏浆情况。

处理措施

• 对小蜂窝，洗刷干净后1:2水泥砂浆抹平压实。

• 较大蜂窝，凿去薄弱松散颗粒，洗净后支模，用高一强度等级的细石混凝土仔细填塞捣实。

• 较深蜂窝可在其内部埋压浆管和排气管，表面抹砂浆或浇筑混凝土封闭后进行水泥压浆处理。

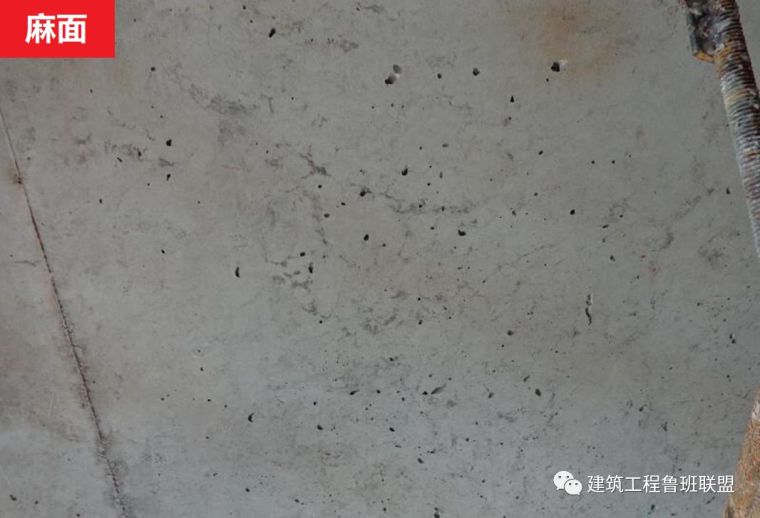

 2 麻面

麻面主要表现是混凝土浇筑后空气排除不干净，或是由于混凝土浆液渗漏造成混凝土的表面有凹陷的小坑和表面不光滑、不平整的现象。结构构件表面呈现无数的小凹点且无钢筋暴露的现象。

成因分析

• 模板表面粗糙或粘附水泥浆渣等杂物未清理干净，拆模板时混凝土表面被粘坏。

• 模板末浇水湿润或湿润不够，构件表面混凝土的水分被吸去，使混凝土失水过多出现麻面。

• 模板隔离剂涂刷不匀，或局部漏刷或失效，混凝土表面与模板粘结造成麻面。

• 模板拼缝不严密，局部漏浆。

• 混凝土振捣不实，气泡未排出停在模板表面形成麻点。

预防措施

• 模板表面要清理干净，不得粘有干硬水泥砂浆等杂物。

• 浇灌混凝土前，模板缝应浇水充分湿润。

• 模板隔离剂应涂刷均匀，不得漏刷。

• 模板缝隙应用包装胶带纸或腻子等堵严。

• 混凝土分层均匀振捣密实，并用木锤敲打模板外侧使气泡排出为止。

处理措施

表面作粉刷的可不处理，表面无粉刷的就在麻面局部浇水充分湿润后，用原混凝土配合比去石子砂浆，将麻面抹平压光。

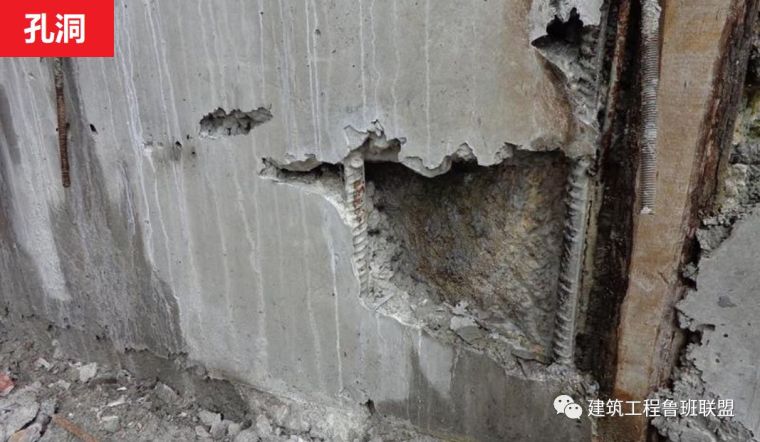

 3 孔洞

孔洞是指混凝土结构内部有尺寸较大的空隙局部没有混凝土或蜂窝特别大，钢筋局部或全部裸露。

成因分析

• 在钢筋较密的部位或预留洞和埋设件处，混凝土下料不畅通，末振捣就继续浇筑上层混凝土。

• 混凝土离析，砂浆分离、石子成堆、严重跑浆，又未进行振捣。

• 混凝土内掉入工具、木块、泥块等杂物，混凝土被卡住。

预防措施

• 在钢筋密集处采用高一强度等级的细石混凝土，认真分层捣固或配以人工插捣。

• 有预留孔洞处应从其两侧同时下料，认真振捣。

• 及时清除落入混凝土中的杂物。

处理措施

• 将孔洞周围松散混凝土和软弱浆模凿除，用压力水冲洗，支设带托盒的模板，洒水充分湿润后用高强度等级的细石混凝土内掺8%膨胀剂浇灌捣实。

• 混凝土表面处理剔除浮动石子，检查凿除后砼表面是否密实，有无明显空隙，如有空隙也应凿除，并用水冲洗干净，然后在新旧混凝土接触面处涂刷一层水泥浆，以便更好的加强新旧混凝土面粘结。

• 支模。根据补强面的深度而定，当补强面深度不超过5㎝，且形状成V开外大内小，或者只有主筋以外的表面有麻面现象时，就不需支模。当补强深度超过5㎝，且内外宽度相同，不支设模板时很难保证其密实度，必须支模，支模时应在顶部开设一个洞口，洞口宽度不小于5㎝，以便混凝土流淌顺畅，振动棒容易插入。

• 灌混凝土。查看补强部位混凝土的设计强度，补强时用比该部位设计强度高一等级的混凝土掺一定量膨胀剂进行补强，混凝土振捣密实。当深度小于5㎝时，采用高一等级的细石混凝土内掺8%膨胀剂进行补强，当深度大于5㎝时，采用高一等级的混凝土内掺8%膨胀剂进行补强，当表面只有麻面、没有露筋现象（因拆模过早表面局部有麻面现象时），用1:2.5水泥砂浆内掺8%膨胀剂进行补强。因以上部位深度不大小于5㎝，用高一等级的细石混凝土内掺8%膨胀剂进行补强，局部因拆模过早表面有麻面，用1:2.5水泥砂浆内掺8%膨胀剂进行补强。

• 养护。表面强度12小时后，对该部位进行洒水养护，养护时间不少于5天。

 4露筋

混凝土浇筑过程中振捣不到位，保护层垫块没有设置或者固定不牢固，混凝土坍落度小、拆模过早、硬化前受外力受到破坏，成型后钢筋外露的现象。

成因分析

• 灌筑混凝土时钢筋保护层垫块位移，或垫块太少或漏放，致使钢筋紧贴模板外露。

• 结构构件截面小，钢筋过密，石子卡在钢筋上，使水泥砂浆不能充满钢筋周围造成露筋。

• 混凝土配合比不当，产生离折，靠模板部位缺浆或模板漏浆。

• 混凝土保护层太小或保护处混漏振或振捣不实，或振捣棒撞击钢筋或踩踏钢筋，使钢筋位移造成露筋。

• 木模板末浇水湿润，吸水粘结或脱模过早，拆模时缺棱、掉角，导致露筋。

预防措施

• 浇灌混凝土时，应保证钢筋位置和保护层厚度正确。

• 加强检查；钢筋密集时，应选用适当粒径的石子，保证混凝土配合比准确和良好的和易性；浇灌高度超过2m，应用串筒或溜槽进行下料，以防止离折。

• 模板应充分湿润并认真堵好缝隙；混凝土振捣严禁撞击钢筋，在钢筋密集处，可采用刀片或振捣棒进行振捣。

• 操作时，避免踩踏钢筋，如有踩弯或脱扣等及时调直修正；保护层混凝土要振捣密实；正确掌握脱模时间，防止过早拆模，碰坏棱角。

处理措施

• 表面露筋可洗净后在表面抹1:2水泥砂浆，露筋较深应处理好界面后用高一级细石混凝土填塞压实。

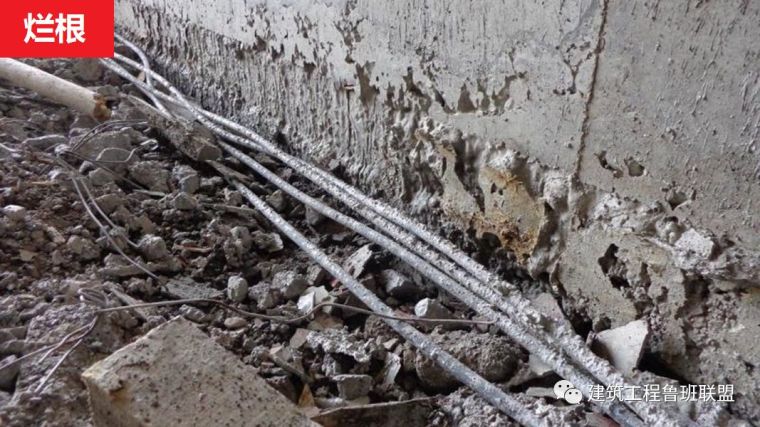

 5 烂根

主要是由于模板拼缝不严密、接缝处止浆不好，振捣时混凝土表面失浆造成。

成因分析

• 模板根部缝隙堵塞不严，漏浆。

• 浇注前未下混凝土配合比和成份相同的无石子砂浆。

• 混凝土和易性差，水灰比过大，石子沉底。

• 浇筑高度过高，混凝土集中一处下料，混凝土离析或石子赶堆。

• 振捣不实。

• 模内清理不净、湿润不好。

预防措施

• 所有竖向结构模内均铺同混凝土配合比的水泥砂浆。

• 严格分层浇筑，模板拼缝严密，钢筋保护层垫块布置均匀。

• 合模前将模板清理干净，混凝土坍落度要严格控制，防止离析。

• 吊放材料应分散进行吊放。

• 及时对混凝土进行洒水养护，养护时间不得少于两周。

处理措施

• 采取灌浆法修补，材料使用混凝土灌浆料，施工流程为：旧混凝土凿毛→用清水冲洗饱和→灌注、涂抹灌注浆体→养护。

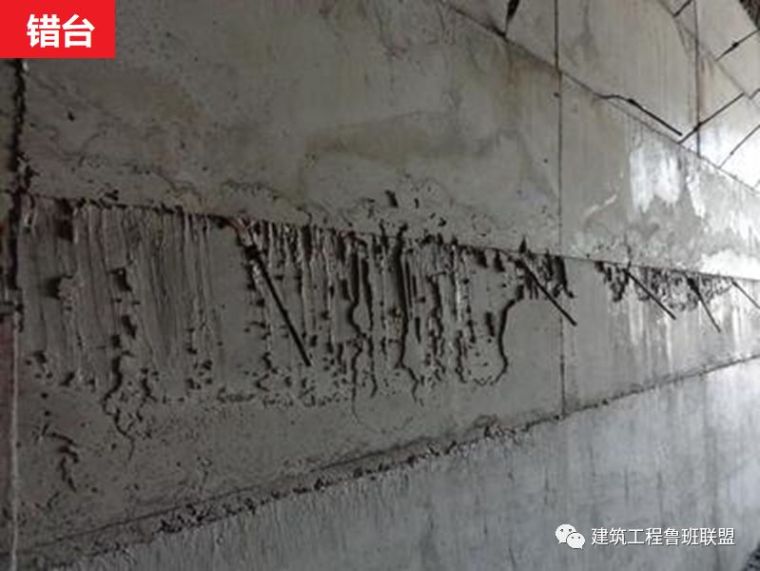

 6 错台

错台是指混凝土分缝处上下层错开一定的距离形成台阶。

成因分析

• 放线误差过大。

• 模板位移变形，支模时无找正措施。

• 下层模板顶部倾斜或涨模，上层模板纠正复位形成错台。

预防措施

• 模板要有足够的刚度且边缘平整，对已经使用过的模板，安装前要进行校正。

• 模板安装时，须保证模板间拼接紧密、支撑牢固，整体刚度足够，特别需加强模板与老混凝土之间的紧固。

• 如浇筑高度大，最好在上一仓拆模时保留最上一块模板，与新浇筑仓模板拼接。

• 注意混凝土浇筑过程的跟进工作，对模板受力后的变形实时监测，对变形模板及时调整。

• 当混凝土浇至1/3、1/2高度时，需对模板支撑件各紧固一次，待浇筑完成时再紧固一次。

处理措施

• 对于凸凹错台、外形走样质量缺陷尽可能采用凿除、打磨等方法进行处理。

• 用凿成斜面、形成逐步过渡的形式，一般选用扁平凿和手砂轮作为工具，斜面的坡度一般大于1:20——1:30，最大不应大于1:10。

• 如果凹陷较严重，凿除、打磨方法不能满足要求，则对凹陷部位表面进行凿毛，并用一级配细石混凝土或砂浆填补，处理方法与麻面处理基本相同。

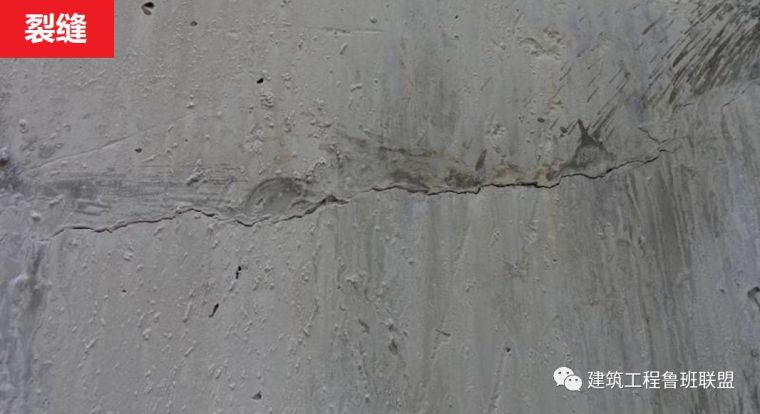

 7 裂缝

混凝土裂缝是由于混凝土结构由于内外因素的作用而产生的物理结构变化，而裂缝是混凝土结构物承载能力、耐久性及防水性降低的主要原因。

成因分析

• 水灰比过大，表面产生气孔，龟裂。

• 水泥用量过大，收缩裂纹。

• 养护不好或不及时，表面脱水，干缩裂纹。

• 坍落度太大，浇筑过高过厚，素浆上浮表面龟裂。

• 拆模过早，用力不当将混凝土撬裂。

• 混凝土表面抹压不实。

• 钢筋保护层太薄，顺筋而裂。

• 缺箍筋、温度筋使混凝土开裂。

• 大体积混凝土无降低内外温差措施。

• 洞口拐角等应用集中处无加强钢筋。

预防措施

• 浇筑完混凝土6小时后开始养护，养护龄期为7天，前24小时内每2小时养护一次，24小时后按每4小时养护一次，顶面用湿麻袋覆盖，避免曝晒。

• 振捣密实不离析，对板面进行二次抹压，以减少收缩量。

处理措施

• 对于细微裂缝，向裂缝灌入纯水泥浆，嵌实再覆盖养护，将裂缝加以清洗，干燥后涂刷两遍环氧胶泥或加贴环氧玻璃布进行表面封闭。

• 对于较深的或贯穿的裂缝，应用环氧树脂灌浆后表面再加刷环氧树脂胶泥封闭。

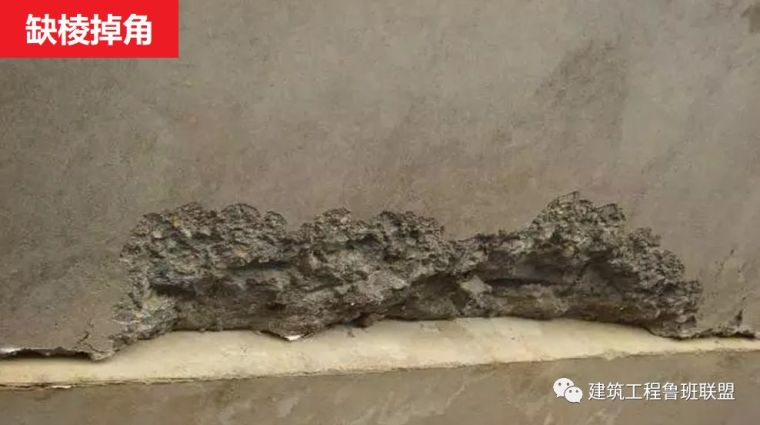

 8 缺棱掉角

现象：梁、柱、板、墙和洞口直角处砼局部掉落，不规整，棱角有缺陷。

成因分析

• 水灰比过大，表面产生气孔，龟裂。

• 水泥用量过大，收缩裂纹。

• 养护不好或不及时，表面脱水，干缩裂纹。

• 坍落度太大，浇筑过高过厚，素浆上浮表面龟裂。

• 拆模过早，用力不当将混凝土撬裂。

• 混凝土表面抹压不实。

• 钢筋保护层太薄，顺筋而裂。

• 缺箍筋、温度筋使混凝土开裂。

• 大体积混凝土无降低内外温差措施。

• 洞口拐角等应用集中处无加强钢筋。

预防措施

• 浇筑混凝土前模板要充分湿润或涂刷隔离剂。

• 按规定做好混凝土养护工作。

• 按规定时间拆模并做好成品保护工作。

处理措施

• 缺棱掉角较小时，将该处用钢丝刷刷净，清水冲洗充分湿润后，用1:2或1:2.5的水泥砂浆补齐。

• 缺棱掉角较大时，将不实的混凝土和突出的骨料颗粒凿除，用水冲刷干净湿透，然后支模用比原混凝土高一级的豆石混凝土补好，并认真养护。

从Revit复制到结构模型中的墙不准确该如何解决？下面就来分析一下。

问题：将建筑模型中的墙复制到结构模型时，您为了表现结构核心层而更改了墙类型。 但是，复制的墙与建筑墙的核心层不对齐。

出现该问题的原因是，复制的墙是基于墙的中心线，而不是基于墙核心层的中心线进行放置的。
如果结构墙的中心线与建筑墙的中心线不匹配，则复制的墙的放置位置不正确。

解决方案 1：为了避免该问题，可以执行下列两种操作之一：

对于结构模型中的复制的墙，使用建筑墙类型。

不要使用“复制/监视”将墙复制到结构模型中。而是，在结构模型中执行下列操作：

创建仅表示墙结构核心层的墙样式。

将建筑模型链接到结构模型，并将其在位锁定。

使用新的结构墙类型，手动跟踪链接模型中建筑墙上的新墙。

使用“对齐”工具,，将结构模型中的墙与建筑模型中的墙对齐并建立约束。

解决方案 2：此解决方案对链接模型使用“复制/监视”工具。

复制要监视的墙，如复制要监视的图元中所述。 在此过程中，为要复制的墙设置选项(步骤 8)，如指定复制/监视选项中所述。

如果墙有相反的方向(内部/外部)，则选择墙并使用翻转控制柄或按空格键以更改其方向。 请参见翻转控制柄。

停止监视墙。

选择墙，然后在“特性”选项板中将墙定位线更改为“核心层中心线”。

将墙类型更改为适当的结构核心墙类型。

监视链接模型中的墙。

为了让大家更好的了解安装定额系数，下面是根据安装工程定额系数的条件及使用方法不同，分为以下三个类系数：

第一类定额子目系数

主要是指定额各章、节规定的，当分项工程内容与定额子目不完全相同（施丁内容、施工条件）时所需进行的定额调整内容。如：

各册定额的换算系数（管道间、管道井内的管道阀、法兰、支架、安装，多联插座安装等）。

超高系数（第二册.操作物高度离地面5米以上10米以下的工程，其定额人工乘以1.33系数：第十一册超作物高度距地面6米以上的工程）。

第二类为工程系数

主要是指各册定额分章说明中规定的，与工程形态直接相关的系数，如：

高层增加系数；主体结构为现场浇注采用钢模板施工的工程，内外浇注的工程，定额人工乘以系数1.05，内浇外砌的工程，定额人工乘以系数1.03。

第三类为综合系数

是各册说明规定的，与工程本体形态无直接关系的系数。如脚手架搭拆系数、安装与生产同时进行增加系数。有害环境影响增加的系数等。

各项系数的关系是：第一类定额子目系数构成第二类工程系数的计算基础；上述两类系数构成第三类综合系数的计算基础。上述系数所得增增减部分构成直接费。同级系数之间不互相计取。

安装工程中常用系数

01 超高系数

定额中的超高费是指操作物高度超出定额子目计算范围而需增加的人工费用。

省安装工程单位估价表中该系数主要出现在：第二册操作物高度5米以上的工程；第八册操作物高度3.6米以上的工程；第九册操作物高度6米以上的工程；第十三册操作物高度6米以上的工程。

操作物高度是指有楼层的按楼地面安装物的垂直距离，无楼层的按操作地点（或设计正负零）至操作物的距离。

上述费用仅计算超高部分项目，未超高部分不计。

02 各册定额章、节换算系数

分章说明、附注和综合解释规定各目调整系数。例如：

第八册设置于管道间，管廊内的管道阀门法兰支架其人工乘以系数1.3。

第二册第八章说明四，铜芯电力电缆头按同截面电缆头定额乘以系数1.2，双屏蔽电缆头制作安装人工乘以系数1.05。

第十一册第二章说明六，标志环等零星刷油，套用本定额有关部分，其人工乘以系数2.0。

03 高层建筑增加费

高层建筑增加费是指建筑物在六层或20米以上所需增加的人工降效、材料、垂直运输增加的机械台班费用；工人上下所乘坐的升降设备台班费等。

该项费用适用于采暖、通风、生活煤气、给排水、民用建筑物照明及附属于上述工程中的保温、绝热和刷油等工程。

建筑物的高度，是指室外地平至檐口滴水的垂直高度。不包括屋顶水箱间、楼梯问、女儿墙高度。

高层建筑增加费计算时，应以全部工程的人工费为计算基数，含6层与20米以下的地下室工程。费率按建筑物总高度或层数确定，不能分段计算。

04 内外浇注系数

凡主体结构为现场浇注钢模板6工的工程，内外浇注的定额人工乘以系数1.05。内浇外砌的定额人工乘以系数1.03。

该项系数是指土建工程为配合安装工程预留洞而发生的人工增加费用，其主要适用于给排水、采暖工程。

05 脚手架搭拆系数

是综合取定的系数。

除定额中规定不计取脚手架费用外，不论工程实际是否搭拆脚手架，或搭拆数量多少，均应按规定系数计取脚手架费用，包干使用。

同一单项工程有多个施工，凡是符合计算脚手架规定的，应按各册规定分别计取脚手架费用。

06 系统调统费

采暖、通风空调工程系统调试费是综合系数，其计费基础包括采暖工程中的管道阀门、散热器的安装及刷油保温等全部工程的人工费。

07 安装与生产同时进行增加费

安装与生产同时进行，增加费用按人工费的10%计算。

08 有害身体环境施工降级增加费

在有害身体健康的环境施工，降效增加费用按人工费的10%计算。

冬季施工中，新浇筑的混凝土内水份容易冻结，使其体积增大9%，严重破坏混凝土的内部结构，因此我们在施工时必须采取一些防冻措施。而众多的防冻方法中在混凝土中加入混凝土防冻剂是施工中经常采用的方法。

从七十年代起，我国混凝土防冻剂发展很快，防冻剂的牌号较多，如果选用不当会对混凝土质量产生不良影响。在选用防冻剂时，一定要根据有或无筋混凝土来选择合适的防冻剂种类。现今防冻剂的种类大致可分为氯盐类，氯盐阻锈类，无氯盐类三大类:

一、氯盐类

氯盐类防冻剂主要是以氯化钠、氯化钙原料为主与其他早强组份、减水组份、引气组份等复合而成的外加剂。它有着很好的减水、早强和降低冰点的作用，但对钢筋有促锈作用。会使体积膨胀为原来的2倍，使混凝土产生裂缝，形成恶性循环，甚至使混凝土物遭到破坏，因此氯盐类防冻剂只适用于无筋混凝土工程。

二、氯盐阻锈类

此种防冻剂主要是以氯盐与阻锈剂为主与减水组分、早强组分、引气组分等复合的外加剂。具有减水、早强、防冻和阻锈效果，可广泛地应用到钢筋混凝土工程中。

三、无氯盐类

该类防冻剂是以亚硝酸盐、硝酸盐、碳酸盐和尿素为主复合的外加剂。它对钢筋无锈蚀作用，但亚硝酸盐、硝酸盐会引起应力腐蚀。因此不得用于预应力混凝土工程以及镀锌钢材或与铝铁相接触部位的钢筋混凝土结构。用尿素生产的防冻剂，因掺量大有污染环境的现象，现已很少使用。正规厂家生产的防冻剂往往都是复合型的防冻剂。可充分汇集各种组分的优点，即可减水、增强，又可降低冰点，加速水泥在负温条件下水化，提高早期强度，又可减轻冻结应力对混凝土的破坏，所以该种防冻剂防冻效果好，是冬季混凝土施工中比较理想的防冻剂。

选择了正确的防冻剂如果在使用时不当同样会影响混凝土质量所以在使用混凝土防冻剂时要注意以下几点事项:

让厂家提供产品说明书，政府指定部给做的产品鉴定报告和厂家的产品合格证，以防购入不合格产品。

在规定的温度内一定要按厂家提供的掺量使用或使用施工现场水泥通过试验确定掺量，并派专人对掺量进行控制。

在施工时，外加剂的适应温度一定要按日最低气温掌握，这样使用才安全。

使用液体防冻剂如有沉淀时应搅拌均匀后再使用。粉剂防冻剂如受潮结块，应磨碎通过0.63mm的筛后方可使用。

在混凝土施工中不得采用活性骨料或混有活性氧化硅的骨料。因为防冻剂中含有较多的钾、钠离子，在混凝土硬化过程中与活性氧化硅作用会产生混凝土膨胀，导致结构破坏，降低混凝土的使用性和耐久性。

冬季施工在满足施工要求的情况下，一定要少用水，按要求严格控制水灰比。

气温低于-5℃时，可用热水拌合混凝土，水温高于65℃时，热水应先与骨料拌合，再加水泥拌合，气温低与-10℃时，骨料可移置暖棚或采取加温措施。

掺防冻剂的混凝土拌合物，出机温度不得低于10℃，入模温度不可低于5℃。

掺防冻剂的混凝土不得浇注在冻结的基础之上。如基础冻结，应采取保温措施。

混凝土浇筑前，应清除模板和钢筋上的冰雪和污垢，但不得用蒸汽直接融化冰雪，以免再度结冰。

掺防冻剂的混凝土运至浇注处应在15分钟内浇注完毕，并在浇注完毕后外露混凝土表面覆盖塑料薄膜或保温材料。

掺防冻剂的混凝土在负温条件下不得浇水养护。初期养护温度不得低于防冻剂的规定温度，否则应采取保温措施。

拆模后混凝土表面温度与环境温度之差大于15℃时，应采用保温材料覆盖养护。

总之，在冬季混凝土施工中，除了选用适合的防冻剂，施工时严格按产品使用说明和操作施工外，具体在施工中还要靠我们多观察、多比较，出现问题后多分析、多总结，结合多种预防措施施工，才能切实防止混凝土结构冻坏的现象发生。

 一、施工现场道路布置
（1）道路布置需要考虑物料运输和消防车辆通道；
（2）与外脚手架保持安全距离，防止物体打击；
（3）道路布置应靠近砂石、钢筋堆场；
（4）道路面层需硬化，与硬化地坪相连的，需设置排水；
（5）道路宽度一般不小于4m，厚度为15~20cm；
（6）穿越道路的临时用水、用电管线需预埋；
（7）在现场出入口处的道路上应设置泥浆冲洗和排水设施；
（8）靠近基坑的现场道路应待基坑土方回填后施工。

二、施工现场起重机械布置
1、塔式起重机
（1）根据物类型、高度选择塔吊类型：
1）轨道式塔吊：多层拼装式建筑
2）附着式塔吊：多层和高层建筑
3）爬升式塔吊：超高层建筑
（2）根据建筑物的平面形状选择塔吊数量、型号：
1）塔吊一般布置在建筑物长边方向，尽量减少塔吊数量；
2）多台塔吊尽量能够共用钢筋、模板、砌块等堆场；
3）根据建筑物的宽度和塔吊与建筑物外立面的安全距离，选择塔吊型号。
4）塔吊的回转半径应覆盖全部建筑物。
（3）附着式塔式起重机施工方案
1）选择起重机类型；
2）塔吊基础桩和基础（尺寸、砼强度、配筋）、地脚螺栓的数量、规格；
3）计算塔吊底座要求；
4）计算附墙件的道数、连接方式、截面要求；
5）设计避雷接地装置。
2、固定式垂直运输机械（人货梯、井架）
主要运输砌体、砂浆、装饰材料。
布置时应考虑：
（1）应布置在施工段分界线附近，或高低分界线较高部位侧；
（2）井架、人货梯以布置在窗口处为好，减少砌体修补工作；
（3）服务范围一般为50~60m，根据运输材料数量调整；
（4）井架卷扬机位置应确保操作人员能看清整个升降过程；
（5）井架内侧一般位于脚手架外，中间铺设连接廊道；
（6）人货梯采用附墙件固定，井架采用缆风绳固定；
（7）人货梯与井架底部都应低于地面；
（8）人货梯与井架基础都不需打桩，需浇筑钢筋混凝土基础；
（9）人货梯与井架操作人员都需特种作业证书，后者较松。

三、施工现场生产设施和仓库的布置
1、加工设施布置
（1）与垂直运输机械的关系：材料堆场——加工设施——半成品堆场——垂直运输机械；
（2）加工设施最主要考虑钢筋加工棚、砂浆搅拌机；
（3）加工棚宽度5m左右，长度15m左右；
（4）加工设施中间或不影响加工过程一侧设置配电箱；
（5）加工设施处地面需要硬化；
（6）加工设施上方应设置双层防护棚；
（7）加工棚不设置围护。
2、仓库和堆场布置
（1）仓库布置：水泥仓库地势较高、靠近搅拌机；大宗材料仓库应靠近加工场地；油料仓库、乙炔仓库应封闭，且保证与办公、生活用房的安全距离。
（2）材料堆场：用量大、使用时间长、供应与运输方便的材料，分批进场，尽量减少堆放面积；钢筋、钢管、砌块应靠近垂直运输机械；模板等密度较少材料应堆放在塔吊回转半径范围内。
（3）构件堆场：在场地允许时，构件拼装或堆放应在安装位置的下方，便于起重设备吊装；采用井架运输的，尽可能靠近井架布置；小型构件堆放在塔吊的回转半径范围内。

四、施工现场水、电布置
1、临时用水：生产用水、生活用水和消防用水。
2、临时用水组织：计算用水量、选择供水水源、选择临时供水系统的配置方案、设计临时供水管网和设计供水构筑物和机械设备。
3、供水要求：1）力求管网总长度最短；
2）常用用水总管管径为100mm；
3）消火栓间距不大于120m，高层建筑每层设消火栓口，并配备消防水带、水枪；
4）排水管道需考虑排水坡度。
4、供水系统配置：管网布置形式有环状、枝状、混合式。
2、临时供电布置
临时供电组织：用电量计算、电源选择、变压器确定、供电线路布置、导线截面计算。
用电线路：10Kv输电线路→变压器→总配电箱→分配电箱→开关箱→插头→机械运转
（1）基本要求
1）采用三级配电系统，采用TN-S接零保护系统，采用三级漏电保护系统；
2）变压器一般设置在围墙外侧，总配箱一般设置在靠近变压器的围墙内侧，分配箱有多个，一般设在主要用电设备（塔吊、人货梯、井架、钢筋加工场，办公与生活用房）；
3）线路敷设采用架空或埋地，一般采用后者；
4）供电线路与建筑物、塔吊需保持安全距离。
（2）配电线路的安排
分为环状、枝状及混合式三种，一般采用枝状。
导线选择一般根据计算的电流强度选择。

五、施工现场生活和办公临时设施
（1）生活区与办公区分离；
（2）与作业区和架空高压线保持安全距离；
（3）场地安全可靠，地面高于施工场地，排水通畅；
（4）面积与工程规模、分包、施工进度有关；
（5）搭设标准需满足相关的部规章要求；
（6）食堂、厕所标准应满足卫生部门要求。

六、施工现场大门、围挡及标牌布置
（1）大门：金属门或电动门；
（2）围挡：采用硬质材料围护，市区高度不低于2.5m，郊区不低于1.8m；
（3）标牌：
1）“五牌”：施工标志牌、安全纪律牌、防火须知牌、安全无重大事故记时牌、牌
2）“两图”：施工平面图、项目经理部组织结构及主要管理人员名单图
（4）场地绿化：在工地入口内外和办公区种植绿化。

随着城市的发展和人们环境保护意识的增强,许多位于城市中心地带的工厂纷纷外迁或转型,一大批空置的工业厂房需要进行相应的改造或拆除,以适应使用功能的转变。与拆除新建相比,改造具有明显优势,主要表现在以下几个方面:(1)立项报批于续简化;(2)建设费用低:(3)建设周期短;(4)占地区域不会因重新规划而受到影响;(5)正常使用可以最大限度地得以保障。除此之外,厂房的民用化改造是节约能源、减少环境污染、有效合理利用资源的具体体现,体现了可持续发展的精神。由此可见,改造具有可观的社会效益和经济效益。但改造与新建相比仍存在不少难点:(1) 20世纪90年代以建造的厂房一般不能满足现行规范规定的有关抗震要求,需要进行加固;(2)建筑使用受到原厂房的限制,需要“因地制宜,因势利导”地进行改造;(3)改造后的结构与原厂房结构共同工作.

1.工业厂房的特点及改造的优势

工业厂房按结构形式分类,主要可分为单层厂房和多层厂房;按材料分类主要可分为钢筋混凝土结构厂房和钢结构厂房。目前位于城市中的空置厂房大都是钢筋混凝土厂房。由于当初的计划经济及标准化设计,这类厂房类型基本相似,即单层钢筋混凝土排架结构和多层钢筋混凝土装配整体式结构。

这类厂房的改造具有以下几个方面的优势:

(1)厂房内部空间大,便于充分改造利用。厂房的跨度一般为12m、18m或更大,柱一般为6m或8m,这使得厂房的改造有了很大的创作空间。如可以将厂房改造为大型超市、商场、旅馆、会所、教学楼、办公楼、展示厅等。

(2)厂房结构受力简单明了具有共性,便于安全可靠地进行改造。如单层厂房往往是典型的单层单跨或单层多跨排架结构,多层厂房往往是多层钢筋混凝土装配整体式框架结构。

这类结构平立面规则,传力路线清晰,节点受力明了,为结构改造提供了必要的前提条件

(3)厂房受力构件的材料强度及承载力较好。因为这类厂房大都采用预制混凝土构件,如预制排架柱、预制花篮梁以及预制预应力多孔板、槽形板、F形板等,构件制作质量较好,且当初用于工业生产,故其承载力较大,一般可以满足现行民用建筑的使用要求

(4)厂房一般较高,可以通过增层充分利用,具有明显的经济效益。

(5)厂房的外墙一般为围护墙,改造时可以根据建筑需要拆除重砌或直接加以利用。

2.厂房改造需要注意的问题

（1）由于这类厂房的空间整体性较差,因此改造宜与抗震加固相结合。

（2）原有的排架结构或装配整体式框架结构,一般具有明显的主框架方向(横向)和次框架方向(纵向)。厂房的主框架方向一般能满足改造后的承载力要求,但在厂房的次框架方向一般不能满足地震作用下的承载力和位移要求,需要提高次框架方向的刚度,如增加该方向的框架梁或局部增加抗震墙,使改造后的结构成为双向框架结构。

(3)对框架节点的设计是关键,必须使其具有可靠的强度和刚度,保证改造后的建筑。满足地震作用下的位移和承载力要求,保证原结构与新增梁板共同作用。

4)单层厂房的基础一般是独立基础,一般不能满足增层后的承载力要求,可通过锚杆静压桩提高地基基础的承载力,或新增条形基础与原基础相连提高基础的整体性和承载力,多层厂房的基础一般是条形基础,可根据实际情况验算,决定是否需要加固。设计时尽可能减小增层结构的荷载,最有效地利用原有基础,降低成本

3.厂房改造操作步骤

(1)结合周围的整体规划对厂房的改造提出方案。

(2)请具有资质的专业部门对厂房进行检测,对改造方案的可行性进行分析。

(3)按可行性分析报告,结合加固对初步方案进行修改,并做施工图设计。

(4)选取有资质有加固改造经验的施工单位,作好充分的施工组织计划,安全高效地进行改造加固施工。

随着改革的不断深入,人们可持续发展意识的不断加强,工业厂房的民用化改造具有明显的优势,盘活空置厂房将带来显著的经济效益和社会效益,具有广阔的前景。改造与加固相结合,可以最大限度地提升这些空置厂房的价值,根据使用情况的不同,可以采用钢结构增层加固或混凝土增层加固。改造加固后新旧结构的共同工作是加固改造的重点和难点,而专业化的检测、设计与施工是改造加固得以顺利进行的必要保证。

最近翻阅图集，看到了这么一张图

在16G101-1第84页楼层框架梁构造中，看到了标识为通长筋（小直径）的注明，以前没注意过，以为他打不打括号，只要在中间的都是架立筋，现在看到了这么一句话，看来不是。

那么什么是通长筋（小直径）呢

在这张图下面有这么两句话

用与梁上部贯通钢筋由不同直径钢筋搭接时（通长筋小直径）

用于梁上有架立筋时，架立筋与非贯通钢筋的搭接（架立筋）

那么两者之间如何区别呢？

我们从定义和工艺两个方面去探索

1、首先在定义上

“通长筋”指直径不一定相同但必须采用搭接、焊接或机械连接接长且两端一定在端支座锚固的钢筋。通长筋是“抗震构造”需要，架立筋是“一般构造”需要。（以前我以为通长筋就是笔直通长的，并且直径都相同的，完全没有深刻去了解过这块）

那么什么是架立筋呢

在16G101-1第28页中写明

言简意赅，打了括号的就是架立筋。

2、然后在工艺上

架立筋的搭接长度仅仅只有150，而通长筋（小直径）的长度则为lle（如下图）

那么在结施图中，如何认识呢？（如下图）

箭头处位置梁上部钢筋有括号，直接鉴定为架立筋

如果把括号取消，就是2C18+2C12，就是所谓的通长筋+通长筋（小直径），如果没有2C12，则就是笔直的通长筋。

这里需要注意的是架立筋一般都是比较小的钢筋做成的，因为他不受力，具体多少呢？在GB50010-2010《混凝土结构设计规范》里面明确了（如下图）

不过通长筋（小直径）也是小钢筋做的，和架立筋唯一的区别就是他是受力的哈，俗称受力的小直径，主要是为了节省钢筋，所以没用那么大的钢筋。

工业冷水机组安装运行及管理维护注意事项

发布时间：2022-09-14

来源：暖通南社

阅读次数：22

工业冷水机应该具有好的管理方法，这样工业生产冷水机才能在长时间的运行情况下依然可以有效的完成工作任务！下面我们就了解一下日常运行里的维护管理方法。

工业冷水机日常运行的11个方面，希望对大家有帮助，提高冷水机使用期限，节约公司运行成本费。

1、施工前认真仔细冷水机机器设备是不是遭受毁坏，随后选择适合的地区。

2、组装冷水机机组的场所是木地板、组装垫或前提下，而且能够承受机器设备总体重量。

3、冷水机组要放在室内温度为4-40度主机房，机组周边留出充足室内空间，有利于日后维护管理方法。

4、冷水机组的一端应该有清理冷却器管教空间，不能被生产车间另一台占有。

5、选择适合水管管径，能够承受冷水机组至大功率运行后的制冷系统工作压力，并恰当联接。

6、对于大多数应用领域， 根据冷却器的水流速度在1.0-3.6m/s中间，出水量应保持在一切负载前提下。

7、管道施工及安装按基本方式进行，冷冻水泵接进冷水机队的进水口，以确保机组里的正压力流量和，并保持一定的避震实际效果，避免空调蒸发器的水因水泵关机被排出去。

8、管道和机组的固定应分离，支架不能一起固定不动。防止地应力增加在冷水机队的构件造成负担。

9、解析并解决空调蒸发器、冷却器冷却循环水水体，水质差，宜选用比较大污逅全面的结构材料，降低水体结垢、沉积、浸蚀物等危害全面的传热，减少机组特性，提升运行和维护成本费。

10、改装冷却循环水过滤装置，按时清除维护，净化水质。

11、工业生产冷水机机器设备试漏进行，解决接手口防锈。

汇总的关于冷水机保养请结合自身实际状况参照应用，每一年因错误操作所造成的冷水机高效率减少不在少数，能用10年机组，如维护不太好，会导致制冷机使用寿命损失。 因此维护制冷机机器设备对公司减少设施花费影响很大，保证有效维护，才能够科学合理高效率的开展工业化生产。

    文章来源：学天BIM学院

    步骤图文详解

    在建模时，我们常常会遇到异形的柱，今天木仔就来教大家如何快速创建异形柱。

    1、导入图纸之后，选择找到想要创建的异形柱，选择建筑选项卡下模型线命令。

    2、点击拾取线，拾取KZ4柱的轮廓。

    3、框选轮廓，按Ctrl+C进行复制。然后新建一个公制结构柱族。

    4、点击创建选项卡里的拉伸命令，然后按Ctrl+V将轮廓复制到绘图区中。接着用打断命令（快捷键SL）以及修剪命令（快捷键TR）将轮廓处理成型，点击完成。

    5、点击切换到任意立面，比如前立面，用对齐命令（快捷键AL）将创建成的形体两端分别锁定到对应的参考平面上。

    6、将其载入到项目中，然后在选项栏里将深度改为高度，放置到对应的位置。

    这样，我们的异形柱就创建完成了！

 混凝土结构浇筑后，达到一定强度，方可拆模。主要是通过同条件养护的混凝土试块的强度来决定什么时候可以拆模，模板拆卸日期，应按结构特点和混凝土所达到的强度来确定。

现浇混凝土结构的拆模期限：

1．不承重的侧面模板，应在混凝土强度能保证其表面及棱角不因拆模板而受损坏，方可拆除，一般十二小时后；

2．承重的模板应在混凝土达到下列强度以后，始能拆除（按设计强度等级的百分率计）：

板及拱：

跨度为2m及小于2m 50％

跨度为大于2m至8m 75％

梁（跨度为8m及小于8m） 100％

承重结构（跨度大于8m） 100％

悬臂梁和悬臂板 100％

3．钢筋混凝土结构如在混凝土未达到上述所规定的强度时进行拆模及承受部分荷载，应经过计算，复核结构在实际荷载作用下的强度。

4．已拆除模板及其支架的结构，应在混凝土达到设计强度后，才允许承受全部计算荷载。施工中不得超载使用，严禁堆放过量建筑材料。当承受施工荷载大于计算荷载时，必须经过核算加设临时支撑。

根据构件强度决定,

(比如土建工程普通构件的旁模一般第二天就可以拆除, 但底模一般都需要构件强度达到75%以上才可以,

特别重要或悬挑构件及跨度大的梁需要100%)

请参相关规范,

注意:提早拆除会对构件造成无法修复的损伤.

墙体，一般要12小时左右。

顶板，一般要28天，或者强度要达到75%。

悬挑构件，比如阳台，强度要达到100%

墙、柱及梁侧模拆除：应在混凝土强度能保证其表面及棱角不因拆除模板而受损，一般强度达到1.0Mpa左右方可拆除。拆模时间应根据混凝土的强度等级、环境温度或通过同条件养护试块进行控制。

梁、板底模拆除：梁、板跨度在2m以内时，混凝土强度达到设计强度的50％；2-8米范围内时，其强度达到设计强度的75％；大于8m的混凝土必须达到设计强度的100％时方可拆除。

悬挑构件的模板拆除：无论其跨度长短，均要求必须在混凝土达到其设计强度的100%时方可拆除。

规范规定，跨度小于2m的悬臂梁及板，混凝土拆模强度应大于等于70%;跨度大于2m的悬臂梁及板，混凝土的拆模强度为100%。

模板的拆除注意事项

根据《混凝土结构工程施工及验收规范》（GB50204—92）的要求，模板的拆除应满足以下条件：在混凝土强度保证其表面及棱角不因拆除模板机时受损后方可拆除，通常情况下柱混凝土浇筑之后至少1天方可拆除其模板，主要承重的构件，按设计要求应在其混凝土强度达到设计强度等级的70%时方可拆模，悬挑构件混凝土强度达到100%时方可拆模。

②模板的拆除顺序：

模板的拆除顺序一般是先非承重模板，然承重模板；先侧板，后底板。

遵循行支后拆，先拆非承重部位，后拆承重部位以及自上而下的原则，拆模时，严禁用大锤和撬棍硬砸硬撬。

拆模时，工作人员应站在安全处，以免发生事故，待该段模板全部拆除后，方准将模板、配件、支架等运出码堆。

拆下的模板、配件等，严禁抛扔，要有人接应传递，按指定地点堆放，并做到及时清理、修理和涂刷好隔离剂，以备使用。

拆除竖直面模板，应自上而下进行；拆除跨度较大的梁下支柱时，应先从跨中开始，分别拆向两端。

拆除梁、楼板底模时，应先松动木楔或降低支架，然后逐块或分片拆除。拆除的模板用绳吊至地面，不得从高空扔下。

多层楼板支柱的拆除，应按下列要求进行：上层楼板正在浇筑混凝土时，下一层楼板的模板支柱不得拆除，再下一层楼板的支住，仅可拆除一部分，跨度为4M或4M以上梁下均应保留支住，支柱间距不得大于3M。在拆除模板过程中，如发现混凝土有影响结构这全的质量问题，应暂时停拆除。经过处理后，方可继续拆除。

楼梯模板的拆模顺序是梯级板——梯级侧板——梯板底板

1、砼原材料按重量计的允许偏差，不得超过下列规定：

1）、水泥、外掺混合材料±2%

2）、粗细骨料±3%（注意扣除其含水量）

3）、水、外加剂溶液±3%

2、砼的人工拌和的要求有哪些？

1）拌制砂浆：户用沼气池建筑用砂浆分砌筑砂浆、抹面砂浆等多种砂浆，一般采用人工拌制。人工拌制砂浆的要点是“三干三湿”，即水泥和砂按标号配制后，先干拌三次，加水后再湿拌三次，砂浆拌好后颜色要一致。砂浆要随拌随用，拌制好的砂浆一般应在2小时之内用完，气温低于10℃时可延至3小时。2）拌制砼：应在铁板或灰盘上进行，一般采用“三干三湿”法，即操作时，先将水泥加入沙中干拌两遍，再加入石子翻拌一遍，加入后反复湿拌三遍。要求达到颜色一致，石子与水泥浆无分离现象为准。

3）人工拌和时,使用生石灰粉或没有熟化透的石灰,其混合料除必须”三干三湿”拌匀外,还需堆放闷料1d~3d,让石灰充分熟化,使用时再拌一次,方能使用.否则,上渠后,会引起”龟裂” 和”鼓泡”.贝灰三合土的拌和方法是根据当地群众经验制定的.

采用机械拌和时,洒水一定要细而匀,其量须控制在最优含水率范围.否则,过湿的灰土会粘在滚筒上,影响拌和质量和进度

3、砼铺料方法：

平层铺料法、斜层铺料法和阶梯铺料法三种

4、砼浇筑层的最大允许厚度

5、砼振捣设备有哪些类型

1）电动硬轴式；

2）电动软轴式；

3）风动振捣器；

4）砼平仓振捣机。

6、振捣混凝土的基本要求和振捣时间的规定

插入式振捣器的振捣方法有两种。垂直振捣、斜向振捣（40～500）。应按事先确定的工艺方式振捣混凝土，及时将入模的混凝土均匀振捣密实，不得随意加密振点和漏振，每点的振捣时间宜为20~30s，以混凝土不再沉落，不出现气泡，表面泛浆为度。防止过振、漏振。平板式振捣器在每个位置上应连续振捣一定时间正常情况下，约为25～40s。

7、砂浆强度等级

砂浆强度等级是以边长为7.07 cm的立方体试块，按标准条件[在（20±2）℃温度、相对湿度为90%以上的条件下养护至28 d的抗压强度值确定。砌筑砂浆按抗压强度划分为 M20、M15、M10、M7.5、M5、M2.5等六个强度等级。砂浆的强度除受砂浆本身的组成材料及配比影响外，还与基层的吸水性能有关。一般高速公路修建排水沟使用M7.5强度等级的砌筑砂浆。

对于砂浆立方体抗压强度的测定，《建筑砂浆基本性能试验方法标准》（JGJ/70—2009）作出如下规定：

立方体试件以3个为一组进行评定，以三个试件测值的算术平均值的1.35倍作为该组试件的砂浆立方体试件抗压强度平均值（精确至0.1MPa）。

当三个测值的最大值或者最小值中有一个值与中间值的差值超过中间值的15%时，则把最大值和最小值一并舍除，取中间值作为改组试件的抗压强度值；如果两个值与中间值的差值均超过中间值的15%时，改组试件的实验结果无效。

8、混凝土强度等级

混凝土的强度等级是指混凝土的抗压强度。

混凝土的强度等级应以混凝土立方体抗压强度标准值划分。采用符号C与立方体抗压强度标准值(以N/mm^2;或 MPa计)表示。混凝土的抗压强度是通过实验得出的，我国采用边长为150mm的立方体作为混凝土抗压强度的标准尺寸试件。用非标准尺寸的试件进行试验，其结果应乘以折算系数，换算成标准立方体强度：200mm×200mm×200mm的试件，折算系数为1.05；100mm×100mm×100mm的试件，折算系数取0.95。

按照《普通混凝土力学性能试验方法标注》GB/T50081-2002，制作边长为150mm的立方体在标准养护（温度20±2）℃、相对湿度在95%以上）条件下，养护至28d龄期，用标准试验方法测得的极限抗压强度，称为混凝土标准立方体抗压强度，以fcu表示。按照GB50010-2010《混凝土结构设计规范》规定，在立方体极限抗压强度总体分布中，具有95%强度保证率的立方体试件抗压强度，称为混凝土立方体抗压强度标准值（以MPa计），fcu，k表示。

依照标准实验方法测得的具有95%保证率的抗压强度作为混凝土强度等级.

按照GB50010-2010《混凝土结构设计规范》规定，普通混凝土划分为十四个等级，即：C15，C20，C25，C30，C35，C40，C45，C50，C55，C60，C65，C70，C75，C80。例如，强度等级为C30的混凝土是指30MPa≤fcu,k<35mpa <=”” span=””>

影响混凝土强度等级的因素主要有水泥等级和水灰比、 集料、 龄期、养护温度和湿度等有关。
