知识点！市政路桥设计中BIM技术的应用

是一种信息，在三维数字基础之上发展起来，能够对建筑工程项目的各种信息进行集合、关联，并进行研究和分析，总结其一致性，特别实在复杂关系的项目设计中，BIM技术能够提高设计效率，优化设计步骤，保障设计的科学性。我国此项技术应用较晚，近些年逐渐开始在一些大型工程中使用。工程，具有复杂的结构以及庞大、繁琐的设计构建，工程地理环境复杂，并且具有各种耦合约束条件，而运用BIM技术，可以将这些复杂的关系简单化，能够对各种关系进行协调，因此受到了国内外学者的广泛关注。



1 项目概述

本工程是主城区市政工程要道，道路红线长为40m，双向6车道，设计车速为40km/h，两侧设有非机动车道和人行道，全程为0.84km。本工程桥梁引桥采用简支箱梁，跨径为25米。

2 市政道路设计中BIM技术的应用分析

设计阶段市政桥梁工程中引入BIM模型，其优势主要体现在工程量统计、碰撞检查以及三维可视化展示等三个方面[1]。

（1）工程量统计。

构建BIM模型，快速生成各种工程量，并获得各项工程量清单。借助BIM技术构建的工程量清单以及二维设计图纸的对比，能够快速并准确的检测出CAD图纸设计中存在的工程量统计问题。

（2）碰撞检查。

碰撞检查主要是借助BIM技术，对多个以及关联进行协调设计，它将原本独立的各项关系快速联系在一起，同时还能够对这些关系进行优化，根据实际需求不断优化和更新。在结构复杂的桥梁构建设计中，CAD图纸设计，要将不同的构架分别绘制在不同的设计图纸上。但是，设计中无法避免一些设计不周的情况，设计不周会导致一些管道碰撞、部件位置冲突等情况，另外，专业设计人员之间，由于沟通不善，也容易引发一些设计问题。碰撞检查能够快速检测这些问题，并优化传统CAD设计的不足。在本次研究的项目工程中，采用了Autodesk 链接管理与工作集，在建模、整合、碰撞检查等，大幅降低了设计不周导致的一系列失误，从而为桥梁施工提供了更加可靠的依据和支撑，降低了出现施工错误的几率。

（3）三维可视化展示。

桥梁结构中存在一些复杂构件，传统CAD图纸对这些复杂构件表述比较困难，这大大增加了施工方对图纸意图的理解难度，容易出现一些与施工设计不符的情况，进而增加不必要的成本投入，导致经济损失。另外，二维CAD设计图纸在设计信息表述上也不够完整，设计者的意图，基本无法完整的传递给施工单位以及运营管理部。

而BIM模型的应用，设计者意图能够得到完整的传达，可以更加立体、直观、全面的展现设计成果，解决了传统设计方法表述不完整、不准确等问题，促使了设计方与施工方之间的良性沟通。设计成果的三维立体化展示，提高了项目的实用性，缩短了交底时间。 　　

3 BIM技术在桥梁设计阶段的应用

    3.1 BIM模型建立

　　在设计阶段，BIM技术的应用属于核心环节，本项目路桥上部结构主桥的跨度为5，属于上承式空腹拱桥，箱型截面，引桥为简支箱桥梁，并采用了相同高度的预应力混凝土连续梁结构，下部结构主桥墩采用了承台以及群桩基础，采用了承台桩基作为主引桥的基础。在本项目中，运用了Autodesk Revit对箱梁、柱式桥墩等进行了结构图构建，展示了其各项参数，以及参数化的结构族库，并实现了对二维CAD图纸转换为BIM模型，在此基础上，对工程量统计、碰撞检查以及三维可视化演示。

    3.2 箱梁BIM参数化设计

　　箱形截面为闭口薄壁截面，抗扭刚性强，顶板、底板面积都比较大，其正负弯矩的承担能力性能强，并且施工中得到了广泛应用。截面形式由箱、室数量分为单箱单室、单箱多室、多箱单室和多箱多室；腹板构造包括直腹板、斜腹板两种。本文主要对单箱单室截面构造进行研究，对路桥箱梁参数化设计进行研究。

　　3.3 柱式桥墩

　　柱式桥墩根据桥宽布置不同，分为单柱、双柱和多柱式，上加盖梁伟墩帽，墩柱又以截面形式分为圆柱墩和矩形墩，柱式墩模型的创建可以分为盖梁模型和墩柱模型两部分来完成。在完成了盖梁与墩柱模型的构建之后，则对盖梁将要插入的族中设置参数。具体步骤如下[2]：

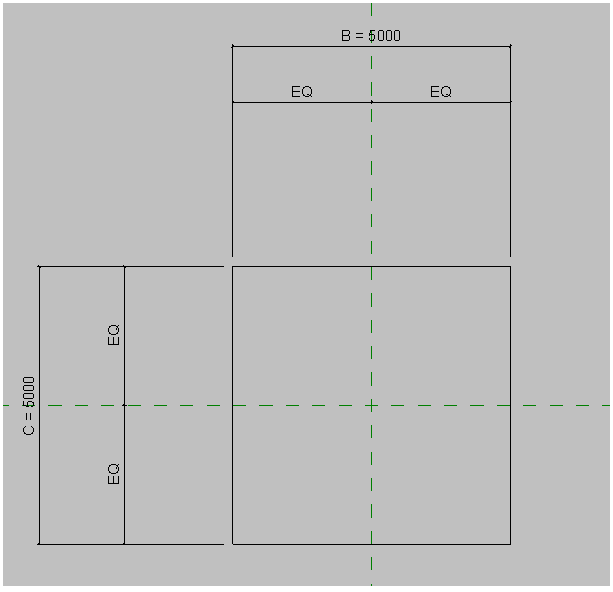

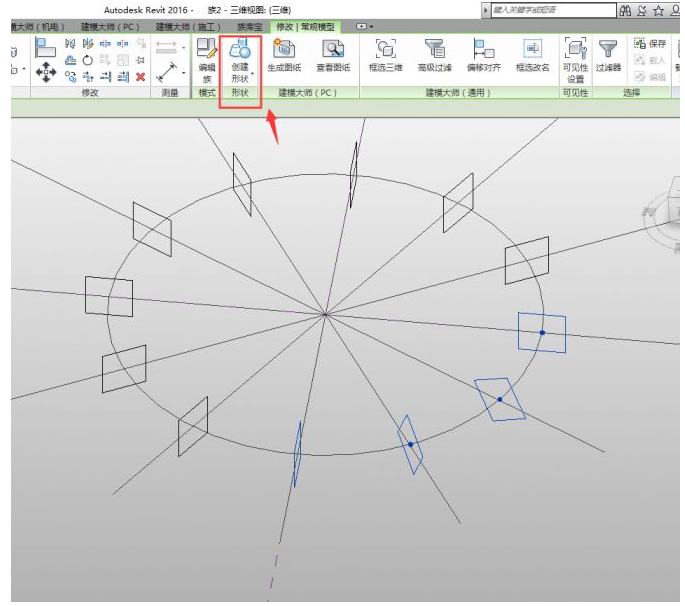

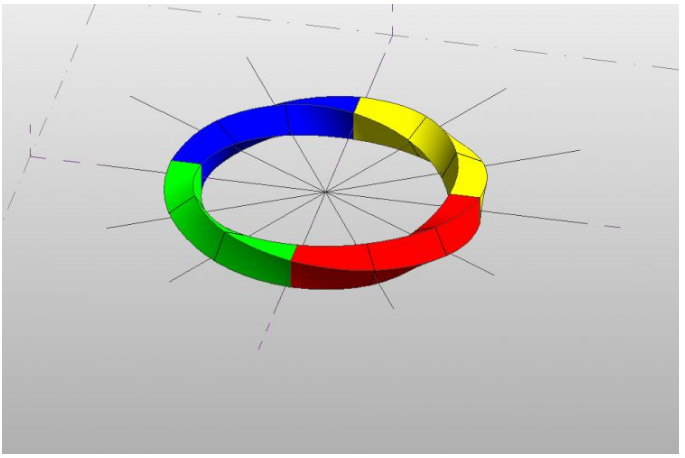

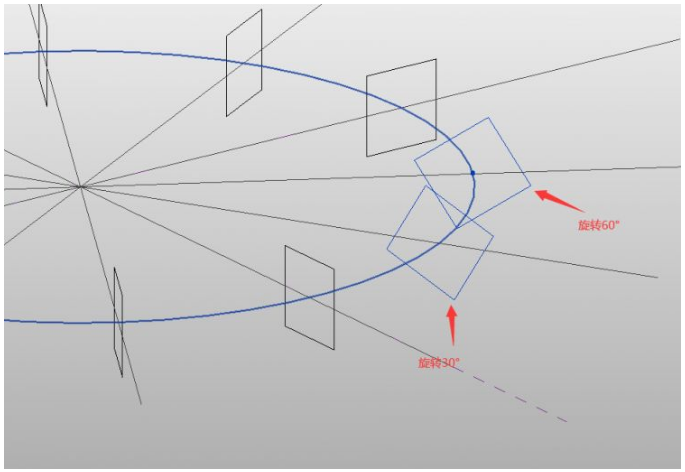

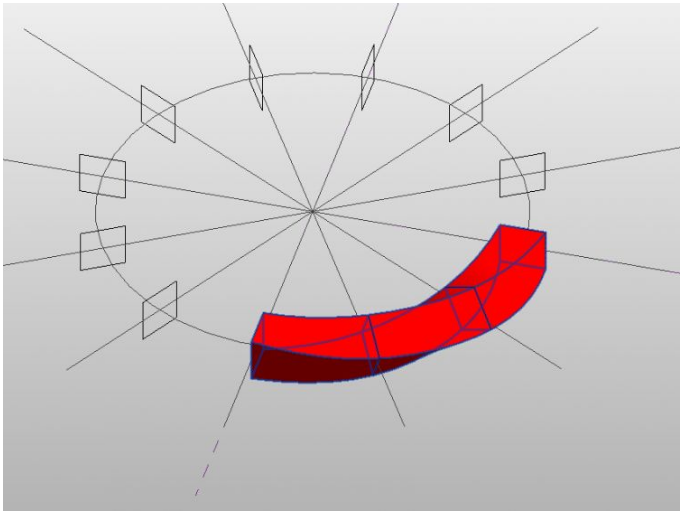

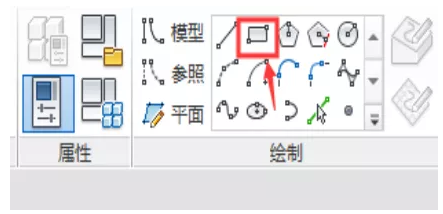

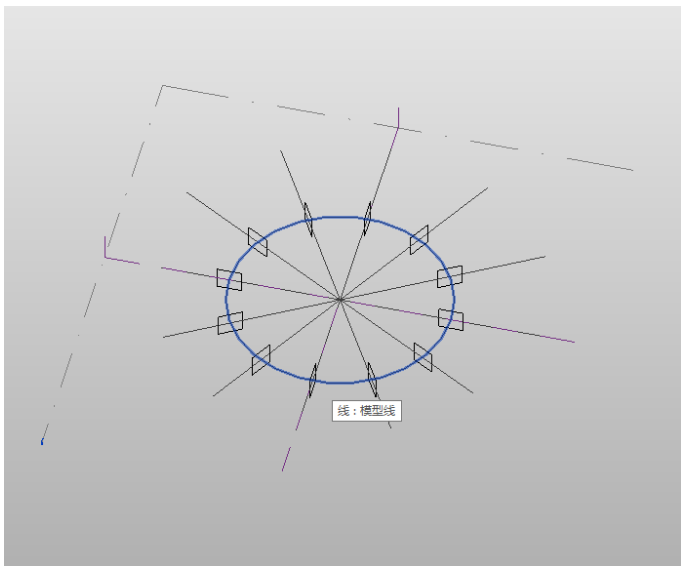

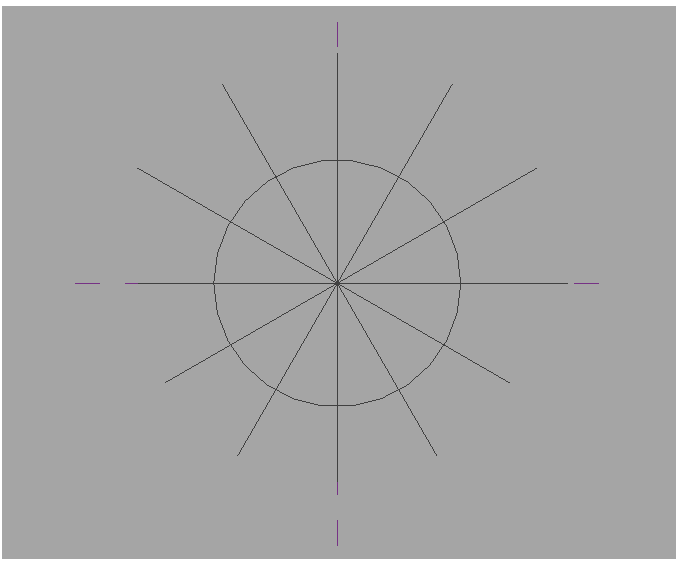

　　首先确定一个带盖梁柱子式墩的模型族，接着新建一个自适应公制常规型族，并在默认标高平面和两个竖直平面交点设置一个自适应点，同时设置盖梁顺桥向宽度约束参数为L。然后进行盖梁族与墩柱族插入，同时调整逻辑参数K，确定墩柱的位置。除了箱梁、柱式桥墩之外，同时构建了拱圈、承台、走道板等参数化结构族。最后，依据资料、地质信息等基本数据，借助构建参数化结构族库，按照从整体到局部、从零件到构建的顺序，进行定位，建立路桥BIM模型。 　

4 BIM模型应用

　　4.1 工程量统计

　　随着BIM模型的建立，各种构建的工程量可以很快生成，进而可以准确的得到各种构建的工程量清单。将BIM构建过程中生成的工程量清单与二维CAD设计图纸的构建清单对比，可以快速、精确地检测出基于二维CAD图纸设计中存在的工程量统计问题。

　　4.2 碰撞检查

　　碰撞检查是BIM技术实现多专业协同设计的重要特性，通过碰撞检查，可以实现各专业的关联协同设计，从而及时有效地联系在一起。基于BIM技术，可在设计中不断地更新与优化各个不同的专业。由于桥梁工程结构复杂、构建繁多的特点，在传统基于二维CAD图纸设计的过程中，不同的构件经常需要表示在不同的设计图纸上。因此，由于设计时考虑不周而引发的管道碰撞、部件位置冲突等现象经常发生，此外，不同专业设计人员间的沟通、协调也比较困难，导致设计质量很难得到保障。而碰撞检查可以很好地协同各专业设计，在设计过程中及时发现管道碰撞、部件位置冲突等现象，很好地解决了传统桥梁设计中基于二维CAD图纸合图分析难以发现设计中存在冲突的问题。本项目使用AutodeskRevit的工作集和链接管理，通过模型整合、碰撞检查，从而在很大程度上降低了由于设计时考虑不周而引发的一系列错误，降低了施工时出现错误的概率[3]。

　　4.3 三维可视化展示

　　部分结构复杂的特征构件部位，通过传统的二维CAD图纸很难表示清楚，在施工的过程中，施工方难以完整、准确地理解设计者的意图，导致设计与施工不符，造成不必要的损失。另一方面，基于二维CAD的设计图纸也很难将设计信息完整地表达出来，设计者的设计意图、设计信息通过二维CAD图纸很难完整地传递到施工单位及运营管理部门。

5 结语

　　在市政路桥工程设计阶段引入BIM技术，能够优化设计环节，通过构建BIM模型，对工程量统计、碰撞检查、三维可视化进行展示，效果十分显著。本文对其进行研究，旨在为日后类似桥梁设计BIM技术的应用提供一定参考和经验。虽然我国在BIM技术领域的研究和发展还处于初级阶段，执行标准还不够统一，但是其发展速度很快，日后的市场十分广阔。

参考文献

　　[1]方俊.浅析BIM技术在市政道桥施工中的应用[J].建筑工程技术与设计，2015，（13）：68.

　　[2]王义明.浅析BIM技术在市政道桥施工中的应用[J].工程技术：文摘版，2016，（7）：68.

　　[3]许艳林.BIM技术助推市政路桥设计新机遇[J].工业b，2016，（3）：206.



PKPM-PC装配率计算结果靠谱不？

装配率计算往往是设计师们装配式设计旅途中的第一块绊脚石，通过传统的手算给出详细的计算书耗时耗力，用软件计算则能够快速准确的进行统计。

2018年2月起实施的《装配式建筑评价标准》GB/T51129-2017中，对装配率计算做出了明确规定。那么PKPM-PC软件是如何计算的呢？下面将以一个剪力墙结构的项目以主体结构Q1项为例，详细介绍国标装配率在软件中的具体算法。

01 竖向构件

根据国标《装配式建筑评价标准》4.0.2~4.0.3考虑：

· 其中4.0.3中提及的可计入预制部分的后浇混凝土体积包括：

1. 预制剪力墙板之间宽度不大于 600mm 的竖向现浇段和高度不大于 300mm的水平后浇带、圈梁的后浇混凝土体积。

2. 预制框架柱和框架梁之间柱梁节点区的后浇混凝土体积。

3. 预制柱间高度不大于柱截面较小尺寸的连接区后浇混凝土体积。

· 程序中对于现浇节点的计算规则如下：

1. 一字型连接：（1）一字型墙处连接两段预制墙，当两段预制墙间后浇段尺寸满足右图（a）要求时，此现浇段计入到V1a中；（2）一字型墙处只连接一片预制墙，现浇段不计入V1a中。

2. T型连接：（1）T型墙节点处连接三段预制墙，当三段预制墙间现浇段尺寸满足右（b）要求时，此现浇段计入到V1a中；（2）当T型①号墙肢尺寸大于600时，按照一字型连接墙肢进行判断；当T型②加③肢尺寸和大于600时，只判断①号墙肢是否小于600，如果满足，则计入V1a；（3）T型墙节点处连接两段预制墙，当预制墙段与②、③肢连接时，按照一字型连接进行判断；（4）T型墙节点处连接两段预制墙，当预制墙段与①、②肢连接时，判断①号墙肢是否小于600，如果满足，则计入V1a；（5）T型墙节点处连接一段预制墙时，如果该预制墙连接的是①号墙肢，且①号墙肢长度小于600，则①号墙肢体积计入V1a中。

3. L型连接：（1） L型墙节点处连接两段预制墙，当两段预制墙间现浇段尺寸满足右图（c）要求时，此现浇段体积计入到V1a中。当其中任意一肢尺寸大于600时，此现浇段体积不计入V1a中。（2）L型墙节点连接一段预制墙，此现浇段不计入V1a中。

· 程序中各类竖向构件的算法请参照下表规则：

表1  主体结构竖向预制构件的算法

我们可从国标装配率计算结果中分别查看各预制竖向构件的分项体积及总体积，详图1、图2。

图1  竖向预制构件混凝土体积的详细结果显示

图2  可计入预制体积部分的混凝土量的详细结果显示

· 下面举例计算一下编号为2F-YWQ-2-1-A的预制外墙体积：

图3  预制外墙2F-YWQ-2-1-A平面图示意图

图4  预制外墙2F-YWQ-2-1-A立面示意图

如图3、4所示，该构件预制墙体积V=V结构墙-V洞口=4.9×0.2x(2.8-0.14-0.02)-1.5×2.280×0.2-1.8×2.280×0.2=1.105，与输出结果一致。（详图1）

可计入的体积:

V缝=4.9×0.2×0.14=0.13

V边缘构件：

GBZ-1-1A:  V=2.8x[0.5X0.2+0.3X0.2]=0.448

GBZ-3-1A:   V=0.5X0.2X2.8=0.280

与程序输出结果一致。（详图5）

图5  预制外墙2F-YWQ-2-1-A可计入预制部分体积明细表

竖向构件总体积可直接从结果中查看，程序中统计的是模型中所有自然层结构构件的总体积（不包含预制飘窗的体积），同时也有每个构件的分项统计结果。（若想统计三明治外墙保温层、外叶板和飘窗的体积可采用预制率的计算功能进行统计。）

图6  竖向构件体积汇总表

02 水平构件

· 对于梁、板、楼梯、阳台、空调板等构件中预制部品部件的应用比例应按下式计算：

q1b =A1b/A×100%  (4.0.4)

式中：q1b──梁、板、楼梯、阳台、空调板等构件中预制部品部件的应用比例；

A1b──各楼层中预制装配梁、板、楼梯、阳台、空调板等构件的水平投影面积之和；

A──各楼层建筑平面总面积。

· 程序中各构件算法请参照下表规则，预制板统计结果详图6：

表2  水平预制构件投影面积算法表

图6  预制板水平投影面积详细结果

图7  预制板2F-YBS-1-1A平面示意图

水平投影面积S1=5.52X2.2=12.144

可计入的缝面积：S2=0.3×5.52=1.656

与输出结果一致。

各楼层建筑平面总面积A的计算方法为：各自然层水平构件包括板、梁、悬挑板水平投影面积和楼梯所占房间面积的总和。不包括全房间洞和与竖向构件重叠处的面积，下面我们举例来核算一下结果，某项目自然层2的平面布置图如图8所示：

图8   某项目自然层2平面布置图

· 建筑平面总面积A计算结果如下表所示：

举例计算：

S板=5.5×7.2=39.600㎡

S悬挑板=1.3×2.850=3.705㎡

S梁=0.2×4.6=0.920㎡

S楼梯间=4.8×2.5=12.000㎡

图9   全楼水平预制构件投影面积汇总表

从图9中可以看到，程序结果输出为426.055，与手核结果基本一致，差值在0.18%内。

03 结论

本文以国标装配率为例介绍软件中主体结构部分的具体计算方法，最终得出结论PKPM-PC软件计算与手动校核的数据基本一致，误差范围可控在0.18%以内，数据真实可靠。

目前PKPM-PC提供多地区的装配率指标计算功能包括：深圳、上海、浙江、河北、江苏三板等。其余地区如福建、山东等地计算方法存在与国标类似之处，设计师们可灵活运用国标的计算结果，快速计算装配率，并生成符合当地送审要求的计算书。



全现浇混凝土外墙的拉缝技术图文详解

 1、 概述

随着对外墙防水质量要求的提升，结合铝模技术的应用，越来越多的高层，超高层住宅项目采用了全现浇混凝土外墙。

全现浇混凝土外墙包括两种墙体：一种是作为结构受力构件的混凝土剪力墙外墙（以下称剪力墙），另一种是取代原砌体外墙的混凝土构造外墙（以下称混凝土构造墙），简言之既是：全现浇混凝土外墙包括：剪力墙+混凝土构造强。

为使全现浇混凝土外墙复核结构设计假定，确保构造物的抗震性能，就需要将剪力墙和混凝土构造墙从受力性能上分割开来，结构拉缝即是实现这一目标的工程技术。

2、 全现浇混凝土外墙的错误理解和操作指引

2.1、 采用全现浇混凝土外墙时，存在一些错误理解和操作，主要包括：

（1） 在设计阶段，结构图纸中体现了混凝土构造外墙，但其设置不合理，其受力情况不符合结构。

（2） 结构图纸中未体现混凝土构造外墙，但在施工阶段，直接用混凝土构造外墙替代砌体外墙，错误认为混凝土强度高于砌体外墙强度即为安全。

2.2、 合理的操作指引如下：

（1） 设计阶段考虑全现浇混凝土外墙做法，不设砌体外墙，根据结构模型布置剪力墙、混凝土构造外墙、结构拉缝措施等，施工阶段按图施工即可。

（2） 当施工图按传统砌体外墙设计时，如在施工阶段改为全混凝土外墙做法，务必由设计对砌体外墙改混凝土构造墙进行复核，并注意以下几点：

a） 复核改混凝土构造墙后结构刚度变化的影响；

b） 复核改混凝土构造墙后荷载增加的影响；

c） 改混凝土构造墙后的技术措施：结构拉缝位置和节点构造等。

3、 结构拉缝技术

3.1、 目的

结构拉缝是为了隔离剪力墙和混凝土构造墙墙（取代砌体外墙的），使结构刚度合理，减少地震时墙体开裂对主体结构的影响。

3.2、 结构拉缝分为竖向拉缝和水平拉缝，实施的主要材料为拉缝板，一般采用PVC材质，并在拉缝位置采取相匹配的构造措施。

3.3、 结构拉缝设置在混凝土构造外墙与结构构件的交界线位置。其中，竖向拉缝用于混凝土构造墙与左右剪力墙的分割；水平拉缝用于混凝土构造墙墙与上下部结构梁（或结构板）的分割。

实例：济南中海某项目全混凝土外墙的结构拉缝技术应用，拉缝设置、大样图设置如下图示：

应注意的几个问题：

（1） 水平拉缝板设置企口，外低内高以利于防水；竖向拉缝板内外对称设置防水构造。

（2） 竖向拉缝的拉缝板厚度占用混凝土构造墙长度，保证剪力墙长度不变。

（3） 混凝土构造墙与结构构件（剪力墙、结构梁等）设置一排构造钢筋，当地震作用下拉缝处出现裂缝时，该构造钢筋起到保持延性，保证安全的作用。

3.4、 水平拉缝板安装（放在结构板上）

（1） 先浇筑顶板混凝土，在混凝土初凝之前把水平拉缝板压入混凝土里面，企口放在外侧朝下。在混凝土终凝之前把竖向钢筋插入预留孔中。

（2） 水平拉缝板底部严禁混凝土不密实。

3.5、 竖向拉缝板安装

（1） 竖向拉缝板用铁丝固定在暗柱钢筋上，固定完成后，将水平拉结钢筋穿过预留孔。

4、 其它

拉缝板是实施结构拉缝技术的专用材料，一般采用PVC材质，其工艺较为简单，普通200mm厚墙体所用拉缝板的价格约为35-40元/延米。
