如何利用Revit创建屋顶？根据屋顶创建方式，大致可将屋顶分为迹线屋顶、拉伸屋顶、面屋顶，不同的屋顶适合不同的屋顶设计方法。Revit提供了几种创建屋顶的方法，可以选择创建这上述屋顶。其中迹线屋顶是比较简单，容易上手的。

迹线屋顶

一、显示楼层平面视图或天花板投影平面视图。

三、在“绘制”面板上选择某一绘制或拾取工具，若要在绘制之前编辑屋顶属性，请使用“属性”选项版。提示使用“拾取墙”命令可在绘制屋顶之前指定悬挑。 在选项栏上，如果希望从墙核心处测量悬挑，请选择“延伸到墙中(至核心层)”，然后为“悬挑”指定一个值。

四、为屋顶绘制或拾取一个闭合环。

五、指定坡度定义线。选择要修改的线，在“属性”选项板上单击“定义屋顶坡度”，修改坡度值。

六、单击完成，查看三维视图。

悬挑是建筑专业术语，建筑构件利用拉索结构或其他结构达到的一种效果，经常与迹线屋顶结合设计。悬挑结构是工程结构中常见的结构形式之一，有悬挑的屋顶部分或全部建筑物以下无支撑物，会给人一种不稳定感，但可以用来挑起端部荷载，在我们的日常生活中悬挑也是随处可见。

悬挑的双坡屋顶建模

打开 F3 平面视图，开始绘制屋顶

拉伸屋顶

一、屋顶轮廓的开放环草图。绘制拉伸屋顶的轮廓时，使用参照平面很有帮助。例如，绘制三个相互平行的垂直参照平面，然后绘制一个与三个垂直平面都相交的水平参照平面。

二、在立面视图中使用线和弧绘制轮廓时创建。通过“拉伸屋顶”工具，可以创建具有简单坡度的屋顶。

三、高度由草图在立面视图中的位置来控制。要创建具有复杂坡度的屋顶，可以使用体量。

四、深度由 Revit 基于草图的大小计算(除非您指定了起点和终点)。创建拉伸屋顶后，可以变更屋顶主体，或编辑屋顶的工作平面。

螺杆式制冷压缩机和活塞式制冷压缩机在气体压缩方式上相同，都属于容积型压缩机，也就是说它们都是靠容积的变化而使气体压缩的。不同点是这两种压缩机实现工作容积变化的方式不同。螺杆式制冷压缩机又分为单螺杆压缩机和双螺杆压缩机。其中双螺杆压缩机是利用置于机体内的两个具有螺旋状齿槽的螺杆相啮合旋转及其与机体内壁和吸、排气端座内壁的配合，造成齿间容积的变化，从而完成气体的吸入、压缩及排出过程。

螺杆式压缩机可分为无油式和喷油式两种。主要由机壳、转子、轴承、轴封、平衡活塞及能量调节装置等组成。以下视频是一台比泽尔螺杆制冷压缩机。

螺杆式压缩机的工作原理：

依靠啮合运动着的一对阴阳转子，借助它们的齿、齿槽与机壳内壁所构成的呈“V”字形的一对齿间容积呈周期性大小变化，来完成制冷剂气体吸入—压缩—排出的工作过程。

主要零部件：

机壳：一般为剖分式，它由机体（气缸体）、吸气端座、排气端座及两端端盖组成，材料通常采用灰铸铁。

转子：是螺杆式制冷压缩机的主要部件，常采用整体式结构，将螺杆与轴做成一体。

轴承与油压平衡活塞：螺杆式制冷压缩机属高速重载。为了保证阴、阳转子的精确定位及平衡轴向力和径向力，必须选用高精度、高速、重载的轴承和相应的平衡机构，确保转子可靠运行。

轴封：轴封为摩擦环式机械轴封，与活塞机轴封的结构相同。

输气量调节滑阀与喷油结构：

基本原理：通过滑阀的移动使压缩机阴、阳螺杆齿间工作容积，在齿面接触线从吸汽端向排汽端移动的前一段时间内，仍与吸汽孔口相通，并使这部分汽体回流到吸汽孔口。即通过减小螺杆的有效工作长度，来达到能量调节的目的。

滑阀能量调节属无级调节，能量调节范围一般为10~100%，以在负荷为50%以上运转为宜。

改变滑阀上排汽孔口的位置和大小，可以得到2.6、3.6、5三种内容积比。

另一种油活塞控制结构：

转子的齿形：

泄漏三角形：

几种典型齿形：

圆周速度和转速：喷油螺杆式压缩机最佳圆周速度选择在25-35m/s左右；喷油螺杆式压缩机若采用不对称齿形时，主动转子转速范围为730-4400r/min，小直径的转子可以选用较高的转速 。

公称直径、长径比λ：确定螺杆直径系列化的原则是：在最佳圆周速度的范围内，以尽可能少的螺杆直径规格来满足尽可能广泛的输气量范围。

一般λ值在1-1.5之间，我国产品有两种长径比，即λ=1.0和λ=1.5。

影响输气系数的主要因素：

1）泄漏；2）吸气压力损失；3）预热损失。

上述三种损失的大小，与压缩机的尺寸、结构、转速、制冷工质的种类、气缸喷油量和油温，机体加工制造的精度、磨损程度及运行工况等因素有关。

输气量调节：

1）滑阀调节：滑阀的位置离固定端越远，回流孔长度越大，输气量就越小，当滑阀的背部接近排气孔口时，转子的有效长度接近于零，便能起到卸载启动的目的。

滑阀轴向移动的动作是根据吸气压力和温度，通过液压传动机构来完成 。

2）塞柱阀调节：

当需要减少输气量时，将塞柱阀1打开，基元容积内一部分制冷剂气体就回流到吸气口。当需要输气量继续减少时，则再将塞柱阀2打开。适用于小型、紧凑型螺杆压缩机。

内容积比调节：为了减少额外功耗，需进行内容积比调节，使压缩终了的压力等于排气腔内的压力以适应螺杆式制冷压缩机在不同工况下的高效运行。

几种内容积比调节机构：

开启螺杆式压缩机的结构：

开启式压缩机的优点：

（1）压缩机与电动机相分离，使压缩机的适用范围更广。

（2）同一台压缩机，可以适应不同制冷剂，除了采用卤代烃制冷剂外，通过更改部分零件的材质，还可采用氨作制冷剂。

（3）可根据不同的制冷剂和使用工况条件，配用不同容量的电动机。

半封闭螺杆式压缩机：

特点：

（1）压缩机的阴阳转子都采用6:5或7:5齿数；

（2）油分离器与主机做成一体；

（3）内置电动机靠制冷剂气体冷却；

（4）压差供油；

（5）无油冷却系统。

喷射液体制冷剂以降低排气温度。

采用原因：当风冷及热泵机组使用工况较恶劣，在高的冷凝压力和低的蒸发压力时，排气和润滑油温度或内置电动机温度会过高，造成保护装置动作，压缩机停机，为了保证压缩机能在工作界限范围内运行，可采用喷射液体制冷剂进行冷却降温。

全封闭螺杆式压缩机：

单螺杆压缩机：

滑动轴承：主轴承，承受径向力

向心推力球轴承：除承受径向力外，还承受一定的轴向力。

油压平衡活塞：开在阳螺杆的吸汽端，承受轴向力。

螺杆压缩机大修拆卸：

1、拆卸：

在螺杆压缩机必须进行大修前，有可能的话，将滑阀卸载到“0”位，正常停机，切断电源。截断与压缩机相连的管路，将压缩机内的制冷剂和润滑油排出后，方可拆卸压缩机。注意拆卸时要养成好的习惯，不同部位的零件要分别摆放，并作好必要的装配标记。

(1)拆下与压缩机相连的管路、联轴器、地脚螺栓后，将压缩机吊运至工作场所。最好有操作平台。

(2)拆下吸器过滤器、吸气止回阀。

(3)拆下能量指示器。

(4)取下定位销，平行取下吸气端盖，取出油活塞和平衡活塞。注意取定位销时只能拔出而不能砸出来，一定要先取出定位销，再卸下所有的螺栓，防止吸气端盖的重量全部作用在定位销上，将定位销压弯。

(5)拆下轴封盖，取出轴封。注意不要碰伤动、静环。

(6)取下定位销，拆下排气端盖。

(7)取下轴承压盖、防松螺母、垫片、止推轴承、调整垫等。拆卸防松螺母要使用随机专用工具并先起开防松垫片的锁片。随时作好标记，分别摆放。

(8)取出定位销后，拆下排气端座。

(9)利用专用吊环螺栓将主动转子缓慢、平稳取出，不要与机体碰撞。这时从动转子是随之转动的。

(10)取出从动转子。

(11)取出滑阀。

2、检查：

检查的项目包括：

(1)检查机体内表面、滑阀表面有无不正常的磨痕，并用内径千分表测量内表面尺寸及圆度。

(2)检查主、从动转子端面与吸排气端座有无磨痕。

(3)检查主、从动转子外径及齿面的磨损情况，并用外径千分表测量转子的外径。

(4)测量转子主轴径及主轴承孔的内径尺寸，检查主轴承磨损情况。

(5)检查轴封的磨损情况。

(6)检查所有“o”型圈和弹簧的变形、损坏情况。

(7)检查压缩机所有内油路情况。

(8)检查能量指示器有无损坏或卡阻现象。

(9)检查油活塞、平衡活塞有无不正常磨损。

(10)检查联轴器的传动芯子或膜片有无损伤。

3、修理

检查之后，就要对有损伤的零件进行维修或更换。具体内容如下：

(1)对不太严重的磨损及拉毛现象，可以由钳工用油石研磨光滑。转子轴颈和轴封动静环表面不得有任何锈蚀、裂纹等缺陷。主轴颈表面经磨光加工后应仔细测量其尺寸，并以此为依据调整主轴承。

(2)主轴承如磨损严重，超过了与轴配合的间隙限度，应更换。如采用浇铸轴承合金的方式，必须保证内表面与轴承孔的同轴度。

(3)止推轴承损坏或游隙增大，必须更换新的。并应测出其真空游隙大小，以此为依据配轴承调整垫。

(4)所有的垫片及“O”型圈如果损坏必须更换。垫片可以自己加工，但注意螺栓孔附近不能出现折断或裂缝，以免泄漏。垫片应选用优质材料。“O”型圈应选用适应制冷剂的材质。

(5)将机体两端面、吸排气端座平面上的密封胶清洗干净。注意不要将表面刮伤。

4、装配

在对每个零件进行检查、并对损坏零件修理或更换后，可以进行装配工作。装配时要注意拆卸时记下的标记，不要将零件搞混。装配时，要随时测量各部位的装配间隙，对间隙超标的部位，要调整间隙或更换零件。装配间隙见间隙表。

(1)将所有零件清洗干净，用压缩空气吹干。

(2)将所需使用的工具准备齐全，清洗干净。

(3)将主轴承按原位装入轴承孔内，并测量轴承内径，使内径符合与转子轴颈配合的间隙要求。

(4)在吸气端座与机体的贴合面上均匀涂抹密封胶。

(5)将吸气端座靠在机体吸入端，串入部分螺栓承担重量。压入定位销后，将螺栓紧固。

(6)安装滑阀及其导向托板。导向托板先以定位销定位后方可用螺栓固定。

(7)将吸入端主轴承孔及机体内孔涂抹干净的、与运行时使用的相同型号润滑油，装入阳转子及阴转子。后装的转子要慢慢旋入，不可强行压进机体内。

(8)将阴、阳转子靠紧在吸气端座上，测量转子排气端面与机体排气端面的尺寸差值，此数值为吸排气间隙之和。

(9)在排气端座与机体的贴合面上均匀涂抹密封胶。

(10)将排气端座靠在机体排出端，压入定位销后，将螺栓紧固。装排气端座时注意主轴承内孔，切勿损伤主轴承。

(11)装入调整垫片、止推轴承，并用圆螺母及防松锁垫将止推轴承内隔圈固定在转子的轴颈上。止推轴承成对安装，并注意安装方向。

(12)装上转子轴承压盖，将止推轴承外隔圈压紧在机体上。拆下排气端座与机体的连接螺栓，将排气端座连同转子一同拖出，测量转子排气端面与排气端座之间的间隙，此间隙即为排气端间隙。如间隙不合理，应改变调整垫的厚度。调整好排气端间隙后装配。装好后按实际运转方向盘动主动转子，转动应灵活无卡阻现象。

(13)将排气端盖装上定位销，加垫片以螺栓固定。

(14)装入轴封动环，在动环表面及胶圈涂抹冷冻油。

(15)将静环装入轴封压盖，加垫片以螺栓固定在排气端座上。通过垫片厚度调整轴封弹簧的予紧力。静环表面及静环胶圈也涂抹冷冻油。

(16)装入油活塞及平衡活塞。装配时涂抹冷冻油。

(17)将吸气端座装上定位销，加垫片以螺栓固定。

(18)装能量指示器，注意指针与滑阀位置相对应。

(19)将检修好的吸气过滤器及止回阀装到吸气端座上。将装好的压缩机运至机组上。找好同轴度后固定压缩机和电动机，并用联轴器连接。

5、检修后试运转

检修后对压缩机进行气密性试验和真空试验。试验合格后方可进行试运转。

主要检查滑阀的动作、油泵油压是否正常、运转时噪声及振动是否正常。停机后盘车应正常。

本文来源于互联网，暖通南社整理编辑。

智能化弱电工程施工工艺要求 ，有几点特别的重要，主要为桥架和管线。

一、机电工程管线综合排布

重点关注机电各单位末端管线的排布实施，比如线盒、各类明配管、通风及软管、小口径水管及其支、吊架等安装。重点关注区域：设备机房、公共走道、电梯前室等，设备机房内墙体上的箱、盒、开关、插座、管线等应配合隔音降噪层完成面进行敷设，要控制各工序的插入时段。

管线排布整齐有序、间距保持合理。管线敷设随结构过渡流畅。管线油漆均匀光亮，标识明确。

吊顶及管廊内的管线综合排布是机电安装的难点，这些地方的标高及空间有限，管线排布容易冲突。在布局时要同时考虑施工空间、设备安装空间及日后的检查维修空间（关注检修口、检修马道的设置）。

二、支、吊架施工工艺

工艺要点：

① 应保证支、吊架与管线安装牢固可靠，成排管道安装应在同一个支架上，支、吊架排列美观整齐，刷漆鲜亮。② 支架倒角打磨处理，倒角光滑。③ 管线间距合理，并留出保温距离。④ 保温管道支、吊架采用木托作为隔冷、隔热的系统U型卡子应采用扁钢制作。扁钢宽度应与木托一致，U型卡子应与木托严密贴合。⑤ 型钢大小选用合理，采用开孔器开孔，严禁气焊开孔。螺栓下口统一外露2-3丝，不超过丝杆直径的1/2。⑥ 管线集中处、转弯处、分支处、大口径阀及配件两端应增设支、吊架进行承托，支、吊架间距应符合要求。

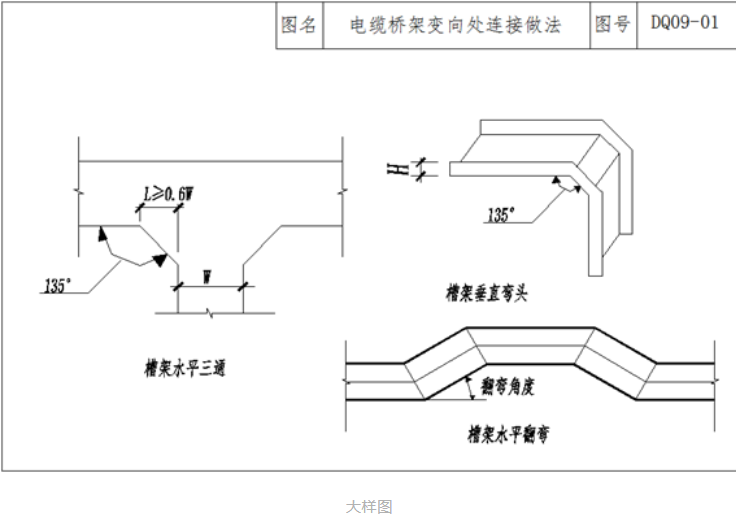

三、电缆桥架施工工艺

工艺要点：

① 应使用成品配件。供货商无明确配件尺寸或尺寸数据不足，按此标准规格执行。② 桥架翻弯时，若最大电缆直径小于70mm，桥架翻弯角度不大于30度，电缆最大直径小于等于50时，翻弯角度不大于45度。③ 为保证大截面电缆在小桥架中敷设时，满足电缆弯曲半径要求，L应满足L≥10D-W/2。④ 金属电缆桥架水平敷设时距地高度一般不宜低于2.5M，垂直敷设时距地1.8m时应加金属盖板保护（配电室、电井、技术层专用场所除外）。⑤ 直线段钢制电缆架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越物变形缝处设置补偿装置。⑥ 当设计无要求时，水平支架安装间距1.5—3m，垂直安装的支架间距不大于2m，保持间距均匀，在进出按线盒、箱、柜、转角、转弯、变形缝两端及丁字接头的三端,调高调低接头间0.5M设置一个支架。⑦桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施。⑧ 电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，应符合规定。⑨ 电缆配线时，桥架、线槽、管子的弯曲半径不应小于电缆最小弯曲半径。

工艺要点：

① 工艺流程：安装线槽→接地连接→标识。② 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2；镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。③ 连接可靠，压接时，紧固件有防松措施；喷塑槽架跨接应加爪垫。④ 电缆桥架全长不大于30m时，不应少于2处与接地干线相连；全长大于30m时，应每隔20m～30m增加与接地干线的连接点。

四、JDG管施工工艺

工艺要点：

① 工艺流程：弹线定位→预制加工（切管、弯管）→管路连接。② 直管连接和弯曲连接应用专用直套管和弯套管，直管连接时，两管口应在导管中心。③ 使用手板煨管器时，移动要适度，用力不要过猛。管子弯曲半径不小于管径的10倍。④ 紧定螺钉应用专用操作。⑤ 32MM管径及以上，连接套两端的紧定螺钉不应少2个。⑥ 导管本体应接地，连接处不需接地，管路不应作为设备接地线。

室内JDG管明敷设施工工艺

工艺要点：

① 工艺流程：综合排布→放线定位→预制加工→支架安装→管道敷设→接地② 建议三根管以下采用配管配线，三根以上用线槽敷设。③ 安装前应做好综合排布，管应排列整齐，支架间距符合要求，固定点间距均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离150-500mm范围内设有管卡，中间直线段管卡间距的最大距离应符合以下规定：④ 管件应采用成品配件，管与盒连接用成品接头，应有锁紧螺母固定。⑤管路太长加转线盒原则：超过30米无弯曲时；超过20米有1个弯时；超过15米有2个弯时；超过8米有3个弯时。⑥ 导管连接处接地可靠，线路首、末两端不少2处与接地干线连接。

    今天我们再分享一下“底图范围”，这块相对比较复杂，与“视图范围”的概念不同却又会相互影响，很多人不太理解两者之间的区别和实际作用，下面让我们来一探究竟！

    1.设置视图深度（超出主要范围）的样式

    关于底图的概念revit的官方帮助里面有说明，不过相信看完以后大多数人也不明白其具体作用以及和视图范围之间的区别：

    前一篇我们提到设置视图深度可以让我们查看“视图主要范围”（请记住并理解这个名词）外的构件

    既然是revit是可视化的BIM设计软件，那我们就先从直观的模型样式上看看区别。

    视图深度中的构件会以特殊的线样式<超出>来表现，但revit中默认是和视图主要范围没有区别的！

    所以首先在“管理”>“其他设置”>“线样式”中将<超出>的线型设置为较为明显的颜色，如橙色：

    以revit的内置的样例机电工程rme_advanced_sample_project.rvt文件为例，打开level2的平面视图，设置深度偏移为-500，这时超出视图主要范围的构件就以橙色的线条显示了。

    这样我们可以看到低于楼地面的构件（例如卫生间下方的排水管道）检查排管是否合理：

    在视图中把“照明设备”类别设为可见，同样我们还能对比level2与level1顶部的灯具位置，可以看到样例工程中是有偏差的：

    关于天花板投影平面与结构平面等与视图方向有关的问题，我们后面再详细介绍，敬请关注。

    2.设置底图样式

    在“管理”>“其他设置”>“半色调/基线”中我们设置的就是底图范围的样式：

    这里可以看到，底图的默认样式就是半色调的：

    为了避免和规程的半色调效果混淆，我们将视图的规程改为协调：

    然后将视图底图属性中的“范围：底部标高”设为“level1”，这时默认的顶部范围会选为level2：

    注：Revit2016及更早的版本，该属性为“基线”，接近于“范围：底部标高”的效果，但影响略有不同。

    这次我们看到大量在“视图深度”范围内的构件变为了“半色调”的状态，并且看到了超过“视图深度”范围更多的level1中的构件。

    也就是说：

    底图范围也会影响当前视图的可见范围，并且优先级甚至高于“视图范围”。

    当然这优先级也包括线型样式，不过我们看到管道仍然显示为橙色，这是由于MEP管道显示的特殊性，“视图主要范围”（该概念请参考文章开头）内不受底图效果影响，这也是之前我们提到管件异常透明的原因。

    所以并不是说管件出了问题变透明了，而是我们误把“底图范围”当做了“视图范围”用，大多数构件都被当成了“底图”去透明显示，而“视图主要范围”内的MEP管道不受“底图”透明效果的影响。

    3.那底图范围到底有什么用？

    说了半天可能很多朋友都有点晕了！

    底图到底有什么作用？

    和“视图范围”究竟有什么区别？

    相同作用：

    1）都能显示“视图主要范围”以外的图元，用于显示楼地面下的排水管道、下层的吊灯等等；

    2）都能设置不同的样式，帮助工程师识别和用于制图。

    差异作用：

    1）底图可以显示剖切范围至顶部的图元。

    除了窗、橱柜和常规模型，高于剖切面的图元都无法显示！

    当然MEP图元除外。。。机电工程师小幸运

    例如：我们希望在level2平面显示顶部的结构梁，使用底图的话就很方便：

    将“范围：顶部标高”设为level3即可显示原本不可见的梁。

    否则的话就要不断去改剖切范围，也会影响其他图元的显示和样式。

    不过底图的范围没法设置偏移，所以需要显示特定范围（例如-500）的图元，就需要单独创建一个标高。

    还要注意底图内部存在遮挡，有的时候会看不见视图范围外的构件。

    例如我们将范围设为level1~level3时，同时将视图深度设为0，此时1层图元会被2层楼板遮挡，因为他们都是底图范围内的图元：

    2）底图可以控制查看方向

    底图还有一点非常灵活的，就是可以切换底图的查看方向（注意这里只影响底图范围的查看方向）。

    例如切换至仰视以后，我们可以清晰得看到天花板纹理：

    平面视图和天花板投影平面的方向基本都是固定向下和向上；

    只有结构平面可以设置“类型属性”中的视图方向控制。

    不过这些都是和视图本身作用相关的永久属性，不适合因为查看经常调整，因此使用底图更为方便：

    其他方面，“链接文件”也可以被设为底图；底图还有隐藏族文件内部的注释等图元来减少干扰等等的作用。

    总结一下：底图更适用于显示查看跨层构件，即用于将工作范围外的图纸来作为底图进行参照而设计的！

    工具因人而异，更好地理解revit才能更好地发挥其价值，你怎么看呢~

 现浇等截面箱梁与变宽箱设计心得

   1、关于预应力筋的数量配置.现在的预应力设计,通常都是再杆系单元软件里建立模型,输入预应力筋,再进行后处理的演算,不停的调索是桥梁设计师的主要工作内容之一,也是预应力桥梁的最重要设计工作.那么开始选索的时候,数量和线型就会显的比较重要.这里有个初步经验的问题,经过数座桥梁的演算,现在得到的经验公式几乎可以满足于所有的常见中等跨径桥梁.在35+45+35现浇等截面箱梁上得到的经验在4-27.836单箱六室变宽箱设计时候得到了很好的验证.在线型设计时,应该根据恒载弯居的形状大概先画出初线型.这里弯居零点的位置起着很好的作用.在预应力筋数量和初线型定下来后,剩下的调索过程就是充分利用结构力学只是进行微调和判断,直到得到满足规范要求的合理的索形.这里还应该注意的是,在确定索在每个截面上的位置时,应该考虑到普通钢筋或者横梁钢筋的影响,给下面的设计提供方便.

    2、关于普通钢筋.在纵向施加预应力的同时,必定在横向产生拉应力,这是材料力学的基本概念.同时,为了保证预应力在结构里产生的效应能够均匀,足够合理的普通钢筋是非常有必要的.无论是两米还是两米五的悬壁,桥面板配置16的钢筋应该是足够的.在配置抗剪钢筋是,钢筋的加密范围一般在腹板变化断,通常无需独立计算.根据邵容光的介绍,单位体积的普通钢筋含量在80-100公斤,出于安全考虑,现在的现浇箱梁,通常这个指标在130-14之间.

    3、关于上部基本构造,35+45+35的等截面箱,等宽17米,采用单箱三室,由于腹板较少,考虑到当地重车较多,故腹板做到45,顶板做到25,同时梁高依然起用230,尽管220可以计算通过,这里对桥梁实际运营情况的考虑是十分必要的,而不应该是仅仅根据计算成果.土木工程是个复杂的过程,这里得到体会.4-27.836单箱六室变宽箱箱宽从22米变化到36米左右,单室宽从2米多变化到5米多,由于腹板较多,腹板采用40.兼顾重车和箱宽较宽,顶板采用25,依然配置16的钢筋.

1 地质报告看什么

1、先看清楚地质资料中对场地的评价和基础选型的建议,好对场地的大致情况有一个大概的了解；

2、根据地质剖面图和各土层的物理指标对场地的地质结构、土层分布、场地稳定性、均匀性进行评价和了解；

3、确定基础形式；

4、根据基础形式,确定地基持力层、基础埋深、土层数据等；

5、沉降数据分析；

6、是否发现影响基础的不利地质情况,如土洞、溶洞、软弱土、地下水情况…….等等.注意有关地下水地质报告中经常有这样一句“勘察期间未见地下水“,如果带地下室,场地为不透水土层,例如岩石,设计时考虑水压,基坑一旦进水,而水又无处可去,如果设计时未加考虑那就麻烦了.

2 钢筋验收验什么

1 钢筋锚固；

2 钢筋数量与直径；

3 钢筋间距；

4 钢筋保护层；

5 箍筋弯钩；

6 后浇带钢筋；

7 拉结筋；

8 钢筋搭接长度及接头率；

9 钢筋接头部位；

10 钢筋合格证及试验报告.

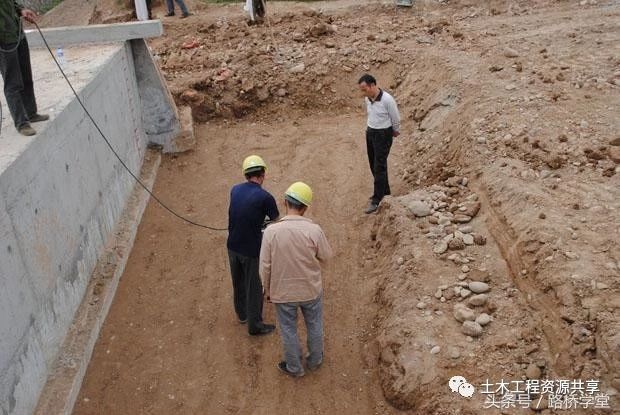

3 验槽到底该验什么

验槽是为了普遍探明基槽的土质和特殊土情况,据此判断异常地基的局部处理；原钻探是否需补充,原基础设计是否需修正,对自己所接受的资料和工程的外部环境进行确认.

1 地基土层是否是到达设计时由地质部门给的数据的土层,是否有差别,主要由勘察人员负责；

2 基础深度是否达设计深度,持力层是否到位或超挖,基坑尺寸是否正确,轴线位置及偏差、基础尺寸；

3 验证地质报告,有不相符的情况下协商解决,修改设计方案；

4 基坑是否积水,基底土层是否被搅动；

5 有无其他影响基础施工质量的因素(如基坑放坡是否合适,有无塌方）.

4 主体验收验什么

主体验收,结构工程师主要注意的内容有：

1、梁柱板尺寸定位是否设计要求,其成形质量如何,是否有蜂窝麻面等.还有是否有修补的痕迹,如果有,应询问修补的原因,是否有对结构有影响.

2、预埋件是否准确埋设,插筋是否预留,雨水管过水洞是否留设准确,卫生间等设备留是否按要求留设,对后封的洞板钢筋是否预留等.

3、砌体工程的砂浆是否饱满,强度是否够（可以用手扳一下）,砌体的放样如何,是否平直,墙面是否平整.砌体中的构造柱是否设槎,框架梁下砌体是否密实,圈梁是否按要求设置.墙面的砂浆找平层厚度是否过厚.等等.

4、看看各层施工时的沉降记录如何,是否有过大的差异沉降.每层增加的沉降量,及各观测点间的沉降差如何.如有差异过大,加大观测密度.

5、查看施工记录,各种材料合格证,试件的强度检验报告等.

5 计算书内容主要有什么

一、 设计依据

1． 执行的国家标准、部颁标准与地方标准；

2． 应用的计算分析软件名称、开发单位；

3． 资料：地质勘察报告、试桩报告、动测报告等.

二、 结构的安全等级；砼结构、钢结构、桩基、天然地基等安全等级.

三、荷载取值

1．墙自重取值：(1) 砼墙

(2) 围护外墙

(3) 内隔墙

(4) 活动隔断等效荷载

2．侧压力、水浮力计算、人防等效静载、底层施工堆载、支挡结构的地面堆载.

四、楼面（含地下室）、屋面荷载计算（推荐格式,括号中数值为推荐值）

1． 底层楼面

静载：

(1) 砼板厚 mm,自重标准值 (kN),分项系数 .

(2) 面层厚度 mm,自重标准值 (kN),分项系数 .

(3) 底粉或吊顶,标准值(1)kN/m2,分项系数.

(含吊挂灯具风管重)

静载合计 标准值 (kN)/m2

活载：施工活载标准值( )kN/m2,分项系数.

2． 楼面荷载计算：按荷载标准层分别写.

一般楼面：

静载：

(1) 砼板厚 mm,自重标准值 kN/m2,分项系数 .

(2) 面层厚度 mm,自重标准值 kN/m2,分项系数 .

(3) 底粉或吊顶,标准值 kN/m2,分项系数 .

小计 kN/m2

活载：(1) 活载标准值 kN/m2,分项系数.

(2) 等效隔断 kN/m2,分项系数.

特殊楼面：机房、贮藏、库房等活载大的逐项写出.

(3) 隔墙计算：q= kN/m2,hioxqi= kN/m

hio(净高)

不上人屋面：

静载：

(1) 防水层,标准值 kg/m2,分项系数

(2) 保温层,标准值 kN/m2,分项系数

(3) 找平隔气层,标准值 kN/m2,分项系数

(4) mm厚屋面板自重,标准值 kN/m2,分项系数

静载合计： kN/m2

检修活载：标准值0.7kN/m2,分项系数

注：不上人的屋面活载平屋面建议标准值1.0kN/m2,斜屋面为0.5kN/m2.

上人屋面：

静载：饰面,标准值 kN/m2,分项系数.

刚性面层(50厚),标准值 kN/m2,分项系数.

找平层,标准值 kN/m2,分项系数.

防水层,标准值 kN/m2,分项系数.

保温层,标准值 kN/m2,分项系数.

找平、隔气层,标准值 kN/m2,分项系数.

屋面板自重,标准值 kN/m2,分项系数.

吊顶或底粉,标准值 kN/m2,分项系数.

合 计： kN/m2

楼梯荷载计算：

号楼梯静载：

(1) 楼板自重标准值,分项系数.

(2) 饰面自重标准值,分项系数.

(3) 底粉自重标准值0.5kN/m2.

合 计： kN/m2

五、地基基础计算书

1． 天然地基

(1) 持力层选择,基础底面标高.

(2) 地基承载力设计值计算.

(3) 底层柱下端内力组合设计值(可以用平面图代替).

(4) 基础底面积计算、地基变形计算

应归纳总底面积,总垂直荷载设计值,供校对用.

(5) 基础计算书：冲切、抗剪、抗弯计算.

2． 复合地基

(1) 静载试验值.

(2) 承载力设计值计算与选用值.

(3) 、(4)、(5)同天然地基.

3． 桩基

(1) 单桩承载力极限标准值计算(分别按钻孔计算).

(2) 桩数计算

总桩数,总荷载设计值.

(3) 静载试验分析,桩位调整.

(4) 承台设计计算（冲切、剪切、抗弯）

六、地下室计算

1． 荷载计算

2． 内力分析：侧板、底板.

3． 配筋原则

(1) 强度控制顶板.

(2) 裂缝控制,结构自防水底板、周边墙板.

七 电算部分

1 结构设计总信息

2 周期、振型、地震力

3 结构位移

4 轴压比与有效计算长度系数简图

5各层楼面及墙、梁荷载

6各层平面简图

7各层配筋简图

8层超筋超限输出信息

八 水池结构计算、楼梯计算、人防计算、雨篷等.

6 结构专业扩初说明包含什么

一、设计依据

1.主要设计规范和规定

2. 岩土工程勘察

二、自然条件:基本风压值、建筑物抗震设防烈度、建筑物抗震重要性分类、地震作用、抗震措施、场地土类型、建筑物安全等级、场地稳定性、场地土层描述.

三、基础

1．拟建建筑物地基基础设计等级.基础持力层.

2．拟建建筑物基础形式.

3．场地地下水对混凝土结构和钢筋混凝土中钢筋有无腐蚀性及措施.

四、上部结构形式及平面布置说明

五、材料

1．混凝土强度等级

2．隔墙材料

六、使用荷载标准值

七、计算方法和结果

1 计算软件

2 主要技术参数：自震周期、 层间位移、剪重比、总质量G.

7 桩基础的设计的步骤是什么

1 结构计算,取出柱底内力；

2 根据地质报告确定桩型；

3 综合1、2确定桩径、单桩承载力并完成布桩；

4 承台设计计算,包括弯、剪、冲切；

5 沉降计算；

6 拉梁设计；

7 绘图,包括基础平面、桩位图、详图

8 结构施工图主要画什么

1 结构设计说明；

2 基础平面图及详图：基础尺寸定位、暖沟图及基础留洞图；

3 结构平面图及详图,主要包括模板图、特殊节点详图、预制板的布置、现浇板的配筋、过梁布置、雨蓬、阳台、挑檐布置和其剖面详图、楼梯布置、板顶标高、梁布置及其编号、板上开洞洞口尺寸及其附加筋、屋面上人孔、通气孔位置及详图；

4 楼梯详图；

5 梁详图、平面配筋图；

6 柱详图及构造；

7 墙、暗柱详图及构造；

8 圈梁、构造柱布置及其剖面详图；

9 非结构构件详图及构造.

9 结构总说明主要包括什么

1 设计依据：采用的标准规范和规程、抗震参数、荷载取值；

2 概述和总则：结构体系、正常使用年限、安全等级、地基基础设计等级；

3 材料选用：填充墙体、混凝土、钢筋和钢材、材质性能要求及替换、防水砼要求；

4 一般构造要求：保护层、搭接、锚固长度、接头率、接头方式、 防雷接地做法、耐久性、防火等；

5 梁、板、柱构造与施工要求；

6 剪力墙、连梁构造与施工要求；

7 基础构造与施工要求：基坑开挖、支护、回填、保护、预埋预留；

8 沉降观察要求；

9 非结构构件与主体结构的连接；

10 其它施工要求：冬、夏季或雨季施工措施、钢筋绑扎、混凝土浇筑养护、分项验收；

11 后浇带设计要求：材料、养护、施工；

12 补偿收缩砼设计要求：材料、养护、施工；

13 大体积砼设计要求：材料、养护、施工；

14 基于自然环境和使用环境的要求及做法,例如腐蚀；

15 其它要求.

10 地下室设计要注意什么?

1.概念设计：地下室往往为高层的上部结构的嵌固部位,地下室外墙刚度大,结构布置时要根据《高规》5.3.7来保证刚度,平面上尽量能刚度均匀,各层板包括顶板厚度要厚,总之尽量能地下室是一个坚固的箱体.

2.荷载：外部的水、土、人防荷载,内部的竖向荷载（车库、设备用房等）和水平荷载（水池）等.水浮力是一个很大的荷载,抗浮设计也是重点.

3.如果是人防地下室：根据人防规范设计,按等级确定等效静力荷载,对顶板底板和口部,要选对荷载.要根据人防要求配合预留人防门（出许多大样图）.还要跟其他专业合作,尽量避免无关管道穿进人防地下室,必要时还需设置顶板上夹层走管道.人防地下室一般考虑平战结合,对于某些大跨度结构,可以考虑战时另加钢结构支顶来减少跨度减少截面尺寸等.进出口和管井需做成钢筋混凝土防倒伏或防爆波等等.其他还要如一般地下室要求.

4.如果是一般地下室：地下室外墙是设计重点,要按水、土压力验算外墙抗裂（抗裂够了,强度就基本没问题）.

5.地下室做车库的：地下室内柱子布置和尺寸,要尽量满足多放车的原则,有影响放车的方向不要增加尺寸往其他方向想出路.地下室净高要满足车库要求,注意设备专业的管道会很大影响净高.进出车坡道要注意表达清楚.机械停车的,要甲方提供资料配合设计.有条件的,在柱角预埋角钢护角.

6.地下室的设备用房：生活用水池要求脱离结构布置,水池一般有吸水槽,（结构专业比较讨厌这种凹槽）,泵房有水沟,排水井等.电房有电缆沟,布置影响层高或需做凹槽等,空调机房往往需要有通气井,顶板需留孔.

7.地下室抗?旱筒阆旅娴牡叵率彝垢〔蛔?需增加自重或覆土,或抗拔桩和锚杆处理.

8.地下室防水：底板、外墙或有覆土的顶板,需用抗渗混凝土,建筑上可能还在外部做柔性防水,这时底板采用梁板结构不方便防水层施工,如柱网不大,可以考虑采用无梁楼盖式底板.留施工缝和后浇带等须做止水,考虑高低层之间留沉降缝的,要考虑永久止水问题.

9.考虑施工方法：对于很深的地下室,往往要跟支护方法结合,如采用地下连续墙支护,可以考虑逆作法施工,对于不用逆作法施工的有内支撑系统的,也要根据实际考虑其相应的措施.

10.施工过程配合经常碰到的问题：施工队往往很难理解底板的双向受力或反向受力控制等因素,钢筋的搭接会出现接头位置不对的问题,另外地下室底板如比较厚,有施工缝留设不对,大体积混凝土水化热控制不好等问题

11、计算的时候要考虑裂缝的宽度,和验算.不要试图提高钢筋的强度而减少裂缝

12、施工缝的处理要做好,从我们的经验,建议预埋止水钢板比橡胶带好

13、计算水位要取洪水的最高水位,地铁的几次事故得出的教训

14、抗震荷载的控制

15、人防的控制

 1-水泵的定义

  通常把提升液体、输送液体或使液体增加压力,即把原动机的机械能变为液体能量从而达到抽送液体目的的机器统称为泵。

2-水泵的工作原理

 1、容积式泵:利用工作腔容积周期变化来输送液体。

 2、叶片泵:利用叶片和液体相互作用来输送液体。

3-泵的具体用途

泵具有不同的用途，不同的输送液体介质，不同的流量、扬程的范围，因此，它的结构形式当然也不一样，材料也不同，概括起来，大致可以分为：

 1、城市供水2、污水系统3、土木、建筑系统4、农业水利系统5、电站系统6、化工系统7、石油工业系统8、矿山冶金系统9、轻工业系统10、船舶系统4-水泵类型分类（一）根据泵的工作原理划分：

 1、离心泵2、旋涡泵3混流泵、4、轴流泵、5、电动泵6、蒸汽泵7、齿轮泵8、螺杆泵9、罗茨泵、10、滑片泵11、喷射泵12、升液泵13、电磁泵14、潜水泵等（二）根据用途划分：

1、清水泵、2、渣浆泵3、排污泵4、化工泵5、输油泵等（三）其他划分方法：        水泵还有其他很多划分方法：根据叶轮是否串联分为单级和多级泵；根据水泵吸入口的是一个还是两个分为单吸泵和双吸泵等等。

水泵六大常见故障及解决方法1.无法启动

 首先应检查电源供电情况：接头连接是否牢靠；开关接触是否紧密；保险丝是否熔断；三相供电的是否缺相等。如有断路、接触不良、保险丝熔断、缺相，应查明原因并及时进行修复。其次检查是否是水泵自身的机械故障，常见的原因有：填料太紧或叶轮与泵体之间被杂物卡住而堵塞；泵轴、轴承、减漏环锈住；泵轴严重弯曲等。排除方法：放松填料，疏通引水槽；拆开泵体清除杂物、除锈；拆下泵轴校正或更换新的泵轴。

2.配套动力电动机过热

 原因有四。一是电源方面的原因：电压偏高或偏低，在特定负载下，若电压变动范围应在额定值的＋10％至－5％之外会造成电动机过热；电源三相电压不对称，电源三相电电压相间不平衡度超过5％，会引绕组过热；缺相运行，经验表明农用电动机被烧毁85%以上是由于缺相运行造成的，应对电动机安装缺相保护装置。

二是水泵方面的原因：选用动力不配套，小马拉大车，电动机长时间过载运行，使电动机温度过高；启动过于频繁、定额为短时或断续工作制的电动机连续工作。应限制启动次数，正确选用热保护，按电动机上标定的定额使用。

三是电动机本身的原因：接法错误，将△形误接成Y形，使电动机的温度迅速升高；定子绕组有相间短路、匝间短路或局部接地，轻时电动机局部过热，严重时绝缘烧坏；鼠笼转子断条或存在缺陷，电动机运行1至2小时，铁芯温度迅速上升；通风系统发生故障，应检查风扇是否损坏，旋转方向是否正确，通风孔道是否堵塞；轴承磨损、转子偏心扫膛使定转子铁心相擦发出金属撞击声，铁芯温度迅速上升，严重时电动机冒烟，甚至线圈烧毁。

四是工作环境方面的原因：电动机绕组受潮或灰尘、油污等附着在绕组上，导致绝缘降低。应测量电动机的绝缘电阻并进行清扫、干燥处理；环境温度过高。当环境温度超过35℃时，进风温度高，会使电动机的温度过高，应设法改善其工作环境。如搭棚遮阳等。注意：因电方面的原因发生故障，应请获得专业资格证书的电工维修，一知半解的人不可盲目维修，防止人身伤害事故的发生。3.水泵发热

原因：轴承损坏；滚动轴承或托架盖间隙过小；泵轴弯曲或两轴不同心；胶带太紧；缺油或油质不好；叶轮上的平衡孔堵塞，叶轮失去平衡，增大了向一边的推力。排除方法：更换轴承；拆除后盖，在托架与轴承座之间加装垫片；调查泵轴或调整两轴的同心度；适当调松胶带紧度；加注干净的黄油，黄油占轴承内空隙的60％左右；清除平衡孔内的堵塞物。

4.流量不足

这是因为：动力转速不配套或皮带打滑，使转速偏低；轴流泵叶片安装角太小；扬程不足，管路太长或管路有直角弯；吸程偏高；底阀、管路及叶轮局部堵塞或叶轮缺损；出水管漏水严重。排除方法：恢复额定转速，清除皮带油垢，调整好皮带紧度；调好叶片角，降低水泵安装位置，缩短管路或改变管路的弯曲度；密封水泵漏气处，压紧填料；清除堵塞物，更换叶轮；更换减漏环，堵塞漏水处。5.吸不上水

原因是泵体内有空气或进水管积气，或是底阀关闭不严灌引水不满、真空泵填料严重漏气，闸阀或拍门关闭不严。排除方法：先把水压上来，再将泵体注满水，然后开机。同时检查逆止阀是否严密，管路、接头有无漏气现象，如发现漏气，拆卸后在接头处涂上润滑油或调合漆，并拧紧螺丝。检查水泵轴的油封环，如磨损严重应更换新件。管路漏水或漏气。可能安装时螺帽拧得不紧。若渗漏不严重,可在漏气或漏水的地方涂抹水泥,或涂用沥青油拌和的水泥浆。临时性的修理可涂些湿泥或软肥皂。若在接头处漏水,则可用扳手拧紧螺帽,如漏水严重则必须重新拆装，更换有裂纹的管子；降低扬程，将水泵的管口压入水下0.5m。6.剧烈震动

主要有以下几个原因：电动转子不平衡；联轴器结合不良；轴承磨损弯曲；转动部分的零件松动、破裂；管路支架不牢等原因。可分别采取调整、修理、加固、校直、更换等办法处理。

上述情况是造成水泵故障的常见原因，并不是全部原因，实践中处理故障，因实际分析，应遵循先外后里的原则，切莫盲目操作。

首先我们应该在图纸模型中的模型(包括公民和机电专业),调整管道全面、添加预留孔完成前期准备工作到位,就像这样:

第一步

在建立了Ray-ReIT模型之后，必须注意在平面标记之前调整视图的比例。默认值是系统中的1:100。

第二步

(I)调整“视图”范围，以显示当前绘图视图空间内的所有组件(或取消选中“地板”)

(5)视图中可见的“对象”的风格下模型对象线宽设置为“1”

(6)保证视图内只显示一套轴网。

注意：完成平面设置后，使用剪切视图、剪切区域查看和注释剪切命令调整范围框。将范围调整为仅可见的项目大小，不要太大。

第三步

完成上述工作后，由于需要将水、热和电分开，我们使用“复制视图”命令复制其他几个平面视图，并使用“复制与详细信息”命令。然后在每个视图中使用“过滤器”和“工作装置”，只显示水、暖气、电力等。

第四步

在平面视图并显示设定新的完成,添加注释,添加注释需要注意以下问题:

(1)视图名称和视图尺度要求下划线6mm模仿歌曲，宽度系数。

(2)管道标识字体：歌曲体，3mm，宽度系数定位尺寸，使用“对角线2.5mm罗马”标记。

(3)管线标注样式。

风管标识：系统缩写空间尺寸空间H“底部标高”

管道标签:系统+空间+ +空间大小+(开始迁移)

桥牌：类型名称+空间+维度+空间+(底部立面)。

圆形风管标记中心高度(起始偏移)，标高标签要求单位米，保留两个小数点。根据2 d图纸添加注释的前缀或后缀。在编辑家庭中，取消选中“用组件旋转”，垂直对齐“中间”和水平对齐到“左”。注释前导箭头，并选择对角线3mm。

标高单位设置：

系统缩写或“类型说明”、“描述”和其他标识数据(简言之，按字母顺序)不再使用冗长的类型名称。

第五步

完成标签图框后添加图,图框大小选择的基础上,项目的大小,然后,添加图纸图框,如下图:

加框后，添加图例和相应的指示图，添加的图数和图的名称，然后一个完整的图就完成了。

第六步

最后，我们可以使用“导出”命令下的“CAD格式”导出CAD绘图。

或者使用“打印”命令,使用PDF打印机,出口。PDF格式图纸。

这是摆在我们面前的一幅完整的图画。我们现在试试吧，需要它的小朋友们。

1 园林工程的特点

1.1 综合性 园林工程施工繁琐，涉及面广，施工时关联到城建、交通、通信、供电等相关部。园林工程往往作为附属配套工程出现，工程量零星，工作面分散，大多要等主体工程和其他工程结束后才可进行施工，不利于施工组织、管理、进度控制。

1.2 艺术性 园林景观不仅追求功能价值，更讲究艺术性。园林景观工程施工不能只是简单的按图粗放性地施工，而是将精品要素进行艺术创造的过程，需要施工人员在充分体会设计理念前提下，发挥其创造力，筑造最佳的景观境界。施工过程中存在大量的二次设计，调整设计是为了景观艺术更具欣赏性。

1.3 季节性 园林工程特别是绿化种植工程具有很强的季节性，必须遵照植物的自然生态习性，选择最佳的施工时机，才能营造良好的植物景观，反之完全违背自然规律，耗费了大量的人力、物力、财力，并不一定能取得好的效果，得不偿失。

2 园林工程编制资料及依据

2.1 设计资料 在预算编制过程中，最主要的依据就是设计资料。设计资料包含设计图纸、说明书、设计文件、工程选用的设备等。

2.2 预算定额及其有关文件 作为园林工程编制预算标准及基本资料，预算定额及其有关文件包含了由园林部门编制、颁布的条例及其配套的定额，以及单位估价表、取费标准、该地区材料的实际价格等。对于变化很大且受季节和市场影响的苗木的价格，要与周边的苗圃和苗场建立苗木价格信息，经常深入这些苗圃进行调研，掌握第一手价格信息。

2.3 园林工程施工组织设计包含的具体方案、进度、整体布置、施工外在环境条件等对于工程费用的、工程量的计算有着重要的影响。此外，工程招标、设备运输、材料供应等方面的有关文件也是进行园林工程预算编制的重要依据。

3 园林运算编制应注意的问题

3.1 熟悉与掌握工程施工设计资料和图纸 编制园林工程预算时，熟悉设计图纸及其资料是最重要的环节之一。设计图纸、说明书中有关工程的规格、规模、任务等都会为确定预算提供相应的施工工程量以及定额。尤其是苗木的规格说明，裸根还是带土球，全冠还是截干，南方苗木还是北方苗木，这些规格的不同都直接影响苗木的单价，从而影响整个园林工程的。

3.2 明确工程项目，计算工程量 编制园林工程预算时，项目确定、计算工程量是基础资料。划分工程项目是否完整，对于工程量的计算是否严密、准确，都会影响到编制的质量以及工程总造价。因此，对于预算编制人员不仅需要有的作为支撑，更需要预算人员要及时地深入现场掌握第一手情况，了解相应的现场。在工程量计算中，则需要了解基本的方法、规则以及要求，在编制过程当中严格遵守相关规定。在计算工程量中，不但需要将图纸上的项目计算准确，还应充分考虑到实际中存在、但在设计图纸上并未加以说明的项目。例如，该绿化工程是否具备给水条件，如果需要水车浇水，在编制预算过程中就要相应增加绿地浇水的费用。

3.3 合理组成园林工程综合单价 综合单价存在2种形式：完全综合单价和不完全综合单价。不完全综合单价=人工+材料+机械+管理+利润+风险，综合单价乘以分项工程量即为分部分项工程费，加上措施费、规费、税金即为工程总造价；大部分工程采用这种综合单价形式。完全综合单价（包括一切费用）这个就是包死价，一般在特殊工程采用，如打桩、钢结构等，也就是市场价与定额价相差很大的那种。综合单价是完成一个规定计量单位的分部分项工程量清单项目或措施清单项目所需的人工费、材料费、施工机械使用费和企业管理费与利润，以及一定范围内的风险费用。一个分部分项的完成，需要相关的子目进行组价，例如，乔木栽植工程包括挖树坑、栽植乔木、苗木单价、苗木养护、树木支撑、防寒等相关定额子目组成综合单价。

3.4 熟悉施工组织设计方案 园林工程施工组织设计是在把握好经济性、合理性、科学性的原则下，确定园林工程的施工方法与顺序，且在分析工程特点以及现场的地质、环境等条件后编制出来的施工方案。对于不同施工方案的选取，会直接影响到项目的，而且差异较大。例如：园林工程的现场土质条件是否符合绿化种植标准，如果不符合，需要清运废土、回填好土，这些内容都与预算项目的选用及实际计算的费用密切相关。因此预算的编制人员需要对施工组织设计方案有全方位的了解。

3.5 正确掌握定额内容及有关规定 对于预算的编制，定额以及相关的文件都是重要的依据。随着时代的不断进步，新方法、要求、技术的不断推广，对于定额，有关部门每4年进行一次修改和补充。因此，预算编制人员对于定额的详细内容以及使用的方法都要熟练掌握，弄清楚其划分以及各项目所包括的内容、适用范围、计量单位、工程量计算规则以及允许调整换算项目的条件和方法等，以便在工作当中能够正确、快捷地运用。此外，各地区使用的材料，价格也存在一定差异，因此在价格方面，也需要根据当地实际情况进行相应调整，这也需要在预算编制文件中得到体现。

园林工程对于社会经济的可持续发展具有重大基础性作用。在园林工程建设当中，做好预算编制工作，可使园林工程的经济效益、社会效益最大程度地体现出来。

目前，Revit已经成为了重要的建筑模型设计的软件，受到了越来越多人的认可，那么Revit学好了有什么用?主要功能有哪些?

一、改变传统2D设计观念

过去建筑模型制作与设计作业流程，2D绘图传统作业模式时的施工图部分都是委由施工企业绘制后再由建筑师与建设公司检阅，建筑师的设计与施工企业绘制的出入需要多次往返与修改，显得较为耗费时间，但采用【Revit】应用于BIM之系列软件，能自动产生、整合所需文件与设计图，拥有节省时间与成本的竞争优势。因此，简单来说，对业主而言，不但可以达成节省成本的要求，对建筑师来说，建造出模型与设计相符，让建筑师可以花费更多时间与精力，投入于设计与创造。

相较于市面上 2D绘图传统作业模式与流程， Autodesk Revit Achitecture软件提供干涉检查、更能符合省时与兼顾质量的要求，过去作法从建筑、结构、景观与水电等2D平台整合，相当耗费时间，但改采用Revit系列软件后，可以在第一时间进行检查，一边设计一边检讨，是传统2D绘图作业模式无法相比的，以相同设计案例来看，设计团队与施工团队整合时间最多约可节省1/2的时间，而多出时间可以让建筑师投入设计与创造，追求更完美设计建筑体。

二、缩短设计时间，简化沟通流程

现代化建筑越来越讲求设计与美感，结构与内部施工也越来越复杂，使得设计与制图时间不断拉长，将导致设计费用大幅提高，而Revit最大优势就是可以一面设计、一面检讨整合，并可付诸于实行(work)，套图不对可马上进行修改，省下来的时间，可以设计更好的东西出来。

举例来说，我们的一个项目如果采用传统方式约需6个月作业时间的设计案，采用Revit来设计，光是制图时间可大幅缩短至 80~85%，随着制图时间缩短，让建筑师在设计可以花费更多时间加以设计，设计出来的建筑个案可以更加完美，并符合业主所需。

值得一提的是，以Revit设计制图，建筑师仅需修改设计图面，图说与表格可同步进行更新的动作，设计者不用花时间更改第二次，最直接的除可以节省时间外，并可减少错误的产生，让设计图符合 100%精确的要求。 过去2D绘图必须图面、文件图说或表格逐一修改，常出现图面已改，但图说忘记修改的情况，导致必须再花费时间修改或进行校正，但Revit出现，一改过去冗长修图的作业流程，节省下来的时间、金钱，可提升设计质量与文化，让设计者花费更多时间发想创意。

装配式建筑使用Revit软件建模需遵循下列基本规则：

1.建筑楼层：在Revit项目中创建标高后，软件会默认标高属性中的“建筑楼层”勾选上，若创建了辅助标高且不需要导出此标高层的相关信息时必须要取消勾选。模型中每层标高中的所有元素必须要从对应标高的平面视图中创建，不允许出现使用其它标高设置偏移量创建不同楼层的模型。

2.轴网：每个Revit项目都要有轴网，轴网可以是任何形式，但必须存在。

3.墙体结构：在绘制剪力墙、填充墙或是内隔墙时，需根据实际情况在属性的结构选项中判断是否勾选“结构”与“结构用途”选项。非结构用途的内隔墙要取消选择“结构”参数。

4.使用对应类别的族创建对应的元素，例如，创建墙时应该用系统族墙创建或自定义族并将其对应Revit分类设置为墙，不允许出现用系统族栏杆扶手制作墙的模型或用屋顶制作叠合楼板。要求所有Revit的模型元素必须为实际功能对应的Revit分类。

5.每栋楼对应一个Revit项目，楼为项目模型的最小单元。

结构系统建模

1.预制柱：需按照实际设计尺寸建模。

2.预制剪力墙：在模型绘制过程中，所有的预制墙体都需按照实际情况进行切割；T型或L型墙切割完成之后需要将其多个组成部分创建成部件。

3.叠合板：与传统楼板绘制有区别，需要将预制部分和现浇部分分开，并且不能采用Revit的构件进行分割，必须是两个族实例。

4.预制梁：与叠合板一至，需要将预制和现浇的两个部分分开绘制。围护系统建模

1.预制混凝土外挂墙板：由于形式较复杂，多数情况采用常规公制模型创建自定义族，建模时需要明确表示“肋”、窗洞等，此外必须将自定义族的Revit分类设置成墙。

内装系统建模

 造纸废水处理的主要方法

根据造纸废水的特点，其处理工艺主要采用物化法和生化法，采用化学的方法主要采用一些絮凝沉淀及膜过滤工艺，化学方法主要采用高级氧化技术。生物的方法包括好氧生物处理法和厌氧生物处理法，其中好氧生物处理法主要包括活性污泥法，生物膜法。厌氧处理主要包括厌氧生物滤池、上流式厌氧滤池、升流式厌氧污泥床（UASB）、厌氧流化床（AFB）、厌氧附着膜膨胀床（AAFEB）以及厌氧浮动生物膜反应器（AFBBR）和厌氧折流板反应器（ABR）等。

对于造纸废水，由于其自身性质复杂，难以降解，因此单一的处理方法不能达到很好的效果，因此在实际应用中多采用组合工艺的形式，将不同的处理方法进行组合，能够得到较好的处理效果。

MBR作为一种组合工艺，将传统的生物处理技术巧妙的与膜过滤处理工艺相结合，通过膜过滤技术可以很好的将微生物截留在反应器内，防止生物处理过程中生物的流失，同时通过膜过滤技术，可以很好的提高出水水质，基本能够实现造纸废水的达标排放。

造纸废水中的有机物主要被微生物消耗利用转化成小分子的无机物，而反应器中的膜则可以将大分子的生物难以降解的物质进行截留去除。

造纸废水中含有大量的悬浮物质以及木素类有机物，这些悬浮性物质给造纸废水的治理带来了很大的困难，这些悬浮物经常以胶体的形态存在于造纸废水中，通过混凝作用可以有效的对这些高分子胶体类物质进行脱稳，脱稳也是混凝沉淀法中的核心部分，常见的胶体脱稳的方法主要有两种，一种是提高胶体的动能，提高温度可以加速胶体中的布朗运动，但是在实际的工艺过程中，温度的提高受到很多的限制，比如温度提高10℃，其动能只能提高4%左右，并不具有很好的应用价值。

另一种方法是减少排斥能，排斥能峰取决于排斥时能与吸引势能的差值，范德华力很难进行人为的改变，因而吸引时能也基本难以改变；而静电斥力与胶粒的电荷量有关，电荷量减少时，能够促进排斥能峰下降，为胶粒聚集提供了可行性。然后再通过工艺进行截留从而实现造纸废水中颗粒物的去除。其中对于造纸废水中含有的木素部分，由于其木素具有复杂的网状结构，在巨大的网状分子中原子与原子之间主要以共价键相联。

这些相互连接的原子可以与溶剂分子相互作用，形成溶剂化外壳，分子中的憎水部分则能够继续保留在内部，形成层次分明的木素胶体结构，通过混凝作用，能够对这些高分子量的木素进行很好的去除，防止木素的存在影响进一步的造纸废水处理。

    文章来源：Revit自行车

    自始至终Revit和AutoCAD都是建模和制图软件，很多功能和原理基本一致。总在说BIM取代CAD，然而总有两座大山挡在面前，一是BIM技术没有像CAD一样成熟的标准，起码当下不够普及；二是在生产效率上远远不如传统设计使用CAD高效。

    以下将演示在Revit软件中绘制墙柱钢筋大样，过程中已有CAD图纸，仅作为底图。

    1、创建视图，并且命名为墙柱大样视图，这里我们选用【图例】视图。

    2、利用【线构件】绘制表格，注写标头文字。当然，也可以把表格做成一个族文件。

    3、将项目浏览器中相应的的结构柱类型拖到视图内，定位好适当位置，并标注尺寸信息。

    4、完善信息之后，添加钢筋图形，利用事先制作完成的矩形箍筋族和拉筋族完成钢筋大样。

    5、最后的成果，图片仅节选前四个柱钢筋大样。对于制图效果和规范，基本上可以比肩相应的CAD成果。

    但是，建模的效率和数据交互性不能与传统CAD技术相比的。基于成熟的标准，传统设计有探索者Tssd和老虎板王这些第三方软件，传递结构计算数据进而导入CAD制图，而在Revit平台这些软件尚未有所建树。

    所以我们可以预见，在不久的将来，第三方软件（插件）针对Revit平台开发相应的软件，那么Revit相较CAD的劣势将被消除。还有从自身出发，学习编程语言，提高自己的软件技能，就可以将一些重复性、简单的操作步骤交给计算机完成。

（1）墙梁一般采用冷弯卷边槽钢，有时也可采用卷边Z形钢。

　　（2）墙梁在其自重、墙体材料和水平风荷载作用下，也是双向受弯构件。

　　（3）墙梁应尽量等间距设置，在墙面的上沿、下沿及窗框的上沿、下沿处应设置一道墙梁。为减少竖向荷载作用下墙梁的竖向挠度，可在墙梁上设置拉条，并在最上层墙梁处设斜拉条将拉力传至刚架柱。

　　（4）墙梁可根据柱距的大小做成跨越一个柱距的简支梁或两个柱距的连续梁。

　　（5）门式刚架结构中的交叉支撑和柔性系杆可按拉杆设计，非交叉支撑中的受压杆件及刚性系杆按压杆设计。

　　（6）刚架斜梁上横向水平支撑的内力，根据纵向风荷载按支承于柱顶的水平桁架计算，并计入支撑对斜梁起减少计算长度作用而承受的力，对于交叉支撑可不计入压杆的受力。

　　（7）刚架柱间支撑的内力，应根据该柱列所受纵向风荷载按支承于柱脚的竖向悬臂桁架计算，并计入支撑对柱起减少计算长度而应承受的力，对于交叉支撑可不计压杆的受力。当同一柱列设有多道柱间支撑时，纵向力在支撑间可平均分配。

近年来，水电市场已开始呈现不景气状态，市场竞争愈加激烈。而随着建设单位体制的日益完善、人员的日趋成熟、合同条款的日渐苛刻，即使施工单位成功中标，利润空间也不会很大，甚至可能会低于成本价中标。作为施工企业，在上述大环境下，要想在项目管理中取得良好的经济效益，关键要制定一套完整而有效的成本管理内控体系。成本管理内控体系的内容非常丰富，任何一个环节管理不到位，都可能对项目造成无法估计的损失。尤其是水电站施工项目，混凝土材料成本占的比重很大，利润空间极低，成本管理体系更显的尤为重要。大型塔机作为混凝土浇筑的主要施工设备，其成本核算在成本管理体系中占有举足轻重的地位。在深溪沟水电站门塔机成本管理中，项目部专门组建了门机队，对门机队实行市场化运作，改变了传统的内部作业队单纯生产而对成本不负责任的计划经济模式，在门机队管理上实行二级成本核算体系，执行计价工资制度，将核算结果与职工收入挂钩，提高全员成本管理意识。通过门塔机的成本核算，及时发现现场管理方面的不足，及时制定整改措施，总结经验，为提高项目管理水平和创造更大的经济效益起到指导性作用。

1 深溪沟水电站工程概况

深溪沟水电站位于四川省大渡河干流中游，坝址区位于成昆铁路长河坝车站附近，距成都263km。深溪沟水电站为河床式厂房枢纽工程，自左向右依次布置：3孔泄洪闸、1孔排污闸、河床式厂房和两条泄洪冲沙洞（与导流洞结合）等建筑物。正常蓄水位660.00m，装机容量660MW，坝顶高程662.50m，厂房坝段最大坝高106.0m（含回填混凝土），泄洪闸最大闸高49.5m，坝顶全长222.5m。混凝土工程量108.8万立方米，钢筋制安4.8万吨。混凝土浇筑有效工期18.5个月，最高月强度为7.74万立方米。混凝土浇筑垂直运输手段先后布置MD1100波坦塔机两台、SDTQ1800高架门机两台、K80塔机一台、MQ540丰满门机两台，共七台大型门塔机，另辅助有WK4履带式电吊三台，混凝土输送泵及真空溜管、溜槽若干。

2 门塔机成本核算的指标及相关内容

成本核算指标包括：当月总产值、当月总成本。

当月总产值的内容包括：混凝土垂直运输产值；设备打杂产值，打杂工作即吊运钢筋、模板、小型机具及其他零星材料的非混凝土垂直运输工作；人工打杂及人工闲置产值。

当月总成本的内容包括：人工费（操作人员、修理人员），管理费（队管人员工资），人员进退场及休假路费，人员休假工资，设备修理费，材料费，生产生活所需的水电费、房屋租赁费，办公用品、办公设施费，工器具及劳保安全防护用品费，按规定职工应享有的福利费和各类计提费用等与门塔机作业有关所产生的一切费用。

3 成本核算工程量和单价的确定

3.1 当月总产值内容工程量的确定

（1）混凝土垂直运输：工程量按设计图纸或设计通知的建筑物或构筑物轮廓线或构件边线内实际浇筑的混凝土结构实体方计量，以“成品实体方”为单位计量。当月核算工程量根据当月实际浇筑仓位。

（2）设备打杂：按设备运行台时进行计量，以15分钟为最低计量标准（俗称“起步价”），15分钟以上的按实际运行时间计量，要求精确到“分钟”，运行时间从设备启动至设备停放至原位时止。

（3）人工打杂：在生产任务不饱满时，暂时闲置的人员可参与其他生产任务，如修理小车、修理其他机械设备、打扫卫生、道路维护等，额外创造门机队内部产值。

（4）人工闲置：生产任务不饱满，且没有其他生产任务可安排，暂时闲置的人员可安排部分人员进行设备看护，剩余人员只有待令。

设备打杂、人工打杂、人工闲置的时间均由门机队负责找相关单位进行签证确认。

3.2 当月总产值内容单价的确定

（1）混凝土垂直运输：以投标单价为基础结合实际成本综合计算确定核算单价,不同项目应根据投标单价水平和项目实际情况自行确定。

（2）设备打杂工作：以投标单价为基础结合实际成本综合计算确定核算单价，不同项目应根据投标单价水平和项目实际情况自行确定。新型设备以实际租赁费用为基础确定核算单价，如MD1100波坦塔机、K80塔机。

（3）人工打杂：按职工正常月工资标准折算成日工资确定。

（4）人工闲置：包括设备看护人工和待令人工，设备看护人工按职工正常月工资标准折算成日工资确定，待令人工按日工资标准的40%计算。

3.3当月总成本内容费用的确定

（1）人工费：即操作人员和修理人员工资，按公司和项目部规定计算。

（2）管理费：即队管人员（正副队长、安全员）工资，按以下公式计算：（操作人员计件工资总额 + 修理人员计件工资总额）×8%。

（3）人员进退场及休假路费：按公司和项目部规定执行。

（4）人员休假工资：按公司和项目部规定执行。

（5）设备修理费：包括修理时发生的人工费、送修运杂费等，为保障机械正常运转所需替换设备与随机配备工器具的摊销和维护，以及保管机械所需的摊销费用。按当月实际发生费用据实统计计算。

（6）材料费：包括钢丝绳、电缆线、钢轨、钢板等大宗物资材料及设备修理及维护发生的配件和辅助材料费等。按当月实际发生费用据实统计计算。大宗物资材料和大型配件均按理论使用寿命周期计算摊销成本。

（7）生产生活所需的水电费、房屋租赁费及办公用品、办公设施费、工器具及劳保安全防护用品费：按当月实际发生费用据实统计计算。其中工作服、安全帽劳等保防护用品，可以确定在初期一次性领用后，后期不在发生或很少发生的费用，可按初期领用费用总额按月计算分摊成本。

（8）按规定职工应享有的福利费和各类计提费用：按公司和项目部规定执行。

深溪沟水电站确定的成本核算指标单价见表1。

价。2、设备打杂成本核算按分钟计量，计算时按台时单价除以60即可。

4 成本核算时段、成本核算前的准备工作及核算流程

为准确体现当月实际成本，及时发现项目管理上存在的一些问题，应每月进行门塔机成本核算，核算时段按各单位扎帐时间自行确定，深溪沟水电站以上月21日至本月20日为一个核算时段。

成本核算前的准备主要指在一个核算时段结算后，门机队指派专人在核算时段后2日内收集好所有的设备打杂、人工打杂、设备看护、人员闲置、人工待令各种签证单据，以及设备修理费用单据、物资领用费用单据、考勤表等成本核算需要的各项依据，交由成本核算专责人员进行核对，核算专责人员在2日内完成与门机队的核对和确认工作。

准备工作完成后立即进入核算流程。核算流程如下：（1）核算专责人员在5日内统计出当月实际完成混凝土垂直运输工程量；完成设备修理、领用物资的分类和费用汇总；统计出生产生活用水电费用；统计出当月出勤及休假人员数量和天数等统计工作。（2）统计工作结束后，根据统计数据结果，核算专责人员编制核算工作所需的各种报表。（3）报表编制完成后，进行最终成本核算及分析工作，得出门塔机成本核算的最终盈亏结果，并形成专题汇报材料，召开成本分析会进行通报。专题汇报材料包括的主要内容：门塔机成本核算的最终盈亏结果、盈亏原因分析、门塔机运行情况统计及分析、存在的问题和改进措施、单机核算结果、门机队工资总额和平均工资水平。

5 成本核算的计算公式

盈亏成果＝当月总产值-当月总成本，正数为盈利，负数为亏损。

当月总产值＝混凝土垂直运输工程量×混凝土垂直运输成本核算单价+ &m;（不同设备打杂时间×不同设备打杂成本核算单价）+  ∑人工打杂工时×人工打杂单价+ ∑设备看护工时×设备看护人工单价+ ∑待令人工工时×待令人工打杂单价。

当月总成本=管理费+人工费+人员进退场费及休假路费+人员休假工资+设备修理费+材料费+生产生活所需水电费+房屋租赁租+办公费+工器具及劳保安全防护用品费+福利费及各类计提费……。

6工资总额核算

为体现内部作业队市场化运作模式，按计件工资和成本核算工资两部分综合计算门机队的工资总额，个人工资由门机队根据工资总额自行分配。工资分配原则以多劳多得为基础，并结合单机核算情况进行。

工资总额核算计算公式：门机队工资总额=计件工资+成本核算工资

计件工资＝混凝土垂直运输工程量×（混凝土垂直运输操作人员计件工资单价+混凝土垂直运输修理人员计件工资单价）+  ∑（不同设备打杂时间×（打杂操作人员计件工资单价+打杂修理人员计件工资单价））+ ∑人工打杂工时×人工打杂单价+∑设备看护工时×设备看护人工单价+ ∑待令人工工时×待令人工打杂单价。

成本核算工资＝当月效益×30%，当月效益即当月盈亏成果。

7 单机核算

所谓的单价核算，就是对每一台门塔机单独进行成本核算，内容包括：单机核算产值、单机成本。通过最终的核算结果，得出每台门塔机的单机盈亏情况。通过单价核算分析每台门塔机当月运行情况、设备利用率情况、设备工作效率情况、成本构成情况、故障率情况等相关内容，便于施工现场及时调整施工安排，发挥门塔机最大工作效率。

单机核算计算公式：单机盈亏=单机核算产值-单机成本。

单机核算产值和单机成本的组成及计算与门塔机总体核算基本相同，在此不再重复介绍。

8 成本核算配套表格

门塔机成本核算最终结果通过表格形式反映，在此列举部分主要表格，以供参考，不同项目根据自身情况可自行设计相应表格。

大型门塔机成本核算的重要性及核算方法-捕获

9 结语

门塔机成本核算工作需要大量数据资料支撑，且涉及内容繁多，为做好成本核算工作，需增加一定数量的人员对门塔机全天的工作状态予以记录，这样必然增加一定的管理成本。但做好成本核算，通过成本核算结果对项目管理起到的指导性作用而带来的经济效益肯定会远远大于增加的管理成本。成本管理是施工企业提高管理水平、增加经济效益和实现持续稳定发展的的重要因素之一，是项目管理的重要环节，而门塔机成本核算作为成本管理的重要组成部分，是值得去做好和推广的。

1、洞口段及洞施工

1.1洞口边仰坡

首先完成山顶截水沟等防护排水系统，然后根据施工图纸进行边仰坡开挖，开挖以机械开挖为主，困难时辅以小型松动爆破。坡面边开挖边施做锚喷挂网支护，开挖至设计标高时，要及时完成所有坡面防护工作。

1.2明洞施工

明洞开挖应与仰坡开挖同步进行。明洞衬砌采用钢模台车作内模，脚手架固定钢模板作外模，混凝土输送泵泵送砼。当拱圈混凝土达到设计强度的70%以上后，拆除内外支模。拱圈背部用砂浆找平，按要求施作甲种防水层，敷设多点复合EVA防水板并应粘贴紧密，相互错缝搭接良好，搭接长度不少于100mm，并向隧道内拱背延伸不少于500mm，伸入甲种防水层20cm，再涂抹水泥砂浆层。

明洞回填采用两侧对称法，分层夯实，每层厚度不得大于0.3米,回填至拱顶齐平后，再分层满铺填筑至要求高度。拱背回填按设计要求做粘土隔水层，并与边仰坡搭接良好，防止地表水下渗影响回填体的稳定。

1.3洞门施工

洞门基础开挖采用机械开挖为主，辅以松动爆破，人工配合清底。洞门端墙采用12.5#浆砌片石砌筑，12.5#砂浆勾缝。

2.1开挖掘进

本合同段Ⅱ类围岩主要由二云片岩夹石英岩，节理裂隙发育，属软质岩石；Ⅲ类围岩地质为二云片岩和千枚岩互层，节理裂隙发育-不发育，围岩稳定性较差；Ⅳ、Ⅴ类围岩由弱-微风化片岩夹石英岩构成，稳定性较好。Ⅱ类围岩、Ⅲ类围岩浅埋段开挖采用小导管预注浆作超前支护，Ⅲ类围岩深埋段采用Φ25有压注浆锚杆作超前支护，以稳定开挖工作面。

洞身开挖采用上、下导坑开挖。挖一段，锚喷一段，Ⅱ类围岩开挖应严格遵守“短进尺，弱爆破”的原则，开挖进尺控制在0.5～0.8米，并及时施做钢拱架及喷锚支护；Ⅲ类围岩浅埋开挖进尺控制在1.5～2.5米；Ⅳ、Ⅴ类围开挖进尺控制在3.0～5.0米。上、下导坑间距控制在15米左右。洞身开挖要严格控制超欠挖，控制爆破振速以免扰动围岩。

①掏槽眼布置

掏槽眼计划采用单式楔形掏槽，一边一排斜孔，成对布置。掏槽孔设在下部中间，最大段装药量为6.0kg。

②炸药及毫秒雷管

炸药选用3＃岩石硝铵炸药，当基岩裂隙水较多时选用中等爆速的乳化炸药。

③炮孔堵塞

掏槽孔全部堵塞，其余炮孔堵塞长度不小于抵抗线，以有效降低单位耗药量，降低爆破震速。

3、初期支护

Ⅱ类围岩及Ⅲ类围岩浅埋段初期支护采用注浆小导管、20号工型钢拱架和格栅钢架，并喷25号混凝土；Ⅲ类围岩深埋段采用超前锚杆配合格栅钢架并喷25号混凝土作初期支护；Ⅳ、Ⅴ类围岩初期支护采用Φ25有压注浆锚杆，并喷 25号混凝土。除Ⅴ类围岩外，其他类别围岩初期支护设计均有1层Φ8-20×20cm钢筋网。

3.1超前小导管施工方法

首先沿隧道外轮廓线用凿岩机向外钻孔，倾角10°。然后顶入导管，顶入长度不小于管长的90%，安设止浆塞，用注浆泵压入水泥砂浆，注浆压力不小于2.0MPa，砂浆达到设计强度的70%以后方可开挖预支护下的围岩。超前小导管保持1.0m以上的搭接长度。注浆时以防压裂工作面，需控制注入量，当每根导管的注浆达到规定量时即可停止，当孔口压力达到规定但注入量不足时也应停止，检查注浆情况。拱部开挖时间根据浆液的凝固时间确定。导管尾部与钢拱腹部焊接牢固，使之形成一个整体，以增强共同支护作用。

3.2超前锚杆施工

锚杆钻孔采用风动式凿岩机钻孔，注浆采用水泥砂浆注浆泵，锚杆在洞口外加工制作，施工时锚杆钻孔位置及孔深必须精确，锚杆要除去油污、铁锈和杂质。

3.3钢拱架架设

钢拱架应按设计位置架设，拱脚必须放在牢固的基础上，与围岩之间的间隙过大时应设楔块，楔块可使用钢板或混凝土块，每侧设置不得少于8点，钢架在初喷3cm 混凝土后架设，且喷射混凝土必须充填密实，架设完毕后再喷混凝土，保护层不得小于2cm。钢拱架应垂直于隧道中线，上下、左右允许偏差±5cm，倾斜度不得大于2°。拱脚标高不足时，应设置钢板进行调整，必要时可用混凝土加固基底。

3.4喷混凝土、锚杆及钢筋网支护

(1)喷混凝土

①Ⅱ类围岩、Ⅲ类围岩浅埋段及Ⅲ类围岩深埋段喷射25#混凝土厚度分别为25cm、20cm、15cm，Ⅳ、Ⅴ类围岩喷12cm、8cm。

②喷射混凝土采用干喷法，混合料采用拌合机搅拌均匀，且随拌随用。

③喷射混凝土施工时，要密切注意水、风开关的配合使用，严格控制水灰比，使喷层表面平整光滑，无干块或流淌现象。喷混凝土时，要使喷头与受喷面基本垂直，距离保持1米以下，喷射作业应分段、分片由下而上，并呈螺旋状施喷。每次喷射段长度控制在6米以内。每次喷层厚度不大于8厘米，超过时应分层喷射。下次爆破距喷射混凝土作业完成时间间隔不得少于4小时。

(2)锚杆

本隧道系统锚杆设计为有压注浆锚杆，Ⅱ类围岩及Ⅲ类围岩浅埋地段锚杆长度分别为3.5m及3.0m，间距0.8×0.8m。Ⅳ、Ⅴ类围岩地段及Ⅲ类围岩深埋段锚杆单根长2.5m及2.0m，间距1.2×1.2m、1.0×1.0m。

 锚杆钻孔采用风动式凿岩机钻孔，注浆采用砂浆注浆泵，锚杆在洞外加工制作，施工时锚杆钻孔位置及孔深必须精确，锚杆要除去油污、铁锈和杂质。

3.5钢筋网

 除Ⅴ类围岩外初期支护设计均有1层Φ8-20×20cm钢筋网。钢筋网的网格间距按设计施工，应随受喷面起伏铺设，钢筋网的混凝土保护层不少于20mm，并与锚杆联结牢固。

4、防排水

4.1施工防排水

 隧道地处严寒地区，为保证隧道不出现冻害，衬砌背后不积水，必须做好隧道防排水，施工前根据工程地质、水文地质资料制定防排水方案。隧道开工前，首先要对洞顶上方及其附近的泉、积水池等水源进行全面检查，采取片石铺砌，水泥砂浆抹面，设置不透水管路沟槽，形成有效畅通的排水系统。

 洞口边仰坡开挖前，必须先完成洞顶截水沟施工，洞内路面要整平，排除积水，施工过程中水应顺畅导入排水沟，以利施工，雨季施工过程中，要注意及时排除可能渗、进入隧道的地表水。

4.2结构防排水

 隧道防水系统由多点EVA复合防水板加弹簧排水管、隧道施工缝、沉降缝中埋设新型专利防水材料HPZ-A橡胶，沉降缝中填塞沥青马蹄脂。隧道排水系统由纵横向排水管、边沟、路面下埋花管盲沟等组成。

 (1)多点复合EVA防水板

 防水层所用的EVA防水板、弹簧排水管均应符合图纸的要求，有足够的强度、耐腐蚀、易焊接的特点。防水层应在初期支护变形基本稳定后，二次衬砌施作前进行。EVA防水板采用无射钉悬托法铺设，防水板连接采用冷粘法。

 (2)洞外拼幅

 将衬砌一个循环（每循环长度12m，并考虑防水板10%-15%余量）所需防水板在洞外平整的混凝土地面上进行粘接拼幅，将防水板搭接宽度（不小于10cm）内擦净晾干，用油漆刷均匀涂胶，用压辊压平压实。

 (3)岩面处理

 将锚杆头或其它尖锐凸出物清除，用砂浆抹平，对漏水采用引排法处理。

 (4)防水板的挂铺

 采用自制台车挂铺防水板。用装载机配合人工将防水板举至铺设台车上，从隧道中线向两边铺设。

 (5)钻孔安装膨胀螺栓并固定铁丝

 膨胀螺栓设在防水板前端，用冲击电锤钻孔，安装螺栓。螺栓伸出岩面约4cm，前一模筑混凝土灌注完后，切断露出的螺栓，接长铁丝，固定于设好的膨胀螺栓上，然后用紧线器把铁丝拉紧，挂起防水板。

 (6)防水板的粘结

 防水板与上一幅已挂于衬砌混凝土部分的防水板在现场粘接，防水板外侧设一道30cm宽的三合板，三合板用射钉钉于岩面上，形成光滑曲面以便于压辊压实。

 (7)架立环向钢筋

 为使防水板尽量与岩面贴紧，沿隧道环向架立Ф22钢筋，间距50cm，钢筋下端锚固于地面上，之后用紧线器把铁丝紧固好。

4.3纵横向排水管的施工

 按图纸设计，出纵横向弹簧排水管的长度，采用射钉和φ4mm固定铁丝将排水管固定。

4.4新型专利防水材料HPZ-A橡胶止水带

 橡胶止水带施工时，沿设计衬砌轴线每隔0.5m在挡头板上钻一直径8mm钢筋孔，将自制成型的直径8mm的钢筋卡由待灌混凝土一侧穿入另一侧，内侧钢筋卡紧止水带之半，另一半止水带紧贴在挡头板上，待凝固后拆除挡头板，将止水带靠中心钢筋拉直，然后弯曲直径8mm钢筋套上止水带，进行模筑下一段混凝土的施工。橡胶止水带采用搭接，搭接长度不小于8cm，施工中，应注意混凝土与止水带紧密结合，防止止水带偏移，而且应注意对止水带加以保护，发现刺破、割裂必须及时修补，止水带周围要振捣密实。

5、二次衬砌施工方法

二次衬砌混凝土采用C30防水混凝土，Fs型混凝土防水剂。混凝土二次衬砌施工时间根据现场监控量测结果确定，Ⅱ类围岩及Ⅲ类围岩浅埋段应尽快施作二次衬砌,且仰拱要先于二次衬砌施工，以保证初期支护安全。Ⅲ类围岩深埋段及Ⅳ、Ⅴ类围岩在初期支护基本稳定，围岩及初期支护变形速率趋于减缓时再进行隧道二次衬砌，并将衬砌工作面与开挖工作面拉开50～70m的距离，以减少两工作间的相互干扰。

二次衬砌施工时，首先要定位，通过轨道将台车移至衬砌部位，调好标高，按隧道衬砌内轮廓线尺寸调整好模板支撑杆臂，并将底部基坑内杂物和积水清除干净。

二次衬砌采用液压衬砌台车立模，混凝土在拌合站集中拌合，混凝土输送泵泵送混凝土入仓，插入式和附着式振动棒(器)捣固。二次衬砌每循环灌注12米，要分层连续对称一次灌注至拱顶，每层厚度控制在30厘米左右。拱顶衬砌中预埋一根塑料管，检查混凝土是否回填密实，如果不密实，采用压浆处理。

6、施工通风方法

头道沟隧道采用压入式通风，在隧道出口配备50kW的大功率风机一台,风管采用Φ100cm柔性软质通风管。通风机安装位置距洞口不小于20米处，主风管距掌子面40米为宜，新三队隧道采用1台37kW的轴流式通风机即可。

7、施工测量控制方法

开工前，首先复测设计中线，并布设三角控制网联系进出洞口方向，达到设计精度，进出口高程要进行复测闭合，采用统一高程。施工中，在洞内布设导线，建立中线与导线互控网络，经常将洞内点引出洞外与三角网系进行检测复核。

8、不良地质地段的施工方法

 施工中若遇到不良地质地段，则采用超前注浆管棚（或注浆导管）、格栅支撑、锚杆、网喷混凝土等综合支护。总之，严格遵循“管超前、强支护、弱爆破、勤量测、紧衬砌”的原则，稳扎稳打，以顺利通过不良地质地段。

9、隧道内沟槽及路面施工方法

9.1沟槽施工

 本合同段隧道内两侧边沟基础为现浇混凝土，边沟为钢筋混凝土预制管，两侧电缆沟采用现场立模浇筑，混凝土盖板采用预制安装方法进行。

9.2路面施工

 (1)路面混凝土施工

 ①本隧道路面下部设计除Ⅳ、Ⅴ类围岩外均设有C25砼仰拱，C10砼回填，路面由厚度为15cm的二灰碎石基层和24cm的水泥混凝土面层组成。施工时，首先清理地面虚碴，并进行C10砼回填，然后施工二灰碎石基层和水泥混凝土面层。

 ②二灰碎石采用拌合站集中拌合，自卸运输，平地机摊铺，6～18T压路机碾压。混凝土采用拌合站拌合，混凝土运输采用混凝土输送车运输。摊铺采用人工摊铺，摊铺厚度应考虑振捣预留高度，严禁抛掷和耧耙，以防离析。

 ③混凝土路面采用单幅分块办法施工。用于路面混凝土的粗骨料应符合要求，质地坚硬，级配良好，最大粒径不超过40mm，配合比要经过试验确定，试配强度比设计强度要提高10～15%，并进行抗折试验。

 ④混凝土采用插入式振捣棒与平板振动器相结合的办法振捣，振捣时应辅以人工找平，严禁用砂浆找平，采用真空吸水，人工抹面拉毛，当混凝土强度达设计强度30%时，用切割机切缝。浇注中断30分钟以上时，应设置横向施工缝，施工缝宜与胀缝或缩缝相吻合。

 (2)养护：混凝土路面应当洒水养护，到设计强度后，才可开放交通。

给水管道安装施工的质量控制

给管道的施工质量对住户生活质量产生直接影响，是质量控制的重点。在建筑结构封顶之后，安装公司应密切配合土建施工单位，着手给排水干管和立管的施工。这一阶段的施工质量控制要注意以下要点

：①对材料质量的控制。要结合工艺特点与工程的实际需要，对进场材料进行严格检查，严禁不合格材料的使用。②埋地管道铺设要合乎设计及规范要求，土层严实，隐蔽管道隐蔽前须进行隐蔽检查验收。

　　③管道安装的坡度要满足设计要求；立管安装须吊垂线，以保证管道的垂直度；立管安装施工中断时，须做好上端管口的掩盖，防止杂物进入；管道的接口要符合施工工艺要求，连接接口要严密。

　　3.排水管道安装施工的质量控制

　　排水管道施工的质量控制要点如下：

①管道接口的结构和粘合。管径大小不同应使用不同的施工工艺，管材管件和胶粘剂应配套，避免粘结不牢靠，承插接口的排水管的承口应与水流方向相反。粘接前要对管道进行清洁处理。

②排水管道的坡度应符合设计要求和施工规范。室内外排水管道是靠压差自行排水、排污，不致引起管道堵塞、沉积、要有一定坡度，且坡度要均匀，严禁倒坡、陡坡和高低起伏现象。

③洞口的密封防水处理。管道穿越楼板处要用与楼板同标号的混凝土分层分3次浇捣密实。防水层作法要符合要求，禁止防水层做完后剔槽、打洞、埋设管道。　

④通水试验。除了加强施工过程中的质量控制，在施工完成之后应进行试验检测，在建筑工程竣工前，应对所有的污水立管雨水立管等进行通球试验。

 无论是混凝土墩（台）还是浆砌块石墩（台），其台帽一般都是钢筋混凝土结构。墩（台）帽是用来支撑桥跨结构的，其位置、高程及垫石表面平整度等，均会符合设计要求，以免影响墩（台）的正常使用和耐久性。

墩（台）帽施工技术要点：

（1）墩（台）帽放样。墩（台）混凝土浇筑至离墩（台）帽底下30~50cm高度时，需测出墩（台）纵、横中心线，并开始竖立墩（台）帽模板、安装锚栓孔或安装预埋支座垫板、绑扎钢筋等。台帽放样时，应注意不要以基础中心线作为台帽背墙线，浇筑前应反复核实，以确保墩（台）帽中心、支座垫石等的位置方向与水平标高等不出差错。

回填（2）墩（台）帽模板。墩（台）帽是支撑上部结构的重要部分，其尺寸位置和水平标高的准确度要求严格。浇筑混凝土应从墩（台）帽下30~50cm处至墩（台）帽顶面一次浇筑，以保证墩（台）帽底有足够厚度的紧密沪宁图。墩帽模板下面的一根拉杆可利用墩帽下层的分布钢筋，以节省材料。台帽背墙模板应特别注意纵向支撑或拉条的刚度，防止浇筑混凝土时发生凸肚现象。

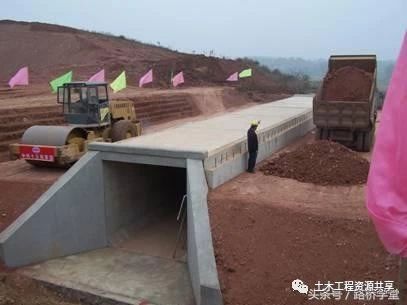

台背回填

台背回填应在混凝土及水泥砂浆的强度超过设计强度的75%时方可进行。填土范围应满足设计及规范要求，应两侧对称施工。回填材料应采用渗水性良好的砂质土和砂砾土。回填须分层填筑、分层碾压，松铺厚度不大于20cm且压实厚度不宜大于15cm。

钢结构厂房通常在450摄氏度～650摄氏度的温度中就会失去承载能力，发生很大的形变，导致钢柱、钢梁弯曲，结果因过大的形变而不能继续使用，一般不加保护的钢结构的耐火极限为15分钟左右。这一时间的长短还与构件吸热的速度有关。要使钢结构材料在实际应用中克服防火方面的不足，必须进行防火处理，其目的就是将钢结构的耐火极限提高到设计规定的极限范围。防止钢结构厂房在火灾中迅速升温发生形变塌落，其措施是多种多样的，关键是要根据不同情况采取不同方法，如采用绝热、耐火材料阻隔火焰直接灼烧钢结构，降低热量传递的速度推迟钢结构温升、强度变弱的时间等。但无论采取何种方法，其原理是一致的。因此，小编认为在现实中4种钢结构防火保护措施必须给予重视。

一、外包层。

顾名思义，就是在钢结构的外表添加外包层，采用喷涂法施工。用专用喷涂设备对钢结构表面现场喷涂“晋马钢结构防火浆料(单组份)”形成保护层,可根据防火要求，设计防火浆料厚度，能满足耐火极限2～3个小时以上，是目前市面上性能好，性价比极高的防火浆料。

二、充水水套。

空心型钢结构内充水是抵御火灾最有效的防护措施。这种方法能使钢结构在火灾中保持较低的温度，水在钢结构内循环，吸收材料本身受热的热量。受热的水经冷却后可以进行再循环或由管道引入凉水来取代受热的水。

三、屏蔽。

钢结构设置在耐火材料组成的墙体或顶棚内，或将构件包藏在两片墙之间的空隙里，只要增加少许耐火材料或不增加即能达到防火的目的。这是一种最为经济的防火方法。

四、膨胀材料。

采用钢结构防火涂料保护构件，这种方法具有防火隔热性能好、施工不受钢结构几何形体限制等优点，一般不需要添加辅助设施，且涂层质量轻，还有一定的美观装饰作用，属于的先进防火技术措施。

目前，高层钢结构建筑日趋增多，尤其是一些超高层建筑，采用钢结构形式更为广泛。高层建筑一旦发生火灾事故，火不是在短时间内就能扑灭的，这就要求我们在建筑设计时，加大对建筑材料的防火保护，以增强其耐火极限，并在建筑内部制定必要的应急方案，以减少人员伤亡和财产损失。

“钢结构防火浆料(单组份)”;形成外包层，可根据防火要求，设计防火浆料厚度，能满足耐火极限2～3个小时以上，是目前市面上性能好，性价比极高的防火浆料。

以上就是关于钢结构厂房建筑的防火保护措施的几种方法，看完之后希望能对大家有所帮助。

建模开始，首先要对任务进行分析，然后分配任务，明确参与项目的人员，对项目的具体情况进行交底，这些都是在正式开始建模前需要做好的。虽然所占时间不多，但是却至关重要，它关系到后续任务的顺利进行，当然明确项目负责人也是必须的。在这一项里，是对管理人员的要求，需要统筹整个项目的安排，包括人员，时间及质量等。

明确了上述任务之后，开始建模。

建模需要统一的标高轴网，这当然是为了统一，在最后整合模型的时候方便些。如果前期没有统一，各个专业的建模人员都是单独的标高轴网，在整合模型时可以利用共享坐标来链接模型，也是可以的，不过，还是在一开始就统一好比较好。当然如果利用中心文件来做模型，对各建模人员专业知识要求稍高。

统一的标高轴网后，各专业建模人员利用统一的标高轴网，在各自的样板里搭建各自的模型。

1.选择图元命令，设置参数。

2.绘制模型。

3.修改模型。

在各构件搭建过程中，需要注意：

1.一定要对图纸有深入的理解，然后才开始画图，不然后期会因为看图不仔细，而花去很多修改的时间，不值得。

2.单个构件在绘图的时候，各图元的参数设置，要尽量一开始就设置正确，这样绘图可以一步到位，虽然各构件是可以修改的，但是修改会耗费大量的时间。对画图的人来说，画图有时会比修改图来得快，所以，在画图的时候，尽量要在一开始就画正确，而不是后期修改。切记切记。

各专业搭建模型时需要注意的问题如下：

1.各图元命名的准确。在这里，这个准确的意思是按照招标清单的要求，可以搜索任意想提出的工程量。比如，需要提交一层框架柱的混凝土的量是多少，这样是不是如何命名也就差不多了。

2.各图元截面图形、可见性等的设置。这个呢，是为了后期出图，所以在搭建图元的时候一并设置好。

结构专业搭建模型需注意的问题

1.如果有深化的装饰图纸，则根据装饰图纸搭建模型的面层。一般是要给出贴图的，这样更真实些。

2.装饰的图会有造型，需要细心和耐心。

机电专业搭建模型需注意的问题

1.机电各专业的模型基本都是管线，附件及设备组成。绘图时需要设置好系统，系统配置，这是很重要的。如果系统错了，修改起来更麻烦，所以，还是那句话，画图的时候，看图很重要，要深入理解图纸然后再画，争取一次画对，避免后期修改。

2.机电各专业还需要注意的是，一些没有的设备族是需要新做的，新做的族尽量避免用常规模型做，需要设置好类型，以方便和管路的对接。

各专业模型搭建完毕后，可以整合模型。涉及模型整合的问题，以后再聊。

一、土方工程量规则

1、平整场地：

（1）园路、亭廊、花架分别按路面面积、柱的外皮面积乘1.4，按平方米计算；

（2）水池、假山、步桥，按其底面积乘2，按平方米计算。

2、人工挖、填土方按立方米计算，其挖、填土方的起点，应以设计地坪的标高为准，如设计地坪与自然地坪的标高高差在±750 px以上时，则按自然地坪标高计算。

3、人工挖土方、基坑、槽沟按图示垫层外皮的宽、长，乘以挖土深度按立方米计算，并乘以放坡系数。

4、路基挖土按垫层外皮尺寸，按立方米计算。

5、回填土应扣除设计地坪以下埋入的基础垫层及基础所占体积，按立方米计算。

6、余土或亏土是施工现场全部土方平衡后的余土或亏土，按立方米计算。

7、堆筑土山丘，按其图示底面积乘设计造型高度（连座按平均高度）乘以0.7系数，按立方米计算。

8、围堰筑堤，根据设计图示不同提高，分别按堤顶中心线长度，按延长米计算。

9、木桩钎（梅花桩），按设计图示尺寸以组计算，每组五根余数不足五根或按一组计算。

10、围堰排水工程量，按堰内河道、池塘水面面积及平均深度按立方米计算。

11、河道、池塘挖淤泥及其超运距运输均按淤泥挖掘体积按立方米计算。

二、土建项目计算规则

1、园路及地面工程

（1）垫层按设计图示尺寸，按立方米计算。但园路垫层宽度：带路牙者，按路面宽度加500mm计算；无路牙者，按路面宽度加 250mm计算；蹬道带山石挡土墙者，按蹬道宽度加3000mm计算；蹬道无山石挡土墙者，按蹬道宽度加1000mm计算。

（2）路面（不含蹬道）和地面，按设计图示尺寸以平方米计算，坡道路面带踏步者，其踏步部分应予扣除，并另按台阶相应 定额计算。

（3）路牙，接单侧长度以延长米计算。

（4）混凝土或砖石台阶，按设计图示尺寸按立方米计算。

（5）台阶和坡道的踏步面层，按设计图示水平投影面积按平方米计算。

（6）拌石或片石蹬道，按设计图示水平投影面积按平方米计算。

2、砖石工程

（1）砖石基础不分厚度和深度，按设计图示尺寸以立方米计算，应扣除混凝土梁柱所占体积。大放脚交接重叠部分和预留孔洞 ，均不扣除。

（2）砖砌挡土墙、沟渠、驳岸，毛石砌墙和护坡等砖石彻体，均按设计图示尺寸的实砌体以立方米计算。沟渠或驳岸的砖砌基 础部分，应并入沟渠或驳岸体积内计算。

（3）砖柱基础应合并在柱身工程量内，按设计图示尺寸按立方米计算。

（4）围墙基础和突出墙面的砖垛部分的工程量，应并入围墙内按设计图示尺寸按立方米计算，遇有混凝土或布瓦花饰时，应将 花饰部分扣除。

（5）勾缝按平方米计算，应扣除抹灰面积。

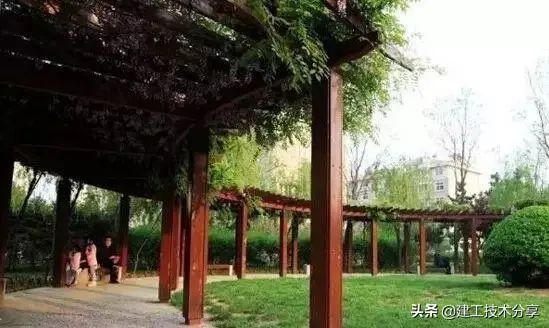

三、水池、花架及小品工程

1、水池池底、池壁、花架梁、檩、柱，花池、花盆、花坛、窗框以及其他小品制作或砌筑，均按设计尺寸，按立方米计算。

2、预制混凝土小品的安装，按其体积，按立方米计算。

3、砌体加固钢筋，按设计图示用量，按吨计算。

4、模板刨光，按模板接触面，按平方米计算。

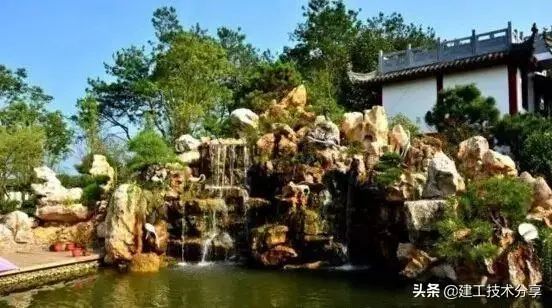

四、假山工程

1、叠山、人造独立峰、护角、零星点布、驳岸、山石踏步等假山工程量，一律按设计图示尺寸以吨计算；石笋安装以支计算。

假山工程量计算公式：W=A*H*R*K

式中W——石料重量（t）；

A——假山平面轮廓的水平投影面积（m2）；

H——假山着地点至最高顶点的垂直距离（m）；

R——石料比重：黄（杂）石2.6t/m3、湖石2.2t/m3；

K——折算系数：高度在2m以内Kn=0.65，高度在4m以内K=0.56。

峰石、景石、散点、踏步等工程量的计算公式：

W单=L均*B均*H均*R

式中W单——山石单体重量（t）；

L均——长度方向的平均值（m）；

B均——宽度方向的平均值（m）；

H均——高度方向的平均值（m）；

R——石料比重（同前式）。

2、峰石、石笋的高度，均按石料实际高度计算。

3、超运距人工运石料，按相应假山工程项目的材料量计算。

4、塑假山的工程量计算，均按外形表面的展开面积，按平方米计算。

五、步桥工程

1、桥基础按设计图示尺寸按立方米计算。

2、现浇混凝土柱（桥墩）、梁、门式梁架、拱碹等，均按设计尺寸，按立方米计算。

3、现浇桥洞底板，按设计图示厚度，按平方米计算。

4、预制混凝土拱碹、望柱、平桥板的制作和安装，均按设计图示尺寸，按立方米计算。

5、砖石拱碹砌筑和内碹石安装，均按设计图示尺寸，按立方米计算。

6、金刚墙方整石、碹脸石和水兽（螭首）石安装，均按设计图示尺寸，分别按立方米计算。

7、挂檐贴面石，按设计图示尺寸按平方米计算。

8、型钢锔子、铸铁银锭安装，按个计算。

9、仰天石、地伏石、踏步石、牙子石安装，均按设计图示尺寸，按延长米计算。

10、河底海墁、桥面石安装，按设计图示面积、不同厚度，按平方米计算。

11、石栏板（含抱鼓）安装，按设计底边（斜栏板按斜长）长度，分别按块计算。

12、石望柱安装，按设计高度，分别以根计算。

13、预制构件的接头灌缝，除杯型基础按个计算外，其他均按构件的体积，按立方米计算。

14、预制桥板支撑，按预制桥板的体积，按立方米计算。

六、 装饰及杂项工程

1、水池、墙面和桥洞的各种抹灰，均按设计结构尺寸按平方米计算。

2、各种小品抹灰：

A.须弥座按垂直投影面积按平方米计算。

B.花架、花池、花坛、门窗框、灯座、栏杆、望柱、假山座、盘，以及其他小品，均按设计结构及尺寸按平方米计算。

3、油漆

A.铁栅栏及其他金属部件，均按其安装工程量，按吨计算。

B.抹灰面油漆及刷浆，按抹灰尘工程量，按平方米计算。

4、圆桌和圆凳安装及其基础，按件计算。

5、铁栅栏安装，按设计图示用量，按吨计算。

6、选洗石子，按相应工程项目的定额用量，按吨计算。

7、找平层，分厚度按设计图示尺寸，按平方米计算。

8、豆石混凝土灌缝，按设计图示缝隙容积，按立方米计算。

9、卷材防水层，不分平、立面，按设计图示面积乘1.05系数，按平方米计算。

10、油膏灌缝，按设计图示长度，按延长米计算。

11、混凝土构件综合运距运输，按工厂制品预制构件的体积按平方米计算。

七、苗木计量的方法

1、苗木预算价值，应根据设计要求的品种、规格、数量（包括规定的栽植损耗量）分别列项按株、米、平方米计算。

2、栽植苗木按不同土壤类别分别计算：

露根乔木：按不同胸径按株计算

露根灌木：按不同株高按株计算

土球苗木：按不同的土球规格按株计算

木箱苗木：按不同的箱体规格按株计算

绿篱：按单行或双行，按不同篱高按延长米计算（单行3.5/m，双行5株/m）

樊缘植物：按不同生长年限按株计算

草坪：地被和分别按平方米计算（宿根花卉9株/m2，木本花卉5株/m2）

色带：按不同高度按平方米计算（12株/m2）

从生竹：按不同的土球规格按株计算。

 本工程将对砼泵送、施工缝、梁柱接头、大体积混凝土施工质量进行重点控制。

1、本工程结构部分砼全部采用商品砼。

2、搅拌站的选择：由甲方、监理牵头，项目经理、生产副经理、质量部长、技术部长等相关人员共同到预备搅拌站进行考察，主要对搅拌站的现有设备、日供应能力、技术质量保证措施、供货服务、运货距离等进行综合评定，从而确定搅拌站。如何从已考察的诸多搅拌站中确定最终厂家，应根据本工程实际情况进行判断。

一、混凝土工程质量预控解析图

二、混凝土工程基本控制措施

三、混凝土工程质量管理点的设置

四、混凝土质量的预防措施

五、混凝土浇筑要点

1、墙体

a. 事先熟悉图纸并现场观察洞口及钢筋稠密位置，保证浇筑时分清部位，对重点部位加强振捣，特别是钢筋密集处必要时辅以铁锤击打该处模板表面，促使混凝土振捣密实。另外每道墙体振捣人员落实到位，实行挂牌制，保证振捣有序，避免局部漏振。

b. 浇筑前，先在底部均匀浇筑50mm厚与墙体混凝土成分相同的水泥砂浆，以免底部出现蜂窝现象。

c. 混凝土采用布料机分层下料、洞口为防止下料挤偏要求对称下料；用φ50振捣棒分层振捣、门窗洞口处要求同时振捣（钢筋稠密处采用φ30振捣棒）。

d.分层下料及振捣厚度为40cm。现场操作时采用标尺杆控制（标尺杆见下图）。

振捣棒在墙内采用“一字型”振捣，振捣棒移动间距为400mm（见下图），振捣时快插慢拔，振捣时间以观察混凝土表面无气泡，混凝土不再下沉、表面泛浆为准。振捣上层时振捣棒插入下层混凝土50mm交叉振捣，确保混凝土振捣后无隔离层。

e. 减少混凝土表面气泡措施：采用分层下料、分层振捣、振点移动均匀、振捣中快插慢拨、振捣时间以混凝土表面泛浆为宜。

f. 本工程墙体混凝土的初凝时间为5～6h，在下层混凝土初凝前必须开始上层混凝土的浇筑，使之不出现施工冷缝。

g.墙体混凝土的浇筑标高通过建筑0.5m线控制，其位置可比板底高出30～50mm。

2、楼板

a. 测量工抄出楼层标高建筑0.5米线，并用红三角标记在暗柱主筋上，浇筑人员用小白线在暗柱主筋上牵出标高线，标高线要松紧适度。

b. 浇筑前用高压气泵将绑扎丝、铁钉、杂物等清理干净；用水湿润模板。

c.楼板混凝土的虚铺厚度要略厚于板厚，用振捣器顺浇筑方向边浇筑边振捣，借助标高线用卷尺随时检查混凝土厚度及表面标高。振点均匀排列、逐点移动、顺序进行、不得遗漏。

d.在墙体两侧支模板的底部100mm宽范围用铁抹子压光，该位置混凝土表面的平整度要求控制在2mm以内。另外在顶板施工缝处要求细致找平，保证施工缝处两边混凝土表面标高一致。

六、混凝土养护

1、常温条件下养护

剪力墙、柱拆除模板后进行浇水养护；水平结构的梁、板在混凝土终凝后及时浇水养护，为防止水分蒸发过快而使混凝土失水，在表面用棉毡覆盖。

普通混凝土常温下浇水养护不少于7天，每天浇水次数以使混凝土表面处于湿润状态为宜。混凝土的养护要成立专门养护小组进行，特别是前三天要养护及时。

2、成品保护

在浇筑混凝土过程中，为了防止钢筋位置的偏移，在人员主要通道处的梁、板钢筋上铺设钢跳板，操作工人站立在钢跳板上，避免踩踏梁板、楼梯的钢筋和弯起钢筋，不碰动预埋件和插筋。

拆模时，对各部位模板要轻拿轻放，注意钢管或撬棍不要划伤混凝土表面及棱角，不要使用锤子或其他工具剧烈敲打模板面。用塔吊吊装模板靠近墙、柱时，要缓慢移动位置，避免模板撞击混凝土墙、柱。

已拆除模板及其支架的结构，应在混凝土达到设计强度后，才允许承受全部计算荷载。施工中不得超载使用，严禁堆放过量建筑材料;当承受施工荷载大于计算荷载时，必须经过核算加设临时支撑。

独立柱、楼梯踏步、墙体阳角、门窗洞口等处各个阳角均用废竹胶板包起来，利用墙体模板支设时留出的穿墙孔用铅丝绑扎固定，防止各个阳角被碰坏。

在浇筑完墙、柱等纵向结构构件混凝土后，要派工人及时进行清扫落地灰，以保证楼板面的平整与清洁。

已浇筑顶板表面混凝土要加以保护，必须在混凝土强度达到上人不留脚印以后，方准在上面进行操作及安装结构用的支架和模板且操作架下口必须垫上不小于400mm长的40×90mm木方。在混凝土未达到强度时不允许上人，并制作警示牌以醒目。

七、混凝土的控制要点

混凝土观感质量要内坚外美，达到清水效果。包括整体混凝土密实整洁，面层平整，棱角整齐平直，梁柱节点、墙板交角线面顺直清晰，起拱线、面平顺。无蜂窝、麻面、掉皮、孔洞、无漏浆、跑模、错台、烂根、裂缝、结构表面无气泡或轻微气泡且不集中，门窗洞口方正标高一致，结构断面尺寸准确。

柱、梁效果图

成品保护

八、混凝土墙、柱顶部及根部防漏浆处理

墙、柱水平施工缝在墙、柱边线内再弹一道切割线，用无齿锯切割，切割深度3cm。柱、墙上顶水平施工缝按标高线往上5mm再弹一道切割线，进行切割。然后安装模板，在浇筑混凝土前用砂浆对模板根部进行封堵。下图为框架柱柱头和柱根部处理。

模板根部支设示意图

九、框架柱方形柱支模做法

方形柱采用4*4方管做柱箍，不使用对拉螺栓，不仅提高了强度，而且成型观感效果良好，节约成本。

十、混凝土施工缝处理措施

十一、大体积混凝土的质量保证措施

十二、后浇带支撑

底板后浇带要严格按照图纸和施工方案留置，后浇带两侧模板多留成企口形式。

1、梁板后浇带模板支模

梁板后浇带采用独立的支撑体系，与主体架体一起搭设，体模板拆除时后浇带部分架体不拆，模板就不受影响，从而保证后浇带两侧沉降一致，后浇带浇筑后无错台、下沉、漏浆现象；

2、地下室外墙后浇带模板支撑

根据剪力墙的厚度、止水钢板的位置剪钢丝网，依据剪力墙水平钢筋规格和位置开口。止水钢板安装在墙厚的1/2处，止水钢板槽口开向迎水面，安装在钢丝网外侧，用钢管、方木加固，间距不大于500mm。

地下室外墙后浇带留设支模示意图

3、现浇板后浇带及施工缝留设支模

按照设计要求在底模上弹出后浇带或施工缝位置线，按线钉20mm宽15mm高的木条做底层钢筋的保护层，按上下层钢筋的间距、规格及位置在胶合板模板两侧开槽加工侧模，底层钢筋绑扎后安装侧模，上层钢筋绑扎后，在侧模顶钉木条作为上层钢筋保护层，侧模用方木加固，间距不大于600mm。

施工缝侧模支撑示意图

现浇板后浇带留置实例

施工缝侧模支撑实例

4、后浇带保护

后浇带用模板做覆盖保护

十三、楼梯的质量控制

楼梯支模后效果

楼梯踏步整体观感

问题

您需要升级服务器或将Revit中心文件移至一个新的位置，并想了解如何进行操作。

解决方法

如欲将一个RVT中心文件移至一个新的位置

2. 将中心文件复制到新的位置。这一步将创建中心文件的本地副本。

如果该项目中包含关联文件，强烈建议您使用相对的路径类型。如果您保持相同的文件夹结构，该方法便可使您的主文件能够在移动项目后自动定位关联文件。

移动项目里单项/单位工程的顺序，需要选中单项/单位工程，点击上方的上下移动按钮即可。如图：

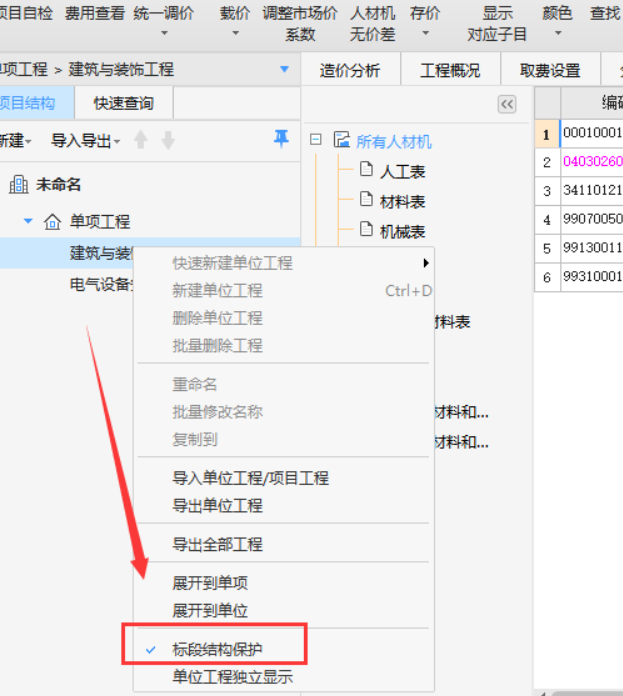

备注：如果是灰显的—选中工程名称—鼠标右击—看是否标段结构打对钩—有对钩把对钩去掉即可。

1 抗震墙（核心筒）应承担结构的全部地震作用，各层梁柱框架应能承担不少于各层全部地震作用的20%，也即，墙与框架承担的地震作用总和为120%的全部地震作用。板柱框架不考虑承受地震作用，但仍应按抗震构造。

2 当房屋高度超过抗震规范规定值时，其楼层的最大弹性层间位移角限值应取为1/1000。

3 楼板在柱周边临界截面的冲切应力，宜控制在较低水平，一般不宜超过允许值0.7ft的75%。

4 当地震作用能导致柱上板带的支座弯矩反号时，应验算图中虚线截面的冲切承载力。

5 板柱结构在地震作用下按等代框架分析时，其等代梁的宽度采用：

①．框架方向跨度的3/4以及

②.垂直于等代框架方向柱距的1/2

两者中的小值。

6 沿两个主轴方向通过柱截面的板底连续钢筋的总截面面积，应符合下式要求：

AS≥NG/fy

关于《建筑面积计算规范》GB/T50353-2013建筑面积计算数据比较多，哪些计算全面积？哪些计算一半面积？哪些不计算面积？很容易混淆，下面特找来建筑面积计算相关数据总结说明，供大家参考！

 一、基础阶段的配合

在基础工程施工时,应及时配合土建做好强、弱电专业的进户电缆穿墙管及止水挡板的予留予埋工作。

这一方面要求电专业应赶在土建做墙体防水处理之前完成避免电气施工破坏防水层造成墙体今后渗漏;另外一方面要求格外注意予留的轴线,标高、位置、尺寸、数量用材规格等方面是否符合图纸要求。进户电缆穿墙管和予留予埋是不允许返工修理的,返工后土建二次做防水处理很困难也不易所以电专业施工人员特别留意与土建的配合。

按惯例尺寸大于300mm的孔洞一般在土建图纸上标明,由土建负责留,这时电气工长应主动与土建工长联系,并核对图纸,保证土建施工时不会遗漏。

配合土建施工进度,及时做好尺寸小于300mm、土建施工图纸上未标明的予留孔洞及需在底板和基础垫层内暗配的管线及稳盒的施工。对需要予理的铁件、吊卡、木砖、吊杆基础螺栓及配电柜基础型钢等予理件,电气施工人员应配合土建,提前做好准备,土建施工到位及时埋入,不得遗漏。

根据图纸要求,做好基础底板中的接地措施,如需利用基础主筋作接地装置时,要将选定的柱子内的主筋在基础根部散开与底筋焊接,并做好色标记,引上留出测接地电阻的干线及测试点,比如还需砸接地极时,在条件许可情况下,尽量利用土建开挖基础沟槽时,把接地极和接地干线做好。

二、结构阶段的配合

根据土建浇铸混凝土的进度要求及流水作业的顺序,逐层逐段地做好电管暗敷工作,这是整个电气安装工程的关键工序,做不好不仅影响土建施工进度与质量,而且也影响整个电气安装工程的后续工序的质量与进度,应引起足够的重视。

现浇混凝土楼板内配管时,在底层钢筋绑扎完后,上层钢筋未绑扎前,根据施工图尺寸位置配合土建施工。注意不要踩坏钢筋。土建浇注混凝土时,电工应留人看守,以免振捣时损坏配管或使得灯头盒移位。遇有管路损坏时,应及时修复。

对于土建结构图上已标明的予埋件如电梯井道内的轨道支架予理铁等以及尺寸大于300的予留孔洞应由土建负责施工,但电气工长也随时检查以防遗漏。对于要求专业自己施工的予留孔洞及予埋的铁件、吊卡吊杆,木砖、木箱盒等,电气施工人员应配合土建施工,提前做好准备,土建施工一到位就及时埋没到位。点这免费下载施工技术资料

配合土建结构施工进度,及时做好各层的防雷引下线焊接工作,如利用柱子主筋作防雷引下线应按图纸要求将各处主筋的两根钢筋用红漆做好标记。继续在每层对该柱子的主筋的绑扎接头按工艺要求作焊接处理,一直到高层的项端,再用φ12镀锌圆钢与柱子主筋焊接引出女儿墙与屋面防雷网连接。

三、装修阶段的配合

在土建工程砌筑隔断墙之前应与土建工长和放线员将水平线及隔墙线核实一遍,因为它是电气人员按此线确定管路予埋的位置及确定各种灯具、开关插座的位置、标高。

在土建抹灰之前,电气施工人员应按内墙上弹出的水平(50线)、墙面线(冲筋)将所有电气工程的予留孔洞按设计和规范要求查对核实一遍,符合要求后将箱盒稳注好。将全部暗配管路也检查一遍,然后扫通管路,穿上带线,堵好管盒。

抹灰时,配合土建做好配电箱的贴门脸及箱盒的收口,箱盒处抹灰收口应光滑平整,不允许留大敞口。做好防侧雷的均压线与金属门窗、玻璃幕墙铝框架的接地连接。

配合土建安装轻质隔板与外墙保温板,在隔墙板与保温板内接管与稳盒时,应使用开口锯,尽量不开横向长距离槽口,而且应保证开槽尺寸准确合适。

电气施工人员应积极主动和土建人员联系,等待喷浆或涂料刷完后进行照明器具安装;安装时,电气施工人员一定要保护好土建成品,防止墙面弄脏碰坏。

当电气器具已安装完毕后,土建修补喷浆或墙面时,一定要保护好电气器具,防止器具污染。

一、外墙中心线

1、外墙的体积={（外墙的中心线*外墙的高度）—窗洞口面积}*墙的厚度

2、外墙上的圈梁混凝土体积=外墙的中心线*外墙圈梁的高度*外墙圈梁的宽度

外墙上圈梁的模板面积=外墙的中心线*外墙圈梁的高度*2面

3、外墙上的过梁混凝土体积=外墙的中心线*外墙过梁的高度*外墙过梁的宽度

外墙上过梁的模板面积=外墙的中心线*外墙过梁的高度*2面

4、外墙下的基础体积=外墙的中心线*基础的断面积（如是混凝土构件应体积、模板面积）

二、外墙外边线

1、 外墙装修工程量：=（外墙长*外墙高）-门窗洞口的面积（如外墙装修为贴墙和做保温时外墙的面积需要量加上洞口的侧壁面积，其它的外装修不需考虑）

2、 外墙的脚手架面积=外墙长*外墙高（外墙高=室外地坪的高至房屋的檐口高度）

3、 散水面积=（外墙外边线+4*散水宽）*散水宽

4、 散水、台阶、坡道全部按投影面积计算

三、内墙的净长线

1、内墙的体积=内墙净长线*内墙的断面积-门洞口的面积*墙的厚度（内墙的断面积=内墙的高度*内墙的厚度）

2、内墙的圈、过梁混凝土体积=内墙净长线*内墙圈梁的断面积

（内墙圈梁的断面积=内墙圈梁的高度*内墙圈梁的厚度）

内墙的圈、过梁模板面积=内墙净长线*内墙圈梁的高度*2面（如果是框架结构中的梁模板面积=内墙净长线*内墙圈梁的高度*2面+内墙净长线*梁的宽度）

为什么砖混结构与框架结构的梁模板计算不一样呢？？？

因为：砖混结构是先砌墙后浇筑柱、梁、板

框架结构是先浇柱、梁、板等后砌墙

3、房间的装修工程量的计算（房间内的地面、墙面、天棚面积）=内墙的净长*内墙的高度（高度=层高-板的厚度）

四、面积

建筑面积=首层的面积+二———顶层的面积+机房层面积

（其中：机房层计算建筑面积但不计算层数）

首层建筑面积=平整场地=基础钎探

平整场地：是为了考虑工程在放线时方便才给考虑的

基础钎探：目的是为了检查基底的土质是否均匀密实。

建筑面积的计算=房屋外围的面积（如外墙有保温应计算至外保温的外边线）

五、室内一层地面装修时的素土垫层

室内一层地面装修时的素土垫层=地面的净面积*素土垫层的厚度（素土垫层的厚度=室内的高差—-地面的垫层及面层的厚度）

六、混凝土独立基础的垫层计算

1、混凝土垫层体积=垫层底面积*垫层的厚度

混凝土垫层模板面积=（垫层的长+垫层的宽）*2*垫层的厚度

2、独立基础的体积=独基各个台阶的体积之和

独立基础模板面积=各个台阶的独基周长*高度

七、混凝土基础梁的计算

1、混凝土基础梁的体积=基础梁的断面积*基础梁的长度（外墙按中心线长度计算，内墙按净长线计算）

2、混凝土基础梁模板面积=基础梁的高度*2*基础的长度（外墙按中心线长度计算，内墙按净长线计算）基础梁下一般设防冻胀砂垫层。

八、大开挖土方的计算

方形基坑开挖公式有两个：

V=(a+2c+kh)(b+2c+kh)h+1/3k2h3

式中：a 、b 指基础外边线的长度和宽度

c 指工作面的宽度k指放坡系数（c和k 查定额书的P6和P7）h指挖土的深度（挖土深度从设计室外地坪标高至基底的高度计算）

V=(S上+ S下+4 S中)/* H/6 H指从室外地坪至基底的深度

式中：S上指基坑上口面积，S下指基坑下底面积，S中指基坑中截面面积

圆形基础V=1/3Дh(R12+R22+R1*R2)

式中：R1指坑底半径，R2指坑上口半径

九、土方回填的计算

回填土的体积V 填方= V挖方–室外地坪下基础的体积量（注：如为高层建筑回填土方量体积V 填方= V挖方–室外地坪下基础的体积量—地下室的体积）

十、屋面工程

一般屋面工程计算找平层（M2）、找坡层（M3）、保温层M3、防水层（M2）、瓦屋面（M2）、排气孔（个）

在计算屋面防水时一定要记得有女儿墙时有泛水（指防水卷材上翻边高度不小于250MM）

防水面积=屋面平面积+屋面翻边面积（如为有挑檐时面积=屋顶建筑面积+挑檐面积）

挑檐面积=（L外+4*檐宽）*檐宽

找坡层体积=屋面面积*找坡的平均厚度

找坡的平均厚度=1/2坡宽*坡度系数+最薄处的厚度

排水气一般按间距6米设一个，如为对称设就是两个。

十一、屋面排水

雨水斗、雨水口按个计算，雨水管按长度计算（以檐口至设计室外散水上表面垂直距离计算）一般一根雨水管有一个雨水斗和雨水口。

十二、变形缝的计算

（一般变形缝分平面和立面，平面变形缝的计算为建筑物宽度、立面变形缝的计算为建筑的高度*2面）

十三、装饰工程量计算

1、室外装修：外墙装修计算抹灰按外墙的面积—门窗洞口面积

但应注意（、外墙贴砖、外墙做干挂时应计算门窗洞口侧壁的面积其它的抹灰、涂料不计算门窗洞口侧壁的面积）

2、室内装修地面的计算：计算地面的净面积（按地面的做法一一计算工程量一般地面的垫层按体积计算=地面的面积*垫层的厚度，地面的面层及一层地面应计算素土夯实全部为地面的净面积）。卫生间地面应注意防水层面积的计算=地面的净面积+防水的翻边面积（一般翻边高度见图纸说明如未说明一般为150+120=270其中150指翻边距地面的高度，120指防水应做到砼楼板上所经应考虑120MM高）

3、室内装修天棚、吊顶的计算：计算天棚的净面积（一般天棚的净面积=地面的净面积）如天棚为吊顶时应计算龙骨的费用和饰面板的费用。

4、室内装修墙面的计算：计算墙面的面积（一般墙面的做法为墙面抹灰和刮腻子两项）

十四、脚手架的计算

如民用建筑全部施工完毕，应套用综合脚手架=建筑物的建筑面积

如有特殊情况应计算外墙脚手架==建筑物的外边线长*檐高（指从设计室外地坪至建筑物檐口滴水处的高度，突出主体建筑屋顶的电梯间、水箱间等不计入檐高之内）

十五、垂运费及其它措施费

1、建筑物檐高在3.6米以上可计算垂运费，工程应计算建筑垂运费及装饰垂运费，建筑垂运费按建筑面积计取，装饰垂运费按装饰的工日计取。

2、 建筑物超高费，区分建筑物不同檐高按建筑物20米以上建筑面积计算。

3、大型机械进出场费及安拆费（一般建筑基础工程应计取大型机械进出场费一个台班，台施工中用到了塔吊、施工电梯、打桩机、压路机等应计算安拆费、设备基础费等及进出场费，根据实际情况确定。）

4、 二次搬运及完工清理费按建筑面积计取

5、 通用措施项目费按工程划分的类别进行计取（工程类别划分查看内蒙古自治区建筑工程费用定额）

十六、工程取费依据

09定额各种工程（土建、装饰、安装等）管理费、利润取费按（人工费+机械费）*费率

04定额土建工程管理费、利润取费按（工程直接费）*费率

04定额装饰工程管理费、利润取费按（人工费+机械费）*费率

以上规定请看（内蒙古自治区建筑工程费用定额）

十七、钢结构工程

钢结构工程按重量T计算。所有的钢板重量==钢板的体积*铁的密度

其它型钢的重量=型钢的长度*型钢的理论重量（理论重量查五金手册可以查得）

十八、高层建筑

1、计算筏板和地下室剪力墙的按长度计取

2、高层地下剪力墙应计算止水螺栓的数量（一般按施工现场的施工方案上所写的计算）

3、高层或框架结构应计算构造柱、圈梁、过梁等的植筋数量（按图纸上的钢筋数量数）

十九、楼梯工程量的计算

楼梯的混凝土和模板全部按楼梯的投影面积计算

二十、工程计价的方法

工程计价的方法有工料单价法工清单计价法（两种计价的方法在套价时不一样应加强练习）

为了防止漏项、减少重复，在计算工程量时应该按照一定的顺序，有条不紊地进行计算。下面分别介绍土建工程中工程量计算通常采用的几种顺序。

1 按施工顺序计算

按施工先后顺序依次计算工程量，即按平整场地、挖地槽、基础垫层、砖石基础、回填土、砌墙、窗、钢筋混凝土楼板安装、屋面防水、外墙抹灰、楼地面、内墙抹灰、粉刷、油漆等分项工程进行计算。

2 按定额顺序计算

按当地定额中的分部分项编排顺序计算工程量，即从定额的第一分部第一项开始，对照施工图纸，凡遇定额所列项目，在施工图中有的，就按该分部工程量计算规则算出工程量。凡遇定额所列项目，在施工图中没有，就忽略，继续看下一个项目，若遇到有的项目，其计算数据与其它分部的项目数据有关，则先将项目列出，其工程量待有关项目工程量计算完成后，再进行计算。

例如：计算墙体砌筑，该项目在定额的第四分部，而墙体砌筑工程量为：（墙身长度×高度-门窗洞口面积）×墙厚-嵌入墙内混凝土及钢筋混凝土构件所占体积+垛、附墙烟道等体积。这时可先将墙体砌筑项目列出，工程量计算可暂放缓一步，待第五分部混凝土及钢筋混凝土工程及第六分部门窗工程等工程量计算完毕后，再利用该计算数据补算出墙体砌筑工程量。

这种按定额编排计算工程量顺序的方法，对初学者可以有效地防止漏算重算现象。

3 按图纸拟定一个有规律的顺序依次计算

（1）按顺时针方向计算

从平面图左上角开始，按顺时针方向依次计算。

（2）按先横后竖，先上后下，先左后右的顺序计算

以平面图上的横竖方向分别从左到右或从上到下依次计算。此方法适用于内墙、内墙挖地槽、内墙基础和内墙装饰等工程量的计算。

（3）按照图纸上的构、配件编号顺序计算

在图纸上注明记号，按照各类不同的构、配件，如柱、梁、板等编号，顺序地按柱Z1、Z2、Z3、Z4…；梁L1、L2、L3…，板B1、B2、B3…等构件编号依次计算。

（4）根据平面图上的定位轴线编号顺序计算

对于复杂工程，计算墙体、柱子和内外粉刷时，仅按上述顺序计算还可能发生重复或遗漏，这时，可按图纸上的轴线顺序进行计算，并将其部位以轴线号表示出来。如位于A轴线上的外墙，轴线长为①～②，可标记为A:①～②。此方法适用于内外墙挖地槽、内外墙基础、内外墙砌体、内外墙装饰等工程量的计算。

建议按清单编号或定额编号顺序列项，这样可以避免漏项。计算时可先看哪一部分可引用于其他部份，对其他引用最多的优先计算。

工程量计算小经验及自己的工作实际的体会和感受。

图纸是有一定规律的，在做过程中，是以识图的过程为主线进行，也就是识一张图做一张图，做完一张图扔一张图，图扔完也就证明图识完了，预算也就做完了。因此，做预算必须会识图，并要掌握一定的识图的顺序。

首先

识图做预算有几个原则：

1、一次只看一张图，一张图尽量不看第二次

2、控制大量，调小量，预算是控制总量的基础上，随着识图的深入修改调整完成的。

3、先独立，后整体，主要的意思是先算独立的，不相互扣减的，后算有复杂扣减关系的。

4、从识图的顺序上：先地下、后地上；先结构，后；先室内，后室外；先主体，后屋面等等

其次

根据上述原则把图分成五部分：地下、主体结构、主体建筑、屋面和室外零星，对应每一部分确定计算什么，按定额分项和计算规则确定要什么就识什么，识图达到能够准确计算工程量为止。其实不叫识图，而是边看图边计算工程量，工程量计算完后图也就识完了。

最后

根据计算规则要求的扣减关系进行汇总，并把整图全盘进行通读，查看有没有漏计算的，有没有重复计算的，有没有计算错误的等等。安装最好按照系统从大头计算到小头，或者从小口径计算到大口径。同时，将对应相同口径的附属全部列计。

工程量计算小经验：

1、良好的识图能力：

良好的识图能力要求能迅速建立起构件及建筑物的空间印象。能通过多张图纸迅速查找需要的数据，能发现图纸中的矛盾及错误，能在脑海中勾勒出每个细部的构造等等。

结构施工图的表示方法，从传统的分离式到华南地区的梁、柱表，再发展到现在的平法，表示方法多样，且设计院出图也有一些习惯的表示方法。

2、充分掌握定额的工作程序、子目的包括内容

在对各图纸研究过程中，应随时了解设计人员意图及图纸表达内容，对施工前已发生设计变更也应做到心中有数。充分掌握定额的工作程序、子目的包括内容。只有这样，才能准确做出预算编制分项和计算出相应工程量，合理地套用单价，防止出现漏计、重计、错套等错误。

3、统筹安排计算工程量

工程量的计算要有明确的思路，先算哪部分后算哪部分，统筹安排计算工程量，提高计算效率，可节省大量的时间和精力。比如以外墙中心线长度为基数，可计算与之有关的分项工程量。

4、深入理解工程量计算规则

工程量的计算有明确的计算规则，因而必须对计算规则有相当透彻的理解。而在实际各方核对工程量数据的过程中，常发生争议的现象，这大多是因为对计算规则的理解不同所致。

在理解计算规则的过程中，要结合对图纸、建筑工程的特点及对施工过程的了解。对计算规则上的规定需要反复推敲，比如单层建筑物终建筑面积，无论其高度如何，按建筑物外墙勒解以上的结构外围水平面积计算。但当设计中未设计勒角时，其建筑面积，按外墙外围水平面积计算。

5、耐心细致

工程量的计算必须耐心细致，不得半点马虎。而且出现错误以后，修改比较繁琐。比如计算基础垫层时，计算规则规定，基础垫层按实铺体积计算，在计算工方宽度不同时，其外墙中心线和内墙净长线将发生变化，与土方的不同。而有些工作者往往利用土方已算出的外墙中心线和内墙净长线数值来计算垫层工程量，导致基础垫层出现差错。

6、良好的工作习惯

如表达式的习惯表达方式、中间计算数据的表示方法、在图纸上的标注方法等等。因为计算数据需要和相关方进行校对，自己也需要校对和查看历史工程等等。

7、掌握先进的技术

当前，计算机的应用较为普及，计算机在合并汇总计算工作中起了很大的作用，它在减轻预算人员工作量的同时也减少了人为计算的错误。在计算操作过程中，要求我们努力提高对原始数据输入的准确性。比如求和公式范围的输入，倘若不慎漏计一个或几个分项是常有发生的。

先做基础部分的项目：包括土方、基础模板，砼、垫层模板、砼，有时基础部分的柱工程量也计算，接着算板，柱、梁，砌体，装饰、大样，这样每算好一个部位，就可以收起算好部分的图纸，算装饰时基本是结构图收起来了，只剩下建筑图，图纸就跟着少了，桌面也没这么乱了，感觉这份工程就快算完了，心情自然也就不一样。

土钉墙是一种原位土体加筋技术。将基坑边坡通过由钢筋制成的土钉进行加固，边坡表面铺设一道钢筋网再喷射一层砼面层和土方边坡相结合的边坡加固型支护施工方法。其构造为设置在坡体中的加筋杆件与其周围土体牢固粘结形成的复合体，以及面层所构成的类似重力挡土墙的支护结构。

施工方法

土钉墙施工中采取一快一慢法。施工中根据实际情况可以调整土钉参数（长度密度）特别是遇到管线时，必须采用洛阳铲人工成孔，调整孔位，避开管线，同时保证基坑安全。
1） 一快：在开挖后8小时内必须把土钉安放完毕，在环境恶劣的情况下2小时内要完成土钉安放。
2） 一慢：前层土钉完成注浆48小时以上，面层砼喷射完毕24小时以上方可进行下一层边坡面的开挖。

常见类型

1钻孔注浆型
先用钻机等机械设备在土体中钻孔，成孔后置入杆体（一般采用HRB335 带肋钢筋制作），然后沿全长注水泥浆。钻孔注浆钉几乎适用于各种土层，抗拔力较高，质量较可靠，较低，是最常用的土钉类型。
2直接打入型
在土体中直接打入钢管、角钢等型钢、钢筋、毛竹、圆木等，不再注浆。由于打入式土钉直径小，与土体间的粘结摩阻强度低，承载力低，钉长又受限制，所以布置较密，可用人力或振动冲击钻、液压锤等机具打入。直接打入土钉的优点是不需预先钻孔，对原位土的扰动较小，施工速度快，但在坚硬粘性土中很难打入，不适用于服务年限大于2 年的永久支护工程，杆体采用金属材料时造价稍高，国内应用很少。
3打入注浆型
在钢管中部及尾部设置注浆孔成为钢花管，直接打入土中后压灌水泥浆形成土钉。钢花管注浆土钉具有直接打入钉的优点且抗拔力较高，特别适合于成孔困难的淤泥、淤泥质土等软弱土层、各种填土及砂土，应用较为广泛，缺点是造价比钻孔注浆土钉略高，防腐性能较差不适用于永久性工程。

施工工艺

放线 ——开挖 ——修坡 ——安放锚杆 ——注浆 ——编网喷砼 ——开挖下一层

1周边放样
根据土钉墙实际施工位置，进行放样复核，如有偏差应会同各方讨论解决。拐角处土体极不稳定，所以放线时尽可能取直，挖土时形成一个弧面。
2土方开挖
根据出土方向和道路情况，可沿基坑一边分层分段开挖沟槽，土方开挖应与土钉布置相协调，分层挖土，第一层挖土深度1.1m，以下各层均为1m，第一层挖土时先挖出工作沟槽，宽度6米左右，必须按施工设计要求开挖，严禁超挖。 开挖时挖机不得撞击网壁和锚头。
3土钉制作、成孔
土钉按设计采用中φ48×3焊接钢管。 土钉按照设计标准加工制作，钢管上打梅花形8mm孔，间距300-500mm。剖面上面两排土钉长度为12米，下面两排土钉为9米，上面翻边2米靠外位置加一根3米土钉以10度向外侧倾斜。D-D、E-E剖面上面两排土钉长度为12米，下面两排土钉为9米。 土钉采用冲击锤直接打入。土钉定位误差上下左右均小于50mm，傾角误差小于3度。如遇障碍，应设法避开。

4注浆
土钉锚管注浆，从锚管底部开始注浆，边注边拔管，最后进行口部高压注浆，然后封孔。 注浆泵必须压力恒定，注浆压力取0.4-0.6mpa，流量不大于5L/min，水泥浆用量25kg/m～30kg/m
5编制钢筋网
按设计要求绑扎或点焊双向钢筋网。钢筋定位误差小于20mm相邻钢筋接头错开500mm，每层土钉部用联系筋焊接，用螺纹钢井字压在钢筋网上，钢筋网片、联系筋土钉、井字架之间用点电焊联接。
6喷射砼面层
在土层开挖、修坡面层后，在钢筋网编焊工作完成一次性喷射总厚度100mm，砼标号为C20。喷射砼应掺加速凝剂，砼初凝小于10min，终凝小于30min。 混凝土配比为： 普通水泥：砂石1：4-1：5 砂率：45-45% 水灰比：0.4-0.45 速凝剂：3—5%水泥重量。

特殊情况的处理措施

基坑支护工程是风险性较大的工程，施工过程中可能会遇到各种意外情况，为做到备无患，针对本工程特点，制定以下措施：
1） 坑外地面堆载应控制在10KN/m2以内，并禁止载重通行。
2） 边坡局部涌水的处理：迅速用特种止水材料缩小范围，埋管引流，注浆封堵。
3） 位移、沉降过大的处理：在位移沉降过大区域根据产生的原因加大加密土钉，加大注浆量。
4） 坑底局部管涌、突涌的处理：如因特殊情况出现突涌，应立即用粘土或水泥封堵，在最短的时间内制止突涌的发展，还可在突涌处采用现场的泥土堆压或先用木板放在下面，再用钢筋或其他密度较大的材料设备等压在木板上阻止突涌情况进一步恶化，再根据具体情况进行处理。

质量保证措施

1、 落实施工责任制：施工全过程实行责任制，项目负责人、技术负责人、施工人员明确职责，保证工程质量及施工安全。
2、 值班制度：实行工程各班组管理人员现场值班制度，保证人员在岗位在位。
3、 技术培训制度：技术人员定向各施工班，组技术交底，做好技术培训和劳力教育，使全体施工人员了解设计意图，熟悉操作规程。
4、 值班负责人及施工班组开好施工碰头会，及时布置施工计划，解决施工难题。
5、 严把材料进场关，所有材料均有产品合格证，出厂检验报告，水泥、钢材均应进行复检，质量不合适的产品不准进入施工现场。点这免费下载资料
6、 加强施工质检工作，钻孔、倾角、孔深、注浆量达到方案要求，同质检员对每这工序进行质量验收，做好施工记录。
7、 现场技术人员负责工程进度、质量，对边坡安全情况全面了解，密切注意边坡移和地面沉降，发现问题，及时处理。

主要特点

(1)合理利用土体的自稳能力，将土体作为支护结构不可分割的部分，结构合理；
(2)结构轻型，柔性大，有良好的抗震性和延性，破坏前有变形发展过程。1989 年美国加州7.1 级地震中，震区内有8 个土钉墙结构估计遭到约0.4g 水平地震加速度作用，均未出现任何损害迹象，其中3 个位于震中33km 范围内。2008 年5 月12 日四川汶川8.0 级大地震中，据调查发现，路堑或路堤采用土钉或锚杆结构支护的道路尚保持通车能力，土钉或锚杆支护结构基本没有破坏或轻微破坏，其抗震性能远远高于其它支护结构 ；
(3)密封性好，完全将土坡表面覆盖，没有裸露土方，阻止或限制了地下水从边坡表面渗出，防止了水土流失及雨水、地下水对边坡的冲刷侵蚀；
(4)土钉数量众多靠群体作用，即便个别土钉有质量问题或失效对整体影响不大。有研究表明：当某条土钉失效时，其周边土钉中，上排及同排的土钉分担了较大的荷载；
(5)施工所需场地小，移动灵活，支护结构基本不单独占用空间，能贴近已有建筑物开挖，这是桩、墙等支护难以做到的，故在施工场地狭小、建筑距离近、大型护坡施工设备没有足够工作面等情况下，显示出独特的优越性；
(6)施工速度快。土钉墙随土方开挖施工，分层分段进行，与土方开挖基本能同步，不需养护或单独占用施工工期，故多数情况下施工速度较其它支护结构快；
(7)施工设备及工艺简单，不需要复杂的技术和大型机具，施工对周围环境干扰小；
(8)由于孔径小，与桩等施工方法相比，穿透卵石、漂石及填石层的能力更强一些；且施工方便灵活，开挖面形状不规则、坡面倾斜等情况下施工不受影响；
(9)边开挖边支护便于信息化施工，能够根据现场监测数据及开挖暴露的地质条件及时调整土钉参数，一旦发现异常或实际地质条件与原勘察报告不符时能及时相应调整设计参数，避免出现大的事故，从而提高了工程的安全可靠性；
(10)材料用量及工程量较少，较低。据国内外资料分析，土钉墙工程造价比其它类型支挡结构一般低1/3～1/5。

施工要求

1 土钉墙施工前应先检测路堑横断面，净空合格后方能进行土钉墙施工。
2 土钉墙应按“自上而下，分层开挖，分层锚固，分层喷护”的原则组织施工，并及时挂网喷护，不得使坡面长期暴露风化失稳。
3 施工前应按设计要求进行注浆工艺试验、土钉抗拉拔试验，验证设计参数，确定施工工艺参数。
4 土钉钻孔时，严禁灌水。钉孔注浆应采用孔底注浆法，确保注浆饱满，注浆压力宜为0.2MPa。
5 土钉墙施工时应按设计要求制作支撑架。
6 挂网材料为土工合成材料时，应采取妥善的防晒措施，防止土工合成材料老化。挂网前应清除坡面松散土石。
7 坡脚墙基坑施工应尽快完成，同时应采取措施防止基坑被水浸泡。
8 喷射混凝土前应进行现场喷射试验，确定施工工艺参数。
9 喷射作业应自下而上进行，喷层厚度大于7cm时，应分两层喷射。喷射过程中应采取有效措施保证泄水孔不被堵塞。
10 土钉墙所用砂、石料、水泥、粉煤灰、矿物掺和料、外加剂、钢筋应符合本标准第10.1.14条的规定。
11 土钉墙所用的土工合成材料的品种、规格、质量应符合设计要求。进场时应进行现场验收，并对其技术性能进行检验。
12 土钉孔的布置形式、土钉长度应符合设计要求。土钉墙钻孔施工时，严禁灌水。
13 土钉孔锚固砂浆强度等级应符合设计要求。钉孔注浆应采用孔底注浆法，确保注浆饱满。注浆压力宜为0.2MPa。
14 网的规格尺寸、网与土钉的连接应符合设计要求。
15 喷射混凝土强度等级应符合设计要求。
16 喷射混凝土面层厚度在每个断面上60﹪以上不应小于设计厚度，且厚度最小值不应小于设计厚度的一半；同时，所有检查孔的厚度平均值，不应小于设计厚度值。
17 泄水孔施工质量、墙后反滤层构造、墙基坑开挖、墙身混凝土强度、脚墙模板、沉降缝（伸缩缝）预留与塞封应符规定。

木结构工程量计算

一、木屋架的制作安装工作量，按以下规定计算：

1．木屋架制作安装均按设计断面竣工木料（毛料）以体积计算，其后备长度及配制损耗均不另外计算。

2．方木屋架一面刨光时增加3mm，两面刨光增加5mm，圆木屋架按屋架刨光时木材体积每立方米增加0.05m3计算。附属于屋架的夹板、垫木、钢杆、铁件、螺栓等已并入相应的屋架制作项目中，不另计算；与屋架连接的挑檐木、支撑等，其工程量并入屋架竣工木料体积内计算。

3．屋架的制作安装应区别不同跨度，其跨度应以屋架上下弦杆的中心线交点之间的长度为准。带气楼的屋架并入所依附屋架的体积内计算。

4．屋架的马尾、折角和正交部分半屋架，应并入相连的屋架体积内计算。

5．钢木屋架按竣工木料以体积计算。

二、圆木屋架连接的挑檐木、支撑等，如为方木时，其方木部分应乘以系数1.70，折合成圆木并入屋架竣工木料内，单独的方木挑檐（适用山墙承重方案），按矩形檩木计算。

三、屋面木基层的制作安装工作量，按以下规定计算：

1．檩木按毛料尺寸以体积计算，简支檩长度按设计规定计算。如设计无规定者，按屋架或山墙中距增加200mm；如两端出山墙，檩条长度算至博风板；连续檩条的长度按设计长度计算，其接头长度按全部连续檩木总体积的5%计算。檩条托木已计入相应的檩木制作安装项目中，不另计算。

2．屋面木基层按屋面的斜面积计算，天窗挑檐重叠部分按设计规定计算，屋面烟囱及斜沟部分所占面积不扣除。

四、封檐板按图示檐口外围长度计算，博风板按斜长度计算，每个大刀头增加长度500mm。

金属结构工程量计算

一、金属构件成品安装

1．金属构件成品安装按设计图示尺寸以质量计算。不扣除孔眼的质量，焊条、铆钉、螺栓等不另增加质量。

2．依附在钢柱上的牛腿及悬臂梁等并入钢柱工程量内。钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。

3．制动梁、制动板、制动桁架、车档并入钢吊车梁工程量内。

4．墙架的安装工程量包括墙架柱、墙架梁及连系拉杆重量。

5．依附钢煤斗的型钢并入煤斗工程量内。

二、金属构件拼装台搭拆

金属构件拼装台搭拆工程量同金属构件成品安装工程量。

从已建统计资料分析表明，跨径大于100m 的预应力混凝土连续梁桥，90%以上都采用了变高度梁。变高度连续梁的截面变化曲线可以为二次抛物线、圆弧线或者折线，由于连续梁的恒载弯矩变化规律与二次抛物线相似，所以一般选用二次抛物线。折线形截面变化布置可使桥梁构造简单，施工方便，常用于中小跨径的连续梁桥。

变高度连续梁桥的主要尺寸如下表所示：

桥梁截面形式可根据桥宽、跨径、施工条件、使用要求等确定为箱形（简称箱梁）或T 形（简称T 梁）。箱形截面可设计为单箱单室或单箱多室。箱梁翼板长度的确定应以桥面板正、负弯矩相互协调为原则， T 梁悬臂长度宜为1.0~1.5m，箱梁悬臂长度宜为1.5~2.5m。当主、引桥结构形式不同时，悬臂板长度尽量取得一致，若不能取一致时，应尽量使外悬臂下缘斜率一致。
