1、工日：一种表示工作时间的计量单位，通常以8小时为一个标准工日，一个职工的一个劳动日，习惯上称为一个工日。例如人工工日：人工工日简单来讲，就是一个工人干了一天的活的一种计价方式(注意我们这里所说在工日是指定额工日，与劳务市场的工日不同)。有些行业一个工日不一定是8小时，比如公路工程定额中隧道工作是每工作7小时为一个标准工日，潜水工作每6个小时为一个标准工日。

2、定额水平：系指在一定时期(比如一个修编间隔期)内，定额的劳动力、材料、台班消耗量的变化程度。定额水平是随着生产力水平在不断提高在不断在变化。

3、劳动定额：是指在正常的生产技术和生产组织条件下，为完成单位合格产品所所必需的劳动消耗标准。劳动定额有两种表现形式;时间定额和产量定额。时间定额是指在技术条件正常、生产使用合理和劳动组织正确的条件下，工人为生产单位合格产品或完成一项工作所必需消耗的劳动时间，包括准备与结束的时间、基本生产时间、销助生产时间、不可避免的中断时间及工人必须的休息时间。产量定额是在规定的单位时间内完成合格产品的数量或工作量标准。时间定额和产量定额其关系是：时间定额*产量=1

4、材料消耗定额：是指在一定的生产技术和组织条件下，在保证工程质量与合理使用材料的条件下，生产单位合格产品所必须消耗的材料的数量标准。材料消耗定额是编制材料需要量计划、运输和供应计划、仓库面积，签发限额领料单和经济核算的根据。

定额材料消耗量，既包括构成产品实体净用的材料数量，又包括施工场内运输及操作过程不可避免的损耗量。

根据材料使用次数的不同，建筑安装材料分为非周转性材料和周转性材料。非周转性材料也称为直接性材料。它是指施工中一次性消耗并直接构成工程实体的材料，如砖、瓦、灰、砂、石、钢筋、水泥、工程用木材等。周转性材料是指在施工过程中能多次使用，反复周转但并不构成工程实体的工具性材料。如：模板、活动支架、脚手架、支撑、挡土板等。

5、机械台班费用定额：是指在一个台班中，为使机械正常运转需要支出和分摊的折旧、维修、安装拆卸、辅助设施以及人工、动力燃料、养路费、车船使用税等各项费用消耗的标准，即确定机械台班单价的定额。

机械台班费用的组成由不变费用和可变费用两大部分组成。不变费用包括：机械的折旧费、大修理费、经常修理费、安装拆卸及辅助设施费。可变费用包括包括：人工费、动力燃料费、养路费及车船使用税。

6、定额：是确定工人或小组在正常施工条件下，完成每一计量单位合格的建筑安装产品所消耗的劳动、机械和材料的数量标准。施工定额是企业内部使用的一种定额，由劳动定额、材料定额、机械台班费定额和三个相对独立的部分组成。

7、工期定额：指在一定的生产技术和自然条件下，完成某个单位(或群体)工程平均需用的标准天数。包括建设工期定额和施工工期定额两个层次。建设工期是指建设项目或独立的单项工程从开工建设起到全部建成投产或交付使用时止所经历的时间。因不可抗拒的自然灾害或重大设计变更造成的停工，经签证后，可顺延工期。施工工期是指正式开工至完成设计要求的全部施工内容并达到国家验收标准的天数，施工工期是建设工期中的一部分。工期定额是评价工程建设速度、编制施工计划、签订承包合同、评价全优工程的依据。

8、定额：是施工图设计阶段采用的，确定单位合格产品的分部分项工程或构件所需要的人工、材料和机械台班合理消耗数量的标准。它主要是为了满足编制施工图预算的要求，为确定和控制基本建设投资额，编制施工组织计划，对结构的设计方案进行技术经济比较提供计算依据。

9、概算定额：是确定一定计量单位扩大分部分项工程的人工、材料和机械消耗数量的标准。它是在预算定额基础上编制，较预算定额综合扩大。是编制扩大概算，控制项目投资的依据。

10、概算指标：是以某一通用设计的标准预算为基础，按100平方米等为计量单位的人工、材料和机械消耗数量的标准。概算指标较概算定额更综合扩大，它是编制初步设计概算的依据。

11、估算指标(定额)：是在项目建议书可行性研究和编制阶段编制投资估算，计算投资需要量的使用的一种定额。

12、其他直接费定额：是指与建筑安装施工生产的个别产品无关，而为企业生产全部产品所必需，为维护企业的经营管理活动所必需发生的各项费用开支达到标准。

本文选取西韩、阎机、西法三条陕西城际铁路作为BIM技术应用的工程案例。此3条城际铁路是关中城际网的重要组成部分，也是陕西省“十三五”规划的重点项目。本次研究范围总长度120km，包含115个工点，涉及铁路行业22个专业。实现了铁路站前、站后全专业的BIM技术应用。

与建筑工程相比，铁路工程有其自身的特点：首先，铁路工程专业多。一个铁路工程项目的设计通常需要20多个专业共同参与完成。其次，铁路工程属于狭长带状工程，线路长，工点多，长大铁路干线工程线路长度可达上千公里。第三，铁路工程与地形、地质结合紧密。铁路行业BIM涵盖GIS的内容。所以，铁路工程BIM的实施无法完全借鉴建筑行业的经验。陕西省3条城际铁路BIM技术应用面临以下3个难题：

如何高效率构建各专业信息模型

本次陕西省3条城际铁路BIM技术应用研究范围总长度120km，包含115个工点，各工点内又涵盖铁路多个专业，信息模型构建工作量巨大。并且市场上的原生BIM设计软件不适合铁路工程，使用原生软件构建铁路BIM模型效率极其低下。如何高效率的构建各专业信息模型是本次研究需要解决的首要难题。

如何统一各专业模型标准

本次陕西省3条城际铁路BIM技术应用研究涉及铁路行业22个专业，几乎涵盖了铁路站前、站后所有专业。各个专业在进行设计时所采用的软件不同，同时在设计过程中又必需进行信息的交换。

为了保证合适的人在合适的时候获取到合适的信息，为了各专业的模型在工点内部能够装配到一起，各个工点的模型又能够总装成一个统一完整的铁路工程，就需要统一各专业的模型标准。所以如何统一各专业的模型标准是本次研究需要解决的第2个难题。

海量模型数据如何交付

本次BIM技术应用研究的信息模型数据成果数据量庞大。这些数据在设计阶段均是利用众多不同的专业设计软件完成的。而项目建设单位（设计成果的交付对象）及施工单位（设计成果的直接使用者）往往没有也没必要安装所有的专业设计软件，他们只需要能够方便的提取与利用这些数据。并且按照建设单位要求，本次BIM技术应用的成果不能分工点进行交付，需要分项目进行整体交付。所以如何向建设单位进行成果交付，并保证设计信息向施工单位无损传递是本次研究需要解决的第3个难题。

针对上述难题，陕西省3条城际铁路项目BIM技术应用分别从专业辅助设计软件的研发、标准的制定与应用、综合管理平台研发3个层面进行重点研究。

专业辅助设计软件的研发

针对市场原生设计平台无法适用于铁路各专业的难题，本次各专业均进行了铁路BIM辅助设计软件的研发。

各专业辅助设计软件的研发大大提高了铁路三维信息模型的构建效率。本项目桥隧占比达70%，以桥隧工点为例进行说明：使用市场原生设计平台手动创建1座5km常规桥梁模型需要25d，使用桥专业辅助设计系统只需5d 时间，效率可提高80%。手动创建1 座5km隧道模型需要7d，利用铁路隧道BIM 模型设计系统只需要2d，效率可提高70%。

标准的制定与应用

参考联盟及建筑行业相关标准研究编制了陕西城际铁路项目BIM设计应用指南和陕西城际铁路BIM设计成果交付标准。

设计应用指南从总则、术语、基本规定、设计资源、设计行为和设计协同等章节对陕西城际铁路BIM设计实施过程进行管控，并对各专业数据接口、各专业设计单元结构树及各专业的协同设计流程进行了明确的规定。

交付标准从总则、术语和符号、基本规定、命名规则、信息模型交付说明、交付内容、建模精度、成果交付格式等方面对项目的交付成果进行了统一规划。并对各专业的设计单元拆分、设计单元精度进行了明确的规定。

本项目各专业对铁路联盟铁路工程信息模型分类和编码标准（IFD）进行应用。对其表51及表53进行验证与测试，通过将标准与本项目的工点及各专业构件进行一一对应与挂接，将标准与实际工程项目进行对比，各专业对铁路工程信息模型分类和编码标准（IFD）进行了扩充和完善。

因篇幅限制，仅列举部分扩充完善的IFD标准：站场专业对站台53-09 09 20 进行扩充完善，增加货运站台53-09 09 20、客运站台53-0909 30，并对客货运站台按照站场设备特点进行了再次细分。

站场专业扩充完善IFD标准示例

路基专业对地基处理53-01 00 00进行了扩充，增加了压实地基和夯实地基53-01 10 60、注浆洞穴加固53-01 10 70、预压地基53-01 10 80。

路基专业扩充完善IFD标准示例

为便于各专业信息模型的统一协调与组织，研究编制了LID编码（Locational Identification forDictionaries）——可定位的身份编码词典。该编码可以采用数字编码形式，也可以采用文字表述，用来构建统一标准的各专业信息模型结构树。结构树将各专业信息模型按照树形结构进行管理，既可清楚地表述各构件的逻辑关系，又能实现信息模型构件在平台中的快速查找定位。本次陕西省3条城际铁路信息模型按文字形式表述，如桥梁-泾河特大桥-下部结构-1#墩-承台。

桥墩、基础参数化模型库

全桥装配

铁路桥梁结构装配过程需要依托铁路线位建立与各梁部、桥墩所适配的坐标系。在各坐标系调用库中的参数化模型，完成库中模型的定位。修改模型尺寸参数以适用工点，完成装配。

梁部模型在装配时，首先需在模型库中通过设立局部坐标系预留对外接口，保证对外参数化装配条件，并在全桥装配模型中建立与之对应的定位坐标系。在插入模型后选取模型阵列定义实例化的部件，通过坐标系定位，完成梁部模型的批量装配。

专业结构树示例

综合管理平台的研发

陕西省3条城际铁路的三维信息模型成果不能分工点向建设单位交付，需要分项目进行整体性交付。因此成果交付必须要依托于一个可以整合各项目整体信息模型及GIS信息的平台。

众所周知，BIM价值的最大化实现需要依赖于不同项目成员和软件之间的信息的自由流动，从而使每一个项目成员在他的专业工作需要的时候都能够从上游成员已经收集的信息中及时得到他需要的具有质量保证的信息，同时也能按照规则方便的更新信息。因此，平台还必须保证设计信息从设计阶段向施工阶段的无损流转。为此，本次BIM应用研发了专门的建造管理平台。

建造管理平台

该平台集云技术、GIS 技术、互联网技术于一体，不仅实现了设计信息模型的全面交付和设计信息向施工阶段的无损流转，而且集成了项目成果漫游、信息模型互操作、进度管理、质量管理、技术管理、安全管理、物资管理等功能，为施工阶段的BIM技术应用提供了基础。

进度管理功能可依据项目树进行施工计划的安排，进行计划时间和实际时间的对比，可直观的展示计划和实际的时间进度。

进度管理功能界面

质量管理包括质量巡检、检验批管理及工序管理等功能，可做到对各检验批及分部分项工序的精细化管理及各个质量问题的可见可控管理。

质量管理功能界面

技术管理包括施工组织设计、专项施工方案、施工技术交底等功能，可进行施工组织及施工方案设计的过程管理，记录和管理各种技术文档。

技术管理功能界面

安全管理包含安全巡检记录、专项安全施工方案和安全技术交底等功能，可实现对各标段各单位工程的安全问题进行统计和管理，对专项安全施工方案等资料进行管理。

安全管理功能界面

内容来源：铁路BIM联盟理事单位(中铁一院)

王鹏.

BIM技术在西韩城际等三条陕西城际项目中的应用研究.

混凝土裂缝问题是长期困扰着建筑工程技术人员的一大难题，混凝土结构尤其是大体积建筑中出现裂缝是很常见的现象，因此工程人员对裂缝问题非常关注。

本文对钢筋混凝土结构裂缝进行了分类，并分析了裂缝的产生原因、常用的检测方法，以及裂缝出现以后的各种修复加固措施，供从事工程施工的工程技术人员参考。

一、缝可能危及结构安全

裂缝问题是一个人们普遍关心的问题，对混凝土结构而言，裂缝的存在是十分普遍的现象。大量科研和实践都证明了混凝土结构出现裂缝是不可避免的，裂缝出现时荷载常为极限荷载的15%~25%。

在正常使用荷载作用下，钢筋混凝上结构一般是带裂缝工作的，一般肉眼可见的裂缝范围为0.02~0.05mm，裂缝宽度小于0.05mm 的属无害裂缝，对防水、防腐蚀与承重的影响均可忽略不计。

我国现行规范对一般正常使用条件下混凝土结构构件最大裂缝宽度的控制标准为0.3mm。因此就经济及科学观点，一定程度的裂缝是可以接受的。

但有的裂缝会造成结构承载能力降低，结构可靠度下降；有的虽对承载力无多大影响，但会出现诸如混凝上保护层脱落、钢筋锈蚀加速和混凝土碳化，降低结构的耐久性或发生渗漏，影响使用。

当裂缝宽度达到一定的数值时，还可能危及结构的安全。因此，如何对混凝土结构中的裂缝进行评价、鉴定、修复，对结构的使用和维护具有十分重要的现实意义。

二、裂缝原因与类型

裂缝形成的原因一般分成两类：结构性裂缝和非结构性裂缝。

【结构性裂缝】

由于直接施加的各种静力和动力荷载所引起的裂缝。由于结构承载力不足应力达到限值引起的，是结构开始破坏的特征。这种裂缝是比较危险的，如果不对这类裂缝进行处理将对结构的安全带来隐患。

【非结构性裂缝】

由于温度变化、收缩、不均匀沉降等间接作用, 结构的变形受到约束而引起的裂缝。这种裂缝对结构承载力的影响不大，可根据结构耐久性、抗渗、抗震、使用等方面要求采取修补措施。

在实际工程结构中，由于荷载所引起的裂缝只占总数的20%左右，而由于间接作用所产生的裂缝，大约占裂缝总数的80%。

裂缝成因复杂，对结构的影响差异也较大。只有在弄清结构受力状态和裂缝对结构影响的基础上，才能确定相应的修复措施。

三、裂缝调查与分析

裂缝成因调查包括对材质与施工质量、设计计算与构造、使用环境与荷载等方面的调查，是为裂缝分析提供依据的。

通过裂缝现状观测、成因调查判明是结构性裂缝还是非结构性裂缝。

裂缝的宽度、长度保持恒定不变的属于稳定裂缝，只要其宽度不大，符合规范要求，其危险性较小，属安全构件。

裂缝的宽度和长度随时间不断扩展，说明钢筋应力可能接近或达到流限，对承载力有严重的影响，应及时采取措施。

四、裂缝的检测

裂缝检测就是裂缝现状检查，通过现状检测并绘制裂缝分布图，为进行裂缝分析和危害性评定提供依据。

裂缝外观检测常用的仪器有刻度放大镜、裂缝对比卡等，裂缝深度主要采用超声波法探测或直接钻芯法检测。检测的一般步骤如下：

01 绘制裂缝分布图

先画出产生裂缝构件的形状， 然后将裂缝的位置、长度标于图上，并对每条裂缝进行编号和注明裂缝出现时间。

为便于研究分析，裂缝图应根据构件逐一绘制展开图，并在图上标明方位。当裂缝数量较多时，可在构件有裂缝的表面画上方格，方格尺寸依据构件的大小以200~500mm 为宜，在裂缝的一侧用毛笔或粉笔沿裂缝画线，然后依据同样的位置翻样到记录本上，对于特殊形状的裂缝还要拍照和摄像。

02 测定裂缝宽度

测定时把裂缝全长分为四等分，中央点和两端，以及中央点和中间的第三分点。测定裂缝方向上的垂直宽度，使用带有刻度的专用显微镜，将刻度与缝口垂直，量出缝口宽度，记下读数并标于图上。

也可以采用裂缝卡通过放大镜估计裂缝宽度，但这种方法误差较大。裂缝长度可用钢尺测量，在裂缝的端部要有标志，标上年月日，以观测裂缝的发展。

在测定裂缝长度和宽度的同时，须同时确认保护层厚度，保护层混凝土厚度不宜用錾凿开时，可用钢筋探测器找出其厚度。

03 测定裂缝深度

检测裂缝的深度通常用超声波法，通过所测得的声时与探头之间的关系推算出裂缝的深度。

用超声波测试裂缝深度，要在避开钢筋的位置上进行，且仅对一些受力裂缝比较合适，因为这种裂缝两边的混凝土一般是完全分离的。如果两边的混凝土并未完全分离，用超声波检测是不太准确的。

对于裂缝不深且其走向大致成一直线的构件，可以采用直接取芯的方法进行检测。

这种方法是在有裂缝的位置，沿深度方向钻取混凝土芯样，这样可以在芯样侧面直接测量裂缝深度，其缺点是对构件有一定的破损。

04 裂缝发展情况观测

对于活动裂缝，应进行定期观测，专用仪器有接触式引伸仪、振弦式应变仪等，最简单的办法是骑缝涂抹石膏饼观察。

在典型裂缝位置处抹50mm左右见方的石膏饼，观察石膏饼是否沿原裂缝开裂，就可确定裂缝是否在继续发展。石膏饼开裂宽度大，说明裂缝增长也大，将裂缝的变化情况亦记于图上。通过以上观测绘制形成的裂缝图，即可作为裂缝分析的依据。

05、裂缝修复措施

裂缝处理的原则：

1）首先应能保证裂缝处理后结构原有的承载能力、整体性以及防水、抗渗性能；

2）其次要考虑温度、收缩应力较长时间的影响，以免处理后再出现新的裂缝；

3）再次应防止进一步的人为损伤结构和构件，尽量避免大动大补，并尽可能保持原结构的外观。

裂缝的类型不同，修复处理的方法也不相同，裂缝一般的处理方法有如下几种：

01 表面修补

通过密封裂缝表面以提高其防水性及耐久性。适用于对结构承载力无影响的浆材难以灌入的细而浅的裂缝，深度未达到钢筋表面的微细裂缝(一般宽度小于0.2mm)。

修补用的材料必须具有密封性、抗渗性和耐老化性，与混凝土的变形要相适应, 大面积处理时应注意防止空鼓、起皮。

表面修补法主要有表面涂抹环氧树脂、聚氨酯、聚合物砂浆等，表面粘贴常采用玻璃丝布、碳纤维布、土工膜。

修补处理前应将裂缝附近的灰尘浮渣清除干净，采用表层粘贴封闭时应对结构面进行打磨处理。

02 内部修复

采用压浆泵将粘合剂及密封剂浆液灌入裂缝深部，由于胶结料在裂缝内部凝结、硬化而起到补缝作用，从而达到恢复结构的整体性、耐久性及防水性的目的。

灌浆材料一般要求具有较好的流动性，且具有一定的粘结强度。常用的灌浆材料有水泥和化学材料，可按裂缝的性质、宽度、施工条件等具体情况选用。

一般对宽度大于0.5mm 的裂缝，可采用水泥灌浆；对宽度小于0.5mm 的裂缝，宜采用化学灌浆。化学灌浆材料主要为环氧树脂和聚氨酯等。

压力灌浆分为低压注入和高压注入两种方式，应根据修复的结构类型和裂缝种类选择适合的注入方式。

低压注入适合宽度较细，深度较浅的建筑物裂缝；高压注入适合宽度较宽,深度很深的建筑物裂缝。

目前国内较为成熟的“YJ – 自动压力灌浆技术”，是一项包括材料、机具、施工的综合技术，利用低压原理，依靠内部弹簧压力和毛细管作用将树脂注入微细裂缝。

03 加固补强

结构加固补强是为了防止裂缝再出现和扩展，保证结构安全。结构补强的方法很多，主要有加大截面法、外包角钢法、粘钢法、粘贴碳纤维法以及预应力加固法等。

加固方法的选择，应根据检测分析结果、结构功能降低及加固原因，结合结构特点、当地具体条件、新的功能要求等因素综合分析后确定。

与修补处理不同，由于加固处理目的在于恢复因裂缝降低的混凝土构件的承载力，涉及到建筑物的结构安全和使用功能的改变，因此必须在确认安全的基础上计算承载力，提出合理的详细的方案。

六、结语

混凝土结构中裂缝类型很多，成因复杂，在实践中，应根据裂缝的不同特点分析其产生的具体原因，采取相应的方法进行修复处理，有效地控制裂缝的产生和发展，减少工程事故的发生，延长结构的使用寿命，最终达到保证建筑物安全和耐久的目的。

本次为大家共享下载的规范是《GB50038-2005(2023年版) 人民防空地下室设计规范》，本次局部修订系根据住房和城乡建设部《关于印发（ 2017 年工程建设标准规范制修订及相关工作计划〉的通知》（建标〔2016 〕248 号）及《住房和城乡建设部标准定额司关于同意国家标准〈人民防空地下室设计规范〉由修订调整为局部修订的函》（ 2021 14)的要求，由中国建筑标准设计研究院有限公司会同有关单位对《人民防空地下室设计规范》GB 50038-2005 局部修订而成。
本次局部修订的主要技术内容：修改和补充了不同防空地下室类型的适用参数、结构材料强度综合调整系数、柴油电站设置要求，增加了移动电站与设有滤毒通风的防空地下室结合设置的要求，以及人员出入口的设置要求。

1. 0. 1 为使人民防空地下室（以下简称防空地下室）设计符合战
时及平时的功能要求，做到安全、适用、经济、合理，依据现行的《人
民防空工程战术技术要求》制定本规范。
1. 0. 2 本规范适用于新建或改建的属于下列抗力级别范围内的
甲、乙类防空地下室以及居住小区内的结合民用建筑易地修建的
甲、乙类单建掘开式人防工程设计。
1 防常规武器抗力级别5 级和6 级（以下分别简称为常5 级
和常6 级）；
2 防核武器抗力级别4 级、4B 级、5 级、6 级和6B 级（以下分
别简称为核4 级、核4B 级、核5 级、核6 级和核6B 级）。
注·本规范中对“防空地下室”的各项要求和规定，除注明者外均适用于居住小区
内的结合民用建筑易地修建的单建掘开式人防工程。
1. 0. 3 防空地下室设计必须贯彻“长期准备、重点建设、平战结
合”的方针，并应坚持人防建设与经济建设协调发展、与城市建设
相结合的原则。在平面布置、结构选型、通风防潮、给水排水和供
电照明等方面应采取相应措施使其在确保战备效益的前提下，充
分发挥社会效益和经济效益。
1. 0. 4 甲类防空地下室设计必须满足其预定的战时对核武器、常
规武器和生化武器的各项防护要求。乙类防空地下室设计必须满
足其预定的战时对常规武器和生化武器的各项防护要求。
1. 0. 5 防空地下室设计除应符合本规范外，尚应符合国家现行有
关标准的规定。

内容简介

本规范共分七章和八个附录，其主要技术内容有：1 总则；2 术语和符号；3 建筑；4 结构；5 采暖通风与空气调节；6 给水、排水；7 电气。

1．0．1 为使人民防空地下室(以下简称防空地下室)设计符合战时及平时的功能要求，做到安全、适用、经济、合理，依据现行的《人民防空工程战术技术要求》制定本规范。

1．0．2 本规范适用于新建或改建的属于下列抗力级别范围内的甲、乙类防空地下室以及居住小区内的结合民用建筑易地修建的甲、乙类单建掘开式人防工程设计。

1 防常规武器抗力级别5级和6级(以下分别简称为常5级和常6级)；
2 防核武器抗力级别4级、4B级、5级、6级和6B级(以下分别简称为核4级、核4B级、核5级、核6级和核6B级)。
注：本规范中对“防空地下室”的各项要求和规定，除注明者外均适用于居住小区内的结合民用建筑易地修建的单建掘开式人防工程。

1．0．3 防空地下室设计必须贯彻“长期准备、重点建设、平战结合”的方针，并应坚持人防建设与经济建设协调发展、与城市建设相结合的原则。在平面布置、结构选型、通风防潮、给水排水和供电照明等方面，应采取相应措施使其在确保战备效益的前提下，充分发挥社会效益和经济效益。

1．0．4 甲类防空地下室设计必须满足其预定的战时对核武器、常规武器和生化武器的各项防护要人民防空地下室设计规范 GB 50038-2005 页码，2/201
求。乙类防空地下室设计必须满足其预定的战时对常规武器和生化武器的各项防护要求。

1．0．5 防空地下室设计除应符合本规范外，尚应符合国家现行有关标准的规定。

规范目录

公告
前言
1 总则
2 术语和符号
2.1 术语
2.2 符号
3 建筑
3.1 一般规定
3.2 主体
3.3 出入口
3.4 通风口、水电口
3.5 辅助房间
3.6 柴油电站
3.7 防护功能平战转换
3.8 防水
3.9 内部装修
4 结构
4.1 一般规定
4.2 材料
4.3 常规武器地面爆炸空气冲击波、土中压缩波参数
4.4 核武器爆炸地面空气冲击波、土中压缩波参数
4.5 核武器爆炸动荷载
4.6 结构动力计算
4.7 常规武器爆炸动荷载作用下结构等效荷载
4.8 核武器爆炸动荷载作用下常用结构等效静荷载
4.9 荷载组合
4.10 内力分析和截面设计
4.11 构造规定
4.12 平战转移设计
5 采暖通风和空气调节
5.1 一般规定
5.2 防护通风
5.3 平战结合及平战功能转换
5.4 采暖
5.5 自然通风和机械通风
5.6 空气调节
5.7 柴油电站的通风
6 给水、排水
6.1 一般规定
6.2 给水
6.3 排水
6.4 洗消
6.5 柴油电站的给排水及供油
6.6 平战转换
7 电气
7.1 一般规定
7.2 电源
7.3 配电
7.4 线路敷设
7.5 照明
7.6 接地
7.7 柴油电站
7.8 通信
附录A常用扩散室、扩散箱的内部空间最小尺寸
附录B 常规武器地面爆炸动荷载
附录C 常用结构构件对称型基本自振频率计算
附录D 无梁楼盖设计要点
D.1 一般规定
D.2 承载力计算
D.3 构造要求
附录E 钢筋混凝土反梁设计要点
E.1 承载力计算
E.2 构造要求
附录F 消波系统
附录G 浅埋防空地下室维护结构传热量计算
附录H 深埋防空地下室维护结构传热量计算
本规范用词说明

施工图会审是一项极为细致的技术工作，其综合性很强。要审核好图纸，除了审图者认真看图外，还与审图者自身素质有关。

审图者的综合素质，包括对设计图看图能力；对各相关设计、施工规范的理解和认识；对施工工艺和施工方法现场经验的积累；对建筑、结构的认识；对给排水专业相关边缘专业的认识；对建筑设备的交叉施工及各种管道综合布置的避让的处理。

只要我们在工程实践中不断地提高以下几点知识和技能，就一定能提高审图水平，更多预见性地解决施工图中存在的问题确保工程质量。

施工图审查要点：

现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。

1、审图的原则

(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。

(2)图纸资料是否齐全，能否满足施工需要。

(3)设计是否合理，有无遗漏。图纸中的标注有无错误。有关管道编号、设备型号是否完整无误。有关部位的标高、坡度、坐标位置是否正确。材料名称、规格型号、数量是否正确完整。

(4)设计说明及设计图中的技术要求是否明确。设计是否符合企业施工技术装备条件。如需要采用特殊措施时，技术上有无困难，能否保证施工质量和施工安全。

(5)设计意图、工程特点、设备设施及其控制工艺流程、工艺要求是否明确。各部分设计是否明确，是否符合工艺流程和施工工艺要求。

(6)管道安装位置是否美观和使用方便。

(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。

(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。

(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。

(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。

2、审图的要点

总说明

(1)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。

(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。

(3)管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。

(4)是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。

(5)是否选用了淘汰产品。

给排水平面图

(1)生活水池、水箱是否为独立的结构型式。

(2)给水管道与水加热设备及可能引起回流的卫生设备的连接是否有防止回流污染的措施。

(3)生活给水泵房的位置是否避开了有防振或有安静要求的房间。水泵机组，吸、压水管支架及机房墙体顶板是否采取了隔振或消声措施。

(4)有无厕所、盥洗室布置在餐厅、食品加工、仪器储存及变配电等有严格卫生要求用房的上层。

(5)地下污水泵井是否设置密封井盖和通气管。

(6)选用的水加热设备及其布置、敷设是否考虑了检修要求。

(7)管道的布置、敷设是否满足规范要求。

水消防、人防部分平面图

(1)建筑物内不同用房或公共场所灭火设施的选择是否恰当，有无遗漏的地方。

(2)消防水池、高位水箱及消防水泵房是否满足规范要求。

(3)消火栓及自动喷洒头、水泵接合器的布置是否满足规范要求。

(4)需要水幕分区或配合防火卷帘分区处是否按规范要求设置了相应的水幕设施。

(5)消防电梯是否设置了排水设施。

(6)寒冷地区、无采暖地下车库有结冻可能的水消防管道是否有合理可行的防冻措施。

(7)灭火器的造型与布置是否满足规范要求。

(8)当有人或防空地下室时，给排水设计应符合人防设计有关规范及当地人防主管部门的要求。

总平面图

(1)消防专用或生活共用的室外给水管是否按规范要求连成环状管网，室外消火栓、水泵接合器的布置是否符合规范的要求。

(2)入市政污，雨水管接合井的管径、标高是否合适。

(3)化粪池、污水池等与埋地生活用水储水池的距离是否不小于10m，当不满足时，是否采取了防止污染生活用水储水池水质的有效措施。

系统图

给水系统

(1)高层、低层建筑的给水区是否符合规范要求，最不利用水处的水压能否得到保证。

(2)给水管道的连接是否存在回流污染问题。

(3)水池、水箱至生活饮用水点的供水管上是否按规定采取了安全可靠的一次防污染措施。

(4)按规定需设中水的项日，是否设置了中水处理与供水系统，中水水量是否平衡。

热水系统

(1)热水供水分区是否与给水分区一致，热水供水压力能否与冷水压力平衡，（单独使用冷水或热水者除外)。

(2)其中热水供应系统是否设置了有效的循环系统，高层建筑的热水系统采用减压阀分区时能否保证各区循环系统的正常工作。

(3)公共浴室是否设有水温稳定和节水措施。

(4)系统上是否设有防膨胀泄压用的安全阀，膨胀管(或膨胀罐)，伸缩节，同定支架等附件。是否设有防止和减缓管道和设备结垢、锈蚀的装置。

排水系统

(1)排水系统是否采用了雨、污分流；雨水斗及其布置是否符合要求。

(2)污水立管底部的排水横管的连接是否满足规范要求，或采取单独出户的措施。

(3)水管是否按规范要求设置通气管及检查口、清扫口。

消防系统

(1)消防水池和屋顶消防水箱的储水容积是否符合规定，当消防、生活合用水池、水箱时，有无保证消防水量不被动用的措施。

(2)消防满足规范要求，系统上是否有减压、泄压等安全使用和保证灭火效果的措施，有无消防水泵的自检措施。

(3)消防水泵及增压设备是否满足规范要求。

(4)室内消火栓管网是否按规范要求连成环状，环状管网的引入管是否不少少两根，管网上阀门的布置是否满足规范要求。

(5)屋顶是否设试验用消火栓、自动喷水灭火系统各层末端是否设有终端放水试验装置。

(6)消火栓与自动喷水灭水系统管径是否合理。

(7)寒冷地区、地下不采暖车库是否采用干式或预作用自动喷水灭火系统。

(8)消防水泵接合器的设置是否满足规范要求。

施工图审图注意事项：

(1)看设计总图时要审核总设计用水量是否配合，以及当地的平均水压与选用的管径是否合适。以及水质的洁净程度，要考虑水垢积聚减小管道流量的发生，所以进水总管应在总用水量基础上加大一级管道。要核对管道与其他管道或建筑物有无影响和妨碍施工，是否需要改道。

(2)在看单位工程的施工图时，主要是看给水系统透视图。在审核中主要应检查管道设置是否合理，水表设置的位置是否便于查看和检修，要进行局部检修时是否有了控制的阀门，配置的卫生器具是否经济合理。

(3)对于大型公共建筑、高层建筑给水施工图。要审核有无单独的消防用水系统。而它不能混在一般用水管道中它应有中一独的阀门井中，单独管道，单用阀门。放置阀门井的位置是否便少启闭，便少检修，周围有无障碍物，以确保消防时紧急使用。

(4)对设计所选用的排水管、材料、排水系统相配合的卫生器具，审图时可以对所用材料的利弊提出问题或建议，可供设计或使用单位参考。

(5)根据使用情况可审核管径大小是否合适，如一些公共卫生间由于目前使用条件及人员的复杂，其污水总立管管径不能按通常几个蹲位来计算。有时设计DN100的管径，往往需要加大到DN150，使用上才比较方便，不易被堵塞。

(6)对排水室外部分进行审核，主要是管道坡度是否注明，坡度是否足够。污水管汇流弯处是否设置检查井，其深度是否足够。还应注意检查井的位置，是否会污染环境及影响易受污染的地下物。

(7)土建图与给排水施工图互相校核的内容主要是标高。上下层房间使用功能相同，防止上部房间为厨卫，下部为住房。这样损去了房间的完美，一旦以上部厨卫间漏水，就会严重影响下部房间的使用。同时也要防止将外立管设置于阳台处，既不便与安装更重要是影响美观。

(8)给排水管穿梁时在某些部位会影响结构。因为排水管穿过梁时要占用一个管道位置，使梁的截而减少，削弱了梁的强度。特别是阳台外悬臂挑梁的根部，不允许有排水管穿过，否则无法保证悬臂的强度，留下安全隐患。

桥梁设计流程

1.设计资料和技术指标（地形、地质、气象水文、活载、道路等级等）

2.总体方案设计（纵向线路、桥式方案比选、横断面设计等）

3.详细设计（重要构件的尺寸拟定和细节设计）

4.手算或软件计算（成桥阶段内力和变形、施工阶段内力和变形）

  针对软件计算：

  （1）建模

  （2）荷载输入

  （3）边界条件

  （4）运行分析

5.根据相关规范进行强度、刚度、稳定性验算（钢结构还应做疲劳验算）

 1、承台基础地脚螺栓预埋精度控制措施

（1）螺栓的质量要求：螺栓要求丝扣均匀、螺纹长度，外漏尺寸及垂直度等满足设计要求及要求。螺栓进场后由材料员和质检员进行验收，检查螺栓出厂合格证、实验报告、规格、尺寸、数量、丝扣长度是否符合设计要求，验收合格后按规格码放整齐，并做好标识。
（2）轴线定位、标高确定
按照施工图纸要求，在柱墩预埋地脚螺栓处，需进行轴线放线定位，以确定定位板的位置，从而确定螺栓的地位点。
（3）定位板加固
为保证螺栓的安装精度，采用10mm厚定位铁板来确定螺栓位置的方法，根据设计要求，提前预制螺栓定位板，安装前复核定位板上螺栓孔的相对位置是否符合设计和施工要求，检查合格后，在定位板上画十字丝并根据定位轴线确定定位板的位置，从而螺栓孔的位置得以确定。
（4）安装螺栓组
将地脚螺栓预先放入短柱内，插入定位模板预留孔内，将螺杆上部用螺帽上下固定，并边拧边校核单组螺栓的相互尺寸，并调节螺栓的水平标高和垂直度。
（5）地脚螺栓的固定
第一步固定：待调整好螺栓的标高和垂直度并符合要求后，用短钢筋头焊接脚撑，与基础底板钢筋焊接加固螺栓防止其下沉。
第二步固定：用短钢筋采用十字交叉的方式交叉焊接加固螺栓与短柱的定位箍筋，防止螺栓在浇筑混凝土时偏位，加固完后复核螺栓的标高和垂直度。
（6）加固完成符合合格后，对螺栓外漏丝扣进行保护，保护方法采用的塑料缠裹外漏丝扣，并用胶带粘劳，防止螺栓丝扣在浇筑混凝土时受污染收到腐蚀。
（7）以上程序完成后用校准后的经纬仪调整、复核各个螺栓组的整体平面位置尺寸，经检查尺寸精度符合要求后，将定位钢板和所有螺母取出。
（8）精度控制要求：整体平面位置≤2mm；高度尺寸≤2mm；垂直度≤1mm。
（9）混凝土浇筑
为防止混凝土浇灌完成之后螺栓被污染，在混凝土浇灌之前，应将螺栓丝扣部分打油后用塑料薄膜包扎好。
当螺栓组满足尺寸精度要求后，即可浇灌混凝土。在螺栓组附近浇灌振捣混凝土时要特别注意，既要捣实混凝土又不要碰撞螺栓，要精心施工，以免引起螺栓移位变形。
混凝土浇注时跟踪地脚螺栓移动偏差。一旦发现偏差超标的立刻进行校正，直至符合规范要求。
在混凝土浇灌完成之后混凝土初凝之前应派专人进行螺栓的再次校核、调整，直到螺栓位置满足规范要求。
混凝土施工完后，应立即派人用层板制成的盖子盖在螺帽上面进行保护，防止螺栓丝口被破坏。
（10）地脚螺栓复测：
在钢柱吊装前，必须对已完成施工的预埋螺栓的轴线间距进行认真核查、验收。对不符合《钢结构验收规范》GB50205—2001者，要提请有关方会同解决；对弯曲变形的地脚螺栓，要进行校正；已损伤的丝扣用钣牙进行修理，并对所有的螺栓予以保护。

2、钢柱安装时精度控制措施

钢柱安装时，先将基础清理干净，并调整基础标高，然后进行安装。柱子安装层次包括：基础清理放线、绑扎、吊升、临时固定、校正、最后固定等工序。
（1）基础放线：安装前，放好基础平面的纵、横轴向基准线作为柱底板安装定位线。
（2）吊升
1）、吊点选择：吊点位置及吊点数根据钢柱形状、端面、长度、起重机性能等具体情况确定。一般钢柱弹性和刚性都很好，吊点采用一点正吊，吊耳放在柱顶处，柱身垂直，易于对线校正。对细长钢柱或起重钢柱采取二点或多点吊装。
2）、如果不采用焊接吊耳，直接在钢柱本身用钢丝绳绑扎时要注意在钢柱四角做包角以防钢丝绳折断。为防工字型钢柱局部受挤压破坏，可加一块肋板。吊装格构柱时，绑扎点处加支撑杆。
3）、吊装前，要将安装的柱子按位置、方向摆至起重机吊装回转工作半径上。从柱底板以上1000mm弹一条水平线， 以便安装固定前作复查柱子标高的基准线。同时根据基础编号，吊装与之对应的柱子。
（4）吊装准备就绪后，首先进行试吊。当柱一端吊起高度为100-200mm时停吊，检查吊具无异常情况后，继续起吊至其安装位置，然后缓慢下降。当柱底距离基础位置30-50mm时调整柱底与基础两基准线对位，使柱子基础上的轴线与柱子的轴线相对应。对位检查无误后，施工人员安装压板，并拧紧全部螺栓， 注意吊钩不要松钩。当柱子校正完，及时将柱子加固（必要时增设缆风绳拉锚），确认安全后方可摘除吊钩。依此吊装完所有的柱子。并及时将柱间支撑吊车梁及墙檩进行安装，保证柱的空间刚度。最后进行屋面梁螺栓的紧固。
（5）柱子校正：柱子的校正工作一般包括平面位置、标高及垂直度三个方面的内容。柱子的标高控制在吊装前已经完成，柱的平面位置的校正则在对位时完成，在柱临时固定后，只需进行柱的垂直度的校正。校正后用螺栓固定，并加双重螺母防松。
柱基标高调整：根据钢柱实际长度、柱底平整度、钢牛腿顶部距柱底部距离，重点要保证钢牛腿顶部标高值，来决定基础标高的调整数值。具体做法如下：
首层柱安装时，可在柱子底板下的地脚螺栓上加一个调整螺母，螺母的上表面标高与柱底板下标高齐平，放上柱子后，利用调整螺母控制柱子的标高，精度可达±1mm。底板下的空隙可以用无收缩沙浆灌实。使用该法时，对地脚螺栓强度及刚度应进行。
中心线控制：钢柱底部制作时，在柱底板侧面放出十字中心线，安装时十字中心线与基础面的中心线对准即可。
柱身垂直度控制：采用缆风绳校正方法，用两台呈90°的经纬仪找垂直，在校正过程中不断调整柱底板下螺母，直至校正完毕，将柱底板上面的2个螺母拧上，缆风绳松开不受力，柱身呈自由状态。再用经纬仪校正两个方向的垂直度，如有小偏差，再调整螺母，测量无误后，将上螺母拧紧。
（6）钢柱安装的允许偏差：柱脚底座中心线对定位轴线的偏移，5.0mm，柱轴线垂直度如下表：

3、钢（吊车）梁的安装

（2）钢吊车梁的校正：包括标高调整、纵横轴线（包括直线度和轨距）和垂直度。
1）、标高调整：当一跨即两排吊车梁全部吊装完毕后，用一台水准仪（精度≤±3mm/km）架在梁上或专搭设的平台上，进行每梁两端的高程测量。将所有数据进行加权平均，算出一个标准值（此标准值的标高符合允许偏差值），计算各点所需垫板厚度，在吊车梁端部设置千斤顶，垫好各自的楔铁块。
2）、纵横轴线校正：首先从柱基正确轴线引至牛腿顶部水平位置，定出轴线距吊车梁中心线的距离，在吊车梁顶面中心线拉一通长钢丝（或用经纬仪均可）逐根梁端部调整到位。为方便调整，吊车梁制作时其下翼缘一端为圆孔，一端为长条孔。用千斤顶和手拉葫芦进行轴线位移，将铁楔再次调整、垫实。当两排吊车梁纵横轴线无误后，复验跨距：复查位置，一排柱的两端及伸缩缝处。
3）、（吊车）梁垂直度校正。从吊车梁的上翼缘挂铅球下去，测量线绳至梁腹板上下两处的水平距离。
4）、纵横轴线及跨距校正时间：
对中小型吊车梁，因吊车梁较轻，校正工作在屋盖吊装前后施工均可。对重型吊车梁校正时间宜在屋盖吊装后进行，避免屋盖重量使屋架下弦伸长，屋架跨度增大，力矩将随着屋架跨度的增大而增大。

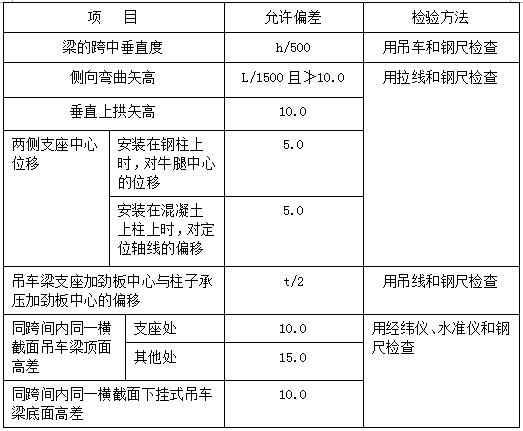

钢吊车梁的安装允许偏差（mm）

4、钢屋架的安装

（1）钢屋架的吊装方法，一是采用铁扁担钢索直钩式吊装或采用钢索斜拉式吊装注（钢索夹角900、600）。钢屋架的侧向刚度较差，安装前需要加固。单机吊（多点加铁扁担）常加固下弦，双机抬吊应加固上弦。屋架的绑扎点，必须绑扎在屋架节点上，以防构件在吊点处产生弯曲变形。
（2）钢屋架根据现场实际条件选择一台满足吊装要求的塔吊或起重机进行吊装。
（3）钢屋架吊装程序如下：
1）、钢屋架起吊时离地50cm时检查无误后再继续起吊。
2）、第一榀屋架起吊就位（采用塔吊或汽车吊），应在屋架两侧设缆风绳固定。如果有挡风柱可与挡风柱固定。在松开吊钩前，做初步校正，对准钢柱与钢屋架中心线与定位轴线，并调整钢屋架垂直度和检查钢屋架侧向弯曲，大六角高强度螺栓及时固定钢柱与钢屋架上的连接板。第二榀屋架吊装就位后，每坡用一个屋架间调整器进行屋架垂直度校正，固定两端支座处，螺栓固定和焊接，接着安装垂直支撑、水平支撑。以此类推安装完其他屋架。
3）、安装完进行支撑、檩条及拉条等安装。
（4）钢屋架垂直度校正方法：在屋架下弦一侧拉一根通长钢丝，同时在屋架上弦中心线量出一个同长的标尺，用线锤校正。
（5）为减少高空作业，提高生产效率，可在地面上将天窗架预先拼装在屋架上，并将吊索两面绑扎，把天窗架夹在中间，以保证整体安装的稳定。
（6）吊装结束后，应对整体结构进行认真检查验收，以确保工程符合钢结构施工及验收规范。

5、钢平台、爬梯安装

首先，根据土建所设测量基准放线，放出平台定位基准线，包括标高线，梁柱的中心线。
根据定位基准线，放出横梁、柱脚板上的膨胀螺栓中心点。
使用钢筋探测仪测出钢筋位置，当钢筋与膨胀螺栓孔位置重合时在允许范围内应进行孔的移位，定出膨胀螺栓打孔位置后进行钻孔。
搭设必要的操作架，逐根安装支承型钢的牛腿或直接安装支承型钢。
安装横梁预埋板，调整好位置坚固膨胀螺栓至规定扭矩后，在螺栓上做上红色标记，并保留至交付验收。
同时安装平台立柱，调整好标高、垂直度后紧固膨胀螺栓至规定扭矩安装主梁与立柱的连接部位，调整后紧固螺栓。
安装次梁与主梁（或主柱）及墙上预埋板的连接部分，调整后紧固螺栓。连接柱间支撑及水平支撑。
安装爬梯和栏杆。一般均在车间制作完毕，现场可据爬梯的结构特点，采取从下往上逐级安装。注意必须确保下一段安装牢固后，方可安装上一段，同时将扶手等附件一同安上。铺上全部的格栅，统一调整好位置及间隙后，焊接固定。钢平台、钢梯和防护栏杆安装的允许偏差：平台支柱垂直度、承重平台梁垂直度、均不应大于15mm，直梯垂直度、栏杆高度、栏杆立柱间距、平台高度均为±15mm。

6、高强螺栓施工

高强螺栓施工顺序：确认高强螺栓的规格→替换出普通螺栓→初拧→检验→终拧→检查。
钢梁安装时用粗制螺栓或普通螺栓临时连接或定位，待连接板贴合完好后用高强螺栓替换。
高强度螺栓带有配套的螺母和垫圈，在同一包装箱中配套使用，施工有剩余时，必须按批号分别存放，不得混放混用。在储存运输和施工过程中应防止受潮生锈、沾污和碰伤。
高强度螺栓应顺畅穿入孔内，不得强行敲打，穿入方向一致，便于操作，并不得作为临时安装螺栓用。
安装高强度螺栓时，构件的摩擦面保持干燥，不得在雨中作业。
高强螺栓安装在节点全部处理好后进行，高强螺栓穿入方向力求一致，对于大六角高强度螺栓连接副在安装时，根部的垫圈有倒角的一侧应朝向螺栓头，安装尾部的螺母及垫圈，螺母有圆台面的一侧应朝向垫圈有倒角的一侧，并应朝向螺栓头。
安装高强度螺栓必须分两次拧紧，初拧扭矩值不得小于终拧扭矩值的50%，终拧扭矩值须符合《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-2011的相应规定。
拧紧顺序先中间向两端对称进行，终拧应在钢梁或钢柱焊接完后进行。
高强度大六角头螺栓终拧结束后，宜采用0.3-0.5kg的小锤逐个敲检，且应进行扭矩抽查。欠拧或漏拧者应及时补拧，超拧者应予以更换。
大六角头螺栓扭矩检查应在终拧1h以后，24h以内完成，扭矩检查时，应将螺母退回30-50，再拧至原位测定扭矩，该扭矩与检查扭矩的偏差应在检查扭矩的10%以内。
扭剪型高强度螺栓紧固预拉力和标准偏差（KN）

• 规范/图集名称：《JGJ/T267-2012 被动式太阳能建筑技术规范》
• 实施日期：2012年5月1日
• 被替标准号：新编规范

内容简介

本规范的主要技术内容是：1 总则；2 术语；3 基本规定；4 规划与建筑设计；5 技术集成设计；6 施工与验收；7 运行维护及性能评价。

本规范适用于新建、扩建、改建被动式太阳能建筑的设计、施工、验收、运行和维护。

规范目录

1 总则
2 术语
3 基本规定
4 规划与建筑设计
4．1 一般规定
4．2 场地与规划
4．3 形体、空间与围护结构
4．4 集热与蓄热
4．5 通风降温与遮阳
4．6 建筑构造
4．7 建筑设计评估
5 技术集成设计
5．1 一般规定
5．2 采暖
5．3 通风
5．4 降温
6 施工与验收
6．1 一般规定
6．2 施工
6．3 验收
7 运行维护及性能评价
7．1 一般规定
7．2 运行与管理
7．3 性能评价
附录A 全国主要城市平均日照时数
附录B 全国部分代表性城市采暖期日照保证率
附录C 全国主要城市垂直南向面总日射月平均日辐照量
附录D 被动式太阳能建筑太阳能贡献率计算方法
附录E 被动式太阳能建筑建造与运行成本计算方法
附录F 被动式太阳能建筑投资回收年限计算方法
本规范用词说明
引用标准名录
附：条文说明

• 规范/图集名称：《17J911 建筑专业设计常用数据》
• 实施日期：2017年9月1日
• 被替标准号：08J911

内容简介

本图集为修编图集，替代原图集08J911 《建筑专业设计常用数据》。适合全国建筑设计及建筑工程专业设计人员、教师和学生、建设单位、规划相关单位、施工单位和监理单位人员使用。
本图集结合设计人员使用的要求和特点，分为总平面、建筑设计、防火设计、人防设计、节能设计、室内环境、附录七大部分。
本图集是一本以建筑设计常用数据为主要内容，知识覆盖面广，方便使用者查阅的技术资料汇编。其特点是从各类工程建筑设计规范、标准、手册、标准图集等设计资料中，摘取常用的数据进行分类、归纳、注释出处并汇集成册，可方便使用者快速查询工作设计中所需要的各类相关数据，从而提高工作效率。

规范目录

目录 1
总说明 5
专用数据选用索引表 6
一、总平面
城乡用地分类和代码 A-1
城市规划对建筑基地和建筑的限定 A-4
建筑日照标准 A-5
用地指标-城市居住区 A-6
用地指标-农村中小学 A-9
用地指标-学校、科研、幼儿园 A-10
用地指标-综合医院、中医医院、老年养护院 A-11
用地指标-图书馆 A-12
用地指标-体育、文化设施 A-13
用地指标-党政机关办公、社区服务 A-14
用地指标-人防 A-15
其他总平面数据-居住区配套设施 A-16
其他总平面数据-宿舍、电影院、剧场 A-19
其他总平面数据-图书馆、文化馆 A-20
其他总平面数据-展览、旅馆、实验室 A-21
其他总平面数据-中小学 A-22
其他总平面数据-托幼、博物、饮食、档案馆 A-23
其他总平面数据-医院 A-24
其他总平面数据-医院、社区卫生、妇幼保健 A-25
其他总平面数据-急救、避难 A-26
其他总平面数据-福利院 A-27
其他总平面数据-体育 A-28
其他总平面数据-商店、车库 A-31
其他总平面数据-停车场 A-32
其他总平面数据-港口、铁路客运站 A-33
其他总平面数据-汽车客运站、人防、围墙 A-34
其他总平面数据-公共卫生设施 A-35
道路 A-36
停车场（库） A-38
竖向-高程、坡度 A-40
竖向-坡度、挡土墙、护坡 A-41
竖向-边坡 A-42
竖向-排水 A-43
绿化 A-44
绿化-植物与建筑物、管线距离 A-45
管线综合 A-46
特殊土质场地-湿陷性黄土区 A-50
特殊土质场地-膨胀土地区 A-51
雨水控制及利用 A-52
安全、防振 A-53
无障碍 A-54
二、建筑设计
建设标准-党政机关办公用房 B-1
建设标准-档案馆、饮食建筑 B-2
建设标准-幼儿园 B-3
建设标准-中小学 B-4
建设标准-图书馆 B-5
建设标准-博物馆、展览 B-6
建设标准-文化馆、剧场 B-7
建设标准-综合医院、急救中心、妇幼保健 B-8
建设标准-铁路车站、疾控机构 B-9
平面布置-住宅 B-10
平面布置-办公、档案馆、旅馆、宿舍 B-11
平面布置-托儿所、幼儿园 B-12
平面布置-老年人照料设施、中小学 B-13
平面布置-中小学 B-14
平面布置-综合医院 B-15
出入口 B-16
室内层高、净高 B-19
通道 B-21
通道、自动扶梯、自动人行通道 B-28
楼梯 B-29
栏杆 B-33
汽车、自行车坡道 B-34
电梯 B-35
卫生设施 B-37
屋面 B-41
变形缝 B-44
建筑幕墙 B-46
门窗、玻璃 B-48
墙身 B-50
地下防水等级、适用范围、设防要求 B-55
地下防水材料 B-56
无障碍出入口、轮椅坡道、通道、门 B-64
无障碍电梯、升降平台、楼梯、台阶、扶手 B-65
无障碍公共厕所、机动车位、低位服务设施 B-66
无障碍公共浴室、客房、轮椅席位、住房及宿舍 B-67
各类公共建筑无障碍设计要点 B-68
三、防火设计
建筑分类 C-1
耐火等级 C-2
防火间距-民用建筑之间 C-3
防火间距-民用建筑与厂房 C-4
防火间距-民用建筑与仓库 C-5
防火间距-车库（场）与其他建筑 C-6
防火间距-液体储罐（区）和与其他建筑 C-7
防火间距-气体储罐（区）与建筑物 C-8
防火间距-液氧储罐与建筑物 C-9
防火间距-液化石油气储罐与民用建筑 C-10
防火间距-加油站设备与民用建筑 C-11
民用建筑物保护类别划分 C-12
防火间距-燃气调压站、人防采光井 C-13
防火间距-施工现场 C-14
消防车道 C-15
总平面消防救援、建筑高度、层数计算 C-17
构件的燃烧性能和耐火极限 C-18
特别场所装修材料的燃烧性能等级 C-20
建筑内部各部位装修材料的燃烧性能等级 C-21
不同耐火等级建筑允许建筑高度或层数、防火分区最大允许建筑面积 C-23
各类建筑不同耐火等级平面布置要求 C-24
功能平面布置要求 C-26
公共建筑、汽车库安全出口 C-28
公共建筑疏散门 C-29
公共建筑疏散宽度 C-30
公共建筑疏散距离 C-32
住宅安全疏散 C-33
疏散楼梯间 C-34
消防电梯及前室 C-36
下沉式广场、防火隔间、避难走道 C-37
防火隔墙、防火门窗设置 C-38
建筑保温和外墙装饰 C-42
避难和救援 C-43
建筑防烟 C-44
建筑排烟 C-45
四、人防设计
一般规定 D-1
出入口 D-2
人防门 D-4
洗消间、通风口、柴油电站、平战转换 D-5
医疗工程 D-6
早期核辐射和口部常规武器防护设计要点 D-7
核5级常5级甲类防空专业队队员掩蔽部和甲类一等人员掩蔽所设计要点 D-9
核5级常5级甲类防空专业队装备掩蔽部和核6级常6级甲类人防汽车库设计要点 D-10
核5级常5级和核6级常6级甲类二等人员掩蔽所设计要点 D-11
常6级乙类二等人员掩蔽所设计要点 D-12
核6级常6级甲类人防物资库设计要点 D-13
五、节能设计
建筑热工设计区划指标及设计原则 E-1
主要城镇热工设计区属 E-2
严寒地区A区居住建筑热工指标限值 E-3
严寒地区B区居住建筑热工指标限值 E-4
严寒地区C区居住建筑热工指标限值 E-5
寒冷地区A区居住建筑热工指标限值 E-6
寒冷地区B区居住建筑热工指标限值 E-7
夏热冬冷地区居住建筑热工指标限值 E-8
温和地区居住建筑热工指标限值 E-9
夏热冬暖（北区）居住建筑热工指标限值 E-10
夏热冬暖（南区）居住建筑热工指标限值 E-11
严寒和寒冷地区居住建筑设计供暖年累计热负荷和能耗值 E-12
严寒和寒冷地区居住建筑设计供暖年累计热负荷和能耗值、外墙平壁传热系数的修正系数 E-15
严寒A、B区公共建筑热工设计要求 E-16
严寒A、B区公共建筑围护结构热工性能限值 E-17
严寒C区公共建筑热工设计要求 E-18
严寒C区公共建筑围护结构热工性能限值 E-19
寒冷地区公共建筑热工设计要求 E-20
寒冷地区公共建筑围护结构热工性能限值 E-21
夏热冬冷地区公共建筑热工设计要求 E-22
夏热冬冷地区公共建筑围护结构热工性能限值 E-23
夏热冬暖地区公共建筑热工设计要求 E-24
夏热冬暖地区公共建筑围护结构热工性能限值 E-25
温和地区公共建筑热工设计要求 E-26
温和地区公共建筑围护结构热工性能限值 E-27
常用建筑材料干密度及导热系数 E-28
常用保温材料主要性能指标 E-30
常用保温材料导热系数的修正系数 E-31
不同厚度加气混凝土外墙热工性能指标 E-32
典型玻璃配合不同窗框的整窗传热系数 E-33
典型玻璃光学、热工性能参数 E-34
种植屋面热工参数 E-35
六、室内环境
通风 F-1
采光 F-2
隔声-住宅 F-7
隔声-学校 F-8
隔声-医院 F-9
隔声-旅馆 F-10
隔声-办公 F-11
隔声-商业 F-12
隔声-其他建筑 F-13
室内环境污染控制 F-15
七、附录
选用设计标准、规范目录 G-1
中国光气候分区 G-7
全国建筑热工设计一级区划 G-8

前言 根据山东省住房和城乡建设厅、山东省市场监督管理局《关于 印发2020年第一批山东省工程建设标准制订、修订计划的通知》（鲁 建标字(2020)11号)要求，标准编制组经广泛调查研究，认真总 结实践经验，参考有关国际标准和国外先进经验，并在广泛征求意 见的基础上编制了本规程。

本规程的主要技术内容是：1.总则；2.术语；3.基本规定；4.系 统、复合墙体及组成材料性能；5.设计；6.施工与安装；7.验收。 本规程修订的主要内容： 将原《EPS模块保温系统技术规程》DB37/T5013-2014、《EPS 模块工业建筑围护结构技术规程》DB37/T5014-2014、《EPS模块现 浇混凝土剪力墙结构技术规程》DB37/T5015-2014三项工程建设标 准合并，统一重新命名为《聚苯模块外墙保温系统应用技术规程》 统一编号为DB37/T5013-2022:增加了装配式外固模轻钢构架现浇 混凝土系统的技术内容；增加了免抹灰空腔聚苯模块混凝土墙体的 技术内容；增加了外墙外保温粘贴系统锚栓的数量；增加了表观密 度35kgm3聚苯模块的性能指标；将条文中的建筑节点构造图均纳 入了条文说明；调整了第3章基本规定的技术内容；调整了第5章 设计的技术内容；调整了规范性附录的技术内容；取消了厚抹灰防 护面层的技术内容。

本规程由山东省住房和城乡建设厅负责管理，由山东金富地新 型建材科技股份有限公司负责具体技术内容的解释。 本规程在执行过程中，请各单位注意总结经验，积累资料，将 有关意见和建议寄送至：山东金富地新型建材科技股份有限公司（地 址：山东省济南市历下区华能路38-7号汇阳大厦1502室，电话： 18653197966;邮政编码：250014，邮箱：sdjinfudi@163.),以 供今后修订时参考。

先说结论：楼梯构件（梯段、梯梁、梯柱，）属于抗震构件，只是有些是单独计算抗震有些是整体计算抗震。

理由如下：

《建筑抗震设计规范》GB50011-2010第3.6.6条第1款：计算模型的建立、必要的简化计算与处理，应符合结构的实际工作状况，计算中应考虑楼梯构件的影响。条文说明中进一步指出：针对具体结构的不同，“考虑”的结果，楼梯构件的可能影响很大或不大，然后区别对待。楼梯构件自身应计算抗震，但并不要求一律参加整体结构的计算。

这条规定是从汶川地震后，2008年修订版增加的要求，新抗规进一步明确了根据楼梯对主体抗震性能的影响大小来决定是否参与整体计算（具体可搜索GB50011-2008局部修订版，本次修订可直接引用，不在重复规定）

并增加了以下规定：

GB50011-2010第6.1.15条第2款：对于框架结构，楼梯间的布置不应导致结构平面特别不规则；楼梯构件与主体结构整浇时，应计入楼梯构件对地震作用及其效应的影响，应进行楼梯构件的抗震承载力验算；宜采取构造措施，减少楼梯构件对主体结构刚度的影响。

条文说明中进一步指出：对于框架结构，楼梯构件与主体结构整浇时，梯板起到斜支撑的作用，对结构刚度、承载力、规则性的影响比较大，应参与抗震计算；当采取措施，如梯板滑动支承于平台板，楼梯构件对结构刚度等的影响较小，是否参与整体抗震计算差别不大。对于楼梯间设置刚度足够大的抗震墙的结构，楼梯构件对结构刚度的影响较小，也可不参与整体抗震计算。

就像有些结构说明中明确，对抗震一、二、三级框架和斜撑构件（含梯段）……还必须用带E字的钢筋。可见楼梯不但是抗震构件，而且是重要的抗震构件！

我们根据16G101-2 表2.2.1可知：一般结构楼梯（梯段、梯梁、梯柱）是单独计算抗震的，只是不参与整体计算而已。

在图集的尾页，也明确了

其中AT~GT不参与整体计算，单独计算抗震，ATC参与整体计算抗震，ATa、ATb、CTa、CTb采取措施减轻。

总之一句话，楼梯属于抗震构件！

包含以下文件：

【1】建筑《施工动画班》:
01.P1-楼梯.mp4
02.P2-梁的受力及截面对强度的影响.mp4
03.P4-坍落度试验.mp4
04.P5-施工平面控制网.mp4
05.P6-基坑工程.mp4
06.P6-施工定位与放线.mp4
07.P7-地下连续墙施工工艺.mp4
08.P8-土钉墙施工工艺.mp4
09.P9-轻型井点降水.mp4
10.P10-钢筋混凝土预制桩基础施工（沉桩）.mp4
11.P11-泥浆护壁钻孔灌注桩施工工艺.mp4
12.P12-钢筋绑扎演示.mp4
13.P13-砖砌体工程.mp4
14.P14-1模板支架-方案审批.mp4
15.P14-2模板支架-搭设控制要点.mp4
16.P14-3模板支架-拆除要求.mp4
17.P14-4钢筋混凝土的梁的起拱.mp4
18.P14-填充墙砌体砌筑施工.mp4
19.P15-1先张法施工工艺.mp4
20.P15-2后张法施工工艺.mp4
21.P16-卷材防水层屋面施工.mp4
22.P17-暗龙骨吊顶施工.mp4
23.P18-1幕墙防火.mp4
24.P18-2建筑防雷原理及施工.mp4
25.P19-脚手架搭设和拆除工艺.mp4
26.P20-洞口防护.mp4
27.P3-砌体施工工艺-二建符合度高（更新）.mp4
【2】市政《施工动画班》:
01.P1-道路施工－挡土墙的分类.mp4
02.P2-1-道路施工－路基工程施工常用的机械.mp4
03.P2-2-道路施工－路基施工工艺.mp4
04.P3－道路施工－水稳基层施工.mp4
05.P4－道路施工－沥青混凝土路面摊铺施工工艺.mp4
06.P5-1-道路施工－水泥混凝土路面施工－三辊施工.mp4
07.P5-2-道路施工－水泥混凝土路面施工-滑模摊铺机.mp4
08.P6-桥梁施工－桥梁组成及分类.mp4
09.P7-1-桥梁施工-模板支架-方案审批.mp4
10.P7-2-桥梁施工-模板支架-搭设控制要点.mp4
11.P7-3-桥梁施工-模板支架-拆除要求.mp4
12.P7-4-桥梁施工-脚手架搭设和拆除工艺.mp4
13.P8-桥梁施工－钢筋绑扎演示.mp4
14.P9-1-桥梁施工-后张法施工工艺.mp4
15.P9-2-桥梁施工-先张法施工工艺.mp4
16.P10-桥梁施工-伸缩缝施工.mp4
17.P11-桥梁施工-钢板桩围堰施工流程.mp4
18.P12-桥梁施工-沉入桩基础施工工艺.mp4
19.P13-桥梁施工-泥浆护壁钻孔灌注桩施工工艺.mp4
20.P14-桥梁施工-人工挖孔施工工艺.mp4
21.P15-桥梁施工-盖梁施工工艺.mp4
22.P16-桥梁施工-悬臂浇筑法施工流程.mp4
23.P17-桥梁施工-斜拉桥施工流程.mp4
24.P18-桥梁施工-框架涵顶进施工工艺及方法.mp4
25.P19-地铁车站施工-明挖法施工工艺.mp4
26.P20-地铁车站施工-新奥法施工工艺.mp4
27.P21-地铁车站施工-盾构法施工工艺.mp4
28.P22-1-基坑施工-轻型井点降水.mp4
29.P22-2-基坑施工-管井井点降水.mp4
30.P22-3-基坑施工-多井点降水.mp4
31.P22-4-基坑施工-喷射井点降水.mp4
32.P22-5-基坑施工-基坑降水施工要求.mp4
33.P23-1-基坑施工-SMW施工原理及工艺.mp4
34.P23-2-基坑施工-重力式挡土墙分类.mp4
35.P23-3-基坑施工-地下连续墙施工工艺.mp4
36.P23-4-基坑施工-土钉墙施工工艺.mp4
37.P23-5-基坑工程-施工全面流程及要求.mp4
【3】公路《施工动画班》:
01.P1-路基工程-路基结构施工总流程.mp4
02.P2-路基工程-路基工程施工常用机械.mp4
03.P3-1-路基工程-挖方路基施工法.mp4
04.P3-2-路基工程-路堑路基开挖施工工艺流程.mp4
05.P4-路基工程-填方路基施工施工工艺.mp4
06.P5-路基工程-改扩建路基加宽结合部强夯施工方法.mp4
07.P6-路基工程-软土路基强夯施工工艺.mp4
08.P7-路基工程-粉喷桩施工工艺.mp4
09.P8-路基工程-路基排水.mp4
10.P9-路基工程-挡土墙分类及特点.mp4
11.P10-1-路面工程-热拌沥青混凝土路面施工工艺.mp4
12.P10-2-路面工程-沥青混凝土路面摊铺施工工艺.mp4
13.P11-1-路面工程-水泥混凝土路面施工-三辊施工.mp4
14.P11-2-路面工程-水泥混凝土路面施工-滑模摊铺机.mp4
15.P12-桥梁施工-桥梁组成及分类.mp4
16.P13-1-桥梁施工-模板支架-方案审批.mp4
17.P13-2-桥梁施工-模板支架-搭设控制要点.mp4
18.P13-3-桥梁施工-模板支架-拆除要求.mp4
19.P13-4-桥梁施工-脚手架搭设和拆除工艺.mp4
20.P14-桥梁施工-基础钢筋工程.mp4
21.P15-1桥梁施工-预应力混凝土-先张法施工工艺.mp4
22.P15-2桥梁施工-预应力混凝土-后张法施工工艺.mp4
23.P16-1-桥梁施工-基坑施工-轻型井点降水.mp4
24.P16-2-桥梁施工-基坑施工-管井井点降水.mp4
25.P16-3-桥梁施工-基坑施工-多井点降水.mp4
26.P16-4-桥梁施工-基坑施工-喷射井点降水.mp4
27.P16-5-桥梁施工-基坑施工-基坑降水施工要求.mp4
28.P17-桥梁施工-沉入桩基础施工工艺.mp4
29.P18-桥梁施工-泥浆护壁钻孔灌注桩施工工艺.mp4
30.P19-桥梁施工-人工挖孔施工工艺.mp4
31.P20-桥梁施工-地下连续墙施工工艺.mp4
32.P21-桥梁施工-钢板桩围堰施工流程.mp4
33.P22-桥梁施工-盖梁施工工艺.mp4
34.P23-1-桥梁施工-悬臂浇筑法施工流程.mp4
35.P23-2-桥梁施工-伸缩缝施工.mp4
36.P24-桥梁施工-框架涵顶进施工工艺及方法.mp4
37.P25-桥梁施工-斜拉桥施工流程.mp4
38.P26-隧道工程-盾构法施工工艺.mp4
39.P27-1-基坑施工-基础施工工艺流程.mp4
40.P27-2-基坑施工-基坑工程施工流程.mp4
【4】机电《施工动画课》:
01电缆槽盒安装.mp4
7家用空调.mp4
室内给排水.mp4
母线安装示意.mp4
母线槽安装14.mp4
电梯原理.mp4
电梯原理（详细）.mp4
电梯安全装置.mp4
重要：风机盘管详解.mp4
防雷接地施工.mp4
防雷施工.mp4
风管安装动画.mp4
一建实务施工动画:
100部建筑工程施工动画:
100、T梁全桥施工过程.mp4
10、扩大基础施工.mp4
11、钻孔灌注桩基础施工.mp4
12、重力式桥台的施工.mp4
13、桩柱式桥墩的施工.mp4
14、涵洞施工.mp4
15、T梁内部配筋.mp4
16、T梁外观.mp4
17、冲击钻孔灌注桩施工动画.mp4
18、捶击打桩.mp4
19、单跨T梁吊装过程avi动画.mp4
1、钻孔桩.mp4
20、吊柱（旋转法）.mp4
21、独脚把杆施工.mp4
22、干式泵抽水原理.mp4
23、钢板桩振动沉桩.mp4
24、钢筋冷拔.mp4
25、钢筋冷拉.mp4
26、集水井降水施工流程.mp4
27、间歇式拌合楼虚拟动画.mp4
28、井点管的埋设.mp4
29、井点降水原理.mp4
2、打入桩.mp4
30、卷材防水层施工内帖法.mp4
31、卷材防水层施工外帖法.mp4
32、卷材铺贴施工.mp4
33、开启桥.mp4
34、开挖换土法施工.mp4
35、拉杆式千斤顶工作过程.mp4
36、拉索.mp4
37、沥青混合料组成.mp4
38、锚具环视.mp4
39、爬升模板.mp4
3、塔基础.mp4
40、爬升式塔式起重机的爬升过程.mp4
41、桥墩配筋.mp4
42、桥塔.mp4
43、闪光对焊.mp4
44、伸缩缝变形.mp4
45、伸缩缝构造.mp4
46、系杆拱吊杆.mp4
47、系杆拱横梁.mp4
48、系杆拱系梁.mp4
49、箱梁内部结构.mp4
4、主塔爬模.mp4
50、斜拉桥桥塔构造.mp4
51、沥青混凝土路面摊铺施工工艺.mp4
52、DIM施工法.mp4
53、道路.mp4
54、低碳钢轴向拉伸试验.mp4
55、盾构法隧道施工动画.mp4
56、干式泵抽水原理.mp4
57、护坡.mp4
58、高架.mp4
59、机械化施工工艺.mp4
5、反铲挖土流程.mp4
60、间歇式拌合楼虚拟动画.mp4
61、工厂预制箱梁.mp4
62、梁的纯弯曲.mp4
63、扭转.mp4
64、爬升式塔式起重机的爬升过程.mp4
65、喷射粉体搅拌法.mp4
66、商业.mp4
67、深层拌和法.mp4
68、深邃.mp4
69、施工模拟动画标清.mp4 6、拉铲挖土流程.mp4 70、土木工程施工动画系列标清~1.mp4
71、土木施工动画.mp4
72、推土机，装载机联和作业.mp4
73、推土机横向填筑路堤.mp4
74、挖掘机开挖路堑.mp4
75、【地铁施工动画】盖挖逆作法+大直径盾构侧式双层.mp4
76、弯曲变形.mp4
77、下沉式广场.mp4
78、消防机房平面布置管线走向三维动画.mp4
79、小区.mp4
7、正铲挖土流程.mp4
80、压杆稳定(1).mp4
81、压杆稳定(2).mp4
82、弯曲a b.mp4
83、液压整体提升大模板.mp4
84、油田机械动画 工程施工动画 医学动画标清.mp4 85、圆轴扭转变形.mp4 86、支护结构施工流程.mp4 87、重型液压步履式柴油锤击桩机施工过程（三维动画演示）标清~1.mp4
88、综合吊装.mp4
89、DIM施工法.mp4
8、抓铲挖土流程.mp4
90、道路.mp4
91、低碳钢轴向拉伸试验.mp4
92、盾构对接.mp4
93、盾构法隧道施工动画.mp4
94、【地铁施工动画】盖挖逆作法+大直径盾构侧式双层.mp4
95、干式泵抽水原理.mp4
96、泥水.mp4
97、泥水盾构.mp4
98、SEG0001.mp4
99、风管保温的制作过程三维动画.mp4
9、刚板桩支护施工工法.mp4
77-2022年一建建筑-中安建培-施工原理动画解析:
01.高处作业安全技术要求.flv
02.扣件式钢管脚手架技术要求.flv
03.模板支撑架技术要求.flv
04.起重吊装安全技术要求.flv
05.施工临时用电技术要求.flv
06.施工升降机技术要求.flv
07.塔式起重机技术要求.flv
08.挖掘机.flv
09.先张法施工.flv
10.后张法预应力.flv

包含以下文件：

1 项目模型:
1.原始模型:
1.项目模型:
0#地下室:
地下室一层:
南沙中医院项目-地下室B1-建筑.rvt
南沙中医院项目-地下室B1-结构.rvt
南沙中医院项目-地下室B1_1&3区MEP模型.rvt
南沙中医院项目-地下室B1_2&4区MEP模型.rvt
地下室二层:
南沙中医院-桩承台（实际桩长&承台标高修改）20201214.rvt
南沙中医院项目-地下二层-中心文件20220316.rvt
南沙中医院项目-地下室B2-建筑.rvt
南沙中医院项目-地下室B2-结构.rvt
1#科研楼:
南沙中医院项目-科研楼-机电模型-20220122.rvt
南沙中医院项目-科研楼（裙楼)-建筑模型-20211012.rvt
南沙中医院项目-科研楼（裙楼)-结构模型-20211012.rvt
2#行政宿舍楼:
南沙中医院项目-行政宿舍楼-MEP-1F-6F.rvt
南沙中医院项目-行政宿舍楼-MEP-7F-15F.rvt
南沙中医院项目-行政宿舍楼-国际医疗-建筑-20210720.rvt
南沙中医院项目-行政宿舍楼（裙楼）-结构模型-20211012.rvt
3#国际医疗楼:
南沙中医院项目-国际医疗-机电模型-20220112.rvt
南沙中医院项目-国际医疗-结构-20210703.rvt
南沙中医院项目-行政宿舍楼-国际医疗-建筑-20210720.rvt
4#住院楼:
南沙中医院项目-4住院楼-建筑20211130.rvt
南沙中医院项目-住院楼-JG-2021-10-14.rvt
南沙中医院项目-住院楼-机电-6F及以上.rvt
南沙中医院项目-住院楼-机电-F1F2F3.rvt
南沙中医院项目-住院楼-机电-F4F5.rvt
5#医技楼:
南沙中医院项目-5医技楼-建筑20211021.rvt
南沙中医院项目-医技楼-机电-F2.rvt
南沙中医院项目-医技楼-机电-F3-F5.rvt
南沙中医院项目-医技楼-结构-20211015.rvt
南沙中医院项目-门急诊医技楼-机电-F1.rvt
6#门急诊:
南沙中医院项目-6门急诊-建筑20211022.rvt
南沙中医院项目-门急诊-机电-F3-F5.rvt
南沙中医院项目-门急诊-结构-20211015.rvt
南沙中医院项目-门急诊医技楼-机电-F1.rvt
南沙中医院项目-门诊楼-机电-F2.rvt
2.重点应用点模型:
1.医疗专项管线在大体积混凝土预埋施工（xycost.com）:
预留套管.rvt
2.装配式制冷机房深化（xycost.com）:
南沙中医院制冷机房G3-20220307（全专业支吊架）FUZOR.rvt
南沙中医院项目-机房-结构模型-带降板.rvt
3.医院样板间装修深化（xycost.com）:
1.康复区:
南沙中医院项目-门急诊-机电-F3-顶对齐.rvt
南沙中医院项目-门诊-3F候诊区结构.rvt
康复科三楼-精装修.rvt
2.首层电梯厅:
首层电梯厅.rvt
3.双人病房:
标准双人病房样板段.rvt
4.卫生间:
卫生间.rvt
2.轻量化模型:
1.项目模型:
广东省中医药南沙医院-建筑.nwd
广东省中医药南沙医院-机电管综.nwd
广东省中医药南沙医院-结构.nwd
2.重点应用点模型:
1.医疗专项管线在大体积混凝土预埋施工:
预留套管（不带支撑）.nwd
预留套管（带支撑）.nwd
2.装配式制冷机房深化:
南沙中医院制冷机房G3-20220307（全专业支吊架）.nwd
3.医院样板间装修深化:
卫生间样板段.nwd
康复科三楼-精装修.nwd
标准双人病房样板段.nwd
首层电梯厅.nwd
2 详细PPT:
2 详细PPT.pptx

近日，山东省住房和城乡建设厅、山东省市场监督管理局联合发布新修订的《居住建筑节能设计标准》（DB37/ 5026-2022，以下简称《标准》），自2023年5月1日起正式实施。新版《标准》在现行标准的基础上，进一步强化节能措施，能效水平提升30%，在各省份中率先达到节能率83%设计要求。

新版《标准》分建筑围护结构、供暖空调、给水排水、电气、可再生与清洁能源利用五个专业章节。相较现行标准，提升了围护结构主要部位的热工性能，在可研、初步设计等重点环节增加了碳排放计算要求，优化了供暖能耗等重要指标的计算判定方法，提高了空调、热泵及太阳能热水器等设备的能效标准，完善了与建筑结合的光伏发电系统、智能家居等设计要求。

新版《标准》发布后，山东省居住建筑即将进入第五步节能时代，是住房城乡建设系统贯彻落实碳达峰碳中和、黄河流域生态保护和高质量发展战略决策的重要举措，对进一步优化建筑用能结构、推进建筑领域绿色低碳发展具有重要意义。

本标准共分 8 章和 10 个附录，主要技术内容包括：1.总则；2. 术语；3.气候子区与主要计算参数；4.建筑与围护结构；5.供暖、通风与空气调节；6.给水排水；7.电气；8.可再生与清洁能源利用；附录 A～附录 I。
本标准修订的主要技术内容包括：1.提高了居住建筑的节能目标；2.大幅度提升了围护结构主要部位的热工性能；3.调整了围护结构热工性能权衡判断方法，以逐时动态的方法进行全年供暖能耗计算；4.提高了对空调冷热源主机设备的能效标准；5.修改了太阳能作为生活热水热源时的能效指标要求；6.增加了太阳能光伏发电系统和采用智能家居控制系统；7.增加和调整了可再生与清洁能源利用整章内容；8.补充完善了相关的附录资料。

简介：景观设计学要解决的是“一切关于人类使用土地及户外空间的问题”（西蒙兹）。在有关环境规划设计的领域内，景观与生态的关联最为密切，景观设计对生态环境的影响也是最直接有效的。把生态价值取向作为一种崭新的景观设计目标，是景观设计发展到今天的必然趋势，现代景观的生态设计则反映了人类的一个新的梦想，一种新的美学观和价值观：人与自然的真正的合作与友爱的关系。 关键字：生态设计 现代景观设计 以人为本 自然 资源 理论与方法。

现代景观设计的含义　

　　景观设计学（LandscapeArchitecture）（我国现称风景园林学）是一门关于如何安排土地及土地上的物体和空间来为人创造安全、高效、健康和舒适的环境的科学和艺术。它是人类社会发展到一定阶段的产物，也是历史悠久的造园活动发展的必然结果。同时景观也是人类的世界观、价值观、伦理道德的反映，是人类的爱和恨，欲望与梦想在大地上的投影，而景观设计是人们实现梦想的途径。

　　现代意义上的景观规划设计，因工业化对自然和人类身心的双重破坏而兴起，以协调人与自然的相互关系为己任。与以往的造园相比，最根本区别在于，现代景观规划设计的主要创作对象是人类的家，即整体人类生态系统；其服务对象是人类和其他物种；强调人类发展和资源及环境的可持续性。

　　现代景观规划设计包括视觉景观形象、环境生态绿化、大宗行为心理三个方面的内容：

　　1、视觉景观形象是大家所熟悉的主要从人类视觉感受要求出发，根据美学规律、利用空间实体景观研究如何创造赏心悦目的环境形象。

　　2、环境生态绿化是随着现代环境意识运动的发展而深入景观规划设计的内容。主要是从人类的生态感受要求出发，根据自然界生物学原理，利用阳光、气候、动植物、土壤、水体等自然和人工材料，研究如何创造令人舒服的良好的物理环境。

　　3、大众行为心理是随着人口增长、现代文化交流以及社会科学的发展而注入景观环境设计的现代内容。主要是人类的心理精神感受需求出发，根据人类在环境中的行为心理乃至精神活动的规律，利用心理文化的引导，研究如何创造使人赏心悦目、浮想联翩、积极上进的精神环境。

　　视觉景观形象、环境生态绿化、大众行为心理三元素对于人们景观环境感受所起的作用是相辅相成的、密不可分的。通过以视觉为主的感受通道借助于物化的景观环境形态，在人们的行为心理上引起反应，即所谓：鸟语花香、心旷神怡、触景生情、心驰神往。这也就是中国古典园林中的三境一体——物境、情境、意境的综合作用。

　　生态设计的含义“设计”是有意识地塑造物质、能量和过程，来满足预想的需要或欲望，设计是通过物质能流及土地使用来联系自然与文化的纽带。参照西蒙。范。迪。瑞恩和斯图亚特。考恩的定义：任何与生态过程相协调，尽量使其对环境的破坏影响达到最小的设计形式都称为生态设计，这种协调意味着设计尊重物种多样性，减少对资源的剥夺，保持营养和水循环，维持植物生境和动物栖息地的质量，以有助于改善人居环境及生态系统的健康。

　　生态设计反映了人类的一个新的梦想，它伴随着工业化的进程和后工业时代的到来而日益清晰，从社会主义运动先驱欧文的新和谐工业村，到霍华德的田园城市和20世纪70～80年代兴起的生态城市以及可持续城市。这个梦想就是自然与文化、设计的环境与生命的环境，美的形式与生态功能的真正全面地融合，它要让公园不再是孤立的城市中的特定用地，而是让其消融，进入千家万户；它要让自然参与设计；让自然过程伴依每一个人的日常生活；让人们重新感知、体验和关怀自然过程和自然的设计生态设计不是某个职业或学科所特有的，它是一种与自然相作用和相协调的方式，其范围非常之广，包括建筑师对其设计及材料选择的考虑；水利工程师对洪水控制途径的重新认识；工业产品设计者对有害物的节制使用；工业流程设计者对节能和减少废弃物的考虑。生态设计为我们提供一个统一的框架，帮助我们重新审视对景观、城市、建筑的设计以及人们的日常生活方式和行为。简单地说，生态设计是对自然过程的有效适应及结合，它需要对设计途径给环境带来的冲击进行全面的衡量。对于每一个设计，我们需要问：它是有利于改善或恢复生命世界还是破坏生命世界，它是保护相关的生态结构和过程呢？还是有害于它们？

　　景观设计与生态景观的生态性并不是新鲜的概念。无沦在怎样的环境中建造，景观都与自然发生密切的联系，这就必然涉及到景观与人类与自然的关系问题，只是因为今天的环境问题更为突出，更受到关注，所以生态似乎成为最时髦的话题之一。如果我们把景观设计理解为是一个对任何有关于人类使用户外空间及土地问题的分析、提出解决问题的方法以及监理这一解决方法的实施过程，而景观设计师的职责就是帮助人类使人、建筑物、社区、城市以及人类的生活同地球和谐相处。那么，景观设计从本质上说就应该是对土地和户外空间的生态设计，生态原理是景观设计学的核心。从更深层的意义上说，景观设计是人类生态系统的设计。是一种最大限度的借助于自然力的最少设计，一种基于自然系统自我有机更新能力的再生设计，即改变现有的线性物流和能流的输入和排放模式，而在源、消费中心和汇之间建立一个循环流程。其所创造的景观是一种可持续的景观。

　　席卷全球的生态主义浪潮促使人们站在科学的视角上重新审视景观行业，景观设计师们也开始将自己的使命与整个地球生态系统联系起来。现在，在景观行业发达的一些国家，生态主义的设计早已不是停留在沦文和图纸上的空谈，也不再是少数设计师的实验，生态主义已经成为景观设计师内在的和本质的考虑。尊重自然发展过程，倡导能源与物质的循环利用和场地的自我维持，发展可持续的处理技术等思想贯穿于景观设计、建造和管理的始终。在设计中对生态的追求已经与对功能和形式的追求同等重要，有时甚至超越了后两者，占据了首要位置。

　　生态学思想的引入，使景观设计的思想和方法发生了重大转变，也大大影响甚至改变了景观的形象。景观设计不再停留在花园设计的狭小天地，它开始介入更为广泛的环境设计领域。对场地生态发展过程的尊重、对物质能源的循环利用、对场地自我维持和可持续处理技术的倡导，体现了浓厚的生态理念。

　　现实中存在的的问题及解决途径谈到生态设计人们往往进入一个误区，只要一提起它，人们就会想到绿化：大片大片的绿地、树木。仅此而已，别的想什么生态系统观了，全面的价值观，人与自然的和谐谈得很少。设计方在介绍自己的作品以及我们在评图中也往往只看重绿化率，其他相关的生态设计思想很少关注！这就导致了在我国的当今城市景观设计中我们见得最多的是大片大片的城市广场绿地，千篇一律。也没有考虑到各地的土壤、气候条件。

　　冬天，金黄色的各种形状的落叶还成为一种景观。

　　国外专家早就提出过“勿扫落叶”的呼吁，如今这一做法已成惯例，他们只打扫掉落在人们常行走的硬质路面上的落叶。不提倡清除杂草也是同样的道理。有人认为树下的杂草有碍观瞻，把它们拔得光光的。殊不知这样一来，泥土裸露在外弊端更多，晴天容易起灰，雨天容易产生泥浆。人们常说西方发达国家环境干净，一个月不用擦皮鞋，其中的奥秘在哪里呢？去过国外的人会注意到这样一个细节，那就是国外城市任何地方都看不到裸露在外的泥土，各种各样的草把每一小块土地都覆盖得严严实实的，不起眼的小草起到了大树起不到的作用。

　　还有一个需要更新的观念就是如何看待践踏草坪。在我们国家不少城市草坪旁都竖有“禁止践踏草坪”的告示，不能踩踏草坪似乎成了一种常识和社会公德。这一点，国外的做法与我们完全相反，他们认为草坪就是给人踩踏的，人们在草坪上活动、休闲，可以放松心情，还能通过与大自然的接触，激发起一种热爱大自然的感情。专家们认为，观念差距的背后是技术上的差距，国内的草坪品种和管护水平与国外有较大的差距，造成我们的草坪不耐踩踏，这方面急待提高景观规划中应遵循的生态设计原则越来越多的景观设计师在设计中遵循生态的原则，这些原则表现形式是多方面的，但具体到每个设计，可能只体现了一个或几个方面。通常，只要一个设计或多或少地应用于这些原则，都有可能被称作“生态设计”。

资源简介/截图：
福建省工程建设地方标准设计图集
综合管廊标识系统标准设计构造图集
统一编号：DBJT13－119
图 集 号：闽2022－D－2 主编单位： 厦门市政管廊投资管理有限公司
厦门市市政工程设计院有限公司
厦门中平公路勘察设计院有限公司
批准部门： 福建省住房和城乡建设厅
实施日期： 2023年 04月 01日 2022年·福州

1编制目的
1.1为推进城市综合管廊运维管理标准化建设，规范城市综合管廊标识系统设计，便于城市综合管廊安全运营维护管理，编制本图集。
2适用范围
2.1本图集适用于福建省新建、扩建、改建的城市综合管廊的标识系统设计、设置及管理工作。
3编制原则
3.1本图集借鉴国内外城市标识的先进经验，并结合我省实际情况规定了城市综合管廊标识设置的原则、方法及相关技术要求。
3.2综合管廊标识的设置应充分结合路段实际的特点，在达到提供内部设备管线等相关信息以及提醒和警告作用的同时，与管廊内部的整体效果相配合，且不得影响管线的安装敷设，整个系统的有序工作。
4编制依据
《城市综合管廊工程技术规范》GB50838-2015
《安全标志及其使用导则》GB2894-2008
《消防安全标志第1部分：标志》GB13495.1-2015
《安全色》GB2893-2008
《道路交通标志和标线》GB5768.2-2022
《城市地下综合管廊运行维护及安全技术标准》GB51354-2019
《建筑制图标准》GB/T50104-2010
《漆膜颜色标准》GB/T3181-2008
《安全色和安全标志的分类、性能和耐久标准》GB/T26443-2010
当依据的标准、规范进行修订或有新的标准、规范实施时，以新标准为依据。
5编制内容
5.1标识类型
5.1.1根据标识在综合管廊中提供的信息及设置方式的不同，把综合管廊标识系统分为安全类标识、职业健康类标识、设备类标识、公共信息类标识、管线类标识五个部分。
5.2标识概况
5.2.1安全类标识：包含禁止标识、警告标识、施工指令类标识。
日的是提醒和警告入廊人员注意可能发生的危险，设置管廊入口及可能存在安全危险隐患的醒目位置。
5.2.2职业健康类标识：包含佩戴安全帽、手套、防毒面具等标识。标识设置在管廊入口及影响职业健康的场所、设备处。
5.2.3设备类标识：包含风机、水泵、气体检测仪等设备标识。
标识设置在相应的设备处，便于设备的管理和维护。
5.2.4公共信息类标识：包含位置标识（桩号里程）、逃生口、人员出入口等管廊节点标识。便于管廊内人员的定位、导向、逃生等。
5.2.5管线类标识：包含入廊的电力电缆、通信电缆、给水管等管线标识。便于区分各种管线，便于后续的维护和检修。
5.3标识文字
5.3.1标识的文字部分必须采用简写字体，不能使用繁体以及其他不易辨认字体。
5.4标识颜色
5.4.1标识的颜色宜采用安全色与对比色，安全色与对比色色度技术要求应符合现行国家标准《安全色》GB2893的规定。其搭配方式应按照下表的要求进行设计使用。
表1安全色与对比色
（略）

闽2022-D-2图集内容索引：

总说明
1安全类标识
禁止标识……………1-1
警告标识……·1-2
施工指令标识……………………………………1-3
2职业健康类标识
职业健康类标识·····2-1
3设备类标识
风机标识··…·……·…···3-1
水泵、水泵控制箱标识······……………3-2
插座箱、启停按钮标识·····3-3
温湿度、气体检测仪标识··…3-4
机柜标识………………………3-5
消防报警标识…………………………3-6
4公共信息类标识
总体位置标识详图······4-1
综合管廊里程标识·········4-2
管廊交叉口预告标识……4-3
管廊下穿标识……4-4
集水坑位置标识·····………4-5
舱室标识·………………4-6
进风口、排风口位置标识····……4-7
逃生口、人员出入口标识····……………4-8
常开防火门、常闭防火门标识…………………………4-9
外部通风吊装口标志····……··…4-10
廊外地面标志·····…..·……………4-11
窨井内标识………………………4-12
井盖标识…………4-13
柱式标志桩………………………………………4-14
标志结构设计图··……4-15
5管线类标识
管道标识…5-1
支架标识……5-2
铭牌标识………5-3
分支口标识………5-4

资源简介/截图：
福建省工程建设地方标准DB
工程建设地方标准编号：DBJ/T13-407-2022
住房和城乡建设部备案号：J16522-2022
福建省建筑装配式内装修工程技术标准
Design standard Technical specification for interior assembled decoration engineering in Fujian
2022-08-31发布 2022-12-01实施
福建省住房和城乡建设厅 发布

前言
根据《福建省住房和城乡建设厅关于下达编制<耐腐蚀混凝土钢筋结构设计施工标准>和<装配式建筑内装修工程技术标准>等两部省工程建设地方标准计划项目的通知》，标准编制组经广泛调查研究，认真总结实践经验，参考有关国内外先进标准，总结我省装配式内装修工程技术经验，并在广泛征求意见的基础上，制定本标准。
本标准的主要技术内容是：1.总则：2.术语：3.基本规定：4.部品设计：5.设备及管线集成系统：6.施工：7.质量验收：8.使用维护：9.建筑信息模型(BIM)应用。
本标准由福建省住房和城乡建设厅负责管理，福建省建筑设计研究院有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请函告福建省住房和城乡建设厅科技与设计处（地址：福州市北大路242号，邮编：350001)和福建省建筑设计研究院有限公司（地址：福州市鼓楼区通湖路188号，邮编：350001),以供今后修订时参考。
本标准主编单位：
福建省建筑设计研究院有限公司
清华海峡研究院智慧营造中心
本标准参编单位：
浙江亚厦装饰股份有限公司
北京和能人居科技有限公司
洲建集团有限公司
昆明群之英科技有限公司
本标准主要起草人：温蓓 沈振江 黄文忠 王世杰
杨俊 罗坚 林峰 方雅君

彭丹青 方丰阳 林心怡 王尧靓
滕潇 郭晓 赵贞旺 安浩亮
宋海军 黄少华 林国强
本标准主要审查人：陈志彬 林茶花 杨大东 严咏梅
薛经秋 陈晓凤 林海 陈军坤

内容摘抄：

1总则
1.0.1为规范和推动我省装配式内装修工程的高质量发展，促进建筑产业的转型升级，按照安全、节能、绿色、环保、经济、美观、适用等的要求，全面提升装配式内装修工程的设计品质和工程质量，制定本标准。
1.0.2本标准适用于福建省新建、改建和扩建建筑装配式内装修工程的集成设计、生产运输、施工安装、质量验收及使用维护。
1.0.3装配式内装修工程应以提高工程品质和效率、减少人工、资源和能源消耗、减少碳排放和建筑装修垃圾为基本原则，并应满足标准化设计、工业化生产、装配式施工、信息化管理和智能化应用等的要求。
1.0.4装配式内装修工程的设计、生产运输、施工安装、质量验收及使用维护等除应符合本标准的规定外，尚应符合国家及福建省现行有关标准的规定。

2术语
2.0.1装配式内装修prefabricated interior construction
遵循管线与结构分离的原则，运用集成设计方法，统筹隔墙和墙饰面系统、吊顶系统、楼地面系统、厨房系统、卫生间系统、收纳系统、内门窗系统、设备及管线等系统，采用工业化生产的部品部件，以干式工法为主进行施工安装，实现工程效率提升的新型装修模式。
2.0.2管线与结构分离pipe and wire detached from skeleton
建筑结构体中不敷设设备及管线，采取设备及管线与建筑结构体相分离的安装方式。
2.0.3集成设计integrated design
统筹不同专业、不同系统的技术要求，协调部品部件之间设计、生产、安装、维护等不同阶段的需求，在设计阶段将“设计、生产、安装、维护”全过程问题协调解决的设计过程。
2.0.4千式工法non-wet construction
施工现场采用干作业施工工艺的建造方法。

3基本规定
3.1一般规定
3.1.1装配式内装修工程应在建筑方案设计阶段，配合建筑设计进行总体技术策划，满足项目定位、建设条件、技术选择和成本控制等要求。
总体技术策划应包括下列内容：
1概念方案和结构选型的确定：
2部品部件运输的可行性、经济性和低影响性分析：
3生产部品部件工厂的技术水平和生产能力的判定：
4工程造价及经济性的评估：
5施工组织设计及技术路线的制定；
6后期运营、维护、更新、拆除全过程方案的制定。
3.1.2装配式内装修工程的设计应在项目方案设计的前期阶段介入，与建筑设计同步协同进行，并应与结构系统、外围护系统及设备管线系统进行一体化集成设计。一体化设计应包含下列内容：
1建筑内墙体的系统及技术集成：
2设备管线的系统及技术集成。

4部品设计
4.1隔墙部品
4.1.1一般规定
1装配式隔墙的设计应符合干法施工及国家现行标准的相关规定。
2装配式隔墙常规类型有轻钢龙骨隔墙和轻质板材隔墙。
3隔墙墙面上的设备点位应与设备专业配合，定位准确。
4隔墙墙面上的管线穿墙应设置防火封堵，并采取隔声措施和减震措施。
5隔墙槽盒及设备点位应采用集成设计、集成加工模式生产，并不得降低规范规定的防火、隔声、防潮、防腐、防虫等性能要求。墙面上的洞口、固定或吊挂物件、管线穿墙等位置应采取结构加强措施，满足对应部位结构承载力的要求，预埋件和锚固件应做防腐和加固处理：其中，固定或吊挂物件不能单点固定，固定点间距应大于300mm。

（略）

内容索引：

目次
1总则1
2术语2
3基本规定4
3.1一般规定4
3.2材料与部品5
3.3室内环境.6
3.4标准化设计和模数设计.6
3.5施工7
4部品设计9
4.1隔墙部品9
4.2墙饰面部品10
4.3吊顶部品11
4.4地面部品12
4.5集成式卫生间13
4.6集成式厨房14
4.7收纳系统15
4.8内门窗系统17
4.9细部工程17
4.10无障碍设计18
5设备及管线集成系统21
5.1一般规定21
5.2机电管线综合22
5.3给水排水22

5.4供暖、通风与空气调节.24
5.5电气25
6施工28
6.1一般规定28
6.2隔墙部品.29
6.3墙饰面部品31
6.4吊顶部品33
6.5地面部品35
6.6集成式卫生间37
6.7集成式厨房40
6.8内门窗部品42
6.9设备及管线集成系统44
6.10其他部品46
7质量验收47
8使用维护50
8.1一般规定50
8.2日常检查维护50
8.3维修更换51
9建筑信息模型(BIM)应用.52
9.1建筑信息模型(BIM)模型52
9.2设计阶段应用52
9.3生产、运输、施工阶段应用53
9.4运维阶段应用53
附录A装配式内装工程分项工程划分54
本标准用词说明55
引用标准名录56
附：条文说明57

资源简介/截图：
福建省工程建设地方标准DB
工程建设地方标准编号：DBJ/T13-408-2022
住房和城乡建设部备案号：J16590-2022
城镇排水管渠修复工程工程量计算标准
Standard method of measurement for municipal sewer system repair works
2022-10-24发布 2023-02-01实施
福建省住房和城乡建设厅 发布

前言
根据福建省住房和城乡建设厅《关于公布全省住房和城乡建设行业2020年第二批科学技术计划项目的通知》（闽建办科[2020]9号)的要求，编制组经广泛调查研究，认真总结我省内河黑臭水体整治以及城区排水管渠修复工程施工图预算、工程量清单及招标控制价等资料基础和工程实践经验，依据有关法律法规和国家有关标准，并在广泛征求意见的基础上，制定本标准。
本标准的主要技术内容是：1.总则：2术语；3.工程计量；4.工程量清单编制。
本标准是《建设工程工程量清单计价规范》GB50500-2013运用于福建省城镇排水管渠修复工程的补充，代码04BGQ。
本标准由福建省住房和城乡建设厅负责管理，由福州市建设工程造价管理站负责具体技术内容的解释。执行过程中如有意见和建议，请寄送福建省住房和城乡建设厅科技与设计处（地址：福州市北大路242号，邮编：350001)和福州市建设工程造价管理站（地址：福州市鼓楼区东大路28号天嘉大厦3层，邮政编码：350001)，以供今后修订时参考。
本标准主编单位：福州市建设工程造价管理站
福建省建设工程造价总站
本标准参编单位：
福州市规划设计研究院集团有限公司
福建省晨曦信息科技股份有限公司
福建省广反工程咨询有限公司
福建博一项目管理有限公司
福建华夏工程造价咨询有限公司
本标准主要起草人：甘凌 康章 张曦 曾开发
侯建民 刘振华 方金辉
本标准主要审查人：赖芨宇 李杰 陈思明 唐元锋
金玉山 林友忠 方亮 曹早平

内容摘抄：

1总则
1.0.1为规范城镇排水管渠修复工程造价计量行为，统一城镇排水管渠修复工程工程量计算规则、工程量清单的编制方法，制定本标准。
1.0.2本标准适用于福建省城镇排水管渠修复工程发承包及实施阶段计价活动中的工程计量和工程量清单编制。
1.0.3城镇排水管渠修复工程计价，必须按本标准规定的工程量计算规则进行工程计量。
10.4城镇排水管渠修复工程计量活动，除应遵守本标准外，尚应符合国家及福建省现行有关标准的规定。

2术语
2.0.1工程量计算measurement of quantities
指建设工程项日以工程设计图纸、施工组织设计或施工方案及有关技术经济文件为依据，按照相关工程国家标准和本标准的计算规则、计量单位等规定，进行工程数量的计算活动，在工程建设中简称工程计量。
2.0.2排水管渠sewer system
汇集和排放污水、废水和雨水的管、渠及其附属设施所组成的系统。
2.0.3修复rehabilitation
对所形成缺损进行修补恢复的过程，包括维修(2.0.4)和更换(2.0.5)的技术和方法。
2.0.4维修repair
对管道、渠道以及涵洞和管道附属结构物局部损坏的复原，使其维持或恢复原有的使用功能。
2.0.5更换replacement
在原有管道的原位或异位新建一条替代其功能的管道的技术和方法。

3工程计量
3.0.1工程计量除依据本标准各项规定外，尚应依据以下文件：
1经审定通过的施工设计图纸及其说明。
2经审定通过的施工组织设计或施工方案。
3经审定通过的其他有关技术经济文件。
3.0.2工程实施过程中的计量应按照现行国家标准《建设工程工程量清单计价规范》GB50500、《市政工程工程量计算规范》GB50857、福建省有关市政工程清单计价及本标准的相关规定执行。
3.0.3本标准附录中有两个或两个以上计量单位的，应结合拟建工程项目的实际情况，确定其中一个为计量单位。同一工程项目的计量单位宜一致。
3.0.4工程计量时每一项日汇总的有效位数应遵守下列规定：
1以“t”为单位，应保留小数点后三位数字，第四位小数四舍五入。
2以“m”、“m2”、“m3”、“kg”为单位，应保留小数点后两位数字，第三位小数四舍五入。
3以“个”、“件”、“根”、“组”、“系统”等为单位，应取整数。
3.0.5本标准各项目仅列出了主要工作内容，除另有规定和说明外，应视为已经包括完成该项目所列或未列的全部工作内容。

4工程量清单编制
4.1一般规定
4.1.1编制工程量清单应依据：
1本标准和现行国家标准《建设工程工程量清单计价规范》GB50500.
2国家或省级建设主管部门颁发的计价依据和办法。
3建设工程设计文件。
4与建设工程项目有关的标准、规范、技术资料。
5拟定的招标文件。
6施工现场情况、工程特点及常规施工方案。
7其他相关资料。
4.1.2其他项目、规费和税金项目清单应按照现行国家标准《建设工程工程量清单计价规范》GB50500及福建省有关市政工程清单计价的相关规定编制。
4.13编制工程量清单出现附录中未包括的项日，编制人应做补充：补充的工程量清单需附有补充项目的名称、项目特征、计量单位、工程量计算规则、工作内容。不能计量的措施项目，需附有补充项目的名称、工作内容及包含范围。

(略)

内容索引：

目次
1总则1
2术语2
3工程计量3
4工程量清单编制4
4.1一般规定4
4.2分部分项工程4
4.3措施项目5附录A分部分项工程6
A.1检查井、雨水进水井及集水池清捞6
A.2管道、渠沟人工疏通7
A.3管道、渠沟、涵洞机械疏通10
A.4管道局部原位维修…15
A.5管道原位修复20
A.6管道异位更换…27
A.7渠（涵洞）及管道附属结构物维修29
A.8管道检测、试验36
附录B措施项目.39
B.1临时排水管.39
B.2气囊管堵39
本标准用词说明41
引用标准名录42
附：条文说明43

11米深基坑围护结构施工动画模拟，地下连续墙、桩基及支撑！

在结构施工图中，钢筋混凝土结构构件大样图中，

由于混凝土构件中钢筋分为x方向和y方向两个方向或者是箍筋和纵筋两种，

并且两个方向垂直，也就是在对一个混凝土构件绘制剖面大样时

总会有一个方向的钢筋与剖切方向垂直，而另外一个方向的钢筋则与剖切方向平行，

与剖切方向垂直的钢筋则显示为点筋（也就是结构大样图中的圆点）如下图

柱点筋（柱纵筋）：

墙点筋（墙水平筋）：

说白了点筋就是结构大样里面表示的穿过纸面方向的钢筋，在结构施工图里面表示的是一个粗圆点。

 一、设计条件

（一）建筑部分1、熟悉建筑资料，了解建筑性质及分类（该建筑属于几类高层建筑？主要作为消防系统设计依据）；2、熟悉建筑平面及功能布置，确定用水点（排水点）位置；3、通过对整体建筑进行给排水（含屋面雨水）初步布置确定建筑布局是否合理？如不合理在那些部分需要修改（主要为设备间尺寸、管道井位置及数量、用水点尽量上下对齐、配电间移位等）？

（二）电气部分1、根据建筑布置确定电气系统（主要为总配电室和分层配电间）是否对给排水系统布置有影响；2、对弱电系统采用同样方法处理；3、对建筑布置中特殊功能房间采用同样方法处理；4、如上述布置对给排水系统布置有影响应提出合理的修改意见。

（三）给排水部分1、根据建筑条件选择相关建筑给排水设计规范；2、初步确定设备间布置地点（规格是否合理）？3、根据建筑布置熟悉各给水点（生活冷水系统、热水供应系统、消防给水系统等）位置；4、根据建筑布置熟悉各排水点（生活污水系统、消防后事故排水系统、屋面雨水系统等）位置；5、初步确定屋面（含各分区）生活或消防水箱设置位置；6、熟悉或初步确定各管道井（尽量相对分散布置）位置。

二、设计步骤

（一）建筑给水系统

1、确定建筑给水引入点（一般为两点引入）及控制方式[一般为两阀（闸阀、止回阀各一）一表]；

2、根据市政给水资料确定采用市政给水余压供水区间（一般为从建筑地下部分至上部三-四层）；

3、根据建筑功能分区和用水点资料确定建筑上部生活给水系统分区（一般分区原则为按建筑高度35-60米分区，建筑要求供水等级越高则分区建筑高度越小；另外要考虑相同建筑功能的空间尽量在相同供水分区内）；

4、确定屋面（含各分区）生活或消防水箱设置位置（水箱容积及形状规格等根据计算结果确定）；

5、根据给水分区对各用水点进行优化的给排水平面布置（各分区给水立管可以设置在一个管道井内方便检修维护；除特殊要求外一般不考虑分层给水计量；除特殊要求外一般应考虑分层给水控制；给水管线布置应水力条件良好；确定给水管线材质-方便水力计算查相应水力计算表）；

6、标注给水立管编号并绘制管道井大样图，注意分层给水支干管应与相应分区给水立干管连接；

7、根据给水管线平面布置绘制给水轴测图，编制给水水力计算表（注意是否有集中热水供应；一般只需要对有代表性的给水管线进行详细的水力计算，其它可以根据该计算结果参考确定流量、管径、水头损失等参数）；

8、根据水力计算结果确定整个建筑给水系统的管径（避免片面根据计算结果频繁变换管径）；根据水头损失计算资料确定建筑给水设备所需要的设计扬程（最上区应考虑屋面消防水箱采用生活水泵供水）；根据流量计算资料确定建筑给水设备所需要的设计流量；

9、如建筑有设置中水系统要求其系统设计参考以上步骤；

10、图纸完善及设计和计算资料整理。

（二）建筑排水系统

1、根据市政排水资料确定建筑排水的总体走向（建筑污水汇集后一般通过局部污水处理构筑物-化粪池后排入市政排水管网，根据建筑规模化粪池可以多处设置；注意室外排水检查井设置间距要求和污水流经化粪池等构筑物存在局部水头损失）；2、根据市政排水情况和建筑功能确定排水体制（即排水系统是否采用分流制-如建筑设置有中水系统则必须分流）；3、根据建筑给水系统布置进行优化的排水系统平面布置（排水系统一般不分区，一般需要设计专用或共用辅助通气立管；排水立管应尽量上下取直贯通；排水立管中部、下部及出户横管处应设置专用消能管件；建筑中下部排水水封应安全可靠-一般选择S型水封；排水管件一般选择自带检查口型）；4、对建筑地下部分进行排水管线平面布置（除正常排水点外设备间等一般应设置集水井排可能出现的积水-采用潜污泵提升排除）；5、确定排水管线材质（一般选择金属管材或加厚塑料管，排水出户横管最好选择金属管-做加强防腐措施）；6、绘制排水系统轴测图，进行排水系统水力计算（主要确定排水管径、敷设坡度、专用通气管管径；排水管出户标高应根据建筑的基础结构资料和市政排水资料确定）；7、建筑室外排水系统的优化平面布置及水力计算（主要确定排水管径、敷设坡度、埋设深度）；8、图纸完善及设计和计算资料整理。

（三）建筑雨水系统参考建筑排水系统和雨水排除系统（教材资料）设计（屋面雨水经雨水斗收集后通过雨水立管排建筑户外雨水井与室外雨水系统汇集，雨水立管一般设置在建筑室内专门雨水管道井内；注意暴雨强度公式选择和重现期确定）。部分普通高层建筑室内雨水系统一般由建筑专业考虑。

（四）建筑热水系统参考建筑给水系统和热水供应系统（教材资料）设计。

注意事项：1、热水用水点不同于冷水用水点；

2、高层建筑供应热水系统必须设计回水管路（循环泵扬程一般小于2米），热水系统沿程温降一般选择5~10℃（要求越高温降越小）；

3、热水系统分区基本同冷水系统分区，热交换装置一般设置在各分区或集中设置在设备间内；

4、需要进行主要部分（热媒选择；热媒耗量、热水部分耗热量计算、热交换装置选择等）的热工计算（热水量计算应注意热水计算温度和用水当量查表方法）。

（五）建筑消防系统严格执行现行《高层建筑防火设计规范》。根据建筑等级和功能要求进行消防系统设计（主要为建筑消火栓给水系统、喷淋给水系统、消防器材配置等，其它消防系统暂不考虑）。

消火栓给水系统

1、根据规范及建筑等级和建筑功能确定消火栓系统消防喷枪使用支数[一般为四~六支喷枪动作，即消火栓系统消防设计流量为20~30L/s；注意消防电梯前室必需布置消火栓（含消防立管）并且该消火栓不计算在动作消防流量之内；根据该参数计算设备间消防水箱的消火栓系统贮水容积-设计流量*消防时间（一般不低于二~三个小时）]和屋面消防水箱容积（一般二类高层消火栓系统为不低于12m3，一类高层为不低于18m3，）；

2、根据建筑高度进行消火栓系统的竖向分区（理论上每个分区建筑高度应不超过100米（原规范为80米），实际工程应用一般根据建筑等级采用60~80米，等级越高分区高度越小）；

3、根据建筑平面布置确定消防立管的设置位置和数量（详见附件中的参考资料部分）；

4、根据立管布置进行消防系统的平面布置[主要内容为：消防管道井位置、消防立管位置及数量；消火栓位置及配置参数、室外平面布置图中应绘制水泵结合器（一般每个分区均需要设置）数量及位置、消防器材位置及数量和配置参数、设备间布置-消防泵一般应设置试验管线，排水进入集水井]（消防立管一般应在各分区建筑室内和室外分别连接成环状）；5、绘制消火栓系统给水轴测图，进行水力计算（确定消防给水流量、管线管径、各设计管路水头损失等），选择消防给水设备（一般选择成套设备，一般每个消防分区选择一套设备）；并根据设备（水泵）实际参数（主要为扬程选定值一般会大于计算扬程）结合水头损失计算结果进行节流孔板的计算（设置节流孔板的目的是保证每个消火栓处的实际出流量为5 L/s。实际工程中节流孔板设置依据为消火栓栓口处工作压力应不超过40~50米水柱）；

6、注意建筑最上一个分区应在建筑屋面设置屋面试验消火栓；

7、消防器材选择及数量应根据《建筑消防器材配置设计规范》计算确定（消防器材每个配置点应不少于两具）；

8、图纸完善及设计和计算资料整理。

喷淋给水系统

1、根据规范及建筑等级和建筑功能确定喷淋给水系统的设计流量（也可以根据规范要求的喷水强度结合作用面积计算确定）；

2、根据计算流量确定设备间消防水箱的喷淋系统贮水容积-设计流量*消防时间（一般为一个小时）]和屋面消防水箱容积（≥设计流量*消防时间10分钟）；

3、根据建筑平面布置进行喷淋系统的平面布置（注意喷头选型和数量统计），按照每个喷淋分区的喷头数量不超过800个（实际工程中一般应考虑安全系数3~5%，即实际喷头数量一般应少于800个）或静水压力不超过1.2MPa进行喷淋系统分区（注意喷淋系统分区与消火栓系统分区的区别）；[平面布置图主要内容为：喷淋管道井位置、喷淋立管位置及数量；喷淋系统附件配置参数、室外平面布置图中应绘制水泵结合器（一般每个分区均需要设置）数量及位置等]（喷淋立管一般在各分区建筑室内宜设计成环状，但室外应连接成环状）；

4、根据喷淋系统分区进行设备间喷淋系统平面布置（喷淋泵一般应设置试验管线，排水进入集水井）；

5、绘制喷淋系统轴测图，进行水力计算（一般采用流量迭加的作用面积法计算；计算目的为确定流量、管线管径、水头损失等）；

6、根据计算结果选择喷淋设备（设备选择及节流孔板计算参考消火栓给水系统）；

7、图纸完善及设计和计算资料整理。

本文分为二部分：

第一部分，墙常规拆分方法；

第二部分，分析问题与解决问题的拆分方法。

第一，墙常规拆分方法

（1）对于装配式剪力墙结构，L、T 形等外部或内部剪力墙中墙身长度≥1000mm 时，墙身（非阴影部分）一般预制，但其边缘构件处现浇（图1~图5 中阴影部位）。外隔墙（带梁）一般为预制，如图3 所示。

1. 边缘构件现浇，基于以下因素设计：第一是受力的角度，边缘构件为重要受力部位，应该现浇；第二，边缘构件两端一般为梁的支座，梁钢筋在此部位锚固，应该做成现浇。

2. 预制外墙比较短且全部都开窗或者门洞时，预制外墙可以与相邻剪力墙的边缘构件（暗柱）一起预制，将现浇部位向内移。

3 .如果预制长度太短，在满足起吊总重量的前提下，该范围的剪力墙可以与边缘构件及外隔墙带梁一起预制，减少装配构件的个数。

（2）L、T 形等形状的外部或内部剪力墙中暗柱长度范围内平面外没有与之垂直相交的梁时，如果满足起吊重量，此暗柱与相邻的外隔墙（带梁）、墙身进行预制，如图4 所示。

（3）外隔墙或内隔墙垂直方向一侧有剪力墙与之垂直相交时，如果满足起吊重量，可将隔墙连成一块，方便吊装与施工，与剪力墙的连接如图5 所示。

（4）现场装配的外部剪力墙设计时，图6 中暗柱区域现浇，此时尚存200mm 长度的施工空间，现场施工困难，可采用图7 中的设计方法。

（5）电梯井、楼梯处的剪力墙宜现浇。

（6） 剪力墙与带梁隔墙的连接，主要是满足梁的锚固长度，在平面内一般不会出现问题，因为往往暗柱留有400mm 现浇（200 厚墙）或者与暗柱一起预制；一字型剪力墙平面外一侧伸出的墙垛一般可取100mm，门垛≥200m，整体预制时可为0。无论在剪力墙平面内还是平面外，门垛或者窗垛≥200mm 或者为0（留刀把）。当梁钢筋锚固采用锚板的形式时，梁纵筋应≤14mm（200 厚剪力墙，平面外）。需要注意的是，现浇暗柱的位置可以在图集规定的位置附近转移。

第二，分析问题与解决问题的拆分

（1）图8 中，梁带隔墙中的外隔墙会直接传力给下一层梁，并逐渐累加至以下几层，实际受力与计算模型不符合，本工程在重新进行拆分时，将400mm 长现浇部分转移，剪力墙下面隔一定间距布置20mm 厚垫块，梁带隔墙下不布置，很好的解决了以上问题，如图9所示。

（2）图10 中楼梯间外墙采用现浇时，会导致施工周期延长，成本增加等，本工程在重新进行设计时，加大楼梯间相邻板厚，让预制楼梯梯段两侧的剪力墙全部为预制，很好的解决了以上问题，拆墙方法如图11 所示。

注：图中虚线为预制梯段板范围。

(3)预制化率不高

《装配式混凝土结构技术规程》中规定构造边缘构件可以采用“预制+构造”的施工方法，经相关的研究，把“XX 技术”应用到构造边缘构件中，通过在预制剪力墙上开缺，能提高结构预制化率，采用新的拆墙工艺设计原则后，墙拆如图9、图11~~图13 所示。

注：边缘构件上开缺，用现浇混凝土与叠合梁进行连接。

 斜拉桥桥塔和基础施工监理控制重点

1、 严格按照《公路桥涵施工技术规范》(JTJ041-2000)及《公路工程质量检验评定标准》第一册土建工程（JTG F80/1-2004）实施桥塔和基础的施工监理。

2、严格控制桥塔施工几何线形误差。柱的倾斜度不大于H/3000（H为塔高），轴线允许偏差±10mm，断面允许误差±20mm，塔顶允许误差±10mm，斜拉索锚具轴线偏位±5mm，锚点高程允许误差±10mm。

3、严格控制塔身混凝土配合比及施工质量。要求混凝土质量均衡、稳定、外观色泽一致。塔身混凝土必须满足施工泵送的流动性、和易性及缓凝、早强要求。注意下塔柱混凝土采用低水化热水泥，尽量缩短塔柱与塔座混凝土龄期差。严格要求施工单位对塔身各施工缝（包括封锚处）认真凿毛、整修、清洗，确保混凝土振捣密实，外观平整、颜色一致。对封锚区，必要时要求采用补偿混凝土。

4、严格控制塔柱竖向主筋接长必须采用冷挤压式钢筋连接器或等强直螺纹连接，同一截面主筋接头数量不超过全部主筋数量的25%。严格要求箍筋和主筋交叉处均采用点焊方式固定。严格点焊质量检查。

5、 桥塔施工时注意逐一检查预埋件的埋设，并注意预埋件的防腐处理，避免生锈影响塔身外观质量。

6、严格按照设计图纸要求，在塔柱及横梁混凝土达到设计标号90%且龄期不小于7天时才能施加预应力，确保张拉应力、张拉顺序符合设计要求。确保所有预应力钢绞线均采用两端同时张拉。张拉预应力要求按张拉吨位与钢束伸长量双控，以张拉吨位为主，以伸长量进行校核，伸长量计算以0.1PK为起点，取Ey=1.95×105Mpa进行。在一束钢束中断丝不得大于1%，一根钢绞线中断丝不得超过1根。

7、 注意检查定位钢筋的设置，确保波纹管不上浮、移位。

8、 注意施工顺序及临时措施。

①    注意要求施工单位提前做好实施性施工方案，监理严格审批，提交设计单位认可，以确保塔柱及横梁符合设计受力状态。

②    在塔柱施工时，对临时支架和拉杆、撑杆的设置位置要结合施工进度和受力状态，要求施工单位提前作出实施性施工方案，监理严格审查，提交设计单位进行验算，通过后方可进行。

9、严格按照设计的主塔施工步骤和时间进行索塔横梁支架现浇施工及拆架。要求施工单位及时将支架结构及在塔上的反力作用点与大小书面提交设计单位，通过验算后再进行实施作业。严格要求施工单位在塔上布设大型设施前书面通知设计。

10、注意设计图中索导管的位置已考虑由斜拉索的垂度索所引起的偏差。

11、注意塔柱及横梁之拉筋均应拉在箍筋上。

12、主塔墩承台以及下塔柱实体段均为大体积混凝土，注意要求施工对水化热进行分析，并采取有效的温控措施，保证混凝土质量。

13、注意主塔施工前请斜拉索厂家核查张拉空间，核查无误后方允许主塔施工。

14、严格按照设计要求，在主塔施工前，进行主塔锚固区短钢束预应力张拉物模试验，确保短钢束张拉不会失效。待试验完成并得到理想结果后，方允许主塔施工。

 01技术交底的作用与分类

1什么是施工技术交底

技术交底是施工企业极为重要的一项技术管理工作，是施工方案的延续和完善，也是工程质量预控的最后一道关口。其目的是使参与建筑工程施工的技术人员与工人熟悉和了解所承担的工程项目的特点、设计意图、技术要求、施工工艺及应注意的问题。

2技术交底的作用

使参与施工活动的每一个技术人员，明确本工程的特定施工条件、施工组织、具体技术要求和有针对性的关键技术措施，系统掌握工程施工过程全貌和施工的关键都位。

使参与工程施工操作每一个工人，通过技术交底，了解自己所要完成的分部分项工程的具体工作内容，操作方法、施工工艺、质量标准和安全注意事项等，做到施工操作人员任务明确，心中有数达到有序地施工，以减少各种质量通病，提高施工质量的目的。

3施工技术交底的分类

（1）施工组织设计交底

①重点和大型工程施工组织设计交底：由施工企业的技术负责人把主要设计要求、施工措施以及重要事项对项目主要管理人员进行交底。其他工程施工组织设计交底由项目技术负责人进行交底。

②专项施工方案技术交底：由项目专业技术负责人负责，根据专项施工方案对专业工长进行交底。

（2）分项工程施工技术交底

由专业工长对专业施工班组（或专业分包）进行交底。“四新”技术交底：由项目技术负责人组织有关专业人员编制并交底。

（3）设计变更技术交底

设计变更技术交底：由项目技术部门根据变更要求，并结合具体施工步骤、措施及注意事项等对专业工长进行交底。

（4）测量工程专项交底

由工程技术人员对测量人员进行交底。

（5）安全技术交底

负责项目管理的技术人员应当对有关安全施工的技术要求向施工作业班组、作业人员进行交底。

02施工技术交底的编制要求

1、必须符合建筑工程施工规范、技术操作规程、质量验收规范工程质量评定标准等相应规定。

2、必须执行国家各项技术标准，包括计量单位和名称。

3、符合与实现设计施工图中的各项技术要求。

4、应符合和体现上一级技术领导技术交底中的意图和具体要求应符合和实施施工组织设计或施工方案的各项要求，包括技术措施和施工进度等要求．

5、对不同层次的施工人员，其技术交底深度与详细程度不同，也就是说对不同人员其交底的内容深度和说明的方式要有针对性。

6、技术交底应力求做到：主要项目齐全，内容具体明确、符合规范，重点突出，表述准确，取值有据，必要时辅以图示。对工程施工能起到指导作用，具有针对性、指导性和可操作性。

7、技术交底中不应有“未尽事宜参照×××××（规范）执行” 等类似内容。 施工技术交底由项目技术负责人组织，专业工长和/或专业技术负责人具体编写，经项目技术负责人审批后，由专业工长和/或专业技术负责人向施工班组长和全体施工作业人员交底。

8、施工技术交底应在项目施工前进行。

03技术交底的编制内容

1技术交底的编制格式

（1）工程概况

（2）工作内容和工作量

（3）质量、安全、进度、文明施工、环境保护等目标

（4）施工准备

①材料准备；②机具准备；③作业条件及人员准备。

（5）操作工艺

①工艺流程；②作业准备；③施工工艺。

（6）质量标准

①主控项目；②一般项目；③质量控制点。

（7）成品保护

（8）安全与环境

（9）施工注意事项

2施工技术交底包括的内容

（1）施工单位总工程师向项目经理、项目技术负责人进行技术交底的内容应包括以下几个主要方面：

①工程概况和各项技术经济指标和要求；

②主要施工方法，关键性的施工技术及实施中存在的间题；

③特殊工程部位的技术处理细节及其注意事项；

④新技术、新工艺、新材料、新结构施工技术要求与实施方案及注意事项；

⑤施工组织设计网络计划、进度要求、施工部署、施工机械、劳动力安排与组织；

⑥总包与分包单位之间互相协作配合关系及其有关问题的处理；

⑦施工质量标准和安全技术；

⑧尽量采用本单位所推行的工法等标准化作业。

（2）项目技术负责人向单位工程负责人、质量检查员、安全员技术交底的内容包括以下几个方面：

①工程情况和当地地形、地貌、工程地质及各项技术经济指标；

②设计因纸的具体要求、做法及其施工难度；

③施工组织设计或施工方案的具体要求及其实施步骤与方法；

④施工中具体做法，采用什么工艺标准和本企业哪几项工法；关键部位及其实施过程中可能遇到问题与解决办法；

⑤施工进度要求、工序搭接、施工部署与施工班组任务确定；

⑥施工中所采用主要施工机械型号、数量及其进场时间、作业程序安排等问题；

⑦新工艺、新结构、新材料的有关操作规程、技术规定及其注意事项；

⑧施工质量标准和安全技术具体措施及其注意事项。

（3）专业工长向各作业班组长和各工种工人进行技术交底的内容：

①侧重交清每一个作业班组负责施工的分部分项工程的具体技术要求和采用的施工工艺标准或企业内部工法；

②分部分项工程施工质量标准；

③质量通病预防办法及其注意事项；

④施工安全交底及介绍以往同类工程的安全事故教训及应采取的具体安全对策。

04技术交底编制重点

1土方工程

（1）地基土的性质与特点；

（2）各种标桩的位置与保护办法；

（3）挖填土的范围和深度，放边坡的要求，回填土与灰土等夯实方法及容重等指标要求；

（4）地下水或地表水排除与处理方法；

（5）施工工艺与操作规程申有关规定和安全技术措施。

2砖石砌筑工程

（1）砌筑部位；

（2）轴线位置；

（3）各层水平标高；

（4）门窗洞口位置；

（5）墙身厚度及墙厚变化情况；

（6）砂浆强度等级，砂浆配合比及砂浆试块组数与养护；

（7）各预留洞口和各专业预埋件位置与数量、规格、尺寸；

（8）各不同部位和标高砖、石等原材料的质量要求；

（9）砌体组砌方法和质量标准；

（10）质量通病预防办法，安全注意事项等。

3模板工程

（1）各种钢筋混凝土构件的轴线和水平位置，标高，截面形式和几何尺寸；

（2）支模方案和技术要求；

（3）支承系统的强度、稳定性具体技术要求；

（4）拆模时间；

（5）预埋件、预留洞的位置、标高、尺寸、数量及预防其移位的方法；

（6）特殊部位的技术要求及处理方法；

（7）质量标准与其质量通病预防措施，安全技术措施．

4钢筋工程

（1）所有构件中钢筋的种类、型号、直径、根数、接头方法和技术要求；

（2）预防钢筋位移和保怔钢筋保护层厚度技术措施；

（3）钢筋代换的方法与手续办理；

（4）特殊都位的技术处理；

（5）有关操作，特别高空作业往意事项；

（6）质量标准及质量通病预防措施，安全技术措施和注意事项。

5混凝土工程

（1）不同都位、不同标高混凝土种类和强度等级；

（2）其配合比、水灰比、塌落度的控制及相应技术措施；

（3）搅拌、运输、振捣有关技术规定和要求；

（4）混凝土浇灌方法和顺序，混凝土养护方祛；

（5）施工缝的留设部位、数量及其相应采取技术措施、规范的具体要求；

（6）大体积凝土施工温度控制的技术措施；

（7）防渗混凝土施工具体技术细节和技术措施实施办法；

（8）混凝土试块留置部位和数量与养护；

（9）须放各种预理件、预留洞位移具体技术措施，特别是机械设备地脚螺栓移位，在施工时提出具体要求；

（10）质量标椎和质量通病预防办法（由于混凝土工程出现质量问题一般比较严重，在技木交底更应予以重视），混凝土施工安全技术措施与节约措施。

6脚手架工程

（1）所用的材料种类、型号、数量、规格及其质量标准；

（2）架子搭设方式、强度和稳定性技术要求（必须达到牢固可靠的要求）；

（3）架子逐层升高技术措施和要求；

（4）架子立杆垂直度和沉降变形要求；

（5）架子工程搭设工人自检和逐层安全检查都门专门检查；

（6）重要部位架子，如下撑式挑梁钢架组装与安装技术要求和检查方法；

（7）架子与建筑物联接方式与要求；

（8）架子拆除方法和顺序及其往意事项；

（9）架子工程质量标推和安全注意事项。

7结构吊装工程

（1）建筑物各部位需要吊装构件的型号、重量、数量、吊点位置；

（2）吊装设备的技术性能；

（3）有关绳索规格、吊装设备运行路线、吊装顺序和吊装方法；

（4）吊装联络信号、劳动组织、指挥与协作配合；

（5）吊装节点联接方式；

（6）吊装构件支撑系统联接顺序与联接方法；

（7）吊装构件（如预应力钢筋混凝土屋架）吊装期间的整体稳定性技术措施；

（8）与市供电局联系供电情况；

（9）吊装操作注意事项；

（10）吊装构件误差标准和质量通病预防面施；

（11）吊装构件安全技术措施。

8钢结构工程

（1）钢结构的型号、重量、数量、几何尺寸、平面位置和标高，各种钢材的品种、类型、规格，联结方法与技术措施；

（2）焊接设备规格与操作注意事项，焊接工艺及其技术标推、技术措施、焊缝型式、位置及质量标准；

（3）构件下料直至拼装整套工艺流水作业顺序；

（4）钢结构质量标准和质量通病预防面施，施工安全技术面施。

9楼地面工程

（1）各部位的楼地面种类、工程做法与技术要求、施工顺序、质量标准；

（2）新型楼地面或特殊行业（如广播电视）特定要求的施工工艺；

（3）楼地面质量标准及确保工程质量标准所采取的技术措施。

10屋面与防水工程

（1）屋面和防水工程的构造、型式、种类，防水材料型号、种类、技术性能、特点、质量标准及注意事项；

（2）保温层与防水材料的种类和配合比、表观密度、厚度、操作工艺；

（3）基层的做法和基本技术要求，铺贴或涂刷的方法和操作耍求；

（4）各种节点处理方法；

（5）防渗混凝上工程止水技未处理与要求；

（6）操作过程中防护和防毒及其安全注意事项。

11装修工程

（1）各部位装修的种类、等级、做法和要求、质量标准、成品保护技术措施；

（2）新型装修材料和有特殊工艺装修要求的施工工艺和操作步骤，与有关工序联系交叉作业互相配合协作；

（3）安全技末措施，特别是外装修高空作业安全措施。

05技术交底实施方法

1会议交底

施工单位总工程师向项目经理和技术负责人进行技术交底一般采用技术会议交底形式。由建筑公司总工程师主持会议，公司技术科、安全检查科等有关科室、项目经理、项目技术负责人等及各专业工程师等参加会议。

将工程项目的施工组织设计或施工方案作专题介绍，提出实施具体办法和要求，再由技术科对施工方案中的重点细节作详细说明，提出具休要求（包括施工进度耍求），由质量安全检查科对施工质量与技术安全措施作详细交底。

2书面交底

项目技术负责人向各作业班组长和工人进行技术交底，应强调采用书面交底的形式，这不仅仅是因为书面技术交底是工程施工技术资料中必不可少的，施工完毕后应归档，而且是分清技术责任的重要标志。特别是出现重大质量事故与安全事故时，是作为判明技术负责者的一个主要标志。

施工样板交底：对新技术、新结构、新工艺、新材料首次使用时，为了谨慎起见，建筑工程中的一些分部分项工程，常采用样板交底的方法。

所谓样板交底，就是根据设计图纸的技术要求、在满足施工及验收规范的前提下，在建筑工程的一个自然间、一根柱、一根梁、一道墙、一块样板上．由本企业技术本平较高的老工人先做出达到优良品标准的样板，作为其他工人学习的实物模型，使其他工人掌握操作要领，熟悉施工工艺操作步骤、质量标准。

3岗位技术交底

一个分部分项工程的施工操作，是由不同的工种工序和岗位所组成的。如混凝土工程，不单是混凝土工浇筑混凝土，事先进行支模，混凝土的配料及拌制，混凝土水平与垂直运输之后才能在预定地区进行混凝土的灌筑，这一分项工程由很多工种进行合理配合才行，只有保证这些不同岗位的操作质量，才能确保混凝土工程的质量。

有的施工企业制定工人操作岗位责任制，并制定操作工艺卡，根据施工现场的具体情况，以书面形式向工人随时进行岗位交底，提出具体的作业要求，包括安全操作方面的要求。

06技术交底的注意事项

1、技术交底必须在单位工程图纸综合会审的基础上进行，并在单位工程或分部、分项工程施工前进行。技术交底应为施工留出适当的准备时间，并不得后补。

2、技术交底应以书面形式进行，并辅以口头讲解。交底人和被接受人应及时履行交接签字手续，并应及时交资料员进行归档、妥善保存。

3、技术交底应根据工程任务和施工需要，逐级进行操作工艺交底和施工安全交底。

4、接受交底人在接受技术交底时，应将交底内容搞清弄懂。各级交底要实行工前交底、工中检查、工后验收，将交底工作落在实处。

5、技术交底要字迹工整，交底人、接交人要签字，交底日期、工程名称等内容要写清楚。技术交底要一式三份，交底人接交人存档备一份。

6、技术交底要具有科学性

所谓科学性就是指依据正确、理解正确、交底正确。施工规范、规定、图纸、图册及标准是编制技术交底的依据，关键是如何正确理解，结合本工程的实际，灵活运用，必须使班组依据交底文件就能正确地施工。

7、技术交底要具备操作性

（1）对施工结构的具体尺寸进行交底，建立施工图翻样制度，保证无论施工到何位置，现场施工班组手里都有标注清楚、通俗易懂的施工大样图；

（2）技术交底要以”现场干的，就是交底中写的、画的”为指导思想，不能发生班组施工自由发挥的情况出现，一旦发生漏项情况，班组立即通过一定的程序反馈得到解决。

8、技术交底要具备实用性

（1）技术交底中不允许使用”按照设计图纸和施工及验收规范施工”及”宜按…”等词语，要在大样图的基础上，把设计图纸的控制要点写清楚，把规范的重点条文体现在大样图和控制要点里；

（2）同时把要达到的具体质量标准写清楚，作为班组自检的依据，使施工人员在开始施工时就是按照验收标准来施工，体现过程管理的思路，使施工人员变被动为主动。

9、施工技术交底与施工组织设计、施工方案、作业指导书的不同点

施工组织设计、施工方案、技术交底、作业指导书是几个不同层次的文件，这几个文件中施组是整个工程的纲领性文件，施工方案应具有指导性，施工措施是施工方案的一部分具体内容，技术交底是施工方案的延伸，应具有可操作性，而作业指导书又可以说是技术交底的细化。作业指导书和技术交底的关系如施工方案和施工组织设计一样。

要开始制作动画我们首先要对模型进行处理，使得两个软件达成同步

到这为止，Fuzor 与 Revit 的同步工作已经完成了，之后的所有操作都会同时影响两个文件

现在我们已经完成了 4DSimulation 的动画制作，之后我们需要将完成的生长动画添加细节进行渲染

Fuzor生长动画展示

室外石材铺装如何施工？本文从材料选择、样板制作、施工流程、排版放样、粘结层控制、缝宽控制、勾缝技巧、成品保护、重要节点排版控制等方面进行了全面阐述。

一、材料选择

1、定样：原则上采用颜色饱合度较高的石材，以确保与铺装的设计基调相吻合。

2、选材：材料进场前的筛选，是从源头上加以控制的重要举措。对于石材质量要求高的必须在石材产地安排专人进行筛选，建立专门的供应渠道，买断厂家同一批次的材料。

3、加工：把控石材切割质量，对品质低、色差大的直接退货处理。

4、铺贴：铺装工人进行现场筛选，分拣掉质量低、色差大的材料。尽最大可能地控制材料的色差，保证铺装的品质。

二、样板先行

通过样板试铺可以确定各种材质是否协调统一，明确具体的施工工艺，如各材质间缝宽大小、凹缝深浅、勾缝剂颜色、效果等的具体要求。尽可能久的保留制作的铺装样板，以便所有进场的施工班组都能第一时间了解工艺要求和质量要求。

三、施工流程

（1）清理基层：避免基层表面凹凸不平，遗留砂浆、灰土、垃圾等

（2）放样弹线：精确排版，在四周墙面上弹出标高控制线，在基层上弹出排版线

（3）排版、预铺

（4）铺贴

（5）勾缝

（6）成品保护

四、砂浆与标高控制

1、石材铺装前，必须对混凝土基层标高进行复测，必须确保标高、坡度准确无误。

2、根据石材水平线确定结合层砂浆厚度，砂浆的厚度一般为3cm-5cm左右。铺砌时结合层水泥砂浆一次不宜摊铺太多，随摊随铺。

3、干性砂浆含水量少，砂浆初始强度相对比普通水泥砂浆高，必须严格控制含水量，含水量一般为7-9%。

对铺装粘结层干性砂浆的配比要掌握好，干性砂浆一般以拿起握住成球，丢下开花为标准，一般水泥与砂的配比为1：3

标高控制失误，砂浆过厚

砂浆过干

五、排版

重要节点铺装排版时，图上放样和实地放样相结合。无法满足所有板材套用模数时，可在边角等较隐蔽部位出现45°对拼或大小板材，大面铺装板材规格应尽量统一，以降低施工难度。

模数恰当，半块对角开模

未排版（错误）

排版后，整料道边，边角无碎（正确）

45°对缝铺装处理

精心排版（正确）

未排版，效果差（错误）

规范收边处理（正确）

排版未优化（错误）

调整位置，与转角左侧对称（正确）

六、缝宽控制

1、密封铺装缝隙不应超过2mm，铺装施工过程中需用工具（如铁丝、金属片等）辅助控制缝宽，铺贴前需对石材毛边进行扫边处理，以减少尺寸误差；

2、留缝铺装缝宽依设计要求，铺装施工过程中需用工具（如挂线、十字花）辅助控制缝宽，尺差不应超过1mm；

3、勾缝采用与石材协调的勾缝剂，标高一致、平整；

4、扫缝采用细沙或干灰，控制扫缝标高，观感均匀。

通过十字定位器、小木片、竹片等控制密缝和开缝的宽度

大面积铺贴时，应拉十字控制线，间距不宜大于5m

严禁泼浆铺贴

勾缝前清缝

勾缝后擦洗

七、伸缩缝处理

伸缩缝上下对接

伸缩缝设置在波打线边缘

伸缩缝的设置必须合理、美观，饰面铺装、波打线与结构层统一考虑、预留

随着社会的进步和人类对工作、生活环境要求的提高，人们对给排水工程的设计已除了要求合理、先进的工艺，能生产出高质量的水，还需要有个整洁优美的环境。

问题1：卫生间排水口预留孔洞无定位尺寸，导致预留洞位置不准，后期重新开凿孔洞造成对卫生间结构板的破坏。

原因分析：给排水设计图中未对各排水孔洞进行尺寸定位，给出的参照图集中尺寸不统一。

解决措施：给排水专业应根据建筑专业对卫生间洁具的布置，在设计图纸中明确给出各排水孔洞的定位尺寸，以便结构施工时预留的孔洞尺寸统一。（在建筑提资后，第一时间了解卫生间及厨房的布置，需要调整出尽早提出）。

问题2：厨房排水立管布置在与烟道排烟口相对的墙角，占用燃气管道位置。

原因分析：厨房排水立管布置未考虑燃气管道布置位置，一般情况下，燃气管道均布置在与烟道排烟口相对的墙角处。

解决措施：厨房排水立管应布置在远离烟道位置的对角墙角处，为燃气管道留出安装空间。

问题3：阳台洗衣机排水地漏下部排水支管未设置存水弯，将导致今后阳台地漏返臭。

原因分析：设计图中只说明了地漏为洗衣机专用地漏，但该地漏存水弯深度不满足50mm深度。

解决措施：阳台设洗衣机地漏的，地漏下部支管必须带存水弯，以保证有效水卦深度，避免阳台返臭。（优先采用密闭防涸地漏）。

问题4：排水立管、空调冷凝水立管位置挡住窗子。

原因分析：给排水专业未考虑建筑专业窗边宽度而在小于100mm的窗边处布置管道或管道直接挡住窗玻璃。

解决措施：排水立管及空调冷凝水管布置时应与建筑专业沟通，避免出现管道遮挡窗子情况，特殊情况下应要求建筑专业加宽窗边。（窗边宽度应保证大于200mm）。

问题5：机房层顶仅设一根雨水管，不符合相关规范。

原因分析：<<建筑给水排水设计规范>>4.9.27：建筑屋面各汇水范围内，雨水排水立管不宜少于2根。

解决措施：机房层设两根雨水管或增设一溢流口。

问题6：在下方是室内的天沟内设置普通型雨水斗。

原因分析：雨水管进入室内。

解决措施：这种情况下应采用侧排雨水斗。

问题7：空调冷凝水立管预留管管标高与建筑不符。及预留管管径在市场买不到。

原因分析：给排水专业未与建筑专业核对空调管预留洞位置（尤其在有凸窗的情况下，位置复杂）。市场上未有De50xDe32的三通。

解决措施：冷凝水管设计时，应与建筑核对标高，确保预留管标高位置是低于空调预留洞位置，保证冷凝水能正常排出。应采用De50xDe50的三通。另，空调冷凝水最好不要排入阳台雨水管。

问题8：管道井内未设计排水地漏，如给水管爆裂积水无法排出。

原因分析：管道井内给水管道较多，但一般情况下均未设计排水措施，一旦出现爆管事故，积水将漫至井外走道和电梯井，造成更大损失。

解决措施：设计时应考虑在管道井内布置排水地漏，接至室外雨水井。喷淋泄水及喷淋末端试水一般都可考虑排入室外雨水井。

问题9：部分单元门厅雨篷处及其他局部挑出的雨篷或天面处漏设雨水口及雨水管。

原因分析：可能因建筑专业未考虑门厅雨篷处或其它局部露天平台处的返水坡度及排水口位置，导致给排水专业无相应的配管设计。

解决措施：给排水专业应与建筑专业充分沟通，对各天面雨水口位置仔细核对，设计完备的排水系统。

问题10：楼层公共部位消火栓位置不当，导致无法按规范要求安装。

原因分析：消火栓箱设置于楼梯休息平台处，因此处有外窗，故箱体安装高度不够。

解决措施：应与建筑及结构专业沟通，将消火栓箱布置在既能满足规范安装要求，又不影响公共部位使用空间的地方，建筑专业应预留箱体孔洞，必要时结构专业应在剪力墙上预留箱体孔洞。（消火栓忌安装在住户家门口，商铺消火栓最好设置在室外；必须设置于室内时，应采用暗装形式）。

一直以来，REVIT是大家做BIM的首选建模软件，在我们经历了“甩图板”到CAD时代，而如今BIM后时代，我们所需的不再仅仅是模型的创建那么低的要求了，当然，建模是基础，也是我们必须掌握的。

2021二级结构高清空白卷(上)xycost.com.pdf
2021二级结构高清空白卷(下)xycost.com.pdf
2022年一级结构专业考试(上午)真题xycost.com.pdf
2022年一级结构专业考试(上午)解析xycost.com.pdf

第一章施工图识读

1.设计要求，暖气支管不得小于DN20。

2.保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀都需保温，冷却水：按设计要求，未要求可以不作。一般吊顶里的管道均需保温。

给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。

管井里除消防、喷洒管道管道外均做保温。

3.镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。

4.管道外皮距墙距离为25-50mm。

5.采暖干管接立管时，当立管直线管段<15m时，采用2个90。弯头，当直线管段>15m时采用3个90。弯头。

6.施工时，排水管宁高勿低，地漏宁低勿高。

7.标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。

8.暖气片中应与窗同轴。

9.闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。

10.补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。

11.集气罐：干管末端，其管径为末端管道直径的4-6倍。膨胀水箱：稳压、排气、容纳膨胀水、信号作用。气压罐：稳压、排气。

膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。

集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。

12.按照标准，掌握热媒入口情况。

13.PP-R管可以套用铝塑复合管或给水U-PVC管道定额。

14.（1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管

Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。

（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。

一般管道穿外墙的管道加防水套管。穿水池的管道采用柔性防水套管。

若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。

15.一般水表管径比管道管径小一号。

16.给水支管上凡是接两个以上供水点，支管均加活接头和法兰。若支管接水表除外。

17.规定：洗脸盆（洗菜盆）上边缘距地800mm.

水嘴距脸盆上边缘200mm.

拖布池水嘴距拖布池上边缘300mm

座便给水距地250mm

脸盆给水距地450mm

18.立管出地面时必须加阀门和活接头。

19.消火栓：单栓 DN65规范：栓口向外，不应安装在门轴侧

双栓 DN65或DN50消火栓箱厚度》240mm，栓口中心距地

单栓+自救卷盘1.1m

20.水表的安装：住宅 ：阀门+水表

公共 ：阀门+水表+阀门

室外 ：阀门+水表+阀门+泄水阀+减震等

21.清扫口：接来两个及两个以上的卫生器具支管上应加清扫口，若有地漏可以不加。

立管检查口：最底层和最高层必须设置，每隔一至二层设置。

干管长度穿越几个房间每隔8-12m时应加清扫口或检查口。

22.立管变径必须采用大小头，支管可以采用补心，如接水表变径。

23.排水管道弯头三通的选用：

横管与立管应采用90度斜三通或四通

横管与横管应采用45度三通或四通

立管与排水干管（如出户管）应用2个45度弯头或半径大于4倍D的90度弯头

24.存水弯：P型——蹲便 S型——脸盆、小便斗

第二章基础知识

一、给水工程

（一）室外给水系统的分类

1.以地面水为水源的给水系统

2.以地下水为水源的给水系统

（二）室外给水系统形式：直流给水系统、循环给水系统、循序给水系统

（三）室内给水系统分类：生活、生产、消防

（四）室内给水系统组成：引入管、水表、管路、给水附件、升压贮水设备、室内消防设备

（五）室内给水系统压力组成：H＝H1+H2+H3+H4

H1＝引入管与最不利环路、最不利点的标高差

H2＝沿程和局部阻力

H3＝水表阻力

H4＝出水水头（采暖循环泵只克服沿程和局部阻力，扬程35-40m）

（六）室内给水方式

1.简单给水方式

2.设置水箱给水方式

3.设置水泵给水方式

4.设置水池、水泵、水箱给水方式

5.分区给水方式

6.气压给水方式

7.变频给水方式

（七）室内给水系统管路图式：上分、中分、下分

（八）室内给水敷设方式：明装、安装（注：埋墙的镀锌钢管应做防腐）

二、排水工程

（一）污水及分类：生活、生产、雨雪水

（二）排水体制：合流、分流

（三）排水系统组成：室外、室内

三、供暖工程

（一）供暖系统分类

1.按使用热媒不同：热水、蒸汽、热风

2.按循环动力分：机械、自然

3.按供回水方式分：单管、双管

4.按供暖范围分：局部、集中、区域

（二）热水供暖系统的基本形式

1.上供下回双管

2.下供上回双管

3.垂直单管：顺序式、跨越式、可调节顺序式、倒流式

4.单一双管系统

5.水平单管系统

6.分区供暖

7.同程、异程

（三）供暖系统主要设备

1.膨胀水箱：（循含泵吸入口）定压、排气、容纳膨胀水、信号作用

2.集气罐

3.伸缩器：（高层使用）波纹伸缩器、套筒伸缩器、自然胀力伸缩器

四、通风与空调

（一）空调分类

1.按空气处理设备的设置分：

集中系统：空调机组直接供给各个房间

半集中系统：水冷机组—新风机组／风机盘管

全分散系统：水冷机组—风机盘管

2.按负担室内负荷所用的介质种类分：全空气系统、全水系统、空气-水系统、冷剂系统

3.根据集空调处理空气来源分：封闭式、直流式、混合式

4.根据分部分：空调风系统、空调水系统、净化空调系统、制冷设备系统、水冷机组、冷却塔

（二）主要设备；空调机组、新风机组、风机盘管

（三）通风系统：

1.送排风系统：人防、地下室、车库（钢板、玻璃钢）

2.防排烟系统（钢板、玻璃钢、结构风道）

3.除尘系统

五、锅炉分类及型号表示方法

（一）分类

1.按用途分：工业、供暖、电站、机车

2.按提供载热介质分：蒸汽、热水

3.按结构分：火管、水管、水火管混合

4.按燃料分：燃煤、燃油、燃气

5.按燃烧方式分：手烧和机械

6.按整装方式分：快装、组装、散装

（二）型号表示方法

第三章规范

(一)给排水及采暖

1..阀门安装前应作强度性试验，从一批中抽10％，若抽取10％合格率为95％或99.9％均为不合格。强度性试验压力＝公称压力*1.5；严密性试验压力＝公称压力*1.1

2.安装在主干管的起切断作用的闭路阀门应逐个作强度性和严密性试验。

3.管道上的冲压弯头外径应＝弯道外径

普通冲压弯头焊接钢管

无缝冲压弯头无缝钢管

焊接钢管DN100 公称直径

无缝钢管Φ100*4.5 外径*壁厚

螺旋焊管D109*4.5 外径*壁厚

4.地下室或地下构筑物外墙有管道穿过时应采取防水措施，对于有严格要求的应作柔性防水套管。.

刚性防水套管：一般设计未要求时采用

柔性防水套管：设计要求部位；地下水位较高构筑物；水池

5.管道穿越伸缩缝、沉降缝、抗震缝敷设时应采取下列措施：

（1）加伸缩节：给水、喷洒加橡胶软接头；冷冻水加不锈钢软接头

6.支架位置正确，应埋设平整牢固：（1）设备、附件应设吊架、支架、托架

（2）末端、弯头、三通 （3）按规范间距均分排布（注：喷洒末端应作防晃支架）

7.固定支架与管道接触应牢靠严密。

8.滑动支架、滑拖和滑槽应留有3-5m间隙。

9.无热伸缩的管道吊架吊杆应垂直安装，有热伸长管道吊架吊杆应向热膨胀方向反向偏向。

10.固定在建筑构筑物上的管道支吊架不影响结构安全。

11.采暖、给水、热水系统立管管卡的设置：

（1）楼层高度≤5m，每层必须装1个

（2）楼层高度>5m,每层不得少于2个

（3）管卡安装高度距地1.5-1.8m，2个管卡匀称

（4）多层建筑给水、排水管径大于25mm时立管可以不加支架，但排水立管最底层应加管墩。

（5）排水铸铁、给水镀锌钢管立管应把支架做成落地卡。

12.有伸缩管道应加套管,采暖、热水、冷冻、冷却、凝结水穿墙、楼板应加套管，给水、消防、喷洒、排水不必要加。

13.给水管道：镀锌钢管《DN100螺纹连接，>DN100法兰或卡箍连接；给水塑料管和复合管可以采用橡胶圈接口、粘接、热熔、专用管件与法兰；给水铸铁管：水泥粘口或橡胶圈；铜管：专用接头或焊接

13.螺栓拧紧后，突出螺母长度《螺杆直径的1／2，螺纹连接应外露2-3扣。

14.给水立管和装有大于等于3个的配水点支管始端均应安装可拆卸的连接件（如活接头）但若有水表、法兰阀门均不需加。

15.冷热水：上热下冷，左热右冷。

16.防腐处理：埋地排水铸铁管：沥青防腐；埋地钢管（包括镀锌钢管）：三级防腐。

17.水箱溢水管和泄水管应设在排水附近但不得与排水管直接连接。

18.立式水泵减震不应采用弹簧减震器。

19.室内排水管材：U-PVC排水管、铸铁管、混凝土管、组成洗脸盆和饮用喷水器到共用水封之间和连接卫生器具排水短管处可用钢管。

带1个大便器的支管》DN100，带1个大便槽的支管》DN150，接3个以上卫生器具支管》DN75

20.室内雨水管：给水铸铁管、给水塑料管、镀锌钢管、黑管（内防腐）

21.立管检查口每隔一层加一个，最底层和最高层带卫生器具必须加。

22.排水立管和主干管（如入户管）应作通球试验，球直径》排水管道直径的2/3。U-PVC排水立管应加伸缩节或三通（带伸缩节）和阻火圈（或防火套管）。伸缩节间距不大于4米。

23.连接2个或2个以上的大便器或3个或3个以上的卫生器具横管应设扫出口。（清通设备）

24.水平管与水平管道，水平管与立管应采用45度三通或45度四通，90度斜三通或90度斜四通。立管与排水管应采用2个45度弯头或曲率半径不小于4倍管径的90度弯头（TY三通）。

25.排水通气管高出屋面300mm,必须大于积雪厚度（非上人屋面）北京规定为600mm。

26.通向室外排水管穿墙或基础必须下反时，应采用45度弯头或三通，并应在垂直管段设扫出口。

27.室内热水分为：全循环、半循环、不循环。热水管道应尽量利用自然补偿热伸缩（弯头、方形胀力）

28.水管道应进行冲洗，罐体不作水压试验只做灌水试验。热水供回水、集水缸、分水缸、热水箱等均应作保温。敞口水箱应作满水试验，密闭水箱应作水压试验。

29.卫生器具安装应采用预埋螺栓或膨胀螺栓固定。卫生器具应作满水试验和通水试验。

给水管道距地高度：洗脸盆450mm,座便器250mm,浴盆670mm,淋浴器1150mm,蹲便器（手动自闭式）600mm,立式小便器1130mm,挂式小便器1050mm

30.室内采暖钢管：焊接钢管《DN32螺纹连接，>DN32焊接

31.管道坡度：汽水同向热水管道、蒸汽管道和凝结水管道坡度千分之三，不得小于千分之二。汽水逆向流动，热水管道、蒸汽管道坡度大于等于千分之五。散热器支管坡度等于1％，坡向应利于排水和泄水。

32.平衡阀和调节阀（系统主干管）都具有方向，具有压力区间。

33.方型补偿器应有整根无缝钢管煨制。

34.散热器支管长度>1.5m时应安装管卡。

35.上供下回系统的热水干管变径应顶平偏心连接，蒸汽干管变径应底平偏心连接。

高温水（110-130℃）加法兰或法兰阀门。

非高温水吊顶里的管道最好不用活接头，而用法兰阀门或丝扣阀门加一对法兰。

38.散热器带足片，14片以下2个腿，14片以上3个腿。20片以上拉条。

39.过滤器：水泵入口处加，较小。

40.除污器，采暖系统整个楼、换热站、锅炉房回水管家除污器，较大。

除污器一般须加旁通管。主要清通、易坏设备均应加旁通附件。

（二）通风空调

1.工程中所选用的外购风管，还必须提供相应的产品合格证明文件或进行强度和严密性的验证。

2.通风管道规格的验收，风管以外径或外边长为准，风道以内径或内边长为准，非规则椭圆形风管参照矩形风管，并以长径平面边长及短径尺寸为准。

3.镀锌钢板及各类含有复合保护层的钢板，应采用咬口连接或铆接，不得采用影响其保护层防腐性能的焊接连接方法。

4.风管的密封应以板材连接的密封为主，可采用密封胶嵌缝和其他方法密封。密封胶性能应符合使用环境的要求，密封面宜设在风管的正压侧。

5.风管材质：普通钢板、镀锌钢板、不锈钢板、硬聚氯乙稀、有机玻璃钢、无机玻璃钢（相应的玻璃布层数不少于规范规定，其表面不得出现反卤或严重泛霜）

6.防火风管的本体、框架及固定材料、密封材料必须为不燃材料，其耐火等级应符合设计的规定。

7.复合材料风管的覆面材料必须为不燃材料，内部的

第四章定额讲座

一、排水、采暖定额

（一）总论

1.站类管道和室内管道划分：站或机房的外墙皮为届。

2.室内管道与室外管道划分：建筑物外墙皮1.5m为界。

3.室外管道与市政管道划分：钢管《DN150室外，>DN150市政；

无缝钢管《Φ159室外,>Φ159市政

铸铁《DN250室外，>DN250市政

4.操作高度：超高系数>5m ,指操作物或设备安装高度距同层地面距离。

基数：人工工日*超高系数

5.高层建筑超高费：檐高>25m，取费基数：人工费*高层建筑超高费

6.采暖系统调试费：单位工程人工费*14％（不含热源费用），其中人工费占调试费的78％。

7.脚手架使用费：单位工程人工费*2％

（二）室内管道：

理解：管道压力、材质、连接方式不同

1.管道室压：低层一次试压即可；高层分层试压、单项试压、系统试压和隐蔽工程等。

2.低压镀锌钢管（丝接）DN32以内管卡以包括。

3.低压镀锌钢管（焊接）不含支吊架，管件已含（成品：弯头，现场加工：三通口开制）

4.低压镀锌钢管（法兰连接）需二次镀锌，法兰片、费用未含

5.沟槽连接（卡箍连接）用于给排水、消防和燃气

机械式或开孔式连接：常用于三通

管件：沟槽连接

6.给水铸铁管：常用于埋地入户管（铸铁管较钢管机械强度大，耐腐蚀）

7.排水铸铁管：水平连接>6个大便器或高层建筑必设辅助透气管

辅助透气管管件、透其帽、立管检查口以含量形式含在定额里，不须单独。

8.柔性排水铸铁管：橡胶法兰接口A型；W型抱箍连接

9.铝塑复合管：黄铜管件连接或卡套式连接，管件之间螺纹连接

铝塑复合管和PVC-U给水塑料管已含管件、钢塑转换接头安装费，但未含主材，含量1.01

铝塑复合管DN32以内包含管卡

10.U－PVC排水塑料管件已含：透气帽、伸缩节、立检口和大便器连接管（蹲便器）不须单独计算；阻火圈或防火套管需单独提供。

11.PPR管：丝接执行镀锌钢管子目；粘接执行UPVC给水塑料管；热熔焊接执行第八章燃气管道PE管电热熔。

（三）价格

1.材料预算价有三部分组成：供应价、保管费、采购费

其中供应价有以下几部分组成：外埠运费、包装费、供销部门手续费、出场费。

2.信息上的价格为运至施工现场的价格，但不含2％的保管费。

3.机械台班费用定额的编制：折旧费（在规定使用范围内收回其原成本）

检修费（大修费、维修费）

4.包括：直接费、企业管理费（扣除了项目部医疗和养老）、利润和税金。其中直接费包括：人工费、材料费、机械费和现场管理费（其中现场管理费包括临时设施费和现场经费）。

（四）室外管道

1.旧管道与新管道接头：热源套用第12节室外热源管道碰头；给水管道套用第13节 室外给水铸铁管加三通水源接头。

2.填沙：根据设计要求才计算，不一定满填 适用于直埋保温管和直埋管。

（五）站类管道

1.卷焊管件：成品套用低压卷焊钢管管件安装补主材；现场制作加工套用低压卷焊钢管管件安装，不需补主材。

2.现场加工的各种管件，包括在主管上挖眼接三通、摔制异径管等，均执行管件连接相应子目，不再计取管件主材费，若挖眼三通支管小于主管径1/2时，管件规格按支管管径计取；若支管管径大于主管径1/2时，管件规格按主管管径套用。

（六）阀门与法兰

1.减压阀组构成：

(七)卫生洁具

1.蹲便器：若用UPVC排水管，蹲便器连接管不单算，含在接头零件里。

2.坐便器：若为后排水，单执行一个坐便器软接头安装（管道与大便器之间）

3.大小便槽：冲洗水箱制作执行第九章水箱制作。冲洗水箱托架执行第十三章设备支架制作。

4.土建拖布池：落地安装执行水嘴和地漏安装；台式执行水嘴和带存水弯的排水栓。盥洗台执行水嘴和不带存水弯的排水栓；多龙头的洗涤槽执行多个水嘴和带存水弯的排水栓，若有地漏可执行水嘴、不带存水弯的排水栓和地漏

5.洗衣机接口执行水嘴安装，换主材：洗衣机龙头。

6.多功能地漏、浴盆排水存水盒（柜）安装执行三用排水器安装相应子目。

7.水平清扫口执行扫出口（连接两个以上大便器或三个以上用水器具必须设扫出口）

8.立管检查口、透气帽和伸缩节含在管件含量中，不用单独计算。

9.悬挂式隔有器拖（支架）须另行计算。

12.设备拖架刷油需另执行金属支架刷漆。

（八）采暖器具

1.铸铁散热器：一般需现场组对，不分明装安装均执行同一子目，落地安装每组有带足片和不带足片。挂装不分，只有中片。

2.落地安装散热器：14片以内，2个带足片，15-20片，3个带足片。

3.柱型铸铁散热器安装每组超过20片时，需要拉条，拉条费用另行计算，用φ6圆钢，执行金属支架制作安装子目。

4.定额中列出的接口密封材料均按成品胶垫编制的，若与设计不符时不得调整。

5.钢制闭式散热器：一般指成品，多为挂式，单位：片指组，定额中包括拖钩安装，若托架成品，主材中不包括拖钩，其拖钩另行补价。定额中已含放风门丝堵，若装手动放风阀另执行手动放风阀安装。

6.高频焊翅片管散热器：定额中包含了防护罩的安装费用，但不包括本身价值

7.多柱式钢管散热器：可用于热水或蒸汽，如森德散热器。

8.辐射对流散热器安装，不分挂装或落地装，均执行同一定额，落地装支座按随主材带来编制的。

9.光排管散热器：A型和B型制作安装，定额中已包括联管所用工料，不得另行计算。

10.集气罐及自动排气阀：用于热水采暖系统最高点，其上的阀门及放风管另行计算。

11.暖风机安装：不含支架制作安装，另行第十三章按设备支架制作安装。

12.低温地板辐射采暖：按敷设方式分规格以米计算。一般不能有管件，定额中不含保温网，土建计算。定额中已包含地面浇注配合施工。用铝塑复合管、聚丁烯管、聚丙烯管、聚乙烯管等管道作为地板采暖管道时，均执行本项目。

13.采暖系统调试费用另行计算，进入取费中。

（八）消防系统

1.减压孔板位置：在消火栓前活接头连接，在消火栓前法兰连接，在消火栓后接管连接。法兰安装另行计算。

2.室外地下消火栓井执行第一册土建定额。

3.气体驱动装置管道安装中，卡套连接件的数量按设计图纸用量另行计算。

4.贮存装置机座支架另行计算，执行第十三章设备支架相应子目。

5.贮存装置安装中，定额中已包括灭火剂贮存容器、系统组件、安全阀等贮存装置和阀驱动装置的安装和氮气增压。二氧化氮贮存装置安装不需气体增压，执行定额时应扣除纯氮气，其他不变。

（九）燃气管道

1.聚乙烯管道：PE管，管件另行计算。连接方式：小管径电熔；大管径热熔。

2.聚乙烯管件连接，适用于聚乙烯三通、弯头、管堵、变径、套袖等各种管件连接。

3.钢塑转换接头：不论丝接、焊接、法兰连接均执行同一子目；若为法兰连接，法兰本身价值另计，螺拴按设计图纸用量计取并计取3％损耗率计算。

4.燃气管道φ315以内PE管按第八章燃气管道执行，燃气井按第一册建筑工程进行取费；φ315以外PE管作补充项目，燃气井执行市政管道进行取费。

（十）低压容器具

1.组装式水箱包括了型钢底架制作安装费用，其他设备支架均另行计算。

2.变频给水装置：气压罐中压力控制器随设备自带，变频泵组中软接头若设备配套计入主材价，否则另行计算。

3.需作保温的设备执行设备保温定额子目。

4.设备与基础间灌浆一般指二次灌浆。

5.地脚螺栓制作和灌浆：若设备自带包括地脚螺栓和灌浆；若设备未带，套用设备地脚螺栓制作和灌浆。

6.场外运输：一般与水箱制作配合使用。若为成品安装中以含其费用。

（十一）锅炉

1.若为燃气锅炉，应把煮炉和洪炉用的轻质燃油换算成燃气。

（十二）泵及减震

1.若泵未配地脚螺栓，另执行第九章地脚螺拴制作安装。

2.减震连接板

(十四)套管及支吊架

1.工艺流程:预留洞 预制套管安套管 堵洞

型钢防锈预制支架

管道防锈预制管段

2.支吊架计算,单位100kg，套用96年概算定额型钢量。

3.13-79一般管架适用于一般管道；13-80木垫式管架适用于空调水系统，不包括木垫价铬，按m2购买（大概1900元/m3）；13-81弹簧式管架适用于设计特殊说明的支吊架，如有垂直位移的活动支架，定额中不包括弹簧的价铬。

排水UPVC管卡是成品购买的，应把吊架式固定卡折合在主材里。

4.套管：一般填料套管

无填料钢套管：执行焊接钢管安装，以m计算比管径大2号

防水套管：刚性、柔性

阻火圈：UPVC排水管

5.上下水管穿墙用无填料套管，排水管穿楼板不做套管；采暖管道做一般填料套管，燃气管道穿楼板加沥青，套用一般填料套管

（十五）管道液压试验及探伤

1.管道液压试验：管道本身已含一次试压，施工设计如果需二次试压再执行液压试验定额，试压用液指除水以外的液体若为水可不计，压力表和阀门以摊销性材料进入，压力表0.1，阀门0.2。

2.管道气压试验：输送气体的管道需作强压试验，外线管道需强压气压试验。

3.管道泄漏性试验：适用于输送剧毒、有毒及可燃介质的管道。如燃气管道室内部分。

4.管道真空性试验 ：空调机、水箱的铜管等需做真空性试验。

5.水冲洗：所有介质为水的管道均需作水冲洗，采暖管道液需水冲洗，排水管道不做。

6.管道消毒冲洗：适用于生活冷水、热水和饮用水

如埋地给水管道（饮用水）：打压、冲洗、消毒

埋地消防管道：打压、冲洗

7.压缩空气吹扫：室外天然气管道在做完液压试验需吹扫

8.下水通球试验：用于下水管道，闭水试验已包含在排水管道安装定额中。下水通球试验需单独套用，一般指排水主干管和立管（支管不用做，但如果是坐便、蹲便与主干管连接部位需做，即管道流动块状物体要做通球。

9.管道酸洗、碱洗：适用于工艺管道

10.脱脂试验：氧气管道

11.探伤：如市政管道

（十六）刷漆保温

1.铸铁散热器刷漆量按0.28m2/片。

2.保温拖盘制作安装：发生部位冷凝水立管；钩钉：横干管管径较大时做钩钉；镀锌钢板保温盒用在阀门、法兰保温上。

3.直埋保温管接头：适用于室外直埋管

二、通风、空调定额

（一）通风管道及部件：动力系统：送风机、回风机；空气处理系统；空气输送系统：消声器、平衡阀；空气分布系统：百叶、排风口、送风口

1.通风管道：薄钢板、玻璃钢和复合型

2.计量原则：不扣除弯头、三通、变径；扣除阀部件

特殊：弯头导流叶片，计量时不扣除套用制作组装定额；消音弯头扣除，套用消音弯头安装。

3.防火阀、消声器、静压箱和消音弯头已包括支吊架安装。

4.当消音器连续安装时算2节消音器。

5.静压箱展开面积按6面计算，不扣除开孔。

6.矩形风管同心弯管当大边长（水平面边长）》500mm时必须设置导流叶片。

7.检查孔设定位置：风管较长时头一个尾一个；如为舒适性空调可不设；对于恒温恒湿空调需要设；高中效过滤器需设检查孔。

8.测定孔：干管和支管出入口处设

9.系统严密性：按需测试风管的面积以m2计算。

最近看到了一篇文章，介绍的是钢丝网片的一些故事，文中说到构造柱与圈梁处的钢丝网片不用计算（如图）

理由竟然是二次结构与砌块墙是同一时间施工的，它们本来就是一体。

各位，这句话你们如何评价，当时我看到这句话还觉得有点道理，然后仔细一想不对啊，不是不同交接处都要吗？管他什么同时不同时呢。

为此我还查了规范，GB50210-2108建筑装饰装修规范，在第4.4.3条明确了

不同材料基体交界处表面的抹灰，应采取防止开裂的加强措施，这句加强措施，就是加强网，钢丝网也算是一种加强网。

所以得出结论，构造柱、圈梁与砌体墙位置也是需要加强网的，原因就是因为不同材料，不管他是不是同时施工，只要是不同材料。

规范也没具体到什么构件，只要是不同材料都要加强网。

当然，在广联达软件中，是可以设置不计算钢丝网片的，具体位置（如图）

来源：制冷百科

版权归原作者所有
