结构设计,梁、板的这些规范要点不能忘!

一、梁设计

1.截面:宽度不宜小于200,高宽比不宜大于4,跨高比不宜小于4;宽扁梁及深梁详规范。

2.梁截面控制指标

A. 纵筋配筋率:最小配筋率按《混凝土规范》表11.3.6-1中数值取用,一般模型计算会考虑,不用管;最大配筋率不宜大于2.5%;

B.纵筋净距:顶筋不应小于30mm和1.5d,底筋不应小于25mm和1.0d。钢筋多余2层时,2层以上钢筋中距应比下面2层中距增大1倍。各层钢筋间距不小于25mm和d(d为纵筋最大直径)。

C. 纵筋面积比:一级不应小于0.5,二三级不应小于0.3,四级规范无要求,一般取0.25。

D. 箍筋直径及肢数:当截面高度大于800时,箍筋直径不宜小于8mm;截面高度小于800时,箍筋直径不应小于6mm;一级不小于10mm,二三级不小于8mm,四级不小于6mm,当纵筋配筋率大于2%时,箍筋直径加大(按规范的表中最小直径来加大);箍筋肢数:梁宽小于350mm用双肢箍,350~600时四肢箍,650~800时六肢箍。

E. 箍筋加密区最大间距:一级不大于hb/4、6d、100的较小者;二级不大于hb/4、8d、100的较小者;三四级不大于hb/4、8d、150的较小者。

F. 箍筋加密区长度:一级不小于2hb、500的较大者;二三四级不小于1.5hb、500的较大者。

3.梁配筋构造

A. 架立筋: 一般用12mm,但是《混凝土规范》9.2.6中指出,跨度小于4m是不宜小于8mm,跨度4~6m不应小于10mm,大于6m时不应小于12mm。

B. 梁侧构造筋:梁腹板高度hw(梁高-板厚)不小于450mm时,梁两侧沿高度配置纵向构造钢筋,间距不宜大于200mm,单侧配筋率不小于腹板面积(bhw)的0.1%;注意,扭筋构造是按照全高布置构造筋,间距不宜大于200mm

C. 悬臂梁构造:应有至少2根钢筋伸至悬臂梁外端,并向下弯折不少于12d,其余钢筋不应截断,应在《混凝土规范》9.2.8条规定的弯起点弯折。

D. 框架梁上开洞时,洞口位置宜位于梁跨中1/3区段,洞口高度不应大于梁高的40%,洞口上下高度不宜小于200mm

E.吊筋计算(和创计算):一般次梁两侧各设4个箍筋,每侧扣除一个基本箍。计算时,用梁设计内力包络图中次梁传递来的剪力放大1.25倍,然后减去两侧一共6各箍筋的受剪承载力,得出的差值查表看需要用几号吊筋。

F.加腋计算:加腋位置一般出现在大悬挑处,先建悬挑梁计算得出合适结果,然后在模型中靠近支座处增加节点,然后在该节点与柱节点间设变截面梁进行计算,要求计算结果靠近支座的数值往外逐渐边小,若有突变,则需要加长腋长。

4.注意事项

A. 当梁段按简支计算但实际受到部分约束时,应在支座上部设构造筋,其截面积不应小于下部跨中纵筋1/4,实际工作中,所有梁配筋都应满足上部支座配筋不小于底筋的1/4。

B. 梁中配有计算需要的受压钢筋时,箍筋直径不应小于受压钢筋直径的1/4。

C. 沿全长的顶面、底面的钢筋,一二级不应少于2C14,且分别不应少于梁顶面、底面纵筋中较大截面的1/4;三四级不应少于2C12.(配筋率=配筋面积/界面有效面积{bxh0,h0指合力作用点至梁截面边距离})

D. 贯通筋与柱截面关系:一二三级框架梁内贯通中柱的每根钢筋直径,对于框架结构中的框架柱截面,不应大于矩形柱该方向尺寸的1/20,不应大于钢筋所在位置圆柱弦长的1/20;对于其他结构类型,“不应大于”改为“不宜大于”。

5.其它

A. 钢筋锚固与搭接纵向钢筋伸入支座内长度应符合《混凝土规范》9.2.2条相关要求;支座附近不宜在手拉区截断。截断位置见《混凝土规范》9.2.3。

B.支座两侧配筋差异较明显时,应分别配筋,这样更省一些。

C.连续梁底筋尽量使用一种直径,支座筋除通长钢筋可使用小直径外,其它尽量使用一种钢筋,减少套筒种类。

二、板设计

1. 截面尺寸

长宽比大于2.0按单向板算,板厚不小于短边长度的1/30,不大于2时按双向板算,板厚不小于短边长度的1/40;商业及屋面板厚一般不宜于120mm;地下室顶板作为嵌固端时不小于180mm,不作为嵌固端时不小于160mm,且地下室顶板不设井字梁活十字梁,直接设大板即可;异形板按实际情况至少取跨度的1/30,可酌情加厚;楼梯设计时取梯板经济厚度为跨度的1/28;一般现浇板厚度详《混凝土结构设计规范》表9.1.2。

一般,悬挑板厚度取L/10,L为悬挑板跨度;无梁楼盖最小厚度150mm,现浇空心楼盖最小厚度200mm。

2. 配筋率

对于单向板垂直于受力筋方向的分布筋最小配筋率为0.15%,受力筋:板作为受弯构件,最小配筋率需满足构造规定(《混凝土规范》表8.5.1),表中此处为0.20%和45ft/fy%中的较大值(表下说明:当采用强度等级400Mpa、500Mpa的钢筋时,最小配筋率允许采用0.15%和45ft/fy%中的较大值);双向板两个方向均不得小于0.20和45ft/fy中的较大值;温度应力筋配筋率不得小于0.1%。

3. 钢筋布置

A. 钢筋间距:当板厚小于150mm时,钢筋间距不宜大于200mm;当板厚大于150mm时,钢筋间距不宜大于1.5倍板厚及250mm;

B. 标准层钢筋可以采用分离式配筋,也可采用双层双向附加钢筋,屋面层钢筋必须采用双侧双向配筋附加钢筋。

C. 地下室顶板作为嵌固端时,板厚不小于180mm,配筋需双层双向,配筋率不小于0.25%,混凝土等级不小于C30。

4. 板配筋计算

A. 计算注意在出现小板大板连接时,进行连扳计算。

B. 可以用PKPM生成施工图,然后修改,该图中除边界处钢筋长度有问题外,其它基本都可用。配筋时,记得使用范围选数工具。

C. 计算注意检查挠度和裂缝是否合理,注意设选跳板的话,边界需重新定义。

D. 阳角处增设放射筋。7C14




什么是PB、PE、PVC、PERT、PPR管?

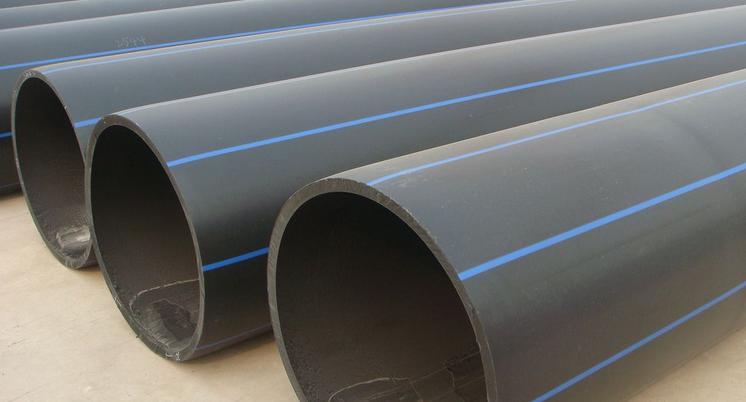

       PE管材PE聚乙烯PE是聚乙烯塑料,是一种由多种工艺方法生产的,具有多种结构和特性及多种用途的系列品种树脂。
PE管有中密度聚乙烯管和高密度聚乙烯管,根据壁厚分为SDR11和SDR17.6系列。前者适用于输送气态的人工煤气、天然气、液化石油气,后者主要用于输送天然气。和钢管比较,施工工艺简单,有一定的柔韧性,更主要的是不用作防腐处理,将节省大量的工序。缺点就器械性不如钢管,施工中特别的注意热力供暖的安全间距,并且不能裸露于空气中阳光下,并且对化学物品敏感,防止污水管道的泄露造成伤害。

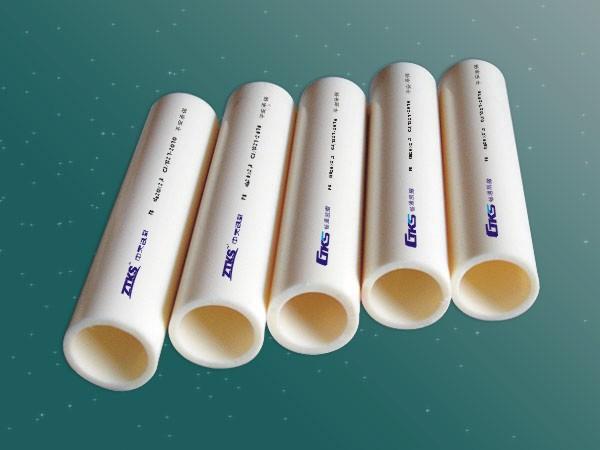

PB管材

PB管材(聚丁烯)是一种高分子惰性聚合物,有“塑料中的黄金”美誉。PB树脂是由丁烯-1合成的高分子综合体,它具有很高的耐温性,持久性、化学稳定性和可塑性,无味、无毒、无嗅,温度适用范围是-30℃至100℃,具有耐寒、耐热、耐压、不生锈、不腐蚀、不结垢、寿命长(可达50-100年),且有能长期耐老化特点,是目前世界上最尖端的化学材料之一。在世界上许多国家已经普遍使用。

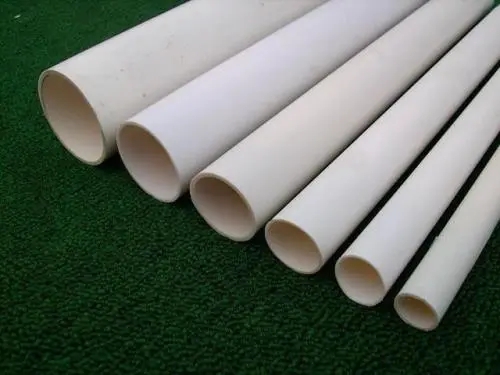

PVC管材U-PVC又称硬PVC,它是氯乙烯单体经聚合反应而制成的无定形热塑性树脂加一定的添加剂(如稳定剂、润滑剂、填充剂等)组成。除了用添加剂外,还采用了与其它树脂进行共混改性的办法,使其具有明显的实用价值。这些树脂有CPVC、PE、ABS、EVA、MBS等。

UPVC的熔体粘度高,流动性差,即使提高注射压力和熔体温度,流动性的变化也不大。另外,树脂的成型温度与热分解温度很接近,能够进行成型的温度范围很窄,是一种难于成型的材料。

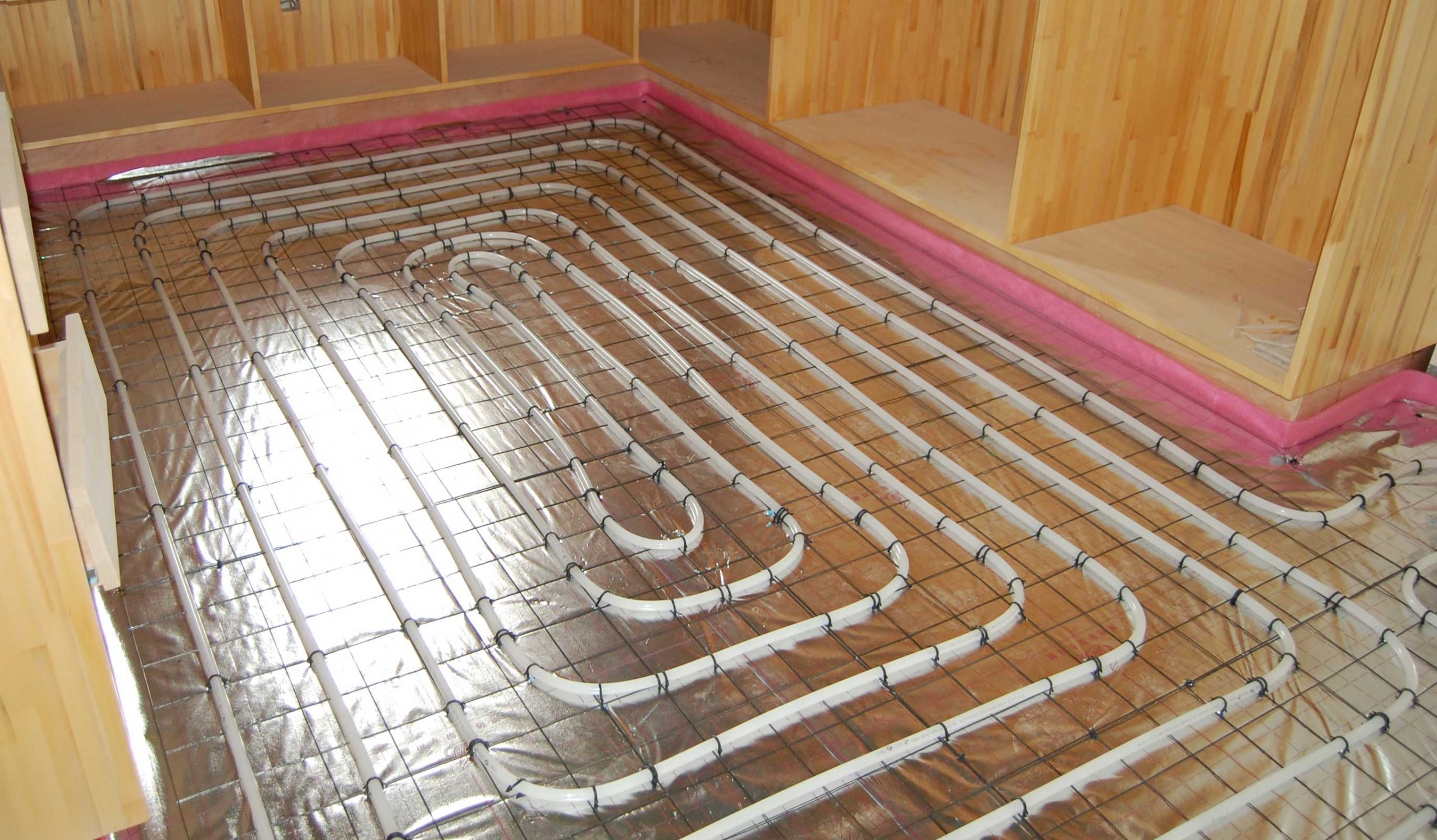

PE-RT地暖管材PE-RT即耐热聚乙烯,是一种可以用于热水管的非交联的聚乙烯,它是一种采用特殊的分子设计和合成工艺生产的一种中密度聚乙烯,它采用乙烯和辛烯共聚的方法,通过控制侧链的数量和分布得到独特的分子结构,来提高PE的耐热性。
PE-RT管具有符合产品标准的蠕变破坏曲线,是聚乙烯中现阶段唯一不需交联就可用于热水管的一个品种。另外PE-RT具有优越的耐低温性能,因此在冬季低温情况下也可以施工,弯曲管道时无需预热,可以解决我国北方地区冬季气温低,无法施工而造成的经济损失。

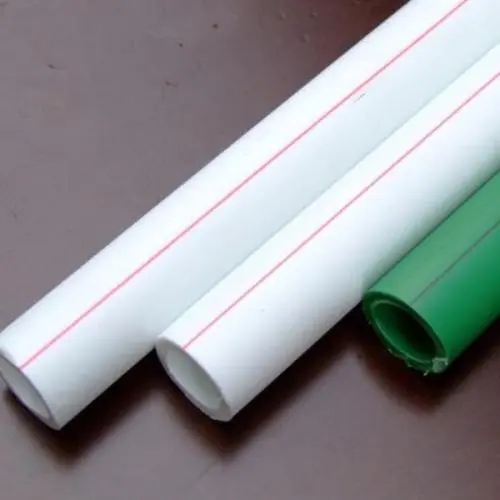

PPR管材PP-R管又叫三型聚丙烯管,采用无规共聚聚丙烯经挤出成为管材,注塑成为管件,是欧洲90年代初开发应用的新型塑料管道产品。PP-R是80年代末,采用气相共聚工艺使5%左右PE在PP的分子链中随机的均匀聚合(无规共聚)而成为新一代管道材料。
它具有较好的抗冲击性能和长期蠕变性能。




20个建筑结构设计问题总结,必须要注意!

 本文针对建筑结构设计的基本方法与在建筑结构设计中需要注意的问题进行探讨,希望对结构设计者在进行具体建筑设计中,能够具备扎实的理论知识。

一、关于箱、筏基础底板挑板的阳角问题:

(1).阳角面积在整个基础底面积中所占比例极小。可改成直角或斜角。

(2).如果底板钢筋双向双排,且在悬挑部分不变,阳角不必加辐射筋。

(3).可将悬挑板的单向板的分布钢筋改为直径12的,别小看这一改,一个工程省个3、2万不成问题。

二、关于箱、筏基础底板的挑板问题:

(1).从结构角度来讲,如果能出挑板,能调匀边跨底板钢筋,特别是当底板钢筋通长布置时,不会因边跨钢筋而加大整个底板的通长筋,较节约。

(2).出挑板后,能降低基底附加应力,当基础形式处在天然地基和其他人工地基的坎上时,加挑板就可能采用天然地基。必要时可加较大跨度的周圈窗井。

(3).能降低整体沉降,当荷载偏心时,在特定部位设挑板,还可调整沉降差和整体倾斜。

(4).窗井部位可以认为是挑板上砌墙,不宜再出长挑板。虽然在计算时此处板并不应按挑板计算。

当然此问题并不绝对,当有数层地下室,窗井横隔墙较密,且横隔墙能与内部墙体连通时,可灵活考虑。

(5).当地下水位很高,出基础挑板,有利于解决抗浮问题。

(6).从建筑角度讲,取消挑板,可方便柔性防水做法。当为多层建筑时,结构也可谦让一下建筑。

三、关于箍筋在梁配筋中的比例问题(约10~20%):

例如一:8米跨梁,截面为400X600,配筋:上6根25,截断1/3,下5根25,箍筋范围内加密。

纵筋总量:3.85*9*8=281kg。

箍筋:0.395*3.5*50=69,箍筋/纵筋=1/4,如果双肢箍仅为1/8,箍筋相对纵筋来讲所占比例较小,故不必在箍筋上抠门。且不说要强剪弱弯。已经是构造配箍除外。

四、关于梁、板的计算跨度:

一般的手册或教科书上所讲的计算跨度,如净跨的1.1倍等,这些规定和概念仅适用于常规的结构设计,在应用日广的宽扁梁中是不合适的。

梁板结构,简单点讲,可认为是在梁的中心线上有一刚性支座,取消梁的概念,将梁板统一认为是一变截面板。

在扁梁结构中,梁高比板厚大不了多少时,应将计算长度取至梁中心,选梁中心处的弯距和梁厚,及梁边弯距和板厚配筋,取二者大值配筋。

(借用台阶式独立基础变截面处的概念)柱子也可认为是超大截面梁,所以梁配筋时应取柱边弯距。削峰是正常的,不削峰才有问题。

五、纵筋搭接长度为若干倍钢筋直径d,一般情况下,d取钢筋直径的较小值,这是有个前提,即大直径钢筋强度并未充分利用。

否则应取钢筋直径的较大值。如框架结构顶层的柱子纵筋有时比下层大,d应取较大的钢筋直径,甚至纵筋应向下延伸一层。

其实,两根钢筋放一起,用铁丝捆一下,能起多大用,还消弱了钢筋与混凝土的握裹力。所以,钢筋如有可能尽量采用机械连接或焊接。

六、钢筋锚固长度为若干倍钢筋直径d,钢筋强度被充分利用的前提下的要求,在钢筋强度未被充分利用时,如梁上小挑沿纵筋,剪力墙的水平筋端部等,锚固长度可折减。如剪力墙的水平筋端部仅要求有10d的直钩即可。

七、柱子造价在框架结构中是很小的,在抗震时起的作用是决定性的。经实验,考虑空间作用时,柱子纵筋加大至计算值的2.5倍左右才可保证塑性铰不出现在柱子上。可不按计算配筋,大幅度增加纵筋,同时增大箍筋。

八、抗震缝应加大,经统计,按规范要求设的防震缝在地震时有40%发生了碰撞。故应增大抗震缝间距。

九、锚固搭接:

例如,中柱节点处,框架梁下纵筋锚入柱内LAE,其搭接长度:2*LAE-柱宽,如钢筋直径25。

LAE=40D,柱宽500,2*25*40-500=1500,既其搭接长度,已经达到了1500,远大于1.2*LAE=1200。

而柱变断面,如上下柱断面相差50,上柱锚入下柱40D,此处按锚固还时搭接。

十、 关于回弹再压缩:

基坑开挖时,摩擦角范围内的坑边的基底土受到约束,不反弹,坑中心的地基土反弹,回弹以弹性为主,回弹部分被人工清除。

当基础较小,坑底受到很大约束,如独立基础,回弹可以忽略,在计算沉降时,应按基底附加应力计算。当基坑很大时,相对受到较小约束。

如箱基,计算沉降时应按基底压力计算,被坑边土约束的部分当做安全储备,这也是计算沉降大于实际沉降的原因之一。

十一、柱下条基一般认为在刚度较大,柱子轴力和跨度相差不大时,可按倒楼盖计算。

实际大部分都可以按倒楼盖计算。即采用修正倒楼盖。先按平均反力计算连续梁,然后将求得的支座反力与柱子轴力相平衡,将差值的正值加到柱两边的1/3梁上,负值加在梁跨中1/3,相对来讲,跨中1/3的压应力较小。可能要修正多次,直到支座反力与柱子轴力接近平衡。

十二、主梁有次梁处加附加筋

一般应优先加箍筋,附加箍筋可认为是:

主梁箍筋在次梁截面范围无法加箍筋或箍筋短缺,在次梁两侧补上,象板上洞口附加筋。

附加筋一般要有,但不应绝对。

规范说的清楚,位于梁下部或梁截面高度范围内的集中荷载,应全部由附加横向钢筋承担。也就是说,位于梁上的集中力如梁上柱、梁上后的梁如水箱下的垫梁不必加附加筋。

位于梁下部的集中力应加附加筋。但梁截面高度范围内的集中荷载可根据具体情况而定。

当主次梁截面相差不大,次梁荷载较大时,应加附加筋。

当主梁高度很高,次梁截面很小、荷载很小时,如快接近板上附加暗梁,主梁可不加附加筋。

还有当主次梁截面均很大,如工艺要求形成的主次深梁,而荷载相对不大,主梁也可不加附加筋。

总的原则,当主梁上次梁开裂后,从次梁的受压区顶至主梁底的截面高度的混凝土加箍筋能承受次梁产生的剪力时,主梁可不加附加筋。

梁上集中力,产生的剪力在整个梁范围内是一样,所以抗剪满足,集中力处自然满足。

主次深梁及次梁相对主梁截面、荷载较小时,也可满足。

十三、一般情况下,悬挑梁宜做成等截面,尤其出挑长度较短时。

与挑板不同,挑梁的自重占总荷载的比例很小,作成变截面不能有效减轻自重。

变截面挑梁的箍筋,每个都不一样,加大施工难度。变截面梁的挠度也大于等截面梁。

当然,大挑梁外露者除外。外露的大挑梁,适当变截面感官效果好些。

十四、现浇板一般应做成双向板。

其一,双向板的支承边多,抗震的稳定性好,垮了两边还有两边。单向板垮一边板就下来了。

其二,双向板经济从计算上讲,例如四边简支支承的双向板,其单向跨中弯距系数约1/27,两边简支的单向板跨中弯距系数为1/8,二者比为2*1/27 /1/8,约为60%。

从构造上,双向板的板厚为1/40~50,单向板为1/3~40,双向板薄,再着,即使是单向板,其非受力边也得放构造筋。

十五、 梁垫:为了减小支座反力偏心对砖墙体产生的附加弯距,可做成内缺口梁垫。

十六、板面钢筋直径规范,一般认为,板的上筋直径为8以上时,可防止施工时踩弯,而现场经验看,只有螺纹12以上的才能保证。

十七、 现浇阳台栏板,从施工条件来讲,当布单排筋时,板厚应大于80,双排筋时,应大于120。

因振捣棒最小为30,布单排筋时,板厚如为60,双向钢筋直径如为8+6,则钢筋两边仅剩23,无法振捣。

十八、 当某一房间采用双向井字次梁时,板应考虑整体弯距。即,井字次梁分隔成的4个角上的小板块,负筋应考虑按房间开间进深尺寸截断,而不是仅仅按本小板格截断。即次梁仅认为是大板的加劲肋。

十九、 当建筑大多数房间较小,而仅一两处房间较大时,如按大房间确定基础板厚会造成浪费,而按小房间确定则造成配筋困难,当承载力能满足要求时,可在大房间中部垫聚苯卸载,按小房间确定基础板厚。

二十、 挑梁端部的挠度并不完全取决于本身的变形,其支座内垮的影响很可能超过挑梁本身的变形。




施工索赔是工程造价管理中的重要工作

 索赔是指在合同履行过程中,对于非自身的过错,而造成的损失或社会影响,向对方提出经济补偿和时差补偿的合理及合法的要求。

  施工索赔是索赔中的一种,它不应被理解为是一项强词夺理或是文过饰非的行为,而应是非常真实客观、合法、合理、时效性合规的经济活动。施工索赔事件发生后,应当依据合同条款、法律规定作妥善处理。

  下面,笔者根据工作实践,结合对施工索赔的认识及运用探讨正确运用施工索赔,为维护施工企业利益,以改善日趋滑坡的施工企业效益。

  1、施工索赔与违约责任的区别和构成条件

  在合同涵界范围内,施工索赔与违约责任是两个既有联系又有根本区别的两个载体。施工索赔是处理非主观过错违约责任的一种方法,它的客观因素或不定因素含量高;施工索赔是合同当事人为正确履行合同义务而采取非人身惩罚或不追究责任,只补偿当事人经济利益的一种手段。违约责任是指合同一方或双方当事人违反合同规定的义务所应承担的法律责任。违约责任的主要特征是合同当事人有主观上的过错,且过错事实是构成违约责任的主观条件。构成施工索赔必须满足以下几方面条件:

  (1)客观性必须确实存在不符合合同或违反合同的事件,并提供确凿的证据,此证据足以证明对承包人的工期或施工成本已造成影响。

  (2)合理性索赔要求应合情合理,符合实际情况,真实反映由于事件发生在时效内非一个有经验的承包商所预料到而造成了实际损失。

  (3)合法性事件非承包人自身原因引起,按照合同条款对方应给予补偿,索赔要求应符合合同的规定。

  (4)双赢性施工索赔固然要争取成功,但在竞争中,并不一定要争得你死我活,大度一点,宽容一点,也是施工索赔的成功要诀。

  2、施工索赔成功的起码条件

  认识和掌握施工索赔内容,才能有效地收集、记录索赔证据,培养索赔条件,积极防范反索赔不利因素发生。根据《建设工程施工合同文本》,结合铁路和公路的施工特点,施工索赔主要包括以下几方面内容:

  (1)不利的自然条件与人为因素不利的自然条件主要包括12级台风,41℃以上温度,暴雨引发的山洪、泥石流,山崩,雪崩,暗河,岩爆,6.5级以上地震(设计图标明的以设计图为准)。

  人为因素主要包括:战争,结算货币贬值,主材政策性涨价,材料运输方法供用方式发生变更,地方资源涨价突变,工程资金没有按计量规定额度支付,导致工期延误、中断,施工设计图晚到,施工干扰,招标文件差错,投标战略博奕技巧等。

  招标文件差错是由于合同文件不严密所造成,主要指取费方法、费率比例、工期要求与政策法规相违背,征地拆迁、三通一平不能按时完成或是达不到开工标准,工程数量误差超过15%以上。施工图差错除利用正常变更弥补外,还会出现因施工设计紧迫致使钻探取岩芯达不到设计要求或是漏列,导致结构物隐蔽工程地质不符,路基土石方实际施工比例与设计比例不符,土石方调配不合理,施工图设计及施工方法不科学或是不切合实际。

  (2)当事人非主观过错出现违约责任施工单位在市场经济中往往是站在“被告席”上,这并不是由于施工单位行为不所造成的局面,而很大程度上在于施工单位要将设计蓝图、业主意图、监理指示,以及在有限的空间、资金、时间内,通过自己的优化劳动组合,变成固定资产,施工单位分分秒秒都处在业主,设计、监理及地方政府的监督之下工作,稍有闪失,就成为“被告”。按合同关系会经常出现以下几方面非主观过错引发的违约事件:

  ①地质资料不详,导致停止、窝工、缓建;

  ②擅自提高质量标准,导致施工单位成本增大;

  ③没有按合同约定提供生产条件,致使施工单位不能按期开工或错过黄金施工季节;

  ④不能及时足额计量支付,影响施工进度或社会信誉;

  ⑤不能在规定时间内组织验收或办理竣工结算,延长维修保质期。

  (3)国家政策和地方物价信息发生变化

  (4)一个有经验的承包商预想不到的事物发生在施工中,承包商会经常遇到意想不到的事物发生。因此,承包商在签定合同时,应坚持把解决这一问题的意向纳入合同条款。

  3、施工索赔成功率,是运作施工索赔的关键

  施工索赔是工程的一项重要工作,其关键就是要提高施工索赔成功率。要提高施工索赔的成功率,其核心就是施工索赔事件中的事实举证要确切。施工索赔是一种客观事实存在,同时也是的管理手段、公关策略、组织艺术的综合体现。要提高施工索赔成功率,主要应做好以下几方面工作:

  (1)靠信誉和事实取胜施工单位要首先严于律己,对业主、监理、设计院言行、社会环境和非自身过错所造成的损失,要出据人证、物证,时效,地点也非常重要,要通情达理,不要轻易流露施工索赔意向。当事实确凿、理由及证据充足时,也要把握时机,切勿非礼或操之过急。

  (2)施工索赔要注重培养条件获取一项施工索赔的成功,需要时间和空间。对一些数额较大或者造成损失事实不明显和有争议的项目,不要急于提出索赔,要注意收集和积累索赔证据,待时机成熟将其促成。施工索赔成功的等式应是:L利益=S损失+T投入(L代表需求利益、S代表损失金额、T代表适量投入)。施工索赔成功是属于正常计量支付与合同仲裁的中间产物,故人情关系很浓。对于那些事实清晰,损失价值不大,应作短、平、快处理,或按变更设计程序处理。但对短、平、快施工索赔项目,要尽量妥协,目的是培养大额索赔项目成功。因为大额施工索赔成功在一定程度上可以起到以一当十的作用。过多的短、平、快施工索赔项目,会影响到工程监理,使业主反感,影响培养大额施工索赔项目成功。

  (3)防范反施工索赔,是施工索赔的基础工作要不懈努力做好反索赔准备,同时也要更加努力的做好自身施工索赔工作,以自己严谨的工作作风,质量优良的合格产品,客观、合理、合法列举业主违约事实,一举夺取施工索赔胜利,防范反索赔于未然。




建设工程总造价费用由什么构成?

建安工程费包括:

1、直接费:人工费,材料费,机械费,组织措施费,技术措施费;

2、间接费:规费;

3、利润;

4、工程特殊费用;

5、税费。

具体如下:

1.直接费,是指施工过程中耗费的构成工程实体和有助于工程形成的各项费用,包括人工费、材料费;施工机械使用费。

(1)人工费,是指直接从事安装工程施工的生产工人开支的各项费用。

(2)材料费,是指施工过程中耗用的构成工程实体的主要材料、辅助材料、构配件、零件、半成品的费用和周转使用材料的摊销费用。

(3)施工机械使用费,是指使用施工机械作业所发生的机械使用费。

2.其他直接费,是指直接费以外施工过程中发生的其他费用,内容包括:

(1)风雨季施工增加费,是指工程在风雨季期间施工,为保证工程质量,采取防雨、防风、防滑措施所增加的人工、材料、设施的费用及工效差等。

(2)夜间施工增加费,是指施工中正常工序搭接所必须的夜间施工照明设施费、工效降低和夜餐费。

(3)二次搬运费,是指构成工程的建筑安装材料、成品和半成品,由于运输道路无法直接运至工地或现场堆放条件所限而发生的二次搬运费。

(4)生产用具使用费,是指施工生产所需不属于固定资产的生产工具及检验用具等的购置、摊销和维修费,以及支付给工人自备工具补贴费。

(5)检验试验费,是指对建筑材料、构件和建筑安装物进行一般鉴定、检查所发生的费用,包括自设试验室进行试验所耗用的材料和化学药品等费用,以及技术革新和研究试制试验费。

(6)工程定位复测、工程点交、场地清理(指建筑物2米以内)等费用。

(7)特殊工种培训费。

3.现场经费,是指为施工准备、组织施工生产和管理所需费用,内容包括:

(1)临时设施费,是指施工企业为进行建筑安装工程施工所必需的生活和生产用的临时建筑物、构筑物和其他临时设施费用等。

临时设施包括:临时宿舍、文化福利及公用事业房屋与构筑物,仓库、办公室加工房以及规定范围内道路、水、电、管线以及简易施工围墙等临时设施和小型临时设施。临时设施费用内容包括:临时设计的搭设、维修、拆除或摊销费。

(2)现场管理费

①现场管理人员的基本工资、工资性补贴、职工福利费、劳动保护费等。

②办公费,是指现场管理办公用的文具、纸张、帐表、印刷、邮电、书报、会议、水、电、烧水和集体取暖(包括现场临时宿舍取暖)用煤等费用。

③差旅交通费,是指职工因公出差期间的旅费、住勤补助费,市内交通费和误餐补助费,职工探亲路费,劳动力招募费,职工离退休、退职一次性路费,工伤人员就医路费,工地转移费以及现场管理使用的交通工具的油料、燃料、养路费及牌照费。

④固定资产使用费,是指现场管理及试验部使用的属于固定资产的设备、仪器等的折旧、大修理、维修费或租赁费等。

⑤工具用具使用费,是指现场管理使用的不属于固定资产的工具、器具、交通工具和检验、试验、测绘、消防用具等的购置、维修和摊销费。

⑥保险费,是指施工管理用财产、车辆保险等。

⑦工程保修费,是指工程竣工交付使用后,在规定保修期以内的修理费用。

⑧工程排污费,是指施工现场按规定交纳的排污费用。

(二)间接费

由企业管理费,财务费和其他费用组成。

1.企业管理费,是指施工企业为组织施工生产经营活动所发生的管理费用,内容包括:

(1)管理人员的基本工资、工资性补贴及按规定标准计提的职工福利费。

(2)差旅交通费,是指企业职工因公出差、工作调动的差旅费,住勤补助费,市内交通及误餐补助费、职工探亲路费,劳动力招募费,离退休职工一次性路费及交通工具油料、燃料、牌照、养路费等。

(3)办公费,是指企业办公用文具、纸张、帐表、印刷、邮电、书报、会议、水、电、燃煤(气)等费用。

(4)固定资产折旧、修理费,是指企业属于固定资产的房屋、设备、仪器等折旧及维修等费用。

(5)工具用具使用费,是指企业管理使用不属于固定资产的工具、用具、交通工具、检验、试验、消防等摊销及维修费用。

(6)工会经费,是指企业按职工工资总客2%计提的工会经费。

(7)职工教育经费,是指企业为职工学习先进技术和提高文化水平按职工工资总额的1.5%计提的费用。

(8)劳动保险费用(单列),指企业支付离退休职工的退休金(包括提取的离退休职工劳保统筹基金)、价格补贴、医药费、异地安家补助费,职工退职金、六个月以上的病假人员工资、职工死亡丧葬补助费、抚恤费、按规定支付给离休干部的各项经费。还包括企业为职工退休养老金的积累而交纳给社会统筹部门的职工养老保险费及按规定标准计缴的职工工伤保险、失业保险、生育保险等费用。

(9)保险费,是指企业财产保险、管理用车辆等保险费用。

(10)税金,是指企业按规定交纳的房产税、车船使用税、土地使用税、印花税及土地使用费等。

(11)其他,包括技术转让费、技术开发费、业务招待费、排污费、绿化费、广告费、公证费、法律顾问费、审计费、咨询费等。

2.财务费用,是指企业为筹集资金面发生的各项费用,包括企业经营期间发生的短期贷款利息净支出、汇总净损失、调剂外汇手续费、金融机构手续费,以及企业筹集资金发生的其他财务费用。

3.其他费用,是指按规定支付工程(定额)管理部门的定额编制管理费和劳动定额测定费,以及经有权机关批准的建安企业的上级管理费。

(三)利润

是指按规定应计入建筑安装的利润。

(四)工程特殊费用

工程特殊费用,是指企业根据工程的特殊情况或建设单位的特殊要求,为完成承建的单位建筑产品必须发生的间接费用,但又没有包括在直接工程费和间接费内的费用。工程有发生这部分费用时,由承、发包双方按照和工程的实际情况或有关规定,通过合同形式确认。工程特殊费用内容包括:

(1)优良工程费,是指业主要求施工单位承建的单位工程质量要达到优质、优良工程(经质量监督部门鉴定)而必须增加的工程的成本费用。

(2)提前竣工措施费,是指业主要求建设工期比国家定额工期提前完工,为提前竣工,施工企业必须进行加班施工或采取相应的赶工措施,由此发生的工效降低,机械作业效率降低以及增加施工照明费用,夜餐津贴和采取赶工措施等所增加的费用等。

(3)远地施工费,是指企业派遣施工力量到远离驻地(***核算公司、工程处)25公里以外承担施工任务所需增加的费用。内容包括:工作人员差旅费、邮电费、探亲假路费、交通车辆使用费等增加的费用,以及职工调遣差旅费、工人调遣期间工资以及中小型机械、工器具、周转材料等运杂费。招投标工程不计取该项费用。建设工程确需引进外省施工队伍,经工程所在地建委审查同意,并报省建委批准后,方可计取本项费用。

(4)文明施工费,是指各级政府文件规定对城市建设要求进行文明施工应增加的除定额已包括的内容之外的费用。

(5)特殊技术措施费,是指在特殊条件或特殊环境中施工所采取的技术措施费用。内容包括:

①非正常施工条件下,所采取的特殊措施发生的费用;

②因工程特殊需要,所发生的试验、测试等费用;

③因环保要求,工程施工过程中发生的费用;

④对某些重要产品采取特殊保护措施所发生的费用;

⑤新材料、新结构、新工艺所采取的施工技术措施发生的费用。

(6)停窝工费,指由于建设单位的原因造成施工单位现场停工、窝工发生的费用。停、窝工费包括停、窝工人工费和周转性材料维护、摊销费以及施工机械停滞费和大型机械因停滞组装拆卸和进退场费等。

(7)市政工程夜间施工增加费。

(五)税费

是指国家税法规定的应计入建筑安装工程造价内营业税,城市维护建设税、教育费附加、基础设施建设附加费及社会事业发展费。未列入本定额的经有权机关批准允许列入成本的其它税费按规定另行计算。




15G611 砖混结构加固与修复

  • 规范/图集名称:《15G611 砖混结构加固与修复
  • 实施日期:2015年8月1日
  • 被替标准号:替代03SG611
  • 规范/图集分类:砖混图集、加固图集、修复图集

15G611 砖混结构加固与修复

内容简介

本图集适用于砖混结构房屋及构筑物的静力加固及抗震加固,包括裂损结构的补强加固、完好房屋功能改造加固、单体构件截面承载力加固及结构整体可靠性加固等。主要内容:基础加固、柱加固、墙体加固、梁的加固、楼板加固、结构整体连接加固、悬挑阳台加固、出屋顶烟囱加固、砖烟囱及水塔加固等。
图集较全面地提供了砖混结构构件和建筑结构体系加固的适用方法和构造详图,对砖混结构加固设计和施工均有指导、参考作用,部分内容可直接用于施工。

规范目录

目录 1
总说明 6
砌体结构加固总则
砌体结构加固总则 8
加固方法及相关技术
加固方法及相关技术 15
基础加固
基础加固说明 21
基础补强注浆加固法
基础补强注浆加固条形基础 23
基础承载力加固法
条形基础加腋加固 24
加大基础底面积法
混凝土套加宽砖砌条形基础 25
混凝土套加宽砖砌条形基础(卸荷时) 26
钢筋混凝土套加宽钢筋混凝土条形基础 27
条形基础改筏板基础 28
砖柱加固
砖柱加固说明 29
钢筋混凝土面层加固法
混凝土围套加固多层房屋壁柱 30
混凝土围套加固单层厂房壁柱 31
混凝土围套加固多层房屋独立柱 32
混凝土围套加固单层厂房独立柱 33
外包型钢加固法
外包型钢加固多层房屋独立柱 34
外包型钢加固单层厂房壁柱 35
外包型钢加固单层厂房独立柱 36
墙体加固
墙体加固说明 37
钢筋混凝土面层加固法
钢筋混凝土面层加固平面示意图 45
节点详图 46
节点剖面、钢筋网片及拉结筋示意图 48
墙筋穿楼板做法 49
基础及顶部做法 50
门窗洞口做法 51
钢筋网水泥砂浆面层加固法
钢筋网水泥砂浆面层加固平面示意图 52
节点详图 53
节点剖面、钢筋网片及拉结筋示意图 55
墙筋穿楼板做法 56
基础及顶部做法 57
门窗洞口做法 58
钢绞线网一聚合物砂浆面层加固法
钢绞线网一聚合物砂浆面层加固平面示意图 59
节点详图 60
粘贴纤维布加固法
粘贴纤维布加固平面示意图 61
节点详图 62
纤维布粘贴方式示意图 63
增设砌体扶壁桂加固法
增设砌体扶壁柱加固 64
增设混凝土壁柱或面层组合柱加固法
混凝土壁柱加固 65
钢筋网水泥砂浆面层组合柱加固 66
门窗洞口封堵加固法
门窗洞口封堵加固 67
砖过梁加固
角钢托梁或角钢托梁并辅助拉条加固 68
钢筋混凝土托梁或型钢框托梁加固 69
墙体新增洞口加固
角钢托梁加固 70
钢筋混凝土托梁加固 71
梁加固
梁加固说明 72
增大截面加固法
简支梁加固(只增加钢筋) 74
简支梁加固(单面加固) 75
简支梁加固(混凝土围套加固) 76
粘贴钢板加固法
简支梁正截面粘钢加固 77
简支梁综合法加固 78
粘贴纤维布加固法
简支梁受弯承载力加固 79
简支梁正截面、斜截面加固 80
钢绞线网片一聚合物砂浆加固法
梁跨中受弯承载力加固 81
梁受剪承载力加固 82
板加固
板加固说明 83
预制板
预制板增大截面加固 86
预制板粘贴纤维布加固 87
现浇板
粘贴钢板加固,板底扁钢布置 89
粘贴钢板加固,板面扁钢布置 90
粘贴纤维布加固,板底纤维布置 91
粘贴纤维布加固,板面纤维布置 92
楼板开洞
粘钢补偿加固简支板开洞 93
粘钢补偿加固连续板开洞 95
粘贴碳纤维布补偿加固筒支板开洞 97
粘贴碳纤维布补偿加固连续板开洞 99
现浇楼板局部小洞口封堵 101
房屋整体性加固
房屋整体性加固说明 102
增设抗震墙加固
新增砌体抗震墙与原墙的连接 108
新增砌体抗震墙与梁、板的连接 112
新增钢筋混凝土抗震墙与原墙的连接 113
新增钢筋混凝土抗震墙与梁、板的连接 114
外加构造柱加固
新增构造柱平面示意图 115
新增构造柱加固详图 116
新增构造柱底部做法 121
外加圈梁加固
增设圈梁及钢拉杆平面示意图 122
圈梁与墙体的连接详图 123
楼(屋)盖、附墙烟囱处增设圈梁 125
阳台下增设圈梁 126
增设钢拉杆示意图 127
山墙与内纵墙钢拉杆平、剖面 128
单面走廊外墙为砌体墙时钢拉杆平、剖面 129
钢拉杆加强纵、横墙连接做法 130
有烟囱或通风洞的纵、横墙加固 131
钢筋混凝土圈梁中钢拉杆端头做法 132
装配式楼(屋)盖加固
楼(屋)盖支撑长度不够时的加固 133
装配式楼(屋)盖增浇叠合层加固 134
墙体平面布置不闭合加固
增设现浇钢筋混凝土框加固 136
增设闭合墙段加固 137
闭合墙段底部做法 138
隔墙连接加固
隔墙与楼板的连接 139
隔墙与梁、墙的连接 140
空旷房屋隔墙与梁、柱的连接 141
楼梯加固
楼梯加固说明 142
板式楼梯加固
粘贴钢板加固板式楼梯梯板 143
粘贴纤维布加固板式楼梯梯板 144
梁式楼梯加固
粘贴钢板加固梁式楼梯梯梁 145
粘贴纤维布加固梁式楼梯梯梁 146
装配式楼梯连接加固
装配式梁式楼梯钢筋套连接加固 147
装配式板式楼梯蚂蟆钉连接加固 148
装配式板式楼梯粘贴钢板连接加固 149
墙体托换拆除加固
墙体托换拆除加固说明 150
墙体托换拆除加固
墙体托换拆除加固平面示意图 152
钢筋混凝土双梁托换墙体拆除加固 153
型钢双梁托换墙体拆除加固 154
框架托换墙体拆除加固 155
悬挑阳台加固
悬挑阳台加固说明 156
梁式阳台支柱法加固
梁式阳台支柱法加固 157
节点详图 158
板式阳台支柱法加固
板式阳台支柱法加固 159
节点详图 160
梁式阳台支架法加固
梁式阳台支架法加固 161
梁式阳台拉杆法加固
梁式阳台拉杆法加固 162
出屋顶烟囱加固
出屋顶烟囱加固说明 163
外包钢加固法
外包钢加固出屋顶烟囱 164
拆除改装钢烟囱
出屋顶砖烟囱改装钢烟囱 165
砖烟囱加固
砖烟囱加固说明 166
扁钢构套加固砖烟囱
扁钢构套加固砖烟囱 168
节点详图 169
钢筋网砂浆面层加固砖烟囱
钢筋网砂浆面层加固砖烟囱 170
节点详图 171
砖筒壁水塔加固
砖筒壁水塔加固说明 172
扁钢构套加固法
扁钢构套加固砖筒壁水塔 174
外加圈梁及构造柱加固法
外加圈梁及构造柱加固砖筒壁水塔 175
节点详图 176
钢筋网砂浆面层或混凝土板墙加固法
钢筋网砂浆面层或混凝土板墙加固筒壁砖水塔 177
节点详图 178




建筑给排水设计、施工常见问题分析

1、地漏的水封

《建筑给水排水设计规范》(GBJ15-88)(1997年版)第3.2.8A条规定“地漏的顶面标高应低于地面5至10mm,地漏水封深度不得小于50mm。”此条规定目的就是防止水封被破坏后污水管道内的有害气体窜入室内污染室内环境卫生。但是在给排水设计说明中很少有人提及,而且有些建设及施工单位为了降低造价使用市场上价格低廉的地漏,而这种地漏水封一般不大于3厘米,满足不了水封深度要求。

设计施工时应采用高水封或新型防返溢地漏。有些人在装修房子时会在装修市场上购买不锈钢地漏代替塑料地漏,虽然外表好看,可是内部水封很浅。排水的时候,地漏的水封很可能会因为正压或者负压而被破坏,臭气也会进入室内。所以家中出现臭味,打开抽气机更严重时,就是水封因压力波动被破坏而导致。有些住宅厨房设置了地漏,但如果长时间没有补水的话,水封很容易干涸,要经常给地漏补水。假如厨房地面溅水少,也可以不设置地漏。

2 、排水塑料管道噪音较大

如今建材市场发展迅猛,普通的排水铸铁管道的淘汰,排水管已经普遍开始使用塑料管道了,但是普通的UPVC管道的排水噪音要比铸铁管高约10dB,如果排水管接近卧室,楼板隔音效果差的话,住户会很明显感受到排水管道的噪音,从而降低生活质量。所以,卫生间的器具布置时应当考虑时管道远离卧室和客厅,尽量使用新型降噪产品。芯层发泡UPVC管道和UPVC螺旋管能有效降低噪音,市场上还新出了一种加入了特殊吸声材料的超静音排水管,噪音低于排水铸铁管。各种管材(Φ110mm)噪声水平比较:UPVC管58db;铸铁管46.5db;超级静音排水管45db。(测试地点位于距离管道一米处,排水量为2.7L/S,环境噪声42db。)

3、吸气阀的应用

有时在设计中会经常遇到排水立管无法伸出屋面的情况,只能加大排水管径增加排水量,但排水效果并不理想,还很容易形成负压,破坏水封。不过在立管顶部设置一个吸气阀就可以解决问题了!阀门会在负压时吸气,正压是关闭,让臭气无法溢进室内。吸气阀还有如下这些功能:

  (1)替代室外通气帽,建筑屋面干净美观。

  (2) 替代环形通气管及通气立管,节约空间。

  (3)替代器具透气管,保护水封。

  (4)作为排水检查口,便于疏通管道。

4、 排水支管户内检修

卫生间漏水这个问题,一直都是上下层邻居纠纷的缘由之一,然而漏水的主要原因是因为排水横管敷设在楼板下,居民在装修期间不注意破坏了管道和防水层,导致漏水。所以,卫生间要设计成下沉式,下沉350~400毫米。然后将排水横管敷设在本层内,防水层在管道下方,当发生堵塞或者漏水时都能在本层解决。为了减少下沉空间,可以选择后排水坐便器和多通道地漏,卫生间吊顶后的高度能保证2.40米左右。

5 、坐便器排水口位置

坐便器的型号规格五花八门,下排水口的位置要求肯定也不同。设计施工时应该选择比较合理的位置,适应大部分人的要求,否则完工后再改变是非常困难的。很多人会抱怨,坐便器排水口离墙壁太近,选择规格时很困难。有些工程设计并没有注明洁具间距,所以施工人员将排水口偏向中间甩口,也导致人们的困境。在这建议排水口距离墙面应为305毫米,装修前也应该考虑多余墙面与排水口的距离,宜340毫米。施工图纸也应该表明各种卫生洁具的尺寸定位。

6 、空调凝结水的处理

随着生活水平的提高,家庭安装多台空调比较普遍,无组织排放凝结水容易引起上下楼层居民纠纷,设计时应充分考虑多数住户的生活习惯,预留空调板并设计凝结水排水管。排水管应设专用管道并散流至附近雨水口,不宜直接接入雨水井。曾经发生过雨水井堵塞造成合用管道内雨水沿凝结水管倒灌进入底层住户的悲剧。

现在家庭安装多台空调已经是普遍的事,排放凝结水很容易闹邻居矛盾。设计时要充分考虑住户的生活习惯,预留空调板和凝结水排水管的摆放。排水管应设置专用管道,并接在附近的雨水口里,但不宜直接接入雨水井,如果雨水井堵塞,会造成合用管道内雨水沿凝结水管倒灌进房间的。

7、水表出户的问题

 随着居民对私密性和安全性的重视,水表出户甚至出楼势在必行,远传水表、卡式水表的出现也为水表出户创造了条件。

1)可以在一层设置独立对外开门的水表房,将水表集中设置,每户设单独立管,互不影响。

2)在休息平台设管道井,将分户水表及管道集中排列。

3)户内设置水表,采用远传或卡式水表。

4)南方地区由于不必考虑保温,地下水位较高的原因,可以采用地上式安装。为便于抄表,上述方案均应设置数据采集器,显示于建筑物外墙或物业中心。

住宅中双卫的设置已经比较普遍,厨卫距离铰远,管线加长,有的设计人员仍然将进户管道设计成DN20,末端用水时容易产生噪音。有的城市市政自来水的压力较高,约为0.30~0.40Mpa,三层以下的管道压力较高,水流过快引起管道接近共振产生颤动和噪声,用水高峰还会影响顶部楼层的供水。建议分户水管采用DN25,设置可曲挠橡胶接头,低层部分设置减压装置(减压阀、减压孔板、节流塞等)。

9、七层住宅干式消火栓的必要性

按照《建筑设计防火规范》条文说明中的解释,不超过七层的普通住宅可以不设消火栓系统。北方某城市消防局从安全角度考虑要求设置消火栓,但是自来水公司为了防止消防水回流污染生活用水不给接市政管道,实际上成了干式消火栓系统。发生火灾时由消防车通过水泵接合器向室内消火栓供水,或者直接由消防车供水扑灭火灾。本人认为这种情况下的干式消火栓可以取消,因为发生火灾的前10分钟内消防车尚未到达,消火栓内无水无法由居民展开自救,等消防车到达后,消防队员可以直接从消防车接水龙带取水灭火,随着消防设备的更新,对于七层住宅完全可以从室外灭火。如前所述,干式消火栓系统成了一种投资的浪费,因此可以不设干式消火栓或者设置湿式消火栓,为了防止回流污染可以设置止回阀和防污隔断阀。

10、二次供水的水质

水池与水箱联合供水是二次供水的传统做法。在水箱出水管前设消毒装置,生活水池或水箱一般与消防水池或水箱合用。但实际上运行时,有些物业公司疏忽管理,消毒设备运行并不能达到设计想法。消防管道系统内的水是死水来的,然后每个月水泵巡检时,部分死水会流入贮水池,消防管道和生活用水箱又相连接,水中的细菌会交叉感染。如今在设计中会将生活与消防水池(箱)分开设置,并根据市政供水情况区别对待:供水不可靠的工程,底层设置大容量不锈钢水箱,出水消毒后由变频供水设备分区减压供水;双路供水的工程底层仅设置小容量不锈钢水箱贮存2小时生活用水量,由恒压变频供水设备分区减压水。若建筑物要求稳定的水压,则在屋顶设置小容量水箱(1~2小时用水量)进行稳压,由于水滞留时间短,可以不设消毒设备。这样大大降低了水质污染的几率,运行效果良好。

 说完了排水您是否对此也有了些认识,跟室内排水一样重要的还有屋面的防水问题。屋面常年风吹日晒且相对其他楼层来说是一个振动、位移较大的一个部位。在受外界因素影响下也比较容易产生结构拉裂等影响,再加上有些设计施工不到位的情况下,一旦防水层破坏了就很容易发生渗漏水。

出屋面套管管边渗漏水

1处理方法一:板顶上维修

1、清除原有结构层上的装饰层,直至结构层(楼板)。在渗漏的管道根部周围混凝土楼板上,用凿子剔凿出一道凹槽,深度和宽度视具体情况而定,原则上越宽越深越好。清除槽内浮渣,用水洗净。

2、在潮湿的条件下用防水博士界面宝对凹槽涂刷1~2道,待界面宝彻底干固后,将防水博士堵漏王块料填入槽内压实、抹平。

3、在管道根部及其四周涂刷一道通用型k11防水浆料,初步干固后再涂刷两道柔韧型k11防水浆料。

4、进行24小时闭水试验。

5、闭水试验合格后,用1:2 以上水泥砂浆(建议采用”防水博士益胶泥或自流平砂浆”)找平压光。

6、恢复饰面层。

2处理方法二 板底下维修

1、将下水管旁边渗漏水的部位用锤子和凿子等工具凿开,沿着整个下水管成一个环型,其深度和宽度视具体情况而定,原则上越宽越深越好。清除槽内浮渣,用水洗净。

2、在潮湿的条件下用防水博士界面宝对凹槽涂刷1~2道,待界面宝彻底干固后,将堵漏块料填入槽内压实、抹平(挖槽及堵漏见左图1)。

3、在管道根部及其四周涂刷一道通用型k11防水浆料,初步干固后再涂刷两道柔韧型k11防水浆料。

4、进行24小时闭水试验。

女儿墙渗漏水

规范做法

未按规范做法

由图示可知,当防水层一旦受到破坏失去防水作用后,很容易就由此产生渗漏水。处理方法如下:

1、清除泛水处的面层直至结构层。

2、对于墙板交接处的缝隙若大于1.5mm,开出”V”槽,采用防水博士堵漏王进行结构修补,并做成圆弧角。

3、对小于1.5mm的缝隙及已进行修补过的大于1.5mm的缝隙上,往外各泛水300mm,采用克缝胶进行防水加强层施工,中间应加设一道抗拉玻纤布胎体材料。

4、在泛水处施工20mm厚1:2.5水泥砂浆,找平并压光。

5、涂刷防水浆料。

6、恢复保温层及水泥砂浆保护层。

屋面楼板蜂窝渗漏水

处理前,应先将基层松散不牢的石子和酥松混凝土剔凿掉,然后用尖堑子或剁斧将表面凿毛,清理后,再用压力水冲洗干净。修补处理可采取以下方法:

1、水泥砂浆抹面法:蜂窝、孔洞不深的,基层处理后,可用水泥素浆打底,用1:2水泥砂浆找平,抹压平整密实;蜂窝、孔洞面积较大且稍深的,可将基层先刷水泥素浆,而后用1:2.5水泥砂浆分层填补抹压平整。

2、水泥砂浆捻实法:蜂窝、孔洞面积不大但较深的,在基层处理、水泥素浆打底完成后,可用1:2干硬性水泥砂浆边填边用木棒、锤子捻灰砸捣密实,再在其上刷水泥素浆、用1:2.5水泥砂浆抹平。

3、混凝土浇注法:蜂窝、孔洞面积大且较深的,在基层处理、水泥素浆打底完成后,可用高一级强度等级细石混凝土或补偿收缩混凝土浇捣密实,必要时表面再用1:2.5水泥砂浆抹平;

4、水泥注浆法:蜂窝、孔洞缺陷严重,不处理将会影响结构质量的,可采用注浆法进行补强。注浆孔的位置、数量和深度,应根据混凝土蜂窝、孔洞的实际情况、浆液扩展度确定。

5、混凝土蜂窝、孔洞的剔凿部位,应先润湿后再进行处理。处理后的部位应进行养护,养护时间不得少于7天。




GB/T50299-2018 地下铁道工程施工及验收规范

  • 规范/图集名称:《GB/T50299-2018 地下铁道工程施工及验收规范
  • 实施日期:2018-07-10
  • 被替标准号:GB50299-1999(2003)

内容简介

本规范适用于新建地下铁道工程的施工及验收。凡未做规定的,均应按国家现行的有关强制性标准执行。

规范目录

1 总则
2 术语
3 基本规定
4 地下水控制
5 明挖法
6 盖挖法
7 矿山法
8 盾构法
9 沉管法
10 路基
11 高架结构
12 防水
13 建筑装饰装修
14 轨道
15 站内客运设备
16 站台屏蔽门
17 通风与空调
18 给水与排水
19 供电
20 通信
21 信号
22 火灾自动报警系统
23 环境与设备监控系统
24 综合监控系统
25 乘客信息系统
26 自动售检票系统
27 门禁系统
28 车辆基地
29 综合联调与试运行




全套中建质量标准图集(50套)+16套国企质量标准化做法图集

资料名称:【全套】中建质量标准图集1

文章末尾 有下载链接

资料内容

中建文明施工标化图集【标化工地建设及样板引路】

整理中建股份手册技术质量部分1精品资料

AA中建4局质量标准化

[中建]住宅楼主体结构施工常见质量问题及创优要求

[中建]施工工艺质量管理标准化指导手册(139页)

[中建三局]砌体抹灰工程施工要点及质量控制共88页

[中建八局]利通广场质量及施工情况汇报(共97页)

【中建】某建筑工程质量通病预防措施56页

【中建】某项目质量管理制度(共17页)

【中建】钢结构工程焊接质量管理控制(共54页)

【中建】防水工程质量问题及治理措施(54页)

【中建三局】东盟商贸物流中心项目质量创优策划(共72页)

【中建三局】同济医学院质量创优策划(共57页)

【中建四局】产品质量实测操作指导

中国建筑临建设施标准化

中建一局《质量管理手册》

中建一局集团公司总承包公司质量管理手册

中建七局华东公司质量通病治理方案

中建七局项目管理考核标准技术质量版块培训(终版)

中建三局100质量控制案例

中建三局建筑工程质量管理及主体工程质量通病质量管控图文

中建三局建筑电气工程质量通病与防治

中建三局施工工艺质量管理标准化指导手册土建部分-下册

中建三局桥梁工程质量通病防治措施

中建三局质量标准化图册

中建二局(沪)建筑施工现场安全质量标准化管理手册-(2)

中建二次结构施工质量通病防治措施

中建五局三公司长沙分公司项目工程质量管理实施细则

中建五局施工现场安全质量标准化图集

中建五局现场施工管理标准化实施细则

中建五局质量通病防治措施手册-6

中建五局钢结构工程质量通病与防治手册

中建八局广西分公司工程实体质量实测实量操作手册(试行)

中建八局施工质量标准化图册(土建、安装、样板)

中建八局质量管理标准化

中建八局质量通病防治手册-汇总

中建六局工程质量样板制作图集(81页,图文丰富)

中建四局珠海公司工程质量标准化图集(第二版)

中建某局建筑工程质量通病预防措施(ppt)

中建标准化工程技术资料及档案管理计划

中建精装标准化手册

中建系统质量安全创优(包含鲁班奖)策划流程详解报告(中建系统)

中建股份项目质量策划

中建装饰工程常见质量通病的防治

中建质量创优策划

中建质量创优策划

中建质量月活动总结(内容全面)

中建质量通病防治手册

中建项目部标准化验收述职模板

屋面做法与质量控制

[中建]施工工艺质量管理标准化指导手册(139页)–副本pdf

[中建施工工艺质量管理标准化指导手册(139页)-.pdf

[中建]住宅楼主体结构施工常见质量问题及创优要求-.ppt

[中建八局]利通广场质量及施工情况汇报(共97页)-.ppt

[中建三局]砌体抹灰工程施工要点及质量控制共88页-.pptx

【中建】防水工程质量问题及治理措施(54页)-.ppt

【中建】钢结构工程焊接质量管理控制(共54页)-.pptx

【中建】某建筑工程质量通病预防措施56页-.ppt

【中建】某项目质量管理制度(共17页)-.pdf

【中建三局】东盟商贸物流中心项目质量创优策划(共72页)-.ppt

【中建三局】同济医学院质量创优策划(共57页)-.ppt

【中建四局】产品质量实测操作指导-.pdf

2019年整理中建股份手册技术质量部分1精品资料-.doc

20190610中建文明施工标化图集【标化工地建设及样板引路】-.pptx

AA中建4局质量标准化-.pdf

屋面做法与质量控制-.pptx

中国建筑临建设施标准化-.ppt

中建八局广西分公司工程实体质量实测实量操作手册(试行)-.doc

中建八局施工质量标准化图册(土建、安装、样板)-.pdt

中建八局质量管理标准化-.ppt

中建八局质量通病防治手册-汇总-.doc

中建标准化工程技术资料及档案管理计划-.doc

中建二次结构施工质量通病防治措施-.pdf

中建二局(沪)建筑施工现场安全质量标准化管理手册-(2)-pdf

中建股份项目质量策划-.doc

中建精装标准化手册-.pdf

部分资料 截图预览

中建一局施工现场标准化图册A类.pdf
中建一局施工现场标准化图册B类.pdf
中建一局施工现场标准化图册C类.pdf
中建三局施工工艺质量标准指导手册-主体结构部分.doc
中建三局施工工艺质量标准指导手册-屋面工程部分.doc
中建三局施工工艺质量管理标准化指导手册-地基与基础部分.pptx
中建三局施工工艺质量管理标准化指导手册-装饰装修工程.pdf
中建二局施工工艺标准化做法实施图集汇编(第一期).pdf
中建二局施工工艺标准化做法实施图集汇编(第二期).pdf
中建八局质量标准化系列做法图集-主体工程.pdf
中建八局质量标准化系列做法图集-屋面工程.pdf
中建八局质量标准化系列做法图集-机电安装工程.pdf
中建八局质量标准化系列做法图集-装饰装修工程.pdf
南京建工施工标准化图集-安全.ppt
南京建工施工标准化图集-安全文明篇.ppt
南京建工施工标准化图集-质量篇.ppt




轻型钢结构厂房渗水怎么防治?

 轻型钢结构厂房具有设计结构简单、重量轻、强度高、制作安装方便、厂房空间跨度大、工期短、价格便宜等特点,是多数外商投资建厂的首选,然而轻型钢结构厂房,在我国大规模建设的历史并不长,有些生产技术、施工工艺上的问题没有很好解决,因此,在厂房的建设和使用过程中,仍然存在一些不尽人意的方面,如厂房渗水问题就是轻型钢结构厂房工程一大质量通病。



钢结构屋面形式

钢结构屋面、墙面等围护结构,一般采用彩钢压型板,其厚度一般在0.3~~1.0mm,彩钢压型板是用镀锌(或镀铝锌)等预涂彩色钢板轧制成型,外表喷涂油漆层。对要求有保温、隔热、隔音效果的建筑物,可以采用双层彩钢压型板,中间填充保温材料(如玻璃棉、岩棉、泡沫等);填充材料可以在现场填充,也可以与彩钢板工厂预复合成型(称为彩钢夹芯板)。建筑屋面作为建筑物顶层的承重和外围护结构,它的围护作用和立面造型作用对整个建筑而言至关重要,是轻型钢结构围护系统漏水最主要的部位。其主要作用是能抵抗风、雨、雪的侵袭及太阳的辐射,并承受屋顶的自重和屋顶上的风、雪以及上人的荷载。轻型钢结构屋顶根据所用材料大致有彩色压型钢板、彩色钢板夹芯板、多彩油毡瓦、各种轻质屋面板、GRC板、金属拱形波纹屋面、复合压型钢板等多种类型。轻型钢结构屋面及墙面材料,主要选用彩色压型板或夹芯板。笔者所监理的钢结构厂房工程中,屋面材料主要选用成品玻璃棉夹芯板或彩色压型钢板。常用的压型钢板规格主要有YX173—300—600、YX130—275—550、YX70—200—600、YX38—175—700、YX21—180—900等28种板型,在上述规格板材中,既有360°卷边板、暗扣板搭接连接,也有打钉板,檩条为自重较轻的薄壁C型或Z型钢檩条,屋面坡度设计一般为1/10~1/15。



屋面板的连接
钢结构体系建筑屋面板,在屋面上有长向连接和侧向连接2种。长向连接主要是搭接,即上坡板压下坡板,搭接处设置专用防水密封胶加固定专用压条,而侧向连接的方式,目前主要有以下3种:
1、搭接连接把压型钢板搭接边重叠,并用各种螺栓、铆钉或自攻螺钉等连成整体。该连接又分为带密封胶槽与不带密封胶槽2种,屋面螺钉外露,波峰均比较低。
2、暗扣式连接固定支座利用平头自攻螺钉固定在屋面檩条上,再将压型屋面板与固定支座扣合。屋面无螺钉外露,但由于与檩条直接用螺钉连接而无法控制热胀冷缩的变形。
3、咬合暗扣式连接,这是比较先进的屋面板连接方式,屋面系统通过滑动支架来固定屋面板,既有利于屋面防水和保持屋面的整体性,又能有效地控制因热胀冷缩引起的变形,该连接形式分180。和360。两种。



漏水原因分析
彩钢板维护系统本身具有一定的强度和刚度,材料一般不会漏水,维护系统漏水原因主要在节点处理不当,材料的品质,系统设计的成熟性、完备性,结构构造和安装技术等也都直接影响到围护系统的防水效果。彩钢板由于受环境、温度的变化而收缩、变形,接口和搭接连接部位产生位移时,普通的密封胶条或硅酮胶与彩板表面粘结处不能同步位移而产生脱离,造成彩钢板屋面漏水。不同的采光板在相同的时间内其变形和老化的程度也不尽相同。对于同样的卷边板,巴特勒系统的防水性能就远远强于同样板型的仿制品;同样是打钉板,不同的施工队安装的效果也截然不同。

屋面漏水按原因归结起来主要如下:

设计因素
1、《式刚架轻型房屋钢结构技术规程》(CECS 102:98)中规定:门式刚架轻型房屋屋面坡度宜取1/8~1/20,在雨水较多的地区宜取其中的较大值。在实际设计工程中,建设单位为节省资金或者其他原因,要求尽量减小屋面坡度,设计单位又往往死搬硬套规定,不考虑实际情况。于是导致很多工程屋面坡度过小,屋面雨水不能及时排入天沟,屋面积水而造成屋面渗水现象。
2、设计人员对当地降雨量不了解,也是造成屋面坡度设计过缓、天沟截面积过小的重要因素。
3、缺少节点设计,施工单位随意选用节点做法,屋脊处女儿墙高度不够,伸出屋面的管道、排气道位置不妥或高度不够,以至影响防水层施工困难。
4、板型选择不当,对于暗扣式和咬合式的板型,只要现场安装得当,一般不会有太大的问题。如果选用直接用自攻螺钉连接的板型,即使现场处理得很好,防水胶做的也很到位,但由于面板具有热胀冷缩的性能,同样也会出现漏水现象。
5、屋面孔洞设计时考虑不周。不得在施工时现场随便割孔割洞,孔洞防水要做好。
6、围护部分彩板过薄,经过一段时间的使用,外板腐蚀或者受温度影响变形,板之间缝隙增大。
7、屋面雨水系统未按设置溢流措施,暴雨强度超过雨水系统排放能力时就会超过搭接缝,甚至漫上屋面,造成事故。
8、落水管数量不足,雨水沿天沟流动距离远,时间长,造成积水;墙面外板上部未增设L型收边件,天沟内侧存在漏水隐患。
9、 彩钢泛水配件设计不合理,达不到防水效果。
10、 规范规定构件变形控制值,檩条挠度L/180,屋面梁挠度L/180(式中L为受弯构件的跨度),屋面檩条截面设计太小、间距过大,在风荷载作用下檩条和压型板变形就会过大。
11、未充分考虑结构变形、温差变形、干缩变形、振动等影响,设防不满足基层变形的需要。

施工因素
1、施工过程中对屋面围护不注意保护,随意踩踏屋面,破坏了屋面的平整度,甚至出现裂纹,密封胶量不足,位置不正确,打拉铆钉过多,并且未进行防水处理。)
2、天沟不进行防腐,有些施工单位在进行天沟防腐时,只是刷防锈漆或者沥青漆,使用一段时间后,天沟腐蚀严重。
3、钢结构厂房屋面板,因跨度过大,屋面板存在搭接,虽然在搭接等处采用了聚氨酯密封胶和138900缝合钉等处理,但安装时往往很难达到设计理论标准,导致漏雨。
4、天沟横向没有坡度,制作时至少应留0.5%的坡度。
5、关键节点部位施工马虎。女儿墙等根部阴角没有按规定作成圆弧或圆弧太小,卷材端边收头密封不严,上口白铁皮变形,固定点稀少加之密封材料封口不好,伸出屋面的管道根部堵洞不严,管道四周找平层没有高出附近找平层,防水层泛水高度不够。保温层施工遇雨,排气槽堵塞,排气孔设置不合理,造成保温层长期浸水。刚性屋面产生裂缝,分割缝处防水密封膏与缝侧壁粘结不牢而渗水。

构造因素
1、房屋在使用过程当中随意增加荷载,导致屋面板变形。特别是在屋面檩条上随意增加荷载,檩条变形,导致屋面积水。
2、防水胶、密封胶老化,使用工程中缺少必要维护。
3、堵头对由于风力造成的漏水是有作用的,不应忽视,须保证彩钢板与屋脊盖板堵头安装到位,采光板与屋脊盖板间堵头下部应打硅酮密封胶,屋面风机处彩钢板波峰端部设置钢堵头。
4、搭接时缝隙容易受温度影响变大,应充分留够搭接长度。
5、水宜疏不宜堵,一般安装时在钢板内侧打密封胶,多多益善。
6、必须足够重视钢结构屋面围护系统热胀冷缩的不利影响,采取合理的构造措施。



材料因素
1、雨水管材用塑料管材,强度差,钢结构厂房从安装到投产运行,容易受损。
2、由于钢板天沟比较薄,焊缝容易出现问题。
3、未根据屋面的坡度选择合适的采光板板型和屋面彩板的板型,波峰较小,侧向搭接太少,不利于排水。
4、 围护部分彩板过薄,经过一段时间的使用,外板腐蚀或者受温度影响变形,板之间缝隙增大。
5、压型板基板镀锌层质量不好,涂层太薄,致使压型板使用寿命短,易锈蚀损坏。
6、自攻螺丝胶垫质量差容易开裂,玻璃密封胶容易老化等。
7、扣板明显变形,相邻两板的板高、间距均不同,扣板拉钉应采用防水拉钉。

防渗漏的措施

(1)设计人员应严格按照规范设计,不得因为节省而随意降低设计指标,设计人员应多去施工现场,结合实际情况进行设计。
(2)设计人员应根据实际情况作出详细合理的节点大样,不能只图方便,盲目套用图籍上的节点。设计人员在设计屋面檩条的时候,应该保守一点,不要盲目为了节省钢材,而降低檩条的高度,檩条高度高一点,有利于防漏。
(3)屋面板应采用防水性能较好的板型,根据市场调查情况统计,760型现场复合板、475型彩钢板、675型彩钢板,咬合360°至少180°,几乎没有漏水现象,虽然这几种板型安装比较麻烦,但是使用效果反映良好。
(4)屋面防水材料的选择,应选用质量信得过的厂家,由于金属屋面板的材料特性,应选用适合于金属板屋面的防水材料;如具有较高的粘结强度、好的追随性、以及耐候性极佳的丁基橡胶防水密封粘接带,作为金属板屋面的配套防水材料。
(5)工程在安装时,应加强现场管理,提高安装队素质,最好钢结构厂家有自己的施工队伍或技术骨干、管理骨干,遏制包工头权力。


各部位漏水原因分析及解决方案
轻型钢结构屋面坡度一般较小,往往在6%以下,在中南雨水较多地区,这种结构的屋面漏水现象较为普遍,有大面积漏水、采光窗及屋脊结合部位点滴等,究其原因,形成漏水现象,多数是由自攻螺丝、彩钢板搭接、屋脊瓦、抽心铆钉、屋面上人引起彩钢板变形及采光窗等装饰部位防雨胶脱落等几个方面造成。
1、屋面螺钉和紧固件处漏水
这种现象较为普遍,主要出现于双层彩钢板及单层彩钢板屋面。在施工过程中,自攻螺丝力量过重、过轻,自攻螺丝打偏、打斜等,都可能使自攻螺丝橡胶垫片变形、脱落或者形成凹面,造成屋面点滴漏水,并通过保温棉聚积,积少成多,形成多点漏水。另外,自攻螺丝位置不正,错过彩钢板下的檩条而直接形成孔洞也是引起漏水的重要原因之一。这种漏水现象在单层彩钢板不设保温系统的屋面结构中可能不太明显,主要是因为雨水通过钢板与檩条接触的部位渗漏后直接分散,不一定迅速滴落。
2、彩钢板搭接处漏水
水平搭接缝和竖向搭接缝,彩钢板搭接处漏水,若遇见彩钢板瓦波过低或者雨水量大没过瓦波时,容易形成大面积漏水,且不易发觉漏水点,一旦形成不易检修。多见于弧形屋面。其原因主要是两张板之间搭接不紧、自攻螺丝没有打满形成了空隙等等。
3、屋脊部分漏水
在轻型钢结构屋面施工中,由屋脊瓦引起的漏水也是一种较为常见的现象。在雨季,尤其是雨水量大时,雨水的飞溅通过脊瓦下部两张彩钢板对接处缝隙,形成大面积渗漏。该部位漏水的主要原因是:屋脊处波峰太高,屋脊盖板无法保证防水;纵向搭接不放胶泥或硅胶,形成缝隙而漏水;屋脊盖板纵向搭接用铆钉连接,热胀冷缩强度不够而拉断铆钉,形成漏水;屋脊盖板与屋面板之间不敷设堵头,或堵头放置不规范而脱落形成漏水。解决办法是:屋脊盖板做宽些,另外坡度找大点;搭接处敷设胶泥或硅胶;更换缝合钉;堵头应与板型匹配,堵头敷设时应上下放胶泥或硅胶。对防止脊瓦漏雨,在施工中宜采用加大脊瓦翻边长度,逢瓦波部位剪口,接缝处打胶。
4、 屋面气楼部位
该部位漏水的主要原因是:气楼与屋面交接处收边下未放置泡沫堵头,且收边纵向搭接未敷设胶泥或硅胶;屋面外板在气楼交接处未上板;气楼结构支柱开孔部位未做防水处理;气楼自身制作、安装存在漏水隐患。解决办法是:收边安装前应敷设泡沫堵头,纵向搭接须设置胶泥或堵头用缝合钉固定;气楼安装前必须将屋面板上好;要求气楼施工方在气楼结构完成后对开孔部位进行防水处理,对气楼安装质量和防水性能进行查验。
5、 采光板部位
采光板部位防水是维护系统防水的重要部位,采光板安装中的胶泥铺设、防水螺钉是屋面漏水的主要隐患;采光板板型与屋面板板型不吻合,采光板两侧波峰高于屋面板,安装后,密封过严或采光板内外气压差,毛细水从采光板两侧缝隙进入屋面内部漏水;采光板纵向搭接长度不够,且胶泥老化失去粘性;纵向胶泥脱落;采光板和彩钢板之间为刚性搭接,中间的缝隙未密封。屋面采光板防止漏水应注意以下几方面:一是防水螺钉施打在波峰上部;二是采光板处的收边板应与采光板密封牢固,纵向两侧胶泥要加宽,并铺设波峰上部,防止水毛细而渗水;三是控制两侧波峰中心间距,与采光板波峰中心距吻合,不能因安装问题或者尺寸宽度不一而去掉采光板的波峰高度或宽度,造成质量隐患;四是纵向搭接一般不小于300㎜,并且搭接处用硅胶密封牢固,采光板搭接的地方应敷设柔性胶带密封。
6、 屋面开孔部位
彩钢板屋面开洞口时,既要考虑外观又要解决屋面防水的问题,应当根据开洞形式及彩钢屋面板型号来决定。造成该部位漏水的主要原因是:风机洞口未按设计节点进行防水处理,钢堵头放置未敷设防水胶泥和硅胶;风机洞口四周预留范围较小,雨水流淌不畅,容易积水;洞口四周包边搭接未进行防水处理;洞口内部四周未加结构件,形成低凹积水;防水施工存在阻水现象,形成积水。解决办法是:须按设计图纸施工并严格施工工序,敷设胶泥、硅胶;风机四周预留范围必须满足排水要求;墙面、屋面开孔后必须随即进行防水处理;后增围护开孔尽量要增设檩条或角钢结构,减小围护变形;防水安装必须严密、平整,使水流顺畅。
7、檐口部位
该部位是漏水的主要部位,漏水的主要原因是:屋面外板安装未加泡沫堵头,屋面外板未下扳;墙面外板长度不足,且檐口部位未加防水收边。解决办法是:屋面外板安装时应同时放置泡沫堵头,且将屋面外板下降30°,檐口处应按设计要求增设收边。
8、天沟部位
搭接缝与弥合缝是漏水的两个关键部位,与钢筋混凝土屋面相比,钢结构屋面的天沟深度小,且天沟与屋面无连续防水构造,天沟积水时,很难保证不漏水。该部位漏水的主要原因是:内天沟焊接接头存在缝隙,形成渗水;天沟和雨水管管径设计过小,与厂房坡长不匹配;天沟端部没有做封头板;屋面外板伸入天沟长度不足,水会倒流入厂房内部。解决办法是:适当加大天沟深度,让天沟雨水不超过搭接缝;内天沟接头焊接后做防水试验,若发现漏水,需进行二次焊接;天沟和雨水管设计管径大小应通过屋面排水量确定;安装天沟端部封头板;屋面板须按设计长度施工。
9、 雨蓬部位
该部位漏水的主要原因是:雨蓬与附房之间接151部位处理不当;雨蓬与外墙之间未设置堵头或未按设计要求伸入外墙板内。解决办法是:雨蓬与附房之间接151必须采用收边搭接并进行防水处理;通常情况下,雨蓬上151泛水收边应进入外墙板内,为了安装施工方便,泛水收边也可直接靠上墙面外板,但必须要放置堵头,并用硅胶密封缝隙。
10、 厂房与附房接口部位
该部位漏水的主要原因是施工不合理,接口收边安装不满足设计要求。解决办法是:附房高出厂房的防水处理通常采用2次以上防水,第一道防水收边与混凝土接口切槽20mm~40mm,镶入收边后敷设防水密封胶;厂房与附房接口收边安装时只能使一端固定,另一端必须形成自由状态,杏则热胀冷缩会造成收边脱开漏水。
11、 砖墙与轻钢屋面连接部位
该部位容易形成漏水隐患,屋面板与水泥墙面结合处漏水,主要原因为应力不同步而引起硅酮胶与粘接面开裂而漏水。解决方案:防止温度变形,采用两次收边连接处理;与砖墙体连接时,收边应有一定角度,并完全密封;收边时应预打密封胶。
12、 铝合金窗户部位
铝合金窗与彩钢墙体及砖墙体连接部位为防水难题之一,该部位漏水的主要原因是:墙面檩条与铝合金间有缝隙;窗户下口与钢结构、砖墙体及窗户玻璃与型材之间密封不严;窗台与台面存在较大缝隙或有倒返水现象;窗户上151泛水收边件安装中未打硅胶。解决方案是:保证结构檩条的平整度,减少檩条与铝合金之间的缝隙;窗下口所有缝隙均应完全密封,敷设硅酮胶;铝合金与单槽、单槽与玻璃间均应完全密封处理;砖墙体外贴台面面砖应保证砂浆饱满度;窗台粉刷前督促土建单位将窗台找坡,便于排水;窗户上151泛水收边件预打密封胶,且不要在钢柱部位搭接。
钢结构维护系统漏水不是个别现象,造成漏水的因素也很多,要想从根本上解决问题,需要设计认真对待,确定合理的设计方案,做好1头(防水层的收头)、2缝(变形缝、分格缝)、3口(水落口、出入口、檐口)和4根(女儿墙根、设备根、管道根、烟囱根)等泛水部位的细部构造处理;在施工工艺上,需要制定维护系统防水施工专项方案,各种相互协调配合。只有设计完善、安装到位、构造合理、使用得当、服务跟进,这样才能确保钢结构维护系统滴水不漏。总之,无论采用何种形式安装,只要按照一定的施工工艺和有关规定进行,就可以减少或避免漏水问题的发生。




大中桥梁结构类型的选择

 大中桥梁结构类型的选择

1 桥梁选型原则

桥梁结构型式的选择应遵循“安全、适用、经济、美观”的原则,结合桥位处的地形、地质、施工条件等因素,以技术先进、节约投资、施工方便可行、方案合理、行车舒适为原则,具体如下:

(1) 为保证桥面平整,行车舒适,上部结构宜采用连续结构或桥面连续结构。

(2) 受填土高度控制时,为降低路基填土高度,上部结构宜采用建筑高度较小的结构类型。

(3)为缩短工期、降低造价、便于技术质量管理,一般大、中桥尽量采用统一的结构型式。山区桥梁主要采用中等跨径的T型桥梁,平微区推荐采用连续箱梁。

(4) 当跨越深谷,墩高大于20m时,上部结构宜采用较大跨径的连续梁和连续则构桥梁型式,以降低工程造价。

(5) 山岭重丘区的桥梁,由于地面坡度较大,为减少基础工程量,避免深挖基坑带来的地质病害,基础型式宣采用桩基础。

(6)桥梁基础型式根据地质情况及地面坡度的不同,分另采用桩基础和扩大基础,墩身型式根据墩高的不同,分别采用柱式墩和薄壁空心墩。

(7)中桥上部结构型式一般采用跨径20cm或跨径16cm的预应力混凝土空心板反跨径10cm、13cm的钢筋混凝土空心板,上部结构采用桥面连续。

2 桥梁结构选型

(1) 上部结构类型及跨径选择

为方便施工、保证施工质量、缩短施工周期,确保工程安全,对于桥梁结构型式全线进行了统筹考虑,尽量采用便于机械化、工厂化、标准化生产的中等跨径预制安装构件。

位于山区的桥梁,当桥墩较高时,因下部结构造价占全桥总造价的比重增大,选用较大跨径较为合理。一般地,对山区特大、大型桥梁,上部结构根据墩身高度宜采用25m~40 m装配式预应力混凝土连续箱梁,25m~50 m装配式预应力混凝土连续T梁,16m~20 m的先张法预应力混凝土空心析等桥型方案。

对桥墩较低的桥梁,方案设计时亦可考虑预应力混凝土T型梁方案,但T梁方案存在以下缺点:

①建筑高度大,在要求桥下净高相同的情况下,桥头路基土高度基本上由桥梁高度控制,采用T梁势必增大路堤填土高度。

②工程造价稍高,经造价分析,在24.5 m宽的路段,50 mT梁、40 mT梁、30 mT梁、30 m箱梁、25 mT梁、25 m箱梁、20 m空心板、16m空心板上部构造平均每延米建安费依次为40797元、36488元、32360元、29412元、30487元、27715元、27713元、26266元。

根据近几年国内特别是江苏、广东、山西等地的使用经验,矮箱梁比T梁施工工期短,后期养护量小,外形美观,造价便宜(便宜约10%)等特点,因此,大中桥梁上部结构一般采用预应力混凝土连续箱梁。

(2) 基础类型选择

山区大中桥梁基础型式的选择,若仅从承载力角度出发,可采用扩大基础,山区地面坡度较大,采用扩大基础不仅开挖基坑工程量大,对环境破坏严重,而且开后环形较高的临空面难以防护,可能造成山体失稳或其它病害。与桩基础相比,扩大基础不仅工程造价上没有优势,而且存在工程病害等难以处理的不利因素。故山区大中桥基础宜采用桩基础。




市面上建筑给排水管道管材都在这儿

    常见的建筑给排水管材主要有塑料管、金属管和复合管三种。但其实远远超过这些类别,还有更多的新型管材。

1钢管

       钢管包括普通钢管、镀锌钢管及无缝钢管等。普通钢管用于非生活饮用水管道或一般工业给水管道。钢管表面镀锌(采用热浸镀锌工艺生产)是为防锈防腐蚀,以免影响水质,适用于生活饮用水水管或某些水质要求较高的工业用水水管;无缝钢管用于高压管网,其工作压力在1.6MPa以上。

      钢管的连接方法有螺纹连接、焊接和法兰连接。螺纹连接即利用带螺纹的管道配件连接。配件大都用可锻铸铁制成,分镀锌与不镀锌两种,其抗腐蚀性及机械强度均较大。目前钢制配件较少。镀锌钢管必须用螺纹连接,其配件也应为镀锌配件。这种方法多用于明装管道。焊接是用焊机、焊条烧焊将两段管道连接在一起。优点是接头紧密,不漏水,不需配件,施工迅速。但无法拆卸。焊接只适用于不镀锌钢管。这种方法多用于暗装管道。

      法兰连接在较大管径(50m以上)的管道上,常将法兰盘焊接(或用螺纹连接)在管端,再以螺栓将两个法兰连接在一起,进而两段管道也就连接在一起了。法兰连接一般用在连接阀门、止同阀、水表、水泵等处,以及需要经常拆卸、检修的管段上。

2给水塑料管

      最常用的给水塑料管是给水硬聚氯乙烯管(UPVC)、给水聚丙烯管(PP管)。此外,还有聚乙烯(PE)管,适用于输送水水温不超过40℃,其有关标准遵循《给水用聚乙烯(PE)管材》GB/T13663的规定;交联聚乙烯(PE-x)管:聚丁烯(PB)管,适于输送水水温为一20″–90℃。它们均具有较强的化学稳定性,耐腐蚀,不受酸、碱、盐、油类等介质的侵蚀,管壁光滑,水力性能好,质量较轻,加工安装方便。但共同的缺点是耐温性差、强度较低。因此,在使用上也受到一定的限制。

      给水硬聚氯乙烯管(UPVc),输送水的温度不超过45℃。UPVC管一般采用承插连接,其中承插粘接适用于管外径20~1601m;橡胶圈连接适用于管外径大于或等于63mm;与金属管配件、阀门等的连接采用螺纹或法兰连接。

       给水聚丙烯管(PP管),适用于系统工作压力不大于0.6Mpa,工作温度不大于70℃。给水聚丙烯管采用热熔承插连接。与金属管配件连接时,使用带金属嵌件的聚丙烯管件作为过渡,该管件与聚丙烯管采用热熔承插连接,与金属管配件采用螺纹连接。

3PVC管

      实际就是一种塑料管,接口处一般用胶粘接。因为其抗冻和耐热能力都不好,所以很难用作热水管。管材易断裂,遇热也容易变形,大多情况下,PVC管适用于电气穿线管道和排水管道。

4铜管

铜管及其配件品种规格齐全,直径范围大,可从6mm一273mm任意选用。铜管易弯曲、易加工、易改变形状,能满足工程安装中管道布线和互相连接的一切需求。尤其在现场施工中,铜管的临时截断、折弯和打磨等都轻松自如。各种管道和配件既可组装好后运抵现场,也可以在现场l临时安装、效果圆满。

铜是一种质地坚硬的金属,而腐蚀。能在种不同的环境中使用而不损坏。从国外的使用历史来看,许多铜管道的使用时间已超了建筑物本身的使用寿命。因此铜水管是绝对安全可靠的水管。

铜可以说是具有“绿色面孔的红色金属”。铜能抑制细菌生长,保持饮用水清洁卫生。铜制餐饮具历史悠久、无毒无味。

铜管及配件在高温、高压下仍能保持其形状和强度,也不会有长期老化现象。

铜管有一层密实坚硬的保护层,无论是油脂,碳水化合物,细菌和病毒,有害液体,空气或紫外线均不能穿过它也不能侵蚀它污染水质。寄生物也不能栖息于铜表面。但铜管价位高是它的最大缺点,是目前最高档的水管。

5复合材料管

随着我国工业的不断发展和技术改进,在给水排水工程中采用了大量的新材料和新工艺,复合材料的管道在建筑给水工程中得到了广泛的应用。

(1)铝塑复合管道

铝塑复合管道中间层采用焊接铝管,外层和内层采用中密度或高密度聚乙烯塑料或交联高密度聚乙烯,经热熔胶黏合复合而成。该管道既具有金属管道的耐压性能,又具有塑料管道的抗腐性能,是一种用于建筑给水的较理想管材。铝塑复合管一般采用螺纹卡套压接,其配件一般是铜制品,它是先将配件螺帽套在管道端头,再把配件内芯套入端头内,然后用扳手扳紧配件与螺帽即可。耐高温性能良好,施工方便大大的提高了劳动效率。管道由于长期的热胀冷缩会造成管壁错位以致造成渗漏。铝塑管受压时易爆裂。在装修理念比较新的地区,铝塑管已经渐渐的没有了市场,属于被淘汰产品。

(2)钢塑复合管道

钢塑复合管道是在钢管内壁衬(涂)一定厚度塑料复合而成的管子。一般分为衬塑钢管和涂塑钢管两种。钢塑复合管一般用螺纹连接,其配件一般也是钢塑制品。

薄壁不锈钢管

随着国民经济的发展和人民生活水平的提高,薄壁不锈钢水管和不锈钢管件已经成为国内给水管道系统发展的新趋势。满足健康要求的薄壁不锈钢管不会对水质造成二次污染,达到国家直接饮用水质标准的需要。

薄壁不锈钢管是一种可以完全回收利用的水管,不会给予孙后代留下不可以处理的垃圾。

薄壁不锈钢管材料的强度高过了所有的水管材料,极大地降低了水管受外力影响漏水的可能性,大量地节约了水资源。

薄壁不锈钢管材地耐腐蚀性能优越,在长期地使用过程中不会结垢,内壁光洁如故,输送能耗低,节约成本,是输送成本最低的水管材料。

薄壁不锈钢管材料的保温性能是铜材料水管的24倍,大量地节约了热水输送中地热能损耗。

薄壁不锈钢管不会污染高档卫生洁具,避免了洁具上产生不可擦洗地“红印”和“蓝印”。

因为,目前在薄壁不锈钢给水管材、管件领域中,相关同类产品的主要区别是连接方式的不同,所以下面介绍一种最常见最方便的薄壁。

不锈钢给水管材、管件的连接方式-卡压式连接。以带有密封圈的承口管件连接管道,用专用工具压紧管口而起密封和紧固作用的一种连接方式。卡压式管件的基本组成是端部U型槽内装有O型密封圈的特殊形状的管接件。组装时。将不锈钢水管插入管件中,用专用封压工具封压,封压部分的管件、管子被挤压成六角形,从而形成足够的连接强度,同时由于密封圈的压缩变形产生密封作用。管件成本低,适合民用市场的推广,明装工程安装简单,施工速度快。

7给水铸铁管

给水铸铁管具有耐腐蚀性强、接装方便、使用期长(一般情况下,地下铸铁管的使用年限为60年以上)、价格低等优点,多用于DN大于或等于75咖的给水管道中,尤其适用于埋地铺设。其缺点为性脆、质量大、长度小、强度较钢管差。我国生产的给水铸铁直管有低压、普压、高压三种。

近年来在大型高层建筑中,将球墨铸铁管设计为总立管,应用于室内给水系统。球墨铸铁管较普通铸铁管壁薄、强度高,其冲击性能为灰口铸铁管的10倍以上。球墨铸铁管采用橡胶圈机械式接口或承插接口,也可以采用螺纹法兰连接的方式。

8硬聚氯乙烯管(UPVC)

在世界范围内,硬聚氯乙烯管道(UPVC)是各种塑料管道中消费量最大的品种。采用这种管材,可对我国钢材紧缺、能源不足的局面起到积极的缓解作用,经济效益显著。

主要特点:

1、化学腐蚀性好,不生锈

2、内壁光滑,流体输送能力比铸铁管高43.7%

3、价格低廉

4、质量轻,易扩口、粘接、弯曲、焊接

主要应用领域:建筑给排水管道系统、建筑雨水系统

芯层发泡管(PSP)

芯层发泡管是采用三层共挤出工艺生产的内外两层与普通UPVC相同,中间是相对密度为0.7-0.9低发泡层的一种新型管材。在结构上利用了材料力学中Ⅰ型结构原理,具有吸能隔声效果的发泡芯层;

主要特点:

1.较实壁管材可节省原料25%以上,口径愈大时节省原料更多

2.发泡芯层使其内壁抗压能力大大提高

3.发泡芯层能有效阻隔噪声传播,更有利于高层建筑排水系统

4.抗冲击强度显著提高:其环向刚性为普通UPVC管的8倍

主要应用领域:民用建筑的排水系统;工业防护及输送液体;农业微孔灌溉、排灌;

硬聚氯乙烯消音管

UPVC消音管内壁带有六条三角凸形螺旋线,使下水沿着管内壁自由连续呈螺旋状流动;消音管的独特结构可以使空气在管中央形成气柱直接排出,没有必要另外设置专用通气管;消音管使高层建筑排水通气能力提高10倍,排水量增加6倍,噪声比普通UPVC排水管和铸铁管低30-40Db;

应用领域:主要用于排水管道系统,特别是高层建筑排水管道系统

高密度聚乙烯管(HDPE)

高密度聚乙烯管以它的优秀的化学性能、韧性、耐磨性以及低廉的价格和安装费受到管道界的重视,它是仅次于聚氯乙烯,使用量占第二的塑料管道材料;

高密度聚乙烯管(HDPE)双壁波纹管是一种用料省、刚性高、弯曲性优良,具有波纹状外壁、光滑内壁的管材。双壁管较同规格同强度的普通管可省料40%,具有高抗冲、高抗压的特性,发展很快。

       应用领域:广泛用作排水管、污水管、地下电缆管、农业排灌管。

12交联聚乙烯管(PEX)

交联聚乙烯管由于具有很好的卫生性和综合力学物理性能,被视为新一代的绿色管材。

主要特点:

1、不生锈,耐化学品腐蚀性很好

2、质地坚实而有耐性抗内压强度高

3、管材内壁的张力低,可有效地防止水垢

4、管材内壁光滑,流体流动阻力小,水力学特性优良

         应用领域:可应用于建筑冷热水及饮用水管道系统

13铝的复合管(PAP)

铝塑复合管(PAP)是一种集金属与塑料优点为一体的新型管材。

主要应用领域:自来水、采暖及饮用水供应系统用管

外壁和内壁为化学交联聚乙烯,中间为一层约0.3mm薄铝板焊接管,铝管与内外层聚乙烯之间各有一层粘合剂牢固粘接;

         主要特点:耐腐蚀 流阻小 隔阻性好 密度高 安装简便。

14无规共聚聚丙烯管(PP-R)

无规共聚聚丙烯管是欧洲新近开发出来的新型塑料管道产品,PP-R原料属聚烯烃,其分子中仅有碳、氢元素,无毒性、卫生性能可靠。

PP-R在原料生产、制品加工、使用及废弃全过程均不会对人体及环境造成不利影响,与交联聚乙烯管材同辈成为绿色建材。

PP-R管除具有一般塑料管材质量轻、强度好、耐腐蚀、使用寿命长等优点外,还有以下特点:耐热保温弹性好、防冻裂环保性能好线膨胀系数较大,为0.14-0.16mm/m.k。

主要用于:公共及民用建筑用于输送冷热水、采暖系统。




GB50325-2020 民用建筑工程室内环境污染控制规范

本次为大家共享下载的电子规范是《GB50325-2020 民用建筑工程室内环境污染控制规范》替代原GB50325-2001

内容简介

本规范是根据住房和城乡建设部《关于印发<2008年工程建设标准制订、修订计划(第一批)>的通知》(建标[2008]102号)的要求,河南省建筑科学研究院有限公司和泰宏建设发展有限公司会同有关单位,在原《民用建筑工程室内环境污染控制规范》GB50325—2001(2006年版)基础上修订完成的。

本“规范”在修订过程中,编制组在调研国内外大量标准规范和研究成果的基础上,结合我国情况,进行了有针对性的专题研究,经广泛征求意见和多次讨论修改,最后经审查定稿。

本规范编制及修订过程中,考虑了我国建筑业目前发展的水平,建筑材料和装修材料工业发展现状,结合我国新世纪产业结构调整方向,并参照了国内外有关标准规范。

本规范共分6章和7个附录。主要技术内容包括:总则、术语和符号、材料、工程勘察设计、工程施工、验收等。

规范目录

1 总 则
2 术语和符号
2.1 术语
2.2 符号
3 材 料
3.1 无机非金属建筑主体材料和装修材料
3.2 人造木板及饰面人造木板
3.3 涂料
3.4 胶粘剂
3.5 水性处理剂
3.6 其他材料
4 工程勘察设计
4.1 一般规定
4.2 工程地点土壤中氡浓度调查及防氡
4.3 材料选择
5 工程施工
5.1 一般规定
5.2 材料进场检验
5.3 施工要求
6 验 收
附录A 材料表面氡析出率测定
附录B 环境测试舱法测定材料中游离甲醛、TVOC释放量
附录C 溶剂型涂料、溶剂型胶粘剂中挥发性有机化合物(VOC)、苯系物含量测定
附录D 新建住宅建筑设计与施工中氡控制要求
附录E 土壤中氡浓度及土壤表面氡析出率测定
附录F 室内空气中苯的测定
附录G 室内空气中总挥发性有机化合物(TVOC)的测定
本规范用词说明
引用标准名录
附:条文说明




做屋顶花园,建筑首先得满足这些要求

屋顶花园不但降温隔热效果优良,而且能美化环境、净化空气、改善局部小气候,还能丰富城市的俯仰景观,能补偿建筑物占用的绿化地面,大大提高了城市的绿化覆盖率,是一种值得大力推广的屋面形式。

屋顶绿化的基本类型

▪ 花园式屋顶绿化

▪ 组合式屋顶绿化

▪ 草坪式屋顶绿化

不同类型的屋顶绿化应有不同的设计内容,屋顶绿化要发挥绿化的生态效益,应有相宜的面积指标作保证。

屋顶绿化建筑物要求

▪ 顶板荷载
  屋顶绿化设计须充分考虑绿化的荷载。花园式和组合式屋顶绿化屋顶设计,其屋面荷载应≧4.50KN/m2(营业性屋顶花园≧6.0KN/m2);草坪式屋顶绿化屋顶设计,其屋面荷载应≧2.5KN/m2。屋顶绿化设计时应由屋面荷载验算资质的相关单位进行复验,并出具证明。

▪ 屋顶坡度
  平屋顶及屋面坡度小于15度的坡屋顶,宜做屋顶绿化。平屋顶适用于花园式、组合式或草坪式屋顶绿化,坡屋顶适用于草坪式屋顶绿化。

▪ 建筑高度
6层以下、18m高度以下的建筑物屋顶。

▪ 防水
屋顶绿化屋顶必须达到《屋面工程技术规范》GB50345-2004建筑二级防水标准、重要建筑须达到一级防水标准。

▪ 排水
屋顶绿化屋顶应设计合理的排水系统,保证暴雨后1小时内排水,在排水口应有过滤结构。




砼楼板、穿墙套管孔洞预留预埋工艺质量管控

1、现浇板上立管孔洞、穿墙套管预留和防水套管预埋工序流程:

预留孔洞用木盒、PVC管以及刚性防水套管的加工制作→孔洞定位→木盒及套管的固定→浇砼前坐标的复核→浇砼后洞口清理→洞口安全防护。

2、孔洞预留工艺质量要求:

预留预埋套管的位置和标高由安装班组按照施工固化图的坐标、标高进行控制,洞口预留位置根据图纸审核的结果,绘出管道布置图。在混凝土楼板、墙体浇筑前,设置套管留洞,并固定结实防止移位。现浇板上可以使用木盒预留孔洞和PVC管预留孔洞,孔洞预留坐标、标高要正确、排列要成一线、固定要牢固,超过200mm预留孔洞四周要加筋巩固后使用泡沫或胶带填封严密;穿墙套管在砌体施工前全部安装到位,并在砌体施工前向砌体班组移交,砌体施工时不得随意挪动穿墙套管。

孔洞预留工艺:

砼楼板上木盒预留孔洞,排列整齐、固定牢靠,加筋位置准确

砼楼板上UPVC管预留孔洞,位置正确、排列整齐、固定牢靠,临时封填严密

混凝土浇筑前对预留孔洞坐标复核

孔洞预留成型效果图:

砼楼板上预留孔洞上方木板防护到位卫生清理彻底

外立面挑板上预留孔洞整体效果图

3、混凝土内套管预埋工艺质量要求:

室内管道穿过楼板、梁、墙体、基础等处必须设置套管或预留孔洞。在混凝土墙或梁,板上安装套管或预留孔模具必须按照标注的十字线安装。穿梁及楼板套管应采用钢套管,根据所穿构筑物的厚度及管径尺寸确定套管规格、长度,钢套管两端下料平齐,打掉毛刺,下料后套管内刷防锈漆一道防腐。将预制好的套管使用封口胶密封严密作好套管的防堵工作。待支完模板或结构底板筋绑扎好,校对坐标、标高,平正合格后将模具钉牢、套管与附加筋焊接或用铁丝绑扎在周围的钢筋上,绑扎牢固后随土建一次性浇注,等管道安装完毕后把填料塞紧捣实。砼墙内预埋成排钢套管时用电焊组合固定,确保套管间距一致,防腐到位,固定牢靠,间距均匀,封堵严密;预埋上下层套管时,中心线需垂直。穿楼板的套管在套管上焊上横钢筋棍,担在预留孔的地面上,防止脱落。待干管、立管安装完找正后再调整好间隙加填料紧密捣实。套管管径比穿墙管的干管、立管管径大1- 2号。凡受振动或有沉降伸缩处的进出水管的过墙(壁)套管应选用柔性防水套管,套管部分必须都浇固于混凝土墙内。

预埋钢套管制作成型图片

屋面防水套管加工,焊缝平直、光滑,套管高度符合设计和规范的要求

砼墙内预埋用钢套管电焊组合固定,确保套管间距一致,防腐到位

钢套管预埋工艺要求一:

砼墙内钢套管预埋,必须固定牢靠,间距均匀,封堵严密

钢套管预埋工艺要求二:

屋面防水套管安装,必须固定牢固、封堵严密,防腐到位

出屋面管道穿越防水套管时,防水封堵必须严密不漏水

套管预埋成型图片一:

砼墙内钢套管预埋效果图,标识清晰

4、砌体套管预埋工艺质量要求:

空调套管在土建砌筑隔墙前,PVC套管应在穿墙标高部位焊好架铁,按专业施工图坐标、标高尺寸将套管置于隔墙中或者在土建砌筑隔墙时,用砌块找平后用砂浆固定,然后交给土建继续施工。穿墙套管长度=墙厚+墙两面抹灰厚度,穿楼板套管长度=楼板厚度+底板抹灰厚度+地面抹灰厚度+20mm(卫生间、厨房50 mm),穿基础套管长度=基础厚+30mm+30mm(两端各伸30mm)。给排水横、立管套管安装时,把预制好的套管穿好,套管上端应高地面20mm,厨房及厕浴间套管应高出地面50mm,下端与楼板面平。凡有管道煤气的房间,所有套管的缝隙均应按设计要求做填料严密处理。

PVC空调套管制作工艺

UPVC套管码放整齐,下料长度符合要求,管口封堵严密

墙内UPVC套管提前用砼预制,做到坡度、标高控制一次到位

空调套管预留工艺

浇砼前UPVC立管上的套管先作填塞,并保证套管四周的环形间隙一致

卫生间排水支管甩口时,一次把穿墙套管加上

空调套管安装质量要点一

不抹灰墙面UPVC套管安装与墙面平齐

后砌墙上UPVC套管预埋,套管下料时应预留抹灰层厚度,并抹灰完成后冒出墙面10~20mm为宜

空调套管安装质量要点二

UPVC套管冒出抹灰面部分在粉刷前及时磨平

UPVC套管打磨后与装饰面层平齐




安装知识大全:内含工程、给排水、通风空调、采暖燃气

1基础知识

01给水工程

(一)室外给水系统的分类

1.以地面水为水源的给水系统

2.以地下水为水源的给水系统

(二)室外给水系统形式:直流给水系统、循环给水系统、循序给水系统

(三)室内给水系统分类:生活、生产、消防

(四)室内给水系统组成:引入管、水表、管路、给水附件、升压贮水设备、室内消防设备

(五)室内给水系统压力组成:H=H1+H2+H3+H4

    H1=引入管与最不利环路、最不利点的标高差

    H2=沿程和局部阻力

    H3=水表阻力

    H4=出水水头(采暖循环泵只克服沿程和局部阻力,扬程35-40m)

(六)室内给水方式

1.简单给水方式

2.设置水箱给水方式

3.设置水泵给水方式

4.设置水池、水泵、水箱给水方式

5.分区给水方式

6.气压给水方式

7.变频给水方式

(七)室内给水系统管路图式:上分、中分、下分

(八)室内给水敷设方式:明装、安装(注:埋墙的镀锌钢管应做防腐)

02排水工程

(一)污水及分类:生活、生产、雨雪水

(二)排水体制:合流、分流

(三)排水系统组成:室外、室内

03供暖工程

(一)供暖系统分类

1.按使用热媒不同:热水、蒸汽、热风

2.按循环动力分:机械、自然

3.按供回水方式分:单管、双管

4.按供暖范围分:局部、集中、区域

(二)热水供暖系统的基本形式

1.上供下回双管

2.下供上回双管

3.垂直单管:顺序式、跨越式、可调节顺序式、倒流式

4.单一双管系统

5.水平单管系统

6.分区供暖

7同程、异程

(三)供暖系统主要设备

1.膨胀水箱:(循含泵吸入口)定压、排气、容纳膨胀水、信号作用

2.集气罐

3.伸缩器:(高层使用)波纹伸缩器、套筒伸缩器、自然胀力伸缩器

04通风与空调

(一)空调分类

1.按空气处理设备的设置分:

集中系统:空调机组直接供给各个房间

半集中系统:水冷机组—新风机组/风机盘管

全分散系统:水冷机组—风机盘管

2.按负担室内负荷所用的介质种类分:全空气系统、全水系统、空气-水系统、冷剂系统

3.根据集中式空调处理空气来源分:封闭式、直流式、混合式

4.根据分部分:空调风系统、空调水系统、净化空调系统、制冷设备系统、水冷机组、冷却塔

(二)主要设备:空调机组、新风机组、风机盘管

(三)通风系统:

1.送排风系统:人防、地下室、车库(钢板、玻璃钢)

2.防排烟系统(钢板、玻璃钢、结构风道)

3.除尘系统

05锅炉分类

按用途分:工业、供暖、电站、机车

按提供载热介质分:蒸汽、热水

按结构分:火管、水管、水火管混合

按燃料分:燃煤、燃油、燃气

按燃烧方式分:手烧和机械

按整装方式分:快装、组装、散装

2规范

01给排水及采暖

1.阀门安装前应作强度性试验,从一批中抽10%,若抽取   10%合格率为95%或99.9%均为不合格。强度性试验压力=公称压力*1.5;严密性试验压力=公称压力*1.1

2.安装在主干管的起切断作用的闭路阀门应逐个作强度性和严密性试验。

3.管道上的冲压弯头外径应=弯道外径

普通冲压弯头        焊接钢管

无缝冲压弯头        无缝钢管

焊接钢管DN100 公称直径

无缝钢管 Φ100*4.5 外径*壁厚

螺旋焊管 D109*4.5 外径*壁厚

4.地下室或地下构筑物外墙有管道穿过时应采取防水措施,对于有严格要求的应作柔性防水套管。.

刚性防水套管:一般设计未要求时采用

柔性防水套管:设计要求部位;地下水位较高构筑物;水池

5.管道穿越伸缩缝、沉降缝、抗震缝敷设时应采取下列措施:

(1)加伸缩节:给水、喷洒加橡胶软接头;冷冻水加不锈钢软接头

6.支架位置正确,应埋设平整牢固:

(1)设备、附件应设吊架、支架、托架

(2)末端、弯头、三通

(3)按规范间距均分排布(注:喷洒末端应作防晃支架)

7.固定支架与管道接触应牢靠严密。

8.滑动支架、滑拖和滑槽应留有3-5m间隙。

9.无热伸缩的管道吊架吊杆应垂直安装,有热伸长管道吊架吊杆应向热膨胀方向反向偏向。

10.固定在建筑构筑物上的管道支吊架不影响结构安全。

11.采暖、给水、热水系统立管管卡的设置:

 (1)楼层高度≤5m,每层必须装1个

 (2)楼层高度>5m,每层不得少于2个

 (3)管卡安装高度距地1.5-1.8m,2个管卡匀称

 (4)多层建筑给水、排水管径大于25mm时立管可以不加支架,但排水立管最底层应加管墩。

 (5)排水铸铁、给水镀锌钢管立管应把支架做成落地卡。

12.有伸缩管道应加套管,采暖、热水、冷冻、冷却、凝结水穿墙、楼板应加套管,给水、消防、喷洒、排水不必要加。

13.给水管道:镀锌钢管≤DN100螺纹连接,>DN100法兰或卡箍连接;给水塑料管和复合管可以采用橡胶圈接口、粘接、热熔、专用管件与法兰;给水铸铁管:水泥粘口或橡胶圈;铜管:专用接头或焊接

13.螺栓拧紧后,突出螺母长度≤螺杆直径的1/2,螺纹连接应外露2-3扣。

14.给水立管和装有大于等于3个的配水点支管始端均应安装可拆卸的连接件(如活接头)但若有水表、法兰阀门均不需加。

15.冷热水:上热下冷,左热右冷。

16.防腐处理:埋地排水铸铁管:沥青防腐;埋地钢管(包括镀锌钢管):三级防腐。

17.水箱溢水管和泄水管应设在排水附近但不得与排水管直接连接。

18.立式水泵减震不应采用弹簧减震器。

19.室内排水管材:U-PVC排水管、铸铁管、混凝土管、组成洗脸盆和饮用喷水器到共用水封之间和连接卫生器具排水短管处可用钢管。

带1个大便器的支管:DN100,带1个大便槽的支管:DN150,接3个以上卫生器具支管:DN75

20.室内雨水管:给水铸铁管、给水塑料管、镀锌钢管、黑管(内防腐)

21.立管检查口每隔一层加一个,最底层和最高层带卫生器具必须加。

22.排水立管和主干管(如入户管)应作通球试验,球直径》排水管道直径的2/3。U-PVC排水立管应加伸缩节或三通(带伸缩节)和阻火圈(或防火套管)。伸缩节间距不大于4米。

23.连接2个或2个以上的大便器或3个或3个以上的卫生器具横管应设扫出口。(清通设备)

24.水平管与水平管道,水平管与立管应采用45度三通或45度四通,90度斜三通或90度斜四通。立管与排水管应采用2个45度弯头或曲率半径不小于4倍管径的90度弯头(TY三通)。

25.排水通气管高出屋面300mm,必须大于积雪厚度(非上人屋面)北京规定为600mm。

26.通向室外排水管穿墙或基础必须下反时,应采用45度弯头或三通,并应在垂直管段设扫出口。

27.室内热水分为:全循环、半循环、不循环。热水管道应尽量利用自然补偿热伸缩(弯头、方形胀力)

28.水管道应进行冲洗,罐体不作水压试验只做灌水试验。热水供回水、集水缸、分水缸、热水箱等均应作保温。敞口水箱应作满水试验,密闭水箱应作水压试验。

29.卫生器具安装应采用预埋螺栓或膨胀螺栓固定。卫生器具应作满水试验和通水试验。

给水管道距地高度:洗脸盆450mm,座便器250mm,浴盆670mm,淋浴器1150mm,蹲便器(手动自闭式)600mm,立式小便器1130mm,挂式小便器1050mm

30.室内采暖钢管:焊接钢管≤DN32螺纹连接,>DN32焊接

31.管道坡度:汽水同向热水管道、蒸汽管道和凝结水管道坡度千分之三,不得小于千分之二。汽水逆向流动,热水管道、蒸汽管道坡度大于等于千分之五。散热器支管坡度等于1%,坡向应利于排水和泄水。

32.平衡阀和调节阀(系统主干管)都具有方向,具有压力区间。

33.方型补偿器应有整根无缝钢管煨制。

34.散热器支管长度>1.5m时应安装管卡。

35.上供下回系统的热水干管变径应顶平偏心连接,蒸汽干管变径应底平偏心连接。

36.高温水(110-130℃)加法兰或法兰阀门。

37.非高温水吊顶里的管道最好不用活接头,而用法兰阀门或丝扣阀门加一对法兰。

38.散热器带足片,14片以下2个腿,14片以上3个腿。20片以上拉条。

39.过滤器:水泵入口处加,较小。

40.除污器,采暖系统整个楼、换热站、锅炉房回水管家除污器,较大。

除污器一般须加旁通管。主要清通、易坏设备均应加旁通附件。

02通风空调

1.工程中所选用的外购风管,还必须提供相应的产品合格证明文件或进行强度和严密性的验证。

2.通风管道规格的验收,风管以外径或外边长为准,风道以内径或内边长为准,非规则椭圆形风管参照矩形风管,并以长径平面边长及短径尺寸为准。

3.镀锌钢板及各类含有复合保护层的钢板,应采用咬口连接或铆接,不得采用影响其保护层防腐性能的焊接连接方法。

4.风管的密封应以板材连接的密封为主,可采用密封胶嵌缝和其他方法密封。密封胶性能应符合使用环境的要求,密封面宜设在风管的正压侧。

5.风管材质:普通钢板、镀锌钢板、不锈钢板、硬聚氯乙稀、有机玻璃钢、无机玻璃钢(相应的玻璃布层数不少于规范规定,其表面不得出现反卤或严重泛霜)

6.防火风管的本体、框架及固定材料、密封材料必须为不燃材料,其耐火等级应符合设计的规定。

7.复合材料风管的覆面材料必须为不燃材料,内部的。




Revit中的组和部件用法教程(最全面最准确解析,国内暂无)

Revit中的组和部件用法教程(最全面最准确解析,国内暂无),本视频也可在以下地址观看:



源地址 https://www.youtube.com/watch?v=3hbeL4vcKqs

原标题:Groups VS Assemblies in Revit Tutorial (What’s the Difference?)

创作:巴尔干建筑师,翻译:海南BIM

摘要内容如下:

【海南BIM-xycost.com】在今天的视频中,我们将讨论Revit 中的组和部件,所以这是我认为非常重要的主题之一,因为组和部件的主要思想都是将相同的事物组合在一起,但它们提供的内容和两者的功能性完全不同,它们对图元的影响大不相同,所以我认为知道如何区分组或部件的作用非常重要,然后您就可以找出您在特定项目的一组特定图元上应该使用哪个选项,这就是本视频背后的想法。

让我们直接进入 revit,正如你在这里看到的,我在 revit 中,我在这里有一个项目,我们在这里有一个带小屋顶的小房子,我喜欢这个小房间或小房子,无论您想对它进行分类,以便开始这里让我们首先介绍如何创建部件和组,所以我将使用这部分用于部件,不仅仅是这种屋顶的结构,然后这将整个房间供组使用,所以我在这里要做的只是绕着转一圈并做出选择,像这样,我将按住 Shift 键,然后取消选择墙壁,一旦我们选择了要创建模型的图元,您只需转到修改选项卡,然后在创建面板上,我们就有了创建部件工具,因此只需单击创建,它就会为您提供一个小窗口,该窗口会显示命名类别及 这个部件的名称,我们将其称为“小屋顶结构”,然后是命名类别,这里包含查看的图元是什么或模型中包含的图元类别是什么然后根据该类别,它将尝试选择您要使用哪个类别作为此模型的主要类别,因此这里提供了屋顶或结构框架,现在如果我点击,你可以看到它现在是一个在屋顶类别中的一个部件,,然后我们实际上可以向它添加参数,这样我们就可以更改命名类别,但我们也可以添加图像、注释、标记,我们也可以在这里添加阶段化,我们有一些类型的参数,它们只是一般参数,你有一组新的整个模型的参数,不是单个图元,而是模型,如果我向下滚动,您将在项目浏览器中看到它本身以及您将看到的属性,您会看到这里我们只有这个部件,并且只有在项目才中有部件并且您可以扩展它,现在这里我们有创建的“roof 001”部件,这是我们创建的那种部件,您也可以编辑,您可以拆卸它,您可以通过添加或删除图元来编辑部件,所以如果我单击添加并添加这扇门,这扇门现在是该模型的一部分,或者如果我要移除那扇门,我可以移除那扇门,然后我们又回到了我们现在可以做的事情让我们进入组,因此对于组来说,这几乎是相同的故事,您只需选择要成组的图元,然后转到创建面板,然后在这里您有创建组选项,再次单击您会收到提示,说明该组的房间名称是什么,我们将其称为“房间一 ”好的,我们现在开始,这又是一个组,您可以选择取消组合或编辑组,因此您可以再次转到此处进行编辑,然后您可以添加和删除与部件几乎相同的图元,然后你在项目浏览器中创建了一个组,你现在就可以完成这些组,你现在将拥有组节点,在这种情况下,你现在可以选择详图组和模型组。

在这种情况下,我们实际上没有任何详图组,这是一组详图图元,但我们确实有一个模型组,它是这个房间的一个模型组,所以这基本上就是您现在如何创建组的方式,为什么要使用部件然后为什么要使用组,这是一个常见问题,这是一个很重要的问题我喜欢考虑将部件视为呈现 revit 项目的部分的一种方式,某些单独的组成或可以单独建造的东西或类似的东西,在这种情况下,您基本上是在展示建筑物某个部分的部件,这就像在您想要的门前建造这个小屋顶一样,就像那里有一点额外的屋檐,然后你必须添加一点额外的结构,如果你想单独显示那种,你可以创建一个模型,然后你可以做的是去这里创建视图,创建视图只有部件才有的功能,而组则没有此操作,这允许您创建一组视图,或者,您可以仅为您的项目的这一部分创建一组平面视图, 这些图元仅用于此屋顶结构,因此基本上意味着您可以将其视为常规项目中的一个小项目,因此如果我单击此处创建视图,它将为您提供设置比例的选项到 1 : 20,因为这更像是对项目某个部分的详细介绍,然后你可以有一个 3d 视图,你可以有一个平面视图,你可以有剖面,你可以有高程,所以我只是可能会到达底部我们还有一个零件清单,材料清单等等,屋顶明细表结构框架明细表。

因为这些是包括的类别,你也可以创建一个图纸,所以你现在可以为这个创建一个图纸, 在这种情况下,我将取消选中图纸,然后将那些处于左边的选项保留并单击“确定”,现在正在生成视图,因此这里是平面详图,您可能会很好地思考这些视图 在 Revit 中的位置,它们不在项目浏览器中的常规位置,因此视图出现在模型内部,现在我们可以展开屋顶,现在在这里我们可以看到所有视图,因此如果我打开 3d视图,您可以看到 这是 3d 视图中只有我们的模型,然后你可以添加一些注释或类似的东西或一些文本只是为了定义某些图元,我们这里有立面,我们有这个平面视图在这种情况下没用,这 就像另一个立面视图,现在它设置为粗略的详图立面,因此您必须将其设置以查看所有图元,但这基本上就是它的作用,它为您的项目中的某个模型提供了一组平面因此部件功能非常强大,也许可以为项目的某些部分制作其他类型或类似的东西。让我们回来,现在来谈论下组,组功能真的很强大,允许您创建组,它们更多地用于对将要重复或类似的图元进行分组,例如,如果您有一所房子并且您有一组楼层例如对于公寓楼,这很常见,您可以使用组,因为这样您只需创建一次图元集,这样您就可以只创建一次布局或某个平面图的布局,然后您只需向上复制,您对原始组所做的任何更改都适用于其他组

此隐藏内容仅限VIP查看升级VIP




海南省建设工程专业计价依据与其他行业专业计价依据界限及使用范围

海南省建设工程专业计价依据与其他行业专业

计价依据界限及使用范围

一、市政工程使用范围

城、镇范围内的市政工程,包括土石方、道路、桥梁(单跨度100m以内)、隧道、管网(指市政道路给水管道、污水管道、废水管道、雨水管道、燃气管道、管件阀门、附件、管道附属构筑物和城、镇供水泵站墙外皮至集水池的输水管道(主管道)以及管网措施项目)、污水处理、生活垃圾处理、道路照明、钢筋制安、拆除工程、市政工程措施项目。

其中要求注意的有:

1.小区、公园、街巷、乡村内、室外混凝土道路、沥青混凝土道路、透水混凝土人行道、混凝土底层面层人行道、各类球场的结构层和停车场项目,执行建设主管部门发布的现行市政工程计价依据。

2.小区、公园、街巷绿地的水刷石、洗米石、卵石、透水砖(石)石质碎拼和彩色压模艺术地坪面层的小型(宽度2.50m以内)道路项目,执行建设主管部门发布的现行园林绿化工程计价依据。

3.城、镇范围内的道路土石方,包括小区和室外管网土石方工程,执行建设主管部门发布的现行市政工程计价依据。

4.城、镇范围内道路两侧的市政供水工程和城、镇供水泵站墙外皮至集水池的输水管道(主管道)执行建设主管部门发布的现行市政工程计价依据。

5.市区、小区、公园和街巷或乡村的生活给水工程和园林绿化的给排(污、废)水管道工程项目,执行建设主管部门发布的现行安装工程计价依据。

注:如排(污、废)水工程采用混凝土管、玻璃夹砂管、双壁波纹管,安装工程没有相应计价依据)。

6.市区、小区室外砌筑或混凝土电缆沟项目,包括、土石方、模板、钢筋、盖板、垫层、抹灰等),执行建设主管部门发布的现行建筑工程计价依据。

7.城、镇范围内桥梁单跨度100m以内项目执行建设主管部门发布的现行建筑工程计价依据;

二、其他工程项目使用范围

1.城、镇界限之间和自然村界限之间道路工程、执行省交通主管部门发布的计价依据。

2.河道、河堤、水库项目,执行省水务主管部门发布的计价依据。

3.梁单跨度100m以外项目,执行省交通运输主管部门发布的计价依据。

   三、安装工程界限及使用范围

    1.房屋建筑的电气设备安装工程室内外划分,建筑物墙外墙皮墙外皮1.5m为界。交流电压10KV以下(含10KV)的电气设备安装工程项目执行建设主管部门发布的电气设备安装工程计价依据;交流电压10KV以上(不含10KV)的电气设备安装工程项目执行电力行业部门发布的计价依据。

    2.房屋建筑的给水管道室内外划分,以建筑物墙外皮1.5m为界,建筑物入口处设阀门者以阀门为界。执行建设主管部门发布的现行给排水工程计价依据。

    3.房屋建筑的排水管道室内外以出户第一个排水检查井为界。执行建设主管部门发布的现行给排水工程计价依据。

    4.房屋建筑的给排水管道与工业管道界线划分,以与工业管道碰头点为界。执行建设主管部门发布的现行给排水工程计价依据。

    5.设在建筑物内的水泵房(间)管道以泵房(间)外墙皮为界。泵房(间)内管道和管件项目,执行建设主管部门发布的现行工业管道工程计价依据;泵房(间)外墙皮以外项目,执行建设主管部门发布的给排水工程计价依据。

6.锅炉房、各种机(泵)房(包括工业、生产、生活、消防泵房)、站内、人防区域内的各种套管项目,执行建设主管部门发布的现行工业管道计价依据。

7.各种锅炉设备安装项目,执行建设主管部门发布的现行计价依据。

8.以有线接入方式实现与通信核心网络相连的接入网以及用户交换系统、局域网、综合布线系统等各类用户网的建设工程项目,执行建设主管部门发布的现行计价依据。

 9.以有线通信网络相连的接入网前端的通信网络工程项目,执行国家行业部门发布的现行计价依据。

 10.电压等级10KV以上的电缆及架空线路项目,执行国家行业部门发布的现行计价依据。

                                                      2022年2月28日




GB50591-2010 洁净室施工及验收规范(附条文说明)

  • 规范/图集名称:《GB50591-2010 洁净室施工及验收规范
  • 实施日期:2011年2月1日
  • 被替标准号:JGJ71-90

内容简介

在规范编制过程中,编制组经广泛调查研究,多方征求意见,并收集整理国内外在洁净室施工验收方面的标准和相关资料,认真总结《洁净室施工及验收规范》JGJ 71-90实施以来在洁净室施工及验收方面的经验教训,对其中一些主要内容和指标进行了研究、实验和论证,最后经审查定稿。

本规范共分17章和8个附录。主要内容有:总则、术语、建筑结构、建筑装饰、风系统、气体系统、水系统、化学物料供应系统、配电系统、自动控制系统、设备安装、消防系统、屏蔽设施、防静电设施、施工组织与管理、工程检验和验收。

本规范适用于新建和改建的、整体和装配的、固定和移动的洁净室及相关受控环境的施工及验收。

规范目录

1 总则
2 术语
3 建筑结构
3.1 一般规定
3.2 结构施工要求
3.3 分项验收
4 建筑装饰
4.1 一般规定
4.2 地面
4.3 墙面
4.4 吊顶
4.5 墙角
4.6 门窗
4.7 缝隙密封
4.8 分项验收
5 风系统
5.1 一般规定
5.2 风管和配件制作
5.3 风管安装
5.4 部件和配件安装
5.5 风口的安装
5.6 送风末端装置的安装
5.7 分项验收
6 气体系统
6.1 一般规定
6.2 管材及附件
6.3 管道系统安装
6.4 管道系统的强度试验
6.5 管道系统的吹除
6.6 气体供给装置
6.7 分项验收
7 水系统
7.1 一般规定
7.2 给水
7.3 排水
7.4 热水
7.5 纯化水与高纯水
7.6 分项验收
8 化学物料供应系统
8.1 一般规定
8.2 储存设施
8.3 管道与部件
8.4 分项验收
9 配电系统
9.1 一般规定
9.2 线路
9.3 电气设备与装置
9.4 分项验收
10 自动控制系统
10.1 一般规定
10.2 自控设备的安装
10.3 自控设备管线的施工
10.4 自控设备的综合调试
10.5 分项验收
11 设备安装
11.1 一般规定
11.2 净化设备安装
11.3 设备层中的空调及冷热源设备安装
11.4 生物安全柜安装
11.5 工艺设备安装
11.6 分项验收
12 消防系统
12.1 一般规定
12.2 防排烟系统
12.3 防火卷帘、防火门和防火窗
12.4 应急照明及疏散指示标志
12.5 分项验收
13 屏蔽设施
13.1 一般规定
13.2 屏蔽体
13.3 屏蔽室
13.4 管线、门洞和其他要求
13.5 分项验收
14 防静电设施
14.1 一般规定
14.2 防静电地面
14.3 防静电水磨石地面
14.4 防静电聚氯乙烯(PVC)地板
14.5 防静电瓷质地板
14.6 面层和涂层
14.7 系统部件
14.8 分项验收
15 施工组织与管理
15.1 一般规定
15.2 人员和文件
15.3 施工措施
15.4 安全措施
15.5 环境保护与节能
16 工程检验
16.1 一般规定
16.2 检验项目及方法
16.3 检验周期
16.4 性能检验
17 验收
17.1 一般规定
17.2 分项验收阶段
17.3 竣工验收阶段
17.4 性能验收阶段
17.5 工程验收
17.6 使用验收
附录A 风管分段漏风检测方法
A.1 检测装置
A.2 检测方法
A.3 管段漏风量计算
附录B 施工检查记录表
附录C 施工验收记录表
附录D 高效空气过滤器现场扫描检漏方法
D.1 原理
D.2 光度计法
D.3 粒子计数器法
D.4 检漏气溶胶的发生
附录E 洁净室综合性能检验方法
E.1 风量和风速的检测
E.2 静压差的检测
E.3 单向流洁净室截面风速不均匀度的检测
E.4 微粒计数浓度的检测
E.5 温湿度的检测
E.6 噪声的检测
E.7 照度的检测
E.8 悬浮微生物的检测
E.9 表面导静电性能的检测
E.10 微振的检测
E.11 自净时间的检测
E.12 气流的检测
E.13 甲醛浓度检测
E.14 氨浓度检测
E.15 臭氧浓度检测
E.16 二氧化碳浓度检测
附录F 洁净室生物学评价方法
F.1 回、排风高效过滤风口微生物透过率
F.2 对微生物气溶胶局部泄漏扩散的抑制能力评价
F.3 生物安全柜的隔离系数
附录G 洁净室气密性检测方法
G.1 原理
G.2 压力衰减法
G.3 恒压法
G.4 安全要求
附录H 分子态污染物的检测
H.1 分子态污染物(AMC)
H.2 检测方法
H.3 撞击采样法
H.4 吸附管采样法
本标准用词说明
引用标准名录
附:条文说明




城市道路施工图设计问题总结

如何让图纸审查一次过关,如何让计划顺利进行,来看看施工图审查的这些要点吧!

城市道路施工图设计审查所见问题

01审查中有违反强制性条文方面的问题

(1)缺道路工程岩土工程勘察报告。

(若有的小区道路施工图设计未能按要求进行道路工程岩土工程勘察报告,应参考周围房屋建筑的工程地质钻探报告的地质情况,进行描述本地区地质情况,做出对本道路地质情况的判断,作为本道路的设计依据)

(2)缺道路工程抗震设防要求。根据《城市道路工程设计规范》(CJJ37-2012)2012年5月1日起,常州市统一规定为:抗震标准:地震基本烈度为7度。

(3)按《工程结构可靠度设计统一标准》(GB 50153-2008)3.3.1工程结构设计时,应规定结构的设计使用年限。并应遵照《混凝土结构耐久性设计规范》(GB/T 50476-2008)执行。如:设计工程(包括路面、挡土墙、桥梁、构筑物等)的设计使用年限,强制性条文规定一定要写的,另外,其所用材料、构造措施要跟上,如:素混凝土满足一般环境时,不低于C15,配筋混凝土一般环境100年为C30、50年为C25、30年为C25,还有保护层厚度,表面裂缝计算宽度限值,φ6钢筋的使用条件限制,预应力混凝土最低不低于C40,预应力钢筋不得小于5mm等等。

(4)挡土墙高度在6 m以上,当地有抗震要求时,应进行抗震验算。

(5)缺工程设计防洪标准及防洪标高。

常州市道路设计的防洪标准、防洪标高应对应其所在常州市防洪规划,表明工程所处防洪规划的水利分片及其的设防标准和地面防洪控制标高;

02审查中有违反强制性标准方面的问题

(1)设计总说明中,所列应遵循的规范、规程、标准中,不仅有设计的应遵循的规范、规程、标准,也应有施工的应遵循的规范、规程、标准。

(2)常州市人行道设计应有盲道设计内容。

(3)五一路下穿铁路立交的设计栏杆的间距有19cm、17.5cm、15.2cm,大于规范要求,最大净距不得大于14cm。

(4)一阶段设计的道路施工图,应有工程所在地的区位图,表明所处路网位置,看出其在路网中的地位、性质,确定其设计要素是否合理。

(5)缺水泥土搅拌桩复合地基承载力的计算书。

(6)缺悬挑钢筋混凝土底板配筋计算书。

(7)快速路、主干道、次干道的路面计算书,除路表回弹弯沉值外,还应有沥青混凝土层的层底拉应力及半刚性材料层的层底拉应力为设计指标。

(8)设计水泥土搅拌桩应注明遵循的设计规范和施工规范,要提出设计要求达到的复合地基强度。

(9)水泥土搅拌桩设计规定不劈桩,不符合规范要求,该桩起不到受力作用,一般规定劈桩50cm,碎石垫层30cm(为防渗水,可做素混凝土垫层)。

(10)工程勘察报告虽做了,但没有找出淤泥质亚粘土层的分界点,不能正确指导施工,补做勘察。

(11)挡土墙高度大于1m,应设栏杆。栏杆高度及强度应符合规范要求。

(12)设计车速为50km/h,纵坡最小长度为140m,而设计只有121m,小于140m。

(13)应规定道路中间绿化带在设计范围内绿化的最大高度为0.65~0.70(见“公路与城市道路设计手册”),以保证满足行车视距,保证行车安全。

03审查中的其他问题

(1)应与规范用词统一,如“锯齿形街沟”,应改为“锯齿形偏沟”。

(2)漏注原来设锯齿形偏沟时,雨水井的最大距离不大于40m。

(3)设置原来锯齿形偏沟宽度1m,应改为1.5m。

(4)路面设计弯沉计算书应标明使用软件名称。

(5)挡土墙墙底摩檫系数设计人员自定为0.5,太高,有危险,涉及抗滑安全,应根据勘察报告所提数据为准。

(6)设计所用的单位应标准化,如16吨/平方米,应改为160KPa;25号混凝土应改为C25。

(7)挡土墙用手算(包括自编软件)时,缺三项必算指标,应改用标准软件计算。

(8)设计的厂区水泥混凝土路面,采用块石铺砌基层应改用半刚性基层。(“块料型手工砌(摆)块石、片石、拳石等基层或底基层的技术性能不好。容易引起沉陷变形,导致沥青路面、水泥混凝土路面开裂破坏和平整度不好,在等级道路上不应使用。”—摘自“道路施工工程师手册”(第二版)P476页)

(9)驳岸挡土墙的最低洩水孔位置应在常水位以上30cm处。

(10)中间绿化带渗水盲沟的接入雨水口的φ100低密度PE管的坡度,应按省标图,不小于1%,图注0.5%应修改。φ100软式透水管纵坡不应小于0.15%(省标图)。

(11)人行道板,常州一直用C25预制水泥混凝土板,应改用满足最小强度要求,抗压强度≥30MPa,抗折强度≥3.5MPa,防滑性能指标BPN≥65;

注:2012年7月1日后,应按《城镇道路路面设计规范》(CJJ169-2012)执行。

(12)水泥混凝土路面施工缝、缩缝的拉杆涂防锈漆缝左缝右只需5cm,图注为各10cm。

(13)路基基层二灰碎石的碎石级配用悬浮密实型,应改为骨架密实型。

(14)盲道板采购应注明设计要求的强度和抗滑指标。

(15)设计加油站室内为平坡,应有1%坡度,最小为0.3%。

(16)道路设计图说明中有:“道路纵坡尽可能满足大于0.3%,但不作为控制要求”。欠妥,不符合规范要求:“道路最小纵坡应大于或等于0.5%,困难时可大于或等于0.3%,遇特殊困难纵坡度小于0.3%时,应设置锯齿形偏沟或采取其他排水措施。

(17)水泥混凝土路面横向胀缝应改为:05MR202页21有钢筋笼的做法

(18)水泥混凝土路面板块划分,面积不宜大于25㎡要求,有一块近39㎡,应再划小

(19)挡土墙背后填土至压顶顶面时,压顶下的块石墙宽度50cm,不能作为挡土墙顶宽来计算,如面坡为1:0.1,背坡为1:0.4,则挡土墙计算顶宽,只能为40cm,应根据所采用的面坡、背坡来确定,不然计算尺寸大于施工尺寸,设计不安全

(20)图注挡土墙面坡倾斜度10:1、背坡倾斜度3:1、墙底倾斜度1:10,不符合《道路工程制图标准》(GB 50162-92),应改为1:0.1、1:0.33及习惯注法0.1:1。

(21)绿化带排水盲沟的透水土工布,不应伸入侧石基座C15水泥砼中去,对基座C15起分隔作用,影响基座强度。

(22)挡土墙立面图(纵断面图)上,应示出岩土工程柱状地质剖面图,便于设计、校核、审核、施工的查对。

(23)人行道下采用的8cmC15砼基层,应锯横向缝,并使用沥青灌缝(水泥混凝土板在道路面层的受力性能,在做基层、底基层时,板块划分的原理要求是相同的)。

(24)水泥混凝土路面小于200米半径的曲线起、终点,应设无传力杆胀缝,因设传力杆会产生次应力,对水泥混凝土路面不利。

(25)设计文件中的计量单位:米、厘米、毫米,按标准一律为小写英文字母,不能为大写。如:m、cm、mm、m2、cm2,不能为:M、CM、MM、M2、CM2……。

(26)设计的沥青混凝土路面、水泥混凝土路面均应提出抗滑技术指标。

(27)有计算书要求的工程,计算书封面应有设计人/日期、校核人/日期、审核人/日期的签署,并保存归档。

(28)浆砌块石基础刚性角为35°,Δh≥1.43Δb,台阶宽30cm时,台阶高为50cm,不能台阶宽50cm,台阶高50cm。

(29)粉煤灰烧失量≤10%,不能为≤20%,应按高标准的执行。

(30)在河塘底部设置50cm建筑垃圾……。“建筑垃圾”很难定性,都是砖块、石块,还是粉刷灰、地坪泥灰……。建议改为30cm毛片垫层回填。(注:反过来,如现场建筑垃圾符合毛片要求的,可采用其代毛片)。

(31)当水泥路面胀缝的传力杆可能受横向胀缩力的胀缝,应做成无传力杆的胀缝,避免传力杆产生次应力,破坏水泥路面。

(32)城市支路的沥青路面设计使用年限15年,应改为10年。

(33)本工程路面类别称沥青混合料,改为称“沥青混凝土”更确切些。

(34)设计的施工图纸图框尺寸不准确,按《道路工程制图标准》(GB 50162-92)

第2.1.1条 图幅及图框尺寸应符合表2.1.1的规定(图2.1.1)

第2.1.3条 图幅的短边不得加长。长边加长的长度,图幅A0、A2、A4应为150mm的整倍数;图幅A1、A3应为210mm的整倍数;

(35)沥青混合材料设计参数、基层、底基层材料、土基设计参数中的抗压模量(MPa),应称为抗压回弹模量(MPa)

注:见“《公路沥青路面设计规范》(JTG D50-2006)勘误表(附件2)。

(36)桥台、挡土墙立面图(纵断面图)上,应示出岩土工程柱状地质剖面图,便于设计、校核、审核、施工的查对。

(37)小区道路最小转弯半径的满足要求,应重视,按新规定,车速在5~10km/h时,小轿车为6m、小型客车为7m、大型客车为12.5m、铰接车为12.5m。(小区内道路的路缘半径应符合通行满足一般消防车要求R≥8.5m)。

(38)小区路边停车带横坡采用2%,宜改为0.5%,以免发生溜坡。

(39)小区水泥路面的设计使用年限采用10年,应改为20年。

(40)水泥标号不低于425号,是旧标准,应改为新标准不低于32.5级。

(41)设计变更通知单中,附件栏一定要填写所附图纸编号,如变01/05~变05/05;变更原因,一定要在设计原因或非设计原因选择一个前面方框中打勾。

(42)小区内小转弯半径或直角转弯处,有建筑物阻挡视线,不能保证安全视距要求时,应增设转角镜。

(43)路基填土的最小压实厚度不得小于8cm,应改为不得小于10cm(见《公路路基施工技术规范》4.2.2  2  1)。

(44)施工图的总说明,应按统一要求次序填写,不易漏项。

(45)停车坪标高高出路面5cm,宜改为2~3cm。

(46)水泥混凝土路面结构图中的假缝,不能用直线表示,应用波浪线表示。

(47)临水面的块石砌体,最小砂浆标号M7.5,应改为M10。

(48)耐久性设计要求,工程所用素混凝土最低标号为C15。

(49)道路路面结构设计,重要的指标是使设计使用年限内能承受的交通荷载—累计标准轴载(次),与实际需要的相符。现在很多的路面结构计算书中,仅计算标出路面验收弯沉值。应按新规范,根据对应的可靠度系数,算出设计弯沉值,然后再计算出所能承受的累计标准轴载(次),对照是否满足设计要求。

(50)使用已废止的规范如:

1.《公路改性沥青路面施工技术规范》(JTJ 036-98)已有《公路沥青路面施工技术规范》(JTG F40-2004)替代;

2.《公路软土地基路堤设计与施工技术规程》(JTJ017-96)已有《公路路基施工技术规范》(JTG F10-2006)替代,由《公路路基设计规范》(JTG D30-2004)涵盖。

(51)图签上签名不能跨线签名,两格为同一人时,应签二次名。

(52)图纸图签栏旁应留出盖出图章的位置。否则盖上章后,原设计内容就看不清了,见下图,目前道桥专业没有实行注册工程师制度,左边该栏暂不留出空位置来。上面出图章位置要留出,但不画出来,凡要盖出图章的图纸都要留。

(53)人行道路面结构中,3cm1:3水泥砂浆,应改为M10水泥砂浆。

(54)路面构造深度TD=0.2~0.4mm,应改为TD≥0.2~0.4mm,现按《城镇道路路面设计规范》(CJJ169-2012)应为TD≥0.55mm。

(55)临河的挡土墙、驳岸设计时,应进行洪水位时的挡土墙浸水状态的受力验算,看抗滑移、抗倾覆等合格否。

(56)现行有效版《公路路基施工技术规范》(JTG F10-2006)替代已作废的规范有:

①《公路路基施工技术规范》(JTJ 033-95);

②《公路软土地基路堤设计与施工技术规范》(JTJ017-96);

③《公路粉煤灰路堤设计与施工技术规范》(JTJ016-93);

④《公路加筋土工程设计规范》(JTJ015-91);

⑤《公路加筋土工程施工技术规范》(JTJ035-91)

(57)凡是设计挡土墙、深层搅拌桩的施工图,特别是竖向剖面图中,应附有岩土工程勘察的柱状图(或剖面图),可使设计人员直接见到结构物的持力层在地质剖面的那一层,便于设计校审。不能让校审人员自己去寻找每一处的勘察资料,校审人员可去找勘察资料核对,设计人员应在设计图纸中示出相应的岩土工程勘察剖面图。

(58)侧石埋深一般应取12cm~15cm,侧石最小埋深10cm,特别注意做锯齿形偏沟的雨水口处的侧石埋深要保证不小于10cm,以保证侧石的稳定性。有的标准路段,采用商品预制侧石12cm×24cm时,采用侧石外露15cm时,侧石埋深只有9cm,此时12×24应改为12×25,若成品侧石采购有困难时,可改为外露14cm,保证侧石埋深10cm。

(59)《公路软土地基路堤设计与施工技术规范》(JTJ017-96)已废止,不能再用,已由《公路路基施工技术规范》(JTGF10-2006)替代。

(60)城市道路“白加黑”工程中,由于要保留人行道铺装,路面“白加黑”后,路面加高,侧石外露高度只有3~4cm,不符合城市道路侧石外露最小高度10cm的要求,因雨水大时,路边积水会漫上人行道,影响人行交通,今后设计中应注意此类问题。

(61)道路工程结构设计文件中,对本工程的不同工程结构,应按规定提出不同的设计使用年限。

(62)水泥混凝土路面设计厚度应为计算厚度+0.6mm刻槽厚度后取整。

(63)构筑物(挡土墙、墙基、桥台等)当基础下采用10cm碎石垫层时,改用10cmC15~C20水泥混凝土垫层。理由:

1)碎石垫层的作用:

当处理软弱地基,它可以起到扩散应力的作用,同时可以起到排水的作用,可以加速下部土层的固结和沉降。

不是处理软弱地基,特别是没有排水系统时,这是一个积水的地方,地基会被泡软,所以一般地基就不采用了,碎石垫层还有一个问题,其检测压实度,很难做。有时碎石垫层给带水作业创造条件,碎石一下,一找平即可搞下一步作业。同样素砼垫层可以起到扩散应力的作用,同时还有其他作用,见后叙述;

2)砼垫层的作用:

①主要起平整放线和施工过程中对地基土的保护作用;

②起平衡整体承载作用;

③起稳定层作用;

④(当上为钢筋混凝土基础时)给施工创造一个较好的工作面,便于钢筋的绑扎和定位;

⑤(当上为钢筋混凝土基础时)主要是隔离土层和基础承台,起底模的作用;

⑥(当上为钢筋混凝土基础时)减少地下水对钢筋混凝土的侵蝕作用,否则底板钢筋的保护层应当为70mm;

⑦质量检测手段成熟,不像碎石垫层压实度不好测。

据了解,目前现行建筑设计中也是不再采用碎石垫层,而是采用素水泥混凝土垫层的。

(64)沥青混凝土路面所用粗集料的磨光值,在常州地区,应为:快速路与主干路PSV>42;次干路PSV>40;支路PSV>38。

(65)小区道路最小设计纵坡≥0.2%,很多设计达不到,加密雨水口,不能全部解决按规范的排水要求。沥青路面可设计平石宽度范围的锯齿形偏沟,水泥混凝土路面不设平石,可设计成宽度为50cm的锯齿形偏沟。

(66)钢筋原Ⅰ、Ⅱ级,按新标准为R235、HRB335钢筋,钢筋符号要用图块符号,标准又好看。

(67)城市道路防洪标准,应随所在地块的标准执行。

(68)档土墙设计填土计算内磨察角:H≤6m,φ=35°;H>6m,φ=30°。

(69)挡土墙设计时,墙后应加不可预见的堆载。如临时施工堆载、植树、绿化、临时人群……等因素的荷载,可分别不同情况,按:

①0.5m土高        则为900kg/㎡(有临时堆载时);

②0.22m土高       则为400 kg/㎡(有临时人群荷载时);

③原来就布满有外加荷载时,就不再加不可预见的堆载。

(70)对于河浜路段处理,尽量不用块石挤淤法,下面介绍镇江做法:

(71)按“常州市市政工程统一设计条件”,如沥青层厚度不变,同时改变土基回弹模量及基层、底基层厚度,提高的累计标准轴次,不能超过本沥青厚度所能适应的累计标准轴载次数,否则就要加厚沥青层厚度。

(一)常州市沥青路面同一沥青层厚度、不同土基回弹模量下相适应的累计交通量统计应用参考表

(二)沥青层推荐厚度表(《公路设计百问》沥青层推荐厚度表)

(72)按新规范,不再称高级沥青混凝土路面,因为沥青混凝土路面,适用于各级道路使用,要把“高级”二字去掉,一律称沥青混凝土路面。

(73)小区水泥混凝土路面,小半径起终点的胀缝设置,做无传力杆的胀缝,施工简便,效果较好。轻交通量的一般胀缝,也可推荐使用。

(74)不同含灰量的石灰土强度,要有个数量概念,二八灰土相当与9%,三七灰土相当与12%,各级含灰量灰土强度可估计为如下:(供参考!)注意:含灰量超过17%,强度反而下降

(75)人行道砖应有抗压强度、抗折强度要求,最小为抗压强度≥30MPa,抗折强度≥3.5MPa(当边长/厚度≥5时),抗滑指标BPN≥65

注:2012年7月1日后,应按《城镇道路路面设计规范》(CJJ169-2012)的规定执行。

(76)配筋混凝土,应先求出配筋率,所需钢筋面积,然后选用钢筋根数,不是先假定钢筋根数,再校核受力通过否,这样有时出入太大,会有浪费产生。

(77)二灰碎石中的碎石级配,为骨架密实型,不能取公路沥青混凝土路面设计规范中讲的,二级及以下公路可采用悬浮密实型的碎石级配,二灰碎石细料:骨料=20:80,已经决定为骨架密实型,用悬浮密实型时,为50:50,适用于公路建设缺少石料的地方,但其会增加半刚性基层的反射裂缝。

(78)石灰粉煤灰最佳比例,看石灰的有效钙含量,40-50%时为1:2,50-70%时为1:3,>70%时为1:4,用Ⅲ级石灰,一般为1:3,故设计推荐石灰:粉煤灰:碎石=5:15:80,具体施工时,还要做试验确定。

(79)1.5米宽的锯齿形偏沟应改为0.24米(注:外地应为0.3米)宽的平石范围的锯齿形偏沟。锯齿形偏沟设置在平石宽度(24cm)内,符合新规范要求 。根据《城镇道路路面设计规范》(CJJ 169-2012)(2012.7.1实施),“9.2.5锯齿形偏沟设计应符合下列规定:1.当道路边缘线纵坡度小于0.3%时,可在道路两侧车行道边缘0.3m宽度范围内设锯齿形偏沟”。

纵坡小于0.3%的城市道路路段,按规范要做锯齿形偏沟,老办法是雨水口间距40m,偏沟宽度1.5m(该宽度范围含平石0.24m,及沥青路面1.26m);新办法是雨水口间距20m,偏沟宽度仅为平石的宽度0.24m。

优缺点:

1)新办法,沥青路面范围全部是按标准断面施工,在偏沟范围不再升上、降下,施工简单;

2)新办法施工有利于沥青路面摊布机机械化施工,按标准断面施工,没有上、下变化;

3)新办法施工的沥青路面,在靠边1.5m的轮迹行车不再有上下坡的变化,有利于行车平稳;

4)新办法与老办法比较,仅在老办法雨水口间距40m中,增加一个雨水口,约为增加造价1000元,也就是在需要做锯齿形偏沟的路段中40m路长,增加1000元。

(80)沥青混凝土路面的0.6cm稀浆封层,改为1cm橡胶沥青同步碎石下封层。

理由:根据《城镇道路路面设计规范》(CJJ169-2012)“5.3.5应减少半刚性基层沥青路面收縮开裂和反射裂缝,可选择采取下列措施:

1. 适当增加沥青的厚度。

1. 在半刚性材料层上设置沥青稳定或级配碎石等柔性基层。

2. 在半刚性基层上设置应力吸收层或铺设经实践证明有效的土工合成材料等。”

以上第1种措施,增加沥青厚度,经济造价高,不适用我国国情;第2种措

施,如做10cm沥青稳定碎石,虽有成熟经验,但增加造价为150元/㎡,不适宜全面大量推广;第三种措施,设置应力吸收层是较经济,而有一定经验的办法。0.6cm稀浆封层,改为1cm橡胶沥青同步碎石应力吸收层(造价约增加10元/㎡,包含要增加的粘层油5元/㎡)。如原是1cm沥青下封层,则造价相同。由于采用了橡胶沥青同步碎石应力吸收层,防治了半刚性基层的反射裂缝,延长了沥青路面的使用寿命,具有较好的经济效益。

橡胶沥青同步碎石下封层(应力吸收层)与稀浆封层性能对比

稀浆封层的缺点:稀浆封层铺筑后需要一段时间的养护才可行驶车辆。天气暖和时,2h即可;天气寒冷时,则需要6-12h以上。另外有个最大的缺陷是,稀浆封层固化后为刚性,最怕震动压路机的碾压造成碾碎,上下层之间成了夹心饼干,对质量造成影响,所以施工过程中的质量控制尤为重要。另外,如果下陷的路面已经开裂,车辆驶过以后有移动现象,那么稀浆封层的作用就完全没有了。

同步碎石的优点:施工后即可进行下道工序的施工,固化后仍然有一定的韧性,即使上、下层在一定限度内变形时,仍保持良好的整体部分,其性能指标均不受外界影响。橡胶沥青同步碎石拥有较强的高温稳定性、低温抗裂性,以及抗老化、抗疲劳、抗水损坏的特性。可以防治和缓解半刚性基层的反射裂缝。

(81)桥梁纵断面图、挡土墙纵断面图,最好要画上岩土工程勘察报告地质剖面柱状图,设计、校核、审核、施工都清楚。

(82)城市人行道侧石外露高度,常州一般规定为:城市快速路、主干路为20cm;城市次干路、支路为18cm;小区道路为15cm;宅前宅后道路为8cm。

(83)道路土基压实标准,2012年5月1日起,应按《城市道路工程设计规范》(CJJ37-2012)执行:

(84)小区停车位的草坪砖设计中,应加注:“草坪砖孔内灌草籽黄泥,养生成活”,作为工程设计内容之一。

(85)植草砖停车位的路面结构中,有泥结碎石层,但泥结碎石层在目前的规范、规程中,已查不到配方、工艺。它是我国公路早期普遍采用的一种路面结构,“睛天尘土飞扬、雨天泥浆四溅”。现介绍设计施工要点(供参考):

①采用灌浆法,先摊铺碎石,用在面层的碎石尺寸,以2到4cm为宜;底层的可用到4至7cm,草坪砖基层的泥结碎石均可为4至7cm。为使泥浆灌得透,每层压实厚度不超过10cm为宜;

②碎石铺好后,经初步压实,至碎石无松动现象为度。滚压时从一边开始,压到中央后,再从另一边压起,压到中央;

③经过初压后,浇灌预先调制好的泥浆。浇时要浇得匀、浇得透。调制泥浆可在工地附近挖好的泥池或备好的浆桶中进行。泥和水要搅拌均匀,至起油皮为止;

④浇灌泥浆后即可滚压。如表面太干,须洒水碾压,如表面太湿,须等稍干后再压;

⑤当分两次铺筑时,按上程序再做一次。

注:泥结碎石层不是碎石土层,碎石土层达不到泥结碎石层的强度要求。

(86)关于河浜路段的处理,不再采用抛石挤淤法,原因:

①在新区的几个项目,因施工单位及甲方要求,认为采用抛石挤淤法,工后沉降大,工程质量难以保证,变更设计为清淤到好土;②现有的施工机械设备,可挖的很深,可以清淤到好土。

另外,根据《城市道路路基设计规范》(送审稿):

4.8.3明、暗浜路段的路基填筑压实应符合以下规定:

1.快速路、主干路路基范围内的暗浜应全部处理;次干路、支路等级的道路应根据暗浜的地质条件、路基填土高度、交通荷载及经济性综合分析是否处理。

2.采用开挖回填处理的明浜及暗浜,应清除干净浜底淤泥,同时回填压实度不低于表4.7.2的要求。

条文说明:……由于“抛石挤淤”方法会给管道施工带来困难,因此后续有管道施工的部位应慎用。

设计改为:当淤泥层厚度小于3m时,清淤至好土,整平后,河塘底部可采用碎石土回填1.5m厚,其上用6%石灰土回填至原地面;当淤泥层厚度大于3m时,应根据岩土工程勘察报告,进行地基处理设计。

(87)关于沥青路面支路抗滑要求,认为原“城市道路设计规范”没有规定城市支路的抗滑要求,在设计城市支路时,就不提路面的抗滑要求。这是涉及行车安全问题。在《城镇道路路面设计规范》(报批稿)中,虽只规定了快速路、主干路的路面抗滑技术指标,又明确对次干路和支路可参照执行。

(88)关于平石锯齿形偏沟。根据《城镇道路路面设计规范》(报批稿):

9.1.5设计锯齿形偏沟的规定如下:

道路中心线纵坡度小于0.3%时,可在道路两侧车行道边缘0.3m宽度范围内设锯齿形偏沟,以保证排水。……

其中的0.3m宽度范围,就是指平石宽度范围,在沥青面层范围内不再设偏沟,有利沥青路面沥青摊铺机的机械化施工,又能保证路面排水,是应推广的好办法。如小区内道路纵坡受条件限制,全部为0%时,采用平石偏沟,使车行道行车平稳,又能保证路面排水。(注:水泥混凝土路面时,虽不设平石,设计在路边50cm范围内做出偏沟,虽然是0%纵坡时,也能保证排水)。

(89)道路纵断面图中,应有平曲线栏。示出平曲线情况,才能做到平面线形与纵断面线形组合满足要求。

(90)应将地基表层碾压密实。

《城市道路路基设计规范》(送审稿):

4.4.4地基表层处理应满足以下规定。

4. 应将地基表层碾压密实。在一般土质地段,快速路和主干路基底的压实度(重型)不应小于90%;次干道和支路不应小于85%。……

原槽翻挖20cm3%灰土处理层的要求,是符合本条规定,使其形成一层硬壳层,以保证其上面层能达到基底的压实度要求。

(91)关于“无障碍建设指南”—“4.1.2  2…人行道宽度小于3m可不设行径盲道”的看法:

根据“无障碍设计规范”(GB 50763-2012)—“4.11城市道路无障碍设计的范围应包括:1 城市各级道路……;4.1.2城市道路、桥梁、隧道立体交叉中人行系统均应进行无障碍设计,无障碍设施应沿行人通行路径布置”。没有提出“人行道宽度小于3m可不设行径盲道”。

我认为目前城市道路人行道宽度3m的很多很多,不设行径道,那就大部分人行道就没有行径盲道,所以作为3m宽的人行道,仍至2m宽的人行道均应设行径盲道,与树池设置有矛盾时,应改小树池尺寸,或方的变为长方形,2m人行道可不设树池,一定要设行径盲道。“无障碍设计规范”(GB 50763-2012)是设计依据,“无障碍建设指南”仅作参考。

(92)根据常图发【2008】51号文件,草坪砖不计算绿地率。

所以为了增加绿化率而采用草坪砖停车场的做法,可考虑不做草坪砖停车场地。

(93)设计的水泥混凝土路面,应提出最重轴载Pm,如:Pm=120KN、Pm=150KN、Pm=180KN、Pm=200KN、Pm=250KN等等。也就是说,超过此轴载就会使水泥混凝土路面破坏、断裂。一是从现有设计路面厚度,可计算出能承受的最重轴载;二是可从实际需通过最重轴载,计算出路面厚度。

(94)人行道路基结构不再使用10%石灰土底基层,因对植物生长不利。

(95)常州地区各土基回弹模量的弯沉值表

(96)在进行道路工程盲道设计时,一定要把交叉口的人行横道线位置确定,作为盲道过交叉口的设计依据。

(97)在设计不宽(如3m)人行道时,盲道设计中三面坡缘石坡长的计算,考虑人行道坡度2%的因素,当不能满足要求时,应另选其他形式的盲道坡度形式:

①小路口单面坡缘石坡度形式(见05MR501页14);

②交叉口单面坡缘石坡度(一)形式(见05MR501页15)。

(98)新老沥青混凝土路面搭接,用铣刨逐层搭接,根据上海城建设计院经验:

①与沥青面层接触处用自粘式玻纤格栅,其表面经过改性沥青涂覆,与沥青层或下封层的结合力较好;

②与石灰土或二灰碎石接触处,采用双向土工格栅,与土类的结合力较好,而若采用自粘式玻纤格栅,反而结合力不好,会使层间结合的连续性受损;

③宽度只要在加强处左右各50cm即可;

举例:高架二期道路结构搭接大样图

(99)关于沥青混凝土路面中的透层油

我市施工的沥青混凝土路面中的透层油 ,原采用乳化沥青PC-2(用量0.7-1.5L/㎡),由于透不进水泥稳定碎石基层,后改为液体沥青AL(M)1或2(用量0.6-1.5L/㎡),现有的工程施工时,当透层油透不进水泥稳定碎石基层时,就取消透层油。这是违反规范要求的,《公路沥青路面施工技术规范》(JTG F40-2004)规定:“9.1.1沥青路面各类基层都必须喷洒透层油,沥青层必须在透层油完全渗入基层后方可铺筑。……”。

解决办法:一是喷洒时间,要在水泥稳定碎石基层压实成型后,表面稍变干燥,尚未硬化时(一般在碾压成型后24小时内),层顶喷洒透层油;二是喷洒液体沥青的浓度可再进一步稀释,同时应增加喷洒用量,使在基层中的残留物的总量相同。

(100)委托方提出,把沥青混凝土路面半刚性基层、底基层(20cm水稳+20cm10%石灰土+E0=26MPa),改成刚性基层(25cmC30砼+10cm碎石垫层+ E0=15MPa),认为可减薄路面厚度,施工速度快,实际上已成为有沥青上面层的水泥混凝土路面。造价升高了,约增加70元/㎡,结构极不合理,很容易损坏。如采用C30砼是不能满足抗折≥4.5Mpa要求,刚性基层下应有一定强度,不是置于土基上就可以的,这样刚性基层极容易损坏。刚性基层上应有抗裂措施(如橡胶应力吸收层、大粒径沥青混凝土、玻纤格栅、高性能聚酯布等),没有做到像普通水泥混凝土路面板一样的板块划分,接缝的设置和构造也应如同普通水泥混凝土路面板做法。板厚应有计算确定。

(101)道路土基处理设计,首先论证确定路基的干湿类型(干燥、中湿、潮湿、过湿),作为确定原土基回弹模量的依据,作为设计处理土基厚度的依据,在设计文件中应反映出来。

(102)设计文件应符合规范用词:《建筑地基处理技术规范》(JGJ 79-2002)于2013年6月1日废止,《建筑地基处理技术规范》(JGJ 79-2012)于2013年6月1日实施,其中水泥土搅拌桩的规范用词前后不同点,摘录如下:

《复合地基技术规范》(GB 50783-2012)于2012年12月1日实施:深层搅拌桩可采用喷浆搅拌法和喷粉搅拌法施工。

(103)人行道10cm C20水泥混凝土基层,统一构造做法:每15-20m 设横向胀缝1道,宽2cm,内置浸油木纤板。并设置横向縮缝,每5m一道,宽3~8mm,缝深2.5cm,内灌沥青。

(104)水泥稳定碎石基层养生期间对表面裂缝进行全面检查的要求:对于裂缝宽度3mm以内的裂缝,在裂缝两侧各50cm范围内按0.3-0.5L/㎡的用量喷洒粘层油,并铺设玻纤格栅粘结牢固,缝左50cm,缝右50cm,幅宽1m。发现大于3mm的裂缝应组织进行裂缝形成原因分析,由设计单位确定具体措施后实施修复。

(105)道路平面图上应示出交叉口的人行横道线,作为盲道缘石坡道口位置的设计施工依据。

(106)根据《无障碍设计规范》(GB 5076-2012),提示盲道板大样图中,圆点高度0.5cm,应改为0.4cm;行进盲道板大样图中,触感条高度0.5cm,应改为0.4cm,中心距5cm,应改为6.2cm~7.5cm。无障碍坡道与车行道的高差,由最大2cm,改为1cm。

(107)新旧沥青路面过渡大样图中,19mm×19mm玻纤格栅仅需缝左50cm,缝右50cm,总宽为100cm,不需做150vm宽。

(108)道路土基处理,应根据岩土工程勘察报告,设计计算出路床顶面80cm范围,在不利季节,依据路基的平均天然含水量、液限、塑限计算平均稠度,并考虑路基填土高度,有无地下水、地表水的影响,论证后,确定路基的干湿类型(干燥、中湿、潮湿、过湿),作为设计土基处理厚度的依据。有时设计施工时是路堤,应考虑地块建成后,路的两边填土后,建成街区时,地下水位的升高因素。

(109)人行道结构中,1:3水泥砂浆,应改为M10水泥砂浆。

(110)沥青路面的热拌沥青混合料动稳定度技术要求,应执行《城镇道路路面设计规范》(CJJ169-2012)的规定:

(111)沥青路面计算书,应按《城镇道路路面设计规范》(CJJ169-2012)进行计算:按“5.4.1  1 快速路、主干路和次干路应采用路表弯沉值、半刚性材料基层层底拉应力、沥青层剪应力或柔性基层沥青层层底拉应变作为设计指标。2 支路可仅用路表弯沉值作为设计指标。3 可靠度系数可根据当地相关研究成果选择;当无资料时可按表5.4.1取用。

(112)热拌沥青混合料马歇尔试验技术标准,其中沥青饱和度VFA(%)此值与道路等级无关,与混合料最大粒径有关;沥青混合料矿料间隙率VMA(%)此值与道路等级无关,与设计的空隙率(%)及混合料的最大粒径有关。

(113)正确表:《城镇道路工程施工与质量验收规范》(CJJ 1-2008)

(114)在路面强度要求表中:有误:“设计代表弯沉(0.01mm)”;正确:“验收弯沉值(0.01mm)”。

(115)路面排水……机非分隔带侧石 外露高度平均为20cm。分水点处侧石外露h1=17,雨水口处侧石外露高度h2=23cm。根据图号DL-6-04 侧石甲标准断面高度30cm,在此雨水口处侧石埋深仅30-23=7cm,不能满足稳固要求,最小埋深10cm,故此范围的侧石标准断面高度应≥33cm。

(116)

(117)

有时把中液限粘土基本容许承载力fa0(kPa)=70,压缩模量Es1~2(MPa)=3.0的土,当作河浜塘泥,设计采用抛块石、碎石填缝,平均60cm厚,……。注:该层土是挤不动的!

有时把在地下层的土层中液限粘土基本容许承载力fa0(kPa)=70,压缩模量Es1~2(MPa)=3.0的土,设计采用挖除。具体要看所处层位,有的是经过若干年压实,基本已趋稳定,如距表层土有一定距离,地面的压力经扩散,到该层土压力已经很小,经过沉降计算,能满足规范要求,可以不经处理。

(118)路面结构中的底基层20cm10%石灰土(抗压回弹模量为550MPa) ,宜改为20cm低标号水泥稳定碎石(抗压回弹模量为1300MPa)。

优点:①水稳定性好,抗冲刷性能好;

②可提高路面的累计交通荷载:

(119)透层采用乳化沥青(PC-2),由于渗透性不好,现已改用液体石油沥青AC(M)-1或 AC(M)-2型透层油。

(120)刚性基层(水泥混凝土)上铺筑沥青混凝土路面,对刚性基层(水泥混凝土)表面应有防反射裂缝的措施。

(121)城市支路中,沥青混凝土路面,为满足重型车辆的路基工作区深度,采用加厚基层(水泥稳定碎石)的厚度,来提高当量路基工作区深度,该路面结构已大大超过城市支路做要求的累计标准轴载(×106/车道),设计应有说明,该路面结构能满足的汽车后轴轴重荷载或载重汽车的型号。

(122)砖砌矮墙断面图中,15cm碎石垫层应改为15cmC20水泥混凝土垫层。

(123)提示盲道板大样、行进盲道板大样图中,触感部分的厚度图注6.5cm,应按新标准改为6.4cm。

(124)水泥(3天胶砂强度≥18MPa),应该为水泥(3天胶砂强度≥17MPa);按《通用硅酸盐水泥》(GB175-2007)强度等级没有32.5级,最低位42.5级。

(125)《城市道路路基设计规范》(CJJ194-2013)(2013年12月1日实施)提出填料最小强度的要求,《城镇道路工程施工与质量验收规范》(CJJ1-2008)也已提出了路基填料强度(CBR)的最小值要求。常州市在2013年12月1日一定要实施。




管道安装工程质量控制要点

(一)管道工程质量控制要点:

1、首先工程部管理人员应加强对所涉工程的设计、施工和验收规范的学习,并把良好的学习氛围影响到监理及施工单位中,在具体工序开始前做好对相关施工单位的技术交底。

2、管道工程的质量控制首先在于设计图纸的审核,不能把图纸会审仅仅当作交给施工单位的一项走过场式的任务,而应落实在工程部自身认真地看图、审图及提出变更意见。

3、如管线综合工作是由自身组织开展的,则应及时提交相关结果,并划定一定区域以“样板区”的形式进行试行,评审后才能大面积展开施工。

4、结合监理严把施工方案报审关、材料进场关和隐蔽验收关。

(二)给排水管道安装

1、室内给排水管道的安装首先应确定结构预留(埋)的方式:无论采用何种规范允许的套管进行预留(埋),都应以防止渗漏、便于安装、位置准确为原则。贯穿楼板的管道一般建议用套管安装的方式而不是留洞后封堵,原则上不建议采用直接埋于楼板上的止水节。

2、公共区域的给水及雨水管一般在管道水井内,首先应着重审查楼板封堵方案以确定立管工序和工艺,其次检查管道井翻边高度,是否设置了地漏和立管,再次是检查立管的承重支架设置及出屋面管道的严密性,最后是检查门厅、架空层等公共部位吊顶上管道检修等方面的可操作性。

3、地下室空间的管道除做好管线综合,注意其与其他风管桥架的协调关系外,还应注意管箍大小应与管径匹配,木枕胶垫应符合规范及标准图,给水管建议做保温防止结露,地下室出墙管应切实做好支墩(架)防沉降拉脱等。

4、室外给排水管因根据环境情况选好管材,按规范和标准图做好管道基础,检查井、阀门井与环境位置应协调(不应由管道走向决定井位走向),并注意各类管道与井位交接处的细部收头处理。

管道安装案例:



打开凤凰新闻,查看更多高清图片

卫生间设计—案例:

存在问题:卫生间地面排水地漏设置在卫生间中间区域,地面可能在中间区域积水,中间区域装饰面层排版不美观。

改进措施:施工图评审阶段应按“地漏的设置位置应与地面材料排版相结合,并保证排水顺畅。”要求评审。地漏应设置在马桶附近墙体阴角处。

(三)管道支、吊架体系

支架体系节点说明(一):

1、支架的重要性:支架是安装设备管道的基础。

2、支架要制作精细,最好预制、机械加工、结构正确、拼接规整、焊接良好、防腐到位,根据图纸要求确定支架的形式结构制作尺寸,采用集中加工制作,工厂化生产。安装要做到布置合理、位置正确、标高一致、安装牢固。

3、按图纸要求放线定位安装固定,确保水平标高中心的准确。

4、安装位置直线管段,支、吊架的间距应根据规范确定,管道和设备连接处、弯头的两边、两个接口之间应设支架。

支架形式:

支架间距:

支架安装间距表:直线管段,支、吊架的间距应根据不同材质应符合下列表中的规定:

5、支架设置除满足施工规范的表中所规定的要求外,还应在穿墙、上下返的弯头加设支架、和设备连接、水平的弯头、管道的连接处也应设置支架。

6、采暖、给水及热水立管的钢管管卡安装,层高≤5m,每层1个,层高>5m,每层不得少于2个。管卡安装高度,距地面1.5~1.8m;两个以上管卡,匀称安装。

7、大口径的阀门和部件处应专设支架,不得以管道承重。

8、管道井立管应加装承重支架

管道井内的立管安装,应合理设置承重支架和支座。对有热伸长的立管除了考虑其本身重量外,还应改虑管道的内压力,补偿器的反力等受力因素。对按规定设置的固定支架应有足够的承重能力。

9、管道井内的立管承重支架,DN≤200的立管每5层设置一个。

10、穿越建筑物变形缝时两侧应设置伸缩软接头及固定支架。

标准承重支架节点图:

几种常见管道支架:

套管及封堵:

管道穿过墙壁和楼板,应设置铁皮或钢制套管。安装在楼板内的套管,其底部应与楼板底面相平,其顶部应高出装饰地面20~50mm;安装在墙壁内的套管,其两端应与墙饰面平。管道与套管的间隙,单面大于10mm,并应用耐热保温材料(如石棉绳)塞紧。

管道穿越伸缩缝及防火隔离带管道穿越地下外墙应加防水套管,穿越建筑物变形缝时两侧应设置伸缩软接头及固定支架,穿越防火隔离带应设置防火套管。

几种常见的套管及封堵方式:

安装工程缺陷:

本文来源于互联网,暖通南社整理编辑。

分享:






桥梁结构计算要点

 桥梁结构计算要点

1、 根据《公路桥涵设计通用规范》(JTG D60-2004)第1.0.6条要求,公路桥涵结构的设计基准期为100年,市政桥涵据此采用设计基准期100年,各类主要构件及其使用材料应保证其设计基准期要求。

2、 汽车荷载根据道路、公路等级分别采用公路-I级、公路-II级,特殊荷载根据业主要求确定。桥梁设计安全等级根据《公路桥涵设计通用规范》(JTG D60-2004)第1.0.9条,分为一级、二级、三级,重要性系数根据设计安全等级确定。设计中注意按照单孔跨径确定,对多孔不等跨径桥梁,以其中最大跨作为判断标准,同时在设计中结构重要性系数应大于等于1.0。

3、 抗震设计标准:青岛市桥梁抗震设防烈度为6度,地震动峰值加速度为0.05g。其他地区及有特殊要求桥梁根据《建筑抗震设计规范》(GB 50011-2001)附录A规定的烈度和地震加速度,结合桥梁抗震规范和实施细则进行抗震设计。

4、 环境类别根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)第1.0.7条确定,并按照要求提出相应的耐久性的基本要求。

5、 混凝土保护层厚度根据环境类别确定,详见《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)第9.1条,当受拉区主筋保护层厚度大于50mm时,应在保护层内设置直径不小于6mm,间距不大于100mm的钢筋网(主要用于承台下层)。

6、 护栏防撞等级根据《公路交通安全设施规范》(JTG D81-2006)和《公路交通安全设施设计细则》(JTG/T D81-2006)确定,中央隔离墩预制长度4米。设计规范需要在桥梁设计说明依据中列出。

7、 桥涵应进行承载能力极限状态和正常使用极限状态设计,其中正常使用极限状态不应遗漏挠度计算和预拱度设置。

8、 预应力混凝土受弯构件应根据规范进行正截面和斜截面抗裂验算,并满足《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)第6.3条的规定。

9、 普通钢筋混凝土构件和B类预应力混凝土构件,在正常使用极限状态下的裂缝宽度,应按作用短期效应组合并考虑长期效应影响进行验算,其宽度限制根据环境类别确定,详见《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)第6.4.2条。

10、 T形截面梁的翼缘有效宽度和箱形截面梁在腹板两侧上下翼缘的有效宽度应根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)第4.2.2条和4.2.3条进行断面折减。各类受力筋应布置在有效宽度范围内。




【BIM软件】日本Rebro(莱辅络)机电设计深化软件操作手册! (可收藏)


前言

日本Rebro(莱辅络)是一款专门为建筑机电设备专业开发的BIM软件,应用于建筑机电工程的三维设计,并且适用于建筑、结构、给排水、暖通、电气五大专业,具有制作3D模型、动画漫游、精细化施工图、工厂化加工图、材料统计等功能,操作便捷,兼容各类BIM软件,为设计与施工单位间信息交流搭建桥梁。

软件是由北京东洲际技术咨询有限公司于2014年引入中国市场并对其进行汉化及本地化开发。

1、具有自主知识产权的图形引擎及绘图平台,不需要任何第三方图形平台软件支持,无版权纠纷风险。

2、对硬件配置要求不高,可在常规电脑运行大体量模型。

3、可独立完成建模、碰撞检测、管线综合调整、路径动画制作、可视化交底、单双线出图等功能,其他类BIM软件均不能独立完成以上功能。

4、能根据预算规则统计精确的预算量,内置机电施工工艺可根据不同施工工艺生成管道下料单、材料计划。

5、Rebro(莱铺络)绘图、建模效率高、出图方便、机电功能应用深入,能大幅提高BIM工作效率并大幅提高BIM交付物质量真正实现BIM落地应用。

Rebro自由画模操作

与Revit总体对比

与Revit操作对比

Rebro操作手册

注:完整版操作手册置顶下载



注:本文Rebro介绍只是一部分,更多软件介绍及课程学习,请移步官网

http://www.rebro.com.cn/




GB50348-2018 安全防范工程技术标准丨附条文说明

  • 规范/图集名称:《GB50348-2018 安全防范工程技术标准
  • 实施日期:2018年12月1日
  • 被替标准号:GB50348-2004


本站相关规范、图集及软件均存于百度网盘,如下载链接失效,可于本文留言或方发 邮件 至admin@xycost.net 联系博主,谢谢!!

内容简介

本标准共分12章,主要技术内容有:总则、术语、基本规定、规划、工程建设程序、工程设计、工程施工、工程监理、工程检验、工程验收、系统运行与维护、咨询服务。

本标准修订的主要技术内容是:
1.在原标准的基础上增加了风险防范规划、系统架构规划、人力防范规划、实体防护设计以及工程建设程序、监理、运行、维护、咨询服务等内容;
2.删除了原标准中高风险对象和普通风险对象的安全防范工程设计内容,将标准内容定位在安全防范工程建设和系统运行维护的通用要求。
本标准中黑体字标志的条文为强制性条文,必须严格执行。

本标准适用于新建、改建和扩建的建(构)筑物的安全防范工程的建设以及系统运行与维护。

规范目录

1 总 则
2 术 语
3 基本规定
4 规 划
4.1 风险防范规划
4.2 系统架构规划
4.3 人力防范规划
5 工程建设程序
5.1 一般规定
5.2 项目立项
5.3 工程设计
5.4 工程施工
5.5 工程初步验收与试运行
5.6 工程检验、验收及移交
5.7 系统运行与维护
6 工程设计
6.1 一般规定
6.2 现场勘察
6.3 实体防护设计
6.4 电子防护设计
6.5 集成与联网设计
6.6 安全性设计
6.7 电磁兼容性设计
6.8 可靠性设计
6.9 可维护性设计
6.10 环境适应性设计
6.11 防雷与接地设计
6.12 供电设计
6.13 信号传输设计
6.14 监控中心设计
7 工程施工
7.1 施工准备
7.2 工程施工
7.3 系统调试
8 工程监理
8.1 一般规定
8.2 施工准备的监理
8.3 工程施工的监理
8.4 系统调试的监理
8.5 工程初步验收与系统试运行的监理
9 工程检验
9.1 一般规定
9.2 系统架构检验
9.3 实体防护检验
9.4 电子防护检验
9.5 安全性电磁兼容性、防雷与接地检验
9.6 供电与信号传输检验
9.7 监控中心与设备安装检验
10 工程验收
10.1 验收组织
10.2 施工验收
10.3 技术验收
10.4 资料审查
10.5 验收结论
11 系统运行与维护…
11.1 一般规定
11.2 系统运行
11.3 系统维护
12 咨询服务
12.1 一般规定
12.2 咨询服务内容
本标准用词说明
引用标准名录
附:条文说明

强制性条文

1.0.6在涉及国家安全、国家秘密的特殊领域开展安全防范工程建设,应按照相关管理要求,严格安全准入机制,选用安全可控的产品设备和符合要求的专业设计、施工和服务队伍。

6.1.3 安全防范工程的设计除应满足系统的安全防范效能外,还应满足紧急情况下疏散通道人员疏散的需要。

6.1.5 高风险保护对象安全防范工程的设计应结合人防能力配备防护、防御和对抗性设备、设施和装备。

6.3.6(1) 应根据场地条件合理规划周界实体屏障的位置;周界实体屏障的防护面一侧的区域内不应有可供攀爬的物体或设施;
6.3.6(2) 有防爆安全要求的周界实体屏障,应根据爆炸冲击波对防护区域的破坏力和(或)杀伤力,设置有效的安全距离;
6.3.6(4) 有防攀越、防穿越、防拆卸、防破坏、防窥视、防投射物等防护功能的周四吤实体屏障,其材质、强度、高度、宽度、深度(地面以下)、厚度等应满足防护性能的要求;
6.3.6(5) 穿越周界的河道、涵洞、管廊等孔洞,应采取相应的实体防护措施。

6.3.8(2) 车辆实体屏障应具有减速、吸能、阻停等防护功能;应根据防范车辆的载重、速度及其撞击产生的动能、合理设计车辆实体屏障的高度、结构强度、固定方式和材质材料等,满足相应的防冲

撞能力要求;
6.3.8(3) 有防爆安全要求的车辆实体屏障,应设置有效的安全距离;

6.3.11(1) 根据安全防范管理要求,应合理设计建(构)筑物场地道路的安全距离、线形和行进路线;应利用场地和景观形成缓冲区、隔离带、障碍等,发挥场地与景观的实体防护功能;
6.3.11(3) 具有易燃、易爆、有毒、放射性等特性的保护目标,其存放场所或独立建(构)筑物应设置在隐蔽和远离人群的位置。

6.3.12(3) 有防爆炸要求时,建筑物墙体应进行防爆结构设计;有保密要求的场所,应进行信息屏蔽、防窃听窃视设计;
6.3.12(4) 建(构)筑物的洞口、管沟、管廊、吊顶、风管、桥架、管道等空间尺寸能够容纳防范对象隐蔽进入时,应采用实体屏障或实体构件进行封闭和阻挡。

6.3.13(2) 有防盗要求时,保护目标所在的部位或区域应按照国家现行标准采用相应安全级别的防盗安全门和相应防护能力的防盗窗;
6.3.13(3) 有防爆炸和(或)防弹和(或)防砸要求时,保护目标的门窗应采用具有相应防护能力的材料和结构;选用的防爆炸和(或)防弹和(或)防砸玻璃等材料应符合国家现行标准中相应安全级

别的规定;
6.3.13(4) 金库等特殊保护目标库房的总库门应采用具有防破坏、防火、防水等相应能力的安全门。

6.4.3(2) 入侵和紧急报警系统应能准确、及时地探测入侵行为或触发紧急报警装置,并发出入侵报警信号或紧急报警信号。
6.4.3(3) 当下列设备被替换或外壳被打开时,入侵和紧急报警系统应能发出防拆信号:
1) 控制指示设备、告警装置;
2) 安全等级2、3、4级的入侵探测器;
3) 安全等级3、4级的接线盒。
6.4.3(4) 当报警信号传输被断路/短路、探测器电源线被切断、系统设备出现故障时,控制指示设备应发出声、光报警信号。
6.4.3(5) 应能按时间、区域、部位,对全部或部分探测防区(回路)的瞬时防区、24h防区、延时防区、设防、撤防、旁路、传输、告警、胁迫报警等功能进行设置。应能对系统用户权限进行设置。
6.4.3(6) 系统用户应能根据权限类别不同,按时间、区域、部位对全部或部分探测防区进行自动或手动设防、撤防、旁路等操作,并应能实现胁迫报警操作。
6.4.3(7) 系统应能对入侵、紧急、防拆、故障等报警信号来源、控制指示设备以及远程信息传输工作状态有明显清晰的指示。
6.4.3(8) 当系统出现入侵、紧急、防拆、故障、胁迫等报警状态和非法操作时,系统应能根据不同需要在现场和(或)监控中心发出声、光报警通告。
6.4.3(14) 入侵和紧急报警系统不得有漏报警,误报警率应符合设计任务书和(或)工程合同书的要求。

6.4.5(1) 视频采集设备的监控范围应有效覆盖被保护部位、区域或目标,监视效果应满足场景和目标特征识别的不同需求。视频采集设备的灵敏度和动态范围应满足现场图像采集的要求。
6.4.5(2) 系统的传输装置应从传输信道的衰耗、带宽、信噪比,误码码率、时延、时延抖动等方面,确保视频图像信息和其他相关信息在前端采集设备到显示设备、存储设备等各设备之间的安全有效

及时传递。视频传输应支持对同一视频资源的信号分配或数据分发的能力。
6.4.5(3) 系统应具备按照授权时切换调度指定视频信号到指定终端的能力。
6.4.5(4) 系统应具备按照授权对选定的前端视频采集设备进行PTZ实时控制和(或)工作参数调整的能力。
6.4.5(5) 系统应能实时显示系统内的所有视频图像,系统图像质量应满足安全管理要求。声音的展示应满足辨识需要。显示的图像和展示的声音应具有原始完整性。
6.4.5(7) 防范恐怖袭击重点目标的视频图像信息保存期限不应少于90d,其他目标的视频图像信息保存期限不应少于30d。
6.4.5(10) 系统应具有用户权限管理、操作与运行日志管理、设备管理和自我诊断等功能。

6.4.7(8) 出入口控制系统应根据安全等级的要求,采用相应自我保护措施和配置。位于对应受控区、同权限受控区或高权限受控区域以外的部件应具有防篡改/防撬/防拆保护措施。
6.4.7(11) 系统不应禁止由其他紧急系统(如火灾等)授权自由出入的功能。系统必须满足紧急逃生时人员疏散的相关要求。当通向疏散通道方向为防护面时,系统必须与火灾报警系统及其他紧急疏散

系统联动,当发生火警或需紧急疏散时,人员应能不用进行凭证识读操作即可安全通过。
6.4.7(13) 当系统与其他业务系统共用凭证或其介质构成“一卡通”的应用模式时,出入口控制系统应独立设置与管理。

6.4.9(5) 系统应能对车辆的识读过程提供现场指示;当停车库(场)出入口装置处于被非授权开启、故障等状态时,系统应能根据不同需要向现场、监控中心发出可视频和(或)可听的通告或警示;

6.4.10(1) 系统应能对进入保护单位或区域的人员和(或)物品和(或)车辆进行安全检查,对规定的爆炸物、武器和(或)其他违禁品进行实时、有效的探测、显示、记录和报警。
6.4.10(3) 系统探测时产生的辐射剂量不应对被检人员和物品产生伤害,不应引起爆炸物起爆。系统探测时泄漏的辐射剂量不应对非被检人员和环境造成伤害。
6.4.10(4) 成像式人体安全检查设备的显示图像应具有人体隐私保护功能。
6.4.10(9) 应配备防爆处置、防护设施。防护设施应安全受控,便于取用。

6.4.12(5) 当系统受控门开启时间超过预设时长、访客呼叫机防拆开关被触发时,应有现场告警提示信息;具有高安全需求的系统还应向管理中心发送告警信息;
6.4.12(9) 除已采取了可靠的安全管控措施外,不应利用无线扩展终端控制开启入户门锁以及进行报警控制管理。

6.6.2(1) 系统所用设备及其安装部件的机械结构应有足够的强度,应能防止由于机械重心不稳、安装固定不牢、突出物和锐利边缘以及显示设备爆裂等造成对人员的伤害;
6.6.2(2) 系统所用设备所产生的气体、X射线、激光辐射和电磁辐射等应符合国家相关标准的要求,不能损害人体健康;
6.6.2(3) 系统和设备应有防人身触电、防火、防过热的保护措施;

6.6.4(3) 应有防病毒和防网络入侵的措施;
6.6.4(5) 系统运行的密钥或编码不应是弱口令,用户名和操作密码组合应不同;
6.6.4(6) 当基于不同传输网络的系统和设备联网时,应采取相应的网络边界安全管理措施;

6.6.5(1) 入侵和紧急报警系统应具备防拆、断路、短路报警功能;
6.6.5(3) 系统供电暂时中断恢复供电后,系统应能自动恢复原有工作状态,该功能应能人工设定;

6.12.4(3) 安全等级4级的出入口控制点执行装置为断电开启的设备时,在满负荷状态下,备用电源应能确保该执行装置正常运行不应小于72h。

6.13.1(4) 高风险保护对象的安全防范工程应采用专用传输网络[专线和(或)虚拟专用网]。

6.13.3(2) 无线发射装置、接收装置的发身频率、功率应符合国家无线电管理的有关规定;

6.13.4(4) 监控中心的值守区与设备区为两个独立物理区域且不相邻时,两个区域之间的传输线缆应封闭保护,其保护结构的抗拉伸、抗弯折强度不应低于镀锌钢管。
6.13.4(5) 来自高风险区域的线缆路由经过低风险区域时,应采取必要的防护措施。
6.13.4(6) 出入口执行部分的输入线缆在该出入口的对应受控区、同权限受控区、高权限受控区以外的部分应封闭保护,其保护结构的抗拉伸、抗弯折强度不应低于镀锌钢管。

6.14.2(1) 监控中心应有保证自身安全的防护措施和进行内外联络的通信手段,并应设置紧急报警装置和留有向上一级接处警中心报警的通信接口;
6.14.2(2) 监控中心出入口应设置视频监控和出入口控制装置;监视效果应能清晰显示监控中心出入口外部区域的人员特征及活动情况;
6.14.2(3) 监控中心内应设置视频监控装置,监视效果应能清晰显示监控中心内人员活动的情况;
6.14.2(4) 应对设置在监控中心的出入口控制系统管理主机、网络接口设备、网络线缆等采取强化保护措施;

6.14.3(2) 监控中心的疏散门应采用外开方式,且应自动关闭,并应保证在任何情况下均能从室内开启;

7.2. 4(3) 线缆接续点和终端应进行统一编号、设置永久标识,线缆两端、检修孔等位置应设置标签。
7.2. 4(5) 多芯电缆的弯曲半径应大于其外径的6倍,同轴电缆的弯曲半径应大于其外径的15倍,4对型网络数据电缆的弯曲半径应大于其外径的4倍,光缆的弯曲半径应大于光缆外径的10倍。
7.2. 4(12) 在研制、生产、使用、储存、经营和运输过程中可能出现易燃易爆的特殊环境,应按现行国家标准的有关规定,进行危险源辨识,根据其规定的危险场所分类,采用相对应的材料,保持安

全距离,合理规划管线敷设的位置,严格遵守所规定的施工工艺方法。

9.1.3 工程检验所使用的仪器、仪表必须经检定或校准合格,且检定或校准数据范围应满足检验项目的范围和精度的要求。

11.1.5 系统运行与维护工作应落实保密责任与措施。

11.1.6 系统运行与维护人员应经培训和考核合格后上岗。

11.2.7 同时接入监控中心和公安机关接警中心的紧急报警、监控中心值机人员应核实公安机关是否收到报警信息。




JGJ/T468-2019 再生混合混凝土组合结构技术标准丨附条文说明丨免费PDF下载

  • 规范/图集名称:《JGJ/T468-2019 再生混合混凝土组合结构技术标准
  • 实施日期:2020年2月1日
  • 被替标准号:新编规范


本站相关规范、图集及软件均存于百度网盘,如下载链接失效,可于本文留言或方发 邮件 至admin@xycost.net 联系博主,谢谢!!

内容简介

本标准适用于抗震设防烈度不高于8度地区的建筑工程中再生混合混凝土组合结构的设计与施工。

规范目录

1 总则
2 术语和符号
2.1 术语
2.2 符号
3 材料
3.1 混凝土
3.2 钢材及连接材料
4 构件设计
4.1 柱
4.2 梁
4.3 板
4.4 墙
5 施工
6 检验
本标准用词说明
引用标准名录
附:条文说明




层间隔震结构不同设计方法算例对比

 01算例

截取某大底盘多塔隔震结构典型隔震塔楼部分进行分析,丙类建筑,设防烈度8度(0.2g),III类场地,地震分组第二组,特征周期Tg为0.55s。采用叠层橡胶支座隔震,隔震层设置在第6层,共布置32个隔震支座,结构模型如图1所示。

图1 结构模型图

02水平向减震系数计算

选取2组人工地震动(R1、R2)及5组天然地震动(T1~T5),按设防地震水准(峰值加为200cm/s²)施加地震作用。采用隔震结构直接分析设计SAUSG-PI软件中分部设计方法及快速非线性算法进行动力时程分析,其中非隔震模型由软件自动生成,边界条件取上支墩底部铰接。

SAUSG-PI软件可“一键”计算完成水平向减震系数,结果如表1~2所示。

表1 楼层剪力X向水平向减震系数

表 2 楼层剪力 Y 向水平向减震系数

根据计算结果,结构X向水平向减震系数为0.22,Y向水平向减震系数为0.24,本结构的水平向减震系数取为0.24。根据《建筑抗震设计规范》(GB50011-2010)第12.2.5条的规定,本工程上部结构水平地震作用可以降低一度设计;根据第12.2.7条的规定,本工程上部结构抗震措施可以降低一度设计;隔震后的水平地震影响系数最大值αmax1取为0.08。

03分部设计方法

将隔震模型去除隔震支座及以下裙房,上支墩底部取铰接,作为非隔震结构,采用PKPM-SATWE进行反应谱分析,将水平地震影响系数最大值设为0.08;为进行计算结果对比,在SAUSG-PI软件中采用上述7条地震动进行小震弹性时程分析,峰值加速度取7度(0.1g)对应的35cm/s²。各条地震动的楼层剪力如图2所示,其中为对比楼层结果,对应去除隔震支座后的楼层号不变,隔震层上楼层为第7层。

图2 分部设计法各地震动的楼层剪力

04直接分析设计法

采用上述7条地震动在SAUSG-PI软件中进行中震动力时程分析,峰值加速度取8度(0.2g)对应的200cm/s²,考虑隔震支座的非线性属性。各地震动的楼层剪力如图3所示。

图3 中震下各地震动直接分析设计的楼层剪力

05计算结果对比

分部设计方法与直接分析设计方法两个方向楼层剪力的平均值及对比如图4所示,其中分部设计方法两个方向的楼层剪力以“小震-X”及“小震-Y”表示,直接分析设计方法两个方向的楼层剪力以“中震-X”和“中震-Y”表示;直接分析设计与分部设计方法两个方向楼层剪力比值分别以“X向”和“Y向”表示。

图4 直接分析设计与分部设计楼层剪力比较

06结论

1)隔震结构直接分析设计方法得到的楼层剪力总体要大于分部设计方法的结果,各层剪力比值在0.93~1.73倍左右;

2)由于直接分析设计方法直接考虑了隔震支座的非线性属性,所以地震作用相比分部设计方法增大了200/35=5.7倍,但楼层最大剪力比仅为1.73倍,个别楼层剪力比小于1.0;

3)采用设防地震作用下的直接分析设计方法更加符合隔震结构真实受力状态,也符合即将发布的《建筑隔震设计标准》规定;

4)相较于基础隔震结构,层间隔震结构采用分部设计方法可能存在设计结果更加偏于不安全的情况;

5)采用隔震结构直接分析设计SAUSG-PI软件,可以方便并更加准确地实现层间隔震结构设计。






【Fuzor软件】Fuzor动画制作,全民用得起的软件!系列技巧(二)




Fuzor是由美国Kalloc Studios打造的一款虚拟现实级的BIM软件平台,首次将最先进的多人游戏引擎技术引入建筑工程行业,拥有独家双向实时无缝链接专利,具备同类软件无法比拟的功能体验,Fuzor追求极致的产品,与顾客同在,打造尖端的BIM解决方案。

Fuzor目前版本已更新到2022版,全新功能,支持多种3D模型格式导入,只为项目协同、4D施工模拟、各类动画制作、渲染带来极大的方便,软件内置了机械动画、序列动画、多轨动画、拆除动画、临时堆放、触发模块、粒子特效、视点动画、3D标记、真实场景材质、实景模型导入、构件组合拆分、导出EXE等实用功能。

【Fuzor2022新增功能】

【Fuzor软件】人人都用得起BIM场景软件Fuzor系列技巧(一)

06

软件中文语言设置

问题6:当我们初次安装Fuzor2022时,打开后界面默认为英文状态,如何切换为中文?



【打开默认为英文】

此时我们需要设置语言为中文,进入C:UsersAdministratorDocumentsFuzor下找到设置配置文件;

【先找到Fuzor系统文件夹】

【再打开设置Settings】


【设置语言为=zh-CN】

zh-CN意思为:中文(zh)-CN(chinese)

07

机械多轨动画

问题7:如何让一台机械具有多个独立的施工动画,以便后续施工模拟调用?

此功能用到的是Fuzor多轨动画克隆功能!

首先将机械动画保存,然后建立多轨动画;

【先将动画保存】

【再建立多轨动画】

在第一个机械动画基础上克隆复制出第二个动画,此时对克隆出来的动画进行编辑,第二个动画不会对第一个父动画产生影响,两个独立;

就建立了一台机械下存在多个独立互不影响的动画!(一台机械下可以建立很多个动画)

最后进入施工模拟界面,根据需求选择刚刚制作的一系列机械动画!

08

批量修改同一材质

问题8:如何批量修改不同构件相同材质?

对材质进行统一修改的前提条件是Revit模型不同构件需要具备同一类材质,然后在Fuzor中如果要对材质进行修改(比如贴个图什么的),可以统一执行!

切换所有实例材质

09

软件中文语言设置

问题9:在做施工工艺动画时,如何关闭动画上方进度显示?

日常在进行施工工艺动画制作时候,需要将动画导出去,默认状态下视频会显示时间刻度,工艺动画不需要显示时间进度;

如何关闭下图红框时间显示?

默认状态下显示

进入设置选项,找到标题覆盖选项

关闭即可

10

4D进度模拟显色设置

问题10:在进行施工进度模拟时,常常需要设置计划进度和实际进度颜色,以便进行区分,但是在平时进度模拟制作中,很多人喜欢以构件实体显示进度模拟过程

设置-亮显统一设置为颜色显示

设置-亮显统一设置为实体显示

也可以在右侧模拟界面单独设置每一项任务构件显色

11

快速回到主视图

问题11:如何让模型快速回到主视图?

方法1:调用ViewCube,点击ViewCube即可!

方法二:多存几个常用的视图,下次点击快速归位!

图文来源BIM蓝图




高温来啦!夏季混凝土施工方案拿去

 夏季混凝土措施

夏季高温,干燥,新浇筑的砼可能出现凝结速度加快、强度降低等现象,这时进行砼浇筑、修整和养护等作业时要特别细心。

砼拌制和运输

砼拌制时应采取措施控制砼的升温,并一次控制附加水量,减小坍落度损失,减少塑性收缩开裂,在砼拌制、运输过程中可以采取以下措施;

(1)使用减少水剂或以粉煤灰取代部分水泥以减少水泥用量,同时在砼浇筑条件允许的情况下增大骨料颗粒。

(2)砼拌合物的运输距离如较长,可以用缓凝剂控制砼的凝结时间因注意缓凝剂的用量,对于大面积的地坪工程尤其如此。

(3)如需要较高坍落度的砼拌合物,应使用高效减水剂。有些高效减水剂产生的拌合物其坍落度维持2h。高效减水剂还能够减少拌合过程中骨料颗粒之间的摩擦,减缓拌合筒中的热积聚。

(4)在满足施工规范要求的情况下,尽量使用矿渣硅酸盐水泥、粉煤灰硅酸盐水泥。

(5)向骨料堆中洒水,降低砼骨料的温度;如有条件用地下水或井水喷洒,冷却效果更好。

(6)在炎热季节或大体积砼施工时,可以用冷水或冰块来代替部分拌合水。

(7)对于高温季节里长距离运输砼的情况,可以考虑搅拌车的延迟搅拌,使砼到达工地时仍处于搅拌状态

(8)国外提倡在夏季将搅拌机的鼓筒外面用油漆涂成白色,使鼓筒吸收阳光辐射热能明显减小。在夏季,以1h的运输距离为例,处在白色搅拌筒中的砼,其温度要比一般红色搅拌筒中的至少低1℃。

(9)应做好施工组织设计,以避免在日最高气温时浇筑砼。在高温干燥季节,晚间浇筑砼受风和温度的影响相对较小,且可在接近日出时终凝,而此时的相对湿度较高,因而早期干燥和开裂的可能性最小。

砼浇筑和修整

在炎热气候条件下浇筑砼时,要求配备足够的人力、设备和机具,以便及时应付预料不到的不利情况。

(1)检测运到工地上的砼的温度,必要时可以要求搅拌站予以调节。

(2)夏季砼施工时,振动设备较易发热损坏,故应准备好备用振动器。

(3)与砼接触的各种工具、设备和材料等,如浇筑溜槽、输送机、泵管、砼浇筑导管、钢筋和手推车等,不要直接受到阳光曝晒,必要时应洒水冷却。

(4)浇筑砼地面时,应先湿润基层和地面边模。

(5)夏季浇筑砼应精心计划,砼应连续、快速的浇筑。砼表面如有泌水时,要及时进行修整。

(6)当根据具体气候条件,发现砼有塑性收缩开裂的可能性时,应采取措施(如喷洒养护剂等),以控制砼表面的水分蒸发。

(7)砼表面水分蒸发速度如超过0.5kg/(m2/h)时就可能出现塑性收缩裂缝;当超过1.0kg/(m2/h)就需要采取适当措施,如冷却砼,向表面喷水或采用防风措施等,以降低表面蒸发速度。

砼的养护

夏季浇筑的砼,如养护不当,会造成砼强度降低或表面出现塑性收缩裂缝等,因此,必须加强对砼的养护。

(1)在修整作业完成后或砼初凝后立即进行养护。

(2)优先采用蓄水养护方法,连续养护。在砼浇筑后的1~2天,应保证砼处于充分湿润状态,并应严格遵守国家标准规定的养护龄期。

(3)对于大面积的板类工程,采用养护剂养护是较为实用方便的。白色养护剂所形成的薄膜还能反射太阳光,降低热量吸收,抑制砼的温升。因此,可在养护剂中掺些白色颜料。

(4)当完成规定的养护时间后拆模时,最好为其表面提供潮湿的覆盖层

夏季混凝土施工方案

由于夏季气温高(最高气温40℃以上),水的蒸发量大,干燥快,混凝土的坍落度损失快,新浇筑的混凝土可能出现凝结速度加快、强度降低等现象,并会产生许多裂缝等现象,从而影响了混凝土结构本身的质量,为此必须采取一些有效措施,从混凝土的拌和、运输、混凝土的浇筑以及修整和养护等方面加强控制保证混凝土的施工质量符合施工规范及设计要求。

混凝土的拌制和运输

为了控制混凝土的出仓温度,混凝土拌制时应采取措施控制混凝土的温升,并一次控制附加水量,减小坍落度损失,减少塑性收缩开裂。在混凝土拌制、运输过程中采取以下措施。

(1)使用减水剂或以粉煤灰取代部分水泥以减小水泥用量,同时在混凝土浇筑条件允许的情况下增大骨料粒径。

(2)混凝土拌合物的运输距离如较长,可以用缓凝剂控制混凝土的凝结时间,但应注意缓凝剂的掺量应合理,对于大面积的混凝土地坪工程尤其如此。

(3)如需要较高坍落度的混凝土拌合物,应使用高效减水剂。有些高效减水剂产生的拌合物其坍落度维持2h。高效减水剂还能够减少拌合过程中骨料颗粒之间的摩擦,减缓拌合筒中的热积聚。

(4)向骨料堆中洒水,降低混凝土骨料的温度;如有条件用地下水或井水喷洒,冷却效果更好,并经常检测含水量。

(5)在炎热季节或大体积混凝土施工时,可以用冷水或冰块来代替部分拌合水。大体积混凝土拌和物的出机温度、浇筑温度及浇筑时的气温应进行监测,至少每2h应测一次。混凝土泵管上可覆盖土工布等保水材料并经常喷水保持湿润,以减少混凝土拌合物因运输而造成温度回升;对高强度混凝土最好选择在夜间或阴天施工,如时间上无法安排,可采取以下措施:①在现场搭设混凝土输送车使用的遮阳棚;②在混凝土泵垂直管上包敷30mm厚湿水海绵,在暴露阳光下的水平管上同时敷盖湿水麻袋;③在混凝土拌合物中加冰水,以降低混凝土浇筑后产生的高温。

(6)对于高温季节里长距离运输混凝土的情况,可以考虑搅拌车的延迟搅拌,使混凝土到达工地时仍处于搅拌状态。

(7)应合理安排混凝土浇筑时间,以避免在日最高气温时浇筑混凝土。在高温干燥季节,晚间浇筑混凝土受风和温度的影响相对较小,且可在接近日出时终凝,而此时的相对湿度较高,因而早期干燥和开裂的可能性最小。

(8)混凝土搅拌生产温度控制

A.在进行混凝土的搅拌生产前,除对用于混凝土生产的原材料进行常规检验外,还需对各种原材料进行温度测试,详细测出原材料的温度,如水泥、粉煤灰、碎石、水、外加剂等原材料的温度。

B.在首盘混凝土试拌前必须对拌合物的温度进行计算,初步确定拌合物的岀机温度T1。

C.根据混凝土岀机后经过输送(或运输)环节过程产升的温升(经经验统计值),计算混凝土的入模温度T2。

D.将混凝土的入模温度和规范要求的最高不超过30℃,进行比较。当T2>30℃时必须采取措施进行控制;当T2<30℃时无需采取措施,可直接进行试拌。

E.当T2>30℃时,必须采取冷却水进行混凝土的试拌。在试拌前同样按2、3、4的步骤进行拌合物的温度计算和比较。

F.当计算的T2<30℃时,即可进行首盘混凝土的试拌,并对首盘混凝土的温度进行测试,当测试温度及其他试验指标合格后方可进行混凝土的搅拌生产和浇注。

G.在施工过程中及时对计算的拌合物岀机、入模温度、实测的拌合物岀机、入模温度和原材料的温度、气温进行对比和分析,以便更好的掌握和控制混凝土的温度。

混凝土浇筑和修整

在炎热气候条件下浇筑混凝土时,要采取措施降低混凝土温度,并要求配备足够的人力、设备和机具,以便及时应付预料不到的不利情况。

(1)降低砼入模温度

高温季节施工时,对骨料搭设遮阳棚并洒水,必要时在拌和水中加冰块降低水温,确保砼入模温度不高于外界气温且不超过30℃。

(2)选择合适的砼浇注时间

高温季节浇注砼时,砼浇注时间宜选择在晚上气温较低的时间进行浇注,砼浇注之前在承台模板外侧洒水,以降低模板温度。

(3)布设冷却管

(4)检测运到工地上的混凝土的温度,必要时可以要求搅拌站予以调节。

(5)夏季混凝土施工时,振动设备较易发热损坏,故应准备好备用振动器。

(6)与混凝土接触的各种工具、设备和材料等,如浇筑溜槽、输送机、泵管、混凝土浇筑导管、钢筋和手推车等,不要直接受到阳光曝晒,必要时应洒水冷却。

(7)夏季浇筑混凝土应精心计划,混凝土应连续、快速的浇筑。混凝土表面如有泌水时,要及时进行修整。

(8)当根据具体气候条件,发现混凝土有塑性收缩开裂的可能性时,应采取措施(如喷洒养护剂等),以控制混凝土表面的水分蒸发。

(9)混凝土表面水分蒸发速度如超过0.5kg/(m2/h)时就可能出现塑性收缩裂缝;当超过1.0kg/(m2/h)就需要采取适当措施,如冷却混凝土,向表面喷水或采用防风措施等,以降低表面蒸发速度

混凝土的养护

夏季浇筑的混凝土,如养护不当,会造成混凝土强度降低或表面出现塑性收缩裂缝等,因此,必须加强对混凝土的养护。

(1)在修整作业完成后或混凝土初凝后立即进行养护。

(2)优先采用蓄水养护方法,连续养护。在混凝土浇筑后的1~2天,应保证混凝土处于充分湿润状态,并应严格遵守国家标准规定的养护龄期。

(3)当完成规定的养护时间后拆模时,在混凝土表面覆盖潮湿的覆盖层,进行潮湿养生。

3.合理的温控措施

(1)各拌合站搭盖砂石遮阳棚,避免夏季暴晒造成砂石料温度过高,导致砼入模温度增高。

(2)水泥、粉煤灰各设2个筒仓轮流使用,避免刚运到的水泥、粉煤灰温度太高,同样导致砼入模温度增高。

(3)每天设专人测量室外气温,砼出机、入模温度。尽量使用新抽上来的温度低的地下水。

(4)施工时尽量避开中午高温时间,在傍晚或夜间温度低的时候施工。

(5)墩、台混凝土施工,内外温差较大,首先在砼中掺加大量的粉煤灰和缓凝型减水剂,削减胶凝材料放热高峰。砼表面采用保温材料覆盖、蓄水养护等办法减少砼内外温差。

(6)加强混凝土的测温工作,每个工作班测温不少于3次,对于气温35℃以上时应加大测温频率,及时采取措施保证混凝土的质量。

夏季混凝土施工控制要点

1、应严格控制混凝土浇筑温度,最高不得超过28℃。混凝土最高浇筑温度应符合设计规定。当设计文件未明确混凝土最高浇筑温度时,则施工单位应根据设计规定的

混凝土允许最高温度计算最高温度。

2、混凝土浇筑的分段、分缝、分块高度及浇筑间歇时间等,均应符合设计规定。

3、为了防止裂缝,必须从结构设计、温度控制、原材料选择、配合比优化、施工安排、施工质量、混凝土的表面保护和养护等方面采取综合措施。施工中严格进行温度控制,是防止混凝土裂缝的主要措施。混凝土的浇筑温度和最高温升均应满足设计要求,否则不宜浇筑混凝土。如施工单位有专门论证,并经过设计和监理单位同意后才能变更浇筑块的浇筑温度。在有充分论据的前提下,可使用微膨胀型水泥,对混凝土降温过程的收缩进行补偿。

4、为提高混凝土的抗裂能力,必须改进混凝土的施工工艺。混凝土的质量除应满足强度保证率的要求外,还应在均匀性方面符合有关规范中的良好标准。

5、为防止裂缝,应避免基础部位混凝土块体长时间间歇放置,避免基础部位混凝土块体在早龄期过水;其他部位也不宜长时间间歇放置或过早过水。

6、降低混凝土浇筑温度的主要措施。

1为降低骨料温度,料场宜采用下列措施:

①成品料场的骨料,堆高一般不宜太低,并应有足够的储备;

②通过地垅取料;

③搭盖凉棚,喷水雾(砂子除外)等。

2粗骨料预冷可采用风冷法、浸水法、喷洒冷水法等措施。如用水冷时,应有脱水措施,使骨料含水量保持稳定。

3混凝土拌和时,可采用低温水、加冰等降温措施。加冰时,可用片冰或冰屑,并适当延长拌和时间。

4在高温季节施工时,应根据具体情况,采取下列措施,以减少混凝土的温度回升:

①缩短混凝土的运输时间,入仓后对混凝土及时进行平仓振捣,加快混凝土的入仓覆盖速度,缩短混凝土的暴晒时间;

②混凝土运输工具应有隔热遮阳措施;

③宜采用喷水雾等方法,以降低仓面周围的气温;

④混凝土浇筑应尽量安排在早晚、夜间以及阴天进行;

⑤入仓后的混凝土平仓振捣完至下一层混凝土下料之前,宜采用隔热保温被将其顶面接头部位覆盖。

7、减少混凝土的水化热温升的措施。

在满足混凝土的各项设计指标的前提下,应采用加大骨料粒径、改善骨料级配、掺用掺合料、外加剂和降低混凝土坍落度等综合措施,合理地减少单位水泥用量,并尽量选用水化热低的水泥。

8、在混凝土施工过程中,应每1-3h测量一次混凝土原材料的温度、机口混凝土温度以,并应有专门记录。

9、混凝土浇筑温度的测量,每100m2仓面面积应不少于1个测点,每一浇筑层应不少于3个测点。测点应均匀分布在浇筑层面上

10、浇筑块内部的温度观测,除按设计规定进行外,应根据混凝土温度控制的需要,补充埋设仪器进行观测。




常见8种基坑类型优缺点分析

一、放坡开挖

优势:最便宜,支护施工进度快。

劣势:回填土方较大,雨季因浸泡容易局部坍塌。

适用:场地开阔,土层较好,周围无重要物、地下管线的工程。放坡高度超过5m,建议分级放坡。

注意事项:周边条件允许情况下,尽量坡度放大,软土地区放坡尽量增加坡脚反压,做好降水、截水、泄水措施。一般情况可用铁丝网代替钢筋网,用石粉代替砂、石喷砼护面。

二、土钉墙(加强型土钉墙)

优势:稳定可靠、经济性好、效果较好、在土质较好地区应积极推广。

劣势:土质不好的地区难以运用,需土方配合分层开挖,对工期要求紧工地需投入较多设备。

适用:主要用于土质较好地区,开挖较浅基坑。

注意事项:对于周边临近建筑物或道路等对变形控制较严格区段或较深的基坑,需增加预应力锚杆或锚索,称之为加强型土钉墙,因施加预应力较小,可设置简易腰梁。

根据土层及地下水情况能干法成孔尽量干法成孔。如遇回填土及局部软土层,钢筋土钉改为钢花管土钉采用冲击器击入效果更佳。

三、复合土钉墙(加强型复合土钉墙)

优势:复合土钉墙具有挡土、止水的双重功能,效果良好;由于一般坑内无支撑,便于机械化快速挖土;一般情况下较经济。

劣势:施工工期相对较长,需待搅拌桩或旋喷桩达到一定强度方可开挖。

适用:存在软土层区域,或回填土区域,或受场地限制需垂直开挖区域。

注意事项:深层搅拌桩在较厚砂层施工较易开叉,需设置多排搭接。由于搅拌桩抗拉抗剪性能较差,一般情况需内插钢管或型钢,并设置冠梁。对于局部狭窄区域,搅拌桩机械无法施工时,可采取高压旋喷桩代替。对于周边临近建筑物或道路等对变形控制较严格区段或较深的基坑,需增加预应力锚杆或锚索,称之为加强型复合土钉墙。

四、拉森钢板桩

优势:耐久性良好,二次利用率高;施工方便,工期短。

劣势:不能挡水和土中的细小颗粒,在地下水位高的地区需采取隔水或降水措施;悬臂抗弯能力较弱,开挖后变形较大。

适用:悬臂支护适用于小于4m基坑。超过4m基坑建议设置内支撑(一道或多道),建议下部一定需有嵌固端进入稳定土层,如果无法进入稳定土层,建议增加被动土加固,否则容易倾覆。

五、灌注桩+锚索(混凝土内支撑)

优势:墙身强度高,刚度大,支护稳定性好,变形小。成孔设备根据土层及工期要求可选择性较多:人工挖孔、钻孔灌注桩、冲孔桩、旋挖灌注桩。

劣势:造价较高,工期较长。桩间缝隙易造成水土流失,特别是在高水位砂层地区,需根据工程条件采取注浆、普通水泥搅拌桩、旋喷桩、大直径搅拌桩、三轴搅拌桩等施工措施以解决止水问题。

适用:多用于2层及以上地下室支护设计的基坑中,采取锚索控制变形。坑深8~20m 的基坑工程, 适用于较差土层。

注意事项:周边对基坑变形极敏感区段,即使基坑较浅也可采用灌注桩施工。对于地下水较难控制区段可采取咬合方式施工。对于较难施工锚索区段,可采用灌注桩+钢筋混凝土内支撑(斜支撑)方式代替。还有其它变种类型:较难施工锚索及较难施工内支撑时,可采用双排灌注桩+大冠梁支护。

六、重力式水泥土挡墙

优势:施工时无污染,施工简单,因为是重力式结构,无需设置锚杆或支撑,便于基坑土方开挖及施工,防渗性良好,具有挡土强兼止水帷幕双重效果。造价相对不高。

劣势:施工速度较慢,因需搅拌桩达到一定龄期方可开挖,基坑加深,则挡墙宽度加宽,造价增加较大,对于较厚软土区域搅拌桩无法穿透时,基坑变形相对较大。

适用:较厚回填土、淤泥、淤泥质土区域。

注意事项:注意待搅拌桩达到一定强度方可开挖,否则极易引起坍塌,可添加适量外加剂。搅拌桩无法穿透淤泥层时,需增加被动土加固。

七、地下连续墙

优势:刚度大,止水效果好,是支护结构中最强的支护形式。

劣势:造价较高,对施工场地要求较高,施工要求专用设备。

适用:地质条件差和复杂,基坑深度大,周边环境要求较高的基坑。

八、SMW工法

优势:施工时基本无噪声,对周围环境影响小;结构强度可靠,凡是适合应用水泥土搅拌桩的场合都可使用;挡水防渗性能好,不必另设挡水帷幕;可以配合多道锚索或支撑应用于较深的基坑;此工法在一定条件下可代替作为地下围护的地下连续墙,采取一定施工措施成功回收H 型钢后则造价大大降低,在水乡片区有较大发展前景。

适用:可在淤泥土、粉土、粘土、砂土、砂、砾、卵石等土层中应用。

注意事项:因一般设置单排搅拌桩,施工时需保证搅拌桩的垂直度,及搭接厚度,否则极易导致下部开叉漏水涌砂。H型钢需选质量可靠型材,施工时涂抹减摩剂,否则较难回收且易变形,影响周转率。

以上仅仅对常规支护进行比较分析。因同一个基坑项目的四周环境可能不同;开挖深度也可能不同;地质条件、地下水条件也可能不同;使用的荷载可能不同。所以一个基坑的支护类型需根据经验、建设单位要求、周边环境、地质情况限制而采用以上一种或多种支护型式的组合。基坑工程虽为临时支护,亦需慎重对待,安全为主。




百强房企成本优化44个典型案例汇编

百强房企成本优化39个典型案例

1、快速形式2、提高可售比3、地下室层高4、地下室结构优化5、非标准车位的应用.6.优化停车效率7.提高地上停车位占比8、降低地下车位数9.减少可售车位配比10、优化车位配比11、车位位置优化12、优化设备用房面积13、优化社区配套用房面积14、优化行政事业性收费.15、临时围板标准化16. 取消装配式突破开挖率17.地块梁板优化18、优化打桩顺序提前工期19、基坑支护形式优化地下室标高提升20、调整桩长21、桩基础类型比选22、地基处理优化23、支护降水优化24、优化建筑单体外墙构造25、外墙保温隔热优化26、优化保温做法.27.楼面保温材料比选28、关注隐蔽处成本29、商业项目幕墙成本30、门窗工程施工图优化31、非敏感性成本优化32、优选门窗材料33、停车场道闸成本优化34、产品溢价智能化成本优化35、卫生间洁具优化36.示范区软硬景比管控.37、防霉体系新工艺38、新型材料陶粒板使用及推广
39、土方内外平衡.40、土方竖向论证41、大市政工程突破42、停车场充电桩成本优化.43.排水系统优化44.海绵城市方案优化




给排水安装算量手算原理是什么?如何做?

给水部分

一般地下地下全部采用PP-R或PVC-U塑料管或衬塑钢管

1、先数给水入口处及室内的给水器具(如阀门、水表等),根据管径不同分开统计。

2、算量时先算干管,再算立管,最后算支管;根据管径不同合计处其总量;变径点选在有接管的地方或是接了设备的地方。

3、一般情况下室外进户预留1.5m,接用水设备(如洗脸盆、大便器、洗涤盆等)的短立管每个接点高度按0.3m考虑。

4、算完量时需把穿墙、穿楼板套管数出来,如果是钢管的情况下需算其支架重量及除锈刷油面积(32及32以下的钢管和所有的塑料管不用算支架因为定额里综合了);若是室外的或是地沟内的给水管道应按图纸说明上的要求计算保温体积。

5、套价时一般都看上设计说明,说明上说用什么管,就套什么管材;说明上说刷几遍漆就套几遍漆;说明上说做什么保温就套什么保温;最后的给管道冲洗一遍(所有饮用水都需冲洗)。

给水入户干管的计算

1、数给水入户的入户装置(一般按标准图集进行数,如没有写图集就按图上画的数,切记入户的管子多大规格,所有的入户装置为多大规格,一般为阀门、水表等)

2、入户不同干管的长度=1.5(为外墙皮预留的)+干管图上量出的长度(砖混楼在一层地沟图上量,砖混楼一般干管在地沟里安装,高层结构在地下一层图上量,一般在地下一层顶板下安装)

3、室外1.5米管道的挖土方(一般如安装和土建是一个单位施工的,不给计算)

给水立管的计算

1、立管的长度=1.5(为干管入户的标高)+每一层的层高*层数(一般看系统图就可算出)

2、立管上的阀门(阀门规格与立管的规格相同)

3、立管穿楼板套管(多大规格的立管套管为多大规格)

给水支管的计算

1、给水支管的长=图上从管井量出的水平段长度+返到地面垫层里的高度+0.3*所接给水设备的个数(在计算给水支管时一定要按系统图上标明的规格分开进行计算,一般都在给排水大样图上画)

2、穿墙套管(一般为管井中的立管接出的支管处有此套管)

3、给水支管上接的对应规格的水表、阀门(在套定额时一般水表里包括一个阀门,所以此处的阀门不需再进行套定额了)

给水工程套定额的项目

1、各种规格的给水管子

2、各种规格的阀门

3、各种规格的水表、

4穿楼板套管

5、穿墙套管

6、管道冲洗

7、室外1.5米给水管道的挖土方

排水部分

一般±0.000以下及出屋面的排气管采用铸铁管,±0.000以上采用U-PVC塑料排水管

排水工程分有压排水管道和无压排水管道(在高层建筑中排地下集水坑中的水所用的排水管道为有压排水管道,一般民用的排水全部为无压排水管道),高层建筑中有地下和地上全部采用铸铁排水管的,需好好看图纸的说明。

1、排水工程里需数地漏的个数,洗脸盆、洗菜池、坐便器、淋浴器等(一般一层为铸铁地漏,二层以上为塑料地漏需分开进行统计)洗脸盆等都给水里数就不用数了,只数一次就好;排水管道上有检查口,但是在算量里就不用数了(定额里都考虑了);,如果是铸铁的需除锈刷油。

2、排水管一般不和给水及采暖管一起走,它是独立的,直接排入市政排水管网;一般情况下首层和其他层分开计算,正负0以下及出屋面的均采用铸铁管道,正负0以上的一般都采用塑料管;而且首层为独立外排,不与其它层共排;排水短立管上接大便器的立管长度都按0.5米考虑,具体管径一般接大便器的管径都是等于100的,接其它排水设备的(具体看系统图上标注的)。

3、排水支管:一般卫生间都是从楼板下50CM处接出接至楼地面处和排水设备相连,(所以短立管按0.5米考虑)厨房一般是从楼板上30CM处接出,不需上返的太高一般按0.3米考虑

铸铁干管及±0以下立管的长度计算为:

A、铸铁干管及±0以下立管的长度为=3米(室外预留)+一层图上从外墙皮量至立管处的尺寸+系统图上标明的排水管底的标高(一般为1.7米)

B、排水干管室外3米的土方工程量(一般安装和土建为一个单位施工的也不给计算)

排水塑料立管的长度计算为:

立管长=各立管的总高度(各立管每一层的层高*总的层数)*立管的数量

出屋面铸铁管的长度计算为:出屋面铸铁管长=1米(一般出屋面管为1米,看系统图上标的尺寸进行计算)*立管的数量屋面铸铁风帽一般在土建中按“个”计算

排水支管的长度计算为:

排水支管应按系统图上标明的尺寸分开计算,一般接大便器的排水管径大一些,接其它设备的管径比较小一些,对照上给排水大样图和系统图将各种规格管子分开计算。卫生间排水支管长度=在平面图上将各种规格管子的长度量出+0.5米*接排水设备的数量厨房排水支管长度=在平面图上将各种规格管子的长度量出+0.3米*接排水设备的数量(一般就为1个洗菜池)地下部分及出屋面部分管道的除锈、刷油需从五金手册上查出其除锈、刷油工程量地面扫除口在图纸上看如有就计算

排水工程套定额的项目:

1、地下部分的各种规格铸铁管

2、地上部分各种规格的塑料管

3、一层的铸铁地漏

4、二层以上的塑料地漏

5、各种卫生设备的安装

6、排水管道的支架不计算因为在塑料管道中已考虑7、地下排水管道的除锈、刷油

8、室外3米排水管道的土方开挖工程量、回填工程量采暖工程(切记是两根管,一根供水管,一根回水管,计算管道、穿楼板套管等都是两个)








全国首个智慧型垃圾焚烧发电厂-全套BIM模型(建筑结构机电设备)下载,包含大量发电厂设备族库

核心提示





以前,新乡处理生活垃圾的方式是卫生填埋,不久之后,我市处理生活垃圾的方式将会转变,因为全国首个智慧型垃圾焚烧发电厂即将在我市建成。



全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载

(效果图)

我市垃圾焚烧发电一期项目位于延津县静脉产业区,占地面积165亩,计划投资8亿人民币,目前已经完成过半。明年五月底,我市垃圾焚烧发电厂将建设完工,建成后,可以通过焚烧垃圾的方式来处理我市每日的生活垃圾,并且每年可以发电上亿度,供市民生产生活使用。



新乡市城管局环卫科工作人员 陈润泽:按照规模,日处理垃圾1500吨,一年是54.75万吨,年发电量是2.1亿度。这个项目按照市里边的要求,要建成全国第一个智慧型电厂,建设的目标是:世界一流、全国领先、中原第一。

全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载

为了实现世界一流、全国领先、中原第一的建设目标,我市的垃圾焚烧发电厂采用了先进的炉排炉焚烧工艺。在污染物控制方面采用“炉内SNCR脱销+半干法+干法+活性炭吸附+布袋除尘”的烟气净化处理工艺。在臭气治理、渗滤液处理、炉渣处理、飞灰处理、烟气处理方面均具备国际一流水平。同时,垃圾焚烧发电厂还具备垃圾分厂占地面积少、垃圾处理速度快、处理效果好、能源利用率高等优点。

全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载

我市将建成的垃圾焚烧发电厂还将是全国首个智慧型焚烧发电厂。之所以说它是智慧型焚烧发电厂,是因为它还具备智能监控、智能控制、智能处理等优点。目前我国其他的垃圾焚烧发电厂还未具备这些优点。

全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载

据了解,目前我市市区每日都会产生超过1300吨垃圾,其中生活垃圾占比最大。拥有一座日处理1500多吨生活垃圾的垃圾焚烧发电厂势必会开启我市垃圾科学处理的新篇章。
1
BIM应用目标


设计优化:

通过整合各专业的深化设计的BIM成果进行综合协调碰撞调整,达到模型零碰撞。

施工优化:

  在施工阶段,在三维场地布置、4D施工模拟及专业间施工穿插等方面,达到优化施工工序,避免返工的效果。

信息化管理:

  借助BIM技术实现项目技术、安全、质量和施工成本进度方面信息化高效管理,提高项目管理效率



2
BIM软件


全面分析国内外BIM软件及应用情况,结合本项目基本概况,采用如下BIM软件进行项目BIM技术应用研究。

全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载

3
BIM实施标准

标准模型示例


全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载

4
BIM模型建立


A

综合主厂房


全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载

B

工艺设备



全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载

全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载

全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载

全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载


C

综合食堂与宿舍楼

全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载

D

综合车间与飞灰固化间

全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载

E

净水站与升压站


全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载

F

综合水泵房与烟囱


全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载


5
施工综合深化设计

全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载

6
施工平面模拟




基于项目BIM模型,对施工场地进行科学的三维立体规划,包括钢筋车间、材料堆放场地、施工道路等的布置,可以直观的反映施工现场情况,减少施工用地、保证现场运输道路畅通、方便施工人员的管理,有效避免二次搬运及事故的发生。




7
烟囱平台安装模拟

全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载

8
基于BIM智能放样




应用基于BIM的施工放样平台,其可在BIM移动端上浏览BIM模型,三维展示,全方位便捷提取特征点进行放样。BIM移动端通过无线网络连接到智能全站仪,向全站仪发送指令和特征点坐标,遥控操作,动态读取全站仪的测量结果。通过全站仪导向光、自动跟踪测量、放样软件图形/文字/语音等多种提示,智能地帮助作业人员快捷准确地完成放样和测量。





全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载

全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载

全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载

全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载


上下滚动查看更多

9
其他

非接触式实测实量:

采用三维激光扫描技术对选定的部位进行完整的空间点云数据采集,快速构建三维点云模型,通过与BIM模型对比,在模型中显示实体偏差,输出实测实量数据,保证数据的真实客观,提高质量检测效率。同时BIM团队可根据实测实量数据调整BIM模型,确保最终交付的BIM模型与各方提供的施工图纸、现场实际情况一致。

全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载

增强现实技术(Augmented Reality,简称 AR),是一种实时地计算摄影机影像的位置及角度并加上相应图像、视频、3D模型的技术,这种技术的目标是在屏幕上把虚拟世界套在现实世界并进行互动。在施工阶段,将AR软件与BIM模型结合在一起,为现场施工人员提供了一套新的工具。对于现场负责人和施工人员,AR有能力改变他们如何在项目现场上就能访问虚拟模型的信息。数据丰富的虚拟信息可通过现场联网的设备实时获取。现场管理员可以在场地上叠加覆盖BIM模型。施工问题可以实时解决,节省时间和资源。同样,它还可以显示出内部隐蔽的设施结构及资产,以方便安装和布局。

全国首个智慧型垃圾焚烧发电厂-全套BIM模型下载
